GIGABYTE GA-A320MA-M.2 - Mwongozo wa Ubao Mama

Yaliyomo

1 Mpangilio wa Ubao Mama wa GA-A320MA-M.2
2 Ufungaji wa Vifaa
3 Usanidi wa BIOS
4 Kusanidi Seti ya RAID
5 Usakinishaji wa Viendeshaji
6 Marejeleo
7 Pakua mwongozo
8 Katika Lugha Nyingine

Mpangilio wa Ubao Mama wa GA-A320MA-M.2

Yaliyomo kwenye Sanduku

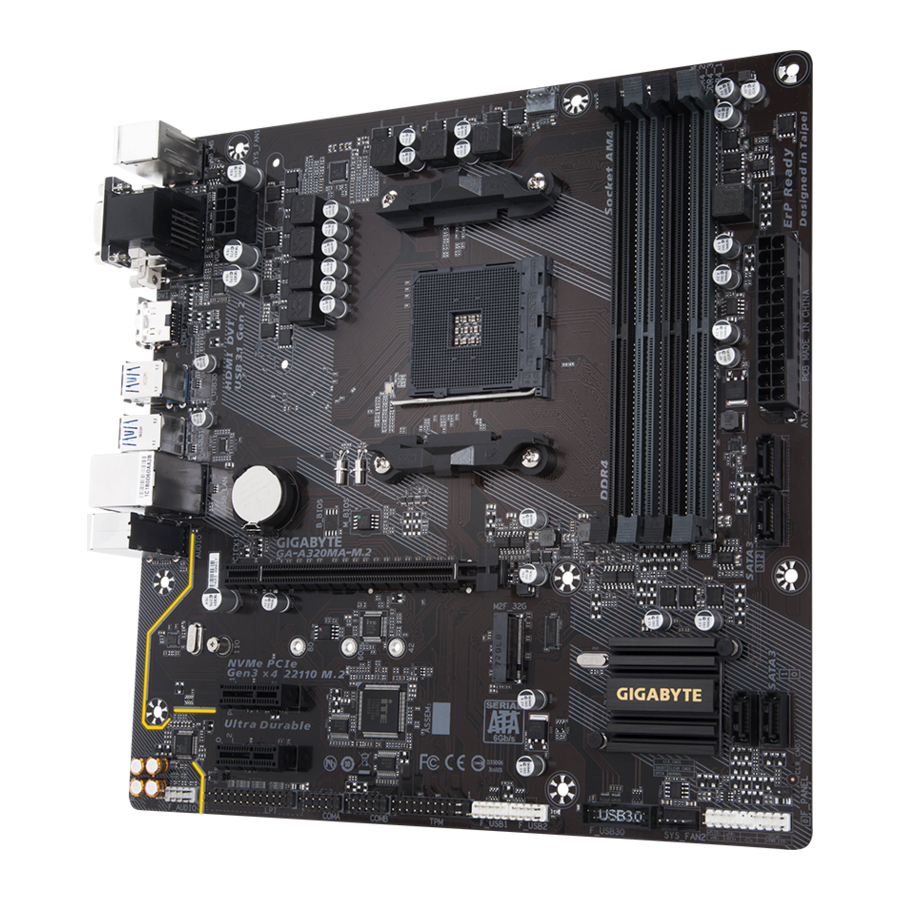

Ubao mama wa GA-A320MA-M.2
Diski ya kiendeshi cha ubao mama
Mwongozo wa Mtumiaji
Kebo mbili za SATA
Kinga ya I/O

* Yaliyomo kwenye sanduku hapo juu ni kwa ajili ya marejeleo pekee na vitu halisi vitategemea kifurushi cha bidhaa unachopata.
Yaliyomo kwenye sanduku yanaweza kubadilika bila taarifa.

Ufungaji wa Vifaa

Tahadhari za Ufungaji

Ubao mama una saketi na vipengele vingi nyeti vya kielektroniki ambavyo vinaweza kuharibika kutokana na kutokwa kwa umeme tuli (ESD). Kabla ya ufungaji, soma kwa uangalifu mwongozo wa mtumiaji na ufuate taratibu hizi:

Kabla ya ufungaji, hakikisha chasi inafaa kwa ubao mama.
Kabla ya usakinishaji, usiondoe au kuvunja kibandiko cha S/N (Nambari ya Seriali) cha ubao mama au kibandiko cha udhamini kilichotolewa na muuzaji wako. Vibandiko hivi vinahitajika kwa uthibitishaji wa udhamini.
Ondoa nguvu ya AC kila wakati kwa kuchomoa kebo ya umeme kutoka kwa plagi kabla ya kusakinisha au kuondoa ubao mama au vipengele vingine vya maunzi.
Unapounganisha vipengele vya maunzi kwenye viunganishi vya ndani kwenye ubao mama, hakikisha vimeunganishwa kwa nguvu na kwa usalama.
Unaposhughulikia ubao mama, epuka kugusa viongozi au viunganishi vyovyote vya chuma.
Ni bora kuvaa kifaa cha mkono cha kutokwa kwa umeme tuli (ESD) wakati wa kushughulikia vifaa vya elektroniki kama vile ubao mama, CPU au kumbukumbu. Ikiwa huna kifaa cha mkono cha ESD, weka mikono yako ikiwa mikavu na kwanza gusa kitu cha chuma ili kuondoa umeme tuli.
Kabla ya kusakinisha ubao mama, tafadhali uweke juu ya pedi ya antistatiki au ndani ya chombo cha kuzuia umeme tuli.
Kabla ya kuunganisha au kuchomoa kebo ya umeme kutoka kwa ubao mama, hakikisha usambazaji wa umeme umezimwa.
Kabla ya kuwasha umeme, hakikisha voltage ya usambazaji wa umeme imewekwa kulingana na kiwango cha voltage cha eneo lako.
Kabla ya kutumia bidhaa, tafadhali hakikisha kuwa nyaya zote na viunganishi vya umeme vya maunzi yako vimeunganishwa.
Ili kuzuia uharibifu wa ubao mama, usiruhusu skrubu ziguse saketi ya ubao mama au vipengele vyake.
Hakikisha hakuna skrubu zilizobaki au vipengele vya chuma vilivyowekwa kwenye ubao mama au ndani ya casing ya kompyuta.
Usiweke mfumo wa kompyuta kwenye uso usio sawa.
Usiweke mfumo wa kompyuta katika mazingira ya joto la juu au yenye unyevunyevu.
Kuwasha nguvu ya kompyuta wakati wa mchakato wa usakinishaji kunaweza kusababisha uharibifu wa mfumo vipengele pamoja na madhara ya kimwili kwa mtumiaji.
Ikiwa huna uhakika kuhusu hatua zozote za usakinishaji au una tatizo linalohusiana na matumizi ya bidhaa, tafadhali wasiliana na fundi wa kompyuta aliyeidhinishwa.
Ukitumia adapta, kebo ya umeme ya upanuzi, au kamba ya umeme, hakikisha unawasiliana na usakinishaji wake na/au maagizo ya kuweka msingi.

Vipimo vya Bidhaa

CPU	Soketi ya AM4: kichakataji cha AMD Ryzen ™ vichakataji vya AMD A-series/Athlon ™ vya Kizazi cha 7 (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya usaidizi wa CPU.)
Chipseti	AMD A320
Kumbukumbu	Soketi 4 x DDR4 DIMM zinazosaidia hadi GB 64 za kumbukumbu ya mfumo Usanifu wa kumbukumbu wa chaneli mbili Usaidizi wa moduli za kumbukumbu za DDR4 2667 ^(Kumbuka)/2400/2133 MHz Usaidizi wa moduli za kumbukumbu za ECC Un-buffered DIMM 1Rx8/2Rx8 (zinatumika katika hali isiyo ya ECC) Usaidizi wa moduli za kumbukumbu za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Usaidizi wa moduli za kumbukumbu za Extreme Memory Profile (XMP) (Nenda kwenye tovuti ya GIGABYTE kwa kasi na moduli za kumbukumbu zinazosaidiwa hivi punde.)
Picha za Ndani	Kichakataji Picha Jumuishi: Lango 1 la D-Sub, linalosaidia ubora wa juu zaidi wa 1920x1200@60 Hz Lango 1 la DVI-D, linalosaidia ubora wa juu zaidi wa 1920x1200@60 Hz * Lango la DVI-D halisaidii muunganisho wa D-Sub kwa adapta. Lango 1 la HDMI, linalosaidia ubora wa juu zaidi wa 4096x2160@24 Hz * Usaidizi wa toleo la HDMI 1.4. Usaidizi wa hadi maonyesho 3 kwa wakati mmoja Kiwango cha juu cha kumbukumbu iliyoshirikiwa cha GB 2
Sauti	Kodeki ya Realtek ® ALC887 Sauti ya Ubora wa Juu Chaneli 2/4/5.1/7.1 * Ili kusanidi sauti ya chaneli 7.1, lazima utumie moduli ya sauti ya paneli ya mbele ya HD na uwashe kipengele cha sauti ya chaneli nyingi kupitia kiendeshi cha sauti. Usaidizi wa S/PDIF Out
LAN	Chipu ya Realtek ® GbE LAN (10/100/1000 Mbit)
Nafasi za Upanuzi	Nafasi 1 ya PCI Express x16, inayoendeshwa kwa x16 (PCIEX16) ^(Kumbuka) (Nafasi ya PCIEX16 inatii kiwango cha PCI Express 3.0.) Nafasi 2 za PCI Express x1 (Nafasi za PCIEX1 zinatii kiwango cha PCI Express 2.0.)
Kiolesura cha Hifadhi	Kiunganishi 1 cha M.2 (Soketi 3, ufunguo wa M, aina ya 2242/2260/2280/22110 SATA na PCIe x4 ^(Kumbuka) msaada wa SSD/x2) Viunganishi 4 x SATA 6Gb/s Usaidizi wa RAID 0, RAID 1, na RAID 10
USB	Chipseti: Lango 1 la USB 3.1 Gen 2 Aina-A (nyekundu) kwenye paneli ya nyuma Bandari 2 za USB 3.1 Gen 1 (zinapatikana kupitia kichwa cha ndani cha USB) Bandari 6 za USB 2.0/1.1 (bandari 2 kwenye paneli ya nyuma, bandari 4 zinapatikana kupitia vichwa vya ndani vya USB) CPU: Bandari 3 za USB 3.1 Gen 1 kwenye paneli ya nyuma
Viunganishi vya Ndani	Kiunganishi 1 cha nguvu kuu cha pini 24 cha ATX Kiunganishi 1 cha nguvu cha pini 8 cha ATX 12V Kiunganishi 1 cha M.2 Soketi 3 Viunganishi 4 x SATA 6Gb/s Kichwa 1 cha feni ya CPU Vichwa 2 vya feni ya mfumo Kichwa 1 cha paneli ya mbele Kichwa 1 cha sauti cha paneli ya mbele Kichwa 1 cha S/PDIF Out Kichwa 1 cha USB 3.1 Gen 1 Vichwa 2 vya USB 2.0/1.1 Kichwa 1 cha Trusted Platform Module (TPM). Vichwa 2 vya bandari ya seriali Kichwa 1 cha bandari sambamba Kirukaji 1 cha Clear CMOS
Viunganishi vya Paneli ya Nyuma	Lango 1 la kipanya la PS/2 Lango 1 la Kibodi la PS/2 Lango 1 la D-Sub Lango 1 la DVI-D Lango 1 la HDMI Lango 1 la USB 3.1 Gen 2 Aina-A (nyekundu) Bandari 3 za USB 3.1 Gen 1 Bandari 2 za USB 2.0/1.1 Lango 1 la RJ-45 Jeki 3 za sauti (Line In, Line Out, Mic In)
Kidhibiti cha I/O	Chipu ya Kidhibiti cha iTE ® I/O
Kichunguzi cha Vifaa	Ugunduzi wa voltage Ugunduzi wa halijoto Ugunduzi wa kasi ya feni Onyo la kupita kiasi kwa joto Onyo la kushindwa kwa feni Udhibiti wa kasi ya feni * Iwapo kitendakazi cha udhibiti wa kasi ya feni kinaweza kutumika kitategemea feni unayoweka.
BIOS	Mweko 1 x 128 Mbit Matumizi ya AMI UEFI BIOS yenye leseni PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Vipengele vya Kipekee	Usaidizi wa APP Center * Programu zinazopatikana katika APP Center zinaweza kutofautiana kulingana na modeli ya ubao mama. Vitendakazi vinavyosaidiwa vya kila programu pia vinaweza kutofautiana kulingana na vipimo vya ubao mama. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Halijoto ya Rangi EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock Kichunguzi cha Taarifa za Mfumo Kizuizi cha USB V-Tuner Usaidizi wa Q-Flash Usaidizi wa Xpress Install
Programu Iliyofungwa	Norton ® Internet Security (toleo la OEM) cFosSpeed
Mfumo wa Uendeshaji	Usaidizi wa Windows 10 ya biti 64 Usaidizi wa Windows 7 ya biti 64 * Tafadhali pakua "Zana ya Kusakinisha USB ya Windows" kutoka kwa tovuti ya GIGABYTE na uisakinishe kabla ya kusakinisha Windows 7.
Kipengele cha Fomu	Kipengele cha Fomu cha Micro ATX; 24.4cm x 24.4cm

^(Kumbuka) Usaidizi halisi unaweza kutofautiana kulingana na CPU.

* GIGABYTE inahifadhi haki ya kufanya mabadiliko yoyote kwa vipimo vya bidhaa na taarifa zinazohusiana na bidhaa bila notisi ya mapema.

Tafadhali tembelea tovuti ya GIGABYTE kwa orodha za usaidizi za CPU, moduli za kumbukumbu, SSD na vifaa vya M.2.

Tafadhali tembelea ukurasa wa Orodha ya Usaidizi\Huduma kwenye tovuti ya GIGABYTE ili kupakua toleo jipya zaidi la programu.

Kusakinisha CPU

Soma miongozo ifuatayo kabla ya kuanza kusakinisha CPU:

Hakikisha ubao mama unaauni CPU. (Nenda kwenye tovuti ya GIGABYTE kwa orodha ya hivi punde ya usaidizi wa CPU.)
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa plagi ya umeme kabla ya kusakinisha CPU ili kuzuia uharibifu wa maunzi.
Tafuta pini moja ya CPU. CPU haiwezi kuingizwa ikiwa imeelekezwa vibaya.
Paka safu nyembamba na hata ya mafuta ya joto kwenye uso wa CPU.
Usiwashe kompyuta ikiwa kipoozi cha CPU hakijasakinishwa, vinginevyo joto kupita kiasi na uharibifu wa CPU unaweza kutokea.
Weka marudio ya mwenyeji wa CPU kulingana na vipimo vya CPU. Haipendekezwi kwamba marudio ya basi ya mfumo iwekwe zaidi ya vipimo vya maunzi kwa vile haifikii mahitaji ya kawaida ya vifaa vya pembeni. Ikiwa unataka kuweka marudio zaidi ya vipimo vya kawaida, tafadhali fanya hivyo kulingana na vipimo vya maunzi yako pamoja na CPU, kadi ya picha, kumbukumbu, diski kuu, n.k.

Kusakinisha CPU
Tafuta pini moja (iliyoonyeshwa na pembetatu ndogo) ya soketi ya CPU na CPU.

Kusakinisha Kumbukumbu

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kumbukumbu:

Hakikisha ubao mama unaauni kumbukumbu. Inapendekezwa kwamba kumbukumbu ya uwezo sawa, chapa, kasi na chips itumike. (Nenda kwenye tovuti ya GIGABYTE kwa kasi za kumbukumbu na moduli za kumbukumbu zinazotumika hivi karibuni.)
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kumbukumbu ili kuzuia uharibifu wa maunzi.
Moduli za kumbukumbu zina muundo usio na hatari. Moduli ya kumbukumbu inaweza kusakinishwa katika mwelekeo mmoja pekee. Ikiwa huwezi kuingiza kumbukumbu, badilisha mwelekeo.

Usanidi wa Kumbukumbu ya Dual Channel
Ubao mama huu hutoa soketi nne za kumbukumbu na unaauni Teknolojia ya Dual Channel. Baada ya kumbukumbu kusakinishwa, BIOS itatambua kiotomatiki vipimo na uwezo wa kumbukumbu. Kuwezesha modi ya kumbukumbu ya Dual Channel itazidisha upana wa asili wa kumbukumbu mara mbili. Soketi nne za kumbukumbu zimegawanywa katika chaneli mbili na kila chaneli ina soketi mbili za kumbukumbu kama ifuatavyo:
Channel A: DDR4_2, DDR4_4
Channel B: DDR4_1, DDR4_3
Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu usakinishaji wa maunzi.

Jedwali la Usanidi wa Kumbukumbu ya Dual Channel:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
Moduli 2	- -	DS/SS	- -	DS/SS
Moduli 2	DS/SS	- -	DS/SS	- -
Moduli 4	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Upande Mmoja, DS=Upande Mbili, "- -"=Hakuna Kumbukumbu)

Kutokana na mapungufu ya CPU, soma miongozo ifuatayo kabla ya kusakinisha kumbukumbu katika hali ya Dual Channel.

Hali ya Dual Channel haiwezi kuwezeshwa ikiwa moduli moja tu ya kumbukumbu imesakinishwa.
Unapowezesha hali ya Dual Channel na moduli mbili au nne za kumbukumbu, inashauriwa kuwa kumbukumbu ya uwezo sawa, chapa, kasi na chips itumike na kusakinishwa katika soketi za rangi sawa. Kwa utendaji bora, unapoendesha hali ya Dual Channel na moduli mbili za kumbukumbu, tunapendekeza kwamba uzisakinishe kwenye soketi za DDR4_1 na DDR4_2.

Kusakinisha Kadi ya Upanuzi

Soma miongozo ifuatayo kabla ya kuanza kusakinisha kadi ya upanuzi:

Hakikisha ubao mama unaauni kadi ya upanuzi. Soma kwa makini mwongozo uliokuja na kadi yako ya upanuzi.
Daima zima kompyuta na uchomoe waya wa umeme kutoka kwa plagi ya umeme kabla ya kusakinisha kadi ya upanuzi ili kuzuia uharibifu wa maunzi.

Viunganishi vya Paneli ya Nyuma

Bandari ya Kibodi ya PS/2 na Panya ya PS/2
Tumia bandari ya juu (kijani) kuunganisha panya ya PS/2 na bandari ya chini (zambarau) kuunganisha kibodi ya PS/2.
Bandari ya D-Sub
Bandari ya D-Sub inaunga mkono kiunganishi cha pini 15 cha D-Sub na inaunga mkono azimio la juu zaidi la 1920x1200@60 Hz (azimio halisi linalotumika linategemea kifuatilizi kinachotumiwa). Unganisha kifuatilizi kinachounga mkono D-Sub kwenye bandari hii.
Bandari ya DVI-D ^(Kumbuka)
Bandari ya DVI-D inatii vipimo vya DVI-D na inaunga mkono azimio la juu zaidi la 1920x1200@60 Hz (azimio halisi linalotumika linategemea kifuatilizi kinachotumiwa). Unganisha kifuatilizi kinachounga mkono muunganisho wa DVI-D kwenye bandari hii.
Bandari ya HDMI

Bandari ya HDMI inatii HDCP na inaunga mkono Dolby TrueHD na DTS HD Miundo ya Sauti Kuu. Pia inaunga mkono hadi KHz 192/biti 24 za pato la sauti la LPCM la chaneli 8. Unaweza kutumia bandari hii kuunganisha kifuatilizi chako kinachotumia HDMI. Azimio la juu zaidi linalotumika ni 4096x2160@24 Hz, lakini azimio halisi linalotumika linategemea kifuatilizi kinachotumiwa.

Baada ya kusakinisha kifaa cha HDMI, hakikisha umeweka kifaa chaguomsingi cha uchezaji wa sauti kuwa HDMI. (Jina la kipengee linaweza kutofautiana kulingana na mfumo wako wa uendeshaji.)
Ili kusanidi usanidi wa onyesho tatu, lazima usakinishe viendeshaji vya ubao mama katika mfumo wa uendeshaji kwanza.

Bandari ya USB 3.1 Gen 1
Bandari ya USB 3.1 Gen 1 inaunga mkono vipimo vya USB 3.1 Gen 1 na inaambatana na vipimo vya USB 2.0. Tumia bandari hii kwa vifaa vya USB.
Bandari ya Aina ya USB 3.1 Gen 2 (Nyekundu)
Bandari ya Aina ya USB 3.1 Gen 2 inaunga mkono vipimo vya USB 3.1 Gen 2 na inaambatana na USB 3.1 Gen 1 na vipimo vya USB 2.0. Tumia bandari hii kwa vifaa vya USB.
Bandari ya RJ-45 LAN
Bandari ya Gigabit Ethernet LAN hutoa muunganisho wa Intaneti kwa kiwango cha data cha hadi Gbps 1. Ifuatayo inaelezea hali za LED za bandari ya LAN.

LED ya Muunganisho/Kasi:

Hali Maelezo

Rangi ya machungwa Kiwango cha data cha Gbps 1

Kijani Kiwango cha data cha Mbps 100

Imezimwa Kiwango cha data cha Mbps 10

LED ya Shughuli:

Hali Maelezo

Inapepesa Uhamishaji wa data au upokeaji unafanyika

Imezimwa Hakuna uhamishaji wa data au upokeaji unaofanyika
Bandari ya USB 2.0/1.1
Bandari ya USB inaunga mkono vipimo vya USB 2.0/1.1. Tumia bandari hii kwa vifaa vya USB.
Ingizo la Sauti (Bluu)
Jeki ya ingizo la sauti. Tumia jeki hii ya sauti kwa vifaa vya ingizo la sauti kama vile kiendeshi cha macho, walkman, n.k.
Toleo la Sauti (Kijani)
Jeki ya toleo la sauti. Tumia jeki hii ya sauti kwa vipokea sauti vinavyobanwa kichwani au spika ya chaneli 2. Jeki hii inaweza kutumika kuunganisha spika za mbele katika usanidi wa sauti wa chaneli 4/5.1/7.1.
Ingizo la Maikrofoni (Pinki)
Jeki ya ingizo la maikrofoni.

Ili kusanidi sauti ya chaneli 7.1, lazima utumie moduli ya sauti ya paneli ya mbele ya HD na uwashe kipengele cha sauti cha chaneli nyingi kupitia kiendeshi cha sauti. Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo zaidi ya programu.

Unapoondoa kebo iliyounganishwa kwenye kiunganishi cha paneli ya nyuma, kwanza ondoa kebo kutoka kwenye kifaa chako na kisha uiondoe kwenye ubao mama.
Unapoondoa kebo, ivute moja kwa moja kutoka kwa kiunganishi. Usiiyumbishe upande hadi upande ili kuzuia mzunguko mfupi wa umeme ndani ya kiunganishi cha kebo.

^(Kumbuka)Bandari ya DVI-D haiungi mkono muunganisho wa D-Sub kwa adapta.

Viunganishi vya Ndani

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Soma miongozo ifuatayo kabla ya kuunganisha vifaa vya nje:

Kwanza hakikisha vifaa vyako vinakubaliana na viunganishi unavyotaka kuunganisha.
Kabla ya kusakinisha vifaa, hakikisha umezima vifaa na kompyuta yako. Chomoa umeme kutoka kwenye kituo cha umeme ili kuzuia uharibifu wa vifaa.
Baada ya kusakinisha kifaa na kabla ya kuwasha kompyuta, hakikisha kebo ya kifaa ina imeunganishwa kwa usalama kwenye kiunganishi kwenye ubao mama.

1/2) ATX_12V/ATX (Kiunganishi cha Nguvu cha 2x4 12V na Kiunganishi Kikuu cha Nguvu cha 2x12)
Kwa matumizi ya kiunganishi cha nguvu, usambazaji wa nguvu unaweza kusambaza nguvu thabiti ya kutosha kwa vipengele vyote kwenye ubao mama. Kabla ya kuunganisha kiunganishi cha nguvu, hakikisha kwanza usambazaji wa nguvu umezimwa na vifaa vyote vimewekwa vizuri. Kiunganishi cha nguvu kina muundo usio na ujinga. Unganisha kebo ya usambazaji wa umeme kwenye kiunganishi cha nguvu katika mwelekeo sahihi. Kiunganishi cha nguvu cha 12V husambaza nguvu kwa CPU hasa. Ikiwa kiunganishi cha nguvu cha 12V hakijaunganishwa, kompyuta haitaanza.

Ili kukidhi mahitaji ya upanuzi, inashauriwa kuwa usambazaji wa umeme ambao unaweza kustahimili matumizi ya juu ya nguvu utumike (500W au zaidi). Ikiwa usambazaji wa nguvu unatumiwa ambao hautoi nguvu inayohitajika, matokeo yanaweza kusababisha mfumo usio imara au usio bootable.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	GND (Kwa 2x4-pin 12V pekee)	5	+12V (Kwa 2x4-pin 12V pekee)
2	GND (Kwa 2x4-pin 12V pekee)	6	+12V (Kwa 2x4-pin 12V pekee)
3	GND	7	+12V
4	GND	8	+12V

Nambari ya Pini	Ufafanuzi	Nambari ya Pini Ufafanuzi	Ufafanuzi
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Zima/Zima laini)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (simama kwa +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kwa 2x12-pin ATX pekee)	23	+5V (Kwa 2x12-pin ATX pekee)
12	3.3V (Kwa 2x12-pin ATX pekee)	24	GND (Kwa 2x12-pin ATX pekee)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Vichwa vya Feni)
Vichwa vyote vya feni kwenye ubao huu mama ni 4-pin. Vichwa vingi vya feni vina muundo wa kuingiza usio na ujinga. Unapounganisha kebo ya feni, hakikisha umeunganisha katika mwelekeo sahihi (waya nyeusi ya kiunganishi ndiyo waya ya ardhini). Kitendaji cha kudhibiti kasi kinahitaji matumizi ya feni na muundo wa kudhibiti kasi ya feni. Kwa utawanyiko bora wa joto, inashauriwa feni ya mfumo isakinishwe ndani ya chasi.

Nambari ya Pini	Ufafanuzi
1	GND
2	Udhibiti wa Kasi ya Voltage
3	Sense
4	Udhibiti wa Kasi ya PWM

Hakikisha umeunganisha nyaya za feni kwenye vichwa vya feni ili kuzuia CPU na mfumo wako kutoka kupita kiasi. Kupita kiasi kunaweza kusababisha uharibifu wa CPU au mfumo unaweza kunyongwa.
Vichwa hivi vya feni si vizuizi vya kuruka vya usanidi. Usiweke kofia ya jumper kwenye vichwa.

SATA3 0/1/2/3 (Viunganishi vya SATA 6Gb/s)
Viunganishi vya SATA vinatii kiwango cha SATA 6Gb/s na vinaoana na kiwango cha SATA 3Gb/s na SATA 1.5Gb/s. Kila kiunganishi cha SATA kinaauni kifaa kimoja cha SATA. Viunganishi vya SATA vinaauni RAID 0, RAID 1, na RAID 10. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo kuhusu kusanidi safu ya RAID.

Nambari ya Pini Ufafanuzi

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (Kiunganishi cha M.2 Socket 3)
Kiunganishi cha M.2 kinaauni SSD za M.2 SATA na SSD za M.2 PCIe na kinaauni usanidi wa SATA RAID. Tafadhali kumbuka kuwa SSD ya M.2 PCIe haiwezi kutumika kuunda safu ya RAID. Rejelea Sura ya "Kusanidi Seti ya RAID," kwa maagizo kuhusu kusanidi safu ya RAID.

Fuata hatua zilizo hapa chini ili kusakinisha kwa usahihi SSD ya M.2 kwenye kiunganishi cha M.2.
1. Tumia bisibisi kufungua skrubu na nati kutoka kwa ubao mama. Tafuta shimo sahihi la kupachika kwa SSD ya M.2 itakayosakinishwa na kisha ufunge nati kwanza.
2. Telezesha SSD ya M.2 kwenye kiunganishi kwa pembe.
3. Bonyeza SSD ya M.2 chini na kisha uilinde kwa skrubu.

  Chagua shimo sahihi kwa SSD ya M.2 itakayosakinishwa na ufunge tena skrubu na nati.

SPDIF_O (Kichwa cha S/PDIF Out)
Kichwa hiki kinaauni S/PDIF Out ya dijitali na kuunganisha kebo ya sauti ya dijitali ya S/PDIF (iliyotolewa na kadi za upanuzi) kwa pato la sauti la dijitali kutoka kwa ubao mama wako hadi kadi fulani za upanuzi kama vile kadi za picha na kadi za sauti. Kwa mfano, kadi zingine za picha zinaweza kuhitaji utumie kebo ya sauti ya dijitali ya S/PDIF kwa pato la sauti la dijitali kutoka kwa ubao mama wako hadi kwenye kadi yako ya picha ikiwa unataka kuunganisha onyesho la HDMI kwenye kadi ya picha na uwe na pato la sauti la dijitali kutoka kwa onyesho la HDMI kwa wakati mmoja. Kwa maelezo kuhusu kuunganisha kebo ya sauti ya dijitali ya S/PDIF, soma kwa makini mwongozo wa kadi yako ya upanuzi.

Nambari ya Pini Ufafanuzi

1 SPDIFO

2 GND

F_PANEL (Kichwa cha Paneli ya Mbele)
Unganisha swichi ya kuwasha/kuzima, swichi ya kuweka upya, spika, swichi/sensor ya uingiliaji wa chasi na kiashiria cha hali ya mfumo kwenye chasi hadi kwenye kichwa hiki kulingana na migawo ya pini hapa chini. Kumbuka pini chanya na hasi kabla ya kuunganisha nyaya.
- PLED/PWR_LED (LED ya Nguvu):

  Hali ya Mfumo LED

  S0 Imewashwa

  S3/S4/S5 Imezimwa

  Huunganisha kwenye kiashiria cha hali ya nguvu kwenye paneli ya mbele ya chasisi. LED huwashwa wakati mfumo unafanya kazi. LED huzimwa wakati mfumo uko katika hali ya usingizi ya S3/S4 au umezimwa (S5). S S
- PW (Swichi ya Nguvu):
  Huunganisha kwenye swichi ya nguvu kwenye paneli ya mbele ya chasisi. Unaweza kusanidi njia ya kuzima mfumo wako kwa kutumia swichi ya nguvu (rejelea Sura ya "Usanidi wa BIOS," "Nguvu," kwa habari zaidi).
- SPEAK (Spika): Huunganisha kwenye spika kwenye paneli ya mbele ya chasisi. Mfumo huripoti hali ya uanzishaji wa mfumo kwa kutoa msimbo wa mlio. Mlio mmoja mfupi utasikika ikiwa hakuna tatizo linalogunduliwa wakati wa uanzishaji wa mfumo.
- HD (LED ya Shughuli ya Diski Kuu): Huunganisha kwenye LED ya shughuli ya diski kuu kwenye paneli ya mbele ya chasisi. LED huwashwa wakati diski kuu inasoma au kuandika data.
- RES (Swichi ya Rudisha): Huunganisha kwenye swichi ya rudisha kwenye paneli ya mbele ya chasisi. Bonyeza swichi ya rudisha ili kuwasha upya kompyuta ikiwa kompyuta itaganda na itashindwa kufanya uanzishaji upya wa kawaida.
- CI (Kichwa cha Uingiliaji wa Chasisi): Huunganisha kwenye swichi/sensor ya uingiliaji wa chasisi kwenye chasisi ambayo inaweza kugundua ikiwa kifuniko cha chasisi kimeondolewa. Kitendaji hiki kinahitaji chasisi yenye swichi/sensor ya uingiliaji wa chasisi.
- NC: Hakuna Muunganisho.

  Muundo wa paneli ya mbele unaweza kutofautiana na chasisi. Moduli ya paneli ya mbele hasa inajumuisha swichi ya nguvu, swichi ya rudisha, LED ya nguvu, LED ya shughuli ya diski kuu, spika na kadhalika. Wakati wa kuunganisha moduli yako ya paneli ya mbele ya chasisi kwenye kichwa hiki, hakikisha migao ya waya na migao ya pini imelingana kwa usahihi.

F_AUDIO (Kichwa cha Sauti cha Paneli ya Mbele)
Kichwa cha sauti cha paneli ya mbele kinaauni sauti ya Intel High Definition (HD). Unaweza kuunganisha moduli yako ya sauti ya paneli ya mbele ya chasisi kwenye kichwa hiki. Hakikisha migao ya waya ya kiunganishi cha moduli inalingana na migao ya pini ya kichwa cha ubao mama. Muunganisho usio sahihi kati ya kiunganishi cha moduli na kichwa cha ubao mama utafanya kifaa kishindwe kufanya kazi au hata kukiharibu.

Nambari ya Pini Ufafanuzi

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Hakuna Pini

9 LINE2_L

10 Sense

Baadhi ya chasisi hutoa moduli ya sauti ya paneli ya mbele ambayo ina viunganishi tofauti kwenye kila waya badala ya plagi moja. Kwa habari kuhusu kuunganisha moduli ya sauti ya paneli ya mbele ambayo ina migao tofauti ya waya, tafadhali wasiliana na mtengenezaji wa chasisi.

COMA/COMB (Vichwa vya Bandari ya Mfululizo)
Kichwa cha COM kinaweza kutoa bandari moja ya mfululizo kupitia kebo ya hiari ya bandari ya COM. Kwa kununua kebo ya hiari ya bandari ya COM, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini Ufafanuzi Nambari ya Pini Ufafanuzi

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Hakuna Pini

LPT (Kichwa cha Bandari Sambamba)
Kichwa cha LPT kinaweza kutoa bandari moja sambamba kupitia kebo ya hiari ya bandari ya LPT. Kwa kununua kebo ya hiari ya bandari ya LPT, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Hakuna Pini
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (Kichwa cha USB 3.1 Gen 1)
Kichwa kinatii vipimo vya USB 3.1 Gen 1 na USB 2.0 na kinaweza kutoa bandari mbili za USB. Kwa kununua paneli ya mbele ya hiari ya 3.5" ambayo hutoa bandari mbili za USB 3.1 Gen 1, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Hakuna Pini

F_USB1/F_USB2 (Vichwa vya USB 2.0/1.1)
Vichwa vinatii vipimo vya USB 2.0/1.1. Kila kichwa cha USB kinaweza kutoa bandari mbili za USB kupitia breki ya hiari ya USB. Kwa kununua breki ya hiari ya USB, tafadhali wasiliana na muuzaji wa eneo lako.

Nambari ya Pini Ufafanuzi Nambari ya Pini Ufafanuzi

1 Nguvu (5V) 6 USB DY+

2 Nguvu (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Hakuna Pini

5 USB DX+ 10 NC
- Usichomeke kebo ya IEEE 1394 (pini 2x5) kwenye kichwa cha USB 2.0/1.1.
- Kabla ya kusakinisha breketi ya USB, hakikisha umezima kompyuta yako na umechomoa waya wa umeme kutoka kwa plagi ya umeme ili kuzuia uharibifu wa breketi ya USB.

TPM (Kichwa cha Moduli ya Mfumo Inaoaminika)
Unaweza kuunganisha TPM (Moduli ya Mfumo Inaoaminika) kwenye kichwa hiki.

Nambari ya Pini	Ufafanuzi	Nambari ya Pini	Ufafanuzi
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Hakuna Pini	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Betri)
Betri hutoa nguvu ili kuweka thamani (kama vile usanidi wa BIOS, tarehe, na taarifa za saa) katika CMOS wakati kompyuta imezimwa. Badilisha betri wakati volteji ya betri inaposhuka hadi kiwango cha chini, au thamani za CMOS zinaweza kuwa si sahihi au zinaweza kupotea.
Unaweza kuondoa thamani za CMOS kwa kuondoa betri:
1. Zima kompyuta yako na uchomoe waya wa umeme.
2. Ondoa betri kwa upole kutoka kwa kishikilia betri na usubiri kwa dakika moja. (Au tumia kitu cha chuma kama vile bisibisi kugusa vituo chanya na hasi vya kishikilia betri, na kuzifanya ziwe fupi kwa sekunde 5.)
3. Badilisha betri.
4. Chomeka waya wa umeme na uanzishe upya kompyuta yako.

Daima zima kompyuta yako na uchomoe waya wa umeme kabla ya kubadilisha betri.
Badilisha betri na inayolingana. Uharibifu wa vifaa vyako unaweza kutokea ikiwa betri itabadilishwa na modeli isiyo sahihi.
Wasiliana na mahali uliponunua au muuzaji wa eneo lako ikiwa huwezi kubadilisha betri mwenyewe au huna uhakika kuhusu modeli ya betri.
Wakati wa kusakinisha betri, kumbuka mwelekeo wa upande chanya (+) na upande hasi (-) wa betri (upande chanya unapaswa kuelekea juu).
Betri zilizotumika lazima zishughulikiwe kwa mujibu wa kanuni za mazingira za eneo lako.

CLR_CMOS (Kirukaji cha Futa CMOS)
Tumia kirukaji hiki kufuta usanidi wa BIOS na kuweka upya thamani za CMOS kwa chaguo-msingi za kiwandani. Ili kufuta thamani za CMOS, tumia kitu cha chuma kama vile bisibisi kugusa pini mbili kwa sekunde chache.

	Fungua: Kawaida
	Fupi: Futa Thamani za CMOS

Daima zima kompyuta yako na uchomoe waya wa umeme kutoka kwa plagi ya umeme kabla ya kufuta thamani za CMOS.
Baada ya kuwasha upya mfumo, nenda kwenye Usanidi wa BIOS ili kupakia chaguo-msingi za kiwandani (chagua Pakia Chaguo-msingi Zilizoboreshwa) au usanidi mwenyewe mipangilio ya BIOS (rejelea Sura ya "Usanidi wa BIOS," kwa usanidi wa BIOS).

Usanidi wa BIOS

BIOS (Mfumo Msingi wa Ingizo na Toleo) hurekodi vigezo vya maunzi ya mfumo kwenye CMOS kwenye ubao mama. Kazi zake kuu ni pamoja na kufanya Jaribio la Kujiendesha Wakati wa Kuwasha (POST) wakati wa kuwasha mfumo, kuhifadhi vigezo vya mfumo na kupakia mfumo wa uendeshaji, n.k. BIOS inajumuisha programu ya Usanidi wa BIOS ambayo inaruhusu mtumiaji kurekebisha mipangilio ya msingi ya usanidi wa mfumo au kuamilisha vipengele fulani vya mfumo. Umeme unapo zimwa, betri kwenye ubao mama hutoa nishati muhimu kwa CMOS ili kuweka thamani za usanidi katika CMOS. Ili kufikia programu ya Usanidi wa BIOS, bonyeza kitufe cha <Delete> wakati wa POST umeme unapo washa. Ili kuboresha BIOS, tumia GIGABYTE Q-Flash au huduma ya @BIOS.

Q-Flash inaruhusu mtumiaji kuboresha au kuhifadhi nakala ya BIOS haraka na kwa urahisi bila kuingia kwenye mfumo wa uendeshaji.
@BIOS ni huduma inayotegemea Windows ambayo hutafuta na kupakua toleo jipya zaidi la BIOS kutoka kwa mtandao na kusasisha BIOS.

Kwa sababu kuwaka kwa BIOS kuna hatari, ikiwa haupati matatizo ukitumia toleo la sasa la BIOS, inashauriwa usiwake BIOS. Ili kuwaka BIOS, fanya hivyo kwa tahadhari. Kuwaka kwa BIOS isivyofaa kunaweza kusababisha utendakazi mbaya wa mfumo.
Inashauriwa usibadilishe mipangilio chaguo-msingi (isipokuwa unahitaji) ili kuzuia ukosefu wa utulivu wa mfumo au matokeo mengine yasiyotarajiwa. Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Ikiwa hii itatokea, jaribu kufuta thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi. (Rejelea sehemu ya "Pakia Chaguo-Msingi Zilizoboreshwa" katika sura hii au utangulizi wa jumper ya betri/wazi ya CMOS kwa jinsi ya kufuta thamani za CMOS.)

Skrini ya Kuwasha

Skrini ifuatayo ya nembo ya kuwasha itaonekana wakati kompyuta itawashwa.
(Mfano wa Toleo la BIOS: F1a)

Kuna modi mbili tofauti za BIOS kama ifuatavyo na unaweza kutumia kitufe cha <F2> kubadili kati ya modi hizo mbili. Modi ya Usanidi wa Kawaida hutoa mipangilio ya kina ya BIOS. Unaweza kubonyeza vitufe vya vishale kwenye kibodi yako ili kusogea kati ya vipengee na ubonyeze <Enter> ili kukubali au kuingiza menyu ndogo. Au unaweza kutumia kipanya chako kuchagua kipengee unachotaka. Hali Rahisi inaruhusu watumiaji kutazama haraka taarifa zao za sasa za mfumo au kufanya marekebisho kwa utendaji bora. Katika Hali Rahisi, unaweza kutumia kipanya chako kusogea kupitia vipengee vya usanidi.

Mfumo usipokuwa thabiti kama kawaida, chagua kipengee cha Pakia Chaguo-Msingi Zilizoboreshwa ili kuweka mfumo wako kwa chaguo-msingi zake.
Menyu za Usanidi wa BIOS zilizoelezewa katika sura hii ni za marejeleo tu na zinaweza kutofautiana na toleo la BIOS.

M.I.T.

M.I.T.
Kama mfumo utafanya kazi kwa uthabiti na mipangilio ya kuongeza kasi/volteji uliyofanya inategemea usanidi wako wa jumla wa mfumo. Kufanya kuongeza kasi/volteji vibaya kunaweza kusababisha uharibifu kwa CPU, chipseti, au kumbukumbu na kupunguza maisha muhimu ya vipengele hivi. Ukurasa huu ni kwa watumiaji wa hali ya juu pekee na tunapendekeza usibadilishe mipangilio chaguo-msingi ili kuzuia uthabiti wa mfumo au matokeo mengine yasiyotarajiwa. (Kubadilisha mipangilio isivyofaa kunaweza kusababisha mfumo kushindwa kuwasha. Hili likitokea, futa thamani za CMOS na uweke upya ubao kwa thamani chaguo-msingi.)

Mipangilio ya Kina ya Marudio
Thamani ya Saa ya Mwenyeji
Huonyesha mzunguko wa sasa wa saa ya mwenyeji.
Uwiano wa Saa ya CPU
Hukuruhusu kubadilisha uwiano wa saa kwa CPU iliyosakinishwa. Masafa yanayoweza kubadilishwa yanategemea CPU inayowekwa.
Marudio ya CPU
Huonyesha mzunguko wa sasa wa uendeshaji wa CPU.

Mipangilio ya Kina ya Msingi ya CPU

Uwiano wa Saa ya CPU, Mzunguko wa CPU
Mipangilio iliyo hapo juu inalingana na ile iliyo chini ya vitu sawa kwenye menyu ya Mipangilio ya Marudio ya Juu.

Ongezeko la Utendaji Msingi ^(Kumbuka)
Hukuruhusu kubaini kama uwashe teknolojia ya Kuongeza Utendaji Msingi (CPB), teknolojia ya kuongeza utendaji wa CPU. (Chaguo-msingi: Otomatiki)

Uwiano wa Kuongeza Utendaji Msingi ^(Kumbuka)
Hukuruhusu kubadilisha uwiano wa CPB. Masafa yanayoweza kubadilishwa yanategemea CPU inayowekwa. (Chaguo-msingi: Otomatiki)

Uwiano wa Kuongeza Utendaji wa Turbo ^(Kumbuka)
Hukuruhusu kubaini kama uboresha utendaji wa CPU. (Chaguo-msingi: Imezimwa)

Kitendaji cha AMD Cool&Quiet

Iliyowezeshwa	Huruhusu kiendeshi cha AMD Cool'n'Quiet kurekebisha saa ya CPU na VID kwa nguvu ili kupunguza utoaji wa joto kutoka kwa kompyuta yako na matumizi yake ya nguvu. (Chaguo-msingi)
Imezimwa	Huzima kazi hii.

Modi ya SVM
Uboreshaji wa uigaji kwa Teknolojia ya Uigaji itaruhusu jukwaa kuendesha mifumo mingi ya uendeshaji na programu katika vizuizi huru. Kwa uigaji, mfumo mmoja wa kompyuta unaweza kufanya kazi kama mifumo mingi pepe. (Chaguo-msingi: Imezimwa)
Modi ya C6^{(Kumbuka 1)}
Hukuruhusu kubaini kama uruhusu CPU iingie modi ya C6 katika hali ya kusimamisha mfumo. Ikiwashwa, mzunguko wa msingi wa CPU utapunguzwa wakati wa kusimamisha mfumo ili kupunguza matumizi ya nguvu. Hali ya C6 ni hali iliyoimarishwa zaidi ya kuokoa nguvu kuliko C1. (Chaguo-msingi: Imewezeshwa)
Udhibiti wa Hali-C ya Ulimwengu^{(Kumbuka 1)}
Hukuruhusu kubaini kama uruhusu CPU iingie katika hali za C. Ikiwashwa, mzunguko wa msingi wa CPU utapunguzwa wakati wa kusimamisha mfumo ili kupunguza matumizi ya nguvu. (Chaguo-msingi: Imewezeshwa)
Modi ya SMT^{(Kumbuka 1)}
Hukuruhusu kuwezesha au kulemaza teknolojia ya CPU ya Sambamba ya Multi-Threading. Kipengele hiki hufanya kazi tu kwa mifumo ya uendeshaji ambayo inasaidia hali ya kichakataji-nyingi. Otomatiki hufanya BIOS isanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
Udhibiti wa Kupunguza Msingi^{(Kumbuka 1)}
Hukuruhusu kuchagua idadi ya cores za CPU ili kuwezesha (idadi ya cores za CPU inaweza kutofautiana na CPU). Otomatiki hufanya BIOS isanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
Profaili ya Juu ya Kumbukumbu (X.M.P.)^{(Kumbuka 2)}
Huruhusu BIOS kusoma data ya SPD kwenye moduli ya kumbukumbu ya XMP ili kuongeza utendaji wa kumbukumbu wakati imewezeshwa.

Imezimwa	Huzima kazi hii. (Chaguo-msingi)
Profaili1	Hutumii mipangilio ya Profaili 1.
Profaili2 ^{(Kumbuka 2)}	Hutumii mipangilio ya Profaili 2.

Kizidishi cha Kumbukumbu ya Mfumo
Hukuruhusu kuweka kizidishi cha kumbukumbu ya mfumo. Otomatiki huweka kizidishi cha kumbukumbu kulingana na data ya kumbukumbu ya SPD. (Chaguo-msingi: Otomatiki)
Mzunguko wa Kumbukumbu (MHz)
Thamani ya kwanza ya marudio ya kumbukumbu ni mzunguko wa kawaida wa uendeshaji wa kumbukumbu inayotumiwa; ya pili ni mzunguko wa kumbukumbu ambao hubadilishwa kiotomatiki kulingana na mipangilio ya Kizidishi cha Kumbukumbu ya Mfumo.

Mipangilio ya Kina ya Kumbukumbu
Profaili ya Juu ya Kumbukumbu (X.M.P.) (Kumbuka 2), Kizidishi cha Kumbukumbu ya Mfumo, Mzunguko wa Kumbukumbu (Mhz)
Mipangilio iliyo hapo juu inalingana na ile iliyo chini ya vitu sawa kwenye menyu ya Mipangilio ya Marudio ya Juu.
Modi ya Muda wa Kumbukumbu
Mwongozo na Mwongozo wa Juu huruhusu Uingiliano wa Idhaa, Uingiliano wa Safu, na mipangilio ya muda ya kumbukumbu hapa chini iweze kusanidiwa. Chaguo ni: Otomatiki (chaguo-msingi), Mwongozo, Mwongozo wa Juu.
Volteji ya Profaili ya DDR
Unapotumia moduli ya kumbukumbu isiyo ya XMP au Profaili ya Juu ya Kumbukumbu (X.M.P.) imewekwa kuwa Imezimwa, thamani huonyeshwa kulingana na vipimo vyako vya kumbukumbu. Wakati Profaili ya Juu ya Kumbukumbu (X.M.P.) imewekwa kwa Profaili1 au Profaili2, thamani huonyeshwa kulingana na data ya SPD kwenye kumbukumbu ya XMP.
Uingiliano wa Idhaa
Huwawezesha au kulemaza uingiliano wa idhaa ya kumbukumbu. Imewashwa huruhusu mfumo kufikia wakati huo huo chaneli tofauti za kumbukumbu ili kuongeza utendaji na uthabiti wa kumbukumbu. Otomatiki hufanya BIOS isanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
Uingiliano wa Safu
Huwawezesha au kulemaza uingiliano wa safu ya kumbukumbu. Imewashwa huruhusu mfumo kufikia wakati huo huo safu tofauti za kumbukumbu ili kuongeza utendaji na uthabiti wa kumbukumbu. Otomatiki hufanya BIOS isanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
Subu za Muda za Kumbukumbu za Idhaa A/B
Menyu ndogo hii hutoa mipangilio ya muda ya kumbukumbu kwa kila idhaa ya kumbukumbu. Skrini za mipangilio ya muda husika zinaweza kusanidiwa tu wakati Modi ya Muda wa Kumbukumbu imewekwa kuwa Mwongozo au Mwongozo wa Juu. Kumbuka: Mfumo wako unaweza kuwa usio thabiti au kushindwa kuwasha baada ya kufanya mabadiliko kwenye nyakati za kumbukumbu. Hili likitokea, tafadhali weka upya ubao kwa thamani chaguo-msingi kwa kupakia chaguo-msingi zilizoboreshwa au kufuta thamani za CMOS.
Mipangilio ya Juu ya Volteji
Menyu ndogo hii hukuruhusu kuweka volteji za CPU, chipseti na kumbukumbu.

Hali ya Afya ya Kompyuta
Weka Upya Hali ya Ufunguzi wa Kipochi

Imezimwa	Huweka au kufuta rekodi ya hali ya awali ya kuingilia chassis. (Chaguo-msingi)
Imewezeshwa	Hufuta rekodi ya hali ya awali ya kuingilia chassis na uwanja wa Ufunguzi wa Kipochi utaonyesha "Hapana" kwenye washo unaofuata.

Ufunguzi wa Kipochi
Huonyesha hali ya utambuzi wa kifaa cha kugundua uingiliaji wa chassis kilichoambatishwa kwa kichwa cha CI cha ubao mama. Ikiwa kifuniko cha chassis ya mfumo kitaondolewa, uwanja huu utaonyesha "Ndio", vinginevyo itaonyesha "Hapana". Ili kufuta rekodi ya hali ya kuingilia chassis, weka Weka Upya Hali ya Ufunguzi wa Kipochi kuwa Imewezeshwa, hifadhi mipangilio kwenye CMOS, na kisha uanzishe upya mfumo wako.
CPU Vcore/CPU VDDP/Volteji ya Idhaa ya DRAM A/B/+3.3V/+5V/+12V/VCORE SOC
Huonyesha volteji za sasa za mfumo.

Mipangilio Mbalimbali
Usanidi wa Slot ya PCIe
Hukuruhusu kuweka modi ya uendeshaji wa slot za PCI Express kwa Gen 1, Gen 2, au Gen 3. Modi halisi ya uendeshaji inategemea vipimo vya maunzi ya kila slot. Otomatiki hufanya BIOS isanidi kiotomatiki mpangilio huu. (Chaguo-msingi: Otomatiki)
Uboreshaji wa 3DMark01
Hukuruhusu kubaini kama uboresha utendaji fulani wa alama za zamani. (Chaguo-msingi: Imezimwa)

Mipangilio ya Feni Mahiri 5
Fuatilia
Hukuruhusu kuchagua lengo la kufuatilia na kufanya marekebisho zaidi. (Chaguo-msingi: CPU FAN)
Udhibiti wa Kasi ya Feni
Hukuruhusu kubaini kama uwezesha kitendaji cha kudhibiti kasi ya feni na urekebishe kasi ya feni.

Kawaida	Huruhusu feni kuendesha kwa kasi tofauti kulingana na halijoto. Unaweza kurekebisha kasi ya feni na Kitazamaji cha Taarifa za Mfumo kulingana na mahitaji yako ya mfumo. (Chaguo-msingi)
Kimya	Huruhusu feni kuendesha kwa kasi ndogo.
Mwongozo	Hukuruhusu kudhibiti kasi ya feni kwenye grafu ya mkondo.
Kasi Kamili	Huruhusu feni kuendesha kwa kasi kamili.

Tumia Ingizo la Halijoto kwa Udhibiti wa Feni
Hukuruhusu kuchagua halijoto ya marejeleo kwa udhibiti wa kasi ya feni.
Kipindi cha Halijoto
Hukuruhusu kuchagua kipindi cha halijoto kwa mabadiliko ya kasi ya feni.
Modi ya Udhibiti wa Feni

Otomatiki	Huruhusu BIOS kugundua kiotomatiki aina ya feni iliyosakinishwa na kuweka modi bora ya udhibiti. (Chaguo-msingi)
Volteji	Modi ya volteji inapendekezwa kwa feni ya pini 3.
PWM	Modi ya PWM inapendekezwa kwa feni ya pini 4.

Halijoto
Huonyesha halijoto ya sasa ya eneo lengwa lililochaguliwa.
Kasi ya Feni
Huonyesha kasi za sasa za feni.
Onyo la Halijoto
Huweka kizingiti cha onyo kwa halijoto. Wakati halijoto inapozidi kizingiti, BIOS itatoa sauti ya onyo. Chaguo ni: Imezimwa (chaguo-msingi), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
Onyo la Kushindwa kwa Feni
Huruhusu mfumo kutoa sauti ya onyo ikiwa feni haijaunganishwa au itashindwa. Angalia hali ya feni au muunganisho wa feni hili linapotokea. (Chaguo-msingi: Imezimwa)

^(Kumbuka) Kipengee hiki huwepo tu unaposakinisha CPU inayosaidia kipengele hiki.
^{(Kumbuka 1)} Kipengee hiki huwepo tu unaposakinisha CPU inayosaidia kipengele hiki.
^{(Kumbuka 2)} Kipengee hiki huwepo tu unaposakinisha CPU na moduli ya kumbukumbu ambayo inasaidia kipengele hiki.

Mfumo

Sehemu hii inatoa maelezo kuhusu modeli ya ubao mama wako na toleo la BIOS. Unaweza pia kuchagua lugha chaguo-msingi inayotumiwa na BIOS na kuweka saa ya mfumo mwenyewe.
Lugha ya Mfumo
Huchagua lugha chaguo-msingi inayotumiwa na BIOS.
Tarehe ya Mfumo
Huweka tarehe ya mfumo. Muundo wa tarehe ni wiki (inayosomeka tu), mwezi, tarehe, na mwaka. Tumia <Enter> kubadili kati ya sehemu za Mwezi, Tarehe, na Mwaka na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
Saa ya Mfumo
Huweka saa ya mfumo. Muundo wa saa ni saa, dakika, na sekunde. Kwa mfano, saa 1 jioni ni 13:00:00. Tumia <Enter> kubadili kati ya sehemu za Saa, Dakika, na Sekunde na utumie kitufe cha <Page Up> au <Page Down> kuweka thamani unayotaka.
Ngazi ya Ufikiaji
Huonyesha ngazi ya ufikiaji ya sasa kulingana na aina ya ulinzi wa nenosiri uliotumiwa. (Ikiwa hakuna nenosiri lililowekwa, chaguo-msingi itaonyeshwa kama Msimamizi.) Ngazi ya Msimamizi hukuruhusu kufanya mabadiliko kwa mipangilio yote ya BIOS; ngazi ya Mtumiaji hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini sio yote.

BIOS

BIOS
Boot Option Priorities
Huainisha mpangilio mkuu wa uanzishaji kutoka kwa vifaa vinavyopatikana. Vifaa vya hifadhi vinavyoondolewa vinavyounga mkono umbizo la GPT vitaanza na mfuatano wa "UEFI:" kwenye orodha ya kifaa cha uanzishaji. Ili kuwasha kutoka kwa mfumo wa uendeshaji unaounga mkono ugawaji wa GPT, chagua kifaa kilichoanza na mfuatano wa "UEFI:". Au ikiwa unataka kusakinisha mfumo wa uendeshaji unaounga mkono ugawaji wa GPT kama vile Windows 7 64-bit, chagua kiendeshi cha macho ambacho kina diski ya usakinishaji ya Windows 7 64-bit na imeanza na mfuatano wa "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Huainisha mpangilio wa uanzishaji kwa aina maalum ya kifaa, kama vile diski kuu, viendeshi vya macho, viendeshi vya diski tepete, na vifaa vinavyounga mkono kazi ya Uanzishaji kutoka LAN, n.k. Bonyeza <Enter> kwenye kipengee hiki ili kuingia kwenye menyu ndogo ambayo inawasilisha vifaa vya aina sawa ambavyo vimeunganishwa. Kipengee hiki huwepo tu ikiwa angalau kifaa kimoja cha aina hii kimesakinishwa.
Bootup NumLock State
Huwezesha au kulemaza kipengele cha Numlock kwenye vitufe vya nambari vya kibodi baada ya POST. (Chaguo-msingi: Imewashwa)
Security Option
Huainisha ikiwa nenosiri linahitajika kila wakati mfumo unapoanzishwa, au tu unapoingia kwenye Usanidi wa BIOS. Baada ya kusanidi kipengee hiki, weka nenosiri(s) chini ya kipengee cha Nenosiri la Msimamizi/Nenosiri la Mtumiaji.

Setup	Nenosiri linahitajika tu kwa kuingia kwenye programu ya Usanidi wa BIOS.
System	Nenosiri linahitajika kwa kuwasha mfumo na kwa kuingia kwenye programu ya Usanidi wa BIOS. (Chaguo-msingi)

Full Screen LOGO Show
Huruhusu kuamua ikiwa uonyeshe nembo ya GIGABYTE wakati wa kuwasha mfumo. Ikiwa imelemazwa huruka nembo ya GIGABYTE wakati mfumo unapoanza. (Chaguo-msingi: Imewezeshwa)
Fast Boot
Huwezesha au kulemaza Uanzishaji wa Haraka ili kufupisha mchakato wa uanzishaji wa OS. Ultra Fast hutoa kasi ya haraka zaidi ya uanzishaji. (Chaguo-msingi: Imemeazwa)
SATA Support

All Sata Devices	Vifaa vyote vya SATA hufanya kazi katika mfumo wa uendeshaji na wakati wa POST.
Last Boot HDD Only	Isipokuwa kiendeshi cha uanzishaji kilichopita, vifaa vyote vya SATA vimelemazwa kabla ya mchakato wa uanzishaji wa OS kukamilika. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Ultra Fast.
VGA Support
Hukuruhusu kuchagua aina ya mfumo wa uendeshaji wa kuwasha.

Auto	Huwezesha ROM ya chaguo la urithi pekee.
EFI Driver	Huwezesha ROM ya chaguo la EFI. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Ultra Fast.
USB Support

Disabled	Vifaa vyote vya USB vimelemazwa kabla ya mchakato wa uanzishaji wa OS kukamilika.
Full Initial	Vifaa vyote vya USB hufanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)
Partial Initial	Sehemu ya vifaa vya USB vimelemazwa kabla ya mchakato wa uanzishaji wa OS kukamilika.

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa. Kitendaji hiki kimelemazwa wakati Uanzishaji wa Haraka umewekwa kuwa Ultra Fast.
PS2 Devices Support

Disabled	Vifaa vyote vya PS/2 vimelemazwa kabla ya mchakato wa uanzishaji wa OS kukamilika.
Enabled	Vifaa vyote vya PS/2 hufanya kazi katika mfumo wa uendeshaji na wakati wa POST. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa. Kitendaji hiki kimelemazwa wakati Uanzishaji wa Haraka umewekwa kuwa Ultra Fast.
NetWork Stack Driver Support

Disabled	Hulemaza kuwasha kutoka kwa mtandao. (Chaguo-msingi)
Enabled	Huwezesha kuwasha kutoka kwa mtandao.

Kipengee hiki kinaweza kusanidiwa tu wakati Uanzishaji wa Haraka umewekwa kuwa Imewashwa au Ultra Fast.
Windows 10 Features
Hukuruhusu kuchagua mfumo wa uendeshaji wa kusakinishwa. (Chaguo-msingi: OS nyingine)
CSM Support
Huwezesha au kulemaza UEFI CSM (Moduli ya Usaidizi wa Upatanifu) ili kusaidia mchakato wa uanzishaji wa PC wa urithi.

Enabled	Huwezesha UEFI CSM. (Chaguo-msingi)
Disabled	Hulemaza UEFI CSM na inasaidia mchakato wa uanzishaji wa UEFI BIOS pekee.

Kipengee hiki kinaweza kusanidiwa tu wakati Vipengele vya Windows 10 vimewekwa kuwa Windows 10 au Windows 10 WHQL.
LAN PXE Boot Option ROM
Hukuruhusu kuchagua ikiwa uwezeshe ROM ya chaguo la urithi kwa kidhibiti cha LAN. (Chaguo-msingi: Imelemazwa) Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
Storage Boot Option Control
Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la urithi kwa kidhibiti cha kifaa cha hifadhi.

Disabled	Hulemaza ROM ya chaguo.
UEFI Only	Huwezesha ROM ya chaguo la UEFI pekee.
Legacy Only	Huwezesha ROM ya chaguo la urithi pekee. (Chaguo-msingi)

Kipengee hiki kinaweza kusanidiwa tu wakati Usaidizi wa CSM umewekwa kuwa Umewashwa.
Other PCI Device ROM Priority
Hukuruhusu kuchagua ikiwa uwezeshe UEFI au ROM ya chaguo la Urithi kwa kidhibiti cha kifaa cha PCI kingine isipokuwa LAN, kifaa cha hifadhi, na vidhibiti vya michoro.

Disabled	Hulemaza ROM ya chaguo.
UEFI Only	Huwezesha ROM ya chaguo la UEFI pekee. (Chaguo-msingi)
Legacy Only	Huwezesha ROM ya chaguo la urithi pekee.

Network Stack
Hulemaza au huwezesha kuwasha kutoka kwa mtandao ili kusakinisha OS ya umbizo la GPT, kama vile kusakinisha OS kutoka kwa seva ya Huduma za Usambazaji za Windows. (Chaguo-msingi: Imelemazwa)
Ipv4 PXE Support
Huwezesha au hulemaza Usaidizi wa IPv4 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Network Stack imewezeshwa.
Ipv4 HTTP Support
Huwezesha au hulemaza usaidizi wa uanzishaji wa HTTP kwa IPv4. Kipengee hiki kinaweza kusanidiwa tu wakati Network Stack imewezeshwa.
Ipv6 PXE Support
Huwezesha au hulemaza Usaidizi wa IPv6 PXE. Kipengee hiki kinaweza kusanidiwa tu wakati Network Stack imewezeshwa.
Ipv6 HTTP Support
Huwezesha au hulemaza usaidizi wa uanzishaji wa HTTP kwa IPv6. Kipengee hiki kinaweza kusanidiwa tu wakati Network Stack imewezeshwa.
Administrator Password
Hukuruhusu kusanidi nenosiri la msimamizi. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na wakati wa kuingia kwenye Usanidi wa BIOS. Tofauti na nenosiri la mtumiaji, nenosiri la msimamizi hukuruhusu kufanya mabadiliko kwa mipangilio yote ya BIOS.
User Password
Hukuruhusu kusanidi nenosiri la mtumiaji. Bonyeza <Enter> kwenye kipengee hiki, andika nenosiri, na kisha ubonyeze <Enter>. Utaombwa kuthibitisha nenosiri. Andika nenosiri tena na ubonyeze <Enter>. Lazima uweke nenosiri la msimamizi (au nenosiri la mtumiaji) wakati wa kuwasha mfumo na wakati wa kuingia kwenye Usanidi wa BIOS. Hata hivyo, nenosiri la mtumiaji hukuruhusu tu kufanya mabadiliko kwa mipangilio fulani ya BIOS lakini si yote. Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee cha nenosiri na unapoombwa nenosiri, ingiza lililo sahihi kwanza. Unapoombwa nenosiri jipya, bonyeza <Enter> bila kuingiza nenosiri lolote. Bonyeza <Enter> tena unapoombwa kuthibitisha.
KUMBUKA: Kabla ya kuweka Nenosiri la Mtumiaji, hakikisha umeweka Nenosiri la Msimamizi kwanza.

Vifaa Pembeni

AMD CPU fTPM
Huwezesha au kuzima kitendakazi cha TPM 2.0 kilichounganishwa ndani ya AMD CPU. (Chaguo-msingi: Kimewashwa)
Kifaa Kikuu cha Video ^(Kumbuka)
Hutaja uanzishaji wa kwanza wa onyesho la kifuatiliaji kutoka kwa kadi ya picha ya PCI Express iliyosakinishwa au picha za ndani.

Video ya IGD	Huweka picha za ndani kama onyesho la kwanza.
Video ya Slot ya NB PCIe	Huweka kadi ya picha ya PCI Express kwenye slot ya PCI Express inayodhibitiwa na Daraja la Kaskazini kama onyesho la kwanza. (Chaguo-msingi)

LED Inayozunguka
Huwezesha au kuzima LED ya sauti ya ndani. (Chaguo-msingi: Imewashwa)
Usaidizi wa USB wa Zamani
Huruhusu kibodi/kipanya cha USB kutumika katika MS-DOS. (Chaguo-msingi: Kimewashwa)
Utoaji wa XHCI
Huamua kama uwezeshe kipengele cha Utoaji wa XHCI kwa mfumo endeshi bila usaidizi wa Utoaji wa XHCI. (Chaguo-msingi: Kimewashwa)
Utoaji wa EHCI
Huamua kama uwezeshe kipengele cha Utoaji wa EHCI kwa mfumo endeshi bila usaidizi wa Utoaji wa EHCI. (Chaguo-msingi: Kimezimwa)
Uigaji wa Porti 60/64
Huwezesha au kuzima uigaji wa porti za I/O 64h na 60h. Hiki kinapaswa kuwezeshwa kwa usaidizi kamili wa zamani kwa kibodi/panya za USB katika MS-DOS au katika mfumo endeshi ambao hautoi usaidizi asili kwa vifaa vya USB. (Chaguo-msingi: Kimezimwa)
Usaidizi wa Kiendeshi cha Uhifadhi Mkubwa wa USB
Huwezesha au kuzima usaidizi wa vifaa vya uhifadhi vya USB. (Chaguo-msingi: Kimewashwa)
Vifaa vya Uhifadhi vya USB
Huonyesha orodha ya vifaa vya uhifadhi mkubwa vya USB vilivyounganishwa. Kipengee hiki huonekana tu wakati kifaa cha uhifadhi cha USB kimesakinishwa.

Kompyuta Inayoaminika
Huwezesha au kuzima Moduli ya Jukwaa Inayoaminika (TPM).
Usanidi wa Super IO
Porti ya Mfululizo 1 (Kiunganishi cha COMA cha Ndani)
Huwezesha au kuzima porti ya mfululizo ya ndani. (Chaguo-msingi: Kimewashwa)
Porti ya Mfululizo 2 (Kiunganishi cha COMB cha Ndani)
Huwezesha au kuzima porti ya mfululizo ya ndani. (Chaguo-msingi: Kimewashwa)
Porti Sambamba
Huwezesha au kuzima porti sambamba ya ndani. (Chaguo-msingi: Kimewashwa)
Usanidi wa NVMe
Huonyesha taarifa kuhusu M.2 NVME PCIe SSD yako ikiwa imesakinishwa.
Usanidi wa Kidhibiti cha SATA cha Nje ya Bodi
Huonyesha taarifa kuhusu M.2 PCIe SSD yako ikiwa imesakinishwa.

Chipset

Chipset
IOMMU
Huwezesha au kuzima usaidizi wa AMD IOMMU. (Chaguo-msingi: Otomatiki)
Picha Zilizounganishwa ^(Kumbuka)
Huwezesha au kuzima kitendakazi cha picha za ndani.

Otomatiki	BIOS itawasha au itazima picha za ndani kiotomatiki kulingana na kadi ya picha inayokisakinishwa. (Chaguo-msingi)
Imelemazwa	Hulemaza picha za ndani.

Ukubwa wa Bafa ya Fremu ya UMA ^(Kumbuka)
Ukubwa wa bafa ya fremu ni jumla ya kumbukumbu ya mfumo iliyotengwa kwa kidhibiti cha picha cha ndani pekee. MS-DOS, kwa mfano, itatumia kumbukumbu hii pekee kwa onyesho. Chaguo ni: Otomatiki (chaguo-msingi), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
Modi ya SATA
Huwezesha au kulemaza RAID kwa vidhibiti vya SATA vilivyounganishwa katika Chipset au husanidi vidhibiti vya SATA kwa modi ya AHCI.

RAID	Huwezesha RAID kwa kidhibiti cha SATA.
AHCI	Husanidi vidhibiti vya SATA kwa modi ya AHCI. Kiolesura cha Juu cha Kidhibiti Mwenyeji (AHCI) ni vipimo vya kiolesura vinavyoruhusu kiendeshi cha hifadhi kuwezesha vipengele vya juu vya Serial ATA kama vile Upangaji Foleni wa Amri Asili na plagi moto. (Chaguo-msingi)

Washa Porti ya SATA ya APU (Kiunganishi cha M2F_32G)
Huwezesha au kuzima kidhibiti cha SATA kilichounganishwa katika CPU. (Chaguo-msingi: Kimewashwa)
Washa Porti ya SATA ya Chipset (Viunganishi vya SATA3 0, 1, 2, 3)
Huwezesha au kuzima kidhibiti cha SATA kilichounganishwa katika Chipset. (Chaguo-msingi: Kimewashwa)
Porti ya SATA 0 ya APU (Kiunganishi cha M2F_32G)
Huonyesha taarifa za kifaa cha M.2 SATA kilichounganishwa. Taarifa huonekana tu wakati kifaa cha M.2 SATA kimesakinishwa.
Porti ya SATA 0/1/2/3 ya Chipset (Viunganishi vya SATA3 0, 1, 2, 3)
Huonyesha taarifa za vifaa vya SATA vilivyounganishwa.

^(Kumbuka) Kipengee hiki kipo tu unaposakinisha CPU inayosaidia kipengele hiki.

Nguvu

Nguvu
AC BACK
Huamua hali ya mfumo baada ya kurudi kwa umeme kutoka kwa upotezaji wa umeme wa AC.

Kumbukumbu	Mfumo hurudi katika hali yake ya mwisho inayojulikana baada ya kurudi kwa umeme wa AC.
Saa Zote Zimewashwa	Mfumo huwashwa baada ya kurudi kwa umeme wa AC.
Saa Zote Zimezimwa	M fumo hubaki umezimwa baada ya kurudi kwa umeme wa AC. (Chaguo-msingi)

Washa Kwa Kibodi
Huruhusu mfumo kuwashwa na tukio la kuamsha kibodi ya PS/2.
Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa umeme wa ATX unaotoa angalau 1A kwenye njia ya +5VSB.

Imelemazwa	Hulemaza kazi hii. (Chaguo-msingi)
Nenosiri	Weka nenosiri lenye herufi 1~5 ili kuwasha mfumo.
Kibodi 98	Bonyeza kitufe cha POWER kwenye kibodi ya Windows 98 ili kuwasha mfumo.
Kitufe Chochote	Bonyeza kitufe chochote ili kuwasha mfumo.

Nenosiri la Kuwasha
Weka nenosiri wakati Washa Kwa Kibodi imewekwa kuwa Nenosiri. Bonyeza <Enter> kwenye kipengee hiki na uweke nenosiri lenye hadi herufi 5 kisha ubonyeze <Enter> ili kukubali. Ili kuwasha mfumo, weka nenosiri na ubonyeze <Enter>.
Kumbuka: Ili kughairi nenosiri, bonyeza <Enter> kwenye kipengee hiki. Unapoombwa nenosiri, bonyeza <Enter> tena bila kuweka nenosiri ili kufuta mipangilio ya nenosiri.
Washa Kwa Panya
Huruhusu mfumo kuwashwa na tukio la kuamsha panya ya PS/2.
Kumbuka: Ili kutumia kazi hii, unahitaji usambazaji wa umeme wa ATX unaotoa angalau 1A kwenye njia ya +5VSB.

Imelemazwa	Hulemaza kazi hii. (Chaguo-msingi)
Sogeza	Sogeza panya ili kuwasha mfumo.
Bofya Mara Mbili	Bofya mara mbili kwenye kitufe cha kushoto kwenye panya ili kuwasha mfumo.

ErP
Huamua ikiwa mfumo uruhusu utumiaji mdogo wa nguvu katika hali ya S5 (kuzima). Kumbuka: Kipengee hiki kikiwekwa kuwa Kimewashwa, vitendaji vifuatavyo havitapatikana: Endeleza kwa Kengele, amsha tukio la PME, washa kwa panya, washa kwa kibodi, na amsha kwenye LAN.
Zima Laini kwa PWR-BTTN
Huweka jinsi ya kuzima kompyuta katika hali ya MS-DOS kwa kutumia kitufe cha kuwasha.

Zima Papo Hapo	Bonyeza kitufe cha kuwasha kisha mfumo utazimwa papo hapo. (Chaguo-msingi)
Ucheleweshaji Sekunde 4	B onyeza na ushikilie kitufe cha kuwasha kwa sekunde 4 ili kuzima mfumo. Ikiwa kitufe cha kuwasha kimebonyezwa kwa chini ya sekunde 4, mfumo utaingia katika hali ya kusitisha.

Endeleza kwa Kengele
Huamua ikiwa mfumo utawashwa kwa wakati unaotaka. (Chaguo-msingi: Imelemazwa) Ikiwashwa, weka tarehe na saa kama ifuatavyo:
Amsha siku: Washa mfumo kwa wakati maalum kila siku au siku maalum katika mwezi.
Amsha saa/dakika/sekunde: Weka wakati ambao mfumo utawashwa kiotomatiki.
Kumbuka: Unapotumia kazi hii, epuka kuzima kwa kutosha kutoka kwa mfumo wa uendeshaji au kuondolewa kwa umeme wa AC, au mipangilio inaweza isiwe na ufanisi.
Amsha kwenye LAN
Huamsha au kulemaza kazi ya kuamsha kwenye LAN. (Chaguo-msingi: Imewashwa)
Kipima Muda cha Tukio la Usahihi wa Juu
Huamsha au kulemaza Kipima Muda cha Tukio la Usahihi wa Juu (HPET) katika mfumo wa uendeshaji. (Chaguo-msingi: Imewashwa)

Hifadhi & Toka

Hifadhi & Usanidi wa Kutoka
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii huhifadhi mabadiliko kwenye CMOS na hutoka kwenye programu ya Usanidi wa BIOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Toka Bila Kuhifadhi
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo. Hii hutoka kwenye Usanidi wa BIOS bila kuhifadhi mabadiliko yaliyofanywa katika Usanidi wa BIOS kwenye CMOS. Chagua Hapana au ubonyeze <Esc> ili kurudi kwenye Menyu Kuu ya Usanidi wa BIOS.
Pakia Chaguo-msingi Zilizoboreshwa
Bonyeza <Enter> kwenye kipengee hiki na uchague Ndiyo ili kupakia mipangilio bora ya chaguo-msingi ya BIOS. Mipangilio ya chaguo-msingi ya BIOS husaidia mfumo kufanya kazi katika hali bora. Pakia kila mara chaguo-msingi Zilizoboreshwa baada ya kusasisha BIOS au baada ya kufuta thamani za CMOS.
Anzisha Usaidizi
Hukuruhusu kuchagua kifaa cha kuwasha mara moja. Bonyeza <Enter> kwenye kifaa unachochagua na uchague Ndiyo ili kuthibitisha. Mfumo wako utaanza upya kiotomatiki na utaanzisha kutoka kwa kifaa hicho.
Hifadhi Profaili
Kazi hii hukuruhusu kuhifadhi mipangilio ya sasa ya BIOS kwenye wasifu. Unaweza kuunda hadi wasifu 8 na uhifadhi kama Setup Profile 1~ Setup Profile 8. Bonyeza <Enter> ili kukamilisha. Au unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuhifadhi wasifu kwenye kifaa chako cha kuhifadhi.
Pakia Profaili
Ikiwa mfumo wako haufanyi kazi vizuri na umepakia mipangilio ya chaguo-msingi ya BIOS, unaweza kutumia kazi hii kupakia mipangilio ya BIOS kutoka kwa wasifu ulioundwa hapo awali, bila shida ya kusanidi upya mipangilio ya BIOS. Kwanza chagua wasifu unaotaka kupakia na kisha ubonyeze <Enter> ili kukamilisha. Unaweza kuchagua Chagua Faili katika HDD/FDD/USB ili kuingiza wasifu ulioundwa hapo awali kutoka kwa kifaa chako cha kuhifadhi au kupakia wasifu ulioundwa kiotomatiki na BIOS, kama vile kurejesha mipangilio ya BIOS kwa mipangilio ya mwisho iliyofanya kazi vizuri (rekodi nzuri ya mwisho inayojulikana).

Kusanidi Seti ya RAID

Viwango vya RAID

	RAID 0	RAID 1	RAID 10
Idadi ya Chini Kabisa ya Diski Kuu	≥2	2	4
Uwezo wa Safu	Idadi ya diski kuu * Ukubwa wa diski ndogo zaidi	Ukubwa wa diski ndogo zaidi	(Idadi ya diski kuu/2) * Ukubwa wa diski ndogo zaidi
Uvumilivu wa Hitilafu	Hapana	Ndio	Ndio

Kabla ya kuanza, tafadhali andaa vitu vifuatavyo:

Angalau diski kuu mbili za SATA au M.2 SATA SSD. (Ili kuhakikisha utendakazi bora zaidi, inashauriwa utumie diski kuu mbili zenye modeli na uwezo sawa).
Diski ya usanidi wa Windows.
Diski ya kiendeshaji cha ubao mama.
Hifadhi ya kidole gumba ya USB.

Kusanidi Vidhibiti vya SATA

Kusakinisha diski kuu
Sakinisha diski kuu/SSD kwenye viunganishi vya SATA/M.2 kwenye ubao mama. Kisha uunganishe viunganishi vya nishati kutoka kwa usambazaji wako wa nishati kwenye diski kuu.

Kusanidi modi ya kidhibiti cha SATA katika Usanidi wa BIOS
Hakikisha umesanidi modi ya kidhibiti cha SATA kwa usahihi katika Usanidi wa BIOS ya mfumo.
Hatua:
1. Washa kompyuta yako na ubonyeze <Delete> ili kuingia kwenye Usanidi wa BIOS wakati wa POST (Jaribio la Kujiendesha Wakati wa Kuwasha). Chini ya Chipset, hakikisha APU SATA Port Enable na Chipset SATA Port Enable zimewezeshwa. Weka SATA Mode kwa RAID. Kisha uhifadhi mipangilio na uwashe tena kompyuta yako.
2. Ikiwa unataka kusanidi UEFI RAID, fuata hatua katika "C-1." Ili kuingia kwenye RAID ROM ya urithi, hifadhi mipangilio na uondoke kwenye Usanidi wa BIOS. Rejelea "C-2" kwa habari zaidi.

Menyu za Usanidi wa BIOS zilizoelezwa katika sehemu hii zinaweza kutofautiana na mipangilio halisi ya ubao wako mama. Chaguo halisi za menyu ya Usanidi wa BIOS utakayoona zitatokana na ubao mama ulio nao na toleo la BIOS.

1. Usanidi wa UEFI RAID
  Windows 10 64-bit pekee ndiyo inasaidia usanidi wa UEFI RAID.
  Hatua:
  1. Katika Usanidi wa BIOS, nenda kwa BIOS na uweke Windows 10 Features kwa Windows 10 na CSM Support kwa Disabled. Hifadhi mabadiliko na uondoke kwenye Usanidi wa BIOS.
  2. Baada ya mfumo kuwashwa upya, ingia kwenye Usanidi wa BIOS tena. Kisha uingie kwenye menyu ndogo ya Peripherals\RAIDXpert2 Configuration Utility.
  3. Kwenye skrini ya RAIDXpert2 Configuration Utility, bonyeza <Enter> kwenye Array Management ili kuingia kwenye Create Array screen. Kisha, chagua kiwango cha RAID. Viwango vya RAID vinavyotumika ni pamoja na RAID 0, RAID 1, na RAID 10 (uteuzi unaopatikana unategemea idadi ya diski kuu zilizosakinishwa). Kisha, bonyeza <Enter> kwenye Select Physical Disks ili kuingia kwenye skrini ya Select Physical Disks.
  4. Kwenye skrini ya Select Physical Disks, chagua diski kuu za kujumuishwa katika safu ya RAID na uziweke kwa Enabled. Kisha, tumia kitufe cha mshale wa chini ili kusogea hadi Apply Changes na ubonyeze <Enter>. Kisha urudi kwenye skrini iliyotangulia na uweke Array Size, Array Size Unit, Read Cache Policy na Write Cache Policy.
  5. Baada ya kuweka uwezo, sogea hadi Create Array na ubonyeze <Enter> ili kuanza.
  6. Baada ya kukamilika, utarudishwa kwenye skrini ya Array Management. Chini ya Manage Array Properties unaweza kuona juzuu mpya ya RAID na habari juu ya kiwango cha RAID, jina la safu, uwezo wa safu, n.k.
2. Kusanidi Legacy RAID ROM
  Ingiza huduma ya usanidi wa RAID BIOS ya urithi ili kusanidi safu ya RAID. Ruka hatua hii na uendelee na usakinishaji wa mfumo wa uendeshaji wa Windows kwa usanidi usio wa RAID.
  Hatua:

Baada ya jaribio la kumbukumbu la POST kuanza na kabla ya uendeshaji wa mfumo kuanza, tafuta ujumbe ambao unasema "Bonyeza <Ctrl-R> ili Kusanidi". Bonyeza <Ctrl> + <R> ili kuingia kwenye huduma ya usanidi wa RAID BIOS.
Ili kuunda safu mpya, bonyeza <Enter> kwenye chaguo la Create Array.
Pau ya uteuzi itahamia kwenye sehemu ya Disks upande wa kulia wa skrini. Chagua diski kuu za kujumuishwa katika safu ya RAID. Tumia kitufe cha mshale wa juu au chini ili kuchagua diski kuu na ubonyeze <Insert>. Diski kuu iliyochaguliwa itaonyeshwa kwa kijani. Ili kutumia diski kuu zote, bonyeza tu <A> ili kuchagua zote. Kisha ubonyeze <Enter> na pau ya uteuzi itahamia kwenye sehemu ya User Input upande wa chini kushoto wa skrini.
Kwanza, chagua modi ya RAID na ubonyeze <Enter>. Chaguo zinazopatikana zinategemea idadi ya diski kuu zilizosakinishwa. Kisha fuata maagizo kwenye skrini ili kubainisha ukubwa wa safu. Unaweza kuchagua All available space ili kutumia ukubwa wa juu zaidi unaoruhusiwa au utumie kitufe cha mshale wa juu au chini ili kurekebisha ukubwa na ubonyeze <Enter>.
Chagua modi ya kuweka akiba. Chaguo ni pamoja na Read/Write, Read Only, na None. Kisha ubonyeze <Enter> ili kuendelea.
Hatimaye, ujumbe ambao unasema "Confirm Creation of Array" utaonekana. Bonyeza <C> ili kuthibitisha au <Esc> ili kurudi kwenye skrini iliyotangulia.
Unapokamilika, utaona safu mpya kwenye skrini kuu. Ili kutoka kwenye huduma ya RAID BIOS, bonyeza <Esc> na kisha ubonyeze <C> ili kuthibitisha.

Kusakinisha Kiendeshaji cha SATA RAID/AHCI na Mfumo wa Uendeshaji
Ukiwa na mipangilio sahihi ya BIOS, uko tayari kusakinisha mfumo wa uendeshaji.

Kusakinisha Mfumo wa Uendeshaji
Kwa kuwa mifumo mingine ya uendeshaji tayari inajumuisha kiendeshaji cha SATA RAID/AHCI, hauitaji kusakinisha kiendeshaji tofauti cha RAID/AHCI wakati wa mchakato wa usakinishaji wa Windows. Baada ya mfumo wa uendeshaji kusakinishwa, tunapendekeza usakinishe viendeshaji vyote vinavyohitajika kutoka kwa diski ya kiendeshaji cha ubao mama kwa kutumia "Xpress Install" ili kuhakikisha utendakazi na uoanifu wa mfumo. Ikiwa mfumo wa uendeshaji utakaosakinishwa unahitaji utoe kiendeshaji cha ziada cha SATA RAID/AHCI wakati wa mchakato wa usakinishaji wa OS, tafadhali rejelea hatua zifuatazo:

Nakili folda ya Hw10 chini ya folda ya \Boot kwenye diski ya kiendeshaji hadi kwenye hifadhi yako ya kidole gumba ya USB.
Anzisha kutoka kwenye diski ya usanidi wa Windows na ufanye hatua za kawaida za usakinishaji wa OS. Wakati skrini inayo omba uipakie kiendeshaji inaonekana, chagua Browse (Vinjari).
Ingiza hifadhi ya kidole gumba ya USB na kisha uvinjari eneo la kiendeshaji. Eneo la kiendeshaji ni kama ifuatavyo: \Hw10\RAID\x64
Chagua AMD-RAID Bottom Device kwanza na ubonyeze Next ili kupakia kiendeshaji. Kisha chagua AMD-RAID Controller na ubonyeze Next ili kupakia kiendeshaji. Hatimaye, endelea na usakinishaji wa OS.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi safu ya RAID.

Usakinishaji wa Viendeshaji

Kabla ya kusakinisha viendeshaji, sakinisha kwanza mfumo wa uendeshaji. (Maagizo yafuatayo yanatumia Windows 10 kama mfumo wa uendeshaji mfano.)
Baada ya kusakinisha mfumo wa uendeshaji, ingiza diski ya kiendeshaji cha ubao mama kwenye kiendeshi chako cha macho. Bonyeza ujumbe "Gusa ili kuchagua kinachotokea na diski hii" kwenye kona ya juu kulia ya skrini na uchague "Run Run.exe." (Au nenda kwa My Computer, bonyeza mara mbili kiendeshi cha macho na utekeleze programu ya Run.exe.)

"Xpress Install" itachanganua mfumo wako kiotomatiki na kisha kuorodhesha viendeshaji vyote vinavyopendekezwa kusakinisha. Unaweza kubonyeza kitufe cha Xpress Install na "Xpress Install" itasakinisha viendeshaji vyote vilivyochaguliwa. Au bonyeza mshale ikoni ili kusakinisha kibinafsi viendeshaji unavyohitaji.

Tafadhali tembelea tovuti ya GIGABYTE kwa habari zaidi ya programu.

Tafadhali tembelea tovuti ya GIGABYTE kwa maelezo kuhusu kusanidi programu ya sauti.

Wasiliana Nasi
GIGA-BYTE TECHNOLOGY CO., LTD.
Anwani: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Usaidizi wa Ufundi na Usio wa Ufundi (Mauzo/Uuzaji): http://esupport.gigabyte.com
Anwani ya WEB (Kiingereza): http://www.gigabyte.com
Anwani ya WEB (Kichina): http://www.gigabyte.tw

GIGABYTE eSupport
Ili kuwasilisha swali la kiufundi au lisilo la kiufundi (Mauzo/Uuzaji), tafadhali unganisha kwa: http://esupport.gigabyte.com

Kutambua Marekebisho ya Ubao Mama Wako
Nambari ya marekebisho kwenye ubao mama wako inaonekana kama hii: "REV: X.X." Kwa mfano, "REV: 1.0" inamaanisha marekebisho ya ubao mama ni 1.0. Angalia marekebisho ya ubao mama wako kabla ya kusasisha BIOS ya ubao mama, viendeshaji, au wakati wa kutafuta habari za kiufundi.
Mfano:

Kwa maelezo zaidi ya bidhaa, tafadhali tembelea tovuti ya GIGABYTE.

Hakimiliki
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Haki zote zimehifadhiwa. Alama za biashara zilizotajwa katika mwongozo huu zimesajiliwa kisheria kwa wamiliki wao husika.
