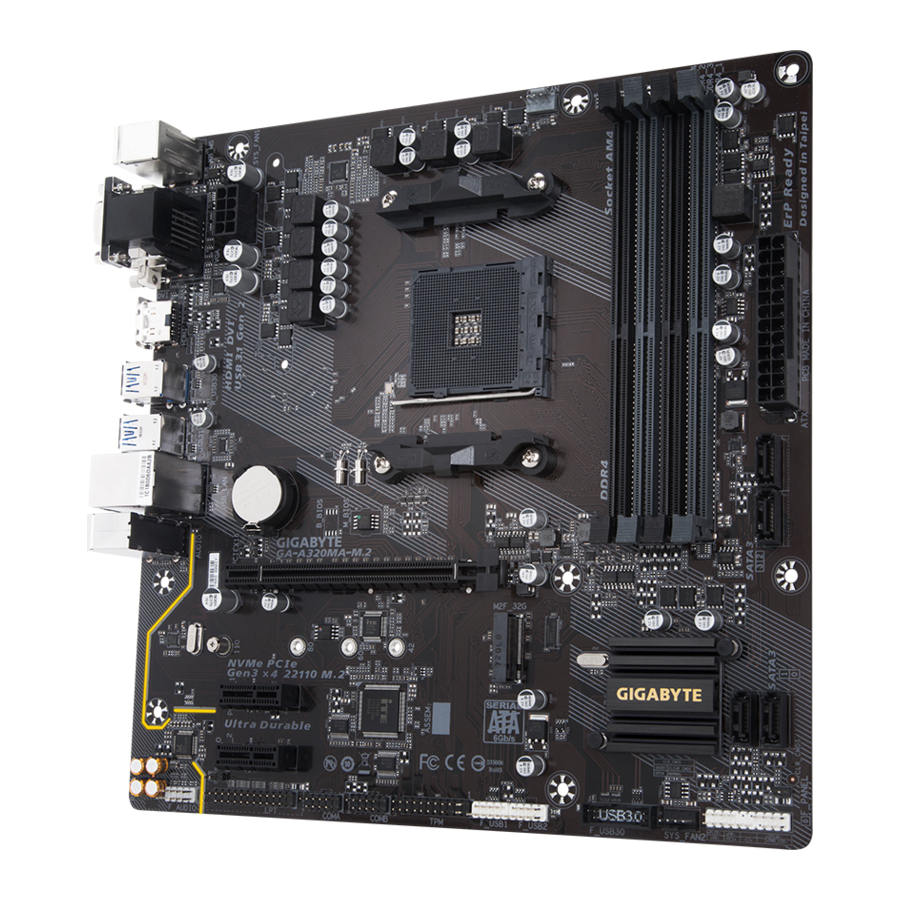

GIGABYTE GA-A320MA-M.2 - Panduan Motherboard

Isi

Tata Letak Motherboard GA-A320MA-M.2

Tata Letak Motherboard

Isi Kotak

  • Motherboard GA-A320MA-M.2
  • Disk driver motherboard
  • Panduan Pengguna
  • Dua kabel SATA
  • Pelindung I/O

* Isi kotak di atas hanya untuk referensi dan item sebenarnya tergantung pada paket produk yang Anda dapatkan.
Isi kotak dapat berubah tanpa pemberitahuan.

Instalasi Perangkat Keras

Tindakan Pencegahan Instalasi

Motherboard berisi banyak sekali sirkuit dan komponen elektronik yang halus yang dapat rusak akibat pelepasan muatan listrik statis (ESD). Sebelum melakukan instalasi, baca dengan saksama buku petunjuk pengguna dan ikuti prosedur berikut:

  • Sebelum melakukan instalasi, pastikan casing sesuai untuk motherboard.
  • Sebelum melakukan instalasi, jangan lepas atau merusak stiker S/N (Nomor Seri) motherboard atau stiker garansi yang disediakan oleh dealer Anda. Stiker ini diperlukan untuk validasi garansi.
  • Selalu cabut daya AC dengan mencabut kabel daya dari stopkontak sebelum memasang atau melepas motherboard atau komponen perangkat keras lainnya.
  • Saat menyambungkan komponen perangkat keras ke konektor internal pada motherboard, pastikan komponen tersebut tersambung dengan erat dan aman.
  • Saat menangani motherboard, hindari menyentuh kabel atau konektor logam apa pun.
  • Sebaiknya kenakan tali pergelangan tangan pelepasan muatan listrik statis (ESD) saat menangani komponen elektronik seperti motherboard, CPU, atau memori. Jika Anda tidak memiliki tali pergelangan tangan ESD, jaga agar tangan Anda tetap kering dan sentuh benda logam terlebih dahulu untuk menghilangkan listrik statis.
  • Sebelum memasang motherboard, letakkan di atas alas antistatis atau di dalam wadah pelindung elektrostatik.
  • Sebelum menyambungkan atau mencabut kabel catu daya dari motherboard, pastikan catu daya telah dimatikan.
  • Sebelum menyalakan daya, pastikan tegangan catu daya telah disetel sesuai dengan standar tegangan lokal.
  • Sebelum menggunakan produk, harap verifikasi bahwa semua kabel dan konektor daya komponen perangkat keras Anda tersambung.
  • Untuk mencegah kerusakan pada motherboard, jangan biarkan sekrup bersentuhan dengan sirkuit motherboard atau komponennya.
  • Pastikan tidak ada sekrup atau komponen logam sisa yang diletakkan di motherboard atau di dalam casing komputer.
  • Jangan letakkan sistem komputer di permukaan yang tidak rata.
  • Jangan letakkan sistem komputer di lingkungan yang bersuhu tinggi atau basah.
  • Menyalakan daya komputer selama proses instalasi dapat menyebabkan kerusakan pada komponen sistem serta bahaya fisik pada pengguna.
  • Jika Anda tidak yakin tentang langkah-langkah instalasi apa pun atau memiliki masalah terkait dengan penggunaan produk, harap konsultasikan dengan teknisi komputer bersertifikat.
  • Jika Anda menggunakan adaptor, kabel daya ekstensi, atau strip daya, pastikan untuk berkonsultasi dengan instalasi dan/atau petunjuk pembumiannya.

Spesifikasi Produk

CPU
  • Soket AM4:
    • Prosesor AMD Ryzen ™
    • Prosesor AMD A-series/Athlon ™ Generasi ke-7 (Kunjungi situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
Chipset
  • AMD A320
Memori
  • 4 x soket DDR4 DIMM yang mendukung hingga 64 GB memori sistem
  • Arsitektur memori dual channel
  • Dukungan untuk modul memori DDR4 2667 (Catatan) /2400/2133 MHz
  • Dukungan untuk modul memori ECC Un-buffered DIMM 1Rx8/2Rx8 (beroperasi dalam mode non-ECC)
  • Dukungan untuk modul memori non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
  • Dukungan untuk modul memori Extreme Memory Profile (XMP) (Kunjungi situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
Grafis Onboard
  • Prosesor Grafis Terintegrasi:
    • 1 x port D-Sub, mendukung resolusi maksimum 1920x1200@60 Hz
    • 1 x port DVI-D, mendukung resolusi maksimum 1920x1200@60 Hz
      * Port DVI-D tidak mendukung koneksi D-Sub dengan adaptor.
    • 1 x port HDMI, mendukung resolusi maksimum 4096x2160@24 Hz
      * Dukungan untuk versi HDMI 1.4.
  • Dukungan hingga 3 layar secara bersamaan
  • Memori bersama maksimum 2 GB
Audio
  • Codec Realtek ® ALC887
  • Audio Definisi Tinggi
  • 2/4/5.1/7.1-channel
    * Untuk mengonfigurasi audio 7.1-channel, Anda harus menggunakan modul audio panel depan HD dan mengaktifkan fitur audio multi-channel melalui driver audio.
  • Dukungan untuk S/PDIF Out
LAN
  • Chip Realtek ® GbE LAN (10/100/1000 Mbit)
Slot Ekspansi
  • 1x slot PCI Express x16, berjalan pada x16 (PCIEX16) (Catatan)
    (Slot PCIEX16 sesuai dengan standar PCI Express 3.0.)
  • 2x slot PCI Express x1 (Slot PCIEX1 sesuai dengan standar PCI Express 2.0.)
Antarmuka Penyimpanan
  • 1 x konektor M.2 (Socket 3, M key, tipe 2242/2260/2280/22110 SATA dan PCIe x4 (Catatan) /x2 SSD support)
  • 4 x konektor SATA 6Gb/s
  • Dukungan untuk RAID 0, RAID 1, dan RAID 10
USB
  • Chipset:
    • 1 x port USB 3.1 Gen 2 Type-A (merah) di panel belakang
    • 2 x port USB 3.1 Gen 1 (tersedia melalui header USB internal)
    • 6 x port USB 2.0/1.1 (2 port di panel belakang, 4 port tersedia melalui header USB internal)
  • CPU:
    • 3 x port USB 3.1 Gen 1 di panel belakang
Konektor Internal
  • 1 x konektor daya utama ATX 24-pin
  • 1 x konektor daya ATX 12V 8-pin
  • 1 x konektor M.2 Socket 3
  • 4 x konektor SATA 6Gb/s
  • 1 x header kipas CPU
  • 2 x header kipas sistem
  • 1 x header panel depan
  • 1 x header audio panel depan
  • 1 x header S/PDIF Out
  • 1 x header USB 3.1 Gen 1
  • 2 x header USB 2.0/1.1
  • 1 x header Trusted Platform Module (TPM)
  • 2 x header port serial
  • 1 x header port paralel
  • 1 x jumper Clear CMOS
Konektor Panel Belakang
  • 1 x port mouse PS/2
  • 1 x port Keyboard PS/2
  • 1 x port D-Sub
  • 1 x port DVI-D
  • 1 x port HDMI
  • 1 x port USB 3.1 Gen 2 Type-A (merah)
  • 3 x port USB 3.1 Gen 1
  • 2 x port USB 2.0/1.1
  • 1 x port RJ-45
  • 3 x jack audio (Line In, Line Out, Mic In)
I/O Controller
  • Chip iTE ® I/O Controller
Monitor Perangkat Keras
  • Deteksi voltase
  • Deteksi suhu
  • Deteksi kecepatan kipas
  • Peringatan panas berlebih
  • Peringatan kegagalan kipas
  • Kontrol kecepatan kipas
    * Apakah fungsi kontrol kecepatan kipas didukung akan bergantung pada kipas yang Anda pasang.
BIOS
  • 1 x 128 Mbit flash
  • Penggunaan AMI UEFI BIOS berlisensi
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fitur Unik
  • Dukungan untuk APP Center
    * Aplikasi yang tersedia di APP Center dapat bervariasi menurut model motherboard. Fungsi yang didukung dari setiap aplikasi juga dapat bervariasi tergantung pada spesifikasi motherboard.
    • @BIOS
    • 3D OSD
    • AutoGreen
    • Ambient LED
    • BIOS Setup
    • Cloud Station
    • Color Temperature
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • Smart Backup
    • Smart Keyboard
    • Smart TimeLock
    • System Information Viewer
    • USB Blocker
    • V-Tuner
  • Dukungan untuk Q-Flash
  • Dukungan untuk Xpress Install
Perangkat Lunak Bundel
  • Norton ® Internet Security (versi OEM)
  • cFosSpeed
Sistem Operasi
  • Dukungan untuk Windows 10 64-bit
  • Dukungan untuk Windows 7 64-bit
    * Silakan unduh "Windows USB Installation Tool" dari situs web GIGABYTE dan instal sebelum menginstal Windows 7.
Form Factor
  • Micro ATX Form Factor; 24.4cm x 24.4cm

(Catatan) Dukungan aktual dapat bervariasi menurut CPU.

* GIGABYTE berhak untuk membuat perubahan apa pun pada spesifikasi produk dan informasi terkait produk tanpa pemberitahuan sebelumnya.

Silakan kunjungi situs web GIGABYTE untuk daftar dukungan CPU, modul memori, SSD, dan perangkat M.2.
Kunjungi situs web GIGABYTE

Silakan kunjungi halaman Daftar Dukungan\Utilitas di situs web GIGABYTE untuk mengunduh versi aplikasi terbaru.
Kunjungi daftar utilitas GIGABYTE

Memasang CPU

perhatianBaca panduan berikut sebelum Anda mulai memasang CPU:

  • Pastikan motherboard mendukung CPU. (Buka situs web GIGABYTE untuk daftar dukungan CPU terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang CPU untuk mencegah kerusakan perangkat keras.
  • Temukan pin satu pada CPU. CPU tidak dapat dimasukkan jika orientasinya salah.
  • Oleskan lapisan gemuk termal yang rata dan tipis pada permukaan CPU.
  • Jangan hidupkan komputer jika pendingin CPU tidak terpasang, jika tidak panas berlebih dan kerusakan CPU dapat terjadi.
  • Atur frekuensi host CPU sesuai dengan spesifikasi CPU. Tidak disarankan agar frekuensi bus sistem diatur di luar spesifikasi perangkat keras karena tidak memenuhi persyaratan standar untuk periferal. Jika Anda ingin mengatur frekuensi di luar spesifikasi standar, lakukan sesuai dengan spesifikasi perangkat keras Anda termasuk CPU, kartu grafis, memori, hard drive, dll.

Memasang CPU
Temukan pin satu (ditandai dengan segitiga kecil) dari soket CPU dan CPU.
Memasang CPU

Memasang Memori

perhatianBaca panduan berikut sebelum Anda mulai memasang memori:

  • Pastikan motherboard mendukung memori. Disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan. (Buka situs web GIGABYTE untuk kecepatan memori dan modul memori yang didukung terbaru.)
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang memori untuk mencegah kerusakan perangkat keras.
  • Modul memori memiliki desain yang mudah. Modul memori hanya dapat dipasang dalam satu arah. Jika Anda tidak dapat memasukkan memori, ubah arahnya.

Konfigurasi Memori Saluran Ganda
Motherboard ini menyediakan empat soket memori dan mendukung Teknologi Saluran Ganda. Setelah memori dipasang, BIOS akan secara otomatis mendeteksi spesifikasi dan kapasitas memori. Mengaktifkan mode memori Saluran Ganda akan menggandakan bandwidth memori asli. Keempat soket memori dibagi menjadi dua saluran dan setiap saluran memiliki dua soket memori sebagai berikut:
Saluran A: DDR4_2, DDR4_4
Saluran B: DDR4_1, DDR4_3
Silakan kunjungi situs web GIGABYTE untuk detail tentang pemasangan perangkat keras.

Tabel Konfigurasi Memori Saluran Ganda:

DDR4_4 DDR4_2 DDR4_3 DDR4_1
2 Modul - - DS/SS - - DS/SS
DS/SS - - DS/SS - -
4 Modul DS/SS DS/SS DS/SS DS/SS

(SS=Satu Sisi, DS=Dua Sisi, "- -"=Tanpa Memori)

Karena keterbatasan CPU, baca panduan berikut sebelum memasang memori dalam mode Saluran Ganda.

  1. Mode Saluran Ganda tidak dapat diaktifkan jika hanya satu modul memori yang dipasang.
  2. Saat mengaktifkan mode Saluran Ganda dengan dua atau empat modul memori, disarankan agar memori dengan kapasitas, merek, kecepatan, dan chip yang sama digunakan dan dipasang di soket berwarna sama. Untuk kinerja optimal, saat mengaktifkan mode Saluran Ganda dengan dua modul memori, kami sarankan Anda memasangnya di soket DDR4_1 dan DDR4_2.

Memasang Kartu Ekspansi

perhatianBaca panduan berikut sebelum Anda mulai memasang kartu ekspansi:

  • Pastikan motherboard mendukung kartu ekspansi. Baca dengan cermat manual yang disertakan dengan kartu ekspansi Anda.
  • Selalu matikan komputer dan cabut kabel daya dari stopkontak sebelum memasang kartu ekspansi untuk mencegah kerusakan perangkat keras.

Konektor Panel Belakang

Konektor Panel Belakang

  1. Port Keyboard PS/2 dan Mouse PS/2
    Gunakan port atas (hijau) untuk menghubungkan mouse PS/2 dan port bawah (ungu) untuk menghubungkan keyboard PS/2.
  2. Port D-Sub
    Port D-Sub mendukung konektor D-Sub 15-pin dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi D-Sub ke port ini.
  3. Port DVI-D (Catatan)
    Port DVI-D sesuai dengan spesifikasi DVI-D dan mendukung resolusi maksimum 1920x1200@60 Hz (resolusi aktual yang didukung bergantung pada monitor yang digunakan). Hubungkan monitor yang mendukung koneksi DVI-D ke port ini.
  4. Port HDMI

    Port HDMI sesuai dengan HDCP dan mendukung format Dolby TrueHD dan DTS HD Master Audio. Ini juga mendukung output audio LPCM 8 saluran hingga 192 KHz/24bit. Anda dapat menggunakan port ini untuk menghubungkan monitor yang didukung HDMI Anda. Resolusi maksimum yang didukung adalah 4096x2160@24 Hz, tetapi resolusi aktual yang didukung bergantung pada monitor yang digunakan.
  • Setelah memasang perangkat HDMI, pastikan untuk mengatur perangkat pemutaran suara default ke HDMI. (Nama item mungkin berbeda tergantung pada sistem operasi Anda.)
  • Untuk mengatur konfigurasi tiga tampilan, Anda harus memasang driver motherboard di sistem operasi terlebih dahulu.
  1. Port USB 3.1 Gen 1
    Port USB 3.1 Gen 1 mendukung spesifikasi USB 3.1 Gen 1 dan kompatibel dengan spesifikasi USB 2.0. Gunakan port ini untuk perangkat USB.
  2. Port USB 3.1 Gen 2 Tipe-A (Merah)
    Port USB 3.1 Gen 2 Tipe-A mendukung spesifikasi USB 3.1 Gen 2 dan kompatibel dengan spesifikasi USB 3.1 Gen 1 dan USB 2.0. Gunakan port ini untuk perangkat USB.
  3. Port LAN RJ-45
    Port LAN Gigabit Ethernet menyediakan koneksi Internet dengan kecepatan data hingga 1 Gbps. Berikut ini menjelaskan status LED port LAN.

    LED Koneksi/Kecepatan:

    Status Deskripsi
    Oranye Kecepatan data 1 Gbps
    Hijau Kecepatan data 100 Mbps
    Mati Kecepatan data 10 Mbps

    LED Aktivitas:

    Status Deskripsi
    Berkedip Transmisi atau penerimaan data sedang terjadi
    Mati Tidak ada transmisi atau penerimaan data yang terjadi
  4. Port USB 2.0/1.1
    Port USB mendukung spesifikasi USB 2.0/1.1. Gunakan port ini untuk perangkat USB.
  5. Line In (Biru)
    Jack line in. Gunakan jack audio ini untuk perangkat line in seperti drive optik, walkman, dll.
  6. Line Out (Hijau)
    Jack line out. Gunakan jack audio ini untuk headphone atau speaker 2 saluran. Jack ini dapat digunakan untuk menghubungkan speaker depan dalam konfigurasi audio 4/5.1/7.1 saluran.
  7. Mic In (Merah Muda)
    Jack Mic in.

Untuk mengonfigurasi audio 7.1 saluran, Anda harus menggunakan modul audio panel depan HD dan mengaktifkan fitur audio multi-saluran melalui driver audio. Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

perhatian

  • Saat melepas kabel yang terhubung ke konektor panel belakang, pertama-tama lepaskan kabel dari perangkat Anda, lalu lepaskan dari motherboard.
  • Saat melepas kabel, tarik lurus dari konektor. Jangan menggoyangnya dari sisi ke sisi untuk mencegah korsleting listrik di dalam konektor kabel.

(Catatan) Port DVI-D tidak mendukung koneksi D-Sub melalui adaptor.

Konektor Internal

Konektor Internal

  1. ATX_12V
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/SYS_FAN2
  5. SATA3 0/1/2/3
  6. M2F_32G
  7. SPDIF_O
  8. F_PANEL
  1. F_AUDIO
  2. COMA/COMB
  3. LPT
  4. F_USB30
  5. F_USB1/F_USB2
  6. TPM
  7. BAT
  8. CLR_CMOS

perhatianBaca panduan berikut sebelum menghubungkan perangkat eksternal:

  • Pertama, pastikan perangkat Anda sesuai dengan konektor yang ingin Anda hubungkan.
  • Sebelum memasang perangkat, pastikan untuk mematikan perangkat dan komputer Anda. Cabut kabel daya dari stopkontak untuk mencegah kerusakan pada perangkat.
  • Setelah memasang perangkat dan sebelum menghidupkan komputer, pastikan kabel perangkat telah terpasang dengan aman ke konektor pada motherboard.

1/2) ATX_12V/ATX (Konektor Daya 12V 2x4 dan Konektor Daya Utama 2x12)
Dengan penggunaan konektor daya, catu daya dapat menyuplai daya yang stabil ke semua komponen pada motherboard. Sebelum menghubungkan konektor daya, pertama pastikan catu daya dimatikan dan semua perangkat terpasang dengan benar. Konektor daya memiliki desain yang anti salah. Hubungkan kabel catu daya ke konektor daya dengan orientasi yang benar. Konektor daya 12V terutama menyuplai daya ke CPU. Jika konektor daya 12V tidak terhubung, komputer tidak akan menyala.

Untuk memenuhi persyaratan ekspansi, disarankan untuk menggunakan catu daya yang dapat menahan konsumsi daya tinggi (500W atau lebih besar). Jika catu daya yang digunakan tidak menyediakan daya yang dibutuhkan, hasilnya dapat menyebabkan sistem yang tidak stabil atau tidak dapat di-boot.

No. Pin Definisi No. Pin Definisi
1 GND (Hanya untuk 12V 2x4-pin) 5 +12V (Hanya untuk 12V 2x4-pin)
2 GND (Hanya untuk 12V 2x4-pin) 6 +12V (Hanya untuk 12V 2x4-pin)
3 GND 7 +12V
4 GND 8 +12V

No. Pin Definisi No. Definisi Pin Definisi
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (On/Off lunak)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (siaga +5V) 21 +5V
10 +12V 22 +5V
11 +12V (Hanya untuk ATX 2x12-pin) 23 +5V (Hanya untuk ATX 2x12-pin)
12 3.3V (Hanya untuk ATX 2x12-pin) 24 GND (Hanya untuk ATX 2x12-pin)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Header Kipas)
Semua header kipas pada motherboard ini adalah 4-pin. Sebagian besar header kipas memiliki desain penyisipan yang anti salah. Saat menghubungkan kabel kipas, pastikan untuk menghubungkannya dengan orientasi yang benar (kabel konektor hitam adalah kabel ground). Fungsi kontrol kecepatan memerlukan penggunaan kipas dengan desain kontrol kecepatan kipas. Untuk disipasi panas yang optimal, disarankan untuk memasang kipas sistem di dalam sasis.
CPU_FAN/SYS_FAN1/SYS_FAN2 (Header Kipas)

No. Pin Definisi
1 GND
2 Kontrol Kecepatan Tegangan
3 Sense
4 Kontrol Kecepatan PWM

perhatian

  • Pastikan untuk menghubungkan kabel kipas ke header kipas untuk mencegah CPU dan sistem Anda dari kepanasan. Panas berlebih dapat mengakibatkan kerusakan pada CPU atau sistem dapat hang.
  • Header kipas ini bukan blok jumper konfigurasi. Jangan letakkan tutup jumper pada header.
  1. SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
    Konektor SATA sesuai dengan standar SATA 6Gb/s dan kompatibel dengan standar SATA 3Gb/s dan SATA 1.5Gb/s. Setiap konektor SATA mendukung satu perangkat SATA. Konektor SATA mendukung RAID 0, RAID 1, dan RAID 10. Lihat Bab "Mengonfigurasi Set RAID," untuk petunjuk tentang mengonfigurasi array RAID.
    SATA3 0/1/2/3 (Konektor SATA 6Gb/s)
    No. Pin Definisi
    1 GND
    2 TXP
    3 TXN
    4 GND
    5 RXN
    6 RXP
    7 GND
  1. M2F_32G (Konektor Soket 3 M.2)
    Konektor M.2 mendukung M.2 SATA SSD dan M.2 PCIe SSD dan mendukung konfigurasi SATA RAID. Harap dicatat bahwa M.2 PCIe SSD tidak dapat digunakan untuk membuat array RAID. Lihat Bab "Mengonfigurasi Set RAID," untuk petunjuk tentang mengonfigurasi array RAID.
    M2F_32G (Konektor Soket 3 M.2)
    Ikuti langkah-langkah di bawah ini untuk memasang M.2 SSD dengan benar di konektor M.2.
    1. Gunakan obeng untuk melonggarkan sekrup dan mur dari motherboard. Temukan lubang pemasangan yang tepat untuk M.2 SSD yang akan dipasang dan kemudian kencangkan mur terlebih dahulu.
    2. Geser M.2 SSD ke konektor pada suatu sudut.
    3. Tekan M.2 SSD ke bawah lalu kencangkan dengan sekrup.

      Pilih lubang yang tepat untuk M.2 SSD yang akan dipasang dan kencangkan kembali sekrup dan mur.
  1. SPDIF_O (Header S/PDIF Out)
    Header ini mendukung S/PDIF Out digital dan menghubungkan kabel audio digital S/PDIF (disediakan oleh kartu ekspansi) untuk output audio digital dari motherboard Anda ke kartu ekspansi tertentu seperti kartu grafis dan kartu suara. Misalnya, beberapa kartu grafis mungkin mengharuskan Anda menggunakan kabel audio digital S/PDIF untuk output audio digital dari motherboard Anda ke kartu grafis Anda jika Anda ingin menghubungkan layar HDMI ke kartu grafis dan memiliki output audio digital dari layar HDMI pada saat yang sama. Untuk informasi tentang menghubungkan kabel audio digital S/PDIF, baca dengan cermat manual untuk kartu ekspansi Anda.
    No. Pin Definisi
    1 SPDIFO
    2 GND
  1. F_PANEL (Header Panel Depan)
    Hubungkan sakelar daya, sakelar reset, speaker, sakelar/sensor intrusi sasis, dan indikator status sistem pada sasis ke header ini sesuai dengan penugasan pin di bawah ini. Perhatikan pin positif dan negatif sebelum menghubungkan kabel.
    • PLED/PWR_LED (LED Daya):
      Status Sistem LED
      S0 Hidup
      S3/S4/S5 Mati

      Menghubungkan ke indikator status daya pada panel depan sasis. LED menyala saat sistem beroperasi. LED mati saat sistem dalam keadaan tidur S3/S4 atau dimatikan (S5). S S

    • PW (Sakelar Daya):
      Menghubungkan ke sakelar daya pada panel depan sasis. Anda dapat mengonfigurasi cara mematikan sistem Anda menggunakan sakelar daya (lihat Bab "BIOS Setup," "Power," untuk informasi lebih lanjut).
    • SPEAK (Speaker): Menghubungkan ke speaker pada panel depan sasis. Sistem melaporkan status mulai sistem dengan mengeluarkan kode bunyi. Satu bunyi pendek akan terdengar jika tidak ada masalah yang terdeteksi saat mulai sistem.
    • HD (LED Aktivitas Hard Drive): Menghubungkan ke LED aktivitas hard drive pada panel depan sasis. LED menyala saat hard drive membaca atau menulis data.
    • RES (Sakelar Reset): Menghubungkan ke sakelar reset pada panel depan sasis. Tekan sakelar reset untuk memulai ulang komputer jika komputer membeku dan gagal melakukan mulai ulang normal.
    • CI (Header Intrusi Sasis): Menghubungkan ke sakelar/sensor intrusi sasis pada sasis yang dapat mendeteksi jika penutup sasis telah dilepas. Fungsi ini memerlukan sasis dengan sakelar/sensor intrusi sasis.
    • NC: Tidak Ada Koneksi.

      Desain panel depan mungkin berbeda menurut sasis. Modul panel depan terutama terdiri dari sakelar daya, sakelar reset, LED daya, LED aktivitas hard drive, speaker, dan lain-lain. Saat menghubungkan modul panel depan sasis Anda ke header ini, pastikan tugas kabel dan tugas pin cocok dengan benar.
  1. F_AUDIO (Header Audio Panel Depan)
    Header audio panel depan mendukung audio Definisi Tinggi (HD) Intel. Anda dapat menghubungkan modul audio panel depan sasis Anda ke header ini. Pastikan tugas kabel konektor modul cocok dengan tugas pin header motherboard. Koneksi yang salah antara konektor modul dan header motherboard akan membuat perangkat tidak dapat berfungsi atau bahkan merusaknya.
    No. Pin Definisi
    1 MIC2_L
    2 GND
    3 MIC2_R
    4 NC
    5 LINE2_R
    6 Sense
    7 FAUDIO_JD
    8 Tidak Ada Pin
    9 LINE2_L
    10 Sense

    Header Audio Panel Depan
    Beberapa sasis menyediakan modul audio panel depan yang memiliki konektor terpisah pada setiap kabel, bukan colokan tunggal. Untuk informasi tentang menghubungkan modul audio panel depan yang memiliki tugas kabel berbeda, hubungi produsen sasis.
  1. COMA/COMB (Header Port Serial)
    Header COM dapat menyediakan satu port serial melalui kabel port COM opsional. Untuk membeli kabel port COM opsional, hubungi dealer setempat.
    Header Port Serial
    No. Pin Definisi No. Pin Definisi
    1 NDCD- 6 NDSR-
    2 NSIN 7 NRTS-
    3 NSOUT 8 NCTS-
    4 NDTR- 9 NRI-
    5 GND 10 Tidak Ada Pin
  1. LPT (Header Port Paralel)
    Header LPT dapat menyediakan satu port paralel melalui kabel port LPT opsional. Untuk membeli kabel port LPT opsional, hubungi dealer setempat.
    Header Port Paralel
    No. Pin Definisi No. Pin Definisi No. Pin Definisi
    1 STB- 10 GND 19 ACK-
    2 AFD- 11 PD4 20 GND
    3 PD0 12 GND 21 BUSY
    4 ERR- 13 PD5 22 GND
    5 PD1 14 GND 23 PE
    6 INIT- 15 PD6 24 Tidak Ada Pin
    7 PD2 16 GND 25 SLCT
    8 SLIN- 17 PD7 26 GND
    9 PD3 18 GND
  1. F_USB30 (Header USB 3.1 Gen 1)
    Header sesuai dengan spesifikasi USB 3.1 Gen 1 dan USB 2.0 dan dapat menyediakan dua port USB. Untuk membeli panel depan 3,5" opsional yang menyediakan dua port USB 3.1 Gen 1, hubungi dealer setempat.
    Header USB 3.1 Gen 1
    No. Pin Definisi No. Pin Definisi
    1 VBUS 11 D2+
    2 SSRX1- 12 D2-
    3 SSRX1+ 13 GND
    4 GND 14 SSTX2+
    5 SSTX1- 15 SSTX2-
    6 SSTX1+ 16 GND
    7 GND 17 SSRX2+
    8 D1- 18 SSRX2-
    9 D1+ 19 VBUS
    10 NC 20 Tidak Ada Pin
  1. F_USB1/F_USB2 (Header USB 2.0/1.1)
    Header sesuai dengan spesifikasi USB 2.0/1.1. Setiap header USB dapat menyediakan dua port USB melalui braket USB opsional. Untuk membeli braket USB opsional, hubungi dealer setempat.
    Header USB 2.0/1.1
    No. Pin Definisi No. Pin Definisi
    1 Daya (5V) 6 USB DY+
    2 Daya (5V) 7 GND
    3 USB DX- 8 GND S
    4 USB DY- 9 Tidak Ada Pin
    5 USB DX+ 10 NC

    perhatian

    • Jangan colokkan kabel braket IEEE 1394 (2x5-pin) ke header USB 2.0/1.1.
    • Sebelum memasang braket USB, pastikan untuk mematikan komputer Anda dan mencabut kabel daya dari stopkontak untuk mencegah kerusakan pada braket USB.
  1. TPM (Header Trusted Platform Module)
    Anda dapat menghubungkan TPM (Trusted Platform Module) ke header ini.
    No. Pin Definisi No. Pin Definisi
    1 LCLK 11 LAD0
    2 GND 12 GND
    3 LFRAME 13 NC
    4 Tidak Ada Pin 14 NC
    5 LRESET 15 SB3V
    6 NC 16 SERIRQ
    7 LAD3 17 GND
    8 LAD2 18 NC
    9 VCC3 19 NC
    10 LAD1 20 NC
  1. BAT (Baterai)
    Baterai menyediakan daya untuk menyimpan nilai (seperti konfigurasi BIOS, informasi tanggal, dan waktu) di CMOS saat komputer dimatikan. Ganti baterai saat tegangan baterai turun ke tingkat rendah, atau nilai CMOS mungkin tidak akurat atau mungkin hilang.
    Anda dapat menghapus nilai CMOS dengan melepas baterai:
    1. Matikan komputer Anda dan cabut kabel daya.
    2. Lepaskan baterai dengan hati-hati dari tempat baterai dan tunggu selama satu menit. (Atau gunakan benda logam seperti obeng untuk menyentuh terminal positif dan negatif tempat baterai, membuatnya terhubung singkat selama 5 detik.)
    3. Ganti baterai.
    4. Colokkan kabel daya dan hidupkan ulang komputer Anda.
      perhatian
  • Selalu matikan komputer Anda dan cabut kabel daya sebelum mengganti baterai.
  • Ganti baterai dengan baterai yang setara. Kerusakan pada perangkat Anda dapat terjadi jika baterai diganti dengan model yang salah.
  • Hubungi tempat pembelian atau dealer setempat jika Anda tidak dapat mengganti baterai sendiri atau tidak yakin tentang model baterai.
  • Saat memasang baterai, perhatikan orientasi sisi positif (+) dan sisi negatif (-) baterai (sisi positif harus menghadap ke atas).
  • Baterai bekas harus ditangani sesuai dengan peraturan lingkungan setempat.
  1. CLR_CMOS (Jumper Clear CMOS)
    Gunakan jumper ini untuk menghapus konfigurasi BIOS dan mengatur ulang nilai CMOS ke default pabrik. Untuk menghapus nilai CMOS, gunakan benda logam seperti obeng untuk menyentuh kedua pin selama beberapa detik.
    Buka: Normal
    Hubung singkat: Hapus Nilai CMOS

    perhatian

    • Selalu matikan komputer Anda dan cabut kabel daya dari stopkontak sebelum menghapus nilai CMOS.
    • Setelah sistem dimulai ulang, buka Pengaturan BIOS untuk memuat default pabrik (pilih Load Optimized Defaults (Muat Default yang Dioptimalkan)) atau konfigurasikan pengaturan BIOS secara manual (lihat Bab "BIOS Setup (Pengaturan BIOS)," untuk konfigurasi BIOS).

Pengaturan BIOS

BIOS (Basic Input and Output System) mencatat parameter perangkat keras sistem di CMOS pada motherboard. Fungsi utamanya mencakup melakukan Power-On Self-Test (POST) selama penyalaan sistem, menyimpan parameter sistem dan memuat sistem operasi, dll. BIOS mencakup program Pengaturan BIOS yang memungkinkan pengguna untuk memodifikasi pengaturan konfigurasi sistem dasar atau untuk mengaktifkan fitur sistem tertentu. Ketika daya dimatikan, baterai pada motherboard memasok daya yang diperlukan ke CMOS untuk menyimpan nilai konfigurasi di CMOS. Untuk mengakses program Pengaturan BIOS, tekan tombol <Delete> selama POST saat daya dihidupkan. Untuk memutakhirkan BIOS, gunakan utilitas GIGABYTE Q-Flash atau @BIOS.

  • Q-Flash memungkinkan pengguna untuk dengan cepat dan mudah memutakhirkan atau mencadangkan BIOS tanpa memasuki sistem operasi.
  • @BIOS adalah utilitas berbasis Windows yang mencari dan mengunduh versi BIOS terbaru dari Internet dan memperbarui BIOS.

perhatian

  • Karena mem-flash BIOS berpotensi berisiko, jika Anda tidak mengalami masalah menggunakan versi BIOS saat ini, disarankan agar Anda tidak mem-flash BIOS. Untuk mem-flash BIOS, lakukan dengan hati-hati. Mem-flash BIOS yang tidak memadai dapat mengakibatkan kerusakan sistem.
  • Disarankan agar Anda tidak mengubah pengaturan default (kecuali jika Anda perlu) untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. Mengubah pengaturan yang tidak memadai dapat mengakibatkan kegagalan sistem untuk melakukan booting. Jika ini terjadi, coba bersihkan nilai CMOS dan reset board ke nilai default. (Lihat bagian "Load Optimized Defaults" (Muat Default yang Dioptimalkan) di bab ini atau pengantar jumper baterai/clear CMOS untuk cara membersihkan nilai CMOS.)

Layar Startup

Layar Logo startup berikut akan muncul saat komputer melakukan booting.
(Contoh Versi BIOS: F1a)
Layar Startup
Ada dua mode BIOS yang berbeda sebagai berikut dan Anda dapat menggunakan tombol <F2> untuk beralih di antara kedua mode tersebut. Mode Classic Setup menyediakan pengaturan BIOS terperinci. Anda dapat menekan tombol panah pada keyboard Anda untuk berpindah di antara item dan tekan <Enter> untuk menerima atau memasuki sub-menu. Atau Anda dapat menggunakan mouse Anda untuk memilih item yang Anda inginkan. Easy Mode (Mode Mudah) memungkinkan pengguna untuk dengan cepat melihat informasi sistem mereka saat ini atau untuk membuat penyesuaian untuk kinerja optimal. Dalam Easy Mode (Mode Mudah), Anda dapat menggunakan mouse Anda untuk bergerak melalui item konfigurasi.

  • Ketika sistem tidak stabil seperti biasanya, pilih item Load Optimized Defaults (Muat Default yang Dioptimalkan) untuk mengatur sistem Anda ke defaultnya.
  • Menu Pengaturan BIOS yang dijelaskan dalam bab ini hanya untuk referensi dan mungkin berbeda menurut versi BIOS.

M.I.T.

M.I.T.
peringatanApakah sistem akan bekerja secara stabil dengan pengaturan overclock/overvoltage yang Anda buat tergantung pada konfigurasi sistem Anda secara keseluruhan. Melakukan overclock/overvoltage secara tidak benar dapat mengakibatkan kerusakan pada CPU, chipset, atau memori dan mengurangi masa pakai komponen-komponen ini. Halaman ini hanya untuk pengguna tingkat lanjut dan kami menyarankan Anda untuk tidak mengubah pengaturan default untuk mencegah ketidakstabilan sistem atau hasil tak terduga lainnya. (Mengubah pengaturan secara tidak tepat dapat mengakibatkan sistem gagal melakukan booting. Jika ini terjadi, bersihkan nilai CMOS dan atur ulang board ke nilai default.)

  • Pengaturan Frekuensi Tingkat Lanjut
    Nilai Host Clock
    Menampilkan frekuensi Host Clock yang sedang beroperasi.
    Rasio Clock CPU
    Memungkinkan Anda mengubah rasio clock untuk CPU yang terpasang. Rentang yang dapat disesuaikan tergantung pada CPU yang dipasang.
    Frekuensi CPU
    Menampilkan frekuensi CPU yang sedang beroperasi.
  • Pengaturan Inti CPU Tingkat Lanjut
    Rasio Clock CPU, Frekuensi CPU
    Pengaturan di atas sinkron dengan yang ada di bawah item yang sama pada menu Pengaturan Frekuensi Tingkat Lanjut.
    Peningkatan Kinerja Inti (Catatan)
    Memungkinkan Anda menentukan apakah akan mengaktifkan teknologi Peningkatan Kinerja Inti (CPB), sebuah teknologi peningkatan kinerja CPU. (Default: Otomatis)
    Rasio Peningkatan Kinerja Inti (Catatan)
    Memungkinkan Anda mengubah rasio untuk CPB. Rentang yang dapat disesuaikan tergantung pada CPU yang dipasang. (Default: Otomatis)
    Rasio Peningkatan Kinerja Turbo (Catatan)
    Memungkinkan Anda menentukan apakah akan meningkatkan kinerja CPU. (Default: Dinonaktifkan)
    Fungsi AMD Cool&Quiet
    Diaktifkan Memungkinkan driver AMD Cool'n'Quiet menyesuaikan clock dan VID CPU secara dinamis untuk mengurangi output panas dari komputer Anda dan konsumsi dayanya. (Default)
    Dinonaktifkan Menonaktifkan fungsi ini.

    Mode SVM
    Virtualisasi yang ditingkatkan oleh Teknologi Virtualisasi akan memungkinkan sebuah platform untuk menjalankan beberapa sistem operasi dan aplikasi dalam partisi independen. Dengan virtualisasi, satu sistem komputer dapat berfungsi sebagai beberapa sistem virtual. (Default: Dinonaktifkan)
    Mode C6 (Catatan 1)
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki mode C6 dalam keadaan sistem berhenti. Ketika diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. Keadaan C6 adalah keadaan hemat daya yang lebih ditingkatkan daripada C1. (Default: Diaktifkan)
    Kontrol C-state Global (Catatan 1)
    Memungkinkan Anda menentukan apakah akan membiarkan CPU memasuki keadaan C. Ketika diaktifkan, frekuensi inti CPU akan dikurangi selama keadaan sistem berhenti untuk mengurangi konsumsi daya. (Default: Diaktifkan)
    Mode SMT (Catatan 1)
    Memungkinkan Anda mengaktifkan atau menonaktifkan teknologi Multi-Threading Serentak CPU. Fitur ini hanya berfungsi untuk sistem operasi yang mendukung mode multi-prosesor. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
    Kontrol Downcore (Catatan 1)
    Memungkinkan Anda memilih jumlah inti CPU yang akan diaktifkan (jumlah inti CPU dapat bervariasi menurut CPU). Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
    Extreme Memory Profile (X.M.P.) (Catatan 2)
    Memungkinkan BIOS membaca data SPD pada modul memori XMP untuk meningkatkan kinerja memori ketika diaktifkan.

    Dinonaktifkan Menonaktifkan fungsi ini. (Default)
    Profil1 Menggunakan pengaturan Profil 1.
    Profil2 (Catatan 2) Menggunakan pengaturan Profil 2.

    Pengganda Memori Sistem
    Memungkinkan Anda mengatur pengganda memori sistem. Otomatis mengatur pengganda memori sesuai dengan data SPD memori. (Default: Otomatis)
    Frekuensi Memori (MHz)
    Nilai frekuensi memori pertama adalah frekuensi operasi normal dari memori yang digunakan; yang kedua adalah frekuensi memori yang secara otomatis disesuaikan sesuai dengan pengaturan Pengganda Memori Sistem.

  • Pengaturan Memori Tingkat Lanjut
    Extreme Memory Profile (X.M.P.) (Catatan 2), Pengganda Memori Sistem, Frekuensi Memori (Mhz)
    Pengaturan di atas sinkron dengan yang ada di bawah item yang sama pada menu Pengaturan Frekuensi Tingkat Lanjut.
    Mode Pengaturan Waktu Memori
    Manual dan Manual Tingkat Lanjut memungkinkan Pengaturan Waktu Interleaving Saluran, Interleaving Peringkat, dan Memori di bawah ini dapat dikonfigurasi. Pilihannya adalah: Otomatis (default), Manual, Manual Tingkat Lanjut.
    Tegangan DDR Profil
    Saat menggunakan modul memori non-XMP atau Extreme Memory Profile (X.M.P.) diatur ke Dinonaktifkan, nilai ditampilkan sesuai dengan spesifikasi memori Anda. Saat Extreme Memory Profile (X.M.P.) diatur ke Profil1 atau Profil2, nilai ditampilkan sesuai dengan data SPD pada memori XMP.
    Interleaving Saluran
    Mengaktifkan atau menonaktifkan interleaving saluran memori. Diaktifkan memungkinkan sistem secara bersamaan mengakses saluran memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
    Interleaving Peringkat
    Mengaktifkan atau menonaktifkan interleaving peringkat memori. Diaktifkan memungkinkan sistem secara bersamaan mengakses peringkat memori yang berbeda untuk meningkatkan kinerja dan stabilitas memori. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)

  • Sub Pengaturan Waktu Memori Saluran A/B
    Sub-menu ini menyediakan pengaturan waktu memori untuk setiap saluran memori. Layar pengaturan waktu masing-masing dapat dikonfigurasi hanya ketika Mode Pengaturan Waktu Memori diatur ke Manual atau Manual Tingkat Lanjut. Catatan: Sistem Anda mungkin menjadi tidak stabil atau gagal melakukan booting setelah Anda membuat perubahan pada waktu memori. Jika ini terjadi, harap atur ulang board ke nilai default dengan memuat default yang dioptimalkan atau membersihkan nilai CMOS.

  • Pengaturan Tegangan Tingkat Lanjut
    Sub-menu ini memungkinkan Anda mengatur tegangan CPU, chipset, dan memori.

  • Status Kesehatan PC
    Atur Ulang Status Pembukaan Casing

    Dinonaktifkan Menyimpan atau menghapus catatan status gangguan sasis sebelumnya. (Default)
    Diaktifkan Menghapus catatan status gangguan sasis sebelumnya dan bidang Pembukaan Casing akan menampilkan "Tidak" saat booting berikutnya.

    Pembukaan Casing
    Menampilkan status deteksi perangkat deteksi gangguan sasis yang terpasang ke header CI motherboard. Jika penutup sasis sistem dilepas, bidang ini akan menampilkan "Ya", jika tidak akan menampilkan "Tidak". Untuk menghapus catatan status gangguan sasis, atur Atur Ulang Status Pembukaan Casing ke Diaktifkan, simpan pengaturan ke CMOS, lalu mulai ulang sistem Anda.
    CPU Vcore/CPU VDDP/Tegangan Saluran A/B DRAM/+3.3V/+5V/+12V/VCORE SOC
    Menampilkan tegangan sistem saat ini.

  • Pengaturan Lain-lain
    Konfigurasi Slot PCIe
    Memungkinkan Anda mengatur mode operasi slot PCI Express ke Gen 1, Gen 2, atau Gen 3. Mode operasi sebenarnya tunduk pada spesifikasi perangkat keras setiap slot. Otomatis memungkinkan BIOS secara otomatis mengonfigurasi pengaturan ini. (Default: Otomatis)
    Peningkatan 3DMark01
    Memungkinkan Anda menentukan apakah akan meningkatkan beberapa kinerja benchmark lama. (Default: Dinonaktifkan)

  • Pengaturan Smart Fan 5
    Monitor
    Memungkinkan Anda memilih target untuk dipantau dan melakukan penyesuaian lebih lanjut. (Default: KIPAS CPU)
    Kontrol Kecepatan Kipas
    Memungkinkan Anda menentukan apakah akan mengaktifkan fungsi kontrol kecepatan kipas dan menyesuaikan kecepatan kipas.

    Normal Memungkinkan kipas berjalan pada kecepatan yang berbeda sesuai dengan suhu. Anda dapat menyesuaikan kecepatan kipas dengan System Information Viewer berdasarkan kebutuhan sistem Anda. (Default)
    Senyap Memungkinkan kipas berjalan pada kecepatan lambat.
    Manual Memungkinkan Anda mengontrol kecepatan kipas dalam grafik kurva.
    Kecepatan Penuh Memungkinkan kipas berjalan pada kecepatan penuh.

    Gunakan Input Suhu Kontrol Kipas
    Memungkinkan Anda memilih suhu referensi untuk kontrol kecepatan kipas.
    Interval Suhu
    Memungkinkan Anda memilih interval suhu untuk perubahan kecepatan kipas.
    Mode Kontrol Kipas

    Otomatis Membiarkan BIOS secara otomatis mendeteksi jenis kipas yang terpasang dan mengatur mode kontrol yang optimal. (Default)
    Tegangan Mode tegangan direkomendasikan untuk kipas 3-pin.
    PWM Mode PWM direkomendasikan untuk kipas 4-pin.

    Suhu
    Menampilkan suhu area target yang dipilih saat ini.
    Kecepatan Kipas
    Menampilkan kecepatan kipas saat ini.
    Peringatan Suhu
    Mengatur ambang batas peringatan untuk suhu. Ketika suhu melebihi ambang batas, BIOS akan mengeluarkan suara peringatan. Pilihannya adalah: Dinonaktifkan (default), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
    Peringatan Kegagalan Kipas
    Memungkinkan sistem mengeluarkan suara peringatan jika kipas tidak terhubung atau gagal. Periksa kondisi kipas atau koneksi kipas saat ini terjadi. (Default: Dinonaktifkan)

(Catatan) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.
(Catatan 1) Item ini hanya ada ketika Anda memasang CPU yang mendukung fitur ini.
(Catatan 2) Item ini hanya ada ketika Anda memasang CPU dan modul memori yang mendukung fitur ini.

Sistem

Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda.
Bagian ini memberikan informasi tentang model motherboard dan versi BIOS Anda. Anda juga dapat memilih bahasa default yang digunakan oleh BIOS dan mengatur waktu sistem secara manual.
Bahasa Sistem
Memilih bahasa default yang digunakan oleh BIOS.
Tanggal Sistem
Mengatur tanggal sistem. Format tanggalnya adalah minggu (hanya baca), bulan, tanggal, dan tahun. Gunakan <Enter> untuk beralih antara bidang Bulan, Tanggal, dan Tahun dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
Waktu Sistem
Mengatur waktu sistem. Format waktunya adalah jam, menit, dan detik. Misalnya, pukul 1 siang adalah 13:00:00. Gunakan <Enter> untuk beralih antara bidang Jam, Menit, dan Detik dan gunakan tombol <Page Up> atau <Page Down> untuk mengatur nilai yang diinginkan.
Tingkat Akses
Menampilkan tingkat akses saat ini tergantung pada jenis perlindungan kata sandi yang digunakan. (Jika tidak ada kata sandi yang ditetapkan, default akan ditampilkan sebagai Administrator.) Tingkat Administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS; tingkat Pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu tetapi tidak semuanya.

BIOS

BIOS
Boot Option Priorities
Menentukan urutan boot keseluruhan dari perangkat yang tersedia. Perangkat penyimpanan yang dapat dilepas yang mendukung format GPT akan diawali dengan string "UEFI:" pada daftar perangkat boot. Untuk melakukan boot dari sistem operasi yang mendukung partisi GPT, pilih perangkat yang diawali dengan string "UEFI:". Atau jika Anda ingin menginstal sistem operasi yang mendukung partisi GPT seperti Windows 7 64-bit, pilih drive optik yang berisi disk instalasi Windows 7 64-bit dan diawali dengan string "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Menentukan urutan boot untuk jenis perangkat tertentu, seperti hard drive, drive optik, drive disket, dan perangkat yang mendukung fungsi Boot dari LAN, dll. Tekan <Enter> pada item ini untuk masuk ke sub-menu yang menyajikan perangkat dengan jenis yang sama yang terhubung. Item ini hanya ada jika setidaknya satu perangkat untuk jenis ini telah diinstal.
Bootup NumLock State
Mengaktifkan atau menonaktifkan fitur Numlock pada keypad numerik keyboard setelah POST. (Default: Aktif)
Security Option
Menentukan apakah kata sandi diperlukan setiap kali sistem melakukan boot, atau hanya ketika Anda masuk ke BIOS Setup. Setelah mengonfigurasi item ini, atur kata sandi di bawah item Administrator Password/User Password.

Setup Kata sandi hanya diperlukan untuk masuk ke program BIOS Setup.
System Kata sandi diperlukan untuk melakukan boot sistem dan untuk masuk ke program BIOS Setup. (Default)

Full Screen LOGO Show
Memungkinkan Anda untuk menentukan apakah akan menampilkan Logo GIGABYTE saat sistem dimulai. Menonaktifkan akan melewati Logo GIGABYTE saat sistem dimulai. (Default: Diaktifkan)
Fast Boot
Mengaktifkan atau menonaktifkan Fast Boot untuk mempersingkat proses boot OS. Ultra Fast memberikan kecepatan boot tercepat. (Default: Dinonaktifkan)
SATA Support

All Sata Devices Semua perangkat SATA berfungsi di sistem operasi dan selama POST.
Last Boot HDD Only Kecuali untuk drive boot sebelumnya, semua perangkat SATA dinonaktifkan sebelum proses boot OS selesai. (Default)

Item ini dapat dikonfigurasi hanya jika Fast Boot diatur ke Enabled atau Ultra Fast.
VGA Support
Memungkinkan Anda untuk memilih jenis sistem operasi yang akan di-boot.

Auto Hanya mengaktifkan ROM opsi warisan.
EFI Driver Mengaktifkan ROM opsi EFI. (Default)

Item ini dapat dikonfigurasi hanya jika Fast Boot diatur ke Enabled atau Ultra Fast.
USB Support

Disabled Semua perangkat USB dinonaktifkan sebelum proses boot OS selesai.
Full Initial Semua perangkat USB berfungsi di sistem operasi dan selama POST. (Default)
Partial Initial Sebagian perangkat USB dinonaktifkan sebelum proses boot OS selesai.

Item ini dapat dikonfigurasi hanya jika Fast Boot diatur ke Enabled. Fungsi ini dinonaktifkan jika Fast Boot diatur ke Ultra Fast.
PS2 Devices Support

Disabled Semua perangkat PS/2 dinonaktifkan sebelum proses boot OS selesai.
Enabled Semua perangkat PS/2 berfungsi di sistem operasi dan selama POST. (Default)

Item ini dapat dikonfigurasi hanya jika Fast Boot diatur ke Enabled. Fungsi ini dinonaktifkan jika Fast Boot diatur ke Ultra Fast.
NetWork Stack Driver Support

Disabled Menonaktifkan booting dari jaringan. (Default)
Enabled Mengaktifkan booting dari jaringan.

Item ini dapat dikonfigurasi hanya jika Fast Boot diatur ke Enabled atau Ultra Fast.
Windows 10 Features
Memungkinkan Anda untuk memilih sistem operasi yang akan diinstal. (Default: OS Lain)
CSM Support
Mengaktifkan atau menonaktifkan UEFI CSM (Compatibility Support Module) untuk mendukung proses boot PC warisan.

Enabled Mengaktifkan UEFI CSM. (Default)
Disabled Menonaktifkan UEFI CSM dan hanya mendukung proses boot UEFI BIOS.

Item ini dapat dikonfigurasi hanya jika Windows 10 Features diatur ke Windows 10 atau Windows 10 WHQL.
LAN PXE Boot Option ROM
Memungkinkan Anda untuk memilih apakah akan mengaktifkan ROM opsi warisan untuk pengontrol LAN. (Default: Dinonaktifkan) Item ini dapat dikonfigurasi hanya jika CSM Support diatur ke Enabled.
Storage Boot Option Control
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi warisan untuk pengontrol perangkat penyimpanan.

Disabled Menonaktifkan ROM opsi.
UEFI Only Hanya mengaktifkan ROM opsi UEFI.
Legacy Only Hanya mengaktifkan ROM opsi warisan. (Default)

Item ini dapat dikonfigurasi hanya jika CSM Support diatur ke Enabled.
Other PCI Device ROM Priority
Memungkinkan Anda untuk memilih apakah akan mengaktifkan UEFI atau ROM opsi Legacy untuk pengontrol perangkat PCI selain pengontrol LAN, perangkat penyimpanan, dan grafis.

Disabled Menonaktifkan ROM opsi.
UEFI Only Hanya mengaktifkan ROM opsi UEFI. (Default)
Legacy Only Hanya mengaktifkan ROM opsi warisan.

Network Stack
Menonaktifkan atau mengaktifkan booting dari jaringan untuk menginstal OS format GPT, seperti menginstal OS dari server Windows Deployment Services. (Default: Dinonaktifkan)
Ipv4 PXE Support
Mengaktifkan atau menonaktifkan Dukungan IPv4 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
Ipv4 HTTP Support
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv4. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
Ipv6 PXE Support
Mengaktifkan atau menonaktifkan Dukungan IPv6 PXE. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
Ipv6 HTTP Support
Mengaktifkan atau menonaktifkan dukungan boot HTTP untuk IPv6. Item ini dapat dikonfigurasi hanya jika Network Stack diaktifkan.
Administrator Password
Memungkinkan Anda untuk mengonfigurasi kata sandi administrator. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Berbeda dengan kata sandi pengguna, kata sandi administrator memungkinkan Anda untuk membuat perubahan pada semua pengaturan BIOS.
User Password
Memungkinkan Anda untuk mengonfigurasi kata sandi pengguna. Tekan <Enter> pada item ini, ketik kata sandi, lalu tekan <Enter>. Anda akan diminta untuk mengonfirmasi kata sandi. Ketik kata sandi lagi dan tekan <Enter>. Anda harus memasukkan kata sandi administrator (atau kata sandi pengguna) saat sistem dimulai dan saat memasuki BIOS Setup. Namun, kata sandi pengguna hanya memungkinkan Anda untuk membuat perubahan pada pengaturan BIOS tertentu, tetapi tidak semuanya. Untuk membatalkan kata sandi, tekan <Enter> pada item kata sandi dan ketika diminta kata sandi, masukkan yang benar terlebih dahulu. Saat diminta kata sandi baru, tekan <Enter> tanpa memasukkan kata sandi apa pun. Tekan <Enter> lagi saat diminta untuk mengonfirmasi.
CATATAN: Sebelum mengatur Kata Sandi Pengguna, pastikan untuk mengatur Kata Sandi Administrator terlebih dahulu.

Periferal

Periferal
AMD CPU fTPM
Mengaktifkan atau menonaktifkan fungsi TPM 2.0 yang terintegrasi di dalam AMD CPU. (Default: Diaktifkan)
Primary Video Device (Catatan)
Menentukan inisiasi pertama tampilan monitor dari kartu grafis PCI Express yang terpasang atau grafis onboard.

IGD Video Mengatur grafis onboard sebagai tampilan pertama.
NB PCIe Slot Video Mengatur kartu grafis PCI Express pada slot PCI Express yang dikendalikan oleh North Bridge sebagai tampilan pertama. (Default)

Ambient LED
Mengaktifkan atau menonaktifkan LED audio onboard. (Default: Aktif)
Legacy USB Support
Memungkinkan keyboard/mouse USB digunakan di MS-DOS. (Default: Diaktifkan)
XHCI Hand-off
Menentukan apakah akan mengaktifkan fitur XHCI Hand-off untuk sistem operasi tanpa dukungan XHCI Hand-off. (Default: Diaktifkan)
EHCI Hand-off
Menentukan apakah akan mengaktifkan fitur EHCI Hand-off untuk sistem operasi tanpa dukungan EHCI Hand-off. (Default: Dinonaktifkan)
Port 60/64 Emulation
Mengaktifkan atau menonaktifkan emulasi port I/O 64h dan 60h. Ini harus diaktifkan untuk dukungan legacy penuh untuk keyboard/mouse USB di MS-DOS atau di sistem operasi yang tidak mendukung perangkat USB secara native. (Default: Dinonaktifkan)
USB Mass Storage Driver Support
Mengaktifkan atau menonaktifkan dukungan untuk perangkat penyimpanan USB. (Default: Diaktifkan)
USB Storage Devices
Menampilkan daftar perangkat penyimpanan massal USB yang terhubung. Item ini hanya muncul saat perangkat penyimpanan USB diinstal.

  • Trusted Computing
    Mengaktifkan atau menonaktifkan Trusted Platform Module (TPM).
  • Super IO Configuration
    Serial Port 1 (Onboard COMA Connector)
    Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)
    Serial Port 2 (Onboard COMB Connector)
    Mengaktifkan atau menonaktifkan port serial onboard. (Default: Diaktifkan)
    Parallel Port
    Mengaktifkan atau menonaktifkan port paralel onboard. (Default: Diaktifkan)
  • NVMe Configuration
    Menampilkan informasi tentang M.2 NVME PCIe SSD Anda jika terpasang.
  • OffBoard SATA Controller Configuration
    Menampilkan informasi tentang M.2 PCIe SSD Anda jika terpasang.

Chipset

Chipset
IOMMU
Mengaktifkan atau menonaktifkan dukungan AMD IOMMU. (Default: Otomatis)
Integrated Graphics (Catatan)
Mengaktifkan atau menonaktifkan fungsi grafis onboard.

Auto BIOS akan secara otomatis mengaktifkan atau menonaktifkan grafis onboard tergantung pada kartu grafis yang dipasang. (Default)
Disabled Menonaktifkan grafis onboard.

UMA Frame Buffer Size (Catatan)
Ukuran buffer frame adalah jumlah total memori sistem yang dialokasikan hanya untuk pengontrol grafis onboard. MS-DOS, misalnya, hanya akan menggunakan memori ini untuk tampilan. Pilihannya adalah: Otomatis (default), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Mengaktifkan atau menonaktifkan RAID untuk pengontrol SATA yang terintegrasi di dalam Chipset atau mengonfigurasi pengontrol SATA ke mode AHCI.

RAID Mengaktifkan RAID untuk pengontrol SATA.
AHCI Mengonfigurasi pengontrol SATA ke mode AHCI. Advanced Host Controller Interface (AHCI) adalah spesifikasi antarmuka yang memungkinkan driver penyimpanan untuk mengaktifkan fitur Serial ATA canggih seperti Native Command Queuing dan hot plug. (Default)

APU SATA Port Enable (M2F_32G Connector)
Mengaktifkan atau menonaktifkan pengontrol SATA yang terintegrasi di dalam CPU. (Default: Diaktifkan)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Mengaktifkan atau menonaktifkan pengontrol SATA yang terintegrasi di dalam Chipset. (Default: Diaktifkan)
APU SATA Port 0 (M2F_32G Connector)
Menampilkan informasi perangkat M.2 SATA yang terhubung. Informasi ini hanya muncul saat perangkat M.2 SATA diinstal.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Menampilkan informasi perangkat SATA yang terhubung.

(Note) Item ini hanya ada jika Anda memasang CPU yang mendukung fitur ini.

Daya

Daya
AC BACK
Menentukan kondisi sistem setelah daya kembali dari gangguan daya AC.

Memori Sistem kembali ke kondisi bangun terakhir yang diketahui setelah daya AC kembali.
Selalu Aktif Sistem dihidupkan saat daya AC kembali.
Selalu Mati Sistem tetap mati saat daya AC kembali. (Default)

Power On By Keyboard
Memungkinkan sistem dihidupkan dengan peristiwa bangun keyboard PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Dinonaktifkan Menonaktifkan fungsi ini. (Default)
Kata Sandi Tetapkan kata sandi dengan 1~5 karakter untuk menghidupkan sistem.
Keyboard 98 Tekan tombol POWER pada keyboard Windows 98 untuk menghidupkan sistem.
Tombol Apa Saja Tekan tombol apa saja untuk menghidupkan sistem.

Power On Password
Tetapkan kata sandi saat Power On By Keyboard diatur ke Password. Tekan <Enter> pada item ini dan tetapkan kata sandi dengan hingga 5 karakter lalu tekan <Enter> untuk menerima. Untuk menghidupkan sistem, masukkan kata sandi dan tekan <Enter>.
Catatan: Untuk membatalkan kata sandi, tekan <Enter> pada item ini. Saat diminta kata sandi, tekan <Enter> lagi tanpa memasukkan kata sandi untuk menghapus pengaturan kata sandi.
Power On By Mouse
Memungkinkan sistem dihidupkan dengan peristiwa bangun mouse PS/2.
Catatan: Untuk menggunakan fungsi ini, Anda memerlukan catu daya ATX yang menyediakan setidaknya 1A pada kabel +5VSB.

Dinonaktifkan Menonaktifkan fungsi ini. (Default)
Gerakan Gerakkan mouse untuk menghidupkan sistem.
Klik Dua Kali Klik dua kali tombol kiri pada mouse untuk menghidupkan sistem.

ErP
Menentukan apakah sistem mengonsumsi daya paling sedikit dalam kondisi S5 (shutdown). Catatan: Saat item ini diatur ke Enabled, fungsi-fungsi berikut tidak akan tersedia: Resume by Alarm, PME event wake up, power on by mouse, power on by keyboard, dan wake on LAN.
Soft-Off by PWR-BTTN
Mengonfigurasi cara mematikan komputer dalam mode MS-DOS menggunakan tombol daya.

Instant-Off Tekan tombol daya dan sistem akan mati secara instan. (Default)
Tunda 4 Detik. Tekan dan tahan tombol daya selama 4 detik untuk mematikan sistem. Jika tombol daya ditekan kurang dari 4 detik, sistem akan memasuki mode suspend.

Resume by Alarm
Menentukan apakah akan menghidupkan sistem pada waktu yang diinginkan. (Default: Dinonaktifkan) Jika diaktifkan, atur tanggal dan waktu sebagai berikut:
Hari bangun: Hidupkan sistem pada waktu tertentu setiap hari atau pada hari tertentu dalam sebulan.
Jam/menit/detik bangun: Atur waktu sistem akan dihidupkan secara otomatis.
Catatan: Saat menggunakan fungsi ini, hindari shutdown yang tidak memadai dari sistem operasi atau pelepasan daya AC, atau pengaturan mungkin tidak efektif.
Wake on LAN
Mengaktifkan atau menonaktifkan fungsi wake on LAN. (Default: Diaktifkan)
High Precision Event Timer
Mengaktifkan atau menonaktifkan High Precision Event Timer (HPET) di sistem operasi. (Default: Diaktifkan)

Simpan & Keluar

Simpan & Keluar
Save & Exit Setup
Tekan <Enter> pada item ini dan pilih Yes. Ini menyimpan perubahan ke CMOS dan keluar dari program BIOS Setup. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
Exit Without Saving
Tekan <Enter> pada item ini dan pilih Yes. Ini keluar dari BIOS Setup tanpa menyimpan perubahan yang dibuat di BIOS Setup ke CMOS. Pilih No atau tekan <Esc> untuk kembali ke Menu Utama BIOS Setup.
Load Optimized Defaults
Tekan <Enter> pada item ini dan pilih Yes untuk memuat pengaturan default BIOS yang optimal. Pengaturan default BIOS membantu sistem beroperasi dalam kondisi optimal. Selalu muat default yang Dioptimalkan setelah memperbarui BIOS atau setelah menghapus nilai CMOS.
Boot Override
Memungkinkan Anda memilih perangkat untuk segera melakukan boot. Tekan <Enter> pada perangkat yang Anda pilih dan pilih Yes untuk mengonfirmasi. Sistem Anda akan dimulai ulang secara otomatis dan melakukan boot dari perangkat tersebut.
Save Profiles
Fungsi ini memungkinkan Anda menyimpan pengaturan BIOS saat ini ke profil. Anda dapat membuat hingga 8 profil dan menyimpan sebagai Setup Profile 1~ Setup Profile 8. Tekan <Enter> untuk menyelesaikan. Atau Anda dapat memilih Select File in HDD/FDD/USB (Pilih File di HDD/FDD/USB) untuk menyimpan profil ke perangkat penyimpanan Anda.
Load Profiles
Jika sistem Anda menjadi tidak stabil dan Anda telah memuat pengaturan default BIOS, Anda dapat menggunakan fungsi ini untuk memuat pengaturan BIOS dari profil yang dibuat sebelumnya, tanpa kerepotan mengonfigurasi ulang pengaturan BIOS. Pertama pilih profil yang ingin Anda muat lalu tekan <Enter> untuk menyelesaikan. Anda dapat memilih Select File in HDD/FDD/USB (Pilih File di HDD/FDD/USB) untuk memasukkan profil yang sebelumnya dibuat dari perangkat penyimpanan Anda atau memuat profil yang dibuat secara otomatis oleh BIOS, seperti mengembalikan pengaturan BIOS ke pengaturan terakhir yang berfungsi dengan benar (catatan terakhir yang baik).

Mengonfigurasi Set RAID

Level RAID

RAID 0 RAID 1 RAID 10
Jumlah Minimum Hard Drive ≥2 2 4
Kapasitas Array Jumlah hard drive
* Ukuran drive terkecil		 Ukuran drive terkecil (Jumlah hard drive/2)
* Ukuran drive terkecil
Toleransi Kesalahan Tidak Ya Ya

Sebelum memulai, siapkan item-item berikut:

  • Setidaknya dua hard drive SATA atau M.2 SATA SSD. (Untuk memastikan kinerja optimal, disarankan agar Anda menggunakan dua hard drive dengan model dan kapasitas yang identik).
  • Disk pengaturan Windows.
  • Disk driver motherboard.
  • Thumb drive USB.

Mengonfigurasi Pengontrol SATA

  1. Memasang hard drive
    Pasang hard drive/SSD di konektor SATA/M.2 pada motherboard. Kemudian sambungkan konektor daya dari catu daya Anda ke hard drive.
  1. Mengonfigurasi mode pengontrol SATA di Pengaturan BIOS
    Pastikan untuk mengonfigurasi mode pengontrol SATA dengan benar di Pengaturan BIOS sistem.
    Langkah-langkah:
    1. Nyalakan komputer Anda dan tekan <Delete> untuk masuk ke Pengaturan BIOS selama POST (Power-On Self-Test). Di bawah Chipset, pastikan APU SATA Port Enable dan Chipset SATA Port Enable diaktifkan. Atur SATA Mode ke RAID. Kemudian simpan pengaturan dan mulai ulang komputer Anda.
    2. Jika Anda ingin mengonfigurasi UEFI RAID, ikuti langkah-langkah di "C-1." Untuk masuk ke legacy RAID ROM, simpan pengaturan dan keluar dari Pengaturan BIOS. Lihat "C-2" untuk informasi lebih lanjut.


Menu Pengaturan BIOS yang dijelaskan di bagian ini mungkin berbeda dari pengaturan persis untuk motherboard Anda. Opsi menu Pengaturan BIOS aktual yang akan Anda lihat akan bergantung pada motherboard yang Anda miliki dan versi BIOS.

    1. Konfigurasi RAID UEFI
      Hanya Windows 10 64-bit yang mendukung konfigurasi RAID UEFI.
      Langkah:
      1. Di Pengaturan BIOS, buka BIOS dan atur Windows 10 Features ke Windows 10 dan CSM Support ke Disabled. Simpan perubahan dan keluar dari Pengaturan BIOS.
      2. Setelah sistem melakukan reboot, masuk kembali ke Pengaturan BIOS. Kemudian masukkan sub-menu Peripherals\RAIDXpert2 Configuration Utility.
      3. Pada layar RAIDXpert2 Configuration Utility, tekan <Enter> pada Array Management untuk masuk ke Create Array screen. Kemudian, pilih level RAID. Level RAID yang didukung termasuk RAID 0, RAID 1, dan RAID 10 (pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang). Selanjutnya, tekan <Enter> pada Select Physical Disks untuk masuk ke Select Physical Disks screen.
      4. Pada layar Select Physical Disks, pilih hard drive yang akan disertakan dalam array RAID dan atur ke Enabled. Selanjutnya, gunakan tombol panah bawah untuk pindah ke Apply Changes dan tekan <Enter>. Kemudian kembali ke layar sebelumnya dan atur Array Size, Array Size Unit, Read Cache Policy dan Write Cache Policy.
      5. Setelah mengatur kapasitas, pindah ke Create Array dan tekan <Enter> untuk memulai.
      6. Setelah selesai, Anda akan dibawa kembali ke Array Management screen. Di bawah Manage Array Properties Anda dapat melihat volume RAID baru dan informasi tentang level RAID, nama array, kapasitas array, dll.
    2. Mengonfigurasi Legacy RAID ROM
      Masukkan utilitas pengaturan BIOS RAID legacy untuk mengonfigurasi array RAID. Lewati langkah ini dan lanjutkan dengan penginstalan sistem operasi Windows untuk konfigurasi non-RAID.
      Langkah:
  1. Setelah pengujian memori POST dimulai dan sebelum boot sistem operasi dimulai, cari pesan yang mengatakan "Press <Ctrl-R> to Configure". Tekan <Ctrl> + <R> untuk masuk ke utilitas pengaturan BIOS RAID.
  2. Untuk membuat array baru, tekan <Enter> pada opsi Create Array.
  3. Bilah pilihan akan berpindah ke bagian Disks di sebelah kanan layar. Pilih hard drive yang akan disertakan dalam array RAID. Gunakan tombol panah atas atau bawah untuk memilih hard drive dan tekan <Insert>. Hard drive yang dipilih akan ditampilkan dalam warna hijau. Untuk menggunakan semua hard drive, cukup tekan <A> untuk memilih semua. Kemudian tekan <Enter> dan bilah pilihan akan berpindah ke bagian User Input di kiri bawah layar.
  4. Pertama, pilih mode RAID dan tekan <Enter>. Pilihan yang tersedia bergantung pada jumlah hard drive yang dipasang. Kemudian ikuti instruksi di layar untuk menentukan ukuran array. Anda dapat memilih All available space untuk menggunakan ukuran maksimum yang diizinkan atau menggunakan tombol panah atas atau bawah untuk menyesuaikan ukuran dan tekan <Enter>.
  5. Pilih mode caching. Pilihan termasuk Read/Write, Read Only, dan None. Kemudian tekan <Enter> untuk melanjutkan.
  6. Terakhir, pesan yang mengatakan "Confirm Creation of Array" akan muncul. Tekan <C> untuk mengonfirmasi atau <Esc> ke kembali ke layar sebelumnya.
  7. Setelah selesai, Anda akan melihat array baru di layar utama. Untuk keluar dari utilitas BIOS RAID, tekan <Esc> dan kemudian tekan <C> untuk mengonfirmasi.

Menginstal Driver SATA RAID/AHCI dan Sistem Operasi
Dengan pengaturan BIOS yang benar, Anda siap untuk menginstal sistem operasi.

Menginstal Sistem Operasi
Karena beberapa sistem operasi sudah menyertakan driver SATA RAID/AHCI, Anda tidak perlu menginstal driver RAID/AHCI terpisah selama proses instalasi Windows. Setelah sistem operasi diinstal, kami menyarankan Anda menginstal semua driver yang diperlukan dari disk driver motherboard menggunakan "Xpress Install" untuk memastikan kinerja dan kompatibilitas sistem. Jika sistem operasi yang akan diinstal mengharuskan Anda untuk menyediakan driver SATA RAID/AHCI tambahan selama proses instalasi OS, silakan lihat langkah-langkah di bawah ini:

  1. Salin folder Hw10 di bawah folder \Boot di disk driver ke thumb drive USB Anda.
  2. Boot dari disk pengaturan Windows dan lakukan langkah-langkah instalasi OS standar. Saat layar meminta Anda untuk memuat driver muncul, pilih Browse.
  3. Masukkan thumb drive USB dan kemudian telusuri ke lokasi driver. Lokasi driver adalah sebagai berikut: \Hw10\RAID\x64
  4. Pilih AMD-RAID Bottom Device terlebih dahulu dan klik Next untuk memuat driver. Kemudian pilih AMD-RAID Controller dan klik Next untuk memuat driver. Terakhir, lanjutkan instalasi OS.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi array RAID.

Instalasi Driver

  • Sebelum menginstal driver, instal terlebih dahulu sistem operasi. (Petunjuk berikut menggunakan Windows 10 sebagai contoh sistem operasi.)
  • Setelah menginstal sistem operasi, masukkan disk driver motherboard ke drive optik Anda. Klik pesan "Tap to choose what happens with this disc" di sudut kanan atas layar dan pilih "Run Run.exe." (Atau buka My Computer, klik dua kali drive optik dan jalankan program Run.exe.)

"Xpress Install" akan secara otomatis memindai sistem Anda dan kemudian mencantumkan semua driver yang direkomendasikan untuk diinstal. Anda dapat mengklik tombol Xpress Install dan "Xpress Install" akan menginstal semua driver yang dipilih. Atau klik panah ikon untuk menginstal driver yang Anda butuhkan satu per satu.
Instalasi Driver

Silakan kunjungi situs web GIGABYTE untuk informasi perangkat lunak lebih lanjut.

Silakan kunjungi situs web GIGABYTE untuk detail tentang mengonfigurasi perangkat lunak audio.


Hubungi Kami
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): http://esupport.gigabyte.com
WEB address (English): http://www.gigabyte.com
WEB address (Chinese): http://www.gigabyte.tw

Mengidentifikasi Revisi Motherboard Anda
Nomor revisi pada motherboard Anda terlihat seperti ini: "REV: X.X." Misalnya, "REV: 1.0" berarti revisi motherboard adalah 1.0. Periksa revisi motherboard Anda sebelum memperbarui BIOS motherboard, driver, atau saat mencari informasi teknis.
Contoh:
Mengidentifikasi Revisi Motherboard Anda

Untuk detail produk lebih lanjut, silakan kunjungi situs web GIGABYTE.

Hak Cipta
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Semua hak dilindungi undang-undang. Merek dagang yang disebutkan dalam manual ini terdaftar secara hukum untuk pemiliknya masing-masing.

Referensi

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh GIGABYTE GA-A320MA-M.2 - Panduan Motherboard

Bahasa yang tersedia

Manual Terkait untuk Gigabyte GA-A320MA-M.2

Daftar Isi
