GIGABYTE GA-A320MA-M.2 – Hovedkortmanual

Innhold

1 GA-A320MA-M.2 Hovedkortoppsett
2 Maskinvareinstallasjon
3 BIOS-oppsett
4 Konfigurere et RAID-sett
5 Driverinstallasjon
6 Referanser
7 Last ned manual
8 På andre språk

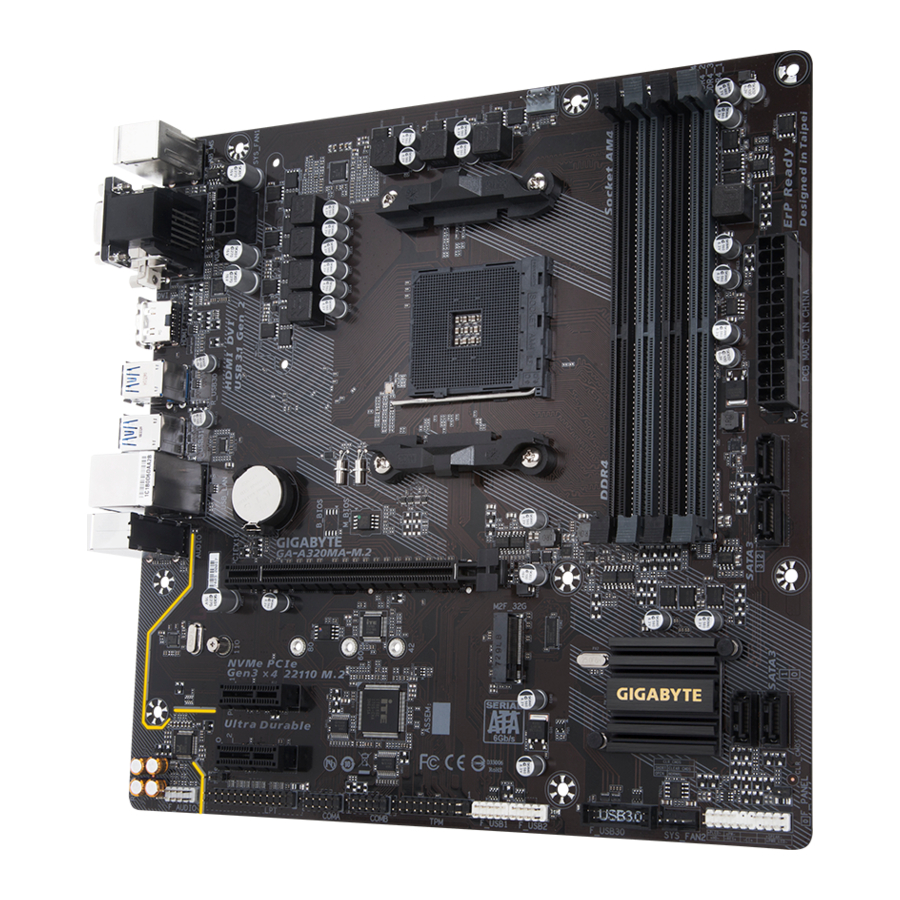

GA-A320MA-M.2 Hovedkortoppsett

Innhold i esken

GA-A320MA-M.2-hovedkort
Driverdisk for hovedkort
Brukerhåndbok
To SATA-kabler
I/U-skjerm

* Innholdet i esken ovenfor er kun for referanse, og de faktiske elementene skal avhenge av produktpakken du får.
Innholdet i esken kan endres uten varsel.

Maskinvareinstallasjon

Installasjonsforsiktighetsregler

Hovedkortet inneholder en rekke delikate elektroniske kretser og komponenter som kan bli skadet som følge av elektrostatisk utladning (ESD). Før installasjon må du lese brukerhåndboken nøye og følge disse prosedyrene:

Før installasjon må du sørge for at kabinettet er egnet for hovedkortet.
Før installasjon må du ikke fjerne eller ødelegge hovedkortets S/N-klistremerke (serienummer) eller garantiklistremerke fra forhandleren din. Disse klistremerkene kreves for å validere garantien.
Koble alltid fra vekselstrøm ved å trekke ut strømledningen fra stikkontakten før du installerer eller fjerner hovedkortet eller andre maskinvarekomponenter.
Når du kobler maskinvarekomponenter til de interne kontaktene på hovedkortet, må du sørge for at de er koblet til stramt og sikkert.
Når du håndterer hovedkortet, må du unngå å berøre metallledninger eller kontakter.
Det er best å bruke en elektrostatisk utladningsarmbånd (ESD) når du håndterer elektroniske komponenter som et hovedkort, CPU eller minne. Hvis du ikke har en ESD-armbånd, må du holde hendene tørre og først berøre et metallobjekt for å eliminere statisk elektrisitet.
Før du installerer hovedkortet, må du plassere det oppå en antistatisk matte eller i en elektrostatisk skjermingsbeholder.
Før du kobler til eller fra strømkabelen fra hovedkortet, må du sørge for at strømforsyningen er slått av.
Før du slår på strømmen, må du sørge for at strømforsyningsspenningen er stilt inn i henhold til den lokale spenningsstandarden.
Før du bruker produktet, må du kontrollere at alle kabler og strømkontakter til maskinvarekomponentene er koblet til.
For å unngå skade på hovedkortet, må du ikke la skruer komme i kontakt med hovedkortkretsen eller dens komponenter.
Sørg for at det ikke er noen overflødige skruer eller metallkomponenter plassert på hovedkortet eller inne i datamaskinkabinettet.
Ikke plasser datasystemet på en ujevn overflate.
Ikke plasser datasystemet i et miljø med høy temperatur eller fuktighet.
Å slå på datamaskinens strøm under installasjonsprosessen kan føre til skade på systemkomponenter samt fysisk skade på brukeren.
Hvis du er usikker på noen installasjonstrinn eller har et problem knyttet til bruken av produktet, må du kontakte en sertifisert datatekniker.
Hvis du bruker en adapter, skjøteledning eller strømskinne, må du sørge for å konsultere installasjons- og/eller jordingsinstruksjonene.

Produktspesifikasjoner

CPU	AM4-sokkel: AMD Ryzen ™ processor AMD 7th Generation A-series/Athlon ™ processors (Gå til GIGABYTEs nettsted for den nyeste listen over CPU-støtte.)
Chipsett	AMD A320
Minne	4 x DDR4 DIMM-sokler som støtter opptil 64 GB systemminne Dual channel-minnearkitektur Støtte for DDR4 2667 ^(Note)/2400/2133 MHz-minnemoduler Støtte for ECC Un-buffered DIMM 1Rx8/2Rx8-minnemoduler (opererer i ikke-ECC-modus) Støtte for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16-minnemoduler Støtte for Extreme Memory Profile (XMP)-minnemoduler (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Integrert grafikk	Integrert grafikkprosessor: 1 x D-Sub-port, som støtter en maksimal oppløsning på 1920x1200 ved 60 Hz 1 x DVI-D-port, som støtter en maksimal oppløsning på 1920x1200 ved 60 Hz * DVI-D-porten støtter ikke D-Sub-tilkobling via adapter. 1 x HDMI-port, som støtter en maksimal oppløsning på 4096x2160 ved 24 Hz * Støtte for HDMI 1.4-versjonen. Støtte for opptil 3 skjermer samtidig Maksimalt delt minne på 2 GB
Lyd	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-kanals * For å konfigurere 7.1-kanals lyd, må du bruke en HD-lydmodul på frontpanelet og aktivere flerkanalslydfunksjonen via lyddriveren. Støtte for S/PDIF ut
LAN	Realtek ® GbE LAN-brikke (10/100/1000 Mbit)
Utvidelsesspor	1x PCI Express x16-spor, kjører på x16 (PCIEX16) ^(Note) (PCIEX16-sporet er i samsvar med PCI Express 3.0-standarden.) 2x PCI Express x1-spor (PCIEX1-sporene er i samsvar med PCI Express 2.0-standarden.)
Lagringsgrensesnitt	1 x M.2-kontakt (Socket 3, M-tast, type 2242/2260/2280/22110 SATA og PCIe x4 ^(Note) /x2 SSD-støtte) 4 x SATA 6Gb/s-kontakter Støtte for RAID 0, RAID 1 og RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A-port (rød) på bakpanelet 2 x USB 3.1 Gen 1-porter (tilgjengelig via den interne USB-headeren) 6 x USB 2.0/1.1-porter (2 porter på bakpanelet, 4 porter tilgjengelig via de interne USB-headerne) CPU: 3 x USB 3.1 Gen 1-porter på bakpanelet
Interne kontakter	1 x 24-pinners ATX hovedstrømkontakt 1 x 8-pinners ATX 12V strømkontakt 1 x M.2 Socket 3-kontakt 4 x SATA 6Gb/s-kontakter 1 x CPU-vifteheader 2 x systemvifteheadere 1 x frontpanelheader 1 x frontpanel lydheader 1 x S/PDIF ut-header 1 x USB 3.1 Gen 1-header 2 x USB 2.0/1.1-headere 1 x Trusted Platform Module (TPM)-header 2 x serielle portheadere 1 x parallellportheader 1 x Clear CMOS-jumper
Kontakter på bakpanelet	1 x PS/2-musport 1 x PS/2-tastaturport 1 x D-Sub-port 1 x DVI-D-port 1 x HDMI-port 1 x USB 3.1 Gen 2 Type-A-port (rød) 3 x USB 3.1 Gen 1-porter 2 x USB 2.0/1.1-porter 1 x RJ-45-port 3 x lydplugger (Line In, Line Out, Mic In)
I/O-kontroller	iTE ® I/O Controller Chip
Maskinvaremonitor	Spenningsovervåking Temperaturovervåking Viftehastighetsovervåking Advarsel om overoppheting Advarsel om viftefeil Viftehastighetskontroll * Hvorvidt viftehastighetskontrollfunksjonen støttes, avhenger av viften du installerer.
BIOS	1 x 128 Mbit flash Bruk av lisensiert AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unike funksjoner	Støtte for APP Center * Tilgjengelige applikasjoner i APP Center kan variere etter hovedkortmodell. Støttede funksjoner for hver applikasjon kan også variere avhengig av hovedkortspesifikasjoner. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Støtte for Q-Flash Støtte for Xpress Install
Medfølgende programvare	Norton ® Internet Security (OEM-versjon) cFosSpeed
Operativsystem	Støtte for Windows 10 64-bit Støtte for Windows 7 64-bit * Last ned "Windows USB Installation Tool" fra GIGABYTEs nettsted og installer det før du installerer Windows 7.
Formfaktor	Micro ATX Form Factor; 24,4 cm x 24,4 cm

^(Note) Faktisk støtte kan variere etter CPU.

* GIGABYTE forbeholder seg retten til å gjøre endringer i produktspesifikasjonene og produktrelatert informasjon uten forvarsel.

Besøk GIGABYTEs nettsted for støttelister over CPU, minnemoduler, SSD-er og M.2-enheter.

Gå til siden Support\Utility List på GIGABYTEs nettsted for å laste ned den nyeste versjonen av apper.

Installere CPU-en

Les følgende retningslinjer før du begynner å installere CPU-en:

Kontroller at hovedkortet støtter CPU-en. (Gå til GIGABYTEs nettsted for den nyeste CPU-støttelisten.)
Slå alltid av datamaskinen og koble strømledningen fra stikkontakten før du installerer CPU-en for å unngå maskinvareskade.
Finn pinne én på CPU-en. CPU-en kan ikke settes inn hvis den er orientert feil.
Påfør et jevnt og tynt lag med termisk fett på overflaten av CPU-en.
Ikke slå på datamaskinen hvis ikke CPU-kjøleren er installert, ellers kan overoppheting og skade på CPU-en oppstå.
Still inn CPU-vertfrekvensen i samsvar med CPU-spesifikasjonene. Det anbefales ikke at systembussfrekvensen stilles inn utover maskinvarespesifikasjonene, siden den ikke oppfyller standardkravene for eksterne enheter. Hvis du ønsker å stille inn frekvensen utover standardspesifikasjonene, vennligst gjør det i henhold til maskinvarespesifikasjonene dine, inkludert CPU, grafikkort, minne, harddisk, etc.

Installere CPU-en
Finn pinne én (angitt med en liten trekant) på CPU-sokkelen og CPU-en.

Installere minnet

Les følgende retningslinjer før du begynner å installere minnet:

Kontroller at hovedkortet støtter minnet. Det anbefales at minne med samme kapasitet, merke, hastighet og brikker brukes. (Gå til GIGABYTEs nettsted for de nyeste støttede minnehastighetene og minnemodulene.)
Slå alltid av datamaskinen og koble strømledningen fra stikkontakten før du installerer minnet for å unngå maskinvareskade.
Minnekretser har en idiotsikker design. En minnekrets kan kun installeres i én retning. Hvis du ikke kan sette inn minnet, bytt retning.

Dual Channel-minnekonfigurasjon
Dette hovedkortet har fire minnesokler og støtter Dual Channel-teknologi. Etter at minnet er installert, vil BIOS automatisk oppdage spesifikasjonene og kapasiteten til minnet. Aktivering av Dual Channel-minnemodus vil doble den opprinnelige minnebåndbredden. De fire minnesoklene er delt inn i to kanaler, og hver kanal har to minnesokler som følger:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Besøk GIGABYTEs nettsted for mer informasjon om maskinvareinstallasjon.

Tabell for Dual Channel-minnekonfigurasjoner:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 moduler	- -	DS/SS	- -	DS/SS
2 moduler	DS/SS	- -	DS/SS	- -
4 moduler	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Ikke noe minne)

På grunn av CPU-begrensninger, les følgende retningslinjer før du installerer minnet i Dual Channel-modus.

Dual Channel-modus kan ikke aktiveres hvis bare én minnemodul er installert.
Når du aktiverer Dual Channel-modus med to eller fire minnemoduler, anbefales det at minne med samme kapasitet, merke, hastighet og brikker brukes og installeres i de samme fargede soklene. For optimal ytelse, når du aktiverer Dual Channel-modus med to minnemoduler, anbefaler vi at du installerer dem i DDR4_1- og DDR4_2-soklene.

Installere et utvidelseskort

Les følgende retningslinjer før du begynner å installere et utvidelseskort:

Kontroller at hovedkortet støtter utvidelseskortet. Les nøye gjennom håndboken som fulgte med utvidelseskortet ditt.
Slå alltid av datamaskinen og koble strømledningen fra stikkontakten før du installerer et utvidelseskort for å unngå maskinvareskade.

Kontakter på bakpanelet

PS/2-tastatur- og PS/2-musport
Bruk den øvre porten (grønn) til å koble til en PS/2-mus og den nedre porten (lilla) til å koble til et PS/2-tastatur.
D-Sub-port
D-Sub-porten støtter en 15-pinners D-Sub-kontakt og støtter en maksimal oppløsning på 1920 x 1200 ved 60 Hz (de faktiske oppløsningene som støttes avhenger av skjermen som brukes). Koble en skjerm som støtter D-Sub-tilkobling til denne porten.
DVI-D-port ^(Merk)
DVI-D-porten er i samsvar med DVI-D-spesifikasjonen og støtter en maksimal oppløsning på 1920 x 1200 ved 60 Hz (de faktiske oppløsningene som støttes avhenger av skjermen som brukes). Koble en skjerm som støtter DVI-D-tilkobling til denne porten.
HDMI-port

HDMI-porten er HDCP-kompatibel og støtter Dolby TrueHD- og DTS HD Master Audio-formater. Den støtter også opptil 192 KHz/24-bit 8-kanals LPCM-lydutgang. Du kan bruke denne porten til å koble til din HDMI-støttede skjerm. Maksimal støttet oppløsning er 4096 x 2160 ved 24 Hz, men de faktiske oppløsningene som støttes er avhengig av skjermen som brukes.

Etter at du har installert HDMI-enheten, må du sørge for å stille inn standard lydavspillingsenhet til HDMI. (Elementnavnet kan variere avhengig av operativsystemet ditt.)
For å sette opp en trippel-skjermkonfigurasjon, må du først installere hovedkortdrivere i operativsystemet.

USB 3.1 Gen 1-port
USB 3.1 Gen 1-porten støtter USB 3.1 Gen 1-spesifikasjonen og er kompatibel med USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
USB 3.1 Gen 2 Type-A-port (rød)
USB 3.1 Gen 2 Type-A-porten støtter USB 3.1 Gen 2-spesifikasjonen og er kompatibel med USB 3.1 Gen 1- og USB 2.0-spesifikasjonen. Bruk denne porten for USB-enheter.
RJ-45 LAN-port
Gigabit Ethernet LAN-porten gir Internett-tilkobling med opptil 1 Gbps datahastighet. Følgende beskriver statusen til LAN-portens lysdioder.

Tilkoblings-/hastighets-LED:

Status Beskrivelse

Oransje 1 Gbps datahastighet

Grønn 100 Mbps datahastighet

Av 10 Mbps datahastighet

Aktivitets-LED:

Status Beskrivelse

Blinker Dataoverføring eller mottak skjer

Av Ingen dataoverføring eller mottak skjer
USB 2.0/1.1-port
USB-porten støtter USB 2.0/1.1-spesifikasjonen. Bruk denne porten for USB-enheter.
Linjeinngang (blå)
Linjeinngangskontakten. Bruk denne lydkontakten for linjeinngangsenheter som en optisk stasjon, walkman osv.
Linjeutgang (grønn)
Linjeutgangskontakten. Bruk denne lydkontakten for hodetelefoner eller en 2-kanals høyttaler. Denne kontakten kan brukes til å koble til fronthøyttalere i en 4/5.1/7.1-kanals lydkonfigurasjon.
Mikrofoninngang (rosa)
Mikrofoninngangskontakten.

For å konfigurere 7.1-kanals lyd, må du bruke en HD-lydmodul på frontpanelet og aktivere flerkanalslydfunksjonen gjennom lyddriveren. Besøk GIGABYTEs nettsted for mer programvareinformasjon.

Når du fjerner kabelen som er koblet til en kontakt på bakpanelet, må du først fjerne kabelen fra enheten din og deretter fjerne den fra hovedkortet.
Når du fjerner kabelen, trekk den rett ut av kontakten. Ikke vri den fra side til side for å unngå en elektrisk kortslutning inne i kabelkontakten.

^(Merk)DVI-D-porten støtter ikke D-Sub-tilkobling via adapter.

Interne kontakter

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

Les følgende retningslinjer før du kobler til eksterne enheter:

Sørg først for at enhetene dine er kompatible med kontaktene du ønsker å koble til.
Før du installerer enhetene, må du slå av enhetene og datamaskinen. Koble strømledningen fra stikkontakten for å forhindre skade på enhetene.
Etter at du har installert enheten og før du slår på datamaskinen, må du sørge for at enhetskabelen er godt festet til kontakten på hovedkortet.

1/2) ATX_12V/ATX (2x4 12V strømkontakt og 2x12 hovedstrømkontakt)
Ved bruk av strømkontakten kan strømforsyningen levere nok stabil strøm til alle komponentene på hovedkortet. Før du kobler til strømkontakten, må du først kontrollere at strømforsyningen er slått av og at alle enheter er riktig installert. Strømkontakten har en idiotsikker design. Koble strømforsyningskabelen til strømkontakten i riktig retning. 12V-strømkontakten forsyner hovedsakelig CPU-en med strøm. Hvis 12V-strømkontakten ikke er koblet til, starter ikke datamaskinen.

For å oppfylle utvidelseskravene anbefales det å bruke en strømforsyning som tåler høyt strømforbruk (500W eller høyere). Hvis det brukes en strømforsyning som ikke gir den nødvendige strømmen, kan resultatet føre til et ustabilt system som ikke kan startes.

Pinne nr.	Definisjon	Pinne nr.	Definisjon
1	GND (Kun for 2x4-pinners 12V)	5	+12V (Kun for 2x4-pinners 12V)
2	GND (Kun for 2x4-pinners 12V)	6	+12V (Kun for 2x4-pinners 12V)
3	GND	7	+12V
4	GND	8	+12V

Pinne nr.	Definisjon	Pinne nr. Definisjon	Definisjon
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (myk På/Av)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (standby +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Kun for 2x12-pinners ATX)	23	+5V (Kun for 2x12-pinners ATX)
12	3.3V (Kun for 2x12-pinners ATX)	24	GND (Kun for 2x12-pinners ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (Viftekontakter)
Alle viftekontakter på dette hovedkortet er 4-pinners. De fleste viftekontakter har en idiotsikker innsettingsdesign. Når du kobler til en viftekabel, må du sørge for å koble den til i riktig retning (den svarte kontaktledningen er jordingsledningen). Hastighetskontrollfunksjonen krever bruk av en vifte med viftehastighetskontroll. For optimal varmespredning anbefales det å installere en systemvifte inne i kabinettet.

Pinne nr.	Definisjon
1	GND
2	Spenninghastighetskontroll
3	Sense
4	PWM-hastighetskontroll

Sørg for å koble viftekablene til viftekontaktene for å forhindre at CPU-en og systemet overopphetes. Overoppheting kan føre til skade på CPU-en eller at systemet henger seg.
Disse viftekontaktene er ikke konfigurasjonsjumperblokker. Ikke plasser en jumperhette på kontaktene.

SATA3 0/1/2/3 (SATA 6Gb/s-kontakter)
SATA-kontaktene er i samsvar med SATA 6Gb/s-standarden og er kompatible med SATA 3Gb/s- og SATA 1.5Gb/s-standardene. Hver SATA-kontakt støtter én enkelt SATA-enhet. SATA-kontaktene støtter RAID 0, RAID 1 og RAID 10. Se kapittelet "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-matrise.

Pinne nr. Definisjon

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (M.2 Socket 3-kontakt)
M.2-kontakten støtter M.2 SATA SSD-er og M.2 PCIe SSD-er og støtter SATA RAID-konfigurasjon. Vær oppmerksom på at en M.2 PCIe SSD ikke kan brukes til å opprette en RAID-matrise. Se kapittelet "Konfigurere et RAID-sett" for instruksjoner om hvordan du konfigurerer en RAID-matrise.

Følg trinnene nedenfor for å installere en M.2 SSD korrekt i M.2-kontakten.
1. Bruk en skrutrekker for å løsne skruen og mutteren fra hovedkortet. Finn det riktige monteringshullet for M.2 SSD-en som skal installeres, og skru deretter på mutteren først.
2. Skyv M.2 SSD-en inn i kontakten i en vinkel.
3. Trykk M.2 SSD-en ned og fest den med skruen.

  Velg riktig hull for M.2 SSD-en som skal installeres, og fest skruen og mutteren på nytt.

SPDIF_O (S/PDIF-utgangskontakt)
Denne kontakten støtter digital S/PDIF-utgang og kobler til en S/PDIF digital lydkabel (levert av utvidelseskort) for digital lydutgang fra hovedkortet til visse utvidelseskort som grafikkort og lydkort. For eksempel kan noen grafikkort kreve at du bruker en S/PDIF digital lydkabel for digital lydutgang fra hovedkortet til grafikkortet hvis du ønsker å koble en HDMI-skjerm til grafikkortet og ha digital lydutgang fra HDMI-skjermen samtidig. For informasjon om tilkobling av S/PDIF digital lydkabel, les nøye håndboken for utvidelseskortet.

Pinne nr. Definisjon

1 SPDIFO

2 GND

F_PANEL (Frontpanelkontakt)
Koble strømbryteren, tilbakestillingsbryteren, høyttaleren, chassisinntrengningsbryteren/sensoren og systemstatusindikatoren på chassiset til denne kontakten i henhold til pinnetildelingene nedenfor. Legg merke til de positive og negative pinnene før du kobler til kablene.
- PLED/PWR_LED (Strøm-LED):

  Systemstatus LED

  S0 På

  S3/S4/S5 Av

  Kobles til strømstatusindikatoren på kabinettets frontpanel. LED-en lyser når systemet er i drift. LED-en er av når systemet er i S3/S4-hvilemodus eller slått av (S5). S S
- PW (strømbryter):
  Kobles til strømbryteren på kabinettets frontpanel. Du kan konfigurere måten å slå av systemet på ved hjelp av strømbryteren (se kapittel "BIOS Setup", "Power" for mer informasjon).
- SPEAK (høyttaler): Kobles til høyttaleren på kabinettets frontpanel. Systemet rapporterer systemets oppstartsstatus ved å sende ut en pipelyd. Ett enkelt kort pip høres hvis det ikke oppdages noe problem ved systemoppstart.
- HD (Hard Drive Activity LED): Kobles til harddiskaktivitets-LED-en på kabinettets frontpanel. LED-en lyser når harddisken leser eller skriver data.
- RES (reset-bryter): Kobles til reset-bryteren på kabinettets frontpanel. Trykk på reset-bryteren for å starte datamaskinen på nytt hvis datamaskinen fryser og ikke utfører en normal omstart.
- CI (Chassis Intrusion Header): Kobles til kabinettets inntrengingsbryter/sensor på kabinettet som kan oppdage om kabinettdekselet er fjernet. Denne funksjonen krever et kabinett med en kabinettinntrengingsbryter/sensor.
- NC: Ingen tilkobling.

  Frontpaneldesignet kan variere fra kabinett til kabinett. En frontpanelmodul består hovedsakelig av strømbryter, reset-bryter, strøm-LED, harddiskaktivitets-LED, høyttaler osv. Når du kobler kabinettets frontpanelmodul til denne headeren, må du sørge for at ledningstildelingene og pin-tildelingene stemmer overens.

F_AUDIO (lydheader på frontpanel)
Lydheaderen på frontpanelet støtter Intel High Definition audio (HD). Du kan koble kabinettets lydmodul på frontpanelet til denne headeren. Pass på at ledningstildelingene til modulkontakten samsvarer med pin-tildelingene til hovedkortheaderen. Feil tilkobling mellom modulkontakten og hovedkortheaderen vil føre til at enheten ikke fungerer eller til og med skade den.

Pin-nr. Definisjon

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Ingen pin

9 LINE2_L

10 Sense

Noen kabinetter har en lydmodul på frontpanelet som har separate kontakter på hver ledning i stedet for en enkelt plugg. For informasjon om hvordan du kobler til lydmodulen på frontpanelet som har forskjellige ledningstildelinger, kan du kontakte kabinettprodusenten.

COMA/COMB (seriellport-headere)
COM-headeren kan gi én seriellport via en valgfri COM-portkabel. For kjøp av den valgfrie COM-portkabelen, vennligst kontakt din lokale forhandler.

Pin-nr. Definisjon Pin-nr. Definisjon

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Ingen pin

LPT (parallellport-header)
LPT-headeren kan gi én parallellport via en valgfri LPT-portkabel. For kjøp av den valgfrie LPT-portkabelen, vennligst kontakt din lokale forhandler.

Pin-nr.	Definisjon	Pin-nr.	Definisjon	Pin-nr.	Definisjon
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Ingen pin
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (USB 3.1 Gen 1-header)
Headeren er i samsvar med USB 3.1 Gen 1- og USB 2.0-spesifikasjonen og kan gi to USB-porter. For kjøp av det valgfrie 3,5" frontpanelet som gir to USB 3.1 Gen 1-porter, vennligst kontakt din lokale forhandler.

Pin-nr.	Definisjon	Pin-nr.	Definisjon
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Ingen pin

F_USB1/F_USB2 (USB 2.0/1.1-headere)
Headerne er i samsvar med USB 2.0/1.1-spesifikasjonen. Hver USB-header kan gi to USB-porter via en valgfri USB-brakett. For kjøp av den valgfrie USB-braketten, vennligst kontakt din lokale forhandler.

Pin-nr. Definisjon Pin-nr. Definisjon

1 Power (5V) 6 USB DY+

2 Power (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Ingen pin

5 USB DX+ 10 NC
- Ikke koble IEEE 1394-brakettkabelen (2x5-pin) til USB 2.0/1.1-headeren.
- Før du installerer USB-braketten, må du slå av datamaskinen og trekke ut strømledningen fra stikkontakten for å unngå skade på USB-braketten.

TPM (Trusted Platform Module Header)
Du kan koble en TPM (Trusted Platform Module) til denne headeren.

Pinne nr.	Definisjon	Pinne nr.	Definisjon
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Ingen pinne	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (batteri)
Batteriet gir strøm for å opprettholde verdiene (som BIOS-konfigurasjoner, dato og klokkeslett) i CMOS når datamaskinen er slått av. Bytt batteriet når batterispenningen synker til et lavt nivå, ellers kan det hende at CMOS-verdiene ikke er nøyaktige eller kan gå tapt.
Du kan fjerne CMOS-verdiene ved å ta ut batteriet:
1. Slå av datamaskinen og trekk ut strømledningen.
2. Fjern batteriet forsiktig fra batteriholderen og vent i ett minutt. (Eller bruk en metallgjenstand som en skrutrekker for å berøre de positive og negative polene på batteriholderen, og kortslutt dem i 5 sekunder.)
3. Sett inn batteriet igjen.
4. Koble til strømledningen og start datamaskinen på nytt.

Slå alltid av datamaskinen og trekk ut strømledningen før du bytter batteri.
Bytt batteriet med et tilsvarende batteri. Skade på enhetene dine kan oppstå hvis batteriet byttes ut med feil modell.
Kontakt kjøpsstedet eller den lokale forhandleren hvis du ikke kan bytte batteriet selv eller er usikker på batterimodellen.
Når du installerer batteriet, må du være oppmerksom på retningen på den positive siden (+) og den negative siden (-) på batteriet (den positive siden skal vende opp).
Brukte batterier må håndteres i samsvar med lokale miljøforskrifter.

CLR_CMOS (Clear CMOS Jumper)
Bruk denne jumperen til å fjerne BIOS-konfigurasjonen og tilbakestille CMOS-verdiene til fabrikkstandard. For å fjerne CMOS-verdiene, bruk en metallgjenstand som en skrutrekker for å berøre de to pinnene i noen sekunder.

	Åpen: Normal
	Kortslutning: Fjern CMOS-verdier

Slå alltid av datamaskinen og trekk ut strømledningen fra stikkontakten før du fjerner CMOS-verdiene.
Etter omstart av systemet, gå til BIOS Setup for å laste fabrikkstandard (velg Load Optimized Defaults) eller konfigurer BIOS-innstillingene manuelt (se kapittel "BIOS Setup" for BIOS-konfigurasjoner).

BIOS-oppsett

BIOS (Basic Input and Output System) registrerer maskinvareparametere for systemet i CMOS på hovedkortet. Hovedfunksjonene inkluderer å utføre Power-On Self-Test (POST) under systemoppstart, lagre systemparametere og laste operativsystem, etc. BIOS inkluderer et BIOS-oppsettprogram som lar brukeren endre grunnleggende systemkonfigurasjonsinnstillinger eller aktivere visse systemfunksjoner. Når strømmen er slått av, forsyner batteriet på hovedkortet CMOS med nødvendig strøm for å beholde konfigurasjonsverdiene i CMOS. For å få tilgang til BIOS-oppsettprogrammet, trykk på <Delete>-tasten under POST når strømmen slås på. For å oppgradere BIOS, bruk enten GIGABYTE Q-Flash eller @BIOS-verktøyet.

Q-Flash lar brukeren raskt og enkelt oppgradere eller sikkerhetskopiere BIOS uten å gå inn i operativsystemet.
@BIOS er et Windows-basert verktøy som søker etter og laster ned den nyeste versjonen av BIOS fra Internett og oppdaterer BIOS.

Fordi BIOS-flashing er potensielt risikabelt, hvis du ikke opplever problemer med den nåværende versjonen av BIOS, anbefales det at du ikke flasher BIOS. For å flashe BIOS, gjør det med forsiktighet. Utilstrekkelig BIOS-flashing kan føre til systemfeil.
Det anbefales at du ikke endrer standardinnstillingene (med mindre du må det) for å forhindre systemustabilitet eller andre uventede resultater. Utilstrekkelig endring av innstillingene kan føre til at systemet ikke starter opp. Hvis dette skjer, prøv å fjerne CMOS-verdiene og tilbakestille kortet til standardverdier. (Se avsnittet "Load Optimized Defaults" i dette kapittelet eller introduksjoner av batteriet/clear CMOS-jumperen for hvordan du fjerner CMOS-verdiene.)

Oppstartsskjerm

Følgende oppstartslogo vil vises når datamaskinen starter opp.
(Eksempel på BIOS-versjon: F1a)

Det er to forskjellige BIOS-moduser som følger, og du kan bruke <F2>-tasten til å bytte mellom de to modusene. Classic Setup-modusen gir detaljerte BIOS-innstillinger. Du kan trykke på piltastene på tastaturet for å flytte mellom elementene og trykke <Enter> for å godta eller gå inn i en undermeny. Eller du kan bruke musen til å velge elementet du ønsker. Easy Mode (Enkel modus) lar brukerne raskt se sin nåværende systeminformasjon eller gjøre justeringer for optimal ytelse. I Easy Mode (Enkel modus) kan du bruke musen til å flytte gjennom konfigurasjonselementer.

Når systemet ikke er stabilt som vanlig, velg elementet Load Optimized Defaults (Last inn optimaliserte standardinnstillinger) for å sette systemet til standardinnstillingene.
BIOS-oppsettmenyene som er beskrevet i dette kapittelet er kun ment som referanse og kan variere etter BIOS-versjon.

M.I.T.

M.I.T.
Hvorvidt systemet vil fungere stabilt med overklokkings-/overspenningsinnstillingene du har gjort, avhenger av de generelle systemkonfigurasjonene dine. Feilaktig overklokking/overspenning kan føre til skade på CPU, brikkesett eller minne og redusere levetiden til disse komponentene. Denne siden er kun for avanserte brukere, og vi anbefaler at du ikke endrer standardinnstillingene for å forhindre systemustabilitet eller andre uventede resultater. (Hvis innstillingene endres på feil måte, kan det føre til at systemet ikke starter opp. Hvis dette skjer, tøm CMOS-verdiene og tilbakestill kortet til standardverdiene.)

Avanserte frekvensinnstillinger
Vertsklokkverdi
Viser gjeldende driftsfrekvens for vertsklokken.
CPU-klokkeforhold
Lar deg endre klokkeforholdet for den installerte CPU-en. Det justerbare området er avhengig av CPU-en som er installert.
CPU-frekvens
Viser gjeldende driftsfrekvens for CPU-en.

Avanserte CPU-kjerneinnstillinger

CPU-klokkeforhold, CPU-frekvens
Innstillingene ovenfor er synkrone med de under de samme elementene i menyen Avanserte frekvensinnstillinger.

Kjerneytelsesforsterkning ^(Merk)
Lar deg bestemme om du vil aktivere Core Performance Boost (CPB)-teknologien, en CPU-ytelsesforsterkningsteknologi. (Standard: Auto)

Kjerneytelsesforsterkningsforhold ^(Merk)
Lar deg endre forholdet for CPB. Det justerbare området er avhengig av CPU-en som er installert. (Standard: Auto)

Turboytelsesforsterkningsforhold ^(Merk)
Lar deg bestemme om du vil forbedre CPU-ytelsen. (Standard: Deaktivert)

AMD Cool&Quiet-funksjon

Aktivert	Lar AMD Cool'n'Quiet-driveren dynamisk justere CPU-klokken og VID for å redusere varmeutgangen fra datamaskinen og strømforbruket. (Standard)
Deaktivert	Deaktiverer denne funksjonen.

SVM-modus
Virtualisering forbedret av Virtualization Technology vil tillate en plattform å kjøre flere operativsystemer og applikasjoner i uavhengige partisjoner. Med virtualisering kan ett datamaskinsystem fungere som flere virtuelle systemer. (Standard: Deaktivert)
C6-modus^{(Merk 1)}
Lar deg bestemme om CPU-en skal gå inn i C6-modus i systemets stopptilstand. Når den er aktivert, vil CPU-kjernefrekvensen reduseres under systemets stopptilstand for å redusere strømforbruket. C6-tilstanden er en mer forbedret strømsparingsmodus enn C1. (Standard: Aktivert)
Global C-state-kontroll^{(Merk 1)}
Lar deg bestemme om CPU-en skal gå inn i C-tilstander. Når den er aktivert, vil CPU-kjernefrekvensen reduseres under systemets stopptilstand for å redusere strømforbruket. (Standard: Aktivert)
SMT-modus^{(Merk 1)}
Lar deg aktivere eller deaktivere CPU Simultaneous Multi-Threading-teknologien. Denne funksjonen fungerer bare for operativsystemer som støtter flerprosessormodus. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Downcore-kontroll^{(Merk 1)}
Lar deg velge antall CPU-kjerner som skal aktiveres (antall CPU-kjerner kan variere etter CPU). Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Extreme Memory Profile (X.M.P.)^{(Merk 2)}
Lar BIOS lese SPD-dataene på XMP-minnemodul(er) for å forbedre minneytelsen når aktivert.

Deaktivert	Deaktiverer denne funksjonen. (Standard)
Profil1	Bruker Profil 1-innstillinger.
Profil2 ^{(Merk 2)}	Bruker Profil 2-innstillinger.

Systemminnemultiplikator
Lar deg angi systemminnemultiplikatoren. Auto angir minnemultiplikatoren i henhold til minne-SPD-data. (Standard: Auto)
Minnefrekvens (MHz)
Den første minnefrekvensverdien er den normale driftsfrekvensen for minnet som brukes; den andre er minnefrekvensen som automatisk justeres i henhold til systemminnemultiplikatorinnstillingene.

Avanserte minneinnstillinger
Extreme Memory Profile (X.M.P.) (Merk 2), Systemminnemultiplikator, Minnefrekvens (Mhz)
Innstillingene ovenfor er synkrone med de under de samme elementene i menyen Avanserte frekvensinnstillinger.
Minnetidtakingsmodus
Manuell og Avansert manuell lar kanalinterleaving, ranginterleaving og minnetidsinnstillinger nedenfor konfigureres. Alternativer er: Auto (standard), Manuell, Avansert manuell.
Profil DDR-spenning
Når du bruker en ikke-XMP-minnemodul eller Extreme Memory Profile (X.M.P.) er satt til Deaktivert, vises verdien i henhold til minnespesifikasjonen din. Når Extreme Memory Profile (X.M.P.) er satt til Profil1 eller Profil2, vises verdien i henhold til SPD-dataene på XMP-minnet.
Kanalinterleaving
Aktiverer eller deaktiverer minnekanalinterleaving. Aktivert lar systemet samtidig få tilgang til forskjellige kanaler i minnet for å øke minneytelsen og stabiliteten. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Ranginterleaving
Aktiverer eller deaktiverer minneranginterleaving. Aktivert lar systemet samtidig få tilgang til forskjellige rader i minnet for å øke minneytelsen og stabiliteten. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
Kanal A/B-minneundertidsinnstillinger
Denne undermenyen gir minnetidsinnstillinger for hver minnekanal. De respektive skjermbildene for tidsinnstillinger kan bare konfigureres når Minnetidtakingsmodus er satt til Manuell eller Avansert manuell. Merk: Systemet ditt kan bli ustabilt eller ikke starte opp etter at du har gjort endringer i minnetidene. Hvis dette skjer, må du tilbakestille kortet til standardverdier ved å laste inn optimaliserte standarder eller tømme CMOS-verdiene.
Avanserte spenningsinnstillinger
Denne undermenyen lar deg angi CPU-, brikkesett- og minnespenninger.

PC-helsestatus
Tilbakestill kabinettåpningsstatus

Deaktivert	Beholder eller fjerner oversikten over tidligere kabinettinntrengningsstatus. (Standard)
Aktivert	Fjerner oversikten over tidligere kabinettinntrengningsstatus, og Kabinett åpent-feltet vil vise "Nei" ved neste oppstart.

Kabinett åpent
Viser deteksjonsstatusen til kabinettinntrengningsdeteksjonsenheten som er koblet til hovedkortets CI-header. Hvis systemkabinettet fjernes, vil dette feltet vise "Ja", ellers vil det vise "Nei". For å fjerne statusoversikten for kabinettinntrengning, sett Tilbakestill kabinettåpningsstatus til Aktivert, lagre innstillingene i CMOS, og start deretter systemet på nytt.
CPU Vcore/CPU VDDP/DRAM-kanal A/B-spenning/+3,3 V/+5 V/+12 V/VCORE SOC
Viser gjeldende systemspenninger.

Diverse innstillinger
PCIe-sporkonfigurasjon
Lar deg angi driftsmodusen for PCI Express-sporene til Gen 1, Gen 2 eller Gen 3. Faktisk driftsmodus er underlagt maskinvarespesifikasjonen for hvert spor. Auto lar BIOS automatisk konfigurere denne innstillingen. (Standard: Auto)
3DMark01-forbedring
Lar deg bestemme om du vil forbedre ytelsen til noen eldre referansemålinger. (Standard: Deaktivert)

Smart Fan 5-innstillinger
Skjerm
Lar deg velge et mål å overvåke og gjøre ytterligere justeringer. (Standard: CPU-VIFTE)
Viftehastighetskontroll
Lar deg bestemme om du vil aktivere viftehastighetskontrollfunksjonen og justere viftehastigheten.

Normal	Lar viften kjøre med forskjellige hastigheter i henhold til temperaturen. Du kan justere viftehastigheten med System Information Viewer basert på systemkravene dine. (Standard)
Stille	Lar viften kjøre med lave hastigheter.
Manuell	Lar deg kontrollere viftehastigheten i kurvegrafen.
Full hastighet	Lar viften kjøre med full hastighet.

Viftekontroll Bruk temperaturinngang
Lar deg velge referansetemperaturen for viftehastighetskontroll.
Temperaturintervall
Lar deg velge temperaturintervallet for endring av viftehastighet.
Viftekontrollmodus

Auto	Lar BIOS automatisk oppdage hvilken type vifte som er installert, og angir optimal kontrollmodus. (Standard)
Spenning	Spenningsmodus anbefales for en 3-pins vifte.
PWM	PWM-modus anbefales for en 4-pins vifte.

Temperatur
Viser gjeldende temperatur i det valgte målområdet.
Viftehastighet
Viser gjeldende viftehastigheter.
Temperaturvarsel
Angir varselterskelen for temperatur. Når temperaturen overskrider terskelen, vil BIOS avgi en varsellyd. Alternativer er: Deaktivert (standard), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF
Viftefeilvarsel
Lar systemet avgi en varsellyd hvis viften ikke er koblet til eller svikter. Kontroller vifteforholdene eller viftetilkoblingen når dette skjer. (Standard: Deaktivert)

^(Note) Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
^{(Note 1)} Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.
^{(Note 2)} Dette elementet er bare til stede når du installerer en CPU og en minnemodul som støtter denne funksjonen.

System

Denne seksjonen gir informasjon om hovedkortmodellen din og BIOS-versjonen. Du kan også velge standardspråket som brukes av BIOS og manuelt stille inn systemtiden.
System Language
Velger standardspråket som brukes av BIOS.
System Date
Angir systemdatoen. Datoformatet er uke (skrivebeskyttet), måned, dato og år. Bruk <Enter> for å bytte mellom måned-, dato- og år-feltene, og bruk <Page Up>- eller <Page Down>-tasten for å angi ønsket verdi.
System Time
Angir systemtiden. Tidsformatet er time, minutt og sekund. For eksempel er 1 p.m. 13:00:00. Bruk <Enter> for å bytte mellom time-, minutt- og sekund-feltene, og bruk <Page Up>- eller <Page Down>-tasten for å angi ønsket verdi.
Access Level
Viser gjeldende tilgangsnivå avhengig av hvilken type passordbeskyttelse som brukes. (Hvis ingen passord er angitt, vil standarden vises som Administrator.) Administratornivået lar deg gjøre endringer i alle BIOS-innstillingene; brukernivået lar deg bare gjøre endringer i visse BIOS-innstillinger, men ikke alle.

BIOS

BIOS
Boot Option Priorities (Prioriteter for oppstartsalternativer)
Specifies the overall boot order from the available devices. Removable storage devices that support GPT format will be prefixed with "UEFI:" string on the boot device list. To boot from an operating system that supports GPT partitioning, select the device prefixed with "UEFI:" string. Or if you want to install an operating system that supports GPT partitioning such as Windows 7 64-bit, select the optical drive that contains the Windows 7 64-bit installation disk and is prefixed with "UEFI:" string.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (BBS-prioriteter for harddisk/CD/DVD ROM-stasjon/diskettstasjon/nettverksenhet)
Specifies the boot order for a specific device type, such as hard drives, optical drives, floppy disk drives, and devices that support Boot from LAN function, etc. Press <Enter> on this item to enter the submenu that presents the devices of the same type that are connected. This item is present only if at least one device for this type is installed.
Bootup NumLock State (NumLock-tilstand ved oppstart)
Enables or disables Numlock feature on the numeric keypad of the keyboard after the POST. (Default: On)
Security Option (Sikkerhetsalternativ)
Specifies whether a password is required every time the system boots, or only when you enter BIOS Setup. After configuring this item, set the password(s) under the Administrator Password/User Password item.

Setup	A password is only required for entering the BIOS Setup program.
System	A password is required for booting the system and for entering the BIOS Setup program. (Default)

Full Screen LOGO Show (Vis LOGO i full skjerm)
Allows you to determine whether to display the GIGABYTE Logo at system startup. Disabled skips the GIGABYTE Logo when the system starts up. (Default: Enabled)
Fast Boot (Hurtig oppstart)
Enables or disables Fast Boot to shorten the OS boot process. Ultra Fast provides the fastest bootup speed. (Default: Disabled)
SATA Support (SATA-støtte)

All Sata Devices	A ll SATA devices are functional in the operating system and during the POST.
Last Boot HDD Only	Except for the previous boot drive, all SATA devices are disabled before the OS boot process completes. (Default)

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
VGA Support (VGA-støtte)
Allows you to select which type of operating system to boot.

Auto	Enables legacy option ROM only.
EFI Driver	Enables EFI option ROM. (Default)

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
USB Support (USB-støtte)

Disabled	All USB devices are disabled before the OS boot process completes.
Full Initial	All USB devices are functional in the operating system and during the POST. (Default)
Partial Initial	Part of the USB devices are disabled before the OS boot process completes.

This item is configurable only when Fast Boot is set to Enabled. This function is disabled when Fast Boot is set to Ultra Fast.
PS2 Devices Support (PS2-enhetsstøtte)

Disabled	All PS/2 devices are disabled before the OS boot process completes.
Enabled	All PS/2 devices are functional in the operating system and during the POST. (Default)

This item is configurable only when Fast Boot is set to Enabled. This function is disabled when Fast Boot is set to Ultra Fast.
NetWork Stack Driver Support (Nettverksstakkdriverstøtte)

Disabled	Disables booting from the network. (Default)
Enabled	Enables booting from the network.

This item is configurable only when Fast Boot is set to Enabled or Ultra Fast.
Windows 10 Features (Funksjoner i Windows 10)
Allows you to select the operating system to be installed. (Default: Other OS)
CSM Support (CSM-støtte)
Enables or disables UEFI CSM (Compatibility Support Module) to support a legacy PC boot process.

Enabled	Enables UEFI CSM. (Default)
Disabled	Disables UEFI CSM and supports UEFI BIOS boot process only.

This item is configurable only when Windows 10 Features is set to Windows 10 or Windows 10 WHQL.
LAN PXE Boot Option ROM
Allows you to select whether to enable the legacy option ROM for the LAN controller. (Default: Disabled) This item is configurable only when CSM Support is set to Enabled.
Storage Boot Option Control (Kontroll av oppstartsalternativer for lagring)
Allows you to select whether to enable the UEFI or legacy option ROM for the storage device controller.

Disabled	Disables option ROM.
UEFI Only	Enables UEFI option ROM only.
Legacy Only	Enables legacy option ROM only. (Default)

This item is configurable only when CSM Support is set to Enabled.
Other PCI Device ROM Priority (ROM-prioritet for andre PCI-enheter)
Allows you to select whether to enable the UEFI or Legacy option ROM for the PCI device controller other than the LAN, storage device, and graphics controllers.

Disabled	Disables option ROM.
UEFI Only	Enables UEFI option ROM only. (Default)
Legacy Only	Enables legacy option ROM only.

Network Stack (Nettverksstakk)
Disables or enables booting from the network to install a GPT format OS, such as installing the OS from the Windows Deployment Services server. (Default: Disabled)
Ipv4 PXE Support (Ipv4 PXE-støtte)
Enables or disables IPv4 PXE Support. This item is configurable only when Network Stack is enabled.
Ipv4 HTTP Support (Ipv4 HTTP-støtte)
Enables or disables HTTP boot support for IPv4. This item is configurable only when Network Stack is enabled.
Ipv6 PXE Support (Ipv6 PXE-støtte)
Enables or disables IPv6 PXE Support. This item is configurable only when Network Stack is enabled.
Ipv6 HTTP Support (Ipv6 HTTP-støtte)
Enables or disables HTTP boot support for IPv6. This item is configurable only when Network Stack is enabled.
Administrator Password (Administratorpassord)
Allows you to configure an administrator password. Press <Enter> on this item, type the password, and then press <Enter>. You will be requested to confirm the password. Type the password again and press <Enter>. You must enter the administrator password (or user password) at system startup and when entering BIOS Setup. Differing from the user password, the administrator password allows you to make changes to all BIOS settings.
User Password (Brukerpassord)
Allows you to configure a user password. Press <Enter> on this item, type the password, and then press <Enter>. You will be requested to confirm the password. Type the password again and press <Enter>. You must enter the administrator password (or user password) at system startup and when entering BIOS Setup. However, the user password only allows you to make changes to certain BIOS settings but not all. To cancel the password, press <Enter> on the password item and when requested for the password, enter the correct one first. When prompted for a new password, press <Enter> without entering any password. Press <Enter> again when prompted to confirm.
NOTE: Before setting the User Password, be sure to set the Administrator Password first.

Periferiutstyr

AMD CPU fTPM
Aktiverer eller deaktiverer TPM 2.0-funksjonen integrert i AMD CPU-en. (Standard: Aktivert)
Primary Video Device ^(Merk)
Spesifiserer den første initieringen av skjermvisningen fra det installerte PCI Express-grafikkortet eller det innebygde grafikkortet.

IGD Video	Angir det innebygde grafikkortet som den første skjermen.
NB PCIe Slot Video	Angir PCI Express-grafikkortet på PCI Express-sporet kontrollert av North Bridge som den første skjermen. (Standard)

Ambient LED
Aktiverer eller deaktiverer den innebygde lyd-LED-en. (Standard: På)
Legacy USB Support
Tillater at USB-tastatur/mus brukes i MS-DOS. (Standard: Aktivert)
XHCI Hand-off
Avgjør om XHCI Hand-off-funksjonen skal aktiveres for et operativsystem uten XHCI Hand-off -støtte. (Standard: Aktivert)
EHCI Hand-off
Avgjør om EHCI Hand-off-funksjonen skal aktiveres for et operativsystem uten EHCI Hand-off -støtte. (Standard: Deaktivert)
Port 60/64 Emulation
Aktiverer eller deaktiverer emulering av I/O-porter 64h og 60h. Dette bør være aktivert for full eldre støtte for USB-tastatur/mus i MS-DOS eller i operativsystemer som ikke har innebygd støtte for USB-enheter. (Standard: Deaktivert)
USB Mass Storage Driver Support
Aktiverer eller deaktiverer støtte for USB-lagringsenheter. (Standard: Aktivert)
USB Storage Devices
Viser en liste over tilkoblede USB-masselagringsenheter. Dette elementet vises bare når en USB-lagringsenhet er installert.

Trusted Computing
Aktiverer eller deaktiverer Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1 (Onboard COMA Connector)
Aktiverer eller deaktiverer den innebygde serielle porten. (Standard: Aktivert)
Serial Port 2 (Onboard COMB Connector)
Aktiverer eller deaktiverer den innebygde serielle porten. (Standard: Aktivert)
Parallel Port
Aktiverer eller deaktiverer den innebygde parallelle porten. (Standard: Aktivert)
NVMe Configuration
Viser informasjon om din M.2 NVME PCIe SSD hvis installert.
OffBoard SATA Controller Configuration
Viser informasjon om din M.2 PCIe SSD hvis installert.

Chipset

Chipset
IOMMU
Aktiverer eller deaktiverer AMD IOMMU-støtte. (Standard: Auto)
Integrated Graphics ^(Merk)
Aktiverer eller deaktiverer den innebygde grafikkfunksjonen.

Auto	BIOS vil automatisk aktivere eller deaktivere det innebygde grafikkortet avhengig av grafikkortet som er installert. (Standard)
Disabled	Deaktiverer det innebygde grafikkortet.

UMA Frame Buffer Size ^(Merk)
Rammestørrelse er den totale mengden systemminne som er tildelt utelukkende for den innebygde grafikkontrolleren. MS-DOS vil for eksempel bare bruke dette minnet til visning. Alternativene er: Auto (standard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Aktiverer eller deaktiverer RAID for SATA-kontrollerne integrert i brikkesettet, eller konfigurerer SATA-kontrollerne til AHCI-modus.

RAID	Aktiverer RAID for SATA-kontrolleren.
AHCI	Konfigurerer SATA-kontrollerne til AHCI-modus. Advanced Host Controller Interface (AHCI) er en grensesnittspesifikasjon som lar lagringsdriveren aktivere avanserte Serial ATA-funksjoner som Native Command Queuing og hot plug. (Standard)

APU SATA Port Enable (M2F_32G Connector)
Aktiverer eller deaktiverer SATA-kontrolleren integrert i CPU-en. (Standard: Aktivert)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Aktiverer eller deaktiverer SATA-kontrolleren integrert i brikkesettet. (Standard: Aktivert)
APU SATA Port 0 (M2F_32G Connector)
Viser informasjonen om den tilkoblede M.2 SATA-enheten. Informasjonen vises bare når en M.2 SATA-enhet er installert.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Viser informasjonen om den/de tilkoblede SATA-enhetene.

^(Note)Dette elementet er bare til stede når du installerer en CPU som støtter denne funksjonen.

Strøm

Strøm
AC BACK
Bestemmer systemets tilstand etter at strømmen er tilbake etter et strømbrudd.

Memory	Systemet går tilbake til sin sist kjente våkne tilstand når vekselstrømmen kommer tilbake.
Always On	Systemet slås på når vekselstrømmen kommer tilbake.
Always Off	Systemet forblir av når vekselstrømmen kommer tilbake. (Standard)

Power On By Keyboard
Tillater at systemet slås på av en PS/2-tastaturvekkehendelse.
Merk: For å bruke denne funksjonen trenger du en ATX-strømforsyning som gir minst 1A på +5VSB-ledningen.

Disabled	Deaktiverer denne funksjonen. (Standard)
Password	Angi et passord med 1–5 tegn for å slå på systemet.
Keyboard 98	Trykk på POWER-knappen på Windows 98-tastaturet for å slå på systemet.
Any key	Trykk på en hvilken som helst tast for å slå på systemet.

Power On Password
Angi passordet når Power On By Keyboard er satt til Password. Trykk på <Enter> på dette elementet og angi et passord med opptil 5 tegn, og trykk deretter på <Enter> for å godta. For å slå på systemet, skriv inn passordet og trykk på <Enter>.
Merk: For å avbryte passordet, trykk på <Enter> på dette elementet. Når du blir bedt om passordet, trykk <Enter> igjen uten å skrive inn passordet for å fjerne passordinnstillingene.
Power On By Mouse
Tillater at systemet slås på av en PS/2-musevekkehendelse.
Merk: For å bruke denne funksjonen trenger du en ATX-strømforsyning som gir minst 1A på +5VSB-ledningen.

Disabled	Deaktiverer denne funksjonen. (Standard)
Move	Flytt musen for å slå på systemet.
Double Click	Dobbeltklikk på venstre knapp på musen for å slå på systemet.

ErP
Bestemmer om systemet skal bruke minst strøm i S5-tilstand (avslutning). Merk: Når dette elementet er satt til Enabled, vil følgende funksjoner bli utilgjengelige: Resume by Alarm, PME-hendelsesoppvåkning, slå på med mus, slå på med tastatur og wake on LAN.
Soft-Off by PWR-BTTN
Konfigurerer måten å slå av datamaskinen i MS-DOS-modus ved hjelp av strømknappen.

Instant-Off	Trykk på strømknappen, og systemet slås av umiddelbart. (Standard)
Delay 4 Sec.	Trykk og hold strømknappen i 4 sekunder for å slå av systemet. Hvis strømknappen trykkes i mindre enn 4 sekunder, vil systemet gå i hvilemodus.

Resume by Alarm
Bestemmer om systemet skal slås på til et ønsket tidspunkt. (Standard: Disabled) Hvis aktivert, angi dato og klokkeslett som følger:
Wake up day: Slå på systemet til et bestemt tidspunkt hver dag eller på en bestemt dag i en måned.
Wake up hour/minute/second: Angi tidspunktet systemet skal slås på automatisk.
Merk: Når du bruker denne funksjonen, unngå utilstrekkelig avslutning fra operativsystemet eller fjerning av vekselstrøm, ellers kan innstillingene være ineffektive.
Wake on LAN
Aktiverer eller deaktiverer wake on LAN-funksjonen. (Standard: Enabled)
High Precision Event Timer
Aktiverer eller deaktiverer High Precision Event Timer (HPET) i operativsystemet. (Standard: Enabled)

Lagre og avslutt

Save & Exit Setup
Trykk **SIGNlt;Enter> på dette elementet og velg Yes (ja). Dette lagrer endringene i CMOS og avslutter BIOS Setup-programmet. Velg No (nei) eller trykk <Esc> for å gå tilbake til hovedmenyen i BIOS Setup.
Exit Without Saving
Trykk <Enter> på dette elementet og velg Yes (ja). Dette avslutter BIOS Setup uten å lagre endringene som er gjort i BIOS Setup til CMOS. Velg No (nei) eller trykk <Esc> for å gå tilbake til hovedmenyen i BIOS Setup.
Load Optimized Defaults
Trykk <Enter> på dette elementet og velg Yes (ja) for å laste inn de optimale BIOS-standardinnstillingene. BIOS-standardinnstillingene hjelper systemet til å fungere optimalt. Last alltid inn de optimaliserte standardinnstillingene etter at du har oppdatert BIOS eller etter at du har tømt CMOS-verdiene.
Boot Override
Lar deg velge en enhet du vil starte opp umiddelbart. Trykk <Enter> på enheten du velger, og velg Yes (ja) for å bekrefte. Systemet vil starte på nytt automatisk og starte opp fra den enheten.
Save Profiles
Denne funksjonen lar deg lagre de gjeldende BIOS-innstillingene i en profil. Du kan opprette opptil 8 profiler og lagre som Setup Profile 1~ Setup Profile 8. Trykk <Enter> for å fullføre. Eller du kan velge Select File in HDD/FDD/USB for å lagre profilen på lagringsenheten din.
Load Profiles
Hvis systemet blir ustabilt og du har lastet inn BIOS-standardinnstillingene, kan du bruke denne funksjonen til å laste inn BIOS-innstillingene fra en profil som er opprettet tidligere, uten å måtte konfigurere BIOS-innstillingene på nytt. Velg først profilen du vil laste inn, og trykk deretter på <Enter> for å fullføre. Du kan velge Select File in HDD/FDD/USB for å legge inn profilen som tidligere er opprettet fra lagringsenheten din, eller laste inn profilen som er opprettet automatisk av BIOS, for eksempel å tilbakestille BIOS-innstillingene til de siste innstillingene som fungerte som de skulle (sist kjente gode post).

Konfigurere et RAID-sett

RAID-nivåer

	RAID 0	RAID 1	RAID 10
Minimum antall harddisker	≥2	2	4
Array-kapasitet	Antall harddisker * Størrelsen på den minste disken	Størrelsen på den minste disken	(Antall harddisker/2) * Størrelsen på den minste disken
Feiltoleranse	Nei	Ja	Ja

Før du begynner, må du klargjøre følgende elementer:

Minst to SATA-harddisker eller M.2 SATA SSD. (For å sikre optimal ytelse, anbefales det at du bruker to harddisker med identisk modell og kapasitet).
En Windows-oppsettsdisk.
Hovedkortdriverdisk.
En USB-minnepinne.

Konfigurere SATA-kontrollere

Installere harddisker
Installer harddiskene/SSD-ene i SATA/M.2-kontaktene på hovedkortet. Koble deretter strømkontaktene fra strømforsyningen til harddiskene.

Konfigurere SATA-kontrollermodus i BIOS-oppsettet
Sørg for å konfigurere SATA-kontrollermodus riktig i systemets BIOS-oppsett.
Trinn:
1. Slå på datamaskinen og trykk på <Delete> for å gå inn i BIOS-oppsettet under POST (Power-On Self-Test). Under Chipset må du sørge for at APU SATA Port Enable og Chipset SATA Port Enable er aktivert. Sett SATA Mode til RAID. Lagre deretter innstillingene og start datamaskinen på nytt.
2. Hvis du vil konfigurere UEFI RAID, følger du trinnene i "C-1." For å gå inn i eldre RAID ROM, lagrer du innstillingene og går ut av BIOS-oppsettet. Se "C-2" for mer informasjon.

BIOS-oppsettmenyene som er beskrevet i denne delen, kan avvike fra de nøyaktige innstillingene for hovedkortet ditt. De faktiske BIOS-oppsettmenyvalgene du vil se, avhenger av hovedkortet du har og BIOS-versjonen.

1. UEFI RAID-konfigurasjon
  Bare Windows 10 64-bit støtter UEFI RAID-konfigurasjon.
  Trinn:
  1. I BIOS-oppsettet går du til BIOS og setter Windows 10 Features til Windows 10 og CSM Support til Disabled. Lagre endringene og gå ut av BIOS-oppsettet.
  2. Etter at systemet har startet på nytt, går du inn i BIOS-oppsettet igjen. Gå deretter inn i undermenyen Peripherals\RAIDXpert2 Configuration Utility.
  3. På skjermen RAIDXpert2 Configuration Utility trykker du på <Enter> på Array Management for å gå inn på skjermen Create Array. Velg deretter et RAID-nivå. RAID-nivåer som støttes inkluderer RAID 0, RAID 1 og RAID 10 (valgene som er tilgjengelige avhenger av antall harddisker som er installert). Trykk deretter på <Enter> på Select Physical Disks for å gå inn på skjermen Select Physical Disks.
  4. På skjermen Select Physical Disks velger du harddiskene som skal inkluderes i RAID-arrayen og setter dem til Enabled. Bruk deretter nedoverpilen for å flytte til Apply Changes og trykk på <Enter>. Gå deretter tilbake til forrige skjerm og sett Array Size, Array Size Unit, Read Cache Policy og Write Cache Policy.
  5. Etter å ha stilt inn kapasiteten, flytter du til Create Array og trykker på <Enter> for å begynne.
  6. Etter fullføring blir du brakt tilbake til skjermen Array Management. Under Manage Array Properties kan du se det nye RAID-volumet og informasjon om RAID-nivå, arraynavn, arraykapasitet osv.
2. Konfigurere eldre RAID ROM
  Gå inn i det eldre RAID BIOS-oppsettverktøyet for å konfigurere en RAID-array. Hopp over dette trinnet og fortsett med installasjonen av Windows-operativsystemet for en ikke-RAID-konfigurasjon.
  Trinn:

Etter at POST-minnetesten begynner og før operativsystemet starter opp, se etter en melding som sier "Press <Ctrl-R> to Configure" (Trykk på <Ctrl-R> for å konfigurere). Trykk på <Ctrl> + <R> for å gå inn i RAID BIOS-oppsettverktøyet.
For å opprette en ny array trykker du på <Enter> på alternativet Create Array (Opprett array).
Utvalgsfeltet vil flytte til Disks-delen (Disker) til høyre på skjermen. Velg harddiskene som skal inkluderes i RAID-arrayen. Bruk pil opp eller pil ned for å velge en harddisk og trykk på <Insert>. Den valgte harddisken vises i grønt. For å bruke alle harddiskene, trykker du ganske enkelt på <A> for å velge alle. Trykk deretter på <Enter> og utvalgsfeltet vil flytte til User Input-delen (Brukerinndata) nederst til venstre på skjermen.
Først velger du en RAID-modus og trykker på <Enter>. Valgene som er tilgjengelige, avhenger av antall harddisker som er installert. Følg deretter instruksjonene på skjermen for å spesifisere arraystørrelsen. Du kan velge All available space (All tilgjengelig plass) for å bruke maksimal tillatt størrelse, eller bruke pil opp eller pil ned for å justere størrelsen og trykke på <Enter>.
Velg en bufringsmodus. Alternativer inkluderer Read/Write (Les/skriv), Read Only (Bare les) og None (Ingen). Trykk deretter på <Enter> for å fortsette.
Til slutt vil en melding som sier "Confirm Creation of Array" (Bekreft opprettelse av array) vises. Trykk på <C> for å bekrefte eller <Esc> for å gå tilbake til forrige skjerm.
Når du er ferdig, vil du se den nye arrayen på hovedskjermen. For å avslutte RAID BIOS-verktøyet, trykker du på <Esc> og deretter på <C> for å bekrefte.

Installere SATA RAID/AHCI-driveren og operativsystemet
Med de riktige BIOS-innstillingene er du klar til å installere operativsystemet.

Installere operativsystemet
Siden noen operativsystemer allerede inkluderer SATA RAID/AHCI-driver, trenger du ikke å installere separate RAID/AHCI-drivere under Windows-installasjonsprosessen. Etter at operativsystemet er installert, anbefaler vi at du installerer alle nødvendige drivere fra hovedkortdriverdisken ved hjelp av "Xpress Install" for å sikre systemytelse og kompatibilitet. Hvis operativsystemet som skal installeres krever at du oppgir ytterligere SATA RAID/AHCI-driver under OS-installasjonsprosessen, kan du se trinnene nedenfor:

Kopier Hw10-mappen under \Boot-mappen på driverdisken til USB-minnepinnen.
Start opp fra Windows-oppsettsdisken og utfør standard OS-installasjonstrinn. Når skjermen ber deg om å laste inn driveren vises, velger du Browse (Bla gjennom).
Sett inn USB-minnepinnen og bla deretter til plasseringen til driveren. Plasseringen til driveren er som følger: \Hw10\RAID\x64
Velg AMD-RAID Bottom Device først og klikk på Next (Neste) for å laste inn driveren. Velg deretter AMD-RAID Controller og klikk på Next (Neste) for å laste inn driveren. Fortsett til slutt med OS-installasjonen.

Besøk GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer en RAID-array.

Driverinstallasjon

Før du installerer driverne, må du først installere operativsystemet. (Følgende instruksjoner bruker Windows 10 som eksempeloperativsystem.)
Etter at du har installert operativsystemet, setter du hovedkortdriverdisken inn i den optiske stasjonen. Klikk på meldingen "Tap to choose what happens with this disc" (Trykk for å velge hva som skal skje med denne platen) øverst til høyre på skjermen, og velg "Run Run.exe." (Eller gå til Min datamaskin, dobbeltklikk på den optiske stasjonen og kjør programmet Run.exe.)

"Xpress Install" vil automatisk skanne systemet ditt og deretter liste opp alle driverne som anbefales å installere. Du kan klikke på Xpress Install-knappen, og "Xpress Install" vil installere alle de valgte driverne. Eller klikk på pilen ikonet for å installere driverne du trenger individuelt.

Besøk GIGABYTEs nettsted for mer programvareinformasjon.

Besøk GIGABYTEs nettsted for mer informasjon om hvordan du konfigurerer lydprogramvaren.

Kontakt oss
GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Teknisk og ikke-teknisk støtte (salg/markedsføring): http://esupport.gigabyte.com
WEB-adresse (engelsk): http://www.gigabyte.com
WEB-adresse (kinesisk): http://www.gigabyte.tw

GIGABYTE eSupport
For å sende inn et teknisk eller ikke-teknisk spørsmål (salg/markedsføring), kan du koble til: http://esupport.gigabyte.com

Identifisere hovedkortrevisjonen din
Revisjonsnummeret på hovedkortet ditt ser slik ut: "REV: X.X." For eksempel betyr "REV: 1.0" at revisjonen av hovedkortet er 1.0. Sjekk hovedkortrevisjonen din før du oppdaterer hovedkortets BIOS, drivere eller når du leter etter teknisk informasjon.
Eksempel:

For mer produktinformasjon, kan du besøke GIGABYTEs nettsted.

Copyright
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rettigheter forbeholdt. Varemerkene som er nevnt i denne håndboken, er lovlig registrert for sine respektive eiere.
