GIGABYTE GA-A320MA-M.2 - Moederbordhandleiding

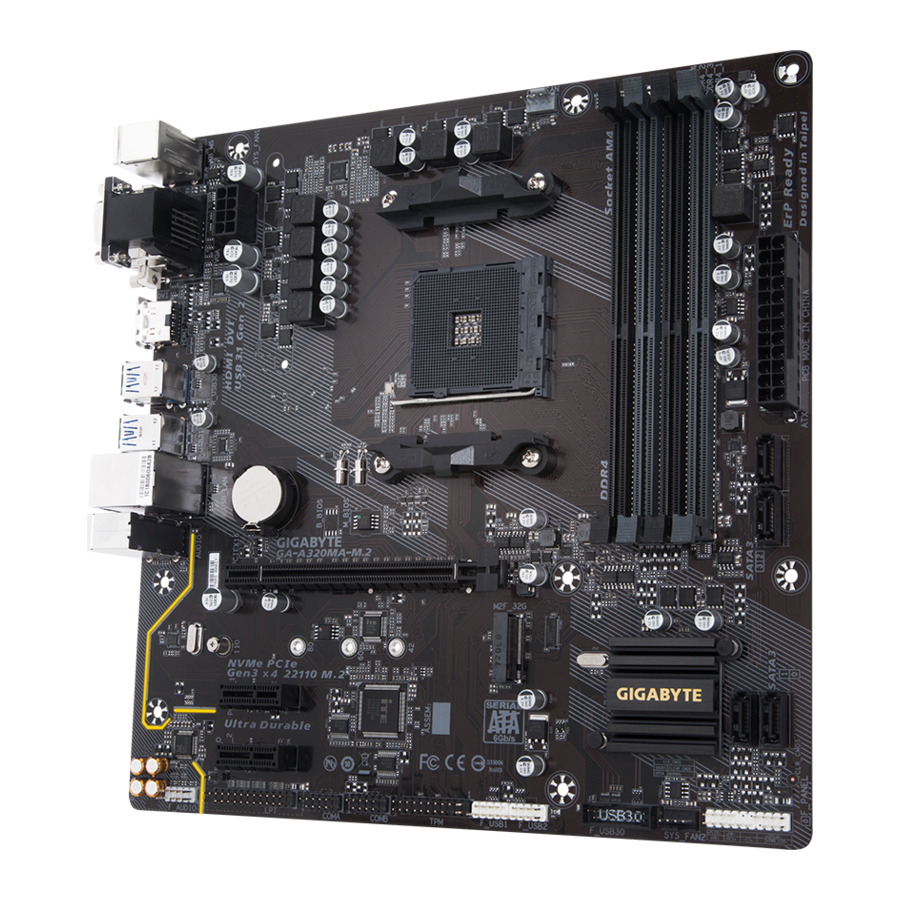

GA-A320MA-M.2 Moederbordindeling

Inhoud van de doos

• GA-A320MA-M.2 moederbord
• Moederbord stuurprogramma schijf
• Gebruikershandleiding
• Twee SATA-kabels
• I/O-afscherming

* De bovenstaande inhoud van de doos is slechts ter referentie en de daadwerkelijke items zijn afhankelijk van de productverpakking die u ontvangt.
De inhoud van de doos kan zonder voorafgaande kennisgeving worden gewijzigd.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er voor de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek voor de installatie geen S/N-sticker (serienummer) van het moederbord of garantiesticker van uw dealer. Deze stickers zijn vereist voor garantievalidatie.
• Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze stevig en veilig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen object aan om statische elektriciteit te verwijderen.
• Leg het moederbord voor de installatie op een antistatisch kussen of in een elektrostatische afschermingscontainer.
• Zorg ervoor dat de voeding is uitgeschakeld voordat u de voedingskabel op het moederbord aansluit of loskoppelt.
• Zorg ervoor dat de voedingsspanning is ingesteld volgens de plaatselijke spanningsnorm voordat u de stroom inschakelt.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen oppervlak.
• Plaats het computersysteem niet in een omgeving met hoge temperaturen of een natte omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeem componenten en fysiek letsel bij de gebruiker.
• Als u niet zeker bent over installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengsnoer of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

CPU	AM4 Socket: AMD Ryzen ™-processor AMD 7th Generation A-serie/Athlon ™-processors (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
Chipset	AMD A320
Memory	4 x DDR4 DIMM-sockets die tot 64 GB systeemgeheugen ondersteunen Dual channel memory architecture Ondersteuning voor DDR4 2667 (Note) /2400/2133 MHz geheugenmodules Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Onboard Graphics	Integrated Graphics Processor: 1 x D-Sub-poort, ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz 1 x DVI-D-poort, ondersteunt een maximale resolutie van 1920x1200 bij 60 Hz * De DVI-D-poort ondersteunt geen D-Sub-aansluiting via een adapter. 1 x HDMI-poort, ondersteunt een maximale resolutie van 4096x2160 bij 24 Hz * Ondersteuning voor HDMI 1.4-versie. Ondersteuning voor maximaal 3 beeldschermen tegelijkertijd Maximum shared memory of 2 GB
Audio	Realtek ® ALC887 codec High Definition Audio 2/4/5.1/7.1-channel * Om 7.1-kanaals audio te configureren, moet u een HD-audio-module op het voorpaneel gebruiken en de meerkanaals-audiofunctie inschakelen via het audiodriver. Support for S/PDIF Out
LAN	Realtek ® GbE LAN-chip (10/100/1000 Mbit)
Expansion Slots	1x PCI Express x16 slot, running at x16 (PCIEX16) (Note) (The PCIEX16 slot conforms to PCI Express 3.0 standard.) 2x PCI Express x1 slots (The PCIEX1 slots conform to PCI Express 2.0 standard.)
Storage Interface	1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4 (Note) /x2 SSD support) 4 x SATA 6Gb/s connectors Support for RAID 0, RAID 1, and RAID 10
USB	Chipset: 1 x USB 3.1 Gen 2 Type-A port (rood) op het achterpaneel 2 x USB 3.1 Gen 1-poorten (beschikbaar via de interne USB-header) 6 x USB 2.0/1.1-poorten (2 poorten op het achterpaneel, 4 poorten beschikbaar via de interne USB-headers) CPU: 3 x USB 3.1 Gen 1-poorten op het achterpaneel
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x M.2 Socket 3 connector 4 x SATA 6Gb/s connectors 1 x CPU fan header 2 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.1 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header 2 x serial port headers 1 x parallel port header 1 x Clear CMOS jumper
Back Panel Connectors	1 x PS/2 mouse port 1 x PS/2 Keyboard port 1 x D-Sub port 1 x DVI-D port 1 x HDMI port 1 x USB 3.1 Gen 2 Type-A port (red) 3 x USB 3.1 Gen 1 ports 2 x USB 2.0/1.1 ports 1 x RJ-45 port 3 x audio jacks (Line In, Line Out, Mic In)
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Overheating warning Fan fail warning Fan speed control * Of de functie voor het regelen van de ventilatorsnelheid wordt ondersteund, is afhankelijk van de ventilator die u installeert.
BIOS	1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Beschikbare toepassingen in APP Center kunnen variëren per moederbordmodel. Ondersteunde functies van elke toepassing kunnen ook variëren, afhankelijk van de specificaties van het moederbord. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Support for Q-Flash Support for Xpress Install
Bundled Software	Norton ® Internet Security (OEM version) cFosSpeed
Operating System	Support for Windows 10 64-bit Support for Windows 7 64-bit * Download de "Windows USB Installation Tool" van de website van GIGABYTE en installeer deze voordat u Windows 7 installeert.
Form Factor	Micro ATX Form Factor; 24.4cm x 24.4cm

^(Note) Daadwerkelijke ondersteuning kan variëren per CPU.

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de website van GIGABYTE voor lijsten met ondersteuning voor CPU's, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina Ondersteuning\Hulpprogrammalijst op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt. (Ga naar de website van GIGABYTE voor de nieuwste CPU-ondersteuningslijst.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek de pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
• Breng een gelijkmatige en dunne laag thermisch vet aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie buiten de hardwarespecificaties in te stellen, aangezien deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren
Zoek de pin één (aangeduid met een kleine driehoek) van de CPU-socket en de CPU.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de nieuwste ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

Dual Channel-geheugenconfiguratie
Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel-technologie. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte. De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:
Kanaal A: DDR4_2, DDR4_4
Kanaal B: DDR4_1, DDR4_3
Bezoek de website van GIGABYTE voor meer informatie over hardware-installatie.

Dual Channel-geheugenconfiguraties Tabel:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Modules	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Modules	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Geen geheugen)

Lees vanwege CPU-beperkingen de volgende richtlijnen voordat u het geheugen in Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee of vier geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken en in dezelfde gekleurde sockets te installeren. Voor optimale prestaties raden we aan om ze in de DDR4_1- en DDR4_2-sockets te installeren wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees zorgvuldig de handleiding die bij uw uitbreidingskaart is geleverd.
• Schakel altijd de computer uit en trek de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Aansluitingen op het achterpaneel

1. PS/2-toetsenbord- en PS/2-muispoort
   Gebruik de bovenste poort (groen) om een PS/2-muis aan te sluiten en de onderste poort (paars) om een PS/2-toetsenbord aan te sluiten.
2. D-Sub-poort
   De D-Sub-poort ondersteunt een 15-pins D-Sub-connector en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die D-Sub-verbinding ondersteunt op deze poort.
3. DVI-D-poort ^(Opmerking)
   De DVI-D-poort voldoet aan de DVI-D-specificatie en ondersteunt een maximale resolutie van 1920x1200@60 Hz (de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor). Sluit een monitor aan die DVI-D-verbinding ondersteunt op deze poort.
4. HDMI-poort

   De HDMI-poort is HDCP-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192 KHz/24bit 8-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@24 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.


• Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI. (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)
• Om een configuratie met drie beeldschermen in te stellen, moet u eerst de moederborddrivers in het besturingssysteem installeren.

5. USB 3.1 Gen 1-poort
   De USB 3.1 Gen 1-poort ondersteunt de USB 3.1 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
6. USB 3.1 Gen 2 Type-A-poort (Rood)
   De USB 3.1 Gen 2 Type-A-poort ondersteunt de USB 3.1 Gen 2-specificatie en is compatibel met de USB 3.1 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
7. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.


   Verbinding/Snelheid LED:

   Status	Beschrijving
   Oranje	1 Gbps gegevenssnelheid
   Groen	100 Mbps gegevenssnelheid
   Uit	10 Mbps gegevenssnelheid

   Activiteit-LED:

   Status	Beschrijving
   Knipperend	Gegevensoverdracht of -ontvangst vindt plaats
   Uit	Er vindt geen gegevensoverdracht of -ontvangst plaats

8. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
9. Line In (Blauw)
   De line-ingang. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optisch station, walkman, enz.
10. Line Out (Groen)
    De line-uitgang. Gebruik deze audio-aansluiting voor een hoofdtelefoon of 2-kanaals luidspreker. Deze aansluiting kan worden gebruikt om voorluidsprekers aan te sluiten in een 4/5.1/7.1-kanaals audioconfiguratie.
11. Mic In (Roze)
    De microfooningang.

Om 7.1-kanaals audio te configureren, moet u een HD-audiofrontpaneelmodule gebruiken en de meerkanaals audiofunctie inschakelen via de audiodriver. Bezoek de website van GIGABYTE voor meer software-informatie.

• Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
• Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.

^(Opmerking) De DVI-D-poort ondersteunt geen D-Sub-verbinding via een adapter.

Interne connectoren

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/SYS_FAN2
5. SATA3 0/1/2/3
6. M2F_32G
7. SPDIF_O
8. F_PANEL

9. F_AUDIO
10. COMA/COMB
11. LPT
12. F_USB30
13. F_USB1/F_USB2
14. TPM
15. BAT
16. CLR_CMOS

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Controleer eerst of uw apparaten compatibel zijn met de connectoren die u wilt aansluiten.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Trek de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

1/2) ATX_12V/ATX (2x4 12V-voedingsconnector en 2x12 hoofdvoedingsconnector)
Met behulp van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een failsafe ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector. De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet op.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als er een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

Pin nr.	Definitie	Pin nr.	Definitie
1	GND (alleen voor 2x4-pins 12V)	5	+12V (alleen voor 2x4-pins 12V)
2	GND (alleen voor 2x4-pins 12V)	6	+12V (alleen voor 2x4-pins 12V)
3	GND	7	+12V
4	GND	8	+12V

Pin nr.	Definitie	Pin nr. Definitie	Definitie
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (zacht aan/uit)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand-by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (alleen voor 2x12-pins ATX)	23	+5V (alleen voor 2x12-pins ATX)
12	3.3V (alleen voor 2x12-pins ATX)	24	GND (alleen voor 2x12-pins ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een failsafe-invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u deze in de juiste richting aansluiten (de zwarte connectordraad is de massadraad). Voor de snelheidsregelfunctie is het gebruik van een ventilator met een ontwerp voor ventilatorsnelheidsregeling vereist. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

Pin nr.	Definitie
1	GND
2	Spanningssnelheidsregeling
3	Detectie
4	PWM-snelheidsregeling

• Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratie-jumperblokken. Plaats geen jumperkap op de headers.

5. SATA3 0/1/2/3 (SATA 6Gb/s-connectoren)
   De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.


   Pin nr.	Definitie
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

6. M2F_32G (M.2 Socket 3-connector)
   De M.2-connector ondersteunt M.2 SATA SSD's en M.2 PCIe SSD's en ondersteunt SATA RAID-configuratie. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-array te maken. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

   Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
   1. Gebruik een schroevendraaier om de schroef en moer van het moederbord los te maken. Zoek het juiste montagegat voor de te installeren M.2 SSD en schroef vervolgens eerst de moer vast.
   2. Schuif de M.2 SSD in een hoek in de connector.
   3. Druk de M.2 SSD omlaag en zet deze vast met de schroef.

      Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en moer weer vast.

7. SPDIF_O (S/PDIF Out-header)
   Deze header ondersteunt digitale S/PDIF Out en verbindt een digitale S/PDIF-audiokabel (meegeleverd door uitbreidingskaarten) voor digitale audio-uitvoer van uw moederbord naar bepaalde uitbreidingskaarten, zoals grafische kaarten en geluidskaarten. Sommige grafische kaarten vereisen bijvoorbeeld dat u een digitale S/PDIF-audiokabel gebruikt voor digitale audio-uitvoer van uw moederbord naar uw grafische kaart als u een HDMI-scherm op de grafische kaart wilt aansluiten en tegelijkertijd digitale audio-uitvoer van het HDMI-scherm wilt hebben. Lees de handleiding van uw uitbreidingskaart zorgvuldig door voor informatie over het aansluiten van de digitale S/PDIF-audiokabel.


   Pin nr.	Definitie
   1	SPDIFO
   2	GND

8. F_PANEL (Frontpaneelheader)
   Sluit de aan/uit-schakelaar, de reset-schakelaar, de luidspreker, de schakelaar/sensor voor het binnendringen van de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

   • PLED/PWR_LED (aan/uit-led):

     Systeemstatus	Led
     S0	Aan
     S3/S4/S5	Uit

     Maakt verbinding met de stroomstatusindicator op het voorpaneel van de behuizing. De LED brandt wanneer het systeem in werking is. De LED is uit wanneer het systeem in de S3/S4 slaapstand staat of is uitgeschakeld (S5). S S

   • PW (Power Switch):
     Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt configureren hoe u uw systeem wilt uitschakelen met behulp van de aan/uit-schakelaar (zie hoofdstuk "BIOS Setup," "Power," voor meer informatie).
   • SPEAK (Speaker): Maakt verbinding met de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te geven. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd tijdens het opstarten van het systeem.
   • HD (Hard Drive Activity LED): Maakt verbinding met de harde schijf activiteit LED op het voorpaneel van de behuizing. De LED brandt wanneer de harde schijf gegevens leest of schrijft.
   • RES (Reset Switch): Maakt verbinding met de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
   • CI (Chassis Intrusion Header): Maakt verbinding met de chassis-intrusieschakelaar/sensor op de behuizing die kan detecteren of de behuizing is verwijderd. Deze functie vereist een behuizing met een chassis-intrusieschakelaar/-sensor.
   • NC: No Connection.

     Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, reset-schakelaar, stroom-LED, harde schijf activiteit-LED, luidspreker, enz. Wanneer u uw voorpaneelmodule van de behuizing op deze header aansluit, zorg er dan voor dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.

9. F_AUDIO (Front Panel Audio Header)
   De audioheader op het voorpaneel ondersteunt Intel High Definition Audio (HD). U kunt uw audiomodule van het voorpaneel van uw behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste aansluiting tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet kan werken of zelfs beschadigd raakt.


   Pin No.	Definitie
   1	MIC2_L
   2	GND
   3	MIC2_R
   4	NC
   5	LINE2_R
   6	Sense
   7	FAUDIO_JD
   8	No Pin
   9	LINE2_L
   10	Sense



   Sommige behuizingen bieden een audiomodule voor het voorpaneel met gescheiden connectoren op elke draad in plaats van één stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule voor het voorpaneel met verschillende draadtoewijzingen.

10. COMA/COMB (Serial Port Headers)
    De COM-header kan één seriële poort bieden via een optionele COM-poortkabel. Neem contact op met de lokale dealer voor de aanschaf van de optionele COM-poortkabel.


    Pin No.	Definitie	Pin No.	Definitie
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	No Pin

11. LPT (Parallel Port Header)
    De LPT-header kan één parallelle poort bieden via een optionele LPT-poortkabel. Neem contact op met de lokale dealer voor de aanschaf van de optionele LPT-poortkabel.


    Pin No.	Definitie	Pin No.	Definitie	Pin No.	Definitie
    1	STB-	10	GND	19	ACK-
    2	AFD-	11	PD4	20	GND
    3	PD0	12	GND	21	BUSY
    4	ERR-	13	PD5	22	GND
    5	PD1	14	GND	23	PE
    6	INIT-	15	PD6	24	No Pin
    7	PD2	16	GND	25	SLCT
    8	SLIN-	17	PD7	26	GND
    9	PD3	18	GND

12. F_USB30 (USB 3.1 Gen 1 Header)
    De header voldoet aan de USB 3.1 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de lokale dealer voor de aanschaf van het optionele 3,5" voorpaneel dat twee USB 3.1 Gen 1-poorten biedt.


    Pin No.	Definitie	Pin No.	Definitie
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

13. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten bieden via een optionele USB-beugel. Neem contact op met de lokale dealer voor de aanschaf van de optionele USB-beugel.


    Pin No.	Definitie	Pin No.	Definitie
    1	Power (5V)	6	USB DY+
    2	Power (5V)	7	GND
    3	USB DX-	8	GND S
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC




    • Sluit de IEEE 1394-beugel (2x5-pins) kabel niet aan op de USB 2.0/1.1-header.
    • Voordat u de USB-beugel installeert, moet u uw computer uitschakelen en de stekker uit het stopcontact halen om schade aan de USB-beugel te voorkomen.

14. TPM (Trusted Platform Module Header)
    U kunt een TPM (Trusted Platform Module) aansluiten op deze header.


    Pinnummer	Definitie	Pinnummer	Definitie
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	Geen pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batterij)
    De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
    U kunt de CMOS-waarden wissen door de batterij te verwijderen:

    1. Schakel uw computer uit en trek de stekker uit het stopcontact.
    2. Verwijder voorzichtig de batterij uit de batterijhouder en wacht een minuut. (Of gebruik een metalen voorwerp, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
    3. Vervang de batterij.
    4. Steek de stekker in het stopcontact en start uw computer opnieuw op.


• Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
• Vervang de batterij door een gelijkwaardige batterij. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een onjuist model.
• Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
• Let er bij het plaatsen van de batterij op dat de positieve (+) en de negatieve (-) kant van de batterij de juiste richting hebben (de positieve kant moet naar boven wijzen).
• Gebruikte batterijen moeten worden behandeld in overeenstemming met de plaatselijke milieuvoorschriften.

16. CLR_CMOS (Clear CMOS Jumper)
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen een paar seconden aan te raken.

    	Open: Normaal
    	Kort: CMOS-waarden wissen

    • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de CMOS-waarden wist.
    • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup" voor BIOS-configuraties).

BIOS-instellingen

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-instellingenprogramma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren. Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te bewaren. Om toegang te krijgen tot het BIOS-instellingenprogramma, drukt u op de <Delete>-toets tijdens de POST wanneer de stroom is ingeschakeld. Gebruik de GIGABYTE Q-Flash of @BIOS utility om de BIOS te upgraden.

• Q-Flash stelt de gebruiker in staat om snel en eenvoudig de BIOS te upgraden of een back-up te maken zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van BIOS op het internet zoekt en downloadt en de BIOS bijwerkt.

• Omdat het flashen van de BIOS potentieel riskant is, wordt aanbevolen om de BIOS niet te flashen als u geen problemen ondervindt met de huidige versie van de BIOS. Om de BIOS te flashen, doe dit met voorzichtigheid. Onvoldoende BIOS flashen kan leiden tot systeemstoringen.
• Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het moederbord terug te zetten naar de standaardwaarden. (Raadpleeg de sectie "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper voor het wissen van de CMOS-waarden.)

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.
(Voorbeeld BIOS-versie: F1a)

Er zijn twee verschillende BIOS-modi als volgt en u kunt de <F2>-toets gebruiken om tussen de twee modi te schakelen. De Classic Setup-modus biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren. Easy Mode stelt gebruikers in staat om snel hun huidige systeeminformatie te bekijken of aanpassingen te maken voor optimale prestaties. In Easy Mode kunt u uw muis gebruiken om door configuratie-items te bewegen.

• Wanneer het systeem niet stabiel is zoals gewoonlijk, selecteer dan het item Load Optimized Defaults om uw systeem terug te zetten naar de standaardinstellingen.
• De BIOS-instellingenmenu's die in dit hoofdstuk worden beschreven, zijn alleen ter referentie en kunnen verschillen per BIOS-versie.

M.I.T.

Of het systeem stabiel werkt met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan de CPU, chipset of geheugen en de levensduur van deze componenten verkorten. Deze pagina is uitsluitend bedoeld voor ervaren gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet opstart. Als dit gebeurt, wis dan de CMOS-waarden en reset het bord naar de standaardwaarden.)

• Geavanceerde frequentie-instellingen
  Host Clock Value
  Geeft de huidige werkfrequentie van de Host Clock weer.
  CPU Clock Ratio
  Hiermee kunt u de klokratio voor de geïnstalleerde CPU wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd.
  CPU-frequentie
  Geeft de huidige werkfrequentie van de CPU weer.
• Geavanceerde CPU-kerninstellingen
  CPU Clock Ratio, CPU-frequentie
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
  Core Performance Boost ^(Opmerking)
  Hiermee kunt u bepalen of u de Core Performance Boost (CPB)-technologie wilt inschakelen, een technologie voor het stimuleren van de CPU-prestaties. (Standaard: Auto)
  Core Performance Boost Ratio ^(Opmerking)
  Hiermee kunt u de ratio voor de CPB wijzigen. Het instelbare bereik is afhankelijk van de CPU die is geïnstalleerd. (Standaard: Auto)
  Turbo Performance Boost Ratio ^(Opmerking)
  Hiermee kunt u bepalen of u de CPU-prestaties wilt verbeteren. (Standaard: Uitgeschakeld)
  AMD Cool&Quiet-functie

  Ingeschakeld	Laat de AMD Cool'n'Quiet-driver de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
  Uitgeschakeld	Schakelt deze functie uit.

  SVM-modus
  Virtualisatie verbeterd door virtualisatietechnologie stelt een platform in staat om meerdere besturingssystemen en applicaties in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
  C6-modus ^{(Opmerking 1)}
  Hiermee kunt u bepalen of de CPU in de C6-modus mag gaan in de systeemstopstand. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. De C6-status is een meer geavanceerde energiebesparende status dan C1. (Standaard: Ingeschakeld)
  Global C-state Control ^{(Opmerking 1)}
  Hiermee kunt u bepalen of de CPU C-statussen mag ingaan. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. (Standaard: Ingeschakeld)
  SMT-modus ^{(Opmerking 1)}
  Hiermee kunt u de CPU Simultaneous Multi-Threading-technologie in- of uitschakelen. Deze functie werkt alleen voor besturingssystemen die de modus voor meerdere processors ondersteunen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  Downcore Control ^{(Opmerking 1)}
  Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  Extreme Memory Profile (X.M.P.) ^{(Opmerking 2)}
  Hiermee kan het BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.

  Uitgeschakeld	Schakelt deze functie uit. (Standaard)
  Profile1	Gebruikt de instellingen van Profile 1.
  Profile2 (Opmerking 2)	Gebruikt de instellingen van Profile 2.

  System Memory Multiplier
  Hiermee kunt u de systeemgeheugenmultiplier instellen. Auto stelt de geheugenmultiplier in op basis van geheugen-SPD-gegevens. (Standaard: Auto)
  Memory Frequency (MHz)
  De eerste geheugenfrequentiewaarde is de normale werkfrequentie van het gebruikte geheugen; de tweede is de geheugenfrequentie die automatisch wordt aangepast op basis van de instellingen van de System Memory Multiplier (Systeemgeheugenmultiplier).

• Geavanceerde geheugeninstellingen
  Extreme Memory Profile (X.M.P.) (Opmerking 2), System Memory Multiplier, Memory Frequency(Mhz)
  De bovenstaande instellingen zijn synchroon met die onder dezelfde items in het menu Advanced Frequency Settings (Geavanceerde frequentie-instellingen).
  Memory Timing Mode
  Met Manual en Advanced Manual kunnen de Channel Interleaving, Rank Interleaving en geheugentiminginstellingen hieronder worden geconfigureerd. Opties zijn: Auto (standaard), Manual, Advanced Manual.
  Profile DDR Voltage
  Wanneer een niet-XMP-geheugenmodule wordt gebruikt of Extreme Memory Profile (X.M.P.) is ingesteld op Disabled, wordt de waarde weergegeven volgens uw geheugenspecificatie. Wanneer Extreme Memory Profile (X.M.P.) is ingesteld op Profile1 of Profile2, wordt de waarde weergegeven volgens de SPD-gegevens op het XMP-geheugen.
  Channel Interleaving
  Schakelt geheugenchannel-interleaving in of uit. Ingeschakeld stelt het systeem in staat om tegelijkertijd verschillende kanalen van het geheugen te openen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  Rank Interleaving
  Schakelt geheugenrank-interleaving in of uit. Ingeschakeld stelt het systeem in staat om tegelijkertijd verschillende ranks van het geheugen te openen om de geheugenprestaties en stabiliteit te verhogen. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)

• Channel A/B Memory Sub Timings
  Dit submenu biedt geheugentiminginstellingen voor elk geheugenkanaal. De respectieve timinginstellingsschermen kunnen alleen worden geconfigureerd als Memory Timing Mode is ingesteld op Manual of Advanced Manual. Opmerking: Uw systeem kan instabiel worden of niet opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, reset u het bord naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

• Geavanceerde spanningsinstellingen
  Met dit submenu kunt u CPU-, chipset- en geheugenspanningen instellen.

• PC Health Status
  Reset Case Open Status

  Uitgeschakeld	Behoudt of wist het record van de vorige status van het binnendringen van het chassis. (Standaard)
  Ingeschakeld	Wist het record van de vorige status van het binnendringen van het chassis en het veld Case Open (Kast open) toont "No" (Nee) bij de volgende keer opstarten.

  Case Open
  Geeft de detectiestatus weer van het detectieapparaat voor het binnendringen van het chassis dat is aangesloten op de CI-header van het moederbord. Als de systeemchassisafdekking is verwijderd, toont dit veld "Yes" (Ja), anders toont het "No" (Nee). Om het statusrecord van het binnendringen van het chassis te wissen, stelt u Reset Case Open Status in op Enabled (Ingeschakeld), slaat u de instellingen op in de CMOS en start u uw systeem opnieuw op.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Geeft de huidige systeemspanningen weer.

• Diverse instellingen
  PCIe Slot Configuration
  Hiermee kunt u de werkingsmodus van de PCI Express-slots instellen op Gen 1, Gen 2 of Gen 3. De werkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke slot. Auto laat het BIOS deze instelling automatisch configureren. (Standaard: Auto)
  3DMark01 Enhancement
  Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)

• Smart Fan 5 Settings
  Monitor
  Hiermee kunt u een doel selecteren om te bewaken en verdere aanpassingen te maken. (Standaard: CPU FAN)
  Fan Speed Control
  Hiermee kunt u bepalen of u de functie voor ventilatorsnelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.

  Normal	Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
  Silent	Hiermee kan de ventilator op lage snelheid draaien.
  Manual	Hiermee kunt u de ventilatorsnelheid regelen in de curvegrafiek.
  Full Speed	Hiermee kan de ventilator op volle snelheid draaien.

  Fan Control Use Temperature Input
  Hiermee kunt u de referentietemperatuur selecteren voor de regeling van de ventilatorsnelheid.
  Temperature Interval
  Hiermee kunt u het temperatuurinterval selecteren voor de verandering van de ventilatorsnelheid.
  Fan Control Mode

  Auto	Laat het BIOS automatisch het type geïnstalleerde ventilator detecteren en stelt de optimale bedieningsmodus in. (Standaard)
  Voltage	De spanningsmodus wordt aanbevolen voor een 3-pins ventilator.
  PWM	De PWM-modus wordt aanbevolen voor een 4-pins ventilator.

  Temperature
  Geeft de huidige temperatuur van het geselecteerde doelgebied weer.
  Fan Speed
  Geeft de huidige ventilatorsnelheden weer.
  Temperature Warning
  Stelt de waarschuwingsdrempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid af. Opties zijn: Disabled (Uitgeschakeld) (standaard), 60º C/140º F, 70º C/158º F, 80º C/176º F, 90º C/194º F
  Fan Fail Warning
  Hiermee kan het systeem een waarschuwingsgeluid afgeven als de ventilator niet is aangesloten of uitvalt. Controleer de ventilatorconditie of de ventilatoraansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

^(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
^{(Opmerking 1)} Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.
^{(Opmerking 2)} Dit item is alleen aanwezig wanneer u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

Systeem

Dit gedeelte geeft informatie over het model van je moederbord en de BIOS-versie. Je kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en handmatig de systeem tijd instellen.
Systeemtaal
Selecteert de standaardtaal die door het BIOS wordt gebruikt.
Systeemdatum
Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, datum en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Datum en Jaar en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Systeemtijd
Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de toets <Page Up> of <Page Down> om de gewenste waarde in te stellen.
Toegangsniveau
Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Beheerder weergegeven.) Met het beheerdersniveau kunt u wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kunt u alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

BIOS

Boot Option Priorities
Specificeert de algehele opstartvolgorde vanaf de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" in de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteert u het apparaat met het voorvoegsel "UEFI:". Of als u een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 7 64-bits, selecteert u het optische station dat de Windows 7 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Specificeert de opstartvolgorde voor een specifiek apparaattype, zoals harde schijven, optische stations, diskettestations en apparaten die de functie Boot from LAN ondersteunen, enz. Druk op <Enter> op dit item om naar het submenu te gaan dat de apparaten van hetzelfde type weergeeft die zijn aangesloten. Dit item is alleen aanwezig als er ten minste één apparaat voor dit type is geïnstalleerd.
Bootup NumLock State
Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
Security Option
Specificeert of een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer u BIOS Setup opent. Na het configureren van dit item stelt u het/de wachtwoord(en) in onder het item Administrator Password/User Password.

Setup	Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma.
System	Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)

Full Screen LOGO Show
Hiermee kunt u bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Uitgeschakeld slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
Fast Boot
Schakelt Fast Boot in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
SATA Support

All Sata Devices	Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.
Last Boot HDD Only	Met uitzondering van het vorige opstartstation worden alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Ingeschakeld of Ultra Fast.
VGA Support
Hiermee kunt u selecteren welk type besturingssysteem moet worden opgestart.

Auto	Schakelt alleen de legacy option ROM in.
EFI Driver	Schakelt de EFI option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Ingeschakeld of Ultra Fast.
USB Support

Disabled	Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Full Initial	Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
Partial Initial	Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Ingeschakeld. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
PS2 Devices Support

Disabled	Alle PS/2-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
Enabled	Alle PS/2-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Ingeschakeld. Deze functie is uitgeschakeld als Fast Boot is ingesteld op Ultra Fast.
NetWork Stack Driver Support

Disabled	Schakelt opstarten vanaf het netwerk uit. (Standaard)
Enabled	Schakelt opstarten vanaf het netwerk in.

Dit item kan alleen worden geconfigureerd als Fast Boot is ingesteld op Ingeschakeld of Ultra Fast.
Windows 10 Features
Hiermee kunt u het besturingssysteem selecteren dat moet worden geïnstalleerd. (Standaard: Ander besturingssysteem)
CSM Support
Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.

Enabled	Schakelt UEFI CSM in. (Standaard)
Disabled	Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.

Dit item kan alleen worden geconfigureerd als Windows 10 Features is ingesteld op Windows 10 of Windows 10 WHQL.
LAN PXE Boot Option ROM
Hiermee kunt u selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Ingeschakeld.
Storage Boot Option Control
Hiermee kunt u selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.

Disabled	Schakelt option ROM uit.
UEFI Only	Schakelt alleen de UEFI option ROM in.
Legacy Only	Schakelt alleen de legacy option ROM in. (Standaard)

Dit item kan alleen worden geconfigureerd als CSM Support is ingesteld op Ingeschakeld.
Other PCI Device ROM Priority
Hiermee kunt u selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en grafische controllers.

Disabled	Schakelt option ROM uit.
UEFI Only	Schakelt alleen de UEFI option ROM in. (Standaard)
Legacy Only	Schakelt alleen de legacy option ROM in.

Network Stack
Schakelt opstarten vanaf het netwerk uit of in om een GPT-indeling van het besturingssysteem te installeren, zoals het installeren van het besturingssysteem vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
Ipv4 PXE Support
Schakelt IPv4 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv4 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 PXE Support
Schakelt IPv6 PXE Support in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Ipv6 HTTP Support
Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item kan alleen worden geconfigureerd als Network Stack is ingeschakeld.
Administrator Password
Hiermee kunt u een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Anders dan het gebruikerswachtwoord, kunt u met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
User Password
Hiermee kunt u een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. U wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. U moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van BIOS Setup. Met het gebruikerswachtwoord kunt u echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, drukt u op <Enter> op het wachtwoorditem en wanneer om het wachtwoord wordt gevraagd, voert u eerst het juiste wachtwoord in. Wanneer u wordt gevraagd om een nieuw wachtwoord, drukt u op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer u wordt gevraagd om te bevestigen.
OPMERKING: Voordat u het gebruikerswachtwoord instelt, moet u eerst het beheerderswachtwoord instellen.

Randapparatuur

AMD CPU fTPM
Schakelt de TPM 2.0-functie in of uit die is geïntegreerd in de AMD CPU. (Standaard: ingeschakeld)
Primary Video Device ^(Opmerking)
Specificeert de eerste initiatie van de monitorweergave vanaf de geïnstalleerde PCI Express-grafische kaart of de ingebouwde grafische kaart.

IGD Video	Stelt de ingebouwde grafische kaart in als de eerste weergave.
NB PCIe Slot Video	Stelt de PCI Express-grafische kaart op de PCI Express-sleuf die wordt beheerd door de North Bridge in als de eerste weergave. (Standaard)

Ambient LED
Schakelt de ingebouwde audio-LED in of uit. (Standaard: aan)
Legacy USB Support
Staat toe dat USB-toetsenbord/muis in MS-DOS worden gebruikt. (Standaard: ingeschakeld)
XHCI Hand-off
Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: ingeschakeld)
EHCI Hand-off
Bepaalt of de EHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder EHCI Hand-off-ondersteuning. (Standaard: uitgeschakeld)
Port 60/64 Emulation
Schakelt emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy-ondersteuning voor USB-toetsenborden/muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: uitgeschakeld)
USB Mass Storage Driver Support
Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: ingeschakeld)
USB Storage Devices
Geeft een lijst weer van aangesloten USB-opslagapparaten. Dit item verschijnt alleen wanneer een USB-opslagapparaat is geïnstalleerd.

• Trusted Computing
  Schakelt Trusted Platform Module (TPM) in of uit.
• Super IO Configuration
  Serial Port 1 (Onboard COMA Connector)
  Schakelt de ingebouwde seriële poort in of uit. (Standaard: ingeschakeld)
  Serial Port 2 (Onboard COMB Connector)
  Schakelt de ingebouwde seriële poort in of uit. (Standaard: ingeschakeld)
  Parallel Port
  Schakelt de ingebouwde parallelle poort in of uit. (Standaard: ingeschakeld)
• NVMe Configuration
  Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.
• OffBoard SATA Controller Configuration
  Geeft informatie weer over uw M.2 PCIe SSD indien geïnstalleerd.

Chipset

IOMMU
Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: automatisch)
Integrated Graphics ^(Opmerking)
Schakelt de ingebouwde grafische functie in of uit.

Auto	Het BIOS schakelt de ingebouwde grafische kaart automatisch in of uit, afhankelijk van de geïnstalleerde grafische kaart. (Standaard)
Disabled	Schakelt de ingebouwde grafische kaart uit.

UMA Frame Buffer Size ^(Opmerking)
De framebuffervolgorde is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de ingebouwde grafische controller. MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor weergave. Opties zijn: Auto (standaard), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd of configureert de SATA-controllers naar AHCI-modus.

RAID	Schakelt RAID in voor de SATA-controller.
AHCI	Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee de opslagdriver geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot-plug. (Standaard)

APU SATA Port Enable (M2F_32G Connector)
Schakelt de SATA-controller in of uit die is geïntegreerd in de CPU. (Standaard: ingeschakeld)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Schakelt de SATA-controller in of uit die is geïntegreerd in de chipset. (Standaard: ingeschakeld)
APU SATA Port 0 (M2F_32G Connector)
Geeft de informatie weer van het aangesloten M.2 SATA-apparaat. De informatie verschijnt alleen wanneer een M.2 SATA-apparaat is geïnstalleerd.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Geeft de informatie weer van het/de aangesloten SATA-apparaat/apparaten.

^(Opmerking) Dit item is alleen aanwezig wanneer u een CPU installeert die deze functie ondersteunt.

Stroom

AC BACK
Bepaalt de status van het systeem nadat de stroom is teruggekeerd na een stroomuitval.

Geheugen	Het systeem keert terug naar de laatst bekende actieve status bij terugkeer van de AC-stroom.
Always On	Het systeem wordt ingeschakeld bij terugkeer van de AC-stroom.
Always Off	Het systeem blijft uitgeschakeld bij terugkeer van de AC-stroom. (Standaard)

Power On By Keyboard
Hiermee kan het systeem worden ingeschakeld door een PS/2-toetsenbord wake-up event.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1 A levert op de +5VSB-leiding.

Uitgeschakeld	Schakelt deze functie uit. (Standaard)
Password	Stel een wachtwoord in met 1~5 tekens om het systeem in te schakelen.
Keyboard 98	Druk op de POWER-knop op het Windows 98-toetsenbord om het systeem in te schakelen.
Any key	Druk op een willekeurige toets om het systeem in te schakelen.

Power On Password
Stel het wachtwoord in wanneer Power On By Keyboard is ingesteld op Password. Druk op <Enter> op dit item en stel een wachtwoord in met maximaal 5 tekens en druk vervolgens op <Enter> om te accepteren. Om het systeem in te schakelen, voert u het wachtwoord in en drukt u op <Enter>.
Opmerking: om het wachtwoord te annuleren, drukt u op <Enter> op dit item. Wanneer u om het wachtwoord wordt gevraagd, drukt u nogmaals op <Enter> zonder het wachtwoord in te voeren om de wachtwoordinstellingen te wissen.
Power On By Mouse
Hiermee kan het systeem worden ingeschakeld door een PS/2-muis wake-up event.
Opmerking: om deze functie te gebruiken, hebt u een ATX-voeding nodig die minstens 1 A levert op de +5VSB-leiding.

Uitgeschakeld	Schakelt deze functie uit. (Standaard)
Move	Beweeg de muis om het systeem in te schakelen.
Double Click	Dubbelklik op de linkermuisknop om het systeem in te schakelen.

ErP
Bepaalt of het systeem het minste stroom mag verbruiken in de S5-status (afsluiten). Opmerking: wanneer dit item is ingesteld op Ingeschakeld, zijn de volgende functies niet meer beschikbaar: Hervatten via alarm, PME-event wake-up, inschakelen via muis, inschakelen via toetsenbord en wake on LAN.
Soft-Off by PWR-BTTN
Configureert de manier om de computer in MS-DOS-modus uit te schakelen met de aan/uit-knop.

Instant-Off	Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
Delay 4 Sec.	Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de slaapstand.

Resume by Alarm
Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld) Indien ingeschakeld, stelt u de datum en tijd als volgt in:
Wake up day: Schakel het systeem op een specifiek tijdstip in op elke dag of op een specifieke dag van de maand.
Wake up hour/minute/second: Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.
Opmerking: Vermijd bij gebruik van deze functie onvoldoende afsluiting vanuit het besturingssysteem of het verwijderen van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.
Wake on LAN
Schakelt de wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
High Precision Event Timer
Schakelt de High Precision Event Timer (HPET) in het besturingssysteem in of uit. (Standaard: Ingeschakeld)

Opslaan & afsluiten

Save & Exit Setup
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee worden de wijzigingen in de CMOS opgeslagen en wordt het BIOS Setup-programma afgesloten. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Exit Without Saving
Druk op <Enter> op dit item en selecteer Yes (Ja). Hiermee wordt de BIOS Setup afgesloten zonder de wijzigingen die in de BIOS Setup zijn aangebracht in de CMOS op te slaan. Selecteer No (Nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
Load Optimized Defaults
Druk op <Enter> op dit item en selecteer Yes (Ja) om de optimale BIOS-standaardinstellingen te laden. De BIOS-standaardinstellingen helpen het systeem optimaal te functioneren. Laad altijd de Optimized defaults (Geoptimaliseerde standaardinstellingen) nadat u de BIOS hebt bijgewerkt of nadat u de CMOS-waarden hebt gewist.
Boot Override
Hiermee kunt u een apparaat selecteren om direct van op te starten. Druk op <Enter> op het apparaat dat u selecteert en selecteer Yes (Ja) om te bevestigen. Uw systeem wordt automatisch opnieuw opgestart en start op vanaf dat apparaat.
Save Profiles
Met deze functie kunt u de huidige BIOS-instellingen opslaan in een profiel. U kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of u kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het profiel op uw opslagapparaat op te slaan.
Load Profiles
Als uw systeem instabiel wordt en u de BIOS-standaardinstellingen hebt geladen, kunt u deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder dat u de BIOS-instellingen opnieuw hoeft te configureren. Selecteer eerst het profiel dat u wilt laden en druk vervolgens op <Enter> om te voltooien. U kunt Select File in HDD/FDD/USB (Bestand selecteren in HDD/FDD/USB) selecteren om het eerder gemaakte profiel van uw opslagapparaat in te voeren of het profiel automatisch te laden dat door de BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

	RAID 0	RAID 1	RAID 10
Minimumaantal harde schijven	≥2	2	4
Arraycapaciteit	Aantal harde schijven * Grootte van de kleinste schijf	Grootte van de kleinste schijf	(Aantal harde schijven/2) * Grootte van de kleinste schijf
Fouttolerantie	Nee	Ja	Ja

Voordat u begint, dient u de volgende zaken voor te bereiden:

• Ten minste twee SATA-harde schijven of M.2 SATA SSD. (Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven met identiek model en identieke capaciteit te gebruiken).
• Een Windows-installatieschijf.
• Moederbordstuurprogrammaschijf.
• Een USB-stick.

SATA-controllers configureren

1. Harde schijven installeren
   Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.

2. SATA-controllermodus configureren in BIOS Setup
   Zorg ervoor dat u de SATA-controllermodus correct configureert in de systeem-BIOS Setup.
   Stappen:
   1. Zet uw computer aan en druk op <Delete> om tijdens de POST (Power-On Self-Test) de BIOS Setup te openen. Zorg er onder Chipset voor dat APU SATA Port Enable en Chipset SATA Port Enable zijn ingeschakeld. Stel SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw op.
   2. Als u UEFI RAID wilt configureren, volgt u de stappen in "C-1." Om de legacy RAID ROM te openen, slaat u de instellingen op en sluit u BIOS Setup af. Raadpleeg "C-2" voor meer informatie.

De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen afwijken van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup-menuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.

3. 1. UEFI RAID-configuratie
      Alleen Windows 10 64-bits ondersteunt UEFI RAID-configuratie.
      Stap:
      1. Ga in BIOS Setup naar BIOS en stel Windows 10 Features in op Windows 10 en CSM Support op Disabled. Sla de wijzigingen op en sluit BIOS Setup af.
      2. Nadat het systeem opnieuw is opgestart, opent u BIOS Setup opnieuw. Open vervolgens het submenu Peripherals\RAIDXpert2 Configuration Utility.
      3. Druk op het RAIDXpert2 Configuration Utility-scherm op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
      4. Selecteer op het scherm Select Physical Disks de harde schijven die u in de RAID-array wilt opnemen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Array Size, Array Size Unit, Read Cache Policy en Write Cache Policy in.
      5. Nadat u de capaciteit hebt ingesteld, gaat u naar Create Array en drukt u op <Enter> om te beginnen.
      6. Na voltooiing keert u terug naar het scherm Array Management. Onder Manage Array Properties ziet u het nieuwe RAID-volume en informatie over RAID-niveau, arraynaam, arraycapaciteit, enz.
   2. Legacy RAID ROM configureren
      Open het legacy RAID BIOS-setup-hulpprogramma om een RAID-array te configureren. Sla deze stap over en ga verder met de installatie van het Windows-besturingssysteem voor een niet-RAID-configuratie.
      Stap:

1. Nadat de POST-geheugentest begint en voordat het besturingssysteem begint op te starten, zoekt u naar een bericht met de tekst "Druk op <Ctrl-R> om te configureren". Druk op <Ctrl> + <R> om het RAID BIOS-setup-hulpprogramma te openen.
2. Om een nieuwe array te maken, drukt u op <Enter> op de optie Create Array.
3. De selectiebalk gaat naar het gedeelte Disks aan de rechterkant van het scherm. Selecteer de harde schijven die u in de RAID-array wilt opnemen. Gebruik de pijl-omhoog of pijl-omlaagtoets om een harde schijf te selecteren en druk op <Insert>. De geselecteerde harde schijf wordt groen weergegeven. Om alle harde schijven te gebruiken, drukt u gewoon op <A> om alles te selecteren. Druk vervolgens op <Enter> en de selectiebalk gaat naar het gedeelte User Input links onder aan het scherm.
4. Selecteer eerst een RAID-modus en druk op <Enter>. De beschikbare selecties zijn afhankelijk van het aantal harde schijven dat is geïnstalleerd. Volg vervolgens de instructies op het scherm om de arraygrootte op te geven. U kunt Alle beschikbare ruimte selecteren om de maximaal toegestane grootte te gebruiken, of de pijl-omhoog of pijl-omlaagtoets gebruiken om de grootte aan te passen en op <Enter> te drukken.
5. Selecteer een caching-modus. Opties zijn Read/Write, Read Only en None. Druk vervolgens op <Enter> om verder te gaan.
6. Ten slotte verschijnt er een bericht met de tekst "Bevestig het maken van de array". Druk op <C> om te bevestigen of op <Esc> om terug te keren naar het vorige scherm.
7. Wanneer u klaar bent, ziet u de nieuwe array op het hoofdscherm. Om het RAID BIOS-hulpprogramma af te sluiten, drukt u op <Esc> en vervolgens op <C> om te bevestigen.

Het SATA RAID/AHCI-stuurprogramma en het besturingssysteem installeren
Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren
Aangezien sommige besturingssystemen al een SATA RAID/AHCI-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID/AHCI-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we aan alle vereiste stuurprogramma's van de moederbordstuurprogrammaschijf te installeren met behulp van "Xpress Install" om de systeemprestaties en compatibiliteit te garanderen. Als voor het te installeren besturingssysteem vereist is dat u een extra SATA RAID/AHCI-stuurprogramma verstrekt tijdens het OS-installatieproces, raadpleegt u de onderstaande stappen:

1. Kopieer de map Hw10 onder de map \Boot op de stuurprogrammaschijf naar uw USB-stick.
2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Bladeren.
3. Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. De locatie van het stuurprogramma is als volgt: \Hw10\RAID\x64
4. Selecteer eerst AMD-RAID Bottom Device en klik op Volgende om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Volgende om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Stuurprogramma's installeren

• Installeer eerst het besturingssysteem voordat u de stuurprogramma's installeert. (De volgende instructies gebruiken Windows 10 als voorbeeld van het besturingssysteem.)
• Nadat u het besturingssysteem hebt geïnstalleerd, plaatst u de moederbordstuurprogrammaschijf in uw optische station. Klik op het bericht "Tik om te kiezen wat er met deze schijf moet gebeuren" in de rechterbovenhoek van het scherm en selecteer "Run Run.exe." (Of ga naar Mijn computer, dubbelklik op het optische station en voer het programma Run.exe uit.)

"Xpress Install" scant automatisch uw systeem en geeft vervolgens alle stuurprogramma's weer die worden aanbevolen om te installeren. U kunt op de knop Xpress Install klikken en "Xpress Install" installeert alle geselecteerde stuurprogramma's. Of klik op de pijl om de stuurprogramma's die u nodig hebt afzonderlijk te installeren.

Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

Neem contact met ons op
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): http://esupport.gigabyte.com
WEB-adres (Engels): http://www.gigabyte.com
WEB-adres (Chinees): http://www.gigabyte.tw

• GIGABYTE eSupport
  Als u een technische of niet-technische vraag (verkoop/marketing) wilt stellen, gaat u naar: http://esupport.gigabyte.com


Uw moederbordrevisie identificeren
Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het moederbord-BIOS of de stuurprogramma's bijwerkt, of wanneer u technische informatie zoekt.
Voorbeeld:

Ga naar de website van GIGABYTE voor meer productdetails.

Auteursrecht
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Alle rechten voorbehouden. De handelsmerken die in deze handleiding worden genoemd, zijn wettelijk geregistreerd bij hun respectieve eigenaars.

Referenties

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE GA-A320MA-M.2 - Moederbordhandleiding

Beschikbare talen
