GIGABYTE GA-A320MA-M.2 - Priročnik za matično ploščo

Vsebina

1 Postavitev matične plošče GA-A320MA-M.2
2 Namestitev strojne opreme
3 Nastavitev BIOS-a
4 Konfiguracija nabora RAID
5 Namestitev gonilnikov
6 Reference
7 Prenesi navodilo
8 V drugih jezikih

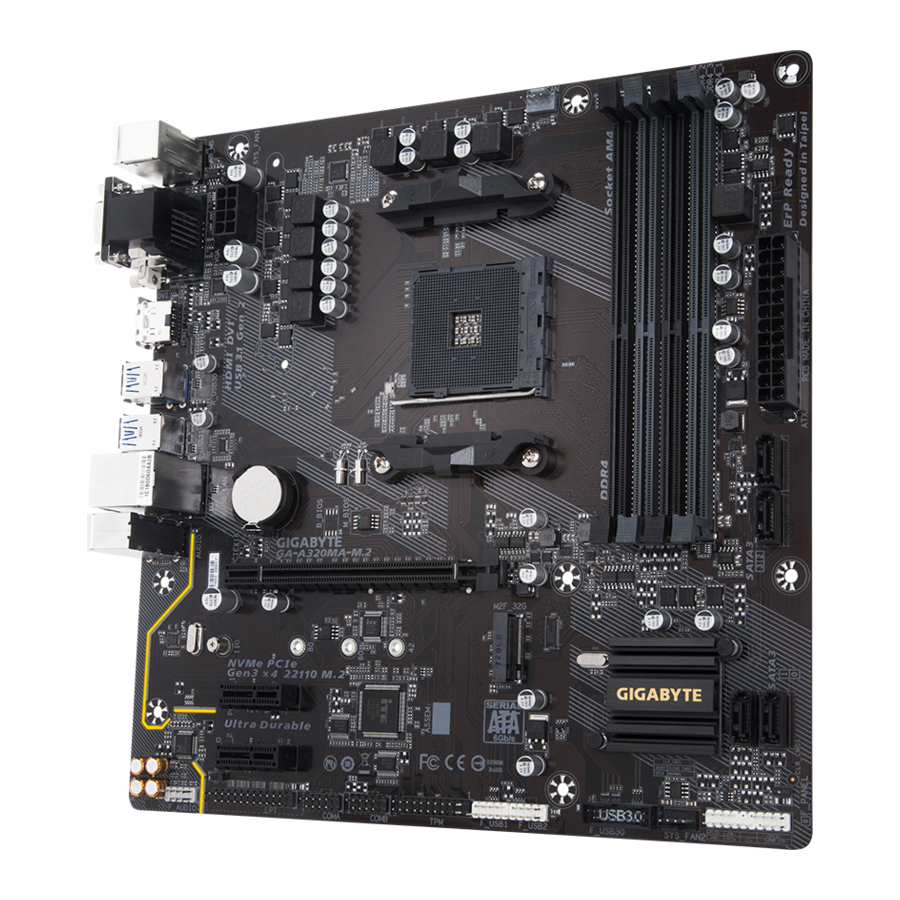

Postavitev matične plošče GA-A320MA-M.2

Postavitev matične plošče

Vsebina škatle

Matična plošča GA-A320MA-M.2
Disk z gonilniki za matično ploščo
Uporabniški priročnik
Dva kabla SATA
I/O ščitnik

* Zgornja vsebina škatle je zgolj informativna in dejanski elementi so odvisni od paketa izdelka, ki ga prejmete.
Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Previdnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte naslednje postopke:

Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo je zagotovil vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
Pred namestitvijo ali odstranjevanjem matične plošče ali drugih komponent strojne opreme vedno izklopite napajanje iz električnega omrežja, tako da izključite napajalni kabel.
Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so trdno in varno priključene.
Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
Pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestni trak za elektrostatično razelektritev (ESD). Če nimate zapestnega traku ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
Pred namestitvijo matične plošče jo položite na antistatično podlogo ali v posodo za elektrostatično zaščito.
Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaših komponent strojne opreme priključeni.
Da preprečite poškodbe matične plošče, pazite, da vijaki ne pridejo v stik z vezjem matične plošče ali njenimi komponentami.
Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
Ne postavljajte računalniškega sistema na neravno površino.
Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s pooblaščenim računalniškim tehnikom.
Če uporabljate adapter, podaljšek napajalnega kabla ali razdelilnik, se posvetujte z njegovimi navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU	Podnožje AM4: Procesor AMD Ryzen ™ Procesorji AMD 7th Generation A-series/Athlon ™ (za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE).
Nabor čipov	AMD A320
Pomnilnik	4 x reže DDR4 DIMM, ki podpirajo do 64 GB sistemskega pomnilnika Arhitektura dvokanalnega pomnilnika Podpora za pomnilniške module DDR4 2667 ^(Opomba)/2400/2133 MHz Podpora za ECC Un-buffered DIMM 1Rx8/2Rx8 pomnilniške module (delujejo v načinu non-ECC) Podpora za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pomnilniške module Podpora za pomnilniške module Extreme Memory Profile (XMP) (za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE).
Vgrajena grafika	Integriran grafični procesor: 1 x vrata D-Sub, ki podpirajo največjo ločljivost 1920x1200 pri 60 Hz 1 x vrata DVI-D, ki podpirajo največjo ločljivost 1920x1200 pri 60 Hz * Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem. 1 x vrata HDMI, ki podpirajo največjo ločljivost 4096x2160 pri 24 Hz * Podpora za različico HDMI 1.4. Podpora za do 3 zaslone hkrati Največja deljena količina pomnilnika 2 GB
Zvok	Kodek Realtek ® ALC887 Zvok visoke ločljivosti 2/4/5.1/7.1-kanalni * Za konfiguriranje 7.1-kanalnega zvoka morate uporabiti zvočni modul HD na sprednji plošči in omogočiti večkanalno zvočno funkcijo prek zvočnega gonilnika. Podpora za S/PDIF Out
LAN	Čip Realtek ® GbE LAN (10/100/1000 Mbit)
Razširitvene reže	1x reža PCI Express x16, ki deluje pri x16 (PCIEX16) ^(Opomba) (Reža PCIEX16 je skladna s standardom PCI Express 3.0.) 2x reži PCI Express x1 (Reži PCIEX1 sta skladni s standardom PCI Express 2.0.)
Vmesnik za shranjevanje	1 x priključek M.2 (Socket 3, M key, type 2242/2260/2280/22110 SATA in PCIe x4 ^(Opomba) /x2 SSD support) 4 x priključki SATA 6Gb/s Podpora za RAID 0, RAID 1 in RAID 10
USB	Nabor čipov: 1 x vrata USB 3.1 Gen 2 Type-A (rdeča) na zadnji plošči 2 x vrata USB 3.1 Gen 1 (na voljo prek notranjega priključka USB) 6 x vrat USB 2.0/1.1 (2 vrata na zadnji plošči, 4 vrata na voljo prek notranjih priključkov USB) CPU: 3 x vrata USB 3.1 Gen 1 na zadnji plošči
Notranji priključki	1 x 24-pinski glavni napajalni priključek ATX 1 x 8-pinski napajalni priključek ATX 12V 1 x priključek M.2 Socket 3 4 x priključki SATA 6Gb/s 1 x priključek ventilatorja CPE 2 x priključka ventilatorja sistema 1 x priključek sprednje plošče 1 x zvočni priključek sprednje plošče 1 x priključek S/PDIF Out 1 x priključek USB 3.1 Gen 1 2 x priključka USB 2.0/1.1 1 x priključek modula Trusted Platform Module (TPM) 2 x priključka zaporednih vrat 1 x priključek vzporednih vrat 1 x mostiček Clear CMOS
Priključki zadnje plošče	1 x vrata miške PS/2 1 x vrata tipkovnice PS/2 1 x vrata D-Sub 1 x vrata DVI-D 1 x vrata HDMI 1 x vrata USB 3.1 Gen 2 Type-A (rdeča) 3 x vrata USB 3.1 Gen 1 2 x vrata USB 2.0/1.1 1 x vrata RJ-45 3 x avdio priključki (Line In, Line Out, Mic In)
Krmilnik I/O	Čip krmilnika iTE ® I/O
Strojni monitor	Zaznavanje napetosti Zaznavanje temperature Zaznavanje hitrosti ventilatorja Opozorilo o pregrevanju Opozorilo o odpovedi ventilatorja Nadzor hitrosti ventilatorja * Ali funkcija nadzora hitrosti ventilatorja podpira, je odvisno od ventilatorja, ki ga namestite.
BIOS	1 x 128 Mbit flash Uporaba licenciranega AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene funkcije	Podpora za APP Center * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije vsake aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče. @BIOS 3D OSD AutoGreen Ambient LED BIOS Setup Cloud Station Color Temperature EasyTune Fast Boot Game Boost ON/OFF Charge Smart Backup Smart Keyboard Smart TimeLock System Information Viewer USB Blocker V-Tuner Podpora za Q-Flash Podpora za Xpress Install
Priložena programska oprema	Norton ® Internet Security (različica OEM) cFosSpeed
Operacijski sistem	Podpora za Windows 10 64-bit Podpora za Windows 7 64-bit * Pred namestitvijo sistema Windows 7 prenesite »Windows USB Installation Tool« s spletnega mesta GIGABYTE in ga namestite.
Oblika zapisa	Oblika zapisa Micro ATX; 24,4 cm x 24,4 cm

^(Opomba) Dejanska podpora se lahko razlikuje glede na CPE.

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelkov in informacij v zvezi z izdelkom brez predhodnega obvestila.

Za sezname podpore za CPE, pomnilniške module, diske SSD in naprave M.2 obiščite spletno mesto GIGABYTE.

Če želite prenesti najnovejšo različico aplikacij, obiščite stran Seznam podpore/pripomočkov na spletnem mestu GIGABYTE.

Namestitev CPE

Preden začnete z nameščanjem CPE, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira CPE. (Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
Pred nameščanjem CPE vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
Poiščite prvo priključno točko CPE. CPE ne morete vstaviti, če je narobe usmerjen.
Na površino CPE nanesite enakomeren in tanek sloj termalne paste.
Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodb CPE.
Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da nastavite frekvenco sistemskega vodila prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za periferne naprave. Če želite nastaviti frekvenco prek standardnih specifikacij, to storite v skladu s specifikacijami strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Nameščanje CPE
Poiščite prvo priključno točko (označeno z majhnim trikotnikom) na podnožju CPE in na CPE.

Nameščanje pomnilnika

Preden začnete z nameščanjem pomnilnika, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Pred nameščanjem pomnilnika vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
Pomnilniški moduli imajo zasnovo, ki preprečuje napačno namestitev. Pomnilniški modul lahko namestite samo v eno smer. Če ne morete vstaviti pomnilnika, zamenjajte smer.

Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ima štiri podnožja za pomnilnik in podpira tehnologijo Dual Channel. Ko je pomnilnik nameščen, bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Če omogočite način dvokanalnega pomnilnika, se bo izvirna pasovna širina pomnilnika podvojila. Štiri podnožja za pomnilnik so razdeljena na dva kanala in vsak kanal ima dve podnožji za pomnilnik, kot sledi:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3
Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Tabela konfiguracij dvokanalnega pomnilnika:

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modula	- -	DS/SS	- -	DS/SS
2 modula	DS/SS	- -	DS/SS	- -
4 moduli	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enostranski, DS=dvostranski, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednje smernice pred nameščanjem pomnilnika v načinu Dual Channel.

Načina Dual Channel ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
Pri omogočanju načina Dual Channel z dvema ali štirimi pomnilniškimi moduli je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov ter ga namestite v podnožja iste barve. Za optimalno delovanje pri omogočanju načina Dual Channel z dvema pomnilniškima moduloma priporočamo, da ju namestite v podnožja DDR4_1 in DDR4_2.

Nameščanje razširitvene kartice

Preden začnete z nameščanjem razširitvene kartice, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki ste ga prejeli z razširitveno kartico.
Pred nameščanjem razširitvene kartice vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Vrata PS/2 za tipkovnico in vrata PS/2 za miško
Uporabite zgornja vrata (zelena) za priključitev miške PS/2 in spodnja vrata (vijolična) za priključitev tipkovnice PS/2.
Vrata D-Sub
Vrata D-Sub podpirajo 15-pinske priključke D-Sub in največjo ločljivost 1920x1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od monitorja, ki ga uporabljate). Na ta vrata priključite monitor, ki podpira povezavo D-Sub.
Vrata DVI-D ^(Opomba)
Vrata DVI-D so skladna s specifikacijo DVI-D in podpirajo največjo ločljivost 1920x1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od monitorja, ki ga uporabljate). Na ta vrata priključite monitor, ki podpira povezavo DVI-D.
Vrata HDMI

Vrata HDMI so skladna s standardom HDCP in podpirajo formate Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/24-bitni 8-kanalni avdio izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096x2160 pri 24 Hz, vendar so dejanske podprte ločljivosti odvisne od monitorja, ki ga uporabljate.

Po namestitvi naprave HDMI nastavite privzeto napravo za predvajanje zvoka na HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
Če želite nastaviti konfiguracijo s trojnim zaslonom, morate najprej namestiti gonilnike matične plošče v operacijskem sistemu.

Vrata USB 3.1 Gen 1
Vrata USB 3.1 Gen 1 podpirajo specifikacijo USB 3.1 Gen 1 in so združljiva s specifikacijo USB 2.0. Ta vrata uporabite za naprave USB.
Vrata USB 3.1 Gen 2 Type-A (rdeča)
Vrata USB 3.1 Gen 2 Type-A podpirajo specifikacijo USB 3.1 Gen 2 in so združljiva s specifikacijama USB 3.1 Gen 1 in USB 2.0. Ta vrata uporabite za naprave USB.
Vrata RJ-45 LAN
Vrata Gigabit Ethernet LAN omogočajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gbps. V nadaljevanju so opisana stanja LED za vrata LAN.

LED za povezavo/hitrost:

Stanje Opis

Oranžna Hitrost prenosa podatkov 1 Gbps

Zelena Hitrost prenosa podatkov 100 Mbps

Izklopljena Hitrost prenosa podatkov 10 Mbps

LED za aktivnost:

Stanje Opis

Utripa Prenos ali sprejem podatkov poteka

Izklopljena Prenos ali sprejem podatkov ne poteka
Vrata USB 2.0/1.1
Vrata USB podpirajo specifikacijo USB 2.0/1.1. Ta vrata uporabite za naprave USB.
Line In (modra)
Vhodna vtičnica. To zvočno vtičnico uporabite za vhodne naprave, kot so optični pogon, Walkman itd.
Line Out (zelena)
Izhodna vtičnica. To zvočno vtičnico uporabite za slušalke ali 2-kanalni zvočnik. To vtičnico lahko uporabite za priključitev sprednjih zvočnikov v 4/5.1/7.1-kanalni zvočni konfiguraciji.
Mic In (roza)
Vtičnica za mikrofon.

Če želite konfigurirati 7.1-kanalni zvok, morate uporabiti zvočni modul HD na sprednji plošči in omogočiti večkanalno zvočno funkcijo prek zvočnega gonilnika. Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz naprave in ga nato odstranite z matične plošče.
Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne zibajte ga iz strani v stran, da preprečite kratek stik v notranjosti priključka kabla.

^(Opomba) Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem.

Notranji priključki

ATX_12V
ATX
CPU_FAN
SYS_FAN1/SYS_FAN2
SATA3 0/1/2/3
M2F_32G
SPDIF_O
F_PANEL

F_AUDIO
COMA/COMB
LPT
F_USB30
F_USB1/F_USB2
TPM
BAT
CLR_CMOS

pozor Pred priklopom zunanjih naprav preberite naslednja navodila:

Najprej se prepričajte, da so vaše naprave združljive s priključki, ki jih želite priključiti.
Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotavlja dovolj stabilne moči vsem komponentam na matični plošči. Preden priključite napajalni priključek, se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri. 12V napajalni priključek napaja predvsem procesor. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane moči, lahko to povzroči nestabilen sistem ali sistem, ki se ne more zagnati.

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Št. priključka	Definicija	Št. priključka Definicija	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (mehki vklop/izklop)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (pripravljenost +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1/SYS_FAN2 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Pri priključitvi kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo nadzora hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo namestiti sistemski ventilator v ohišje.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	PWM nadzor hitrosti

pozor

Priključite kable ventilatorja na priključke za ventilator, da preprečite pregrevanje procesorja in sistema. Pregrevanje lahko povzroči poškodbe procesorja ali pa se sistem lahko zatakne.
Ti priključki za ventilator niso konfiguracijski preklopni bloki. Na priključke ne postavljajte preklopne kapice.

SATA3 0/1/2/3 (priključki SATA 6Gb/s)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardom SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguraciji polja RAID si oglejte poglavje »Konfiguriranje nabora RAID«.

Št. priključka Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2F_32G (priključek M.2 Socket 3)
Priključek M.2 podpira pogone SSD M.2 SATA in pogone SSD M.2 PCIe ter podpira konfiguracijo SATA RAID. Upoštevajte, da pogona SSD M.2 PCIe ni mogoče uporabiti za ustvarjanje polja RAID. Za navodila o konfiguriranju polja RAID si oglejte poglavje »Konfiguriranje nabora RAID«.

Sledite spodnjim korakom za pravilno namestitev pogona SSD M.2 v priključek M.2.
1. Z izvijačem odvijte vijak in matico z matične plošče. Poiščite ustrezno pritrdilno luknjo za pogon SSD M.2, ki ga želite namestiti, in nato najprej privijte matico.
2. Potisnite pogon SSD M.2 v priključek pod kotom.
3. Pritisnite pogon SSD M.2 navzdol in ga nato pritrdite z vijakom.

  Izberite ustrezno luknjo za pogon SSD M.2, ki ga želite namestiti, in ponovno pritrdite vijak in matico.

SPDIF_O (izhodni priključek S/PDIF)
Ta priključek podpira digitalni izhod S/PDIF in priključi digitalni avdio kabel S/PDIF (ki ga zagotavljajo razširitvene kartice) za digitalni avdio izhod iz matične plošče na nekatere razširitvene kartice, kot so grafične kartice in zvočne kartice. Na primer, nekatere grafične kartice lahko zahtevajo, da uporabite digitalni avdio kabel S/PDIF za digitalni avdio izhod iz matične plošče na grafično kartico, če želite priključiti zaslon HDMI na grafično kartico in imeti hkrati digitalni avdio izhod iz zaslona HDMI. Za informacije o priključitvi digitalnega avdio kabla S/PDIF natančno preberite priročnik za razširitveno kartico.

Št. priključka Definicija

1 SPDIFO

2 GND

F_PANEL (priključek sprednje plošče)
Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na ta priključek v skladu s spodnjimi dodelitvami priključkov. Pred priključitvijo kablov upoštevajte pozitivne in negativne priključke.
- PLED/PWR_LED (LED za vklop):

  Stanje sistema LED

  S0 Vklopljena

  S3/S4/S5 Izklopljena

  Povezuje se z indikatorjem stanja napajanja na sprednji plošči ohišja. LED-lučka sveti, ko sistem deluje. LED-lučka ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5). S S
- PW (Stikalo za vklop):
  Povezuje se s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »BIOS Setup«, »Power«).
- SPEAK (Zvočnik): Povezuje se z zvočnikom na sprednji plošči ohišja. Sistem sporoča stanje zagona sistema z izdajanjem piskljaje. Če pri zagonu sistema ni zaznanih težav, se bo zaslišal en kratek pisk.
- HD (LED za aktivnost trdega diska): Povezuje se z LED-lučko za aktivnost trdega diska na sprednji plošči ohišja. LED-lučka sveti, ko trdi disk bere ali zapisuje podatke.
- RES (Stikalo za ponastavitev): Povezuje se s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne more izvesti običajnega ponovnega zagona.
- CI (Glava za vdor v ohišje): Povezuje se s stikalom/senzorjem za vdor v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje s stikalom/senzorjem za vdor v ohišje.
- NC: Brez povezave.

  Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je večinoma sestavljen iz stikala za vklop, stikala za ponastavitev, LED-lučke za vklop, LED-lučke za aktivnost trdega diska, zvočnika itd. Ko priključujete modul sprednje plošče ohišja na to glavo, se prepričajte, da se priključki žic in priključki pinov pravilno ujemajo.

F_AUDIO (Glava za zvok na sprednji plošči)
Glava za zvok na sprednji plošči podpira Intel High Definition audio (HD). Na to glavo lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se priključki žic modula ujemajo s priključki pinov glave matične plošče. Nepravilna povezava med priključkom modula in glavo matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.

Št. pina Definicija

1 MIC2_L

2 GND

3 MIC2_R

4 NC

5 LINE2_R

6 Sense

7 FAUDIO_JD

8 Brez pina

9 LINE2_L

10 Sense

Nekatera ohišja zagotavljajo zvočni modul sprednje plošče, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi zvočnega modula sprednje plošče, ki ima različne priključke žic, se obrnite na proizvajalca ohišja.

COMA/COMB (Glave za serijska vrata)
Glava COM lahko zagotovi ena serijska vrata prek izbirnega kabla za vrata COM. Za nakup izbirnega kabla za vrata COM se obrnite na lokalnega prodajalca.

Št. pina Definicija Št. pina Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 Brez pina

LPT (Glava za vzporedna vrata)
Glava LPT lahko zagotovi ena vzporedna vrata prek izbirnega kabla za vrata LPT. Za nakup izbirnega kabla za vrata LPT se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija	Št. pina	Definicija
1	STB-	10	GND	19	ACK-
2	AFD-	11	PD4	20	GND
3	PD0	12	GND	21	BUSY
4	ERR-	13	PD5	22	GND
5	PD1	14	GND	23	PE
6	INIT-	15	PD6	24	Brez pina
7	PD2	16	GND	25	SLCT
8	SLIN-	17	PD7	26	GND
9	PD3	18	GND

F_USB30 (Glava USB 3.1 Gen 1)
Glava je skladna s specifikacijo USB 3.1 Gen 1 in USB 2.0 in lahko zagotovi dvoje vrat USB. Za nakup izbirne 3,5-palčne sprednje plošče, ki zagotavlja dvoje vrat USB 3.1 Gen 1, se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Brez pina

F_USB1/F_USB2 (Glave USB 2.0/1.1)
Glave so skladne s specifikacijo USB 2.0/1.1. Vsaka glava USB lahko zagotovi dvoje vrat USB prek izbirnega nosilca USB. Za nakup izbirnega nosilca USB se obrnite na lokalnega prodajalca.

Št. pina Definicija Št. pina Definicija

1 Napajanje (5V) 6 USB DY+

2 Napajanje (5V) 7 GND

3 USB DX- 8 GND S

4 USB DY- 9 Brez pina

5 USB DX+ 10 NC
- Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v glavi USB 2.0/1.1.
- Pred namestitvijo nosilca USB obvezno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

TPM (glava modula zaupanja vredne platforme)
Na to glavo lahko priključite TPM (Trusted Platform Module).

Št. priključka	Definicija	Št. priključka	Definicija
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Brez priključka	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (baterija)
Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS morda ne bodo točne ali pa se bodo izgubile.
Vrednosti CMOS lahko počistite tako, da odstranite baterijo:
1. Izklopite računalnik in iztaknite napajalni kabel.
2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali pa uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega pola držala baterije, da ju skrajšate za 5 sekund.)
3. Zamenjajte baterijo.
4. Priključite napajalni kabel in znova zaženite računalnik.

Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
Baterijo zamenjajte z enakovredno. Če je baterija zamenjana z napačnim modelom, lahko pride do poškodb vaših naprav.
Če ne morete sami zamenjati baterije ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
Pri nameščanju baterije bodite pozorni na usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

CLR_CMOS (jumper za brisanje CMOS)
Uporabite ta jumper za brisanje konfiguracije BIOS-a in ponastavitev vrednosti CMOS na tovarniške nastavitve. Če želite izbrisati vrednosti CMOS, se za nekaj sekund dotaknite obeh priključkov s kovinskim predmetom, kot je izvijač.

	Odprto: Normalno
	Kratko: Počisti vrednosti CMOS

pozor

Preden počistite vrednosti CMOS, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice.
Po ponovnem zagonu sistema pojdite v nastavitev BIOS-a, da naložite tovarniške nastavitve (izberite Load Optimized Defaults) ali ročno konfigurirajte nastavitve BIOS-a (za konfiguracije BIOS-a glejte poglavje »Nastavitev BIOS-a«).

Nastavitev BIOS-a

BIOS (osnovni vhodno-izhodni sistem) beleži strojne parametre sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samopreizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS-u, da ohrani konfiguracijske vrednosti v CMOS-u. Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno. Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
@BIOS je pripomoček, ki temelji na sistemu Windows, ki išče in prenaša najnovejšo različico BIOS-a iz interneta in posodablja BIOS.

pozor

Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da ne posodabljate BIOS-a, če ne naletite na težave pri uporabi trenutne različice BIOS-a. Za posodobitev BIOS-a to storite previdno. Nepravilna posodobitev BIOS-a lahko povzroči okvaro sistema.
Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Glejte razdelek »Load Optimized Defaults« (Naloži optimizirane privzete vrednosti) v tem poglavju ali uvode o bateriji/mostičku za čiščenje CMOS-a, kako počistiti vrednosti CMOS.)

Zaslon ob zagonu

Ob zagonu računalnika se prikaže naslednji logotip.
(Primer različice BIOS-a: F1a)

Obstajata dva različna načina BIOS-a, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med obema načinoma. Način Classic Setup (Klasična nastavitev) ponuja podrobne nastavitve BIOS-a. Lahko pritisnete puščične tipke na tipkovnici, da se premikate med elementi, in pritisnete <Enter> za sprejem ali vstop v podmeni. Ali pa lahko uporabite miško za izbiro želenega elementa. Easy Mode (Enostavni način) uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V Easy Mode (Enostavnem načinu) lahko uporabite miško za premikanje po konfiguracijskih elementih.

Ko sistem ni stabilen kot običajno, izberite element Load Optimized Defaults (Naloži optimizirane privzete vrednosti), da nastavite sistem na privzete vrednosti.
Meniji za nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

M.I.T.

M.I.T.
Ali bo sistem stabilno deloval z nastavitvami prekomerne ure/prenapetosti, ki ste jih naredili, je odvisno od vaših splošnih konfiguracij sistema. Nepravilno izvajanje prekomerne ure/prenapetosti lahko povzroči poškodbe CPE, nabora čipov ali pomnilnika in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neprimerna sprememba nastavitev lahko povzroči, da se sistem ne zažene. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

Napredne nastavitve frekvence
Vrednost glavne ure
Prikaže trenutno delujočo frekvenco glavne ure.
Razmerje ure CPE
Omogoča spreminjanje razmerja ure za nameščeni CPE. Nastavljivo območje je odvisno od CPE, ki je nameščen.
Frekvenca CPE
Prikaže trenutno delujočo frekvenco CPE.

Napredne nastavitve jedra CPE

Razmerje ure CPE, Frekvenca CPE
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.

Pospešek zmogljivosti jedra ^(Opomba)
Omogoča določanje, ali naj se omogoči tehnologija Core Performance Boost (CPB), tehnologija za povečanje zmogljivosti CPE. (Privzeto: Samodejno)

Razmerje pospeška zmogljivosti jedra ^(Opomba)
Omogoča spreminjanje razmerja za CPB. Nastavljivo območje je odvisno od CPE, ki je nameščen. (Privzeto: Samodejno)

Razmerje pospeška turbo zmogljivosti ^(Opomba)
Omogoča določanje, ali naj se izboljša zmogljivost CPE. (Privzeto: Onemogočeno)

Funkcija AMD Cool&Quiet

Omogočeno	Omogoča gonilniku AMD Cool'n'Quiet dinamično prilagajanje takta CPE in VID, da se zmanjša toplotna moč iz vašega računalnika in njegova poraba energije. (Privzeto)
Onemogočeno	Onemogoči to funkcijo.

Način SVM
Virtualizacija, izboljšana s tehnologijo virtualizacije, bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Onemogočeno)
Način C6^{(Opomba 1)}
Omogoča določanje, ali naj CPE preide v način C6 v stanju zaustavitve sistema. Ko je omogočeno, se frekvenca jedra CPE med stanjem zaustavitve sistema zmanjša, da se zmanjša poraba energije. Stanje C6 je izboljšano stanje varčevanja z energijo kot C1. (Privzeto: Omogočeno)
Globalni nadzor stanja C^{(Opomba 1)}
Omogoča določanje, ali naj CPE preide v stanja C. Ko je omogočeno, se frekvenca jedra CPE med stanjem zaustavitve sistema zmanjša, da se zmanjša poraba energije. (Privzeto: Omogočeno)
Način SMT^{(Opomba 1)}
Omogoča omogočanje ali onemogočanje tehnologije CPE Simultaneous Multi-Threading. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Nadzor navzdolnjega jedra^{(Opomba 1)}
Omogoča izbiro števila jeder CPE za omogočanje (število jeder CPE se lahko razlikuje glede na CPE). Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Extreme Memory Profile (X.M.P.)^{(Opomba 2)}
Omogoča BIOS-u branje podatkov SPD na pomnilniškem modulu(-ih) XMP za izboljšanje zmogljivosti pomnilnika, ko je omogočeno.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Profil1	Uporablja nastavitve profila 1.
Profil2 ^{(Opomba 2)}	Uporablja nastavitve profila 2.

Množitelj sistemskega pomnilnika
Omogoča nastavitev množitelja sistemskega pomnilnika. Samodejno nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
Frekvenca pomnilnika (MHz)
Prva vrednost frekvence pomnilnika je normalna delovna frekvenca pomnilnika, ki se uporablja; druga je frekvenca pomnilnika, ki se samodejno prilagodi glede na nastavitve množitelja sistemskega pomnilnika.

Napredne nastavitve pomnilnika
Extreme Memory Profile (X.M.P.) (Opomba 2), Množitelj sistemskega pomnilnika, Frekvenca pomnilnika (Mhz)
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
Način časov pomnilnika
Ročno in Napredno ročno omogočata, da se lahko konfigurirajo prepletanje kanalov, prepletanje rangov in nastavitve časov pomnilnika spodaj. Možnosti so: Samodejno (privzeto), Ročno, Napredno ročno.
Napetost profila DDR
Ko uporabljate pomnilniški modul, ki ni XMP, ali je Extreme Memory Profile (X.M.P.) nastavljen na Onemogočeno, se vrednost prikaže glede na specifikacijo vašega pomnilnika. Ko je Extreme Memory Profile (X.M.P.) nastavljen na Profil1 ali Profil2, se vrednost prikaže glede na podatke SPD v pomnilniku XMP.
Prepletanje kanalov
Omogoči ali onemogoči prepletanje pomnilniških kanalov. Omogočeno omogoča sistemu sočasen dostop do različnih kanalov pomnilnika, da se poveča zmogljivost in stabilnost pomnilnika. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Prepletanje rangov
Omogoči ali onemogoči prepletanje pomnilniških rangov. Omogočeno omogoča sistemu sočasen dostop do različnih rangov pomnilnika, da se poveča zmogljivost in stabilnost pomnilnika. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Podčasovniki pomnilnika kanalov A/B
Ta podmeni zagotavlja nastavitve časov pomnilnika za vsak kanal pomnilnika. Ustrezni zasloni za nastavitve časov so na voljo samo, ko je Način časov pomnilnika nastavljen na Ročno ali Napredno ročno. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, ko boste naredili spremembe v časovnikih pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.
Napredne nastavitve napetosti
Ta podmeni vam omogoča nastavitev napetosti CPE, nabora čipov in pomnilnika.

Stanje zdravja računalnika
Ponastavi stanje odprtja ohišja

Onemogočeno	Obdrži ali počisti zapis prejšnjega stanja vdora v ohišje. (Privzeto)
Omogočeno	Počisti zapis prejšnjega stanja vdora v ohišje in polje Odprtje ohišja bo ob naslednjem zagonu prikazalo »Ne«.

Odprtje ohišja
Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavo CI matične plošče. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo »Da«, sicer bo prikazalo »Ne«. Če želite počistiti zapis stanja vdora v ohišje, nastavite Ponastavi stanje odprtja ohišja na Omogočeno, shranite nastavitve v CMOS in nato znova zaženite sistem.
CPE Vcore/CPE VDDP/Napetost pomnilnika kanalov A/B/+3,3 V/+5 V/+12 V/VCORE SOC
Prikaže trenutne napetosti sistema.

Razne nastavitve
Konfiguracija reže PCIe
Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od strojne specifikacije vsake reže. Samodejno omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Izboljšava 3DMark01
Omogoča določanje, ali naj se izboljša nekatere stare zmogljivosti merilnih testov. (Privzeto: Onemogočeno)

Nastavitve pametnega ventilatorja 5
Monitor
Omogoča izbiro cilja za spremljanje in nadaljnje prilagajanje. (Privzeto: Ventilator CPE)
Nadzor hitrosti ventilatorja
Omogoča določanje, ali naj se omogoči funkcija nadzora hitrosti ventilatorja in prilagodi hitrost ventilatorja.

Normalno	Omogoča, da ventilator deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite z System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
Tiho	Omogoča, da ventilator deluje pri nizkih hitrostih.
Ročno	Omogoča nadzor hitrosti ventilatorja v krivuljnem grafu.
Polna hitrost	Omogoča, da ventilator deluje s polno hitrostjo.

Vhod temperature za uporabo nadzora ventilatorja
Omogoča izbiro referenčne temperature za nadzor hitrosti ventilatorja.
Temperaturni interval
Omogoča izbiro temperaturnega intervala za spremembo hitrosti ventilatorja.
Način nadzora ventilatorja

Samodejno	Omogoča BIOS-u, da samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalni način nadzora. (Privzeto)
Napetost	Način napetosti je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

Temperatura
Prikaže trenutno temperaturo izbranega ciljnega območja.
Hitrost ventilatorja
Prikaže trenutne hitrosti ventilatorja.
Opozorilo o temperaturi
Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddajal opozorilni zvok. Možnosti so: Onemogočeno (privzeto), 60° C/140° F, 70° C/158° F, 80° C/176° F, 90° C/194° F
Opozorilo o okvari ventilatorja
Omogoča sistemu, da oddaja opozorilni zvok, če ventilator ni priključen ali ne deluje. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

^(Opomba) Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
^{(Opomba 1)} Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
^{(Opomba 2)} Ta element je prisoten samo, ko namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

Sistem

Ta razdelek vsebuje informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji meseca, dneva in leta ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Sistemski čas
Nastavi sistemski čas. Oblika zapisa časa je ura, minuta in sekunda. Na primer, 1 popoldne je 13:00:00. Uporabite <Enter> za preklapljanje med polji ure, minute in sekunde ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Raven dostopa
Prikaže trenutno raven dostopa, odvisno od vrste uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Administrator.) Raven skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča le spreminjanje nekaterih nastavitev BIOS-a, ne pa vseh.

BIOS

BIOS
Boot Option Priorities
Določa splošni vrstni red zagona iz razpoložljivih naprav. Naprave za odstranljivo shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Za zagon iz operacijskega sistema, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:". Če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 7 64-bit, izberite optični pogon, ki vsebuje namestitveni disk za Windows 7 64-bit in ima predpono "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, pogoni disket, in naprave, ki podpirajo funkcijo Boot from LAN (zagon iz omrežja), itd. Pritisnite <Enter> na tej postavki, da vstopite v podmeni, ki prikazuje povezane naprave iste vrste. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava za to vrsto.
Bootup NumLock State
Omogoči ali onemogoči funkcijo Numlock na numerični tipkovnici tipkovnice po POST. (Privzeto: Vklopljeno)
Security Option
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v BIOS Setup (nastavitve BIOS). Po konfiguraciji te postavke nastavite gesla pod postavko Administrator Password/User Password (geslo skrbnika/geslo uporabnika).

Setup	Geslo je potrebno samo za vstop v program BIOS Setup (nastavitve BIOS).
System	Geslo je potrebno za zagon sistema in za vstop v program BIOS Setup (nastavitve BIOS). (Privzeto)

Full Screen LOGO Show
Omogoča vam, da določite, ali se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE ob zagonu sistema. (Privzeto: Omogočeno)
Fast Boot
Omogoči ali onemogoči Fast Boot (hitri zagon) za skrajšanje postopka zagona OS. Ultra Fast (ultra hitro) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
SATA Support

All Sata Devices	Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST.
Last Boot HDD Only	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS konča. (Privzeto)

Ta postavka je nastavljiva samo, če je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hitro).
VGA Support
Omogoča vam, da izberete, katero vrsto operacijskega sistema želite zagnati.

Auto	Omogoči samo podedovani ROM z možnostmi.
EFI Driver	Omogoči EFI ROM z možnostmi. (Privzeto)

Ta postavka je nastavljiva samo, če je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hitro).
USB Support

Disabled	Vse naprave USB so onemogočene, preden se postopek zagona OS konča.
Full Initial	Vse naprave USB so funkcionalne v operacijskem sistemu in med POST. (Privzeto)
Partial Initial	Del naprav USB je onemogočen, preden se postopek zagona OS konča.

Ta postavka je nastavljiva samo, če je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno). Ta funkcija je onemogočena, če je Fast Boot (hitri zagon) nastavljen na Ultra Fast (ultra hitro).
PS2 Devices Support

Disabled	Vse naprave PS/2 so onemogočene, preden se postopek zagona OS konča.
Enabled	Vse naprave PS/2 so funkcionalne v operacijskem sistemu in med POST. (Privzeto)

Disabled	Onemogoči zagon iz omrežja. (Privzeto)
Enabled	Omogoči zagon iz omrežja.

Ta postavka je nastavljiva samo, če je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hitro).
Windows 10 Features
Omogoča vam, da izberete operacijski sistem, ki ga želite namestiti. (Privzeto: Drugi OS)
CSM Support
Omogoči ali onemogoči UEFI CSM (Compatibility Support Module – modul za podporo združljivosti) za podporo podedovanemu postopku zagona računalnika.

Enabled	Omogoči UEFI CSM. (Privzeto)
Disabled	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS.

Ta postavka je nastavljiva samo, če je Windows 10 Features (funkcije sistema Windows 10) nastavljena na Windows 10 ali Windows 10 WHQL.
LAN PXE Boot Option ROM
Omogoča vam, da izberete, ali želite omogočiti podedovani ROM z možnostmi za krmilnik LAN. (Privzeto: Onemogočeno) Ta postavka je nastavljiva samo, če je CSM Support (podpora CSM) nastavljena na Enabled (omogočeno).
Storage Boot Option Control
Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovani ROM z možnostmi za krmilnik naprave za shranjevanje.

Disabled	Onemogoči ROM z možnostmi.
UEFI Only	Omogoči samo UEFI ROM z možnostmi.
Legacy Only	Omogoči samo podedovani ROM z možnostmi. (Privzeto)

Ta postavka je nastavljiva samo, če je CSM Support (podpora CSM) nastavljena na Enabled (omogočeno).
Other PCI Device ROM Priority
Omogoča vam, da izberete, ali želite omogočiti UEFI ali Legacy (podedovani) ROM z možnostmi za krmilnik naprave PCI, ki ni krmilnik LAN, naprave za shranjevanje in grafični krmilnik.

Disabled	Onemogoči ROM z možnostmi.
UEFI Only	Omogoči samo UEFI ROM z možnostmi. (Privzeto)
Legacy Only	Omogoči samo podedovani ROM z možnostmi.

Network Stack
Onemogoči ali omogoči zagon iz omrežja za namestitev OS formata GPT, kot je namestitev OS iz strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
Ipv4 PXE Support
Omogoči ali onemogoči podporo za IPv4 PXE. Ta postavka je nastavljiva samo, če je Network Stack (omrežni sklad) omogočen.
Ipv4 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta postavka je nastavljiva samo, če je Network Stack (omrežni sklad) omogočen.
Ipv6 PXE Support
Omogoči ali onemogoči podporo za IPv6 PXE. Ta postavka je nastavljiva samo, če je Network Stack (omrežni sklad) omogočen.
Ipv6 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta postavka je nastavljiva samo, če je Network Stack (omrežni sklad) omogočen.
Administrator Password
Omogoča vam, da konfigurirate geslo skrbnika. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Pozvani boste, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali geslo uporabnika) morate vnesti ob zagonu sistema in ob vstopu v BIOS Setup (nastavitve BIOS). Za razliko od gesla uporabnika vam geslo skrbnika omogoča spreminjanje vseh nastavitev BIOS.
User Password
Omogoča vam, da konfigurirate geslo uporabnika. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Pozvani boste, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali geslo uporabnika) morate vnesti ob zagonu sistema in ob vstopu v BIOS Setup (nastavitve BIOS). Vendar vam geslo uporabnika omogoča spreminjanje samo določenih nastavitev BIOS, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko ste pozvani, da vnesete geslo, najprej vnesite pravilno geslo. Ko ste pozvani, da vnesete novo geslo, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko ste pozvani, da potrdite.
OPOMBA: Preden nastavite User Password (geslo uporabnika), najprej nastavite Administrator Password (geslo skrbnika).

Periferne naprave

AMD CPU fTPM
Omogoči ali onemogoči funkcijo TPM 2.0, ki je integrirana v procesor AMD. (Privzeto: Omogočeno)
Primary Video Device ^(Opomba)
Določa prvo aktivacijo prikaza monitorja s nameščene grafične kartice PCI Express ali vgrajene grafike.

IGD Video	Nastavi vgrajeno grafiko kot prvi zaslon.
NB PCIe Slot Video	Nastavi grafično kartico PCI Express na reži PCI Express, ki jo nadzira severni most, kot prvi zaslon. (Privzeto)

Ambient LED
Omogoči ali onemogoči zvočno diodo LED na plošči. (Privzeto: Vklopljeno)
Legacy USB Support
Omogoča uporabo USB-tipkovnice/miške v MS-DOS. (Privzeto: Omogočeno)
XHCI Hand-off
Določa, ali naj se omogoči funkcija XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Omogočeno)
EHCI Hand-off
Določa, ali naj se omogoči funkcija EHCI Hand-off za operacijski sistem brez podpore za EHCI Hand-off. (Privzeto: Onemogočeno)
Port 60/64 Emulation
Omogoči ali onemogoči emulacijo I/O-vrat 64h in 60h. To mora biti omogočeno za popolno podporo starejšim USB-tipkovnicam/miškam v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
USB Mass Storage Driver Support
Omogoči ali onemogoči podporo za naprave USB za shranjevanje. (Privzeto: Omogočeno)
USB Storage Devices
Prikaže seznam povezanih naprav USB za shranjevanje. Ta element se prikaže samo, ko je nameščena naprava USB za shranjevanje.

Trusted Computing
Omogoči ali onemogoči modul zaupanja (TPM).
Super IO Configuration
Serial Port 1 (Onboard COMA Connector)
Omogoči ali onemogoči serijska vrata na plošči. (Privzeto: Omogočeno)
Serial Port 2 (Onboard COMB Connector)
Omogoči ali onemogoči serijska vrata na plošči. (Privzeto: Omogočeno)
Parallel Port
Omogoči ali onemogoči vzporedna vrata na plošči. (Privzeto: Omogočeno)
NVMe Configuration
Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.
OffBoard SATA Controller Configuration
Prikaže informacije o vašem M.2 PCIe SSD, če je nameščen.

Vezni nabor

IOMMU
Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Samodejno)
Integrated Graphics ^(Opomba)
Omogoči ali onemogoči funkcijo vgrajene grafike.

Auto	BIOS bo samodejno omogočil ali onemogočil vgrajeno grafiko, odvisno od nameščene grafične kartice. (Privzeto)
Disabled	Onemogoči vgrajeno grafiko.

UMA Frame Buffer Size ^(Opomba)
Velikost okvirnega pomnilnika je skupna količina sistemskega pomnilnika, dodeljenega izključno za vgrajeni grafični krmilnik. MS-DOS bo na primer za prikaz uporabljal samo ta pomnilnik. Možnosti so: Samodejno (privzeto), 32M, 64M, 128M, 256M, 512M, 1G, 2G.
SATA Mode
Omogoči ali onemogoči RAID za krmilnike SATA, integrirane v vezni nabor, ali konfigurira krmilnike SATA v način AHCI.

RAID	Omogoči RAID za krmilnik SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

APU SATA Port Enable (M2F_32G Connector)
Omogoči ali onemogoči krmilnik SATA, integriran v procesor. (Privzeto: Omogočeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogoči ali onemogoči krmilnik SATA, integriran v vezni nabor. (Privzeto: Omogočeno)
APU SATA Port 0 (M2F_32G Connector)
Prikaže informacije o povezani napravi M.2 SATA. Informacije se prikažejo samo, ko je nameščena naprava M.2 SATA.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikaže informacije o povezani(h) napravi(ah) SATA.

^(Opomba)Ta element je prisoten samo, ko namestite procesor, ki podpira to funkcijo.

Napajanje

AC BACK
Določa stanje sistema po ponovni vzpostavitvi napajanja po izgubi napajanja iz AC.

Memory	Sistem se ob ponovni vzpostavitvi napajanja iz AC vrne v zadnje znano budno stanje.
Always On	Sistem se ob ponovni vzpostavitvi napajanja iz AC vklopi.
Always Off	Sistem ob ponovni vzpostavitvi napajanja iz AC ostane izklopljen. (Privzeto)

Power On By Keyboard
Omogoča vklop sistema z dogodkom prebujanja preko tipkovnice PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Password	Nastavite geslo z 1–5 znaki za vklop sistema.
Keyboard 98	Pritisnite gumb POWER na tipkovnici Windows 98 za vklop sistema.
Any key	Pritisnite katero koli tipko za vklop sistema.

Power On Password
Nastavite geslo, ko je možnost Power On By Keyboard nastavljena na Password. Pritisnite <Enter> na tej postavki in nastavite geslo z do 5 znaki ter nato pritisnite <Enter> za potrditev. Za vklop sistema vnesite geslo in pritisnite <Enter>.
Opomba: Za preklic gesla pritisnite <Enter> na tej postavki. Ko ste pozvani k vnosu gesla, znova pritisnite <Enter> brez vnosa gesla, da počistite nastavitve gesla.
Power On By Mouse
Omogoča vklop sistema z dogodkom prebujanja preko miške PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na vodilu +5VSB.

Disabled	Onemogoči to funkcijo. (Privzeto)
Move	Premaknite miško za vklop sistema.
Double Click	Dvokliknite levi gumb na miški za vklop sistema.

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). Opomba: Ko je ta element nastavljen na Enabled (Omogočeno), naslednje funkcije ne bodo na voljo: Resume by Alarm (Ponovni zagon ob alarmu), PME event wake up (Prebujanje ob dogodku PME), power on by mouse (vklop z miško), power on by keyboard (vklop s tipkovnico) in wake on LAN (prebujanje preko LAN).
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Instant-Off	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Delay 4 Sec.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

Resume by Alarm
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Disabled (Onemogočeno)) Če je omogočeno, nastavite datum in čas, kot sledi:
Wake up day (Dan prebujanja): Vklop sistema ob določenem času vsak dan ali na določen dan v mesecu.
Wake up hour/minute/second (Ura/minuta/sekunda prebujanja): Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja iz AC, saj nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo prebujanja preko LAN. (Privzeto: Enabled (Omogočeno))
High Precision Event Timer
Omogoči ali onemogoči High Precision Event Timer (HPET) v operacijskem sistemu. (Privzeto: Enabled (Omogočeno))

Shrani in izhod

Save & Exit Setup
Pritisnite <Enter> na tej postavki in izberite Yes (Da). S tem shranite spremembe v CMOS in zaprete program BIOS Setup. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni BIOS Setup.
Exit Without Saving
Pritisnite <Enter> na tej postavki in izberite Yes (Da). S tem zaprete BIOS Setup, ne da bi shranili spremembe, narejene v BIOS Setup, v CMOS. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni BIOS Setup.
Load Optimized Defaults
Pritisnite <Enter> na tej postavki in izberite Yes (Da), da naložite optimalne privzete nastavitve BIOS. Privzete nastavitve BIOS pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete nastavitve po posodobitvi BIOS ali po brisanju vrednosti CMOS.
Boot Override
Omogoča izbiro naprave za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes (Da) za potrditev. Vaš sistem se bo samodejno znova zagnal in se zagnal iz te naprave.
Save Profiles
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS v profil. Ustvarite lahko do 8 profilov in jih shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB), da shranite profil v shranjevalno napravo.
Load Profiles
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS, lahko uporabite to funkcijo za nalaganje nastavitev BIOS iz profila, ustvarjenega prej, brez težav ponovnega konfiguriranja nastavitev BIOS. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB), da vnesete profil, ki ste ga predhodno ustvarili iz shranjevalne naprave, ali naložite profil, ki ga samodejno ustvari BIOS, na primer povrnitev nastavitev BIOS na zadnje nastavitve, ki so delovale pravilno (zadnji znani dober zapis).

Konfiguracija nabora RAID

Ravni RAID

	RAID 0	RAID 1	RAID 10
Minimalno število trdih diskov	≥2	2	4
Kapaciteta niza	Število trdih diskov * Velikost najmanjšega diska	Velikost najmanjšega diska	(Število trdih diskov/2) * Velikost najmanjšega diska
Prenos napak	Ne	Da	Da

Preden začnete, pripravite naslednje elemente:

Vsaj dva trda diska SATA ali M.2 SATA SSD. (Za zagotovitev optimalne zmogljivosti priporočamo, da uporabite dva trda diska z enako številko modela in kapaciteto).
Disk za namestitev sistema Windows.
Disk z gonilniki matične plošče.
USB-ključ.

Konfiguracija krmilnikov SATA

Namestitev trdih diskov
Namestite trde diske/SSD-je v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.

Konfiguracija načina delovanja krmilnika SATA v nastavitvah BIOS-a
Prepričajte se, da ste pravilno konfigurirali način delovanja krmilnika SATA v nastavitvah BIOS-a sistema.
Koraki:
1. Vklopite računalnik in pritisnite <Delete>, da vstopite v nastavitve BIOS-a med POST (Power-On Self-Test). Pod možnostjo Chipset (Nabor čipov) se prepričajte, da sta omogočeni možnosti APU SATA Port Enable in Chipset SATA Port Enable. Nastavite SATA Mode (Način delovanja SATA) na RAID. Nato shranite nastavitve in znova zaženite računalnik.
2. Če želite konfigurirati UEFI RAID, sledite korakom v "C-1". Če želite vstopiti v Legacy RAID ROM, shranite nastavitve in zapustite nastavitve BIOS-a. Za več informacij glejte "C-2".

Meniji nastavitev BIOS-a, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija nastavitev BIOS-a, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS-a.

1. Konfiguracija UEFI RAID
  Samo Windows 10 64-bit podpira konfiguracijo UEFI RAID.
  Korak:
  1. V nastavitvah BIOS-a pojdite v BIOS in nastavite Windows 10 Features (Funkcije sistema Windows 10) na Windows 10 in CSM Support (Podpora CSM) na Disabled (Onemogočeno). Shranite spremembe in zapustite nastavitve BIOS-a.
  2. Po ponovnem zagonu sistema znova vstopite v nastavitve BIOS-a. Nato vstopite v podmeni Peripherals\RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo zunanjih naprav\RAIDXpert2).
  3. Na zaslonu RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo RAIDXpert2) pritisnite <Enter> na Array Management (Upravljanje niza), da vstopite v Create Array (Ustvari niz). Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0, RAID 1 in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks (Izberi fizične diske), da vstopite v zaslon Select Physical Disks (Izberi fizične diske).
  4. Na zaslonu Select Physical Disks (Izberi fizične diske) izberite trde diske, ki bodo vključeni v niz RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščico navzdol, da se premaknete na Apply Changes (Uveljavi spremembe) in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Array Size (Velikost niza), Array Size Unit (Enota velikosti niza), Read Cache Policy (Politika predpomnilnika za branje) in Write Cache Policy (Politika predpomnilnika za pisanje).
  5. Po nastavitvi zmogljivosti se premaknite na Create Array (Ustvari niz) in pritisnite <Enter>, da začnete.
  6. Po končanem postopku boste preusmerjeni nazaj na zaslon Array Management (Upravljanje niza). Pod Manage Array Properties (Upravljanje lastnosti niza) si lahko ogledate novo raven RAID in informacije o ravni RAID, imenu niza, zmogljivosti niza itd.
2. Konfiguracija Legacy RAID ROM
  Vstopite v pripomoček za nastavitve Legacy RAID BIOS-a, da konfigurirate niz RAID. Preskočite ta korak in nadaljujte z namestitvijo operacijskega sistema Windows za konfiguracijo, ki ni RAID.
  Korak:

Ko se začne preskus pomnilnika POST in preden se začne zagon operacijskega sistema, poiščite sporočilo, ki pravi "Press <Ctrl-R> to Configure" (Pritisnite <Ctrl-R> za konfiguracijo). Pritisnite <Ctrl> + <R>, da vstopite v pripomoček za nastavitve RAID BIOS-a.
Če želite ustvariti nov niz, pritisnite <Enter> na možnosti Create Array (Ustvari niz).
Izbirna vrstica se bo premaknila v razdelek Disks (Diski) na desni strani zaslona. Izberite trde diske, ki bodo vključeni v niz RAID. Uporabite puščico gor ali dol, da izberete trdi disk, in pritisnite <Insert>. Izbrani trdi disk bo prikazan zeleno. Če želite uporabiti vse trde diske, preprosto pritisnite <A>, da izberete vse. Nato pritisnite <Enter> in izbirna vrstica se bo premaknila v razdelek User Input (Vnos uporabnika) v spodnjem levem kotu zaslona.
Najprej izberite način RAID in pritisnite <Enter>. Razpoložljive izbire so odvisne od števila nameščenih trdih diskov. Nato sledite navodilom na zaslonu, da določite velikost niza. Izberete lahko All available space (Ves razpoložljivi prostor), da uporabite največjo dovoljeno velikost, ali pa uporabite puščico gor ali dol, da prilagodite velikost, in pritisnite <Enter>.
Izberite način predpomnjenja. Možnosti vključujejo Read/Write (Branje/pisanje), Read Only (Samo branje) in None (Brez). Nato pritisnite <Enter>, da nadaljujete.
Na koncu se prikaže sporočilo "Confirm Creation of Array" (Potrdi ustvarjanje niza). Pritisnite <C> za potrditev ali <Esc> za vrnitev na prejšnji zaslon.
Ko je postopek končan, boste na glavnem zaslonu videli nov niz. Če želite zapustiti pripomoček RAID BIOS-a, pritisnite <Esc> in nato pritisnite <C> za potrditev.

Namestitev gonilnika SATA RAID/AHCI in operacijskega sistema
S pravilnimi nastavitvami BIOS-a ste pripravljeni na namestitev operacijskega sistema.

Namestitev operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik SATA RAID/AHCI, vam ni treba namestiti ločenega gonilnika RAID/AHCI med postopkom namestitve sistema Windows. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike z diska z gonilniki matične plošče z uporabo "Xpress Install", da zagotovite zmogljivost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da zagotovite dodaten gonilnik SATA RAID/AHCI med postopkom namestitve operacijskega sistema, si oglejte spodnje korake:

Kopirajte mapo Hw10 pod mapo \Boot na disku z gonilniki na vaš USB-ključ.
Zaženite sistem z diska za namestitev sistema Windows in izvedite standardne korake za namestitev operacijskega sistema. Ko se prikaže zaslon, ki zahteva, da naložite gonilnik, izberite Browse (Prebrskaj).
Vstavite USB-ključ in nato prebrskajte do lokacije gonilnika. Lokacija gonilnika je naslednja: \Hw10\RAID\x64
Najprej izberite AMD-RAID Bottom Device (Spodnja naprava AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Nato izberite AMD-RAID Controller (Krmilnik AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Na koncu nadaljujte z namestitvijo operacijskega sistema.

Za podrobnosti o konfiguraciji niza RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Pred namestitvijo gonilnikov najprej namestite operacijski sistem. (Naslednja navodila uporabljajo Windows 10 kot primer operacijskega sistema.)
Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite na sporočilo "Tap to choose what happens with this disc" (Dotaknite se, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite "Run Run.exe" (Zaženi Run.exe). (Ali pa pojdite v My Computer (Moj računalnik), dvokliknite optični pogon in zaženite program Run.exe.)

"Xpress Install" bo samodejno pregledal vaš sistem in nato navedel vse gonilnike, ki jih je priporočljivo namestiti. Kliknete lahko gumb Xpress Install in "Xpress Install" bo namestil vse izbrane gonilnike. Lahko pa kliknete puščico ikono za posamično namestitev gonilnikov, ki jih potrebujete.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za podrobnosti o konfiguraciji zvočne programske opreme obiščite spletno mesto GIGABYTE.

Kontaktirajte nas
GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/marketing): http://esupport.gigabyte.com
Spletni naslov (angleščina): http://www.gigabyte.com
Spletni naslov (kitajščina): http://www.gigabyte.tw

GIGABYTE eSupport
Če želite poslati tehnično ali netehnično vprašanje (prodaja/marketing), pojdite na: http://esupport.gigabyte.com

Prepoznavanje revizije vaše matične plošče
Številka revizije na vaši matični plošči je videti tako: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Pred posodobitvijo BIOS-a, gonilnikov matične plošče ali pri iskanju tehničnih informacij preverite revizijo vaše matične plošče.
Primer:
Prepoznavanje revizije vaše matične plošče

Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

Avtorske pravice
© 2017 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane. Blagovne znamke, omenjene v tem priročniku, so zakonito registrirane v lasti njihovih lastnikov.
