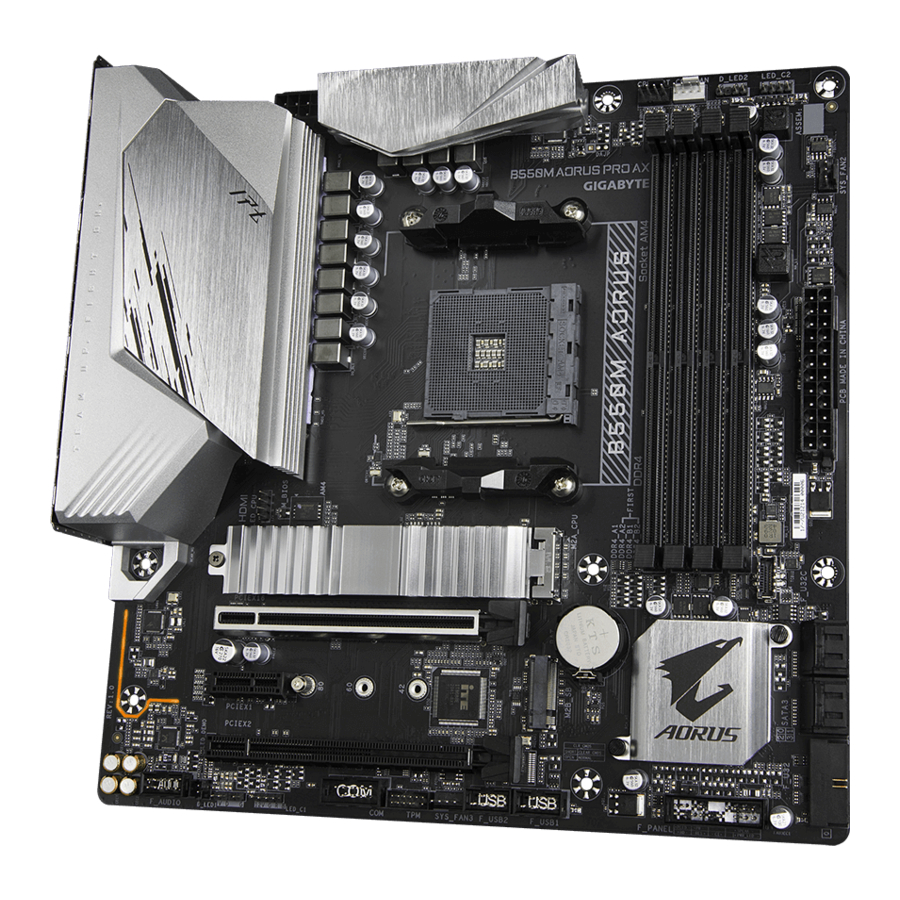

GIGABYTE B550M AORUS PRO AX - Priročnik za matično ploščo

Identifikacija revizije vaše matične plošče

Številka revizije na vaši matični plošči je videti takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Preverite revizijo matične plošče, preden posodobite BIOS matične plošče, gonilnike ali ko iščete tehnične informacije.
Primer:

Postavitev matične plošče B550M AORUS PRO AX

Vsebina škatle

• Matična plošča B550M AORUS PRO AX
• Dva kabla SATA
• Uporabniški priročnik
• Ena antena

* Zgornja vsebina škatle je zgolj informativna in dejanski predmeti so odvisni od paketa izdelka, ki ga prejmete.
Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Previdnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte naslednje postopke:

• Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
• Pred namestitvijo ne odstranjujte ali lomite nalepke S/N (serijske številke) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
• Pred namestitvijo ali odstranjevanjem matične plošče ali drugih komponent strojne opreme vedno izključite napajanje iz električnega omrežja tako, da iztaknete napajalni kabel.
• Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključeni.
• Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
• Priporočljivo je, da pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, nosite zapestnico za elektrostatično razelektritev (ESD). Če nimate zapestnice ESD, imejte suhe roke in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
• Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v zaščitno posodo za elektrostatično zaščito.
• Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
• Preden vklopite napajanje, se prepričajte, da je napajalna napetost nastavljena v skladu z lokalnim standardom napetosti.
• Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaših komponent strojne opreme priključeni.
• Da preprečite poškodbe matične plošče, pazite, da vijaki ne pridejo v stik z vezjem matične plošče ali njenimi komponentami.
• Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
• Ne postavljajte računalniškega sistema na neravno površino.
• Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
• Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent, pa tudi fizične poškodbe uporabnika.
• Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s pooblaščenim računalniškim tehnikom.
• Če uporabljate adapter, podaljšek napajalnega kabla ali razdelilnik, se prepričajte, da ste seznanjeni z njegovimi navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU	AMD Socket AM4, podpora za: 3rd Generation AMD Ryzen ™ processors/ 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors (Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
Čipovje	AMD B550
Pomnilnik	4 x DDR4 DIMM reže s podporo do 128 GB (32 GB zmogljivosti enega samega DIMM) sistemskega pomnilnika Podpora za pomnilniške module DDR4 3200/2933/2667/2400/2133 MHz Dvo kanalna pomnilniška arhitektura Podpora za pomnilniške module ECC Un-buffered DIMM 1Rx8/2Rx8 Podpora za pomnilniške module non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora za pomnilniške module Extreme Memory Profile (XMP) (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Vgrajena grafika	Integrirano v 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors: 1 x HDMI priključek, podpira največjo ločljivost 4096x2160@60 Hz * Podpora za HDMI 2.1 verzijo, HDCP 2.3 in HDR. 1 x DisplayPort, podpira največjo ločljivost 5120x2880@60 Hz * Podpora za DisplayPort 1.4 verzijo, HDCP 2.3 in HDR. Največja deljena kapaciteta pomnilnika 16 GB
Zvok	Realtek ® ALC1200 kodek High Definition Audio 2/4/5.1/7.1-kanalni Podpora za S/PDIF Out
LAN	Realtek ® 2.5GbE LAN čip (2.5 Gbit/1 Gbit/100 Mbit)
Modul za brezžično komunikacijo	Intel ® Wi-Fi 6 AX200 (Za PCB rev. 1.0) WIFI a, b, g, n, ac, ax, podpira 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Podpora za 11ax 160MHz brezžični standard in do 2.4 Gbps hitrost prenosa podatkov AMD Wi-Fi 6E RZ608 (MT7921K) (Za PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, podpira frekvenčne pasove 2.4/5/6 GHz BLUETOOTH 5.2 Podpora za 11ax 80MHz brezžični standard in do 1.2 Gbps hitrost prenosa podatkov (Dejanska hitrost prenosa podatkov se lahko razlikuje glede na okolje in opremo.)
Razširitvene reže	1 x PCI Express x16 reža (PCIEX16), integrirana v CPU: 3rd Generation AMD Ryzen ™ processors support PCIe 4.0 x16 mode 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors support PCIe 3.0 x16 mode * Za optimalno delovanje, če želite namestiti samo eno PCI Express grafično kartico, jo namestite v režo PCIEX16. 1 x PCI Express x16 reža (PCIEX2), integrirana v čipovje: Podpora za PCIe 3.0 x2 način 1 x PCI Express x1 reža (PCIEX1), integrirana v čipovje: Podpora za PCIe 3.0 x1 način
Vmesnik za shranjevanje	1 x M.2 priključek (M2A_CPU), integriran v CPU, podpira Socket 3, M key, type 2242/2260/2280/22110 SSDs: 3rd Generation AMD Ryzen ™ processors support SATA and PCIe 4.0 x4/x2 SSDs 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics processors support SATA and PCIe 3.0 x4/x2 SSDs 1 x M.2 priključek (M2B_SB), integriran v čipovje, podpira Socket 3, M key, type 2242/2260/2280 SSDs: Podpora za SATA in PCIe 3.0 x4/x2 SSD 4 x SATA 6Gb/s priključki, integrirani v čipovje: Podpora za RAID 0, RAID 1 in RAID 10
USB	CPU: 3 x USB 3.2 Gen 1 priključki na zadnji plošči 1 x USB 3.2 Gen 2 Type-A priključek (rdeč) na zadnji plošči CPU+1 USB 2.0 Hub: 2 x USB 2.0/1.1 priključki na zadnji plošči Čipovje: 1 x USB Type-C ® priključek na zadnji plošči, s podporo za USB 3.2 Gen 2 1 x USB Type-C ® priključek s podporo za USB 3.2 Gen 1, na voljo prek notranjega USB priključka 2 x USB 3.2 Gen 1 priključka, na voljo prek notranjega USB priključka 3 x USB 2.0/1.1 priključki (2 priključka na zadnji plošči, 1 priključek na voljo prek notranjega USB priključka) Čipovje+1 USB 2.0 Hub: 3 x USB 2.0/1.1 priključki, na voljo prek notranjih USB priključkov
Notranji priključki	1 x 24-pin ATX glavni napajalni priključek 1 x 8-pin ATX 12V napajalni priključek 1 x priključek za ventilator CPE 1 x priključek za vodno hlajenje ventilatorja CPE 3 x priključki za sistemske ventilatorje 2 x naslovljiva priključka za LED trakove 2 x RGB LED priključka za trakove 1 x CPU hladilnik LED trak/RGB LED priključek za trak 2 x M.2 Socket 3 priključka 4 x SATA 6Gb/s priključki 1 x priključek za sprednjo ploščo 1 x avdio priključek za sprednjo ploščo 1 x USB Type-C ® priključek, s podporo za USB 3.2 Gen 1 1 x USB 3.2 Gen 1 priključek 2 x USB 2.0/1.1 priključka 1 x priključek za serijska vrata 1 x Trusted Platform Module (TPM) priključek (2x6 pin, samo za modul GC-TPM2.0_S) 1 x Clear CMOS jumper
Priključki na zadnji plošči	4 x USB 2.0/1.1 priključki 2 x SMA antenski priključki (2T2R) 1 x DisplayPort 1 x HDMI priključek
Priključki na zadnji plošči	3 x USB 3.2 Gen 1 priključki 1 x USB 3.2 Gen 2 Type-A priključek (rdeč) 1 x USB Type-C ® priključek, s podporo za USB 3.2 Gen 2 1 x gumb Q-Flash Plus 1 x RJ-45 priključek 1 x optični S/PDIF izhodni priključek 5 x avdio priključki
I/O krmilnik	iTE ® I/O krmilniški čip
Strojni monitor	Zaznavanje napetosti Zaznavanje temperature Zaznavanje hitrosti ventilatorja Zaznavanje pretoka vode v vodnem hlajenju Opozorilo o pregrevanju Opozorilo o napaki ventilatorja Nadzor hitrosti ventilatorja * Ali je funkcija nadzora hitrosti ventilatorja podprta, je odvisno od hladilnika, ki ga namestite.
BIOS	1 x 128 Mbit flash Uporaba licenciranega AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene funkcije	Podpora za APP Center * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije vsake aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora za Q-Flash Plus Podpora za Q-Flash Podpora za Xpress Install
Priložena programska oprema	Norton ® Internet Security (OEM verzija) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Operacijski sistem	Podpora za Windows 10 64-bit
Faktor oblike	Micro ATX Form Factor; 24.4cm x 24.4cm

* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelkov in informacij v zvezi z izdelki brez predhodnega obvestila.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPE, pomnilniške module, SSD-je in naprave M.2.

Obiščite stran Support\Utility List (Seznam podpore/pripomočkov) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.

Namestitev CPE

Preden začnete nameščati CPE, preberite naslednja navodila:

• Prepričajte se, da matična plošča podpira CPE.
  (Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
• Pred namestitvijo CPE vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
• Poiščite prvi pin CPE. CPE ni mogoče vstaviti, če je nepravilno usmerjen.
• Nanesite enakomeren in tanek sloj termalne paste na površino CPE.
• Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, saj lahko pride do pregrevanja in poškodbe CPE.
• Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi nad specifikacije strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco nad standardne specifikacije, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Nameščanje CPE
Popolnoma dvignite zaklepno ročico podnožja CPE. Poiščite prvi pin (označen z majhnim trikotnikom) podnožja CPE in CPE. Ko je CPE nameščen v podnožje, položite en prst na sredino CPE, spustite zaklepno ročico in jo zaskočite v popolnoma zaklenjen položaj.

Ne silite CPE v podnožje CPE, preden dvignete zaklepno ročico podnožja CPE, sicer lahko pride do poškodb CPE in podnožja CPE.

Nameščanje pomnilnika

Preden začnete nameščati pomnilnik, preberite naslednja navodila:

• Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.
  (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
• Pred namestitvijo pomnilnika vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
• Pomnilniški moduli imajo zanesljivo zasnovo. Pomnilniški modul je mogoče namestiti samo v eni smeri. Če pomnilnika ne morete vstaviti, preklopite smer.

Konfiguracija dvokanalnega pomnilnika
Ta matična plošča ponuja štiri pomnilniške vtičnice in podpira tehnologijo Dual Channel. Po namestitvi pomnilnika bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje načina dvokanalnega pomnilnika bo podvojilo prvotno pasovno širino pomnilnika.

Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Priporočena konfiguracija dvokanalnega pomnilnika:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
4 moduli	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enoosni, DS=dvoosni, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednja navodila, preden namestite pomnilnik v načinu Dual Channel.

1. Načina Dual Channel ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
2. Pri omogočanju načina Dual Channel z dvema ali štirimi pomnilniškimi moduli je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

Nameščanje razširitvene kartice

Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:

• Prepričajte se, da matična plošča podpira razširitveno kartico. Pozorno preberite priročnik, ki ste ga prejeli z razširitveno kartico.
• Pred namestitvijo razširitvene kartice vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

1. Vrata USB 2.0/1.1
   Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
2. DisplayPort ^{(Opomba 1)}
   DisplayPort zagotavlja visokokakovostne digitalne slike in zvok, podpira pa tudi dvosmerni prenos zvoka. DisplayPort lahko podpira mehanizme zaščite vsebine HDCP 2.3. Ta vrata lahko uporabite za priključitev monitorja, ki podpira DisplayPort. Opomba: Tehnologija DisplayPort lahko podpira največjo ločljivost 5120x2880 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
3. Vrata HDMI^{(Opomba 1)}

   Vrata HDMI so skladna s standardom HDCP 2.3 in podpirajo formate Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/24-bitni 7.1-kanalni avdio izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096x2160 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
   Po namestitvi naprave DisplayPort/HDMI se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na DisplayPort/HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
4. Vrata USB 3.2 Gen 1
   Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
5. Gumb Q-Flash Plus ^{(Opomba 2)}
   Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje izklopa S5). Shranite najnovejši BIOS na pogon USB in ga priključite v vrata Q-Flash Plus, nato pa lahko BIOS samodejno posodobite s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripal, ko se začneta ujemanje in posodabljanje BIOS-a, in bo prenehal utripati, ko bo glavno posodabljanje BIOS-a končano.
   (Opomba 1) Samo za procesorje AMD Ryzen^™ tretje generacije z grafiko Radeon^™.
   (Opomba 2) Če želite omogočiti funkcijo Q-Flash Plus, obiščite spletno stran »Edinstvene funkcije« spletnega mesta GIGABYTE.
6. Vrata USB 3.2 Gen 1 (vrata Q-Flash Plus)
   Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB. Pred uporabo funkcije Q-Flash Plus ^{(Opomba 2)} se prepričajte, da ste najprej vstavili bliskovni pogon USB v ta vrata.
7. Vrata LAN RJ-45
   Vrata Gigabit Ethernet LAN zagotavljajo internetno povezavo s hitrostjo prenosa podatkov do 2,5 Gbps. V nadaljevanju so opisana stanja LED diod vrat LAN.

   LED dioda za hitrost:

   Stanje	Opis
   Oranžna	Hitrost prenosa podatkov 2,5 Gbps
   Zelena	Hitrost prenosa podatkov 1 Gbps
   Izklopljena	Hitrost prenosa podatkov 100 Mbps

   LED dioda za aktivnost:

   Stanje	Opis
   Utripanje	Prenos ali sprejem podatkov poteka
   Izklopljena	Ne poteka prenos ali sprejem podatkov

8. Vrata USB 3.2 Gen 2 Type-A (rdeča)
   Vrata USB 3.2 Gen 2 podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijama USB 3.2 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
9. Vrata USB Type-C^®
   Reverzibilna vrata USB podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijama USB 3.2 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
10. Priključki za anteno SMA (2T2R)
    Uporabite ta priključek za priključitev antene.
    Privijte antene na priključke za anteno in nato pravilno usmerite antene za boljši sprejem signala.
11. Izhod za sredinski/nizkotonski zvočnik
    Uporabite ta avdio priključek za priključitev sredinskih/nizkotonskih zvočnikov.
12. Izhod za zadnji zvočnik
    Uporabite ta avdio priključek za priključitev zadnjih zvočnikov.
13. Optični izhod S/PDIF
    Ta priključek zagotavlja digitalni avdio izhod zunanjemu avdio sistemu, ki podpira digitalni optični avdio. Pred uporabo te funkcije se prepričajte, da ima vaš avdio sistem optični digitalni avdio vhodni priključek.
14. Vhod za linijo/Izhod za stranski zvočnik
    Vhodni priključek za linijo. Uporabite ta avdio priključek za vhodne naprave za linijo, kot so optični pogon, walkman itd.
15. Izhod za linijo/Izhod za sprednji zvočnik
    Izhodni priključek za linijo.
16. Vhod za mikrofon/Izhod za stranski zvočnik
    Vhodni priključek za mikrofon.
    (Opomba 2) Če želite omogočiti funkcijo Q-Flash Plus, obiščite spletno stran »Edinstvene funkcije« spletnega mesta GIGABYTE.

Konfiguracije avdio priključkov:

Priključek	Slušalke/2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Izhod za sredinski/nizkotonski zvočnik
Izhod za zadnji zvočnik
Vhod za linijo/Izhod za stranski zvočnik
Izhod za linijo/Izhod za sprednji zvočnik
Vhod za mikrofon/Izhod za stranski zvočnik

Funkcionalnost avdio priključka lahko spremenite z uporabo avdio programske opreme. Če želite namestiti stranski zvočnik, morate preusmeriti vhod za linijo ali vhod za mikrofon, da bo izhod za stranski zvočnik prek avdio gonilnika.

• Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz naprave in ga nato odstranite z matične plošče.
• Pri odstranjevanju kabla ga povlecite naravnost iz priključka. Ne premikajte ga iz strani v stran, da preprečite električni kratek stik v priključku kabla.

Za podrobnosti o konfiguriranju avdio programske opreme obiščite spletno mesto GIGABYTE.

Notranji priključki

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_CPU
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB

11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. COM
18. CLR_CMOS
19. BAT

Pred priklopom zunanjih naprav preberite naslednja navodila:

• Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priklopiti.
• Preden namestite naprave, se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
• Po namestitvi naprave in preden vklopite računalnik, se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne energije za vse komponente na matični plošči. Pred priklopom napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima varno zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri.
12V napajalni priključek napaja predvsem procesor. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.
Za izpolnjevanje zahtev za razširitev je priporočljivo uporabljati napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane energije, lahko to povzroči nestabilen sistem ali sistem, ki se ne more zagnati.

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

Št. priključka	Definicija	Št. priključka	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (mehki vklop/izklop)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (pripravljenost +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima varno zasnovo za vstavljanje. Pri priklopu kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	Nadzor hitrosti PWM

Priključek	CPU_FAN	SYS_FAN1/2/3
Največji tok	2A	2A
Največja moč	24W	24W

• Priključite kable ventilatorja na priključke za ventilator, da preprečite pregrevanje procesorja in sistema. Pregrevanje lahko povzroči poškodbe procesorja ali pa se sistem lahko zruši.
• Ti priključki za ventilator niso konfiguracijski mostični bloki. Na priključke ne nameščajte pokrovčka za mostiček.

5. CPU_OPT (priključek za ventilator za vodno hlajenje procesorja)
   Priključek za ventilator je 4-pinski in ima varno zasnovo za vstavljanje. Večina priključkov za ventilator ima varno zasnovo za vstavljanje. Pri priklopu kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo za nadzor hitrosti ventilatorja.


   Št. priključka	Definicija
   1	GND
   2	Nadzor hitrosti napetosti
   3	Zaznavanje
   4	Nadzor hitrosti PWM

• Priključite kable ventilatorja na priključke za ventilator, da preprečite pregrevanje procesorja in sistema. Pregrevanje lahko povzroči poškodbe procesorja ali pa se sistem lahko zruši.
• Ti priključki za ventilator niso konfiguracijski mostični bloki. Na priključke ne nameščajte pokrovčka za mostiček.

6. D_LED1/D_LED2 (Naslovljivi priključki za LED trak)
   Priključke lahko uporabite za priklop standardnega 5050 naslovljivega LED traku z največjo močjo 5 A (5 V) in največjim številom 1000 LED diod.


   Št. priključka Definicija
   1	V (5V)
   2	Podatki
   3	Brez priključka
   4	GND

   Priključite svoj naslovljivi LED-trak na glavo. Napajalni pin (označen s trikotnikom na vtiču) LED-traku mora biti priključen na Pin 1 glave naslovljivega LED-traku. Nepravilna povezava lahko poškoduje LED-trak.


7. LED_CPU (CPU Cooler LED Strip/RGB LED Strip Header)
   Glava se lahko uporablja za priključitev LED-traku hladilnika procesorja ali standardnega 5050 RGB LED-traku (12V/G/R/B) z največjo močjo 2A (12V) in največjo dolžino 2 m.


   Št. pina	Definicija
   1	12V
   2	G
   3	R
   4	B

   Priključite LED-trak hladilnika procesorja/RGB LED-trak na glavo. Napajalni pin RGB LED-traku (označen s trikotnikom na vtiču) LED-traku mora biti priključen na Pin 1 (12V) te glave. Nepravilna povezava lahko poškoduje LED-trak.

   Za informacije o vklopu/izklopu luči LED-traku obiščite spletno stran "Unique Features" (Edinstvene funkcije) na spletnem mestu GIGABYTE.
   Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
8. LED_C1/LED_C2 (RGB LED Strip Headers)
   Glave se lahko uporabljajo za priključitev standardnega 5050 RGB LED-traku (12V/G/R/B) z največjo močjo 2A (12V) in največjo dolžino 2 m.


   Št. pina	Definicija
   1	12V
   2	G
   3	R
   4	B

   Priključite LED-trak hladilnika procesorja/RGB LED-trak na glavo. Napajalni pin RGB LED (označen s trikotnikom na vtiču) LED-traku mora biti priključen na Pin 1 (12V) te glave. Nepravilna povezava lahko poškoduje LED-trak.

   Za informacije o vklopu/izklopu luči LED-traku obiščite spletno stran "Unique Features" (Edinstvene funkcije) na spletnem mestu GIGABYTE.
   Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
9. SATA3 0/1/2/3 (SATA 6Gb/s Connectors)
   Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1,5Gb/s. Vsak priključek SATA podpira eno napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguraciji polja RAID glejte poglavje »Konfiguracija nabora RAID«.


   Št. pina	Definicija
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

10. 2A_CPU/M2B_SB (M.2 Socket 3 Connectors)
    Priključki M.2 podpirajo M.2 SATA SSD-je ali M.2 PCIe SSD-je in podpirajo konfiguracijo RAID. Upoštevajte, da M.2 PCIe SSD-ja ni mogoče uporabiti za ustvarjanje nabora RAID z M.2 SATA SSD-jem ali trdim diskom SATA. Za navodila o konfiguraciji polja RAID glejte poglavje »Konfiguracija nabora RAID«.

    Za pravilno namestitev M.2 SSD-ja v priključek M.2 sledite spodnjim korakom.
    1. korak:
    Poiščite priključek M.2, kamor boste namestili M.2 SSD, uporabite izvijač, da odvijete vijak na hladilnem telesu, nato pa odstranite hladilno telo. (Samo priključek M2A_CPU ima hladilno telo)
    2. korak:
    Poiščite ustrezno montažno luknjo glede na dolžino vašega pogona M.2 SSD. Po potrebi premaknite stojalo v želeno montažno luknjo. Vstavite M.2 SSD v priključek M.2 pod kotom.
    3. korak:
    Pritisnite M.2 SSD navzdol in ga nato pritrdite z vijakom. Zamenjajte hladilno telo in ga pritrdite na prvotno luknjo. Preden zamenjate hladilno telo, odstranite zaščitno folijo s spodnje strani hladilnega telesa.
11. F_PANEL (Front Panel Header)
    Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na to glavo v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.


• PLED/PWR_LED (Power LED – LED za vklop):
  Priključi se na indikator stanja napajanja na sprednji plošči ohišja. LED sveti, ko sistem deluje. LED ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).
• PW (Power Switch – stikalo za vklop):
  Priključi se na stikalo za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »BIOS Setup« (Nastavitev BIOS-a), »Settings\Platform Power« (Nastavitve\Napajanje platforme)).
• SPEAK (Speaker – zvočnik):
  Priključi se na zvočnik na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem zvočnega signala. Če ob zagonu sistema ni zaznana nobena težava, se zasliši en kratek pisk.
• HD (Hard Drive Activity LED – LED za aktivnost trdega diska): Priključi se na LED za aktivnost trdega diska na sprednji plošči ohišja. LED sveti, ko trdi disk bere ali zapisuje podatke.
• RES (Reset Switch – stikalo za ponastavitev):
  Priključi se na stikalo za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne uspe izvesti običajnega ponovnega zagona.
• CI (Chassis Intrusion Header – glava za vdor v ohišje):
  Priključi se na stikalo/senzor za vdor v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Ta funkcija zahteva ohišje s stikalom/senzorjem za vdor v ohišje.
• NC: Brez povezave.
  Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Pri priključitvi modula sprednje plošče ohišja na to glavo se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.

12. F_AUDIO (Front Panel Audio Header)
    Glava za zvok sprednje plošče podpira zvok visoke ločljivosti (HD). Na to glavo lahko priključite zvočni modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov glave matične plošče. Nepravilna povezava med priključkom modula in glavo matične plošče bo onemogočila delovanje naprave ali jo celo poškodovala.


    Št. pina	Definicija	Št. pina	Definicija
    1	MIC2_L	6	Sense F_
    2	GND	7	FAUDIO_JD
    3	MIC2_R	8	No Pin
    4	NC	9	LINE2_L
    5	LINE2_R	10	Sense

    Nekatera ohišja imajo zvočni modul sprednje plošče, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi zvočnega modula sprednje plošče, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.
13. F_U32C (USB Type-C^® Header with USB 3.2 Gen 1 Support)
    Glava je skladna s specifikacijo USB 3.2 Gen 1 in lahko zagotovi en priključek USB.


    Št. priključka	Definicija	Št. priključka	Definicija	Št. priključka	Definicija
    1	VBUS	8	CC1	15	RX2+
    2	TX1+	9	SBU1	16	RX2-
    3	TX1-	10	SBU2	17	GND
    4	GND	11	VBUS	18	D-
    5	RX1+	12	TX2+	19	D+
    6	RX1-	13	TX2-	20	CC2
    7	VBUS	14	GND

14. F_U32 (USB 3.2 Gen 1 Header)
    Glava je skladna s specifikacijo USB 3.2 Gen 1 in USB 2.0 in lahko zagotovi dva vrata USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dva vrata USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.


    Št. priključka	Definicija	Št. priključka	Definicija	Št. priključka	Definicija
    1	VBUS	8	D1-	15	SSTX2-
    2	SSRX1-	9	D1+	16	GND
    3	SSRX1+	10	NC	17	SSRX2+
    4	GND	11	D2+	18	SSRX2-
    5	SSTX1-	12	D2-	19	VBUS
    6	SSTX1+	13	GND	20	No Pin
    7	GND	14	SSTX2+

15. F_USB1/F_USB2 (USB 2.0/1.1 Headers)
    Glavi sta skladni s specifikacijo USB 2.0/1.1. Vsaka glava USB lahko zagotovi dvoje vrat USB prek izbirnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.


    Št. priključka	Definicija	Št. priključka	Definicija
    1	Napajanje (5V)	6	USB DY+
    2	Napajanje (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	No Pin
    5	USB DX+	10	NC

    • Ne priključujte kabla nosilca IEEE 1394 (2 x 5-pin) v glavo USB 2.0/1.1.
    • Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.
16. TPM (glava modula zaupanja vredne platforme)
    Na to glavo lahko priključite modul TPM (Trusted Platform Module).


    Št. priključka	Definicija	Št. priključka	Definicija
    1	LAD0	7	LAD3
    2	VCC3	8	GND _ F
    3	LAD1	9	LFRAME
    4	No Pin	10	NC
    5	LAD2	11	SERIRQ
    6	LCLK	12	LRESET

17. COM (glava serijskih vrat)
    Glava COM lahko zagotovi ena serijska vrata prek izbirnega kabla vrat COM. Za nakup dodatnega kabla vrat COM se obrnite na lokalnega prodajalca.


    Št. priključka	Definicija	Št. priključka	Definicija
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	_3 No Pin U

18. CLR_CMOS (jumper za brisanje CMOS)
    Uporabite ta jumper za izbris konfiguracije BIOS-a in ponastavitev vrednosti CMOS na tovarniške nastavitve. Za izbris vrednosti CMOS se z kovinskim predmetom, kot je izvijač, dotaknite obeh priključkov za nekaj sekund.

    	Open: Normal (Odprto: Normalno)
    	Short: Clear CMOS Values (Kratek: Počisti vrednosti CMOS)

    • Preden počistite vrednosti CMOS, vedno izklopite računalnik.
    • Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške privzete vrednosti (izberite Load Optimized Defaults (Naloži optimizirane privzete vrednosti)) ali ročno konfigurirajte nastavitve BIOS-a (za konfiguracije BIOS-a glejte poglavje »BIOS Setup«).
19. BAT (Baterija)
    Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS morda ne bodo točne ali pa se bodo izgubile.

    Vrednosti CMOS lahko počistite tako, da odstranite baterijo:
    1. Izklopite računalnik in iztaknite napajalni kabel.
    2. Nežno odstranite baterijo iz držala baterije in počakajte eno minuto. (Ali pa uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega pola držala baterije in ju skrajšate za 5 sekund.)
    3. Zamenjajte baterijo.
    4. Priključite napajalni kabel in znova zaženite računalnik.

    • Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
    • Baterijo zamenjajte z enakovredno. Če baterijo zamenjate z napačnim modelom, lahko pride do poškodb vaših naprav.
    • Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na mesto nakupa ali lokalnega prodajalca.
    • Pri nameščanju baterije bodite pozorni na usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
    • Z uporabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

Nastavitev BIOS-a

BIOS (Basic Input and Output System) beleži strojne parametre sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samodejnega preizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program za nastavitev BIOS-a, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij.
Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS-u, da ohrani vrednosti konfiguracije v CMOS-u.
Za dostop do programa za nastavitev BIOS-a pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno.
Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

• Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
• @BIOS je pripomoček, ki temelji na sistemu Windows, ki išče in prenese najnovejšo različico BIOS-a iz interneta ter posodobi BIOS.

• Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da ne posodabljate BIOS-a, če nimate težav z uporabo trenutne različice BIOS-a. Če želite posodobiti BIOS, to storite previdno. Nepravilno posodabljanje BIOS-a lahko povzroči okvaro sistema.
• Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če to potrebujete), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nepravilno spreminjanje nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvode o bateriji/mostičku za brisanje CMOS v poglavju Namestitev strojne opreme za informacije o tem, kako počistiti vrednosti CMOS.)

Zaslon ob zagonu

Ob zagonu računalnika se prikaže naslednji logotip.

Obstajata dva različna načina BIOS-a, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med obema načinoma. Enostavni način uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu lahko miško uporabljate za premikanje po elementih konfiguracije. Napredni način omogoča podrobne nastavitve BIOS-a. Za premikanje med elementi lahko pritisnete puščične tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa uporabite miško za izbiro želenega elementa.

• Ko sistem ni stabilen kot običajno, izberite element Load Optimized Defaults (Naloži optimizirane privzete vrednosti), da nastavite sistem na privzete vrednosti.
• Meni za nastavitev BIOS-a, opisan v tem poglavju, je samo za referenco in se lahko razlikuje glede na različico BIOS-a.

Glavni meni

Funkcijske tipke naprednega načina

<><>	Premaknite izbirno vrstico za izbiro menija z nastavitvami
<><>	Premaknite izbirno vrstico za izbiro elementa konfiguracije v meniju
<Enter>/Double Click	Izvedite ukaz ali vstopite v meni
<+>/<Page Up>	Povečajte številčno vrednost ali naredite spremembe
<->/<Page Down>	Zmanjšajte številčno vrednost ali naredite spremembe
<F1>	Prikažite opise funkcijskih tipk
<F2>	Preklopite v enostavni način
<F3>	Shranite trenutne nastavitve BIOS-a v profil
<F4>	Naložite nastavitve BIOS-a iz profila, ustvarjenega prej
<F5>	Obnovite prejšnje nastavitve BIOS-a za trenutne podmenije
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Naložite optimizirane privzete nastavitve BIOS-a za trenutne podmenije
<F8>	Dostopajte do pripomočka Q-Flash
<F10>	Shranite vse spremembe in zapustite program za nastavitev BIOS-a
<F11>	Preklopite na podmeni Priljubljene
<F12>	Zajemite trenutni zaslon kot sliko in ga shranite na pogon USB
<Insert>	Dodajte ali odstranite priljubljeno možnost
<Ctrl>+<S>	Prikažite informacije o nameščenem pomnilniku
<Esc>	Glavni meni: Zapustite program za nastavitev BIOS-a Podmeniji: Zapustite trenutni podmeni

Priljubljene (F11)

Nastavite svoje pogosto uporabljene možnosti kot priljubljene in uporabite tipko <F11>, da hitro preklopite na stran, kjer se nahajajo vse vaše priljubljene možnosti. Če želite dodati ali odstraniti priljubljeno možnost, pojdite na njeno izvirno stran in pritisnite <Insert> na možnosti. Možnost je označena z zvezdico, če je nastavljena kot "favorite" (priljubljena).

Tweaker (izboljševalnik)

Ali bo sistem stabilno deloval z nastavitvami pospeševanja ure/prenapetosti, ki ste jih nastavili, je odvisno od celotne konfiguracije sistema. Nepravilno pospeševanje ure/prenapetost lahko povzroči poškodbe CPE, nabora čipov ali pomnilnika in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neprimerna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

CPU Clock Control (Nadzor ure CPE)
Omogoča ročno nastavitev osnovne ure CPE v korakih po 1 MHz. (Privzeto: Auto)

Zelo priporočljivo je, da frekvenco CPE nastavite v skladu s specifikacijami CPE.
Spread Spectrum Control (Nadzor razpršenega spektra)
Omogoči ali onemogoči CPU/PCIe Spread Spectrum. (Privzeto: Auto)
CPU Ratio Mode ^(Opomba)
Omogoča nastavitev razmerja jeder za vsa jedra CPE ali posamezna jedra. (Privzeto: Vsa jedra)
CCD0 CCX0/1 Ratio ^(Opomba)
Omogoča ročno nastavitev razmerja jeder za jedra CPE CCX0, 1. Ta element je mogoče konfigurirati samo, ko je CPU Ratio Mode nastavljen na Per CCX. (Privzeto: Auto)
CPU Clock Ratio (Razmerje ure CPE)
Omogoča spreminjanje razmerja ure za nameščen CPE. Nastavljivo območje je odvisno od CPE, ki je nameščen.
GFX Clock Frequency ^(Opomba)
Omogoča spreminjanje frekvence za GPU. Ko spremenite nastavitve GFX Clock Frequency, se prepričajte, da ste prilagodili nastavitve GFX Core Voltage. (Privzeto: Auto)
OPOMBA: Nastavljivo območje je odvisno od CPE, ki je nameščen. Auto omogoča BIOS-u, da samodejno konfigurira to nastavitev.
GFX Core Voltage ^(Opomba)
Omogoča spreminjanje napetosti za GPU. (Privzeto: Auto)
OPOMBA: Nastavljivo območje je odvisno od CPE, ki je nameščen. Auto omogoča BIOS-u, da samodejno konfigurira to nastavitev.

Advanced CPU Settings (Napredne nastavitve CPE)
& Core Performance Boost ^(Opomba)
Omogoča določitev, ali želite omogočiti tehnologijo Core Performance Boost (CPB), tehnologijo za povečanje zmogljivosti CPE. (Privzeto: Auto)
(Opomba) Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
SVM Mode (Način SVM)
Izboljšana virtualizacija s tehnologijo Virtualization bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Disabled)
AMD Cool&Quiet function (funkcija AMD Cool&Quiet)

Enabled (Omogočeno)	Gonilnik AMD Cool'n'Quiet dinamično prilagaja uro CPE in VID, da zmanjša oddajanje toplote iz računalnika in njegovo porabo energije. (Privzeto)
Disabled (Onemogočeno)	Onemogoči to funkcijo.

PPC Adjustment ^{(Opomba 1)}
Omogoča popravljanje stanja PState CPE. (Privzeto: PState 0)
Global C-state Control ^{(Opomba 1)}
Omogoča določitev, ali naj CPE vstopi v stanja C. Ko je omogočeno, se frekvenca jedra CPE zmanjša med stanjem zaustavitve sistema, da se zmanjša poraba energije. (Privzeto: Auto)
Power Supply Idle Control ^{(Opomba 1)}
Omogoči ali onemogoči stanje paketa C6.

Typical Current Idle (Neaktivnost pri običajnem toku)	Onemogoči to funkcijo.
Low Current Idle (Neaktivnost pri nizkem toku)	Omogoči to funkcijo.
Auto (Samodejno)	BIOS samodejno konfigurira to nastavitev. (Privzeto)

CCD Control ^{(Opomba 1)}
Nastavi število uporabljenih CCD-jev. (Privzeto: Auto)
Downcore Control (Nadzor zmanjšanega števila jeder)
Omogoča izbiro števila jeder CPE, ki jih želite omogočiti (število jeder CPE se lahko razlikuje glede na CPE). (Privzeto: Auto)
SMT Mode (Način SMT)
Omogoča omogočanje ali onemogočanje tehnologije sočasnega večnitnega izvajanja CPE. (Privzeto: Auto)
CPPC (Opomba 1)
Omogoči ali onemogoči funkcijo CPPC. (Privzeto: Auto)
CPPC Preferred Cores ^{(Opomba 1)}
Omogoči ali onemogoči funkcijo Preferred Cores CPPC. (Privzeto: Auto)
Extreme Memory Profile (X.M.P.) ^{(Opomba 2)}
Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu XMP za izboljšanje zmogljivosti pomnilnika, ko je omogočeno.

Disabled (Onemogočeno)	Onemogoči to funkcijo. (Privzeto)
Profile1	Uporablja nastavitve profila 1.
Profile2 (Opomba 2)	Uporablja nastavitve profila 2.

XMP High Frequency Support ^{(Opomba 2)}
Omogoča izbiro stopnje združljivosti za visokofrekvenčni pomnilnik. Ta element je mogoče konfigurirati samo, ko je Extreme Memory Profile (X.M.P.) nastavljen na Profile1 ali Profile2. (Privzeto: Auto)
System Memory Multiplier (Množitelj sistemskega pomnilnika)
Omogoča nastavitev množitelja sistemskega pomnilnika. Auto nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Auto)

(Opomba 1) Ta element je prisoten samo, ko namestite CPE, ki podpira to funkcijo.
(Opomba 2) Ta element je prisoten samo, ko namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

• Advanced Memory Settings ƒ (Napredne nastavitve pomnilnika)
• Memory Subtimings (Podčasovne nastavitve pomnilnika)
  Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
  Drive Strength, Data Bus Configuration (Nadzor standardnega časovnega usklajevanja, nadzor naprednega časovnega usklajevanja, časovna nastavitev vodila CAD, vodilo CAD
  Moč pogona, konfiguracija podatkovnega vodila)
  Ti razdelki ponujajo nastavitve časovnega usklajevanja pomnilnika. Opomba: Vaš sistem lahko postane nestabilen ali se ne zažene, ko spremenite časovne nastavitve pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete nastavitve ali počistite vrednosti CMOS.
• ƒ SPD Info (Informacije SPD)
  Prikaže informacije o nameščenem pomnilniku.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B) (Napetost CPE Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPE VDD18/CPE VDDP/A_VDD18S5/DRAM (CH A/B)/Napetost DDRVPP (CH A/B)/ Zaključek DRAM (CH A/B))
Ti elementi vam omogočajo prilagajanje napetosti CPE Vcore in pomnilnika.

• ƒ CPU/VRM Settings (Nastavitve CPE/VRM)
  Ta podmeni vam omogoča konfiguriranje ravni kalibracije obremenitvene črte, ravni zaščite pred prenapetostjo, ravni zaščite pred prekomernim tokom in faz PWM.

Nastavitve

• Platform Power
  AC BACK
  Določa stanje sistema po ponovni vzpostavitvi napajanja po izpadu napajanja AC.

  Memory	Sistem se ob ponovni vzpostavitvi napajanja AC vrne v zadnje znano stanje budnosti.
  Always On	Sistem se vklopi ob ponovni vzpostavitvi napajanja AC.
  Always Off	Sistem ostane izklopljen ob ponovni vzpostavitvi napajanja AC. (Privzeto)

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). (Privzeto: Disabled (Onemogočeno)) Opomba: Ko je ta element nastavljen na Enabled (Omogočeno), funkcija Resume by Alarm (Ponovni zagon z alarmom) ni na voljo.
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.

Instant-Off	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Delay 4 Sec.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

Power Loading
Omogoči ali onemogoči lažno obremenitev. Ko je napajalnik pri nizki obremenitvi, se bo aktivirala samozaščita, ki bo povzročila izklop ali okvaro. Če se to zgodi, nastavite na Enabled (Omogočeno). Auto (Samodejno) omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Auto (Samodejno))

Resume by Alarm
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Disabled (Onemogočeno))
Če je omogočeno, nastavite datum in čas, kot sledi:
Wake up day (Dan za vklop): Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
Wake up hour/minute/second (Ura/minuta/sekunda za vklop): Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Note (Opomba): Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja AC, sicer nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo Wake on LAN (Vklop prek LAN). (Privzeto: Enabled (Omogočeno))
High Precision Event Timer
Omogoči ali onemogoči High Precision Event Timer (HPET) (Visoko natančen časovnik dogodkov) v operacijskem sistemu. (Privzeto: Enabled (Omogočeno))
CEC 2019 Ready
Omogoča vam, da izberete, ali želite sistemu dovoliti, da prilagodi porabo energije, ko je v stanju izklopa, nedejavnosti ali pripravljenosti, da bi bil v skladu s standardi CEC (California Energy Commission) 2019. (Privzeto: Disabled (Onemogočeno))

• IO Ports
  Initial Display Output
  Določa prvo inicializacijo zaslona monitorja iz nameščene grafične kartice PCI Express ali vgrajene grafike.

  IGD Video (Note (Opomba))	Nastavi vgrajeno grafiko kot prvi zaslon.
  PCIe 1 Slot	Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)
  PCIe 2 Slot	Nastavi grafično kartico na reži PCIEX2 kot prvi zaslon.

Integrated Graphics ^{(Note (Opomba))}
Omogoči ali onemogoči funkcijo vgrajene grafike.

Auto	BIOS bo samodejno omogočil ali onemogočil vgrajeno grafiko, odvisno od nameščene grafične kartice. (Privzeto)
Forces	Omogoči vgrajeno grafiko.
Disabled	Onemogoči vgrajeno grafiko.

UMA Mode ^{(Note (Opomba))}
Določite način UMA.

Auto	BIOS samodejno konfigurira to nastavitev. (Privzeto)
UMA Specified	Nastavi velikost medpomnilnika okvirja UMA.
UMA Auto	Nastavi ločljivost zaslona.
UMA Game Optimized	Prilagodi velikost medpomnilnika okvirja glede na skupno velikost sistemskega pomnilnika.

Ta element je mogoče konfigurirati samo, ko je Integrated Graphics nastavljena na Forces.
Velikost medpomnilnika UMA (opomba)
Velikost medpomnilnika okvirja je skupna količina sistemskega pomnilnika, dodeljena izključno vgrajenemu grafičnemu krmilniku. MS-DOS bo na primer za prikaz uporabljal samo ta pomnilnik. Možnosti so: Auto (privzeto), 64M~2G. Ta element je mogoče konfigurirati samo, ko je UMA Mode nastavljen na UMA Specified.
Ločljivost zaslona ^(Opomba)
Omogoča nastavitev ločljivosti zaslona. Možnosti so: Auto (privzeto), 1920x1080 in manj, 2560x1600, 3840x2160.
Ta element je mogoče konfigurirati samo, ko je UMA Mode nastavljen na UMA Auto.
Krmilnik HD Audio
Omogoči ali onemogoči vgrajeno zvočno funkcijo. (Privzeto: Omogočeno)
Če želite namesto vgrajenega zvoka namestiti zvočno kartico drugega proizvajalca, nastavite ta element na Disabled.
Bifurkacija PCIEX16
Omogoča določanje, kako je razdeljena pasovna širina reže PCIEX16. Možnosti: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Opomba). (Privzeto: Auto)
Dekodiranje nad 4G
Omogoči ali onemogoči dekodiranje 64-bitnih naprav v naslovnem prostoru nad 4 GB (samo če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Enabled, če je nameščenih več naprednih grafičnih kartic in njihovih gonilnikov ni mogoče zagnati ob vstopu v operacijski sistem (zaradi omejenega 4 GB naslovnega prostora pomnilnika). (Privzeto: Onemogočeno)
Podpora za Re-Size BAR
Omogoči ali onemogoči podporo za Resizable BAR. (Privzeto: Onemogočeno)
Vgrajeni krmilnik LAN
Omogoči ali onemogoči vgrajeno funkcijo LAN. (Privzeto: Omogočeno)
Če želite namesto vgrajenega LAN namestiti omrežno kartico drugega proizvajalca, nastavite ta element na Disabled.
(Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.

• Konfiguracija Super IO
  Zaporedna vrata
  Omogoči ali onemogoči vgrajena zaporedna vrata. (Privzeto: Omogočeno)
• Konfiguracija USB & Legacy USB Support
  Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
  XHCI Hand-off
  Določa, ali naj omogočite funkcijo XHCI Hand-off za operacijski sistem brez podpore XHCI Hand-off. (Privzeto: Omogočeno)
  Podpora za gonilnik množičnega pomnilnika USB
  Omogoči ali onemogoči podporo za naprave USB za shranjevanje. (Privzeto: Omogočeno)
  Emulacija vrat 60/64
  Omogoči ali onemogoči emulacijo vhodno/izhodnih vrat 64h in 60h. To mora biti omogočeno za popolno podporo starejših tipkovnic/miši USB v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
  Naprave za množično shranjevanje
  Prikaže seznam povezanih naprav USB za množično shranjevanje. Ta element se prikaže samo, ko je nameščena naprava USB za shranjevanje.
• Konfiguracija NVMe
  Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.
• Konfiguracija SATA
  Način SATA
  Omogoči ali onemogoči RAID za krmilnike SATA, integrirane v nabor čipov, ali konfigurira krmilnike SATA v način AHCI.

  RAID	Omogoča RAID za krmilnik SATA.
  AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki gonilniku za shranjevanje omogoča, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

Način NVMe RAID
Omogoča določanje, ali naj uporabite vaše M.2 NVMe PCIe SSD za konfiguriranje RAID. (Privzeto: Onemogočeno)
Omogoči vrata SATA nabora čipov
Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)
Vrata SATA 0/1/2/3 nabora čipov
Prikaže informacije o povezanih napravah SATA.

• Konfiguracija omrežnega sklada
  Omrežni sklad
  Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema v formatu GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
  Podpora za IPv4 PXE
  Omogoči ali onemogoči podporo za IPv4 PXE. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
  Podpora za IPv4 HTTP
  Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
  Podpora za IPv6 PXE
  Omogoči ali onemogoči podporo za IPv6 PXE. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
  Podpora za IPv6 HTTP
  Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen.
  Čas čakanja za zagon PXE
  Omogoča konfiguriranje, koliko časa čakati, preden lahko pritisnete <Esc>, da prekinete zagon PXE. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen. (Privzeto: 0)
  Števec zaznavanja medijev
  Omogoča nastavitev števila ponovitev preverjanja prisotnosti medija. Ta element je mogoče konfigurirati samo, ko je Network Stack omogočen. (Privzeto: 1)
• Krmilnik družine Realtek PCIe
  Ta podmeni ponuja informacije o konfiguraciji LAN in sorodnih možnostih konfiguracije.
• Razno
  LED diode v stanju vklopa sistema
  Omogoča, da omogočite ali onemogočite osvetlitev LED na matični plošči, ko je sistem vklopljen.

  Izklopljeno	Onemogoči izbrani način osvetlitve, ko je sistem vklopljen.
  Vklopljeno	Omogoči izbrani način osvetlitve, ko je sistem vklopljen. (Privzeto)

  LED diode v stanjih spanja, mirovanja in mehkega izklopa
  Omogoča nastavitev načina osvetlitve LED na matični plošči v stanju sistema S3/S4/S5. Ta element je mogoče konfigurirati, ko je LEDs in System Power On State nastavljen na On.

  Izklopljeno	Onemogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5. (Privzeto)
  Vklopljeno	Omogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5.

  Konfiguracija reže PCIe
  Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2, Gen 3 ali Gen 4 ^(Opomba). Dejanski način delovanja je odvisen od strojne specifikacije vsake reže. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Auto)
  Način PCIe ASPM
  Omogoča konfiguriranje načina ASPM za napravo, povezano z vodilom CPU PCI Express. (Privzeto: Onemogočeno)
  Izboljšava 3DMark01
  Omogoča določanje, ali naj izboljšate delovanje nekaterih starejših merilnih testov. (Privzeto: Onemogočeno)
  IOMMU
  Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Auto)
  AMD CPU fTPM
  Omogoči ali onemogoči funkcijo TPM 2.0, integrirano v AMD CPE. (Privzeto: Onemogočeno)
• Zaupanja vredno računalništvo
  Omogoči ali onemogoči Trusted Platform Module (TPM).
• AMD CBS
  Ta podmeni ponuja možnosti konfiguracije, povezane z AMD CBS.
• PC Health
  Ponastavi stanje odprtega ohišja

  Onemogočeno	Ohrani ali izbriše zapis prejšnjega stanja vdora v ohišje. (Privzeto)
  Omogočeno	Izbriše zapis prejšnjega stanja vdora v ohišje in polje Case Open bo ob naslednjem zagonu prikazalo »No«.

  (Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.
  Case Open
  Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavo CI na matični plošči. Če je pokrov ohišja sistema odstranjen, bo to polje prikazalo "Yes" (da), sicer bo prikazalo "No" (ne). Če želite počistiti zapis stanja vdora v ohišje, nastavite Reset Case Open Status na Enabled (omogočeno), shranite nastavitve v CMOS in nato znova zaženite sistem.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
  Prikaže trenutne sistemske napetosti.

• Smart Fan 5
  Monitor
  Omogoča vam, da izberete cilj za spremljanje in nadaljnjo prilagoditev. (Privzeto: CPU FAN)
  Fan Speed Control
  Omogoča vam, da določite, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

  Normal	Omogoča, da ventilator deluje pri različnih hitrostih glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na sistemske zahteve. (Privzeto)
  Silent	Omogoča, da ventilator deluje pri nizkih hitrostih.
  Manual	Omogoča vam nadzor hitrosti ventilatorja v krivulji.
  Full Speed	Omogoča, da ventilator deluje pri polni hitrosti.

  Fan Control Use Temperature Input
  Omogoča vam, da izberete referenčno temperaturo za nadzor hitrosti ventilatorja.
  Temperature Interval
  Omogoča vam, da izberete temperaturni interval za spremembo hitrosti ventilatorja.
  Fan Control Mode

  Auto	Omogoča, da BIOS samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalni način nadzora. (Privzeto)
  Voltage	Način napetosti je priporočljiv za 3-pinski ventilator.
  PWM	Način PWM je priporočljiv za 4-pinski ventilator.

  Fan Stop
  Omogoči ali onemogoči funkcijo zaustavitve ventilatorja. Temperaturno omejitev lahko nastavite z uporabo temperaturne krivulje. Ventilator preneha delovati, ko je temperatura nižja od omejitve. (Privzeto: Onemogočeno)
  Temperature
  Prikaže trenutno temperaturo izbranega ciljnega območja.
  Fan Speed
  Prikaže trenutne hitrosti ventilatorja.
  Flow Rate
  Prikaže pretok vašega sistema za vodno hlajenje.
  Temperature Warning Control
  Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddajal opozorilni zvok. Možnosti so: Disabled (onemogočeno) (privzeto), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning
  Omogoča sistemu, da oddaja opozorilni zvok, če ventilator ni priključen ali odpove. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

Informacije o sistemu

V tem razdelku so navedene informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Dan in Leto ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 13.00 je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
Raven dostopa
Prikazuje trenutno raven dostopa glede na vrsto uporabljene zaščite z geslom. (Če geslo ni nastavljeno, bo privzeto prikazano kot Administrator.) Raven Administrator vam omogoča spreminjanje vseh nastavitev BIOS-a; raven Uporabnik vam omogoča spreminjanje samo določenih nastavitev BIOS-a, ne pa vseh.

• Informacije o priključenih napravah
  Prikaže informacije o vaših napravah SATA, PCI Express in M.2, če so nameščene.
• Q-Flash
  Omogoča dostop do pripomočka Q-Flash za posodobitev BIOS-a ali varnostno kopiranje trenutne konfiguracije BIOS-a.

Zagon

Prioritete možnosti zagona
Določa splošni vrstni red zagona iz razpoložljivih naprav. Prenosne shranjevalne naprave, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Če želite zagnati operacijski sistem, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:".
Ali če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je 64-bitni Windows 10, izberite optični pogon, ki vsebuje namestitveni disk za 64-bitni Windows 10 in ima predpono "UEFI:".
Stanje NumLock ob zagonu
Omogoči ali onemogoči funkcijo Numlock na številski tipkovnici po POST-u. (Privzeto: Vklopljeno)
Možnost varnosti
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a. Po konfiguraciji te postavke nastavite gesla pod postavko Administratorsko geslo/Uporabniško geslo.

Setup	Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
System	Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)

Prikaz logotipa na celotnem zaslonu
Omogoča določitev, ali se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
Hiter zagon
Omogoči ali onemogoči hiter zagon (Fast Boot) za skrajšanje postopka zagona operacijskega sistema. Ultra hiter zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
Podpora za SATA

Samo naprave SATA zadnjega zagona	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona operacijskega sistema zaključi. (Privzeto)
Vse naprave SATA	Vse naprave SATA delujejo v operacijskem sistemu in med POST-om.

To postavko je mogoče konfigurirati samo, če je Hiter zagon nastavljen na Omogočeno ali Ultra hiter.
Podpora za NVMe
Omogoča, da omogočite ali onemogočite naprave NVMe. (Privzeto: Omogočeno)
To postavko je mogoče konfigurirati samo, če je Hiter zagon nastavljen na Omogočeno ali Ultra hiter.
Podpora za VGA
Omogoča, da izberete, katero vrsto operacijskega sistema želite zagnati.

Samodejno	Omogoči samo podedovani ROM možnosti.
Gonilnik EFI	Omogoči ROM možnosti EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, če je Hiter zagon nastavljen na Omogočeno ali Ultra hiter.
Podpora za USB

Onemogočeno	Vse naprave USB so onemogočene, preden se postopek zagona operacijskega sistema zaključi.
Popolna inicializacija	Vse naprave USB delujejo v operacijskem sistemu in med POST-om. (Privzeto)
Delna inicializacija	Del naprav USB je onemogočen, preden se postopek zagona operacijskega sistema zaključi.

To postavko je mogoče konfigurirati samo, če je Hiter zagon nastavljen na Omogočeno. Ta funkcija je onemogočena, ko je Hiter zagon nastavljen na Ultra hiter.
Podpora za gonilnik omrežnega sklada

Onemogočeno	Onemogoči zagon iz omrežja. (Privzeto)
Omogočeno	Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, če je Hiter zagon nastavljen na Omogočeno ali Ultra hiter.
Podpora za CSM
Omogoči ali onemogoči UEFI CSM (modul za podporo združljivosti) za podporo podedovanega postopka zagona računalnika.

Onemogočeno	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a.
Omogočeno	Omogoči UEFI CSM. (Privzeto)

LAN PXE Boot Option ROM
Omogoča, da izberete, ali želite omogočiti podedovani ROM možnosti za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.
Nadzor možnosti zagona shrambe
Omogoča, da izberete, ali želite omogočiti UEFI ali podedovani ROM možnosti za krmilnik shranjevalne naprave.

Onemogočeno	Onemogoči ROM možnosti.
Samo UEFI	Omogoči samo ROM možnosti UEFI. (Privzeto)
Samo podedovano	Omogoči samo podedovani ROM možnosti.

To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.
Prioriteta ROM-a druge naprave PCI
Omogoča, da izberete, ali želite omogočiti UEFI ali podedovani ROM možnosti za krmilnik naprave PCI, ki ni krmilnik LAN, shranjevalne naprave in grafični krmilnik.

Onemogočeno	Onemogoči ROM možnosti.
Samo UEFI	Omogoči samo ROM možnosti UEFI. (Privzeto)
Samo podedovano	Omogoči samo podedovani ROM možnosti.

To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Omogočeno.
Administratorsko geslo
Omogoča konfiguracijo administratorskega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Administratorsko geslo vam v nasprotju z uporabniškim geslom omogoča spreminjanje vseh nastavitev BIOS-a.
Uporabniško geslo
Omogoča konfiguracijo uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Administratorsko geslo (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar pa vam uporabniško geslo omogoča spreminjanje samo določenih nastavitev BIOS-a, ne pa vseh.
Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko vas pozove, da vnesete geslo, najprej vnesite pravilno geslo. Ko vas pozove, da vnesete novo geslo, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko vas pozove, da potrdite.
OPOMBA: Preden nastavite uporabniško geslo, najprej nastavite administratorsko geslo.

• Varni zagon
  Omogoča, da omogočite ali onemogočite varni zagon in konfigurirate povezane nastavitve. To postavko je mogoče konfigurirati samo, če je Podpora za CSM nastavljena na Onemogočeno.
  Prednostni način delovanja
  Omogoča, da izberete, ali želite po vstopu v nastavitev BIOS-a vstopiti v enostavni ali napredni način. Samodejno vstopi v način BIOS-a, v katerem je bil zadnjič. (Privzeto: Samodejno)

Shrani in izhod

Save & Exit Setup
Pritisnite <Enter> na tej postavki in izberite Yes (Da). To shrani spremembe v CMOS in zapre program za nastavitev BIOS-a. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
Exit Without Saving
Pritisnite <Enter> na tej postavki in izberite Yes (Da). To zapre nastavitev BIOS-a brez shranjevanja sprememb, narejenih v nastavitvi BIOS-a v CMOS. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
Load Optimized Defaults
Pritisnite <Enter> na tej postavki in izberite Yes (Da), da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete nastavitve po posodobitvi BIOS-a ali po čiščenju vrednosti CMOS.
Boot Override
Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes (Da) za potrditev. Vaš sistem se bo samodejno znova zagnal in se zagnal iz te naprave.
Save Profiles
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB), da shranite profil v svojo shranjevalno napravo.
Load Profiles
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko s to funkcijo naložite nastavitve BIOS-a iz profila, ustvarjenega prej, brez težav s ponovnim konfiguriranjem nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberi datoteko v HDD/FDD/USB), da vnesete profil, ki ste ga predhodno ustvarili iz svoje shranjevalne naprave, ali naložite profil, ki ga samodejno ustvari BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so pravilno delovale (zadnji znani dober zapis).

Konfiguracija nabora RAID

RAID Levels

	RAID 0	RAID 1	RAID 10
Najmanjše število trdih diskov	≥2	2	4
Kapaciteta niza	Število trdih diskov * Velikost najmanjšega diska	Velikost najmanjšega diska	(Število trdih diskov/2) * Velikost najmanjšega diska
Toleranca napak	Ne	Da	Da

Preden začnete, pripravite naslednje elemente:

• Vsaj dva trda diska SATA ali SSD. ^(Opomba) (Za zagotovitev optimalne zmogljivosti je priporočljivo uporabiti dva trda diska z enakim modelom in zmogljivostjo).
• Namestitveni disk Windows.
• Računalnik, povezan z internetom.
• USB-ključ.

Konfiguracija vgrajenega krmilnika SATA

1. Namestitev trdega diska SATA v računalnik
   Namestite trde diske/SSD-je v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.
2. Konfiguracija načina krmilnika SATA v nastavitvah BIOS-a
   Prepričajte se, da ste pravilno konfigurirali način krmilnika SATA v nastavitvah sistemskega BIOS-a.
   Koraki:
   Vklopite računalnik in pritisnite <Delete> (izbriši), da vstopite v nastavitve BIOS-a med POST (samotestiranje ob vklopu). Pod možnostjo Settings\IO Ports (Nastavitve/Vrata IO) nastavite SATA Configuration\SATA Mode (Konfiguracija SATA/Način SATA) na RAID. Nato shranite nastavitve in znova zaženite računalnik. (Če želite uporabiti NVMe PCIe SSD za konfiguracijo RAID, nastavite NVMe RAID mode (Način NVMe RAID) na Enabled (Omogočeno).)
   Meniji nastavitev BIOS-a, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija nastavitev BIOS-a, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS-a.
3. Konfiguracija UEFI RAID
   Koraki:
   1. V nastavitvah BIOS-a pojdite na Boot (Zagon) in nastavite CSM Support (Podpora CSM) na Disabled (Onemogočeno). Shranite spremembe in zapustite nastavitve BIOS-a.
   2. Ko se sistem znova zažene, znova vstopite v nastavitve BIOS-a. Nato vstopite v podmeni Settings\IO Ports\RAIDXpert2 Configuration Utility (Nastavitve/Vrata IO/Pripomoček za konfiguracijo RAIDXpert2).
   3. Na zaslonu RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo RAIDXpert2) pritisnite <Enter> (vnos) na Array Management (Upravljanje niza), da vstopite na zaslon Create Array (Ustvari niz). Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0, RAID 1 in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> (vnos) na Select Physical Disks (Izberi fizične diske), da vstopite na zaslon Select Physical Disks (Izberi fizične diske).
   4. Na zaslonu Select Physical Disks (Izberi fizične diske) izberite trde diske, ki bodo vključeni v niz RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščično tipko dol, da se premaknete na Apply Changes (Uveljavi spremembe) in pritisnite <Enter> (vnos). Nato se vrnite na prejšnji zaslon in nastavite Select CacheTagSize, Read Cache Policy (Politika predpomnilnika branja) in Write Cache Policy (Politika predpomnilnika pisanja).
   5. Premaknite se na Create Array (Ustvari niz) in pritisnite <Enter> (vnos), da začnete.
   6. Po zaključku boste preusmerjeni nazaj na zaslon Array Management (Upravljanje niza). Pod možnostjo Manage Array Properties (Upravljanje lastnosti niza) si lahko ogledate nov nosilec RAID in informacije o ravni RAID, imenu niza, kapaciteti niza itd.
      (Opomba) SSD M.2 PCIe ni mogoče uporabiti za nastavitev nabora RAID z SSD M.2 SATA ali trdim diskom SATA.

Namestite gonilnik RAID in operacijski sistem
S pravilnimi nastavitvami BIOS-a ste pripravljeni za namestitev operacijskega sistema.

Namestitev operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID, vam med postopkom namestitve sistema Windows ni treba namestiti ločenega gonilnika RAID. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike iz GIGABYTE APP Center, da zagotovite delovanje in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da med postopkom namestitve operacijskega sistema zagotovite dodaten gonilnik RAID, glejte spodnje korake:

1. Pojdite na spletno mesto GIGABYTE, poiščite spletno stran modela matične plošče, prenesite datoteko AMD RAID Preinstall Driver (Gonilnik za prednamestitev AMD RAID) na strani Support\Download\SATA RAID/AHCI (Podpora/Prenesi/SATA RAID/AHCI), razpakirajte datoteko in kopirajte datoteke na vaš USB-ključ.
2. Zaženite sistem z namestitvenega diska Windows in izvedite standardne korake namestitve operacijskega sistema. Ko se prikaže zaslon, ki vas zahteva, da naložite gonilnik, izberite Browse (Prebrskaj).
3. Vstavite USB-ključ in nato poiščite lokacijo gonilnika. Najprej izberite AMD-RAID Bottom Device (Spodnja naprava AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Nato izberite AMD-RAID Controller (Krmilnik AMD-RAID) in kliknite Next (Naprej), da naložite gonilnik. Nazadnje nadaljujte z namestitvijo operacijskega sistema.

Za več informacij o konfiguriranju niza RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Po namestitvi operacijskega sistema se v spodnjem desnem kotu namizja prikaže pogovorno okno, ki vas vpraša, ali želite prenesti in namestiti gonilnike in aplikacije GIGABYTE prek APP Center. Kliknite Install (Namesti), da nadaljujete z namestitvijo. (V nastavitvah BIOS-a se prepričajte, da je možnost Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Nastavitve/Vrata IO/Konfiguracija prenosa in namestitve APP Center/Prenos in namestitev APP Center) nastavljena na Enabled (Omogočeno).)

Ko se prikaže pogovorno okno licenčne pogodbe za končnega uporabnika, pritisnite <Accept> (Sprejmi), da namestite APP Center. Na zaslonu APP Center izberite gonilnike in aplikacije, ki jih želite namestiti, in kliknite Install (Namesti).

Pred namestitvijo se prepričajte, da je sistem povezan z internetom.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.

Stik z nami
GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/marketing): https://esupport.gigabyte.com
Spletni naslov (angleščina): https://www.gigabyte.com
Spletni naslov (kitajščina): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Če želite oddati tehnično ali netehnično vprašanje (prodaja/marketing), pojdite na:https://esupport.gigabyte.com


Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

GIGABYTE bo zmanjšal porabo papirja, da bi izpolnil odgovornosti globalnega državljana. Da bi zmanjšali vpliv na globalno segrevanje, so embalažni materiali tega izdelka reciklirani in ponovno uporabni. GIGABYTE sodeluje z vami pri varovanju okolja.

Avtorske pravice
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane.
Blagovne znamke, omenjene v tem priročniku, so zakonito registrirane pri svojih lastnikih.

Reference

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi GIGABYTE B550M AORUS PRO AX - Priročnik za matično ploščo

Razpoložljivi jeziki
