GIGABYTE B550M AORUS PRO AX - emolevyn käyttöohje

Sisältö

1 Emolevyn version tunnistaminen
2 B550M AORUS PRO AX -emolevyn asettelu
3 Laitteiston asennus
4 BIOS-asetukset
5 RAID-sarjan määrittäminen
6 Ohjainten asennus
7 Viitteet
8 Lataa käyttöohje
9 Muilla kielillä

Emolevyn version tunnistaminen

Emolevyn versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin, ohjainten päivittämistä tai etsiessäsi teknisiä tietoja.
Esimerkki:

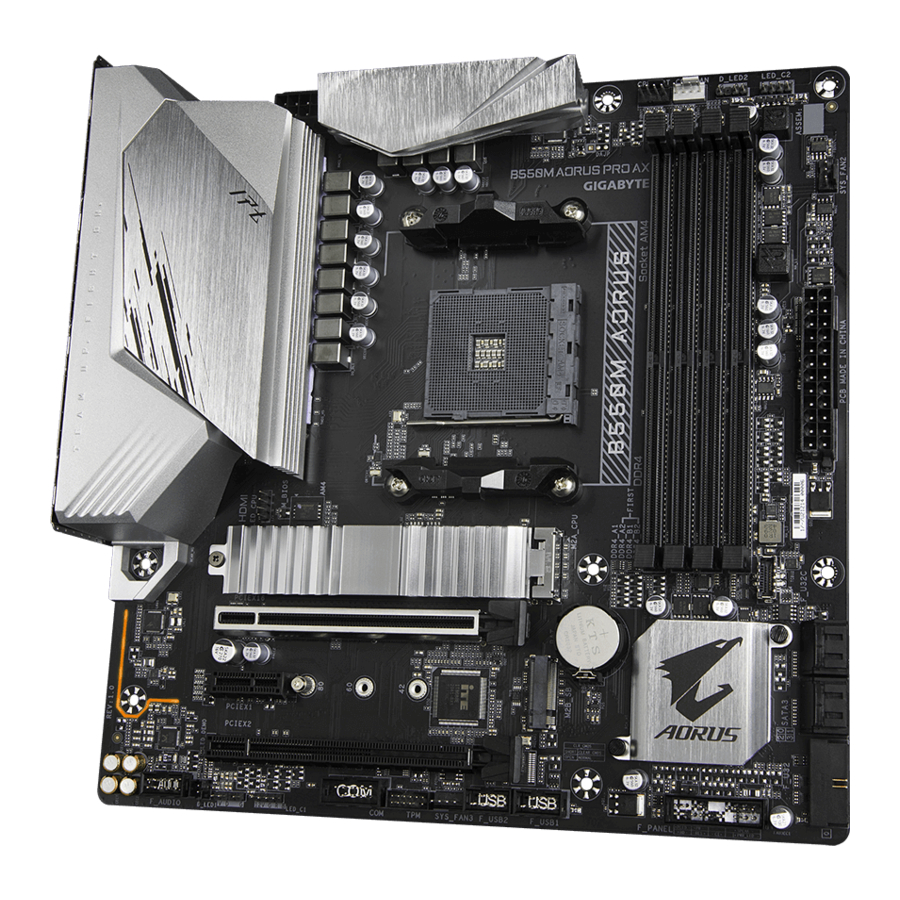

B550M AORUS PRO AX -emolevyn asettelu

Pakkauksen sisältö

B550M AORUS PRO AX -emolevy
Kaksi SATA-kaapelia
Käyttöohje
Yksi antenni

* Yllä oleva pakkauksen sisältö on vain viitteellinen, ja todelliset tuotteet riippuvat hankkimastasi tuotepaketista.
Pakkauksen sisältöä voidaan muuttaa ilman erillistä ilmoitusta.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä poista tai riko emolevyn S/N-tarraa (sarjanumero) tai jälleenmyyjän antamaa takuutarran ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
Irrota aina verkkovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
Kun käsittelet emolevyä, vältä koskettamasta metallisia johtoja tai liittimiä.
On parasta käyttää sähköstaattista purkausta (ESD) estävää ranneketta, kun käsittelet elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun säiliöön.
Varmista, että virtalähde on kytketty pois päältä, ennen kuin liität tai irrotat virtajohdon emolevystä.
Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitetason mukaan.
Varmista ennen tuotteen käyttöä, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on liitetty.
Älä päästä ruuveja kosketuksiin emolevyn piirien tai sen komponenttien kanssa, jotta emolevy ei vaurioidu.
Varmista, että emolevylle tai tietokoneen koteloon ei ole jäänyt ylimääräisiä ruuveja tai metalliosia.
Älä aseta tietokonejärjestelmää epätasaiselle pinnalle.
Älä sijoita tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennuksen aikana voi vahingoittaa järjestelmän komponentteja ja aiheuttaa fyysisiä vammoja käyttäjälle.
Jos olet epävarma asennusvaiheista tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

CPU	AMD Socket AM4, tuki: 3rd Generation AMD Ryzen ™ -suorittimille / 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics -suorittimille (Katso viimeisin CPU-tukiluettelo GIGABYTEn verkkosivuilta.)
Piirisarja	AMD B550
Muisti	4 x DDR4 DIMM -liitäntää, tukee jopa 128 Gt (32 Gt:n yhden DIMM-kapasiteetin) järjestelmämuistia Tuki DDR4 3200/2933/2667/2400/2133 MHz -muistimoduuleille Kaksikanavainen muistiarkkitehtuuri Tuki ECC Un-buffered DIMM 1Rx8/2Rx8 -muistimoduuleille Tuki non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 -muistimoduuleille Tuki Extreme Memory Profile (XMP) -muistimoduuleille (Katso uusimmat tuetut muistinopeudet ja muistimoduulit GIGABYTEn verkkosivuilta.)
Emolevyn näytönohjain	Integroitu 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics -suorittimiin: 1 x HDMI-portti, tukee enimmäistarkkuutta 4096x2160@60 Hz * HDMI 2.1 -versio, HDCP 2.3 ja HDR-tuki. 1 x DisplayPort, tukee enimmäistarkkuutta 5120x2880@60 Hz * DisplayPort 1.4 -versio, HDCP 2.3 ja HDR-tuki. Jaetun muistin enimmäismäärä 16 Gt
Ääni	Realtek ® ALC1200 -koodekki High Definition Audio 2/4/5.1/7.1-kanavainen Tuki S/PDIF Outille
LAN	Realtek ® 2.5GbE LAN -siru (2.5 Gbit/1 Gbit/100 Mbit)
Langattoman tiedonsiirron moduuli	Intel ® Wi-Fi 6 AX200 (PCB-versiolle 1.0) WIFI a, b, g, n, ac, ax, tukee 2,4/5 GHz:n kaksoistaajuutta BLUETOOTH 5.2 Tuki 11ax 160MHz:n langattomalle standardille ja jopa 2,4 Gbps:n tiedonsiirtonopeudelle AMD Wi-Fi 6E RZ608 (MT7921K) (PCB-versiolle 1.1/1.2) WIFI a, b, g, n, ac, ax, tukee 2,4/5/6 GHz:n kantoaaltotaajuuksia BLUETOOTH 5.2 Tuki 11ax 80MHz:n langattomalle standardille ja jopa 1,2 Gbps:n tiedonsiirtonopeudelle (Todellinen tiedonsiirtonopeus voi vaihdella ympäristön ja laitteiston mukaan.)
Laajennuspaikat	1 x PCI Express x16 -paikka (PCIEX16), integroitu CPU:hun: 3rd Generation AMD Ryzen ™ -suorittimet tukevat PCIe 4.0 x16 -tilaa 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics -suorittimet tukevat PCIe 3.0 x16 -tilaa * Jos vain yksi PCI Express -näytönohjain asennetaan, se on asennettava PCIEX16-paikkaan optimaalisen suorituskyvyn saavuttamiseksi. 1 x PCI Express x16 -paikka (PCIEX2), integroitu piirisarjaan: Tukee PCIe 3.0 x2 -tilaa 1 x PCI Express x1 -paikka (PCIEX1), integroitu piirisarjaan: Tukee PCIe 3.0 x1 -tilaa
Tallennusliitäntä	1 x M.2 -liitin (M2A_CPU), integroitu CPU:hun, tukee Socket 3:a, M-avainta, tyyppiä 2242/2260/2280/22110 SSD:t: 3rd Generation AMD Ryzen ™ -suorittimet tukevat SATA- ja PCIe 4.0 x4/x2 -SSD:itä 3rd Generation AMD Ryzen ™ with Radeon ™ Graphics -suorittimet tukevat SATA- ja PCIe 3.0 x4/x2 -SSD:itä 1 x M.2 -liitin (M2B_SB), integroitu piirisarjaan, tukee Socket 3:a, M-avainta, tyyppiä 2242/2260/2280 SSD:t: Tukee SATA- ja PCIe 3.0 x4/x2 -SSD:itä 4 x SATA 6Gb/s -liitintä, integroitu piirisarjaan: Tuki RAID 0:lle, RAID 1:lle ja RAID 10:lle
USB	CPU: 3 x USB 3.2 Gen 1 -porttia takapaneelissa 1 x USB 3.2 Gen 2 Type-A -portti (punainen) takapaneelissa CPU+1 USB 2.0 -keskitin: 2 x USB 2.0/1.1 -porttia takapaneelissa Piirisarja: 1 x USB Type-C ® -portti takapaneelissa, USB 3.2 Gen 2 -tuella 1 x USB Type-C ® -portti USB 3.2 Gen 1 -tuella, saatavilla sisäisen USB-liittimen kautta 2 x USB 3.2 Gen 1 -porttia saatavilla sisäisen USB-liittimen kautta 3 x USB 2.0/1.1 -porttia (2 porttia takapaneelissa, 1 portti saatavilla sisäisen USB-liittimen kautta) Piirisarja+1 USB 2.0 -keskitin: 3 x USB 2.0/1.1 -porttia saatavilla sisäisten USB-liittimien kautta
Sisäiset liittimet	1 x 24-nastainen ATX-päävirtaliitin 1 x 8-nastainen ATX 12V -virtaliitin 1 x CPU-tuulettimen liitin 1 x vesijäähdytys CPU-tuulettimen liitin 3 x järjestelmätuulettimen liittimiä 2 x osoitettavaa LED-nauhan liitintä 2 x RGB LED -nauhan liitintä 1 x CPU-jäähdyttimen LED-nauhan / RGB LED -nauhan liitin 2 x M.2 Socket 3 -liitintä 4 x SATA 6Gb/s -liitintä 1 x etupaneelin liitin 1 x etupaneelin ääniliitin 1 x USB Type-C ® -liitin, USB 3.2 Gen 1 -tuella 1 x USB 3.2 Gen 1 -liitin 2 x USB 2.0/1.1 -liitintä 1 x sarjaportin liitin 1 x Trusted Platform Module (TPM) -liitin (2x6-nastainen, vain GC-TPM2.0_S -moduulille) 1 x Clear CMOS -jumperi
Takapaneelin liittimet	4 x USB 2.0/1.1 -porttia 2 x SMA-antenniliitintä (2T2R) 1 x DisplayPort 1 x HDMI-portti
Takapaneelin liittimet	3 x USB 3.2 Gen 1 -porttia 1 x USB 3.2 Gen 2 Type-A -portti (punainen) 1 x USB Type-C ® -portti, USB 3.2 Gen 2 -tuella 1 x Q-Flash Plus -painike 1 x RJ-45-portti 1 x optinen S/PDIF Out -liitin 5 x ääniliitäntää
I/O-ohjain	iTE ® I/O -ohjainsiru
Laitteiston valvonta	Jännitteen tunnistus Lämpötilan tunnistus Tuulettimen nopeuden tunnistus Vesijäähdytyksen virtausnopeuden tunnistus Ylikuumenemisvaroitus Tuulettimen vikatilavaroitus Tuulettimen nopeuden säätö * Tuulettimen nopeudensäätötoiminnon tuki riippuu asentamastasi jäähdyttimestä.
BIOS	1 x 128 Mbit flash Lisensoidun AMI UEFI BIOSin käyttö PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Ainutlaatuiset ominaisuudet	Tuki APP Centerille * APP Centerin käytettävissä olevat sovellukset voivat vaihdella emolevyn mallin mukaan. Kunkin sovelluksen tuetut toiminnot voivat myös vaihdella emolevyn teknisten tietojen mukaan. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Tuki Q-Flash Plus -toiminnolle Tuki Q-Flash -toiminnolle Tuki Xpress Install -toiminnolle
Mukana toimitettava ohjelmisto	Norton ® Internet Security (OEM-versio) Realtek ® 8125 Gaming LAN Bandwidth Control Utility
Käyttöjärjestelmä	Tuki Windows 10 64-bit -käyttöjärjestelmälle
Muotokerroin	Micro ATX -muotokerroin; 24,4 cm x 24,4 cm

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Katso CPU:n, muistimoduulien, SSD-levyjen ja M.2-laitteiden tukiluettelot GIGABYTEn verkkosivuilta.

Lataa sovellusten uusimmat versiot GIGABYTEn verkkosivuston Support\Utility List (Tuki\Apuohjelmaluettelo) -sivulta.

Suorittimen asentaminen

Lue seuraavat ohjeet, ennen kuin alat asentaa suoritinta:

Varmista, että emolevy tukee suoritinta.
(Uusimman suoritintukiluettelon löydät GIGABYTEn verkkosivustolta.)
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta, ennen kuin asennat suoritinta, jotta laitteisto ei vahingoitu.
Etsi suorittimen nasta numero yksi. Suoritinta ei voi asettaa, jos se on väärin suunnattu.
Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten suoritin voi ylikuumentua ja vahingoittua.
Aseta suorittimen isäntätaajuus suorittimen teknisten tietojen mukaisesti. Järjestelmäväylän taajuutta ei suositella asetettavaksi laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardivaatimusten ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen
Nosta suorittimen kannan lukitusvipu kokonaan ylös. Etsi suorittimen kannan ja suorittimen nasta numero yksi (merkitty pienellä kolmiolla). Kun suoritin on asetettu kantaansa, aseta yksi sormi suorittimen keskelle, laske lukitusvipua ja lukitse se täysin lukittuun asentoon.

Älä pakota suoritinta suorittimen kantaan, ennen kuin suorittimen kannan lukitusvipu on nostettu ylös, tai suoritin ja suorittimen kanta voivat vahingoittua.

Muistin asentaminen

Lue seuraavat ohjeet, ennen kuin alat asentaa muistia:

Varmista, että emolevy tukee muistia. On suositeltavaa käyttää muisteja, joilla on sama kapasiteetti, tuotemerkki, nopeus ja sirut.
(Uusimmat tuetut muistinopeudet ja muistimoduulit löydät GIGABYTEn verkkosivustolta.)
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta, ennen kuin asennat muistia, jotta laitteisto ei vahingoitu.
Muistimoduuleissa on luotettava rakenne. Muistimoduulin voi asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistikokoonpano
Tämä emolevy tarjoaa neljä muistikantaa ja tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden.

Lisätietoja laitteiston asennuksesta on GIGABYTEn verkkosivustolla.

Suositeltu Dual Channel -muistikokoonpano:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moduulia	- -	DS/SS	- -	DS/SS
4 moduulia	DS/SS	DS/SS	DS/SS	DS/SS

(SS=yksipuolinen, DS=kaksipuolinen, "- -"=ei muistia)

Suorittimen rajoitusten vuoksi lue seuraavat ohjeet, ennen kuin asennat muistin Dual Channel -tilaan.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun otat Dual Channel -tilan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää muistia, jolla on sama kapasiteetti, tuotemerkki, nopeus ja sirut.

Laajennuskortin asentaminen

Lue seuraavat ohjeet, ennen kuin alat asentaa laajennuskorttia:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana toimitettu käyttöohje.
Katkaise aina virta tietokoneesta ja irrota virtajohto pistorasiasta, ennen kuin asennat laajennuskorttia, jotta laitteisto ei vahingoitu.

Takapaneelin liittimet

USB 2.0/1.1 -portti
USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
DisplayPort ^{(Huomautus 1)}
DisplayPort tarjoaa korkealaatuisen digitaalisen kuvan ja äänen, ja se tukee kaksisuuntaista äänensiirtoa. DisplayPort tukee HDCP 2.3 -sisällönsuojausmekanismeja. Voit käyttää tätä porttia DisplayPortia tukevan näytön liittämiseen. Huomautus: DisplayPort-tekniikka tukee enintään 5120x2880@60 Hz:n resoluutiota, mutta tuetut todelliset resoluutiot riippuvat käytettävästä näytöstä.
HDMI-portti^{(Huomautus 1)}

HDMI-portti on HDCP 2.3 -yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz/24 bitin 7.1-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI:tä tukevan näytön liittämiseen. Suurin tuettu resoluutio on 4096x2160@60 Hz, mutta tuetut todelliset resoluutiot riippuvat käytettävästä näytöstä.
Kun olet asentanut DisplayPort/HDMI-laitteen, varmista, että asetat oletusäänentoistolaitteeksi DisplayPort/HDMI. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
USB 3.2 Gen 1 -portti
USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
Q-Flash Plus -painike ^{(Huomautus 2)}
Q-Flash Plus -toiminnon avulla voit päivittää BIOSin, kun järjestelmäsi on pois päältä (S5-sammutustila). Tallenna uusin BIOS USB-muistitikulle ja kytke se Q-Flash Plus -porttiin, jonka jälkeen voit nyt päivittää BIOSin automaattisesti yksinkertaisesti painamalla Q-Flash Plus -painiketta. QFLED vilkkuu, kun BIOSin täsmäytys- ja päivitystoiminnot alkavat, ja lakkaa vilkkumasta, kun pää-BIOSin päivitys on valmis.
(Huomautus 1) Vain 3. sukupolven AMD Ryzen^™ -suorittimille, joissa on Radeon^™ Graphics -grafiikkaohjain.
(Huomautus 2) Jos haluat ottaa Q-Flash Plus -toiminnon käyttöön, käy GIGABYTEn verkkosivuston "Unique Features" -verkkosivulla.
USB 3.2 Gen 1 -portti (Q-Flash Plus -portti)
USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille. Ennen kuin käytät Q-Flash Plus -toimintoa ^{(Huomautus 2)}, varmista, että asetat USB-muistitikun ensin tähän porttiin.
RJ-45 LAN -portti
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 2,5 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

Nopeuden merkkivalo:

Tila Kuvaus

Oranssi 2,5 Gbps:n tiedonsiirtonopeus

Vihreä 1 Gbps:n tiedonsiirtonopeus

Pois päältä 100 Mbps:n tiedonsiirtonopeus

Aktiivisuuden merkkivalo:

Tila Kuvaus

Vilkkuu Tietojen lähetys tai vastaanotto on käynnissä

Pois päältä Tietojen lähetystä tai vastaanottoa ei tapahdu

USB 3.2 Gen 2 Type-A -portti (punainen)
USB 3.2 Gen 2 -portti tukee USB 3.2 Gen 2 -määritystä ja on yhteensopiva USB 3.2 Gen 1- ja USB 2.0 -määritysten kanssa. Käytä tätä porttia USB-laitteille.
USB Type-C^® -portti
Käännettävä USB-portti tukee USB 3.2 Gen 2 -määritystä ja on yhteensopiva USB 3.2 Gen 1- ja USB 2.0 -määritysten kanssa. Käytä tätä porttia USB-laitteille.
SMA-antenniliittimet (2T2R)
Käytä tätä liitintä antennin liittämiseen.
Kiristä antennit antenniliittimiin ja suuntaa sitten antennit oikein paremman signaalin vastaanoton varmistamiseksi.
Keski-/subwooferkaiuttimen lähtö
Käytä tätä ääniliitäntää keski-/subwooferkaiuttimien liittämiseen.
Takakaiuttimen lähtö
Käytä tätä ääniliitäntää takakaiuttimien liittämiseen.
Optinen S/PDIF-lähtöliitin
Tämä liitin tarjoaa digitaalisen äänilähdön ulkoiselle äänijärjestelmälle, joka tukee digitaalista optista ääntä. Ennen kuin käytät tätä ominaisuutta, varmista, että äänijärjestelmässäsi on optinen digitaalinen äänituloliitin.
Linjatulo/sivukaiuttimen lähtö
Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Linjalähtö/etukaiuttimen lähtö
Linjalähtöliitäntä.
Mikrofonitulo/sivukaiuttimen lähtö
Mikrofonituloliitäntä.
(Huomautus 2) Jos haluat ottaa Q-Flash Plus -toiminnon käyttöön, käy GIGABYTEn verkkosivuston "Unique Features" -verkkosivulla.

Ääniliitäntöjen kokoonpanot:

Liitäntä	Kuulokkeet/2-kanavainen	4-kanavainen	5.1-kanavainen	7.1-kanavainen
Keski-/subwooferkaiuttimen lähtö
Takakaiuttimen lähtö
Linjatulo/sivukaiuttimen lähtö
Linjalähtö/etukaiuttimen lähtö
Mikrofonitulo/sivukaiuttimen lähtö

Voit muuttaa ääniliitännän toimintoja ääniohjelmiston avulla. Jos haluat asentaa sivukaiuttimen, sinun on määritettävä joko linjatulo- tai mikrofonituloliitäntä sivukaiuttimen lähdöksi ääniohjaimen kautta.

Kun irrotat takapaneelin liittimeen kytkettyä kaapelia, irrota kaapeli ensin laitteestasi ja irrota se sitten emolevystä.
Kun irrotat kaapelin, vedä sitä suoraan ulos liittimestä. Älä keinuta sitä sivulta toiselle, jotta kaapelin liittimen sisällä ei tapahdu oikosulkua.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTEn verkkosivustolla.

Sisäiset liittimet

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB

F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
TPM
COM
CLR_CMOS
BAT

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on liitetty kunnolla emolevyn liittimeen.

1/2) ATX_12V/ATX (2x4 12V:n virtaliitin ja 2x12:n päävirtaliitin)
Virtaliittimen avulla virtalähde voi syöttää tarpeeksi vakaata virtaa kaikille emolevyn komponenteille. Ennen virtaliittimen liittämistä, varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on varma rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.
12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.
Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tuota tarvittavaa virtaa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	GND (vain 2x4-nastaiselle 12 V:lle)	5	+12V (vain 2x4-nastaiselle 12 V:lle)
2	GND (vain 2x4-nastaiselle 12 V:lle)	6	+12V (vain 2x4-nastaiselle 12 V:lle)
3	GND	7	+12V
4	GND	8	+12V

Nastanumero	Määritelmä	Nastanumero	Määritelmä
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pehmeä virta päälle/pois)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Virta OK	20	NC
9	5VSB (valmiustila +5V)	21	+5V
10	+12V	22	+5V
11	+12V (vain 2x12-nastaiselle ATX:lle)	23	+5V (vain 2x12-nastaiselle ATX:lle)
12	3.3V (vain 2x12-nastaiselle ATX:lle)	24	GND (vain 2x12-nastaiselle ATX:lle)

3/4) CPU_FAN/SYS_FAN1/2/3 (tuuletinliittimet)
Kaikki tämän emolevyn tuuletinliittimet ovat 4-nastaisia. Useimmissa tuuletinliittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liittimen johto on maajohto). Nopeuden säätötoiminto edellyttää, että käytetään tuuletinta, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

Liitin	CPU_FAN	SYS_FAN1/2/3
Suurin virta	2A	2A
Suurin teho	24W	24W

Muista liittää tuulettimen kaapelit tuuletinliittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuuletinliittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppypiuhaa liittimiin.

CPU_OPT (vesijäähdytyssuorittimen tuuletinliitin)
Tuuletinliitin on 4-nastainen ja siinä on varma asennusrakenne. Useimmissa tuuletinliittimissä on varma asennusrakenne. Kun liität tuulettimen kaapelia, varmista, että liität sen oikeassa asennossa (musta liittimen johto on maajohto). Nopeuden säätötoiminto edellyttää, että käytetään tuuletinta, jossa on tuulettimen nopeudensäätörakenne.

Nastanumero	Määritelmä
1	GND
2	Jännitteen nopeudensäätö
3	Tunnistus
4	PWM-nopeudensäätö

Muista liittää tuulettimen kaapelit tuuletinliittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuuletinliittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppypiuhaa liittimiin.

D_LED1/D_LED2 (osoitettavat LED-nauhan liittimet)
Liittimiä voidaan käyttää tavallisen 5050-osoitettavan LED-nauhan liittämiseen, jonka suurin teho on 5 A (5 V) ja suurin LED-valojen määrä 1 000.

Nastanumero Määritelmä

1 V (5V)

2 Data

3 Ei nastaa

4 GND

Liitä osoitettava LED-nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä osoitettavan LED-nauhan liittimen nastaan 1. Virheellinen liitäntä voi johtaa LED-nauhan vaurioitumiseen.
LED_CPU (CPU-jäähdyttimen LED-nauha/RGB LED-nauhan liitin)
Liitintä voidaan käyttää CPU-jäähdyttimen LED-nauhan tai tavallisen 5050 RGB LED-nauhan (12V/G/R/B) liittämiseen, jonka maksimiteho on 2A (12V) ja maksimipituus 2 m.

Nastanumero Määritelmä

1 12V

2 G

3 R

4 B

Liitä CPU-jäähdyttimen LED-nauha/RGB LED-nauha liittimeen. RGB LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12V). Virheellinen liitäntä voi johtaa LED-nauhan vaurioitumiseen.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.
Ennen laitteiden asentamista varmista, että sammutat laitteet ja tietokoneen. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
LED_C1/LED_C2 (RGB LED-nauhan liittimet)
Liittimiä voidaan käyttää tavallisen 5050 RGB LED-nauhan (12V/G/R/B) liittämiseen, jonka maksimiteho on 2A (12V) ja maksimipituus 2 m.

Nastanumero Määritelmä

1 12V

2 G

3 R

4 B

Liitä CPU-jäähdyttimen LED-nauha/RGB LED-nauha liittimeen. RGB LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12V). Virheellinen liitäntä voi johtaa LED-nauhan vaurioitumiseen.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.
Ennen laitteiden asentamista varmista, että sammutat laitteet ja tietokoneen. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)
SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1,5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0:aa, RAID 1:tä ja RAID 10:tä. Katso RAID-sarjan määrittämistä koskevat ohjeet luvusta "RAID-sarjan määrittäminen".

Nastanumero Määritelmä

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND
2A_CPU/M2B_SB (M.2 Socket 3 -liittimet)
M.2-liittimet tukevat M.2 SATA SSD -levyjä tai M.2 PCIe SSD -levyjä ja tukevat RAID-kokoonpanoa. Huomaa, että M.2 PCIe SSD -levyllä ei voi luoda RAID-sarjaa joko M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa. Katso RAID-sarjan määrittämistä koskevat ohjeet luvusta "RAID-sarjan määrittäminen".

Noudata alla olevia ohjeita asentaaksesi M.2 SSD oikein M.2-liittimeen.
Vaihe 1:
Etsi M.2-liitin, johon asennat M.2 SSD -levyn, löysää ruuvimeisselillä jäähdytyselementin ruuvi ja irrota sitten jäähdytyselementti. (Vain M2A_CPU-liittimessä on jäähdytyselementti)
Vaihe 2:
Etsi oikea asennusreikä M.2 SSD -levyn pituuden perusteella. Siirrä tarvittaessa välikappale haluttuun asennusreikään. Aseta M.2 SSD M.2-liittimeen kulmassa.
Vaihe 3:
Paina M.2 SSD alas ja kiinnitä se sitten ruuvilla. Aseta jäähdytyselementti takaisin paikalleen ja kiinnitä se alkuperäiseen reikään. Poista suojakalvo jäähdytyselementin pohjasta ennen jäähdytyselementin asettamista takaisin paikalleen.
F_PANEL (etupaneelin liitin)
Liitä virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-sensori ja järjestelmän tilan ilmaisin kotelossa tähän liittimeen alla olevien nastamääritysten mukaisesti. Huomioi positiiviset ja negatiiviset nastat ennen kaapeleiden liittämistä.

PLED/PWR_LED (virran merkkivalo):
Liitetään kotelon etupaneelin virran tilan merkkivaloon. LED palaa, kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).
PW (virtakytkin):
Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää, miten järjestelmä sammutetaan virtakytkimellä (katso lisätietoja luvusta "BIOS-asetukset", "Asetukset\Platform Power").
SPEAK (kaiutin):
Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Kuuluu yksi lyhyt äänimerkki, jos järjestelmän käynnistyksessä ei havaita ongelmia.
HD (kiintolevyn toiminnan merkkivalo): Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
RES (nollauskytkin):
Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokone uudelleen, jos tietokone jumiutuu eikä pysty suorittamaan normaalia uudelleenkäynnistystä.
CI (kotelon tunkeutumisen liitin):
Liitetään kotelon tunkeutumiskytkimeen/-sensoriin kotelossa, joka voi havaita, onko kotelon kansi poistettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/-sensori.
NC: Ei yhteyttä.
Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinmääritykset ja nastamääritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniliitin)
Etupaneelin ääniliitin tukee High Definition -ääntä (HD). Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen nastamäärityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi aiheuttaa sen, että laite ei toimi tai jopa vahingoittaa sitä.

Nastanumero Määritelmä Nastanumero Määritelmä

1 MIC2_L 6 Sense F_

2 GND 7 FAUDIO_JD

3 MIC2_R 8 Ei nastaa

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijasta. Jos haluat tietoja etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

F_U32C (USB Type-C^® -liitin USB 3.2 Gen 1 -tuella)
Liitin on USB 3.2 Gen 1 -määrityksen mukainen ja voi tarjota yhden USB-portin.

Pinni nro	Määritelmä	Pinni nro	Määritelmä	Pinni nro	Määritelmä
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

F_U32 (USB 3.2 Gen 1 -liitin)
Liitin on USB 3.2 Gen 1- ja USB 2.0 -määritysten mukainen ja voi tarjota kaksi USB-porttia. Jos haluat ostaa valinnaisen 3,5 tuuman etupaneelin, jossa on kaksi USB 3.2 Gen 1 -porttia, ota yhteyttä paikalliseen jälleenmyyjään.

Pinni nro	Määritelmä	Pinni nro	Määritelmä	Pinni nro	Määritelmä
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Ei pinniä
7	GND	14	SSTX2+

F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)
Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Pinni nro Määritelmä Pinni nro Määritelmä

1 Virta (5V) 6 USB DY+

2 Virta (5V) 7 GND

3 USB DX- 8 GND

4 USB DY- 9 Ei pinniä

5 USB DX+ 10 NC
- Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
- Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.
TPM (Trusted Platform Module -liitin)
Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.

Pinni nro Määritelmä Pinni nro Määritelmä

1 LAD0 7 LAD3

2 VCC3 8 GND _ F

3 LAD1 9 LFRAME

4 Ei pinniä 10 NC

5 LAD2 11 SERIRQ

6 LCLK 12 LRESET
COM (sarjaporttiliitin)
COM-liitin voi tarjota yhden sarjaportin valinnaisen COM-porttikaapelin kautta. Jos haluat ostaa valinnaisen COM-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.

Pinni nro Määritelmä Pinni nro Määritelmä

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- 9 NRI-

5 GND 10 _3 Ei pinniä U
CLR_CMOS (Clear CMOS -hyppyjohdin)
Käytä tätä hyppyjohdinta BIOS-kokoonpanon tyhjentämiseen ja CMOS-arvojen palauttamiseen tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta pinniä metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

	Open: Normal
	Short: Clear CMOS Values

Sammuta tietokone aina ennen CMOS-arvojen tyhjentämistä.
Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusarvot)) tai määritä BIOS-asetukset manuaalisesti (katso luku "BIOS-asetukset" BIOS-määrityksiä varten).

BAT (Akku)
Akku syöttää virtaa pitämään arvot (kuten BIOS-määritykset, päivämäärä- ja aika tiedot) CMOS-muistissa, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne voivat kadota.

Voit tyhjentää CMOS-arvot irrottamalla akun:

Sammuta tietokone ja irrota virtajohto.
Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettamaan akkukotelon positiivista ja negatiivista napaa, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
Vaihda akku.
Kytke virtajohto ja käynnistä tietokone uudelleen.

Sammuta tietokone aina ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan akkuun. Laitteesi voivat vaurioitua, jos akku vaihdetaan väärään malliin.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akun, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit CMOS-muistiin emolevyllä. Sen päätoimintoihin kuuluvat virran kytkemisen jälkeisen testin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmän ominaisuuksia.
Kun virta katkaistaan, emolevyn akku syöttää tarvittavan virran CMOS-muistiin säilyttääkseen kokoonpanoarvot CMOS-muistissa.
Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään.
Päivitä BIOS joko GIGABYTE Q-Flash -apuohjelmalla tai @BIOS-apuohjelmalla.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
@BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. Jos päätät päivittää BIOSin, tee se varoen. Virheellinen BIOSin päivittäminen voi johtaa järjestelmän toimintahäiriöihin.
On suositeltavaa, että et muuta oletusasetuksia (ellei sinun ole pakko), jotta vältetään järjestelmän epävakaus tai muut odottamattomat tulokset. Asetusten virheellinen muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin käy, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso "Lataa optimoidut oletusarvot" -osio tässä luvussa tai akun/tyhjennä CMOS-hyppyjohdon esittelyt luvusta Laitteiston asennus saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)

Käynnistysnäyttö

Seuraava käynnistyslogo tulee näkyviin, kun tietokone käynnistyy.

On olemassa kaksi erilaista BIOS-tilaa seuraavasti, ja voit vaihtaa niiden välillä <F2>-näppäimellä. Helpon tilan avulla käyttäjät voivat nopeasti tarkastella nykyisiä järjestelmätietojaan tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Helpossa tilassa voit siirtyä konfigurointikohteiden välillä hiirellä. Lisäasetustila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit painaa näppäimistön nuolinäppäimiä siirtyäksesi kohteiden välillä ja painaa <Enter>-näppäintä hyväksyäksesi tai siirtyäksesi alivalikkoon. Voit myös valita haluamasi kohteen hiirellä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Load Optimized Defaults (Lataa optimoidut oletusarvot) asettaaksesi järjestelmäsi oletusasetuksiin.
Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

Lisäasetustilan toimintonäppäimet

<><>	Siirrä valintapalkki asetusvalikon valitsemiseksi
<><>	Siirrä valintapalkki määrityskohteen valitsemiseksi valikossa
<Enter>/kaksoisnapsautus	Suorita komento tai siirry valikkoon
<+>/<Page Up>	Lisää numeerista arvoa tai tee muutoksia
<->/<Page Down>	Vähennä numeerista arvoa tai tee muutoksia
<F1>	Näytä toimintonäppäinten kuvaukset
<F2>	Vaihda helppoon tilaan
<F3>	Tallenna nykyiset BIOS-asetukset profiiliin
<F4>	Lataa BIOS-asetukset aiemmin luodusta profiilista
<F5>	Palauta edelliset BIOS-asetukset nykyisille alivalikoille
<F6>	Näytä Smart Fan 5 -näyttö
<F7>	Lataa optimoidut BIOS-oletusasetukset nykyisille alivalikoille
<F8>	Avaa Q-Flash-apuohjelma
<F10>	Tallenna kaikki muutokset ja poistu BIOS-asetusohjelmasta
<F11>	Vaihda Suosikit-alivalikkoon
<F12>	Kaappaa nykyinen näyttö kuvana ja tallenna se USB-asemallesi
<Insert>	Lisää tai poista suosikkivaihtoehto
<Ctrl>+<S>	Näytä tiedot asennetusta muistista
<Esc>	Päävalikko: Poistu BIOS-asetusohjelmasta Alivalikot: Poistu nykyisestä alivalikosta

Suosikit (F11)

Aseta usein käyttämäsi vaihtoehdot suosikeiksi ja käytä <F11>-näppäintä vaihtaaksesi nopeasti sivulle, jossa kaikki suosikkivaihtoehtosi sijaitsevat. Lisätäksesi tai poistaaksesi suosikkivaihtoehdon, siirry sen alkuperäiselle sivulle ja paina <Insert>-näppäintä vaihtoehdon kohdalla. Vaihtoehto on merkitty tähtimerkillä, jos se on asetettu "suosikiksi".

Tweaker

Tweaker
Järjestelmän vakaa toiminta tekemilläsi ylikellotus-/ylijännitysasetuksilla riippuu järjestelmäkokoonpanostasi. Virheellinen ylikellotus/ylijännite voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, ja suosittelemme, että et muuta oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten välttämiseksi. (Asetusten riittämätön muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta emolevy oletusarvoihin.)

CPU Clock Control (suorittimen kellonhallinta)
Voit asettaa suorittimen peruskellon manuaalisesti 1 MHz:n välein. (Oletus: Auto)

On erittäin suositeltavaa, että suorittimen taajuus asetetaan suorittimen teknisten tietojen mukaisesti.
Spread Spectrum Control
Ottaa käyttöön tai poistaa käytöstä CPU/PCIe Spread Spectrumin. (Oletus: Auto)
CPU Ratio Mode ^(Huom.)
Voit asettaa ydinsuhteen kaikille suorittimen ytimille tai yksittäisille ytimille. (Oletus: Kaikki ytimet)
CCD0 CCX0/1 Ratio ^(Huom.)
Voit asettaa suorittimen CCX0, 1 ytimien ydinsuhteen manuaalisesti. Tämä kohde on määritettävissä vain, kun CPU Ratio Mode on asetettu arvoon Per CCX. (Oletus: Auto)
CPU Clock Ratio
Voit muuttaa asennetun suorittimen kellosuhdetta. Säädettävä alue riippuu asennetusta suorittimesta.
GFX Clock Frequency ^(Huom.)
Voit muuttaa GPU:n taajuutta. Kun olet muuttanut GFX Clock Frequency -asetuksia, muista säätää GFX Core Voltage -asetukset. (Oletus: Auto)
HUOMAUTUS: Säädettävä alue riippuu asennetusta suorittimesta. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti.
GFX Core Voltage ^(Huom.)
Voit muuttaa GPU:n jännitettä. (Oletus: Auto)
HUOMAUTUS: Säädettävä alue riippuu asennetusta suorittimesta. Auto antaa BIOSin määrittää tämän asetuksen automaattisesti.

Advanced CPU Settings (suorittimen lisäasetukset)
& Core Performance Boost ^(Huom.)
Voit määrittää, otetaanko Core Performance Boost (CPB) -tekniikka käyttöön, joka on suorittimen suorituskykyä parantava tekniikka. (Oletus: Auto)
(Huomautus) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
SVM Mode
Virtualisointitekniikan tehostama virtualisointi mahdollistaa alustan suorittamaan useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useana virtuaalijärjestelmänä. (Oletus: Poistettu käytöstä)
AMD Cool&Quiet -toiminto

Enabled	Antaa AMD Cool'n'Quiet -ohjaimen säätää dynaamisesti suorittimen kelloa ja VID:tä vähentääkseen tietokoneen lämpötehoa ja sen virrankulutusta. (Oletus)
Disabled	Poistaa tämän toiminnon käytöstä.

PPC Adjustment ^{(Huom. 1)}
Voit korjata suorittimen PState-tilan. (Oletus: PState 0)
Global C-state Control ^{(Huom. 1)}
Voit määrittää, sallitaanko suorittimen siirtyä C-tiloihin. Kun tämä on käytössä, suorittimen ytimen taajuutta pienennetään järjestelmän pysäytystilassa virrankulutuksen vähentämiseksi. (Oletus: Auto)
Power Supply Idle Control ^{(Huom. 1)}
Ottaa käyttöön tai poistaa käytöstä Package C6 State -tilan.

Typical Current Idle	Poistaa tämän toiminnon käytöstä.
Low Current Idle	Ottaa tämän toiminnon käyttöön.
Auto	Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)

CCD Control ^{(Huom. 1)}
Määrittää käytettävien CCD-yksiköiden määrän. (Oletus: Auto)
Downcore Control
Voit valita käytettävien suorittimen ytimien määrän (suorittimen ytimien määrä voi vaihdella suorittimen mukaan). (Oletus: Auto)
SMT Mode
Voit ottaa käyttöön tai poistaa käytöstä suorittimen Simultaneous Multi-Threading -tekniikan. (Oletus: Auto)
CPPC (Huom. 1)
Ottaa CPPC-ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
CPPC Preferred Cores ^{(Huom. 1)}
Ottaa CPPC Preferred Cores -ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
Extreme Memory Profile (X.M.P.) ^{(Huom. 2)}
Sallii BIOSin lukea SPD-tiedot XMP-muistimoduulista/moduuleista parantaakseen muistin suorituskykyä, kun se on käytössä.

Disabled	Poistaa tämän toiminnon käytöstä. (Oletus)
Profile1	Käyttää Profiili 1 -asetuksia.
Profile2 ^{(Huom. 2)}	Käyttää Profiili 2 -asetuksia.

XMP High Frequency Support ^{(Huom. 2)}
Voit valita yhteensopivuustason korkeataajuiselle muistille. Tämä kohde on määritettävissä vain, kun Extreme Memory Profile (X.M.P.) on asetettu arvoon Profile1 tai Profile2. (Oletus: Auto)
System Memory Multiplier
Voit asettaa järjestelmän muistin kertoimen. Auto asettaa muistin kertoimen muistin SPD-tietojen mukaan. (Oletus: Auto)

(Huom. 1) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
(Huom. 2) Tämä kohde on käytettävissä vain, kun asennat suorittimen ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Advanced Memory Settings ƒ (muistin lisäasetukset)
Memory Subtimings (muistin alitukset)
Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
Drive Strength, Data Bus Configuration
Nämä osiot tarjoavat muistin ajoitusasetuksia. Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta emolevy oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.
ƒ SPD Info (SPD-tiedot)
Näyttää tietoja asennetusta muistista.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Näiden kohteiden avulla voit säätää suorittimen Vcore- ja muistijännitteitä.

ƒ CPU/VRM Settings (suorittimen/VRM-asetukset)
Tämän alivalikon avulla voit määrittää kuormitusviivan kalibrointitason, ylijännitesuojauksen tason, ylivirtasuojauksen tason ja PWM-vaiheet.

Asetukset

Platform Power

AC BACK
Määrittää järjestelmän tilan sähkökatkon jälkeisen virran palautuksen jälkeen.

Memory	Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaan AC-virran palautuksen jälkeen.
Always On	Järjestelmä käynnistyy AC-virran palautuksen jälkeen.
Always Off	Järjestelmä pysyy pois päältä AC-virran palautuksen jälkeen. (Oletus)

ErP
Määrittää, kuluttaako järjestelmä mahdollisimman vähän virtaa S5-tilassa (sammutettuna). (Oletus: Disabled) Huomautus: Kun tämä asetus on Enabled (Käytössä), Resume by Alarm (Herätys hälytyksellä) -toiminto ei ole käytettävissä.
Soft-Off by PWR-BTTN
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.

Instant-Off	Paina virtapainiketta, jolloin järjestelmä sammuu välittömästi. (Oletus)
Delay 4 Sec.	Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy valmiustilaan.

Power Loading
Ottaa käyttöön tai poistaa käytöstä keinokuorman. Kun virtalähde on alhaisella kuormalla, aktivoituu itsesuojaus, joka aiheuttaa sen sammumisen tai vikaantumisen. Jos näin tapahtuu, aseta tämä Enabled (Käytössä) -tilaan. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)

Resume by Alarm
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Disabled)
Jos käytössä, aseta päivämäärä ja aika seuraavasti:
Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettynä ajankohtana joka päivä tai tiettynä päivänä kuukaudessa.
Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistetään automaattisesti.
Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai AC-virran poistamista, sillä asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Enabled)
High Precision Event Timer
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timerin (HPET) käyttöjärjestelmässä. (Oletus: Enabled)
CEC 2019 Ready
Voit valita, sallitaanko järjestelmän säätää virrankulutusta, kun se on sammutettuna, joutokäynnissä tai valmiustilassa, jotta se noudattaa CEC (California Energy Commission) 2019 -standardeja. (Oletus: Disabled)

IO Ports

Initial Display Output
Määrittää näytön ensimmäisen käynnistyksen asennetulta PCI Express -näytönohjaimelta tai integroidulta näytönohjaimelta.

IGD Video^(Huom)	Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
PCIe 1 Slot	Asettaa PCIEX16-paikkaan asennetun näytönohjaimen ensimmäiseksi näytöksi. (Oletus)
PCIe 2 Slot	Asettaa PCIEX2-paikkaan asennetun näytönohjaimen ensimmäiseksi näytöksi.

Integrated Graphics ^(Note)
Ottaa käyttöön tai poistaa käytöstä integroidun näytönohjaimen toiminnon.

Auto	BIOS ottaa automaattisesti käyttöön tai poistaa käytöstä integroidun näytönohjaimen asennetun näytönohjaimen mukaan. (Oletus)
Forces	Ottaa integroidun näytönohjaimen käyttöön.
Disabled	Poistaa integroidun näytönohjaimen käytöstä.

UMA Mode ^(Note)
Määritä UMA-tila.

Auto	Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
UMA Specified	Asettaa UMA-kehyspuskurin koon.
UMA Auto	Asettaa näytön tarkkuuden.
UMA Game Optimized	Säätää kehyspuskurin koon järjestelmän kokonaismuistin koon perusteella.

Tämä kohde on määritettävissä vain, kun Integrated Graphics -asetukseksi on määritetty Forces.
UMA Frame Buffer Size (Huom.)
Kehyspuskurin koko on järjestelmämuistin kokonaismäärä, joka on varattu yksinomaan sisäiselle grafiikkaohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 64M~2G. Tämä kohde on määritettävissä vain, kun UMA-tilaksi on määritetty UMA Specified.
Display Resolution ^(Huom.)
Mahdollistaa näytön tarkkuuden määrittämisen. Vaihtoehdot ovat: Auto (oletus), 1920x1080 ja alle, 2560x1600, 3840x2160.
Tämä kohde on määritettävissä vain, kun UMA Mode -asetukseksi on määritetty UMA Auto.
HD Audio Controller
Ottaa käyttöön tai poistaa käytöstä sisäisen äänitoiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisätyn äänikortin sisäisen äänen käytön sijaan, aseta tämä kohde arvoon Disabled.
PCIEX16 Bifurcation
Mahdollistaa PCIEX16-väylän kaistanleveyden jakamisen määrittämisen. Vaihtoehdot: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Huom.). (Oletus: Auto)
Above 4G Decoding
Ottaa käyttöön tai poistaa käytöstä 64-bittisten laitteiden dekoodauksen yli 4 Gt:n osoiteavaruudessa (vain, jos järjestelmäsi tukee 64-bittistä PCI-dekoodausta). Aseta kohtaan Enabled, jos on asennettu useampi kuin yksi edistynyt näytönohjain ja niiden ohjaimia ei voida käynnistää käyttöjärjestelmään siirryttäessä (rajoitetun 4 Gt:n muistiosoiteavaruuden vuoksi). (Oletus: Poistettu käytöstä)
Re-Size BAR Support
Ottaa käyttöön tai poistaa käytöstä Resizable BAR -tuen. (Oletus: Poistettu käytöstä)
Onboard LAN Controller
Ottaa käyttöön tai poistaa käytöstä sisäisen LAN-toiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisätyn verkkokortin sisäisen LAN-verkon käytön sijaan, aseta tämä kohde arvoon Disabled.
(Huom.) Tämä kohde on käytettävissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Super IO Configuration
Serial Port
Ottaa käyttöön tai poistaa käytöstä sisäisen sarjaportin. (Oletus: Käytössä)
USB Configuration & Legacy USB Support
Mahdollistaa USB-näppäimistön/hiiren käytön MS-DOS:ssa. (Oletus: Käytössä)
XHCI Hand-off
Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmässä, jossa ei ole XHCI Hand-off -tukea. (Oletus: Käytössä)
USB Mass Storage Driver Support
Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Käytössä)
Port 60/64 Emulation
Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöille/hiirille on täysi vanha tuki MS-DOS:ssa tai käyttöjärjestelmässä, joka ei natiivisti tue USB-laitteita. (Oletus: Poistettu käytöstä)
Mass Storage Devices
Näyttää luettelon liitetyistä USB-massamuistilaitteista. Tämä kohde näkyy vain, kun USB-tallennuslaite on asennettu.
NVMe Configuration
Näyttää tietoja M.2 NVME PCIe SSD -levystäsi, jos sellainen on asennettu.

SATA Configuration

SATA Mode
Ottaa käyttöön tai poistaa käytöstä RAID-ominaisuuden piirisarjaan integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.

RAID	Ottaa RAID-ominaisuuden käyttöön SATA-ohjaimelle.
AHCI	Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntämäärittely, jonka avulla tallennusohjain voi ottaa käyttöön edistyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)

NVMe RAID mode
Voit määrittää, käytetäänkö M.2 NVMe PCIe SSD -levyjä RAID-ominaisuuden määrittämiseen. (Oletus: Poistettu käytöstä)
Chipset SATA Port Enable
Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Käytössä)
Chipset SATA Port 0/1/2/3
Näyttää liitettyjen SATA-laitteiden tiedot.

Network Stack Configuration
Network Stack
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
IPv4 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
IPv4 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
IPv6 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
IPv6 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
PXE boot wait time
Voit määrittää, kuinka kauan odotetaan, ennen kuin voit keskeyttää PXE-käynnistyksen painamalla <Esc>. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä. (Oletus: 0)
Media detect count
Voit määrittää, kuinka monta kertaa median olemassaolo tarkistetaan. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä. (Oletus: 1)
Realtek PCIe Family Controller
Tämä alivalikko sisältää tietoja LAN-määrityksestä ja siihen liittyvistä määritysvaihtoehdoista.

Miscellaneous

LED-valot järjestelmän virran ollessa päällä

LEDs in System Power On State
Voit ottaa emolevyn LED-valaistuksen käyttöön tai poistaa sen käytöstä, kun järjestelmä on päällä.

Off	Poistaa valitun valaistustilan käytöstä, kun järjestelmä on päällä.
On	Ottaa valitun valaistustilan käyttöön, kun järjestelmä on päällä. (Oletus)

LEDs in Sleep, Hibernation, and Soft Off States
Voit määrittää emolevyn LED-valojen valaistustilan järjestelmän S3/S4/S5-tilassa. Tämä kohde on määritettävissä, kun LEDs in System Power On State -asetukseksi on määritetty On.

Off	Poistaa valitun valaistustilan käytöstä, kun järjestelmä siirtyy S3/S4/S5-tilaan. (Oletus)
On	Ottaa valitun valaistustilan käyttöön, kun järjestelmä siirtyy S3/S4/S5-tilaan.

PCIe Slot Configuration
Voit määrittää PCI Express -korttipaikkojen toimintatilan arvoon Gen 1, Gen 2, Gen 3 tai Gen 4 ^(Huom.). Todellinen toimintatila riippuu kunkin korttipaikan laitteistomäärityksistä. Auto antaa BIOS:n määrittää tämän asetuksen automaattisesti. (Oletus: Auto)

PCIe ASPM Mode
Voit määrittää ASPM-tilan suorittimen PCI Express -väylään liitetylle laitteelle. (Oletus: Poistettu käytöstä)

3DMark01 Enhancement
Voit määrittää, parannetaanko tiettyä vanhaa vertailuarvosuorituskykyä. (Oletus: Poistettu käytöstä)
IOMMU

IOMMU
Ottaa käyttöön tai poistaa käytöstä AMD IOMMU -tuen. (Oletus: Auto)

AMD CPU fTPM
Ottaa käyttöön tai poistaa käytöstä AMD CPU -prosessoriin integroidun TPM 2.0 -toiminnon. (Oletus: Poistettu käytöstä)

Trusted Computing
Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM) -moduulin.
AMD CBS
Tämä alivalikko sisältää AMD CBS:ään liittyviä määritysvaihtoehtoja.

PC Health

Reset Case Open Status

Disabled	Säilyttää tai tyhjentää edellisen kotelon tunkeutumistilan tietueen. (Oletus)
Enabled	Tyhjentää edellisen kotelon tunkeutumistilan tietueen ja Case Open -kentässä näkyy "No" seuraavassa käynnistyksessä.

(Huomautus) Tämä kohde on olemassa vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.
Case Open
Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen havaitsemislaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Yes" (kyllä), muuten siinä näkyy "No" (ei). Voit tyhjentää kotelon tunkeutumistilan tietueen asettamalla Reset Case Open Status -asetuksen (Nollaa kotelon avaustila) arvoon Enabled (käytössä), tallentamalla asetukset CMOS:ään ja käynnistämällä sitten järjestelmän uudelleen.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
Näyttää järjestelmän nykyiset jännitteet.

Smart Fan 5

Monitor
Voit valita seurattavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN (suorittimen tuuletin))

Fan Speed Control
Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säätää tuulettimen nopeutta.

Normal	Mahdollistaa tuulettimen toiminnan eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewer -ohjelmalla järjestelmäsi vaatimusten perusteella. (Oletus)
Silent	Mahdollistaa tuulettimen toiminnan hitailla nopeuksilla.
Manual	Voit säätää tuulettimen nopeutta käyräkaaviossa.
Full Speed	Mahdollistaa tuulettimen toiminnan täydellä nopeudella.

Fan Control Use Temperature Input
Voit valita viitelämpötilan tuulettimen nopeuden säätöön.
Temperature Interval
Voit valita lämpötilavälin tuulettimen nopeuden muutokselle.
Fan Control Mode

Auto	Antaa BIOSin havaita automaattisesti asennetun tuulettimen tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
Voltage	Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
PWM	PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.

Fan Stop
Ottaa tuulettimen pysäytystoiminnon käyttöön tai poistaa sen käytöstä. Voit asettaa lämpötilarajan lämpötilakäyrällä. Tuuletin lopettaa toiminnan, kun lämpötila on rajaa alhaisempi. (Oletus: poistettu käytöstä)
Temperature
Näyttää valitun kohdealueen nykyisen lämpötilan.
Fan Speed
Näyttää tuulettimen nykyiset nopeudet.
Flow Rate
Näyttää vesijäähdytysjärjestelmäsi virtausnopeuden.
Temperature Warning Control
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (poistettu käytöstä) (oletus), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
Fan Fail Warning
Mahdollistaa järjestelmän varoitusäänen antamisen, jos tuuletin ei ole kytketty tai se vioittuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: poistettu käytöstä)

Järjestelmätiedot

Tämä osio tarjoaa tietoa emolevymallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.
System Language
Valitsee BIOSin käyttämän oletuskielen.
System Date
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter>-näppäintä vaihtaaksesi kuukauden, päivän ja vuoden välillä ja aseta haluttu arvo <Page Up>- tai <Page Down>-näppäimellä.
System Time
Asettaa järjestelmän ajan. Ajan muoto on tunti, minuutti ja sekunti. Esimerkiksi klo 13.00 on 13:00:00. Käytä <Enter>-näppäintä vaihtaaksesi tunnin, minuutin ja sekunnin välillä ja aseta haluttu arvo <Page Up>- tai <Page Down>-näppäimellä.
Access Level
Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletusarvo näkyy muodossa Administrator.) Järjestelmänvalvojan taso sallii sinun tehdä muutoksia kaikkiin BIOS-asetuksiin; Käyttäjätaso sallii sinun tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

Plug in Devices Info
Näyttää tietoja SATA-, PCI Express- ja M.2-laitteistasi, jos ne on asennettu.
Q-Flash
Voit käyttää Q-Flash-apuohjelmaa BIOSin päivittämiseen tai nykyisen BIOS-kokoonpanon varmuuskopiointiin.

Käynnistys

Boot Option Priorities
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Siirrettävät tallennuslaitteet, jotka tukevat GPT-muotoa, merkitään "UEFI:"-merkkijonolla käynnistyslaiteluettelossa. Jos haluat käynnistää GPT-osiointia tukevan käyttöjärjestelmän, valitse laite, jonka edessä on "UEFI:"-merkkijono.
Tai jos haluat asentaa GPT-osiointia tukevan käyttöjärjestelmän, kuten Windows 10 64-bittisen, valitse optinen asema, joka sisältää Windows 10 64-bittisen asennuslevyn ja jonka edessä on "UEFI:"-merkkijono.
Bootup NumLock State
Ottaa Numlock-ominaisuuden käyttöön tai poistaa sen käytöstä näppäimistön numeronäppäimistössä POSTin jälkeen. (Oletus: Käytössä)
Security Option
Määrittää, vaaditaanko salasana aina, kun järjestelmä käynnistyy, vai vain silloin, kun siirryt BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasanat kohdassa Administrator Password/User Password.

Setup	Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymiseen.
System	Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan siirtymiseen. (Oletus)

Full Screen LOGO Show
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyksen yhteydessä. Disabled (Poistettu käytöstä) ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
Fast Boot
Ottaa Fast Bootin (nopea käynnistys) käyttöön tai poistaa sen käytöstä käyttöjärjestelmän käynnistysprosessin lyhentämiseksi. Ultra Fast (Erittäin nopea) tarjoaa nopeimman käynnistysnopeuden. (Oletus: Poistettu käytöstä)
SATA Support

Last Boot SATA Devices Only	Kaikki SATA-laitteet paitsi edellinen käynnistysasema poistetaan käytöstä ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis. (Oletus)
All SATA Devices	Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (Käytössä) tai Ultra Fast (Erittäin nopea).
NVMe Support
Voit ottaa NVMe-laitteet käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (Käytössä) tai Ultra Fast (Erittäin nopea).
VGA Support
Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.

Auto	Ottaa käyttöön vain vanhan option ROMin.
EFI Driver	Ottaa käyttöön EFI option ROMin. (Oletus)

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (Käytössä) tai Ultra Fast (Erittäin nopea).
USB Support

Disabled	Kaikki USB-laitteet poistetaan käytöstä ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
Full Initial	Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POSTin aikana. (Oletus)
Partial Initial	Osa USB-laitteista poistetaan käytöstä ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (Käytössä). Tämä toiminto on poistettu käytöstä, kun Fast Boot (nopea käynnistys) on asetettu arvoon Ultra Fast (Erittäin nopea).
NetWork Stack Driver Support

Disabled	Poistaa käynnistyksen verkosta käytöstä. (Oletus)
Enabled	Ottaa käynnistyksen verkosta käyttöön.

Tämä kohta on määritettävissä vain, kun Fast Boot (nopea käynnistys) on asetettu arvoon Enabled (Käytössä) tai Ultra Fast (Erittäin nopea).
CSM Support
Ottaa UEFI CSM:n (Compatibility Support Module) käyttöön tai poistaa sen käytöstä, jotta se tukee vanhaa PC-käynnistysprosessia.

Disabled	Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.
Enabled	Ottaa UEFI CSM:n käyttöön. (Oletus)

LAN PXE Boot Option ROM
Voit valita, otetaanko LAN-ohjaimen vanha option ROM käyttöön. (Oletus: Poistettu käytöstä) Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled (Käytössä).
Storage Boot Option Control
Voit valita, otetaanko tallennuslaiteohjaimen UEFI- vai vanha option ROM käyttöön.

Disabled	Poistaa option ROMin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROMin. (Oletus)
Legacy Only	Ottaa käyttöön vain vanhan option ROMin.

Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled (Käytössä).
Other PCI Device ROM Priority
Voit valita, otetaanko LAN-, tallennuslaite- ja grafiikkaohjaimien lisäksi myös muiden PCI-laiteohjainten UEFI- vai vanha option ROM käyttöön.

Disabled	Poistaa option ROMin käytöstä.
UEFI Only	Ottaa käyttöön vain UEFI option ROMin. (Oletus)
Legacy Only	Ottaa käyttöön vain vanhan option ROMin.

Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled (Käytössä).
Administrator Password
Voit määrittää järjestelmänvalvojan salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyksen yhteydessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasanalla voit tehdä muutoksia kaikkiin BIOS-asetuksiin.
User Password
Voit määrittää käyttäjän salasanan. Paina <Enter> tässä kohdassa, kirjoita salasana ja paina <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Sinun on annettava järjestelmänvalvojan salasana (tai käyttäjän salasana) järjestelmän käynnistyksen yhteydessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanalla voit kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.
Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> antamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
HUOMAA: Ennen kuin asetat käyttäjän salasanan, aseta ensin järjestelmänvalvojan salasana.

Secure Boot
Voit ottaa Secure Bootin käyttöön tai poistaa sen käytöstä ja määrittää siihen liittyviä asetuksia. Tämä kohta on määritettävissä vain, kun CSM Support on asetettu arvoon Disabled (Poistettu käytöstä).
Preferred Operating Mode
Voit valita, siirrytäänkö BIOS-asetuksiin siirryttäessä Easy-tilaan vai Advanced-tilaan. Auto (Automaattinen) siirtyy BIOS-tilaan, jossa se oli viimeksi. (Oletus: Auto)

Tallenna ja poistu

Save & Exit Setup
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä tallentaa muutokset CMOS:ään ja poistuu BIOS Setup -ohjelmasta. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Exit Without Saving
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä poistuu BIOS Setup -ohjelmasta tallentamatta BIOS Setupissa tehtyjä muutoksia CMOS:ään. Valitse No (Ei) tai paina <Esc> palataksesi BIOS Setup -päävalikkoon.
Load Optimized Defaults
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä) ladataksesi optimaaliset BIOS-oletusasetukset. BIOS-oletusasetukset auttavat järjestelmää toimimaan optimaalisesti. Lataa aina optimoidut oletusasetukset BIOS:n päivittämisen tai CMOS-arvojen tyhjentämisen jälkeen.
Boot Override
Mahdollistaa laitteen valinnan, josta käynnistetään välittömästi. Paina <Enter> valitsemallasi laitteella ja valitse Yes (Kyllä) vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseiseltä laitteelta.
Save Profiles
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Paina <Enter> suorittaaksesi. Tai voit valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB-asemassa) tallentaaksesi profiilin tallennuslaitteellesi.
Load Profiles
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOS-oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleen määrittämisen vaivaa. Valitse ensin ladattava profiili ja paina sitten <Enter> suorittaaksesi. Voit valita Select File in HDD/FDD/USB (Valitse tiedosto HDD/FDD/USB-asemassa) tuodaksesi aiemmin luodun profiilin tallennuslaitteeltasi tai ladata profiilin, jonka BIOS on luonut automaattisesti, kuten palauttaa BIOS-asetukset viimeisiin asetuksiin, jotka toimivat oikein (viimeinen tunnettu hyvä tallenne).

RAID-sarjan määrittäminen

RAID-tasot

	RAID 0	RAID 1	RAID 10
Kiintolevyjen vähimmäismäärä	≥2	2	4
Levyjärjestelmän kapasiteetti	Kiintolevyjen määrä * Pienimmän aseman koko	Pienimmän aseman koko	(Kiintolevyjen määrä/2) * Pienimmän aseman koko
Vikasietoisuus	Ei	Kyllä	Kyllä

Ennen kuin aloitat, hanki seuraavat tarvikkeet:

Vähintään kaksi SATA-kiintolevyä tai SSD-levyä. ^(Huomautus) (Parhaan suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti).
Windowsin asennuslevy.
Internet-yhteydellä varustettu tietokone.
USB-muistitikku.

Integroidun SATA-ohjaimen määrittäminen

SATA-kiintolevy(je)n asentaminen tietokoneeseen
Asenna kiintolevyt/SSD-levyt emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.
SATA-ohjaintilan määrittäminen BIOS-asetuksissa
Varmista, että määrität SATA-ohjaintilan oikein järjestelmän BIOS-asetuksissa.
Vaiheet:
Käynnistä tietokone ja paina <Delete> -näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Aseta kohdassa Settings\IO Ports asetukseksi SATA Configuration\SATA Mode (SATA-kokoonpano\SATA-tila) RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen. (Jos haluat määrittää RAID-levyjärjestelmän NVMe PCIe SSD -levyillä, varmista, että asetat asetukseksi NVMe RAID mode (NVMe RAID -tila) Enabled (Käytössä).)
Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkasta asetuksesta. Näkemäsi BIOS-asetusvalikon todelliset asetukset riippuvat emolevystäsi ja BIOS-versiosta.
UEFI RAID -kokoonpano
Vaiheet:
1. Siirry BIOS-asetuksissa kohtaan Boot (Käynnistys) ja aseta CSM Support (CSM-tuki) -asetukseksi Disabled (Ei käytössä). Tallenna muutokset ja poistu BIOS-asetuksista.
2. Kun järjestelmä on käynnistynyt uudelleen, siirry takaisin BIOS-asetuksiin. Siirry sitten alivalikkoon Settings\IO Ports\RAIDXpert2 Configuration Utility (Asetukset\IO-portit\RAIDXpert2-määritysapuohjelma).
3. Paina näytössä RAIDXpert2 Configuration Utility <Enter> -näppäintä kohdassa Array Management (Levyjärjestelmän hallinta) siirtyäksesi näyttöön Create Array (Luo levyjärjestelmä). Valitse sitten RAID-taso. Tuettuja RAID-tasoja ovat RAID 0, RAID 1 ja RAID 10 (valinnat riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter> -näppäintä kohdassa Select Physical Disks (Valitse fyysiset levyt) siirtyäksesi näyttöön Select Physical Disks (Valitse fyysiset levyt).
4. Valitse näytössä Select Physical Disks (Valitse fyysiset levyt) RAID-levyjärjestelmään sisällytettävät kiintolevyt ja aseta niiden tilaksi Enabled (Käytössä). Siirry seuraavaksi alanuolinäppäimellä kohtaan Apply Changes (Ota muutokset käyttöön) ja paina <Enter> -näppäintä. Palaa sitten edelliseen näyttöön ja aseta arvot asetuksille Select CacheTagSize (Valitse välimuistin tunnistekoko), Read Cache Policy (Lue välimuistikäytäntö) ja Write Cache Policy (Kirjoita välimuistikäytäntö).
5. Siirry kohtaan Create Array (Luo levyjärjestelmä) ja aloita painamalla <Enter> -näppäintä.
6. Valmistumisen jälkeen palaat näyttöön Array Management (Levyjärjestelmän hallinta). Kohdassa Manage Array Properties (Hallitse levyjärjestelmän ominaisuuksia) näet uuden RAID-taltion ja tiedot RAID-tasosta, levyjärjestelmän nimestä, levyjärjestelmän kapasiteetista jne.
  (Huomautus) M.2 PCIe SSD -levyä ei voi käyttää RAID-sarjan määrittämiseen M.2 SATA SSD -levyllä tai SATA-kiintolevyllä.

Asenna RAID-ohjain ja käyttöjärjestelmä
Kun BIOS-asetukset ovat oikein, voit asentaa käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen
Koska jotkin käyttöjärjestelmät sisältävät jo RAID-ohjaimen, erillistä RAID-ohjainta ei tarvitse asentaa Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, on suositeltavaa asentaa kaikki tarvittavat ohjaimet GIGABYTE APP Centeristä järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että toimitat käyttöjärjestelmän asennuksen aikana ylimääräisen RAID-ohjaimen, katso alla olevat vaiheet:

Siirry GIGABYTEn verkkosivustolle, selaa emolevyn mallin verkkosivulle, lataa AMD RAID Preinstall Driver (AMD RAID -esiasennusohjain) -tiedosto sivulta Support\Download\SATA RAID/AHCI (Tuki\Lataus\SATA RAID/AHCI), pura tiedosto ja kopioi tiedostot USB-muistitikulle.
Käynnistä Windowsin asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttöön tulee kehotus ladata ohjain, valitse Browse (Selaa).
Aseta USB-muistitikku paikalleen ja selaa sitten ohjaimen sijaintiin. Valitse ensin AMD-RAID Bottom Device ja napsauta Next (Seuraava) ladataksesi ohjaimen. Valitse sitten AMD-RAID Controller ja napsauta Next (Seuraava) ladataksesi ohjaimen. Jatka lopuksi käyttöjärjestelmän asennusta.

Katso lisätietoja RAID-levyjärjestelmän määrittämisestä GIGABYTEn verkkosivustolta.

Ohjainten asennus

Kun olet asentanut käyttöjärjestelmän, työpöydän oikeassa alakulmassa näkyviin valintaikkuna, jossa kysytään, haluatko ladata ja asentaa ohjaimet ja GIGABYTE-sovellukset APP Centerin kautta. Napsauta Install (Asenna) jatkaaksesi asennusta. (Varmista BIOS-asetuksissa, että Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Asetukset\IO-portit\APP Centerin lataus- ja asennuskokoonpano\APP Centerin lataus ja asennus) on asetettu tilaan Enabled (Käytössä).)

Kun näyttöön tulee loppukäyttäjän käyttöoikeussopimus -valintaikkuna, asenna APP Center painamalla <Accept> (Hyväksy). Valitse APP Center -näytössä asennettavat ohjaimet ja sovellukset ja napsauta Install (Asenna).

Varmista ennen asennusta, että järjestelmä on yhdistetty Internetiin.

Lisätietoja ohjelmistosta on GIGABYTEn verkkosivustolla.

Lisätietoja vianmäärityksestä on GIGABYTEn verkkosivustolla.

Ota yhteyttä
GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
Puh: +886-2-8912-4000, Faksi: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): https://esupport.gigabyte.com
Verkkosivusto (englanniksi): https://www.gigabyte.com
Verkkosivusto (kiinaksi): https://www.gigabyte.com/tw

GIGABYTE eSupport
Jos haluat lähettää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen:https://esupport.gigabyte.com

Lisätietoja tuotteesta on GIGABYTEn verkkosivustolla.

GIGABYTE vähentää paperin käyttöä täyttääkseen globaalin kansalaisen velvollisuudet. Maapallon lämpenemiseen kohdistuvien vaikutusten vähentämiseksi tämän tuotteen pakkausmateriaalit ovat kierrätettäviä ja uudelleenkäytettäviä. GIGABYTE suojelee ympäristöä yhdessä kanssasi.

Tekijänoikeus
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Kaikki oikeudet pidätetään.
Tässä käyttöoppaassa mainitut tavaramerkit on laillisesti rekisteröity omistajilleen.
