GIGABYTE B550M AORUS PRO AX - Manual da Placa Mãe

Identificar a Revisão da sua Placa Mãe

O número de revisão na sua placa mãe tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS, os controladores da placa mãe ou quando procurar informações técnicas.
Exemplo:

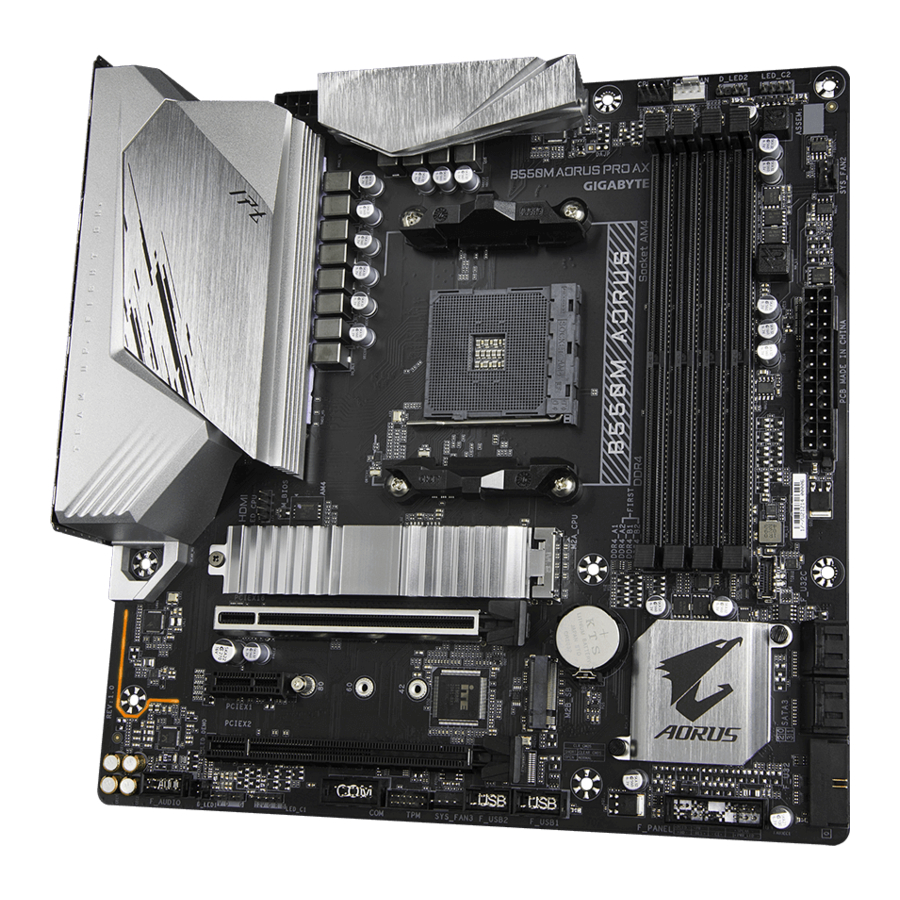

Layout da Placa Mãe B550M AORUS PRO AX

Conteúdo da Caixa

• Placa mãe B550M AORUS PRO AX
• Dois cabos SATA
• Manual do Utilizador
• Uma antena

* O conteúdo da caixa acima é apenas para referência e os itens reais dependem da embalagem do produto que obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
• Antes da instalação, não remova nem quebre o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Desligue sempre a alimentação CA, retirando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em qualquer fio ou conector de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a sobre uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente de alta temperatura ou húmido.
• Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
• Se não tiver certeza sobre alguma etapa da instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão de alimentação ou régua de alimentação, certifique-se de consultar as suas instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU	Socket AMD AM4, suporte para: Processadores AMD Ryzen ™ de 3.ª Geração/Processadores AMD Ryzen ™ de 3.ª Geração com processadores gráficos Radeon ™ (Aceda ao website da GIGABYTE para obter a lista de processadores suportados mais recente.)
Chipset	AMD B550
Memória	4 x sockets DDR4 DIMM que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema Suporte para módulos de memória DDR4 3200/2933/2667/2400/2133 MHz Arquitetura de memória de canal duplo Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 Suporte para módulos de memória non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos Integrados	Integrado nos processadores AMD Ryzen ™ de 3.ª Geração com processadores gráficos Radeon ™: 1 porta HDMI, que suporta uma resolução máxima de 4096x2160@60 Hz * Suporte para versão HDMI 2.1, HDCP 2.3 e HDR. 1 x DisplayPort, suportando uma resolução máxima de 5120x2880@60 Hz * Suporte para a versão DisplayPort 1.4, HDCP 2.3 e HDR. Memória partilhada máxima de 16 GB
Áudio	Codec Realtek ® ALC1200 Áudio de alta definição 2/4/5.1/7.1 canais Suporte para saída S/PDIF
LAN	Chip LAN Realtek ® 2.5GbE (2.5 Gbit/1 Gbit/100 Mbit)
Módulo de comunicação sem fios	Intel ® Wi-Fi 6 AX200 (para PCB rev. 1.0) WIFI a, b, g, n, ac, ax, com suporte para Dual-Band de 2,4/5 GHz BLUETOOTH 5.2 Suporte para o padrão sem fios 11ax 160MHz e taxa de dados até 2,4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Para PCB rev. 1.1/1.2) WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência de portadora de 2,4/5/6 GHz BLUETOOTH 5.2 Suporte para o padrão sem fios 11ax 80MHz e taxa de dados até 1,2 Gbps (A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
Slots de expansão	1 slot PCI Express x16 (PCIEX16), integrado na CPU: Os processadores AMD Ryzen ™ de 3.ª Geração suportam o modo PCIe 4.0 x16 Os processadores AMD Ryzen ™ de 3.ª Geração com processadores gráficos Radeon ™ suportam o modo PCIe 3.0 x16 * Para um desempenho ideal, se apenas for instalada uma placa gráfica PCI Express, certifique-se de que a instala no slot PCIEX16. 1 slot PCI Express x16 (PCIEX2), integrado no Chipset: Com suporte para o modo PCIe 3.0 x2 1 slot PCI Express x1 (PCIEX1), integrado no Chipset: Com suporte para o modo PCIe 3.0 x1
Interface de armazenamento	1 conetor M.2 (M2A_CPU), integrado na CPU, suportando Socket 3, chave M, SSDs tipo 2242/2260/2280/22110: Os processadores AMD Ryzen ™ de 3.ª Geração suportam SSDs SATA e PCIe 4.0 x4/x2 Os processadores AMD Ryzen ™ de 3.ª Geração com processadores gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4/x2 1 conetor M.2 (M2B_SB), integrado no Chipset, suportando Socket 3, chave M, SSDs tipo 2242/2260/2280: Suportando SSDs SATA e PCIe 3.0 x4/x2 4 conetores SATA 6Gb/s, integrados no Chipset: Suporte para RAID 0, RAID 1 e RAID 10
USB	CPU: 3 portas USB 3.2 Gen 1 no painel traseiro 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro CPU+1 Hub USB 2.0: 2 portas USB 2.0/1.1 no painel traseiro Chipset: 1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 2 1 porta USB Type-C ® com suporte para USB 3.2 Gen 1, disponível através da header USB interno 2 portas USB 3.2 Gen 1 disponíveis através da header USB interno 3 portas USB 2.0/1.1 (2 portas no painel traseiro, 1 porta disponível através da header USB interno) Chipset+1 Hub USB 2.0: 3 portas USB 2.0/1.1 disponíveis através das headers USB internas
Conectores internos	1 conetor de alimentação principal ATX de 24 pinos 1 conetor de alimentação ATX 12V de 8 pinos 1 header de ventoinha da CPU 1 header de ventoinha da CPU de arrefecimento líquido 3 headers de ventoinha do sistema 2 headers de fitas LED endereçáveis 2 headers de fitas LED RGB 1 header de fita LED/fita LED RGB do dissipador da CPU 2 conetores M.2 Socket 3 4 conetores SATA 6Gb/s 1 header do painel frontal 1 header de áudio do painel frontal 1 header USB Type-C ®, com suporte para USB 3.2 Gen 1 1 header USB 3.2 Gen 1 2 headers USB 2.0/1.1 1 header de porta de série 1 header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S) 1 jumper Clear CMOS
Conectores do painel traseiro	4 portas USB 2.0/1.1 2 conetores de antena SMA (2T2R) 1 x DisplayPort 1 porta HDMI
Conectores do painel traseiro	3 portas USB 3.2 Gen 1 1 porta USB 3.2 Gen 2 Type-A (vermelha) 1 porta USB Type-C ®, com suporte para USB 3.2 Gen 2 1 botão Q-Flash Plus 1 porta RJ-45 1 conetor de saída S/PDIF ótico 5 x fichas de áudio
Controlador de E/S	Chip de controlador de E/S iTE ®
Monitorização de hardware	Deteção de voltagem Deteção de temperatura Deteção da velocidade da ventoinha Deteção da taxa de fluxo de arrefecimento líquido Aviso de sobreaquecimento Aviso de falha da ventoinha Controlo da velocidade da ventoinha * O facto de a função de controlo da velocidade da ventoinha ser suportada dependerá do dissipador que instalar.
BIOS	1 x flash de 128 Mbit Utilização da BIOS AMI UEFI licenciada PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Funcionalidades exclusivas	Suporte para APP Center * As aplicações disponíveis no APP Center podem variar consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install
Software incluído	Norton ® Internet Security (versão OEM) Utilitário de controlo de largura de banda da LAN para jogos Realtek ® 8125
Sistema operativo	Suporte para Windows 10 de 64 bits
Fator de forma	Fator de forma Micro ATX; 24,4 cm x 24,4 cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o website da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de utilitários de suporte) no website da GIGABYTE para transferir a versão mais recente das aplicações.

Instalar a CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

• Certifique-se de que a motherboard suporta a CPU.
  (Aceda ao website da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente.
• Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, poderá ocorrer sobreaquecimento e danos na CPU.
• Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendável que a frequência do barramento do sistema seja definida além das especificações do hardware, uma vez que não cumpre os requisitos padrão para os periféricos. Se pretender definir a frequência além das especificações padrão, faça-o de acordo com as suas especificações de hardware, incluindo a CPU, a placa gráfica, a memória, o disco rígido, etc.

Instalar a CPU
Levante completamente a alavanca de bloqueio do socket da CPU. Localize o pino um (indicado por um pequeno triângulo) do socket da CPU e da CPU. Depois de a CPU estar posicionada no seu socket, coloque um dedo no meio da CPU, baixando a alavanca de bloqueio e encaixando-a na posição totalmente bloqueada.

Não force a CPU para dentro do socket da CPU antes de a alavanca de bloqueio do socket da CPU ser levantada, caso contrário, poderão ocorrer danos na CPU e no socket da CPU.

Instalar a memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a motherboard suporta a memória. Recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips.
  (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.

Configuração da memória de canal duplo
Esta motherboard fornece quatro sockets de memória e suporta a tecnologia de canal duplo. Depois de a memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de canal duplo irá duplicar a largura de banda da memória original.

Visite o website da GIGABYTE para obter detalhes sobre a instalação do hardware.

Configuração de memória de canal duplo recomendada:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 módulos	- -	DS/SS	- -	DS/SS
4 módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Sem memória)

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao ativar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que seja utilizada memória com a mesma capacidade, marca, velocidade e chips.

Instalar uma placa de expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a motherboard suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
• Desligue sempre o computador e retire o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Conectores do painel traseiro

1. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Utilize esta porta para dispositivos USB.
2. DisplayPort ^{(Nota 1)}
   O DisplayPort oferece imagem e áudio digitais de alta qualidade, suportando a transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Pode utilizar esta porta para ligar o seu monitor com suporte para DisplayPort. Nota: A tecnologia DisplayPort pode suportar uma resolução máxima de 5120x2880@60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
3. Porta HDMI^{(Nota 1)}

   A porta HDMI está em conformidade com HDCP 2.3 e suporta formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/24 bits. Pode utilizar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é 4096x2160@60 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
   Depois de instalar o dispositivo DisplayPort/HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para DisplayPort/HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
4. Porta USB 3.2 Gen 1
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB.
5. Botão Q-Flash Plus ^{(Nota 2)}
   O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de encerramento S5). Guarde a BIOS mais recente numa pen USB e ligue-a à porta Q-Flash Plus e, em seguida, pode agora atualizar a BIOS automaticamente, premindo simplesmente o botão Q-Flash Plus. O QFLED piscará quando as atividades de correspondência e atualização da BIOS começarem e deixará de piscar quando a atualização da BIOS principal estiver concluída.
   (Nota 1) Apenas para processadores AMD Ryzen^™ de 3.ª geração com gráficos Radeon^™.
   (Nota 2) Para ativar a função Q-Flash Plus, visite a página Web "Funcionalidades exclusivas" do website da GIGABYTE.
6. Porta USB 3.2 Gen 1 (porta Q-Flash Plus)
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Utilize esta porta para dispositivos USB. Antes de utilizar o Q-Flash Plus ^{(Nota 2)}, certifique-se de que insere primeiro a pen USB nesta porta.
7. Porta RJ-45 LAN
   A porta Gigabit Ethernet LAN fornece ligação à Internet com uma taxa de dados até 2,5 Gbps. A seguir, descrevem-se os estados dos LEDs da porta LAN.

   LED de velocidade:

   Estado	Descrição
   Laranja	Taxa de dados de 2,5 Gbps
   Verde	Taxa de dados de 1 Gbps
   Desligado	Taxa de dados de 100 Mbps

   LED de atividade:

   Estado	Descrição
   A piscar	A transmissão ou receção de dados está a ocorrer
   Desligado	Não está a ocorrer transmissão ou receção de dados

8. Porta USB 3.2 Gen 2 Type-A (vermelha)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
9. Porta USB Type-C^®
   A porta USB reversível suporta a especificação USB 3.2 Gen 2 e é compatível com a especificação USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
10. Conectores de antena SMA (2T2R)
    Utilize este conector para ligar uma antena.
    Aperte as antenas aos conectores de antena e, em seguida, aponte as antenas corretamente para uma melhor receção do sinal.
11. Saída de altifalante central/subwoofer
    Utilize esta tomada de áudio para ligar altifalantes centrais/subwoofer.
12. Saída de altifalante traseiro
    Utilize esta tomada de áudio para ligar altifalantes traseiros.
13. Conector de saída S/PDIF ótico
    Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio ótico digital. Antes de utilizar esta funcionalidade, certifique-se de que o seu sistema de áudio fornece um conector de entrada de áudio ótico digital.
14. Entrada de linha/Saída de altifalante lateral
    A tomada de entrada de linha. Utilize esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
15. Saída de linha/Saída de altifalante frontal
    A tomada de saída de linha.
16. Entrada de microfone/Saída de altifalante lateral
    A tomada de entrada de microfone.
    (Nota 2) Para ativar a função Q-Flash Plus, visite a página Web "Funcionalidades exclusivas" do website da GIGABYTE.

Configurações das tomadas de áudio:

Tomada	Auscultadores/2 canais	4 canais	5.1 canais	7.1 canais
Saída de altifalante central/subwoofer
Saída de altifalante traseiro
Entrada de linha/Saída de altifalante lateral
Saída de linha/Saída de altifalante frontal
Entrada de microfone/Saída de altifalante lateral

Pode alterar a funcionalidade de uma tomada de áudio utilizando o software de áudio. Se pretender instalar um altifalante lateral, tem de reatribuir a tomada de entrada de linha ou a tomada de entrada de microfone para ser saída de altifalante lateral através do controlador de áudio.

• Ao remover o cabo ligado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

Visite o website da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_CPU
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB

11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. COM
18. CLR_CMOS
19. BAT

Leia as seguintes diretrizes antes de ligar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danificar os dispositivos.
• Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo está bem fixo ao conector na motherboard.

1/2) ATX_12V/ATX (Conector de alimentação de 2x4 12 V e Conector de alimentação principal de 2x12)
Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na motherboard. Antes de ligar o conector de alimentação, certifique-se primeiro de que a fonte de alimentação está desligada e de que todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Ligue o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12 V fornece principalmente energia para a CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não irá iniciar.
Para satisfazer os requisitos de expansão, recomenda-se a utilização de uma fonte de alimentação que suporte um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não arrancável.

N.º do pino	Definição	N.º do pino	Definição
1	GND (Apenas para 12 V de 2x4 pinos)	5	+12 V (Apenas para 12 V de 2x4 pinos)
2	GND (Apenas para 12 V de 2x4 pinos)	6	+12 V (Apenas para 12 V de 2x4 pinos)
3	GND	7	+12 V
4	GND	8	+12 V

N.º do pino	Definição	N.º do pino	Definição
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (Ligar/Desligar suave)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (Apenas para ATX de 2x12 pinos)	23	+5 V (Apenas para ATX de 2x12 pinos)
12	3,3 V (Apenas para ATX de 2x12 pinos)	24	GND (Apenas para ATX de 2x12 pinos)

3/4) CPU_FAN/SYS_FAN1/2/3 (Bases da ventoinha)
Todas as bases da ventoinha nesta motherboard são de 4 pinos. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo da velocidade requer a utilização de uma ventoinha com design de controlo da velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

N.º do pino	Definição
1	GND
2	Controlo da velocidade de tensão
3	Sensor
4	Controlo da velocidade PWM

Conector	CPU_FAN	SYS_FAN1/2/3
Corrente máxima	2 A	2 A
Potência máxima	24 W	24 W

• Certifique-se de que liga os cabos da ventoinha às bases da ventoinha para evitar que a CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

5. CPU_OPT (Base da ventoinha da CPU de arrefecimento líquido)
   A base da ventoinha é de 4 pinos e possui um design de inserção à prova de falhas. A maioria das bases da ventoinha possui um design de inserção à prova de falhas. Ao ligar um cabo da ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo da velocidade requer a utilização de uma ventoinha com design de controlo da velocidade da ventoinha.


   N.º do pino	Definição
   1	GND
   2	Controlo da velocidade de tensão
   3	Sensor
   4	Controlo da velocidade PWM

• Certifique-se de que liga os cabos da ventoinha às bases da ventoinha para evitar que a CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases da ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

6. D_LED1/D_LED2 (Bases de fitas LED endereçáveis)
   As bases podem ser utilizadas para ligar uma fita LED endereçável 5050 padrão, com uma potência nominal máxima de 5 A (5 V) e um número máximo de 1000 LEDs.


   N.º do pino Definição
   1	V (5 V)
   2	Dados
   3	Sem pino
   4	GND

   Ligue a sua faixa de LED endereçável ao conetor. O pino de alimentação (marcado com um triângulo na ficha) da faixa de LED tem de ser ligado ao pino 1 do conetor da faixa de LED endereçável. Uma ligação incorreta poderá danificar a faixa de LED.


7. LED_CPU (Conetor da faixa de LED/faixa de LED RGB do refrigerador do CPU)
   O conetor pode ser usado para ligar uma faixa de LED do refrigerador do CPU ou uma faixa de LED RGB 5050 padrão (12 V/G/R/B), com uma potência nominal máxima de 2 A (12 V) e um comprimento máximo de 2 m.


   N.º do pino	Definição
   1	12 V
   2	G
   3	R
   4	B

   Ligue a faixa de LED do refrigerador do CPU/faixa de LED RGB ao conetor. O pino de alimentação da faixa de LED RGB (marcado com um triângulo na ficha) da faixa de LED tem de ser ligado ao pino 1 (12 V) deste conetor. Uma ligação incorreta poderá danificar a faixa de LED.

   Para saber como ligar/desligar as luzes da faixa de LED, visite a página da Web "Unique Features" (Funcionalidades exclusivas) do site da GIGABYTE.
   Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
8. LED_C1/LED_C2 (Conetores da faixa de LED RGB)
   Os conetores podem ser usados para ligar uma faixa de LED RGB 5050 padrão (12 V/G/R/B), com uma potência nominal máxima de 2 A (12 V) e um comprimento máximo de 2 m.


   N.º do pino	Definição
   1	12 V
   2	G
   3	R
   4	B

   Ligue a faixa de LED do refrigerador do CPU/faixa de LED RGB ao conetor. O pino de alimentação da faixa de LED RGB (marcado com um triângulo na ficha) da faixa de LED Strip tem de ser ligado ao pino 1 (12 V) deste conetor. Uma ligação incorreta poderá danificar a faixa de LED.

   Para saber como ligar/desligar as luzes da faixa de LED, visite a página da Web "Unique Features" (Funcionalidades exclusivas) do site da GIGABYTE.
   Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
9. SATA3 0/1/2/3 (Conetores SATA de 6 Gb/s)
   Os conetores SATA estão em conformidade com o padrão SATA de 6 Gb/s e são compatíveis com o padrão SATA de 3 Gb/s e SATA de 1,5 Gb/s. Cada conetor SATA suporta um único dispositivo SATA. Os conetores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o capítulo "Configuring a RAID Set" (Configurar um conjunto RAID) para obter instruções sobre como configurar um conjunto RAID.


   N.º do pino	Definição
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

10. 2A_CPU/M2B_SB (Conetores M.2 Socket 3)
    Os conetores M.2 suportam SSDs M.2 SATA ou SSDs M.2 PCIe e suportam a configuração RAID. Tenha em atenção que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA. Consulte o capítulo "Configuring a RAID Set" (Configurar um conjunto RAID) para obter instruções sobre como configurar um conjunto RAID.

    Siga os passos abaixo para instalar corretamente um SSD M.2 no conetor M.2.
    Passo 1:
    Localize o conetor M.2 onde irá instalar o SSD M.2, use uma chave de fendas para desapertar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor. (Apenas o conetor M2A_CPU tem o dissipador de calor)
    Passo 2:
    Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, mova o suporte para o orifício de montagem pretendido. Insira o SSD M.2 no conetor M.2 num ângulo.
    Passo 3:
    Pressione o SSD M.2 para baixo e, em seguida, fixe-o com o parafuso. Volte a colocar o dissipador de calor e fixe-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de voltar a colocar o dissipador de calor.
11. F_PANEL (Conetor do painel frontal)
    Ligue o interruptor de alimentação, o interruptor de reinício, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no chassis a este conetor de acordo com as atribuições de pinos abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os cabos.


• PLED/PWR_LED (LED de alimentação):
  Liga-se ao indicador de estado de alimentação no painel frontal do chassis. O LED está ligado quando o sistema está em funcionamento. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).
• PW (Interruptor de alimentação):
  Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema usando o interruptor de alimentação (consulte o capítulo "BIOS Setup" (Configuração do BIOS), "Settings\Platform Power" (Definições\Alimentação da plataforma) para obter mais informações).
• SPEAK (Altifalante):
  Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código sonoro. Ouvir-se-á um único sinal sonoro curto se não for detetado nenhum problema no arranque do sistema.
• HD (LED de atividade do disco rígido): Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a gravar dados.
• RES (Interruptor de reinício):
  Liga-se ao interruptor de reinício no painel frontal do chassis. Prima o interruptor de reinício para reiniciar o computador se o computador bloquear e não conseguir efetuar um reinício normal.
• CI (Conetor de intrusão no chassis):
  Liga-se ao interruptor/sensor de intrusão no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
• NC: Sem ligação.
  O design do painel frontal pode diferir consoante o chassis. Um módulo de painel frontal consiste principalmente num interruptor de alimentação, interruptor de reinício, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do chassis a este conetor, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

12. F_AUDIO (Conetor de áudio do painel frontal)
    O conetor de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do chassis a este conetor. Certifique-se de que as atribuições dos fios do conetor do módulo correspondem às atribuições dos pinos do conetor da motherboard. Uma ligação incorreta entre o conetor do módulo e o conetor da motherboard fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.


    N.º do pino	Definição	N.º do pino	Definição
    1	MIC2_L	6	Sense F_
    2	GND	7	FAUDIO_JD
    3	MIC2_R	8	Sem pino
    4	NC	9	LINE2_L
    5	LINE2_R	10	Sense

    Alguns chassis fornecem um módulo de áudio do painel frontal que tem conetores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem atribuições de fios diferentes, contacte o fabricante do chassis.
13. F_U32C (Conetor USB Type-C^® com suporte para USB 3.2 Gen 1)
    O conetor está em conformidade com a especificação USB 3.2 Gen 1 e pode fornecer uma porta USB.


    N.º do pin	Definição	N.º do pin	Definição	N.º do pin	Definição
    1	VBUS	8	CC1	15	RX2+
    2	TX1+	9	SBU1	16	RX2-
    3	TX1-	10	SBU2	17	GND
    4	GND	11	VBUS	18	D-
    5	RX1+	12	TX2+	19	D+
    6	RX1-	13	TX2-	20	CC2
    7	VBUS	14	GND

14. F_U32 (cabeçalho USB 3.2 Gen 1)
    O cabeçalho está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, entre em contacto com o revendedor local.


    N.º do pin	Definição	N.º do pin	Definição	N.º do pin	Definição
    1	VBUS	8	D1-	15	SSTX2-
    2	SSRX1-	9	D1+	16	GND
    3	SSRX1+	10	NC	17	SSRX2+
    4	GND	11	D2+	18	SSRX2-
    5	SSTX1-	12	D2-	19	VBUS
    6	SSTX1+	13	GND	20	Sem pin
    7	GND	14	SSTX2+

15. F_USB1/F_USB2 (cabeçalhos USB 2.0/1.1)
    Os cabeçalhos estão em conformidade com a especificação USB 2.0/1.1. Cada cabeçalho USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, entre em contacto com o revendedor local.


    N.º do pin	Definição	N.º do pin	Definição
    1	Alimentação (5 V)	6	USB DY+
    2	Alimentação (5 V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Sem pin
    5	USB DX+	10	NC

    • Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao cabeçalho USB 2.0/1.1.
    • Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.
16. TPM (cabeçalho do Trusted Platform Module)
    Pode ligar um TPM (Trusted Platform Module) a este cabeçalho.


    N.º do pin	Definição	N.º do pin	Definição
    1	LAD0	7	LAD3
    2	VCC3	8	GND _ F
    3	LAD1	9	LFRAME
    4	Sem pin	10	NC
    5	LAD2	11	SERIRQ
    6	LCLK	12	LRESET

17. COM (cabeçalho da porta série)
    O cabeçalho COM pode fornecer uma porta série através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, entre em contacto com o revendedor local.


    N.º do pin	Definição	N.º do pin	Definição
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	_3 Sem pin U

18. CLR_CMOS (jumper Clear CMOS)
    Utilize este jumper para limpar a configuração da BIOS e repor os valores da CMOS para os predefinidos de fábrica. Para limpar os valores da CMOS, utilize um objeto de metal como uma chave de fendas para tocar nos dois pinos durante alguns segundos.

    	Open: Normal (Abrir: Normal)
    	Short: Clear CMOS Values (Curto: Limpar valores da CMOS)

    • Desligue sempre o computador antes de limpar os valores da CMOS.
    • Após o reinício do sistema, aceda à Configuração da BIOS para carregar as predefinições de fábrica (selecione Load Optimized Defaults (Carregar predefinições otimizadas)) ou configure manualmente as definições da BIOS (consulte o capítulo "Configuração da BIOS" para as configurações da BIOS).
19. BAT (Bateria)
    A bateria fornece energia para manter os valores (como as configurações da BIOS, informações de data e hora) na CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, caso contrário os valores da CMOS podem não ser precisos ou podem ser perdidos.

    Pode limpar os valores da CMOS removendo a bateria:
    1. Desligue o computador e desligue o cabo de alimentação.
    2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal, como uma chave de fendas, para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que fiquem em curto por 5 segundos.)
    3. Substitua a bateria.
    4. Ligue o cabo de alimentação e reinicie o computador.

    • Desligue sempre o computador e desligue o cabo de alimentação antes de substituir a bateria.
    • Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
    • Contacte o local de compra ou revendedor local se não conseguir substituir a bateria sozinho ou se tiver dúvidas sobre o modelo da bateria.
    • Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
    • As baterias usadas devem ser manuseadas de acordo com as regulamentações ambientais locais.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na motherboard. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema.
Quando a alimentação é desligada, a bateria na motherboard fornece a energia necessária à CMOS para manter os valores de configuração na CMOS.
Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada.
Para atualizar o BIOS, utilize o GIGABYTE Q-Flash ou a utilidade @BIOS.

• O Q-Flash permite ao utilizador atualizar ou fazer o backup do BIOS de forma rápida e fácil sem entrar no sistema operativo.
• O @BIOS é uma utilidade baseada no Windows que procura e transfere a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como o flashing do BIOS é potencialmente arriscado, se não encontrar problemas ao utilizar a versão atual do BIOS, recomenda-se que não faça o flashing do BIOS. Para fazer o flashing do BIOS, faça-o com precaução. Um flashing inadequado do BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Load Optimized Defaults" (Carregar Predefinições Otimizadas) neste capítulo ou as introduções do jumper da bateria/limpeza da CMOS no capítulo Instalação do Hardware para saber como limpar os valores da CMOS.)

Ecrã de Arranque

O seguinte ecrã do logótipo de arranque aparecerá quando o computador arrancar.

Existem dois modos de BIOS diferentes, conforme indicado a seguir, e pode utilizar a tecla <F2> para alternar entre os dois modos. O Modo Fácil permite aos utilizadores ver rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o seu rato para percorrer os itens de configuração. O Modo Avançado fornece definições detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num submenu. Ou pode utilizar o seu rato para selecionar o item que pretende.

• Quando o sistema não estiver estável como habitualmente, selecione o item Load Optimized Defaults (Carregar Predefinições Otimizadas) para definir o seu sistema para as suas predefinições.
• Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão do BIOS.

O Menu Principal

Teclas de Função do Modo Avançado

<><>	Mova a barra de seleção para selecionar um menu de configuração
<><>	Mova a barra de seleção para selecionar um item de configuração num menu
<Enter>/Double Click	Executar comando ou entrar num menu
<+>/<Page Up>	Aumentar o valor numérico ou fazer alterações
<->/<Page Down>	Diminuir o valor numérico ou fazer alterações
<F1>	Mostrar descrições das teclas de função
<F2>	Mudar para o Modo Fácil
<F3>	Guardar as definições atuais do BIOS num perfil
<F4>	Carregar as definições do BIOS a partir de um perfil criado anteriormente
<F5>	Restaurar as definições anteriores do BIOS para os submenus atuais
<F6>	Apresentar o ecrã Smart Fan 5
<F7>	Carregar as definições predefinidas otimizadas do BIOS para os submenus atuais
<F8>	Aceder à utilidade Q-Flash
<F10>	Guardar todas as alterações e sair do programa de Configuração do BIOS
<F11>	Mudar para o submenu Favoritos
<F12>	Capturar o ecrã atual como uma imagem e guardá-la na sua unidade USB
<Insert>	Adicionar ou remover uma opção favorita
<Ctrl>+<S>	Apresentar informações sobre a memória instalada
<Esc>	Menu Principal: Sair do programa de Configuração do BIOS Submenus: Sair do submenu atual

Favoritos (F11)

Defina as suas opções utilizadas com frequência como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção é marcada com um sinal de estrela se for definida como "favorita".

Tweaker

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A execução incorreta de overclock/sobretensão pode resultar em danos à CPU, ao chipset ou à memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha do sistema ao arrancar. Se isto ocorrer, limpe os valores da CMOS e repõe a placa para os valores predefinidos.)

CPU Clock Control (Controlo do Relógio da CPU)
Permite definir manualmente o relógio de base da CPU em incrementos de 1 MHz. (Predefinição: Auto)

Recomenda-se vivamente que a frequência da CPU seja definida de acordo com as especificações da CPU.
Spread Spectrum Control (Controlo do Espectro Alargado)
Ativa ou desativa o Espectro Alargado da CPU/PCIe. (Predefinição: Auto)
CPU Ratio Mode ^(Nota) (Modo de Rácio da CPU)
Permite definir o rácio do núcleo para todos os núcleos da CPU ou núcleos individuais. (Predefinição: Todos os núcleos)
CCD0 CCX0/1 Ratio ^(Nota) (Rácio CCD0 CCX0/1)
Permite definir manualmente o rácio do núcleo para os núcleos CPU CCX0, 1. Este item só pode ser configurado quando o CPU Ratio Mode (Modo de Rácio da CPU) está definido como Per CCX (Por CCX). (Predefinição: Auto)
CPU Clock Ratio (Rácio do Relógio da CPU)
Permite alterar o rácio do relógio para a CPU instalada. O intervalo ajustável depende da CPU instalada.
GFX Clock Frequency ^(Nota) (Frequência do Relógio GFX)
Permite alterar a frequência da GPU. Depois de alterar as definições de GFX Clock Frequency (Frequência do Relógio GFX), certifique-se de que ajusta as definições de GFX Core Voltage (Tensão do Núcleo GFX). (Predefinição: Auto)
NOTE (NOTA): O intervalo ajustável depende da CPU instalada. Auto (Automático) permite que a BIOS configure automaticamente esta definição.
GFX Core Voltage ^(Nota) (Tensão do Núcleo GFX)
Permite alterar a tensão da GPU. (Predefinição: Auto)
NOTE (NOTA): O intervalo ajustável depende da CPU instalada. Auto (Automático) permite que a BIOS configure automaticamente esta definição.

Advanced CPU Settings (Definições Avançadas da CPU)
& Core Performance Boost ^(Nota) (Aumento do Desempenho do Núcleo)
Permite determinar se pretende ativar a tecnologia Core Performance Boost (CPB) (Aumento do Desempenho do Núcleo), uma tecnologia de aumento de desempenho da CPU. (Predefinição: Auto)
(Note) (Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.
SVM Mode (Modo SVM)
A virtualização melhorada pela Tecnologia de Virtualização permitirá que uma plataforma execute múltiplos sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema de computador pode funcionar como múltiplos sistemas virtuais. (Predefinição: Desativado)
AMD Cool&Quiet function (Função AMD Cool&Quiet)

Ativado	Permite que o controlador AMD Cool'n'Quiet ajuste dinamicamente o relógio e o VID da CPU para reduzir a emissão de calor do computador e o seu consumo de energia. (Predefinição)
Desativado	Desativa esta função.

PPC Adjustment ^{(Note 1)} (Ajuste de PPC)
Permite fixar o PState da CPU. (Predefinição: PState 0)
Global C-state Control ^{(Note 1)} (Controlo Global de Estado C)
Permite determinar se pretende que a CPU entre nos estados C. Quando ativada, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. (Predefinição: Auto)
Power Supply Idle Control ^{(Note 1)} (Controlo de Inatividade da Fonte de Alimentação)
Ativa ou desativa o Estado C6 do Pacote.

Inatividade de Corrente Típica	Desativa esta função.
Inatividade de Corrente Baixa	Ativa esta função.
Auto	Permite que a BIOS configure automaticamente esta definição. (Predefinição)

CCD Control ^{(Note 1)} (Controlo de CCD)
Define o número de CCDs a serem utilizados. (Predefinição: Auto)
Downcore Control (Controlo Downcore)
Permite selecionar o número de núcleos da CPU a ativar (o número de núcleos da CPU pode variar consoante a CPU). (Predefinição: Auto)
SMT Mode (Modo SMT)
Permite ativar ou desativar a tecnologia Simultaneous Multi-Threading da CPU. (Predefinição: Auto)
CPPC (CPPC) (Note 1)
Ativa ou desativa a funcionalidade CPPC. (Predefinição: Auto)
CPPC Preferred Cores ^{(Note 1)} (Núcleos Preferidos de CPPC)
Ativa ou desativa a funcionalidade Núcleos Preferidos de CPPC. (Predefinição: Auto)
Extreme Memory Profile (X.M.P.) ^{(Note 2)} (Perfil de Memória Extremo (X.M.P.))
Permite que a BIOS leia os dados SPD nos módulos de memória XMP para melhorar o desempenho da memória quando ativado.

Desativado	Desativa esta função. (Predefinição)
Profile1	Utiliza as definições do Perfil 1.
Profile2 (Note 2)	Utiliza as definições do Perfil 2.

XMP High Frequency Support ^{(Note 2)} (Suporte de Alta Frequência XMP)
Permite selecionar o nível de compatibilidade para memória de alta frequência. Este item só pode ser configurado quando Extreme Memory Profile (X.M.P.) (Perfil de Memória Extremo (X.M.P.)) está definido como Profile1 (Perfil 1) ou Profile2 (Perfil 2). (Predefinição: Auto)
System Memory Multiplier (Multiplicador da Memória do Sistema)
Permite definir o multiplicador da memória do sistema. Auto (Automático) define o multiplicador da memória de acordo com os dados SPD da memória. (Predefinição: Auto)

(Note 1) (Nota 1) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.
(Note 2) (Nota 2) Este item só está presente quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

• Advanced Memory Settings ƒ (Definições Avançadas de Memória)
• Memory Subtimings (Sub-temporizações da Memória)
  Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
  Drive Strength, Data Bus Configuration (Controlo de Temporização Padrão, Controlo de Temporização Avançado, Temporização da Configuração do Bus CAD, CAD Bus
  Força da Unidade, Configuração do Bus de Dados)
  Estas secções fornecem definições de temporização da memória. Nota: O seu sistema pode tornar-se instável ou falhar ao arrancar depois de efetuar alterações nas temporizações da memória. Se isto ocorrer, repõe a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores da CMOS.
• ƒ SPD Info (Informação SPD)
  Apresenta informações sobre a memória instalada.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B) (CPU Vcore/Vcore Dinâmico (DVID)/VCORE SOC/VCORE SOC Dinâmico (DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/Tensão DRAM (CH A/B)/Tensão DDRVPP (CH A/B)/Terminação DRAM (CH A/B))
Estes itens permitem ajustar a tensão Vcore da CPU e as tensões da memória.

• ƒ CPU/VRM Settings (Definições de CPU/VRM)
  Este submenu permite configurar o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão, o nível de proteção contra sobrecorrente e as fases PWM.

Definições

• Platform Power
  AC BACK
  Determina o estado do sistema após o retorno da energia de uma perda de energia CA.

  Memória	O sistema retorna ao seu último estado ativo conhecido após o retorno da alimentação CA.
  Sempre ligado	O sistema é ligado após o retorno da alimentação CA.
  Sempre desligado	O sistema permanece desligado após o retorno da alimentação CA. (Predefinição)

ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligado). (Predefinição: Desativado) Nota: Quando este item é definido como Ativado, a função Resume by Alarm fica indisponível.
Soft-Off by PWR-BTTN
Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.

Desligamento Instantâneo	Prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
Atraso de 4 Seg.	Mantenha o botão de alimentação premido durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.

Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que desligue ou falhe. Se isto ocorrer, defina para Enabled (Ativado). Auto (Automático) permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto (Automático))

Resume by Alarm
Determina se deve ligar o sistema numa hora desejada. (Predefinição: Desativado)
Se ativado, defina a data e a hora da seguinte forma:
Dia de ativação: Ligue o sistema a uma hora específica em cada dia ou num dia específico do mês.
Hora/minuto/segundo de ativação: Defina a hora em que o sistema será ligado automaticamente.
Note (Nota): Ao utilizar esta função, evite um encerramento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.
Wake on LAN
Ativa ou desativa a função wake on LAN. (Predefinição: Ativado)
High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operativo. (Predefinição: Ativado)
CEC 2019 Ready
Permite-lhe selecionar se pretende permitir que o sistema ajuste o consumo de energia quando está no estado de encerramento, inativo ou de espera, de forma a cumprir as Normas CEC (California Energy Commission) 2019. (Predefinição: Desativado)

• IO Ports
  Initial Display Output
  Especifica a primeira iniciação da imagem do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.

  IGD Video (Note)	Define a placa gráfica integrada como o primeiro ecrã.
  PCIe 1 Slot	Define a placa gráfica no slot PCIEX16 como o primeiro ecrã. (Predefinição)
  PCIe 2 Slot	Define a placa gráfica no slot PCIEX2 como o primeiro ecrã.

Integrated Graphics ^(Note)
Ativa ou desativa a função de placa gráfica integrada.

Auto	A BIOS irá ativar ou desativar automaticamente a placa gráfica integrada dependendo da placa gráfica que estiver instalada. (Predefinição)
Forçar	Ativa a placa gráfica integrada.
Desativado	Desativa a placa gráfica integrada.

UMA Mode ^(Note)
Especifica o modo UMA.

Auto	Permite que a BIOS configure automaticamente esta definição. (Predefinição)
UMA Especificado	Define o tamanho da Frame Buffer UMA.
UMA Auto	Define a resolução do ecrã.
UMA Game Optimized	Ajusta o tamanho da frame buffer com base no tamanho total da memória do sistema.

Este item só é configurável quando Integrated Graphics (Gráficos Integrados) estiver definido como Forces (Forçar).
UMA Frame Buffer Size (Nota)
O tamanho do buffer de frames é a quantidade total de memória do sistema alocada exclusivamente para o controlador de gráficos integrado. O MS-DOS, por exemplo, usará apenas esta memória para exibição. As opções são: Auto (predefinição), 64M~2G. Este item só é configurável quando o Modo UMA estiver definido como UMA Specified (UMA Especificado).
Resolução do Ecrã ^(Nota)
Permite definir a resolução do ecrã. As opções são: Auto (predefinição), 1920x1080 e inferior, 2560x1600, 3840x2160.
Este item só é configurável quando o Modo UMA estiver definido como UMA Auto.
Controlador de Áudio HD
Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado).
Bifurcação PCIEX16
Permite determinar como a largura de banda da ranhura PCIEX16 é dividida. Opções: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Nota). (Predefinição: Auto)
Above 4G Decoding (Descodificação Acima de 4G)
Ativa ou desativa dispositivos com capacidade de 64 bits a serem descodificados no espaço de endereço acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Enabled (Ativado) se mais de uma placa gráfica avançada estiver instalada e os respetivos controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereço de memória limitado de 4 GB). (Predefinição: Desativado)
Re-Size BAR Support (Suporte de BAR Redimensionável)
Ativa ou desativa o suporte para BAR redimensionável. (Predefinição: Desativado)
Controlador LAN Integrado
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado)
Se pretender instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Disabled (Desativado).
(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

• Super IO Configuration (Configuração Super IO)
  Serial Port (Porta Série)
  Ativa ou desativa a porta série integrada. (Predefinição: Ativado)
• USB Configuration (Configuração USB) & Legacy USB Support (Suporte USB Legado)
  Permite que o teclado/rato USB seja usado no MS-DOS. (Predefinição: Ativado)
  XHCI Hand-off
  Determina se deve ativar a funcionalidade XHCI Hand-off para um sistema operativo sem suporte para XHCI Hand-off. (Predefinição: Ativado)
  USB Mass Storage Driver Support (Suporte de Controlador de Armazenamento Massivo USB)
  Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
  Port 60/64 Emulation (Emulação da Porta 60/64)
  Ativa ou desativa a emulação das portas de I/O 64h e 60h. Isto deve ser ativado para suporte legado completo para teclados/ratos USB no MS-DOS ou em sistemas operativos que não suportam nativamente dispositivos USB. (Predefinição: Desativado)
  Mass Storage Devices (Dispositivos de Armazenamento Massivo)
  Exibe uma lista de dispositivos de armazenamento massivo USB conectados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.
• NVMe Configuration (Configuração NVMe)
  Exibe informações sobre o seu SSD PCIe M.2 NVME se estiver instalado.
• SATA Configuration (Configuração SATA)
  SATA Mode (Modo SATA)
  Ativa ou desativa o RAID para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.

  RAID	Ativa o RAID para o controlador SATA.
  AHCI	Configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, como Native Command Queuing e hot plug. (Predefinição)

NVMe RAID mode (Modo NVMe RAID)
Permite determinar se deve usar os seus SSDs PCIe M.2 NVMe para configurar o RAID. (Predefinição: Desativado)
Chipset SATA Port Enable (Ativar Porta SATA do Chipset)
Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)
Chipset SATA Port 0/1/2/3 (Porta SATA do Chipset 0/1/2/3)
Exibe as informações dos dispositivos SATA conectados.

• Network Stack Configuration (Configuração da Pilha de Rede)
  Network Stack (Pilha de Rede)
  Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como a instalação do SO a partir do servidor Windows Deployment Services. (Predefinição: Desativado)
  IPv4 PXE Support (Suporte IPv4 PXE)
  Ativa ou desativa o Suporte IPv4 PXE. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado.
  IPv4 HTTP Support (Suporte HTTP IPv4)
  Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado.
  IPv6 PXE Support (Suporte IPv6 PXE)
  Ativa ou desativa o Suporte IPv6 PXE. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado.
  IPv6 HTTP Support (Suporte HTTP IPv6)
  Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado.
  PXE boot wait time (Tempo de espera de arranque PXE)
  Permite configurar quanto tempo esperar antes de poder pressionar <Esc> para anular o arranque PXE. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado. (Predefinição: 0)
  Media detect count (Contagem de deteção de multimédia)
  Permite definir o número de vezes para verificar a presença de multimédia. Este item só é configurável quando Network Stack (Pilha de Rede) está ativado. (Predefinição: 1)
• Realtek PCIe Family Controller (Controlador da Família Realtek PCIe)
  Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.
• Miscellaneous (Diversos)
  LEDs in System Power On State (LEDs no Estado de Alimentação Ligado do Sistema)
  Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.

  Off (Desligado)	Desativa o modo de iluminação selecionado quando o sistema está ligado.
  On (Ligado)	Ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)

  LEDs in Sleep, Hibernation, and Soft Off States (LEDs nos Estados de Suspensão, Hibernação e Desligamento Suave)
  Permite definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema. Este item é configurável quando LEDs in System Power On State (LEDs no Estado de Alimentação Ligado do Sistema) está definido como On (Ligado).

  Off (Desligado)	Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
  On (Ligado)	Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.

  PCIe Slot Configuration (Configuração da Ranhura PCIe)
  Permite definir o modo de operação das ranhuras PCI Express para Gen 1, Gen 2, Gen 3 ou Gen 4 ^(Nota). O modo de operação real está sujeito à especificação de hardware de cada ranhura. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
  PCIe ASPM Mode (Modo PCIe ASPM)
  Permite configurar o modo ASPM para o dispositivo conectado ao barramento CPU PCI Express. (Predefinição: Desativado)
  3DMark01 Enhancement (Melhoria do 3DMark01)
  Permite determinar se deve melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)
  IOMMU
  Ativa ou desativa o suporte para AMD IOMMU. (Predefinição: Auto)
  AMD CPU fTPM
  Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Predefinição: Desativado)
• Trusted Computing (Computação Fidedigna)
  Ativa ou desativa o Trusted Platform Module (TPM).
• AMD CBS
  Este submenu fornece opções de configuração relacionadas com o AMD CBS.
• PC Health (Estado do PC)
  Reset Case Open Status (Repor Estado de Caixa Aberta)

  Disabled (Desativado)	Mantém ou limpa o registo do estado de intrusão anterior da caixa. (Predefinição)
  Enabled (Ativado)	Limpa o registo do estado de intrusão anterior da caixa e o campo Case Open (Caixa Aberta) mostrará "No" (Não) no próximo arranque.

  (Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.
  Case Open
  Apresenta o estado de deteção do dispositivo de deteção de intrusão no chassis ligado ao cabeçalho CI da motherboard. Se a tampa do chassis do sistema for removida, este campo apresentará "Yes" (Sim); caso contrário, apresentará "No" (Não). Para limpar o registo do estado de intrusão no chassis, defina Reset Case Open Status para Enabled (Ativado), guarde as definições no CMOS e, em seguida, reinicie o sistema.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
  Apresenta as voltagens atuais do sistema.

• Smart Fan 5
  Monitor
  Permite selecionar um alvo para monitorizar e efetuar mais ajustes. (Predefinição: CPU FAN)
  Fan Speed Control
  Permite determinar se deve ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.

  Normal	Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
  Silent	Permite que a ventoinha funcione a velocidades lentas.
  Manual	Permite controlar a velocidade da ventoinha no gráfico de curva.
  Full Speed	Permite que a ventoinha funcione a velocidades máximas.

  Fan Control Use Temperature Input
  Permite selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
  Temperature Interval
  Permite selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
  Fan Control Mode

  Auto	Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e define o modo de controlo ideal. (Predefinição)
  Voltage	O modo de voltagem é recomendado para uma ventoinha de 3 pinos.
  PWM	O modo PWM é recomendado para uma ventoinha de 4 pinos.

  Fan Stop
  Ativa ou desativa a função de paragem da ventoinha. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha para de funcionar quando a temperatura é inferior ao limite. (Predefinição: Desativado)
  Temperature
  Apresenta a temperatura atual da área alvo selecionada.
  Fan Speed
  Apresenta as velocidades atuais da ventoinha.
  Flow Rate
  Apresenta o caudal do seu sistema de arrefecimento a água.
  Temperature Warning Control
  Define o limiar de aviso para a temperatura. Quando a temperatura excede o limiar, o BIOS emitirá um som de aviso. As opções são: Disabled (Desativado) (predefinição), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning
  Permite que o sistema emita um som de aviso se a ventoinha não estiver ligada ou falhar. Verifique a condição da ventoinha ou a ligação da ventoinha quando isto ocorrer. (Predefinição: Desativado)

Informações do Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.
Idioma do Sistema
Seleciona o idioma predefinido utilizado pela BIOS.
Data do Sistema
Define a data do sistema. O formato da data é semana (apenas leitura), mês, dia e ano. Utilize <Enter> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Enter> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Nível de Acesso
Apresenta o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizada. (Se não estiver definida nenhuma palavra-passe, a predefinição será apresentada como Administrador.) O nível de Administrador permite-lhe efetuar alterações a todas as definições da BIOS; o nível de Utilizador apenas lhe permite efetuar alterações a determinadas definições da BIOS, mas não a todas.

• Informações dos Dispositivos Ligados
  Apresenta informações sobre os seus dispositivos SATA, PCI Express e M.2, caso estejam instalados.
• Q-Flash
  Permite-lhe aceder ao utilitário Q-Flash para atualizar a BIOS ou fazer uma cópia de segurança da configuração atual da BIOS.

Arranque

Prioridades das Opções de Arranque
Especifica a ordem geral de arranque a partir dos dispositivos disponíveis. Os dispositivos de armazenamento amovíveis que suportam o formato GPT terão o prefixo "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo com o prefixo "UEFI:".
Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que tem o prefixo "UEFI:".
Estado do Bootup NumLock
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ativado)
Opção de Segurança
Especifica se é necessária uma palavra-passe sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Depois de configurar este item, defina a(s) palavra(s)-passe no item Palavra-passe de Administrador/Palavra-passe de Utilizador.

Configuração	É apenas necessária uma palavra-passe para entrar no programa de Configuração da BIOS.
Sistema	É necessária uma palavra-passe para arrancar o sistema e para entrar no programa de Configuração da BIOS. (Predefinição)

Apresentação do LOGÓtipo em Ecrã Inteiro
Permite-lhe determinar se pretende apresentar o Logótipo da GIGABYTE no arranque do sistema. Desativado ignora o Logótipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)
Arranque Rápido
Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Rápido proporciona a velocidade de arranque mais rápida. (Predefinição: Desativado)
Suporte SATA

Apenas Dispositivos SATA do Último Arranque	Com exceção da unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Predefinição)
Todos os Dispositivos SATA	Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.

Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte NVMe
Permite-lhe ativar ou desativar dispositivo(s) NVMe. (Predefinição: Ativado)
Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte VGA
Permite-lhe selecionar o tipo de sistema operativo a arrancar.

Automático	Ativa apenas a ROM de opção legada.
Controlador EFI	Ativa a ROM de opção EFI. (Predefinição)

Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte USB

Desativado	Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
Inicialização Completa	Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Predefinição)
Inicialização Parcial	Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.

Este item só é configurável quando o Arranque Rápido está definido como Ativado. Esta função é desativada quando o Arranque Rápido está definido como Ultra Rápido.
Suporte do Controlador de Pilha de Rede

Desativado	Desativa o arranque a partir da rede. (Predefinição)
Ativado	Ativa o arranque a partir da rede.

Este item só é configurável quando o Arranque Rápido está definido como Ativado ou Ultra Rápido.
Suporte CSM
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.

Desativado	Desativa o UEFI CSM e suporta apenas o processo de arranque UEFI BIOS.
Ativado	Ativa o UEFI CSM. (Predefinição)

LAN PXE Boot Option ROM
Permite-lhe selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Predefinição: Desativado) Este item só é configurável quando o Suporte CSM está definido como Ativado.
Storage Boot Option Control
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI. (Predefinição)
Apenas Legado	Ativa apenas a ROM de opção legada.

Este item só é configurável quando o Suporte CSM está definido como Ativado.
Other PCI Device ROM Priority
Permite-lhe selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador do dispositivo PCI que não seja o controlador LAN, do dispositivo de armazenamento e gráfico.

Desativado	Desativa a ROM de opção.
Apenas UEFI	Ativa apenas a ROM de opção UEFI. (Predefinição)
Apenas Legado	Ativa apenas a ROM de opção legada.

Este item só é configurável quando o Suporte CSM está definido como Ativado.
Palavra-passe de Administrador
Permite-lhe configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite-lhe efetuar alterações a todas as definições da BIOS.
Palavra-passe de Utilizador
Permite-lhe configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Ser-lhe-á solicitado que confirme a palavra-passe. Escreva novamente a palavra-passe e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas lhe permite efetuar alterações a determinadas definições da BIOS, mas não a todas.
Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando lhe for solicitada a palavra-passe, introduza primeiro a correta. Quando lhe for solicitada uma nova palavra-passe, prima <Enter> sem introduzir qualquer palavra-passe. Prima <Enter> novamente quando lhe for solicitado que confirme.
NOTA: Antes de definir a Palavra-passe de Utilizador, certifique-se de que define primeiro a Palavra-passe de Administrador.

• Arranque Seguro
  Permite-lhe ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só é configurável quando o Suporte CSM está definido como Desativado.
  Modo de Operação Preferido
  Permite-lhe selecionar se pretende entrar no modo Fácil ou no modo Avançado depois de entrar na Configuração da BIOS. Automático entra no modo da BIOS onde esteve da última vez. (Predefinição: Automático)

Guardar e Sair

Save & Exit Setup
Prima **SIGNlt;Enter> neste item e selecione Yes. Isto guarda as alterações no CMOS e sai do programa de configuração da BIOS. Selecione No ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
Exit Without Saving
Prima <Enter> neste item e selecione Yes. Isto sai da configuração da BIOS sem guardar as alterações efetuadas na configuração da BIOS no CMOS. Selecione No ou prima <Esc> para regressar ao Menu Principal da Configuração da BIOS.
Load Optimized Defaults
Prima <Enter> neste item e selecione Yes para carregar as definições predefinidas ideais da BIOS. As definições predefinidas da BIOS ajudam o sistema a funcionar no estado ideal. Carregue sempre as predefinições otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
Boot Override
Permite-lhe selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.
Save Profiles
Esta função permite-lhe guardar as definições atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Setup Profile 1~ Setup Profile 8. Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema se tornar instável e tiver carregado as definições predefinidas da BIOS, pode utilizar esta função para carregar as definições da BIOS de um perfil criado anteriormente, sem os problemas de reconfigurar as definições da BIOS. Primeiro selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, tal como reverter as definições da BIOS para as últimas definições que funcionaram corretamente (último registo de bom funcionamento).

Configurar um conjunto RAID

Níveis de RAID

	RAID 0	RAID 1	RAID 10
Número mínimo de discos rígidos	≥2	2	4
Capacidade da matriz	Número de discos rígidos * Tamanho da menor unidade	Tamanho da menor unidade	(Número de discos rígidos/2) * Tamanho da menor unidade
Tolerância a falhas	Não	Sim	Sim

Antes de começar, prepare os seguintes itens:

• Pelo menos dois discos rígidos SATA ou SSDs. ^(Nota) (Para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com o mesmo modelo e capacidade).
• Disco de configuração do Windows.
• Um computador com ligação à Internet.
• Uma pen USB.

Configurar o controlador SATA integrado

1. Instalar disco(s) rígido(s) SATA no seu computador
   Instale os discos rígidos/SSDs nos conectores SATA/M.2 na motherboard. Em seguida, ligue os conectores de alimentação da sua fonte de alimentação aos discos rígidos.
2. Configurar o modo do controlador SATA na configuração da BIOS
   Certifique-se de que configura corretamente o modo do controlador SATA na configuração da BIOS do sistema.
   Passos:
   Ligue o computador e prima <Delete> para entrar na configuração da BIOS durante o POST (Power-On Self-Test). Em Settings\IO Ports, defina SATA Configuration\SATA Mode para RAID. Em seguida, guarde as definições e reinicie o computador. (Se pretender utilizar SSDs NVMe PCIe para configurar RAID, certifique-se de que define NVMe RAID mode para Enabled.)
   Os menus de configuração da BIOS descritos nesta secção podem diferir das definições exatas para a sua motherboard. As opções de menu de configuração da BIOS reais que verá dependerão da motherboard que tem e da versão da BIOS.
3. Configuração UEFI RAID
   Passos:
   1. Na configuração da BIOS, vá para Boot e defina CSM Support para Disabled. Guarde as alterações e saia da configuração da BIOS.
   2. Após o sistema reiniciar, entre novamente na configuração da BIOS. Em seguida, entre no submenu Settings\IO Ports\RAIDXpert2 Configuration Utility.
   3. No ecrã RAIDXpert2 Configuration Utility, prima <Enter> em Array Management para entrar no ecrã Create Array. Em seguida, selecione um nível de RAID. Os níveis de RAID suportados incluem RAID 0, RAID 1 e RAID 10 (as seleções disponíveis dependem do número de discos rígidos que estão a ser instalados). Em seguida, prima <Enter> em Select Physical Disks para entrar no ecrã Select Physical Disks.
   4. No ecrã Select Physical Disks, selecione os discos rígidos a incluir na matriz RAID e defina-os para Enabled. Em seguida, utilize a tecla de seta para baixo para se mover para Apply Changes e prima <Enter>. Em seguida, volte ao ecrã anterior e defina Select CacheTagSize, Read Cache Policy e Write Cache Policy.
   5. Mova-se para Create Array e prima <Enter> para começar.
   6. Após a conclusão, será trazido de volta para o ecrã Array Management. Em Manage Array Properties pode ver o novo volume RAID e informações sobre o nível de RAID, nome da matriz, capacidade da matriz, etc.
      (Nota) Um SSD PCIe M.2 não pode ser utilizado para configurar um conjunto RAID com um SSD SATA M.2 ou um disco rígido SATA.

Instalar o controlador RAID e o sistema operativo
Com as definições corretas da BIOS, está pronto para instalar o sistema operativo.

Instalar o sistema operativo
Como alguns sistemas operativos já incluem o controlador RAID, não precisa de instalar um controlador RAID separado durante o processo de instalação do Windows. Após a instalação do sistema operativo, recomendamos que instale todos os controladores necessários a partir do GIGABYTE APP Center para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a instalar exigir que forneça um controlador RAID adicional durante o processo de instalação do SO, consulte os passos abaixo:

1. Vá para o website da GIGABYTE, navegue até à página web do modelo da motherboard, transfira o ficheiro AMD RAID Preinstall Driver na página Support\Download\SATA RAID/AHCI, descompacte o ficheiro e copie os ficheiros para a sua pen USB.
2. Arranque a partir do disco de configuração do Windows e execute os passos de instalação padrão do SO. Quando aparecer o ecrã a solicitar que carregue o controlador, selecione Browse (Procurar).
3. Insira a pen USB e, em seguida, navegue até à localização do controlador. Selecione primeiro AMD-RAID Bottom Device e clique em Next (Seguinte) para carregar o controlador. Em seguida, selecione AMD-RAID Controller e clique em Next (Seguinte) para carregar o controlador. Finalmente, continue a instalação do SO.

Visite o website da GIGABYTE para obter detalhes sobre como configurar uma matriz RAID.

Instalação de controladores

Após instalar o sistema operativo, uma caixa de diálogo aparecerá no canto inferior direito do ambiente de trabalho a perguntar se pretende transferir e instalar os controladores e as aplicações da GIGABYTE através do APP Center. Clique em Install (Instalar) para prosseguir com a instalação. (Na configuração da BIOS, certifique-se de que Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install está definido para Enabled (Ativado).)

Quando aparecer a caixa de diálogo do Contrato de Licença de Utilizador Final, prima <Accept> (Aceitar) para instalar o APP Center. No ecrã do APP Center, selecione os controladores e as aplicações que pretende instalar e clique em Install (Instalar).

Antes da instalação, certifique-se de que o sistema está ligado à Internet.

Visite o website da GIGABYTE para obter mais informações sobre o software.

Visite o website da GIGABYTE para obter mais informações sobre a resolução de problemas.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Para enviar uma questão técnica ou não técnica (Vendas/Marketing), aceda a:https://esupport.gigabyte.com


Para obter mais detalhes sobre o produto, visite o website da GIGABYTE.

A GIGABYTE irá reduzir o uso de papel para cumprir as responsabilidades de um cidadão global. Além disso, para reduzir os impactos no aquecimento global, os materiais de embalagem deste produto são recicláveis e reutilizáveis. A GIGABYTE trabalha consigo para proteger o ambiente.

Copyright
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Todos os direitos reservados.
As marcas comerciais mencionadas neste manual estão legalmente registadas nos seus respetivos proprietários.

Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE B550M AORUS PRO AX - Manual da Placa Mãe

Idiomas disponíveis
