GIGABYTE GA-J3455N-D3H - Manual da Placa Mãe

Identificando a Revisão da Sua Placa Mãe

O número de revisão na sua placa mãe se parece com isto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa mãe é 1.0. Verifique a revisão da sua placa mãe antes de atualizar a BIOS, os drivers da placa mãe ou ao procurar informações técnicas.

Exemplo:

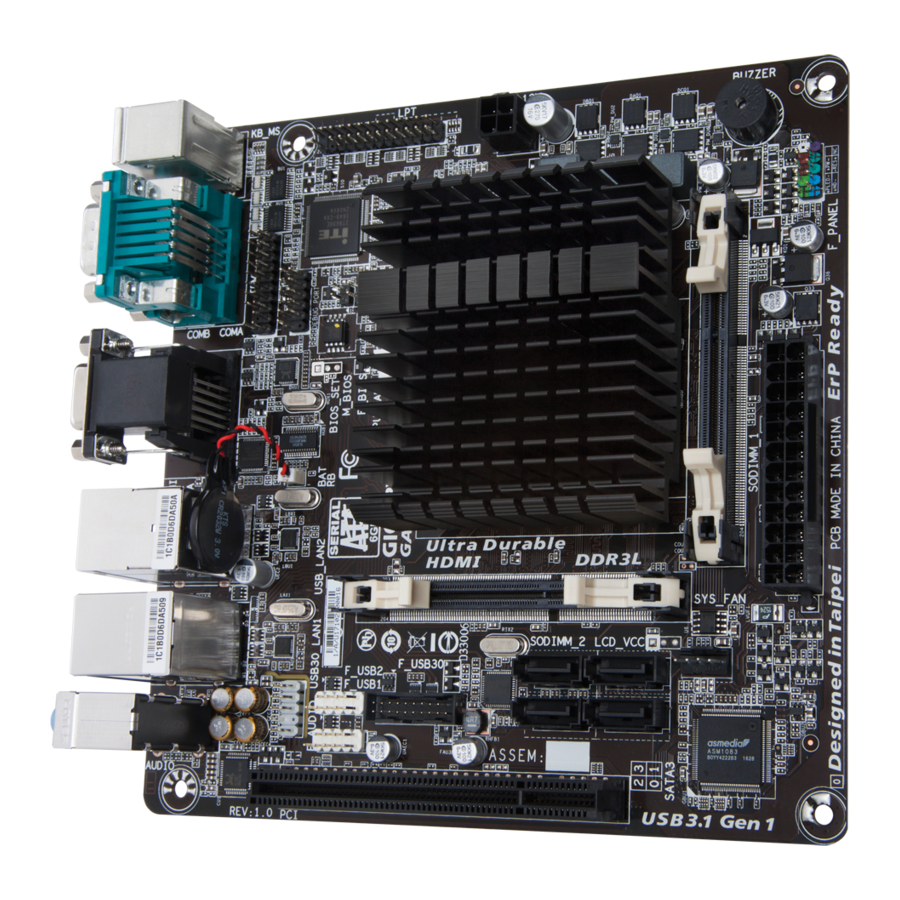

Layout da Placa Mãe GA-J3455N-D3H

Conteúdo da Caixa

• Placa mãe GA-J3455N-D3H
• Disco de drivers da placa mãe
• Manual do Utilizador
• Dois cabos SATA
• Painel I/O

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que você obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Instalação de Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrónicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o autocolante S/N (Número de Série) da placa-mãe ou o autocolante de garantia fornecido pelo seu revendedor. Estes autocolantes são necessários para a validação da garantia.
• Remova sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique-se de que estão conectados de forma firme e segura.
• Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos, como uma placa-mãe, CPU ou memória. Se não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a voltagem da fonte de alimentação foi definida de acordo com o padrão de voltagem local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação dos seus componentes de hardware estão conectados.
• Para evitar danos à placa-mãe, não permita que os parafusos entrem em contacto com o circuito da placa-mãe ou os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal soltos colocados na placa-mãe ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
• Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
• Se não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão de alimentação ou régua de alimentação, certifique-se de consultar as instruções de instalação e/ou ligação à terra.

Especificações do Produto

CPU	Integrado com um Intel ® Quad-Core Celeron ® J3455 SoC (2.3 GHz) * Não desmonte o SoC integrado e os dissipadores de calor sozinho para evitar danos a estes componentes. 2 MB de Cache
Memória	2 x slots DDR3L SO-DIMM com suporte para até 16 GB de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória DDR3L 1866/1600/1333 MHz Suporte para módulos de memória não-ECC
Gráficos Onboard	Integrado no SoC: 1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz 1 x porta HDMI, suportando uma resolução máxima de 3840x2160@30 Hz
Áudio	codec Realtek ® ALC887 Áudio de Alta Definição 2/4/5.1/7.1-channel * Para configurar o áudio de 7.1 canais, tem de usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio.
LAN	2 x chips Realtek ® GbE LAN (10/100/1000 Mbit)
Slots de Expansão	1 x slot PCI
Interface de Armazenamento	Integrado no SoC: 2 x conectores SATA 6Gb/s (SATA3 0, SATA3 1) Chip ASMedia ® ASM1061: 2 x conectores SATA 6Gb/s (SATA3 2, SATA3 3)
USB	Integrado no SoC: 4 x portas USB 3.1 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do header USB interno) SOC + Hub GENESYS LOGIC USB 2.0 6 x portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos headers USB internos)
Conectores Internos	1 x conector de alimentação principal ATX de 24 pinos 1 x conector de alimentação ATX 12V de 4 pinos 4 x conectores SATA 6Gb/s 1 x header da ventoinha da CPU 1 x header da ventoinha do sistema 1 x header do painel frontal 1 x header de áudio do painel frontal 1 x header USB 3.1 Gen 1 2 x headers USB 2.0/1.1 1 x header da porta paralela 1 x jumper Clear CMOS 1 x header de intrusão do chassis
Conectores do Painel Traseiro	1 x porta de teclado PS/2 1 x porta de rato PS/2 2 x portas seriais 1 x porta D-Sub 1 x porta HDMI 2 x portas USB 3.1 Gen 1 2 x portas USB 2.0/1.1 2 x portas RJ-45 3 x jacks de áudio (Line In, Line Out, Mic In)
Controlador de E/S	Chip Controlador de E/S iTE ®
Monitor de Hardware	Detecção de voltagem Detecção de temperatura Detecção da velocidade da ventoinha Controlo da velocidade da ventoinha * Se a função de controlo da velocidade da ventoinha é suportada dependerá do cooler que instalar.
BIOS	1 x flash de 64 Mbit Uso de AMI UEFI BIOS licenciado PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos Únicos	Suporte para Xpress Install Suporte para @BIOS Suporte para APP Center * As aplicações disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicação também podem variar dependendo das especificações da placa-mãe.
Software Incluído	Norton ® Internet Security (versão OEM)
Sistema Operativo	Suporte para Windows 10 64-bit
Formato	Formato Mini-ITX; 17.0cm x 17.0cm

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de módulos de memória.

Visite a página Support\Utility List (Suporte\Lista de Utilitários) no site da GIGABYTE para descarregar a versão mais recente das aplicações.

Visite o site da GIGABYTE para obter detalhes sobre a instalação de hardware.

Instalar a Memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja usada memória da mesma capacidade, marca, velocidade e chips. (Aceda ao site da GIGABYTE para obter as velocidades de memória e módulos de memória suportados mais recentes.)
• Desligue sempre o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória pode ser instalado apenas numa direção. Se não conseguir inserir a memória, mude a direção.

Configuração de Memória de Canal Duplo
Esta placa-mãe fornece dois slots de memória e suporta a Tecnologia de Canal Duplo. Após a instalação da memória, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória de Canal Duplo irá duplicar a largura de banda original da memória. Os dois slots de memória são divididos em dois canais e cada canal tem um slot de memória como a seguir:
Canal A: SODIMM_1
Canal B: SODIMM_2
Devido às limitações do SoC, leia as seguintes diretrizes antes de instalar a memória no modo de Canal Duplo.

1. Se apenas um módulo de memória DDR3L for instalado, certifique-se de instalá-lo no slot SODIMM_1 e o modo de Canal Duplo não pode ser ativado se apenas um módulo de memória for instalado.
2. Ao ativar o modo de Canal Duplo com dois módulos de memória, recomenda-se que seja usada memória da mesma capacidade, marca, velocidade e chips para um desempenho ideal.

Instalar uma Placa de Expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
• Desligue sempre o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do Painel Traseiro

1. Porta PS/2 para Teclado e Porta PS/2 para Rato
   Use esta porta para conectar um rato ou teclado PS/2 e a porta inferior (roxa) para conectar um teclado PS/2.
2. Porta Serial
   Use a porta serial para conectar dispositivos como um rato, modem ou outros periféricos.
3. Porta D-Sub
   A porta D-Sub suporta um conector D-Sub de 15 pinos e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está a ser usado). Conecte um monitor que suporte conexão D-Sub a esta porta.

4. Porta HDMI
   A porta HDMI é compatível com HDCP e suporta formatos Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 8 canais até 192KHz/24bit. Pode usar esta porta para conectar o seu monitor com suporte HDMI. A resolução máxima suportada é 3840x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser usado.
   Após instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI. (O nome do item pode ser diferente dependendo do seu sistema operativo.)
   Configurações de Ecrã Duplo para os Gráficos Integrados:
   As configurações de ecrã duplo são suportadas após instalar os drivers da placa-mãe no SO.
5. Porta RJ-45 LAN
   A porta Gigabit Ethernet LAN fornece conexão à Internet a uma taxa de dados de até 1 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.

   Conexão/Velocidade LED:

Estado	Descrição
Laranja	Taxa de dados de 1 Gbps
Verde	Taxa de dados de 100 Mbps
Desligado	Taxa de dados de 10 Mbps

Atividade LED:

Estado	Descrição
A piscar	A transmissão ou receção de dados está a ocorrer
Desligado	Nenhuma transmissão ou receção de dados está a ocorrer

6. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
7. Porta USB 3.1 Gen 1
   A porta USB 3.1 Gen 1 suporta a especificação USB 3.1 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
8. Entrada de Linha (Azul)
   A tomada de entrada de linha. Use esta tomada de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
9. Saída de Linha (Verde)
   A tomada de saída de linha. Use esta tomada de áudio para auscultadores ou altifalantes de 2 canais. Esta tomada pode ser usada para conectar altifalantes frontais numa configuração de áudio de 4/5.1/7.1 canais.
10. Entrada de Microfone (Rosa)
    A tomada de entrada de microfone.

Para configurar áudio de 7.1 canais, tem de usar um módulo de áudio do painel frontal HD e ativar o recurso de áudio multicanal através do driver de áudio. Visite o site da GIGABYTE para obter mais informações sobre o software.

• Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL
7. F_AUDIO

8. BAT
9. F_USB30
10. F_USB1/F_USB2
11. LPT
12. TPM
13. CLR_CMOS
14. CI

Leia as seguintes diretrizes antes de conectar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende conectar.
• Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o seu computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado com segurança ao conector na placa-mãe.

1/2) ATX_12V/ATX (Conector de Alimentação 2x2 12V e Conector de Alimentação Principal 2x12)
Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes na placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta. O conector de alimentação de 12V fornece principalmente energia para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.

3/4) CPU_FAN/SYS_FAN (Headers da Ventoinha)
A placa-mãe tem um header de ventoinha da CPU de 3 pinos (CPU_FAN) e um header de ventoinha do sistema de 4 pinos (SYS_FAN). A maioria dos headers de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer o uso de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassis.

Estes headers de ventoinha não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nos headers.

5. SATA3 0/1/2/3 (Conectores SATA 6Gb/s)
   Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com os padrões SATA 3Gb/s e SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA.


6. F_PANEL (Header do Painel Frontal)
   Conecte o interruptor de alimentação, o interruptor de reset e o indicador de status do sistema no chassis a este header de acordo com as atribuições de pinos abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.


• PLED (LED de Alimentação, Amarelo):

  Conecta-se ao indicador de status de energia no painel frontal do chassis. O LED está aceso quando o sistema está a funcionar. O LED está apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

• PW (Interruptor de Alimentação, Vermelho):
  Conecta-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema usando o interruptor de alimentação (consulte o Capítulo "Configuração da BIOS", "Chipset", para obter mais informações).
• HD (LED de Atividade do Disco Rígido, Azul):
  Conecta-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está aceso quando o disco rígido está a ler ou a gravar dados.
• RES (Interruptor de Reset, Verde):
  Conecta-se ao interruptor de reset no painel frontal do chassis. Pressione o interruptor de reset para reiniciar o computador se o computador travar e não conseguir realizar uma reinicialização normal.
• NC (Roxo):
  Sem conexão.

O design do painel frontal pode diferir por chassis. Um módulo de painel frontal consiste principalmente em interruptor de alimentação, interruptor de reset, LED de alimentação, LED de atividade do disco rígido e etc. Ao conectar o módulo do painel frontal do seu chassis a este header, certifique-se de que as atribuições de fios e as atribuições de pinos correspondam corretamente.

7. F_AUDIO (Header de Áudio do Painel Frontal)
   O header de áudio do painel frontal suporta áudio Intel High Definition (HD) e áudio AC'97. Pode conectar o módulo de áudio do painel frontal do seu chassis a este header. Certifique-se de que as atribuições de fios do conector do módulo correspondem às atribuições de pinos do header da placa-mãe. A conexão incorreta entre o conector do módulo e o header da placa-mãe fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.


• O header de áudio do painel frontal suporta áudio HD por padrão.
• Os sinais de áudio estarão presentes em ambas as conexões de áudio do painel frontal e traseiro simultaneamente.
• Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, entre em contato com o fabricante do chassis.

8. BAT (Bateria)
   A bateria fornece energia para manter os valores (como configurações da BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Pode limpar os valores do CMOS removendo o cabo da bateria:

1. Desligue o seu computador e desconecte o cabo de alimentação.
2. Desconecte o cabo da bateria do header do cabo da bateria e espere um minuto.
3. Conecte o cabo da bateria.
4. Conecte o cabo de alimentação e reinicie o seu computador.

• Sempre desligue o seu computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Perigo de explosão se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local de compra ou revendedor local se não conseguir substituir a bateria sozinho ou se não tiver certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

9. F_USB30 (Header USB 3.1 Gen 1)
   O header está em conformidade com a especificação USB 3.1 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para comprar o painel frontal opcional de 3,5" que fornece duas portas USB 3.1 Gen 1, entre em contato com o revendedor local.


10. F_USB1/F_USB2 (Headers USB 2.0/1.1)
    Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para comprar o suporte USB opcional, entre em contato com o revendedor local.


• Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) no header USB.
• Antes de instalar o suporte USB, certifique-se de desligar o seu computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

11. LPT (Header da Porta Paralela)
    O header LPT pode fornecer uma porta paralela através de um cabo de porta LPT opcional. Para comprar o cabo de porta LPT opcional, entre em contato com o revendedor local.


12. TPM (Header do Módulo de Plataforma Confiável)
    Pode conectar um TPM (Módulo de Plataforma Confiável) a este header.


13. CLR_CMOS (Jumper Clear CMOS)
    Use este jumper para limpar a configuração da BIOS e resetar os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar nos dois pinos por alguns segundos.


• Sempre desligue o seu computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após a reinicialização do sistema, vá para a Configuração da BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as configurações da BIOS (consulte o Capítulo "Configuração da BIOS", para configurações da BIOS).

14. CI (Header de Intrusão do Chassis)
    Esta placa-mãe fornece um recurso de deteção de chassis que deteta se a tampa do chassis foi removida. Esta função requer um chassis com design de deteção de intrusão do chassis.


Configuração da BIOS

A BIOS (Sistema Básico de Entrada e Saída) regista os parâmetros de hardware do sistema na CMOS na placa-mãe. As suas principais funções incluem a realização do Power-On Self-Test (POST) (autoteste ao ligar) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. A BIOS inclui um programa de Configuração da BIOS que permite ao utilizador modificar as configurações básicas do sistema ou ativar determinadas funcionalidades do sistema. Quando a alimentação é desligada, a bateria na placa-mãe fornece a energia necessária à CMOS para manter os valores de configuração na CMOS. Para aceder ao programa de Configuração da BIOS, prima a tecla <Delete> durante o POST quando a alimentação é ligada. Para atualizar a BIOS, utilize a ferramenta GIGABYTE @BIOS, que é uma ferramenta baseada no Windows que procura e descarrega a versão mais recente da BIOS da Internet e atualiza a BIOS.

• Como a atualização da BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual da BIOS, recomenda-se que não atualize a BIOS. Para atualizar a BIOS, faça-o com precaução. Uma atualização inadequada da BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as configurações predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores da CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Restaurar Predefinições" neste capítulo ou as introduções do jumper da bateria/limpar CMOS no Capítulo de Instalação de Hardware para saber como limpar os valores da CMOS.)

Principal

Depois de entrar no programa de Configuração da BIOS, o Menu Principal (como mostrado abaixo) aparece no ecrã. Utilize as teclas de seta para se mover entre os itens e prima <Enter> para aceitar ou entrar num sub-menu.

Ajuda do Menu Principal
A descrição no ecrã de uma opção de configuração destacada é exibida na linha inferior do Menu Principal.

Ajuda do Submenu
Enquanto estiver num submenu, prima <F1> para exibir um ecrã de ajuda (Ajuda Geral) das teclas de função disponíveis para o menu. Prima <Esc> para sair do ecrã de ajuda. A ajuda para cada item está no bloco Ajuda do Item no lado direito do submenu. (Exemplo de Versão da BIOS: F3a)

• Quando o sistema não está estável como de costume, selecione o item Load Optimized Defaults (Carregar Predefinições Otimizadas) para definir o seu sistema para as suas predefinições.
• Os menus de Configuração da BIOS descritos neste capítulo são apenas para referência e podem diferir consoante a versão da BIOS.


Esta secção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma predefinido utilizado pela BIOS e definir manualmente a hora do sistema.

Idioma do Sistema
Seleciona o idioma predefinido utilizado pela BIOS.

Data do Sistema
Define a data do sistema. O formato da data é semana (apenas leitura), mês, dia e ano. Utilize <Tab> para alternar entre os campos Mês, Dia e Ano e utilize a tecla <+> ou <-> para definir o valor desejado.

Hora do Sistema
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Utilize <Tab> para alternar entre os campos Hora, Minuto e Segundo e utilize a tecla <+> ou <-> para definir o valor desejado.

Nível de Acesso
Exibe o nível de acesso atual dependendo do tipo de proteção por palavra-passe utilizada. (Se não for definida nenhuma palavra-passe, o predefinido será exibido como Administrador.) O nível de Administrador permite-lhe fazer alterações a todas as configurações da BIOS; o nível de Utilizador apenas lhe permite fazer alterações a determinadas configurações da BIOS, mas não a todas.

Avançado

Controlador LAN OnBoard (LAN1)
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado) Se desejar instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Desativado.

Controlador LAN OnBoard #2 (LAN2)
Ativa ou desativa a função LAN integrada. (Predefinição: Ativado) Se desejar instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Desativado.

Carregamento de Energia (Power Loading)
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Ativado (Enabled). Automático (Auto) permite que a BIOS configure automaticamente esta definição. (Predefinição: Automático (Auto))

Desligamento Suave por PWR-BTTN (Soft-Off by PWR-BTTN)
Configura a forma de desligar o computador no modo MS-DOS usando o botão de energia.
Desligamento Instantâneo (Instant-Off) Pressione o botão de energia e o sistema será desligado instantaneamente. (Predefinição)
Atraso de 4 Segundos (Delay 4 Sec.) Pressione e segure o botão de energia por 4 segundos para desligar o sistema. Se o botão de energia for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.

Ecrã Principal (Primary Display)
Especifica a primeira iniciação da exibição do monitor a partir da placa gráfica PCI instalada ou dos gráficos integrados.
IGD Define os gráficos integrados como o primeiro ecrã. (Predefinição)
PCI Define a placa gráfica no slot PCI como o primeiro ecrã.

Solução alternativa PCIE VGA (PCIE VGA Workaround)
Permite aumentar a compatibilidade da placa gráfica PCI. (Predefinição: Desativado (Disabled))

ErP
Determina se o sistema deve consumir menos energia no estado S5 (desligado). (Predefinição: Desativado (Disabled)) Nota: Quando este item está definido como Ativado (Enabled), as seguintes funções ficarão indisponíveis: Retomar por Alarme (Resume by Alarm), ativação por evento PME, ligar por rato, ligar por teclado e ativar na LAN (wake on LAN).

Controlador da Família Realtek PCIe GBE (LAN1)
Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

Controlador da Família Realtek PCIe GBE (LAN2)
Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

Computação Confiável (Trusted Computing)
Ativa ou desativa o Módulo de Plataforma Confiável (TPM).

Configuração Super IT8686 IO (IT8686 Super IO Configuration)
Esta seção fornece informações sobre o chip super I/O e permite configurar a porta serial e a porta paralela.

Monitor de Hardware (Hardware Monitor)
Temperatura da CPU/Temperatura do Sistema (CPU Temperature/System Temperature)
Exibe a temperatura atual da CPU/sistema.
Velocidade da Ventoinha da CPU/Sistema (CPU/System Fan Speed)
Exibe as velocidades atuais da ventoinha da CPU/sistema.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ
Exibe as tensões atuais do sistema.

Funções Diversas SIO (SIO Misc Functions)
AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
Memória (Memory) O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.
Sempre Ligado (Always On) O sistema é ligado após o retorno da energia CA.
Sempre Desligado (Always Off) O sistema permanece desligado após o retorno da energia CA. (Predefinição)
Caixa Aberta (Case Open)
Exibe o estado de deteção do dispositivo de deteção de intrusão do chassis conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassis do sistema for removida, este campo mostrará "Aberto (Open)", caso contrário, mostrará "Fechado (Close)". Para limpar o registo do estado de intrusão do chassis, defina Redefinir Estado de Caixa Aberta (Reset Case Open Status) como Ativado (Enabled), salve as configurações no CMOS e reinicie o sistema.
Redefinir Estado de Caixa Aberta (Reset Case Open Status)
Desativado (Disabled) Mantém ou limpa o registo do estado de intrusão do chassis anterior. (Predefinição)
Ativado (Enabled) Limpa o registo do estado de intrusão do chassis anterior e o campo Caixa Aberta (Case Open) mostrará "Não (No)" na próxima inicialização.
Aviso de Intrusão na Caixa (Case intrusion Prompt)
Permite determinar se deve exibir a notificação de intrusão no chassis na inicialização do sistema. (Predefinição: Desativado (Disabled))

Configuração da CPU (CPU Configuration)

Gestão de Energia da CPU (CPU Power Management)
EIST
Ativa ou desativa a Tecnologia Enhanced Intel ® Speed Step (EIST). Dependendo da carga da CPU, a tecnologia Intel® EIST pode diminuir de forma dinâmica e eficaz a tensão da CPU e a frequência do núcleo para diminuir o consumo médio de energia e a produção de calor. Automático (Auto) permite que a BIOS configure automaticamente esta definição. (Predefinição: Ativado (Enabled))
Modo Turbo (Turbo Mode)
Permite determinar se deve ativar a tecnologia Intel ® CPU Turbo Boost. (Predefinição: Ativado (Enabled))

C-States
Ativa ou desativa o suporte para C-States. (Padrão: Ativado)
Enhanced C-states
Permite determinar se deve permitir que a CPU entre em estados C. Quando ativado, a frequência do núcleo da CPU será reduzida durante o estado de paragem do sistema para diminuir o consumo de energia. Este item só é configurável quando C-States está ativado. (Padrão: Ativado)

Active Processor Cores
Permite selecionar o número de núcleos de CPU a ativar. (Padrão: Desativado)
Intel Virtualization Technology
Ativa ou desativa a Intel ® Virtualization Technology. A virtualização aprimorada pela Intel ® Virtualization Technology permitirá que uma plataforma execute vários sistemas operativos e aplicações em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Padrão: Ativado)
VT-d
Ativa ou desativa a Intel ® Virtualization Technology para Directed I/O. (Padrão: Desativado)

Network Stack Configuration
Network Stack
Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, como a instalação do SO a partir do servidor Windows Deployment Services. (Padrão: Desativado)
Ipv4 PXE Support
Ativa ou desativa o suporte IPv4 PXE. Este item só é configurável quando Network Stack está ativado.
Ipv4 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv4. Este item só é configurável quando Network Stack está ativado.
Ipv6 PXE Support
Ativa ou desativa o suporte IPv6 PXE. Este item só é configurável quando Network Stack está ativado.
Ipv6 HTTP Support
Ativa ou desativa o suporte de arranque HTTP para IPv6. Este item só é configurável quando Network Stack está ativado.
PXE boot wait time
Permite configurar quanto tempo esperar antes de poder premir <Esc> para abortar o arranque PXE. Este item só é configurável quando Network Stack está ativado. (Padrão: 0)
Media detect count
Permite definir o número de vezes para verificar a presença de media. Este item só é configurável quando Network Stack está ativado. (Padrão: 1)

CSM Configuration
CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de arranque de PC legado.
Enabled Ativa o UEFI CSM. (Padrão)
Disabled Desativa o UEFI CSM e suporta apenas o processo de arranque UEFI BIOS.
Network
Permite selecionar se deve ativar a opção ROM UEFI ou legado para o controlador LAN.
Do not launch Desativa a opção ROM.
UEFI Ativa apenas a opção ROM UEFI. (Padrão)
Legacy Ativa apenas a opção ROM legado.
Este item só é configurável quando CSM Support está definido como Enabled.

Storage
Permite selecionar se deve ativar a opção ROM UEFI ou legado para o controlador de dispositivo de armazenamento.
Do not launch Desativa a opção ROM.
UEFI Ativa apenas a opção ROM UEFI. (Padrão)
Legacy Ativa apenas a opção ROM legado.
Este item só é configurável quando CSM Support está definido como Enabled.
Video
Permite selecionar se deve ativar a opção ROM UEFI ou legado para o controlador de gráficos.
Do not launch Desativa a opção ROM.
UEFI Ativa apenas a opção ROM UEFI. (Padrão)
Legacy Ativa apenas a opção ROM legado.
Este item só é configurável quando CSM Support está definido como Enabled.
Other PCI devices
Permite selecionar se deve ativar a opção ROM UEFI ou Legacy para o controlador de dispositivo PCI que não seja os controladores LAN, dispositivo de armazenamento e gráficos.
Do not launch Desativa a opção ROM.
UEFI Ativa apenas a opção ROM UEFI. (Padrão)
Legacy Ativa apenas a opção ROM legado.
Este item só é configurável quando CSM Support está definido como Enabled.

USB Configuration (Configuração USB)
Onboard USB Feature (Funcionalidade USB Integrada)
Ativa ou desativa a função USB integrada. (Predefinição: Ativado)
Legacy USB Support (Suporte USB Legado)
Permite que o teclado/rato USB seja usado no MS-DOS. (Predefinição: Ativado)
XHCI Hand-off
Determina se deve ativar a funcionalidade "XHCI Hand-off" para um sistema operativo sem suporte para "XHCI Hand-off". (Predefinição: Ativado)
USB Mass Storage Driver Support (Suporte de Driver de Armazenamento Massivo USB)
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
USB Storage Devices (Dispositivos de Armazenamento USB)
Exibe uma lista de dispositivos de armazenamento massivo USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

Segurança

Setup Administrator Password (Definir Senha de Administrador)
Permite configurar uma senha de administrador. Prima <Enter> neste item, digite a senha e, em seguida, prima <Enter>. Será solicitado que confirme a senha. Digite a senha novamente e prima <Enter>. Deve introduzir a senha de administrador (ou senha de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. Diferentemente da senha de utilizador, a senha de administrador permite fazer alterações a todas as configurações da BIOS.

User Password (Senha de Utilizador)
Permite configurar uma senha de utilizador. Prima <Enter> neste item, digite a senha e, em seguida, prima <Enter>. Será solicitado que confirme a senha. Digite a senha novamente e prima <Enter>. Deve introduzir a senha de administrador (ou senha de utilizador) no arranque do sistema e ao entrar na Configuração da BIOS. No entanto, a senha de utilizador permite apenas fazer alterações a certas configurações da BIOS, mas não a todas. Para cancelar a senha, prima <Enter> no item da senha e, quando solicitado a senha, introduza a correta primeiro. Quando solicitado uma nova senha, prima <Enter> sem introduzir nenhuma senha. Prima <Enter> novamente quando solicitado para confirmar. NOTA: Antes de definir a Senha de Utilizador, certifique-se de definir primeiro a Senha de Administrador.

HDD Security Configuration (Configuração de Segurança do HDD)
Exibe uma lista de discos rígidos conectados e permite definir uma senha para um disco rígido específico. Este item aparece apenas quando um disco rígido está instalado.

Secure Boot (Arranque Seguro)
System Mode (Modo de Sistema)
Exibe o modo de sistema atual.
Secure Boot (Arranque Seguro)
Exibe o estado de arranque seguro atual.
Vendor Keys (Chaves do Fornecedor)
Exibe as chaves do fornecedor.

Attempt Secure Boot (Tentar Arranque Seguro)
Ativa ou desativa a função de arranque seguro. O Arranque Seguro requer que todas as aplicações que estão a ser executadas durante o processo de arranque sejam pré-assinadas com certificados digitais válidos. Desta forma, o sistema sabe que todos os ficheiros que estão a ser carregados antes do Windows 8 carregar e chegar ao ecrã de login não foram adulterados. (Predefinição: Desativado)
Secure Boot Mode (Modo de Arranque Seguro)
Permite configurar o modo de arranque seguro. (Predefinição: Personalizado)

Key Management (Gestão de Chaves)
Esta secção fornece opções de configuração para a gestão de chaves de arranque seguro.

Arranque

Setup Prompt Timeout (Tempo Limite do Pedido de Configuração)
Permite configurar o número de segundos para permanecer no ecrã de pedido de configuração da BIOS. (Predefinição: 1)
Bootup NumLock State (Estado do NumLock no Arranque)
Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Predefinição: Ligado)
Full Screen LOGO Show (Exibição do LOGOTIPO em Ecrã Inteiro)
Permite determinar se deve exibir o Logotipo da GIGABYTE no arranque do sistema. Disabled (Desativado) ignora o Logotipo da GIGABYTE quando o sistema arranca. (Predefinição: Ativado)

Boot Option #1/2/3 (Opção de Arranque #1/2/3)
Especifica a ordem de arranque geral a partir dos dispositivos disponíveis. Por exemplo, pode definir o disco rígido como a primeira prioridade (Boot Option #1 (Opção de Arranque #1)) e a unidade de DVD ROM como a segunda prioridade (Boot Option #2 (Opção de Arranque #2)). A lista exibe apenas o dispositivo com a prioridade mais alta para um tipo específico. Por exemplo, apenas o disco rígido definido como a primeira prioridade no submenu Hard Drive BBS Priorities (Prioridades BBS do Disco Rígido) será apresentado aqui.
Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se quiser instalar um sistema operativo que suporte o particionamento GPT, como o Windows 7 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 7 de 64 bits e que está prefixada com a string "UEFI:".

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities (Prioridades BBS do Disco Rígido/Unidade de CD/DVD ROM/Unidade de Disquete/Dispositivo de Rede)
Especifica a ordem de arranque para um tipo de dispositivo específico, como discos rígidos, unidades óticas, unidades de disquete e dispositivos que suportam a função Boot from LAN (Arranque da LAN), etc. Prima <Enter> neste item para entrar no submenu que apresenta os dispositivos do mesmo tipo que estão conectados. Este item está presente apenas se pelo menos um dispositivo para este tipo estiver instalado.

New Boot Option Policy (Política de Nova Opção de Arranque)
Permite determinar se deve alterar a ordem de arranque quando um novo dispositivo é adicionado.
Default (Predefinição) Mantém as configurações de ordem de arranque anteriores. (Predefinição)
Place First (Colocar Primeiro) Define o dispositivo recém-adicionado como o primeiro dispositivo de arranque.
Place Last (Colocar por Último) Define o dispositivo recém-adicionado como o último dispositivo de arranque.

Guardar & Sair

Save Changes and Exit (Guardar Alterações e Sair)
Prima <Enter> neste item e selecione Yes (Sim). Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione No (Não) ou prima <Esc> para retornar ao Menu Principal da Configuração da BIOS.

Discard Changes and Exit (Descartar Alterações e Sair)
Prima <Enter> neste item e selecione Yes (Sim). Isto sai da Configuração da BIOS sem guardar as alterações feitas na Configuração da BIOS no CMOS. Selecione No (Não) ou prima <Esc> para retornar ao Menu Principal da Configuração da BIOS.

Save Changes (Guardar Alterações)
Prima <Enter> neste item e selecione Yes (Sim) para guardar as alterações no CMOS. Selecione No (Não) ou prima <Esc> para retornar ao Menu Principal da Configuração da BIOS.

Discard Changes (Descartar Alterações)
Prima <Enter> neste item e selecione Yes (Sim) para cancelar as alterações da BIOS. Selecione No (Não) ou prima <Esc> para retornar ao Menu Principal da Configuração da BIOS.

Restore Defaults (Restaurar Predefinições)
Prima <Enter> neste item e selecione Yes (Sim) para carregar as configurações predefinidas de fábrica da BIOS. As configurações predefinidas da BIOS ajudam o sistema a operar em estado ideal. Carregue sempre as predefinições otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.

Save as User Defaults (Guardar como Predefinições do Utilizador)
Guarda as configurações atuais da BIOS como configurações predefinidas definidas pelo utilizador.

Restore User Defaults (Restaurar Predefinições do Utilizador)
Carrega as configurações predefinidas definidas pelo utilizador para todas as opções da BIOS.

Boot Override (Substituir Arranque)
Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes (Sim) para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.

Launch EFI Shell from filesystem device (Iniciar Shell EFI a partir do dispositivo do sistema de ficheiros)
Permite iniciar a aplicação EFI Shell (shell.efi) a partir de um dos dispositivos do sistema de ficheiros disponíveis. Prima <Enter> nesta opção e o sistema irá reiniciar automaticamente para o ecrã do EFI Shell.

Instalação dos Drivers

• Antes de instalar os drivers, instale primeiro o sistema operativo. (As instruções seguintes usam o Windows 10 como o sistema operativo de exemplo.)
• Após instalar o sistema operativo, insira o disco de drivers da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe." (Ou vá a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

O "Xpress Install" irá automaticamente analisar o seu sistema e depois listar todos os drivers que são recomendados para instalar. Pode clicar no botão Xpress Install e o "Xpress Install" irá instalar todos os drivers selecionados. Ou clique na seta para instalar individualmente os drivers que necessita.

Contacte-nos
GIGA-BYTE TECHNOLOGY CO., LTD.
Morada: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): http://esupport.gigabyte.com
Morada WEB (Inglês): http://www.gigabyte.com
Morada WEB (Chinês): http://www.gigabyte.tw

• GIGABYTE eSupport
  Para submeter uma questão técnica ou não técnica (Vendas/Marketing), por favor, aceda a: http://esupport.gigabyte.com


Referências

• GIGABYTE - eSupport
• GIGABYTE Colombia
• GIGABYTE 技嘉科技

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE GA-J3455N-D3H - Manual da Placa Mãe

Idiomas disponíveis
