GIGABYTE Z590 AORUS XTREME WATERFORCE - Manual da Motherboard

Identificar a Revisão da sua Motherboard

O número de revisão na sua motherboard tem este aspeto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da motherboard é 1.0. Verifique a revisão da sua motherboard antes de atualizar a BIOS da motherboard, os controladores ou ao procurar informações técnicas.

Exemplo:

Conteúdo da Caixa

• Motherboard Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)
• Um kit de arrefecimento líquido
• Uma pen USB AORUS com controladores
• Manual do Utilizador
• Guia de Instalação Rápida
• Seis cabos SATA
• Duas antenas
• Dois cabos de extensão integrados para tiras LED RGB e endereçáveis
• Um AORUS RGB Fan Commander
• Um cabo de extensão do painel frontal
• Um cabo de extensão do conector USB frontal
• Um ESSential USB DAC
• Um cabo de deteção de ruído
• Dois cabos de termístor
• Um Conetor G
• Dois Fixa-Cabos de Velcro
• Parafusos M.2
• Um Adaptador AIC AORUS Gen4 (GC-2XM2G4)

O conteúdo da caixa acima serve apenas como referência e os itens reais dependem da embalagem do produto que obtém. O conteúdo da caixa está sujeito a alterações sem aviso prévio.

Itens Opcionais

• Suporte USB 2.0 de 2 portas (N.º de peça 12CR1-1UB030-6*R)
• Suporte eSATA (N.º de peça 12CF1-3SATPW-4*R)
• Painel Frontal de 3,5" com 2 portas USB 3.2 Gen 1 (N.º de peça 12CR1-FPX582-2*R)

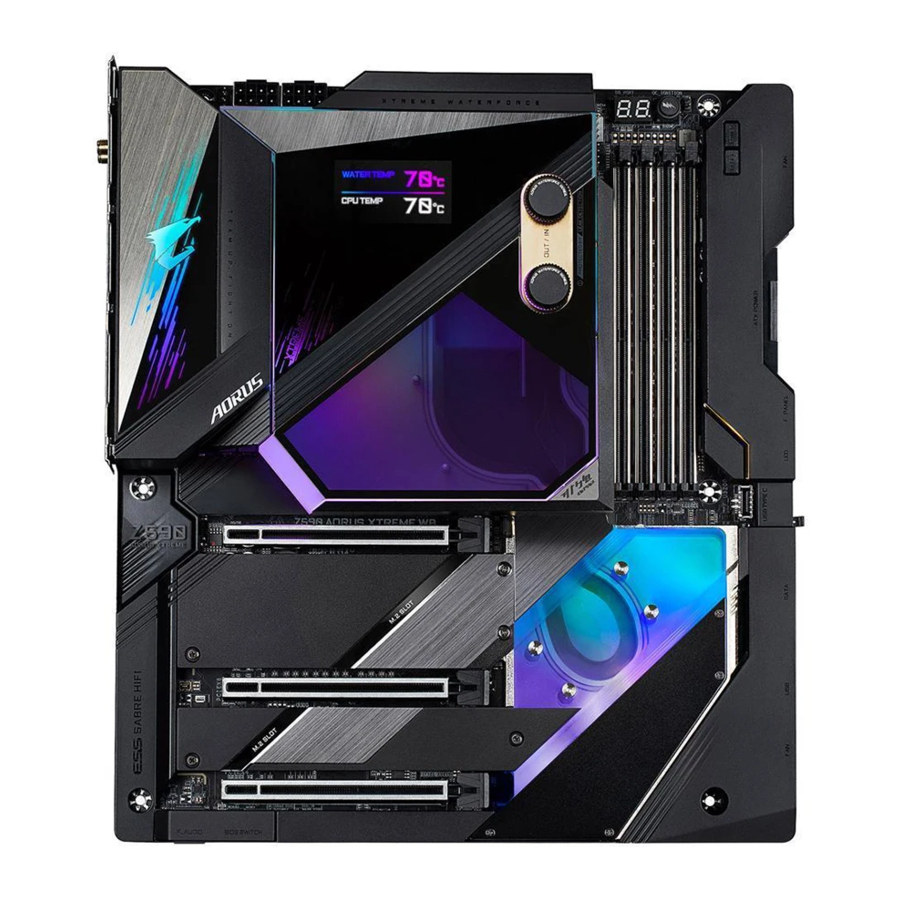

Esquema da Motherboard Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Nota) Para informações sobre o código de depuração, consulte Códigos LED de Depuração.

Diagrama de Blocos da Motherboard Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Nota) O suporte real pode variar consoante a CPU.

Instalação de Hardware

Precauções de Instalação

A motherboard contém inúmeros circuitos e componentes eletrónicos delicados que podem ficar danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do utilizador e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassis é adequado para a motherboard.
• Antes da instalação, não remova nem quebre o autocolante S/N (Número de Série) da motherboard ou o autocolante de garantia fornecido pelo seu distribuidor. Estes autocolantes são necessários para a validação da garantia.
• Desligue sempre a alimentação CA desligando o cabo de alimentação da tomada antes de instalar ou remover a motherboard ou outros componentes de hardware.
• Ao ligar componentes de hardware aos conectores internos da motherboard, certifique-se de que estão bem ligados e seguros.
• Ao manusear a motherboard, evite tocar em quaisquer condutores ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrónicos como uma motherboard, CPU ou memória. Se não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro num objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a motherboard, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de ligar ou desligar o cabo de alimentação da motherboard, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a alimentação, certifique-se de que a voltagem da fonte de alimentação foi definida de acordo com o padrão de voltagem local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação do seu hardware estão ligados.
• Para evitar danos à motherboard, não permita que os parafusos entrem em contacto com o circuito da motherboard ou com os seus componentes.
• Certifique-se de que não há parafusos ou componentes de metal restantes colocados na motherboard ou dentro da caixa do computador.
• Não coloque o sistema de computador numa superfície irregular.
• Não coloque o sistema de computador num ambiente húmido ou de alta temperatura.
• Ligar a alimentação do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao utilizador.
• Se não tiver certeza sobre quaisquer passos de instalação ou tiver um problema relacionado com o uso do produto, consulte um técnico de informática certificado.
• Se usar um adaptador, cabo de extensão ou régua de alimentação, certifique-se de consultar as suas instruções de instalação e/ou ligação à terra.

Especificações do Produto

(Nota) Suportado apenas por processadores de 11ª Geração.

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações às especificações do produto e às informações relacionadas com o produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de Suporte/Utilitários) no site da GIGABYTE para descarregar a versão mais recente das aplicações.

Instalar a CPU e o Cooler da CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

• Certifique-se de que a motherboard suporta a CPU.
  (Aceda ao site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a CPU para evitar danos no hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no socket da CPU.)
• Aplique uma camada fina e uniforme de massa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer sobreaquecimento e danos da CPU.
• Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não cumpre os requisitos padrão para os periféricos. Se desejar definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo a CPU, a placa gráfica, a memória, o disco rígido, etc.

Instalar a CPU

1. Localize as chaves de alinhamento no socket da CPU da motherboard e os entalhes na CPU.


   Visite o site da GIGABYTE para obter detalhes sobre a instalação de hardware.
2. Siga os passos abaixo para instalar corretamente a CPU no socket da CPU da motherboard.

   • Antes de instalar a CPU, certifique-se de desligar o computador e desligar o cabo de alimentação da tomada para evitar danos à CPU.
   • Para proteger os contactos do socket, não remova a tampa de plástico protetora a menos que a CPU seja inserida no socket da CPU. Guarde a tampa adequadamente e substitua-a se a CPU for removida.
     Passo 1:
     Pressione suavemente a alavanca do socket da CPU para baixo e para longe do socket com o seu dedo. Em seguida, levante completamente a alavanca do socket da CPU e a placa de carga de metal/tampa de plástico também será levantada.

     Passo 2:
     Segure a CPU com o polegar e os dedos indicadores. Alinhe a marcação do pino um da CPU (triângulo) com o canto do pino um do socket da CPU (ou pode alinhar os entalhes da CPU com as chaves de alinhamento do socket) e insira suavemente a CPU na posição.

     Passo 3:
     Depois de a CPU ser inserida corretamente, substitua cuidadosamente a placa de carga. Ao substituir a placa de carga, certifique-se de que a extremidade frontal da placa de carga está sob o parafuso de ombro. Em seguida, pressione a alavanca do socket da CPU. A tampa de plástico protetora pode soltar-se da placa de carga durante o processo de engate da alavanca. Remova a tampa. (Guarde a tampa adequadamente e substitua-a sempre que a CPU não estiver instalada.)

     Passo 4:
     Finalmente, prenda a alavanca sob o seu separador de retenção para concluir a instalação da CPU.

     NOTA:
     Segure a alavanca do socket da CPU pela pega, não pela parte da base da alavanca.


Instalar o Kit de Refrigeração Líquida

• Antes de instalar o kit de refrigeração líquida, certifique-se de que a motherboard pode arrancar normalmente.
• Se quiser instalar um SSD M.2, tem de instalar o SSD M.2 primeiro antes de instalar o kit de refrigeração líquida.
• O kit de refrigeração líquida fornece uma entrada G1/4" e uma saída G1/4". Escolha os acessórios (não incluídos) que se adequam aos seus requisitos.
• Dependendo dos seus requisitos de hardware, aplique a quantidade apropriada da pasta térmica fornecida no kit de refrigeração líquida.
• Depois de o kit de refrigeração líquida ser colocado na motherboard, pressione primeiro o botão OC Ignition e depois pressione o botão de alimentação para verificar se o líquido de arrefecimento pode ser injetado corretamente. Em seguida, conclua a injeção. Desligue a fonte de alimentação e aperte os parafusos incluídos no kit de refrigeração líquida. O tipo e o número dos parafusos incluídos são os seguintes. Certifique-se de que usa os parafusos corretos antes da instalação:

  Parafuso	M2*6	M3*10.8	M3*6.5 (com anilha)
  Torque de Referência	2,0~2,5 (kgf-cm)	3,5~4,0 (kgf-cm)	3,5~4,0 (kgf-cm)
  Número	2	4	7

Consulte as imagens abaixo para instalar o kit de refrigeração líquida na motherboard.

Passo 1:
Retire cuidadosamente o kit de refrigeração líquida da sua embalagem e remova as películas plásticas protetoras da área da CPU e das almofadas térmicas.

Passo 2:
Antes da instalação, remova a tampa lateral do kit de refrigeração líquida e guarde-a adequadamente. Alinhe o kit de refrigeração líquida com a motherboard na direção indicada abaixo, ligue o cabo LED do kit de refrigeração líquida ao header LED_PCH. Em seguida, coloque o kit de refrigeração líquida verticalmente na motherboard. Aperte os dois parafusos (M2*6) para fixar o kit de refrigeração líquida aos separadores M.2, conforme indicado.

Passo 3:
Vire cuidadosamente a motherboard, aperte a placa traseira da CPU usando os quatro parafusos (M3*10.8) numa sequência diagonal.

Passo 4:
Aperte os três parafusos (M3*6.5) com anilhas nos orifícios de montagem na área da CPU (consulte a imagem inferior esquerda). Em seguida, aperte os quatro parafusos (M3*6.5) com anilhas nos orifícios de montagem na área do Chipset numa sequência diagonal (consulte a imagem inferior direita). Certifique-se de que o kit de refrigeração líquida está bem fixado.

Passo 5:
Depois de instalar o kit de refrigeração líquida, ligue o cabo Type-C^® na lateral do kit de refrigeração líquida ao header LED_CPU na motherboard e, em seguida, substitua a tampa lateral. Depois de concluir os passos acima, ligue os seus componentes de refrigeração líquida.

Instalar a memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a motherboard suporta a memória. Recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips.
  (Aceda ao website da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar a memória para evitar danos no hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado numa direção. Se não conseguir inserir a memória, mude a direção.

Configuração de memória Dual Channel

Esta motherboard fornece quatro sockets de memória e suporta a tecnologia Dual Channel. Depois de a memória ser instalada, a BIOS detetará automaticamente as especificações e a capacidade da memória. Ativar o modo de memória Dual Channel duplicará a largura de banda da memória original.

Os quatro sockets de memória estão divididos em dois canais e cada canal tem dois sockets de memória, como se segue:

• Canal A: DDR4_A1, DDR4_A2
• Canal B: DDR4_B1, DDR4_B2

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo Dual Channel.

1. O modo Dual Channel não pode ser ativado se apenas um módulo de memória estiver instalado.
2. Ao ativar o modo Dual Channel com dois ou quatro módulos de memória, recomenda-se que seja utilizada memória da mesma capacidade, marca, velocidade e chips.

Instalar uma memória

Antes de instalar um módulo de memória, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danificar o módulo de memória. As DIMM DDR4 e DDR3 não são compatíveis entre si ou com as DIMM DDR2. Certifique-se de que instala as DIMM DDR4 nesta motherboard.

Um módulo de memória DDR4 tem um entalhe, pelo que só pode encaixar numa direção. Siga os passos abaixo para instalar corretamente os seus módulos de memória nos sockets de memória.

Passo 1:
Tenha em atenção a orientação do módulo de memória. Abra a mola de retenção na extremidade direita do socket de memória. Coloque o módulo de memória no socket. Conforme indicado na imagem à esquerda, coloque os dedos na extremidade superior da memória, pressione a memória e insira-a verticalmente no socket de memória.

Passo 2:
A mola na extremidade direita do socket encaixará quando o módulo de memória estiver firmemente inserido.

Instalar uma placa de expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a motherboard suporta a placa de expansão. Leia atentamente o manual que veio com a sua placa de expansão.
• Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos no hardware.

Siga os passos abaixo para instalar corretamente a sua placa de expansão no slot de expansão.

1. Localize um slot de expansão que suporte a sua placa. Remova a tampa metálica do slot do painel traseiro do chassis.
2. Alinhe a placa com o slot e pressione a placa até que esteja totalmente encaixada no slot.
3. Certifique-se de que os contactos metálicos da placa estão completamente inseridos no slot.
4. Fixe o suporte metálico da placa ao painel traseiro do chassis com um parafuso.
5. Depois de instalar todas as placas de expansão, volte a colocar a(s) tampa(s) do chassis.
6. Ligue o seu computador. Se necessário, aceda à Configuração da BIOS para fazer quaisquer alterações necessárias da BIOS para a(s) sua(s) placa(s) de expansão.
7. Instale o controlador fornecido com a placa de expansão no seu sistema operativo.

Exemplo: Instalar e remover uma placa gráfica PCI Express:

• Instalar uma placa gráfica:
  Pressione suavemente a extremidade superior da placa até que esteja totalmente inserida no slot PCI Express. Certifique-se de que a placa está firmemente encaixada no slot e não oscila.

• Remover a placa:
  Empurre suavemente a alavanca no slot e, em seguida, levante a placa diretamente para fora do slot.


Configurar uma configuração AMD CrossFire™

Requisitos do sistema

• Sistema operativo Windows 10 de 64 bits
• Uma motherboard com suporte para CrossFire com dois slots PCI Express x16 e o controlador correto
• Placas gráficas com suporte para CrossFire da mesma marca e chip e o controlador correto
• Conectores de ponte CrossFire^(Nota)
• Recomenda-se uma fonte de alimentação com potência suficiente (consulte o manual das suas placas gráficas para o requisito de potência)

Ligar as placas gráficas

Passo 1:
Observe os passos em "Instalar uma placa de expansão" e instale as placas gráficas nos slots PCIEX16 e PCIEX8.

Passo 2:
Insira os conectores de ponte CrossFire^(Nota) nos conectores de extremidade dourada CrossFire na parte superior das placas.

Passo 3:
Ligue o cabo do monitor à placa gráfica no slot PCIEX16.

Configurar o controlador da placa gráfica

Para ativar a função CrossFire

Depois de instalar o controlador da placa gráfica no sistema operativo, aceda ao ecrã AMD RADEON SETTINGS. Navegue até Gaming\Global Settings e certifique-se de que a opção AMD CrossFire está definida como On (Ligado).

(Nota) O(s) conector(es) de ponte pode(m) ser necessários ou não, dependendo das suas placas gráficas.

O procedimento e o ecrã do controlador para ativar a tecnologia CrossFire podem variar consoante as placas gráficas e a versão do controlador. Consulte o manual que veio com as suas placas gráficas para obter mais informações sobre como ativar a tecnologia CrossFire.

Conectores do painel traseiro

1. Botão Q-Flash Plus ^(Nota)
   Este botão permite-lhe atualizar a BIOS quando o conector de alimentação está ligado, mas o sistema não está ligado.
2. Botão Clear CMOS
   Utilize este botão para limpar os valores da CMOS (por exemplo, configuração da BIOS) e repor os valores da CMOS para as predefinições de fábrica quando necessário.

   • Desligue sempre o computador e desligue o cabo de alimentação da tomada antes de utilizar o botão Clear CMOS.
   • Não utilize o botão Clear CMOS quando o sistema estiver ligado, caso contrário, o sistema poderá desligar-se e poderá ocorrer perda ou danos de dados.
   • Após o reinício do sistema, aceda à Configuração da BIOS para carregar as predefinições de fábrica (selecione Load Optimized Defaults) ou configure manualmente as definições da BIOS (consulte o Capítulo "Configuração da BIOS" para as configurações da BIOS).
3. Conectores de antena SMA (2T2R)
   Utilize este conector para ligar uma antena.
   Aperte as antenas aos conectores da antena e, em seguida, aponte as antenas corretamente para uma melhor receção do sinal.
4. Porta LAN RJ-45 (LAN2)
   A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados até 2,5 Gbps. O seguinte descreve os estados dos LED da porta LAN.

5. Porta USB 3.2 Gen 2 Type-A (Vermelha)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB.
6. Conector Thunderbolt™ 4 (Porta USB Type-C^®)
   O conector suporta saídas de vídeo DisplayPort e Thunderbolt™ padrão. Pode ligar um monitor DisplayPort/Thunderbolt™ padrão a este conector com um adaptador. O conector Thunderbolt™ pode ligar em cadeia até cinco dispositivos Thunderbolt™. Devido aos recursos de E/S limitados da arquitetura do PC, o número de dispositivos Thunderbolt™ que podem ser utilizados depende do número de dispositivos PCI Express que estão a ser instalados. Pode ajustar as definições do Thunderbolt™ em Settings\Thunderbolt Configuration na Configuração da BIOS. A resolução máxima suportada é 5120 x 2880@60 Hz com 24 bpp através de saída de visualização única, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado. Além disso, o conector é reversível e suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Também pode utilizar esta porta para dispositivos USB.
7. Porta LAN RJ-45 (LAN1)
   A porta LAN Gigabit Ethernet fornece ligação à Internet a uma taxa de dados até 10 Gbps. O seguinte descreve os estados dos LED da porta LAN.

8. Porta USB 3.2 Gen 2 Type-A (Vermelha) (Porta Q-Flash Plus)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Utilize esta porta para dispositivos USB. Antes de utilizar o Q-Flash Plus ^(Nota), certifique-se de que insere primeiro a unidade flash USB nesta porta.
9. Porta HDMI

   A porta HDMI suporta os formatos HDCP 2.3 e Dolby TrueHD e DTS HD Master Audio. Também suporta saída de áudio LPCM de 7.1 canais até 192 KHz/16 bits. Pode utilizar esta porta para ligar o seu monitor com suporte para HDMI. A resolução máxima suportada é 4096x2160@30 Hz, mas as resoluções reais suportadas dependem do monitor que está a ser utilizado.
   Depois de instalar o dispositivo HDMI, certifique-se de que define o dispositivo de reprodução de som predefinido para HDMI. (O nome do item pode variar dependendo do seu sistema operativo.)
10. Saída de altifalante central/subwoofer
    Utilize este conector de áudio para ligar altifalantes centrais/subwoofer.
11. Saída de altifalante traseiro
    Utilize este conector de áudio para ligar altifalantes traseiros.
12. Conector de saída S/PDIF ótico
    Este conector fornece saída de áudio digital para um sistema de áudio externo que suporta áudio ótico digital. Antes de utilizar esta funcionalidade, certifique-se de que o seu sistema de áudio fornece um conector de entrada de áudio digital ótico.
13. Entrada de linha/Saída de altifalante lateral
    O conector de entrada de linha. Utilize este conector de áudio para dispositivos de entrada de linha, como uma unidade ótica, walkman, etc.
14. Saída de linha/Saída de altifalante frontal
    O conector de saída de linha.
15. Entrada de microfone
    O conector de entrada de microfone.
    Configurações do conector de áudio:

    Se pretender instalar um altifalante lateral, tem de redirecionar o conector de entrada de linha para ser saída de altifalante lateral através do controlador de áudio.

    • Ao remover o cabo ligado a um conector do painel traseiro, remova primeiro o cabo do seu dispositivo e, em seguida, remova-o da motherboard.
    • Ao remover o cabo, puxe-o diretamente para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Nota) Para ativar a função Q-Flash Plus, consulte o Capítulo "Funcionalidades exclusivas" para obter mais informações.

Botões e Interruptores Integrados

Interruptores da BIOS

O interruptor da BIOS (BIOS_SW) permite que os utilizadores selecionem facilmente uma BIOS diferente para arrancar ou fazer overclocking, ajudando a reduzir a falha da BIOS durante o overclocking. O interruptor SB permite ativar ou desativar a função Dual BIOS.

Antes de definir o interruptor SB, certifique-se de que desliga o computador e a fonte de alimentação.

Botões Rápidos

Esta motherboard tem 2 botões rápidos: botão de alimentação e botão de reset. O botão de alimentação e o botão de reset permitem que os utilizadores liguem/desliguem ou reiniciem rapidamente o computador num ambiente de caixa aberta quando querem mudar componentes de hardware ou realizar testes de hardware.

PW_SW: Botão de Alimentação
RST_SW: Botão de Reset

O botão de reset oferece-lhe várias funções a utilizar. Para remapear o botão para realizar tarefas diferentes, consulte o Capítulo "Configuração da BIOS", "Settings\Miscellaneous\RST_SW", para obter mais informações).

Botão OC (OC IGNITION)

O botão OC Ignition permite que os overclockers e os utilizadores de DIY pré-testem as configurações de arrefecimento de água ao construir os seus computadores sem necessidade de arrancar o sistema. Também permite que as ventoinhas do sistema continuem a girar a uma temperatura baixa e permite uma atualização do firmware, mesmo sem uma CPU instalada. Visite o website da GIGABYTE para obter mais utilizações e funcionalidades.

Pontos de Medição de Voltagem

Utilize um multímetro para medir as seguintes voltagens da motherboard. Pode empregar a seguinte forma para medir as voltagens dos componentes.

Passos:
Ligue o fio vermelho do multímetro ao pino 1 (Alimentação) de um ponto de medição de voltagem e o fio preto ao pino 2 (terra).

Conectores Internos

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4/7/8
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. LED_CPU
8. LED_PCH
9. NOISE_SENSOR
10. EC_TEMP1/EC_TEMP2
11. LED_C1/LED_C2
12. BAT
13. SATA3 0/1/2/3/4/5
14. M2A_SB/M2P_CPU/M2M_SB
15. F_PANEL
16. F_AUDIO
17. F_U320G
18. F_U32
19. F_USB1

Leia as seguintes diretrizes antes de ligar dispositivos externos:

• Primeiro, certifique-se de que os seus dispositivos são compatíveis com os conectores que pretende ligar.
• Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.
• Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi devidamente ligado ao conector na motherboard.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (Conectores de alimentação de 2x4 12V e conector de alimentação principal de 2x12)

Com a utilização do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente a todos os componentes na motherboard. Antes de ligar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação está desligada e de que todos os dispositivos estão instalados corretamente. O conector de alimentação possui um design à prova de falhas. Ligue o cabo da fonte de alimentação ao conector de alimentação na orientação correta.

O conector de alimentação de 12 V fornece principalmente energia à CPU. Se o conector de alimentação de 12 V não estiver ligado, o computador não arrancará.

Para satisfazer os requisitos de expansão, recomenda-se que seja utilizada uma fonte de alimentação que suporte um elevado consumo de energia (500 W ou superior). Se for utilizada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não arrancável.

CPU_FAN/SYS_FAN1/2/3/4/7/8 (Bases para ventoinhas)

Todas as bases para ventoinhas nesta motherboard são de 4 pinos. A maioria das bases para ventoinhas possui um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada no interior da estrutura.

SYS_FAN5_PUMP/SYS_FAN6_PUMP (Bases para ventoinhas do sistema/bombas de refrigeração de água)

As bases para ventoinhas/bombas são de 4 pinos. A maioria das bases para ventoinhas possui um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada no interior da estrutura. A base também fornece controlo de velocidade para uma bomba de refrigeração de água. Consulte o capítulo "Configuração da BIOS", "Smart Fan 6" para obter mais informações.

• Certifique-se de que liga os cabos da ventoinha às bases para ventoinhas para evitar que a sua CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases para ventoinhas não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

CPU_OPT (Base para ventoinha da CPU de refrigeração de água)

A base para ventoinha é de 4 pinos e possui um design de inserção à prova de falhas. A maioria das bases para ventoinhas possui um design de inserção à prova de falhas. Ao ligar um cabo de ventoinha, certifique-se de que o liga na orientação correta (o fio do conector preto é o fio terra). A função de controlo de velocidade requer a utilização de uma ventoinha com design de controlo de velocidade da ventoinha.

• Certifique-se de que liga os cabos da ventoinha às bases para ventoinhas para evitar que a sua CPU e o sistema sobreaqueçam. O sobreaquecimento pode resultar em danos na CPU ou o sistema pode bloquear.
• Estas bases para ventoinhas não são blocos de jumpers de configuração. Não coloque uma tampa de jumper nas bases.

LED_CPU (Base para LED da CPU do kit de refrigeração de água)

Esta base fornece energia e sinais ao LED da CPU no kit de refrigeração de água. Pode detetar fugas de refrigeração de água, o que garante uma dissipação de calor estável para o seu sistema.

• Caso ocorra uma fuga, desligue a fonte de alimentação imediatamente. Não ligue a alimentação até que a fuga seja resolvida.
• A eficácia da deteção de fugas varia consoante os líquidos de arrefecimento.

LED_PCH (Base para LED do chipset do kit de refrigeração de água)

Esta base fornece energia e sinais ao LED do Chipset no kit de refrigeração de água.

NOISE_SENSOR (Base de deteção de ruído)

Esta base pode ser utilizada para ligar um cabo de deteção de ruído para detetar o ruído no interior da caixa.

Para obter mais informações sobre a função de deteção de ruído, consulte as instruções no capítulo "Funcionalidades exclusivas", "APP Center\System Information Viewer"

Antes de ligar o cabo à base, certifique-se de que remove a tampa do jumper; volte a colocar a tampa do jumper se a base não estiver a ser utilizada.

EC_TEMP1/EC_TEMP2 (Bases para sensores de temperatura)

Ligue os cabos do termistor às bases para deteção de temperatura.

LED_C1/LED_C2 (Bases para cabos de extensão integrados para fitas de LED endereçáveis e RGB)

Ligue o cabo de extensão integrado incluído para fitas de LED endereçáveis e RGB à base. As outras duas extremidades do cabo podem ser ligadas respetivamente a uma fita de LED RGB 5050 padrão (12V/G/R/B), com uma potência máxima nominal de 2A (12V) e um comprimento máximo de 2 m e a uma fita de LED endereçável 5050 padrão, com uma potência máxima nominal de 5A (5V) e um número máximo de 1000 LEDs. Antes de ligar a sua fita de LED, retire a tampa do cabo de extensão integrado. O pino de alimentação da fita de LED deve ser ligado ao pino 1 da base para fitas de LED. Uma ligação incorreta pode danificar a fita de LED.

Para obter informações sobre como ligar/desligar as luzes da fita de LED, consulte as instruções no capítulo "Funcionalidades exclusivas", "APP Center\RGB Fusion".

Antes de instalar os dispositivos, certifique-se de que desliga os dispositivos e o computador. Desligue o cabo de alimentação da tomada para evitar danos nos dispositivos.

BAT (Bateria)

A bateria fornece energia para manter os valores (como configurações da BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, caso contrário os valores do CMOS podem não ser precisos ou podem ser perdidos.

Pode limpar os valores do CMOS removendo a bateria:

1. Desligue o computador e retire o cabo de alimentação.
2. Remova cuidadosamente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fendas para tocar nos terminais positivo e negativo do suporte da bateria, fazendo com que fiquem em curto-circuito durante 5 segundos.)
3. Substitua a bateria.
4. Ligue o cabo de alimentação e reinicie o computador.

• Desligue sempre o computador e retire o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Podem ocorrer danos nos seus dispositivos se a bateria for substituída por um modelo incorreto.
• Contacte o local de compra ou o revendedor local se não conseguir substituir a bateria sozinho ou se não tiver a certeza sobre o modelo da bateria.
• Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar virado para cima).
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

SATA3 0/1/2/3/4/5 (Conectores SATA 6Gb/s)

Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e SATA 1,5Gb/s. Cada conector SATA suporta um único dispositivo SATA. O Chipset Intel^® suporta RAID 0, RAID 1, RAID 5 e RAID 10. Consulte o capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar um array RAID.

Para ativar a ligação a quente para as portas SATA, consulte o capítulo "Configuração da BIOS", "Settings\IO Ports\ SATA And RST Configuration" para obter mais informações.

M2A_SB/M2P_CPU ^(Nota)/M2M_SB (Conectores M.2 Socket 3)

Os conectores M.2 suportam SSDs M.2 SATA ou SSDs M.2 PCIe e suportam a configuração RAID. Tenha em atenção que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA. Consulte o capítulo "Configurar um conjunto RAID" para obter instruções sobre como configurar um array RAID.

Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Localize o conector M.2 onde irá instalar o SSD M.2, use uma chave de fendas para desapertar o parafuso na o dissipador de calor e, em seguida, remova o dissipador de calor. Remova a película protetora da almofada térmica no conector M.2.

Passo 2:
Localize o orifício de montagem adequado com base no comprimento da sua unidade SSD M.2. Se necessário, mova o espaçador para o orifício de montagem desejado. Insira o SSD M.2 no conector M.2 num ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, use o parafuso incluído para prendê-lo no conector. Substitua o dissipador de calor e prenda-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de substituir o dissipador de calor.

(Nota) Suportado apenas por processadores de 11ª geração. Certifique-se de que usa SSDs Intel^® se quiser configurar uma configuração RAID no conector M2P_CPU.

Avisos de instalação para os conectores M.2 e SATA:

A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado nos sockets M.2. O conector M2A_SB partilha a largura de banda com o SATA3 1 e o conector M2M_SB partilha a largura de banda com os conectores SATA3 4, 5. Consulte as tabelas a seguir para obter detalhes.

(Nota) Suportado apenas por processadores de 11ª geração.

F_PANEL (Conector do painel frontal)

Ligue uma extremidade do cabo de extensão do painel frontal a este conector e ligue o interruptor de alimentação, o interruptor de reset, o altifalante, o interruptor/sensor de intrusão no chassis e o indicador de estado do sistema no painel frontal do chassis à outra extremidade. Observe os pinos positivo e negativo antes de ligar os cabos.

• PLED/PWR_LED (LED de alimentação):
  LED de estado do sistema Liga-se ao indicador de estado de energia no painel frontal do chassis. O LED está ligado quando o sistema está a funcionar. O LED está desligado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

  Estado do sistema	LED
  S0	Ligado
  S3/S4/S5	Desligado

• PW (Interruptor de alimentação):
  Liga-se ao interruptor de alimentação no painel frontal do chassis. Pode configurar a forma de desligar o seu sistema usando o interruptor de alimentação (consulte o capítulo "Configuração da BIOS", "Settings\Platform Power" para obter mais informações).
• SPEAK (Altifalante):
  Liga-se ao altifalante no painel frontal do chassis. O sistema reporta o estado de arranque do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detetado no arranque do sistema.
• HD (LED de atividade do disco rígido):
  Liga-se ao LED de atividade do disco rígido no painel frontal do chassis. O LED está ligado quando o disco rígido está a ler ou a escrever dados.
• RES (Interruptor de reset):
  Liga-se ao interruptor de reset no painel frontal do chassis. Pressione o interruptor de reset para reiniciar o computador se o computador bloquear e não conseguir executar um reinício normal.
• CI (Conector de intrusão no chassis):
  Liga-se ao interruptor/sensor de intrusão no chassis no chassis que pode detetar se a tampa do chassis foi removida. Esta função requer um chassis com um interruptor/sensor de intrusão no chassis.
• NC: Sem ligação.

O design do painel frontal pode diferir consoante o chassis. Um módulo de painel frontal consiste principalmente em interruptor de alimentação, interruptor de reset, LED de alimentação, LED de atividade do disco rígido, altifalante, etc. Ao ligar o módulo do painel frontal do seu chassis a este conector, certifique-se de que as atribuições dos fios e as atribuições dos pinos correspondem corretamente.

F_AUDIO (Conector de áudio do painel frontal)

O conector de áudio do painel frontal suporta áudio de alta definição (HD). Pode ligar o módulo de áudio do painel frontal do seu chassis a este conector. Certifique-se de que as atribuições dos fios do conector do módulo correspondem às atribuições dos pinos do conector da motherboard. A ligação incorreta entre o conector do módulo e o conector da motherboard fará com que o dispositivo não consiga funcionar ou até mesmo danificá-lo.

Alguns chassis fornecem um módulo de áudio do painel frontal que tem conectores separados em cada fio em vez de uma única ficha. Para obter informações sobre como ligar o módulo de áudio do painel frontal que tem diferentes atribuições de fios, contacte o fabricante do chassis.

F_U320G (Conector USB Type-C^® com suporte para USB 3.2 Gen 2x2)

O conector está em conformidade com a especificação USB 3.2 Gen 2x2 e pode fornecer uma porta USB.

F_U32 (Conector USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, contacte o revendedor local.

F_USB1 (Header USB 2.0/1.1)

Ligue uma extremidade do cabo de extensão do header USB frontal a este header e as outras extremidades a dois suportes USB. Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para comprar o suporte USB opcional, contacte o revendedor local. Para comprar o suporte USB opcional, contacte o revendedor local.

• Não ligue o cabo do suporte IEEE 1394 (2x5 pinos) ao header USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de que desliga o computador e desliga o cabo de alimentação da tomada para evitar danos no suporte USB.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada/Saída) regista os parâmetros de hardware do sistema no CMOS na motherboard. As suas principais funções incluem a realização do Power-On Self-Test (POST) durante o arranque do sistema, guardar os parâmetros do sistema e carregar o sistema operativo, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao utilizador modificar as definições básicas de configuração do sistema ou ativar determinadas funcionalidades do sistema.

Quando a energia é desligada, a bateria na motherboard fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.

Para aceder ao programa de Configuração do BIOS, prima a tecla <Delete> durante o POST quando a energia é ligada.

Para atualizar o BIOS, utilize o GIGABYTE Q-Flash ou a utilidade @BIOS.

• O Q-Flash permite ao utilizador atualizar ou fazer o backup do BIOS de forma rápida e fácil sem entrar no sistema operativo.
• @BIOS é uma utilidade baseada no Windows que procura e descarrega a versão mais recente do BIOS da Internet e atualiza o BIOS.

Para obter instruções sobre como utilizar as utilidades Q-Flash e @BIOS, consulte o capítulo "Utilitários de atualização do BIOS".

• Uma vez que a atualização do BIOS é potencialmente arriscada, se não tiver problemas ao utilizar a versão atual do BIOS, recomenda-se que não atualize o BIOS. Para atualizar o BIOS, faça-o com precaução. Uma atualização inadequada do BIOS pode resultar num mau funcionamento do sistema.
• Recomenda-se que não altere as definições predefinidas (a menos que necessite) para evitar a instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, tente limpar os valores do CMOS e repor a placa para os valores predefinidos. (Consulte a secção "Carregar predefinições otimizadas" neste capítulo ou as introduções da bateria ou do botão de limpeza do CMOS no capítulo anterior para saber como limpar os valores do CMOS.)

Ecrã de arranque

O seguinte ecrã de logótipo de arranque aparecerá quando o computador arrancar.

Teclas de função:

<DEL>: CONFIGURAÇÃO DO BIOS/Q-FLASH
Prima a tecla <Delete> para entrar na Configuração do BIOS ou para aceder ao utilitário Q-Flash na Configuração do BIOS.

<F12>: MENU DE ARRANQUE
O Menu de arranque permite-lhe definir o primeiro dispositivo de arranque sem entrar na Configuração do BIOS. No Menu de arranque, utilize a tecla de seta para cima <↑> ou a tecla de seta para baixo <↓> para selecionar o primeiro dispositivo de arranque e, em seguida, prima <Enter> para aceitar. O sistema arranca imediatamente a partir do dispositivo.
Nota: A definição no Menu de arranque é eficaz apenas uma vez. Após o reinício do sistema, a ordem de arranque do dispositivo continuará a basear-se nas definições da Configuração do BIOS.

<END>: Q-FLASH
Prima a tecla <End> para aceder diretamente ao utilitário Q-Flash sem ter de entrar primeiro na Configuração do BIOS.

O Menu Principal

Modo Avançado

O Modo Avançado fornece definições detalhadas do BIOS. Pode premir as teclas de seta no seu teclado para se mover entre os itens e premir <Enter> para aceitar ou entrar num sub-menu. Ou pode utilizar o seu rato para selecionar o item que pretende.

Teclas de Função do Modo Avançado

Modo Fácil

O Modo Fácil permite aos utilizadores visualizar rapidamente as informações atuais do seu sistema ou fazer ajustes para um desempenho ideal. No Modo Fácil, pode utilizar o seu rato para se mover através dos itens de configuração ou premir <F2> para mudar para o ecrã do Modo Avançado.

Smart Fan 6

Utilize a tecla de função <F6> para mudar rapidamente para este ecrã. Este ecrã permite-lhe configurar as definições relacionadas com a velocidade da ventoinha para cada conector da ventoinha ou monitorizar a temperatura do seu sistema/CPU.

• AJUSTAR TUDO
  Permite-lhe aplicar as definições atuais a todos os conectores da ventoinha.
• Temperatura
  Apresenta a temperatura atual da área alvo selecionada.
• Velocidade da ventoinha
  Apresenta as velocidades atuais da ventoinha/bomba.
• Caudal
  Apresenta o caudal do seu sistema de arrefecimento de água. Prima <Enter> em Velocidade da ventoinha para mudar para esta função.
• Controlo da velocidade da ventoinha
  Permite-lhe determinar se pretende ativar a função de controlo da velocidade da ventoinha e ajustar a velocidade da ventoinha.
  • Normal: Permite que a ventoinha funcione a diferentes velocidades de acordo com a temperatura. Pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Predefinição)
  • Silencioso: Permite que a ventoinha funcione a velocidades lentas.
  • Manual: Permite-lhe arrastar os nós da curva para ajustar a velocidade da ventoinha. Ou pode utilizar a funcionalidade EZ Tuning. Após ajustar a posição do nó, prima Aplicar para calcular automaticamente a inclinação da curva.
  • Velocidade máxima: Permite que a ventoinha funcione a velocidades máximas.
• Utilizar entrada de temperatura para o controlo da ventoinha
  Permite-lhe selecionar a temperatura de referência para o controlo da velocidade da ventoinha.
• Intervalo de temperatura
  Permite-lhe selecionar o intervalo de temperatura para a alteração da velocidade da ventoinha.
• Modo de controlo da VENTOINHA/BOMBA
  • Automático: Permite que o BIOS detete automaticamente o tipo de ventoinha instalada e define o modo de controlo ideal. (Predefinição)
  • Voltagem: O modo de voltagem é recomendado para uma ventoinha/bomba de 3 pinos.
  • PWM: O modo PWM é recomendado para uma ventoinha/bomba de 4 pinos.
• Paragem da VENTOINHA/BOMBA
  Ativa ou desativa a função de paragem da ventoinha/bomba. Pode definir o limite de temperatura utilizando a curva de temperatura. A ventoinha ou bomba interrompe o funcionamento quando a temperatura é inferior ao limite. (Predefinição: Desativado)
• Modo VENTOINHA/BOMBA
  Permite-lhe definir o modo de funcionamento da ventoinha.
  • Inclinação: Ajusta a velocidade da ventoinha linearmente com base na temperatura. (Predefinição)
  • Degrau: Ajusta a velocidade da ventoinha passo a passo com base na temperatura.
• Aviso de falha da VENTOINHA/BOMBA
  Permite que o sistema emita um som de aviso se a ventoinha/bomba não estiver ligada ou falhar. Verifique a condição da ventoinha/bomba ou a ligação da ventoinha/bomba quando isto ocorrer. (Predefinição: Desativado)
• Guardar perfil da ventoinha
  Esta função permite-lhe guardar as definições atuais num perfil. Pode guardar o perfil no BIOS ou selecionar Selecionar ficheiro no HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.
• Carregar perfil da ventoinha
  Esta função permite-lhe carregar um perfil do BIOS previamente guardado sem os problemas de reconfigurar as definições do BIOS. Ou pode selecionar Selecionar ficheiro no HDD/FDD/USB para carregar um perfil do seu dispositivo de armazenamento.

Favoritos (F11)

Defina as suas opções utilizadas com frequência como favoritas e utilize a tecla <F11> para mudar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para a sua página original e prima <Insert> na opção. A opção é marcada com um sinal de estrela se for definida como "favorita".

Tweaker

A estabilidade do sistema com as definições de overclock/sobretensão que efetuou depende das configurações gerais do sistema. A realização incorreta de overclock/sobretensão pode resultar em danos à CPU, ao chipset ou à memória e reduzir a vida útil destes componentes. Esta página destina-se apenas a utilizadores avançados e recomendamos que não altere as definições predefinidas para evitar a instabilidade do sistema ou outros resultados inesperados. (A alteração inadequada das definições pode resultar na falha de arranque do sistema. Se isto ocorrer, limpe os valores de CMOS e reinicialize a placa para os valores predefinidos.)

• Atualização da CPU
  Permite definir a frequência da CPU. O resultado final pode variar dependendo da CPU utilizada. As opções são: Default (Predefinido), Gaming Profile (Perfil de Jogo), Advanced (Avançado). (Default (Predefinido): Default (Predefinido))
• Clock base da CPU
  Permite definir manualmente o clock base da CPU em incrementos de 0,01 MHz. (Default (Predefinido): Auto)

  É altamente recomendável que a frequência da CPU seja definida de acordo com as especificações da CPU.
• Substituição do limite da relação PVD ^(Nota)
  Permite determinar se pretende melhorar o desempenho sob OC de BCLK extremo, reduzindo uma condição de "PLL Banding" causada em parte por uma frequência de DCO muito elevada. (Default (Predefinido): Auto)
• Frequência de clock PCIe/DMI/PEG
  Permite definir manualmente as frequências PCIe/DMI/PEG em incrementos de 0,01 MHz.
• Desempenho multicore melhorado
  Determina se a CPU deve ser executada na velocidade Turbo 1C. (Default (Predefinido): Auto)
• Rácio de clock da CPU
  Permite alterar o rácio de clock para a CPU instalada. O intervalo ajustável depende da CPU instalada.
• Rácio do anel
  Permite definir o rácio Uncore da CPU. O intervalo ajustável depende da CPU que está a ser utilizada. (Default (Predefinido): Auto)
• Rácio IGP ^(Nota)
  Permite definir o rácio de gráficos. (Default (Predefinido): Auto)
• Desativar AVX ^(Nota)
  Permite desativar os conjuntos de instruções AVX numa CPU que suporte AVX. (Default (Predefinido): Auto)
• Desativar AVX512 ^(Nota)
  Permite desativar os conjuntos de instruções AVX-512 numa CPU que suporte AVX-512. (Default (Predefinido): Auto)
• Desvio AVX ^(Nota)
  Quando o processador executa cargas de trabalho AVX, o rácio de clock da CPU é reduzido pelo valor de desvio AVX pretendido. Por exemplo, se o valor estiver definido para 3, o rácio de clock da CPU é reduzido em 3 ao executar instruções AVX. (Default (Predefinido): Auto)
• Desvio AVX512 ^(Nota)
  Quando o processador executa cargas de trabalho AVX-512, o rácio de clock da CPU é reduzido pelo valor de desvio AVX-512 pretendido. Por exemplo, se o valor estiver definido para 3 (o valor tem de ser superior ou igual ao valor de desvio AVX), o rácio de clock da CPU é reduzido em 3 ao executar instruções AVX-512. (Default (Predefinido): Auto)
• Fator de escala de banda de proteção de voltagem AVX ^(Nota)
  Permite reduzir a voltagem AVX padrão. (Default (Predefinido): Auto)
• Fator de escala de banda de proteção de voltagem AVX512 ^(Nota)
  Permite reduzir a voltagem AVX-512 padrão. (Default (Predefinido): Auto)

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^®, visite o site da Intel.

Definições Avançadas da CPU

• Core Fused Max Core Ratio ^(Nota)
  Apresenta a frequência mais alta de cada núcleo.
• CPU Over Temperature Protection ^(Nota)
  Permite ajustar com precisão o valor de compensação TJ Max. (Predefinição: Auto)
• FCLK Frequency for Early Power On ^(Nota)
  Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Predefinição: 1 GHz)
• Hyper-Threading Technology
  Permite determinar se pretende ativar a tecnologia multi-threading ao utilizar uma CPU Intel^® que suporte esta função. Esta funcionalidade apenas funciona para sistemas operativos que suportem o modo multi-processador. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• No. of CPU Cores Enabled
  Permite selecionar o número de núcleos de CPU a ativar numa CPU multi-core Intel^® (o número de núcleos de CPU pode variar consoante a CPU). Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Intel^® Speed Shift Technology (Intel^® Speed Shift Technology) ^(Nota)
  Ativa ou desativa a Intel^® Speed Shift Technology. Ativar esta funcionalidade permite que o processador aumente a sua frequência de funcionamento mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Predefinição: Ativado)
• CPU Thermal Monitor ^(Nota)
  Ativa ou desativa a função Intel^® Thermal Monitor, uma função de proteção contra sobreaquecimento da CPU. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas quando a CPU estiver sobreaquecida. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Ring to Core offset (Down Bin)
  Permite determinar se pretende desativar a função de redução automática da taxa de CPU Ring. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• CPU EIST Function ^(Nota)
  Ativa ou desativa a Enhanced Intel^® Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel^® EIST pode reduzir dinamicamente e eficazmente a voltagem da CPU e a frequência do núcleo para diminuir o consumo médio de energia e a produção de calor. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Race To Halt (RTH) ^(Nota)/Energy Efficient Turbo ^(Nota)
  Ativa ou desativa as definições relacionadas com a poupança de energia da CPU. (Predefinição: Auto)
• Intel^® Turbo Boost Technology ^(Nota)
  Permite determinar se pretende ativar a tecnologia Intel^® CPU Turbo Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Intel^® Turbo Boost Max Technology 3.0 ^(Nota)
  Ativa ou desativa a Intel^® Turbo Boost Max Technology 3.0. A Intel^® Turbo Boost Max Technology 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite-lhe direcionar manualmente as cargas de trabalho mais críticas para o mesmo. Pode até ajustar a frequência de cada núcleo individualmente para otimizar o desempenho. (Predefinição: Ativado)
• CPU Flex Ratio Override
  Ativa ou desativa o CPU Flex Ratio. A taxa de relógio máxima da CPU será baseada no valor CPU Flex Ratio Settings se CPU Clock Ratio estiver definido como Auto. (Predefinição: Desativado)
• CPU Flex Ratio Settings
  Permite definir o CPU Flex Ratio. O intervalo ajustável pode variar consoante a CPU.
• Frequency Clipping TVB ^(Nota)
  Permite ativar ou desativar a redução automática da frequência da CPU iniciada pelo Thermal Velocity Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Voltage reduction initiated TVB ^(Nota)
  Permite ativar ou desativar a redução automática da voltagem da CPU iniciada pelo Thermal Velocity Boost. Auto permite que a BIOS configure automaticamente esta definição. (Predefinição: Auto)

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^® , visite o site da Intel.

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Permite definir as taxas Turbo da CPU para núcleos ativos. Auto define as taxas Turbo da CPU de acordo com as especificações da CPU. Este item só pode ser configurado quando Active Turbo Ratios está definido como Manual (Manual). (Predefinição: Auto)

Per Core HT Disable Setting

• HT Disable ^(Nota)
  Permite determinar se pretende desativar a funcionalidade HT para cada núcleo da CPU. Este item só pode ser configurado quando Per Core HT Disable Setting está definido como Manual (Manual). (Predefinição: Desativado)

C-States Control

• CPU Enhanced Halt (C1E)
  Ativa ou desativa a função Intel^® CPU Enhanced Halt (C1E), uma função de poupança de energia da CPU no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)
• C3 State Support ^(Nota)
  Permite determinar se pretende permitir que a CPU entre no modo C3 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C3 é um estado de poupança de energia mais avançado do que o C1. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)
• C6/C7 State Support
  Permite determinar se pretende permitir que a CPU entre no modo C6/C7 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de poupança de energia mais avançado do que o C3. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)
• C8 State Support ^(Nota)
  Permite determinar se pretende permitir que a CPU entre no modo C8 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C8 é um estado de poupança de energia mais avançado do que o C6/C7. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)
• C10 State Support ^(Nota)
  Permite determinar se pretende permitir que a CPU entre no modo C10 no estado de paragem do sistema. Quando ativada, a frequência e a voltagem do núcleo da CPU serão reduzidas durante o estado de paragem do sistema para diminuir o consumo de energia. O estado C10 é um estado de poupança de energia mais avançado do que o C8. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)
• Package C State limit ^(Nota)
  Permite especificar o limite do estado C para o processador. Auto permite que a BIOS configure automaticamente esta definição. Este item só pode ser configurado quando C-States Control está definido como Enabled (Ativado). (Predefinição: Auto)

Turbo Power Limits

Permite definir um limite de energia para o modo CPU Turbo. Quando o consumo de energia da CPU excede o limite de energia especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a energia. Auto define o limite de energia de acordo com as especificações da CPU. (Predefinição: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Permite definir o limite de energia para o modo CPU/plataforma/memória Turbo e quanto tempo demora a funcionar com o limite de energia especificado. Auto define o limite de energia de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits está definido como Enabled (Ativado). (Predefinição: Auto)
• Core Current Limit (Amps)
  Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a corrente. Auto define o limite de energia de acordo com as especificações da CPU. Este item só pode ser configurado quando Turbo Power Limits está definido como Enabled (Ativado). (Predefinição: Auto)

Turbo Per Core Limit Control ^{(Nota 1)}

Permite controlar cada limite de núcleo da CPU separadamente. (Predefinição: Auto)

• Extreme Memory Profile (X.M.P.) ^{(Nota 2)}
  Permite que a BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando ativado.
  • Disabled (Desativado): Desativa esta função. (Predefinição)
  • Profile1 (Perfil 1): Utiliza as definições do Perfil 1.
  • Profile2 ^{(Nota 2)}: Utiliza as definições do Perfil 2.
• System Memory Multiplier
  Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Predefinição: Auto)
• Memory Ref Clock
  Permite ajustar manualmente o relógio de referência da memória. (Predefinição: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Nota 2)}
  Enabled (Ativado) permite que o Qclk seja executado em frequência ímpar. (Predefinição: Auto)
• Gear Mode ^{(Nota 2)}
  Permite melhorar o potencial máximo de frequência de OC. (Predefinição: Auto)

(Nota) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^® , visite o site da Intel.

Definições Avançadas de Memória

• Memory Multiplier Tweaker
  Fornece diferentes níveis de afinação automática da memória. (Predefinição: Auto)
• Channel Interleaving
  Ativa ou desativa o entrançamento de canais de memória. Enabled (Ativado) permite que o sistema aceda simultaneamente a diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Rank Interleaving
  Ativa ou desativa o entrançamento de níveis de memória. Enabled (Ativado) permite que o sistema aceda simultaneamente a diferentes níveis da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta definição. (Predefinição: Auto)
• Memory Boot Mode
  Fornece métodos de deteção e treino da memória.
  • Auto: Permite que o BIOS configure automaticamente esta definição. (Predefinição)
  • Normal: O BIOS executa automaticamente o treino da memória. Tenha em atenção que, se o sistema se tornar instável ou não for possível arrancar, tente limpar os valores CMOS e repor a placa para os valores predefinidos. (Consulte as introduções do jumper da bateria/limpeza do CMOS no capítulo anterior para saber como limpar os valores CMOS.)
  • Enable Fast Boot: Ignora a deteção e o treino da memória em alguns critérios específicos para um arranque de memória mais rápido.
  • Disable Fast Boot: Deteta e treina a memória em cada arranque.
• Realtime Memory Timing
  Permite otimizar as temporizações da memória após a fase do BIOS. (Predefinição: Auto)
• Memory Enhancement Settings
  Fornece várias definições de melhoria do desempenho da memória: Auto, Relax OC, Enhanced Stability, Normal (desempenho básico), Enhanced Performance, High Frequency, High Density e DDR-4500+. (Predefinição: Auto)
• Memory Channel Detection
  Message (Mensagem de Deteção de Canais de Memória) Permite determinar se deve ser apresentada uma mensagem de alerta quando a memória não está instalada no canal de memória ideal. (Predefinição: Ativado)

(Nota 1) Este item está presente apenas quando instala uma CPU que suporta esta funcionalidade. Para obter mais informações sobre as funcionalidades exclusivas das CPUs Intel^®, visite o site da Intel.

(Nota 2) Este item está presente apenas quando instala uma CPU e um módulo de memória que suportam esta funcionalidade.

Informações SPD

Apresenta informações sobre a memória instalada.

Temporizações dos Canais de Memória

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control

Estas secções fornecem definições de temporização da memória. Nota: O seu sistema pode tornar-se instável ou não conseguir arrancar após efetuar alterações nas temporizações da memória. Se isto acontecer, reponha a placa para os valores predefinidos carregando as predefinições otimizadas ou limpando os valores CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL OC/VCCVTT/VCC STG/VCC18 PCH/VCC1V8P
  Estes itens permitem ajustar as tensões da CPU Vcore e da memória.

Definições Avançadas de Tensão

Este submenu permite configurar o nível de Calibração da Linha de Carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.

Definições

Energia da plataforma

• Gestão de energia da plataforma
  Ativa ou desativa a função Active State Power Management (ASPM). (Predefinição: Desativado)
• PEG ASPM
  Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus PEG da CPU. Este item só é configurável quando a Gestão de energia da plataforma está definida como Ativada (Enabled). (Predefinição: Desativado)
• PCH ASPM
  Permite-lhe configurar o modo ASPM para o dispositivo ligado ao bus PCI Express do chipset. Este item só é configurável quando a Gestão de energia da plataforma está definida como Ativada (Enabled). (Predefinição: Desativado)
• DMI ASPM
  Permite-lhe configurar o modo ASPM para o lado da CPU e o lado do chipset da ligação DMI. Este item só é configurável quando a Gestão de energia da plataforma está definida como Ativada (Enabled). (Predefinição: Desativado)
• Modo de poupança S3
  Permite-lhe determinar se pretende que o sistema entre no modo de poupança de energia no estado S3 do sistema. (Predefinição: Desativado)
• ErP
  Determina se pretende que o sistema consuma o mínimo de energia no estado S5 (desligado). (Predefinição: Desativado)
  Nota: quando este item está definido como Ativado (Enabled), a função Retomar por alarme deixa de estar disponível.
• Desligamento suave por PWR-BTTN
  Configura a forma de desligar o computador no modo MS-DOS utilizando o botão de alimentação.
  • Desligamento instantâneo: prima o botão de alimentação e o sistema será desligado instantaneamente. (Predefinição)
  • Atraso de 4 segundos: prima e mantenha premido o botão de alimentação durante 4 segundos para desligar o sistema. Se o botão de alimentação for premido durante menos de 4 segundos, o sistema entrará no modo de suspensão.
• Retomar por alarme
  Determina se pretende ligar o sistema a uma hora desejada. (Predefinição: Desativado)
  Se ativado, defina a data e a hora da seguinte forma:
  • Dia de ativação: ligue o sistema a uma hora específica em cada dia ou num dia específico do mês.
  • Hora/minuto/segundo de ativação: defina a hora a que o sistema será ligado automaticamente.
    Nota: ao utilizar esta função, evite o encerramento inadequado do sistema operativo ou a remoção da alimentação CA, caso contrário, as definições poderão não ser eficazes.
• Carregamento de energia
  Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com uma carga baixa, uma autoproteção será ativada, fazendo com que seja desligada ou falhe. Se isto ocorrer, defina como Ativado (Enabled). Automático (Auto) permite que a BIOS configure automaticamente esta definição. (Predefinição: Automático (Auto))
• RC6 (Render Standby)
  Permite-lhe determinar se pretende que a placa gráfica integrada entre no modo de espera para diminuir o consumo de energia. (Predefinição: Ativado)
• Alimentação CA de retorno
  Determina o estado do sistema após o retorno da alimentação de uma perda de alimentação CA.
  • Memória: o sistema regressa ao seu último estado ativo conhecido após o retorno da alimentação CA.
  • Sempre ligado: o sistema é ligado após o retorno da alimentação CA.
  • Sempre desligado: o sistema permanece desligado após o retorno da alimentação CA. (Predefinição)

Portas de E/S

• Saída de visualização inicial
  Especifica a primeira iniciação da visualização do monitor a partir da placa gráfica PCI Express instalada ou da placa gráfica integrada.
  • IGFX ^(Nota): define a placa gráfica integrada como a primeira visualização.
  • Slot PCIe 1: define a placa gráfica no slot PCIEX16 como a primeira visualização. (Predefinição)
  • Slot PCIe 2: define a placa gráfica no slot PCIEX8 como a primeira visualização.
  • Slot PCIe 3: define a placa gráfica no slot PCIEX4 como a primeira visualização.
    Este item só é configurável quando o Suporte a CSM (CSM Support) está definido como Ativado (Enabled).
• Placa gráfica interna
  Ativa ou desativa a função da placa gráfica integrada. (Predefinição: Automático (Auto))
• DVMT Pré-alocado
  Permite-lhe definir o tamanho da memória da placa gráfica integrada.
• DVMT Total Gfx Mem
  Permite-lhe alocar o tamanho da memória DVMT da placa gráfica integrada. As opções são: 128M, 256M, MAX. (Predefinição: 256M)
• Tamanho da abertura
  Permite-lhe definir a quantidade máxima de memória do sistema que pode ser alocada para a placa gráfica. As opções são: 128 MB, 256 MB, 512 MB, 1024 MB e 2048 MB. (Predefinição: 256 MB)
• Suporte à bifurcação PCIE
  Permite-lhe determinar como a largura de banda do slot PCIEX16 é dividida. Opções: Automático (Auto), PCIE x 8/x8, PCIE x 8/x4/x4. (Predefinição: Automático (Auto))
• Controlador LAN integrado (Chip LAN Aquantia 10GbE, LAN1)
  Ativa ou desativa a função LAN Aquantia 10GbE. (Predefinição: Ativado)
  Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Desativado (Disabled).
• Controlador LAN integrado n.º 2 (Chip LAN Intel^® 2.5GbE, LAN2)
  Ativa ou desativa a função LAN Intel^® 2.5GbE. (Predefinição: Ativado)
  Se pretender instalar uma placa de rede adicional de terceiros em vez de utilizar a LAN integrada, defina este item como Desativado (Disabled).
• Controlador de áudio
  Ativa ou desativa a função de áudio integrada. (Predefinição: Ativado)
  Se pretender instalar uma placa de áudio adicional de terceiros em vez de utilizar o áudio integrado, defina este item como Desativado (Disabled).
• Descodificação acima de 4G
  Ativa ou desativa a descodificação de dispositivos com capacidade de 64 bits no espaço de endereços acima de 4 GB (apenas se o seu sistema suportar descodificação PCI de 64 bits). Defina como Ativado (Enabled) se estiverem instaladas mais do que uma placa gráfica avançada e os seus controladores não puderem ser iniciados ao entrar no sistema operativo (devido ao espaço de endereços de memória limitado de 4 GB). (Predefinição: Desativado)
• Entradas IOAPIC 24-119
  Ativa ou desativa esta função. (Predefinição: Ativado)

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

Configuração USB

• Suporte USB legado
  Permite que o teclado/rato USB sejam utilizados no MS-DOS. (Predefinição: Ativado)
• Transferência XHCI
  Determina se pretende ativar a funcionalidade de transferência XHCI para um sistema operativo sem suporte de transferência XHCI. (Predefinição: Ativado)
• Suporte a controladores de armazenamento em massa USB
  Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Predefinição: Ativado)
• Dispositivos de armazenamento em massa
  Apresenta uma lista de dispositivos de armazenamento em massa USB ligados. Este item só aparece quando um dispositivo de armazenamento USB está instalado.

Configuração da pilha de rede

• Pilha de rede
  Desativa ou ativa o arranque a partir da rede para instalar um SO de formato GPT, tal como a instalação do SO a partir do servidor dos Serviços de Implementação do Windows. (Predefinição: Desativado)
• Suporte a IPv4 PXE
  Ativa ou desativa o suporte a IPv4 PXE. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada.
• Suporte a HTTP IPv4
  Ativa ou desativa o suporte ao arranque HTTP para IPv4. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada.
• Suporte a IPv6 PXE
  Ativa ou desativa o suporte a IPv6 PXE. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada.
• Suporte a HTTP IPv6
  Ativa ou desativa o suporte ao arranque HTTP para IPv6. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada.
• Tempo de espera do arranque PXE
  Permite-lhe configurar quanto tempo esperar antes de poder premir <Esc> para anular o arranque PXE. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada. (Predefinição: 0)
• Contagem da deteção de multimédia
  Permite-lhe definir o número de vezes que pretende verificar a presença de multimédia. Este item só é configurável quando a Pilha de rede (Network Stack) está ativada. (Predefinição: 1)

Configuração de NVMe

Apresenta informações sobre o seu SSD PCIe M.2 NVME, se estiver instalado.

Configuração SATA e RST

• Controladores SATA
  Ativa ou desativa os controladores SATA integrados. (Predefinição: Ativado)
• Seleção do modo SATA
  Ativa ou desativa o RAID para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.
  • Intel RST Premium com Aceleração de Sistema Intel Optane: ativa o RAID para o controlador SATA.
  • AHCI: configura os controladores SATA para o modo AHCI. A Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o controlador de armazenamento ative funcionalidades Serial ATA avançadas, tais como a Native Command Queuing e a ligação dinâmica. (Predefinição)
• Suporte LPM agressivo
  Ativa ou desativa a funcionalidade de poupança de energia, ALPM (Aggressive Link Power Management), para os controladores SATA do chipset. (Predefinição: Desativado)
• Porta 0/1/2/3/4/5
  Ativa ou desativa cada porta SATA. (Predefinição: Ativado)
• SATA Porta 0/1/2/3/4/5 DevSlp
  Permite-lhe determinar se pretende que o dispositivo SATA ligado entre no modo de suspensão. (Predefinição: Desativado)
• Ligação dinâmica
  Ativa ou desativa a capacidade de ligação dinâmica para cada porta SATA. (Predefinição: Desativado)
• Configurado como eSATA
  Ativa ou desativa o suporte para dispositivos SATA externos.

Diversos

• LEDs no estado de ligação do sistema
  Permite-lhe ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.
  • Desligado: desativa o modo de iluminação selecionado quando o sistema está ligado.
  • Ligado: ativa o modo de iluminação selecionado quando o sistema está ligado. (Predefinição)
• LEDs nos estados de suspensão, hibernação e desligamento suave
  Permite-lhe definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema.
  Este item é configurável quando os LEDs no estado de ligação do sistema (LEDs in System Power On State) estão definidos como Ligado (On).
  • Desligado: desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Predefinição)
  • Ligado: ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.
• RST_SW (MULTIKEY) (Funcionalidade do botão RST_SW)
  • Defina este botão para reinício de HW: utilize o botão para reiniciar o seu sistema. (Predefinição)
  • Defina este botão para ligar/desligar o LED: utilize o botão para ligar/desligar os LEDs da placa-mãe.
  • Defina este botão para entrar na configuração da BIOS: utilize o botão para entrar na configuração da BIOS.
  • Defina este botão para arrancar no modo de segurança: utilize o botão para arrancar o sistema no modo de segurança.
• LED da porta DB integrada
  Permite-lhe ativar ou desativar a iluminação LED dos LEDs de depuração da placa-mãe quando o sistema está ligado. (Predefinição: Ligado (On))
• Tecnologia Intel Platform Trust (PTT)
  Ativa ou desativa a tecnologia Intel^® PTT. (Predefinição: Desativado)
• Melhoria 3DMark01
  Permite-lhe determinar se pretende melhorar algum desempenho de benchmark legado. (Predefinição: Desativado)
• Velocidade da ligação CPU PCIe
  Permite-lhe definir o modo de funcionamento dos slots PCI Express controlados pela CPU para Gen 1, Gen 2, Gen 3 ou Gen 4 ^(Nota). O modo de funcionamento real está sujeito à especificação de hardware de cada slot. Automático (Auto) permite que a BIOS configure automaticamente esta definição. (Predefinição: Automático (Auto))
• Velocidade da ligação PCH PCIe
  Permite-lhe definir o modo de funcionamento dos slots PCI Express controlados pelo chipset para Gen 1, Gen 2 ou Gen 3. O modo de funcionamento real está sujeito à especificação de hardware de cada slot. Automático (Auto) permite que a BIOS configure automaticamente esta definição. (Predefinição: Automático (Auto))
• VT-d
  Ativa ou desativa a Tecnologia de virtualização Intel^® para E/S direcionada. (Predefinição: Ativado)

(Nota) Este item só está presente quando instala uma CPU que suporta esta funcionalidade.

Trusted Computing

Ativa ou desativa o Trusted Platform Module (TPM).

Estado de funcionamento do PC

• Repor estado de abertura da caixa
  • Desativado: mantém ou limpa o registo do estado anterior de intrusão na caixa. (Predefinição)
  • Ativado: limpa o registo do estado anterior de intrusão na caixa e o campo Caixa aberta (Case Open) apresentará "Não" no próximo arranque.
• Caixa aberta
  Apresenta o estado de deteção do dispositivo de deteção de intrusão na caixa ligado ao cabeçalho CI da placa-mãe. Se a tampa da caixa do sistema for removida, este campo apresentará "Sim", caso contrário, apresentará "Não". Para limpar o registo do estado de intrusão na caixa, defina Repor estado de abertura da caixa (Reset Case Open Status) como Ativado (Enabled), guarde as definições no CMOS e, em seguida, reinicie o sistema.
• CPU Vcore/CPU VCCSA/CPU VCCIO/Tensão do canal A/B DRAM/DDRVpp A/B/+3,3 V/+5 V/PCH 1,8 V/+12 V/CPU VAXG
  Apresenta as tensões atuais do sistema.

Informação do Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão da BIOS. Também pode selecionar o idioma padrão usado pela BIOS e definir manualmente a hora do sistema.

• Nível de Acesso
  Exibe o nível de acesso atual, dependendo do tipo de proteção por palavra-passe usada. (Se nenhuma palavra-passe estiver definida, o padrão será exibido como Administrator.) O nível de Administrador permite que faça alterações em todas as configurações da BIOS; o nível de Utilizador apenas permite que faça alterações em determinadas configurações da BIOS, mas não em todas.
• Idioma do Sistema
  Seleciona o idioma padrão usado pela BIOS.
• Data do Sistema
  Define a data do sistema. O formato da data é semana (apenas leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
• Hora do Sistema
  Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.

Informação sobre Dispositivos Conectados

Exibe informações sobre os seus dispositivos PCI Express e M.2, se instalados.

Q-Flash

Permite que aceda ao utilitário Q-Flash para atualizar a BIOS ou fazer uma cópia de segurança da configuração atual da BIOS.

Arranque

• Estado NumLock no Arranque
  Ativa ou desativa a funcionalidade Numlock no teclado numérico do teclado após o POST. (Padrão: Ligado)
• CFG Lock
  Ativa ou desativa o bloqueio MSR 0xE2. (Padrão: Desativado)
• Opção de Segurança
  Especifica se uma palavra-passe é necessária sempre que o sistema arranca ou apenas quando entra na Configuração da BIOS. Depois de configurar este item, defina as palavras-passe no item Administrator Password/User Password.
  • Setup: Uma palavra-passe só é necessária para entrar no programa de Configuração da BIOS.
  • System: Uma palavra-passe é necessária para arrancar o sistema e para entrar no programa de Configuração da BIOS. (Padrão)
• Mostrar LOGOTIPO em Ecrã Inteiro
  Permite determinar se pretende exibir o Logótipo da GIGABYTE ao iniciar o sistema. Disabled ignora o Logótipo da GIGABYTE quando o sistema inicia. (Padrão: Ativado)
• Prioridades da Opção de Arranque
  Especifica a ordem de arranque geral dos dispositivos disponíveis. Os dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de arranque. Para arrancar a partir de um sistema operativo que suporta o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
  Ou, se pretender instalar um sistema operativo que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade ótica que contém o disco de instalação do Windows 10 de 64 bits e que está prefixada com a string "UEFI:".
• Fast Boot
  Ativa ou desativa o Arranque Rápido para encurtar o processo de arranque do SO. Ultra Fast fornece a velocidade de arranque mais rápida. (Padrão: Desativar Ligação)
• Suporte SATA
  • Apenas Dispositivos SATA do Último Arranque: Exceto para a unidade de arranque anterior, todos os dispositivos SATA são desativados antes da conclusão do processo de arranque do SO. (Padrão)
  • Todos os Dispositivos SATA: Todos os dispositivos SATA estão funcionais no sistema operativo e durante o POST.
    Este item só é configurável quando o Fast Boot está definido como Enabled ou Ultra Fast.
• Suporte VGA
  Permite selecionar o tipo de sistema operativo a arrancar.
  • Auto: Ativa apenas a ROM de opção legada.
  • Controlador EFI: Ativa a ROM de opção EFI. (Padrão)
    Este item só é configurável quando o Fast Boot está definido como Enabled ou Ultra Fast.
• Suporte USB
  • Desativar Ligação: Todos os dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
  • Inicialização Completa: Todos os dispositivos USB estão funcionais no sistema operativo e durante o POST. (Padrão)
  • Inicialização Parcial: Parte dos dispositivos USB são desativados antes da conclusão do processo de arranque do SO.
    Este item só é configurável quando o Fast Boot está definido como Enabled ou Ultra Fast. Esta função é desativada quando o Fast Boot está definido como Ultra Fast.
• Suporte do Controlador da Pilha de Rede
  • Desativar Ligação: Desativa o arranque a partir da rede. (Padrão)
  • Ativado: Ativa o arranque a partir da rede.
    Este item só é configurável quando o Fast Boot está definido como Enabled ou Ultra Fast.
• Próximo Arranque Após Perda de Alimentação CA
  • Arranque Normal: Ativa o arranque normal após o retorno da alimentação CA. (Padrão)
  • Arranque Rápido: Mantém as configurações de Arranque Rápido após o retorno da alimentação CA.
    Este item só é configurável quando o Fast Boot está definido como Enabled ou Ultra Fast.
• Velocidade do Rato
  Permite definir a velocidade de movimento do cursor do rato. (Padrão: 1 X)
• Funcionalidades do Windows 10
  Permite selecionar o sistema operativo a ser instalado. (Padrão: Windows 10)
• Suporte CSM
  Ativa ou desativa o UEFI CSM (Módulo de Suporte de Compatibilidade) para suportar um processo de arranque de PC legado.
  • Desativado: Desativa o UEFI CSM e suporta apenas o processo de arranque da BIOS UEFI. (Padrão)
  • Ativado: Ativa o UEFI CSM.
• ROM de Opção de Arranque LAN PXE
  Permite selecionar se pretende ativar a ROM de opção legada para o controlador LAN. (Padrão: Desativado) Este item só é configurável quando o CSM Support está definido como Enabled.
• Controlo da Opção de Arranque de Armazenamento
  Permite selecionar se pretende ativar a ROM de opção UEFI ou legada para o controlador do dispositivo de armazenamento.
  • Não iniciar: Desativa a ROM de opção.
  • UEFI: Ativa apenas a ROM de opção UEFI.
  • Legado: Ativa apenas a ROM de opção legada. (Padrão)
    Este item só é configurável quando o CSM Support está definido como Enabled.
• Outros dispositivos PCI
  Permite selecionar se pretende ativar a ROM de opção UEFI ou Legada para o controlador do dispositivo PCI que não sejam os controladores LAN, do dispositivo de armazenamento e gráficos.
  • Não iniciar: Desativa a ROM de opção.
  • UEFI: Ativa apenas a ROM de opção UEFI. (Padrão)
  • Legado: Ativa apenas a ROM de opção legada.
    Este item só é configurável quando o CSM Support está definido como Enabled.
• Palavra-passe de Administrador
  Permite configurar uma palavra-passe de administrador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva a palavra-passe novamente e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) ao iniciar o sistema e ao entrar na Configuração da BIOS. Ao contrário da palavra-passe de utilizador, a palavra-passe de administrador permite que faça alterações em todas as configurações da BIOS.
• Palavra-passe de Utilizador
  Permite configurar uma palavra-passe de utilizador. Prima <Enter> neste item, escreva a palavra-passe e, em seguida, prima <Enter>. Será solicitado que confirme a palavra-passe. Escreva a palavra-passe novamente e prima <Enter>. Tem de introduzir a palavra-passe de administrador (ou palavra-passe de utilizador) ao iniciar o sistema e ao entrar na Configuração da BIOS. No entanto, a palavra-passe de utilizador apenas permite que faça alterações em determinadas configurações da BIOS, mas não em todas. Para cancelar a palavra-passe, prima <Enter> no item da palavra-passe e, quando solicitado a palavra-passe, introduza primeiro a correta. Quando solicitado uma nova palavra-passe, prima <Enter> sem introduzir nenhuma palavra-passe. Prima <Enter> novamente quando solicitado a confirmação.
  NOTA: Antes de definir a Palavra-passe de Utilizador, certifique-se de que define primeiro a Palavra-passe de Administrador.

Arranque Seguro

Permite ativar ou desativar o Arranque Seguro e configurar as definições relacionadas. Este item só é configurável quando o CSM Support está definido como Disabled.

• Modo de Operação Preferido
  Permite selecionar se pretende entrar no modo Fácil ou no modo Avançado depois de entrar na Configuração da BIOS. Auto entra no modo da BIOS onde esteve da última vez. (Padrão: Auto)

Guardar e Sair

• Guardar e Sair da Configuração
  Prima <Enter> neste item e selecione Yes. Isto guarda as alterações no CMOS e sai do programa de Configuração da BIOS. Selecione No ou prima <Esc> para voltar ao Menu Principal da Configuração da BIOS.
• Sair Sem Guardar
  Prima <Enter> neste item e selecione Yes. Isto sai da Configuração da BIOS sem guardar as alterações feitas na Configuração da BIOS no CMOS. Selecione No ou prima <Esc> para voltar ao Menu Principal da Configuração da BIOS.
• Carregar Predefinições Otimizadas
  Prima <Enter> neste item e selecione Yes para carregar as configurações predefinidas da BIOS ideais. As configurações predefinidas da BIOS ajudam o sistema a operar em estado ideal. Carregue sempre as predefinições Otimizadas após atualizar a BIOS ou após limpar os valores do CMOS.
• Substituição de Arranque
  Permite selecionar um dispositivo para arrancar imediatamente. Prima <Enter> no dispositivo que selecionar e selecione Yes para confirmar. O seu sistema irá reiniciar automaticamente e arrancar a partir desse dispositivo.
• Guardar Perfis
  Esta função permite que guarde as configurações atuais da BIOS num perfil. Pode criar até 8 perfis e guardar como Perfil de Configuração 1 ~ Perfil de Configuração 8. Prima <Enter> para concluir. Ou pode selecionar Select File in HDD/FDD/USB para guardar o perfil no seu dispositivo de armazenamento.
• Carregar Perfis
  Se o seu sistema ficar instável e tiver carregado as configurações predefinidas da BIOS, pode usar esta função para carregar as configurações da BIOS a partir de um perfil criado anteriormente, sem as complicações de reconfigurar as configurações da BIOS. Primeiro, selecione o perfil que pretende carregar e, em seguida, prima <Enter> para concluir. Pode selecionar Select File in HDD/FDD/USB para introduzir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pela BIOS, como reverter as configurações da BIOS para as últimas configurações que funcionaram corretamente (último registo bom conhecido).

Configurar um conjunto RAID

Níveis de RAID

Para criar um conjunto RAID, siga os passos abaixo:

1. Instale o(s) disco(s) rígido(s) SATA ou SSDs no seu computador.
2. Configure o modo do controlador SATA na configuração da BIOS.
3. Configure um conjunto RAID na BIOS RAID. ^{(Nota 1)}
4. Instale o controlador RAID e o sistema operativo.

Antes de começar, prepare os seguintes itens:

• Pelo menos dois discos rígidos SATA ou SSDs ^{(Nota 2)} (para garantir um desempenho ideal, recomenda-se que utilize dois discos rígidos com modelo e capacidade idênticos). ^{(Nota 3)}
• Um disco de configuração do Windows.
• Uma unidade flash USB AORUS com controladores.

(Nota 1) Ignore este passo se não quiser criar um conjunto RAID no controlador SATA.

(Nota 2) Um SSD M.2 PCIe não pode ser utilizado para configurar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA.

(Nota 3) Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.

Configurar controladores SATA

Instalar discos rígidos

Instale os discos rígidos/SSDs nos conectores controlados pelo chipset Intel^® na motherboard. Em seguida, ligue os conectores de alimentação da sua fonte de alimentação aos discos rígidos.

Configurar o modo do controlador SATA na configuração da BIOS

Certifique-se de que configura corretamente o modo do controlador SATA na configuração da BIOS do sistema.

Passos:
Ligue o seu computador e prima <Delete> para entrar na configuração da BIOS durante o POST (Power-On Self-Test). Vá para Settings\IO Ports\SATA And RST Configuration, certifique-se de que SATA Controller(s) está ativado. Para criar RAID, defina SATA Mode Selection para Intel RST Premium With Intel Optane System Acceleration. Em seguida, guarde as definições e reinicie o seu computador (Figura 1). Nota: ao utilizar um SSD PCIe, certifique-se de que define o item RST Control PCIe Storage Devices em Settings\IO Ports\SATA And RST Configuration para Manual. Em seguida, dependendo do conector M.2 que utilizar, defina o item PCIe Storage Dev on Port XX correspondente para RST Controlled. Finalmente, guarde as definições e saia da configuração da BIOS.

Configuração UEFI RAID

Passo 1:
Depois de o sistema reiniciar, volte a entrar na configuração da BIOS. Em seguida, entre no submenu Settings\IO Ports\Intel(R) Rapid Storage Technology (Figura 2).

Os menus de configuração da BIOS descritos nesta secção podem diferir das definições exatas para a sua motherboard. As opções reais do menu de configuração da BIOS que verá dependerão da motherboard que tem e da versão da BIOS.

Passo 2:
No menu Intel(R) Rapid Storage Technology, prima <Enter> em Create RAID Volume para entrar no ecrã Create RAID Volume. Introduza um nome de volume com 1 a 16 letras (as letras não podem ser carateres especiais) no item Name e prima <Enter>. Em seguida, selecione um nível de RAID (Figura 3). Os níveis de RAID suportados incluem RAID 0, RAID 1, RAID 10 e RAID 5 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, utilize a tecla de seta para baixo para se deslocar para Select Disks.

Passo 3:
No item Select Disks, selecione os discos rígidos a incluir no conjunto RAID. Prima a tecla <Space> nos discos rígidos a selecionar (os discos rígidos selecionados são marcados com "X"). Em seguida, defina o tamanho do bloco de faixa (Figura 4). O tamanho do bloco de faixa pode ser definido de 4 KB a 128 KB. Depois de selecionar o tamanho do bloco de faixa, defina a capacidade do volume.

Passo 4:
Depois de definir a capacidade, desloque-se para Create Volume e prima <Enter> para começar. (Figura 5)

Depois de concluir, será redirecionado para o ecrã Intel^® Rapid Storage Technology. Em RAID Volumes pode ver o novo volume RAID. Para ver informações mais detalhadas, prima <Enter> no volume para verificar as informações sobre o nível de RAID, o tamanho do bloco de faixa, o nome do conjunto e a capacidade do conjunto, etc. (Figura 6)

Eliminar volume RAID

Para eliminar um conjunto RAID, prima <Enter> no volume a eliminar no ecrã Intel^® Rapid Storage Technology. Depois de entrar no ecrã RAID VOLUME INFO, prima <Enter> em Delete para entrar no ecrã Delete. Prima <Enter> em Yes (Figura 7).

Instalar o controlador RAID e o sistema operativo

Com as definições corretas da BIOS, está pronto para instalar o sistema operativo.

Como alguns sistemas operativos já incluem o controlador RAID, não precisa de instalar um controlador RAID separado durante o processo de instalação do Windows. Depois de o sistema operativo estar instalado, recomendamos que instale todos os controladores necessários a partir do disco de controladores da motherboard utilizando "Xpress Install" para garantir o desempenho e a compatibilidade do sistema. Se o sistema operativo a instalar exigir que forneça um controlador RAID adicional durante o processo de instalação do SO, consulte os passos abaixo:

Passo 1:
Arranque a partir do disco de configuração do Windows e execute os passos de instalação padrão do SO. Quando aparecer o ecrã a solicitar que carregue o controlador, selecione Browse (Procurar).

Passo 2:
Insira a unidade flash USB AORUS fornecida e, em seguida, procure a localização do controlador. A localização do controlador é a seguinte:
Boot\IRST\f6flpy-x64

Passo 3:
Quando aparecer um ecrã como o mostrado na Figura 1, selecione Intel^® Chipset SATA/PCIe RST Premium Controller e clique em Next (Seguinte) para carregar o controlador e continuar a instalação do SO.

Instalar a gestão de memória e armazenamento Intel^® Optane™

Passo 1:
Depois de entrar no sistema operativo, insira a unidade flash USB AORUS no seu computador. No ecrã Xpress Install, selecione Intel^® Rapid Storage Technology para instalar e siga as instruções no ecrã para concluir a instalação. Quando terminar, reinicie o sistema.

Passo 2:
Depois de instalar os controladores da motherboard incluídos, certifique-se de que a sua ligação à Internet funciona corretamente. O sistema instalará automaticamente o software da Intel^®. Reinicie o sistema depois de o controlador estar instalado.

Ativar uma memória Intel^® Optane™

Requisitos do sistema

1. Memória Intel^® Optane™
2. A memória Optane™ deve ter pelo menos 16 GB de capacidade e deve ter uma capacidade igual ou inferior à do disco rígido/SSD a ser acelerado.
3. A memória Optane™ não pode ser utilizada para acelerar um conjunto RAID existente; o disco rígido/SSD acelerado não pode ser incluído num conjunto RAID.
4. O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou um SSD M.2 SATA.
5. O disco rígido/SSD a ser acelerado pode ser uma unidade de sistema ou uma unidade de dados. A unidade de sistema deve estar formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado. A unidade de dados também deve estar formatada em GPT.
6. O controlador SATA deve ser definido no modo Intel RST Premium With Intel Optane System Acceleration.

Diretrizes de instalação

Passo 1:
Vá para Settings\IO Ports\SATA And RST Configuration e certifique-se de que RST Control PCIe Storage Devices está definido para Manual. Em seguida, dependendo do conector M.2 em que instala a memória Optane™, defina o item PCIe Storage Dev on Port XX correspondente para RST Controlled.

Passo 2:
Depois de voltar a entrar no sistema operativo, inicie a aplicação Intel^® Optane™ Memory and Storage Management a partir do menu Iniciar. Se instalar mais de uma memória Optane™, selecione qual vai utilizar. Em seguida, selecione qual a unidade a ser acelerada. Clique em Enable Intel^® Optane™ Memory (Ativar memória Intel Optane). Todos os dados na memória Optane™ serão apagados. Certifique-se de que faz uma cópia de segurança dos dados antes de continuar. Siga as instruções no ecrã para prosseguir. Quando terminar, reinicie o sistema.

Passo 3:
Inicie a aplicação Intel^® Optane™ Memory and Storage Management (Gestão de memória e armazenamento Intel Optane) a partir do menu Iniciar e certifique-se de que a memória Intel^® Optane™ foi ativada.

Passo 4:
Se quiser acelerar a unidade de sistema, pode selecionar pastas, ficheiros ou aplicações específicos para acelerar utilizando a função Intel^® Optane™ Memory Pinning (Fixação de memória Intel Optane). (A memória Optane™ utilizada deve ter pelo menos 32 GB de capacidade.)

• Uma memória Optane™ não pode ser utilizada para acelerar um SSD M.2 PCIe.
• Se estiver instalada mais de uma memória Optane™, pode selecionar apenas uma delas para acelerar a sua unidade de arranque baseada em SATA. As outras só podem ser utilizadas como unidades de dados.
• Não remova abruptamente a memória Optane™. Se o fizer, o sistema operativo deixará de funcionar corretamente.
• Se quiser alterar/remover a memória Optane™, deve desativá-la primeiro utilizando a aplicação Intel^® Optane™ Memory and Storage Management.
• Depois de ativar a memória Optane™, as definições da BIOS relacionadas permanecerão mesmo após uma atualização da BIOS.

Reconstruir um conjunto

A reconstrução é o processo de restauro de dados para um disco rígido a partir de outras unidades no conjunto. A reconstrução aplica-se apenas a conjuntos tolerantes a falhas, como conjuntos RAID 1, RAID 5 ou RAID 10. Os procedimentos abaixo pressupõem que uma nova unidade é adicionada para substituir uma unidade com falha para reconstruir um conjunto RAID 1. (Nota: a nova unidade deve ter uma capacidade igual ou superior à antiga.)

Desligue o seu computador e substitua o disco rígido com falha por um novo. Reinicie o seu computador.

Enquanto estiver no sistema operativo, inicie o utilitário Intel^® Optane™ Memory and Storage Management a partir do menu Iniciar.

Passo 1:
Vá para o menu Manage (Gerir) e clique em Rebuild to another disk (Reconstruir para outro disco) em Manage Volume (Gerir volume).

Passo 2:
Selecione uma nova unidade para reconstruir o RAID e clique em Rebuild (Reconstruir).

O item Status (Estado) à direita do ecrã apresenta o progresso da reconstrução. Após a reconstrução do volume RAID 1, o Status (Estado) será apresentado como Normal.

Instalação dos Drivers

• Antes de instalar os drivers, instale primeiro o sistema operativo.
• Após instalar o sistema operativo, insira o disco de drivers da motherboard na sua unidade ótica. Clique na mensagem "Toque para escolher o que acontece com este disco" no canto superior direito do ecrã e selecione "Executar Run.exe." (Ou vá a O Meu Computador, faça duplo clique na unidade ótica e execute o programa Run.exe.)

Drivers e Software

A "Xpress Install" (Instalação Xpress) irá analisar automaticamente o seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Pode clicar no botão Xpress Install (Instalação Xpress) e a "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique no ícone de seta para instalar individualmente os drivers de que necessita.

• Ignore as caixas de diálogo pop-up (por exemplo, o Found New Hardware Wizard (Assistente para Novo Hardware Detetado)) exibidas quando a "Xpress Install" (Instalação Xpress) está a instalar os drivers. Caso contrário, poderá afetar a instalação do driver.
• Alguns drivers de dispositivo irão reiniciar o seu sistema automaticamente durante a instalação do driver. Após o reinício do sistema, a "Xpress Install" (Instalação Xpress) continuará a instalar outros drivers.

Software de Aplicação

Esta página exibe as aplicações que a GIGABYTE desenvolve e algum software gratuito. Pode selecionar as aplicações que pretende e clicar no ícone Install (Instalar) para iniciar a instalação.

Informação

Esta página fornece informações detalhadas sobre os drivers no disco de drivers. A página Contact (Contacto) fornece informações de contacto da sede da GIGABYTE em Taiwan. Pode clicar no URL nesta página para aceder ao site da GIGABYTE para verificar mais informações sobre a sede da GIGABYTE ou os escritórios de filiais em todo o mundo.

Funcionalidades Únicas

Utilitários de Atualização da BIOS

As motherboards GIGABYTE fornecem duas ferramentas exclusivas de atualização da BIOS, Q-Flash™ e @BIOS™. O GIGABYTE Q-Flash e o @BIOS são fáceis de usar e permitem atualizar a BIOS sem a necessidade de entrar no modo MS-DOS. Além disso, esta motherboard apresenta o design DualBIOS™ e suporta o Q-Flash Plus, fornecendo múltiplas proteções para a segurança e estabilidade do seu computador.

O que é o DualBIOS™?

As motherboards que suportam DualBIOS têm duas BIOS integradas, uma BIOS principal e uma BIOS de backup. Normalmente, o sistema funciona na BIOS principal. No entanto, se a BIOS principal estiver corrompida ou danificada, a BIOS de backup assumirá o controlo na próxima inicialização do sistema para garantir o funcionamento normal do sistema.

O que é o Q-Flash Plus?

O Q-Flash Plus permite-lhe atualizar a BIOS quando o seu sistema está desligado (estado de desligamento S5). Guarde a BIOS mais recente numa pen USB e ligue-a à porta dedicada e, em seguida, pode agora fazer o flash da BIOS automaticamente, simplesmente premindo o botão Q-Flash Plus.

O que é o Q-Flash™?

Com o Q-Flash, pode atualizar a BIOS do sistema sem ter de entrar em sistemas operativos como o MS-DOS ou o Windows primeiro. Integrada na BIOS, a ferramenta Q-Flash liberta-o dos problemas de passar por um complicado processo de flash da BIOS.

O que é o @BIOS™?

O @BIOS permite-lhe atualizar a BIOS do sistema enquanto está no ambiente Windows. O @BIOS irá descarregar o ficheiro da BIOS mais recente do site do servidor @BIOS mais próximo e atualizar a BIOS.

Atualizar a BIOS com o Utilitário Q-Flash

Antes de Começar

1. No site da GIGABYTE, descarregue o ficheiro de atualização da BIOS comprimido mais recente que corresponda ao modelo da sua motherboard.
2. Extraia o ficheiro e guarde o novo ficheiro da BIOS (por exemplo, Z590AORUSXTREMEWB.F1) na sua pen USB ou no disco rígido. Nota: A pen USB ou o disco rígido devem utilizar o sistema de ficheiros FAT32/16/12.
3. Reinicie o sistema. Durante o POST, prima a tecla <End> para entrar no Q-Flash. Nota: Pode aceder ao Q-Flash premindo a tecla <End> durante o POST ou clicando no ícone Q-Flash (ou premindo a tecla <F8>) na configuração da BIOS. No entanto, se o ficheiro de atualização da BIOS for guardado num disco rígido no modo RAID/AHCI ou num disco rígido ligado a um controlador SATA independente, utilize a tecla <End> durante o POST para aceder ao Q-Flash.
   Como o flash da BIOS é potencialmente arriscado, faça-o com cautela. O flash inadequado da BIOS pode resultar num mau funcionamento do sistema.

   Clique em Q-Flash (F8) ou selecione o item Q-Flash no menu System Info para aceder ao Q-Flash.

Atualizar a BIOS

No menu principal do Q-Flash, utilize o teclado ou o rato para selecionar um item para executar. Ao atualizar a BIOS, escolha a localização onde o ficheiro da BIOS está guardado. O procedimento seguinte pressupõe que guardou o ficheiro da BIOS numa pen USB.

Passo 1:

1. Insira a pen USB que contém o ficheiro da BIOS no computador. No ecrã principal do Q-Flash, selecione Update BIOS (Atualizar BIOS).


   • A opção Save BIOS (Guardar BIOS) permite-lhe guardar o ficheiro da BIOS atual.
   • O Q-Flash apenas suporta pens USB ou discos rígidos que utilizem o sistema de ficheiros FAT32/16/12.
   • Se o ficheiro de atualização da BIOS for guardado num disco rígido no modo RAID/AHCI ou num disco rígido ligado a um controlador SATA independente, utilize a tecla <End> durante o POST para aceder ao Q-Flash.
2. Selecione o ficheiro de atualização da BIOS.
   Certifique-se de que o ficheiro de atualização da BIOS corresponde ao modelo da sua motherboard.

Passo 2:
O ecrã mostrará que o ficheiro da BIOS está a ser lido a partir da sua pen USB. Selecione Fast (Rápido) ou Intact (Intacto) para iniciar a atualização da BIOS. O ecrã irá então apresentar o processo de atualização.

• Não desligue nem reinicie o sistema quando o sistema estiver a ler/atualizar a BIOS.
• Não remova a pen USB ou o disco rígido quando o sistema estiver a atualizar a BIOS.

Passo 3:
O sistema irá reiniciar após a conclusão do processo de atualização.

Passo 4:
Durante o POST, prima <Delete> para entrar na configuração da BIOS. Selecione Load Optimized Defaults (Carregar Predefinições Otimizadas) no ecrã Save & Exit (Guardar e Sair) e prima <Enter> para carregar as predefinições da BIOS. O sistema irá detetar novamente todos os dispositivos periféricos após uma atualização da BIOS, por isso, recomendamos que volte a carregar as predefinições da BIOS.

Selecione Yes (Sim) para carregar as predefinições da BIOS

Passo 5:
Selecione Save & Exit Setup (Guardar e Sair da Configuração) e prima <Enter>. Em seguida, selecione Yes (Sim) para guardar as definições no CMOS e sair da configuração da BIOS. O procedimento está concluído após o sistema reiniciar.

Atualizar a BIOS com o Utilitário @BIOS

Antes de Começar

1. No Windows, feche todas as aplicações e programas TSR (Terminate and Stay Resident). Isto ajuda a evitar falhas inesperadas ao realizar uma atualização da BIOS.
2. Se a BIOS estiver a ser atualizada através da Internet, certifique-se de que a ligação à Internet é estável e NÃO interrompa a ligação à Internet (por exemplo, evite uma perda de energia ou desligar a Internet). Caso contrário, poderá resultar numa BIOS corrompida ou num sistema que não consegue iniciar.
3. A garantia do produto GIGABYTE não cobre quaisquer danos na BIOS ou falhas no sistema resultantes de um flash inadequado da BIOS.

A Utilizar o @BIOS

1. Atualize a BIOS Utilizando a Função de Atualização da Internet:

   Clique em Update from Server (Atualizar a partir do Servidor), selecione o site do servidor @BIOS mais próximo da sua localização e, em seguida, descarregue o ficheiro da BIOS que corresponde ao modelo da sua motherboard. Siga as instruções no ecrã para concluir.
   Se o ficheiro de atualização da BIOS para a sua motherboard não estiver presente no site do servidor @BIOS, descarregue manualmente o ficheiro de atualização da BIOS do site da GIGABYTE e siga as instruções em "Atualizar a BIOS sem Utilizar a Função de Atualização da Internet" abaixo.
2. Atualize a BIOS sem Utilizar a Função de Atualização da Internet:

   Clique em Update from File (Atualizar a partir do Ficheiro) e, em seguida, selecione a localização onde guarda o ficheiro de atualização da BIOS obtido na Internet ou através de outra fonte. Siga as instruções no ecrã para concluir.
3. Guarde o Ficheiro da BIOS Atual:

   Clique em Save to File (Guardar no Ficheiro) para guardar o ficheiro da BIOS atual.
4. Altere o Logótipo de Arranque:

   Clique em Upload new image (Carregar nova imagem) no Face-Wizard e poderá alterar o logótipo de arranque com a sua própria imagem, criando um ecrã de arranque personalizado. Clique em Backup current image (Fazer cópia de segurança da imagem atual) para guardar o logótipo de arranque atual.
   Os formatos de imagem suportados incluem jpg, bmp e gif.

Após Atualizar a BIOS

Reinicie o seu sistema após atualizar a BIOS.

• Certifique-se de que o ficheiro da BIOS a ser atualizado corresponde ao modelo da sua motherboard. Atualizar a BIOS com um ficheiro da BIOS incorreto pode fazer com que o seu sistema não arranque.
• Não desligue o sistema nem retire a energia durante o processo de atualização da BIOS, caso contrário, a BIOS poderá corromper-se e o sistema poderá não arrancar.

A Utilizar o Q-Flash Plus

Antes de Começar

1. No site da GIGABYTE, descarregue o ficheiro de atualização da BIOS comprimido mais recente que corresponda ao modelo da sua motherboard.
2. Descomprima o ficheiro da BIOS descarregado, guarde-o na sua pen USB e mude o nome para GIGABYTE.bin. Nota: A pen USB deve utilizar o sistema de ficheiros FAT32/16 e deve ser uma pen USB 2.0.
3. Ligue os cabos de alimentação ao conector de alimentação de 12 V (ligue um deles se houver dois) e ao conector de alimentação principal.
4. Ligue a fonte de alimentação antes de ligar a pen USB à porta Q-Flash Plus no painel traseiro.

A Utilizar o Q-Flash Plus

Prima o botão Q-Flash Plus e o sistema irá procurar e corresponder automaticamente o ficheiro da BIOS na pen USB na porta Q-Flash Plus. O QFLED e o botão Q-Flash Plus no painel traseiro irão piscar durante o processo de correspondência e flash da BIOS. Aguarde 6-8 minutos e os LEDs deixarão de piscar quando o flash da BIOS estiver concluído.

• Se optar por atualizar a BIOS manualmente, primeiro certifique-se de que o seu sistema está desligado (estado de desligamento S5).
• Se a sua motherboard tiver um interruptor da BIOS e um interruptor SB, reinicie-os para as suas definições predefinidas. (Definição predefinida para o interruptor da BIOS: Arranque a partir da BIOS principal; definição predefinida para o interruptor SB: Dual BIOS)
• Nas motherboards com DualBIOS™, a funcionalidade DualBIOS™ continuará a atualizar a BIOS de backup após o flash da BIOS principal e o sistema reiniciar. Após a conclusão, o sistema irá reiniciar novamente e arrancar a partir da BIOS principal.

APP Center

O GIGABYTE App Center dá-lhe acesso fácil a uma vasta gama de aplicações GIGABYTE que o ajudam a tirar o máximo partido da sua motherboard GIGABYTE ^(Nota). Utilizando uma interface de utilizador simples e unificada, o GIGABYTE App Center permite-lhe iniciar facilmente todas as aplicações GIGABYTE instaladas no seu sistema, verificar atualizações relacionadas online e descarregar as aplicações, drivers e BIOS.

Executar o APP Center

Insira o disco de driver da motherboard. No ecrã de execução automática, vá para Application Software\Install GIGABYTE Utilities para instalar o GIGABYTE App Center e as aplicações selecionadas. Reinicie o computador após a conclusão da instalação. No modo Desktop, clique no ícone do App Center na área de notificação para iniciar a utilidade App Center (Figura 1). No menu principal, pode selecionar uma aplicação para executar ou clicar em LiveUpdate para atualizar uma aplicação online.

Se o App Center estiver fechado, pode reiniciá-lo clicando em Launch App Center (Iniciar App Center) no menu Iniciar (Figura 2).

(Nota) As aplicações disponíveis no APP Center podem diferir consoante o modelo da motherboard. As funções suportadas de cada aplicação também podem variar dependendo das especificações da motherboard.

EasyTune

O EasyTune da GIGABYTE é uma interface simples e fácil de usar que permite aos utilizadores ajustar as definições do sistema ou fazer overclock/sobretensão no ambiente Windows.

A Interface EasyTune

Informação dos separadores

As funções disponíveis no EasyTune podem variar consoante o modelo da motherboard e a CPU. A(s) área(s) esbatida(s) indica(m) que o item não é configurável ou que a função não é suportada.

Fazer overclock/sobretensão incorretamente pode resultar em danos nos componentes de hardware, como a CPU, o chipset e a memória, e reduzir a vida útil destes componentes. Antes de fazer o overclock/sobretensão, certifique-se de que conhece totalmente cada função do EasyTune, caso contrário, pode ocorrer instabilidade do sistema ou outros resultados inesperados.

Fast Boot

Através da interface simples GIGABYTE Fast Boot, pode ativar ou alterar a definição Fast Boot (Arranque rápido) ou Next Boot After AC Power Loss (Próximo arranque após falha de alimentação CA) diretamente no sistema operativo.

A Interface Fast Boot

Usar o Fast Boot

• BIOS Fast Boot:
  Esta opção é a mesma que a opção Fast Boot (Arranque rápido) ^(Nota) na configuração do BIOS. Permite ativar ou desativar a função de arranque rápido para encurtar o tempo de arranque do SO.
• Next Boot After AC Power Loss:
  Esta opção é a mesma que a opção Next Boot After AC Power Loss (Próximo arranque após falha de alimentação CA) ^(Nota) na configuração do BIOS. Permite selecionar o modo de arranque do sistema após o retorno de uma falha de alimentação CA. (Este modo só é configurável quando o BIOS Fast Boot (Arranque rápido do BIOS) está definido como Enabled (Ativado) ou Ultra Fast (Ultrarrápido).)

Depois de configurar as definições, clique em Save (Guardar) para guardar e clique em Exit (Sair). As definições entrarão em vigor no próximo arranque. Se clicar no botão Enter BIOS Setup Now (Entrar na configuração do BIOS agora), o sistema será reiniciado e entrará imediatamente na configuração do BIOS.

(Nota) Para obter mais detalhes sobre esta função, consulte o capítulo "Configuração do BIOS".

Game Boost

Esta aplicação permite-lhe gerir de forma flexível as suas aplicações para otimizar o desempenho dos seus jogos, libertando recursos do sistema e utilização da memória.

A Interface Game Boost

Usar o Game Boost

Selecione a aplicação que pretende suspender e, em seguida, clique em Go (Ir) para otimizar o seu sistema para jogos. Para reverter o computador para o estado em que estava antes, clique em Revert (Reverter). Além disso, são fornecidas duas teclas de atalho da seguinte forma:

• Optimize (Ctrl+Alt+B): (Otimizar (Ctrl+Alt+B)): Otimiza automaticamente a sua plataforma de jogos e o desempenho dos jogos.
• Revert (Ctrl+Alt+R): (Reverter (Ctrl+Alt+R)): Restaura o seu computador para o estado anterior ao início do jogo.

RGB Fusion

Esta aplicação permite-lhe ativar ou especificar o modo de iluminação do dispositivo selecionado ^{(Nota 1)} enquanto estiver no ambiente Windows.

A Interface RGB Fusion

Usar o RGB Fusion

• O ícone no canto superior direito: Permite que o seu computador se ligue à aplicação GIGABYTE RGB Fusion instalada nos seus dispositivos portáteis. ^{(Nota 2)}
• Clique no ícone do dispositivo desejado e selecione a cor/o comportamento da iluminação LED na secção direita do ecrã.

  Static	Todos os LEDs emitem uma única cor.
  Pulse	Todos os LEDs desvanecem-se e reaparecem simultaneamente.
  Flash	Todos os LEDs piscam simultaneamente.
  Double Flash	Todos os LEDs piscam num padrão entrelaçado.
  Color Cycle	Todos os LEDs percorrem simultaneamente um espectro completo de cores.
  Music	Todos os LEDs estão sincronizados com a sua música.
  Random	As regiões de LED único piscam aleatoriamente.
  Wave	Um espectro de cores completo em cascata por todo o LED.
  Game	Todos os LEDs estão sincronizados com o seu jogo.
  Off	Desligue todos os LEDs.

• Opções para controlar os LEDs na motherboard e na faixa de LED digital. Clique no ícone da motherboard para mais definições. ^(Nota)
  Selecione a área desejada e selecione a cor/o comportamento da iluminação LED na secção direita do ecrã.

  Static	Os LEDs da região selecionada emitem uma única cor.
  Pulse	Os LEDs da região selecionada desvanecem-se e reaparecem simultaneamente.
  Flash	Os LEDs da região selecionada piscam simultaneamente.
  Double Flash	Todos os LEDs piscam num padrão entrelaçado.
  Color Cycle	Todos os LEDs percorrem simultaneamente um espectro completo de cores.
  Digital Wave	Um espectro de cores completo em cascata por todo o LED da armadura.
  Digital A~I Mode	Fornece vários modos de iluminação digital por todo o LED da armadura e faixa de LED.
  Off	Desative os LEDs da região selecionada.

(Nota) As regiões/modos/cores disponíveis podem variar consoante a motherboard.

(Nota 1) O RGB Fusion irá procurar automaticamente os dispositivos que têm a função de iluminação LED e exibi-los na lista.

(Nota 2) Descarregue a aplicação GIGABYTE RGB Fusion da App Store ou do Google Play.

Smart Backup

O Smart Backup permite-lhe fazer uma cópia de segurança de uma partição como um ficheiro de imagem de hora em hora. Pode utilizar estas imagens para restaurar o seu sistema ou ficheiros quando necessário.

O menu principal do Smart Backup:

Button	Description
Settings	Allows you to select the source and destination partition
Start	Allows you to create a rescue drive
Backup Now	Allows you to perform the backup immediately
File Recovery...	Allows you to recover your files from the backup image
System Recovery...	Allows you to recover your system from the backup image

• Smart Backup only supports NTFS file system.
• You need to select the destination partition in Settings (Definições) the first time you use Smart Backup.
• The Backup Now (Fazer cópia de segurança agora) button will be available only after 10 minutes you have logged in Windows.
• Select the Always run on next reboot (Executar sempre no próximo reinício) checkbox to automatically enable Smart Backup after system reboot.

Criar uma cópia de segurança:

Clique no botão Settings (Definições) no menu principal. Na caixa de diálogo Settings (Definições), selecione a partição de origem e a partição de destino e clique em OK. A cópia de segurança inicial será iniciada após 10 minutos e a cópia de segurança regular será efetuada de hora em hora. Nota: Por predefinição, todas as partições na unidade do sistema são selecionadas como a origem da cópia de segurança. O destino da cópia de segurança não pode estar na mesma partição que a origem da cópia de segurança.

Guardar a cópia de segurança num local de rede:

Se pretender guardar a cópia de segurança num local de rede, selecione Browse network location (Procurar localização de rede). Certifique-se de que o seu computador e o computador onde pretende guardar a cópia de segurança estão no mesmo domínio. Escolha a localização de rede onde pretende armazenar a cópia de segurança e introduza o nome de utilizador e a palavra-passe. Siga as instruções no ecrã para concluir.

Recuperar um ficheiro:

Clique no botão File Recovery (Recuperação de ficheiros) no menu principal. Utilize o controlo deslizante de tempo na parte superior da janela apresentada para selecionar uma hora de cópia de segurança anterior. O painel direito irá exibir as partições com cópia de segurança no destino da cópia de segurança (na pasta My Backup (A minha cópia de segurança)). Navegue até ao ficheiro que pretende e copie-o.

Recuperar o seu sistema com o Smart Backup:

Passos:

1. Clique no botão System Recovery (Recuperação do sistema) no menu principal.
2. Selecione a localização onde a sua cópia de segurança está guardada.
3. Utilize o controlo deslizante de tempo para selecionar um ponto no tempo.
4. Selecione uma cópia de segurança da partição criada no ponto no tempo selecionado e clique em Restore (Restaurar).
5. Confirme se pretende reiniciar o seu sistema para prosseguir com a restauração imediatamente ou mais tarde. Assim que responder "Sim", o sistema irá reiniciar para o ambiente de recuperação do Windows. Siga as instruções no ecrã para restaurar o seu sistema.
   Todos os seus ficheiros e programas serão eliminados e substituídos pelos da cópia de segurança selecionada. Se necessário, certifique-se de que faz uma cópia dos seus dados antes da restauração.

System Information Viewer

O GIGABYTE System Information Viewer permite-lhe monitorizar e ajustar a velocidade da ventoinha no sistema operativo. Também pode exibir as informações de monitorização de hardware no ambiente de trabalho para visualizar o estado do sistema em qualquer altura.

A Interface System Information Viewer

Informação dos separadores

• A função de controlo da velocidade requer a utilização de uma ventoinha com design de controlo da velocidade da ventoinha.
• Para utilizar a função de deteção de ruído, tem de ter uma motherboard com um conector de deteção de ruído.

Configurar a Entrada e Saída de Áudio

Depois de instalar os controladores da placa-mãe incluídos, certifique-se de que a sua ligação à Internet funciona corretamente. O sistema irá instalar automaticamente o controlador de áudio da Microsoft Store. Reinicie o sistema após a instalação do controlador de áudio.

Configurar Áudio de 2/4/5.1/7.1 Canais

A placa-mãe fornece cinco conectores de áudio no painel traseiro que suportam áudio de 2/4/5.1/7.1 canais. A imagem abaixo mostra as atribuições padrão dos conectores de áudio.

Para configurar áudio de 4/5.1/7.1 canais, tem de reatribuir a função do conector Line in para Side speaker out através do controlador de áudio.

Configurar Altifalantes

Passo 1:
Vá para o menu Iniciar e clique na Realtek Audio Console.

Passo 2:
No ecrã Speakers (Altifalantes), clique no separador Speaker Configuration (Configuração dos Altifalantes). Na lista Speaker Configuration (Configuração dos Altifalantes), selecione Stereo, Quadraphonic, 5.1 Speaker ou 7.1 Speaker (Altifalante Estéreo, Quadrafónico, 5.1 ou 7.1) de acordo com o tipo de configuração de altifalantes que pretende configurar. Em seguida, a configuração dos altifalantes está concluída.

Ativar Amplificador de Auscultadores Inteligente

A funcionalidade Smart Headphone Amp (Amplificador de Auscultadores Inteligente) deteta automaticamente a impedância do seu dispositivo de áudio de uso na cabeça, quer sejam auriculares ou auscultadores de alta qualidade, para fornecer uma dinâmica de áudio ideal. Para ativar esta funcionalidade, ligue o seu dispositivo de áudio de uso na cabeça ao conector Line out (Saída de Linha) no painel frontal e, em seguida, vá para a página Realtek HD Audio 2nd output (2.ª Saída de Áudio HD Realtek). Ative a funcionalidade Smart Headphone Amp (Amplificador de Auscultadores Inteligente). A lista Headphone Power (Potência dos Auscultadores) abaixo permite-lhe definir manualmente o nível do volume dos auscultadores, evitando que o volume fique demasiado alto ou demasiado baixo.

Para ativar o Smart Headphone Amp (Amplificador de Auscultadores Inteligente) para o conector Line Out (Saída de Linha) traseiro, certifique-se de que liga o seu dispositivo de áudio de uso na cabeça ao conector Line Out/Front Speaker Out (Saída de Linha/Saída de Altifalante Frontal) traseiro.
Vá para o ecrã Speakers (Altifalantes). O item Headphone Impedance Sensing (Deteção de Impedância dos Auscultadores) à direita apresenta a impedância atual dos auscultadores.

Configurar os Auscultadores

Quando ligar os seus auscultadores ao conector Line out (Saída de Linha) no painel traseiro ou no painel frontal, certifique-se de que o dispositivo de reprodução predefinido está configurado corretamente.

Passo 1:
Localize o ícone na área de notificação e clique com o botão direito do rato no ícone. Selecione Open Sound settings (Abrir as definições de Som).

Passo 2:
Selecione Sound Control Panel (Painel de Controlo de Som).

Passo 3:
No separador Playback (Reprodução), certifique-se de que os seus auscultadores estão definidos como o dispositivo de reprodução predefinido. Para o dispositivo ligado ao conector Line out (Saída de Linha) no painel traseiro, clique com o botão direito do rato em Speakers (Altifalantes) e selecione Set as Default Device (Definir como Dispositivo Predefinido); para o dispositivo ligado ao conector Line out (Saída de Linha) no painel frontal, clique com o botão direito do rato em Realtek HD Audio 2nd output (2.ª Saída de Áudio HD Realtek).

Configurar S/PDIF Out

O conector S/PDIF Out pode transmitir sinais de áudio para um descodificador externo para descodificação para obter a melhor qualidade de áudio.

1. Ligar um Cabo S/PDIF Out:
   Ligue um cabo ótico S/PDIF a um descodificador externo para transmitir os sinais de áudio digital S/PDIF.

2. Configurar S/PDIF Out:
   No ecrã Realtek Digital Output (Saída Digital Realtek), selecione a taxa de amostragem e a profundidade de bits na secção Default Format (Formato Predefinido).


Utilizar o Gravador de Voz

Depois de configurar o dispositivo de entrada de áudio, para abrir o Voice Recorder (Gravador de Voz), vá para o menu Iniciar e procure por Voice Recorder (Gravador de Voz).

Gravar Áudio

1. Para iniciar a gravação, clique no ícone Record (Gravar) .
2. Para parar a gravação, clique no ícone Stop recording (Parar gravação) .

Reproduzir o Som Gravado

As gravações serão guardadas em Documents>Sound Recordings (Documentos>Gravações de Som). O Gravador de Voz grava áudio no formato MPEG-4 (.m4a). Pode reproduzir a gravação com um programa de leitor de multimédia digital que suporte o formato de ficheiro de áudio.

DTS:X^® Ultra

Ouça o que tem perdido! A tecnologia DTS:X^® Ultra foi concebida para melhorar as suas experiências de jogos, filmes, AR e VR em auscultadores e altifalantes. Fornece uma solução de áudio avançada que reproduz sons acima, ao redor e perto de si, elevando a sua experiência de jogo para novos níveis. Agora com suporte para som Espacial da Microsoft. As principais funcionalidades incluem:

• Áudio 3D credível
  A mais recente reprodução de áudio espacial da DTS que fornece áudio 3D credível através de auscultadores e altifalantes.
• O som do PC torna-se real
  A tecnologia de descodificação DTS:X coloca o som onde ocorreria naturalmente no mundo real.
• Ouça o som como foi concebido
  Ajuste de altifalantes e auscultadores que preserva a experiência de áudio tal como foi concebida.

Utilizar o DTS:X Ultra

Passo 1:
Depois de instalar os controladores da placa-mãe incluídos, certifique-se de que a sua ligação à Internet funciona corretamente. O sistema irá instalar automaticamente o DTS:X Ultra da Microsoft Store. Reinicie o sistema após a instalação.

Passo 2:
Ligue o seu dispositivo de áudio e selecione DTS:X Ultra no menu Iniciar. O menu principal Content Mode (Modo de Conteúdo) permite-lhe selecionar modos de conteúdo, incluindo Music (Música), Video (Vídeo) e Movies (Filmes), ou pode selecionar modos de som especificamente ajustados, incluindo Strategy (Estratégia), RPG e Shooter (Tiro), para se adequarem a diferentes géneros de jogos. O Custom Audio (Áudio Personalizado) permite-lhe criar perfis de áudio personalizados com base na preferência pessoal para utilização posterior.

Utilizar o DTS Sound Unbound

Instalar o DTS Sound Unbound

Passo 1:
Ligue os seus auscultadores ao conector Line out (Saída de Linha) do painel frontal e certifique-se de que a sua ligação à Internet funciona corretamente, localize o ícone na área de notificação e clique com o botão direito do rato no ícone. Clique em Spatial Sound (Som Espacial) e, em seguida, selecione DTS Sound Unbound.

Passo 2:
O sistema irá ligar-se à Microsoft Store. Quando a aplicação DTS Sound Unbound aparecer, clique em Install (Instalar) e siga as instruções no ecrã para prosseguir com a instalação.

Passo 3:
Após a instalação da aplicação DTS Sound Unbound, clique em Launch (Iniciar). Aceite o End User License Agreement (Contrato de Licença do Utilizador Final) e reinicie o sistema.

Passo 4:
Selecione DTS Sound Unbound no menu Iniciar. O DTS Sound Unbound permite-lhe utilizar as funcionalidades DTS Headphone: X e DTS:X.

Resolução de Problemas

Perguntas Mais Frequentes

Para ler mais FAQs para a sua placa-mãe, vá para a página Support\FAQ (Suporte\FAQ) no site da GIGABYTE.

P: Porque é que a luz do meu teclado/rato ótico ainda está acesa após o computador desligar?
R: Algumas placas-mãe fornecem uma pequena quantidade de energia em standby após o computador desligar e é por isso que a luz ainda está acesa.

P: Como é que limpo os valores da CMOS?
R: Para placas-mãe que têm um botão Clear CMOS (Limpar CMOS), pressione este botão para limpar os valores da CMOS (antes de fazer isto, desligue o computador e desligue o cabo de alimentação). Para placas-mãe que têm um jumper Clear CMOS (Limpar CMOS), consulte as instruções no Capítulo "Hardware Installation" (Instalação de Hardware) para colocar o jumper em curto-circuito para limpar os valores da CMOS. Se a sua placa não tiver este jumper/botão, consulte as instruções sobre a bateria da placa-mãe no Capítulo "Hardware Installation" (Instalação de Hardware). Pode remover temporariamente a bateria do suporte da bateria para parar de fornecer energia à CMOS, o que irá limpar os valores da CMOS após cerca de um minuto.

P: Porque é que ainda obtenho um som fraco, mesmo que tenha virado o meu altifalante para o volume máximo?
R: Certifique-se de que o seu altifalante está equipado com um amplificador interno. Caso contrário, experimente um altifalante com alimentação/amplificador.

Procedimento de Resolução de Problemas

Se encontrar algum problema durante o arranque do sistema, siga o procedimento de resolução de problemas abaixo para resolver o problema.

Se o procedimento acima não conseguir resolver o seu problema, contacte o local de compra ou o revendedor local para obter ajuda. Ou vá para a página Support\Technical Support (Suporte\Suporte Técnico) para enviar a sua pergunta. A nossa equipa de atendimento ao cliente irá responder-lhe o mais breve possível.

Códigos LED de Depuração

Arranque Normal

Código	Descrição
10	O núcleo PEI foi iniciado.
11	A inicialização da CPU pré-memória foi iniciada.
12~14	Reservado.
15	A inicialização da Ponte Norte pré-memória foi iniciada.
16~18	Reservado.
19	A inicialização da Ponte Sul pré-memória foi iniciada.
1A~2A	Reservado.
2B~2F	Inicialização da memória.
31	Memória instalada.
32~36	Inicialização CPU PEI.
37~3A	Inicialização IOH PEI.
3B~3E	Inicialização PCH PEI.
3F~4F	Reservado.
60	O núcleo DXE foi iniciado.
61	Inicialização NVRAM.
62	Instalação dos serviços de tempo de execução PCH.
63~67	A inicialização CPU DXE foi iniciada.
68	A inicialização da ponte do host PCI foi iniciada.
69	Inicialização IOH DXE.
6A	Inicialização IOH SMM.
6B~6F	Reservado.
70	Inicialização PCH DXE.
71	Inicialização PCH SMM.
72	Inicialização de dispositivos PCH.
73~77	Inicialização PCH DXE (específica do módulo PCH).
78	Inicialização do núcleo ACPI.
79	A inicialização CSM foi iniciada.
7A~7F	Reservado para uso AMI.
80~8F	Reservado para uso OEM (códigos de inicialização OEM DXE).
90	Transferência de fase para BDS (Seleção de Dispositivo de Arranque) a partir de DXE.
91	Emitir evento para conectar drivers.
92	A inicialização do barramento PCI foi iniciada.
93	Inicialização de hot plug do barramento PCI.
94	Enumeração do barramento PCI para detetar quantos recursos são solicitados.
95	Verificar os recursos solicitados pelo dispositivo PCI.
96	Atribuir recursos do dispositivo PCI.
97	Dispositivos de Saída da Consola conectados (ex: o monitor está iluminado).
98	Dispositivos de entrada da consola conectados (ex: o teclado/rato PS2/USB estão ativados).
99	Inicialização Super IO.
9A	A inicialização USB foi iniciada.
9B	Emitir reset durante o processo de inicialização USB.
9C	Detetar e instalar todos os dispositivos USB atualmente conectados.
9D	Ativar todos os dispositivos USB atualmente conectados.
9E~9F	Reservado.
A0	A inicialização IDE foi iniciada.
A1	Emitir reset durante o processo de inicialização IDE.
A2	Detetar e instalar todos os dispositivos IDE atualmente conectados.
A3	Ativar todos os dispositivos IDE atualmente conectados.
A4	A inicialização SCSI foi iniciada.
A5	Emitir reset durante o processo de inicialização SCSI.
A6	Detetar e instalar todos os dispositivos SCSI atualmente conectados.
A7	Ativar todos os dispositivos SCSI atualmente conectados.
A8	Verificar a palavra-passe, se necessário.
A9	A configuração da BIOS foi iniciada.
AA	Reservado.
AB	Aguardar o comando do utilizador na configuração da BIOS.
AC	Reservado.
AD	Emitir evento Pronto para Arranque para Arranque do SO.
AE	Arranque para SO Legado.
AF	Sair dos Serviços de Arranque.
B0	A instalação do AP de tempo de execução começa.
B1	A instalação do AP de tempo de execução termina.
B2	Inicialização da ROM de Opção Legada.
B3	Reset do sistema, se necessário.
B4	Hot plug-in do dispositivo USB.
B5	Hot plug do dispositivo PCI.
B6	Limpeza da NVRAM.
B7	Reconfigurar as definições da NVRAM.
B8~BF	Reservado.
C0~CF	Reservado.

Retomar S3

Código	Descrição
E0	O Retomar S3 foi iniciado (chamado de DXE IPL).
E1	Preencher dados de script de arranque para retomar S3.
E2	Inicializa VGA para retomar S3.
E3	Chamada de vetor de ativação do SO S3.

Recuperação

Código	Descrição
F0	O modo de recuperação será acionado devido à deteção de volume de firmware inválido.
F1	O modo de recuperação será acionado por decisão do utilizador.
F2	A recuperação foi iniciada.
F3	A imagem de firmware de recuperação foi encontrada.
F4	A imagem de firmware de recuperação foi carregada.
F5~F7	Reservado para códigos de progresso AMI futuros.

Erro

Código	Descrição
50~55	Ocorre um erro de inicialização da memória.
56	Tipo ou velocidade de CPU inválidos.
57	Incompatibilidade da CPU.
58	O autoteste da CPU falhou ou possível erro de cache da CPU.
59	O microcódigo da CPU não foi encontrado ou a atualização do microcódigo falhou.
5A	Erro interno da CPU.
5B	O PPI de reset falhou.
5C~5F	Reservado.
D0	Erro de inicialização da CPU.
D1	Erro de inicialização IOH.
D2	Erro de inicialização PCH.
D3	Alguns dos protocolos arquitetónicos não estão disponíveis.
D4	Erro de alocação de recursos PCI. Sem recursos.
D5	Sem espaço para inicialização da ROM de Opção Legada.
D6	Nenhum Dispositivo de Saída da Consola foi encontrado.
D7	Nenhum Dispositivo de Entrada da Consola foi encontrado.
D8	É uma palavra-passe inválida.
D9~DA	Não é possível carregar a Opção de Arranque.
DB	A atualização da Flash falhou.
DC	O protocolo de reset falhou.
DE~DF	Reservado.
E8	O retomar S3 falhou.
E9	O PPI de Retomar S3 não foi encontrado.
EA	O Script de Arranque de Retomar S3 é inválido.
EB	A chamada de Ativação do SO S3 falhou.
EC~EF	Reservado.
F8	O PPI de Recuperação é inválido.
F9	A cápsula de recuperação não foi encontrada.
FA	Cápsula de recuperação inválida.
FB~FF	Reservado.

Contacte-nos

• GIGA-BYTE TECHNOLOGY CO., LTD.
  Morada: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
  TEL: +886-2-8912-4000
  FAX: +886-2-8912-4005
  Apoio técnico e não técnico (Vendas/Marketing): https://esupport.gigabyte.com
  Endereço WEB (Inglês): https://www.gigabyte.com
  Endereço WEB (Chinês): https://www.gigabyte.com/tw
• G.B.T. INC. - U.S.A.
  TEL: +1-626-854-9338
  FAX: +1-626-854-9326
  Apoio técnico: https://esupport.gigabyte.com
  Informação sobre a garantia: http://rma.gigabyte.us
  Endereço Web: https://www.gigabyte.com/us
• G.B.T. INC (USA) - México
  Tel: +1-626-854-9338 x 215 (Apoio em Espanhol)
  FAX: +1-626-854-9326
  Correo: soporte@gigabyte-usa.com
  Apoio técnico: http://rma.gigabyte.us
  Endereço Web: https://www.gigabyte.com/latam
• Giga-Byte SINGAPORE PTE. LTD. - Singapura
  Endereço WEB: https://www.gigabyte.com/sg
• Tailândia
  Endereço WEB: https://www.gigabyte.com/th
• Vietname
  Endereço WEB: https://www.gigabyte.com/vn
• NINGBO G.B.T. TECH. TRADING CO., LTD. - China
  Endereço WEB: https://www.gigabyte.cn/
  Xangai
  TEL: +86-21-63400912
  FAX: +86-21-63400682
  Pequim
  TEL: +86-10-62102838
  FAX: +86-10-62102848
  Wuhan
  TEL: +86-27-87685981
  FAX: +86-27-87579461
  GuangZhou
  TEL: +86-20-87540700
  FAX: +86-20-87544306
  Chengdu
  TEL: +86-28-85483135
  FAX: +86-28-85256822
  Xian
  TEL: +86-29-85531943
  FAX: +86-29-85510930
  Shenyang
  TEL: +86-24-83992342
  FAX: +86-24-83992102
• GIGABYTE TECHNOLOGY (INDIA) LIMITED - Índia
  Endereço WEB: https://www.gigabyte.com/in
• Arábia Saudita
  Endereço WEB: https://www.gigabyte.com/sa
• Gigabyte Technology Pty. Ltd. - Austrália
  Endereço WEB: https://www.gigabyte.com/au
• G.B.T. TECHNOLOGY TRADING GMBH - Alemanha
  Endereço WEB: https://www.gigabyte.com/de
• G.B.T. TECH. CO., LTD. - Reino Unido
  Endereço WEB: https://www.gigabyte.com/uk
• Giga-Byte Technology B.V. - Países Baixos
  Endereço WEB: https://www.gigabyte.com/nl
• GIGABYTE TECHNOLOGY FRANCE - França
  Endereço WEB: https://www.gigabyte.com/fr
• Suécia
  Endereço WEB: https://www.gigabyte.com/se
• Itália
  Endereço WEB: http://it.gigabyte.com/
• Espanha
  Endereço WEB: http://es.gigabyte.com/
• Grécia
  Endereço WEB: http://www.gigabyte.com.gr/
• República Checa
  Endereço WEB: http://www.gigabyte.cz/
• Hungria
  Endereço WEB: http://hu.gigabyte.com/
• Turquia
  Endereço WEB: http://www.gigabyte.com.tr/
• Rússia
  Endereço WEB: http://www.gigabyte.ru/
• Polónia
  Endereço WEB: http://www.gigabyte.pl/
• Ucrânia
  Endereço WEB: http://www.gigabyte.ua/
• Roménia
  Endereço WEB: https://www.gigabyte.com/ro
• Sérvia
  Endereço WEB: http://www.gigabyte.rs/
• Cazaquistão
  Endereço WEB: http://www.gigabyte.kz/

• GIGABYTE eSupport
  Para enviar uma questão técnica ou não técnica (Vendas/Marketing), por favor, siga a ligação para:
  https://esupport.gigabyte.com


Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技
• GIGABYTE USA RMA
• GIGABYTE U.S.A.
• GIGABYTE Latin America
• GIGABYTE Singapore
• GIGABYTE Thailand
• GIGABYTE Vietnam
• GIGABYTE 技嘉科技
• GIGABYTE India
• GIGABYTE Saudi Arabia
• GIGABYTE Australia
• GIGABYTE Germany
• GIGABYTE U.K.
• GIGABYTE Netherlands
• GIGABYTE France
• GIGABYTE Sweden
• GIGABYTE Italy
• GIGABYTE Spain

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar GIGABYTE Z590 AORUS XTREME WATERFORCE - Manual da Motherboard

Idiomas disponíveis
