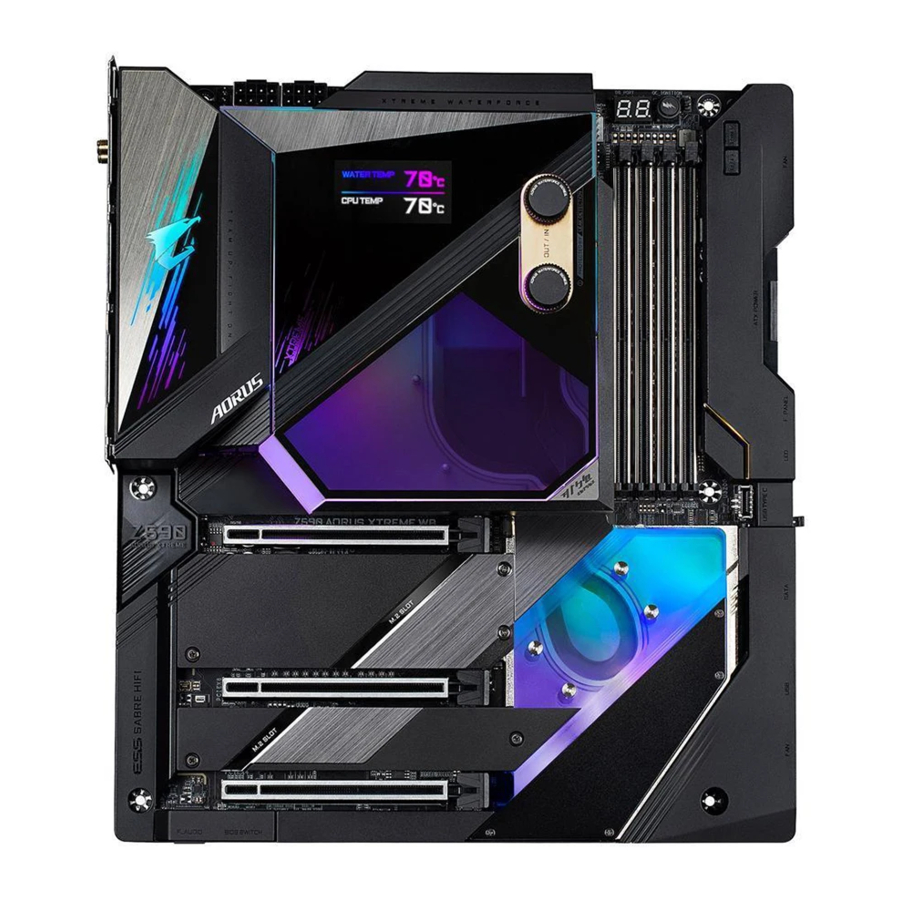

GIGABYTE Z590 AORUS XTREME WATERFORCE - Manual de la placa base

Identificación de la revisión de su placa base

El número de revisión de su placa base se ve así: "REV: X.X." Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Compruebe la revisión de su placa base antes de actualizar la BIOS, los controladores o al buscar información técnica.

Ejemplo:

Contenido de la caja

• Placa base Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)
• Un kit de refrigeración por agua
• Una unidad flash USB AORUS con controladores
• Manual del usuario
• Guía de instalación rápida
• Seis cables SATA
• Dos antenas
• Dos cables de extensión integrados para tiras de LED RGB y direccionables
• Un AORUS RGB Fan Commander
• Un cable de extensión del panel frontal
• Un cable de extensión del cabezal USB frontal
• Un ESSential USB DAC
• Un cable de detección de ruido
• Dos cables de termistor
• Un conector G
• Dos bridas de velcro
• Tornillos M.2
• Un AORUS Gen4 AIC Adaptor (GC-2XM2G4)

El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete de producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Artículos opcionales

• Soporte USB 2.0 de 2 puertos (N.º de pieza 12CR1-1UB030-6*R)
• Soporte eSATA (N.º de pieza 12CF1-3SATPW-4*R)
• Panel frontal de 3,5" con 2 puertos USB 3.2 Gen 1 (N.º de pieza 12CR1-FPX582-2*R)

Diseño de la placa base Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Nota) Para obtener información sobre el código de depuración, consulte Códigos LED de depuración.

Diagrama de bloques de la placa base Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Nota) El soporte real puede variar según la CPU.

Instalación del hardware

Precauciones de instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta S/N (Número de serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Desconecte siempre la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o extraer la placa base u otros componentes de hardware.
• Cuando conecte componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los conectores o conductores metálicos.
• Lo mejor es usar una pulsera antiestática (ESD) cuando manipule componentes electrónicos como una placa base, una CPU o una memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y toque primero un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela sobre una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de alimentación de la placa base, asegúrese de que la fuente de alimentación esté apagada.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos ni componentes metálicos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños en los componentes del sistema, así como daños físicos al usuario.
• Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si usa un adaptador, un cable de alimentación de extensión o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

(Nota) Solo compatible con procesadores de 11ª generación.

* GIGABYTE se reserva el derecho de realizar cambios en las especificaciones del producto y en la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Support\Utility List (Lista de soporte\utilidades) en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU y el disipador de CPU

Lea las siguientes instrucciones antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU.
  (Vaya al sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente).
• Apague siempre la computadora y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Ubique el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente. (O puede ubicar las muescas en ambos lados de la CPU y las teclas de alineación en el zócalo de la CPU).
• Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
• No encienda la computadora si el disipador de CPU no está instalado, de lo contrario, puede producirse un sobrecalentamiento y daños en la CPU.
• Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU

1. Ubique las teclas de alineación en el zócalo de la CPU de la placa base y las muescas en la CPU.


   Visite el sitio web de GIGABYTE para obtener más información sobre la instalación del hardware.
2. Siga los pasos a continuación para instalar correctamente la CPU en el zócalo de la CPU de la placa base.

   • Antes de instalar la CPU, asegúrese de apagar la computadora y desenchufar el cable de alimentación de la toma de corriente para evitar daños en la CPU.
   • Para proteger los contactos del zócalo, no retire la cubierta protectora de plástico a menos que la CPU esté insertada en el zócalo de la CPU. Guarde la cubierta correctamente y reemplácela si se extrae la CPU.
     Paso 1:
     Presione suavemente la manija de la palanca del zócalo de la CPU hacia abajo y lejos del zócalo con el dedo. Luego, levante completamente la palanca del zócalo de la CPU y la placa de carga de metal/cubierta de plástico también se levantará.

     Paso 2:
     Sostenga la CPU con el pulgar y el índice. Alinee la marca del pin uno de la CPU (triángulo) con la esquina del pin uno del zócalo de la CPU (o puede alinear las muescas de la CPU con las teclas de alineación del zócalo) e inserte suavemente la CPU en su posición.

     Paso 3:
     Una vez que la CPU esté insertada correctamente, vuelva a colocar con cuidado la placa de carga. Al volver a colocar la placa de carga, asegúrese de que el extremo frontal de la placa de carga esté debajo del tornillo de hombro. Luego, presione la palanca del zócalo de la CPU. La cubierta protectora de plástico puede desprenderse de la placa de carga durante el proceso de acoplamiento de la palanca. Retire la cubierta. (Guarde la cubierta correctamente y reemplácela siempre cuando la CPU no esté instalada).

     Paso 4:
     Finalmente, asegure la palanca debajo de su lengüeta de retención para completar la instalación de la CPU.

     NOTA:
     Sostenga la palanca del zócalo de la CPU por la manija, no por la parte base de la palanca.


Instalación del kit de refrigeración líquida

• Antes de instalar el kit de refrigeración líquida, asegúrese de que la placa base pueda arrancar normalmente.
• Si desea instalar un SSD M.2, primero debe instalar el SSD M.2 antes de instalar el kit de refrigeración líquida.
• El kit de refrigeración líquida proporciona una entrada G1/4" y una salida G1/4". Elija las púas (no incluidas) que se adapten a sus necesidades.
• Según los requisitos de su hardware, aplique la cantidad adecuada de pasta térmica proporcionada en el kit de refrigeración líquida.
• Una vez que el kit de refrigeración líquida se coloca en la placa base, presione primero el botón OC Ignition y luego presione el botón de encendido para verificar si el fluido de refrigeración se puede inyectar correctamente. Luego complete la inyección. Desconecte la fuente de alimentación y apriete los tornillos incluidos en el kit de refrigeración líquida. El tipo y el número de los tornillos incluidos son los siguientes. Asegúrese de usar los tornillos correctos antes de la instalación:

  Tornillo	M2*6	M3*10.8	M3*6.5 (con arandela)
  Par de referencia	2.0~2.5 (kgf-cm)	3.5~4.0 (kgf-cm)	3.5~4.0 (kgf-cm)
  Número	2	4	7

Consulte las imágenes a continuación para instalar el kit de refrigeración líquida en la placa base.

Paso 1:
Saque con cuidado el kit de refrigeración líquida de su paquete y retire las películas protectoras de plástico del área de la CPU y las almohadillas térmicas.

Paso 2:
Antes de la instalación, retire la cubierta lateral del kit de refrigeración líquida y guárdela correctamente. Alinee el kit de refrigeración líquida con la placa base en la dirección que se indica a continuación, conecte el cable LED del kit de refrigeración líquida al conector LED_PCH. Luego, coloque el kit de refrigeración líquida verticalmente en la placa base. Apriete los dos tornillos (M2*6) para asegurar el kit de refrigeración líquida a los separadores M.2 como se indica.

Paso 3:
Voltee con cuidado la placa base, fije la placa posterior de la CPU con los cuatro tornillos (M3*10.8) en una secuencia diagonal.

Paso 4:
Apriete los tres tornillos (M3*6.5) con arandelas a los orificios de montaje en el área de la CPU (consulte la imagen inferior izquierda). Luego, apriete los cuatro tornillos (M3*6.5) con arandelas a los orificios de montaje en el área del chipset en una secuencia diagonal (consulte la imagen inferior derecha). Asegúrese de que el kit de refrigeración líquida esté bien sujeto.

Paso 5:
Después de instalar el kit de refrigeración líquida, conecte el cable Type-C^® en el lado del kit de refrigeración líquida al conector LED_CPU en la placa base y luego vuelva a colocar la cubierta lateral. Después de completar los pasos anteriores, conecte sus componentes de refrigeración líquida.

Instalación de la memoria

Lea las siguientes directrices antes de comenzar a instalar la memoria:

• Asegúrese de que la placa base sea compatible con la memoria. Se recomienda que se utilice memoria de la misma capacidad, marca, velocidad y chips.
  (Vaya al sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles).
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de fallos. Un módulo de memoria sólo se puede instalar en una dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal

Esta placa base proporciona cuatro sockets de memoria y es compatible con la tecnología de doble canal. Una vez instalada la memoria, la BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. La activación del modo de memoria de doble canal duplicará el ancho de banda de la memoria original.

Los cuatro sockets de memoria están divididos en dos canales y cada canal tiene dos sockets de memoria de la siguiente manera:

• Canal A: DDR4_A1, DDR4_A2
• Canal B: DDR4_B1, DDR4_B2

Debido a las limitaciones de la CPU, lea las siguientes directrices antes de instalar la memoria en modo de doble canal.

1. El modo de doble canal no se puede activar si sólo se instala un módulo de memoria.
2. Cuando se activa el modo de doble canal con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips.

Instalación de una memoria

Antes de instalar un módulo de memoria, asegúrese de apagar el ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el módulo de memoria. Los módulos DIMM DDR4 y DDR3 no son compatibles entre sí ni con los módulos DIMM DDR2. Asegúrese de instalar módulos DIMM DDR4 en esta placa base.

Un módulo de memoria DDR4 tiene una muesca, por lo que sólo puede encajar en una dirección. Siga los siguientes pasos para instalar correctamente sus módulos de memoria en los sockets de memoria.

Paso 1:
Tenga en cuenta la orientación del módulo de memoria. Separe el clip de retención en el extremo derecho del socket de memoria. Coloque el módulo de memoria en el socket. Como se indica en la imagen de la izquierda, coloque los dedos en el borde superior de la memoria, empuje hacia abajo en la memoria e insértela verticalmente en el socket de memoria.

Paso 2:
El clip en el extremo derecho del socket encajará en su lugar cuando el módulo de memoria esté insertado de forma segura.

Instalación de una tarjeta de expansión

Lea las siguientes directrices antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base es compatible con la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Siga los siguientes pasos para instalar correctamente su tarjeta de expansión en la ranura de expansión.

1. Localice una ranura de expansión que sea compatible con su tarjeta. Retire la cubierta metálica de la ranura del panel posterior del chasis.
2. Alinee la tarjeta con la ranura y presione hacia abajo en la tarjeta hasta que esté completamente asentada en la ranura.
3. Asegúrese de que los contactos metálicos de la tarjeta estén completamente insertados en la ranura.
4. Asegure el soporte metálico de la tarjeta al panel posterior del chasis con un tornillo.
5. Después de instalar todas las tarjetas de expansión, vuelva a colocar la(s) cubierta(s) del chasis.
6. Encienda el ordenador. Si es necesario, vaya a la configuración de la BIOS para realizar cualquier cambio necesario en la BIOS para su(s) tarjeta(s) de expansión.
7. Instale el controlador proporcionado con la tarjeta de expansión en su sistema operativo.

Ejemplo: Instalación y extracción de una tarjeta gráfica PCI Express:

• Instalación de una tarjeta gráfica:
  Presione suavemente hacia abajo en el borde superior de la tarjeta hasta que esté completamente insertada en la ranura PCI Express. Asegúrese de que la tarjeta esté bien asentada en la ranura y no se balancee.

• Extracción de la tarjeta:
  Empuje suavemente hacia atrás la palanca de la ranura y, a continuación, levante la tarjeta directamente de la ranura.


Configuración de AMD CrossFire™

Requisitos del sistema

• Sistema operativo Windows 10 de 64 bits
• Una placa base compatible con CrossFire con dos ranuras PCI Express x16 y el controlador correcto
• Tarjetas gráficas preparadas para CrossFire de idéntica marca y chip y el controlador correcto
• Conectores de puente CrossFire^(Nota)
• Se recomienda una fuente de alimentación con suficiente energía (consulte el manual de sus tarjetas gráficas para conocer los requisitos de energía)

Conexión de las tarjetas gráficas

Paso 1:
Observe los pasos en "Instalación de una tarjeta de expansión" e instale las tarjetas gráficas en las ranuras PCIEX16 y PCIEX8.

Paso 2:
Inserte los conectores de puente CrossFire^(Nota) en los conectores de borde dorado CrossFire en la parte superior de las tarjetas.

Paso 3:
Enchufe el cable de la pantalla en la tarjeta gráfica en la ranura PCIEX16.

Configuración del controlador de la tarjeta gráfica

Para activar la función CrossFire

Después de instalar el controlador de la tarjeta gráfica en el sistema operativo, vaya a la pantalla de AMD RADEON SETTINGS. Vaya a Gaming\Global Settings y asegúrese de que AMD CrossFire está configurado en On.

(Nota) El/los conector(es) de puente puede(n) ser necesario(s) o no dependiendo de sus tarjetas gráficas.

El procedimiento y la pantalla del controlador para activar la tecnología CrossFire pueden diferir según las tarjetas gráficas y la versión del controlador. Consulte el manual que viene con sus tarjetas gráficas para obtener más información sobre cómo activar la tecnología CrossFire.

Conectores del panel trasero

1. Botón Q-Flash Plus ^(Nota)
   Este botón le permite actualizar la BIOS cuando el conector de alimentación está conectado pero el sistema no está encendido.
2. Botón Borrar CMOS
   Utilice este botón para borrar los valores de la CMOS (por ejemplo, la configuración de la BIOS) y restablecer los valores de la CMOS a los valores predeterminados de fábrica cuando sea necesario.

   • Siempre apague el ordenador y desenchufe el cable de alimentación de la toma de corriente antes de utilizar el botón de borrado de la CMOS.
   • No utilice el botón de borrado de la CMOS cuando el sistema esté encendido, ya que el sistema puede apagarse y puede producirse la pérdida o el daño de los datos.
   • Después de reiniciar el sistema, vaya a la configuración de la BIOS para cargar los valores predeterminados de fábrica (seleccione Cargar valores predeterminados optimizados) o configure manualmente los ajustes de la BIOS (consulte el capítulo "Configuración de la BIOS" para las configuraciones de la BIOS).
3. Conectores de antena SMA (2T2R)
   Utilice este conector para conectar una antena.
   Apriete las antenas a los conectores de la antena y luego apunte las antenas correctamente para una mejor recepción de la señal.
4. Puerto LAN RJ-45 (LAN2)
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 2,5 Gbps. A continuación se describen los estados de los LED del puerto LAN.

5. Puerto USB 3.2 Gen 2 Type-A (rojo)
   El puerto USB 3.2 Gen 2 es compatible con la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB.
6. Conector Thunderbolt™ 4 (puerto USB Type-C^®)
   El conector admite salidas de vídeo estándar DisplayPort y Thunderbolt™. Puede conectar un monitor DisplayPort/Thunderbolt™ estándar a este conector con un adaptador. El conector Thunderbolt™ puede conectar en cadena hasta cinco dispositivos Thunderbolt™. Debido a los limitados recursos de E/S de la arquitectura del PC, el número de dispositivos Thunderbolt™ que se pueden utilizar depende del número de dispositivos PCI Express que se estén instalando. Puede ajustar la configuración de Thunderbolt™ en Configuración\Configuración de Thunderbolt en la configuración de la BIOS. La resolución máxima admitida es 5120 x 2880@60 Hz con 24 bpp a través de una única salida de pantalla, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando. Además, el conector es reversible y admite la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. También puede utilizar este puerto para dispositivos USB.
7. Puerto LAN RJ-45 (LAN1)
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 10 Gbps. A continuación se describen los estados de los LED del puerto LAN.

8. Puerto USB 3.2 Gen 2 Type-A (rojo) (Puerto Q-Flash Plus)
   El puerto USB 3.2 Gen 2 es compatible con la especificación USB 3.2 Gen 2 y es compatible con las especificaciones USB 3.2 Gen 1 y USB 2.0. Utilice este puerto para dispositivos USB. Antes de utilizar Q-Flash Plus ^(Nota), asegúrese de insertar primero la unidad flash USB en este puerto.
9. Puerto HDMI

   El puerto HDMI es compatible con los formatos HDCP 2.3 y Dolby TrueHD y DTS HD Master Audio. También es compatible con la salida de audio LPCM de 7.1 canales de hasta 192 KHz/16 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es 4096x2160@30 Hz, pero las resoluciones reales admitidas dependen del monitor que se esté utilizando.
   Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar en función de su sistema operativo).
10. Salida de altavoz central/subwoofer
    Utilice esta toma de audio para conectar los altavoces central/subwoofer.
11. Salida de altavoz trasero
    Utilice esta toma de audio para conectar los altavoces traseros.
12. Conector de salida S/PDIF óptico
    Este conector proporciona salida de audio digital a un sistema de audio externo que admite audio digital óptico. Antes de utilizar esta función, asegúrese de que su sistema de audio proporciona un conector de entrada de audio digital óptico.
13. Entrada de línea/Salida de altavoz lateral
    La toma de entrada de línea. Utilice esta toma de audio para dispositivos de entrada de línea como una unidad óptica, un walkman, etc.
14. Salida de línea/Salida de altavoz frontal
    La toma de salida de línea.
15. Entrada de micrófono
    La toma de entrada de micrófono.
    Configuraciones de tomas de audio:

    Si desea instalar un altavoz lateral, debe reasignar la toma de entrada de línea para que sea salida de altavoz lateral a través del controlador de audio.

    • Al retirar el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
    • Al retirar el cable, tire de él directamente del conector. No lo balancee de lado a lado para evitar un cortocircuito eléctrico dentro del conector del cable.

(Nota) Para activar la función Q-Flash Plus, consulte el capítulo "Características únicas" para obtener más información.

Botones e interruptores integrados

Interruptores del BIOS

El interruptor del BIOS (BIOS_SW) permite a los usuarios seleccionar fácilmente un BIOS diferente para el arranque o el overclocking, lo que ayuda a reducir los fallos del BIOS durante el overclocking. El interruptor SB permite activar o desactivar la función Dual BIOS.

Antes de configurar el interruptor SB, asegúrese de apagar el ordenador y la fuente de alimentación.

Botones rápidos

Esta placa base tiene 2 botones rápidos: botón de encendido y botón de reinicio. El botón de encendido y el botón de reinicio permiten a los usuarios encender/apagar o reiniciar rápidamente el ordenador en un entorno de caja abierta cuando quieren cambiar componentes de hardware o realizar pruebas de hardware.

PW_SW: Botón de encendido
RST_SW: Botón de reinicio

El botón de reinicio le proporciona varias funciones para utilizar. Para reasignar el botón para que realice diferentes tareas, consulte el capítulo "Configuración del BIOS", "Ajustes\Varios\RST_SW" para obtener más información).

Botón OC (OC IGNITION)

El botón OC Ignition permite a los overclockers y a los usuarios de DIY preprobar las configuraciones de refrigeración por agua al construir sus ordenadores sin necesidad de arrancar el sistema. También permite que los ventiladores del sistema sigan girando a baja temperatura y permite una actualización del firmware incluso sin una CPU instalada. Visite el sitio web de GIGABYTE para obtener más usos y características.

Puntos de medición de voltaje

Utilice un multímetro para medir los siguientes voltajes de la placa base. Puede emplear la siguiente forma para medir los voltajes de los componentes.

Pasos:
Conecte el cable rojo del multímetro a la patilla 1 (alimentación) de un punto de medición de voltaje y el cable negro a la patilla 2 (tierra).

Conectores internos

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4/7/8
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. LED_CPU
8. LED_PCH
9. NOISE_SENSOR
10. EC_TEMP1/EC_TEMP2
11. LED_C1/LED_C2
12. BAT
13. SATA3 0/1/2/3/4/5
14. M2A_SB/M2P_CPU/M2M_SB
15. F_PANEL
16. F_AUDIO
17. F_U320G
18. F_U32
19. F_USB1

Lea las siguientes directrices antes de conectar dispositivos externos:

• Primero asegúrese de que sus dispositivos cumplen con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector en la placa base.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (conectores de alimentación de 2x4 12V y conector de alimentación principal de 2x12)

Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de fallas. Conecte el cable de la fuente de alimentación al conector de alimentación en la orientación correcta.

El conector de alimentación de 12 V suministra energía principalmente a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para satisfacer los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o superior). Si se utiliza una fuente de alimentación que no proporciona la energía requerida, el resultado puede provocar un sistema inestable o que no se pueda iniciar.

CPU_FAN/SYS_FAN1/2/3/4/7/8 (Cabezales de ventilador)

Todos los cabezales de ventilador de esta placa base son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de fallas. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

SYS_FAN5_PUMP/SYS_FAN6_PUMP (Cabezales de ventilador del sistema/bomba de refrigeración líquida)

Los cabezales de ventilador/bomba son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de fallas. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis. El cabezal también proporciona control de velocidad para una bomba de refrigeración líquida, consulte el capítulo "Configuración del BIOS", "Smart Fan 6" para obtener más información.

• Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que su CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños a la CPU o que el sistema se cuelgue.
• Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

CPU_OPT (Cabezal de ventilador de CPU de refrigeración líquida)

El cabezal del ventilador es de 4 pines y posee un diseño de inserción a prueba de fallas. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de fallas. Al conectar un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.

• Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que su CPU y el sistema se sobrecalienten. El sobrecalentamiento puede provocar daños a la CPU o que el sistema se cuelgue.
• Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

LED_CPU (Cabezal LED de CPU del kit de refrigeración líquida)

Este cabezal proporciona alimentación y señales al LED de la CPU en el kit de refrigeración líquida. Puede detectar fugas de refrigeración líquida, lo que garantiza una disipación de calor estable para su sistema.

• En caso de que ocurra una fuga, apague la fuente de alimentación inmediatamente. No encienda la alimentación hasta que se resuelva la fuga.
• La eficacia de la detección de fugas varía según los refrigerantes líquidos.

LED_PCH (Cabezal LED del chipset del kit de refrigeración líquida)

Este cabezal proporciona alimentación y señales al LED del chipset en el kit de refrigeración líquida.

NOISE_SENSOR (Cabezal de detección de ruido)

Este cabezal se puede utilizar para conectar un cable de detección de ruido para detectar el ruido dentro de la carcasa.

Para obtener más información sobre la función de detección de ruido, consulte las instrucciones en el capítulo "Características únicas", "APP Center\System Information Viewer"

Antes de conectar el cable al cabezal, asegúrese de quitar la tapa del puente; vuelva a colocar la tapa del puente si el cabezal no está en uso.

EC_TEMP1/EC_TEMP2 (Cabezales del sensor de temperatura)

Conecte los cables del termistor a los cabezales para la detección de temperatura.

LED_C1/LED_C2 (Cabezales de cable de extensión integrados para tiras LED RGB y direccionables)

Conecte el cable de extensión integrado incluido para tiras LED RGB y direccionables al cabezal. Los otros dos extremos del cable se pueden conectar respectivamente a una tira LED RGB 5050 estándar (12V/G/R/B), con una potencia nominal máxima de 2A (12V) y una longitud máxima de 2m y una tira LED direccionable 5050 estándar, con una potencia nominal máxima de 5A (5V) y un número máximo de 1000 LED. Antes de conectar su tira LED, retire la tapa del cable de extensión integrado. El pin de alimentación de la tira LED debe estar conectado al pin 1 del cabezal de la tira LED. Una conexión incorrecta puede provocar daños en la tira LED.

Para saber cómo encender/apagar las luces de la tira LED, consulte las instrucciones en el capítulo "Características únicas", "APP Center\RGB Fusion".

Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.

BAT (Batería)

La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando el ordenador está apagado. Reemplace la batería cuando el voltaje de la batería baje a un nivel bajo, o los valores de la CMOS pueden no ser precisos o pueden perderse.

Puede borrar los valores de la CMOS retirando la batería:

1. Apague su ordenador y desenchufe el cable de alimentación.
2. Retire suavemente la batería del soporte de la batería y espere un minuto. (O utilice un objeto metálico como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
3. Reemplace la batería.
4. Enchufe el cable de alimentación y reinicie su ordenador.

• Siempre apague su ordenador y desenchufe el cable de alimentación antes de reemplazar la batería.
• Reemplace la batería por una equivalente. Se pueden producir daños en sus dispositivos si la batería es reemplazada con un modelo incorrecto.
• Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería por sí mismo o si no está seguro del modelo de batería.
• Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe estar hacia arriba).
• Las baterías usadas deben ser manejadas de acuerdo con las regulaciones ambientales locales.

SATA3 0/1/2/3/4/5 (Conectores SATA de 6 Gb/s)

Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con el estándar SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA soporta un solo dispositivo SATA. El Chipset Intel^® soporta RAID 0, RAID 1, RAID 5 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.

Para habilitar la conexión en caliente para los puertos SATA, consulte el capítulo "Configuración del BIOS", "Settings\IO Ports\ SATA And RST Configuration" (Ajustes\Puertos IO\ Configuración SATA y RST) para obtener más información.

M2A_SB/M2P_CPU ^(Nota)/M2M_SB (Conectores M.2 Socket 3)

Los conectores M.2 admiten SSD M.2 SATA o SSD M.2 PCIe y admiten la configuración RAID. Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear un conjunto RAID ni con un SSD M.2 SATA ni con un disco duro SATA. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.

Siga los pasos siguientes para instalar correctamente un SSD M.2 en el conector M.2.

Paso 1:
Localice el conector M.2 donde instalará el SSD M.2, utilice un destornillador para desatornillar el tornillo en el disipador de calor y luego retire el disipador de calor. Retire la película protectora de la almohadilla térmica en el conector M.2.

Paso 2:
Localice el orificio de montaje adecuado en función de la longitud de su unidad SSD M.2. Si es necesario, mueva el separador al orificio de montaje deseado. Inserte el SSD M.2 en el conector M.2 en ángulo.

Paso 3:
Presione el SSD M.2 hacia abajo y luego utilice el tornillo incluido para fijarlo en el conector. Vuelva a colocar el disipador de calor y asegúrelo al orificio original. Retire la película protectora de la parte inferior del disipador de calor antes de volver a colocarlo.

(Nota) Compatible solo con procesadores de 11ª Generación. Asegúrese de utilizar SSD Intel^® si desea configurar una configuración RAID en el conector M2P_CPU.

Avisos de instalación para los conectores M.2 y SATA:

La disponibilidad de los conectores SATA puede verse afectada por el tipo de dispositivo instalado en los zócalos M.2. El conector M2A_SB comparte ancho de banda con el SATA3 1 y el conector M2M_SB comparte ancho de banda con los conectores SATA3 4, 5. Consulte las siguientes tablas para obtener más información.

(Nota) Compatible solo con procesadores de 11ª Generación.

F_PANEL (Cabezal del panel frontal)

Conecte un extremo del cable de extensión del panel frontal a este cabezal y conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el panel frontal del chasis al otro extremo. Tenga en cuenta los pines positivo y negativo antes de conectar los cables.

• PLED/PWR_LED (LED de alimentación):
  LED de estado del sistema Se conecta al indicador de estado de alimentación en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

  Estado del sistema	LED
  S0	Encendido
  S3/S4/S5	Apagado

• PW (Interruptor de alimentación):
  Se conecta al interruptor de alimentación en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de alimentación (consulte el capítulo "Configuración del BIOS", "Settings\Platform Power" (Ajustes\Alimentación de la plataforma) para obtener más información).
• SPEAK (Altavoz):
  Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un pitido corto si no se detecta ningún problema al iniciar el sistema.
• HD (LED de actividad del disco duro):
  Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
• RES (Interruptor de reinicio):
  Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar el ordenador si el ordenador se bloquea y no puede realizar un reinicio normal.
• CI (Cabezal de intrusión en el chasis):
  Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha retirado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
• NC: Sin conexión.

El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de interruptor de encendido, interruptor de reinicio, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal de su chasis a este cabezal, asegúrese de que las asignaciones de cables y las asignaciones de pines coincidan correctamente.

F_AUDIO (Cabezal de audio del panel frontal)

El cabezal de audio del panel frontal es compatible con audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal de su chasis a este cabezal. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de pines del cabezal de la placa base. La conexión incorrecta entre el conector del módulo y el cabezal de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.

Algunos chasis proporcionan un módulo de audio de panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

F_U320G (Cabezal USB Type-C^® con soporte USB 3.2 Gen 2x2)

El cabezal cumple con la especificación USB 3.2 Gen 2x2 y puede proporcionar un puerto USB.

F_U32 (Cabezal USB 3.2 Gen 1)

El cabezal cumple con la especificación USB 3.2 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.2 Gen 1, póngase en contacto con el distribuidor local.

F_USB1 (Cabezal USB 2.0/1.1)

Conecte un extremo del cable de extensión del cabezal USB frontal a este cabezal y los otros extremos a dos soportes USB. Los cabezales cumplen con la especificación USB 2.0/1.1. Cada cabezal USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.

• No conecte el cable del soporte IEEE 1394 (2x5 pines) al cabezal USB 2.0/1.1.
• Antes de instalar el soporte USB, asegúrese de apagar su ordenador y desenchufar el cable de alimentación de la toma de corriente para evitar daños en el soporte USB.

Configuración del BIOS

El BIOS (Sistema básico de entrada/salida) registra los parámetros de hardware del sistema en la CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el almacenamiento de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar los ajustes básicos de configuración del sistema o activar determinadas funciones del sistema.

Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria a la CMOS para mantener los valores de configuración en la CMOS.

Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> durante la POST cuando se enciende la alimentación.

Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

• Q-Flash permite al usuario actualizar o realizar copias de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

Para obtener instrucciones sobre el uso de las utilidades Q-Flash y @BIOS, consulte el capítulo "Utilidades de actualización del BIOS".

• Debido a que el flasheo del BIOS es potencialmente arriesgado, si no tiene problemas al usar la versión actual del BIOS, se recomienda que no flashee el BIOS. Para flashear el BIOS, hágalo con precaución. Un flasheo inadecuado del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores de la CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" en este capítulo o las presentaciones de la batería o el botón de borrado de la CMOS en el capítulo anterior para saber cómo borrar los valores de la CMOS).

Pantalla de inicio

La siguiente pantalla del logotipo de inicio aparecerá cuando el ordenador se inicie.

Teclas de función:

<DEL>: CONFIGURACIÓN DEL BIOS\Q-FLASH
Pulse la tecla <Delete> para entrar en la configuración del BIOS o para acceder a la utilidad Q-Flash en la configuración del BIOS.

<F12>: MENÚ DE ARRANQUE
El menú de arranque le permite establecer el primer dispositivo de arranque sin necesidad de entrar en la configuración del BIOS. En el menú de arranque, utilice la tecla de flecha arriba <↑> o la tecla de flecha abajo <↓> para seleccionar el primer dispositivo de arranque, luego pulse <Enter> para aceptar. El sistema arrancará desde el dispositivo inmediatamente.
Nota: La configuración en el menú de arranque es efectiva por una sola vez. Después de reiniciar el sistema, el orden de arranque del dispositivo seguirá basándose en la configuración del BIOS.

<END>: Q-FLASH
Pulse la tecla <End> para acceder a la utilidad Q-Flash directamente sin tener que entrar primero en la configuración del BIOS.

El menú principal

Modo avanzado

El modo avanzado proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha de su teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede usar su ratón para seleccionar el elemento que desee.

Teclas de función del modo avanzado

Modo sencillo

El modo sencillo permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo sencillo, puede utilizar el ratón para moverse por los elementos de configuración o pulsar <F2> para cambiar a la pantalla del modo avanzado.

Smart Fan 6

Utilice la tecla de función <F6> para cambiar rápidamente a esta pantalla. Esta pantalla le permite configurar los ajustes relacionados con la velocidad del ventilador para cada cabezal de ventilador o supervisar la temperatura de su sistema/CPU.

• TUNE ALL
  Le permite aplicar la configuración actual a todos los cabezales de ventilador.
• Temperature
  Muestra la temperatura actual del área de destino seleccionada.
• Fan Speed
  Muestra las velocidades actuales del ventilador/bomba.
• Flow Rate
  Muestra el caudal de su sistema de refrigeración por agua. Pulse <Enter> en Fan Speed para cambiar a esta función.
• Fan Speed Control
  Le permite determinar si desea activar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.
  • Normal: Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer en función de los requisitos de su sistema. (Predeterminado)
  • Silent: Permite que el ventilador funcione a bajas velocidades.
  • Manual: Le permite arrastrar los nodos de la curva para ajustar la velocidad del ventilador. O puede utilizar la función EZ Tuning. Después de ajustar la posición del nodo, pulse Apply para calcular automáticamente la pendiente de la curva.
  • Full Speed: Permite que el ventilador funcione a la máxima velocidad.
• Fan Control Use Temperature Input
  Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
• Temperature Interval
  Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
• FAN/PUMP Control Mode
  • Auto: Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establezca el modo de control óptimo. (Predeterminado)
  • Voltage: Se recomienda el modo de voltaje para un ventilador/bomba de 3 pines.
  • PWM: Se recomienda el modo PWM para un ventilador/bomba de 4 pines.
• FAN/PUMP Stop
  Activa o desactiva la función de parada del ventilador/bomba. Puede establecer el límite de temperatura utilizando la curva de temperatura. El ventilador o la bomba detienen su funcionamiento cuando la temperatura es inferior al límite. (Predeterminado: Desactivado)
• FAN/PUMP Mode
  Le permite establecer el modo de funcionamiento del ventilador.
  • Slope: Ajusta la velocidad del ventilador linealmente en función de la temperatura. (Predeterminado)
  • Stair: Ajusta la velocidad del ventilador por pasos en función de la temperatura.
• FAN/PUMP Fail Warning
  Permite que el sistema emita un sonido de advertencia si el ventilador/bomba no está conectado o falla. Compruebe el estado del ventilador/bomba o la conexión del ventilador/bomba cuando esto ocurra. (Predeterminado: Desactivado)
• Save Fan Profile
  Esta función le permite guardar la configuración actual en un perfil. Puede guardar el perfil en el BIOS o seleccionar Select File in HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
• Load Fan Profile
  Esta función le permite cargar un perfil del BIOS guardado previamente sin la molestia de tener que reconfigurar los ajustes del BIOS. O puede seleccionar Select File in HDD/FDD/USB para cargar un perfil desde su dispositivo de almacenamiento.

Favoritos (F11)

Establezca sus opciones de uso frecuente como favoritas y utilice la tecla <F11> para cambiar rápidamente a la página donde se encuentran todas sus opciones favoritas. Para añadir o eliminar una opción favorita, vaya a su página original y pulse <Insert> en la opción. La opción está marcada con un signo de estrella si se establece como "favorita".

Tweaker

Si el sistema funcionará de forma estable con la configuración de overclocking/sobrevoltaje que realizó depende de las configuraciones generales de su sistema. Hacer overclocking/sobrevoltaje incorrectamente puede resultar en daños a la CPU, chipset o memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores de la CMOS y restablezca la placa a los valores predeterminados).

• CPU Upgrade
  Le permite establecer la frecuencia de la CPU. El resultado final puede variar dependiendo de la CPU utilizada. Las opciones son: Default (Predeterminado), Gaming Profile (Perfil de juego), Advanced (Avanzado). (Default (Predeterminado): Default (Predeterminado))
• CPU Base Clock
  Le permite establecer manualmente el reloj base de la CPU en incrementos de 0,01 MHz. (Default (Predeterminado): Auto)

  Se recomienda encarecidamente que la frecuencia de la CPU se establezca de acuerdo con las especificaciones de la CPU.
• PVD Ratio Threshold Override ^{(Note (Nota))}
  Le permite determinar si se debe mejorar el rendimiento en BCLK OC extremo reduciendo una condición de "PLL Banding" (bandeo PLL) causada en parte por una frecuencia DCO muy alta. (Default (Predeterminado): Auto)
• PCIe/DMI/PEG Clock Frequency
  Le permite establecer manualmente las frecuencias PCIe/DMI/PEG en incrementos de 0,01 MHz.
• Enhanced Multi-Core Performance
  Determina si se permite que la CPU se ejecute a la velocidad Turbo 1C. (Default (Predeterminado): Auto)
• CPU Clock Ratio
  Le permite alterar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
• Ring Ratio
  Le permite establecer la relación CPU Uncore. El rango ajustable depende de la CPU que se esté utilizando. (Default (Predeterminado): Auto)
• IGP Ratio ^{(Note (Nota))}
  Le permite establecer la relación de gráficos. (Default (Predeterminado): Auto)
• AVX Disable ^{(Note (Nota))}
  Le permite desactivar los conjuntos de instrucciones AVX en una CPU que admita AVX. (Default (Predeterminado): Auto)
• AVX512 Disable ^{(Note (Nota))}
  Le permite desactivar los conjuntos de instrucciones AVX-512 en una CPU que admita AVX-512. (Default (Predeterminado): Auto)
• AVX Offset ^{(Note (Nota))}
  Cuando el procesador ejecuta cargas de trabajo AVX, la relación de reloj de la CPU se reducirá por el valor de desplazamiento AVX deseado. Por ejemplo, si el valor se establece en 3, la relación de reloj de la CPU se reducirá en 3 al ejecutar instrucciones AVX. (Default (Predeterminado): Auto)
• AVX512 Offset ^{(Note (Nota))}
  Cuando el procesador ejecuta cargas de trabajo AVX-512, la relación de reloj de la CPU se reducirá por el valor de desplazamiento AVX-512 deseado. Por ejemplo, si el valor se establece en 3 (el valor debe ser mayor o igual que el valor de desplazamiento AVX), la relación de reloj de la CPU se reducirá en 3 al ejecutar instrucciones AVX-512. (Default (Predeterminado): Auto)
• AVX Voltage Guardband Scale Factor ^{(Note (Nota))}
  Le permite reducir el voltaje AVX estándar. (Default (Predeterminado): Auto)
• AVX512 Voltage Guardband Scale Factor ^{(Note (Nota))}
  Le permite reducir el voltaje AVX-512 estándar. (Default (Predeterminado): Auto)

(Note (Nota)) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^® , visite el sitio web de Intel.

Ajustes avanzados de la CPU

• Relación máxima del núcleo fusionado del núcleo ^(Nota)
  Muestra la frecuencia más alta de cada núcleo.
• Protección contra el exceso de temperatura de la CPU ^(Nota)
  Le permite ajustar con precisión el valor de compensación TJ Max. (Predeterminado: Auto)
• Frecuencia FCLK para encendido temprano ^(Nota)
  Le permite establecer la frecuencia FCLK. Las opciones son: Normal (800Mhz), 1GHz, 400MHz. (Predeterminado: 1GHz)
• Tecnología Hyper-Threading
  Le permite determinar si desea habilitar la tecnología multi-threading cuando se utiliza una CPU Intel^® que admite esta función. Esta función solo funciona para los sistemas operativos que admiten el modo multi-procesador. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• N.º de núcleos de CPU habilitados
  Le permite seleccionar el número de núcleos de CPU que se habilitarán en una CPU multi-núcleo Intel^® (el número de núcleos de CPU puede variar según la CPU). Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Tecnología Speed Shift Intel^® (Tecnología Speed Shift Intel^®) ^(Nota)
  Habilita o deshabilita la tecnología Speed Shift Intel^®. Habilitar esta función permite que el procesador aumente su frecuencia de funcionamiento más rápidamente y, a continuación, mejora la capacidad de respuesta del sistema. (Predeterminado: Habilitado)
• Monitor térmico de la CPU ^(Nota)
  Habilita o deshabilita la función de monitor térmico Intel^®, una función de protección contra el sobrecalentamiento de la CPU. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán cuando la CPU se sobrecaliente. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Desplazamiento de anillo a núcleo (Down Bin)
  Le permite determinar si desea deshabilitar la función de reducción automática de la relación del anillo de la CPU. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Función CPU EIST ^(Nota)
  Habilita o deshabilita la tecnología Enhanced Intel^® Speed Step (EIST). Dependiendo de la carga de la CPU, la tecnología EIST Intel^® puede reducir de forma dinámica y eficaz el voltaje de la CPU y la frecuencia del núcleo para disminuir el consumo medio de energía y la producción de calor. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Race To Halt (RTH) ^(Nota)/Turbo de eficiencia energética ^(Nota)
  Habilita o deshabilita la configuración relacionada con el ahorro de energía de la CPU. (Predeterminado: Auto)
• Tecnología Turbo Boost Intel^{® (Nota)}
  Le permite determinar si desea habilitar la tecnología Turbo Boost de la CPU Intel^®. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Tecnología Turbo Boost Max 3.0 Intel^{® (Nota)}
  Habilita o deshabilita la tecnología Turbo Boost Max 3.0 Intel^®. La tecnología Turbo Boost Max 3.0 Intel^® permite que el sistema identifique el mejor núcleo de rendimiento del procesador y le permite dirigir manualmente las cargas de trabajo más críticas a él. Incluso puede ajustar la frecuencia de cada núcleo individualmente para la optimización del rendimiento. (Predeterminado: Habilitado)
• Anulación de la relación flexible de la CPU
  Habilita o deshabilita la relación flexible de la CPU. La relación máxima de reloj de la CPU se basará en el valor de ajustes de la relación flexible de la CPU si la relación de reloj de la CPU se establece en Auto. (Predeterminado: Deshabilitado)
• Ajustes de la relación flexible de la CPU
  Le permite establecer la relación flexible de la CPU. El rango ajustable puede variar según la CPU.
• TVB de recorte de frecuencia ^(Nota)
  Le permite habilitar o deshabilitar la reducción automática de la frecuencia de la CPU iniciada por Thermal Velocity Boost. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• TVB iniciado por la reducción de voltaje ^(Nota)
  Le permite habilitar o deshabilitar la reducción automática del voltaje de la CPU iniciada por Thermal Velocity Boost. Auto permite que la BIOS configure automáticamente esta configuración. (Predeterminado: Auto)

(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Relaciones Turbo Activas

• Relación Turbo (núcleo activo)
  Le permite establecer las relaciones Turbo de la CPU para los núcleos activos. Auto establece las relaciones Turbo de la CPU de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Relaciones Turbo Activas se establece en Manual. (Predeterminado: Auto)

Ajuste de desactivación de HT por núcleo

• Desactivación de HT ^(Nota)
  Le permite determinar si desea deshabilitar la función HT para cada núcleo de CPU. Este elemento se puede configurar solo cuando Ajuste de desactivación de HT por núcleo se establece en Manual. (Predeterminado: Deshabilitado)

Control de estados C

• CPU Enhanced Halt (C1E)
  Habilita o deshabilita la función CPU Enhanced Halt (C1E) Intel^®, una función de ahorro de energía de la CPU en estado de detención del sistema. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)
• Compatibilidad con el estado C3 ^(Nota)
  Le permite determinar si desea permitir que la CPU entre en el modo C3 en el estado de detención del sistema. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C3 es un estado de ahorro de energía más mejorado que C1. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)
• Compatibilidad con el estado C6/C7
  Le permite determinar si desea permitir que la CPU entre en el modo C6/C7 en el estado de detención del sistema. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C6/C7 es un estado de ahorro de energía más mejorado que C3. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)
• Compatibilidad con el estado C8 ^(Nota)
  Le permite determinar si desea permitir que la CPU entre en el modo C8 en el estado de detención del sistema. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C8 es un estado de ahorro de energía más mejorado que C6/C7. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)
• Compatibilidad con el estado C10 ^(Nota)
  Le permite determinar si desea permitir que la CPU entre en el modo C10 en el estado de detención del sistema. Cuando está habilitado, la frecuencia del núcleo de la CPU y el voltaje se reducirán durante el estado de detención del sistema para disminuir el consumo de energía. El estado C10 es un estado de ahorro de energía más mejorado que C8. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)
• Límite del estado C del paquete ^(Nota)
  Le permite especificar el límite del estado C para el procesador. Auto permite que la BIOS configure automáticamente esta configuración. Este elemento se puede configurar solo cuando Control de estados C se establece en Habilitado. (Predeterminado: Auto)

Límites de energía Turbo

Le permite establecer un límite de energía para el modo Turbo de la CPU. Cuando el consumo de energía de la CPU excede el límite de energía especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la energía. Auto establece el límite de energía de acuerdo con las especificaciones de la CPU. (Predeterminado: Auto)

• TDP del límite de energía (vatios) / Tiempo del límite de energía
  Le permite establecer el límite de energía para el modo Turbo de la CPU/plataforma/memoria y cuánto tiempo tarda en funcionar con el límite de energía especificado. Auto establece el límite de energía de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Límites de energía Turbo se establece en Habilitado. (Predeterminado: Auto)
• Límite de corriente del núcleo (amperios)
  Le permite establecer un límite de corriente para el modo Turbo de la CPU. Cuando la corriente de la CPU excede el límite de corriente especificado, la CPU reducirá automáticamente la frecuencia del núcleo para reducir la corriente. Auto establece el límite de energía de acuerdo con las especificaciones de la CPU. Este elemento se puede configurar solo cuando Límites de energía Turbo se establece en Habilitado. (Predeterminado: Auto)

Control de límite por núcleo Turbo ^{(Nota 1)}

Le permite controlar cada límite de núcleo de CPU por separado. (Predeterminado: Auto)

• Perfil de memoria extrema (X.M.P.) ^{(Nota 2)}
  Permite que la BIOS lea los datos SPD en el (los) módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.
  • Deshabilitado: Deshabilita esta función. (Predeterminado)
  • Perfil1: Utiliza la configuración del perfil 1.
  • Perfil2 ^{(Nota 2)}: Utiliza la configuración del perfil 2.
• Multiplicador de memoria del sistema
  Le permite establecer el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
• Reloj de referencia de la memoria
  Le permite ajustar manualmente el reloj de referencia de la memoria. (Predeterminado: Auto)
• Relación impar de la memoria (100/133 o 200/266) ^{(Nota 2)}
  Habilitado permite que Qclk se ejecute en una frecuencia impar. (Predeterminado: Auto)
• Modo de engranaje ^{(Nota 2)}
  Le permite mejorar el potencial máximo de frecuencia de OC. (Predeterminado: Auto)

(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^®, visite el sitio web de Intel.

Ajustes avanzados de memoria

• Memory Multiplier Tweaker
  Proporciona diferentes niveles de autoajuste de la memoria. (Predeterminado: Auto)
• Channel Interleaving
  Activa o desactiva el entrelazado de canales de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes canales de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto (Automático) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Rank Interleaving
  Activa o desactiva el entrelazado de rangos de memoria. Enabled (Activado) permite que el sistema acceda simultáneamente a diferentes rangos de la memoria para aumentar el rendimiento y la estabilidad de la memoria. Auto (Automático) permite que el BIOS configure automáticamente este ajuste. (Predeterminado: Auto)
• Memory Boot Mode
  Proporciona métodos de detección y entrenamiento de la memoria.
  • Auto: Permite que el BIOS configure automáticamente este ajuste. (Predeterminado)
  • Normal: El BIOS realiza automáticamente el entrenamiento de la memoria. Tenga en cuenta que si el sistema se vuelve inestable o no se puede arrancar, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte las presentaciones del puente de la batería/borrado del CMOS en el capítulo anterior para saber cómo borrar los valores del CMOS).
  • Enable Fast Boot: Omita la detección y el entrenamiento de la memoria en algunos criterios específicos para un arranque de memoria más rápido.
  • Disable Fast Boot: Detecta y entrena la memoria en cada arranque.
• Realtime Memory Timing
  Le permite ajustar los tiempos de la memoria después de la etapa del BIOS. (Predeterminado: Auto)
• Memory Enhancement Settings
  Proporciona varios ajustes de mejora del rendimiento de la memoria: Auto, Relax OC, Enhanced Stability, Normal (rendimiento básico), Enhanced Performance, High Frequency, High Density y DDR-4500+. (Predeterminado: Auto)
• Memory Channel Detection
  Message Le permite determinar si desea mostrar un mensaje de alerta cuando la memoria no está instalada en el canal de memoria óptimo. (Predeterminado: Activado)

(Nota 1) Este elemento está presente solo cuando instala una CPU que admite esta función. Para obtener más información sobre las características únicas de las CPU Intel^® , visite el sitio web de Intel.

(Nota 2) Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.

Información SPD

Muestra información sobre la memoria instalada.

Tiempos de los canales de memoria

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control

Estas secciones proporcionan ajustes de tiempo de la memoria. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en los tiempos de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores del CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL OC/VCCVTT/VCC STG/VCC18 PCH/VCC1V8P
  Estos elementos le permiten ajustar los voltajes de la CPU Vcore y de la memoria.

Ajustes avanzados de voltaje

Este submenú le permite configurar el nivel de calibración de la línea de carga, el nivel de protección contra sobrevoltaje y el nivel de protección contra sobrecorriente.

Ajustes

Alimentación de la plataforma

• Administración de energía de la plataforma
  Activa o desactiva la función de administración de energía del estado activo (ASPM). (Predeterminado: Desactivado)
• PEG ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus CPU PEG. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está establecida en Activado. (Predeterminado: Desactivado)
• PCH ASPM
  Le permite configurar el modo ASPM para el dispositivo conectado al bus PCI Express del conjunto de chips. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está establecida en Activado. (Predeterminado: Desactivado)
• DMI ASPM
  Le permite configurar el modo ASPM para el lado de la CPU y el lado del conjunto de chips del enlace DMI. Este elemento solo se puede configurar cuando la Administración de energía de la plataforma está establecida en Activado. (Predeterminado: Desactivado)
• Modo de ahorro S3
  Le permite determinar si se permite que el sistema entre en modo de ahorro de energía en el estado S3 del sistema. (Predeterminado: Desactivado)
• ErP
  Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). (Predeterminado: Desactivado)
  Nota: cuando este elemento está establecido en Activado, la función Reanudar por alarma deja de estar disponible.
• Apagado suave por PWR-BTTN
  Configura la forma de apagar la computadora en modo MS-DOS usando el botón de encendido.
  • Apagado instantáneo: presione el botón de encendido y el sistema se apagará instantáneamente. (Predeterminado)
  • Retraso de 4 segundos: mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.
• Reanudar por alarma
  Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Desactivado)
  Si está habilitado, establezca la fecha y la hora de la siguiente manera:
  • Día de activación: enciende el sistema a una hora específica de cada día o en un día específico del mes.
  • Hora/minuto/segundo de activación: establece la hora a la que el sistema se encenderá automáticamente.
    Nota: cuando utilice esta función, evite el apagado inadecuado del sistema operativo o la extracción de la alimentación de CA, o la configuración puede no ser efectiva.
• Carga de energía
  Activa o desactiva la carga ficticia. Cuando la fuente de alimentación está en baja carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo en Activado. Auto (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• RC6 (Espera de renderizado)
  Le permite determinar si se permite que los gráficos integrados entren en modo de espera para disminuir el consumo de energía. (Predeterminado: Activado)
• AC BACK
  Determina el estado del sistema después del retorno de la energía de una pérdida de energía de CA.
  • Memoria: el sistema vuelve a su último estado activo conocido al regresar la alimentación de CA.
  • Siempre encendido: el sistema se enciende al regresar la alimentación de CA.
  • Siempre apagado: el sistema permanece apagado al regresar la alimentación de CA. (Predeterminado)

Puertos IO

• Salida de pantalla inicial
  Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.
  • IGFX ^(Nota): Establece los gráficos integrados como la primera pantalla.
  • Ranura PCIe 1: Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)
  • Ranura PCIe 2: Establece la tarjeta gráfica en la ranura PCIEX8 como la primera pantalla.
  • Ranura PCIe 3: Establece la tarjeta gráfica en la ranura PCIEX4 como la primera pantalla.
    Este elemento solo se puede configurar cuando el Soporte CSM está establecido en Activado.
• Gráficos internos
  Activa o desactiva la función de gráficos integrados. (Predeterminado: Auto)
• DVMT preasignado
  Le permite establecer el tamaño de la memoria de gráficos integrada.
• Memoria Gfx total DVMT
  Le permite asignar el tamaño de la memoria DVMT de los gráficos integrados. Las opciones son: 128M, 256M, MAX. (Predeterminado: 256M)
• Tamaño de apertura
  Le permite establecer la cantidad máxima de memoria del sistema que se puede asignar a la tarjeta gráfica. Las opciones son: 128MB, 256MB, 512MB, 1024MB y 2048MB. (Predeterminado: 256MB)
• Soporte de bifurcación PCIE
  Le permite determinar cómo se divide el ancho de banda de la ranura PCIEX16. Opciones: Auto, PCIE x 8/x8, P CIE x 8/x4/x4. (Predeterminado: Auto)
• Controlador LAN integrado (Chip Aquantia 10GbE LAN, LAN1)
  Activa o desactiva la función Aquantia 10GbE LAN. (Predeterminado: Activado)
  Si desea instalar una tarjeta de red adicional de terceros en lugar de usar la LAN integrada, configure este elemento en Desactivado.
• Controlador LAN integrado n.º 2 (Chip LAN Intel^® 2.5GbE, LAN2)
  Activa o desactiva la función LAN Intel^® 2.5GbE. (Predeterminado: Activado)
  Si desea instalar una tarjeta de red adicional de terceros en lugar de usar la LAN integrada, configure este elemento en Desactivado.
• Controlador de audio
  Activa o desactiva la función de audio integrada. (Predeterminado: Activado)
  Si desea instalar una tarjeta de audio adicional de terceros en lugar de usar el audio integrado, configure este elemento en Desactivado.
• Decodificación superior a 4G
  Permite que los dispositivos compatibles con 64 bits se decodifiquen en un espacio de direcciones superior a 4 GB (solo si su sistema es compatible con la decodificación PCI de 64 bits). Establezca en Activado si se instalan más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al ingresar al sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)
• Entradas IOAPIC 24-119
  Activa o desactiva esta función. (Predeterminado: Activado)

(Nota) Este elemento solo está presente cuando instala una CPU que admite esta función.

Configuración USB

• Soporte USB heredado
  Permite que el teclado/mouse USB se use en MS-DOS. (Predeterminado: Activado)
• Transferencia XHCI
  Determina si se debe habilitar la función de transferencia XHCI para un sistema operativo sin soporte de transferencia XHCI. (Predeterminado: Activado)
• Soporte del controlador de almacenamiento masivo USB
  Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
• Dispositivos de almacenamiento masivo
  Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.

Configuración de la pila de red

• Pila de red
  Desactiva o activa el inicio desde la red para instalar un sistema operativo con formato GPT, como instalar el sistema operativo desde el servidor de Servicios de implementación de Windows. (Predeterminado: Desactivado)
• Soporte IPv4 PXE
  Activa o desactiva el soporte IPv4 PXE. Este elemento solo se puede configurar cuando la Pila de red está habilitada.
• Soporte IPv4 HTTP
  Activa o desactiva la compatibilidad con el inicio HTTP para IPv4. Este elemento solo se puede configurar cuando la Pila de red está habilitada.
• Soporte IPv6 PXE
  Activa o desactiva el soporte IPv6 PXE. Este elemento solo se puede configurar cuando la Pila de red está habilitada.
• Soporte IPv6 HTTP
  Activa o desactiva la compatibilidad con el inicio HTTP para IPv6. Este elemento solo se puede configurar cuando la Pila de red está habilitada.
• Tiempo de espera de inicio PXE
  Le permite configurar cuánto tiempo esperar antes de poder presionar <Esc> para abortar el inicio PXE. Este elemento solo se puede configurar cuando la Pila de red está habilitada. (Predeterminado: 0)
• Recuento de detección de medios
  Le permite establecer la cantidad de veces que se debe verificar la presencia de medios. Este elemento solo se puede configurar cuando la Pila de red está habilitada. (Predeterminado: 1)

Configuración NVMe

Muestra información sobre su SSD PCIe M.2 NVME si está instalado.

Configuración de SATA y RST

• Controlador(es) SATA
  Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
• Selección de modo SATA
  Activa o desactiva RAID para los controladores SATA integrados en el conjunto de chips o configura los controladores SATA en modo AHCI.
  • Intel RST Premium con aceleración del sistema Intel Optane: activa RAID para el controlador SATA.
  • AHCI: Configura los controladores SATA en modo AHCI. La interfaz de controlador de host avanzada (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento habilite funciones Serial ATA avanzadas, como la cola de comandos nativa y la conexión en caliente. (Predeterminado)
• Soporte LPM agresivo
  Activa o desactiva la función de ahorro de energía, ALPM (Administración agresiva de energía de enlace), para los controladores SATA del conjunto de chips. (Predeterminado: Desactivado)
• Puerto 0/1/2/3/4/5
  Activa o desactiva cada puerto SATA. (Predeterminado: Activado)
• SATA Puerto 0/1/2/3/4/5 DevSlp
  Le permite determinar si se permite que el dispositivo SATA conectado entre en modo de suspensión. (Predeterminado: Desactivado)
• Conexión en caliente
  Activa o desactiva la capacidad de conexión en caliente para cada puerto SATA. (Predeterminado: Desactivado)
• Configurado como eSATA
  Activa o desactiva la compatibilidad con dispositivos SATA externos.

Varios

• LED en estado de encendido del sistema
  Le permite activar o desactivar la iluminación LED de la placa base cuando el sistema está encendido.
  • Apagado: desactiva el modo de iluminación seleccionado cuando el sistema está encendido.
  • Encendido: activa el modo de iluminación seleccionado cuando el sistema está encendido. (Predeterminado)
• LED en estados de suspensión, hibernación y apagado suave
  Le permite establecer el modo de iluminación de los LED de la placa base en estado S3/S4/S5 del sistema.
  Este elemento se puede configurar cuando LED en estado de encendido del sistema está establecido en Encendido.
  • Apagado: desactiva el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5. (Predeterminado)
  • Encendido: activa el modo de iluminación seleccionado cuando el sistema entra en estado S3/S4/S5.
• RST_SW (MULTIKEY) (Funcionalidad del botón RST_SW)
  • Establezca este botón en HW Reset: use el botón para restablecer su sistema. (Predeterminado)
  • Establezca este botón en Switch LED On/Off: use el botón para encender/apagar los LED de la placa base.
  • Establezca este botón en Enter BIOS Setup: use el botón para ingresar a la configuración del BIOS.
  • Establezca este botón en Boot on Safe Mode: use el botón para iniciar el sistema en modo seguro.
• LED de puerto DB integrado
  Le permite activar o desactivar la iluminación LED de los LED de depuración de la placa base cuando el sistema está encendido. (Predeterminado: Activado)
• Tecnología Intel Platform Trust (PTT)
  Activa o desactiva la tecnología Intel^® PTT. (Predeterminado: Desactivado)
• Mejora de 3DMark01
  Le permite determinar si se debe mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Desactivado)
• Velocidad de enlace PCIe de la CPU
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express controladas por la CPU en Gen 1, Gen 2, Gen 3 o Gen 4 ^(Nota). El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• Velocidad de enlace PCIe PCH
  Le permite establecer el modo de funcionamiento de las ranuras PCI Express controladas por el conjunto de chips en Gen 1, Gen 2 o Gen 3. El modo de funcionamiento real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
• VT-d
  Activa o desactiva la tecnología de virtualización Intel^® para E/S dirigida. (Predeterminado: Activado)

(Nota) Este elemento solo está presente cuando instala una CPU que admite esta función.

Informática de confianza

Activa o desactiva el módulo de plataforma segura (TPM).

Estado de salud del PC

• Restablecer estado de apertura de la caja
  • Desactivado: mantiene o borra el registro del estado anterior de intrusión en el chasis. (Predeterminado)
  • Activado: borra el registro del estado anterior de intrusión en el chasis y el campo Caja abierta mostrará "No" en el próximo inicio.
• Caja abierta
  Muestra el estado de detección del dispositivo de detección de intrusiones en el chasis conectado al encabezado CI de la placa base. Si se quita la cubierta del chasis del sistema, este campo mostrará "Sí", de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión en el chasis, establezca Restablecer estado de apertura de la caja en Activado, guarde la configuración en el CMOS y luego reinicie su sistema.
• CPU Vcore/CPU VCCSA/CPU VCCIO/Voltaje del canal A/B de DRAM/DDRVpp A/B/+3,3 V/+5 V/PCH 1,8 V/+12 V/CPU VAXG
  Muestra los voltajes actuales del sistema.

Información del sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado que utiliza la BIOS y configurar manualmente la hora del sistema.

• Nivel de acceso
  Muestra el nivel de acceso actual según el tipo de protección con contraseña utilizado. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de administrador le permite realizar cambios en todas las configuraciones de la BIOS; el nivel de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.
• Idioma del sistema
  Selecciona el idioma predeterminado que utiliza la BIOS.
• Fecha del sistema
  Establece la fecha del sistema. El formato de fecha es semana (solo lectura), mes, día y año. Use <Enter> para cambiar entre los campos Mes, Día y Año y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.
• Hora del sistema
  Establece la hora del sistema. El formato de hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Use <Enter> para cambiar entre los campos Hora, Minuto y Segundo y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.

Información de los dispositivos conectados

Muestra información sobre sus dispositivos PCI Express y M.2 si están instalados.

Q-Flash

Le permite acceder a la utilidad Q-Flash para actualizar la BIOS o hacer una copia de seguridad de la configuración actual de la BIOS.

Arranque

• Estado de bloqueo numérico al arrancar
  Activa o desactiva la función de bloqueo numérico en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
• Bloqueo CFG
  Activa o desactiva el bloqueo MSR 0xE2. (Predeterminado: Desactivado)
• Opción de seguridad
  Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se ingresa a la configuración de la BIOS. Después de configurar este elemento, establezca las contraseñas en el elemento Contraseña de administrador/Contraseña de usuario.
  • Configuración: Solo se requiere una contraseña para ingresar al programa de configuración de la BIOS.
  • Sistema: Se requiere una contraseña para iniciar el sistema y para ingresar al programa de configuración de la BIOS. (Predeterminado)
• Mostrar LOGOTIPO a pantalla completa
  Le permite determinar si desea mostrar el logotipo de GIGABYTE al iniciar el sistema. Desactivado omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Activado)
• Prioridades de opción de arranque
  Especifica el orden de arranque general de los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de arranque. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:".
  O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contiene el disco de instalación de Windows 10 de 64 bits y que tenga el prefijo "UEFI:".
• Arranque rápido
  Activa o desactiva el Arranque rápido para acortar el proceso de arranque del sistema operativo. Ultra rápido proporciona la velocidad de arranque más rápida. (Predeterminado: Desactivar enlace)
• Soporte SATA
  • Solo dispositivos SATA de último arranque: Excepto para la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)
  • Todos los dispositivos SATA: Todos los dispositivos SATA funcionan en el sistema operativo y durante el POST.
    Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Soporte VGA
  Le permite seleccionar qué tipo de sistema operativo arrancar.
  • Auto: Activa solo la ROM de opción heredada.
  • Controlador EFI: Activa la ROM de opción EFI. (Predeterminado)
    Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Soporte USB
  • Desactivar enlace: Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
  • Inicialización completa: Todos los dispositivos USB funcionan en el sistema operativo y durante el POST. (Predeterminado)
  • Inicialización parcial: Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
    Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido. Esta función se desactiva cuando Arranque rápido está establecido en Ultra rápido.
• Soporte del controlador de pila de red
  • Desactivar enlace: Desactiva el arranque desde la red. (Predeterminado)
  • Activado: Activa el arranque desde la red.
    Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Próximo arranque después de la pérdida de alimentación de CA
  • Arranque normal: Activa el arranque normal al regresar la alimentación de CA. (Predeterminado)
  • Arranque rápido: Mantiene la configuración de Arranque rápido al regresar la alimentación de CA.
    Este elemento se puede configurar solo cuando Arranque rápido está establecido en Activado o Ultra rápido.
• Velocidad del ratón
  Le permite establecer la velocidad de movimiento del cursor del ratón. (Predeterminado: 1 X)
• Características de Windows 10
  Le permite seleccionar el sistema operativo que se va a instalar. (Predeterminado: Windows 10)
• Soporte CSM
  Activa o desactiva UEFI CSM (Módulo de soporte de compatibilidad) para admitir un proceso de arranque de PC heredado.
  • Desactivado: Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS. (Predeterminado)
  • Activado: Activa UEFI CSM.
• ROM de opción de arranque LAN PXE
  Le permite seleccionar si desea activar la ROM de opción heredada para el controlador LAN. (Predeterminado: Desactivado) Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Control de opción de arranque de almacenamiento
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador del dispositivo de almacenamiento.
  • No iniciar: Desactiva la ROM de opción.
  • UEFI: Activa solo la ROM de opción UEFI.
  • Heredado: Activa solo la ROM de opción heredada. (Predeterminado)
    Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Otros dispositivos PCI
  Le permite seleccionar si desea activar la ROM de opción UEFI o heredada para el controlador de dispositivo PCI que no sean los controladores LAN, de dispositivo de almacenamiento y de gráficos.
  • No iniciar: Desactiva la ROM de opción.
  • UEFI: Activa solo la ROM de opción UEFI. (Predeterminado)
  • Heredado: Activa solo la ROM de opción heredada.
    Este elemento se puede configurar solo cuando Soporte CSM está establecido en Activado.
• Contraseña de administrador
  Le permite configurar una contraseña de administrador. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración de la BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones de la BIOS.
• Contraseña de usuario
  Le permite configurar una contraseña de usuario. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al iniciar el sistema y al ingresar a la configuración de la BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas. Para cancelar la contraseña, presione <Enter> en el elemento de contraseña y, cuando se le solicite la contraseña, ingrese la correcta primero. Cuando se le solicite una nueva contraseña, presione <Enter> sin ingresar ninguna contraseña. Presione <Enter> nuevamente cuando se le solicite que confirme.
  NOTA: Antes de establecer la contraseña de usuario, asegúrese de establecer primero la contraseña de administrador.

Arranque seguro

Le permite activar o desactivar el Arranque seguro y configurar los ajustes relacionados. Este elemento se puede configurar solo cuando Soporte CSM está establecido en Desactivado.

• Modo de funcionamiento preferido
  Le permite seleccionar si desea ingresar al modo Fácil o al modo Avanzado después de ingresar a la configuración de la BIOS. Auto ingresa al modo BIOS donde estuvo la última vez. (Predeterminado: Auto)

Guardar y salir

• Guardar y salir de la configuración
  Presione <Enter> en este elemento y seleccione Sí. Esto guarda los cambios en la CMOS y sale del programa de configuración de la BIOS. Seleccione No o presione <Esc> para volver al menú principal de configuración de la BIOS.
• Salir sin guardar
  Presione <Enter> en este elemento y seleccione Sí. Esto sale de la configuración de la BIOS sin guardar los cambios realizados en la configuración de la BIOS en la CMOS. Seleccione No o presione <Esc> para volver al menú principal de configuración de la BIOS.
• Cargar valores predeterminados optimizados
  Presione <Enter> en este elemento y seleccione Sí para cargar la configuración predeterminada óptima de la BIOS. La configuración predeterminada de la BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar la BIOS o después de borrar los valores de la CMOS.
• Anular arranque
  Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione Sí para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
• Guardar perfiles
  Esta función le permite guardar la configuración actual de la BIOS en un perfil. Puede crear hasta 8 perfiles y guardar como Perfil de configuración 1 ~ Perfil de configuración 8. Presione <Enter> para completar. O puede seleccionar Seleccionar archivo en HDD/FDD/USB para guardar el perfil en su dispositivo de almacenamiento.
• Cargar perfiles
  Si su sistema se vuelve inestable y ha cargado la configuración predeterminada de la BIOS, puede usar esta función para cargar la configuración de la BIOS desde un perfil creado antes, sin la molestia de reconfigurar la configuración de la BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar Seleccionar archivo en HDD/FDD/USB para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por la BIOS, como revertir la configuración de la BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Configuración de un conjunto RAID

Niveles de RAID

Para crear un conjunto RAID, siga los pasos a continuación:

1. Instale el/los disco(s) duro(s) SATA o SSD en su computadora.
2. Configure el modo del controlador SATA en la configuración del BIOS.
3. Configure una matriz RAID en el BIOS RAID. ^{(Nota 1)}
4. Instale el controlador RAID y el sistema operativo.

Antes de comenzar, prepare los siguientes elementos:

• Al menos dos discos duros o SSD SATA ^{(Nota 2)} (para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad). ^{(Nota 3)}
• Un disco de configuración de Windows.
• Una unidad flash USB AORUS con controladores.

(Nota 1) Omita este paso si no desea crear una matriz RAID en el controlador SATA.

(Nota 2) Un SSD M.2 PCIe no se puede utilizar para configurar un conjunto RAID con un SSD M.2 SATA o un disco duro SATA.

(Nota 3) Consulte "Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.

Configuración de los controladores SATA

Instalación de discos duros

Instale los discos duros/SSD en los conectores controlados por el chipset Intel^® en la placa base. Luego, conecte los conectores de alimentación de la fuente de alimentación a los discos duros.

Configuración del modo de controlador SATA en la configuración del BIOS

Asegúrese de configurar correctamente el modo del controlador SATA en la configuración del BIOS del sistema.

Pasos:
Encienda su computadora y presione <Delete> para ingresar a la configuración del BIOS durante la POST (prueba automática de encendido). Vaya a Settings\IO Ports\SATA And RST Configuration, asegúrese de que SATA Controller(s) esté habilitado. Para crear RAID, configure SATA Mode Selection to Intel RST Premium With Intel Optane System Acceleration. Luego guarde la configuración y reinicie su computadora (Figura 1). Nota: cuando utilice un SSD PCIe, asegúrese de configurar el elemento RST Control PCIe Storage Devices en Settings\IO Ports\SATA And RST Configuration en Manual. Luego, dependiendo del conector M.2 que use, configure el elemento PCIe Storage Dev on Port XX correspondiente en RST Controlled. Finalmente, guarde la configuración y salga de la configuración del BIOS.

Configuración de RAID UEFI

Paso 1:
Después de reiniciar el sistema, ingrese a la configuración del BIOS nuevamente. Luego ingrese al submenú Settings\IO Ports\Intel(R) Rapid Storage Technology (Figura 2).

Los menús de configuración del BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración del BIOS que verá dependerán de la placa base que tenga y de la versión del BIOS.

Paso 2:
En el menú Intel(R) Rapid Storage Technology, presione <Enter> en Create RAID Volume para ingresar a la pantalla Create RAID Volume. Ingrese un nombre de volumen con 1~16 letras (las letras no pueden ser caracteres especiales) en el elemento Name y presione <Enter>. Luego, seleccione un nivel de RAID (Figura 3). Los niveles de RAID admitidos incluyen RAID 0, RAID 1, RAID 10 y RAID 5 (las selecciones disponibles dependen de la cantidad de discos duros que se instalen). A continuación, utilice la tecla de flecha hacia abajo para desplazarse a Select Disks.

Paso 3:
En el elemento Select Disks, seleccione los discos duros que se incluirán en la matriz RAID. Presione la tecla <Espacio> en los discos duros que se seleccionarán (los discos duros seleccionados están marcados con "X"). Luego establezca el tamaño del bloque de banda (Figura 4). El tamaño del bloque de banda se puede configurar de 4 KB a 128 KB. Una vez que haya seleccionado el tamaño del bloque de banda, establezca la capacidad del volumen.

Paso 4:
Después de configurar la capacidad, desplácese a Create Volume y presione <Enter> para comenzar. (Figura 5)

Una vez completado, volverá a la pantalla Intel^® Rapid Storage Technology. En RAID Volumes puede ver el nuevo volumen RAID. Para ver información más detallada, presione <Enter> en el volumen para verificar la información sobre el nivel de RAID, el tamaño del bloque de banda, el nombre de la matriz y la capacidad de la matriz, etc. (Figura 6)

Eliminar volumen RAID

Para eliminar una matriz RAID, presione <Enter> en el volumen que se eliminará en la pantalla Intel^® Rapid Storage Technology . Después de ingresar a la pantalla RAID VOLUME INFO, presione <Enter> en Delete para ingresar a la pantalla Delete. Presione <Enter> en Yes (Figura 7).

Instalación del controlador RAID y del sistema operativo

Con la configuración correcta del BIOS, está listo para instalar el sistema operativo.

Como algunos sistemas operativos ya incluyen el controlador RAID, no necesita instalar un controlador RAID por separado durante el proceso de instalación de Windows. Después de instalar el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el disco de controladores de la placa base utilizando "Xpress Install" para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se instalará requiere que proporcione un controlador RAID adicional durante el proceso de instalación del sistema operativo, consulte los pasos a continuación:

Paso 1:
Arranque desde el disco de configuración de Windows y realice los pasos estándar de instalación del sistema operativo. Cuando aparezca la pantalla que le solicita que cargue el controlador, seleccione Browse.

Paso 2:
Inserte la unidad flash USB AORUS provista y luego busque la ubicación del controlador. La ubicación del controlador es la siguiente:
Boot\IRST\f6flpy-x64

Paso 3:
Cuando aparezca una pantalla como se muestra en la Figura 1, seleccione Intel^® Chipset SATA/PCIe RST Premium Controller y haga clic en Next para cargar el controlador y continuar con la instalación del sistema operativo.

Instalación de la administración de memoria y almacenamiento Intel^® Optane™

Paso 1:
Después de ingresar al sistema operativo, inserte la unidad flash USB AORUS en su computadora. En la pantalla Xpress Install, seleccione Intel^® Rapid Storage Technology para instalar y siga las instrucciones en pantalla para completar la instalación. Cuando se complete, reinicie el sistema.

Paso 2:
Después de instalar los controladores de la placa base incluidos, asegúrese de que su conexión a Internet funcione correctamente. El sistema instalará automáticamente el software de Intel^®. Reinicie el sistema después de instalar el controlador.

Habilitación de una memoria Intel^® Optane™

Requisitos del sistema

1. Memoria Intel^® Optane™
2. La memoria Optane™ debe tener al menos 16 GB de capacidad y debe tener una capacidad igual o menor que el disco duro/SSD que se acelerará.
3. La memoria Optane™ no se puede utilizar para acelerar una matriz RAID existente; el disco duro/SSD acelerado no se puede incluir en una matriz RAID.
4. El disco duro/SSD que se acelerará debe ser un disco duro SATA o un SSD M.2 SATA.
5. El disco duro/SSD que se acelerará puede ser una unidad del sistema o una unidad de datos. La unidad del sistema debe tener formato GPT y tener instalado Windows 10 de 64 bits (o una versión posterior). La unidad de datos también debe tener formato GPT.
6. El controlador SATA debe configurarse en el modo Intel RST Premium With Intel Optane System Acceleration.

Guías de instalación

Paso 1:
Vaya a Settings\IO Ports\SATA And RST Configuration y asegúrese de que RST Control PCIe Storage Devices esté configurado en Manual. Luego, dependiendo de en qué conector M.2 instale la memoria Optane™, configure el elemento PCIe Storage Dev on Port XX correspondiente en RST Controlled.

Paso 2:
Después de volver a ingresar al sistema operativo, inicie la aplicación Intel^® Optane™ Memory and Storage Management desde el menú Inicio. Si instala más de una memoria Optane™, seleccione cuál va a utilizar. Luego, seleccione qué unidad se acelerará. Haga clic en Enable Intel^® Optane™ Memory. Todos los datos en la memoria Optane™ se borrarán. Asegúrese de hacer una copia de seguridad de los datos antes de continuar. Siga las instrucciones en pantalla para continuar. Cuando se complete, reinicie el sistema.

Paso 3:
Inicie la aplicación Intel^® Optane™ Memory and Storage Management desde el menú Inicio y asegúrese de que la memoria Intel^® Optane™ se haya habilitado.

Paso 4:
Si desea acelerar la unidad del sistema, puede seleccionar carpetas, archivos o aplicaciones específicos para acelerar mediante la función Intel^® Optane™ Memory Pinning. (La memoria Optane™ utilizada debe tener al menos 32 GB de capacidad).

• Una memoria Optane™ no se puede utilizar para acelerar un SSD M.2 PCIe.
• Si se instala más de una memoria Optane™, puede seleccionar solo una de ellas para acelerar su unidad de arranque basada en SATA. Las otras solo se pueden utilizar como unidades de datos.
• No extraiga abruptamente la memoria Optane™. Si lo hace, el sistema operativo dejará de funcionar correctamente.
• Si desea cambiar/eliminar la memoria Optane™, primero debe deshabilitarla mediante la aplicación Intel^® Optane™ Memory and Storage Management.
• Después de habilitar la memoria Optane™, la configuración relacionada del BIOS permanecerá incluso después de una actualización del BIOS.

Reconstrucción de una matriz

La reconstrucción es el proceso de restaurar datos en un disco duro desde otros discos de la matriz. La reconstrucción se aplica solo a matrices tolerantes a fallas, como matrices RAID 1, RAID 5 o RAID 10. Los procedimientos a continuación asumen que se agrega una nueva unidad para reemplazar una unidad defectuosa para reconstruir una matriz RAID 1. (Nota: La nueva unidad debe tener una capacidad igual o mayor que la anterior).

Apague su computadora y reemplace el disco duro defectuoso por uno nuevo. Reinicie su computadora.

Mientras está en el sistema operativo, inicie la utilidad Intel^® Optane™ Memory and Storage Management desde el menú Inicio.

Paso 1:
Vaya al menú Manage y haga clic en Rebuild to another disk en Manage Volume.

Paso 2:
Seleccione una nueva unidad para reconstruir el RAID y haga clic en Rebuild.

El elemento Status a la derecha de la pantalla muestra el progreso de la reconstrucción. Después de la reconstrucción del volumen RAID 1, el Status se mostrará como Normal.

Instalación de controladores

• Antes de instalar los controladores, primero instale el sistema operativo.
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Toque para elegir qué ocurre con este disco" en la esquina superior derecha de la pantalla y seleccione "Ejecutar Run.exe". (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

Controladores y software

"Xpress Install" escaneará automáticamente su sistema y luego listará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install e "Xpress Install" instalará todos los controladores seleccionados. O haga clic en el icono de la flecha para instalar individualmente los controladores que necesite.

• Ignore los cuadros de diálogo emergentes (por ejemplo, el Asistente para hardware nuevo encontrado) que se muestran cuando "Xpress Install" está instalando los controladores. Si no lo hace, puede afectar la instalación del controlador.
• Algunos controladores de dispositivo reiniciarán su sistema automáticamente durante la instalación del controlador. Después de que el sistema se reinicie, "Xpress Install" continuará instalando otros controladores.

Software de aplicación

Esta página muestra las aplicaciones que desarrolla GIGABYTE y algunos programas gratuitos. Puede seleccionar las aplicaciones que desee y hacer clic en el icono Install para iniciar la instalación.

Información

Esta página proporciona información detallada sobre los controladores en el disco de controladores. La página Contact proporciona información de contacto de la sede de GIGABYTE en Taiwán. Puede hacer clic en la URL de esta página para vincular al sitio web de GIGABYTE para verificar más información sobre la sede de GIGABYTE o las sucursales en todo el mundo.

Características únicas

Utilidades de actualización del BIOS

Las placas base GIGABYTE ofrecen dos herramientas únicas de actualización del BIOS, Q-Flash™ y @BIOS™. GIGABYTE Q-Flash y @BIOS son fáciles de usar y te permiten actualizar el BIOS sin necesidad de entrar en el modo MS-DOS. Además, esta placa base cuenta con el diseño DualBIOS™ y es compatible con Q-Flash Plus, lo que proporciona múltiples protecciones para la seguridad y estabilidad de tu computadora.

¿Qué es DualBIOS™?

Las placas base que admiten DualBIOS tienen dos BIOS integradas, una BIOS principal y una BIOS de respaldo. Normalmente, el sistema funciona con la BIOS principal. Sin embargo, si la BIOS principal está dañada o defectuosa, la BIOS de respaldo tomará el control en el siguiente arranque del sistema para garantizar el funcionamiento normal del sistema.

¿Qué es Q-Flash Plus?

Q-Flash Plus te permite actualizar el BIOS cuando el sistema está apagado (estado de apagado S5). Guarda el BIOS más reciente en una unidad USB y conéctala al puerto dedicado; ahora puedes actualizar el BIOS automáticamente con solo presionar el botón Q-Flash Plus.

¿Qué es Q-Flash™?

Con Q-Flash puedes actualizar el BIOS del sistema sin tener que entrar primero en sistemas operativos como MS-DOS o Windows. Integrada en el BIOS, la herramienta Q-Flash te evita la molestia de tener que pasar por un complicado proceso de flasheo del BIOS.

¿Qué es @BIOS™?

@BIOS te permite actualizar el BIOS del sistema mientras estás en el entorno de Windows. @BIOS descargará el archivo de BIOS más reciente del sitio del servidor @BIOS más cercano y actualizará el BIOS.

Actualización del BIOS con la utilidad Q-Flash

Antes de comenzar

1. Desde el sitio web de GIGABYTE, descarga el archivo de actualización del BIOS comprimido más reciente que coincida con el modelo de tu placa base.
2. Extrae el archivo y guarda el nuevo archivo de BIOS (por ejemplo, Z590AORUSXTREMEWB.F1) en tu unidad flash USB o disco duro. Nota: La unidad flash USB o el disco duro deben utilizar el sistema de archivos FAT32/16/12.
3. Reinicia el sistema. Durante el POST, presiona la tecla <End> para entrar en Q-Flash. Nota: Puedes acceder a Q-Flash presionando la tecla <End> durante el POST o haciendo clic en el icono de Q-Flash (o presionando la tecla <F8>) en la configuración del BIOS. Sin embargo, si el archivo de actualización del BIOS se guarda en un disco duro en modo RAID/AHCI o en un disco duro conectado a un controlador SATA independiente, utiliza la tecla <End> durante el POST para acceder a Q-Flash.
   Dado que el flasheo del BIOS es potencialmente arriesgado, hazlo con precaución. Un flasheo inadecuado del BIOS puede provocar un mal funcionamiento del sistema.

   Haz clic en Q-Flash (F8) o selecciona el elemento Q-Flash en el menú Información del sistema para acceder a Q-Flash.

Actualización del BIOS

En el menú principal de Q-Flash, utiliza el teclado o el ratón para seleccionar un elemento que ejecutar. Al actualizar el BIOS, elige la ubicación donde se guarda el archivo del BIOS. El siguiente procedimiento asume que has guardado el archivo del BIOS en una unidad flash USB.

Paso 1:

1. Inserta la unidad flash USB que contiene el archivo del BIOS en la computadora. En la pantalla principal de Q-Flash, selecciona Update BIOS (Actualizar BIOS).


   • La opción Save BIOS (Guardar BIOS) te permite guardar el archivo del BIOS actual.
   • Q-Flash solo admite unidades flash USB o discos duros que utilicen el sistema de archivos FAT32/16/12.
   • Si el archivo de actualización del BIOS se guarda en un disco duro en modo RAID/AHCI o en un disco duro conectado a un controlador SATA independiente, utiliza la tecla <End> durante el POST para acceder a Q-Flash.
2. Selecciona el archivo de actualización del BIOS.
   Asegúrate de que el archivo de actualización del BIOS coincida con el modelo de tu placa base.

Paso 2:
La pantalla mostrará que el archivo del BIOS se está leyendo desde tu unidad flash USB. Por favor, selecciona Fast (Rápido) o Intact (Intacto) para comenzar la actualización del BIOS. La pantalla mostrará entonces el proceso de actualización.

• No apagues ni reinicies el sistema cuando el sistema esté leyendo/actualizando el BIOS.
• No retires la unidad flash USB o el disco duro cuando el sistema esté actualizando el BIOS.

Paso 3:
El sistema se reiniciará una vez finalizado el proceso de actualización.

Paso 4:
Durante el POST, presiona <Delete> para entrar en la configuración del BIOS. Selecciona Load Optimized Defaults (Cargar valores predeterminados optimizados) en la pantalla Save & Exit (Guardar y salir) y presiona <Enter> para cargar los valores predeterminados del BIOS. El sistema volverá a detectar todos los dispositivos periféricos después de una actualización del BIOS, por lo que te recomendamos que vuelvas a cargar los valores predeterminados del BIOS.

Selecciona Yes (Sí) para cargar los valores predeterminados del BIOS

Paso 5:
Selecciona Save & Exit Setup (Guardar y salir de la configuración) y presiona <Enter>. Y luego selecciona Yes (Sí) para guardar la configuración en la CMOS y salir de la configuración del BIOS. El procedimiento se completa después de que el sistema se reinicie.

Actualización del BIOS con la utilidad @BIOS

Antes de comenzar

1. En Windows, cierra todas las aplicaciones y los programas TSR (Terminate and Stay Resident). Esto ayuda a prevenir fallos inesperados al realizar una actualización del BIOS.
2. Si el BIOS se está actualizando a través de Internet, asegúrate de que la conexión a Internet sea estable y NO interrumpas la conexión a Internet (por ejemplo, evita una pérdida de energía o apagar Internet). Si no lo haces, puede que el BIOS se corrompa o que el sistema no pueda arrancar.
3. La garantía del producto GIGABYTE no cubre ningún daño del BIOS o fallo del sistema que resulte de un flasheo inadecuado del BIOS.

Uso de @BIOS

1. Actualizar el BIOS utilizando la función de actualización de Internet:

   Haz clic en Update from Server (Actualizar desde el servidor), selecciona el sitio del servidor @BIOS más cercano a tu ubicación y luego descarga el archivo del BIOS que coincida con el modelo de tu placa base. Sigue las instrucciones en pantalla para completar.
   Si el archivo de actualización del BIOS para tu placa base no está presente en el sitio del servidor @BIOS, por favor, descarga manualmente el archivo de actualización del BIOS del sitio web de GIGABYTE y sigue las instrucciones en "Actualizar el BIOS sin utilizar la función de actualización de Internet" a continuación.
2. Actualizar el BIOS sin utilizar la función de actualización de Internet:

   Haz clic en Update from File (Actualizar desde archivo), luego selecciona la ubicación donde guardas el archivo de actualización del BIOS obtenido de Internet o a través de otra fuente. Sigue las instrucciones en pantalla para completar.
3. Guardar el archivo del BIOS actual:

   Haz clic en Save to File (Guardar en archivo) para guardar el archivo del BIOS actual.
4. Cambiar el logotipo de inicio:

   Haz clic en Upload new image (Cargar nueva imagen) en Face-Wizard y podrás cambiar el logotipo de inicio con tu propia imagen, creando una pantalla de inicio personalizada. Haz clic en Backup current image (Hacer copia de seguridad de la imagen actual) para guardar el logotipo de inicio actual.
   Los formatos de imagen compatibles incluyen jpg, bmp y gif.

Después de actualizar el BIOS

Reinicia tu sistema después de actualizar el BIOS.

• Asegúrate de que el archivo del BIOS que se va a flashear coincida con el modelo de tu placa base. Actualizar el BIOS con un archivo del BIOS incorrecto podría causar que tu sistema no arranque.
• No apagues el sistema ni retires la alimentación durante el proceso de actualización del BIOS, o el BIOS puede corromperse y el sistema puede que no arranque.

Uso de Q-Flash Plus

Antes de comenzar

1. Desde el sitio web de GIGABYTE, descarga el archivo de actualización del BIOS comprimido más reciente que coincida con el modelo de tu placa base.
2. Descomprime el archivo del BIOS descargado, guárdalo en tu unidad flash USB y cámbiale el nombre a GIGABYTE.bin. Nota: La unidad flash USB debe utilizar el sistema de archivos FAT32/16 y debe ser una unidad flash USB 2.0.
3. Conecta los cables de alimentación al conector de alimentación de 12 V (conecta uno de los dos si hay dos) y al conector de alimentación principal.
4. Por favor, enciende la fuente de alimentación antes de conectar la unidad flash USB al puerto Q-Flash Plus en el panel posterior.

Uso de Q-Flash Plus

Presiona el botón Q-Flash Plus y el sistema buscará y coincidirá automáticamente con el archivo del BIOS en la unidad flash USB en el puerto Q-Flash Plus. El QFLED y el botón Q-Flash Plus en el panel trasero parpadearán durante el proceso de coincidencia y flasheo del BIOS. Espera de 6 a 8 minutos y los LED dejarán de parpadear cuando se complete el flasheo del BIOS.

• Si eliges actualizar el BIOS manualmente, primero asegúrate de que tu sistema esté apagado (estado de apagado S5).
• Si tu placa base tiene un interruptor de BIOS y un interruptor SB, restablécelos a sus ajustes predeterminados. (Ajuste predeterminado para el interruptor del BIOS: Arrancar desde el BIOS principal; ajuste predeterminado para el interruptor SB: Dual BIOS)
• En las placas base con DualBIOS™, la función DualBIOS™ continuará actualizando el BIOS de respaldo después de que el BIOS principal haya sido flasheado y el sistema se reinicie. Una vez completado, el sistema se reiniciará de nuevo y arrancará desde el BIOS principal.

APP Center

El GIGABYTE App Center le brinda fácil acceso a una gran cantidad de aplicaciones de GIGABYTE que le ayudan a aprovechar al máximo su placa base GIGABYTE ^(Nota). Utilizando una interfaz de usuario simple y unificada, GIGABYTE App Center le permite iniciar fácilmente todas las aplicaciones de GIGABYTE instaladas en su sistema, verificar actualizaciones relacionadas en línea y descargar las aplicaciones, los controladores y el BIOS.

Ejecutando el APP Center

Inserte el disco de controladores de la placa base. En la pantalla de ejecución automática, vaya a Application Software\Install GIGABYTE Utilities para instalar GIGABYTE App Center y las aplicaciones seleccionadas. Reinicie su ordenador una vez finalizada la instalación. En el modo de escritorio, haga clic en el icono de App Center en el área de notificación para iniciar la utilidad App Center (Figura 1). En el menú principal, puede seleccionar una aplicación para ejecutarla o hacer clic en LiveUpdate (Actualizar en vivo) para actualizar una aplicación en línea.

Si el App Center está cerrado, puede reiniciarlo haciendo clic en Launch App Center (Iniciar App Center) en el menú Inicio (Figura 2).

(Nota) Las aplicaciones disponibles en APP Center pueden diferir según el modelo de la placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.

EasyTune

EasyTune de GIGABYTE es una interfaz simple y fácil de usar que permite a los usuarios ajustar la configuración de su sistema o hacer overclock/sobrevoltaje en el entorno Windows.

La interfaz de EasyTune

Información de las pestañas

Las funciones disponibles en EasyTune pueden variar según el modelo de la placa base y la CPU. El área(s) atenuada(s) indica(n) que el elemento no es configurable o que la función no es compatible.

Realizar incorrectamente el overclock/sobrevoltaje puede dañar los componentes de hardware, como la CPU, el chipset y la memoria, y reducir la vida útil de estos componentes. Antes de realizar el overclock/sobrevoltaje, asegúrese de conocer completamente cada función de EasyTune, o puede producirse inestabilidad del sistema u otros resultados inesperados.

Fast Boot

A través de la sencilla interfaz GIGABYTE Fast Boot, puede habilitar o cambiar la configuración de Fast Boot (Arranque rápido) o Next Boot After AC Power Loss (Próximo arranque después de la pérdida de alimentación de CA) directamente en el sistema operativo.

La interfaz de Fast Boot

Usando Fast Boot

• BIOS Fast Boot:
  Esta opción es la misma que la opción Fast Boot (Arranque rápido) ^(Nota) en la configuración del BIOS. Le permite habilitar o deshabilitar la función de arranque rápido para acortar el tiempo de arranque del sistema operativo.
• Next Boot After AC Power Loss:
  Esta opción es la misma que la opción Next Boot After AC Power Loss (Próximo arranque después de la pérdida de alimentación de CA) ^(Nota) en la configuración del BIOS. Le permite seleccionar el modo de arranque del sistema al regresar de una pérdida de alimentación de CA. (Este modo solo se puede configurar cuando BIOS Fast Boot (Arranque rápido del BIOS) está configurado en Enabled (Activado) o Ultra Fast (Ultra rápido)).

Después de configurar los ajustes, haga clic en Save (Guardar) para guardar y haga clic en Exit (Salir). La configuración surtirá efecto en el próximo arranque. Si hace clic en el botón Enter BIOS Setup Now (Entrar a la configuración del BIOS ahora), el sistema se reiniciará e ingresará a la configuración del BIOS inmediatamente.

(Nota) Para obtener más detalles sobre esta función, consulte el capítulo "Configuración del BIOS".

Game Boost

Esta aplicación le permite administrar de forma flexible sus aplicaciones para optimizar su rendimiento de juego liberando recursos del sistema y uso de memoria.

La interfaz de Game Boost

Usando Game Boost

Seleccione la aplicación que desea suspender y luego haga clic en Go (Ir) para optimizar su sistema para juegos. Para revertir el ordenador al estado en que estaba antes, haga clic en Revert (Revertir). Además, se proporcionan dos teclas de acceso rápido de la siguiente manera:

• Optimize (Ctrl+Alt+B): (Optimizar [Ctrl+Alt+B]): Optimiza automáticamente su plataforma de juegos y el rendimiento de los juegos.
• Revert (Ctrl+Alt+R): (Revertir [Ctrl+Alt+R]): Restaura su ordenador al estado anterior al inicio del juego.

RGB Fusion

Esta aplicación le permite habilitar o especificar el modo de iluminación del dispositivo seleccionado ^{(Nota 1)} mientras se encuentra en el entorno de Windows.

La interfaz de RGB Fusion

Usando RGB Fusion

• El icono en la esquina superior derecha: Permite que su ordenador se conecte a la aplicación GIGABYTE RGB Fusion instalada en sus dispositivos portátiles. ^{(Nota 2)}
• Haga clic en el icono del dispositivo deseado y seleccione el color LED/comportamiento de iluminación en la sección derecha de la pantalla.

  Static	Todos los LED emiten un solo color.
  Pulse	Todos los LED se atenúan y se iluminan simultáneamente.
  Flash	Todos los LED parpadean simultáneamente encendiéndose y apagándose.
  Double Flash	Todos los LED parpadean en un patrón entrelazado.
  Color Cycle	Todos los LED recorren simultáneamente un espectro completo de colores.
  Music	Todos los LED están sincronizados con su música.
  Random	Las regiones de un solo LED parpadean aleatoriamente.
  Wave	Un espectro de colores completo cae en cascada a través del LED.
  Game	Todos los LED están sincronizados con su juego.
  Off	Apaga todos los LED.

• Opciones para controlar los LED en la placa base y la tira de LED digital. Haga clic en el icono de la placa base para obtener más ajustes. ^(Nota)
  Seleccione el área deseada y seleccione el color/comportamiento de iluminación LED en la sección derecha de la pantalla.

  Static	Los LED de la región seleccionada emiten un solo color.
  Pulse	Los LED de la región seleccionada se atenúan y se iluminan simultáneamente.
  Flash	Los LED de la región seleccionada parpadean simultáneamente encendiéndose y apagándose.
  Double Flash	Todos los LED parpadean en un patrón entrelazado.
  Color Cycle	Todos los LED recorren simultáneamente un espectro completo de colores.
  Digital Wave	Un espectro de colores completo cae en cascada a través del LED de la armadura.
  Digital A~I Mode	Proporciona múltiples modos de iluminación digital a través del LED de la armadura y la tira de LED.
  Off	Desactiva los LED de la región seleccionada.

(Nota) Las regiones/modos/colores disponibles pueden variar según la placa base.

(Nota 1) RGB Fusion buscará automáticamente los dispositivos que tengan la función de iluminación LED y los mostrará en la lista.

(Nota 2) Descargue la aplicación GIGABYTE RGB Fusion de App Store o Google Play.

Smart Backup

Smart Backup le permite realizar una copia de seguridad de una partición como un archivo de imagen cada hora. Puede utilizar estas imágenes para restaurar su sistema o archivos cuando sea necesario.

El menú principal de Smart Backup:

Button	Description
Settings	Le permite seleccionar la partición de origen y destino
Start	Le permite crear una unidad de rescate
Backup Now	Le permite realizar la copia de seguridad inmediatamente
File Recovery...	Le permite recuperar sus archivos de la imagen de copia de seguridad
System Recovery...	Le permite recuperar su sistema de la imagen de copia de seguridad

• Smart Backup solo es compatible con el sistema de archivos NTFS.
• Debe seleccionar la partición de destino en Settings (Ajustes) la primera vez que utilice Smart Backup.
• El botón Backup Now (Copia de seguridad ahora) estará disponible solo después de 10 minutos de haber iniciado sesión en Windows.
• Seleccione la casilla de verificación Always run on next reboot (Ejecutar siempre en el próximo reinicio) para habilitar automáticamente Smart Backup después de reiniciar el sistema.

Creando una copia de seguridad:

Haga clic en el botón Settings (Ajustes) en el menú principal. En el cuadro de diálogo Settings (Ajustes), seleccione la partición de origen y la partición de destino y haga clic en OK (Aceptar). La copia de seguridad inicial comenzará después de 10 minutos y la copia de seguridad normal se realizará cada hora. Nota: De forma predeterminada, todas las particiones en la unidad del sistema se seleccionan como el origen de la copia de seguridad. El destino de la copia de seguridad no puede estar en la misma partición que el origen de la copia de seguridad.

Guardando la copia de seguridad en una ubicación de red:

Si desea guardar la copia de seguridad en una ubicación de red, seleccione Browse network location (Examinar ubicación de red). Asegúrese de que su ordenador y el ordenador donde desea guardar la copia de seguridad estén en el mismo dominio. Elija la ubicación de red donde desea almacenar la copia de seguridad e ingrese el nombre de usuario y la contraseña. Siga las instrucciones en pantalla para completar.

Recuperando un archivo:

Haga clic en el botón File Recovery (Recuperación de archivos) en el menú principal. Utilice el control deslizante de tiempo en la parte superior de la ventana emergente para seleccionar un tiempo de copia de seguridad anterior. El panel derecho mostrará las particiones de las que se ha realizado una copia de seguridad en el destino de la copia de seguridad (en la carpeta My Backup [Mi copia de seguridad]). Busque el archivo que desea y cópielo.

Recuperando su sistema con Smart Backup:

Pasos:

1. Haga clic en el botón System Recovery (Recuperación del sistema) en el menú principal.
2. Seleccione la ubicación donde se guarda su copia de seguridad.
3. Utilice el control deslizante de tiempo para seleccionar un punto de tiempo.
4. Seleccione una copia de seguridad de partición creada en el punto de tiempo seleccionado y haga clic en Restore (Restaurar).
5. Confirme si desea reiniciar su sistema para proceder con la restauración inmediatamente o más tarde. Una vez que responda "Sí", el sistema se reiniciará en el entorno de recuperación de Windows. Siga las instrucciones en pantalla para restaurar su sistema.
   Todos sus archivos y programas se eliminarán y se reemplazarán con los de la copia de seguridad seleccionada. Si es necesario, asegúrese de hacer una copia de sus datos antes de la restauración.

System Information Viewer

GIGABYTE System Information Viewer le permite supervisar y ajustar la velocidad del ventilador en el sistema operativo. También puede mostrar la información del monitor de hardware en el escritorio para ver el estado del sistema en cualquier momento.

La interfaz de System Information Viewer

Información de las pestañas

• La función de control de velocidad requiere el uso de un ventilador con diseño de control de velocidad del ventilador.
• Para utilizar la función de detección de ruido, debe tener una placa base con un conector de detección de ruido.

Configuración de la entrada y salida de audio

Después de instalar los controladores de la placa base incluidos, asegúrese de que su conexión a Internet funcione correctamente. El sistema instalará automáticamente el controlador de audio desde la Microsoft Store. Reinicie el sistema después de instalar el controlador de audio.

Configuración de audio de 2/4/5.1/7.1 canales

La placa base proporciona cinco conectores de audio en el panel posterior que admiten audio de 2/4/5.1/7.1 canales. La siguiente imagen muestra las asignaciones predeterminadas de los conectores de audio.

Para configurar el audio de 4/5.1/7.1 canales, debe reasignar el conector de entrada de línea para que sea la salida del altavoz lateral a través del controlador de audio.

Configuración de los altavoces

Paso 1:
Vaya al menú Inicio y haga clic en la Realtek Audio Console (Consola de audio de Realtek).

Paso 2:
En la pantalla de Speakers (Altavoces), haga clic en la pestaña Speaker Configuration (Configuración de altavoces). En la lista de Speaker Configuration (Configuración de altavoces), seleccione Stereo (Estéreo), Quadraphonic (Cuadrafónico), 5.1 Speaker (Altavoz 5.1) o 7.1 Speaker (Altavoz 7.1) según el tipo de configuración de altavoces que desee establecer. A continuación, se completa la configuración de los altavoces.

Habilitación del amplificador de auriculares inteligente

La función Smart Headphone Amp detecta automáticamente la impedancia de su dispositivo de audio de uso en la cabeza, ya sean auriculares internos o auriculares de gama alta, para proporcionar una dinámica de audio óptima. Para habilitar esta función, conecte su dispositivo de audio de uso en la cabeza al conector de salida de línea en el panel frontal y, a continuación, vaya a la página Realtek HD Audio 2nd output (Segunda salida de audio HD de Realtek). Habilite la función Smart Headphone Amp (Amplificador de auriculares inteligente). La lista de Headphone Power (Alimentación de los auriculares) que aparece a continuación le permite establecer manualmente el nivel de volumen de los auriculares, evitando que el volumen sea demasiado alto o demasiado bajo.

Para habilitar Smart Headphone Amp para el conector de salida de línea posterior, asegúrese de conectar su dispositivo de audio de uso en la cabeza al conector de salida de línea posterior/salida de altavoz frontal.
Vaya a la pantalla Speakers (Altavoces), el elemento Headphone Impedance Sensing (Detección de impedancia de los auriculares) de la derecha muestra la impedancia actual de los auriculares.

Configuración de los auriculares

Cuando conecte sus auriculares al conector de salida de línea en el panel posterior o panel frontal, asegúrese de que el dispositivo de reproducción predeterminado esté configurado correctamente.

Paso 1:
Localice el icono en el área de notificación y haga clic con el botón derecho en el icono. Seleccione Open Sound settings (Abrir configuración de sonido).

Paso 2:
Seleccione Sound Control Panel (Panel de control de sonido).

Paso 3:
En la pestaña Playback (Reproducción), asegúrese de que sus auriculares estén configurados como el dispositivo de reproducción predeterminado. Para el dispositivo conectado al conector de salida de línea en el panel posterior, haga clic con el botón derecho en Speakers (Altavoces) y seleccione Set as Default Device (Establecer como dispositivo predeterminado); para el dispositivo conectado al conector de salida de línea en el panel frontal, haga clic con el botón derecho en Realtek HD Audio 2nd output (Segunda salida de audio HD de Realtek).

Configuración de la salida S/PDIF

El conector de salida S/PDIF puede transmitir señales de audio a un decodificador externo para la decodificación para obtener la mejor calidad de audio.

1. Conexión de un cable de salida S/PDIF:
   Conecte un cable óptico S/PDIF a un decodificador externo para transmitir las señales de audio digital S/PDIF.

2. Configuración de la salida S/PDIF:
   En la pantalla Realtek Digital Output (Salida digital de Realtek), seleccione la frecuencia de muestreo y la profundidad de bits en la sección Default Format (Formato predeterminado).


Uso de la grabadora de voz

Después de configurar el dispositivo de entrada de audio, para abrir la Voice Recorder (Grabadora de voz), vaya al menú Inicio y busque Voice Recorder (Grabadora de voz).

Grabación de audio

1. Para comenzar la grabación, haga clic en el icono Record (Grabar) .
2. Para detener la grabación, haga clic en el icono Stop recording (Detener grabación) .

Reproducción del sonido grabado

Las grabaciones se guardarán en Documentos>Grabaciones de sonido. La grabadora de voz graba audio en formato MPEG-4 (.m4a). Puede reproducir la grabación con un programa de reproductor de medios digitales que admita el formato de archivo de audio.

DTS:X^® Ultra

¡Escuche lo que se ha estado perdiendo! La tecnología DTS:X^® Ultra está diseñada para mejorar sus experiencias de juegos, películas, RA y RV en auriculares y altavoces. Ofrece una solución de audio avanzada que reproduce sonidos por encima, alrededor y cerca de usted, elevando su juego a nuevos niveles. Ahora con soporte para el sonido espacial de Microsoft. Las características clave incluyen:

• Audio 3D creíble
  La última reproducción de audio espacial de DTS que ofrece audio 3D creíble a través de auriculares y altavoces.
• El sonido de la PC se vuelve real
  La tecnología de decodificación DTS:X coloca el sonido donde ocurriría naturalmente en el mundo real.
• Escuche el sonido tal como fue concebido
  Ajuste de altavoces y auriculares que preserva la experiencia de audio tal como fue diseñada.

Uso de DTS:X Ultra

Paso 1:
Después de instalar los controladores de la placa base incluidos, asegúrese de que su conexión a Internet funcione correctamente. El sistema instalará automáticamente DTS:X Ultra desde la Microsoft Store. Reinicie el sistema después de la instalación.

Paso 2:
Conecte su dispositivo de audio y seleccione DTS:X Ultra en el menú Inicio. El menú principal de Content Mode (Modo de contenido) le permite seleccionar modos de contenido que incluyen Música, Video y Películas, o puede seleccionar modos de sonido sintonizados específicamente, incluidos Estrategia, RPG y Shooter, para adaptarse a diferentes géneros de juegos. El Custom Audio (Audio personalizado) le permite crear perfiles de audio personalizados basados en preferencias personales para su uso posterior.

Uso de DTS Sound Unbound

Instalación de DTS Sound Unbound

Paso 1:
Conecte sus auriculares al conector de salida de línea del panel frontal y asegúrese de que su conexión a Internet funcione correctamente. Localice el icono en el área de notificación y haga clic con el botón derecho en el icono. Haga clic en Spatial Sound (Sonido espacial) y luego seleccione DTS Sound Unbound.

Paso 2:
El sistema se conectará a la Microsoft Store. Cuando aparezca la aplicación DTS Sound Unbound, haga clic en Install (Instalar) y siga las instrucciones en pantalla para continuar con la instalación.

Paso 3:
Después de instalar la aplicación DTS Sound Unbound, haga clic en Launch (Iniciar). Acepte el End User License Agreement (Acuerdo de licencia de usuario final) y reinicie el sistema.

Paso 4:
Seleccione DTS Sound Unbound en el menú Inicio. DTS Sound Unbound le permite utilizar las funciones DTS Headphone: X y DTS:X.

Solución de problemas

Preguntas frecuentes

Para leer más preguntas frecuentes sobre su placa base, vaya a la página Support\FAQ (Soporte\Preguntas frecuentes) en el sitio web de GIGABYTE.

P: ¿Por qué la luz de mi teclado/ratón óptico sigue encendida después de que el ordenador se apaga?
R: Algunas placas base proporcionan una pequeña cantidad de energía en espera después de que el ordenador se apaga y es por eso que la luz sigue encendida.

P: ¿Cómo borro los valores del CMOS?
R: Para las placas base que tienen un botón Clear CMOS, presione este botón para borrar los valores del CMOS (antes de hacer esto, apague el ordenador y desenchufe el cable de alimentación). Para las placas base que tienen un puente Clear CMOS, consulte las instrucciones en el capítulo "Instalación de hardware" para cerrar el puente para borrar los valores del CMOS. Si su placa no tiene este puente/botón, consulte las instrucciones sobre la batería de la placa base en el capítulo "Instalación de hardware". Puede quitar temporalmente la batería del soporte de la batería para dejar de suministrar energía al CMOS, lo que borrará los valores del CMOS después de aproximadamente un minuto.

P: ¿Por qué sigo obteniendo un sonido débil aunque haya subido el volumen de mi altavoz al máximo?
R: Asegúrese de que su altavoz esté equipado con un amplificador interno. Si no, pruebe con un altavoz con alimentación/amplificador.

Procedimiento de solución de problemas

Si encuentra algún problema durante el inicio del sistema, siga el procedimiento de solución de problemas a continuación para resolver el problema.

Si el procedimiento anterior no puede resolver su problema, póngase en contacto con el lugar de compra o con el distribuidor local para obtener ayuda. O vaya a la página Support\Technical Support (Soporte\Soporte técnico) para enviar su pregunta. Nuestro personal de atención al cliente le responderá lo antes posible.

Códigos LED de depuración

Arranque normal

Código	Descripción
10	Se inicia el núcleo PEI.
11	Se inicia la inicialización de la CPU previa a la memoria.
12~14	Reservado.
15	Se inicia la inicialización del puente norte previa a la memoria.
16~18	Reservado.
19	Se inicia la inicialización del puente sur previa a la memoria.
1A~2A	Reservado.
2B~2F	Inicialización de la memoria.
31	Memoria instalada.
32~36	Inicialización de la CPU PEI.
37~3A	Inicialización de IOH PEI.
3B~3E	Inicialización de PCH PEI.
3F~4F	Reservado.
60	Se inicia el núcleo DXE.
61	Inicialización de NVRAM.
62	Instalación de los servicios de tiempo de ejecución PCH.
63~67	Se inicia la inicialización de la CPU DXE.
68	Se inicia la inicialización del puente host PCI.
69	Inicialización de IOH DXE.
6A	Inicialización de IOH SMM.
6B~6F	Reservado.
70	Inicialización de PCH DXE.
71	Inicialización de PCH SMM.
72	Inicialización de los dispositivos PCH.
73~77	Inicialización de PCH DXE (específico del módulo PCH).
78	Inicialización del núcleo ACPI.
79	Se inicia la inicialización de CSM.
7A~7F	Reservado para uso de AMI.
80~8F	Reservado para uso de OEM (códigos de inicialización OEM DXE).
90	Transferencia de fase a BDS (Selección del dispositivo de arranque) desde DXE.
91	Emitir evento para conectar controladores.
92	Se inicia la inicialización del bus PCI.
93	Inicialización de la conexión en caliente del bus PCI.
94	Enumeración del bus PCI para detectar cuántos recursos se solicitan.
95	Comprobar los recursos solicitados por el dispositivo PCI.
96	Asignar recursos del dispositivo PCI.
97	Conectar dispositivos de salida de consola (p. ej., el monitor está encendido).
98	Conectar dispositivos de entrada de consola (p. ej., el teclado/ratón PS2/USB están activados).
99	Inicialización de Super IO.
9A	Se inicia la inicialización de USB.
9B	Emitir reinicio durante el proceso de inicialización de USB.
9C	Detectar e instalar todos los dispositivos USB conectados actualmente.
9D	Activar todos los dispositivos USB conectados actualmente.
9E~9F	Reservado.
A0	Se inicia la inicialización de IDE.
A1	Emitir reinicio durante el proceso de inicialización de IDE.
A2	Detectar e instalar todos los dispositivos IDE conectados actualmente.
A3	Activar todos los dispositivos IDE conectados actualmente.
A4	Se inicia la inicialización de SCSI.
A5	Emitir reinicio durante el proceso de inicialización de SCSI.
A6	Detectar e instalar todos los dispositivos SCSI conectados actualmente.
A7	Activar todos los dispositivos SCSI conectados actualmente.
A8	Verificar la contraseña si es necesario.
A9	Se inicia la configuración del BIOS.
AA	Reservado.
AB	Esperar el comando del usuario en la configuración del BIOS.
AC	Reservado.
AD	Emitir evento Listo para arrancar para el arranque del SO.
AE	Arrancar al SO heredado.
AF	Salir de los servicios de arranque.
B0	Comienza la instalación de AP en tiempo de ejecución.
B1	Finaliza la instalación de AP en tiempo de ejecución.
B2	Inicialización de la ROM de opción heredada.
B3	Reinicio del sistema si es necesario.
B4	Conexión en caliente del dispositivo USB.
B5	Conexión en caliente del dispositivo PCI.
B6	Limpieza de NVRAM.
B7	Reconfigurar la configuración de NVRAM.
B8~BF	Reservado.
C0~CF	Reservado.

Reanudación S3

Código	Descripción
E0	Se inicia la reanudación S3 (llamada desde DXE IPL).
E1	Rellenar los datos del script de arranque para la reanudación S3.
E2	Inicializa VGA para la reanudación S3.
E3	Llamada al vector de activación S3 del SO.

Recuperación

Código	Descripción
F0	El modo de recuperación se activará debido a la detección de un volumen de firmware no válido.
F1	El modo de recuperación se activará por decisión del usuario.
F2	Se inicia la recuperación.
F3	Se encuentra la imagen de firmware de recuperación.
F4	Se carga la imagen de firmware de recuperación.
F5~F7	Reservado para futuros códigos de progreso de AMI.

Error

Código	Descripción
50~55	Se produce un error de inicialización de la memoria.
56	Tipo o velocidad de CPU no válidos.
57	Incompatibilidad de CPU.
58	Error en la autoprueba de la CPU o posible error de caché de la CPU.
59	No se encuentra el microcódigo de la CPU o no se pudo actualizar el microcódigo.
5A	Error interno de la CPU.
5B	Error en Reset PPI.
5C~5F	Reservado.
D0	Error de inicialización de la CPU.
D1	Error de inicialización de IOH.
D2	Error de inicialización de PCH.
D3	Algunos de los protocolos arquitectónicos no están disponibles.
D4	Error de asignación de recursos PCI. Sin recursos.
D5	No hay espacio para la inicialización de la ROM de opción heredada.
D6	No se encontraron dispositivos de salida de consola.
D7	No se encontraron dispositivos de entrada de consola.
D8	Es una contraseña no válida.
D9~DA	No se puede cargar la opción de arranque.
DB	Error en la actualización de Flash.
DC	Error en el protocolo de reinicio.
DE~DF	Reservado.
E8	Error en la reanudación S3.
E9	No se encuentra S3 Resume PPI.
EA	El script de arranque de reanudación S3 no es válido.
EB	Error en la llamada de activación del SO S3.
EC~EF	Reservado.
F8	Recovery PPI no es válido.
F9	No se encuentra la cápsula de recuperación.
FA	Cápsula de recuperación no válida.
FB~FF	Reservado.

Contáctenos

• GIGA-BYTE TECHNOLOGY CO., LTD.
  Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
  TEL: +886-2-8912-4000
  FAX: +886-2-8912-4005
  Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
  WEB address (English): https://www.gigabyte.com
  WEB address (Chinese): https://www.gigabyte.com/tw
• G.B.T. INC. - U.S.A.
  TEL: +1-626-854-9338
  FAX: +1-626-854-9326
  Tech. Support: https://esupport.gigabyte.com
  Warranty Info: http://rma.gigabyte.us
  Web address: https://www.gigabyte.com/us
• G.B.T. INC (USA) - Mexico
  Tel: +1-626-854-9338 x 215 (Support in Spanish) (Soporte en español)
  FAX: +1-626-854-9326
  Correo: soporte@gigabyte-usa.com
  Tech. Support: http://rma.gigabyte.us
  Web address: https://www.gigabyte.com/latam
• Giga-Byte SINGAPORE PTE. LTD. - Singapore
  WEB address: https://www.gigabyte.com/sg
• Thailand
  WEB address: https://www.gigabyte.com/th
• Vietnam
  WEB address: https://www.gigabyte.com/vn
• NINGBO G.B.T. TECH. TRADING CO., LTD. - China
  WEB address: https://www.gigabyte.cn/
  Shanghai
  TEL: +86-21-63400912
  FAX: +86-21-63400682
  Beijing
  TEL: +86-10-62102838
  FAX: +86-10-62102848
  Wuhan
  TEL: +86-27-87685981
  FAX: +86-27-87579461
  GuangZhou
  TEL: +86-20-87540700
  FAX: +86-20-87544306
  Chengdu
  TEL: +86-28-85483135
  FAX: +86-28-85256822
  Xian
  TEL: +86-29-85531943
  FAX: +86-29-85510930
  Shenyang
  TEL: +86-24-83992342
  FAX: +86-24-83992102
• GIGABYTE TECHNOLOGY (INDIA) LIMITED - India
  WEB address: https://www.gigabyte.com/in
• Saudi Arabia
  WEB address: https://www.gigabyte.com/sa
• Gigabyte Technology Pty. Ltd. - Australia
  WEB address: https://www.gigabyte.com/au
• G.B.T. TECHNOLOGY TRADING GMBH - Germany
  WEB address: https://www.gigabyte.com/de
• G.B.T. TECH. CO., LTD. - U.K.
  WEB address: https://www.gigabyte.com/uk
• Giga-Byte Technology B.V. - The Netherlands
  WEB address: https://www.gigabyte.com/nl
• GIGABYTE TECHNOLOGY FRANCE - France
  WEB address: https://www.gigabyte.com/fr
• Sweden
  WEB address: https://www.gigabyte.com/se
• Italy
  WEB address: http://it.gigabyte.com/
• Spain
  WEB address: http://es.gigabyte.com/
• Greece
  WEB address: http://www.gigabyte.com.gr/
• Czech Republic
  WEB address: http://www.gigabyte.cz/
• Hungary
  WEB address: http://hu.gigabyte.com/
• Turkey
  WEB address: http://www.gigabyte.com.tr/
• Russia
  WEB address: http://www.gigabyte.ru/
• Poland
  WEB address: http://www.gigabyte.pl/
• Ukraine
  WEB address: http://www.gigabyte.ua/
• Romania
  WEB address: https://www.gigabyte.com/ro
• Serbia
  WEB address: http://www.gigabyte.rs/
• Kazakhstan
  WEB address: http://www.gigabyte.kz/

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to: (Para enviar una pregunta técnica o no técnica [Ventas/Marketing], por favor enlace a:)
  https://esupport.gigabyte.com


Referencias

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技
• GIGABYTE USA RMA
• GIGABYTE U.S.A.
• GIGABYTE Latinoamérica
• GIGABYTE Singapore
• GIGABYTE Tailandia
• GIGABYTE Vietnam
• GIGABYTE 技嘉科技
• GIGABYTE India
• GIGABYTE Arabia Saudita
• GIGABYTE Australia
• GIGABYTE Alemania
• GIGABYTE U.K.
• GIGABYTE Países Bajos
• GIGABYTE Francia
• GIGABYTE Suecia
• GIGABYTE Italia
• GIGABYTE España

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar GIGABYTE Z590 AORUS XTREME WATERFORCE - Manual de la placa base

Idiomas disponibles
