Gigabyte B450M DS3H - Manual de la Placa Base Micro ATX AM4 Rev. 1101

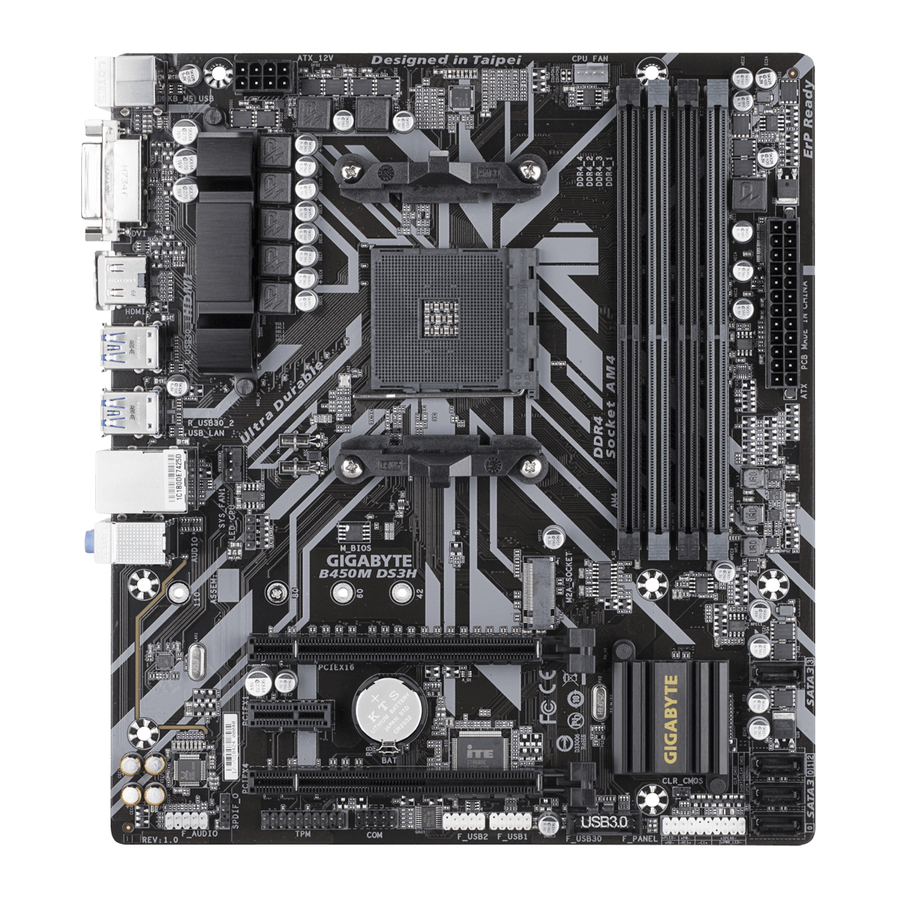

Disposición de la Placa Base B450M DS3H

Contenido de la Caja
5 Placa Base B450M DS3H
5 Disco de controladores de la placa base
5 Manual del Usuario
5 Dos cables SATA
5 Protector de E/S (I/O Shield)
* El contenido de la caja anterior es solo de referencia y los elementos reales dependerán del paquete del producto que obtenga. El contenido de la caja está sujeto a cambios sin previo aviso.

Instalación del Hardware

Precauciones de Instalación

La placa base contiene numerosos circuitos y componentes electrónicos delicados que pueden dañarse como resultado de una descarga electrostática (ESD). Antes de la instalación, lea atentamente el manual del usuario y siga estos procedimientos:

• Antes de la instalación, asegúrese de que el chasis sea adecuado para la placa base.
• Antes de la instalación, no retire ni rompa la etiqueta del S/N (Número de Serie) de la placa base ni la etiqueta de garantía proporcionada por su distribuidor. Estas etiquetas son necesarias para la validación de la garantía.
• Siempre desconecte la alimentación de CA desenchufando el cable de alimentación de la toma de corriente antes de instalar o quitar la placa base u otros componentes de hardware.
• Al conectar componentes de hardware a los conectores internos de la placa base, asegúrese de que estén conectados de forma firme y segura.
• Cuando manipule la placa base, evite tocar los terminales o conectores metálicos.
• Lo mejor es usar una pulsera antiestática (ESD) al manipular componentes electrónicos como una placa base, CPU o memoria. Si no tiene una pulsera antiestática, mantenga las manos secas y primero toque un objeto metálico para eliminar la electricidad estática.
• Antes de instalar la placa base, colóquela encima de una almohadilla antiestática o dentro de un contenedor de protección electrostática.
• Antes de conectar o desconectar el cable de la fuente de alimentación de la placa base, asegúrese de que la fuente de alimentación se haya apagado.
• Antes de encender la alimentación, asegúrese de que el voltaje de la fuente de alimentación se haya configurado de acuerdo con el estándar de voltaje local.
• Antes de usar el producto, verifique que todos los cables y conectores de alimentación de sus componentes de hardware estén conectados.
• Para evitar daños a la placa base, no permita que los tornillos entren en contacto con el circuito de la placa base o sus componentes.
• Asegúrese de que no queden tornillos o componentes metálicos sueltos colocados en la placa base o dentro de la carcasa de la computadora.
• No coloque el sistema informático sobre una superficie irregular.
• No coloque el sistema informático en un entorno húmedo o de alta temperatura.
• Encender la alimentación de la computadora durante el proceso de instalación puede provocar daños a los componentes del sistema así como daños físicos al usuario.
• Si no está seguro de algún paso de la instalación o tiene un problema relacionado con el uso del producto, consulte a un técnico informático certificado.
• Si utiliza un adaptador, un cable de extensión de alimentación o una regleta, asegúrese de consultar sus instrucciones de instalación y/o conexión a tierra.

Especificaciones del producto

	CPU (Unidad Central de Procesamiento)	Socket AM4: Procesadores AMD Ryzen ™ de 2da Generación Procesadores AMD Ryzen ™ con Gráficos Radeon ™ Vega Procesadores AMD Ryzen ™ de 1ra Generación (Visite el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente).
	Chipset	AMD B450
	Memoria	4 zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad DIMM individual de 32 GB) de memoria del sistema Arquitectura de memoria de doble canal Soporte para módulos de memoria DDR4 de 2933/2667/2400/2133 MHz Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (operan en modo no ECC) Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Soporte para módulos de memoria Extreme Memory Profile (XMP) (Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles).
	Gráficos integrados	Procesador de gráficos integrados: 1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub mediante un adaptador. 1 puerto HDMI, que admite una resolución máxima de 4096x2160 a 60 Hz (Nota) * Soporte para la versión HDMI 2.0 y HDCP 2.2. (Nota) Memoria compartida máxima de 16 GB
	Audio	CODEC de audio Realtek ® Audio de alta definición 2/4/5.1/7.1 canales * Para configurar el audio de 7.1 canales, debe usar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio. Soporte para salida S/PDIF
	LAN	Chip Realtek ® GbE LAN (10/100/1000 Mbit)
	Ranuras de expansión	1 ranura PCI Express x16, funcionando a x16 (PCIEX16) (Nota) * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16. (La ranura PCIEX16 cumple con el estándar PCI Express 3.0). 1 ranura PCI Express x16, funcionando a x4 (PCIEX4) 1 ranura PCI Express x1 (Las ranuras PCIEX4 y PCI Express x1 cumplen con el estándar PCI Express 2.0).
	Tecnología Multi-Gráficos	Soporte para AMD Quad-GPU CrossFire ™ y tecnologías 2-Way AMD CrossFire ™
	Interfaz de almacenamiento	1 conector M.2 (Socket 3, llave M, tipo 2242/2260/2280/22110 SATA y soporte para PCIe 3.0 x4/x2 SSD) 4 conectores SATA 6Gb/s Soporte para RAID 0, RAID 1 y RAID 10 * Consulte "1-7 Conectores internos" para ver los avisos de instalación de los conectores M.2 y SATA.
	USB	Chipset: 2 puertos USB 3.1 Gen 1 disponibles a través del conector USB interno 8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos) CPU: 4 puertos USB 3.1 Gen 1 en el panel posterior
	Conectores internos	1 conector de alimentación principal ATX de 24 pines 1 conector de alimentación ATX 12V de 8 pines 1 cabezal de ventilador de CPU 1 cabezal de ventilador del sistema 1 conector M.2 Socket 3 4 conectores SATA 6Gb/s 1 cabezal del panel frontal 1 cabezal de audio del panel frontal 1 cabezal de salida S/PDIF 1 cabezal de tira LED del refrigerador de la CPU/tira LED RGB 1 cabezal USB 3.1 Gen 1 2 cabezales USB 2.0/1.1 1 cabezal de módulo de plataforma segura (TPM) (2x10 pines, solo para el módulo GC-TPM2.0) 1 cabezal de puerto serie 1 puente Clear CMOS
	Conectores del panel posterior	1 puerto de teclado/ratón PS/2 1 puerto DVI-D 1 puerto HDMI 4 x USB 3.1 Gen 1 puertos 4 puertos USB 2.0/1.1 1 puerto RJ-45 3 conectores de audio
	Controlador de E/S	Chip controlador de E/S iTE ®
	Monitor de hardware	Detección de voltaje Detección de temperatura Detección de velocidad del ventilador Advertencia de sobrecalentamiento Advertencia de fallo del ventilador Control de velocidad del ventilador * Si la función de control de velocidad del ventilador es compatible dependerá del refrigerador que instale.
	BIOS	1 flash de 128 Mbit Uso de AMI UEFI BIOS con licencia PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
	Características únicas	Soporte para APP Center * Las aplicaciones disponibles en APP Center pueden variar según el modelo de la placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base. 3D OSD @BIOS AutoGreen Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock Smart HUD Smart Survey System Information Viewer USB Blocker V-Tuner Soporte para Q-Flash Soporte para Xpress Install
	Software incluido	Norton ® Internet Security (versión OEM) cFosSpeed
	Sistema operativo	Soporte para Windows 10 de 64 bits
	Factor de forma	Factor de forma Micro ATX; 24,4 cm x 21,5 cm

(Nota) El soporte real puede variar según la CPU.
* GIGABYTE se reserva el derecho de realizar cualquier cambio en las especificaciones del producto y la información relacionada con el producto sin previo aviso.

Visite el sitio web de GIGABYTE para obtener listas de soporte de CPU, módulos de memoria, SSD y dispositivos M.2.

Visite la página Lista de soporte\utilidades en el sitio web de GIGABYTE para descargar la última versión de las aplicaciones.

Instalación de la CPU

Lea las siguientes pautas antes de comenzar a instalar la CPU:

• Asegúrese de que la placa base sea compatible con la CPU. (Visite el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente).
• Siempre apague la computadora y desenchufe el cable de alimentación de la toma de corriente antes de instalar la CPU para evitar daños en el hardware.
• Ubique el pin uno de la CPU. La CPU no se puede insertar si está orientada incorrectamente.
• Aplique una capa uniforme y delgada de grasa térmica en la superficie de la CPU.
• No encienda la computadora si no está instalado el refrigerador de la CPU, de lo contrario, podría producirse un sobrecalentamiento y daños en la CPU.
• Establezca la frecuencia del host de la CPU de acuerdo con las especificaciones de la CPU. No se recomienda que la frecuencia del bus del sistema se establezca más allá de las especificaciones del hardware, ya que no cumple con los requisitos estándar para los periféricos. Si desea establecer la frecuencia más allá de las especificaciones estándar, hágalo de acuerdo con las especificaciones de su hardware, incluida la CPU, la tarjeta gráfica, la memoria, el disco duro, etc.

Instalación de la CPU
Ubique el pin uno (denotado por un pequeño triángulo) del zócalo de la CPU y la CPU.

Instalación de la memoria

Lea las siguientes pautas antes de comenzar a instalar la memoria:

• Asegúrese de que la placa base admita la memoria. Se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. (Visite el sitio web de GIGABYTE para conocer las últimas velocidades de memoria y módulos de memoria compatibles).
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar la memoria para evitar daños en el hardware.
• Los módulos de memoria tienen un diseño a prueba de errores. Un módulo de memoria se puede instalar en una sola dirección. Si no puede insertar la memoria, cambie la dirección.

Configuración de memoria de doble canal (Dual Channel Memory Configuration)
Esta placa base proporciona cuatro zócalos de memoria y admite la tecnología de doble canal (Dual Channel Technology). Después de instalar la memoria, el BIOS detectará automáticamente las especificaciones y la capacidad de la memoria. Habilitar el modo de memoria de doble canal (Dual Channel) duplicará el ancho de banda de la memoria original. Los cuatro zócalos de memoria se dividen en dos canales y cada canal tiene dos zócalos de memoria de la siguiente manera:
Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite el sitio web de GIGABYTE para obtener detalles sobre la instalación del hardware.

Tabla de configuraciones de memoria de doble canal (Dual Channel Memory Configurations Table)

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 Módulos	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 Módulos	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Unilateral, DS=Bilateral, "- -"=Sin memoria)

Debido a las limitaciones de la CPU, lea las siguientes pautas antes de instalar la memoria en el modo de doble canal (Dual Channel).

1. El modo de doble canal (Dual Channel) no se puede habilitar si solo está instalado un módulo de memoria.
2. Cuando habilite el modo de doble canal (Dual Channel) con dos o cuatro módulos de memoria, se recomienda utilizar memoria de la misma capacidad, marca, velocidad y chips. Para un rendimiento óptimo, cuando habilite el modo de doble canal (Dual Channel) con dos módulos de memoria, le recomendamos que los instale en los zócalos DDR4_1 y DDR4_2.

Instalación de una tarjeta de expansión

Lea las siguientes pautas antes de comenzar a instalar una tarjeta de expansión:

• Asegúrese de que la placa base admita la tarjeta de expansión. Lea atentamente el manual que viene con su tarjeta de expansión.
• Siempre apague la computadora y desenchufe el cable de alimentación del tomacorriente antes de instalar una tarjeta de expansión para evitar daños en el hardware.

Conectores del panel trasero

1. Puerto USB 2.0/1.1
   El puerto USB admite la especificación USB 2.0/1.1. Utilice este puerto para dispositivos USB.
2. Puerto PS/2 para teclado/ratón (Mouse)
   Utilice este puerto para conectar un ratón (mouse) o teclado PS/2.
3. Puerto DVI-D ^{(Nota 1)}
   El puerto DVI-D cumple con la especificación DVI-D y admite una resolución máxima de 1920x1200 a 60 Hz (las resoluciones reales admitidas dependen del monitor que se utilice). Conecte un monitor que admita la conexión DVI-D a este puerto.
4. Puerto HDMI

   El puerto HDMI admite HDCP 2.2 ^{(Nota 2)} y los formatos de audio Dolby TrueHD y DTS HD Master Audio. También admite una salida de audio LPCM de 8 canales de hasta 192 KHz/24 bits. Puede utilizar este puerto para conectar su monitor compatible con HDMI. La resolución máxima admitida es 4096x2160 a 60 Hz (Nota 2), pero las resoluciones reales admitidas dependen del monitor que se utilice.

   Después de instalar el dispositivo HDMI, asegúrese de configurar el dispositivo de reproducción de sonido predeterminado en HDMI. (El nombre del elemento puede variar según su sistema operativo).
   ^{(Nota 1)} El puerto DVI-D no admite la conexión D-Sub mediante un adaptador.
   ^{(Nota 2)} El soporte real puede variar según la CPU.
5. Puerto USB 3.1 Gen 1
   El puerto USB 3.1 Gen 1 admite la especificación USB 3.1 Gen 1 y es compatible con la especificación USB 2.0. Utilice este puerto para dispositivos USB.
6. Puerto LAN RJ-45
   El puerto LAN Gigabit Ethernet proporciona conexión a Internet a una velocidad de datos de hasta 1 Gbps. A continuación, se describen los estados de los LED del puerto LAN.

   LED de conexión/velocidad:

   Estado	Descripción
   Naranja	Velocidad de datos de 1 Gbps
   Verde	Velocidad de datos de 100 Mbps
   Apagado	Velocidad de datos de 10 Mbps

   LED de actividad:

   Estado	Descripción
   Parpadeando	Se está produciendo la transmisión o recepción de datos
   Apagado	No se está produciendo la transmisión o recepción de datos

7. Entrada de línea/Salida de altavoz trasero (azul) (Line In/Rear Speaker Out (Blue))
   La toma de entrada de línea (line in jack). Utilice esta toma de audio para dispositivos de entrada de línea (line in) como una unidad óptica, Walkman, etc.
8. Salida de línea/Salida de altavoz frontal (verde) (Line Out/Front Speaker Out (Green))
   La toma de salida de línea (line out jack).
9. Entrada de micrófono/Salida de altavoz central/subwoofer (rosa) (Mic In/Center/Subwoofer Speaker Out (Pink))
   La toma de entrada de micrófono (Mic in jack).

Configuraciones de la toma de audio:

Toma (Jack)		Auriculares/2 canales (Headphone/ 2-channel)	4 canales (4-channel)	6 canales (6-channel)	8 canales (8-channel)
g	Entrada de línea/Salida de altavoz trasero (Line In/Rear Speaker Out)
h	Salida de línea/Salida de altavoz frontal (Line Out/Front Speaker Out)
i	Entrada de micrófono/Salida de altavoz central/subwoofer (Mic In/Center/Subwoofer Speaker Out)
	Salida de línea del panel frontal/Salida de altavoz lateral (Front Panel Line Out/Side Speaker Out)

• Cuando retire el cable conectado a un conector del panel posterior, primero retire el cable de su dispositivo y luego retírelo de la placa base.
• Cuando retire el cable, tire de él directamente desde el conector. No lo mueva de un lado a otro para evitar un cortocircuito eléctrico dentro del conector del cable.

Para configurar el audio de 7.1 canales, debe utilizar un módulo de audio del panel frontal HD y habilitar la función de audio multicanal a través del controlador de audio.

Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

Conectores Internos

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1
5. LED_CPU
6. SATA3 0/1/2/3
7. M2A_SOCKET
8. SPDIF_O

9. F_PANEL
10. F_AUDIO
11. F_USB30
12. F_USB1/F_USB2
13. COM
14. TPM
15. BAT
16. CLR_CMOS

Lea las siguientes instrucciones antes de conectar dispositivos externos:

• Primero, asegúrese de que sus dispositivos sean compatibles con los conectores que desea conectar.
• Antes de instalar los dispositivos, asegúrese de apagar los dispositivos y su computadora. Desconecte el cable de alimentación del tomacorriente para evitar daños a los dispositivos.
• Después de instalar el dispositivo y antes de encender la computadora, asegúrese de que el cable del dispositivo se haya conectado de forma segura al conector de la placa base.

1/2) ATX_12V/ATX (Conector de alimentación de 2x4 12V y conector de alimentación principal de 2x12)
Con el uso del conector de alimentación, la fuente de alimentación puede suministrar suficiente energía estable a todos los componentes de la placa base. Antes de conectar el conector de alimentación, primero asegúrese de que la fuente de alimentación esté apagada y que todos los dispositivos estén instalados correctamente. El conector de alimentación posee un diseño a prueba de errores. Conecte el cable de alimentación al conector de alimentación en la orientación correcta. El conector de alimentación de 12 V suministra principalmente energía a la CPU. Si el conector de alimentación de 12 V no está conectado, la computadora no se iniciará.

Para cumplir con los requisitos de expansión, se recomienda utilizar una fuente de alimentación que pueda soportar un alto consumo de energía (500 W o más). Si se utiliza una fuente de alimentación que no proporciona la energía requerida, el resultado puede conducir a un sistema inestable o que no se puede iniciar.

ATX_12V:

Número de pin	Definición	Número de pin	Definición
1	GND (Solo para 2x4-pin 12V)	5	+12V (Solo para 2x4-pin 12V)
2	GND (Solo para 2x4-pin 12V)	6	+12V (Solo para 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Número de pin	Definición	Número de pin Definición	Definición
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (Encendido/Apagado suave)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Solo para ATX de 2x12 pines)	23	+5V (Solo para ATX de 2x12 pines)
12	3.3V (Solo para ATX de 2x12 pines)	24	GND (Solo para ATX de 2x12 pines)

3/4) CPU_FAN/SYS_FAN1 (Cabezales del ventilador)
Todos los cabezales de ventilador de esta placa base son de 4 pines. La mayoría de los cabezales de ventilador poseen un diseño de inserción a prueba de errores. Cuando conecte un cable de ventilador, asegúrese de conectarlo en la orientación correcta (el cable conector negro es el cable de tierra). La placa base admite el control de velocidad del ventilador de la CPU, lo que requiere el uso de un ventilador de CPU con diseño de control de velocidad del ventilador. Para una disipación de calor óptima, se recomienda instalar un ventilador del sistema dentro del chasis.

Número de pin	Definición
1	GND
2	Control de velocidad de voltaje
3	Sentido
4	Control de velocidad PWM

• Asegúrese de conectar los cables del ventilador a los cabezales del ventilador para evitar que su CPU y sistema se sobrecalienten. El sobrecalentamiento puede provocar daños en la CPU o que el sistema se cuelgue.
• Estos cabezales de ventilador no son bloques de puente de configuración. No coloque una tapa de puente en los cabezales.

5. LED_CPU (Cabezal de tira LED del refrigerador de la CPU/tira LED RGB)
   El cabezal se puede utilizar para conectar una tira LED del refrigerador de la CPU o una tira LED RGB 5050 estándar (12V/G/R/B), con una potencia nominal máxima de 2A (12V) y una longitud máxima de 2m.


   Número de pin	Definición
   1	12V
   2	G
   3	R
   4	B

   Conecte la tira LED del refrigerador de la CPU/tira LED RGB al conector. La clavija de alimentación (marcada con un triángulo en el enchufe) de la tira LED debe conectarse a la clavija 1 (12 V) de este conector. Una conexión incorrecta puede dañar la tira LED.

6. SATA3 0/1/2/3 (Conectores SATA de 6 Gb/s)
   Los conectores SATA cumplen con el estándar SATA de 6 Gb/s y son compatibles con los estándares SATA de 3 Gb/s y SATA de 1,5 Gb/s. Cada conector SATA admite un único dispositivo SATA. Los conectores SATA admiten RAID 0, RAID 1 y RAID 10. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.


   N.º de clavija	Definición
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

7. M2A_SOCKET (Conector M.2 Socket 3)
   Los conectores M.2 admiten SSD M.2 SATA o SSD M.2 PCIe y admiten la configuración RAID. Tenga en cuenta que un SSD M.2 PCIe no se puede utilizar para crear un conjunto RAID con un disco duro SATA. Para crear una matriz RAID con un SSD M.2 PCIe, debe configurar la configuración en el modo UEFI BIOS. Consulte el capítulo "Configuración de un conjunto RAID" para obtener instrucciones sobre cómo configurar una matriz RAID.

   Siga los pasos a continuación para instalar correctamente un SSD M.2 en el conector M.2.
   1. Utilice un destornillador para aflojar el tornillo y la tuerca de la placa base. Localice el orificio de montaje adecuado para el SSD M.2 que se va a instalar y luego atornille primero la tuerca. Deslice el SSD M.2 en el conector en ángulo.
   2. Presione el SSD M.2 hacia abajo y luego asegúrelo con el tornillo.

      Seleccione el orificio adecuado para el SSD M.2 que se va a instalar y vuelva a apretar el tornillo y la tuerca.

8. SPDIF_O (Conector de salida S/PDIF)
   Este conector admite la salida digital S/PDIF y conecta un cable de audio digital S/PDIF (proporcionado por tarjetas de expansión) para la salida de audio digital desde su placa base a ciertas tarjetas de expansión como tarjetas gráficas y tarjetas de sonido. Por ejemplo, algunas tarjetas gráficas pueden requerir que utilice un cable de audio digital S/PDIF para la salida de audio digital desde su placa base a su tarjeta gráfica si desea conectar una pantalla HDMI a la tarjeta gráfica y tener salida de audio digital desde la pantalla HDMI al mismo tiempo. Para obtener información sobre cómo conectar el cable de audio digital S/PDIF, lea atentamente el manual de su tarjeta de expansión.


   N.º de clavija	Definición
   1	5VDUAL
   2	Sin clavija
   3	SPDIFO
   4	GND

9. F_PANEL (Conector del panel frontal)
   Conecte el interruptor de encendido, el interruptor de reinicio, el altavoz, el interruptor/sensor de intrusión en el chasis y el indicador de estado del sistema en el chasis a este conector de acuerdo con las asignaciones de clavijas a continuación. Tenga en cuenta las clavijas positivas y negativas antes de conectar los cables.


• PLED/PWR_LED (LED de encendido):

  LED de estado del sistema
  S0	Encendido
  S3/S4/S5	Apagado

  Se conecta al indicador de estado de energía en el panel frontal del chasis. El LED está encendido cuando el sistema está en funcionamiento. El LED está apagado cuando el sistema está en estado de suspensión S3/S4 o apagado (S5).

• PW (Interruptor de encendido):
  Se conecta al interruptor de encendido en el panel frontal del chasis. Puede configurar la forma de apagar su sistema utilizando el interruptor de encendido (consulte "Configuración del BIOS", "Administración de energía", Capítulo para obtener más información).
• SPEAK (Altavoz):
  Se conecta al altavoz en el panel frontal del chasis. El sistema informa el estado de inicio del sistema emitiendo un código de pitido. Se escuchará un solo pitido corto si no se detecta ningún problema al inicio del sistema.

• HD (LED de actividad del disco duro): Se conecta al LED de actividad del disco duro en el panel frontal del chasis. El LED está encendido cuando el disco duro está leyendo o escribiendo datos.
• RES (Interruptor de reinicio):
  Se conecta al interruptor de reinicio en el panel frontal del chasis. Presione el interruptor de reinicio para reiniciar la computadora si la computadora se congela y no puede realizar un reinicio normal.
• CI (Conector de intrusión en el chasis): Se conecta al interruptor/sensor de intrusión en el chasis que puede detectar si se ha quitado la cubierta del chasis. Esta función requiere un chasis con un interruptor/sensor de intrusión en el chasis.
• NC: Sin conexión.

  El diseño del panel frontal puede diferir según el chasis. Un módulo de panel frontal consta principalmente de un interruptor de encendido, un interruptor de reinicio, un LED de encendido, un LED de actividad del disco duro, un altavoz, etc. Cuando conecte el módulo del panel frontal de su chasis a este conector, asegúrese de que las asignaciones de cables y las asignaciones de clavijas coincidan correctamente.

10. F_AUDIO (Conector de audio del panel frontal)
    El conector de audio del panel frontal admite audio de alta definición (HD). Puede conectar el módulo de audio del panel frontal de su chasis a este conector. Asegúrese de que las asignaciones de cables del conector del módulo coincidan con las asignaciones de clavijas del conector de la placa base. Una conexión incorrecta entre el conector del módulo y el conector de la placa base hará que el dispositivo no pueda funcionar o incluso lo dañe.


    N.º de clavija B	Definición	N.º de clavija	Definición
    1	MIC2_L	6	Sense
    2	GND	7	FAUDIO_JD
    3	MIC2_R	8	Sin clavija
    4	NC	9	LINE2_L
    5	LINE2_R	10	Sense


    Algunos chasis proporcionan un módulo de audio del panel frontal que tiene conectores separados en cada cable en lugar de un solo enchufe. Para obtener información sobre cómo conectar el módulo de audio del panel frontal que tiene diferentes asignaciones de cables, póngase en contacto con el fabricante del chasis.

11. F_USB30 (Conector USB 3.1 Gen 1)
    El conector cumple con la especificación USB 3.1 Gen 1 y USB 2.0 y puede proporcionar dos puertos USB. Para comprar el panel frontal opcional de 3,5" que proporciona dos puertos USB 3.1 Gen 1, póngase en contacto con el distribuidor local.


    N.º de clavija	Definición	N.º de clavija	Definición
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	Sin clavija

12. F_USB1/F_USB2 (Conectores USB 2.0/1.1)
    Los conectores cumplen con la especificación USB 2.0/1.1. Cada conector USB puede proporcionar dos puertos USB a través de un soporte USB opcional. Para comprar el soporte USB opcional, póngase en contacto con el distribuidor local.


    N.º de clavija	Definición	N.º de clavija Definición	Definición
    1	Alimentación (5 V)	6	USB DY+
    2	Alimentación (5 V)	7	S GND
    3	USB DX-	8	GND
    4	USB DY-	9	Sin clavija
    5	USB DX+	10	NC 1 2 3

    • No conecte el cable del soporte IEEE 1394 (2x5 pines) al conector USB 2.0/1.1.
    • Antes de instalar el soporte USB, asegúrese de apagar su computadora y desconectar el cable de alimentación del tomacorriente para evitar daños al soporte USB.

13. COM (Cabezal de puerto serial)
    El cabezal COM puede proporcionar un puerto serial a través de un cable de puerto COM opcional. Para comprar el cable de puerto COM opcional, póngase en contacto con el distribuidor local.


    Número de pin	Definición	Número de pin Definición	Definición
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR- S F	9	NRI-
    5	GND	10	No Pin

14. TPM (Cabezal del módulo de plataforma segura)
    Puede conectar un TPM (Trusted Platform Module) a este cabezal.


    Número de pin	Definición	Número de pin Definición	Definición
    1	LCLK	11	LAD0
    2	GND	12	GND
    3	LFRAME	13	NC
    4	No Pin	14	NC
    5	LRESET	15	SB3V
    6	NC	16	SERIRQ
    7	LAD3	17	GND
    8	LAD2	18	NC
    9	VCC3	19	NC
    10	LAD1	20	NC

15. BAT (Batería)
    La batería proporciona energía para mantener los valores (como las configuraciones del BIOS, la fecha y la hora) en la CMOS cuando la computadora está apagada. Reemplace la batería cuando el voltaje de la batería caiga a un nivel bajo, o los valores de la CMOS pueden no ser precisos o pueden perderse.

    Puede borrar los valores de la CMOS quitando la batería:
    1. Apague su computadora y desconecte el cable de alimentación.
    2. Retire suavemente la batería del soporte de la batería y espere un minuto. (O use un objeto de metal como un destornillador para tocar los terminales positivo y negativo del soporte de la batería, haciéndolos cortos durante 5 segundos).
    3. Reemplace la batería.
    4. Enchufe el cable de alimentación y reinicie su computadora.

       • Siempre apague su computadora y desconecte el cable de alimentación antes de reemplazar la batería.
       • Reemplace la batería por una equivalente. Se pueden producir daños en sus dispositivos si la batería es reemplazada por un modelo incorrecto.
       • Póngase en contacto con el lugar de compra o con el distribuidor local si no puede reemplazar la batería usted mismo o no está seguro del modelo de batería.
       • Al instalar la batería, tenga en cuenta la orientación del lado positivo (+) y el lado negativo (-) de la batería (el lado positivo debe mirar hacia arriba).
       • Las baterías usadas deben manipularse de acuerdo con las normas medioambientales locales.

16. CLR_CMOS (Jumper Clear CMOS)
    Utilice este puente para borrar la configuración del BIOS y restablecer los valores de la CMOS a los valores predeterminados de fábrica. Para borrar los valores de la CMOS, utilice un objeto metálico como un destornillador para tocar los dos pines durante unos segundos.


    • Siempre apague su computadora y desconecte el cable de alimentación del tomacorriente antes de borrar los valores de la CMOS.
    • Después de reiniciar el sistema, vaya a la configuración del BIOS para cargar los valores predeterminados de fábrica (seleccione Load Optimized Defaults) o configure manualmente los ajustes del BIOS (consulte "BIOS Setup", Capítulo para las configuraciones del BIOS).

Configuración del BIOS

El BIOS (Sistema Básico de Entrada y Salida) registra los parámetros de hardware del sistema en el CMOS de la placa base. Sus principales funciones incluyen la realización de la autoprueba de encendido (POST) durante el inicio del sistema, el guardado de los parámetros del sistema y la carga del sistema operativo, etc. El BIOS incluye un programa de configuración del BIOS que permite al usuario modificar la configuración básica del sistema o activar ciertas funciones del sistema. Cuando se apaga la alimentación, la batería de la placa base suministra la energía necesaria al CMOS para mantener los valores de configuración en el CMOS. Para acceder al programa de configuración del BIOS, pulse la tecla <Delete> (Suprimir) durante la POST cuando se enciende la alimentación. Para actualizar el BIOS, utilice la utilidad GIGABYTE Q-Flash o @BIOS.

• Q-Flash permite al usuario actualizar o hacer una copia de seguridad del BIOS de forma rápida y sencilla sin necesidad de entrar en el sistema operativo.
• @BIOS es una utilidad basada en Windows que busca y descarga la última versión del BIOS de Internet y actualiza el BIOS.

• Dado que la actualización del BIOS es potencialmente arriesgada, si no tiene problemas con la versión actual del BIOS, se recomienda que no actualice el BIOS. Para actualizar el BIOS, hágalo con precaución. Una actualización inadecuada del BIOS puede provocar un mal funcionamiento del sistema.
• Se recomienda no modificar la configuración predeterminada (a menos que sea necesario) para evitar la inestabilidad del sistema u otros resultados inesperados. La modificación inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, intente borrar los valores del CMOS y restablecer la placa a los valores predeterminados. (Consulte la sección "Cargar valores predeterminados optimizados" de este capítulo o las introducciones del puente de la batería/borrado del CMOS para saber cómo borrar los valores del CMOS).

Pantalla de inicio

La siguiente pantalla con el logotipo de inicio aparecerá cuando el ordenador se inicie. (Ejemplo de versión del BIOS: F1c)

Hay dos modos de BIOS diferentes, como se indica a continuación, y puede utilizar la tecla <F2> para cambiar entre los dos modos. El modo de configuración clásico proporciona ajustes detallados del BIOS. Puede pulsar las teclas de flecha del teclado para moverse entre los elementos y pulsar <Enter> para aceptar o entrar en un submenú. O puede utilizar el ratón para seleccionar el elemento que desee. El modo fácil (Easy Mode) permite a los usuarios ver rápidamente la información actual de su sistema o realizar ajustes para un rendimiento óptimo. En el modo fácil (Easy Mode), puede utilizar el ratón para moverse por los elementos de configuración.

• Cuando el sistema no sea estable como de costumbre, seleccione el elemento Cargar valores predeterminados optimizados (Load Optimized Defaults) para establecer su sistema a sus valores predeterminados.
• Los menús de configuración del BIOS descritos en este capítulo son sólo para referencia y pueden diferir según la versión del BIOS.

El menú principal

Teclas de función de la configuración clásica (Classic Setup)

	Mueva la barra de selección para seleccionar un menú de configuración
	Mueva la barra de selección para seleccionar un elemento de configuración en un menú
<Enter>	Ejecutar comando o entrar en un menú
<+>/<Page Up>	Aumentar el valor numérico o realizar cambios
<->/<Page Down>	Disminuir el valor numérico o realizar cambios
<F1>	Mostrar las descripciones de las teclas de función
<F2>	Cambiar al modo fácil (Easy Mode)
<F5>	Restaurar la configuración anterior del BIOS para los submenús actuales
<F7>	Cargar la configuración predeterminada optimizada del BIOS para los submenús actuales
<F8>	Acceder a la utilidad Q-Flash
<F9>	Mostrar la información del sistema
<F10>	Guardar todos los cambios y salir del programa de configuración del BIOS
<F12>	Capturar la pantalla actual como una imagen y guardarla en su unidad USB
<Esc>	Menú principal: Salir del programa de configuración del BIOS Submenús: Salir del submenú actual

M.I.T.

La estabilidad del sistema con la configuración de overclocking/sobrevoltaje que haya realizado depende de las configuraciones generales del sistema. Realizar overclocking/sobrevoltaje de forma incorrecta puede dañar la CPU, el chipset o la memoria y reducir la vida útil de estos componentes. Esta página es solo para usuarios avanzados y le recomendamos que no altere la configuración predeterminada para evitar la inestabilidad del sistema u otros resultados inesperados. (La alteración inadecuada de la configuración puede provocar que el sistema no se inicie. Si esto ocurre, borre los valores del CMOS y restablezca la placa a los valores predeterminados).

• Configuración avanzada de frecuencia (Advanced Frequency Settings)
  Host Clock
  Valor Muestra la frecuencia de Host Clock operativa actual.
  Frecuencia de reloj GFX (GFX Clock Frequency) ^(Nota)
  Le permite modificar la frecuencia de la GPU. Después de modificar la configuración de Frecuencia de reloj GFX (GFX Clock Frequency), asegúrese de ajustar la configuración de Voltaje del núcleo GFX (GFX Core Voltage). (Predeterminado: Auto)
  NOTA: El rango ajustable depende de la CPU que se esté instalando. Auto permite que el BIOS configure automáticamente esta configuración.
  Voltaje del núcleo GFX (GFX Core Voltage) ^(Nota)
  Le permite modificar el voltaje de la GPU. (Predeterminado: Auto)
  NOTA: El rango ajustable depende de la CPU que se esté instalando. Auto permite que el BIOS configure automáticamente esta configuración.
  Relación de reloj de la CPU (CPU Clock Ratio)
  Le permite modificar la relación de reloj para la CPU instalada. El rango ajustable depende de la CPU que se esté instalando.
  Frecuencia de la CPU (CPU Frequency)
  Muestra la frecuencia operativa actual de la CPU.
• Configuración avanzada del núcleo de la CPU (Advanced CPU Core Settings)
  Relación de reloj de la CPU (CPU Clock Ratio), Frecuencia de la CPU (CPU Frequency)
  La configuración anterior es sincrónica a la de los mismos elementos en el menú Configuración avanzada de frecuencia (Advanced Frequency Settings).
  ^(Nota)
  Este elemento está presente solo cuando instala una CPU que admite esta función.
  Aumento del rendimiento del núcleo (Core Performance Boost)
  Le permite determinar si desea habilitar la tecnología Aumento del rendimiento del núcleo (Core Performance Boost) (CPB), una tecnología de aumento del rendimiento de la CPU. (Predeterminado: Auto)
  Función AMD Cool&Quiet

  Habilitado (Enabled)	Permite que el controlador AMD Cool'n'Quiet ajuste dinámicamente el reloj de la CPU y el VID para reducir la salida de calor de su computadora y su consumo de energía. (Predeterminado)
  Deshabilitado (Disabled)	Deshabilita esta función.

  Modo SVM (SVM Mode)
  La virtualización mejorada por la tecnología de virtualización permitirá que una plataforma ejecute múltiples sistemas operativos y aplicaciones en particiones independientes. Con la virtualización, un sistema informático puede funcionar como múltiples sistemas virtuales. (Predeterminado: Deshabilitado)
  Control global de estado C (Global C-state Control)
  Le permite determinar si desea permitir que la CPU entre en estados C. Cuando está habilitado, la frecuencia del núcleo de la CPU se reducirá durante el estado de detención del sistema para disminuir el consumo de energía. (Predeterminado: Habilitado)
  Control de inactividad de la fuente de alimentación (Power Supply Idle Control)
  Habilita o deshabilita el estado C6 del paquete.

  Inactividad de corriente típica (Typical Current Idle)	Deshabilita esta función.
  Inactividad de baja corriente (Low Current Idle)	Habilita esta función.
  Auto	Permite que el BIOS configure automáticamente esta configuración. (Predeterminado)

  Control de Opcache (Opcache Control) ^{(Nota 1)}
  Habilita o deshabilita Opcache. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
  Control de Downcore (Downcore Control)
  Le permite seleccionar el número de núcleos de CPU para habilitar (el número de núcleos de CPU puede variar según la CPU). Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
  Modo SMT (SMT Mode)
  Le permite habilitar o deshabilitar la tecnología de subprocesos múltiples simultáneos de la CPU. Esta función solo funciona para sistemas operativos que admiten el modo multiprocesador. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
  Perfil de memoria extrema (X.M.P.) ^{(Nota 2)}
  Permite que el BIOS lea los datos SPD en el/los módulo(s) de memoria XMP para mejorar el rendimiento de la memoria cuando está habilitado.

  Deshabilitado (Disabled)	Deshabilita esta función. (Predeterminado)
  Perfil 1 (Profile1)	Utiliza la configuración del Perfil 1 (Profile 1).
  Perfil 2 (Profile2) (Nota 2)	Utiliza la configuración del Perfil 2 (Profile 2).

  Multiplicador de memoria del sistema (System Memory Multiplier)
  Le permite configurar el multiplicador de memoria del sistema. Auto establece el multiplicador de memoria de acuerdo con los datos SPD de la memoria. (Predeterminado: Auto)
  Frecuencia de la memoria (MHz) (Memory Frequency (MHz))
  El primer valor de frecuencia de la memoria es la frecuencia operativa normal de la memoria que se está utilizando; el segundo es la frecuencia de la memoria que se ajusta automáticamente de acuerdo con la configuración del Multiplicador de memoria del sistema (System Memory Multiplier).

• Configuración avanzada de la memoria (Advanced Memory Settings)
  Perfil de memoria extrema (X.M.P.) (Nota 2), Multiplicador de memoria del sistema (System Memory Multiplier), Frecuencia de la memoria (Mhz) (Memory Frequency(Mhz))
  La configuración anterior es sincrónica a la de los mismos elementos en el menú Configuración avanzada de frecuencia (Advanced Frequency Settings).
  ^{(Nota 1)} Este elemento está presente solo cuando instala una CPU que admite esta función.
  ^{(Nota 2)} Este elemento está presente solo cuando instala una CPU y un módulo de memoria que admiten esta función.
  Modo de temporización de la memoria (Memory Timing Mode)
  Manual permite que la configuración de temporización de la memoria a continuación sea configurable. Las opciones son: Auto (predeterminado), Manual.
  Voltaje DDR del perfil (Profile DDR Voltage)
  Cuando se utiliza un módulo de memoria que no es XMP o el Perfil de memoria extrema (X.M.P.) está configurado como Deshabilitado (Disabled), el valor se muestra de acuerdo con la especificación de su memoria. Cuando el Perfil de memoria extrema (X.M.P.) está configurado como Perfil 1 (Profile1) o Perfil 2 (Profile2), el valor se muestra de acuerdo con los datos SPD en la memoria XMP.

• Control de temporización estándar (Standard Timing Control), Control de temporización avanzado (Advanced Timing Control), Temporización de configuración del bus CAD (CAD Bus Setup Timing), Intensidad de la unidad del bus CAD (CAD Bus Drive Strength), Configuración del bus de datos (Data Bus Configuration)
  Estas secciones proporcionan la configuración de temporización de la memoria. Las pantallas de configuración de temporización respectivas solo se pueden configurar cuando el Modo de temporización de la memoria (Memory Timing Mode) está configurado como Manual. Nota: Su sistema puede volverse inestable o no arrancar después de realizar cambios en la temporización de la memoria. Si esto ocurre, restablezca la placa a los valores predeterminados cargando los valores predeterminados optimizados o borrando los valores del CMOS.

• Configuración avanzada de voltaje (Advanced Voltage Settings)
  Este submenú le permite configurar los voltajes de la CPU, el chipset y la memoria.
• Estado de salud de la PC (PC Health Status)
  Restablecer estado de apertura de la carcasa (Reset Case Open Status)

  Deshabilitado (Disabled)	Mantiene o borra el registro del estado de intrusión anterior del chasis. (Predeterminado)
  Habilitado (Enabled)	Borra el registro del estado de intrusión anterior del chasis y el campo Apertura de la carcasa (Case Open) mostrará "No" en el próximo arranque.

  Apertura de la carcasa (Case Open)
  Muestra el estado de detección del dispositivo de detección de intrusión del chasis conectado al encabezado CI de la placa base. Si se retira la cubierta del chasis del sistema, este campo mostrará "Sí" (Yes), de lo contrario, mostrará "No". Para borrar el registro del estado de intrusión del chasis, configure Restablecer estado de apertura de la carcasa (Reset Case Open Status) en Habilitado (Enabled), guarde la configuración en el CMOS y luego reinicie su sistema.
  CPU Vcore/CPU VDDP/Voltaje del canal A/B de la DRAM (+3.3V/+5V/+12V/VCORE SOC) (CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC)
  Muestra los voltajes actuales del sistema.

• Configuración miscelánea (Miscellaneous Settings)
  Configuración de la ranura PCIe (PCIe Slot Configuration)
  Le permite configurar el modo de operación de las ranuras PCI Express en Gen 1, Gen 2 o Gen 3. El modo de operación real está sujeto a la especificación de hardware de cada ranura. Auto permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
  Mejora de 3DMark01 (3DMark01 Enhancement)
  Le permite determinar si desea mejorar el rendimiento de algunos puntos de referencia heredados. (Predeterminado: Deshabilitado)

• Configuración de Smart Fan 5 (Smart Fan 5 Settings)
  Monitor
  Le permite seleccionar un objetivo para monitorear y realizar ajustes adicionales. (Predeterminado: CPU FAN)
  Control de velocidad del ventilador (Fan Speed Control)
  Le permite determinar si desea habilitar la función de control de velocidad del ventilador y ajustar la velocidad del ventilador.

  Normal	Permite que el ventilador funcione a diferentes velocidades según la temperatura. Puede ajustar la velocidad del ventilador con System Information Viewer según los requisitos de su sistema. (Predeterminado)
  Silencioso (Silent)	Permite que el ventilador funcione a bajas velocidades.
  Manual	Le permite controlar la velocidad del ventilador en el gráfico de la curva.
  Velocidad máxima (Full Speed)	Permite que el ventilador funcione a la máxima velocidad.

  Entrada de temperatura de uso del control del ventilador (Fan Control Use Temperature Input)
  Le permite seleccionar la temperatura de referencia para el control de la velocidad del ventilador.
  Intervalo de temperatura (Temperature Interval)
  Le permite seleccionar el intervalo de temperatura para el cambio de velocidad del ventilador.
  Modo de control del ventilador (Fan Control Mode)

  Auto	Permite que el BIOS detecte automáticamente el tipo de ventilador instalado y establece el modo de control óptimo. (Predeterminado)
  Voltaje (Voltage)	Se recomienda el modo de voltaje para un ventilador de 3 pines.
  PWM	Se recomienda el modo PWM para un ventilador de 4 pines.

  Parada del ventilador (Fan Stop)
  Habilita o deshabilita la función de parada del ventilador. Puede establecer el límite de temperatura utilizando la curva de temperatura.
  El ventilador deja de funcionar cuando la temperatura es inferior al límite. (Predeterminado: Deshabilitado)
  Temperatura (Temperature)
  Muestra la temperatura actual del área objetivo seleccionada.
  Advertencia de temperatura (Temperature Warning)
  Establece el umbral de advertencia para la temperatura. Cuando la temperatura excede el umbral, el BIOS emitirá un sonido de advertencia. Las opciones son: Deshabilitado (Disabled) (predeterminado), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90
  Advertencia de falla del ventilador (Fan Fail Warning)
  Permite que el sistema emita un sonido de advertencia si el ventilador no está conectado o falla. Verifique el estado del ventilador o la conexión del ventilador cuando esto ocurra. (Predeterminado: Deshabilitado)

Sistema

Esta sección proporciona información sobre el modelo de su placa base y la versión de la BIOS. También puede seleccionar el idioma predeterminado utilizado por la BIOS y configurar manualmente la hora del sistema.
Idioma del sistema (System Language)
Selecciona el idioma predeterminado utilizado por la BIOS.
Fecha del sistema (System Date)
Establece la fecha del sistema. El formato de la fecha es semana (solo lectura), mes, día y año. Use <Enter> para cambiar entre los campos Mes, Día y Año, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Hora del sistema (System Time)
Establece la hora del sistema. El formato de la hora es hora, minuto y segundo. Por ejemplo, la 1 p.m. es 13:00:00. Use <Enter> para cambiar entre los campos Hora, Minuto y Segundo, y use la tecla <Page Up> o <Page Down> para establecer el valor deseado.
Nivel de acceso (Access Level)
Muestra el nivel de acceso actual dependiendo del tipo de protección con contraseña utilizada. (Si no se establece ninguna contraseña, el valor predeterminado se mostrará como Administrador). El nivel de Administrador le permite realizar cambios en todas las configuraciones de la BIOS; el nivel de Usuario solo le permite realizar cambios en ciertas configuraciones de la BIOS, pero no en todas.

BIOS

Boot Option Priorities
Especifica el orden de inicio general desde los dispositivos disponibles. Los dispositivos de almacenamiento extraíbles que admiten el formato GPT tendrán el prefijo "UEFI:" en la lista de dispositivos de inicio. Para arrancar desde un sistema operativo que admita el particionamiento GPT, seleccione el dispositivo con el prefijo "UEFI:". O si desea instalar un sistema operativo que admita el particionamiento GPT, como Windows 10 de 64 bits, seleccione la unidad óptica que contenga el disco de instalación de Windows 10 de 64 bits y que tenga el prefijo "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Especifica el orden de inicio para un tipo de dispositivo específico, como discos duros, unidades ópticas, unidades de disquete y dispositivos que admiten la función "Boot from LAN" (arranque desde LAN), etc. Presione <Enter> en este elemento para ingresar al submenú que presenta los dispositivos del mismo tipo que están conectados. Este elemento está presente solo si está instalado al menos un dispositivo de este tipo.
Bootup NumLock State
Activa o desactiva la función Numlock en el teclado numérico del teclado después del POST. (Predeterminado: Activado)
Security Option (Opción de seguridad)
Especifica si se requiere una contraseña cada vez que se inicia el sistema, o solo cuando se ingresa a la configuración del BIOS. Después de configurar este elemento, configure las contraseñas en el elemento Administrator Password/User Password (Contraseña de administrador/Contraseña de usuario).

Setup (Configuración)	Solo se requiere una contraseña para ingresar al programa de configuración del BIOS.
System (Sistema)	Se requiere una contraseña para iniciar el sistema y para ingresar al programa de configuración del BIOS. (Predeterminado)

Full Screen LOGO (Logotipo de pantalla completa)
Show (Mostrar) le permite determinar si desea mostrar el logotipo de GIGABYTE al inicio del sistema. Disabled (Desactivado) omite el logotipo de GIGABYTE cuando se inicia el sistema. (Predeterminado: Enabled [Activado])
Fast Boot
Activa o desactiva "Fast Boot" (Arranque rápido) para acortar el proceso de inicio del sistema operativo. "Ultra Fast" (Ultra rápido) proporciona la velocidad de inicio más rápida. (Predeterminado: Disabled [Desactivado])
SATA Support

All Sata Devices (Todos los dispositivos SATA)	Todos los dispositivos SATA son funcionales en el sistema operativo y durante el POST.
Last Boot HDD Only (Solo el último disco duro de arranque)	A excepción de la unidad de arranque anterior, todos los dispositivos SATA se desactivan antes de que se complete el proceso de arranque del sistema operativo. (Predeterminado)

Este elemento se puede configurar solo cuando "Fast Boot" (Arranque rápido) está configurado en "Enabled" (Activado) o "Ultra Fast" (Ultra rápido).
VGA Support
Le permite seleccionar qué tipo de sistema operativo arrancar.

Auto	Habilita solo la opción ROM heredada.
EFI Driver (Controlador EFI)	Habilita la opción ROM EFI. (Predeterminado)

Este elemento se puede configurar solo cuando "Fast Boot" (Arranque rápido) está configurado en "Enabled" (Activado) o "Ultra Fast" (Ultra rápido).
USB Support

Disabled (Desactivado)	Todos los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Full Initial (Inicialización completa)	Todos los dispositivos USB son funcionales en el sistema operativo y durante el POST. (Predeterminado)
Partial Initial (Inicialización parcial)	Parte de los dispositivos USB se desactivan antes de que se complete el proceso de arranque del sistema operativo.

Este elemento se puede configurar solo cuando "Fast Boot" (Arranque rápido) está configurado en "Enabled" (Activado). Esta función se desactiva cuando "Fast Boot" (Arranque rápido) está configurado en "Ultra Fast" (Ultra rápido).
PS2 Devices Support

Disabled (Desactivado)	Todos los dispositivos PS/2 se desactivan antes de que se complete el proceso de arranque del sistema operativo.
Enabled (Activado)	Todos los dispositivos PS/2 son funcionales en el sistema operativo y durante el POST. (Predeterminado)

Este elemento se puede configurar solo cuando "Fast Boot" (Arranque rápido) está configurado en "Enabled" (Activado). Esta función se desactiva cuando "Fast Boot" (Arranque rápido) está configurado en "Ultra Fast" (Ultra rápido).
NetWork Stack Driver Support

Disabled (Desactivado)	Desactiva el arranque desde la red. (Predeterminado)
Enabled (Activado)	Activa el arranque desde la red.

Este elemento se puede configurar solo cuando "Fast Boot" (Arranque rápido) está configurado en "Enabled" (Activado) o "Ultra Fast" (Ultra rápido).
CSM Support
Activa o desactiva UEFI CSM (Compatibility Support Module [Módulo de soporte de compatibilidad]) para admitir un proceso de arranque de PC heredado.

Enabled (Activado)	Activa UEFI CSM. (Predeterminado)
Disabled (Desactivado)	Desactiva UEFI CSM y solo admite el proceso de arranque UEFI BIOS.

LAN PXE Boot Option ROM
Le permite seleccionar si desea activar la opción ROM heredada para el controlador LAN. (Predeterminado: Disabled [Desactivado]) Este elemento se puede configurar solo cuando "CSM Support" (Soporte CSM) está configurado en "Enabled" (Activado).
Storage Boot Option Control
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador del dispositivo de almacenamiento.

Disabled (Desactivado)	Desactiva la opción ROM.
UEFI Only (Solo UEFI)	Activa solo la opción ROM UEFI.
Legacy Only (Solo heredado)	Activa solo la opción ROM heredada. (Predeterminado)

Este elemento se puede configurar solo cuando "CSM Support" (Soporte CSM) está configurado en "Enabled" (Activado).
Other PCI Device ROM Priority
Le permite seleccionar si desea activar la opción ROM UEFI o heredada para el controlador del dispositivo PCI que no sea el controlador LAN, el dispositivo de almacenamiento y los controladores de gráficos.

Disabled (Desactivado)	Desactiva la opción ROM.
UEFI Only (Solo UEFI)	Activa solo la opción ROM UEFI. (Predeterminado)
Legacy Only (Solo heredado)	Activa solo la opción ROM heredada.

Este elemento se puede configurar solo cuando "CSM Support" (Soporte CSM) está configurado en "Enabled" (Activado).
Network Stack
Desactiva o activa el arranque desde la red para instalar un sistema operativo con formato GPT, como la instalación del sistema operativo desde el servidor de "Windows Deployment Services" (Servicios de implementación de Windows). (Predeterminado: Disabled [Desactivado])
Ipv4 PXE Support
Activa o desactiva la compatibilidad con IPv4 PXE. Este elemento se puede configurar solo cuando "Network Stack" (Pila de red) está activado.
Ipv4 HTTP Support
Activa o desactiva la compatibilidad con el arranque HTTP para IPv4. Este elemento se puede configurar solo cuando "Network Stack" (Pila de red) está activado.
Ipv6 PXE Support
Activa o desactiva la compatibilidad con IPv6 PXE. Este elemento se puede configurar solo cuando "Network Stack" (Pila de red) está activado.
Ipv6 HTTP Support
Activa o desactiva la compatibilidad con el arranque HTTP para IPv6. Este elemento se puede configurar solo cuando "Network Stack" (Pila de red) está activado.
IPSEC Certificate
Activa o desactiva la seguridad del protocolo de Internet. Este elemento se puede configurar solo cuando "Network Stack" (Pila de red) está activado.
Administrator Password
Le permite configurar una contraseña de administrador. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al inicio del sistema y al ingresar a la configuración del BIOS. A diferencia de la contraseña de usuario, la contraseña de administrador le permite realizar cambios en todas las configuraciones del BIOS.
User Password (Contraseña de usuario)
Le permite configurar una contraseña de usuario. Presione <Enter> en este elemento, escriba la contraseña y luego presione <Enter>. Se le pedirá que confirme la contraseña. Escriba la contraseña nuevamente y presione <Enter>. Debe ingresar la contraseña de administrador (o la contraseña de usuario) al inicio del sistema y al ingresar a la configuración del BIOS. Sin embargo, la contraseña de usuario solo le permite realizar cambios en ciertas configuraciones del BIOS, pero no en todas. Para cancelar la contraseña, presione <Enter> en el elemento de la contraseña y, cuando se le solicite la contraseña, ingrese la correcta primero. Cuando se le solicite una nueva contraseña, presione <Enter> sin ingresar ninguna contraseña. Presione <Enter> nuevamente cuando se le solicite que confirme.
NOTA: Antes de configurar la contraseña de usuario, asegúrese de configurar primero la contraseña de administrador.

Periféricos

AMD CPU fTPM
Activa o desactiva la función TPM 2.0 integrada en la CPU AMD. (Predeterminado: Desactivado)
Salida de Pantalla Inicial ^(Nota)
Especifica la primera iniciación de la pantalla del monitor desde la tarjeta gráfica PCI Express instalada o los gráficos integrados.

IGD Video	Establece los gráficos integrados como la primera pantalla.
PCIe 1 Slot	Establece la tarjeta gráfica en la ranura PCIEX16 como la primera pantalla. (Predeterminado)

Soporte USB Legacy (Heredado)
Permite que el teclado/ratón USB se utilice en MS-DOS. (Predeterminado: Activado)
Traspaso XHCI (XHCI Hand-off)
Determina si se debe activar la función de traspaso XHCI para un sistema operativo sin soporte de traspaso XHCI. (Predeterminado: Activado)
Traspaso EHCI (EHCI Hand-off)
Determina si se debe activar la función de traspaso EHCI para un sistema operativo sin soporte de traspaso EHCI. (Predeterminado: Desactivado)
Emulación de Puerto 60/64 (Port 60/64 Emulation)
Activa o desactiva la emulación de los puertos de E/S 64h y 60h. Esto debe estar activado para una compatibilidad total con teclados/ratones USB en MS-DOS o en un sistema operativo que no sea compatible de forma nativa con dispositivos USB. (Predeterminado: Desactivado)
Soporte de Controlador de Almacenamiento Masivo USB (USB Mass Storage Driver Support)
Activa o desactiva la compatibilidad con dispositivos de almacenamiento USB. (Predeterminado: Activado)
Dispositivos de Almacenamiento Masivo (Mass Storage Devices)
Muestra una lista de dispositivos de almacenamiento masivo USB conectados. Este elemento aparece solo cuando se instala un dispositivo de almacenamiento USB.
(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función.
RGB Fusion (LED Integrado)
Le permite configurar el modo de iluminación LED para la placa base.

Encendido (On)	Activa esta función. (Predeterminado)
Apagado (Off)	Desactiva esta función.
Modo Pulso (Pulse Mode)	Todos los LED se atenúan y se iluminan simultáneamente.

RGB Fusion (Tira de LED)
Le permite configurar el color de visualización de la tira de LED externa.
Controlador de Audio HD (HD Audio Controller)
Activa o desactiva la función de audio integrada. (Predeterminado: Activado) Si desea instalar una tarjeta de audio adicional de terceros en lugar de utilizar el audio integrado, configure este elemento como Desactivado (Disabled).
Decodificación Above 4G (Above 4G Decoding)
Activa o desactiva la decodificación de dispositivos compatibles con 64 bits en el espacio de direcciones superior a 4 GB (solo si su sistema admite la decodificación PCI de 64 bits). Establezca en Activado (Enabled) si se instalan más de una tarjeta gráfica avanzada y sus controladores no se pueden iniciar al ingresar al sistema operativo (debido al espacio de direcciones de memoria limitado de 4 GB). (Predeterminado: Desactivado)

• Computación Confiable (Trusted Computing)
  Activa o desactiva el Módulo de Plataforma Confiable (TPM).
• Configuración Super IO (Super IO Configuration)
  Puerto Serial 1 (Serial Port 1)
  Activa o desactiva el puerto serial integrado. (Predeterminado: Activado)
• AMD CBS
  Este submenú proporciona opciones de configuración relacionadas con AMD CBS.
• Controlador Familiar Realtek PCIe GBE (Realtek PCIe GBE Family Controller)
  Este submenú proporciona información sobre la configuración de LAN y las opciones de configuración relacionadas.

Chipset

IOMMU
Activa o desactiva la compatibilidad con AMD IOMMU. (Predeterminado: Automático)
Gráficos Integrados (Integrated Graphics) ^(Nota)
Activa o desactiva la función de gráficos integrados.
Modo UMA (UMA Mode)^(Nota)
Especifica el modo UMA.

Automático (Auto)	Permite que el BIOS configure automáticamente esta configuración. (Predeterminado)
UMA Especificado (UMA Specified)	Establece el Tamaño del Búfer de Marco UMA (UMA Frame Buffer Size).
UMA Automático (UMA Auto)	Establece la resolución de la pantalla.

Este elemento se puede configurar solo cuando Gráficos Integrados (Integrated Graphics) está configurado en Forzado (Forces).
Tamaño del Búfer de Marco UMA (UMA Frame Buffer Size)^(Nota)
El tamaño del búfer de marco es la cantidad total de memoria del sistema asignada exclusivamente para el controlador de gráficos integrado. MS-DOS, por ejemplo, usará solo esta memoria para la pantalla. Las opciones son: Automático (Auto) (predeterminado), 64M~16G. Este elemento se puede configurar solo cuando el Modo UMA (UMA Mode) está configurado en UMA Especificado (UMA Specified).
Resolución de Pantalla (Display Resolution)^(Nota)
Le permite configurar la resolución de la pantalla. Las opciones son: Automático (Auto) (predeterminado), 1920x1080 e inferior, 2560x1600, 3840x2160. Este elemento se puede configurar solo cuando el Modo UMA (UMA Mode) está configurado en UMA Automático (UMA Auto).
^(Nota) Este elemento está presente solo cuando se instala una CPU que admite esta función.

Modo SATA (SATA Mode)
Activa o desactiva RAID para los controladores SATA integrados o configura los controladores SATA en modo AHCI.

RAID	Activa RAID para el controlador SATA.
AHCI	Configura los controladores SATA en modo AHCI. La Interfaz de Controlador Host Avanzado (AHCI) es una especificación de interfaz que permite que el controlador de almacenamiento habilite funciones Serial ATA avanzadas, como la Cola de Comandos Nativa y la conexión en caliente. (Predeterminado)

Modo NVMe RAID (Conector M2A_SOCKET)
Le permite determinar si desea utilizar sus SSD PCIe M.2 NVMe para configurar RAID. (Predeterminado: Desactivado)
Habilitación del Puerto SATA del Chipset (Conectores SATA3 0, 1, 2, 3) (Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors))
Activa o desactiva los controladores SATA integrados. (Predeterminado: Activado)
Puerto SATA 0 APU (Conector M2A_SOCKET) (APU SATA Port 0 (M2A_SOCKET Connector))
Muestra la información del dispositivo M.2 SATA conectado.
Puerto SATA 0/1/2/3 del Chipset (Conectores SATA3 0, 1, 2, 3) (Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors))
Muestra la información del (de los) dispositivo(s) SATA conectado(s).

Energía

AC BACK (RECUPERACIÓN DE CA)
Determina el estado del sistema después del retorno de la energía tras un corte de energía de CA.

Memory (Memoria)	El sistema regresa a su último estado activo conocido tras el retorno de la energía de CA.
Always On (Siempre encendido)	El sistema se enciende al retornar la energía de CA.
Always Off (Siempre apagado)	El sistema permanece apagado al retornar la energía de CA. (Predeterminado)

Power On By Keyboard (Encender con el teclado)
Permite que el sistema se encienda mediante un evento de activación del teclado PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Deshabilitado)	Deshabilita esta función. (Predeterminado)
Password (Contraseña)	Establezca una contraseña de 1 a 5 caracteres para encender el sistema.
Keyboard 98 (Teclado 98)	Presione el botón POWER (ENCENDIDO) en el teclado de Windows 98 para encender el sistema.
Any key (Cualquier tecla)	Presione cualquier tecla para encender el sistema.

Power On Password (Contraseña de encendido)
Establezca la contraseña cuando "Power On By Keyboard" (Encender con el teclado) esté configurado en "Password" (Contraseña). Presione <Enter> en este elemento y establezca una contraseña de hasta 5 caracteres y luego presione <Enter> para aceptar. Para encender el sistema, ingrese la contraseña y presione <Enter>. Nota: Para cancelar la contraseña, presione <Enter> en este elemento. Cuando se le solicite la contraseña, presione <Enter> nuevamente sin ingresar la contraseña para borrar la configuración de la contraseña.
Power On By Mouse (Encender con el ratón)
Permite que el sistema se encienda mediante un evento de activación del ratón PS/2.
Nota: Para usar esta función, necesita una fuente de alimentación ATX que proporcione al menos 1A en el cable +5VSB.

Disabled (Deshabilitado)	Deshabilita esta función. (Predeterminado)
Move (Mover)	Mueva el ratón para encender el sistema.
Double Click (Doble clic)	Haga doble clic en el botón izquierdo del ratón para encender el sistema.

ErP
Determina si se permite que el sistema consuma la menor cantidad de energía en el estado S5 (apagado). Nota: Cuando este elemento está configurado en "Enabled" (Habilitado), las siguientes funciones dejarán de estar disponibles: "Resume by Alarm" (Reanudar por alarma), encender con el ratón y encender con el teclado.
Soft-Off by PWR-BTTN (Apagado suave con PWR-BTTN)
Configura la forma de apagar la computadora en modo MS-DOS usando el botón de encendido.

Instant-Off (Apagado instantáneo)	Presione el botón de encendido y el sistema se apagará instantáneamente. (Predeterminado)
Delay 4 Sec. (Retardo de 4 segundos)	Mantenga presionado el botón de encendido durante 4 segundos para apagar el sistema. Si el botón de encendido se presiona durante menos de 4 segundos, el sistema entrará en modo de suspensión.

Power Loading (Carga de energía)
Habilita o deshabilita la carga ficticia. Cuando la fuente de alimentación está en baja carga, se activará una autoprotección que provocará que se apague o falle. Si esto ocurre, configúrelo en "Enabled" (Habilitado). "Auto" (Automático) permite que el BIOS configure automáticamente esta configuración. (Predeterminado: Auto)
Resume by Alarm (Reanudar por alarma)
Determina si se debe encender el sistema a una hora deseada. (Predeterminado: Disabled (Deshabilitado)) Si está habilitado, establezca la fecha y la hora de la siguiente manera:
Wake up day (Día de activación): Encienda el sistema a una hora específica cada día o en un día específico del mes.
Wake up hour/minute/second (Hora/minuto/segundo de activación): Establezca la hora a la que el sistema se encenderá automáticamente.
Nota: Cuando utilice esta función, evite el apagado inadecuado del sistema operativo o la extracción de la energía de CA, o la configuración puede no ser efectiva.
Wake on LAN (Despertar en LAN)
Habilita o deshabilita la función de despertar en LAN. (Predeterminado: Enabled (Habilitado))
High Precision Event Timer (Temporizador de eventos de alta precisión)
Habilita o deshabilita el "High Precision Event Timer" (HPET) en el sistema operativo. (Predeterminado: Enabled (Habilitado))
CEC 2019 Ready (Listo para CEC 2019)
Le permite seleccionar si desea permitir que el sistema ajuste el consumo de energía cuando está en estado de apagado, inactivo o en espera para cumplir con los estándares CEC (Comisión de Energía de California) 2019. (Predeterminado: Disabled (Deshabilitado))

Guardar y salir

Save & Exit Setup (Guardar y salir de la configuración)
Presione <Enter> en este elemento y seleccione "Yes" (Sí). Esto guarda los cambios en el CMOS y sale del programa de configuración del BIOS. Seleccione "No" o presione <Esc> para volver al menú principal de configuración del BIOS.
Exit Without Saving (Salir sin guardar)
Presione <Enter> en este elemento y seleccione "Yes" (Sí). Esto sale de la configuración del BIOS sin guardar los cambios realizados en la configuración del BIOS en el CMOS. Seleccione "No" o presione <Esc> para volver al menú principal de configuración del BIOS.
Load Optimized Defaults (Cargar valores predeterminados optimizados)
Presione <Enter> en este elemento y seleccione "Yes" (Sí) para cargar la configuración predeterminada óptima del BIOS. La configuración predeterminada del BIOS ayuda al sistema a funcionar en un estado óptimo. Siempre cargue los valores predeterminados optimizados después de actualizar el BIOS o después de borrar los valores del CMOS.
Boot Override (Anular arranque)
Le permite seleccionar un dispositivo para arrancar inmediatamente. Presione <Enter> en el dispositivo que seleccione y seleccione "Yes" (Sí) para confirmar. Su sistema se reiniciará automáticamente y arrancará desde ese dispositivo.
Save Profiles (Guardar perfiles)
Esta función le permite guardar la configuración actual del BIOS en un perfil. Puede crear hasta 8 perfiles y guardarlos como "Setup Profile 1" (Perfil de configuración 1) ~ "Setup Profile 8" (Perfil de configuración 8). Presione <Enter> para completar. O puede seleccionar "Select File in HDD/FDD/USB" (Seleccionar archivo en HDD/FDD/USB) para guardar el perfil en su dispositivo de almacenamiento.
Load Profiles (Cargar perfiles)
Si su sistema se vuelve inestable y ha cargado la configuración predeterminada del BIOS, puede usar esta función para cargar la configuración del BIOS desde un perfil creado anteriormente, sin la molestia de reconfigurar la configuración del BIOS. Primero seleccione el perfil que desea cargar y luego presione <Enter> para completar. Puede seleccionar "Select File in HDD/FDD/USB" (Seleccionar archivo en HDD/FDD/USB) para ingresar el perfil creado previamente desde su dispositivo de almacenamiento o cargar el perfil creado automáticamente por el BIOS, como revertir la configuración del BIOS a la última configuración que funcionó correctamente (último registro bueno conocido).

Configuración de un conjunto RAID

Niveles de RAID

	RAID 0	RAID 1	RAID 10
Número mínimo de discos duros	≥2	2	4
Capacidad del arreglo	Número de discos duros * Tamaño del disco más pequeño	Tamaño del disco más pequeño	(Número de discos duros/2) * Tamaño del disco más pequeño
Tolerancia a fallos	No	Sí	Sí

Antes de comenzar, prepare los siguientes elementos:

• Al menos dos discos duros SATA o SSD (para garantizar un rendimiento óptimo, se recomienda utilizar dos discos duros con el mismo modelo y capacidad). ^(Nota)
• Disco de configuración de Windows.
• Disco de controladores de la placa base.
• Una unidad USB.

Configuración del controlador SATA integrado

1. Instalación de disco(s) duro(s) SATA en su computadora
   Instale los discos duros/SSD en los conectores SATA/M.2 de la placa base. Luego, conecte los conectores de alimentación de su fuente de alimentación a los discos duros.
2. Configuración del modo del controlador SATA en la configuración del BIOS
   Asegúrese de configurar correctamente el modo del controlador SATA en la configuración del BIOS del sistema.
   Pasos:
   1. Encienda su computadora y presione <Delete> (Suprimir) para ingresar a la configuración del BIOS durante la POST (autoprueba de encendido). En Chipset, asegúrese de que Chipset SATA Port Enable (Habilitar puerto SATA del chipset) esté habilitado. Configure SATA Mode (Modo SATA) en RAID. Luego, guarde la configuración y reinicie su computadora. (Si desea utilizar SSD NVMe PCIe para configurar RAID, asegúrese de configurar NVMe RAID mode (Modo RAID NVMe) en Enabled (Habilitado)).
   2. Si desea configurar UEFI RAID, siga los pasos en "C-1". Para ingresar al RAID ROM heredado, guarde la configuración y salga de la configuración del BIOS. Consulte "C-2" para obtener más información.
      Los menús de configuración del BIOS descritos en esta sección pueden diferir de la configuración exacta de su placa base. Las opciones reales del menú de configuración del BIOS que verá dependerán de la placa base que tenga y de la versión del BIOS.
3. 1. Configuración de UEFI RAID
      Pasos:
      1. En la configuración del BIOS, vaya a BIOS y configure CSM Support (Soporte CSM) en Disabled (Deshabilitado). Guarde los cambios y salga de la configuración del BIOS.
      2. Después de reiniciar el sistema, ingrese nuevamente a la configuración del BIOS. Luego, ingrese al submenú Peripherals\RAIDXpert2 Configuration Utility (Periféricos\Utilidad de configuración RAIDXpert2).
      3. En la pantalla RAIDXpert2 Configuration Utility (Utilidad de configuración RAIDXpert2), presione <Enter> (Intro) en Array Management (Administración de arreglos) para ingresar a la pantalla Create Array (Crear arreglo). Luego, seleccione un nivel de RAID. Los niveles de RAID admitidos incluyen RAID 0 (Stripe), RAID 1 (Mirror) y RAID 10 (las selecciones disponibles dependen del número de discos duros que se estén instalando). A continuación, presione <Enter> (Intro) en Select Physical Disks (Seleccionar discos físicos) para ingresar a la pantalla Select Physical Disks (Seleccionar discos físicos).
      4. En la pantalla Select Physical Disks (Seleccionar discos físicos), seleccione los discos duros que se incluirán en el arreglo RAID y configúrelos en Enabled (Habilitado). A continuación, utilice la tecla de flecha hacia abajo para moverse a Apply Changes (Aplicar cambios) y presione <Enter> (Intro). Luego, regrese a la pantalla anterior y configure Array Size (Tamaño del arreglo), Array Size Unit (Unidad de tamaño del arreglo), Read Cache Policy (Política de caché de lectura) y Write Cache Policy (Política de caché de escritura).
         (Nota) No se puede utilizar un SSD M.2 PCIe para configurar un conjunto RAID con un SSD M.2 SATA o un disco duro SATA.
      5. Después de configurar la capacidad, muévase a Create Array (Crear arreglo) y presione <Enter> (Intro) para comenzar.
      6. Una vez completado, volverá a la pantalla Array Management (Administración de arreglos). En Manage Array Properties (Administrar propiedades del arreglo) puede ver el nuevo volumen RAID e información sobre el nivel de RAID, el nombre del arreglo, la capacidad del arreglo, etc.
   2. Configuración de RAID ROM heredado
      Ingrese a la utilidad de configuración del BIOS RAID heredado para configurar un arreglo RAID. Omita este paso y continúe con la instalación del sistema operativo Windows para una configuración no RAID.
      Pasos:

1. Después de que comience la prueba de memoria POST y antes de que comience el inicio del sistema operativo, busque un mensaje que diga "Press <Ctrl-F> to enter RAID Option ROM Utility" (Presione <Ctrl-F> para ingresar a la utilidad RAID Option ROM). Presione <Ctrl> + <R> para ingresar a la utilidad de configuración del BIOS RAID.
2. Para crear un nuevo arreglo, presione <Enter> (Intro) en la opción Create Array (Crear arreglo).
3. La barra de selección se moverá a la sección Disks (Discos) a la derecha de la pantalla. Seleccione los discos duros que se incluirán en el arreglo RAID. Utilice la tecla de flecha hacia arriba o hacia abajo para seleccionar un disco duro y presione <Insert> (Insertar). El disco duro seleccionado se mostrará en verde. Para utilizar todos los discos duros, simplemente presione <A> para seleccionar todos. Luego presione <Enter> (Intro) y la barra de selección se moverá a la sección User Input (Entrada del usuario) en la parte inferior izquierda de la pantalla.
4. Primero, seleccione un modo RAID y presione <Enter> (Intro). Las selecciones disponibles dependen del número de discos duros que se estén instalando. Luego, siga las instrucciones en pantalla para especificar el tamaño del arreglo. Puede seleccionar All available space (Todo el espacio disponible) para utilizar el tamaño máximo permitido o utilizar la tecla de flecha hacia arriba o hacia abajo para ajustar el tamaño y presione <Enter> (Intro).
5. Seleccione un modo de almacenamiento en caché. Las opciones incluyen Read/Write (Lectura/Escritura), Read Only (Solo lectura) y None (Ninguno). Luego presione <Enter> (Intro) para continuar.
6. Finalmente, aparecerá un mensaje que dice "Confirm Creation of Array" (Confirmar creación del arreglo). Presione <C> para confirmar o <Esc> para volver a la pantalla anterior.
7. Cuando haya terminado, verá el nuevo arreglo en la pantalla principal. Para salir de la utilidad BIOS RAID, presione <Esc> y luego presione <C> para confirmar.

Instalación del controlador SATA RAID/AHCI y del sistema operativo
Con la configuración correcta del BIOS, está listo para instalar el sistema operativo.

Instalación del sistema operativo
Como algunos sistemas operativos ya incluyen el controlador RAID/AHCI, no necesita instalar un controlador RAID/AHCI separado durante el proceso de instalación de Windows. Después de instalar el sistema operativo, le recomendamos que instale todos los controladores necesarios desde el disco de controladores de la placa base utilizando "Xpress Install" (Instalación rápida) para garantizar el rendimiento y la compatibilidad del sistema. Si el sistema operativo que se va a instalar requiere que proporcione un controlador RAID/AHCI adicional durante el proceso de instalación del sistema operativo, consulte los pasos a continuación:

1. Copie la carpeta Hw10 que se encuentra en la carpeta \Boot del disco de controladores a su unidad USB.
2. Arranque desde el disco de configuración de Windows y realice los pasos estándar de instalación del sistema operativo. Cuando aparezca la pantalla que solicita que cargue el controlador, seleccione Browse (Examinar).
3. Inserte la unidad USB y luego busque la ubicación del controlador. La ubicación de los controladores es la siguiente: \Hw10\RAID\x64
4. Seleccione primero AMD-RAID Bottom Device (Dispositivo inferior AMD-RAID) y haga clic en Next (Siguiente) para cargar el controlador. Luego seleccione AMD-RAID Controller (Controlador AMD-RAID) y haga clic en Next (Siguiente) para cargar el controlador. Finalmente, continúe con la instalación del sistema operativo.

Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración de un arreglo RAID.

Instalación de controladores

• Antes de instalar los controladores, primero instale el sistema operativo.
• Después de instalar el sistema operativo, inserte el disco de controladores de la placa base en su unidad óptica. Haga clic en el mensaje "Tap to choose what happens with this disc" (Toque para elegir qué sucede con este disco) en la esquina superior derecha de la pantalla y seleccione "Run Run.exe" (Ejecutar Run.exe). (O vaya a Mi PC, haga doble clic en la unidad óptica y ejecute el programa Run.exe).

"Xpress Install" (Instalación rápida) escaneará automáticamente su sistema y luego enumerará todos los controladores que se recomienda instalar. Puede hacer clic en el botón Xpress Install (Instalación rápida) y "Xpress Install" (Instalación rápida) instalará todos los controladores seleccionados. O haga clic en la flecha para instalar individualmente los controladores que necesita.

Visite el sitio web de GIGABYTE para obtener más información sobre el software.

Visite el sitio web de GIGABYTE para obtener más información sobre la solución de problemas.

Para obtener más detalles del producto, visite el sitio web de GIGABYTE.

Para reducir el impacto en el calentamiento global, los materiales de embalaje de este producto son reciclables y reutilizables. GIGABYTE trabaja con usted para proteger el medio ambiente.

Derechos de autor
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Todos los derechos reservados.
Las marcas comerciales mencionadas en este manual están legalmente registradas a sus respectivos propietarios.

Descargo de responsabilidad
La información contenida en este manual está protegida por las leyes de derechos de autor y es propiedad de GIGABYTE. GIGABYTE puede realizar cambios en las especificaciones y características de este manual sin previo aviso.
Ninguna parte de este manual puede ser reproducida, copiada, traducida, transmitida o publicada de ninguna forma ni por ningún medio sin el permiso previo por escrito de GIGABYTE.

• „ Para ayudar en el uso de este producto, lea atentamente el Manual del usuario.
• „ Para obtener información relacionada con el producto, consulte nuestro sitio web en: https://www.gigabyte.com

Identificación de la revisión de su placa base
El número de revisión de su placa base se ve así: "REV: X.X". Por ejemplo, "REV: 1.0" significa que la revisión de la placa base es 1.0. Verifique la revisión de su placa base antes de actualizar el BIOS, los controladores de la placa base o cuando busque información técnica.
Ejemplo:

Referencias

• GIGABYTE Global

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Gigabyte B450M DS3H - Manual de la Placa Base Micro ATX AM4 Rev. 1101

Idiomas disponibles
