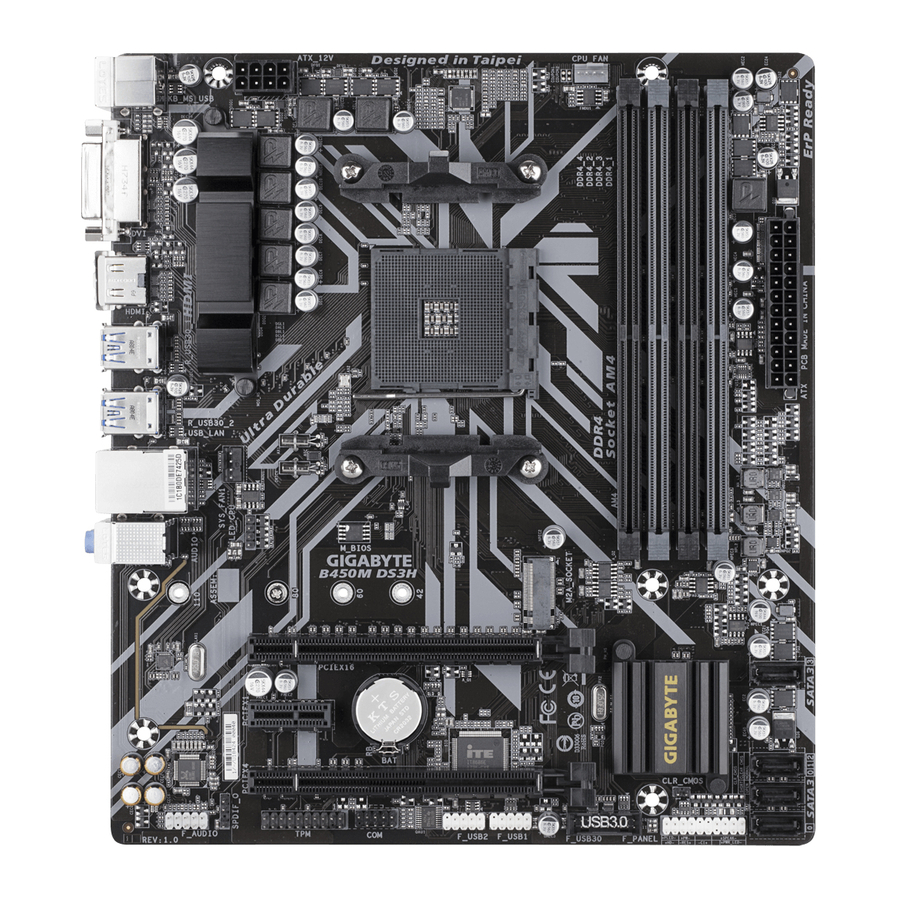

1 Raspored matične ploče B450M DS3H
2 Instalacija hardvera
3 Postavljanje BIOS-a
4 Konfiguriranje RAID skupa
5 Instalacija upravljačkih programa
6 Reference
7 Preuzmi priručnik
8 Na drugim jezicima

Raspored matične ploče B450M DS3H

Sadržaj kutije
5 Matična ploča B450M DS3H
5 Disk s upravljačkim programima za matičnu ploču
5 Korisnički priručnik
5 Dva SATA kabela
5 I/O štitnik
* Navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete. Sadržaj kutije podložan je promjenama bez prethodne najave.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatičkog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati ili oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao prodavač. Ove su naljepnice potrebne za potvrdu jamstva.
Uvijek isključite napajanje izmjeničnom strujom tako da iskopčate kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Kada spajate hardverske komponente na unutarnje konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
Najbolje je nositi elektrostatičku narukvicu za pražnjenje (ESD) prilikom rukovanja elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u elektrostatički zaštitni spremnik.
Prije spajanja ili isključivanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije upotrebe proizvoda provjerite jesu li svi kabeli i konektori za napajanje vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, nemojte dopustiti da vijci dođu u kontakt sa sklopom matične ploče ili njezinim komponentama.
Provjerite da na matičnoj ploči ili unutar kućišta računala nema preostalih vijaka ili metalnih komponenti.
Ne stavljajte računalni sustav na neravnu površinu.
Ne stavljajte računalni sustav u okruženje s visokom temperaturom ili vlagom.
Uključivanje računala tijekom procesa instalacije može dovesti do oštećenja komponenti sustava kao i do fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

	CPU	AM4 utičnica: AMD Ryzen ™ procesori 2. generacije AMD Ryzen ™ s Radeon ™ Vega grafičkim procesorima AMD Ryzen ™ procesori 1. generacije (Idite na web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
	Čipset	AMD B450
	Memorija	4 x DDR4 DIMM utičnice koje podržavaju do 128 GB (kapacitet jednog DIMM-a od 32 GB) sistemske memorije Arhitektura memorije dvostrukog kanala Podrška za DDR4 2933/2667/2400/2133 MHz memorijske module Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module (rade u non-ECC načinu rada) Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za module Extreme Memory Profile (XMP) memorije (Idite na web-mjesto tvrtke GIGABYTE za najnovije podržane brzine i module memorije.)
	Ugrađena grafika	Integrirani grafički procesor: 1 x DVI-D priključak, podržava maksimalnu razlučivost od 1920x1200 pri 60 Hz * DVI-D priključak ne podržava D-Sub vezu putem adaptera. 1 x HDMI priključak, podržava maksimalnu razlučivost od 4096x2160 pri 60 Hz (Napomena) * Podrška za HDMI verziju 2.0 i HDCP 2.2. (Napomena) Maksimalna dijeljena memorija od 16 GB
	Audio	Realtek ® Audio CODEC Audio visoke razlučivosti 2/4/5.1/7.1-kanalni * Da biste konfigurirali 7.1-kanalni audio, morate koristiti HD audio modul prednje ploče i omogućiti značajku višekanalnog zvuka putem audio upravljačkog programa. Podrška za S/PDIF izlaz
	LAN	Realtek ® GbE LAN čip (10/100/1000 Mbit)
	Utori za proširenje	1 x PCI Express x16 utor, radi na x16 (PCIEX16) (Napomena) * Za optimalne performanse, ako se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 utor. (PCIEX16 utor usklađen je sa standardom PCI Express 3.0.) 1 x PCI Express x16 utor, radi na x4 (PCIEX4) 1 x PCI Express x1 utor (PCIEX4 i PCI Express x1 utori usklađeni su sa standardom PCI Express 2.0.)
	Tehnologija više grafika	Podrška za AMD Quad-GPU CrossFire ™ i 2-Way AMD CrossFire ™ tehnologije
	Sučelje za pohranu	1 x M.2 priključak (utičnica 3, M tipka, tip 2242/2260/2280/22110 SATA i PCIe 3.0 x4/x2 SSD podrška) 4 x SATA 6Gb/s priključka Podrška za RAID 0, RAID 1 i RAID 10 * Pogledajte "1-7 Unutarnji priključci" za obavijesti o instalaciji za M.2 i SATA priključke.
	USB	Čipset: 2 x USB 3.1 Gen 1 priključka dostupna putem unutarnjeg USB priključka 8 x USB 2.0/1.1 priključka (4 priključka na stražnjoj ploči, 4 priključka dostupna putem unutarnjih USB priključaka) CPU: 4 x USB 3.1 Gen 1 priključka na stražnjoj ploči
	Unutarnji priključci	1 x 24-pinski ATX glavni priključak za napajanje 1 x 8-pinski ATX 12V priključak za napajanje 1 x priključak ventilatora CPU-a 1 x priključak ventilatora sustava 1 x M.2 utičnica 3 4 x SATA 6Gb/s priključka 1 x priključak prednje ploče 1 x audio priključak prednje ploče 1 x S/PDIF izlazni priključak 1 x priključak CPU hladnjaka LED trake/RGB LED trake 1 x USB 3.1 Gen 1 priključak 2 x USB 2.0/1.1 priključka 1 x priključak modula Trusted Platform Module (TPM) (2x10 pinova, samo za modul GC-TPM2.0) 1 x priključak serijskog porta 1 x kratkospojnik Clear CMOS
	Priključci stražnje ploče	1 x PS/2 priključak za tipkovnicu/miš 1 x DVI-D priključak 1 x HDMI priključak 4 x USB 3.1 Gen 1 priključak 4 x USB 2.0/1.1 priključka 1 x RJ-45 priključak 3 x audio utičnice
	I/O kontroler	iTE ® I/O kontrolerski čip
	Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Upozorenje o pregrijavanju Upozorenje o kvaru ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o hladnjaku koji instalirate.
	BIOS	1 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
	Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. 3D OSD @BIOS AutoGreen Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock Smart HUD Smart Survey System Information Viewer USB Blocker V-Tuner Podrška za Q-Flash Podrška za Xpress Install
	Priloženi softver	Norton ® Internet Security (OEM verzija) cFosSpeed
	Operativni sustav	Podrška za Windows 10 64-bitni
	Oblik	Micro ATX oblik; 24,4 cm x 21,5 cm

(Napomena) Stvarna podrška može varirati ovisno o CPU-u.
* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija povezanih s proizvodom bez prethodne obavijesti.

Posjetite web-mjesto tvrtke GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.

Posjetite stranicu Popis podrške\uslužnih programa na web-mjestu tvrtke GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

Provjerite podržava li matična ploča CPU. (Idite na web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja CPU-a da biste spriječili oštećenje hardvera.
Pronađite pin jedan CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran.
Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite frekvenciju hosta CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se da se frekvencija sistemske sabirnice postavi iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a.

Instaliranje memorije

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Posjetite web-mjesto tvrtke GIGABYTE da biste saznali najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn koji je otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija dvokanalne memorije
Ova matična ploča nudi četiri utora za memoriju i podržava dvokanalnu tehnologiju. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanjem načina rada dvokanalne memorije udvostručit će se izvorna propusnost memorije. Četiri utora za memoriju podijeljena su u dva kanala i svaki kanal ima dva utora za memoriju kao što slijedi:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Posjetite web-mjesto tvrtke GIGABYTE za detalje o instalaciji hardvera.

Tablica konfiguracija dvokanalne memorije

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modula	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostrani, DS=dvostrani, "- -"=nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Prilikom omogućavanja dvokanalnog načina rada s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. Za optimalne performanse, prilikom omogućavanja dvokanalnog načina rada s dva memorijska modula, preporučujemo da ih instalirate u utore DDR4_1 i DDR4_2.

Instaliranje kartice za proširenje

oprez Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
PS/2 tipkovnica/miš
Priključak Koristite ovaj priključak za povezivanje PS/2 miša ili tipkovnice.
DVI-D priključak^{(Napomena 1)}
DVI-D priključak u skladu je sa specifikacijom DVI-D i podržava maksimalnu razlučivost od 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Povežite monitor koji podržava DVI-D vezu na ovaj priključak.
HDMI priključak

HDMI priključak podržava HDCP 2.2^{(Napomena 2)} i formate Dolby TrueHD i DTS HD Master Audio. Također podržava do 192 KHz/24 bita 8-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za povezivanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz (Napomena 2), ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.

Nakon instaliranja HDMI uređaja, provjerite jeste li postavili HDMI kao zadani uređaj za reprodukciju zvuka. (Naziv stavke može se razlikovati ovisno o vašem operacijskom sustavu.)
^{(Napomena 1)} DVI-D priključak ne podržava D-Sub vezu putem adaptera.
^{(Napomena 2)} Stvarna podrška može se razlikovati ovisno o CPU-u.
USB 3.1 Gen 1 priključak
USB 3.1 Gen 1 priključak podržava specifikaciju USB 3.1 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED dioda veze/brzine:

Stanje Opis

Narančasta Brzina prijenosa podataka od 1 Gbps

Zelena Brzina prijenosa podataka od 100 Mbps

Isključeno Brzina prijenosa podataka od 10 Mbps

LED dioda aktivnosti:

Stanje Opis

Treperi U tijeku je prijenos ili primanje podataka

Isključeno Nema prijenosa ili primanja podataka

Ulaz za liniju/izlaz za stražnji zvučnik (plavi)
Priključak za ulaz za liniju. Koristite ovaj audio priključak za uređaje s ulazom za liniju kao što su optički pogon, walkman itd.
Izlaz za liniju/izlaz za prednji zvučnik (zeleni)
Priključak za izlaz za liniju.
Ulaz za mikrofon/izlaz za središnji/subwoofer zvučnik (ružičasti)
Priključak za ulaz za mikrofon.

Konfiguracije audio priključaka:

Priključak		Slušalice/2-kanalni	4-kanalni	6-kanalni	8-kanalni
g	Ulaz za liniju/izlaz za stražnji zvučnik
h	Izlaz za liniju/izlaz za prednji zvučnik
i	Ulaz za mikrofon/izlaz za središnji/subwoofer zvučnik
	Izlaz za liniju na prednjoj ploči/izlaz za bočni zvučnik

oprez

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s vašeg uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka za kabel.

Da biste konfigurirali 7.1-kanalni zvuk, morate koristiti HD audio modul prednje ploče i omogućiti značajku višekanalnog zvuka putem audio upravljačkog programa.

Posjetite web-mjesto tvrtke GIGABYTE za detalje o konfiguriranju audio softvera.

Interni priključci

ATX_12V
ATX
CPU_FAN
SYS_FAN1
LED_CPU
SATA3 0/1/2/3
M2A_SOCKET
SPDIF_O

F_PANEL
F_AUDIO
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

oprez
Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

Prvo provjerite jesu li vaši uređaji u skladu s priključcima koje želite spojiti.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)
Korištenjem priključka za napajanje, napajanje može osigurati dovoljno stabilne snage svim komponentama na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji. 12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi proširenja, preporuča se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog sustava ili sustava koji se ne može pokrenuti.

ATX_12V:

Broj pina	Definicija	Broj pina	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Broj pina	Definicija	Broj pina Definicija	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3.3V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1 (glave ventilatora)
Sve glave ventilatora na ovoj matičnoj ploči su 4-pinski. Većina glava ventilatora ima dizajn umetanja otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica priključka je žica za uzemljenje). Matična ploča podržava kontrolu brzine ventilatora CPU-a, što zahtijeva korištenje ventilatora CPU-a s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporuča se ugradnja ventilatora sustava unutar kućišta.

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Osjetilo
4	PWM kontrola brzine

oprez

Obavezno spojite kabele ventilatora na glave ventilatora kako biste spriječili pregrijavanje procesora i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ove glave ventilatora nisu konfiguracijski kratkospojnici. Ne stavljajte poklopac kratkospojnika na glave.

LED_CPU (glava LED trake/RGB LED trake hladnjaka CPU-a)
Glava se može koristiti za spajanje LED trake hladnjaka CPU-a ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

Broj pina Definicija

1 12V

2 G

3 R

4 B

Spojite LED traku hladnjaka procesora/RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

SATA3 0/1/2/3 (SATA 6Gb/s konektori)
SATA konektori su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA konektor podržava jedan SATA uređaj. SATA konektori podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte "Konfiguriranje RAID seta" u poglavlju za upute o konfiguriranju RAID polja.

Broj pina Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2A_SOCKET (M.2 Socket 3 konektor)
M.2 konektori podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta sa SATA tvrdim diskom. Za stvaranje RAID polja s M.2 PCIe SSD-om, morate postaviti konfiguraciju u UEFI BIOS načinu rada. Pogledajte "Konfiguriranje RAID seta" u poglavlju za upute o konfiguriranju RAID polja.

Slijedite korake u nastavku za ispravnu instalaciju M.2 SSD-a u M.2 konektor.
1. Upotrijebite odvijač za otpuštanje vijka i matice s matične ploče. Pronađite odgovarajuću rupu za montažu M.2 SSD-a koji će se instalirati i zatim prvo zavijte maticu. Gurnite M.2 SSD u konektor pod kutom.
2. Pritisnite M.2 SSD prema dolje i zatim ga pričvrstite vijkom.

  Odaberite odgovarajuću rupu za M.2 SSD koji će se instalirati i ponovno pričvrstite vijak i maticu.

SPDIF_O (S/PDIF Out priključak)
Ovaj priključak podržava digitalni S/PDIF Out i spaja S/PDIF digitalni audio kabel (koji se isporučuje s karticama za proširenje) za digitalni audio izlaz s matične ploče na određene kartice za proširenje kao što su grafičke kartice i zvučne kartice. Na primjer, neke grafičke kartice mogu zahtijevati da koristite S/PDIF digitalni audio kabel za digitalni audio izlaz s matične ploče na grafičku karticu ako želite spojiti HDMI zaslon na grafičku karticu i istovremeno imati digitalni audio izlaz s HDMI zaslona. Za informacije o spajanju S/PDIF digitalnog audio kabela pažljivo pročitajte priručnik za karticu za proširenje.

Broj pina Definicija

1 5VDUAL

2 Nema pina

3 SPDIFO

4 GND

F_PANEL (Priključak prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim dodjelama pinova. Obratite pažnju na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED napajanja):

LED statusa sustava

S0 Uključeno

S3/S4/S5 Isključeno

Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED svijetli kada sustav radi. LED svijetli ne svijetli kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

PW (Prekidač za napajanje):
Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte "Postavljanje BIOS-a", "Upravljanje napajanjem" u poglavlju za više informacija).
SPEAK (Zvučnik):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav javlja status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.

HD (LED aktivnosti tvrdog diska): Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED svijetli kada tvrdi disk čita ili zapisuje podatke.
RES (Prekidač za resetiranje):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje za ponovno pokretanje računala ako se računalo zamrzne i ne može izvršiti normalno ponovno pokretanje.
CI (Priključak za upad u kućište): Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
NC: Nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED napajanja, LED aktivnosti tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovaj priključak, provjerite jesu li dodjele žica i dodjele pinova ispravno usklađene.

F_AUDIO (Priključak audio priključka na prednjoj ploči)
Priključak audio priključka na prednjoj ploči podržava audio visoke razlučivosti (HD). Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite odgovaraju li dodjele žica konektora modula dodjelama pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

B Broj pina Definicija Broj pina Definicija

1 MIC2_L 6 Sense

2 GND 7 FAUDIO_JD

3 MIC2_R 8 Nema pina

4 NC 9 LINE2_L

5 LINE2_R 10 Sense

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite dodjele žica, obratite se proizvođaču kućišta.

F_USB30 (USB 3.1 Gen 1 priključak)
Priključak je u skladu s USB 3.1 Gen 1 i USB 2.0 specifikacijom i može pružiti dva USB priključka. Za kupnju dodatne prednje ploče od 3,5" koja pruža dva USB 3.1 Gen 1 priključka, obratite se lokalnom trgovcu.

Broj pina	Definicija	Broj pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Nema pina

F_USB1/F_USB2 (USB 2.0/1.1 priključci)
Priključci su u skladu s USB 2.0/1.1 specifikacijom. Svaki USB priključak može pružiti dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom trgovcu.

Broj pina Definicija Broj pina Definicija Definicija

1 Napajanje (5V) 6 USB DY+

2 Napajanje (5V) 7 S GND

3 USB DX- 8 GND

4 USB DY- 9 Nema pina

5 USB DX+ 10 NC 1 2 3
- Nemojte priključivati IEEE 1394 bracket (2x5-pin) kabel u USB 2.0/1.1 header.
- Prije instaliranja USB bracketa, obavezno isključite računalo i izvucite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB bracketa.

COM (Serial Port Header)
COM header može pružiti jedan serijski priključak putem dodatnog COM port kabela. Za kupnju dodatnog COM port kabela, molimo kontaktirajte lokalnog distributera.

Pin br. Definicija Pin br. Definicija Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- S F 9 NRI-

5 GND 10 No Pin

TPM (Trusted Platform Module Header)
Možete spojiti TPM (Trusted Platform Module) na ovaj header.

Pin br.	Definicija	Pin br. Definicija	Definicija
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	No Pin	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (Baterija)
Baterija osigurava napajanje za održavanje vrijednosti (kao što su BIOS konfiguracije, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

Možete izbrisati CMOS vrijednosti uklanjanjem baterije:
1. Isključite računalo i izvucite kabel za napajanje.
2. Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni pol držača baterije, čime ih kratko spojite na 5 sekundi.)
3. Vratite bateriju.
4. Uključite kabel za napajanje i ponovno pokrenite računalo.
  - Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
  - Zamijenite bateriju ekvivalentnom. Oštećenje vaših uređaja može nastati ako se baterija zamijeni pogrešnim modelom.
  - Obratite se mjestu kupnje ili lokalnom distributeru ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
  - Prilikom postavljanja baterije, obratite pozornost na orijentaciju pozitivne (+) i negativne (-) strane baterije (pozitivna strana treba biti okrenuta prema gore).
  - Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

CLR_CMOS (Clear CMOS Jumper)
Koristite ovaj kratkospojnik za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Za brisanje CMOS vrijednosti, koristite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.
- Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
- Nakon ponovnog pokretanja sustava, idite na BIOS Setup za učitavanje tvorničkih postavki (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte "BIOS Setup," Poglavlje za BIOS konfiguracije).

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava. Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebno napajanje CMOS-u kako bi vrijednosti konfiguracije ostale u CMOS-u. Da biste pristupili programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno. Da biste nadogradili BIOS, upotrijebite uslužni program GIGABYTE Q-Flash ili @BIOS.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosnu kopiju BIOS-a bez ulaska u operativni sustav.
@BIOS je uslužni program za Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

Oprez

Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Za ažuriranje BIOS-a, učinite to s oprezom. Neodgovarajuće ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to nije potrebno) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuće mijenjanje postavki može rezultirati time da se sustav ne može pokrenuti. Ako se to dogodi, pokušajte očistiti CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Učitavanje optimiziranih zadanih postavki" u ovom poglavlju ili uvode kratkospojnika za bateriju/čišćenje CMOS-a za informacije o tome kako očistiti CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći zaslon s logotipom za pokretanje pojavit će se kada se računalo pokrene. (Primjer verzije BIOS-a: F1c)

Postoje dva različita načina rada BIOS-a kao što slijedi, a možete koristiti tipku <F2> za prebacivanje između ta dva načina rada. Klasični način postavljanja pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke. Jednostavni način rada omogućuje korisnicima da brzo pregledaju svoje trenutne informacije o sustavu ili da izvrše prilagodbe za optimalne performanse. U jednostavnom načinu rada možete koristiti miš za kretanje kroz stavke konfiguracije.

Oprez

Kada sustav nije stabilan kao inače, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste postavili sustav na zadane vrijednosti.
Izbornici za postavljanje BIOS-a opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Tipke funkcija klasičnog postavljanja

	Pomaknite traku za odabir da biste odabrali izbornik za postavljanje
	Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte brojčanu vrijednost ili izvršite promjene
<->/<Page Down>	Smanjite brojčanu vrijednost ili izvršite promjene
<F1>	Prikažite opise tipki funkcija
<F2>	Prebacite se na jednostavni način rada
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F9>	Prikažite informacije o sustavu
<F10>	Spremite sve promjene i izađite iz programa za postavljanje BIOS-a
<F12>	Snimite trenutni zaslon kao sliku i spremite ga na USB pogon
<Esc>	Glavni izbornik: Izađite iz programa za postavljanje BIOS-a Podizbornici: Izađite iz trenutnog podizbornika

M.I.T.

oprez
Hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste napravili, ovisi o vašoj ukupnoj konfiguraciji sustava. Neispravno izvođenje overclocka/prenapona može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti vijek trajanja ovih komponenti. Ova je stranica namijenjena samo naprednim korisnicima i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

Napredne postavke frekvencije
Frekvencija glavnog takta
Vrijednost Prikazuje trenutnu radnu frekvenciju glavnog takta.
Frekvencija GFX takta ^(Napomena)
Omogućuje vam promjenu frekvencije za GPU. Nakon što promijenite postavke Frekvencija GFX takta, svakako prilagodite postavke Napon GFX jezgre. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto dopušta BIOS-u da automatski konfigurira ovu postavku.
Napon GFX jezgre^(Napomena)
Omogućuje vam promjenu napona za GPU. (Zadano: Auto)
NAPOMENA: Podesivi raspon ovisi o instaliranom CPU-u. Auto dopušta BIOS-u da automatski konfigurira ovu postavku.
Omjer takta CPU-a
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
Frekvencija CPU-a
Prikazuje trenutnu radnu frekvenciju CPU-a.

Napredne postavke jezgre CPU-a

Omjer takta CPU-a, Frekvencija CPU-a
Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
^(Napomena)
Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.

Core Performance Boost
Omogućuje vam da odredite hoćete li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za pojačavanje performansi CPU-a. (Zadano: Auto)

AMD Cool&Quiet funkcija

Omogućeno	Omogućuje AMD Cool'n'Quiet upravljačkom programu da dinamički prilagodi takt CPU-a i VID kako bi smanjio izlaz topline iz vašeg računala i njegovu potrošnju energije. (Zadano)
Onemogućeno	Onemogućuje ovu funkciju.

SVM način rada
Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedno računalno sučelje može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
Globalna kontrola C-stanja
Omogućuje vam da odredite hoće li CPU ući u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Omogućeno)
Kontrola mirovanja napajanja
Omogućuje ili onemogućuje stanje paketa C6.

Tipično mirovanje struje	Onemogućuje ovu funkciju.
Mirovanje niske struje	Omogućuje ovu funkciju.
Auto	Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)

Kontrola Opcachea^{(Napomena 1)}
Omogućuje ili onemogućuje Opcache. Auto dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Kontrola jezgre prema dolje
Omogućuje vam odabir broja jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Auto dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
SMT način rada
Omogućuje vam da omogućite ili onemogućite CPU Simultaneous Multi-Threading tehnologiju. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskim modulima kako bi poboljšao performanse memorije kada je omogućen.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Profil 1	Koristi postavke profila 1.
Profil 2 ^{(Napomena 2)}	Koristi postavke profila 2.

Multiplikator sistemske memorije
Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto)
Frekvencija memorije (MHz)
Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski podešava prema postavkama Multiplikatora sistemske memorije.

Napredne postavke memorije
Extreme Memory Profile (X.M.P.) (Napomena 2), Multiplikator sistemske memorije, Frekvencija memorije (Mhz)
Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Napredne postavke frekvencije.
^{(Napomena 1)} Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
^{(Napomena 2)} Ova stavka prisutna je samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.
Način rada mjerenja vremena memorije
Ručni način rada omogućuje konfiguriranje postavki mjerenja vremena memorije u nastavku. Opcije su: Auto (zadano), Ručno.
Napon DDR profila
Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Onemogućeno, vrijednost se prikazuje prema vašoj specifikaciji memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profil 1 ili Profil 2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.

Standardna kontrola mjerenja vremena, Napredna kontrola mjerenja vremena, CAD Bus Setup Timing, CAD Bus Drive Strength, Konfiguracija podatkovne sabirnice
Ovi odjeljci pružaju postavke mjerenja vremena memorije. Odgovarajući zasloni za postavljanje mjerenja vremena mogu se konfigurirati samo kada je Način rada mjerenja vremena memorije postavljen na Ručno. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što izvršite promjene u mjerenju vremena memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih vrijednosti ili brisanjem CMOS vrijednosti.

Napredne postavke napona
Ovaj podizbornik omogućuje vam postavljanje napona CPU-a, čipseta i memorije.

Stanje zdravlja računala

Poništi stanje otvaranja kućišta

Onemogućeno	Čuva ili briše zapis prethodnog stanja upada u kućište. (Zadano)
Omogućeno	Briše zapis prethodnog stanja upada u kućište i polje Otvoreno kućište pokazat će "Ne" pri sljedećem pokretanju.

Otvoreno kućište
Prikazuje status detekcije uređaja za detekciju upada u kućište priključenog na CI zaglavlje matične ploče. Ako se ukloni poklopac kućišta sustava, ovo će polje pokazati "Da", inače će pokazati "Ne". Da biste izbrisali zapis stanja upada u kućište, postavite Poništi stanje otvaranja kućišta na Omogućeno, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/DRAM napon kanala A/B/+3,3V/+5V/+12V/VCORE SOC
Prikazuje trenutne napone sustava.

Razne postavke
Konfiguracija PCIe utora
Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada ovisi o specifikaciji hardvera svakog utora. Auto dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
3DMark01 Enhancement
Omogućuje vam da odredite hoćete li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Onemogućeno)

Smart Fan 5 postavke
Monitor
Omogućuje vam odabir cilja za praćenje i daljnje prilagodbe. (Zadano: CPU FAN)

Kontrola brzine ventilatora
Omogućuje vam da odredite hoćete li omogućiti funkciju kontrole brzine ventilatora i prilagoditi brzinu ventilatora.

Normalno	Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete podesiti brzinu ventilatora pomoću programa System Information Viewer na temelju vaših sistemskih zahtjeva. (Zadano)
Tiho	Omogućuje ventilatoru da radi malim brzinama.
Ručno	Omogućuje vam upravljanje brzinom ventilatora u krivuljnom grafikonu.
Puna brzina	Omogućuje ventilatoru da radi punom brzinom.

Kontrola ventilatora Koristi temperaturni ulaz
Omogućuje vam odabir referentne temperature za kontrolu brzine ventilatora.
Temperaturni interval
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
Način rada kontrole ventilatora

Auto	Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavlja optimalni način upravljanja. (Zadano)
Napon	Način rada napona preporučuje se za ventilator s 3 pina.
PWM	PWM način rada preporučuje se za ventilator s 4 pina.

Zaustavljanje ventilatora
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Možete postaviti temperaturnu granicu pomoću temperaturne krivulje.
Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
Temperatura
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Brzina ventilatora
Prikazuje trenutne brzine ventilatora.
Upozorenje o temperaturi
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Onemogućeno (zadano), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90
Upozorenje o kvaru ventilatora
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

Sustav

Sustav
Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.
Jezik sustava
Odabire zadani jezik koji koristi BIOS.
Datum sustava
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, dan i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Dan i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Vrijeme sustava
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Razina pristupa
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako lozinka nije postavljena, zadano će se prikazati kao Administrator.) Razina administratora omogućuje vam izmjene svih postavki BIOS-a; razina korisnika omogućuje vam samo izmjene određenih postavki BIOS-a, ali ne svih.

BIOS

BIOS
Prioriteti opcija pokretanja
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:". Ili, ako želite instalirati operativni sustav koji podržava GPT particioniranje, kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i označen je prefiksom "UEFI:".
Prioriteti tvrdog diska/CD/DVD ROM pogona/pogona diskete/mrežnog uređaja BBS
Određuje redoslijed pokretanja za određenu vrstu uređaja, kao što su tvrdi diskovi, optički pogoni, pogoni diskete i uređaji koji podržavaju funkciju pokretanja s LAN-a, itd. Pritisnite <Enter> na ovoj stavci za ulazak u podizbornik koji prikazuje uređaje iste vrste koji su povezani. Ova stavka je prisutna samo ako je instaliran barem jedan uređaj za ovu vrstu.
Stanje NumLock pri pokretanju
Omogućuje ili onemogućuje Numlock značajku na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Sigurnosna opcija
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administratorska lozinka/Korisnička lozinka.

Postavljanje	Lozinka je potrebna samo za ulazak u program BIOS Setup.
Sustav	Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)

LOGO preko cijelog zaslona
Prikaži Omogućuje vam da odredite hoće li se prikazati logotip GIGABYTE pri pokretanju sustava. Onemogućeno preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Brzo pokretanje
Omogućuje ili onemogućuje brzo pokretanje kako bi se skratio postupak pokretanja OS-a. Ultra brzo pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
SATA podrška

Svi SATA uređaji	Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
Samo HDD zadnjeg pokretanja	Osim pogona prethodnog pokretanja, svi SATA uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a. (Zadano)

Ova se stavka može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
VGA podrška
Omogućuje vam odabir vrste operativnog sustava za pokretanje.

Automatski	Omogućuje samo naslijeđenu opciju ROM.
EFI upravljački program	Omogućuje EFI opciju ROM. (Zadano)

Ova se stavka može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
USB podrška

Onemogućeno	Svi USB uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a.
Potpuno početno	Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
Djelomično početno	Dio USB uređaja je onemogućen prije dovršetka postupka pokretanja OS-a.

Ova se stavka može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova je funkcija onemogućena kada je brzo pokretanje postavljeno na Ultra brzo.
Podrška za PS2 uređaje

Onemogućeno	Svi PS/2 uređaji su onemogućeni prije dovršetka postupka pokretanja OS-a.
Omogućeno	Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)

Ova se stavka može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno. Ova je funkcija onemogućena kada je brzo pokretanje postavljeno na Ultra brzo.
Podrška za upravljački program mrežnog stoga

Onemogućeno	Onemogućuje pokretanje s mreže. (Zadano)
Omogućeno	Omogućuje pokretanje s mreže.

Ova se stavka može konfigurirati samo kada je brzo pokretanje postavljeno na Omogućeno ili Ultra brzo.
CSM podrška
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenog procesa pokretanja računala.

Omogućeno	Omogućuje UEFI CSM. (Zadano)
Onemogućeno	Onemogućuje UEFI CSM i podržava samo proces pokretanja UEFI BIOS-a.

LAN PXE Boot Option ROM
Omogućuje vam da odaberete hoćete li omogućiti naslijeđenu opciju ROM za LAN kontroler. (Zadano: Onemogućeno) Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Kontrola opcije pokretanja pohrane
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđenu opciju ROM za kontroler uređaja za pohranu.

Onemogućeno	Onemogućuje opciju ROM.
Samo UEFI	Omogućuje samo UEFI opciju ROM.
Samo naslijeđeno	Omogućuje samo naslijeđenu opciju ROM. (Zadano)

Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Prioritet ROM-a drugog PCI uređaja
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili naslijeđenu opciju ROM za PCI kontroler uređaja osim LAN-a, uređaja za pohranu i grafičkih kontrolera.

Onemogućeno	Onemogućuje opciju ROM.
Samo UEFI	Omogućuje samo UEFI opciju ROM. (Zadano)
Samo naslijeđeno	Omogućuje samo naslijeđenu opciju ROM.

Ova se stavka može konfigurirati samo kada je CSM podrška postavljena na Omogućeno.
Mrežni stog
Onemogućuje ili omogućuje pokretanje s mreže za instaliranje OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE podrška
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je mrežni stog omogućen.
Ipv4 HTTP podrška
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je mrežni stog omogućen.
Ipv6 PXE podrška
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je mrežni stog omogućen.
Ipv6 HTTP podrška
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je mrežni stog omogućen.
IPSEC certifikat
Omogućuje ili onemogućuje Internet Protocol Security. Ova se stavka može konfigurirati samo kada je mrežni stog omogućen.
Administratorska lozinka
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Razlikujući se od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih BIOS postavki.
Korisnička lozinka
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit ćete zatraženi da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i prilikom ulaska u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjene određenih BIOS postavki, ali ne svih. Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, provjerite jeste li prvo postavili administratorsku lozinku.

Periferija

AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
Initial Display Output ^(Napomena)
Određuje prvo pokretanje prikaza monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.

IGD Video	Postavlja ugrađenu grafiku kao prvi zaslon.
PCIe 1 Slot	Postavlja grafičku karticu na PCIEX16 utoru kao prvi zaslon. (Zadano)

Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
EHCI Hand-off
Određuje hoće li se omogućiti značajka EHCI Hand-off za operativni sustav bez podrške za EHCI Hand-off. (Zadano: Onemogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu podršku starijih USB tipkovnica/miševa u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
Mass Storage Devices
Prikazuje popis povezanih USB uređaja za pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.
(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
RGB Fusion (Onboard LED)
Omogućuje postavljanje načina osvjetljenja LED dioda za matičnu ploču.

On	Omogućuje ovu funkciju. (Zadano)
Off	Onemogućuje ovu funkciju.
Pulse Mode	Sve LED diode istovremeno blijede i nestaju.

RGB Fusion (LED strip)
Omogućuje postavljanje boje prikaza vanjske LED trake.
HD Audio Controller
Omogućuje ili onemogućuje ugrađenu audio funkciju. (Zadano: Omogućeno) Ako želite instalirati audio karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Onemogućeno.
Above 4G Decoding
Omogućuje ili onemogućuje dekodiranje uređaja sa 64-bitnom mogućnošću u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Omogućeno ako je instalirano više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)

Trusted Computing
Omogućuje ili onemogućuje Trusted Platform Module (TPM).
Super IO Configuration
Serial Port 1
Omogućuje ili onemogućuje ugrađeni serijski priključak. (Zadano: Omogućeno)
AMD CBS
Ovaj podizbornik pruža mogućnosti konfiguracije povezane s AMD CBS-om.
Realtek PCIe GBE Family Controller
Ovaj podizbornik pruža informacije o LAN konfiguraciji i srodnim mogućnostima konfiguracije.

Čipset

Čipset
IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
Integrated Graphics^(Napomena)
Omogućuje ili onemogućuje ugrađenu grafičku funkciju.
UMA Mode ^(Napomena)
Odredite UMA način rada.

Auto	Dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano)
UMA Specified	Postavlja veličinu UMA Frame Buffer.
UMA Auto	Postavlja razlučivost zaslona.

Ova se stavka može konfigurirati samo kada je Integrated Graphics postavljena na Forces.
UMA Frame Buffer Size^(Napomena)
Veličina frame buffer je ukupan iznos sistemske memorije dodijeljene isključivo za ugrađeni grafički kontroler. MS-DOS će, na primjer, koristiti samo ovu memoriju za prikaz. Opcije su: Auto (zadano), 64M~16G. Ova se stavka može konfigurirati samo kada je UMA Mode postavljena na UMA Specified.
Display Resolution ^(Napomena)
Omogućuje postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode postavljena na UMA Auto.
^(Napomena)Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.

SATA Mode
Omogućuje ili onemogućuje RAID za integrirane SATA kontrolere ili konfigurira SATA kontrolere u AHCI način rada.

RAID	Omogućuje RAID za SATA kontroler.
AHCI	Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA kao što su Native Command Queuing i hot plug. (Zadano)

NVMe RAID mode (M2A_SOCKET Connector)
Omogućuje vam da odredite hoćete li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
APU SATA Port 0 (M2A_SOCKET Connector)
Prikazuje informacije o povezanom M.2 SATA uređaju.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikazuje informacije o povezanom(im) SATA uređaju(ima).

Napajanje

AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.

Memorija	Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka AC napajanja.
Uvijek uključen	Sustav se uključuje nakon povratka AC napajanja.
Uvijek isključen	Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)

Uključivanje napajanja pomoću tipkovnice
Omogućuje uključivanje sustava pomoću PS/2 događaja buđenja tipkovnice.
Napomena: Za korištenje ove funkcije potrebno vam je ATX napajanje koje osigurava najmanje 1A na +5VSB izvodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Lozinka	Postavite lozinku s 1~5 znakova za uključivanje sustava.
Tipkovnica 98	Pritisnite tipku POWER na Windows 98 tipkovnici za uključivanje sustava.
Bilo koja tipka	Pritisnite bilo koju tipku za uključivanje sustava.

Lozinka za uključivanje napajanja
Postavite lozinku kada je opcija Power On By Keyboard postavljena na Password. Pritisnite <Enter> na ovoj stavci i postavite lozinku do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Za uključivanje sustava unesite lozinku i pritisnite <Enter>. Napomena: Za poništavanje lozinke, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste izbrisali postavke lozinke.
Uključivanje napajanja pomoću miša
Omogućuje uključivanje sustava pomoću PS/2 događaja buđenja miša.
Napomena: Za korištenje ove funkcije potrebno vam je ATX napajanje koje osigurava najmanje 1A na +5VSB izvodu.

Onemogućeno	Onemogućuje ovu funkciju. (Zadano)
Pomakni	Pomaknite miša za uključivanje sustava.
Dvostruki klik	Dvaput kliknite lijevu tipku na mišu za uključivanje sustava.

ErP
Određuje hoće li sustav trošiti najmanje energije u S5 (gašenje) stanju. Napomena: Kada je ova stavka postavljena na Enabled, sljedeće funkcije neće biti dostupne: Nastavi pomoću alarma, uključivanje napajanja pomoću miša i uključivanje napajanja pomoću tipkovnice.
Soft-Off pomoću PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za uključivanje.

Trenutno isključivanje	Pritisnite tipku za uključivanje i sustav će se odmah isključiti. (Zadano)
Odgoda 4 sek.	Pritisnite i držite tipku za uključivanje 4 sekunde za isključivanje sustava. Ako se tipka za uključivanje pritisne manje od 4 sekunde, sustav će ući u stanje mirovanja.

Učitavanje napajanja
Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pri niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
Nastavi pomoću alarma
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
Sat/minuta/sekunda buđenja: Postavite vrijeme u koje će se sustav automatski uključiti.
Napomena: Prilikom korištenja ove funkcije, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)
CEC 2019 Spreman
Omogućuje vam odabir hoće li sustav prilagoditi potrošnju energije kada je u stanju gašenja, mirovanja ili čekanja kako bi bio u skladu s CEC (California Energy Commission) 2019 standardima. (Zadano: Onemogućeno)

Spremi i izađi

Spremi i izađi iz postavki
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Ovo sprema promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Izađi bez spremanja
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da). Ovo izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No (Ne) ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
Učitaj optimizirane zadane postavke
Pritisnite <Enter> na ovoj stavci i odaberite Yes (Da) za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
Prepiši pokretanje
Omogućuje vam odabir uređaja za neposredno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes (Da) za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Spremi profile
Ova funkcija omogućuje vam spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File (Odaberi datoteku) u HDD/FDD/USB za spremanje profila na svoj uređaj za pohranu.
Učitaj profile
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete upotrijebiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File (Odaberi datoteku) u HDD/FDD/USB za unos profila koji je prethodno stvoren s vašeg uređaja za pohranu ili automatsko učitavanje profila koji je stvorio BIOS, poput vraćanja postavki BIOS-a na posljednje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID skupa

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet polja	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska	(Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija na pogreške	Ne	Da	Da

Prije nego što počnete, pripremite sljedeće stavke:

Najmanje dva SATA tvrda diska ili SSD-a (za optimalnu izvedbu, preporučuje se korištenje dva tvrda diska s identičnim modelom i kapacitetom).^(Napomena)
Disk za postavljanje sustava Windows.
Disk s upravljačkim programima matične ploče.
USB memorijski stick.

Konfiguriranje ugrađenog SATA kontrolera

Instaliranje SATA tvrdog(ih) diska(ova) u vaše računalo
Instalirajte tvrde diskove/SSD-ove u SATA/M.2 konektore na matičnoj ploči. Zatim spojite konektore za napajanje iz napajanja na tvrde diskove.
Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.
Koraci:
1. Uključite računalo i pritisnite <Delete> za ulazak u BIOS postavke tijekom POST-a (Power-On Self-Test). Pod Chipset, provjerite je li Chipset SATA Port Enable omogućen. Postavite SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite je li NVMe RAID način rada postavljen na Enabled.)
2. Ako želite konfigurirati UEFI RAID, slijedite korake u "C-1." Da biste ušli u legacy RAID ROM, spremite postavke i izađite iz BIOS postavki. Pogledajte "C-2" za više informacija.
  BIOS izbornici za postavljanje opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika za postavljanje BIOS-a koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
1. UEFI RAID konfiguracija
  Koraci:
  1. U BIOS postavkama idite na BIOS i postavite CSM Support na Disabled. Spremite promjene i izađite iz BIOS postavki.
  2. Nakon ponovnog pokretanja sustava, ponovno uđite u BIOS postavke. Zatim uđite u podizbornik Peripherals\RAIDXpert2 Configuration Utility.
  3. Na zaslonu RAIDXpert2 Configuration Utility, pritisnite <Enter> na Array Management da biste ušli u Create Array zaslon. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0 (Stripe), RAID 1 (Mirror) i RAID 10 (dostupni izbori ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks da biste ušli u zaslon Select Physical Disks.
  4. Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID polje i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje da biste se pomaknuli na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
    (Napomena) M.2 PCIe SSD ne može se koristiti za postavljanje RAID skupa s M.2 SATA SSD-om ili SATA tvrdim diskom.
  5. Nakon postavljanja kapaciteta, pomaknite se na Create Array i pritisnite <Enter> za početak.
  6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu polja, kapacitetu polja itd.
2. Konfiguriranje Legacy RAID ROM-a
  Uđite u legacy RAID BIOS uslužni program za postavljanje za konfiguriranje RAID polja. Preskočite ovaj korak i nastavite s instalacijom operativnog sustava Windows za konfiguraciju bez RAID-a.
  Koraci:

Nakon što započne POST test memorije i prije nego što započne pokretanje operativnog sustava, potražite poruku koja kaže "Press <Ctrl-F> to enter RAID Option ROM Utility". Pritisnite <Ctrl> + <R> za ulazak u uslužni program RAID BIOS postavki.
Da biste stvorili novo polje, pritisnite <Enter> na opciji Create Array.
Traka za odabir pomaknut će se na odjeljak Disks s desne strane zaslona. Odaberite tvrde diskove koje želite uključiti u RAID polje. Upotrijebite tipku sa strelicom prema gore ili dolje da biste odabrali tvrdi disk i pritisnite <Insert>. Odabrani tvrdi disk bit će prikazan zelenom bojom. Da biste koristili sve tvrde diskove, jednostavno pritisnite <A> da biste odabrali sve. Zatim pritisnite <Enter> i traka za odabir pomaknut će se na odjeljak User Input u donjem lijevom kutu zaslona.
Prvo odaberite RAID način rada i pritisnite <Enter>. Dostupni izbori ovise o broju tvrdih diskova koji se instaliraju. Zatim slijedite upute na zaslonu da biste odredili veličinu polja. Možete odabrati All available space da biste koristili maksimalnu dopuštenu veličinu ili upotrijebite tipku sa strelicom prema gore ili dolje da biste prilagodili veličinu i pritisnite <Enter>.
Odaberite način predmemoriranja. Opcije uključuju Read/Write, Read Only i None. Zatim pritisnite <Enter> za nastavak.
Na kraju će se pojaviti poruka koja kaže "Confirm Creation of Array". Pritisnite <C> da biste potvrdili ili <Esc> da biste se vratili na prethodni zaslon.
Kada završite, vidjet ćete novo polje na glavnom zaslonu. Da biste izašli iz uslužnog programa RAID BIOS-a, pritisnite <Esc> i zatim pritisnite <C> da biste potvrdili.

Instaliranje SATA RAID/AHCI upravljačkog programa i operativnog sustava
S ispravnim BIOS postavkama, spremni ste za instaliranje operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID/AHCI upravljački program, ne morate instalirati zasebni RAID/AHCI upravljački program tijekom procesa instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe s diska s upravljačkim programima matične ploče pomoću "Xpress Install" kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da osigurate dodatni RAID/AHCI upravljački program tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

Kopirajte mapu Hw10 pod mapom \Boot na disku s upravljačkim programima na svoj USB memorijski stick.
Pokrenite sustav s diska za postavljanje sustava Windows i izvršite standardne korake za instalaciju OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (pregledaj).
Umetnite USB memorijski stick, a zatim pregledajte mjesto upravljačkog programa. Lokacija upravljačkih programa je sljedeća: \Hw10\RAID\x64
Prvo odaberite AMD-RAID Bottom Device i kliknite Next za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web-mjesto GIGABYTE za detalje o konfiguriranju RAID polja.

Instalacija upravljačkih programa

Prije instaliranja upravljačkih programa, prvo instalirajte operativni sustav.
Nakon instaliranja operativnog sustava, umetnite disk s upravljačkim programima matične ploče u optički pogon. Kliknite na poruku "Tap to choose what happens with this disc" (dodirnite da biste odabrali što će se dogoditi s ovim diskom) u gornjem desnom kutu zaslona i odaberite "Run Run.exe." (Ili idite na My Computer, dvokliknite optički pogon i izvršite program Run.exe.)

"Xpress Install" automatski će skenirati vaš sustav i zatim navesti sve upravljačke programe koje se preporučuje instalirati. Možete kliknuti gumb Xpress Install i "Xpress Install" će instalirati sve odabrane upravljačke programe. Ili kliknite strelicu ikona za pojedinačno instaliranje upravljačkih programa koji su vam potrebni.

Posjetite web-mjesto GIGABYTE za više informacija o softveru.

Posjetite web-mjesto GIGABYTE za više informacija o rješavanju problema.

Za više detalja o proizvodu posjetite web-mjesto GIGABYTE.

Kako bi se smanjio utjecaj na globalno zatopljenje, materijali za pakiranje ovog proizvoda mogu se reciklirati i ponovno upotrijebiti. GIGABYTE radi s vama na zaštiti okoliša.

Autorsko pravo
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana.
Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani u vlasništvu njihovih vlasnika.

Odricanje od odgovornosti
Informacije u ovom priručniku zaštićene su zakonima o autorskim pravima i vlasništvo su tvrtke GIGABYTE. Izmjene specifikacija i značajki u ovom priručniku može izvršiti GIGABYTE bez prethodne obavijesti.
Nijedan dio ovog priručnika ne smije se reproducirati, kopirati, prevoditi, prenositi ili objavljivati u bilo kojem obliku ili na bilo koji način bez prethodnog pisanog dopuštenja tvrtke GIGABYTE.

„ Da biste pomogli u korištenju ovog proizvoda, pažljivo pročitajte korisnički priručnik.
„ Za informacije vezane uz proizvod, provjerite našu web-stranicu na: https://www.gigabyte.com

Identificiranje revizije vaše matične ploče
Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a, upravljačkih programa ili kada tražite tehničke informacije.
Primjer:
Identificiranje revizije vaše matične ploče
