Gigabyte B550 UD AC - Priručnik za matičnu ploču AM4 ATX Rev. 1201

Odricanje od odgovornosti

Informacije u ovom priručniku zaštićene su zakonima o autorskim pravima i vlasništvo su tvrtke GIGABYTE. GIGABYTE može izvršiti izmjene specifikacija i značajki u ovom priručniku bez prethodne obavijesti. Nijedan dio ovog priručnika ne smije se reproducirati, kopirati, prevoditi, prenositi ili objavljivati u bilo kojem obliku ili na bilo koji način bez prethodnog pisanog dopuštenja tvrtke GIGABYTE.

• Za detaljne informacije o proizvodu pažljivo pročitajte korisnički priručnik.
• Za informacije u vezi s proizvodom provjerite našu web stranicu na: https://www.gigabyte.com

Identifikacija revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili prilikom traženja tehničkih informacija.

Primjer:

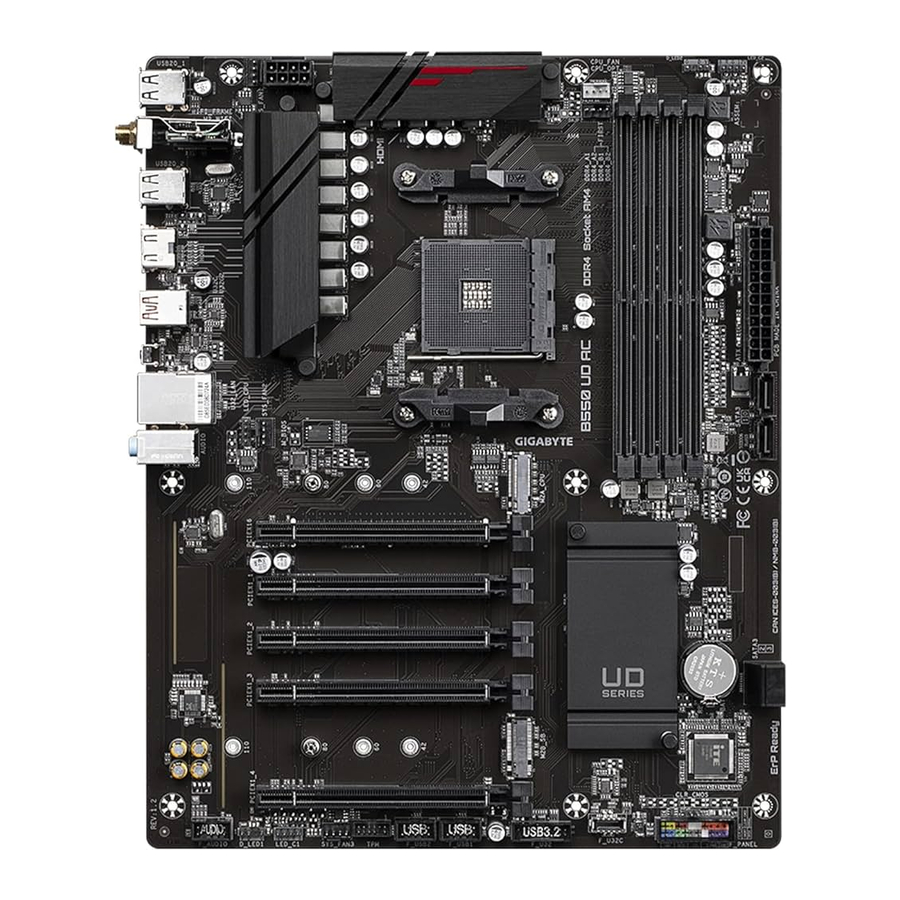

Izgled matične ploče B550 UD AC

Sadržaj kutije

• Matična ploča B550 UD AC
• Dvije antene
• I/O štitnik
• Korisnički priručnik
• Dva SATA kabela
• M.2 vijci

* Gore navedeni sadržaj kutije služi samo kao referenca, a stvarni predmeti ovise o paketu proizvoda koji dobijete.
Sadržaj kutije podložan je promjenama bez prethodne obavijesti.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao rezultat elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

• Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
• Prije instalacije nemojte uklanjati niti trgati naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao prodavač. Ove su naljepnice potrebne za provjeru valjanosti jamstva.
• Uvijek isključite napajanje izmjeničnom strujom isključivanjem kabela za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
• Kada spajate hardverske komponente na interne priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
• Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih izvoda ili konektora.
• Najbolje je nositi narukvicu za elektrostatsko pražnjenje (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
• Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za elektrostatsko zaštitu.
• Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
• Prije uključivanja napajanja provjerite je li napon napajanja postavljen prema lokalnom standardu napona.
• Prije korištenja proizvoda provjerite jesu li svi kablovi i konektori za napajanje vaših hardverskih komponenti spojeni.
• Kako biste spriječili oštećenje matične ploče, pazite da vijci ne dođu u kontakt s krugom matične ploče ili njezinim komponentama.
• Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
• Ne postavljajte računalni sustav na neravnu površinu.
• Ne postavljajte računalni sustav u okruženje visoke temperature ili vlage.
• Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
• Ako niste sigurni u bilo koji korak instalacije ili imate problem vezan uz korištenje proizvoda, obratite se ovlaštenom računalnom tehničaru.
• Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

CPU	AMD Socket AM4, podrška za: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors (Idite na web-mjesto GIGABYTE za najnoviji popis podržanih CPU-a.)
Čipset	AMD B550
Memorija	4 x DDR4 DIMM utora koji podržavaju do 128 GB (32 GB pojedinačnog DIMM kapaciteta) sistemske memorije Podrška za DDR4 3200/2933/2667/2400/2133 MT/s memorijske module Dvokanalna memorijska arhitektura Podrška za ECC Un-buffered DIMM 1Rx8/2Rx8 memorijske module Podrška za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memorijske module Podrška za Extreme Memory Profile (XMP) memorijske module (Idite na web-mjesto GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Ugrađena grafika	Integrirano u AMD Ryzen™ 5000 G-Series/4000 G-Series Processors: 1 x HDMI priključak, podržava maksimalnu razlučivost od 4096x2160@60 Hz * Podrška za HDMI 2.1 verziju, HDCP 2.3 i HDR. Maksimalna dijeljena memorija od 16 GB
Audio	Realtek® Audio CODEC Audio visoke razlučivosti 2/4/5.1/7.1-kanalni * Možete promijeniti funkcionalnost audio priključka pomoću audio softvera. Da biste konfigurirali 7.1-kanalni audio, pristupite audio softveru za audio postavke.
LAN	Realtek® GbE LAN čip (1 Gbps/100 Mbps)
Modul za bežičnu komunikaciju	Realtek® Wi-Fi RTL8821CE WIFI 802.11a, b, g, n, ac, podržava 2,4/5 GHz Dual-Band BLUETOOTH 4.2 Podrška za 11ac bežični standard i brzinu prijenosa podataka do 433 Gbps * Stvarna brzina prijenosa podataka može varirati ovisno o okruženju i opremi.
Utori za proširenje	1 x PCI Express x16 utor (PCIEX16), integriran u CPU: AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors podržavaju PCIe 4.0 x16 način rada AMD Ryzen™ 5000 G-Series/4000 G-Series Processors podržavaju PCIe 3.0 x16 način rada * Za optimalne performanse, ako se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 utor. 4 x PCI Express x1 utora, integrirana u čipset: Podrška za PCIe 3.0 x1 način rada
Sučelje za pohranu	1 x M.2 konektor (M2A_CPU), integriran u CPU, podržava Socket 3, M key, type 2242/2260/2280/22110 SSD: AMD Ryzen™ 5000 Series/3000 Series Processors podržavaju SATA i PCIe 4.0 x4/x2 SSD AMD Ryzen™ 5000 G-Series/4000 G-Series Processors podržavaju SATA i PCIe 3.0 x4/x2 SSD 1 x M.2 konektor (M2B_SB), integriran u čipset, podržava Socket 3, M key, type 2242/2260/2280/22110 SSD: Podrška za SATA i PCIe 3.0 x4/x2 SSD 4 x SATA 6Gb/s konektora, integrirana u čipset Podrška za RAID 0, RAID 1 i RAID 10
USB	CPU: 1 x USB 3.2 Gen 2 Type-A priključak (crveni) na stražnjoj ploči 1 x USB Type-C® priključak na stražnjoj ploči, s USB 3.2 Gen 1 podrškom 2 x USB 3.2 Gen 1 priključka na stražnjoj ploči Čipset: 1 x USB Type-C® priključak s USB 3.2 Gen 1 podrškom, dostupan putem internog USB priključka 2 x USB 3.2 Gen 1 priključka dostupna putem internog USB priključka 4 x USB 2.0/1.1 priključka dostupna putem internih USB priključaka Čipset+USB 2.0 Hub: 4 x USB 2.0/1.1 priključka na stražnjoj ploči
Interni konektori	1 x 24-pinski ATX glavni konektor za napajanje 1 x 8-pinski ATX 12V konektor za napajanje 1 x priključak ventilatora CPU-a 1 x priključak ventilatora CPU-a s vodenim hlađenjem 3 x priključka ventilatora sustava 2 x adresabilna priključka LED trake 2 x RGB priključka LED trake 1 x priključak LED trake hladnjaka CPU-a/RGB LED trake 2 x M.2 Socket 3 konektora 4 x SATA 6Gb/s konektora 1 x priključak prednje ploče 1 x priključak audio priključka prednje ploče 1 x USB Type-C® priključak, s USB 3.2 Gen 1 podrškom 1 x USB 3.2 Gen 1 priključak 2 x USB 2.0/1.1 priključka 1 x priključak modula pouzdane platforme (TPM) (2x6 pin, samo za GC-TPM2.0_S modul) 1 x kratkospojnik Clear CMOS
Priključci stražnje ploče	4 x USB 2.0/1.1 priključka 2 x SMA antenska konektora (1T1R) 1 x HDMI priključak 1 x USB 3.2 Gen 2 Type-A priključak (crveni) 1 x USB Type-C® priključak, s USB 3.2 Gen 1 podrškom 1 x gumb Q-Flash Plus 1 x RJ-45 priključak 2 x USB 3.2 Gen 1 priključka 3 x audio priključka
I/O kontroler	iTE® I/O Controller Chip
Hardverski monitor	Detekcija napona Detekcija temperature Detekcija brzine ventilatora Detekcija protoka vode za hlađenje Upozorenje o kvaru ventilatora Kontrola brzine ventilatora * Hoće li funkcija kontrole brzine ventilatora biti podržana ovisit će o hladnjaku koji instalirate.
BIOS	1 x 128 Mbit flash Korištenje licenciranog AMI UEFI BIOS-a PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Jedinstvene značajke	Podrška za APP Center * Dostupne aplikacije u APP Center mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije također se mogu razlikovati ovisno o specifikacijama matične ploče. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Podrška za Q-Flash Plus Podrška za Q-Flash Podrška za Xpress Install
Priloženi softver	Norton® Internet Security (OEM verzija) Softver za upravljanje propusnošću LAN-a
Operativni sustav	Podrška za Windows 11 64-bit Podrška za Windows 10 64-bit
Format	ATX Form Factor; 30,5 cm x 24,4 cm
* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

Posjetite web-mjesto GIGABYTE za popise podrške CPU-a, memorijskih modula, SSD-ova i M.2 uređaja.
https://www.gigabyte.com/Motherboard/B550-UD-AC-rev-12?m=dl#support-dl

Posjetite stranicu SERVICE/SUPPORT\Utility na web-mjestu GIGABYTE da biste preuzeli najnoviju verziju aplikacija.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Instaliranje CPU-a

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

• Provjerite podržava li matična ploča CPU. (Idite na web-mjesto tvrtke GIGABYTE za najnoviji popis podržanih CPU-a.)
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
• Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran.
• Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
• Nemojte uključivati računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
• Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sistemske sabirnice iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a
Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Kada je CPU postavljen u svoju utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i zaključavajući je u potpuno zaključan položaj.

Nemojte gurati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a jer može doći do oštećenja CPU-a i utičnice CPU-a.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

• Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Idite na web-mjesto tvrtke GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
• Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.
• Prilikom instaliranja jednog memorijskog modula, preporučujemo da ga instalirate u utičnicu DDR4_A2.

Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o instalaciji hardvera.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Konfiguracija dvokanalne memorije
Ova matična ploča pruža četiri memorijske utičnice i podržava tehnologiju dvokanalnog rada. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanjem načina rada dvokanalne memorije udvostručit će se izvorna propusnost memorije.

Četiri memorijske utičnice podijeljene su u dva kanala i svaki kanal ima dvije memorijske utičnice kao što slijedi:

• Kanal A: DDR4_A1, DDR4_A2
• Kanal B: DDR4_B1, DDR4_B2
  • Preporučena konfiguracija dvokanalne memorije:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostrani, DS=dvostrani, "- -"=bez memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada dvokanalnog rada.

1. Način rada dvokanalnog rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
2. Prilikom omogućavanja načina rada dvokanalnog rada s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

• Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
• Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

1. USB 2.0/1.1 priključak
   USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
2. SMA antenski priključci (1T1R)
   Koristite ovaj priključak za spajanje antene.
   Zategnite antene na antenske priključke, a zatim usmjerite antene ispravno za bolji prijem signala.
3. HDMI priključak ^{(Napomena 1)}

   HDMI priključak je usklađen sa standardom HDCP 2.3 i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192 KHz/24 bita 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
   Nakon instaliranja HDMI uređaja, provjerite je li zadani uređaj za reprodukciju zvuka postavljen na HDMI. (Naziv stavke može se razlikovati ovisno o vašem operacijskom sustavu.)

4. USB 3.2 Gen 2 Type-A priključak (crveni)
   USB 3.2 Gen 2 priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijama USB 3.2 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
5. USB Type-C ® priključak
   Reverzibilni USB priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
6. Gumb Q-Flash Plus ^{(Napomena 2)}
   Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključivanja S5). Spremite najnoviji BIOS na USB memorijski pogon i priključite ga u priključak Q-Flash Plus, a zatim možete automatski bljeskati BIOS jednostavnim pritiskom na gumb Q-Flash Plus. QFLED će bljeskati kada započne podudaranje i bljeskanje BIOS-a i prestat će bljeskati kada se dovrši glavno bljeskanje BIOS-a.
7. RJ-45 LAN priključak
   Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.

LED dioda veze/brzine:

Stanje	Opis
Narančasto	Brzina prijenosa podataka od 1 Gbps
Zeleno	Brzina prijenosa podataka od 100 Mbps
Isključeno	Brzina prijenosa podataka od 10 Mbps

LED dioda aktivnosti:

Stanje	Opis
Treperi	U tijeku je prijenos ili primanje podataka
Isključeno	Nema prijenosa ili primanja podataka

8. USB 3.2 Gen 1 priključak
   USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
9. USB 3.2 Gen 1 priključak (Q-Flash Plus priključak)
   USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje. Prije korištenja Q-Flash Plus (Napomena 2), provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.
10. Line In/Rear Speaker Out (plavi)
    Utičnica za linijski ulaz. Koristite ovu audio utičnicu za uređaje za linijski ulaz, kao što su optički pogon, walkman itd.
11. Line Out/Front Speaker Out (zeleni)
    Utičnica za linijski izlaz.
12. Mic In/Center/Subwoofer Speaker Out (ružičasti)
    Utičnica za mikrofon.

• Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel iz uređaja, a zatim ga uklonite s matične ploče.
• Prilikom uklanjanja kabela, izvucite ga ravno iz priključka. Nemojte ga ljuljati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.

(Napomena 1) Samo za procesore AMD Ryzen™ serije 5000 G/serije 4000 G.
(Napomena 2) Da biste omogućili funkciju Q-Flash Plus, posjetite web-stranicu "Jedinstvene značajke" web-mjesta tvrtke GIGABYTE.

Konfiguracije audio utičnica:

Utičnica	Slušalice/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
i. Line In/Rear Speaker Out
k. Line Out/Front Speaker Out
l. Mic In/Center/Subwoofer Speaker Out
Front Panel Line Out/Side Speaker Out

Funkcionalnost audio utičnice možete promijeniti pomoću audio softvera. Za konfiguriranje 7.1-kanalnog zvuka, pristupite audio softveru za audio postavke.

Posjetite web-mjesto tvrtke GIGABYTE za pojedinosti o konfiguriranju audio softvera.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Unutarnji konektori

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_CPU
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB
11. F_PANEL
12. F_AUDIO
13. F_U32
14. F_USB1/F_USB2
15. TPM
16. CLR_CMOS
17. BAT
18. F_U32C

Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

• Najprije provjerite jesu li vaši uređaji usklađeni s konektorima koje želite spojiti.
• Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
• Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.

1/2) ATX_12V/ATX (2x4 12V konektor za napajanje i 2x12 glavni konektor za napajanje)

Upotrebom konektora za napajanje, napajanje može isporučiti dovoljno stabilne energije svim komponentama na matičnoj ploči. Prije spajanja konektora za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Konektor za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na konektor za napajanje u ispravnoj orijentaciji.
12V konektor za napajanje uglavnom napaja CPU. Ako 12V konektor za napajanje nije spojen, računalo se neće pokrenuti.

Da bi se zadovoljili zahtjevi za proširenje, preporučuje se upotreba napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, to može dovesti do nestabilnog ili nepokretljivog sustava.

ATX_12V:

Broj pina	Definicija	Broj pina	Definicija
1	GND (samo za 2x4-pin 12V)	5	+12V (samo za 2x4-pin 12V)
2	GND (samo za 2x4-pin 12V)	6	+12V (samo za 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Broj pina	Definicija	Broj pina	Definicija
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pin ATX)	23	+5V (samo za 2x12-pin ATX)
12	3.3V (samo za 2x12-pin ATX)	24	GND (samo za 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (zaglavlja ventilatora)

Sva zaglavlja ventilatora na ovoj matičnoj ploči su 4-pinska. Većina zaglavlja ventilatora ima dizajn otporan na pogreške. Kada spajate kabel ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica uzemljenja). Funkcija kontrole brzine zahtijeva upotrebu ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja sistemskog ventilatora unutar kućišta.

CPU_FAN

SYS_FAN2

SYS_FAN3

SYS_FAN1

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Senzor
4	PWM kontrola brzine

5) CPU_OPT (zaglavlje ventilatora CPU-a za vodeno hlađenje

Broj pina	Definicija
1	GND
2	Kontrola brzine napona
3	Senzor
4	PWM kontrola brzine

Zaglavlje ventilatora je 4-pinsko i ima dizajn otporan na pogreške. Većina zaglavlja ventilatora ima dizajn otporan na pogreške. Kada spajate kabel ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica uzemljenja). Funkcija kontrole brzine zahtijeva upotrebu ventilatora s dizajnom kontrole brzine ventilatora.

Konektor	CPU_FAN	SYS_FAN1~3	CPU_OPT
Maksimalna struja	2A	2A	2A
Maksimalna snaga	24W	24W	24W

• Obavezno spojite kabele ventilatora na zaglavlja ventilatora kako biste spriječili pregrijavanje vašeg CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
• Ova zaglavlja ventilatora nisu konfiguracijski kratkospojni blokovi. Ne postavljajte kratkospojnu kapicu na zaglavlja.

6) D_LED1/D_LED2 (adresabilna zaglavlja LED trake)

Zaglavlja se mogu koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5A (5V) i maksimalnim brojem od 1000 LED dioda.

D_LED1

D_LED2

Broj pina	Definicija
1	V (5V)
2	Podaci
3	Nema pina
4	GND

Spojite svoju adresabilnu LED traku na zaglavlje. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 adresabilnog zaglavlja LED trake. Neispravan spoj može dovesti do oštećenja LED trake.

7) LED_CPU (LED traka CPU hladnjaka/RGB zaglavlje LED trake)

Zaglavlje se može koristiti za spajanje LED trake CPU hladnjaka ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

Broj pina	Definicija
1	12V
2	G
3	R
4	B

Spojite LED traku CPU hladnjaka/RGB LED traku na zaglavlje. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog zaglavlja. Neispravan spoj može dovesti do oštećenja LED trake.

8) LED_C1/LED_C2 (RGB zaglavlja LED trake)

Zaglavlja se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

LED_C1

LED_C2

Broj pina	Definicija
1	12V
2	G
3	R
4	B

Spojite svoju RGB LED traku na zaglavlje. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog zaglavlja. Neispravan spoj može dovesti do oštećenja LED trake.

Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite web-stranicu "Jedinstvene značajke" web-mjesta GIGABYTE.

Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

9) SATA3 0/1/2/3 (SATA 6Gb/s konektori)
SATA konektori su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA konektor podržava jedan SATA uređaj. SATA konektori podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.

Broj pina	Definicija
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

10) M2A_CPU/M2B_SB (M.2 Socket 3 konektori)
M.2 konektori podržavaju M.2 SATA SSD ili M.2 PCIe SSD i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID skupa ni s M.2 SATA SSD-om ni sa SATA tvrdim diskom. Pogledajte "Konfiguriranje RAID skupa" za upute o konfiguriranju RAID polja.

Slijedite korake u nastavku kako biste ispravno instalirali M.2 SSD u M.2 konektor.

1. korak:
Pronađite odgovarajuću montažnu rupu na temelju duljine vašeg M.2 SSD pogona. Ako je potrebno, pomaknite odstojnik u željenu montažnu rupu. Umetnite M.2 SSD u M.2 konektor pod kutom.

2. korak:
Pritisnite M.2 SSD prema dolje, a zatim upotrijebite priloženi vijak da ga pričvrstite u konektor.

11) F_PANEL (zaglavlje prednje ploče)
Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor za upad u kućište i indikator statusa sustava na kućištu na ovo zaglavlje prema dolje navedenim rasporedima pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

• PLED/PWR_LED (LED napajanja, žuta/ljubičasta):

Status sustava	LED
S0	Uključeno
S3/S4/S5	Isključeno

Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED je uključen kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

• PW (prekidač za napajanje, crveni):
  Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte "BIOS Setup", "Settings\Platform Power" za više informacija).
• SPEAK (zvučnik, narančasti):
  Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem koda zvučnog signala. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
• HD (LED aktivnosti tvrdog diska, plavi):
  Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED je uključen kada tvrdi disk čita ili zapisuje podatke.
• RES (prekidač za resetiranje, zeleni):
  Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
• CI (zaglavlje za upad u kućište, sivo):
  Spaja se na prekidač/senzor za upad u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom za upad u kućište.
• NC (narančasta): Nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a napajanja, LED-a aktivnosti tvrdog diska, zvučnika itd. Prilikom spajanja modula prednje ploče kućišta na ovo zaglavlje, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.

12) F_AUDIO (zaglavlje prednjeg audio panela)

Zaglavlje prednjeg audio panela podržava High Definition Audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite jesu li raspored žica konektora modula usklađeni s rasporedom pinova zaglavlja matične ploče. Neispravno spajanje konektora modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Broj pina	Definicija	Broj pina	Definicija
1	MIC L	6	Detekcija MIC
2	GND	7	F_ SENSE_SEND
3	MIC R	8	Nema pina
4	NC	9	Slušalice L
5	Slušalice R	10	Detekcija slušalica

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

13) F_U32 (USB 3.2 Gen 1 Header)
Zaglavlje je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne 3,5" prednje ploče koja osigurava dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija	Broj pina	Definicija
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Nema pina
7	GND	14	SSTX2+

14) F_USB1/F_USB2 (USB 2.0/1.1 Headers)
Zaglavlja su u skladu sa specifikacijama USB 2.0/1.1. Svako USB zaglavlje može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, obratite se lokalnom prodavaču.

Broj pina	Definicija	Broj pina	Definicija
1	Napajanje (5V)	6	USB DY+
2	Napajanje (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Nema pina
5	USB DX+	10	NC

Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

15) TPM (zaglavlje modula pouzdane platforme)
Na ovo zaglavlje možete spojiti TPM (modul pouzdane platforme).

Broj pina	Definicija	Broj pina	Definicija
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Nema pina	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

16) CLR_CMOS (jumper za brisanje CMOS-a)
Koristite ovaj kratkospojnik za brisanje BIOS konfiguracije i resetiranje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet kao što je odvijač da dodirnete dva pina na nekoliko sekundi.

Otvoreno: Normalno
Kratko: Brisanje CMOS vrijednosti

• Uvijek isključite računalo prije brisanja CMOS vrijednosti.
• Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte "BIOS Setup" za BIOS konfiguracije).

17) BAT (baterija)
Baterija osigurava napajanje za pohranjivanje vrijednosti (kao što su BIOS konfiguracije, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete izbrisati uklanjanjem baterije:

1. Isključite računalo i iskopčajte kabel za napajanje.
2. Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet kao što je odvijač da dodirnete pozitivni i negativni terminal držača baterije, čineći ih kratkim na 5 sekundi.)
3. Vratite bateriju.
4. Uključite kabel za napajanje i ponovno pokrenite računalo.

• Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
• Zamijenite bateriju ekvivalentnom. Može doći do oštećenja uređaja ako se baterija zamijeni neispravnim modelom.
• Obratite se mjestu kupnje ili lokalnom prodavaču ako sami ne možete zamijeniti bateriju ili niste sigurni u model baterije.
• Prilikom postavljanja baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
• S korištenim baterijama se mora postupati u skladu s lokalnim propisima o zaštiti okoliša.

18) F_U32C (USB Type-C® priključak, s podrškom za USB 3.2 Gen 1)
Priključak je u skladu sa specifikacijom USB 3.2 Gen 1 i može osigurati jedan USB priključak.

Broj pina	Definicija	Broj pina	Definicija	Broj pina	Definicija
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test - POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava, itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.

Kada je napajanje isključeno, baterija na matičnoj ploči osigurava potrebnu snagu za CMOS kako bi se vrijednosti konfiguracije zadržale u CMOS-u.

Za pristup programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada se uključi napajanje. Za nadogradnju BIOS-a, koristite uslužni program GIGABYTE Q-Flash ili @BIOS.

• Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili izradu sigurnosne kopije BIOS-a bez ulaska u operativni sustav.
• @BIOS je uslužni program zasnovan na sustavu Windows koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

• Budući da je flashanje BIOS-a potencijalno rizično, ako ne nailazite na probleme koristeći trenutnu verziju BIOS-a, preporučuje se da ne flashate BIOS. Za flashanje BIOS-a, učinite to s oprezom. Neadekvatno flashanje BIOS-a može dovesti do kvara sustava.
• Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna promjena postavki može dovesti do neuspjeha pokretanja sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" ili uvode o kratkospojniku baterije/brisanja CMOS-a za način brisanja CMOS vrijednosti.)

Početni zaslon

Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Easy Mode omogućuje korisnicima brz pregled trenutnih informacija o sustavu ili prilagodbu za optimalne performanse. U Easy Mode možete koristiti miš za kretanje kroz stavke konfiguracije. Advanced Mode pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> za prihvaćanje ili ulazak u podizbornik. Ili možete koristiti miš za odabir željene stavke.

• Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults kako biste postavili sustav na njegove zadane vrijednosti.
• Izbornici BIOS Setup opisani su samo za referencu i mogu se razlikovati ovisno o verziji BIOS-a.

Glavni izbornik

Advanced Mode Function Keys

	Pomaknite traku za odabir kako biste odabrali izbornik za postavljanje
	Pomaknite traku za odabir kako biste odabrali stavku konfiguracije u izborniku
<Enter>/Double Click	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte numeričku vrijednost ili napravite promjene
<->/<Page Down>	Smanjite numeričku vrijednost ili napravite promjene
<F1>	Prikažite opise funkcijskih tipki
<F2>	Prebacite se na Easy Mode
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz prethodno stvorenog profila
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F6>	Prikažite zaslon Smart Fan 5
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F10>	Spremite sve promjene i izađite iz programa BIOS Setup
<F11>	Prebacite se na podizbornik Favorites
<F12>	Snimite trenutni zaslon kao sliku i spremite je na USB pogon
<Insert>	Dodajte ili uklonite omiljenu opciju
<Ctrl>+<S>	Prikažite informacije o instaliranoj memoriji
<Esc>	Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika

Favoriti (F11)

Postavite često korištene opcije kao favorite i koristite tipku <F11> za brzo prebacivanje na stranicu na kojoj se nalaze sve vaše omiljene opcije. Da biste dodali ili uklonili omiljenu opciju, idite na njezinu izvornu stranicu i pritisnite <Insert> na opciji. Opcija je označena zvjezdicom ako je postavljena kao "omiljena".

Tweaker

Ovisi o vašim cjelokupnim konfiguracijama sustava hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste napravili. Neispravno izvođenje overclocka/prenapona može dovesti do oštećenja CPU-a, čipseta ili memorije i smanjiti korisni vijek trajanja ovih komponenti. Ova je stranica samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može dovesti do toga da se sustav ne pokrene. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

• CPU Clock Control
  Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

  Preporučuje se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
• Spread Spectrum Control
  Omogućuje ili onemogućuje CPU/PCIe Spread Spectrum. (Zadano: Auto)
• CPU Ratio Mode ^(Napomena)
  Omogućuje vam postavljanje omjera jezgre za sve jezgre CPU-a ili pojedinačne jezgre. (Zadano: Sve jezgre)
• CCD0 CCX0/1 Ratio (Napomena)
  Omogućuje vam ručno postavljanje omjera jezgre za jezgre CPU CCX0, 1. Ova se stavka može konfigurirati samo kada je CPU Ratio Mode postavljeno na Per CCX. (Zadano: Auto)
• CPU Clock Ratio
  Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o CPU-u koji se instalira.
• GFX Clock Frequency ^(Napomena)
  Omogućuje vam promjenu frekvencije za GPU. Nakon što promijenite postavke GFX Clock Frequency, obavezno prilagodite postavke GFX Core Voltage. (Zadano: Auto)
  NAPOMENA: Podesivi raspon ovisi o CPU-u koji se instalira. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku.
• GFX Core Voltage (Napomena)
  Omogućuje vam promjenu napona za GPU. (Zadano: Auto)
  NAPOMENA: Podesivi raspon ovisi o CPU-u koji se instalira. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku.

(Napomena) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.

Napredne postavke CPU-a

• Core Performance Boost ^{(Napomena 1)}
  Omogućuje vam da odredite hoćete li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za poboljšanje performansi CPU-a. (Zadano: Auto)
• SVM Mode
  Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedno računalno sustav može funkcionirati kao više virtualnih sustava. (Zadano: Onemogućeno)
• AMD Cool&Quiet function
  • Enabled
    Omogućuje AMD Cool'n'Quiet upravljačkom programu da dinamički prilagođava takt CPU-a i VID kako bi se smanjila proizvodnja topline s vašeg računala i njegova potrošnja energije. (Zadano)
  • Disabled
    Onemogućuje ovu funkciju.

• PPC Adjustment ^{(Napomena 1)}
  Omogućuje vam fiksiranje PState CPU-a. (Zadano: PState 0)
• Global C-state Control ^{(Napomena 1)}
  Omogućuje vam da odredite hoće li CPU ući u C stanje. Kada je omogućeno, frekvencija jezgre CPU-a smanjit će se tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
• Power Supply Idle Control ^{(Napomena 1)}
  Omogućuje ili onemogućuje Package C6 State.
  • Typical Current Idle
    Onemogućuje ovu funkciju.
  • Low Current Idle
    Omogućuje ovu funkciju.
  • Auto
    Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
• CCD Control ^{(Napomena 1)}
  Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
• Downcore Control
  Omogućuje vam odabir broja jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). (Zadano: Auto)
• SMT Mode
  Omogućuje vam da omogućite ili onemogućite tehnologiju CPU Simultaneous Multi-Threading. (Zadano: Auto)
• CPPC ^{(Napomena 1)}
  Omogućuje ili onemogućuje značajku CPPC. (Zadano: Auto)
• CPPC Preferred Cores ^{(Napomena 1)}
  Omogućuje ili onemogućuje značajku CPPC Preferred Cores. (Zadano: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Napomena 2)}
  Omogućuje BIOS-u da čita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.
  • Disabled
    Onemogućuje ovu funkciju. (Zadano)
  • Profile1
    Koristi postavke profila 1.
  • Profile2 ^{(Napomena 2)}
    Koristi postavke profila 2.
• XMP High Frequency Support ^{(Napomena 2)}
  Omogućuje vam da odaberete razinu kompatibilnosti za memoriju visoke frekvencije. Ova se stavka može konfigurirati samo kada
  je Extreme Memory Profile (X.M.P.) postavljeno na Profile1 ili Profile2. (Zadano: Auto)

(Napomena 1) Ova je stavka prisutna samo kada instalirate CPU koji podržava ovu značajku.
(Napomena 2) Ova je stavka prisutna samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

• System Memory Multiplier
  Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema SPD podacima memorije. (Zadano: Auto)
• FCLK Frequency
  Omogućuje vam postavljanje frekvencije FCLK. Opcije su: Auto (zadano), 667MHz~4000MHz.
• UCLK Mode
  Omogućuje vam da odredite UCLK način rada. (Zadano: Auto)

Napredne postavke memorije

Podpodešavanja memorije

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
Ovi odjeljci pružaju postavke vremena memorije.
Napomena: Vaš sustav može postati nestabilan ili se neće moći pokrenuti nakon što unesete promjene u vremenske postavke memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih postavki ili brisanjem CMOS vrijednosti.

SPD Info
Prikazuje informacije o instaliranoj memoriji.

• Power Down Enable
  Omogućuje ili onemogućuje podršku za Power Down. (Zadano: Auto)
• CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
  Ove vam stavke omogućuju podešavanje napona CPU Vcore i memorije.

CPU/VRM Settings
Ovaj podizbornik omogućuje vam konfiguriranje razine Load-Line Calibration.

Postavke

Napajanje platforme

• AC BACK
  Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
  • Memorija
    Sustav se vraća u svoje zadnje poznato stanje budnosti nakon povratka AC napajanja.
  • Uvijek uključeno
    Sustav se uključuje nakon povratka AC napajanja.
  • Uvijek isključeno
    Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
• Uključivanje tipkovnicom
  Omogućuje uključivanje sustava događajem buđenja pomoću PS/2 tipkovnice.
  Napomena: Da biste koristili ovu funkciju, potrebno vam je ATX napajanje koje osigurava najmanje 1A na +5VSB izvodu.
  • Onemogućeno
    Onemogućuje ovu funkciju. (Zadano)
  • Lozinka
    Postavite lozinku s 1~5 znakova za uključivanje sustava.
  • Tipkovnica 98
    Pritisnite tipku POWER na tipkovnici Windows 98 za uključivanje sustava.
  • Bilo koja tipka
    Pritisnite bilo koju tipku za uključivanje sustava.
• Lozinka za uključivanje
  Postavite lozinku kada je Power On By Keyboard postavljeno na Password.
  Pritisnite <Enter> na ovoj stavci i postavite lozinku s do 5 znakova, a zatim pritisnite <Enter> za prihvaćanje. Da biste uključili sustav, unesite lozinku i pritisnite <Enter>.
  Napomena: Da biste poništili lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste očistili postavke lozinke.
• Uključivanje mišem
  Omogućuje uključivanje sustava događajem buđenja pomoću PS/2 miša.
  Napomena: Da biste koristili ovu funkciju, potrebno vam je ATX napajanje koje osigurava najmanje 1A na +5VSB izvodu.
  • Onemogućeno
    Onemogućuje ovu funkciju. (Zadano)
  • Pomicanje
    Pomaknite miša za uključivanje sustava.
  • Dvostruki
    Kliknite dvostruki klik na lijevu tipku miša za uključivanje sustava.
• ErP
  Određuje hoće li sustav trošiti najmanje energije u S5 (gašenje) stanju. (Zadano: Onemogućeno) Napomena: Kada je ova stavka postavljena na Enabled, funkcija Resume by Alarm postaje nedostupna.
• Soft-Off by PWR-BTTN
  Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za napajanje.
  • Instant-Off
    Pritisnite tipku za napajanje i sustav će se odmah isključiti. (Zadano)
  • Odgoda 4 sek.
    Pritisnite i držite tipku za napajanje 4 sekunde da biste isključili sustav. Ako se tipka za napajanje pritisne kraće od 4 sekunde, sustav će ući u stanje mirovanja.
• Power Loading
  Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pod malim opterećenjem, aktivirat će se samozaštita uzrokujući njegovo gašenje ili kvar. Ako se to dogodi, postavite na Enabled. Auto omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Auto)
• Nastavak pomoću alarma
  Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Onemogućeno) Ako je omogućeno, postavite datum i vrijeme na sljedeći način:
  • Dan buđenja: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
  • Sat/minuta/sekunda buđenja: Postavite vrijeme kada će se sustav automatski uključiti.
    Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno gašenje iz operativnog sustava ili uklanjanje AC napajanja, inače postavke možda neće biti učinkovite.
• Wake on LAN
  Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Omogućeno)
• High Precision Event Timer
  Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Omogućeno)
• CEC 2019 Ready
  Omogućuje vam da odaberete želite li dopustiti sustavu da prilagodi potrošnju energije kada je u stanju gašenja, mirovanja ili čekanja kako bi bio u skladu sa standardima CEC (California Energy Commission) 2019. (Zadano: Onemogućeno)

IO priključci

• Početni izlaz zaslona
  Određuje prvo pokretanje monitora s instalirane PCI Express grafičke kartice ili ugrađene grafike.
  • IGD Video ^(Napomena) Postavlja ugrađenu grafiku kao prvi zaslon.
  • PCIe 1 utor
    Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)
  • PCIe 2 utor
    Postavlja grafičku karticu na PCIEX1_1 utor kao prvi zaslon.
  • PCIe 3 utor
    Postavlja grafičku karticu na PCIEX1_2 utor kao prvi zaslon.
  • PCIe 4 utor
    Postavlja grafičku karticu na PCIEX1_3 utor kao prvi zaslon.
  • PCIe 5 utor
    Postavlja grafičku karticu na PCIEX1_4 utor kao prvi zaslon.
• Integrirana grafika ^(Napomena)
  Omogućuje ili onemogućuje funkciju ugrađene grafike.
  • Auto
    BIOS će automatski omogućiti ili onemogućiti ugrađenu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
  • Forces
    Omogućuje ugrađenu grafiku.
  • Onemogućeno
    Onemogućuje ugrađenu grafiku.
• UMA način ^(Napomena)
  Odredite UMA način rada.
  • Auto
    Omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano)
  • UMA Specified
    Postavlja veličinu međuspremnika UMA okvira.
  • UMA Auto
    Postavlja razlučivost zaslona.
  • UMA Game Optimized
    Prilagođava veličinu međuspremnika okvira na temelju ukupne veličine memorije sustava. Ova se stavka može konfigurirati samo kada je Integrated Graphics postavljena na Forces.
• UMA veličina međuspremnika okvira ^(Napomena)
  Veličina međuspremnika okvira je ukupna količina memorije sustava dodijeljena isključivo za ugrađeni grafički kontroler. MS-DOS, na primjer, koristit će samo ovu memoriju za zaslon. Opcije su: Auto (zadano), 64M~2G.
  Ova se stavka može konfigurirati samo kada je UMA Mode postavljen na UMA Specified.
• Razlučivost zaslona ^(Napomena)
  Omogućuje vam postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode postavljen na UMA Auto.
• HD Audio Controller
  Omogućuje ili onemogućuje funkciju ugrađenog zvuka. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu zvučnu karticu treće strane umjesto korištenja ugrađenog zvuka, postavite ovu stavku na Disabled.
• PCIEX16 Bifurcation
  Omogućuje vam određivanje načina dijeljenja propusnosti PCIEX16 utora. Opcije: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Napomena), PCIE 4x4 (Napomena). (Zadano: Auto)
• Above 4G Decoding
  Omogućuje ili onemogućuje dekodiranje uređaja koji podržavaju 64-bitno dekodiranje u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled ako je instalirana više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)
• Re-Size BAR Support
  Omogućuje ili onemogućuje podršku za Resizable BAR. (Zadano: Onemogućeno)
• Onboard LAN Controller
  Omogućuje ili onemogućuje funkciju ugrađene LAN mreže. (Zadano: Omogućeno)
  Ako želite instalirati dodatnu mrežnu karticu treće strane umjesto korištenja ugrađene LAN mreže, postavite ovu stavku na Disabled.
  (Napomena) Ova se stavka pojavljuje samo kada instalirate CPU koji podržava ovu značajku.

USB konfiguracija

• Podrška za stariji USB
  Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
• XHCI Hand-off
  Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
• Podrška za upravljačke programe USB uređaja za masovnu pohranu
  Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
• Emulacija priključka 60/64
  Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu podršku za starije USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
  (Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
• Uređaji za masovnu pohranu
  Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.

NVMe konfiguracija
Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.

SATA konfiguracija

• SATA način rada
  Omogućuje ili onemogućuje RAID za SATA kontrolere integrirane u čipset ili konfigurira SATA kontrolere u AHCI način rada.
  • RAID
    Omogućuje RAID za SATA kontroler.
  • AHCI
    Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne značajke Serial ATA kao što su Native Command Queuing i hot plug. (Zadano)
• NVMe RAID način rada
  Omogućuje vam da odredite hoćete li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
• Omogućivanje SATA priključka čipseta
  Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
• SATA priključak čipseta 0/1/2/3
  Prikazuje informacije o povezanom(im) SATA uređaju(ima).

Konfiguracija mrežnog stoga

• Mrežni stog
  Onemogućuje ili omogućuje pokretanje sustava s mreže za instalaciju OS-a u GPT formatu, kao što je instaliranje OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
• IPv4 PXE podrška
  Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
• IPv4 HTTP podrška
  Omogućuje ili onemogućuje HTTP podršku za pokretanje sustava za IPv4. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
• IPv6 PXE podrška
  Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
• IPv6 HTTP podrška
  Omogućuje ili onemogućuje HTTP podršku za pokretanje sustava za IPv6. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen.
• Vrijeme čekanja za PXE pokretanje sustava
  Omogućuje vam da konfigurirate koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja sustava. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen. (Zadano: 0)
• Broj otkrivanja medija
  Omogućuje vam postavljanje broja provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Mrežni stog omogućen. (Zadano: 1)

Realtek PCIe GBE Family Controller
Ovaj podizbornik pruža informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.

Razno

• LED diode u stanju uključenog sustava
  Omogućuje vam da omogućite ili onemogućite LED osvjetljenje matične ploče kada je sustav uključen.
  • Isključeno Onemogućuje odabrani način osvjetljenja kada je sustav uključen.
  • Uključeno Omogućuje odabrani način osvjetljenja kada je sustav uključen. (Zadano)
• LED diode u stanju mirovanja, hibernacije i isključenog sustava
  Omogućuje vam postavljanje načina osvjetljenja LED dioda matične ploče u stanju sustava S3/S4/S5. Ova se stavka može konfigurirati kada je LED diode u stanju uključenog sustava postavljeno na Uključeno.
  • Isključeno Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
  • Uključeno Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.
• Konfiguracija utora PCIEX16
  Omogućuje vam postavljanje načina rada utora PCIEX16 na Gen 1, Gen 2, Gen 3 ili Gen 4 (Napomena). Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• Konfiguracija PCIe utora
  Omogućuje vam postavljanje načina rada PCI Express utora i M.2 konektora na Gen 1, Gen 2, Gen 3 ili Gen 4 (Napomena). Stvarni način rada ovisi o hardverskoj specifikaciji svakog utora. Automatski omogućuje BIOS-u da automatski konfigurira ovu postavku. (Zadano: Automatski)
• PCIe ASPM način rada
  Omogućuje vam konfiguriranje ASPM načina rada za uređaj spojen na PCI Express sabirnicu CPU/čipseta. (Zadano: Onemogućeno)
• Poboljšanje 3DMark01
  Omogućuje vam da odredite hoće li se poboljšati neke starije performanse benchmarka. (Zadano: Onemogućeno)
• IOMMU
  Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
• TSME
  Omogućuje ili onemogućuje TSME podršku. (Zadano: Automatski)
• AMD CPU fTPM
  Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)

Pouzdano računalstvo
Omogućuje ili onemogućuje Trusted Platform Module (TPM).

AMD CBS
Ovaj podizbornik pruža opcije konfiguracije povezane s AMD CBS-om.

PC Health

• Reset Case Open Status
  • Disabled
    Zadržava ili briše zapis prethodnog statusa upada u kućište. (Zadano)
  • Enabled
    Briše zapis prethodnog statusa upada u kućište i polje Case Open pokazat će "No" pri sljedećem pokretanju.
    (Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.
• Case Open
  Prikazuje status detekcije uređaja za detekciju upada u kućište koji je priključen na CI header matične ploče. Ako se poklopac kućišta sustava ukloni, ovo polje će pokazati "Yes", inače će pokazati "No". Da biste očistili zapis statusa upada u kućište, postavite Reset Case Open Status na Enabled, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Prikazuje trenutne napone sustava.

Smart Fan 5

• Monitor
  Omogućuje vam odabir cilja za praćenje i daljnje podešavanje. (Zadano: CPU FAN)
• Fan Speed Control
  Omogućuje vam da odredite želite li omogućiti funkciju upravljanja brzinom ventilatora i prilagoditi brzinu ventilatora.
  • Normal Omogućuje ventilatoru rad različitim brzinama ovisno o temperaturi. Brzinu ventilatora možete prilagoditi pomoću programa System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
  • Silent Omogućuje ventilatoru rad malim brzinama.
  • Manual Omogućuje vam upravljanje brzinom ventilatora na krivulji.
  • Full Speed Omogućuje ventilatoru rad punom brzinom.
• Fan Control Use Temperature Input
  Omogućuje vam odabir referentne temperature za upravljanje brzinom ventilatora.
• Temperature Interval
  Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
• Fan Control Mode
  • Auto
    Omogućuje BIOS-u automatsko otkrivanje vrste instaliranog ventilatora i postavljanje optimalnog načina upravljanja. (Zadano)
  • Voltage
    Način rada Voltage preporučuje se za ventilator s 3 pina.
  • PWM
    PWM način rada preporučuje se za ventilator s 4 pina.
• Fan Stop
  Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Granicu temperature možete postaviti pomoću temperaturne krivulje. Ventilator prestaje raditi kada je temperatura niža od granice. (Zadano: Onemogućeno)
• Temperature
  Prikazuje trenutnu temperaturu odabranog ciljnog područja.
• Fan Speed
  Prikazuje trenutne brzine ventilatora.
• Flow Rate
  Prikazuje protok vašeg sustava za vodeno hlađenje.
• Temperature Warning Control
  Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (onemogućeno) (zadano), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
• Fan Fail Warning
  Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili priključak ventilatora kada se to dogodi. (Zadano: Onemogućeno)

Informacije o sustavu.

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.

• System Language
  Odabire zadani jezik koji koristi BIOS.
• System Date
  Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Koristite <Enter> za prebacivanje između polja Mjesec, Datum i Godina i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
• System Time
  Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 13 sati je 13:00:00. Koristite <Enter> za prebacivanje između polja Sat, Minuta i Sekunda i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
• Access Level
  Prikazuje trenutnu razinu pristupa ovisno o vrsti zaštite lozinkom koja se koristi. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina administratora omogućuje vam da mijenjate sve postavke BIOS-a; razina korisnika omogućuje vam da mijenjate samo određene postavke BIOS-a, ali ne sve.

Plug in Devices Info
Prikazuje informacije o vašim SATA, PCI Express i M.2 uređajima ako su instalirani.

Q-Flash
Omogućuje vam pristup uslužnom programu Q-Flash za ažuriranje BIOS-a ili sigurnosno kopiranje trenutne konfiguracije BIOS-a.

Pokretanje sustava

• Boot Option Priorities
  Određuje cjelokupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će prefiksirani nizom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
  Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje kao što je Windows 10 64-bitni, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bitni i ima prefiks "UEFI:".
• Bootup NumLock State
  Omogućuje ili onemogućuje Numlock značajku na numeričkoj tipkovnici nakon POST-a. (Zadano: Uključeno)
• Security Option
  Određuje je li lozinka potrebna svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password.
  • Setup
    Lozinka je potrebna samo za ulazak u program BIOS Setup.
  • System
    Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
• Full Screen LOGO Show
  Omogućuje vam da odredite želite li prikazati logotip GIGABYTE pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
• Fast Boot
  Omogućuje ili onemogućuje brzo pokretanje (Fast Boot) kako bi se skratio proces pokretanja OS-a. Ultra Fast omogućuje najbržu brzinu pokretanja. (Zadano: Onemogućeno)
• SATA Support
  • Last Boot SATA Devices Only
    Osim pogona za prethodno pokretanje, svi SATA uređaji su onemogućeni prije nego što se proces pokretanja OS-a završi. (Zadano)
  • All SATA Devices
    Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
• NVMe Support
  Omogućuje vam da omogućite ili onemogućite NVMe uređaj(e). (Zadano: Omogućeno)
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
• VGA Support
  Omogućuje vam da odaberete koju vrstu operativnog sustava želite pokrenuti.

  • Auto
    Omogućuje samo naslijeđeni opcijski ROM.
  • EFI Driver
    Omogućuje EFI opcijski ROM. (Zadano)
    Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
• USB Support
  • Disabled
    Svi USB uređaji su onemogućeni prije nego što se proces pokretanja OS-a završi.
  • Full Initial
    Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
  • Partial Initial
    Dio USB uređaja je onemogućen prije nego što se proces pokretanja OS-a završi.
    Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast. Ova funkcija je onemogućena kada je Fast Boot postavljen na Ultra Fast.
• NetWork Stack Driver Support
  • Disabled Onemogućuje pokretanje s mreže. (Zadano)
  • Enabled Omogućuje pokretanje s mreže.
    Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
• CSM Support
  Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku naslijeđenom procesu pokretanja računala.
  • Disabled Onemogućuje UEFI CSM i podržava samo proces pokretanja UEFI BIOS-a.
  • Enabled Omogućuje UEFI CSM. (Zadano)
• LAN PXE Boot Option ROM
  Omogućuje vam da odaberete želite li omogućiti naslijeđeni opcijski ROM za LAN kontroler. (Zadano: Onemogućeno)
  Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
• Storage Boot Option Contro
  Omogućuje vam da odaberete želite li omogućiti UEFI ili naslijeđeni opcijski ROM za kontroler uređaja za pohranu.
  • Disabled
    Onemogućuje opcijski ROM.
  • UEFI
    Omogućuje samo UEFI opcijski ROM. (Zadano)
  • Legacy
    Omogućuje samo naslijeđeni opcijski ROM.
    Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
• Other PCI Device ROM Priority
  Omogućuje vam da odaberete želite li omogućiti UEFI ili Legacy opcijski ROM za PCI kontroler uređaja koji nije LAN, uređaj za pohranu i grafički kontroler.
  • Disabled
    Onemogućuje opcijski ROM.
  • UEFI Only
    Omogućuje samo UEFI opcijski ROM. (Zadano)
  • Legacy Only
    Omogućuje samo naslijeđeni opcijski ROM.
    Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
• Administrator Password
  Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam da mijenjate sve postavke BIOS-a.
• User Password
  Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Bit će zatraženo da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Međutim, korisnička lozinka omogućuje vam da mijenjate samo određene postavke BIOS-a, ali ne sve. Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
  NAPOMENA: Prije postavljanja korisničke lozinke, prvo postavite administratorsku lozinku.

Secure Boot
Omogućuje vam da omogućite ili onemogućite sigurno pokretanje (Secure Boot) i konfigurirate povezane postavke. Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Disabled.

• Preferred Operating Mode
  Omogućuje vam da odaberete želite li ući u jednostavni (Easy) način rada ili napredni (Advanced) način rada nakon ulaska u BIOS Setup. Auto ulazi u način rada BIOS-a u kojem je bio zadnji put. (Zadano: Automatski)

Spremi i izađi

• Save & Exit Setup
  Pritisnite <Enter> na ovoj stavci i odaberite Yes. Ovo sprema promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
• Exit Without Saving
  Pritisnite <Enter> na ovoj stavci i odaberite Yes. Ovo izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No ili pritisnite <Esc> za povratak na glavni izbornik BIOS Setup.
• Load Optimized Defaults
  Pritisnite <Enter> na ovoj stavci i odaberite Yes za učitavanje optimalnih zadanih postavki BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja CMOS vrijednosti.
• Boot Override
  Omogućuje vam da odaberete uređaj za trenutno pokretanje. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes za potvrdu. Vaš sustav će se automatski ponovno pokrenuti i pokrenuti s tog uređaja.
• Save Profiles
  Ova funkcija vam omogućuje da spremite trenutne postavke BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB za spremanje profila na svoj uređaj za pohranu.
• Load Profiles
  Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovnog konfiguriranja postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB za unos profila koji ste prethodno stvorili sa svog uređaja za pohranu ili učitavanje profila koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID skupa

RAID razine

	RAID 0	RAID 1	RAID 10
Minimalni broj tvrdih diskova	≥2	2	4
Kapacitet niza	Broj tvrdih diskova * Veličina najmanjeg diska	Veličina najmanjeg diska	(Broj tvrdih diskova/2) * Veličina najmanjeg diska
Tolerancija na greške	Ne	Da	Da

Prije nego što počnete, pripremite sljedeće stavke:

• Najmanje dva SATA tvrda diska ili SSD-a. (Napomena) (Za optimalnu izvedbu, preporučuje se korištenje dva tvrda diska s identičnim modelom i kapacitetom).
• Disk za postavljanje sustava Windows.
• Računalo povezano s internetom.
• USB memorija.

Konfiguriranje ugrađenog SATA kontrolera

1. Instaliranje SATA tvrdog(ih) diska(ova) u vaše računalo
   Instalirajte tvrde diskove/SSD-ove u SATA/M.2 konektore na matičnoj ploči. Zatim spojite konektore za napajanje s napajanja na tvrde diskove.
2. Konfiguriranje načina rada SATA kontrolera u BIOS postavkama
   Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.

   Koraci:
   Uključite računalo i pritisnite <Delete> za ulazak u BIOS Setup tijekom POST-a (Power-On Self-Test). Pod Settings\IO Ports, postavite SATA Configuration\SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite jeste li postavili NVMe RAID mode na Enabled.)
   Izbornici postavki BIOS-a opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika postavki BIOS-a koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.
   (Napomena) M.2 PCIe SSD ne može se koristiti za postavljanje RAID skupa ni s M.2 SATA SSD-om ni s SATA tvrdim diskom.
3. UEFI RAID konfiguracija

Koraci:

1. U postavkama BIOS-a idite na Boot i postavite CSM Support na Disabled. Spremite promjene i izađite iz postavki BIOS-a.
2. Nakon ponovnog pokretanja sustava, ponovno uđite u postavke BIOS-a. Zatim uđite u podizbornik Settings\IO Ports\RAIDXpert2 Configuration Utility.
3. Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management za ulazak na zaslon Create Array. Zatim odaberite RAID razinu. Podržane RAID razine uključuju RAID 0, RAID 1 i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
4. Na zaslonu Select Physical Disks odaberite tvrde diskove koji će biti uključeni u RAID niz i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za pomicanje na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Select CacheTagSize, Read Cache Policy i Write Cache Policy.
5. Pomaknite se na Create Array i pritisnite <Enter> za početak.
6. Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu niza, kapacitetu niza itd.

Instalacija RAID upravljačkog programa i operativnog sustava

Uz ispravne BIOS postavke, spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava
Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zasebni RAID upravljački program tijekom procesa instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe iz GIGABYTE APP Center kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da navedete dodatni RAID upravljački program tijekom procesa instalacije OS-a, pogledajte korake u nastavku:

Korak 1:
Idite na web stranicu GIGABYTE-a, pregledajte web stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na svoju USB memoriju.

Korak 2:
Pokrenite sustav s diska za postavljanje sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji od vas traži da učitate upravljački program, odaberite Browse.

Korak 3:
Umetnite USB memoriju i zatim pregledajte lokaciju upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

• Posjetite web stranicu GIGABYTE-a za detalje o konfiguriranju RAID niza. https://www.gigabyte.com/WebPage/313/am4-raid.html?m=sw

Instalacija upravljačkih programa

Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir koji vas pita želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem APP Center-a. Kliknite Install (Instaliraj) za nastavak instalacije. (U postavkama BIOS-a provjerite je li Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled.)

Kada se pojavi dijaloški okvir Ugovora o licenci krajnjeg korisnika, pritisnite <Accept> za instalaciju APP Center-a. Na zaslonu APP Center-a odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).

Prije instalacije provjerite je li sustav povezan s internetom.

• Posjetite web stranicu GIGABYTE-a za više informacija o softveru.
  https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
• Posjetite web stranicu GIGABYTE-a za više informacija o rješavanju problema.
  https://www.gigabyte.com/WebPage/351/faq.html

Regulatorne obavijesti

Sjedinjene Američke Države, Izjava Federalne Komisije za Komunikacije

Izjava dobavljača o sukladnosti 47 CFR § 2.1077 Informacije o sukladnosti
Naziv proizvoda: Matična ploča Trgovački naziv: GIGABYTE Broj modela: B550 UD AC

Odgovorna strana – Kontakt informacije za SAD: G.B.T. Inc.
Adresa: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet kontakt informacije: https://www.gigabyte.com

Izjava o sukladnosti s FCC-om: Ovaj uređaj je u skladu s dijelom 15 FCC pravila, pododjeljak B, nenamjerni radijatori. Rad podliježe sljedećim dvama uvjetima:

1. Ovaj uređaj ne smije uzrokovati štetne smetnje, i
2. ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.

FCC je svojom akcijom u ET Docketu 96-8 usvojio sigurnosni standard za izlaganje ljudi radiofrekvencijskoj (RF) elektromagnetskoj energiji koju emitira oprema s FCC certifikatom. Proizvodi Intel PRO/Wireless 5000 LAN ispunjavaju granice izloženosti ljudi navedene u OET Bulletin 65, 2001 i ANSI/ IEEE C95.1, 1992. Pravilan rad ovog radija u skladu s uputama u ovom priručniku rezultirat će izloženošću znatno ispod FCC-ovih preporučenih granica.

Treba se pridržavati sljedećih sigurnosnih mjera opreza:

• Ne dirajte niti pomičite antenu dok jedinica odašilje ili prima.
• Ne držite nijednu komponentu koja sadrži radio tako da je antena vrlo blizu ili dodiruje bilo koje izložene dijelove tijela, posebno lice ili oči, tijekom odašiljanja.
• Nemojte koristiti radio ili pokušavati prenositi podatke osim ako je antena spojena; ako nije, radio se može oštetiti.
• Upotreba u određenim okruženjima:
  • Upotreba bežičnih uređaja na opasnim mjestima ograničena je ograničenjima koja postavljaju direktori sigurnosti takvih okruženja.
  • Upotrebu bežičnih uređaja u zrakoplovima regulira Savezna uprava za zrakoplovstvo (FAA).
  • Upotreba bežičnih uređaja u bolnicama ograničena je granicama koje je postavila svaka bolnica.

Upotreba antene:
Kako bi se uskladile s FCC ograničenjima izloženosti RF zračenju, integrirane antene niskog pojačanja trebaju biti smještene na minimalnoj udaljenosti od 7,9 inča (20 cm) ili više od tijela svih osoba.

Upozorenje o blizini eksplozivne naprave

Ne upotrebljavajte prijenosni odašiljač (kao što je bežični mrežni uređaj) u blizini nezaštićenih detonatorskih kapsula ili u eksplozivnom okruženju, osim ako uređaj nije modificiran kako bi bio kvalificiran za takvu upotrebu.

Upozorenje o anteni
Bežični adapter nije dizajniran za upotrebu s antenama visokog pojačanja.

Oprez pri upotrebi u zrakoplovu

Propisi FCC-a i FAA-e zabranjuju zračni rad radiofrekvencijskih bežičnih uređaja jer njihovi signali mogu ometati kritične instrumente zrakoplova.

Ostali bežični uređaji
Sigurnosne obavijesti za ostale uređaje u bežičnoj mreži: Pogledajte dokumentaciju isporučenu s bežičnim Ethernet adapterima ili drugim uređajima u bežičnoj mreži.

Kanada, Obavijest Kanada-Industrija:
Ovaj je uređaj sukladan sa standardima RSS izuzetim od licence Industry Canada. Rad podliježe sljedećim dvama uvjetima:

1. ovaj uređaj ne smije uzrokovati smetnje, i
2. ovaj uređaj mora prihvatiti sve smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad uređaja.

Kada se koristi bežični LAN IEEE 802.11a, ovaj je proizvod ograničen na upotrebu u zatvorenom prostoru zbog svog rada u frekvencijskom rasponu od 5,15 do 5,25 GHz. Industry Canada zahtijeva da se ovaj proizvod koristi u zatvorenom prostoru za frekvencijski raspon od 5,15 GHz do 5,25 GHz kako bi se smanjila mogućnost štetnih smetnji mobilnim satelitskim sustavima s istim kanalom. Radar velike snage dodijeljen je kao primarni korisnik frekvencijskih pojasa od 5,25 do 5,35 GHz i 5,65 do 5,85 GHz. Ove radarske stanice mogu uzrokovati smetnje i/ili oštetiti ovaj uređaj. Maksimalno dopušteno pojačanje antene za upotrebu s ovim uređajem je 6 dBi kako bi se udovoljilo ograničenju E.I.R.P za frekvencijski raspon od 5,25 do 5,35 i 5,725 do 5,85 GHz u radu od točke do točke. Kako bi se udovoljilo zahtjevima za izloženost RF zračenju, sve antene trebaju biti smještene na minimalnoj udaljenosti od 20 cm, ili minimalnoj udaljenosti razdvajanja dopuštenoj odobrenjem modula, od tijela svih osoba.

Pažnja:
Prema propisima Industry Canada, ovaj radio odašiljač smije raditi samo koristeći antenu vrste i maksimalnog (ili manjeg) pojačanja koju je za odašiljač odobrila Industry Canada. Kako bi se smanjile potencijalne radio smetnje drugim korisnicima, vrsta antene i njezino pojačanje trebaju biti odabrani tako da ekvivalentna izotropno zračena snaga (e.i.r.p.) ne bude veća od one potrebne za uspješnu komunikaciju.

Europska Unija (EU) CE Izjava o sukladnosti
Ovaj uređaj je sukladan sa sljedećim direktivama: Direktiva o elektromagnetskoj kompatibilnosti 2014/30/EU, Direktiva o niskom naponu 2014/35/EU, Direktiva o radijskoj opremi 2014/53/EU, ErP direktiva 2009/125/EC, RoHS direktiva (preinačena) 2011/65/EU & Izjava 2015/863.
Ovaj je proizvod testiran i utvrđeno je da je sukladan sa svim bitnim zahtjevima Direktiva.

Direktiva Europske Unije (EU) RoHS (preinačena) 2011/65/EU & Delegirana direktiva Europske komisije (EU) 2015/863 Proizvodi GIGABYTE nisu namijenjeni dodavanju i sigurni su od opasnih tvari (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP i DIBP). Dijelovi i komponente pažljivo su odabrani kako bi udovoljili zahtjevima RoHS-a. Štoviše, mi u GIGABYTE nastavljamo s našim naporima da razvijemo proizvode koji ne koriste međunarodno zabranjene otrovne kemikalije.

Izjava o Direktivi Europske unije (EU) o otpadnoj električnoj i elektroničkoj opremi (WEEE)
GIGABYTE će ispuniti nacionalne zakone kako su protumačeni iz direktive 2012/19/EU WEEE (Otpadna električna i elektronička oprema) (preinačena). Direktiva WEEE određuje obradu, prikupljanje, recikliranje i odlaganje električnih i elektroničkih uređaja i njihovih komponenti. Prema Direktivi, rabljena oprema mora biti označena, prikupljena zasebno i pravilno odložena.

Izjava o simbolu WEEE

Simbol prikazan u nastavku nalazi se na proizvodu ili na njegovoj ambalaži, što označava da se ovaj proizvod ne smije odlagati s ostalim otpadom. Umjesto toga, uređaj treba odnijeti u centre za prikupljanje otpada radi aktivacije postupka obrade, prikupljanja, recikliranja i odlaganja.
Za više informacija o tome gdje možete odložiti svoju otpadnu opremu za recikliranje, obratite se lokalnoj upravi, službi za odlaganje kućnog otpada ili mjestu gdje ste kupili proizvod za detalje o ekološki sigurnom recikliranju.

Informacije o bateriji
Europska unija—Informacije o odlaganju i recikliranju Program recikliranja GIGABYTE (dostupan u nekim regijama)

Ovaj simbol označava da se ovaj proizvod i/ili baterija ne smiju odlagati s kućnim otpadom. Morate koristiti javni sustav prikupljanja kako biste ih vratili, reciklirali ili obradili u skladu s lokalnim propisima.

Direktive o kraju životnog vijeka-Recikliranje
Simbol prikazan u nastavku nalazi se na proizvodu ili na njegovoj ambalaži, što označava da se ovaj proizvod ne smije odlagati s ostalim otpadom. Umjesto toga, uređaj treba odnijeti u centre za prikupljanje otpada radi aktivacije postupka obrade, prikupljanja, recikliranja i odlaganja.

Kontaktirajte nas

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231 TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw

• GIGABYTE ePodrška

  Da biste postavili tehničko ili netehničko (prodaja/marketing) pitanje, povežite se na: https://esupport.gigabyte.com
  Za više detalja o proizvodu posjetite web stranicu GIGABYTE.
  https://www.gigabyte.com/Motherboard/B550-UD-AC-rev-12?m=ma#kf

Reference

• GIGABYTE Global
• B550 UD AC (rev. 1.2) Key Features | Motherboard - GIGABYTE Global
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Troubleshooting Manual
• GIGABYTE Global
• GIGABYTE 技嘉科技
• B550 UD AC (rev. 1.2) Key Features | Motherboard - GIGABYTE Global
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• GIGABYTE AM4 Series RAID Manual
• GIGABYTE AM4 Series Motherboards Software Manual
• GIGABYTE Global
• GIGABYTE - eSupport
• B550 UD AC (rev. 1.2) Key Features | Motherboard - GIGABYTE Global

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Gigabyte B550 UD AC - Priručnik za matičnu ploču AM4 ATX Rev. 1201

Dostupni jezici
