Gigabyte B550 UD AC - Ръководство за дънна платка AM4 ATX Rev. 1201

Съдържание

1 Отказ от отговорност
2 Идентифициране на ревизията на дънната платка
3 Разположение на дънната платка B550 UD AC
4 Съдържание на кутията
5 Инсталиране на хардуера
6 BIOS Setup
7 Конфигуриране на RAID набор
- 7.1 RAID нива
- 7.2 Инсталирайте RAID драйвера и операционната система
8 Инсталиране на драйвери
9 Регулаторни известия
10 Свържете се с нас
11 Препратки
12 Изтегли ръководство
13 На други езици

Отказ от отговорност

Информацията в това ръководство е защитена от законите за авторското право и е собственост на GIGABYTE. Промени в спецификациите и функциите в това ръководство могат да бъдат направени от GIGABYTE без предварително известие. Никоя част от това ръководство не може да бъде възпроизвеждана, копирана, превеждана, предавана или публикувана под каквато и да е форма или по какъвто и да е начин без предварителното писмено разрешение на GIGABYTE.

За подробна информация за продукта прочетете внимателно ръководството за потребителя.
За информация, свързана с продукта, проверете нашия уебсайт на адрес: https://www.gigabyte.com

Идентифициране на ревизията на дънната платка

Номерът на ревизията на вашата дънна платка изглежда така: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS, драйвери на дънната платка или когато търсите техническа информация.

Пример:

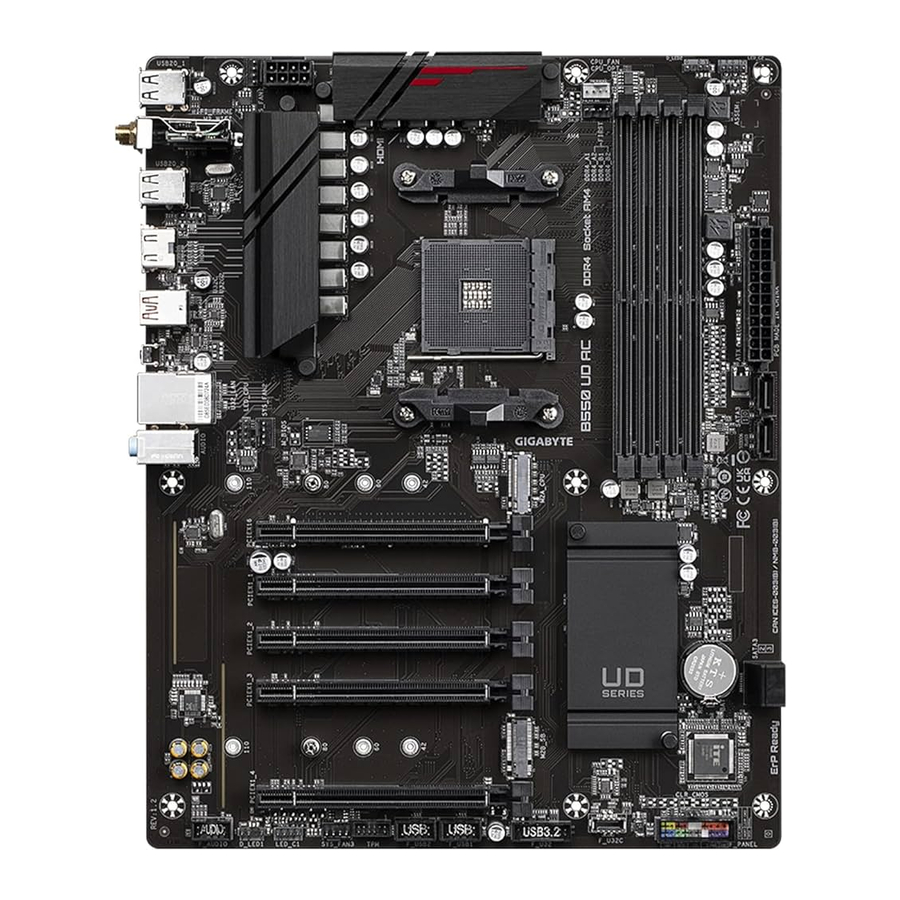

Разположение на дънната платка B550 UD AC

Съдържание на кутията

Дънна платка B550 UD AC
Две антени
I/O Shield
Ръководство за потребителя
Два SATA кабела
M.2 винтове

* Съдържанието на кутията по-горе е само за справка и действителните артикули зависят от пакета на продукта, който сте получили.
Съдържанието на кутията подлежи на промяна без предизвестие.

Инсталиране на хардуера

Предпазни мерки при инсталиране

Дънната платка съдържа многобройни деликатни електронни схеми и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди инсталиране прочетете внимателно ръководството за потребителя и следвайте тези процедури:

Преди инсталиране се уверете, че шасито е подходящо за дънната платка.
Преди инсталиране не отстранявайте и не чупете стикера S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
Винаги изключвайте захранването с променлив ток, като изключвате захранващия кабел от контакта, преди да инсталирате или премахнете дънната платка или други хардуерни компоненти.
Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, уверете се, че са свързани плътно и сигурно.
Когато боравите с дънната платка, избягвайте да докосвате каквито и да било метални проводници или конектори.
Най-добре е да носите лента за китка против електростатичен разряд (ESD), когато работите с електронни компоненти като дънна платка, CPU или памет. Ако нямате лента за китка ESD, поддържайте ръцете си сухи и първо докоснете метален предмет, за да елиминирате статичното електричество.
Преди да инсталирате дънната платка, поставете я върху антистатична подложка или в контейнер за електростатична защита.
Преди да свържете или изключите захранващия кабел от дънната платка, уверете се, че захранването е изключено.
Преди да включите захранването, уверете се, че напрежението на захранването е настроено според местния стандарт за напрежение.
Преди да използвате продукта, моля, проверете дали всички кабели и захранващи конектори на вашите хардуерни компоненти са свързани.
За да предотвратите повреда на дънната платка, не позволявайте винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
Уверете се, че няма останали винтове или метални компоненти, поставени върху дънната платка или в корпуса на компютъра.
Не поставяйте компютърната система върху неравна повърхност.
Не поставяйте компютърната система във високотемпературна или влажна среда.
Включването на захранването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
Ако не сте сигурни относно някоя от стъпките за инсталиране или имате проблем, свързан с използването на продукта, моля, консултирайте се със сертифициран компютърен техник.
Ако използвате адаптер, удължителен захранващ кабел или разклонител, не забравяйте да се консултирате с неговите инструкции за инсталиране и/или заземяване.

Спецификации на продукта

CPU	AMD Socket AM4, поддръжка за: AMD Ryzen™ 5000 G-Series Processors/ AMD Ryzen™ 5000 Series Processors/ AMD Ryzen™ 4000 G-Series Processors/ AMD Ryzen™ 3000 Series Processors (Посетете уебсайта на GIGABYTE за най-новия списък за поддръжка на CPU.)
Чипсет	AMD B550
Памет	4 x DDR4 DIMM сокета, поддържащи до 128 GB (32 GB единичен DIMM капацитет) системна памет Поддръжка за DDR4 3200/2933/2667/2400/2133 MT/s модули памет Двуканална архитектура на паметта Поддръжка за ECC Un-buffered DIMM 1Rx8/2Rx8 модули памет Поддръжка за non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 модули памет Поддръжка за Extreme Memory Profile (XMP) модули памет (Посетете уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Вградена графика	Интегриран в AMD Ryzen™ 5000 G-Series/4000 G-Series Processors: 1 x HDMI порт, поддържащ максимална резолюция от 4096x2160@60 Hz * Поддръжка за HDMI 2.1 версия, HDCP 2.3 и HDR. Максимална споделена памет от 16 GB
Аудио	Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-канал * Можете да промените функционалността на аудио жака с помощта на аудио софтуера. За да конфигурирате 7.1-канално аудио, отворете аудио софтуера за аудио настройки.
LAN	Realtek® GbE LAN чип (1 Gbps/100 Mbps)
Модул за безжична комуникация	Realtek® Wi-Fi RTL8821CE WIFI 802.11a, b, g, n, ac, поддържащ 2.4/5 GHz Dual-Band BLUETOOTH 4.2 Поддръжка за 11ac безжичен стандарт и до 433 Gbps скорост на предаване на данни * Действителната скорост на предаване на данни може да варира в зависимост от средата и оборудването.
Слотове за разширение	1 x PCI Express x16 слот (PCIEX16), интегриран в CPU: AMD Ryzen™ 5000 Series Processors/AMD Ryzen™ 3000 Series Processors поддържат PCIe 4.0 x16 режим AMD Ryzen™ 5000 G-Series/4000 G-Series Processors поддържат PCIe 3.0 x16 режим * За оптимална производителност, ако трябва да се инсталира само една PCI Express графична карта, не забравяйте да я инсталирате в слота PCIEX16. 4 x PCI Express x1 слота, интегрирани в чипсета: Поддържащ PCIe 3.0 x1 режим
Интерфейс за съхранение	1 x M.2 конектор (M2A_CPU), интегриран в CPU, поддържащ Socket 3, M key, тип 2242/2260/2280/22110 SSD: AMD Ryzen™ 5000 Series/3000 Series Processors поддържат SATA и PCIe 4.0 x4/x2 SSD AMD Ryzen™ 5000 G-Series/4000 G-Series Processors поддържат SATA и PCIe 3.0 x4/x2 SSD 1 x M.2 конектор (M2B_SB), интегриран в чипсета, поддържащ Socket 3, M key, тип 2242/2260/2280/22110 SSD: Поддържащ SATA и PCIe 3.0 x4/x2 SSD 4 x SATA 6Gb/s конектора, интегрирани в чипсета Поддръжка за RAID 0, RAID 1 и RAID 10
USB	CPU: 1 x USB 3.2 Gen 2 Type-A порт (червен) на задния панел 1 x USB Type-C® порт на задния панел, с USB 3.2 Gen 1 поддръжка 2 x USB 3.2 Gen 1 порта на задния панел Чипсет: 1 x USB Type-C® порт с USB 3.2 Gen 1 поддръжка, достъпен през вътрешния USB header 2 x USB 3.2 Gen 1 порта, достъпни през вътрешния USB header 4 x USB 2.0/1.1 порта, достъпни през вътрешните USB headers Chipset+USB 2.0 Hub: 4 x USB 2.0/1.1 порта на задния панел
Вътрешни конектори	1 x 24-пинов ATX основен захранващ конектор 1 x 8-пинов ATX 12V захранващ конектор 1 x header за вентилатор на CPU 1 x header за вентилатор за водно охлаждане на CPU 3 x headers за вентилатори на системата 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 2 x M.2 Socket 3 конектора 4 x SATA 6Gb/s конектора 1 x header за преден панел 1 x header за аудио на преден панел 1 x USB Type-C® порт, с USB 3.2 Gen 1 поддръжка 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 пинов, само за GC-TPM2.0_S модул) 1 x Clear CMOS jumper
Конектори на задния панел	4 x USB 2.0/1.1 порта 2 x SMA антенни конектора (1T1R) 1 x HDMI порт 1 x USB 3.2 Gen 2 Type-A порт (червен) 1 x USB Type-C® порт, с USB 3.2 Gen 1 поддръжка 1 x Q-Flash Plus бутон 1 x RJ-45 порт 2 x USB 3.2 Gen 1 порта 3 x аудио жака
I/O контролер	iTE® I/O Controller Chip
Хардуерен монитор	Откриване на напрежението Откриване на температурата Откриване на скоростта на вентилатора Откриване на дебита на водното охлаждане Предупреждение за повреда на вентилатора Контрол на скоростта на вентилатора * Дали функцията за контрол на скоростта на вентилатора се поддържа, ще зависи от охладителя, който инсталирате.
BIOS	1 x 128 Mbit flash Използване на лицензиран AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникални характеристики	Поддръжка за APP Center * Наличните приложения в APP Center може да варират в зависимост от модела на дънната платка. Поддържаните функции на всяко приложение също могат да варират в зависимост от спецификациите на дънната платка. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Поддръжка за Q-Flash Plus Поддръжка за Q-Flash Поддръжка за Xpress Install
Включен софтуер	Norton® Internet Security (OEM версия) Софтуер за управление на LAN bandwidth
Операционна система	Поддръжка за Windows 11 64-bit Поддръжка за Windows 10 64-bit
Форм фактор	ATX Form Factor; 30.5cm x 24.4cm
* GIGABYTE си запазва правото да прави всякакви промени в спецификациите на продукта и информацията, свързана с продукта, без предварително уведомление.

Моля, посетете уебсайта на GIGABYTE за списъци за поддръжка на CPU, модули памет, SSD и M.2 устройства.
https://www.gigabyte.com/Motherboard/B550-UD-AC-rev-12?m=dl#support-dl

Моля, посетете страницата SERVICE/SUPPORT\Utility на уебсайта на GIGABYTE, за да изтеглите най-новата версия на приложенията.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Инсталиране на процесора

Прочетете следните указания, преди да започнете да инсталирате процесора:

Уверете се, че дънната платка поддържа процесора. (Посетете уебсайта на GIGABYTE за най-новия списък за поддръжка на процесора.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате процесора, за да предотвратите повреда на хардуера.
Намерете първия пин на процесора. Процесорът не може да бъде поставен, ако е ориентиран неправилно.
Нанесете равномерен и тънък слой термопаста върху повърхността на процесора.
Не включвайте компютъра, ако охладителят на процесора не е инсталиран, в противен случай може да възникне прегряване и повреда на процесора.
Задайте хост честотата на процесора в съответствие със спецификациите на процесора. Не се препоръчва честотата на системната шина да бъде задавана извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако желаете да зададете честотата извън стандартните спецификации, моля, направете го в съответствие с хардуерните си спецификации, включително процесора, графичната карта, паметта, твърдия диск и т.н.

Инсталиране на процесора
Повдигнете напълно заключващия лост на процесорния сокет. Намерете първия пин (обозначен с малък триъгълник) на процесорния сокет и на процесора. След като процесорът бъде позициониран в сокета си, поставете един пръст в средата на процесора, като свалите заключващия лост и го закопчаете в напълно заключено положение.

Не насилвайте процесора в процесорния сокет, преди да е повдигнат заключващия лост на процесорния сокет, в противен случай може да се повреди процесорът и процесорният сокет.

Инсталиране на паметта

Прочетете следните указания, преди да започнете да инсталирате паметта:

Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет с еднакъв капацитет, марка, скорост и чипове. (Посетете уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
Модулите памет имат безотказен дизайн. Модул памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.
Когато инсталирате единичен модул памет, препоръчваме да го инсталирате в DDR4_A2 сокета.

Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуера.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Двуканална конфигурация на паметта
Тази дънна платка осигурява четири сокета за памет и поддържа двуканална технология. След като паметта е инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на двуканален режим на паметта ще удвои оригиналната честотна лента на паметта.

Четирите сокета за памет са разделени на два канала и всеки канал има два сокета за памет, както следва:

Канал A: DDR4_A1, DDR4_A2
Канал B: DDR4_B1, DDR4_B2
- Препоръчителна двуканална конфигурация на паметта:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Модула	- -	DS/SS	- -	DS/SS
4 Модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Едностранна, DS=Двустранна, "- -"=Без памет)

Поради ограниченията на процесора, прочетете следните указания, преди да инсталирате паметта в двуканален режим.

Двуканалният режим не може да бъде активиран, ако е инсталиран само един модул памет.
Когато активирате двуканален режим с два или четири модула памет, се препоръчва да се използва памет с еднакъв капацитет, марка, скорост и чипове.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е доставено с разширителната карта.
Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Конектори на задния панел

USB 2.0/1.1 Порт
USB портът поддържа USB 2.0/1.1 спецификацията. Използвайте този порт за USB устройства.
SMA Антени конектори (1T1R)
Използвайте този конектор, за да свържете антена.
Затегнете антените към антенните конектори и след това насочете антените правилно за по-добро приемане на сигнала.
HDMI Порт ^{(Забележка 1)}

HDMI портът е HDCP 2.3 съвместим и поддържа Dolby TrueHD и DTS HD Master Audio формати. Той също така поддържа до 192KHz/24bit 7.1-канален LPCM аудио изход. Можете да използвате този порт, за да свържете вашия монитор, поддържащ HDMI. Максималната поддържана резолюция е 4096x2160@60 Hz, но действителните поддържани резолюции зависят от използвания монитор.
След като инсталирате HDMI устройството, уверете се, че сте задали HDMI като устройство за възпроизвеждане на звук по подразбиране. (Името на елемента може да се различава в зависимост от вашата операционна система.)

USB 3.2 Gen 2 Type-A Порт (Червен)
USB 3.2 Gen 2 портът поддържа USB 3.2 Gen 2 спецификацията и е съвместим с USB 3.2 Gen 1 и USB 2.0 спецификациите. Използвайте този порт за USB устройства.
USB Type-C ® Порт
Реверсивният USB порт поддържа USB 3.2 Gen 1 спецификацията и е съвместим с USB 2.0 спецификацията. Използвайте този порт за USB устройства.
Q-Flash Plus Бутон ^{(Забележка 2)}
Q-Flash Plus ви позволява да актуализирате BIOS, когато системата ви е изключена (S5 shutdown state). Запазете най-новия BIOS на USB флаш устройство и го включете в Q-Flash Plus порта, след което вече можете автоматично да флашвате BIOS, като просто натиснете Q-Flash Plus бутона. QFLED ще мига, когато започне съвпадението на BIOS и флашването, и ще спре да мига, когато флашването на основния BIOS приключи.
RJ-45 LAN Порт
Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на данни до 1 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.

Connection/Speed LED:

Състояние	Описание
Оранжево	Скорост на данни 1 Gbps
Зелено	Скорост на данни 100 Mbps
Изключено	Скорост на данни 10 Mbps

Activity LED:

Състояние	Описание
Мига	Извършва се предаване или получаване на данни
Изключено	Не се извършва предаване или получаване на данни

USB 3.2 Gen 1 Порт
USB 3.2 Gen 1 портът поддържа USB 3.2 Gen 1 спецификацията и е съвместим с USB 2.0 спецификацията. Използвайте този порт за USB устройства.
USB 3.2 Gen 1 Порт (Q-Flash Plus Порт)
USB 3.2 Gen 1 портът поддържа USB 3.2 Gen 1 спецификацията и е съвместим с USB 2.0 спецификацията. Използвайте този порт за USB устройства. Преди да използвате Q-Flash Plus (Забележка 2), уверете се, че сте поставили USB флаш устройството в този порт първо.
Линеен вход/Изход за задни високоговорители (Син)
Жак за линеен вход. Използвайте този аудио жак за устройства с линеен вход, като например оптично устройство, walkman и др.
Линеен изход/Изход за предни високоговорители (Зелен)
Жак за линеен изход.
Вход за микрофон/Изход за централен/събуферен високоговорител (Розов)
Жак за вход за микрофон.

Когато изваждате кабела, свързан към конектор на задния панел, първо извадете кабела от устройството си и след това го извадете от дънната платка.
Когато изваждате кабела, го издърпайте направо от конектора. Не го клатете от една страна на друга, за да предотвратите късо съединение вътре в кабелния конектор.

(Забележка 1) Само за AMD Ryzen™ 5000 G-Series/4000 G-Series процесори.
(Забележка 2) За да активирате функцията Q-Flash Plus, моля, посетете уеб страницата "Unique Features" на уебсайта на GIGABYTE.

Аудио жак конфигурации:

Жак	Слушалки/ 2-канални	4-канални	5.1-канални	7.1-канални
i. Линеен вход/Изход за задни високоговорители
k. Линеен изход/Изход за предни високоговорители
l. Вход за микрофон/Изход за централен/събуферен високоговорител
Линеен изход на предния панел/Изход за странични високоговорители

Можете да промените функционалността на аудио жака с помощта на аудио софтуера. За да конфигурирате 7.1-канален звук, отворете аудио софтуера за аудио настройки.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Вътрешни конектори

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
CPU_OPT
D_LED1/D_LED2
LED_CPU
LED_C1/LED_C2
SATA3 0/1/2/3
M2A_CPU/M2B_SB
F_PANEL
F_AUDIO
F_U32
F_USB1/F_USB2
TPM
CLR_CMOS
BAT
F_U32C

Прочетете следните указания, преди да свържете външни устройства:

Първо се уверете, че устройствата ви са съвместими с конекторите, които искате да свържете.
Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е здраво закрепен към конектора на дънната платка.

1/2) ATX_12V/ATX (2x4 12V конектор за захранване и 2x12 основен конектор за захранване)

С помощта на конектора за захранване, захранването може да достави достатъчно стабилна мощност на всички компоненти на дънната платка. Преди да свържете конектора за захранване, първо се уверете, че захранването е изключено и всички устройства са инсталирани правилно. Конекторът за захранване притежава защитен дизайн. Свържете захранващия кабел към конектора за захранване в правилната ориентация.
12V конекторът за захранване основно захранва процесора. Ако 12V конекторът за захранване не е свързан, компютърът няма да стартира.

За да отговорите на изискванията за разширяване, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или невъзможна за зареждане система.

ATX_12V:

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	GND (само за 2x4-пинов 12V)	5	+12V (само за 2x4-пинов 12V)
2	GND (само за 2x4-пинов 12V)	6	+12V (само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (меко включване/изключване)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (само за 2x12-пинов ATX)	23	+5V (само за 2x12-пинов ATX)
12	3.3V (само за 2x12-пинов ATX)	24	GND (само за 2x12-пинов ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (конектори за вентилатори)

Всички конектори за вентилатори на тази дънна платка са 4-пинови. Повечето конектори за вентилатори притежават защитен дизайн на вмъкване. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва да се инсталира системен вентилатор вътре в шасито.

CPU_FAN

SYS_FAN2

SYS_FAN3

SYS_FAN1

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Датчик
4	PWM контрол на скоростта

5) CPU_OPT (конектор за вентилатор на водно охлаждане на процесора

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Датчик
4	PWM контрол на скоростта

Конекторът за вентилатор е 4-пинов и притежава защитен дизайн на вмъкване. Повечето конектори за вентилатори притежават защитен дизайн на вмъкване. Когато свързвате кабел на вентилатор, не забравяйте да го свържете в правилната ориентация (черният проводник на конектора е заземяващият проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора.

Конектор	CPU_FAN	SYS_FAN1~3	CPU_OPT
Максимален ток	2A	2A	2A
Максимална мощност	24W	24W	24W

Не забравяйте да свържете кабелите на вентилатора към конекторите за вентилатори, за да предотвратите прегряване на процесора и системата. Прегряването може да доведе до повреда на процесора или системата може да увисне.
Тези конектори за вентилатори не са конфигурационни джъмперни блокове. Не поставяйте джъмперна капачка върху конекторите.

6) D_LED1/D_LED2 (конектори за адресируема LED лента)

Конекторите могат да се използват за свързване на стандартна 5050 адресируема LED лента, с максимална мощност 5A (5V) и максимален брой 1000 светодиода.

D_LED1

D_LED2

Номер на пин	Дефиниция
1	V (5V)
2	Данни
3	Без пин
4	GND

Свържете вашата адресируема LED лента към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 на конектора за адресируема LED лента. Неправилното свързване може да доведе до повреда на LED лентата.

7) LED_CPU (конектор за LED лента на охладител на процесора/RGB LED лента)

Конекторът може да се използва за свързване на LED лента на охладител на процесора или стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.

Номер на пин	Дефиниция
1	12V
2	G
3	R
4	B

Свържете LED лентата на охладителя на процесора/RGB LED лентата към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

8) LED_C1/LED_C2 (конектори за RGB LED лента)

Конекторите могат да се използват за свързване на стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.

LED_C1

LED_C2

Номер на пин	Дефиниция
1	12V
2	G
3	R
4	B

Свържете вашата RGB LED лента към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

За това как да включите/изключите светлините на LED лентата, моля, посетете уеб страницата "Уникални характеристики" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

9) SATA3 0/1/2/3 (SATA 6Gb/s конектори)
SATA конекторите отговарят на стандарта SATA 6Gb/s и са съвместими със стандартите SATA 3Gb/s и SATA 1.5Gb/s. Всеки SATA конектор поддържа единично SATA устройство. SATA конекторите поддържат RAID 0, RAID 1 и RAID 10. Вижте "Конфигуриране на RAID набор" за инструкции как да конфигурирате RAID масив.

Номер на пин	Дефиниция
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

10) M2A_CPU/M2B_SB (M.2 Socket 3 конектори)
M.2 конекторите поддържат M.2 SATA SSD или M.2 PCIe SSD и поддържат RAID конфигурация. Моля, обърнете внимание, че M.2 PCIe SSD не може да се използва за създаване на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск. Вижте "Конфигуриране на RAID набор" за инструкции как да конфигурирате RAID масив.

Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.

Стъпка 1:
Намерете правилния отвор за монтаж въз основа на дължината на вашия M.2 SSD диск. Ако е необходимо, преместете дистанционера към желания отвор за монтаж. Поставете M.2 SSD в M.2 конектора под ъгъл.

Стъпка 2:
Натиснете M.2 SSD надолу и след това използвайте включения винт, за да го закрепите в конектора.

11) F_PANEL (Конектор за преден панел)
Свържете превключвателя на захранването, превключвателя за рестартиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този конектор според зададените по-долу пинове. Обърнете внимание на положителните и отрицателните пинове, преди да свържете кабелите.

PLED/PWR_LED (Индикатор за захранване, жълт/лилав):

Състояние на системата	LED
S0	Вкл.
S3/S4/S5	Изкл.

Свързва се към индикатора за състоянието на захранването на предния панел на шасито. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в S3/S4 състояние на заспиване или е изключена (S5).

PW (Превключвател на захранването, червен):
Свързва се към превключвателя на захранването на предния панел на шасито. Можете да конфигурирате начина за изключване на системата чрез превключвателя на захранването (вижте "BIOS Setup" (Настройка на BIOS), "Settings\Platform Power" (Настройки\Захранване на платформата) за повече информация).
SPEAK (Високоговорител, оранжев):
Свързва се към високоговорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата чрез издаване на звуков код. Ако при стартиране на системата не бъде открит проблем, ще се чуе един кратък звуков сигнал.
HD (LED за активност на твърдия диск, син):
Свързва се към LED индикатора за активност на твърдия диск на предния панел на шасито. Светодиодът свети, когато твърдият диск чете или записва данни.
RES (Превключвател за рестартиране, зелен):
Свързва се към превключвателя за рестартиране на предния панел на шасито. Натиснете превключвателя за рестартиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.
CI (Конектор за проникване в шасито, сив):
Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил свален. Тази функция изисква шаси с превключвател/сензор за проникване в шасито.
NC (Оранжев): Няма връзка.

Дизайнът на предния панел може да се различава в зависимост от шасито. Модулът на предния панел основно се състои от превключвател на захранването, превключвател за рестартиране, LED индикатор за захранване, LED индикатор за активност на твърдия диск, високоговорител и др. Когато свързвате модула на предния панел на шасито към този конектор, уверете се, че разпределението на проводниците и разпределението на пиновете съвпадат правилно.

12) F_AUDIO (Конектор за аудио на предния панел)

Конекторът за аудио на предния панел поддържа High Definition audio (HD) (Аудио с висока разделителна способност). Можете да свържете аудио модула на предния панел на шасито към този конектор. Уверете се, че разпределението на проводниците на конектора на модула съвпада с разпределението на пиновете на конектора на дънната платка. Неправилното свързване между конектора на модула и конектора на дънната платка ще доведе до невъзможност устройството да работи или дори до повреда.

№ на пин	Дефиниция	№ на пин	Дефиниция
1	MIC L	6	MIC Detection
2	GND	7	F_ SENSE_SEND
3	MIC R	8	Без пин
4	NC	9	Head Phone L
5	Head Phone R	10	Head Phone Detection

Някои шасита осигуряват аудио модул на предния панел, който има отделени конектори на всеки проводник вместо един щепсел. За информация относно свързването на аудио модула на предния панел, който има различни разпределения на проводниците, моля, свържете се с производителя на шасито.

13) F_U32 (USB 3.2 Gen 1 конектор)
Конекторът съответства на спецификацията на USB 3.2 Gen 1 и USB 2.0 и може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.2 Gen 1 порта, моля, свържете се с местния дилър.

№ на пин	Дефиниция	№ на пин	Дефиниция	№ на пин	Дефиниция
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	Без пин
7	GND	14	SSTX2+

14) F_USB1/F_USB2 (USB 2.0/1.1 конектори)
Конекторите съответстват на спецификацията на USB 2.0/1.1. Всеки USB конектор може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.

№ на пин	Дефиниция	№ на пин	Дефиниция
1	Захранване (5V)	6	USB DY+
2	Захранване (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	Без пин
5	USB DX+	10	NC

Преди да инсталирате USB конзолата, не забравяйте да изключите компютъра и да извадите захранващия кабел от контакта, за да предотвратите повреда на USB конзолата.

15) TPM (Конектор за Trusted Platform Module)
Можете да свържете TPM (Trusted Platform Module) към този конектор.

№ на пин	Дефиниция	№ на пин	Дефиниция
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	Без пин	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

16) CLR_CMOS (Джъмпер за изчистване на CMOS)
Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да възстановите стойностите на CMOS до фабричните настройки. За да изчистите стойностите на CMOS, използвайте метален предмет, като например отвертка, за да докоснете двата пина за няколко секунди.

Отваряне: Нормално
Късо съединение: Изчистване на CMOS стойности

Винаги изключвайте компютъра, преди да изчистите стойностите на CMOS.
След рестартиране на системата отидете в BIOS Setup (Настройка на BIOS), за да заредите фабричните настройки (изберете Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)) или ръчно конфигурирайте настройките на BIOS (вижте "BIOS Setup" (Настройка на BIOS) за конфигурации на BIOS).

17) BAT (Батерия)
Батерията осигурява захранване, за да запази стойностите (като конфигурации на BIOS, информация за датата и часа) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво или стойностите на CMOS може да не са точни или да бъдат загубени.

Можете да изчистите CMOS стойностите, като извадите батерията:

Изключете компютъра и извадете захранващия кабел.
Внимателно извадете батерията от държача на батерията и изчакайте една минута. (Или използвайте метален предмет, като например отвертка, за да докоснете положителния и отрицателния полюс на държача на батерията, като ги свържете накъсо за 5 секунди.)
Сменете батерията.
Включете захранващия кабел и рестартирайте компютъра.

Винаги изключвайте компютъра и изваждайте захранващия кабел, преди да смените батерията.
Сменете батерията с еквивалентна. Може да възникне повреда на вашите устройства, ако батерията е заменена с неправилен модел.
Свържете се с мястото на покупка или с местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е обърната нагоре).
Използваните батерии трябва да се третират в съответствие с местните екологични разпоредби.

18) F_U32C (USB Type-C® Header, с поддръжка на USB 3.2 Gen 1)
Конекторът съответства на спецификацията USB 3.2 Gen 1 и може да осигури един USB порт.

Номер на пин	Дефиниция	Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

BIOS Setup

BIOS (Basic Input and Output System) (Базова входно-изходна система) записва хардуерните параметри на системата в CMOS на дънната платка. Основните му функции включват провеждане на самотест при включване (Power-On Self-Test (POST)) по време на стартиране на системата, запазване на системните параметри и зареждане на операционната система и др. BIOS включва програма за настройка на BIOS, която позволява на потребителя да променя основните настройки на системната конфигурация или да активира определени системни функции.

Когато захранването е изключено, батерията на дънната платка осигурява необходимото захранване на CMOS, за да запази стойностите на конфигурацията в CMOS.

За да получите достъп до програмата за настройка на BIOS, натиснете клавиша <Delete> по време на POST, когато захранването е включено. За да надстроите BIOS, използвайте GIGABYTE Q-Flash или @BIOS utility.

Q-Flash позволява на потребителя бързо и лесно да надстройва или архивира BIOS, без да влиза в операционната система.
@BIOS е помощна програма, базирана на Windows, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.

Тъй като актуализирането на BIOS е потенциално рисковано, ако не срещате проблеми при използването на текущата версия на BIOS, препоръчва се да не актуализирате BIOS. За да актуализирате BIOS, правете го с повишено внимание. Неправилното актуализиране на BIOS може да доведе до неизправност на системата.
Препоръчва се да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неправилното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, опитайте да изчистите стойностите на CMOS и да върнете платката към стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" (Зареждане на оптимизирани настройки по подразбиране) или въведенията на батерията/джъмпера за изчистване на CMOS за това как да изчистите стойностите на CMOS.)

Стартов екран

Следният стартов екран с логото ще се появи при зареждане на компютъра.

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Easy Mode (Лесен режим) позволява на потребителите бързо да преглеждат текущата си системна информация или да правят настройки за оптимална производителност. В Easy Mode (Лесен режим) можете да използвате мишката си, за да се придвижвате през елементите за конфигуриране. Advanced Mode (Разширен режим) предоставя подробни настройки на BIOS. Можете да натиснете клавишите със стрелки на клавиатурата си, за да се придвижвате между елементите, и да натиснете <Enter>, за да приемете или влезете в подменю. Или можете да използвате мишката си, за да изберете желания елемент.

Когато системата не е стабилна както обикновено, изберете елемента Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране), за да зададете настройките по подразбиране на системата си.
Менютата за настройка на BIOS, описани само за справка, може да се различават в зависимост от версията на BIOS.

Advanced Mode Function Keys (Функционални клавиши за разширен режим)

	Преместете лентата за избор, за да изберете меню за настройка
	Преместете лентата за избор, за да изберете елемент за конфигуриране в меню
<Enter>/Double Click	Изпълнете команда или влезте в меню
<+>/<Page Up>	Увеличете числовата стойност или направете промени
<->/<Page Down>	Намалете числовата стойност или направете промени
<F1>	Покажете описания на функционалните клавиши
<F2>	Превключете към Easy Mode (Лесен режим)
<F3>	Запазете текущите настройки на BIOS в профил
<F4>	Заредете настройките на BIOS от профил, създаден преди
<F5>	Възстановете предишните настройки на BIOS за текущите подменюта
<F6>	Покажете екрана Smart Fan 5
<F7>	Заредете оптимизираните настройки на BIOS по подразбиране за текущите подменюта
<F8>	Осъществете достъп до Q-Flash utility
<F10>	Запазете всички промени и излезте от програмата за настройка на BIOS
<F11>	Превключете към подменюто Favorites (Любими)
<F12>	Заснемете текущия екран като изображение и го запазете на вашето USB устройство
<Insert>	Добавете или премахнете любима опция
<Ctrl>+<S>	Покажете информация за инсталираната памет
<Esc>	Главно меню: Излезте от програмата за настройка на BIOS Подменюта: Излезте от текущото подменю

Favorites (F11) (Любими (F11))

Задайте често използваните от вас опции като любими и използвайте клавиша <F11>, за да превключите бързо към страницата, където се намират всичките ви любими опции. За да добавите или премахнете любима опция, отидете на оригиналната ѝ страница и натиснете <Insert> върху опцията. Опцията е маркирана със звезда, ако е зададена като "favorite" (любима).

Tweaker

warning Дали системата ще работи стабилно с направените от вас настройки за овърклок/свръхнапрежение зависи от общите конфигурации на вашата система. Неправилното извършване на овърклок/свръхнапрежение може да доведе до повреда на CPU, чипсет или памет и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и ви препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неадекватното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, изчистете стойностите на CMOS и нулирайте платката до стойностите по подразбиране.)

CPU Clock Control
Позволява ви ръчно да зададете основния часовник на процесора на стъпки от 1 MHz. (По подразбиране: Auto)

Силно се препоръчва честотата на процесора да бъде зададена в съответствие със спецификациите на процесора.
Spread Spectrum Control
Активира или деактивира CPU/PCIe Spread Spectrum. (По подразбиране: Auto)
CPU Ratio Mode ^{(Бележка)}
Позволява ви да зададете основното съотношение за всички CPU ядра или отделни ядра. (По подразбиране: All cores)
CCD0 CCX0/1 Ratio (Note)
Позволява ви ръчно да зададете основното съотношение за CPU CCX0, 1 ядра. Този елемент може да се конфигурира само когато CPU Ratio Mode е зададен на Per CCX. (По подразбиране: Auto)
CPU Clock Ratio
Позволява ви да промените тактовото съотношение за инсталирания CPU. Регулируемият диапазон зависи от инсталирания CPU.
GFX Clock Frequency^{(Бележка)}
Позволява ви да промените честотата на GPU. След като промените настройките на GFX Clock Frequency, не забравяйте да коригирате настройките на GFX Core Voltage. (По подразбиране: Auto)
БЕЛЕЖКА: Регулируемият диапазон зависи от инсталирания CPU. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка.
GFX Core Voltage (Note)
Позволява ви да промените напрежението за GPU. (По подразбиране: Auto)
БЕЛЕЖКА: Регулируемият диапазон зависи от инсталирания CPU. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка.

warning (Бележка) Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция.

Advanced CPU Settings (Разширени настройки на CPU)

Core Performance Boost^{(Бележка 1)}
Позволява ви да определите дали да активирате технологията Core Performance Boost (CPB), технология за повишаване на производителността на CPU. (По подразбиране: Auto)
SVM Mode
Виртуализацията, подобрена от технологията за виртуализация, ще позволи на платформа да изпълнява множество операционни системи и приложения в независими дялове. С виртуализацията една компютърна система може да функционира като множество виртуални системи. (По подразбиране: Disabled)
AMD Cool&Quiet function (Функция AMD Cool&Quiet)
- Enabled (Активирано)
  Позволява на драйвера AMD Cool'n'Quiet динамично да регулира тактовия сигнал на CPU и VID, за да намали топлинната мощност от вашия компютър и консумацията на енергия. (По подразбиране)
- Disabled (Деактивирано)
  Деактивира тази функция.
PPC Adjustment^{(Бележка 1)}
Позволява ви да фиксирате PState на CPU. (По подразбиране: PState 0)
Global C-state Control^{(Бележка 1)}
Позволява ви да определите дали да позволите на CPU да влиза в C състояния. Когато е активирано, честотата на CPU ядрото ще бъде намалена по време на състояние на спиране на системата, за да се намали консумацията на енергия. (По подразбиране: Auto)
Power Supply Idle Control ^{(Бележка 1)}
Активира или деактивира Package C6 State.
- Typical Current Idle (Типичен ток на празен ход)
  Деактивира тази функция.
- Low Current Idle (Нисък ток на празен ход)
  Активира тази функция.
- Auto
  Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
CCD Control^{(Бележка 1)}
Задава броя на CCD, които ще се използват. (По подразбиране: Auto)
Downcore Control
Позволява ви да изберете броя на CPU ядрата, които да активирате (броят на CPU ядрата може да варира в зависимост от CPU). (По подразбиране: Auto)
SMT Mode
Позволява ви да активирате или деактивирате технологията CPU Simultaneous Multi-Threading. (По подразбиране: Auto)
CPPC ^{(Бележка 1)}
Активира или деактивира функцията CPPC. (По подразбиране: Auto)
CPPC Preferred Cores ^{(Бележка 1)}
Активира или деактивира функцията CPPC Preferred Cores. (По подразбиране: Auto)
Extreme Memory Profile (X.M.P.)^{(Бележка 2)}
Позволява на BIOS да чете SPD данните на XMP модула(и) памет, за да подобри производителността на паметта, когато е активиран.
- Disabled (Деактивирано)
  Деактивира тази функция. (По подразбиране)
- Profile1
  Използва настройките на Profile 1.
- Profile2^{(Бележка 2)}
  Използва настройките на Profile 2.
XMP High Frequency Support ^{(Бележка 2)}
Позволява ви да изберете нивото на съвместимост за високочестотна памет. Този елемент може да се конфигурира само когато
Extreme Memory Profile (X.M.P.) е зададен на Profile1 или Profile2. (По подразбиране: Auto)

warning (Бележка 1) Този елемент е наличен само когато инсталирате CPU, който поддържа тази функция.
(Бележка 2) Този елемент е наличен само когато инсталирате CPU и модул памет, които поддържат тази функция.

System Memory Multiplier
Позволява ви да зададете множителя на системната памет. Auto (Автоматично) задава множителя на паметта според данните на SPD на паметта. (По подразбиране: Auto)
FCLK Frequency
Позволява ви да зададете честотата на FCLK. Опциите са: Auto (по подразбиране), 667MHz~4000MHz.
UCLK Mode
Позволява ви да посочите режима UCLK. (По подразбиране: Auto)

Advanced Memory Settings (Разширени настройки на паметта)

Memory Subtimings (Подтайминги на паметта)

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
Тези секции предоставят настройки за тайминга на паметта.
warning Забележка: Вашата система може да стане нестабилна или да не успее да се зареди, след като направите промени в таймингите на паметта. Ако това се случи, моля, нулирайте платката до стойностите по подразбиране, като заредите оптимизирани стойности по подразбиране или изчистите стойностите на CMOS.

SPD Info
Показва информация за инсталираната памет.

Power Down Enable
Активира или деактивира поддръжката на Power Down. (По подразбиране: Auto)
CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)
Тези елементи ви позволяват да регулирате напреженията на CPU Vcore и паметта.

CPU/VRM Settings (Настройки на CPU/VRM)
Това подменю ви позволява да конфигурирате нивото на Load-Line Calibration.

Настройки

Захранване на платформата

AC BACK
Определя състоянието на системата след възстановяване на захранването след прекъсване на променливотоковото захранване.
- Memory
  Системата се връща в последното известно състояние на събуждане при възстановяване на променливотоковото захранване.
- Always On
  Системата се включва при възстановяване на променливотоковото захранване.
- Always Off
  Системата остава изключена при възстановяване на променливотоковото захранване. (По подразбиране)
Power On By Keyboard
Позволява включването на системата чрез събитие за събуждане от PS/2 клавиатура.
Бележка: За да използвате тази функция, ви е необходим ATX захранващ блок, осигуряващ поне 1A на проводника +5VSB.
- Disabled
  Деактивира тази функция. (По подразбиране)
- Password
  Задайте парола с 1~5 знака, за да включите системата.
- Keyboard 98
  Натиснете бутона POWER на клавиатурата на Windows 98, за да включите системата.
- Any Key
  Натиснете произволен клавиш, за да включите системата.
Power On Password
Задайте паролата, когато Power On By Keyboard е настроено на Password.
Натиснете <Enter> на този елемент и задайте парола с до 5 знака и след това натиснете <Enter>, за да я приемете. За да включите системата, въведете паролата и натиснете <Enter>.
Бележка: За да отмените паролата, натиснете <Enter> на този елемент. Когато бъдете подканени за паролата, натиснете <Enter> отново, без да въвеждате паролата, за да изчистите настройките на паролата.
Power On By Mouse
Позволява включването на системата чрез събитие за събуждане от PS/2 мишка.
Бележка: За да използвате тази функция, ви е необходим ATX захранващ блок, осигуряващ поне 1A на проводника +5VSB.
- Disabled
  Деактивира тази функция. (По подразбиране)
- Move
  Преместете мишката, за да включите системата.
- Double
  Щракнете двукратно с левия бутон на мишката, за да включите системата.
ErP
Определя дали да позволите на системата да консумира най-малко енергия в състояние S5 (изключване). (По подразбиране: Disabled) Забележка: Когато този елемент е настроен на Enabled, функцията Resume by Alarm става недостъпна.
Soft-Off by PWR-BTTN
Конфигурира начина за изключване на компютъра в MS-DOS режим с помощта на бутона за захранване.
- Instant-Off
  Натиснете бутона за захранване и след това системата ще се изключи незабавно. (По подразбиране)
- Delay 4 Sec.
  Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.
Power Loading
Активира или деактивира фиктивно натоварване. Когато захранването е с ниско натоварване, ще се активира самозащита, което ще доведе до изключване или повреда. Ако това се случи, моля, настройте на Enabled. Auto позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)
Resume by Alarm
Определя дали да се включи системата в желано време. (По подразбиране: Disabled) Ако е активирано, задайте датата и часа, както следва:
- Wake up day: Включете системата в определен час всеки ден или в определен ден от месеца.
- Wake up hour/minute/second: Задайте времето, в което системата ще се включва автоматично.
  Бележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или премахване на променливотоковото захранване, в противен случай настройките може да не са ефективни.
Wake on LAN
Активира или деактивира функцията за събуждане по LAN. (По подразбиране: Enabled)
High Precision Event Timer
Активира или деактивира High Precision Event Timer (HPET) в операционната система. (По подразбиране: Enabled)
CEC 2019 Ready
Позволява ви да изберете дали да позволите на системата да регулира консумацията на енергия, когато е в състояние на изключване, празен ход или готовност, за да спазва стандартите на CEC (California Energy Commission) 2019. (По подразбиране: Disabled)

IO портове

Initial Display Output
Определя първоначалното стартиране на дисплея на монитора от инсталираната PCI Express графична карта или вградената графика.
- IGD Video^(Note) Задава вградената графика като първи дисплей.
- PCIe 1 Slot
  Задава графичната карта на слота PCIEX16 като първи дисплей. (По подразбиране)
- PCIe 2 Slot
  Задава графичната карта на слота PCIEX1_1 като първи дисплей.
- PCIe 3 Slot
  Задава графичната карта на слота PCIEX1_2 като първи дисплей.
- PCIe 4 Slot
  Задава графичната карта на слота PCIEX1_3 като първи дисплей.
- PCIe 5 Slot
  Задава графичната карта на слота PCIEX1_4 като първи дисплей.
Integrated Graphics ^(Note) Активира или деактивира функцията за вградена графика.
- Auto
  BIOS автоматично ще активира или деактивира вградената графика в зависимост от инсталираната графична карта. (По подразбиране)
- Forces
  Активира вградената графика.
- Disabled
  Деактивира вградената графика.
UMA Mode^(Note)
Укажете UMA режим.
- Auto
  Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
- UMA Specified
  Задава размера на буфера на кадрите на UMA.
- UMA Auto
  Задава разделителната способност на дисплея.
- UMA Game Optimized
  Регулира размера на буфера на кадрите въз основа на общия размер на системната памет. Този елемент може да се конфигурира само когато Integrated Graphics е настроен на Forces.
UMA Frame Buffer Size^(Note)
Размерът на буфера на кадрите е общото количество системна памет, разпределена само за вградения графичен контролер. MS-DOS, например, ще използва само тази памет за показване. Опциите са: Auto (по подразбиране), 64M~2G.
Този елемент може да се конфигурира само когато UMA Mode е настроен на UMA Specified.
Display Resolution^(Note)
Позволява ви да зададете разделителната способност на дисплея. Опциите са: Auto (по подразбиране), 1920x1080 и по-ниски, 2560x1600, 3840x2160. Този елемент може да се конфигурира само когато UMA Mode е настроен на UMA Auto.
HD Audio Controller
Активира или деактивира функцията за вградено аудио. (По подразбиране: Enabled)
Ако желаете да инсталирате допълнителна аудио карта от трета страна вместо да използвате вграденото аудио, задайте този елемент на Disabled.
PCIEX16 Bifurcation
Позволява ви да определите как е разделена честотната лента на слота PCIEX16. Опции: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Note), PCIE 4x4 (Note). (По подразбиране: Auto)
Above 4G Decoding
Активира или деактивира устройствата с 64-битова възможност за декодиране в адресното пространство над 4 GB (само ако вашата система поддържа 64-битово PCI декодиране). Задайте на Enabled , ако са инсталирани повече от една усъвършенствани графични карти и техните драйвери не могат да бъдат стартирани при влизане в операционната система (поради ограниченото 4 GB адресно пространство на паметта). (По подразбиране: Disabled)
Re-Size BAR Support
Активира или деактивира поддръжката за Resizable BAR. (По подразбиране: Disabled)
Onboard LAN Controller
Активира или деактивира функцията за вградена LAN. (По подразбиране: Enabled)
Ако желаете да инсталирате допълнителна мрежова карта от трета страна вместо да използвате вградената LAN, задайте този елемент на Disabled.
(Бележка) Този елемент присъства само когато инсталирате процесор, който поддържа тази функция.

USB Configuration (USB конфигурация)

Legacy USB Support (Поддръжка на Legacy USB)
Позволява използването на USB клавиатура/мишка в MS-DOS. (По подразбиране: Разрешено)
XHCI Hand-off
Определя дали да се разреши функцията XHCI Hand-off за операционна система без поддръжка на XHCI Hand-off. (По подразбиране: Разрешено)
USB Mass Storage Driver Support (Поддръжка на драйвери за USB устройства за съхранение на данни)
Разрешава или забранява поддръжката на USB устройства за съхранение на данни. (По подразбиране: Разрешено)
Port 60/64 Emulation (Емулация на портове 60/64)
Разрешава или забранява емулацията на I/O портове 64h и 60h. Това трябва да бъде разрешено за пълна поддръжка на наследени USB клавиатури/мишки в MS-DOS или в операционна система, която не поддържа USB устройства. (По подразбиране: Забранено)
(Забележка) Този елемент присъства само когато инсталирате процесор, който поддържа тази функция.
Mass Storage Devices (Устройства за съхранение на данни)
Показва списък със свързани USB устройства за съхранение на данни. Този елемент се появява само когато е инсталирано USB устройство за съхранение на данни.

NVMe Configuration (NVMe конфигурация)
Показва информация за вашия M.2 NVME PCIe SSD, ако е инсталиран.

SATA Configuration (SATA конфигурация)

SATA Mode (SATA режим)
Разрешава или забранява RAID за SATA контролерите, интегрирани в чипсета, или конфигурира SATA контролерите в AHCI режим.
- RAID
  Разрешава RAID за SATA контролера.
- AHCI
  Конфигурира SATA контролерите в AHCI режим. Advanced Host Controller Interface (AHCI) е спецификация на интерфейс, която позволява на драйвера за съхранение да активира разширени Serial ATA функции, като Native Command Queuing и hot plug. (По подразбиране)
NVMe RAID mode (NVMe RAID режим)
Позволява ви да определите дали да използвате вашите M.2 NVMe PCIe SSD за конфигуриране на RAID. (По подразбиране: Забранено)
Chipset SATA Port Enable (Разрешаване на SATA порт на чипсета)
Разрешава или забранява интегрираните SATA контролери. (По подразбиране: Разрешено)
Chipset SATA Port 0/1/2/3 (SATA порт 0/1/2/3 на чипсета)
Показва информацията за свързаните SATA устройства.

Network Stack Configuration (Конфигурация на мрежов стек)

Network Stack (Мрежов стек)
Забранява или разрешава зареждането от мрежата, за да се инсталира OS във формат GPT, като например инсталиране на OS от сървъра на Windows Deployment Services. (По подразбиране: Забранено)
IPv4 PXE Support (IPv4 PXE поддръжка)
Разрешава или забранява IPv4 PXE Support. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен.
IPv4 HTTP Support (IPv4 HTTP поддръжка)
Разрешава или забранява HTTP boot поддръжката за IPv4. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен.
IPv6 PXE Support (IPv6 PXE поддръжка)
Разрешава или забранява IPv6 PXE Support. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен.
IPv6 HTTP Support (IPv6 HTTP поддръжка)
Разрешава или забранява HTTP boot поддръжката за IPv6. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен.
PXE boot wait time (Време за изчакване на PXE зареждане)
Позволява ви да конфигурирате колко дълго да чакате, преди да можете да натиснете <Esc>, за да прекъснете PXE зареждането. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен. (По подразбиране: 0)
Media detect count (Брой откриване на медии)
Позволява ви да зададете броя пъти за проверка на наличието на медия. Този елемент може да се конфигурира само когато Network Stack (Мрежов стек) е разрешен. (По подразбиране: 1)

Realtek PCIe GBE Family Controller
Това подменю предоставя информация за LAN конфигурацията и свързаните опции за конфигуриране.

Miscellaneous (Разни)

LEDs in System Power On State (Светодиоди в състояние на включено захранване на системата)
Позволява ви да разрешите или забраните LED осветлението на дънната платка, когато системата е включена.
- Off (Изключено) Забранява избрания режим на осветление, когато системата е включена.
- On (Включено) Разрешава избрания режим на осветление, когато системата е включена. (По подразбиране)
LEDs in Sleep, Hibernation, and Soft Off States (Светодиоди в състояния на заспиване, хибернация и меко изключване)
Позволява ви да зададете режима на осветление на светодиодите на дънната платка в състояние S3/S4/S5 на системата. Този елемент може да се конфигурира, когато LEDs in System Power On State (Светодиоди в състояние на включено захранване на системата) е зададено на On (Включено).
- Off (Изключено) Забранява избрания режим на осветление, когато системата влезе в състояние S3/S4/S5. (По подразбиране)
- On (Включено) Разрешава избрания режим на осветление, когато системата влезе в състояние S3/S4/S5.
PCIEX16 Slot Configuration (Конфигурация на PCIEX16 слот)
Позволява ви да зададете режима на работа на PCIEX16 слота на Gen 1, Gen 2, Gen 3 или Gen 4 (Забележка). Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
PCIe Slot Configuration (Конфигурация на PCIe слот)
Позволява ви да зададете режима на работа на PCI Express слотовете и M.2 конекторите на Gen 1, Gen 2, Gen 3 или Gen 4 (Забележка). Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto (Автоматично))
PCIe ASPM Mode (PCIe ASPM режим)
Позволява ви да конфигурирате ASPM режима за устройството, свързано към PCI Express шината на CPU/чипсета. (По подразбиране: Забранено)
3DMark01 Enhancement (Подобрение за 3DMark01)
Позволява ви да определите дали да подобрите производителността на някои наследени бенчмаркове. (По подразбиране: Забранено)
IOMMU
Разрешава или забранява AMD IOMMU поддръжката. (По подразбиране: Auto (Автоматично))
TSME
Разрешава или забранява TSME поддръжката. (По подразбиране: Auto (Автоматично))
AMD CPU fTPM
Разрешава или забранява функцията TPM 2.0, интегрирана в AMD CPU. (По подразбиране: Забранено)

Trusted Computing (Надеждно изчисление)
Разрешава или забранява Trusted Platform Module (TPM).

AMD CBS
Това подменю предоставя опции за конфигуриране, свързани с AMD CBS.

PC Health (Състояние на компютъра)

Reset Case Open Status (Нулиране на състоянието на отворен корпус)
- Disabled (Забранено)
  Запазва или изчиства записа на предишното състояние на проникване в шасито. (По подразбиране)
- Enabled (Разрешено)
  Изчиства записа на предишното състояние на проникване в шасито и полето Case Open (Отворен корпус) ще покаже "No" при следващото зареждане.
  (Забележка) Този елемент присъства само когато инсталирате процесор, който поддържа тази функция.
Case Open (Отворен корпус)
Показва състоянието на откриване на устройството за откриване на проникване в шасито, прикрепено към CI хедъра на дънната платка. Ако капакът на шасито на системата е премахнат, това поле ще покаже "Yes", в противен случай ще покаже "No". За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status (Нулиране на състоянието на отворен корпус) на Enabled (Разрешено), запазете настройките в CMOS и след това рестартирайте системата си.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Показва текущите системни напрежения.

Smart Fan 5

Monitor
Позволява ви да изберете цел за наблюдение и да извършите допълнителни настройки. (По подразбиране: CPU FAN)
Fan Speed Control
Позволява ви да определите дали да активирате функцията за управление на скоростта на вентилатора и да регулирате скоростта на вентилатора.
- Normal Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора с System Information Viewer въз основа на вашите системни изисквания. (По подразбиране)
- Silent Позволява на вентилатора да работи с ниски скорости.
- Manual Позволява ви да управлявате скоростта на вентилатора в кривата графика.
- Full Speed Позволява на вентилатора да работи с пълна скорост.
Fan Control Use Temperature Input
Позволява ви да изберете референтната температура за управление на скоростта на вентилатора.
Temperature Interval
Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора.
Fan Control Mode
- Auto
  Позволява на BIOS автоматично да открие типа на инсталирания вентилатор и задава оптималния режим на управление. (По подразбиране)
- Voltage
  Режимът Voltage се препоръчва за 3-пинов вентилатор.
- PWM
  PWM режимът се препоръчва за 4-пинов вентилатор.
Fan Stop
Активира или деактивира функцията за спиране на вентилатора. Можете да зададете температурния лимит с помощта на температурната крива. Вентилаторът спира работа, когато температурата е по-ниска от лимита. (По подразбиране: Деактивирано)
Temperature
Показва текущата температура на избраната целева област.
Fan Speed
Показва текущите скорости на вентилатора.
Flow Rate
Показва скоростта на потока на вашата система за водно охлаждане.
Temperature Warning Control
Задава предупредителния праг за температура. Когато температурата надвиши прага, BIOS ще издаде предупредителен звук. Опциите са: Disabled (деактивирано по подразбиране), 60oC/140oF, 70oC/158oF, 80oC/176oF, 90oC/194oF.
Fan Fail Warning
Позволява на системата да издава предупредителен звук, ако вентилаторът не е свързан или се повреди. Проверете състоянието на вентилатора или връзката на вентилатора, когато това се случи. (По подразбиране: Деактивирано)

Системна информация.

Този раздел предоставя информация за модела на дънната платка и версията на BIOS. Можете също да изберете езика по подразбиране, използван от BIOS, и ръчно да зададете системното време.

System Language (Системен език)
Избира езика по подразбиране, използван от BIOS.
System Date (Системна дата)
Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата Месец, Дата и Година, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
System Time (Системно време)
Задава системното време. Форматът на времето е час, минута и секунда. Например, 1 следобед е 13:00:00. Използвайте <Enter>, за да превключвате между полетата Час, Минута и Секунда, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.
Access Level (Ниво на достъп)
Показва текущото ниво на достъп в зависимост от вида на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва Administrator.) Нивото Administrator ви позволява да правите промени във всички настройки на BIOS; нивото User ви позволява да правите промени само в определени настройки на BIOS, но не във всички.

Plug in Devices Info (Информация за включени устройства)
Показва информация за вашите SATA, PCI Express и M.2 устройства, ако са инсталирани.

Q-Flash
Позволява ви да получите достъп до помощната програма Q-Flash, за да актуализирате BIOS или да архивирате текущата конфигурация на BIOS.

Boot (Зареждане)

Boot

Boot Option Priorities (Приоритети на опциите за зареждане)
Определя общия ред на зареждане от наличните устройства. Сменяемите устройства за съхранение, които поддържат GPT формат, ще бъдат с префикс "UEFI:" в списъка с устройства за зареждане. За да заредите от операционна система, която поддържа GPT дялове, изберете устройството с префикс "UEFI:".
Или ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 10 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 10 64-bit и е с префикс "UEFI:".
Bootup NumLock State (Състояние на NumLock при зареждане)
Активира или деактивира функцията Numlock на цифровата клавиатура на клавиатурата след POST. (По подразбиране: Включено)
Security Option (Опция за сигурност)
Определя дали е необходима парола всеки път, когато системата се зарежда, или само когато влизате в BIOS Setup. След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password (Парола на администратор/Парола на потребител).
- Setup (Настройка)
  Парола е необходима само за влизане в програмата BIOS Setup.
- System (Система)
  Парола е необходима за зареждане на системата и за влизане в програмата BIOS Setup. (По подразбиране)
Full Screen LOGO Show (Показване на LOGO на цял екран)
Позволява ви да определите дали да се показва логото на GIGABYTE при стартиране на системата. Disabled (Деактивирано) пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Активирано)
Fast Boot (Бързо зареждане)
Активира или деактивира Fast Boot, за да се съкрати процеса на зареждане на операционната система. Ultra Fast (Ултра бързо) осигурява най-бързата скорост на зареждане. (По подразбиране: Деактивирано)
SATA Support (SATA поддръжка)
- Last Boot SATA Devices Only (Само устройствата SATA от последното зареждане)
  С изключение на предишното устройство за зареждане, всички SATA устройства са деактивирани преди завършване на процеса на зареждане на операционната система. (По подразбиране)
- All SATA Devices (Всички SATA устройства)
  Всички SATA устройства са функционални в операционната система и по време на POST. Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).
NVMe Support (NVMe поддръжка)
Позволява ви да активирате или деактивирате NVMe устройства. (По подразбиране: Активирано)
Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).
VGA Support (VGA поддръжка)
Позволява ви да изберете кой тип операционна система да се зарежда.
- Auto (Автоматично)
  Активира само legacy option ROM.
- EFI Driver (EFI драйвер)
  Активира EFI option ROM. (По подразбиране)
  Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).
USB Support (USB поддръжка)
- Disabled (Деактивирано)
  Всички USB устройства са деактивирани преди завършване на процеса на зареждане на операционната система.
- Full Initial (Пълно инициализиране)
  Всички USB устройства са функционални в операционната система и по време на POST. (По подразбиране)
- Partial Initial
  Част от USB устройствата са деактивирани преди завършване на процеса на зареждане на операционната система.
  Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо). Тази функция е деактивирана, когато Fast Boot (Бързо зареждане) е настроен на Ultra Fast (Ултра бързо).
NetWork Stack Driver Support (Поддръжка на драйвер за мрежов стек)
- Disabled (Деактивирано) Деактивира зареждането от мрежата. (По подразбиране)
- Enabled (Активирано) Активира зареждането от мрежата.
  Този елемент може да се конфигурира само когато Fast Boot (Бързо зареждане) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).
CSM Support (CSM поддръжка)
Активира или деактивира UEFI CSM (Compatibility Support Module), за да поддържа legacy PC процес на зареждане.
- Disabled (Деактивирано) Деактивира UEFI CSM и поддържа само UEFI BIOS процес на зареждане.
- Enabled (Активирано) Активира UEFI CSM. (По подразбиране)
LAN PXE Boot Option ROM
Позволява ви да изберете дали да активирате legacy option ROM за LAN контролера. (По подразбиране: Деактивирано)
Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).
Storage Boot Option Contro (Контрол на опциите за зареждане от хранилище)
Позволява ви да изберете дали да активирате UEFI или legacy option ROM за контролера на устройството за съхранение.
- Disabled (Деактивирано)
  Деактивира option ROM.
- UEFI
  Активира само UEFI option ROM. (По подразбиране)
- Legacy (Legacy)
  Активира само legacy option ROM.
  Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).
Other PCI Device ROM Priority (Приоритет на ROM на други PCI устройства)
Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за контролера на PCI устройство, различно от LAN, устройство за съхранение и графични контролери.
- Disabled (Деактивирано)
  Деактивира option ROM.
- UEFI Only (Само UEFI)
  Активира само UEFI option ROM. (По подразбиране)
- Legacy Only (Само Legacy)
  Активира само legacy option ROM.
  Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).
Administrator Password (Парола на администратор)
Позволява ви да конфигурирате парола на администратор. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. За разлика от потребителската парола, паролата на администратора ви позволява да правите промени във всички настройки на BIOS.
User Password (Потребителска парола)
Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> върху този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или потребителската парола) при стартиране на системата и при влизане в BIOS Setup. Въпреки това, потребителската парола ви позволява да правите промени само в определени настройки на BIOS, но не във всички. За да отмените паролата, натиснете <Enter> върху елемента за парола и когато бъдете помолени за паролата, първо въведете правилната. Когато бъдете подканени за нова парола, натиснете <Enter>, без да въвеждате никаква парола. Натиснете <Enter> отново, когато бъдете подканени да потвърдите.
NOTE: (ЗАБЕЛЕЖКА:) Преди да зададете потребителската парола, не забравяйте първо да зададете паролата на администратора.

Secure Boot (Безопасно зареждане)
Позволява ви да активирате или деактивирате Secure Boot и да конфигурирате свързаните настройки. Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Disabled (Деактивирано).

Preferred Operating Mode (Предпочитан режим на работа)
Позволява ви да изберете дали да влезете в Easy режим или Advanced режим след влизане в BIOS Setup. Auto (Автоматично) влиза в режима на BIOS, където е бил последния път. (По подразбиране: Автоматично)

Запазване и изход

Save & Exit Setup (Запазване и изход от настройката)
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Exit Without Saving (Изход без запазване)
Натиснете <Enter> върху този елемент и изберете Yes (Да). Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.
Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)
Натиснете <Enter> върху този елемент и изберете Yes (Да), за да заредите оптималните настройки по подразбиране на BIOS. Настройките по подразбиране на BIOS помагат на системата да работи в оптимално състояние. Винаги зареждайте оптимизираните настройки по подразбиране след актуализиране на BIOS или след изчистване на CMOS стойностите.
Boot Override (Презапис на зареждането)
Позволява ви да изберете устройство, от което да заредите незабавно. Натиснете <Enter> върху устройството, което изберете, и изберете Yes (Да), за да потвърдите. Вашата система ще се рестартира автоматично и ще зареди от това устройство.
Save Profiles (Запазване на профили)
Тази функция ви позволява да запазите текущите настройки на BIOS в профил. Можете да създадете до 8 профила и да ги запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение.
Load Profiles (Зареждане на профили)
Ако вашата система стане нестабилна и сте заредили настройките на BIOS по подразбиране, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди, без да се налага да конфигурирате отново настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).

Конфигуриране на RAID набор

RAID нива

	RAID 0	RAID 1	RAID 10
Минимален брой твърди дискове	≥2	2	4
Капацитет на масива	Брой твърди дискове * Размер на най-малкия диск	Размер на най-малкия диск	(Брой твърди дискове/2) * Размер на най-малкия диск
Толерантност към грешки	Не	Да	Да

Преди да започнете, моля, подгответе следните елементи:

Най-малко два SATA твърди диска или SSD. (Забележка) (За да се осигури оптимална производителност, се препоръчва да използвате два твърди диска с идентичен модел и капацитет).
Инсталационен диск на Windows.
Компютър, свързан с интернет.
USB флаш устройство.

Конфигуриране на вградения SATA контролер

Инсталиране на SATA твърд(и) диск(ове) във вашия компютър
Инсталирайте твърдите дискове/SSD в SATA/M.2 конекторите на дънната платка. След това свържете захранващите конектори от вашето захранване към твърдите дискове.
Конфигуриране на режима на SATA контролера в BIOS Setup
Уверете се, че сте конфигурирали правилно режима на SATA контролера в системния BIOS Setup.

Стъпки:
Включете компютъра си и натиснете <Delete>, за да влезете в BIOS Setup по време на POST (Power-On Self-Test). Под Settings\IO Ports, задайте SATA Configuration\SATA Mode на RAID. След това запазете настройките и рестартирайте компютъра си. (Ако искате да използвате NVMe PCIe SSD за конфигуриране на RAID, уверете се, че сте задали NVMe RAID mode на Enabled.)
Описаните в този раздел менюта на BIOS Setup може да се различават от точните настройки за вашата дънна платка. Действителните опции на менюто на BIOS Setup, които ще видите, ще зависят от дънната платка, която имате, и от версията на BIOS.
(Забележка) M.2 PCIe SSD не може да се използва за създаване на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск.
UEFI RAID Configuration

Стъпки:

В BIOS Setup отидете на Boot и задайте CSM Support на Disabled. Запазете промените и излезте от BIOS Setup.
След рестартиране на системата, влезте отново в BIOS Setup. След това влезте в подменюто Settings\IO Ports\RAIDXpert2 Configuration Utility.
На екрана RAIDXpert2 Configuration Utility, натиснете <Enter> на Array Management, за да влезете в екрана Create Array. След това изберете RAID ниво. Поддържаните RAID нива включват RAID 0, RAID 1 и RAID 10 (наличимите селекции зависят от броя на инсталираните твърди дискове). След това натиснете <Enter> на Select Physical Disks, за да влезете в екрана Select Physical Disks.
На екрана Select Physical Disks изберете твърдите дискове, които да бъдат включени в RAID масива, и ги задайте на Enabled. След това използвайте клавиша със стрелка надолу, за да преминете към Apply Changes и натиснете <Enter>. След това се върнете към предишния екран и задайте Select CacheTagSize, Read Cache Policy и Write Cache Policy.
Преминете към Create Array и натиснете <Enter>, за да започнете.
След приключване ще бъдете върнати към екрана Array Management. Под Manage Array Properties можете да видите новия RAID том и информация за RAID ниво, име на масив, капацитет на масив и т.н.

Инсталирайте RAID драйвера и операционната система

С правилните BIOS настройки сте готови да инсталирате операционната система.

Инсталиране на операционната система
Тъй като някои операционни системи вече включват RAID драйвер, не е необходимо да инсталирате отделен RAID драйвер по време на процеса на инсталиране на Windows. След като операционната система е инсталирана, препоръчваме да инсталирате всички необходими драйвери от GIGABYTE APP Center, за да осигурите производителността и съвместимостта на системата. Ако операционната система, която ще бъде инсталирана, изисква да предоставите допълнителен RAID драйвер по време на процеса на инсталиране на ОС, моля, вижте стъпките по-долу:

Стъпка 1:
Отидете на уебсайта на GIGABYTE, отидете на уеб страницата на модела на дънната платка, изтеглете файла AMD RAID Preinstall Driver на страницата Support\Download\SATA RAID/AHCI, разархивирайте файла и копирайте файловете на вашето USB флаш устройство.

Стъпка 2:
Стартирайте от инсталационния диск на Windows и изпълнете стандартните стъпки за инсталиране на ОС. Когато се появи екранът, който ви моли да заредите драйвера, изберете Browse.

Стъпка 3:
Поставете USB флаш устройството и след това отидете до местоположението на драйвера. Изберете първо AMD-RAID Bottom Device и щракнете върху Next, за да заредите драйвера. След това изберете AMD-RAID Controller и щракнете върху Next, за да заредите драйвера. Накрая, продължете с инсталирането на ОС.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на RAID масив. https://www.gigabyte.com/WebPage/313/am4-raid.html?m=sw

Инсталиране на драйвери

След като инсталирате операционната система, в долния десен ъгъл на работния плот ще се появи диалогов прозорец, който пита дали искате да изтеглите и инсталирате драйверите и приложенията на GIGABYTE чрез APP Center. Щракнете върху Install (Инсталиране), за да продължите с инсталацията. (В BIOS Setup се уверете, че Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install е настроено на Enabled.)

Когато се появи диалоговият прозорец Лицензионно споразумение с краен потребител, натиснете <Accept>, за да инсталирате APP Center. На екрана APP Center изберете драйверите и приложенията, които искате да инсталирате, и щракнете върху Install (Инсталиране).

Преди инсталирането се уверете, че системата е свързана с интернет.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.
https://www.gigabyte.com/WebPage/320/am4-app-center.html?m=sw
Моля, посетете уебсайта на GIGABYTE за повече информация за отстраняване на неизправности.
https://www.gigabyte.com/WebPage/351/faq.html

Регулаторни известия

Съединени щати на Америка, Декларация на Федералната комисия по комуникациите

Декларация за съответствие на доставчика 47 CFR § 2.1077 Информация за съответствие
Наименование на продукта: Motherboard Търговско наименование: GIGABYTE Номер на модела: B550 UD AC

Отговорна страна – Информация за контакт в САЩ: G.B.T. Inc.
Адрес: 17358 Railroad street, City Of Industry, CA91748 Тел.: 1-626-854-9338 Информация за контакт в интернет: https://www.gigabyte.com

Декларация за съответствие с FCC: Това устройство отговаря на част 15 от Правилата на FCC, подчаст B, непреднамерени радиатори. Експлоатацията е предмет на следните две условия:

Това устройство не може да причинява вредни смущения и
това устройство трябва да приема всякакви получени смущения, включително смущения, които могат да причинят нежелана работа.

FCC, със своето действие в ET Docket 96-8, прие стандарт за безопасност за излагане на хора на радиочестотна (RF) електромагнитна енергия, излъчвана от оборудване, сертифицирано от FCC. Продуктите Intel PRO/Wireless 5000 LAN отговарят на ограниченията за излагане на хора, посочени в OET Bulletin 65, 2001 г. и ANSI/IEEE C95.1, 1992 г. Правилната работа на това радио в съответствие с инструкциите, намерени в това ръководство, ще доведе до излагане значително под препоръчаните от FCC граници.

Трябва да се спазват следните предпазни мерки за безопасност:

Не докосвайте и не местете антената, докато устройството предава или получава.
Не дръжте компонент, съдържащ радиото, така че антената да е много близо или да докосва открити части на тялото, особено лицето или очите, по време на предаване.
Не работете с радиото и не се опитвайте да предавате данни, освен ако антената не е свързана; ако не, радиото може да се повреди.
Използване в специфични среди:
- Използването на безжични устройства на опасни места е ограничено от ограниченията, наложени от директорите по безопасност на такива среди.
- Използването на безжични устройства в самолети се регулира от Федералната авиационна администрация (FAA).
- Използването на безжични устройства в болници е ограничено до границите, определени от всяка болница.

Използване на антена:
За да се спазят ограниченията за радиочестотно излагане на FCC, интегрираните антени с ниско усилване трябва да бъдат разположени на минимално разстояние от 7,9 инча (20 cm) или повече от тялото на всички хора.

Предупреждение за близост на взривни устройства

Не работете с преносим предавател (като безжично мрежово устройство) близо до неекранирани взривни капсули или във взривоопасна среда, освен ако устройството не е модифицирано, за да бъде квалифицирано за такава употреба.

Предупреждение за антена
Безжичният адаптер не е предназначен за използване с антени с високо усилване.

Внимание за използване в самолет

Правилата на FCC и FAA забраняват работата на радиочестотни безжични устройства във въздуха, тъй като техните сигнали могат да попречат на критични самолетни инструменти.

Други безжични устройства
Бележки за безопасност за други устройства в безжичната мрежа: Вижте документацията, предоставена с безжичните Ethernet адаптери или други устройства в безжичната мрежа.

Канада, Известие от Канада-индустрията:
Това устройство отговаря на освободените от лиценз RSS стандарти на Industry Canada. Експлоатацията е предмет на следните две условия:

това устройство не може да причинява смущения и
това устройство трябва да приема всякакви смущения, включително смущения, които могат да причинят нежелана работа на устройството.

Когато използвате безжична LAN IEEE 802.11a, този продукт е ограничен до употреба на закрито поради работата му в честотния диапазон от 5,15 до 5,25 GHz. Industry Canada изисква този продукт да се използва на закрито за честотния диапазон от 5,15 GHz до 5,25 GHz, за да се намали потенциалът за вредни смущения в мобилните сателитни системи със същия канал. Радарът с висока мощност е разпределен като основен потребител на честотните ленти от 5,25 до 5,35 GHz и 5,65 до 5,85 GHz. Тези радарни станции могат да причинят смущения и/или повреди на това устройство. Максимално допустимото усилване на антената за използване с това устройство е 6dBi, за да се съобрази с ограничението на E.I.R.P за честотния диапазон от 5,25 до 5,35 и 5,725 до 5,85 GHz при работа от точка до точка. За да се съобразят с изискванията за радиочестотно излагане, всички антени трябва да бъдат разположени на минимално разстояние от 20 см или минималното разстояние на разделяне, позволено от одобрението на модула, от тялото на всички хора.

Внимание:
Съгласно разпоредбите на Industry Canada, този радиопредавател може да работи само с антена от тип и максимално (или по-малко) усилване, одобрено за предавателя от Industry Canada. За да се намалят потенциалните радиосмущения на други потребители, типът на антената и нейното усилване трябва да бъдат избрани така, че еквивалентната изотропно излъчена мощност (e.i.r.p.) да не е по-голяма от необходимата за успешна комуникация.

Декларация за съответствие на Европейския съюз (ЕС) CE
Това устройство отговаря на следните директиви: Директива за електромагнитна съвместимост 2014/30/ЕС, Директива за ниско напрежение 2014/35/ЕС, Директива за радиосъоръжения 2014/53/ЕС, Директива ErP 2009/125/ЕО, Директива RoHS (преработена) 2011/65/ЕС & Декларация 2015/863.
Този продукт е тестван и е установено, че отговаря на всички основни изисквания на директивите.

Директива 2011/65/ЕС на Европейския съюз (ЕС) RoHS (преработена) и Делегирана директива (ЕС) 2015/863 на Европейската комисия. Продуктите на GIGABYTE не са предназначени да добавят и предпазват от опасни вещества (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP и DIBP). Частите и компонентите са внимателно подбрани, за да отговарят на изискванията на RoHS. Освен това ние от GIGABYTE продължаваме усилията си да разработваме продукти, които не използват международно забранени токсични химикали.

Декларация за Директивата на Европейския съюз (ЕС) за отпадъци от електрическо и електронно оборудване (WEEE).
GIGABYTE ще изпълнява националните закони, както са интерпретирани от директивата 2012/19/ЕС WEEE (Отпадъци от електрическо и електронно оборудване) (преработена). Директивата WEEE определя третирането, събирането, рециклирането и изхвърлянето на електрически и електронни устройства и техните компоненти. Съгласно Директивата, използваното оборудване трябва да бъде маркирано, събрано отделно и изхвърлено правилно.

Декларация за символа WEEE

Символът, показан по-долу, е върху продукта или върху неговата опаковка, което показва, че този продукт не трябва да се изхвърля с други отпадъци. Вместо това устройството трябва да бъде отнесено в центровете за събиране на отпадъци за активиране на процедурата по третиране, събиране, рециклиране и изхвърляне.
За повече информация относно това къде можете да изхвърлите отпадъчното си оборудване за рециклиране, моля, свържете се с местната държавна служба, вашата служба за изхвърляне на битови отпадъци или където сте закупили продукта за подробности относно екологично безопасно рециклиране.

Информация за батерията
Европейски съюз—Информация за изхвърляне и рециклиране Програма за рециклиране на GIGABYTE (предлага се в някои региони)

Този символ показва, че този продукт и/или батерията не трябва да се изхвърлят с битовите отпадъци. Трябва да използвате обществената система за събиране, за да ги върнете, рециклирате или третирате в съответствие с местните разпоредби.

Директиви за края на живота-Рециклиране
Символът, показан по-долу, е върху продукта или върху неговата опаковка, което показва, че този продукт не трябва да се изхвърля с други отпадъци. Вместо това устройството трябва да бъде отнесено в центровете за събиране на отпадъци за активиране на процедурата по третиране, събиране, рециклиране и изхвърляне.

Свържете се с нас

GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231 ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Техническа и нетехническа поддръжка (продажби/маркетинг): https://esupport.gigabyte.com Уеб адрес (английски): https://www.gigabyte.com
Уеб адрес (китайски): https://www.gigabyte.com/tw

GIGABYTE eSupport

За да изпратите технически или нетехнически въпрос (продажби/маркетинг), моля, свържете се с: https://esupport.gigabyte.com
За повече подробности за продукта, моля, посетете уебсайта на GIGABYTE.
https://www.gigabyte.com/Motherboard/B550-UD-AC-rev-12?m=ma#kf

Препратки

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Gigabyte B550 UD AC - Ръководство за дънна платка AM4 ATX Rev. 1201
