GIGABYTE X570S AORUS PRO AX - Ръководство за дънната платка

Идентифициране на ревизията на дънната платка

Номерът на ревизията на вашата дънна платка изглежда по следния начин: "REV: X.X." Например, "REV: 1.0" означава, че ревизията на дънната платка е 1.0. Проверете ревизията на вашата дънна платка, преди да актуализирате BIOS, драйвери или когато търсите техническа информация.

Пример:

Разположение на дънната платка

Съдържание на кутията

• Дънна платка X570S AORUS PRO AX
• Ръководство на потребителя
• Ръководство за бързо инсталиране
• Един удължителен кабел за RGB LED лента
• Една антена
• Четири SATA кабела
• Един G Connector
• M.2 винтове

Блок-схема на дънната платка

(Забележка) Действителната поддръжка може да варира в зависимост от процесора.

Инсталиране на хардуер

Предпазни мерки при инсталиране

Дънната платка съдържа многобройни деликатни електронни схеми и компоненти, които могат да се повредят в резултат на електростатичен разряд (ESD). Преди инсталиране внимателно прочетете ръководството за потребителя и следвайте тези процедури:

• Преди инсталиране се уверете, че шасито е подходящо за дънната платка.
• Преди инсталиране не отстранявайте и не чупете стикера със S/N (сериен номер) на дънната платка или гаранционния стикер, предоставен от вашия дилър. Тези стикери са необходими за валидиране на гаранцията.
• Винаги изключвайте променливотоковото захранване, като изключвате захранващия кабел от контакта преди да инсталирате или премахнете дънната платка или други хардуерни компоненти.
• Когато свързвате хардуерни компоненти към вътрешните конектори на дънната платка, уверете се, че са свързани плътно и сигурно.
• Когато боравите с дънната платка, избягвайте да докосвате каквито и да било метални проводници или конектори.
• Най-добре е да носите антистатична гривна (ESD) при работа с електронни компоненти, като дънна платка, CPU или памет. Ако нямате ESD гривна, дръжте ръцете си сухи и първо докоснете метален предмет, за да премахнете статичното електричество.
• Преди да инсталирате дънната платка, поставете я върху антистатична подложка или в електростатичен екраниращ контейнер.
• Преди да свържете или изключите захранващия кабел от дънната платка, уверете се, че захранването е изключено.
• Преди да включите захранването, уверете се, че напрежението на захранването е зададено според местния стандарт за напрежение.
• Преди да използвате продукта, проверете дали всички кабели и захранващи конектори на вашия хардуер са свързани.
• За да предотвратите повреда на дънната платка, не позволявайте винтовете да влизат в контакт със схемата на дънната платка или нейните компоненти.
• Уверете се, че няма останали винтове или метални компоненти, поставени на дънната платка или в кутията на компютъра.
• Не поставяйте компютърната система върху неравна повърхност.
• Не поставяйте компютърната система във високотемпературна или влажна среда.
• Включването на компютъра по време на процеса на инсталиране може да доведе до повреда на системните компоненти, както и до физическа вреда на потребителя.
• Ако не сте сигурни за някоя от стъпките за инсталиране или имате проблем, свързан с използването на продукта, моля, консултирайте се със сертифициран компютърен техник.
• Ако използвате адаптер, удължителен захранващ кабел или разклонител, уверете се, че сте се консултирали с неговите инструкции за инсталиране и/или заземяване.

Продуктови спецификации

Централен процесор (CPU)	MD Socket AM4, поддръжка за: AMD Ryzen ™ 5000 Series Processors/ AMD Ryzen ™ 5000 G-Series Processors/ AMD Ryzen ™ 4000 G-Series Processors/ AMD Ryzen ™ 3000 Series Processors/ AMD Ryzen ™ 3000 G-Series Processors/ AMD Ryzen ™ 2000 Series Processors/ AMD Ryzen ™ 2000 G-Series Processors (Посетете уебсайта на GIGABYTE за най-новия списък с поддържани процесори.)
Чипсет	AMD X570
Памет	AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series Processors: Поддръжка за DDR4 3200/2933/2667/2400/2133 MHz memory modules AMD Ryzen ™ 3000 G-Series/2000 Series/2000 G-Series Processors: Support for DDR4 2933/2667/2400/2133 MHz memory modules 4 x DDR4 DIMM слота, поддържащи до 128 GB (32 GB единичен DIMM капацитет) системна памет Двуканална архитектура на паметта Поддръжка за ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules Поддръжка за non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Поддръжка за Extreme Memory Profile (XMP) memory modules (Посетете уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
Вградена графика (Забележка 1)	Интегриран графичен процесор: 1 x HDMI порт, поддържащ максимална резолюция от 4096x2160@60 Hz * Поддръжка за HDMI 2.1 версия, HDCP 2.3, и HDR. Максимална споделена памет от 16 GB
Аудио	Realtek ® ALC1220-VB Audio CODEC * Линейният изход на задния панел поддържа DSD аудио. Поддръжка за DTS:X ® Ultra High Definition Audio 2/4/5.1/7.1-канален Поддръжка за S/PDIF Out
LAN	Intel ® 2.5GbE LAN чип (2.5 Gbps/1 Gbps/100 Mbps)
Модул за безжична комуникация	Intel ® Wi-Fi 6 AX200 (За PCB rev. 1.0) WIFI a, b, g, n, ac, ax, поддържащ 2.4/5 GHz Dual-Band BLUETOOTH 5.2 Поддръжка за 11ax 160MHz wireless standard и до 2.4 Gbps скорост на предаване на данни AMD Wi-Fi 6E RZ608 (MT7921K) (За PCB rev. 1.1) WIFI a, b, g, n, ac, ax, поддържащ 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.2 Поддръжка за 11ax 80MHz wireless standard и до 1.2 Gbps скорост на предаване на данни (Действителната скорост на предаване на данни може да варира в зависимост от средата и оборудването.)
Слотове за разширение	1 x PCI Express x16 слот (PCIEX16), интегриран в CPU: AMD Ryzen ™ 5000 Series/3000 Series Processors поддържат PCIe 4.0 x16 режим AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors поддържат PCIe 3.0 x16 режим AMD Ryzen ™ 3000 G-Series/2000 G-Series Processors поддържат PCIe 3.0 x8 режим 1 x PCI Express x16 слот (PCIEX8), интегриран в CPU: AMD Ryzen ™ 5000 Series/3000 Series Processors поддържат PCIe 4.0 x8 режим AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors поддържат PCIe 3.0 x8 режим AMD Ryzen ™ 3000 G-Series/2000 G-Series Processors не поддържат този слот * За оптимална производителност, ако трябва да се инсталира само една PCI Express графична карта, уверете се, че сте я инсталирали в слота PCIEX16. * Слотът PCIEX8 споделя честотната лента със слота PCIEX16. Когато слотът PCIEX8 е запълнен, слотът PCIEX16 работи в режим до x8. 1 x PCI Express x16 слот (PCIEX4), интегриран в чипсета: Поддръжка на PCIe 4.0 (Забележка 2) /3.0 x4 режим
Multi-Graphics технология (Забележка 3)	Поддръжка за AMD Quad-GPU CrossFire ™ и 2-Way AMD CrossFire ™ технологии
Интерфейс за съхранение	1 x M.2 конектор (M2A_CPU), интегриран в процесора, поддържащ Socket 3, M key, type 2242/2280/22110 SSDs: AMD Ryzen ™ 5000-Series/3000 Series Processors поддържат SATA и PCIe 4.0 x4/x2 SSDs AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 Series/ 2000 G-Series Processors поддържат SATA и PCIe 3.0 x4/x2 SSDs 1 x M.2 конектор (M2B_SB), интегриран в чипсета, поддържащ Socket 3, M key, type 2242/2280/22110 SSDs: Поддръжка на PCIe 4.0 (Забележка 2) /3.0 x4/x2 SSDs 1 x M.2 конектор (M2C_SB), интегриран в чипсета, поддържащ Socket 3, M key, type 2242/2280/22110 SSDs: Поддръжка на SATA и PCIe 4.0 (Забележка 2) /3.0 x4/x2 SSDs 6 x SATA 6Gb/s конектора, интегрирани в чипсета: Поддръжка за RAID 0, RAID 1, и RAID 10 * Вижте "Вътрешни конектори" за известията за инсталиране на M.2 и SATA конекторите.
USB	CPU: 1 x USB 3.2 Gen 2 Type-A порт (червен) на задния панел 3 x USB 3.2 Gen 1 порта на задния панел Chipset+ASMedia ® USB 3.2 Gen 2x2 Controller: 1 x USB Type-C ® порт на задния панел, с USB 3.2 Gen 2x2 поддръжка Чипсет: 1 x USB Type-C ® порт с USB 3.2 Gen 2 поддръжка, достъпен през вътрешния USB header 3 x USB 3.2 Gen 2 Type-A порта (червени) на задния панел 4 x USB 3.2 Gen 1 порта достъпни през вътрешните USB headers Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 порта (4 порта на задния панел, 4 порта достъпни през вътрешните USB headers)
Вътрешни конектори	1 x 24-пинов ATX main power конектор 1 x 8-пинов ATX 12V power конектор 1 x 4-пинов ATX 12V power конектор 1 x CPU fan header 1 x water cooling CPU fan header 4 x system fan headers 2 x system fan/water cooling pump headers 2 x addressable LED strip headers 2 x RGB LED strip headers 1 x CPU cooler LED strip/RGB LED strip header 3 x M.2 Socket 3 конектора 6 x SATA 6Gb/s конектора 1 x front panel header 1 x front panel audio header 1 x USB Type-C ® header, с USB 3.2 Gen 2 поддръжка 2 x USB 3.2 Gen 1 headers 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module (TPM) header (2x6 pin, за GC-TPM2.0_S модул само) 1 x Thunderbolt ™ add-in card конектор 1 x Clear CMOS jumper 2 x temperature sensor headers
Конектори на задния панел	4 x USB 2.0/1.1 порта 2 x SMA antenna конектора (2T2R) 1 x HDMI порт 1 x USB Type-C ® порт, с USB 3.2 Gen 2x2 поддръжка 4 x USB 3.2 Gen 2 Type-A порта (червени) 3 x USB 3.2 Gen 1 порта 1 x RJ-45 порт 1 x optical S/PDIF Out конектор 5 x audio жака
I/O контролер	iTE ® I/O Controller Chip
Хардуерен монитор	Отчитане на напрежението Отчитане на температурата Отчитане на скоростта на вентилатора Отчитане на дебита на водното охлаждане Предупреждение за повреда на вентилатора Управление на скоростта на вентилатора * Дали функцията за управление на скоростта на вентилатора (помпата) се поддържа, ще зависи от вентилатора (помпата), който инсталирате.
BIOS	1 x 256 Mbit flash Използване на лицензиран AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникални характеристики	Поддръжка за APP Center * Наличните приложения в APP Center може да варират според модела на дънната платка. Поддържаните функции на всяко приложение също може да варират в зависимост от спецификациите на дънната платка. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Поддръжка за Q-Flash Plus Поддръжка за Q-Flash Поддръжка за Xpress Install
Включен софтуер	Norton ® Internet Security (OEM version) cFosSpeed
Операционна система	Поддръжка за Windows 10 64-bit
Форм фактор	ATX Form Factor; 30.5cm x 24.4cm

(Забележка 1) Само за AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors.
(Забележка 2) Само за AMD Ryzen ™ 5000 Series/3000 Series Processors. (Забележка 3) Само за AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors.

* GIGABYTE си запазва правото да прави всякакви промени в продуктовите спецификации и информацията, свързана с продукта, без предварително уведомление.

Инсталиране на CPU

Прочетете следните указания, преди да започнете да инсталирате CPU:

• Уверете се, че дънната платка поддържа CPU. (Отидете на уебсайта на GIGABYTE за най-новия списък за поддръжка на CPU.)
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате CPU, за да предотвратите повреда на хардуера.
• Намерете пин 1 на CPU. CPU не може да бъде поставен, ако е ориентиран неправилно.
• Нанесете равен и тънък слой термопаста върху повърхността на CPU.
• Не включвайте компютъра, ако охладителят на CPU не е инсталиран, в противен случай може да възникне прегряване и повреда на CPU.
• Задайте хост честотата на CPU в съответствие със спецификациите на CPU. Не се препоръчва честотата на системната шина да се задава извън хардуерните спецификации, тъй като не отговаря на стандартните изисквания за периферните устройства. Ако желаете да зададете честотата извън стандартните спецификации, моля, направете го според хардуерните си спецификации, включително CPU, графична карта, памет, твърд диск и др.

Инсталиране на CPU
Вдигнете напълно лоста за заключване на сокета на CPU. Намерете пин 1 (отбелязан с малък триъгълник) на сокета на CPU и CPU. След като CPU е позициониран в своя сокет, поставете един пръст в средата на CPU, като свалите заключващия лост и го заключите в напълно заключено положение.

Не насилвайте CPU в сокета на CPU, преди да е вдигнат заключващия лост на сокета на CPU, в противен случай може да възникне повреда на CPU и сокета на CPU.

Не насилвайте CPU в сокета на CPU, преди да е вдигнат заключващия лост на сокета на CPU, в противен случай може да възникне повреда на CPU и сокета на CPU.

Инсталиране на паметта

Прочетете следните указания, преди да започнете да инсталирате паметта:

• Уверете се, че дънната платка поддържа паметта. Препоръчва се да се използва памет със същия капацитет, марка, скорост и чипове. (Отидете на уебсайта на GIGABYTE за най-новите поддържани скорости на паметта и модули памет.)
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате паметта, за да предотвратите повреда на хардуера.
• Модулите памет имат защитен от грешки дизайн. Модул памет може да бъде инсталиран само в една посока. Ако не можете да поставите паметта, сменете посоката.
• Когато инсталирате един модул памет, препоръчваме да го инсталирате в сокета DDR4_A2.

Двуканална конфигурация на паметта
Тази дънна платка осигурява четири слота за памет и поддържа двуканална технология. След като паметта е инсталирана, BIOS автоматично ще открие спецификациите и капацитета на паметта. Активирането на двуканален режим на паметта ще удвои оригиналната честотна лента на паметта. Четирите слота за памет са разделени на два канала и всеки канал има два слота за памет, както следва:
Канал A: DDR4_A1, DDR4_A2
Канал B: DDR4_B1, DDR4_B2

Моля, посетете уебсайта на GIGABYTE за подробности относно инсталирането на хардуер.

Препоръчителна двуканална конфигурация на паметта:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 модула	- -	DS/SS	- -	DS/SS
4 модула	DS/SS	DS/SS	DS/SS	DS/SS

(SS=едностранна, DS=двустранна, "- -"=без памет)

Поради ограничения на CPU, прочетете следните указания, преди да инсталирате паметта в двуканален режим.

1. Двуканалният режим не може да бъде активиран, ако е инсталиран само един модул памет.
2. Когато активирате двуканален режим с два или четири модула памет, препоръчва се да се използва памет със същия капацитет, марка, скорост и чипове. За оптимална производителност, когато активирате двуканален режим с два модула памет, препоръчваме да ги инсталирате в сокетите DDR4_A2 и DDR4_B2.

Инсталиране на разширителна карта

Прочетете следните указания, преди да започнете да инсталирате разширителна карта:

• Уверете се, че дънната платка поддържа разширителната карта. Прочетете внимателно ръководството, което е доставено с вашата разширителна карта.
• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да инсталирате разширителна карта, за да предотвратите повреда на хардуера.

Настройване на AMD CrossFire ™ конфигурация

^{(Забележка 1)}

1. Системни изисквания
   • 64-битова операционна система Windows 10
   • Дънна платка, поддържаща CrossFire, с два или повече слота PCI Express x16 и правилен драйвер
   • CrossFire графични карти с еднаква марка и чип и правилен драйвер
   • CrossFire ^{(Забележка 2)} мостови конектори
   • Препоръчва се захранване с достатъчна мощност (Вижте ръководството на вашите графични карти за изискванията за мощност)
2. Свързване на графичните карти
   Стъпка 1: Спазвайте стъпките в "Инсталиране на разширителна карта" и инсталирайте графичните карти в слотовете PCIEX16 и PCIEX8.
   Стъпка 2: Поставете мостовите конектори CrossFire ^{(Забележка 2)} в златните конектори на CrossFire в горната част на картите.
   Стъпка 3: Включете кабела на дисплея в графичната карта на слота PCIEX16.
3. Конфигуриране на драйвера на графичната карта
   След инсталиране на драйвера на графичната карта в операционната система, отидете на екрана AMD RADEON SETTINGS. Отидете на Gaming\Global Settings и се уверете, че AMD CrossFire е настроен на On.

(Забележка 1) Само за процесори AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series.
(Забележка 2) Мостовият(те) конектор(и) може да са необходими или не, в зависимост от вашите графични карти.

Процедурата и екранът на драйвера за активиране на технологията CrossFire може да се различават в зависимост от графичните карти и версията на драйвера. Вижте ръководството, което е доставено с вашите графични карти, за повече информация относно активирането на технологията CrossFire.

Конектори на задния панел

1. USB 2.0/1.1 Port
   USB портът поддържа спецификацията USB 2.0/1.1. Използвайте този порт за USB устройства.
2. SMA Antenna Connectors (2T2R)
   Използвайте този конектор, за да свържете антена.

   Затегнете антените към конекторите за антени и след това насочете антените правилно за по-добро приемане на сигнала.
3. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 портът поддържа спецификацията USB 3.2 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства.
4. USB 3.2 Gen 1 Port (Q-Flash Plus Port)
   USB 3.2 Gen 1 портът поддържа спецификацията USB 3.2 Gen 1 и е съвместим със спецификацията USB 2.0. Използвайте този порт за USB устройства. Преди да използвате Q-Flash Plus ^{(Бележка 1)} , уверете се, че първо сте поставили USB флаш устройството в този порт.
5. HDMI Port ^{(Бележка 2)}
   HDMI портът е съвместим с HDCP 2.3 и поддържа форматите Dolby TrueHD и DTS HD Master Audio. Той също така поддържа до 192KHz/24bit 7.1-канален LPCM аудио изход. Можете да използвате този порт, за да свържете вашия HDMI-поддържан монитор. Максималната поддържана резолюция е 4096x2160@60 Hz, но действителните поддържани резолюции зависят от използвания монитор.

   След като инсталирате HDMI устройството, уверете се, че сте задали HDMI като устройство за възпроизвеждане на звук по подразбиране. (Името на елемента може да се различава в зависимост от вашата операционна система.)
6. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 портът поддържа спецификацията USB 3.2 Gen 2 и е съвместим със спецификациите USB 3.2 Gen 1 и USB 2.0. Използвайте този порт за USB устройства.
7. Q-Flash Plus Button ^{(Бележка 1)}
   Q-Flash Plus ви позволява да актуализирате BIOS, когато системата ви е изключена (състояние на изключване S5). Запазете най-новия BIOS на USB памет и го включете в Q-Flash Plus порта, след което вече можете да флашвате BIOS автоматично, като просто натиснете бутона Q-Flash Plus. QFLED ще мига, когато съвпадението на BIOS и флаш дейностите започнат и ще спре да мига, когато главното флашване на BIOS приключи.
8. USB Type-C ® Port
   Реверсивният USB порт поддържа спецификацията USB 3.2 Gen 2x2 и е съвместим със спецификациите USB 3.2 Gen 2, USB 3.2 Gen 1 и USB 2.0. Използвайте този порт за USB устройства.

• Когато изваждате кабела, свързан към конектор на задния панел, първо извадете кабела от устройството си и след това го извадете от дънната платка.
• Когато изваждате кабела, издърпайте го право навън от конектора. Не го клатете отстрани, за да предотвратите електрическо късо съединение вътре в конектора на кабела.

9. RJ-45 LAN Port
   Gigabit Ethernet LAN портът осигурява интернет връзка със скорост на данни до 2,5 Gbps. По-долу са описани състоянията на светодиодите на LAN порта.


Скорост LED:

Състояние	Описание
Зелено	2.5 Gbps скорост на данни
Оранжево	1 Gbps скорост на данни
Изключено	100 Mbps скорост на данни

Активност LED:

Състояние	Описание
Мига	Извършва се предаване или получаване на данни
Включено	Не се извършва предаване или получаване на данни

10. Center/Subwoofer Speaker Out
    Използвайте този аудио жак, за да свържете централни/събуфър говорители.
11. Rear Speaker Out
    Използвайте този аудио жак, за да свържете задни говорители.
12. Optical S/PDIF Out Connector
    Този конектор осигурява цифров аудио изход към външна аудио система, която поддържа цифрово оптично аудио. Преди да използвате тази функция, уверете се, че вашата аудио система предоставя оптичен цифров аудио входен конектор.
13. Line In/Side Speaker Out
    Жакът за линеен вход. Използвайте този аудио жак за устройства за линеен вход, като оптично устройство, walkman и др.
14. Line Out/Front Speaker Out
    Жакът за линеен изход. Този жак поддържа функция за усилване на звука. За по-добро качество на звука се препоръчва да свържете вашите слушалки/говорители към този жак (действителните ефекти могат да варират в зависимост от използваното устройство).
15. Mic In/Side Speaker Out
    Жакът за вход за микрофон.

Конфигурации на аудио жаковете:

Жак	Слушалки/ 2-канален	4-канален	5.1-канален	7.1-канален
Center/Subwoofer Speaker Out
Rear Speaker Out
Line In/Side Speaker Out
Line Out/Front Speaker Out
Mic In/Side Speaker Out

Ако искате да инсталирате страничен говорител, трябва да пренастроите жака Line in или Mic in, за да бъде Side Speaker out чрез аудио драйвера.

Моля, посетете уебсайта на GIGABYTE за подробности относно конфигурирането на аудио софтуера.

(Бележка 1) За да активирате функцията Q-Flash Plus, моля, посетете уеб страницата "Уникални функции" на уебсайта на GIGABYTE.
(Бележка 2) Само за AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series процесори.

Вътрешни конектори

1. ATX_12V1/ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2
11. SATA3 0/1/2/3/4/5
12. M2A_CPU/M2B_SB/M2C_SB
13. F_PANEL
14. F_AUDIO
15. F_U32C
16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. TPM
19. CLR_CMOS
20. BAT
21. CPU/DRAM/VGA/BOOT
22. THB_C

Прочетете следните указания, преди да свържете външни устройства:

• Първо се уверете, че устройствата ви са съвместими с конекторите, които искате да свържете.
• Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.
• След като инсталирате устройството и преди да включите компютъра, уверете се, че кабелът на устройството е здраво прикрепен към конектора на дънната платка.

1/2) ATX_12V1/ATX_12V/ATX (2x2, 2x4, 12V захранващи конектори и 2x12 основен захранващ конектор)
С използването на захранващия конектор, захранването може да достави достатъчно стабилна енергия на всички компоненти на дънната платка. Преди да свържете захранващия конектор, първо се уверете, че захранването е изключено и всички устройства са правилно инсталирани. Захранващият конектор притежава надежден дизайн. Свържете захранващия кабел към захранващия конектор в правилната ориентация. 12V захранващият конектор основно захранва процесора. Ако 12V захранващият конектор не е свързан, компютърът няма да стартира.

За да отговорите на изискванията за разширение, се препоръчва да се използва захранване, което може да издържи на висока консумация на енергия (500W или повече). Ако се използва захранване, което не осигурява необходимата мощност, резултатът може да доведе до нестабилна или незареждаща се система.

ATX_12V1:

Номер на пин	Дефиниция
1	GND
2	GND
3	+12V
4	+12V

ATX_12V:

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	GND (Само за 2x4-пинов 12V)	5	+12V (Само за 2x4-пинов 12V)
2	GND (Само за 2x4-пинов 12V)	6	+12V (Само за 2x4-пинов 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (меко включване/изключване)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Само за 2x12-пинов ATX)	23	+5V (Само за 2x12-пинов ATX)
12	3.3V (Само за 2x12-пинов ATX)	24	GND (Само за 2x12-пинов ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (конектори за вентилатор)
Всички конектори за вентилатор на тази дънна платка са 4-пинови. Повечето конектори за вентилатори притежават надежден дизайн за вкарване. Когато свързвате кабел на вентилатор, уверете се, че го свързвате в правилната ориентация (черният проводник на конектора е заземителният проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва инсталирането на системен вентилатор вътре в шасито.

Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Sense
4	PWM контрол на скоростта

5. SYS_FAN5_PUMP/SYS_FAN6_PUMP (конектори за системен вентилатор/помпа за водно охлаждане)
   Конекторите за вентилатор/помпа са 4-пинови. Повечето конектори за вентилатори притежават надежден дизайн за вкарване. Когато свързвате кабел на вентилатор, уверете се, че го свързвате в правилната ориентация (черният проводник на конектора е заземителният проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора. За оптимално разсейване на топлината се препоръчва инсталирането на системен вентилатор вътре в шасито. Конекторът също така осигурява контрол на скоростта за помпа за водно охлаждане, вижте глава "BIOS Setup" (Настройка на BIOS), "Smart Fan 6" за повече информация.


Номер на пин	Дефиниция
1	GND
2	Контрол на скоростта на напрежението
3	Sense
4	PWM контрол на скоростта

6. CPU_OPT (конектор за вентилатор за водно охлаждане на процесора)
   Конекторът за вентилатор е 4-пинов и притежава надежден дизайн за вкарване. Повечето конектори за вентилатори притежават надежден дизайн за вкарване. Когато свързвате кабел на вентилатор, уверете се, че го свързвате в правилната ориентация (черният проводник на конектора е заземителният проводник). Функцията за контрол на скоростта изисква използването на вентилатор с дизайн за контрол на скоростта на вентилатора.


Конектор	CPU_FAN	SYS_FAN1~4	SYS_FAN5/6_PUMP	CPU_OPT
Максимален ток	2A	2A	2A	2A
Максимална мощност	24W	24W	24W	24W

• Уверете се, че сте свързали кабелите на вентилатора към конекторите на вентилатора, за да предотвратите прегряването на вашия процесор и система. Прегряването може да доведе до повреда на процесора или системата може да увисне.
• Тези конектори за вентилатори не са блокове за конфигурационни джъмпери. Не поставяйте джъмперна капачка върху конекторите.

7. EC_TEMP1/EC_TEMP2 (Конектори за температурен сензор)
   Свържете кабелите на термистора към конекторите за откриване на температура.


Номер на пин	Дефиниция
1	ВХОД НА СЕНЗОРА
2	GND

8. D_LED1/D_LED2 (Адресируеми LED Конектори за ленти)
   Конекторите могат да се използват за свързване на стандартна 5050 адресируема LED лента, с максимална мощност 5A (5V) и максимален брой 1000 светодиода.


Номер на пин	Дефиниция
1	V (5V)
2	Данни
3	Без пин
4	GND

Свържете вашата адресируема LED лента към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 на конектора за адресируема LED лента. Неправилното свързване може да доведе до повреда на LED лентата.

9. LED_CPU (Конектор за LED лента на охладителя на процесора/RGB LED лента)
   Конекторът може да се използва за свързване на LED лента на охладителя на процесора или стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност 2A (12V) и максимална дължина 2m.


Номер на пин	Дефиниция
1	12V
2	G
3	R
4	B

Свържете LED лентата на охладителя на процесора/RGB LED лентата към конектора. Захранващият пин (маркиран с триъгълник на щепсела) на LED лентата трябва да бъде свързан към пин 1 (12V) на този конектор. Неправилното свързване може да доведе до повреда на LED лентата.

За да научите как да включвате/изключвате светлините на LED лентата, посетете уеб страницата "Уникални характеристики" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

10. LED_C1/LED_C2 (Конектори за RGB LED ленти)
    Конекторите могат да се използват за свързване на стандартна 5050 RGB LED лента (12V/G/R/B), с максимална мощност PORT 2A (12V) и максимална дължина 2m.


Номер на пин	Дефиниция
1	12V
2	G
3	R
4	B

Свържете единия край на удължителния кабел за RGB LED лента към конектора, а другия край към вашата RGB LED лента. Черният проводник (маркиран с триъгълник на щепсела) на удължителния кабел трябва да бъде свързан към пин 1 (12V) на този конектор. Пинът 12V (маркиран със стрелка) на другия край на удължителния кабел трябва да бъде подравнен с 12V на LED лентата. Бъдете внимателни с ориентацията на свързване на LED лентата; неправилното свързване може да доведе до повреда на LED лентата.

За да научите как да включвате/изключвате светлините на LED лентата, посетете уеб страницата "Уникални характеристики" на уебсайта на GIGABYTE.

Преди да инсталирате устройствата, не забравяйте да изключите устройствата и компютъра си. Изключете захранващия кабел от контакта, за да предотвратите повреда на устройствата.

11. SATA3 0/1/2/3/4/5 (SATA 6Gb/s Конектори)
    SATA конекторите отговарят на стандарта SATA 6Gb/s и са съвместими със стандарта SATA 3Gb/s и SATA 1.5Gb/s. Всеки SATA конектор поддържа едно SATA устройство. SATA конекторите поддържат RAID 0, RAID 1 и RAID 10. Вижте глава "Конфигуриране на RAID набор" за инструкции как да конфигурирате RAID масив.


Номер на пин	Дефиниция
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

За да активирате горещото включване за SATA портовете, вижте глава "BIOS Setup" (Настройка на BIOS), "Settings/IO Ports/ SATA Configuration" (Настройки/IO портове/SATA конфигурация) за повече информация.

12. M2A_CPU/M2B_SB/M2C_SB (M.2 Socket 3 Конектори)
    M.2 конекторите поддържат M.2 SATA SSD или M.2 PCIe SSD и поддържат RAID конфигурация. Моля, обърнете внимание, че M.2 PCIe SSD не може да се използва за създаване на RAID набор нито с M.2 SATA SSD, нито със SATA твърд диск. Вижте глава "Конфигуриране на RAID набор" за инструкции как да конфигурирате RAID масив.


Следвайте стъпките по-долу, за да инсталирате правилно M.2 SSD в M.2 конектора.

Стъпка 1:
Намерете M.2 конектора, където ще инсталирате M.2 SSD, използвайте отвертка, за да развиете винта на радиатора и след това премахнете радиатора. Отстранете защитното фолио от термоподложката на M.2 конектора.

Стъпка 2:
Намерете подходящия монтажен отвор според дължината на вашето M.2 SSD устройство. Ако е необходимо, преместете дистанционера към желания монтажен отвор. Поставете M.2 SSD в M.2 конектора под ъгъл.

Стъпка 3:
Натиснете M.2 SSD надолу и след това използвайте включения винт, за да го закрепите в конектора. Сменете радиатора и го закрепете към оригиналния отвор. Отстранете защитното фолио от долната страна на радиатора, преди да го смените.

Съобщения за инсталиране за M.2 и SATA конекторите:
Наличието на SATA конекторите може да бъде повлияно от типа устройство, инсталирано в M.2 гнездата. Конекторът M2C_SB споделя честотна лента с конекторите SATA3 4, 5. Вижте следващите таблици за подробности.

13. F_PANEL (Конектор на предния панел)
    Свържете превключвателя на захранването, превключвателя за нулиране, високоговорителя, превключвателя/сензора за проникване в шасито и индикатора за състоянието на системата на шасито към този конектор според разпределението на пиновете по-долу. Обърнете внимание на положителните и отрицателните пинове, преди да свържете кабелите.


• PLED/PWR_LED (LED на захранването):

  Свързва се към индикатора за състоянието на захранването на предния панел на шасито. Светодиодът свети, когато системата работи. Светодиодът е изключен, когато системата е в състояние на заспиване S3/S4 или е изключена (S5).

• PW (Превключвател на захранването): Свързва се към превключвателя на захранването на предния панел на шасито. Можете да конфигурирате начина за изключване на вашата система с помощта на превключвателя на захранването (вижте глава "BIOS Setup", "Settings\Platform Power" за повече информация).
• SPEAK (Високоговорител): Свързва се към високоговорителя на предния панел на шасито. Системата отчита състоянието на стартиране на системата, като издава звуков код. Ще се чуе един кратък звуков сигнал, ако не е открит проблем при стартиране на системата.

• HD (LED за активност на твърдия диск): Свързва се към LED индикатора за активност на твърдия диск на предния панел на шасито. Светодиодът свети, когато твърдият диск чете или записва данни.
• RES (Превключвател за нулиране): Свързва се към превключвателя за нулиране на предния панел на шасито. Натиснете превключвателя за нулиране, за да рестартирате компютъра, ако компютърът замръзне и не успее да извърши нормално рестартиране.
• CI (Конектор за проникване в шасито): Свързва се към превключвателя/сензора за проникване в шасито на шасито, който може да открие дали капакът на шасито е бил премахнат. Тази функция изисква шаси с превключвател/сензор за проникване в шасито.
• NC: Няма връзка.

Дизайнът на предния панел може да се различава в зависимост от кутията. Модулът на предния панел основно се състои от бутон за включване, бутон за рестартиране, LED за захранване, LED за активност на твърдия диск, говорител и др. Когато свързвате модула на предния панел на кутията към този конектор, уверете се, че разпределението на проводниците и разпределението на пиновете съвпадат правилно.

14. F_AUDIO (Конектор за аудио на предния панел)
    Конекторът за аудио на предния панел поддържа High Definition audio (HD). Можете да свържете аудио модула на предния панел на кутията към този конектор. Уверете се, че разпределението на проводниците на конектора на модула съответства на разпределението на пиновете на конектора на дънната платка. Неправилното свързване между конектора на модула и конектора на дънната платка ще направи устройството неспособно да работи или дори ще го повреди.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Някои кутии предлагат аудио модул за предния панел, който има отделени конектори на всеки проводник, вместо единичен щепсел. За информация относно свързването на аудио модула на предния панел, който има различни разпределения на проводниците, моля, свържете се с производителя на кутията.

15. F_U32C (USB Type-C ® конектор с USB 3.2 Gen 2 поддръжка)
    Конекторът съответства на спецификацията USB 3.2 Gen 2 и може да осигури един USB порт.


Номер на пин	Дефиниция	Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

16. F_U32_1/F_U32_2 (USB 3.2 Gen 1 конектори)
    Конекторите съответстват на спецификацията USB 3.2 Gen 1 и USB 2.0 и всеки конектор може да осигури два USB порта. За закупуване на опционалния 3,5" преден панел, който осигурява два USB 3.2 Gen 1 порта, моля, свържете се с местния дилър.


Номер на пин	Дефиниция	Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

17. F_USB1/F_USB2 (USB 2.0/1.1 конектори)
    Конекторите съответстват на спецификацията USB 2.0/1.1. Всеки USB конектор може да осигури два USB порта чрез опционална USB конзола. За закупуване на опционалната USB конзола, моля, свържете се с местния дилър.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Не включвайте кабела на IEEE 1394 конзолата (2x5 пина) в USB 2.0/1.1 конектора.
• Преди да инсталирате USB конзолата, уверете се, че сте изключили компютъра и сте извадили захранващия кабел от контакта, за да предотвратите повреда на USB конзолата.

18. TPM (Конектор за Trusted Platform Module)
    Можете да свържете TPM (Trusted Platform Module) към този конектор.


Номер на пин	Дефиниция	Номер на пин	Дефиниция
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

19. CLR_CMOS (Джъмпер за изчистване на CMOS)
    Използвайте този джъмпер, за да изчистите конфигурацията на BIOS и да възстановите фабричните настройки на CMOS стойностите. За да изчистите CMOS стойностите, използвайте метален предмет, като например отвертка, за да докоснете двата пина за няколко секунди.

Open (Нормален)

Short (Изчистване на CMOS стойностите)

• Винаги изключвайте компютъра и изваждайте захранващия кабел от контакта, преди да изчистите CMOS стойностите.
• След рестартиране на системата отидете в BIOS Setup, за да заредите фабричните настройки (изберете Load Optimized Defaults) или ръчно конфигурирайте BIOS настройките (вижте глава "BIOS Setup" за BIOS конфигурации).

20. BAT (Батерия)
    Батерията осигурява захранване, за да запази стойностите (като BIOS конфигурации, информация за дата и час) в CMOS, когато компютърът е изключен. Сменете батерията, когато напрежението на батерията падне до ниско ниво F_USB30 3 или CMOS стойностите може да не са точни или да бъдат загубени.

Можете да изчистите CMOS стойностите като премахнете батерията:

1. Изключете компютъра и извадете захранващия кабел.
2. Внимателно извадете батерията от държача и изчакайте една минута. (Или използвайте метален предмет, като отвертка, за да докоснете положителния и отрицателния полюс на държача на батерията, като ги свържете за 5 секунди.)
3. Поставете батерията обратно.
4. Включете захранващия кабел и рестартирайте компютъра.

• Винаги изключвайте компютъра и изваждайте захранващия кабел, преди да смените батерията.
• Заменете батерията с еквивалентна. Може да възникне повреда на вашите устройства, ако батерията е заменена с неправилен модел.
• Свържете се с мястото на закупуване или местния дилър, ако не можете да смените батерията сами или не сте сигурни за модела на батерията.
• Когато инсталирате батерията, обърнете внимание на ориентацията на положителната страна (+) и отрицателната страна (-) на батерията (положителната страна трябва да е нагоре).
• Използваните батерии трябва да се третират в съответствие с местните екологични разпоредби.

21. CPU/DRAM/VGA/BOOT (Светодиоди за състоянието)
    Светодиодите за състоянието показват дали CPU, паметта, графичната карта и операционната система работят правилно след включване на системата. Ако светодиодът за CPU/DRAM/VGA свети, това означава, че съответното устройство не работи нормално; ако светодиодът за BOOT свети, това означава, че все още не сте влезли в операционната система.


CPU: Светодиод за състоянието на CPU
DRAM: Светодиод за състоянието на паметта
VGA: Светодиод за състоянието на графичната карта
BOOT: Светодиод за състоянието на операционната система

22. THB_C (Thunderbolt ™ Конектор за допълнителна карта)
    Този конектор е за GIGABYTE Thunderbolt


    Поддържа Thunderbolt ™ допълнителна карта.

BIOS Setup

BIOS (Basic Input and Output System) (Основната входно-изходна система) записва хардуерните параметри на системата в CMOS на дънната платка. Основните й функции включват провеждане на самотест при включване (POST) по време на стартиране на системата, запазване на системни параметри и зареждане на операционна система и др. BIOS включва програма BIOS Setup, която позволява на потребителя да променя основните настройки на системната конфигурация или да активира определени системни функции. Когато захранването е изключено, батерията на дънната платка осигурява необходимата мощност на CMOS, за да запази стойностите на конфигурацията в CMOS.

За да получите достъп до програмата BIOS Setup, натиснете клавиша <Delete> по време на POST, когато захранването е включено. За да надстроите BIOS, използвайте или GIGABYTE Q-Flash или @BIOS utility.

• Q-Flash позволява на потребителя бързо и лесно да надстрои или архивира BIOS, без да влиза в операционната система.
• @BIOS е базирана на Windows помощна програма, която търси и изтегля най-новата версия на BIOS от интернет и актуализира BIOS.

• Тъй като актуализирането на BIOS е потенциално рисковано, ако не срещате проблеми при използването на текущата версия на BIOS, препоръчително е да не актуализирате BIOS. За да актуализирате BIOS, направете го внимателно. Неадекватното актуализиране на BIOS може да доведе до неизправност на системата.
• Препоръчително е да не променяте настройките по подразбиране (освен ако не е необходимо), за да предотвратите нестабилност на системата или други неочаквани резултати. Неадекватното променяне на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, опитайте да изчистите стойностите на CMOS и да възстановите дъската до стойностите по подразбиране. (Вижте раздела "Load Optimized Defaults" (Зареждане на оптимизираните настройки по подразбиране) в тази глава или въведенията на джъмпера за батерията/изчистване на CMOS в главата за инсталиране на хардуера за това как да изчистите стойностите на CMOS.)

Стартов екран

Следният стартов екран с логото ще се появи, когато компютърът се стартира.

Има два различни режима на BIOS, както следва, и можете да използвате клавиша <F2>, за да превключвате между двата режима. Easy Mode (Лесен режим) позволява на потребителите бързо да преглеждат текущата си системна информация или да правят корекции за оптимална производителност. В Easy Mode (Лесен режим) можете да използвате мишката си, за да се движите през елементите за конфигуриране. Advanced Mode (Разширеният режим) предоставя подробни настройки на BIOS. Можете да натискате клавишите със стрелки на клавиатурата, за да се движите между елементите, и да натиснете <Enter>, за да приемете или да влезете в подменю. Или можете да използвате мишката си, за да изберете елемента, който искате.

• Когато системата не е стабилна както обикновено, изберете елемента Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране), за да настроите системата си към нейните настройки по подразбиране.
• Менютата за настройка на BIOS, описани в тази глава, са само за справка и може да се различават в зависимост от версията на BIOS.

Главното меню

Функционални клавиши в разширен режим

<←><→>	Преместете лентата за избор, за да изберете меню за настройка
<↓><↑>	Преместете лентата за избор, за да изберете елемент за конфигуриране в меню
<Enter>/Double Click	Изпълнете команда или влезте в меню
< + >/<Page Up>	Увеличете числената стойност или направете промени
< - >/<Page Down>	Намалете числената стойност или направете промени
<F1>	Показване на описания на функционалните клавиши
<F2>	Превключване към Easy Mode (Лесен режим)
<F3>	Запазете текущите настройки на BIOS в профил
<F4>	Заредете настройките на BIOS от профил, създаден преди
<F5>	Възстановете предишните настройки на BIOS за текущите подменюта
<F6>	Покажете екрана Smart Fan 6
<F7>	Заредете оптимизираните настройки на BIOS по подразбиране за текущите подменюта
<F8>	Достъп до помощната програма Q-Flash
<F10>	Запазете всички промени и излезте от програмата за настройка на BIOS
<F11>	Превключване към подменюто Favorites (Любими)
<F12>	Заснемете текущия екран като изображение и го запазете на вашето USB устройство
<Insert>	Добавете или премахнете любима опция
<Ctrl>+<S>	Покажете информация за инсталираната памет
<Esc>	Главна меню: Излезте от програмата за настройка на BIOS Подменюта: Излезте от текущото подменю

Smart Fan 6

Използвайте функционалния клавиш <F6>, за да превключите бързо към този екран. Този екран ви позволява да конфигурирате настройки, свързани със скоростта на вентилатора, за всеки конектор на вентилатора или да наблюдавате температурата на вашата система/процесор.

TUNE ALL (НАСТРОЙ ВСИЧКО)
Позволява ви да приложите текущите настройки към всички конектори на вентилатора.

Temperature (Температура)
Показва текущата температура на избраната целева област.

Fan Speed (Скорост на вентилатора)
Показва текущите скорости на вентилатора/помпата.

Flow Rate (Дебит)
Показва дебита на вашата система за водно охлаждане. Натиснете <Enter> на Fan Speed (Скорост на вентилатора), за да превключите към тази функция.

FAN Speed Control (Управление на скоростта на вентилатора)
Позволява ви да определите дали да активирате функцията за управление на скоростта на вентилатора и да регулирате скоростта на вентилатора.

Normal (Нормално)	Позволява на вентилатора да работи с различни скорости в зависимост от температурата. Можете да регулирате скоростта на вентилатора със System Information Viewer въз основа на вашите системни изисквания. (По подразбиране)
Silent (Безшумно)	Позволява на вентилатора да работи с ниски скорости.
Manual (Ръчно)	Позволява ви да плъзгате кривите възли, за да регулирате скоростта на вентилатора. Или можете да използвате функцията EZ Tuning (Лесно настройване). След като регулирате позицията на възела, натиснете Apply (Приложи), за да изчислите автоматично наклона на кривата.
Full Speed (Пълна скорост)	Позволява на вентилатора да работи на пълна скорост.

Fan Control Use Temperature Input (Управление на вентилатора Използвайте температурен вход)
Позволява ви да изберете референтната температура за управление на скоростта на вентилатора.

Temperature Interval (Температурен интервал)
Позволява ви да изберете температурния интервал за промяна на скоростта на вентилатора.

FAN/PUMP Control Mode (Режим на управление на вентилатора/помпата)

Auto (Автоматично)	Позволява на BIOS автоматично да открие типа на инсталирания вентилатор и задава оптималния режим на управление. (По подразбиране)
Voltage (Напрежение)	Препоръчва се режим на напрежение за 3-пинов вентилатор/помпа.
PWM	Препоръчва се PWM режим за 4-пинов вентилатор/помпа.

FAN/PUMP Stop (Спиране на вентилатора/помпата)
Активира или деактивира функцията за спиране на вентилатора/помпата. Можете да зададете температурната граница с помощта на температурната крива. Вентилаторът или помпата спират да работят, когато температурата е по-ниска от границата. (По подразбиране: Деактивирано)

FAN/PUMP Mode (Режим на вентилатора/помпата)
Позволява ви да зададете режима на работа на вентилатора.

Slope (Наклон)	Регулира скоростта на вентилатора линейно въз основа на температурата. (По подразбиране)
Stair (Стълба)	Регулира скоростта на вентилатора стъпаловидно въз основа на температурата.

FAN/PUMP Fail Warning (Предупреждение за повреда на вентилатора/помпата)
Позволява на системата да издава предупредителен звук, ако вентилаторът/помпата не е свързан или се повреди. Проверете състоянието на вентилатора/помпата или връзката на вентилатора/помпата, когато това се случи. (По подразбиране: Деактивирано)

Save Fan Profile (Запазване на профила на вентилатора)
Тази функция ви позволява да запазите текущите настройки в профил. Можете да запазите профила в BIOS или да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение.

Load Fan Profile (Зареждане на профила на вентилатора)
Тази функция ви позволява да заредите предварително запазен BIOS профил, без да се налага да конфигурирате отново настройките на BIOS. Или можете да изберете Select File in HDD/FDD/USB (Изберете файл в HDD/FDD/USB), за да заредите профил от вашето устройство за съхранение.

Favorites (F11)

Задайте често използваните опции като свои любими и използвайте клавиша <F11>, за да превключите бързо към страницата, където се намират всички ваши любими опции. За да добавите или премахнете любима опция, отидете на нейната оригинална страница и натиснете <Insert> върху опцията. Опцията е маркирана със значка със звезда, ако е зададена като "любима".

Tweaker

Дали системата ще работи стабилно с направените от вас настройки за овърклок/овърволтаж, зависи от цялостните системни конфигурации. Неправилното извършване на овърклок/овърволтаж може да доведе до повреда на процесора, чипсета или паметта и да намали полезния живот на тези компоненти. Тази страница е само за напреднали потребители и ви препоръчваме да не променяте настройките по подразбиране, за да предотвратите нестабилност на системата или други неочаквани резултати. (Неподходящата промяна на настройките може да доведе до невъзможност за зареждане на системата. Ако това се случи, изчистете стойностите на CMOS и нулирайте платката до стойностите по подразбиране.)

CPU Clock Control (Управление на тактовата честота на процесора)
Позволява ви ръчно да зададете базовата тактова честота на процесора на стъпки от 1 MHz. (По подразбиране: Auto)

Силно се препоръчва честотата на процесора да бъде зададена в съответствие със спецификациите на процесора.

Spread Spectrum Control (Управление на разширения спектър)
Активира или деактивира CPU/PCIe Spread Spectrum. (По подразбиране: Auto)

CPU Ratio Mode (Режим на съотношение на процесора) ^{(Бележка)}
Позволява ви да зададете основното съотношение за всички процесорни ядра или отделни ядра. (По подразбиране: Всички ядра)

CCD0 CCX0/1 Ratio (Съотношение CCD0 CCX0/1) ^{(Бележка)}
Позволява ви ръчно да зададете основното съотношение за процесорните ядра CCX0, 1. Този елемент може да се конфигурира само когато CPU Ratio Mode е зададен на Per CCX. (По подразбиране: Auto)

CPU Clock Ratio (Съотношение на тактовата честота на процесора)
Позволява ви да промените съотношението на тактовата честота за инсталирания процесор. Регулируемият диапазон зависи от инсталирания процесор.

GFX Clock Frequency (Честота на графичния часовник) ^{(Бележка)}
Позволява ви да промените честотата за графичния процесор. След като промените настройките на GFX Clock Frequency, не забравяйте да коригирате настройките на GFX Core Voltage. (По подразбиране: Auto)
БЕЛЕЖКА: Регулируемият диапазон зависи от инсталирания процесор. Auto позволява на BIOS автоматично да конфигурира тази настройка.

GFX Core Voltage (Напрежение на графичното ядро) ^{(Бележка)}
Позволява ви да промените напрежението за графичния процесор. (По подразбиране: Auto)
БЕЛЕЖКА: Регулируемият диапазон зависи от инсталирания процесор. Auto позволява на BIOS автоматично да конфигурира тази настройка.

• Advanced CPU Settings (Разширени настройки на процесора)

Core Performance Boost (Увеличаване на производителността на ядрото) ^{(Бележка)}
Позволява ви да определите дали да активирате технологията Core Performance Boost (CPB), технология за повишаване на производителността на процесора. (По подразбиране: Auto)

(Бележка) Този елемент е наличен само когато инсталирате процесор, който поддържа тази функция.

SVM Mode (SVM режим)
Виртуализацията, подобрена от Virtualization Technology, ще позволи на платформа да изпълнява множество операционни системи и приложения в независими дялове. С виртуализацията една компютърна система може да функционира като множество виртуални системи. (По подразбиране: Disabled)

AMD Cool&Quiet function (AMD Cool&Quiet функция)

Enabled (Разрешено)	Позволява на драйвера AMD Cool'n'Quiet динамично да регулира тактовата честота на процесора и VID, за да намали топлинната мощност от вашия компютър и неговата консумация на енергия. (По подразбиране)
Disabled (Забранено)	Деактивира тази функция.

PPC Adjustment (PPC настройка) ^{(Бележка 1)}
Позволява ви да фиксирате PState на процесора. (По подразбиране: PState 0)

Global C-state Control (Глобален контрол на C-състоянието) ^{(Бележка 1)}
Позволява ви да определите дали да позволите на процесора да влезе в C състояния. Когато е активирано, основната честота на процесора ще бъде намалена по време на състояние на спиране на системата, за да се намали консумацията на енергия. (По подразбиране: Auto)

Power Supply Idle Control (Управление на празен ход на захранването) ^{(Бележка 1)}
Активира или деактивира Package C6 State.

Typical Current Idle (Типичен ток на празен ход)	Деактивира тази функция.
Low Current Idle (Нисък ток на празен ход)	Активира тази функция.
Auto	Позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)

CCD Control (CCD контрол) ^{(Бележка 1)}
Задава броя на CCD, които ще бъдат използвани. (По подразбиране: Auto)

Downcore Control (Контрол на намаления брой ядра)
Позволява ви да изберете броя на процесорните ядра, които да активирате (броят на процесорните ядра може да варира в зависимост от процесора). (По подразбиране: Auto)

SMT Mode (SMT режим)
Позволява ви да активирате или деактивирате технологията за едновременно многонишкова обработка на процесора. (По подразбиране: Auto)

CPPC ^{(Бележка 1)}
Активира или деактивира функцията CPPC. (По подразбиране: Auto)

CPPC Preferred Cores (Предпочитани ядра на CPPC)^{(Бележка 1)}
Активира или деактивира функцията CPPC Preferred Cores. (По подразбиране: Auto)

Active OC Tuner (Активен OC тунер) ^{(Бележка 2)}
Активира или деактивира функцията Active OC Tuner. (По подразбиране: Disabled)

Extreme Memory Profile (X.M.P.) (Екстремен профил на паметта (X.M.P.))^{(Бележка 2)}
Позволява на BIOS да чете SPD данните на XMP модула(и), за да подобри производителността на паметта, когато е активиран.

Disabled (Забранено)	Деактивира тази функция. (По подразбиране)
Profile1	Използва настройките на Profile 1.
Profile2 (Бележка 2)	Използва настройките на Profile 2.

XMP High Frequency Support (XMP поддръжка на висока честота)^{(Бележка 2)}
Позволява ви да изберете нивото на съвместимост за високочестотна памет. Този елемент може да се конфигурира само когато Extreme Memory Profile (X.M.P.) е настроен на Profile1 или Profile2. (По подразбиране: Auto)

System Memory Multiplier (Множител на системната памет)
Позволява ви да зададете множителя на системната памет. Auto задава множителя на паметта според данните от SPD на паметта. (По подразбиране: Auto)

FCLK Frequency (FCLK честота)
Позволява ви да зададете FCLK честотата. Опциите са: Auto (по подразбиране), 667MHz~4000MHz.

UCLK Mode (UCLK режим)
Позволява ви да зададете UCLK режима. (По подразбиране: Auto)

(Бележка 1) Този елемент е наличен само когато инсталирате процесор, който поддържа тази функция.
(Бележка 2) Този елемент е наличен само когато инсталирате процесор и модул памет, които поддържат тази функция.

• Advanced Memory Settings (Разширени настройки на паметта)
• Memory Subtimings (Подвремена на паметта)
  ↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
  Тези секции предоставят настройки за времето на паметта. Забележка: Вашата система може да стане нестабилна или да не успее да се зареди, след като направите промени във времето на паметта. Ако това се случи, моля, нулирайте платката до стойностите по подразбиране, като заредите оптимизирани настройки по подразбиране или изчистите стойностите на CMOS.
• SPD Info (SPD информация)
  Показва информация за инсталираната памет.
  Power Down Enable (Разрешаване на изключването)
  Активира или деактивира поддръжката на Power Down. (По подразбиране: Auto)
  CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control (Контрол на напрежението VDDP) ^{(Бележка)} /VDDG Voltage Control (Контрол на напрежението VDDG) ^{(Бележка)}
  Тези елементи ви позволяват да регулирате напрежението на CPU Vcore и паметта.
• CPU/VRM Settings (CPU/VRM настройки)
  Това подменю ви позволява да конфигурирате нивото на Load-Line Calibration, нивото на защита от пренапрежение, нивото на защита от свръхток и PWM фазите.

(Бележка) Този елемент е наличен само когато инсталирате процесор, който поддържа тази функция.

Настройки

• Захранване на платформата

Връщане на захранването Определя състоянието на системата след възстановяване на захранването след загуба на AC захранване.
Памет Системата се връща в последното си известно будно състояние при връщане на AC захранването.
Винаги включено Системата се включва при връщане на AC захранването.
Винаги изключено Системата остава изключена при връщане на AC захранването. (По подразбиране)

ErP
Определя дали системата да консумира най-малко енергия в състояние S5 (изключване). (По подразбиране: Забранено) Забележка: Когато тази опция е настроена на Разрешено, функцията Resume by Alarm става недостъпна.

Изключване чрез PWR-BTTN
Конфигурира начина за изключване на компютъра в режим MS-DOS с помощта на бутона за захранване.
Незабавно изключване Натиснете бутона за захранване и системата ще се изключи незабавно. (По подразбиране)
Забавяне 4 сек. Натиснете и задръжте бутона за захранване за 4 секунди, за да изключите системата. Ако бутонът за захранване е натиснат за по-малко от 4 секунди, системата ще влезе в режим на заспиване.

Зареждане на захранването
Разрешава или забранява фиктивното натоварване. Когато захранването е при ниско натоварване, ще се активира самозащита, която ще го изключи или ще доведе до повреда. Ако това се случи, моля, задайте на Enabled (Разрешено). Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)

Събуждане по аларма
Определя дали да се включи системата в желано време. (По подразбиране: Забранено) Ако е разрешено, задайте датата и часа, както следва:
Ден за събуждане: Включете системата в определен час всеки ден или в определен ден от месеца.
Час/минута/секунда за събуждане: Задайте часа, в който системата ще се включи автоматично. Забележка: Когато използвате тази функция, избягвайте неадекватно изключване от операционната система или прекъсване на AC захранването, в противен случай настройките може да не бъдат ефективни.

Високо прецизен таймер за събития
Разрешава или забранява High Precision Event Timer (HPET) (Високо прецизен таймер за събития) в операционната система. (По подразбиране: Разрешено)

• IO портове

Първоначален изход на дисплея
Определя първото инициализиране на дисплея на монитора от инсталираната PCI Express графична карта или вградената графика.
IGD Video ^{(Забележка)} Задава вградената графика като първи дисплей.
PCIe 1 Slot Задава графичната карта на слота PCIEX16 като първи дисплей. (По подразбиране)
PCIe 2 Slot Задава графичната карта на слота PCIEX8 като първи дисплей.
PCIe 3 Slot Задава графичната карта на слота PCIEX4 като първи дисплей.

Интегрирана графика ^{(Забележка)}
Разрешава или забранява функцията за вградена графика.
Auto BIOS автоматично ще разреши или забрани вградената графика в зависимост от инсталираната графична карта. (По подразбиране)
Forces Разрешава вградената графика.
Disabled Забранява вградената графика.

UMA режим ^{(Забележка)}
Определете UMA режима.
Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране)
UMA Specified Задава размера на UMA Frame Buffer.
UMA Auto Задава разделителната способност на дисплея.
UMA Game Optimized Регулира размера на Frame Buffer въз основа на общия размер на системната памет.
Тази опция е конфигурируема само когато Integrated Graphics (Интегрирана графика) е настроена на Forces (Разрешено).

Размер на UMA Frame Buffer ^{(Забележка)}
Размерът на Frame Buffer е общото количество системна памет, разпределена единствено за вградения графичен контролер. MS-DOS, например, ще използва само тази памет за дисплея. Опциите са: Auto (автоматично) (по подразбиране), 64M~2G. Тази опция е конфигурируема само когато UMA Mode (UMA режим) е настроен на UMA Specified (UMA Specified).

Разделителна способност на дисплея ^{(Забележка)}
Позволява ви да зададете разделителната способност на дисплея. Опциите са: Auto (автоматично) (по подразбиране), 1920x1080 и по-ниски, 2560x1600, 3840x2160. Тази опция е конфигурируема само когато UMA Mode (UMA режим) е настроен на UMA Auto (UMA Auto).

HD Audio Controller
Разрешава или забранява функцията за вградено аудио. (По подразбиране: Разрешено) Ако желаете да инсталирате допълнителна аудиокарта от трета страна вместо да използвате вграденото аудио, задайте тази опция на Disabled (Забранено).

PCIEX16 Bifurcation
Позволява ви да определите как се разделя честотната лента на слота PCIEX16. Опции: Auto (Автоматично), PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^{(Забележка)} , PCIE 4x4 ^{(Забележка)} . (По подразбиране: Auto)

Above 4G Decoding
Разрешава или забранява декодирането на 64-битови устройства в адресното пространство над 4 GB (само ако вашата система поддържа 64-битово PCI декодиране). Задайте на Enabled (Разрешено), ако са инсталирани повече от една усъвършенствани графични карти и техните драйвери не могат да бъдат стартирани при влизане в операционната система (поради ограниченото адресно пространство на паметта от 4 GB). (По подразбиране: Забранено)

Поддръжка на Re-Size BAR
Разрешава или забранява поддръжката на Resizable BAR. (По подразбиране: Забранено)

F_U32C Gen Speed
Позволява ви да зададете режима на работа на F_U32C header на Gen 1 или Gen 2 ^{(Забележка)} . Действителният режим на работа зависи от хардуерната спецификация на всеки header. (По подразбиране: Auto)

Вграден LAN контролер
Разрешава или забранява функцията за вградена LAN. (По подразбиране: Разрешено) Ако желаете да инсталирате мрежова карта от трета страна вместо да използвате вградената LAN, задайте тази опция на Disabled (Забранено).

(Забележка) Тази опция е налична само когато инсталирате CPU, който поддържа тази функция.

Ipv4 PXE Support
Разрешава или забранява IPv4 PXE Support. Тази опция е конфигурируема само когато Network Stack (Мрежов стек)iе разрешен.

Ipv4 HTTP Support
Разрешава или забранява поддръжката на HTTP boot за IPv4. Тази опция е конфигурируема само когато Network Stack (Мрежов стек) е разрешен.

Ipv6 PXE Support
Разрешава или забранява IPv6 PXE Support. Тази опция е конфигурируема само когато Network Stack (Мрежов стек) е разрешен.

Ipv6 HTTP Support
Разрешава или забранява поддръжката на HTTP boot за IPv6. Тази опция е конфигурируема само когато Network Stack (Мрежов стек) е разрешен.

PXE boot wait time
Позволява ви да конфигурирате колко дълго да изчакате, преди да можете да натиснете <Esc>, за да прекъснете PXE boot. Тази опция е конфигурируема само когато Network Stack (Мрежов стек) е разрешен. (По подразбиране: 0)

Media detect count
Позволява ви да зададете броя пъти за проверка на наличието на мултимедия. Тази опция е конфигурируема само когато Network Stack (Мрежов стек) е разрешен. (По подразбиране: 1)

• Intel(R) Ethernet контролер
  Това подменю предоставя информация за LAN конфигурацията и свързаните опции за конфигуриране.
• Разни

Светодиоди в състояние на включено захранване на системата
Позволява ви да разрешите или забраните LED осветлението на дънната платка, когато системата е включена.
Off (Изключено) Забранява избрания режим на осветление, когато системата е включена.
On (Включено) Разрешава избрания режим на осветление, когато системата е включена. (По подразбиране)

Светодиоди в състояние на заспиване, хибернация и меко изключване
Позволява ви да зададете режима на осветление на светодиодите на дънната платка в състояние S3/S4/S5 на системата. Тази опция е конфигурируема, когато LEDs in System Power On State (Светодиоди в състояние на включено захранване на системата) е настроена на On (Включено).
Off (Изключено) Забранява избрания режим на осветление, когато системата влезе в състояние S3/S4/S5. (По подразбиране)
On (Включено) Разрешава избрания режим на осветление, когато системата влезе в състояние S3/S4/S5.

PCIEX16 Slot Configuration
Позволява ви да зададете режима на работа на PCIEX16 слота на Gen 1, Gen 2, Gen 3 или Gen 4. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)

PCIe Slot Configuration
Позволява ви да зададете режима на работа на PCI Express слотовете и M.2 конекторите на Gen 1, Gen 2, Gen 3 или Gen 4 ^{(Забележка)} . Действителният режим на работа зависи от хардуерната спецификация на всеки слот. Auto (Автоматично) позволява на BIOS автоматично да конфигурира тази настройка. (По подразбиране: Auto)

PCIe ASPM режим
Позволява ви да конфигурирате ASPM режима за устройството, свързано към CPU/Chipset's PCI Express bus. (По подразбиране: Забранено)

3DMark01 Enhancement
Позволява ви да определите дали да подобрите някои от старите показатели за ефективност. (По подразбиране: Забранено)

IOMMU
Разрешава или забранява поддръжката на AMD IOMMU. (По подразбиране: Auto)

(Забележка) Тази опция е налична само когато инсталирате CPU, който поддържа тази функция.

TSME
Разрешава или забранява поддръжката на TSME. (По подразбиране: Auto)

AMD CPU fTPM
Разрешава или забранява функцията TPM 2.0, интегрирана в AMD CPU. (По подразбиране: Забранено)

• Trusted Computing
  Разрешава или забранява Trusted Platform Module (TPM) (Модул за доверена платформа).
• AMD CBS
  Това подменю предоставя опции за конфигуриране, свързани с AMD CBS.
• Състояние на PC

Нулиране на състоянието на отворен корпус
Забранено Запазва или изчиства записа на предишното състояние на проникване в шасито. (По подразбиране)
Разрешено Изчиства записа на предишното състояние на проникване в шасито и полето Case Open ще покаже "No" при следващото стартиране.

Case Open
Показва състоянието на откриване на устройството за откриване на проникване в шасито, прикрепено към CI header на дънната платка. Ако капакът на шасито на системата е свален, това поле ще покаже "Yes", в противен случай ще покаже "No". За да изчистите записа за състоянието на проникване в шасито, задайте Reset Case Open Status (Нулиране на състоянието на отворен корпус) на Enabled (Разрешено), запазете настройките в CMOS и след това рестартирайте системата си.

CPU Vcore/CPU VDDP/CPU VDD18/DRAM Channel A/B Voltage/PM_CLDO12/ +3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Показва текущите системни напрежения.

Системна информация

Този раздел предоставя информация за вашия модел на дънната платка и версията на BIOS. Можете също така да изберете езика по подразбиране, използван от BIOS, и ръчно да зададете системното време.

Системен език
Избира езика по подразбиране, използван от BIOS.

Системна дата
Задава системната дата. Форматът на датата е седмица (само за четене), месец, дата и година. Използвайте <Enter>, за да превключвате между полетата Месец, Дата и Година, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.

Системно време
Задава системното време. Форматът на времето е час, минута и секунда. Например 1 следобед е 13:00:00. Използвайте <Enter>, за да превключвате между полетата Час, Минута и Секунда, и използвайте клавиша <Page Up> или <Page Down>, за да зададете желаната стойност.

Ниво на достъп
Показва текущото ниво на достъп в зависимост от вида на използваната защита с парола. (Ако не е зададена парола, по подразбиране ще се показва като Administrator (Администратор).) Нивото Administrator ви позволява да правите промени във всички настройки на BIOS; нивото User ви позволява да правите промени само в определени настройки на BIOS, но не във всички.

• Информация за включените устройства
  Показва информация за вашите SATA, PCI Express и M.2 устройства, ако са инсталирани.
• Q-Flash
  Позволява ви достъп до помощната програма Q-Flash за актуализиране на BIOS или архивиране на текущата конфигурация на BIOS.

Boot (Стартиране)

Boot Option Priorities (Приоритети на опциите за стартиране)
Указва общия ред на стартиране от наличните устройства. Устройствата за сменяема памет, които поддържат GPT формат, ще бъдат с префикс "UEFI:" в списъка с устройства за стартиране. За да стартирате от операционна система, която поддържа GPT дялове, изберете устройството с префикс "UEFI:". Или ако искате да инсталирате операционна система, която поддържа GPT дялове, като например Windows 10 64-bit, изберете оптичното устройство, което съдържа инсталационния диск на Windows 10 64-bit и е с префикс "UEFI:".

PC Health (Състояние на компютъра)
Активира или деактивира функцията Numlock на цифровия блок на клавиатурата след POST. (По подразбиране: Включено)

Security Option (Опция за сигурност)
Указва дали е необходима парола всеки път, когато системата стартира, или само когато влезете в BIOS Setup. След като конфигурирате този елемент, задайте паролите под елемента Administrator Password/User Password (Парола на администратора/Парола на потребителя).
Setup (Настройка) Паролата е необходима само за влизане в програмата BIOS Setup.
System (Система) Паролата е необходима за стартиране на системата и за влизане в програмата BIOS Setup. (По подразбиране)

Full Screen LOGO Show (Показване на лого на цял екран)
Позволява ви да определите дали да се показва логото на GIGABYTE при стартиране на системата. Disabled (Деактивирано) пропуска логото на GIGABYTE, когато системата стартира. (По подразбиране: Активирано)

Fast Boot (Бързо стартиране)
Активира или деактивира Fast Boot (Бързо стартиране), за да се съкрати процеса на стартиране на операционната система. Ultra Fast (Ултра бързо) осигурява най-бързата скорост на стартиране. (По подразбиране: Деактивирано)

SATA Support (SATA поддръжка)
Last Boot SATA Devices Only (Само SATA устройства при последно стартиране) С изключение на предишното устройство за стартиране, всички SATA устройства са деактивирани, преди да завърши процесът на стартиране на операционната система. (По подразбиране)
All SATA Devices (Всички SATA устройства) Всички SATA устройства са функционални в операционната система и по време на POST. Този елемент може да се конфигурира само когато Fast Boot (Бързо стартиране) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).

NVMe Support (NVMe поддръжка)
Позволява ви да активирате или деактивирате NVMe устройство(а). (По подразбиране: Активирано) Този елемент може да се конфигурира само когато Fast Boot (Бързо стартиране) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).

VGA Support (VGA поддръжка)
Позволява ви да изберете какъв тип операционна система да стартирате.
Auto (Автоматично) Активира само legacy option ROM.
EFI Driver (EFI драйвер) Активира EFI option ROM. (По подразбиране)
Този елемент може да се конфигурира само когато Fast Boot (Бързо стартиране) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).

USB Support (USB поддръжка)
Disabled (Деактивирано) Всички USB устройства са деактивирани, преди да завърши процесът на стартиране на операционната система.
Full Initial (Пълно първоначално) Всички USB устройства са функционални в операционната система и по време на POST. (По подразбиране)
Partial Initial (Частично първоначално) Част от USB устройствата са деактивирани, преди да завърши процесът на стартиране на операционната система. Този елемент може да се конфигурира само когато Fast Boot (Бързо стартиране) е настроен на Enabled (Активирано). Тази функция е деактивирана, когато Fast Boot (Бързо стартиране) е настроен на Ultra Fast (Ултра бързо).

Network Stack Driver Support (Поддръжка на драйвери за мрежов стек)
Disabled (Деактивирано) Деактивира стартирането от мрежата. (По подразбиране)
Enabled (Активирано) Активира стартирането от мрежата. Този елемент може да се конфигурира само когато Fast Boot (Бързо стартиране) е настроен на Enabled (Активирано) или Ultra Fast (Ултра бързо).

CSM Support (CSM поддръжка)
Активира или деактивира UEFI CSM (Compatibility Support Module) (Модул за поддръжка на съвместимостта) за поддръжка на legacy PC процес на стартиране.
Disabled (Деактивирано) Деактивира UEFI CSM и поддържа само UEFI BIOS процес на стартиране.
Enabled (Активирано) Активира UEFI CSM. (По подразбиране)

LAN PXE Boot Option ROM (LAN PXE Boot Option ROM)
Позволява ви да изберете дали да активирате legacy option ROM за LAN контролера. (По подразбиране: Деактивирано) Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).

Storage Boot Option Control (Контрол на опцията за стартиране от памет)
Позволява ви да изберете дали да активирате UEFI или legacy option ROM за контролера на устройството за съхранение.
Disabled (Деактивирано) Деактивира option ROM.
UEFI Only (Само UEFI) Активира само UEFI option ROM. (По подразбиране)
Legacy Only (Само Legacy) Активира само legacy option ROM. Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).

Other PCI Device ROM Priority (Приоритет на ROM на други PCI устройства)
Позволява ви да изберете дали да активирате UEFI или Legacy option ROM за PCI контролера на устройството, различен от LAN, устройство за съхранение и графични контролери.
Disabled (Деактивирано) Деактивира option ROM.
UEFI Only (Само UEFI) Активира само UEFI option ROM. (По подразбиране)
Legacy Only (Само Legacy) Активира само legacy option ROM. Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Enabled (Активирано).

Administrator Password (Парола на администратора)
Позволява ви да конфигурирате парола на администратор. Натиснете <Enter> на този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или паролата на потребителя) при стартиране на системата и при влизане в BIOS Setup. За разлика от паролата на потребителя, паролата на администратора ви позволява да правите промени във всички BIOS настройки.

User Password (Парола на потребителя)
Позволява ви да конфигурирате потребителска парола. Натиснете <Enter> на този елемент, въведете паролата и след това натиснете <Enter>. Ще бъдете помолени да потвърдите паролата. Въведете паролата отново и натиснете <Enter>. Трябва да въведете паролата на администратора (или паролата на потребителя) при стартиране на системата и при влизане в BIOS Setup. Въпреки това, паролата на потребителя ви позволява да правите промени само в определени BIOS настройки, но не във всички. За да отмените паролата, натиснете <Enter> на елемента за парола и когато бъдете помолени за паролата, първо въведете правилната. Когато бъдете подканени за нова парола, натиснете <Enter>, без да въвеждате парола. Натиснете <Enter> отново, когато бъдете подканени да потвърдите. NOTE: Преди да зададете потребителска парола, не забравяйте първо да зададете парола на администратор.

• Secure Boot (Защитено стартиране)
  Позволява ви да активирате или деактивирате Secure Boot (Защитено стартиране) и да конфигурирате свързаните настройки. Този елемент може да се конфигурира само когато CSM Support (CSM поддръжка) е настроен на Disabled (Деактивирано).

Preferred Operating Mode (Предпочитан режим на работа)
Позволява ви да изберете дали да влезете в Easy mode (Лесен режим) или Advanced mode (Разширен режим), след като влезете в BIOS Setup. Auto (Автоматично) влиза в BIOS режима, в който е бил последния път. (По подразбиране: Автоматично)

Save & Exit (Запазване и излизане)

Save & Exit Setup (Запазване и излизане от настройката)
Натиснете <Enter> на този елемент и изберете Yes (Да). Това запазва промените в CMOS и излиза от програмата BIOS Setup. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.

Exit Without Saving (Излизане без запазване)
Натиснете <Enter> на този елемент и изберете Yes (Да). Това излиза от BIOS Setup, без да запазва промените, направени в BIOS Setup, в CMOS. Изберете No (Не) или натиснете <Esc>, за да се върнете в главното меню на BIOS Setup.

Load Optimized Defaults (Зареждане на оптимизирани настройки по подразбиране)
Натиснете <Enter> на този елемент и изберете Yes (Да), за да заредите оптималните настройки на BIOS по подразбиране. Настройките на BIOS по подразбиране помагат на системата да работи в оптимално състояние. Винаги зареждайте оптимизираните настройки по подразбиране след актуализиране на BIOS или след изчистване на CMOS стойностите.

Boot Override (Презаписване на стартирането)
Позволява ви да изберете устройство за незабавно стартиране. Натиснете <Enter> на устройството, което сте избрали, и изберете Yes (Да), за да потвърдите. Вашата система ще се рестартира автоматично и ще стартира от това устройство.

Save Profiles (Запазване на профили)
Тази функция ви позволява да запазите текущите настройки на BIOS в профил. Можете да създадете до 8 профила и да ги запазите като Setup Profile 1~ Setup Profile 8. Натиснете <Enter>, за да завършите. Или можете да изберете Select File in HDD/FDD/USB (Избор на файл в HDD/FDD/USB), за да запазите профила на вашето устройство за съхранение.

Load Profiles (Зареждане на профили)
Ако системата ви стане нестабилна и сте заредили настройките на BIOS по подразбиране, можете да използвате тази функция, за да заредите настройките на BIOS от профил, създаден преди, без да се налага да конфигурирате отново настройките на BIOS. Първо изберете профила, който искате да заредите, и след това натиснете <Enter>, за да завършите. Можете да изберете Select File in HDD/FDD/USB (Избор на файл в HDD/FDD/USB), за да въведете профила, създаден преди това от вашето устройство за съхранение, или да заредите профила, създаден автоматично от BIOS, като например връщане на настройките на BIOS към последните настройки, които са работили правилно (последен известен добър запис).

Конфигуриране на RAID комплект

RAID нива

	RAID 0	RAID 1	RAID 10
Минимален брой твърди дискове	≥2	2	4
Капацитет на масива	Брой твърди дискове * Размер на най-малкия диск	Размер на най-малкия диск	(Брой твърди дискове/2) * Размер на най-малкия диск
Толерантност към грешки	Не	Да	Да

Преди да започнете, подгответе следните елементи:

• Най-малко два SATA твърди диска или SSD. ^{(Забележка 1)} (За да осигурите оптимална производителност, препоръчително е да използвате два твърди диска с идентичен модел и капацитет). ^{(Забележка 2)}
• Инсталационен диск на Windows.
• Компютър, свързан към интернет.
• USB флаш устройство.

Конфигуриране на вградения SATA контролер

1. Инсталиране на SATA твърд(и) диск(ове) във вашия компютър
   Инсталирайте твърдите дискове/SSD в SATA/M.2 конекторите на дънната платка. След това свържете захранващите конектори от вашето захранване към твърдите дискове.
2. Конфигуриране на режима на SATA контролера в BIOS Setup
   Уверете се, че сте конфигурирали правилно режима на SATA контролера в системния BIOS Setup. Стъпки: Включете компютъра си и натиснете <Delete>, за да влезете в BIOS Setup по време на POST (самотест при включване). Под Settings\IO Ports, задайте SATA Configuration\SATA Mode на RAID. След това запазете настройките и рестартирайте компютъра си. (Ако искате да използвате NVMe PCIe SSD за конфигуриране на RAID, уверете се, че сте задали NVMe RAID mode на Enabled.)

BIOS Setup менютата, описани в този раздел, може да се различават от точните настройки за вашата дънна платка. Действителните опции в BIOS Setup менюто, които ще видите, зависят от дънната платка, която имате, и версията на BIOS.

(Забележка 1) M.2 PCIe SSD не може да се използва за настройване на RAID комплект нито с M.2 SATA SSD, нито със SATA твърд диск.
(Забележка 2) Вижте "Вътрешни конектори" за бележките за инсталиране на M.2 и SATA конекторите.

3. UEFI RAID Стъпки за конфигуриране:
   1. В BIOS Setup, отидете на Boot и задайте CSM Support на Disabled. Запазете промените и излезте от BIOS Setup.
   2. След рестартирането на системата, влезте отново в BIOS Setup. След това влезте в подменюто Settings\RAIDXpert2 Configuration Utility.
   3. На екрана RAIDXpert2 Configuration Utility, натиснете <Enter> на Array Management, за да влезете в екрана Create Array. След това изберете RAID ниво. Поддържаните RAID нива включват RAID 0, RAID 1 и RAID 10 (наличните селекции зависят от броя на инсталираните твърди дискове). След това натиснете <Enter> на Select Physical Disks, за да влезете в екрана Select Physical Disks .
   4. На екрана Select Physical Disks изберете твърдите дискове, които да бъдат включени в RAID масива, и ги задайте на Enabled. След това използвайте клавиша със стрелка надолу, за да се придвижите до Apply Changes и натиснете <Enter>. След това се върнете към предишния екран и задайте Array Size, Array Size Unit, Read Cache Policy и Write Cache Policy.
   5. След задаване на капацитета, придвижете се до Create Array и натиснете <Enter>, за да започнете.
   6. След завършване ще бъдете върнати към екрана Array Management. Под Manage Array Properties можете да видите новия RAID том и информация за RAID ниво, име на масива, капацитет на масива и т.н.

Инсталирайте RAID драйвера и операционната система
С правилните BIOS настройки, сте готови да инсталирате операционната система.

Инсталиране на операционната система
Тъй като някои операционни системи вече включват RAID драйвер, не е необходимо да инсталирате отделен RAID драйвер по време на процеса на инсталиране на Windows. След като операционната система е инсталирана, препоръчваме да инсталирате всички необходими драйвери от GIGABYTE APP Center, за да осигурите производителност и съвместимост на системата. Ако операционната система, която ще бъде инсталирана, изисква да предоставите допълнителен RAID драйвер по време на процеса на инсталиране на ОС, вижте стъпките по-долу:

1. Отидете на уебсайта на GIGABYTE, прегледайте уеб страницата на модела на дънната платка, изтеглете файла AMD RAID Preinstall Driver на страницата Support\Download\SATA RAID/AHCI , разархивирайте файла и копирайте файловете на вашето USB флаш устройство.
2. Стартирайте от инсталационния диск на Windows и изпълнете стандартните стъпки за инсталиране на ОС. Когато се появи екранът, който иска да заредите драйвера, изберете Browse (Преглед).
3. Поставете USB флаш устройството и след това прегледайте местоположението на драйвера. Изберете първо AMD-RAID Bottom Device и щракнете върху Next (Напред), за да заредите драйвера. След това изберете AMD-RAID Controller и щракнете върху Next (Напред), за да заредите драйвера. Накрая, продължете с инсталирането на ОС.

Инсталиране на драйвери

След като инсталирате операционната система, в долния десен ъгъл на работния плот ще се появи диалогов прозорец, който ви пита дали искате да изтеглите и инсталирате драйверите и приложенията на GIGABYTE чрез APP Center. Щракнете върху Install (Инсталиране), за да продължите с инсталирането. (В BIOS Setup се уверете, че Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install е зададено на Enabled (Разрешено).)

Когато се появи диалоговият прозорец на лицензионното споразумение с крайния потребител, натиснете <Accept> (Приемам), за да инсталирате APP Center. На екрана APP Center изберете драйверите и приложенията, които искате да инсталирате, и щракнете върху Install (Инсталиране).

Преди инсталирането се уверете, че системата е свързана към интернет.

Моля, посетете уебсайта на GIGABYTE за повече информация за софтуера.

Моля, посетете уебсайта на GIGABYTE за повече информация за отстраняване на неизправности.

Свържете се с нас
GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
ТЕЛ: +886-2-8912-4000, ФАКС: +886-2-8912-4005
Техн. и нетехн. поддръжка (Продажби/Маркетинг): https://esupport.gigabyte.com
WEB адрес (английски): https://www.gigabyte.com
WEB адрес (китайски): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  За да зададете технически или нетехнически (Продажби/Маркетинг) въпрос, моля, свържете се с: https://esupport.gigabyte.com


Препратки

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

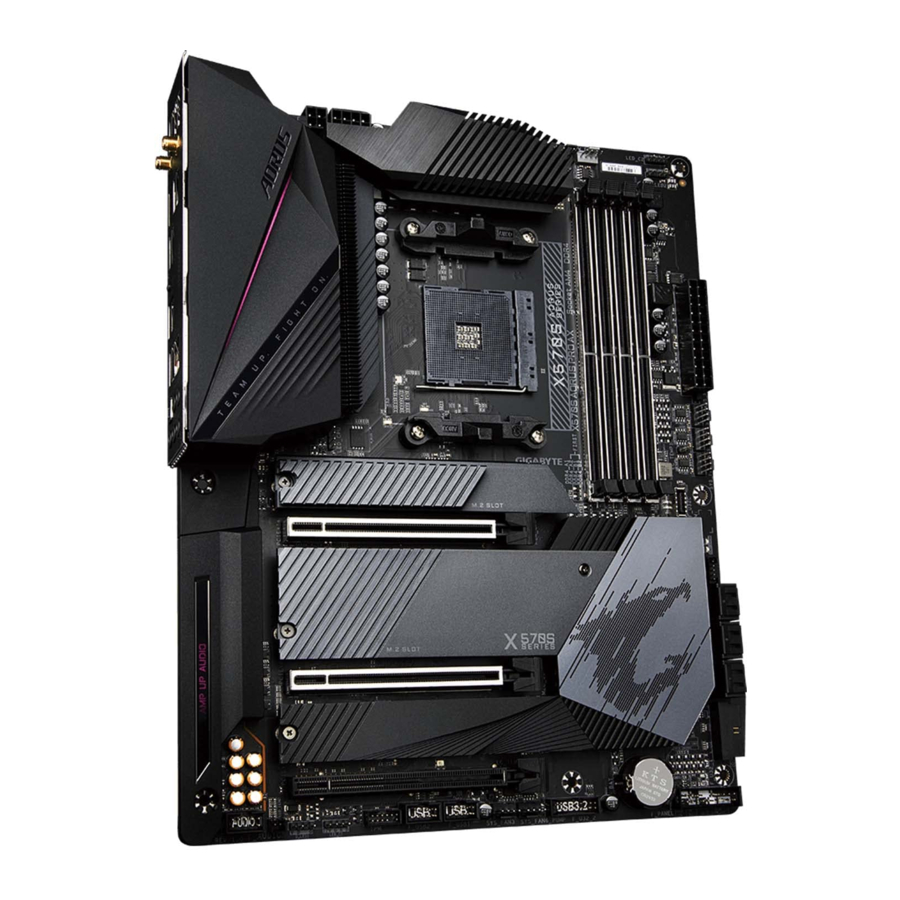

Изтегли GIGABYTE X570S AORUS PRO AX - Ръководство за дънната платка

Налични езици
