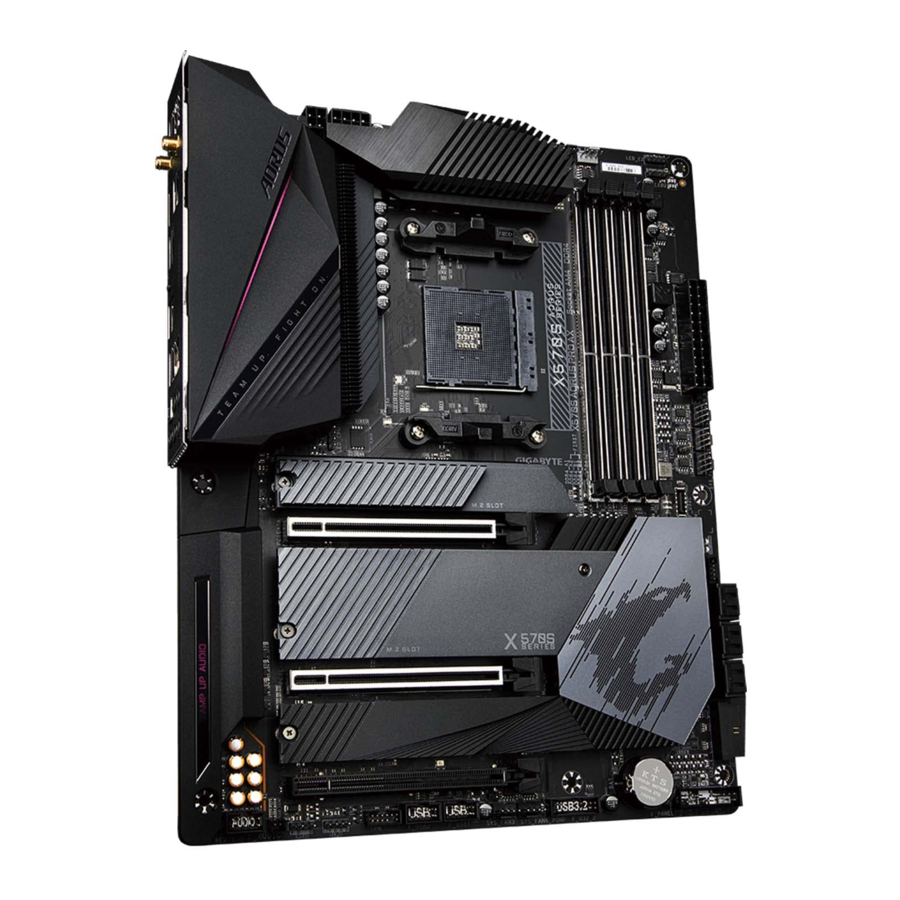

GIGABYTE X570S AORUS PRO AX – Alaplap kézikönyv
Az alaplap verziószámának azonosítása
Az alaplapján lévő verziószám így néz ki: "REV: X.X." Például a "REV: 1.0" azt jelenti, hogy az alaplap verziószáma 1.0. Ellenőrizze az alaplap verziószámát az alaplap BIOS-ának, illesztőprogramjainak frissítése előtt, vagy amikor műszaki információkat keres.
Példa:
Alaplap elrendezése
A doboz tartalma
- X570S AORUS PRO AX alaplap
- Felhasználói kézikönyv
- Gyors telepítési útmutató
- Egy RGB LED szalag hosszabbító kábel
- Egy antenna
- Négy SATA kábel
- Egy G csatlakozó
- M.2 csavarok
Alaplap blokkdiagramja
(Megjegyzés) A tényleges támogatás a CPU-tól függően változhat.
Hardver telepítése
Telepítési óvintézkedések
Az alaplap számos érzékeny elektronikus áramkört és alkatrészt tartalmaz, amelyek az elektrosztatikus kisülés (ESD) következtében megsérülhetnek. Telepítés előtt figyelmesen olvassa el a felhasználói kézikönyvet, és kövesse az alábbi eljárásokat:
- Telepítés előtt győződjön meg arról, hogy a ház alkalmas az alaplaphoz.
- Telepítés előtt ne távolítsa el vagy törje le az alaplap S/N (sorozatszám) matricáját vagy a forgalmazó által biztosított garanciamatricát. Ezek a matricák szükségesek a garancia érvényesítéséhez.
- Mindig távolítsa el a váltóáramot úgy, hogy kihúzza a tápkábelt a konnektorból az alaplap vagy más hardverkomponensek telepítése vagy eltávolítása előtt.
- Amikor hardverkomponenseket csatlakoztat az alaplapon lévő belső csatlakozókhoz, ügyeljen arra, hogy azok szorosan és biztonságosan legyenek csatlakoztatva.
- Az alaplap kezelésekor kerülje a fém vezetékek vagy csatlakozók érintését.
- A legjobb, ha elektrosztatikus kisülés (ESD) csuklópántot visel, amikor elektronikus alkatrészeket, például alaplapot, CPU-t vagy memóriát kezel. Ha nincs ESD csuklópántja, tartsa szárazon a kezét, és először érintsen meg egy fémtárgyat a statikus elektromosság megszüntetése érdekében.
- Az alaplap telepítése előtt helyezze azt egy antisztatikus párnára vagy egy elektrosztatikus árnyékoló tartályba.
- Mielőtt csatlakoztatná vagy kihúzná a tápkábelt az alaplapból, győződjön meg arról, hogy a tápegység ki van kapcsolva.
- A bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a helyi feszültségszabványnak megfelelően van beállítva.
- A termék használata előtt ellenőrizze, hogy a hardver komponensek összes kábele és tápcsatlakozója csatlakoztatva van-e.
- Az alaplap károsodásának megelőzése érdekében ne engedje, hogy a csavarok érintkezzenek az alaplap áramkörével vagy annak alkatrészeivel.
- Győződjön meg arról, hogy nincsenek-e az alaplapon vagy a számítógép házában maradt csavarok vagy fém alkatrészek.
- Ne helyezze a számítógépes rendszert egyenetlen felületre.
- Ne helyezze a számítógépes rendszert magas hőmérsékletű vagy nedves környezetbe.
- A számítógép bekapcsolása a telepítési folyamat során a rendszer alkatrészeinek károsodásához, valamint a felhasználó fizikai sérüléséhez vezethet.
- Ha bizonytalan a telepítési lépésekben, vagy problémája van a termék használatával kapcsolatban, forduljon egy minősített számítógép-szerelőhöz.
- Ha adaptert, hosszabbító tápkábelt vagy elosztót használ, mindenképpen olvassa el annak telepítési és/vagy földelési utasításait.
Termékjellemzők
| CPU |
|
| Chipset |
|
| Memória |
|
| Integrált grafika (Megjegyzés 1) |
|
| Hang |
|
| LAN |
|
| Vezeték nélküli kommunikációs modul |
|
| Bővítőhelyek |
|
| Többgrafikás technológia (Megjegyzés 3) |
|
| Tároló interfész |
|
| USB |
|
| Belső csatlakozók |
|
| Hátlapi csatlakozók |
|
| I/O vezérlő |
|
| Hardver monitorozás |
|
| BIOS |
|
| Egyedi funkciók |
|
| Mellékelt szoftver |
|
| Operációs rendszer |
|
| Formátum |
|
(Megjegyzés 1) Csak AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors esetén.
(Megjegyzés 2) Csak AMD Ryzen ™ 5000 Series/3000 Series Processors esetén. (Megjegyzés 3) Csak AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors esetén.
* A GIGABYTE fenntartja a jogot, hogy előzetes értesítés nélkül bármilyen változtatást eszközöljön a termék specifikációiban és a termékkel kapcsolatos információkban.
A CPU beszerelése
Olvassa el az alábbi irányelveket a CPU beszerelése előtt:
- Győződjön meg arról, hogy az alaplap támogatja a CPU-t. (A legfrissebb CPU támogatási listáért látogasson el a GIGABYTE weboldalára.)
- Mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból a CPU beszerelése előtt, hogy elkerülje a hardver károsodását.
- Keresse meg a CPU egyes lábát. A CPU nem helyezhető be, ha helytelenül van tájolva.
- Vigyen fel egyenletes és vékony rétegű hővezető pasztát a CPU felületére.
- Ne kapcsolja be a számítógépet, ha a CPU hűtő nincs beszerelve, különben túlmelegedés és károsodás léphet fel a CPU-ban.
- Állítsa be a CPU gazdafrekvenciáját a CPU specifikációinak megfelelően. Nem ajánlott a rendszerbusz frekvenciáját a hardver specifikációin túl beállítani, mivel az nem felel meg a perifériák szabványos követelményeinek. Ha a frekvenciát a szabványos specifikációkon túl szeretné beállítani, kérjük, tegye azt a hardver specifikációinak megfelelően, beleértve a CPU-t, a grafikus kártyát, a memóriát, a merevlemezt stb.
A CPU beszerelése
Teljesen emelje fel a CPU foglalat rögzítőkarját. Keresse meg a CPU foglalat egyes lábát (egy kis háromszöggel jelölve) és a CPU-t. Miután a CPU a foglalatba került, helyezze az egyik ujját a CPU közepére, engedje le a rögzítőkart, és rögzítse azt a teljesen zárt helyzetbe.
Ne erőltesse a CPU-t a CPU foglalatba, mielőtt a CPU foglalat rögzítőkarja fel lenne emelve, mert a CPU és a CPU foglalat károsodhat.
Ne erőltesse a CPU-t a CPU foglalatba, mielőtt a CPU foglalat rögzítőkarja fel lenne emelve, mert a CPU és a CPU foglalat károsodhat.
A memória beszerelése
Olvassa el az alábbi irányelveket a memória beszerelése előtt:
- Győződjön meg arról, hogy az alaplap támogatja a memóriát. Javasoljuk, hogy azonos kapacitású, márkájú, sebességű és chippel rendelkező memóriát használjon. (A legfrissebb támogatott memóriasebességekért és memóriamodulokért látogasson el a GIGABYTE weboldalára.)
- Mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból a memória beszerelése előtt, hogy elkerülje a hardver károsodását.
- A memóriamodulok bolondbiztos kialakításúak. Egy memóriamodul csak egy irányban szerelhető be. Ha nem tudja behelyezni a memóriát, fordítsa meg az irányt.
- Egyetlen memóriamodul beszerelésekor javasoljuk, hogy a DDR4_A2 foglalatba szerelje be.
Kétcsatornás memóriakonfiguráció
Ez az alaplap négy memóriafoglalatot biztosít, és támogatja a kétcsatornás technológiát. A memória beszerelése után a BIOS automatikusan felismeri a memória specifikációit és kapacitását. A kétcsatornás memóriamód engedélyezése megduplázza az eredeti memóriasávszélességet. A négy memóriafoglalat két csatornára van osztva, és mindegyik csatornának két memóriafoglalata van az alábbiak szerint:
A csatorna: DDR4_A1, DDR4_A2
B csatorna: DDR4_B1, DDR4_B2
A hardver beszerelésével kapcsolatos részletekért látogasson el a GIGABYTE weboldalára.
Javasolt kétcsatornás memóriakonfiguráció:
| DDR4_A1 | DDR4_A2 | DDR4_B1 | DDR4_B2 | |
| 2 modul | - - | DS/SS | - - | DS/SS |
| 4 modul | DS/SS | DS/SS | DS/SS | DS/SS |
(SS=egypalástú, DS=kétpalástú, "- -"=nincs memória)
A CPU korlátai miatt olvassa el az alábbi irányelveket, mielőtt a memóriát kétcsatornás módban beszerelné.
- A kétcsatornás mód nem engedélyezhető, ha csak egy memóriamodul van beszerelve.
- Ha két vagy négy memóriamodullal engedélyezi a kétcsatornás módot, ajánlott azonos kapacitású, márkájú, sebességű és chippel rendelkező memóriát használni. Az optimális teljesítmény érdekében, ha két memóriamodullal engedélyezi a kétcsatornás módot, javasoljuk, hogy a DDR4_A2 és DDR4_B2 foglalatokba szerelje be őket.
Bővítőkártya beszerelése
Olvassa el az alábbi irányelveket, mielőtt egy bővítőkártyát beszerelne:
- Győződjön meg arról, hogy az alaplap támogatja a bővítőkártyát. Gondosan olvassa el a bővítőkártyához mellékelt kézikönyvet.
- Mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból a bővítőkártya beszerelése előtt, hogy elkerülje a hardver károsodását.
Az AMD CrossFire ™ konfiguráció beállítása
(1. megjegyzés)
- Rendszerkövetelmények
- Windows 10 64 bites operációs rendszer
- Egy CrossFire-támogatott alaplap két vagy több PCI Express x16 foglalattal és a megfelelő illesztőprogrammal
- Azonos márkájú és chippel rendelkező CrossFire-kompatibilis grafikus kártyák és a megfelelő illesztőprogram
- CrossFire (2. megjegyzés) hídcsatlakozók
- Elegendő teljesítményű tápegység ajánlott (a teljesítményigényhez lásd a grafikus kártyák kézikönyvét)
- A grafikus kártyák csatlakoztatása
1. lépés: Kövesse a "Bővítőkártya beszerelése" lépéseit, és szerelje be a grafikus kártyákat a PCIEX16 és PCIEX8 foglalatokba.
2. lépés: Helyezze be a CrossFire (2. megjegyzés) hídcsatlakozókat a kártyák tetején lévő CrossFire aranyélű csatlakozókba.
3. lépés: Csatlakoztassa a kijelzőkábelt a PCIEX16 foglalaton lévő grafikus kártyához. - A grafikus kártya illesztőprogramjának konfigurálása
A grafikus kártya illesztőprogramjának telepítése után az operációs rendszerben lépjen az AMD RADEON SETTINGS képernyőre. Keresse meg a Gaming\Global Settings elemet, és győződjön meg arról, hogy az AMD CrossFire beállítása On (Be) értékre van állítva.
(1. megjegyzés) Csak AMD Ryzen ™ 5000 sorozatú/5000 G-sorozatú/4000 G-sorozatú/3000 sorozatú/2000 sorozatú processzorokhoz.
(2. megjegyzés) A hídcsatlakozó(k) szükségesek lehetnek, vagy nem, a grafikus kártyáktól függően.
A CrossFire technológia engedélyezésének eljárása és illesztőprogram képernyője a grafikus kártyáktól és az illesztőprogram verziójától függően eltérő lehet. A CrossFire technológia engedélyezésével kapcsolatos további információkért olvassa el a grafikus kártyákhoz mellékelt kézikönyvet.
Hátlapi csatlakozók
- USB 2.0/1.1 Port
Az USB port támogatja az USB 2.0/1.1 specifikációt. Használja ezt a portot USB eszközökhöz. - SMA Antenna Connectors (2T2R)
Ezzel a csatlakozóval csatlakoztathat egy antennát.
![]()
Húzza meg az antennákat az antenna csatlakozóin, majd irányítsa az antennákat helyesen a jobb jelvétel érdekében. - USB 3.2 Gen 1 Port
Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz. - USB 3.2 Gen 1 Port (Q-Flash Plus Port)
Az USB 3.2 Gen 1 port támogatja az USB 3.2 Gen 1 specifikációt, és kompatibilis az USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz. A Q-Flash Plus (Megjegyzés 1) használata előtt győződjön meg arról, hogy először ebbe a portba helyezi az USB flash meghajtót. - HDMI Port (Megjegyzés 2)
A HDMI port HDCP 2.3 kompatibilis, és támogatja a Dolby TrueHD és DTS HD Master Audio formátumokat. Támogatja továbbá a 192KHz/24bit 7.1 csatornás LPCM hangkimenetet is. Ezen a porton keresztül csatlakoztathatja a HDMI-t támogató monitorát. A maximálisan támogatott felbontás 4096x2160@60 Hz, de a ténylegesen támogatott felbontások a használt monitortól függenek.
![]()
A HDMI eszköz telepítése után állítsa be az alapértelmezett hanglejátszó eszközt HDMI-re. (Az elem neve az operációs rendszertől függően eltérő lehet.) - USB 3.2 Gen 2 Type-A Port (Red)
Az USB 3.2 Gen 2 port támogatja az USB 3.2 Gen 2 specifikációt, és kompatibilis az USB 3.2 Gen 1 és USB 2.0 specifikációval. Használja ezt a portot USB eszközökhöz. - Q-Flash Plus Button (Note 1)
A Q-Flash Plus lehetővé teszi a BIOS frissítését, amikor a rendszer ki van kapcsolva (S5 leállítási állapot). Mentse a legújabb BIOS-t egy USB hüvelykujj meghajtóra, és csatlakoztassa a Q-Flash Plus porthoz, majd most automatikusan flashelheti a BIOS-t egyszerűen a Q-Flash Plus gomb megnyomásával. A QFLED villogni fog, amikor a BIOS egyeztetése és a villogási tevékenységek elkezdődnek, és leáll, amikor a fő BIOS villogása befejeződik. - USB Type-C ® Port
A megfordítható USB port támogatja az USB 3.2 Gen 2x2 specifikációt, és kompatibilis az USB 3.2 Gen 2, USB 3.2 Gen 1 és USB 2.0 specifikációkkal. Használja ezt a portot USB eszközökhöz.
- Amikor eltávolít egy hátlapi csatlakozóhoz csatlakoztatott kábelt, először távolítsa el a kábelt az eszközről, majd távolítsa el az alaplapról.
- A kábel eltávolításakor húzza ki egyenesen a csatlakozóból. Ne mozgassa oldalra, hogy elkerülje az elektromos rövidzárlatot a kábel csatlakozójában.
- RJ-45 LAN Port
A Gigabit Ethernet LAN port internetkapcsolatot biztosít akár 2,5 Gbps adatátviteli sebességgel. Az alábbiakban a LAN port LED-jeinek állapotát ismertetjük.
![]()
Speed LED:
| Állapot | Leírás |
| Zöld | 2,5 Gbps adatátviteli sebesség |
| Narancssárga | 1 Gbps adatátviteli sebesség |
| Ki | 100 Mbps adatátviteli sebesség |
Activity LED:
| Állapot | Leírás |
| Villog | Adatok átvitele vagy fogadása folyamatban van |
| Be | Nincs adatátvitel vagy fogadás |
- Center/Subwoofer Speaker Out
Ezzel az audio csatlakozóval csatlakoztathatja a center/mélysugárzó hangszórókat. - Rear Speaker Out
Ezzel az audio csatlakozóval csatlakoztathatja a hátsó hangszórókat. - Optical S/PDIF Out Connector
Ez a csatlakozó digitális hangkimenetet biztosít egy olyan külső audio rendszerhez, amely támogatja a digitális optikai hangot. A funkció használata előtt győződjön meg arról, hogy az audio rendszere rendelkezik optikai digitális audio bemeneti csatlakozóval. - Line In/Side Speaker Out
A vonalbemeneti csatlakozó. Használja ezt az audio csatlakozót vonalbemeneti eszközökhöz, például optikai meghajtóhoz, walkmanhez stb. - Line Out/Front Speaker Out
A vonalkimeneti csatlakozó. Ez a csatlakozó támogatja a hangosítási funkciót. A jobb hangminőség érdekében ajánlott, hogy a fejhallgatót/hangszórót ehhez a csatlakozóhoz csatlakoztassa (a tényleges hatások a használt eszköztől függően változhatnak). - Mic In/Side Speaker Out
A mikrofon bemeneti csatlakozó.
Audio csatlakozó konfigurációk:
| Csatlakozó | Fejhallgató/ 2 csatornás | 4 csatornás | 5.1 csatornás | 7.1 csatornás |
|  | | ||
| | | | |
| | |||
| | | | |
| |
Ha oldalsó hangszórót szeretne telepíteni, át kell irányítania a vonalbemeneti vagy a mikrofonbemeneti csatlakozót oldalsó hangszóró kimenetként az audio meghajtón keresztül.
Kérjük, látogasson el a GIGABYTE weboldalára az audio szoftver konfigurálásával kapcsolatos részletekért.
(Megjegyzés 1) A Q-Flash Plus funkció engedélyezéséhez kérjük, látogasson el a GIGABYTE weboldalának "Egyedi funkciók" oldalára.
(Megjegyzés 2) Csak AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series processzorokhoz.
Belső csatlakozók
- ATX_12V1/ATX_12V
- ATX
- CPU_FAN
- SYS_FAN1/2/3/4
- SYS_FAN5_PUMP/SYS_FAN6_PUMP
- CPU_OPT
- EC_TEMP1/EC_TEMP2
- D_LED1/D_LED2
- LED_CPU
- LED_C1/LED_C2
- SATA3 0/1/2/3/4/5
- M2A_CPU/M2B_SB/M2C_SB
- F_PANEL
- F_AUDIO
- F_U32C
- F_U32_1/F_U32_2
- F_USB1/F_USB2
- TPM
- CLR_CMOS
- BAT
- CPU/DRAM/VGA/BOOT
- THB_C
Olvassa el az alábbi irányelveket a külső eszközök csatlakoztatása előtt:
- Először győződjön meg arról, hogy eszközei megfelelnek a csatlakoztatni kívánt csatlakozóknak.
- Az eszközök telepítése előtt kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
- Az eszköz telepítése után, és a számítógép bekapcsolása előtt ellenőrizze, hogy az eszköz kábele biztonságosan csatlakozik-e az alaplapon lévő csatlakozóhoz.
1/2) ATX_12V1/ATX_12V/ATX (2x2, 2x4, 12V-os tápcsatlakozók és 2x12-es fő tápcsatlakozó)
A tápcsatlakozó használatával a tápegység elegendő stabil áramot tud biztosítani az alaplapon lévő összes alkatrész számára. A tápcsatlakozó csatlakoztatása előtt először győződjön meg arról, hogy a tápegység ki van kapcsolva, és minden eszköz megfelelően van telepítve. A tápcsatlakozó bolondbiztos kialakítással rendelkezik. Csatlakoztassa a tápegység kábelét a tápcsatlakozóhoz a megfelelő irányban. A 12V-os tápcsatlakozó főként a CPU-t látja el árammal. Ha a 12V-os tápcsatlakozó nincs csatlakoztatva, a számítógép nem indul el.
A bővítési követelmények teljesítése érdekében ajánlott nagy energiafogyasztású (500 W vagy nagyobb) tápegységet használni. Ha nem a szükséges energiát biztosító tápegységet használ, az instabil vagy nem indítható rendszerhez vezethet.
ATX_12V1:
| Csatlakozó száma | Definíció |
| 1 | GND |
| 2 | GND |
| 3 | +12V |
| 4 | +12V |
ATX_12V:
| Csatlakozó száma | Definíció | Csatlakozó száma | Definíció |
| 1 | GND (csak 2x4 tűs 12V esetén) | 5 | +12V (csak 2x4 tűs 12V esetén) |
| 2 | GND (csak 2x4 tűs 12V esetén) | 6 | +12V (csak 2x4 tűs 12V esetén) |
| 3 | GND | 7 | +12V |
| 4 | GND | 8 | +12V |
ATX:
| Csatlakozó száma | Definíció | Csatlakozó száma | Definíció |
| 1 | 3.3V | 13 | 3.3V |
| 2 | 3.3V | 14 | -12V |
| 3 | GND | 15 | GND |
| 4 | +5V | 16 | PS_ON (soft On/Off) |
| 5 | GND | 17 | GND |
| 6 | +5V | 18 | GND |
| 7 | GND | 19 | GND |
| 8 | Power Good | 20 | NC |
| 9 | 5VSB (stand by +5V) | 21 | +5V |
| 10 | +12V | 22 | +5V |
| 11 | +12V (csak 2x12 tűs ATX esetén) | 23 | +5V (csak 2x12 tűs ATX esetén) |
| 12 | 3.3V (csak 2x12 tűs ATX esetén) | 24 | GND (csak 2x12 tűs ATX esetén) |
3/4) CPU_FAN/SYS_FAN1/2/3/4 (Ventilátor csatlakozók)
Az alaplapon lévő összes ventilátor csatlakozó 4 tűs. A legtöbb ventilátor csatlakozó bolondbiztos kialakítással rendelkezik. Amikor ventilátorkábelt csatlakoztat, ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz fordulatszám-szabályozási kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtőt beszerelni a házba.
| Csatlakozó száma | Definíció |
| 1 | GND |
| 2 | Feszültség-fordulatszám szabályozás |
| 3 | Érzékelés |
| 4 | PWM fordulatszám szabályozás |
- SYS_FAN5_PUMP/SYS_FAN6_PUMP (Rendszerventilátor/vízhűtő szivattyú csatlakozók)
A ventilátor-/szivattyúcsatlakozók 4 tűsek. A legtöbb ventilátor csatlakozó bolondbiztos kialakítással rendelkezik. Amikor ventilátorkábelt csatlakoztat, ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz fordulatszám-szabályozási kialakítású ventilátor használata szükséges. Az optimális hőelvezetés érdekében ajánlott egy rendszerhűtőt beszerelni a házba. A csatlakozó fordulatszám-szabályozást biztosít a vízhűtő szivattyúhoz is, további információkért lásd a "BIOS beállítás," "Smart Fan 6" című fejezetet.
![]()
| Csatlakozó száma | Definíció |
| 1 | GND |
| 2 | Feszültség-fordulatszám szabályozás |
| 3 | Érzékelés |
| 4 | PWM fordulatszám szabályozás |
- CPU_OPT (Vízhűtéses CPU ventilátor csatlakozó)
A ventilátor csatlakozó 4 tűs, és bolondbiztos kialakítással rendelkezik. A legtöbb ventilátor csatlakozó bolondbiztos kialakítással rendelkezik. Amikor ventilátorkábelt csatlakoztat, ügyeljen arra, hogy a megfelelő irányban csatlakoztassa (a fekete csatlakozókábel a földelő vezeték). A fordulatszám-szabályozási funkcióhoz fordulatszám-szabályozási kialakítású ventilátor használata szükséges.
![]()
| Csatlakozó | CPU_FAN | SYS_FAN1~4 | SYS_FAN5/6_PUMP | CPU_OPT |
| Maximális áramerősség | 2A | 2A | 2A | 2A |
| Maximális teljesítmény | 24W | 24W | 24W | 24W |
- Győződjön meg róla, hogy a ventilátorkábeleket a ventilátorcsatlakozókhoz csatlakoztatta, hogy megakadályozza a CPU és a rendszer túlmelegedését. A túlmelegedés a CPU károsodásához vezethet, vagy a rendszer lefagyhat.
- Ezek a ventilátorcsatlakozók nem konfigurációs jumperblokkok. Ne helyezzen jumper sapkát a csatlakozókra.
- EC_TEMP1/EC_TEMP2 (hőmérséklet-érzékelő csatlakozók)
A hőmérséklet érzékeléséhez csatlakoztassa a termisztorkábeleket a csatlakozókhoz.
![]()
| Csatlakozó száma | Meghatározás |
| 1 | ÉRZÉKELŐ BEMENET |
| 2 | GND |
- D_LED1/D_LED2 (címezhető LED szalag csatlakozók)
A csatlakozók használhatók szabványos 5050 címezhető LED szalag csatlakoztatására, maximum 5A (5V) teljesítményfelvétellel és maximum 1000 LED-del.
![]()
| Csatlakozó száma | Meghatározás |
| 1 | V (5V) |
| 2 | Adat |
| 3 | Nincs csatlakozó |
| 4 | GND |
Csatlakoztassa a címezhető LED szalagot a csatlakozóhoz. A LED szalag tápcsatlakozójának (a csatlakozón háromszöggel jelölve) a címezhető LED szalag csatlakozó 1-es lábához kell csatlakoznia. A helytelen csatlakoztatás a LED szalag károsodásához vezethet.
- LED_CPU (CPU hűtő LED szalag/RGB LED szalag csatlakozó)
A csatlakozó használható CPU hűtő LED szalag vagy szabványos 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására, maximum 2A (12V) teljesítményfelvétellel és maximum 2 méter hosszúsággal.
![]()
| Csatlakozó száma | Meghatározás |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Csatlakoztassa a CPU hűtő LED szalagot/RGB LED szalagot a csatlakozóhoz. A LED szalag tápcsatlakozójának (a csatlakozón háromszöggel jelölve) ennek a csatlakozónak az 1-es lábához (12V) kell csatlakoznia. A helytelen csatlakoztatás a LED szalag károsodásához vezethet.
A LED szalag lámpáinak be-/kikapcsolásához látogassa meg a GIGABYTE weboldalának "Egyedi funkciók" oldalát.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
- LED_C1/LED_C2 (RGB LED szalag csatlakozók)
A csatlakozók használhatók szabványos 5050 RGB LED szalag (12V/G/R/B) csatlakoztatására, maximum 2A (12V) teljesítményfelvétellel és maximum 2 méter hosszúsággal.
![]()
| Csatlakozó száma | Meghatározás |
| 1 | 12V |
| 2 | G |
| 3 | R |
| 4 | B |
Csatlakoztassa az RGB LED szalag hosszabbítókábel egyik végét a csatlakozóhoz, a másik végét pedig az RGB LED szalaghoz. A hosszabbítókábel fekete vezetékének (a csatlakozón háromszöggel jelölve) ennek a csatlakozónak az 1-es lábához (12V) kell csatlakoznia. A hosszabbítókábel másik végén lévő 12V-os lábnak (nyíllal jelölve) a LED szalag 12V-jával kell egy vonalban lennie. Legyen óvatos a LED szalag csatlakoztatási irányával; a helytelen csatlakoztatás a LED szalag károsodásához vezethet.
A LED szalag lámpáinak be-/kikapcsolásához látogassa meg a GIGABYTE weboldalának "Egyedi funkciók" oldalát.
Az eszközök telepítése előtt feltétlenül kapcsolja ki az eszközöket és a számítógépet. Húzza ki a tápkábelt a konnektorból, hogy elkerülje az eszközök károsodását.
- SATA3 0/1/2/3/4/5 (SATA 6Gb/s csatlakozók)
A SATA csatlakozók megfelelnek a SATA 6Gb/s szabványnak, és kompatibilisek a SATA 3Gb/s és SATA 1.5Gb/s szabványokkal. Mindegyik SATA csatlakozó egyetlen SATA eszközt támogat. A SATA csatlakozók támogatják a RAID 0, RAID 1 és RAID 10 konfigurációkat. A RAID tömb konfigurálásához tekintse meg a "RAID készlet konfigurálása" fejezetet.
![]()
| Csatlakozó száma | Meghatározás |
| 1 | GND |
| 2 | TXP |
| 3 | TXN |
| 4 | GND |
| 5 | RXN |
| 6 | RXP |
| 7 | GND |
A SATA portok hot-plug funkciójának engedélyezéséhez olvassa el a "BIOS beállítás," "Beállítások/IO portok/SATA konfiguráció" fejezetet a további információkért.
- M2A_CPU/M2B_SB/M2C_SB (M.2 Socket 3 csatlakozók)
Az M.2 csatlakozók támogatják az M.2 SATA SSD-ket vagy az M.2 PCIe SSD-ket, és támogatják a RAID konfigurációt. Kérjük, vegye figyelembe, hogy egy M.2 PCIe SSD nem használható RAID készlet létrehozására sem egy M.2 SATA SSD-vel, sem egy SATA merevlemezzel. A RAID tömb konfigurálásához tekintse meg a "RAID készlet konfigurálása" fejezetet.
![]()
Kövesse az alábbi lépéseket az M.2 SSD helyes telepítéséhez az M.2 csatlakozóba.
1. lépés:
Keresse meg azt az M.2 csatlakozót, ahová az M.2 SSD-t telepíti, egy csavarhúzóval lazítsa meg a hűtőbordán lévő csavart, majd távolítsa el a hűtőbordát. Távolítsa el a védőfóliát az M.2 csatlakozón lévő hővezető párnáról.
2. lépés:
Keresse meg a megfelelő rögzítőfuratot az M.2 SSD meghajtó hosszának megfelelően. Szükség esetén helyezze át a távtartót a kívánt rögzítőfuratba. Helyezze be az M.2 SSD-t az M.2 csatlakozóba egy szögben.
3. lépés:
Nyomja le az M.2 SSD-t, majd a mellékelt csavarral rögzítse a csatlakozóban. Helyezze vissza a hűtőbordát, és rögzítse az eredeti furatba. A hűtőborda visszahelyezése előtt távolítsa el a védőfóliát a hűtőborda aljáról.
Telepítési tudnivalók az M.2 és SATA csatlakozókhoz:
A SATA csatlakozók elérhetőségét befolyásolhatja az M.2 foglalatokba telepített eszköz típusa. Az M2C_SB csatlakozó sávszélességet oszt meg a SATA3 4, 5 csatlakozókkal. A részletekért tekintse meg az alábbi táblázatokat.
- F_PANEL (előlapi csatlakozó)
Csatlakoztassa a házon lévő bekapcsoló gombot, a reset gombot, a hangszórót, a házbetörés-érzékelő kapcsolót/érzékelőt és a rendszer állapotjelzőjét ehhez a csatlakozóhoz az alábbi lábkiosztás szerint. Csatlakoztatás előtt vegye figyelembe a pozitív és negatív lábakat.
![]()
- PLED/PWR_LED (tápellátás LED):
![]()
Csatlakozik a ház előlapján lévő tápellátásjelzőhöz. A LED világít, amikor a rendszer működik. A LED nem világít, amikor a rendszer S3/S4 alvó állapotban van, vagy ki van kapcsolva (S5).
- PW (bekapcsoló gomb): Csatlakozik a ház előlapján lévő bekapcsoló gombhoz. Beállíthatja, hogyan kapcsolja ki a rendszert a bekapcsoló gombbal (további információkért olvassa el a "BIOS beállítás," "Beállítások\Platform energiaellátás" fejezetet).
- SPEAK (hangszóró): Csatlakozik a ház előlapján lévő hangszóróhoz. A rendszer sípoló kóddal jelenti a rendszerindítási állapotot. Egyetlen rövid sípoló hang hallható, ha a rendszerindításkor nem észlel problémát.
- HD (merevlemez aktivitás LED): Csatlakozik a ház előlapján lévő merevlemez aktivitás LED-hez. A LED világít, amikor a merevlemez adatokat olvas vagy ír.
- RES (reset gomb): Csatlakozik a ház előlapján lévő reset gombhoz. Nyomja meg a reset gombot a számítógép újraindításához, ha a számítógép lefagy, és nem tud normál újraindítást végrehajtani.
- CI (házbetörés csatlakozó): Csatlakozik a házbetörés-érzékelő kapcsolóhoz/érzékelőhöz a házon, amely érzékeli, ha a ház fedelét eltávolították. Ehhez a funkcióhoz olyan ház szükséges, amely rendelkezik házbetörés-érzékelő kapcsolóval/érzékelővel.
- NC: Nincs kapcsolat.
Az előlapi panel kialakítása a háztól függően eltérő lehet. Az előlapi modul főként egy bekapcsoló gombból, egy reset gombból, egy tápfeszültség LED-ből, egy merevlemez tevékenység LED-ből, egy hangszóróból stb. áll. Amikor a ház előlapi modulját ehhez a csatlakozóhoz csatlakoztatja, győződjön meg arról, hogy a vezetékek kiosztása és a csatlakozók kiosztása helyesen illeszkedik.
- F_AUDIO (Előlapi audio csatlakozó)
Az előlapi audio csatlakozó támogatja a High Definition audio (HD) szabványt. Ehhez a csatlakozóhoz csatlakoztathatja a ház előlapi audio modulját. Győződjön meg arról, hogy a modul csatlakozójának vezetékkiosztása megegyezik az alaplap csatlakozójának lábkiosztásával. A modul csatlakozójának és az alaplap csatlakozójának helytelen összekapcsolása a készülék működésképtelenségét vagy akár károsodását is okozhatja.
![előlapi audio csatlakozó]()
| Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció |
| 1 | MIC2_L | 6 | Sense |
| 2 | GND | 7 | FAUDIO_JD |
| 3 | MIC2_R | 8 | Nincs csatlakozó |
| 4 | NC | 9 | LINE2_L |
| 5 | LINE2_R | 10 | Sense |
Egyes házak olyan előlapi audio modult kínálnak, amelyen minden vezetéken különálló csatlakozók vannak, nem pedig egyetlen csatlakozó. Az eltérő vezetékkiosztású előlapi audio modul csatlakoztatásával kapcsolatban forduljon a ház gyártójához.
- F_U32C (USB Type-C ® csatlakozó USB 3.2 Gen 2 támogatással)
A csatlakozó megfelel az USB 3.2 Gen 2 specifikációnak, és egy USB-portot tud biztosítani.
![USB Type-C csatlakozó]()
| Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció |
| 1 | VBUS | 8 | CC1 | 15 | RX2+ |
| 2 | TX1+ | 9 | SBU1 | 16 | RX2- |
| 3 | TX1- | 10 | SBU2 | 17 | GND |
| 4 | GND | 11 | VBUS | 18 | D- |
| 5 | RX1+ | 12 | TX2+ | 19 | D+ |
| 6 | RX1- | 13 | TX2- | 20 | CC2 |
| 7 | VBUS | 14 | GND |
- F_U32_1/F_U32_2 (USB 3.2 Gen 1 csatlakozók)
A csatlakozók megfelelnek az USB 3.2 Gen 1 és az USB 2.0 specifikációjának, és mindegyik csatlakozó két USB-portot tud biztosítani. A két USB 3.2 Gen 1 portot biztosító opcionális 3,5"-es előlap megvásárlásához forduljon a helyi forgalmazóhoz.
![USB 3.2 Gen 1 csatlakozók]()
| Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció |
| 1 | VBUS | 8 | D1- | 15 | SSTX2- |
| 2 | SSRX1- | 9 | D1+ | 16 | GND |
| 3 | SSRX1+ | 10 | NC | 17 | SSRX2+ |
| 4 | GND | 11 | D2+ | 18 | SSRX2- |
| 5 | SSTX1- | 12 | D2- | 19 | VBUS |
| 6 | SSTX1+ | 13 | GND | 20 | Nincs csatlakozó |
| 7 | GND | 14 | SSTX2+ |
- F_USB1/F_USB2 (USB 2.0/1.1 csatlakozók)
A csatlakozók megfelelnek az USB 2.0/1.1 specifikációnak. Mindegyik USB-csatlakozó egy opcionális USB-keret segítségével két USB-portot tud biztosítani. Az opcionális USB-keret megvásárlásához forduljon a helyi forgalmazóhoz.
![USB 2.0/1.1 csatlakozók]()
| Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció |
| 1 | Tápellátás (5V) | 6 | USB DY+ |
| 2 | Tápellátás (5V) | 7 | GND |
| 3 | USB DX- | 8 | GND |
| 4 | USB DY- | 9 | Nincs csatlakozó |
| 5 | USB DX+ | 10 | NC |
- Ne csatlakoztassa az IEEE 1394 keret (2x5 tűs) kábelét az USB 2.0/1.1 csatlakozóhoz.
- Az USB-keret beszerelése előtt feltétlenül kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból, hogy elkerülje az USB-keret károsodását.
- TPM (Trusted Platform Module Header)
Ehhez a csatlakozóhoz TPM-et (Trusted Platform Module) csatlakoztathat.
![TPM (Trusted Platform Module) csatlakozó]()
| Csatlakozó száma. | Definíció | Csatlakozó száma. | Definíció |
| 1 | LAD0 | 7 | LAD3 |
| 2 | VCC3 | 8 | GND |
| 3 | LAD1 | 9 | LFRAME |
| 4 | Nincs csatlakozó | 10 | NC |
| 5 | LAD2 | 11 | SERIRQ |
| 6 | LCLK | 12 | LRESET |
- CLR_CMOS (Clear CMOS Jumper)
Ezzel a jumperrel törölheti a BIOS-konfigurációt, és visszaállíthatja a CMOS-értékeket a gyári alapértékekre. A CMOS-értékek törléséhez használjon egy fém tárgyat, például egy csavarhúzót, és néhány másodpercig érintse meg a két csatlakozót.
Nyitva: Normál
Rövidre zárva: CMOS-értékek törlése
- A CMOS-értékek törlése előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt a konnektorból.
- A rendszer újraindítása után lépjen be a BIOS Setup menübe a gyári alapértékek betöltéséhez (válassza a Load Optimized Defaults (Optimalizált alapértékek betöltése) lehetőséget), vagy manuálisan konfigurálja a BIOS-beállításokat (a BIOS-konfigurációkhoz lásd a "BIOS Setup" fejezetet).
- BAT (Akkumulátor)
Az akkumulátor biztosítja az energiát a CMOS-ban lévő értékek (például a BIOS-konfigurációk, a dátum és az idő információk) megőrzéséhez, amikor a számítógép ki van kapcsolva. Cserélje ki az akkumulátort, amikor az akkumulátor feszültsége alacsony, F_USB30 3 szintre esik, különben a CMOS-értékek pontatlanok lehetnek, vagy elveszhetnek.
A CMOS-értékeket az akkumulátor eltávolításával törölheti:
- Kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
- Óvatosan vegye ki az akkumulátort az akkumulátortartóból, és várjon egy percet. (Vagy használjon egy fém tárgyat, például egy csavarhúzót, hogy 5 másodpercig rövidre zárja az akkumulátortartó pozitív és negatív kapcsait.)
- Helyezze vissza az akkumulátort.
- Dugja be a tápkábelt, és indítsa újra a számítógépet.
- Az akkumulátor cseréje előtt mindig kapcsolja ki a számítógépet, és húzza ki a tápkábelt.
- Cserélje ki az akkumulátort egy azonos típusú akkumulátorra. Az eszközök károsodhatnak, ha az akkumulátort nem megfelelő modellel cseréli ki.
- Lépjen kapcsolatba a vásárlás helyével vagy a helyi kereskedővel, ha nem tudja saját maga kicserélni az akkumulátort, vagy bizonytalan az akkumulátor modelljét illetően.
- Az akkumulátor behelyezésekor figyelje meg az akkumulátor pozitív (+) és negatív (-) oldalának tájolását (a pozitív oldalnak felfelé kell néznie).
- A használt akkumulátorokat a helyi környezetvédelmi előírásoknak megfelelően kell kezelni.
- CPU/DRAM/VGA/BOOT (állapotjelző LED-ek)
Az állapotjelző LED-ek azt mutatják, hogy a CPU, a memória, a grafikus kártya és az operációs rendszer megfelelően működik-e a rendszer bekapcsolása után. Ha a CPU/DRAM/VGA LED világít, az azt jelenti, hogy a megfelelő eszköz nem működik megfelelően; ha a BOOT LED világít, az azt jelenti, hogy még nem lépett be az operációs rendszerbe.
![]()
CPU: CPU állapotjelző LED
DRAM: Memória állapotjelző LED
VGA: Grafikus kártya állapotjelző LED
BOOT: Operációs rendszer állapotjelző LED
- THB_C (Thunderbolt ™ bővítőkártya-csatlakozó)
Ez a csatlakozó egy GIGABYTE Thunderbolt
![]()
![]()
Thunderbolt ™ bővítőkártyát támogat.
BIOS beállítása
A BIOS (Basic Input and Output System – Alapvető bemeneti és kimeneti rendszer) a rendszer hardverparamétereit rögzíti az alaplapon található CMOS-ban. Főbb funkciói közé tartozik a bekapcsolás utáni önteszt (POST) elvégzése a rendszerindítás során, a rendszerparaméterek mentése és az operációs rendszer betöltése stb. A BIOS tartalmaz egy BIOS Setup programot, amely lehetővé teszi a felhasználó számára, hogy módosítsa az alapvető rendszerkonfigurációs beállításokat, vagy aktiváljon bizonyos rendszerfunkciókat. Ha a tápfeszültség ki van kapcsolva, az alaplapon lévő akkumulátor biztosítja a szükséges tápfeszültséget a CMOS számára, hogy a konfigurációs értékek a CMOS-ban maradjanak.
A BIOS Setup program eléréséhez nyomja meg a <Delete> billentyűt a POST során, amikor a tápfeszültség be van kapcsolva. A BIOS frissítéséhez használja a GIGABYTE Q-Flash vagy @BIOS segédprogramot.
- A Q-Flash lehetővé teszi a felhasználó számára a BIOS gyors és egyszerű frissítését vagy biztonsági mentését az operációs rendszerbe való belépés nélkül.
- A @BIOS egy Windows-alapú segédprogram, amely megkeresi és letölti a BIOS legújabb verzióját az internetről, és frissíti a BIOS-t.
- Mivel a BIOS frissítése potenciálisan kockázatos, ha nem tapasztal problémákat a BIOS jelenlegi verziójának használata közben, javasoljuk, hogy ne frissítse a BIOS-t. A BIOS frissítését körültekintően végezze. A nem megfelelő BIOS-frissítés a rendszer meghibásodásához vezethet.
- Javasoljuk, hogy ne változtassa meg az alapértelmezett beállításokat (hacsak nem szükséges), hogy elkerülje a rendszer instabilitását vagy egyéb váratlan eredményeket. A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét okozhatja. Ha ez bekövetkezik, próbálja meg törölni a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre. (A CMOS-értékek törlésének módját lásd a fejezet "Optimalizált alapértékek betöltése" című szakaszában, vagy az akkumulátor/CMOS törlő jumper leírásában a hardvertelepítési fejezetben.)
Indítóképernyő
A következő indítóképernyő jelenik meg a számítógép indításakor.
Két különböző BIOS-mód létezik, amint az alább látható, és az <F2> billentyűvel válthat a két mód között. Az Easy Mode lehetővé teszi a felhasználók számára, hogy gyorsan megtekintsék a jelenlegi rendszerinformációikat, vagy módosításokat végezzenek az optimális teljesítmény érdekében. Easy Mode módban az egérrel mozoghat a konfigurációs elemek között. Az Advanced Mode részletes BIOS-beállításokat kínál. A billentyűzeten található nyílbillentyűkkel mozoghat az elemek között, és az <Enter> billentyűt lenyomva elfogadhatja vagy beléphet egy almenübe. Vagy használhatja az egerét a kívánt elem kiválasztásához.
- Ha a rendszer nem stabil a szokásos módon, válassza a Load Optimized Defaults elemet, hogy a rendszert az alapértelmezett beállításaira állítsa.
- A fejezetben leírt BIOS Setup menük csak tájékoztató jellegűek, és a BIOS verziójától függően eltérhetnek.
A főmenü
Advanced Mode funkciógombok
| <←><→> | A kijelölősáv áthelyezése egy beállítási menü kiválasztásához |
| <↓><↑> | A kijelölősáv áthelyezése egy konfigurációs elem kiválasztásához egy menüben |
| <Enter>/Dupla kattintás | Parancs végrehajtása vagy belépés egy menübe |
| < + >/<Page Up> | A numerikus érték növelése vagy változtatások végrehajtása |
| < - >/<Page Down> | A numerikus érték csökkentése vagy változtatások végrehajtása |
| <F1> | A funkciógombok leírásának megjelenítése |
| <F2> | Átváltás Easy Mode módba |
| <F3> | A jelenlegi BIOS-beállítások mentése egy profilba |
| <F4> | A BIOS-beállítások betöltése egy korábban létrehozott profilból |
| <F5> | Az aktuális almenük előző BIOS-beállításainak visszaállítása |
| <F6> | A Smart Fan 6 képernyő megjelenítése |
| <F7> | Az aktuális almenük optimalizált BIOS alapértelmezett beállításainak betöltése |
| <F8> | Hozzáférés a Q-Flash segédprogramhoz |
| <F10> | Az összes módosítás mentése és a BIOS Setup programból való kilépés |
| <F11> | Átváltás a Favorites almenüre |
| <F12> | A jelenlegi képernyő rögzítése képként és mentése az USB-meghajtóra |
| <Insert> | Kedvenc opció hozzáadása vagy eltávolítása |
| <Ctrl>+<S> | Információk megjelenítése a telepített memóriáról |
| <Esc> | Főmenü: Kilépés a BIOS Setup programból Almenük: Kilépés az aktuális almenüből |
Smart Fan 6
Az <F6> funkciógombbal gyorsan átválthat erre a képernyőre. Ezen a képernyőn konfigurálhatja az egyes ventilátorfejlécekhez kapcsolódó ventilátorsebesség-beállításokat, vagy figyelheti a rendszer/CPU hőmérsékletét.
TUNE ALL
Lehetővé teszi a jelenlegi beállítások alkalmazását az összes ventilátorfejlécen.
Temperature
Megjeleníti a kiválasztott célterület aktuális hőmérsékletét.
Fan Speed
Megjeleníti az aktuális ventilátor-/szivattyúsebességeket.
Flow Rate
Megjeleníti a vízhűtő rendszer áramlási sebességét. A funkció váltásához nyomja meg az <Enter> billentyűt a Fan Speed (Ventilátor sebessége) ponton.
FAN Speed Control
Lehetővé teszi annak meghatározását, hogy engedélyezi-e a ventilátorsebesség-szabályozási funkciót, és beállíthatja a ventilátor sebességét.
| Normal | Lehetővé teszi, hogy a ventilátor a hőmérséklettől függően különböző sebességgel működjön. A ventilátor sebességét a System Information Viewer segítségével állíthatja be a rendszer követelményei alapján. (Alapértelmezett) |
| Silent | Lehetővé teszi, hogy a ventilátor alacsony sebességgel működjön. |
| Manual | Lehetővé teszi a görbe csomópontjainak húzásával a ventilátor sebességének beállítását. Vagy használhatja az EZ Tuning funkciót. A csomópont pozíciójának beállítása után nyomja meg az Apply gombot a görbe meredekségének automatikus kiszámításához. |
| Full Speed | Lehetővé teszi, hogy a ventilátor teljes sebességgel működjön. |
Fan Control Use Temperature Input
Lehetővé teszi a ventilátorsebesség-szabályozás referenciahőmérsékletének kiválasztását.
Temperature Interval
Lehetővé teszi a ventilátor sebességének változásához szükséges hőmérséklet-intervallum kiválasztását.
FAN/PUMP Control Mode
| Auto | Lehetővé teszi, hogy a BIOS automatikusan felismerje a telepített ventilátor típusát, és beállítsa az optimális vezérlési módot. (Alapértelmezett) |
| Voltage | A feszültség mód 3 tűs ventilátorhoz/szivattyúhoz ajánlott. |
| PWM | A PWM mód 4 tűs ventilátorhoz/szivattyúhoz ajánlott. |
FAN/PUMP Stop
Engedélyezi vagy letiltja a ventilátor/szivattyú leállítási funkcióját. A hőmérsékletkorlátot a hőmérsékleti görbe segítségével állíthatja be. A ventilátor vagy a szivattyú leáll, ha a hőmérséklet alacsonyabb, mint a korlát. (Alapértelmezett: Letiltva)
FAN/PUMP Mode
Lehetővé teszi a ventilátor üzemmódjának beállítását.
| Slope | Lineárisan állítja be a ventilátor sebességét a hőmérséklet alapján. (Alapértelmezett) |
| Stair | Lépcsőzetesen állítja be a ventilátor sebességét a hőmérséklet alapján. |
FAN/PUMP Fail Warning
Lehetővé teszi, hogy a rendszer figyelmeztető hangot adjon ki, ha a ventilátor/szivattyú nincs csatlakoztatva, vagy meghibásodik. Ebben az esetben ellenőrizze a ventilátor/szivattyú állapotát vagy a ventilátor/szivattyú csatlakozását. (Alapértelmezett: Letiltva)
Save Fan Profile
Ez a funkció lehetővé teszi a jelenlegi beállítások mentését egy profilba. A profilt mentheti a BIOS-ba, vagy kiválaszthatja a Select File in HDD/FDD/USB lehetőséget a profil mentéséhez a tárolóeszközre.
Load Fan Profile
Ez a funkció lehetővé teszi egy korábban mentett BIOS-profil betöltését a BIOS-beállítások újrakonfigurálásának fáradalma nélkül. Vagy kiválaszthatja a Select File in HDD/FDD/USB lehetőséget egy profil betöltéséhez a tárolóeszközről.
Kedvencek (F11)
Állítsa be a gyakran használt beállításokat kedvenceinek, és az <F11> billentyűvel gyorsan átválthat arra az oldalra, ahol az összes kedvenc beállítása található. Kedvenc opció hozzáadásához vagy eltávolításához lépjen az eredeti oldalára, és nyomja meg az <Insert> gombot az opción. Az opciót egy csillaggal jelölik, ha "kedvencként" van beállítva.
Tweaker
A rendszer stabilitása az elvégzett túlhajtási/túlfeszültség beállításokkal függ a teljes rendszer konfigurációjától. A helytelen túlhajtás/túlfeszültség károsíthatja a CPU-t, a lapkakészletet vagy a memóriát, és csökkentheti ezen alkatrészek élettartamát. Ez az oldal csak haladó felhasználók számára készült, és javasoljuk, hogy ne módosítsa az alapértelmezett beállításokat a rendszer instabilitásának vagy más váratlan eredmények elkerülése érdekében. (A beállítások nem megfelelő módosítása a rendszer indításának sikertelenségét eredményezheti. Ha ez előfordul, törölje a CMOS-értékeket, és állítsa vissza a táblát az alapértelmezett értékekre.)
CPU Clock Control
Lehetővé teszi a CPU alap órajelének manuális beállítását 1 MHz-es lépésekben. (Alapértelmezett: Auto)
Erősen ajánlott, hogy a CPU frekvenciáját a CPU specifikációinak megfelelően állítsa be.
Spread Spectrum Control
Engedélyezi vagy letiltja a CPU/PCIe Spread Spectrum funkciót. (Alapértelmezett: Auto)
CPU Ratio Mode (Megjegyzés)
Lehetővé teszi a magarány beállítását az összes CPU-maghoz vagy az egyes magokhoz. (Alapértelmezett: All cores)
CCD0 CCX0/1 Ratio (Megjegyzés)
Lehetővé teszi a magarány manuális beállítását a CPU CCX0, 1 magjaihoz. Ez az elem csak akkor konfigurálható, ha a CPU Ratio Mode beállítása Per CCX. (Alapértelmezett: Auto)
CPU Clock Ratio
Lehetővé teszi a beépített CPU órajel arányának módosítását. Az állítható tartomány a beépített CPU-tól függ.
GFX Clock Frequency (Megjegyzés)
Lehetővé teszi a GPU frekvenciájának módosítását. A GFX Clock Frequency beállítások módosítása után győződjön meg róla, hogy beállította a GFX Core Voltage beállításokat. (Alapértelmezett: Auto)
MEGJEGYZÉS: Az állítható tartomány a beépített CPU-tól függ. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást.
GFX Core Voltage (Megjegyzés)
Lehetővé teszi a GPU feszültségének módosítását. (Alapértelmezett: Auto)
MEGJEGYZÉS: Az állítható tartomány a beépített CPU-tól függ. Az Auto lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást.
- Advanced CPU Settings
Core Performance Boost (Megjegyzés)
Lehetővé teszi annak meghatározását, hogy engedélyezze-e a Core Performance Boost (CPB) technológiát, amely egy CPU teljesítménynövelő technológia. (Alapértelmezett: Auto)
(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
SVM Mode
A virtualizációs technológiával továbbfejlesztett virtualizáció lehetővé teszi, hogy egy platform több operációs rendszert és alkalmazást futtasson független partíciókban. A virtualizációval egy számítógépes rendszer több virtuális rendszerként is működhet. (Alapértelmezett: Disabled)
AMD Cool&Quiet function
| Enabled | Lehetővé teszi, hogy az AMD Cool'n'Quiet illesztőprogram dinamikusan beállítsa a CPU órajelét és a VID-et, hogy csökkentse a számítógép hőleadását és energiafogyasztását. (Alapértelmezett) |
| Disabled | Letiltja ezt a funkciót. |
PPC Adjustment (Megjegyzés 1)
Lehetővé teszi a CPU PState rögzítését. (Alapértelmezett: PState 0)
Global C-state Control (Megjegyzés 1)
Lehetővé teszi annak meghatározását, hogy a CPU belépjen-e C állapotokba. Ha engedélyezve van, a CPU mag frekvenciája csökken a rendszer leállítási állapotában az energiafogyasztás csökkentése érdekében. (Alapértelmezett: Auto)
Power Supply Idle Control (Megjegyzés 1)
Engedélyezi vagy letiltja a Package C6 State funkciót.
| Typical Current Idle | Letiltja ezt a funkciót. |
| Low Current Idle | Engedélyezi ezt a funkciót. |
| Auto | Lehetővé teszi a BIOS számára, hogy automatikusan konfigurálja ezt a beállítást. (Alapértelmezett) |
CCD Control (Megjegyzés 1)
Beállítja a használandó CCD-k számát. (Alapértelmezett: Auto)
Downcore Control
Lehetővé teszi a engedélyezendő CPU-magok számának kiválasztását (a CPU-magok száma a CPU-tól függően változhat). (Alapértelmezett: Auto)
SMT Mode
Lehetővé teszi a CPU Simultaneous Multi-Threading technológiájának engedélyezését vagy letiltását. (Alapértelmezett: Auto)
CPPC (Megjegyzés 1)
Engedélyezi vagy letiltja a CPPC funkciót. (Alapértelmezett: Auto)
CPPC Preferred Cores(Megjegyzés 1)
Engedélyezi vagy letiltja a CPPC Preferred Cores funkciót. (Alapértelmezett: Auto)
Active OC Tuner (Megjegyzés 2)
Engedélyezi vagy letiltja az Active OC Tuner funkciót. (Alapértelmezett: Disabled)
Extreme Memory Profile (X.M.P.)(Megjegyzés 2)
Lehetővé teszi a BIOS számára, hogy beolvassa az SPD adatokat az XMP memória modul(ok)on a memória teljesítményének növelése érdekében, ha engedélyezve van.
| Disabled | Letiltja ezt a funkciót. (Alapértelmezett) |
| Profile1 | A Profile 1 beállításait használja. |
| Profile2 (Megjegyzés 2) | A Profile 2 beállításait használja. |
XMP High Frequency Support(Megjegyzés 2)
Lehetővé teszi a nagyfrekvenciás memória kompatibilitási szintjének kiválasztását. Ez az elem csak akkor konfigurálható, ha az Extreme Memory Profile (X.M.P.) beállítása Profile1 vagy Profile2. (Alapértelmezett: Auto)
System Memory Multiplier
Lehetővé teszi a rendszer memória szorzójának beállítását. Az Auto a memória szorzóját a memória SPD adatai szerint állítja be. (Alapértelmezett: Auto)
FCLK Frequency
Lehetővé teszi az FCLK frekvencia beállítását. A lehetőségek: Auto (alapértelmezett), 667MHz~4000MHz.
UCLK Mode
Lehetővé teszi az UCLK mód megadását. (Alapértelmezett: Auto)
(Megjegyzés 1) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
(Megjegyzés 2) Ez az elem csak akkor jelenik meg, ha olyan CPU-t és memória modult telepít, amely támogatja ezt a funkciót.
- Advanced Memory Settings
- Memory Subtimings
↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
Ezek a szakaszok memória időzítési beállításokat tartalmaznak. Megjegyzés: A rendszer instabillá válhat, vagy nem indul el a memória időzítéseinek módosítása után. Ha ez előfordul, állítsa vissza a táblát az alapértelmezett értékekre az optimalizált alapértelmezett értékek betöltésével vagy a CMOS értékek törlésével. - SPD Info
Megjeleníti a beépített memória információit.
Power Down Enable
Engedélyezi vagy letiltja a Power Down támogatást. (Alapértelmezett: Auto)
CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control (Megjegyzés) /VDDG Voltage Control (Megjegyzés)
Ezek az elemek lehetővé teszik a CPU Vcore és a memória feszültségek beállítását. - CPU/VRM Settings
Ez az almenü lehetővé teszi a Load-Line Calibration szint, a túlfeszültség elleni védelem szintje, a túláram elleni védelem szintje és a PWM fázisok konfigurálását.
(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
Beállítások
- Platform energiaellátás
AC BACK Meghatározza a rendszer állapotát a váltóáramú áramkimaradás utáni visszatéréskor.
Memória A rendszer a váltóáramú áramellátás visszatérésekor a legutolsó ismert ébrenléti állapotába tér vissza.
Mindig bekapcsolva A rendszer a váltóáramú áramellátás visszatérésekor bekapcsol.
Mindig kikapcsolva A rendszer kikapcsolva marad a váltóáramú áramellátás visszatérésekor. (Alapértelmezett)
ErP
Meghatározza, hogy a rendszer fogyasszon-e a legkevesebb energiát S5 (leállítási) állapotban. (Alapértelmezett: Letiltva) Megjegyzés: Ha ez az elem Engedélyezve értékre van állítva, az Ébresztés riasztással funkció nem lesz elérhető.
Kikapcsolás PWR-BTTN-nel
Konfigurálja a számítógép kikapcsolásának módját MS-DOS módban a bekapcsológomb használatával.
Azonnali kikapcsolás Nyomja meg a bekapcsológombot, és a rendszer azonnal kikapcsol. (Alapértelmezett)
Késleltetés 4 mp. Nyomja meg és tartsa lenyomva a bekapcsológombot 4 másodpercig a rendszer kikapcsolásához. Ha a bekapcsológombot 4 másodpercnél rövidebb ideig nyomja meg, a rendszer felfüggesztett módba lép.
Teljesítményterhelés
Engedélyezi vagy letiltja a próba terhelést. Ha a tápegység alacsony terhelés alatt van, egy önvédelmi funkció aktiválódik, ami a leállást vagy hibát okozza. Ha ez előfordul, állítsa Engedélyezve értékre. Az Automatikus (Auto) beállítás lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
Ébresztés riasztással
Meghatározza, hogy a rendszer egy kívánt időpontban bekapcsoljon-e. (Alapértelmezett: Letiltva) Ha engedélyezve van, állítsa be a dátumot és az időt az alábbiak szerint:
Ébresztés napja: Kapcsolja be a rendszert egy adott időpontban minden nap, vagy egy adott napon egy hónapon belül.
Ébresztés órája/perce/másodperce: Állítsa be azt az időpontot, amikor a rendszer automatikusan bekapcsol. Megjegyzés: A funkció használatakor kerülje az operációs rendszerből történő nem megfelelő leállítást vagy a váltóáramú áramellátás eltávolítását, mert a beállítások nem biztos, hogy érvényesek lesznek.
Nagy pontosságú eseményidőzítő
Engedélyezi vagy letiltja a nagy pontosságú eseményidőzítőt (HPET) az operációs rendszerben. (Alapértelmezett: Engedélyezve)
- IO portok
Kezdeti kijelző kimenet
Meghatározza a monitor kijelzőjének első indítását a telepített PCI Express grafikus kártyáról vagy az alaplapi grafikáról.
IGD Video (Megjegyzés) Beállítja az alaplapi grafikát elsődleges kijelzőként.
PCIe 1 Slot Beállítja a PCIEX16 bővítőhelyen lévő grafikus kártyát elsődleges kijelzőként. (Alapértelmezett)
PCIe 2 Slot Beállítja a PCIEX8 bővítőhelyen lévő grafikus kártyát elsődleges kijelzőként.
PCIe 3 Slot Beállítja a PCIEX4 bővítőhelyen lévő grafikus kártyát elsődleges kijelzőként.
Integrált grafika (Megjegyzés)
Engedélyezi vagy letiltja az alaplapi grafikus funkciót.
Auto A BIOS automatikusan engedélyezi vagy letiltja az alaplapi grafikát a telepített grafikus kártyától függően. (Alapértelmezett)
Forces Engedélyezi az alaplapi grafikát.
Disabled Letiltja az alaplapi grafikát.
UMA mód (Megjegyzés)
Adja meg az UMA módot.
Auto Lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett)
UMA meghatározott Beállítja az UMA Frame Buffer méretét.
UMA Auto Beállítja a kijelző felbontását.
UMA Game Optimized Beállítja a keretpufferméretet a teljes rendszermemória mérete alapján.
Ez az elem csak akkor konfigurálható, ha az Integrált grafika beállítása Forces.
UMA Frame Buffer mérete (Megjegyzés)
A keretpufferméret a rendszer teljes memóriájának az a mennyisége, amelyet kizárólag az alaplapi grafikus vezérlő számára osztanak ki. Az MS-DOS például csak ezt a memóriát használja a kijelzőhöz. A lehetőségek: Auto (alapértelmezett), 64M~2G. Ez az elem csak akkor konfigurálható, ha az UMA mód beállítása UMA Specified.
Kijelző felbontása (Megjegyzés)
Lehetővé teszi a kijelző felbontásának beállítását. A lehetőségek: Auto (alapértelmezett), 1920x1080 és alatta, 2560x1600, 3840x2160. Ez az elem csak akkor konfigurálható, ha az UMA mód beállítása UMA Auto.
HD Audio Controller
Engedélyezi vagy letiltja az alaplapi audio funkciót. (Alapértelmezett: Engedélyezve) Ha harmadik féltől származó bővítő audiokártyát szeretne telepíteni az alaplapi audio használata helyett, állítsa ezt az elemet Disabled értékre.
PCIEX16 Bifurcation
Lehetővé teszi annak meghatározását, hogy a PCIEX16 bővítőhely sávszélessége hogyan oszlik meg. Lehetőségek: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 (Megjegyzés) , PCIE 4x4 (Megjegyzés) . (Alapértelmezett: Auto)
Above 4G Decoding
Engedélyezi vagy letiltja a 64 bites eszközök dekódolását a 4 GB feletti címtartományban (csak akkor, ha a rendszere támogatja a 64 bites PCI dekódolást). Állítsa Engedélyezve értékre, ha egynél több fejlett grafikus kártya van telepítve, és az illesztőprogramjaik nem indíthatók el az operációs rendszerbe való belépéskor (a korlátozott 4 GB memóriacímtartomány miatt). (Alapértelmezett: Letiltva)
Re-Size BAR Support
Engedélyezi vagy letiltja a Resizable BAR támogatást. (Alapértelmezett: Letiltva)
F_U32C Gen Speed
Lehetővé teszi az F_U32C header működési módjának Gen 1 vagy Gen 2 (Megjegyzés) értékre állítását. A tényleges működési mód az egyes headerek hardverspecifikációjától függ. (Alapértelmezett: Auto)
Alaplapi LAN vezérlő
Engedélyezi vagy letiltja az alaplapi LAN funkciót. (Alapértelmezett: Engedélyezve) Ha harmadik féltől származó bővítő hálózati kártyát szeretne telepíteni az alaplapi LAN használata helyett, állítsa ezt az elemet Disabled értékre.
(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
Ipv4 PXE támogatás
Engedélyezi vagy letiltja az IPv4 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack iengedélyezve van.
Ipv4 HTTP támogatás
Engedélyezi vagy letiltja a HTTP boot támogatást az IPv4-hez. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv6 PXE támogatás
Engedélyezi vagy letiltja az IPv6 PXE támogatást. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
Ipv6 HTTP támogatás
Engedélyezi vagy letiltja a HTTP boot támogatást az IPv6-hoz. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van.
PXE boot várakozási idő
Lehetővé teszi annak konfigurálását, hogy mennyi ideig várjon, mielőtt megnyomhatná az <Esc> billentyűt a PXE boot megszakításához. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 0)
Média észlelési száma
Lehetővé teszi a média jelenlétének ellenőrzésének számának beállítását. Ez az elem csak akkor konfigurálható, ha a Network Stack engedélyezve van. (Alapértelmezett: 1)
- Intel(R) Ethernet Controller
Ez az almenü információkat nyújt a LAN konfigurációjáról és a kapcsolódó konfigurációs lehetőségekről. - Egyéb
LED-ek a rendszer bekapcsolt állapotában
Lehetővé teszi az alaplap LED-világításának engedélyezését vagy letiltását, amikor a rendszer be van kapcsolva.
Ki Letiltja a kiválasztott világítási módot, amikor a rendszer be van kapcsolva.
Be Engedélyezi a kiválasztott világítási módot, amikor a rendszer be van kapcsolva. (Alapértelmezett)
LED-ek alvó, hibernált és szoftveres kikapcsolási állapotban
Lehetővé teszi az alaplap LED-jeinek világítási módjának beállítását a rendszer S3/S4/S5 állapotában. Ez az elem akkor konfigurálható, ha a LED-ek a rendszer bekapcsolt állapotában Be értékre van állítva.
Ki Letiltja a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép. (Alapértelmezett)
Be Engedélyezi a kiválasztott világítási módot, amikor a rendszer S3/S4/S5 állapotba lép.
PCIEX16 bővítőhely konfigurációja
Lehetővé teszi a PCIEX16 bővítőhely működési módjának Gen 1, Gen 2, Gen 3 vagy Gen 4 értékre állítását. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
PCIe bővítőhely konfigurációja
Lehetővé teszi a PCI Express bővítőhelyek és az M.2 csatlakozók működési módjának Gen 1, Gen 2, Gen 3 vagy Gen 4 (Megjegyzés) értékre állítását. A tényleges működési mód az egyes bővítőhelyek hardverspecifikációjától függ. Az Auto lehetővé teszi, hogy a BIOS automatikusan konfigurálja ezt a beállítást. (Alapértelmezett: Auto)
PCIe ASPM mód
Lehetővé teszi az ASPM mód konfigurálását a CPU/Chipset PCI Express buszához csatlakoztatott eszközhöz. (Alapértelmezett: Letiltva)
3DMark01 Enhancement
Lehetővé teszi annak meghatározását, hogy javítsa-e néhány régebbi benchmark teljesítményét. (Alapértelmezett: Letiltva)
IOMMU
Engedélyezi vagy letiltja az AMD IOMMU támogatást. (Alapértelmezett: Auto)
(Megjegyzés) Ez az elem csak akkor jelenik meg, ha olyan CPU-t telepít, amely támogatja ezt a funkciót.
TSME
Engedélyezi vagy letiltja a TSME támogatást. (Alapértelmezett: Auto)
AMD CPU fTPM
Engedélyezi vagy letiltja az AMD CPU-ba integrált TPM 2.0 funkciót. (Alapértelmezett: Letiltva)
- Trusted Computing
Engedélyezi vagy letiltja a Trusted Platform Module (TPM) modult. - AMD CBS
Ez az almenü AMD CBS-hez kapcsolódó konfigurációs lehetőségeket kínál. - PC állapot
Háznyitás állapotának visszaállítása
Letiltva Megőrzi vagy törli a korábbi házbetörési állapot rekordját. (Alapértelmezett)
Engedélyezve Törli a korábbi házbetörési állapot rekordját, és a Háznyitás mező a következő indításkor a "Nem" értéket mutatja.
Háznyitás
Megjeleníti az alaplap CI headeréhez csatlakoztatott házbetörés-érzékelő eszköz észlelési állapotát. Ha a rendszerház fedelét eltávolítják, ez a mező "Igen" értéket mutatja, egyébként "Nem" értéket mutat. A házbetörési állapotrekord törléséhez állítsa a Háznyitás állapotának visszaállítása elemet Engedélyezve értékre, mentse a beállításokat a CMOS-be, majd indítsa újra a rendszert.
CPU Vcore/CPU VDDP/CPU VDD18/DRAM A/B csatorna feszültsége/PM_CLDO12/ +3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Megjeleníti az aktuális rendszerfeszültségeket.
Rendszerinformációk
Ez a szakasz információkat nyújt az alaplapmodellről és a BIOS verziószámáról. Kiválaszthatja a BIOS által használt alapértelmezett nyelvet, és manuálisan beállíthatja a rendszeridőt is.
Rendszernyelv
Kiválasztja a BIOS által használt alapértelmezett nyelvet.
Rendszerdátum
Beállítja a rendszerdátumot. A dátum formátuma hét (csak olvasható), hónap, nap és év. Az <Enter> billentyűvel válthat a hónap, a nap és az év mezők között, a <Page Up> vagy <Page Down> billentyűvel pedig beállíthatja a kívánt értéket.
Rendszeridő
Beállítja a rendszeridőt. Az idő formátuma óra, perc és másodperc. Például, 1 p.m. az 13:00:00. Az <Enter> billentyűvel válthat az óra, perc és másodperc mezők között, a <Page Up> vagy <Page Down> billentyűvel pedig beállíthatja a kívánt értéket.
Hozzáférés szintje
Megjeleníti az aktuális hozzáférési szintet a használt jelszóvédelem típusától függően. (Ha nincs jelszó beállítva, az alapértelmezettként Administrator jelenik meg.) Az Adminisztrátor szint lehetővé teszi az összes BIOS-beállítás módosítását; a Felhasználói szint csak bizonyos BIOS-beállítások módosítását teszi lehetővé, de nem mindet.
- Csatlakoztatott eszközök adatai
Megjeleníti a SATA, PCI Express és M.2 eszközeinek adatait, ha telepítve vannak. - Q-Flash
Lehetővé teszi a Q-Flash segédprogram elérését a BIOS frissítéséhez vagy az aktuális BIOS-konfiguráció biztonsági mentéséhez.
Boot
Boot Option Priorities (Boot opció prioritásai)
Meghatározza az elérhető eszközök általános rendszerindítási sorrendjét. A GPT formátumot támogató cserélhető tárolóeszközök a rendszerindító eszközök listáján "UEFI:" előtaggal lesznek ellátva. A GPT particionálást támogató operációs rendszerről való rendszerindításhoz válassza ki a "UEFI:" előtaggal ellátott eszközt. Vagy ha olyan operációs rendszert szeretne telepíteni, amely támogatja a GPT particionálást, mint például a Windows 10 64 bites verziója, válassza ki a Windows 10 64 bites telepítőlemezt tartalmazó optikai meghajtót, amely a "UEFI:" előtaggal van ellátva.
PC Health (PC állapota)
Engedélyezi vagy letiltja a Numlock funkciót a billentyűzet numerikus billentyűzetén a POST után. (Alapértelmezett: Be)
Security Option (Biztonsági beállítás)
Megadja, hogy minden rendszerindításkor, vagy csak a BIOS Setupba való belépéskor legyen-e szükség jelszóra. Az elem konfigurálása után állítsa be a jelszavakat az Administrator Password/User Password elem alatt.
Setup Jelszó csak a BIOS Setup programba való belépéshez szükséges.
System A rendszer indításához és a BIOS Setup programba való belépéshez is jelszó szükséges. (Alapértelmezett)
Full Screen LOGO Show (Teljes képernyős LOGO megjelenítése)
Lehetővé teszi, hogy meghatározza, megjelenjen-e a GIGABYTE logó a rendszerindításkor. A Disabled (Kikapcsolva) beállítás kihagyja a GIGABYTE logót a rendszerindításkor. (Alapértelmezett: Engedélyezve)
Fast Boot (Gyors rendszerindítás)
Engedélyezi vagy letiltja a Fast Boot funkciót az operációs rendszer rendszerindítási folyamatának lerövidítéséhez. Az Ultra Fast (Ultra gyors) a leggyorsabb rendszerindítási sebességet biztosítja. (Alapértelmezett: Kikapcsolva)
SATA Support (SATA támogatás)
Last Boot SATA Devices Only (Csak az utolsó indítási SATA eszközök) Az előző rendszerindító meghajtó kivételével az összes SATA-eszköz le van tiltva az operációs rendszer rendszerindítási folyamatának befejezése előtt. (Alapértelmezett)
All SATA Devices (Összes SATA-eszköz) Minden SATA-eszköz működőképes az operációs rendszerben és a POST során. Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors rendszerindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).
NVMe Support (NVMe támogatás)
Lehetővé teszi az NVMe-eszköz(ök) engedélyezését vagy letiltását. (Alapértelmezett: Engedélyezve) Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors rendszerindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).
VGA Support (VGA támogatás)
Lehetővé teszi annak kiválasztását, hogy melyik típusú operációs rendszert indítsa el.
Auto (Automatikus) Csak a régi opciós ROM-ot engedélyezi.
EFI Driver (EFI illesztőprogram) Engedélyezi az EFI opciós ROM-ot. (Alapértelmezett)
Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors rendszerindítás) beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).
USB Support (USB támogatás)
Disabled (Kikapcsolva) Az összes USB-eszköz le van tiltva az operációs rendszer rendszerindítási folyamatának befejezése előtt.
Full Initial (Teljes inicializálás) Minden USB-eszköz működőképes az operációs rendszerben és a POST során. (Alapértelmezett)
Partial Initial (Részleges inicializálás) Az USB-eszközök egy része le van tiltva az operációs rendszer rendszerindítási folyamatának befejezése előtt. Ez az elem csak akkor konfigurálható, ha a Fast Boot (Gyors rendszerindítás) beállítása Enabled (Engedélyezve). Ez a funkció le van tiltva, ha a Fast Boot (Gyors rendszerindítás) beállítása Ultra Fast (Ultra gyors).
Network Stack Driver Support (Hálózati protokoll illesztőprogram támogatása)
Disabled (Kikapcsolva) Letiltja a hálózatról való rendszerindítást. (Alapértelmezett)
Enabled (Engedélyezve) Engedélyezi a hálózatról való rendszerindítást. Ez az elem csak akkor konfigurálható, ha a Fast Boot beállítása Enabled (Engedélyezve) vagy Ultra Fast (Ultra gyors).
CSM Support (CSM támogatás)
Engedélyezi vagy letiltja az UEFI CSM-et (Compatibility Support Module) a régi PC rendszerindítási folyamatának támogatásához.
Disabled (Kikapcsolva) Letiltja az UEFI CSM-et, és csak az UEFI BIOS rendszerindítási folyamatát támogatja.
Enabled (Engedélyezve) Engedélyezi az UEFI CSM-et. (Alapértelmezett)
LAN PXE Boot Option ROM (LAN PXE rendszerindítási opció ROM)
Lehetővé teszi, hogy kiválassza, engedélyezi-e a régi opciós ROM-ot a LAN vezérlőhöz. (Alapértelmezett: Kikapcsolva) Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (Engedélyezve).
Storage Boot Option Control (Tároló rendszerindítási opció vezérlése)
Lehetővé teszi annak kiválasztását, hogy engedélyezi-e az UEFI vagy a régi opciós ROM-ot a tárolóeszköz vezérlőjéhez.
Disabled (Kikapcsolva) Letiltja az opciós ROM-ot.
UEFI Only (Csak UEFI) Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Only (Csak régi) Csak a régi opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (Engedélyezve).
Other PCI Device ROM Priority (Egyéb PCI eszköz ROM prioritása)
Lehetővé teszi, hogy kiválassza, engedélyezi-e az UEFI vagy a Legacy opciós ROM-ot a LAN, a tárolóeszköz és a grafikus vezérlőkön kívüli PCI-eszközvezérlőhöz.
Disabled (Kikapcsolva) Letiltja az opciós ROM-ot.
UEFI Only (Csak UEFI) Csak az UEFI opciós ROM-ot engedélyezi. (Alapértelmezett)
Legacy Only (Csak régi) Csak a régi opciós ROM-ot engedélyezi. Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Enabled (Engedélyezve).
Administrator Password (Adminisztrátori jelszó)
Lehetővé teszi az adminisztrátori jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setupba való belépéskor be kell írnia az adminisztrátori jelszót (vagy a felhasználói jelszót). A felhasználói jelszótól eltérően az adminisztrátori jelszó lehetővé teszi, hogy módosításokat hajtson végre az összes BIOS-beállításon.
User Password (Felhasználói jelszó)
Lehetővé teszi a felhasználói jelszó konfigurálását. Nyomja meg az <Enter> gombot ezen az elemen, írja be a jelszót, majd nyomja meg az <Enter> gombot. A rendszer kérni fogja a jelszó megerősítését. Írja be újra a jelszót, és nyomja meg az <Enter> gombot. A rendszerindításkor és a BIOS Setupba való belépéskor be kell írnia az adminisztrátori jelszót (vagy a felhasználói jelszót). A felhasználói jelszó azonban csak bizonyos, de nem minden BIOS-beállítás módosítását teszi lehetővé. A jelszó törléséhez nyomja meg az <Enter> gombot a jelszó elemen, és amikor a rendszer kéri a jelszót, először írja be a helyes jelszót. Amikor a rendszer új jelszót kér, nyomja meg az <Enter> gombot anélkül, hogy bármilyen jelszót beírna. Nyomja meg ismét az <Enter> gombot, amikor a rendszer a megerősítést kéri. NOTE: A felhasználói jelszó beállítása előtt feltétlenül állítsa be először az adminisztrátori jelszót.
- Secure Boot (Biztonságos rendszerindítás)
Lehetővé teszi a Biztonságos rendszerindítás engedélyezését vagy letiltását, valamint a kapcsolódó beállítások konfigurálását. Ez az elem csak akkor konfigurálható, ha a CSM Support beállítása Disabled (Kikapcsolva).
Preferred Operating Mode (Előnyben részesített üzemmód)
Lehetővé teszi annak kiválasztását, hogy a BIOS Setupba való belépés után Easy (Könnyű) vagy Advanced (Haladó) módban lépjen-e be. Az Auto (Automatikus) az utolsó alkalommal használt BIOS-módban lép be. (Alapértelmezett: Auto)
Save & Exit (Mentés és kilépés)
Save **SIGNamp; Exit Setup (Mentés és kilépés a beállításból)
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel elmenti a változtatásokat a CMOS-ba, és kilép a BIOS Setup programból. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> gombot a BIOS Setup főmenüjébe való visszatéréshez.
Exit Without Saving (Kilépés mentés nélkül)
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget. Ezzel kilép a BIOS Setupból anélkül, hogy a BIOS Setupban végrehajtott módosításokat elmentené a CMOS-ba. Válassza a No (Nem) lehetőséget, vagy nyomja meg az <Esc> gombot a BIOS Setup főmenüjébe való visszatéréshez.
Load Optimized Defaults (Optimalizált alapértelmezett beállítások betöltése)
Nyomja meg az <Enter> gombot ezen az elemen, és válassza a Yes (Igen) lehetőséget az optimális BIOS alapértelmezett beállítások betöltéséhez. A BIOS alapértelmezett beállításai segítik a rendszert az optimális állapotban való működésben. A BIOS frissítése vagy a CMOS értékek törlése után mindig töltse be az Optimalizált alapértelmezett beállításokat.
Boot Override (Rendszerindítás felülírása)
Lehetővé teszi egy eszköz kiválasztását az azonnali rendszerindításhoz. Nyomja meg az <Enter> gombot a kiválasztott eszközön, és válassza a Yes (Igen) lehetőséget a megerősítéshez. A rendszer automatikusan újraindul, és az adott eszközről indul el.
Save Profiles (Profilok mentése)
Ez a funkció lehetővé teszi a jelenlegi BIOS-beállítások mentését egy profilba. Akár 8 profilt is létrehozhat, és Setup Profile 1~ Setup Profile 8 néven mentheti őket. A befejezéshez nyomja meg az <Enter> gombot. Vagy kiválaszthatja a Select File in HDD/FDD/USB lehetőséget a profil tárolóeszközre mentéséhez.
Load Profiles (Profilok betöltése)
Ha a rendszere instabillá válik, és betöltötte a BIOS alapértelmezett beállításait, ezzel a funkcióval betöltheti a BIOS-beállításokat egy korábban létrehozott profilból, anélkül, hogy újra kellene konfigurálnia a BIOS-beállításokat. Először válassza ki a betölteni kívánt profilt, majd a befejezéshez nyomja meg az <Enter> gombot. Kiválaszthatja a Select File in HDD/FDD/USB lehetőséget a tárolóeszközről korábban létrehozott profil beviteléhez, vagy betöltheti a BIOS által automatikusan létrehozott profilt, például a BIOS-beállítások visszaállítását az utolsó megfelelően működő beállításokra (utolsó ismert jó rekord).
RAID-készlet konfigurálása
RAID-szintek
| RAID 0 | RAID 1 | RAID 10 | |
| A merevlemezek minimális száma | ≥2 | 2 | 4 |
| Tömb kapacitása | A merevlemezek száma * A legkisebb meghajtó mérete | A legkisebb meghajtó mérete | (A merevlemezek száma/2) *A legkisebb meghajtó mérete |
| Hibatűrés | Nem | Igen | Igen |
Mielőtt elkezdené, készítse elő a következőket:
- Legalább két SATA merevlemez vagy SSD. (Megjegyzés 1) (Az optimális teljesítmény érdekében ajánlott két azonos modellel és kapacitással rendelkező merevlemezt használni). (Megjegyzés 2)
- Windows telepítőlemez.
- Internetre csatlakoztatott számítógép.
- USB-meghajtó.
A beépített SATA vezérlő konfigurálása
- SATA merevlemez(ek) beszerelése a számítógépbe
Szerelje be a merevlemezeket/SSD-ket az alaplapon található SATA/M.2 csatlakozókba. Ezután csatlakoztassa a tápegység tápcsatlakozóit a merevlemezekhez. - A SATA vezérlő mód konfigurálása a BIOS Setupban
Győződjön meg arról, hogy a SATA vezérlő mód megfelelően van konfigurálva a rendszer BIOS Setupjában. Lépések: Kapcsolja be a számítógépet, és nyomja meg a <Delete> gombot a BIOS Setupba való belépéshez a POST (Power-On Self-Test) során. A Settings\IO Ports alatt állítsa a SATA Configuration\SATA Mode beállítást RAID értékre. Ezután mentse a beállításokat, és indítsa újra a számítógépet. (Ha NVMe PCIe SSD-ket szeretne használni a RAID konfigurálásához, győződjön meg arról, hogy az NVMe RAID mode beállítása Enabled.)
Az ebben a szakaszban leírt BIOS Setup menük eltérhetnek az alaplap pontos beállításaitól. A tényleges BIOS Setup menüpontok az alaplaptól és a BIOS verziójától függenek.
(Megjegyzés 1) Az M.2 PCIe SSD nem használható RAID-készlet létrehozására sem M.2 SATA SSD-vel, sem SATA merevlemezzel.
(Megjegyzés 2) A M.2 és SATA csatlakozókra vonatkozó telepítési tudnivalókat lásd a "Belső csatlakozók" részben.
- UEFI RAID konfigurációs lépések:
- A BIOS Setupban lépjen a Boot menüpontra, és állítsa a CSM Support beállítást Disabled értékre. Mentse a módosításokat, és lépjen ki a BIOS Setupból.
- A rendszer újraindítása után lépjen be újra a BIOS Setupba. Ezután lépjen a Settings\RAIDXpert2 Configuration Utility almenübe.
- A RAIDXpert2 Configuration Utility képernyőn nyomja meg az <Enter> gombot az Array Management menüpontban, hogy belépjen a Create Array képernyőre. Ezután válassza ki a RAID-szintet. A támogatott RAID-szintek közé tartozik a RAID 0, a RAID 1 és a RAID 10 (a rendelkezésre álló választási lehetőségek a telepített merevlemezek számától függenek). Ezután nyomja meg az <Enter> gombot a Select Physical Disks menüpontban, hogy belépjen a Select Physical Disks képernyőre.
- A Select Physical Disks képernyőn válassza ki a RAID tömbbe bevonandó merevlemezeket, és állítsa azokat Enabled értékre. Ezután a lefelé mutató nyíllal lépjen az Apply Changes menüpontra, és nyomja meg az <Enter> gombot. Ezután térjen vissza az előző képernyőre, és állítsa be az Array Size, az Array Size Unit, a Read Cache Policy és a Write Cache Policy beállításokat.
- A kapacitás beállítása után lépjen a Create Array menüpontra, és nyomja meg az <Enter> gombot a kezdéshez.
- A befejezés után visszakerül a Array Management képernyőre. A Manage Array Properties alatt láthatja az új RAID kötetet és a RAID szintre, a tömb nevére, a tömb kapacitására stb. vonatkozó információkat.
Telepítse a RAID-illesztőprogramot és az operációs rendszert
A megfelelő BIOS-beállításokkal készen áll az operációs rendszer telepítésére.
Az operációs rendszer telepítése
Mivel egyes operációs rendszerek már tartalmaznak RAID-illesztőprogramot, nem kell külön RAID-illesztőprogramot telepítenie a Windows telepítési folyamata során. Az operációs rendszer telepítése után javasoljuk, hogy telepítse az összes szükséges illesztőprogramot a GIGABYTE APP Centerből a rendszer teljesítményének és kompatibilitásának biztosítása érdekében. Ha a telepítendő operációs rendszer megköveteli, hogy további RAID-illesztőprogramot adjon meg az operációs rendszer telepítési folyamata során, kérjük, olvassa el az alábbi lépéseket:
- Lépjen a GIGABYTE weboldalára, keresse meg az alaplap modelljének weboldalát, töltse le az AMD RAID Preinstall Driver fájlt a Support\Download\SATA RAID/AHCI oldalon, csomagolja ki a fájlt, és másolja a fájlokat az USB-meghajtóra.
- Indítsa el a rendszert a Windows telepítőlemezről, és hajtsa végre a szokásos operációs rendszer telepítési lépéseit. Amikor megjelenik az illesztőprogram betöltését kérő képernyő, válassza a Browse (Tallózás) lehetőséget.
- Helyezze be az USB-meghajtót, majd keresse meg az illesztőprogram helyét. Először válassza ki az AMD-RAID Bottom Device elemet, és kattintson a Next (Tovább) gombra az illesztőprogram betöltéséhez. Ezután válassza ki az AMD-RAID Controller elemet, és kattintson a Next (Tovább) gombra az illesztőprogram betöltéséhez. Végül folytassa az operációs rendszer telepítését.
Illesztőprogramok telepítése
Az operációs rendszer telepítése után egy párbeszédpanel jelenik meg az asztal jobb alsó sarkában, amely megkérdezi, hogy le szeretné-e tölteni és telepíteni az illesztőprogramokat és a GIGABYTE alkalmazásokat az APP Centeren keresztül. Kattintson az Install (Telepítés) gombra a telepítés folytatásához. (A BIOS Setupban győződjön meg arról, hogy a Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install beállítása Enabled.)
Amikor megjelenik a Végfelhasználói licencszerződés párbeszédpanel, nyomja meg az <Accept> gombot az APP Center telepítéséhez. Az APP Center képernyőn válassza ki a telepíteni kívánt illesztőprogramokat és alkalmazásokat, majd kattintson az Install (Telepítés) gombra.
A telepítés előtt győződjön meg arról, hogy a rendszer csatlakozik az internethez.
További szoftverinformációkért látogasson el a GIGABYTE weboldalára.
További hibaelhárítási információkért látogasson el a GIGABYTE weboldalára.
Kapcsolat
GIGA-BYTE TECHNOLOGY CO., LTD.
Cím: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technikai és nem technikai támogatás (Értékesítés/Marketing): https://esupport.gigabyte.com
WEB cím (angol): https://www.gigabyte.com
WEB cím (kínai): https://www.gigabyte.com/tw
- GIGABYTE eSupport
Technikai vagy nem technikai (Értékesítés/Marketing) kérdés feltevéséhez kérjük, látogasson el ide: https://esupport.gigabyte.com
![]()
Hivatkozások
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
GIGABYTE X570S AORUS PRO AX – Alaplap kézikönyv letöltése
