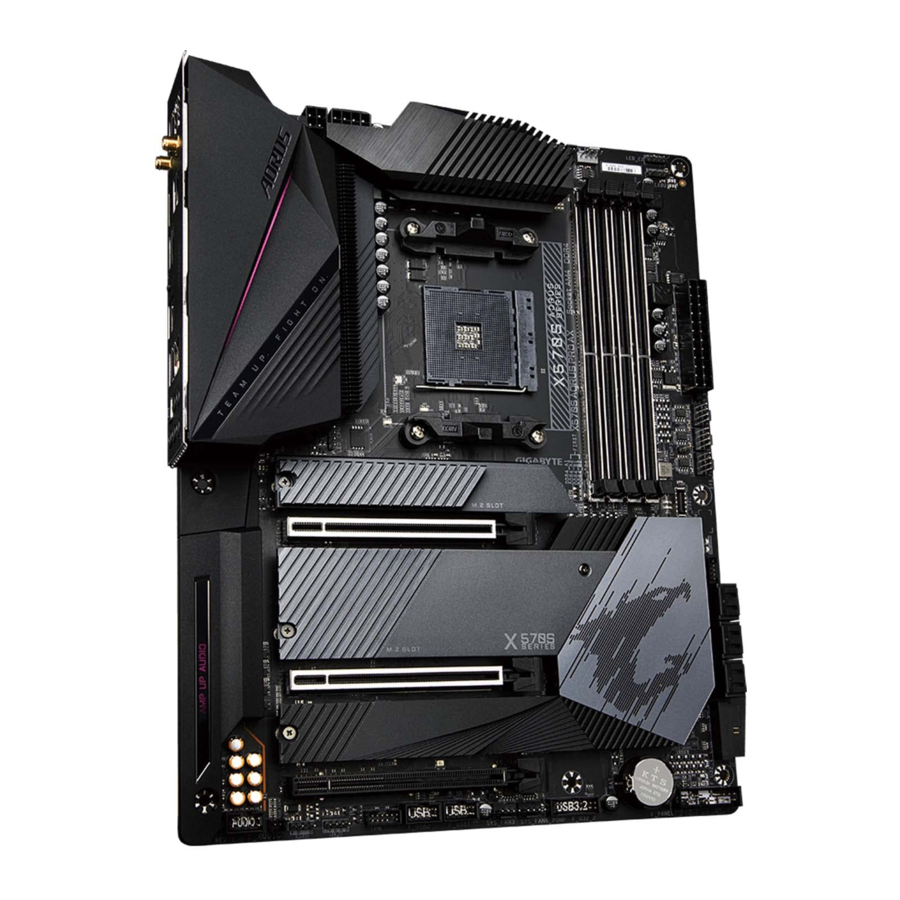

Εγχειρίδιο μητρικής πλακέτας GIGABYTE X570S AORUS PRO AX

Αναγνώριση της αναθεώρησης της μητρικής πλακέτας

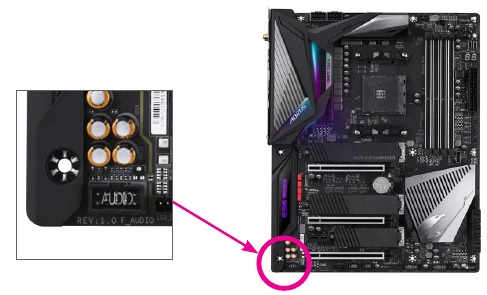

Ο αριθμός αναθεώρησης στη μητρική πλακέτα σας μοιάζει με αυτόν: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής πλακέτας σας πριν από την ενημέρωση του BIOS, των προγραμμάτων οδήγησης ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

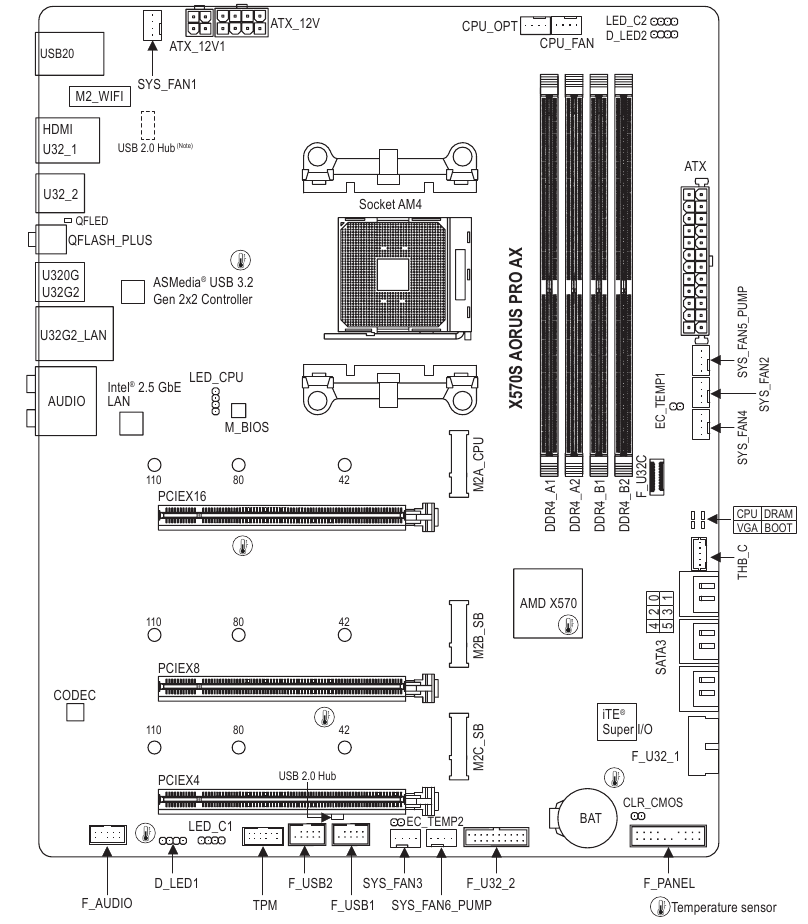

Διάταξη μητρικής πλακέτας

Περιεχόμενα συσκευασίας

• Μητρική πλακέτα X570S AORUS PRO AX
• Εγχειρίδιο χρήστη
• Οδηγός γρήγορης εγκατάστασης
• Ένα καλώδιο επέκτασης λωρίδας RGB LED
• Μία κεραία
• Τέσσερα καλώδια SATA
• Ένας σύνδεσμος G
• Βίδες M.2

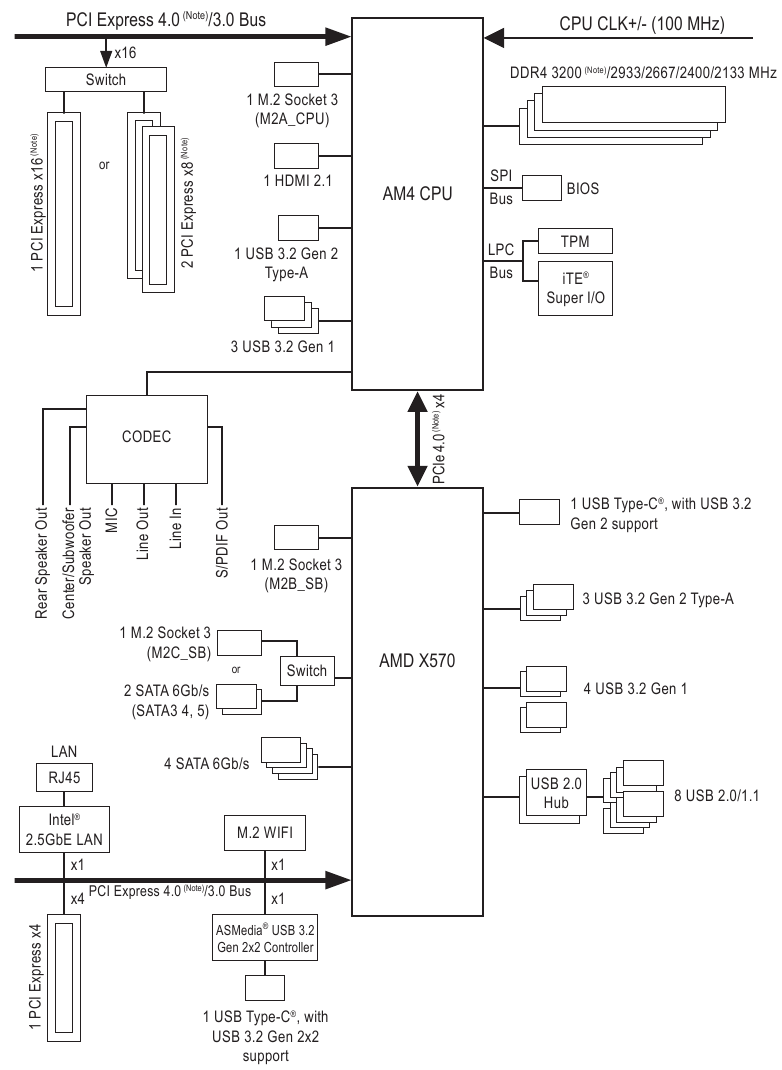

Διάγραμμα μπλοκ μητρικής πλακέτας

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολυάριθμα ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικές επαφές ή συνδέσμους.
• Είναι καλύτερο να φοράτε ένα αντιστατικό βραχιόλι εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλαράκι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση τροφοδοσίας έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι σύνδεσμοι τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην αφήνετε τις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε ένα περιβάλλον υψηλής θερμοκρασίας ή υγρό περιβάλλον.
• Η ενεργοποίηση του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε ένα πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	Υποδοχή MD Socket AM4, υποστήριξη για: Επεξεργαστές AMD Ryzen ™ 5000 Series/ AMD Ryzen ™ 5000 G-Series/ Επεξεργαστές AMD Ryzen ™ 4000 G-Series/ Επεξεργαστές AMD Ryzen ™ 3000 Series/ Επεξεργαστές AMD Ryzen ™ 3000 G-Series/ Επεξεργαστές AMD Ryzen ™ 2000 Series/ Επεξεργαστές AMD Ryzen ™ 2000 G-Series (Μεταβείτε στην ιστοσελίδα της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.)
Chipset	AMD X570
Memory	Επεξεργαστές AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series: Υποστήριξη για μονάδες μνήμης DDR4 3200/2933/2667/2400/2133 MHz Επεξεργαστές AMD Ryzen ™ 3000 G-Series/2000 Series/2000 G-Series: Sυποστήριξη για μονάδες μνήμης DDR4 2933/2667/2400/2133 MHz 4 x υποδοχές DDR4 DIMM που υποστηρίζουν έως και 128 GB (χωρητικότητα 32 GB για μονή DIMM) μνήμης συστήματος Αρχιτεκτονική μνήμης διπλού καναλιού Υποστήριξη για μονάδες μνήμης ECC Un-buffered DIMM 1Rx8/2Rx8 Υποστήριξη για μονάδες μνήμης non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Υποστήριξη για μονάδες μνήμης Extreme Memory Profile (XMP) (Μεταβείτε στην ιστοσελίδα της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics (Σημείωση 1)	Ενσωματωμένος επεξεργαστής γραφικών: 1 x θύρα HDMI, που υποστηρίζει μέγιστη ανάλυση 4096x2160@60 Hz * Υποστήριξη για HDMI 2.1 version, HDCP 2.3 και HDR. Μέγιστη κοινόχρηστη μνήμη 16 GB
Audio	Realtek ® ALC1220-VB Audio CODEC * Η υποδοχή εξόδου γραμμής του πίσω πλαισίου υποστηρίζει ήχο DSD. Υποστήριξη για DTS:X ® Ultra Ήχος υψηλής ευκρίνειας 2/4/5.1/7.1-καναλιών Υποστήριξη για S/PDIF Out
LAN	Intel ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module	Intel ® Wi-Fi 6 AX200 (Για PCB rev. 1.0) WIFI a, b, g, n, ac, ax, υποστήριξη διπλής ζώνης 2.4/5 GHz BLUETOOTH 5.2 Υποστήριξη για ασύρματο πρότυπο 11ax 160MHz και ταχύτητα δεδομένων έως 2.4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (Για PCB rev. 1.1) WIFI a, b, g, n, ac, ax, υποστήριξη ζωνών συχνοτήτων φορέα 2.4/5/6 GHz BLUETOOTH 5.2 Υποστήριξη για ασύρματο πρότυπο 11ax 80MHz και ταχύτητα δεδομένων έως 1.2 Gbps (Η πραγματική ταχύτητα δεδομένων ενδέχεται να διαφέρει ανάλογα με το περιβάλλον και τον εξοπλισμό.)
Expansion Slots	1 x υποδοχή PCI Express x16 (PCIEX16), ενσωματωμένη στην CPU: AMD Ryzen ™ 5000 Series/3000 Series Processors υποστήριξη λειτουργίας PCIe 4.0 x16 AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors υποστήριξη λειτουργίας PCIe 3.0 x16 AMD Ryzen ™ 3000 G-Series/2000 G-Series Processors υποστήριξη λειτουργίας PCIe 3.0 x8 1 x υποδοχή PCI Express x16 (PCIEX8), ενσωματωμένη στην CPU: AMD Ryzen ™ 5000 Series/3000 Series Processors υποστήριξη λειτουργίας PCIe 4.0 x8 AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors υποστήριξη λειτουργίας PCIe 3.0 x8 Οι επεξεργαστές AMD Ryzen ™ 3000 G-Series/2000 G-Series δεν υποστηρίζουν αυτήν την υποδοχή * Για βέλτιστη απόδοση, εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών PCI Express, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. * Η υποδοχή PCIEX8 μοιράζεται εύρος ζώνης με την υποδοχή PCIEX16. Όταν η υποδοχή PCIEX8 είναι κατειλημμένη, η υποδοχή PCIEX16 λειτουργεί σε λειτουργία έως και x8. 1 x υποδοχή PCI Express x16 (PCIEX4), ενσωματωμένη στο Chipset: Υποστήριξη λειτουργίας PCIe 4.0 (Σημείωση 2) /3.0 x4
Multi-Graphics Technology (Σημείωση 3)	Υποστήριξη για τεχνολογίες AMD Quad-GPU CrossFire ™ και 2-Way AMD CrossFire ™
Storage Interface	1 x σύνδεσμος M.2 (M2A_CPU), ενσωματωμένος στην CPU, που υποστηρίζει Socket 3, M key, SSD τύπου 2242/2280/22110: Επεξεργαστές AMD Ryzen ™ 5000-Series/3000 Series υποστήριξη SSD SATA και PCIe 4.0 x4/x2 AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 Series/ 2000 G-Series Processors υποστήριξη SSD SATA και PCIe 3.0 x4/x2 1 x σύνδεσμος M.2 (M2B_SB), ενσωματωμένος στο Chipset, που υποστηρίζει Socket 3, M key, SSD τύπου 2242/2280/22110: Υποστήριξη SSD PCIe 4.0 (Σημείωση 2) /3.0 x4/x2 1 x σύνδεσμος M.2 (M2C_SB), ενσωματωμένος στο Chipset, που υποστηρίζει Socket 3, M key, SSD τύπου 2242/2280/22110: Υποστήριξη SSD SATA και PCIe 4.0 (Σημείωση 2) /3.0 x4/x2 6 x σύνδεσμοι SATA 6Gb/s, ενσωματωμένοι στο Chipset: Υποστήριξη για RAID 0, RAID 1 και RAID 10 * Ανατρέξτε στην ενότητα "Εσωτερικοί σύνδεσμοι" για τις σημειώσεις εγκατάστασης για τους συνδέσμους M.2 και SATA.
USB	CPU: 1 x θύρα USB 3.2 Gen 2 Type-A (κόκκινη) στο πίσω πλαίσιο 3 x θύρες USB 3.2 Gen 1 στο πίσω πλαίσιο Chipset+ASMedia ® USB 3.2 Gen 2x2 Controller: 1 x θύρα USB Type-C ® στο πίσω πλαίσιο, με υποστήριξη USB 3.2 Gen 2x2 Chipset: 1 x θύρα USB Type-C ® με υποστήριξη USB 3.2 Gen 2, διαθέσιμη μέσω της εσωτερικής κεφαλίδας USB 3 x θύρες USB 3.2 Gen 2 Type-A (κόκκινες) στο πίσω πλαίσιο 4 x θύρες USB 3.2 Gen 1 διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB Chipset+2 USB 2.0 Hubs: 8 x θύρες USB 2.0/1.1 (4 θύρες στο πίσω πλαίσιο, 4 θύρες διαθέσιμες μέσω των εσωτερικών κεφαλίδων USB)
Internal Connectors	1 x σύνδεσμος τροφοδοσίας ATX 24 ακίδων 1 x σύνδεσμος τροφοδοσίας ATX 12V 8 ακίδων 1 x σύνδεσμος τροφοδοσίας ATX 12V 4 ακίδων 1 x κεφαλίδα ανεμιστήρα CPU 1 x κεφαλίδα ανεμιστήρα CPU υδρόψυξης 4 x κεφαλίδες ανεμιστήρων συστήματος 2 x κεφαλίδες αντλίας ανεμιστήρα/υδρόψυξης συστήματος 2 x κεφαλίδες λωρίδας LED με δυνατότητα διευθυνσιοδότησης 2 x κεφαλίδες λωρίδας RGB LED 1 x κεφαλίδα λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED 3 x σύνδεσμοι M.2 Socket 3 6 x σύνδεσμοι SATA 6Gb/s 1 x κεφαλίδα μπροστινού πλαισίου 1 x κεφαλίδα ήχου μπροστινού πλαισίου 1 x κεφαλίδα USB Type-C ®, με υποστήριξη USB 3.2 Gen 2 2 x κεφαλίδες USB 3.2 Gen 1 2 x κεφαλίδες USB 2.0/1.1 1 x κεφαλίδα Trusted Platform Module (TPM) (2x6 ακίδων, μόνο για την μονάδα GC-TPM2.0_S) 1 x υποδοχή πρόσθετης κάρτας Thunderbolt ™ 1 x βραχυκυκλωτήρας Clear CMOS 2 x κεφαλίδες αισθητήρα θερμοκρασίας
Back Panel Connectors	4 x θύρες USB 2.0/1.1 2 x σύνδεσμοι κεραίας SMA (2T2R) 1 x θύρα HDMI 1 x θύρα USB Type-C ®, με υποστήριξη USB 3.2 Gen 2x2 4 x θύρες USB 3.2 Gen 2 Type-A (κόκκινες) 3 x θύρες USB 3.2 Gen 1 1 x θύρα RJ-45 1 x οπτικός σύνδεσμος εξόδου S/PDIF 5 x υποδοχές ήχου
I/O Controller	iTE ® I/O Controller Chip
Hardware Monitor	Ανίχνευση τάσης Ανίχνευση θερμοκρασίας Ανίχνευση ταχύτητας ανεμιστήρα Ανίχνευση ρυθμού ροής υδρόψυξης Προειδοποίηση αστοχίας ανεμιστήρα Έλεγχος ταχύτητας ανεμιστήρα * Το εάν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας ανεμιστήρα (αντλίας) θα εξαρτηθεί από τον ανεμιστήρα (την αντλία) που θα εγκαταστήσετε.
BIOS	1 x 256 Mbit flash Χρήση αδειοδοτημένου AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Υποστήριξη για APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Υποστήριξη για Q-Flash Plus Υποστήριξη για Q-Flash Υποστήριξη για Xpress Install
Bundled Software	Norton ® Internet Security (έκδοση OEM) cFosSpeed
Operating System	Υποστήριξη για Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

(Σημείωση 1) Μόνο για επεξεργαστές AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series.
(Σημείωση 2) Μόνο για επεξεργαστές AMD Ryzen ™ 5000 Series/3000 Series. (Σημείωση 3) Μόνο για επεξεργαστές AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series.

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Εγκατάσταση της CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Δεν είναι δυνατή η εισαγωγή της CPU εάν δεν είναι σωστά προσανατολισμένη.
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν έχει εγκατασταθεί η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή της CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται να ρυθμίζεται η συχνότητα διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

Εγκατάσταση της CPU

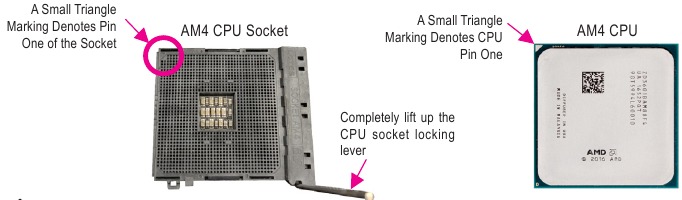

Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU. Εντοπίστε το pin ένα (που υποδεικνύεται από ένα μικρό τρίγωνο) της υποδοχής CPU και της CPU. Μόλις τοποθετηθεί η CPU στην υποδοχή της, τοποθετήστε ένα δάχτυλο στη μέση της CPU, χαμηλώνοντας τον μοχλό ασφάλισης και ασφαλίζοντάς τον στην πλήρως κλειδωμένη θέση.

Μην πιέζετε την CPU στην υποδοχή CPU πριν ανασηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, διαφορετικά μπορεί να προκληθεί ζημιά στην CPU και στην υποδοχή CPU.

Μην πιέζετε την CPU στην υποδοχή CPU πριν ανασηκωθεί ο μοχλός ασφάλισης της υποδοχής CPU, διαφορετικά μπορεί να προκληθεί ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη με την ίδια χωρητικότητα, μάρκα, ταχύτητα και chip. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αλάνθαστο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο προς μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.
• Όταν εγκαθιστάτε μια μεμονωμένη μονάδα μνήμης, συνιστούμε να την εγκαταστήσετε στην υποδοχή DDR4_A2.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης. Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:
Κανάλι A: DDR4_A1, DDR4_A2
Κανάλι B: DDR4_B1, DDR4_B2

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Συνιστώμενη διαμόρφωση μνήμης διπλού καναλιού:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 μονάδες	- -	DS/SS	- -	DS/SS
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Μονόπλευρη, DS=Διπλής όψης, "- -"=Χωρίς μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Δεν είναι δυνατή η ενεργοποίηση της λειτουργίας διπλού καναλιού εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείται μνήμη με την ίδια χωρητικότητα, μάρκα, ταχύτητα και chip. Για βέλτιστη απόδοση, όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο μονάδες μνήμης, συνιστούμε να τις εγκαταστήσετε στις υποδοχές DDR4_A2 και DDR4_B2.

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνόδευε την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

Ρύθμιση παραμέτρων AMD CrossFire ™

^{(Σημείωση 1)}

1. Απαιτήσεις συστήματος
   • Λειτουργικό σύστημα Windows 10 64-bit
   • Μια μητρική πλακέτα που υποστηρίζει CrossFire με δύο ή περισσότερες υποδοχές PCI Express x16 και σωστό πρόγραμμα οδήγησης
   • Έτοιμες για CrossFire κάρτες γραφικών της ίδιας μάρκας και chip και σωστό πρόγραμμα οδήγησης
   • Συνδέσεις γέφυρας CrossFire ^{(Σημείωση 2)}
   • Συνιστάται ένα τροφοδοτικό με επαρκή ισχύ (Ανατρέξτε στο εγχειρίδιο των καρτών γραφικών σας για την απαίτηση ισχύος)
2. Σύνδεση των καρτών γραφικών
   Βήμα 1: Τηρήστε τα βήματα στην ενότητα "Εγκατάσταση μιας κάρτας επέκτασης" και εγκαταστήστε τις κάρτες γραφικών στις υποδοχές PCIEX16 και PCIEX8.
   Βήμα 2: Τοποθετήστε τις συνδέσεις γέφυρας CrossFire ^{(Σημείωση 2)} στις χρυσές ακμές σύνδεσης CrossFire στο πάνω μέρος των καρτών.
   Βήμα 3: Συνδέστε το καλώδιο οθόνης στην κάρτα γραφικών στην υποδοχή PCIEX16.
3. Διαμόρφωση του προγράμματος οδήγησης της κάρτας γραφικών
   Μετά την εγκατάσταση του προγράμματος οδήγησης της κάρτας γραφικών στο λειτουργικό σύστημα, μεταβείτε στην οθόνη AMD RADEON SETTINGS. Μεταβείτε στις Gaming\Global Settings και βεβαιωθείτε ότι η AMD CrossFire έχει οριστεί σε On.

(Σημείωση 1) Μόνο για AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors.
(Σημείωση 2) Οι συνδέσεις γέφυρας ενδέχεται να είναι απαραίτητες ή όχι, ανάλογα με τις κάρτες γραφικών σας.

Η διαδικασία και η οθόνη προγράμματος οδήγησης για την ενεργοποίηση της τεχνολογίας CrossFire ενδέχεται να διαφέρουν ανάλογα με τις κάρτες γραφικών και την έκδοση του προγράμματος οδήγησης. Ανατρέξτε στο εγχειρίδιο που συνόδευε τις κάρτες γραφικών σας για περισσότερες πληροφορίες σχετικά με την ενεργοποίηση της τεχνολογίας CrossFire.

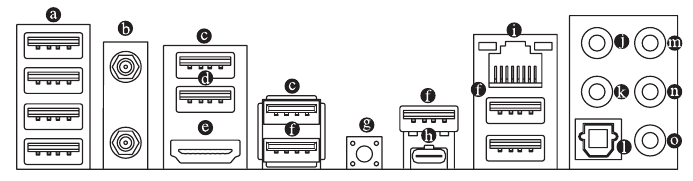

Συνδέσεις Πίσω Πάνελ

1. Θύρα USB 2.0/1.1
   Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.
2. Συνδέσεις Κεραίας SMA (2T2R)
   Χρησιμοποιήστε αυτή τη σύνδεση για να συνδέσετε μια κεραία.

   Σφίξτε τις κεραίες στις συνδέσεις κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
3. Θύρα USB 3.2 Gen 1
   Η θύρα USB 3.2 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.
4. Θύρα USB 3.2 Gen 1 (Θύρα Q-Flash Plus)
   Η θύρα USB 3.2 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Σημείωση 1)} , βεβαιωθείτε ότι έχετε εισαγάγει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
5. Θύρα HDMI ^{(Σημείωση 2)}
   Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192 KHz/24 bit. Μπορείτε να χρησιμοποιήσετε αυτή τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.

   Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
6. Θύρα USB 3.2 Gen 2 Type-A (Κόκκινο)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.
7. Κουμπί Q-Flash Plus ^{(Σημείωση 1)}
   Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στη θύρα Q-Flash Plus και, στη συνέχεια, μπορείτε πλέον να αναβοσβήσετε αυτόματα το BIOS απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήσει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και αναβοσβησμού του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο φλας BIOS.
8. Θύρα USB Type-C ®
   Η αναστρέψιμη θύρα USB υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτή τη θύρα για συσκευές USB.

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από τη σύνδεση. Μην το ταλαντεύετε από τη μια πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στη σύνδεση του καλωδίου.

9. Θύρα RJ-45 LAN
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.


Ταχύτητα LED:

Κατάσταση	Περιγραφή
Πράσινο	Ρυθμός δεδομένων 2,5 Gbps
Πορτοκαλί	Ρυθμός δεδομένων 1 Gbps
Απενεργοποίηση	Ρυθμός δεδομένων 100 Mbps

Δραστηριότητα LED:

Κατάσταση	Περιγραφή
Αναβοσβήνει	Πραγματοποιείται μετάδοση ή λήψη δεδομένων
Ενεργοποίηση	Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων

10. Έξοδος ηχείου κέντρου/υπογούφερ
    Χρησιμοποιήστε αυτό το βύσμα ήχου για να συνδέσετε ηχεία κέντρου/υπογούφερ.
11. Έξοδος πίσω ηχείου
    Χρησιμοποιήστε αυτό το βύσμα ήχου για να συνδέσετε πίσω ηχεία.
12. Οπτική σύνδεση εξόδου S/PDIF
    Αυτή η σύνδεση παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή σύνδεση εισόδου ήχου.
13. Είσοδος γραμμής/Έξοδος πλευρικού ηχείου
    Το βύσμα εισόδου γραμμής. Χρησιμοποιήστε αυτό το βύσμα ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, walkman κ.λπ.
14. Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
    Το βύσμα εξόδου γραμμής. Αυτό το βύσμα υποστηρίζει λειτουργία ενίσχυσης ήχου. Για καλύτερη ποιότητα ήχου, συνιστάται να συνδέσετε τα ακουστικά/ηχεία σας σε αυτό το βύσμα (τα πραγματικά αποτελέσματα ενδέχεται να διαφέρουν ανάλογα με τη συσκευή που χρησιμοποιείται).
15. Είσοδος μικροφώνου/Έξοδος πλευρικού ηχείου
    Το βύσμα εισόδου μικροφώνου.

Διαμορφώσεις βυσμάτων ήχου:

Βύσμα	Ακουστικά/ 2-καναλιών	4-καναλιών	5.1-καναλιών	7.1-καναλιών
Έξοδος ηχείου κέντρου/υπογούφερ
Έξοδος πίσω ηχείου
Είσοδος γραμμής/Έξοδος πλευρικού ηχείου
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Είσοδος μικροφώνου/Έξοδος πλευρικού ηχείου

Εάν θέλετε να εγκαταστήσετε ένα πλευρικό ηχείο, πρέπει να επαναφέρετε είτε την είσοδο γραμμής είτε το βύσμα εισόδου μικροφώνου ώστε να είναι έξοδος πλευρικού ηχείου μέσω του προγράμματος οδήγησης ήχου.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

(Σημείωση 1) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, επισκεφτείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.
(Σημείωση 2) Μόνο για AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors.

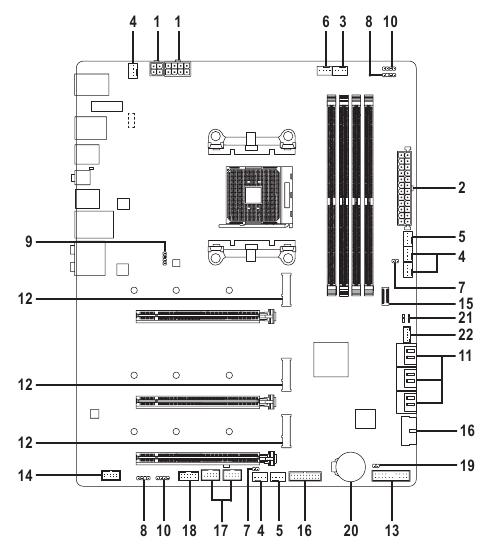

Εσωτερικές Συνδέσεις

1. ATX_12V1/ATX_12V

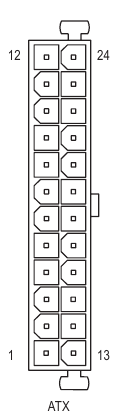

2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2
11. SATA3 0/1/2/3/4/5

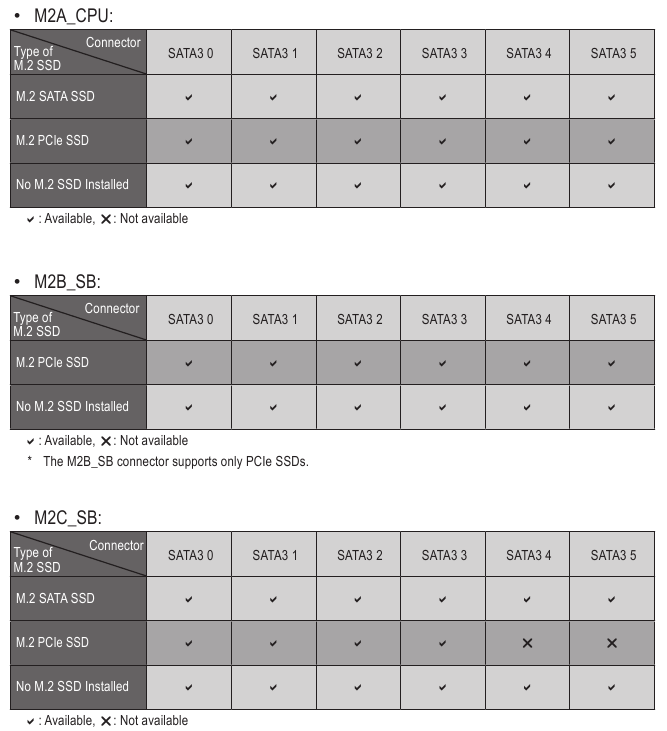

12. M2A_CPU/M2B_SB/M2C_SB

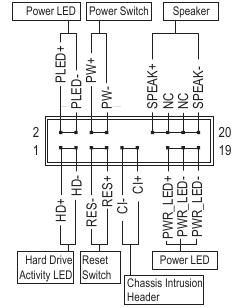

13. F_PANEL
14. F_AUDIO
15. F_U32C
16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. TPM
19. CLR_CMOS
20. BAT
21. CPU/DRAM/VGA/BOOT
22. THB_C

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Αρχικά, βεβαιωθείτε ότι οι συσκευές σας συμμορφώνονται με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Αφού εγκαταστήσετε τη συσκευή και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

1/2) ATX_12V1/ATX_12V/ATX (Συνδέσεις ρεύματος 2x2, 2x4, 12V και Σύνδεση κύριου ρεύματος 2x12)
Με τη χρήση της σύνδεσης ρεύματος, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την σύνδεση ρεύματος, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και όλες οι συσκευές είναι σωστά εγκατεστημένες. Η σύνδεση ρεύματος διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην σύνδεση ρεύματος με τον σωστό προσανατολισμό. Η σύνδεση ρεύματος 12V τροφοδοτεί κυρίως την CPU. Εάν η σύνδεση ρεύματος 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για την κάλυψη των απαιτήσεων επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V1:

Αρ. ακροδέκτη	Ορισμός
1	GND
2	GND
3	+12V
4	+12V

ATX_12V:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 2x4-pin 12V)	5	+12V (Μόνο για 2x4-pin 12V)
2	GND (Μόνο για 2x4-pin 12V)	6	+12V (Μόνο για 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για 2x12-pin ATX)	23	+5V (Μόνο για 2x12-pin ATX)
12	3.3V (Μόνο για 2x12-pin ATX)	24	GND (Μόνο για 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο σασί.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

5. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Κεφαλίδες ανεμιστήρα συστήματος/αντλίας ψύξης νερού)
   Οι κεφαλίδες ανεμιστήρα/αντλίας είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο σασί. Η κεφαλίδα παρέχει επίσης έλεγχο ταχύτητας για μια αντλία ψύξης νερού, ανατρέξτε στην ενότητα "BIOS Setup" (Ρύθμιση BIOS), "Smart Fan 6" Κεφάλαιο για περισσότερες πληροφορίες.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

6. CPU_OPT (Κεφαλίδα ανεμιστήρα CPU ψύξης νερού)
   Η κεφαλίδα ανεμιστήρα είναι 4 ακίδων και διαθέτει αδιάβροχο σχέδιο εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδίαση ελέγχου ταχύτητας ανεμιστήρα.


Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

Σύνδεση	CPU_FAN	SYS_FAN1~4	SYS_FAN5/6_PUMP	CPU_OPT
Μέγιστο ρεύμα	2A	2A	2A	2A
Μέγιστη ισχύς	24W	24W	24W	24W

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια των ανεμιστήρων στις κεφαλίδες των ανεμιστήρων για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρων δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

7. EC_TEMP1/EC_TEMP2 (Κεφαλίδες αισθητήρα θερμοκρασίας)
   Συνδέστε τα καλώδια του θερμίστορ στις κεφαλίδες για ανίχνευση θερμοκρασίας.


Αριθμός ακροδέκτη.	Ορισμός
1	ΕΙΣΟΔΟΣ ΑΙΣΘΗΤΗΡΑ
2	GND

8. D_LED1/D_LED2 (Διευθυνσιοδοτούμενες κεφαλίδες ταινίας LED)
   Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης ταινίας LED 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.


Αριθμός ακροδέκτη.	Ορισμός
1	V (5V)
2	Δεδομένα
3	Χωρίς ακροδέκτη
4	GND

Συνδέστε την διευθυνσιοδοτούμενη ταινία LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της διευθυνσιοδοτούμενης κεφαλίδας ταινίας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

9. LED_CPU (Κεφαλίδα ταινίας LED ψύκτρας CPU/RGB LED Strip)
   Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας ταινίας LED ψύκτρας CPU ή μιας τυπικής ταινίας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.


Αριθμός ακροδέκτη.	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε την ταινία LED ψύκτρας CPU/RGB LED strip στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

10. LED_C1/LED_C2 (Κεφαλίδες ταινίας RGB LED)
    Οι κεφαλίδες μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ PORT 2A (12V) και μέγιστο μήκος 2m.


Αριθμός ακροδέκτη.	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε το ένα άκρο του καλωδίου επέκτασης RGB LED strip στην κεφαλίδα και το άλλο άκρο στην RGB LED strip σας. Το μαύρο καλώδιο (που επισημαίνεται με ένα τρίγωνο στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Ο ακροδέκτης 12V (που επισημαίνεται με ένα βέλος) στο άλλο άκρο του καλωδίου επέκτασης πρέπει να ευθυγραμμιστεί με τα 12V της ταινίας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της ταινίας LED. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στην ταινία LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, επισκεφθείτε την ιστοσελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, βεβαιωθείτε ότι έχετε απενεργοποιήσει τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

11. SATA3 0/1/2/3/4/5 (Υποδοχές SATA 6Gb/s)
    Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση ενός συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


Αριθμός ακροδέκτη.	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε τη δυνατότητα σύνδεσης εν θερμώ για τις θύρες SATA, ανατρέξτε στο κεφάλαιο "Ρύθμιση BIOS", "Ρυθμίσεις/Θύρες εισόδου/εξόδου/Διαμόρφωση SATA" για περισσότερες πληροφορίες.

12. M2A_CPU/M2B_SB/M2C_SB (Υποδοχές M.2 Socket 3)
    Οι υποδοχές M.2 υποστηρίζουν M.2 SATA SSD ή M.2 PCIe SSD και υποστηρίζουν διαμόρφωση RAID. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA. Ανατρέξτε στο κεφάλαιο "Διαμόρφωση συνόλου RAID" για οδηγίες σχετικά με τη διαμόρφωση ενός πίνακα RAID.


Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Βήμα 1:
Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα. Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό μαξιλαράκι στην υποδοχή M.2.

Βήμα 2:

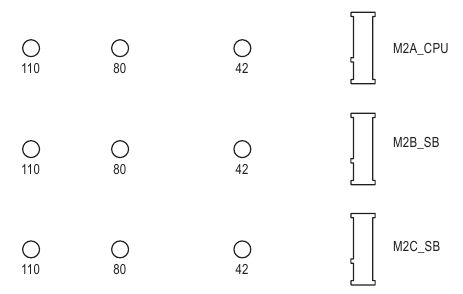

Εντοπίστε την κατάλληλη οπή στερέωσης με βάση το μήκος της μονάδας M.2 SSD. Εάν είναι απαραίτητο, μετακινήστε το στήριγμα στην επιθυμητή οπή στερέωσης. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.

Βήμα 3:
Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, χρησιμοποιήστε τη βίδα που περιλαμβάνεται για να το στερεώσετε στην υποδοχή. Αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας πριν αντικαταστήσετε την ψύκτρα.

Ειδοποιήσεις εγκατάστασης για τις υποδοχές M.2 και SATA:
Η διαθεσιμότητα των υποδοχών SATA μπορεί να επηρεαστεί από τον τύπο της συσκευής που είναι εγκατεστημένη στις υποδοχές M.2. Η υποδοχή M2C_SB μοιράζεται εύρος ζώνης με τις υποδοχές SATA3 4, 5. Ανατρέξτε στους παρακάτω πίνακες για λεπτομέρειες.

13. F_PANEL (Κεφαλίδα μπροστινού πίνακα)
    Συνδέστε το διακόπτη τροφοδοσίας, το διακόπτη επαναφοράς, το ηχείο, το διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης του συστήματος στο πλαίσιο σε αυτήν την κεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.


• PLED/PWR_LED (LED τροφοδοσίας):

  Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στον μπροστινό πίνακα του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

• PW (Διακόπτης τροφοδοσίας): Συνδέεται στο διακόπτη τροφοδοσίας στον μπροστινό πίνακα του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας το διακόπτη τροφοδοσίας (ανατρέξτε στην ενότητα "Ρύθμιση BIOS", κεφάλαιο "Ρυθμίσεις\Τροφοδοσία πλατφόρμας" για περισσότερες πληροφορίες).
• SPEAK (Ηχείο): Συνδέεται στο ηχείο στον μπροστινό πίνακα του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα απλό σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.

• HD (Λυχνία LED δραστηριότητας σκληρού δίσκου): Συνδέεται στη λυχνία LED δραστηριότητας σκληρού δίσκου στον μπροστινό πίνακα του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Διακόπτης επαναφοράς): Συνδέεται στο διακόπτη επαναφοράς στον μπροστινό πίνακα του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να πραγματοποιήσει μια κανονική επανεκκίνηση.
• CI (Κεφαλίδα εισβολής πλαισίου): Συνδέεται στο διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
• NC: Χωρίς σύνδεση.

Ο σχεδιασμός του μπροστινού πίνακα μπορεί να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

14. F_AUDIO (Κεφαλίδα ήχου μπροστινού πίνακα)
    Η κεφαλίδα ήχου του μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου του μπροστινού πίνακα του πλαισίου σας σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της κεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της κεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου του μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

15. F_U32C (Κεφαλίδα USB Type-C ® με υποστήριξη USB 3.2 Gen 2)
    Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 2 και μπορεί να παρέχει μία θύρα USB.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

16. F_U32_1/F_U32_2 (Κεφαλίδες USB 3.2 Gen 1)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και κάθε κεφαλίδα μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

17. F_USB1/F_USB2 (Κεφαλίδες USB 2.0/1.1)
    Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	Power (5V)	6	USB DY+
2	Power (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
• Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

18. TPM (Κεφαλίδα Trusted Platform Module)
    Μπορείτε να συνδέσετε ένα TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.


Αριθμός ακίδας	Ορισμός	Αριθμός ακίδας	Ορισμός
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

19. CLR_CMOS (βραχυκυκλωτήρας Clear CMOS)
    Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

Open: Normal (Κανονικό)

Short: Clear CMOS Values (Εκκαθάριση τιμών CMOS)

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στην εγκατάσταση του BIOS για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (ανατρέξτε στο κεφάλαιο "BIOS Setup" (Εγκατάσταση BIOS) για τις διαμορφώσεις του BIOS).

20. BAT (Μπαταρία)
    Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις του BIOS, οι πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο F_USB30 3, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Επανατοποθετήστε την μπαταρία.
4. Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα λανθασμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε σίγουροι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να τύχουν χειρισμού σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

21. CPU/DRAM/VGA/BOOT (LED κατάστασης)
    Οι λυχνίες LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν η λυχνία CPU/DRAM/VGA είναι αναμμένη, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. Εάν η λυχνία BOOT είναι αναμμένη, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμα στο λειτουργικό σύστημα.


CPU: Λυχνία LED κατάστασης CPU
DRAM: Λυχνία LED κατάστασης μνήμης
VGA: Λυχνία LED κατάστασης κάρτας γραφικών
BOOT: Λυχνία LED κατάστασης λειτουργικού συστήματος

22. THB_C (Υποδοχή πρόσθετης κάρτας Thunderbolt ™)
    Αυτή η υποδοχή είναι για μια GIGABYTE Thunderbolt


    Υποστηρίζει μια πρόσθετη κάρτα Thunderbolt ™.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα ρύθμισης BIOS που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος. Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα ρύθμισης BIOS, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία. Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash ή @BIOS.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

• Επειδή η ανανέωση του BIOS είναι δυνητικά επικίνδυνη, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην ανανεώσετε το BIOS. Για να ανανεώσετε το BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS ενδέχεται να προκαλέσει δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές. (Ανατρέξτε στην ενότητα "Load Optimized Defaults" σε αυτό το κεφάλαιο ή στις εισαγωγές του βραχυκυκλωτήρα μπαταρίας/καθαρισμού CMOS στο Κεφάλαιο Εγκατάστασης Υλικού για τον τρόπο διαγραφής των τιμών CMOS.)

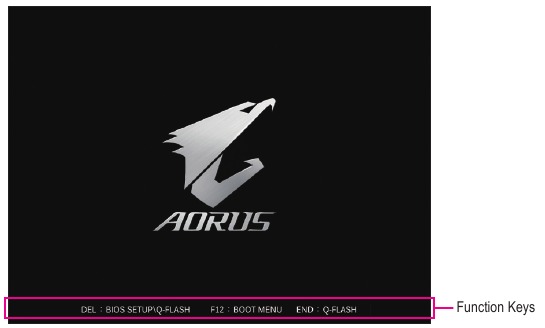

Οθόνη εκκίνησης

Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί όταν εκκινήσει ο υπολογιστής.

Υπάρχουν δύο διαφορετικές λειτουργίες BIOS όπως παρακάτω και μπορείτε να χρησιμοποιήσετε το πλήκτρο <F2> για να κάνετε εναλλαγή μεταξύ των δύο λειτουργιών. Η Easy Mode επιτρέπει στους χρήστες να βλέπουν γρήγορα τις τρέχουσες πληροφορίες του συστήματός τους ή να κάνουν προσαρμογές για βέλτιστη απόδοση. Στην Easy Mode, μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να μετακινηθείτε στα στοιχεία διαμόρφωσης. Η Advanced Mode παρέχει λεπτομερείς ρυθμίσεις BIOS. Μπορείτε να πατήσετε τα πλήκτρα βέλους στο πληκτρολόγιό σας για να μετακινηθείτε μεταξύ των στοιχείων και να πατήσετε <Enter> για να αποδεχτείτε ή να εισέλθετε σε ένα υπομενού. Ή μπορείτε να χρησιμοποιήσετε το ποντίκι σας για να επιλέξετε το στοιχείο που θέλετε.

• Όταν το σύστημα δεν είναι σταθερό ως συνήθως, επιλέξτε το στοιχείο Load Optimized Defaults (Φόρτωση βελτιστοποιημένων προεπιλογών) για να ρυθμίσετε το σύστημά σας στις προεπιλογές του.
• Τα μενού ρύθμισης BIOS που περιγράφονται σε αυτό το κεφάλαιο είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την έκδοση του BIOS.

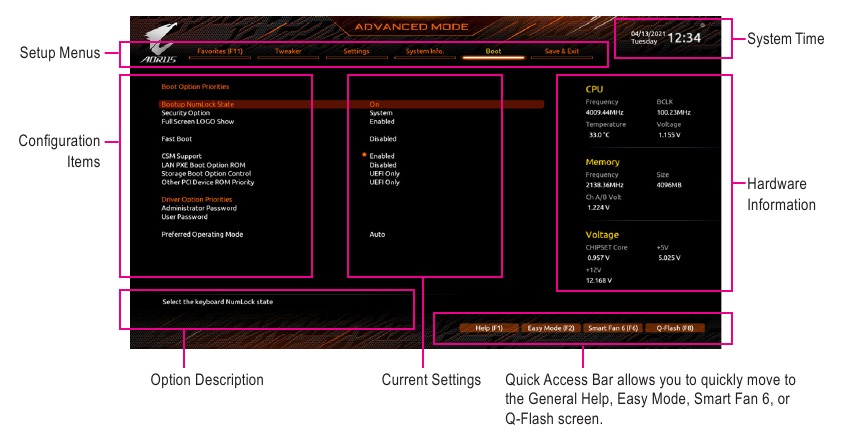

Το Κύριο Μενού

Πλήκτρα λειτουργιών Advanced Mode

<←><→>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα μενού εγκατάστασης
<↓><↑>	Μετακινήστε τη γραμμή επιλογής για να επιλέξετε ένα στοιχείο διαμόρφωσης σε ένα μενού
<Enter>/Διπλό κλικ	Εκτελέστε μια εντολή ή εισέλθετε σε ένα μενού
< + >/<Page Up>	Αυξήστε την αριθμητική τιμή ή κάντε αλλαγές
< - >/<Page Down>	Μειώστε την αριθμητική τιμή ή κάντε αλλαγές
<F1>	Εμφάνιση περιγραφών των πλήκτρων λειτουργιών
<F2>	Μετάβαση στην Easy Mode
<F3>	Αποθηκεύστε τις τρέχουσες ρυθμίσεις BIOS σε ένα προφίλ
<F4>	Φορτώστε τις ρυθμίσεις BIOS από ένα προφίλ που δημιουργήθηκε πριν
<F5>	Επαναφέρετε τις προηγούμενες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F6>	Εμφάνιση της οθόνης Smart Fan 6
<F7>	Φορτώστε τις βελτιστοποιημένες προεπιλεγμένες ρυθμίσεις BIOS για τα τρέχοντα υπομενού
<F8>	Αποκτήστε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash
<F10>	Αποθηκεύστε όλες τις αλλαγές και έξοδος από το πρόγραμμα ρύθμισης BIOS
<F11>	Μετάβαση στο υπομενού Αγαπημένα
<F12>	Αποτυπώστε την τρέχουσα οθόνη ως εικόνα και αποθηκεύστε την στη μονάδα USB
<Insert>	Προσθέστε ή αφαιρέστε μια αγαπημένη επιλογή
<Ctrl>+<S>	Εμφάνιση πληροφοριών για την εγκατεστημένη μνήμη
<Esc>	Κύριο μενού: Έξοδος από το πρόγραμμα ρύθμισης BIOS Υπομενού: Έξοδος από το τρέχον υπομενού

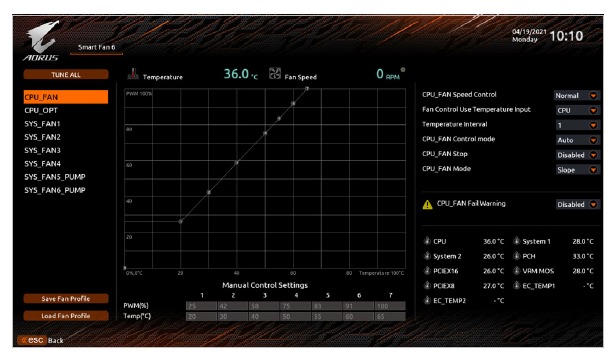

Smart Fan 6

Χρησιμοποιήστε το πλήκτρο λειτουργίας <F6> για να μεταβείτε γρήγορα σε αυτήν την οθόνη. Αυτή η οθόνη σάς επιτρέπει να διαμορφώσετε ρυθμίσεις που σχετίζονται με την ταχύτητα του ανεμιστήρα για κάθε κεφαλίδα ανεμιστήρα ή να παρακολουθείτε τη θερμοκρασία του συστήματος/CPU σας.

TUNE ALL (Ρύθμιση όλων)
Σας επιτρέπει να εφαρμόσετε τις τρέχουσες ρυθμίσεις σε όλες τις κεφαλίδες ανεμιστήρα.

Temperature
Εμφανίζει την τρέχουσα θερμοκρασία της επιλεγμένης περιοχής προορισμού.

Fan Speed
Εμφανίζει τις τρέχουσες ταχύτητες ανεμιστήρα/αντλίας.

Flow Rate
Εμφανίζει τον ρυθμό ροής του συστήματος υδρόψυξης. Πατήστε <Enter> στο Fan Speed για να μεταβείτε σε αυτήν τη λειτουργία.

FAN Speed Control
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ανεμιστήρα και να ρυθμίσετε την ταχύτητα του ανεμιστήρα.

Normal	Επιτρέπει στον ανεμιστήρα να λειτουργεί με διαφορετικές ταχύτητες ανάλογα με τη θερμοκρασία. Μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα με το System Information Viewer με βάση τις απαιτήσεις του συστήματός σας. (Προεπιλογή)
Silent	Επιτρέπει στον ανεμιστήρα να λειτουργεί με χαμηλές ταχύτητες.
Manual	Σας επιτρέπει να σύρετε τους κόμβους καμπύλης για να ρυθμίσετε την ταχύτητα του ανεμιστήρα. Ή μπορείτε να χρησιμοποιήσετε τη λειτουργία EZ Tuning (Εύκολη ρύθμιση). Αφού ρυθμίσετε τη θέση του κόμβου, πατήστε Apply (Εφαρμογή) για να υπολογιστεί αυτόματα η κλίση της καμπύλης.
Full Speed	Επιτρέπει στον ανεμιστήρα να λειτουργεί με πλήρεις ταχύτητες.

Fan Control Use Temperature Input
Σας επιτρέπει να επιλέξετε τη θερμοκρασία αναφοράς για τον έλεγχο της ταχύτητας του ανεμιστήρα.

Temperature Interval
Σας επιτρέπει να επιλέξετε το εύρος θερμοκρασίας για την αλλαγή της ταχύτητας του ανεμιστήρα.

FAN/PUMP Control Mode

Auto	Επιτρέπει στο BIOS να ανιχνεύσει αυτόματα τον τύπο του εγκατεστημένου ανεμιστήρα και να ορίσει τη βέλτιστη λειτουργία ελέγχου. (Προεπιλογή)
Voltage	Η λειτουργία τάσης συνιστάται για ανεμιστήρα/αντλία 3 ακίδων.
PWM	Η λειτουργία PWM συνιστάται για ανεμιστήρα/αντλία 4 ακίδων.

FAN/PUMP Stop
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία διακοπής ανεμιστήρα/αντλίας. Μπορείτε να ορίσετε το όριο θερμοκρασίας χρησιμοποιώντας την καμπύλη θερμοκρασίας. Ο ανεμιστήρας ή η αντλία σταματά να λειτουργεί όταν η θερμοκρασία είναι χαμηλότερη από το όριο. (Προεπιλογή: Απενεργοποιημένο)

FAN/PUMP Mode
Σας επιτρέπει να ορίσετε τη λειτουργία λειτουργίας για τον ανεμιστήρα.

Slope	Ρυθμίζει την ταχύτητα του ανεμιστήρα γραμμικά με βάση τη θερμοκρασία. (Προεπιλογή)
Stair	Ρυθμίζει την ταχύτητα του ανεμιστήρα σταδιακά με βάση τη θερμοκρασία.

FAN/PUMP Fail Warning
Επιτρέπει στο σύστημα να εκπέμπει προειδοποιητικό ήχο εάν ο ανεμιστήρας/η αντλία δεν είναι συνδεδεμένοι ή αποτύχουν. Ελέγξτε την κατάσταση του ανεμιστήρα/αντλίας ή τη σύνδεση του ανεμιστήρα/αντλίας όταν συμβεί αυτό. (Προεπιλογή: Απενεργοποιημένο)

Save Fan Profile
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις σε ένα προφίλ. Μπορείτε να αποθηκεύσετε το προφίλ στο BIOS ή να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.

Load Fan Profile
Αυτή η λειτουργία σάς επιτρέπει να φορτώσετε ένα προηγουμένως αποθηκευμένο προφίλ BIOS χωρίς την ταλαιπωρία της επαναδιαμόρφωσης των ρυθμίσεων BIOS. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB (Επιλογή αρχείου σε HDD/FDD/USB) για να φορτώσετε ένα προφίλ από τη συσκευή αποθήκευσης.

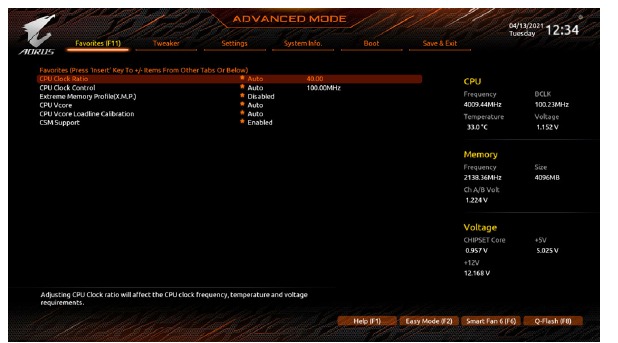

Αγαπημένα (F11)

Ορίστε τις επιλογές που χρησιμοποιείτε συχνά ως αγαπημένα και χρησιμοποιήστε το πλήκτρο <F11> για να μεταβείτε γρήγορα στη σελίδα όπου βρίσκονται όλες οι αγαπημένες σας επιλογές. Για να προσθέσετε ή να αφαιρέσετε μια αγαπημένη επιλογή, μεταβείτε στην αρχική της σελίδα και πατήστε <Insert> στην επιλογή. Η επιλογή επισημαίνεται με ένα σύμβολο αστεριού εάν έχει οριστεί ως "αγαπημένη".

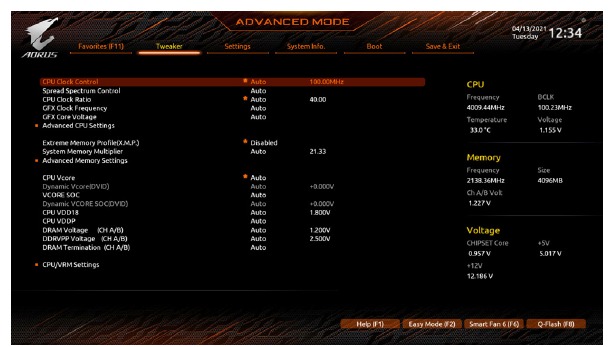

Tweaker

Το αν το σύστημα θα λειτουργήσει σταθερά με τις ρυθμίσεις υπερχρονισμού/υπέρτασης που κάνατε εξαρτάται από τις συνολικές διαμορφώσεις του συστήματός σας. Η εσφαλμένη εκτέλεση υπερχρονισμού/υπέρτασης μπορεί να προκαλέσει ζημιά στην CPU, το chipset ή τη μνήμη και να μειώσει τη διάρκεια ζωής αυτών των εξαρτημάτων. Αυτή η σελίδα είναι μόνο για προχωρημένους χρήστες και συνιστούμε να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις για να αποτρέψετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. (Η ακατάλληλη τροποποίηση των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, διαγράψτε τις τιμές CMOS και επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.)

CPU Clock Control
Σας επιτρέπει να ρυθμίσετε χειροκίνητα το βασικό ρολόι της CPU σε αυξήσεις του 1 MHz. (Προεπιλογή: Auto)

Συνιστάται ιδιαίτερα η ρύθμιση της συχνότητας της CPU σύμφωνα με τις προδιαγραφές της CPU.

Spread Spectrum Control
Ενεργοποιεί ή απενεργοποιεί το CPU/PCIe Spread Spectrum. (Προεπιλογή: Auto)

CPU Ratio Mode ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε την αναλογία πυρήνα για όλους τους πυρήνες της CPU ή για μεμονωμένους πυρήνες. (Προεπιλογή: Όλοι οι πυρήνες)

CCD0 CCX0/1 Ratio ^{(Σημείωση)}
Σας επιτρέπει να ρυθμίσετε χειροκίνητα την αναλογία πυρήνα για τους πυρήνες CPU CCX0, 1. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το CPU Ratio Mode έχει οριστεί σε Per CCX. (Προεπιλογή: Auto)

CPU Clock Ratio
Σας επιτρέπει να αλλάξετε την αναλογία ρολογιού για την εγκατεστημένη CPU. Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη.

GFX Clock Frequency ^{(Σημείωση)}
Σας επιτρέπει να αλλάξετε τη συχνότητα για την GPU. Αφού αλλάξετε τις ρυθμίσεις GFX Clock Frequency, φροντίστε να προσαρμόσετε τις ρυθμίσεις GFX Core Voltage. (Προεπιλογή: Auto)
ΣΗΜΕΙΩΣΗ: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η αυτόματη ρύθμιση επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.

GFX Core Voltage ^{(Σημείωση)}
Σας επιτρέπει να αλλάξετε την τάση για την GPU. (Προεπιλογή: Auto)
ΣΗΜΕΙΩΣΗ: Το ρυθμιζόμενο εύρος εξαρτάται από την CPU που είναι εγκατεστημένη. Η αυτόματη ρύθμιση επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση.

• Advanced CPU Settings

Core Performance Boost ^{(Σημείωση)}
Σας επιτρέπει να καθορίσετε εάν θα ενεργοποιήσετε την τεχνολογία Core Performance Boost (CPB), μια τεχνολογία ενίσχυσης της απόδοσης της CPU. (Προεπιλογή: Auto)

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

SVM Mode
Η βελτιωμένη εικονικοποίηση από την Virtualization Technology θα επιτρέψει σε μια πλατφόρμα να εκτελεί πολλαπλά λειτουργικά συστήματα και εφαρμογές σε ανεξάρτητες διαμερίσεις. Με την εικονικοποίηση, ένα σύστημα υπολογιστή μπορεί να λειτουργήσει ως πολλαπλά εικονικά συστήματα. (Προεπιλογή: Απενεργοποιημένο)

AMD Cool&Quiet function

Ενεργοποιημένο	Επιτρέπει στο πρόγραμμα οδήγησης AMD Cool'n'Quiet να προσαρμόζει δυναμικά το ρολόι CPU και το VID για να μειώσει την παραγωγή θερμότητας από τον υπολογιστή σας και την κατανάλωση ενέργειας. (Προεπιλογή)
Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία.

PPC Adjustment ^{(Σημείωση 1)}
Σας επιτρέπει να διορθώσετε το PState της CPU. (Προεπιλογή: PState 0)

Global C-state Control ^{(Σημείωση 1)}
Σας επιτρέπει να καθορίσετε εάν θα επιτρέψετε στην CPU να εισέλθει σε καταστάσεις C. Όταν είναι ενεργοποιημένη, η συχνότητα του πυρήνα της CPU θα μειωθεί κατά τη διάρκεια της κατάστασης διακοπής του συστήματος για να μειωθεί η κατανάλωση ενέργειας. (Προεπιλογή: Auto)

Power Supply Idle Control ^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί την κατάσταση Package C6.

Typical Current Idle	Απενεργοποιεί αυτήν τη λειτουργία.
Low Current Idle	Ενεργοποιεί αυτήν τη λειτουργία.
Auto	Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτήν τη ρύθμιση. (Προεπιλογή)

CCD Control ^{(Σημείωση 1)}
Ορίζει τον αριθμό των CCD που θα χρησιμοποιηθούν. (Προεπιλογή: Auto)

Downcore Control
Σας επιτρέπει να επιλέξετε τον αριθμό των πυρήνων CPU που θα ενεργοποιηθούν (ο αριθμός των πυρήνων CPU ενδέχεται να διαφέρει ανάλογα με την CPU). (Προεπιλογή: Auto)

SMT Mode
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την τεχνολογία CPU Simultaneous Multi-Threading. (Προεπιλογή: Auto)

CPPC ^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC. (Προεπιλογή: Auto)

CPPC Preferred Cores^{(Σημείωση 1)}
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα CPPC Preferred Cores. (Προεπιλογή: Auto)

Active OC Tuner ^{(Σημείωση 2)}
Ενεργοποιεί ή απενεργοποιεί τη δυνατότητα Active OC Tuner. (Προεπιλογή: Απενεργοποιημένο)

Extreme Memory Profile (X.M.P.)^{(Σημείωση 2)}
Επιτρέπει στο BIOS να διαβάσει τα δεδομένα SPD στις μονάδες μνήμης XMP για να βελτιώσει την απόδοση της μνήμης όταν είναι ενεργοποιημένο.

Απενεργοποιημένο	Απενεργοποιεί αυτήν τη λειτουργία. (Προεπιλογή)
Profile1	Χρησιμοποιεί ρυθμίσεις Profile 1.
Profile2 (Σημείωση 2)	Χρησιμοποιεί ρυθμίσεις Profile 2.

XMP High Frequency Support^{(Σημείωση 2)}
Σας επιτρέπει να επιλέξετε το επίπεδο συμβατότητας για μνήμη υψηλής συχνότητας. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν το Extreme Memory Profile (X.M.P.) έχει οριστεί σε Profile1 ή Profile2. (Προεπιλογή: Auto)

System Memory Multiplier
Σας επιτρέπει να ορίσετε τον πολλαπλασιαστή μνήμης συστήματος. Η αυτόματη ρύθμιση ορίζει τον πολλαπλασιαστή μνήμης σύμφωνα με τα δεδομένα SPD της μνήμης. (Προεπιλογή: Auto)

FCLK Frequency
Σας επιτρέπει να ορίσετε τη συχνότητα FCLK. Οι επιλογές είναι: Auto (προεπιλογή), 667MHz~4000MHz.

UCLK Mode
Σας επιτρέπει να καθορίσετε τη λειτουργία UCLK. (Προεπιλογή: Auto)

(Σημείωση 1) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.
(Σημείωση 2) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU και μια μονάδα μνήμης που υποστηρίζουν αυτήν τη δυνατότητα.

• Advanced Memory Settings
• Memory Subtimings
  ↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
  Αυτές οι ενότητες παρέχουν ρυθμίσεις χρονισμού μνήμης. Σημείωση: Το σύστημά σας ενδέχεται να γίνει ασταθές ή να αποτύχει να εκκινηθεί μετά την πραγματοποίηση αλλαγών στους χρονισμούς της μνήμης. Εάν συμβεί αυτό, επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές φορτώνοντας τις βελτιστοποιημένες προεπιλογές ή διαγράφοντας τις τιμές CMOS.
• SPD Info
  Εμφανίζει πληροφορίες για την εγκατεστημένη μνήμη.
  Power Down Enable
  Ενεργοποιεί ή απενεργοποιεί την υποστήριξη Power Down. (Προεπιλογή: Auto)
  CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control ^{(Σημείωση)} /VDDG Voltage Control ^{(Σημείωση)}
  Αυτά τα στοιχεία σάς επιτρέπουν να προσαρμόσετε τις τάσεις CPU Vcore και μνήμης.
• CPU/VRM Settings
  Αυτό το υπομενού σάς επιτρέπει να διαμορφώσετε το επίπεδο βαθμονόμησης Load-Line, το επίπεδο προστασίας από υπέρταση, το επίπεδο προστασίας από υπερένταση και τις φάσεις PWM.

(Σημείωση) Αυτό το στοιχείο υπάρχει μόνο όταν εγκαθιστάτε μια CPU που υποστηρίζει αυτήν τη δυνατότητα.

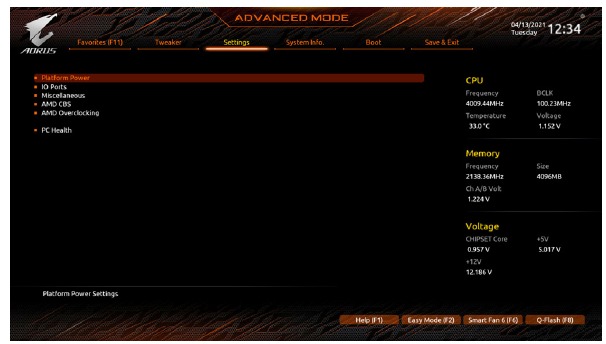

Ρυθμίσεις

• Τροφοδοσία πλατφόρμας

ΕΠΑΝΑΦΟΡΑ AC Καθορίζει την κατάσταση του συστήματος μετά την επαναφορά ρεύματος μετά από διακοπή ρεύματος AC.
Μνήμη Το σύστημα επιστρέφει στην τελευταία γνωστή κατάσταση αφύπνισης κατά την επαναφορά του ρεύματος AC.
Πάντα ενεργό Το σύστημα ενεργοποιείται κατά την επαναφορά του ρεύματος AC.
Πάντα απενεργοποιημένο Το σύστημα παραμένει απενεργοποιημένο κατά την επαναφορά του ρεύματος AC. (Προεπιλογή)

ErP
Καθορίζει αν θα επιτρέπεται στο σύστημα να καταναλώνει τη λιγότερη δυνατή ισχύ στην κατάσταση S5 (τερματισμός λειτουργίας). (Προεπιλογή: Απενεργοποιημένο) Σημείωση: Όταν αυτό το στοιχείο έχει ρυθμιστεί σε Ενεργοποιημένο, η λειτουργία Επαναφορά με ειδοποίηση (Resume by Alarm) δεν είναι διαθέσιμη.

Soft-Off by PWR-BTTN
Ρυθμίζει τον τρόπο απενεργοποίησης του υπολογιστή σε λειτουργία MS-DOS χρησιμοποιώντας το κουμπί λειτουργίας.
Άμεση απενεργοποίηση Πατήστε το κουμπί λειτουργίας και το σύστημα θα απενεργοποιηθεί αμέσως. (Προεπιλογή)
Καθυστέρηση 4 δευτ. Πατήστε και κρατήστε πατημένο το κουμπί λειτουργίας για 4 δευτερόλεπτα για να απενεργοποιήσετε το σύστημα. Εάν πατήσετε το κουμπί λειτουργίας για λιγότερο από 4 δευτερόλεπτα, το σύστημα θα εισέλθει σε λειτουργία αναστολής.

Φόρτωση ισχύος
Ενεργοποιεί ή απενεργοποιεί το εικονικό φορτίο. Όταν το τροφοδοτικό είναι σε χαμηλό φορτίο, ενεργοποιείται μια αυτοπροστασία που προκαλεί την απενεργοποίηση ή την αστοχία του. Εάν συμβεί αυτό, ορίστε την επιλογή σε Ενεργοποιημένο. Η επιλογή Αυτόματα επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Αυτόματα)

Επαναφορά με ειδοποίηση
Καθορίζει αν θα ενεργοποιηθεί το σύστημα σε μια επιθυμητή ώρα. (Προεπιλογή: Απενεργοποιημένο) Εάν είναι ενεργοποιημένο, ορίστε την ημερομηνία και την ώρα ως εξής:
Ημέρα αφύπνισης: Ενεργοποιήστε το σύστημα σε μια συγκεκριμένη ώρα κάθε μέρα ή σε μια συγκεκριμένη ημέρα του μήνα.
Ώρα/λεπτό/δευτερόλεπτο αφύπνισης: Ορίστε την ώρα κατά την οποία το σύστημα θα ενεργοποιηθεί αυτόματα. Σημείωση: Όταν χρησιμοποιείτε αυτή τη λειτουργία, αποφύγετε την ακατάλληλη απενεργοποίηση από το λειτουργικό σύστημα ή την αφαίρεση του ρεύματος AC, διαφορετικά οι ρυθμίσεις ενδέχεται να μην είναι αποτελεσματικές.

Χρονομετρητής συμβάντων υψηλής ακρίβειας
Ενεργοποιεί ή απενεργοποιεί τον Χρονομετρητή συμβάντων υψηλής ακρίβειας (High Precision Event Timer, HPET) στο λειτουργικό σύστημα. (Προεπιλογή: Ενεργοποιημένο)

• Θύρες εισόδου/εξόδου

Αρχική έξοδος οθόνης
Καθορίζει την πρώτη έναρξη της οθόνης από την εγκατεστημένη κάρτα γραφικών PCI Express ή τα ενσωματωμένα γραφικά.
Βίντεο IGD ^{(Σημείωση)} Ορίζει τα ενσωματωμένα γραφικά ως την πρώτη οθόνη.
Θύρα PCIe 1 Ορίζει την κάρτα γραφικών στη θύρα PCIEX16 ως την πρώτη οθόνη. (Προεπιλογή)
Θύρα PCIe 2 Ορίζει την κάρτα γραφικών στη θύρα PCIEX8 ως την πρώτη οθόνη.
Θύρα PCIe 3 Ορίζει την κάρτα γραφικών στη θύρα PCIEX4 ως την πρώτη οθόνη.

Ενσωματωμένα γραφικά ^{(Σημείωση)}
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένων γραφικών.
Αυτόματα Το BIOS θα ενεργοποιήσει ή θα απενεργοποιήσει αυτόματα τα ενσωματωμένα γραφικά ανάλογα με την κάρτα γραφικών που είναι εγκατεστημένη. (Προεπιλογή)
Υποχρεωτικά Ενεργοποιεί τα ενσωματωμένα γραφικά.
Απενεργοποιημένο Απενεργοποιεί τα ενσωματωμένα γραφικά.

Λειτουργία UMA ^{(Σημείωση)}
Καθορίστε τη λειτουργία UMA.
Αυτόματα Επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή)
Καθορισμένο UMA Ορίζει το μέγεθος buffer καρέ UMA.
Αυτόματο UMA Ορίζει την ανάλυση οθόνης.
Βελτιστοποιημένο για παιχνίδια UMA Προσαρμόζει το μέγεθος buffer καρέ με βάση το συνολικό μέγεθος μνήμης του συστήματος.
Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν τα Ενσωματωμένα γραφικά έχουν ρυθμιστεί σε Υποχρεωτικά.

Μέγεθος buffer καρέ UMA ^{(Σημείωση)}
Το μέγεθος buffer καρέ είναι η συνολική ποσότητα μνήμης συστήματος που έχει εκχωρηθεί αποκλειστικά για τον ενσωματωμένο ελεγκτή γραφικών. Το MS-DOS, για παράδειγμα, θα χρησιμοποιήσει μόνο αυτή τη μνήμη για την οθόνη. Οι επιλογές είναι: Αυτόματα (προεπιλογή), 64M~2G. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Λειτουργία UMA έχει ρυθμιστεί σε Καθορισμένο UMA.

Ανάλυση οθόνης ^{(Σημείωση)}
Σας επιτρέπει να ορίσετε την ανάλυση της οθόνης. Οι επιλογές είναι: Αυτόματα (προεπιλογή), 1920x1080 και κάτω, 2560x1600, 3840x2160. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν η Λειτουργία UMA έχει ρυθμιστεί σε Αυτόματο UMA.

Ελεγκτής ήχου HD
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου ήχου. (Προεπιλογή: Ενεργοποιημένο) Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα ήχου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε τον ενσωματωμένο ήχο, ορίστε αυτό το στοιχείο σε Απενεργοποιημένο.

Διακλάδωση PCIEX16
Σας επιτρέπει να καθορίσετε τον τρόπο με τον οποίο διαιρείται το εύρος ζώνης της θύρας PCIEX16. Επιλογές: Αυτόματα, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^{(Σημείωση)} , PCIE 4x4 ^{(Σημείωση)} . (Προεπιλογή: Αυτόματα)

Αποκωδικοποίηση Above 4G
Ενεργοποιεί ή απενεργοποιεί τις συσκευές με δυνατότητα 64-bit για αποκωδικοποίηση στον χώρο διευθύνσεων πάνω από 4 GB (μόνο αν το σύστημά σας υποστηρίζει αποκωδικοποίηση PCI 64-bit). Ορίστε σε Ενεργοποιημένο αν έχουν εγκατασταθεί περισσότερες από μία προηγμένες κάρτες γραφικών και τα προγράμματα οδήγησης δεν μπορούν να ξεκινήσουν κατά την είσοδο στο λειτουργικό σύστημα (λόγω του περιορισμένου χώρου διευθύνσεων μνήμης 4 GB). (Προεπιλογή: Απενεργοποιημένο)

Υποστήριξη Re-Size BAR
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη για Resizable BAR. (Προεπιλογή: Απενεργοποιημένο)

Ταχύτητα Gen F_U32C
Σας επιτρέπει να ορίσετε τη λειτουργία της κεφαλίδας F_U32C σε Gen 1 ή Gen 2 ^{(Σημείωση)} . Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε κεφαλίδας. (Προεπιλογή: Αυτόματα)

Ενσωματωμένος ελεγκτής LAN
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία ενσωματωμένου LAN. (Προεπιλογή: Ενεργοποιημένο) Εάν επιθυμείτε να εγκαταστήσετε μια πρόσθετη κάρτα δικτύου τρίτου κατασκευαστή αντί να χρησιμοποιήσετε το ενσωματωμένο LAN, ορίστε αυτό το στοιχείο σε Απενεργοποιημένο.

(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαταστήσετε μια CPU που υποστηρίζει αυτή τη λειτουργία.

Υποστήριξη Ipv4 PXE
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv4 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύουi.

Υποστήριξη Ipv4 HTTP
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv4. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύου.

Υποστήριξη Ipv6 PXE
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη IPv6 PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύου.

Υποστήριξη Ipv6 HTTP
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη εκκίνησης HTTP για IPv6. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύου.

Χρόνος αναμονής εκκίνησης PXE
Σας επιτρέπει να ρυθμίσετε για πόσο χρονικό διάστημα θα περιμένετε πριν πατήσετε το <Esc> για να ακυρώσετε την εκκίνηση PXE. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύου. (Προεπιλογή: 0)

Αριθμός ανίχνευσης μέσου
Σας επιτρέπει να ορίσετε τον αριθμό των φορών που θα ελέγχεται η παρουσία μέσου. Αυτό το στοιχείο είναι διαμορφώσιμο μόνο όταν είναι ενεργοποιημένη η Στοίβα δικτύου. (Προεπιλογή: 1)

• Intel(R) Ethernet Controller
  Αυτό το υπομενού παρέχει πληροφορίες σχετικά με τη διαμόρφωση LAN και τις σχετικές επιλογές διαμόρφωσης.
• Διάφορα

LED στην κατάσταση ενεργοποίησης συστήματος
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε τον φωτισμό LED της μητρικής κάρτας όταν το σύστημα είναι ενεργοποιημένο.
Απενεργοποίηση Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο.
Ενεργοποίηση Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα είναι ενεργοποιημένο. (Προεπιλογή)

LED σε κατάσταση αναστολής λειτουργίας, αδρανοποίησης και απενεργοποίησης λογισμικού
Σας επιτρέπει να ορίσετε τη λειτουργία φωτισμού των LED της μητρικής κάρτας στην κατάσταση συστήματος S3/S4/S5. Αυτό το στοιχείο είναι διαμορφώσιμο όταν τα LED στην κατάσταση ενεργοποίησης συστήματος έχουν οριστεί σε Ενεργοποίηση.
Απενεργοποίηση Απενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5. (Προεπιλογή)
Ενεργοποίηση Ενεργοποιεί την επιλεγμένη λειτουργία φωτισμού όταν το σύστημα εισέρχεται στην κατάσταση S3/S4/S5.

Διαμόρφωση θύρας PCIEX16
Σας επιτρέπει να ορίσετε τη λειτουργία της θύρας PCIEX16 σε Gen 1, Gen 2, Gen 3 ή Gen 4. Αυτόματα επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Αυτόματα)

Διαμόρφωση θύρας PCIe
Σας επιτρέπει να ορίσετε τη λειτουργία των θυρών PCI Express και των συνδέσμων M.2 σε Gen 1, Gen 2, Gen 3 ή Gen 4 ^{(Σημείωση)} . Η πραγματική λειτουργία υπόκειται στην προδιαγραφή υλικού κάθε θύρας. Η επιλογή Αυτόματα επιτρέπει στο BIOS να διαμορφώσει αυτόματα αυτή τη ρύθμιση. (Προεπιλογή: Αυτόματα)

Λειτουργία PCIe ASPM
Σας επιτρέπει να διαμορφώσετε τη λειτουργία ASPM για τη συσκευή που είναι συνδεδεμένη στον δίαυλο PCI Express της CPU/Chipset. (Προεπιλογή: Απενεργοποιημένο)

Βελτίωση 3DMark01
Σας επιτρέπει να καθορίσετε αν θα βελτιώσετε την απόδοση ορισμένων παλαιότερων σημείων αναφοράς. (Προεπιλογή: Απενεργοποιημένο)

IOMMU
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη AMD IOMMU. (Προεπιλογή: Αυτόματα)

(Σημείωση) Αυτό το στοιχείο είναι διαθέσιμο μόνο όταν εγκαταστήσετε μια CPU που υποστηρίζει αυτή τη λειτουργία.

TSME
Ενεργοποιεί ή απενεργοποιεί την υποστήριξη TSME. (Προεπιλογή: Αυτόματα)

AMD CPU fTPM
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία TPM 2.0 που είναι ενσωματωμένη στην CPU AMD. (Προεπιλογή: Απενεργοποιημένο)

• Αξιόπιστοι υπολογιστές
  Ενεργοποιεί ή απενεργοποιεί την Αξιόπιστη μονάδα πλατφόρμας (Trusted Platform Module, TPM).
• AMD CBS
  Αυτό το υπομενού παρέχει επιλογές διαμόρφωσης που σχετίζονται με το AMD CBS.
• Κατάσταση εύρυθμης λειτουργίας υπολογιστή

Επαναφορά κατάστασης ανοίγματος θήκης
Απενεργοποιημένο Διατηρεί ή διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο. (Προεπιλογή)
Ενεργοποιημένο Διαγράφει την εγγραφή της προηγούμενης κατάστασης εισβολής στο πλαίσιο και το πεδίο Άνοιγμα θήκης (Case Open) θα εμφανίζει "Όχι" στην επόμενη εκκίνηση.

Άνοιγμα θήκης
Εμφανίζει την κατάσταση ανίχνευσης της συσκευής ανίχνευσης εισβολής στο πλαίσιο που είναι συνδεδεμένη στην κεφαλίδα CI της μητρικής κάρτας. Εάν αφαιρεθεί το κάλυμμα του πλαισίου του συστήματος, αυτό το πεδίο θα εμφανίζει "Ναι", διαφορετικά θα εμφανίζει "Όχι". Για να διαγράψετε την εγγραφή κατάστασης εισβολής στο πλαίσιο, ορίστε την επιλογή Επαναφορά κατάστασης ανοίγματος θήκης σε Ενεργοποιημένο, αποθηκεύστε τις ρυθμίσεις στο CMOS και, στη συνέχεια, επανεκκινήστε το σύστημά σας.

Τάση CPU Vcore/CPU VDDP/CPU VDD18/καναλιού DRAM A/B/PM_CLDO12/ +3,3V/+5V/πυρήνα CHIPSET/+12V/VCORE SOC
Εμφανίζει τις τρέχουσες τάσεις του συστήματος.

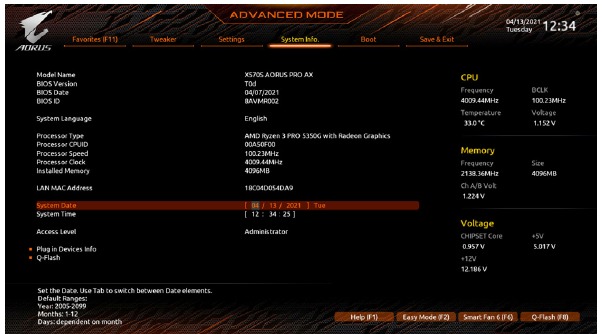

Πληροφορίες συστήματος

Αυτή η ενότητα παρέχει πληροφορίες σχετικά με το μοντέλο της μητρικής σας κάρτας και την έκδοση του BIOS. Μπορείτε επίσης να επιλέξετε την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS και να ορίσετε χειροκίνητα την ώρα του συστήματος.

Γλώσσα συστήματος
Επιλέγει την προεπιλεγμένη γλώσσα που χρησιμοποιείται από το BIOS.

Ημερομηνία συστήματος
Ορίζει την ημερομηνία του συστήματος. Η μορφή ημερομηνίας είναι εβδομάδα (μόνο για ανάγνωση), μήνας, ημέρα και έτος. Χρησιμοποιήστε το <Enter> για να αλλάξετε τα πεδία Μήνας, Ημέρα και Έτος και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

Ώρα συστήματος
Ορίζει την ώρα του συστήματος. Η μορφή ώρας είναι ώρα, λεπτό και δευτερόλεπτο. Για παράδειγμα, 1 μ.μ. είναι 13:00:00. Χρησιμοποιήστε το <Enter> για να αλλάξετε τα πεδία Ώρα, Λεπτό και Δευτερόλεπτο και χρησιμοποιήστε το πλήκτρο <Page Up> ή <Page Down> για να ορίσετε την επιθυμητή τιμή.

Επίπεδο πρόσβασης
Εμφανίζει το τρέχον επίπεδο πρόσβασης ανάλογα με τον τύπο προστασίας με κωδικό πρόσβασης που χρησιμοποιείται. (Εάν δεν έχει οριστεί κωδικός πρόσβασης, η προεπιλογή θα εμφανίζεται ως Διαχειριστής.) Το επίπεδο Διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS. Το επίπεδο Χρήστη σάς επιτρέπει μόνο να κάνετε αλλαγές σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες.

• Πληροφορίες συσκευών σύνδεσης
  Εμφανίζει πληροφορίες σχετικά με τις συσκευές SATA, PCI Express και M.2, εάν είναι εγκατεστημένες.
• Q-Flash
  Σας επιτρέπει να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash για να ενημερώσετε το BIOS ή να δημιουργήσετε αντίγραφα ασφαλείας της τρέχουσας διαμόρφωσης του BIOS.

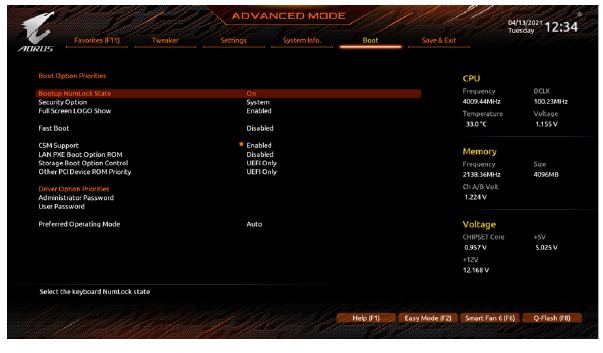

Εκκίνηση

Προτεραιότητες Επιλογών Εκκίνησης
Καθορίζει τη συνολική σειρά εκκίνησης από τις διαθέσιμες συσκευές. Οι αφαιρούμενες συσκευές αποθήκευσης που υποστηρίζουν μορφή GPT θα έχουν το πρόθεμα "UEFI:" στη λίστα συσκευών εκκίνησης. Για να εκκινήσετε από ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, επιλέξτε τη συσκευή με το πρόθεμα "UEFI:". Ή αν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα που υποστηρίζει διαμερισματοποίηση GPT, όπως τα Windows 10 64-bit, επιλέξτε τη μονάδα οπτικού δίσκου που περιέχει το δίσκο εγκατάστασης των Windows 10 64-bit και έχει το πρόθεμα "UEFI:".

PC Health
Ενεργοποιεί ή απενεργοποιεί τη λειτουργία Numlock στο αριθμητικό πληκτρολόγιο μετά το POST. (Προεπιλογή: Ενεργοποιημένο)

Επιλογή Ασφαλείας
Καθορίζει εάν απαιτείται κωδικός πρόσβασης κάθε φορά που εκκινείται το σύστημα ή μόνο όταν εισέρχεστε στο BIOS Setup. Αφού διαμορφώσετε αυτό το στοιχείο, ορίστε τους κωδικούς πρόσβασης στο στοιχείο Administrator Password/User Password.
Setup Απαιτείται κωδικός πρόσβασης μόνο για την είσοδο στο πρόγραμμα BIOS Setup.
System Απαιτείται κωδικός πρόσβασης για την εκκίνηση του συστήματος και για την είσοδο στο πρόγραμμα BIOS Setup. (Προεπιλογή)

Εμφάνιση ΛΟΓΟΤΥΠΟΥ σε Πλήρη Οθόνη
Σας επιτρέπει να καθορίσετε εάν θα εμφανίζεται το λογότυπο της GIGABYTE κατά την εκκίνηση του συστήματος. Η Disabled παρακάμπτει το λογότυπο της GIGABYTE όταν ξεκινά το σύστημα. (Προεπιλογή: Ενεργοποιημένο)

Γρήγορη Εκκίνηση
Ενεργοποιεί ή απενεργοποιεί τη Γρήγορη Εκκίνηση για να συντομεύσει τη διαδικασία εκκίνησης του λειτουργικού συστήματος. Η Ultra Fast παρέχει την ταχύτερη ταχύτητα εκκίνησης. (Προεπιλογή: Απενεργοποιημένο)

Υποστήριξη SATA
Μόνο οι Τελευταίες Συσκευές SATA Εκκίνησης Εκτός από τη μονάδα δίσκου της προηγούμενης εκκίνησης, όλες οι συσκευές SATA είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. (Προεπιλογή)
Όλες οι Συσκευές SATA Όλες οι συσκευές SATA είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Υποστήριξη NVMe
Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε συσκευές NVMe. (Προεπιλογή: Ενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Υποστήριξη VGA
Σας επιτρέπει να επιλέξετε τον τύπο του λειτουργικού συστήματος για εκκίνηση.
Auto Ενεργοποιεί μόνο το legacy option ROM.
EFI Driver Ενεργοποιεί το EFI option ROM. (Προεπιλογή)
Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Υποστήριξη USB
Disabled Όλες οι συσκευές USB είναι απενεργοποιημένες πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος.
Full Initial Όλες οι συσκευές USB είναι λειτουργικές στο λειτουργικό σύστημα και κατά τη διάρκεια του POST. (Προεπιλογή)
Partial Initial Ένα μέρος των συσκευών USB είναι απενεργοποιημένο πριν ολοκληρωθεί η διαδικασία εκκίνησης του λειτουργικού συστήματος. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο. Αυτή η λειτουργία είναι απενεργοποιημένη όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ultra Fast.

Υποστήριξη Προγράμματος Οδήγησης Στοίβας Δικτύου
Disabled Απενεργοποιεί την εκκίνηση από το δίκτυο. (Προεπιλογή)
Enabled Ενεργοποιεί την εκκίνηση από το δίκτυο. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Γρήγορη Εκκίνηση έχει οριστεί σε Ενεργοποιημένο ή Ultra Fast.

Υποστήριξη CSM
Ενεργοποιεί ή απενεργοποιεί το UEFI CSM (Compatibility Support Module) για την υποστήριξη μιας διαδικασίας εκκίνησης legacy PC.
Disabled Απενεργοποιεί το UEFI CSM και υποστηρίζει μόνο τη διαδικασία εκκίνησης UEFI BIOS.
Enabled Ενεργοποιεί το UEFI CSM. (Προεπιλογή)

LAN PXE Boot Option ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το legacy option ROM για τον ελεγκτή LAN. (Προεπιλογή: Απενεργοποιημένο) Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.

Έλεγχος Επιλογής Εκκίνησης Αποθήκευσης
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το legacy option ROM για τον ελεγκτή συσκευής αποθήκευσης.
Disabled Απενεργοποιεί το option ROM.
UEFI Only Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Legacy Only Ενεργοποιεί μόνο το legacy option ROM. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.

Άλλη Προτεραιότητα PCI Device ROM
Σας επιτρέπει να επιλέξετε εάν θα ενεργοποιήσετε το UEFI ή το Legacy option ROM για τον ελεγκτή συσκευής PCI εκτός από τους ελεγκτές LAN, συσκευής αποθήκευσης και γραφικών.
Disabled Απενεργοποιεί το option ROM.
UEFI Only Ενεργοποιεί μόνο το UEFI option ROM. (Προεπιλογή)
Legacy Only Ενεργοποιεί μόνο το legacy option ROM. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Ενεργοποιημένο.

Κωδικός Πρόσβασης Διαχειριστή
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης διαχειριστή. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Σε αντίθεση με τον κωδικό πρόσβασης χρήστη, ο κωδικός πρόσβασης διαχειριστή σάς επιτρέπει να κάνετε αλλαγές σε όλες τις ρυθμίσεις του BIOS.

Κωδικός Πρόσβασης Χρήστη
Σας επιτρέπει να διαμορφώσετε έναν κωδικό πρόσβασης χρήστη. Πατήστε <Enter> σε αυτό το στοιχείο, πληκτρολογήστε τον κωδικό πρόσβασης και, στη συνέχεια, πατήστε <Enter>. Θα σας ζητηθεί να επιβεβαιώσετε τον κωδικό πρόσβασης. Πληκτρολογήστε ξανά τον κωδικό πρόσβασης και πατήστε <Enter>. Πρέπει να εισαγάγετε τον κωδικό πρόσβασης διαχειριστή (ή τον κωδικό πρόσβασης χρήστη) κατά την εκκίνηση του συστήματος και κατά την είσοδο στο BIOS Setup. Ωστόσο, ο κωδικός πρόσβασης χρήστη σάς επιτρέπει να κάνετε αλλαγές μόνο σε ορισμένες ρυθμίσεις του BIOS, αλλά όχι σε όλες. Για να ακυρώσετε τον κωδικό πρόσβασης, πατήστε <Enter> στο στοιχείο κωδικού πρόσβασης και όταν σας ζητηθεί ο κωδικός πρόσβασης, εισαγάγετε πρώτα τον σωστό. Όταν σας ζητηθεί ένας νέος κωδικός πρόσβασης, πατήστε <Enter> χωρίς να εισαγάγετε κανέναν κωδικό πρόσβασης. Πατήστε <Enter> ξανά όταν σας ζητηθεί να επιβεβαιώσετε. ΣΗΜΕΙΩΣΗ: Πριν ορίσετε τον Κωδικό Πρόσβασης Χρήστη, φροντίστε να ορίσετε πρώτα τον Κωδικό Πρόσβασης Διαχειριστή.

• Ασφαλής Εκκίνηση
  Σας επιτρέπει να ενεργοποιήσετε ή να απενεργοποιήσετε την Ασφαλή Εκκίνηση και να διαμορφώσετε σχετικές ρυθμίσεις. Αυτό το στοιχείο μπορεί να διαμορφωθεί μόνο όταν η Υποστήριξη CSM έχει οριστεί σε Disabled.

Προτιμώμενη Λειτουργία Λειτουργίας
Σας επιτρέπει να επιλέξετε εάν θα εισέλθετε στην Εύκολη λειτουργία ή στην Προηγμένη λειτουργία μετά την είσοδο στο BIOS Setup. Η Auto εισέρχεται στη λειτουργία BIOS όπου ήταν την τελευταία φορά. (Προεπιλογή: Auto)

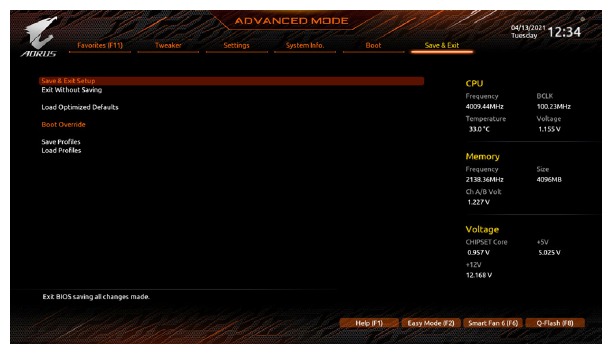

Αποθήκευση & Έξοδος

Αποθήκευση & Έξοδος από το Setup
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό αποθηκεύει τις αλλαγές στο CMOS και εξέρχεται από το πρόγραμμα BIOS Setup. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού του BIOS Setup.

Έξοδος Χωρίς Αποθήκευση
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes. Αυτό εξέρχεται από το BIOS Setup χωρίς να αποθηκεύσει τις αλλαγές που έγιναν στο BIOS Setup στο CMOS. Επιλέξτε No ή πατήστε <Esc> για να επιστρέψετε στο Κύριο Μενού του BIOS Setup.

Φόρτωση Βελτιστοποιημένων Προεπιλογών
Πατήστε <Enter> σε αυτό το στοιχείο και επιλέξτε Yes για να φορτώσετε τις βέλτιστες προεπιλεγμένες ρυθμίσεις του BIOS. Οι προεπιλεγμένες ρυθμίσεις του BIOS βοηθούν το σύστημα να λειτουργεί σε βέλτιστη κατάσταση. Να φορτώνετε πάντα τις Βελτιστοποιημένες προεπιλογές μετά την ενημέρωση του BIOS ή μετά την εκκαθάριση των τιμών CMOS.

Παράκαμψη Εκκίνησης
Σας επιτρέπει να επιλέξετε μια συσκευή για άμεση εκκίνηση. Πατήστε <Enter> στη συσκευή που επιλέγετε και επιλέξτε Yes για επιβεβαίωση. Το σύστημά σας θα επανεκκινηθεί αυτόματα και θα εκκινήσει από αυτή τη συσκευή.

Αποθήκευση Προφίλ
Αυτή η λειτουργία σάς επιτρέπει να αποθηκεύσετε τις τρέχουσες ρυθμίσεις του BIOS σε ένα προφίλ. Μπορείτε να δημιουργήσετε έως και 8 προφίλ και να αποθηκεύσετε ως Setup Profile 1~ Setup Profile 8. Πατήστε <Enter> για να ολοκληρώσετε. Ή μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να αποθηκεύσετε το προφίλ στη συσκευή αποθήκευσης.

Φόρτωση Προφίλ
Εάν το σύστημά σας καταστεί ασταθές και έχετε φορτώσει τις προεπιλεγμένες ρυθμίσεις του BIOS, μπορείτε να χρησιμοποιήσετε αυτήν τη λειτουργία για να φορτώσετε τις ρυθμίσεις του BIOS από ένα προφίλ που δημιουργήθηκε πριν, χωρίς την ταλαιπωρία της εκ νέου διαμόρφωσης των ρυθμίσεων του BIOS. Αρχικά, επιλέξτε το προφίλ που θέλετε να φορτώσετε και, στη συνέχεια, πατήστε <Enter> για να ολοκληρώσετε. Μπορείτε να επιλέξετε Select File in HDD/FDD/USB για να εισαγάγετε το προφίλ που δημιουργήθηκε προηγουμένως από τη συσκευή αποθήκευσης ή να φορτώσετε το προφίλ που δημιουργήθηκε αυτόματα από το BIOS, όπως επαναφορά των ρυθμίσεων του BIOS στις τελευταίες ρυθμίσεις που λειτούργησαν σωστά (τελευταία γνωστή καλή εγγραφή).

Διαμόρφωση ενός σετ RAID

Επίπεδα RAID

	RAID 0	RAID 1	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	4
Χωρητικότητα συστοιχίας	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) *Μέγεθος του μικρότερου δίσκου
Αντοχή σε σφάλματα	Όχι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

• Τουλάχιστον δύο σκληρούς δίσκους SATA ή SSD. ^{(Σημείωση 1)} (Για να εξασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιείτε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα). ^{(Σημείωση 2)}
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Ένα USB thumb drive.

Διαμόρφωση του ενσωματωμένου ελεγκτή SATA

1. Εγκατάσταση σκληρού(ών) δίσκου(ων) SATA στον υπολογιστή σας
   Εγκαταστήστε τους σκληρούς δίσκους/SSD στις υποδοχές SATA/M.2 στη μητρική πλακέτα. Στη συνέχεια, συνδέστε τους συνδέσμους ρεύματος από το τροφοδοτικό σας στους σκληρούς δίσκους.
2. Διαμόρφωση της λειτουργίας ελεγκτή SATA στο BIOS Setup
   Βεβαιωθείτε ότι έχετε διαμορφώσει σωστά τη λειτουργία του ελεγκτή SATA στο BIOS Setup του συστήματος. Βήματα: Ενεργοποιήστε τον υπολογιστή σας και πατήστε <Delete> για να εισέλθετε στο BIOS Setup κατά τη διάρκεια του POST (Power-On Self-Test). Στην ενότητα Settings\IO Ports, ορίστε την επιλογή SATA Configuration\SATA Mode σε RAID. Στη συνέχεια, αποθηκεύστε τις ρυθμίσεις και επανεκκινήστε τον υπολογιστή σας. (Εάν θέλετε να χρησιμοποιήσετε NVMe PCIe SSD για να διαμορφώσετε RAID, βεβαιωθείτε ότι έχετε ορίσει την επιλογή NVMe RAID mode σε Enabled.)

Τα μενού BIOS Setup που περιγράφονται σε αυτήν την ενότητα ενδέχεται να διαφέρουν από τις ακριβείς ρυθμίσεις για τη μητρική πλακέτα σας. Οι πραγματικές επιλογές μενού BIOS Setup που θα δείτε εξαρτώνται από τη μητρική πλακέτα που έχετε και την έκδοση του BIOS.

(Σημείωση 1) Ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός σετ RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.
(Σημείωση 2) Ανατρέξτε στην ενότητα "Εσωτερικοί σύνδεσμοι" για τις σημειώσεις εγκατάστασης για τις υποδοχές M.2 και SATA.

3. Βήματα διαμόρφωσης UEFI RAID:
   1. Στο BIOS Setup, μεταβείτε στο Boot και ορίστε το CSM Support σε Disabled. Αποθηκεύστε τις αλλαγές και βγείτε από το BIOS Setup.
   2. Μετά την επανεκκίνηση του συστήματος, εισέλθετε ξανά στο BIOS Setup. Στη συνέχεια, εισέλθετε στο υπομενού Settings\RAIDXpert2 Configuration Utility.
   3. Στην οθόνη RAIDXpert2 Configuration Utility, πατήστε <Enter> στο Array Management για να εισέλθετε στην οθόνη Create Array. Στη συνέχεια, επιλέξτε ένα επίπεδο RAID. Τα υποστηριζόμενα επίπεδα RAID περιλαμβάνουν RAID 0, RAID 1 και RAID 10 (οι διαθέσιμες επιλογές εξαρτώνται από τον αριθμό των σκληρών δίσκων που είναι εγκατεστημένοι). Στη συνέχεια, πατήστε <Enter> στο Select Physical Disks για να εισέλθετε στην οθόνη Select Physical Disks.
   4. Στην οθόνη Select Physical Disks, επιλέξτε τους σκληρούς δίσκους που θα συμπεριληφθούν στη συστοιχία RAID και ορίστε τους σε Enabled. Στη συνέχεια, χρησιμοποιήστε το πλήκτρο κάτω βέλους για να μετακινηθείτε στο Apply Changes και πατήστε <Enter>. Στη συνέχεια, επιστρέψτε στην προηγούμενη οθόνη και ορίστε το Array Size, Array Size Unit, Read Cache Policy και Write Cache Policy.
   5. Αφού ορίσετε τη χωρητικότητα, μετακινηθείτε στο Create Array και πατήστε <Enter> για να ξεκινήσετε.
   6. Μετά την ολοκλήρωση, θα επιστρέψετε στην οθόνη Array Management. Στην ενότητα Manage Array Properties μπορείτε να δείτε τον νέο τόμο RAID και πληροφορίες σχετικά με το επίπεδο RAID, το όνομα της συστοιχίας, τη χωρητικότητα της συστοιχίας κ.λπ.

Εγκαταστήστε το πρόγραμμα οδήγησης RAID και το λειτουργικό σύστημα
Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εγκατάσταση του λειτουργικού συστήματος
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE APP Center για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

1. Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στο USB thumb drive σας.
2. Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
3. Εισαγάγετε το USB thumb drive και, στη συνέχεια, αναζητήστε τη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

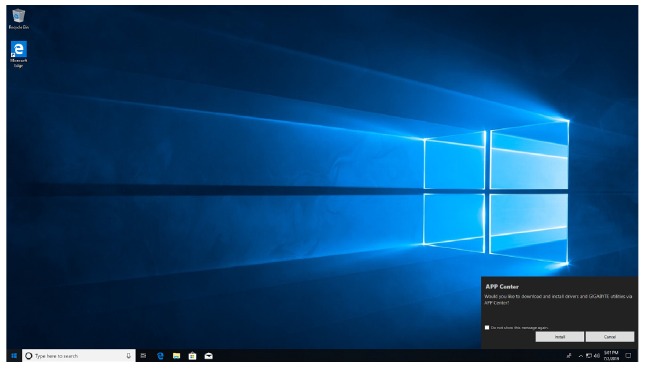

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι η επιλογή Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled.)

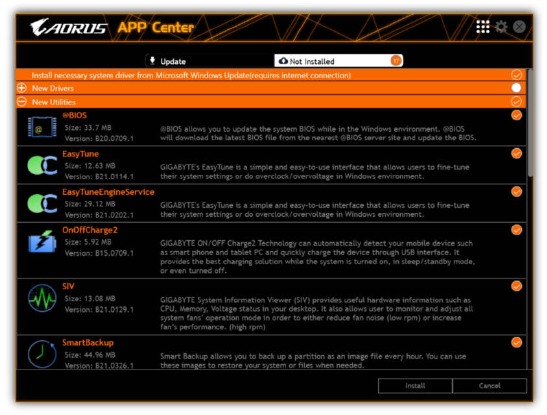

Όταν εμφανιστεί το παράθυρο διαλόγου της Άδειας Χρήσης Τελικού Χρήστη, πατήστε <Accept> για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες αντιμετώπισης προβλημάτων.

Επικοινωνήστε μαζί μας
GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
ΤΗΛ: +886-2-8912-4000, FAX: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com
Διεύθυνση WEB (Κινεζικά): https://www.gigabyte.com/tw

• GIGABYTE eSupport

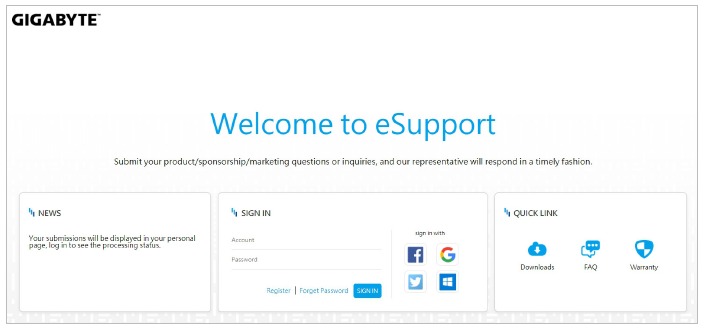

  Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com


Αναφορές

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο μητρικής πλακέτας GIGABYTE X570S AORUS PRO AX

Διαθέσιμες γλώσσες
