GIGABYTE X670E AORUS PRO X - Εγχειρίδιο Μητρικής Κάρτας

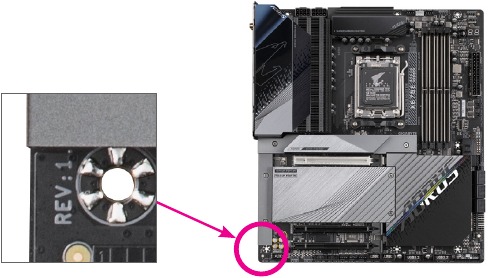

Αναγνώριση της Αναθεώρησης της Μητρικής Κάρτας

Ο αριθμός αναθεώρησης στην μητρική σας κάρτα μοιάζει με αυτό: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής κάρτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας κάρτας πριν ενημερώσετε το BIOS της μητρικής κάρτας, τους οδηγούς ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:

Εισαγωγή Προϊόντος

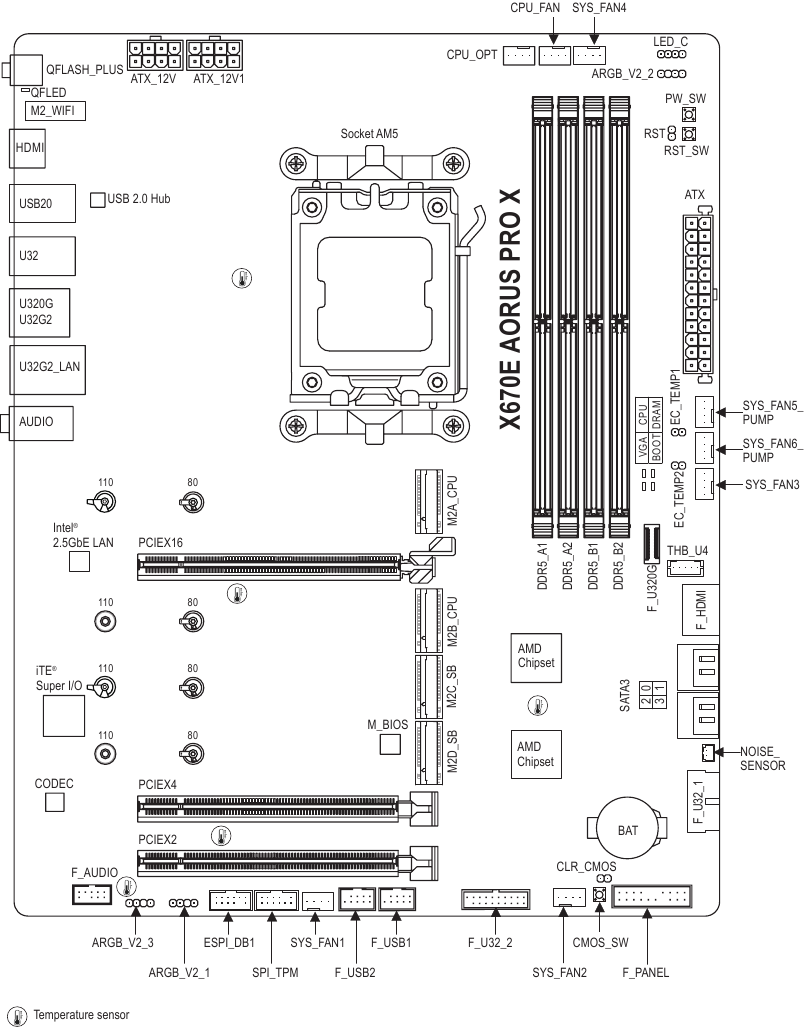

Διάταξη Μητρικής Κάρτας

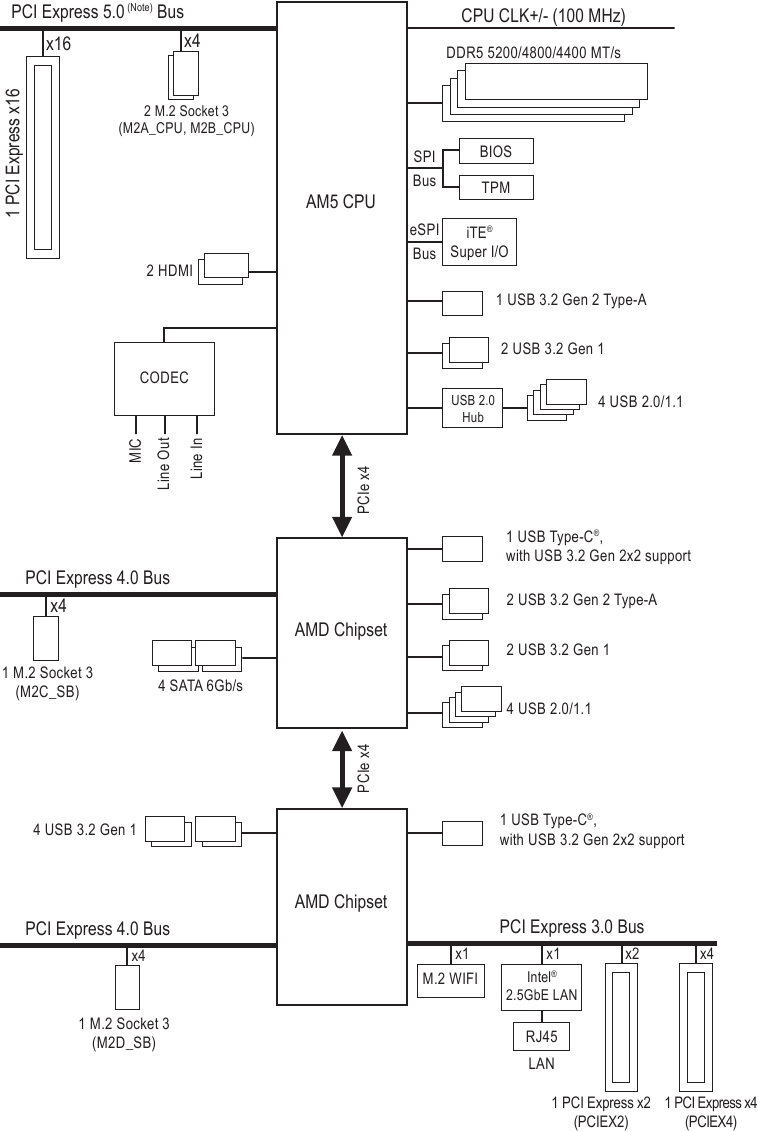

Διάγραμμα Μπλοκ Μητρικής Κάρτας

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή συνδετήρες.
• Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό προστατευτικό δοχείο.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι σύνδεσμοι τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε ένα περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή μια πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

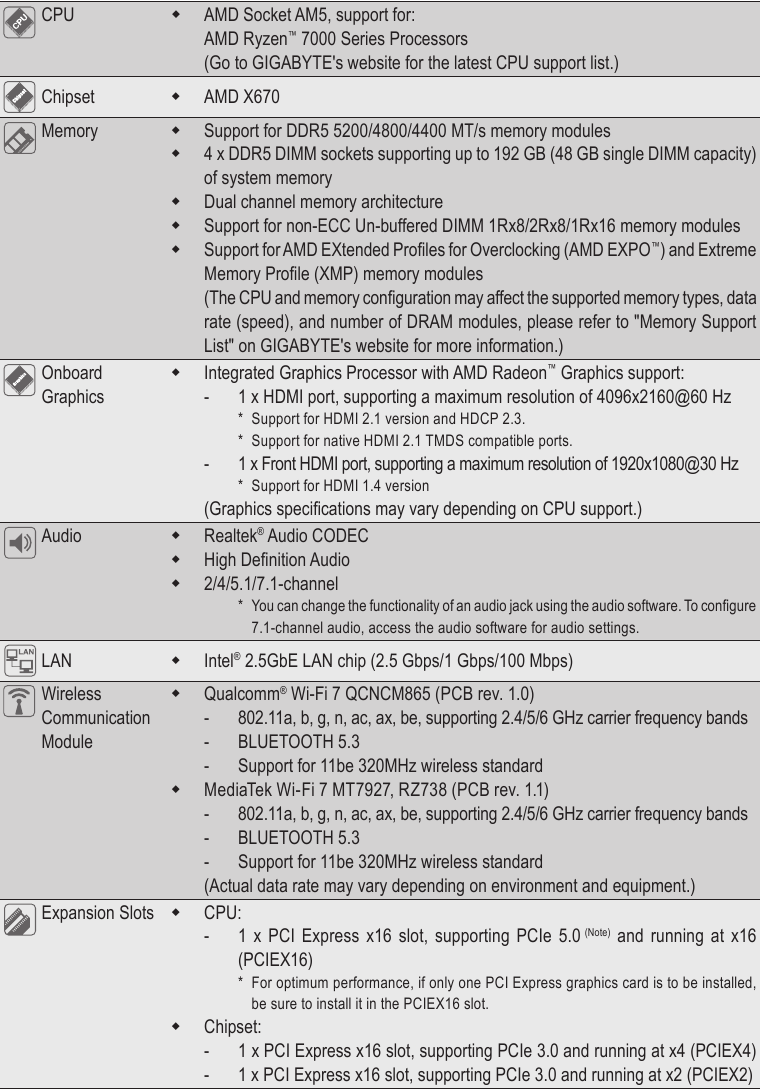

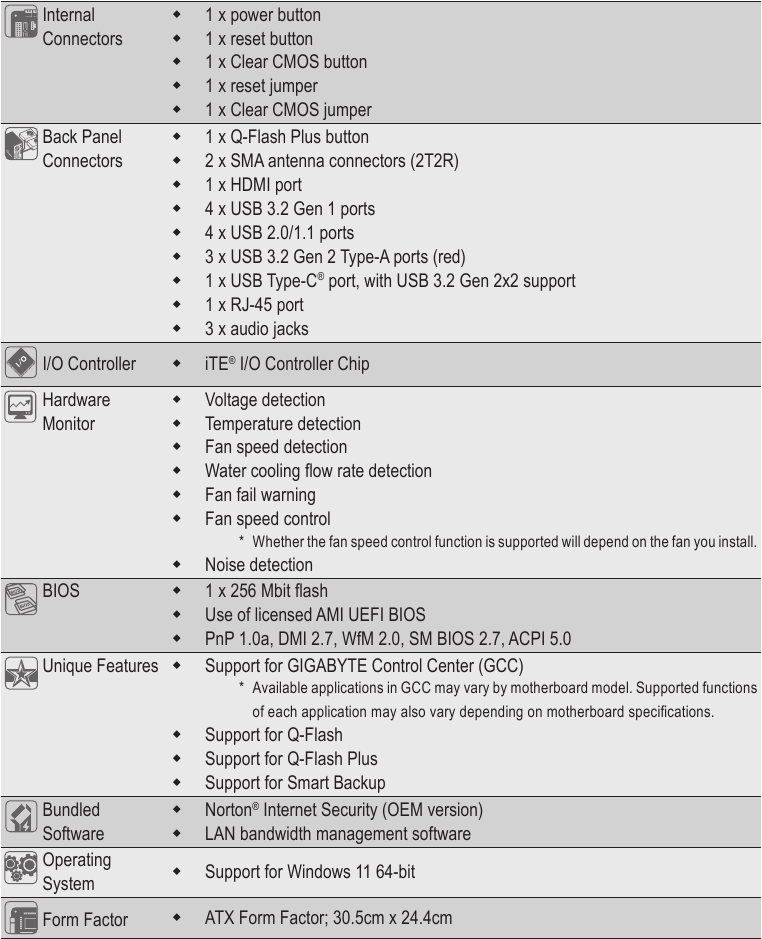

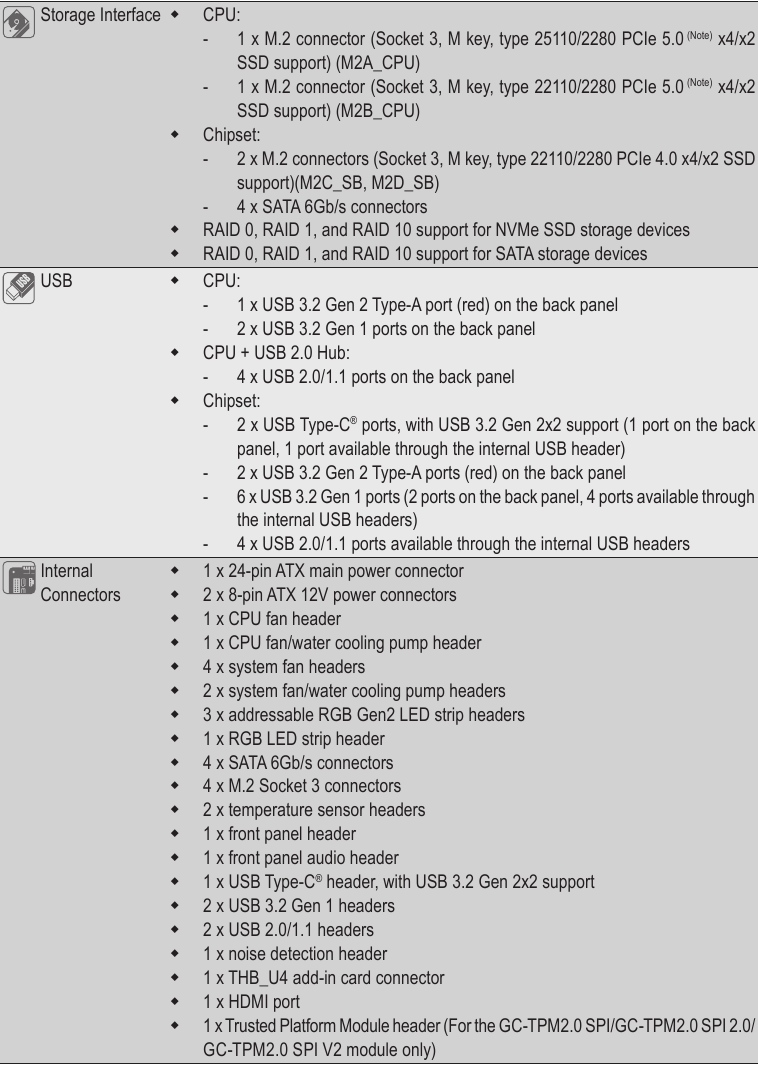

Προδιαγραφές Προϊόντος

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Εγκατάσταση της CPU και της Ψύκτρας CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφθείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν είναι λανθασμένα προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμης πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές του υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

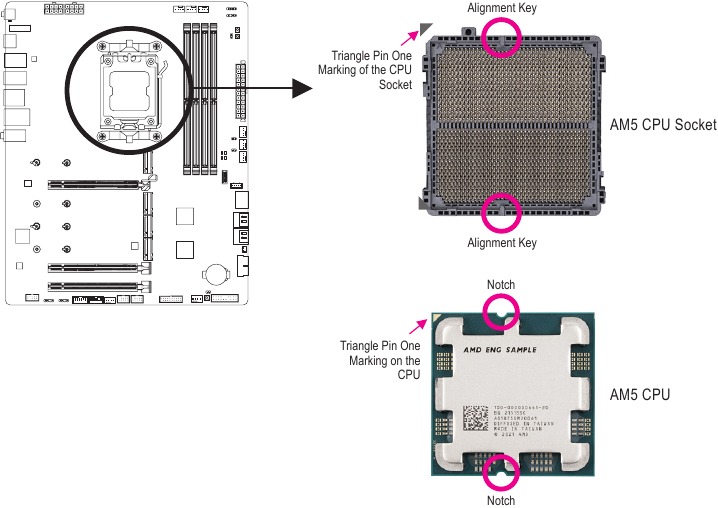

Σημειώστε τον Προσανατολισμό της CPU

Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν τοποθετήσετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης αφού τοποθετήσετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

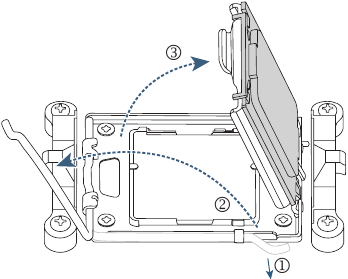

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

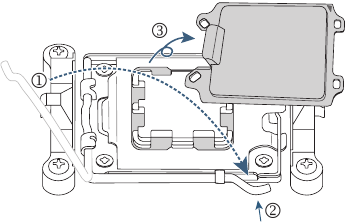

1.

   1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή.
   2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.
   3. Με τα δάχτυλά σας, κρατήστε το πλαστικό προστατευτικό κάλυμμα που είναι προσαρτημένο στη μεταλλική πλάκα φόρτωσης για να ανασηκώσετε και να ανοίξετε τη μεταλλική πλάκα φόρτωσης.

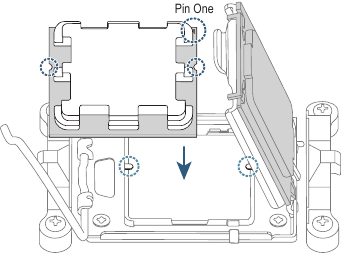

2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση του pin ένα της CPU (τρίγωνο) με τη γωνία του pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και τοποθετήστε απαλά την CPU στη θέση της.

3. Βεβαιωθείτε ότι η CPU έχει εγκατασταθεί σωστά και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Ασφαλίστε τον μοχλό της υποδοχής κάτω από τη γλωττίδα συγκράτησης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει μόνο του και μπορεί να αφαιρεθεί.
   * Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU.


Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλούσε ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της Ψύκτρας CPU

Φροντίστε να εγκαταστήσετε την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης ενδέχεται να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήσης για την ψύκτρα CPU σας.)

1. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμης πάστας στην επιφάνεια της εγκατεστημένης CPU.

2. Τύπος A:

   Συνδέστε το κλιπ της ψύκτρας CPU στην προεξοχή στήριξης στη μία πλευρά του πλαισίου συγκράτησης. Στην άλλη πλευρά, πιέστε ευθεία προς τα κάτω το κλιπ της ψύκτρας CPU για να το συνδέσετε στην προεξοχή στήριξης στο πλαίσιο συγκράτησης. Περιστρέψτε τη λαβή έκκεντρου από την αριστερή πλευρά προς τη δεξιά πλευρά για να ασφαλίσετε στη θέση της.

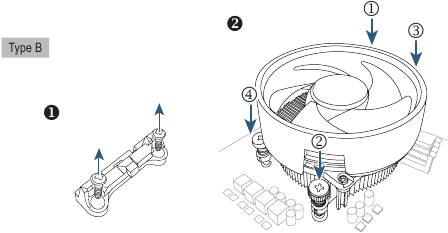

   Τύπος B:

   Αρχικά αφαιρέστε τις τέσσερις βίδες από το πλαίσιο συγκράτησης της CPU και αφαιρέστε το πλαίσιο συγκράτησης της CPU. Στη συνέχεια, ευθυγραμμίστε τις τέσσερις βίδες ώμου στην ψύκτρα CPU με τα αποστατικά από την πίσω πλάκα. Σφίξτε κάθε βίδα ώμου σε ένα μοτίβο 1-2-3-4 (x) όπως φαίνεται παρακάτω.

   * Όταν χρησιμοποιείτε μια ψύκτρα CPU τύπου B, δεν συνιστάται να σφίξετε κάθε βίδα μέχρι τέρμα σε ένα βήμα. Ακολουθήστε τη σειρά 1-2-3-4, σφίξτε τη βίδα δεξιόστροφα κατά 1 περιστροφή ανά βήμα. Επαναλάβετε τα βήματα 1-2-3-4 μέχρι να σφίξουν όλες οι βίδες.
3. Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.


Εγκατάσταση της Μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείτε μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Επισκεφθείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.
• Κατά την εγκατάσταση μονάδων μνήμης, φροντίστε να εγκαταστήσετε πρώτα στην υποδοχή DDR5_A2.

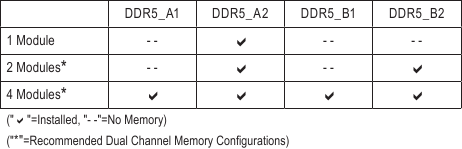

* Συνιστώμενες Διαμορφώσεις Μνήμης:

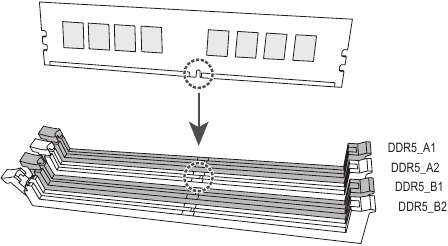

Διαμόρφωση Μνήμης Διπλού Καναλιού

Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.

Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR5_A1, DDR5_A2
• Κανάλι B: DDR5_B1, DDR5_B2

Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείτε μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Εγκατάσταση μιας Κάρτας Επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

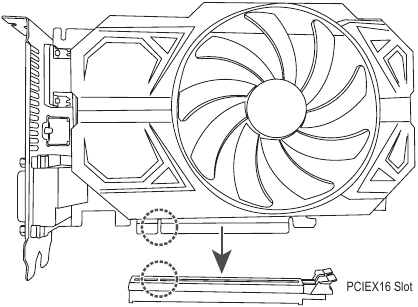

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από την πίσω πλευρά του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε προς τα κάτω την κάρτα μέχρι να καθίσει πλήρως στην υποδοχή.

3. Βεβαιωθείτε ότι η κάρτα επέκτασης έχει καθίσει πλήρως στην υποδοχή της.
4. Ασφαλίστε το μεταλλικό στήριγμα της κάρτας στην πίσω πλευρά του πλαισίου με μια βίδα.
5. Μετά την εγκατάσταση όλων των καρτών επέκτασης, αντικαταστήστε το(τα) κάλυμμα(τα) του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασης.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

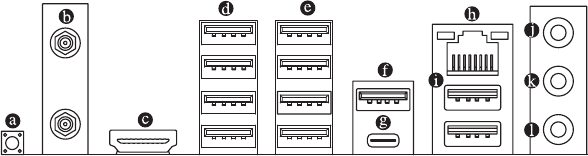

Συνδέσεις Πίσω Πάνελ

1. Q-Flash Plus Button (Κουμπί Q-Flash Plus) ^{(Note) (Σημείωση)}
   Το Q-Flash Plus σας επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στην ειδική θύρα και, στη συνέχεια, μπορείτε να κάνετε flash το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν ξεκινήσουν οι δραστηριότητες αντιστοίχισης και flashing του BIOS και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί το κύριο flashing του BIOS.
2. SMA Antenna Connectors (2T2R) (Συνδέσεις Κεραίας SMA (2T2R))
   Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
   Σφίξτε τις κεραίες στους συνδετήρες της κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
3. HDMI Port (Θύρα HDMI)

   Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής HDMI, βεβαιωθείτε ότι έχετε ορίσει την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI. (Το όνομα του στοιχείου μπορεί να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
4. USB 2.0/1.1 Port (Θύρα USB 2.0/1.1)
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
5. USB 3.2 Gen 1 Port (Θύρα USB 3.2 Gen 1)
   Η θύρα USB 3.2 Gen 1 υποστηρίζει την προδιαγραφή USB 3.2 Gen 1 και είναι συμβατή με την προδιαγραφή USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
6. USB 3.2 Gen 2 Type-A Port (Red)(Q-Flash Plus Port) (Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη)(Θύρα Q-Flash Plus))
   Η θύρα USB 3.2 Gen 2 Type-A υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus ^{(Note) (Σημείωση)}, βεβαιωθείτε ότι έχετε εισαγάγει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
7. USB Type-C^® Port (with USB 3.2 Gen 2x2 Support) (Θύρα (με υποστήριξη USB 3.2 Gen 2x2))
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.

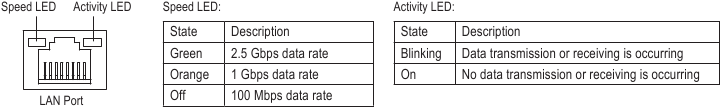

8. RJ-45 LAN Port (Θύρα RJ-45 LAN)
   Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

9. USB 3.2 Gen 2 Type-A Port (Red) (Θύρα USB 3.2 Gen 2 Type-A (Κόκκινη))
   Η θύρα USB 3.2 Gen 2 Type-A υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
10. Line In/Rear Speaker Out (Blue) (Είσοδος Γραμμής/Έξοδος Πίσω Ηχείου (Μπλε))
    Η υποδοχή εισόδου γραμμής. Χρησιμοποιήστε αυτήν την υποδοχή ήχου για συσκευές εισόδου γραμμής, όπως μια οπτική μονάδα δίσκου, walkman κ.λπ.
11. Line Out/Front Speaker Out (Green) (Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου (Πράσινο))
    Η υποδοχή εξόδου γραμμής.
12. Mic In/Center/Subwoofer Speaker Out (Pink) (Είσοδος Μικροφώνου/Έξοδος Κεντρικού/Subwoofer Ηχείου (Ροζ))
    Η υποδοχή εισόδου μικροφώνου.

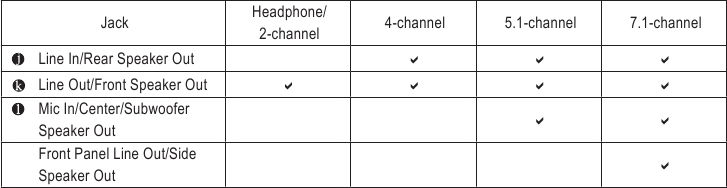

    Διαμορφώσεις Υποδοχής Ήχου:

    Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 7.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

    • Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
    • Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το κουνάτε από τη μια πλευρά στην άλλη για να αποτρέψετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

(Note) (Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Ενσωματωμένα Κουμπιά και LED

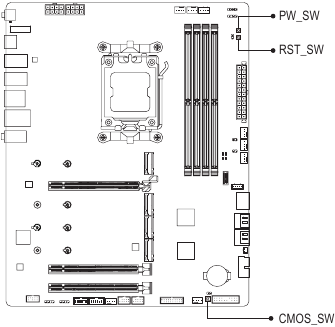

Γρήγορα Κουμπιά

Αυτή η μητρική πλακέτα διαθέτει 3 γρήγορα κουμπιά: κουμπί λειτουργίας, κουμπί επαναφοράς και κουμπί clear CMOS. Το κουμπί λειτουργίας και το κουμπί επαναφοράς επιτρέπουν στους χρήστες να ενεργοποιούν/απενεργοποιούν ή να επαναφέρουν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού. Χρησιμοποιήστε αυτό το κουμπί για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές όταν χρειάζεται.

PW_SW: Power Button (Κουμπί Λειτουργίας) RST_SW
RST_SW: Reset Button (Κουμπί Επαναφοράς)
CMOS_SW: Clear CMOS Button (Κουμπί Clear CMOS) CMOS_SW

Το κουμπί επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε ξανά το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν χρησιμοποιήσετε το κουμπί clear CMOS.
• Μην χρησιμοποιείτε το κουμπί clear CMOS όταν το σύστημα είναι ενεργοποιημένο, διαφορετικά το σύστημα ενδέχεται να τερματιστεί και ενδέχεται να προκληθεί απώλεια ή ζημιά δεδομένων.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup (Ρύθμιση BIOS) για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών)) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

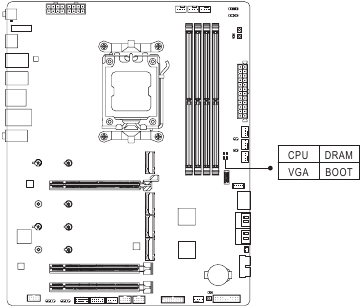

LED Κατάστασης

Τα LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν το LED CPU/DRAM/VGA είναι αναμμένο, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. εάν το LED BOOT είναι αναμμένο, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: CPU status LED (LED κατάστασης CPU)
DRAM: Memory status LED (LED κατάστασης μνήμης)
VGA: Graphics card status LED (LED κατάστασης κάρτας γραφικών)
BOOT: Operating system status LED (LED κατάστασης λειτουργικού συστήματος)

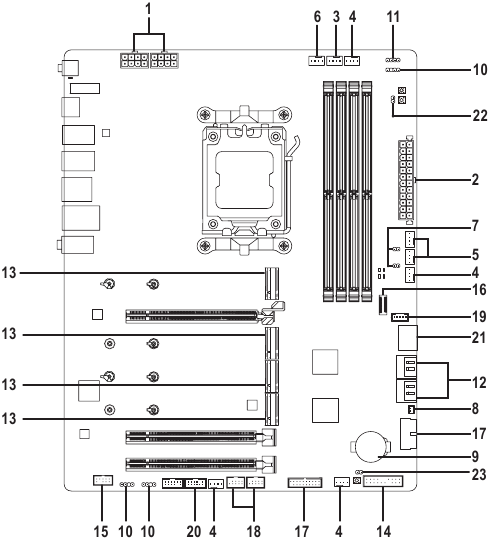

Εσωτερικές Συνδέσεις

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. NOISE_SENSOR
9. BAT
10. ARGB_V2_1/2/3

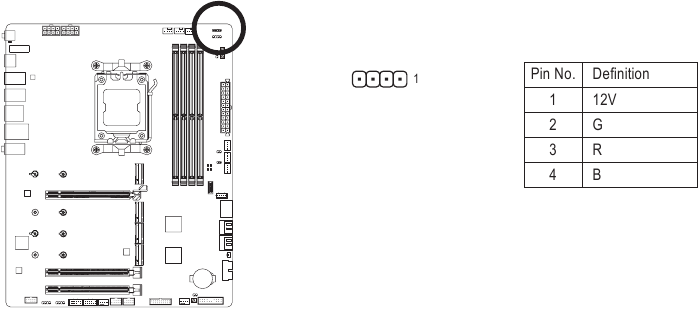

11. LED_C

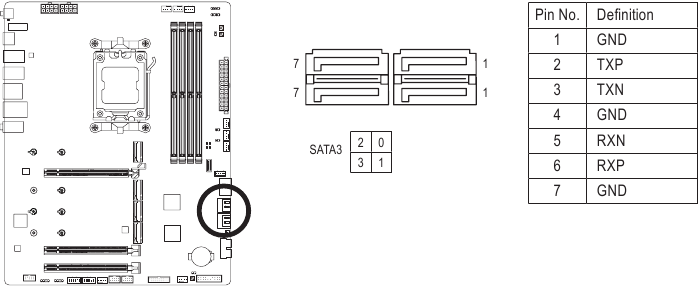

12. SATA3 0/1/2/3

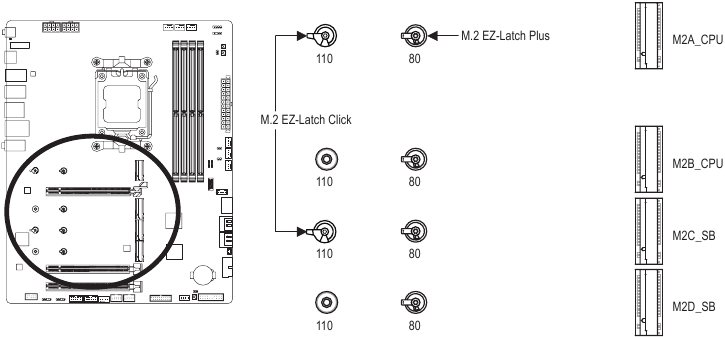

13. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB

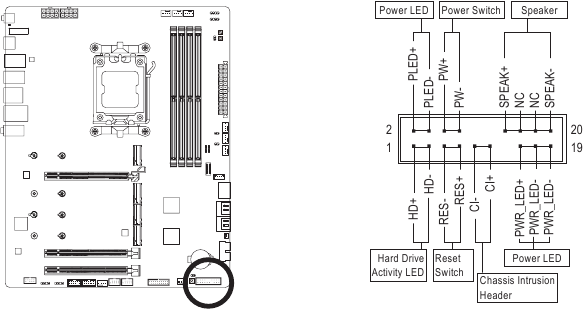

14. F_PANEL

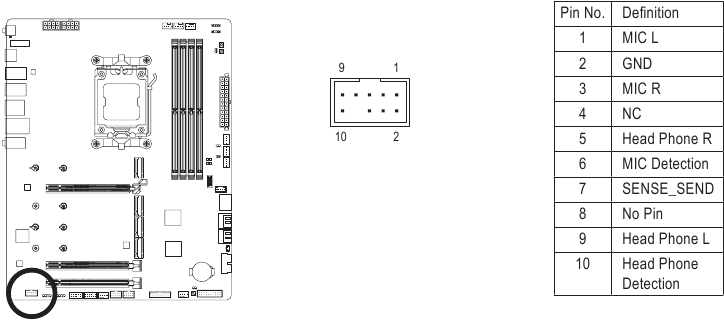

15. F_AUDIO

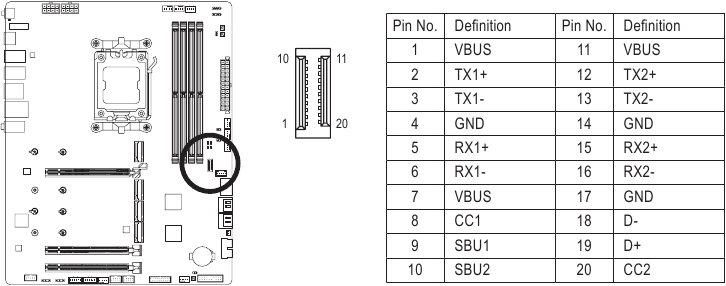

16. F_U320G

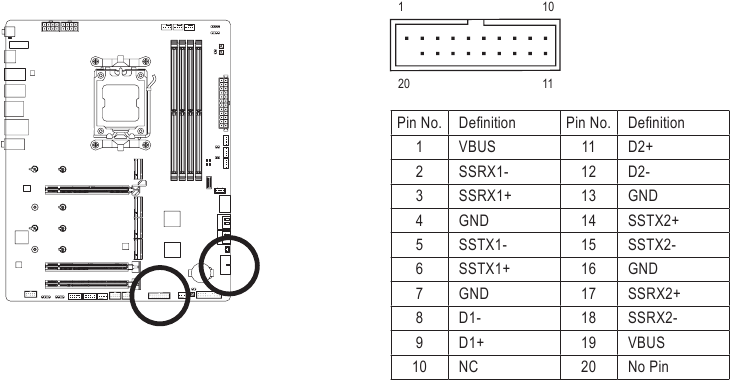

17. F_U32_1/F_U32_2

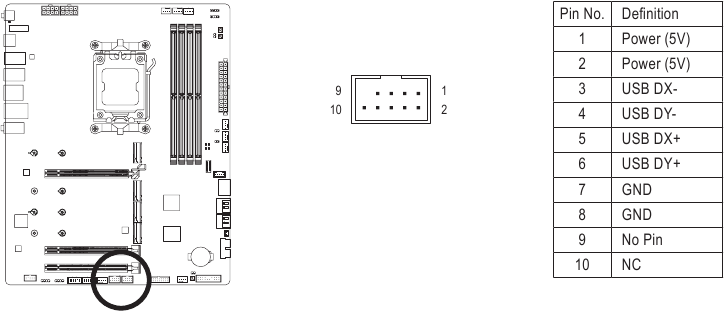

18. F_USB1/F_USB2

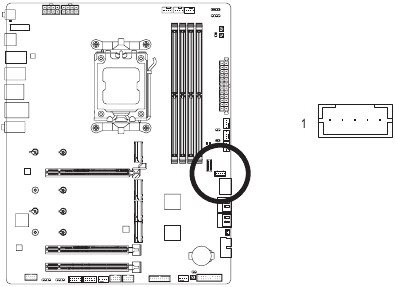

19. THB_U4

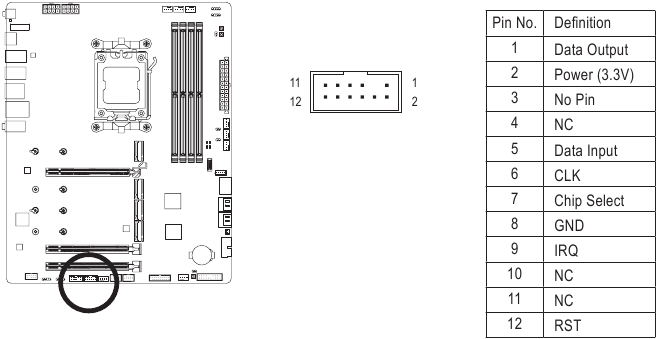

20. SPI_TPM

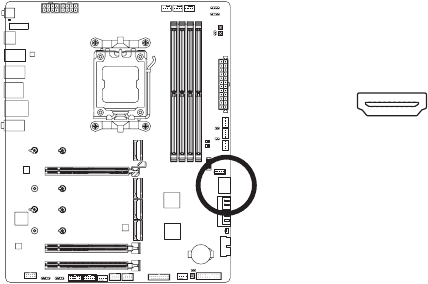

21. F_HDMI

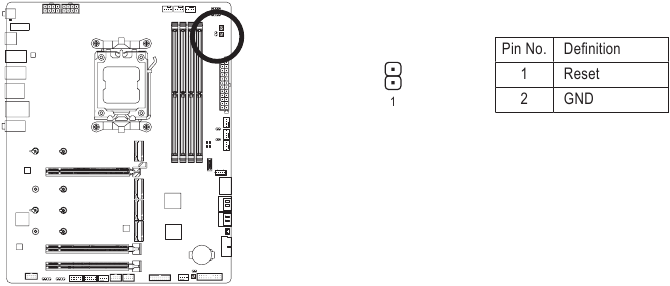

22. RST

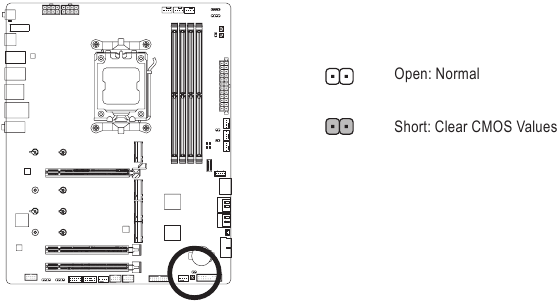

23. CLR_CMOS

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

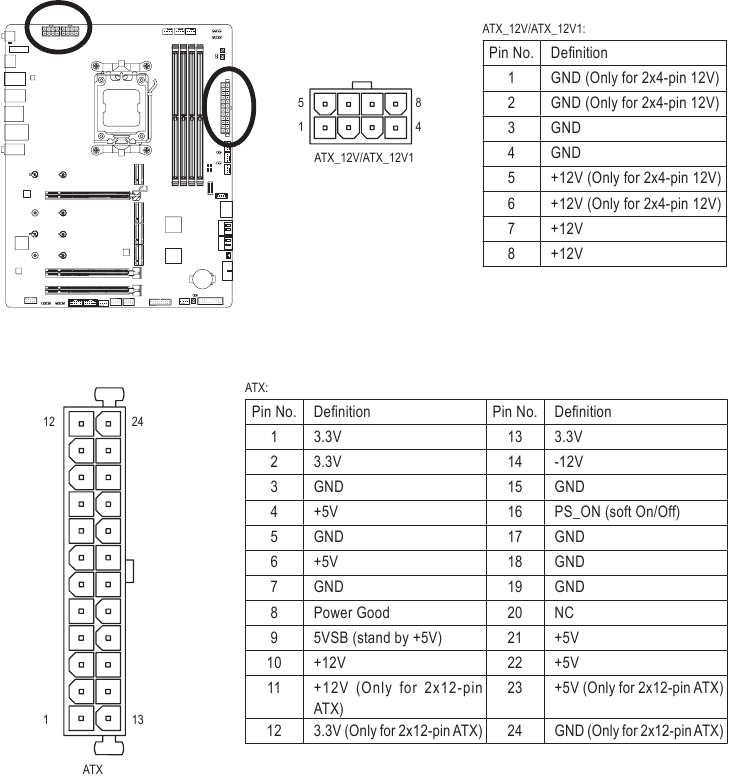

ATX_12V/ATX_12V1/ATX (Υποδοχές τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)

Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στη σωστή κατεύθυνση.

Η υποδοχή τροφοδοσίας 12V παρέχει κυρίως ισχύ στην CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.

Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

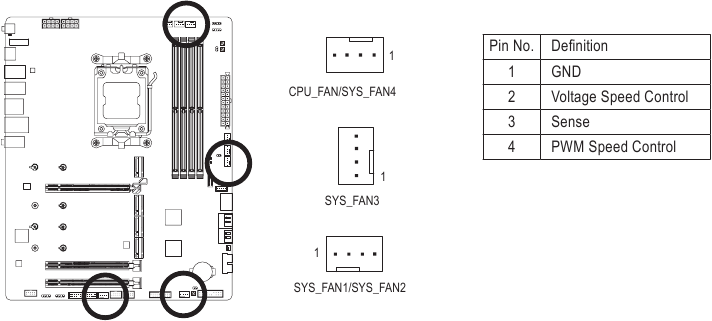

CPU_FAN/SYS_FAN1/2/3/4 (Υποδοχές ανεμιστήρα)

Όλες οι υποδοχές ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

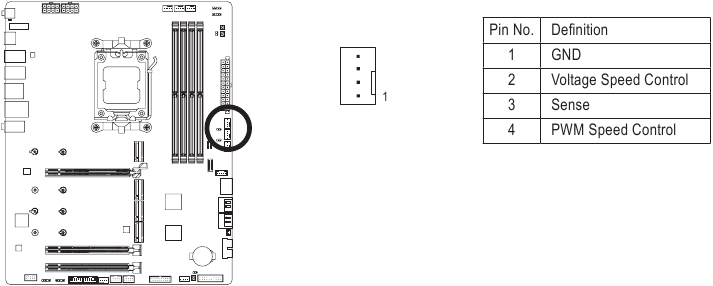

SYS_FAN5/6_PUMP (Υποδοχές ανεμιστήρα συστήματος/αντλίας υδρόψυξης)

Οι υποδοχές ανεμιστήρα/αντλίας είναι 4 ακίδων. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η υποδοχή παρέχει επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις υποδοχές του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι υποδοχές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις υποδοχές.

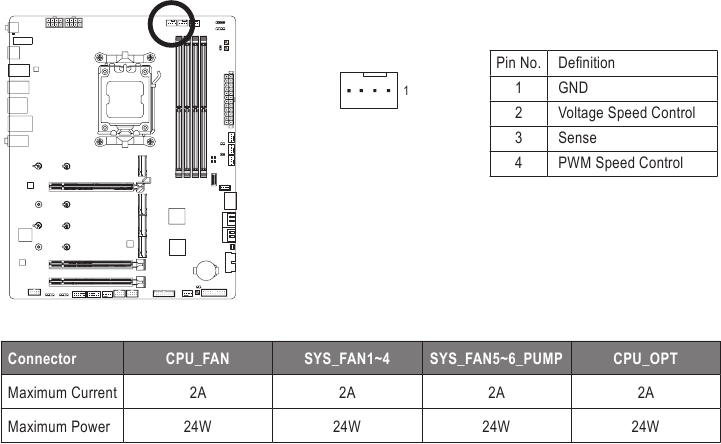

CPU_OPT (Υποδοχή ανεμιστήρα CPU/αντλίας υδρόψυξης)

Η υποδοχή ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει αδιάβροχο σχεδιασμό εισαγωγής. Οι περισσότερες υποδοχές ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις υποδοχές του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι υποδοχές ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις υποδοχές.

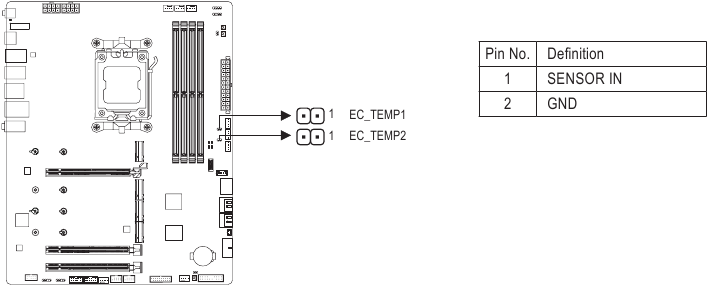

EC_TEMP1/EC_TEMP2 (Υποδοχές αισθητήρα θερμοκρασίας)

Συνδέστε τα καλώδια θερμίστορ στις υποδοχές για ανίχνευση θερμοκρασίας.

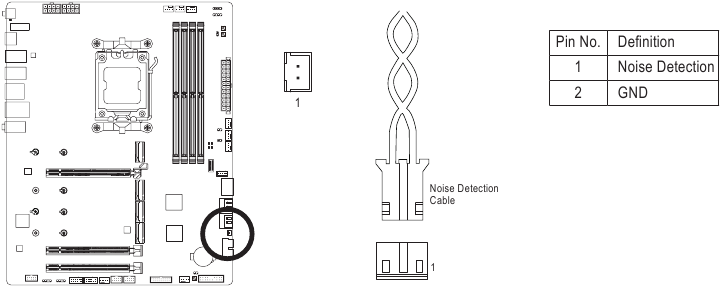

NOISE_SENSOR (Υποδοχή ανίχνευσης θορύβου)

Αυτή η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση ενός καλωδίου ανίχνευσης θορύβου για την ανίχνευση του θορύβου μέσα στη θήκη.

Για περισσότερες πληροφορίες σχετικά με τη λειτουργία ανίχνευσης θορύβου, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE και αναζητήστε το "FAN CONTROL" (Έλεγχος Ανεμιστήρα).

Πριν συνδέσετε το καλώδιο στην υποδοχή, φροντίστε να αφαιρέσετε το καπάκι βραχυκυκλωτήρα. επανατοποθετήστε το καπάκι βραχυκυκλωτήρα εάν η υποδοχή δεν χρησιμοποιείται.

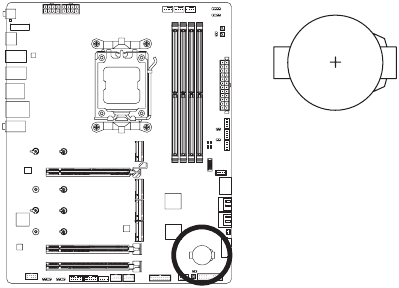

BAT (Μπαταρία)

Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι διαμορφώσεις BIOS, η ημερομηνία και οι πληροφορίες ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να διαχειρίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

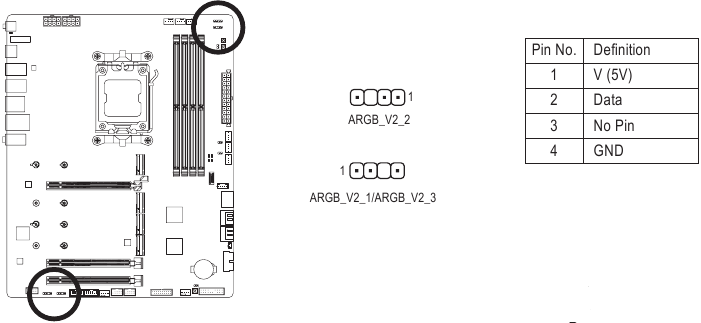

ARGB_V2_1/2/3 (Υποδοχές ταινίας LED RGB Gen2 με δυνατότητα διευθυνσιοδότησης)

Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας LED RGB Gen2 5050 με δυνατότητα διευθυνσιοδότησης, με μέγιστη ονομαστική ισχύ 3A (5V) και μέγιστο αριθμό 256 LED.

Συνδέστε την ταινία LED RGB Gen2 με δυνατότητα διευθυνσιοδότησης στην υποδοχή. Η ακίδα τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 της υποδοχής ταινίας LED με δυνατότητα διευθυνσιοδότησης. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

LED_C (Υποδοχή ταινίας LED RGB)

Η υποδοχή μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας τυπικής ταινίας LED RGB 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε την ταινία LED RGB στην υποδοχή. Η ακίδα τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στην ακίδα 1 (12V) αυτής της υποδοχής. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για τον τρόπο ενεργοποίησης/απενεργοποίησης των φώτων της ταινίας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE.

• Για να αποφύγετε μη φυσιολογική συμπεριφορά LED, μην συνδέετε ταινίες LED RGB Gen1 με δυνατότητα διευθυνσιοδότησης και ταινίες LED RGB Gen2 με δυνατότητα διευθυνσιοδότησης στην ίδια υποδοχή ταυτόχρονα.
• Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο ρεύματος από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

SATA3 0/1/2/3 (Υποδοχές SATA 6Gb/s)

Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA _SB 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID 0, RAID 1 και RAID 10. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση συνόλου RAID) της ιστοσελίδας της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Για να ενεργοποιήσετε τη δυνατότητα hot-plugging για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της ιστοσελίδας της GIGABYTE και αναζητήστε το "SATA Configuration" (Διαμόρφωση SATA) για περισσότερες πληροφορίες.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (Υποδοχές M.2 Socket 3)

Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση συνόλου RAID) της ιστοσελίδας της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

M2A_CPU/M2C_SB:

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Βήμα 1:
Γυρίστε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και αφαιρέστε την ψύκτρα της μητρικής πλακέτας.

Εάν θέλετε να εγκαταστήσετε ένα M.2 SSD στην οπή 110mm, αφαιρέστε πρώτα το κλιπ EZ-Latch Plus από την οπή 80mm.

Βήμα 2:
Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό επίθεμα (μόνο η υποδοχή M2A_CPU έχει το θερμικό επίθεμα) στην υποδοχή M.2. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.

Βήμα 3:
Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και βεβαιωθείτε ότι το M.2 SSD είναι ασφαλισμένο από το κλιπ. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, τέλος, γυρίστε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και, στη συνέχεια, εγκαταστήστε ξανά την ψύκτρα στη θέση της.

M2B_CPU/M2D_SB:

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Βήμα 1:
Γυρίστε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και αφαιρέστε την ψύκτρα της μητρικής πλακέτας. Εντοπίστε την κατάλληλη οπή στήριξης για το M.2 SSD που θα εγκατασταθεί και ασφαλίστε πρώτα το κλιπ M.2 EZ-Latch Plus στην οπή.

Βήμα 2:
Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία. Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και βεβαιωθείτε ότι το M.2 SSD είναι ασφαλισμένο από το κλιπ.

Βήμα 3:
Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, τέλος, γυρίστε το κλιπ M.2 EZ-Latch Click δεξιόστροφα και, στη συνέχεια, εγκαταστήστε ξανά την ψύκτρα στη θέση της.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch Click/M.2 EZ-Latch Plus.
Εγκατάσταση M.2 SSD με M.2 EZ-Latch Click: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
Εγκατάσταση M.2 SSD με M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Αφαίρεση M.2 SSD με M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Ο σχεδιασμός της ψύκτρας της μητρικής πλακέτας ενδέχεται να διαφέρει ανάλογα με το μοντέλο.

F_PANEL (Επικεφαλίδα μπροστινού πίνακα)

Συνδέστε τον διακόπτη τροφοδοσίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής στο πλαίσιο και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την επικεφαλίδα σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (Power LED - LED τροφοδοσίας):
  LED κατάστασης συστήματος Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στην μπροστινή πλευρά του πλαισίου. Το LED είναι αναμμένο όταν το σύστημα λειτουργεί. Το LED είναι σβηστό όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

  Κατάσταση συστήματος	LED
  S0	Αναμμένο
  S3/S4/S5	Σβηστό

• PW (Power Switch - Διακόπτης τροφοδοσίας):
  Συνδέεται στον διακόπτη τροφοδοσίας στην μπροστινή πλευρά του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της ιστοσελίδας της GIGABYTE και αναζητήστε το "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
• SPEAK (Speaker - Ηχείο):
  Συνδέεται στο ηχείο στην μπροστινή πλευρά του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (Hard Drive Activity LED - LED δραστηριότητας σκληρού δίσκου):
  Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του πλαισίου. Το LED είναι αναμμένο όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Reset Switch - Διακόπτης επαναφοράς):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
• CI (Chassis Intrusion Header - Επικεφαλίδα εισβολής στο πλαίσιο):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής στο πλαίσιο.
• NC: Καμία σύνδεση.

Ο σχεδιασμός του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το πλαίσιο. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πίνακα)

Η επικεφαλίδα ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του πλαισίου σας σε αυτήν την επικεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και θα την καταστρέψει.

Ορισμένα πλαίσια παρέχουν μια μονάδα ήχου μπροστινού πίνακα που έχει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του πλαισίου.

F_U320G (Επικεφαλίδα USB Type-C^®, με υποστήριξη USB 3.2 Gen 2x2)

Η επικεφαλίδα συμμορφώνεται με την προδιαγραφή USB 3.2 Gen 2x2 και μπορεί να παρέχει μία θύρα USB.

F_U32_1/F_U32_2 (Επικεφαλίδες USB 3.2 Gen 1)

Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και κάθε επικεφαλίδα μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πίνακα 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)

Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

THB_U4 (Συνδετήρας κάρτας προσθήκης)

Αυτός ο συνδετήρας προορίζεται για μια κάρτα προσθήκης GIGABYTE.

SPI_TPM (Επικεφαλίδα Trusted Platform Module)

Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την επικεφαλίδα.

F_HDMI

Αυτή η θύρα υποστηρίζει έξοδο οθόνης HDMI, επιτρέποντάς σας να συνδέσετε μια οθόνη μέσα σε μια θήκη υπολογιστή. Μπορεί να υποστηρίξει μια οθόνη με μέγιστη ανάλυση 1920x1080@30 Hz. Η πραγματική υποστηριζόμενη ανάλυση ενδέχεται να διαφέρει ανάλογα με την οθόνη που χρησιμοποιείτε. Για οδηγίες σχετικά με τον τρόπο σύνδεσης μιας οθόνης μέσα στη θήκη του υπολογιστή σας, ανατρέξτε στο εγχειρίδιο χρήσης της οθόνης.

RST (Reset Jumper - Jumper επαναφοράς)

Το jumper επαναφοράς μπορεί να συνδεθεί στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.

Το jumper επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της ιστοσελίδας της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

CLR_CMOS (Clear CMOS Jumper) (Καθαρισμός βραχυκυκλωτήρα CMOS)

Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να καθαρίσετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να καθαρίσετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους δύο ακροδέκτες για λίγα δευτερόλεπτα.

• Πάντα να απενεργοποιείτε τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από τον καθαρισμό των τιμών CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System - Βασικό Σύστημα Εισόδου και Εξόδου) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST - Αυτοέλεγχος κατά την Ενεργοποίηση) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το Q-Flash Plus.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε την στην ειδική θύρα και, στη συνέχεια, μπορείτε να κάνετε flash το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά Χαρακτηριστικά" του ιστότοπου της GIGABYTE και αναζητήστε "BIOS Update Utilities" ("Βοηθητικά Προγράμματα Ενημέρωσης BIOS").

• Επειδή το φλασάρισμα του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ανεπαρκής ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε το σύστημα αστάθεια ή άλλα απροσδόκητα αποτελέσματα. Η ανεπαρκής αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/βραχυκυκλωτήρα/κουμπιού εκκαθάρισης CMOS στο προηγούμενο κεφάλαιο ή μεταβείτε στη σελίδα "BIOS Setup" ("Ρύθμιση BIOS") του ιστότοπου της GIGABYTE και αναζητήστε "Load Optimized Defaults" ("Φόρτωση Βελτιστοποιημένων Προεπιλογών") για τον τρόπο εκκαθάρισης των τιμών CMOS.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.
https://www.gigabyte.com/WebPage/1064/amd600-refresh-bios.html

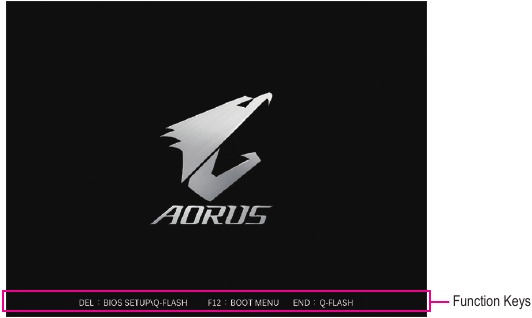

Οθόνη εκκίνησης

Η ακόλουθη οθόνη λογότυπου εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.

Πλήκτρα λειτουργιών

<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: BOOT MENU (Μενού εκκίνησης)
Το Boot Menu (Μενού εκκίνησης) σάς επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Boot Menu (Μενού εκκίνησης), χρησιμοποιήστε το πλήκτρο πάνω βέλους <↑> ή το πλήκτρο κάτω βέλους <↓> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινηθεί αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Boot Menu (Μενού εκκίνησης) ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη το πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE Control Center (GCC) για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

Βήμα 1:
Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver (Πρόγραμμα οδήγησης προεγκατάστασης AMD RAID) στη σελίδα Support\Download\SATA RAID/AHCI (Υποστήριξη\Λήψη\SATA RAID/AHCI), αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.

Βήμα 2:
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

Βήμα 3:

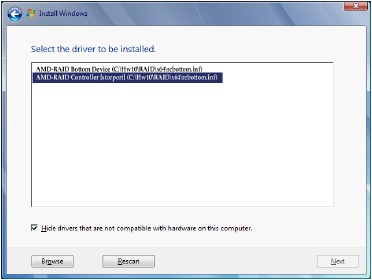

Εισαγάγετε τη μονάδα USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device (Κάτω συσκευή AMD-RAID) και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller (Ελεγκτής AMD-RAID) και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

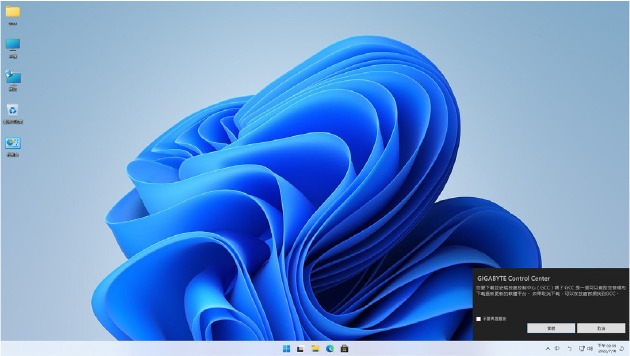

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του GIGABYTE Control Center (GCC). Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader (Ρυθμίσεις\Διαμόρφωση λήψης βοηθητικών προγραμμάτων Gigabyte\Λήψη βοηθητικών προγραμμάτων Gigabyte) έχει οριστεί σε Enabled (Ενεργοποιημένο).)

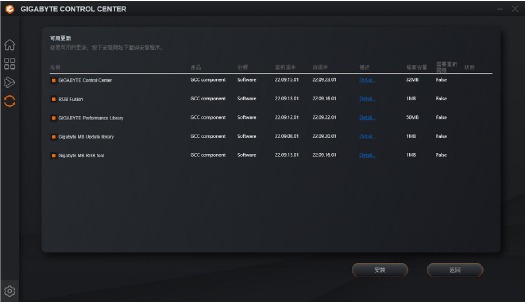

Όταν εμφανιστεί το παράθυρο διαλόγου End User License Agreement (Άδεια χρήσης τελικού χρήστη), πατήστε <Accept> (Αποδοχή) για να εγκαταστήσετε το GIGABYTE Control Center (GCC). Στην οθόνη GIGABYTE CONTROL CENTER, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
https://www.gigabyte.com/WebPage/1066/amd600-refresh-app.html

Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
https://www.gigabyte.com/WebPage/351/faq.html

Διαμόρφωση ενός συνόλου RAID

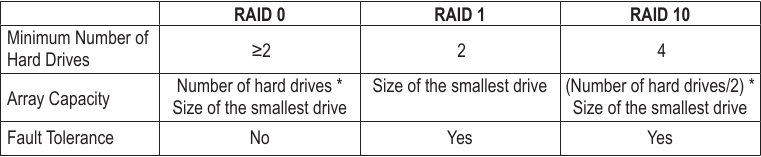

Επίπεδα RAID

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:

Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

• Σκληροί δίσκοι SATA ή SSD. Για να διασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιείτε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
• Δίσκος εγκατάστασης των Windows.
• Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.
• Μια μονάδα USB.

Ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID είτε με ένα M.2 SATA SSD είτε με έναν σκληρό δίσκο SATA.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
https://www.gigabyte.com/WebPage/1065/amd600-refresh-raid.html

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ: +886-2-8912-4000, ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com
Διεύθυνση WEB (Κινέζικα): https://www.gigabyte.com/tw

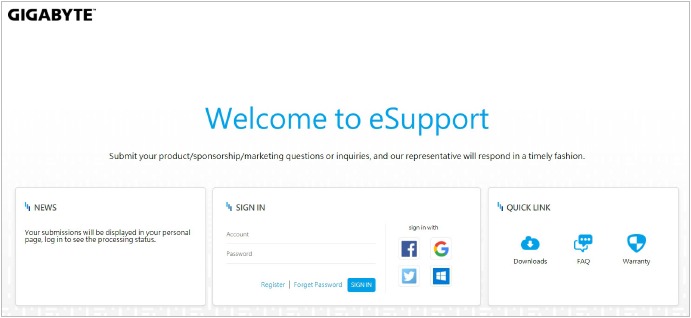

• GIGABYTE eSupport
  Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση:
  https://esupport.gigabyte.com


Αναφορές

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη GIGABYTE X670E AORUS PRO X - Εγχειρίδιο Μητρικής Κάρτας

Διαθέσιμες γλώσσες
