GIGABYTE X670E AORUS XTREME - Εγχειρίδιο μητρικής πλακέτας

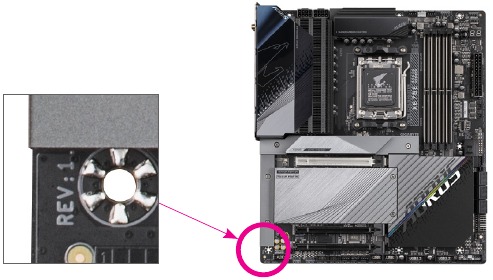

Αναγνώριση της αναθεώρησης της μητρικής σας πλακέτας

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα μοιάζει με αυτό: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν από την ενημέρωση του BIOS, των οδηγών της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.
Παράδειγμα:

Εισαγωγή προϊόντος

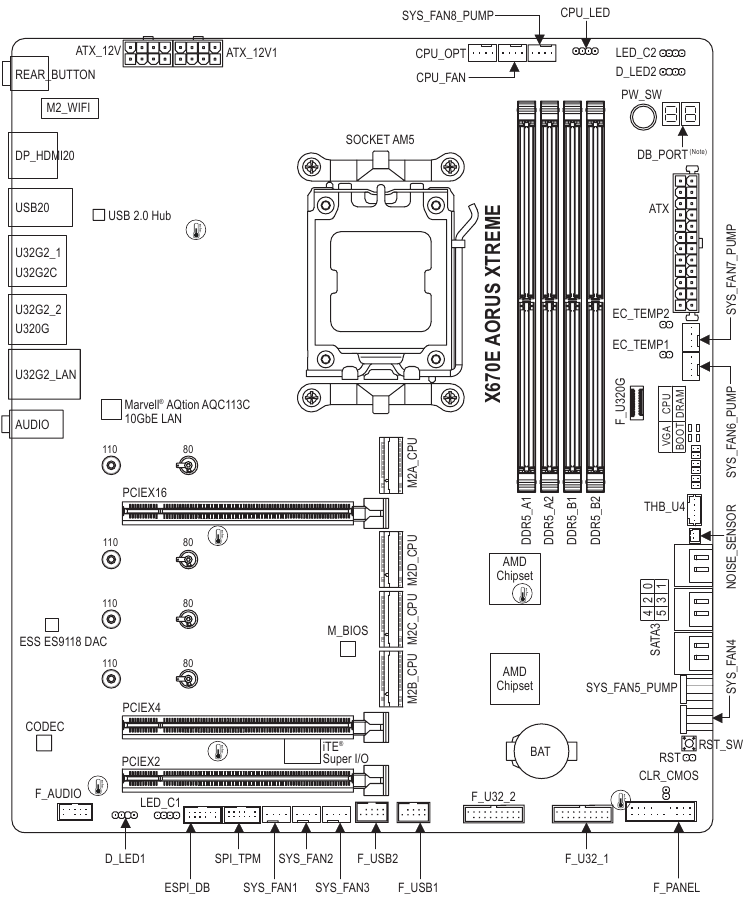

Διάταξη μητρικής πλακέτας

Αισθητήρας θερμοκρασίας
(Σημείωση) Για πληροφορίες σχετικά με τον κωδικό εντοπισμού σφαλμάτων, ανατρέξτε στο κεφάλαιο "Debug LED Codes" ("Κωδικοί LED εντοπισμού σφαλμάτων").

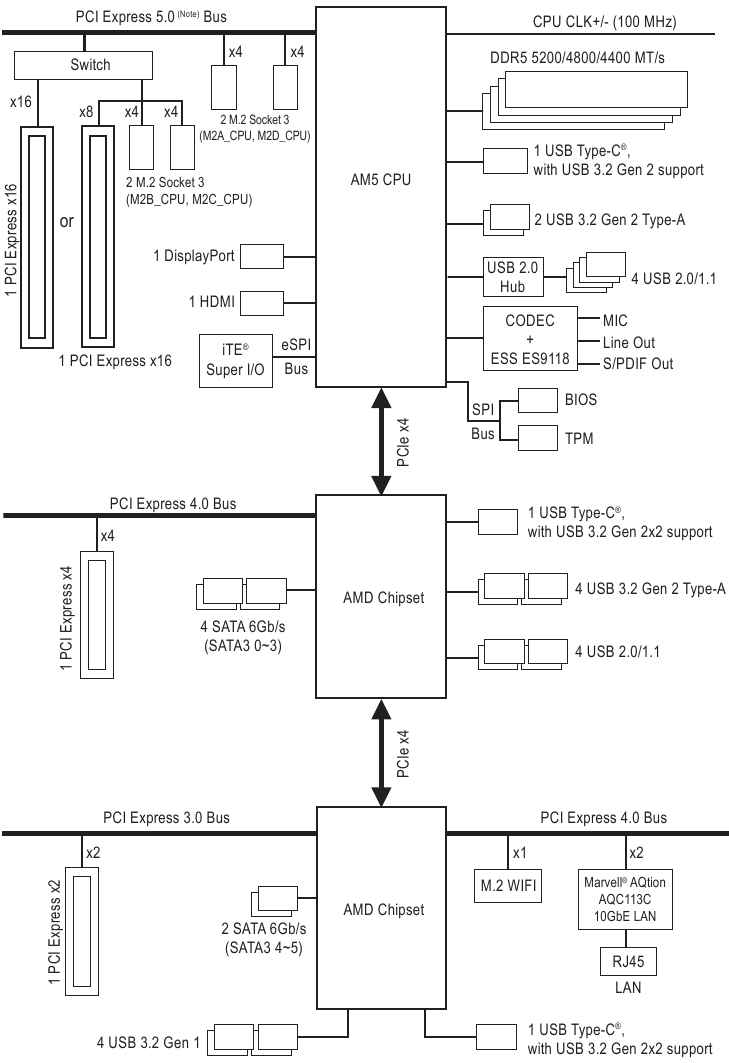

Διάγραμμα μπλοκ μητρικής πλακέτας

(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

• Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
• Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο S/N (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον αντιπρόσωπό σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
• Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
• Όταν συνδέετε εξαρτήματα υλικού στις εσωτερικές υποδοχές της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
• Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά καλώδια ή συνδετήρες.
• Είναι καλύτερο να φοράτε ένα βραχιόλι ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε βραχιόλι ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
• Πριν εγκαταστήσετε τη μητρική πλακέτα, τοποθετήστε την πάνω σε ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
• Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
• Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
• Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι συνδετήρες τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένα.
• Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
• Βεβαιωθείτε ότι δεν υπάρχουν βίδες ή μεταλλικά εξαρτήματα που έχουν απομείνει τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε μια ανώμαλη επιφάνεια.
• Μην τοποθετείτε το σύστημα του υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
• Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διάρκεια της διαδικασίας εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
• Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
• Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή ένα πολύμπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές Προϊόντος

* Η GIGABYTE διατηρεί το δικαίωμα να κάνει οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.
(Σημείωση) Η πραγματική υποστήριξη ενδέχεται να διαφέρει ανάλογα με την CPU.

• Επισκεφθείτε τη σελίδα SERVICE/SUPPORT\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.
  https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Εγκατάσταση της CPU και της ψύκτρας της CPU

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU.
  (Επισκεφθείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της CPU για να αποφύγετε ζημιά στο υλικό.
• Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να εισαχθεί εάν δεν είναι σωστά προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή CPU.)
• Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της CPU.
• Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
• Ρυθμίστε τη συχνότητα κεντρικού υπολογιστή CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας του διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν επιθυμείτε να ρυθμίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές του υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

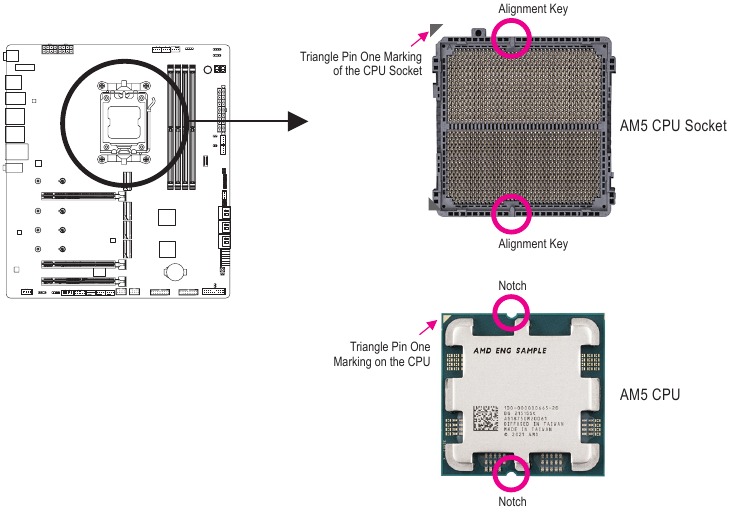

1. Σημειώστε τον προσανατολισμό της CPU
   Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

   Μην αφαιρείτε το κάλυμμα της υποδοχής CPU πριν εισαγάγετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης αφού εισαγάγετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

2. Εγκατάσταση της CPU
   Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

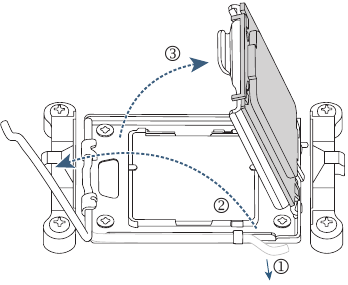

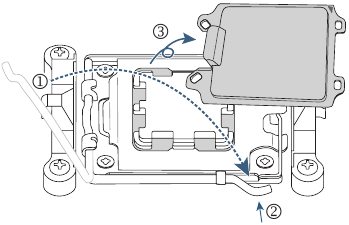

   1. 1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή
      2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.
      3. Με τα δάχτυλά σας, κρατήστε το πλαστικό προστατευτικό κάλυμμα που είναι προσαρτημένο στη μεταλλική πλάκα φόρτωσης για να ανοίξετε τη μεταλλική πλάκα φόρτωσης.

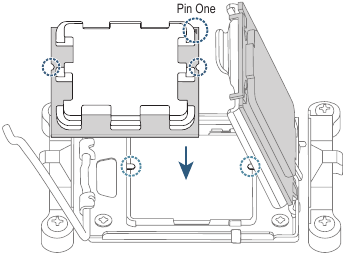

   2. Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε τη σήμανση pin ένα της CPU (τρίγωνο) με τη γωνία pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και εισαγάγετε απαλά την CPU στη θέση της

   3. Βεβαιωθείτε ότι η CPU έχει εγκατασταθεί σωστά και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Ασφαλίστε τον μοχλό της υποδοχής κάτω από τη γλωττίδα συγκράτησης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει από μόνο του και μπορεί να αφαιρεθεί
      * Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU.


Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλέσει ζημιά στην CPU και στην υποδοχή CPU.

3. Εγκατάσταση της ψύκτρας της CPU
   Βεβαιωθείτε ότι έχετε εγκαταστήσει την ψύκτρα της CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης ενδέχεται να διαφέρει ανάλογα με την ψύκτρα της CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήσης για την ψύκτρα της CPU.)
   1. Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμικής πάστας στην επιφάνεια της εγκατεστημένης CPU.

   2. Τύπος A
      Συνδέστε το κλιπ της ψύκτρας της CPU στην προεξοχή στήριξης στη μία πλευρά του πλαισίου συγκράτησης. Στην άλλη πλευρά, πιέστε ευθεία προς τα κάτω το κλιπ της ψύκτρας της CPU για να το συνδέσετε στην προεξοχή στήριξης στο πλαίσιο συγκράτησης. Περιστρέψτε τη λαβή έκκεντρου από την αριστερή πλευρά προς τη δεξιά πλευρά για να ασφαλίσετε στη θέση της.

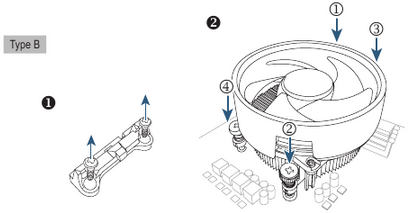

      Τύπος B
      Αρχικά, αφαιρέστε τις τέσσερις βίδες από το πλαίσιο συγκράτησης της CPU και αφαιρέστε το πλαίσιο συγκράτησης της CPU. Στη συνέχεια, ευθυγραμμίστε τις τέσσερις βίδες ώμου στην ψύκτρα της CPU με τα στηρίγματα από την πίσω πλάκα. Σφίξτε κάθε βίδα ώμου με μοτίβο 1-2-3-4 (x) όπως φαίνεται στα δεξιά.


      * Όταν χρησιμοποιείτε μια ψύκτρα CPU τύπου B, δεν συνιστάται να σφίγγετε κάθε βίδα μέχρι τέρμα σε ένα βήμα. Ακολουθήστε τη σειρά 1-2-3-4, σφίξτε τη βίδα δεξιόστροφα 1 περιστροφή ανά βήμα. Επαναλάβετε τα βήματα 1-2-3-4 μέχρι να σφίξουν όλες οι βίδες.
   3. Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας της CPU στην κεφαλίδα ανεμιστήρα CPU (CPU FAN) στη μητρική πλακέτα

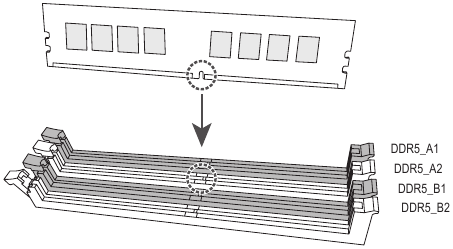

Εγκατάσταση της μνήμης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Επισκεφθείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση της μνήμης για να αποφύγετε ζημιά στο υλικό.
• Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να εισαγάγετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα ανιχνεύσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης.
Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

• Κανάλι A: DDR5 Al, DDR5 A2
• Κανάλι B: DDR5 Bl, DDR5 B2
  • Συνιστώμενη διαμόρφωση μνήμης διπλού καναλιού

    	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
    2 μονάδες	- -	DS/SS	- -	DS/SS
    4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

    (SS-Single-Sided, DS=Double-Sided, "- -"=Χωρίς μνήμη)

Λόγω περιορισμών της CPU, διαβάστε τις παρακάτω οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

1. Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
2. Όταν ενεργοποιείτε τη λειτουργία διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται η χρήση μνήμης ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.


Όταν εγκαθιστάτε μια μονή μονάδα μνήμης, συνιστούμε να την εγκαταστήσετε στην υποδοχή DDR5_A2 ή DDR5 B2.

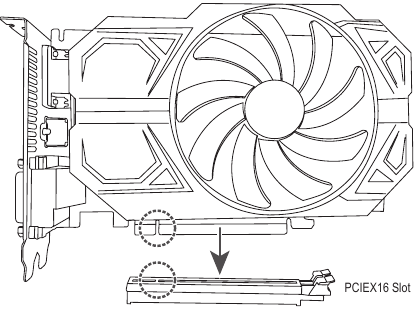

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις παρακάτω οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

• Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
• Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εγκατάσταση μιας κάρτας επέκτασης για να αποφύγετε ζημιά στο υλικό.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

1. Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από τον πίσω πίνακα του πλαισίου.
2. Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε την κάρτα προς τα κάτω μέχρι να καθίσει πλήρως στην υποδοχή.
3. Βεβαιωθείτε ότι η κάρτα επέκτασης έχει τοποθετηθεί πλήρως στην υποδοχή της.
4. Ασφαλίστε το μεταλλικό βραχίονα της κάρτας στον πίσω πίνακα του πλαισίου με μια βίδα.
5. Αφού εγκαταστήσετε όλες τις κάρτες επέκτασης, αντικαταστήστε το(τα) κάλυμμα(τα) του πλαισίου.
6. Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασης.
7. Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.


Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του PCIe EZ-Latch Plus.
https://www.gigabyte.com/WebPage/922/removePClE.html

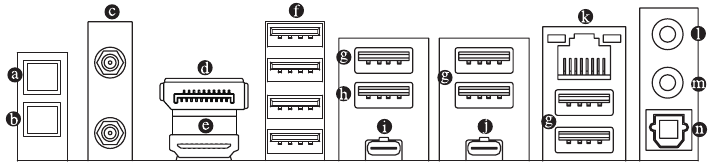

Συνδέσεις Πίσω Πάνελ

1. Q-Flash Plus Button^{(Σημείωση)}
   Αυτό το κουμπί σας επιτρέπει να ενημερώσετε το BIOS όταν ο σύνδεσμος τροφοδοσίας είναι συνδεδεμένος, αλλά το σύστημα δεν είναι ενεργοποιημένο.
2. Clear CMOS Button (Κουμπί Εκκαθάρισης CMOS)
   Χρησιμοποιήστε αυτό το κουμπί για να εκκαθαρίσετε τις τιμές CMOS (π.χ. διαμόρφωση BIOS) και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές όταν χρειάζεται.

   • Πάντα να απενεργοποιείτε τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν χρησιμοποιήσετε το κουμπί εκκαθάρισης CMOS.
   • Μην χρησιμοποιείτε το κουμπί εκκαθάρισης CMOS όταν το σύστημα είναι ενεργοποιημένο, διαφορετικά το σύστημα ενδέχεται να τερματιστεί και ενδέχεται να προκληθεί απώλεια ή ζημιά δεδομένων.
   • Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή διαμορφώστε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).
3. SMA Antenna Connectors (2T2R) (Συνδέσεις Κεραίας SMA (2T2R))
   Χρησιμοποιήστε αυτήν την υποδοχή για να συνδέσετε μια κεραία.
   Σφίξτε τις κεραίες στις υποδοχές της κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
4. DisplayPort
   Το DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 3840x2160@144 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
5. HDMI Port (Θύρα HDMI)

   Η θύρα HDMI είναι συμβατή με HDCP 2.3 και υποστηρίζει μορφές Dolby TrueHD και DTS HD Master Audio. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη σας που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
   Μετά την εγκατάσταση της συσκευής DisplayPort/HDMl, φροντίστε να ορίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε DisplayPort/HDMl. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
6. USB 2.0/1.1 Port (Θύρα USB 2.0/1.1)
   Η θύρα USB υποστηρίζει την προδιαγραφή USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
7. USB 3.2 Gen 2 Type-A Port (Red) (Κόκκινη Θύρα USB 3.2 Gen 2 Type-A)
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
8. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port) (Κόκκινη Θύρα USB 3.2 Gen 2 Type-A (Θύρα Q-Flash Plus))
   Η θύρα USB 3.2 Gen 2 υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus^{(Σημείωση)}, φροντίστε να εισαγάγετε πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
9. USB Type-C@ Port (with USB 3.2 Gen 2 Support) (Θύρα USB Type-C@ (με Υποστήριξη USB 3.2 Gen 2))
   Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
10. USB Type-C ® Port (with USB 3.2 Gen 2x2 Support) (Θύρα USB Type-C ® (με Υποστήριξη USB 3.2 Gen 2x2))
    Η αναστρέψιμη θύρα USB υποστηρίζει την προδιαγραφή USB 3.2 Gen 2x2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 2, USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
11. RJ45 LAN Port (Θύρα RJ45 LAN)
    Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 10 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

    Speed LED (LED Ταχύτητας):


    State (Κατάσταση)	Description (Περιγραφή)
    Green (Πράσινο)	10 Gbps data rate (Ρυθμός δεδομένων 10 Gbps)
    Orange (Πορτοκαλί)	5 Gbps/ 2.5 Gbps/ 1 Gbps/ Ρυθμός δεδομένων 100 Mbps

    Activity LED (LED Δραστηριότητας):

    State (Κατάσταση)	Description (Περιγραφή)
    Blinking (Αναβοσβήνει)	Data transmission or receiving is occurring (Πραγματοποιείται μετάδοση ή λήψη δεδομένων)
    On (Ενεργό)	No data transmission or receiving is occurring (Δεν πραγματοποιείται μετάδοση ή λήψη δεδομένων)

12. Line Out/Front Speaker Out (Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου)
    Η υποδοχή εξόδου γραμμής.
13. Mic In/Rear Speaker Out (Είσοδος Μικροφώνου/Έξοδος Πίσω Ηχείου)
    Η υποδοχή εισόδου μικροφώνου.
14. Optical SIPDIF Out Connector (Οπτική Υποδοχή Εξόδου SIPDIF)
    Αυτή η υποδοχή παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει μια οπτική ψηφιακή υποδοχή εισόδου ήχου.
    Audio Jack Configurations (Διαμορφώσεις Υποδοχής Ήχου):

    Jack (Υποδοχή)	Headphone/ 2-channel (Ακουστικά/ 2-καναλιών)	4-channel (4-καναλιών)	5.1-channel (5.1-καναλιών)
    Line Out/Front Speaker Out (Έξοδος Γραμμής/Έξοδος Μπροστινού Ηχείου)	✓	✓	✓
    Mic In/Rear Speaker Out (Είσοδος Μικροφώνου/Έξοδος Πίσω Ηχείου)		✓	✓
    Front Panel Line Out (Έξοδος Γραμμής Μπροστινού Πάνελ)
    Front Panel Mic In/Center/ Subwoofer Speaker Out (Είσοδος Μικροφώνου Μπροστινού Πάνελ/Έξοδος Κεντρικού/ Subwoofer Ηχείου)			✓

    Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου. Για να διαμορφώσετε ήχο 5.1 καναλιών, αποκτήστε πρόσβαση στο λογισμικό ήχου για ρυθμίσεις ήχου.

    • Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.
      https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

• Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια υποδοχή πίσω πάνελ, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
• Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από την υποδοχή. Μην το κουνάτε από τη μία πλευρά στην άλλη για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στην υποδοχή του καλωδίου.

(Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

Ενσωματωμένα Κουμπιά, Σημεία Μέτρησης Τάσης και LED

Quick Buttons (Γρήγορα Κουμπιά)
Αυτή η μητρική πλακέτα διαθέτει 2 γρήγορα κουμπιά: κουμπί λειτουργίας και κουμπί επαναφοράς. Το κουμπί λειτουργίας και το κουμπί επαναφοράς επιτρέπουν στους χρήστες να ενεργοποιούν/απενεργοποιούν ή να επαναφέρουν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού.

PW_SW: Power Button (Κουμπί Λειτουργίας)
RST_SW: Reset Button (Κουμπί Επαναφοράς)

Το κουμπί επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε ξανά το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

Voltage Measurement Points (Σημεία Μέτρησης Τάσης)
Χρησιμοποιήστε ένα πολύμετρο για να μετρήσετε τις ακόλουθες τάσεις της μητρικής πλακέτας.

VDDIO_MEM Pin 1 (Ακροδέκτης 1)
VDD_MISC Pin 1 (Ακροδέκτης 1)
VCORE Pin 1 (Ακροδέκτης 1)
VCORE_SOC Pin 1 (Ακροδέκτης 1)
CPU_VDD18 Pin 1 (Ακροδέκτης 1)
PM_VCC18 Pin 1 (Ακροδέκτης 1)

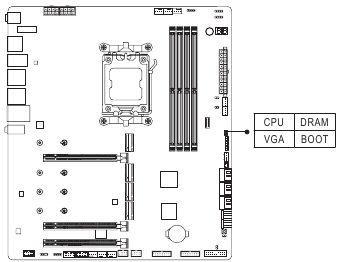

Status LEDs (LED Κατάστασης)
Τα LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν το LED CPU/DRAMNGA είναι αναμμένο, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. εάν το LED BOOT είναι αναμμένο, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: CPU status LED (LED κατάστασης CPU)
DRAM: Memory status LED (LED κατάστασης μνήμης)
VGA: Graphics card status LED (LED κατάστασης κάρτας γραφικών)
BOOT: Operating system status LED (LED κατάστασης λειτουργικού συστήματος)

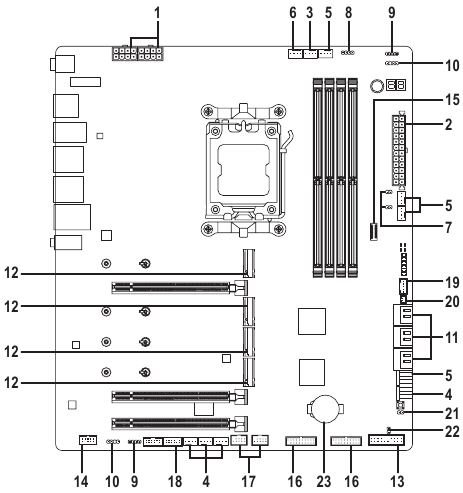

Εσωτερικές Συνδέσεις

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6/7/8_PUMP
6. CPU_OPT

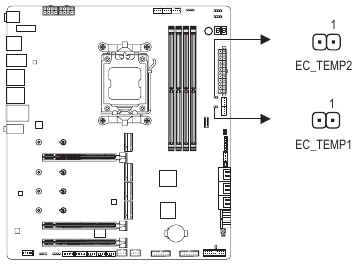

7. EC_TEMP1/EC_TEMP2
8. CPU_LED

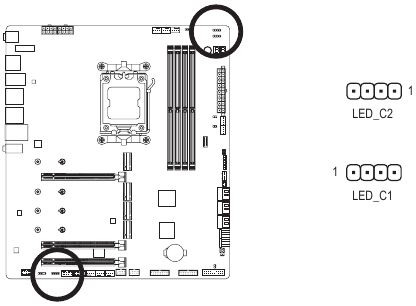

9. LED_C1/LED_C2

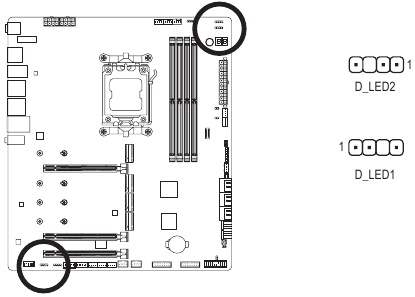

10. D_LED1/D_LED2

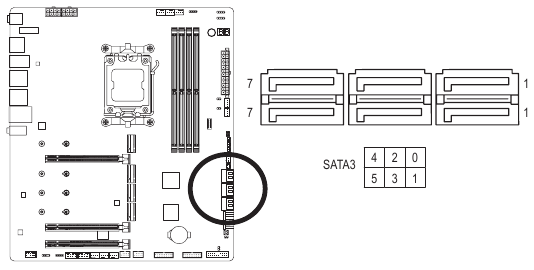

11. SATA3 0/1/2/3/4/5

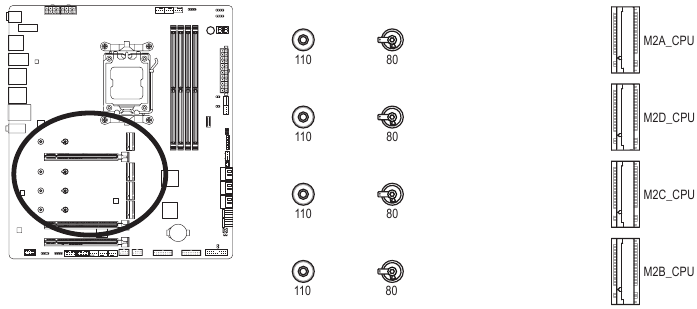

12. M2A_CPU/M2D_CPU/M2C_CPU/M2B_CPU

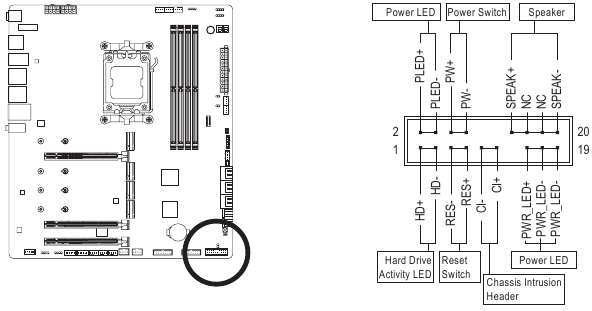

13. F_PANEL
14. F_AUDIO
15. F_U320G

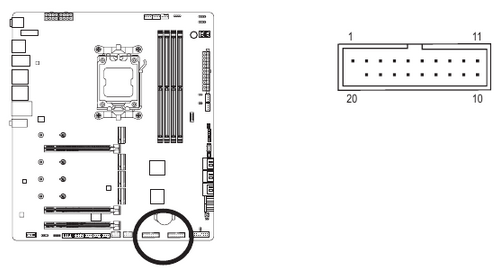

16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. SPI_TPM
19. THB_U4

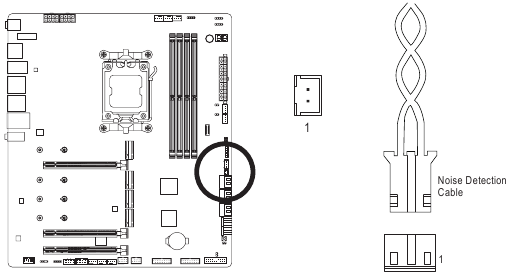

20. NOISE_SENSOR

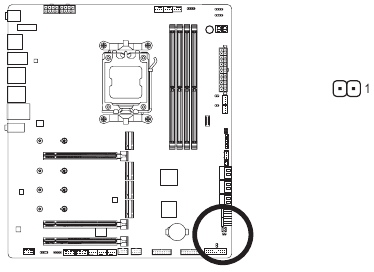

21. RST
22. CLR_CMOS

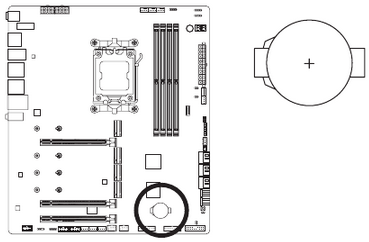

23. BAT

Διαβάστε τις παρακάτω οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

• Πρώτα βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις συνδέσεις που θέλετε να συνδέσετε.
• Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
• Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

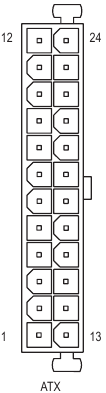

ATX_12V/ATX_12V1/ATX

(Υποδοχές τροφοδοσίας 2x4 12V και Υποδοχή κύριας τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές είναι σωστά εγκατεστημένες. Η υποδοχή τροφοδοσίας διαθέτει αδιάβροχο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στη σωστή κατεύθυνση.
Η υποδοχή τροφοδοσίας 12V τροφοδοτεί κυρίως την CPU. Εάν η υποδοχή τροφοδοσίας 12V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση ενός τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500W ή μεγαλύτερη). Εάν χρησιμοποιηθεί ένα τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

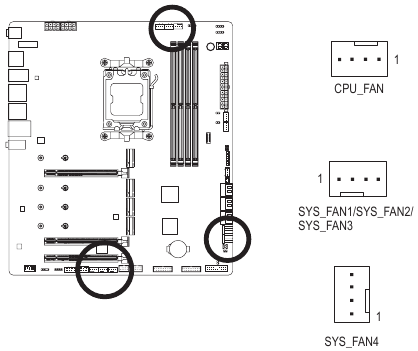

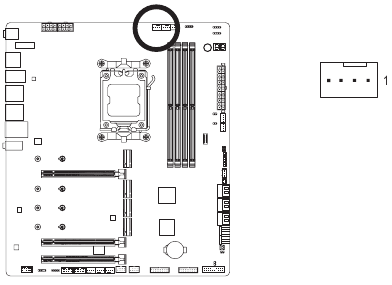

CPU_FAN/SYS_FAN1/2/3/4

(Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο.

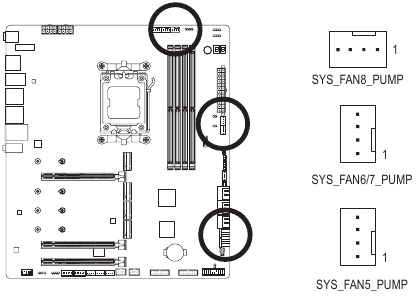

SYS_FAN5/6/7/8_PUMP

(Κεφαλίδες ανεμιστήρα συστήματος/αντλίας ψύξης νερού)
Οι κεφαλίδες ανεμιστήρα/αντλίας είναι 4 ακίδων. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ενός ανεμιστήρα συστήματος μέσα στο πλαίσιο. Η κεφαλίδα παρέχει επίσης έλεγχο ταχύτητας για μια αντλία ψύξης νερού. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.

• Βεβαιωθείτε ότι έχετε συνδέσει τα καλώδια του ανεμιστήρα στις κεφαλίδες του ανεμιστήρα για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
• Αυτές οι κεφαλίδες ανεμιστήρα δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα καπάκι βραχυκυκλωτήρα στις κεφαλίδες.

CPU_OPT

(Κεφαλίδα ανεμιστήρα CPU/αντλίας ψύξης νερού)
Η κεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακίδων και διαθέτει αδιάβροχο σχεδιασμό εισαγωγής. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αδιάβροχο σχεδιασμό εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχεδιασμό ελέγχου ταχύτητας ανεμιστήρα.

EC_TEMPI/EC_TEMP2

(Κεφαλίδες αισθητήρα θερμοκρασίας)
Συνδέστε τα καλώδια του θερμίστορ στις κεφαλίδες για ανίχνευση θερμοκρασίας.

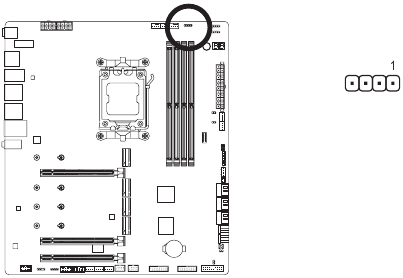

CPU_LED

(Κεφαλίδα λωρίδας LED ψύκτρας CPU/λωρίδας RGB LED)
Η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση μιας λωρίδας LED ψύκτρας CPU ή μιας τυπικής λωρίδας 5050 RGB LED (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε τη λωρίδα LED ψύκτρας CPU/λωρίδα RGB LED στην κεφαλίδα. Ο ακροδέκτης τροφοδοσίας (που επισημαίνεται με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της κεφαλίδας. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

LED_C1/LED_C2

(RGB LED strip Headers)
Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής ταινίας LED RGB 5050 (12V/G/R/B), με μέγιστη ισχύ 2A (12V) και μέγιστο μήκος 2m.

Συνδέστε το ένα άκρο του καλωδίου επέκτασης της ταινίας LED RGB στην υποδοχή και το άλλο άκρο στην ταινία LED RGB. Το μαύρο καλώδιο (με σήμανση τριγώνου RGB LED στο βύσμα) του καλωδίου επέκτασης πρέπει να συνδεθεί στον ακροδέκτη 1 (12V) αυτής της υποδοχής. Ο ακροδέκτης 12V (με σήμανση βέλους) στην άλλη άκρη του καλωδίου επέκτασης πρέπει να ευθυγραμμιστεί με τα 12V της ταινίας LED. Να είστε προσεκτικοί με τον προσανατολισμό σύνδεσης της ταινίας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE.
Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

D_LEDI/D_LED2

(Addressable LED strip Headers)
Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής διευθυνσιοδοτούμενης ταινίας LED 5050, με μέγιστη ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.

Συνδέστε την διευθυνσιοδοτούμενη ταινία LED στην υποδοχή. Ο ακροδέκτης τροφοδοσίας (με σήμανση τριγώνου στο βύσμα) της ταινίας LED πρέπει να συνδεθεί στον ακροδέκτη 1 της υποδοχής διευθυνσιοδοτούμενης ταινίας LED. Η λανθασμένη σύνδεση μπορεί να οδηγήσει σε ζημιά της ταινίας LED.

Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της ταινίας LED, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE.
Πριν εγκαταστήσετε ή αφαιρέσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

SATA3 01112131415

(SATA 6Gb/s Connectors)
Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με τα πρότυπα SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Οι υποδοχές SATA υποστηρίζουν RAID O, RAID l και RAID 10. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση ενός συνόλου RAID) του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Για να ενεργοποιήσετε τη δυνατότητα άμεσης σύνδεσης για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το στοιχείο "SATA Configuration" (Διαμόρφωση SATA) για περισσότερες πληροφορίες.

M2A CPU/M2D CPU/M2C CPU/M2B_CPU

(M.2 Socket 3 Connectors)
Υπάρχουν δύο τύποι M.2 SSD: M.2 SATA SSD και M.2 PCIe SSD. Αυτή η μητρική πλακέτα υποστηρίζει μόνο M.2 PCIe SSD. Λάβετε υπόψη ότι ένα M.2 PCIe SSD δεν μπορεί να χρησιμοποιηθεί για τη δημιουργία ενός συνόλου RAID με έναν σκληρό δίσκο SATA. Μεταβείτε στη σελίδα "Configuring a RAID Set" (Διαμόρφωση ενός συνόλου RAID) του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Step 1: (Βήμα 1:)
Για να αποκτήσετε πρόσβαση στην υποδοχή M.2 που θέλετε να χρησιμοποιήσετε, ξεβιδώστε τις βίδες στην ψύκτρα της μητρικής πλακέτας διαγώνια για να αφαιρέσετε την ψύκτρα. Εντοπίστε την κατάλληλη οπή στήριξης για το M.2 SSD που θα εγκατασταθεί και, στη συνέχεια, εγκαταστήστε πρώτα το κλιπ M.2 EZ-Latch Plus.

Step 2: (Βήμα 2:)
Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό επίθεμα στην υποδοχή M.2. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.

Step 3: (Βήμα 3:)
Πιέστε προς τα κάτω το μπροστινό άκρο του M.2 SSD και βεβαιωθείτε ότι το M.2 SSD ασφαλίζεται από το κλιπ M.2 EZ-Latch Plus. Αφαιρέστε την προστατευτική μεμβράνη από το θερμικό επίθεμα στο κάτω μέρος της ψύκτρας της μητρικής πλακέτας και, στη συνέχεια, αντικαταστήστε την ψύκτρα και σφίξτε τις βίδες διαγώνια.
* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

• Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη χρήση του M.2 EZ-Latch Plus.
  Εγκαταστήστε το M 2 SSD https://www.gigabyte.com/WebPage/920/M2-latchplus.html
  Αφαιρέστε το M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
  * Η σχεδίαση της ψύκτρας της μητρικής πλακέτας ενδέχεται να διαφέρει ανάλογα με το μοντέλο.

F_PANEL

(Front Panel Header)
Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής στο περίβλημα και την ένδειξη κατάστασης συστήματος στο περίβλημα σε αυτήν την υποδοχή σύμφωνα με τις παρακάτω αντιστοιχίσεις ακροδεκτών. Σημειώστε τους θετικούς και αρνητικούς ακροδέκτες πριν συνδέσετε τα καλώδια.

• PLED/PWR_LED (Power LED (Λυχνία LED τροφοδοσίας)):

  System Status (Κατάσταση συστήματος)	LED
  S0	On (Ενεργοποιημένο)
  S3/S4/S5	Off (Απενεργοποιημένο)

  Συνδέεται στην ένδειξη κατάστασης τροφοδοσίας στην μπροστινή πλευρά του περιβλήματος. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4/S5 ή είναι απενεργοποιημένο (S5).
• PW (Power Switch (Διακόπτης τροφοδοσίας)):
  Συνδέεται στον διακόπτη τροφοδοσίας στην μπροστινή πλευρά του περιβλήματος. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη τροφοδοσίας (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το στοιχείο "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
• SPEAK (Speaker (Ηχείο)):
  Συνδέεται στο ηχείο στην μπροστινή πλευρά του περιβλήματος. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
• HD (Hard Drive Activity LED (Λυχνία LED δραστηριότητας σκληρού δίσκου)):
  Συνδέεται στη λυχνία LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του περιβλήματος. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή γράφει δεδομένα.
• RES (Reset Switch (Διακόπτης επαναφοράς)):
  Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του περιβλήματος. Πατήστε τον διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και δεν εκτελέσει μια κανονική επανεκκίνηση.
• Cl (Chassis Intrusion Header (Υποδοχή εισβολής στο περίβλημα)):
  Συνδέεται στον διακόπτη/αισθητήρα εισβολής στο περίβλημα στο περίβλημα που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του περιβλήματος. Αυτή η λειτουργία απαιτεί ένα περίβλημα με διακόπτη/αισθητήρα εισβολής στο περίβλημα.
• NC: No connection (Καμία σύνδεση).

Η σχεδίαση του μπροστινού πίνακα ενδέχεται να διαφέρει ανάλογα με το περίβλημα. Μια μονάδα μπροστινού πίνακα αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, λυχνία LED τροφοδοσίας, λυχνία LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πίνακα του περιβλήματός σας σε αυτήν την υποδοχή, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακροδεκτών ταιριάζουν σωστά.

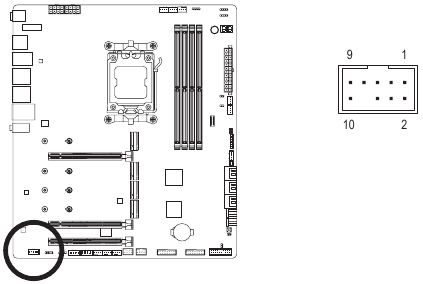

F_AUDIO

(Front Panel Audio Header)
Η υποδοχή ήχου μπροστινού πίνακα υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου μπροστινού πίνακα του περιβλήματός σας σε αυτήν την υποδοχή. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδετήρα μονάδας ταιριάζουν με τις αντιστοιχίσεις ακροδεκτών της υποδοχής της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδετήρα μονάδας και της υποδοχής της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμη και να την καταστρέψει.

Ορισμένα περιβλήματα παρέχουν μια μονάδα ήχου μπροστινού πίνακα που διαθέτει ξεχωριστούς συνδετήρες σε κάθε καλώδιο αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου μπροστινού πίνακα που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του περιβλήματος.

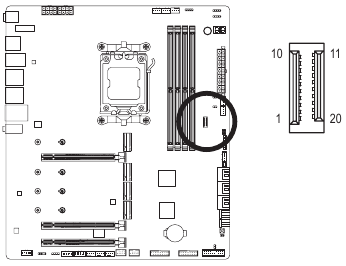

F_U320G

(USB Type-C Header with USB 3.2 Gen 2x2 Support)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 2x2 και μπορεί να παρέχει μία θύρα USB.

F_U32_1/F_U32_2

(USB 3.2 Gen 1 Headers)
Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και κάθε κεφαλίδα μπορεί να παρέχει δύο θύρες USB. Για την αγορά του προαιρετικού μπροστινού πλαισίου 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

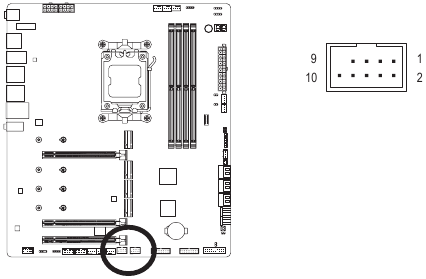

F_USB1/F_USB2

(USB 2.0/1.1 Headers)
Οι κεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε κεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για την αγορά του προαιρετικού βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

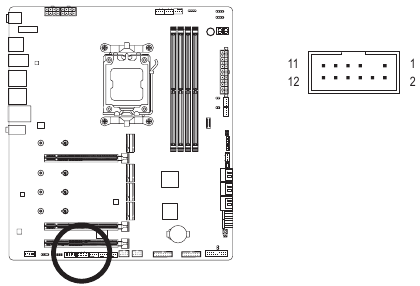

SPI_TPM

(Trusted Platform Module Header)
Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.

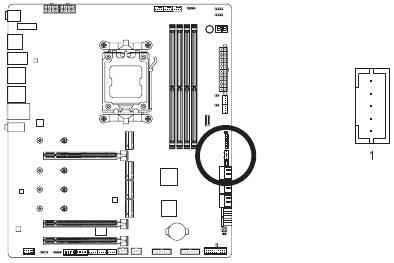

THB_U4

(Add-in Card Connector)
Αυτός ο σύνδεσμος είναι για μια κάρτα προσθήκης GIGABYTE.

NOISE_SENSOR

(Noise Detection Header)
Αυτή η κεφαλίδα μπορεί να χρησιμοποιηθεί για τη σύνδεση ενός καλωδίου ανίχνευσης θορύβου για την ανίχνευση του θορύβου μέσα στη θήκη.

Για περισσότερες πληροφορίες σχετικά με τη λειτουργία ανίχνευσης θορύβου, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE και αναζητήστε το "FAN CONTROL".
Πριν συνδέσετε το καλώδιο στην κεφαλίδα, φροντίστε να αφαιρέσετε το βραχυκυκλωτήρα. επανατοποθετήστε το βραχυκυκλωτήρα εάν η κεφαλίδα δεν χρησιμοποιείται.

RST

(Reset Jumper)
Ο βραχυκυκλωτήρας επαναφοράς μπορεί να συνδεθεί στο διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.

Ο βραχυκυκλωτήρας επαναφοράς σάς παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για να εκτελεί διαφορετικές εργασίες, μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε το "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

CLR_CMOS

(Clear CMOS Jumper)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο όπως ένα κατσαβίδι για να αγγίξετε τους δύο ακροδέκτες για λίγα δευτερόλεπτα.

Open: Normal (Ανοιχτό: Κανονικό)
Short: Clear CMOS Values (Βραχυκύκλωμα: Εκκαθάριση Τιμών CMOS)

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν διαγράψετε τις τιμές CMOS.
• Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup (Ρύθμιση BIOS) για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults (Φόρτωση Βελτιστοποιημένων Προεπιλογών)) ή να διαμορφώσετε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες).

BAT

(Battery) (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως οι ρυθμίσεις του BIOS, η ημερομηνία και η ώρα) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές του CMOS ενδέχεται να μην είναι ακριβείς ή να χαθούν.

Μπορείτε να διαγράψετε τις τιμές του CMOS αφαιρώντας την μπαταρία

1. Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο ρεύματος.
2. Αφαιρέστε απαλά την μπαταρία από τη θήκη της μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της θήκης της μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
3. Αντικαταστήστε την μπαταρία.
4. Συνδέστε το καλώδιο ρεύματος και επανεκκινήστε τον υπολογιστή σας.

• Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο ρεύματος πριν αντικαταστήσετε την μπαταρία.
• Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
• Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
• Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
• Οι χρησιμοποιημένες μπαταρίες πρέπει να διαχειρίζονται σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System - Βασικό Σύστημα Εισόδου/Εξόδου) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST - Αυτοέλεγχος κατά την Ενεργοποίηση) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.
Όταν η τροφοδοσία είναι απενεργοποιημένη, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.
Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.
Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το Q-Flash Plus.

• Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
• Το Q-Flash Plus σας επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην ειδική θύρα και, στη συνέχεια, μπορείτε να κάνετε flash το BIOS αυτόματα απλά πατώντας το κουμπί Q-Flash Plus.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" (Μοναδικά Χαρακτηριστικά) του ιστότοπου της GIGABYTE και αναζητήστε "BIOS Update Utilities" (Βοηθητικά Προγράμματα Ενημέρωσης BIOS).

• Επειδή το φλας του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ακατάλληλη ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
• Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποφύγετε την αστάθεια του συστήματος ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, δοκιμάστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
• Ανατρέξτε στις εισαγωγές της μπαταρίας/του βραχυκυκλωτήρα εκκαθάρισης CMOS στο κεφάλαιο "Hardware Installation" (Εγκατάσταση Υλικού) ή μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) του ιστότοπου της GIGABYTE και αναζητήστε "Load Optimized Defaults" (Φόρτωση Βελτιστοποιημένων Προεπιλογών) για τον τρόπο εκκαθάρισης των τιμών CMOS.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

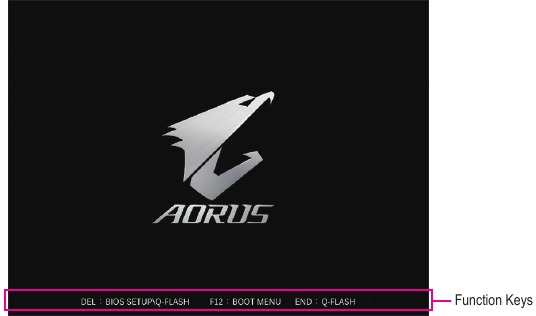

Startup Screen: (Οθόνη εκκίνησης:)
Η ακόλουθη οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί όταν εκκινεί ο υπολογιστής.

Function Keys: (Πλήκτρα λειτουργιών:)

<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: BOOT MENU
Το Boot Menu (Μενού εκκίνησης) σας επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Boot Menu (Μενού εκκίνησης), χρησιμοποιήστε το πλήκτρο πάνω βέλους <↑> ή το πλήκτρο κάτω βέλους ↓ για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα εκκινήσει αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Boot Menu (Μενού εκκίνησης) ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του Λειτουργικού Συστήματος και των Προγραμμάτων Οδήγησης

Εγκατάσταση Λειτουργικού Συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.
Καθώς ορισμένα λειτουργικά συστήματα περιλαμβάνουν ήδη πρόγραμμα οδήγησης RAID, δεν χρειάζεται να εγκαταστήσετε ξεχωριστό πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης των Windows. Μετά την εγκατάσταση του λειτουργικού συστήματος, συνιστούμε να εγκαταστήσετε όλα τα απαιτούμενα προγράμματα οδήγησης από το GIGABYTE Control Center (Κέντρο Ελέγχου GIGABYTE) για να διασφαλίσετε την απόδοση και τη συμβατότητα του συστήματος. Εάν το λειτουργικό σύστημα που πρόκειται να εγκατασταθεί απαιτεί να παρέχετε επιπλέον πρόγραμμα οδήγησης RAID κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος, ανατρέξτε στα παρακάτω βήματα:

Step 1: (Βήμα 1:)
Μεταβείτε στον ιστότοπο της GIGABYTE, μεταβείτε στην ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο AMD RAID Preinstall Driver (Πρόγραμμα Οδήγησης Προεγκατάστασης AMD RAID) στη σελίδα Support\Download\SATA RAID/AHCI (Υποστήριξη\Λήψη\SATA RAID/AHCI), αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα USB.

Step 2: (Βήμα 2:)
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).

Step 3: (Βήμα 3:)
Εισαγάγετε τη μονάδα USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Επιλέξτε πρώτα AMD-RAID Bottom Device (Κάτω Συσκευή AMD-RAID) και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Στη συνέχεια, επιλέξτε AMD-RAID Controller (Ελεγκτής AMD-RAID) και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης. Τέλος, συνεχίστε την εγκατάσταση του λειτουργικού συστήματος.

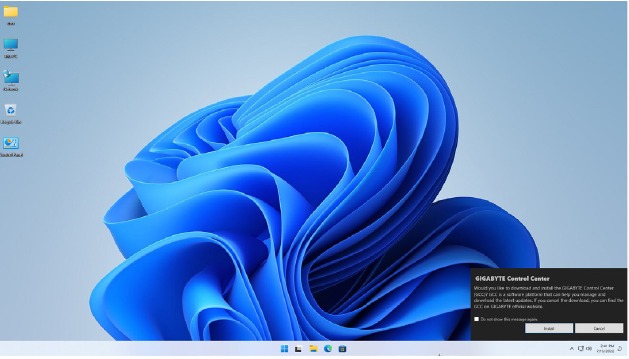

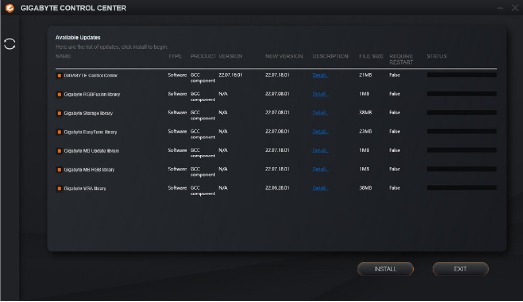

Εγκατάσταση Προγραμμάτων Οδήγησης

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του GIGABYTE Control Center (GCC) (Κέντρο Ελέγχου GIGABYTE). Κάντε κλικ στο Install (Εγκατάσταση) για να συνεχίσετε με την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι το Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader (Ρυθμίσεις\Διαμόρφωση Λήψης Βοηθητικών Προγραμμάτων Gigabyte\Πρόγραμμα Λήψης Βοηθητικών Προγραμμάτων Gigabyte) έχει οριστεί σε Enabled (Ενεργοποιημένο).)

Όταν εμφανιστεί το παράθυρο διαλόγου End User License Agreement (Άδεια Χρήσης Τελικού Χρήστη), πατήστε <Accept> (Αποδοχή) για να εγκαταστήσετε το GIGABYTE Control Center (GCC) (Κέντρο Ελέγχου GIGABYTE). Στην οθόνη GIGABYTE CONTROL CENTER (ΚΕΝΤΡΟ ΕΛΕΓΧΟΥ GIGABYTE), επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στο Install (Εγκατάσταση).

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

• Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.
  https://www.gigabyte.com/WebPage/916/amd600-app.html
• Επισκεφθείτε τον ιστότοπο της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.
  https://www.gigabyte.com/WebPage/351/faq.html

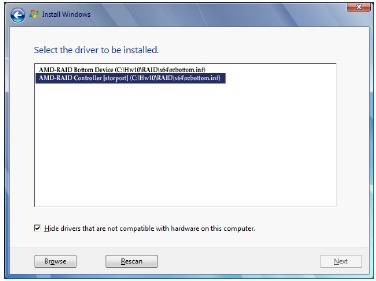

Διαμόρφωση ενός RAID Set

RAID Levels (Επίπεδα RAID)

Before you begin, please prepare the following items: (Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:)
Αυτή η μητρική πλακέτα υποστηρίζει RAID 0, RAID 1 και RAID 10. Ετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

• SATA hard drives or SSDs. To ensure optimal performance, it is recommended that you use two hard drives (Σκληροί δίσκοι SATA ή SSD. Για να διασφαλίσετε τη βέλτιστη απόδοση, συνιστάται να χρησιμοποιήσετε δύο σκληρούς δίσκους) με πανομοιότυπο μοντέλο και χωρητικότητα.
• Windows setup disc. (Δίσκος εγκατάστασης των Windows.)
• An Internet connected computer. (Ένας υπολογιστής συνδεδεμένος στο Διαδίκτυο.)
• A USB thumb drive. (Μια μονάδα USB.)

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Κωδικοί LED εντοπισμού σφαλμάτων

Κανονική εκκίνηση

Επαναφορά S3

Ανάκτηση

Σφάλμα

GIGA-BYTE TECHNOLOGY CO., LTD.
Address. No.6, Baoqiang Rd, Xindian Dist., New Taipei City 231
TEL +886-2-8912-4000, FAX +886-2-8912-4005
Tech and Non-Tech Support (Sales/Marketing) https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

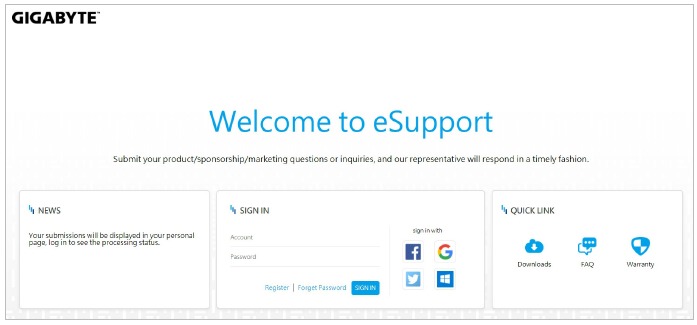

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to: https://esupport.gigabyte.com
