GIGABYTE X670E AORUS XTREME - Ona plata qo'llanmasi

Mundarija

1 Ona platangizning versiyasini aniqlash
2 Mahsulot bilan tanishuv
- 2.1 Ona plata joylashuvi
- 2.2 Ona plata blok-sxemasi
3 Uskunani o'rnatish
4 BIOS sozlamalari
5 Operatsion tizim va drayverlarni o'rnatish
- 5.1 Operatsion tizimni o'rnatish
- 5.2 Drayverlarni o'rnatish
6 RAID to'plamini sozlash
7 Nosozliklarni tuzatish LED kodlari
8 Manbalar
9 Qo'llanmani yuklab olish
10 Boshqa tillarda

Ona platangizning versiyasini aniqlash

Ona platangizdagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata versiyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda, ona plata versiyasini tekshiring.
Misol:

Mahsulot bilan tanishuv

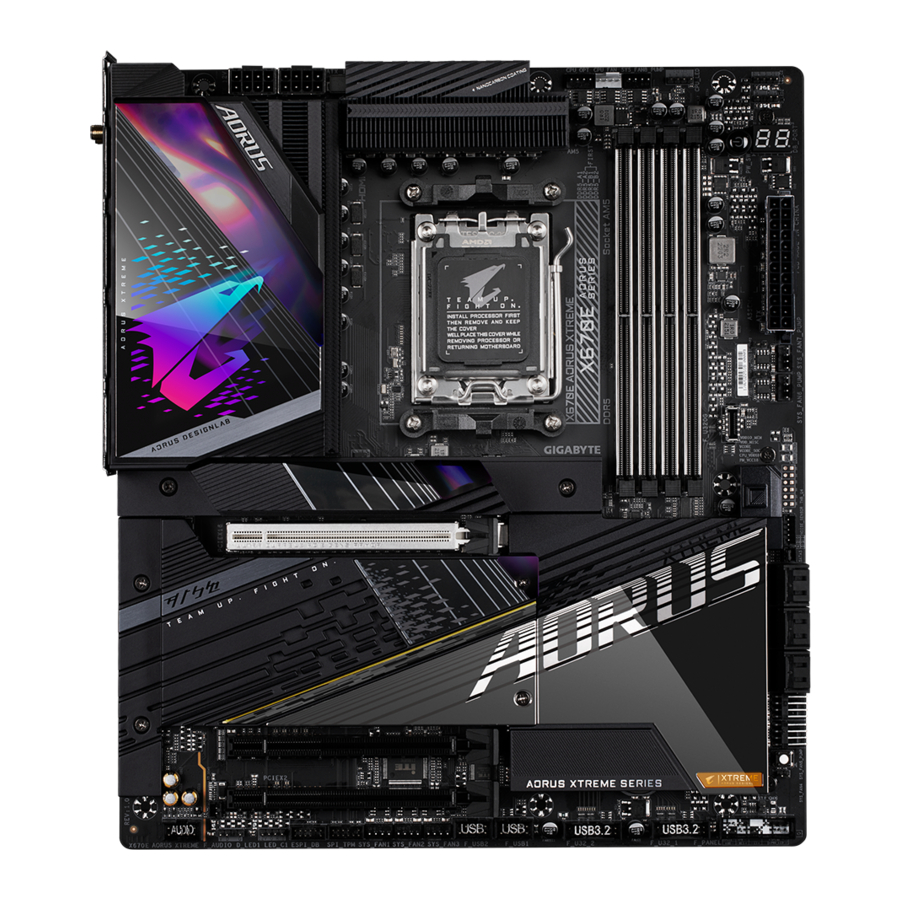

Ona plata joylashuvi

Harorat sensori
(Eslatma) Nosozliklarni tuzatish kodi haqida ma'lumot olish uchun "Debug LED Codes" (Nosozliklarni tuzatish LED kodlari) bobiga qarang.

Ona plata blok-sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron zanjirlar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

O'rnatishdan oldin shassi ona plata uchun mos ekanligiga ishonch hosil qiling.
O'rnatishdan oldin, sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzib tashlamang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
Ona platadagi ichki ulagichlarga apparat komponentlarini ulaganda, ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
Ona plata bilan ishlayotganda, har qanday metall o'tkazgichlar yoki ulagichlarga tegishdan saqlaning.
Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
Ona platani o'rnatishdan oldin, iltimos, uni antistatik yostiq ustiga yoki elektrostatik himoya konteyneri ichiga qo'ying.
Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
Ona plataga zarar yetkazmaslik uchun vintlarning ona plata zanjiri yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
Ona plata yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
Kompyuter tizimini notekis yuzaga qo'ymang.
Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
Agar siz adapter, uzaytiruvchi quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	AMD Socket AM5, quyidagilarni qo'llab-quvvatlaydi: AMD Ryzen ™ 7000 Series Processors (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Chipset	AMD X670
Xotira	DDR5 5200/4800/4400 MT/s xotira modullarini qo'llab-quvvatlash 192 GB gacha (48 GB bitta DIMM sig'imi) tizim xotirasini qo'llab-quvvatlaydigan 4 x DDR5 DIMM uyasi Ikkita kanalli xotira arxitekturasi ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Overclocking uchun AMD EXtended Profiles (AMD EXPO ™ ) va Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (CPU va xotira konfiguratsiyasi qo'llab-quvvatlanadigan xotira turlari, ma'lumotlar tezligi (tezligi) va DRAM modullari soniga ta'sir qilishi mumkin, qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytidagi "Xotirani qo'llab-quvvatlash ro'yxati" ga qarang.)
O'rnatilgan grafika	AMD Radeon™ Graphics qo'llab-quvvatlashi bilan integratsiyalashgan grafika protsessori: 1 x HDMI porti, maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydi * HDMI 2.1 versiyasi va HDCP 2.3 uchun qo'llab-quvvatlash. ** Native HDMI 2.1 TMDS mos portlarini qo'llab-quvvatlash. 1 x DisplayPort, maksimal 3840x2160@144 Hz o'lchamni qo'llab-quvvatlaydi * DisplayPort 1.4 versiyasi va HDR uchun qo'llab-quvvatlash. (Grafika xususiyatlari CPU qo'llab-quvvatlashiga qarab farq qilishi mumkin.)
Audio	Realtek® ALC1220-VB CODEC * Old panelning line out uyasi DSD audioni qo'llab-quvvatlaydi. ESS ES9118 DAC chip DTS:X® Ultra uchun qo'llab-quvvatlash Yuqori aniqlikdagi Audio 2/4/5.1-kanal * Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 5.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotga kiring. S/PDIF Out uchun qo'llab-quvvatlash
LAN	Marvell ® AQtion AQC113C 10GbE LAN chip (10 Gbps/5 Gbps/2.5 Gbps/1 Gbps/100 Mbps)
Simsiz aloqa moduli	Intel® Wi-Fi 6E AX210 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi BLUETOOTH 5.3 11ax 160MHz simsiz standartini qo'llab-quvvatlash AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi BLUETOOTH 5.2 11ax 160MHz simsiz standartini qo'llab-quvvatlash (Haqiqiy ma'lumotlar tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.)
Kengaytirish uyalari	CPU: 1 x PCI Express x16 uyasi, PCIe 5.0 (Eslatma) ni qo'llab-quvvatlaydi va x16 (PCIEX16) da ishlaydi * M2B_CPU va M2C_CPU uyalari PCIEX16 uyasi bilan tarmoqli kengligini baham ko'radi. M2B_CPU yoki M2C_CPU uyasi to'ldirilganda, PCIEX16 uyasi x8 rejimida ishlaydi. * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatishga ishonch hosil qiling. Chipset: 1 x PCI Express x16 uyasi, PCIe 4.0 ni qo'llab-quvvatlaydi va x4 (PCIEX4) da ishlaydi 1 x PCI Express x16 uyasi, PCIe 3.0 ni qo'llab-quvvatlaydi va x2 (PCIEX2) da ishlaydi AMD CrossFire™ texnologiyasini qo'llab-quvvatlash (PCIEX16 va PCIEX4)
Saqlash interfeysi	CPU: 1 x M.2 ulagichi (Socket 3, M kaliti, 25110/2280 PCIe 5.0 (Eslatma) x4/x2 SSD qo'llab-quvvatlash) (M2A_CPU) 3 x M.2 ulagichi (Socket 3, M kaliti, 22110/2280 PCIe 5.0 (Eslatma) x4/x2 SSD qo'llab-quvvatlash) (M2B_CPU/M2C_CPU/M2D_CPU) Chipset: 6 x SATA 6Gb/s ulagichlari NVMe SSD saqlash qurilmalari uchun RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlash SATA saqlash qurilmalari uchun RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlash
USB	CPU: Orqa paneldagi x USB Type-C ® porti, USB 3.2 Gen 2 ni qo'llab-quvvatlaydi Orqa paneldagi x USB 3.2 Gen 2 Type-A portlari (qizil) CPU + USB 2.0 Hub: Orqa paneldagi 4 x USB 2.0/1.1 portlari Chipset: 2 x USB Type-C ® portlari, USB 3.2 Gen 2x2 ni qo'llab-quvvatlaydi (1 port orqa paneldagi, 1 port ichki USB sarlavhasi orqali mavjud) Orqa paneldagi 4 x USB 3.2 Gen 2 Type-A portlari (qizil) Ichki USB sarlavhalari orqali mavjud bo'lgan 4 x USB 3.2 Gen 1 portlari Ichki USB sarlavhalari orqali mavjud bo'lgan 4 x USB 2.0/1.1 portlari
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 2 x 8-pin ATX 12V quvvat ulagichlari 1 x CPU fan sarlavhasi 1 x CPU fan/suv sovutish pompasi sarlavhasi 4 x tizim fan sarlavhalari 4 x tizim fan/suv sovutish pompasi sarlavhalari 2 x manzilli LED strip sarlavhalari 2 x RGB LED strip sarlavhalari 1 x CPU sovutgich LED strip/RGB LED strip sarlavhasi 4 x M.2 Socket 3 ulagichlari 6 x SATA 6Gb/s ulagichlari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi
Ichki ulagichlar	1 x USB Type-C® sarlavhasi, USB 3.2 Gen 2x2 ni qo'llab-quvvatlaydi 2 x USB 3.2 Gen 1 sarlavhalari 2 x USB 2.0/1.1 sarlavhalari 1 x shovqinni aniqlash sarlavhasi 1 x THB_U4 qo'shimcha karta ulagichi 1 x Trusted Platform Module sarlavhasi (Faqat GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 moduli uchun) 1 x quvvat tugmasi 1 x qayta o'rnatish tugmasi 2 x harorat sensori sarlavhalari 1 x qayta o'rnatish jumperi 1 x Clear CMOS jumperi Kuchlanishni o'lchash nuqtalari
Orqa panel ulagichlari	1 x Q-Flash Plus tugmasi 1 x Clear CMOS tugmasi 2 x SMA antenna ulagichlari (2T2R) 1 x DisplayPort 1 x HDMI porti 1 x USB Type-C ® porti, USB 3.2 Gen 2x2 ni qo'llab-quvvatlaydi 1 x USB Type-C ® porti, USB 3.2 Gen 2 ni qo'llab-quvvatlaydi 6 x USB 3.2 Gen 2 Type-A portlari (qizil) 4 x USB 2.0/1.1 portlari 1 x RJ-45 porti 1 x optik S/PDIF Out ulagichi 2 x audio uyalari
I/U kontrolleri	iTE ® I/U kontrolleri chipi
Uskuna monitori	Kuchlanishni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimi tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini boshqarish * Fan (pompa) tezligini boshqarish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga (pompaga) bog'liq bo'ladi. Shovqinni aniqlash
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	GIGABYTE Control Center (GCC) ni qo'llab-quvvatlash * GCC dagi mavjud ilovalar ona plata modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham ona plata xususiyatlariga qarab farq qilishi mumkin. Q-Flash uchun qo'llab-quvvatlash Q-Flash Plus uchun qo'llab-quvvatlash Smart Backup uchun qo'llab-quvvatlash
To'plamdagi dasturiy ta'minot	Norton® Internet Security (OEM versiyasi) LAN tarmoqli kengligini boshqarish dasturiy ta'minoti
Operatsion tizim	Windows 11 64-bit uchun qo'llab-quvvatlash Windows 10 64-bit uchun qo'llab-quvvatlash
Form faktor	E-ATX Form faktori; 30.5cm x 26.9cm

* GIGABYTE mahsulot xususiyatlari va mahsulot bilan bog'liq ma'lumotlarga oldindan ogohlantirmasdan har qanday o'zgartirish kiritish huquqini o'zida saqlab qoladi.
(Eslatma) Haqiqiy qo'llab-quvvatlash CPU ga qarab farq qilishi mumkin.

Iltimos, ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling.
(Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
CPU ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU ni o'rnatib bo'lmaydi. (Yoki CPU ning ikki tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

CPU yo'nalishiga e'tibor bering
Ona plata CPU uyasidagi tekislash tugmalariga va CPU dagi tirqishlarga e'tibor bering.

CPU ni o'rnatishdan oldin CPU uya qopqog'ini olib tashlamang. CPU ni o'rnatganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU ni o'rnatish
CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.
1. 1. CPU uya dastagi tutqichini pastga va uyadan uzoqlashtiring
  2. CPU uya qulflash dastagini to'liq ko'taring.
  3. Barmoqlaringiz bilan metall yuklash plitasiga biriktirilgan plastik himoya qopqog'ini ushlab, metall yuklash plitasini oching.
2. CPU ni barmoqlaringiz bilan qirralaridan ushlang. CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga o'rnating
3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Uya dastagini ushlab turish yorlig'i ostiga mahkamlang. Plastik himoya qopqog'i o'z-o'zidan chiqib ketadi va uni olib tashlash mumkin
  * CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.

CPU to'g'ri o'rnatilmagan bo'lsa, CPU uya qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazishi mumkin.

CPU sovutgichini o'rnatish
CPU ni o'rnatgandan so'ng, CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)
1. O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
2. A turi
  CPU sovutgich qisqichini ushlab turish ramkasining bir tomonidagi o'rnatish tirgakiga iling. Boshqa tomondan, CPU sovutgich qisqichini to'g'ri pastga surib, ushlab turish ramkasidagi o'rnatish tirgakiga iling. Joyiga qulflash uchun kamera tutqichini chap tomondan o'ng tomonga burang.

  B turi
  Avval CPU ushlab turish ramkasidan to'rtta vintni olib tashlang va CPU ushlab turish ramkasini olib tashlang. Keyin CPU sovutgichidagi to'rtta yelka vintini orqa plastinkadan ajratgichlar bilan tekislang. O'ngda ko'rsatilganidek, har bir yelka vintini 1-2-3-4 (x) naqshida mahkamlang.

  * B turi CPU sovutgichidan foydalanganda, har bir vintni bir qadamda oxirigacha mahkamlash tavsiya etilmaydi. 1-2-3-4 tartibida boring, har bir qadamda vintni soat yo'nalishi bo'yicha 1 aylantiring. Barcha vintlar mahkamlanguncha 1-2-3-4 bosqichlarini takrorlang.
3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU FAN) ulang

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.

Ikki kanalli xotira konfiguratsiyasi
Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va ikki kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotira spetsifikatsiyalari va sig'imini aniqlaydi. Ikki kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.
To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

A kanali: DDR5 Al, DDR5 A2
B kanali: DDR5 Bl, DDR5 B2
- Tavsiya etilgan ikki kanalli xotira konfiguratsiyasi

  DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2

  2 ta modul - - DS/SS - - DS/SS

  4 ta modul DS/SS DS/SS DS/SS DS/SS

  (SS-Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli, ikki kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, ikki kanalli rejimni yoqib bo'lmaydi.
Ikki yoki to'rtta xotira moduli bilan ikki kanalli rejimni yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Agar bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR5_A2 yoki DDR5 B2 uyasiga o'rnatishni tavsiya qilamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
Kartani uya bilan tekislang va karta uyaga to'liq o'rnashguncha pastga bosing.
Kengaytirish kartasi uyasiga to'liq o'rnashganligiga ishonch hosil qiling.
Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(laringiz) uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
Kengaytirish kartasi bilan birga taqdim etilgan drayverni operatsion tizimingizga o'rnating.

PClE EZ-Latch Plus dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/922/removePClE.html

Orqa panel ulagichlari

Q-Flash Plus tugmasi^(Eslatma)
Ushbu tugma quvvat ulagichi ulangan, ammo tizim yoqilmagan bo'lsa, BIOSni yangilash imkonini beradi.
Clear CMOS tugmasi
Zarur bo'lganda CMOS qiymatlarini (masalan, BIOS konfiguratsiyasi) tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu tugmani ishlating.
- Clear CMOS tugmasidan foydalanishdan oldin kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
- Tizim yoqilgan paytda clear CMOS tugmasidan foydalanmang, aks holda tizim o'chib qolishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
- Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults-ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting).
SMA antenna ulagichlari (2T2R)
Antennani ulash uchun ushbu ulagichdan foydalaning.
Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
DisplayPort
DisplayPort yuqori sifatli raqamli tasvir va audio ta'minlaydi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 3840x2160@144 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
HDMI Port

HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
DisplayPort/HDMl qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovozni ijro etish qurilmasini DisplayPort/HDMl ga o'rnating. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
USB 2.0/1.1 Port
USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
USB 3.2 Gen 2 Type-A porti (qizil)
USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
USB 3.2 Gen 2 Type-A porti (qizil) (Q-Flash Plus porti)
USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning. Q-Flash Plus^(Eslatma) dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga joylashtiring.
USB Type-C@ Port (USB 3.2 Gen 2 qo'llab-quvvatlashi bilan)
Qaytariladigan USB porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
USB Type-C ® Port (USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan)
Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
RJ45 LAN Port
Gigabit Ethernet LAN porti 10 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

Tezlik LEDi:

Holat Tavsif

Yashil 10 Gbps ma'lumotlar tezligi

To'q sariq 5 Gbps/ 2.5 Gbps/ 1 Gbps/ 100 Mbps ma'lumotlar tezligi

Faollik LEDi:

Holat Tavsif

Miltillovchi Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda

Yoqilgan Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti
Line Out/Old karnay chiqishi
Line out uyasi.
Mic In/Orqa karnay chiqishi
Mikrofon uyasi.

Optical SIPDIF Out ulagichi
Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingizda optik raqamli audio kirish ulagichi mavjudligiga ishonch hosil qiling.
Audio uyasi konfiguratsiyalari:

Uyasi	Quloqchin/ 2-kanal	4-kanal	5.1-kanal
Line Out/Old karnay chiqishi	✓	✓	✓
Mic In/Orqa karnay chiqishi		✓	✓
Old panel Line Out
Old panel Mic In/Markaziy/ Subwoofer karnay chiqishi			✓

Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 5.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotga kiring.

Audio dasturiy ta'minotini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

Orqa panel ulagichiga ulangan kabelni olib tashlashda, avval kabelni qurilmangizdan, so'ngra anakartdan olib tashlang.
Kabelni olib tashlashda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting.

O'rnatilgan tugmalar, kuchlanishni o'lchash nuqtalari va LEDlar

Tezkor tugmalar
Ushbu anakartda 2 ta tezkor tugma mavjud: quvvat tugmasi va qayta yuklash tugmasi. Quvvat tugmasi va qayta yuklash tugmasi foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish yoki qayta yuklash imkonini beradi.

PW_SW: Quvvat tugmasi
RST_SW: Qayta yuklash tugmasi

Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

Kuchlanishni o'lchash nuqtalari
Quyidagi anakart kuchlanishlarini o'lchash uchun multimetrdan foydalaning.

VDDIO_MEM Pin 1
VDD_MISC Pin 1
VCORE Pin 1
VCORE_SOC Pin 1
CPU_VDD18 Pin 1
PM_VCC18 Pin 1

Holat LEDlari
Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAMNGA LEDi yongan bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yongan bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.

CPU: CPU holat LEDi
DRAM: Xotira holat LEDi
VGA: Video karta holat LEDi
BOOT: Operatsion tizim holat LEDi

Ichki ulagichlar

ATX_12V/ATX_12V1
ATX
CPU_FAN
SYS_FAN1/2/3/4
SYS_FAN5/6/7/8_PUMP
CPU_OPT
EC_TEMP1/EC_TEMP2
CPU_LED
LED_C1/LED_C2
D_LED1/D_LED2
SATA3 0/1/2/3/4/5
M2A_CPU/M2D_CPU/M2C_CPU/M2B_CPU
F_PANEL
F_AUDIO
F_U320G
F_U32_1/F_U32_2
F_USB1/F_USB2
SPI_TPM
THB_U4
NOISE_SENSOR
RST
CLR_CMOS
BAT

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V/ATX_12V1/ATX

(2x4 12V Quvvat Ulagichlari va 2x12 Asosiy Quvvat Ulagichi)
Quvvat ulagichidan foydalanish orqali quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.
Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbaidan foydalanish tavsiya etiladi (500W yoki undan yuqori). Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada beqaror yoki yuklanmaydigan tizimga olib kelishi mumkin.

Pin raqami.	Ta'rif
1	GND (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)
3	GND
4	GND
5	+12V (faqat 2x4-pin 12V uchun)
6	+12V (faqat 2x4-pin 12V uchun)
7	+12V
8	+12V

Pin raqami.	Ta'rif
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (faqat 2x12-pin ATX uchun)
24	GND (faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/2/3/4

(Ventilyator sarlavhalari)
Ushbu anakartdagi barcha ventilyator sarlavhalari 4 pinli. Ko'pgina ventilyator sarlavhalari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

SYS_FAN5/6/7/8_PUMP

(Tizim ventilyatori/Suvni sovutish nasosi sarlavhalari)
Ventilyator/nasos sarlavhalari 4 pinli. Ko'pgina ventilyator sarlavhalari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi. Sarlavha, shuningdek, suvni sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Smart Fan 6" ni qidiring.

Pin raqami.	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

Protsessoringiz va tizimingiz qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
Ushbu ventilyator sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

CPU_OPT

(CPU ventilyatori/Suvni sovutish nasosi sarlavhasi)
Ventilyator/nasos sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina ventilyator sarlavhalari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi.

Pin raqami.	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

Ulagich	CPU_FAN	SYS_FAN1~4	SYS_FAN5~8_PUMP	CPU_OPT
Maksimal oqim	2A	2A	2A	2A
Maksimal quvvat	24W	24W	24W	24W

EC_TEMPI/EC_TEMP2

(Harorat sensori sarlavhalari)
Haroratni aniqlash uchun termistor kabellarini sarlavhalarga ulang.

Pin raqami	Ta'rif
1	SENSOR IN
2	GND

CPU_LED

(CPU sovutgichining LED chizig'i/RGB LED chizig'i sarlavhasi)
Sarlavha protsessor sovutgichining LED chizig'ini yoki standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

CPU sovutgichining LED chizig'ini/RGB LED chizig'ini sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish 121/ LED chizig'ining shikastlanishiga olib kelishi mumkin.

LED_C1/LED_C2

(RGB LED strip Headers)
Ushbu sarlavhalar standart 5050 RGB LED strip (12V/G/R/B)ni ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.

Pin No	Ta'rif
1	12V
2	G
3	R
4	B

RGB LED strip uzaytirish kabelining bir uchini sarlavhaga, ikkinchi uchini esa RGB LED stripga ulang. Uzaytirish kabelining qora simi (vilkada uchburchak RGB LED bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Uzaytirish kabelining boshqa uchidagi 12V pin (o'q bilan belgilangan) LED stripning 12V bilan mos kelishi kerak. LED stripning ulanish yo'nalishiga e'tibor bering; noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.
Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini elektr rozetkasidan uzing.

D_LEDI/D_LED2

(Addressable LED strip Headers)
Ushbu sarlavhalar standart 5050 addressable LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal LEDlar soni 1000 ta.

Pin No	Ta'rif
1	V (5V)
2	Data
3	No Pin
4	GND

Addressable LED stripingizni sarlavhaga ulang. LED stripning quvvat pini (vilkada uchburchak bilan belgilangan) addressable LED strip sarlavhasining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED stripning shikastlanishiga olib kelishi mumkin.

SATA3 01112131415

(SATA 6Gb/s Connectors)
SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID O, RAID l va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

Pin No.	Ta'rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun hot-pluggingni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" ("SATA konfiguratsiyasi")ni qidiring.

M2A CPU/M2D CPU/M2C CPU/M2B_CPU

(M.2 Socket 3 Connectors)
M.2 SSDlarning ikki turi mavjud: M.2 SATA SSDlari va M.2 PCIe SSDlari. Ushbu anakart faqat M.2 PCIe SSDlarini qo'llab-quvvatlaydi. E'tibor bering, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSDni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:
Foydalanmoqchi bo'lgan M.2 uyasiga kirish uchun anakart sovutgichidagi vintlarni diagonal ravishda bo'shating va sovutgichni olib tashlang. O'rnatiladigan M.2 SSD uchun to'g'ri o'rnatish teshigini toping va keyin birinchi navbatda M.2 EZ-Latch Plus qisqichini o'rnating.

2-qadam:
M.2 ulagichidagi termal yostiqdan himoya plyonkasini olib tashlang. M.2 SSDni M.2 ulagichiga burchak ostida joylashtiring.

3-qadam:
M.2 SSDning old tomonini pastga bosing va M.2 SSD M.2 EZ-Latch Plus qisqichi bilan mahkamlanganligiga ishonch hosil qiling. Anakart sovutgichining pastki qismidagi termal yostiqdan himoya plyonkasini olib tashlang, so'ngra sovutgichni almashtiring va vintlarni diagonal ravishda torting.
* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU	✓	✓	x
M2D_CPU	✓	✓	x
M2C_CPU	✓	✓	x
M2B_CPU	✓	✓	x

M.2 EZ-Latch Plusdan foydalanish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M 2 SSDni o'rnating https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M 2 SSDni olib tashlang https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart sovutgichining dizayni modelga qarab farq qilishi mumkin.

F_PANEL

(Front Panel Header)
Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

PLED/PWR_LED (Power LED) (Quvvat LEDi):

Tizim holati LED

S0 Yoqilgan (On)

S3/S4/S5 O'chirilgan (Off)

Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.
PW (Power Switch) (Quvvat tugmasi):
Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Soft-Off by PWR-BTTN" ("PWR-BTTN orqali yumshoq o'chirish")ni qidiring).
SPEAK (Speaker) (Karnay):
Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushish holatini signal kodi orqali xabar qiladi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
HD (Hard Drive Activity LED) (Qattiq disk faolligi LEDi):
Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
RES (Reset Switch) (Qayta yuklash tugmasi):
Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
Cl (Chassis Intrusion Header) (Korpusga kirish sarlavhasi):
Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

F_AUDIO

(Front Panel Audio Header)
Old panel audio sarlavhasi High Definition audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Pin No	Ta'rif
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega bo'lgan old panel audio modulini ta'minlaydi. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U320G

(USB Type-C USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan sarlavha)
Sarlavha USB 3.2 Gen 2x2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlaydi.

Pin raqami	Ta'rif
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_U32_1/F_U32_2

(USB 3.2 Gen 1 sarlavhalari)
Sarlavhalar USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va har bir sarlavha ikkita USB portini ta'minlaydi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy diler bilan bog'laning.

Pin raqami	Ta'rif
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Pin yo'q

F_USB1/F_USB2

(USB 2.0/1.1 sarlavhalari)
Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlashi mumkin. Ixtiyoriy USB qavsni sotib olish uchun mahalliy diler bilan bog'laning.

Pin raqami	Ta'rif
1	Quvvat (5V)
2	Quvvat (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Pin yo'q
10	NC

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

SPI_TPM

(Ishonchli platforma moduli sarlavhasi)
Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

Pin raqami	Ta'rif
1	Ma'lumot chiqishi
2	Quvvat (3.3V)
3	Pin yo'q
4	NC
5	Ma'lumot kiritish
6	CLK
7	Chipni tanlash
8	GND
9	IRQ
10	NC
11	NC
12	RST

THB_U4

(Qo'shimcha karta ulagichi)
Ushbu ulagich GIGABYTE qo'shimcha kartasi uchun mo'ljallangan.

NOISE_SENSOR

(Shovqinni aniqlash sarlavhasi)
Ushbu sarlavha korpus ichidagi shovqinni aniqlash uchun shovqinni aniqlash kabelini ulash uchun ishlatilishi mumkin.

Pin raqami	Ta'rif
1	Shovqinni aniqlash
2	GND

Shovqinni aniqlash funktsiyasi haqida ko'proq ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "FAN CONTROL" ni qidiring.
Kabelni sarlavhaga ulashdan oldin, jumper qopqog'ini olib tashlang; agar sarlavha ishlatilmasa, jumper qopqog'ini qayta joylashtiring.

RST

(Qayta o'rnatish jumperi)
Qayta o'rnatish jumperi shassi old panelidagi qayta o'rnatish tugmachasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish tugmachasini bosing.

Pin raqami	Ta'rif
1	Qayta o'rnatish
2	GND

Qayta o'rnatish jumperi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR_CMOS

(CMOS jumperini tozalash)
BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun bir necha soniya davomida ikkita pinni ushlash uchun tornavida kabi metall buyumdan foydalaning.

Ochiq: Oddiy
Qisqa: CMOS qiymatlarini tozalash

CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Optimallashtirilgan standartlarni yuklashni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting).

BAT

(Battery) (Batareya)
Batareya kompyuter o'chirilganida CMOS-dagi qiymatlarni (BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari kabi) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin

Kompyuteringizni o'chiring va elektr shnurini uzing.
Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
Batareyani almashtiring.
Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS xotirasida saqlaydi. Uning asosiy vazifalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga BIOS Setup dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki ayrim tizim funksiyalarini faollashtirish imkonini beradi.
Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga kerakli quvvatni beradi.
BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, so'ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "BIOSni yangilash utilitalari" ni qidiring.

BIOSni yangilash potentsial xavfli bo'lgani uchun, agar BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar shunday bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
CMOS qiymatlarini qanday tozalash bo'yicha "Uskunani o'rnatish" bobidagi batareya/tozalash CMOS jumperining tavsiflariga qarang yoki GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va CMOS qiymatlarini qanday tozalash bo'yicha "Load Optimized Defaults" ni qidiring.

BIOS Setupni sozlash bo'yicha batafsil ma'lumot uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Ishga tushirish ekrani:
Kompyuter yuklanganida quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari:

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasidan ↓ foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS Setupga birinchi kirishga hojat qoldirmasdan, to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.
Ba'zi operatsion tizimlar allaqachon RAID drayverini o'z ichiga olganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun GIGABYTE Control Center (GIGABYTE boshqaruv markazi)dan barcha kerakli drayverlarni o'rnatishingizni tavsiya qilamiz. Agar o'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, anakart modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida AMD RAID Preinstall Driver (AMD RAIDni oldindan o'rnatish drayveri) faylini yuklab oling, faylni oching va fayllarni USB flesh-diskka nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OSni o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskni joylashtiring va keyin drayverning joylashgan joyini ko'rib chiqing. Avval AMD-RAID Bottom Device (AMD-RAID pastki qurilmasi)ni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Keyin AMD-RAID Controller (AMD-RAID kontrolleri)ni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Nihoyat, OSni o'rnatishni davom eting.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni bosing. GIGABYTE CONTROL CENTER (GIGABYTE BOSHQARUV MARKAZI) ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/916/amd600-app.html
Qo'shimcha muammolarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Qattiq disklarning minimal soni	≥2	2	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik diskning hajmi	Eng kichik diskning hajmi	(Qattiq disklar soni/2) * Eng kichik diskning hajmi
Nosozlikka chidamlilik	Yo'q	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu anakart RAID 0, RAID 1 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imdagi ikkita qattiq diskdan foydalanish tavsiya etiladi.
Windows o'rnatish diski.
Internetga ulangan kompyuter.
USB flesh-disk.

RAID massivini sozlash bo'yicha batafsil ma'lumot uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Nosozliklarni tuzatish LED kodlari

Oddiy yuklash

Code	Tavsif
10	PEI yadrosi ishga tushirildi.
11	Xotiradan oldingi CPU ishga tushirish boshlandi.
12~14	Band qilingan.
15	Xotiradan oldingi Shimoliy ko'prikni ishga tushirish boshlandi.
16~18	Band qilingan.
19	Xotiradan oldingi Janubiy ko'prikni ishga tushirish boshlandi.
1A~2A	Band qilingan.
2B~2F	Xotirani ishga tushirish.
31	Xotira o'rnatildi.
32~36	CPU PEI ishga tushirish.
37~3A	IOH PEI ishga tushirish.
3B~3E	PCH PEI ishga tushirish.
3F~4F	Band qilingan.
60	DXE yadrosi ishga tushirildi.
61	NVRAMni ishga tushirish.
62	PCH runtime xizmatlarini o'rnatish.
63~67	CPU DXE ishga tushirish boshlandi.
68	PCI xost ko'prigi ishga tushirish boshlandi.
69	IOH DXE ishga tushirish.
6A	IOH SMM ishga tushirish.
6B~6F	Band qilingan.
70	PCH DXE ishga tushirish.
71	PCH SMM ishga tushirish.
72	PCH qurilmalarini ishga tushirish.
73~77	PCH DXE ishga tushirish (PCH moduliga xos).
78	ACPI yadrosini ishga tushirish.
79	CSM ishga tushirish boshlandi.
7A~7F	AMI foydalanishi uchun band qilingan.
80~8F	OEM foydalanishi uchun band qilingan (OEM DXE ishga tushirish kodlari).
90	DXEdan BDSga (Yuklash qurilmasini tanlash) faza o'tkazish.
91	Drayverlarni ulash uchun hodisa chiqarish.
92	PCI shinasini ishga tushirish boshlandi.
93	PCI shinasini issiq ulashni ishga tushirish.
94	Qancha resurs so'ralganini aniqlash uchun PCI shinasini ro'yxatga olish.
95	PCI qurilmasi so'ralgan resurslarni tekshirish.
96	PCI qurilmasi resurslarini tayinlash.
97	Konsol chiqish qurilmalari ulanadi (masalan, Monitor yoritiladi).
98	Konsol kiritish qurilmalari ulanadi (masalan, PS2/USB klaviatura/sichqoncha faollashtirilgan).
99	Super IO ishga tushirish.
9A	USB ishga tushirish boshlandi.
9B	USB ishga tushirish jarayonida qayta o'rnatishni chiqarish.
9C	Hozirda ulangan barcha USB qurilmalarini aniqlash va o'rnatish.
9D	Hozirda ulangan barcha USB qurilmalarini faollashtirish.
9E~9F	Band qilingan.
A0	IDE ishga tushirish boshlandi.
A1	IDE ishga tushirish jarayonida qayta o'rnatishni chiqarish.
A2	Hozirda ulangan barcha IDE qurilmalarini aniqlash va o'rnatish.
A3	Hozirda ulangan barcha IDE qurilmalarini faollashtirish.
A4	SCSI ishga tushirish boshlandi.
A5	SCSI ishga tushirish jarayonida qayta o'rnatishni chiqarish.
A6	Hozirda ulangan barcha SCSI qurilmalarini aniqlash va o'rnatish.
A7	Hozirda ulangan barcha SCSI qurilmalarini faollashtirish.
A8	Agar kerak bo'lsa, parolni tekshiring.
A9	BIOS sozlamasi boshlandi.
AA	Band qilingan.
AB	BIOS sozlamasida foydalanuvchi buyrug'ini kuting.
AC	Band qilingan.
AD	OS yuklash uchun yuklashga tayyor hodisasini chiqarish.
AE	Eski OSga yuklash.
AF	Yuklash xizmatlaridan chiqish.
B0	Runtime AP o'rnatish boshlanadi.
B1	Runtime AP o'rnatish tugaydi.
B2	Eski Option ROM ishga tushirish.
B3	Agar kerak bo'lsa, tizimni qayta o'rnatish.
B4	USB qurilmasini issiq ulash.
B5	PCI qurilmasini issiq ulash.
B6	NVRAMni tozalash.
B7	NVRAM sozlamalarini qayta sozlash.
B8~BF	Band qilingan.
C0~CF	Band qilingan.

S3 tiklash

Code	Tavsif
E0	S3 tiklash boshlandi (DXE IPLdan chaqirilgan).
E1	S3 tiklash uchun yuklash skripti ma'lumotlarini to'ldirish.
E2	S3 tiklash uchun VGA ni ishga tushirish.
E3	OS S3 uyg'onish vektori chaqiruvi.

Tiklash

Code	Tavsif
F0	Noto'g'ri firmware hajmi aniqlangani sababli tiklash rejimi ishga tushiriladi.
F1	Foydalanuvchi qarori bilan tiklash rejimi ishga tushiriladi.
F2	Tiklash boshlandi.
F3	Tiklash firmware tasviri topildi.
F4	Tiklash firmware tasviri yuklandi.
F5~F7	Kelajakdagi AMI taraqqiyot kodlari uchun band qilingan.

Xato

Code	Tavsif
50~55	Xotirani ishga tushirishda xato yuz berdi.
56	Noto'g'ri CPU turi yoki tezligi.
57	CPU mos kelmasligi.
58	CPU o'zini o'zi sinovdan o'tkaza olmadi yoki CPU keshida xato bo'lishi mumkin.
59	CPU mikro-kodi topilmadi yoki mikro-kodni yangilash amalga oshmadi.
5A	Ichki CPU xatosi.
5B	Qayta o'rnatish PPI amalga oshmadi.
5C~5F	Band qilingan.
D0	CPU ishga tushirish xatosi.
D1	IOH ishga tushirish xatosi.
D2	PCH ishga tushirish xatosi.
D3	Arxitektura protokollarining ba'zilari mavjud emas.
D4	PCI resurslarini taqsimlash xatosi. Resurslar tugadi.
D5	Eski Option ROMni ishga tushirish uchun joy yo'q.
D6	Konsol chiqish qurilmalari topilmadi.
D7	Konsol kiritish qurilmalari topilmadi.
D8	Bu noto'g'ri parol.
D9~DA	Yuklash opsiyasini yuklab bo'lmadi.
DB	Flashni yangilash amalga oshmadi.
DC	Qayta o'rnatish protokoli amalga oshmadi.
DE~DF	Band qilingan.
E8	S3 tiklash amalga oshmadi.
E9	S3 tiklash PPI topilmadi.
EA	S3 tiklash yuklash skripti noto'g'ri.
EB	S3 OS uyg'onish chaqiruvi amalga oshmadi.
EC~EF	Band qilingan.
F8	Tiklash PPI noto'g'ri.
<F9>	Tiklash kapsulasi topilmadi.
FA	Noto'g'ri tiklash kapsulasi.
FB~FF	Band qilingan.

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil. No.6, Baoqiang Rd, Xindian Dist., New Taipei City 231
TEL +886-2-8912-4000, FAX +886-2-8912-4005
Texnik va notexnik qo'llab-quvvatlash (Savdo/Marketing) https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

GIGABYTE eSupport
Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting: https://esupport.gigabyte.com

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE X670E AORUS XTREME - Ona plata qo'llanmasi ni yuklab olish
