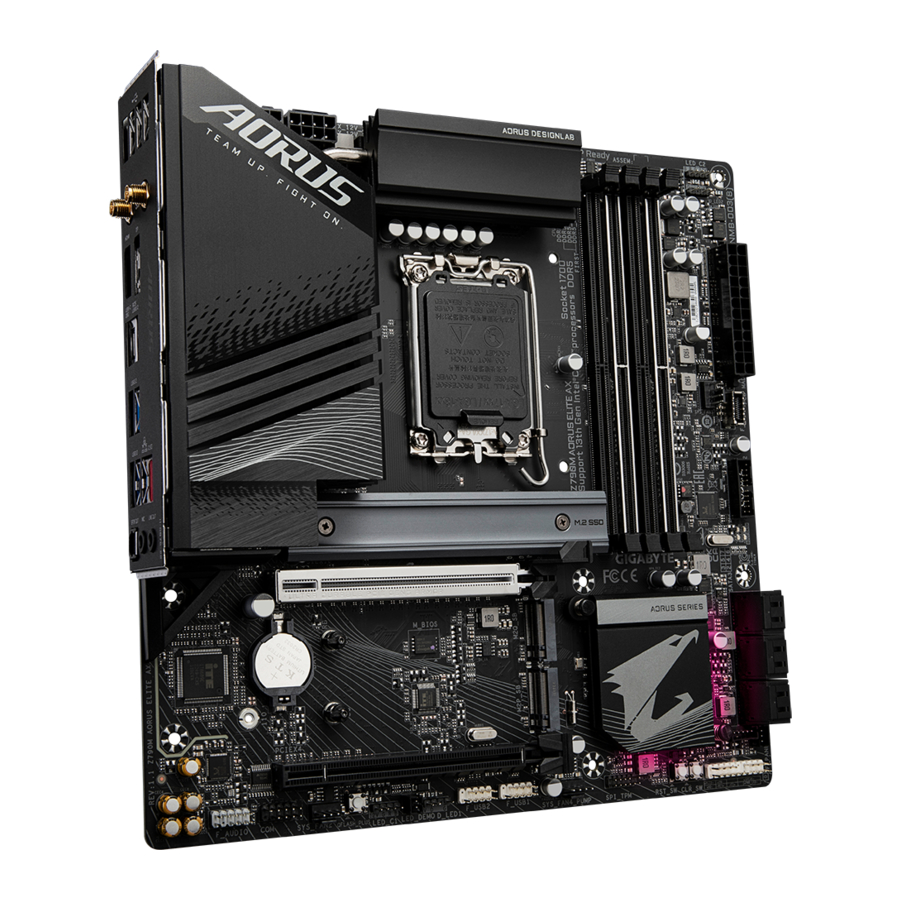

GIGABYTE Z790M AORUS ELITE AX, Z790M AORUS ELITE - Ona plata qo'llanmasi

Ona platangizning versiyasini aniqlash

Ona platangizdagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata versiyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda ona plata versiyasini tekshiring.
Misol:

Mahsulot bilan tanishuv

Ona plata joylashuvi

Harorat sensori

1. faqat Z790M AORUS ELITE AX uchun.

(Eslatma) Faqat PCB rev. 1.1 yoki undan keyingi versiyalar uchun.

Ona plata blok-sxemasi

1. faqat Z790M AORUS ELITE uchun

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata SIN (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzib tashlamang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda har qanday metall o'tkazgichlar yoki ulagichlarga tegmang.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzukni taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyner ichiga joylashtiring.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoingiz bo'lsa, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytirgich quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	LGA1700 socket: 14-, 13- va 12-avlod Intel ® Core ™, Pentium ® Gold va Celeron ® protsessorlarini qo'llab-quvvatlash (CPU-ni qo'llab-quvvatlashning eng so'nggi ro'yxati uchun GIGABYTE veb-saytiga o'ting.) L3 kesh protsessorga qarab o'zgaradi
Chipset	Intel ® Z790 Express Chipset
Memory (Xotira)	14- va 13-avlod Intel ® Core ™ i9/i7 protsessorlari: DDR5 5600/5200/4800/4400 MT/s xotira modullarini qo'llab-quvvatlash 13-avlod Intel ® Core ™ i5/i3 va 12-avlod Intel ® Core ™, Pentium ® Gold va Celeron ® protsessorlari: DDR5 4800/4400 MT/s xotira modullarini qo'llab-quvvatlash 4 x DDR5 DIMM uyalari 192 GB gacha (48 GB bitta DIMM sig'imi) tizim xotirasini qo'llab-quvvatlaydi Dual channel xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi) ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (CPU va xotira konfiguratsiyasi qo'llab-quvvatlanadigan xotira turlari, ma'lumotlar tezligi (tezligi) va DRAM modullari soniga ta'sir qilishi mumkin, qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytidagi "Memory Support List" (Xotirani qo'llab-quvvatlash ro'yxati)ga qarang.)
Onboard Graphics (O'rnatilgan grafikalar)	Integrated Graphics Processor-Intel ® HD Graphics support: (O'rnatilgan grafik protsessor-Intel ® HD Graphics-ni qo'llab-quvvatlash:) 1 x HDMI port, maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydi * HDMI 2.0 versiyasi va HDCP 2.3-ni qo'llab-quvvatlash. 1 x DisplayPort, maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlaydi * DisplayPort 1.2 versiyasi va HDCP 2.3-ni qo'llab-quvvatlash (Grafik xususiyatlar CPU-ni qo'llab-quvvatlashga qarab farq qilishi mumkin.)
Audio	Realtek ® ALC1220 CODEC * Orqa panelning line out jeki DSD audioni qo'llab-quvvatlaydi. High Definition Audio (Yuqori aniqlikdagi audio) 2/4/5.1/7.1-channel (2/4/5.1/7.1-kanal) * Audio dasturiy ta'minot yordamida audio jekning funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring. Support for S/PDIF Out (S/PDIF chiqishini qo'llab-quvvatlash)
LAN	Realtek ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module1 (Simsiz aloqa moduli1)	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0/PCB rev. 1.2) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi BLUETOOTH 5.3 11ax 160MHz simsiz standartini qo'llab-quvvatlash Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi BLUETOOTH 5.3 11ax 160MHz simsiz standartini qo'llab-quvvatlash (Haqiqiy ma'lumotlar tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.)
Expansion Slots (Kengaytirish uyalari)	CPU: 1 x PCI Express x16 uyasi, PCIe 5.0-ni qo'llab-quvvatlaydi va x16 da ishlaydi (PCIEX16) * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatishga ishonch hosil qiling. Chipset: 1 x PCI Express x16 uyasi, PCIe 4.0-ni qo'llab-quvvatlaydi va x4 da ishlaydi (PCIEX4)
Storage Interface (Saqlash interfeysi)	CPU: 1 x M.2 ulagichi (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 ulagichi (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB) 1 x M.2 ulagichi (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 6 x SATA 6Gb/s ulagichlari Š NVMe SSD saqlash qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10-ni qo'llab-quvvatlash RAID 0, RAID 1, RAID 5 va RAID 10 SATA saqlash qurilmalari uchun qo'llab-quvvatlash
USB	Chipset: 1 x USB Type-C ® port orqa paneldagi, USB 3.2 Gen 2x2-ni qo'llab-quvvatlaydi 1 x USB Type-C ® port USB 3.2 Gen 2-ni qo'llab-quvvatlaydi, ichki USB header orqali mavjud 1 x USB 3.2 Gen 2 Type-A port (qizil) orqa paneldagi Chipset+2 USB 3.2 Gen 1 Hubs: 6 x USB 3.2 Gen 1 portlari (4 port orqa paneldagi, 2 port ichki USB header orqali mavjud) Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 portlari (4 port orqa paneldagi, 4 port ichki USB header orqali mavjud)
Internal Connectors (Ichki ulagichlar)	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x 4-pin ATX 12V quvvat ulagichi 1 x CPU fan header 1 x CPU fan/suv sovutish nasosi header 3 x tizim fan headerlari 1 x tizim fan/suv sovutish nasosi header 2 x manzilli LED strip headerlari 2 x RGB LED strip headerlari 3 x M.2 Socket 3 ulagichlari 6 x SATA 6Gb/s ulagichlari 1 x old panel header 1 x old panel audio header 1 x USB Type-C ® header, USB 3.2 Gen 2-ni qo'llab-quvvatlaydi 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headerlari
Internal Connectors (Ichki ulagichlar)	2 x Thunderbolt ™ qo'shimcha karta ulagichlari 1 x Trusted Platform Module header (GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 moduli uchun) 1 x serial port header 1 x reset button (qayta yuklash tugmasi) 1 x Q-Flash Plus button (Q-Flash Plus tugmasi) 1 x Clear CMOS button (CMOS-ni tozalash tugmasi) 1 x reset jumper (qayta yuklash jumperi)
Back Panel Connectors (Orqa panel ulagichlari)	1 x USB Type-C ® port, USB 3.2 Gen 2x2-ni qo'llab-quvvatlaydi 1 x USB 3.2 Gen 2 Type-A port (qizil) 4 x USB 3.2 Gen 1 portlari 4 x USB 2.0/1.1 portlari 2 x SMA antenna ulagichlari (2T2R)j 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 1 x optical S/PDIF Out connector (optik S/PDIF chiqish ulagichi) 2 x audio jeklari
I/O Controller (I/O kontrolleri)	iTE ® I/O Controller Chip
Hardware Monitor (Uskuna monitoringi)	Voltage detection (Kuchlanishni aniqlash) Temperature detection (Haroratni aniqlash) Fan speed detection (Fan tezligini aniqlash) Water cooling flow rate detection (Suv sovutish oqim tezligini aniqlash) Fan fail warning (Fan ishlamay qolishi haqida ogohlantirish) Fan speed control (Fan tezligini nazorat qilish) * Fan (nasos) tezligini nazorat qilish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fan (nasos)ga bog'liq bo'ladi.
BIOS	1 x 256 Mbit flash Use of licensed AMI UEFI BIOS (Litsenziyalangan AMI UEFI BIOS-dan foydalanish) PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features (Noyob xususiyatlar)	Support for GIGABYTE Control Center (GCC) (GIGABYTE Control Center (GCC)ni qo'llab-quvvatlash) * GCC-dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin. Support for Q-Flash (Q-Flash-ni qo'llab-quvvatlash) Support for Q-Flash Plus (Q-Flash Plus-ni qo'llab-quvvatlash) Support for Smart Backup (Smart Backup-ni qo'llab-quvvatlash)
Bundled Software (To'plamdagi dasturiy ta'minot)	Norton ® Internet Security (OEM version) LAN bandwidth management software (LAN o'tkazish qobiliyatini boshqarish dasturi)
Operating System (Operatsion tizim)	Support for Windows 11 64-bit (Windows 11 64-bit-ni qo'llab-quvvatlash) Support for Windows 10 64-bit (Windows 10 64-bit-ni qo'llab-quvvatlash)
Form Factor (Form faktor)	Micro ATX Form Factor; 24.4cm x 24.4cm

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi
Ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU ni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling.
  (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU ni kiritib bo'lmaydi. (Yoki CPU ning har ikki tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
• CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalaringizga muvofiq buni amalga oshiring.

1. CPU yo'nalishiga e'tibor bering
   Ona plata CPU uyasidagi tekislash tugmalariga va CPU dagi tirqishlarga e'tibor bering.


CPU ni kiritishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU ni kiritganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.
Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

2. CPU ni o'rnatish
   CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.
   1.

      1. CPU uyasi dastagi tutqichini ehtiyotkorlik bilan pastga bosing va uya dan uzoqlashtiring
      2. CPU uyasini qulflash dastagini to'liq ko'taring.
      3. Metall yuklash plitasining yon tomonidagi barmoq yorlig'idan foydalanib, unga biriktirilgan plastik himoya qopqog'i bilan metall yuklash plitasini oching
   2. CPU ni barmoqlaringiz bilan qirralaridan ushlab turing CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga qo'ying


   3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Plastik himoya qopqog'i chiqib ketadi, uni shunchaki olib tashlang. CPU ni o'rnatishni yakunlash uchun dastakni ushlab turish yorlig'i ostiga mahkamlang
      *CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring


CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasini qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazishi mumkin.

3. CPU sovutgichini o'rnatish
   CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)
   1. O'rnatilgan CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting


   2. Sovutgichni CPU ustiga joylashtiring, to'rtta bosish pinini ona platadagi pin teshiklari orqali tekislang. Bosish pinlarini diagonal ravishda pastga bosing.


   3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU FAN) ulang


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi
Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.
To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:
A kanali: DDR5 Al, DDR5 A2
B kanali: DDR5 Bl, DDR5 B2
Tavsiya etilgan Dual Channel Memo Confi uration

	DDR5 Al	DDR5 A2	DDR5 Bl	DDR5 B2
2 ta modul	--	DS/SS	--	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS-bir tomonlama, DS=ikki tomonlama, -"=xotira yo'q)

CPU cheklovlari tufayli, Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.


Agar bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR5 A2 yoki DDR5 B2 uyasiga o'rnatishni tavsiya etamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va karta uyaga to'liq o'rnashguncha pastga bosing.
3. Kengaytirish kartasi o'z uyasida to'liq o'rnashganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(laringiz) uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
7. Operatsion tizimingizda kengaytirish kartasi bilan birga taqdim etilgan drayverni o'rnating.

Orqa panel ulagichlari

1. USB 2.0/1.1 Port
   USB port USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
2. SMA Antenna Connectors (2T2R)O
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvir va audio ta'minlaydi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
4. HDMI Port
   ^TM
   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMl-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
   DisplayPort/HDMl qurilmasini o'rnatgandan so'ng, standart ovoz ijro etish qurilmasini DisplayPort/HDMl ga o'rnatganingizga ishonch hosil qiling. (Element nomi sizning operatsion tizimingizga qarab farq qilishi mumkin.)
5. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus (^Eslatma) dan foydalanishdan oldin, USB flesh-diskini avval ushbu portga kiritganingizga ishonch hosil qiling.
6. USB Type-C@ Port
   Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
7. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.

1. faqat Z790M AORUS ELITE AX uchun.

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun.

8. RJ45 LAN Port
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

   Tezlik LEDi:

   Holat	Tavsif
   To'q sariq	2,5 Gbps ma'lumotlar tezligi
   Yashil	1 Gbps ma'lumotlar tezligi
   O'chirilgan	100 Mbps ma'lumotlar tezligi

   Faollik LEDi:

   Holat	Tavsif
   Miltillovchi	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda
   O'chirilgan	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti

9. Line Out/Front Speaker Out
   Chiziqli chiqish uyasi.
10. Mic In/Rear Speaker Out
    Mikrofon kirish uyasi.
11. Optical SIPDIF Out Connector
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingizda optik raqamli audio kirish ulagichi mavjudligiga ishonch hosil qiling.
    Audio uyasi konfiguratsiyalari:

Uyasi	Eshitish vositasi/ 2-kanal	4-kanal	5 1-kanal	7. I-kanal
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out

Audio dasturidan foydalanib, audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1 -kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiga kiring.
Audio dasturini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra anakartdan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

O'rnatilgan tugmalar va LEDlar

RST SW (Reset Button) (Qayta yuklash tugmasi)
Qayta yuklash tugmasi foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish imkonini beradi.

Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR SW (Clear CMOS Button) (CMOSni tozalash tugmasi)
BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini kerak bo'lganda zavod sozlamalariga qaytarish uchun ushbu tugmani ishlating.

• CMOSni tozalash tugmasidan foydalanishdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim yoqilgan paytda CMOSni tozalash tugmasidan foydalanmang, aks holda tizim o'chib qolishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

QFLASH PLUS (Q-Flash Plus Button) (Q-Flash Plus tugmasi)
Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. QFLED BIOS moslashtirish va yangilash ishlari boshlanganda miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.

Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun.

Status LEDS ^(Eslatma)
Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAMNGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.

CPU: CPU holati LEDi
DRAM: Xotira holati LEDi
VGA: Video karta holati LEDi
BOOT: Operatsion tizim holati LEDi
(Eslatma) Faqat PCB rev. 1.1 yoki undan keyingi versiyalar uchun.

Ichki ulagichlar

1. ATX_12V_2X2/ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2Q_SB/M2P_SB

11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. COM
18. THB_C1/THB_C2
19. BAT
20. RST

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2) ATX_12V_2X2/ATX_12V_2X4/ATX (2x2, 2x4, 12V quvvat ulagichlari va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.
Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan foydalanish tavsiya etiladi (500W yoki undan yuqori). Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

Pin raqami	Ta'rif
1	GND
2	GND
3	+12V
4	+12V

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (faqat 2x4-pin 12V uchun)	5	+12V (faqat 2x4-pin 12V uchun)
2	GND (faqat 2x4-pin 12V uchun)	6	+12V (faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq Yoqish/O'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12-pin ATX uchun)	23	+5V (faqat 2x12-pin ATX uchun)
12	3.3V (faqat 2x12-pin ATX uchun)	24	GND (faqat 2x12-pin ATX uchun)

3/4) CPU FAN/SYS FAN1/2/3 (Fan sarlavhalari)
Ushbu anakartdagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish

5. SYS FAN4 PUMP (Tizim fani/Suv sovutish nasosi sarlavhasi)
   Fan/nasos sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi. Sarlavha, shuningdek, suv sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Smart Fan 6" ni qidiring.



   Pin raqami	Ta'rif
   1	GND
   2	Kuchlanish tezligini nazorat qilish
   3	Sezish
   4	PWM tezligini nazorat qilish

• Protsessoringiz va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulashga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya o'tkazgich bloklari emas. Sarlavhalarga o'tkazgich qopqog'ini qo'ymang.

6. CPU_OPT (CPU fani/Suv sovutish nasosi sarlavhasi)
   Fan/nasos sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi.



   Pin raqami	Ta'rif
   1	GND
   2	Kuchlanish tezligini nazorat qilish
   3	Sezish
   4	PWM tezligini nazorat qilish

   Ulagich	CPU_FAN	SYS_FAN1~3	SYS_FAN4_PUMP	CPU_OPT
   Maksimal tok	2A	2A	2A	2A
   Maksimal quvvat	24W	24W	24W	24W

7. LED CllLED C2 (RGB LED strip sarlavhalari)
   Sarlavhalar standart 5050 RGB LED strip (12V/G/R/B) ni ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.



   Pin raqami. Ta'rif
   1	12V
   2	G
   3	R
   4	B

   RGB LED stripingizni ulagichga ulang. LED striping quvvat pini (vilkada aRGB LED strip uchburchagi bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED striping shikastlanishiga olib kelishi mumkin.

   LED striping chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" ("Noyob Xususiyatlar") sahifasiga o'ting.
   Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chirishga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

8. D_LEDI/D LED2 (Addressable LED strip ulagichlari)
   Ulagichlar standart 5050 addressable LED striping ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal LEDlar soni 1000 ta.



   Pin raqami	Ta'rif
   1	V (5V)
   2	Ma'lumot
   3	Pin yo'q
   4	GND

   Addressable LED stripingizni ulagichga ulang. LED striping quvvat pini (vilkada uchburchak bilan belgilangan Addressable LED) addressable LED strip ulagichining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED striping shikastlanishiga olib kelishi mumkin.

   LED striping chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" ("Noyob Xususiyatlar") sahifasiga o'ting.
   Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chirishga ishonch hosil qiling.

9. SATA3 21314151617 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. Intel@Chipset RAID 0, RAID l, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" ("RAID to'plamini sozlash") sahifasiga o'ting.


   Pin raqami	Ta'rif
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

   SATA portlari uchun "hot-plugging"ni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" ("BIOS sozlamalari") sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" ("SATA konfiguratsiyasi")ni qidiring.

10. M2A CPU/M2Q SBIM2P SB (M.2 Socket 3 ulagichlari)

    M.2 SSDlarining ikki turi mavjud: M.2 SATA SSDlari va M.2 PCIe SSDlari. Ushbu anakart faqat M.2 PCIe SSDlarini qo'llab-quvvatlaydi. Ishlatmoqchi bo'lgan M.2 SSD turini tekshirishga ishonch hosil qiling. Shuni e'tiborga olingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" ("RAID to'plamini sozlash") sahifasiga o'ting.


    M.2 SSDni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

    1. Foydalanmoqchi bo'lgan M.2 slotiga kirish uchun anakart issiqlik tarqatgichidagi vintlarni diagonal ravishda bo'shating va issiqlik tarqatgichni olib tashlang. O'rnatiladigan M.2 SSD uchun mos keladigan o'rnatish teshigini toping va keyin birinchi navbatda M.2 EZ-Latch Plus qisqichini o'rnating.
       Agar sizda allaqachon anakart issiqlik tarqatgichining tayanchi bo'lgan 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval EZ-Latch Plus qisqichini olib tashlashga ishonch hosil qiling va issiqlik tarqatgich va SSDni mahkamlash uchun anakart issiqlik tarqatgichining vintidan foydalaning.

    2. M.2 ulagichidagi issiqlik yostig'idan himoya plyonkasini olib tashlang. M.2 SSDni M.2 ulagichiga burchak ostida joylashtiring.

    3. M.2 SSDning old qismini pastga bosing va M.2 SSD M.2 EZ-Latch Plus qisqichi bilan mahkamlanganligiga ishonch hosil qiling. Anakart issiqlik tarqatgichining pastki qismidan himoya plyonkasini olib tashlang, so'ngra issiqlik tarqatgichni almashtiring va vintlarni diagonal ravishda torting.
       * Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

       	M.2 PCIex4 SSD	M.2 PCIe	SSD	M.2 SATA SSD
       M2A CPU
       M2Q_SB
       M2P SB

M.2 EZ-Latch Plusdan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M 2 SSDni o'rnating https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M 2 SSDni olib tashlang https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart issiqlik tarqatgichining dizayni modelga qarab farq qilishi mumkin.

11. F_PANEL (Old panel ulagichi)
    Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensori va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu ulagichga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

    • PLED/PWR_LED (Quvvat LEDi):

      Tizim holati	LED
      S0	Yoqilgan (On)
      S3/S4/S5	O'chirilgan (Off)

      Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.
    • PW (Quvvat tugmasi):
      Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" ("BIOS sozlamalari") sahifasiga o'ting va "Soft-Off by PWR-BTTN"ni qidiring).
    • SPEAK (Karnay):
      Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushish holatini signal kodi orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
    • HD (Qattiq disk faolligi LEDi):
      Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
    • RES (Qayta yuklash tugmasi):
      Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
    • Cl (Korpusga kirish ulagichi):
      Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
    • NC: Ulanish yo'q.
      Old panelning dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu ulagichga ulaganingizda, sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.
12. F_AUDIO (Old panel audio ulagichi)
    Old panel audio ulagichi High Definition audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu ulagichga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart ulagichining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart ulagichi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


    Pin raqami	Ta'rif
    1	MIC L
    2	GND
    3	MICR
    4	NC
    5	Head Phone R
    6	MIC Detection
    7	SENSE SEND
    8	Pin yo'q
    9	Head Phone L
    10	Head Phone Detection

Ba'zi korpuslar old panel audio modulini taqdim etadi, unda bitta vilka o'rniga har bir simda ajratilgan ulagichlar mavjud. Turli sim topshiriqlariga ega old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

13. F_U32C (USB Type-C@ Header with USB 3.2 Gen 2 Support)
    Sarlavha USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlaydi.


    Pin No.	Ta'rif	Pin No.	Ta'rif
    1	VBUS	11	VBUS
    2	TX1+	12	TX2+
    3	TX1-	13	TX2-
    4	GND	14	GND
    5	RX1+	15	RX2+
    6	RX1-	16	RX2-
    7	VBUS	17	GND
    8	CC1	18	D-
    9	SBU1	19	D+
    10	SBU2	20	CC2

14. F_U32 (USB 3.2 Gen 1 Header)
    Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlaydi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin No.	Ta'rif	Pin No. Ta'rif	Ta'rif
    1	VBUS	11	D2+
    2	SSRX1-	12	D2-
    3	SSRX1+	13	GND
    4	GND	14	SSTX2+
    5	SSTX1-	15	SSTX2-
    6	SSTX1+	16	1 GND
    7	GND	17	SSRX2+
    8	D1-	18	SSRX2-
    9	D1+	19	VBUS
    10	NC	20	No Pin

15. F_USBI/F USB2 (USB 2.0/1.1 Headers)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlaydi. Qo'shimcha USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin No.	Ta'rif
    1	Quvvat (5V)
    2	Quvvat (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	No Pin
    10	NC


    USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
16. SPI_TPM (Trusted Platform Module Header)
    Siz ushbu sarlavhaga SPI TPM (Trusted Platform Module) ulashingiz mumkin.


    Pin No.	Ta'rif
    1	Ma'lumot chiqishi
    2	Quvvat (3.3V)
    3	No Pin
    4	NC
    5	Ma'lumot kiritish
    6	CLK
    7	Chip Select _ 0
    8	GND
    9	IRQ
    10	NC
    11	NC
    12	RST

17. COM (Serial Port Header)
    COM sarlavhasi ixtiyoriy COM port kabeli orqali bitta ketma-ket portni ta'minlaydi. Qo'shimcha COM port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.


    Pin No.	Ta'rif
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	No Pin

18. THB CllTHB C2 (Thunderbole Add-in Card Connectors)
    Ulagichlar GIGABYTE Thunderbolt" qo'shimcha kartasiga ulanish uchun ishlatiladi.


    Thunderbolt" qo'shimcha kartasini qo'llab-quvvatlaydi.
19. BAT (Batareya)
    Batareya kompyuter o'chirilganida CMOS-dagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.


    Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin
    1. Kompyuteringizni o'chiring va quvvat simini uzing
    2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
    3. Batareyani almashtiring.
    4. Quvvat simini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmangizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dilerga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat (+) va manfiy (-) tomonlarining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

20. RST (Reset Jumper)
    Reset jumper shassi old panelidagi reset tugmachasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun reset tugmachasini bosing.



    Pin No.	Ta'rif
    1	Reset
    2	GND

    Reset jumper sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS xotirasida yozib boradi. Uning asosiy funksiyalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va hokazolarni o'z ichiga oladi. BIOS tarkibiga BIOS Setup dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki tizimning ayrim funksiyalarini faollashtirish imkonini beradi.
Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOSga zarur quvvatni yetkazib beradi.
BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, so'ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOSni yangilash utilitalari"ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar zarur bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
• CMOS qiymatlarini qanday tozalash bo'yicha 2-bobdagi batareya/CMOS tozalash jumperi/tugmasi haqidagi ma'lumotlarga murojaat qiling yoki GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" (Optimallashtirilgan standartlarni yuklash)ni qidiring.

BIOS Setupni sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Ishga tushirish ekrani:
Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.

Funksiya tugmalari:
<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.
<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <> yoki pastga strelka tugmasi <>dan foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.
<END>: Q-FLASH
Avval BIOS Setupga kirishga hojat qoldirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.
Agar siz operatsion tizimni RAID hajmiga o'rnatmoqchi bo'lsangiz, avval OSni o'rnatish jarayonida Intel@ RST VMD Controller drayverini o'rnatishingiz kerak. Quyidagi bosqichlarga murojaat qiling:

1. GIGABYTE veb-saytiga o'ting, anakart modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida Intel SATA Preinstall drayver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskingizga nusxalang.
2. Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.
3. USB flesh-diskni joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Quyida ko'rsatilgan ekran paydo bo'lganda, Intel RST VMD Controller 467Fni tanlang va drayverni yuklash va OSni o'rnatishni davom ettirish uchun Next (Keyingi)ni bosing.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi, deb so'raladigan muloqot oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) muloqot oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni (Qabul qilish)ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.
Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/926/inte1700-app.html
Qo'shimcha muammolarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

	RAID O	RAID 1	RAID 5	RAID 10
Qattiq disklar minimal soni	2	2	3	4
Massiv sig'imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni -1) * Eng kichik disk hajmi	(Qattiq disklar soni/2) * Eng kichik disk hajmi
Nosozlikka chidamlilik	Yo'q	Ha	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu anakart RAID 0, RAID 1, RAID 5 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-disk.

Shuni esda tutingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilmaydi.
RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil. No.6, Baoqiang Rd, Xindian Dist., New Taipei City 231
TEL +886-2-8912-4000,
FAX +886-2-8912-4005
Texnik va notexnik qo'llab-quvvatlash (Savdo/Marketing) https://esupport.gigabyte.com
WEB manzil (Inglizcha): https://www.gigabyte.com
WEB manzil (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting: https://esupport.gigabyte.com


GIGABYTE global fuqaroning mas'uliyatini bajarish uchun qog'ozdan foydalanishni kamaytiradi. Shuningdek, global isishga ta'sirni kamaytirish uchun ushbu mahsulotning qadoqlash materiallari qayta ishlanadigan va qayta ishlatiladigan materiallardir. GIGABYTE atrof-muhitni muhofaza qilishda siz bilan hamkorlik qiladi. Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
Mualliflik huquqi
^©2023 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan.
Ushbu qo'llanmada tilga olingan savdo belgilari o'z egalariga qonuniy ravishda ro'yxatdan o'tgan.

Manbalar

• GIGABYTE tezkor qo'llanma
• M.2ni olib tashlash
• GIGABYTE muammolarni bartaraf etish qo'llanmasi
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技
• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Realtek Audio
• M.2 EZ-Latch PLUS

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE Z790M AORUS ELITE AX, Z790M AORUS ELITE - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
