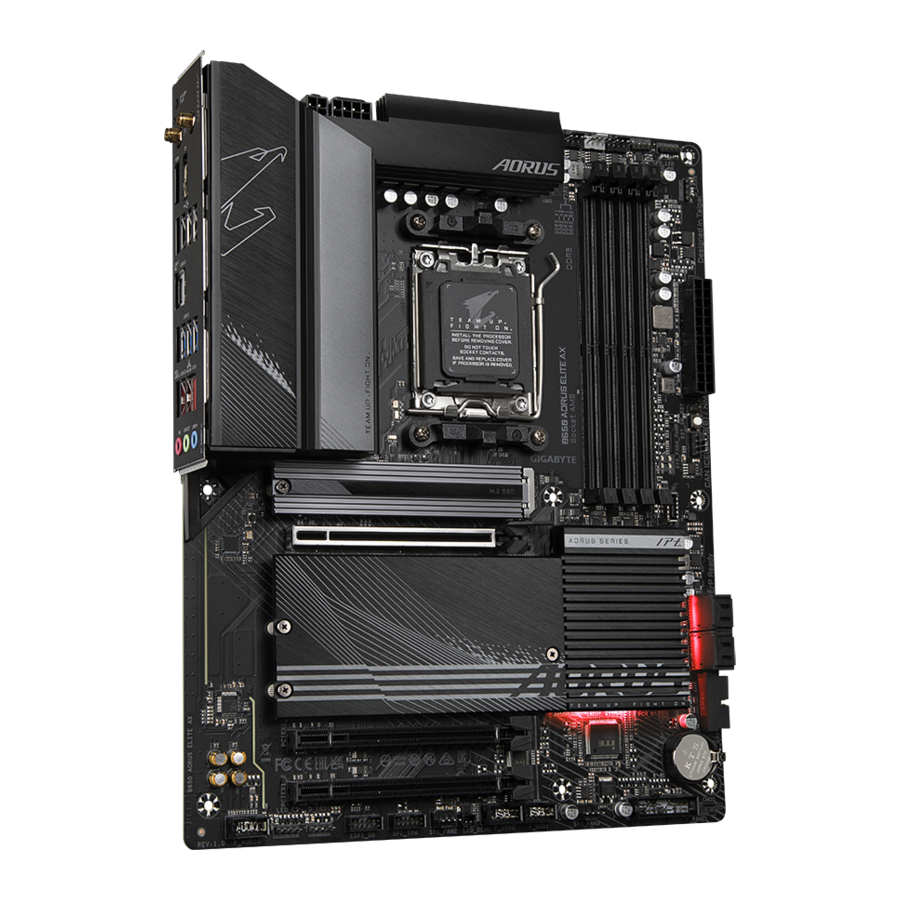

GIGABYTE B650M AORUS PRO AX, 650M AORUS PRO, 50M AORUS ELITE AX, 50M AORUS ELITE - Ona plata qo'llanmasi

Ona platangiz reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot izlashda ona plata reviziyasini tekshiring.

Misol:

Mahsulot bilan tanishtirish

Ona plata joylashuvi

1. Faqat B650M AORUS PRO AX uchun.
2. Faqat B650M AORUS ELITE AX uchun.

Ona plata blok sxemasi

1. Faqat B650M AORUS PRO AX uchun.
2. Faqat B650M AORUS ELITE AX uchun.

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi amallarni bajaring:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchi tomonidan taqdim etilgan ona plata S/N (seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tekshirish uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini elektr rozetkasidan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va ishonchli ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda metall o'tkazgichlar yoki ulagichlarga tegmang.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzuk taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyner ichiga joylashtiring.
• Ona platadan quvvat manbai kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusi ichida ortiqcha vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis sirtga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter texnikiga murojaat qiling.
• Agar siz adapter, uzaytirgich yoki quvvat chizig'idan foydalansangiz, uning o'rnatish va/yoki topraklama yo'riqnomasi bilan maslahatlashing.

Mahsulot spetsifikatsiyalari

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

1. Faqat B650M AORUS PRO AX uchun.
2. Faqat B650M AORUS ELITE AX uchun.

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Iltimos, ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU ni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (CPU ni qo'llab-quvvatlash bo'yicha so'nggi ro'yxat uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini elektr rozetkasidan uzing.
• CPU ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni kiritib bo'lmaydi. (Yoki CPU ning har ikki tomonidagi tirqishlarni va CPU uyasidagi hizalash tugmachalarini topishingiz mumkin.)
• CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim avtobus chastotasini apparat spetsifikatsiyalaridan tashqariga o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqariga o'rnatmoqchi bo'lsangiz, CPU, grafik karta, xotira, qattiq disk va boshqalar kabi apparat spetsifikatsiyalariga muvofiq buni qiling.

CPU yo'nalishiga e'tibor bering

Ona plata CPU uyasidagi hizalash tugmachalariga va CPU dagi tirqishlarga e'tibor bering.

CPU ni kiritishdan oldin CPU uya qopqog'ini olib tashlamang. CPU ni kiritganingizdan va yuk plitasini yopganingizdan so'ng, u yuk plitasidan avtomatik ravishda chiqib ketishi mumkin.

Apparatni o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU ni o'rnatish

CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1.

   1. CPU uya dastagi tutqichini ehtiyotkorlik bilan pastga va uyadan uzoqroq bosing.
   2. CPU uya qulflash dastagini butunlay ko'taring.
   3. Barmoqlaringiz bilan metall yuk plitasiga biriktirilgan plastik himoya qopqog'ini ushlab, metall yuk plitasini ochish uchun ko'taring.
2. CPU ni barmoqlaringiz bilan qirralaridan ushlab turing. CPU ning birinchi pin belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya hizalash tugmachalari bilan tekshirishingiz mumkin) va CPU ni ehtiyotkorlik bilan o'rniga joylashtiring.

3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuk plitasini yoping. Uya dastagini ushlab turish yorlig'i ostiga mahkamlang. Plastik himoya qopqog'i o'zi tushib ketadi va uni olib tashlash mumkin.
   * CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.


CPU to'g'ri o'rnatilmagan bo'lsa, CPU uya qulflash dastagini ishlatishga urinmang, chunki bu CPU va CPU uyasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga murojaat qiling.)

1. O'rnatilgan CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting.

2. A turi:

   CPU sovutgich qisqichini ushlab turish ramkasining bir tomonidagi o'rnatish tirgakchasiga iling. Boshqa tomondan, CPU sovutgich qisqichini to'g'ri pastga itarib, ushlab turish ramkasidagi o'rnatish tirgakchasiga iling. Joyiga qulflash uchun tirsak dastagini chap tomondan o'ng tomonga burang.
   B turi:

   Avval CPU ushlab turish ramkasidan to'rtta vintni olib tashlang va CPU ushlab turish ramkasini olib tashlang. Keyin CPU sovutgichidagi to'rtta yelka vintini orqa plastinkadan tayanchlar bilan tekislang. Har bir yelka vintini quyida ko'rsatilgandek 1-2-3-4 (x) naqshida mahkamlang.

   * B turi CPU sovutgichidan foydalanganda, har bir vintni bir qadamda to'liq mahkamlash tavsiya etilmaydi. 1-2-3-4 tartibida boring, har bir qadamda soat yo'nalishi bo'yicha 1 aylanish vintni mahkamlang. Barcha vintlar mahkamlanguncha 1-2-3-4 bosqichlarni takrorlang.
3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini elektr rozetkasidan uzing.
• Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani kiritishga qodir bo'lmasangiz, yo'nalishni o'zgartiring.

Ikki kanalli xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va ikki kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Ikki kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

• A kanali: DDR5_A1, DDR5_A2
• B kanali: DDR5_B1, DDR5_B2

* Tavsiya etilgan ikki kanalli xotira konfiguratsiyasi:

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli ikki kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, ikki kanalli rejimni yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan ikki kanalli rejimni yoqishda bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Agar siz bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR5_A2 yoki DDR5_B2 uyasiga o'rnatishni tavsiya qilamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartasi bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin har doim kompyuterni o'chiring va quvvat simini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va u uyaga to'liq o'rnatilguncha kartani pastga bosing.

3. Kengaytirish kartasi o'z uyasiga to'liq o'rnatilganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(lar)i uchun kerakli BIOS o'zgartirishlarini kiritish uchun BIOS sozlamalariga o'ting.
7. Operatsion tizimingizda kengaytirish kartasi bilan birga taqdim etilgan drayverni o'rnating.

Orqa panel ulagichlari

1. Q-Flash Plus Button (tugmasi) ^(Eslatma)
   Q-Flash Plus tizimingiz o'chirilgan (S5 o'chirish holati) bo'lganda BIOSni yangilash imkonini beradi. So'nggi BIOSni USB flesh-diskiga saqlang va uni maxsus portga ulang, shundan so'ng siz Q-Flash Plus tugmasini shunchaki bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOS moslashtirish va yangilash ishlari boshlanganda QFLED miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.
2. SMA Antenna Connectors (SMA antenna ulagichlari) (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. USB 2.0/1.1 Port (porti)
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun foydalaning.
4. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvir va audioni taqdim etadi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 3840x2160@144 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
5. HDMI Port (porti)

   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192 KHz/24 bit 7.1 kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
   DisplayPort/HDMI qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovozni ijro etish qurilmasini DisplayPort/HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
6. USB 3.2 Gen 1 Port (porti)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portni USB qurilmalari uchun foydalaning.
7. USB Type-C^® Port (porti) (USB 3.2 Gen 2 qo'llab-quvvatlashi bilan)
   Qaytariladigan USB porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portni USB qurilmalari uchun foydalaning.
8. USB 3.2 Gen 1 Port (porti)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portni USB qurilmalari uchun foydalaning.
9. RJ-45 LAN Port (porti)
   Gigabit Ethernet LAN porti Internetga ulanishni 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida ta'minlaydi. Quyida LAN porti LEDlarining holatlari tavsiflangan.

10. USB 3.2 Gen 2 Type-A Port (porti) (Qizil)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portni USB qurilmalari uchun foydalaning.
11. USB 3.2 Gen 2 Type-A Port (porti) (Qizil) (Q-Flash Plus Port)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portni USB qurilmalari uchun foydalaning. Q-Flash Plus ^(Eslatma) dan foydalanishdan oldin, avvalo USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
12. Line Out/Front Speaker Out (Chiziqli chiqish/Old karnay chiqishi)
    Chiziqli chiqish uyasi.
13. Mic In/Rear Speaker Out (Mikrofon kirishi/Orqa karnay chiqishi)
    Mikrofon kirish uyasi.
14. Optical S/PDIF Out Connector (Optik S/PDIF chiqish ulagichi)
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingiz optik raqamli audio kirish ulagichini ta'minlashiga ishonch hosil qiling.
    Audio uyalarining konfiguratsiyasi:

    Ovoz dasturidan foydalanib, audio uyaning funksionalligini o'zgartirishingiz mumkin. 7.1 kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiga kiring.
    Audio dasturini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
    https://www.gigabyte.com/WebPage/697/realtek897-audio.html

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting.

1. Faqat B650M AORUS PRO AX uchun.
2. Faqat B650M AORUS ELITE AX uchun.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan uzing va keyin uni ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga tebratib urmang.

Ichki ulagichlar

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. D_LED1/D_LED2
8. CPU_LED
9. LED_C1/LED_C2
10. SATA3 0/1/2/3
11. BAT
12. M2A_CPU/M2B_CPU
13. F_PANEL
14. F_AUDIO
15. F_U320G
16. F_U32
17. F_USB1/F_USB2
18. SPI_TPM
19. COM
20. THB_U4
21. RST_SW/RST
22. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam biriktirilganligiga ishonch hosil qiling.

ATX_12V/ATX (2x4 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)

Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avval quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlikka chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.

12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaini (500W yoki undan yuqori) ishlatish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki ishga tushmaydigan bo'lishi mumkin.

CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)

Ushbu anakartdagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

SYS_FAN4_PUMP (Tizim fani/Suv sovutish nasosi sarlavhasi)

Fan/nasos sarlavhasi 4 pinli. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi. Sarlavha, shuningdek, suvni sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va "Smart Fan 6" (Aqlli fan 6) ni qidiring.

• Protsessoringiz va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizimning osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya o'tkazgich bloklari emas. Sarlavhalarga o'tkazgich qopqog'ini qo'ymang.

CPU_OPT (CPU fani/Suv sovutish nasosi sarlavhasi)

Fan/nasos sarlavhasi 4 pinli va ahmoqlikka chidamli kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi.

D_LED1/D_LED2 (Manzilli LED strip sarlavhalari)

Sarlavhalar standart 5050 manzilli LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LEDlar soni 1000 ta.

Manzilli LED stripingizni sarlavhaga ulang. LED stripning quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED strip sarlavhasining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED stripga zarar yetkazishi mumkin.

CPU_LED (CPU sovutgich LED strip/RGB LED strip sarlavhasi)

Sarlavha CPU sovutgich LED stripini yoki standart 5050 RGB LED stripni (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2 m.

CPU sovutgich LED strip/RGB LED stripni sarlavhaga ulang. LED stripning quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED stripga zarar yetkazishi mumkin.

LED_C1/LED_C2 (RGB LED strip sarlavhalari)

Sarlavhalar standart 5050 RGB LED stripni (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2 m.

RGB LED stripingizni sarlavhaga ulang. LED stripning quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED stripga zarar yetkazishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA konfiguratsiyasi" ni qidiring.

BAT (Batareya)

Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (BIOS sozlamalari, sana va vaqt ma'lumotlari kabi) saqlab turish uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan chiqarib oling va bir daqiqa kuting. (Yoki tornavida kabi metall buyumni batareya ushlagichining musbat va manfiy terminallariga tekkizing, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalent batareyaga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, qurilmangizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olingan joyga yoki mahalliy dileringizga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

M2A_CPU/M2B_CPU (M.2 Socket 3 ulagichlari)

M.2 SSD-larining ikki turi mavjud: M.2 SATA SSD-lari va M.2 PCIe SSD-lari. Ushbu anakart faqat M.2 PCIe SSD-larini qo'llab-quvvatlaydi. Shuni esda tutingki, M.2 PCIe SSD-dan SATA qattiq disk bilan RAID to'plamini yaratish uchun foydalanib bo'lmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:
Foydalanmoqchi bo'lgan M.2 slotiga kirish uchun anakart sovutgichidagi vintlarni diagonali bo'ylab bo'shating va sovutgichni olib tashlang. O'rnatiladigan M.2 SSD uchun mos o'rnatish teshigini toping va keyin avval M.2 EZ-Latch qisqichini o'rnating.

• Agar siz o'z sovutgichi bilan birga kelgan M.2 SSD-ni o'rnatmoqchi bo'lsangiz, avval EZ-Latch qisqichini olib tashlashingiz va SSD-ni mahkamlash uchun taqdim etilgan vint va tayanchdan foydalanishingiz kerak.
• Agar siz allaqachon anakart sovutgich tayanchiga ega bo'lgan 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval EZ-Latch qisqichini olib tashlashni unutmang va sovutgich va SSD-ni mahkamlash uchun anakart sovutgich vintidan foydalaning.

2-qadam:
M.2 SSD-ni burchak ostida M.2 ulagichiga joylashtiring. M.2 SSD-ning old uchini bosing va M.2 SSD-ni mahkamlash uchun M.2 EZ-Latch qisqichini yoping.

3-qadam:
Anakart sovutgichining pastki qismidagi himoya plyonkasini olib tashlang, so'ngra sovutgichni almashtiring va vintlarni diagonali bo'ylab torting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD-larining turlari:

M.2 EZ-Latch-dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M.2 SSD-ni o'rnating: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Anakart sovutgichining dizayni modelga qarab farq qilishi mumkin.

F_PANEL (Old panel sarlavhasi)

Quyidagi pin vazifalariga muvofiq, shassidagi quvvat tugmasi, qayta o'rnatish tugmasi, karnay, shassi buzilishi tugmasi/sensor va tizim holati indikatorini ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat LEDi):
  Tizim holati LEDi Shassi old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu holatida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

  Tizim holati	LED
  S0	Yonmoqda
  S3/S4/S5	O'chirilgan

• PW (Quvvat tugmasi):
  Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (batafsil ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va "Soft-Off by PWR-BTTN" ni qidiring).
• SPEAK (Karnay):
  Shassi old panelidagi karnayga ulanadi. Tizim ishga tushirish holati haqida signal berish orqali xabar beradi. Agar tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LEDi):
  Shassi old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
• RES (Qayta o'rnatish tugmasi):
  Shassi old panelidagi qayta o'rnatish tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish tugmasini bosing.
• CI (Shassi buzilishi sarlavhasi):
  Shassining qopqog'i olib tashlanganligini aniqlay oladigan shassidagi shassi buzilishi tugmasi/sensoriga ulanadi. Ushbu funksiya shassi buzilishi tugmasi/sensoriga ega shassini talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta o'rnatish tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Shassining old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)

Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD) ni qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmani ishlay olmaydi yoki hatto unga zarar yetkazishi mumkin.

Ba'zi shassilar har bir simda bitta vilkadan ko'ra alohida ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

F_U320G (USB 3.2 Gen 2x2 qo'llab-quvvatlashiga ega USB Type-C^® sarlavhasi)

Sarlavha USB 3.2 Gen 2x2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

F_U32 (USB 3.2 Gen 1 sarlavhasi)

Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dileringizga murojaat qiling.

F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)

Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dileringizga murojaat qiling.

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va elektr shnurini elektr rozetkasidan uzing.

SPI_TPM (Ishonchli platforma moduli sarlavhasi)

Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

COM (Serial port sarlavhasi)

COM sarlavhasi ixtiyoriy COM port kabeli orqali bitta serial portni ta'minlay oladi. Ixtiyoriy COM port kabelini sotib olish uchun mahalliy dileringizga murojaat qiling.

THB_U4 (Qo'shimcha karta ulagichi)

Ushbu ulagich GIGABYTE qo'shimcha kartasi uchun mo'ljallangan.

RST_SW/RST (Qayta o'rnatish tugmasi/Qayta o'rnatish o'tkazgichi)

Qayta o'rnatish tugmasi (RST_SW) apparat komponentlarini o'zgartirish yoki apparat sinovlarini o'tkazishni istaganlarida ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish imkonini beradi. Qayta o'rnatish o'tkazgichi (RST) shassi old panelidagi qayta o'rnatish kalitiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish kalitini bosing.

Qayta o'rnatish tugmasi (RST_SW)/qayta o'rnatish o'tkazgichi (RST) sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR_CMOS (CMOS tozalash o'tkazgichi)

BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu o'tkazgichdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

• CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash)ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

BIOS sozlash

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida saqlaydi. Uning asosiy vazifalari tizim ishga tushirilganda Power-On Self-Test (POST) ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiyasi sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.

Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. So'nggi BIOSni USB flesh-diskiga saqlang va uni maxsus portga ulang, shundan so'ng Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda o'chirib yoqishingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "BIOSni yangilash utilitalari"ni qidiring.

• BIOSni o'chirib yoqish potentsial xavfli bo'lgani uchun, agar sizda joriy BIOS versiyasidan foydalanishda muammolar bo'lmasa, BIOSni o'chirib yoqmaslik tavsiya etiladi. BIOSni o'chirib yoqish uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri o'chirib yoqish tizimning nosozligiga olib kelishi mumkin.
• Tizim beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling.
• Oldingi bobdagi batareya/tozalash CMOS jumperlariga murojaat qiling yoki CMOS qiymatlarini qanday tozalash bo'yicha GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va "Optimallashtirilgan sukutlarni yuklash" ni qidiring.

BIOS Setupni sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: YUKLASH MENYUSI
Yuklash menyusi BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Yuklash menyusida birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓> dan foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Yuklash menyusidagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
Avval BIOS Setupga kirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

To'g'ri BIOS sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Ba'zi operatsion tizimlar allaqachon RAID drayverini o'z ichiga olganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun GIGABYTE Control Centerdan barcha kerakli drayverlarni o'rnatishni tavsiya qilamiz. Agar o'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, ona plata modelining veb-sahifasiga o'ting, Qo'llab-quvvatlash\Yuklab olish\SATA RAID/AHCI sahifasidagi AMD RAID Preinstall Driver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskiga nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OSni o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'zdan kechirish) ni tanlang.

3-qadam:
USB flesh-diskini joylashtiring va keyin drayverning joylashgan joyini ko'rib chiqing. Avval AMD-RAID Bottom Deviceni tanlang va drayverni yuklash uchun Next (Keyingi) tugmasini bosing. Keyin AMD-RAID Controllerni tanlang va drayverni yuklash uchun Next (Keyingi) tugmasini bosing. Nihoyat, OSni o'rnatishni davom eting.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining o'ng tomonida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi degan muloqot oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish) ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader (Sozlamalar\Gigabayt Utilitlar Yuklab Oluvchi Konfiguratsiyasi\Gigabayt Utilitlar Yuklab Oluvchi) Enabled (Yoqilgan) ga o'rnatilganligiga ishonch hosil qiling.)

Oxirgi foydalanuvchi litsenziya shartnomasi muloqot oynasi paydo bo'lganda, GIGABYTE Control Center (GCC) ni o'rnatish uchun <Accept> (Qabul qilish) tugmasini bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish) tugmasini bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

Boshlashdan oldin, quyidagi narsalarni tayyorlang:

Ushbu ona plata RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri sondagi qattiq disklar tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-disk.

M.2 PCIe SSD dan SATA qattiq disk bilan RAID to'plamini o'rnatish uchun foydalanib bo'lmaydi.

RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Biz bilan bog'laning

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Texnik va texnik bo'lmagan qo'llab-quvvatlash (savdo/marketing): https://esupport.gigabyte.com
WEB manzil (inglizcha): https://www.gigabyte.com
WEB manzil (xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (savdo/marketing) savolni yuborish uchun quyidagi manzilga o'ting:
  https://esupport.gigabyte.com


Manbalar

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE B650M AORUS PRO AX, 650M AORUS PRO, 50M AORUS ELITE AX, 50M AORUS ELITE - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
