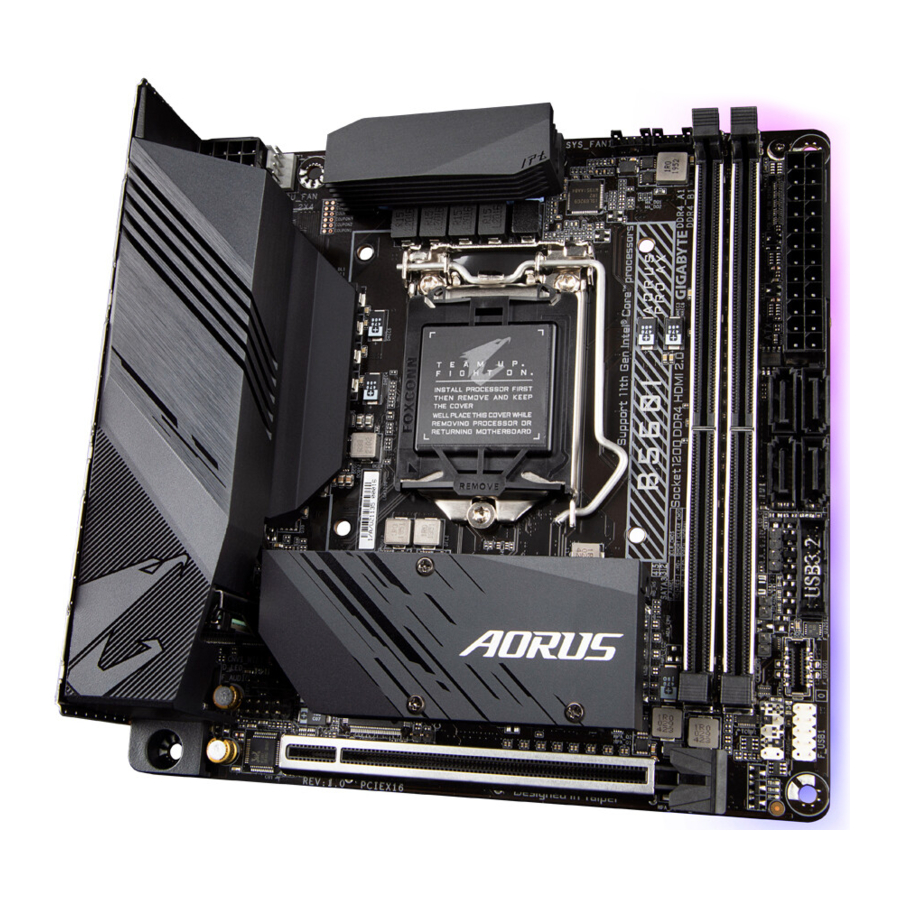

GIGABYTE B560I AORUS PRO AX - Ona plata qo'llanmasi

Ona plata reviziyangizni aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda ona plata reviziyangizni tekshiring.
Misol:

B560I AORUS PRO AX Ona plata tuzilishi

Quti tarkibi

• B560I AORUS PRO AX ona plata
• Foydalanuvchi qo'llanmasi
• Ona plata drayver diski
• Bitta RGB LED strip kengaytirish kabeli
• Ikki SATA kabeli
• M.2 vint(lar)i/M.2 tirgak(lar)i
• Bitta antenna
• Ikki fan header kengaytirish kabellari

* Yuqoridagi quti tarkibi faqat ma'lumot uchun bo'lib, haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi.
Quti tarkibi ogohlantirishsiz o'zgartirilishi mumkin.
(Eslatma) Ulagich/chip ona plata orqa tomonida joylashgan.

B560I AORUS PRO AX Ona plata blok sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskuna o‘rnatish

O‘rnatish bo‘yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo‘lgan ko‘plab nozik elektron sxemalar va komponentlarni o‘z ichiga oladi. O‘rnatishdan oldin foydalanuvchi qo‘llanmasini diqqat bilan o‘qib chiqing va quyidagi tartiblarga amal qiling:

• O‘rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O‘rnatishdan oldin, sotuvchi tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tekshirish uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o‘rnatishdan yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o‘chiring.
• Uskuna komponentlarini ona platadagi ichki ulagichlarga ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlashda metall simlar yoki ulagichlarga tegishdan saqlaning.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzukni taqish yaxshidir. Agar sizda ESD bilaguzuk bo‘lmasa, qo‘llaringizni quruq holda saqlang va avvalo statik elektrni yo‘qotish uchun metall predmetga teging.
• Ona platani o‘rnatishdan oldin, iltimos, uni antistatik prokladka ustiga yoki elektrostatik himoya konteyneri ichiga qo‘ying.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin, quvvat manbai o‘chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o‘rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo‘l qo‘ymang.
• Ona plata ustida yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo‘qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo‘ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
• O‘rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o‘rnatish bosqichlariga ishonchingiz komil bo‘lmasa yoki mahsulotdan foydalanish bilan bog‘liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytiruvchi quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o‘rnatish va/yoki topraklama bo‘yicha ko‘rsatmalariga murojaat qiling.

Mahsulot spetsifikatsiyalari

CPU	LGA1200 paketi: 11-avlod Intel® Core™ i9 protsessorlari/Intel® Core™ i7 protsessorlari/ Intel® Core™ i5 protsessorlari 10-avlod Intel® Core™ i9 protsessorlari/Intel® Core™ i7 protsessorlari/Intel® Core™ i5 protsessorlari/Intel® Core™ i3 protsessorlari/Intel® Pentium® protsessorlari/ Intel® Celeron® protsessorlari* * 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 oilasiga ega protsessorlar bilan cheklangan. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.) L3 kesh CPU bilan o'zgaradi
Chipset	Intel® B560 Express Chipset
Xotira	11-avlod Intel® Core™ i9/i7/i5 protsessorlari: DDR4 3200/3000/2933/2666/2400/2133 MHz xotira modullarini qo'llab-quvvatlash 10-avlod Intel® Core™ i9/i7 protsessorlari: DDR4 2933/2666/2400/2133 MHz xotira modullarini qo'llab-quvvatlash 10-avlod Intel® Core™ i5/i3/Pentium® /Celeron® protsessorlari: DDR4 2666/2400/2133 MHz xotira modullarini qo'llab-quvvatlash 64 GB gacha (32 GB bitta DIMM sig'imi) tizim xotirasini qo'llab-quvvatlovchi 2 x DDR4 DIMM uyasi Ikki kanalli xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi) ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan grafika	Integratsiyalashgan grafik protsessor-Intel® HD Graphics qo'llab-quvvatlashi: 1 x HDMI porti, maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydi * HDMI 2.0 versiyasi va HDCP 2.3 uchun qo'llab-quvvatlash. 1 x DisplayPort, maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlaydi * DisplayPort 1.2 versiyasi va HDCP 2.3 uchun qo'llab-quvvatlash (Grafik spetsifikatsiyalar CPU qo'llab-quvvatlashiga qarab farq qilishi mumkin.)
Audio	Realtek® Audio CODEC Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanal * 7.1-kanalli audioni sozlash uchun audio dasturini ochishingiz va avval sukut bo'yicha sozlamani o'zgartirish uchun Device advanced settings (Qurilma ilg'or sozlamalari) > Playback Device (O'ynatish qurilmasi) ni tanlashingiz kerak.
LAN	Intel® 2.5GbE LAN chipi (2.5 Gbit/1 Gbit/100 Mbit)
Simsiz aloqa moduli	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, 2.4/5 GHz Dual-Band ni qo'llab-quvvatlaydi BLUETOOTH 5.1 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar tezligini qo'llab-quvvatlash * Haqiqiy ma'lumotlar tezligi atrof-muhit va uskunalarga qarab farq qilishi mumkin.
Kengaytirish uyalari	1 x PCI Express x16 uyasi, x16 da ishlaydi (PCI Express x16 uyasi PCI Express 4.0 standartiga mos keladi.)(Eslatma)
Saqlash interfeysi	CPU: 1 1 x M.2 ulagichi (Socket 3, M kaliti, 2260/2280 PCIe 4.0 x4/x2 SSD qo'llab-quvvatlash) (M2A_CPU)(Eslatma) Chipset: Ona plata orqa tomonida 1 x M.2 ulagichi (Socket 3, M kaliti, 2260/2280 SATA va PCIe x4/x2 SSD qo'llab-quvvatlash) (M2P_SB) 4 x SATA 6Gb/s ulagichlari Intel® Optane™ Memory Ready
USB	Chipset: 2 x USB Type-C ® portlari, USB 3.2 Gen 1 qo'llab-quvvatlashi bilan (orqa panelda 1 port, ichki USB sarlavhasi orqali 1 port mavjud) Orqa panelda 1 x USB 3.2 Gen 2 Type-A porti (qizil) Ichki USB sarlavhasi orqali 2 x USB 3.2 Gen 1 porti mavjud 4 x USB 2.0/1.1 portlari (orqa panelda 2 ta port, ichki USB sarlavhasi orqali 2 ta port mavjud) Chipset+1 USB 3.2 Gen 1 Hub: Orqa panelda 4 x USB 3.2 Gen 1 porti
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x CPU fan sarlavhasi 2 x tizim fan sarlavhalari 1 x manzilli LED strip sarlavhasi 1 x RGB LED strip sarlavhasi 4 x SATA 6Gb/s ulagichlari 2 x M.2 Socket 3 ulagichlari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi 1 x dinamik sarlavhasi 1 x USB Type-C® sarlavhasi, USB 3.2 Gen 1 qo'llab-quvvatlashi bilan 1 x USB 3.2 Gen 1 sarlavhasi 1 x USB 2.0/1.1 sarlavhasi 1 x Clear CMOS jumper 1 x korpusga kirish sarlavhasi
Orqa panel ulagichlari	1 x DisplayPort 1 x HDMI porti 1 x USB Type-C® porti, USB 3.2 Gen 1 qo'llab-quvvatlashi bilan 1 x USB 3.2 Gen 2 Type-A porti (qizil) 4 x USB 3.2 Gen 1 porti 2 x USB 2.0/1.1 portlari 1 x Q-Flash Plus tugmasi 1 x RJ-45 porti 2 x SMA antenna ulagichlari (2T2R) 3 x audio uyalar
I/O Controller	iTE ® I/O Controller Chip
Uskuna monitori	Voltajni aniqlash Haroratni aniqlash Fan tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan tezligini nazorat qilish funktsiyasi qo'llab-quvvatlanishi siz o'rnatgan sovutgichga bog'liq bo'ladi.
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center uchun qo'llab-quvvatlash * APP Centerda mavjud bo'lgan ilovalar ona plata modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funktsiyalari ham ona plata spetsifikatsiyalariga qarab farq qilishi mumkin. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Q-Flash Plus uchun qo'llab-quvvatlash Q-Flash uchun qo'llab-quvvatlash Xpress Install uchun qo'llab-quvvatlash
To'plamdagi dasturiy ta'minot	Norton® Internet Security (OEM versiyasi) cFosSpeed
Operatsion tizim	Windows 10 64-bit uchun qo'llab-quvvatlash
Forma faktori	Mini-ITX Form Factor; 17.0cm x 17.0cm

(Eslatma) Faqat 11-avlod protsessorlari tomonidan qo'llab-quvvatlanadi.
* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU, xotira modullari, SSD va M.2 qurilmalarining qo'llab-quvvatlash ro'yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Ilovalarning eng so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility List (Qo'llab-quvvatlash/yordamchi dasturlar ro'yxati) sahifasiga tashrif buyuring.

CPU o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni har doim o'chiring va quvvat simini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni kiritib bo'lmaydi. (Yoki CPU ning ikkala tomonidagi tirqishlarni va CPU uyasidagi hizalama tugmalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Periferik qurilmalar uchun standart talablarga javob bermaganligi sababli, tizim shinasining chastotasini uskunaning spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, CPU, grafik karta, xotira, qattiq disk va hokazo kabi uskunangizning spetsifikatsiyalariga muvofiq ravishda bajaring.

CPU o'rnatish
Ona plata CPU uyasidagi hizalama tugmachalarini va CPU dagi tirqishlarni toping.

CPU ni kiritishdan oldin CPU uyasining qopqog'ini olib tashlamang. CPU ni kiritganingizdan so'ng, leverni qayta ulash jarayonida yuklash plastinasidan avtomatik ravishda chiqib ketishi mumkin.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'im, brend, tezlik va chiplarga ega xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Har doim kompyuterni o'chiring va o'rnatishdan oldin elektr shnurini rozetkadan chiqarib oling apparatga zarar yetkazmaslik uchun xotira.
• Xotira modullari ahmoqona dizaynga ega. Xotira moduli faqat bir yo'nalishda o'rnatilishi mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Dual Channel Memory Configuration (Ikki kanalli xotira konfiguratsiyasi)
Ushbu ona plata ikkita xotira uyasini ta'minlaydi va Dual Channel Technology (Ikki kanalli texnologiya)ni qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning texnik xususiyatlari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.
Ikkala xotira uyasi ikkita kanalga bo'lingan va har bir kanal quyidagicha bitta xotira uyasiga ega:

• A kanali: DDR4_A1
• B kanali: DDR4_B1

Uskuna o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikkita xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'im, brend, tezlik va chiplarga ega xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan chiqarib oling.

Orqa panel ulagichlari

1. USB 3.2 Gen 2 Type-A Port (Red) (USB 3.2 Gen 2 Type-A porti (qizil))
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
2. USB Type-C® Port (USB Type-C® porti)
   Qaytariladigan USB porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
3. USB 2.0/1.1 Port (Q-Flash Plus Port) (USB 2.0/1.1 porti (Q-Flash Plus porti))
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun ishlating. Q-Flash Plus (Eslatma)dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
4. USB 2.0/1.1 Port (USB 2.0/1.1 porti)
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portni USB qurilmalari uchun ishlating.
5. USB 3.2 Gen 1 Port (USB 3.2 Gen 1 porti)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portni USB qurilmalari uchun ishlating.
6. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvir va audio taqdim etadi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. Ushbu portdan DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitordan bog'liq.
7. HDMI Port (HDMI porti)

   HDMI porti HDCP 2.3 va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/16bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. Ushbu portdan HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitordan bog'liq.
   HDMI/DisplayPort qurilmasini o'rnatgandan so'ng, standart ovozni ijro etish qurilmasini HDMI/DisplayPort ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
   (Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" veb-sahifasiga tashrif buyuring.
8. Q-Flash Plus Button (Q-Flash Plus tugmasi)^(Note)
   Q-Flash Plus tizimingiz o'chirilgan bo'lsa ham (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasida saqlang va uni Q-Flash Plus portiga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yoqishingiz mumkin. BIOS moslash va yonish harakatlari boshlanganda QFLED yonadi va asosiy BIOS yonishi tugallanganda yonishni to'xtatadi.
9. RJ-45 LAN Port (RJ-45 LAN porti)
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

   Ulanish/Tezlik LEDi:

   Holat	Tavsif
   Yashil	2,5 Gbps ma'lumotlar tezligi
   To'q sariq	1 Gbps ma'lumotlar tezligi
   O'chirilgan	100 Mbps ma'lumotlar tezligi

   Faollik LEDi:

   Holat	Tavsif
   Miltillaydi	Ma'lumotlarni uzatish yoki qabul qilish sodir bo'lmoqda
   Yonadi	Ma'lumotlarni uzatish yoki qabul qilish sodir bo'lmaydi

10. SMA Antenna Connectors (2T2R) (SMA antenna ulagichlari (2T2R))
    Antennani ulash uchun ushbu ulagichdan foydalaning.
    Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
11. Line In/Rear Speaker Out (Kirish/Orqa karnay chiqishi)
    Kirish uyasi. Ushbu audio uyasidan optik drayv, walkman va hokazo kabi kirish qurilmalari uchun foydalaning.
12. Line Out/Front Speaker Out (Chiqish/Old karnay chiqishi)
    Chiqish uyasi. Ushbu uya ovozni kuchaytirish funktsiyasini qo'llab-quvvatlaydi. Yaxshiroq ovoz sifati uchun naushnik/karnayni ushbu uyaga ulash tavsiya etiladi (haqiqiy effektlar foydalanilayotgan qurilmaga qarab farq qilishi mumkin).
13. Mic In/Center/Subwoofer Speaker Out (Mikrofon/Markaziy/Subwoofer karnay chiqishi)
    Mikrofon uyasi.

Audio uyasining konfiguratsiyasi:

Uya	Naushnik/2-kanalli	4-kanalli	5.1-kanalli	7.1-kanalli
Line In/Rear Speaker Out (Kirish/Orqa karnay chiqishi)		✓	✓	✓
Line Out/Front Speaker Out (Chiqish/Old karnay chiqishi)	✓	✓	✓	✓
Mic In/Center/Subwoofer Speaker Out (Mikrofon/Markaziy/Subwoofer karnay chiqishi)			✓	✓
Front Panel Line Out/Side Speaker Out (Old panel chiqishi/Yon karnay chiqishi)				✓

• Audio dasturidan foydalanib, audio uyasining funksiyasini o'zgartirishingiz mumkin.
• 7.1-kanalli audioni sozlash uchun audio dasturini ochishingiz va avval standart sozlamani o'zgartirish uchun Device advanced settings (Qurilmaning ilg'or sozlamalari) > Playback Device (Ijro etish qurilmasi)ni tanlashingiz kerak.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, keyin esa ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichining ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" veb-sahifasiga tashrif buyuring.
Audio dasturini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Ichki ulagichlar

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 2/3/4/5
8. M2A_CPU/M2P_SB^(Izoh)
9. F_AUDIO
10. F_PANEL
11. SPEAKER
12. F_U32G1
13. F_U32CG1
14. F_USB1
15. CI
16. CLR_CMOS
17. BAT

(Izoh) M2P_SB ulagichi anakartning orqa tomonida joylashgan.
Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat shnurini elektr rozetkasidan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V_2X4/ATX (2x4 12V Quvvat Ulagichi va 2x12 Asosiy Quvvat Ulagichi)

Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarga yetarli darajada barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi himoyalangan dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.
Kengaytirish talablariga javob berish uchun yuqori quvvat iste'moliga bardosh bera oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

ATX_12V_2X4

Pin raqami	Ta'rifi
1	GND (Faqat 2x4-pin 12V uchun)
2	GND (Faqat 2x4-pin 12V uchun)
3	GND
4	GND
5	+12V (Faqat 2x4-pin 12V uchun)
6	+12V (Faqat 2x4-pin 12V uchun)
7	+12V
8	+12V

ATX

Pin raqami	Ta'rifi
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (kutish +5V)
10	+12V
11	+12V (Faqat 2x12-pin ATX uchun)
12	3.3V (Faqat 2x12-pin ATX uchun)
13	3.3V
14	-12V
15	GND
16	PS_ON (yumshoq Yoqish/O'chirish)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Faqat 2x12-pin ATX uchun)
24	GND (Faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/2 (Fan Ulagichlari)

Ushbu anakartdagi barcha fan ulagichlari 4 pinli. Ko'pgina fan ulagichlari himoyalangan o'rnatish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni boshqarish funksiyasi fan tezligini boshqarish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fanni o'rnatish tavsiya etiladi.

Pin raqami	Ta'rifi
1	GND
2	Voltaj tezligini boshqarish
3	Sezish
4	PWM tezligini boshqarish

Ulagich	CPU_FAN	SYS_FAN1/2
Maksimal oqim	2A	2A
Maksimal quvvat	24W	24W

• Protsessoringiz va tizimingiz qizib ketishining oldini olish uchun fan kabellarini fan ulagichlariga ulashga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizimning qotib qolishiga olib kelishi mumkin.
• Ushbu fan ulagichlari konfiguratsiya jumper bloklari emas. Ulagichlarga jumper qopqog'ini qo'ymang.

D_LED (Manzilli LED Strip Ulagichi)

Ulagichdan standart 5050 manzilli LED stripni ulash uchun foydalanish mumkin, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal LEDlar soni 1000 ta.

Pin raqami	Ta'rifi
1	V (5V)
2	Ma'lumotlar
3	Pin yo'q
4	GND

Manzilli LED stripingizni ulagichga ulang. LED stripning quvvat pini (vilkada uchburchak bilan belgilangan) manzilli LED strip ulagichining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED stripga zarar yetkazishi mumkin.

LED_C (RGB LED Strip Ulagichi)

Ulagichdan standart 5050 RGB LED stripni (12V/G/R/B) ulash uchun foydalanish mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.

Pin raqami	Ta'rifi
1	12V
2	G
3	R
4	B

RGB LED strip uzatma kabelining bir uchini ulagichga, ikkinchi uchini RGB LED stripingizga ulang. Uzaytma kabelining qora simi (vilkada uchburchak bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulanishi kerak. Uzaytma kabelining boshqa uchidagi 12V pin (streka bilan belgilangan) LED stripning 12V bilan tekislanishi kerak. LED stripning ulanish yo'nalishiga e'tibor bering; noto'g'ri ulanish LED stripga zarar yetkazishi mumkin.
LED stripning chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun quvvat shnurini elektr rozetkasidan uzing.

SATA3 2/3/4/5 (SATA 6Gb/s Ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlariga mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi.

Pin raqami	Ta'rifi
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun issiq ulashni yoqish uchun "BIOS Setup," "Settings\IO Ports\ SATA And RST Configuration," ga qarang, qo'shimcha ma'lumot uchun.

M2A_CPU^{(Izoh 1)}/M2P_SB^{(Izoh 2)} (M.2 Socket 3 Ulagichlari)

M.2 ulagichi M.2 SATA SSD yoki M.2 PCIe SSD-larni qo'llab-quvvatlaydi.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:
M.2 SSD-ni o'rnatadigan M.2 ulagichini toping, issiqlik tarqatgichidagi vintni bo'shatish uchun tornavidadan foydalaning va keyin issiqlik tarqatgichni olib tashlang (faqat M2A_CPU ulagichida issiqlik tarqatgich mavjud). M.2 ulagichidagi termal yostiqdan himoya plyonkasini olib tashlang.

2-qadam:
M.2 SSD drayvingizning uzunligiga qarab to'g'ri o'rnatish teshigini toping. Agar kerak bo'lsa, tayanchni kerakli o'rnatish teshigiga ko'chiring. M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring.

3-qadam:
M.2 SSD-ni pastga bosing va keyin uni ulagichda mahkamlash uchun kiritilgan vintdan foydalaning. Issiqlik tarqatgichni almashtiring va uni asl teshikka mahkamlang. Issiqlik tarqatgichni almashtirishdan oldin issiqlik tarqatgichning pastki qismidan himoya plyonkasini olib tashlang.

(Izoh 1) Faqat 11-avlod protsessorlari tomonidan qo'llab-quvvatlanadi.
(Izoh 2) M2P_SB ulagichi anakartning orqa tomonida joylashgan.

F_AUDIO (Old panelning audio sarlavhasi)

Old panelning audio sarlavhasi High Definition audioni (HD) qo'llab-quvvatlaydi. Siz shassining old panelidagi audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul konnektorining sim ulanishlari anakart sarlavhasining pin ulanishlariga mos kelishiga ishonch hosil qiling. Modul konnektori va anakart sarlavhasi o'rtasida noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Pin raqami	Ta'rif
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Pin yo'q
9	LINE2_L
10	Sense

Ba'zi shassilar har bir simda alohida ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi, bitta vilkaga emas. Turli sim ulanishlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

F_PANEL (Old panel sarlavhasi)

Quvvat tugmasi, qayta yuklash tugmasi va shassidagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED (Quvvat LEDi):

  Tizim holati	LED
  S0	Yoniq
  S3/S4/S5	O'chiq

Shassi old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan bo'lsa, LED yonadi. Tizim S3/ S4 uyqu rejimida yoki o'chirilgan bo'lsa (S5), LED o'chadi.

• PW (Quvvat tugmasi):
  Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimni o'chirish usulini sozlashingiz mumkin ("BIOS sozlamalari," "Sozlamalar\Platforma quvvati" ga qarang, batafsil ma'lumot uchun).
• HD (Qattiq diskning faollik LEDi):
  Shassi old panelidagi qattiq diskning faollik LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Shassi old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• NC: Ulanish yo'q.
  Old panelning dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq diskning faollik LEDi va boshqalardan iborat. Shassining old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri kelishiga ishonch hosil qiling.

SPEAKER (Karnay sarlavhasi)

Tizim ishga tushirish holatini signal kodi bilan xabar qiladi. Agar tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi. Ushbu sarlavha operatsion tizimda audio chiqishni ham ta'minlashi mumkin.

Pin raqami	Ta'rif
1	SPK+
2	SPK-

F_U32G1 (USB 3.2 Gen 1 sarlavhasi)

Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlashi mumkin. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy sotuvchiga murojaat qiling.

Pin raqami	Ta'rif
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Pin yo'q

F_U32CG1 (USB Type-C^® USB 3.2 Gen 1 qo'llab-quvvatlash sarlavhasi bilan)

Sarlavha USB 3.2 Gen 1 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlashi mumkin.

Pin raqami	Ta'rif
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (USB 2.0/1.1 sarlavhasi)

Sarlavha USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlashi mumkin. Ixtiyoriy USB qavsni sotib olish uchun mahalliy sotuvchiga murojaat qiling.

Pin raqami	Ta'rif
1	Quvvat (5V)
2	Quvvat (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Pin yo'q
10	NC

• IEEE 1394 qavs (2x5 pinli) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

CI (Shassi buzilishi sarlavhasi)

Ushbu anakart shassi qopqog'i olib tashlanganligini aniqlaydigan shassi aniqlash funksiyasini ta'minlaydi. Ushbu funktsiya shassi buzilishini aniqlash dizayniga ega shassini talab qiladi.

Pin raqami	Ta'rif
1	Signal
2	GND

CLR_CMOS (CMOS Jumperni tozalash)

BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya ushlab turing.
Ochiq: Normal

Qisqa: CMOS qiymatlarini tozalash

• CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Optimallashtirilgan sozlamalarni yuklashni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (BIOS konfiguratsiyalari uchun "BIOS sozlamalari" ga qarang).

BAT (Batareya)

Batareya kompyuter o'chirilgan paytda CMOSdagi qiymatlarni (masalan, BIOS sozlamalari, sana va vaqt ma'lumotlari) saqlab turish uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Pin raqami	Ta'rif
1 (+)	RTC quvvati
2 (-)	GND

Batareyani chiqarib CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareya kabelini batareya kabeli sarlavhasidan uzing va bir daqiqa kuting.
3. Batareya kabelini ulang.
4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalent batareya bilan almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dilerga murojaat qiling.
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

BIOS sozlash

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS xotirasida yozib boradi. Uning asosiy funksiyalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ayrim tizim funksiyalarini faollashtirish imkonini beruvchi BIOS sozlash dasturi kiradi.
Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni yetkazib beradi.
BIOS sozlash dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS - bu Internetdan BIOSning so'nggi versiyasini qidiruvchi va yuklab oluvchi va BIOSni yangilovchi Windowsga asoslangan utilitadir.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning ishdan chiqishiga olib kelishi mumkin.
• Tizimning beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash haqida ushbu bobdagi "Load Optimized Defaults" bo'limiga yoki batareya/tozalash CMOS jumperining tavsiflariga qarang.)

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logo ekrani paydo bo'ladi.

Quyidagi kabi ikkita xil BIOS rejimi mavjud va siz ikkala rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Easy Mode foydalanuvchilarga joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlashlar kiritish imkonini beradi. Easy Mode rejimida siz konfiguratsiya elementlari bo'ylab harakatlanish uchun sichqonchangizdan foydalanishingiz mumkin. Advanced Mode batafsil BIOS sozlamalarini taqdim etadi. Elementlar orasida harakatlanish uchun klaviaturangizdagi strelka tugmalarini bosishingiz va pastki menyuni qabul qilish yoki kiritish uchun <Enter> tugmasini bosishingiz mumkin. Yoki xohlagan elementni tanlash uchun sichqonchangizdan foydalanishingiz mumkin.

• Agar tizim odatdagidek barqaror bo'lmasa, tizimingizni standart sozlamalariga o'rnatish uchun Load Optimized Defaults elementini tanlang.
• Ushbu bobda tavsiflangan BIOS sozlash menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

Asosiy menyu

Advanced Mode funksiya tugmachalari

<←><→>	Sozlash menyusini tanlash uchun tanlash panelini harakatlantiring
<↑><↓>	Menyuda konfiguratsiya elementini tanlash uchun tanlash panelini harakatlantiring
<Enter>/Double Click	Buyruqni bajaring yoki menyuga kiring
<+>/<Page Up>	Raqamli qiymatni oshiring yoki o'zgartirishlar kiriting
<->/<Page Down>	Raqamli qiymatni kamaytiring yoki o'zgartirishlar kiriting
<F1>	Funksiya tugmachalarining tavsiflarini ko'rsatish
<F2>	Easy Modega o'tish
<F3>	Joriy BIOS sozlamalarini profilga saqlash
<F4>	BIOS sozlamalarini avval yaratilgan profildan yuklash
<F5>	Joriy pastki menyular uchun oldingi BIOS sozlamalarini tiklash
<F6>	Smart Fan 6 ekranini ko'rsatish
<F7>	Joriy pastki menyular uchun Optimized BIOS standart sozlamalarini yuklash
<F8>	Q-Flash utilitiga kirish
<F10>	Barcha o'zgarishlarni saqlang va BIOS sozlash dasturidan chiqing
<F11>	Favorites pastki menyusiga o'tish
<F12>	Joriy ekranni rasm sifatida suratga oling va USB drayvingizga saqlang
<Insert>	Sevimlilar opsiyasini qo'shing yoki olib tashlang
<Ctrl>+<S>	O'rnatilgan xotira haqida ma'lumotni ko'rsatish
<Esc>	Asosiy menyu: BIOS sozlash dasturidan chiqing Pastki menyular: Joriy pastki menyudan chiqing

Smart Fan 6

Ushbu ekranga tezda o'tish uchun <F6> funksiya tugmachasidan foydalaning. Ushbu ekran sizga har bir fan sarlavhasi uchun fan tezligi bilan bog'liq sozlamalarni sozlash yoki tizim/CPU haroratini kuzatish imkonini beradi.

• TUNE ALL
  Joriy sozlamalarni barcha fan sarlavhalariga qo'llash imkonini beradi.
• Temperature
  Tanlangan maqsadli hududning joriy haroratini ko'rsatadi.
• Fan Speed
  Joriy fan tezligini ko'rsatadi.
• Flow Rate
  Suv sovutish tizimining oqim tezligini ko'rsatadi. Ushbu funksiyaga o'tish uchun Fan Speed ustida <Enter> tugmasini bosing.
• Fan Speed Control
  Fan tezligini boshqarish funksiyasini yoqish yoki yoqmaslikni aniqlash va fan tezligini sozlash imkonini beradi.
  • Normal
    Fanga haroratga qarab turli tezliklarda ishlashga imkon beradi. Tizim talablariga asoslanib, System Information Viewer bilan fan tezligini sozlashingiz mumkin. (Standart)
  • Silent
    Fanga sekin tezlikda ishlashga imkon beradi.
  • Manual
    Fan tezligini sozlash uchun egri chiziq tugunlarini sudrab olib borishga imkon beradi. Yoki EZ Tuning funksiyasidan foydalanishingiz mumkin. Tugun pozitsiyasini sozlanganidan so'ng, egri chiziqning og'ishini avtomatik ravishda hisoblash uchun Apply tugmasini bosing.
  • Full Speed
    Fanga to'liq tezlikda ishlashga imkon beradi.
• Fan Control Use Temperature Input
  Fan tezligini boshqarish uchun mos yozuvlar haroratini tanlash imkonini beradi.
• Temperature Interval
  Fan tezligini o'zgartirish uchun harorat oralig'ini tanlash imkonini beradi.
• FAN Control Mode
  • Auto
    BIOSga o'rnatilgan fan turini avtomatik ravishda aniqlashga va optimal boshqaruv rejimini o'rnatishga imkon beradi. (Standart)
  • Voltage
    3 pinli fan uchun Voltage rejimi tavsiya etiladi.
  • PWM
    4 pinli fan uchun PWM rejimi tavsiya etiladi.
• FAN Stop
  Fan to'xtash funksiyasini yoqadi yoki o'chiradi. Harorat egri chizig'i yordamida harorat chegarasini o'rnatishingiz mumkin. Harorat chegaradan past bo'lganda fan ishlashni to'xtatadi. (Standart: O'chirilgan)
• FAN Mode
  Fan uchun ishlash rejimini o'rnatish imkonini beradi.
  • Slope
    Haroratga qarab fan tezligini chiziqli ravishda sozlaydi. (Standart)
  • Stair
    Haroratga qarab fan tezligini bosqichma-bosqich sozlaydi.
• FAN Fail Warning
  Agar fan ulanmagan bo'lsa yoki ishlamay qolsa, tizimga ogohlantiruvchi tovush chiqarishga imkon beradi. Bunday holat yuz berganda, fan holatini yoki fan ulanishini tekshiring. (Standart: O'chirilgan)
• Save Fan Profile
  Ushbu funksiya joriy sozlamalarni profilga saqlash imkonini beradi. Profilni BIOSda saqlashingiz yoki profilni xotira qurilmangizga saqlash uchun Select File in HDD/FDD/USB tanlashingiz mumkin.
• Load Fan Profile
  Ushbu funksiya BIOS sozlamalarini qayta konfiguratsiya qilish qiyinchiliklarisiz avval saqlangan BIOS profilini yuklash imkonini beradi. Yoki xotira qurilmangizdan profilni yuklash uchun Select File in HDD/FDD/USB tanlashingiz mumkin.

Sevimlilar (F11)

Tez-tez ishlatiladigan opsiyalaringizni sevimlilar sifatida o'rnating va sevimli opsiyalaringiz joylashgan sahifaga tezda o'tish uchun <F11> tugmasidan foydalaning. Sevimli opsiyani qo'shish yoki olib tashlash uchun uning asl sahifasiga o'ting va opsiyada <Insert> tugmasini bosing. Agar opsiya "sevimli" sifatida o'rnatilgan bo'lsa, u yulduzcha belgisi bilan belgilanadi.

Tweaker (Sozlash)

Tizim siz kiritgan tezlashtirish/ortiqcha kuchlanish sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyangizga bog'liq. Noto'g'ri tezlashtirish/ortiqcha kuchlanish CPU, chipset yoki xotiraga zarar etkazishi va ushbu komponentlarning foydali xizmat muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani sukut bo'yicha qiymatlarga qaytaring.)

• CPU Clock Ratio
  O'rnatilgan protsessor uchun takt tezligini o'zgartirishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan protsessorga bog'liq.
• Ring Ratio
  CPU Uncore nisbatini o'rnatishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon ishlatilayotgan protsessorga bog'liq. (Standart: Auto)
• IGP Ratio^{(Izoh 1)}
  Grafika nisbatini o'rnatishga imkon beradi. (Standart: Auto)
• AVX Disable^{(Izoh 1)}
  AVX-ni qo'llab-quvvatlaydigan protsessorda AVX ko'rsatma to'plamlarini o'chirib qo'yishga imkon beradi. (Standart: Auto)
• AVX512 Disable^{(Izoh 1)}
  AVX-512-ni qo'llab-quvvatlaydigan protsessorda AVX-512 ko'rsatma to'plamlarini o'chirib qo'yishga imkon beradi. (Standart: Auto)

CPUning ilg'or sozlamalari

• Core Fused Max Core Ratio^{(Izoh 1)}
  Har bir yadroning eng yuqori chastotasini ko'rsatadi.
• CPU Over Temperature Protection ^{(Izoh 1)}
  TJ Max ofset qiymatini nozik sozlash imkonini beradi. (Standart: Auto)
• FCLK Frequency for Early Power On ^{(Izoh 1)}
  FCLK chastotasini o'rnatishga imkon beradi. Variantlar: Normal(800Mhz), 1GHz, 400MHz. (Standart: 1GHz)
• Hyper-Threading Technology
  Intel^® protsessoridan foydalanganda ko'p oqimli texnologiyani yoqish yoki o'chirishni aniqlashga imkon beradi, bu funksiyani qo'llab-quvvatlaydi. Ushbu funksiya faqat ko'p protsessorli rejimni qo'llab-quvvatlaydigan operatsion tizimlar uchun ishlaydi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• No. of CPU Cores Enabled
  Intel^® ko'p yadroli protsessorida yoqish uchun protsessor yadrolari sonini tanlashga imkon beradi (protsessor yadrolari soni protsessorga qarab farq qilishi mumkin). Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Izoh 1)}
  Intel^® Speed Shift Technology-ni yoqadi yoki o'chiradi. Ushbu funksiyani yoqish protsessorga ish chastotasini tezroq oshirishga imkon beradi va keyin tizimning javob berish qobiliyatini yaxshilaydi. (Standart: Enabled)
• CPU Thermal Monitor ^{(Izoh 1)}
  Intel^® Thermal Monitor funksiyasini, protsessorning haddan tashqari qizib ketishidan himoya qilish funksiyasini yoqadi yoki o'chiradi. Yoqilganda, protsessor yadrosi chastotasi va kuchlanishi protsessor haddan tashqari qizib ketganda kamaytiriladi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Ring to Core offset (Down Bin)
  CPU Ring nisbati avtomatik pastga tushish funksiyasini o'chirib qo'yishni aniqlashga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• CPU EIST Function ^{(Izoh 1)}
  Kengaytirilgan Intel^® Speed Step Technology (EIST) ni yoqadi yoki o'chiradi. CPU yuklanishiga qarab, Intel^® EIST texnologiyasi o'rtacha quvvat sarfini va issiqlik hosil bo'lishini kamaytirish uchun CPU kuchlanishini va yadro chastotasini dinamik va samarali ravishda pasaytirishi mumkin. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Race To Halt (RTH) ^{(Izoh 1)}/Energy Efficient Turbo ^{(Izoh 1)}
  CPU quvvatini tejash bilan bog'liq sozlamalarni yoqadi yoki o'chiradi. (Standart: Auto)
• Intel(R) Turbo Boost Technology ^{(Izoh 1)}
  Intel^® CPU Turbo Boost texnologiyasini yoqish yoki o'chirishni aniqlashga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Intel(R) Turbo Boost Max Technology 3.0 ^{(Izoh 1)}
  Intel^® Turbo Boost Max Technology 3.0 ni yoqadi yoki o'chiradi. Intel^® Turbo Boost Max Technology 3.0 tizimga protsessorning eng yaxshi ishlash yadrosini aniqlashga imkon beradi va eng muhim ish yuklarini unga qo'lda yo'naltirishga imkon beradi. Siz hatto ishlashni optimallashtirish uchun har bir yadroning chastotasini individual ravishda sozlashingiz mumkin. (Standart: Enabled)
• CPU Flex Ratio Override
  CPU Flex Ratio-ni yoqadi yoki o'chiradi. Agar CPU Clock Ratio (CPU Takt chastotasi) Auto (Avtomatik) ga o'rnatilgan bo'lsa, maksimal CPU takt tezligi CPU Flex Ratio Settings (CPU Flex Ratio Sozlamalari) qiymatiga asoslanadi. (Standart: Disabled)
• CPU Flex Ratio Settings
  CPU Flex Ratio-ni o'rnatishga imkon beradi. Sozlanishi mumkin bo'lgan diapazon protsessorga qarab farq qilishi mumkin.
• Frequency Clipping TVB ^{(Izoh 1)}
  Thermal Velocity Boost tomonidan boshlangan CPU chastotasining avtomatik pasayishini yoqish yoki o'chirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Voltage reduction initiated TVB ^{(Izoh 1)}
  Thermal Velocity Boost tomonidan boshlangan CPU kuchlanishining avtomatik pasayishini yoqish yoki o'chirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Faol yadrolar uchun CPU Turbo nisbatlarini o'rnatishga imkon beradi. Auto (Avtomatik) CPU Turbo nisbatlarini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Active Turbo Ratios (Faol Turbo Nisbatlari) Manual (Qo'lda) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)

Per Core HT Disable Setting

• HT Disable^{(Izoh 1)}
  Har bir CPU yadrosi uchun HT funksiyasini o'chirib qo'yishni aniqlashga imkon beradi. Ushbu element faqat Per Core HT Disable Setting (Yadro uchun HT O'chirish Sozlamalari) Manual (Qo'lda) ga o'rnatilganda sozlanishi mumkin. (Standart: Disabled)

C-States Control

• CPU Enhanced Halt (C1E)
  Intel^® CPU Enhanced Halt (C1E) funksiyasini, tizim to'xtash holatida CPU quvvatini tejash funksiyasini yoqadi yoki o'chiradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States yoqilganda sozlanishi mumkin. (Standart: Auto)
• C3 State Support ^{(Izoh 1)}
  Tizim to'xtash holatida CPU ga C3 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C3 holati C1 ga qaraganda ko'proq quvvat tejaydigan holatdir. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States yoqilganda sozlanishi mumkin. (Standart: Auto)
• C6/C7 State Support
  Tizim to'xtash holatida CPU ga C6/C7 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C6/C7 holati C3 ga qaraganda ko'proq quvvat tejaydigan holatdir. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control (C-Holatlarni Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• C8 State Support ^{(Izoh 1)}
  Tizim to'xtash holatida CPU ga C8 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C8 holati C6/C7 ga qaraganda ko'proq quvvat tejaydigan holatdir. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control (C-Holatlarni Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• C10 State Support ^{(Izoh 1)}
  Tizim to'xtash holatida CPU ga C10 rejimiga kirishga ruxsat berish yoki bermaslikni aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi va kuchlanishi kamaytiriladi. C10 holati C8 ga qaraganda ko'proq quvvat tejaydigan holatdir. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control (C-Holatlarni Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• Package C State Limit ^{(Izoh 1)}
  Protsessor uchun C-holat chegarasini belgilashga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. Ushbu element faqat C-States Control (C-Holatlarni Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• CPU Power Performance ^{(Izoh 1)}
  CPU unumdorligini oshirish yoki oshirmaslikni aniqlashga imkon beradi. (Standart: Auto)

Turbo Power Limits
CPU Turbo rejimi uchun quvvat chegarasini o'rnatishga imkon beradi. CPU quvvat sarfi belgilangan quvvat chegarasidan oshib ketganda, CPU quvvatni kamaytirish uchun avtomatik ravishda yadro chastotasini kamaytiradi. Auto (Avtomatik) quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. (Standart: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  CPU/platforma/xotira Turbo rejimi uchun quvvat chegarasini va belgilangan quvvat chegarasida qancha vaqt ishlashini o'rnatishga imkon beradi. Auto (Avtomatik) quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Turbo Power Limits (Turbo Quvvat Chegaralari) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)
• Core Current Limit (Amps)
  CPU Turbo rejimi uchun joriy chegarani o'rnatishga imkon beradi. CPU joriy quvvati belgilangan joriy chegaradan oshib ketganda, CPU quvvatni kamaytirish uchun avtomatik ravishda yadro chastotasini kamaytiradi. Auto (Avtomatik) quvvat chegarasini CPU spetsifikatsiyalariga muvofiq o'rnatadi. Ushbu element faqat Turbo Power Limits (Turbo Quvvat Chegaralari) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)

Turbo Per Core Limit Control ^{(Izoh 1)}
Har bir CPU yadrosi chegarasini alohida boshqarishga imkon beradi. (Standart: Auto)

• Extreme Memory Profile (X.M.P.)^{(Izoh 2)}
  Yoqilganda xotira unumdorligini oshirish uchun BIOSga XMP xotira modul(lar)idagi SPD ma'lumotlarini o'qishga imkon beradi.
  • Disabled
    Ushbu funksiyani o'chiradi. (Standart)
  • Profile1
    1-profil sozlamalaridan foydalanadi.
  • Profile2^{(Izoh 2)}
    2-profil sozlamalaridan foydalanadi.
• System Memory Multiplier
  Tizim xotira ko'paytirgichini o'rnatishga imkon beradi. Auto (Avtomatik) xotira ko'paytirgichini xotira SPD ma'lumotlariga muvofiq o'rnatadi. (Standart: Auto)
• Memory Ref Clock
  Xotira ma'lumotnoma taktini qo'lda sozlashga imkon beradi. (Standart: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Izoh 2)}
  Enabled (Yoqilgan) Qclk-ga toq chastotada ishlashga imkon beradi. (Standart: Auto)
• Gear Mode ^{(Izoh 2)}
  Maksimal OC chastotasi potentsialini yaxshilashga imkon beradi. (Standart: Auto)

Xotiraning ilg'or sozlamalari

• Memory Multiplier Tweaker
  Xotirani avtomatik sozlashning turli darajalarini ta'minlaydi. (Standart: Auto)
• Channel Interleaving
  Xotira kanallarini almashishni yoqadi yoki o'chiradi. Enabled (Yoqilgan) tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli kanallariga bir vaqtning o'zida kirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Rank Interleaving
  Xotira darajalarini almashishni yoqadi yoki o'chiradi. Enabled (Yoqilgan) tizimga xotira unumdorligi va barqarorligini oshirish uchun xotiraning turli darajalariga bir vaqtning o'zida kirishga imkon beradi. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Auto)
• Memory Boot Mode
  Xotirani aniqlash va o'qitish usullarini taqdim etadi.
  • Auto
    BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart)
  • Normal
    BIOS avtomatik ravishda xotirani o'rgatadi. E'tibor bering, agar tizim beqaror yoki yuklanmaydigan bo'lib qolsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash haqida "Uskuna o'rnatish" bobidagi batareya/CMOS tozalash jumperlarining kirish qismiga qarang.)
  • Enable Fast Boot
    Tezroq xotira yuklanishi uchun ba'zi maxsus mezonlarda xotirani aniqlash va o'rgatishni o'tkazib yuboring.
  • Disable Fast Boot
    Har bir yuklashda xotirani aniqlang va o'rgating.
• Realtime Memory Timing
  BIOS bosqichidan keyin xotira vaqtlarini nozik sozlashga imkon beradi. (Standart: Auto)
• Memory Enhancement Settings
  Bir nechta xotira unumdorligini oshirish sozlamalarini taqdim etadi: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density va DDR-4500+. (Standart: Auto)
• Memory Channel Detection Message
  Xotira optimal xotira kanaliga o'rnatilmaganda ogohlantirish xabarini ko'rsatish yoki ko'rsatmaslikni aniqlashga imkon beradi. (Standart: Enabled)
• SPD Info
  O'rnatilgan xotira haqida ma'lumotni ko'rsatadi.

Memory Channels Timings (Xotira Kanallari Vaqtlari)

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Ushbu bo'limlar xotira vaqt sozlamalarini ta'minlaydi. Eslatma: Xotira vaqtlariga o'zgartirish kiritgandan so'ng tizimingiz beqaror bo'lib qolishi yoki yuklanmay qolishi mumkin. Agar bu sodir bo'lsa, optimallashtirilgan sukut bo'yicha sozlamalarni yuklab yoki CMOS qiymatlarini tozalash orqali platani sukut bo'yicha qiymatlarga qaytaring.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
  Ushbu elementlar CPU Vcore va xotira kuchlanishlarini sozlashga imkon beradi.

Advanced Voltage Settings (Kuchlanishning Ilg'or Sozlamalari)

Ushbu pastki menyu yuk chizig'ini kalibrlash darajasini, ortiqcha kuchlanishdan himoya qilish darajasini va haddan tashqari oqimdan himoya qilish darajasini sozlashga imkon beradi.

(Izoh 1) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud. Intel® CPU-larining noyob xususiyatlari haqida ko'proq ma'lumot olish uchun Intel veb-saytiga tashrif buyuring.
(Izoh 2) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessor va xotira modulini o'rnatganingizda mavjud.

Sozlamalar

Platform Quvvati

• Platform Power Management
  Active State Power Management (ASPM) funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• PEG ASPM
  CPU PEG shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform Quvvatini Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
• PCH ASPM
  Chipsetning PCI Express shinasiga ulangan qurilma uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform Quvvatini Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
• DMI ASPM
  DMI aloqasining CPU tomoni va Chipset tomoni uchun ASPM rejimini sozlash imkonini beradi. Bu element faqat Platform Power Management (Platform Quvvatini Boshqarish) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin. (Standart: O'chirilgan)
• ErP
  Tizimning S5 (o'chirish) holatida eng kam quvvat sarflashiga ruxsat berish yoki bermasligini aniqlaydi. (Standart: O'chirilgan)
  Eslatma: Agar ushbu element Enabled (Yoqilgan) ga o'rnatilgan bo'lsa, Resume by Alarm (Signal bilan davom etish) funksiyasi mavjud bo'lmaydi.
• Soft-Off by PWR-BTTN
  Quvvat tugmasi yordamida kompyuterni MS-DOS rejimida o'chirish usulini sozlaydi.
  • Instant-Off
    Quvvat tugmasini bosing va tizim darhol o'chadi. (Standart)
  • Delay 4 Sec.
    Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kamroq bosilsa, tizim kutish rejimiga o'tadi.
• Resume by Alarm
  Tizimni kerakli vaqtda yoqish yoki yoqmasligini aniqlaydi. (Standart: O'chirilgan)
  Agar yoqilgan bo'lsa, sanani va vaqtni quyidagicha o'rnating:
  • Wake up day: Tizimni har kuni ma'lum bir vaqtda yoki oyning ma'lum bir kunida yoqing.
  • Wake up hour/minute/second: Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating.

Eslatma: Ushbu funktsiyadan foydalanganda, operatsion tizimdan etarli bo'lmagan o'chirish yoki AC quvvatini olib tashlashdan saqlaning, aks holda sozlamalar samarali bo'lmasligi mumkin.

• Power Loading
  Dummy yukni yoqadi yoki o'chiradi. Quvvat manbai past yukda bo'lganda, o'zini himoya qilish faollashib, uning o'chishiga yoki ishdan chiqishiga olib keladi. Agar shunday bo'lsa, iltimos, Enabled (Yoqilgan) ga o'rnating. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avto)
• RC6 (Render Standby)
  Quvvat sarfini kamaytirish uchun bortdagi grafikaga kutish rejimiga kirishga ruxsat berish yoki bermasligini aniqlash imkonini beradi. (Standart: Yoqilgan)
• AC BACK
  AC quvvati yo'qolganidan keyin tizimning holatini aniqlaydi.
  • Memory
    AC quvvati qaytgandan so'ng tizim o'zining oxirgi ma'lum uyg'oq holatiga qaytadi.
  • Always On
    AC quvvati qaytgandan so'ng tizim yoqiladi.
  • Always Off
    AC quvvati qaytgandan so'ng tizim o'chirilgan holda qoladi. (Standart)

IO Portlari

• Initial Display Output
  O'rnatilgan PCI Express grafik kartasi yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.
  • IGFX ^(Eslatma)
    Bortdagi grafikani birinchi displey sifatida o'rnatadi.
  • PCIe 1 Slot
    PCIEX16 uyasidagi grafik kartani birinchi displey sifatida o'rnatadi. (Standart)

Bu element faqat CSM Support (CSM Qo'llab-quvvatlash) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.

• Internal Graphics
  Bortdagi grafik funksiyasini yoqadi yoki o'chiradi. (Standart: Avto)
• DVMT Pre-Allocated
  Bortdagi grafik xotira hajmini o'rnatish imkonini beradi. (Standart: 64M)
• DVMT Total Gfx Mem
  Bortdagi grafiklarning DVMT xotira hajmini ajratish imkonini beradi. Variantlar: 128M, 256M, MAX. (Standart: 256M)
• Aperture Size
  Grafik kartaga ajratilishi mumkin bo'lgan tizim xotirasining maksimal miqdorini o'rnatish imkonini beradi. Variantlar: 128MB, 256MB, 512MB, 1024MB va 2048MB. (Standart: 256MB)
• OnBoard LAN Controller
  Bortdagi LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar bortdagi LANdan foydalanish o'rniga uchinchi tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.
• Audio Controller
  Bortdagi audio funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
  Agar bortdagi audiodan foydalanish o'rniga uchinchi tomon qo'shimcha audio kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.
• Above 4G Decoding
  64-bitli qurilmalarga 4 GB dan yuqori manzil maydonida dekodlash imkonini beradi yoki o'chiradi (faqat tizimingiz 64-bitli PCI dekodlashni qo'llab-quvvatlasa). Agar bir nechta ilg'or grafik kartalari o'rnatilgan bo'lsa va ularning drayverlari operatsion tizimga kirayotganda ishga tushirilmasa (cheklangan 4 GB xotira manzil maydoni tufayli) Enabled (Yoqilgan) ga o'rnating. (Standart: O'chirilgan)
• IOAPIC 24-119 Entries
  Ushbu funksiyani yoqadi yoki o'chiradi. (Standart: Yoqilgan)

(Eslatma) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

USB Konfiguratsiyasi

• Legacy USB Support
  MS-DOSda USB klaviatura/sichqonchadan foydalanishga imkon beradi. (Standart: Yoqilgan)
• XHCI Hand-off
  XHCI Hand-offni qo'llab-quvvatlamaydigan operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: Yoqilgan)
• USB Mass Storage Driver Support
  USB xotira qurilmalarini qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• Mass Storage Devices
  Ulangan USB ommaviy xotira qurilmalari ro'yxatini ko'rsatadi. Bu element faqat USB xotira qurilmasi o'rnatilganda paydo bo'ladi.

ƒTarmoq Stack Konfiguratsiyasi

• Network Stack
  Windows Deployment Services serveridan OSni o'rnatish kabi GPT formatidagi OSni o'rnatish uchun tarmoqdan yuklashni o'chiradi yoki yoqadi. (Standart: O'chirilgan)
• IPv4 PXE Support
  IPv4 PXE Supportni yoqadi yoki o'chiradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin.
• IPv4 HTTP Support
  IPv4 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin.
• IPv6 PXE Support
  IPv6 PXE Supportni yoqadi yoki o'chiradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin.
• IPv6 HTTP Support
  IPv6 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin.
• PXE boot wait time
  PXE yuklashini bekor qilish uchun <Esc> ni bosishdan oldin qancha vaqt kutish kerakligini sozlash imkonini beradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin. (Standart: 0)
• Media detect count
  Media mavjudligini necha marta tekshirishni o'rnatish imkonini beradi. Bu element faqat Network Stack (Tarmoq Stack) yoqilganda sozlanishi mumkin. (Standart: 1)

NVMe Konfiguratsiyasi

O'rnatilgan bo'lsa, M.2 NVME PCIe SSD haqida ma'lumotni ko'rsatadi.

SATA va RST Konfiguratsiyasi

• SATA Controller(s)
  Integratsiyalashgan SATA kontrollerlarini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• SATA Mode Selection
  Chipsetga o'rnatilgan SATA kontrollerlari uchun Optane-ni yoqadi yoki o'chiradi yoki SATA kontrollerlarini AHCI rejimiga sozlaydi.
  • Intel RST Premium With Intel Optane System Acceleration
    SATA kontrolleri uchun Optane-ni yoqadi.
  • AHCI
    SATA kontrollerlarini AHCI rejimiga sozlaydi. Advanced Host Controller Interface (AHCI) - bu xotira drayveriga Native Command Queuing va issiq ulash kabi ilg'or Serial ATA funksiyalarini yoqish imkonini beruvchi interfeys spetsifikatsiyasi. (Standart)
• Aggressive LPM Support
  Chipset SATA kontrollerlari uchun quvvatni tejash funksiyasi, ALPM (Aggressive Link Power Management) ni yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Port 2/3/4/5
  Har bir SATA portini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• SATA Port 2/3/4/5 DevSlp
  Ulangan SATA qurilmasiga uyqu rejimiga o'tishga ruxsat berish yoki bermasligini aniqlash imkonini beradi. (Standart: O'chirilgan)
• Hot plug
  Har bir SATA porti uchun issiq ulash imkoniyatini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Configured as eSATA
  Tashqi SATA qurilmalarini qo'llab-quvvatlashni yoqadi yoki o'chiradi.

Intel(R) Ethernet Controller

Ushbu kichik menyu LAN konfiguratsiyasi va tegishli konfiguratsiya variantlari haqida ma'lumot beradi.

ƒBoshqalar

• LEDs in System Power On State
  Tizim yoqilganda anakart LED yoritilishini yoqish yoki o'chirish imkonini beradi.
  • Off
    Tizim yoqilganda tanlangan yoritish rejimini o'chiradi.
  • On
    Tizim yoqilganda tanlangan yoritish rejimini yoqadi. (Standart)
• LEDs in Sleep, Hibernation, and Soft Off States
  Tizim S3/S4/S5 holatida anakart LEDlarining yoritish rejimini o'rnatish imkonini beradi.
  Bu element LEDs in System Power On State (Tizim Quvvati Yoqilgan Holatidagi LEDlar) On (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.
  • Off
    Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini o'chiradi. (Standart)
  • On
    Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini yoqadi.
• Intel Platform Trust Technology (PTT)
  Intel^® PTT texnologiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• 3DMark01 Enhancement
  Ba'zi eski benchmark ko'rsatkichlarini yaxshilash yoki yo'qligini aniqlash imkonini beradi. (Standart: O'chirilgan)
• CPU PCIe Link Speed
  CPU tomonidan boshqariladigan PCI Express uyalarining ishlash rejimini Gen 1, Gen 2, Gen 3 yoki Gen 4 ^(Eslatma) ga o'rnatish imkonini beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avto)
• PCH PCIe Link Speed
  Chipset tomonidan boshqariladigan PCI Express uyalarining ishlash rejimini Gen 1, Gen 2 yoki Gen 3 ga o'rnatish imkonini beradi. Haqiqiy ishlash rejimi har bir uyasining apparat spetsifikatsiyasiga bog'liq. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avto)
• VT-d
  To'g'ridan-to'g'ri I/O uchun Intel^® Virtualizatsiya texnologiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)

Ishonchli Hisoblash

Trusted Platform Module (TPM) ni yoqadi yoki o'chiradi.

ƒKompyuterning Sog'lik Holati

• Reset Case Open Status
  • Disabled
    Oldingi shassi buzilishi holati yozuvini saqlaydi yoki o'chiradi. (Standart)
  • Enabled
    Oldingi shassi buzilishi holati yozuvini o'chiradi va keyingi yuklashda Case Open (Korpus Ochiq) maydoni "No" (Yo'q) ni ko'rsatadi.
• Case Open
  Anakart CI sarlavhasiga ulangan shassi buzilishini aniqlash qurilmasining aniqlash holatini ko'rsatadi. Agar tizim shassisining qopqog'i olib tashlansa, bu maydon "Yes" (Ha) ni ko'rsatadi, aks holda "No" (Yo'q) ni ko'rsatadi. Shassi buzilishi holati yozuvini o'chirish uchun Reset Case Open Status (Korpus Ochiq Holatini Qayta Tiklash) ni Enabled (Yoqilgan) ga o'rnating, sozlamalarni CMOSga saqlang va keyin tizimingizni qayta ishga tushiring.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Joriy tizim kuchlanishlarini ko'rsatadi.

(Eslatma) Bu element faqat ushbu funksiyani qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

Tizim Haqida Ma'lumot

Ushbu bo'limda anakart modeli va BIOS versiyasi haqida ma'lumot berilgan. Shuningdek, siz BIOS tomonidan ishlatiladigan standart tilni tanlashingiz va tizim vaqtini qo'lda sozlashingiz mumkin.

• Access Level
  Ishlatilgan parol himoyasi turiga qarab joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart Administrator sifatida ko'rsatiladi.) Administrator darajasi BIOSning barcha sozlamalariga o'zgartirish kiritishga imkon beradi; User darajasi faqat BIOSning ba'zi sozlamalariga o'zgartirish kiritishga imkon beradi, lekin hammasiga emas.
• System Language
  BIOS tomonidan ishlatiladigan standart tilni tanlaydi.
• System Date
  Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.
• System Time
  Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 1 p.m. 13:00:00. Soat, Daqiqa va Soniya maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.

Ulangan Qurilmalar Haqida Ma'lumot

O'rnatilgan bo'lsa, PCI Express va M.2 qurilmalari haqida ma'lumotni ko'rsatadi.

Q-Flash

BIOSni yangilash yoki joriy BIOS konfiguratsiyasini zaxiralash uchun Q-Flash yordam dasturiga kirish imkonini beradi.

Boot

• Bootup NumLock State
  POSTdan keyin klaviaturaning raqamli klavish panelida Numlock funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
• CFG Lock
  MSR 0xE2 funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)
• Security Option
  Tizim har safar yuklanganda yoki faqat BIOS sozlamalariga kirganingizda parol talab qilinishini belgilaydi. Ushbu elementni sozlaganingizdan so'ng, Administrator paroli/Foydalanuvchi paroli elementi ostida parol(lar)ni o'rnating.
  • Setup
    Parol faqat BIOS sozlash dasturiga kirish uchun talab qilinadi.
  • System
    Parol tizimni yuklash va BIOS sozlash dasturiga kirish uchun talab qilinadi. (Standart)
• Full Screen LOGO Show
  Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlash imkonini beradi. Disabled (O'chirilgan) tizim ishga tushganda GIGABYTE logotipini o'tkazib yuboradi. (Standart: Yoqilgan)
• Boot Option Priorities
  Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. GPT formatini qo'llab-quvvatlaydigan olinadigan saqlash qurilmalari yuklash qurilmasi ro'yxatida "UEFI:" satri bilan boshlanadi. GPT qismlarga ajratishni qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" satri bilan boshlangan qurilmani tanlang.
  Yoki Windows 10 64-bit kabi GPT qismlarga ajratishni qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 10 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" satri bilan boshlangan optik diskni tanlang.
• Fast Boot
  OT yuklash jarayonini qisqartirish uchun tez yuklashni yoqadi yoki o'chiradi. Ultra Fast (O'ta tez) eng tez yuklash tezligini ta'minlaydi. (Standart: O'chirilgan)
• SATA Support
  • Last Boot SATA Devices Only
    Oldingi yuklash drayveridan tashqari, barcha SATA qurilmalari OT yuklash jarayoni tugallangunga qadar o'chiriladi. (Standart)
  • All SATA Devices
    Barcha SATA qurilmalari operatsion tizimda va POST vaqtida ishlaydi.

Bu element faqat Fast Boot (Tez yuklash) Enabled (Yoqilgan) yoki Ultra Fast (O'ta tez) ga o'rnatilganda sozlanishi mumkin.

• VGA Support
  Yuklanadigan operatsion tizim turini tanlash imkonini beradi.
  • Auto
    Faqat eski variant ROMni yoqadi.
  • EFI Driver
    EFI variant ROMni yoqadi. (Standart)

Bu element faqat Fast Boot (Tez yuklash) Enabled (Yoqilgan) yoki Ultra Fast (O'ta tez) ga o'rnatilganda sozlanishi mumkin.

• USB Support
  • Disable Link
    Barcha USB qurilmalari OT yuklash jarayoni tugallangunga qadar o'chiriladi.
  • Full Initial
    Barcha USB qurilmalari operatsion tizimda va POST vaqtida ishlaydi. (Standart)
  • Partial Initial
    USB qurilmalarining bir qismi OT yuklash jarayoni tugallangunga qadar o'chiriladi.

Bu element faqat Fast Boot (Tez yuklash) Enabled (Yoqilgan) yoki Ultra Fast (O'ta tez) ga o'rnatilganda sozlanishi mumkin. Bu funksiya Fast Boot (Tez yuklash) Ultra Fast (O'ta tez) ga o'rnatilganda o'chiriladi.

• NetWork Stack Driver Support
  • Disable Link
    Tarmoqdan yuklashni o'chiradi. (Standart)
  • Enabled
    Tarmoqdan yuklashni yoqadi.

Bu element faqat Fast Boot (Tez yuklash) Enabled (Yoqilgan) yoki Ultra Fast (O'ta tez) ga o'rnatilganda sozlanishi mumkin.

• Next Boot After AC Power Loss
  • Normal Boot
    AC quvvati qaytganda normal yuklashni yoqadi. (Standart)
  • Fast Boot
    AC quvvati qaytganda Tez yuklash sozlamalarini saqlaydi.

Bu element faqat Fast Boot (Tez yuklash) Enabled (Yoqilgan) yoki Ultra Fast (O'ta tez) ga o'rnatilganda sozlanishi mumkin.

• Mouse Speed
  Sichqoncha kursorining harakat tezligini o'rnatish imkonini beradi. (Standart: 1 X)
• Windows 10 Features
  O'rnatiladigan operatsion tizimni tanlash imkonini beradi. (Standart: Windows 10)
• CSM Support
  Eski kompyuter yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Moslikni qo'llab-quvvatlash moduli) ni yoqadi yoki o'chiradi.
  • Disabled
    UEFI CSMni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi. (Standart)
  • Enabled
    UEFI CSMni yoqadi.
• LAN PXE Boot Option ROM
  LAN kontrolleri uchun eski variant ROMni yoqish yoki yo'qligini tanlash imkonini beradi. (Standart: O'chirilgan) Bu element faqat CSM Support (CSMni qo'llab-quvvatlash) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.
• Storage Boot Option Control
  Saqlash qurilmasi kontrolleri uchun UEFI yoki eski variant ROMni yoqish yoki yo'qligini tanlash imkonini beradi.
  • Do not launch
    Variant ROMni o'chiradi.
  • UEFI
    Faqat UEFI variant ROMni yoqadi.
  • Legacy
    Faqat eski variant ROMni yoqadi. (Standart)

Bu element faqat CSM Support (CSMni qo'llab-quvvatlash) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.

• Other PCI devices
  LAN, saqlash qurilmasi va grafik kontrollerlardan tashqari PCI qurilmasi kontrolleri uchun UEFI yoki Eski variant ROMni yoqish yoki yo'qligini tanlash imkonini beradi.
  • Do not launch
    Variant ROMni o'chiradi.
  • UEFI
    Faqat UEFI variant ROMni yoqadi. (Standart)
  • Legacy
    Faqat eski variant ROMni yoqadi.

Bu element faqat CSM Support (CSMni qo'llab-quvvatlash) Enabled (Yoqilgan) ga o'rnatilganda sozlanishi mumkin.

• Administrator Password
  Administrator parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlashingiz so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Administrator parolini (yoki foydalanuvchi parolini) tizim ishga tushirilganda va BIOS sozlamalariga kirganda kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli barcha BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi.
• User Password
  Foydalanuvchi parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlashingiz so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Administrator parolini (yoki foydalanuvchi parolini) tizim ishga tushirilganda va BIOS sozlamalariga kirganda kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat ma'lum BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.
  Parolni bekor qilish uchun parol elementida <Enter> tugmasini bosing va parolni so'raganda, avval to'g'risini kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> tugmasini bosing. Tasdiqlash so'ralganda <Enter> tugmasini yana bosing.
  ESLATMA: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnatganingizga ishonch hosil qiling.

ƒXavfsiz yuklash

Xavfsiz yuklashni yoqish yoki o'chirish va tegishli sozlamalarni sozlash imkonini beradi. Bu element faqat CSM Support (CSMni qo'llab-quvvatlash) Disabled (O'chirilgan) ga o'rnatilganda sozlanishi mumkin.

• Preferred Operating Mode
  BIOS sozlamalariga kirgandan so'ng Easy (Oson) rejimiga yoki Advanced (Ilg'or) rejimiga kirishni tanlash imkonini beradi. Auto (Avtomatik) oxirgi marta bo'lgan BIOS rejimiga kiradi. (Standart: Avtomatik)

Saqlash va Chiqish

• Save & Exit Setup
  Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu CMOSga o'zgartirishlarni saqlaydi va BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.
• Exit Without Saving
  Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu BIOS sozlashda CMOSga kiritilgan o'zgartirishlarni saqlamasdan BIOS sozlashdan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.
• Load Optimized Defaults
  Optimal BIOS standart sozlamalarini yuklash uchun ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan standartlarni yuklang.
• Boot Override
  Darhol yuklash uchun qurilmani tanlash imkonini beradi. Tanlagan qurilmangizda <Enter> tugmasini bosing va tasdiqlash uchun Yes (Ha) ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va ushbu qurilmadan yuklanadi.
• Save Profiles
  Bu funksiya joriy BIOS sozlamalarini profilga saqlash imkonini beradi. Siz 8 tagacha profil yaratishingiz va Setup Profile 1~ Setup Profile 8 sifatida saqlashingiz mumkin. Tugatish uchun <Enter> tugmasini bosing. Yoki profilni saqlash qurilmangizga saqlash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-dagi faylni tanlang) ni tanlashingiz mumkin.
• Load Profiles
  Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta sozlash tashvishlarisiz, oldin yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funksiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang va so'ng tugatish uchun <Enter> tugmasini bosing. Saqlash qurilmangizdan oldin yaratilgan profilni kiritish yoki BIOS tomonidan avtomatik ravishda yaratilgan profilni yuklash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-dagi faylni tanlang) ni tanlashingiz mumkin, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga qaytarish (oxirgi ma'lum yaxshi yozuv).

Intel^® Optane^™ xotirasini va xotirani boshqarishni o'rnatish

Qadamlar:

1. Operatsion tizimga kirgandan so'ng, anakart drayver diskini optik drayverga joylashtiring. Xpress Install ekranida Intel^® Rapid Storage Technology ni tanlang va o'rnatishni yakunlash uchun ekrandagi ko'rsatmalarga amal qiling. Tugallangandan so'ng, tizimni qayta ishga tushiring.
2. Anakart drayverlarini o'rnatganingizdan so'ng, Internet aloqangiz to'g'ri ishlashiga ishonch hosil qiling. Tizim Intel^® dasturini avtomatik ravishda o'rnatadi. Drayver o'rnatilgandan so'ng tizimni qayta ishga tushiring.

Intel^® Optane^™ xotirasini yoqish

1. Tizim talablari
   1. Intel® Optane™ xotirasi.
   2. Optane™ xotirasi kamida 16 GB hajmga ega bo'lishi kerak va u tezlashtiriladigan qattiq disk/SSD dan teng yoki kichikroq hajmga ega bo'lishi kerak.
   3. Optane™ xotirasi mavjud RAID massivini tezlashtirish uchun ishlatilishi mumkin emas; tezlashtirilgan qattiq disk/SSD RAID massiviga kiritilishi mumkin emas.
   4. Tezlashtiriladigan qattiq disk/SSD SATA qattiq disk yoki M.2 SATA SSD bo'lishi kerak.
   5. Tezlashtiriladigan qattiq disk/SSD tizim diski yoki ma'lumotlar diski bo'lishi mumkin. Tizim diski GPT formatida bo'lishi va unga Windows 10 64-bit (yoki undan keyingi versiya) o'rnatilgan bo'lishi kerak. Ma'lumotlar diski ham GPT formatida bo'lishi kerak.
   6. Anakart drayver diski.
   7. SATA kontrolleri Intel Optane System Acceleration rejimi bilan Intel RST Premiumda o'rnatilishi kerak.
2. O'rnatish bo'yicha ko'rsatmalar
   1. Settings\IO Ports\SATA And RST Configuration ga o'ting va RST Control PCIe Storage Devices Manual ga o'rnatilganligiga ishonch hosil qiling. So'ngra, Optane™ xotirasini qaysi M.2 ulagichga o'rnatganingizga qarab, mos keladigan PCIe Storage Dev on Port XX elementini RST Controlled ga o'rnating.
   2. Operatsion tizimga qayta kirgandan so'ng, Boshlash menyusidan Intel® Optane™ Memory and Storage Management ilovasini ishga tushiring. Agar siz bir nechta Optane™ xotirasini o'rnatsangiz, iltimos, qaysi biridan foydalanmoqchi ekanligingizni tanlang. Keyin qaysi diskni tezlashtirishni tanlang. Enable Intel® Optane™ Memory (Intel® Optane™ xotirasini yoqish) ni bosing. Optane™ xotirasidagi barcha ma'lumotlar o'chiriladi. Davom etishdan oldin ma'lumotlarni zaxiralashga ishonch hosil qiling. Davom etish uchun ekrandagi ko'rsatmalarga amal qiling. Tugallangandan so'ng, tizimni qayta ishga tushiring.
   3. Boshlash menyusidan Intel® Optane™ Memory and Storage Management ilovasini ishga tushiring va Intel® Optane™ xotirasi yoqilganligiga ishonch hosil qiling.
   4. Agar siz tizim diskini tezlashtirmoqchi bo'lsangiz, Intel® Optane™ Memory Pinning funksiyasidan foydalanib, tezlashtirish uchun muayyan papkalarni, fayllarni yoki ilovalarni tanlashingiz mumkin. (Foydalanilgan Optane ™ xotirasi kamida 32 GB hajmga ega bo'lishi kerak.)

• Optane™ xotirasi M.2 PCIe SSD ni tezlashtirish uchun ishlatilishi mumkin emas.
• Agar bir nechta Optane™ xotirasi o'rnatilgan bo'lsa, siz ulardan faqat bittasini SATA-ga asoslangan yuklash diskini tezlashtirish uchun tanlashingiz mumkin. Qolganlari faqat ma'lumotlar disklari sifatida ishlatilishi mumkin.
• Optane™ xotirasini to'satdan olib tashlamang. Bu operatsion tizimning to'g'ri ishlashini to'xtatishiga olib keladi.
• Agar siz Optane™ xotirasini o'zgartirmoqchi/olib tashlamoqchi bo'lsangiz, avval uni Intel® Optane™ Memory and Storage Management ilovasi yordamida o'chirib qo'yishingiz kerak.
• Optane™ xotirasini yoqqandan so'ng, BIOS bilan bog'liq sozlamalar BIOS yangilanishidan keyin ham qoladi.

Intel^® Optane^™ xotirasini yoqish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Drayverlarni o'rnatish

• Drayverlarni o'rnatishdan oldin, avval operatsion tizimni o'rnating.
• Operatsion tizimni o'rnatgandan so'ng, anakart drayver diskini optik drayverga joylashtiring. Ekraningizning yuqori o'ng burchagidagi "Tap to choose what happens with this disc" (Ushbu disk bilan nima sodir bo'lishini tanlash uchun bosing) xabarini bosing va "Run Run.exe" (Run.exe (Ishga tushirish) ni ishga tushirish) ni tanlang. (Yoki Mening Kompyuterimga o'ting, optik drayverni ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etilgan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install (Xpress o'rnatish) tugmasini bosishingiz mumkin va "Xpress Install" tanlangan barcha drayverlarni o'rnatadi. Yoki kerakli drayverlarni individual ravishda o'rnatish uchun strelka belgisini bosing.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan qo'llab-quvvatlash (Savdo/Marketing): https://esupport.gigabyte.com
Veb-manzil (Inglizcha): https://www.gigabyte.com
Veb-manzil (Xitoycha): https://www.gigabyte.com/tw

GIGABYTE eSupport
Texnik yoki texnik bo'lmagan (Savdo/Marketing) savolni yuborish uchun quyidagi havola orqali o'ting: https://esupport.gigabyte.com

Manbalar

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE B560I AORUS PRO AX - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
