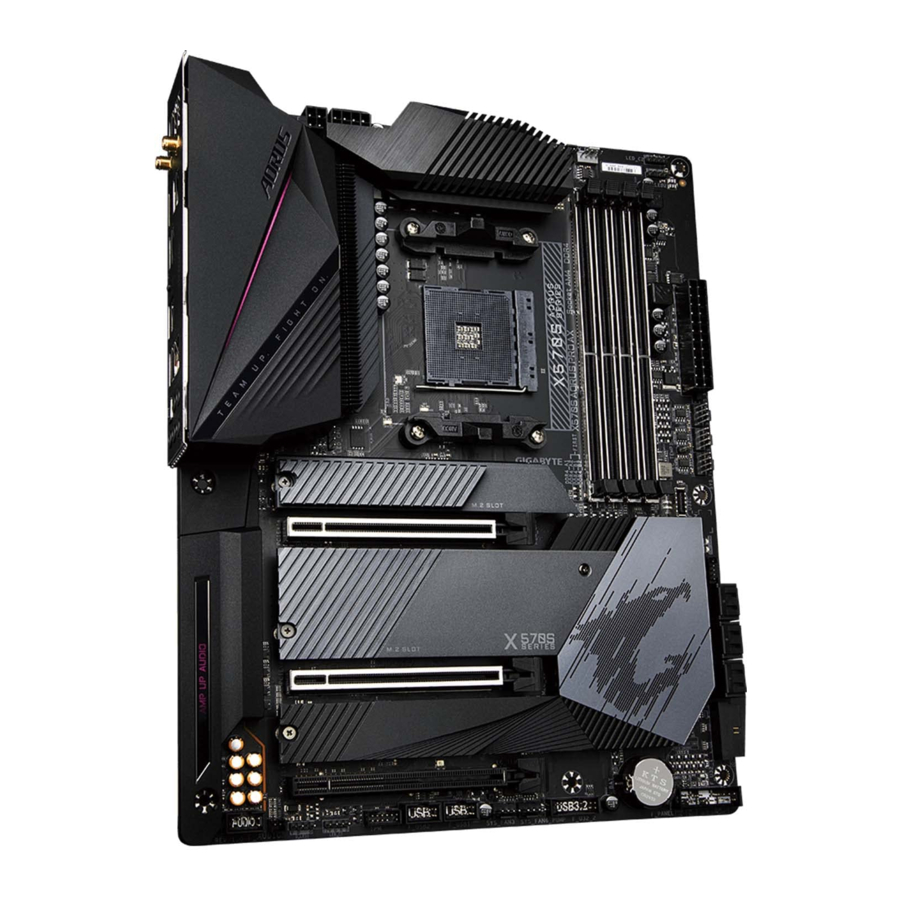

GIGABYTE X570S AORUS PRO AX - Ona plata qo'llanmasi

Ona platangiz reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda ona plata reviziyasini tekshiring.

Misol:

Ona plata joylashuvi

Qutidagi tarkib

• X570S AORUS PRO AX ona plata
• Foydalanuvchi qo'llanmasi
• Tez o'rnatish bo'yicha qo'llanma
• Bitta RGB LED strip uzaytirish kabeli
• Bitta antenna
• To'rtta SATA kabeli
• Bitta G ulagichi
• M.2 vintlari

Ona plata blok sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi amallarni bajaring:

• O'rnatishdan oldin, shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin, dileringiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tekshirish uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, o'zgaruvchan tokni o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda hech qanday metall simlar yoki ulagichlarga tegmaslikdan saqlaning.
• Ona plata, protsessor yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzukini taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin, uni antistatik yostiq ustiga yoki elektrostatik ekranlangan konteyner ichiga joylashtiring.
• Ona platadan elektr ta'minoti kabelini ulashdan yoki uzishdan oldin, elektr ta'minoti o'chirilganligiga ishonch hosil qiling.
• Tokni yoqishdan oldin, elektr ta'minoti kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarning ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnikiga murojaat qiling.
• Agar siz adapter, uzaytirgich yoki elektr tarmoqli filtrdan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashishni ta'minlang.

Mahsulot xususiyatlari

CPU	MD Socket AM4, quyidagilarni qo'llab-quvvatlaydi: AMD Ryzen ™ 5000 Series Processors/ AMD Ryzen ™ 5000 G-Series Processors/ AMD Ryzen ™ 4000 G-Series Processors/ AMD Ryzen ™ 3000 Series Processors/ AMD Ryzen ™ 3000 G-Series Processors/ AMD Ryzen ™ 2000 Series Processors/ AMD Ryzen ™ 2000 G-Series Processors (Eng yangi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
Chipset	AMD X570
Xotira	AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series Processors: DDR4 3200/2933/2667/2400/2133 MHz xotira modullarini qo'llab-quvvatlash AMD Ryzen ™ 3000 G-Series/2000 Series/2000 G-Series Processors: SDDR4 2933/2667/2400/2133 MHz xotira modullarini qo'llab-quvvatlash 128 GB gacha (32 GB single DIMM sig'imi) tizim xotirasini qo'llab-quvvatlaydigan 4 x DDR4 DIMM uyalari Ikki kanalli xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (Eng yangi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
O'rnatilgan grafika (Eslatma 1)	Integratsiyalashgan grafik protsessor: Maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlaydigan 1 x HDMI porti * HDMI 2.1 versiyasi, HDCP 2.3 va HDR uchun yordam. Maksimal umumiy xotira 16 GB
Audio	Realtek ® ALC1220-VB Audio CODEC * Orqa panelning chiziqli chiqish uyasi DSD audioni qo'llab-quvvatlaydi. DTS:X ® Ultra uchun yordam Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanal S/PDIF chiqishini qo'llab-quvvatlash
LAN	Intel ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Simsiz aloqa moduli	Intel ® Wi-Fi 6 AX200 (PCB rev. 1.0 uchun) WIFI a, b, g, n, ac, ax, 2,4/5 GHz Dual-Band-ni qo'llab-quvvatlaydi BLUETOOTH 5.2 11ax 160MHz simsiz standartini va 2,4 Gbps gacha bo'lgan ma'lumotlar tezligini qo'llab-quvvatlash AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.1 uchun) WIFI a, b, g, n, ac, ax, 2,4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi BLUETOOTH 5.2 11ax 80MHz simsiz standartini va 1,2 Gbps gacha bo'lgan ma'lumotlar tezligini qo'llab-quvvatlash (Haqiqiy ma'lumotlar tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.)
Kengaytirish uyalari	CPU-ga o'rnatilgan 1 x PCI Express x16 uyasi (PCIEX16): AMD Ryzen ™ 5000 Series/3000 Series Processors PCIe 4.0 x16 rejimini qo'llab-quvvatlaydi AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors PCIe 3.0 x16 rejimini qo'llab-quvvatlaydi AMD Ryzen ™ 3000 G-Series/2000 G-Series Processors PCIe 3.0 x8 rejimini qo'llab-quvvatlaydi CPU-ga o'rnatilgan 1 x PCI Express x16 uyasi (PCIEX8): AMD Ryzen ™ 5000 Series/3000 Series Processors PCIe 4.0 x8 rejimini qo'llab-quvvatlaydi AMD Ryzen ™ 5000 G-Series/4000 G-Series/2000 Series Processors PCIe 3.0 x8 rejimini qo'llab-quvvatlaydi AMD Ryzen ™ 3000 G-Series/2000 G-Series Processors bu uyani qo'llab-quvvatlamaydi * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatilishi kerak bo'lsa, uni PCIEX16 uyasiga o'rnatganingizga ishonch hosil qiling. * PCIEX8 uyasi PCIEX16 uyasi bilan tarmoqli kengligini baham ko'radi. PCIEX8 uyasi to'ldirilganda, PCIEX16 uyasi x8 rejimigacha ishlaydi. Chipsetga o'rnatilgan 1 x PCI Express x16 uyasi (PCIEX4): PCIe 4.0 (Eslatma 2) /3.0 x4 rejimini qo'llab-quvvatlash
Multi-Graphics Technology (Eslatma 3)	AMD Quad-GPU CrossFire ™ va 2-Way AMD CrossFire ™ texnologiyalarini qo'llab-quvvatlash
Saqlash interfeysi	CPU-ga o'rnatilgan 1 x M.2 ulagichi (M2A_CPU), Socket 3-ni qo'llab-quvvatlaydi, M kaliti, 2242/2280/22110 turi SSD-lar: AMD Ryzen ™ 5000-Series/3000 Series Processors SATA va PCIe 4.0 x4/x2 SSD-larni qo'llab-quvvatlaydi AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 Series/ 2000 G-Series Processors SATA va PCIe 3.0 x4/x2 SSD-larni qo'llab-quvvatlaydi Chipsetga o'rnatilgan 1 x M.2 ulagichi (M2B_SB), Socket 3-ni qo'llab-quvvatlaydi, M kaliti, 2242/2280/22110 turi SSD-lar: PCIe 4.0 (Eslatma 2) /3.0 x4/x2 SSD-larni qo'llab-quvvatlash Chipsetga o'rnatilgan 1 x M.2 ulagichi (M2C_SB), Socket 3-ni qo'llab-quvvatlaydi, M kaliti, 2242/2280/22110 turi SSD-lar: SATA va PCIe 4.0 (Eslatma 2) /3.0 x4/x2 SSD-larni qo'llab-quvvatlash Chipsetga o'rnatilgan 6 x SATA 6Gb/s ulagichlari: RAID 0, RAID 1 va RAID 10 uchun yordam * M.2 va SATA ulagichlarini o'rnatish bo'yicha ogohlantirishlar uchun "Ichki ulagichlar" ga qarang.
USB	CPU: Orqa paneldagi 1 x USB 3.2 Gen 2 Type-A porti (qizil) Orqa paneldagi 3 x USB 3.2 Gen 1 portlari Chipset+ASMedia ® USB 3.2 Gen 2x2 Controller: Orqa paneldagi 1 x USB Type-C ® porti, USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan Chipset: Ichki USB header orqali mavjud bo'lgan USB 3.2 Gen 2 qo'llab-quvvatlashi bilan 1 x USB Type-C ® porti Orqa paneldagi 3 x USB 3.2 Gen 2 Type-A portlari (qizil) Ichki USB headerlar orqali mavjud bo'lgan 4 x USB 3.2 Gen 1 portlari Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 portlari (orqa paneldagi 4 port, ichki USB headerlar orqali mavjud bo'lgan 4 port)
Ichki ulagichlar	1 x 24-pin ATX asosiy quvvat ulagichi 1 x 8-pin ATX 12V quvvat ulagichi 1 x 4-pin ATX 12V quvvat ulagichi 1 x CPU fan headeri 1 x suv sovutgichli CPU fan headeri 4 x tizim fan headerlari 2 x tizim fan/suv sovutish nasosi headerlari 2 x manzilli LED strip headerlari 2 x RGB LED strip headerlari 1 x CPU sovutgich LED strip/RGB LED strip headeri 3 x M.2 Socket 3 ulagichlari 6 x SATA 6Gb/s ulagichlari 1 x old panel headeri 1 x old panel audio headeri USB 3.2 Gen 2 qo'llab-quvvatlashi bilan 1 x USB Type-C ® headeri 2 x USB 3.2 Gen 1 headerlari 2 x USB 2.0/1.1 headerlari 1 x Trusted Platform Module (TPM) headeri (faqat GC-TPM2.0_S moduli uchun 2x6 pin) 1 x Thunderbolt ™ qo'shimcha karta ulagichi 1 x Clear CMOS jumperi 2 x harorat sensori headerlari
Orqa panel ulagichlari	4 x USB 2.0/1.1 portlari 2 x SMA antenna ulagichlari (2T2R) 1 x HDMI porti USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan 1 x USB Type-C ® porti 4 x USB 3.2 Gen 2 Type-A portlari (qizil) 3 x USB 3.2 Gen 1 portlari 1 x RJ-45 porti 1 x optik S/PDIF chiqish ulagichi 5 x audio uyalari
I/U Controller	iTE ® I/U Controller Chip
Apparat monitori	Voltajni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimi tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan (nasos) tezligini nazorat qilish funksiyasi qo'llab-quvvatlanishi siz o'rnatgan fanga (nasosga) bog'liq bo'ladi.
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	APP Center uchun yordam * APP Center-dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari anakart xususiyatlariga qarab ham farq qilishi mumkin. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Q-Flash Plus uchun yordam Q-Flash uchun yordam Xpress Install uchun yordam
To'plangan dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi) cFosSpeed
Operatsion tizim	Windows 10 64-bit uchun yordam
Form Faktor	ATX Form Faktor; 30.5cm x 24.4cm

(Eslatma 1) Faqat AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series Processors uchun.
(Eslatma 2) Faqat AMD Ryzen ™ 5000 Series/3000 Series Processors uchun. (Eslatma 3) Faqat AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series Processors uchun.

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga tegishli ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU o'rnatish

CPUni o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.
• CPU ning birinchi pinini aniqlang. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU ni o'rnatib bo'lmaydi.
• CPU yuzasiga termal moyning bir xil va yupqa qatlamini qo'llang.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda haddan tashqari qizib ketish va CPU shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim avtobusining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, buni CPU, grafik karta, xotira, qattiq disk va hokazolarni o'z ichiga olgan apparat spetsifikatsiyalaringizga muvofiq bajaring.

CPU o'rnatish
CPU soketini qulflash dastagini to'liq ko'taring. CPU soketining va CPU ning birinchi pinini (kichik uchburchak bilan belgilangan) aniqlang. CPU soketga joylashtirilgandan so'ng, bir barmog'ingizni CPU o'rtasiga qo'ying, qulflash dastagini tushiring va uni to'liq qulflangan holatga mahkamlang.

CPU soketini qulflash dastagi ko'tarilmasdan CPU ni CPU soketiga majburan tiqmang, aks holda CPU va CPU soketi shikastlanishi mumkin.

CPU soketini qulflash dastagi ko'tarilmasdan CPU ni CPU soketiga majburan tiqmang, aks holda CPU va CPU soketi shikastlanishi mumkin.

Xotirani o'rnatish

Xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.
• Xotira modullari bexato dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.
• Agar bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR4_A2 soketiga o'rnatishni tavsiya qilamiz.

Dual Channel xotira konfiguratsiyasi
Ushbu ona plata to'rtta xotira soketi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi. To'rtta xotira soketi ikkita kanalga bo'lingan va har bir kanalda ikkita xotira soketi mavjud:
Channel A: DDR4_A1, DDR4_A2
Channel B: DDR4_B1, DDR4_B2

Iltimos, apparat o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Tavsiya etilgan Dual Channel xotira konfiguratsiyasi:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 ta modul	- -	DS/SS	- -	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira modullari bilan Dual Channel rejimini yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. Optimal ishlash uchun, ikkita xotira moduli bilan Dual Channel rejimini yoqishda, ularni DDR4_A2 va DDR4_B2 soketlariga o'rnatishni tavsiya qilamiz.

Kengaytma kartasini o'rnatish

Kengaytma kartasini o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytma kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytma kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytma kartasini o'rnatishdan oldin kompyuterni o'chiring va quvvat simini rozetkadan uzing.

AMD CrossFire ™ konfiguratsiyasini sozlash

^(1-eslatma)

1. Tizim talablari
   • Windows 10 64-bit operatsion tizimi
   • Ikki yoki undan ortiq PCI Express x16 slotlari va to'g'ri drayveri bilan CrossFire-ni qo'llab-quvvatlaydigan ona plata
   • Bir xil brend va chipli va to'g'ri drayveri bo'lgan CrossFire-ga tayyor grafik kartalar
   • CrossFire ^(2-eslatma) ko'prik ulagichlari
   • Yetarli quvvatga ega bo'lgan quvvat manbai tavsiya etiladi (quvvat talabi uchun grafik kartalaringiz qo'llanmasiga qarang)
2. Grafik kartalarni ulash
   1-qadam: "Kengaytma kartasini o'rnatish" bo'limidagi bosqichlarni kuzating va grafik kartalarni PCIEX16 va PCIEX8 slotlariga o'rnating.
   2-qadam: CrossFire ^(2-eslatma) ko'prik ulagichlarini kartalarning yuqori qismidagi CrossFire oltin qirra ulagichlariga joylashtiring.
   3-qadam: Displey kabelini PCIEX16 slotidagi grafik kartaga ulang.
3. Grafik karta drayverini sozlash
   Operatsion tizimda grafik karta drayverini o'rnatgandan so'ng, AMD RADEON SETTINGS (AMD RADEON SOZLAMALARI) ekraniga o'ting. Gaming\Global Settings (O'yin\Global sozlamalar) ga o'ting va AMD CrossFire ning On (Yoqilgan) ga o'rnatilganligiga ishonch hosil qiling.

(1-eslatma) Faqat AMD Ryzen ™ 5000 Series/5000 G-Series/4000 G-Series/3000 Series/2000 Series protsessorlari uchun.
(2-eslatma) Ko'prik ulagichi(lar) grafik kartalaringizga qarab kerak bo'lishi yoki bo'lmasligi mumkin.

CrossFire texnologiyasini yoqish uchun protsedura va drayver ekrani grafik kartalari va drayver versiyasi bo'yicha farq qilishi mumkin. CrossFire texnologiyasini yoqish haqida ko'proq ma'lumot olish uchun grafik kartalaringiz bilan birga kelgan qo'llanmaga qarang.

Orqa panel ulagichlari

1. USB 2.0/1.1 Port
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
2. SMA Antenna Connectors (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.

   Signalni yaxshiroq qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
4. USB 3.2 Gen 1 Port (Q-Flash Plus Port)
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus ^{(Note 1)} dan oldin, avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
5. HDMI Port ^{(Note 2)}
   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1 kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.

   HDMI qurilmasini o'rnatgandan so'ng, standart ovoz ijro etish qurilmasini HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
6. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
7. Q-Flash Plus Button ^{(Note 1)}
   Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskiga saqlang va uni Q-Flash Plus portiga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. QFLED BIOS moslash va yangilash ishlari boshlanganda yonadi va asosiy BIOSni yangilash tugallanganda o'chadi.
8. USB Type-C ® Port
   Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan olib tashlang va keyin uni anakartdan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

9. RJ-45 LAN Port
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.


Tezlik LED:

Holat	Tavsif
Yashil	2.5 Gbps ma'lumotlar tezligi
To'q sariq	1 Gbps ma'lumotlar tezligi
O'chirilgan	100 Mbps ma'lumotlar tezligi

Faollik LED:

Holat	Tavsif
Miltillovchi	Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmoqda
Yoniq	Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmayapti

10. Markaziy/Sabvufer dinamik chiqishi
    Markaziy/sabvufer dinamiklarini ulash uchun ushbu audio raz'emdan foydalaning.
11. Orqa dinamik chiqishi
    Orqa dinamiklarni ulash uchun ushbu audio raz'emdan foydalaning.
12. Optik S/PDIF chiqish ulagichi
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingiz optik raqamli audio kirish ulagichini ta'minlashiga ishonch hosil qiling.
13. Line In/Yon dinamik chiqishi
    Line in raz'emi. Optik drayv, walkman va boshqalar kabi line in qurilmalari uchun ushbu audio raz'emdan foydalaning.
14. Line Out/Old dinamik chiqishi
    Line out raz'emi. Ushbu raz'em audio kuchaytirish funksiyasini qo'llab-quvvatlaydi. Yaxshiroq ovoz sifati uchun naushnik/dinamikingizni ushbu raz'emga ulashingiz tavsiya etiladi (haqiqiy effektlar foydalanilayotgan qurilmaga qarab farq qilishi mumkin).
15. Mikrofon kirishi/Yon dinamik chiqishi
    Mikrofon kirishi raz'emi.

Audio raz'em konfiguratsiyalari:

Raz'em	Naushnik/ 2 kanalli	4 kanalli	5.1 kanalli	7.1 kanalli
Markaziy/Sabvufer dinamik chiqishi
Orqa dinamik chiqishi
Line In/Yon dinamik chiqishi
Line Out/Old dinamik chiqishi
Mikrofon kirishi/Yon dinamik chiqishi

Agar siz yon dinamikni o'rnatmoqchi bo'lsangiz, audio drayver orqali Line in yoki Mic in raz'emini Side Speaker out sifatida qayta topshirishingiz kerak.

Audio dasturini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

(Note 1) Q-Flash Plus funktsiyasini yoqish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.
(Note 2) Faqat AMD Ryzen ™ 5000 G-Series/4000 G-Series/3000 G-Series/2000 G-Series protsessorlari uchun.

Ichki ulagichlar

1. ATX_12V1/ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. D_LED1/D_LED2
9. LED_CPU
10. LED_C1/LED_C2
11. SATA3 0/1/2/3/4/5
12. M2A_CPU/M2B_SB/M2C_SB
13. F_PANEL
14. F_AUDIO
15. F_U32C
16. F_U32_1/F_U32_2
17. F_USB1/F_USB2
18. TPM
19. CLR_CMOS
20. BAT
21. CPU/DRAM/VGA/BOOT
22. THB_C

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin qurilmalar va kompyuteringiz o'chirilganligiga ishonch hosil qiling. Quvvat simini elektr rozetkasidan uzib qo'ying, qurilmalarga zarar yetkazilishining oldini oling.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona plata ulagichiga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2) ATX_12V1/ATX_12V/ATX (2x2, 2x4, 12V Quvvat Ulagichlari va 2x12 Asosiy Quvvat Ulagichi)
Quvvat ulagichi yordamida quvvat manbai ona platadagi barcha komponentlarga yetarli darajada barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbai (500W yoki undan yuqori) ishlatilishi tavsiya etiladi. Agar zarur quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

ATX_12V1:

Pin raqami	Ta'rif
1	GND
2	GND
3	+12V
4	+12V

ATX_12V:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	GND (Faqat 2x4-pin 12V uchun)	5	+12V (Faqat 2x4-pin 12V uchun)
2	GND (Faqat 2x4-pin 12V uchun)	6	+12V (Faqat 2x4-pin 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq yoqish/o'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (Faqat 2x12-pin ATX uchun)	23	+5V (Faqat 2x12-pin ATX uchun)
12	3.3V (Faqat 2x12-pin ATX uchun)	24	GND (Faqat 2x12-pin ATX uchun)

3/4) CPU_FAN/SYS_FAN1/2/3/4 (Fan sarlavhalari)
Ushbu ona platadagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fanni o'rnatish tavsiya etiladi.

Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	His qilish
4	PWM tezligini nazorat qilish

5. SYS_FAN5_PUMP/SYS_FAN6_PUMP (Tizimli fan/Suv sovutish nasosi sarlavhalari)
   Fan/nasos sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fanni o'rnatish tavsiya etiladi. Sarlavha shuningdek suvni sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi, batafsil ma'lumot uchun "BIOS Setup," "Smart Fan 6" bobiga qarang.


Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	His qilish
4	PWM tezligini nazorat qilish

6. CPU_OPT (Suv sovutadigan protsessor fan sarlavhasi)
   Fan sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi.


Pin raqami	Ta'rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	His qilish
4	PWM tezligini nazorat qilish

Ulagich	CPU_FAN	SYS_FAN1~4	SYS_FAN5/6_PUMP	CPU_OPT
Maksimal oqim	2A	2A	2A	2A
Maksimal quvvat	24W	24W	24W	24W

• CPU va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator sarlavhalariga ulashni unutmang. Haddan tashqari qizib ketish CPUga zarar yetkazishi yoki tizimning osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator sarlavhalari konfiguratsiya o'tkazgich bloklari emas. Sarlavhalarga o'tkazgich qopqog'ini qo'ymang.

7. EC_TEMP1/EC_TEMP2 (Harorat sensori sarlavhalari)
   Haroratni aniqlash uchun termistor kabellarini sarlavhalarga ulang.


Pin raqami	Ta'rif
1	SENSOR IN
2	GND

8. D_LED1/D_LED2 (Manzilli LED chiziqli sarlavhalari)
   Sarlavhalardan standart 5050 manzilli LED chiziqni ulash uchun foydalanish mumkin, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal LEDlar soni 1000 ta.


Pin raqami	Ta'rif
1	V (5V)
2	Ma'lumot
3	Pin yo'q
4	GND

Manzilli LED chizig'ingizni sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED chizig'i sarlavhasining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED chizig'iga zarar yetkazishi mumkin.

9. LED_CPU (CPU sovutgich LED chizig'i/RGB LED chizig'i sarlavhasi)
   Sarlavhadan CPU sovutgich LED chizig'ini yoki standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun foydalanish mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.


Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

CPU sovutgich LED chizig'ini/RGB LED chizig'ini sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED chizig'iga zarar yetkazishi mumkin.

LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.

Qurilmalarni o'rnatishdan oldin qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr simini elektr rozetkasidan uzing.

10. LED_C1/LED_C2 (RGB LED chiziqli sarlavhalari)
    Sarlavhalardan standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun foydalanish mumkin, maksimal quvvat PORT ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.


Pin raqami	Ta'rif
1	12V
2	G
3	R
4	B

RGB LED chizig'i uzaytirish kabelining bir uchini sarlavhaga, ikkinchi uchini RGB LED chizig'ingizga ulang. Uzaytirish kabelining qora simi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Uzaytirish kabelining boshqa uchidagi 12V pin (strelka bilan belgilangan) LED chizig'ining 12V bilan tekislanishi kerak. LED chizig'ining ulanish yo'nalishiga e'tibor bering; noto'g'ri ulanish LED chizig'iga zarar yetkazishi mumkin.

LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" veb-sahifasiga tashrif buyuring.

Qurilmalarni o'rnatishdan oldin qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr simini elektr rozetkasidan uzing.

11. SATA3 0/1/2/3/4/5 (SATA 6Gb/s ulagichlari)
    SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun "RAID to'plamini sozlash" bobiga qarang.


Pin raqami	Ta'rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun issiq ulashni yoqish uchun qo'shimcha ma'lumot olish uchun "BIOS sozlash", "Sozlamalar/IO portlari/SATA konfiguratsiyasi" bobiga qarang.

12. M2A_CPU/M2B_SB/M2C_SB (M.2 Socket 3 ulagichlari)
    M.2 ulagichlari M.2 SATA SSD yoki M.2 PCIe SSD-larni qo'llab-quvvatlaydi va RAID konfiguratsiyasini qo'llab-quvvatlaydi. Shuni e'tiborga olingki, M.2 PCIe SSD-dan M.2 SATA SSD yoki SATA qattiq disk bilan RAID to'plamini yaratish uchun foydalanib bo'lmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun "RAID to'plamini sozlash" bobiga qarang.


M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam:
M.2 SSD-ni o'rnatadigan M.2 ulagichini toping, issiqlik qabul qilgichidagi vintni bo'shatish uchun tornavidadan foydalaning va keyin issiqlik qabul qilgichni olib tashlang. M.2 ulagichidagi issiqlik yostig'idan himoya plyonkasini olib tashlang.

2-qadam:
M.2 SSD diskingizning uzunligiga qarab to'g'ri o'rnatish teshigini toping. Agar kerak bo'lsa, tayanchni kerakli o'rnatish teshigiga o'tkazing. M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring.

3-qadam:
M.2 SSD-ni pastga bosing va keyin uni ulagichga mahkamlash uchun kiritilgan vintdan foydalaning. Issiqlik qabul qilgichni almashtiring va uni asl teshikka mahkamlang. Issiqlik qabul qilgichni almashtirishdan oldin issiqlik qabul qilgichning pastki qismidan himoya plyonkasini olib tashlang.

M.2 va SATA ulagichlari uchun o'rnatish bildirishnomalari:
SATA ulagichlarining mavjudligi M.2 uyalariga o'rnatilgan qurilma turiga ta'sir qilishi mumkin. M2C_SB ulagichi SATA3 4, 5 ulagichlari bilan tarmoqli kenglikni baham ko'radi. Tafsilotlar uchun quyidagi jadvalga qarang.

13. F_PANEL (Old panel sarlavhasi)
    Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensori va korpusdagi tizim holati indikatorini quyida keltirilgan pin tayinlanishlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.


• PLED/PWR_LED (Quvvat LED):

  Korpus old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

• PW (Quvvat tugmasi): Korpus old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun "BIOS sozlash", "Sozlamalar\Platform quvvati" bobiga qarang).
• SPEAK (Karnay): Korpus old panelidagi karnayga ulanadi. Tizim ishga tushirish holati haqida signal kodi orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.

• HD (Qattiq disk faolligi LED): Korpus old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
• RES (Qayta yuklash tugmasi): Korpus old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi): Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funktsiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LED, qattiq disk faolligi LED, dinamik va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulashda, simlarni belgilash va pinlarni belgilash mos kelishiga ishonch hosil qiling.

14. F_AUDIO (Old Panel Audio Sarlavhasi)
    Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD)ni qo'llab-quvvatlaydi. Siz korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul konnektorining simlarni belgilash ona plata sarlavhasining pinlarini belgilashga mos kelishiga ishonch hosil qiling. Modul konnektori va ona plata sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan konnektorlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli xil simlarni belgilashga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

15. F_U32C (USB Type-C ® USB 3.2 Gen 2 Qo'llab-quvvatlashli Sarlavha)
    Sarlavha USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portni ta'minlay oladi.


Pin raqami	Ta'rif	Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

16. F_U32_1/F_U32_2 (USB 3.2 Gen 1 Sarlavhalari)
    Sarlavhalar USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va har bir sarlavha ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy sotuvchiga murojaat qiling.


Pin raqami	Ta'rif	Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	14	SSTX2+

17. F_USB1/F_USB2 (USB 2.0/1.1 Sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy sotuvchiga murojaat qiling.


Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	Quvvat (5V)	6	USB DY+
2	Quvvat (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• IEEE 1394 qavs (2x5 pinli) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsni o'rnatishdan oldin, kompyuteringizni o'chiring va quvvat simini quvvat manbaidan uzib qo'ying USB qavsiga zarar yetkazmaslik uchun.

18. TPM (Ishonchli Platforma Moduli Sarlavhasi)
    Siz ushbu sarlavhaga TPM (Ishonchli Platforma Moduli)ni ulashingiz mumkin.


Pin raqami	Ta'rif	Pin raqami	Ta'rif
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

19. CLR_CMOS (CMOS Jumperni Tozalash)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumni bir necha soniya davomida ikkita pinda ushlab turing.

Open: Normal

Short: CMOS Qiymatlarini Tozalash

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni har doim o'chiring va quvvat simini quvvat manbaidan uzib qo'ying.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash (Optimallashtirilgan sozlamalarni yuklashni tanlang) yoki BIOS sozlamalarini qo'lda sozlash uchun BIOS sozlamalariga o'ting (BIOS konfiguratsiyalari uchun "BIOS sozlamalari" bobiga qarang).

20. BAT (Batareya)
    Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past F_USB30 3 darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Siz batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareyani ehtiyotkorlik bilan batareya ushlagichidan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr shnurini ulang va kompyuteringizni qayta yoqing.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat (+) tomoni va manfiy (-) tomonining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

21. CPU/DRAM/VGA/BOOT (Holat LEDlari)
    Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, demak siz hali operatsion tizimga kirmagansiz.


CPU: CPU holat LEDi
DRAM: Xotira holat LEDi
VGA: Grafik karta holat LEDi
BOOT: Operatsion tizim holat LEDi

22. THB_C (Thunderbolt ™ qo'shimcha karta ulagichi)
    Ushbu ulagich GIGABYTE Thunderbolt uchun mo'ljallangan


    Thunderbolt ™ qo'shimcha kartasini qo'llab-quvvatlaydi.

BIOS sozlash

BIOS (Basic Input and Output System) tizimning apparat parametrlarini onalik platasidagi CMOS xotirasiga yozadi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST) o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga BIOS sozlash dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beradi. Quvvat o'chirilganda, onalik platasidagi batareya CMOS dagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOS ga kerakli quvvatni beradi.

BIOS sozlash dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing. BIOS ni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS - bu Internetdan BIOSning eng so'nggi versiyasini qidirib topadigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizimning beqarorligi yoki boshqa kutilmagan natijalarga yo'l qo'ymaslik uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash uchun ushbu bobdagi "Optimallashtirilgan standartlarni yuklash" bo'limiga yoki apparatni o'rnatish bobidagi batareya/tozalash CMOS jumperlari haqidagi ma'lumotlarga qarang.)

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.

Quyidagi ikkita xil BIOS rejimi mavjud va siz ikkita rejim o'rtasida o'tish uchun <F2> tugmasidan foydalanishingiz mumkin. Easy Mode (Oson rejim) foydalanuvchilarga joriy tizim ma'lumotlarini tezda ko'rish yoki optimal ishlash uchun sozlash imkonini beradi. Easy Mode (Oson rejim) da konfiguratsiya elementlari bo'ylab harakat qilish uchun sichqonchadan foydalanishingiz mumkin. Advanced Mode (Kengaytirilgan rejim) batafsil BIOS sozlamalarini taqdim etadi. Elementlar orasida harakat qilish uchun klaviaturangizdagi strelka tugmalarini bosishingiz va pastki menyuni qabul qilish yoki kiritish uchun <Enter> tugmasini bosishingiz mumkin. Yoki sichqonchadan foydalanib, kerakli elementni tanlashingiz mumkin.

• Tizim odatdagidek barqaror bo'lmaganda, tizimingizni standart sozlamalarga o'tkazish uchun Load Optimized Defaults (Optimallashtirilgan standartlarni yuklash) elementini tanlang.
• Ushbu bobda tasvirlangan BIOS sozlash menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

Asosiy menyu

Advanced Mode (Kengaytirilgan rejim) funksiya tugmalari

<←><→>	Sozlash menyusini tanlash uchun tanlash panelini harakatlantiring
<↓><↑>	Menyudagi konfiguratsiya elementini tanlash uchun tanlash panelini harakatlantiring
<Enter>/Double Click (Ikki marta bosish)	Buyruqni bajaring yoki menyuga kiring
< + >/<Page Up>	Raqamli qiymatni oshiring yoki o'zgartirishlar qiling
< - >/<Page Down>	Raqamli qiymatni kamaytiring yoki o'zgartirishlar qiling
<F1>	Funksiya tugmalarining tavsiflarini ko'rsatish
<F2>	Easy Mode (Oson rejim) ga o'tish
<F3>	Joriy BIOS sozlamalarini profilga saqlash
<F4>	Oldin yaratilgan profildan BIOS sozlamalarini yuklash
<F5>	Joriy pastki menyular uchun avvalgi BIOS sozlamalarini tiklash
<F6>	Smart Fan 6 ekranini ko'rsatish
<F7>	Joriy pastki menyular uchun optimallashtirilgan BIOS standart sozlamalarini yuklash
<F8>	Q-Flash utilitasiga kirish
<F10>	Barcha o'zgarishlarni saqlash va BIOS sozlash dasturidan chiqish
<F11>	Favorites (Sevimlilar) pastki menyusiga o'tish
<F12>	Joriy ekranni rasm sifatida suratga olish va USB drayvingizga saqlash
<Insert>	Sevimlilar variantini qo'shish yoki olib tashlash
<Ctrl>+<S>	O'rnatilgan xotira haqida ma'lumotni ko'rsatish
<Esc>	Asosiy menyu: BIOS sozlash dasturidan chiqish Pastki menyular: Joriy pastki menyudan chiqish

Smart Fan 6

Ushbu ekranga tezda o'tish uchun <F6> funksiya tugmasidan foydalaning. Ushbu ekran sizga har bir fan sarlavhasi uchun fanning tezligi bilan bog'liq sozlamalarni sozlash yoki tizim/CPU haroratini kuzatish imkonini beradi.

TUNE ALL (HAMMASINI SOZLASH)
Joriy sozlamalarni barcha fan sarlavhalariga qo'llash imkonini beradi.

Temperature (Harorat)
Tanlangan maqsadli hududning joriy haroratini ko'rsatadi.

Fan Speed (Fan tezligi)
Joriy fan/nasos tezligini ko'rsatadi.

Flow Rate (Oqim tezligi)
Suvni sovutish tizimingizning oqim tezligini ko'rsatadi. Ushbu funksiyaga o'tish uchun Fan Speed (Fan tezligi) da <Enter> tugmasini bosing.

FAN Speed Control (FAN tezligini boshqarish)
Fan tezligini boshqarish funksiyasini yoqish yoki yo'qligini aniqlash va fan tezligini sozlash imkonini beradi.

Normal	Fanga haroratga qarab turli tezliklarda ishlashga imkon beradi. Tizim talablariga muvofiq System Information Viewer (Tizim haqida ma'lumot ko'ruvchi) bilan fan tezligini sozlashingiz mumkin. (Standart)
Silent	Fanga sekin tezlikda ishlashga imkon beradi.
Manual	Fan tezligini sozlash uchun egri chiziq tugunlarini sudrab olib yurish imkonini beradi. Yoki EZ Tuning funksiyasidan foydalanishingiz mumkin. Tugun holatini sozlagandan so'ng, egri chiziqning og'ishini avtomatik ravishda hisoblash uchun Apply (Qo'llash) ni bosing.
Full Speed (To'liq tezlik)	Fanga to'liq tezlikda ishlashga imkon beradi.

Fan Control Use Temperature Input (Fan boshqaruvi Harorat kiritishdan foydalanish)
Fan tezligini boshqarish uchun mos yozuvlar haroratini tanlash imkonini beradi.

Temperature Interval (Harorat intervali)
Fan tezligini o'zgartirish uchun harorat oralig'ini tanlash imkonini beradi.

FAN/PUMP Control Mode (FAN/NASOS boshqarish rejimi)

Auto	BIOSga o'rnatilgan fanning turini avtomatik ravishda aniqlashga va optimal boshqaruv rejimini o'rnatishga imkon beradi. (Standart)
Voltage (Voltaj)	Voltaj rejimi 3 pinli fan/nasos uchun tavsiya etiladi.
PWM	PWM rejimi 4 pinli fan/nasos uchun tavsiya etiladi.

FAN/PUMP Stop (FAN/NASOS to'xtashi)
Fan/nasos to'xtash funksiyasini yoqadi yoki o'chiradi. Harorat chegarasini harorat egri chizig'i yordamida o'rnatishingiz mumkin. Harorat chegaradan past bo'lganda fan yoki nasos ishlashni to'xtatadi. (Standart: O'chirilgan)

FAN/PUMP Mode (FAN/NASOS rejimi)
Fan uchun ishlash rejimini o'rnatish imkonini beradi.

Slope (Nishablik)	Haroratga qarab fanning tezligini chiziqli ravishda sozlaydi. (Standart)
Stair (Zina)	Haroratga qarab fanning tezligini bosqichma-bosqich sozlaydi.

FAN/PUMP Fail Warning (FAN/NASOS ishlamay qolish ogohlantirishi)
Agar fan/nasos ulanmagan bo'lsa yoki ishlamay qolsa, tizimga ogohlantirish ovozini chiqarishga imkon beradi. Bu sodir bo'lganda, fan/nasos holatini yoki fan/nasos ulanishini tekshiring. (Standart: O'chirilgan)

Save Fan Profile (Fan profilini saqlash)
Ushbu funksiya joriy sozlamalarni profilga saqlash imkonini beradi. Profilni BIOSda saqlashingiz yoki profilni saqlash qurilmangizga saqlash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-da faylni tanlang) ni tanlashingiz mumkin.

Load Fan Profile (Fan profilini yuklash)
Ushbu funksiya BIOS sozlamalarini qayta sozlash tashvishisiz avval saqlangan BIOS profilini yuklash imkonini beradi. Yoki saqlash qurilmangizdan profilni yuklash uchun Select File in HDD/FDD/USB (HDD/FDD/USB-da faylni tanlang) ni tanlashingiz mumkin.

Favorites (Sevimlilar) (F11)

Tez-tez ishlatiladigan variantlaringizni sevimlilar sifatida o'rnating va barcha sevimlilar variantlaringiz joylashgan sahifaga tezda o'tish uchun <F11> tugmasidan foydalaning. Sevimli variantni qo'shish yoki olib tashlash uchun uning asl sahifasiga o'ting va variantda <Insert> tugmasini bosing. Agar "sevimli" sifatida o'rnatilgan bo'lsa, variant yulduzcha belgisi bilan belgilanadi.

Tweaker

Tizimning siz sozlagan overclock/overvoltage sozlamalari bilan barqaror ishlashi sizning umumiy tizim konfiguratsiyalaringizga bog'liq. Noto'g'ri overclock/overvoltage qilish protsessor, chipset yoki xotiraga zarar yetkazishi va ushbu komponentlarning foydali xizmat qilish muddatini qisqartirishi mumkin. Ushbu sahifa faqat ilg'or foydalanuvchilar uchun mo'ljallangan va tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslikni tavsiya qilamiz. (Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalang va platani sukut bo'yicha qiymatlarga qaytaring.)

CPU Clock Control (Protsessor taktini boshqarish)
1 MHz qadam bilan CPU bazaviy taktini qo'lda sozlash imkonini beradi. (Standart: Auto)

CPU chastotasini CPU spetsifikatsiyalariga muvofiq sozlash tavsiya etiladi.

Spread Spectrum Control (Spektrni tarqatishni boshqarish)
CPU/PCIe Spread Spectrum-ni yoqadi yoki o'chiradi. (Standart: Auto)

CPU Ratio Mode (CPU nisbati rejimi) ^(Eslatma)
Barcha CPU yadrolari yoki alohida yadrolar uchun yadro nisbatini o'rnatish imkonini beradi. (Standart: Barcha yadrolar)

CCD0 CCX0/1 Ratio (CCD0 CCX0/1 nisbati) ^(Eslatma)
CPU CCX0, 1 yadrolari uchun yadro nisbatini qo'lda sozlash imkonini beradi. Ushbu element faqat CPU Ratio Mode (CPU nisbati rejimi) Per CCX (Har bir CCX) ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)

CPU Clock Ratio (CPU takt chastotasi nisbati)
O'rnatilgan CPU uchun takt nisbatini o'zgartirish imkonini beradi. Sozlanishi mumkin bo'lgan diapazon o'rnatilgan CPU ga bog'liq.

GFX Clock Frequency (GFX takt chastotasi) ^(Eslatma)
GPU chastotasini o'zgartirish imkonini beradi. GFX Clock Frequency (GFX takt chastotasi) sozlamalarini o'zgartirgandan so'ng, GFX Core Voltage (GFX yadro kuchlanishi) sozlamalarini sozlashni unutmang. (Standart: Auto)
ESLATMA: Sozlanishi mumkin bo'lgan diapazon o'rnatilgan CPU ga bog'liq. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi.

GFX Core Voltage (GFX yadro kuchlanishi) ^(Eslatma)
GPU uchun kuchlanishni o'zgartirish imkonini beradi. (Standart: Auto)
ESLATMA: Sozlanishi mumkin bo'lgan diapazon o'rnatilgan CPU ga bog'liq. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi.

• Advanced CPU Settings (CPUning ilg'or sozlamalari)

Core Performance Boost (Yadro unumdorligini oshirish) ^(Eslatma)
Core Performance Boost (CPB) texnologiyasini, CPU unumdorligini oshirish texnologiyasini yoqish yoki yo'qligini aniqlash imkonini beradi. (Standart: Auto)

(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.

SVM Mode (SVM rejimi)
Virtualizatsiya texnologiyasi tomonidan yaxshilangan virtualizatsiya platformaga bir nechta operatsion tizimlar va ilovalarni mustaqil bo'limlarda ishga tushirish imkonini beradi. Virtualizatsiya bilan bitta kompyuter tizimi bir nechta virtual tizimlar sifatida ishlashi mumkin. (Standart: O'chirilgan)

AMD Cool&Quiet function (AMD Cool&Quiet funksiyasi)

Yoqilgan	AMD Cool'n'Quiet drayveriga kompyuteringizdan issiqlik chiqishini va quvvat sarfini kamaytirish uchun CPU taktini va VIDni dinamik ravishda sozlash imkonini beradi. (Standart)
O'chirilgan	Ushbu funksiyani o'chiradi.

PPC Adjustment (PPC sozlamasi) ^{(Eslatma 1)}
CPUning PState-ni tuzatish imkonini beradi. (Standart: PState 0)

Global C-state Control (Global C-holatni boshqarish) ^{(Eslatma 1)}
CPUga C holatlariga kirishga ruxsat berish yoki bermaslikni aniqlash imkonini beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadro chastotasi kamayadi. (Standart: Auto)

Power Supply Idle Control (Quvvat manbaining bekor turishini boshqarish) ^{(Eslatma 1)}
Package C6 Holatini yoqadi yoki o'chiradi.

Odatda joriy bekor turish	Ushbu funksiyani o'chiradi.
Past joriy bekor turish	Ushbu funksiyani yoqadi.
Avtomatik	BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart)

CCD Control (CCDni boshqarish) ^{(Eslatma 1)}
Foydalaniladigan CCDlar sonini belgilaydi. (Standart: Auto)

Downcore Control (Yadro sonini kamaytirishni boshqarish)
Yoqish uchun CPU yadrolari sonini tanlash imkonini beradi (CPU yadrolari soni CPUga qarab farq qilishi mumkin). (Standart: Auto)

SMT Mode (SMT rejimi)
CPU Simultaneous Multi-Threading texnologiyasini yoqish yoki o'chirish imkonini beradi. (Standart: Auto)

CPPC ^{(Eslatma 1)}
CPPC funksiyasini yoqadi yoki o'chiradi. (Standart: Auto)

CPPC Preferred Cores (CPPC afzal yadrolari)^{(Eslatma 1)}
CPPC Preferred Cores funksiyasini yoqadi yoki o'chiradi. (Standart: Auto)

Active OC Tuner (Faol OC tyuneri) ^{(Eslatma 2)}
Active OC Tuner funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)

Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili (X.M.P.))^{(Eslatma 2)}
Yoqilganda xotira unumdorligini oshirish uchun BIOSga XMP xotira moduli(lar)idagi SPD ma'lumotlarini o'qish imkonini beradi.

O'chirilgan	Ushbu funksiyani o'chiradi. (Standart)
Profile1	Profile 1 sozlamalaridan foydalanadi.
Profile2 (Eslatma 2)	Profile 2 sozlamalaridan foydalanadi.

XMP High Frequency Support (XMP yuqori chastotani qo'llab-quvvatlash)^{(Eslatma 2)}
Yuqori chastotali xotira uchun moslik darajasini tanlash imkonini beradi. Ushbu element faqat Extreme Memory Profile (X.M.P.) (Ekstremal xotira profili (X.M.P.)) Profile1 yoki Profile2 ga o'rnatilganda sozlanishi mumkin. (Standart: Auto)

System Memory Multiplier (Tizim xotira multiplikatori)
Tizim xotira multiplikatorini o'rnatish imkonini beradi. Auto xotira multiplikatorini xotira SPD ma'lumotlariga muvofiq o'rnatadi. (Standart: Auto)

FCLK Frequency (FCLK chastotasi)
FCLK chastotasini o'rnatish imkonini beradi. Variantlar: Auto (standart), 667MHz~4000MHz.

UCLK Mode (UCLK rejimi)
UCLK rejimini belgilash imkonini beradi. (Standart: Auto)

(Eslatma 1) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.
(Eslatma 2) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU va xotira modulini o'rnatganingizda mavjud.

• Advanced Memory Settings (Xotiraning ilg'or sozlamalari)
• Memory Subtimings (Xotira subvaqtlari)
  ↓Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration
  Ushbu bo'limlar xotira vaqtini sozlash imkoniyatini beradi. Eslatma: Xotira vaqtlariga o'zgartirish kiritgandan so'ng tizimingiz beqaror bo'lib qolishi yoki ishga tushmay qolishi mumkin. Agar bu sodir bo'lsa, optimallashtirilgan standartlarni yuklab yoki CMOS qiymatlarini tozalash orqali platani standart qiymatlarga qaytaring.
• SPD Info (SPD ma'lumoti)
  O'rnatilgan xotira haqida ma'lumotni ko'rsatadi.
  Power Down Enable (Quvvatni o'chirishni yoqish)
  Quvvatni o'chirishni qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Auto)
  CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/DRAM Termination (CH A/B)/VDDP Voltage Control (VDDP kuchlanishini boshqarish) ^(Eslatma) /VDDG Voltage Control (VDDG kuchlanishini boshqarish) ^(Eslatma)
  Ushbu elementlar CPU Vcore va xotira kuchlanishlarini sozlash imkonini beradi.
• CPU/VRM Settings (CPU/VRM sozlamalari)
  Ushbu submenu Load-Line Calibration darajasini, kuchlanishdan himoya qilish darajasini, haddan tashqari oqimdan himoya qilish darajasini va PWM fazalarini sozlash imkonini beradi.

(Eslatma) Ushbu element faqat ushbu funksiyani qo'llab-quvvatlaydigan CPU o'rnatganingizda mavjud.

Sozlamalar

• Platform Power

AC BACK AC quvvati yo'qolganidan keyin quvvat qaytganda tizim holatini aniqlaydi.
Memory AC quvvati qaytgandan so'ng tizim o'zining oxirgi ma'lum uyg'oq holatiga qaytadi.
Always On AC quvvati qaytgandan so'ng tizim yoqiladi.
Always Off AC quvvati qaytgandan so'ng tizim o'chirilgan holda qoladi. (Standart)

ErP
Tizimga S5 (o'chirish) holatida eng kam quvvat sarflashiga ruxsat berish yoki bermaslikni aniqlaydi. (Standart: O'chirilgan) Eslatma: Ushbu element Yoqilgan qilib o'rnatilganda, Budilnik orqali davom ettirish funksiyasi mavjud bo'lmaydi.

Soft-Off by PWR-BTTN
Quvvat tugmasi yordamida MS-DOS rejimida kompyuterni o'chirish usulini sozlaydi.
Instant-Off Quvvat tugmasini bosing va shundan so'ng tizim darhol o'chadi. (Standart)
Delay 4 Sec. Tizimni o'chirish uchun quvvat tugmasini 4 soniya bosib turing. Agar quvvat tugmasi 4 soniyadan kamroq vaqt bosilsa, tizim kutish rejimiga o'tadi.

Power Loading
Dummy yukini yoqadi yoki o'chiradi. Quvvat manbai past yukda bo'lganda, o'zini himoya qilish funksiyasi faollashadi va bu uning o'chishiga yoki ishdan chiqishiga olib keladi. Agar shunday bo'lsa, iltimos, Enabled (Yoqilgan) ga o'rnating. Auto (Avtomatik) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)

Resume by Alarm
Tizimni kerakli vaqtda yoqish yoki yoqmaslikni aniqlaydi. (Standart: O'chirilgan) Agar yoqilgan bo'lsa, sana va vaqtni quyidagicha o'rnating:
Wake up day: Tizimni har kuni yoki oyning muayyan kunida ma'lum vaqtda yoqing.
Wake up hour/minute/second: Tizim avtomatik ravishda yoqiladigan vaqtni o'rnating. Eslatma: Ushbu funksiyadan foydalanganda, operatsion tizimdan noto'g'ri o'chirishga yoki AC quvvatini olib tashlashdan saqlaning, aks holda sozlamalar samarali bo'lmasligi mumkin.

High Precision Event Timer
Operatsion tizimda Yuqori aniqlikdagi voqea taymerini (HPET) yoqadi yoki o'chiradi. (Standart: Yoqilgan)

• IO Ports

Initial Display Output
O'rnatilgan PCI Express grafik kartasi yoki bortdagi grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.
IGD Video ^(Note) Bortdagi grafikani birinchi displey sifatida o'rnatadi.
PCIe 1 Slot PCIEX16 slotidagi grafik kartani birinchi displey sifatida o'rnatadi. (Standart)
PCIe 2 Slot PCIEX8 slotidagi grafik kartani birinchi displey sifatida o'rnatadi.
PCIe 3 Slot PCIEX4 slotidagi grafik kartani birinchi displey sifatida o'rnatadi.

Integrated Graphics ^(Note)
Bortdagi grafik funksiyasini yoqadi yoki o'chiradi.
Auto BIOS avtomatik ravishda o'rnatilgan grafik kartasiga qarab bortdagi grafikani yoqadi yoki o'chiradi. (Standart)
Forces Bortdagi grafikani yoqadi.
Disabled Bortdagi grafikani o'chiradi.

UMA Mode ^(Note)
UMA rejimini belgilang.
Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart)
UMA Specified UMA Frame Buffer hajmini o'rnatadi.
UMA Auto Displey o'lchamini o'rnatadi.
UMA Game Optimized Umumiy tizim xotirasi hajmiga qarab frame buffer hajmini sozlaydi.
Ushbu element faqat Integrated Graphics (Integratsiyalashgan grafika) Forces (Majburiy) ga o'rnatilganda sozlanishi mumkin.

UMA Frame Buffer Size ^(Note)
Frame buffer hajmi - bu faqat bortdagi grafik kontrolleri uchun ajratilgan tizim xotirasining umumiy miqdori. Misol uchun, MS-DOS displey uchun faqat ushbu xotiradan foydalanadi. Variantlar: Avtomatik (standart), 64M~2G. Ushbu element faqat UMA Mode (UMA rejimi) UMA Specified (UMA ko'rsatilgan) ga o'rnatilganda sozlanishi mumkin.

Display Resolution ^(Note)
Displey o'lchamini o'rnatishga imkon beradi. Variantlar: Avtomatik (standart), 1920x1080 va undan past, 2560x1600, 3840x2160. Ushbu element faqat UMA Mode (UMA rejimi) UMA Auto (UMA avto) ga o'rnatilganda sozlanishi mumkin.

HD Audio Controller
Bortdagi audio funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan) Agar siz bortdagi audiodan foydalanish o'rniga uchinchi tomon qo'shimcha audio kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.

PCIEX16 Bifurcation
PCIEX16 slotining o'tkazish qobiliyati qanday taqsimlanishini aniqlashga imkon beradi. Variantlar: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8 ^(Note) , PCIE 4x4 ^(Note) . (Standart: Avtomatik)

Above 4G Decoding
64-bitli qurilmalarga 4 GB dan yuqori adres bo'shlig'ida dekodlashga ruxsat beradi yoki bermaydi (faqat agar tizimingiz 64-bitli PCI dekodlashni qo'llab-quvvatlasa). Agar bir nechta ilg'or grafik karta o'rnatilgan bo'lsa va ularning drayverlari operatsion tizimga kirishda ishga tushirilmasa (4 GB xotira manzil bo'shlig'i cheklanganligi sababli) Enabled (Yoqilgan) ga o'rnating. (Standart: O'chirilgan)

Re-Size BAR Support
O'lcham o'zgartiriladigan BAR uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: O'chirilgan)

F_U32C Gen Speed
F_U32C sarlavhasining ishlash rejimini Gen 1 yoki Gen 2 ^(Note) ga o'rnatishga imkon beradi. Haqiqiy ishlash rejimi har bir sarlavhaning apparat xususiyatlariga bog'liq. (Standart: Avtomatik)

Onboard LAN Controller
Bortdagi LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan) Agar siz bortdagi LANdan foydalanish o'rniga uchinchi tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni Disabled (O'chirilgan) ga o'rnating.

(Note) Ushbu element faqat ushbu xususiyatni qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

Ipv4 PXE Support
IPv4 PXE Support (IPv4 PXE-ni qo'llab-quvvatlash) ni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack ishga tushirilganda sozlanishi mumkin.

Ipv4 HTTP Support
IPv4 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.

Ipv6 PXE Support
IPv6 PXE Support (IPv6 PXE-ni qo'llab-quvvatlash) ni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.

Ipv6 HTTP Support
IPv6 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin.

PXE boot wait time
PXE yuklashni bekor qilish uchun <Esc> tugmasini bosishdan oldin qancha vaqt kutish kerakligini sozlashga imkon beradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin. (Standart: 0)

Media detect count
Media mavjudligini necha marta tekshirish kerakligini o'rnatishga imkon beradi. Ushbu element faqat Network Stack (Tarmoq steki) yoqilganda sozlanishi mumkin. (Standart: 1)

• Intel(R) Ethernet Controller
  Ushbu kichik menyu LAN konfiguratsiyasi va tegishli konfiguratsiya opsiyalari haqida ma'lumot beradi.
• Miscellaneous

LEDs in System Power On State
Tizim yoqilgan paytda anakart LED yoritilishini yoqish yoki o'chirishga imkon beradi.
Off Tizim yoqilgan paytda tanlangan yoritish rejimini o'chiradi.
On Tizim yoqilgan paytda tanlangan yoritish rejimini yoqadi. (Standart)

LEDs in Sleep, Hibernation, and Soft Off States
Tizim S3/S4/S5 holatida anakart LEDlarining yoritish rejimini o'rnatishga imkon beradi. Ushbu element LEDs in System Power On State (Tizim yoqilgan holatida LEDlar) Yoqilgan qilib o'rnatilganda sozlanishi mumkin.
Off Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini o'chiradi. (Standart)
On Tizim S3/S4/S5 holatiga kirganda tanlangan yoritish rejimini yoqadi.

PCIEX16 Slot Configuration
PCIEX16 slotining ishlash rejimini Gen 1, Gen 2, Gen 3 yoki Gen 4 ga o'rnatishga imkon beradi. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)

PCIe Slot Configuration
PCI Express slotlari va M.2 konnektorlarining ishlash rejimini Gen 1, Gen 2, Gen 3 yoki Gen 4 ^(Note) ga o'rnatishga imkon beradi. Haqiqiy ishlash rejimi har bir slotning apparat xususiyatlariga bog'liq. Auto BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avtomatik)

PCIe ASPM Mode
CPU/Chipsetning PCI Express shinasiga ulangan qurilma uchun ASPM rejimini sozlashga imkon beradi. (Standart: O'chirilgan)

3DMark01 Enhancement
Ba'zi eski benchmark ko'rsatkichlarini yaxshilash yoki yaxshilamaslikni aniqlashga imkon beradi. (Standart: O'chirilgan)

IOMMU
AMD IOMMU-ni qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Avtomatik)

(Note) Ushbu element faqat ushbu xususiyatni qo'llab-quvvatlaydigan protsessorni o'rnatganingizda mavjud bo'ladi.

TSME
TSME-ni qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Avtomatik)

AMD CPU fTPM
AMD protsessoriga o'rnatilgan TPM 2.0 funksiyasini yoqadi yoki o'chiradi. (Standart: O'chirilgan)

• Trusted Computing
  Ishonchli platforma modulini (TPM) yoqadi yoki o'chiradi.
• AMD CBS
  Ushbu kichik menyu AMD CBS bilan bog'liq konfiguratsiya opsiyalarini taqdim etadi.
• PC Health

Reset Case Open Status
Disabled Oldingi shassi buzilishi holati yozuvini saqlaydi yoki o'chiradi. (Standart)
Enabled Oldingi shassi buzilishi holati yozuvini o'chiradi va Keyingi yuklashda Case Open (Korpus ochiq) maydoni "Yo'q" ni ko'rsatadi.

Case Open
Anakart CI sarlavhasiga biriktirilgan shassi buzilishini aniqlash qurilmasining aniqlash holatini ko'rsatadi. Agar tizim shassisi qopqog'i olib tashlansa, ushbu maydon "Ha" ni ko'rsatadi, aks holda "Yo'q" ni ko'rsatadi. Shassi buzilish holati yozuvini o'chirish uchun Reset Case Open Status (Korpus ochiq holatini tiklash) ni Enabled (Yoqilgan) ga o'rnating, sozlamalarni CMOSga saqlang va keyin tizimingizni qayta ishga tushiring.

CPU Vcore/CPU VDDP/CPU VDD18/DRAM Channel A/B Voltage/PM_CLDO12/ +3.3V/+5V/CHIPSET Core/+12V/VCORE SOC
Joriy tizim kuchlanishlarini ko'rsatadi.

Tizim haqida ma'lumot

Ushbu bo'limda anakart modeli va BIOS versiyasi haqida ma'lumot beriladi. Shuningdek, BIOS tomonidan ishlatiladigan standart tilni tanlashingiz va tizim vaqtini qo'lda sozlashingiz mumkin.

System Language
BIOS tomonidan ishlatiladigan standart tilni tanlaydi.

System Date
Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish uchun), oy, sana va yil. Oy, Sana va Yil maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.

System Time
Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 13:00:00. Soat, Daqiqa va Soniya maydonlari o'rtasida o'tish uchun <Enter> dan foydalaning va kerakli qiymatni o'rnatish uchun <Page Up> yoki <Page Down> tugmasidan foydalaning.

Access Level
Foydalanilgan parol himoyasi turiga qarab joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart Administrator sifatida ko'rsatiladi.) Administrator darajasi BIOSning barcha sozlamalariga o'zgartirish kiritishga imkon beradi; Foydalanuvchi darajasi faqat ayrim BIOS sozlamalariga o'zgartirish kiritishga imkon beradi, lekin barchasiga emas.

• Plug in Devices Info
  Agar o'rnatilgan bo'lsa, SATA, PCI Express va M.2 qurilmalaringiz haqida ma'lumotni ko'rsatadi.
• Q-Flash
  BIOSni yangilash yoki joriy BIOS konfiguratsiyasini zaxiralash uchun Q-Flash yordam dasturiga kirishga imkon beradi.

Yuklash

Yuklash opsiyalari ustuvorligi
Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. GPT formatini qo'llab-quvvatlaydigan olinadigan saqlash qurilmalari yuklash qurilmalari ro'yxatida "UEFI:" satri bilan prefiks qilinadi. GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" satri bilan prefikslangan qurilmani tanlang. Yoki Windows 10 64-bit kabi GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 10 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" satri bilan prefikslangan optik diskni tanlang.

Kompyuterning holati
POST dan so'ng klaviaturaning raqamli panelidagi Numlock funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)

Xavfsizlik opsiyasi
Tizim har safar yuklanganda yoki faqat BIOS sozlamalariga kirganingizda parol talab qilinishini belgilaydi. Ushbu elementni sozlaganingizdan so'ng, Administrator paroli/Foydalanuvchi paroli elementi ostida parol(lar)ni o'rnating.
Sozlash Parol faqat BIOS sozlash dasturiga kirish uchun talab qilinadi.
Tizim Tizimni yuklash va BIOS sozlash dasturiga kirish uchun parol talab qilinadi. (Standart)

To'liq ekranli LOGO ko'rinishi
Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlash imkonini beradi. O'chirilgan tizim ishga tushirilganda GIGABYTE logotipini o'tkazib yuboradi. (Standart: Yoqilgan)

Tezkor yuklash
OT yuklash jarayonini qisqartirish uchun tezkor yuklashni yoqadi yoki o'chiradi. Ultra tezkor eng tez yuklash tezligini ta'minlaydi. (Standart: O'chirilgan)

SATA qo'llab-quvvatlashi
Faqat oxirgi yuklangan SATA qurilmalari Oldingi yuklash diskidan tashqari, barcha SATA qurilmalari OT yuklash jarayoni tugashidan oldin o'chiriladi. (Standart)
Barcha SATA qurilmalari Barcha SATA qurilmalari operatsion tizimda va POST vaqtida ishlaydi. Ushbu elementni faqat Tezkor yuklash Yoqilgan yoki Ultra tezkor ga o'rnatilganda sozlash mumkin.

NVMe qo'llab-quvvatlashi
NVMe qurilma(lar)ni yoqish yoki o'chirish imkonini beradi. (Standart: Yoqilgan) Ushbu elementni faqat Tezkor yuklash Yoqilgan yoki Ultra tezkor ga o'rnatilganda sozlash mumkin.

VGA qo'llab-quvvatlashi
Qaysi turdagi operatsion tizimni yuklashni tanlash imkonini beradi.
Avto Faqat eski opsiyani ROMni yoqadi.
EFI drayveri EFI opsiyasini ROMni yoqadi. (Standart)
Ushbu elementni faqat Tezkor yuklash Yoqilgan yoki Ultra tezkor ga o'rnatilganda sozlash mumkin.

USB qo'llab-quvvatlashi
O'chirilgan Barcha USB qurilmalari OT yuklash jarayoni tugashidan oldin o'chiriladi.
To'liq ishga tushirish Barcha USB qurilmalari operatsion tizimda va POST vaqtida ishlaydi. (Standart)
Qisman ishga tushirish USB qurilmalarining bir qismi OT yuklash jarayoni tugashidan oldin o'chiriladi. Ushbu elementni faqat Tezkor yuklash Yoqilgan ga o'rnatilganda sozlash mumkin. Ushbu funksiya Tezkor yuklash Ultra tezkor ga o'rnatilganda o'chiriladi.

Tarmoq stek drayverini qo'llab-quvvatlashi
O'chirilgan Tarmoqdan yuklashni o'chiradi. (Standart)
Yoqilgan Tarmoqdan yuklashni yoqadi. Ushbu elementni faqat Tezkor yuklash Yoqilgan yoki Ultra tezkor ga o'rnatilganda sozlash mumkin.

CSM qo'llab-quvvatlashi
Eski kompyuter yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Moslikni qo'llab-quvvatlash moduli) ni yoqadi yoki o'chiradi.
O'chirilgan UEFI CSMni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi.
Yoqilgan UEFI CSMni yoqadi. (Standart)

LAN PXE Boot Option ROM
LAN kontrolleri uchun eski opsiyani ROMni yoqish yoki yo'qligini tanlash imkonini beradi. (Standart: O'chirilgan) Ushbu elementni faqat CSM qo'llab-quvvatlashi Yoqilganda sozlash mumkin.

Saqlash yuklash opsiyasini boshqarish
Saqlash qurilmasi kontrolleri uchun UEFI yoki eski opsiyani ROMni yoqish yoki yo'qligini tanlash imkonini beradi.
O'chirilgan Opsiyani ROMni o'chiradi.
Faqat UEFI Faqat UEFI opsiyasini ROMni yoqadi. (Standart)
Faqat eski Faqat eski opsiyani ROMni yoqadi. Ushbu elementni faqat CSM qo'llab-quvvatlashi Yoqilganda sozlash mumkin.

Boshqa PCI qurilmasi ROM ustuvorligi
LAN, saqlash qurilmasi va grafik kontrollerlardan tashqari PCI qurilmasi kontrolleri uchun UEFI yoki Eski opsiyani ROMni yoqish yoki yo'qligini tanlash imkonini beradi.
O'chirilgan Opsiyani ROMni o'chiradi.
Faqat UEFI Faqat UEFI opsiyasini ROMni yoqadi. (Standart)
Faqat eski Faqat eski opsiyani ROMni yoqadi. Ushbu elementni faqat CSM qo'llab-quvvatlashi Yoqilganda sozlash mumkin.

Administrator paroli
Administrator parolini sozlash imkonini beradi. Ushbu elementda <Enter> ni bosing, parolni kiriting va keyin <Enter> ni bosing. Parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> ni bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli barcha BIOS sozlamalariga o'zgartirish kiritishga imkon beradi.

Foydalanuvchi paroli
Foydalanuvchi parolini sozlash imkonini beradi. Ushbu elementda <Enter> ni bosing, parolni kiriting va keyin <Enter> ni bosing. Parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> ni bosing. Tizim ishga tushirilganda va BIOS sozlamalariga kirganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli faqat ayrim BIOS sozlamalariga o'zgartirish kiritishga imkon beradi, lekin hammasiga emas. Parolni bekor qilish uchun parol elementida <Enter> ni bosing va parol so'ralganda avval to'g'ri parolni kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> ni bosing. Tasdiqlash so'ralganda yana <Enter> ni bosing. DIQQAT: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnating.

• Xavfsiz yuklash
  Xavfsiz yuklashni yoqish yoki o'chirish va tegishli sozlamalarni sozlash imkonini beradi. Ushbu elementni faqat CSM qo'llab-quvvatlashi O'chirilgan ga o'rnatilganda sozlash mumkin.

Afzal qilingan operatsion rejim
BIOS sozlamalariga kirgandan so'ng Oson rejimga yoki Kengaytirilgan rejimga kirish yoki yo'qligini tanlash imkonini beradi. Avto oxirgi marta bo'lgan BIOS rejimiga kiradi. (Standart: Avto)

Saqlash va chiqish

Saqlash va sozlashdan chiqish
Ushbu elementda <Enter> ni bosing va Ha ni tanlang. Bu CMOSdagi o'zgarishlarni saqlaydi va BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> ni bosing.

Saqlamasdan chiqish
Ushbu elementda <Enter> ni bosing va Ha ni tanlang. Bu BIOS sozlash dasturida CMOSga kiritilgan o'zgarishlarni saqlamasdan BIOS sozlash dasturidan chiqadi. BIOS sozlash asosiy menyusiga qaytish uchun Yo'q ni tanlang yoki <Esc> ni bosing.

Optimallashtirilgan standartlarni yuklash
Ushbu elementda <Enter> ni bosing va optimal BIOS standart sozlamalarini yuklash uchun Ha ni tanlang. BIOS standart sozlamalari tizimga optimal holatda ishlashga yordam beradi. BIOSni yangilaganingizdan so'ng yoki CMOS qiymatlarini tozalaganingizdan so'ng har doim optimallashtirilgan standartlarni yuklang.

Yuklashni chetlab o'tish
Darhol yuklanadigan qurilmani tanlash imkonini beradi. Tanlagan qurilmangizda <Enter> ni bosing va tasdiqlash uchun Ha ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushiriladi va ushbu qurilmadan yuklanadi.

Profillarni saqlash
Ushbu funksiya joriy BIOS sozlamalarini profilga saqlash imkonini beradi. Siz 8 tagacha profil yaratishingiz va Sozlash profili 1~ Sozlash profili 8 sifatida saqlashingiz mumkin. Yakunlash uchun <Enter> ni bosing. Yoki profilni saqlash qurilmangizga saqlash uchun HDD/FDD/USB dagi faylni tanlang ni tanlashingiz mumkin.

Profillarni yuklash
Agar tizimingiz beqaror bo'lib qolsa va siz BIOS standart sozlamalarini yuklagan bo'lsangiz, BIOS sozlamalarini qayta konfiguratsiya qilishning tashvishisiz, ilgari yaratilgan profildan BIOS sozlamalarini yuklash uchun ushbu funksiyadan foydalanishingiz mumkin. Avval yuklamoqchi bo'lgan profilni tanlang va keyin yakunlash uchun <Enter> ni bosing. Saqlash qurilmangizdan oldin yaratilgan profilni kiritish yoki BIOS tomonidan avtomatik ravishda yaratilgan profilni yuklash uchun HDD/FDD/USB dagi faylni tanlang ni tanlashingiz mumkin, masalan, BIOS sozlamalarini to'g'ri ishlagan oxirgi sozlamalarga qaytarish (oxirgi ma'lum yaxshi yozuv).

RAID to‘plamini sozlash

RAID darajalari

	RAID 0	RAID 1	RAID 10
Qattiq disklarning minimal soni	≥2	2	4
Massiv sig‘imi	Qattiq disklar soni * Eng kichik disk hajmi	Eng kichik disk hajmi	(Qattiq disklar soni/2) *Eng kichik disk hajmi
Nosozlikka chidamlilik	Yo‘q	Ha	Ha

Boshlashdan oldin quyidagi elementlarni tayyorlang:

• Kamida ikkita SATA qattiq diski yoki SSD. ^{(Eslatma 1)} (Optimal ishlashni ta’minlash uchun bir xil model va sig‘imdagi ikkita qattiq diskdan foydalanish tavsiya etiladi). ^{(Eslatma 2)}
• Windows o‘rnatish disk
• Internetga ulangan kompyuter.
• USB flesh-disk.

O‘rnatilgan SATA kontrollerini sozlash

1. SATA qattiq disk(lar)ni kompyuteringizga o‘rnatish
   Qattiq disklar/SSDlarni anakartdagi SATA/M.2 ulagichlariga o‘rnating. Keyin quvvat manbaingizdagi quvvat ulagichlarini qattiq disklarga ulang.
2. BIOS sozlamalarida SATA kontroller rejimini sozlash
   Tizim BIOS sozlamalarida SATA kontroller rejimini to‘g‘ri sozlashingizga ishonch hosil qiling. Qadamlar: Kompyuteringizni yoqing va POST (Power-On Self-Test) vaqtida BIOS sozlamalariga kirish uchun <Delete> tugmasini bosing. Settings\IO Ports ostida SATA Configuration\SATA Mode ni RAID ga o‘rnating. Keyin sozlamalarni saqlang va kompyuteringizni qayta ishga tushiring. (Agar siz NVMe PCIe SSDlardan RAIDni sozlash uchun foydalanmoqchi bo‘lsangiz, NVMe RAID mode ni Enabled ga o‘rnatganingizga ishonch hosil qiling.)

Ushbu bo‘limda tavsiflangan BIOS sozlash menyulari anakartingiz uchun aniq sozlamalardan farq qilishi mumkin. Ko‘rasiz haqiqiy BIOS sozlash menyusi opsiyalari sizda mavjud anakartga va BIOS versiyasiga bog‘liq bo‘ladi.

(Eslatma 1) M.2 PCIe SSD dan M.2 SATA SSD yoki SATA qattiq disk bilan RAID to‘plamini o‘rnatish uchun foydalanish mumkin emas.
(Eslatma 2) M.2 va SATA ulagichlari uchun o‘rnatish bildirishnomalari uchun "Ichki ulagichlar" ga qarang.

3. UEFI RAID konfiguratsiyasi qadamlari:
   1. BIOS sozlamalarida Boot ga o‘ting va CSM Support ni Disabled ga o‘rnating. O‘zgarishlarni saqlang va BIOS sozlamalaridan chiqing.
   2. Tizim qayta yuklangandan so‘ng, yana BIOS sozlamalariga kiring. Keyin Settings\RAIDXpert2 Configuration Utility kichik menyusiga kiring.
   3. RAIDXpert2 Configuration Utility ekranida Array Management da <Enter> tugmasini bosib Create Array ekraniga kiring. Keyin RAID darajasini tanlang. Qo‘llab-quvvatlanadigan RAID darajalari RAID 0, RAID 1 va RAID 10 ni o‘z ichiga oladi (mavjud tanlovlar o‘rnatilayotgan qattiq disklarning soniga bog‘liq). Keyin, Select Physical Disks ekraniga kirish uchun Select Physical Disks da <Enter> tugmasini bosing.
   4. Select Physical Disks ekranida RAID massiviga kiritiladigan qattiq disklarni tanlang va ularni Enabled ga o‘rnating. Keyin, pastga strelka tugmasidan foydalanib Apply Changes ga o‘ting va <Enter> tugmasini bosing. Keyin avvalgi ekraniga qayting va Array Size, Array Size Unit, Read Cache Policy va Write Cache Policy ni o‘rnating.
   5. Sig‘imni o‘rnatgandan so‘ng, Create Array ga o‘ting va boshlash uchun <Enter> tugmasini bosing.
   6. Tugatgandan so‘ng, siz Array Management ekraniga qaytarilasiz. Manage Array Properties ostida siz yangi RAID hajmini va RAID darajasi, massiv nomi, massiv sig‘imi va boshqalar haqida ma’lumotni ko‘rishingiz mumkin.

RAID drayverini va operatsion tizimni o‘rnating
To‘g‘ri BIOS sozlamalari bilan siz operatsion tizimni o‘rnatishga tayyorsiz.

Operatsion tizimni o‘rnatish
Ba’zi operatsion tizimlar allaqachon RAID drayverini o‘z ichiga olganligi sababli, Windowsni o‘rnatish jarayonida alohida RAID drayverini o‘rnatishingiz shart emas. Operatsion tizim o‘rnatilgandan so‘ng, tizimning ishlashi va mosligini ta’minlash uchun GIGABYTE APP Centerdan barcha kerakli drayverlarni o‘rnatishni tavsiya qilamiz. Agar o‘rnatiladigan operatsion tizim OSni o‘rnatish jarayonida qo‘shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1. GIGABYTE veb-saytiga o‘ting, anakart modelining veb-sahifasiga o‘ting, AMD RAID Preinstall Driver faylini Support\Download\SATA RAID/AHCI sahifasida yuklab oling, faylni oching va fayllarni USB flesh-diskiga nusxalash.
2. Windows o‘rnatish diskidan yuklang va standart OS o‘rnatish bosqichlarini bajaring. Drayverni yuklashni so‘ragan ekran paydo bo‘lganda, Browse ni tanlang.
3. USB flesh-diskini joylashtiring va keyin drayverning joylashgan joyiga o‘ting. Avval AMD-RAID Bottom Device ni tanlang va drayverni yuklash uchun Next ni bosing. Keyin AMD-RAID Controller ni tanlang va drayverni yuklash uchun Next ni bosing. Nihoyat, OSni o‘rnatishni davom eting.

Drayverlarni o‘rnatish

Operatsion tizimni o‘rnatganingizdan so‘ng, ish stolining pastki o‘ng burchagida APP Center orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o‘rnatishni xohlaysizmi, deb so‘raladigan muloqot oynasi paydo bo‘ladi. O‘rnatishni davom ettirish uchun Install (O‘rnatish) tugmasini bosing. (BIOS sozlamalarida Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install ning Enabled ga o‘rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) muloqot oynasi paydo bo‘lganda, APP Centerni o‘rnatish uchun <Accept> tugmasini bosing. APP Center ekranida o‘rnatmoqchi bo‘lgan drayverlar va ilovalarni tanlang va Install (O‘rnatish) tugmasini bosing.

O‘rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo‘shimcha dasturiy ta’minot ma’lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Qo‘shimcha muammolarni bartaraf etish ma’lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Biz bilan bog‘lanish
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va notexnik qo‘llab-quvvatlash (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o‘ting: https://esupport.gigabyte.com


Manbalar

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE X570S AORUS PRO AX - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
