GIGABYTE GA-J3455N-D3H - Ona plata qo'llanmasi

Mundarija

1 Ona platangiz reviziyasini aniqlash
2 GA-J3455N-D3H ona plata tuzilishi
3 Uskunani o'rnatish
4 BIOS sozlash
5 Drayverlarni o'rnatish
6 Havolalar
7 Qo'llanmani yuklab olish
8 Boshqa tillarda

Ona platangiz reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda ona plata reviziyasini tekshiring.

Misol:

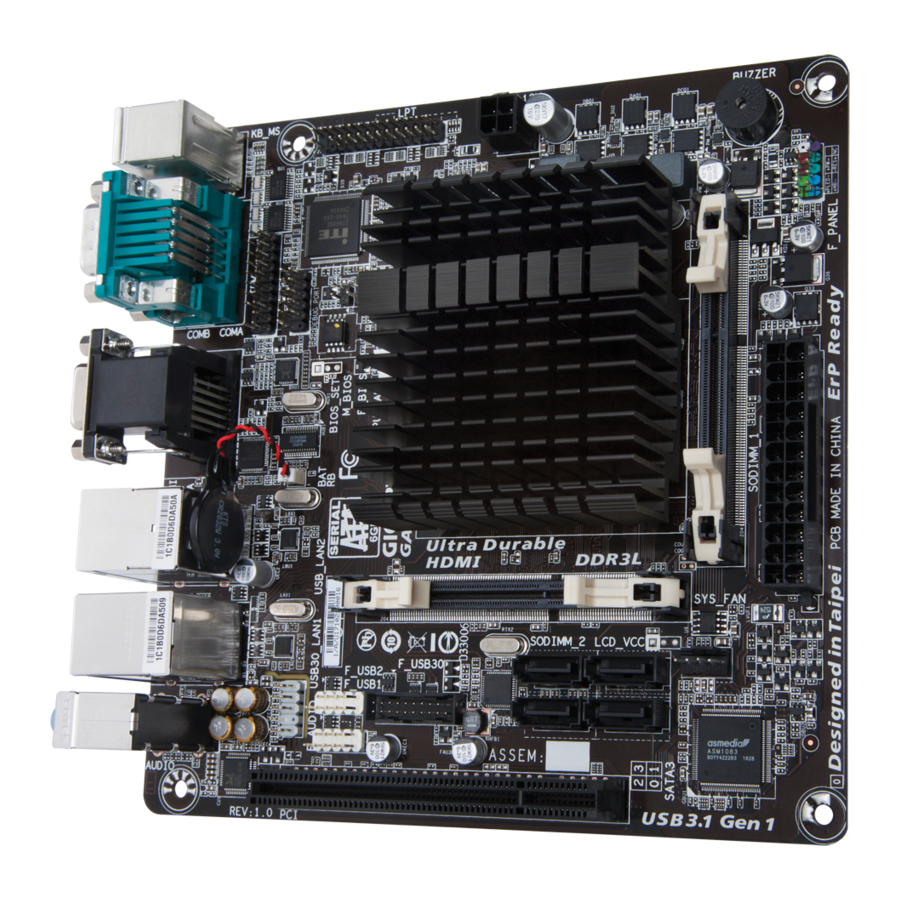

GA-J3455N-D3H ona plata tuzilishi

Qutidagi tarkib

GA-J3455N-D3H ona plata
Ona plata drayver diski
Foydalanuvchi qo'llanmasi
Ikki SATA kabeli
I/O qalqoni

* Yuqoridagi quti tarkibi faqat ma'lumot uchun mo'ljallangan va haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi. Quti tarkibi ogohlantirishsiz o'zgartirilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi amallarni bajaring:

O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata S/N (seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
Apparat komponentlarini ona platadagi ichki ulagichlarga ulashda ularning mahkam va ishonchli ulanganligiga ishonch hosil qiling.
Ona plata bilan ishlashda hech qanday metall o'tkazgichlar yoki ulagichlarga tegmaslikdan saqlaning.
Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzuk taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
Ona platani o'rnatishdan oldin uni antistatik prokladka ustiga yoki elektrostatik himoya konteyner ichiga qo'ying.
Ona platadan elektr ta'minoti kabelini ulashdan yoki uzishdan oldin, elektr ta'minoti o'chirilganligiga ishonch hosil qiling.
Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
Ona plata ustida yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
Kompyuter tizimini notekis yuzaga qo'ymang.
Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter texnikiga murojaat qiling.
Agar siz adapter, uzaytirish quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	Intel ® Quad-Core Celeron ® J3455 SoC (2.3 GHz) bilan o'rnatilgan * Ushbu komponentlarga zarar yetkazmaslik uchun bortdagi SoC va issiqlik tarqatgichlarni o'zingiz qismlarga ajratmang. 2 MB kesh
Xotira	16 GB tizim xotirasini qo'llab-quvvatlovchi 2 x DDR3L SO-DIMM uyalari Ikki kanalli xotira arxitekturasi DDR3L 1866/1600/1333 MGts xotira modullarini qo'llab-quvvatlash ECC bo'lmagan xotira modullarini qo'llab-quvvatlash
Bortdagi grafikalar	SoCda integratsiyalashgan: Maksimal 1920x1200@60 Gts o'lchamni qo'llab-quvvatlovchi 1 x D-Sub porti Maksimal 3840x2160@30 Gts o'lchamni qo'llab-quvvatlovchi 1 x HDMI porti
Audio	Realtek ® ALC887 kodeki Yuqori aniqlikdagi audio 2/4/5.1/7.1-kanalli * 7.1 kanalli audioni sozlash uchun siz HD old panel audio modulidan foydalanishingiz va audio drayver orqali ko'p kanalli audio funksiyasini yoqishingiz kerak.
LAN	2 x Realtek ® GbE LAN chiplari (10/100/1000 Mbit)
Kengaytirish uyalari	1 x PCI uyasi
Saqlash interfeysi	SoCda integratsiyalashgan: 2 x SATA 6Gb/s ulagichlari (SATA3 0, SATA3 1) ASMedia ® ASM1061 chipi: 2 x SATA 6Gb/s ulagichlari (SATA3 2, SATA3 3)
USB	SoCda integratsiyalashgan: 4 x USB 3.1 Gen 1 portlari (orqa paneldagi 2 ta port, ichki USB sarlavhasi orqali mavjud 2 ta port) SOC + GENESYS LOGIC USB 2.0 Hub 6 x USB 2.0/1.1 portlari (orqa paneldagi 2 ta port, ichki USB sarlavhalari orqali mavjud 4 ta port)
Ichki ulagichlar	1 x 24 pinli ATX asosiy quvvat ulagichi 1 x 4 pinli ATX 12V quvvat ulagichi 4 x SATA 6Gb/s ulagichlari 1 x CPU fan sarlavhasi 1 x tizim fan sarlavhasi 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi 1 x USB 3.1 Gen 1 sarlavhasi 2 x USB 2.0/1.1 sarlavhalari 1 x parallel port sarlavhasi 1 x Clear CMOS jumperi 1 x shassi buzilishi sarlavhasi
Orqa panel ulagichlari	1 x PS/2 klaviatura porti 1 x PS/2 sichqoncha porti 2 x seriya portlari 1 x D-Sub porti 1 x HDMI porti 2 x USB 3.1 Gen 1 portlari 2 x USB 2.0/1.1 portlari 2 x RJ-45 portlari 3 x audio raz'yomlari (Line In, Line Out, Mic In)
I/U kontrolleri	iTE ® I/U kontroller chipi
Uskuna monitoringi	Kuchlanishni aniqlash Haroratni aniqlash Fan tezligini aniqlash Fan tezligini nazorat qilish * Fan tezligini nazorat qilish funksiyasi qo'llab-quvvatlanadimi yoki yo'qmi, bu siz o'rnatgan sovutgichga bog'liq bo'ladi.
BIOS	1 x 64 Mbit flesh Litsenziyalangan AMI UEFI BIOSdan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob xususiyatlar	Xpress Installni qo'llab-quvvatlash @BIOSni qo'llab-quvvatlash APP Center-ni qo'llab-quvvatlash * APP Center-dagi mavjud ilovalar ona plata modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham ona plata xususiyatlariga qarab farq qilishi mumkin.
To'plamdagi dasturiy ta'minot	Norton ® Internet Security (OEM versiyasi)
Operatsion tizim	Windows 10 64-bitni qo'llab-quvvatlash
Form Faktor	Mini-ITX Form Faktor; 17.0cm x 17.0cm

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirishlar kiritish huquqini o'zida saqlab qoladi.

Xotira modullari uchun qo'llab-quvvatlash ro'yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility List (Qo'llab-quvvatlash\Yordamchi dasturlar ro'yxati) sahifasiga tashrif buyuring.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini rozetkadan uzing.
Xotira modullari xatolikka yo'l qo'ymaydigan dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Ikki kanalli xotira konfiguratsiyasi
Ushbu ona plata ikkita xotira uyasini taqdim etadi va Ikki kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning xususiyatlari va sig'imini aniqlaydi. Ikki kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi. Ikkita xotira uyasi ikkita kanalga bo'linadi va har bir kanalda quyidagi kabi bitta xotira uyasi mavjud:
Kanal A: SODIMM_1
Kanal B: SODIMM_2
SoC cheklovlari tufayli xotirani Ikki kanalli rejimda o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

Agar faqat bitta DDR3L xotira moduli o'rnatiladigan bo'lsa, uni SODIMM_1 uyasiga o'rnatganingizga ishonch hosil qiling va agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Ikki kanalli rejimni yoqib bo'lmaydi.
Ikki kanalli rejimni ikkita xotira moduli bilan yoqishda optimal ishlash uchun bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini rozetkadan uzing.

Orqa panel ulagichlari

PS/2 klaviatura va PS/2 sichqoncha porti
Ushbu portdan PS/2 sichqonchasi yoki klaviaturasini ulash uchun foydalaning va pastki portdan (binafsha) PS/2 klaviaturasini ulash uchun foydalaning.
Serial port
Serial portdan sichqoncha, modem yoki boshqa periferik qurilmalar kabi qurilmalarni ulash uchun foydalaning.
D-Sub porti
D-Sub porti 15 pinli D-Sub ulagichini qo'llab-quvvatlaydi va maksimal 1920x1200@60 Hz o'lchamni qo'llab-quvvatlaydi (qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq). Ushbu portga D-Sub ulanishini qo'llab-quvvatlaydigan monitorni ulang.

HDMI Port
HDMI porti HDCP talablariga javob beradi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 8-kanalli LPCM audio chiqishigacha bo'lgan chiqishni qo'llab-quvvatlaydi. Ushbu portdan HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun foydalanishingiz mumkin. Maksimal qo'llab-quvvatlanadigan o'lcham 3840x2160@30 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
HDMI qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovozni ijro etish qurilmasini HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
O'rnatilgan grafikalar uchun ikkilamchi displey konfiguratsiyalari:
Ona plata drayverlarini operatsion tizimga o'rnatganingizdan so'ng, ikkilamchi displey konfiguratsiyalari qo'llab-quvvatlanadi.
RJ-45 LAN Port
Gigabit Ethernet LAN porti 1 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tavsiflangan.

Ulanish/Tezlik LED:

Holat	Tavsif
To'q sariq	1 Gbps ma'lumotlar tezligi
Yashil	100 Mbps ma'lumotlar tezligi
O'chirilgan	10 Mbps ma'lumotlar tezligi

Faoliyat LED:

Holat	Tavsif
Miltillash	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmoqda
O'chirilgan	Ma'lumotlar uzatish yoki qabul qilish sodir bo'lmayapti

USB 2.0/1.1 Port
USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
USB 3.1 Gen 1 Port
USB 3.1 Gen 1 porti USB 3.1 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasi bilan mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
Line In (Moviy)
Line in uyasi. Ushbu audio uyadan optik disk yurituvchi, Walkman va boshqalar kabi line in qurilmalari uchun foydalaning.
Line Out (Yashil)
Line out uyasi. Ushbu audio uyadan naushnik yoki 2 kanalli dinamik uchun foydalaning. Ushbu uyadan 4/5.1/7.1-kanalli audio konfiguratsiyasida old dinamiklarni ulash uchun foydalanish mumkin.
Mikrofon (Pushti)
Mikrofon uyasi.

7.1 kanalli audioni sozlash uchun siz HD old panel audio modulidan foydalanishingiz va audio drayver orqali ko'p kanalli audio funksiyasini yoqishingiz kerak. Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra ona platadan olib tashlang.
Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Ichki ulagichlar

ATX_12V
ATX
CPU_FAN
SYS_FAN
SATA3 0/1/2/3
F_PANEL
F_AUDIO

BAT
F_USB30
F_USB1/F_USB2
LPT
TPM
CLR_CMOS
CI

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Elektr toki urmasligi uchun elektr shnurini rozetkadan uzing.
Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona platadagi ulagichga mahkam biriktirilganligiga ishonch hosil qiling.

1/2) ATX_12V/ATX (2x2 12V quvvat ulagichi va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichidan foydalanish bilan quvvat manbai ona platadagi barcha komponentlarga etarli barqaror quvvat etkazib berishi mumkin. Quvvat ulagichini ulashdan oldin, avval quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlarga chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang. 12V quvvat ulagichi asosan protsessorga quvvat etkazib beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

3/4) CPU_FAN/SYS_FAN (Fan sarlavhalari)
Ona platada 3 pinli CPU fan sarlavhasi (CPU_FAN) va 4 pinli tizimli fan sarlavhasi (SYS_FAN) mavjud. Ko'pgina fan sarlavhalari ahmoqlarga chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - er simi). Tezlikni boshqarish funktsiyasi fan tezligini boshqarish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatilishi tavsiya etiladi.

Ushbu fan sarlavhalari konfiguratsiya o'tkazgich bloklari emas. Sarlavhalarga o'tkazgich qopqog'ini qo'ymang.

SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)
SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standarti bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi.

F_PANEL (Old panel sarlavhasi)
Quvvat tugmasi, qayta o'rnatish tugmasi va shassidagi tizim holati indikatorini quyidagi pin vazifalariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

PLED (Quvvat diodi, sariq):

Shassi old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) holatda bo'lganda LED o'chadi.

PW (Quvvat tugmasi, qizil):
Shassi old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimni o'chirish usulini sozlashingiz mumkin ("BIOS sozlash", "Chipset" bobiga qarang, qo'shimcha ma'lumot olish uchun).
HD (Qattiq diskning faollik diodi, ko'k):
Shassi old panelidagi qattiq diskning faollik diodiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
RES (Qayta o'rnatish tugmasi, yashil):
Shassi old panelidagi qayta o'rnatish tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni amalga oshira olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish tugmasini bosing.
NC (binafsha):
Ulanish yo'q.

Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta o'rnatish tugmasi, quvvat diodi, qattiq diskning faollik diodi va boshqalardan iborat. Shassi old panel modulini ushbu sarlavhaga ulaganingizda, sim vazifalari va pin vazifalari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)
Old panel audio sarlavhasi Intel High Definition audio (HD) va AC'97 audioni qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim vazifalari ona plata sarlavhasining pin vazifalariga mos kelishiga ishonch hosil qiling. Modul ulagichi va ona plata sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto shikastlanishiga olib keladi.

Old panel audio sarlavhasi sukut bo'yicha HD audioni qo'llab-quvvatlaydi.
Audio signallari bir vaqtning o'zida old va orqa panel audio ulanishlarida mavjud bo'ladi.
Ba'zi shassilar har bir simda alohida ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. bitta vilka o'rniga. Turli sim vazifalariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

BAT (Batareya)
Batareya kompyuter o'chirilganda CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyasi, sana va vaqt ma'lumotlari) saqlab turish uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareya kabelini olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

Kompyuteringizni o'chiring va elektr shnurini uzing.
Batareya kabelini batareya kabeli sarlavhasidan uzing va bir daqiqa kuting.
Batareya kabelini ulang.
Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, portlash xavfi mavjud.
Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dilerga murojaat qiling.
Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

F_USB30 (USB 3.1 Gen 1 sarlavhasi)
Sarlavha USB 3.1 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlashi mumkin. Ikkita USB 3.1 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlashi mumkin. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

IEEE 1394 qavs (2x5 pinli) kabelini USB sarlavhasiga ulamang.
USB qavsni o'rnatishdan oldin, kompyuteringizni o'chirib qo'yganingizga va elektr shnurini elektr quvvatidan uzib qo'yganingizga ishonch hosil qiling USB qavsining shikastlanishini oldini olish uchun rozetka.

LPT (Parallel port sarlavhasi)
LPT sarlavhasi ixtiyoriy LPT port kabeli orqali bitta parallel portni ta'minlashi mumkin. Ixtiyoriy LPT port kabelini sotib olish uchun mahalliy dilerga murojaat qiling.

TPM (Ishonchli platforma moduli sarlavhasi)
Ushbu sarlavhaga TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

CLR_CMOS (CMOS o'tkazgichni tozalash)
BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu o'tkazgichdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlashiga o'ting (Optimallashtirilgan sukutlarni yuklashni tanlang) yoki qo'lda BIOS sozlamalarini sozlang (BIOS konfiguratsiyalari uchun "BIOS sozlash" bobiga qarang).

CI (Shassi buzilish sarlavhasi)
Ushbu ona plata shassi qopqog'i olib tashlanganligini aniqlaydigan shassi aniqlash funksiyasini ta'minlaydi. Ushbu funktsiya shassi buzilishini aniqlash dizayniga ega bo'lgan shassini talab qiladi.

BIOS sozlash

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOSda yozib oladi. Uning asosiy vazifalari tizim ishga tushirilganda Power-On Self-Test (POST) o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS sozlash dasturi kiradi. Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga kerakli quvvatni beradi. BIOS sozlash dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing. BIOSni yangilash uchun Internetdan BIOSning so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan GIGABYTE @BIOS utilitasidan foydalaning.

diqqat

BIOSni yangilash potentsial xavfli bo'lgani sababli, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling. (CMOS qiymatlarini qanday tozalash uchun ushbu bobdagi "Standartlarni tiklash" bo'limiga yoki batareya/CMOS tozalash jumperining Apparatni o'rnatish bobidagi kirish qismiga qarang.)

Asosiy

BIOS sozlash dasturiga kirganingizdan so'ng, ekranda Asosiy menyu (quyida ko'rsatilgandek) paydo bo'ladi. Elementlar orasida harakatlanish uchun strelka tugmalaridan foydalaning va qabul qilish yoki pastki menyuga kirish uchun <Enter> tugmasini bosing.

Asosiy menyu yordami
Ajratib ko'rsatilgan sozlash variantining ekrandagi tavsifi Asosiy menyuning pastki qatorida ko'rsatiladi.

Pastki menyu yordami
Pastki menyuda bo'lganingizda, menyu uchun mavjud bo'lgan funksiya tugmalarining yordam ekranini (Umumiy yordam) ko'rsatish uchun <F1> tugmasini bosing. Yordam ekranidan chiqish uchun <Esc> tugmasini bosing. Har bir element uchun yordam pastki menyuning o'ng tomonidagi Element yordami blokida joylashgan. (BIOS versiyasining namunasi: F3a)

Tizim odatdagidek barqaror bo'lmaganda, tizimingizni standart sozlamalariga o'rnatish uchun Load Optimized Defaults elementini tanlang.
Ushbu bobda tavsiflangan BIOS sozlash menyulari faqat ma'lumot uchun mo'ljallangan va BIOS versiyasiga qarab farq qilishi mumkin.

Ushbu bo'limda anakart modeli va BIOS versiyasi haqida ma'lumot berilgan. Shuningdek, BIOS tomonidan ishlatiladigan standart tilni tanlashingiz va tizim vaqtini qo'lda o'rnatishingiz mumkin.

Tizim tili
BIOS tomonidan ishlatiladigan standart tilni tanlaydi.

Tizim sanasi
Tizim sanasini o'rnatadi. Sana formati hafta (faqat o'qish), oy, sana va yil. Oy, Sana va Yil maydonlari orasida o'tish uchun <Tab> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <+> yoki <-> tugmasidan foydalaning.

Tizim vaqti
Tizim vaqtini o'rnatadi. Vaqt formati soat, daqiqa va soniya. Misol uchun, soat 1 p.m. 13:00:00. Soat, Daqiqa va Soniya maydonlari orasida o'tish uchun <Tab> tugmasidan foydalaning va kerakli qiymatni o'rnatish uchun <+> yoki <-> tugmasidan foydalaning.

Kirish darajasi
Foydalanilgan parol himoyasi turiga qarab joriy kirish darajasini ko'rsatadi. (Agar parol o'rnatilmagan bo'lsa, standart bo'lib Administrator ko'rsatiladi.) Administrator darajasi sizga barcha BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi; Foydalanuvchi darajasi faqat ma'lum BIOS sozlamalariga o'zgartirishlar kiritishga imkon beradi, lekin hammasiga emas.

Qo'shimcha

OnBoard LAN Controller (LAN1)
O'rnatilgan LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan) Agar siz o'rnatilgan LAN o'rniga 3-chi tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni O'chirilgan (Disabled) ga o'rnating.

OnBoard LAN Controller#2 (LAN2)
O'rnatilgan LAN funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan) Agar siz o'rnatilgan LAN o'rniga 3-chi tomon qo'shimcha tarmoq kartasini o'rnatmoqchi bo'lsangiz, ushbu elementni O'chirilgan (Disabled) ga o'rnating.

Power Loading
Soxta yukni yoqadi yoki o'chiradi. Quvvat manbai past yukda bo'lganda, o'zini himoya qilish faollashadi va u o'chadi yoki ishdan chiqadi. Agar bu sodir bo'lsa, iltimos, Enabled (Yoqilgan) ga o'rnating. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Avto)

Soft-Off by PWR-BTTN
MS-DOS rejimida quvvat tugmachasidan foydalanib kompyuterni o'chirish usulini sozlaydi.
Instant-Off Quvvat tugmachasini bosing va shundan so'ng tizim darhol o'chadi. (Standart)
Delay 4 Sec. Tizimni o'chirish uchun quvvat tugmachasini 4 soniya bosib turing. Agar quvvat tugmachasi 4 soniyadan kamroq bosilsa, tizim kutish rejimiga o'tadi.

Primary Display
O'rnatilgan PCI grafik kartasidan yoki o'rnatilgan grafikadan monitor displeyining birinchi ishga tushirilishini belgilaydi.
IGD O'rnatilgan grafikani birinchi displey sifatida o'rnatadi. (Standart)
PCI PCI uyasidagi grafik kartani birinchi displey sifatida o'rnatadi.

PCIE VGA Workaround
PCI grafik kartasining mosligini oshirishga imkon beradi. (Standart: O'chirilgan)

ErP
Tizimga S5 (o'chirish) holatida eng kam quvvat sarflashga ruxsat berish yoki bermaslikni aniqlaydi. (Standart: O'chirilgan) Eslatma: Ushbu element Yoqilgan (Enabled) ga o'rnatilganda, quyidagi funksiyalar mavjud bo'lmaydi: Signal bo'yicha davom etish, PME hodisasi uyg'onishi, sichqoncha orqali yoqish, klaviatura orqali yoqish va LANda uyg'onish.

Realtek PCIe GBE Family Controller (LAN1)
Ushbu kichik menyu LAN konfiguratsiyasi va tegishli konfiguratsiya imkoniyatlari haqida ma'lumot beradi.

Realtek PCIe GBE Family Controller (LAN2)
Ushbu kichik menyu LAN konfiguratsiyasi va tegishli konfiguratsiya imkoniyatlari haqida ma'lumot beradi.

Trusted Computing
Trusted Platform Module (TPM) ni yoqadi yoki o'chiradi.

IT8686 Super IO Configuration
Ushbu bo'lim super I/U chipi haqida ma'lumot beradi va ketma-ket port va parallel portni sozlash imkonini beradi.

Hardware Monitor
CPU Temperature/System Temperature
Joriy protsessor/tizim haroratini ko'rsatadi.
CPU/System Fan Speed
Joriy protsessor/tizim fan tezligini ko'rsatadi.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ
Joriy tizim kuchlanishlarini ko'rsatadi.

SIO Misc Functions
AC BACK
AC quvvatining yo'qolishidan keyin quvvat qaytgandan so'ng tizimning holatini aniqlaydi.
Memory AC quvvati qaytgandan so'ng tizim o'zining oxirgi ma'lum uyg'oq holatiga qaytadi.
Always On AC quvvati qaytgandan so'ng tizim yoqiladi.
Always Off AC quvvati qaytgandan so'ng tizim o'chirilgan holda qoladi. (Standart)
Case Open
Ona plata CI sarlavhasiga ulangan shassi buzilishini aniqlash qurilmasining aniqlash holatini ko'rsatadi. Agar tizim shassisining qopqog'i olib tashlansa, ushbu maydon "Open" (Ochiq) ni ko'rsatadi, aks holda u "Close" (Yopiq) ni ko'rsatadi. Shassi buzilishi holati yozuvini tozalash uchun Reset Case Open Status (Korpus ochilish holatini tiklash) ni Enabled (Yoqilgan) ga o'rnating, sozlamalarni CMOS xotirasiga saqlang va keyin tizimingizni qayta ishga tushiring.
Reset Case Open Status
Disabled Oldingi shassi buzilish holati yozuvini saqlaydi yoki tozalaydi. (Standart)
Enabled Oldingi shassi buzilish holati yozuvini tozalaydi va Case Open (Korpus ochiq) maydoni keyingi yuklashda "No" (Yo'q) ni ko'rsatadi.
Case intrusion Prompt
Tizim ishga tushirilganda shassi buzilishi haqidagi bildirishnomani ko'rsatish yoki ko'rsatmaslikni aniqlashga imkon beradi. (Standart: O'chirilgan)

CPU Configuration

CPU Power Management
EIST
Enhanced Intel ® Speed Step Technology (EIST) ni yoqadi yoki o'chiradi. CPU yuklanishiga qarab, Intel® EIST texnologiyasi o'rtacha quvvat sarfini va issiqlik ishlab chiqarishni kamaytirish uchun CPU kuchlanishi va yadro chastotasini dinamik va samarali ravishda pasaytirishi mumkin. Auto (Avto) BIOSga ushbu sozlamani avtomatik ravishda sozlash imkonini beradi. (Standart: Yoqilgan)
Turbo Mode
Intel ® CPU Turbo Boost texnologiyasini yoqish yoki yoqmaslikni aniqlashga imkon beradi. (Standart: Yoqilgan)

C-States
C-States uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Enhanced C-states
CPUga C holatlariga kirishiga ruxsat berish yoki bermasligini aniqlashga imkon beradi. Yoqilganda, quvvat sarfini kamaytirish uchun tizim to'xtash holatida CPU yadrosi chastotasi kamayadi. Bu element faqat C-States yoqilganda sozlanishi mumkin. (Standart: Yoqilgan)

Active Processor Cores
Yoqish uchun CPU yadrolari sonini tanlashga imkon beradi. (Standart: O'chirilgan)
Intel Virtualization Technology
Intel ® Virtualization Technology-ni yoqadi yoki o'chiradi. Intel ® Virtualization Technology tomonidan takomillashtirilgan virtualizatsiya platformaga bir nechta operatsion tizimlar va ilovalarni mustaqil qismlarda ishlatishga imkon beradi. Virtualizatsiya bilan bitta kompyuter tizimi bir nechta virtual tizimlar kabi ishlashi mumkin. (Standart: Yoqilgan)
VT-d
Yo'naltirilgan I/O uchun Intel ® Virtualization Technology-ni yoqadi yoki o'chiradi. (Standart: O'chirilgan)

Network Stack Configuration
Network Stack
Windows Deployment Services serveridan OTni o'rnatish kabi GPT formatidagi OTni o'rnatish uchun tarmoqdan yuklashni o'chiradi yoki yoqadi. (Standart: O'chirilgan)
Ipv4 PXE Support
IPv4 PXE Support-ni yoqadi yoki o'chiradi. Bu element faqat Network Stack is yoqilganda sozlanishi mumkin.
Ipv4 HTTP Support
IPv4 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Bu element faqat Network Stack yoqilganda sozlanishi mumkin.
Ipv6 PXE Support
IPv6 PXE Support-ni yoqadi yoki o'chiradi. Bu element faqat Network Stack yoqilganda sozlanishi mumkin.
Ipv6 HTTP Support
IPv6 uchun HTTP yuklashni qo'llab-quvvatlashni yoqadi yoki o'chiradi. Bu element faqat Network Stack yoqilganda sozlanishi mumkin.
PXE boot wait time
PXE yuklashni bekor qilish uchun <Esc> tugmasini bosishdan oldin qancha vaqt kutish kerakligini sozlashga imkon beradi. Bu element faqat Network Stack yoqilganda sozlanishi mumkin. (Standart: 0)
Media detect count
Media mavjudligini tekshirish sonini belgilashga imkon beradi. Bu element faqat Network Stack yoqilganda sozlanishi mumkin. (Standart: 1)

CSM Configuration
CSM Support
Eski kompyuterni yuklash jarayonini qo'llab-quvvatlash uchun UEFI CSM (Compatibility Support Module) ni yoqadi yoki o'chiradi.
Enabled UEFI CSMni yoqadi. (Standart)
Disabled UEFI CSMni o'chiradi va faqat UEFI BIOS yuklash jarayonini qo'llab-quvvatlaydi.
Network
LAN kontrolleri uchun UEFI yoki eski variant ROMni yoqishni tanlashga imkon beradi.
Do not launch Variant ROMni o'chiradi.
UEFI Faqat UEFI variant ROMni yoqadi. (Standart)
Legacy Faqat eski variant ROMni yoqadi.
Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.

Storage
Saqlash qurilmasi kontrolleri uchun UEFI yoki eski variant ROMni yoqishni tanlashga imkon beradi.
Do not launch Variant ROMni o'chiradi.
UEFI Faqat UEFI variant ROMni yoqadi. (Standart)
Legacy Faqat eski variant ROMni yoqadi.
Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.
Video
Grafik kontrolleri uchun UEFI yoki eski variant ROMni yoqishni tanlashga imkon beradi.
Do not launch Variant ROMni o'chiradi.
UEFI Faqat UEFI variant ROMni yoqadi. (Standart)
Legacy Faqat eski variant ROMni yoqadi.
Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.
Other PCI devices
LAN, saqlash qurilmasi va grafik kontrollerlaridan tashqari PCI qurilmasi kontrolleri uchun UEFI yoki Legacy variant ROMni yoqishni tanlashga imkon beradi.
Do not launch Variant ROMni o'chiradi.
UEFI Faqat UEFI variant ROMni yoqadi. (Standart)
Legacy Faqat eski variant ROMni yoqadi.
Bu element faqat CSM Support Enabled ga o'rnatilganda sozlanishi mumkin.

USB Configuration
Onboard USB Feature
O'rnatilgan USB funksiyasini yoqadi yoki o'chiradi. (Standart: Yoqilgan)
Legacy USB Support
MS-DOS da USB klaviatura/sichqonchadan foydalanishga imkon beradi. (Standart: Yoqilgan)
XHCI Hand-off
XHCI Hand-off qo'llab-quvvatlashsiz operatsion tizim uchun XHCI Hand-off funksiyasini yoqish yoki yo'qligini aniqlaydi. (Standart: Yoqilgan)
USB Mass Storage Driver Support
USB xotira qurilmalari uchun qo'llab-quvvatlashni yoqadi yoki o'chiradi. (Standart: Yoqilgan)
USB Storage Devices
Ulanishgan USB ommaviy xotira qurilmalari ro'yxatini ko'rsatadi. Bu element faqat USB xotira qurilmasi o'rnatilganida paydo bo'ladi.

Xavfsizlik

Setup Administrator Password
Administrator parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Siz tizim ishga tushirilganda va BIOS Setupga kirayotganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Foydalanuvchi parolidan farqli o'laroq, administrator paroli BIOSning barcha sozlamalariga o'zgartirish kiritishga imkon beradi.

User Password
Foydalanuvchi parolini sozlash imkonini beradi. Ushbu elementda <Enter> tugmasini bosing, parolni kiriting va keyin <Enter> tugmasini bosing. Sizdan parolni tasdiqlash so'raladi. Parolni qayta kiriting va <Enter> tugmasini bosing. Siz tizim ishga tushirilganda va BIOS Setupga kirayotganda administrator parolini (yoki foydalanuvchi parolini) kiritishingiz kerak. Biroq, foydalanuvchi paroli sizga BIOSning faqat ayrim sozlamalariga o'zgartirish kiritishga imkon beradi, lekin hammasiga emas. Parolni bekor qilish uchun parol elementida <Enter> tugmasini bosing va parol so'ralganda avval to'g'ri parolni kiriting. Yangi parol so'ralganda, hech qanday parol kiritmasdan <Enter> tugmasini bosing. Tasdiqlash so'ralganda, yana <Enter> tugmasini bosing. DIQQAT: Foydalanuvchi parolini o'rnatishdan oldin, avval Administrator parolini o'rnatganingizga ishonch hosil qiling.

HDD Security Configuration
Ulanilgan qattiq disklar ro'yxatini ko'rsatadi va muayyan qattiq disk uchun parol o'rnatishga imkon beradi. Ushbu element faqat qattiq disk o'rnatilgan bo'lsa paydo bo'ladi.

Secure Boot
System Mode
Joriy tizim rejimini ko'rsatadi.
Secure Boot
Joriy xavfsiz yuklash holatini ko'rsatadi.
Vendor Keys
Yetkazib beruvchi kalitlarini ko'rsatadi.

Attempt Secure Boot
Xavfsiz yuklash funksiyasini yoqadi yoki o'chiradi. Secure Boot yuklash jarayonida ishlayotgan barcha ilovalarning haqiqiy raqamli sertifikatlar bilan oldindan imzolanishini talab qiladi. Shu tarzda, tizim Windows 8 yuklanishidan oldin yuklanayotgan barcha fayllar bilan tanishadi va login ekraniga hech qanday o'zgartirish kiritilmagan. (Odatiy: O'chirilgan)
Secure Boot Mode
Xavfsiz yuklash rejimini sozlash imkonini beradi. (Odatiy: Moslashtirilgan)

Key Management
Ushbu bo'lim xavfsiz yuklash kalitlarini boshqarish uchun sozlash imkoniyatlarini taqdim etadi.

Yuklash

Setup Prompt Timeout
BIOS sozlash so'rovi ekranida qolish uchun soniyalar sonini sozlash imkonini beradi. (Odatiy: 1)
Bootup NumLock State
POSTdan keyin klaviaturaning raqamli klavish panelida Numlock funksiyasini yoqadi yoki o'chiradi. (Odatiy: Yoqilgan)
Full Screen LOGO Show
Tizim ishga tushirilganda GIGABYTE logotipini ko'rsatish yoki ko'rsatmaslikni aniqlash imkonini beradi. Disabled (O'chirilgan) tizim ishga tushganda GIGABYTE logotipini o'tkazib yuboradi. (Odatiy: Yoqilgan)

Boot Option #1/2/3
Mavjud qurilmalardan umumiy yuklash tartibini belgilaydi. Misol uchun, qattiq diskni birinchi ustuvorlik (Boot Option #1) va DVD ROM diskini ikkinchi ustuvorlik (Boot Option #2) sifatida o'rnatishingiz mumkin. Ro'yxatda faqat muayyan tur uchun eng yuqori ustuvorlikka ega bo'lgan qurilma ko'rsatiladi. Misol uchun, faqat Hard Drive BBS Priorities (Qattiq disk BBS ustuvorliklari) submenusida birinchi ustuvorlik sifatida belgilangan qattiq disk taqdim etiladi.
GPT formatini qo'llab-quvvatlaydigan olinadigan saqlash qurilmalari yuklash qurilmasi ro'yxatida "UEFI:" satri bilan prefiks qilinadi. GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimdan yuklash uchun "UEFI:" satri bilan prefiks qilingan qurilmani tanlang.
Yoki Windows 7 64-bit kabi GPT bo'limini qo'llab-quvvatlaydigan operatsion tizimni o'rnatmoqchi bo'lsangiz, Windows 7 64-bit o'rnatish diskini o'z ichiga olgan va "UEFI:" satri bilan prefiks qilingan optik diskni tanlang.

Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Qattiq disklar, optik disklar, disket disklar va LAN funksiyasidan yuklashni qo'llab-quvvatlaydigan qurilmalar kabi muayyan qurilma turi uchun yuklash tartibini belgilaydi. Bir xil turdagi ulangan qurilmalarni taqdim etadigan submenu-ga kirish uchun ushbu elementda <Enter> tugmasini bosing. Ushbu element faqat ushbu turdagi kamida bitta qurilma o'rnatilgan bo'lsa mavjud bo'ladi.

New Boot Option Policy
Yangi qurilma qo'shilganda yuklash tartibini o'zgartirish yoki o'zgartirmaslikni aniqlash imkonini beradi.
Default Avvalgi yuklash tartibi sozlamalarini saqlaydi. (Odatiy)
Place First Yangi qo'shilgan qurilmani birinchi yuklash qurilmasi sifatida o'rnating.
Place Last Yangi qo'shilgan qurilmani oxirgi yuklash qurilmasi sifatida o'rnating.

Saqlash & Chiqish

Save Changes and Exit
Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu CMOSga o'zgartirishlarni saqlaydi va BIOS Setup dasturidan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Discard Changes and Exit
Ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. Bu BIOS Setupda CMOSga kiritilgan o'zgartirishlarni saqlamasdan chiqadi. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Save Changes
CMOSga o'zgartirishlarni saqlash uchun ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Discard Changes
BIOSdagi o'zgartirishlarni bekor qilish uchun ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. BIOS Setup asosiy menyusiga qaytish uchun No (Yo'q) ni tanlang yoki <Esc> tugmasini bosing.

Restore Defaults
BIOS zavod sozlamalarini yuklash uchun ushbu elementda <Enter> tugmasini bosing va Yes (Ha) ni tanlang. BIOSning standart sozlamalari tizimning optimal holatda ishlashiga yordam beradi. BIOSni yangilagandan so'ng yoki CMOS qiymatlarini tozalagandan so'ng har doim Optimallashtirilgan standartlarni yuklang.

Save as User Defaults
Joriy BIOS sozlamalarini foydalanuvchi tomonidan belgilangan standart sozlamalar sifatida saqlang.

Restore User Defaults
Barcha BIOS opsiyalari uchun foydalanuvchi tomonidan belgilangan standart sozlamalarni yuklang.

Boot Override
Darhol yuklash uchun qurilmani tanlash imkonini beradi. Tanlagan qurilmangizda <Enter> tugmasini bosing va tasdiqlash uchun Yes (Ha) ni tanlang. Tizimingiz avtomatik ravishda qayta ishga tushadi va shu qurilmadan yuklanadi.

Launch EFI Shell from filesystem device
Mavjud fayl tizimi qurilmalaridan biridan EFI Shell ilovasini (shell.efi) ishga tushirish imkonini beradi. Ushbu parametrda <Enter> tugmasini bosing va tizim avtomatik ravishda EFI Shell ekraniga qayta ishga tushadi.

Drayverlarni o'rnatish

Drayverlarni o'rnatishdan oldin, avval operatsion tizimni o'rnating. (Quyidagi ko'rsatmalar misol sifatida Windows 10 operatsion tizimidan foydalanadi.)
Operatsion tizimni o'rnatgandan so'ng, anakart drayver diskini optik disk qurilmangizga joylashtiring. Ekraningizning o'ng tomonida yuqori qismida joylashgan "Ushbu disk bilan nima qilishni tanlash uchun bosing" xabarini bosing va "Run.exe ni ishga tushirish" ni tanlang. (Yoki Mening kompyuterimga o'ting, optik disk qurilmasini ikki marta bosing va Run.exe dasturini ishga tushiring.)

"Xpress Install" avtomatik ravishda tizimingizni skanerlaydi va keyin o'rnatish tavsiya etilgan barcha drayverlarni ro'yxatga oladi. Siz Xpress Install (Xpress o'rnatish) tugmasini bosishingiz mumkin va "Xpress Install" barcha tanlangan drayverlarni o'rnatadi. Yoki o'q belgisini bosib, kerakli drayverlarni individual ravishda o'rnating.

Biz bilan bog'laning
GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tayvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (savdo/marketing): http://esupport.gigabyte.com
WEB manzil (inglizcha): http://www.gigabyte.com
WEB manzil (xitoycha): http://www.gigabyte.tw

GIGABYTE eSupport
Texnik yoki texnik bo'lmagan (savdo/marketing) savolni yuborish uchun quyidagi manzilga o'ting: http://esupport.gigabyte.com

Havolalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE GA-J3455N-D3H - Ona plata qo'llanmasi ni yuklab olish
