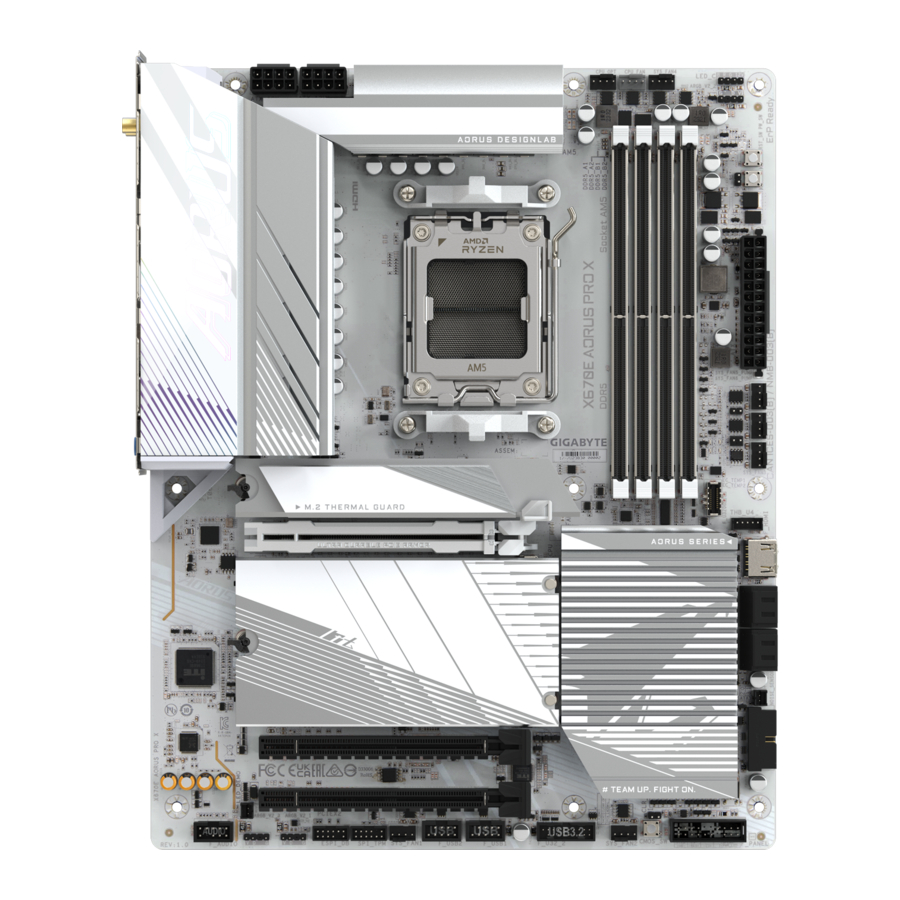

GIGABYTE X670E AORUS PRO X - Ona plata qo'llanmasi

Ona platangizning reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini bildiradi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda ona plata reviziyasini tekshiring.

Misol:

Mahsulot bilan tanishtirish

Ona plata joylashuvi

Ona plata blok sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi amallarni bajaring:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlashda metall o'tkazgichlar yoki ulagichlarga tegmang.
• Elektron komponentlar, masalan, ona plata, CPU yoki xotira bilan ishlashda elektrostatik razryad (ESD) bilaguzuk taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq holda saqlang va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin, uni antistatik yostiq ustiga yoki elektrostatik ekranlangan konteyner ichiga qo'ying.
• Ona platadan quvvat manbai kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlarni ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytiruvchi quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot spetsifikatsiyalari

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

* GIGABYTE mahsulot spetsifikatsiyalari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan har qanday o'zgartirish kiritish huquqini o'zida saqlab qoladi.

Iltimos, ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPUni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Apparatning shikastlanishini oldini olish uchun CPU ni o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni kiritib bo'lmaydi. (Yoki CPU rozetkasidagi CPU ning ikkala tomonidagi tirqishlarni va hizalama kalitlarini topishingiz mumkin.)
• CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizishi va shikastlanishi mumkin.
• CPU host chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari o'rnatmoqchi bo'lsangiz, CPU, grafik karta, xotira, qattiq disk va hokazolarni o'z ichiga olgan apparat spetsifikatsiyalaringizga muvofiq shunday qiling.

CPU yo'nalishiga e'tibor bering

Ona plata CPU rozetkasidagi hizalama kalitlariga va CPU dagi tirqishlarga e'tibor bering.

CPU ni o'rnatishdan oldin CPU rozetkasining qopqog'ini olib tashlamang. CPU ni o'rnatganingizdan va yuklash plastinkasini yopganingizdan so'ng u yuklash plastinkasidan avtomatik ravishda chiqib ketishi mumkin.

Apparatni o'rnatish bo'yicha batafsil ma'lumot uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU ni o'rnatish

CPU ni ona plata CPU rozetkasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1.

   1. CPU rozetkasi dastagining tutqichini pastga va rozetkadan uzoqroqqa sekin bosing.
   2. CPU rozetkasini qulflash dastagini butunlay yuqoriga ko'taring.
   3. Barmoqlaringiz bilan metall yuklash plastinkasiga biriktirilgan plastik himoya qopqog'ini ushlab, metall yuklash plastinkasini ko'tarib oching.
2. CPU ni barmoqlaringiz bilan qirralaridan ushlang. CPU ning birinchi pin belgisini (uchburchak) CPU rozetkasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini rozetkaning hizalama kalitlari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga joylashtiring.

3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plastinkasini yoping. Rozetka dastagini ushlab turish yorlig'i ostida mahkamlang. Plastik himoya qopqog'i o'z-o'zidan chiqib ketadi va uni olib tashlash mumkin.
   * CPU rozetkasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.


CPU to'g'ri o'rnatilmagan bo'lsa, CPU rozetkasini qulflash dastagini majburlamang, chunki bu CPU va CPU rozetkasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni foydalaniladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga murojaat qiling.)

1. O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.

2. A turi:

   CPU sovutgich klipini ushlab turish ramkasining bir tomonidagi o'rnatish qulog'iga ilmoq qiling. Boshqa tomonda CPU sovutgich klipini ushlab turish ramkasining o'rnatish qulog'iga ilmoq qilish uchun to'g'ri pastga suring. Joyiga qulflash uchun kamera tutqichini chap tomondan o'ng tomonga burang.
   B turi:

   Avval CPU ushlab turish ramkasidan to'rtta vintni olib tashlang va CPU ushlab turish ramkasini olib tashlang. Keyin CPU sovutgichidagi to'rtta yelka vintini orqa plastinkadagi tayanchlar bilan tekislang. Har bir yelka vintini quyida ko'rsatilgandek 1-2-3-4 (x) naqshda mahkamlang.

   * B turi CPU sovutgichidan foydalanganda, har bir vintni bir qadamda oxirigacha mahkamlash tavsiya etilmaydi. 1-2-3-4 tartibida amal qiling, har bir qadamda soat yo'nalishi bo'yicha 1 aylanishni mahkamlang. Barcha vintlar mahkamlanguncha 1-2-3-4 bosqichlarni takrorlang.
3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Apparatning shikastlanishini oldini olish uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini rozetkadan uzing.
• Xotira modullari ahmoqlarga chidamli dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnatishga qodir bo'lmasangiz, yo'nalishni o'zgartiring.
• Xotira modullarini o'rnatayotganda avval DDR5_A2 rozetkasiga o'rnatishga ishonch hosil qiling.

* Tavsiya etilgan xotira konfiguratsiyasi:

Ikkilik kanalli xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira rozetkasini taqdim etadi va ikkilik kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng BIOS xotiraning spetsifikatsiyalari va sig'imini avtomatik ravishda aniqlaydi. Ikkilik kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira rozetkasi ikkita kanalga bo'lingan va har bir kanalda quyidagicha ikkita xotira rozetkasi mavjud:

• A kanali: DDR5_A1, DDR5_A2
• B kanali: DDR5_B1, DDR5_B2

CPU cheklovlari tufayli, ikkilik kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, ikkilik kanalli rejimni yoqib bo'lmaydi.
2. Ikkilik kanalli rejimni ikkita yoki to'rtta xotira moduli bilan yoqishda bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Apparatning shikastlanishini oldini olish uchun kengaytirish kartasini o'rnatishdan oldin har doim kompyuterni o'chiring va elektr simini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va karta uya ichiga to'liq o'rnashguncha pastga bosing.

3. Kengaytirish kartasining o'z uyasida to'liq o'rnashganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalari o'rnatilgandan so'ng shassi qopqog'ini (qopqoqlarini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz (kartalaringiz) uchun zarur bo'lgan BIOS o'zgarishlarini kiritish uchun BIOS sozlashiga o'ting.
7. Operatsion tizimingizda kengaytirish kartasi bilan ta'minlangan drayverni o'rnating.

Orqa panel ulagichlari

1. Q-Flash Plus tugmasi ^(Eslatma)
   Q-Flash Plus tizimingiz o'chirilganida BIOSni yangilash imkonini beradi (S5 o'chirish holati). Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, so'ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. QFLED BIOS moslash va flesh-xotira ishlari boshlanganda miltillaydi va asosiy BIOSni flesh-xotirasi tugallanganda miltillashni to'xtatadi.
2. SMA antenna ulagichlari (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. HDMI porti

   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Maksimal qo'llab-quvvatlanadigan o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
   HDMI qurilmasini o'rnatgandan so'ng, standart ovozni ijro etish qurilmasini HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
4. USB 2.0/1.1 porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
5. USB 3.2 Gen 1 porti
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
6. USB 3.2 Gen 2 Type-A porti (Qizil)(Q-Flash Plus porti)
   USB 3.2 Gen 2 Type-A porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning. Q-Flash Plus ^(Eslatma)dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
7. USB Type-C^® Port (USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan)
   Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
8. RJ-45 LAN porti
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

9. USB 3.2 Gen 2 Type-A porti (Qizil)
   USB 3.2 Gen 2 Type-A porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
10. Line In/Orqa dinamik chiqishi (ko'k)
    Line in uyasi. Optik disk, walkman va boshqalar kabi qurilmalar uchun ushbu audio uyadan foydalaning.
11. Line Out/Old dinamik chiqishi (yashil)
    Line out uyasi.
12. Mikrofon kirishi/Markaziy/Subwoofer dinamik chiqishi (pushti)
    Mikrofon kirish uyasi.
    Audio uyasi konfiguratsiyalari:

    Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.

    • Orqa panel ulagichiga ulangan kabelni olib tashlayotganda, avval kabelni qurilmangizdan oling va keyin uni anakartdan olib tashlang.
    • Kabelni olib tashlayotganda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvini oldini olish uchun uni yon tomonga silkitmang.

(Eslatma) Q-Flash Plus funktsiyasini yoqish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va qo'shimcha ma'lumot oling.

Audio dasturiy ta'minotini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

O'rnatilgan tugmalar va LEDlar

Tezkor tugmalar

Ushbu anakartda 3 ta tezkor tugma mavjud: yoqish tugmasi, qayta yuklash tugmasi va CMOSni tozalash tugmasi. Quvvat tugmasi va qayta yuklash tugmasi foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni istaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish yoki qayta yuklash imkonini beradi. BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zarur bo'lganda zavod sozlamalariga qaytarish uchun ushbu tugmani ishlating.

PW_SW: Quvvat tugmasi RST_SW
RST_SW: Qayta yuklash tugmasi
CMOS_SW: CMOSni tozalash tugmasi CMOS_SW

Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

• CMOSni tozalash tugmasidan foydalanishdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim yoqilgan paytda CMOSni tozalash tugmasidan foydalanmang, aks holda tizim o'chib qolishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Optimallashtirilgan standartlarni yuklashni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting).

Holat LEDlari

Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, grafik karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar protsessor/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini bildiradi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni bildiradi.

CPU: CPU holati LEDi
DRAM: Xotira holati LEDi
VGA: Grafik karta holati LEDi
BOOT: Operatsion tizim holati LEDi

Ichki ulagichlar

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4
5. SYS_FAN5/6_PUMP
6. CPU_OPT
7. EC_TEMP1/EC_TEMP2
8. NOISE_SENSOR
9. BAT
10. ARGB_V2_1/2/3
11. LED_C
12. SATA3 0/1/2/3
13. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
14. F_PANEL
15. F_AUDIO
16. F_U320G
17. F_U32_1/F_U32_2
18. F_USB1/F_USB2
19. THB_U4
20. SPI_TPM
21. F_HDMI
22. RST
23. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avval qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalaringizni va kompyuteringizni o'chiring. Quvvat simini elektr tarmog'idan uzib qo'ying, qurilmalarga zarar yetkazmaslik uchun.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona platadagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V/ATX_12V1/ATX (2x4 12V Quvvat Ulagichlari va 2x12 Asosiy Quvvat Ulagichi)

Quvvat ulagichidan foydalanish orqali quvvat manbai ona platadagi barcha komponentlarga yetarli barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avval quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.

12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar zarur quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada beqaror yoki yuklanmaydigan tizimga olib kelishi mumkin.

CPU_FAN/SYS_FAN1/2/3/4 (Ventilyator Boshlari)

Ushbu ona platadagi barcha ventilyator boshlari 4 pinli. Ko'pgina ventilyator boshlari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi.

SYS_FAN5/6_PUMP (Tizimli Ventilyator/Suvni Sovutish Pompasi Boshlari)

Ventilyator/pompa boshlari 4 pinli. Ko'pgina ventilyator boshlari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli ventilyator o'rnatish tavsiya etiladi. Bosh, shuningdek, suvni sovutish pompasini tezligini nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Sozlash" sahifasiga o'ting va "Smart Fan 6" ni qidiring.

• Protsessoringiz va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator boshlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator boshlari sozlash o'tkazgich bloklari emas. Boshlarga o'tkazgich qopqog'ini qo'ymang.

CPU_OPT (Protsessor Ventilyatori/Suvni Sovutish Pompasi Boshi)

Ventilyator/pompa boshi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina ventilyator boshlari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega bo'lgan ventilyatordan foydalanishni talab qiladi.

• Protsessoringiz va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator boshlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu ventilyator boshlari sozlash o'tkazgich bloklari emas. Boshlarga o'tkazgich qopqog'ini qo'ymang.

EC_TEMP1/EC_TEMP2 (Harorat Sensori Boshlari)

Haroratni aniqlash uchun termistor kabellarini boshlarga ulang.

NOISE_SENSOR (Shovqinni Aniqlash Boshi)

Ushbu boshdan korpus ichidagi shovqinni aniqlash uchun shovqinni aniqlash kabelini ulash uchun foydalanish mumkin.

Shovqinni aniqlash funktsiyasi haqida ko'proq ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "FAN CONTROL" ni qidiring.

Kabelni boshga ulashdan oldin, o'tkazgich qopqog'ini olib tashlaganingizga ishonch hosil qiling; agar bosh ishlatilmasa, o'tkazgich qopqog'ini qayta o'rnating.

BAT (Batareya)

Batareya kompyuter o'chirilganda CMOS-dagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va quvvat simini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki batareya ushlagichining musbat va manfiy terminallariga teginish uchun tornavida kabi metall buyumdan foydalaning va ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Quvvat simini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va quvvat simini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida noaniqlik bo'lsa, sotib olish joyiga yoki mahalliy dilerga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

ARGB_V2_1/2/3 (Manzilli RGB Gen2 LED Strip Boshlari)

Boshlar standart 5050 manzilli RGB Gen2 LED stripini ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 3A (5V) va maksimal LEDlar soni 256 ta.

Manzilli RGB Gen2 LED stripingizni boshga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED strip boshining 1-piniga ulanishi kerak. Noto'g'ri ulanish LED stripiga zarar yetkazishi mumkin.

LED_C (RGB LED Strip Boshi)

Bosh standart 5050 RGB LED stripini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2 m.

RGB LED stripingizni boshga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu boshning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED stripiga zarar yetkazishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

• LEDning g'ayritabiiy ishlashini oldini olish uchun bir vaqtning o'zida bir xil boshga manzilli RGB Gen1 LED striplarini va manzilli RGB Gen2 LED striplarini ulamang.
• Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr tarmog'idan uzib qo'ying.

SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA _SB 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA konfiguratsiyasi" (SATA Configuration) ni qidiring.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3 ulagichlari)

M.2 SSD-larining ikki turi mavjud: M.2 SATA SSD va M.2 PCIe SSD. Ushbu anakart faqat M.2 PCIe SSD-larni qo'llab-quvvatlaydi. Shuni e'tiborga olingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

M2A_CPU/M2C_SB:

M.2 ulagichiga M.2 SSD-ni to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam:
M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha aylantiring va anakart issiqlik moslamasini olib tashlang.

Agar siz 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval 80 mm teshikdan EZ-Latch Plus qisqichini olib tashlang.

2-qadam:
M.2 ulagichidagi issiqlik yostig'idan himoya plyonkasini olib tashlang (faqat M2A_CPU ulagichida issiqlik yostig'i mavjud). M.2 SSD-ni burchak ostida M.2 ulagichiga joylashtiring.

3-qadam:
M.2 SSD-ning old uchini bosing va M.2 SSD qisqich bilan mahkamlanganligiga ishonch hosil qiling. Anakart issiqlik moslamasining pastki qismidan himoya plyonkasini olib tashlang va nihoyat, M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha aylantiring va keyin issiqlik moslamasini joyiga qaytaring.

M2B_CPU/M2D_SB:

M.2 ulagichiga M.2 SSD-ni to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam:
M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha aylantiring va anakart issiqlik moslamasini olib tashlang. O'rnatiladigan M.2 SSD uchun mos keladigan o'rnatish teshigini toping va avval M.2 EZ-Latch Plus qisqichini teshikka mahkamlang.

2-qadam:
M.2 SSD-ni burchak ostida M.2 ulagichiga joylashtiring. M.2 SSD-ning old uchini bosing va M.2 SSD qisqich bilan mahkamlanganligiga ishonch hosil qiling.

3-qadam:
Anakart issiqlik moslamasining pastki qismidan himoya plyonkasini olib tashlang va nihoyat, M.2 EZ-Latch Click qisqichini soat yo'nalishi bo'yicha aylantiring va keyin issiqlik moslamasini joyiga qaytaring.

M.2 EZ-Latch Click/M.2 EZ-Latch Plus dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M.2 SSD-ni M.2 EZ-Latch Click bilan o'rnatish: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
M.2 SSD-ni M.2 EZ-Latch Plus bilan o'rnatish: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD-ni M.2 EZ-Latch Plus bilan olib tashlash: https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart issiqlik moslamasining dizayni modelga qarab farq qilishi mumkin.

F_PANEL (Old panel sarlavhasi)

Korpusdagi quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va tizim holati ko'rsatkichini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat LEDi):
  Tizim holati LEDi korpusning old panelidagi quvvat holati ko'rsatkichiga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

  Tizim holati	LED
  S0	Yon
  S3/S4/S5	O'chirilgan

• PW (Quvvat tugmasi):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va "Soft-Off by PWR-BTTN" ni qidiring).
• SPEAK (Karnay):
  Korpusning old panelidagi karnayga ulanadi. Tizim tizimning ishga tushirish holatini signal kodi orqali xabar qiladi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LEDi):
  Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotganda yoki yozayotganda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta yuklash uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi):
  Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funktsiya korpusga kirish tugmasi/sensoriga ega korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpus old panel modulini ushbu sarlavhaga ulaganda, sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)

Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD) ni qo'llab-quvvatlaydi. Korpus old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasida noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Ba'zi korpuslar har bir simda bitta vilka o'rniga ajratilgan ulagichlarga ega old panel audio modulini ta'minlaydi. Turli xil sim topshiriqlariga ega old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U320G (USB Type-C^® sarlavhasi, USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan)

Sarlavha USB 3.2 Gen 2x2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

F_U32_1/F_U32_2 (USB 3.2 Gen 1 sarlavhalari)

Sarlavhalar USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va har bir sarlavha ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)

Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

THB_U4 (Qo'shimcha karta ulagichi)

Ushbu ulagich GIGABYTE qo'shimcha kartasi uchun.

SPI_TPM (Ishonchli platforma moduli sarlavhasi)

Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

F_HDMI

Ushbu port HDMI displey chiqishini qo'llab-quvvatlaydi, bu sizga kompyuter korpusi ichida displey ekranini ulash imkonini beradi. U maksimal 1920x1080@30 Gts o'lchamdagi displey ekranini qo'llab-quvvatlashi mumkin. Haqiqiy qo'llab-quvvatlanadigan o'lcham siz ishlatayotgan displey ekraniga qarab farq qilishi mumkin. Kompyuter korpusi ichida displey ekranini qanday ulash bo'yicha ko'rsatmalar uchun displey ekranining foydalanuvchi qo'llanmasiga qarang.

RST (Qayta yuklash o'tkazgichi)

Qayta yuklash o'tkazgichi korpusning old panelidagi qayta yuklash tugmasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta yuklash uchun qayta yuklash tugmasini bosing.

Qayta yuklash o'tkazgichi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS sozlash" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR_CMOS (Clear CMOS Jumper)

Ushbu jumperdan BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS Setup-ga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting).

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini plata ustidagi CMOSda yozib boradi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va h.k. BIOSda foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki tizimning muayyan funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi mavjud.

Quvvat o'chirilganda, plata ustidagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlab qolish uchun CMOSga zarur quvvatni yetkazib beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilgan holatda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, so'ngra shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOSni yangilash utilitalari"ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar sizda joriy BIOS versiyasidan foydalanishda muammo bo'lmasa, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligining oldini olish yoki boshqa kutilmagan natijalarga olib kelmaslik uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga harakat qiling va platani standart qiymatlarga qaytaring.
• Oldingi bobdagi batareya/CMOS tozalash jumperi/tugmasi haqidagi ma'lumotlarga qarang yoki CMOS qiymatlarini qanday tozalash bo'yicha GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults"ni qidiring.

BIOS Setupni sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1064/amd600-refresh-bios.html

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logo ekrani paydo bo'ladi.

Funktsiya tugmalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU
Boot Menu BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menuda birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓>dan foydalaning, so'ngra qabul qilish uchun <Enter>ni bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menudagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmaning yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS Setupga birinchi bo'lib kirishga hojat qoldirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Ba'zi operatsion tizimlarda RAID drayveri allaqachon mavjud bo'lganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizimning ishlashi va mosligini ta'minlash uchun GIGABYTE Control Centerdan barcha kerakli drayverlarni o'rnatishingizni tavsiya qilamiz. O'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi bosqichlarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, plata modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasidagi AMD RAID Preinstall Driver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskingizga nusxalang.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskni joylashtiring va keyin drayverning joylashgan joyiga o'ting. Avval AMD-RAID Bottom Deviceni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Keyin AMD-RAID Controllerni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Nihoyat, OSni o'rnatishni davom eting.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida drayverlarni va GIGABYTE ilovalarini GIGABYTE Control Center (GCC) orqali yuklab olish va o'rnatishni xohlaysizmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept> (Qabul qilish)ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot haqida ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1066/amd600-refresh-app.html

Qo'shimcha nosozliklarni bartaraf etish haqida ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

Boshlashdan oldin quyidagi elementlarni tayyorlang:

Ushbu plata RAID 0, RAID 1 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-disk.

M.2 PCIe SSDni M.2 SATA SSD yoki SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatib bo'lmaydi.

RAID massivini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/1065/amd600-refresh-raid.html

Biz bilan bog'lanish

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan qo'llab-quvvatlash (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting:
  https://esupport.gigabyte.com


Manbalar

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE X670E AORUS PRO X - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
