Gigabyte Z790 AORUS ELITE AX - LGA1700 ATX anakartlari uchun qo'llanma Rev. 1001

Ushbu qo'llanma anakart modellari uchun:

• Z790 AORUS ELITE AX
• Z790 AORUS ELITE
• Z790 A ELITE AX DDR4 (Z790 AORUS ELITE AX DDR4)
• Z790 A ELITE DDR4 (Z790 AORUS ELITE DDR4)

Anakart versiyasini aniqlash

Anakartingizdagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" anakartning versiyasi 1.0 ekanligini anglatadi. Anakart BIOSini, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda anakart versiyasini tekshiring.

Misol:

Mahsulot bilan tanishuv

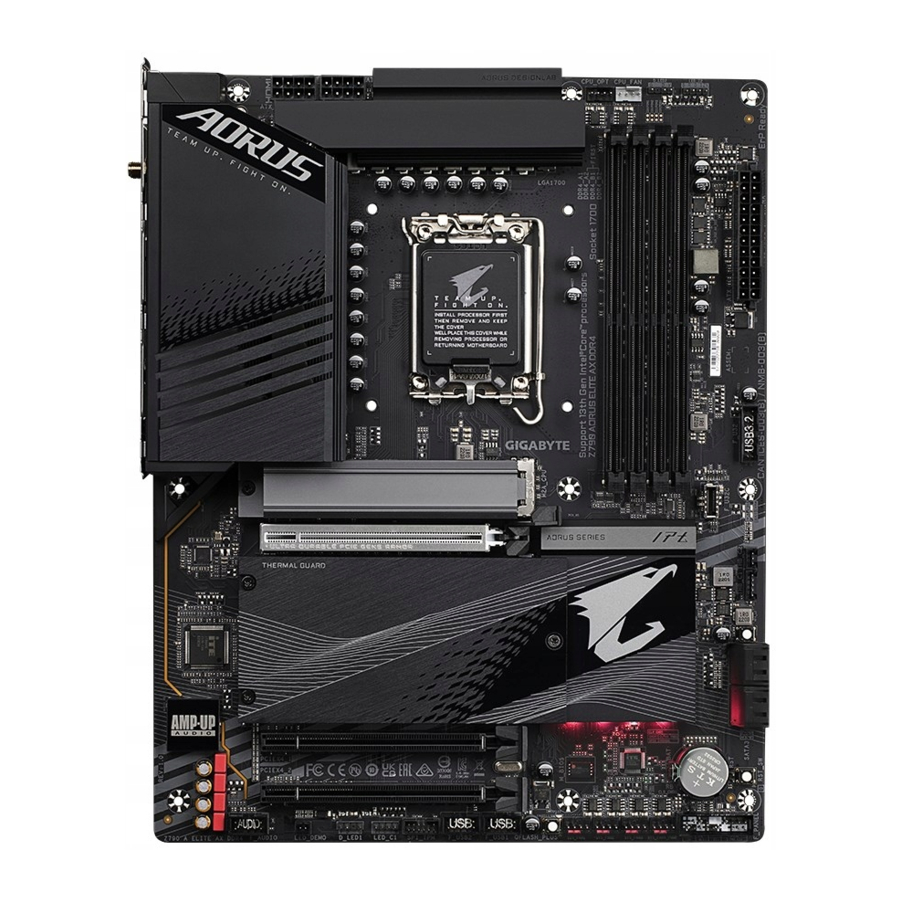

Anakart joylashuvi

1. Faqat Z790 AORUS ELITE AX uchun.

3. Faqat Z790 AORUS ELITE AX DDR4 uchun.

Anakart blok-sxemasi

(Eslatma) Haqiqiy qo'llab-quvvatlash protsessorga qarab farq qilishi mumkin.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.
3. Faqat Z790 AORUS ELITE AX DDR4 uchun.
4. Faqat Z790 AORUS ELITE DDR4 uchun.

Uskunani o'rnatish

O'rnatishda ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlashda metall o'tkazgichlar yoki ulagichlarga tegmang.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlashda elektrostatik razryad (ESD) bilaguzukni taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik ekranlangan idish ichiga qo'ying.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusida ortiqcha vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytirgich quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.
3. Faqat Z790 AORUS ELITE AX DDR4 uchun.
4. Faqat Z790 AORUS ELITE DDR4 uchun.

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

👉 CPU, xotira modullari, SSD va M.2 qurilmalarining qo'llab-quvvatlash ro'yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=dl#support-dlvv
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=dl

👉 Ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU ni o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling.
  (So'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Apparatning shikastlanishini oldini olish uchun CPU ni o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni kiritib bo'lmaydi. (Yoki CPU ning ikkala tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU xususiyatlariga muvofiq o'rnating. Tizim shinasining chastotasini apparat xususiyatlaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferik qurilmalar uchun standart talablarga javob bermaydi. Agar siz chastotani standart xususiyatlardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va hokazolarni o'z ichiga olgan apparat xususiyatlaringizga muvofiq buni amalga oshiring.

CPU yo'nalishiga e'tibor bering

Ona plata CPU uyasidagi tekislash tugmalariga va CPU dagi tirqishlarga e'tibor bering.

CPU ni kiritishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU ni kiritganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

👉 Apparatni o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU ni o'rnatish

CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1.

   1. CPU uyasi dastagi tutqichini ehtiyotkorlik bilan pastga bosing va uya dan uzoqlashtiring.
   2. CPU uyasini qulflash dastagini to'liq ko'taring.
   3. Plastik himoya qopqog'i biriktirilgan metall yuklash plitasini ochish uchun metall yuklash plitasining yon tomonidagi barmoq yorlig'idan foydalaning.
2. CPU ni barmoqlaringiz bilan qirralaridan ushlab turing. CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga joylashtiring.

3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Plastik himoya qopqog'i chiqib ketadi, uni shunchaki olib tashlang. CPU ni o'rnatishni yakunlash uchun dastagni ushlab turish yorlig'i ostiga mahkamlang.

   * CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.

CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasini qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga murojaat qiling.)

1. O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.

2. Sovutgichni CPU ustiga qo'ying va to'rtta bosish pinini ona platadagi pin teshiklari orqali tekislang. Bosish pinlarini diagonal ravishda pastga bosing.

3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Apparatning shikastlanishini oldini olish uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• Xotira modullari ahmoqlikka chidamli dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani kirita olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng BIOS avtomatik ravishda xotiraning xususiyatlari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.
To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

• A kanali: DDR5_A1 /DDR4_A1 , DDR5_A2 /DDR4_A2
• B kanali: DDR5_B1 /DDR4_B1 , DDR5_B2 /DDR4_B2

* Tavsiya etilgan Dual Channel xotira konfiguratsiyasi:

	DDR5_A1 DDR4_A1	DDR5_A2 DDR4_A2	DDR5_B1 DDR4_B1	DDR5_B2 DDR4_B2
2 ta modul	- -	DS/SS	- -	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.


Bitta xotira modulini o'rnatayotganda, uni DDR5_A2 / DDR4_A2 uyasiga o'rnatishni tavsiya qilamiz.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.
3. Faqat Z790 AORUS ELITE AX DDR4 uchun.
4. Faqat Z790 AORUS ELITE DDR4 uchun.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va elektr simini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va u to'liq uyaga o'rnashguncha kartani pastga bosing.

3. Kengaytirish kartasi o'z uyasiga to'liq o'rnashganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(lar) uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
7. Kengaytirish kartasi bilan birga taqdim etilgan drayverni operatsion tizimingizga o'rnating.

Orqa panel ulagichlari

1. USB 2.0/1.1 Port
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
2. SMA Antenna Connectors (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus (Eslatma)dan foydalanishdan oldin, USB flesh-diskini avval ushbu portga joylashtiring.
5. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvir va audio taqdim etadi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
6. HDMI Port

   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
   DisplayPort/HDMI qurilmasini o'rnatgandan so'ng, standart ovozni ijro etish qurilmasini DisplayPort/HDMI ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
7. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
8. USB Type-C^® Port
   Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
9. RJ-45 LAN Port
   Gigabit Ethernet LAN porti Internetga 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

10. Line Out/Front Speaker Out
    Chiziqli chiqish uyasi.
11. Mic In/Rear Speaker Out
    Mikrofon kirish uyasi.
12. Optical S/PDIF Out Connector
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingizda optik raqamli audio kirish ulagichi mavjudligiga ishonch hosil qiling.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.
3. Faqat Z790 AORUS ELITE AX DDR4 uchun.

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Unique Features" (Noyob funksiyalar) sahifasiga o'ting va batafsil ma'lumot oling.

Audio uyasi konfiguratsiyalari:

Uyasi	Eshitish vositasi/ 2-kanalli	4-kanalli	5.1-kanalli	7.1-kanalli
Line Out/Front Speaker Out	✓	✓	✓	✓
Mic In/Rear Speaker Out		✓	✓	✓
Front Panel Line Out/Side Speaker Out				✓
Front Panel Mic In/Center/Subwoofer Speaker Out			✓	✓

Audio dasturiy ta'minotidan foydalanib, audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.

👉 Audio dasturiy ta'minotini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra ona platadan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

O'rnatilgan tugmalar, kuchlanishni o'lchash nuqtalari va LEDlar

RST_SW (Qayta yuklash tugmasi)

Qayta yuklash tugmasi (RST_SW) foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish imkonini beradi.

Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funksiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va batafsil ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR_SW (CMOSni tozalash tugmasi)

Kerak bo'lganda BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu tugmani ishlating.

• CMOSni tozalash tugmasidan foydalanishdan oldin har doim kompyuteringizni o'chiring va elektr simini rozetkadan uzing.
• Tizim yoqilgan paytda CMOSni tozalash tugmasidan foydalanmang, aks holda tizim o'chib qolishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash)ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (batafsil ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

QFLASH_PLUS (Q-Flash Plus tugmasi)

Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOSni moslashtirish va yangilash ishlari boshlanganda QFLED yonadi va asosiy BIOSni yangilash tugallanganda yonishni to'xtatadi.

Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Unique Features" (Noyob funksiyalar) sahifasiga o'ting va batafsil ma'lumot oling.

Holat LEDlari

Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.

CPU: Protsessor holati LEDi
DRAM: Xotira holati LEDi
VGA: Video karta holati LEDi
BOOT: Operatsion tizim holati LEDi

Ichki ulagichlar

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2 /3 /4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V quvvat ulagichlari va 2x12 asosiy quvvat ulagichi)

Quvvat ulagichidan foydalanish orqali quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan foydalanish tavsiya etiladi (500W yoki undan yuqori). Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)

Ushbu anakartdagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

SYS_FAN4_PUMP (Tizimli fan/suv sovutish nasosi sarlavhasi)

Fan/nasos sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi. Sarlavha, shuningdek, suv sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Smart Fan 6" ni qidiring.

• Protsessoringiz va tizimingiz qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulashga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

CPU_OPT (Suv sovutish protsessor fan sarlavhasi)

Fan sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulaganda, uni to'g'ri yo'nalishda ulashga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi.

LED_C1/LED_C2 (RGB LED strip sarlavhalari)

Sarlavhalar standart 5050 RGB LED strip (12V/G/R/B) ni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

RGB LED stripingizni sarlavhaga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripining shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" (Noyob xususiyatlar) sahifasiga o'ting.

Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

D_LED1/D_LED2 (Manzilli LED strip sarlavhalari)

Sarlavhalar standart 5050 manzilli LED stripni ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LEDlar soni 1000 ta.

Manzilli LED stripingizni sarlavhaga ulang. LED stripining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED strip sarlavhasining 1-piniga ulangan bo'lishi kerak. Noto'g'ri ulanish LED stripining shikastlanishiga olib kelishi mumkin.

LED strip chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" (Noyob xususiyatlar) sahifasiga o'ting.

Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.

SATA3 2 ①②/3 ①②/4/5/6/7 (SATA 6Gb/s ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. Intel® Chipset RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" (RAID to'plamini sozlash) sahifasiga o'ting.

SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "SATA Configuration" (SATA konfiguratsiyasi) ni qidiring.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 ulagichlari)

M.2 SSD-larning ikki turi mavjud: M.2 SATA SSD va M.2 PCIe SSD. Qaysi turdagi M.2 SSD siz foydalanmoqchi bo'lgan M.2 soket tomonidan qo'llab-quvvatlanishini tekshiring. E'tibor bering, M.2 PCIe SSD-dan M.2 SATA SSD yoki SATA qattiq disk bilan RAID to'plamini yaratish uchun foydalanib bo'lmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam:
Foydalanmoqchi bo'lgan M.2 uyasiga kirish uchun, issiqlik tarqatgichni olib tashlash uchun anakart issiqlik tarqatgichidagi vintlarni diagonal ravishda bo'shating. O'rnatiladigan M.2 SSD uchun to'g'ri o'rnatish teshigini toping va keyin birinchi navbatda M.2 EZ-Latch Plus qisqichini o'rnating.

Agar siz allaqachon anakart issiqlik tarqatgichining tayanchi bo'lgan 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval EZ-Latch Plus qisqichini olib tashlang va issiqlik tarqatgich va SSD-ni mahkamlash uchun anakart issiqlik tarqatgichining vintidan foydalaning.

2-qadam:
M.2 ulagichidagi issiqlik yostig'idan himoya plyonkasini olib tashlang. M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring.

3-qadam:
M.2 SSD-ning old qismiga bosing va M.2 SSD M.2 EZ-Latch Plus qisqichi bilan mahkamlanganligiga ishonch hosil qiling. Anakart issiqlik tarqatgichining pastki qismidan himoya plyonkasini olib tashlang, so'ngra issiqlik tarqatgichni almashtiring va vintlarni diagonal ravishda torting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlari:

👉 M.2 EZ-Latch Plus-dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M.2 SSD-ni o'rnating: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD-ni olib tashlang: https://www.gigabyte.com/WebPage/921/removeM2.html

* Anakart issiqlik tarqatgichining dizayni modelga qarab farq qilishi mumkin.

M.2 va SATA ulagichlari uchun o'rnatish bo'yicha ogohlantirishlar :

SATA ulagichlarining mavjudligi M.2 uyalariga o'rnatilgan qurilma turiga ta'sir qilishi mumkin. M2M_SB ulagichi SATA3 2, 3 ulagichi bilan tarmoqli kengligini baham ko'radi. Tafsilotlar uchun quyidagi jadvalga qarang.

1. Faqat Z790 AORUS ELITE AX uchun.
2. Faqat Z790 AORUS ELITE uchun.

F_PANEL (Old panel sarlavhasi)

Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensori va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat LED):
  Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

  Tizim holati	LED
  S0	Yonadi
  S3/S4/S5	O'chadi

• PW (Quvvat tugmasi):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Soft-Off by PWR-BTTN" (PWR-BTTN orqali yumshoq o'chirish) ni qidiring).
• SPEAK (Karnay):
  Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushirish holati haqida signal kodi orqali xabar beradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LED):
  Korpusning old panelidagi qattiq disk faolligi LED-iga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotgan paytda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi):
  Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panelning dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LED, qattiq disk faolligi LED, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulashda sim topshiriqlari va pin topshiriqlari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)

Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD) ni qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Ba'zi korpuslar har bir simda bitta vilka o'rniga ajratilgan ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli xil sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U32C (USB Type-C^® USB 3.2 Gen 2 qo'llab-quvvatlashiga ega sarlavha)

Sarlavha USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

F_U32 (USB 3.2 Gen 1 sarlavhasi)

Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)

Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

SPI_TPM (Ishonchli platforma moduli sarlavhasi)

Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.

THB_C1/THB_C2 (Thunderbolt™ qo'shimcha karta ulagichlari)

Ulagichlar GIGABYTE Thunderbolt™ qo'shimcha kartasiga ulanish uchun ishlatiladi.

Thunderbolt™ qo'shimcha kartasini qo'llab-quvvatlaydi.

CLR_CMOS (CMOS tozalash jumperi)

BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikkita pinni bir necha soniya davomida tekkizing.

• CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlash uchun BIOS sozlamalariga o'ting (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

BAT (Batareya)

Batareya kompyuter o'chirilganida CMOS-dagi qiymatlarni (BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari kabi) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr shnurini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dileringizga murojaat qiling.
• Batareyani o'rnatayotganda, batareyaning musbat (+) va manfiy (-) tomonlarining yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Ishlatilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

RST (Qayta o'rnatish o'tkazgichi)

Qayta o'rnatish o'tkazgichi (RST) shassi old panelidagi qayta o'rnatish tugmachasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish tugmachasini bosing.

Qayta o'rnatish o'tkazgichi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun, iltimos, GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida yozib boradi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST) (O'z-o'zini tekshirish)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki tizimning ma'lum funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.

Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun zarur quvvatni ta'minlaydi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, shundan so'ng siz Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "BIOSni yangilash utilitalari"ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanmay qolishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
• CMOS qiymatlarini qanday tozalash bo'yicha ma'lumot olish uchun apparatni o'rnatish bobidagi batareya/CMOS tozalash jumperi/tugmasi haqidagi ma'lumotlarga murojaat qiling yoki GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" (Optimallashtirilgan standartlarni yuklash)ni qidiring.

👉 BIOS Setupni sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/928/intel700-bios.html

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish Logo ekrani paydo bo'ladi.

Funktsiya tugmalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <> yoki pastga strelka tugmasi <↓>dan foydalaning, so'ngra qabul qilish uchun <Enter>ni bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS Setupga kirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Agar siz operatsion tizimni RAID hajmiga o'rnatmoqchi bo'lsangiz, OSni o'rnatish jarayonida avval Intel^® RST VMD Controller drayverini o'rnatishingiz kerak. Quyidagi bosqichlarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, ona plata modelining veb-sahifasini ko'rib chiqing, Support\Download\SATA RAID/AHCI sahifasida Intel SATA Preinstall driver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskka nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskni joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Quyida ko'rsatilgan ekran paydo bo'lganda, Intel RST VMD Controller 467Fni tanlang va drayverni yuklash va OSni o'rnatishni davom ettirish uchun Next (Keyingi)ni bosing.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining o'ng tomonida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

👉 Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/926/intel700-app.html

👉 Qo'shimcha muammolarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini sozlash

RAID darajalari

Boshlashdan oldin quyidagi narsalarni tayyorlang

Ushbu ona plata RAID 0, RAID 1, RAID 5 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-disk.

• Shuni esda tutingki, M.2 PCIe SSDni SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatib bo'lmaydi.
• M.2 va SATA ulagichlarini o'rnatish bo'yicha ogohlantirishlar uchun foydalanuvchi qo'llanmasining "Ichki ulagichlar" bo'limiga qarang.

👉 RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/927/intel700-raid.html

Ogohlantirish

Ushbu qo'llanmadagi ma'lumotlar mualliflik huquqi qonunlari bilan himoyalangan va GIGABYTE mulki hisoblanadi. Ushbu qo'llanmadagi texnik xususiyatlar va funksiyalarga GIGABYTE tomonidan oldindan ogohlantirishsiz o'zgartirishlar kiritilishi mumkin. Ushbu qo'llanmaning hech bir qismi GIGABYTEning oldindan yozma ruxsatisiz hech qanday shaklda yoki hech qanday vosita bilan qayta ishlab chiqarilishi, nusxalanishi, tarjima qilinishi, uzatilishi yoki nashr etilishi mumkin emas.

• Mahsulot haqida batafsil ma'lumot olish uchun Foydalanuvchi qo'llanmasini diqqat bilan o'qing.
• Mahsulotni tez sozlash uchun GIGABYTE veb-saytidagi Tez o'rnatish qo'llanmasiga murojaat qiling.
  https://download.gigabyte.com/FileList/Manual/mb_manual_quick-guide_am5.pdf?m=sw

Mahsulotga oid ma'lumotlar uchun bizning veb-saytimizga tashrif buyuring: https://www.gigabyte.com

Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=ma#kf

GIGABYTE global fuqaroning mas'uliyatini bajarish uchun qog'ozdan foydalanishni kamaytiradi. Shuningdek, global isishga ta'sirni kamaytirish uchun ushbu mahsulotning qadoqlash materiallari qayta ishlanadigan va qayta ishlatiladigan hisoblanadi. GIGABYTE atrof-muhitni muhofaza qilish uchun siz bilan birga ishlaydi.

Mualliflik huquqi
© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan.
Ushbu qo'llanmada tilga olingan savdo belgilari o'z egalariga qonuniy ravishda ro'yxatdan o'tgan.
