Gigabyte Z790 AORUS ELITE AX - Priručnik za matične ploče LGA1700 ATX Rev. 1001

Sadržaj

1 Identificiranje revizije vaše matične ploče
2 Uvod u proizvod
- 2.1 Raspored matične ploče
- 2.2 Blok dijagram matične ploče
3 Instalacija hardvera
4 Postavljanje BIOS-a
- 4.1 Početni zaslon
- 4.2 Funkcijske tipke
5 Instaliranje operativnog sustava i upravljačkih programa
- 5.1 Instalacija operativnog sustava
- 5.2 Instalacija upravljačkih programa
6 Konfiguriranje RAID skupa
- 6.1 RAID razine
- 6.2 Prije nego što počnete, pripremite sljedeće stavke
7 Odricanje odgovornosti
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

Ovaj priručnik je za modele matičnih ploča:

Z790 AORUS ELITE AX
Z790 AORUS ELITE
Z790 A ELITE AX DDR4 (Z790 AORUS ELITE AX DDR4)
Z790 A ELITE DDR4 (Z790 AORUS ELITE DDR4)

Identificiranje revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju svoje matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.

Primjer:
Identificiranje revizije vaše matične ploče

Uvod u proizvod

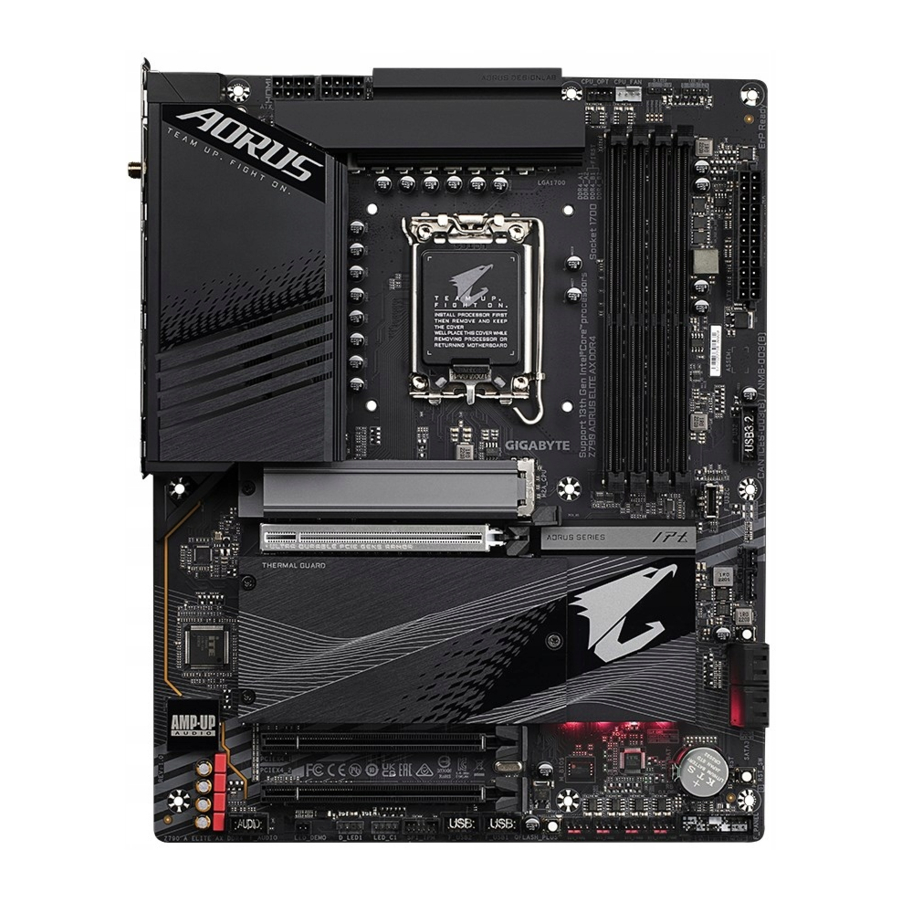

Raspored matične ploče

Samo za Z790 AORUS ELITE AX.

Samo za Z790 AORUS ELITE AX DDR4.

Blok dijagram matične ploče

(Napomena) Stvarna podrška može se razlikovati ovisno o CPU-u.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.
Samo za Z790 AORUS ELITE AX DDR4.
Samo za Z790 AORUS ELITE DDR4.

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti kao posljedica elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati niti oštetiti naljepnicu S/N (serijski broj) matične ploče ili jamstvenu naljepnicu koju vam je dao vaš prodavač. Ove su naljepnice potrebne za potvrdu jamstva.
Uvijek isključite napajanje izmjeničnom strujom tako da isključite kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Kada spajate hardverske komponente na interne konektore na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojeni.
Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili konektora.
Najbolje je nositi remen za zapešće za elektrostatsko pražnjenje (ESD) pri rukovanju elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate remen za zapešće za ESD, neka vam ruke budu suhe i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili unutar spremnika za zaštitu od elektrostatskog zračenja.
Prije spajanja ili odspajanja kabela za napajanje s matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije korištenja proizvoda, provjerite jesu li spojeni svi kabeli i priključci za napajanje vaših hardverskih komponenti.
Kako biste spriječili oštećenje matične ploče, pazite da vijci ne dođu u kontakt sa sklopom matične ploče ili njezinim komponentama.
Provjerite nema li preostalih vijaka ili metalnih komponenti na matičnoj ploči ili unutar kućišta računala.
Nemojte postavljati računalni sustav na neravnu površinu.
Nemojte postavljati računalni sustav u okruženje s visokom temperaturom ili vlagom.
Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja komponenti sustava, kao i do fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem povezan s korištenjem proizvoda, obratite se certificiranom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.
Samo za Z790 AORUS ELITE AX DDR4.
Samo za Z790 AORUS ELITE DDR4.

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne obavijesti.

👉 Posjetite web stranicu GIGABYTE za popise podrške za CPU, memorijske module, SSD-ove i M.2 uređaje.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=dl#support-dlvv
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=dl#support-dl
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=dl#support-dl

👉 Posjetite stranicu SERVICE/SUPPORT\Utility na web stranici GIGABYTE da biste preuzeli najnoviju verziju aplikacija.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

Instaliranje CPU-a i hladnjaka za CPU

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

Provjerite podržava li matična ploča CPU.
(Idite na web stranicu GIGABYTE za najnoviji popis podrške za CPU.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja CPU-a kako biste spriječili oštećenje hardvera.
Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je pogrešno orijentiran. (Ili možete locirati ureze s obje strane CPU-a i ključeve za poravnanje na CPU utičnici.)
Nanesite ravnomjeran i tanak sloj termalne paste na površinu CPU-a.
Nemojte uključivati računalo ako hladnjak za CPU nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite glavnu frekvenciju CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to prema svojim hardverskim specifikacijama uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Obratite pažnju na orijentaciju CPU-a

Obratite pažnju na ključeve za poravnanje na utičnici CPU-a matične ploče i ureze na CPU-u.

Nemojte uklanjati poklopac utičnice CPU-a prije umetanja CPU-a. Može iskočiti s nosive ploče automatski nakon što umetnete CPU i zatvorite nosivu ploču.

👉 Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Instaliranje CPU-a

Slijedite korake u nastavku kako biste ispravno instalirali CPU u utičnicu CPU-a na matičnoj ploči.

1. Lagano pritisnite ručicu poluge utičnice CPU-a prema dolje i od utičnice.
2. Potpuno podignite polugu za zaključavanje utičnice CPU-a.
3. Upotrijebite jezičak za prst sa strane metalne nosive ploče da biste podigli i otvorili metalnu nosivu ploču s pričvršćenim plastičnim zaštitnim poklopcem.
Držite CPU prstima za rubove. Poravnajte oznaku pina jedan CPU-a (trokut) s kutom pina jedan utičnice CPU-a (ili možete poravnati ureze CPU-a s ključevima za poravnanje utičnice) i lagano umetnite CPU u položaj.
Provjerite je li CPU ispravno instaliran, a zatim zatvorite nosivu ploču. Plastični zaštitni poklopac će iskočiti, samo ga uklonite. Osigurajte polugu ispod jezička za zadržavanje kako biste dovršili instalaciju CPU-a.

* Uvijek vratite plastični zaštitni poklopac kada CPU nije instaliran kako biste zaštitili utičnicu CPU-a.

Nemojte nasilno uključivati polugu za zaključavanje utičnice CPU-a kada CPU nije ispravno instaliran jer bi to oštetilo CPU i utičnicu CPU-a.

Instaliranje hladnjaka za CPU

Obavezno instalirajte hladnjak za CPU nakon instaliranja CPU-a. (Stvarni postupak instalacije može se razlikovati ovisno o hladnjaku za CPU koji će se koristiti. Pogledajte korisnički priručnik za svoj hladnjak za CPU.)

Nanesite ravnomjeran i tanak sloj termalne paste na površinu instaliranog CPU-a.
Postavite hladnjak na CPU, poravnavajući četiri potisna pina kroz rupe za pinove na matičnoj ploči. Gurnite prema dolje na potisne pinove dijagonalno.
Na kraju, spojite priključak za napajanje hladnjaka za CPU na priključak za ventilator CPU-a (CPU_FAN) na matičnoj ploči.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. (Idite na web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija dvokanalne memorije

Ova matična ploča ima četiri utičnice za memoriju i podržava tehnologiju dvokanalnog rada. Nakon što se memorija instalira, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina dvokanalne memorije udvostručit će izvornu propusnost memorije.
Četiri utičnice za memoriju podijeljene su u dva kanala, a svaki kanal ima dvije utičnice za memoriju kao što slijedi:

Kanal A: DDR5_A1 /DDR4_A1 , DDR5_A2 /DDR4_A2
Kanal B: DDR5_B1 /DDR4_B1 , DDR5_B2 /DDR4_B2

* Preporučena konfiguracija dvokanalne memorije:

	DDR5_A1 DDR4_A1	DDR5_A2 DDR4_A2	DDR5_B1 DDR4_B1	DDR5_B2 DDR4_B2
2 modula	- -	DS/SS	- -	DS/SS
4 modula	DS/SS	DS/SS	DS/SS	DS/SS

(SS=jednostrani, DS=dvostrani, "- -"=nema memorije)

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u dvokanalnom načinu rada.

Dvokanalni način rada ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Prilikom omogućavanja dvokanalnog načina rada s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.

Prilikom instaliranja jednog memorijskog modula, preporučujemo da ga instalirate u DDR5_A2 / DDR4_A2 utičnicu.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.
Samo za Z790 AORUS ELITE AX DDR4.
Samo za Z790 AORUS ELITE DDR4.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Slijedite korake u nastavku kako biste ispravno instalirali karticu za proširenje u utor za proširenje.

Pronađite utor za proširenje koji podržava vašu karticu. Uklonite metalni poklopac utora sa stražnje ploče kućišta.
Poravnajte karticu s utorom i pritisnite karticu dok ne sjedne u potpunosti u utor.
Provjerite je li kartica za proširenje u potpunosti umetnuta u svoj utor.
Učvrstite metalni nosač kartice na stražnju ploču kućišta vijkom.
Nakon instaliranja svih kartica za proširenje, vratite poklopac(e) kućišta.
Uključite računalo. Ako je potrebno, idite u BIOS Setup da biste napravili sve potrebne BIOS promjene za svoje kartice za proširenje.
Instalirajte upravljački program koji ste dobili s karticom za proširenje u svoj operativni sustav.

Priključci na stražnjoj ploči

USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
SMA antenski priključci (2T2R)
Koristite ovaj priključak za spajanje antene.
Pritegnite antene na antenske priključke, a zatim usmjerite antene ispravno za bolji prijem signala.
USB 3.2 Gen 2 Type-A priključak (crveni)
USB 3.2 Gen 2 priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijama USB 3.2 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
USB 3.2 Gen 2 Type-A priključak (crveni) (Q-Flash Plus priključak)
USB 3.2 Gen 2 priključak podržava specifikaciju USB 3.2 Gen 2 i kompatibilan je sa specifikacijama USB 3.2 Gen 1 i USB 2.0. Prije korištenja Q-Flash Plus (Napomena), provjerite jeste li prvo umetnuli USB flash pogon u ovaj priključak.
DisplayPort
DisplayPort pruža visokokvalitetne digitalne slike i zvuk, podržavajući dvosmjerni prijenos zvuka. DisplayPort može podržati mehanizme zaštite sadržaja HDCP 2.3. Možete koristiti ovaj priključak za spajanje monitora koji podržava DisplayPort. Napomena: DisplayPort tehnologija može podržati maksimalnu razlučivost od 4096x2304@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
HDMI priključak

HDMI priključak je usklađen s HDCP 2.3 i podržava Dolby TrueHD i DTS HD Master Audio formate. Također podržava do 192KHz/24bit 7.1-kanalni LPCM audio izlaz. Možete koristiti ovaj priključak za spajanje monitora koji podržava HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
Nakon instaliranja DisplayPort/HDMI uređaja, provjerite jeste li postavili zadani uređaj za reprodukciju zvuka na DisplayPort/HDMI. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
USB Type-C^® priključak
Reverzibilni USB priključak podržava specifikaciju USB 3.2 Gen 2x2 i kompatibilan je sa specifikacijama USB 3.2 Gen 2, USB 3.2 Gen 1 i USB 2.0. Koristite ovaj priključak za USB uređaje.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak omogućuje internetsku vezu brzinom prijenosa podataka do 2,5 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.
Line Out/Front Speaker Out
Priključak za linijski izlaz.
Mic In/Rear Speaker Out
Priključak za mikrofon.
Optical S/PDIF Out priključak
Ovaj priključak pruža digitalni audio izlaz za vanjski audio sustav koji podržava digitalni optički audio. Prije korištenja ove značajke, provjerite pruža li vaš audio sustav optički digitalni audio ulazni priključak.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.
Samo za Z790 AORUS ELITE AX DDR4.

(Napomena) Da biste omogućili funkciju Q-Flash Plus, idite na stranicu "Unique Features" na web stranici GIGABYTE za više informacija.

Konfiguracije audio priključaka:

Priključak	Slušalice/ 2-kanalni	4-kanalni	5.1-kanalni	7.1-kanalni
Line Out/Front Speaker Out	✓	✓	✓	✓
Mic In/Rear Speaker Out		✓	✓	✓
Front Panel Line Out/Side Speaker Out				✓
Front Panel Mic In/Center/Subwoofer Speaker Out			✓	✓

Možete promijeniti funkcionalnost audio priključka pomoću audio softvera. Da biste konfigurirali 7.1-kanalni audio, pristupite audio softveru za audio postavke.

👉 Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel s uređaja, a zatim ga uklonite s matične ploče.
Prilikom uklanjanja kabela, povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili električni kratki spoj unutar priključka kabela.

Ugrađene tipke, točke mjerenja napona i LED diode

RST_SW (Tipka za resetiranje)

Tipka za resetiranje (RST_SW) omogućuje korisnicima da brzo uključe/isključe računalo u okruženju s otvorenim kućištem kada žele promijeniti hardverske komponente ili provesti testiranje hardvera.

Tipka za resetiranje pruža vam nekoliko funkcija za korištenje. Da biste ponovno mapirali tipku za obavljanje različitih zadataka, idite na stranicu "BIOS Setup" na web stranici GIGABYTE i potražite "RST_SW (MULTIKEY)" za više informacija.

CLR_SW (Tipka za brisanje CMOS-a)

Koristite ovu tipku za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke kada je to potrebno.

Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije korištenja tipke za brisanje CMOS-a.
Nemojte koristiti tipku za brisanje CMOS-a dok je sustav uključen, jer se sustav može ugasiti i može doći do gubitka podataka ili oštećenja.
Nakon ponovnog pokretanja sustava, idite u BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirali BIOS postavke (idite na stranicu "BIOS Setup" na web stranici GIGABYTE za više informacija).

QFLASH_PLUS (Q-Flash Plus tipka)

Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (stanje isključivanja S5). Spremite najnoviji BIOS na USB memoriju i uključite je u namjenski priključak, a zatim sada možete automatski flashati BIOS jednostavnim pritiskom na tipku Q-Flash Plus. QFLED će treptati kada započnu aktivnosti podudaranja i flashanja BIOS-a i prestat će treptati kada je glavno flashanje BIOS-a završeno.

Da biste omogućili funkciju Q-Flash Plus, idite na stranicu "Unique Features" na web stranici GIGABYTE za više informacija.

Statusne LED diode

Statusne LED diode pokazuju rade li CPU, memorija, grafička kartica i operativni sustav ispravno nakon uključivanja sustava. Ako svijetli LED dioda CPU/DRAM/VGA, to znači da odgovarajući uređaj ne radi normalno; ako svijetli LED dioda BOOT, to znači da još niste ušli u operativni sustav.

CPU: LED dioda statusa CPU-a
DRAM: LED dioda statusa memorije
VGA: LED dioda statusa grafičke kartice
BOOT: LED dioda statusa operativnog sustava

Unutarnji priključci

ATX_12V_2X4_1/ATX_12V_2X4_2
ATX
CPU_FAN
SYS_FAN1/2/3
SYS_FAN4_PUMP
CPU_OPT
LED_C1/LED_C2
D_LED1/D_LED2
SATA3 2 /3 /4/5/6/7
M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
F_PANEL
F_AUDIO
F_U32C
F_U32
F_USB1/F_USB2
SPI_TPM
THB_C1/THB_C2
CLR_CMOS
BAT
RST

Prije spajanja vanjskih uređaja pročitajte sljedeće smjernice:

Najprije provjerite jesu li vaši uređaji u skladu s priključcima koje želite spojiti.
Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala provjerite je li kabel uređaja sigurno pričvršćen na priključak na matičnoj ploči.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V priključci za napajanje i 2x12 glavni priključak za napajanje)

Uz upotrebu priključka za napajanje, napajanje može osigurati dovoljno stabilne snage za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, najprije provjerite je li napajanje isključeno i jesu li svi uređaji pravilno instalirani. Priključak za napajanje ima dizajn koji je otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.
12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi proširenja, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepokrenutog sustava.

CPU_FAN/SYS_FAN1/2/3 (priključci za ventilator)

Svi priključci za ventilatore na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilatore ima dizajn za umetanje bez pogrešaka. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno rasipanje topline preporučuje se ugradnja sistemskog ventilatora unutar kućišta.

SYS_FAN4_PUMP (priključak za sistemski ventilator/pumpu za vodeno hlađenje)

Priključak za ventilator/pumpu je 4-pinski i ima dizajn za umetanje bez pogrešaka. Većina priključaka za ventilatore ima dizajn za umetanje bez pogrešaka. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora. Za optimalno rasipanje topline preporučuje se ugradnja sistemskog ventilatora unutar kućišta. Priključak također omogućuje kontrolu brzine pumpe za vodeno hlađenje. Molimo idite na stranicu "BIOS Setup" na web stranici GIGABYTE i potražite "Smart Fan 6" za više informacija.

Obavezno spojite kabele ventilatora na priključke za ventilator kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može zamrznuti.
Ovi priključci za ventilatore nisu konfiguracijski kratkospojnici. Nemojte postavljati kratkospojnik na priključke.

CPU_OPT (priključak za ventilator CPU-a s vodenim hlađenjem)

Priključak za ventilator je 4-pinski i ima dizajn za umetanje bez pogrešaka. Većina priključaka za ventilatore ima dizajn za umetanje bez pogrešaka. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom kontrole brzine ventilatora.

LED_C1/LED_C2 (RGB LED priključci za trake)

Priključci se mogu koristiti za spajanje standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2m.

Spojite svoju RGB LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite stranicu "Unique Features" na web stranici GIGABYTE.

Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

D_LED1/D_LED2 (adresabilni LED priključci za trake)

Priključci se mogu koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 5A (5V) i maksimalnim brojem od 1000 LED dioda.

Spojite svoju adresabilnu LED traku na priključak. Pin za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na Pin 1 adresabilnog LED priključka za traku. Neispravno spajanje može dovesti do oštećenja LED trake.

Za informacije o tome kako uključiti/isključiti svjetla LED trake, posjetite stranicu "Unique Features" na web stranici GIGABYTE.

Prije instaliranja uređaja obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

SATA3 2 ①②/3 ①②/4/5/6/7 (SATA 6Gb/s priključci)

SATA priključci sukladni su SATA 6Gb/s standardu i kompatibilni su sa SATA 3Gb/s i SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. Intel® Chipset podržava RAID 0, RAID 1, RAID 5 i RAID 10. Molimo idite na stranicu "Configuring a RAID Set" na web stranici GIGABYTE za upute o konfiguriranju RAID polja.

Kako biste omogućili hot-plugging za SATA priključke, posjetite stranicu "BIOS Setup" na web stranici GIGABYTE i potražite "SATA Configuration" za više informacija.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 konektori)

Postoje dvije vrste M.2 SSD-ova: M.2 SATA SSD-ovi i M.2 PCIe SSD-ovi. Obavezno provjerite koju vrstu M.2 SSD-ova podržava M.2 utičnica koju želite koristiti. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta s M.2 SATA SSD-om ili SATA tvrdim diskom. Idite na stranicu "Konfiguriranje RAID seta" na web-mjestu GIGABYTE-a za upute o konfiguriranju RAID polja.

Slijedite korake u nastavku da biste ispravno instalirali M.2 SSD u M.2 konektor.

Korak 1:
Da biste pristupili M.2 utoru koji želite koristiti, otpustite vijke na hladnjaku matične ploče dijagonalno kako biste uklonili hladnjak. Pronađite odgovarajuću montažnu rupu za M.2 SSD koji će se instalirati, a zatim prvo instalirajte M.2 EZ-Latch Plus kopču.

Ako želite instalirati M.2 SSD u rupu od 110 mm koja već ima odstojnik hladnjaka matične ploče, obavezno prvo uklonite EZ-Latch Plus kopču i upotrijebite vijak hladnjaka matične ploče kako biste učvrstili hladnjak i SSD.

Korak 2:
Uklonite zaštitnu foliju s termalne pločice na M.2 konektoru. Umetnite M.2 SSD u M.2 konektor pod kutom.

Korak 3:
Pritisnite prednji kraj M.2 SSD-a i provjerite je li M.2 SSD osiguran M.2 EZ-Latch Plus kopčom. Uklonite zaštitnu foliju s dna hladnjaka matične ploče, a zatim vratite hladnjak i zategnite vijke dijagonalno.

* Vrste M.2 SSD-ova koje podržava svaki M.2 konektor:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU	✓	✓	x
M2P_SB	✓	✓	x
M2Q_SB	✓	✓	x
M2M_SB	✓	✓	✓

👉 Posjetite web-mjesto GIGABYTE-a za detalje o korištenju M.2 EZ-Latch Plus.
Instalirajte M.2 SSD: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
Uklonite M.2 SSD: https://www.gigabyte.com/WebPage/921/removeM2.html

* Dizajn hladnjaka matične ploče može se razlikovati ovisno o modelu.

Obavijesti o instalaciji za M.2 i SATA konektore :

Na dostupnost SATA konektora može utjecati vrsta uređaja instaliranog u M.2 utičnice. M2M_SB konektor dijeli propusnost s SATA3 2, 3 konektorom. Pogledajte sljedeću tablicu za detalje.

Samo za Z790 AORUS ELITE AX.
Samo za Z790 AORUS ELITE.

F_PANEL (zaglavlje prednje ploče)

Spojite prekidač napajanja, prekidač za resetiranje, zvučnik, prekidač/senzor upada u kućište i indikator statusa sustava na kućištu na ovo zaglavlje prema dolje navedenim rasporedima pinova. Obratite pozornost na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED napajanja):
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED dioda svijetli kada sustav radi. LED dioda je isključena kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

Status sustava LED

S0 Uključeno

S3/S4/S5 Isključeno
PW (prekidač napajanja):
Spaja se na prekidač napajanja na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača napajanja (idite na stranicu "BIOS Setup" na web-mjestu GIGABYTE-a i potražite "Soft-Off by PWR-BTTN" za više informacija).
SPEAK (zvučnik):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav javlja status pokretanja sustava izdavanjem zvučnog koda. Ako se ne otkrije problem pri pokretanju sustava, čut će se jedan kratki zvučni signal.
HD (LED aktivnosti tvrdog diska):
Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED dioda svijetli kada tvrdi disk čita ili upisuje podatke.
RES (prekidač za resetiranje):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvršiti normalno ponovno pokretanje.
CI (zaglavlje upada u kućište):
Spaja se na prekidač/senzor upada u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom upada u kućište.
NC: Nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača napajanja, prekidača za resetiranje, LED diode napajanja, LED aktivnosti tvrdog diska, zvučnika itd. Kada spajate modul prednje ploče kućišta na ovo zaglavlje, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.

F_AUDIO (zaglavlje zvuka prednje ploče)

Zaglavlje zvuka prednje ploče podržava High Definition audio (HD). Možete spojiti audio modul prednje ploče kućišta na ovo zaglavlje. Provjerite odgovaraju li raspored žica konektora modula rasporedu pinova zaglavlja matične ploče. Neispravno spajanje konektora modula i zaglavlja matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

Neka kućišta pružaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

F_U32C (USB Type-C^® zaglavlje s podrškom za USB 3.2 Gen 2)

Zaglavlje je u skladu sa specifikacijom USB 3.2 Gen 2 i može pružiti jedan USB priključak.

F_U32 (USB 3.2 Gen 1 zaglavlje)

Zaglavlje je u skladu sa specifikacijom USB 3.2 Gen 1 i USB 2.0 i može pružiti dva USB priključka. Za kupnju opcijske prednje ploče od 3,5" koja pruža dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

F_USB1/F_USB2 (USB 2.0/1.1 zaglavlja)

Zaglavlja su u skladu sa specifikacijom USB 2.0/1.1. Svako USB zaglavlje može pružiti dva USB priključka putem opcijskog USB nosača. Za kupnju opcijskog USB nosača, obratite se lokalnom prodavaču.

Prije instaliranja USB nosača, obavezno isključite računalo i izvucite kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

SPI_TPM (zaglavlje modula pouzdane platforme)

Na ovo zaglavlje možete spojiti SPI TPM (modul pouzdane platforme).

THB_C1/THB_C2 (Thunderbolt™ konektori dodatne kartice)

Konektori se koriste za spajanje na GIGABYTE Thunderbolt™ dodatnu karticu.

Podržava Thunderbolt™ dodatnu karticu.

CLR_CMOS (jumper za brisanje CMOS-a)

Upotrijebite ovaj jumper za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina na nekoliko sekundi.

Uvijek isključite računalo i izvucite kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (idite na stranicu "BIOS Setup" na web-mjestu GIGABYTE-a za više informacija).

BAT (baterija)

Baterija osigurava napajanje za pohranu vrijednosti (kao što su konfiguracije BIOS-a, informacije o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu, inače CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete očistiti uklanjanjem baterije:

Isključite računalo i izvucite kabel za napajanje.
Pažljivo izvadite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet, poput odvijača, da dodirnete pozitivni i negativni terminal držača baterije, i kratko ih spojite na 5 sekundi.)
Vratite bateriju.
Uključite kabel za napajanje i ponovno pokrenite računalo.

Uvijek isključite računalo i izvucite kabel za napajanje prije zamjene baterije.
Zamijenite bateriju ekvivalentnom. Može doći do oštećenja vaših uređaja ako se baterija zamijeni pogrešnim modelom.
Obratite se mjestu kupnje ili lokalnom trgovcu ako ne možete sami zamijeniti bateriju ili niste sigurni koji je model baterije.
Prilikom postavljanja baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
Iskorištene baterije moraju se zbrinuti u skladu s lokalnim propisima o zaštiti okoliša.

RST (Reset Jumper)

Reset jumper (RST) može se spojiti na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje kako biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvesti normalno ponovno pokretanje.

Reset jumper pruža vam nekoliko funkcija za korištenje. Da biste ponovno mapirali gumb za obavljanje različitih zadataka, idite na stranicu "BIOS Setup" (postavke BIOS-a) na web stranici GIGABYTE i potražite "RST_SW (MULTIKEY)" za više informacija.

Postavljanje BIOS-a

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (Power-On Self-Test, POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program za postavljanje BIOS-a koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.

Kada je napajanje isključeno, baterija na matičnoj ploči opskrbljuje CMOS potrebnom snagom kako bi zadržao vrijednosti konfiguracije u CMOS-u.

Da biste pristupili programu za postavljanje BIOS-a, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno.

Za nadogradnju BIOS-a upotrijebite uslužni program GIGABYTE Q-Flash ili Q-Flash Plus.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosno kopiranje BIOS-a bez ulaska u operativni sustav.
Q-Flash Plus vam omogućuje ažuriranje BIOS-a kada je vaš sustav isključen (S5 stanje isključivanja). Spremite najnoviji BIOS na USB memorijski stick i priključite ga u namjenski priključak, a zatim možete automatski fleširati BIOS jednostavnim pritiskom na gumb Q-Flash Plus.

Za upute o korištenju uslužnih programa Q-Flash i Q-Flash Plus, idite na stranicu "Jedinstvene značajke" na web stranici GIGABYTE-a i potražite "Uslužni programi za ažuriranje BIOS-a".

Budući da je fleširanje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne fleširate BIOS. Za fleširanje BIOS-a učinite to s oprezom. Neodgovarajuće fleširanje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neodgovarajuća promjena postavki može rezultirati neuspješnim pokretanjem sustava. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti.
Pogledajte uvode o bateriji/clear CMOS kratkospojniku/gumbu u poglavlju Instalacija hardvera ili idite na stranicu "BIOS Setup" na web stranici GIGABYTE-a i potražite "Load Optimized Defaults" za način brisanja CMOS vrijednosti.

👉 Posjetite web stranicu GIGABYTE-a za detalje o konfiguriranju BIOS Setupa.
https://www.gigabyte.com/WebPage/928/intel700-bios.html

Početni zaslon

Sljedeći početni zaslon s logotipom pojavit će se kada se računalo pokrene.

Funkcijske tipke

<DEL>: BIOS SETUP\Q-FLASH
Pritisnite tipku <Delete> za ulazak u BIOS Setup ili pristup uslužnom programu Q-Flash u BIOS Setupu.

<F12>: BOOT MENU
Boot Menu vam omogućuje postavljanje prvog uređaja za pokretanje bez ulaska u BIOS Setup. U Boot Menu, koristite tipku sa strelicom gore <> ili tipku sa strelicom dolje <↓> za odabir prvog uređaja za pokretanje, a zatim pritisnite <Enter> za prihvaćanje. Sustav će se odmah pokrenuti s uređaja.
Napomena: Postavka u Boot Menu vrijedi samo jednom. Nakon ponovnog pokretanja sustava, redoslijed pokretanja uređaja i dalje će se temeljiti na postavkama BIOS Setupa.

<END>: Q-FLASH
Pritisnite tipku <End> za pristup uslužnom programu Q-Flash izravno bez potrebe za ulaskom u BIOS Setup.

Instaliranje operativnog sustava i upravljačkih programa

Instalacija operativnog sustava

S ispravnim postavkama BIOS-a, spremni ste za instalaciju operativnog sustava.

Ako želite instalirati operativni sustav na RAID volumen, prvo morate instalirati Intel^® RST VMD Controller driver tijekom procesa instalacije OS-a. Pogledajte korake u nastavku:

Korak 1:
Idite na web stranicu GIGABYTE-a, pregledajte web stranicu modela matične ploče, preuzmite Intel SATA Preinstall driver datoteku na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na svoj USB memorijski stick.

Korak 2:
Pokrenite sustav s instalacijskog diska sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji traži da učitate upravljački program, odaberite Browse (Pregledaj).

Korak 3:
Umetnite USB memorijski stick, a zatim pregledajte lokaciju upravljačkog programa. Kada se pojavi zaslon kao što je prikazano u nastavku, odaberite Intel RST VMD Controller 467F i kliknite Next (Dalje) za učitavanje upravljačkog programa i nastavak instalacije OS-a.

Instalacija upravljačkih programa

Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir koji vas pita želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem GIGABYTE Control Center (GCC). Kliknite Install (Instaliraj) za nastavak instalacije. (U BIOS Setupu provjerite je li Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader postavljen na Enabled (Omogućeno).)

Kada se pojavi dijaloški okvir Ugovor o licenci krajnjeg korisnika, pritisnite <Accept> za instalaciju GIGABYTE Control Center (GCC). Na zaslonu GIGABYTE CONTROL CENTER odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (Instaliraj).

Prije instalacije provjerite je li sustav povezan s internetom.

👉 Posjetite web stranicu GIGABYTE-a za više informacija o softveru.
https://www.gigabyte.com/WebPage/926/intel700-app.html

👉 Posjetite web stranicu GIGABYTE-a za više informacija o rješavanju problema.
https://www.gigabyte.com/WebPage/351/faq.html

Konfiguriranje RAID skupa

RAID razine

	RAID 0	RAID 1	RAID 5	RAID 10
Minimalni broj tvrdih diskova	≥2	2	≥3	4
Kapacitet polja	Broj tvrdih diskova * Veličina najmanjeg pogona	Veličina najmanjeg pogona	(Broj tvrdih diskova -1) * Veličina najmanjeg pogona	(Broj tvrdih diskova/2) * Veličina najmanjeg pogona
Tolerancija grešaka	Ne	Da	Da	Da

Prije nego što počnete, pripremite sljedeće stavke

Ova matična ploča podržava RAID 0, RAID 1, RAID 5 i RAID 10. Pripremite točan broj tvrdih diskova kao što je navedeno u gornjoj tablici prije konfiguriranja RAID polja.

SATA tvrdi diskovi ili SSD-ovi. Kako biste osigurali optimalne performanse, preporučuje se korištenje dva tvrda diska identičnog modela i kapaciteta.
Instalacijski disk za Windows.
Računalo spojeno na internet.
USB memorijski stick.

Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID skupa sa SATA tvrdim diskom.
Pogledajte odjeljak "Unutarnji konektori" u korisničkom priručniku za obavijesti o instalaciji za M.2 i SATA konektore.

👉 Posjetite web stranicu GIGABYTE-a za detalje o konfiguriranju RAID polja.
https://www.gigabyte.com/WebPage/927/intel700-raid.html

Odricanje odgovornosti

Informacije u ovom priručniku zaštićene su zakonima o autorskim pravima i vlasništvo su tvrtke GIGABYTE. Izmjene specifikacija i značajki u ovom priručniku može izvršiti tvrtka GIGABYTE bez prethodne obavijesti. Nijedan dio ovog priručnika ne smije se reproducirati, kopirati, prevoditi, prenositi ili objavljivati u bilo kojem obliku ili na bilo koji način bez prethodnog pismenog dopuštenja tvrtke GIGABYTE.

Za detaljne informacije o proizvodu pažljivo pročitajte korisnički priručnik.
Za brzo postavljanje proizvoda pogledajte Vodič za brzu instalaciju na web-mjestu tvrtke GIGABYTE.
https://download.gigabyte.com/FileList/Manual/mb_manual_quick-guide_am5.pdf?m=sw

Za informacije vezane uz proizvod provjerite na našoj web-stranici: https://www.gigabyte.com

Za više detalja o proizvodu posjetite web-mjesto tvrtke GIGABYTE.
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-AX-DDR4-rev-10?m=ma#kf
https://www.gigabyte.com/Motherboard/Z790-AORUS-ELITE-DDR4-rev-10?m=ma#kf

GIGABYTE će smanjiti upotrebu papira kako bi ispunio odgovornosti globalnog građanina. Također, kako bi se smanjio utjecaj na globalno zatopljenje, materijali za pakiranje ovog proizvoda su reciklirati i ponovno upotrijebiti. GIGABYTE radi s vama na zaštiti okoliša.

Autorsko pravo
© 2023 GIGA-BYTE TECHNOLOGY CO., LTD. Sva prava pridržana.
Zaštitni znakovi spomenuti u ovom priručniku zakonski su registrirani u vlasništvu njihovih vlasnika.
