GIGABYTE B450 AORUS ELITE V2 - Priručnik za matičnu ploču

Sadržaj

1 Identificiranje revizije vaše matične ploče
2 Izgled matične ploče B450 AORUS ELITE V2
3 Instalacija hardvera
4 BIOS Setup
5 Konfiguriranje RAID seta
6 Instalacija upravljačkih programa
7 Kontaktirajte nas
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

Identificiranje revizije vaše matične ploče

Broj revizije na vašoj matičnoj ploči izgleda ovako: "REV: X.X." Na primjer, "REV: 1.0" znači da je revizija matične ploče 1.0. Provjerite reviziju svoje matične ploče prije ažuriranja BIOS-a matične ploče, upravljačkih programa ili kada tražite tehničke informacije.

Primjer:
Identificiranje revizije vaše matične ploče

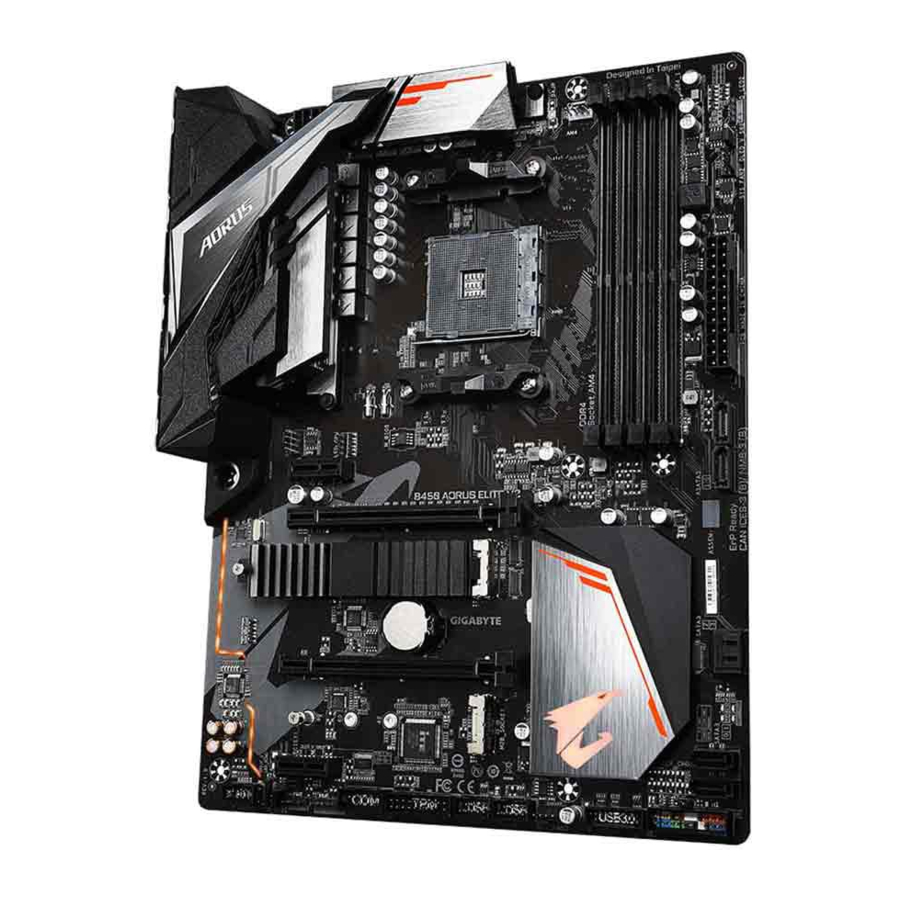

Izgled matične ploče B450 AORUS ELITE V2

Instalacija hardvera

Mjere opreza pri instalaciji

Matična ploča sadrži brojne osjetljive elektroničke sklopove i komponente koje se mogu oštetiti uslijed elektrostatskog pražnjenja (ESD). Prije instalacije pažljivo pročitajte korisnički priručnik i slijedite ove postupke:

Prije instalacije provjerite je li kućište prikladno za matičnu ploču.
Prije instalacije nemojte uklanjati ili oštetiti naljepnicu sa serijskim brojem (S/N) matične ploče ili jamstvenu naljepnicu koju je dostavio vaš prodavač. Te su naljepnice potrebne za potvrdu jamstva.
Uvijek isključite napajanje izmjeničnom strujom tako da iskopčate kabel za napajanje iz utičnice prije instaliranja ili uklanjanja matične ploče ili drugih hardverskih komponenti.
Kada spajate hardverske komponente na unutarnje priključke na matičnoj ploči, provjerite jesu li čvrsto i sigurno spojene.
Kada rukujete matičnom pločom, izbjegavajte dodirivanje metalnih vodova ili priključaka.
Najbolje je nositi narukvicu za zaštitu od elektrostatskog pražnjenja (ESD) kada rukujete elektroničkim komponentama kao što su matična ploča, CPU ili memorija. Ako nemate ESD narukvicu, držite ruke suhima i prvo dodirnite metalni predmet kako biste uklonili statički elektricitet.
Prije instaliranja matične ploče, stavite je na antistatičku podlogu ili u spremnik za zaštitu od elektrostatskog pražnjenja.
Prije spajanja ili iskopčavanja kabela za napajanje iz matične ploče, provjerite je li napajanje isključeno.
Prije uključivanja napajanja, provjerite je li napon napajanja postavljen u skladu s lokalnim standardom napona.
Prije upotrebe proizvoda, provjerite jesu li svi kabeli i priključci napajanja vaših hardverskih komponenti spojeni.
Kako biste spriječili oštećenje matične ploče, pazite da vijci ne dođu u kontakt sa sklopom matične ploče ili njezinim komponentama.
Provjerite da na matičnoj ploči ili unutar kućišta računala nema zaostalih vijaka ili metalnih komponenti.
Ne postavljajte računalni sustav na neravnu površinu.
Ne postavljajte računalni sustav u okruženje visoke temperature ili vlažnosti.
Uključivanje napajanja računala tijekom postupka instalacije može dovesti do oštećenja sustava komponenti kao i fizičke ozljede korisnika.
Ako niste sigurni u bilo koji korak instalacije ili imate problem u vezi s upotrebom proizvoda, obratite se ovlaštenom računalnom tehničaru.
Ako koristite adapter, produžni kabel za napajanje ili razdjelnik, obavezno se posavjetujte s njegovim uputama za instalaciju i/ili uzemljenje.

Specifikacije proizvoda

(Napomena) Stvarna podrška može se razlikovati ovisno o CPU-u.

* GIGABYTE zadržava pravo izmjene specifikacija proizvoda i informacija vezanih uz proizvod bez prethodne najave.

Posjetite web stranicu GIGABYTE za popise podrške za CPU, memorijske module, SSD i M.2 uređaje.

Posjetite stranicu Popis podrške\uslužnih programa na web stranici GIGABYTE da biste preuzeli najnoviju verziju aplikacija.

Instaliranje CPU-a

Pročitajte sljedeće smjernice prije nego što počnete instalirati CPU:

Provjerite podržava li matična ploča CPU.
(Posjetite web stranicu GIGABYTE za najnoviji popis podrške za CPU.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja CPU kako biste spriječili oštećenje hardvera.
Pronađite pin jedan od CPU-a. CPU se ne može umetnuti ako je orijentiran pogrešno.
Nanesite ravnomjeran i tanak sloj toplinske paste na površinu CPU-a.
Ne uključujte računalo ako hladnjak CPU-a nije instaliran, inače može doći do pregrijavanja i oštećenja CPU-a.
Postavite frekvenciju hosta CPU-a u skladu sa specifikacijama CPU-a. Ne preporučuje se postavljanje frekvencije sabirnice sustava iznad hardverskih specifikacija jer ne ispunjava standardne zahtjeve za periferne uređaje. Ako želite postaviti frekvenciju iznad standardnih specifikacija, učinite to u skladu sa svojim hardverskim specifikacijama, uključujući CPU, grafičku karticu, memoriju, tvrdi disk itd.

Instaliranje CPU-a

Potpuno podignite ručicu za zaključavanje utičnice CPU-a. Pronađite pin jedan (označen malim trokutom) utičnice CPU-a i CPU-a. Nakon što je CPU postavljen u utičnicu, stavite jedan prst na sredinu CPU-a, spuštajući ručicu za zaključavanje i zabravljujući je u potpuno zaključani položaj.

Nemojte gurati CPU u utičnicu CPU-a prije nego što se podigne ručica za zaključavanje utičnice CPU-a, jer može doći do oštećenja CPU-a i utičnice CPU-a.

Instaliranje memorije

Pročitajte sljedeće smjernice prije nego što počnete instalirati memoriju:

Provjerite podržava li matična ploča memoriju. Preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova.
(Posjetite web stranicu GIGABYTE za najnovije podržane brzine memorije i memorijske module.)
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja memorije kako biste spriječili oštećenje hardvera.
Memorijski moduli imaju dizajn otporan na pogreške. Memorijski modul može se instalirati samo u jednom smjeru. Ako ne možete umetnuti memoriju, promijenite smjer.

Konfiguracija dvokanalne memorije

Ova matična ploča ima četiri utičnice za memoriju i podržava tehnologiju dvokanalne memorije. Nakon što je memorija instalirana, BIOS će automatski otkriti specifikacije i kapacitet memorije. Omogućavanje načina rada dvokanalne memorije udvostručit će izvornu širinu pojasa memorije.

Četiri utičnice za memoriju podijeljene su u dva kanala, a svaki kanal ima dvije utičnice za memoriju kao što slijedi:

Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Posjetite web stranicu GIGABYTE za detalje o instalaciji hardvera.

Tablica konfiguracija dvokanalne memorije

Zbog ograničenja CPU-a, pročitajte sljedeće smjernice prije instaliranja memorije u načinu rada dvokanalne memorije.

Način rada dvokanalne memorije ne može se omogućiti ako je instaliran samo jedan memorijski modul.
Kada omogućujete način rada dvokanalne memorije s dva ili četiri memorijska modula, preporučuje se korištenje memorije istog kapaciteta, marke, brzine i čipova. Za optimalne performanse, kada omogućujete način rada dvokanalne memorije s dva memorijska modula, preporučujemo da ih instalirate u utičnice DDR4_1 i DDR4_2.

Instaliranje kartice za proširenje

Pročitajte sljedeće smjernice prije nego što počnete instalirati karticu za proširenje:

Provjerite podržava li matična ploča karticu za proširenje. Pažljivo pročitajte priručnik koji ste dobili s karticom za proširenje.
Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije instaliranja kartice za proširenje kako biste spriječili oštećenje hardvera.

Priključci na stražnjoj ploči

USB 2.0/1.1 priključak
USB priključak podržava specifikaciju USB 2.0/1.1. Koristite ovaj priključak za USB uređaje.
PS/2 priključak za tipkovnicu/miš
Koristite ovaj priključak za spajanje PS/2 miša ili tipkovnice.
DVI-D priključak ^{(Napomena 1)(Napomena 2)}
DVI-D priključak je u skladu sa specifikacijom DVI-D i podržava maksimalnu razlučivost 1920x1200@60 Hz (stvarne podržane razlučivosti ovise o monitoru koji se koristi). Spojite monitor koji podržava DVI-D vezu na ovaj priključak.
HDMI 2.0 priključak ^{(Napomena 2)}

HDMI priključak podržava HDCP 2.2 ^{(Napomena 2)} i formate Dolby TrueHD i DTS HD Master Audio. Također podržava do 192 KHz/24 bita 7.1-kanalni LPCM audio izlaz. Ovaj priključak možete koristiti za spajanje monitora s podrškom za HDMI. Maksimalna podržana razlučivost je 4096x2160@60 Hz ^{(Napomena 2)}, ali stvarne podržane razlučivosti ovise o monitoru koji se koristi.
Nakon instaliranja HDMI uređaja, obavezno postavite HDMI kao zadani uređaj za reprodukciju zvuka. (Naziv stavke može se razlikovati ovisno o vašem operativnom sustavu.)
USB 3.2 Gen 1 priključak
USB 3.2 Gen 1 priključak podržava specifikaciju USB 3.2 Gen 1 i kompatibilan je sa specifikacijom USB 2.0. Koristite ovaj priključak za USB uređaje.
RJ-45 LAN priključak
Gigabit Ethernet LAN priključak pruža internetsku vezu brzinom prijenosa podataka do 1 Gbps. U nastavku su opisana stanja LED dioda LAN priključka.
Izlaz za središnji/subwoofer zvučnik (narančasto)
Koristite ovu audio utičnicu za spajanje središnjih/subwoofer zvučnika.
Izlaz za stražnji zvučnik (crno)
Ova se utičnica može koristiti za spajanje stražnjih zvučnika.
Izlaz za bočni zvučnik (sivo)
Koristite ovu audio utičnicu za spajanje bočnih zvučnika.
Linijski ulaz (plavo)
Utičnica za linijski ulaz. Koristite ovu audio utičnicu za linijske ulazne uređaje kao što su optički pogon, walkman itd.
Linijski izlaz/izlaz za prednji zvučnik (zeleno)
Utičnica za linijski izlaz.
Ulaz za mikrofon (ružičasto)
Utičnica za ulaz mikrofona.
Konfiguracije audio utičnica:

Da biste omogućili ili konfigurirali funkciju pojačavanja zvuka za utičnicu za linijski izlaz, pristupite aplikaciji HD Audio Manager.
- Prilikom uklanjanja kabela spojenog na priključak na stražnjoj ploči, prvo uklonite kabel iz uređaja, a zatim ga uklonite iz matične ploče.
- Prilikom uklanjanja kabela povucite ga ravno iz priključka. Nemojte ga pomicati s jedne strane na drugu kako biste spriječili kratki spoj unutar priključka kabela.

(Napomena 1) DVI-D priključak ne podržava D-Sub vezu putem adaptera.

(Napomena 2) Stvarna podrška može se razlikovati ovisno o CPU-u.

Posjetite web stranicu GIGABYTE za detalje o konfiguriranju audio softvera.

Interni konektori

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

Pročitajte sljedeće smjernice prije spajanja vanjskih uređaja:

Prvo provjerite jesu li vaši uređaji u skladu s konektorima koje želite spojiti.
Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.
Nakon instaliranja uređaja i prije uključivanja računala, provjerite je li kabel uređaja sigurno pričvršćen na konektor na matičnoj ploči.

ATX_12V/ATX (2x4 12V priključak za napajanje i 2x12 glavni priključak za napajanje)

Upotrebom priključka za napajanje, napajanje može osigurati dovoljno stabilnog napajanja za sve komponente na matičnoj ploči. Prije spajanja priključka za napajanje, prvo provjerite je li napajanje isključeno i jesu li svi uređaji ispravno instalirani. Priključak za napajanje ima dizajn otporan na pogreške. Spojite kabel za napajanje na priključak za napajanje u ispravnoj orijentaciji.

12V priključak za napajanje uglavnom napaja CPU. Ako 12V priključak za napajanje nije spojen, računalo se neće pokrenuti.

Kako bi se zadovoljili zahtjevi za proširenje, preporučuje se korištenje napajanja koje može izdržati veliku potrošnju energije (500 W ili više). Ako se koristi napajanje koje ne osigurava potrebnu snagu, rezultat može dovesti do nestabilnog ili nepokretnog sustava.

CPU_FAN/SYS_FAN1/2/3 (priključci za ventilator)

Svi priključci za ventilator na ovoj matičnoj ploči su 4-pinski. Većina priključaka za ventilator ima dizajn umetanja otporan na pogreške. Prilikom spajanja kabela ventilatora, obavezno ga spojite u ispravnoj orijentaciji (crna žica konektora je žica za uzemljenje). Funkcija kontrole brzine zahtijeva korištenje ventilatora s dizajnom za kontrolu brzine ventilatora. Za optimalno odvođenje topline, preporučuje se ugradnja ventilatora sustava unutar kućišta.

Obavezno spojite kabele ventilatora na priključke ventilatora kako biste spriječili pregrijavanje CPU-a i sustava. Pregrijavanje može dovesti do oštećenja CPU-a ili se sustav može blokirati.
Ovi priključci ventilatora nisu konfiguracijski kratkospojnici. Nemojte postavljati kratkospojnik na priključke.

LED_CPU (LED traka hladnjaka CPU-a/RGB LED priključak za traku)

Priključak se može koristiti za spajanje LED trake hladnjaka CPU-a ili standardne 5050 RGB LED trake (12V/G/R/B), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

LED_CPU

Spojite LED traku hladnjaka CPU-a/RGB LED traku na priključak. Priključak za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

LED_C (RGB (RGBW) LED priključak za traku)

Priključak se može koristiti za spajanje standardne 5050 RGB (RGBW) LED trake (12V/G/R/B/W), s maksimalnom snagom od 2A (12V) i maksimalnom duljinom od 2 m.

LED_C

Spojite svoju RGB (RGBW) LED traku na priključak. Priključak za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 (12V) ovog priključka. Neispravno spajanje može dovesti do oštećenja LED trake.

D_LED1/D_LED2 (adresabilni LED priključci za traku)

Priključci se mogu koristiti za spajanje standardne 5050 adresabilne LED trake, s maksimalnom snagom od 2A (12V ili 5V) i maksimalnom duljinom od 5 m ili maksimalnim brojem od 300 LED dioda. Postoje 12V i 5V adresabilne LED trake. Obavezno provjerite zahtjeve napona za svoju adresabilnu LED traku i postavite kratkospojnike DLED_V_SW1 i DLED_V_SW2 u skladu s tim.

Spojite svoju adresabilnu LED traku na priključak. Postoje 12V i 5V adresabilne LED trake. Obavezno provjerite zahtjeve napona za svoju adresabilnu LED traku i postavite kratkospojnike DLED_V_SW1 i DLED_V_SW2 u skladu s tim. Priključak za napajanje (označen trokutom na utikaču) LED trake mora biti spojen na pin 1 adresabilnog LED priključka za traku. Neispravno spajanje može dovesti do oštećenja LED trake.

Za način uključivanja/isključivanja svjetala LED trake, pogledajte upute u poglavlju "BIOS Setup", "Peripherals".

Prije instaliranja uređaja, obavezno isključite uređaje i računalo. Isključite kabel za napajanje iz utičnice kako biste spriječili oštećenje uređaja.

DLED_V_SW1/DLED_V_SW2 (kratkospojnici za odabir napajanja adresabilne LED trake)

Kratkospojnici vam omogućuju odabir napona napajanja priključaka D_LED1 i D_LED2. Obavezno provjerite zahtjeve napona za svoju adresabilnu LED traku i postavite ispravan napon ovim kratkospojnikom prije spajanja. Neispravno spajanje može dovesti do oštećenja LED trake.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6Gb/s priključci)

SATA priključci su u skladu sa SATA 6Gb/s standardom i kompatibilni su sa SATA 3Gb/s i F SATA 1.5Gb/s standardom. Svaki SATA priključak podržava jedan SATA uređaj. SATA priključci podržavaju RAID 0, RAID 1 i RAID 10. Pogledajte poglavlje "Configuring a RAID Set" za upute o konfiguriranju RAID niza.

M2A_SOCKET/M2B_SOCKET (M.2 priključci 3)

M.2 priključci podržavaju M.2 SATA SSD-ove ili M.2 PCIe SSD-ove ^(Napomena) i podržavaju RAID konfiguraciju. Imajte na umu da se M.2 PCIe SSD ne može koristiti za stvaranje RAID seta s M.2 SATA SSD-om ili SATA tvrdim diskom. Da biste stvorili RAID niz s M.2 PCIe SSD-om, morate postaviti konfiguraciju u UEFI BIOS načinu rada. Pogledajte poglavlje "Konfiguriranje RAID seta" za upute o konfiguriranju RAID niza.

Slijedite korake u nastavku za ispravnu instalaciju M.2 SSD-a u M.2 priključak.

Korak 1:
Uzmite vijak i odstojnik iz priloženih paketa vijaka i odstojnika za M.2. Pronađite M.2 priključak u koji ćete instalirati M.2 SSD, upotrijebite odvijač za otpuštanje vijka na hladnjaku i zatim uklonite hladnjak.

Korak 2:
Pronađite odgovarajuću montažnu rupu za M.2 SSD koji se instalira, a zatim prvo zategnite odstojnik. Umetnite M.2 SSD u M.2 priključak pod kutom.

Korak 3:
Pritisnite M.2 SSD prema dolje i zatim ga učvrstite vijkom. Vratite hladnjak i učvrstite ga na izvornu rupu.

Odaberite odgovarajuću rupu za M.2 SSD koji se instalira i ponovno pričvrstite vijak i maticu.

(Napomena) M2B_SOCKET priključak podržava samo PCIe SSD-ove.

Obavijesti o instalaciji za M.2 i SATA priključke:

Na dostupnost SATA priključaka može utjecati vrsta uređaja instaliranog u M.2 priključak. Pogledajte sljedeću tablicu za detalje.

SPDIF_O (S/PDIF izlazni priključak)

Ovaj priključak podržava digitalni S/PDIF izlaz i povezuje S/PDIF digitalni audio kabel (isporučen s karticama za proširenje) za digitalni audio izlaz s matične ploče na određene kartice za proširenje kao što su grafičke kartice i zvučne kartice. Na primjer, neke grafičke kartice mogu zahtijevati da koristite S/PDIF digitalni audio kabel za digitalni audio izlaz s matične ploče na grafičku karticu ako želite spojiti HDMI zaslon na grafičku karticu i istovremeno imati digitalni audio izlaz s HDMI zaslona. Za informacije o povezivanju S/PDIF digitalnog audio kabela, pažljivo pročitajte priručnik za svoju karticu za proširenje.

SPDIF_O

F_PANEL (Priključak prednje ploče)

Spojite prekidač za napajanje, prekidač za resetiranje, zvučnik, prekidač/senzor upada u kućište i indikator statusa sustava na kućištu na ovaj priključak prema dolje navedenim rasporedima pinova. Obratite pažnju na pozitivne i negativne pinove prije spajanja kabela.

PLED/PWR_LED (LED za napajanje, žuto/ljubičasto):
Spaja se na indikator statusa napajanja na prednjoj ploči kućišta. LED svijetli kada sustav radi. LED je isključen kada je sustav u stanju mirovanja S3/S4 ili isključen (S5).

Status sustava LED

S0 Uključeno

S3/S4/S5 Isključeno
PW (Prekidač za napajanje, crveno):
Spaja se na prekidač za napajanje na prednjoj ploči kućišta. Možete konfigurirati način isključivanja sustava pomoću prekidača za napajanje (pogledajte poglavlje "BIOS Setup", "Power" za više informacija).
SPEAK (Zvučnik, narančasto):
Spaja se na zvučnik na prednjoj ploči kućišta. Sustav prijavljuje status pokretanja sustava izdavanjem zvučnog koda. Jedan kratki zvučni signal čut će se ako se ne otkrije problem pri pokretanju sustava.
HD (LED aktivnosti tvrdog diska, plavo):
Spaja se na LED aktivnosti tvrdog diska na prednjoj ploči kućišta. LED svijetli kada tvrdi disk čita ili zapisuje podatke.
RES (Prekidač za resetiranje, zeleno):
Spaja se na prekidač za resetiranje na prednjoj ploči kućišta. Pritisnite prekidač za resetiranje da biste ponovno pokrenuli računalo ako se računalo zamrzne i ne uspije izvesti normalno ponovno pokretanje.
CI (Priključak za upad u kućište, sivo):
Spaja se na prekidač/senzor upada u kućište na kućištu koji može otkriti je li poklopac kućišta uklonjen. Ova funkcija zahtijeva kućište s prekidačem/senzorom upada u kućište.
NC (Narančasto): Nema veze.

Dizajn prednje ploče može se razlikovati ovisno o kućištu. Modul prednje ploče uglavnom se sastoji od prekidača za napajanje, prekidača za resetiranje, LED-a za napajanje, LED-a aktivnosti tvrdog diska, zvučnika itd. Kada spajate modul prednje ploče kućišta na ovaj priključak, provjerite jesu li raspored žica i raspored pinova ispravno usklađeni.

F_AUDIO (Priključak prednje audio ploče)

Priključak prednje audio ploče podržava audio visoke razlučivosti (HD). Možete spojiti audio modul prednje ploče kućišta na ovaj priključak. Provjerite jesu li rasporedi žica konektora modula usklađeni s rasporedima pinova priključka matične ploče. Neispravno spajanje konektora modula i priključka matične ploče onemogućit će rad uređaja ili ga čak oštetiti.

F_AUDIO

Neka kućišta imaju audio modul prednje ploče koji ima odvojene konektore na svakoj žici umjesto jednog utikača. Za informacije o spajanju audio modula prednje ploče koji ima različite rasporede žica, obratite se proizvođaču kućišta.

BAT (Baterija)

Baterija osigurava napajanje za zadržavanje vrijednosti (kao što su BIOS konfiguracije, podaci o datumu i vremenu) u CMOS-u kada je računalo isključeno. Zamijenite bateriju kada napon baterije padne na nisku razinu ili CMOS vrijednosti možda neće biti točne ili se mogu izgubiti.

CMOS vrijednosti možete izbrisati uklanjanjem baterije:

Isključite računalo i iskopčajte kabel za napajanje.
Pažljivo uklonite bateriju iz držača baterije i pričekajte jednu minutu. (Ili upotrijebite metalni predmet poput odvijača da dodirnete pozitivni i negativni terminal držača baterije, čineći ih kratkim 5 sekundi.)
Vratite bateriju.
Uključite kabel za napajanje i ponovno pokrenite računalo.

Uvijek isključite računalo i iskopčajte kabel za napajanje prije zamjene baterije.
Zamijenite bateriju ekvivalentnom. Može doći do oštećenja uređaja ako se baterija zamijeni pogrešnim modelom.
Obratite se mjestu kupnje ili lokalnom prodavaču ako ne možete sami zamijeniti bateriju ili niste sigurni u model baterije.
Prilikom ugradnje baterije, obratite pozornost na orijentaciju pozitivne strane (+) i negativne strane (-) baterije (pozitivna strana treba biti okrenuta prema gore).
S korištenim baterijama mora se postupati u skladu s lokalnim propisima o zaštiti okoliša.

CLR_CMOS (Jumper za brisanje CMOS-a)

Koristite ovaj jumper za brisanje BIOS konfiguracije i vraćanje CMOS vrijednosti na tvorničke postavke. Da biste izbrisali CMOS vrijednosti, upotrijebite metalni predmet poput odvijača da dodirnete dva pina nekoliko sekundi.

Uvijek isključite računalo i iskopčajte kabel za napajanje iz utičnice prije brisanja CMOS vrijednosti.
Nakon ponovnog pokretanja sustava, idite na BIOS Setup da biste učitali tvorničke postavke (odaberite Load Optimized Defaults) ili ručno konfigurirajte BIOS postavke (pogledajte poglavlje "BIOS Setup" za BIOS konfiguracije).

F_USB30 (USB 3.2 Gen 1 priključak)

Priključak je u skladu sa specifikacijama USB 3.2 Gen 1 i USB 2.0 i može osigurati dva USB priključka. Za kupnju dodatne 3,5" prednje ploče koja osigurava dva USB 3.2 Gen 1 priključka, obratite se lokalnom prodavaču.

F_USB30

F_USB1/F_USB2 (USB 2.0/1.1 konektori)

Konektori su u skladu sa specifikacijom USB 2.0/1.1. Svaki USB konektor može osigurati dva USB priključka putem dodatnog USB nosača. Za kupnju dodatnog USB nosača, molimo kontaktirajte lokalnog trgovca.

Nemojte priključivati kabel IEEE 1394 nosača (2x5-pinski) u USB 2.0/1.1 konektor.
Prije instaliranja USB nosača, obavezno isključite računalo i iskopčajte kabel za napajanje iz utičnice kako biste spriječili oštećenje USB nosača.

COMA (konektor za serijski priključak)

COM konektor može osigurati jedan serijski priključak putem dodatnog COM kabela. Za kupnju dodatnog COM kabela, molimo kontaktirajte lokalnog trgovca.

COMA

TPM (konektor modula pouzdane platforme)

Na ovaj konektor možete spojiti TPM (modul pouzdane platforme).

TPM

CPU/DRAM/VGA/BOOT (LED diode statusa)

LED diode statusa pokazuju rade li CPU, memorija, grafička kartica i operativni sustav ispravno nakon uključivanja sustava. Ako svijetli CPU/DRAM/VGA LED, to znači da odgovarajući uređaj ne radi normalno; ako svijetli BOOT LED, to znači da još niste ušli u operativni sustav.

CPU: LED dioda statusa CPU-a
DRAM: LED dioda statusa memorije
VGA: LED dioda statusa grafičke kartice
BOOT: LED dioda statusa operativnog sustava

BIOS Setup

BIOS (Basic Input and Output System) bilježi hardverske parametre sustava u CMOS na matičnoj ploči. Njegove glavne funkcije uključuju provođenje samotestiranja pri uključivanju (POST) tijekom pokretanja sustava, spremanje parametara sustava i učitavanje operativnog sustava itd. BIOS uključuje program BIOS Setup koji korisniku omogućuje izmjenu osnovnih postavki konfiguracije sustava ili aktiviranje određenih značajki sustava.

Kada je napajanje isključeno, baterija na matičnoj ploči opskrbljuje CMOS potrebnom snagom za zadržavanje vrijednosti konfiguracije u CMOS-u.

Da biste pristupili programu BIOS Setup, pritisnite tipku <Delete> tijekom POST-a kada je napajanje uključeno.

Da biste nadogradili BIOS, upotrijebite uslužni program GIGABYTE Q-Flash ili @BIOS.

Q-Flash omogućuje korisniku brzu i jednostavnu nadogradnju ili sigurnosno kopiranje BIOS-a bez ulaska u operativni sustav.
@BIOS je uslužni program baziran na Windowsima koji pretražuje i preuzima najnoviju verziju BIOS-a s interneta i ažurira BIOS.

Budući da je ažuriranje BIOS-a potencijalno rizično, ako ne naiđete na probleme pri korištenju trenutne verzije BIOS-a, preporučuje se da ne ažurirate BIOS. Da biste ažurirali BIOS, učinite to oprezno. Neadekvatno ažuriranje BIOS-a može rezultirati neispravnim radom sustava.
Preporučuje se da ne mijenjate zadane postavke (osim ako to ne trebate) kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. Neadekvatna izmjena postavki može rezultirati time da se sustav ne može pokrenuti. Ako se to dogodi, pokušajte izbrisati CMOS vrijednosti i vratiti ploču na zadane vrijednosti. (Pogledajte odjeljak "Load Optimized Defaults" u ovom poglavlju ili uvode u kratkospojnik za bateriju/brisanje CMOS-a u prethodnom poglavlju za način brisanja CMOS vrijednosti.)

Zaslon za pokretanje

Sljedeći zaslon s logotipom pokretanja pojavit će se kada se računalo pokrene.

Postoje dva različita načina rada BIOS-a kao što slijedi i možete koristiti tipku <F2> za prebacivanje između dva načina rada. Klasični način rada Setup pruža detaljne postavke BIOS-a. Možete pritisnuti tipke sa strelicama na tipkovnici za kretanje između stavki i pritisnuti <Enter> da biste prihvatili ili ušli u podizbornik. Ili možete upotrijebiti miš za odabir željene stavke. Jednostavni način rada omogućuje korisnicima da brzo pogledaju svoje trenutne informacije o sustavu ili da izvrše prilagodbe za optimalne performanse. U jednostavnom načinu rada možete upotrijebiti miš za kretanje kroz stavke konfiguracije.

Kada sustav nije stabilan kao obično, odaberite stavku Load Optimized Defaults (Učitaj optimizirane zadane postavke) da biste sustav postavili na zadane postavke.
Izbornici BIOS Setup opisani u ovom poglavlju služe samo kao referenca i mogu se razlikovati ovisno o verziji BIOS-a.

Funkcijske tipke klasične postavke

<←><→>	Pomaknite traku za odabir da biste odabrali izbornik postavki
<↑><↓>	Pomaknite traku za odabir da biste odabrali stavku konfiguracije u izborniku
<Enter>	Izvršite naredbu ili uđite u izbornik
<+>/<Page Up>	Povećajte brojčanu vrijednost ili izvršite promjene
<->/<Page Down>	Smanjite brojčanu vrijednost ili izvršite promjene
<F1>	Prikaži opise funkcijskih tipki
<F2>	Prebacite se na jednostavni način rada
<F3>	Spremite trenutne postavke BIOS-a u profil
<F4>	Učitajte postavke BIOS-a iz prethodno stvorenog profila
<F5>	Vratite prethodne postavke BIOS-a za trenutne podizbornike
<F7>	Učitajte optimizirane zadane postavke BIOS-a za trenutne podizbornike
<F8>	Pristupite uslužnom programu Q-Flash
<F9>	Prikažite informacije o sustavu
<F10>	Spremite sve promjene i izađite iz programa BIOS Setup
<F12>	Snimite trenutni zaslon kao sliku i spremite je na USB pogon
<Esc>	Glavni izbornik: Izađite iz programa BIOS Setup Podizbornici: Izađite iz trenutnog podizbornika

M.I.T.

Hoće li sustav raditi stabilno s postavkama overclocka/prenapona koje ste napravili ovisi o vašim ukupnim konfiguracijama sustava. Neispravno izvođenje overclocka/prenapona može rezultirati oštećenjem CPU-a, čipseta ili memorije i smanjiti vijek trajanja tih komponenti. Ova je stranica samo za napredne korisnike i preporučujemo da ne mijenjate zadane postavke kako biste spriječili nestabilnost sustava ili druge neočekivane rezultate. (Neodgovarajuća promjena postavki može rezultirati time da se sustav ne pokrene. Ako se to dogodi, obrišite CMOS vrijednosti i vratite ploču na zadane vrijednosti.)

Napredne postavke frekvencije

CPU Clock Control
Omogućuje vam ručno postavljanje osnovnog takta CPU-a u koracima od 1 MHz. (Zadano: Auto)

Preporuča se da se frekvencija CPU-a postavi u skladu sa specifikacijama CPU-a.
Host Clock Value
Prikazuje trenutnu radnu frekvenciju takta glavnog računala.
GFX Clock Frequency ^(Note)
Omogućuje vam promjenu frekvencije za GPU. Nakon što promijenite postavke GFX Clock Frequency, provjerite jeste li prilagodili postavke GFX Core Voltage. (Zadano: Auto)
Napomena: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.
GFX Core Voltage ^(Note)
Omogućuje vam promjenu napona za GPU. (Zadano: Auto)
Napomena: Podesivi raspon ovisi o instaliranom CPU-u. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke.
CPU Clock Ratio
Omogućuje vam promjenu omjera takta za instalirani CPU. Podesivi raspon ovisi o instaliranom CPU-u.
CPU Frequency
Prikazuje trenutnu radnu frekvenciju CPU-a.

(Note) Ova stavka postoji samo kada instalirate CPU koji podržava ovu značajku.

Napredne postavke CPU-a

CPU Clock Ratio, CPU Frequency
Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Advanced Frequency Settings.
Core Performance Boost
Omogućuje vam da odredite želite li omogućiti tehnologiju Core Performance Boost (CPB), tehnologiju za poboljšanje performansi CPU-a. (Zadano: Auto)
AMD Cool&Quiet function
- Enabled: Omogućuje upravljačkom programu AMD Cool'n'Quiet da dinamički prilagođava takt CPU-a i VID kako bi smanjio izlaz topline iz vašeg računala i njegovu potrošnju energije. (Zadano)
- Disabled: Onemogućuje ovu funkciju.
SVM Mode
Virtualizacija poboljšana tehnologijom virtualizacije omogućit će platformi pokretanje više operativnih sustava i aplikacija u neovisnim particijama. S virtualizacijom, jedan računalni sustav može funkcionirati kao više virtualnih sustava. (Zadano: Disabled)
PPC Adjustment ^{(Note 1)}
Omogućuje vam da popravite PState CPU-a. (Zadano: PState 0)
Global C-state Control
Omogućuje vam da odredite želite li dopustiti CPU-u da uđe u C stanja. Kada je omogućeno, frekvencija jezgre CPU-a bit će smanjena tijekom stanja zaustavljanja sustava kako bi se smanjila potrošnja energije. (Zadano: Auto)
Power Supply Idle Control
Omogućuje ili onemogućuje Package C6 State.
- Typical Current Idle: Onemogućuje ovu funkciju.
- Low Current Idle: Omogućuje ovu funkciju.
- Auto: Omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano)
CCD Control ^{(Note 1)}
Postavlja broj CCD-ova koji će se koristiti. (Zadano: Auto)
CPPC ^{(Note 1)}
Omogućuje ili onemogućuje značajku CPPC. (Zadano: Auto)
CPPC Preferred Cores ^{(Note 1)}
Omogućuje ili onemogućuje značajku CPPC Preferred Cores. (Zadano: Auto)
Opcache Control ^{(Note 1)}
Omogućuje ili onemogućuje Opcache. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
Downcore Control
Omogućuje vam da odaberete broj jezgri CPU-a koje želite omogućiti (broj jezgri CPU-a može se razlikovati ovisno o CPU-u). Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
SMT Mode
Omogućuje vam da omogućite ili onemogućite tehnologiju CPU Simultaneous Multi-Threading. Ova značajka radi samo za operativne sustave koji podržavaju način rada s više procesora. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Omogućuje BIOS-u da pročita SPD podatke na XMP memorijskom modulu(ima) kako bi poboljšao performanse memorije kada je omogućen.
- Disabled Onemogućuje ovu funkciju. (Zadano)
- Profile1 Koristi postavke profila 1. (Note 2)
- Profile2 Koristi postavke profila 2.
System Memory Multiplier
Omogućuje vam postavljanje množitelja sistemske memorije. Auto postavlja množitelj memorije prema podacima SPD memorije. (Zadano: Auto)
Memory Frequency (MHz)
Prva vrijednost frekvencije memorije je normalna radna frekvencija memorije koja se koristi; druga je frekvencija memorije koja se automatski prilagođava prema postavkama System Memory Multiplier.

(Note 1) Ova stavka postoji samo kada instalirate CPU koji podržava ovu značajku.

(Note 2) Ova stavka postoji samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Napredne postavke memorije

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
Gore navedene postavke sinkronizirane su s onima pod istim stavkama u izborniku Advanced Frequency Settings.
Memory Timing Mode
Manual omogućuje konfiguriranje postavki vremena memorije u nastavku. Opcije su: Auto (zadano), Manual.
Profile DDR Voltage
Kada koristite memorijski modul koji nije XMP ili je Extreme Memory Profile (X.M.P.) postavljen na Disabled, vrijednost se prikazuje prema vašoj specifikaciji memorije. Kada je Extreme Memory Profile (X.M.P.) postavljen na Profile1 ili Profile2, vrijednost se prikazuje prema SPD podacima na XMP memoriji.

(Note) Ova stavka postoji samo kada instalirate CPU i memorijski modul koji podržavaju ovu značajku.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Ovi odjeljci pružaju postavke vremena memorije. Zasloni za odgovarajuće postavke vremena mogu se konfigurirati samo kada je Memory Timing Mode postavljen na Manual. Napomena: Vaš sustav može postati nestabilan ili se neće pokrenuti nakon što napravite promjene na vremenima memorije. Ako se to dogodi, vratite ploču na zadane vrijednosti učitavanjem optimiziranih zadanih vrijednosti ili brisanjem CMOS vrijednosti.

Napredne postavke napona

Ovaj podizbornik omogućuje vam postavljanje napona CPU-a, čipseta i memorije.

PC zdravlje

Reset Case Open Status
- Disabled: Zadržava ili briše zapis o prethodnom statusu upada u kućište. (Zadano)
- Enabled: Briše zapis o prethodnom statusu upada u kućište i polje Case Open će prikazati "No" pri sljedećem pokretanju.
Case Open
Prikazuje status detekcije uređaja za detekciju upada u kućište koji je priključen na CI zaglavlje matične ploče. Ako se poklopac kućišta sustava ukloni, ovo će polje prikazati "Yes", inače će prikazati "No". Da biste izbrisali zapis statusa upada u kućište, postavite Reset Case Open Status na Enabled, spremite postavke u CMOS, a zatim ponovno pokrenite sustav.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Prikazuje trenutne napone sustava.

Razne postavke

PCIe Slot Configuration
Omogućuje vam postavljanje načina rada PCI Express utora na Gen 1, Gen 2 ili Gen 3. Stvarni način rada podliježe hardverskim specifikacijama svakog utora. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
3DMark01 Enhancement
Omogućuje vam da odredite želite li poboljšati neke naslijeđene performanse benchmarka. (Zadano: Disabled)

Smart Fan 5

Monitor
Omogućuje vam da odaberete cilj koji želite nadzirati i da izvršite daljnje prilagodbe. (Zadano: CPU FAN)
Fan Speed Control
Omogućuje vam da odredite želite li omogućiti funkciju upravljanja brzinom ventilatora i prilagoditi brzinu ventilatora.
- Normal: Omogućuje ventilatoru da radi različitim brzinama ovisno o temperaturi. Možete prilagoditi brzinu ventilatora pomoću System Information Viewer na temelju zahtjeva vašeg sustava. (Zadano)
- Silent: Omogućuje ventilatoru da radi malim brzinama.
- Manual: Omogućuje vam upravljanje brzinom ventilatora u grafikonu krivulje.
- Full Speed: Omogućuje ventilatoru da radi punom brzinom.
Fan Control Use Temperature Input
Omogućuje vam odabir referentne temperature za upravljanje brzinom ventilatora.
Temperature Interval
Omogućuje vam odabir temperaturnog intervala za promjenu brzine ventilatora.
Fan Control mode
- Auto: Omogućuje BIOS-u da automatski otkrije vrstu instaliranog ventilatora i postavi optimalni način upravljanja. (Zadano)
- Voltage: Način rada s naponom preporučuje se za 3-pinski ventilator.
- PWM: PWM način rada preporučuje se za 4-pinski ventilator.
Fan Stop
Omogućuje ili onemogućuje funkciju zaustavljanja ventilatora. Možete postaviti temperaturnu granicu pomoću temperaturne krivulje. Ventilator ili pumpa prestaju raditi kada je temperatura niža od granice. (Zadano: Disabled)
Temperature
Prikazuje trenutnu temperaturu odabranog ciljnog područja.
Fan Speed
Prikazuje trenutne brzine ventilatora.
Temperature Warning Control
Postavlja prag upozorenja za temperaturu. Kada temperatura prijeđe prag, BIOS će emitirati zvuk upozorenja. Opcije su: Disabled (zadano), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Omogućuje sustavu da emitira zvuk upozorenja ako ventilator nije spojen ili ne radi. Provjerite stanje ventilatora ili spoj ventilatora kada se to dogodi. (Zadano: Disabled)

Sustav

Ovaj odjeljak pruža informacije o modelu vaše matične ploče i verziji BIOS-a. Također možete odabrati zadani jezik koji koristi BIOS i ručno postaviti vrijeme sustava.

System Language
Odabire zadani jezik koji koristi BIOS.
System Date
Postavlja datum sustava. Format datuma je tjedan (samo za čitanje), mjesec, datum i godina. Koristite <Enter> za prebacivanje između polja mjeseca, datuma i godine i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
System Time
Postavlja vrijeme sustava. Format vremena je sat, minuta i sekunda. Na primjer, 1 p.m. je 13:00:00. Koristite <Enter> za prebacivanje između polja sata, minute i sekunde i koristite tipku <Page Up> ili <Page Down> za postavljanje željene vrijednosti.
Access Level
Prikazuje trenutnu razinu pristupa ovisno o vrsti korištene zaštite lozinkom. (Ako nije postavljena lozinka, zadano će se prikazati kao Administrator.) Razina administratora omogućuje vam promjenu svih postavki BIOS-a; razina korisnika omogućuje vam promjenu samo određenih postavki BIOS-a, ali ne svih.

BIOS

Boot Option Priorities
Određuje ukupni redoslijed pokretanja s dostupnih uređaja. Uklonjivi uređaji za pohranu koji podržavaju GPT format bit će označeni prefiksom "UEFI:" na popisu uređaja za pokretanje. Za pokretanje s operativnog sustava koji podržava GPT particioniranje, odaberite uređaj s prefiksom "UEFI:".
Ili ako želite instalirati operativni sustav koji podržava GPT particioniranje, kao što je Windows 10 64-bit, odaberite optički pogon koji sadrži instalacijski disk za Windows 10 64-bit i koji ima prefiks "UEFI:".
Bootup NumLock State
Omogućuje ili onemogućuje Numlock značajku na numeričkoj tipkovnici tipkovnice nakon POST-a. (Zadano: Uključeno)
Security Option
Određuje je li potrebna lozinka svaki put kada se sustav pokrene ili samo kada uđete u BIOS Setup. Nakon konfiguriranja ove stavke, postavite lozinke pod stavkom Administrator Password/User Password.
- Setup: Lozinka je potrebna samo za ulazak u program BIOS Setup.
- System: Lozinka je potrebna za pokretanje sustava i za ulazak u program BIOS Setup. (Zadano)
Full Screen LOGO Show
Omogućuje vam da odredite hoće li se prikazati logotip GIGABYTE pri pokretanju sustava. Disabled preskače logotip GIGABYTE kada se sustav pokrene. (Zadano: Omogućeno)
Fast Boot
Omogućuje ili onemogućuje Fast Boot za skraćivanje procesa pokretanja OS-a. Ultra Fast pruža najbržu brzinu pokretanja. (Zadano: Onemogućeno)
SATA Support
- All Sata Devices: Svi SATA uređaji su funkcionalni u operativnom sustavu i tijekom POST-a.
- Last Boot HDD Only: Osim prethodnog pogona za pokretanje, svi SATA uređaji su onemogućeni prije nego što se dovrši proces pokretanja OS-a. (Zadano)
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
NVMe Support
Omogućuje vam da omogućite ili onemogućite NVMe uređaje. (Zadano: Omogućeno)
Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
VGA Support
Omogućuje vam da odaberete koju vrstu operativnog sustava pokrenuti.
- Auto: Omogućuje samo legacy option ROM.
- EFI Driver: Omogućuje EFI option ROM. (Zadano)
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
USB Support
- Disabled: Svi USB uređaji su onemogućeni prije nego što se dovrši proces pokretanja OS-a.
- Full Initial: Svi USB uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
- Partial Initial: Dio USB uređaja je onemogućen prije nego što se dovrši proces pokretanja OS-a.
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled. Ova funkcija je onemogućena kada je Fast Boot postavljen na Ultra Fast.
PS2 Devices Support
- Disabled: Svi PS/2 uređaji su onemogućeni prije nego što se dovrši proces pokretanja OS-a.
- Enabled: Svi PS/2 uređaji su funkcionalni u operativnom sustavu i tijekom POST-a. (Zadano)
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled. Ova funkcija je disabled kada je Fast Boot postavljen na Ultra Fast.
NetWork Stack Driver Support
- Disabled: Onemogućuje pokretanje s mreže. (Zadano)
- Enabled: Omogućuje pokretanje s mreže.
  Ova stavka se može konfigurirati samo kada je Fast Boot postavljen na Enabled ili Ultra Fast.
CSM Support
Omogućuje ili onemogućuje UEFI CSM (Compatibility Support Module) za podršku legacy PC procesu pokretanja.
- Enabled: Omogućuje UEFI CSM. (Zadano)
- Disabled: Onemogućuje UEFI CSM i podržava samo UEFI BIOS proces pokretanja.
LAN PXE Boot Option ROM
Omogućuje vam da odaberete hoćete li omogućiti legacy option ROM za LAN kontroler. (Zadano: Onemogućeno) Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
Storage Boot Option Control
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili legacy option ROM za kontroler uređaja za pohranu.
- Disabled: Onemogućuje option ROM.
- UEFI Only: Omogućuje samo UEFI option ROM.
- Legacy Only: Omogućuje samo legacy option ROM. (Zadano)
  Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
Other PCI Device ROM Priority
Omogućuje vam da odaberete hoćete li omogućiti UEFI ili Legacy option ROM za PCI kontroler uređaja osim LAN, uređaja za pohranu i grafičkih kontrolera.
- Disabled: Onemogućuje option ROM.
- UEFI Only: Omogućuje samo UEFI option ROM. (Zadano)
- Legacy Only: Omogućuje samo legacy option ROM.
  Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Enabled.
Administrator Password
Omogućuje vam konfiguriranje administratorske lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Za razliku od korisničke lozinke, administratorska lozinka omogućuje vam promjene svih BIOS postavki.
User Password
Omogućuje vam konfiguriranje korisničke lozinke. Pritisnite <Enter> na ovoj stavci, upišite lozinku, a zatim pritisnite <Enter>. Od vas će se tražiti da potvrdite lozinku. Ponovno upišite lozinku i pritisnite <Enter>. Morate unijeti administratorsku lozinku (ili korisničku lozinku) pri pokretanju sustava i pri ulasku u BIOS Setup. Međutim, korisnička lozinka omogućuje vam samo promjene određenih BIOS postavki, ali ne svih. Da biste otkazali lozinku, pritisnite <Enter> na stavci lozinke i kada se zatraži lozinka, prvo unesite ispravnu. Kada se zatraži nova lozinka, pritisnite <Enter> bez unosa bilo kakve lozinke. Ponovno pritisnite <Enter> kada se zatraži potvrda.
NAPOMENA: Prije postavljanja korisničke lozinke, obavezno prvo postavite administratorsku lozinku.

Secure Boot

Omogućuje vam da omogućite ili onemogućite Secure Boot i konfigurirate povezane postavke. Ova stavka se može konfigurirati samo kada je CSM Support postavljen na Disabled.

Periferija

AMD CPU fTPM
Omogućuje ili onemogućuje funkciju TPM 2.0 integriranu u AMD CPU. (Zadano: Onemogućeno)
Početni izlaz zaslona
Određuje prvo pokretanje zaslona monitora s instalirane PCI Express grafičke kartice ili integrirane grafike.
- IGD Video ^(Napomena): Postavlja integriranu grafiku kao prvi zaslon.
- PCIe 1 utor: Postavlja grafičku karticu na PCIEX16 utor kao prvi zaslon. (Zadano)
- PCIe 2 utor: Postavlja grafičku karticu na PCIEX4 utor kao prvi zaslon.
- PCIe 3 utor: Postavlja grafičku karticu na PCIEX1_2 utor kao prvi zaslon.
RGB Fusion
Omogućuje postavljanje načina LED osvjetljenja za matičnu ploču.
- Isključeno: Onemogućuje ovu funkciju.
- Pulsni način rada: Sve LED diode istovremeno se pojačavaju i slabe.
- Ciklus boja: Sve LED diode istovremeno prolaze kroz cijeli spektar boja.
- Statički način rada: Sve LED diode emitiraju jednu boju. (Zadano)
- Način rada bljeskalice: Sve LED diode istovremeno se pale i gase.
- Dvostruka bljeskalica: Sve LED diode bljeskaju u isprepletenom uzorku.
LED diode u stanju mirovanja, hibernacije i laganog isključivanja
Omogućuje postavljanje načina osvjetljenja LED dioda matične ploče u stanju sustava S3/S4/S5.
Ova je značajka podržana samo s 5V adresabilnom LED trakom.
- Isključeno: Onemogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5. (Zadano)
- Uključeno: Omogućuje odabrani način osvjetljenja kada sustav uđe u stanje S3/S4/S5.
HD Audio Controller
Omogućuje ili onemogućuje integriranu audio funkciju. (Zadano: Omogućeno)
Ako želite instalirati audio karticu treće strane umjesto korištenja integriranog zvuka, postavite ovu stavku na Disabled (Onemogućeno).
Dekodiranje iznad 4G
Omogućuje ili onemogućuje 64-bitnim uređajima da se dekodiraju u adresnom prostoru iznad 4 GB (samo ako vaš sustav podržava 64-bitno PCI dekodiranje). Postavite na Enabled (Omogućeno) ako je instalirano više od jedne napredne grafičke kartice i njihovi se upravljački programi ne mogu pokrenuti prilikom ulaska u operativni sustav (zbog ograničenog adresnog prostora memorije od 4 GB). (Zadano: Onemogućeno)

(Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.

Pouzdano računalstvo

Omogućuje ili onemogućuje Trusted Platform Module (TPM).

Super IO konfiguracija

Serial Port 1
Omogućuje ili onemogućuje integrirani serijski priključak. (Zadano: Omogućeno)

USB konfiguracija

Legacy USB Support
Omogućuje korištenje USB tipkovnice/miša u MS-DOS-u. (Zadano: Omogućeno)
XHCI Hand-off
Određuje hoće li se omogućiti značajka XHCI Hand-off za operativni sustav bez podrške za XHCI Hand-off. (Zadano: Omogućeno)
USB Mass Storage Driver Support
Omogućuje ili onemogućuje podršku za USB uređaje za pohranu. (Zadano: Omogućeno)
Port 60/64 Emulation
Omogućuje ili onemogućuje emulaciju I/O priključaka 64h i 60h. To bi trebalo biti omogućeno za potpunu podršku za USB tipkovnice/miševe u MS-DOS-u ili u operativnom sustavu koji izvorno ne podržava USB uređaje. (Zadano: Onemogućeno)
Mass Storage Devices
Prikazuje popis povezanih USB uređaja za masovnu pohranu. Ova se stavka pojavljuje samo kada je instaliran USB uređaj za pohranu.

NVMe konfiguracija

Prikazuje informacije o vašem M.2 NVME PCIe SSD-u ako je instaliran.

RGB Fusion

LED Hue
Omogućuje promjenu boje audio LED dioda.
RGB Fusion
Omogućuje postavljanje načina LED osvjetljenja za matičnu ploču.
- Isključeno: Onemogućuje ovu funkciju.
- Pulsni način rada: Sve LED diode istovremeno se pojačavaju i slabe.
- Ciklus boja: Sve LED diode istovremeno prolaze kroz cijeli spektar boja.
- Statički način rada: Sve LED diode emitiraju jednu boju. (Zadano)
- Način rada bljeskalice: Sve LED diode istovremeno se pale i gase.
- Dvostruka bljeskalica: Sve LED diode bljeskaju u isprepletenom uzorku.

Konfiguracija mrežnog stoga

Network Stack
Onemogućuje ili omogućuje pokretanje s mreže za instalaciju OS-a u GPT formatu, kao što je instalacija OS-a s poslužitelja Windows Deployment Services. (Zadano: Onemogućeno)
Ipv4 PXE Support
Omogućuje ili onemogućuje IPv4 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv4 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv4. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv6 PXE Support
Omogućuje ili onemogućuje IPv6 PXE podršku. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
Ipv6 HTTP Support
Omogućuje ili onemogućuje podršku za HTTP pokretanje za IPv6. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
IPSEC Certificate
Omogućuje ili onemogućuje Internet Protocol Security. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen.
PXE boot wait time
Omogućuje konfiguriranje koliko dugo čekati prije nego što možete pritisnuti <Esc> za prekid PXE pokretanja. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 0)
Media detect count
Omogućuje postavljanje broja provjera prisutnosti medija. Ova se stavka može konfigurirati samo kada je Network Stack (Mrežni stog) omogućen. (Zadano: 1)

AMD CBS

Ovaj podizbornik nudi opcije konfiguracije povezane s AMD CBS-om.

Realtek PCIe GBE Family Controller

Ovaj podizbornik nudi informacije o LAN konfiguraciji i povezanim opcijama konfiguracije.

Čipset

IOMMU
Omogućuje ili onemogućuje AMD IOMMU podršku. (Zadano: Automatski)
Integrated Graphics ^(Note)
Omogućuje ili onemogućuje integriranu grafičku funkciju.
- Auto: BIOS će automatski omogućiti ili onemogućiti integriranu grafiku ovisno o instaliranoj grafičkoj kartici. (Zadano)
- Forces: Omogućuje integriranu grafiku.
- Disabled: Onemogućuje integriranu grafiku.
UMA Mode ^(Note)
Odredite UMA način rada.
- Auto: Dopušta BIOS-u da automatski konfigurira ovu postavku. (Zadano)
- UMA Specified: Postavlja veličinu UMA Frame Buffer-a.
- UMA Auto: Postavlja razlučivost zaslona.
  Ova se stavka može konfigurirati samo kada je Integrated Graphics (Integrirana grafika) postavljena na Force (Uključi).
UMA Frame Buffer Size ^(Note)
Veličina međuspremnika okvira je ukupan iznos sistemske memorije dodijeljen isključivo za integrirani grafički kontroler. MS-DOS će, na primjer, koristiti samo ovu memoriju za prikaz. Opcije su: Auto (zadano), 64M~16G.
Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljen na UMA Specified (UMA specificirano).
Display Resolution ^(Note)
Omogućuje postavljanje razlučivosti zaslona. Opcije su: Auto (zadano), 1920x1080 i niže, 2560x1600, 3840x2160. Ova se stavka može konfigurirati samo kada je UMA Mode (UMA način rada) postavljen na UMA Auto (UMA automatski).
SATA Mode
Omogućuje ili onemogućuje RAID za integrirane SATA kontrolere ili konfigurira SATA kontrolere u AHCI način rada.
- RAID: Omogućuje RAID za SATA kontroler.
- AHCI: Konfigurira SATA kontrolere u AHCI način rada. Advanced Host Controller Interface (AHCI) je specifikacija sučelja koja omogućuje upravljačkom programu za pohranu da omogući napredne Serial ATA značajke kao što su Native Command Queuing i hot plug. (Zadano)
NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
Omogućuje određivanje želite li koristiti svoje M.2 NVMe PCIe SSD-ove za konfiguriranje RAID-a. (Zadano: Onemogućeno)
APU SATA Port Enable (ASATA3 0, 1 Connectors)
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
APU SATA Hot plug
Omogućuje ili onemogućuje mogućnost hot plug za svaki SATA priključak. (Zadano: Onemogućeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogućuje ili onemogućuje integrirane SATA kontrolere. (Zadano: Omogućeno)
APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
Prikazuje informacije o povezanim SATA uređajima.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikazuje informacije o povezanim SATA uređajima.

(Napomena) Ova stavka prisutna je samo kada instalirate CPU koji podržava ovu značajku.

Napajanje

AC BACK
Određuje stanje sustava nakon povratka napajanja nakon gubitka AC napajanja.
- Memory: Sustav se vraća u svoje posljednje poznato budno stanje nakon povratka AC napajanja.
- Always On: Sustav se uključuje nakon povratka AC napajanja.
- Always Off: Sustav ostaje isključen nakon povratka AC napajanja. (Zadano)
Power On By Keyboard
Omogućuje uključivanje sustava pomoću PS/2 događaja buđenja tipkovnice.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
- Disabled: Onemogućuje ovu funkciju. (Zadano)
- Password: Postavite lozinku s 1~5 znakova za uključivanje sustava.
- Keyboard 98: Pritisnite tipku POWER na Windows 98 tipkovnici da biste uključili sustav.
- Any Key: Pritisnite bilo koju tipku za uključivanje sustava.
Power On Password
Postavite lozinku kada je Power On By Keyboard postavljeno na Password.
Pritisnite <Enter> na ovoj stavci i postavite lozinku do 5 znakova, a zatim pritisnite <Enter> da biste prihvatili.
Da biste uključili sustav, unesite lozinku i pritisnite <Enter>.
Napomena: Da biste poništili lozinku, pritisnite <Enter> na ovoj stavci. Kada se zatraži lozinka, ponovno pritisnite <Enter> bez unosa lozinke da biste izbrisali postavke lozinke.
Power On By Mouse
Omogućuje uključivanje sustava pomoću PS/2 događaja buđenja miša.
Napomena: Da biste koristili ovu funkciju, potreban vam je ATX izvor napajanja koji osigurava najmanje 1A na +5VSB vodu.
- Disabled: Onemogućuje ovu funkciju. (Zadano)
- Move: Pomaknite miš za uključivanje sustava.
- Double Click: Dvaput kliknite lijevu tipku na mišu da biste uključili sustav.
ErP
Određuje hoće li sustav trošiti najmanje energije u S5 (shutdown) stanju. Napomena: Kada je ova stavka postavljena na Enabled, sljedeće funkcije neće biti dostupne: Resume by Alarm, power on by mouse i power on by keyboard.
Soft-Off by PWR-BTTN
Konfigurira način isključivanja računala u MS-DOS načinu rada pomoću tipke za uključivanje.
- Instant-Off: Pritisnite tipku za uključivanje i sustav će se odmah isključiti. (Zadano)
- Delay 4 Sec.: Pritisnite i držite tipku za uključivanje 4 sekunde da biste isključili sustav. Ako se tipka za uključivanje pritisne manje od 4 sekunde, sustav će ući u stanje mirovanja.
Power Loading
Omogućuje ili onemogućuje lažno opterećenje. Kada je napajanje pri niskom opterećenju, aktivirat će se samozaštita koja će uzrokovati njegovo isključivanje ili kvar. Ako se to dogodi, postavite na Enabled. Auto omogućuje BIOS-u automatsko konfiguriranje ove postavke. (Zadano: Auto)
Resume by Alarm
Određuje hoće li se sustav uključiti u željeno vrijeme. (Zadano: Disabled)
Ako je omogućeno, postavite datum i vrijeme kako slijedi:
- Wake up day: Uključite sustav u određeno vrijeme svakog dana ili određenog dana u mjesecu.
- Wake up hour/minute/second: Postavite vrijeme kada će se sustav automatski uključiti.
  Napomena: Kada koristite ovu funkciju, izbjegavajte neadekvatno isključivanje iz operativnog sustava ili uklanjanje AC napajanja, jer postavke možda neće biti učinkovite.
Wake on LAN
Omogućuje ili onemogućuje funkciju Wake on LAN. (Zadano: Enabled)
High Precision Event Timer
Omogućuje ili onemogućuje High Precision Event Timer (HPET) u operativnom sustavu. (Zadano: Enabled)
CEC 2019 Ready
Omogućuje vam da odaberete hoće li sustavu biti dopušteno podešavanje potrošnje energije kada je u stanju isključivanja, mirovanja ili čekanja kako bi se uskladio sa standardima CEC (California Energy Commission) 2019. (Zadano: Disabled)

Spremi i izađi

Save & Exit Setup
Pritisnite <Enter> na ovoj stavci i odaberite Yes. Time se spremaju promjene u CMOS i izlazi iz programa BIOS Setup. Odaberite No ili pritisnite <Esc> da biste se vratili na glavni izbornik BIOS Setup.
Exit Without Saving
Pritisnite <Enter> na ovoj stavci i odaberite Yes. Time se izlazi iz BIOS Setup bez spremanja promjena napravljenih u BIOS Setup u CMOS. Odaberite No ili pritisnite <Esc> da biste se vratili na glavni izbornik BIOS Setup.
Load Optimized Defaults
Pritisnite <Enter> na ovoj stavci i odaberite Yes da biste učitali optimalne zadane postavke BIOS-a. Zadane postavke BIOS-a pomažu sustavu da radi u optimalnom stanju. Uvijek učitajte optimizirane zadane postavke nakon ažuriranja BIOS-a ili nakon brisanja vrijednosti CMOS-a.
Boot Override
Omogućuje vam da odaberete uređaj za pokretanje odmah. Pritisnite <Enter> na uređaju koji odaberete i odaberite Yes za potvrdu. Vaš će se sustav automatski ponovno pokrenuti i pokrenuti s tog uređaja.
Save Profiles
Ova funkcija omogućuje vam spremanje trenutnih postavki BIOS-a u profil. Možete stvoriti do 8 profila i spremiti ih kao Setup Profile 1~ Setup Profile 8. Pritisnite <Enter> za dovršetak. Ili možete odabrati Select File in HDD/FDD/USB da biste spremili profil na svoj uređaj za pohranu.
Load Profiles
Ako vaš sustav postane nestabilan i učitali ste zadane postavke BIOS-a, možete koristiti ovu funkciju za učitavanje postavki BIOS-a iz prethodno stvorenog profila, bez gnjavaže ponovne konfiguracije postavki BIOS-a. Prvo odaberite profil koji želite učitati, a zatim pritisnite <Enter> za dovršetak. Možete odabrati Select File in HDD/FDD/USB za unos profila prethodno stvorenog s vašeg uređaja za pohranu ili učitavanje profila koji je automatski stvorio BIOS, kao što je vraćanje postavki BIOS-a na zadnje postavke koje su ispravno radile (zadnji poznati dobar zapis).

Konfiguriranje RAID seta

RAID razine

Prije nego što započnete, pripremite sljedeće stavke:

Najmanje dva SATA tvrda diska ili SSD-a ^{(Napomena 1)} (Za optimalnu izvedbu preporučuje se korištenje dva tvrda diska s identičnim modelom i kapacitetom). ^{(Napomena 2)}
Disk za postavljanje sustava Windows.
Računalo spojeno na internet.
USB memorijski pogon.

(Napomena 1) M.2 PCIe SSD ne može se koristiti za postavljanje RAID seta niti s M.2 SATA SSD-om niti sa SATA tvrdim diskom.

(Napomena 2) Pogledajte "Unutarnji priključci" za obavijesti o instalaciji za M.2 i SATA priključke.

Konfiguriranje ugrađenog SATA kontrolera

Instaliranje SATA tvrdih diskova u vaše računalo

Instalirajte tvrde diskove/SSD-ove u SATA/M.2 priključke na matičnoj ploči. Zatim spojite priključke za napajanje iz napajanja na tvrde diskove.

Konfiguriranje načina rada SATA kontrolera u postavkama BIOS-a

Provjerite jeste li ispravno konfigurirali način rada SATA kontrolera u postavkama sustava BIOS.

Koraci:

Uključite računalo i pritisnite <Delete> za ulazak u postavke BIOS-a tijekom POST-a (Power-On Self-Test). Pod Chipset, provjerite je li Chipset SATA Port Enable omogućeno. Postavite SATA Mode na RAID. Zatim spremite postavke i ponovno pokrenite računalo. (Ako želite koristiti NVMe PCIe SSD-ove za konfiguriranje RAID-a, provjerite je li NVMe RAID mode postavljeno na Enabled.)
Ako želite konfigurirati UEFI RAID, slijedite korake u "UEFI RAID konfiguracija." Da biste ušli u naslijeđeni RAID ROM, spremite postavke i izađite iz postavki BIOS-a. Pogledajte "Konfiguriranje naslijeđenog RAID ROM-a" za više informacija.
Izbornici postavki BIOS-a opisani u ovom odjeljku mogu se razlikovati od točnih postavki za vašu matičnu ploču. Stvarne opcije izbornika postavki BIOS-a koje ćete vidjeti ovisit će o matičnoj ploči koju imate i verziji BIOS-a.

UEFI RAID konfiguracija

Koraci:

U postavkama BIOS-a idite na BIOS i postavite CSM Support na Disabled. Spremite promjene i izađite iz postavki BIOS-a.
Nakon ponovnog pokretanja sustava, ponovno uđite u postavke BIOS-a. Zatim uđite u podizbornik Peripherals\RAIDXpert2 Configuration Utility.
Na zaslonu RAIDXpert2 Configuration Utility pritisnite <Enter> na Array Management za ulazak na zaslon Create Array. Zatim odaberite RAID level. Podržane RAID razine uključuju RAID 0 (Stripe), RAID 1 (Mirror) i RAID 10 (dostupni odabiri ovise o broju instaliranih tvrdih diskova). Zatim pritisnite <Enter> na Select Physical Disks za ulazak na zaslon Select Physical Disks.
Na zaslonu Select Physical Disks odaberite tvrde diskove koje želite uključiti u RAID niz i postavite ih na Enabled. Zatim upotrijebite tipku sa strelicom prema dolje za prelazak na Apply Changes i pritisnite <Enter>. Zatim se vratite na prethodni zaslon i postavite Array Size, Array Size Unit, Read Cache Policy i Write Cache Policy.
Nakon postavljanja kapaciteta, prijeđite na Create Array i pritisnite <Enter> za početak.
Nakon dovršetka, bit ćete vraćeni na zaslon Array Management. Pod Manage Array Properties možete vidjeti novi RAID volumen i informacije o RAID razini, nazivu niza, kapacitetu niza itd.

Konfiguriranje naslijeđenog RAID ROM-a

Uđite u uslužni program za postavljanje naslijeđenog RAID BIOS-a za konfiguriranje RAID niza. Preskočite ovaj korak i nastavite s instalacijom operativnog sustava Windows za konfiguraciju koja nije RAID.

Koraci:

U postavkama BIOS-a idite na BIOS i postavite CSM Support na Enabled. Spremite promjene i izađite iz postavki BIOS-a. Nakon što započne test memorije POST-a i prije nego što započne pokretanje operativnog sustava, potražite poruku koja kaže "Press <Ctrl-R> to Configure". Pritisnite <Ctrl> + <R> za ulazak u uslužni program za postavljanje RAID BIOS-a.
Da biste stvorili novi niz, pritisnite <Enter> na opciji Create Array.
Traka za odabir premjestit će se na odjeljak Disks s desne strane zaslona. Odaberite tvrde diskove koje želite uključiti u RAID niz. Upotrijebite tipku sa strelicom prema gore ili dolje za odabir tvrdog diska i pritisnite <Insert>. Odabrani tvrdi disk bit će prikazan zelenom bojom. Da biste koristili sve tvrde diskove, jednostavno pritisnite <A> za odabir svih. Zatim pritisnite <Enter> i traka za odabir premjestit će se na odjeljak User Input u donjem lijevom kutu zaslona.
Prvo odaberite RAID način rada i pritisnite <Enter>. Dostupni odabiri ovise o broju tvrdih diskova koji se instaliraju. Zatim slijedite upute na zaslonu za određivanje veličine niza. Možete odabrati All available space da biste koristili najveću dopuštenu veličinu ili upotrijebite tipku sa strelicom prema gore ili dolje za podešavanje veličine i pritisnite <Enter>.
Odaberite način rada predmemoriranja. Opcije uključuju Read/Write, Read Only i None. Zatim pritisnite <Enter> za nastavak.
Na kraju će se pojaviti poruka koja kaže "Confirm Creation of Array". Pritisnite <C> za potvrdu ili <Esc> za povratak na prethodni zaslon.
Kada završite, vidjet ćete novi niz na glavnom zaslonu. Da biste izašli iz uslužnog programa RAID BIOS-a, pritisnite <Esc>, a zatim pritisnite <C> za potvrdu.

Instaliranje RAID upravljačkog programa i operativnog sustava

S ispravnim postavkama BIOS-a spremni ste za instalaciju operativnog sustava.

Instaliranje operativnog sustava

Budući da neki operativni sustavi već uključuju RAID upravljački program, ne morate instalirati zaseban RAID upravljački program tijekom postupka instalacije sustava Windows. Nakon što je operativni sustav instaliran, preporučujemo da instalirate sve potrebne upravljačke programe iz centra za upravljanje GIGABYTE kako biste osigurali performanse i kompatibilnost sustava. Ako operativni sustav koji se instalira zahtijeva da osigurate dodatni RAID upravljački program tijekom postupka instalacije OS-a, pogledajte korake u nastavku:

Idite na web mjesto GIGABYTE, pregledajte web stranicu modela matične ploče, preuzmite datoteku AMD RAID Preinstall Driver na stranici Support\Download\SATA RAID/AHCI, raspakirajte datoteku i kopirajte datoteke na svoj USB memorijski pogon.
Pokrenite sustav s diska za postavljanje sustava Windows i izvršite standardne korake instalacije OS-a. Kada se pojavi zaslon koji zahtijeva da učitate upravljački program, odaberite Browse (pregledaj).
Umetnite USB memorijski pogon i zatim pregledajte mjesto upravljačkog programa. Prvo odaberite AMD-RAID Bottom Device i kliknite Next (dalje) za učitavanje upravljačkog programa. Zatim odaberite AMD-RAID Controller i kliknite Next (dalje) za učitavanje upravljačkog programa. Na kraju, nastavite s instalacijom OS-a.

Posjetite web mjesto GIGABYTE za detalje o konfiguriranju RAID niza.

Instalacija upravljačkih programa

Nakon što instalirate operativni sustav, u donjem desnom kutu radne površine pojavit će se dijaloški okvir koji vas pita želite li preuzeti i instalirati upravljačke programe i GIGABYTE aplikacije putem APP Centera. Kliknite Install (instaliraj) za nastavak instalacije. (U postavkama BIOS-a provjerite je li Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install postavljeno na Enabled.)

Kada se pojavi dijaloški okvir Ugovor o licenci krajnjeg korisnika, pritisnite <Accept> za instalaciju APP Centera. Na zaslonu APP Centera odaberite upravljačke programe i aplikacije koje želite instalirati i kliknite Install (instaliraj).

Prije instalacije provjerite je li sustav spojen na internet.

Posjetite web mjesto GIGABYTE za više informacija o softveru.

Posjetite web mjesto GIGABYTE za više informacija o rješavanju problema.

Kontaktirajte nas

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnička i netehnička podrška (prodaja/marketing): https://esupport.gigabyte.com
WEB adresa (engleski): https://www.gigabyte.com
WEB adresa (kineski): https://www.gigabyte.com/tw
