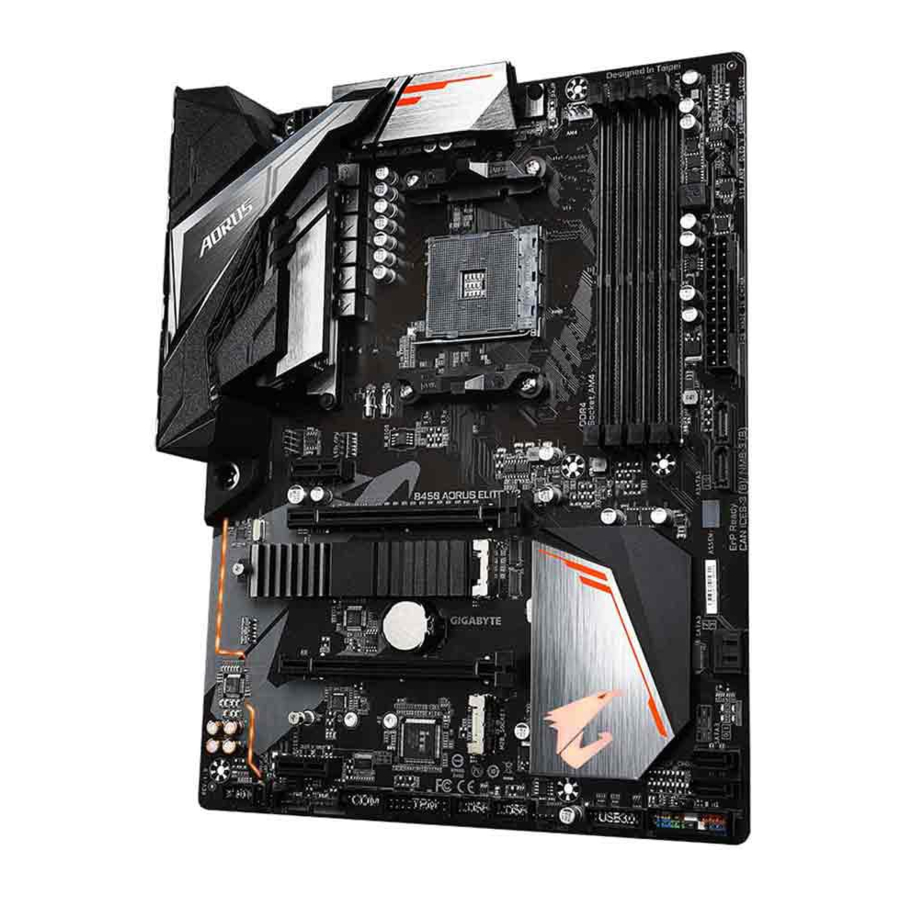

GIGABYTE B450 AORUS ELITE V2 - Emolevyn käyttöohje

Sisältö

1 Emolevyn version tunnistaminen
2 B450 AORUS ELITE V2 -emolevyn asettelu
3 Laitteiston asennus
4 BIOS-asetukset
5 RAID-sarjan määrittäminen
6 Ohjainten asennus
7 Ota yhteyttä
8 Viitteet
9 Lataa käyttöohje
10 Muilla kielillä

Emolevyn version tunnistaminen

Emolevysi versionumero näyttää tältä: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin, ohjainten päivittämistä tai teknisten tietojen hakemista.

Esimerkki:

B450 AORUS ELITE V2 -emolevyn asettelu

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua staattisen sähkön (ESD) purkauksen seurauksena. Lue käyttöohje huolellisesti ennen asennusta ja noudata näitä ohjeita:

Varmista ennen asennusta, että kotelo sopii emolevylle.
Älä poista tai riko emolevyn S/N (sarjanumero) -tarraa tai jälleenmyyjän toimittamaa takuutarrra ennen asennusta. Näitä tarroja tarvitaan takuun vahvistamiseen.
Irrota aina vaihtovirtalähde irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
Kun kytket laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on kytketty tiukasti ja turvallisesti.
Vältä emolevyä käsitellessäsi koskettamasta metallisia johtoja tai liittimiä.
On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta käsitellessäsi elektronisia komponentteja, kuten emolevyä, suoritinta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
Aseta emolevy ennen asennusta antistaattiselle alustalle tai sähköstaattisesti suojattuun säiliöön.
Varmista ennen virtajohdon liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
Varmista ennen tuotteen käyttöä, että kaikki laitteistokomponenttiesi kaapelit ja virtaliittimet on kytketty.
Älä päästä ruuveja kosketuksiin emolevyn piirin tai sen komponenttien kanssa, jotta emolevy ei vaurioidu.
Varmista, ettei emolevylle tai tietokoneen kotelon sisälle ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
Älä aseta tietokonejärjestelmää epätasaiselle alustalle.
Älä sijoita tietokonejärjestelmää korkean lämpötilan tai kosteaan ympäristöön.
Tietokoneen virran kytkeminen asennusprosessin aikana voi johtaa järjestelmän komponenttien vaurioitumiseen sekä fyysiseen vahinkoon käyttäjälle.
Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokneteknikkoon.
Jos käytät sovitinta, jatkojohtoa tai jatkojohtoa, muista tutustua sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

(Huomautus) Todellinen tuki voi vaihdella suorittimen mukaan.

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Katso GIGABYTE:n verkkosivustolta tuetut luettelot suorittimille, muistimoduuleille, SSD-levyille ja M.2-laitteille.

Lataa sovellusten uusin versio GIGABYTE:n verkkosivuston Support\Utility List (Tuki\Apuohjelmaluettelo) -sivulta.

Suorittimen asentaminen

Lue seuraavat ohjeet ennen CPU::n asennuksen aloittamista:

Varmista, että emolevy tukee suoritinta.
(Katso uusin suorittimien tukiluettelo GIGABYTE:n verkkosivustolta.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen suorittimen asentamista laitteistovaurioiden välttämiseksi.
Etsi suorittimen nasta yksi. Suoritinta ei voi asettaa, jos se on väärin suunnattu.
Levitä tasainen ja ohut kerros lämpötahnaa suorittimen pinnalle.
Älä käynnistä tietokonetta, jos suorittimen jäähdytintä ei ole asennettu, muuten suoritin voi ylikuumentua ja vaurioitua.
Aseta suorittimen isäntätaajuus suorittimen määritysten mukaisesti. Ei ole suositeltavaa, että järjestelmäväylän taajuus asetetaan laitteistovaatimusten ulkopuolelle, koska se ei täytä oheislaitteiden vakiovaatimuksia. Jos haluat asettaa taajuuden vakiovaatimusten ulkopuolelle, tee se laitteistomääritystesi mukaisesti, mukaan lukien suoritin, näytönohjain, muisti, kiintolevy jne.

Suorittimen asentaminen

Nosta suoritinkannan lukitusvipu kokonaan ylös. Etsi suoritinkannan nasta yksi (merkitty pienellä kolmiolla) ja suoritin. Kun suoritin on asetettu kantaansa, aseta yksi sormi suorittimen keskelle, laske lukitusvipu alas ja lukitse se täysin lukittuun asentoon.

Älä työnnä suoritinta väkisin suoritinkantaan ennen kuin suoritinkannan lukitusvipu on nostettu ylös, tai suoritin ja suoritinkanta voivat vaurioitua.

Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asentamisen aloittamista:

Varmista, että emolevy tukee muistia. On suositeltavaa käyttää samankokoisia, -merkkisiä, -nopeuksisia ja -siruisia muisteja.
(Katso uusimmat tuetut muistinopeudet ja -moduulit GIGABYTE:n verkkosivustolta.)
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
Muistimoduuleissa on narrienkestävä rakenne. Muistimoduuli voidaan asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.

Dual Channel -muistimääritys

Tässä emolevyssä on neljä muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistikaistanleveyden.

Neljä muistikantaa on jaettu kahteen kanavaan, ja jokaisessa kanavassa on kaksi muistikantaa seuraavasti:

Kanava A: DDR4_2, DDR4_4
Kanava B: DDR4_1, DDR4_3

Lisätietoja laitteiston asennuksesta on GIGABYTE:n verkkosivustolla.

Dual Channel -muistimääritystaulukko

Lue suorittimen rajoitusten vuoksi seuraavat ohjeet ennen muistin asentamista Dual Channel -tilaan.

Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
Kun Dual Channel -tila otetaan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää samankokoisia, -merkkisiä, -nopeuksisia ja -siruisia muisteja. Optimaalisen suorituskyvyn saavuttamiseksi, kun Dual Channel -tila otetaan käyttöön kahdella muistimoduulilla, suosittelemme, että asennat ne DDR4_1- ja DDR4_2-kantoihin.

Laajennuskortin asentaminen

Lue seuraavat ohjeet ennen laajennuskortin asentamisen aloittamista:

Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana toimitettu käyttöohje.
Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Takapaneelin liittimet

USB 2.0/1.1 -portti
USB-portti tukee USB 2.0/1.1 -määritystä. Käytä tätä porttia USB-laitteille.
PS/2-näppäimistö-/hiiriportti
Käytä tätä porttia PS/2-hiiren tai -näppäimistön liittämiseen.
DVI-D-portti ^{(Huomautus 1)(Huomautus 2)}
DVI-D-portti on DVI-D-määrityksen mukainen ja tukee enimmäistarkkuutta 1920x1200@60 Hz (tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä). Liitä näyttö, joka tukee DVI-D-yhteyttä tähän porttiin.
HDMI 2.0 -portti ^{(Huomautus 2)}

HDMI-portti tukee HDCP 2.2 -tekniikkaa ^{(Huomautus 2)} sekä Dolby TrueHD- ja DTS HD Master Audio -muotoja. Se tukee myös jopa 192 kHz:n/24 bitin 7.1-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu tarkkuus on 4096x2160@60 Hz ^{(Huomautus 2)}, mutta tuetut todelliset tarkkuudet riippuvat käytettävästä näytöstä.
Kun olet asentanut HDMI-laitteen, muista asettaa oletusarvoiseksi äänentoistolaitteeksi HDMI. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
USB 3.2 Gen 1 -portti
USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -määritystä ja on yhteensopiva USB 2.0 -määrityksen kanssa. Käytä tätä porttia USB-laitteille.
RJ-45 LAN -portti
Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 1 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.
Keski-/subwooferkaiuttimen lähtö (oranssi)
Käytä tätä ääniliitäntää keski-/subwooferkaiuttimien liittämiseen.
Takakaiuttimen lähtö (musta)
Tätä liitäntää voidaan käyttää takakaiuttimien liittämiseen.
Sivukaiuttimen lähtö (harmaa)
Käytä tätä ääniliitäntää sivukaiuttimien liittämiseen.
Linjatulo (sininen)
Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
Linjalähtö/etukaiuttimen lähtö (vihreä)
Linjalähtöliitäntä.
Mikrofonitulo (vaaleanpunainen)
Mikrofonituloliitäntä.
Ääniliitännän määritykset:

Ota käyttöön tai määritä linjalähtöliitännän äänenvahvistustoiminto käyttämällä HD Audio Manager -sovellusta.
- Kun irrotat takapaneelin liittimeen liitetyn kaapelin, irrota ensin kaapeli laitteestasi ja irrota se sitten emolevystä.
- Kun irrotat kaapelin, vedä se suoraan ulos liittimestä. Älä heiluta sitä sivulta toiselle, jotta kaapeliliittimen sisällä ei synny oikosulkua.

(Huomautus 1) DVI-D-portti ei tue D-Sub-yhteyttä sovittimella.

(Huomautus 2) Todellinen tuki voi vaihdella suorittimen mukaan.

Lisätietoja äänenhallintaohjelmiston määrittämisestä on GIGABYTE:n verkkosivustolla.

Sisäiset liittimet

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty tukevasti emolevyn liittimeen.

ATX_12V/ATX (2x4 12 V:n virtaliitin ja 2x12 päävirtaliitin)

Virtaliittimen avulla virtalähde voi syöttää riittävästi vakaata virtaa kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on luotettava rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.

12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole kytketty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei anna vaadittavaa tehoa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

CPU_FAN/SYS_FAN1/2/3 (tuuletinotsikot)

Kaikki tämän emolevyn tuuletinotsikot ovat 4-nastaisia. Useimmissa tuuletinotsikoissa on luotettava asennusrakenne. Kun liität tuuletinkaapelin, muista liittää se oikein (musta liittimen johto on maadoitusjohto). Nopeuden säätötoiminto edellyttää tuulettimen käyttöä tuulettimen nopeuden säätörakennetta käyttäen. Optimaalisen lämmön haihdutuksen varmistamiseksi on suositeltavaa, että kotelon sisään asennetaan järjestelmätuuletin.

Muista liittää tuuletinkaapelit tuuletinotsikoihin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
Nämä tuuletinotsikot eivät ole konfigurointihyppylohkoja. Älä aseta hyppypiikkiä otsikoihin.

LED_CPU (suorittimen jäähdyttimen LED-nauha/RGB-LED-nauhaotsikko)

Otsikkoa voidaan käyttää suorittimen jäähdyttimen LED-nauhan tai tavallisen 5050 RGB-LED-nauhan (12 V/G/R/B) liittämiseen, jonka maksimiteho on 2 A (12 V) ja enimmäispituus 2 m.

LED_CPU

Liitä suorittimen jäähdyttimen LED-nauha/RGB-LED-nauha otsikkoon. LED-nauhan virtanastan (merkitty kolmiolla pistokkeessa) on oltava liitettynä tämän otsikon nastaan 1 (12 V). Virheellinen liitäntä voi johtaa LED-nauhan vahingoittumiseen.

LED_C (RGB (RGBW) LED-nauhaotsikko)

Otsikkoa voidaan käyttää tavallisen 5050 RGB (RGBW) LED-nauhan (12 V/G/R/B/W) liittämiseen, jonka maksimiteho on 2 A (12 V) ja enimmäispituus 2 m.

LED_C

Liitä RGB (RGBW) LED-nauha otsikkoon. LED-nauhan virtanastan (merkitty kolmiolla pistokkeessa) on oltava liitettynä tämän otsikon nastaan 1 (12 V). Virheellinen liitäntä voi johtaa LED-nauhan vahingoittumiseen.

D_LED1/D_LED2 (osoitettavat LED-nauhaotsikot)

Otsikoita voidaan käyttää tavallisen 5050 osoitettavan LED-nauhan liittämiseen, jonka maksimiteho on 2 A (12 V tai 5 V) ja enimmäispituus 5 m tai enimmäismäärä 300 LEDiä. On olemassa 12 V ja 5 V osoitettavia LED-nauhoja. Varmista osoitettavan LED-nauhan jännitevaatimukset ja aseta DLED_V_SW1- ja DLED_V_SW2 -hyppypaikat vastaavasti.

Liitä osoitettava LED-nauha otsikkoon. On olemassa 12 V ja 5 V osoitettavia LED-nauhoja. Varmista osoitettavan LED-nauhan jännitevaatimukset ja aseta DLED_V_SW1- ja DLED_V_SW2 -hyppypaikat vastaavasti. LED-nauhan virtanastan (merkitty kolmiolla pistokkeessa) on oltava liitettynä osoitettavan LED-nauhaotsikon nastaan 1. Virheellinen liitäntä voi johtaa LED-nauhan vahingoittumiseen.

Ohjeet LED-nauhan valojen kytkemiseksi päälle/pois ovat luvussa "BIOS-asetukset", "Oheislaitteet".

Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

DLED_V_SW1/DLED_V_SW2 (osoitettavat LED-nauhan virranvalintahyppypaikat)

Hyppypaikkojen avulla voit valita D_LED1- ja D_LED2 -otsikoiden syöttöjännitteen. Varmista osoitettavan LED-nauhan jännitevaatimukset ja aseta oikea jännite tällä hyppypaikalla ennen liitäntää. Virheellinen liitäntä voi johtaa LED-nauhan vahingoittumiseen.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6 Gb/s -liittimet)

SATA-liittimet ovat SATA 6 Gb/s -standardin mukaisia ja yhteensopivia SATA 3 Gb/s- ja F SATA 1,5 Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0-, RAID 1- ja RAID 10 -tiloja. RAID-kokoonpanon määritysohjeet ovat luvussa "RAID-sarjan määrittäminen".

M2A_SOCKET/M2B_SOCKET (M.2 Socket 3 -liittimet)

M.2-liittimet tukevat M.2 SATA SSD -levyjä tai M.2 PCIe SSD -levyjä ^(Huomautus) ja RAID-kokoonpanoa. Huomaa, että M.2 PCIe SSD -levyä ei voi käyttää RAID-sarjan luomiseen M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa. Jos haluat luoda RAID-järjestelmän M.2 PCIe SSD -levyllä, sinun on määritettävä kokoonpano UEFI BIOS -tilassa. Katso luvusta "RAID-järjestelmän määrittäminen" ohjeet RAID-järjestelmän määrittämiseen.

Asenna M.2 SSD oikein M.2-liittimeen noudattamalla alla olevia ohjeita.

Vaihe 1:
Hanki ruuvi ja välikappale mukana toimitetuista M.2-ruuvi- ja välikappalepakkauksista. Etsi M.2-liitin, johon asennat M.2 SSD -levyn, löysää ruuvimeisselillä jäähdytyselementin ruuvia ja irrota sitten jäähdytyselementti.

Vaihe 2:
Etsi oikea asennusreikä asennettavalle M.2 SSD -levylle ja kiristä sitten ensin välikappale. Aseta M.2 SSD M.2-liittimeen kulmassa.

Vaihe 3:
Paina M.2 SSD alas ja kiinnitä se sitten ruuvilla. Aseta jäähdytyselementti takaisin paikalleen ja kiinnitä se alkuperäiseen reikään.

Valitse oikea reikä asennettavalle M.2 SSD -levylle ja kiinnitä ruuvi ja mutteri uudelleen.

(Huomautus) M2B_SOCKET-liitin tukee vain PCIe SSD -levyjä.

M.2- ja SATA-liittimien asennushuomautukset:

SATA-liittimien saatavuuteen voi vaikuttaa M.2-liittimeen asennetun laitteen tyyppi. Katso lisätietoja seuraavasta taulukosta.

SPDIF_O (S/PDIF-ulostuloliitin)

Tämä liitin tukee digitaalista S/PDIF-ulostuloa ja liittää S/PDIF-digitaalisen audiokaapelin (jonka laajennuskortit toimittavat) digitaalista äänen ulostuloa varten emolevyltäsi tiettyihin laajennuskortteihin, kuten näytönohjaimiin ja äänikortteihin. Esimerkiksi jotkin näytönohjaimet saattavat vaatia, että käytät S/PDIF-digitaalista audiokaapelia digitaalista äänen ulostuloa varten emolevyltäsi näytönohjaimeesi, jos haluat liittää HDMI-näytön näytönohjaimeen ja saada digitaalisen äänen ulostulon HDMI-näytöstä samanaikaisesti. Lue huolellisesti laajennuskorttisi ohjeista lisätietoja S/PDIF-digitaalisen audiokaapelin liittämisestä.

SPDIF_O

F_PANEL (etupaneelin liitin)

Liitä kotelon virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/-anturi ja järjestelmän tilan ilmaisin tähän liittimeen alla olevien pinnien määritysten mukaisesti. Huomaa positiiviset ja negatiiviset pinnit ennen kaapeleiden liittämistä.

PLED/PWR_LED (virran merkkivalo, keltainen/violetti):
Liitetään kotelon etupaneelin virran tilan ilmaisimeen. LED palaa kun järjestelmä on toiminnassa. LED on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).

Järjestelmän tila LED

S0 Päällä

S3/S4/S5 Pois päältä
PW (virtakytkin, punainen):
Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää, miten järjestelmä sammutetaan virtakytkimellä (katso lisätietoja luvusta "BIOS-asetukset", "Virta").
SPEAK (kaiutin, oranssi):
Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt äänimerkki kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.
HD (kiintolevyn toiminnan merkkivalo, sininen):
Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. LED palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
RES (nollauskytkin, vihreä):
Liitetään kotelon etupaneelin nollauskytkimeen. Paina nollauskytkintä käynnistääksesi tietokoneen uudelleen, jos tietokone jumiutuu eikä suorita normaalia uudelleenkäynnistystä.
CI (kotelon tunkeutumisliitin, harmaa):
Liitetään kotelon tunkeutumiskytkimeen/-anturiin, joka havaitsee, onko kotelon kansi irrotettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/-anturi.
NC (oranssi): Ei yhteyttä.

Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelimoduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelon etupaneelimoduulin tähän liittimeen, varmista, että johdinten määritykset ja pinnien määritykset vastaavat oikein.

F_AUDIO (etupaneelin audioliitin)

Etupaneelin audioliitin tukee High Definition -ääntä (HD). Voit liittää kotelon etupaneelin audiomoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinten määritykset vastaavat emolevyn liittimen pinnien määrityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi aiheuttaa sen, ettei laite toimi, tai jopa vahingoittaa sitä.

F_AUDIO

Joissakin koteloissa on etupaneelin audiomoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat lisätietoja etupaneelin audiomoduulin liittämisestä, jossa on erilaiset johdinten määritykset, ota yhteyttä kotelon valmistajaan.

BAT (akku)

Akku antaa virtaa pitääksesi arvot (kuten BIOS-asetukset, päivämäärä ja aika) CMOS-muistissa, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, tai CMOS-arvot eivät välttämättä ole tarkkoja tai ne saattavat kadota.

Voit tyhjentää CMOS-arvot irrottamalla akun:

Sammuta tietokone ja irrota virtajohto.
Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettamalla akkukotelon positiivisia ja negatiivisia napoja, jolloin ne ovat oikosulussa 5 sekunnin ajan.)
Vaihda akku.
Kytke virtajohto ja käynnistä tietokone uudelleen.

Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
Vaihda akku vastaavaan akkuun. Laitteesi voivat vaurioitua, jos akku vaihdetaan väärään malliin.
Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
Kun asennat akun, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
Käytetyt akut on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

CLR_CMOS (Clear CMOS -jumpperi)

Tällä jumpperilla voit tyhjentää BIOS-asetukset ja palauttaa CMOS-arvot tehdasasetuksiin. Tyhjennä CMOS-arvot koskettamalla kahta pinniä metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin ladataksesi tehdasasetukset (valitse Load Optimized Defaults) tai määritä BIOS-asetukset manuaalisesti (katso BIOS-määritykset luvusta "BIOS-asetukset").

F_USB30 (USB 3.2 Gen 1 -liitin)

Liitin on USB 3.2 Gen 1- ja USB 2.0 -standardin mukainen ja voi tarjota kaksi USB-porttia. Ota yhteyttä paikalliseen jälleenmyyjään ostaaksesi valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.2 Gen 1 -porttia.

F_USB30

F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)

Liittimet ovat USB 2.0/1.1 -määritysten mukaiset. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Jos haluat ostaa valinnaisen USB-kiinnikkeen, ota yhteyttä paikalliseen jälleenmyyjään.

Älä kytke IEEE 1394 -kiinnikkeen (2x5-nastainen) kaapelia USB 2.0/1.1 -liittimeen.
Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

COMA (sarjaporttiliitin)

COM-liitin voi tarjota yhden sarjaportin valinnaisen COM-porttikaapelin kautta. Jos haluat ostaa valinnaisen COM-porttikaapelin, ota yhteyttä paikalliseen jälleenmyyjään.

COMA

TPM (Trusted Platform Module -liitin)

Voit liittää TPM:n (Trusted Platform Module) tähän liittimeen.

TPM

CPU/DRAM/VGA/BOOT (tilan LEDit)

Tilan LEDit näyttävät, toimiiko suoritin, muisti, näytönohjain ja käyttöjärjestelmä oikein järjestelmän käynnistyksen jälkeen. Jos CPU/DRAM/VGA-merkkivalo palaa, se tarkoittaa, että vastaava laite ei toimi normaalisti; jos BOOT-merkkivalo palaa, se tarkoittaa, että et ole vielä siirtynyt käyttöjärjestelmään.

CPU: Suorittimen tilan LED
DRAM: Muistin tilan LED
VGA: Näytönohjaimen tilan LED
BOOT: Käyttöjärjestelmän tilan LED

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen pääasiallisia toimintoja ovat muun muassa virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen yhteydessä, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muuttaa järjestelmän peruskokoonpanoasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia.

Kun virta on katkaistu, emolevyn akku syöttää tarvittavan virran CMOS-muistille, jotta kokoonpanoarvot säilyvät CMOS-muistissa.

Pääset BIOS-asetusohjelmaan painamalla <Delete>-näppäintä POST-testin aikana, kun virta kytketään.

Päivitä BIOS joko GIGABYTE Q-Flashilla tai @BIOS-työkalulla.

Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman, että käyttöjärjestelmään tarvitsee kirjautua.
@BIOS on Windows-pohjainen apuohjelma, joka etsii ja lataa BIOSin uusimman version Internetistä ja päivittää BIOSin.

Koska BIOSin päivittäminen on mahdollisesti riskialtista, on suositeltavaa olla päivittämättä BIOSia, jos et kohtaa ongelmia nykyisen BIOS-version kanssa. Päivitä BIOS varoen. Virheellinen BIOSin päivitys voi aiheuttaa järjestelmän toimintahäiriön.
On suositeltavaa, että et muuta oletusasetuksia (ellei sinun ole pakko), jotta vältät järjestelmän epävakaisuuden tai muita odottamattomia tuloksia. Asetusten virheellinen muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa emolevy oletusarvoihin. (Katso tämän luvun "Lataa optimoidut oletusarvot" -osio tai akun/CMOS-hyppyjohtimen esittelyt edellisessä luvussa saadaksesi ohjeet CMOS-arvojen tyhjentämiseen.)

Käynnistysnäyttö

Seuraava käynnistyslogonäyttö tulee näkyviin, kun tietokone käynnistyy.

BIOS-tiloja on kaksi erilaista, ja voit vaihtaa niiden välillä <F2>-näppäimellä. Classic Setup -tila tarjoaa yksityiskohtaiset BIOS-asetukset. Voit siirtyä kohteiden välillä näppäimistön nuolinäppäimillä ja hyväksyä tai siirtyä alivalikkoon painamalla <Enter>-näppäintä. Tai voit valita haluamasi kohteen hiirellä. Easy Mode (Helppo tila) antaa käyttäjille mahdollisuuden nopeasti tarkastella nykyisiä järjestelmätietoja tai tehdä säätöjä optimaalisen suorituskyvyn saavuttamiseksi. Easy Mode (Helppo tila) -tilassa voit siirtyä määrityskohteiden välillä hiirellä.

Kun järjestelmä ei ole vakaa tavalliseen tapaan, valitse Load Optimized Defaults (Lataa optimoidut oletusarvot) -kohde asettaaksesi järjestelmäsi oletusasetuksiin.
Tässä luvussa kuvatut BIOS-asetusvalikot ovat vain viitteellisiä ja voivat vaihdella BIOS-version mukaan.

Classic Setup -toimintonäppäimet

<←><→>	Siirrä valintapalkkia valitaksesi asetusvalikon
<↑><↓>	Siirrä valintapalkkia valitaksesi määrityskohteen valikossa
<Enter>	Suorita komento tai siirry valikkoon
<+>/<Page Up>	Lisää numeerista arvoa tai tee muutoksia
<->/<Page Down>	Vähennä numeerista arvoa tai tee muutoksia
<F1>	Näytä toimintonäppäinten kuvaukset
<F2>	Vaihda Easy Mode (Helppo tila) -tilaan
<F3>	Tallenna nykyiset BIOS-asetukset profiiliin
<F4>	Lataa BIOS-asetukset aiemmin luodusta profiilista
<F5>	Palauta nykyisten alivalikkojen edelliset BIOS-asetukset
<F7>	Lataa optimoidut BIOS-oletusasetukset nykyisille alivalikoille
<F8>	Pääset Q-Flash-työkaluun
<F9>	Näytä järjestelmätiedot
<F10>	Tallenna kaikki muutokset ja poistu BIOS-asetusohjelmasta
<F12>	Kaappaa nykyinen näyttö kuvana ja tallenna se USB-asemaasi
<Esc>	Päävalikko: Poistu BIOS-asetusohjelmasta Alivalikot: Poistu nykyisestä alivalikosta

M.I.T.

Järjestelmän vakaa toiminta tekemilläsi ylikellotus- ja ylijännitysasetuksilla riippuu järjestelmän kokoonpanosta. Ylikellotuksen/ylijännitteen virheellinen tekeminen voi vahingoittaa suoritinta, piirisarjaa tai muistia ja lyhentää näiden komponenttien käyttöikää. Tämä sivu on tarkoitettu vain edistyneille käyttäjille, emmekä suosittele muuttamaan oletusasetuksia järjestelmän epävakauden tai muiden odottamattomien tulosten estämiseksi. (Asetusten riittämätön muuttaminen voi johtaa siihen, että järjestelmä ei käynnisty. Jos näin tapahtuu, tyhjennä CMOS-arvot ja palauta kortti oletusarvoihin.)

Lisäasetukset taajuudelle

CPU Clock Control
Mahdollistaa CPU:n peruskellon asettamisen manuaalisesti 1 MHz:n välein. (Oletus: Auto)

On erittäin suositeltavaa, että CPU:n taajuus asetetaan CPU:n spesifikaatioiden mukaisesti.
Host Clock Value
Näyttää nykyisen Host Clock -taajuuden.
GFX Clock Frequency ^(Note)
Mahdollistaa GPU:n taajuuden muuttamisen. Kun olet muuttanut GFX Clock Frequency (GFX-kellotaajuus) -asetuksia, varmista, että säädät GFX Core Voltage (GFX-ydinjännite) -asetuksia. (Oletus: Auto)
Huomautus: Säädettävä alue riippuu asennetusta CPU:sta. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti.
GFX Core Voltage ^(Note)
Mahdollistaa GPU:n jännitteen muuttamisen. (Oletus: Auto)
Huomautus: Säädettävä alue riippuu asennetusta CPU:sta. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti.
CPU Clock Ratio
Mahdollistaa asennetun CPU:n kellosuhdetta muuttamisen. Säädettävä alue riippuu asennetusta CPU:sta.
CPU Frequency
Näyttää CPU:n nykyisen toimintataajuuden.

(Huomautus) Tämä kohde on näkyvissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta.

Lisäasetukset CPU:lle

CPU Clock Ratio, CPU Frequency
Yllä olevat asetukset ovat synkronisia samoille kohteille Advanced Frequency Settings (Lisäasetukset taajuudelle) -valikossa.
Core Performance Boost
Voit määrittää, otetaanko Core Performance Boost (CPB) -tekniikka käyttöön, joka on CPU:n suorituskykyä parantava tekniikka. (Oletus: Auto)
AMD Cool&Quiet function
- Enabled: Antaa AMD Cool'n'Quiet -ohjaimen säätää CPU:n kellotaajuutta ja VID:tä dynaamisesti vähentääkseen tietokoneen lämpötehoa ja sen virrankulutusta. (Oletus)
- Disabled: Poistaa tämän toiminnon käytöstä.
SVM Mode
Virtualisointitekniikan parantama virtualisointi mahdollistaa alustan suorittavan useita käyttöjärjestelmiä ja sovelluksia itsenäisissä osioissa. Virtualisoinnin avulla yksi tietokonejärjestelmä voi toimia useina virtuaalisina järjestelminä. (Oletus: Disabled)
PPC Adjustment ^{(Note 1)}
Voit korjata CPU:n PState-tilan. (Oletus: PState 0)
Global C-state Control
Voit määrittää, saako CPU siirtyä C-tiloihin. Kun tämä on käytössä, CPU:n ydintaajuutta pienennetään järjestelmän pysäytystilan aikana virrankulutuksen vähentämiseksi. (Oletus: Auto)
Power Supply Idle Control
Ottaa käyttöön tai poistaa käytöstä Package C6 State -tilan.
- Typical Current Idle: Poistaa tämän toiminnon käytöstä.
- Low Current Idle: Ottaa tämän toiminnon käyttöön.
- Auto: Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
CCD Control ^{(Note 1)}
Asettaa käytettävien CCD:iden määrän. (Oletus: Auto)
CPPC ^{(Note 1)}
Ottaa CPPC-ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
CPPC Preferred Cores ^{(Note 1)}
Ottaa CPPC Preferred Cores -ominaisuuden käyttöön tai poistaa sen käytöstä. (Oletus: Auto)
Opcache Control ^{(Note 1)}
Ottaa Opcache-ominaisuuden käyttöön tai poistaa sen käytöstä. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Downcore Control
Voit valita käytettävien CPU-ydinten määrän (CPU-ydinten määrä voi vaihdella CPU:n mukaan). Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
SMT Mode
Voit ottaa käyttöön tai poistaa käytöstä CPU:n samanaikaisen monisäikeistyksen tekniikan. Tämä ominaisuus toimii vain käyttöjärjestelmissä, jotka tukevat moniprosessoritilaa. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Mahdollistaa BIOSin lukea SPD-tiedot XMP-muistimoduulista/-moduuleista parantaakseen muistin suorituskykyä, kun se on käytössä.
- Disabled Poistaa tämän toiminnon käytöstä. (Oletus)
- Profile1 Käyttää profiilin 1 asetuksia. (Huomautus 2)
- Profile2 Käyttää profiilin 2 asetuksia.
System Memory Multiplier
Voit asettaa järjestelmämuistin kertoimen. Auto (Automaattinen) asettaa muistikertoimen muistin SPD-tietojen mukaisesti. (Oletus: Auto)
Memory Frequency (MHz)
Ensimmäinen muistitaajuusarvo on käytettävän muistin normaali toimintataajuus; toinen on muistitaajuus, joka säädetään automaattisesti System Memory Multiplier (Järjestelmämuistin kerroin) -asetusten mukaan.

(Huomautus 1) Tämä kohde on näkyvissä vain, kun asennat CPU:n, joka tukee tätä ominaisuutta.

(Huomautus 2) Tämä kohde on näkyvissä vain, kun asennat CPU:n ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Lisäasetukset muistille

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
Yllä olevat asetukset ovat synkronisia samoille kohteille Advanced Frequency Settings (Lisäasetukset taajuudelle) -valikossa.
Memory Timing Mode
Manual (Manuaalinen) mahdollistaa alla olevien muistin ajoitusasetusten määrittämisen. Vaihtoehdot ovat: Auto (oletus), Manual.
Profile DDR Voltage
Kun käytät muuta kuin XMP-muistimoduulia tai Extreme Memory Profile (X.M.P.) on asetettu arvoon Disabled (Poistettu käytöstä), arvo näytetään muistin spesifikaatioiden mukaisesti. Kun Extreme Memory Profile (X.M.P.) on asetettu arvoon Profile1 (Profiili 1) tai Profile2 (Profiili 2), arvo näytetään XMP-muistin SPD-tietojen mukaisesti.

(Huomautus) Tämä kohde on näkyvissä vain, kun asennat CPU:n ja muistimoduulin, jotka tukevat tätä ominaisuutta.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Nämä osiot tarjoavat muistin ajoitusasetukset. Vastaavat ajoitusasetusnäytöt ovat määritettävissä vain, kun Memory Timing Mode (Muistin ajoitustila) on asetettu arvoon Manual (Manuaalinen). Huomautus: Järjestelmäsi voi muuttua epävakaaksi tai epäonnistua käynnistymään, kun olet tehnyt muutoksia muistin ajoituksiin. Jos näin tapahtuu, palauta kortti oletusarvoihin lataamalla optimoidut oletusarvot tai tyhjentämällä CMOS-arvot.

Lisäasetukset jännitteelle

Tämän alivalikon avulla voit asettaa CPU:n, piirisarjan ja muistin jännitteet.

PC:n kunto

Reset Case Open Status
- Disabled: Säilyttää tai tyhjentää aiemman kotelon tunkeutumistilan tietueen. (Oletus)
- Enabled: Tyhjentää aiemman kotelon tunkeutumistilan tietueen ja Case Open (Kotelo auki) -kentässä näkyy "No" seuraavassa käynnistyksessä.
Case Open
Näyttää emolevyn CI-otsikkoon liitetyn kotelon tunkeutumisen tunnistuslaitteen tunnistustilan. Jos järjestelmän kotelon kansi poistetaan, tässä kentässä näkyy "Yes", muuten siinä näkyy "No". Voit tyhjentää kotelon tunkeutumistilan tietueen asettamalla Reset Case Open Status (Nollaa kotelon avoinnaolotila) -asetukseksi Enabled (Käytössä), tallentamalla asetukset CMOS:ään ja käynnistämällä sitten järjestelmän uudelleen.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Näyttää järjestelmän nykyiset jännitteet.

Sekalaiset asetukset

PCIe Slot Configuration
Voit asettaa PCI Express -paikkojen toimintatilan Gen 1:ksi, Gen 2:ksi tai Gen 3:ksi. Todellinen toimintatila riippuu kunkin paikan laitteistospesifikaatiosta. Auto (Automaattinen) antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
3DMark01 Enhancement
Voit määrittää, parannetaanko joidenkin vanhojen benchmarkien suorituskykyä. (Oletus: Disabled)

Smart Fan 5

Monitor
Voit valita valvottavan kohteen ja tehdä lisäsäätöjä. (Oletus: CPU FAN)
Fan Speed Control
Voit määrittää, otetaanko tuulettimen nopeuden säätötoiminto käyttöön ja säätää tuulettimen nopeutta.
- Normal: Antaa tuulettimen pyöriä eri nopeuksilla lämpötilan mukaan. Voit säätää tuulettimen nopeutta System Information Viewerin avulla järjestelmävaatimustesi perusteella. (Oletus)
- Silent: Antaa tuulettimen pyöriä hitailla nopeuksilla.
- Manual: Voit hallita tuulettimen nopeutta kaaviossa.
- Full Speed: Antaa tuulettimen pyöriä täydellä nopeudella.
Fan Control Use Temperature Input
Voit valita viitelämpötilan tuulettimen nopeuden säätöä varten.
Temperature Interval
Voit valita lämpötilavälin tuulettimen nopeuden muutosta varten.
Fan Control mode
- Auto: Antaa BIOSin havaita automaattisesti asennetun tuulettimen tyypin ja asettaa optimaalisen ohjaustilan. (Oletus)
- Voltage: Jännitetilaa suositellaan 3-nastaiselle tuulettimelle.
- PWM: PWM-tilaa suositellaan 4-nastaiselle tuulettimelle.
Fan Stop
Ottaa tuulettimen pysäytystoiminnon käyttöön tai poistaa sen käytöstä. Voit asettaa lämpötilarajan lämpötilakäyrän avulla. Tuuletin tai pumppu pysähtyy, kun lämpötila on rajaa alhaisempi. (Oletus: Disabled)
Temperature
Näyttää valitun kohdealueen nykyisen lämpötilan.
Fan Speed
Näyttää tuulettimien nykyiset nopeudet.
Temperature Warning Control
Asettaa lämpötilan varoituskynnyksen. Kun lämpötila ylittää kynnyksen, BIOS antaa varoitusäänen. Vaihtoehdot ovat: Disabled (oletus), 60 ºC/140 ºF, 70 ºC/158 ºF, 80 ºC/176 ºF, 90 ºC/194 ºF
Fan Fail Warning
Antaa järjestelmän antaa varoitusäänen, jos tuuletin ei ole kytketty tai se vioittuu. Tarkista tuulettimen kunto tai tuulettimen liitäntä, kun näin tapahtuu. (Oletus: Disabled)

Järjestelmä

Tämä osio tarjoaa tietoja emolevyn mallista ja BIOS-versiosta. Voit myös valita BIOSin käyttämän oletuskielen ja asettaa järjestelmän ajan manuaalisesti.

System Language
Valitsee BIOSin käyttämän oletuskielen.
System Date
Asettaa järjestelmän päivämäärän. Päivämäärän muoto on viikko (vain luku), kuukausi, päivä ja vuosi. Käytä <Enter> -näppäintä vaihtaaksesi Kuukausi-, Päivä- ja Vuosi-kenttien välillä ja käytä <Page Up> tai <Page Down> -näppäintä asettaaksesi halutun arvon.
System Time
Asettaa järjestelmän ajan. Aikamuoto on tunti, minuutti ja sekunti. Esimerkiksi 13:00 on 13:00:00. Käytä <Enter> -näppäintä vaihtaaksesi Tunti-, Minuutti- ja Sekunti-kenttien välillä ja käytä <Page Up> tai <Page Down> -näppäintä asettaaksesi halutun arvon.
Access Level
Näyttää nykyisen käyttöoikeustason käytetyn salasanasuojauksen tyypin mukaan. (Jos salasanaa ei ole asetettu, oletus näkyy Administrator (Järjestelmänvalvoja).) Järjestelmänvalvojan taso mahdollistaa muutosten tekemisen kaikkiin BIOS-asetuksiin; Käyttäjätaso mahdollistaa vain muutosten tekemisen tiettyihin BIOS-asetuksiin, mutta ei kaikkiin.

BIOS

Boot Option Priorities
Määrittää yleisen käynnistysjärjestyksen käytettävissä olevista laitteista. Irrotettavat tallennuslaitteet, jotka tukevat GPT-muotoa, saavat etuliitteekseen merkkijonon "UEFI:" käynnistyslaiteluettelossa. Jos haluat käynnistää käyttöjärjestelmän, joka tukee GPT-osiointia, valitse laite, jonka edessä on merkkijono "UEFI:".
Tai jos haluat asentaa käyttöjärjestelmän, joka tukee GPT-osiointia, kuten Windows 10 64-bittinen, valitse optinen asema, joka sisältää Windows 10 64-bittisen asennuslevyn ja jonka edessä on merkkijono "UEFI:".
Bootup NumLock State
Ottaa käyttöön tai poistaa käytöstä Numlock-ominaisuuden näppäimistön numeronäppäimistössä POST-testin jälkeen. (Oletus: Käytössä)
Security Option
Määrittää, vaaditaanko salasana aina, kun järjestelmä käynnistetään, vai vain silloin, kun siirryt BIOS-asetuksiin. Kun olet määrittänyt tämän kohdan, aseta salasana (salasanat) kohdassa Administrator Password/User Password.
- Setup: Salasana vaaditaan vain BIOS-asetusohjelmaan siirtymiseen.
- System: Salasana vaaditaan järjestelmän käynnistämiseen ja BIOS-asetusohjelmaan siirtymiseen. (Oletus)
Full Screen LOGO Show
Voit määrittää, näytetäänkö GIGABYTE-logo järjestelmän käynnistyessä. Disabled ohittaa GIGABYTE-logon, kun järjestelmä käynnistyy. (Oletus: Käytössä)
Fast Boot
Ottaa käyttöön tai poistaa käytöstä Fast Boot -ominaisuuden käyttöjärjestelmän käynnistysprosessin lyhentämiseksi. Ultra Fast tarjoaa nopeimman käynnistysnopeuden. (Oletus: Ei käytössä)
SATA Support
- All Sata Devices: Kaikki SATA-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana.
- Last Boot HDD Only: Lukuun ottamatta edellistä käynnistysasemaa, kaikki SATA-laitteet poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis. (Oletus)
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
NVMe Support
Voit ottaa NVMe-laitteet käyttöön tai poistaa ne käytöstä. (Oletus: Käytössä)
Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
VGA Support
Voit valita, minkä tyyppisen käyttöjärjestelmän haluat käynnistää.
- Auto: Ottaa käyttöön vain vanhan option ROM -muistin.
- EFI Driver: Ottaa käyttöön EFI-option ROM -muistin. (Oletus)
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
USB Support
- Disabled: Kaikki USB-laitteet poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
- Full Initial: Kaikki USB-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
- Partial Initial: Osa USB-laitteista poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on poistettu käytöstä, kun Fast Boot on asetettu arvoon Ultra Fast.
PS2 Devices Support
- Disabled: Kaikki PS/2-laitteet poistetaan käytöstä, ennen kuin käyttöjärjestelmän käynnistysprosessi on valmis.
- Enabled: Kaikki PS/2-laitteet ovat toiminnassa käyttöjärjestelmässä ja POST-testin aikana. (Oletus)
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled. Tämä toiminto on disabled, kun Fast Boot on asetettu arvoon Ultra Fast.
NetWork Stack Driver Support
- Disabled: Poistaa käynnistyksen verkosta käytöstä. (Oletus)
- Enabled: Ottaa käynnistyksen verkosta käyttöön.
  Tämä kohde on määritettävissä vain, kun Fast Boot on asetettu arvoon Enabled tai Ultra Fast.
CSM Support
Ottaa UEFI CSM:n (Compatibility Support Module) käyttöön tai poistaa sen käytöstä, jotta voidaan tukea vanhaa PC-käynnistysprosessia.
- Enabled: Ottaa UEFI CSM:n käyttöön. (Oletus)
- Disabled: Poistaa UEFI CSM:n käytöstä ja tukee vain UEFI BIOS -käynnistysprosessia.
LAN PXE Boot Option ROM
Voit valita, otetaanko vanha option ROM käyttöön LAN-ohjaimelle. (Oletus: Ei käytössä) Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Storage Boot Option Control
Voit valita, otetaanko UEFI- tai vanha option ROM käyttöön tallennuslaiteohjaimelle.
- Disabled: Poistaa option ROM -muistin käytöstä.
- UEFI Only: Ottaa käyttöön vain UEFI-option ROM -muistin.
- Legacy Only: Ottaa käyttöön vain vanhan option ROM -muistin. (Oletus)
  Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Other PCI Device ROM Priority
Voit valita, otetaanko UEFI- vai Legacy-option ROM käyttöön muulle PCI-laiteohjaimelle kuin LAN-, tallennuslaite- ja grafiikkaohjaimille.
- Disabled: Poistaa option ROM -muistin käytöstä.
- UEFI Only: Ottaa käyttöön vain UEFI-option ROM -muistin. (Oletus)
- Legacy Only: Ottaa käyttöön vain vanhan option ROM -muistin.
  Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Enabled.
Administrator Password
Voit määrittää järjestelmänvalvojan salasanan. Paina tässä kohdassa <Enter>, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on syötettävä järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanasta poiketen järjestelmänvalvojan salasanalla voit tehdä muutoksia kaikkiin BIOS-asetuksiin.
User Password
Voit määrittää käyttäjän salasanan. Paina tässä kohdassa <Enter>, kirjoita salasana ja paina sitten <Enter>. Sinua pyydetään vahvistamaan salasana. Kirjoita salasana uudelleen ja paina <Enter>. Järjestelmänvalvojan salasana (tai käyttäjän salasana) on syötettävä järjestelmän käynnistyessä ja BIOS-asetuksiin siirryttäessä. Käyttäjän salasanalla voit kuitenkin tehdä muutoksia vain tiettyihin BIOS-asetuksiin, mutta ei kaikkiin. Jos haluat peruuttaa salasanan, paina <Enter> salasanakohdassa ja kun sinua pyydetään antamaan salasana, anna ensin oikea salasana. Kun sinua pyydetään antamaan uusi salasana, paina <Enter> kirjoittamatta salasanaa. Paina <Enter> uudelleen, kun sinua pyydetään vahvistamaan.
HUOMAUTUS: Ennen kuin asetat käyttäjän salasanan, muista asettaa ensin järjestelmänvalvojan salasana.

Secure Boot

Voit ottaa Secure Boot -ominaisuuden käyttöön tai poistaa sen käytöstä ja määrittää siihen liittyviä asetuksia. Tämä kohde on määritettävissä vain, kun CSM Support on asetettu arvoon Disabled.

Oheislaitteet

AMD CPU fTPM
Ottaa käyttöön tai poistaa käytöstä AMD CPU:hun integroidun TPM 2.0 -toiminnon. (Oletus: Poistettu käytöstä)
Initial Display Output
Määrittää näytön ensimmäisen alustuksen asennetusta PCI Express -näytönohjaimesta tai integroidusta näytönohjaimesta.
- IGD Video ^(Huom.): Asettaa integroidun näytönohjaimen ensimmäiseksi näytöksi.
- PCIe 1 -paikka: Asettaa PCIEX16-paikan näytönohjaimen ensimmäiseksi näytöksi. (Oletus)
- PCIe 2 -paikka: Asettaa PCIEX4-paikan näytönohjaimen ensimmäiseksi näytöksi.
- PCIe 3 -paikka: Asettaa PCIEX1_2-paikan näytönohjaimen ensimmäiseksi näytöksi.
RGB Fusion
Voit asettaa emolevyn LED-valaistustilan.
- Off: Poistaa tämän toiminnon käytöstä.
- Pulse Mode: Kaikki LEDit himmenevät ja kirkastuvat samanaikaisesti.
- Color Cycle: Kaikki LEDit käyvät samanaikaisesti läpi täyden värispektrin.
- Static Mode: Kaikki LEDit säteilevät yhtä väriä. (Oletus)
- Flash Mode: Kaikki LEDit välkkyvät samanaikaisesti päälle ja pois.
- Double Flash: Kaikki LEDit välkkyvät lomittaisessa kuviossa.
LEDs in Sleep, Hibernation, and Soft Off States
Voit määrittää emolevyn LEDien valaistustilan järjestelmän S3/S4/S5-tilassa.
Tätä ominaisuutta tuetaan vain 5 V:n osoitettavalla LED-nauhalla.
- Off: Poistaa valitun valaistustilan käytöstä, kun järjestelmä siirtyy S3/S4/S5-tilaan. (Oletus)
- On: Ottaa valitun valaistustilan käyttöön, kun järjestelmä siirtyy S3/S4/S5-tilaan.
HD Audio Controller
Ottaa käyttöön tai poistaa käytöstä integroidun äänitoiminnon. (Oletus: Käytössä)
Jos haluat asentaa kolmannen osapuolen lisä-äänikortin integroidun äänen sijaan, aseta tämä kohta arvoon Disabled.
Above 4G Decoding
Ottaa käyttöön tai poistaa käytöstä 64-bittiset laitteet, jotka puretaan yli 4 Gt:n osoiteavaruudessa (vain, jos järjestelmäsi tukee 64-bittistä PCI-purkua). Aseta arvoon Enabled, jos asennettuna on useampi kuin yksi edistynyt näytönohjain ja niiden ohjaimia ei voida käynnistää käyttöjärjestelmään siirryttäessä (koska 4 Gt:n muistiosoiteavaruus on rajoitettu). (Oletus: Poistettu käytöstä)

(Huom.) Tämä kohta on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Luotettu tietojenkäsittely

Ottaa käyttöön tai poistaa käytöstä Trusted Platform Module (TPM).

Super IO -määritys

Serial Port 1
Ottaa käyttöön tai poistaa käytöstä integroidun sarjaportin. (Oletus: Käytössä)

USB-määritys

Legacy USB Support
Sallii USB-näppäimistön/hiiren käytön MS-DOS:ssa. (Oletus: Käytössä)
XHCI Hand-off
Määrittää, otetaanko XHCI Hand-off -ominaisuus käyttöön käyttöjärjestelmää varten, jolla ei ole XHCI Hand-off -tukea. (Oletus: Käytössä)
USB Mass Storage Driver Support
Ottaa käyttöön tai poistaa käytöstä USB-tallennuslaitteiden tuen. (Oletus: Käytössä)
Port 60/64 Emulation
Ottaa käyttöön tai poistaa käytöstä I/O-porttien 64h ja 60h emuloinnin. Tämä tulisi ottaa käyttöön, jotta USB-näppäimistöjä/hiiriä tuetaan täysin MS-DOS:ssa tai käyttöjärjestelmässä, joka ei tue USB-laitteita natiivisti. (Oletus: Poistettu käytöstä)
Mass Storage Devices
Näyttää luettelon yhdistetyistä USB-massamuistilaitteista. Tämä kohta tulee näkyviin vain, kun USB-tallennuslaite on asennettu.

NVMe-määritys

Näyttää tietoja M.2 NVME PCIe SSD -levystäsi, jos se on asennettu.

RGB Fusion

LED Hue
Voit muuttaa äänimerkkivalojen väriä.
RGB Fusion
Voit asettaa emolevyn LED-valaistustilan.
- Off: Poistaa tämän toiminnon käytöstä.
- Pulse Mode: Kaikki LEDit himmenevät ja kirkastuvat samanaikaisesti.
- Color Cycle: Kaikki LEDit käyvät samanaikaisesti läpi täyden värispektrin.
- Static Mode: Kaikki LEDit säteilevät yhtä väriä. (Oletus)
- Flash Mode: Kaikki LEDit välkkyvät samanaikaisesti päälle ja pois.
- Double Flash: Kaikki LEDit välkkyvät lomittaisessa kuviossa.

Verkkopinon määritys

Network Stack
Poistaa käytöstä tai ottaa käyttöön käynnistyksen verkosta GPT-muotoisen käyttöjärjestelmän asentamiseksi, kuten käyttöjärjestelmän asentaminen Windows Deployment Services -palvelimelta. (Oletus: Poistettu käytöstä)
Ipv4 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv4 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv4 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv4:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 PXE Support
Ottaa käyttöön tai poistaa käytöstä IPv6 PXE -tuen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
Ipv6 HTTP Support
Ottaa käyttöön tai poistaa käytöstä HTTP-käynnistystuen IPv6:lle. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
IPSEC Certificate
Ottaa käyttöön tai poistaa käytöstä Internet Protocol Securityn. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä.
PXE boot wait time
Voit määrittää, kuinka kauan odotetaan, ennen kuin voit painaa <Esc> -näppäintä keskeyttääksesi PXE-käynnistyksen. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä. (Oletus: 0)
Media detect count
Voit määrittää, kuinka monta kertaa median läsnäolo tarkistetaan. Tämä kohde on määritettävissä vain, kun Network Stack on käytössä. (Oletus: 1)

AMD CBS

Tämä alivalikko tarjoaa AMD CBS:ään liittyviä määritysvaihtoehtoja.

Realtek PCIe GBE Family Controller

Tämä alivalikko tarjoaa tietoja LAN-määrityksestä ja siihen liittyvistä määritysvaihtoehdoista.

Piirisarja

IOMMU
Ottaa käyttöön tai poistaa käytöstä AMD IOMMU -tuen. (Oletus: Auto)
Integrated Graphics ^(Note)
Ottaa käyttöön tai poistaa käytöstä integroidun näytönohjaimen toiminnon.
- Auto: BIOS ottaa integroidun näytönohjaimen automaattisesti käyttöön tai poistaa sen käytöstä asennetun näytönohjaimen mukaan. (Oletus)
- Forces: Ottaa integroidun näytönohjaimen käyttöön.
- Disabled: Poistaa integroidun näytönohjaimen käytöstä.
UMA Mode ^(Note)
Määritä UMA-tila.
- Auto: Antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus)
- UMA Specified: Asettaa UMA-kehyksen puskurikoon.
- UMA Auto: Asettaa näytön tarkkuuden.
  Tämä kohde on määritettävissä vain, kun Integrated Graphics on asetettu arvoon Force.
UMA Frame Buffer Size ^(Note)
Kehyksen puskurikoko on järjestelmämuistin kokonaismäärä, joka on varattu yksinomaan integroidulle näytönohjaimelle. Esimerkiksi MS-DOS käyttää vain tätä muistia näyttöön. Vaihtoehdot ovat: Auto (oletus), 64M~16G.
Tämä kohde on määritettävissä vain, kun UMA Mode on asetettu arvoon UMA Specified.
Display Resolution ^(Note)
Voit asettaa näytön tarkkuuden. Vaihtoehdot ovat: Auto (oletus), 1920x1080 ja alle, 2560x1600, 3840x2160. Tämä kohde on määritettävissä vain, kun UMA Mode on asetettu arvoon UMA Auto.
SATA Mode
Ottaa RAID:in käyttöön tai poistaa sen käytöstä integroiduille SATA-ohjaimille tai määrittää SATA-ohjaimet AHCI-tilaan.
- RAID: Ottaa RAID:in käyttöön SATA-ohjaimelle.
- AHCI: Määrittää SATA-ohjaimet AHCI-tilaan. Advanced Host Controller Interface (AHCI) on liitäntäeritelmä, jonka avulla tallennusohjain voi ottaa käyttöön kehittyneitä Serial ATA -ominaisuuksia, kuten Native Command Queuing ja hot plug. (Oletus)
NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
Voit määrittää, käytetäänkö M.2 NVMe PCIe SSD -levyjä RAID-järjestelmän määrittämiseen. (Oletus: Poistettu käytöstä)
APU SATA Port Enable (ASATA3 0, 1 Connectors)
Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Käytössä)
APU SATA Hot plug
Ottaa käyttöön tai poistaa käytöstä hot plug -ominaisuuden jokaiselle SATA-portille. (Oletus: Poistettu käytöstä)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Ottaa käyttöön tai poistaa käytöstä integroidut SATA-ohjaimet. (Oletus: Käytössä)
APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
Näyttää tietoja yhdistetyistä SATA-laitteista.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Näyttää tietoja yhdistetyistä SATA-laitteista.

(Huom.) Tämä kohta on näkyvissä vain, kun asennat suorittimen, joka tukee tätä ominaisuutta.

Virta

AC BACK
Määrittää järjestelmän tilan, kun virta on palautunut AC-virran katkeamisen jälkeen.
- Memory (Muisti): Järjestelmä palaa viimeisimpään tunnettuun hereilläolotilaan AC-virran palautuessa.
- Always On (Aina päällä): Järjestelmä käynnistyy, kun AC-virta palautuu.
- Always Off (Aina pois päältä): Järjestelmä pysyy pois päältä, kun AC-virta palautuu. (Oletus)
Power On By Keyboard (Virta päälle näppäimistöllä)
Mahdollistaa järjestelmän käynnistämisen PS/2-näppäimistön herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.
- Disabled (Poistettu käytöstä): Poistaa tämän toiminnon käytöstä. (Oletus)
- Password (Salasana): Aseta 1–5 merkin salasana järjestelmän käynnistämiseksi.
- Keyboard 98 (Näppäimistö 98): Paina POWER-painiketta Windows 98 -näppäimistöllä käynnistääksesi järjestelmän.
- Any Key (Mikä tahansa näppäin): Paina mitä tahansa näppäintä käynnistääksesi järjestelmän.
Power On Password (Virran kytkemisen salasana)
Aseta salasana, kun Power On By Keyboard (Virta päälle näppäimistöllä) on asetettu arvoon Password (Salasana).
Paina <Enter> tässä kohdassa ja aseta enintään 5 merkin salasana ja paina sitten <Enter> hyväksyäksesi.
Käynnistä järjestelmä antamalla salasana ja painamalla <Enter>.
Huomautus: Voit peruuttaa salasanan painamalla <Enter> tässä kohdassa. Kun sinulta kysytään salasanaa, paina <Enter> uudelleen antamatta salasanaa tyhjentääksesi salasana-asetukset.
Power On By Mouse (Virta päälle hiirellä)
Mahdollistaa järjestelmän käynnistämisen PS/2-hiiren herätystapahtumalla.
Huomautus: Jotta voit käyttää tätä toimintoa, tarvitset ATX-virtalähteen, joka tuottaa vähintään 1 A +5VSB-johdossa.
- Disabled (Poistettu käytöstä): Poistaa tämän toiminnon käytöstä. (Oletus)
- Move (Siirrä): Siirrä hiirtä käynnistääksesi järjestelmän.
- Double Click (Kaksoisklikkaus): Kaksoisklikkaa hiiren vasenta painiketta käynnistääksesi järjestelmän.
ErP
Määrittää, kuluttaako järjestelmä vähiten virtaa S5-tilassa (sammutettuna). Huomautus: Kun tämä kohde on asetettu Enabled (Käytössä), seuraavat toiminnot eivät ole käytettävissä: Herätys hälytyksellä, virran kytkeminen hiirellä ja virran kytkeminen näppäimistöllä.
Soft-Off by PWR-BTTN
Määrittää tavan sammuttaa tietokone MS-DOS-tilassa virtapainikkeella.
- Instant-Off (Välitön sammutus): Paina virtapainiketta, ja järjestelmä sammuu välittömästi. (Oletus)
- Delay 4 Sec. (Viive 4 sek.): Paina virtapainiketta ja pidä sitä painettuna 4 sekuntia sammuttaaksesi järjestelmän. Jos virtapainiketta painetaan alle 4 sekuntia, järjestelmä siirtyy valmiustilaan.
Power Loading (Virran lataus)
Ottaa käyttöön tai poistaa käytöstä kuormitusvastuksen. Kun virtalähde on alhaisella kuormituksella, aktivoituu itsesuojamekanismi, joka aiheuttaa sen sammumisen tai vikaantumisen. Jos näin tapahtuu, aseta tämä kohtaan Enabled (Käytössä). Auto antaa BIOSin määrittää tämän asetuksen automaattisesti. (Oletus: Auto)
Resume by Alarm (Herätys hälytyksellä)
Määrittää, käynnistetäänkö järjestelmä haluttuna ajankohtana. (Oletus: Disabled (Poistettu käytöstä))
Jos käytössä, aseta päivämäärä ja aika seuraavasti:
- Wake up day (Herätyspäivä): Käynnistä järjestelmä tiettynä ajankohtana joka päivä tai tiettynä päivänä kuukaudessa.
- Wake up hour/minute/second (Herätystunti/minuutti/sekunti): Aseta aika, jolloin järjestelmä käynnistyy automaattisesti.
  Huomautus: Kun käytät tätä toimintoa, vältä riittämätöntä sammutusta käyttöjärjestelmästä tai AC-virran poistamista, muuten asetukset eivät välttämättä ole tehokkaita.
Wake on LAN
Ottaa käyttöön tai poistaa käytöstä Wake on LAN -toiminnon. (Oletus: Enabled (Käytössä))
High Precision Event Timer
Ottaa käyttöön tai poistaa käytöstä High Precision Event Timer (HPET) -toiminnon käyttöjärjestelmässä. (Oletus: Enabled (Käytössä))
CEC 2019 Ready
Voit valita, salliiko järjestelmän säätää virrankulutusta, kun se on sammutettuna, joutokäynnillä tai valmiustilassa, jotta se on yhteensopiva CEC (California Energy Commission) 2019 -standardien kanssa. (Oletus: Disabled (Poistettu käytöstä))

Tallenna ja poistu

Save & Exit Setup (Tallenna ja poistu asetuksista)
Paina **SIGNlt;Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä tallentaa muutokset CMOS-muistiin ja poistuu BIOS-asetusohjelmasta. Valitse No (Ei) tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
Exit Without Saving (Poistu tallentamatta)
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä). Tämä poistuu BIOS-asetuksista tallentamatta BIOS-asetuksissa tehtyjä muutoksia CMOS-muistiin. Valitse No (Ei) tai paina <Esc> palataksesi BIOS-asetusten päävalikkoon.
Load Optimized Defaults (Lataa optimoidut oletusasetukset)
Paina <Enter> tässä kohdassa ja valitse Yes (Kyllä) ladataksesi optimaaliset BIOSin oletusasetukset. BIOSin oletusasetukset auttavat järjestelmää toimimaan optimaalisessa tilassa. Lataa aina optimoidut oletusasetukset BIOSin päivittämisen tai CMOS-arvojen tyhjentämisen jälkeen.
Boot Override (Ohita käynnistys)
Voit valita laitteen, josta käynnistetään välittömästi. Paina <Enter> valitsemassasi laitteessa ja valitse Yes (Kyllä) vahvistaaksesi. Järjestelmäsi käynnistyy automaattisesti uudelleen ja käynnistyy kyseisestä laitteesta.
Save Profiles (Tallenna profiilit)
Tämän toiminnon avulla voit tallentaa nykyiset BIOS-asetukset profiiliin. Voit luoda jopa 8 profiilia ja tallentaa ne nimellä Setup Profile 1 ~ Setup Profile 8. Suorita painamalla <Enter>. Tai voit valita Select File in (Valitse tiedosto) HDD/FDD/USB tallentaaksesi profiilin tallennuslaitteeseesi.
Load Profiles (Lataa profiilit)
Jos järjestelmäsi muuttuu epävakaaksi ja olet ladannut BIOSin oletusasetukset, voit käyttää tätä toimintoa ladataksesi BIOS-asetukset aiemmin luodusta profiilista ilman BIOS-asetusten uudelleenmäärityksen vaivaa. Valitse ensin profiili, jonka haluat ladata, ja suorita sitten painamalla <Enter>. Voit valita Select (Valitse) File in HDD/FDD/USB tuodaksesi aiemmin luodun profiilin tallennuslaitteestasi tai ladata BIOSin automaattisesti luoman profiilin, kuten palauttamalla BIOS-asetukset viimeisimpiin asetuksiin, jotka toimivat oikein (viimeisin tunnettu hyvä tietue).

RAID-sarjan määrittäminen

RAID-tasot

Ennen kuin aloitat, valmista seuraavat asiat:

Vähintään kaksi SATA-kiintolevyä tai SSD-levyä ^{(Huomautus 1)} (Parhaan suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti). ^{(Huomautus 2)}
Windowsin asennuslevy.
Internet-yhteydellä varustettu tietokone.
USB-muistitikku.

(Huomautus 1) M.2 PCIe SSD -levyä ei voi käyttää RAID-sarjan määrittämiseen joko M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa.

(Huomautus 2) Katso "Sisäiset liittimet" M.2- ja SATA-liittimien asennusohjeita.

Sisäänrakennetun SATA-ohjaimen määrittäminen

SATA-kiintolevy(je)n asentaminen tietokoneeseen

Asenna kiintolevyt/SSD-levyt emolevyn SATA/M.2-liittimiin. Liitä sitten virtalähteen virtaliittimet kiintolevyihin.

SATA-ohjaimen tilan määrittäminen BIOS-asetuksissa

Varmista, että määrität SATA-ohjaimen tilan oikein järjestelmän BIOS-asetuksissa.

Vaiheet:

Käynnistä tietokone ja paina <Delete> -näppäintä päästäksesi BIOS-asetuksiin POST-testin (Power-On Self-Test) aikana. Varmista Chipset-kohdassa, että Chipset SATA Port Enable on käytössä. Aseta SATA Mode -asetukseksi RAID. Tallenna sitten asetukset ja käynnistä tietokone uudelleen. (Jos haluat käyttää NVMe PCIe SSD -levyjä RAID-määritykseen, varmista, että asetat NVMe RAID mode -asetukseksi Enabled.)
Jos haluat määrittää UEFI RAID -järjestelmän, noudata kohdan "UEFI RAID -määritys" ohjeita. Jos haluat avata vanhan RAID ROM -muistin, tallenna asetukset ja poistu BIOS-asetuksista. Lisätietoja on kohdassa "Vanhan RAID ROM -muistin määrittäminen".
Tässä osiossa kuvatut BIOS-asetusvalikot voivat poiketa emolevysi tarkasta asetuksista. Näkemäsi BIOS-asetusvalikon todelliset asetukset riippuvat käyttämästäsi emolevystä ja BIOS-versiosta.

UEFI RAID -määritys

Vaiheet:

Siirry BIOS-asetuksissa kohtaan BIOS ja aseta CSM Support -asetukseksi Disabled. Tallenna muutokset ja poistu BIOS-asetuksista.
Kun järjestelmä on käynnistynyt uudelleen, avaa BIOS-asetukset uudelleen. Siirry sitten Peripherals\RAIDXpert2 Configuration Utility -alivalikkoon.
Paina RAIDXpert2 Configuration Utility -näytössä <Enter> -näppäintä Array Management -kohdassa siirtyäksesi Create Array -näyttöön. Valitse sitten RAID level. Tuettuja RAID-tasoja ovat RAID 0 (Stripe), RAID 1 (Mirror) ja RAID 10 (käytettävissä olevat valinnat riippuvat asennettujen kiintolevyjen määrästä). Paina seuraavaksi <Enter> -näppäintä kohdassa Select Physical Disks siirtyäksesi Select Physical Disks -näyttöön.
Valitse Select Physical Disks -näytössä RAID-sarjaan sisällytettävät kiintolevyt ja aseta ne -asetukseksi Enabled. Seuraavaksi siirry alasnuolinäppäimellä kohtaan Apply Changes ja paina <Enter>. Palaa sitten edelliseen näyttöön ja aseta Array Size, Array Size Unit, Read Cache Policy ja Write Cache Policy.
Kun olet määrittänyt kapasiteetin, siirry kohtaan Create Array ja aloita painamalla <Enter>.
Kun olet valmis, palaat Array Management -näyttöön. Kohdassa Manage Array Properties näet uuden RAID-volyymin ja tiedot RAID-tasosta, sarjan nimestä, sarjan kapasiteetista jne.

Vanhan RAID ROM -muistin määrittäminen

Määritä RAID-sarja avaamalla vanha RAID BIOS -asennusohjelma. Ohita tämä vaihe ja jatka Windows-käyttöjärjestelmän asennusta, jos kyseessä ei ole RAID-määritys.

Vaiheet:

Siirry BIOS-asetuksissa kohtaan BIOS ja aseta CSM Support -asetukseksi Enabled. Tallenna muutokset ja poistu BIOS-asetuksista. Kun POST-muistitesti alkaa ja ennen kuin käyttöjärjestelmän käynnistys alkaa, etsi viesti, jossa sanotaan "Paina <Ctrl-R> määrittääksesi". Avaa RAID BIOS -asennusohjelma painamalla <Ctrl> + <R>.
Luo uusi sarja painamalla <Enter> -näppäintä Create Array -kohdassa.
Valintapalkki siirtyy näytön oikealla puolella olevaan Disks-osioon. Valitse kiintolevyt, jotka sisällytetään RAID-sarjaan. Valitse kiintolevy ylä- tai alasnuolinäppäimellä ja paina <Insert>. Valittu kiintolevy näkyy vihreänä. Jos haluat käyttää kaikkia kiintolevyjä, valitse kaikki painamalla <A>. Paina sitten <Enter>, niin valintapalkki siirtyy näytön vasemmassa alakulmassa olevaan User Input -osioon.
Valitse ensin RAID-tila ja paina <Enter>. Käytettävissä olevat valinnat riippuvat kiintolevyjen määrästä asennetaan. Määritä sitten sarjan koko näytön ohjeiden mukaisesti. Voit valita All available space käyttääksesi suurinta sallittua kokoa tai säätää kokoa ylä- tai alasnuolinäppäimellä ja painaa <Enter>.
Valitse välimuistitila. Vaihtoehtoja ovat Read/Write, Read Only ja None. Jatka sitten painamalla <Enter>.
Lopuksi näkyviin tulee viesti, jossa sanotaan "Confirm Creation of Array". Vahvista painamalla <C> tai palaa edelliseen näyttöön painamalla <Esc>.
Kun olet valmis, näet uuden sarjan päänäytössä. Poistu RAID BIOS -ohjelmasta painamalla <Esc> ja vahvista sitten painamalla <C>.

RAID-ohjaimen ja käyttöjärjestelmän asentaminen

Kun BIOS-asetukset ovat oikein, olet valmis asentamaan käyttöjärjestelmän.

Käyttöjärjestelmän asentaminen

Koska jotkin käyttöjärjestelmät sisältävät jo RAID-ohjaimen, sinun ei tarvitse asentaa erillistä RAID-ohjainta Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, suosittelemme, että asennat kaikki tarvittavat ohjaimet GIGABYTE Control Centeristä järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että annat ylimääräisen RAID-ohjaimen käyttöjärjestelmän asennusprosessin aikana, katso alla olevat vaiheet:

Siirry GIGABYTEn verkkosivustolle, selaa emolevyn mallin verkkosivulle, lataa AMD RAID Preinstall Driver -tiedosto Support\Download\SATA RAID/AHCI -sivulla, pura tiedosto ja kopioi tiedostot USB-muistitikulle.
Käynnistä Windowsin asennuslevyltä ja suorita tavalliset käyttöjärjestelmän asennusvaiheet. Kun näyttö pyytää sinua lataamaan ohjaimen, valitse Browse (Selaa).
Aseta USB-muistitikku ja selaa sitten ohjaimen sijaintiin. Valitse ensin AMD-RAID Bottom Device ja lataa ohjain napsauttamalla Next (Seuraava). Valitse sitten AMD-RAID Controller ja lataa ohjain napsauttamalla Next (Seuraava). Jatka lopuksi käyttöjärjestelmän asennusta.

Katso GIGABYTEn verkkosivustolta lisätietoja RAID-sarjan määrittämisestä.

Ohjainten asennus

Kun olet asentanut käyttöjärjestelmän, työpöydän oikeassa alakulmassa näkyviin valintaikkuna kysyy, haluatko ladata ja asentaa ohjaimet ja GIGABYTE-sovellukset APP Centerin kautta. Jatka asennusta napsauttamalla Install (Asenna). (Varmista BIOS-asetuksissa, että Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install -asetuksena on Enabled.)

Kun loppukäyttäjän lisenssisopimuksen valintaikkuna tulee näkyviin, asenna APP Center painamalla <Accept>. Valitse APP Center -näytössä asennettavat ohjaimet ja sovellukset ja napsauta Install (Asenna).

Varmista ennen asennusta, että järjestelmä on yhdistetty Internetiin.

Katso GIGABYTEn verkkosivustolta lisätietoja ohjelmistoista.

Katso GIGABYTEn verkkosivustolta lisätietoja vianmäärityksestä.

Ota yhteyttä

GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
Puhelin: +886-2-8912-4000, Faksi: +886-2-8912-4005
Tekninen ja ei-tekninen tuki (myynti/markkinointi): https://esupport.gigabyte.com
Verkkosivusto (englanniksi): https://www.gigabyte.com
Verkkosivusto (kiinaksi): https://www.gigabyte.com/tw

GIGABYTE eSupport
Jos haluat lähettää teknisen tai ei-teknisen (myynti/markkinointi) kysymyksen, siirry osoitteeseen:
https://esupport.gigabyte.com
