Identificarea reviziei plăcii de bază

Numărul de revizie de pe placa de bază arată astfel: "REV: X.X.". De exemplu, "REV: 1.0" înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.

Exemplu:

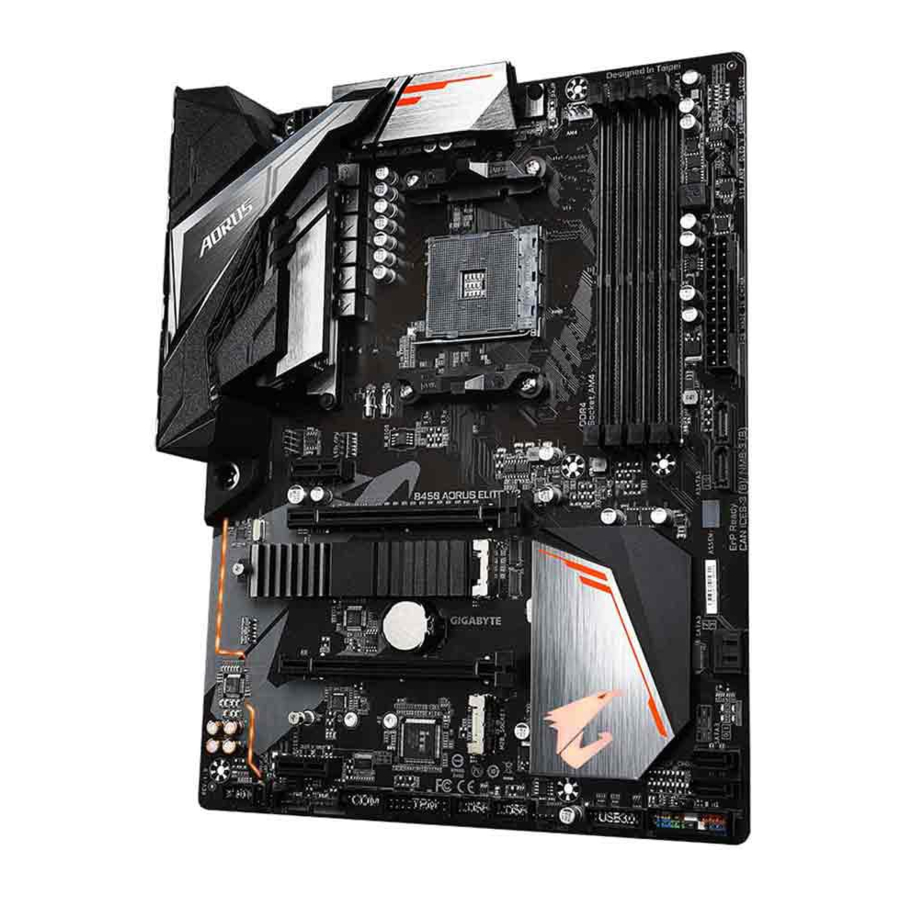

Aspectul plăcii de bază B450 AORUS ELITE V2

Instalarea hardware

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul de utilizare și urmați aceste proceduri:

Înainte de instalare, asigurați-vă că șasiul este adecvat pentru placa de bază.
Înainte de instalare, nu îndepărtați și nu rupeți eticheta S/N (număr de serie) a plăcii de bază sau eticheta de garanție furnizată de distribuitorul dvs. Aceste etichete sunt necesare pentru validarea garanției.
Întotdeauna deconectați alimentarea cu energie CA prin scoaterea cablului de alimentare din priză înainte de instalarea sau scoaterea plăcii de bază sau a altor componente hardware.
Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectați strâns și sigur.
Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unei plăcuțe antistatice sau într-un recipient de protecție electrostatică.
Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
Înainte de a porni alimentarea, asigurați-vă că tensiunea sursei de alimentare a fost setată conform standardului local de tensiune.
Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale hardware-ului dvs. sunt conectate.
Pentru a preveni deteriorarea plăcii de bază, nu permiteți șuruburilor să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
Asigurați-vă că nu există șuruburi sau componente metalice rămase plasate pe placa de bază sau în interiorul carcasei computerului.
Nu așezați sistemul computerului pe o suprafață neuniformă.
Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări fizice ale utilizatorului.
Dacă nu sunteți sigur cu privire la oricare dintre pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculatoare certificat.
Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile de instalare și/sau de împământare ale acestuia.

Specificații produs

(Notă) Suportul efectiv poate varia în funcție de CPU.

* GIGABYTE își rezervă dreptul de a face orice modificări la specificațiile produsului și la informațiile referitoare la produs fără notificare prealabilă.

Vă rugăm să vizitați site-ul web GIGABYTE pentru listele de suport ale CPU, modulelor de memorie, SSD-urilor și dispozitivelor M.2.

Vă rugăm să vizitați pagina Support\Utility List (Listă de utilități pentru asistență) de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea CPU-ului

Citiți următoarele instrucțiuni înainte de a începe să instalați CPU:

Asigurați-vă că placa de bază acceptă CPU-ul.
(Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala CPU-ul pentru a preveni deteriorarea hardware-ului.
Localizați pinul unu al CPU-ului. CPU-ul nu poate fi introdus dacă este orientat incorect.
Aplicați un strat uniform și subțire de grăsime termică pe suprafața CPU-ului.
Nu porniți computerul dacă coolerul CPU-ului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU-ului.
Setați frecvența gazdei CPU în conformitate cu specificațiile CPU-ului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în funcție de specificațiile hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea CPU-ului

Ridicați complet maneta de blocare a soclului CPU. Localizați pinul unu (indicat printr-un triunghi mic) al soclului CPU și al CPU-ului. Odată ce CPU-ul este poziționat în soclul său, plasați un deget pe mijlocul CPU-ului, coborâți maneta de blocare și blocați-o în poziția complet blocată.

Nu forțați CPU-ul în soclul CPU înainte ca maneta de blocare a soclului CPU să fie ridicată, altfel pot apărea deteriorări ale CPU-ului și ale soclului CPU.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe să instalați memoria:

Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
(Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie și module de memorie acceptate.)
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
Modulele de memorie au un design infailibil. Un modul de memorie poate fi instalat într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurația memoriei Dual Channel

Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După ce memoria este instalată, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.

Cele patru socluri de memorie sunt împărțite în două canale și fiecare canal are două socluri de memorie după cum urmează:

Canalul A: DDR4_2, DDR4_4
Canalul B: DDR4_1, DDR4_3

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware.

Tabel cu configurațiile memoriei Dual Channel

Datorită limitărilor CPU-ului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

Modul Dual Channel nu poate fi activat dacă este instalat un singur modul de memorie.
Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri. Pentru o performanță optimă, atunci când activați modul Dual Channel cu două module de memorie, vă recomandăm să le instalați în soclurile DDR4_1 și DDR4_2.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe să instalați o placă de expansiune:

Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa dvs. de expansiune.
Opriți întotdeauna computerul și scoateți cablul de alimentare din priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Conectori panou spate

Port USB 2.0/1.1
Portul USB acceptă specificația USB 2.0/1.1. Utilizați acest port pentru dispozitive USB.
Port tastatură/mouse PS/2
Utilizați acest port pentru a conecta un mouse sau o tastatură PS/2.
Port DVI-D ^{(Notă 1)(Notă 2)}
Portul DVI-D este conform cu specificația DVI-D și acceptă o rezoluție maximă de 1920x1200@60 Hz (rezoluțiile reale acceptate depind de monitorul utilizat). Conectați un monitor care acceptă conexiunea DVI-D la acest port.
Port HDMI 2.0 ^{(Notă 2)}

Portul HDMI acceptă HDCP 2.2 ^{(Notă 2)} și formatele Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192 KHz/24 biți. Puteți utiliza acest port pentru a vă conecta monitorul compatibil HDMI. Rezoluția maximă acceptată este de 4096x2160@60 Hz ^{(Notă 2)}, dar rezoluțiile reale acceptate depind de monitorul utilizat.
După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul implicit de redare a sunetului la HDMI. (Numele articolului poate diferi în funcție de sistemul dvs. de operare.)
Port USB 3.2 Gen 1
Portul USB 3.2 Gen 1 acceptă specificația USB 3.2 Gen 1 și este compatibil cu specificația USB 2.0. Utilizați acest port pentru dispozitive USB.
Port LAN RJ-45
Portul Gigabit Ethernet LAN oferă conexiune la internet la o viteză de date de până la 1 Gbps. Următoarele descriu stările LED-urilor portului LAN.
Ieșire difuzor central/subwoofer (portocaliu)
Utilizați această mufă audio pentru a conecta difuzoarele centrale/subwoofer.
Ieșire difuzor spate (negru)
Această mufă poate fi utilizată pentru a conecta difuzoarele spate.
Ieșire difuzor lateral (gri)
Utilizați această mufă audio pentru a conecta difuzoarele laterale.
Intrare linie (albastru)
Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
Ieșire linie/Ieșire difuzor frontal (verde)
Mufa de ieșire linie.
Intrare microfon (roz)
Mufa de intrare microfon.
Configurații mufe audio:

Pentru a activa sau configura funcția de amplificare audio pentru mufa de ieșire linie, vă rugăm să accesați aplicația HD Audio Manager.
- Când scoateți cablul conectat la un conector al panoului din spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
- Când scoateți cablul, trageți-l drept afară din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

(Notă 1) Portul DVI-D nu acceptă conexiunea D-Sub prin adaptor.

(Notă 2) Suportul efectiv poate varia în funcție de CPU.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea software-ului audio.

Conectori interni

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

Mai întâi, asigurați-vă că dispozitivele dvs. sunt compatibile cu conectorii pe care doriți să-i conectați.
Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

ATX_12V/ATX (conector de alimentare 2x4 12V și conector de alimentare principal 2x12)

Cu utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și că toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.

Conectorul de alimentare de 12 V alimentează în principal procesorul. Dacă conectorul de alimentare de 12 V nu este conectat, computerul nu va porni.

Pentru a satisface cerințele de expansiune, se recomandă utilizarea unei surse de alimentare care să poată suporta un consum mare de energie (500 W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează energia necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

CPU_FAN/SYS_FAN1/2/3 (Conectori pentru ventilatoare)

Toți conectorii pentru ventilatoare de pe această placă de bază sunt cu 4 pini. Majoritatea conectorilor pentru ventilatoare au un design de inserție sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (firul negru al conectorului este firul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea procesorului și a sistemului. Supraîncălzirea poate duce la deteriorarea procesorului sau sistemul se poate bloca.
Acești conectori pentru ventilatoare nu sunt blocuri de joncțiune de configurare. Nu puneți un capac de joncțiune pe conectori.

LED_CPU (Header pentru bandă LED CPU Cooler/bandă LED RGB)

Conectorul poate fi utilizat pentru a conecta o bandă LED CPU cooler sau o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere maximă de 2A (12V) și o lungime maximă de 2m.

LED_CPU

Conectați banda LED CPU cooler/banda LED RGB la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie conectat la pinul 1 (12V) al acestui conector. Conectarea incorectă poate duce la deteriorarea benzii LED.

LED_C (Header pentru bandă LED RGB (RGBW))

Conectorul poate fi utilizat pentru a conecta o bandă LED RGB (RGBW) standard 5050 (12V/G/R/B/W), cu o putere maximă de 2A (12V) și o lungime maximă de 2m.

LED_C

Conectați banda dvs. LED RGB (RGBW) la conector. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie conectat la pinul 1 (12V) al acestui conector. Conectarea incorectă poate duce la deteriorarea benzii LED.

D_LED1/D_LED2 (Conectori pentru bandă LED adresabilă)

Conectorii pot fi utilizați pentru a conecta o bandă LED adresabilă standard 5050, cu o putere maximă de 2A (12V sau 5V) și o lungime maximă de 5m sau un număr maxim de 300 de LED-uri. Există benzi LED adresabile de 12V și 5V. Asigurați-vă că verificați cerințele de tensiune ale benzii LED adresabile și setați jumperii DLED_V_SW1 și DLED_V_SW2 în consecință.

Conectați banda LED adresabilă la conector. Există benzi LED adresabile de 12V și 5V. Asigurați-vă că verificați cerințele de tensiune ale benzii LED adresabile și setați jumperii DLED_V_SW1 și DLED_V_SW2 în consecință. Pinul de alimentare (marcat cu un triunghi pe ștecher) al benzii LED trebuie conectat la pinul 1 al conectorului pentru banda LED adresabilă. Conectarea incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să activați/dezactivați luminile benzii LED, consultați instrucțiunile din capitolul "Configurare BIOS", "Periferice".

Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.

DLED_V_SW1/DLED_V_SW2 (Jumperi de selectare a alimentării benzii LED adresabile)

Jumperii vă permit să selectați tensiunea de alimentare a conectorilor D_LED1 și D_LED2. Asigurați-vă că verificați cerințele de tensiune ale benzii LED adresabile și setați tensiunea corectă cu acest jumper înainte de conectare. Conectarea incorectă poate duce la deteriorarea benzii LED.

ASATA3 0/1, SATA 3 0/1/2/3 (Conectori SATA 6Gb/s)

Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și F SATA 1,5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Conectorii SATA acceptă RAID 0, RAID 1 și RAID 10. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unui array RAID.

M2A_SOCKET/M2B_SOCKET (Conectori M.2 Socket 3)

Conectorii M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe ^(Notă) și acceptă configurația RAID. Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea un set RAID fie cu un SSD M.2 SATA, fie cu o unitate hard disk SATA. Pentru a crea o matrice RAID cu un SSD M.2 PCIe, trebuie să configurați configurația în modul UEFI BIOS. Consultați capitolul „Configurarea unui set RAID” pentru instrucțiuni despre configurarea unei matrice RAID.

Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.

Pasul 1:
Luați un șurub și un distanțier din pachetele incluse de șuruburi și distanțiere M.2. Localizați conectorul M.2 unde veți instala SSD-ul M.2, utilizați o șurubelniță pentru a desface șurubul de pe radiator și apoi scoateți radiatorul.

Pasul 2:
Localizați orificiul de montare adecvat pentru SSD-ul M.2 care urmează să fie instalat și apoi strângeți mai întâi distanțierul. Introduceți SSD-ul M.2 în conectorul M.2 în unghi.

Pasul 3:
Apăsați SSD-ul M.2 în jos și apoi fixați-l cu șurubul. Înlocuiți radiatorul și fixați-l în orificiul original.

Selectați orificiul corect pentru ca SSD-ul M.2 să fie instalat și fixați din nou șurubul și piulița.

(Notă) Conectorul M2B_SOCKET acceptă numai SSD-uri PCIe.

Anunțuri de instalare pentru conectorii M.2 și SATA:

Disponibilitatea conectorilor SATA poate fi afectată de tipul de dispozitiv instalat în conectorul M.2. Consultați tabelul următor pentru detalii.

SPDIF_O (Header ieșire S/PDIF)

Acest header acceptă ieșire digitală S/PDIF și conectează un cablu audio digital S/PDIF (furnizat de plăcile de expansiune) pentru ieșire audio digitală de la placa de bază la anumite plăci de expansiune, cum ar fi plăci grafice și plăci de sunet. De exemplu, unele plăci grafice vă pot cere să utilizați un cablu audio digital S/PDIF pentru ieșire audio digitală de la placa de bază la placa grafică dacă doriți să conectați un afișaj HDMI la placa grafică și să aveți ieșire audio digitală de la afișajul HDMI în același timp. Pentru informații despre conectarea cablului audio digital S/PDIF, citiți cu atenție manualul plăcii de expansiune.

SPDIF_O

F_PANEL (Header panou frontal)

Conectați comutatorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în șasiu și indicatorul de stare a sistemului de pe șasiu la acest header conform atribuirilor pinilor de mai jos. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

PLED/PWR_LED (LED alimentare, galben/violet):
Se conectează la indicatorul de stare de alimentare de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau este oprit (S5).

Stare sistem LED

S0 Pornit

S3/S4/S5 Oprit
PW (Comutator alimentare, roșu):
Se conectează la comutatorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul „Configurare BIOS”, „Alimentare”, pentru mai multe informații).
SPEAK (Difuzor, portocaliu):
Se conectează la difuzorul de pe panoul frontal al șasiului. Sistemul raportează starea de pornire a sistemului emițând un cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
HD (LED activitate hard disk, albastru):
Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al șasiului. LED-ul este aprins când hard disk-ul citește sau scrie date.
RES (Comutator resetare, verde):
Se conectează la comutatorul de resetare de pe panoul frontal al șasiului. Apăsați comutatorul de resetare pentru a reporni computerul dacă acesta se blochează și nu reușește să efectueze o repornire normală.
CI (Header intruziune în șasiu, gri):
Se conectează la comutatorul/senzorul de intruziune în șasiu de pe șasiu, care poate detecta dacă capacul șasiului a fost îndepărtat. Această funcție necesită un șasiu cu comutator/senzor de intruziune în șasiu.
NC (Portocaliu): fără conexiune.

Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului, difuzor etc. Când conectați modulul panoului frontal al șasiului la acest header, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

F_AUDIO (Header audio panou frontal)

Header-ul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al șasiului la acest header. Asigurați-vă că atribuirile firelor conectorului modulului corespund atribuirilor pinilor header-ului plăcii de bază. Conectarea incorectă între conectorul modulului și header-ul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să-l deterioreze.

F_AUDIO

Unele șasiuri oferă un modul audio pe panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul șasiului.

BAT (Baterie)

Bateria furnizează energie pentru a păstra valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot fi inexacte sau pot fi pierdute.

Puteți șterge valorile CMOS scoțând bateria:

Opriți computerul și scoateți cablul de alimentare.
Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau folosiți un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
Înlocuiți bateria.
Introduceți cablul de alimentare și reporniți computerul.

Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
Înlocuiți bateria cu una echivalentă. Pot apărea deteriorări ale dispozitivelor dvs. dacă bateria este înlocuită cu un model incorect.
Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui singur bateria sau nu sunteți sigur de modelul bateriei.
Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă ar trebui să fie orientată în sus).
Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

CLR_CMOS (Jumper ștergere CMOS)

Utilizați acest jumper pentru a șterge configurația BIOS și a reseta valorile CMOS la valorile implicite din fabrică. Pentru a șterge valorile CMOS, utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge cei doi pini timp de câteva secunde.

Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a șterge valorile CMOS.
După repornirea sistemului, accesați Configurare BIOS pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults) sau configurați manual setările BIOS (consultați capitolul „Configurare BIOS” pentru configurațiile BIOS).

F_USB30 (Header USB 3.2 Gen 1)

Header-ul este conform cu specificațiile USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5 inchi care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați distribuitorul local.

F_USB30

F_USB1/F_USB2 (Conectori USB 2.0/1.1)

Conectorii respectă specificațiile USB 2.0/1.1. Fiecare conector USB poate oferi două porturi USB printr-un bracket USB opțional. Pentru achiziționarea bracket-ului USB opțional, vă rugăm să contactați dealerul local.

Nu conectați cablul bracket-ului IEEE 1394 (2x5 pini) în conectorul USB 2.0/1.1.
Înainte de a instala bracket-ul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea bracket-ului USB.

COMA (Conector Port Serial)

Conectorul COM poate oferi un port serial printr-un cablu de port COM opțional. Pentru achiziționarea cablului de port COM opțional, vă rugăm să contactați dealerul local.

COMA

TPM (Conector modul platformă securizată)

Puteți conecta un TPM (Trusted Platform Module) la acest conector.

TPM

CPU/DRAM/VGA/BOOT (LED-uri de stare)

LED-urile de stare arată dacă procesorul, memoria, placa grafică și sistemul de operare funcționează corect după pornirea sistemului. Dacă LED-ul CPU/DRAM/VGA este aprins, înseamnă că dispozitivul corespunzător nu funcționează normal; dacă LED-ul BOOT este aprins, înseamnă că nu ați intrat încă în sistemul de operare.

CPU: LED de stare CPU
DRAM: LED de stare memorie
VGA: LED de stare placă grafică
BOOT: LED de stare sistem de operare

Configurarea BIOS-ului

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS-ul de pe placa de bază. Funcțiile sale principale includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite funcții ale sistemului.

Când alimentarea este oprită, bateria de pe placa de bază furnizează puterea necesară către CMOS pentru a păstra valorile de configurare în CMOS.

Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită.

Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
@BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe Internet și actualizează BIOS-ul.

Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu versiunea actuală de BIOS, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea inadecvată a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
Se recomandă să nu modificați setările implicite (decât dacă este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul pornirii sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Load Optimized Defaults" (Încarcă valorile implicite optimizate) din acest capitol sau introducerile jumperului bateriei/ștergere CMOS din capitolul anterior pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.

Există două moduri BIOS diferite, după cum urmează, și puteți utiliza tasta <F2> pentru a comuta între cele două moduri. Modul Classic Setup oferă setări BIOS detaliate. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți folosi mouse-ul pentru a selecta elementul dorit. Easy Mode (Modul ușor) permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului sau să facă ajustări pentru performanțe optime. În Easy Mode (Modul ușor), puteți folosi mouse-ul pentru a vă deplasa prin elementele de configurare.

Când sistemul nu este stabil ca de obicei, selectați elementul Load Optimized Defaults (Încarcă valorile implicite optimizate) pentru a seta sistemul la valorile sale implicite.
Meniurile de configurare BIOS descrise în acest capitol sunt doar pentru referință și pot diferi în funcție de versiunea BIOS.

Tastele funcționale de configurare clasică

<←><→>	Mutați bara de selecție pentru a selecta un meniu de configurare
<↑><↓>	Mutați bara de selecție pentru a selecta un element de configurare dintr-un meniu
<Enter>	Executați comanda sau intrați într-un meniu
<+>/<Page Up>	Măriți valoarea numerică sau efectuați modificări
<->/<Page Down>	Micșorați valoarea numerică sau efectuați modificări
<F1>	Afișați descrierile tastelor funcționale
<F2>	Comutați la Easy Mode (Modul ușor)
<F3>	Salvați setările curente ale BIOS-ului într-un profil
<F4>	Încărcați setările BIOS-ului dintr-un profil creat anterior
<F5>	Restabiliți setările BIOS anterioare pentru submeniurile curente
<F7>	Încărcați setările implicite optimizate ale BIOS-ului pentru submeniurile curente
<F8>	Accesați utilitarul Q-Flash
<F9>	Afișați informațiile despre sistem
<F10>	Salvați toate modificările și ieșiți din programul de configurare BIOS
<F12>	Capturați ecranul curent ca imagine și salvați-o pe unitatea USB
<Esc>	Meniu principal: Ieșiți din programul de configurare BIOS Submeniuri: Ieșiți din submeniul curent

M.I.T.

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați făcut depinde de configurațiile generale ale sistemului. Efectuarea incorectă a overclock/supratensiune poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la eșecul de pornire al sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

Setări avansate de frecvență

CPU Clock Control
Vă permite să setați manual frecvența de bază a procesorului în incrementări de 1 MHz. (Implicit: Auto)

Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului.
Host Clock Value
Afișează frecvența curentă de operare a frecvenței Host Clock.
GFX Clock Frequency ^(Note)
Vă permite să modificați frecvența pentru GPU. După ce modificați setările GFX Clock Frequency , asigurați-vă că ajustați setările GFX Core Voltage. (Implicit: Auto)
Notă: Intervalul reglabil depinde de procesorul instalat. Auto permite BIOS-ului să configureze automat această setare.
GFX Core Voltage ^(Note)
Vă permite să modificați tensiunea pentru GPU. (Implicit: Auto)
Notă: Intervalul reglabil depinde de procesorul instalat. Auto permite BIOS-ului să configureze automat această setare.
CPU Clock Ratio
Vă permite să modificați raportul de ceas pentru procesorul instalat. Intervalul reglabil depinde de procesorul instalat.
CPU Frequency
Afișează frecvența curentă de operare a procesorului.

(Notă) Acest element este prezent numai atunci când instalați un procesor care acceptă această caracteristică.

Setări avansate ale procesorului

CPU Clock Ratio, CPU Frequency
Setările de mai sus sunt sincrone cu cele din aceleași elemente din meniul Advanced Frequency Settings.
Core Performance Boost
Vă permite să stabiliți dacă să activați tehnologia Core Performance Boost (CPB), o tehnologie de creștere a performanței procesorului. (Implicit: Auto)
AMD Cool&Quiet function
- Enabled: Permite driverului AMD Cool'n'Quiet să ajusteze dinamic frecvența de ceas și VID-ul procesorului pentru a reduce căldura generată de computer și consumul său de energie. (Implicit)
- Disabled: Dezactivează această funcție.
SVM Mode
Virtualizarea îmbunătățită de tehnologia de virtualizare va permite unei platforme să ruleze mai multe sisteme de operare și aplicații în partiții independente. Cu virtualizarea, un sistem de computer poate funcționa ca mai multe sisteme virtuale. (Implicit: Dezactivat)
PPC Adjustment ^{(Note 1)}
Vă permite să remediați PState-ul procesorului. (Implicit: PState 0)
Global C-state Control
Vă permite să stabiliți dacă să lăsați procesorul să intre în stări C. Când este activat, frecvența nucleului procesorului va fi redusă în timpul stării de oprire a sistemului pentru a reduce consumul de energie. (Implicit: Auto)
Power Supply Idle Control
Activează sau dezactivează starea pachetului C6.
- Typical Current Idle: Dezactivează această funcție.
- Low Current Idle: Activează această funcție.
- Auto: Permite BIOS-ului să configureze automat această setare. (Implicit)
CCD Control ^{(Note 1)}
Setează numărul de CCD-uri care vor fi utilizate. (Implicit: Auto)
CPPC ^{(Note 1)}
Activează sau dezactivează funcția CPPC. (Implicit: Auto)
CPPC Preferred Cores ^{(Note 1)}
Activează sau dezactivează funcția CPPC Preferred Cores. (Implicit: Auto)
Opcache Control ^{(Note 1)}
Activează sau dezactivează Opcache. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Downcore Control
Vă permite să selectați numărul de nuclee CPU de activat (numărul de nuclee CPU poate varia în funcție de CPU). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
SMT Mode
Vă permite să activați sau să dezactivați tehnologia CPU Simultaneous Multi-Threading. Această caracteristică funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Permite BIOS-ului să citească datele SPD de pe modulul(ele) de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.
- Disabled Dezactivează această funcție. (Implicit)
- Profile1 Utilizează setările Profile 1. (Notă 2)
- Profile2 Utilizează setările Profile 2.
System Memory Multiplier
Vă permite să setați multiplicatorul de memorie al sistemului. Auto setează multiplicatorul de memorie conform datelor SPD ale memoriei. (Implicit: Auto)
Memory Frequency (MHz)
Prima valoare a frecvenței memoriei este frecvența normală de operare a memoriei utilizate; a doua este frecvența memoriei care este ajustată automat conform setărilor System Memory Multiplier.

(Notă 1) Acest element este prezent numai atunci când instalați un procesor care acceptă această caracteristică.

(Notă 2) Acest element este prezent numai atunci când instalați un procesor și un modul de memorie care acceptă această caracteristică.

Setări avansate ale memoriei

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
Setările de mai sus sunt sincrone cu cele din aceleași elemente din meniul Advanced Frequency Settings.
Memory Timing Mode
Manual permite ca setările de sincronizare a memoriei de mai jos să fie configurabile. Opțiunile sunt: Auto (implicit), Manual.
Profile DDR Voltage
Când utilizați un modul de memorie non-XMP sau Extreme Memory Profile (X.M.P.) este setat la Disabled, valoarea este afișată conform specificațiilor memoriei dvs. Când Extreme Memory Profile (X.M.P.) este setat la Profile1 sau Profile2, valoarea este afișată conform datelor SPD de pe memoria XMP.

(Notă) Acest element este prezent numai atunci când instalați un procesor și un modul de memorie care acceptă această caracteristică.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Aceste secțiuni oferă setări de sincronizare a memoriei. Ecranele de setare a sincronizării respective sunt configurabile numai când Memory Timing Mode este setat la Manual. Notă: Sistemul dvs. poate deveni instabil sau nu poate porni după ce faceți modificări la sincronizarea memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau prin ștergerea valorilor CMOS.

Setări avansate de tensiune

Acest submeniu vă permite să setați tensiunile procesorului, chipset-ului și memoriei.

Starea PC-ului

Reset Case Open Status
- Disabled: Păstrează sau șterge înregistrarea stării anterioare de intruziune a șasiului. (Implicit)
- Enabled: Șterge înregistrarea stării anterioare de intruziune a șasiului și câmpul Case Open va afișa „Nu” la următoarea pornire.
Case Open
Afișează starea de detectare a dispozitivului de detectare a intruziunii șasiului atașat la antetul CI al plăcii de bază. Dacă capacul șasiului sistemului este îndepărtat, acest câmp va afișa „Da”, altfel va afișa „Nu”. Pentru a șterge înregistrarea stării de intruziune a șasiului, setați Reset Case Open Status la Enabled, salvați setările în CMOS și apoi reporniți sistemul.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Afișează tensiunile curente ale sistemului.

Setări diverse

PCIe Slot Configuration
Vă permite să setați modul de operare al sloturilor PCI Express la Gen 1, Gen 2 sau Gen 3. Modul de operare efectiv este supus specificațiilor hardware ale fiecărui slot. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
3DMark01 Enhancement
Vă permite să stabiliți dacă să îmbunătățiți unele performanțe de benchmark moștenite. (Implicit: Dezactivat)

Smart Fan 5

Monitor
Vă permite să selectați o țintă de monitorizat și să faceți ajustări suplimentare. (Implicit: CPU FAN)
Fan Speed Control
Vă permite să stabiliți dacă să activați funcția de control al vitezei ventilatorului și să ajustați viteza ventilatorului.
- Normal: Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți ajusta viteza ventilatorului cu System Information Viewer pe baza cerințelor sistemului dvs. (Implicit)
- Silent: Permite ventilatorului să funcționeze la viteze mici.
- Manual: Vă permite să controlați viteza ventilatorului în graficul curbei.
- Full Speed: Permite ventilatorului să funcționeze la viteze maxime.
Fan Control Use Temperature Input
Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
Temperature Interval
Vă permite să selectați intervalul de temperatură pentru schimbarea vitezei ventilatorului.
Fan Control mode
- Auto: Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul optim de control. (Implicit)
- Voltage: Modul de tensiune este recomandat pentru un ventilator cu 3 pini.
- PWM: Modul PWM este recomandat pentru un ventilator cu 4 pini.
Fan Stop
Activează sau dezactivează funcția de oprire a ventilatorului. Puteți seta limita de temperatură utilizând curba de temperatură. Ventilatorul sau pompa oprește funcționarea când temperatura este mai mică decât limita. (Implicit: Dezactivat)
Temperature
Afișează temperatura curentă a zonei țintă selectate.
Fan Speed
Afișează vitezele curente ale ventilatorului.
Temperature Warning Control
Setează pragul de avertizare pentru temperatură. Când temperatura depășește pragul, BIOS-ul va emite un sunet de avertizare. Opțiunile sunt: Disabled (implicit), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Permite sistemului să emită un sunet de avertizare dacă ventilatorul nu este conectat sau nu funcționează. Verificați starea ventilatorului sau conexiunea ventilatorului când se întâmplă acest lucru. (Implicit: Dezactivat)

Sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului. De asemenea, puteți selecta limba implicită utilizată de BIOS și puteți seta manual ora sistemului.

System Language
Selectează limba implicită utilizată de BIOS.
System Date
Setează data sistemului. Formatul datei este săptămână (doar pentru citire), lună, dată și an. Utilizați <Enter> pentru a comuta între câmpurile Lună, Dată și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
System Time
Setează ora sistemului. Formatul orei este oră, minut și secundă. De exemplu, ora 13:00 este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
Access Level
Afișează nivelul curent de acces în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, valoarea implicită va fi afișată ca Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS; nivelul Utilizator vă permite doar să faceți modificări la anumite setări BIOS, dar nu la toate.

BIOS

Boot Option Priorities
Specifică ordinea generală de boot de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul "UEFI:" pe lista dispozitivelor de boot. Pentru a porni de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul "UEFI:".
Sau, dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și are prefixul "UEFI:".
Bootup NumLock State
Activează sau dezactivează funcția Numlock de pe tastatura numerică după POST. (Implicit: Activat)
Security Option
Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau numai când accesați BIOS Setup. După configurarea acestui element, setați parola/parolele la elementul Administrator Password/User Password.
- Setup: O parolă este necesară numai pentru a intra în programul BIOS Setup.
- System: O parolă este necesară pentru a porni sistemul și pentru a intra în programul BIOS Setup. (Implicit)
Full Screen LOGO Show
Vă permite să stabiliți dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled omite sigla GIGABYTE când pornește sistemul. (Implicit: Activat)
Fast Boot
Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare al sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivat)
SATA Support
- All Sata Devices: Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
- Last Boot HDD Only: Cu excepția unității de boot anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare. (Implicit)
  Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.
NVMe Support
Vă permite să activați sau să dezactivați dispozitivele NVMe. (Implicit: Activat)
Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.
VGA Support
Vă permite să selectați tipul de sistem de operare de la care să porniți.
- Auto: Activează numai ROM-ul de opțiune moștenit.
- EFI Driver: Activează ROM-ul de opțiune EFI. (Implicit)
  Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.
USB Support
- Disabled: Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
- Full Initial: Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
- Partial Initial: O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
  Acest element poate fi configurat numai când Fast Boot este setat la Enabled. Această funcție este dezactivată când Fast Boot este setat la Ultra Fast.
PS2 Devices Support
- Disabled: Toate dispozitivele PS/2 sunt dezactivate înainte de finalizarea procesului de bootare al sistemului de operare.
- Enabled: Toate dispozitivele PS/2 sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
  Acest element poate fi configurat numai când Fast Boot este setat la Enabled. Această funcție este disabled când Fast Boot este setat la Ultra Fast.
NetWork Stack Driver Support
- Disabled: Dezactivează bootarea de la rețea. (Implicit)
- Enabled: Activează bootarea de la rețea.
  Acest element poate fi configurat numai când Fast Boot este setat la Enabled sau Ultra Fast.
CSM Support
Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC moștenit.
- Enabled: Activează UEFI CSM. (Implicit)
- Disabled: Dezactivează UEFI CSM și acceptă numai procesul de bootare UEFI BIOS.
LAN PXE Boot Option ROM
Vă permite să selectați dacă să activați ROM-ul de opțiune moștenit pentru controlerul LAN. (Implicit: Dezactivat) Acest element poate fi configurat numai când CSM Support este setat la Enabled.
Storage Boot Option Control
Vă permite să selectați dacă să activați ROM-ul de opțiune UEFI sau moștenit pentru controlerul dispozitivului de stocare.
- Disabled: Dezactivează ROM-ul de opțiune.
- UEFI Only: Activează numai ROM-ul de opțiune UEFI.
- Legacy Only: Activează numai ROM-ul de opțiune moștenit. (Implicit)
  Acest element poate fi configurat numai când CSM Support este setat la Enabled.
Other PCI Device ROM Priority
Vă permite să selectați dacă să activați ROM-ul de opțiune UEFI sau moștenit pentru controlerul dispozitivului PCI, altele decât controlerele LAN, dispozitiv de stocare și grafică.
- Disabled: Dezactivează ROM-ul de opțiune.
- UEFI Only: Activează numai ROM-ul de opțiune UEFI. (Implicit)
- Legacy Only: Activează numai ROM-ul de opțiune moștenit.
  Acest element poate fi configurat numai când CSM Support este setat la Enabled.
Administrator Password
Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS.
User Password
Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și când intrați în BIOS Setup. Cu toate acestea, parola de utilizator vă permite să faceți modificări numai la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolă și, când vi se solicită parola, introduceți mai întâi cea corectă. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită confirmarea.
NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că ați setat mai întâi parola de administrator.

Secure Boot

Vă permite să activați sau să dezactivați Secure Boot și să configurați setările aferente. Acest element poate fi configurat numai când CSM Support este setat la Disabled.

Periferice

AMD CPU fTPM
Activează sau dezactivează funcția TPM 2.0 integrată în procesorul AMD. (Implicit: Dezactivat)
Ieșire afișaj inițială
Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.
- IGD Video ^(Notă): Setează grafica integrată ca prim afișaj.
- Slot PCIe 1: Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
- Slot PCIe 2: Setează placa grafică de pe slotul PCIEX4 ca prim afișaj.
- Slot PCIe 3: Setează placa grafică de pe slotul PCIEX1_2 ca prim afișaj.
RGB Fusion
Vă permite să setați modul de iluminare LED pentru placa de bază.
- Oprit: Dezactivează această funcție.
- Mod pulsat: Toate LED-urile se estompează și reapar simultan.
- Ciclu de culoare: Toate LED-urile parcurg simultan un spectru complet de culori.
- Mod static: Toate LED-urile emit o singură culoare. (Implicit)
- Mod bliț: Toate LED-urile se aprind și se sting simultan.
- Bliț dublu: Toate LED-urile clipesc într-un model întrețesut.
LED-uri în stările de repaus, hibernare și oprire soft
Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea sistemului S3/S4/S5.
Această funcție este acceptată numai cu o bandă LED adresabilă de 5 V.
- Oprit: Dezactivează modul de iluminare selectat când sistemul intră în starea S3/S4/S5. (Implicit)
- Pornit: Activează modul de iluminare selectat când sistemul intră în starea S3/S4/S5.
Controler audio HD
Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
Dacă doriți să instalați o placă audio suplimentară de la o terță parte în loc să utilizați sunetul integrat, setați acest element la Dezactivat.
Decodare peste 4G
Activează sau dezactivează dispozitivele compatibile cu 64 de biți pentru a fi decodate în spațiul de adrese de peste 4 GB (numai dacă sistemul dumneavoastră acceptă decodarea PCI pe 64 de biți). Setați la Activat dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului limitat de adrese de memorie de 4 GB). (Implicit: Dezactivat)

(Notă) Acest element este prezent doar atunci când instalați un CPU care acceptă această funcție.

Trusted Computing

Activează sau dezactivează modulul Trusted Platform Module (TPM).

Configurație Super IO

Port serial 1
Activează sau dezactivează portul serial integrat. (Implicit: Activat)

Configurație USB

Suport USB moștenit
Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
XHCI Hand-off
Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
Suport driver pentru stocare în masă USB
Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
Emulare port 60/64
Activează sau dezactivează emularea porturilor I/O 64h și 60h. Aceasta ar trebui să fie activată pentru suportul moștenit complet pentru tastaturi/mouse-uri USB în MS-DOS sau în sistemul de operare care nu acceptă nativ dispozitivele USB. (Implicit: Dezactivat)
Dispozitive de stocare în masă
Afișează o listă cu dispozitivele de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.

Configurație NVMe

Afișează informații despre SSD-ul dumneavoastră M.2 NVME PCIe dacă este instalat.

RGB Fusion

Nuanță LED
Vă permite să schimbați culoarea LED-urilor audio.
RGB Fusion
Vă permite să setați modul de iluminare LED pentru placa de bază.
- Oprit: Dezactivează această funcție.
- Mod pulsat: Toate LED-urile se estompează și reapar simultan.
- Ciclu de culoare: Toate LED-urile parcurg simultan un spectru complet de culori.
- Mod static: Toate LED-urile emit o singură culoare. (Implicit)
- Mod bliț: Toate LED-urile se aprind și se sting simultan.
- Bliț dublu: Toate LED-urile clipesc într-un model întrețesut.

Configurație stivă de rețea

Stivă de rețea
Dezactivează sau activează bootarea de pe rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
Suport Ipv4 PXE
Activează sau dezactivează suportul IPv4 PXE. Acest element este configurabil numai când Stivă de rețea este activată.
Suport Ipv4 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv4. Acest element este configurabil numai când Stivă de rețea este activată.
Suport Ipv6 PXE
Activează sau dezactivează suportul IPv6 PXE. Acest element este configurabil numai când Stivă de rețea este activată.
Suport Ipv6 HTTP
Activează sau dezactivează suportul de bootare HTTP pentru IPv6. Acest element este configurabil numai când Stivă de rețea este activată.
Certificat IPSEC
Activează sau dezactivează Internet Protocol Security. Acest element este configurabil numai când Stivă de rețea este activată.
Timp de așteptare pentru bootare PXE
Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe bootarea PXE. Acest element este configurabil numai când Stivă de rețea este activată. (Implicit: 0)
Număr de detectare media
Vă permite să setați numărul de verificări ale prezenței mediilor. Acest element este configurabil numai când Stivă de rețea este activată. (Implicit: 1)

AMD CBS

Acest submeniu oferă opțiuni de configurare legate de AMD CBS.

Controler de familie Realtek PCIe GBE

Acest submeniu oferă informații despre configurația LAN și opțiunile de configurare aferente.

Chipset

IOMMU
Activează sau dezactivează suportul AMD IOMMU. (Implicit: Automat)
Grafică integrată ^(Notă)
Activează sau dezactivează funcția grafică integrată.
- Automat: BIOS-ul va activa sau dezactiva automat grafica integrată în funcție de placa grafică instalată. (Implicit)
- Forțează: Activează grafica integrată.
- Dezactivat: Dezactivează grafica integrată.
Mod UMA ^(Notă)
Specificați modul UMA.
- Automat: Permite BIOS-ului să configureze automat această setare. (Implicit)
- UMA Specificat: Setează dimensiunea bufferului de cadre UMA.
- UMA Automat: Setează rezoluția afișajului.
  Acest element este configurabil numai când Grafică integrată este setată la Forțează.
Dimensiune buffer de cadre UMA ^(Notă)
Dimensiunea bufferului de cadre este cantitatea totală de memorie de sistem alocată exclusiv pentru controlerul grafic integrat. MS-DOS, de exemplu, va folosi doar această memorie pentru afișare. Opțiunile sunt: Automat (implicit), 64M~16G.
Acest element este configurabil numai când Mod UMA este setat la UMA Specificat.
Rezoluție afișaj ^(Notă)
Vă permite să setați rezoluția afișajului. Opțiunile sunt: Automat (implicit), 1920x1080 și mai jos, 2560x1600, 3840x2160. Acest element este configurabil numai când Mod UMA este setat la UMA Automat.
Mod SATA
Activează sau dezactivează RAID pentru controlerele SATA integrate sau configurează controlerele SATA în modul AHCI.
- RAID: Activează RAID pentru controlerul SATA.
- AHCI: Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
Mod NVMe RAID (Conectori M2A_SOCKET și M2B_SOCKET)
Vă permite să determinați dacă să utilizați SSD-urile M.2 NVMe PCIe pentru a configura RAID. (Implicit: Dezactivat)
Activare port APU SATA (Conectori ASATA3 0, 1)
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Hot plug APU SATA
Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat)
Activare port Chipset SATA (Conectori SATA3 0, 1, 2, 3)
Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
Port APU SATA 0/1 (Conectori ASATA3 0, 1)
Afișează informațiile despre dispozitivul/dispozitivele SATA conectate.
Port Chipset SATA 0/1/2/3 (Conectori SATA3 0, 1, 2, 3)
Afișează informațiile despre dispozitivul/dispozitivele SATA conectate.

(Notă) Acest element este prezent doar atunci când instalați un CPU care acceptă această funcție.

Alimentare

AC BACK
Determină starea sistemului după revenirea curentului în urma unei pierderi de energie AC.
- Memory (Memorie): Sistemul revine la ultima stare de veghe cunoscută la revenirea alimentării cu energie AC.
- Always On (Întotdeauna pornit): Sistemul este pornit la revenirea alimentării cu energie AC.
- Always Off (Întotdeauna oprit): Sistemul rămâne oprit la revenirea alimentării cu energie AC. (Implicit)
Power On By Keyboard
Permite pornirea sistemului printr-un eveniment de trezire de la tastatura PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.
- Disabled (Dezactivat): Dezactivează această funcție. (Implicit)
- Password (Parolă): Setați o parolă cu 1~5 caractere pentru a porni sistemul.
- Keyboard 98 (Tastatură 98): Apăsați butonul POWER de pe tastatura Windows 98 pentru a porni sistemul.
- Any Key (Orice tastă): Apăsați orice tastă pentru a porni sistemul.
Power On Password
Setați parola când Power On By Keyboard este setat la Password.
Apăsați <Enter> pe acest element și setați o parolă cu până la 5 caractere, apoi apăsați <Enter> pentru a accepta.
Pentru a porni sistemul, introduceți parola și apăsați <Enter>.
Notă: Pentru a anula parola, apăsați <Enter> pe acest element. Când vi se solicită parola, apăsați din nou <Enter> fără a introduce parola pentru a șterge setările parolei.
Power On By Mouse
Permite pornirea sistemului printr-un eveniment de trezire de la mouse-ul PS/2.
Notă: Pentru a utiliza această funcție, aveți nevoie de o sursă de alimentare ATX care să furnizeze cel puțin 1A pe cablul +5VSB.
- Disabled (Dezactivat): Dezactivează această funcție. (Implicit)
- Move (Mișcare): Mișcați mouse-ul pentru a porni sistemul.
- Double Click (Dublu clic): Faceți dublu clic pe butonul stâng al mouse-ului pentru a porni sistemul.
ErP
Determină dacă sistemul va consuma mai puțină energie în starea S5 (oprire). Notă: Când acest element este setat la Enabled, următoarele funcții vor deveni indisponibile: Resume by Alarm (Reluare după alarmă), power on by mouse (pornire cu mouse-ul) și power on by keyboard (pornire cu tastatura).
Soft-Off by PWR-BTTN
Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.
- Instant-Off (Oprire instantanee): Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
- Delay 4 Sec. (Întârziere 4 sec.): Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
Power Loading
Activează sau dezactivează sarcina falsă. Când sursa de alimentare este la sarcină scăzută, se va activa o auto-protecție care va provoca oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați la Enabled (Activat). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
Resume by Alarm
Determină dacă sistemul va fi pornit la o oră dorită. (Implicit: Dezactivat)
Dacă este activat, setați data și ora după cum urmează:
- Wake up day (Ziua de trezire): Porniți sistemul la o oră specifică în fiecare zi sau într-o zi specifică din lună.
- Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.
  Notă: Când utilizați această funcție, evitați oprirea inadecvată din sistemul de operare sau scoaterea alimentării cu energie AC, altfel setările pot să nu fie eficiente.
Wake on LAN
Activează sau dezactivează funcția wake on LAN. (Implicit: Activat)
High Precision Event Timer
Activează sau dezactivează High Precision Event Timer (HPET) în sistemul de operare. (Implicit: Activat)
CEC 2019 Ready
Vă permite să selectați dacă permiteți sistemului să ajusteze consumul de energie atunci când este în stare de oprire, inactivitate sau standby, pentru a respecta standardele CEC (California Energy Commission) 2019. (Implicit: Dezactivat)

Salvare și ieșire

Save & Exit Setup
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta salvează modificările în CMOS și iese din programul de configurare BIOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Exit Without Saving
Apăsați <Enter> pe acest element și selectați Yes (Da). Aceasta iese din configurarea BIOS fără a salva modificările efectuate în configurarea BIOS în CMOS. Selectați No (Nu) sau apăsați <Esc> pentru a reveni la meniul principal de configurare BIOS.
Load Optimized Defaults
Apăsați <Enter> pe acest element și selectați Yes (Da) pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
Boot Override
Vă permite să selectați un dispozitiv pentru a porni imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes (Da) pentru a confirma. Sistemul dvs. va reporni automat și va porni de pe acel dispozitiv.
Save Profiles
Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dvs. de stocare.
Load Profiles
Dacă sistemul dvs. devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără bătăile de cap ale reconfigurării setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să-l încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dvs. de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

Înainte de a începe, vă rugăm să pregătiți următoarele articole:

Cel puțin două hard disk-uri SATA sau SSD-uri ^{(Nota 1)} (Pentru a asigura performanțe optime, se recomandă să utilizați două hard disk-uri cu model și capacitate identice). ^{(Nota 2)}
Disc de instalare Windows.
Un computer conectat la internet.
O unitate USB.

(Nota 1) Un SSD M.2 PCIe nu poate fi utilizat pentru a configura un set RAID fie cu un SSD M.2 SATA, fie cu un hard disk SATA.

(Nota 2) Consultați „Conectori interni” pentru notificările de instalare pentru conectorii M.2 și SATA.

Configurarea controlerului SATA integrat

Instalarea hard disk-urilor SATA în computer

Instalați hard disk-urile/SSD-urile în conectorii SATA/M.2 de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.

Configurarea modului controlerului SATA în BIOS Setup

Asigurați-vă că configurați corect modul controlerului SATA în configurarea BIOS a sistemului.

Pași:

Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Sub Chipset, asigurați-vă că Chipset SATA Port Enable este activat. Setați SATA Mode la RAID. Apoi salvați setările și reporniți computerul. (Dacă doriți să utilizați SSD-uri NVMe PCIe pentru a configura RAID, asigurați-vă că setați NVMe RAID mode la Enabled.)
Dacă doriți să configurați UEFI RAID, urmați pașii din „Configurarea UEFI RAID”. Pentru a intra în ROM-ul RAID moștenit, salvați setările și ieșiți din BIOS Setup. Consultați „Configurarea ROM-ului RAID moștenit” pentru mai multe informații.
Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa de bază. Opțiunile reale din meniul BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS.

Configurarea UEFI RAID

Pași:

În BIOS Setup, accesați BIOS și setați CSM Support la Disabled. Salvați modificările și ieșiți din BIOS Setup.
După repornirea sistemului, intrați din nou în BIOS Setup. Apoi accesați submeniul Peripherals\RAIDXpert2 Configuration Utility.
Pe ecranul RAIDXpert2 Configuration Utility, apăsați <Enter> pe Array Management pentru a intra în ecranul Create Array. Apoi, selectați un RAID level. Nivelurile RAID acceptate includ RAID 0 (Stripe), RAID 1 (Mirror) și RAID 10 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, apăsați <Enter> pe Select Physical Disks pentru a intra în ecranul Select Physical Disks.
Pe ecranul Select Physical Disks, selectați hard disk-urile care vor fi incluse în matricea RAID și setați-le la Enabled. Apoi, utilizați tasta săgeată în jos pentru a trece la Apply Changes și apăsați <Enter>. Apoi reveniți la ecranul anterior și setați Array Size, Array Size Unit, Read Cache Policy și Write Cache Policy.
După setarea capacității, treceți la Create Array și apăsați <Enter> pentru a începe.
După finalizare, veți fi readus la ecranul Array Management. Sub Manage Array Properties puteți vedea noul volum RAID și informații despre nivelul RAID, numele matricei, capacitatea matricei etc.

Configurarea ROM-ului RAID moștenit

Intrați în utilitarul de configurare BIOS RAID moștenit pentru a configura o matrice RAID. Omiteți acest pas și continuați cu instalarea sistemului de operare Windows pentru o configurație non-RAID.

Pași:

În BIOS Setup, accesați BIOS și setați CSM Support la Enabled. Salvați modificările și ieșiți din BIOS Setup. După începerea testului de memorie POST și înainte de a începe pornirea sistemului de operare, căutați un mesaj care spune „Apăsați <Ctrl-R> pentru a configura”. Apăsați <Ctrl> + <R> pentru a intra în utilitarul de configurare BIOS RAID.
Pentru a crea o matrice nouă, apăsați <Enter> pe opțiunea Create Array.
Bara de selecție se va deplasa la secțiunea Disks din dreapta ecranului. Selectați hard disk-urile care vor fi incluse în matricea RAID. Utilizați tasta săgeată în sus sau în jos pentru a selecta un hard disk și apăsați <Insert>. Hard disk-ul selectat va fi afișat în verde. Pentru a utiliza toate hard disk-urile, pur și simplu apăsați <A> pentru a le selecta pe toate. Apoi apăsați <Enter> și bara de selecție se va deplasa la secțiunea User Input din stânga jos a ecranului.
Mai întâi, selectați un mod RAID și apăsați <Enter>. Selecțiile disponibile depind de numărul de hard disk-uri instalate. Apoi urmați instrucțiunile de pe ecran pentru a specifica dimensiunea matricei. Puteți selecta All available space pentru a utiliza dimensiunea maximă permisă sau utilizați tasta săgeată în sus sau în jos pentru a ajusta dimensiunea și apăsați <Enter>.
Selectați un mod de stocare în cache. Opțiunile includ Read/Write, Read Only și None. Apoi apăsați <Enter> pentru a continua.
În cele din urmă, va apărea un mesaj care spune „Confirm Creation of Array”. Apăsați <C> pentru a confirma sau <Esc> pentru a reveni la ecranul anterior.
Când ați terminat, veți vedea noua matrice pe ecranul principal. Pentru a ieși din utilitarul BIOS RAID, apăsați <Esc> și apoi apăsați <C> pentru a confirma.

Instalarea driverului RAID și a sistemului de operare

Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Instalarea sistemului de operare

Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare din GIGABYTE Control Center pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, vă rugăm să consultați pașii de mai jos:

Accesați site-ul web GIGABYTE, accesați pagina web a modelului plăcii de bază, descărcați fișierul AMD RAID Preinstall Driver de pe pagina Support\Download\SATA RAID/AHCI, dezarhivați fișierul și copiați fișierele pe unitatea USB.
Porniți de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care solicită să încărcați driverul, selectați Browse (Răsfoire).
Introduceți unitatea USB și apoi navigați la locația driverului. Selectați mai întâi AMD-RAID Bottom Device și faceți clic pe Next (Următorul) pentru a încărca driverul. Apoi selectați AMD-RAID Controller și faceți clic pe Next (Următorul) pentru a încărca driverul. În cele din urmă, continuați cu instalarea sistemului de operare.

Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre configurarea unei matrice RAID.

Instalarea driverelor

După ce instalați sistemul de operare, va apărea o casetă de dialog în colțul din dreapta jos al desktopului, întrebându-vă dacă doriți să descărcați și să instalați driverele și aplicațiile GIGABYTE prin APP Center. Faceți clic pe Install (Instalare) pentru a continua cu instalarea. (În BIOS Setup, asigurați-vă că Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install este setat la Enabled.)

Când apare caseta de dialog Acord de licență pentru utilizatorul final, apăsați <Accept> pentru a instala APP Center. Pe ecranul APP Center, selectați driverele și aplicațiile pe care doriți să le instalați și faceți clic pe Install (Instalare).

Înainte de instalare, asigurați-vă că sistemul este conectat la internet.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre software.

Vă rugăm să vizitați site-ul web GIGABYTE pentru mai multe informații despre depanare.

Contactați-ne

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresă: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Asistență tehnică și non-tehnică (vânzări/marketing): https://esupport.gigabyte.com
Adresă WEB (engleză): https://www.gigabyte.com
Adresă WEB (chineză): https://www.gigabyte.com/tw

GIGABYTE eSupport
Pentru a trimite o întrebare tehnică sau non-tehnică (vânzări/marketing), vă rugăm să accesați:
https://esupport.gigabyte.com

Referințe

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE B450 AORUS ELITE V2 - Manualul plăcii de bază
