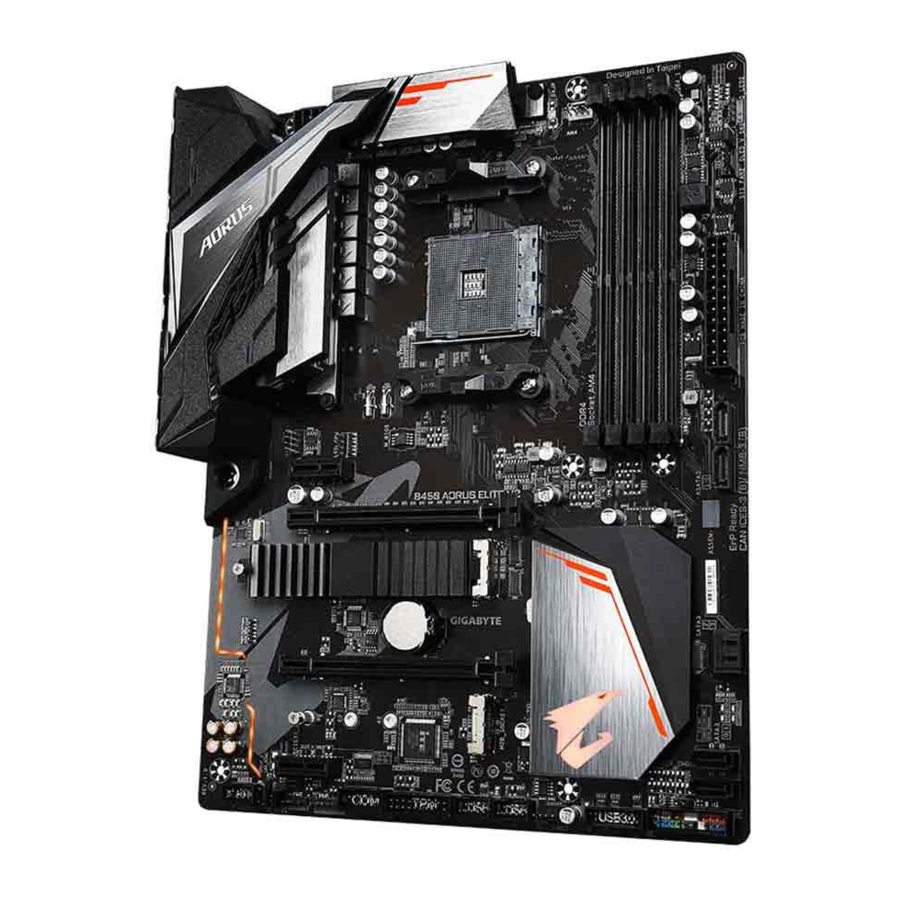

GIGABYTE B450 AORUS ELITE V2 - Руководство по материнской плате

Содержание

1 Определение версии вашей материнской платы
2 Разводка материнской платы B450 AORUS ELITE V2
3 Установка оборудования
4 Настройка BIOS
5 Настройка RAID-массива
6 Установка драйверов
7 Свяжитесь с нами
8 Ссылки
9 Скачать инструкцию
10 На других языках

Определение версии вашей материнской платы

Номер версии вашей материнской платы выглядит следующим образом: "REV: X.X.". Например, "REV: 1.0" означает, что версия материнской платы — 1.0. Проверяйте версию материнской платы перед обновлением BIOS, драйверов или при поиске технической информации.

Пример:

Разводка материнской платы B450 AORUS ELITE V2

Установка оборудования

Меры предосторожности при установке

Материнская плата содержит множество чувствительных электронных схем и компонентов, которые могут быть повреждены в результате электростатического разряда (ESD). Перед установкой внимательно прочитайте руководство пользователя и следуйте этим процедурам:

Перед установкой убедитесь, что корпус подходит для материнской платы.
Перед установкой не удаляйте и не повреждайте наклейку с серийным номером (S/N) материнской платы или гарантийную наклейку, предоставленную вашим дилером. Эти наклейки необходимы для подтверждения гарантии.
Всегда отключайте питание переменного тока, отсоединяя шнур питания от розетки перед установкой или извлечением материнской платы или других аппаратных компонентов.
При подключении аппаратных компонентов к внутренним разъемам на материнской плате убедитесь, что они подключены плотно и надежно.
При обращении с материнской платой избегайте касания каких-либо металлических контактов или разъемов.
Лучше всего надевать электростатический разряд (ESD) браслет при работе с электронными компонентами, такими как материнская плата, CPU или память. Если у вас нет ESD-браслета, держите руки сухими и сначала прикоснитесь к металлическому предмету, чтобы устранить статическое электричество.
Перед установкой материнской платы поместите ее на антистатическую подкладку или в электростатический экранирующий контейнер.
Перед подключением или отключением кабеля питания от материнской платы убедитесь, что питание выключено.
Перед включением питания убедитесь, что напряжение питания установлено в соответствии с местным стандартом напряжения.
Перед использованием продукта убедитесь, что все кабели и разъемы питания ваших аппаратных компонентов подключены.
Чтобы предотвратить повреждение материнской платы, не допускайте контакта винтов со схемой материнской платы или ее компонентами.
Убедитесь, что на материнской плате или внутри корпуса компьютера не осталось винтов или металлических компонентов.
Не ставьте компьютерную систему на неровную поверхность.
Не ставьте компьютерную систему в высокотемпературную или влажную среду.
Включение питания компьютера во время процесса установки может привести к повреждению компонентов системы, а также к физическому вреду для пользователя.
Если вы не уверены в каких-либо этапах установки или у вас возникла проблема, связанная с использованием продукта, обратитесь к сертифицированному компьютерному технику.
Если вы используете адаптер, удлинительный кабель питания или сетевой фильтр, обязательно ознакомьтесь с инструкциями по установке и/или заземлению.

Спецификации продукта

(Примечание) Фактическая поддержка может варьироваться в зависимости от CPU.

* GIGABYTE оставляет за собой право вносить любые изменения в спецификации продукта и информацию, связанную с продуктом, без предварительного уведомления.

Пожалуйста, посетите веб-сайт GIGABYTE, чтобы получить списки поддерживаемых CPU, модулей памяти, SSD и устройств M.2.

Пожалуйста, посетите страницу Support\Utility List (Список поддержки\Утилиты) на веб-сайте GIGABYTE, чтобы загрузить последнюю версию приложений.

Установка CPU

Прочтите следующие рекомендации, прежде чем начать установку CPU:

Убедитесь, что материнская плата поддерживает CPU.
(Перейдите на веб-сайт GIGABYTE, чтобы получить последний список поддерживаемых CPU.)
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой CPU, чтобы предотвратить повреждение оборудования.
Найдите первый контакт CPU. CPU нельзя установить, если он ориентирован неправильно.
Нанесите ровный и тонкий слой термопасты на поверхность CPU.
Не включайте компьютер, если не установлен кулер CPU, иначе может произойти перегрев и повреждение CPU.
Установите частоту хоста CPU в соответствии со спецификациями CPU. Не рекомендуется устанавливать частоту системной шины выше спецификаций оборудования, поскольку она не соответствует стандартным требованиям для периферийных устройств. Если вы хотите установить частоту выше стандартных спецификаций, делайте это в соответствии со спецификациями вашего оборудования, включая CPU, видеокарту, память, жесткий диск и т. д.

Установка CPU

Полностью поднимите фиксирующий рычаг разъема CPU. Найдите первый контакт (обозначенный маленьким треугольником) разъема CPU и CPU. После того, как CPU установлен в разъем, приложите один палец к середине CPU, опуская фиксирующий рычаг и защелкивая его в полностью заблокированном положении.

Не вставляйте CPU в разъем CPU силой, пока не поднят фиксирующий рычаг разъема CPU, иначе это может привести к повреждению CPU и разъема CPU.

Установка памяти

Прочтите следующие рекомендации, прежде чем начать установку памяти:

Убедитесь, что материнская плата поддерживает память. Рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.
(Перейдите на веб-сайт GIGABYTE, чтобы получить последние сведения о поддерживаемых скоростях памяти и модулях памяти.)
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой памяти, чтобы предотвратить повреждение оборудования.
Модули памяти имеют защиту от неправильной установки. Модуль памяти можно установить только в одном направлении. Если вы не можете вставить память, смените направление.

Двухканальная конфигурация памяти

Эта материнская плата имеет четыре разъема для памяти и поддерживает двухканальную технологию. После установки памяти BIOS автоматически определит спецификации и емкость памяти. Включение двухканального режима памяти удвоит исходную пропускную способность памяти.

Четыре разъема для памяти разделены на два канала, и каждый канал имеет два разъема для памяти, как показано ниже:

Канал A: DDR4_2, DDR4_4
Канал B: DDR4_1, DDR4_3

Посетите веб-сайт GIGABYTE для получения подробной информации об установке оборудования.

Таблица двухканальных конфигураций памяти

Из-за ограничений CPU, прочтите следующие рекомендации перед установкой памяти в двухканальном режиме.

Двухканальный режим нельзя включить, если установлен только один модуль памяти.
При включении двухканального режима с двумя или четырьмя модулями памяти рекомендуется использовать память одинаковой емкости, марки, скорости и чипов. Для оптимальной производительности, при включении двухканального режима с двумя модулями памяти, мы рекомендуем устанавливать их в разъемы DDR4_1 и DDR4_2.

Установка карты расширения

Прочтите следующие рекомендации, прежде чем начать установку карты расширения:

Убедитесь, что материнская плата поддерживает карту расширения. Внимательно прочитайте руководство, которое шло с вашей картой расширения.
Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой карты расширения, чтобы предотвратить повреждение оборудования.

Разъемы задней панели

Порт USB 2.0/1.1
Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для USB-устройств.
Порт PS/2 для клавиатуры/мыши
Используйте этот порт для подключения мыши или клавиатуры PS/2.
Порт DVI-D ^{(Примечание 1)(Примечание 2)}
Порт DVI-D соответствует спецификации DVI-D и поддерживает максимальное разрешение 1920x1200 при 60 Гц (фактически поддерживаемые разрешения зависят от используемого монитора). Подключите к этому порту монитор, поддерживающий DVI-D соединение.
Порт HDMI 2.0 ^{(Примечание 2)}

Порт HDMI поддерживает HDCP 2.2 ^{(Примечание 2)} и форматы Dolby TrueHD и DTS HD Master Audio. Он также поддерживает до 192KHz/24bit 7.1-канальный аудиовыход LPCM. Вы можете использовать этот порт для подключения монитора с поддержкой HDMI. Максимально поддерживаемое разрешение составляет 4096x2160@60 Гц ^{(Примечание 2)}, но фактически поддерживаемые разрешения зависят от используемого монитора.
После установки устройства HDMI убедитесь, что в качестве устройства воспроизведения звука по умолчанию установлено HDMI. (Название элемента может отличаться в зависимости от вашей операционной системы.)
Порт USB 3.2 Gen 1
Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
Порт RJ-45 LAN
Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 1 Гбит/с. Ниже описаны состояния светодиодов порта LAN.
Выход для центрального динамика/сабвуфера (оранжевый)
Используйте этот аудиоразъем для подключения центральных динамиков/сабвуфера.
Выход для задних динамиков (черный)
Этот разъем можно использовать для подключения задних динамиков.
Выход для боковых динамиков (серый)
Используйте этот аудиоразъем для подключения боковых динамиков.
Линейный вход (синий)
Линейный вход. Используйте этот аудиоразъем для линейных устройств, таких как оптический привод, Walkman и т. д.
Линейный выход/выход для передних динамиков (зеленый)
Линейный выход.
Вход для микрофона (розовый)
Вход для микрофона.
Конфигурации аудиоразъемов:

Чтобы включить или настроить функцию усиления звука для линейного выхода, получите доступ к приложению HD Audio Manager.
- При отсоединении кабеля, подключенного к разъему на задней панели, сначала отсоедините кабель от вашего устройства, а затем отсоедините его от материнской платы.
- При отсоединении кабеля вытягивайте его прямо из разъема. Не раскачивайте его из стороны в сторону, чтобы предотвратить короткое замыкание внутри разъема кабеля.

(Примечание 1) Порт DVI-D не поддерживает соединение D-Sub через адаптер.

(Примечание 2) Фактическая поддержка может варьироваться в зависимости от CPU.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке аудиопрограммного обеспечения.

Внутренние разъемы

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

Прочтите следующие рекомендации перед подключением внешних устройств:

Сначала убедитесь, что ваши устройства совместимы с разъемами, к которым вы хотите подключиться.
Перед установкой устройств обязательно выключите их и свой компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.
После установки устройства и перед включением компьютера убедитесь, что кабель устройства надежно подсоединен к разъему на материнской плате.

ATX_12V/ATX (2x4 12V разъем питания и 2x12 основной разъем питания)

Благодаря использованию разъема питания, блок питания может обеспечивать достаточно стабильное питание для всех компонентов на материнской плате. Перед подключением разъема питания сначала убедитесь, что блок питания выключен и все устройства установлены правильно. Разъем питания имеет защиту от неправильного подключения. Подсоедините кабель питания к разъему питания в правильной ориентации.

Разъем питания 12 В в основном обеспечивает питание процессора. Если разъем питания 12 В не подключен, компьютер не запустится.

Для удовлетворения требований расширения рекомендуется использовать блок питания, который может выдерживать высокое энергопотребление (500 Вт или больше). Если используется блок питания, который не обеспечивает необходимую мощность, это может привести к нестабильной или незагружаемой системе.

CPU_FAN/SYS_FAN1/2/3 (разъемы для вентиляторов)

Все разъемы для вентиляторов на этой материнской плате 4-контактные. Большинство разъемов для вентиляторов имеют защиту от неправильного подключения. При подключении кабеля вентилятора обязательно подсоедините его в правильной ориентации (черный провод разъема является проводом заземления). Функция регулирования скорости требует использования вентилятора с функцией регулирования скорости вращения. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса.

Обязательно подключите кабели вентиляторов к разъемам вентиляторов, чтобы предотвратить перегрев процессора и системы. Перегрев может привести к повреждению процессора или зависанию системы.
Эти разъемы для вентиляторов не являются блоками конфигурационных перемычек. Не устанавливайте перемычки на разъемы.

LED_CPU (разъем для светодиодной ленты кулера ЦП/RGB-светодиодной ленты)

Разъем можно использовать для подключения светодиодной ленты кулера ЦП или стандартной RGB-светодиодной ленты 5050 (12 В/G/R/B) с максимальной номинальной мощностью 2 А (12 В) и максимальной длиной 2 м.

LED_CPU

Подсоедините светодиодную ленту кулера ЦП/RGB-светодиодную ленту к разъему. Контакт питания (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 (12 В) этого разъема. Неправильное подключение может привести к повреждению светодиодной ленты.

LED_C (разъем для RGB (RGBW) светодиодной ленты)

Разъем можно использовать для подключения стандартной RGB (RGBW) светодиодной ленты 5050 (12 В/G/R/B/W) с максимальной номинальной мощностью 2 А (12 В) и максимальной длиной 2 м.

LED_C

Подсоедините свою RGB (RGBW) светодиодную ленту к разъему. Контакт питания (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 (12 В) этого разъема. Неправильное подключение может привести к повреждению светодиодной ленты.

D_LED1/D_LED2 (разъемы для адресуемых светодиодных лент)

Разъемы можно использовать для подключения стандартной адресуемой светодиодной ленты 5050 с максимальной номинальной мощностью 2 А (12 В или 5 В) и максимальной длиной 5 м или максимальным количеством 300 светодиодов. Существуют адресуемые светодиодные ленты на 12 В и 5 В. Обязательно проверьте требования к напряжению вашей адресуемой светодиодной ленты и установите перемычки DLED_V_SW1 и DLED_V_SW2 соответствующим образом.

Подсоедините свою адресуемую светодиодную ленту к разъему. Существуют адресуемые светодиодные ленты на 12 В и 5 В. Обязательно проверьте требования к напряжению вашей адресуемой светодиодной ленты и установите перемычки DLED_V_SW1 и DLED_V_SW2 соответствующим образом. Контакт питания (отмеченный треугольником на разъеме) светодиодной ленты должен быть подключен к контакту 1 разъема адресуемой светодиодной ленты. Неправильное подключение может привести к повреждению светодиодной ленты.

Информацию о том, как включать/выключать подсветку светодиодной ленты, см. в инструкциях в главе "Настройка BIOS", "Периферийные устройства".

Перед установкой устройств обязательно выключите их и свой компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.

DLED_V_SW1/DLED_V_SW2 (перемычки выбора питания адресуемой светодиодной ленты)

Перемычки позволяют выбрать напряжение питания разъемов D_LED1 и D_LED2. Обязательно проверьте требования к напряжению вашей адресуемой светодиодной ленты и установите правильное напряжение с помощью этой перемычки перед подключением. Неправильное подключение может привести к повреждению светодиодной ленты.

ASATA3 0/1, SATA 3 0/1/2/3 (разъемы SATA 6 Гбит/с)

Разъемы SATA соответствуют стандарту SATA 6 Гбит/с и совместимы со стандартами SATA 3 Гбит/с и F SATA 1,5 Гбит/с. Каждый разъем SATA поддерживает одно устройство SATA. Разъемы SATA поддерживают RAID 0, RAID 1 и RAID 10. Инструкции по настройке массива RAID см. в главе "Настройка набора RAID".

M2A_SOCKET/M2B_SOCKET (Разъемы M.2 Socket 3)

Разъемы M.2 поддерживают M.2 SATA SSD или M.2 PCIe SSD ^{(Примечание)} и поддерживают RAID-конфигурацию. Обратите внимание, что M.2 PCIe SSD нельзя использовать для создания RAID-массива ни с M.2 SATA SSD, ни с жестким диском SATA. Чтобы создать RAID-массив с помощью M.2 PCIe SSD, необходимо настроить конфигурацию в режиме UEFI BIOS. Инструкции по настройке RAID-массива см. в главе "Настройка RAID-массива".

Выполните следующие действия, чтобы правильно установить M.2 SSD в разъем M.2.

Шаг 1:
Возьмите винт и стойку из прилагаемых комплектов винтов и стоек M.2. Найдите разъем M.2, в который вы будете устанавливать M.2 SSD, с помощью отвертки отвинтите винт на радиаторе, а затем снимите радиатор.

Шаг 2:
Найдите подходящее монтажное отверстие для устанавливаемого M.2 SSD и сначала затяните стойку. Вставьте M.2 SSD в разъем M.2 под углом.

Шаг 3:
Нажмите на M.2 SSD и закрепите его винтом. Установите на место радиатор и закрепите его в исходном отверстии.

Выберите подходящее отверстие для устанавливаемого M.2 SSD и снова затяните винт и гайку.

(Примечание) Разъем M2B_SOCKET поддерживает только PCIe SSD.

Уведомления об установке для разъемов M.2 и SATA:

Наличие разъемов SATA может зависеть от типа устройства, установленного в разъем M.2. Подробности см. в следующей таблице.

SPDIF_O (Разъем S/PDIF Out)

Этот разъем поддерживает цифровой S/PDIF Out и соединяет цифровой аудиокабель S/PDIF (предоставляемый картами расширения) для цифрового аудиовыхода с вашей материнской платы на определенные карты расширения, такие как видеокарты и звуковые карты. Например, некоторым видеокартам может потребоваться использование цифрового аудиокабеля S/PDIF для цифрового аудиовыхода с вашей материнской платы на вашу видеокарту, если вы хотите подключить дисплей HDMI к видеокарте и одновременно иметь цифровой аудиовыход с дисплея HDMI. Для получения информации о подключении цифрового аудиокабеля S/PDIF внимательно прочитайте руководство к вашей карте расширения.

SPDIF_O

F_PANEL (Разъем передней панели)

Подключите выключатель питания, переключатель сброса, динамик, переключатель/датчик вторжения в корпус и индикатор состояния системы на корпусе к этому разъему в соответствии с приведенными ниже назначениями контактов. Обратите внимание на положительные и отрицательные контакты перед подключением кабелей.

PLED/PWR_LED (Индикатор питания, желтый/фиолетовый):
Подключается к индикатору состояния питания на передней панели корпуса. Светодиод горит , когда система работает. Светодиод не горит, когда система находится в спящем режиме S3/S4 или выключена (S5).

Состояние системы Светодиод

S0 Включен

S3/S4/S5 Выключен
PW (Выключатель питания, красный):
Подключается к выключателю питания на передней панели корпуса. Вы можете настроить способ выключения системы с помощью выключателя питания (дополнительную информацию см. в главе "Настройка BIOS", "Питание").
SPEAK (Динамик, оранжевый):
Подключается к динамику на передней панели корпуса. Система сообщает о состоянии запуска системы, издавая звуковой сигнал. Один короткий звуковой сигнал будет слышен, если при запуске системы не обнаружено никаких проблем.
HD (Светодиод активности жесткого диска, синий):
Подключается к светодиоду активности жесткого диска на передней панели корпуса. Светодиод горит, когда жесткий диск читает или записывает данные.
RES (Переключатель сброса, зеленый):
Подключается к переключателю сброса на передней панели корпуса. Нажмите переключатель сброса, чтобы перезагрузить компьютер, если компьютер зависает и не может выполнить нормальную перезагрузку.
CI (Разъем вторжения в корпус, серый):
Подключается к переключателю/датчику вторжения в корпус на корпусе, который может обнаружить, была ли снята крышка корпуса. Для этой функции требуется корпус с переключателем/датчиком вторжения в корпус.
NC (Оранжевый): Нет подключения.

Конструкция передней панели может отличаться в зависимости от корпуса. Модуль передней панели в основном состоит из выключателя питания, переключателя сброса, светодиода питания, светодиода активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и назначение контактов правильно согласованы.

F_AUDIO (Разъем аудио на передней панели)

Разъем аудио на передней панели поддерживает звук высокой четкости (HD). Вы можете подключить модуль аудио на передней панели корпуса к этому разъему. Убедитесь, что назначение проводов разъема модуля соответствует назначению контактов разъема материнской платы. Неправильное соединение между разъемом модуля и разъемом материнской платы приведет к тому, что устройство не сможет работать или даже повредит его.

F_AUDIO

В некоторых корпусах предусмотрен аудиомодуль на передней панели, который имеет отдельные разъемы на каждом проводе, а не один штекер. Для получения информации о подключении аудиомодуля на передней панели с различным назначением проводов обратитесь к производителю корпуса.

BAT (Батарея)

Батарея обеспечивает питание для сохранения значений (таких как конфигурации BIOS, дата и время) в CMOS, когда компьютер выключен. Замените батарею, когда напряжение батареи упадет до низкого уровня, иначе значения CMOS могут быть неточными или могут быть потеряны.

Вы можете очистить значения CMOS, извлекая батарею:

Выключите компьютер и отсоедините шнур питания.
Аккуратно извлеките батарею из держателя батареи и подождите одну минуту. (Или используйте металлический предмет, например отвертку, чтобы коснуться положительного и отрицательного полюсов держателя батареи, закоротив их на 5 секунд.)
Замените батарею.
Подключите шнур питания и перезагрузите компьютер.

Всегда выключайте компьютер и отсоединяйте шнур питания перед заменой батареи.
Замените батарею эквивалентной. Повреждение ваших устройств может произойти, если батарея заменена на неправильную модель.
Обратитесь в место покупки или к местному дилеру, если вы не можете заменить батарею самостоятельно или не уверены в модели батареи.
При установке батареи обратите внимание на ориентацию положительной стороны (+) и отрицательной стороны (-) батареи (положительная сторона должна быть обращена вверх).
Использованные батареи должны утилизироваться в соответствии с местными экологическими нормами.

CLR_CMOS (Перемычка Clear CMOS)

Используйте эту перемычку, чтобы очистить конфигурацию BIOS и сбросить значения CMOS до заводских настроек. Чтобы очистить значения CMOS, используйте металлический предмет, например отвертку, чтобы коснуться двух контактов в течение нескольких секунд.

Всегда выключайте компьютер и отсоединяйте шнур питания от розетки перед очисткой значений CMOS.
После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults) или вручную настройте параметры BIOS (см. главу "BIOS Setup" для получения информации о конфигурациях BIOS).

F_USB30 (Разъем USB 3.2 Gen 1)

Разъем соответствует спецификациям USB 3.2 Gen 1 и USB 2.0 и может предоставлять два порта USB. Для приобретения дополнительной 3,5-дюймовой передней панели, которая предоставляет два порта USB 3.2 Gen 1, обратитесь к местному дилеру.

F_USB30

F_USB1/F_USB2 (Разъемы USB 2.0/1.1)

Разъемы соответствуют спецификации USB 2.0/1.1. Каждый разъем USB может обеспечивать два порта USB через дополнительную планку USB. Для приобретения дополнительной планки USB обратитесь к местному дилеру.

Не подключайте кабель планки IEEE 1394 (2x5-контактный) к разъему USB 2.0/1.1.
Перед установкой планки USB обязательно выключите компьютер и отсоедините шнур питания от розетки, чтобы не повредить планку USB.

COMA (Разъем последовательного порта)

Разъем COM может обеспечивать один последовательный порт через дополнительный кабель COM-порта. Для приобретения дополнительного кабеля COM-порта обратитесь к местному дилеру.

COMA

TPM (Разъем модуля Trusted Platform)

Вы можете подключить TPM (Trusted Platform Module) к этому разъему.

TPM

CPU/DRAM/VGA/BOOT (Индикаторы состояния)

Индикаторы состояния показывают, правильно ли работают ЦП, память, видеокарта и операционная система после включения системы. Если горит индикатор CPU/DRAM/VGA, это означает, что соответствующее устройство работает ненормально; если горит индикатор BOOT, это означает, что вы еще не вошли в операционную систему.

CPU: Индикатор состояния ЦП
DRAM: Индикатор состояния памяти
VGA: Индикатор состояния видеокарты
BOOT: Индикатор состояния операционной системы

Настройка BIOS

BIOS (Basic Input and Output System) записывает параметры оборудования системы в CMOS на материнской плате. Ее основные функции включают проведение самотестирования при включении питания (POST) во время запуска системы, сохранение параметров системы и загрузку операционной системы и т. д. BIOS включает программу настройки BIOS, которая позволяет пользователю изменять основные параметры конфигурации системы или активировать определенные функции системы.

Когда питание выключено, батарея на материнской плате обеспечивает необходимое питание CMOS для сохранения значений конфигурации в CMOS.

Чтобы получить доступ к программе настройки BIOS, нажмите клавишу <Delete> во время POST при включении питания.

Чтобы обновить BIOS, используйте утилиту GIGABYTE Q-Flash или @BIOS.

Q-Flash позволяет пользователю быстро и легко обновить или создать резервную копию BIOS без входа в операционную систему.
@BIOS — это утилита для Windows, которая ищет и загружает последнюю версию BIOS из Интернета и обновляет BIOS.

Поскольку перепрошивка BIOS потенциально рискованна, если вы не сталкиваетесь с проблемами при использовании текущей версии BIOS, рекомендуется не прошивать BIOS. Чтобы прошить BIOS, делайте это с осторожностью. Неправильная перепрошивка BIOS может привести к неисправности системы.
Рекомендуется не изменять настройки по умолчанию (если вам это не нужно), чтобы предотвратить нестабильность системы или другие непредвиденные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить плату к значениям по умолчанию. (Обратитесь к разделу «Загрузить оптимизированные значения по умолчанию» в этой главе или к описанию перемычки батареи/очистки CMOS в предыдущей главе, чтобы узнать, как очистить значения CMOS.)

Экран запуска

При загрузке компьютера появится следующий экран с логотипом.

Существует два различных режима BIOS, как показано ниже, и вы можете использовать клавишу <F2> для переключения между этими двумя режимами. Классический режим настройки предоставляет подробные настройки BIOS. Вы можете нажимать клавиши со стрелками на клавиатуре для перемещения между элементами и нажимать <Enter> для принятия или входа в подменю. Или вы можете использовать мышь, чтобы выбрать нужный элемент. Easy Mode позволяет пользователям быстро просматривать текущую информацию о системе или вносить корректировки для достижения оптимальной производительности. В Easy Mode вы можете использовать мышь для перемещения по элементам конфигурации.

Если система работает нестабильно, выберите пункт Load Optimized Defaults (Загрузить оптимизированные значения по умолчанию), чтобы установить для системы значения по умолчанию.
Описанные в этой главе меню настройки BIOS приведены только для справки и могут отличаться в зависимости от версии BIOS.

Функциональные клавиши классической настройки

<←><→>	Переместите полосу выбора, чтобы выбрать меню настройки
<↑><↓>	Переместите полосу выбора, чтобы выбрать элемент конфигурации в меню
<Enter>	Выполнить команду или войти в меню
<+>/<Page Up>	Увеличить числовое значение или внести изменения
<->/<Page Down>	Уменьшить числовое значение или внести изменения
<F1>	Показать описания функциональных клавиш
<F2>	Переключиться в Easy Mode
<F3>	Сохранить текущие настройки BIOS в профиль
<F4>	Загрузить настройки BIOS из ранее созданного профиля
<F5>	Восстановить предыдущие настройки BIOS для текущих подменю
<F7>	Загрузить оптимизированные настройки BIOS по умолчанию для текущих подменю
<F8>	Получить доступ к утилите Q-Flash
<F9>	Отобразить информацию о системе
<F10>	Сохранить все изменения и выйти из программы настройки BIOS
<F12>	Захватить текущий экран в виде изображения и сохранить его на USB-накопитель
<Esc>	Главное меню: выйти из программы настройки BIOS Подменю: выйти из текущего подменю

M.I.T.

Будет ли система стабильно работать с установленными вами настройками разгона/превышения напряжения, зависит от общей конфигурации вашей системы. Неправильный разгон/превышение напряжения может привести к повреждению ЦП, чипсета или памяти и сократить срок службы этих компонентов. Эта страница предназначена только для опытных пользователей, и мы рекомендуем не изменять настройки по умолчанию, чтобы предотвратить нестабильность системы или другие неожиданные результаты. (Неправильное изменение настроек может привести к сбою при загрузке системы. В этом случае очистите значения CMOS и верните плату к значениям по умолчанию.)

Расширенные настройки частоты

CPU Clock Control
Позволяет вручную установить базовую частоту ЦП с шагом 1 МГц. (По умолчанию: Auto)

Настоятельно рекомендуется устанавливать частоту ЦП в соответствии со спецификациями ЦП.
Host Clock Value
Отображает текущую рабочую частоту Host Clock.
GFX Clock Frequency ^(Note)
Позволяет изменять частоту для GPU. После изменения настроек GFX Clock Frequency обязательно отрегулируйте настройки GFX Core Voltage. (По умолчанию: Auto)
Примечание: Регулируемый диапазон зависит от установленного ЦП. Auto (Авто) позволяет BIOS автоматически настроить этот параметр.
GFX Core Voltage ^(Note)
Позволяет изменять напряжение для GPU. (По умолчанию: Auto)
Примечание: Регулируемый диапазон зависит от установленного ЦП. Auto (Авто) позволяет BIOS автоматически настроить этот параметр.
CPU Clock Ratio
Позволяет изменять коэффициент тактовой частоты для установленного ЦП. Регулируемый диапазон зависит от установленного ЦП.
CPU Frequency
Отображает текущую рабочую частоту ЦП.

(Note) Этот пункт присутствует только при установке ЦП, поддерживающего эту функцию.

Расширенные настройки ЦП

CPU Clock Ratio, CPU Frequency
Приведенные выше настройки синхронны с настройками в тех же пунктах меню Advanced Frequency Settings (Расширенные настройки частоты).
Core Performance Boost
Позволяет определить, следует ли включать технологию Core Performance Boost (CPB), технологию повышения производительности ЦП. (По умолчанию: Auto)
AMD Cool&Quiet function
- Enabled (Включено): Позволяет драйверу AMD Cool'n'Quiet динамически регулировать тактовую частоту ЦП и VID для снижения теплоотдачи от компьютера и его энергопотребления. (По умолчанию)
- Disabled (Отключено): Отключает эту функцию.
SVM Mode
Виртуализация, расширенная технологией виртуализации, позволит платформе запускать несколько операционных систем и приложений в независимых разделах. Благодаря виртуализации одна компьютерная система может функционировать как несколько виртуальных систем. (По умолчанию: Disabled)
PPC Adjustment ^{(Note 1)}
Позволяет зафиксировать PState ЦП. (По умолчанию: PState 0)
Global C-state Control
Позволяет определить, разрешить ли ЦП переходить в C-состояния. Если этот параметр включен, частота ядра ЦП будет снижена во время состояния остановки системы для снижения энергопотребления. (По умолчанию: Auto)
Power Supply Idle Control
Включает или отключает Package C6 State.
- Typical Current Idle (Типичный ток в режиме ожидания): Отключает эту функцию.
- Low Current Idle (Низкий ток в режиме ожидания): Включает эту функцию.
- Auto (Авто): Позволяет BIOS автоматически настроить этот параметр. (По умолчанию)
CCD Control ^{(Note 1)}
Устанавливает количество используемых CCD. (По умолчанию: Auto)
CPPC ^{(Note 1)}
Включает или отключает функцию CPPC. (По умолчанию: Auto)
CPPC Preferred Cores ^{(Note 1)}
Включает или отключает функцию CPPC Preferred Cores. (По умолчанию: Auto)
Opcache Control ^{(Note 1)}
Включает или отключает Opcache. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
Downcore Control
Позволяет выбрать количество ядер ЦП для включения (количество ядер ЦП может варьироваться в зависимости от ЦП). Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
SMT Mode
Позволяет включать или отключать технологию CPU Simultaneous Multi-Threading. Эта функция работает только для операционных систем, поддерживающих многопроцессорный режим. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Позволяет BIOS считывать данные SPD на модулях памяти XMP для повышения производительности памяти при включении.
- Disabled (Отключено) Отключает эту функцию. (По умолчанию)
- Profile1 (Профиль1) Использует настройки профиля 1. (Примечание 2)
- Profile2 (Профиль2) Использует настройки профиля 2.
System Memory Multiplier
Позволяет установить множитель системной памяти. Auto (Авто) устанавливает множитель памяти в соответствии с данными SPD памяти. (По умолчанию: Auto)
Memory Frequency (MHz)
Первое значение частоты памяти - это нормальная рабочая частота используемой памяти; второе - это частота памяти, которая автоматически регулируется в соответствии с настройками System Memory Multiplier (Множитель системной памяти).

(Note 1) Этот пункт присутствует только при установке ЦП, поддерживающего эту функцию.

(Note 2) Этот пункт присутствует только при установке ЦП и модуля памяти, поддерживающих эту функцию.

Расширенные настройки памяти

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
Приведенные выше настройки синхронны с настройками в тех же пунктах меню Advanced Frequency Settings (Расширенные настройки частоты).
Memory Timing Mode
Manual (Вручную) позволяет настраивать параметры таймингов памяти, указанные ниже. Возможные варианты: Auto (Авто) (по умолчанию), Manual (Вручную).
Profile DDR Voltage
При использовании модуля памяти не XMP или когда для параметра Extreme Memory Profile (X.M.P.) установлено значение Disabled (Отключено), значение отображается в соответствии со спецификацией вашей памяти. Когда для параметра Extreme Memory Profile (X.M.P.) установлено значение Profile1 (Профиль1) или Profile2 (Профиль2), значение отображается в соответствии с данными SPD на памяти XMP.

(Note) Этот пункт присутствует только при установке ЦП и модуля памяти, поддерживающих эту функцию.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

В этих разделах представлены настройки таймингов памяти. Соответствующие экраны настройки таймингов можно настроить только в том случае, если для параметра Memory Timing Mode (Режим таймингов памяти) установлено значение Manual (Вручную). Примечание: Ваша система может стать нестабильной или не загрузиться после внесения изменений в тайминги памяти. В этом случае, пожалуйста, сбросьте плату к значениям по умолчанию, загрузив оптимизированные значения по умолчанию или очистив значения CMOS.

Расширенные настройки напряжения

Это подменю позволяет устанавливать напряжения ЦП, чипсета и памяти.

Состояние ПК

Reset Case Open Status
- Disabled (Отключено): Сохраняет или удаляет запись о предыдущем состоянии несанкционированного вскрытия корпуса. (По умолчанию)
- Enabled (Включено): Удаляет запись о предыдущем состоянии несанкционированного вскрытия корпуса, и поле Case Open (Корпус открыт) при следующей загрузке покажет "No" ("Нет").
Case Open
Отображает статус обнаружения устройства обнаружения несанкционированного вскрытия корпуса, подключенного к разъему CI на материнской плате. Если крышка корпуса системы снята, в этом поле будет отображаться "Yes" ("Да"), в противном случае будет отображаться "No" ("Нет"). Чтобы очистить запись о состоянии несанкционированного вскрытия корпуса, установите для параметра Reset Case Open Status (Сбросить статус открытого корпуса) значение Enabled (Включено), сохраните настройки в CMOS, а затем перезагрузите систему.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Отображает текущие напряжения системы.

Разные настройки

PCIe Slot Configuration
Позволяет установить режим работы слотов PCI Express на Gen 1, Gen 2 или Gen 3. Фактический режим работы зависит от аппаратной спецификации каждого слота. Auto (Авто) позволяет BIOS автоматически настроить этот параметр. (По умолчанию: Auto)
3DMark01 Enhancement
Позволяет определить, следует ли повышать производительность некоторых устаревших тестов. (По умолчанию: Disabled)

Smart Fan 5

Monitor
Позволяет выбрать цель для мониторинга и внести дальнейшие корректировки. (По умолчанию: CPU FAN (Вентилятор ЦП))
Fan Speed Control
Позволяет определить, следует ли включать функцию управления скоростью вращения вентилятора и регулировать скорость вращения вентилятора.
- Normal (Нормальный): Позволяет вентилятору работать с разной скоростью в зависимости от температуры. Вы можете регулировать скорость вращения вентилятора с помощью System Information Viewer в соответствии с требованиями вашей системы. (По умолчанию)
- Silent (Тихий): Позволяет вентилятору работать на низкой скорости.
- Manual (Вручную): Позволяет управлять скоростью вращения вентилятора на кривой графика.
- Full Speed (Полная скорость): Позволяет вентилятору работать на полной скорости.
Fan Control Use Temperature Input
Позволяет выбрать эталонную температуру для управления скоростью вращения вентилятора.
Temperature Interval
Позволяет выбрать температурный интервал для изменения скорости вращения вентилятора.
Fan Control mode
- Auto (Авто): Позволяет BIOS автоматически определять тип установленного вентилятора и устанавливать оптимальный режим управления. (По умолчанию)
- Voltage (Напряжение): Режим напряжения рекомендуется для 3-контактного вентилятора.
- PWM: Режим PWM рекомендуется для 4-контактного вентилятора.
Fan Stop
Включает или отключает функцию остановки вентилятора. Вы можете установить предел температуры, используя кривую температуры. Вентилятор или насос прекращает работу, когда температура ниже установленного предела. (По умолчанию: Disabled)
Temperature
Отображает текущую температуру выбранной целевой области.
Fan Speed
Отображает текущую скорость вращения вентилятора.
Temperature Warning Control
Устанавливает порог предупреждения для температуры. Когда температура превышает пороговое значение, BIOS издает предупреждающий сигнал. Возможные варианты: Disabled (Отключено) (по умолчанию), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Позволяет системе издавать предупреждающий сигнал, если вентилятор не подключен или вышел из строя. Проверьте состояние вентилятора или подключение вентилятора при возникновении этой ситуации. (По умолчанию: Disabled)

System

В этом разделе представлена информация о модели вашей материнской платы и версии BIOS. Вы также можете выбрать язык по умолчанию, используемый BIOS, и вручную установить системное время.

System Language
Выбирает язык по умолчанию, используемый BIOS.
System Date
Устанавливает системную дату. Формат даты: неделя (только для чтения), месяц, день и год. Используйте <Enter> для переключения между полями Month (Месяц), Date (День) и Year (Год), а также используйте клавиши <Page Up> или <Page Down> для установки желаемого значения.
System Time
Устанавливает системное время. Формат времени: часы, минуты и секунды. Например, 1 час дня - это 13:00:00. Используйте <Enter> для переключения между полями Hour (Час), Minute (Минута) и Second (Секунда), а также используйте клавиши <Page Up> или <Page Down> для установки желаемого значения.
Access Level
Отображает текущий уровень доступа в зависимости от используемого типа защиты паролем. (Если пароль не установлен, по умолчанию будет отображаться Administrator (Администратор).) Уровень Administrator (Администратор) позволяет вносить изменения во все настройки BIOS; уровень User (Пользователь) позволяет вносить изменения только в определенные настройки BIOS, но не во все.

BIOS

Boot Option Priorities
Определяет общий порядок загрузки с доступных устройств. Съемные устройства хранения, поддерживающие формат GPT, будут иметь префикс "UEFI:" в списке загрузочных устройств. Чтобы загрузиться с операционной системы, поддерживающей GPT-разделы, выберите устройство с префиксом "UEFI:".
Или, если вы хотите установить операционную систему, поддерживающую GPT-разделы, например Windows 10 64-bit, выберите оптический привод, содержащий установочный диск Windows 10 64-bit и имеющий префикс "UEFI:".
Bootup NumLock State
Включает или отключает функцию Numlock на цифровой клавиатуре после POST. (По умолчанию: Вкл.)
Security Option
Указывает, требуется ли пароль каждый раз при загрузке системы или только при входе в BIOS Setup. После настройки этого пункта установите пароль(и) в пункте Administrator Password/User Password.
- Setup: Пароль требуется только для входа в программу BIOS Setup.
- System: Пароль требуется для загрузки системы и для входа в программу BIOS Setup. (По умолчанию)
Full Screen LOGO Show
Позволяет определить, отображать ли логотип GIGABYTE при запуске системы. Disabled (Отключено) пропускает логотип GIGABYTE при запуске системы. (По умолчанию: Включено)
Fast Boot
Включает или отключает быструю загрузку для сокращения процесса загрузки ОС. Ultra Fast (Ультрабыстрая) обеспечивает максимальную скорость загрузки. (По умолчанию: Отключено)
SATA Support
- All Sata Devices: Все SATA-устройства функционируют в операционной системе и во время POST.
- Last Boot HDD Only: За исключением предыдущего загрузочного диска, все SATA-устройства отключаются до завершения процесса загрузки ОС. (По умолчанию)
  Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
NVMe Support
Позволяет включать и отключать устройства NVMe. (По умолчанию: Включено)
Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
VGA Support
Позволяет выбрать тип загружаемой операционной системы.
- Auto: Включает только устаревший option ROM.
- EFI Driver: Включает EFI option ROM. (По умолчанию)
  Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
USB Support
- Disabled: Все USB-устройства отключаются до завершения процесса загрузки ОС.
- Full Initial: Все USB-устройства функционируют в операционной системе и во время POST. (По умолчанию)
- Partial Initial: Часть USB-устройств отключается до завершения процесса загрузки ОС.
  Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено). Эта функция отключается, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Ultra Fast (Ультрабыстрая).
PS2 Devices Support
- Disabled: Все устройства PS/2 отключаются до завершения процесса загрузки ОС.
- Enabled: Все устройства PS/2 функционируют в операционной системе и во время POST. (По умолчанию)
  Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено). Эта функция disabled (отключена), когда для параметра Fast Boot (Быстрая загрузка) установлено значение Ultra Fast (Ультрабыстрая).
NetWork Stack Driver Support
- Disabled: Отключает загрузку из сети. (По умолчанию)
- Enabled: Включает загрузку из сети.
  Этот пункт можно настроить только тогда, когда для параметра Fast Boot (Быстрая загрузка) установлено значение Enabled (Включено) или Ultra Fast (Ультрабыстрая).
CSM Support
Включает или отключает UEFI CSM (Compatibility Support Module) для поддержки устаревшего процесса загрузки ПК.
- Enabled: Включает UEFI CSM. (По умолчанию)
- Disabled: Отключает UEFI CSM и поддерживает только процесс загрузки UEFI BIOS.
LAN PXE Boot Option ROM
Позволяет выбрать, следует ли включать устаревший option ROM для LAN-контроллера. (По умолчанию: Отключено) Этот пункт можно настроить только тогда, когда для параметра CSM Support (Поддержка CSM) установлено значение Enabled (Включено).
Storage Boot Option Control
Позволяет выбрать, следует ли включать UEFI или устаревший option ROM для контроллера устройства хранения.
- Disabled: Отключает option ROM.
- UEFI Only: Включает только UEFI option ROM.
- Legacy Only: Включает только устаревший option ROM. (По умолчанию)
  Этот пункт можно настроить только тогда, когда для параметра CSM Support (Поддержка CSM) установлено значение Enabled (Включено).
Other PCI Device ROM Priority
Позволяет выбрать, следует ли включать UEFI или устаревший option ROM для контроллера устройства PCI, отличного от LAN, устройства хранения и графического контроллера.
- Disabled: Отключает option ROM.
- UEFI Only: Включает только UEFI option ROM. (По умолчанию)
- Legacy Only: Включает только устаревший option ROM.
  Этот пункт можно настроить только тогда, когда для параметра CSM Support (Поддержка CSM) установлено значение Enabled (Включено).
Administrator Password
Позволяет настроить пароль администратора. Нажмите <Enter> на этом пункте, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. В отличие от пароля пользователя, пароль администратора позволяет вносить изменения во все настройки BIOS.
User Password
Позволяет настроить пароль пользователя. Нажмите <Enter> на этом пункте, введите пароль и нажмите <Enter>. Вам будет предложено подтвердить пароль. Введите пароль еще раз и нажмите <Enter>. Вы должны ввести пароль администратора (или пароль пользователя) при запуске системы и при входе в BIOS Setup. Однако пароль пользователя позволяет вносить изменения только в определенные настройки BIOS, но не во все. Чтобы отменить пароль, нажмите <Enter> на пункте пароля и, когда будет запрошен пароль, сначала введите правильный. Когда появится запрос на новый пароль, нажмите <Enter>, не вводя никакого пароля. Нажмите <Enter> еще раз, когда будет предложено подтвердить.
ПРИМЕЧАНИЕ: Перед установкой пароля пользователя убедитесь, что сначала установлен пароль администратора.

Безопасная загрузка

Позволяет включать или отключать безопасную загрузку и настраивать связанные параметры. Этот пункт можно настроить только тогда, когда для параметра CSM Support (Поддержка CSM) установлено значение Disabled (Отключено).

Периферийные устройства

AMD CPU fTPM
Включает или отключает функцию TPM 2.0, встроенную в процессор AMD. (По умолчанию: Отключено)
Initial Display Output
Указывает первую инициализацию дисплея монитора с установленной видеокарты PCI Express или встроенной графики.
- IGD Video ^(Note): Устанавливает встроенную графику в качестве первого дисплея.
- PCIe 1 Slot: Устанавливает видеокарту в слоте PCIEX16 в качестве первого дисплея. (По умолчанию)
- PCIe 2 Slot: Устанавливает видеокарту в слоте PCIEX4 в качестве первого дисплея.
- PCIe 3 Slot: Устанавливает видеокарту в слоте PCIEX1_2 в качестве первого дисплея.
RGB Fusion
Позволяет установить режим светодиодной подсветки для материнской платы.
- Off: Отключает эту функцию.
- Pulse Mode: Все светодиоды одновременно плавно загораются и гаснут.
- Color Cycle: Все светодиоды одновременно переключаются по полному спектру цветов.
- Static Mode: Все светодиоды излучают один цвет. (По умолчанию)
- Flash Mode: Все светодиоды одновременно мигают, включаясь и выключаясь.
- Double Flash: Все светодиоды мигают в чередующемся режиме.
LEDs in Sleep, Hibernation, and Soft Off States
Позволяет установить режим подсветки светодиодов материнской платы в состоянии системы S3/S4/S5.
Эта функция поддерживается только со адресуемой светодиодной лентой 5V.
- Off: Отключает выбранный режим подсветки, когда система переходит в состояние S3/S4/S5. (По умолчанию)
- On: Включает выбранный режим подсветки, когда система переходит в состояние S3/S4/S5.
HD Audio Controller
Включает или отключает встроенную аудиофункцию. (По умолчанию: Включено)
Если вы хотите установить стороннюю дополнительную аудиокарту вместо использования встроенного аудио, установите для этого параметра значение Disabled.
Above 4G Decoding
Включает или отключает декодирование 64-битных устройств в адресном пространстве свыше 4 ГБ (только если ваша система поддерживает 64-битное декодирование PCI). Установите значение Enabled, если установлено более одной продвинутой видеокарты и их драйверы не могут быть запущены при входе в операционную систему (из-за ограниченного адресного пространства памяти в 4 ГБ). (По умолчанию: Отключено)

(Примечание) Этот элемент присутствует только при установке процессора, поддерживающего эту функцию.

Надежные вычисления

Включает или отключает модуль Trusted Platform Module (TPM).

Конфигурация Super IO

Serial Port 1
Включает или отключает встроенный последовательный порт. (По умолчанию: Включено)

Конфигурация USB

Legacy USB Support
Позволяет использовать USB-клавиатуру/мышь в MS-DOS. (По умолчанию: Включено)
XHCI Hand-off
Определяет, следует ли включать функцию XHCI Hand-off для операционной системы без поддержки XHCI Hand-off. (По умолчанию: Включено)
USB Mass Storage Driver Support
Включает или отключает поддержку USB-накопителей. (По умолчанию: Включено)
Port 60/64 Emulation
Включает или отключает эмуляцию портов ввода-вывода 64h и 60h. Это следует включить для полной поддержки устаревших USB-клавиатур/мышей в MS-DOS или в операционной системе, которая изначально не поддерживает USB-устройства. (По умолчанию: Отключено)
Mass Storage Devices
Отображает список подключенных USB-накопителей. Этот элемент появляется только при установке USB-накопителя.

Конфигурация NVMe

Отображает информацию о вашем M.2 NVME PCIe SSD, если он установлен.

RGB Fusion

LED Hue
Позволяет изменять цвет аудиосветодиодов.
RGB Fusion
Позволяет установить режим светодиодной подсветки для материнской платы.
- Off: Отключает эту функцию.
- Pulse Mode: Все светодиоды одновременно плавно загораются и гаснут.
- Color Cycle: Все светодиоды одновременно переключаются по полному спектру цветов.
- Static Mode: Все светодиоды излучают один цвет. (По умолчанию)
- Flash Mode: Все светодиоды одновременно мигают, включаясь и выключаясь.
- Double Flash: Все светодиоды мигают в чередующемся режиме.

Конфигурация сетевого стека

Network Stack
Отключает или включает загрузку из сети для установки ОС в формате GPT, например, установка ОС с сервера служб развертывания Windows. (По умолчанию: Отключено)
Ipv4 PXE Support
Включает или отключает поддержку IPv4 PXE. Этот элемент можно настроить, только если Network Stack включен.
Ipv4 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv4. Этот элемент можно настроить, только если Network Stack включен.
Ipv6 PXE Support
Включает или отключает поддержку IPv6 PXE. Этот элемент можно настроить, только если Network Stack включен.
Ipv6 HTTP Support
Включает или отключает поддержку загрузки HTTP для IPv6. Этот элемент можно настроить, только если Network Stack включен.
IPSEC Certificate
Включает или отключает безопасность интернет-протокола. Этот элемент можно настроить, только если Network Stack включен.
PXE boot wait time
Позволяет настроить, сколько времени ждать, прежде чем можно будет нажать <Esc>, чтобы прервать загрузку PXE. Этот элемент можно настроить, только если Network Stack включен. (По умолчанию: 0)
Media detect count
Позволяет установить количество проверок наличия носителя. Этот элемент можно настроить, только если Network Stack включен. (По умолчанию: 1)

AMD CBS

Это подменю предоставляет параметры конфигурации, связанные с AMD CBS.

Realtek PCIe GBE Family Controller

Это подменю предоставляет информацию о конфигурации LAN и связанных параметрах конфигурации.

Чипсет

IOMMU
Включает или отключает поддержку AMD IOMMU. (По умолчанию: Auto)
Integrated Graphics ^(Note)
Включает или отключает встроенную графическую функцию.
- Auto: BIOS автоматически включает или отключает встроенную графику в зависимости от установленной видеокарты. (По умолчанию)
- Forces: Включает встроенную графику.
- Disabled: Отключает встроенную графику.
UMA Mode ^(Note)
Укажите режим UMA.
- Auto: Позволяет BIOS автоматически настроить этот параметр. (По умолчанию)
- UMA Specified: Устанавливает размер буфера кадра UMA.
- UMA Auto: Устанавливает разрешение дисплея.
  Этот элемент можно настроить, только если для параметра Integrated Graphics установлено значение Force.
UMA Frame Buffer Size ^(Note)
Размер буфера кадра - это общий объем системной памяти, выделенной исключительно для встроенного графического контроллера. MS-DOS, например, будет использовать только эту память для отображения. Варианты: Auto (по умолчанию), 64M~16G.
Этот элемент можно настроить, только если для параметра UMA Mode установлено значение UMA Specified.
Display Resolution ^(Note)
Позволяет установить разрешение дисплея. Варианты: Auto (по умолчанию), 1920x1080 и ниже, 2560x1600, 3840x2160. Этот элемент можно настроить, только если для параметра UMA Mode установлено значение UMA Auto.
SATA Mode
Включает или отключает RAID для интегрированных SATA-контроллеров или настраивает SATA-контроллеры в режим AHCI.
- RAID: Включает RAID для SATA-контроллера.
- AHCI: Настраивает SATA-контроллеры в режим AHCI. Advanced Host Controller Interface (AHCI) - это спецификация интерфейса, которая позволяет драйверу хранения включать расширенные функции Serial ATA, такие как Native Command Queuing и горячее подключение. (По умолчанию)
NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
Позволяет определить, следует ли использовать ваши M.2 NVMe PCIe SSD для настройки RAID. (По умолчанию: Отключено)
APU SATA Port Enable (ASATA3 0, 1 Connectors)
Включает или отключает интегрированные SATA-контроллеры. (По умолчанию: Включено)
APU SATA Hot plug
Включает или отключает возможность горячего подключения для каждого порта SATA. (По умолчанию: Отключено)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Включает или отключает интегрированные SATA-контроллеры. (По умолчанию: Включено)
APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
Отображает информацию о подключенных SATA-устройствах.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Отображает информацию о подключенных SATA-устройствах.

(Примечание) Этот элемент присутствует только при установке процессора, поддерживающего эту функцию.

Питание

AC BACK
Определяет состояние системы после восстановления питания после сбоя питания переменного тока.
- Memory: Система возвращается в последнее известное состояние активности после восстановления питания переменного тока.
- Always On: Система включается после восстановления питания переменного тока.
- Always Off: Система остается выключенной после восстановления питания переменного тока. (По умолчанию)
Power On By Keyboard
Позволяет включать систему с помощью события пробуждения от клавиатуры PS/2.
Примечание. Для использования этой функции необходим блок питания ATX, обеспечивающий не менее 1 А на проводе +5VSB.
- Disabled: Отключает эту функцию. (По умолчанию)
- Password: Установите пароль длиной от 1 до 5 символов для включения системы.
- Keyboard 98: Нажмите кнопку POWER на клавиатуре Windows 98, чтобы включить систему.
- Any Key: Нажмите любую клавишу, чтобы включить систему.
Power On Password
Установите пароль, когда для параметра Power On By Keyboard установлено значение Password.
Нажмите <Enter> на этом пункте и установите пароль длиной до 5 символов, а затем нажмите <Enter> для подтверждения.
Чтобы включить систему, введите пароль и нажмите <Enter>.
Примечание. Чтобы отменить пароль, нажмите <Enter> на этом пункте. Когда будет предложено ввести пароль, нажмите <Enter> еще раз, не вводя пароль, чтобы очистить настройки пароля.
Power On By Mouse
Позволяет включать систему с помощью события пробуждения от мыши PS/2.
Примечание. Для использования этой функции необходим блок питания ATX, обеспечивающий не менее 1 А на проводе +5VSB.
- Disabled: Отключает эту функцию. (По умолчанию)
- Move: Переместите мышь, чтобы включить систему.
- Double Click: Дважды щелкните левой кнопкой мыши, чтобы включить систему.
ErP
Определяет, должна ли система потреблять наименьшее количество энергии в состоянии S5 (выключение). Примечание. Если для этого параметра установлено значение Enabled, следующие функции будут недоступны: Resume by Alarm, включение от мыши и включение от клавиатуры.
Soft-Off by PWR-BTTN
Настраивает способ выключения компьютера в режиме MS-DOS с помощью кнопки питания.
- Instant-Off: Нажмите кнопку питания, и система немедленно выключится. (По умолчанию)
- Delay 4 Sec.: Нажмите и удерживайте кнопку питания в течение 4 секунд, чтобы выключить систему. Если кнопку питания нажать менее чем на 4 секунды, система перейдет в спящий режим.
Power Loading
Включает или отключает фиктивную нагрузку. Когда блок питания находится при низкой нагрузке, активируется самозащита, что приведет к его отключению или выходу из строя. Если это произойдет, установите значение Enabled. Auto позволяет BIOS автоматически настраивать этот параметр. (По умолчанию: Auto)
Resume by Alarm
Определяет, следует ли включать систему в желаемое время. (По умолчанию: Disabled)
Если включено, установите дату и время следующим образом:
- Wake up day: Включайте систему в определенное время каждый день или в определенный день месяца.
- Wake up hour/minute/second: Установите время, когда система будет включаться автоматически.
  Примечание. При использовании этой функции избегайте ненадлежащего выключения из операционной системы или отключения питания переменного тока, иначе настройки могут быть неэффективными.
Wake on LAN
Включает или отключает функцию Wake on LAN. (По умолчанию: Enabled)
High Precision Event Timer
Включает или отключает High Precision Event Timer (HPET) в операционной системе. (По умолчанию: Enabled)
CEC 2019 Ready
Позволяет выбрать, разрешить ли системе регулировать энергопотребление, когда она находится в состоянии выключения, простоя или ожидания, чтобы соответствовать стандартам CEC (California Energy Commission) 2019. (По умолчанию: Disabled)

Сохранить и выйти

Save & Exit Setup
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это сохранит изменения в CMOS и выйдет из программы BIOS Setup. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
Exit Without Saving
Нажмите <Enter> на этом пункте и выберите Yes (Да). Это приведет к выходу из BIOS Setup без сохранения изменений, внесенных в BIOS Setup, в CMOS. Выберите No (Нет) или нажмите <Esc>, чтобы вернуться в главное меню BIOS Setup.
Load Optimized Defaults
Нажмите <Enter> на этом пункте и выберите Yes (Да), чтобы загрузить оптимальные настройки BIOS по умолчанию. Настройки BIOS по умолчанию помогают системе работать в оптимальном состоянии. Всегда загружайте оптимизированные настройки по умолчанию после обновления BIOS или после очистки значений CMOS.
Boot Override
Позволяет выбрать устройство для немедленной загрузки. Нажмите <Enter> на выбранном устройстве и выберите Yes (Да) для подтверждения. Ваша система автоматически перезагрузится и загрузится с этого устройства.
Save Profiles
Эта функция позволяет сохранить текущие настройки BIOS в профиль. Вы можете создать до 8 профилей и сохранить их как Setup Profile 1~ Setup Profile 8. Нажмите <Enter> для завершения. Или вы можете выбрать Select File in (Выберите файл в) HDD/FDD/USB, чтобы сохранить профиль на свое запоминающее устройство.
Load Profiles
Если ваша система становится нестабильной и вы загрузили настройки BIOS по умолчанию, вы можете использовать эту функцию для загрузки настроек BIOS из профиля, созданного ранее, без хлопот, связанных с повторной настройкой параметров BIOS. Сначала выберите профиль, который вы хотите загрузить, а затем нажмите <Enter> для завершения. Вы можете выбрать Select (Выберите) File in HDD/FDD/USB, чтобы ввести профиль, ранее созданный с вашего запоминающего устройства, или загрузить профиль, автоматически созданный BIOS, например, вернуть настройки BIOS к последним настройкам, которые работали правильно (последняя известная хорошая запись).

Настройка RAID-массива

Уровни RAID

Прежде чем начать, подготовьте следующие элементы:

Как минимум два жестких диска SATA или SSD ^{(Примечание 1)} (Для обеспечения оптимальной производительности рекомендуется использовать два жестких диска с идентичной моделью и емкостью). ^{(Примечание 2)}
Диск установки Windows.
Компьютер с подключением к Интернету.
USB-накопитель.

(Примечание 1) M.2 PCIe SSD нельзя использовать для настройки RAID-массива ни с M.2 SATA SSD, ни с жестким диском SATA.

(Примечание 2) См. раздел "Внутренние разъемы" для ознакомления с примечаниями по установке разъемов M.2 и SATA.

Настройка встроенного контроллера SATA

Установка жестких дисков SATA в компьютер

Установите жесткие диски/SSD в разъемы SATA/M.2 на материнской плате. Затем подключите разъемы питания от блока питания к жестким дискам.

Настройка режима контроллера SATA в BIOS Setup

Убедитесь, что режим контроллера SATA правильно настроен в BIOS Setup.

Действия:

Включите компьютер и нажмите <Delete> для входа в BIOS Setup во время POST (Power-On Self-Test). В разделе Chipset убедитесь, что Chipset SATA Port Enable включен. Установите для параметра SATA Mode значение RAID. Затем сохраните настройки и перезагрузите компьютер. (Если вы хотите использовать NVMe PCIe SSD для настройки RAID, убедитесь, что для параметра NVMe RAID mode установлено значение Enabled.)
Если вы хотите настроить UEFI RAID, выполните действия, описанные в разделе "UEFI RAID Configuration". Чтобы войти в устаревшую версию RAID ROM, сохраните настройки и выйдите из BIOS Setup. Дополнительную информацию см. в разделе "Настройка Legacy RAID ROM".
Описанные в этом разделе меню BIOS Setup могут отличаться от точных настроек для вашей материнской платы. Фактические параметры меню BIOS Setup, которые вы увидите, будут зависеть от вашей материнской платы и версии BIOS.

Конфигурация UEFI RAID

Шаги:

В BIOS Setup перейдите в раздел BIOS и установите для параметра CSM Support значение Disabled. Сохраните изменения и выйдите из BIOS Setup.
После перезагрузки системы снова войдите в BIOS Setup. Затем войдите в подменю Peripherals\RAIDXpert2 Configuration Utility.
На экране RAIDXpert2 Configuration Utility нажмите <Enter> на Array Management, чтобы войти на экран Create Array. Затем выберите RAID level (уровень RAID). Поддерживаемые уровни RAID включают RAID 0 (Stripe), RAID 1 (Mirror) и RAID 10 (доступные варианты зависят от количества установленных жестких дисков). Затем нажмите <Enter> на Select Physical Disks, чтобы войти на экран Select Physical Disks.
На экране Select Physical Disks выберите жесткие диски, которые будут включены в RAID-массив, и установите для них значение Enabled. Затем используйте клавишу со стрелкой вниз, чтобы перейти к Apply Changes и нажмите <Enter>. Затем вернитесь к предыдущему экрану и установите Array Size, Array Size Unit, Read Cache Policy и Write Cache Policy.
После установки емкости перейдите к Create Array и нажмите <Enter>, чтобы начать.
После завершения вы вернетесь на экран Array Management. В разделе Manage Array Properties вы можете увидеть новый том RAID и информацию об уровне RAID, имени массива, емкости массива и т. д.

Настройка Legacy RAID ROM

Войдите в утилиту настройки Legacy RAID BIOS, чтобы настроить RAID-массив. Пропустите этот шаг и перейдите к установке операционной системы Windows для конфигурации без RAID.

Шаги:

В BIOS Setup перейдите в раздел BIOS и установите для параметра CSM Support значение Enabled. Сохраните изменения и выйдите из BIOS Setup. После начала теста памяти POST и до начала загрузки операционной системы найдите сообщение "Press <Ctrl-R> to Configure". Нажмите <Ctrl> + <R>, чтобы войти в утилиту настройки RAID BIOS.
Чтобы создать новый массив, нажмите <Enter> на опции Create Array.
Панель выбора переместится в раздел Disks в правой части экрана. Выберите жесткие диски, которые будут включены в RAID-массив. Используйте клавишу со стрелкой вверх или вниз, чтобы выбрать жесткий диск, и нажмите <Insert>. Выбранный жесткий диск будет отображаться зеленым цветом. Чтобы использовать все жесткие диски, просто нажмите <A>, чтобы выбрать все. Затем нажмите <Enter>, и панель выбора переместится в раздел User Input в левой нижней части экрана.
Сначала выберите режим RAID и нажмите <Enter>. Доступные варианты зависят от количества жестких дисков. Затем следуйте инструкциям на экране, чтобы указать размер массива. Вы можете выбрать All available space, чтобы использовать максимально допустимый размер, или использовать клавишу со стрелкой вверх или вниз, чтобы отрегулировать размер, и нажмите <Enter>.
Выберите режим кэширования. Варианты включают Read/Write, Read Only и None. Затем нажмите <Enter>, чтобы продолжить.
Наконец, появится сообщение "Confirm Creation of Array". Нажмите <C>, чтобы подтвердить, или <Esc>, чтобы вернуться к предыдущему экрану.
Когда все будет завершено, вы увидите новый массив на главном экране. Чтобы выйти из утилиты RAID BIOS, нажмите <Esc>, а затем нажмите <C> для подтверждения.

Установка драйвера RAID и операционной системы

При правильных настройках BIOS вы готовы к установке операционной системы.

Установка операционной системы

Поскольку некоторые операционные системы уже включают драйвер RAID, вам не нужно устанавливать отдельный драйвер RAID во время процесса установки Windows. После установки операционной системы мы рекомендуем установить все необходимые драйверы из GIGABYTE Control Center, чтобы обеспечить производительность и совместимость системы. Если устанавливаемая операционная система требует, чтобы вы предоставили дополнительный драйвер RAID во время процесса установки ОС, обратитесь к шагам ниже:

Перейдите на веб-сайт GIGABYTE, перейдите на веб-страницу модели материнской платы, загрузите файл AMD RAID Preinstall Driver на странице Support\Download\SATA RAID/AHCI, распакуйте файл и скопируйте файлы на USB-накопитель.
Загрузитесь с установочного диска Windows и выполните стандартные шаги установки ОС. Когда появится экран с запросом загрузки драйвера, выберите Browse (Обзор).
Вставьте USB-накопитель, а затем перейдите к местоположению драйвера. Сначала выберите AMD-RAID Bottom Device и нажмите Next (Далее), чтобы загрузить драйвер. Затем выберите AMD-RAID Controller и нажмите Next (Далее), чтобы загрузить драйвер. Наконец, продолжите установку ОС.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке RAID-массива.

Установка драйверов

После установки операционной системы в правом нижнем углу рабочего стола появится диалоговое окно с вопросом, хотите ли вы загрузить и установить драйверы и приложения GIGABYTE через APP Center. Нажмите Install (Установить), чтобы продолжить установку. (В BIOS Setup убедитесь, что для параметра Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install установлено значение Enabled.)

Когда появится диалоговое окно лицензионного соглашения с конечным пользователем, нажмите <Accept>, чтобы установить APP Center. На экране APP Center выберите драйверы и приложения, которые хотите установить, и нажмите Install (Установить).

Перед установкой убедитесь, что система подключена к Интернету.

Посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.

Посетите веб-сайт GIGABYTE для получения дополнительной информации об устранении неполадок.

Свяжитесь с нами

GIGA-BYTE TECHNOLOGY CO., LTD.
Адрес: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Техническая и нетехническая поддержка (продажи/маркетинг): https://esupport.gigabyte.com
WEB address (English): https://www.gigabyte.com
WEB address (Chinese): https://www.gigabyte.com/tw

GIGABYTE eSupport
Чтобы отправить технический или нетехнический вопрос (продажи/маркетинг), перейдите по ссылке:
https://esupport.gigabyte.com

Ссылки

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE B450 AORUS ELITE V2 - Руководство по материнской плате
