GIGABYTE B450 AORUS ELITE V2 - Mainboard-Handbuch

Identifikation Ihrer Mainboard-Revision

Die Revisionsnummer auf Ihrem Mainboard sieht so aus: "REV: X.X." (REV: X.X.). Zum Beispiel bedeutet "REV: 1.0" (REV: 1.0), dass die Revision des Mainboards 1.0 ist. Überprüfen Sie Ihre Mainboard-Revision, bevor Sie das Mainboard-BIOS oder die Treiber aktualisieren oder wenn Sie nach technischen Informationen suchen.

Beispiel:

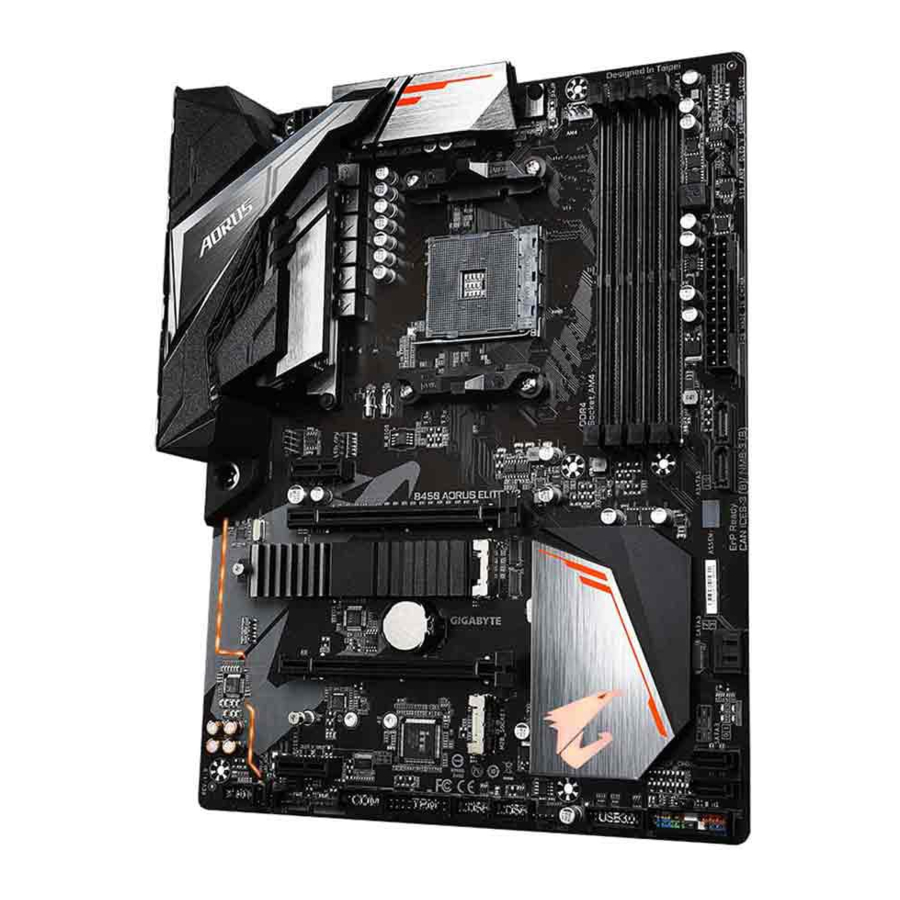

B450 AORUS ELITE V2 Mainboard-Layout

Hardware-Installation

Vorsichtsmaßnahmen bei der Installation

Das Mainboard enthält zahlreiche empfindliche elektronische Schaltkreise und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Lesen Sie vor der Installation sorgfältig das Benutzerhandbuch und befolgen Sie diese Anweisungen:

• Stellen Sie vor der Installation sicher, dass das Gehäuse für das Mainboard geeignet ist.
• Entfernen oder beschädigen Sie vor der Installation nicht den S/N-Aufkleber (Seriennummer) des Mainboards oder den Garantieaufkleber Ihres Händlers. Diese Aufkleber sind für die Garantieprüfung erforderlich.
• Trennen Sie immer die Stromversorgung, indem Sie das Netzkabel aus der Steckdose ziehen, bevor Sie das Mainboard oder andere Hardwarekomponenten installieren oder entfernen.
• Stellen Sie beim Anschließen von Hardwarekomponenten an die internen Anschlüsse des Mainboards sicher, dass diese fest und sicher verbunden sind.
• Vermeiden Sie beim Umgang mit dem Mainboard das Berühren von Metallkontakten oder Anschlüssen.
• Es ist am besten, ein Antistatik-Armband (ESD-Armband) zu tragen, wenn Sie elektronische Komponenten wie ein Mainboard, eine CPU oder Arbeitsspeicher handhaben. Wenn Sie kein ESD-Armband haben, halten Sie Ihre Hände trocken und berühren Sie zuerst einen Metallgegenstand, um statische Elektrizität abzuleiten.
• Legen Sie das Mainboard vor der Installation auf eine Antistatikmatte oder in einen elektrostatisch abschirmenden Behälter.
• Bevor Sie das Stromversorgungskabel an das Mainboard anschließen oder abziehen, stellen Sie sicher, dass das Netzteil ausgeschaltet ist.
• Bevor Sie den Strom einschalten, stellen Sie sicher, dass die Netzteilspannung entsprechend dem örtlichen Spannungsstandard eingestellt wurde.
• Bevor Sie das Produkt verwenden, vergewissern Sie sich, dass alle Kabel und Stromanschlüsse Ihrer Hardware- Komponenten angeschlossen sind.
• Um Schäden am Mainboard zu vermeiden, lassen Sie Schrauben nicht mit der Mainboardschaltung oder ihren Komponenten in Berührung kommen.
• Stellen Sie sicher, dass sich keine Schrauben oder Metallkomponenten auf dem Mainboard oder im Computergehäuse befinden.
• Stellen Sie das Computersystem nicht auf eine unebene Oberfläche.
• Stellen Sie das Computersystem nicht in eine Umgebung mit hohen Temperaturen oder hoher Feuchtigkeit.
• Das Einschalten der Computerstromversorgung während des Installationsprozesses kann zu Schäden an System- Komponenten sowie zu physischen Schäden für den Benutzer führen.
• Wenn Sie sich bei Installationsschritten unsicher sind oder ein Problem mit der Verwendung des Produkts haben, wenden Sie sich bitte an einen zertifizierten Computertechniker.
• Wenn Sie einen Adapter, ein Verlängerungsstromkabel oder eine Steckerleiste verwenden, beachten Sie unbedingt die Installations- und/oder Erdungsanweisungen.

Produktspezifikationen

(Hinweis) Die tatsächliche Unterstützung kann je nach CPU variieren.

* GIGABYTE behält sich das Recht vor, Änderungen an den Produktspezifikationen und produktbezogenen Informationen ohne vorherige Ankündigung vorzunehmen.

Bitte besuchen Sie die GIGABYTE-Website für Support-Listen von CPUs, Speichermodulen, SSDs und M.2-Geräten.

Bitte besuchen Sie die Seite Support\Utility List (Support\Dienstprogramm-Liste) auf der GIGABYTE-Website, um die neueste Version der Anwendungen herunterzuladen.

Installation der CPU

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation der CPU beginnen:

• Stellen Sie sicher, dass das Mainboard die CPU unterstützt.
  (Besuchen Sie die GIGABYTE-Website für die neueste CPU-Supportliste.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CPU installieren, um Hardwareschäden zu vermeiden.
• Suchen Sie den Pin 1 der CPU. Die CPU kann nicht eingesetzt werden, wenn sie falsch ausgerichtet ist.
• Tragen Sie eine gleichmäßige und dünne Schicht Wärmeleitpaste auf die Oberfläche der CPU auf.
• Schalten Sie den Computer nicht ein, wenn der CPU-Kühler nicht installiert ist, da sonst Überhitzung und Schäden an der CPU auftreten können.
• Stellen Sie die CPU-Host-Frequenz gemäß den CPU-Spezifikationen ein. Es wird nicht empfohlen, die Systembusfrequenz über die Hardwarespezifikationen hinaus einzustellen, da dies nicht den Standardanforderungen für die Peripheriegeräte entspricht. Wenn Sie die Frequenz über die Standardspezifikationen hinaus einstellen möchten, tun Sie dies bitte gemäß Ihren Hardwarespezifikationen, einschließlich CPU, Grafikkarte, Speicher, Festplatte usw.

Installation der CPU

Heben Sie den Verriegelungshebel des CPU-Sockels vollständig an. Suchen Sie den Pin 1 (gekennzeichnet durch ein kleines Dreieck) des CPU-Sockels und der CPU. Sobald die CPU in ihrem Sockel positioniert ist, legen Sie einen Finger auf die Mitte der CPU, senken den Verriegelungshebel und rasten ihn in der vollständig verriegelten Position ein.

Drücken Sie die CPU nicht gewaltsam in den CPU-Sockel, bevor der Verriegelungshebel des CPU-Sockels angehoben ist, da sonst die CPU und der CPU-Sockel beschädigt werden könnten.

Installation des Arbeitsspeichers

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation des Arbeitsspeichers beginnen:

• Stellen Sie sicher, dass das Mainboard den Arbeitsspeicher unterstützt. Es wird empfohlen, Arbeitsspeicher mit der gleichen Kapazität, Marke, Geschwindigkeit und Chips zu verwenden.
  (Besuchen Sie die GIGABYTE-Website für die neuesten unterstützten Speichergeschwindigkeiten und Speichermodule.)
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie den Arbeitsspeicher installieren, um Hardwareschäden zu vermeiden.
• Speichermodule haben ein verpolungssicheres Design. Ein Speichermodul kann nur in einer Richtung installiert werden. Wenn Sie den Arbeitsspeicher nicht einsetzen können, ändern Sie die Richtung.

Dual-Channel-Speicherkonfiguration

Dieses Mainboard bietet vier Speichersteckplätze und unterstützt Dual-Channel-Technologie. Nach der Installation des Speichers erkennt das BIOS automatisch die Spezifikationen und Kapazität des Speichers. Die Aktivierung des Dual-Channel-Speichermodus verdoppelt die ursprüngliche Speicherbandbreite.

Die vier Speichersteckplätze sind in zwei Kanäle unterteilt, und jeder Kanal hat zwei Speichersteckplätze wie folgt:

• Kanal A: DDR4_2, DDR4_4
• Kanal B: DDR4_1, DDR4_3

Bitte besuchen Sie die GIGABYTE-Website für Details zur Hardware-Installation.

• Tabelle der Dual-Channel-Speicherkonfigurationen


Aufgrund von CPU-Einschränkungen lesen Sie bitte die folgenden Richtlinien, bevor Sie den Arbeitsspeicher im Dual-Channel-Modus installieren.

1. Der Dual-Channel-Modus kann nicht aktiviert werden, wenn nur ein Speichermodul installiert ist.
2. Beim Aktivieren des Dual-Channel-Modus mit zwei oder vier Speichermodulen wird empfohlen, Speichermodule gleicher Kapazität, Marke, Geschwindigkeit und Chips zu verwenden. Für optimale Leistung empfehlen wir, beim Aktivieren des Dual-Channel-Modus mit zwei Speichermodulen diese in den DDR4_1- und DDR4_2-Steckplätzen zu installieren.

Installation einer Erweiterungskarte

Lesen Sie die folgenden Richtlinien, bevor Sie mit der Installation einer Erweiterungskarte beginnen:

• Stellen Sie sicher, dass das Mainboard die Erweiterungskarte unterstützt. Lesen Sie das mit Ihrer Erweiterungskarte gelieferte Handbuch sorgfältig durch.
• Schalten Sie den Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie eine Erweiterungskarte installieren, um Hardwareschäden zu vermeiden.

Anschlüsse an der Rückseite

1. USB 2.0/1.1-Anschluss
   Der USB-Anschluss unterstützt die USB 2.0/1.1-Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
2. PS/2-Tastatur-/Mausanschluss
   Verwenden Sie diesen Anschluss, um eine PS/2-Maus oder -Tastatur anzuschließen.
3. DVI-D-Anschluss ^{(Hinweis 1)(Hinweis 2)}
   Der DVI-D-Anschluss entspricht der DVI-D-Spezifikation und unterstützt eine maximale Auflösung von 1920x1200@60 Hz (die tatsächlich unterstützten Auflösungen hängen vom verwendeten Monitor ab). Schließen Sie einen Monitor, der DVI-D-Verbindungen unterstützt, an diesen Anschluss an.
4. HDMI 2.0-Anschluss ^{(Hinweis 2)}

   Der HDMI-Anschluss unterstützt HDCP 2.2 ^{(Hinweis 2)} sowie Dolby TrueHD- und DTS HD Master Audio-Formate. Er unterstützt auch eine 7.1-Kanal-LPCM-Audioausgabe mit bis zu 192 KHz/24 Bit. Sie können diesen Anschluss verwenden, um Ihren HDMI-kompatiblen Monitor anzuschließen. Die maximal unterstützte Auflösung beträgt 4096x2160@60 Hz ^{(Hinweis 2)}, die tatsächlich unterstützten Auflösungen hängen jedoch vom verwendeten Monitor ab.
   Stellen Sie nach der Installation des HDMI-Geräts sicher, dass das Standard-Audiowiedergabegerät auf HDMI eingestellt ist. (Der Elementname kann je nach Betriebssystem variieren.)
5. USB 3.2 Gen 1-Anschluss
   Der USB 3.2 Gen 1-Anschluss unterstützt die USB 3.2 Gen 1-Spezifikation und ist kompatibel zur USB 2.0-Spezifikation. Verwenden Sie diesen Anschluss für USB-Geräte.
6. RJ-45 LAN-Anschluss
   Der Gigabit-Ethernet-LAN-Anschluss bietet eine Internetverbindung mit einer Datenrate von bis zu 1 Gbit/s. Im Folgenden werden die Zustände der LAN-Port-LEDs beschrieben.

7. Center-/Subwoofer-Ausgang (Orangefarben)
   Verwenden Sie diese Audiobuchse, um Center-/Subwoofer-Lautsprecher anzuschließen.
8. Hinterer Lautsprecherausgang (Schwarz)
   Diese Buchse kann zum Anschließen von hinteren Lautsprechern verwendet werden.
9. Seitenlautsprecherausgang (Grau)
   Verwenden Sie diese Audiobuchse, um Seitenlautsprecher anzuschließen.
10. Line In (Blau)
    Die Line-In-Buchse. Verwenden Sie diese Audiobuchse für Line-In-Geräte wie ein optisches Laufwerk, Walkman usw.
11. Line Out/Front-Lautsprecherausgang (Grün)
    Die Line-Out-Buchse.
12. Mic In (Rosa)
    Die Mikrofon-Eingangsbuchse.
    Audiobuchsen-Konfigurationen:

    Um die Audioverstärkungsfunktion für die Line-Out-Buchse zu aktivieren oder zu konfigurieren, greifen Sie bitte auf die HD Audio Manager-Anwendung zu.

    • Beim Entfernen des Kabels, das an einen rückseitigen Anschluss angeschlossen ist, entfernen Sie das Kabel zuerst von Ihrem Gerät und dann vom Mainboard.
    • Ziehen Sie beim Entfernen des Kabels dieses gerade aus dem Anschluss. Wackeln Sie nicht von Seite zu Seite, um einen elektrischen Kurzschluss im Kabelanschluss zu vermeiden.

(Hinweis 1) Der DVI-D-Anschluss unterstützt keine D-Sub-Verbindung über einen Adapter.

(Hinweis 2) Die tatsächliche Unterstützung kann je nach CPU variieren.

Bitte besuchen Sie die GIGABYTE-Website für Details zur Konfiguration der Audiosoftware.

Interne Anschlüsse

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. LED_CPU
6. LED_C
7. D_LED1/D_LED2
8. DLED_V_SW1/DLED_V_SW2
9. ASATA3 0/1
10. SATA3 0/1/2/3
11. M2A_SOCKET/M2B_SOCKET
12. SPDIF_O
13. F_PANEL
14. F_AUDIO
15. BAT
16. CLR_CMOS
17. F_USB30
18. F_USB1/F_USB2
19. COMA
20. TPM
21. CPU/DRAM/VGA/BOOT

Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen:

• Stellen Sie zuerst sicher, dass Ihre Geräte mit den Anschlüssen kompatibel sind, die Sie verbinden möchten.
• Bevor Sie die Geräte installieren, stellen Sie sicher, dass die Geräte und Ihr Computer ausgeschaltet sind. Ziehen Sie das Netzkabel aus der Steckdose, um Schäden an den Geräten zu vermeiden.
• Nach der Installation des Geräts und bevor Sie den Computer einschalten, stellen Sie sicher, dass das Gerätekabel fest am Anschluss auf dem Mainboard befestigt ist.

ATX_12V/ATX (2x4 12V Stromanschluss und 2x12 Hauptstromanschluss)

Durch die Verwendung des Stromanschlusses kann das Netzteil alle Komponenten auf dem Mainboard mit ausreichend stabiler Leistung versorgen. Bevor Sie den Stromanschluss verbinden, stellen Sie zunächst sicher, dass das Netzteil ausgeschaltet und alle Geräte ordnungsgemäß installiert sind. Der Stromanschluss verfügt über ein narrensicheres Design. Verbinden Sie das Netzkabel in der richtigen Ausrichtung mit dem Stromanschluss.

Der 12V-Stromanschluss versorgt hauptsächlich die CPU mit Strom. Wenn der 12V-Stromanschluss nicht angeschlossen ist, startet der Computer nicht.

Um Erweiterungsanforderungen zu erfüllen, wird empfohlen, ein Netzteil zu verwenden, das einen hohen Stromverbrauch bewältigen kann (500 W oder mehr). Wenn ein Netzteil verwendet wird, das nicht die erforderliche Leistung liefert, kann dies zu einem instabilen oder nicht startfähigen System führen.

CPU_FAN/SYS_FAN1/2/3 (Lüfteranschlüsse)

Alle Lüfteranschlüsse auf diesem Mainboard sind 4-polig. Die meisten Lüfteranschlüsse verfügen über ein narrensicheres Steckdesign. Achten Sie beim Anschließen eines Lüfterkabels darauf, es in der richtigen Ausrichtung anzuschließen (der schwarze Anschlussdraht ist der Erdungsdraht). Die Drehzahlregelfunktion erfordert die Verwendung eines Lüfters mit Drehzahlregelungsdesign. Für eine optimale Wärmeableitung wird empfohlen, einen Systemlüfter im Gehäuse zu installieren.

• Stellen Sie sicher, dass die Lüfterkabel an die Lüfteranschlüsse angeschlossen sind, um eine Überhitzung Ihrer CPU und Ihres Systems zu vermeiden. Überhitzung kann zu Schäden an der CPU führen oder das System zum Absturz bringen.
• Diese Lüfteranschlüsse sind keine Konfigurations-Jumperblöcke. Platzieren Sie keine Jumper-Kappe auf den Anschlüssen.

LED_CPU (CPU-Kühler-LED-Streifen/RGB-LED-Streifen-Anschluss)

Der Anschluss kann verwendet werden, um einen CPU-Kühler-LED-Streifen oder einen standardmäßigen 5050 RGB-LED-Streifen (12V/G/R/B) anzuschließen, mit einer maximalen Leistungsaufnahme von 2A (12V) und einer maximalen Länge von 2m.

Verbinden Sie den CPU-Kühler-LED-Streifen/RGB-LED-Streifen mit dem Anschluss. Der Strompin (auf dem Stecker mit einem Dreieck markiert) des LED-Streifens muss mit Pin 1 (12V) dieses Anschlusses verbunden werden. Eine falsche Verbindung kann zur Beschädigung des LED-Streifens führen.

LED_C (RGB (RGBW) LED-Streifen-Anschluss)

Der Anschluss kann verwendet werden, um einen standardmäßigen 5050 RGB (RGBW) LED-Streifen (12V/G/R/B/W) anzuschließen, mit einer maximalen Leistungsaufnahme von 2A (12V) und einer maximalen Länge von 2m.

Verbinden Sie Ihren RGB (RGBW) LED-Streifen mit dem Anschluss. Der Strompin (auf dem Stecker mit einem Dreieck markiert) des LED-Streifens muss mit Pin 1 (12V) dieses Anschlusses verbunden werden. Eine falsche Verbindung kann zur Beschädigung des LED-Streifens führen.

D_LED1/D_LED2 (Adressierbare LED-Streifen-Anschlüsse)

Die Anschlüsse können verwendet werden, um einen standardmäßigen 5050 adressierbaren LED-Streifen anzuschließen, mit einer maximalen Leistungsaufnahme von 2A (12V oder 5V) und einer maximalen Länge von 5m oder einer maximalen Anzahl von 300 LEDs. Es gibt 12V- und 5V-adressierbare LED-Streifen. Stellen Sie sicher, dass Sie die Spannungsanforderungen Ihres adressierbaren LED-Streifens überprüfen und die DLED_V_SW1- und DLED_V_SW2-Jumper entsprechend einstellen.

Verbinden Sie Ihren adressierbaren LED-Streifen mit dem Anschluss. Es gibt 12V- und 5V-adressierbare LED-Streifen. Stellen Sie sicher, dass Sie die Spannungsanforderungen Ihres adressierbaren LED-Streifens überprüfen und die DLED_V_SW1- und DLED_V_SW2-Jumper entsprechend einstellen. Der Strompin (auf dem Stecker mit einem Dreieck markiert) des LED-Streifens muss mit Pin 1 des adressierbaren LED-Streifen-Anschlusses verbunden werden. Eine falsche Verbindung kann zur Beschädigung des LED-Streifens führen.

Informationen zum Ein-/Ausschalten der Lichter des LED-Streifens finden Sie in den Anweisungen in Kapitel "BIOS Setup" (BIOS-Einrichtung), "Peripherals" (Peripherie).

Bevor Sie die Geräte installieren, stellen Sie sicher, dass die Geräte und Ihr Computer ausgeschaltet sind. Ziehen Sie das Netzkabel aus der Steckdose, um Schäden an den Geräten zu vermeiden.

DLED_V_SW1/DLED_V_SW2 (Jumper zur Auswahl der Stromversorgung für adressierbare LED-Streifen)

Die Jumper ermöglichen Ihnen die Auswahl der Versorgungsspannung für die D_LED1- und D_LED2-Anschlüsse. Stellen Sie sicher, dass Sie die Spannungsanforderungen Ihres adressierbaren LED-Streifens überprüfen und mit diesem Jumper die korrekte Spannung vor dem Anschluss einstellen. Eine falsche Verbindung kann zur Beschädigung des LED-Streifens führen.

ASATA3 0/1, SATA 3 0/1/2/3 (SATA 6Gb/s Anschlüsse)

Die SATA-Anschlüsse entsprechen dem SATA 6Gb/s Standard und sind kompatibel mit dem SATA 3Gb/s und F SATA 1.5Gb/s Standard. Jeder SATA-Anschluss unterstützt ein einzelnes SATA-Gerät. Die SATA-Anschlüsse unterstützen RAID 0, RAID 1 und RAID 10. Anweisungen zur Konfiguration eines RAID-Arrays finden Sie in Kapitel "Configuring a RAID Set" (Konfigurieren eines RAID-Sets).

M2A_SOCKET/M2B_SOCKET (M.2 Sockel 3 Anschlüsse)

Die M.2-Anschlüsse unterstützen M.2 SATA SSDs oder M.2 PCIe SSDs ^(Hinweis) und unterstützen RAID-Konfigurationen. Bitte beachten Sie, dass eine M.2 PCIe SSD weder mit einer M.2 SATA SSD noch mit einer SATA-Festplatte zur Erstellung eines RAID-Sets verwendet werden kann. Um ein RAID-Array mit einer M.2 PCIe SSD zu erstellen, müssen Sie die Konfiguration im UEFI BIOS-Modus einrichten. Anweisungen zur Konfiguration eines RAID-Arrays finden Sie im Kapitel "Konfigurieren eines RAID-Sets".

Folgen Sie den unten stehenden Schritten, um eine M.2 SSD korrekt in den M.2-Anschluss einzubauen.

Schritt 1:
Nehmen Sie eine Schraube und einen Abstandshalter aus den beiliegenden M.2-Schrauben- und Abstandshalter-Sets. Suchen Sie den M.2-Anschluss, an dem Sie die M.2 SSD installieren werden, lösen Sie mit einem Schraubendreher die Schraube am Kühlkörper und entfernen Sie dann den Kühlkörper.

Schritt 2:
Suchen Sie das passende Montageloch für die zu installierende M.2 SSD und ziehen Sie zuerst den Abstandshalter fest. Stecken Sie die M.2 SSD schräg in den M.2-Anschluss.

Schritt 3:
Drücken Sie die M.2 SSD nach unten und befestigen Sie sie dann mit der Schraube. Setzen Sie den Kühlkörper wieder ein und befestigen Sie ihn im ursprünglichen Loch.

Wählen Sie das passende Loch für die zu installierende M.2 SSD und befestigen Sie die Schraube und Mutter erneut.

(Hinweis) Der M2B_SOCKET-Anschluss unterstützt nur PCIe SSDs.

Hinweise zur Installation der M.2- und SATA-Anschlüsse:

Die Verfügbarkeit der SATA-Anschlüsse kann durch den Typ des im M.2-Anschluss installierten Geräts beeinflusst werden. Einzelheiten entnehmen Sie bitte der folgenden Tabelle.

SPDIF_O (S/PDIF Ausgangs-Header)

Dieser Header unterstützt digitales S/PDIF Out und verbindet ein S/PDIF Digital-Audiokabel (wird von Erweiterungskarten bereitgestellt) für digitale Audioausgabe von Ihrem Mainboard zu bestimmten Erweiterungskarten wie Grafikkarten und Soundkarten. Zum Beispiel benötigen einige Grafikkarten möglicherweise ein S/PDIF Digital-Audiokabel für digitale Audioausgabe von Ihrem Mainboard zu Ihrer Grafikkarte, wenn Sie ein HDMI-Display an die Grafikkarte anschließen und gleichzeitig digitale Audioausgabe vom HDMI-Display haben möchten. Für Informationen zum Anschließen des S/PDIF Digital-Audiokabels lesen Sie bitte sorgfältig das Handbuch Ihrer Erweiterungskarte.

F_PANEL (Frontpanel-Header)

Verbinden Sie den Netzschalter, den Reset-Schalter, den Lautsprecher, den Gehäuseintrusion-Schalter/Sensor und die Systemstatusanzeige am Gehäuse mit diesem Header gemäß den unten stehenden Pinbelegungen. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

• PLED/PWR_LED (Strom-LED, Gelb/Lila):
  Wird mit der Stromstatusanzeige an der Gehäusefrontplatte verbunden. Die LED leuchtet, wenn das System in Betrieb ist. Die LED ist aus, wenn sich das System im S3/S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

  Systemstatus	LED
  S0	Ein
  S3/S4/S5	Aus

• PW (Netzschalter, Rot):
  Wird mit dem Netzschalter an der Gehäusefrontplatte verbunden. Sie können konfigurieren, wie Ihr System mit dem Netzschalter ausgeschaltet wird (weitere Informationen finden Sie im Kapitel "BIOS Setup", "Power").
• SPEAK (Lautsprecher, Orange):
  Wird mit dem Lautsprecher an der Gehäusefrontplatte verbunden. Das System meldet den Systemstartstatus durch einen Piepton-Code. Ein einzelner kurzer Piepton ist zu hören, wenn beim Systemstart kein Problem festgestellt wird.
• HD (Festplattenaktivitäts-LED, Blau):
  Wird mit der Festplattenaktivitäts-LED an der Gehäusefrontplatte verbunden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
• RES (Reset-Schalter, Grün):
  Wird mit dem Reset-Schalter an der Gehäusefrontplatte verbunden. Drücken Sie den Reset-Schalter, um den Computer neu zu starten, wenn der Computer einfriert und keinen normalen Neustart durchführen kann.
• CI (Gehäuseintrusion-Header, Grau):
  Wird mit dem Gehäuseintrusion-Schalter/Sensor am Gehäuse verbunden, der erkennen kann, ob die Gehäuseabdeckung entfernt wurde. Diese Funktion erfordert ein Gehäuse mit einem Gehäuseintrusion-Schalter/Sensor.
• NC (Orange): Keine Verbindung.

Das Design des Frontpanels kann je nach Gehäuse variieren. Ein Frontpanel-Modul besteht hauptsächlich aus Netzschalter, Reset-Schalter, Power-LED, Festplattenaktivitäts-LED, Lautsprecher usw. Achten Sie beim Anschließen Ihres Gehäuse-Frontpanel-Moduls an diesen Header darauf, dass die Kabelbelegung und die Pinbelegung korrekt übereinstimmen.

F_AUDIO (Frontpanel-Audio-Header)

Der Frontpanel-Audio-Header unterstützt High Definition Audio (HD). Sie können Ihr Gehäuse-Frontpanel-Audiomodul an diesen Header anschließen. Stellen Sie sicher, dass die Kabelbelegung des Modulsteckers mit der Pinbelegung des Mainboard-Headers übereinstimmt. Eine falsche Verbindung zwischen dem Modulstecker und dem Mainboard-Header kann dazu führen, dass das Gerät nicht funktioniert oder sogar beschädigt wird.

Einige Gehäuse bieten ein Frontpanel-Audiomodul, das anstelle eines einzelnen Steckers separate Anschlüsse an jedem Kabel hat. Für Informationen zum Anschließen des Frontpanel-Audiomoduls mit unterschiedlichen Kabelbelegungen wenden Sie sich bitte an den Gehäusehersteller.

BAT (Batterie)

Die Batterie liefert Strom, um die Werte (wie BIOS-Konfigurationen, Datums- und Zeitinformationen) im CMOS zu erhalten, wenn der Computer ausgeschaltet ist. Ersetzen Sie die Batterie, wenn die Batteriespannung auf ein niedriges Niveau sinkt, da sonst die CMOS-Werte ungenau sein oder verloren gehen können.

Sie können die CMOS-Werte löschen, indem Sie die Batterie entfernen:

1. Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel ab.
2. Entfernen Sie vorsichtig die Batterie aus dem Batteriehalter und warten Sie eine Minute. (Oder verwenden Sie ein Metallobjekt wie einen Schraubendreher, um die positiven und negativen Anschlüsse des Batteriehalters zu berühren und sie 5 Sekunden lang kurzzuschließen.)
3. Ersetzen Sie die Batterie.
4. Stecken Sie das Netzkabel ein und starten Sie Ihren Computer neu.

• Schalten Sie Ihren Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die Batterie wechseln.
• Ersetzen Sie die Batterie durch eine gleichwertige. Eine Beschädigung Ihrer Geräte kann auftreten, wenn die Batterie durch ein falsches Modell ersetzt wird.
• Wenden Sie sich an die Verkaufsstelle oder den örtlichen Händler, wenn Sie die Batterie nicht selbst wechseln können oder unsicher bezüglich des Batteriemodells sind.
• Beachten Sie beim Einsetzen der Batterie die Ausrichtung der positiven Seite (+) und der negativen Seite (-) der Batterie (die positive Seite sollte nach oben zeigen).
• Gebrauchte Batterien müssen gemäß den örtlichen Umweltvorschriften entsorgt werden.

CLR_CMOS (CMOS löschen Jumper)

Verwenden Sie diesen Jumper, um die BIOS-Konfiguration zu löschen und die CMOS-Werte auf die Werkseinstellungen zurückzusetzen. Um die CMOS-Werte zu löschen, berühren Sie die beiden Pins mit einem Metallobjekt wie einem Schraubendreher für einige Sekunden.

• Schalten Sie Ihren Computer immer aus und ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die CMOS-Werte löschen.
• Gehen Sie nach dem Systemneustart zum BIOS-Setup, um die Werkseinstellungen zu laden (wählen Sie "Load Optimized Defaults" (Optimierte Standardeinstellungen laden)) oder konfigurieren Sie die BIOS-Einstellungen manuell (siehe Kapitel "BIOS Setup" für BIOS-Konfigurationen).

F_USB30 (USB 3.2 Gen 1 Anschlussleiste)

Der Header entspricht der USB 3.2 Gen 1 und USB 2.0 Spezifikation und kann zwei USB-Ports bereitstellen. Für den Kauf des optionalen 3,5"-Frontpanels, das zwei USB 3.2 Gen 1 Ports bietet, wenden Sie sich bitte an den örtlichen Händler.

F_USB1/F_USB2 (USB 2.0/1.1 Anschlussleisten)

Die Anschlussleisten entsprechen der USB 2.0/1.1 Spezifikation. Jede USB-Anschlussleiste kann über eine optionale USB-Blende zwei USB-Anschlüsse bereitstellen. Für den Kauf der optionalen USB-Blende wenden Sie sich bitte an Ihren örtlichen Händler.

• Schließen Sie das Kabel der IEEE 1394-Blende (2x5-polig) nicht an die USB 2.0/1.1-Anschlussleiste an.
• Bevor Sie die USB-Blende installieren, schalten Sie den Computer unbedingt aus und ziehen Sie das Netzkabel aus der Steckdose, um eine Beschädigung der USB-Blende zu vermeiden.

COMA (Anschlussleiste für serielle Schnittstelle)

Die COM-Anschlussleiste kann über ein optionales COM-Port-Kabel einen seriellen Port bereitstellen. Für den Kauf des optionalen COM-Port-Kabels wenden Sie sich bitte an Ihren örtlichen Händler.

TPM (Trusted Platform Module Anschlussleiste)

Sie können ein TPM (Trusted Platform Module) an diese Anschlussleiste anschließen.

CPU/DRAM/VGA/BOOT (Status-LEDs)

Die Status-LEDs zeigen an, ob CPU, Arbeitsspeicher, Grafikkarte und Betriebssystem nach dem Einschalten des Systems ordnungsgemäß funktionieren. Leuchtet die CPU/DRAM/VGA-LED, bedeutet dies, dass das entsprechende Gerät nicht normal funktioniert; leuchtet die BOOT-LED, bedeutet dies, dass Sie das Betriebssystem noch nicht gestartet haben.

CPU: CPU-Status-LED
DRAM: Arbeitsspeicher-Status-LED
VGA: Grafikkarten-Status-LED
BOOT: Betriebssystem-Status-LED

BIOS-Setup

BIOS (Basic Input and Output System) speichert Hardware-Parameter des Systems im CMOS auf der Hauptplatine. Zu seinen Hauptfunktionen gehören die Durchführung des Power-On Self-Tests (POST) während des Systemstarts, das Speichern von Systemparametern und das Laden des Betriebssystems usw. Das BIOS enthält ein BIOS-Setup-Programm, das dem Benutzer ermöglicht, grundlegende Systemkonfigurationseinstellungen zu ändern oder bestimmte Systemfunktionen zu aktivieren.

Wenn das System ausgeschaltet ist, versorgt die Batterie auf der Hauptplatine das CMOS mit der notwendigen Energie, um die Konfigurationswerte im CMOS zu erhalten.

Um auf das BIOS-Setup-Programm zuzugreifen, drücken Sie die <Delete> (Löschen)-Taste während des POST, wenn das System eingeschaltet wird.

Um das BIOS zu aktualisieren, verwenden Sie entweder das GIGABYTE Q-Flash- oder das @BIOS-Dienstprogramm.

• Q-Flash ermöglicht es dem Benutzer, das BIOS schnell und einfach zu aktualisieren oder zu sichern, ohne das Betriebssystem zu starten.
• @BIOS ist ein Windows-basiertes Dienstprogramm, das die neueste BIOS-Version aus dem Internet sucht, herunterlädt und das BIOS aktualisiert.

• Da das Flashen des BIOS potenziell riskant ist, wird empfohlen, das BIOS nicht zu flashen, wenn Sie mit der aktuellen BIOS-Version keine Probleme haben. Flashen Sie das BIOS mit Vorsicht. Ein unsachgemäßes Flashen des BIOS kann zu Systemfehlern führen.
• Es wird empfohlen, die Standardeinstellungen (es sei denn, es ist unbedingt erforderlich) nicht zu ändern, um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. Eine unsachgemäße Änderung der Einstellungen kann dazu führen, dass das System nicht mehr startet. Sollte dies geschehen, versuchen Sie, die CMOS-Werte zu löschen und die Hauptplatine auf die Standardwerte zurückzusetzen. (Informationen zum Löschen der CMOS-Werte finden Sie im Abschnitt "Load Optimized Defaults" (Optimierte Standardeinstellungen laden) in diesem Kapitel oder in den Einführungen zum Batterie-/CMOS-Reset-Jumper im vorherigen Kapitel.)

Startbildschirm

Der folgende Start-Logo-Bildschirm wird angezeigt, wenn der Computer startet.

Es gibt die folgenden zwei verschiedenen BIOS-Modi, und Sie können die <F2>-Taste verwenden, um zwischen den beiden Modi zu wechseln. Der Classic Setup-Modus bietet detaillierte BIOS-Einstellungen. Sie können die Pfeiltasten auf Ihrer Tastatur verwenden, um zwischen den Elementen zu navigieren, und <Enter> (Eingabe) drücken, um eine Auswahl zu bestätigen oder ein Untermenü aufzurufen. Oder Sie können Ihre Maus verwenden, um das gewünschte Element auszuwählen. Der Easy Mode ermöglicht es Benutzern, ihre aktuellen Systeminformationen schnell anzuzeigen oder Anpassungen für eine optimale Leistung vorzunehmen. Im Easy Mode können Sie Ihre Maus verwenden, um durch die Konfigurationselemente zu navigieren.

• Wenn das System nicht wie gewohnt stabil ist, wählen Sie den Punkt Load Optimized Defaults (Optimierte Standardeinstellungen laden), um Ihr System auf die Standardwerte zurückzusetzen.
• Die in diesem Kapitel beschriebenen BIOS-Setup-Menüs dienen nur als Referenz und können je nach BIOS-Version abweichen.

Das Hauptmenü

Classic Setup-Funktionstasten

<←><→>	Bewegen Sie die Auswahlleiste, um ein Setup-Menü auszuwählen
<↑><↓>	Bewegen Sie die Auswahlleiste, um ein Konfigurationselement in einem Menü auszuwählen
<Enter> (Eingabe)	Befehl ausführen oder ein Menü aufrufen
<+>/<Page Up> (Bild auf)	Numerischen Wert erhöhen oder Änderungen vornehmen
<->/<Page Down> (Bild ab)	Numerischen Wert verringern oder Änderungen vornehmen
<F1>	Beschreibungen der Funktionstasten anzeigen
<F2>	In den Easy Mode wechseln
<F3>	Die aktuellen BIOS-Einstellungen in einem Profil speichern
<F4>	Die BIOS-Einstellungen aus einem zuvor erstellten Profil laden
<F5>	Die vorherigen BIOS-Einstellungen für die aktuellen Untermenüs wiederherstellen
<F7>	Die optimierten BIOS-Standardeinstellungen für die aktuellen Untermenüs laden
<F8>	Auf das Q-Flash-Dienstprogramm zugreifen
<F9>	Systeminformationen anzeigen
<F10>	Alle Änderungen speichern und das BIOS-Setup-Programm beenden
<F12>	Den aktuellen Bildschirm als Bild erfassen und auf Ihrem USB-Laufwerk speichern
<Esc> (Escape)	Hauptmenü: Das BIOS-Setup-Programm beenden Untermenüs: Aktuelles Untermenü verlassen

M.I.T.

Ob das System mit den von Ihnen vorgenommenen Übertaktungs-/Überspannungseinstellungen stabil funktioniert, hängt von Ihrer gesamten Systemkonfiguration ab. Eine falsche Übertaktung/Überspannung kann zu Schäden an CPU, Chipsatz oder Arbeitsspeicher führen und die Nutzungsdauer dieser Komponenten verkürzen. Diese Seite ist nur für fortgeschrittene Benutzer gedacht, und wir empfehlen Ihnen, die Standardeinstellungen nicht zu ändern, um Systeminstabilität oder andere unerwartete Ergebnisse zu vermeiden. (Eine unangemessene Änderung der Einstellungen kann dazu führen, dass das System nicht mehr startet. Sollte dies der Fall sein, löschen Sie die CMOS-Werte und setzen Sie das Board auf die Standardwerte zurück.)

Erweiterte Frequenzeinstellungen

• CPU Clock Control (CPU-Taktsteuerung)
  Ermöglicht die manuelle Einstellung des CPU-Basistakts in 1-MHz-Schritten. (Standard: Auto)

  Es wird dringend empfohlen, die CPU-Frequenz gemäß den CPU-Spezifikationen einzustellen.
• Host Clock Value (Host-Taktwert)
  Zeigt die aktuelle Host-Taktfrequenz an.
• GFX Clock Frequency ^(Hinweis) (GFX-Takfrequenz)
  Ermöglicht die Änderung der Frequenz für die GPU. Nachdem Sie die Einstellungen für die GFX Clock Frequency (GFX-Takfrequenz) geändert haben, stellen Sie sicher, dass Sie auch die Einstellungen für die GFX Core Voltage (GFX-Kernspannung) anpassen. (Standard: Auto)
  Hinweis: Der einstellbare Bereich hängt von der installierten CPU ab. Auto lässt das BIOS diese Einstellung automatisch konfigurieren.
• GFX Core Voltage ^(Hinweis) (GFX-Kernspannung)
  Ermöglicht die Änderung der Spannung für die GPU. (Standard: Auto)
  Hinweis: Der einstellbare Bereich hängt von der installierten CPU ab. Auto lässt das BIOS diese Einstellung automatisch konfigurieren.
• CPU Clock Ratio (CPU-Taktratio)
  Ermöglicht die Änderung des Taktratios für die installierte CPU. Der einstellbare Bereich hängt von der installierten CPU ab.
• CPU Frequency (CPU-Frequenz)
  Zeigt die aktuelle CPU-Frequenz an.

(Hinweis) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Erweiterte CPU-Einstellungen

• CPU Clock Ratio, CPU Frequency (CPU-Taktratio, CPU-Frequenz)
  Die oben genannten Einstellungen sind synchron zu denen unter den gleichen Punkten im Menü Erweiterte Frequenzeinstellungen.
• Core Performance Boost
  Ermöglicht die Festlegung, ob die Core Performance Boost (CPB)-Technologie, eine CPU-Leistungssteigerungstechnologie, aktiviert werden soll. (Standard: Auto)
• AMD Cool&Quiet-Funktion
  • Enabled (Aktiviert): Lässt den AMD Cool'n'Quiet-Treiber den CPU-Takt und die VID dynamisch anpassen, um die Wärmeentwicklung Ihres Computers und seinen Stromverbrauch zu reduzieren. (Standard)
  • Disabled (Deaktiviert): Deaktiviert diese Funktion.
• SVM-Modus
  Virtualisierung, die durch die Virtualisierungstechnologie verbessert wird, ermöglicht einer Plattform, mehrere Betriebssysteme und Anwendungen in unabhängigen Partitionen auszuführen. Mit Virtualisierung kann ein Computersystem als mehrere virtuelle Systeme fungieren. (Standard: Deaktiviert)
• PPC-Anpassung ^{(Hinweis 1)}
  Ermöglicht die Fixierung des PState der CPU. (Standard: PState 0)
• Globale C-State-Steuerung
  Ermöglicht die Festlegung, ob die CPU in C-States eintreten darf. Wenn aktiviert, wird die CPU-Kernfrequenz im System-Halt-Zustand reduziert, um den Stromverbrauch zu senken. (Standard: Auto)
• Steuerung des Netzteilleerlaufs
  Aktiviert oder deaktiviert den Package C6 State.
  • Typical Current Idle (Typischer Ruhestrom): Deaktiviert diese Funktion.
  • Low Current Idle (Geringer Ruhestrom): Aktiviert diese Funktion.
  • Auto: Lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard)
• CCD-Steuerung ^{(Hinweis 1)}
  Legt die Anzahl der zu verwendenden CCDs fest. (Standard: Auto)
• CPPC ^{(Hinweis 1)}
  Aktiviert oder deaktiviert die CPPC-Funktion. (Standard: Auto)
• CPPC bevorzugte Kerne ^{(Hinweis 1)}
  Aktiviert oder deaktiviert die CPPC Bevorzugte Kerne-Funktion. (Standard: Auto)
• Opcache-Steuerung ^{(Hinweis 1)}
  Aktiviert oder deaktiviert Opcache. Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
• Downcore-Steuerung
  Ermöglicht die Auswahl der Anzahl der zu aktivierenden CPU-Kerne (die Anzahl der CPU-Kerne kann je nach CPU variieren). Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
• SMT-Modus
  Ermöglicht die Aktivierung oder Deaktivierung der CPU Simultaneous Multi-Threading-Technologie. Diese Funktion funktioniert nur für Betriebssysteme, die den Mehrprozessor-Modus unterstützen. Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
• Extreme Memory Profile (X.M.P.) (Hinweis 2)
  Ermöglicht dem BIOS, die SPD-Daten auf XMP-Speichermodulen auszulesen, um die Speicherleistung bei Aktivierung zu verbessern.
  • Disabled (Deaktiviert) Deaktiviert diese Funktion. (Standard)
  • Profile1 (Profil1) Verwendet die Einstellungen von Profil 1. (Hinweis 2)
  • Profile2 (Profil2) Verwendet die Einstellungen von Profil 2.
• Systemspeicher-Multiplikator
  Ermöglicht die Einstellung des Systemspeicher-Multiplikators. Auto stellt den Speichermultiplikator gemäß den SPD-Daten des Speichers ein. (Standard: Auto)
• Speicherfrequenz (MHz)
  Der erste Wert der Speicherfrequenz ist die normale Betriebsfrequenz des verwendeten Speichers; der zweite ist die Speicherfrequenz, die automatisch gemäß den Einstellungen des Systemspeicher-Multiplikators angepasst wird.

(Hinweis 1) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

(Hinweis 2) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU und ein Speichermodul installieren, die diese Funktion unterstützen.

Erweiterte Speichereinstellungen

• Extreme Memory Profile (X.M.P.) ^(Hinweis), Systemspeicher-Multiplikator, Speicherfrequenz (MHz)
  Die oben genannten Einstellungen sind synchron zu denen unter den gleichen Punkten im Menü Erweiterte Frequenzeinstellungen.
• Speichertiming-Modus
  Manuell ermöglicht die Konfiguration der unten stehenden Speichertiming-Einstellungen. Optionen sind: Auto (Standard), Manuell.
• Profil-DDR-Spannung
  Bei Verwendung eines Nicht-XMP-Speichermoduls oder wenn Extreme Memory Profile (X.M.P.) auf Deaktiviert gesetzt ist, wird der Wert gemäß Ihrer Speicherspezifikation angezeigt. Wenn Extreme Memory Profile (X.M.P.) auf Profil1 oder Profil2 gesetzt ist, wird der Wert gemäß den SPD-Daten des XMP-Speichers angezeigt.

(Hinweis) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU und ein Speichermodul installieren, die diese Funktion unterstützen.

Standard-Timing-Steuerung, Erweiterte Timing-Steuerung, CAD-Bus-Setup-Timing, CAD-Bus-Treiberstärke, Datenbus-Konfiguration

Diese Abschnitte bieten Speichertiming-Einstellungen. Die jeweiligen Timing-Einstellungsbildschirme sind nur konfigurierbar, wenn der Speichertiming-Modus auf Manuell eingestellt ist. Hinweis: Ihr System kann instabil werden oder nicht starten, nachdem Sie Änderungen an den Speichertimings vorgenommen haben. Falls dies auftritt, setzen Sie das Board bitte auf die Standardwerte zurück, indem Sie die optimierten Standardeinstellungen laden oder die CMOS-Werte löschen.

Erweiterte Spannungseinstellungen

Dieses Untermenü ermöglicht Ihnen die Einstellung der CPU-, Chipsatz- und Speicherspannungen.

PC-Zustand

• Status "Gehäuse geöffnet" zurücksetzen
  • Disabled (Deaktiviert): Behält den Eintrag des vorherigen Chassis-Intrusion-Status bei oder löscht ihn. (Standard)
  • Enabled (Aktiviert): Löscht den Eintrag des vorherigen Chassis-Intrusion-Status und das Feld Gehäuse geöffnet zeigt beim nächsten Start "No" (Nein) an.
• Gehäuse geöffnet
  Zeigt den Erkennungsstatus des an den CI-Header des Motherboards angeschlossenen Gehäuse-Intrusion-Erkennungsgeräts an. Wenn die Systemgehäuseabdeckung entfernt wird, zeigt dieses Feld "Yes" (Ja) an, andernfalls "No" (Nein). Um den Status des Gehäuseeindringens zu löschen, setzen Sie Status "Gehäuse geöffnet" zurücksetzen auf Enabled (Aktiviert), speichern Sie die Einstellungen im CMOS und starten Sie Ihr System neu.
• CPU Vcore/CPU VDDP/DRAM Kanal A/B Spannung/+3.3V/+5V/+12V/VCORE SOC
  Zeigt die aktuellen Systemspannungen an.

Verschiedene Einstellungen

• PCIe-Steckplatz-Konfiguration
  Ermöglicht die Einstellung des Betriebsmodus der PCI Express-Steckplätze auf Gen 1, Gen 2 oder Gen 3. Der tatsächliche Betriebsmodus unterliegt den Hardwarespezifikationen jedes Steckplatzes. Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
• 3DMark01-Verbesserung
  Ermöglicht die Festlegung, ob die Leistung einiger älterer Benchmarks verbessert werden soll. (Standard: Deaktiviert)

Smart Fan 5

• Überwachung
  Ermöglicht die Auswahl eines Ziels zur Überwachung und weiteren Anpassung. (Standard: CPU-LÜFTER)
• Lüftergeschwindigkeitssteuerung
  Ermöglicht die Festlegung, ob die Lüftergeschwindigkeitssteuerungsfunktion aktiviert und die Lüftergeschwindigkeit angepasst werden soll.
  • Normal: Lässt den Lüfter je nach Temperatur mit unterschiedlichen Geschwindigkeiten laufen. Sie können die Lüftergeschwindigkeit mit dem System Information Viewer an Ihre Systemanforderungen anpassen. (Standard)
  • Silent (Leise): Lässt den Lüfter mit niedrigen Geschwindigkeiten laufen.
  • Manual (Manuell): Ermöglicht die Steuerung der Lüftergeschwindigkeit im Kurvendiagramm.
  • Full Speed (Volle Geschwindigkeit): Lässt den Lüfter mit voller Geschwindigkeit laufen.
• Lüftersteuerung Temperaturgabe verwenden
  Ermöglicht die Auswahl der Referenztemperatur für die Lüftergeschwindigkeitssteuerung.
• Temperaturintervall
  Ermöglicht die Auswahl des Temperaturintervalls für die Änderung der Lüftergeschwindigkeit.
• Lüftersteuerungsmodus
  • Auto: Lässt das BIOS den Typ des installierten Lüfters automatisch erkennen und den optimalen Steuermodus einstellen. (Standard)
  • Voltage (Spannung): Der Spannungsmodus wird für einen 3-Pin-Lüfter empfohlen.
  • PWM: Der PWM-Modus wird für einen 4-Pin-Lüfter empfohlen.
• Lüfter-Stopp
  Aktiviert oder deaktiviert die Lüfter-Stopp-Funktion. Sie können die Temperaturgrenze über die Temperaturkurve festlegen. Der Lüfter oder die Pumpe stellt den Betrieb ein, wenn die Temperatur unterhalb der Grenze liegt. (Standard: Deaktiviert)
• Temperatur
  Zeigt die aktuelle Temperatur des ausgewählten Zielbereichs an.
• Lüftergeschwindigkeit
  Zeigt die aktuellen Lüftergeschwindigkeiten an.
• Temperaturwarnungssteuerung
  Legt den Warnschwellenwert für die Temperatur fest. Wenn die Temperatur den Schwellenwert überschreitet, gibt das BIOS einen Warnton aus. Optionen sind: Disabled (Deaktiviert) (Standard), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
• Lüfterfehlerwarnung
  Ermöglicht dem System, einen Warnton auszugeben, wenn der Lüfter nicht angeschlossen ist oder ausfällt. Überprüfen Sie den Zustand des Lüfters oder die Lüfterverbindung, wenn dies auftritt. (Standard: Deaktiviert)

System

Dieser Abschnitt enthält Informationen zu Ihrem Motherboard-Modell und Ihrer BIOS-Version. Sie können auch die vom BIOS verwendete Standardsprache auswählen und die Systemzeit manuell einstellen.

• Systemsprache
  Wählt die vom BIOS verwendete Standardsprache aus.
• Systemdatum
  Legt das Systemdatum fest. Das Datumsformat ist Woche (schreibgeschützt), Monat, Datum und Jahr. Verwenden Sie <Enter>, um zwischen den Feldern Monat, Datum und Jahr zu wechseln, und verwenden Sie die Tasten <Bild auf> oder <Bild ab>, um den gewünschten Wert einzustellen.
• Systemzeit
  Stellt die Systemzeit ein. Das Zeitformat ist Stunde, Minute und Sekunde. Zum Beispiel ist 1 p.m. (13 Uhr) 13:00:00. Verwenden Sie <Enter>, um zwischen den Feldern Stunde, Minute und Sekunde zu wechseln, und verwenden Sie die Tasten <Bild auf> oder <Bild ab>, um den gewünschten Wert einzustellen.
• Zugriffsebene
  Zeigt die aktuelle Zugriffsebene an, abhängig von der Art des verwendeten Passwortschutzes. (Wenn kein Passwort festgelegt ist, wird standardmäßig Administrator angezeigt.) Die Administrator-Ebene ermöglicht Ihnen Änderungen an allen BIOS-Einstellungen; die Benutzer-Ebene ermöglicht Ihnen nur Änderungen an bestimmten BIOS-Einstellungen, jedoch nicht an allen.

BIOS

• Boot Option Priorities (Boot-Optionen-Prioritäten)
  Gibt die gesamte Boot-Reihenfolge der verfügbaren Geräte an. Wechseldatenträger, die das GPT-Format unterstützen, werden in der Boot-Geräteliste mit dem String "UEFI:" gekennzeichnet. Um von einem Betriebssystem zu booten, das GPT-Partitionierung unterstützt, wählen Sie das mit dem String "UEFI:" gekennzeichnete Gerät.
  Oder wenn Sie ein Betriebssystem installieren möchten, das GPT-Partitionierung unterstützt, wie z.B. Windows 10 64-Bit, wählen Sie das optische Laufwerk, das die Windows 10 64-Bit Installations-Disc enthält und mit dem String "UEFI:" gekennzeichnet ist.
• Bootup NumLock State (NumLock-Status beim Systemstart)
  Aktiviert oder deaktiviert die NumLock-Funktion auf dem Ziffernblock der Tastatur nach dem POST. (Standard: An)
• Security Option (Sicherheitsoption)
  Legt fest, ob jedes Mal beim Systemstart oder nur beim Aufruf des BIOS-Setups ein Passwort erforderlich ist. Nach der Konfiguration dieses Elements legen Sie das/die Passwort(e) unter dem Administrator Password/User Password (Administratorpasswort/Benutzerpasswort) Element fest.
  • Setup: Ein Passwort ist nur für den Zugriff auf das BIOS-Setup-Programm erforderlich.
  • System: Ein Passwort ist für den Systemstart und den Zugriff auf das BIOS-Setup-Programm erforderlich. (Standard)
• Full Screen LOGO Show (Vollbild-Logo-Anzeige)
  Ermöglicht Ihnen festzulegen, ob das GIGABYTE-Logo beim Systemstart angezeigt werden soll. Disabled (Deaktiviert) überspringt das GIGABYTE-Logo beim Systemstart. (Standard: Aktiviert)
• Fast Boot (Schneller Start)
  Aktiviert oder deaktiviert Fast Boot, um den OS-Bootvorgang zu verkürzen. Ultra Fast (Ultraschnell) bietet die schnellste Startgeschwindigkeit. (Standard: Deaktiviert)
• SATA Support (SATA-Unterstützung)
  • All Sata Devices (Alle SATA-Geräte): Alle SATA-Geräte sind im Betriebssystem und während des POST funktionsfähig.
  • Last Boot HDD Only (Nur letzte Boot-HDD): Außer dem zuvor gebooteten Laufwerk sind alle SATA-Geräte deaktiviert, bevor der OS-Bootvorgang abgeschlossen ist. (Standard)
    Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
• NVMe Support (NVMe-Unterstützung)
  Ermöglicht das Aktivieren oder Deaktivieren von NVMe-Gerät(en). (Standard: Aktiviert)
  Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
• VGA Support (VGA-Unterstützung)
  Ermöglicht die Auswahl des zu startenden Betriebssystemtyps.
  • Auto (Automatisch): Aktiviert nur Legacy Option ROM.
  • EFI Driver (EFI-Treiber): Aktiviert EFI Option ROM. (Standard)
    Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
• USB Support (USB-Unterstützung)
  • Disabled (Deaktiviert): Alle USB-Geräte sind deaktiviert, bevor der OS-Bootvorgang abgeschlossen ist.
  • Full Initial (Vollständige Initialisierung): Alle USB-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)
  • Partial Initial (Partielle Initialisierung): Ein Teil der USB-Geräte ist deaktiviert, bevor der OS-Bootvorgang abgeschlossen ist.
    Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) eingestellt ist. Diese Funktion ist deaktiviert, wenn Fast Boot auf Ultra Fast (Ultraschnell) eingestellt ist.
• PS2 Devices Support (PS/2-Geräte-Unterstützung)
  • Disabled (Deaktiviert): Alle PS/2-Geräte sind deaktiviert, bevor der OS-Bootvorgang abgeschlossen ist.
  • Enabled (Aktiviert): Alle PS/2-Geräte sind im Betriebssystem und während des POST funktionsfähig. (Standard)
    Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) eingestellt ist. Diese Funktion ist disabled (deaktiviert), wenn Fast Boot auf Ultra Fast (Ultraschnell) eingestellt ist.
• NetWork Stack Driver Support (Netzwerk-Stack-Treiber-Unterstützung)
  • Disabled (Deaktiviert): Deaktiviert das Booten vom Netzwerk. (Standard)
  • Enabled (Aktiviert): Aktiviert das Booten vom Netzwerk.
    Dieses Element ist nur konfigurierbar, wenn Fast Boot auf Enabled (Aktiviert) oder Ultra Fast (Ultraschnell) eingestellt ist.
• CSM Support (CSM-Unterstützung)
  Aktiviert oder deaktiviert UEFI CSM (Compatibility Support Module), um einen Legacy-PC-Bootvorgang zu unterstützen.
  • Enabled (Aktiviert): Aktiviert UEFI CSM. (Standard)
  • Disabled (Deaktiviert): Deaktiviert UEFI CSM und unterstützt nur den UEFI-BIOS-Bootvorgang.
• LAN PXE Boot Option ROM (LAN PXE Boot Option ROM)
  Ermöglicht die Auswahl, ob das Legacy Option ROM für den LAN-Controller aktiviert werden soll. (Standard: Deaktiviert) Dieses Element ist nur konfigurierbar, wenn CSM Support auf Enabled (Aktiviert) eingestellt ist.
• Storage Boot Option Control (Speicher-Boot-Option-Steuerung)
  Ermöglicht die Auswahl, ob das UEFI- oder Legacy Option ROM für den Speichercontroller aktiviert werden soll.
  • Disabled (Deaktiviert): Deaktiviert Option ROM.
  • UEFI Only (Nur UEFI): Aktiviert nur UEFI Option ROM.
  • Legacy Only (Nur Legacy): Aktiviert nur Legacy Option ROM. (Standard)
    Dieses Element ist nur konfigurierbar, wenn CSM Support auf Enabled (Aktiviert) eingestellt ist.
• Other PCI Device ROM Priority (Priorität des Option ROM anderer PCI-Geräte)
  Ermöglicht die Auswahl, ob das UEFI- oder Legacy Option ROM für PCI-Geräte-Controller aktiviert werden soll, die keine LAN-, Speicher- oder Grafikkarten-Controller sind.
  • Disabled (Deaktiviert): Deaktiviert Option ROM.
  • UEFI Only (Nur UEFI): Aktiviert nur UEFI Option ROM. (Standard)
  • Legacy Only (Nur Legacy): Aktiviert nur Legacy Option ROM.
    Dieses Element ist nur konfigurierbar, wenn CSM Support auf Enabled (Aktiviert) eingestellt ist.
• Administrator Password (Administratorpasswort)
  Ermöglicht das Konfigurieren eines Administratorpassworts. Drücken Sie <Enter> bei diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder Benutzerpasswort) beim Systemstart und beim Aufruf des BIOS-Setups eingeben. Im Gegensatz zum Benutzerpasswort ermöglicht das Administratorpasswort Änderungen an allen BIOS-Einstellungen.
• User Password (Benutzerpasswort)
  Ermöglicht das Konfigurieren eines Benutzerpassworts. Drücken Sie <Enter> bei diesem Element, geben Sie das Passwort ein und drücken Sie dann <Enter>. Sie werden aufgefordert, das Passwort zu bestätigen. Geben Sie das Passwort erneut ein und drücken Sie <Enter>. Sie müssen das Administratorpasswort (oder Benutzerpasswort) beim Systemstart und beim Aufruf des BIOS-Setups eingeben. Das Benutzerpasswort erlaubt jedoch nur Änderungen an bestimmten BIOS-Einstellungen, nicht an allen. Um das Passwort aufzuheben, drücken Sie <Enter> bei dem Passwortelement und geben Sie, wenn nach dem Passwort gefragt wird, zuerst das korrekte ein. Wenn Sie zur Eingabe eines neuen Passworts aufgefordert werden, drücken Sie <Enter>, ohne ein Passwort einzugeben. Drücken Sie <Enter> erneut, wenn Sie zur Bestätigung aufgefordert werden.
  HINWEIS: Bevor Sie das User Password (Benutzerpasswort) festlegen, stellen Sie sicher, dass Sie zuerst das Administrator Password (Administratorpasswort) festgelegt haben.

Secure Boot (Sicherer Start)

Ermöglicht das Aktivieren oder Deaktivieren von Secure Boot und das Konfigurieren zugehöriger Einstellungen. Dieses Element ist nur konfigurierbar, wenn CSM Support auf Disabled (Deaktiviert) eingestellt ist.

Peripherie

• AMD CPU fTPM
  Aktiviert oder deaktiviert die in der AMD CPU integrierte TPM 2.0-Funktion. (Standard: Deaktiviert)
• Initial Display Output
  Legt die erste Initialisierung der Monitoranzeige von der installierten PCI Express-Grafikkarte oder der integrierten Grafik fest.
  • IGD Video ^(Hinweis): Legt die integrierte Grafik als erste Anzeige fest.
  • PCIe 1 Slot: Legt die Grafikkarte im PCIEX16-Steckplatz als erste Anzeige fest. (Standard)
  • PCIe 2 Slot: Legt die Grafikkarte im PCIEX4-Steckplatz als erste Anzeige fest.
  • PCIe 3 Slot: Legt die Grafikkarte im PCIEX1_2-Steckplatz als erste Anzeige fest.
• RGB Fusion
  Ermöglicht die Einstellung des LED-Beleuchtungsmodus für das Motherboard.
  • Off (Aus): Deaktiviert diese Funktion.
  • Pulse Mode (Pulsmodus): Alle LEDs werden gleichzeitig ein- und ausgeblendet.
  • Color Cycle (Farbzyklus): Alle LEDs durchlaufen gleichzeitig ein vollständiges Farbspektrum.
  • Static Mode (Statischer Modus): Alle LEDs leuchten in einer einzigen Farbe. (Standard)
  • Flash Mode (Blitzmodus): Alle LEDs blinken gleichzeitig ein und aus.
  • Double Flash (Doppelblitz): Alle LEDs blinken in einem verschachtelten Muster.
• LEDs in Sleep, Hibernation, and Soft Off States (LEDs im Schlaf-, Ruhe- und Aus-Zustand)
  Ermöglicht die Einstellung des Beleuchtungsmodus der Motherboard-LEDs im Systemzustand S3/S4/S5.
  Diese Funktion wird nur mit einem adressierbaren 5V-LED-Streifen unterstützt.
  • Off (Aus): Deaktiviert den ausgewählten Beleuchtungsmodus, wenn das System in den Zustand S3/S4/S5 wechselt. (Standard)
  • On (Ein): Aktiviert den ausgewählten Beleuchtungsmodus, wenn das System in den Zustand S3/S4/S5 wechselt.
• HD Audio Controller
  Aktiviert oder deaktiviert die integrierte Audiofunktion. (Standard: Aktiviert)
  Wenn Sie anstelle der integrierten Audiokarte eine externe Audio-Erweiterungskarte installieren möchten, setzen Sie diesen Punkt auf Disabled (Deaktiviert).
• Above 4G Decoding
  Aktiviert oder deaktiviert die Dekodierung von 64-Bit-fähigen Geräten im Adressraum oberhalb von 4 GB (nur wenn Ihr System 64-Bit-PCI-Dekodierung unterstützt). Setzen Sie diesen Wert auf Enabled (Aktiviert), wenn mehr als eine erweiterte Grafikkarte installiert ist und deren Treiber beim Starten des Betriebssystems nicht gestartet werden können (aufgrund des begrenzten 4 GB Speicheradressraums). (Standard: Deaktiviert)

(Hinweis) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Trusted Computing

Aktiviert oder deaktiviert Trusted Platform Module (TPM).

Super IO Konfiguration

• Serial Port 1
  Aktiviert oder deaktiviert den integrierten seriellen Anschluss. (Standard: Aktiviert)

USB Konfiguration

• Legacy USB Support (Legacy-USB-Unterstützung)
  Ermöglicht die Verwendung von USB-Tastatur/-Maus in MS-DOS. (Standard: Aktiviert)
• XHCI Hand-off
  Legt fest, ob die XHCI Hand-off-Funktion für ein Betriebssystem ohne XHCI Hand-off-Unterstützung aktiviert werden soll. (Standard: Aktiviert)
• USB Mass Storage Driver Support (USB-Massenspeicher-Treiberunterstützung)
  Aktiviert oder deaktiviert die Unterstützung für USB-Speichergeräte. (Standard: Aktiviert)
• Port 60/64 Emulation
  Aktiviert oder deaktiviert die Emulation der I/O-Ports 64h und 60h. Dies sollte für die volle Legacy-Unterstützung von USB-Tastaturen/-Mäusen in MS-DOS oder in Betriebssystemen, die USB-Geräte nicht nativ unterstützen, aktiviert werden. (Standard: Deaktiviert)
• Mass Storage Devices (Massenspeichergeräte)
  Zeigt eine Liste der angeschlossenen USB-Massenspeichergeräte an. Dieser Punkt erscheint nur, wenn ein USB-Speichergerät installiert ist.

NVMe Konfiguration

Zeigt Informationen zu Ihrer M.2 NVME PCIe SSD an, falls installiert.

RGB Fusion

• LED Hue (LED-Farbton)
  Ermöglicht Ihnen, die Farbe der Audio-LEDs zu ändern.
• RGB Fusion
  Ermöglicht die Einstellung des LED-Beleuchtungsmodus für das Motherboard.
  • Off (Aus): Deaktiviert diese Funktion.
  • Pulse Mode (Pulsmodus): Alle LEDs werden gleichzeitig ein- und ausgeblendet.
  • Color Cycle (Farbzyklus): Alle LEDs durchlaufen gleichzeitig ein vollständiges Farbspektrum.
  • Static Mode (Statischer Modus): Alle LEDs leuchten in einer einzigen Farbe. (Standard)
  • Flash Mode (Blitzmodus): Alle LEDs blinken gleichzeitig ein und aus.
  • Double Flash (Doppelblitz): Alle LEDs blinken in einem verschachtelten Muster.

Netzwerk-Stack Konfiguration

• Network Stack (Netzwerk-Stack)
  Deaktiviert oder aktiviert das Booten über das Netzwerk, um ein GPT-formatiertes Betriebssystem zu installieren, z. B. die Installation des Betriebssystems vom Windows Deployment Services-Server. (Standard: Deaktiviert)
• Ipv4 PXE Support (Ipv4 PXE-Unterstützung)
  Aktiviert oder deaktiviert die IPv4 PXE-Unterstützung. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist.
• Ipv4 HTTP Support (Ipv4 HTTP-Unterstützung)
  Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv4. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist.
• Ipv6 PXE Support (Ipv6 PXE-Unterstützung)
  Aktiviert oder deaktiviert die IPv6 PXE-Unterstützung. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist.
• Ipv6 HTTP Support (Ipv6 HTTP-Unterstützung)
  Aktiviert oder deaktiviert die HTTP-Boot-Unterstützung für IPv6. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist.
• IPSEC Certificate (IPSEC-Zertifikat)
  Aktiviert oder deaktiviert Internet Protocol Security. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist.
• PXE boot wait time (PXE-Boot-Wartezeit)
  Ermöglicht Ihnen, die Wartezeit vor dem Drücken von <Esc> zum Abbrechen des PXE-Boots zu konfigurieren. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist. (Standard: 0)
• Media detect count (Medienerkennungsanzahl)
  Ermöglicht Ihnen, die Anzahl der Versuche zur Überprüfung der Medienpräsenz einzustellen. Dieser Punkt ist nur konfigurierbar, wenn Network Stack (Netzwerk-Stack) aktiviert ist. (Standard: 1)

AMD CBS

Dieses Untermenü bietet AMD CBS-bezogene Konfigurationsoptionen.

Realtek PCIe GBE Family Controller

Dieses Untermenü bietet Informationen zur LAN-Konfiguration und verwandte Konfigurationsoptionen.

Chipsatz

• IOMMU
  Aktiviert oder deaktiviert die AMD IOMMU-Unterstützung. (Standard: Auto)
• Integrated Graphics (Integrierte Grafik) ^(Hinweis)
  Aktiviert oder deaktiviert die integrierte Grafikfunktion.
  • Auto: Das BIOS aktiviert oder deaktiviert die integrierte Grafik automatisch je nach installierter Grafikkarte. (Standard)
  • Forces (Erzwingen): Aktiviert die integrierte Grafik.
  • Disabled (Deaktiviert): Deaktiviert die integrierte Grafik.
• UMA Mode (UMA-Modus) ^(Hinweis)
  Gibt den UMA-Modus an.
  • Auto: Lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard)
  • UMA Specified (UMA-spezifisch): Legt die UMA Frame Buffer Size fest.
  • UMA Auto: Legt die Bildschirmauflösung fest.
    Dieser Punkt ist nur konfigurierbar, wenn Integrated Graphics (Integrierte Grafik) auf Force (Erzwingen) eingestellt ist.
• UMA Frame Buffer Size (UMA-Frame-Buffer-Größe) ^(Hinweis)
  Die Frame-Buffer-Größe ist die Gesamtmenge des Systemspeichers, der ausschließlich für den integrierten Grafikcontroller zugewiesen ist. MS-DOS würde beispielsweise nur diesen Speicher für die Anzeige verwenden. Optionen sind: Auto (Standard), 64M~16G.
  Dieser Punkt ist nur konfigurierbar, wenn UMA Mode (UMA-Modus) auf UMA Specified (UMA-spezifisch) eingestellt ist.
• Display Resolution (Bildschirmauflösung) ^(Hinweis)
  Ermöglicht die Einstellung der Bildschirmauflösung. Optionen sind: Auto (Standard), 1920x1080 und darunter, 2560x1600, 3840x2160. Dieser Punkt ist nur konfigurierbar, wenn UMA Mode (UMA-Modus) auf UMA Auto eingestellt ist.
• SATA Mode (SATA-Modus)
  Aktiviert oder deaktiviert RAID für die integrierten SATA-Controller oder konfiguriert die SATA-Controller für den AHCI-Modus.
  • RAID: Aktiviert RAID für den SATA-Controller.
  • AHCI: Konfiguriert die SATA-Controller für den AHCI-Modus. Advanced Host Controller Interface (AHCI) ist eine Schnittstellenspezifikation, die es dem Speichertreiber ermöglicht, erweiterte Serial ATA-Funktionen wie Native Command Queuing und Hot-Plug zu aktivieren. (Standard)
• NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors) (NVMe RAID-Modus (M2A_SOCKET und M2B_SOCKET Anschlüsse))
  Ermöglicht Ihnen festzulegen, ob Ihre M.2 NVMe PCIe SSDs zur RAID-Konfiguration verwendet werden sollen. (Standard: Deaktiviert)
• APU SATA Port Enable (ASATA3 0, 1 Connectors) (APU SATA Port aktivieren (ASATA3 0, 1 Anschlüsse))
  Aktiviert oder deaktiviert den/die integrierten SATA-Controller. (Standard: Aktiviert)
• APU SATA Hot plug
  Aktiviert oder deaktiviert die Hot-Plug-Fähigkeit für jeden SATA-Anschluss. (Standard: Deaktiviert)
• Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors) (Chipsatz SATA Port aktivieren (SATA3 0, 1, 2, 3 Anschlüsse))
  Aktiviert oder deaktiviert den/die integrierten SATA-Controller. (Standard: Aktiviert)
• APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
  Zeigt die Informationen der angeschlossenen SATA-Geräte an.
• Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
  Zeigt die Informationen der angeschlossenen SATA-Geräte an.

(Hinweis) Dieser Punkt ist nur vorhanden, wenn Sie eine CPU installieren, die diese Funktion unterstützt.

Leistung

• AC BACK
  Bestimmt den Zustand des Systems nach Wiederherstellung der Stromversorgung nach einem AC-Stromausfall.
  • Memory: Das System kehrt nach Wiederherstellung der AC-Stromversorgung in seinen zuletzt bekannten, aktiven Zustand zurück.
  • Always On: Das System wird nach Wiederherstellung der AC-Stromversorgung eingeschaltet.
  • Always Off: Das System bleibt nach Wiederherstellung der AC-Stromversorgung ausgeschaltet. (Standard)
• Power On By Keyboard
  Ermöglicht das Einschalten des Systems durch ein PS/2-Tastatur-Wake-up-Ereignis.
  Hinweis: Um diese Funktion zu nutzen, benötigen Sie ein ATX-Netzteil, das mindestens 1A auf der +5VSB-Leitung bereitstellt.
  • Disabled: Deaktiviert diese Funktion. (Standard)
  • Password: Legen Sie ein Passwort mit 1 bis 5 Zeichen fest, um das System einzuschalten.
  • Keyboard 98: Drücken Sie die POWER-Taste auf der Windows 98-Tastatur, um das System einzuschalten.
  • Any Key: Drücken Sie eine beliebige Taste, um das System einzuschalten.
• Power On Password
  Legen Sie das Passwort fest, wenn Power On By Keyboard auf Password eingestellt ist.
  Drücken Sie <Enter> bei diesem Element und legen Sie ein Passwort mit bis zu 5 Zeichen fest, und drücken Sie dann <Enter> zur Bestätigung.
  Um das System einzuschalten, geben Sie das Passwort ein und drücken Sie <Enter>.
  Hinweis: Um das Passwort aufzuheben, drücken Sie <Enter> bei diesem Element. Wenn Sie zur Eingabe des Passworts aufgefordert werden, drücken Sie erneut <Enter>, ohne ein Passwort einzugeben, um die Passworteinstellungen zu löschen.
• Power On By Mouse
  Ermöglicht das Einschalten des Systems durch ein PS/2-Maus-Wake-up-Ereignis.
  Hinweis: Um diese Funktion zu nutzen, benötigen Sie ein ATX-Netzteil, das mindestens 1A auf der +5VSB-Leitung bereitstellt.
  • Disabled: Deaktiviert diese Funktion. (Standard)
  • Move: Bewegen Sie die Maus, um das System einzuschalten.
  • Double Click: Doppelklicken Sie mit der linken Maustaste, um das System einzuschalten.
• ErP
  Bestimmt, ob das System im S5-Zustand (Herunterfahren) den geringsten Strom verbrauchen soll. Hinweis: Wenn dieses Element auf Enabled eingestellt ist, sind die folgenden Funktionen nicht verfügbar: Resume by Alarm, power on by mouse und power on by keyboard.
• Soft-Off by PWR-BTTN
  Konfiguriert die Art und Weise, wie der Computer im MS-DOS-Modus über den Netzschalter ausgeschaltet wird.
  • Instant-Off: Drücken Sie den Netzschalter, und das System wird sofort ausgeschaltet. (Standard)
  • Delay 4 Sec.: Halten Sie den Netzschalter 4 Sekunden lang gedrückt, um das System auszuschalten. Wenn der Netzschalter weniger als 4 Sekunden gedrückt wird, wechselt das System in den Suspend-Modus.
• Power Loading
  Aktiviert oder deaktiviert die Blindlast. Wenn das Netzteil bei geringer Last arbeitet, wird ein Selbstschutz aktiviert, der zu einem Herunterfahren oder Ausfall führt. Falls dies auftritt, stellen Sie dies bitte auf Enabled. Auto lässt das BIOS diese Einstellung automatisch konfigurieren. (Standard: Auto)
• Resume by Alarm
  Bestimmt, ob das System zu einer gewünschten Zeit eingeschaltet werden soll. (Standard: Disabled (Deaktiviert))
  Falls aktiviert, stellen Sie Datum und Uhrzeit wie folgt ein:
  • Wake up day: Schaltet das System zu einer bestimmten Zeit an jedem Tag oder an einem bestimmten Tag im Monat ein.
  • Wake up hour/minute/second: Stellen Sie die Zeit ein, zu der das System automatisch eingeschaltet werden soll.
    Hinweis: Bei der Verwendung dieser Funktion vermeiden Sie unzureichendes Herunterfahren des Betriebssystems oder das Entfernen der AC-Stromversorgung, da die Einstellungen sonst möglicherweise nicht wirksam sind.
• Wake on LAN
  Aktiviert oder deaktiviert die Wake on LAN-Funktion. (Standard: Enabled (Aktiviert))
• High Precision Event Timer
  Aktiviert oder deaktiviert den High Precision Event Timer (HPET) im Betriebssystem. (Standard: Enabled (Aktiviert))
• CEC 2019 Ready
  Ermöglicht die Auswahl, ob das System den Stromverbrauch im Herunterfahr-, Leerlauf- oder Standby-Zustand anpassen soll, um die CEC (California Energy Commission) 2019 Standards zu erfüllen. (Standard: Disabled (Deaktiviert))

Speichern & Beenden

• Save & Exit Setup
  Drücken Sie <Enter> bei diesem Element und wählen Sie Yes (Ja). Dadurch werden die Änderungen im CMOS gespeichert und das BIOS-Setup-Programm beendet. Wählen Sie No (Nein) oder drücken Sie <Esc>, um zum Hauptmenü des BIOS-Setups zurückzukehren.
• Exit Without Saving
  Drücken Sie <Enter> bei diesem Element und wählen Sie Yes (Ja). Dadurch wird das BIOS-Setup beendet, ohne die im BIOS-Setup vorgenommenen Änderungen im CMOS zu speichern. Wählen Sie No (Nein) oder drücken Sie <Esc>, um zum Hauptmenü des BIOS-Setups zurückzukehren.
• Load Optimized Defaults
  Drücken Sie <Enter> bei diesem Element und wählen Sie Yes (Ja), um die optimalen BIOS-Standardeinstellungen zu laden. Die BIOS-Standardeinstellungen helfen dem System, im optimalen Zustand zu arbeiten. Laden Sie immer die optimierten Standardeinstellungen, nachdem Sie das BIOS aktualisiert oder die CMOS-Werte gelöscht haben.
• Boot Override
  Ermöglicht die Auswahl eines Geräts, von dem sofort gebootet werden soll. Drücken Sie <Enter> auf dem ausgewählten Gerät und wählen Sie Yes (Ja) zur Bestätigung. Ihr System wird automatisch neu gestartet und von diesem Gerät booten.
• Save Profiles
  Diese Funktion ermöglicht es Ihnen, die aktuellen BIOS-Einstellungen in einem Profil zu speichern. Sie können bis zu 8 Profile erstellen und als Setup Profile 1~ Setup Profile 8 speichern. Drücken Sie <Enter> zum Abschließen. Oder Sie können Select File in HDD/FDD/USB (Datei in HDD/FDD/USB auswählen) wählen, um das Profil auf Ihrem Speichergerät zu speichern.
• Load Profiles
  Wenn Ihr System instabil wird und Sie die BIOS-Standardeinstellungen geladen haben, können Sie diese Funktion nutzen, um die BIOS-Einstellungen aus einem zuvor erstellten Profil zu laden, ohne die Mühe, die BIOS-Einstellungen neu zu konfigurieren. Wählen Sie zuerst das Profil, das Sie laden möchten, und drücken Sie dann <Enter> zum Abschließen. Sie können Select File in HDD/FDD/USB (Datei in HDD/FDD/USB auswählen) wählen, um das zuvor auf Ihrem Speichergerät erstellte Profil einzugeben, oder das vom BIOS automatisch erstellte Profil laden, z. B. um die BIOS-Einstellungen auf die letzten bekanntermaßen funktionierenden Einstellungen zurückzusetzen.

Ein RAID-Set konfigurieren

RAID-Level

Bevor Sie beginnen, halten Sie bitte folgende Artikel bereit:

• Mindestens zwei SATA-Festplatten oder SSDs ^{(Hinweis 1)} (Um eine optimale Leistung zu gewährleisten, wird empfohlen, zwei Festplatten mit identischem Modell und identischer Kapazität zu verwenden). ^{(Hinweis 2)}
• Windows-Setup-Datenträger.
• Einen mit dem Internet verbundenen Computer.
• Ein USB-Stick.

(Hinweis 1) Eine M.2 PCIe SSD kann nicht verwendet werden, um ein RAID-Set weder mit einer M.2 SATA SSD noch mit einer SATA-Festplatte einzurichten.

(Hinweis 2) Beachten Sie die Installationshinweise für die M.2- und SATA-Anschlüsse unter „Interne Anschlüsse“.

Konfigurieren des Onboard-SATA-Controllers

Installieren von SATA-Festplatte(n) in Ihrem Computer

Installieren Sie die Festplatten/SSDs in den SATA/M.2-Anschlüssen auf dem Motherboard. Verbinden Sie dann die Stromanschlüsse Ihres Netzteils mit den Festplatten.

Konfigurieren des SATA-Controller-Modus im BIOS-Setup

Stellen Sie sicher, dass der SATA-Controller-Modus im System-BIOS-Setup korrekt konfiguriert ist.

Schritte:

1. Schalten Sie Ihren Computer ein und drücken Sie <Entf>, um während des POST (Power-On Self-Test) das BIOS-Setup aufzurufen. Stellen Sie unter Chipset sicher, dass Chipset SATA Port Enable aktiviert ist. Stellen Sie SATA Mode auf RAID. Speichern Sie dann die Einstellungen und starten Sie Ihren Computer neu. (Wenn Sie NVMe PCIe SSDs zur Konfiguration von RAID verwenden möchten, stellen Sie sicher, dass NVMe RAID mode auf Enabled eingestellt ist.)
2. Wenn Sie UEFI RAID konfigurieren möchten, befolgen Sie die Schritte unter "UEFI RAID Configuration". Um das Legacy RAID ROM aufzurufen, speichern Sie die Einstellungen und verlassen Sie das BIOS-Setup. Weitere Informationen finden Sie unter „Konfigurieren des Legacy RAID ROM“.
   Die in diesem Abschnitt beschriebenen BIOS-Setup-Menüs können von den genauen Einstellungen für Ihr Motherboard abweichen. Die tatsächlich angezeigten BIOS-Setup-Menüoptionen hängen von Ihrem Motherboard und der BIOS-Version ab.

UEFI RAID-Konfiguration

Schritte:

1. Gehen Sie im BIOS-Setup zu BIOS und stellen Sie CSM Support auf Disabled. Speichern Sie die Änderungen und verlassen Sie das BIOS-Setup.
2. Nach dem Systemneustart rufen Sie das BIOS-Setup erneut auf. Rufen Sie dann das Untermenü Peripherals\RAIDXpert2 Configuration Utility auf.
3. Drücken Sie auf dem Bildschirm RAIDXpert2 Configuration Utility die <Enter>-Taste bei Array Management, um den Bildschirm Create Array aufzurufen. Wählen Sie dann ein RAID level. Unterstützte RAID-Level umfassen RAID 0(Stripe), RAID 1(Mirror) und RAID 10 (die verfügbaren Auswahlmöglichkeiten hängen von der Anzahl der installierten Festplatten ab). Drücken Sie als Nächstes <Enter> bei Select Physical Disks, um den Bildschirm Select Physical Disks aufzurufen.
4. Auf dem Bildschirm Select Physical Disks wählen Sie die Festplatten aus, die in das RAID-Array aufgenommen werden sollen, und stellen Sie sie auf Enabled. Verwenden Sie anschließend die Abwärtspfeiltaste, um zu Apply Changes (Änderungen übernehmen) zu navigieren, und drücken Sie <Enter>. Kehren Sie dann zum vorherigen Bildschirm zurück und legen Sie Array Size, Array Size Unit, Read Cache Policy und Write Cache Policy fest.
5. Nachdem Sie die Kapazität eingestellt haben, navigieren Sie zu Create Array (Array erstellen) und drücken Sie <Enter>, um zu beginnen.
6. Nach Abschluss werden Sie zum Bildschirm Array Management zurückgeleitet. Unter Manage Array Properties können Sie das neue RAID-Volume und Informationen zu RAID level, Array-Name, Array-Kapazität usw. sehen.

Konfigurieren des Legacy RAID ROM

Rufen Sie das Legacy RAID BIOS-Setup-Dienstprogramm auf, um ein RAID-Array zu konfigurieren. Überspringen Sie diesen Schritt und fahren Sie mit der Installation des Windows-Betriebssystems für eine Nicht-RAID-Konfiguration fort.

Schritte:

1. Gehen Sie im BIOS-Setup zu BIOS und stellen Sie CSM Support auf Enabled. Speichern Sie die Änderungen und verlassen Sie das BIOS-Setup. Nachdem der POST-Speichertest beginnt und bevor der Start des Betriebssystems beginnt, suchen Sie nach einer Meldung mit der Aufschrift "Press <Ctrl-R> to Configure". Drücken Sie <Strg> + <R>, um das RAID-BIOS-Setup-Dienstprogramm aufzurufen.
2. Um ein neues Array zu erstellen, drücken Sie <Enter> bei der Option Create Array (Array erstellen).
3. Der Auswahlbalken bewegt sich zum Bereich Disks auf der rechten Seite des Bildschirms. Wählen Sie die Festplatten aus, die in das RAID-Array aufgenommen werden sollen. Verwenden Sie die Auf- oder Abwärtspfeiltaste, um eine Festplatte auszuwählen, und drücken Sie <Einfg>. Die ausgewählte Festplatte wird grün angezeigt. Um alle Festplatten zu verwenden, drücken Sie einfach <A>, um alle auszuwählen. Drücken Sie dann <Enter>, und der Auswahlbalken bewegt sich zum Bereich User Input auf der linken unteren Seite des Bildschirms.
4. Wählen Sie zuerst einen RAID-Modus aus und drücken Sie <Enter>. Die verfügbaren Auswahlmöglichkeiten hängen von der Anzahl der installierten Festplatten ab. Befolgen Sie dann die Anweisungen auf dem Bildschirm, um die Array-Größe anzugeben. Sie können All available space auswählen, um die maximal zulässige Größe zu verwenden, oder die Auf- oder Abwärtspfeiltaste verwenden, um die Größe anzupassen, und <Enter> drücken.
5. Wählen Sie einen Caching-Modus. Optionen sind Read/Write, Read Only und None. Drücken Sie dann <Enter>, um fortzufahren.
6. Schließlich erscheint eine Meldung mit der Aufschrift "Confirm Creation of Array" (Erstellung des Arrays bestätigen). Drücken Sie <C> zur Bestätigung oder <Esc>, um zum vorherigen Bildschirm zurückzukehren.
7. Nach Abschluss sehen Sie das neue Array auf dem Hauptbildschirm. Um das RAID-BIOS-Dienstprogramm zu verlassen, drücken Sie <Esc> und dann <C> zur Bestätigung.

Installieren des RAID-Treibers und des Betriebssystems

Mit den richtigen BIOS-Einstellungen sind Sie bereit, das Betriebssystem zu installieren.

Installieren des Betriebssystems

Da einige Betriebssysteme bereits einen RAID-Treiber enthalten, müssen Sie während des Windows-Installationsprozesses keinen separaten RAID-Treiber installieren. Nach der Installation des Betriebssystems empfehlen wir Ihnen, alle erforderlichen Treiber über das GIGABYTE Control Center zu installieren, um die Systemleistung und Kompatibilität zu gewährleisten. Wenn das zu installierende Betriebssystem während des OS-Installationsprozesses einen zusätzlichen RAID-Treiber erfordert, beachten Sie bitte die folgenden Schritte:

1. Besuchen Sie die GIGABYTE-Website, navigieren Sie zur Webseite des Motherboard-Modells, laden Sie die Datei AMD RAID Preinstall Driver von der Seite Support\Download\SATA RAID/AHCI herunter, entpacken Sie die Datei und kopieren Sie die Dateien auf Ihren USB-Stick.
2. Starten Sie von der Windows-Setup-Diskette und führen Sie die Standard-OS-Installationsschritte durch. Wenn der Bildschirm erscheint, der Sie auffordert, den Treiber zu laden, wählen Sie Browse.
3. Stecken Sie den USB-Stick ein und navigieren Sie dann zum Speicherort des Treibers. Wählen Sie zuerst AMD-RAID Bottom Device und klicken Sie auf Next (Weiter), um den Treiber zu laden. Wählen Sie dann AMD-RAID Controller und klicken Sie auf Next (Weiter), um den Treiber zu laden. Fahren Sie schließlich mit der OS-Installation fort.

Bitte besuchen Sie die GIGABYTE-Website für Details zur Konfiguration eines RAID-Arrays.

Treiberinstallation

Nach der Installation des Betriebssystems erscheint in der unteren rechten Ecke des Desktops ein Dialogfeld, das Sie fragt, ob Sie die Treiber und GIGABYTE-Anwendungen über das APP Center herunterladen und installieren möchten. Klicken Sie auf Install (Installieren), um mit der Installation fortzufahren. (Stellen Sie im BIOS-Setup sicher, dass Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install auf Enabled eingestellt ist.)

Wenn das Dialogfeld für die Endbenutzer-Lizenzvereinbarung erscheint, drücken Sie <Accept> (Akzeptieren), um das APP Center zu installieren. Wählen Sie auf dem APP Center-Bildschirm die Treiber und Anwendungen aus, die Sie installieren möchten, und klicken Sie auf Install (Installieren).

Stellen Sie vor der Installation sicher, dass das System mit dem Internet verbunden ist.

Bitte besuchen Sie die GIGABYTE-Website für weitere Softwareinformationen.

Bitte besuchen Sie die GIGABYTE-Website für weitere Informationen zur Fehlerbehebung.

Kontaktieren Sie uns

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technischer und nicht-technischer Support (Vertrieb/Marketing): https://esupport.gigabyte.com
WEB-Adresse (Englisch): https://www.gigabyte.com
WEB-Adresse (Chinesisch): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Um eine technische oder nicht-technische (Vertrieb/Marketing) Frage einzureichen, klicken Sie bitte auf:
  https://esupport.gigabyte.com


Referenzen

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

GIGABYTE B450 AORUS ELITE V2 - Mainboard-Handbuch herunterladen

Verfügbare Sprachen
