Identificando a Revisão da Sua Placa-Mãe

O número de revisão na sua placa-mãe tem esta aparência: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS, os drivers da placa-mãe ou ao procurar informações técnicas.

Exemplo:

Layout da Placa-Mãe B450 AORUS ELITE V2

Instalação de Hardware

Precauções de instalação

A placa-mãe contém vários circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

Antes da instalação, certifique-se de que o chassi seja adequado para a placa-mãe.
Antes da instalação, não remova ou quebre o adesivo S/N (número de série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Esses adesivos são necessários para a validação da garantia.
Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
Ao conectar componentes de hardware aos conectores internos da placa-mãe, certifique- se de que estejam conectados de forma firme e segura.
Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira ESD, mantenha as mãos secas e toque primeiro em um objeto de metal para eliminar a eletricidade estática.
Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação esteja desligada.
Antes de ligar a alimentação, certifique-se de que a tensão da fonte de alimentação foi definida de acordo com o padrão de tensão local.
Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus componentes de hardware estão conectados.
Para evitar danos à placa-mãe, não permita que parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
Certifique-se de que não haja parafusos ou componentes de metal restantes colocados na placa-mãe ou dentro da carcaça do computador.
Não coloque o sistema de computador em uma superfície irregular.
Não coloque o sistema de computador em um ambiente úmido ou de alta temperatura.
Ligar a energia do computador durante o processo de instalação pode danificar os componentes do sistema, bem como causar danos físicos ao usuário.
Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
Se você usar um adaptador, cabo de alimentação de extensão ou régua de energia, certifique-se de consultar suas instruções de instalação e/ou aterramento.

Especificações do produto

(Observação) O suporte real pode variar de acordo com a CPU.

* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de Suporte\Utilitários) no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Instalando a CPU

aviso Leia as seguintes diretrizes antes de começar a instalar a CPU:

Certifique-se de que a placa-mãe seja compatível com a CPU.
(Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente.
Aplique uma camada uniforme e fina de massa térmica na superfície da CPU.
Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer superaquecimento e danos à CPU.
Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendável que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se você deseja definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo CPU, placa de vídeo, memória, disco rígido, etc.

Instalando a CPU

Levante completamente a alavanca de travamento do soquete da CPU. Localize o pino um (indicado por um pequeno triângulo) do soquete da CPU e da CPU. Depois que a CPU estiver posicionada em seu soquete, coloque um dedo no meio da CPU, abaixando a alavanca de travamento e travando-a na posição totalmente travada.

Não force a CPU no soquete da CPU antes que a alavanca de travamento do soquete da CPU seja levantada, caso contrário, podem ocorrer danos à CPU e ao soquete da CPU.

Instalando a memória

aviso Leia as seguintes diretrizes antes de começar a instalar a memória:

Certifique-se de que a placa-mãe seja compatível com a memória. Recomenda-se que sejam usadas memórias da mesma capacidade, marca, velocidade e chips.
(Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado em uma direção. Se você não conseguir inserir a memória, mude a direção.

Configuração de memória de canal duplo

Esta placa-mãe fornece quatro soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória é instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda da memória original.

Os quatro soquetes de memória são divididos em dois canais e cada canal tem dois soquetes de memória da seguinte forma:

Canal A: DDR4_2, DDR4_4
Canal B: DDR4_1, DDR4_3

Visite o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Tabela de configurações de memória de canal duplo

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

O modo de canal duplo não pode ser habilitado se apenas um módulo de memória estiver instalado.
Ao habilitar o modo de canal duplo com dois ou quatro módulos de memória, recomenda-se que sejam usadas memórias da mesma capacidade, marca, velocidade e chips. Para um desempenho ideal, ao habilitar o modo de canal duplo com dois módulos de memória, recomendamos que você os instale nos soquetes DDR4_1 e DDR4_2.

Instalando uma placa de expansão

aviso Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

Certifique-se de que a placa-mãe seja compatível com a placa de expansão. Leia atentamente o manual que acompanha sua placa de expansão.
Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do painel traseiro

Porta USB 2.0/1.1
A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
Porta de teclado/mouse PS/2
Use esta porta para conectar um mouse ou teclado PS/2.
Porta DVI-D ^{(Nota 1)(Nota 2)}
A porta DVI-D está em conformidade com a especificação DVI-D e suporta uma resolução máxima de 1920x1200@60 Hz (as resoluções reais suportadas dependem do monitor que está sendo usado). Conecte um monitor que suporte conexão DVI-D a esta porta.
Porta HDMI 2.0 ^{(Nota 2)}

A porta HDMI suporta HDCP 2.2 ^{(Nota 2)} e formatos de áudio Dolby TrueHD e DTS HD Master Audio. Ele também suporta saída de áudio LPCM de 7.1 canais de até 192 KHz/24 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096x2160@60 Hz ^{(Nota 2)}, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
Depois de instalar o dispositivo HDMI, certifique-se de definir o dispositivo de reprodução de som padrão como HDMI. (O nome do item pode variar dependendo do seu sistema operacional.)
Porta USB 3.2 Gen 1
A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
Porta LAN RJ-45
A porta LAN Gigabit Ethernet fornece conexão à Internet a uma taxa de dados de até 1 Gbps. A seguir, são descritos os estados dos LEDs da porta LAN.
Saída de alto-falante central/subwoofer (laranja)
Use este conector de áudio para conectar alto-falantes centrais/subwoofer.
Saída de alto-falante traseiro (preto)
Este conector pode ser usado para conectar alto-falantes traseiros.
Saída de alto-falante lateral (cinza)
Use este conector de áudio para conectar alto-falantes laterais.
Entrada de linha (azul)
O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como uma unidade óptica, walkman, etc.
Saída de linha/Saída de alto-falante frontal (verde)
O conector de saída de linha.
Entrada de microfone (rosa)
O conector de entrada de microfone.
Configurações de conector de áudio:

Para habilitar ou configurar a função de amplificação de áudio para o conector de saída de linha, acesse o aplicativo HD Audio Manager.
- Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
- Ao remover o cabo, puxe-o para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Nota 1) A porta DVI-D não suporta conexão D-Sub por adaptador.

(Nota 2) O suporte real pode variar de acordo com a CPU.

Visite o site da GIGABYTE para obter detalhes sobre como configurar o software de áudio.

Conectores Internos

ATX_12V
ATX
CPU_FAN
SYS_FAN1/2/3
LED_CPU
LED_C
D_LED1/D_LED2
DLED_V_SW1/DLED_V_SW2
ASATA3 0/1
SATA3 0/1/2/3
M2A_SOCKET/M2B_SOCKET
SPDIF_O
F_PANEL
F_AUDIO
BAT
CLR_CMOS
F_USB30
F_USB1/F_USB2
COMA
TPM
CPU/DRAM/VGA/BOOT

aviso Leia as seguintes diretrizes antes de conectar dispositivos externos:

Primeiro, certifique-se de que seus dispositivos estejam em conformidade com os conectores que você deseja conectar.
Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
Depois de instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi conectado com segurança ao conector na placa-mãe.

ATX_12V/ATX (conector de alimentação de 2x4 12 V e conector de alimentação principal de 2x12)

Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo da fonte de alimentação ao conector de alimentação na orientação correta.

O conector de alimentação de 12 V fornece energia principalmente para a CPU. Se o conector de alimentação de 12 V não estiver conectado, o computador não iniciará.

Para atender aos requisitos de expansão, é recomendável que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500 W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado poderá levar a um sistema instável ou não inicializável.

CPU_FAN/SYS_FAN1/2/3 (conectores de ventoinha)

Todos os conectores de ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, é recomendável que uma ventoinha do sistema seja instalada dentro do chassi.

aviso

Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
Esses conectores de ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.

LED_CPU (conector de faixa de LED do cooler da CPU/faixa de LED RGB)

O conector pode ser usado para conectar uma faixa de LED do cooler da CPU ou uma faixa de LED RGB 5050 padrão (12V/G/R/B), com potência máxima de 2A (12V) e comprimento máximo de 2m.

LED_CPU

Conecte a faixa de LED do cooler da CPU/faixa de LED RGB ao conector. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 (12V) deste conector. A conexão incorreta pode danificar a faixa de LED.

LED_C (conector de faixa de LED RGB (RGBW))

O conector pode ser usado para conectar uma faixa de LED RGB (RGBW) 5050 padrão (12V/G/R/B/W), com potência máxima de 2A (12V) e comprimento máximo de 2m.

LED_C

Conecte sua faixa de LED RGB (RGBW) ao conector. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 (12V) deste conector. A conexão incorreta pode danificar a faixa de LED.

D_LED1/D_LED2 (conectores de faixa de LED endereçável)

Os conectores podem ser usados para conectar uma faixa de LED endereçável 5050 padrão, com potência máxima de 2A (12V ou 5V) e comprimento máximo de 5m ou número máximo de 300 LEDs. Existem faixas de LED endereçáveis de 12V e 5V. Certifique-se de verificar os requisitos de tensão de sua faixa de LED endereçável e defina os jumpers DLED_V_SW1 e DLED_V_SW2 de acordo.

Conecte sua faixa de LED endereçável ao conector. Existem faixas de LED endereçáveis de 12V e 5V. Certifique-se de verificar os requisitos de tensão de sua faixa de LED endereçável e defina os jumpers DLED_V_SW1 e DLED_V_SW2 de acordo. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 do conector de faixa de LED endereçável. A conexão incorreta pode danificar a faixa de LED.

Para saber como ligar/desligar as luzes da faixa de LED, consulte as instruções no capítulo "Configuração do BIOS", "Periféricos".

aviso Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.

DLED_V_SW1/DLED_V_SW2 (jumpers de seleção de energia da faixa de LED endereçável)

Os jumpers permitem selecionar a tensão de alimentação dos conectores D_LED1 e D_LED2. Certifique-se de verificar os requisitos de tensão de sua faixa de LED endereçável e defina a tensão correta com este jumper antes da conexão. A conexão incorreta pode danificar a faixa de LED.

ASATA3 0/1, SATA 3 0/1/2/3 (conectores SATA 6Gb/s)

Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com o padrão SATA 3Gb/s e F SATA 1.5Gb/s. Cada conector SATA suporta um único dispositivo SATA. Os conectores SATA suportam RAID 0, RAID 1 e RAID 10. Consulte o capítulo "Configurando um conjunto RAID" para obter instruções sobre como configurar um array RAID.

M2A_SOCKET/M2B_SOCKET (Conectores M.2 Socket 3)

Os conectores M.2 suportam SSDs M.2 SATA ou SSDs M.2 PCIe ^{(Observação)} e suportam configuração RAID. Observe que um SSD M.2 PCIe não pode ser usado para criar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA. Para criar um array RAID com um SSD M.2 PCIe, você deve configurar a configuração no modo UEFI BIOS. Consulte o Capítulo "Configurando um Conjunto RAID" para obter instruções sobre como configurar um array RAID.

Siga as etapas abaixo para instalar corretamente um SSD M.2 no conector M.2.

Etapa 1:
Pegue um parafuso e um espaçador dos pacotes de parafusos e espaçadores M.2 incluídos. Localize o conector M.2 onde você instalará o SSD M.2, use uma chave de fenda para soltar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor.

Etapa 2:
Localize o orifício de montagem adequado para o SSD M.2 a ser instalado e, em seguida, aperte o espaçador primeiro. Insira o SSD M.2 no conector M.2 em um ângulo.

Etapa 3:
Pressione o SSD M.2 para baixo e, em seguida, fixe-o com o parafuso. Recoloque o dissipador de calor e fixe-o no orifício original.

Selecione o orifício adequado para o SSD M.2 a ser instalado e reaperte o parafuso e a porca.

(Observação) O conector M2B_SOCKET suporta apenas SSDs PCIe.

Avisos de instalação para os conectores M.2 e SATA:

A disponibilidade dos conectores SATA pode ser afetada pelo tipo de dispositivo instalado no conector M.2. Consulte a tabela a seguir para obter detalhes.

SPDIF_O (cabeçalho de saída S/PDIF)

Este cabeçalho suporta S/PDIF Out digital e conecta um cabo de áudio digital S/PDIF (fornecido por placas de expansão) para saída de áudio digital de sua placa-mãe para determinadas placas de expansão, como placas de vídeo e placas de som. Por exemplo, algumas placas de vídeo podem exigir que você use um cabo de áudio digital S/PDIF para saída de áudio digital de sua placa-mãe para sua placa de vídeo, caso deseje conectar um monitor HDMI à placa de vídeo e ter saída de áudio digital do monitor HDMI ao mesmo tempo. Para obter informações sobre como conectar o cabo de áudio digital S/PDIF, leia atentamente o manual da sua placa de expansão.

SPDIF_O

F_PANEL (cabeçalho do painel frontal)

Conecte a chave de alimentação, a chave de reset, o alto-falante, a chave/sensor de intrusão do chassi e o indicador de status do sistema no chassi a este cabeçalho de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.

PLED/PWR_LED (LED de energia, amarelo/roxo):
Conecta-se ao indicador de status de energia no painel frontal do chassi. O LED está aceso quando o sistema está operando. O LED está apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

Status do sistema LED

S0 Ligado

S3/S4/S5 Desligado
PW (Chave de alimentação, vermelho):
Conecta-se à chave de alimentação no painel frontal do chassi. Você pode configurar a forma de desligar seu sistema usando a chave de alimentação (consulte o Capítulo "Configuração do BIOS", "Energia", para obter mais informações).
SPEAK (Alto-falante, laranja):
Conecta-se ao alto-falante no painel frontal do chassi. O sistema informa o status de inicialização do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema.
HD (LED de atividade do disco rígido, azul):
Conecta-se ao LED de atividade do disco rígido no painel frontal do chassi. O LED está aceso quando o disco rígido está lendo ou gravando dados.
RES (Chave de reset, verde):
Conecta-se à chave de reset no painel frontal do chassi. Pressione a chave de reset para reiniciar o computador se o computador travar e não conseguir realizar uma reinicialização normal.
CI (cabeçalho de intrusão do chassi, cinza):
Conecta-se à chave/sensor de intrusão do chassi no chassi que pode detectar se a tampa do chassi foi removida. Esta função requer um chassi com uma chave/sensor de intrusão do chassi.
NC (Laranja): Sem conexão.

O design do painel frontal pode diferir de acordo com o chassi. Um módulo de painel frontal consiste principalmente em chave de alimentação, chave de reset, LED de energia, LED de atividade do disco rígido, alto-falante e etc. Ao conectar o módulo do painel frontal do chassi a este cabeçalho, certifique-se de que as atribuições de fio e as atribuições de pinos correspondam corretamente.

F_AUDIO (cabeçalho de áudio do painel frontal)

O cabeçalho de áudio do painel frontal suporta áudio de alta definição (HD). Você pode conectar o módulo de áudio do painel frontal do chassi a este cabeçalho. Certifique-se de que as atribuições de fio do conector do módulo correspondam às atribuições de pinos do cabeçalho da placa-mãe. A conexão incorreta entre o conector do módulo e o cabeçalho da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.

F_AUDIO

Alguns chassis fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui diferentes atribuições de fio, entre em contato com o fabricante do chassi.

BAT (Bateria)

A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a tensão da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Você pode limpar os valores do CMOS removendo a bateria:

Desligue o computador e desconecte o cabo de alimentação.
Remova suavemente a bateria do suporte da bateria e espere um minuto. (Ou use um objeto de metal como uma chave de fenda para tocar os terminais positivo e negativo do suporte da bateria, tornando-os curtos por 5 segundos.)
Substitua a bateria.
Conecte o cabo de alimentação e reinicie o computador.

aviso

Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
Substitua a bateria por uma equivalente. Podem ocorrer danos aos seus dispositivos se a bateria for substituída por um modelo incorreto.
Entre em contato com o local de compra ou revendedor local se você não conseguir substituir a bateria sozinho ou não tiver certeza sobre o modelo da bateria.
Ao instalar a bateria, observe a orientação do lado positivo (+) e do lado negativo (-) da bateria (o lado positivo deve estar voltado para cima).
As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

CLR_CMOS (jumper Clear CMOS)

Use este jumper para limpar a configuração do BIOS e redefinir os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.

aviso

Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
Após a reinicialização do sistema, vá para a Configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as configurações do BIOS (consulte o Capítulo "Configuração do BIOS" para as configurações do BIOS).

F_USB30 (cabeçalho USB 3.2 Gen 1)

O cabeçalho está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para adquirir o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, entre em contato com o revendedor local.

F_USB30

F_USB1/F_USB2 (Headers USB 2.0/1.1)

Os headers estão em conformidade com a especificação USB 2.0/1.1. Cada header USB pode fornecer duas portas USB através de um suporte USB opcional. Para adquirir o suporte USB opcional, entre em contato com o revendedor local.

aviso

Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) ao header USB 2.0/1.1.
Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

COMA (Header da porta serial)

O header COM pode fornecer uma porta serial através de um cabo de porta COM opcional. Para adquirir o cabo de porta COM opcional, entre em contato com o revendedor local.

COMA

TPM (Header do módulo de plataforma confiável)

Você pode conectar um TPM (Trusted Platform Module, módulo de plataforma confiável) a este header.

TPM

CPU/DRAM/VGA/BOOT (LEDs de status)

Os LEDs de status mostram se a CPU, a memória, a placa gráfica e o sistema operacional estão funcionando corretamente após a ligação do sistema. Se o LED da CPU/DRAM/VGA estiver aceso, isso significa que o dispositivo correspondente não está funcionando normalmente; se o LED de BOOT estiver aceso, isso significa que você ainda não entrou no sistema operacional.

CPU: LED de status da CPU
DRAM: LED de status da memória
VGA: LED de status da placa gráfica
BOOT: LED de status do sistema operacional

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, salvando os parâmetros do sistema e carregando o sistema operacional, etc. O BIOS inclui um programa de Configuração do BIOS que permite ao usuário modificar as configurações básicas do sistema ou ativar determinados recursos do sistema.

Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.

Para acessar o programa de Configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia é ligada.

Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário @BIOS.

O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
O @BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

Aviso

Como o flashing do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável não fazer o flash do BIOS. Para fazer o flash do BIOS, faça-o com cautela. O flashing inadequado do BIOS pode resultar em mau funcionamento do sistema.
É recomendável não alterar as configurações padrão (a menos que seja necessário) para evitar instabilidade do sistema ou outros resultados inesperados. Alterar inadequadamente as configurações pode resultar na falha na inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefinir a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" (Carregar padrões otimizados) neste capítulo ou as introduções do jumper de bateria/limpar CMOS no capítulo anterior para saber como limpar os valores do CMOS.)

Tela de inicialização

A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.

Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O modo Classic Setup fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item desejado. O Easy Mode permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para obter o desempenho ideal. No Easy Mode, você pode usar o mouse para percorrer os itens de configuração.

Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar padrões otimizados) para definir o sistema para seus padrões.
Os menus de Configuração do BIOS descritos neste capítulo são apenas para referência e podem ser diferentes por versão do BIOS.

Teclas de Função de Configuração Clássica

<←><→>	Mova a barra de seleção para selecionar um menu de configuração
<↑><↓>	Mova a barra de seleção para selecionar um item de configuração em um menu
<Enter>	Execute o comando ou entre em um menu
<+>/<Page Up>	Aumente o valor numérico ou faça alterações
<->/<Page Down>	Diminua o valor numérico ou faça alterações
<F1>	Mostre as descrições das teclas de função
<F2>	Mude para o Easy Mode
<F3>	Salve as configurações atuais do BIOS em um perfil
<F4>	Carregue as configurações do BIOS de um perfil criado antes
<F5>	Restaure as configurações anteriores do BIOS para os submenus atuais
<F7>	Carregue as configurações padrão otimizadas do BIOS para os submenus atuais
<F8>	Acesse o utilitário Q-Flash
<F9>	Exiba as informações do sistema
<F10>	Salve todas as alterações e saia do programa de Configuração do BIOS
<F12>	Capture a tela atual como uma imagem e salve-a em sua unidade USB
<Esc>	Menu Principal: Saia do programa de Configuração do BIOS Submenus: Saia do submenu atual

M.I.T.

aviso Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez depende das configurações gerais do sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, chipset ou memória e reduzir a vida útil desses componentes. Esta página é apenas para usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e reinicialize a placa para os valores padrão.)

Configurações Avançadas de Frequência

CPU Clock Control
Permite que você defina manualmente o clock base da CPU em incrementos de 1 MHz. (Padrão: Auto)

É altamente recomendável que a frequência da CPU seja definida de acordo com as especificações da CPU.
Host Clock Value
Exibe a frequência de clock do host operacional atual.
GFX Clock Frequency ^(Note)
Permite que você altere a frequência para a GPU. Depois de alterar as configurações de GFX Clock Frequency, certifique-se de ajustar as configurações de GFX Core Voltage. (Padrão: Auto)
Nota: O intervalo ajustável depende da CPU instalada. Auto permite que o BIOS configure automaticamente esta configuração.
GFX Core Voltage ^(Note)
Permite que você altere a voltagem para a GPU. (Padrão: Auto)
Nota: O intervalo ajustável depende da CPU instalada. Auto permite que o BIOS configure automaticamente esta configuração.
CPU Clock Ratio
Permite que você altere a taxa de clock para a CPU instalada. O intervalo ajustável depende da CPU instalada.
CPU Frequency
Exibe a frequência da CPU operacional atual.

(Note) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Configurações Avançadas da CPU

CPU Clock Ratio, CPU Frequency
As configurações acima são síncronas com aquelas sob os mesmos itens no menu Advanced Frequency Settings.
Core Performance Boost
Permite que você determine se deve habilitar a tecnologia Core Performance Boost (CPB), uma tecnologia de aumento de desempenho da CPU. (Padrão: Auto)
AMD Cool&Quiet function
- Enabled: Permite que o driver AMD Cool'n'Quiet ajuste dinamicamente o clock da CPU e o VID para reduzir a saída de calor do seu computador e seu consumo de energia. (Padrão)
- Disabled: Desativa esta função.
SVM Mode
A virtualização aprimorada pela Virtualization Technology permitirá que uma plataforma execute vários sistemas operacionais e aplicativos em partições independentes. Com a virtualização, um sistema de computador pode funcionar como vários sistemas virtuais. (Padrão: Desativado)
PPC Adjustment ^{(Note 1)}
Permite que você corrija o PState da CPU. (Padrão: PState 0)
Global C-state Control
Permite que você determine se deve deixar a CPU entrar nos estados C. Quando habilitado, a frequência do núcleo da CPU será reduzida durante o estado de paralisação do sistema para diminuir o consumo de energia. (Padrão: Auto)
Power Supply Idle Control
Habilita ou desabilita o Package C6 State.
- Typical Current Idle: Desativa esta função.
- Low Current Idle: Ativa esta função.
- Auto: Permite que o BIOS configure automaticamente esta configuração. (Padrão)
CCD Control ^{(Note 1)}
Define o número de CCDs a serem usados. (Padrão: Auto)
CPPC ^{(Note 1)}
Ativa ou desativa o recurso CPPC. (Padrão: Auto)
CPPC Preferred Cores ^{(Note 1)}
Ativa ou desativa o recurso CPPC Preferred Cores. (Padrão: Auto)
Opcache Control ^{(Note 1)}
Ativa ou desativa o Opcache. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Downcore Control
Permite que você selecione o número de núcleos de CPU para ativar (o número de núcleos de CPU pode variar de acordo com a CPU). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
SMT Mode
Permite que você habilite ou desabilite a tecnologia CPU Simultaneous Multi-Threading. Este recurso só funciona para sistemas operacionais que suportam o modo multi-processador. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Extreme Memory Profile (X.M.P.) (Note 2)
Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para melhorar o desempenho da memória quando habilitado.
- Disabled Desativa esta função. (Padrão)
- Profile1 Usa as configurações do Profile 1. (Note 2)
- Profile2 Usa as configurações do Profile 2.
System Memory Multiplier
Permite que você defina o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto)
Memory Frequency (MHz)
O primeiro valor de frequência da memória é a frequência operacional normal da memória que está sendo usada; o segundo é a frequência da memória que é ajustada automaticamente de acordo com as configurações de System Memory Multiplier.

(Note 1) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

(Note 2) Este item está presente apenas quando você instala uma CPU e um módulo de memória que suportam este recurso.

Configurações Avançadas de Memória

Extreme Memory Profile (X.M.P.) ^(Note), System Memory Multiplier, Memory Frequency(MHz)
As configurações acima são síncronas com aquelas sob os mesmos itens no menu Advanced Frequency Settings.
Memory Timing Mode
Manual permite que as configurações de tempo de memória abaixo sejam configuráveis. As opções são: Auto (padrão), Manual.
Profile DDR Voltage
Ao usar um módulo de memória não-XMP ou Extreme Memory Profile (X.M.P.) está definido como Disabled, o valor é exibido de acordo com a sua especificação de memória. Quando Extreme Memory Profile (X.M.P.) está definido como Profile1 ou Profile2, o valor é exibido de acordo com os dados SPD na memória XMP.

(Note) Este item está presente apenas quando você instala uma CPU e um módulo de memória que suportam este recurso.

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Configuration

Essas seções fornecem configurações de tempo de memória. As respectivas telas de configuração de tempo são configuráveis apenas quando Memory Timing Mode está definido como Manual. Nota: Seu sistema pode se tornar instável ou falhar ao inicializar depois de fazer alterações nos tempos de memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.

Configurações Avançadas de Tensão

Este submenu permite que você defina as tensões da CPU, chipset e memória.

Saúde do PC

Reset Case Open Status
- Disabled: Mantém ou limpa o registro do status anterior de intrusão no chassi. (Padrão)
- Enabled: Limpa o registro do status anterior de intrusão no chassi e o campo Case Open mostrará "Não" na próxima inicialização.
Case Open
Exibe o status de detecção do dispositivo de detecção de intrusão no chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo mostrará "Sim", caso contrário, mostrará "Não". Para limpar o registro de status de intrusão no chassi, defina Reset Case Open Status para Enabled, salve as configurações no CMOS e reinicie o sistema.
CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
Exibe as tensões atuais do sistema.

Configurações Diversas

PCIe Slot Configuration
Permite que você defina o modo de operação dos slots PCI Express para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
3DMark01 Enhancement
Permite que você determine se deve melhorar algum desempenho de benchmark legado. (Padrão: Desativado)

Smart Fan 5

Monitor
Permite que você selecione um alvo para monitorar e fazer mais ajustes. (Padrão: CPU FAN)
Fan Speed Control
Permite que você determine se deve habilitar a função de controle de velocidade da ventoinha e ajustar a velocidade da ventoinha.
- Normal: Permite que a ventoinha funcione em velocidades diferentes de acordo com a temperatura. Você pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Padrão)
- Silent: Permite que a ventoinha funcione em velocidades lentas.
- Manual: Permite que você controle a velocidade da ventoinha no gráfico de curva.
- Full Speed: Permite que a ventoinha funcione em velocidades máximas.
Fan Control Use Temperature Input
Permite que você selecione a temperatura de referência para o controle de velocidade da ventoinha.
Temperature Interval
Permite que você selecione o intervalo de temperatura para a mudança de velocidade da ventoinha.
Fan Control mode
- Auto: Permite que o BIOS detecte automaticamente o tipo de ventoinha instalada e defina o modo de controle ideal. (Padrão)
- Voltage: O modo de tensão é recomendado para uma ventoinha de 3 pinos.
- PWM: O modo PWM é recomendado para uma ventoinha de 4 pinos.
Fan Stop
Ativa ou desativa a função de parada da ventoinha. Você pode definir o limite de temperatura usando a curva de temperatura. A ventoinha ou bomba interrompe a operação quando a temperatura está abaixo do limite. (Padrão: Desativado)
Temperature
Exibe a temperatura atual da área alvo selecionada.
Fan Speed
Exibe as velocidades atuais da ventoinha.
Temperature Warning Control
Define o limite de aviso para a temperatura. Quando a temperatura excede o limite, o BIOS emitirá um som de aviso. As opções são: Disabled (padrão), 60ºC/140ºF, 70ºC/158ºF, 80ºC/176ºF, 90ºC/194ºF
Fan Fail Warning
Permite que o sistema emita um som de aviso se a ventoinha não estiver conectada ou falhar. Verifique a condição da ventoinha ou a conexão da ventoinha quando isso ocorrer. (Padrão: Desativado)

Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão do BIOS. Você também pode selecionar o idioma padrão usado pelo BIOS e definir manualmente a hora do sistema.

System Language
Seleciona o idioma padrão usado pelo BIOS.
System Date
Define a data do sistema. O formato da data é semana (somente leitura), mês, data e ano. Use <Enter> para alternar entre os campos Mês, Data e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
System Time
Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
Access Level
Exibe o nível de acesso atual, dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrator.) O nível de Administrador permite que você faça alterações em todas as configurações do BIOS; o nível de Usuário permite que você faça alterações apenas em determinadas configurações do BIOS, mas não em todas.

BIOS

Boot Option Priorities
Especifica a ordem geral de inicialização dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporte o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
Ou, se você deseja instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 de 64 bits e que é prefixada com a string "UEFI:".
Bootup NumLock State
Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: Ligado)
Security Option
Especifica se uma senha é necessária sempre que o sistema é inicializado ou apenas quando você entra na configuração do BIOS. Depois de configurar este item, defina a(s) senha(s) no item Administrator Password/User Password.
- Setup: Uma senha é necessária apenas para entrar no programa de configuração do BIOS.
- System: Uma senha é necessária para inicializar o sistema e para entrar no programa de configuração do BIOS. (Padrão)
Full Screen LOGO Show
Permite que você determine se deseja exibir o logotipo da GIGABYTE na inicialização do sistema. Disabled pula o logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
Fast Boot
Ativa ou desativa o Fast Boot para encurtar o processo de inicialização do sistema operacional. Ultra Fast fornece a velocidade de inicialização mais rápida. (Padrão: Desativado)
SATA Support
- All Sata Devices: Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST.
- Last Boot HDD Only: Exceto pela unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do sistema operacional seja concluído. (Padrão)
  Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.
NVMe Support
Permite ativar ou desativar o(s) dispositivo(s) NVMe. (Padrão: Ativado)
Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.
VGA Support
Permite que você selecione qual tipo de sistema operacional inicializar.
- Auto: Ativa apenas a ROM de opção herdada.
- EFI Driver: Ativa a ROM de opção EFI. (Padrão)
  Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.
USB Support
- Disabled: Todos os dispositivos USB são desativados antes que o processo de inicialização do sistema operacional seja concluído.
- Full Initial: Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. (Padrão)
- Partial Initial: Parte dos dispositivos USB são desativados antes que o processo de inicialização do sistema operacional seja concluído.
  Este item é configurável apenas quando Fast Boot está definido como Enabled. Esta função é desativada quando Fast Boot está definido como Ultra Fast.
PS2 Devices Support
- Disabled: Todos os dispositivos PS/2 são desativados antes que o processo de inicialização do sistema operacional seja concluído.
- Enabled: Todos os dispositivos PS/2 são funcionais no sistema operacional e durante o POST. (Padrão)
  Este item é configurável apenas quando Fast Boot está definido como Enabled. Esta função é disabled quando Fast Boot está definido como Ultra Fast.
NetWork Stack Driver Support
- Disabled: Desativa a inicialização da rede. (Padrão)
- Enabled: Ativa a inicialização da rede.
  Este item é configurável apenas quando Fast Boot está definido como Enabled ou Ultra Fast.
CSM Support
Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de inicialização de PC herdado.
- Enabled: Ativa o UEFI CSM. (Padrão)
- Disabled: Desativa o UEFI CSM e suporta apenas o processo de inicialização do UEFI BIOS.
LAN PXE Boot Option ROM
Permite que você selecione se deseja ativar a ROM de opção herdada para o controlador LAN. (Padrão: Desativado) Este item é configurável apenas quando CSM Support está definido como Enabled.
Storage Boot Option Control
Permite que você selecione se deseja ativar o UEFI ou a ROM de opção herdada para o controlador do dispositivo de armazenamento.
- Disabled: Desativa a ROM de opção.
- UEFI Only: Ativa apenas a ROM de opção UEFI.
- Legacy Only: Ativa apenas a ROM de opção herdada. (Padrão)
  Este item é configurável apenas quando CSM Support está definido como Enabled.
Other PCI Device ROM Priority
Permite que você selecione se deseja ativar o UEFI ou a ROM de opção herdada para o controlador de dispositivo PCI diferente dos controladores LAN, dispositivo de armazenamento e gráficos.
- Disabled: Desativa a ROM de opção.
- UEFI Only: Ativa apenas a ROM de opção UEFI. (Padrão)
- Legacy Only: Ativa apenas a ROM de opção herdada.
  Este item é configurável apenas quando CSM Support está definido como Enabled.
Administrator Password
Permite que você configure uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na configuração do BIOS. Diferente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS.
User Password
Permite que você configure uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na configuração do BIOS. No entanto, a senha de usuário permite apenas que você faça alterações em certas configurações do BIOS, mas não em todas. Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
NOTA: Antes de definir a Senha de Usuário, certifique-se de definir primeiro a Senha de Administrador.

Inicialização Segura

Permite ativar ou desativar a Inicialização Segura e configurar as configurações relacionadas. Este item é configurável apenas quando CSM Support está definido como Disabled.

Periféricos

AMD CPU fTPM
Ativa ou desativa a função TPM 2.0 integrada na CPU AMD. (Padrão: Desativado)
Initial Display Output
Especifica a primeira inicialização da exibição do monitor a partir da placa de vídeo PCI Express instalada ou dos gráficos integrados.
- IGD Video ^{(Observação)}: Define os gráficos integrados como a primeira tela.
- PCIe 1 Slot: Define a placa de vídeo no slot PCIEX16 como a primeira tela. (Padrão)
- PCIe 2 Slot: Define a placa de vídeo no slot PCIEX4 como a primeira tela.
- PCIe 3 Slot: Define a placa de vídeo no slot PCIEX1_2 como a primeira tela.
RGB Fusion
Permite que você defina o modo de iluminação LED para a placa-mãe.
- Off: Desativa esta função.
- Pulse Mode: Todos os LEDs simultaneamente aumentam e diminuem o brilho.
- Color Cycle: Todos os LEDs simultaneamente percorrem um espectro completo de cores.
- Static Mode: Todos os LEDs emitem uma única cor. (Padrão)
- Flash Mode: Todos os LEDs piscam simultaneamente, ligando e desligando.
- Double Flash: Todos os LEDs piscam em um padrão entrelaçado.
LEDs in Sleep, Hibernation, and Soft Off States
Permite que você defina o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema.
Este recurso é suportado apenas com uma faixa de LED endereçável de 5V.
- Off: Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Padrão)
- On: Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.
HD Audio Controller
Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
Se você deseja instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado).
Above 4G Decoding
Ativa ou desativa dispositivos com capacidade de 64 bits para serem decodificados no espaço de endereço acima de 4 GB (somente se o seu sistema suportar decodificação PCI de 64 bits). Defina como Enabled (Ativado) se mais de uma placa de vídeo avançada estiver instalada e seus drivers não puderem ser iniciados ao entrar no sistema operacional (devido ao espaço de endereço de memória limitado de 4 GB). (Padrão: Desativado)

(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Computação Confiável

Ativa ou desativa o Módulo de Plataforma Confiável (TPM).

Configuração Super IO

Serial Port 1
Ativa ou desativa a porta serial integrada. (Padrão: Ativado)

Configuração USB

Legacy USB Support
Permite que o teclado/mouse USB seja usado no MS-DOS. (Padrão: Ativado)
XHCI Hand-off
Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Ativado)
USB Mass Storage Driver Support
Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
Port 60/64 Emulation
Ativa ou desativa a emulação das portas de E/S 64h e 60h. Isso deve ser ativado para suporte legado completo para teclados/mouses USB no MS-DOS ou em um sistema operacional que não oferece suporte nativo a dispositivos USB. (Padrão: Desativado)
Mass Storage Devices
Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

Configuração NVMe

Exibe informações sobre seu SSD PCIe M.2 NVMe, se instalado.

RGB Fusion

LED Hue
Permite que você altere a cor dos LEDs de áudio.
RGB Fusion
Permite que você defina o modo de iluminação LED para a placa-mãe.
- Off: Desativa esta função.
- Pulse Mode: Todos os LEDs simultaneamente aumentam e diminuem o brilho.
- Color Cycle: Todos os LEDs simultaneamente percorrem um espectro completo de cores.
- Static Mode: Todos os LEDs emitem uma única cor. (Padrão)
- Flash Mode: Todos os LEDs piscam simultaneamente, ligando e desligando.
- Double Flash: Todos os LEDs piscam em um padrão entrelaçado.

Configuração da Pilha de Rede

Network Stack
Desativa ou ativa a inicialização a partir da rede para instalar um SO de formato GPT, como a instalação do SO a partir do servidor dos Serviços de Implantação do Windows. (Padrão: Desativado)
Ipv4 PXE Support
Ativa ou desativa o suporte a IPv4 PXE. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
Ipv4 HTTP Support
Ativa ou desativa o suporte à inicialização HTTP para IPv4. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
Ipv6 PXE Support
Ativa ou desativa o suporte a IPv6 PXE. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
Ipv6 HTTP Support
Ativa ou desativa o suporte à inicialização HTTP para IPv6. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
IPSEC Certificate
Ativa ou desativa a segurança do protocolo de Internet. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado.
PXE boot wait time
Permite que você configure quanto tempo esperar antes de poder pressionar <Esc> para abortar a inicialização PXE. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado. (Padrão: 0)
Media detect count
Permite que você defina o número de vezes para verificar a presença de mídia. Este item é configurável apenas quando Network Stack (Pilha de Rede) está ativado. (Padrão: 1)

AMD CBS

Este submenu oferece opções de configuração relacionadas ao AMD CBS.

Controlador da Família Realtek PCIe GBE

Este submenu fornece informações sobre a configuração de LAN e opções de configuração relacionadas.

Chipset

IOMMU
Ativa ou desativa o suporte ao AMD IOMMU. (Padrão: Automático)
Integrated Graphics ^(Note)
Ativa ou desativa a função de gráficos integrados.
- Auto: O BIOS ativará ou desativará automaticamente os gráficos integrados, dependendo da placa de vídeo instalada. (Padrão)
- Forces: Ativa os gráficos integrados.
- Disabled: Desativa os gráficos integrados.
UMA Mode ^(Note)
Especifique o modo UMA.
- Auto: Permite que o BIOS configure automaticamente esta configuração. (Padrão)
- UMA Specified: Define o tamanho do buffer de quadro UMA.
- UMA Auto: Define a resolução da tela.
  Este item é configurável apenas quando Integrated Graphics (Gráficos Integrados) está definido como Force (Forçar).
UMA Frame Buffer Size ^(Note)
O tamanho do buffer de quadro é a quantidade total de memória do sistema alocada exclusivamente para o controlador de gráficos integrado. O MS-DOS, por exemplo, usará apenas esta memória para exibição. As opções são: Auto (padrão), 64M~16G.
Este item é configurável apenas quando UMA Mode (Modo UMA) está definido como UMA Specified (UMA Especificado).
Display Resolution ^(Note)
Permite que você defina a resolução da tela. As opções são: Auto (padrão), 1920x1080 e abaixo, 2560x1600, 3840x2160. Este item é configurável apenas quando UMA Mode (Modo UMA) está definido como UMA Auto (UMA Automático).
SATA Mode
Ativa ou desativa o RAID para os controladores SATA integrados ou configura os controladores SATA para o modo AHCI.
- RAID: Ativa o RAID para o controlador SATA.
- AHCI: Configura os controladores SATA para o modo AHCI. A Interface de Controlador de Host Avançado (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)
NVMe RAID mode (M2A_SOCKET and M2B_SOCKET Connectors)
Permite que você determine se deve usar seus SSDs PCIe M.2 NVMe para configurar o RAID. (Padrão: Desativado)
APU SATA Port Enable (ASATA3 0, 1 Connectors)
Ativa ou desativa o(s) controlador(es) SATA integrado(s). (Padrão: Ativado)
APU SATA Hot plug
Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Ativa ou desativa o(s) controlador(es) SATA integrado(s). (Padrão: Ativado)
APU SATA Port 0/1 (ASATA3 0, 1 Connectors)
Exibe as informações do(s) dispositivo(s) SATA conectado(s).
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Exibe as informações do(s) dispositivo(s) SATA conectado(s).

(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Energia

AC BACK
Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
- Memory: O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.
- Always On: O sistema é ligado após o retorno da energia CA.
- Always Off: O sistema permanece desligado após o retorno da energia CA. (Padrão)
Power On By Keyboard
Permite que o sistema seja ligado por um evento de ativação do teclado PS/2.
Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.
- Disabled: Desativa esta função. (Padrão)
- Password: Defina uma senha com 1 a 5 caracteres para ligar o sistema.
- Keyboard 98: Pressione o botão POWER no teclado do Windows 98 para ligar o sistema.
- Any Key: Pressione qualquer tecla para ligar o sistema.
Power On Password
Defina a senha quando Power On By Keyboard estiver definido como Password.
Pressione <Enter> neste item e defina uma senha com até 5 caracteres e pressione <Enter> para aceitar.
Para ligar o sistema, digite a senha e pressione <Enter>.
Observação: para cancelar a senha, pressione <Enter> neste item. Quando solicitado a senha, pressione <Enter> novamente sem inserir a senha para limpar as configurações de senha.
Power On By Mouse
Permite que o sistema seja ligado por um evento de ativação do mouse PS/2.
Observação: para usar esta função, você precisa de uma fonte de alimentação ATX que forneça pelo menos 1A no cabo +5VSB.
- Disabled: Desativa esta função. (Padrão)
- Move: Mova o mouse para ligar o sistema.
- Double Click: Clique duas vezes no botão esquerdo do mouse para ligar o sistema.
ErP
Determina se deve permitir que o sistema consuma menos energia no estado S5 (desligamento). Observação: quando este item está definido como Enabled, as seguintes funções ficarão indisponíveis: Resume by Alarm, ligar pelo mouse e ligar pelo teclado.
Soft-Off by PWR-BTTN
Configura a maneira de desligar o computador no modo MS-DOS usando o botão liga/desliga.
- Instant-Off: Pressione o botão liga/desliga e o sistema será desligado instantaneamente. (Padrão)
- Delay 4 Sec.: Pressione e segure o botão liga/desliga por 4 segundos para desligar o sistema. Se o botão liga/desliga for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.
Power Loading
Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com baixa carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Enabled. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
Resume by Alarm
Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado)
Se ativado, defina a data e a hora da seguinte forma:
- Wake up day: Ligue o sistema em um horário específico em cada dia ou em um dia específico em um mês.
- Wake up hour/minute/second: Defina a hora em que o sistema será ligado automaticamente.
  Observação: ao usar esta função, evite o desligamento inadequado do sistema operacional ou a remoção da energia CA, ou as configurações podem não ser eficazes.
Wake on LAN
Ativa ou desativa a função Wake on LAN. (Padrão: Ativado)
High Precision Event Timer
Ativa ou desativa o High Precision Event Timer (HPET) no sistema operacional. (Padrão: Ativado)
CEC 2019 Ready
Permite selecionar se deseja permitir que o sistema ajuste o consumo de energia quando estiver em estado de desligamento, inativo ou de espera, a fim de cumprir os padrões CEC (California Energy Commission) 2019. (Padrão: Desativado)

Salvar e Sair

Save & Exit Setup
Pressione <Enter> neste item e selecione Yes (Sim). Isso salva as alterações no CMOS e sai do programa de configuração do BIOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Exit Without Saving
Pressione <Enter> neste item e selecione Yes (Sim). Isso sai da configuração do BIOS sem salvar as alterações feitas na configuração do BIOS no CMOS. Selecione No (Não) ou pressione <Esc> para retornar ao menu principal de configuração do BIOS.
Load Optimized Defaults
Pressione <Enter> neste item e selecione Yes (Sim) para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
Boot Override
Permite selecionar um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes (Sim) para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
Save Profiles
Esta função permite salvar as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1 ~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB para salvar o perfil em seu dispositivo de armazenamento.
Load Profiles
Se o seu sistema ficar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem o incômodo de reconfigurar as configurações do BIOS. Primeiro, selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB para inserir o perfil criado anteriormente a partir de seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Configurando um Conjunto RAID

Níveis de RAID

Antes de começar, prepare os seguintes itens:

Pelo menos dois discos rígidos SATA ou SSDs ^{(Observação 1)} (Para garantir um desempenho ideal, recomenda-se usar dois discos rígidos com modelo e capacidade idênticos). ^{(Observação 2)}
Disco de configuração do Windows.
Um computador conectado à Internet.
Uma unidade flash USB.

(Observação 1) Um SSD M.2 PCIe não pode ser usado para configurar um conjunto RAID com um SSD M.2 SATA ou um disco rígido SATA.

(Observação 2) Consulte "Conectores Internos" para os avisos de instalação dos conectores M.2 e SATA.

Configurando o Controlador SATA Integrado

Instalando disco(s) rígido(s) SATA no seu computador

Instale os discos rígidos/SSDs nos conectores SATA/M.2 na placa-mãe. Em seguida, conecte os conectores de alimentação da sua fonte de alimentação aos discos rígidos.

Configurando o modo do controlador SATA na configuração do BIOS

Certifique-se de configurar o modo do controlador SATA corretamente na configuração do BIOS do sistema.

Etapas:

Ligue o computador e pressione <Delete> para entrar na configuração do BIOS durante o POST (Power-On Self-Test). Em Chipset, certifique-se de que Chipset SATA Port Enable (Habilitar Porta SATA do Chipset) esteja habilitado. Defina SATA Mode (Modo SATA) para RAID. Em seguida, salve as configurações e reinicie o computador. (Se você quiser usar SSDs NVMe PCIe para configurar o RAID, certifique-se de definir NVMe RAID mode (Modo RAID NVMe) como Enabled (Habilitado).)
Se você quiser configurar o RAID UEFI, siga as etapas em "Configuração de RAID UEFI". Para entrar na ROM RAID herdada, salve as configurações e saia da configuração do BIOS. Consulte "Configurando a ROM RAID Herdada" para obter mais informações.
Os menus de configuração do BIOS descritos nesta seção podem ser diferentes das configurações exatas para sua placa-mãe. As opções reais do menu de configuração do BIOS que você verá dependem da placa-mãe que você tem e da versão do BIOS.

Configuração de RAID UEFI

Etapas:

Na configuração do BIOS, vá para BIOS e defina CSM Support (Suporte a CSM) como Disabled (Desabilitado). Salve as alterações e saia da configuração do BIOS.
Após a reinicialização do sistema, entre na configuração do BIOS novamente. Em seguida, entre no submenu Peripherals\RAIDXpert2 Configuration Utility (Utilitário de Configuração Periféricos\RAIDXpert2).
Na tela RAIDXpert2 Configuration Utility (Utilitário de Configuração RAIDXpert2), pressione <Enter> em Array Management (Gerenciamento de Matriz) para entrar na tela Create Array (Criar Matriz). Em seguida, selecione um RAID level (nível de RAID). Os níveis de RAID suportados incluem RAID 0 (Stripe), RAID 1 (Mirror) e RAID 10 (as seleções disponíveis dependem do número de discos rígidos instalados). Em seguida, pressione <Enter> em Select Physical Disks (Selecionar Discos Físicos) para entrar na tela Select Physical Disks (Selecionar Discos Físicos).
Na tela Select Physical Disks (Selecionar Discos Físicos), selecione os discos rígidos a serem incluídos na matriz RAID e defina-os como Enabled (Habilitado). Em seguida, use a tecla de seta para baixo para mover para Apply Changes (Aplicar Alterações) e pressione <Enter>. Em seguida, retorne à tela anterior e defina o Array Size (Tamanho da Matriz), Array Size Unit (Unidade de Tamanho da Matriz), Read Cache Policy (Política de Cache de Leitura) e Write Cache Policy (Política de Cache de Gravação).
Após definir a capacidade, mova para Create Array (Criar Matriz) e pressione <Enter> para começar.
Após a conclusão, você será levado de volta à tela Array Management (Gerenciamento de Matriz). Em Manage Array Properties (Gerenciar Propriedades da Matriz), você pode ver o novo volume RAID e informações sobre o nível de RAID, nome da matriz, capacidade da matriz, etc.

Configurando a ROM RAID Herdada

Entre no utilitário de configuração do BIOS RAID herdado para configurar uma matriz RAID. Ignore esta etapa e continue com a instalação do sistema operacional Windows para uma configuração não RAID.

Etapas:

Na configuração do BIOS, vá para BIOS e defina CSM Support (Suporte a CSM) como Enabled (Habilitado). Salve as alterações e saia da configuração do BIOS. Após o início do teste de memória POST e antes do início da inicialização do sistema operacional, procure uma mensagem que diga "Press <Ctrl-R> to Configure" (Pressione <Ctrl-R> para Configurar). Pressione <Ctrl> + <R> para entrar no utilitário de configuração do BIOS RAID.
Para criar uma nova matriz, pressione <Enter> na opção Create Array (Criar Matriz).
A barra de seleção se moverá para a seção Disks (Discos) à direita da tela. Selecione os discos rígidos a serem incluídos na matriz RAID. Use a tecla de seta para cima ou para baixo para selecionar um disco rígido e pressione <Insert>. O disco rígido selecionado será exibido em verde. Para usar todos os discos rígidos, basta pressionar <A> para selecionar todos. Em seguida, pressione <Enter> e a barra de seleção se moverá para a seção User Input (Entrada do Usuário) no canto inferior esquerdo da tela.
Primeiro, selecione um modo RAID e pressione <Enter>. As seleções disponíveis dependem do número de discos rígidos instalados. Em seguida, siga as instruções na tela para especificar o tamanho da matriz. Você pode selecionar All available space (Todo o espaço disponível) para usar o tamanho máximo permitido ou usar a tecla de seta para cima ou para baixo para ajustar o tamanho e pressione <Enter>.
Selecione um modo de cache. As opções incluem Read/Write (Leitura/Gravação), Read Only (Somente Leitura) e None (Nenhum). Em seguida, pressione <Enter> para continuar.
Finalmente, uma mensagem que diz "Confirm Creation of Array" (Confirmar Criação da Matriz) aparecerá. Pressione <C> para confirmar ou <Esc> para retornar à tela anterior.
Quando concluído, você verá a nova matriz na tela principal. Para sair do utilitário BIOS RAID, pressione <Esc> e, em seguida, pressione <C> para confirmar.

Instalando o Driver RAID e o Sistema Operacional

Com as configurações corretas do BIOS, você está pronto para instalar o sistema operacional.

Instalando o Sistema Operacional

Como alguns sistemas operacionais já incluem o driver RAID, você não precisa instalar o driver RAID separado durante o processo de instalação do Windows. Após a instalação do sistema operacional, recomendamos que você instale todos os drivers necessários do GIGABYTE Control Center para garantir o desempenho e a compatibilidade do sistema. Se o sistema operacional a ser instalado exigir que você forneça um driver RAID adicional durante o processo de instalação do SO, consulte as etapas abaixo:

Acesse o site da GIGABYTE, navegue até a página da web do modelo da placa-mãe, baixe o arquivo AMD RAID Preinstall Driver (Driver de Pré-instalação RAID AMD) na página Support\Download\SATA RAID/AHCI (Suporte\Download\SATA RAID/AHCI), descompacte o arquivo e copie os arquivos para sua unidade flash USB.
Inicialize a partir do disco de configuração do Windows e execute as etapas padrão de instalação do SO. Quando a tela solicitando que você carregue o driver aparecer, selecione Browse (Procurar).
Insira a unidade flash USB e, em seguida, navegue até o local do driver. Selecione AMD-RAID Bottom Device (Dispositivo Inferior AMD-RAID) primeiro e clique em Next (Avançar) para carregar o driver. Em seguida, selecione AMD-RAID Controller (Controlador AMD-RAID) e clique em Next (Avançar) para carregar o driver. Finalmente, continue a instalação do SO.

Visite o site da GIGABYTE para obter detalhes sobre como configurar uma matriz RAID.

Instalação de Drivers

Depois de instalar o sistema operacional, uma caixa de diálogo aparecerá no canto inferior direito da área de trabalho perguntando se você deseja baixar e instalar os drivers e aplicativos da GIGABYTE via APP Center. Clique em Install (Instalar) para prosseguir com a instalação. (Na configuração do BIOS, certifique-se de que Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Configurações\Portas de E/S\Download e Instalação do APP Center Configuração\Download e Instalação do APP Center) esteja definido como Enabled (Habilitado).)

Quando a caixa de diálogo Contrato de Licença do Usuário Final aparecer, pressione <Accept> (Aceitar) para instalar o APP Center. Na tela do APP Center, selecione os drivers e aplicativos que você deseja instalar e clique em Install (Instalar).

Antes da instalação, certifique-se de que o sistema esteja conectado à Internet.

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter mais informações sobre solução de problemas.

Fale Conosco

GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte Técnico e Não Técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (Inglês): https://www.gigabyte.com
Endereço WEB (Chinês): https://www.gigabyte.com/tw

GIGABYTE eSupport
Para enviar uma pergunta técnica ou não técnica (Vendas/Marketing), acesse:
https://esupport.gigabyte.com

Referências

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

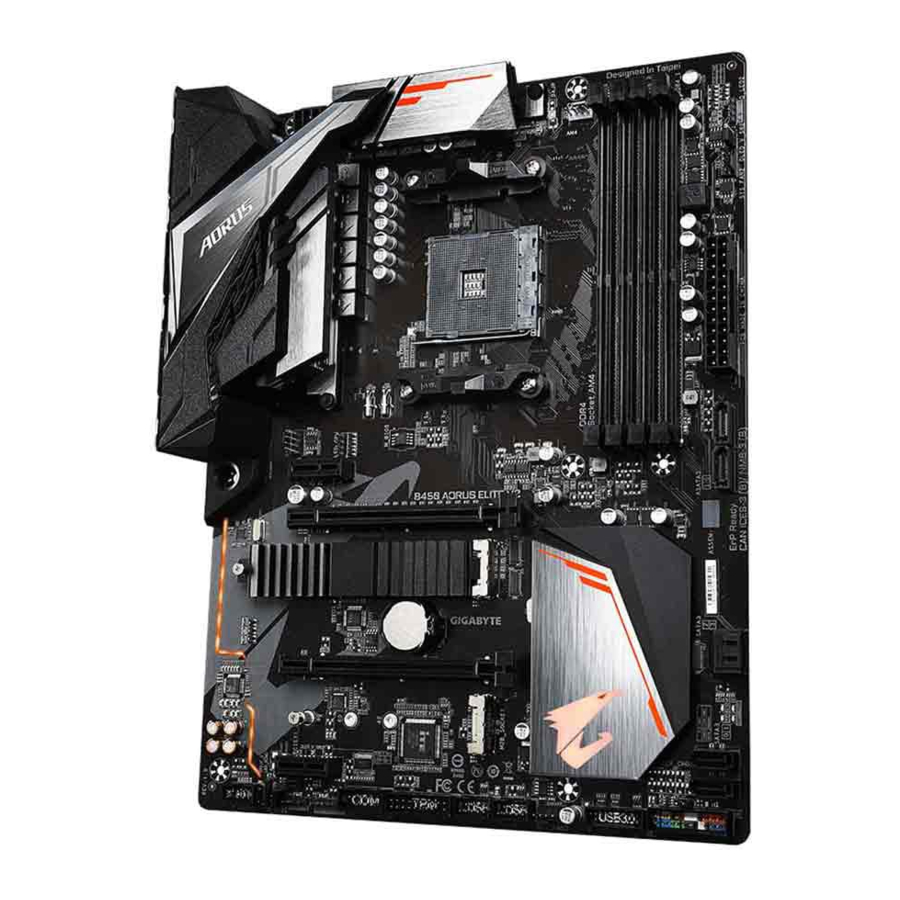

Baixar GIGABYTE B450 AORUS ELITE V2 - Manual da Placa-Mãe
