GIGABYTE B560I AORUS PRO AX - Manual da placa-mãe

Identificando a revisão da sua placa-mãe

O número de revisão na sua placa-mãe se parece com isto: "REV: X.X." Por exemplo, "REV: 1.0" significa que a revisão da placa-mãe é 1.0. Verifique a revisão da sua placa-mãe antes de atualizar a BIOS, os drivers ou ao procurar informações técnicas.
Exemplo:

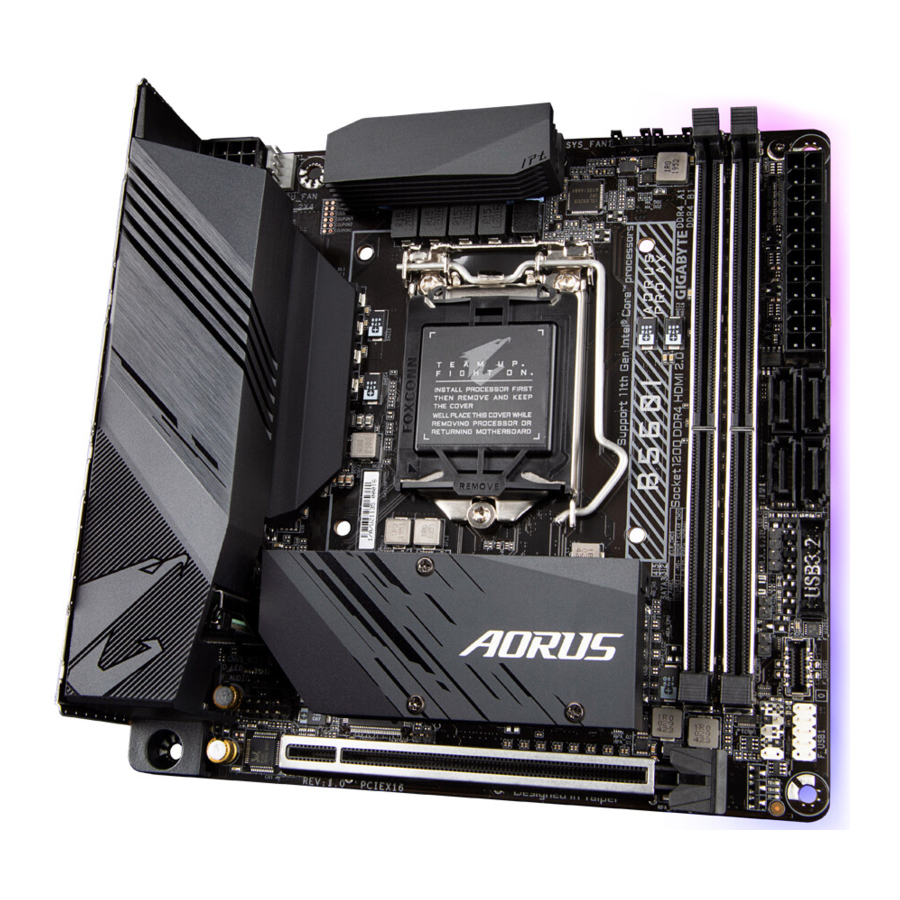

Layout da placa-mãe B560I AORUS PRO AX

Conteúdo da caixa

• Placa-mãe B560I AORUS PRO AX
• Manual do usuário
• Disco de driver da placa-mãe
• Um cabo de extensão da fita de LED RGB
• Dois cabos SATA
• Parafuso(s) M.2/Suporte(s) M.2
• Uma antena
• Dois cabos de extensão do conector da ventoinha

* O conteúdo da caixa acima é apenas para referência e os itens reais devem depender da embalagem do produto que você obtém.
O conteúdo da caixa está sujeito a alterações sem aviso prévio.
(Observação) O conector/chip está na parte de trás da placa-mãe.

Diagrama de blocos da placa-mãe B560I AORUS PRO AX

(Observação) O suporte real pode variar de acordo com a CPU.

Instalação do Hardware

Precauções de Instalação

A placa-mãe contém inúmeros circuitos e componentes eletrônicos delicados que podem ser danificados como resultado de descarga eletrostática (ESD). Antes da instalação, leia atentamente o manual do usuário e siga estes procedimentos:

• Antes da instalação, certifique-se de que o chassi é adequado para a placa-mãe.
• Antes da instalação, não remova ou quebre o adesivo de S/N (Número de Série) da placa-mãe ou o adesivo de garantia fornecido pelo seu revendedor. Estes adesivos são necessários para a validação da garantia.
• Sempre remova a alimentação CA desconectando o cabo de alimentação da tomada antes de instalar ou remover a placa-mãe ou outros componentes de hardware.
• Ao conectar componentes de hardware aos conectores internos na placa-mãe, certifique- se de que eles estejam conectados firme e seguramente.
• Ao manusear a placa-mãe, evite tocar em quaisquer terminais ou conectores de metal.
• É melhor usar uma pulseira antiestática (ESD) ao manusear componentes eletrônicos, como uma placa-mãe, CPU ou memória. Se você não tiver uma pulseira antiestática, mantenha as mãos secas e toque primeiro em um objeto de metal para eliminar a eletricidade estática.
• Antes de instalar a placa-mãe, coloque-a em cima de uma almofada antiestática ou dentro de um recipiente de proteção eletrostática.
• Antes de conectar ou desconectar o cabo de alimentação da placa-mãe, certifique-se de que a fonte de alimentação foi desligada.
• Antes de ligar a energia, certifique-se de que a tensão da fonte de alimentação foi ajustada de acordo com o padrão de tensão local.
• Antes de usar o produto, verifique se todos os cabos e conectores de alimentação de seus hardware componentes estão conectados.
• Para evitar danos à placa-mãe, não permita que parafusos entrem em contato com o circuito da placa-mãe ou seus componentes.
• Certifique-se de que não há parafusos ou componentes metálicos restantes colocados na placa-mãe ou dentro do gabinete do computador.
• Não coloque o sistema de computador em uma superfície irregular.
• Não coloque o sistema de computador em um ambiente úmido ou de alta temperatura.
• Ligar a energia do computador durante o processo de instalação pode causar danos aos componentes do sistema, bem como danos físicos ao usuário.
• Se você não tiver certeza sobre alguma etapa de instalação ou tiver um problema relacionado ao uso do produto, consulte um técnico de informática certificado.
• Se você usar um adaptador, cabo de extensão de energia ou régua de energia, certifique-se de consultar suas instruções de instalação e/ou aterramento.

Especificações do produto

CPU	Pacote LGA1200: Processadores Intel® Core™ i9 de 11ª geração/Processadores Intel® Core™ i7/ Processadores Intel® Core™ i5 Processadores Intel® Core™ i9 de 10ª geração/Processadores Intel® Core™ i7/Processadores Intel® Core™ i5/Processadores Intel® Core™ i3/Processadores Intel® Pentium®/ Processadores Intel® Celeron®* * Limitado a processadores com 4 MB de Intel® Smart Cache, família Intel® Celeron® G5xx5. (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.) O cache L3 varia de acordo com a CPU
Chipset	Chipset Intel® B560 Express
Memória	Processadores Intel® Core™ i9/i7/i5 de 11ª geração: Suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz Processadores Intel® Core™ i9/i7 de 10ª geração: Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz Processadores Intel® Core™ i5/i3/Pentium®/Celeron® de 10ª geração: Suporte para módulos de memória DDR4 2666/2400/2133 MHz 2 soquetes DDR4 DIMM que suportam até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam no modo não ECC) Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória Extreme Memory Profile (XMP) (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória suportados mais recentes.)
Gráficos integrados	Processador de gráficos integrados - Suporte para Intel® HD Graphics: 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz * Suporte para a versão HDMI 2.0 e HDCP 2.3. 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz * Suporte para a versão DisplayPort 1.2 e HDCP 2.3 (As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio	CODEC de áudio Realtek® Áudio de alta definição 2/4/5.1/7.1 canais * Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Device advanced settings (Configurações avançadas do dispositivo) > Playback Device (Dispositivo de reprodução) para alterar a configuração padrão primeiro.
LAN	Chip Intel® 2.5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Módulo de comunicação sem fio	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, suportando banda dupla de 2,4/5 GHz BLUETOOTH 5.1 Suporte para padrão sem fio 11ax de 160MHz e taxa de dados de até 2,4 Gbps * A taxa de dados real pode variar dependendo do ambiente e do equipamento.
Slots de expansão	1 slot PCI Express x16, rodando em x16 (O slot PCI Express x16 está em conformidade com o padrão PCI Express 4.0.)(Observação)
Interface de armazenamento	CPU: 1 conector M.2 (Socket 3, chave M, suporte a SSD PCIe 4.0 x4/x2 tipo 2260/2280) (M2A_CPU)(Observação) Chipset: 1 conector M.2 na parte traseira da placa-mãe (Socket 3, chave M, suporte a SSD SATA e PCIe x4/x2 tipo 2260/2280) (M2P_SB) 4 conectores SATA 6Gb/s Pronto para memória Intel® Optane™
USB	Chipset: 2 portas USB Type-C ®, com suporte a USB 3.2 Gen 1 (1 porta no painel traseiro, 1 porta disponível através do conector USB interno) 1 porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno 4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno) Chipset+1 Hub USB 3.2 Gen 1: 4 portas USB 3.2 Gen 1 no painel traseiro
Conectores internos	1 conector de alimentação principal ATX de 24 pinos 1 conector de alimentação ATX 12V de 8 pinos 1 conector de ventoinha da CPU 2 conectores de ventoinha do sistema 1 conector de faixa de LED endereçável 1 conector de faixa de LED RGB 4 conectores SATA 6Gb/s 2 conectores M.2 Socket 3 1 conector do painel frontal 1 conector de áudio do painel frontal 1 conector de alto-falante 1 conector USB Type-C®, com suporte a USB 3.2 Gen 1 1 conector USB 3.2 Gen 1 1 conector USB 2.0/1.1 1 jumper Clear CMOS 1 conector de intrusão do chassi
Conectores do painel traseiro	1 x DisplayPort 1 porta HDMI 1 porta USB Type-C®, com suporte a USB 3.2 Gen 1 1 porta USB 3.2 Gen 2 Type-A (vermelha) 4 portas USB 3.2 Gen 1 2 portas USB 2.0/1.1 1 botão Q-Flash Plus 1 porta RJ-45 2 conectores de antena SMA (2T2R) 3 conectores de áudio
Controlador de E/S	Chip controlador de E/S iTE ®
Monitoramento de hardware	Detecção de tensão Detecção de temperatura Detecção da velocidade da ventoinha Aviso de falha da ventoinha Controle da velocidade da ventoinha * Se a função de controle de velocidade da ventoinha é suportada dependerá do cooler que você instalar.
BIOS	1 flash de 256 Mbit Uso de AMI UEFI BIOS licenciado PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos exclusivos	Suporte para APP Center * Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Suporte para Q-Flash Plus Suporte para Q-Flash Suporte para Xpress Install
Software incluído	Norton® Internet Security (versão OEM) cFosSpeed
Sistema operacional	Suporte para Windows 10 de 64 bits
Fator de forma	Fator de forma Mini-ITX; 17,0 cm x 17,0 cm

(Observação) Suportado apenas por processadores de 11ª geração.
* A GIGABYTE reserva-se o direito de fazer quaisquer alterações nas especificações do produto e nas informações relacionadas ao produto sem aviso prévio.

Visite o site da GIGABYTE para obter listas de suporte de CPU, módulos de memória, SSDs e dispositivos M.2.

Visite a página Support\Utility List (Lista de utilitários de suporte) no site da GIGABYTE para baixar a versão mais recente dos aplicativos.

Instalando a CPU

Leia as seguintes diretrizes antes de começar a instalar a CPU:

• Certifique-se de que a placa-mãe suporta a CPU. (Acesse o site da GIGABYTE para obter a lista de suporte de CPU mais recente.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a CPU para evitar danos ao hardware.
• Localize o pino um da CPU. A CPU não pode ser inserida se estiver orientada incorretamente. (Ou você pode localizar os entalhes em ambos os lados da CPU e as chaves de alinhamento no soquete da CPU.)
• Aplique uma camada uniforme e fina de graxa térmica na superfície da CPU.
• Não ligue o computador se o cooler da CPU não estiver instalado, caso contrário, pode ocorrer superaquecimento e danos à CPU.
• Defina a frequência do host da CPU de acordo com as especificações da CPU. Não é recomendado que a frequência do barramento do sistema seja definida além das especificações do hardware, pois não atende aos requisitos padrão para os periféricos. Se você deseja definir a frequência além das especificações padrão, faça-o de acordo com as especificações do seu hardware, incluindo a CPU, placa de vídeo, memória, disco rígido, etc.

Instalando a CPU
Localize as chaves de alinhamento no soquete da CPU da placa-mãe e os entalhes na CPU.

Não remova a tampa do soquete da CPU antes de inserir a CPU. Ela pode se soltar da placa de carga automaticamente durante o processo de religar a alavanca depois de inserir a CPU.

Instalando a memória

Leia as seguintes diretrizes antes de começar a instalar a memória:

• Certifique-se de que a placa-mãe suporta a memória. Recomenda-se que seja usada memória da mesma capacidade, marca, velocidade e chips. (Acesse o site da GIGABYTE para obter as velocidades de memória e os módulos de memória mais recentes compatíveis.)
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar a memória para evitar danos ao hardware.
• Os módulos de memória têm um design à prova de falhas. Um módulo de memória só pode ser instalado em uma direção. Se não conseguir inserir a memória, mude a direção.

Configuração de memória de canal duplo
Esta placa-mãe fornece dois soquetes de memória e suporta a tecnologia de canal duplo. Depois que a memória for instalada, o BIOS detectará automaticamente as especificações e a capacidade da memória. Habilitar o modo de memória de canal duplo dobrará a largura de banda original da memória.
Os dois soquetes de memória são divididos em dois canais e cada canal tem um soquete de memória, como a seguir:

• Canal A: DDR4_A1
• Canal B: DDR4_B1

Acesse o site da GIGABYTE para obter detalhes sobre a instalação do hardware.

Devido às limitações da CPU, leia as seguintes diretrizes antes de instalar a memória no modo de canal duplo.

1. O modo de canal duplo não pode ser habilitado se apenas um módulo de memória estiver instalado.
2. Ao habilitar o modo de canal duplo com dois módulos de memória, recomenda-se que seja usada memória da mesma capacidade, marca, velocidade e chips.

Instalando uma placa de expansão

Leia as seguintes diretrizes antes de começar a instalar uma placa de expansão:

• Certifique-se de que a placa-mãe suporta a placa de expansão. Leia atentamente o manual que veio com sua placa de expansão.
• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de instalar uma placa de expansão para evitar danos ao hardware.

Conectores do painel traseiro

1. Porta USB 3.2 Gen 2 Tipo A (Vermelha)
   A porta USB 3.2 Gen 2 suporta a especificação USB 3.2 Gen 2 e é compatível com as especificações USB 3.2 Gen 1 e USB 2.0. Use esta porta para dispositivos USB.
2. Porta USB Type-C®
   A porta USB reversível suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
3. Porta USB 2.0/1.1 (Porta Q-Flash Plus)
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB. Antes de usar o Q-Flash Plus (Nota), certifique-se de inserir a unidade flash USB nesta porta primeiro.
4. Porta USB 2.0/1.1
   A porta USB suporta a especificação USB 2.0/1.1. Use esta porta para dispositivos USB.
5. Porta USB 3.2 Gen 1
   A porta USB 3.2 Gen 1 suporta a especificação USB 3.2 Gen 1 e é compatível com a especificação USB 2.0. Use esta porta para dispositivos USB.
6. DisplayPort
   O DisplayPort oferece imagens e áudio digital de alta qualidade, com suporte para transmissão de áudio bidirecional. O DisplayPort pode suportar mecanismos de proteção de conteúdo HDCP 2.3. Você pode usar esta porta para conectar seu monitor compatível com DisplayPort. Nota: A tecnologia DisplayPort pode suportar uma resolução máxima de 4096 x 2304 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
7. Porta HDMI

   A porta HDMI suporta HDCP 2.3 e formatos Dolby TrueHD e DTS HD Master Audio. Ele também suporta saída de áudio LPCM de 7.1 canais de até 192 KHz/16 bits. Você pode usar esta porta para conectar seu monitor compatível com HDMI. A resolução máxima suportada é 4096 x 2160 a 60 Hz, mas as resoluções reais suportadas dependem do monitor que está sendo usado.
   Após instalar o dispositivo HDMI/DisplayPort, certifique-se de definir o dispositivo de reprodução de som padrão para HDMI/DisplayPort. (O nome do item pode ser diferente dependendo do seu sistema operacional.)
   (Observação) Para habilitar a função Q-Flash Plus, visite a página da Web "Recursos exclusivos" do site da GIGABYTE.
8. Botão Q-Flash Plus^{(Observação)}
   O Q-Flash Plus permite que você atualize o BIOS quando o sistema estiver desligado (estado de desligamento S5). Salve o BIOS mais recente em uma unidade flash USB e conecte-o à porta Q-Flash Plus e, em seguida, você pode atualizar o BIOS automaticamente simplesmente pressionando o botão Q-Flash Plus. O QFLED piscará quando as atividades de correspondência e flash do BIOS começarem e parará de piscar quando o flash do BIOS principal for concluído.
9. Porta LAN RJ-45
   A porta LAN Gigabit Ethernet fornece conexão à Internet com taxa de dados de até 2,5 Gbps. A seguir, descreve os estados dos LEDs da porta LAN.

   LED de conexão/velocidade:

   Estado	Descrição
   Verde	Taxa de dados de 2,5 Gbps
   Laranja	Taxa de dados de 1 Gbps
   Desligado	Taxa de dados de 100 Mbps

   LED de atividade:

   Estado	Descrição
   Piscando	A transmissão ou o recebimento de dados está ocorrendo
   Ligado	Nenhuma transmissão ou recebimento de dados está ocorrendo

10. Conectores de antena SMA (2T2R)
    Use este conector para conectar uma antena.
    Aperte as antenas nos conectores da antena e, em seguida, aponte as antenas corretamente para uma melhor recepção do sinal.
11. Entrada de linha/Saída de alto-falante traseiro
    O conector de entrada de linha. Use este conector de áudio para dispositivos de entrada de linha, como unidade óptica, walkman, etc.
12. Saída de linha/Saída de alto-falante frontal
    O conector de saída de linha. Este conector suporta a função de amplificação de áudio. Para uma melhor qualidade de som, recomenda-se conectar seu fone de ouvido/alto-falante a este conector (os efeitos reais podem variar de acordo com o dispositivo que está sendo usado).
13. Entrada de microfone/Saída de alto-falante central/subwoofer
    O conector de entrada de microfone.

Configurações de conector de áudio:

Conector	Fone de ouvido/ 2 canais	4 canais	5.1 canais	7.1 canais
Entrada de linha/Saída de alto-falante traseiro		✓	✓	✓
Saída de linha/Saída de alto-falante frontal	✓	✓	✓	✓
Entrada de microfone/Saída de alto-falante central/subwoofer			✓	✓
Saída de linha do painel frontal/Saída de alto-falante lateral				✓

• Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio.
• Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Device advanced settings (Configurações avançadas do dispositivo) > Playback Device (Dispositivo de reprodução) para alterar a configuração padrão primeiro.

• Ao remover o cabo conectado a um conector do painel traseiro, primeiro remova o cabo do seu dispositivo e, em seguida, remova-o da placa-mãe.
• Ao remover o cabo, puxe-o para fora do conector. Não o balance de um lado para o outro para evitar um curto-circuito elétrico dentro do conector do cabo.

(Observação) Para habilitar a função Q-Flash Plus, visite a página da Web "Recursos exclusivos" do site da GIGABYTE.
Acesse o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

Conectores internos

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 2/3/4/5
8. M2A_CPU/M2P_SB^{(Observação)}
9. F_AUDIO
10. F_PANEL
11. SPEAKER
12. F_U32G1
13. F_U32CG1
14. F_USB1
15. CI
16. CLR_CMOS
17. BAT

(Observação) O conector M2P_SB está na parte traseira da placa-mãe.
Leia as seguintes diretrizes antes de conectar dispositivos externos:

• Primeiro, certifique-se de que seus dispositivos são compatíveis com os conectores que você deseja conectar.
• Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.
• Após instalar o dispositivo e antes de ligar o computador, certifique-se de que o cabo do dispositivo foi firmemente conectado ao conector na placa-mãe.

ATX_12V_2X4/ATX (conector de alimentação 2x4 12V e conector de alimentação principal 2x12)

Com o uso do conector de alimentação, a fonte de alimentação pode fornecer energia estável suficiente para todos os componentes da placa-mãe. Antes de conectar o conector de alimentação, primeiro certifique-se de que a fonte de alimentação esteja desligada e todos os dispositivos estejam instalados corretamente. O conector de alimentação possui um design à prova de falhas. Conecte o cabo de alimentação ao conector de alimentação na orientação correta.
O conector de alimentação de 12V fornece energia principalmente para a CPU. Se o conector de alimentação de 12V não estiver conectado, o computador não iniciará.
Para atender aos requisitos de expansão, recomenda-se que seja usada uma fonte de alimentação que possa suportar alto consumo de energia (500W ou superior). Se for usada uma fonte de alimentação que não forneça a energia necessária, o resultado pode levar a um sistema instável ou não inicializável.

ATX_12V_2X4

Nº do pino	Definição
1	GND (apenas para 12V de 2x4 pinos)
2	GND (apenas para 12V de 2x4 pinos)
3	GND
4	GND
5	+12V (apenas para 12V de 2x4 pinos)
6	+12V (apenas para 12V de 2x4 pinos)
7	+12V
8	+12V

ATX

Nº do pino	Definição
1	3,3V
2	3,3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (stand by +5V)
10	+12V
11	+12V (apenas para ATX de 2x12 pinos)
12	3,3V (apenas para ATX de 2x12 pinos)
13	3,3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (apenas para ATX de 2x12 pinos)
24	GND (apenas para ATX de 2x12 pinos)

CPU_FAN/SYS_FAN1/2 (conectores de ventoinha)

Todos os conectores de ventoinha nesta placa-mãe são de 4 pinos. A maioria dos conectores de ventoinha possui um design de inserção à prova de falhas. Ao conectar um cabo de ventoinha, certifique-se de conectá-lo na orientação correta (o fio do conector preto é o fio terra). A função de controle de velocidade requer o uso de uma ventoinha com design de controle de velocidade da ventoinha. Para uma dissipação de calor ideal, recomenda-se que uma ventoinha do sistema seja instalada dentro do chassi.

Nº do pino	Definição
1	GND
2	Controle de velocidade de tensão
3	Sensor
4	Controle de velocidade PWM

Conector	CPU_FAN	SYS_FAN1/2
Corrente máxima	2A	2A
Potência máxima	24W	24W

• Certifique-se de conectar os cabos da ventoinha aos conectores da ventoinha para evitar que sua CPU e sistema superaqueçam. O superaquecimento pode resultar em danos à CPU ou o sistema pode travar.
• Esses conectores de ventoinha não são blocos de jumper de configuração. Não coloque uma tampa de jumper nos conectores.

D_LED (conector de faixa de LED endereçável)

O conector pode ser usado para conectar uma faixa de LED endereçável 5050 padrão, com potência nominal máxima de 5A (5V) e número máximo de 1000 LEDs.

Nº do pino	Definição
1	V (5V)
2	Dados
3	Sem pino
4	GND

Conecte sua faixa de LED endereçável ao conector. O pino de alimentação (marcado com um triângulo no plugue) da faixa de LED deve ser conectado ao pino 1 do conector da faixa de LED endereçável. A conexão incorreta pode levar a danos à faixa de LED.

LED_C (conector de faixa de LED RGB)

O conector pode ser usado para conectar uma faixa de LED RGB 5050 padrão (12V/G/R/B), com potência nominal máxima de 2A (12V) e comprimento máximo de 2m.

Nº do pino	Definição
1	12V
2	G
3	R
4	B

Conecte uma extremidade do cabo de extensão da faixa de LED RGB ao conector e a outra extremidade à sua faixa de LED RGB. O fio preto (marcado com um triângulo no plugue) do cabo de extensão deve ser conectado ao pino 1 (12V) deste conector. O pino de 12V (marcado com uma seta) na outra extremidade do cabo de extensão deve estar alinhado com os 12V da faixa de LED. Tenha cuidado com a orientação da conexão da faixa de LED; a conexão incorreta pode levar a danos à faixa de LED.
Para saber como ligar/desligar as luzes da faixa de LED, visite a página da Web "Recursos exclusivos" do site da GIGABYTE.
Antes de instalar os dispositivos, certifique-se de desligar os dispositivos e o computador. Desconecte o cabo de alimentação da tomada para evitar danos aos dispositivos.

SATA3 2/3/4/5 (conectores SATA 6Gb/s)

Os conectores SATA estão em conformidade com o padrão SATA 6Gb/s e são compatíveis com os padrões SATA 3Gb/s e SATA 1,5Gb/s. Cada conector SATA suporta um único dispositivo SATA.

Nº do pino	Definição
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Para ativar a conexão imediata para as portas SATA, consulte "Configuração do BIOS", "Settings\IO Ports\SATA And RST Configuration" (Configurações\Portas de E/S\Configuração SATA e RST) para obter mais informações.

M2A_CPU^{(Observação 1)}/M2P_SB^{(Observação 2)} (conectores M.2 Socket 3)

O conector M.2 suporta SSDs SATA M.2 ou SSDs PCIe M.2.

Siga os passos abaixo para instalar corretamente um SSD M.2 no conector M.2.

Passo 1:
Localize o conector M.2 onde você irá instalar o SSD M.2, use uma chave de fenda para desapertar o parafuso no dissipador de calor e, em seguida, remova o dissipador de calor (apenas o conector M2A_CPU tem o dissipador de calor). Remova a película protetora da almofada térmica no conector M.2.

Passo 2:
Localize o orifício de montagem correto com base no comprimento da sua unidade SSD M.2. Se necessário, mova o separador para o orifício de montagem desejado. Insira o SSD M.2 no conector M.2 em um ângulo.

Passo 3:
Pressione o SSD M.2 para baixo e, em seguida, use o parafuso incluído para prendê-lo no conector. Recoloque o dissipador de calor e prenda-o no orifício original. Remova a película protetora da parte inferior do dissipador de calor antes de recolocá-lo.

(Observação 1) Suportado apenas por processadores de 11ª geração.
(Observação 2) O conector M2P_SB está na parte traseira da placa-mãe.

F_AUDIO (Conector de áudio do painel frontal)

O conector de áudio do painel frontal suporta áudio de alta definição (HD). Você pode conectar o módulo de áudio do painel frontal do seu gabinete a este conector. Certifique-se de que as atribuições de fios do conector do módulo correspondam às atribuições de pinos do conector da placa-mãe. A conexão incorreta entre o conector do módulo e o conector da placa-mãe fará com que o dispositivo não funcione ou até mesmo o danifique.

Nº do pino	Definição
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Sem pino
9	LINE2_L
10	Sense

Alguns gabinetes fornecem um módulo de áudio do painel frontal que possui conectores separados em cada fio em vez de um único plugue. Para obter informações sobre como conectar o módulo de áudio do painel frontal que possui diferentes atribuições de fios, entre em contato com o fabricante do gabinete.

F_PANEL (Conector do painel frontal)

Conecte o botão liga/desliga, o botão de reset e o indicador de status do sistema no gabinete a este conector de acordo com as atribuições de pinos abaixo. Observe os pinos positivo e negativo antes de conectar os cabos.

• PLED (LED de energia):

  Status do sistema	LED
  S0	Ligado
  S3/S4/S5	Desligado

Conecta-se ao indicador de status de energia no painel frontal do gabinete. O LED fica aceso quando o sistema está operando. O LED fica apagado quando o sistema está no estado de suspensão S3/S4 ou desligado (S5).

• PW (Botão liga/desliga):
  Conecta-se ao botão liga/desliga no painel frontal do gabinete. Você pode configurar a forma de desligar o sistema usando o botão liga/desliga (consulte "Configuração do BIOS", "Settings\Platform Power" para obter mais informações).
• HD (LED de atividade do disco rígido):
  Conecta-se ao LED de atividade do disco rígido no painel frontal do gabinete. O LED fica aceso quando o disco rígido está lendo ou gravando dados.
• RES (Botão de reset):
  Conecta-se ao botão de reset no painel frontal do gabinete. Pressione o botão de reset para reiniciar o computador se ele travar e não conseguir realizar uma reinicialização normal.
• NC: Sem conexão.
  O design do painel frontal pode variar de acordo com o gabinete. Um módulo de painel frontal consiste principalmente em botão liga/desliga, botão de reset, LED de energia, LED de atividade do disco rígido e etc. Ao conectar o módulo do painel frontal do seu gabinete a este conector, certifique-se de que as atribuições de fios e as atribuições de pinos estejam corretas.

SPEAKER (Conector do alto-falante)

O sistema reporta o status de inicialização do sistema emitindo um código de bipe. Um único bipe curto será ouvido se nenhum problema for detectado na inicialização do sistema. Este conector também pode fornecer saída de áudio no sistema operacional.

Nº do pino	Definição
1	SPK+
2	SPK-

F_U32G1 (Conector USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e USB 2.0 e pode fornecer duas portas USB. Para comprar o painel frontal opcional de 3,5" que fornece duas portas USB 3.2 Gen 1, entre em contato com o revendedor local.

Nº do pino	Definição
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Sem pino

F_U32CG1 (Conector USB Type-C^® com suporte a USB 3.2 Gen 1)

O conector está em conformidade com a especificação USB 3.2 Gen 1 e pode fornecer uma porta USB.

Nº do pino	Definição
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (Conector USB 2.0/1.1)

O conector está em conformidade com a especificação USB 2.0/1.1. Cada conector USB pode fornecer duas portas USB através de um suporte USB opcional. Para comprar o suporte USB opcional, entre em contato com o revendedor local.

Nº do pino	Definição
1	Alimentação (5V)
2	Alimentação (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Sem pino
10	NC

• Não conecte o cabo do suporte IEEE 1394 (2x5 pinos) no conector USB 2.0/1.1.
• Antes de instalar o suporte USB, certifique-se de desligar o computador e desconectar o cabo de alimentação da tomada para evitar danos ao suporte USB.

CI (Conector de Intrusão no Gabinete)

Esta placa-mãe oferece um recurso de detecção de gabinete que detecta se a tampa do gabinete foi removida. Esta função requer um gabinete com design de detecção de intrusão no gabinete.

Nº do pino	Definição
1	Sinal
2	GND

CLR_CMOS (Jumper Clear CMOS)

Use este jumper para limpar a configuração do BIOS e restaurar os valores do CMOS para os padrões de fábrica. Para limpar os valores do CMOS, use um objeto de metal como uma chave de fenda para tocar os dois pinos por alguns segundos.
Aberto: Normal

Curto: Limpar valores do CMOS

• Sempre desligue o computador e desconecte o cabo de alimentação da tomada antes de limpar os valores do CMOS.
• Após a reinicialização do sistema, vá para a configuração do BIOS para carregar os padrões de fábrica (selecione Load Optimized Defaults) ou configure manualmente as configurações do BIOS (consulte "Configuração do BIOS" para configurações do BIOS).

BAT (Bateria)

A bateria fornece energia para manter os valores (como configurações do BIOS, informações de data e hora) no CMOS quando o computador está desligado. Substitua a bateria quando a voltagem da bateria cair para um nível baixo, ou os valores do CMOS podem não ser precisos ou podem ser perdidos.

Nº do pino	Definição
1 (+)	Alimentação do RTC
2 (-)	GND

Você pode limpar os valores do CMOS removendo a bateria:

1. Desligue o computador e desconecte o cabo de alimentação.
2. Desconecte o cabo da bateria do conector do cabo da bateria e espere um minuto.
3. Conecte o cabo da bateria.
4. Conecte o cabo de alimentação e reinicie o computador.

• Sempre desligue o computador e desconecte o cabo de alimentação antes de substituir a bateria.
• Substitua a bateria por uma equivalente. Danos aos seus dispositivos podem ocorrer se a bateria for substituída por um modelo incorreto.
• Entre em contato com o local de compra ou revendedor local se não conseguir substituir a bateria sozinho ou se não tiver certeza sobre o modelo da bateria.
• As baterias usadas devem ser manuseadas de acordo com os regulamentos ambientais locais.

Configuração do BIOS

O BIOS (Sistema Básico de Entrada e Saída) registra os parâmetros de hardware do sistema no CMOS na placa-mãe. Suas principais funções incluem a realização do Power-On Self-Test (POST) durante a inicialização do sistema, salvando parâmetros do sistema e carregando o sistema operacional, etc. O BIOS inclui um programa de configuração do BIOS que permite ao usuário modificar as configurações básicas do sistema ou ativar determinados recursos do sistema.
Quando a energia é desligada, a bateria na placa-mãe fornece a energia necessária ao CMOS para manter os valores de configuração no CMOS.
Para acessar o programa de configuração do BIOS, pressione a tecla <Delete> durante o POST quando a energia for ligada.
Para atualizar o BIOS, use o GIGABYTE Q-Flash ou o utilitário @BIOS.

• O Q-Flash permite que o usuário atualize ou faça backup do BIOS de forma rápida e fácil sem entrar no sistema operacional.
• @BIOS é um utilitário baseado no Windows que pesquisa e baixa a versão mais recente do BIOS da Internet e atualiza o BIOS.

• Como o flash do BIOS é potencialmente arriscado, se você não encontrar problemas ao usar a versão atual do BIOS, é recomendável que você não atualize o BIOS. Para atualizar o BIOS, faça-o com cautela. O flash do BIOS inadequado pode resultar em mau funcionamento do sistema.
• É recomendável que você não altere as configurações padrão (a menos que precise) para evitar instabilidade do sistema ou outros resultados inesperados. A alteração inadequada das configurações pode resultar na falha na inicialização do sistema. Se isso ocorrer, tente limpar os valores do CMOS e redefina a placa para os valores padrão. (Consulte a seção "Load Optimized Defaults" (Carregar padrões otimizados) neste capítulo ou introduções do jumper de bateria/limpeza do CMOS para saber como limpar os valores do CMOS.)

Tela de inicialização

A seguinte tela de logotipo de inicialização aparecerá quando o computador for inicializado.

Existem dois modos de BIOS diferentes, como segue, e você pode usar a tecla <F2> para alternar entre os dois modos. O Easy Mode (Modo fácil) permite que os usuários visualizem rapidamente as informações atuais do sistema ou façam ajustes para obter o desempenho ideal. No Easy Mode (Modo fácil), você pode usar o mouse para percorrer os itens de configuração. O Advanced Mode (Modo avançado) fornece configurações detalhadas do BIOS. Você pode pressionar as teclas de seta no teclado para se mover entre os itens e pressionar <Enter> para aceitar ou entrar em um submenu. Ou você pode usar o mouse para selecionar o item que deseja.

• Quando o sistema não estiver estável como de costume, selecione o item Load Optimized Defaults (Carregar padrões otimizados) para definir seu sistema para seus padrões.
• Os menus de configuração do BIOS descritos neste capítulo são apenas para referência e podem ser diferentes de acordo com a versão do BIOS.

O menu principal

Advanced Mode Function Keys (Teclas de função do modo avançado)

<←><→>	Move the selection bar to select a setup menu (Mova a barra de seleção para selecionar um menu de configuração)
<↑><↓>	Move the selection bar to select an configuration item on a menu (Mova a barra de seleção para selecionar um item de configuração em um menu)
<Enter>/Double Click (Clique duplo)	Execute command or enter a menu (Execute o comando ou entre em um menu)
<+>/<Page Up>	Increase the numeric value or make changes (Aumente o valor numérico ou faça alterações)
<->/<Page Down>	Decrease the numeric value or make changes (Diminua o valor numérico ou faça alterações)
<F1>	Show descriptions of the function keys (Mostrar descrições das teclas de função)
<F2>	Switch to Easy Mode (Alternar para o modo fácil)
<F3>	Save the current BIOS settings to a profile (Salvar as configurações atuais do BIOS em um perfil)
<F4>	Load the BIOS settings from a profile created before (Carregar as configurações do BIOS de um perfil criado antes)
<F5>	Restore the previous BIOS settings for the current submenus (Restaurar as configurações anteriores do BIOS para os submenus atuais)
<F6>	Display the Smart Fan 6 screen (Exibir a tela do Smart Fan 6)
<F7>	Load the Optimized BIOS default settings for the current submenus (Carregar as configurações padrão otimizadas do BIOS para os submenus atuais)
<F8>	Access the Q-Flash utility (Acessar o utilitário Q-Flash)
<F10>	Save all the changes and exit the BIOS Setup program (Salvar todas as alterações e sair do programa de configuração do BIOS)
<F11>	Switch to the Favorites submenu (Alternar para o submenu Favoritos)
<F12>	Capture the current screen as an image and save it to your USB drive (Capture a tela atual como uma imagem e salve-a na unidade USB)
<Insert>	Add or remove a favorite option (Adicionar ou remover uma opção favorita)
<Ctrl>+<S>	Display information on the installed memory (Exibir informações sobre a memória instalada)
<Esc>	Main Menu: Exit the BIOS Setup program Submenus: Exit current submenu (Menu principal: Sair do programa de configuração do BIOS Submenus: Sair do submenu atual)

Smart Fan 6

Use a tecla de função <F6> para alternar rapidamente para esta tela. Esta tela permite que você configure as configurações relacionadas à velocidade da ventoinha para cada conector da ventoinha ou monitore a temperatura do sistema/CPU.

• TUNE ALL (SINTONIZAR TUDO)
  Permite que você aplique as configurações atuais a todos os conectores da ventoinha.
• Temperature (Temperatura)
  Exibe a temperatura atual da área de destino selecionada.
• Fan Speed (Velocidade da ventoinha)
  Exibe as velocidades atuais da ventoinha.
• Flow Rate (Taxa de fluxo)
  Exibe a taxa de fluxo do seu sistema de refrigeração líquida. Pressione <Enter> em Fan Speed (Velocidade da ventoinha) para alternar para esta função.
• Fan Speed Control (Controle de velocidade da ventoinha)
  Permite que você determine se deseja ativar a função de controle de velocidade da ventoinha e ajustar a velocidade da ventoinha.
  • Normal
    Permite que a ventoinha funcione em velocidades diferentes de acordo com a temperatura. Você pode ajustar a velocidade da ventoinha com o System Information Viewer com base nos requisitos do seu sistema. (Padrão)
  • Silent
    Permite que a ventoinha funcione em velocidades lentas.
  • Manual
    Permite que você arraste os nós da curva para ajustar a velocidade da ventoinha. Ou você pode usar o recurso EZ Tuning (Ajuste fácil). Depois de ajustar a posição do nó, pressione Apply (Aplicar) para calcular automaticamente a inclinação da curva.
  • Full Speed (Velocidade máxima)
    Permite que a ventoinha funcione em velocidades máximas.
• Fan Control Use Temperature Input (Controle da ventoinha usa entrada de temperatura)
  Permite que você selecione a temperatura de referência para o controle de velocidade da ventoinha.
• Temperature Interval (Intervalo de temperatura)
  Permite que você selecione o intervalo de temperatura para a mudança de velocidade da ventoinha.
• FAN Control Mode (Modo de controle da ventoinha)
  • Auto
    Permite que o BIOS detecte automaticamente o tipo de ventoinha instalada e defina o modo de controle ideal. (Padrão)
  • Voltage (Voltagem)
    O modo de voltagem é recomendado para uma ventoinha de 3 pinos.
  • PWM
    O modo PWM é recomendado para uma ventoinha de 4 pinos.
• FAN Stop (Parada da ventoinha)
  Ativa ou desativa a função de parada da ventoinha. Você pode definir o limite de temperatura usando a curva de temperatura. A ventoinha interrompe a operação quando a temperatura está abaixo do limite. (Padrão: Desativado)
• FAN Mode (Modo da ventoinha)
  Permite que você defina o modo de operação da ventoinha.
  • Slope (Inclinação)
    Ajusta a velocidade da ventoinha linearmente com base na temperatura. (Padrão)
  • Stair (Escada)
    Ajusta a velocidade da ventoinha passo a passo com base na temperatura.
• FAN Fail Warning (Aviso de falha da ventoinha)
  Permite que o sistema emita um som de aviso se a ventoinha não estiver conectada ou falhar. Verifique a condição da ventoinha ou a conexão da ventoinha quando isso ocorrer. (Padrão: Desativado)
• Save Fan Profile (Salvar perfil da ventoinha)
  Esta função permite que você salve as configurações atuais em um perfil. Você pode salvar o perfil no BIOS ou selecionar Select File in HDD/FDD/USB (Selecionar arquivo em HDD/FDD/USB) para salvar o perfil no seu dispositivo de armazenamento.
• Load Fan Profile (Carregar perfil da ventoinha)
  Esta função permite que você carregue um perfil do BIOS salvo anteriormente sem os problemas de reconfigurar as configurações do BIOS. Ou você pode selecionar Select File in HDD/FDD/USB (Selecionar arquivo em HDD/FDD/USB) para carregar um perfil do seu dispositivo de armazenamento.

Favorites (F11) (Favoritos (F11))

Defina suas opções usadas com frequência como seus favoritos e use a tecla <F11> para alternar rapidamente para a página onde todas as suas opções favoritas estão localizadas. Para adicionar ou remover uma opção favorita, vá para sua página original e pressione <Insert> na opção. A opção é marcada com um sinal de estrela se definida como "favorite" (favorita).

Tweaker

Se o sistema funcionará de forma estável com as configurações de overclock/sobretensão que você fez depende das configurações gerais do seu sistema. Fazer overclock/sobretensão incorretamente pode resultar em danos à CPU, ao chipset ou à memória e reduzir a vida útil desses componentes. Esta página é apenas para usuários avançados e recomendamos que você não altere as configurações padrão para evitar instabilidade do sistema ou outros resultados inesperados. (Alterar inadequadamente as configurações pode resultar na falha de inicialização do sistema. Se isso ocorrer, limpe os valores do CMOS e redefina a placa para os valores padrão.)

• CPU Clock Ratio
  Permite alterar a taxa de clock para a CPU instalada. A faixa ajustável depende da CPU que está sendo instalada.
• Ring Ratio
  Permite definir a taxa Uncore da CPU. A faixa ajustável depende da CPU que está sendo usada. (Padrão: Auto)
• IGP Ratio^{(Nota 1)}
  Permite definir a taxa de gráficos. (Padrão: Auto)
• AVX Disable^{(Nota 1)}
  Permite desabilitar os conjuntos de instruções AVX em uma CPU que suporta AVX. (Padrão: Auto)
• AVX512 Disable^{(Nota 1)}
  Permite desabilitar os conjuntos de instruções AVX-512 em uma CPU que suporta AVX-512. (Padrão: Auto)

Configurações avançadas da CPU

• Core Fused Max Core Ratio^{(Nota 1)}
  Exibe a frequência mais alta de cada núcleo.
• CPU Over Temperature Protection ^{(Nota 1)}
  Permite ajustar o valor de deslocamento TJ Max. (Padrão: Auto)
• FCLK Frequency for Early Power On ^{(Nota 1)}
  Permite definir a frequência FCLK. As opções são: Normal (800 MHz), 1 GHz, 400 MHz. (Padrão: 1 GHz)
• Hyper-Threading Technology
  Permite determinar se deve ativar a tecnologia multithreading ao usar uma CPU Intel^® que suporta esta função. Este recurso funciona apenas para sistemas operacionais que suportam o modo multiprocessador. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• No. of CPU Cores Enabled
  Permite selecionar o número de núcleos da CPU para habilitar em uma CPU multi-core Intel^® (o número de núcleos da CPU pode variar de acordo com a CPU). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Nota 1)}
  Ativa ou desativa a Intel^® Speed Shift Technology. Habilitar este recurso permite que o processador aumente sua frequência operacional mais rapidamente e, em seguida, melhora a capacidade de resposta do sistema. (Padrão: Ativado)
• CPU Thermal Monitor ^{(Nota 1)}
  Ativa ou desativa a função Intel^® Thermal Monitor, uma função de proteção contra superaquecimento da CPU. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas quando a CPU estiver superaquecida. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Ring to Core offset (Down Bin)
  Permite determinar se deve desativar a função de redução automática da taxa de anel da CPU. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• CPU EIST Function ^{(Nota 1)}
  Ativa ou desativa a Enhanced Intel^® Speed Step Technology (EIST). Dependendo do carregamento da CPU, a tecnologia Intel^® EIST pode diminuir de forma dinâmica e eficaz a tensão da CPU e a frequência do núcleo para diminuir o consumo médio de energia e a produção de calor. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Race To Halt (RTH) ^{(Nota 1)}/Energy Efficient Turbo ^{(Nota 1)}
  Ativa ou desativa as configurações relacionadas à economia de energia da CPU. (Padrão: Auto)
• Intel(R) Turbo Boost Technology ^{(Nota 1)}
  Permite determinar se deve ativar a tecnologia Intel^® CPU Turbo Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Intel(R) Turbo Boost Max Technology 3.0 ^{(Nota 1)}
  Ativa ou desativa a Intel^® Turbo Boost Max Technology 3.0. A Intel^® Turbo Boost Max Technology 3.0 permite que o sistema identifique o núcleo de melhor desempenho do processador e permite que você direcione manualmente as cargas de trabalho mais críticas para ele. Você pode até mesmo ajustar a frequência de cada núcleo individualmente para otimização de desempenho. (Padrão: Ativado)
• CPU Flex Ratio Override
  Ativa ou desativa o CPU Flex Ratio. A taxa de clock máxima da CPU será baseada no valor CPU Flex Ratio Settings se CPU Clock Ratio estiver definido como Auto. (Padrão: Desativado)
• CPU Flex Ratio Settings
  Permite definir o CPU Flex Ratio. A faixa ajustável pode variar de acordo com a CPU.
• Frequency Clipping TVB ^{(Nota 1)}
  Permite ativar ou desativar a redução automática da frequência da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Voltage reduction initiated TVB ^{(Nota 1)}
  Permite ativar ou desativar a redução automática da tensão da CPU iniciada pelo Thermal Velocity Boost. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Permite definir as taxas CPU Turbo para núcleos ativos. Auto define as taxas CPU Turbo de acordo com as especificações da CPU. Este item é configurável apenas quando Active Turbo Ratios está definido como Manual. (Padrão: Auto)

Per Core HT Disable Setting

• HT Disable^{(Nota 1)}
  Permite determinar se deve desativar o recurso HT para cada núcleo da CPU. Este item é configurável apenas quando Per Core HT Disable Setting está definido como Manual. (Padrão: Desativado)

C-States Control

• CPU Enhanced Halt (C1E)
  Ativa ou desativa a função Intel^® CPU Enhanced Halt (C1E), uma função de economia de energia da CPU no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States está ativado. (Padrão: Auto)
• C3 State Support ^{(Nota 1)}
  Permite determinar se deve permitir que a CPU entre no modo C3 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C3 é um estado de economia de energia mais aprimorado do que C1. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States está ativado. (Padrão: Auto)
• C6/C7 State Support
  Permite determinar se deve permitir que a CPU entre no modo C6/C7 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C6/C7 é um estado de economia de energia mais aprimorado do que C3. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
• C8 State Support ^{(Nota 1)}
  Permite determinar se deve permitir que a CPU entre no modo C8 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C8 é um estado de economia de energia mais aprimorado do que C6/C7. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
• C10 State Support ^{(Nota 1)}
  Permite determinar se deve permitir que a CPU entre no modo C10 no estado de interrupção do sistema. Quando ativado, a frequência e a tensão do núcleo da CPU serão reduzidas durante o estado de interrupção do sistema para diminuir o consumo de energia. O estado C10 é um estado de economia de energia mais aprimorado do que C8. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
• Package C State Limit ^{(Nota 1)}
  Permite especificar o limite do estado C para o processador. Auto permite que o BIOS configure automaticamente esta configuração. Este item é configurável apenas quando C-States Control está definido como Enabled. (Padrão: Auto)
• CPU Power Performance ^{(Nota 1)}
  Permite determinar se deve aumentar o desempenho da CPU. (Padrão: Auto)

Turbo Power Limits
Permite definir um limite de energia para o modo CPU Turbo. Quando o consumo de energia da CPU excede o limite de energia especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a energia. Auto define o limite de energia de acordo com as especificações da CPU. (Padrão: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Permite definir o limite de energia para o modo CPU/plataforma/memória Turbo e quanto tempo leva para operar no limite de energia especificado. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled. (Padrão: Auto)
• Core Current Limit (Amps)
  Permite definir um limite de corrente para o modo CPU Turbo. Quando a corrente da CPU excede o limite de corrente especificado, a CPU reduz automaticamente a frequência do núcleo para reduzir a corrente. Auto define o limite de energia de acordo com as especificações da CPU. Este item é configurável apenas quando Turbo Power Limits está definido como Enabled. (Padrão: Auto)

Turbo Per Core Limit Control ^{(Nota 1)}
Permite controlar cada limite de núcleo da CPU separadamente. (Padrão: Auto)

• Extreme Memory Profile (X.M.P.)^{(Nota 2)}
  Permite que o BIOS leia os dados SPD no(s) módulo(s) de memória XMP para aprimorar o desempenho da memória quando ativado.
  • Disabled
    Desativa esta função. (Padrão)
  • Profile1
    Usa as configurações do Profile 1.
  • Profile2^{(Nota 2)}
    Usa as configurações do Profile 2.
• System Memory Multiplier
  Permite definir o multiplicador de memória do sistema. Auto define o multiplicador de memória de acordo com os dados SPD da memória. (Padrão: Auto)
• Memory Ref Clock
  Permite ajustar manualmente o clock de referência da memória. (Padrão: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Nota 2)}
  Enabled permite que Qclk seja executado em frequência ímpar. (Padrão: Auto)
• Gear Mode ^{(Nota 2)}
  Permite melhorar o potencial máximo de frequência OC. (Padrão: Auto)

Configurações avançadas de memória

• Memory Multiplier Tweaker
  Fornece diferentes níveis de ajuste automático de memória. (Padrão: Auto)
• Channel Interleaving
  Ativa ou desativa o entrelaçamento de canais de memória. Enabled permite que o sistema acesse simultaneamente diferentes canais da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Rank Interleaving
  Ativa ou desativa o entrelaçamento de classificação de memória. Enabled permite que o sistema acesse simultaneamente diferentes classificações da memória para aumentar o desempenho e a estabilidade da memória. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• Memory Boot Mode
  Fornece métodos de detecção e treinamento de memória.
  • Auto
    Permite que o BIOS configure automaticamente esta configuração. (Padrão)
  • Normal
    O BIOS executa automaticamente o treinamento de memória. Observe que, se o sistema se tornar instável ou não inicializável, tente limpar os valores do CMOS e redefina a placa para os valores padrão. (Consulte as apresentações do jumper de bateria/limpeza do CMOS no capítulo "Instalação de hardware" para saber como limpar os valores do CMOS.)
  • Enable Fast Boot
    Ignore a detecção e o treinamento de memória em alguns critérios específicos para uma inicialização de memória mais rápida.
  • Disable Fast Boot
    Detecte e treine a memória a cada inicialização.
• Realtime Memory Timing
  Permite ajustar os tempos de memória após o estágio do BIOS. (Padrão: Auto)
• Memory Enhancement Settings
  Fornece várias configurações de aprimoramento de desempenho de memória: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density e DDR-4500+. (Padrão: Auto)
• Memory Channel Detection Message
  Permite determinar se deve mostrar uma mensagem de alerta quando a memória não estiver instalada no canal de memória ideal. (Padrão: Ativado)
• SPD Info
  Exibe informações sobre a memória instalada.

ƒTempos dos canais de memória

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Estas seções fornecem configurações de tempo de memória. Observação: seu sistema pode se tornar instável ou falhar ao inicializar depois que você fizer alterações nos tempos de memória. Se isso ocorrer, redefina a placa para os valores padrão carregando os padrões otimizados ou limpando os valores do CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
  Esses itens permitem ajustar a CPU Vcore e as tensões da memória.

ƒ Configurações avançadas de tensão

Este submenu permite configurar o nível de calibração da linha de carga, o nível de proteção contra sobretensão e o nível de proteção contra sobrecorrente.

(Nota 1) Este item está presente apenas quando você instala uma CPU que suporta este recurso. Para obter mais informações sobre os recursos exclusivos das CPUs Intel®, visite o site da Intel.
(Nota 2) Este item está presente apenas quando você instala uma CPU e um módulo de memória que suportam este recurso.

Configurações

Alimentação da Plataforma

• Platform Power Management
  Ativa ou desativa a função Active State Power Management (ASPM, Gerenciamento de energia de estado ativo). (Padrão: Desativado)
• PEG ASPM
  Permite configurar o modo ASPM para o dispositivo conectado ao barramento CPU PEG. Este item é configurável apenas quando Platform Power Management está definido como Enabled (Ativado). (Padrão: Desativado)
• PCH ASPM
  Permite configurar o modo ASPM para o dispositivo conectado ao barramento PCI Express do chipset. Este item é configurável apenas quando Platform Power Management está definido como Enabled (Ativado). (Padrão: Desativado)
• DMI ASPM
  Permite configurar o modo ASPM para o lado da CPU e o lado do chipset do link DMI. Este item é configurável apenas quando Platform Power Management está definido como Enabled (Ativado). (Padrão: Desativado)
• ErP
  Determina se o sistema deve consumir o mínimo de energia no estado S5 (desligamento). (Padrão: Desativado)
  Observação: Quando este item está definido como Enabled (Ativado), a função Resume by Alarm fica indisponível.
• Soft-Off by PWR-BTTN
  Configura a maneira de desligar o computador no modo MS-DOS usando o botão liga/desliga.
  • Instant-Off
    Pressione o botão liga/desliga e o sistema será desligado instantaneamente. (Padrão)
  • Delay 4 Sec.
    Pressione e segure o botão liga/desliga por 4 segundos para desligar o sistema. Se o botão liga/desliga for pressionado por menos de 4 segundos, o sistema entrará no modo de suspensão.
• Resume by Alarm
  Determina se deve ligar o sistema em um horário desejado. (Padrão: Desativado)
  Se ativado, defina a data e a hora da seguinte forma:
  • Wake up day (Dia para despertar): Ligue o sistema em um horário específico em cada dia ou em um dia específico do mês.
  • Wake up hour/minute/second (Hora/minuto/segundo para despertar): Defina a hora em que o sistema será ligado automaticamente.

Observação: Ao usar esta função, evite desligamentos inadequados do sistema operacional ou remoção da alimentação CA, ou as configurações podem não ser eficazes.

• Power Loading
  Ativa ou desativa a carga fictícia. Quando a fonte de alimentação está com pouca carga, uma autoproteção será ativada, fazendo com que ela desligue ou falhe. Se isso ocorrer, defina como Enabled (Ativado). Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• RC6 (Render Standby)
  Permite determinar se deve permitir que os gráficos integrados entrem no modo de espera para diminuir o consumo de energia. (Padrão: Ativado)
• AC BACK
  Determina o estado do sistema após o retorno da energia de uma perda de energia CA.
  • Memory (Memória)
    O sistema retorna ao seu último estado ativo conhecido após o retorno da energia CA.
  • Always On (Sempre ligado)
    O sistema é ligado após o retorno da energia CA.
  • Always Off (Sempre desligado)
    O sistema permanece desligado após o retorno da energia CA. (Padrão)

Portas de E/S

• Initial Display Output
  Especifica a primeira inicialização da tela do monitor da placa de vídeo PCI Express instalada ou dos gráficos integrados.
  • IGFX ^{(Observação)}
    Define os gráficos integrados como a primeira tela.
  • PCIe 1 Slot
    Define a placa de vídeo no slot PCIEX16 como a primeira tela. (Padrão)

Este item é configurável apenas quando CSM Support está definido como Enabled (Ativado).

• Internal Graphics
  Ativa ou desativa a função de gráficos integrados. (Padrão: Auto)
• DVMT Pre-Allocated
  Permite definir o tamanho da memória gráfica integrada. (Padrão: 64M)
• DVMT Total Gfx Mem
  Permite alocar o tamanho da memória DVMT dos gráficos integrados. As opções são: 128M, 256M, MAX. (Padrão: 256M)
• Aperture Size
  Permite definir a quantidade máxima de memória do sistema que pode ser alocada para a placa de vídeo. As opções são: 128MB, 256MB, 512MB, 1024MB e 2048MB. (Padrão: 256MB)
• OnBoard LAN Controller
  Ativa ou desativa a função LAN integrada. (Padrão: Ativado)
  Se você deseja instalar uma placa de rede adicional de terceiros em vez de usar a LAN integrada, defina este item como Disabled (Desativado).
• Audio Controller
  Ativa ou desativa a função de áudio integrada. (Padrão: Ativado)
  Se você deseja instalar uma placa de áudio adicional de terceiros em vez de usar o áudio integrado, defina este item como Disabled (Desativado).
• Above 4G Decoding
  Ativa ou desativa dispositivos com capacidade de 64 bits para serem decodificados no espaço de endereço acima de 4 GB (somente se o seu sistema suportar decodificação PCI de 64 bits). Defina como Enabled (Ativado) se mais de uma placa de vídeo avançada estiver instalada e seus drivers não puderem ser iniciados ao entrar no sistema operacional (devido ao espaço de endereço de memória limitado de 4 GB). (Padrão: Desativado)
• IOAPIC 24-119 Entries
  Ativa ou desativa esta função. (Padrão: Ativado)

(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Configuração USB

• Legacy USB Support
  Permite que o teclado/mouse USB sejam usados no MS-DOS. (Padrão: Ativado)
• XHCI Hand-off
  Determina se deve ativar o recurso XHCI Hand-off para um sistema operacional sem suporte a XHCI Hand-off. (Padrão: Ativado)
• USB Mass Storage Driver Support
  Ativa ou desativa o suporte para dispositivos de armazenamento USB. (Padrão: Ativado)
• Mass Storage Devices
  Exibe uma lista de dispositivos de armazenamento em massa USB conectados. Este item aparece apenas quando um dispositivo de armazenamento USB está instalado.

Configuração de ƒPilha de Rede

• Network Stack
  Desativa ou ativa a inicialização a partir da rede para instalar um sistema operacional de formato GPT, como instalar o sistema operacional a partir do servidor Windows Deployment Services. (Padrão: Desativado)
• IPv4 PXE Support
  Ativa ou desativa o suporte a IPv4 PXE. Este item é configurável apenas quando Network Stack está ativado.
• IPv4 HTTP Support
  Ativa ou desativa o suporte a inicialização HTTP para IPv4. Este item é configurável apenas quando Network Stack está ativado.
• IPv6 PXE Support
  Ativa ou desativa o suporte a IPv6 PXE. Este item é configurável apenas quando Network Stack está ativado.
• IPv6 HTTP Support
  Ativa ou desativa o suporte a inicialização HTTP para IPv6. Este item é configurável apenas quando Network Stack está ativado.
• PXE boot wait time
  Permite configurar quanto tempo esperar antes de poder pressionar <Esc> para abortar a inicialização PXE. Este item é configurável apenas quando Network Stack está ativado. (Padrão: 0)
• Media detect count
  Permite definir o número de vezes para verificar a presença de mídia. Este item é configurável apenas quando Network Stack está ativado. (Padrão: 1)

Configuração NVMe

Exibe informações sobre o seu SSD PCIe M.2 NVME se estiver instalado.

Configuração SATA e RST

• SATA Controller(s)
  Ativa ou desativa os controladores SATA integrados. (Padrão: Ativado)
• SATA Mode Selection
  Ativa ou desativa o Optane para os controladores SATA integrados no chipset ou configura os controladores SATA para o modo AHCI.
  • Intel RST Premium With Intel Optane System Acceleration
    Ativa o Optane para o controlador SATA.
  • AHCI
    Configura os controladores SATA para o modo AHCI. Advanced Host Controller Interface (AHCI) é uma especificação de interface que permite que o driver de armazenamento habilite recursos Serial ATA avançados, como Native Command Queuing e hot plug. (Padrão)
• Aggressive LPM Support
  Ativa ou desativa o recurso de economia de energia, ALPM (Aggressive Link Power Management, Gerenciamento de energia de link agressivo), para os controladores SATA do chipset. (Padrão: Desativado)
• Port 2/3/4/5
  Ativa ou desativa cada porta SATA. (Padrão: Ativado)
• SATA Port 2/3/4/5 DevSlp
  Permite determinar se deve permitir que o dispositivo SATA conectado entre no modo de suspensão. (Padrão: Desativado)
• Hot plug
  Ativa ou desativa a capacidade de hot plug para cada porta SATA. (Padrão: Desativado)
• Configured as eSATA
  Ativa ou desativa o suporte para dispositivos SATA externos.

Controlador Ethernet Intel(R)

Este submenu fornece informações sobre a configuração da LAN e opções de configuração relacionadas.

ƒDiversos

• LEDs in System Power On State
  Permite ativar ou desativar a iluminação LED da placa-mãe quando o sistema está ligado.
  • Off (Desligado)
    Desativa o modo de iluminação selecionado quando o sistema está ligado.
  • On (Ligado)
    Ativa o modo de iluminação selecionado quando o sistema está ligado. (Padrão)
• LEDs in Sleep, Hibernation, and Soft Off States
  Permite definir o modo de iluminação dos LEDs da placa-mãe no estado S3/S4/S5 do sistema.
  Este item é configurável quando LEDs in System Power On State está definido como On (Ligado).
  • Off (Desligado)
    Desativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5. (Padrão)
  • On (Ligado)
    Ativa o modo de iluminação selecionado quando o sistema entra no estado S3/S4/S5.
• Intel Platform Trust Technology (PTT)
  Ativa ou desativa a Tecnologia Intel^® PTT. (Padrão: Desativado)
• 3DMark01 Enhancement
  Permite determinar se deve aprimorar algum desempenho de benchmark legado. (Padrão: Desativado)
• CPU PCIe Link Speed
  Permite definir o modo de operação dos slots PCI Express controlados pela CPU para Gen 1, Gen 2, Gen 3 ou Gen 4 ^{(Observação)}. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• PCH PCIe Link Speed
  Permite definir o modo de operação dos slots PCI Express controlados pelo chipset para Gen 1, Gen 2 ou Gen 3. O modo de operação real está sujeito à especificação de hardware de cada slot. Auto permite que o BIOS configure automaticamente esta configuração. (Padrão: Auto)
• VT-d
  Ativa ou desativa a Tecnologia de Virtualização Intel^® para E/S Direcionada. (Padrão: Ativado)

Computação confiável

Ativa ou desativa o Trusted Platform Module (TPM).

ƒStatus de Saúde do PC

• Reset Case Open Status
  • Disabled (Desativado)
    Mantém ou limpa o registro do status de intrusão do chassi anterior. (Padrão)
  • Enabled (Ativado)
    Limpa o registro do status de intrusão do chassi anterior e o campo Case Open exibirá "No" na próxima inicialização.
• Case Open
  Exibe o status de detecção do dispositivo de detecção de intrusão do chassi conectado ao cabeçalho CI da placa-mãe. Se a tampa do chassi do sistema for removida, este campo exibirá "Yes", caso contrário, exibirá "No". Para limpar o registro de status de intrusão do chassi, defina Reset Case Open Status como Enabled (Ativado), salve as configurações no CMOS e reinicie o sistema.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Exibe as tensões atuais do sistema.

(Observação) Este item está presente apenas quando você instala uma CPU que suporta este recurso.

Informações do Sistema

Esta seção fornece informações sobre o modelo da sua placa-mãe e a versão do BIOS. Você também pode selecionar o idioma padrão usado pelo BIOS e definir manualmente a hora do sistema.

• Access Level
  Exibe o nível de acesso atual, dependendo do tipo de proteção por senha usada. (Se nenhuma senha for definida, o padrão será exibido como Administrator (Administrador).) O nível de administrador permite que você faça alterações em todas as configurações do BIOS; o nível de usuário permite que você faça alterações apenas em determinadas configurações do BIOS, mas não em todas.
• System Language
  Seleciona o idioma padrão usado pelo BIOS.
• System Date
  Define a data do sistema. O formato da data é semana (somente leitura), mês, dia e ano. Use <Enter> para alternar entre os campos Mês, Dia e Ano e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.
• System Time
  Define a hora do sistema. O formato da hora é hora, minuto e segundo. Por exemplo, 1 p.m. é 13:00:00. Use <Enter> para alternar entre os campos Hora, Minuto e Segundo e use a tecla <Page Up> ou <Page Down> para definir o valor desejado.

Informações dos Dispositivos Plug-in

Exibe informações sobre seus dispositivos PCI Express e M.2, se instalados.

Q-Flash

Permite acessar o utilitário Q-Flash para atualizar o BIOS ou fazer backup da configuração atual do BIOS.

Boot

• Bootup NumLock State
  Ativa ou desativa o recurso Numlock no teclado numérico do teclado após o POST. (Padrão: On)
• CFG Lock
  Ativa ou desativa a função MSR 0xE2. (Padrão: Desativado)
• Security Option
  Especifica se uma senha é necessária sempre que o sistema é inicializado ou somente quando você entra na Configuração do BIOS. Após configurar este item, defina a(s) senha(s) no item Administrator Password/User Password.
  • Setup
    Uma senha é necessária somente para entrar no programa de Configuração do BIOS.
  • System
    Uma senha é necessária para inicializar o sistema e para entrar no programa de Configuração do BIOS. (Padrão)
• Full Screen LOGO Show
  Permite determinar se o Logotipo da GIGABYTE deve ser exibido na inicialização do sistema. Disabled ignora o Logotipo da GIGABYTE quando o sistema é iniciado. (Padrão: Ativado)
• Boot Option Priorities
  Especifica a ordem geral de inicialização dos dispositivos disponíveis. Dispositivos de armazenamento removíveis que suportam o formato GPT serão prefixados com a string "UEFI:" na lista de dispositivos de inicialização. Para inicializar a partir de um sistema operacional que suporta o particionamento GPT, selecione o dispositivo prefixado com a string "UEFI:".
  Ou, se você quiser instalar um sistema operacional que suporte o particionamento GPT, como o Windows 10 de 64 bits, selecione a unidade óptica que contém o disco de instalação do Windows 10 de 64 bits e é prefixada com a string "UEFI:".
• Fast Boot
  Ativa ou desativa o Fast Boot para encurtar o processo de inicialização do SO. Ultra Fast fornece a velocidade de inicialização mais rápida. (Padrão: Disable Link)
• SATA Support
  • Last Boot SATA Devices Only
    Com exceção da unidade de inicialização anterior, todos os dispositivos SATA são desativados antes que o processo de inicialização do SO seja concluído. (Padrão)
  • All SATA Devices
    Todos os dispositivos SATA são funcionais no sistema operacional e durante o POST.

Este item é configurável somente quando Fast Boot está definido como Enabled ou Ultra Fast.

• VGA Support
  Permite que você selecione qual tipo de sistema operacional inicializar.
  • Auto
    Ativa somente a ROM de opção herdada.
  • EFI Driver
    Ativa a ROM de opção EFI. (Padrão)

Este item é configurável somente quando Fast Boot está definido como Enabled ou Ultra Fast.

• USB Support
  • Disable Link
    Todos os dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.
  • Full Initial
    Todos os dispositivos USB são funcionais no sistema operacional e durante o POST. (Padrão)
  • Partial Initial
    Parte dos dispositivos USB são desativados antes que o processo de inicialização do SO seja concluído.

Este item é configurável somente quando Fast Boot está definido como Enabled ou Ultra Fast. Esta função é desativada quando Fast Boot está definido como Ultra Fast.

• NetWork Stack Driver Support
  • Disable Link
    Desativa a inicialização a partir da rede. (Padrão)
  • Enabled
    Ativa a inicialização a partir da rede.

Este item é configurável somente quando Fast Boot está definido como Enabled ou Ultra Fast.

• Next Boot After AC Power Loss
  • Normal Boot
    Ativa a inicialização normal após o retorno da energia CA. (Padrão)
  • Fast Boot
    Mantém as configurações de Fast Boot após o retorno da energia CA.

Este item é configurável somente quando Fast Boot está definido como Enabled ou Ultra Fast.

• Mouse Speed
  Permite definir a velocidade de movimento do cursor do mouse. (Padrão: 1 X)
• Windows 10 Features
  Permite que você selecione o sistema operacional a ser instalado. (Padrão: Windows 10)
• CSM Support
  Ativa ou desativa o UEFI CSM (Compatibility Support Module) para suportar um processo de inicialização de PC legado.
  • Disabled
    Desativa o UEFI CSM e suporta somente o processo de inicialização do UEFI BIOS. (Padrão)
  • Enabled
    Ativa o UEFI CSM.
• LAN PXE Boot Option ROM
  Permite que você selecione se deseja ativar a ROM de opção herdada para o controlador LAN. (Padrão: Desativado) Este item é configurável somente quando CSM Support está definido como Enabled.
• Storage Boot Option Control
  Permite que você selecione se deseja ativar a ROM de opção UEFI ou herdada para o controlador do dispositivo de armazenamento.
  • Do not launch
    Desativa a ROM de opção.
  • UEFI
    Ativa somente a ROM de opção UEFI.
  • Legacy
    Ativa somente a ROM de opção herdada. (Padrão)

Este item é configurável somente quando CSM Support está definido como Enabled.

• Other PCI devices
  Permite que você selecione se deseja ativar a ROM de opção UEFI ou Legacy para o controlador de dispositivo PCI diferente dos controladores LAN, dispositivo de armazenamento e gráficos.
  • Do not launch
    Desativa a ROM de opção.
  • UEFI
    Ativa somente a ROM de opção UEFI. (Padrão)
  • Legacy
    Ativa somente a ROM de opção herdada.

Este item é configurável somente quando CSM Support está definido como Enabled.

• Administrator Password
  Permite configurar uma senha de administrador. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. Diferente da senha de usuário, a senha de administrador permite que você faça alterações em todas as configurações do BIOS.
• User Password
  Permite configurar uma senha de usuário. Pressione <Enter> neste item, digite a senha e pressione <Enter>. Você será solicitado a confirmar a senha. Digite a senha novamente e pressione <Enter>. Você deve inserir a senha de administrador (ou senha de usuário) na inicialização do sistema e ao entrar na Configuração do BIOS. No entanto, a senha de usuário permite que você faça alterações somente em determinadas configurações do BIOS, mas não em todas.
  Para cancelar a senha, pressione <Enter> no item de senha e, quando solicitado a senha, insira a senha correta primeiro. Quando solicitado uma nova senha, pressione <Enter> sem inserir nenhuma senha. Pressione <Enter> novamente quando solicitado a confirmar.
  OBSERVAÇÃO: Antes de definir a Senha de Usuário, certifique-se de definir primeiro a Senha de Administrador.

ƒSecure Boot

Permite ativar ou desativar o Secure Boot e configurar as configurações relacionadas. Este item é configurável somente quando CSM Support está definido como Disabled.

• Preferred Operating Mode
  Permite selecionar se deseja entrar no modo Fácil ou no modo Avançado após entrar na Configuração do BIOS. Auto entra no modo do BIOS onde estava da última vez. (Padrão: Auto)

Salvar e sair

• Save & Exit Setup
  Pressione <Enter> neste item e selecione Yes. Isso salva as alterações no CMOS e sai do programa de Configuração do BIOS. Selecione No ou pressione <Esc> para retornar ao Menu Principal da Configuração do BIOS.
• Exit Without Saving
  Pressione <Enter> neste item e selecione Yes. Isso sai da Configuração do BIOS sem salvar as alterações feitas na Configuração do BIOS no CMOS. Selecione No ou pressione <Esc> para retornar ao Menu Principal da Configuração do BIOS.
• Load Optimized Defaults
  Pressione <Enter> neste item e selecione Yes para carregar as configurações padrão ideais do BIOS. As configurações padrão do BIOS ajudam o sistema a operar em estado ideal. Sempre carregue os padrões otimizados após atualizar o BIOS ou após limpar os valores do CMOS.
• Boot Override
  Permite que você selecione um dispositivo para inicializar imediatamente. Pressione <Enter> no dispositivo que você selecionar e selecione Yes para confirmar. Seu sistema será reiniciado automaticamente e inicializado a partir desse dispositivo.
• Save Profiles
  Esta função permite salvar as configurações atuais do BIOS em um perfil. Você pode criar até 8 perfis e salvar como Setup Profile 1 ~ Setup Profile 8. Pressione <Enter> para concluir. Ou você pode selecionar Select File in HDD/FDD/USB para salvar o perfil em seu dispositivo de armazenamento.
• Load Profiles
  Se o seu sistema se tornar instável e você tiver carregado as configurações padrão do BIOS, você pode usar esta função para carregar as configurações do BIOS de um perfil criado antes, sem os problemas de reconfigurar as configurações do BIOS. Primeiro selecione o perfil que deseja carregar e pressione <Enter> para concluir. Você pode selecionar Select File in HDD/FDD/USB para inserir o perfil criado anteriormente a partir do seu dispositivo de armazenamento ou carregar o perfil criado automaticamente pelo BIOS, como reverter as configurações do BIOS para as últimas configurações que funcionaram corretamente (último registro bom conhecido).

Instalando o Intel^® Optane^™ Memory and Storage Management

Etapas:

1. Depois de entrar no sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Na tela Xpress Install, selecione Intel^® Rapid Storage Technology para instalar e siga as instruções na tela para concluir a instalação. Quando concluído, reinicie o sistema.
2. Depois de instalar os drivers da placa-mãe inclusos, certifique-se de que sua conexão com a Internet funcione corretamente. O sistema instalará automaticamente o software da Intel^®. Reinicie o sistema após a instalação do driver.

Habilitando um Intel^® Optane^™ Memory

1. Requisitos do sistema
   1. Intel® Optane™ memory.
   2. O Optane™ memory deve ter pelo menos 16 GB de capacidade e deve ter capacidade igual ou menor que o disco rígido/SSD a ser acelerado.
   3. O Optane™ memory não pode ser usado para acelerar um array RAID existente; o disco rígido/SSD acelerado não pode ser incluído em um array RAID.
   4. O disco rígido/SSD a ser acelerado deve ser um disco rígido SATA ou SSD M.2 SATA.
   5. O disco rígido/SSD a ser acelerado pode ser uma unidade do sistema ou uma unidade de dados. A unidade do sistema deve ser formatada em GPT e ter o Windows 10 de 64 bits (ou versão posterior) instalado. A unidade de dados também deve ser formatada em GPT.
   6. O disco de driver da placa-mãe.
   7. O controlador SATA deve ser definido no modo Intel RST Premium With Intel Optane System Acceleration.
2. Diretrizes de instalação
   1. Acesse Settings\IO Ports\SATA And RST Configuration e certifique-se de que RST Control PCIe Storage Devices esteja definido como Manual (Manual). Em seguida, dependendo de qual conector M.2 você instala o Optane™ memory, defina o item PCIe Storage Dev on Port XX correspondente como RST Controlled (Controlado por RST).
   2. Depois de entrar novamente no sistema operacional, execute o aplicativo Intel® Optane™ Memory and Storage Management no menu Iniciar. Se você instalar mais de um Optane™ memory, selecione qual você usará. Em seguida, selecione qual unidade será acelerada. Clique em Enable Intel® Optane™ Memory (Ativar Intel® Optane™ Memory). Todos os dados no Optane™ memory serão apagados. Certifique-se de fazer backup dos dados antes de continuar. Siga as instruções na tela para prosseguir. Quando concluído, reinicie o sistema.
   3. Execute o aplicativo Intel® Optane™ Memory and Storage Management no menu Iniciar e certifique-se de que o Intel® Optane™ Memory foi ativado.
   4. Se você quiser acelerar a unidade do sistema, pode selecionar pastas, arquivos ou aplicativos específicos para acelerar usando a função Intel® Optane™ Memory Pinning. (O Optane ™ memory usado deve ter pelo menos 32 GB de capacidade.)

• Um Optane™ memory não pode ser usado para acelerar um SSD M.2 PCIe.
• Se mais de um Optane™ memory estiver instalado, você pode selecionar apenas um deles para acelerar sua unidade de inicialização baseada em SATA. O(s) outro(s) só pode(m) ser usado(s) como unidade(s) de dados.
• Não remova abruptamente o Optane™ memory. Isso fará com que o sistema operacional pare de funcionar corretamente.
• Se você quiser alterar/remover o Optane™ memory, você deve desativá-lo usando o aplicativo Intel® Optane™ Memory and Storage Management primeiro.
• Depois de habilitar o Optane™ memory, as configurações de BIOS relacionadas permanecerão mesmo após uma atualização do BIOS.

Visite o site da GIGABYTE para obter detalhes sobre como habilitar um Intel^® Optane^™ memory.

Instalação de Drivers

• Antes de instalar os drivers, primeiro instale o sistema operacional.
• Depois de instalar o sistema operacional, insira o disco de driver da placa-mãe na sua unidade óptica. Clique na mensagem "Tap to choose what happens with this disc" (Toque para escolher o que acontece com este disco) no canto superior direito da tela e selecione "Run Run.exe" (Executar Run.exe). (Ou vá para Meu Computador, clique duas vezes na unidade óptica e execute o programa Run.exe.)

"Xpress Install" (Instalação Xpress) irá escanear automaticamente seu sistema e, em seguida, listar todos os drivers que são recomendados para instalar. Você pode clicar no botão Xpress Install (Instalação Xpress) e "Xpress Install" (Instalação Xpress) irá instalar todos os drivers selecionados. Ou clique na seta ícone para instalar individualmente os drivers que você precisa.

Visite o site da GIGABYTE para obter mais informações sobre o software.

Visite o site da GIGABYTE para obter mais informações sobre solução de problemas.

GIGA-BYTE TECHNOLOGY CO., LTD.
Endereço: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Suporte técnico e não técnico (Vendas/Marketing): https://esupport.gigabyte.com
Endereço WEB (inglês): https://www.gigabyte.com
Endereço WEB (chinês): https://www.gigabyte.com/tw

GIGABYTE eSupport
Para enviar uma pergunta técnica ou não técnica (Vendas/Marketing), acesse: https://esupport.gigabyte.com

Referências

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar GIGABYTE B560I AORUS PRO AX - Manual da placa-mãe

Idiomas disponíveis
