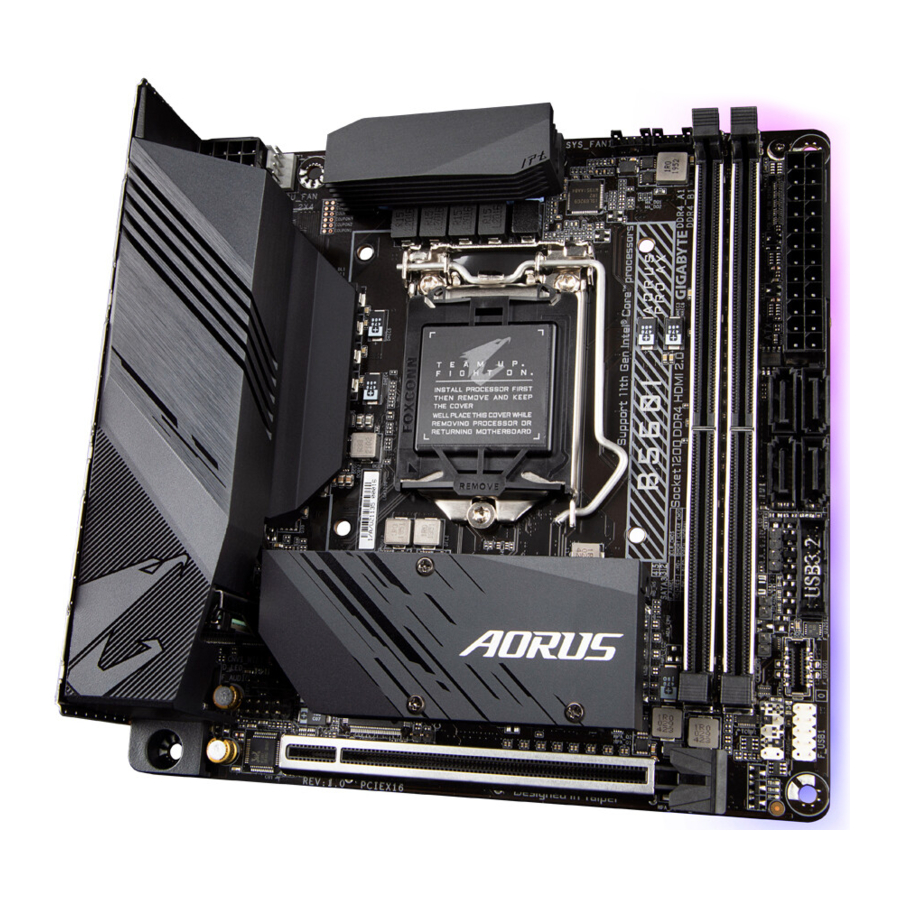

GIGABYTE B560I AORUS PRO AX – Manuál k základní desce

Identifikace revize vaší základní desky

Číslo revize na vaší základní desce vypadá takto: „REV: X.X.“ Například „REV: 1.0“ znamená, že revize základní desky je 1.0. Před aktualizací systému BIOS, ovladačů základní desky nebo při hledání technických informací zkontrolujte revizi základní desky.
Příklad:

Rozložení základní desky B560I AORUS PRO AX

Obsah balení

• Základní deska B560I AORUS PRO AX
• Uživatelská příručka
• Disk s ovladači základní desky
• Jeden prodlužovací kabel pro RGB LED pásek
• Dva SATA kabely
• Šroub(y) M.2 / distanční sloupek(y) M.2
• Jedna anténa
• Dva prodlužovací kabely pro konektor ventilátoru

* Výše uvedený obsah balení je pouze orientační a skutečné položky se budou lišit v závislosti na balení produktu, které obdržíte.
Obsah balení se může změnit bez upozornění.
(Poznámka) Konektor/čip je na zadní straně základní desky.

Blokové schéma základní desky B560I AORUS PRO AX

(Poznámka) Skutečná podpora se může lišit v závislosti na procesoru.

Instalace hardwaru

Bezpečnostní opatření při instalaci

Základní deska obsahuje četné jemné elektronické obvody a komponenty, které se mohou poškodit v důsledku elektrostatického výboje (ESD). Před instalací si pečlivě přečtěte uživatelskou příručku a postupujte podle následujících pokynů:

• Před instalací se ujistěte, že je skříň vhodná pro základní desku.
• Před instalací neodstraňujte ani nepoškozujte nálepku S/N (sériové číslo) základní desky nebo záruční nálepku poskytnutou vaším prodejcem. Tyto nálepky jsou vyžadovány pro ověření záruky.
• Před instalací nebo demontáží základní desky nebo jiných hardwarových komponent vždy odpojte napájení střídavým proudem odpojením napájecího kabelu ze zásuvky.
• Při připojování hardwarových komponent k interním konektorům na základní desce se ujistěte, že jsou pevně a bezpečně připojeny.
• Při manipulaci se základní deskou se nedotýkejte žádných kovových kontaktů ani konektorů.
• Při manipulaci s elektronickými součástkami, jako je základní deska, CPU nebo paměť, je nejlepší nosit antistatický náramek (ESD). Pokud nemáte náramek ESD, mějte ruce suché a nejprve se dotkněte kovového předmětu, abyste odstranili statickou elektřinu.
• Před instalací základní desky ji umístěte na antistatickou podložku nebo do elektrostatického stínicího kontejneru.
• Před připojením nebo odpojením napájecího kabelu ze základní desky se ujistěte, že je napájení vypnuté.
• Před zapnutím napájení se ujistěte, že bylo nastaveno napětí napájení podle místní normy napětí.
• Před použitím produktu ověřte, zda jsou připojeny všechny kabely a napájecí konektory vašich hardwarových komponent.
• Abyste zabránili poškození základní desky, nedovolte, aby se šrouby dostaly do kontaktu s obvodem základní desky nebo jejími součástmi.
• Ujistěte se, že na základní desce nebo uvnitř počítačové skříně nezůstaly žádné šrouby ani kovové součásti.
• Neumisťujte počítačový systém na nerovný povrch.
• Neumisťujte počítačový systém do prostředí s vysokou teplotou nebo vlhkostí.
• Zapnutí napájení počítače během procesu instalace může vést k poškození součástí systému a také k fyzickému poškození uživatele.
• Pokud si nejste jisti některými kroky instalace nebo máte problém související s používáním produktu, poraďte se s certifikovaným počítačovým technikem.
• Pokud používáte adaptér, prodlužovací napájecí kabel nebo napájecí lištu, nezapomeňte se seznámit s jeho instalací a/nebo pokyny k uzemnění.

Specifikace produktu

CPU	Patice LGA1200: Procesory Intel® Core™ i9 11. generace / procesory Intel® Core™ i7 / procesory Intel® Core™ i5 Procesory Intel® Core™ i9 10. generace / procesory Intel® Core™ i7 / procesory Intel® Core™ i5 / procesory Intel® Core™ i3 / procesory Intel® Pentium® / procesory Intel® Celeron®* * Omezeno na procesory s 4 MB Intel® Smart Cache, řada Intel® Celeron® G5xx5. (Nejnovější seznam podporovaných procesorů naleznete na webových stránkách společnosti GIGABYTE.) Velikost mezipaměti L3 se liší v závislosti na procesoru
Čipová sada	Čipová sada Intel® B560 Express
Paměť	Procesory Intel® Core™ i9/i7/i5 11. generace: Podpora paměťových modulů DDR4 3200/3000/2933/2666/2400/2133 MHz Procesory Intel® Core™ i9/i7 10. generace: Podpora paměťových modulů DDR4 2933/2666/2400/2133 MHz Procesory Intel® Core™ i5/i3/Pentium® /Celeron® 10. generace: Podpora paměťových modulů DDR4 2666/2400/2133 MHz 2 x patice DDR4 DIMM s podporou až 64 GB (32 GB kapacita jednoho modulu DIMM) systémové paměti Dvoukanálová architektura paměti Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8 (fungují v režimu non-ECC) Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora paměťových modulů Extreme Memory Profile (XMP) (Nejnovější podporované rychlosti paměti a paměťové moduly naleznete na webových stránkách společnosti GIGABYTE.)
Integrovaná grafika	Integrovaný grafický procesor – podpora Intel® HD Graphics: 1 x port HDMI, podporující maximální rozlišení 4096x2160 při 60 Hz * Podpora pro verzi HDMI 2.0 a HDCP 2.3. 1 x DisplayPort, podporující maximální rozlišení 4096x2304 při 60 Hz * Podpora pro verzi DisplayPort 1.2 a HDCP 2.3 (Specifikace grafiky se mohou lišit v závislosti na podpoře procesoru.)
Zvuk	Kodek Realtek® Audio High Definition Audio 2/4/5.1/7.1-kanálový * Chcete-li nakonfigurovat 7.1kanálový zvuk, musíte otevřít zvukový software a nejprve vybrat možnost Device advanced settings (Rozšířená nastavení zařízení) > Playback Device (Přehrávací zařízení) a změnit výchozí nastavení.
LAN	Čip Intel® 2.5GbE LAN (2,5 Gbit/1 Gbit/100 Mbit)
Modul bezdrátové komunikace	Intel® Wi-Fi 6 AX200 WIFI a, b, g, n, ac, ax, s podporou 2,4/5 GHz Dual-Band BLUETOOTH 5.1 Podpora bezdrátového standardu 11ax 160MHz a rychlosti přenosu dat až 2,4 Gbps * Skutečná rychlost přenosu dat se může lišit v závislosti na prostředí a vybavení.
Rozšiřující sloty	1 x slot PCI Express x16, běžící na x16 (Slot PCI Express x16 odpovídá standardu PCI Express 4.0.)(Poznámka)
Úložiště	CPU: 1 1 x konektor M.2 (Socket 3, M key, typ 2260/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)(Poznámka) Čipová sada: 1 x konektor M.2 na zadní straně základní desky (Socket 3, M key, typ 2260/2280 SATA a PCIe x4/x2 SSD support) (M2P_SB) 4 x konektory SATA 6Gb/s Intel® Optane™ Memory Ready
USB	Čipová sada: 2 x porty USB Type-C ® s podporou USB 3.2 Gen 1 (1 port na zadním panelu, 1 port je k dispozici prostřednictvím interního konektoru USB) 1 x port USB 3.2 Gen 2 Type-A (červený) na zadním panelu 2 x porty USB 3.2 Gen 1 dostupné prostřednictvím interního konektoru USB 4 x porty USB 2.0/1.1 (2 porty na zadním panelu, 2 porty dostupné prostřednictvím interního konektoru USB) Čipová sada + 1 rozbočovač USB 3.2 Gen 1: 4 x porty USB 3.2 Gen 1 na zadním panelu
Interní konektory	1 x 24kolíkový hlavní napájecí konektor ATX 1 x 8kolíkový napájecí konektor ATX 12V 1 x konektor ventilátoru CPU 2 x konektory systémového ventilátoru 1 x adresovatelný konektor LED pásku 1 x konektor RGB LED pásku 4 x konektory SATA 6Gb/s 2 x konektory M.2 Socket 3 1 x konektor předního panelu 1 x konektor zvuku předního panelu 1 x konektor reproduktoru 1 x konektor USB Type-C® s podporou USB 3.2 Gen 1 1 x konektor USB 3.2 Gen 1 1 x konektor USB 2.0/1.1 1 x propojka Clear CMOS 1 x konektor pro vniknutí do šasi
Konektory zadního panelu	1 x DisplayPort 1 x port HDMI 1 x port USB Type-C® s podporou USB 3.2 Gen 1 1 x port USB 3.2 Gen 2 Type-A (červený) 4 x porty USB 3.2 Gen 1 2 x porty USB 2.0/1.1 1 x tlačítko Q-Flash Plus 1 x port RJ-45 2 x konektory antény SMA (2T2R) 3 x audio konektory
I/O Controller	Čip iTE ® I/O Controller
Hardware Monitor	Detekce napětí Detekce teploty Detekce rychlosti ventilátoru Upozornění na selhání ventilátoru Řízení otáček ventilátoru * To, zda je funkce regulace otáček ventilátoru podporována, závisí na nainstalovaném chladiči.
BIOS	1 x 256 Mbit flash Použití licencovaného AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátní vlastnosti	Podpora APP Center * Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce každé aplikace se mohou také lišit v závislosti na specifikacích základní desky. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Podpora Q-Flash Plus Podpora Q-Flash Podpora Xpress Install
Přibalený software	Norton® Internet Security (verze OEM) cFosSpeed
Operační systém	Podpora pro Windows 10 64bitový
Formát	Formát Mini-ITX; 17,0 cm x 17,0 cm

(Poznámka) Podporováno pouze procesory 11. generace.
* Společnost GIGABYTE si vyhrazuje právo provádět jakékoli změny ve specifikacích produktu a informacích souvisejících s produktem bez předchozího upozornění.

Seznamy podporovaných procesorů, paměťových modulů, disků SSD a zařízení M.2 naleznete na webových stránkách společnosti GIGABYTE.

Nejnovější verzi aplikací si můžete stáhnout na webových stránkách společnosti GIGABYTE na stránce Support\Utility List (Seznam podpory/nástrojů).

Instalace CPU

Před zahájením instalace CPU si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje CPU. (Nejnovější seznam podporovaných procesorů naleznete na webových stránkách společnosti GIGABYTE.)
• Před instalací CPU vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste předešli poškození hardwaru.
• Najděte kolík jedna na CPU. CPU nelze vložit, pokud je nesprávně orientován. (Nebo můžete najít zářezy na obou stranách CPU a zarovnávací klíče na patici CPU.)
• Naneste rovnoměrnou a tenkou vrstvu teplovodivé pasty na povrch CPU.
• Nezapínejte počítač, pokud není nainstalován chladič CPU, jinak může dojít k přehřátí a poškození CPU.
• Nastavte hostitelskou frekvenci CPU podle specifikací CPU. Nedoporučuje se nastavovat frekvenci systémové sběrnice nad rámec hardwarových specifikací, protože nesplňuje standardní požadavky na periferie. Pokud si přejete nastavit frekvenci nad rámec standardních specifikací, proveďte to podle specifikací hardwaru včetně CPU, grafické karty, paměti, pevného disku atd.

Instalace CPU
Najděte zarovnávací klíče na patici CPU základní desky a zářezy na CPU.

Před vložením CPU neodstraňujte kryt patice CPU. Může během procesu opětovného zapojování páky automaticky vyskočit z přítlačné desky poté, co vložíte CPU.

Instalace paměti

Před instalací paměti si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje paměť. Doporučuje se používat paměť se stejnou kapacitou, značkou, rychlostí a čipy. (Nejnovější podporované rychlosti a paměťové moduly naleznete na webových stránkách společnosti GIGABYTE.)
• Před instalací paměti vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste předešli poškození hardwaru.
• Paměťové moduly mají spolehlivou konstrukci. Paměťový modul lze nainstalovat pouze jedním směrem. Pokud nemůžete paměť vložit, změňte směr.

Konfigurace paměti Dual Channel
Tato základní deska poskytuje dva sloty pro paměť a podporuje technologii Dual Channel. Po instalaci paměti systém BIOS automaticky rozpozná specifikace a kapacitu paměti. Povolením režimu paměti Dual Channel se zdvojnásobí původní šířka pásma paměti.
Dva sloty pro paměť jsou rozděleny do dvou kanálů a každý kanál má jeden slot pro paměť, jak je uvedeno níže:

• Kanál A: DDR4_A1
• Kanál B: DDR4_B1

Podrobnosti o instalaci hardwaru naleznete na webových stránkách společnosti GIGABYTE.

Vzhledem k omezením CPU si před instalací paměti v režimu Dual Channel přečtěte následující pokyny.

1. Režim Dual Channel nelze aktivovat, pokud je nainstalován pouze jeden paměťový modul.
2. Při aktivaci režimu Dual Channel se dvěma paměťovými moduly se doporučuje používat paměť se stejnou kapacitou, značkou, rychlostí a čipy.

Instalace rozšiřující karty

Před instalací rozšiřující karty si přečtěte následující pokyny:

• Ujistěte se, že základní deska podporuje rozšiřující kartu. Pečlivě si přečtěte příručku, která byla dodána s vaší rozšiřující kartou.
• Před instalací rozšiřující karty vždy vypněte počítač a odpojte napájecí kabel ze zásuvky, abyste předešli poškození hardwaru.

Konektory zadního panelu

1. Port USB 3.2 Gen 2 Type-A (červený)
   Port USB 3.2 Gen 2 podporuje specifikaci USB 3.2 Gen 2 a je kompatibilní se specifikací USB 3.2 Gen 1 a USB 2.0. Použijte tento port pro zařízení USB.
2. Port USB Type-C®
   Reverzibilní port USB podporuje specifikaci USB 3.2 Gen 1 a je kompatibilní se specifikací USB 2.0. Použijte tento port pro zařízení USB.
3. Port USB 2.0/1.1 (port Q-Flash Plus)
   Port USB podporuje specifikaci USB 2.0/1.1. Použijte tento port pro zařízení USB. Před použitím funkce Q-Flash Plus (Poznámka) se ujistěte, že jste nejprve vložili USB flash disk do tohoto portu.
4. Port USB 2.0/1.1
   Port USB podporuje specifikaci USB 2.0/1.1. Použijte tento port pro zařízení USB.
5. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 podporuje specifikaci USB 3.2 Gen 1 a je kompatibilní se specifikací USB 2.0. Použijte tento port pro zařízení USB.
6. DisplayPort
   DisplayPort poskytuje vysoce kvalitní digitální obraz a zvuk a podporuje obousměrný přenos zvuku. DisplayPort může podporovat mechanismy ochrany obsahu HDCP 2.3. Tento port můžete použít k připojení monitoru podporujícího DisplayPort. Poznámka: Technologie DisplayPort může podporovat maximální rozlišení 4096x2304@60 Hz, ale skutečná podporovaná rozlišení závisí na používaném monitoru.
7. Port HDMI

   Port HDMI podporuje formáty HDCP 2.3 a Dolby TrueHD a DTS HD Master Audio. Podporuje také až 192 kHz/16bitový 7.1kanálový zvukový výstup LPCM. Tento port můžete použít k připojení monitoru podporujícího HDMI. Maximální podporované rozlišení je 4096x2160@60 Hz, ale skutečná podporovaná rozlišení závisí na používaném monitoru.
   Po instalaci zařízení HDMI/DisplayPort se ujistěte, že jste nastavili výchozí zařízení pro přehrávání zvuku na HDMI/DisplayPort. (Název položky se může lišit v závislosti na vašem operačním systému.)
   (Poznámka) Chcete-li povolit funkci Q-Flash Plus, navštivte webovou stránku "Unique Features" (Jedinečné funkce) na webových stránkách společnosti GIGABYTE.
8. Tlačítko Q-Flash Plus^(Poznámka)
   Q-Flash Plus vám umožňuje aktualizovat systém BIOS, když je váš systém vypnutý (stav vypnutí S5). Uložte nejnovější systém BIOS na USB flash disk a zapojte jej do portu Q-Flash Plus, a poté můžete nyní automaticky flashovat systém BIOS pouhým stisknutím tlačítka Q-Flash Plus. QFLED bude blikat, když začnou aktivity porovnávání a flashování systému BIOS, a přestane blikat, když bude dokončeno hlavní flashování systému BIOS.
9. Port RJ-45 LAN
   Gigabitový ethernetový port LAN poskytuje připojení k internetu rychlostí až 2,5 Gb/s. Následuje popis stavů LED portu LAN.

   LED připojení/rychlosti:

   Stav	Popis
   Zelená	Přenosová rychlost 2,5 Gb/s
   Oranžová	Přenosová rychlost 1 Gb/s
   Vypnuto	Přenosová rychlost 100 Mb/s

   LED aktivity:

   Stav	Popis
   Bliká	Probíhá přenos nebo příjem dat
   Svítí	Neprobíhá žádný přenos ani příjem dat

10. Konektory antény SMA (2T2R)
    Použijte tento konektor k připojení antény.
    Utáhněte antény ke konektorům antén a poté antény správně namiřte pro lepší příjem signálu.
11. Line In/Výstup zadního reproduktoru
    Vstupní konektor linky. Použijte tento zvukový konektor pro zařízení linkového vstupu, jako je optická jednotka, walkman atd.
12. Line Out/Výstup předního reproduktoru
    Výstupní konektor linky. Tento konektor podporuje funkci zesílení zvuku. Pro lepší kvalitu zvuku se doporučuje připojit sluchátka/reproduktory k tomuto konektoru (skutečné efekty se mohou lišit v závislosti na používaném zařízení).
13. Mic In/Výstup středového/subwooferového reproduktoru
    Vstupní konektor mikrofonu.

Konfigurace audio konektorů:

Konektor	Sluchátka/ 2kanálový	4kanálový	5.1kanálový	7.1kanálový
Line In/Výstup zadního reproduktoru		✓	✓	✓
Line Out/Výstup předního reproduktoru	✓	✓	✓	✓
Mic In/Výstup středového/subwooferového reproduktoru			✓	✓
Line Out předního panelu/Výstup bočního reproduktoru				✓

• Funkci zvukového konektoru můžete změnit pomocí zvukového softwaru.
• Chcete-li nakonfigurovat 7.1kanálový zvuk, musíte otevřít zvukový software a nejprve vybrat Device advanced settings (Pokročilá nastavení zařízení) > Playback Device (Zařízení pro přehrávání) a změnit výchozí nastavení.

• Při odpojování kabelu připojeného ke konektoru zadního panelu nejprve odpojte kabel od zařízení a poté jej odpojte od základní desky.
• Při odpojování kabelu jej vytáhněte přímo z konektoru. Nekývejte s ním ze strany na stranu, abyste zabránili zkratu uvnitř konektoru kabelu.

(Poznámka) Chcete-li povolit funkci Q-Flash Plus, navštivte webovou stránku "Unique Features" (Jedinečné funkce) na webových stránkách společnosti GIGABYTE.
Podrobnosti o konfiguraci zvukového softwaru naleznete na webových stránkách společnosti GIGABYTE.

Interní konektory

1. ATX_12V_2X4
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 2/3/4/5
8. M2A_CPU/M2P_SB^(Poznámka)
9. F_AUDIO
10. F_PANEL
11. SPEAKER
12. F_U32G1
13. F_U32CG1
14. F_USB1
15. CI
16. CLR_CMOS
17. BAT

(Poznámka) Konektor M2P_SB se nachází na zadní straně základní desky.
Před připojením externích zařízení si přečtěte následující pokyny:

• Nejprve se ujistěte, že jsou vaše zařízení kompatibilní s konektory, které chcete připojit.
• Před instalací zařízení se ujistěte, že jste zařízení a počítač vypnuli. Odpojte napájecí kabel ze zásuvky, abyste předešli poškození zařízení.
• Po instalaci zařízení a před zapnutím počítače se ujistěte, že je kabel zařízení bezpečně připojen ke konektoru na základní desce.

ATX_12V_2X4/ATX (2x4 12V napájecí konektor a 2x12 hlavní napájecí konektor)

Pomocí napájecího konektoru může napájecí zdroj dodávat dostatek stabilního napájení všem komponentám na základní desce. Před připojením napájecího konektoru se nejprve ujistěte, že je napájecí zdroj vypnutý a všechna zařízení jsou správně nainstalována. Napájecí konektor má zabezpečené provedení. Připojte kabel napájecího zdroje k napájecímu konektoru ve správné orientaci.
12V napájecí konektor dodává energii hlavně procesoru. Pokud 12V napájecí konektor není připojen, počítač se nespustí.
Pro splnění požadavků na rozšíření se doporučuje používat napájecí zdroj, který vydrží vysokou spotřebu energie (500 W nebo více). Pokud se použije napájecí zdroj, který neposkytuje požadovaný výkon, může to vést k nestabilnímu nebo nespustitelnému systému.

ATX_12V_2X4

Číslo pinu	Definice
1	GND (Pouze pro 2x4pinový 12V)
2	GND (Pouze pro 2x4pinový 12V)
3	GND
4	GND
5	+12V (Pouze pro 2x4pinový 12V)
6	+12V (Pouze pro 2x4pinový 12V)
7	+12V
8	+12V

ATX

Číslo pinu	Definice
1	3.3V
2	3.3V
3	GND
4	+5V
5	GND
6	+5V
7	GND
8	Power Good
9	5VSB (pohotovostní režim +5V)
10	+12V
11	+12V (Pouze pro 2x12pinový ATX)
12	3.3V (Pouze pro 2x12pinový ATX)
13	3.3V
14	-12V
15	GND
16	PS_ON (soft On/Off)
17	GND
18	GND
19	GND
20	NC
21	+5V
22	+5V
23	+5V (Pouze pro 2x12pinový ATX)
24	GND (Pouze pro 2x12pinový ATX)

CPU_FAN/SYS_FAN1/2 (konektory ventilátorů)

Všechny konektory ventilátorů na této základní desce jsou 4pinové. Většina konektorů ventilátorů má zabezpečenou konstrukci. Při připojování kabelu ventilátoru jej nezapomeňte připojit ve správné orientaci (černý vodič konektoru je zemnící vodič). Funkce regulace otáček vyžaduje použití ventilátoru s konstrukcí pro regulaci otáček. Pro optimální odvod tepla se doporučuje instalovat systémový ventilátor uvnitř skříně.

Číslo pinu	Definice
1	GND
2	Regulace otáček napětím
3	Senzor
4	PWM regulace otáček

Konektor	CPU_FAN	SYS_FAN1/2
Maximální proud	2A	2A
Maximální výkon	24W	24W

• Nezapomeňte připojit kabely ventilátorů ke konektorům ventilátorů, aby nedošlo k přehřátí procesoru a systému. Přehřátí může vést k poškození procesoru nebo k zablokování systému.
• Tyto konektory ventilátorů nejsou konfigurační propojovací bloky. Neumisťujte na konektory propojovací krytku.

D_LED (adresovatelný konektor LED pásku)

Ke konektoru lze připojit standardní adresovatelný LED pásek 5050 s maximálním výkonem 5 A (5 V) a maximálním počtem 1 000 LED.

Číslo pinu	Definice
1	V (5V)
2	Data
3	Žádný pin
4	GND

Připojte adresovatelný LED pásek ke konektoru. Napájecí pin (označený trojúhelníkem na zástrčce) LED pásku musí být připojen k pinu 1 adresovatelného konektoru LED pásku. Nesprávné připojení může vést k poškození LED pásku.

LED_C (konektor RGB LED pásku)

Ke konektoru lze připojit standardní RGB LED pásek 5050 (12V/G/R/B) s maximálním výkonem 2 A (12 V) a maximální délkou 2 m.

Číslo pinu	Definice
1	12V
2	G
3	R
4	B

Připojte jeden konec prodlužovacího kabelu RGB LED pásku ke konektoru a druhý konec k RGB LED pásku. Černý vodič (označený trojúhelníkem na zástrčce) prodlužovacího kabelu musí být připojen k pinu 1 (12 V) tohoto konektoru. Pin 12 V (označený šipkou) na druhém konci prodlužovacího kabelu musí být zarovnán s 12 V LED pásku. Buďte opatrní s orientací připojení LED pásku; nesprávné připojení může vést k poškození LED pásku.
Informace o tom, jak zapnout/vypnout světla LED pásku, naleznete na webové stránce "Jedinečné funkce" webu společnosti GIGABYTE.
Před instalací zařízení se ujistěte, že jste zařízení a počítač vypnuli. Odpojte napájecí kabel ze zásuvky, abyste předešli poškození zařízení.

SATA3 2/3/4/5 (SATA 6Gb/s konektory)

Konektory SATA odpovídají standardu SATA 6Gb/s a jsou kompatibilní se standardy SATA 3Gb/s a SATA 1.5Gb/s. Každý konektor SATA podporuje jedno zařízení SATA.

Číslo pinu	Definice
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Chcete-li povolit funkci Hot-plug pro porty SATA, přečtěte si další informace v části "Nastavení systému BIOS", "Nastavení\IO porty\Konfigurace SATA a RST".

M2A_CPU^{(Poznámka 1)}/M2P_SB^{(Poznámka 2)} (M.2 Socket 3 konektory)

Konektor M.2 podporuje M.2 SATA SSD nebo M.2 PCIe SSD.

Chcete-li správně nainstalovat disk M.2 SSD do konektoru M.2, postupujte podle následujících kroků.

Krok 1:
Vyhledejte konektor M.2, do kterého nainstalujete disk M.2 SSD, pomocí šroubováku uvolněte šroub na chladiči a poté chladič sejměte (pouze konektor M2A_CPU má chladič). Odstraňte ochrannou fólii z tepelné podložky na konektoru M.2.

Krok 2:
Vyhledejte správný montážní otvor podle délky vašeho disku M.2 SSD. V případě potřeby přesuňte distanční sloupek do požadovaného montážního otvoru. Vložte disk M.2 SSD do konektoru M.2 pod úhlem.

Krok 3:
Zatlačte na disk M.2 SSD a poté jej pomocí přiloženého šroubu zajistěte v konektoru. Nasaďte zpět chladič a zajistěte jej do původního otvoru. Před nasazením chladiče zpět odstraňte ochrannou fólii ze spodní části chladiče.

(Poznámka 1) Podporováno pouze procesory 11. generace.
(Poznámka 2) Konektor M2P_SB se nachází na zadní straně základní desky.

F_AUDIO (konektor audia na předním panelu)

Konektor audia na předním panelu podporuje High Definition audio (HD). K tomuto konektoru můžete připojit audio modul na předním panelu skříně. Ujistěte se, že přiřazení vodičů konektoru modulu odpovídá přiřazení pinů konektoru základní desky. Nesprávné připojení konektoru modulu a konektoru základní desky způsobí, že zařízení nebude fungovat, nebo jej dokonce poškodí.

Číslo pinu	Definice
1	MIC2_L
2	GND
3	MIC2_R
4	NC
5	LINE2_R
6	Sense
7	FAUDIO_JD
8	Žádný pin
9	LINE2_L
10	Sense

Některé skříně poskytují audio modul na předním panelu, který má na každém vodiči oddělené konektory namísto jediné zástrčky. Informace o připojení audio modulu na předním panelu, který má různá přiřazení vodičů, vám poskytne výrobce skříně.

F_PANEL (konektor předního panelu)

Připojte vypínač, resetovací spínač a indikátor stavu systému na skříni k tomuto konektoru podle níže uvedeného přiřazení pinů. Před připojením kabelů si všimněte kladných a záporných pinů.

• PLED (Power LED):

  Stav systému	LED
  S0	Zapnuto
  S3/S4/S5	Vypnuto

Připojuje se k indikátoru stavu napájení na předním panelu skříně. LED dioda svítí, když je systém v provozu. LED dioda nesvítí, když je systém v režimu spánku S3/S4 nebo je vypnutý (S5).

• PW (vypínač):
  Připojuje se k vypínači na předním panelu skříně. Můžete nakonfigurovat způsob vypnutí systému pomocí vypínače (více informací naleznete v části „BIOS Setup (Nastavení systému BIOS)“, „Settings\Platform Power (Nastavení\Napájení platformy)“).
• HD (LED dioda aktivity pevného disku):
  Připojuje se k LED diodě aktivity pevného disku na předním panelu skříně. LED dioda svítí, když pevný disk čte nebo zapisuje data.
• RES (resetovací spínač):
  Připojuje se k resetovacímu spínači na předním panelu skříně. Stisknutím resetovacího spínače restartujete počítač, pokud počítač zamrzne a nelze jej normálně restartovat.
• NC: Bez připojení.
  Provedení předního panelu se může u různých skříní lišit. Modul předního panelu se skládá hlavně z vypínače, resetovacího spínače, LED diody napájení, LED diody aktivity pevného disku atd. Při připojování modulu předního panelu skříně k tomuto konektoru se ujistěte, že se přiřazení vodičů a přiřazení pinů správně shodují.

SPEAKER (konektor reproduktoru)

Systém hlásí stav spouštění systému vydáváním zvukového kódu. Pokud při spouštění systému nebyl zjištěn žádný problém, uslyšíte jedno krátké pípnutí. Tento konektor může také poskytovat zvukový výstup v operačním systému.

Číslo pinu	Definice
1	SPK+
2	SPK-

F_U32G1 (USB 3.2 Gen 1 konektor)

Konektor vyhovuje specifikaci USB 3.2 Gen 1 a USB 2.0 a může poskytovat dva porty USB. Chcete-li zakoupit volitelný 3,5" přední panel, který poskytuje dva porty USB 3.2 Gen 1, kontaktujte místního prodejce.

Číslo pinu	Definice
1	VBUS
2	SSRX1-
3	SSRX1+
4	GND
5	SSTX1-
6	SSTX1+
7	GND
8	D1-
9	D1+
10	NC
11	D2+
12	D2-
13	GND
14	SSTX2+
15	SSTX2-
16	GND
17	SSRX2+
18	SSRX2-
19	VBUS
20	Žádný pin

F_U32CG1 (konektor USB Type-C^® s podporou USB 3.2 Gen 1)

Konektor vyhovuje specifikaci USB 3.2 Gen 1 a může poskytovat jeden port USB.

Číslo pinu	Definice
1	VBUS
2	TX1+
3	TX1-
4	GND
5	RX1+
6	RX1-
7	VBUS
8	CC1
9	SBU1
10	SBU2
11	VBUS
12	TX2+
13	TX2-
14	GND
15	RX2+
16	RX2-
17	GND
18	D-
19	D+
20	CC2

F_USB1 (USB 2.0/1.1 konektor)

Konektor vyhovuje specifikaci USB 2.0/1.1. Každý konektor USB může poskytovat dva porty USB prostřednictvím volitelného držáku USB. Chcete-li zakoupit volitelný držák USB, kontaktujte místního prodejce.

Číslo pinu	Definice
1	Napájení (5V)
2	Napájení (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	Žádný pin
10	NC

• Nezapojujte kabel držáku IEEE 1394 (2x5 pinů) do konektoru USB 2.0/1.1.
• Před instalací držáku USB se ujistěte, že jste vypnuli počítač a odpojili napájecí kabel ze zásuvky, abyste zabránili poškození držáku USB.

CI (konektor detekce vniknutí do skříně)

Tato základní deska poskytuje funkci detekce vniknutí do skříně, která detekuje, zda byl odstraněn kryt skříně. Tato funkce vyžaduje skříň s konstrukcí detekce vniknutí do skříně.

Číslo pinu	Definice
1	Signál
2	GND

CLR_CMOS (propojka Clear CMOS)

Pomocí této propojky vymažete konfiguraci systému BIOS a resetujete hodnoty CMOS na výchozí tovární nastavení. Chcete-li vymazat hodnoty CMOS, dotkněte se obou pinů kovovým předmětem, jako je šroubovák, na několik sekund.
Otevřít: Normální

Zkrat: Vymazat hodnoty CMOS

• Před vymazáním hodnot CMOS vždy vypněte počítač a odpojte napájecí kabel ze zásuvky.
• Po restartování systému přejděte do nastavení systému BIOS a načtěte výchozí tovární nastavení (vyberte možnost Load Optimized Defaults (Načíst optimalizované výchozí hodnoty)) nebo ručně nakonfigurujte nastavení systému BIOS (viz část „BIOS Setup (Nastavení systému BIOS)“, kde najdete konfigurace systému BIOS).

BAT (Baterie)

Baterie zajišťuje napájení, aby se hodnoty (jako například konfigurace systému BIOS, informace o datu a času) v paměti CMOS uchovaly i po vypnutí počítače. Baterii vyměňte, když napětí baterie poklesne na nízkou úroveň, jinak hodnoty v paměti CMOS nemusí být přesné nebo se mohou ztratit.

Číslo pinu	Definice
1 (+)	Napájení RTC
2 (-)	GND

Hodnoty v paměti CMOS můžete vymazat vyjmutím baterie:

1. Vypněte počítač a odpojte napájecí kabel.
2. Odpojte kabel baterie od konektoru pro kabel baterie a počkejte jednu minutu.
3. Zapojte kabel baterie.
4. Zapojte napájecí kabel a restartujte počítač.

• Před výměnou baterie vždy vypněte počítač a odpojte napájecí kabel.
• Baterii vyměňte za ekvivalentní. Pokud baterii vyměníte za nesprávný model, může dojít k poškození vašich zařízení.
• Pokud si nejste jisti modelem baterie nebo si ji sami nedokážete vyměnit, obraťte se na místo nákupu nebo na místního prodejce.
• S použitými bateriemi je třeba zacházet v souladu s místními předpisy pro ochranu životního prostředí.

Nastavení systému BIOS

BIOS (Basic Input and Output System) zaznamenává hardwarové parametry systému do CMOS na základní desce. Mezi jeho hlavní funkce patří provádění testu Power-On Self-Test (POST) při spuštění systému, ukládání parametrů systému a načítání operačního systému atd. BIOS obsahuje program BIOS Setup, který uživateli umožňuje upravit základní nastavení konfigurace systému nebo aktivovat určité systémové funkce.
Když je napájení vypnuté, baterie na základní desce dodává potřebné napájení do CMOS, aby udržela konfigurační hodnoty v CMOS.
Pro přístup do programu BIOS Setup stiskněte klávesu <Delete> během testu POST po zapnutí napájení.
Chcete-li upgradovat systém BIOS, použijte nástroj GIGABYTE Q-Flash nebo @BIOS.

• Q-Flash umožňuje uživateli rychle a snadno upgradovat nebo zálohovat systém BIOS bez vstupu do operačního systému.
• @BIOS je nástroj založený na systému Windows, který vyhledává a stahuje nejnovější verzi systému BIOS z internetu a aktualizuje systém BIOS.

• Protože je flashování systému BIOS potenciálně rizikové, pokud nenarazíte na problémy s používáním aktuální verze systému BIOS, doporučuje se systém BIOS neflashovat. Chcete-li systém BIOS flashovat, postupujte opatrně. Nedostatečné flashování systému BIOS může vést k poruše systému.
• Doporučuje se neměnit výchozí nastavení (pokud to není nutné), aby se předešlo nestabilitě systému nebo jiným neočekávaným výsledkům. Nedostatečná změna nastavení může vést k selhání spuštění systému. Pokud k tomu dojde, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o vymazání hodnot CMOS naleznete v části „Load Optimized Defaults“ v této kapitole nebo v popisu propojky baterie/clear CMOS.)

Úvodní obrazovka

Při spuštění počítače se zobrazí následující úvodní obrazovka s logem.

Existují dva různé režimy systému BIOS, jak je uvedeno níže, a mezi těmito dvěma režimy můžete přepínat pomocí klávesy <F2>. Režim Easy umožňuje uživatelům rychle zobrazit aktuální informace o systému nebo provést úpravy pro optimální výkon. V režimu Easy můžete pomocí myši procházet konfigurační položky. Režim Advanced poskytuje podrobné nastavení systému BIOS. Pomocí kláves se šipkami na klávesnici se můžete pohybovat mezi položkami a stisknutím klávesy <Enter> přijmout nebo vstoupit do podnabídky. Nebo můžete pomocí myši vybrat požadovanou položku.

• Pokud systém není obvykle stabilní, vyberte položku Load Optimized Defaults (Načíst optimalizovaná výchozí nastavení) a nastavte systém na výchozí hodnoty.
• Nabídky nastavení systému BIOS popsané v této kapitole jsou pouze orientační a mohou se lišit v závislosti na verzi systému BIOS.

Hlavní nabídka

Funkční klávesy v rozšířeném režimu

<←><→>	Přesun lišty výběru pro výběr nabídky nastavení
<↑><↓>	Přesun lišty výběru pro výběr konfigurační položky v nabídce
<Enter>/Double Click	Spuštění příkazu nebo vstup do nabídky
<+>/<Page Up>	Zvýšení číselné hodnoty nebo provedení změn
<->/<Page Down>	Snížení číselné hodnoty nebo provedení změn
<F1>	Zobrazení popisů funkčních kláves
<F2>	Přepnutí do režimu Easy
<F3>	Uložení aktuálního nastavení systému BIOS do profilu
<F4>	Načtení nastavení systému BIOS z dříve vytvořeného profilu
<F5>	Obnovení předchozího nastavení systému BIOS pro aktuální podnabídky
<F6>	Zobrazení obrazovky Smart Fan 6
<F7>	Načtení optimalizovaných výchozích nastavení systému BIOS pro aktuální podnabídky
<F8>	Přístup k nástroji Q-Flash
<F10>	Uložení všech změn a ukončení programu BIOS Setup
<F11>	Přepnutí do podnabídky Oblíbené
<F12>	Zachycení aktuální obrazovky jako obrázku a uložení na USB disk
<Insert>	Přidání nebo odebrání oblíbené možnosti
<Ctrl>+<S>	Zobrazení informací o nainstalované paměti
<Esc>	Hlavní nabídka: Ukončení programu BIOS Setup Podnabídky: Ukončení aktuální podnabídky

Smart Fan 6

K rychlému přepnutí na tuto obrazovku použijte funkční klávesu <F6>. Tato obrazovka umožňuje konfigurovat nastavení související s rychlostí ventilátoru pro každou patici ventilátoru nebo sledovat teplotu systému/CPU.

• TUNE ALL (Vyladit vše)
  Umožňuje použít aktuální nastavení na všechny patice ventilátoru.
• Temperature (Teplota)
  Zobrazuje aktuální teplotu vybrané cílové oblasti.
• Fan Speed (Rychlost ventilátoru)
  Zobrazuje aktuální rychlosti ventilátoru.
• Flow Rate (Průtok)
  Zobrazuje průtok vašeho systému vodního chlazení. Stisknutím klávesy <Enter> na Fan Speed (Rychlost ventilátoru) přepnete na tuto funkci.
• Fan Speed Control (Řízení rychlosti ventilátoru)
  Umožňuje určit, zda povolit funkci řízení rychlosti ventilátoru a upravit rychlost ventilátoru.
  • Normal (Normální)
    Umožňuje ventilátoru běžet různou rychlostí v závislosti na teplotě. Rychlost ventilátoru můžete upravit pomocí nástroje System Information Viewer podle požadavků vašeho systému. (Výchozí)
  • Silent (Tichý)
    Umožňuje ventilátoru běžet nízkou rychlostí.
  • Manual (Ruční)
    Umožňuje přetažením uzlů křivky upravit rychlost ventilátoru. Nebo můžete použít funkci EZ Tuning (Snadné ladění). Po úpravě polohy uzlu stiskněte Apply (Použít) pro automatický výpočet sklonu křivky.
  • Full Speed (Plná rychlost)
    Umožňuje ventilátoru běžet na plnou rychlost.
• Fan Control Use Temperature Input (Řízení ventilátoru používá teplotní vstup)
  Umožňuje vybrat referenční teplotu pro řízení rychlosti ventilátoru.
• Temperature Interval (Teplotní interval)
  Umožňuje vybrat teplotní interval pro změnu rychlosti ventilátoru.
• FAN Control Mode (Režim řízení ventilátoru)
  • Auto
    Nechá systém BIOS automaticky detekovat typ nainstalovaného ventilátoru a nastaví optimální režim řízení. (Výchozí)
  • Voltage (Napětí)
    Režim Voltage (Napětí) se doporučuje pro 3pinový ventilátor.
  • PWM
    Režim PWM se doporučuje pro 4pinový ventilátor.
• FAN Stop (Zastavení ventilátoru)
  Povolí nebo zakáže funkci zastavení ventilátoru. Teplotní limit můžete nastavit pomocí teplotní křivky. Ventilátor se zastaví, když je teplota nižší než limit. (Výchozí: Zakázáno)
• FAN Mode (Režim ventilátoru)
  Umožňuje nastavit provozní režim ventilátoru.
  • Slope (Sklon)
    Upravuje rychlost ventilátoru lineárně v závislosti na teplotě. (Výchozí)
  • Stair (Schod)
    Upravuje rychlost ventilátoru krokově v závislosti na teplotě.
• FAN Fail Warning (Upozornění na selhání ventilátoru)
  Umožňuje systému vydat varovný zvuk, pokud ventilátor není připojen nebo selže. Pokud k tomu dojde, zkontrolujte stav ventilátoru nebo připojení ventilátoru. (Výchozí: Zakázáno)
• Save Fan Profile (Uložit profil ventilátoru)
  Tato funkce umožňuje uložit aktuální nastavení do profilu. Profil můžete uložit do systému BIOS nebo vybrat možnost Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) a uložit profil do úložného zařízení.
• Load Fan Profile (Načíst profil ventilátoru)
  Tato funkce umožňuje načíst dříve uložený profil systému BIOS bez potíží s opětovnou konfigurací nastavení systému BIOS. Nebo můžete vybrat možnost Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) a načíst profil z úložného zařízení.

Oblíbené (F11)

Nastavte často používané možnosti jako oblíbené a pomocí klávesy <F11> rychle přepněte na stránku, kde se nacházejí všechny vaše oblíbené možnosti. Chcete-li přidat nebo odebrat oblíbenou možnost, přejděte na její původní stránku a stiskněte klávesu <Insert> na dané možnosti. Možnost je označena hvězdičkou, pokud je nastavena jako "oblíbená".

Tweaker

Zda bude systém se zadaným nastavením přetaktování/přepětí stabilně fungovat, závisí na celkové konfiguraci systému. Nesprávné provedení přetaktování/přepětí může vést k poškození CPU, čipové sady nebo paměti a ke snížení životnosti těchto komponent. Tato stránka je určena pouze pro pokročilé uživatele a doporučujeme neměnit výchozí nastavení, abyste předešli nestabilitě systému nebo jiným neočekávaným výsledkům. (Nevhodná změna nastavení může vést k nespustitelnosti systému. Pokud k tomu dojde, vymažte hodnoty CMOS a resetujte desku na výchozí hodnoty.)

• CPU Clock Ratio
  Umožňuje změnit frekvenci taktování pro nainstalovaný CPU. Nastavitelný rozsah závisí na nainstalovaném CPU.
• Ring Ratio
  Umožňuje nastavit poměr CPU Uncore. Nastavitelný rozsah závisí na používaném CPU. (Výchozí: Auto)
• IGP Ratio^{(Poznámka 1)}
  Umožňuje nastavit poměr grafiky. (Výchozí: Auto)
• AVX Disable^{(Poznámka 1)}
  Umožňuje zakázat sady instrukcí AVX na CPU, který AVX podporuje. (Výchozí: Auto)
• AVX512 Disable^{(Poznámka 1)}
  Umožňuje zakázat sady instrukcí AVX-512 na CPU, který AVX-512 podporuje. (Výchozí: Auto)

Pokročilá nastavení CPU

• Core Fused Max Core Ratio^{(Poznámka 1)}
  Zobrazuje nejvyšší frekvenci každého jádra.
• CPU Over Temperature Protection ^{(Poznámka 1)}
  Umožňuje doladit hodnotu offsetu TJ Max. (Výchozí: Auto)
• FCLK Frequency for Early Power On ^{(Poznámka 1)}
  Umožňuje nastavit frekvenci FCLK. Možnosti jsou: Normal(800Mhz), 1GHz, 400MHz. (Výchozí: 1GHz)
• Hyper-Threading Technology
  Umožňuje určit, zda se má povolit technologie multi-threading při použití procesoru Intel^® CPU, který tuto funkci podporuje. Tato funkce funguje pouze pro operační systémy, které podporují režim více procesorů. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• No. of CPU Cores Enabled
  Umožňuje vybrat počet jader CPU, která se mají povolit v multi-core CPU Intel^® (počet jader CPU se může lišit podle CPU). Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Intel(R) Speed Shift Technology (Intel^® Speed Shift Technology) ^{(Poznámka 1)}
  Povolí nebo zakáže Intel^® Speed Shift Technology. Povolení této funkce umožňuje procesoru rychleji zvýšit provozní frekvenci a zlepšuje odezvu systému. (Výchozí: Povoleno)
• CPU Thermal Monitor ^{(Poznámka 1)}
  Povolí nebo zakáže funkci Intel^® Thermal Monitor, funkci ochrany CPU proti přehřátí. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží, když se CPU přehřeje. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Ring to Core offset (Down Bin)
  Umožňuje určit, zda se má zakázat funkce automatického snížení poměru CPU Ring. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• CPU EIST Function ^{(Poznámka 1)}
  Povolí nebo zakáže Enhanced Intel^® Speed Step Technology (EIST). V závislosti na zatížení CPU může technologie Intel^® EIST dynamicky a efektivně snižovat napětí a frekvenci jádra CPU, aby se snížila průměrná spotřeba energie a produkce tepla. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Race To Halt (RTH) ^{(Poznámka 1)}/Energy Efficient Turbo ^{(Poznámka 1)}
  Povolí nebo zakáže nastavení související s úsporou energie CPU. (Výchozí: Auto)
• Intel(R) Turbo Boost Technology ^{(Poznámka 1)}
  Umožňuje určit, zda se má povolit technologie Intel^® CPU Turbo Boost. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Intel(R) Turbo Boost Max Technology 3.0 ^{(Poznámka 1)}
  Povolí nebo zakáže Intel^® Turbo Boost Max Technology 3.0. Intel^® Turbo Boost Max Technology 3.0 umožňuje systému identifikovat nejlepší výkonnostní jádro procesoru a umožňuje ručně směrovat nejdůležitější pracovní zátěže na toto jádro. Můžete dokonce individuálně upravit frekvenci každého jádra pro optimalizaci výkonu. (Výchozí: Povoleno)
• CPU Flex Ratio Override
  Povolí nebo zakáže CPU Flex Ratio. Maximální frekvence taktování CPU bude založena na hodnotě CPU Flex Ratio Settings, pokud je CPU Clock Ratio nastaveno na Auto. (Výchozí: Zakázáno)
• CPU Flex Ratio Settings
  Umožňuje nastavit CPU Flex Ratio. Nastavitelný rozsah se může lišit podle CPU.
• Frequency Clipping TVB ^{(Poznámka 1)}
  Umožňuje povolit nebo zakázat automatické snížení frekvence CPU iniciované technologií Thermal Velocity Boost. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Voltage reduction initiated TVB ^{(Poznámka 1)}
  Umožňuje povolit nebo zakázat automatické snížení napětí CPU iniciované technologií Thermal Velocity Boost. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Umožňuje nastavit poměry CPU Turbo pro aktivní jádra. Auto nastaví poměry CPU Turbo podle specifikací CPU. Tato položka je konfigurovatelná pouze tehdy, když je Active Turbo Ratios nastaveno na Manual. (Výchozí: Auto)

Per Core HT Disable Setting

• HT Disable^{(Poznámka 1)}
  Umožňuje určit, zda se má zakázat funkce HT pro každé jádro CPU. Tato položka je konfigurovatelná pouze tehdy, když je Per Core HT Disable Setting nastaveno na Manual. (Výchozí: Zakázáno)

C-States Control

• CPU Enhanced Halt (C1E)
  Povolí nebo zakáže funkci Intel^® CPU Enhanced Halt (C1E), funkci úspory energie CPU ve stavu zastavení systému. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je povoleno C-States. (Výchozí: Auto)
• C3 State Support ^{(Poznámka 1)}
  Umožňuje určit, zda má CPU vstoupit do režimu C3 ve stavu zastavení systému. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C3 je vylepšený stav úspory energie než C1. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je povoleno C-States. (Výchozí: Auto)
• C6/C7 State Support
  Umožňuje určit, zda má CPU vstoupit do režimu C6/C7 ve stavu zastavení systému. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C6/C7 je vylepšený stav úspory energie než C3. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je C-States Control nastaveno na Enabled. (Výchozí: Auto)
• C8 State Support ^{(Poznámka 1)}
  Umožňuje určit, zda má CPU vstoupit do režimu C8 ve stavu zastavení systému. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C8 je vylepšený stav úspory energie než C6/C7. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je C-States Control nastaveno na Enabled. (Výchozí: Auto)
• C10 State Support ^{(Poznámka 1)}
  Umožňuje určit, zda má CPU vstoupit do režimu C10 ve stavu zastavení systému. Pokud je tato funkce povolena, frekvence a napětí jádra CPU se sníží během stavu zastavení systému, aby se snížila spotřeba energie. Stav C10 je vylepšený stav úspory energie než C8. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je C-States Control nastaveno na Enabled. (Výchozí: Auto)
• Package C State Limit ^{(Poznámka 1)}
  Umožňuje zadat limit C-stavu pro procesor. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. Tato položka je konfigurovatelná pouze tehdy, když je C-States Control nastaveno na Enabled. (Výchozí: Auto)
• CPU Power Performance ^{(Poznámka 1)}
  Umožňuje určit, zda se má zvýšit výkon CPU. (Výchozí: Auto)

Turbo Power Limits
Umožňuje nastavit limit výkonu pro režim CPU Turbo. Když spotřeba energie CPU překročí zadaný limit výkonu, CPU automaticky sníží frekvenci jádra, aby se snížil výkon. Auto nastaví limit výkonu podle specifikací CPU. (Výchozí: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Umožňuje nastavit limit výkonu pro režim CPU/platforma/paměť Turbo a jak dlouho trvá provoz při zadaném limitu výkonu. Auto nastaví limit výkonu podle specifikací CPU. Tato položka je konfigurovatelná pouze tehdy, když je Turbo Power Limits nastaveno na Enabled. (Výchozí: Auto)
• Core Current Limit (Amps)
  Umožňuje nastavit proudový limit pro režim CPU Turbo. Když proud CPU překročí zadaný proudový limit, CPU automaticky sníží frekvenci jádra, aby se snížil proud. Auto nastaví limit výkonu podle specifikací CPU. Tato položka je konfigurovatelná pouze tehdy, když je Turbo Power Limits nastaveno na Enabled. (Výchozí: Auto)

Turbo Per Core Limit Control ^{(Poznámka 1)}
Umožňuje samostatně řídit limit každého jádra CPU. (Výchozí: Auto)

• Extreme Memory Profile (X.M.P.)^{(Poznámka 2)}
  Umožňuje systému BIOS číst data SPD na paměťovém modulu(ech) XMP, aby se zvýšil výkon paměti, když je povoleno.
  • Disabled
    Zakáže tuto funkci. (Výchozí)
  • Profile1
    Používá nastavení profilu 1.
  • Profile2^{(Poznámka 2)}
    Používá nastavení profilu 2.
• System Memory Multiplier
  Umožňuje nastavit násobič systémové paměti. Auto nastaví násobič paměti podle dat SPD paměti. (Výchozí: Auto)
• Memory Ref Clock
  Umožňuje ručně upravit referenční hodiny paměti. (Výchozí: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Poznámka 2)}
  Enabled umožňuje Qclk běžet v liché frekvenci. (Výchozí: Auto)
• Gear Mode ^{(Poznámka 2)}
  Umožňuje zlepšit maximální potenciál frekvence OC. (Výchozí: Auto)

Pokročilá nastavení paměti

• Memory Multiplier Tweaker
  Poskytuje různé úrovně automatického ladění paměti. (Výchozí: Auto)
• Channel Interleaving
  Povolí nebo zakáže prokládání paměťových kanálů. Enabled umožňuje systému současně přistupovat k různým kanálům paměti, aby se zvýšil výkon a stabilita paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Rank Interleaving
  Povolí nebo zakáže prokládání paměťových pozic. Enabled umožňuje systému současně přistupovat k různým pozicím paměti, aby se zvýšil výkon a stabilita paměti. Auto umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí: Auto)
• Memory Boot Mode
  Poskytuje metody detekce a trénování paměti.
  • Auto
    Umožňuje systému BIOS automaticky konfigurovat toto nastavení. (Výchozí)
  • Normal
    Systém BIOS automaticky provede trénování paměti. Vezměte prosím na vědomí, že pokud se systém stane nestabilním nebo nespustitelným, zkuste vymazat hodnoty CMOS a resetovat desku na výchozí hodnoty. (Informace o tom, jak vymazat hodnoty CMOS, naleznete v úvodu o baterii/propojce pro vymazání CMOS v kapitole "Instalace hardwaru".)
  • Enable Fast Boot
    Přeskočí detekci a trénování paměti v některých specifických kritériích pro rychlejší spuštění paměti.
  • Disable Fast Boot
    Detekuje a trénuje paměť při každém jednotlivém spuštění.
• Realtime Memory Timing
  Umožňuje doladit časování paměti po fázi BIOSu. (Výchozí: Auto)
• Memory Enhancement Settings
  Poskytuje několik nastavení pro vylepšení výkonu paměti: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density a DDR-4500+. (Výchozí: Auto)
• Memory Channel Detection Message
  Umožňuje určit, zda se má zobrazit výstražná zpráva, když paměť není nainstalována v optimálním paměťovém kanálu. (Výchozí: Povoleno)
• SPD Info
  Zobrazuje informace o nainstalované paměti.

Memory Channels Timings

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Tyto sekce poskytují nastavení časování paměti. Poznámka: Váš systém se může stát nestabilním nebo se nemusí spustit po provedení změn v časování paměti. Pokud k tomu dojde, resetujte desku na výchozí hodnoty načtením optimalizovaných výchozích hodnot nebo vymazáním hodnot CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
  Tyto položky umožňují upravit napětí CPU Vcore a paměti.

Advanced Voltage Settings

Tato podnabídka umožňuje konfigurovat úroveň Load-Line Calibration, úroveň ochrany proti přepětí a úroveň ochrany proti nadproudu.

(Poznámka 1) Tato položka je k dispozici pouze v případě, že nainstalujete CPU, který tuto funkci podporuje. Další informace o jedinečných funkcích procesorů Intel® CPUs naleznete na webu společnosti Intel.
(Poznámka 2) Tato položka je k dispozici pouze v případě, že nainstalujete CPU a paměťový modul, které tuto funkci podporují.

Nastavení

Platform Power

• Platform Power Management
  Povolí nebo zakáže funkci Active State Power Management (ASPM). (Výchozí: Zakázáno)
• PEG ASPM
  Umožňuje konfigurovat režim ASPM pro zařízení připojené k CPU PEG sběrnici. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Zakázáno)
• PCH ASPM
  Umožňuje konfigurovat režim ASPM pro zařízení připojené k PCI Express sběrnici čipové sady. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Zakázáno)
• DMI ASPM
  Umožňuje konfigurovat režim ASPM pro stranu CPU i stranu čipové sady DMI linky. Tato položka je konfigurovatelná pouze tehdy, když je položka Platform Power Management nastavena na Enabled (Povoleno). (Výchozí: Zakázáno)
• ErP
  Určuje, zda má systém spotřebovávat nejméně energie ve stavu S5 (vypnutí). (Výchozí: Zakázáno)
  Poznámka: Pokud je tato položka nastavena na Enabled (Povoleno), funkce Resume by Alarm (Probuzení budíkem) se stane nedostupnou.
• Soft-Off by PWR-BTTN
  Konfiguruje způsob vypnutí počítače v režimu MS-DOS pomocí tlačítka napájení.
  • Instant-Off (Okamžité vypnutí)
    Stiskněte tlačítko napájení a systém se okamžitě vypne. (Výchozí)
  • Delay 4 Sec. (Zpoždění 4 sekundy)
    Stiskněte a podržte tlačítko napájení po dobu 4 sekund, čímž systém vypnete. Pokud je tlačítko napájení stisknuto kratší dobu než 4 sekundy, systém přejde do režimu spánku.
• Resume by Alarm
  Určuje, zda se má systém zapnout v požadovaný čas. (Výchozí: Zakázáno)
  Pokud je povoleno, nastavte datum a čas následovně:
  • Wake up day (Den probuzení): Zapněte systém v určitý čas každý den nebo v určitý den v měsíci.
  • Wake up hour/minute/second (Hodina/minuta/sekunda probuzení): Nastavte čas, ve který se má systém automaticky zapnout.

Poznámka: Při používání této funkce se vyvarujte nedostatečnému vypnutí z operačního systému nebo odpojení napájení střídavým proudem, jinak nemusí být nastavení účinná.

• Power Loading
  Povolí nebo zakáže fiktivní zátěž. Pokud je napájecí zdroj při nízké zátěži, aktivuje se samočinná ochrana, která způsobí jeho vypnutí nebo selhání. Pokud k tomu dojde, nastavte tuto možnost na Enabled (Povoleno). Auto (Automaticky) umožní systému BIOS automaticky nakonfigurovat toto nastavení. (Výchozí: Auto)
• RC6 (Render Standby)
  Umožňuje určit, zda má integrovaná grafika přejít do pohotovostního režimu, aby se snížila spotřeba energie. (Výchozí: Povoleno)
• AC BACK
  Určuje stav systému po obnovení napájení ze ztráty napájení střídavým proudem.
  • Memory (Paměť)
    Systém se po obnovení napájení střídavým proudem vrátí do posledního známého bdělého stavu.
  • Always On (Vždy zapnuto)
    Systém se zapne po obnovení napájení střídavým proudem.
  • Always Off (Vždy vypnuto)
    Systém zůstane vypnutý po obnovení napájení střídavým proudem. (Výchozí)

IO Ports

• Initial Display Output
  Určuje první inicializaci zobrazení monitoru z nainstalované grafické karty PCI Express nebo integrované grafiky.
  • IGFX ^(Poznámka)
    Nastaví integrovanou grafiku jako první displej.
  • PCIe 1 Slot
    Nastaví grafickou kartu ve slotu PCIEX16 jako první displej. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je položka CSM Support nastavena na Enabled (Povoleno).

• Internal Graphics
  Povolí nebo zakáže funkci integrované grafiky. (Výchozí: Auto)
• DVMT Pre-Allocated
  Umožňuje nastavit velikost paměti integrované grafiky. (Výchozí: 64M)
• DVMT Total Gfx Mem
  Umožňuje alokovat velikost paměti DVMT integrované grafiky. Možnosti jsou: 128M, 256M, MAX. (Výchozí: 256M)
• Aperture Size
  Umožňuje nastavit maximální množství systémové paměti, které lze alokovat grafické kartě. Možnosti jsou: 128MB, 256MB, 512MB, 1024MB a 2048MB. (Výchozí: 256MB)
• OnBoard LAN Controller
  Povolí nebo zakáže funkci integrované LAN. (Výchozí: Povoleno)
  Pokud si přejete nainstalovat síťovou kartu jiného výrobce namísto použití integrované LAN, nastavte tuto položku na Disabled (Zakázáno).
• Audio Controller
  Povolí nebo zakáže funkci integrovaného zvuku. (Výchozí: Povoleno)
  Pokud si přejete nainstalovat zvukovou kartu jiného výrobce namísto použití integrovaného zvuku, nastavte tuto položku na Disabled (Zakázáno).
• Above 4G Decoding
  Povolí nebo zakáže dekódování 64bitových zařízení v adresním prostoru nad 4 GB (pouze pokud váš systém podporuje 64bitové dekódování PCI). Nastavte na Enabled (Povoleno), pokud je nainstalováno více pokročilých grafických karet a jejich ovladače nelze spustit při vstupu do operačního systému (kvůli omezenému adresnímu prostoru paměti 4 GB). (Výchozí: Zakázáno)
• IOAPIC 24-119 Entries
  Povolí nebo zakáže tuto funkci. (Výchozí: Povoleno)

(Poznámka) Tato položka je přítomna pouze tehdy, když nainstalujete CPU, který tuto funkci podporuje.

Konfigurace USB

• Legacy USB Support
  Umožňuje používat USB klávesnici/myš v MS-DOS. (Výchozí: Povoleno)
• XHCI Hand-off
  Určuje, zda povolit funkci XHCI Hand-off pro operační systém bez podpory XHCI Hand-off. (Výchozí: Povoleno)
• USB Mass Storage Driver Support
  Povolí nebo zakáže podporu pro USB úložná zařízení. (Výchozí: Povoleno)
• Mass Storage Devices
  Zobrazí seznam připojených USB velkokapacitních úložných zařízení. Tato položka se zobrazí pouze tehdy, když je nainstalováno USB úložné zařízení.

Konfigurace síťového zásobníku

• Network Stack
  Zakáže nebo povolí spouštění ze sítě za účelem instalace operačního systému formátu GPT, například instalace operačního systému ze serveru Windows Deployment Services. (Výchozí: Zakázáno)
• IPv4 PXE Support
  Povolí nebo zakáže podporu IPv4 PXE. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník).
• IPv4 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv4. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník).
• IPv6 PXE Support
  Povolí nebo zakáže podporu IPv6 PXE. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník).
• IPv6 HTTP Support
  Povolí nebo zakáže podporu spouštění HTTP pro IPv6. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník).
• PXE boot wait time
  Umožňuje konfigurovat, jak dlouho čekat, než budete moci stisknout <Esc> pro přerušení spouštění PXE. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník). (Výchozí: 0)
• Media detect count
  Umožňuje nastavit počet opakování kontroly přítomnosti média. Tato položka je konfigurovatelná pouze tehdy, když je povolena položka Network Stack (Síťový zásobník). (Výchozí: 1)

Konfigurace NVMe

Zobrazuje informace o vašem M.2 NVME PCIe SSD, pokud je nainstalován.

Konfigurace SATA a RST

• SATA Controller(s)
  Povolí nebo zakáže integrované SATA řadiče. (Výchozí: Povoleno)
• SATA Mode Selection
  Povolí nebo zakáže Optane pro SATA řadiče integrované v čipové sadě nebo nakonfiguruje SATA řadiče do režimu AHCI.
  • Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium s akcelerací systému Intel Optane)
    Povolí Optane pro SATA řadič.
  • AHCI
    Nakonfiguruje SATA řadiče do režimu AHCI. Advanced Host Controller Interface (AHCI) je specifikace rozhraní, která umožňuje ovladači úložiště povolit pokročilé funkce Serial ATA, jako je Native Command Queuing a hot plug. (Výchozí)
• Aggressive LPM Support
  Povolí nebo zakáže funkci úspory energie, ALPM (Aggressive Link Power Management), pro SATA řadiče čipové sady. (Výchozí: Zakázáno)
• Port 2/3/4/5
  Povolí nebo zakáže každý SATA port. (Výchozí: Povoleno)
• SATA Port 2/3/4/5 DevSlp
  Umožňuje určit, zda má připojené zařízení SATA přejít do režimu spánku. (Výchozí: Zakázáno)
• Hot plug
  Povolí nebo zakáže funkci hot plug pro každý SATA port. (Výchozí: Zakázáno)
• Configured as eSATA
  Povolí nebo zakáže podporu pro externí zařízení SATA.

Intel(R) Ethernet Controller

Tato podnabídka poskytuje informace o konfiguraci LAN a souvisejících možnostech konfigurace.

Různé

• LEDs in System Power On State
  Umožňuje povolit nebo zakázat osvětlení LED základní desky, když je systém zapnutý.
  • Off (Vypnuto)
    Zakáže vybraný režim osvětlení, když je systém zapnutý.
  • On (Zapnuto)
    Povolí vybraný režim osvětlení, když je systém zapnutý. (Výchozí)
• LEDs in Sleep, Hibernation, and Soft Off States
  Umožňuje nastavit režim osvětlení LED diod základní desky ve stavu systému S3/S4/S5.
  Tuto položku lze konfigurovat, když je položka LEDs in System Power On State nastavena na On (Zapnuto).
  • Off (Vypnuto)
    Zakáže vybraný režim osvětlení, když systém vstoupí do stavu S3/S4/S5. (Výchozí)
  • On (Zapnuto)
    Povolí vybraný režim osvětlení, když systém vstoupí do stavu S3/S4/S5.
• Intel Platform Trust Technology (PTT)
  Povolí nebo zakáže Intel^® PTT Technology. (Výchozí: Zakázáno)
• 3DMark01 Enhancement
  Umožňuje určit, zda se má vylepšit výkon některých starších benchmarků. (Výchozí: Zakázáno)
• CPU PCIe Link Speed
  Umožňuje nastavit provozní režim slotů PCI Express řízených procesorem na Gen 1, Gen 2, Gen 3 nebo Gen 4 ^(Poznámka). Skutečný provozní režim závisí na hardwarové specifikaci každého slotu. Auto (Automaticky) umožní systému BIOS automaticky nakonfigurovat toto nastavení. (Výchozí: Auto)
• PCH PCIe Link Speed
  Umožňuje nastavit provozní režim slotů PCI Express řízených čipovou sadou na Gen 1, Gen 2 nebo Gen 3. Skutečný provozní režim závisí na hardwarové specifikaci každého slotu. Auto (Automaticky) umožní systému BIOS automaticky nakonfigurovat toto nastavení. (Výchozí: Auto)
• VT-d
  Povolí nebo zakáže Intel^® Virtualization Technology for Directed I/O. (Výchozí: Povoleno)

Trusted Computing

Povolí nebo zakáže Trusted Platform Module (TPM).

Stav počítače

• Reset Case Open Status
  • Disabled (Zakázáno)
    Zachová nebo vymaže záznam o předchozím stavu narušení šasi. (Výchozí)
  • Enabled (Povoleno)
    Vymaže záznam o předchozím stavu narušení šasi a pole Case Open (Otevřený kryt) při příštím spuštění zobrazí „No“ (Ne).
• Case Open
  Zobrazuje stav detekce zařízení pro detekci narušení šasi připojeného k hlavičce CI základní desky. Pokud je kryt šasi systému odstraněn, toto pole zobrazí „Yes“ (Ano), jinak zobrazí „No“ (Ne). Chcete-li vymazat záznam o stavu narušení šasi, nastavte Reset Case Open Status na Enabled (Povoleno), uložte nastavení do CMOS a restartujte systém.
• CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
  Zobrazuje aktuální napětí systému.

(Poznámka) Tato položka je přítomna pouze tehdy, když nainstalujete CPU, který tuto funkci podporuje.

Informace o systému

Tato část poskytuje informace o modelu vaší základní desky a verzi systému BIOS. Můžete také vybrat výchozí jazyk používaný systémem BIOS a ručně nastavit systémový čas.

• Access Level
  Zobrazuje aktuální úroveň přístupu v závislosti na použitém typu ochrany heslem. (Pokud není nastaveno žádné heslo, zobrazí se ve výchozím nastavení Administrator (Administrátor).) Úroveň Administrator vám umožňuje provádět změny ve všech nastaveních systému BIOS; úroveň User (Uživatel) vám umožňuje provádět změny pouze v některých nastaveních systému BIOS, ale ne ve všech.
• System Language
  Vybere výchozí jazyk používaný systémem BIOS.
• System Date
  Nastaví datum systému. Formát data je týden (pouze pro čtení), měsíc, den a rok. Pomocí <Enter> přepínejte mezi poli Měsíc, Den a Rok a pomocí klávesy <Page Up> nebo <Page Down> nastavte požadovanou hodnotu.
• System Time
  Nastaví systémový čas. Formát času je hodina, minuta a sekunda. Například 13:00:00 je 1 odpoledne. Pomocí <Enter> přepínejte mezi poli Hodina, Minuta a Sekunda a pomocí klávesy <Page Up> nebo <Page Down> nastavte požadovanou hodnotu.

Informace o připojených zařízeních

Zobrazuje informace o vašich zařízeních PCI Express a M.2, pokud jsou nainstalována.

Q-Flash

Umožňuje přístup k nástroji Q-Flash pro aktualizaci systému BIOS nebo zálohování aktuální konfigurace systému BIOS.

Spouštění

• Bootup NumLock State
  Povolí nebo zakáže funkci Numlock na numerické klávesnici klávesnice po testu POST. (Výchozí: Zapnuto)
• CFG Lock
  Povolí nebo zakáže funkci MSR 0xE2. (Výchozí: Zakázáno)
• Security Option
  Určuje, zda je heslo vyžadováno při každém spuštění systému, nebo pouze při vstupu do nastavení systému BIOS. Po konfiguraci této položky nastavte hesla v položce Administrator Password/User Password.
  • Setup
    Heslo je vyžadováno pouze pro vstup do programu nastavení systému BIOS.
  • System
    Heslo je vyžadováno pro spuštění systému a pro vstup do programu nastavení systému BIOS. (Výchozí)
• Full Screen LOGO Show
  Umožňuje určit, zda se má při spuštění systému zobrazit logo GIGABYTE. Disabled (Zakázáno) přeskočí logo GIGABYTE při spuštění systému. (Výchozí: Povoleno)
• Boot Option Priorities
  Určuje celkové pořadí spouštění z dostupných zařízení. Vyměnitelná úložná zařízení, která podporují formát GPT, budou v seznamu spouštěcích zařízení označena předponou "UEFI:". Chcete-li spustit operační systém, který podporuje dělení GPT, vyberte zařízení s předponou "UEFI:".
  Nebo pokud chcete nainstalovat operační systém, který podporuje dělení GPT, například Windows 10 64-bit, vyberte optickou jednotku, která obsahuje instalační disk Windows 10 64-bit a má předponu "UEFI:".
• Fast Boot
  Povolí nebo zakáže funkci Rychlé spuštění pro zkrácení procesu spouštění OS. Ultra Fast (Ultra rychlé) poskytuje nejrychlejší rychlost spuštění. (Výchozí: Disable Link)
• SATA Support
  • Last Boot SATA Devices Only
    Kromě předchozího spouštěcího disku jsou všechna zařízení SATA před dokončením procesu spouštění operačního systému zakázána. (Výchozí)
  • All SATA Devices
    Všechna zařízení SATA jsou funkční v operačním systému a během testu POST.

Tuto položku lze konfigurovat pouze tehdy, když je možnost Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

• VGA Support
  Umožňuje vybrat typ operačního systému, který se má spustit.
  • Auto
    Povolí pouze starší verzi ROM.
  • EFI Driver
    Povolí EFI option ROM. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je možnost Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

• USB Support
  • Disable Link
    Všechna zařízení USB jsou před dokončením procesu spouštění operačního systému zakázána.
  • Full Initial
    Všechna zařízení USB jsou funkční v operačním systému a během testu POST. (Výchozí)
  • Partial Initial
    Část zařízení USB je před dokončením procesu spouštění operačního systému zakázána.

Tuto položku lze konfigurovat pouze tehdy, když je možnost Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé). Tato funkce je zakázána, když je možnost Fast Boot nastavena na Ultra Fast (Ultra rychlé).

• NetWork Stack Driver Support
  • Disable Link
    Zakáže spouštění ze sítě. (Výchozí)
  • Enabled
    Umožňuje spouštění ze sítě.

Tuto položku lze konfigurovat pouze tehdy, když je možnost Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

• Next Boot After AC Power Loss
  • Normal Boot
    Umožňuje normální spuštění po obnovení napájení střídavým proudem. (Výchozí)
  • Fast Boot
    Zachová nastavení Rychlého spuštění po obnovení napájení střídavým proudem.

Tuto položku lze konfigurovat pouze tehdy, když je možnost Fast Boot nastavena na Enabled (Povoleno) nebo Ultra Fast (Ultra rychlé).

• Mouse Speed
  Umožňuje nastavit rychlost pohybu kurzoru myši. (Výchozí: 1 X)
• Windows 10 Features
  Umožňuje vybrat operační systém, který má být nainstalován. (Výchozí: Windows 10)
• CSM Support
  Povolí nebo zakáže UEFI CSM (Compatibility Support Module) pro podporu staršího procesu spouštění PC.
  • Disabled
    Zakáže UEFI CSM a podporuje pouze proces spouštění UEFI BIOS. (Výchozí)
  • Enabled
    Povolí UEFI CSM.
• LAN PXE Boot Option ROM
  Umožňuje vybrat, zda chcete povolit starší verzi ROM pro řadič LAN. (Výchozí: Zakázáno) Tuto položku lze konfigurovat pouze tehdy, když je možnost CSM Support nastavena na Enabled (Povoleno).
• Storage Boot Option Control
  Umožňuje vybrat, zda chcete povolit UEFI nebo starší verzi ROM pro řadič úložného zařízení.
  • Do not launch
    Zakáže option ROM.
  • UEFI
    Povolí pouze UEFI option ROM.
  • Legacy
    Povolí pouze starší verzi ROM. (Výchozí)

Tuto položku lze konfigurovat pouze tehdy, když je možnost CSM Support nastavena na Enabled (Povoleno).

• Other PCI devices
  Umožňuje vybrat, zda chcete povolit UEFI nebo Legacy option ROM pro řadič zařízení PCI jiný než řadič LAN, úložného zařízení a grafiky.
  • Do not launch
    Zakáže option ROM.
  • UEFI
    Povolí pouze UEFI option ROM. (Výchozí)
  • Legacy
    Povolí pouze starší verzi ROM.

Tuto položku lze konfigurovat pouze tehdy, když je možnost CSM Support nastavena na Enabled (Povoleno).

• Administrator Password
  Umožňuje konfigurovat heslo správce. Stiskněte <Enter> na této položce, zadejte heslo a poté stiskněte <Enter>. Budete vyzváni k potvrzení hesla. Zadejte heslo znovu a stiskněte <Enter>. Heslo správce (nebo heslo uživatele) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Na rozdíl od hesla uživatele vám heslo správce umožňuje provádět změny ve všech nastaveních systému BIOS.
• User Password
  Umožňuje konfigurovat heslo uživatele. Stiskněte <Enter> na této položce, zadejte heslo a poté stiskněte <Enter>. Budete vyzváni k potvrzení hesla. Zadejte heslo znovu a stiskněte <Enter>. Heslo správce (nebo heslo uživatele) musíte zadat při spuštění systému a při vstupu do nastavení systému BIOS. Heslo uživatele vám však umožňuje provádět změny pouze v určitých nastaveních systému BIOS, ale ne ve všech.
  Chcete-li heslo zrušit, stiskněte <Enter> na položce hesla, a když budete vyzváni k zadání hesla, zadejte nejprve správné heslo. Když budete vyzváni k zadání nového hesla, stiskněte <Enter> bez zadání hesla. Stiskněte <Enter> znovu, když budete vyzváni k potvrzení.
  POZNÁMKA: Před nastavením hesla uživatele se ujistěte, že jste nejprve nastavili heslo správce.

ƒZabezpečené spouštění

Umožňuje povolit nebo zakázat Zabezpečené spouštění a konfigurovat související nastavení. Tuto položku lze konfigurovat pouze tehdy, když je možnost CSM Support nastavena na Disabled (Zakázáno).

• Preferred Operating Mode
  Umožňuje vybrat, zda chcete po vstupu do nastavení systému BIOS vstoupit do režimu Easy nebo Advanced. Auto (Automaticky) vstoupí do režimu systému BIOS, kde byl naposledy. (Výchozí: Automaticky)

Uložit & Ukončit

• Save & Exit Setup
  Stiskněte <Enter> na této položce a vyberte Yes (Ano). Tím se uloží změny do systému CMOS a ukončí se program nastavení systému BIOS. Vyberte No (Ne) nebo stiskněte <Esc> pro návrat do hlavní nabídky nastavení systému BIOS.
• Exit Without Saving
  Stiskněte <Enter> na této položce a vyberte Yes (Ano). Tím se ukončí nastavení systému BIOS bez uložení změn provedených v nastavení systému BIOS do systému CMOS. Vyberte No (Ne) nebo stiskněte <Esc> pro návrat do hlavní nabídky nastavení systému BIOS.
• Load Optimized Defaults
  Stiskněte <Enter> na této položce a vyberte Yes (Ano) pro načtení optimálních výchozích nastavení systému BIOS. Výchozí nastavení systému BIOS pomáhají systému fungovat v optimálním stavu. Po aktualizaci systému BIOS nebo po vymazání hodnot CMOS vždy načtěte optimalizovaná výchozí nastavení.
• Boot Override
  Umožňuje vybrat zařízení pro okamžité spuštění. Stiskněte <Enter> na zařízení, které vyberete, a vyberte Yes (Ano) pro potvrzení. Váš systém se automaticky restartuje a spustí se z tohoto zařízení.
• Save Profiles
  Tato funkce umožňuje uložit aktuální nastavení systému BIOS do profilu. Můžete vytvořit až 8 profilů a uložit je jako Profil nastavení 1 ~ Profil nastavení 8. Stiskněte <Enter> pro dokončení. Nebo můžete vybrat možnost Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) pro uložení profilu do úložného zařízení.
• Load Profiles
  Pokud se váš systém stane nestabilním a načetli jste výchozí nastavení systému BIOS, můžete tuto funkci použít k načtení nastavení systému BIOS z dříve vytvořeného profilu, aniž byste museli znovu konfigurovat nastavení systému BIOS. Nejprve vyberte profil, který chcete načíst, a poté stiskněte <Enter> pro dokončení. Můžete vybrat možnost Select File in HDD/FDD/USB (Vybrat soubor na HDD/FDD/USB) pro zadání profilu dříve vytvořeného z úložného zařízení nebo načtení profilu automaticky vytvořeného systémem BIOS, například pro vrácení nastavení systému BIOS do posledního nastavení, které fungovalo správně (poslední známý dobrý záznam).

Instalace paměti a správy úložiště Intel^® Optane^™

Kroky:

1. Po spuštění operačního systému vložte disk s ovladači základní desky do optické mechaniky. Na obrazovce Xpress Install vyberte možnost Intel^® Rapid Storage Technology pro instalaci a postupujte podle pokynů na obrazovce pro dokončení instalace. Po dokončení restartujte systém.
2. Po instalaci dodaných ovladačů základní desky se ujistěte, že vaše připojení k internetu funguje správně. Systém automaticky nainstaluje software od společnosti Intel^®. Po instalaci ovladače restartujte systém.

Povolení paměti Intel^® Optane^™

1. Systémové požadavky
   1. Paměť Intel® Optane™.
   2. Paměť Optane™ musí mít kapacitu alespoň 16 GB a musí mít stejnou nebo menší kapacitu než pevný disk/SSD, který má být urychlen.
   3. Paměť Optane™ nelze použít k urychlení stávajícího pole RAID; urychlený pevný disk/SSD nelze zahrnout do pole RAID.
   4. Pevný disk/SSD, který má být urychlen, musí být SATA pevný disk nebo M.2 SATA SSD.
   5. Pevný disk/SSD, který má být urychlen, může být systémový disk nebo datový disk. Systémový disk musí být formátován jako GPT a musí mít nainstalován systém Windows 10 64-bit (nebo novější verzi). Datový disk musí být také formátován jako GPT.
   6. Disk s ovladači základní desky.
   7. Ovladač SATA musí být nastaven v režimu Intel RST Premium With Intel Optane System Acceleration.
2. Pokyny pro instalaci
   1. Přejděte do nabídky Settings\IO Ports\SATA And RST Configuration a ujistěte se, že položka RST Control PCIe Storage Devices je nastavena na Manual (Ruční). Poté, v závislosti na tom, do kterého konektoru M.2 nainstalujete paměť Optane™, nastavte odpovídající položku PCIe Storage Dev on Port XX na RST Controlled (Řízeno RST).
   2. Po opětovném spuštění operačního systému spusťte aplikaci Intel® Optane™ Memory and Storage Management z nabídky Start. Pokud nainstalujete více než jednu paměť Optane™, vyberte, kterou chcete použít. Poté vyberte disk, který má být urychlen. Klikněte na Enable Intel® Optane™ Memory (Povolit paměť Intel® Optane™). Všechna data v paměti Optane™ budou vymazána. Než budete pokračovat, ujistěte se, že jste data zálohovali. Postupujte podle pokynů na obrazovce. Po dokončení restartujte systém.
   3. Spusťte aplikaci Intel® Optane™ Memory and Storage Management z nabídky Start a ujistěte se, že paměť Intel® Optane™ byla povolena.
   4. Pokud chcete urychlit systémový disk, můžete vybrat konkrétní složky, soubory nebo aplikace, které se mají urychlit pomocí funkce Intel® Optane™ Memory Pinning. (Použitá paměť Optane ™ musí mít kapacitu alespoň 32 GB.)

• Paměť Optane™ nelze použít k urychlení M.2 PCIe SSD.
• Pokud je nainstalováno více než jedna paměť Optane™, můžete vybrat pouze jednu z nich k urychlení spouštěcího disku založeného na SATA. Ostatní lze použít pouze jako datové disky.
• Neodstraňujte náhle paměť Optane™. Pokud tak učiníte, operační systém přestane správně fungovat.
• Pokud chcete paměť Optane™ změnit/odstranit, musíte ji nejprve deaktivovat pomocí aplikace Intel® Optane™ Memory and Storage Management.
• Po povolení paměti Optane™ zůstanou související nastavení systému BIOS zachována i po aktualizaci systému BIOS.

Podrobnosti o povolení paměti Intel^® Optane^™ naleznete na webových stránkách společnosti GIGABYTE.

Instalace ovladačů

• Před instalací ovladačů nejprve nainstalujte operační systém.
• Po instalaci operačního systému vložte disk s ovladači základní desky do optické mechaniky. Klikněte na zprávu "Klepnutím vyberte, co se má s tímto diskem stát" v pravém horním rohu obrazovky a vyberte možnost "Spustit Run.exe." (Nebo přejděte do Tento počítač, dvakrát klikněte na optickou mechaniku a spusťte program Run.exe.)

"Xpress Install" automaticky prohledá váš systém a poté zobrazí seznam všech ovladačů, které se doporučuje nainstalovat. Můžete kliknout na tlačítko Xpress Install a "Xpress Install" nainstaluje všechny vybrané ovladače. Nebo klikněte na šipku a jednotlivě nainstalujte ovladače, které potřebujete.

Další informace o softwaru naleznete na webových stránkách společnosti GIGABYTE.

Další informace o odstraňování problémů naleznete na webových stránkách společnosti GIGABYTE.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adresa: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Technická a netechnická podpora (prodej/marketing): https://esupport.gigabyte.com
WEBová adresa (anglicky): https://www.gigabyte.com
WEBová adresa (čínsky): https://www.gigabyte.com/tw

GIGABYTE eSupport
Chcete-li odeslat technický nebo netechnický (prodejní/marketingový) dotaz, přejděte na: https://esupport.gigabyte.com

Odkazy

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout GIGABYTE B560I AORUS PRO AX – Manuál k základní desce

Dostupné jazyky
