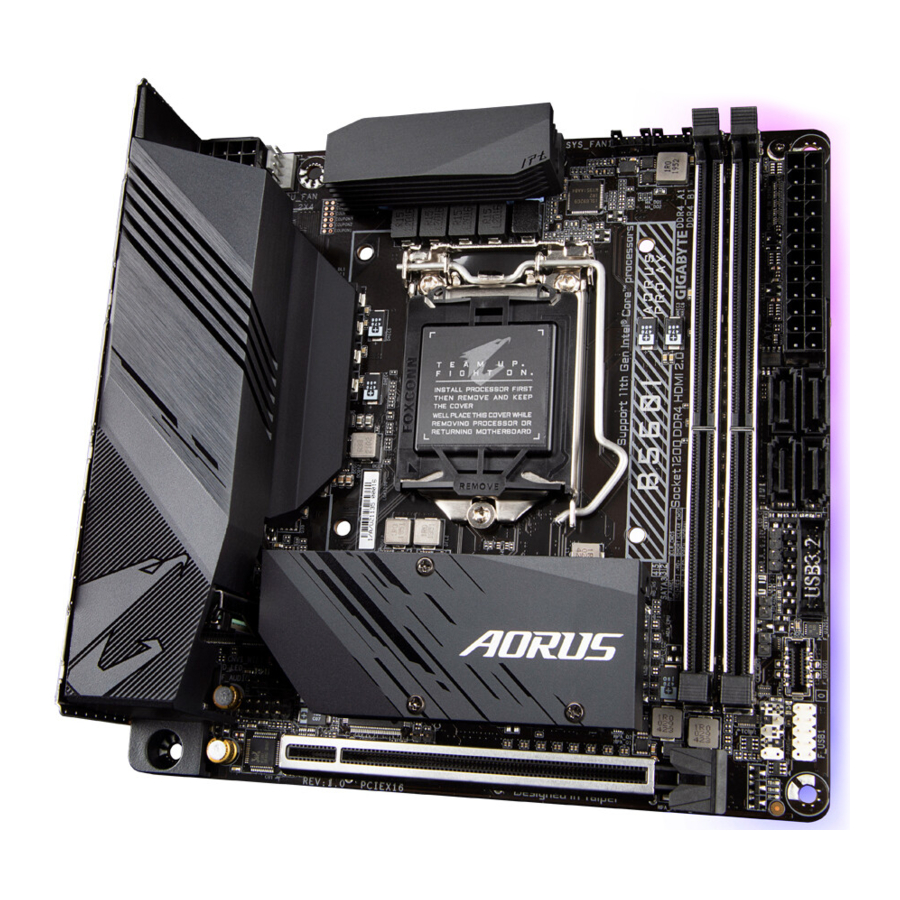

GIGABYTE B560I AORUS PRO AX - Priročnik za matično ploščo

Vsebina

Identifikacija revizije vaše matične plošče

Številka revizije na vaši matični plošči je videti takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je revizija matične plošče 1.0. Preverite revizijo matične plošče, preden posodobite BIOS, gonilnike ali iščete tehnične informacije.
Primer:
Identifikacija revizije vaše matične plošče

Postavitev matične plošče B560I AORUS PRO AX

Postavitev matične plošče

Vsebina škatle

  • Matična plošča B560I AORUS PRO AX
  • Uporabniški priročnik
  • Disk z gonilniki za matično ploščo
  • En podaljšek kabla za RGB LED trak
  • Dva kabla SATA
  • Vijak(i) M.2/distančnik(i) M.2
  • Ena antena
  • Dva podaljška kablov za priključek ventilatorja

* Zgornja vsebina škatle je zgolj informativna in dejanski elementi so odvisni od paketa izdelka, ki ga prejmete.
Vsebina škatle se lahko spremeni brez predhodnega obvestila.
(Opomba) Priključek/čip je na zadnji strani matične plošče.

Blokovna shema matične plošče B560I AORUS PRO AX

Blokovna shema matične plošče
(Opomba) Dejanska podpora se lahko razlikuje glede na CPE.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte te postopke:

  • Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
  • Pred namestitvijo ne odstranjujte ali poškodujte nalepke S/N (serijske številke) matične plošče ali garancijske nalepke, ki jo zagotovi vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
  • Preden namestite ali odstranite matično ploščo ali druge komponente strojne opreme, vedno izklopite napajanje iz električnega omrežja tako, da iztaknete napajalni kabel iz vtičnice.
  • Pri priključevanju komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključene.
  • Ko ravnate z matično ploščo, se izogibajte dotikanju kovinskih vodnikov ali priključkov.
  • Pri ravnanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, je najbolje nositi zapestni trak za elektrostatično razelektritev (ESD). Če nimate zapestnega traku ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
  • Pred namestitvijo matične plošče jo postavite na antistatično podlogo ali v posodo za elektrostatično zaščito.
  • Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajalnik izklopljen.
  • Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
  • Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaše strojne opreme priključeni.
  • Da preprečite poškodbe matične plošče, ne dovolite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
  • Prepričajte se, da na matični plošči ali v ohišju računalnika ni ostankov vijakov ali kovinskih komponent.
  • Ne postavljajte računalniškega sistema na neravno površino.
  • Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažnostjo.
  • Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in fizično škodo uporabniku.
  • Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
  • Če uporabljate adapter, podaljšek ali razdelilnik, se posvetujte z navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

CPU
  • LGA1200 paket:
    • 11th Generation Intel® Core™ i9 processors/Intel® Core™ i7 processors/ Intel® Core™ i5 processors
    • 10th Generation Intel® Core™ i9 processors/Intel® Core™ i7 processors/Intel® Core™ i5 processors/Intel® Core™ i3 processors/Intel® Pentium® processors/ Intel® Celeron® processors*
      * Omejeno na procesorje s 4 MB Intel® Smart Cache, Intel® Celeron® G5xx5 family.
(Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
  • Predpomnilnik L3 se razlikuje glede na CPE
Čipovje
  • Intel® B560 Express Chipset
Pomnilnik
  • 11th Generation Intel® Core™ i9/i7/i5 procesorji:
    • Podpora za pomnilniške module DDR4 3200/3000/2933/2666/2400/2133 MHz
  • 10th Generation Intel® Core™ i9/i7 procesorji:
    • Podpora za pomnilniške module DDR4 2933/2666/2400/2133 MHz
  • 10th Generation Intel® Core™ i5/i3/Pentium® /Celeron® procesorji:
    • Podpora za pomnilniške module DDR4 2666/2400/2133 MHz
  • 2 x DDR4 DIMM reži, ki podpirata do 64 GB (32 GB zmogljivosti posameznega DIMM) sistemskega pomnilnika
  • Dvo kanalna pomnilniška arhitektura
  • Podpora za ECC Un-buffered DIMM 1Rx8/2Rx8 pomnilniške module (delujejo v načinu non-ECC)
  • Podpora za non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pomnilniške module
  • Podpora za pomnilniške module Extreme Memory Profile (XMP)
    (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Vgrajena grafika
  • Integriran grafični procesor - Intel® HD Graphics podpora:
    • 1 x HDMI port, ki podpira največjo ločljivost 4096x2160@60 Hz
      * Podpora za različico HDMI 2.0 in HDCP 2.3.
    • 1 x DisplayPort, ki podpira največjo ločljivost 4096x2304@60 Hz
      * Podpora za različico DisplayPort 1.2 in HDCP 2.3
(Specifikacije grafike se lahko razlikujejo glede na podporo CPE.)
Zvok
  • Realtek® Audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanalni
    * Za konfiguriranje 7.1-kanalnega zvoka morate odpreti zvočno programsko opremo in izbrati Device advanced settings > Playback Device, da najprej spremenite privzeto nastavitev.
LAN
  • Intel® 2.5GbE LAN čip (2.5 Gbit/1 Gbit/100 Mbit)
Modul za brezžično komunikacijo
  • Intel® Wi-Fi 6 AX200
    • WIFI a, b, g, n, ac, ax, podpira 2.4/5 GHz Dual-Band
    • BLUETOOTH 5.1
    • Podpora za brezžični standard 11ax 160MHz in hitrost prenosa podatkov do 2.4 Gbps
      * Dejanska hitrost prenosa podatkov se lahko razlikuje glede na okolje in opremo.
Razširitvena mesta
  • 1 x PCI Express x16 reža, ki deluje pri x16
    (PCI Express x16 reža je skladna s standardom PCI Express 4.0.)(Opomba)
Vmesnik za shranjevanje
  • CPU:
    • 1 1 x M.2 priključek (Socket 3, M key, tip 2260/2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)(Opomba)
  • Čipovje:
    • 1 x M.2 priključek na zadnji strani matične plošče (Socket 3, M key, tip 2260/2280 SATA in PCIe x4/x2 SSD podpora) (M2P_SB)
  • 4 x SATA 6Gb/s priključki
  • Intel® Optane™ Memory Ready
USB
  • Čipovje:
    • 2 x USB Type-C ® vrata, s podporo za USB 3.2 Gen 1 (1 vrata na zadnji plošči, 1 vrata so na voljo prek notranjega USB priključka)
    • 1 x USB 3.2 Gen 2 Type-A vrata (rdeča) na zadnji plošči
    • 2 x USB 3.2 Gen 1 vrata, ki so na voljo prek notranjega USB priključka
    • 4 x USB 2.0/1.1 vrata (2 vrata na zadnji plošči, 2 vrata so na voljo prek notranjega USB priključka)
  • Čipovje+1 USB 3.2 Gen 1 Hub:
    • 4 x USB 3.2 Gen 1 vrata na zadnji plošči
Notranji priključki
  • 1 x 24-pinski ATX glavni napajalni priključek
  • 1 x 8-pinski ATX 12V napajalni priključek
  • 1 x priključek za ventilator CPE
  • 2 x priključka za sistemski ventilator
  • 1 x naslovljiv priključek za LED trak
  • 1 x RGB LED priključek za trak
  • 4 x SATA 6Gb/s priključki
  • 2 x M.2 Socket 3 priključka
  • 1 x priključek za sprednjo ploščo
  • 1 x priključek za zvok na sprednji plošči
  • 1 x priključek za zvočnik
  • 1 x USB Type-C® priključek, s podporo za USB 3.2 Gen 1
  • 1 x USB 3.2 Gen 1 priključek
  • 1 x USB 2.0/1.1 priključek
  • 1 x Clear CMOS jumper
  • 1 x priključek za vdor v ohišje
Priključki na zadnji plošči
  • 1 x DisplayPort
  • 1 x HDMI port
  • 1 x USB Type-C® vrata, s podporo za USB 3.2 Gen 1
  • 1 x USB 3.2 Gen 2 Type-A vrata (rdeča)
  • 4 x USB 3.2 Gen 1 vrata
  • 2 x USB 2.0/1.1 vrata
  • 1 x Q-Flash Plus gumb
  • 1 x RJ-45 vrata
  • 2 x SMA antenska priključka (2T2R)
  • 3 x avdio priključki
I/O Controller
  • iTE ® I/O Controller Chip
Strojni monitor
  • Zaznavanje napetosti
  • Zaznavanje temperature
  • Zaznavanje hitrosti ventilatorja
  • Opozorilo o odpovedi ventilatorja
  • Nadzor hitrosti ventilatorja
    * Ali je funkcija nadzora hitrosti ventilatorja podprta, je odvisno od hladilnika, ki ga namestite.
BIOS
  • 1 x 256 Mbit flash
  • Uporaba licenciranega AMI UEFI BIOS
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Edinstvene lastnosti
  • Podpora za APP Center
    * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče.
    • @BIOS
    • EasyTune
    • Fast Boot
    • Game Boost
    • ON/OFF Charge
    • RGB Fusion
    • Smart Backup
    • System Information Viewer
  • Podpora za Q-Flash Plus
  • Podpora za Q-Flash
  • Podpora za Xpress Install
Priložena programska oprema
  • Norton® Internet Security (OEM različica)
  • cFosSpeed
Operacijski sistem
  • Podpora za Windows 10 64-bit
Faktor oblike
  • Mini-ITX faktor oblike; 17.0cm x 17.0cm

(Opomba) Podpira samo 11th Generation procesorji.
* GIGABYTE si pridržuje pravico do sprememb specifikacij izdelka in informacij, povezanih z izdelkom, brez predhodnega obvestila.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPE, pomnilniške module, SSD-je in naprave M.2.

Obiščite stran Support\Utility List (Seznam podpore/pripomočkov) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.

Namestitev CPE

pozor Preden začnete z namestitvijo CPE, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira CPE. (Za najnovejši seznam podprtih CPE obiščite spletno mesto GIGABYTE.)
  • Pred namestitvijo CPE vedno izklopite računalnik in izključite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
  • Poiščite prvi pin CPE. CPE ni mogoče vstaviti, če je napačno usmerjen. (Lahko pa poiščete zareze na obeh straneh CPE in poravnalne ključe na podnožju CPE.)
  • Na površino CPE nanesite enakomerno in tanko plast termalne paste.
  • Ne vklapljajte računalnika, če hladilnik CPE ni nameščen, sicer lahko pride do pregrevanja in poškodbe CPE.
  • Nastavite frekvenco gostitelja CPE v skladu s specifikacijami CPE. Ni priporočljivo, da frekvenco sistemskega vodila nastavite preko specifikacij strojne opreme, saj ne ustreza standardnim zahtevam za periferne naprave. Če želite frekvenco nastaviti preko standardnih specifikacij, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPE, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPE
Poiščite poravnalne ključe na podnožju CPE matične plošče in zareze na CPE.
Namestitev CPE

pozor Ne odstranjujte pokrova podnožja CPE, preden vstavite CPE. Lahko se samodejno odpre s tovorne plošče med postopkom ponovnega pritrjevanja ročice po vstavitvi CPE.

Namestitev pomnilnika

pozor Preden začnete nameščati pomnilnik, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
  • Pred namestitvijo pomnilnika vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.
  • Pomnilniški moduli imajo zanesljivo zasnovo. Pomnilniški modul je mogoče namestiti samo v eno smer. Če pomnilnika ne morete vstaviti, spremenite smer.

Konfiguracija pomnilnika z dvojnim kanalom
Ta matična plošča ima dve reži za pomnilnik in podpira tehnologijo dvojnega kanala. Ko je pomnilnik nameščen, bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje načina pomnilnika z dvojnim kanalom bo podvojilo prvotno pasovno širino pomnilnika.
Dve reži za pomnilnik sta razdeljeni na dva kanala in vsak kanal ima eno režo za pomnilnik, kot sledi:

  • Kanal A: DDR4_A1
  • Kanal B: DDR4_B1

Za podrobnosti o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Zaradi omejitev CPU-ja preberite naslednja navodila, preden namestite pomnilnik v načinu dvojnega kanala.

  1. Načina dvojnega kanala ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
  2. Pri omogočanju načina dvojnega kanala z dvema pomnilniškima moduloma je priporočljivo, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov.

Namestitev razširitvene kartice

pozor Preden začnete nameščati razširitveno kartico, preberite naslednja navodila:

  • Prepričajte se, da matična plošča podpira razširitveno kartico. Pozorno preberite priročnik, ki je priložen vaši razširitveni kartici.
  • Pred namestitvijo razširitvene kartice vedno izklopite računalnik in iztaknite napajalni kabel iz vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Pregled priključkov na zadnji plošči

  1. Vrata USB 3.2 Gen 2 Type-A (rdeča)
    Vrata USB 3.2 Gen 2 podpirajo specifikacijo USB 3.2 Gen 2 in so združljiva s specifikacijama USB 3.2 Gen 1 in USB 2.0. Uporabite ta vrata za naprave USB.
  2. Vrata USB Type-C®
    Reverzibilna vrata USB podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
  3. Vrata USB 2.0/1.1 (vrata Q-Flash Plus)
    Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB. Pred uporabo Q-Flash Plus (opomba) se prepričajte, da ste najprej vstavili bliskovni pogon USB v ta vrata.
  4. Vrata USB 2.0/1.1
    Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
  5. Vrata USB 3.2 Gen 1
    Vrata USB 3.2 Gen 1 podpirajo specifikacijo USB 3.2 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
  6. DisplayPort
    DisplayPort zagotavlja visokokakovostno digitalno sliko in zvok, ki podpira dvosmerni prenos zvoka. DisplayPort lahko podpira mehanizme zaščite vsebine HDCP 2.3. Ta vrata lahko uporabite za priključitev monitorja, ki podpira DisplayPort. Opomba: Tehnologija DisplayPort lahko podpira največjo ločljivost 4096 x 2304 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
  7. Vrata HDMI

    Vrata HDMI podpirajo formate HDCP 2.3 ter Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/16-bitni 7.1-kanalni zvočni izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096 x 2160 pri 60 Hz, vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.
    informacije Po namestitvi naprave HDMI/DisplayPort se prepričajte, da ste privzeto napravo za predvajanje zvoka nastavili na HDMI/DisplayPort. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
    (Opomba) Za omogočanje funkcije Q-Flash Plus obiščite spletno stran »Edinstvene funkcije« spletnega mesta GIGABYTE.
  8. Gumb Q-Flash Plus(Opomba)
    Q-Flash Plus vam omogoča posodobitev BIOS-a, ko je vaš sistem izklopljen (stanje izklopa S5). Shranite najnovejši BIOS na pogon USB in ga priključite v vrata Q-Flash Plus, nato pa lahko zdaj samodejno prenesete BIOS s preprostim pritiskom na gumb Q-Flash Plus. QFLED bo utripal, ko se začneta ujemanje BIOS-a in prenos, in bo nehal utripati, ko bo glavni prenos BIOS-a končan.
  9. Vrata RJ-45 LAN
    Gigabitna vrata Ethernet LAN omogočajo internetno povezavo s hitrostjo prenosa podatkov do 2,5 Gbps. V nadaljevanju so opisana stanja LED za vrata LAN.

    LED za povezavo/hitrost:
    Stanje Opis
    Zelena Hitrost prenosa podatkov 2,5 Gbps
    Oranžna Hitrost prenosa podatkov 1 Gbps
    Izklopljena Hitrost prenosa podatkov 100 Mbps
    LED za aktivnost:
    Stanje Opis
    Utripa Poteka prenos ali sprejem podatkov
    Vklopljena Ne poteka prenos ali sprejem podatkov
  10. Priključki za anteno SMA (2T2R)
    Uporabite ta priključek za priključitev antene.
    informacije Privijte antene na priključke za anteno in jih nato pravilno usmerite za boljši sprejem signala.
  11. Line In/Rear Speaker Out (Vhod za linijo/izhod za zadnji zvočnik)
    Priključek za vhod za linijo. Uporabite ta zvočni priključek za naprave za vhod za linijo, kot so optični pogon, walkman itd.
  12. Line Out/Front Speaker Out (Izhod za linijo/izhod za sprednji zvočnik)
    Priključek za izhod za linijo. Ta priključek podpira funkcijo ojačevanja zvoka. Za boljšo kakovost zvoka je priporočljivo, da slušalke/zvočnik priključite na ta priključek (dejanski učinki se lahko razlikujejo glede na uporabljeno napravo).
  13. Mic In/Center/Subwoofer Speaker Out (Vhod za mikrofon/izhod za srednji/nizkotonski zvočnik)
    Priključek za vhod za mikrofon.

Konfiguracije zvočnih priključkov:

Priključek Slušalke/2-kanalni 4-kanalni 5.1-kanalni 7.1-kanalni
  1. Line In/Rear Speaker Out (Vhod za linijo/izhod za zadnji zvočnik)
 ✓ ✓ ✓
  1. Line Out/Front Speaker Out (Izhod za linijo/izhod za sprednji zvočnik)
 ✓ ✓ ✓ ✓
  1. Mic In/Center/Subwoofer Speaker Out (Vhod za mikrofon/izhod za srednji/nizkotonski zvočnik)
 ✓ ✓
Front Panel Line Out/Side Speaker Out (Izhod za linijo sprednje plošče/izhod za stranski zvočnik) ✓

informacije

  • Funkcijo zvočnega priključka lahko spremenite z zvočno programsko opremo.
  • Če želite konfigurirati 7.1-kanalni zvok, morate odpreti zvočno programsko opremo in najprej izbrati Device advanced settings (Napredne nastavitve naprave) > Playback Device (Naprava za predvajanje), da spremenite privzeto nastavitev.

pozor

  • Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz naprave in ga nato odstranite z matične plošče.
  • Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne zibajte ga levo in desno, da preprečite električni kratek stik v notranjosti priključka kabla.

(Opomba) Za omogočanje funkcije Q-Flash Plus obiščite spletno stran »Edinstvene funkcije« spletnega mesta GIGABYTE.
Za podrobnosti o konfiguriranju zvočne programske opreme obiščite spletno mesto GIGABYTE.

Notranji priključki

Pregled notranjih priključkov

  1. ATX_12V_2X4
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2
  5. D_LED
  6. LED_C
  7. SATA3 2/3/4/5
  8. M2A_CPU/M2P_SB(Opomba)
  9. F_AUDIO
  10. F_PANEL
  11. SPEAKER
  12. F_U32G1
  13. F_U32CG1
  14. F_USB1
  15. CI
  16. CLR_CMOS
  17. BAT

(Opomba) Priključek M2P_SB je na zadnji strani matične plošče.
pozor Preden priključite zunanje naprave, preberite naslednja navodila:

  • Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
  • Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
  • Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

ATX_12V_2X4/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)

Z uporabo napajalnega priključka lahko napajalnik dovaja dovolj stabilne energije vsem komponentam na matični plošči. Preden priključite napajalni priključek, se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri.
12V napajalni priključek napaja predvsem CPU. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.
informacije Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če uporabljate napajalnik, ki ne zagotavlja zahtevane moči, lahko to povzroči nestabilen sistem ali sistem, ki ga ni mogoče zagnati.

ATX_12V_2X4

Št. priključka Definicija
1 GND (samo za 2x4-pin 12V)
2 GND (samo za 2x4-pin 12V)
3 GND
4 GND
5 +12V (samo za 2x4-pin 12V)
6 +12V (samo za 2x4-pin 12V)
7 +12V
8 +12V

ATX

Št. priključka Definicija
1 3.3V
2 3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 Power Good
9 5VSB (pripravljenost +5V)
10 +12V
11 +12V (samo za 2x12-pin ATX)
12 3.3V (samo za 2x12-pin ATX)
13 3.3V
14 -12V
15 GND
16 PS_ON (mehki vklop/izklop)
17 GND
18 GND
19 GND
20 NC
21 +5V
22 +5V
23 +5V (samo za 2x12-pin ATX)
24 GND (samo za 2x12-pin ATX)

CPU_FAN/SYS_FAN1/2 (priključki ventilatorjev)

Vsi priključki ventilatorjev na tej matični plošči so 4-pinski. Večina priključkov ventilatorjev ima zanesljivo zasnovo za vstavljanje. Pri priključevanju kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Funkcija nadzora hitrosti zahteva uporabo ventilatorja z zasnovo nadzora hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka Definicija
1 GND
2 Nadzor hitrosti napetosti
3 Zaznavanje
4 PWM nadzor hitrosti

Priključek CPU_FAN SYS_FAN1/2
Največji tok 2A 2A
Največja moč 24W 24W

pozor

  • Priključite kable ventilatorjev na priključke ventilatorjev, da preprečite pregrevanje CPU in sistema. Pregrevanje lahko povzroči poškodbe CPU ali pa se sistem obesi.
  • Ti priključki ventilatorjev niso konfiguracijski preklopni bloki. Ne nameščajte preklopnega pokrovčka na priključke.

D_LED (naslovljivi priključek LED-trakov)

Priključek se lahko uporablja za priključitev standardnega 5050 naslovljivega LED-trakov, z največjo močjo 5A (5V) in največjim številom 1000 LED diod.

Št. priključka Definicija
1 V (5V)
2 Podatki
3 Ni priključka
4 GND

Priključite svoj naslovljivi LED-trak na priključek. Napajalni priključek (označen s trikotnikom na vtiču) LED-traku mora biti priključen na priključek 1 naslovljivega priključka LED-traku. Nepravilna povezava lahko povzroči poškodbe LED-traku.

LED_C (RGB priključek LED-trakov)

Priključek se lahko uporablja za priključitev standardnega 5050 RGB LED-traku (12V/G/R/B), z največjo močjo 2A (12V) in največjo dolžino 2 m.

Št. priključka Definicija
1 12V
2 G
3 R
4 B

Priključite en konec podaljška RGB LED-traku na priključek, drugega pa na svoj RGB LED-trak. Črna žica (označena s trikotnikom na vtiču) podaljška mora biti priključena na priključek 1 (12 V) tega priključka. Priključek 12 V (označen s puščico) na drugem koncu podaljška mora biti poravnan z 12 V LED-traku. Bodite previdni pri smeri priključitve LED-traku; nepravilna povezava lahko povzroči poškodbe LED-traku.
informacije Za informacije o vklopu/izklopu luči LED-traku obiščite spletno stran "Edinstvene funkcije" na spletnem mestu GIGABYTE.
pozor Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Odklopite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.

SATA3 2/3/4/5 (SATA 6Gb/s priključki)

Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1.5Gb/s. Vsak priključek SATA podpira eno samo napravo SATA.

Št. priključka Definicija
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND

informacije Če želite omogočiti vstavljanje med delovanjem za vrata SATA, glejte "BIOS Setup" (Nastavitev BIOS), "Settings\IO Ports\ SATA And RST Configuration" (Nastavitve\Vrata IO\Konfiguracija SATA in RST) za več informacij.

M2A_CPU(Opomba 1)/M2P_SB(Opomba 2) (M.2 priključki Socket 3)

Priključek M.2 podpira M.2 SATA SSD ali M.2 PCIe SSD.

Sledite spodnjim korakom za pravilno namestitev M.2 SSD v priključek M.2.

1. korak:
Poiščite priključek M.2, kamor boste namestili M.2 SSD, uporabite izvijač, da odvijete vijak na hladilnem telesu in nato odstranite hladilno telo (samo priključek M2A_CPU ima hladilno telo). Odstranite zaščitno folijo s termalne blazinice na priključku M.2.

2. korak:
Poiščite pravilno montažno luknjo glede na dolžino pogona M.2 SSD. Po potrebi premaknite distančnik v želeno montažno luknjo. Vstavite M.2 SSD v priključek M.2 pod kotom.

3. korak:
Pritisnite M.2 SSD navzdol in ga nato pritrdite v priključek s priloženim vijakom. Zamenjajte hladilno telo in ga pritrdite v prvotno luknjo. Odstranite zaščitno folijo s spodnje strani hladilnega telesa, preden zamenjate hladilno telo.

(Opomba 1) Podpira samo procesorje 11. generacije.
(Opomba 2) Priključek M2P_SB je na zadnji strani matične plošče.

F_AUDIO (Glava za sprednji zvočni panel)

Glava za sprednji zvočni panel podpira zvok visoke ločljivosti (HD). Na to glavo lahko priključite zvočni modul sprednjega panela ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov glave na matični plošči. Nepravilna povezava med priključkom modula in glavo na matični plošči bo povzročila, da naprava ne bo delovala ali jo celo poškodovala.

Št. pina Definicija
1 MIC2_L
2 GND
3 MIC2_R
4 NC
5 LINE2_R
6 Sense
7 FAUDIO_JD
8 Ni pina
9 LINE2_L
10 Sense

informacije Nekatera ohišja imajo modul sprednjega zvočnega panela, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi modula sprednjega zvočnega panela, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.

F_PANEL (Glava za sprednji panel)

Priključite stikalo za vklop, stikalo za ponovni zagon in indikator stanja sistema na ohišju na to glavo v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.
Dodelitve pinov glave sprednjega panela

  • PLED (LED za vklop):
    Stanje sistema LED
    S0 Vklopljeno
    S3/S4/S5 Izklopljeno

Priključi se na indikator stanja napajanja na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).

  • PW (Stikalo za vklop):
    Priključi se na stikalo za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (glejte »BIOS Setup«, »Settings\Platform Power« za več informacij).
  • HD (LED za aktivnost trdega diska):
    Priključi se na LED za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali zapisuje podatke.
  • RES (Stikalo za ponovni zagon):
    Priključi se na stikalo za ponovni zagon na sprednji plošči ohišja. Pritisnite stikalo za ponovni zagon, da znova zaženete računalnik, če se računalnik zamrzne in ne more izvesti običajnega ponovnega zagona.
  • NC: Ni povezave.
    informacije Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponovni zagon, LED diode za vklop, LED diode za aktivnost trdega diska itd. Ko priključujete modul sprednje plošče ohišja na to glavo, se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.

SPEAKER (Glava za zvočnik)

Sistem poroča o stanju zagona sistema z oddajanjem zvočne kode. Če ob zagonu sistema ni zaznana nobena težava, se zasliši en kratek pisk. Ta glava lahko zagotavlja tudi zvočni izhod v operacijskem sistemu.

Št. pina Definicija
1 SPK+
2 SPK-

F_U32G1 (Glava USB 3.2 Gen 1)

Glava je skladna s specifikacijama USB 3.2 Gen 1 in USB 2.0 in lahko zagotavlja dvoje vrat USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dvoje vrat USB 3.2 Gen 1, se obrnite na lokalnega prodajalca.

Št. pina Definicija
1 VBUS
2 SSRX1-
3 SSRX1+
4 GND
5 SSTX1-
6 SSTX1+
7 GND
8 D1-
9 D1+
10 NC
11 D2+
12 D2-
13 GND
14 SSTX2+
15 SSTX2-
16 GND
17 SSRX2+
18 SSRX2-
19 VBUS
20 Ni pina

F_U32CG1 (glava USB Type-C® s podporo za USB 3.2 Gen 1)

Glava je skladna s specifikacijo USB 3.2 Gen 1 in lahko zagotavlja ena vrata USB.

Št. pina Definicija
1 VBUS
2 TX1+
3 TX1-
4 GND
5 RX1+
6 RX1-
7 VBUS
8 CC1
9 SBU1
10 SBU2
11 VBUS
12 TX2+
13 TX2-
14 GND
15 RX2+
16 RX2-
17 GND
18 D-
19 D+
20 CC2

F_USB1 (glava USB 2.0/1.1)

Glava je skladna s specifikacijo USB 2.0/1.1. Vsaka glava USB lahko zagotavlja dvoje vrat USB prek izbirnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.

Št. pina Definicija
1 Napajanje (5 V)
2 Napajanje (5 V)
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 GND
8 GND
9 Ni pina
10 NC

pozor

  • Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v glavo USB 2.0/1.1.
  • Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

CI (Glava za zaznavanje vdora v ohišje)

Ta matična plošča zagotavlja funkcijo zaznavanja ohišja, ki zazna, ali je bil odstranjen pokrov ohišja. Ta funkcija zahteva ohišje z zasnovo zaznavanja vdora v ohišje.

Št. pina Definicija
1 Signal
2 GND

CLR_CMOS (Jumper za izbris CMOS)

S tem jumperjem lahko izbrišete konfiguracijo BIOS-a in ponastavite vrednosti CMOS na tovarniške nastavitve. Če želite izbrisati vrednosti CMOS, se z kovinskim predmetom, kot je izvijač, dotaknite obeh pinov za nekaj sekund.
Odprto: Normalno

Kratko: Izbriši vrednosti CMOS

pozor

  • Preden izbrišete vrednosti CMOS, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice.
  • Po ponovnem zagonu sistema pojdite v BIOS Setup, da naložite tovarniške nastavitve (izberite Load Optimized Defaults) ali ročno konfigurirajte nastavitve BIOS-a (glejte »BIOS Setup« za konfiguracije BIOS-a).

BAT (Baterija)

Baterija zagotavlja napajanje za ohranjanje vrednosti (kot so konfiguracije BIOS-a, podatki o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.

Št. pina Definicija
1 (+) Napajanje RTC
2 (-) GND

Vrednosti CMOS-a lahko počistite tako, da odstranite baterijo:

  1. Izklopite računalnik in izključite napajalni kabel.
  2. Odklopite kabel baterije iz glave kabla baterije in počakajte eno minuto.
  3. Priključite kabel baterije.
  4. Priključite napajalni kabel in znova zaženite računalnik.

pozor

  • Pred zamenjavo baterije vedno izklopite računalnik in izključite napajalni kabel.
  • Baterijo zamenjajte z enakovredno. Če baterijo zamenjate z nepravilnim modelom, lahko pride do poškodb naprav.
  • Če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije, se obrnite na prodajno mesto ali lokalnega prodajalca.
  • Z izrabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

Nastavitev BIOS-a

BIOS (Basic Input and Output System) beleži strojne parametre sistema v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvajanje samotestiranja ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program BIOS Setup, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij.
Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje za CMOS, da ohrani konfiguracijske vrednosti v CMOS.
Za dostop do programa BIOS Setup pritisnite tipko <Delete> med POST, ko je napajanje vklopljeno.
Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

  • Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
  • @BIOS je pripomoček, ki temelji na sistemu Windows in išče ter prenese najnovejšo različico BIOS-a iz interneta ter posodobi BIOS.

pozor

  • Ker je posodabljanje BIOS-a potencialno tvegano, je priporočljivo, da ne posodabljate BIOS-a, če nimate težav z uporabo trenutne različice BIOS-a,. Če želite posodobiti BIOS, to storite previdno. Neprimerno posodabljanje BIOS-a lahko povzroči okvaro sistema.
  • Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če morate), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Neprimerna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Glejte razdelek »Load Optimized Defaults« v tem poglavju ali uvode v baterijo/jumper za brisanje CMOS za informacije o tem, kako počistiti vrednosti CMOS.)

Začetni zaslon

Naslednji začetni zaslon z logotipom se bo pojavil, ko se računalnik zažene.

Obstajata dva različna načina BIOS-a, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med njima. Enostavni način uporabnikom omogoča hiter ogled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V enostavnem načinu lahko z miško premikate elemente konfiguracije. Napredni način ponuja podrobne nastavitve BIOS-a. Za premikanje med elementi lahko pritisnete smerne tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element.
informacije

  • Ko sistem ni stabilen kot običajno, izberite element Load Optimized Defaults, da nastavite sistem na privzete nastavitve.
  • Meniji nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

Glavni meni

Pregled glavnega menija

Funkcijske tipke v naprednem načinu

<←><→> Premaknite izbirno vrstico, da izberete meni za nastavitev
<↑><↓> Premaknite izbirno vrstico, da izberete element konfiguracije v meniju
<Enter>/Dvojni klik Izvedite ukaz ali vstopite v meni
<+>/<Page Up> Povečajte številsko vrednost ali naredite spremembe
<->/<Page Down> Zmanjšajte številsko vrednost ali naredite spremembe
<F1> Prikažite opise funkcijskih tipk
<F2> Preklopite v enostavni način
<F3> Shranite trenutne nastavitve BIOS-a v profil
<F4> Naložite nastavitve BIOS-a iz profila, ki ste ga ustvarili prej
<F5> Obnovite prejšnje nastavitve BIOS-a za trenutne podmenije
<F6> Prikažite zaslon Smart Fan 6
<F7> Naložite optimizirane privzete nastavitve BIOS-a za trenutne podmenije
<F8> Dostopajte do pripomočka Q-Flash
<F10> Shranite vse spremembe in zapustite program BIOS Setup
<F11> Preklopite na podmeni Priljubljene
<F12> Zajemite trenutni zaslon kot sliko in ga shranite na pogon USB
<Insert> Dodajte ali odstranite priljubljeno možnost
<Ctrl>+<S> Prikažite informacije o nameščenem pomnilniku
<Esc> Glavni meni: Zapustite program BIOS Setup
Podmeniji: Zapustite trenutni podmeni

Smart Fan 6

Za hitro preklapljanje na ta zaslon uporabite funkcijsko tipko <F6>. Ta zaslon vam omogoča konfiguriranje nastavitev, povezanih s hitrostjo ventilatorja, za vsak priključek za ventilator ali spremljanje temperature vašega sistema/CPU.
Smart Fan - Konfiguriranje parametrov

  • TUNE ALL
    Omogoča, da uporabite trenutne nastavitve za vse priključke za ventilator.
  • Temperature
    Prikazuje trenutno temperaturo izbranega ciljnega območja.
  • Fan Speed
    Prikazuje trenutne hitrosti ventilatorja.
  • Flow Rate
    Prikazuje pretok vašega sistema za vodno hlajenje. Pritisnite <Enter> na Fan Speed (Hitrost ventilatorja), da preklopite na to funkcijo.
  • Fan Speed Control (Nadzor hitrosti ventilatorja)
    Omogoča vam, da določite, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.
    • Normal
      Omogoča, da ventilator deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na zahteve vašega sistema. (Privzeto)
    • Silent
      Omogoča, da ventilator deluje pri nizkih hitrostih.
    • Manual
      Omogoča vam, da povlečete vozlišča krivulje za prilagoditev hitrosti ventilatorja. Lahko pa uporabite funkcijo EZ Tuning (Enostavna nastavitev). Po prilagoditvi položaja vozlišča pritisnite Apply (Uporabi), da samodejno izračunate naklon krivulje.
    • Full Speed
      Omogoča, da ventilator deluje pri polni hitrosti.
  • Fan Control Use Temperature Input (Nadzor ventilatorja Uporabi temperaturni vhod)
    Omogoča vam, da izberete referenčno temperaturo za nadzor hitrosti ventilatorja.
  • Temperature Interval (Temperaturni interval)
    Omogoča vam, da izberete temperaturni interval za spremembo hitrosti ventilatorja.
  • FAN Control Mode (Način nadzora VENTILATORJA)
    • Auto
      Omogoča BIOS-u, da samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
    • Voltage
      Način napetosti je priporočljiv za 3-pinski ventilator.
    • PWM
      Način PWM je priporočljiv za 4-pinski ventilator.
  • FAN Stop (Ustavitev VENTILATORJA)
    Omogoči ali onemogoči funkcijo zaustavitve ventilatorja. Temperaturno mejo lahko nastavite s temperaturno krivuljo. Ventilator preneha delovati, ko je temperatura nižja od meje. (Privzeto: Onemogočeno)
  • FAN Mode (Način VENTILATORJA)
    Omogoča vam, da nastavite način delovanja ventilatorja.
    • Slope (Naklon)
      Linearno prilagaja hitrost ventilatorja glede na temperaturo. (Privzeto)
    • Stair (Stopnišče)
      Stopničasto prilagaja hitrost ventilatorja glede na temperaturo.
  • FAN Fail Warning (Opozorilo o odpovedi VENTILATORJA)
    Omogoča sistemu, da odda opozorilni zvok, če ventilator ni priključen ali odpove. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)
  • Save Fan Profile (Shrani profil ventilatorja)
    Ta funkcija vam omogoča, da shranite trenutne nastavitve v profil. Profil lahko shranite v BIOS ali izberete Select File in HDD/FDD/USB (Izberite datoteko na HDD/FDD/USB), da shranite profil na shranjevalno napravo.
  • Load Fan Profile (Naloži profil ventilatorja)
    Ta funkcija vam omogoča, da naložite predhodno shranjen profil BIOS-a brez težav s ponovnim konfiguriranjem nastavitev BIOS-a. Lahko pa izberete Select File in HDD/FDD/USB (Izberite datoteko na HDD/FDD/USB), da naložite profil iz shranjevalne naprave.

Priljubljene (F11)

Nastavite svoje pogosto uporabljene možnosti kot priljubljene in uporabite tipko <F11> za hitro preklapljanje na stran, kjer se nahajajo vse vaše priljubljene možnosti. Če želite dodati ali odstraniti priljubljeno možnost, pojdite na njeno izvirno stran in pritisnite <Insert> na možnosti. Možnost je označena z zvezdico, če je nastavljena kot »priljubljena«.
Nastavite svoje pogosto uporabljene možnosti kot priljubljene

Tweaker

BIOS Setup - Tweaker
pozor Ali bo sistem stabilno deloval z nastavitvami pospeševanja ure/prenapetosti, ki ste jih nastavili, je odvisno od vaše celotne sistemske konfiguracije. Nepravilno pospeševanje ure/prenapetost lahko povzroči škodo na CPE, naboru čipov ali pomnilniku in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neustrezna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

  • CPU Clock Ratio
    Omogoča spreminjanje taktnega razmerja za nameščen CPE. Nastavljivo območje je odvisno od nameščenega CPE.
  • Ring Ratio
    Omogoča nastavitev razmerja CPU Uncore. Nastavljivo območje je odvisno od CPE, ki se uporablja. (Privzeto: Samodejno)
  • IGP Ratio(Opomba 1)
    Omogoča nastavitev grafičnega razmerja. (Privzeto: Samodejno)
  • AVX Disable(Opomba 1)
    Omogoča onemogočanje naborov navodil AVX na CPE, ki podpira AVX. (Privzeto: Samodejno)
  • AVX512 Disable(Opomba 1)
    Omogoča onemogočanje naborov navodil AVX-512 na CPE, ki podpira AVX-512. (Privzeto: Samodejno)

Napredne nastavitve CPE

  • Core Fused Max Core Ratio(Opomba 1)
    Prikaže najvišjo frekvenco vsakega jedra.
  • CPU Over Temperature Protection (Opomba 1)
    Omogoča natančno nastavitev vrednosti odmika TJ Max. (Privzeto: Samodejno)
  • FCLK Frequency for Early Power On (Opomba 1)
    Omogoča nastavitev frekvence FCLK. Možnosti so: Normal(800Mhz), 1GHz, 400MHz. (Privzeto: 1GHz)
  • Hyper-Threading Technology
    Omogoča, da določite, ali želite omogočiti tehnologijo večnitnosti pri uporabi Intelovega® CPE, ki podpira to funkcijo. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način večprocesorja. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • No. of CPU Cores Enabled
    Omogoča, da izberete število jeder CPE, ki jih želite omogočiti v Intelovem® večjedrnem CPE (število jeder CPE se lahko razlikuje glede na CPE). Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Intel(R) Speed Shift Technology (Intel® Speed Shift Technology) (Opomba 1)
    Omogoči ali onemogoči Intelovo® tehnologijo Speed Shift. Če omogočite to funkcijo, lahko procesor hitreje poveča svojo delovno frekvenco in nato izboljša odzivnost sistema. (Privzeto: Omogočeno)
  • CPU Thermal Monitor (Opomba 1)
    Omogoči ali onemogoči Intelovo® funkcijo toplotnega nadzora, funkcijo zaščite pred pregrevanjem CPE. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali, ko se bo CPE pregreval. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Ring to Core offset (Down Bin)
    Omogoča, da določite, ali želite onemogočiti funkcijo samodejnega znižanja razmerja Ring CPE. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • CPU EIST Function (Opomba 1)
    Omogoči ali onemogoči Enhanced Intel® Speed Step Technology (EIST). Odvisno od obremenitve CPE lahko tehnologija Intel® EIST dinamično in učinkovito zniža napetost in frekvenco jedra CPE, da se zmanjša povprečna poraba energije in proizvodnja toplote. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Race To Halt (RTH) (Opomba 1)/Energy Efficient Turbo (Opomba 1)
    Omogoči ali onemogoči nastavitve, povezane z varčevanjem z energijo CPE. (Privzeto: Samodejno)
  • Intel(R) Turbo Boost Technology (Opomba 1)
    Omogoča, da določite, ali želite omogočiti tehnologijo Intel® CPU Turbo Boost. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Intel(R) Turbo Boost Max Technology 3.0 (Opomba 1)
    Omogoči ali onemogoči Intel® Turbo Boost Max Technology 3.0. Intel® Turbo Boost Max Technology 3.0 omogoča sistemu, da prepozna procesorjevo jedro z najboljšo zmogljivostjo in vam omogoča ročno usmerjanje najbolj kritičnih delovnih obremenitev vanj. Frekvenco vsakega jedra lahko celo prilagodite posamično za optimizacijo zmogljivosti. (Privzeto: Omogočeno)
  • CPU Flex Ratio Override
    Omogoči ali onemogoči CPU Flex Ratio. Največje taktno razmerje CPE bo temeljilo na vrednosti CPU Flex Ratio Settings, če je CPU Clock Ratio nastavljeno na Auto (Samodejno). (Privzeto: Onemogočeno)
  • CPU Flex Ratio Settings
    Omogoča nastavitev CPU Flex Ratio. Nastavljivo območje se lahko razlikuje glede na CPE.
  • Frequency Clipping TVB (Opomba 1)
    Omogoča, da omogočite ali onemogočite samodejno zmanjšanje frekvence CPE, ki jo sproži Thermal Velocity Boost. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Voltage reduction initiated TVB (Opomba 1)
    Omogoča, da omogočite ali onemogočite samodejno zmanjšanje napetosti CPE, ki jo sproži Thermal Velocity Boost. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)

Active Turbo Ratios

  • Turbo Ratio (Core Active)
    Omogoča nastavitev turbo razmerij CPE za aktivna jedra. Auto (Samodejno) nastavi turbo razmerja CPE glede na specifikacije CPE. To postavko je mogoče konfigurirati samo, če je Active Turbo Ratios nastavljeno na Manual (Ročno). (Privzeto: Samodejno)

Per Core HT Disable Setting

  • HT Disable(Opomba 1)
    Omogoča, da določite, ali želite onemogočiti funkcijo HT za vsako jedro CPE. To postavko je mogoče konfigurirati samo, če je Per Core HT Disable Setting nastavljeno na Manual (Ročno). (Privzeto: Onemogočeno)

C-States Control

  • CPU Enhanced Halt (C1E)
    Omogoči ali onemogoči Intelovo® funkcijo CPU Enhanced Halt (C1E), funkcijo za varčevanje z energijo CPE v stanju zaustavitve sistema. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali med stanjem zaustavitve sistema, da se zmanjša poraba energije. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States omogočeno. (Privzeto: Samodejno)
  • C3 State Support (Opomba 1)
    Omogoča, da določite, ali naj CPE preide v način C3 v stanju zaustavitve sistema. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C3 je izboljšano stanje varčevanja z energijo kot C1. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States omogočeno. (Privzeto: Samodejno)
  • C6/C7 State Support
    Omogoča, da določite, ali naj CPE preide v način C6/C7 v stanju zaustavitve sistema. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C6/C7 je izboljšano stanje varčevanja z energijo kot C3. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)
  • C8 State Support (Opomba 1)
    Omogoča, da določite, ali naj CPE preide v način C8 v stanju zaustavitve sistema. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C8 je izboljšano stanje varčevanja z energijo kot C6/C7. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)
  • C10 State Support (Opomba 1)
    Omogoča, da določite, ali naj CPE preide v način C10 v stanju zaustavitve sistema. Ko je omogočena, se bosta frekvenca in napetost jedra CPE zmanjšali med stanjem zaustavitve sistema, da se zmanjša poraba energije. Stanje C10 je izboljšano stanje varčevanja z energijo kot C8. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)
  • Package C State Limit (Opomba 1)
    Omogoča, da določite omejitev stanja C za procesor. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. To postavko je mogoče konfigurirati samo, če je C-States Control nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)
  • CPU Power Performance (Opomba 1)
    Omogoča, da določite, ali želite povečati zmogljivost CPE. (Privzeto: Samodejno)

Turbo Power Limits
Omogoča nastavitev omejitve moči za način CPU Turbo. Ko poraba energije CPE preseže določeno omejitev moči, bo CPE samodejno zmanjšal frekvenco jedra, da bi zmanjšal moč. Auto (Samodejno) nastavi omejitev moči glede na specifikacije CPE. (Privzeto: Samodejno)

  • Power Limit TDP (Watts) / Power Limit Time
    Omogoča nastavitev omejitve moči za način CPU/platforma/pomnilnik Turbo in koliko časa traja delovanje pri določeni omejitvi moči. Auto (Samodejno) nastavi omejitev moči glede na specifikacije CPE. To postavko je mogoče konfigurirati samo, če je Turbo Power Limits nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)
  • Core Current Limit (Amps)
    Omogoča nastavitev omejitve toka za način CPU Turbo. Ko tok CPE preseže določeno omejitev toka, bo CPE samodejno zmanjšal frekvenco jedra, da bi zmanjšal tok. Auto (Samodejno) nastavi omejitev moči glede na specifikacije CPE. To postavko je mogoče konfigurirati samo, če je Turbo Power Limits nastavljeno na Enabled (Omogočeno). (Privzeto: Samodejno)

Turbo Per Core Limit Control (Opomba 1)
Omogoča ločen nadzor nad omejitvijo vsakega jedra CPE. (Privzeto: Samodejno)

  • Extreme Memory Profile (X.M.P.)(Opomba 2)
    Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu(ih) XMP, da izboljša zmogljivost pomnilnika, ko je omogočeno.
    • Disabled
      Onemogoči to funkcijo. (Privzeto)
    • Profile1
      Uporablja nastavitve profila 1.
    • Profile2(Opomba 2)
      Uporablja nastavitve profila 2.
  • System Memory Multiplier
    Omogoča nastavitev množilnika sistemskega pomnilnika. Auto (Samodejno) nastavi množilnik pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
  • Memory Ref Clock
    Omogoča ročno prilagajanje referenčne ure pomnilnika. (Privzeto: Samodejno)
  • Memory Odd Ratio (100/133 ali 200/266) (Opomba 2)
    Enabled (Omogočeno) omogoča, da Qclk deluje pri lihi frekvenci. (Privzeto: Samodejno)
  • Gear Mode (Opomba 2)
    Omogoča izboljšanje največjega potenciala frekvence OC. (Privzeto: Samodejno)

Napredne nastavitve pomnilnika

  • Memory Multiplier Tweaker
    Zagotavlja različne ravni samodejnega uglaševanja pomnilnika. (Privzeto: Samodejno)
  • Channel Interleaving
    Omogoči ali onemogoči prepletanje pomnilniških kanalov. Enabled (Omogočeno) omogoča sistemu sočasni dostop do različnih kanalov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Rank Interleaving
    Omogoči ali onemogoči prepletanje pomnilniških rangov. Enabled (Omogočeno) omogoča sistemu sočasni dostop do različnih rangov pomnilnika za povečanje zmogljivosti in stabilnosti pomnilnika. Auto (Samodejno) omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • Memory Boot Mode
    Zagotavlja metode zaznavanja in usposabljanja pomnilnika.
    • Auto
      Omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto)
    • Normal
      BIOS samodejno izvede usposabljanje pomnilnika. Upoštevajte, da če sistem postane nestabilen ali se ne more zagnati, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za informacije o tem, kako počistiti vrednosti CMOS, glejte uvode v baterijo/mostiček za brisanje CMOS v poglavju »Namestitev strojne opreme«.)
    • Enable Fast Boot
      Preskočite zaznavanje in usposabljanje pomnilnika v nekaterih posebnih merilih za hitrejši zagon pomnilnika.
    • Disable Fast Boot
      Zaznajte in usposabljajte pomnilnik pri vsakem posameznem zagonu.
  • Realtime Memory Timing
    Omogoča natančno nastavitev časov pomnilnika po fazi BIOS-a. (Privzeto: Samodejno)
  • Memory Enhancement Settings
    Zagotavlja več nastavitev za izboljšanje zmogljivosti pomnilnika: Auto, Relax OC, Enhanced Stability, Normal, Enhanced Performance, High Frequency, High Density in DDR-4500+. (Privzeto: Samodejno)
  • Memory Channel Detection Message
    Omogoča, da določite, ali želite prikazati opozorilno sporočilo, ko pomnilnik ni nameščen v optimalnem pomnilniškem kanalu. (Privzeto: Omogočeno)
  • SPD Info
    Prikaže informacije o nameščenem pomnilniku.

Pomnilniški kanali Časovniki

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control
Ti razdelki zagotavljajo nastavitve časov pomnilnika. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, ko boste spremenili čas pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.

  • Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL/VCCPLL OC/VCCVTT/VCCSTG/VCC18PCH/ VCC1V8P
    Te postavke vam omogočajo prilagajanje napetosti CPU Vcore in pomnilnika.

Napredne nastavitve napetosti

Ta podmeni vam omogoča konfiguriranje ravni Load-Line Calibration, ravni zaščite pred prenapetostjo in ravni zaščite pred prekomernim tokom.

(Opomba 1) Ta postavka je prisotna samo, ko namestite CPE, ki podpira to funkcijo. Za več informacij o edinstvenih funkcijah Intelovih® CPE obiščite Intelovo spletno mesto.
(Opomba 2) Ta postavka je prisotna samo, ko namestite CPE in pomnilniški modul, ki podpirata to funkcijo.

Nastavitve

BIOS Setup - Nastavitve

Napajanje platforme

  • Platform Power Management
    Omogoči ali onemogoči funkcijo upravljanja porabe energije aktivnega stanja (ASPM). (Privzeto: Onemogočeno)
  • PEG ASPM
    Omogoča konfiguriranje načina ASPM za napravo, priključeno na vodilo CPU PEG. Ta element je mogoče konfigurirati samo, če je Platform Power Management nastavljeno na Enabled (Omogočeno). (Privzeto: Onemogočeno)
  • PCH ASPM
    Omogoča konfiguriranje načina ASPM za napravo, priključeno na vodilo PCI Express nabora čipov. Ta element je mogoče konfigurirati samo, če je Platform Power Management nastavljeno na Enabled (Omogočeno). (Privzeto: Onemogočeno)
  • DMI ASPM
    Omogoča konfiguriranje načina ASPM za stran CPU in stran nabora čipov povezave DMI. Ta element je mogoče konfigurirati samo, če je Platform Power Management nastavljeno na Enabled (Omogočeno). (Privzeto: Onemogočeno)
  • ErP
    Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). (Privzeto: Onemogočeno)
    Opomba: Ko je ta element nastavljen na Enabled (Omogočeno), funkcija Resume by Alarm (Ponovni zagon ob alarmu) ni na voljo.
  • Soft-Off by PWR-BTTN
    Konfigurira način izklopa računalnika v načinu MS-DOS z gumbom za vklop.
    • Instant-Off (Takojšnji izklop)
      Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
    • Delay 4 Sec. (Zakasnitev 4 sek)
      Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če gumb za vklop pritisnete manj kot 4 sekunde, bo sistem prešel v stanje pripravljenosti.
  • Resume by Alarm
    Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno)
    Če je omogočeno, nastavite datum in čas, kot sledi:
    • Wake up day (Dan za vklop): Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
    • Wake up hour/minute/second (Ura/minuta/sekunda za vklop): Nastavite čas, ob katerem se bo sistem samodejno vklopil.

Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja izmeničnega toka, sicer nastavitve morda ne bodo učinkovite.

  • Power Loading
    Omogoči ali onemogoči navidežno obremenitev. Ko je napajalnik pri nizki obremenitvi, se bo aktivirala samozaščita, ki bo povzročila izklop ali okvaro. Če se to zgodi, nastavite na Enabled (Omogočeno). Auto (Samodejno) omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • RC6 (Render Standby)
    Omogoča določanje, ali naj vgrajena grafika preide v stanje pripravljenosti za zmanjšanje porabe energije. (Privzeto: Omogočeno)
  • AC BACK
    Določa stanje sistema po ponovni vzpostavitvi napajanja po izpadu napajanja izmeničnega toka.
    • Memory (Pomnilnik)
      Sistem se ob ponovni vzpostavitvi napajanja izmeničnega toka vrne v zadnje znano budno stanje.
    • Always On (Vedno vklopljen)
      Sistem se ob ponovni vzpostavitvi napajanja izmeničnega toka vklopi.
    • Always Off (Vedno izklopljen)
      Sistem ostane izklopljen ob ponovni vzpostavitvi napajanja izmeničnega toka. (Privzeto)

IO vrata

  • Initial Display Output
    Določa prvo inicializacijo monitorja z nameščene grafične kartice PCI Express ali vgrajene grafike.
    • IGFX (Opomba)
      Nastavi vgrajeno grafiko kot prvi zaslon.
    • PCIe 1 Slot (Reža PCIe 1)
      Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)

Ta element je mogoče konfigurirati samo, če je CSM Support nastavljeno na Enabled (Omogočeno).

  • Internal Graphics
    Omogoči ali onemogoči funkcijo vgrajene grafike. (Privzeto: Samodejno)
  • DVMT Pre-Allocated
    Omogoča nastavitev velikosti pomnilnika vgrajene grafike. (Privzeto: 64M)
  • DVMT Total Gfx Mem
    Omogoča dodelitev velikosti pomnilnika DVMT vgrajene grafike. Možnosti so: 128M, 256M, MAX. (Privzeto: 256M)
  • Aperture Size
    Omogoča nastavitev največje količine sistemskega pomnilnika, ki jo je mogoče dodeliti grafični kartici. Možnosti so: 128MB, 256MB, 512MB, 1024MB in 2048MB. (Privzeto: 256MB)
  • OnBoard LAN Controller
    Omogoči ali onemogoči funkcijo vgrajenega LAN. (Privzeto: Omogočeno)
    Če želite namestiti dodatno omrežno kartico drugega proizvajalca namesto uporabe vgrajenega LAN, nastavite ta element na Disabled (Onemogočeno).
  • Audio Controller
    Omogoči ali onemogoči funkcijo vgrajenega zvoka. (Privzeto: Omogočeno)
    Če želite namestiti dodatno zvočno kartico drugega proizvajalca namesto uporabe vgrajenega zvoka, nastavite ta element na Disabled (Onemogočeno).
  • Above 4G Decoding
    Omogoči ali onemogoči dekodiranje naprav, ki podpirajo 64-bitno dekodiranje, v naslovnem prostoru nad 4 GB (samo če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Enabled (Omogočeno), če je nameščenih več naprednih grafičnih kartic in njihovih gonilnikov ni mogoče zagnati pri vstopu v operacijski sistem (zaradi omejenega 4 GB naslovnega prostora pomnilnika). (Privzeto: Onemogočeno)
  • IOAPIC 24-119 Entries
    Omogoči ali onemogoči to funkcijo. (Privzeto: Omogočeno)

(Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.

Konfiguracija USB

  • Legacy USB Support
    Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
  • XHCI Hand-off
    Določa, ali naj omogočite funkcijo XHCI Hand-off za operacijski sistem brez podpore za XHCI Hand-off. (Privzeto: Omogočeno)
  • USB Mass Storage Driver Support
    Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
  • Mass Storage Devices
    Prikaže seznam povezanih naprav za shranjevanje USB. Ta element se prikaže samo, ko je nameščena naprava za shranjevanje USB.

Konfiguracija sklada omrežja

  • Network Stack
    Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema v formatu GPT, na primer namestitev operacijskega sistema s strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
  • IPv4 PXE Support
    Omogoči ali onemogoči podporo za IPv4 PXE. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen.
  • IPv4 HTTP Support
    Omogoči ali onemogoči podporo za zagon HTTP za IPv4. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen.
  • IPv6 PXE Support
    Omogoči ali onemogoči podporo za IPv6 PXE. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen.
  • IPv6 HTTP Support
    Omogoči ali onemogoči podporo za zagon HTTP za IPv6. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen.
  • PXE boot wait time
    Omogoča konfiguriranje, koliko časa naj se čaka, preden lahko pritisnete <Esc> za prekinitev zagona PXE. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen. (Privzeto: 0)
  • Media detect count
    Omogoča nastavitev števila preverjanj prisotnosti medija. Ta element je mogoče konfigurirati samo, če je Network Stack omogočen. (Privzeto: 1)

Konfiguracija NVMe

Prikaže informacije o vašem M.2 NVME PCIe SSD, če je nameščen.

Konfiguracija SATA in RST

  • SATA Controller(s)
    Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)
  • SATA Mode Selection
    Omogoči ali onemogoči Optane za krmilnike SATA, integrirane v nabor čipov, ali konfigurira krmilnike SATA v način AHCI.
    • Intel RST Premium With Intel Optane System Acceleration (Intel RST Premium s pospeševanjem sistema Intel Optane)
      Omogoči Optane za krmilnik SATA.
    • AHCI
      Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)
  • Aggressive LPM Support
    Omogoči ali onemogoči funkcijo varčevanja z energijo, ALPM (Aggressive Link Power Management), za krmilnike SATA nabora čipov. (Privzeto: Onemogočeno)
  • Port 2/3/4/5
    Omogoči ali onemogoči vsaka vrata SATA. (Privzeto: Omogočeno)
  • SATA Port 2/3/4/5 DevSlp
    Omogoča določanje, ali naj povezana naprava SATA preide v način mirovanja. (Privzeto: Onemogočeno)
  • Hot plug
    Omogoči ali onemogoči možnost vklopa med delovanjem za vsaka vrata SATA. (Privzeto: Onemogočeno)
  • Configured as eSATA
    Omogoči ali onemogoči podporo za zunanje naprave SATA.

Krmilnik Ethernet Intel(R)

Ta podmeni ponuja informacije o konfiguraciji LAN in povezanih možnostih konfiguracije.

Razno

  • LEDs in System Power On State
    Omogoča omogočanje ali onemogočanje osvetlitve LED matične plošče, ko je sistem vklopljen.
    • Off (Izklop)
      Onemogoči izbrani način osvetlitve, ko je sistem vklopljen.
    • On (Vklop)
      Omogoči izbrani način osvetlitve, ko je sistem vklopljen. (Privzeto)
  • LEDs in Sleep, Hibernation, and Soft Off States
    Omogoča nastavitev načina osvetlitve LED matične plošče v stanju sistema S3/S4/S5.
    Ta element je mogoče konfigurirati, ko je LEDs in System Power On State nastavljeno na On (Vklop).
    • Off (Izklop)
      Onemogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5. (Privzeto)
    • On (Vklop)
      Omogoči izbrani način osvetlitve, ko sistem preide v stanje S3/S4/S5.
  • Intel Platform Trust Technology (PTT)
    Omogoči ali onemogoči tehnologijo Intel® PTT. (Privzeto: Onemogočeno)
  • 3DMark01 Enhancement
    Omogoča določanje, ali naj se izboljša učinkovitost nekaterih starejših merilnih testov. (Privzeto: Onemogočeno)
  • CPU PCIe Link Speed
    Omogoča nastavitev načina delovanja rež PCI Express, ki jih nadzoruje CPE, na Gen 1, Gen 2, Gen 3 ali Gen 4 (Opomba). Dejanski način delovanja je odvisen od specifikacij strojne opreme vsake reže. Auto (Samodejno) omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • PCH PCIe Link Speed
    Omogoča nastavitev načina delovanja rež PCI Express, ki jih nadzoruje nabor čipov, na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacij strojne opreme vsake reže. Auto (Samodejno) omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
  • VT-d
    Omogoči ali onemogoči tehnologijo Intel® Virtualization Technology for Directed I/O. (Privzeto: Omogočeno)

Zaupanja vredno računalništvo

Omogoči ali onemogoči Trusted Platform Module (TPM).

Stanje zdravja PC

  • Reset Case Open Status
    • Disabled (Onemogočeno)
      Ohrani ali izbriše zapis prejšnjega stanja vdora v ohišje. (Privzeto)
    • Enabled (Omogočeno)
      Izbriše zapis prejšnjega stanja vdora v ohišje in polje Case Open (Ohišje odprto) bo ob naslednjem zagonu prikazovalo »No« (Ne).
  • Case Open
    Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavi CI matične plošče. Če je pokrov ohišja sistema odstranjen, bo to polje prikazovalo »Yes« (Da), sicer bo prikazovalo »No« (Ne). Če želite izbrisati zapis stanja vdora v ohišje, nastavite Reset Case Open Status na Enabled (Omogočeno), shranite nastavitve v CMOS in nato znova zaženite sistem.
  • CPU Vcore/CPU VCCSA/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/CPU VAXG
    Prikaže trenutne napetosti sistema.

(Opomba) Ta element je prisoten samo, če namestite CPE, ki podpira to funkcijo.

Informacije o sistemu

Ta razdelek ponuja informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
BIOS Setup - Informacije o sistemu

  • Access Level
    Prikaže trenutno raven dostopa glede na vrsto uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Administrator.) Raven skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča spreminjanje samo določenih nastavitev BIOS-a, ne pa vseh.
  • System Language
    Izbere privzeti jezik, ki ga uporablja BIOS.
  • System Date
    Nastavi sistemski datum. Format datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Dan in Leto ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.
  • System Time
    Nastavi sistemski čas. Format časa je ura, minuta in sekunda. Na primer, 1 p.m. je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter uporabite tipko <Page Up> ali <Page Down> za nastavitev želene vrednosti.

Informacije o priključenih napravah

Prikaže informacije o vaših napravah PCI Express in M.2, če so nameščene.

Q-Flash

Omogoča dostop do pripomočka Q-Flash za posodobitev BIOS-a ali varnostno kopiranje trenutne konfiguracije BIOS-a.

Zagon

Nastavitev BIOS-a – Zagon

  • Bootup NumLock State
    Omogoči ali onemogoči funkcijo Numlock na numerični tipkovnici po POST-u. (Privzeto: Vklopljeno)
  • CFG Lock
    Omogoči ali onemogoči funkcijo MSR 0xE2. (Privzeto: Onemogočeno)
  • Security Option
    Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v nastavitev BIOS-a. Po konfiguraciji te postavke nastavite gesla pod postavko Administrator Password/User Password.
    • Setup
      Geslo je potrebno samo za vstop v program za nastavitev BIOS-a.
    • System
      Geslo je potrebno za zagon sistema in za vstop v program za nastavitev BIOS-a. (Privzeto)
  • Full Screen LOGO Show
    Omogoča vam, da določite, ali naj se ob zagonu sistema prikaže logotip GIGABYTE. Disabled preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
  • Boot Option Priorities
    Določa splošni vrstni red zagona iz razpoložljivih naprav. Izmenljive naprave za shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Če želite zagnati operacijski sistem, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:".
    Če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono "UEFI:".
  • Fast Boot
    Omogoči ali onemogoči hitri zagon (Fast Boot) za skrajšanje postopka zagona operacijskega sistema. Ultra Fast zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogoči povezavo)
  • SATA Support
    • Last Boot SATA Devices Only
      Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona operacijskega sistema zaključi. (Privzeto)
    • All SATA Devices
      Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST-om.

To postavko je mogoče konfigurirati samo, ko je Fast Boot nastavljen na Enabled ali Ultra Fast.

  • VGA Support
    Omogoča vam, da izberete vrsto operacijskega sistema za zagon.
    • Auto
      Omogoči samo podedovano možnost ROM.
    • EFI Driver
      Omogoči možnost ROM EFI. (Privzeto)

To postavko je mogoče konfigurirati samo, ko je Fast Boot nastavljen na Enabled ali Ultra Fast.

  • USB Support
    • Disable Link
      Vse naprave USB so onemogočene, preden se postopek zagona operacijskega sistema zaključi.
    • Full Initial
      Vse naprave USB so funkcionalne v operacijskem sistemu in med POST-om. (Privzeto)
    • Partial Initial
      Del naprav USB je onemogočen, preden se postopek zagona operacijskega sistema zaključi.

To postavko je mogoče konfigurirati samo, ko je Fast Boot nastavljen na Enabled ali Ultra Fast. Ta funkcija je onemogočena, ko je Fast Boot nastavljen na Ultra Fast.

  • NetWork Stack Driver Support
    • Disable Link
      Onemogoči zagon iz omrežja. (Privzeto)
    • Enabled
      Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, ko je Fast Boot nastavljen na Enabled ali Ultra Fast.

  • Next Boot After AC Power Loss
    • Normal Boot
      Omogoči normalen zagon ob vrnitvi napajanja izmeničnega toka. (Privzeto)
    • Fast Boot
      Ohrani nastavitve hitrega zagona ob vrnitvi napajanja izmeničnega toka.

To postavko je mogoče konfigurirati samo, ko je Fast Boot nastavljen na Enabled ali Ultra Fast.

  • Mouse Speed
    Omogoča vam nastavitev hitrosti premikanja kazalca miške. (Privzeto: 1 X)
  • Windows 10 Features
    Omogoča vam izbiro operacijskega sistema, ki bo nameščen. (Privzeto: Windows 10)
  • CSM Support
    Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo starejšemu postopku zagona računalnika.
    • Disabled
      Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS-a. (Privzeto)
    • Enabled
      Omogoči UEFI CSM.
  • LAN PXE Boot Option ROM
    Omogoča vam, da izberete, ali želite omogočiti podedovano možnost ROM za krmilnik LAN. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, ko je CSM Support nastavljen na Enabled.
  • Storage Boot Option Control
    Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik naprave za shranjevanje.
    • Do not launch
      Onemogoči možnost ROM.
    • UEFI
      Omogoči samo možnost ROM UEFI.
    • Legacy
      Omogoči samo podedovano možnost ROM. (Privzeto)

To postavko je mogoče konfigurirati samo, ko je CSM Support nastavljen na Enabled.

  • Other PCI devices
    Omogoča vam, da izberete, ali želite omogočiti UEFI ali podedovano možnost ROM za krmilnik naprave PCI, razen krmilnikov LAN, naprave za shranjevanje in grafičnih krmilnikov.
    • Do not launch
      Onemogoči možnost ROM.
    • UEFI
      Omogoči samo možnost ROM UEFI. (Privzeto)
    • Legacy
      Omogoči samo podedovano možnost ROM.

To postavko je mogoče konfigurirati samo, ko je CSM Support nastavljen na Enabled.

  • Administrator Password
    Omogoča vam konfiguriranje gesla skrbnika. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Za razliko od uporabniškega gesla vam geslo skrbnika omogoča spreminjanje vseh nastavitev BIOS-a.
  • User Password
    Omogoča vam konfiguriranje uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v nastavitev BIOS-a. Vendar vam uporabniško geslo omogoča le spreminjanje določenih nastavitev BIOS-a, ne pa vseh.
    Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko ste pozvani k geslu, najprej vnesite pravilno. Ko ste pozvani k novemu geslu, pritisnite <Enter>, ne da bi vnesli katero koli geslo. Ponovno pritisnite <Enter>, ko ste pozvani k potrditvi.
    OPOMBA: Pred nastavitvijo uporabniškega gesla najprej nastavite geslo skrbnika.

Varni zagon

Omogoča vam, da omogočite ali onemogočite varni zagon in konfigurirate povezane nastavitve. To postavko je mogoče konfigurirati samo, ko je CSM Support nastavljen na Disabled.

  • Preferred Operating Mode
    Omogoča vam, da izberete, ali želite po vstopu v nastavitev BIOS-a vstopiti v preprost način ali napredni način. Auto vstopi v način BIOS-a, kjer je bil zadnjič. (Privzeto: Samodejno)

Shrani in zapri

Nastavitev BIOS-a – Shrani in zapri

  • Save & Exit Setup
    Pritisnite <Enter> na tej postavki in izberite Yes (Da). To shrani spremembe v CMOS in zapre program za nastavitev BIOS-a. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
  • Exit Without Saving
    Pritisnite <Enter> na tej postavki in izberite Yes (Da). To zapre nastavitev BIOS-a, ne da bi shranili spremembe, narejene v nastavitvi BIOS-a v CMOS. Izberite No (Ne) ali pritisnite <Esc> za vrnitev v glavni meni nastavitve BIOS-a.
  • Load Optimized Defaults
    Pritisnite <Enter> na tej postavki in izberite Yes (Da), da naložite optimalne privzete nastavitve BIOS-a. Privzete nastavitve BIOS-a pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete vrednosti po posodobitvi BIOS-a ali po brisanju vrednosti CMOS.
  • Boot Override
    Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Yes (Da) za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
  • Save Profiles
    Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS-a v profil. Ustvarite lahko do 8 profilov in jih shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da shranite profil v napravo za shranjevanje.
  • Load Profiles
    Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS-a, lahko s to funkcijo naložite nastavitve BIOS-a iz profila, ustvarjenega prej, brez težav s ponovno konfiguracijo nastavitev BIOS-a. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da vnesete profil, ki ste ga predhodno ustvarili iz naprave za shranjevanje, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer povrnitev nastavitev BIOS-a na zadnje nastavitve, ki so pravilno delovale (zadnji znani dober zapis).

Nameščanje Intel® Optane™ pomnilnika in upravljanja s shranjevanjem

Koraki:

  1. Po vstopu v operacijski sistem vstavite disk z gonilniki matične plošče v optični pogon. Na zaslonu Xpress Install izberite Intel® Rapid Storage Technology za namestitev in sledite navodilom na zaslonu, da dokončate namestitev. Ko končate, ponovno zaženite sistem.
  2. Ko namestite priložene gonilnike matične plošče, se prepričajte, da vaša internetna povezava deluje pravilno. Sistem bo samodejno namestil programsko opremo od Intela®. Po namestitvi gonilnika ponovno zaženite sistem.

Omogočanje Intel® Optane™ pomnilnika

  1. Sistemske zahteve
    1. Intel® Optane™ pomnilnik.
    2. Optane™ pomnilnik mora imeti vsaj 16 GB kapacitete in mora imeti enako ali manjšo kapaciteto kot trdi disk/SSD, ki ga želite pospešiti.
    3. Optane™ pomnilnika ni mogoče uporabiti za pospeševanje obstoječe RAID matrike; pospešeni trdi disk/SSD ne sme biti vključen v RAID matriko.
    4. Trdi disk/SSD, ki ga želite pospešiti, mora biti SATA trdi disk ali M.2 SATA SSD.
    5. Trdi disk/SSD, ki ga želite pospešiti, je lahko sistemski disk ali podatkovni disk. Sistemski disk mora biti formatiran v GPT in imeti nameščen Windows 10 64-bit (ali novejšo različico). Podatkovni disk mora biti prav tako formatiran v GPT.
    6. Disk z gonilniki matične plošče.
    7. SATA krmilnik mora biti nastavljen v načinu Intel RST Premium With Intel Optane System Acceleration.
  2. Navodila za namestitev
    1. Pojdite v Settings\IO Ports\SATA And RST Configuration in se prepričajte, da je RST Control PCIe Storage Devices nastavljen na Manual. Nato, odvisno od tega, v kateri M.2 priključek namestite pomnilnik Optane™, nastavite ustrezno postavko PCIe Storage Dev on Port XX na RST Controlled.
    2. Po ponovnem vstopu v operacijski sistem zaženite aplikacijo Intel® Optane™ Memory and Storage Management iz menija Start. Če namestite več kot en pomnilnik Optane™, izberite, katerega boste uporabili. Nato izberite pogon, ki ga želite pospešiti. Kliknite Enable Intel® Optane™ Memory. Vsi podatki na pomnilniku Optane™ bodo izbrisani. Preden nadaljujete, se prepričajte, da ste varnostno kopirali podatke. Sledite navodilom na zaslonu za nadaljevanje. Ko končate, ponovno zaženite sistem.
    3. Zaženite aplikacijo Intel® Optane™ Memory and Storage Management iz menija Start in se prepričajte, da je Intel® Optane™ pomnilnik omogočen.
    4. Če želite pospešiti sistemski pogon, lahko izberete določene mape, datoteke ali aplikacije za pospešitev z uporabo funkcije Intel® Optane™ Memory Pinning. (Uporabljeni pomnilnik Optane ™ mora imeti vsaj 32 GB kapacitete.)

informacije

  • Pomnilnika Optane™ ni mogoče uporabiti za pospeševanje M.2 PCIe SSD.
  • Če je nameščenih več pomnilnikov Optane™, lahko izberete samo enega od njih za pospešitev vašega SATA-baziranega zagonskega pogona. Ostale lahko uporabljate samo kot podatkovne pogone.
  • Ne odstranjujte nenadoma pomnilnika Optane™. To bo povzročilo, da operacijski sistem ne bo več pravilno deloval.
  • Če želite spremeniti/odstraniti pomnilnik Optane™, ga morate najprej onemogočiti z aplikacijo Intel® Optane™ Memory and Storage Management.
  • Po omogočitvi pomnilnika Optane™ bodo povezane nastavitve BIOS-a ostale tudi po posodobitvi BIOS-a.

Za podrobnosti o omogočanju pomnilnika Intel® Optane™ obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

informacije

  • Pred namestitvijo gonilnikov najprej namestite operacijski sistem.
  • Po namestitvi operacijskega sistema vstavite disk z gonilniki matične plošče v optični pogon. Kliknite na sporočilo "Tap to choose what happens with this disc" (Dotaknite se, da izberete, kaj se bo zgodilo s tem diskom) v zgornjem desnem kotu zaslona in izberite "Run Run.exe." (Zaženite Run.exe.) (Ali pojdite na My Computer (Moj računalnik), dvokliknite optični pogon in zaženite program Run.exe.)

"Xpress Install" (Hitra namestitev) bo samodejno pregledal vaš sistem in nato navedel vse gonilnike, ki jih je priporočljivo namestiti. Lahko kliknete gumb Xpress Install (Hitra namestitev) in "Xpress Install" (Hitra namestitev) bo namestil vse izbrane gonilnike. Ali pa kliknite puščico ikono za posamično namestitev gonilnikov, ki jih potrebujete.
Namestitev gonilnikov

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.

GIGA-BYTE TECHNOLOGY CO., LTD.
Naslov: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajvan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tehnična in netehnična podpora (prodaja/marketing): https://esupport.gigabyte.com
Spletni naslov (angleščina): https://www.gigabyte.com
Spletni naslov (kitajščina): https://www.gigabyte.com/tw

GIGABYTE eSupport
Za oddajo tehničnega ali netehničnega (prodaja/marketing) vprašanja, sledite povezavi: https://esupport.gigabyte.com

Reference

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi GIGABYTE B560I AORUS PRO AX - Priročnik za matično ploščo

Razpoložljivi jeziki

Povezana navodila za Gigabyte B560I AORUS PRO AX

Kazalo vsebine
