Gigabyte B450M DS3H - Priročnik za matično ploščo AM4 Micro ATX Rev. 1101

Vsebina

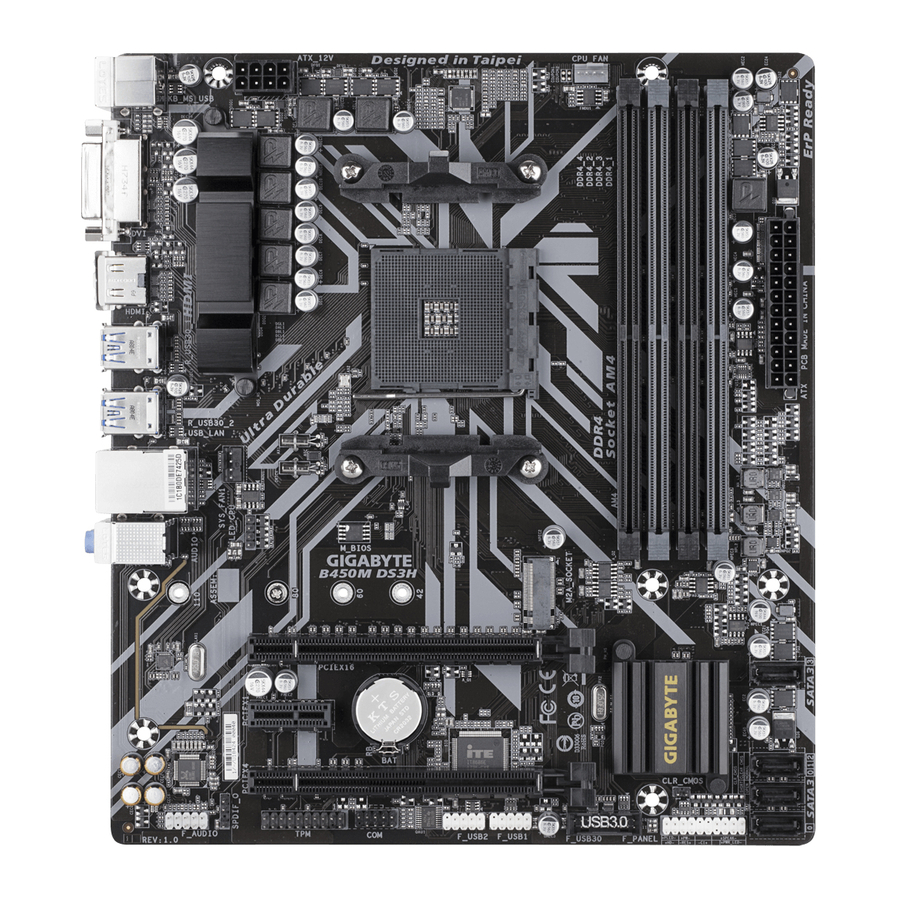

1 Postavitev matične plošče B450M DS3H
2 Namestitev strojne opreme
3 Nastavitev BIOS-a
4 Konfiguriranje niza RAID
5 Namestitev gonilnikov
6 Reference
7 Prenesi navodilo
8 V drugih jezikih

Postavitev matične plošče B450M DS3H

Vsebina škatle
5 Matična plošča B450M DS3H
5 Disk z gonilniki za matično ploščo
5 Uporabniški priročnik
5 Dva kabla SATA
5 I/O ščitnik
* Zgornja vsebina škatle je samo za referenco in dejanski predmeti so odvisni od paketa izdelka, ki ga dobite. Vsebina škatle se lahko spremeni brez predhodnega obvestila.

Namestitev strojne opreme

Varnostni ukrepi pri namestitvi

Matična plošča vsebuje številna občutljiva elektronska vezja in komponente, ki se lahko poškodujejo zaradi elektrostatične razelektritve (ESD). Pred namestitvijo natančno preberite uporabniški priročnik in upoštevajte naslednje postopke:

Pred namestitvijo se prepričajte, da je ohišje primerno za matično ploščo.
Pred namestitvijo ne odstranjujte ali lomite nalepke S/N (serijska številka) matične plošče ali garancijske nalepke, ki jo je priskrbel vaš prodajalec. Te nalepke so potrebne za potrditev garancije.
Preden namestite ali odstranite matično ploščo ali druge komponente strojne opreme, vedno odstranite napajanje izmeničnega toka tako, da iztaknete napajalni kabel iz vtičnice.
Pri priključitvi komponent strojne opreme na notranje priključke na matični plošči se prepričajte, da so tesno in varno priključeni.
Pri rokovanju z matično ploščo se izogibajte dotikanju kovinskih vodnikov ali priključkov.
Priporočljivo je, da pri rokovanju z elektronskimi komponentami, kot so matična plošča, CPU ali pomnilnik, nosite zapestni trak za elektrostatično razelektritev (ESD). Če nimate zapestnega traku ESD, naj bodo vaše roke suhe in se najprej dotaknite kovinskega predmeta, da odstranite statično elektriko.
Preden namestite matično ploščo, jo postavite na antistatično podlogo ali v elektrostatično zaščiteno posodo.
Preden priključite ali izključite napajalni kabel iz matične plošče, se prepričajte, da je napajanje izklopljeno.
Preden vklopite napajanje, se prepričajte, da je napetost napajalnika nastavljena v skladu z lokalnim standardom napetosti.
Pred uporabo izdelka preverite, ali so vsi kabli in napajalni priključki vaše strojne opreme priključeni.
Da preprečite poškodbe matične plošče, preprečite, da bi vijaki prišli v stik z vezjem matične plošče ali njenimi komponentami.
Prepričajte se, da na matični plošči ali v ohišju računalnika ni nobenih odvečnih vijakov ali kovinskih komponent.
Ne postavljajte računalniškega sistema na neravno površino.
Ne postavljajte računalniškega sistema v okolje z visoko temperaturo ali vlažno okolje.
Vklop računalnika med postopkom namestitve lahko povzroči poškodbe sistemskih komponent in telesne poškodbe uporabnika.
Če niste prepričani o katerem koli koraku namestitve ali imate težave v zvezi z uporabo izdelka, se posvetujte s certificiranim računalniškim tehnikom.
Če uporabljate adapter, podaljšek ali razdelilnik, se posvetujte z navodili za namestitev in/ali ozemljitev.

Specifikacije izdelka

	CPU	Podnožje AM4: Procesorji AMD Ryzen ™ 2. generacije Procesorji AMD Ryzen ™ z grafiko Radeon ™ Vega Procesorji AMD Ryzen ™ 1. generacije (za najnovejši seznam podprtih procesorjev obiščite spletno mesto GIGABYTE.)
	Nabor čipov	AMD B450
	Pomnilnik	4 x reže DDR4 DIMM, ki podpirajo do 128 GB (32 GB zmogljivosti posameznega DIMM) sistemskega pomnilnika Dvokanalna pomnilniška arhitektura Podpora za pomnilniške module DDR4 2933/2667/2400/2133 MHz Podpora za pomnilniške module ECC Un-buffered DIMM 1Rx8/2Rx8 (delujejo v načinu non-ECC) Podpora za pomnilniške module non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Podpora za pomnilniške module Extreme Memory Profile (XMP) (za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
	Vgrajena grafika	Integriran grafični procesor: 1 x priključek DVI-D, ki podpira največjo ločljivost 1920x1200 pri 60 Hz * Priključek DVI-D ne podpira povezave D-Sub z adapterjem. 1 x priključek HDMI, ki podpira največjo ločljivost 4096x2160 pri 60 Hz (opomba) * Podpora za različico HDMI 2.0 in HDCP 2.2. (Opomba) Največja deljena pomnilnik 16 GB
	Zvok	Realtek ® Audio CODEC High Definition Audio 2/4/5.1/7.1-kanalni * Za konfiguriranje 7.1-kanalnega zvoka morate uporabiti zvočni modul HD na sprednji plošči in omogočiti večkanalno zvočno funkcijo prek zvočnega gonilnika. Podpora za S/PDIF Out
	LAN	Čip Realtek ® GbE LAN (10/100/1000 Mbit)
	Razširitvene reže	1 x reža PCI Express x16, ki deluje pri x16 (PCIEX16) (opomba) * Za optimalno delovanje, če bo nameščena samo ena grafična kartica PCI Express, jo namestite v režo PCIEX16. (Reža PCIEX16 je skladna s standardom PCI Express 3.0.) 1 x reža PCI Express x16, ki deluje pri x4 (PCIEX4) 1 x reža PCI Express x1 (Reži PCIEX4 in PCI Express x1 sta skladni s standardom PCI Express 2.0.)
	Tehnologija več grafičnih kartic	Podpora za tehnologije AMD Quad-GPU CrossFire ™ in 2-Way AMD CrossFire ™
	Vmesnik za shranjevanje	1 x priključek M.2 (Socket 3, M key, tip 2242/2260/2280/22110 SATA in PCIe 3.0 x4/x2 SSD support) 4 x priključki SATA 6Gb/s Podpora za RAID 0, RAID 1 in RAID 10 * Glejte "1-7 Notranji priključki" za obvestila o namestitvi priključkov M.2 in SATA.
	USB	Nabor čipov: 2 x priključka USB 3.1 Gen 1, ki sta na voljo prek notranjega priključka USB 8 x priključkov USB 2.0/1.1 (4 priključki na zadnji plošči, 4 priključki so na voljo prek notranjih priključkov USB) CPU: 4 x priključki USB 3.1 Gen 1 na zadnji plošči
	Notranji priključki	1 x 24-pinski glavni napajalni priključek ATX 1 x 8-pinski napajalni priključek ATX 12V 1 x priključek za ventilator CPU 1 x priključek za sistemski ventilator 1 x priključek M.2 Socket 3 4 x priključki SATA 6Gb/s 1 x priključek za sprednjo ploščo 1 x priključek za zvok na sprednji plošči 1 x priključek S/PDIF Out 1 x priključek za LED-trak hladilnika CPU/RGB LED-trak 1 x priključek USB 3.1 Gen 1 2 x priključka USB 2.0/1.1 1 x priključek za modul Trusted Platform Module (TPM) (2x10 pinov, samo za modul GC-TPM2.0) 1 x priključek za serijska vrata 1 x mostiček Clear CMOS
	Priključki na zadnji plošči	1 x priključek PS/2 za tipkovnico/miško 1 x priključek DVI-D 1 x priključek HDMI 4 x USB 3.1 Gen 1 ports 4 x priključki USB 2.0/1.1 1 x priključek RJ-45 3 x zvočni priključki
	Krmilnik I/O	Čip krmilnika I/O iTE ®
	Strojna oprema Monitor	Zaznavanje napetosti Zaznavanje temperature Zaznavanje hitrosti ventilatorja Opozorilo o pregrevanju Opozorilo o okvari ventilatorja Nadzor hitrosti ventilatorja * Ali je podprta funkcija nadzora hitrosti ventilatorja, je odvisno od hladilnika, ki ga namestite.
	BIOS	1 x 128 Mbit flash Uporaba licenciranega AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
	Edinstvene funkcije	Podpora za APP Center * Razpoložljive aplikacije v APP Center se lahko razlikujejo glede na model matične plošče. Podprte funkcije posamezne aplikacije se lahko razlikujejo tudi glede na specifikacije matične plošče. 3D OSD @BIOS AutoGreen Cloud Station EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup Smart Keyboard Smart TimeLock Smart HUD Smart Survey System Information Viewer USB Blocker V-Tuner Podpora za Q-Flash Podpora za Xpress Install
	Priložena programska oprema	Norton ® Internet Security (različica OEM) cFosSpeed
	Operacijski sistem	Podpora za Windows 10 64-bit
	Oblika	Oblika Micro ATX; 24,4 cm x 21,5 cm

(Opomba) Dejanska podpora se lahko razlikuje glede na CPU.
* GIGABYTE si pridržuje pravico do kakršnih koli sprememb specifikacij izdelkov in informacij, povezanih z izdelki, brez predhodnega obvestila.

Obiščite spletno mesto GIGABYTE za sezname podpore za CPU, pomnilniške module, SSD-je in naprave M.2.

Obiščite stran Support\Utility List (seznam pripomočkov) na spletnem mestu GIGABYTE, da prenesete najnovejšo različico aplikacij.

Namestitev CPU

pozor Preden začnete nameščati CPU, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira CPU. (Za najnovejši seznam podpore za CPU obiščite spletno mesto GIGABYTE.)
Vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, preden namestite CPU, da preprečite poškodbe strojne opreme.
Poiščite prvo nožico CPU. CPU ni mogoče vstaviti, če je usmerjen nepravilno.
Nanesite enakomeren in tanek sloj termalne paste na površino CPU.
Ne vklapljajte računalnika, če hladilnik CPU ni nameščen, sicer lahko pride do pregrevanja in poškodb CPU.
Nastavite frekvenco gostitelja CPU v skladu s specifikacijami CPU. Ni priporočljivo, da se frekvenca sistemskega vodila nastavi prek specifikacij strojne opreme, saj ne izpolnjuje standardnih zahtev za zunanje naprave. Če želite nastaviti frekvenco prek standardnih specifikacij, to storite v skladu s specifikacijami vaše strojne opreme, vključno s CPU, grafično kartico, pomnilnikom, trdim diskom itd.

Namestitev CPU
Poiščite prvo nožico (označeno z majhnim trikotnikom) podnožja CPU in CPU.

Nameščanje pomnilnika

pozor Preden začnete nameščati pomnilnik, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira pomnilnik. Priporočljivo je, da uporabljate pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. (Za najnovejše podprte hitrosti pomnilnika in pomnilniške module obiščite spletno mesto GIGABYTE.)
Preden namestite pomnilnik, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.
Pomnilniški moduli imajo varno zasnovo. Pomnilniški modul je mogoče namestiti samo v eno smer. Če pomnilnika ne morete vstaviti, spremenite smer.

Konfiguracija pomnilnika z dvojnim kanalom
Ta matična plošča ima štiri pomnilniške reže in podpira tehnologijo dvojnega kanala. Ko je pomnilnik nameščen, bo BIOS samodejno zaznal specifikacije in zmogljivost pomnilnika. Omogočanje pomnilniškega načina dvojnega kanala bo podvojilo prvotno pasovno širino pomnilnika. Štiri pomnilniške reže so razdeljene na dva kanala in ima vsak kanal dve pomnilniški reži, kot sledi:
Kanal A: DDR4_2, DDR4_4
Kanal B: DDR4_1, DDR4_3

Za več informacij o namestitvi strojne opreme obiščite spletno mesto GIGABYTE.

Tabela konfiguracij pomnilnika z dvojnim kanalom

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2 modula	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 moduli	DS/SS	DS/SS	DS/SS	DS/SS

(SS=enostranski, DS=dvostranski, "- -"=brez pomnilnika)

Zaradi omejitev CPE preberite naslednje smernice, preden namestite pomnilnik v načinu dvojnega kanala.

Načina dvojnega kanala ni mogoče omogočiti, če je nameščen samo en pomnilniški modul.
Pri omogočanju načina dvojnega kanala z dvema ali štirimi pomnilniškimi moduli je priporočljivo uporabljati pomnilnik enake zmogljivosti, znamke, hitrosti in čipov. Za optimalno delovanje pri omogočanju načina dvojnega kanala z dvema pomnilniškima moduloma priporočamo, da ju namestite v reže DDR4_1 in DDR4_2.

Nameščanje razširitvene kartice

pozor Preden začnete nameščati razširitveno kartico, preberite naslednje smernice:

Prepričajte se, da matična plošča podpira razširitveno kartico. Previdno preberite priročnik, ki ste ga prejeli z razširitveno kartico.
Preden namestite razširitveno kartico, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice, da preprečite poškodbe strojne opreme.

Priključki na zadnji plošči

Vrata USB 2.0/1.1
Vrata USB podpirajo specifikacijo USB 2.0/1.1. Uporabite ta vrata za naprave USB.
Tipkovnica/miška PS/2
Vrata Uporabite ta vrata za priključitev miške ali tipkovnice PS/2.
Vrata DVI-D^{(Opomba 1)}
Vrata DVI-D so skladna s specifikacijo DVI-D in podpirajo največjo ločljivost 1920 x 1200 pri 60 Hz (dejanske podprte ločljivosti so odvisne od uporabljenega monitorja). Na ta vrata priključite monitor, ki podpira povezavo DVI-D.
Vrata HDMI

Vrata HDMI podpirajo HDCP 2.2^{(Opomba 2)} ter oblike zapisa Dolby TrueHD in DTS HD Master Audio. Podpirajo tudi do 192 KHz/24-bitni 8-kanalni zvočni izhod LPCM. Ta vrata lahko uporabite za priključitev monitorja, ki podpira HDMI. Največja podprta ločljivost je 4096 x 2160 pri 60 Hz (opomba 2), vendar so dejanske podprte ločljivosti odvisne od uporabljenega monitorja.

Po namestitvi naprave HDMI nastavite privzeto napravo za predvajanje zvoka na HDMI. (Ime elementa se lahko razlikuje glede na vaš operacijski sistem.)
^{(Opomba 1)} Vrata DVI-D ne podpirajo povezave D-Sub z adapterjem.
^{(Opomba 2)} Dejanska podpora se lahko razlikuje glede na CPE.
Vrata USB 3.1 Gen 1
Vrata USB 3.1 Gen 1 podpirajo specifikacijo USB 3.1 Gen 1 in so združljiva s specifikacijo USB 2.0. Uporabite ta vrata za naprave USB.
Vrata RJ-45 LAN
Vrata Gigabit Ethernet LAN omogočajo internetno povezavo s hitrostjo prenosa podatkov do 1 Gb/s. V nadaljevanju so opisana stanja LED diod vrat LAN.

LED dioda za povezavo/hitrost:

Stanje Opis

Oranžna Hitrost prenosa podatkov 1 Gb/s

Zelena Hitrost prenosa podatkov 100 Mb/s

Izklopljeno Hitrost prenosa podatkov 10 Mb/s

LED dioda aktivnosti:

Stanje Opis

Utripa Prenos ali sprejem podatkov poteka

Izklopljeno Ne poteka prenos ali sprejem podatkov

Linijski vhod/izhod za zadnji zvočnik (modra)
Vtičnica za linijski vhod. Uporabite to zvočno vtičnico za naprave za linijski vhod, kot so optični pogon, walkman itd.
Linijski izhod/izhod za sprednji zvočnik (zelena)
Vtičnica za linijski izhod.
Vhod za mikrofon/izhod za sredinski/nizkotonski zvočnik (roza)
Vtičnica za mikrofon.

Konfiguracije zvočnih vtičnic:

Vtičnica		Slušalke/2-kanalni	4-kanalni	6-kanalni	8-kanalni
g	Linijski vhod/izhod za zadnji zvočnik
h	Linijski izhod/izhod za sprednji zvočnik
i	Vhod za mikrofon/izhod za sredinski/nizkotonski zvočnik
	Linijski izhod za sprednjo ploščo/izhod za stranski zvočnik

pozor

Ko odstranjujete kabel, priključen na priključek na zadnji plošči, najprej odstranite kabel iz svoje naprave in ga nato odstranite iz matične plošče.
Ko odstranjujete kabel, ga povlecite naravnost iz priključka. Ne premikajte ga bočno, da preprečite električni kratek stik v notranjosti priključka kabla.

Za konfiguriranje 7.1-kanalnega zvoka morate uporabiti zvočni modul HD na sprednji plošči in omogočiti večkanalno zvočno funkcijo prek zvočnega gonilnika.

Za več informacij o konfiguriranju zvočne programske opreme obiščite spletno mesto GIGABYTE.

Notranji priključki

ATX_12V
ATX
CPU_FAN
SYS_FAN1
LED_CPU
SATA3 0/1/2/3
M2A_SOCKET
SPDIF_O

F_PANEL
F_AUDIO
F_USB30
F_USB1/F_USB2
COM
TPM
BAT
CLR_CMOS

pozor
Pred priključitvijo zunanjih naprav preberite naslednja navodila:

Najprej se prepričajte, da so vaše naprave skladne s priključki, ki jih želite priključiti.
Pred namestitvijo naprav se prepričajte, da ste izklopili naprave in računalnik. Izključite napajalni kabel iz vtičnice, da preprečite poškodbe naprav.
Po namestitvi naprave in pred vklopom računalnika se prepričajte, da je kabel naprave varno pritrjen na priključek na matični plošči.

1/2) ATX_12V/ATX (2x4 12V napajalni priključek in 2x12 glavni napajalni priključek)
Z uporabo napajalnega priključka lahko napajalnik zagotovi dovolj stabilne moči vsem komponentam na matični plošči. Pred priključitvijo napajalnega priključka se najprej prepričajte, da je napajalnik izklopljen in da so vse naprave pravilno nameščene. Napajalni priključek ima zanesljivo zasnovo. Priključite napajalni kabel na napajalni priključek v pravilni smeri. 12V napajalni priključek napaja predvsem CPE. Če 12V napajalni priključek ni priključen, se računalnik ne bo zagnal.

Za izpolnjevanje zahtev glede razširitve je priporočljivo uporabiti napajalnik, ki lahko prenese visoko porabo energije (500 W ali več). Če se uporablja napajalnik, ki ne zagotavlja potrebne moči, lahko to povzroči nestabilen ali nezagonski sistem.

ATX_12V:

Št. priključka	Definicija	Št. priključka	Definicija
1	GND (samo za 2x4-pinski 12V)	5	+12V (samo za 2x4-pinski 12V)
2	GND (samo za 2x4-pinski 12V)	6	+12V (samo za 2x4-pinski 12V)
3	GND	7	+12V
4	GND	8	+12V

ATX:

Št. priključka	Definicija	Št. priključka Definicija	Definicija
1	3,3 V	13	3,3 V
2	3,3 V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (mehki vklop/izklop)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (pripravljenost +5V)	21	+5V
10	+12V	22	+5V
11	+12V (samo za 2x12-pinski ATX)	23	+5V (samo za 2x12-pinski ATX)
12	3,3 V (samo za 2x12-pinski ATX)	24	GND (samo za 2x12-pinski ATX)

3/4) CPU_FAN/SYS_FAN1 (priključki za ventilator)
Vsi priključki za ventilator na tej matični plošči so 4-pinski. Večina priključkov za ventilator ima zanesljivo zasnovo za vstavljanje. Pri priključitvi kabla ventilatorja ga priključite v pravilni smeri (črna žica priključka je ozemljitvena žica). Matična plošča podpira nadzor hitrosti ventilatorja CPE, ki zahteva uporabo ventilatorja CPE z zasnovo za nadzor hitrosti ventilatorja. Za optimalno odvajanje toplote je priporočljivo, da v ohišje namestite sistemski ventilator.

Št. priključka	Definicija
1	GND
2	Nadzor hitrosti napetosti
3	Zaznavanje
4	PWM nadzor hitrosti

pozor

Prepričajte se, da ste priključili kable ventilatorja na priključke za ventilator, da preprečite pregrevanje CPE in sistema. Pregrevanje lahko povzroči poškodbe CPE ali pa se sistem obesi.
Ti priključki za ventilator niso konfiguracijski preklopni bloki. Na priključke ne nameščajte preklopne kapice.

LED_CPU (LED-trak hladilnika CPE/RGB LED-trak priključek)
Priključek se lahko uporablja za priključitev LED-traku hladilnika CPE ali standardnega 5050 RGB LED-traku (12V/G/R/B) z največjo nazivno močjo 2A (12V) in največjo dolžino 2 m.

Št. priključka Definicija

1 12V

2 G

3 R

4 B

Priključite LED trak CPU hladilnika/RGB LED trak na glavo. Napajalni pin (označen s trikotnikom na vtiču) LED traku mora biti priključen na pin 1 (12 V) te glave. Nepravilna povezava lahko povzroči poškodbo LED traku.

SATA3 0/1/2/3 (priključki SATA 6Gb/s)
Priključki SATA so skladni s standardom SATA 6Gb/s in so združljivi s standardoma SATA 3Gb/s in SATA 1,5Gb/s. Vsak priključek SATA podpira eno napravo SATA. Priključki SATA podpirajo RAID 0, RAID 1 in RAID 10. Za navodila o konfiguraciji polja RAID glejte poglavje »Konfiguriranje nabora RAID«.

Št. pina Definicija

1 GND

2 TXP

3 TXN

4 GND

5 RXN

6 RXP

7 GND

M2A_SOCKET (priključek M.2 Socket 3)
Priključki M.2 podpirajo pogone SSD M.2 SATA ali pogone SSD M.2 PCIe in podpirajo konfiguracijo RAID. Upoštevajte, da pogona SSD M.2 PCIe ni mogoče uporabiti za ustvarjanje nabora RAID s trdim diskom SATA. Če želite ustvariti polje RAID s pogonom SSD M.2 PCIe, morate konfiguracijo nastaviti v načinu UEFI BIOS. Za navodila o konfiguriranju polja RAID glejte poglavje »Konfiguriranje nabora RAID«.

Sledite spodnjim korakom za pravilno namestitev pogona SSD M.2 v priključek M.2.
1. Uporabite izvijač, da odvijete vijak in matico z matične plošče. Poiščite ustrezno luknjo za namestitev pogona SSD M.2, ki ga želite namestiti, nato pa najprej privijte matico. Potisnite pogon SSD M.2 v priključek pod kotom.
2. Pritisnite pogon SSD M.2 navzdol in ga pritrdite z vijakom.

  Izberite ustrezno luknjo za namestitev pogona SSD M.2 in ponovno pritrdite vijak in matico.

SPDIF_O (glava izhoda S/PDIF)
Ta glava podpira digitalni izhod S/PDIF in priključi digitalni avdio kabel S/PDIF (priložen razširitvenim karticam) za digitalni avdio izhod iz vaše matične plošče na nekatere razširitvene kartice, kot so grafične kartice in zvočne kartice. Na primer, nekatere grafične kartice lahko zahtevajo, da uporabite digitalni avdio kabel S/PDIF za digitalni avdio izhod iz vaše matične plošče na vašo grafično kartico, če želite priključiti zaslon HDMI na grafično kartico in imeti hkrati digitalni avdio izhod iz zaslona HDMI. Za informacije o priključitvi digitalnega avdio kabla S/PDIF natančno preberite priročnik za vašo razširitveno kartico.

Št. pina Definicija

1 5VDUAL

2 Ni pina

3 SPDIFO

4 GND

F_PANEL (glava sprednje plošče)
Priključite stikalo za vklop, stikalo za ponastavitev, zvočnik, stikalo/senzor za vdor v ohišje in indikator stanja sistema na ohišju na to glavo v skladu s spodnjimi dodelitvami pinov. Pred priključitvijo kablov upoštevajte pozitivne in negativne pine.

PLED/PWR_LED (LED za vklop):

LED za stanje sistema

S0 Vklopljeno

S3/S4/S5 Izklopljeno

Se poveže z indikatorjem stanja napajanja na sprednji plošči ohišja. LED dioda sveti, ko sistem deluje. LED dioda ne sveti, ko je sistem v stanju spanja S3/S4 ali izklopljen (S5).

PW (stikalo za vklop):
Se poveže s stikalom za vklop na sprednji plošči ohišja. Način izklopa sistema lahko konfigurirate s stikalom za vklop (za več informacij glejte poglavje »Nastavitev BIOS«, »Upravljanje porabe«).
SPEAK (zvočnik):
Se poveže z zvočnikom na sprednji plošči ohišja. Sistem poroča o stanju zagona sistema z oddajanjem piskljaja. En kratek pisk se zasliši, če pri zagonu sistema ni zaznana nobena težava.

HD (LED za aktivnost trdega diska): Se poveže z LED diodo za aktivnost trdega diska na sprednji plošči ohišja. LED dioda sveti, ko trdi disk bere ali zapisuje podatke.
RES (stikalo za ponastavitev):
Se poveže s stikalom za ponastavitev na sprednji plošči ohišja. Pritisnite stikalo za ponastavitev, da znova zaženete računalnik, če se računalnik zamrzne in ne uspe izvesti običajnega ponovnega zagona.
CI (glava za vdor v ohišje): Se poveže s stikalom/senzorjem za vdor v ohišje na ohišju, ki lahko zazna, ali je bil pokrov ohišja odstranjen. Za to funkcijo je potrebno ohišje s stikalom/senzorjem za vdor v ohišje.
NC: Brez povezave.

Zasnova sprednje plošče se lahko razlikuje glede na ohišje. Modul sprednje plošče je v glavnem sestavljen iz stikala za vklop, stikala za ponastavitev, LED za vklop, LED za aktivnost trdega diska, zvočnika itd. Ko priključujete modul sprednje plošče ohišja na to glavo, se prepričajte, da se dodelitve žic in dodelitve pinov pravilno ujemajo.

F_AUDIO (glava zvoka sprednje plošče)
Glava zvoka sprednje plošče podpira zvok visoke ločljivosti (HD). Na to glavo lahko priključite avdio modul sprednje plošče ohišja. Prepričajte se, da se dodelitve žic priključka modula ujemajo z dodelitvami pinov glave matične plošče. Nepravilna povezava med priključkom modula in glavo matične plošče bo povzročila, da naprava ne bo delovala ali pa jo celo poškodovala.

Št. pina B Definicija Št. pina Definicija

1 MIC2_L 6 Sense (zaznavanje)

2 GND 7 FAUDIO_JD

3 MIC2_R 8 Ni pina

4 NC 9 LINE2_L

5 LINE2_R 10 Sense (zaznavanje)

Nekatera ohišja imajo avdio modul sprednje plošče, ki ima ločene priključke na vsaki žici namesto enega samega vtiča. Za informacije o priključitvi avdio modula sprednje plošče, ki ima različne dodelitve žic, se obrnite na proizvajalca ohišja.

F_USB30 (glava USB 3.1 Gen 1)
Glava je skladna s specifikacijo USB 3.1 Gen 1 in USB 2.0 ter lahko zagotovi dvoja vrata USB. Za nakup dodatne 3,5-palčne sprednje plošče, ki zagotavlja dvoja vrata USB 3.1 Gen 1, se obrnite na lokalnega prodajalca.

Št. pina	Definicija	Št. pina	Definicija
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	Ni pina

F_USB1/F_USB2 (glave USB 2.0/1.1)
Glave so skladne s specifikacijo USB 2.0/1.1. Vsaka glava USB lahko zagotovi dvoja vrata USB prek dodatnega nosilca USB. Za nakup dodatnega nosilca USB se obrnite na lokalnega prodajalca.

Št. pina Definicija Št. pina Definicija Definicija

1 Napajanje (5 V) 6 USB DY+

2 Napajanje (5 V) 7 S GND

3 USB DX- 8 GND

4 USB DY- 9 Ni pina

5 USB DX+ 10 NC 1 2 3
- Ne priključujte kabla nosilca IEEE 1394 (2x5-pin) v glavišče USB 2.0/1.1.
- Pred namestitvijo nosilca USB se prepričajte, da ste izklopili računalnik in iztaknili napajalni kabel iz električne vtičnice, da preprečite poškodbe nosilca USB.

COM (glavišče za serijska vrata)
Glavišče COM lahko zagotovi ena serijska vrata prek dodatnega kabla za vrata COM. Za nakup dodatnega kabla za vrata COM se obrnite na lokalnega prodajalca.

Št. priključka Definicija Št. priključka Definicija Definicija

1 NDCD- 6 NDSR-

2 NSIN 7 NRTS-

3 NSOUT 8 NCTS-

4 NDTR- S F 9 NRI-

5 GND 10 Brez priključka

TPM (glavišče modula zaupanja Trusted Platform Module)
Na to glavišče lahko priključite modul TPM (Trusted Platform Module).

Št. priključka	Definicija	Št. priključka Definicija	Definicija
1	LCLK	11	LAD0
2	GND	12	GND
3	LFRAME	13	NC
4	Brez priključka	14	NC
5	LRESET	15	SB3V
6	NC	16	SERIRQ
7	LAD3	17	GND
8	LAD2	18	NC
9	VCC3	19	NC
10	LAD1	20	NC

BAT (baterija)
Baterija zagotavlja napajanje, da ohranja vrednosti (kot so konfiguracije BIOS-a, informacije o datumu in času) v CMOS-u, ko je računalnik izklopljen. Zamenjajte baterijo, ko napetost baterije pade na nizko raven, sicer vrednosti CMOS-a morda ne bodo točne ali pa se bodo izgubile.

Vrednosti CMOS-a lahko počistite tako, da odstranite baterijo:
1. Izklopite računalnik in iztaknite napajalni kabel.
2. Nežno odstranite baterijo iz držala za baterijo in počakajte eno minuto. (Ali pa uporabite kovinski predmet, kot je izvijač, da se dotaknete pozitivnega in negativnega priključka držala baterije in ju za 5 sekund skrajšate.)
3. Zamenjajte baterijo.
4. Priključite napajalni kabel in znova zaženite računalnik.
  - Pred zamenjavo baterije vedno izklopite računalnik in iztaknite napajalni kabel.
  - Baterijo zamenjajte z enakovredno. Če je baterija zamenjana z napačnim modelom, lahko pride do poškodb vaših naprav.
  - Obrnite se na mesto nakupa ali lokalnega prodajalca, če baterije ne morete zamenjati sami ali niste prepričani o modelu baterije.
  - Pri nameščanju baterije bodite pozorni na usmerjenost pozitivne strani (+) in negativne strani (-) baterije (pozitivna stran mora biti obrnjena navzgor).
  - Z uporabljenimi baterijami je treba ravnati v skladu z lokalnimi okoljskimi predpisi.

CLR_CMOS (jumper za brisanje CMOS-a)
Uporabite ta jumper za brisanje konfiguracije BIOS-a in ponastavitev vrednosti CMOS-a na tovarniške privzete vrednosti. Za brisanje vrednosti CMOS-a uporabite kovinski predmet, kot je izvijač, da se za nekaj sekund dotaknete obeh priključkov.
- Preden izbrišete vrednosti CMOS-a, vedno izklopite računalnik in iztaknite napajalni kabel iz električne vtičnice.
- Po ponovnem zagonu sistema pojdite v nastavitev BIOS-a, da naložite tovarniške privzete vrednosti (izberite Load Optimized Defaults) ali ročno konfigurirajte nastavitve BIOS-a (glejte »BIOS Setup«, poglavje za konfiguracije BIOS-a).

Nastavitev BIOS-a

BIOS (osnovni vhodno-izhodni sistem) beleži sistemske parametre strojne opreme v CMOS na matični plošči. Njegove glavne funkcije vključujejo izvedbo samopreizkusa ob vklopu (POST) med zagonom sistema, shranjevanje sistemskih parametrov in nalaganje operacijskega sistema itd. BIOS vključuje program BIOS Setup, ki uporabniku omogoča spreminjanje osnovnih nastavitev konfiguracije sistema ali aktiviranje določenih sistemskih funkcij. Ko je napajanje izklopljeno, baterija na matični plošči zagotavlja potrebno napajanje CMOS-u, da ohrani vrednosti konfiguracije v CMOS-u. Za dostop do programa BIOS Setup pritisnite tipko <Delete> med POST-om, ko je napajanje vklopljeno. Za nadgradnjo BIOS-a uporabite pripomoček GIGABYTE Q-Flash ali @BIOS.

Q-Flash uporabniku omogoča hitro in enostavno nadgradnjo ali varnostno kopiranje BIOS-a brez vstopa v operacijski sistem.
@BIOS je pripomoček, ki temelji na sistemu Windows in išče ter prenaša najnovejšo različico BIOS-a iz interneta ter posodablja BIOS.

pozor

Ker je utripanje BIOS-a potencialno tvegano, je priporočljivo, da ne utripate BIOS-a, če ne naletite na težave pri uporabi trenutne različice BIOS-a. Pri utripanju BIOS-a bodite previdni. Nezadostno utripanje BIOS-a lahko povzroči okvaro sistema.
Priporočljivo je, da ne spreminjate privzetih nastavitev (razen če to potrebujete), da preprečite nestabilnost sistema ali druge nepričakovane rezultate. Nezadostna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, poskusite počistiti vrednosti CMOS in ponastaviti ploščo na privzete vrednosti. (Za navodila o tem, kako počistiti vrednosti CMOS, glejte razdelek »Naloži optimizirane privzete vrednosti« v tem poglavju ali uvod v baterijo/jumper za čiščenje CMOS.)

Zaslon ob zagonu

Ob zagonu računalnika se bo prikazal naslednji zaslon z logotipom. (Primer različice BIOS-a: F1c)

Obstajata dva različna načina BIOS-a, kot sledi, in lahko uporabite tipko <F2> za preklapljanje med obema načinoma. Način Classic Setup (klasična nastavitev) ponuja podrobne nastavitve BIOS-a. Za premikanje med elementi lahko pritisnete puščične tipke na tipkovnici in pritisnete <Enter> za sprejem ali vstop v podmeni. Lahko pa z miško izberete želeni element. Easy Mode (enostavni način) uporabnikom omogoča hiter pregled trenutnih sistemskih informacij ali prilagajanje za optimalno delovanje. V Easy Mode (enostavnem načinu) lahko z miško premikate konfiguracijske elemente.

pozor

Ko sistem ne deluje stabilno kot običajno, izberite element Load Optimized Defaults (naloži optimizirane privzete vrednosti), da sistem nastavite na privzete vrednosti.
Meni za nastavitev BIOS-a, opisani v tem poglavju, so samo za referenco in se lahko razlikujejo glede na različico BIOS-a.

Funkcijske tipke za klasično nastavitev

	Premaknite izbirno vrstico, da izberete meni za nastavitev
	Premaknite izbirno vrstico, da izberete konfiguracijski element v meniju
<Enter>	Izvedite ukaz ali vstopite v meni
<+>/<Page Up>	Povečajte številčno vrednost ali naredite spremembe
<->/<Page Down>	Zmanjšajte številčno vrednost ali naredite spremembe
<F1>	Prikažite opise funkcijskih tipk
<F2>	Preklopite v Easy Mode (enostavni način)
<F5>	Obnovite prejšnje nastavitve BIOS-a za trenutne podmenije
<F7>	Naložite optimizirane privzete nastavitve BIOS-a za trenutne podmenije
<F8>	Dostopajte do pripomočka Q-Flash
<F9>	Prikažite sistemske informacije
<F10>	Shranite vse spremembe in zapustite program za nastavitev BIOS-a
<F12>	Zajemite trenutni zaslon kot sliko in jo shranite na svoj USB-pogon
<Esc>	Glavni meni: Zapustite program za nastavitev BIOS-a Podmeniji: Zapustite trenutni podmeni

M.I.T.

pozor
Ali bo sistem stabilno deloval z nastavitvami overclockinga/prenapetosti, ki ste jih nastavili, je odvisno od celotne konfiguracije sistema. Napačno izvajanje overclockinga/prenapetosti lahko povzroči škodo na CPU, naboru čipov ali pomnilniku in skrajša življenjsko dobo teh komponent. Ta stran je namenjena samo naprednim uporabnikom in priporočamo, da ne spreminjate privzetih nastavitev, da preprečite nestabilnost sistema ali druge nepričakovane rezultate. (Neustrezna sprememba nastavitev lahko povzroči, da se sistem ne bo zagnal. Če se to zgodi, počistite vrednosti CMOS in ponastavite ploščo na privzete vrednosti.)

Napredne nastavitve frekvence
Frekvenca gostitelja
Vrednost Prikazuje trenutno delovno frekvenco frekvence gostitelja.
Frekvenca ure GFX ^(Opomba)
Omogoča spreminjanje frekvence za GPU. Ko spremenite nastavitve Frekvenca ure GFX, se prepričajte, da prilagodite nastavitve Napetost jedra GFX. (Privzeto: Samodejno)
OPOMBA: Nastavljivo območje je odvisno od nameščenega CPU. Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev.
Napetost jedra GFX^(Opomba)
Omogoča spreminjanje napetosti za GPU. (Privzeto: Samodejno)
OPOMBA: Nastavljivo območje je odvisno od nameščenega CPU. Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev.
Razmerje ure CPU
Omogoča spreminjanje razmerja ure za nameščen CPU. Nastavljivo območje je odvisno od nameščenega CPU.
Frekvenca CPU
Prikazuje trenutno delovno frekvenco CPU.

Napredne nastavitve jedra CPU

Razmerje ure CPU, Frekvenca CPU
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
^(Opomba)
Ta element je prisoten samo, če namestite CPU, ki podpira to funkcijo.

Povečanje zmogljivosti jedra
Omogoča določitev, ali želite omogočiti tehnologijo Povečanje zmogljivosti jedra (CPB), tehnologijo za povečanje zmogljivosti CPU. (Privzeto: Samodejno)

Funkcija AMD Cool&Quiet

Omogočeno	Omogoča, da gonilnik AMD Cool'n'Quiet dinamično prilagaja uro CPU in VID, da zmanjša izhod toplote iz vašega računalnika in njegovo porabo energije. (Privzeto)
Onemogočeno	Onemogoči to funkcijo.

Način SVM
Virtualizacija, izboljšana s tehnologijo virtualizacije, bo platformi omogočila izvajanje več operacijskih sistemov in aplikacij v neodvisnih particijah. Z virtualizacijo lahko en računalniški sistem deluje kot več virtualnih sistemov. (Privzeto: Onemogočeno)
Globalno upravljanje stanja C
Omogoča določitev, ali želite, da CPU vstopi v stanja C. Ko je omogočeno, se frekvenca jedra CPU med stanjem zaustavitve sistema zmanjša, da se zmanjša poraba energije. (Privzeto: Omogočeno)
Nadzor mirovanja napajalnika
Omogoči ali onemogoči stanje paketa C6.

Običajno mirovanje toka	Onemogoči to funkcijo.
Nizko mirovanje toka	Omogoči to funkcijo.
Samodejno	Omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto)

Nadzor predpomnilnika Op^{(Opomba 1)}
Omogoči ali onemogoči predpomnilnik Op. Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Nadzor spodnjega jedra
Omogoča izbiro števila jeder CPU, ki jih želite omogočiti (število jeder CPU se lahko razlikuje glede na CPU). Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Način SMT
Omogoča omogočanje ali onemogočanje tehnologije CPU Simultaneous Multi-Threading. Ta funkcija deluje samo za operacijske sisteme, ki podpirajo način več procesorjev. Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Ekstremni pomnilniški profil (X.M.P.) ^{(Opomba 2)}
Omogoča BIOS-u, da prebere podatke SPD na pomnilniškem modulu(-ih) XMP, da izboljša zmogljivost pomnilnika, ko je omogočeno.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Profil1	Uporablja nastavitve profila 1.
Profil2 ^{(Opomba 2)}	Uporablja nastavitve profila 2.

Množitelj sistemskega pomnilnika
Omogoča nastavitev množitelja sistemskega pomnilnika. Samodejno nastavi množitelj pomnilnika glede na podatke SPD pomnilnika. (Privzeto: Samodejno)
Frekvenca pomnilnika (MHz)
Prva vrednost frekvence pomnilnika je normalna delovna frekvenca uporabljenega pomnilnika; druga je frekvenca pomnilnika, ki se samodejno prilagodi glede na nastavitve Množitelj sistemskega pomnilnika.

Napredne nastavitve pomnilnika
Ekstremni pomnilniški profil (X.M.P.) (Opomba 2), Množitelj sistemskega pomnilnika, Frekvenca pomnilnika (Mhz)
Zgornje nastavitve so sinhronizirane s tistimi pod istimi elementi v meniju Napredne nastavitve frekvence.
^{(Opomba 1)} Ta element je prisoten samo, če namestite CPU, ki podpira to funkcijo.
^{(Opomba 2)} Ta element je prisoten samo, če namestite CPU in pomnilniški modul, ki podpirata to funkcijo.
Način časovnega usklajevanja pomnilnika
Ročno omogoča, da so spodnje nastavitve časovnega usklajevanja pomnilnika nastavljive. Možnosti so: Samodejno (privzeto), Ročno.
Napetost profila DDR
Pri uporabi pomnilniškega modula, ki ni XMP, ali če je Ekstremni pomnilniški profil (X.M.P.) nastavljen na Onemogočeno, se vrednost prikaže glede na vašo specifikacijo pomnilnika. Ko je Ekstremni pomnilniški profil (X.M.P.) nastavljen na Profil1 ali Profil2, se vrednost prikaže glede na podatke SPD v pomnilniku XMP.

Standardno upravljanje časovnega usklajevanja, Napredno upravljanje časovnega usklajevanja, Časovni usklajevanje nastavitve vodila CAD, Moč pogona vodila CAD, Konfiguracija podatkovnega vodila
Ti razdelki ponujajo nastavitve časovnega usklajevanja pomnilnika. Ustrezni zasloni z nastavitvami časovnega usklajevanja so nastavljivi samo, če je Način časovnega usklajevanja pomnilnika nastavljen na Ročno. Opomba: Vaš sistem lahko postane nestabilen ali se ne bo zagnal, ko spremenite časovne nastavitve pomnilnika. Če se to zgodi, ponastavite ploščo na privzete vrednosti tako, da naložite optimizirane privzete vrednosti ali počistite vrednosti CMOS.

Napredne nastavitve napetosti
Ta podmeni vam omogoča nastavitev napetosti CPU, nabora čipov in pomnilnika.

Stanje zdravja osebnega računalnika

Ponastavi stanje odprtega ohišja

Onemogočeno	Obdrži ali počisti zapis prejšnjega stanja vdora v ohišje. (Privzeto)
Omogočeno	Počisti zapis prejšnjega stanja vdora v ohišje in polje Odprto ohišje bo ob naslednjem zagonu prikazalo »Ne«.

Odprto ohišje
Prikaže stanje zaznavanja naprave za zaznavanje vdora v ohišje, priključene na glavo CI matične plošče. Če odstranite pokrov ohišja sistema, bo to polje prikazalo »Da«, sicer pa »Ne«. Če želite počistiti zapis stanja vdora v ohišje, nastavite Ponastavi stanje odprtega ohišja na Omogočeno, shranite nastavitve v CMOS in nato znova zaženite sistem.
CPU Vcore/CPU VDDP/Napetost kanala A/B DRAM/+3,3V/+5V/+12V/VCORE SOC
Prikaže trenutne sistemske napetosti.

Razne nastavitve
Konfiguracija reže PCIe
Omogoča nastavitev načina delovanja rež PCI Express na Gen 1, Gen 2 ali Gen 3. Dejanski način delovanja je odvisen od specifikacije strojne opreme vsake reže. Samodejno omogoči BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Izboljšava 3DMark01
Omogoča določitev, ali želite izboljšati zmogljivost nekaterih starejših merilnih testov. (Privzeto: Onemogočeno)

Nastavitve Smart Fan 5
Monitor
Omogoča izbiro cilja za spremljanje in nadaljnjo prilagoditev. (Privzeto: CPU FAN)

Nadzor hitrosti ventilatorja
Omogoča določitev, ali želite omogočiti funkcijo nadzora hitrosti ventilatorja in prilagoditi hitrost ventilatorja.

Normalno	Omogoča, da ventilator deluje z različnimi hitrostmi glede na temperaturo. Hitrost ventilatorja lahko prilagodite z orodjem System Information Viewer glede na vaše sistemske zahteve. (Privzeto)
Tiho	Omogoča, da ventilator deluje pri nizkih hitrostih.
Ročno	Omogoča nadzor hitrosti ventilatorja v krivulji.
Polna hitrost	Omogoča, da ventilator deluje s polno hitrostjo.

Uporaba temperaturnega vnosa za nadzor ventilatorja
Omogoča izbiro referenčne temperature za nadzor hitrosti ventilatorja.
Temperaturni interval
Omogoča izbiro temperaturnega intervala za spremembo hitrosti ventilatorja.
Način nadzora ventilatorja

Samodejno	Omogoča, da BIOS samodejno zazna vrsto nameščenega ventilatorja in nastavi optimalen način nadzora. (Privzeto)
Napetost	Način napetosti je priporočljiv za 3-pinski ventilator.
PWM	Način PWM je priporočljiv za 4-pinski ventilator.

Ustavitev ventilatorja
Omogoči ali onemogoči funkcijo zaustavitve ventilatorja. Temperaturno mejo lahko nastavite s temperaturno krivuljo.
Ventilator se ustavi, ko je temperatura nižja od meje. (Privzeto: Onemogočeno)
Temperatura
Prikaže trenutno temperaturo izbranega ciljnega območja.
Opozorilo o temperaturi
Nastavi opozorilni prag za temperaturo. Ko temperatura preseže prag, bo BIOS oddajal opozorilni zvok. Možnosti so: Onemogočeno (privzeto), 60 o C/140 o F, 70 o C/158 o F, 80 o C/176 o F, 90
Opozorilo o okvari ventilatorja
Omogoča, da sistem odda opozorilni zvok, če ventilator ni priključen ali ne deluje. Preverite stanje ventilatorja ali priključek ventilatorja, ko se to zgodi. (Privzeto: Onemogočeno)

Sistem

Sistem
V tem razdelku so informacije o modelu vaše matične plošče in različici BIOS-a. Izberete lahko tudi privzeti jezik, ki ga uporablja BIOS, in ročno nastavite sistemski čas.
Sistemski jezik
Izbere privzeti jezik, ki ga uporablja BIOS.
Sistemski datum
Nastavi sistemski datum. Oblika datuma je teden (samo za branje), mesec, dan in leto. Uporabite <Enter> za preklapljanje med polji Mesec, Dan in Leto ter s tipkama <Page Up> ali <Page Down> nastavite želeno vrednost.
Sistemski čas
Nastavi sistemski čas. Oblika časa je ura, minuta in sekunda. Na primer, 13.00 je 13:00:00. Uporabite <Enter> za preklapljanje med polji Ura, Minuta in Sekunda ter s tipkama <Page Up> ali <Page Down> nastavite želeno vrednost.
Raven dostopa
Prikaže trenutno raven dostopa glede na vrsto uporabljene zaščite z geslom. (Če ni nastavljeno geslo, bo privzeto prikazano kot Skrbnik.) Raven skrbnika vam omogoča spreminjanje vseh nastavitev BIOS-a; raven uporabnika vam omogoča spreminjanje samo nekaterih nastavitev BIOS-a, ne pa vseh.

BIOS

BIOS
Boot Option Priorities
Določa splošni vrstni red zagona iz razpoložljivih naprav. Izmenljive naprave za shranjevanje, ki podpirajo format GPT, bodo na seznamu zagonskih naprav imele predpono "UEFI:". Če želite zagnati operacijski sistem, ki podpira particioniranje GPT, izberite napravo s predpono "UEFI:". Če želite namestiti operacijski sistem, ki podpira particioniranje GPT, kot je Windows 10 64-bit, izberite optični pogon, ki vsebuje namestitveni disk Windows 10 64-bit in ima predpono "UEFI:".
Hard Drive/CD/DVD ROM Drive/Floppy Drive/Network Device BBS Priorities
Določa vrstni red zagona za določeno vrsto naprave, kot so trdi diski, optični pogoni, pogoni disket, in naprave, ki podpirajo funkcijo Boot from LAN itd. Pritisnite <Enter> na tej postavki, da vstopite v podmeni, ki predstavlja naprave iste vrste, ki so povezane. Ta postavka je prisotna samo, če je nameščena vsaj ena naprava za to vrsto.
Bootup NumLock State
Omogoči ali onemogoči funkcijo Numlock na numerični tipkovnici po POST. (Privzeto: Vklopljeno)
Security Option
Določa, ali je geslo potrebno vsakič, ko se sistem zažene, ali samo, ko vstopite v BIOS Setup. Po konfiguraciji te postavke nastavite gesla pod postavko Administrator Password/User Password.

Setup	Geslo je potrebno samo za vstop v program BIOS Setup.
System	Geslo je potrebno za zagon sistema in za vstop v program BIOS Setup. (Privzeto)

Full Screen LOGO
Prikaz Omogoča, da določite, ali se ob zagonu sistema prikaže logotip GIGABYTE. Onemogočeno preskoči logotip GIGABYTE, ko se sistem zažene. (Privzeto: Omogočeno)
Fast Boot
Omogoči ali onemogoči Fast Boot (hitri zagon) za skrajšanje postopka zagona OS. Ultra Fast (ultra hiter) zagotavlja najhitrejšo hitrost zagona. (Privzeto: Onemogočeno)
SATA Support

All Sata Devices	Vse naprave SATA so funkcionalne v operacijskem sistemu in med POST.
Last Boot HDD Only	Razen prejšnjega zagonskega pogona so vse naprave SATA onemogočene, preden se postopek zagona OS konča. (Privzeto)

Ta postavka je mogoče konfigurirati samo, ko je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hiter).
VGA Support
Omogoča, da izberete vrsto operacijskega sistema za zagon.

Auto	Omogoči samo Legacy option ROM.
EFI Driver	Omogoči EFI option ROM. (Privzeto)

Ta postavka je mogoče konfigurirati samo, ko je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hiter).
USB Support

Disabled	Vse naprave USB so onemogočene, preden se postopek zagona OS konča.
Full Initial	Vse naprave USB so funkcionalne v operacijskem sistemu in med POST. (Privzeto)
Partial Initial	Del naprav USB je onemogočen, preden se postopek zagona OS konča.

To postavko je mogoče konfigurirati samo, ko je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno). Ta funkcija je onemogočena, ko je Fast Boot (hitri zagon) nastavljen na Ultra Fast (ultra hiter).
PS2 Devices Support

Disabled	Vse naprave PS/2 so onemogočene, preden se postopek zagona OS konča.
Enabled	Vse naprave PS/2 so funkcionalne v operacijskem sistemu in med POST. (Privzeto)

Disabled	Onemogoči zagon iz omrežja. (Privzeto)
Enabled	Omogoči zagon iz omrežja.

To postavko je mogoče konfigurirati samo, ko je Fast Boot (hitri zagon) nastavljen na Enabled (omogočeno) ali Ultra Fast (ultra hiter).
CSM Support
Omogoči ali onemogoči UEFI CSM (Compatibility Support Module) za podporo starejšemu postopku zagona računalnika.

Enabled	Omogoči UEFI CSM. (Privzeto)
Disabled	Onemogoči UEFI CSM in podpira samo postopek zagona UEFI BIOS.

LAN PXE Boot Option ROM
Omogoča, da izberete, ali želite omogočiti starejši option ROM za LAN krmilnik. (Privzeto: Onemogočeno) To postavko je mogoče konfigurirati samo, ko je CSM Support (podpora CSM) nastavljen na Enabled (omogočeno).
Storage Boot Option Control
Omogoča, da izberete, ali želite omogočiti UEFI ali starejši option ROM za krmilnik naprave za shranjevanje.

Disabled	Onemogoči option ROM.
UEFI Only	Omogoči samo UEFI option ROM.
Legacy Only	Omogoči samo Legacy option ROM. (Privzeto)

To postavko je mogoče konfigurirati samo, ko je CSM Support (podpora CSM) nastavljen na Enabled (omogočeno).
Other PCI Device ROM Priority
Omogoča, da izberete, ali želite omogočiti UEFI ali Legacy option ROM za krmilnik naprave PCI, razen za LAN, napravo za shranjevanje in grafične krmilnike.

Disabled	Onemogoči option ROM.
UEFI Only	Omogoči samo UEFI option ROM. (Privzeto)
Legacy Only	Omogoči samo Legacy option ROM.

To postavko je mogoče konfigurirati samo, ko je CSM Support (podpora CSM) nastavljen na Enabled (omogočeno).
Network Stack
Onemogoči ali omogoči zagon iz omrežja za namestitev operacijskega sistema formata GPT, kot je namestitev operacijskega sistema iz strežnika Windows Deployment Services. (Privzeto: Onemogočeno)
Ipv4 PXE Support
Omogoči ali onemogoči podporo IPv4 PXE. To postavko je mogoče konfigurirati samo, ko je omogočen Network Stack (omrežni sklad).
Ipv4 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv4. To postavko je mogoče konfigurirati samo, ko je omogočen Network Stack (omrežni sklad).
Ipv6 PXE Support
Omogoči ali onemogoči podporo IPv6 PXE. To postavko je mogoče konfigurirati samo, ko je omogočen Network Stack (omrežni sklad).
Ipv6 HTTP Support
Omogoči ali onemogoči podporo za zagon HTTP za IPv6. To postavko je mogoče konfigurirati samo, ko je omogočen Network Stack (omrežni sklad).
IPSEC Certificate
Omogoči ali onemogoči internetni protokol Security. To postavko je mogoče konfigurirati samo, ko je omogočen Network Stack (omrežni sklad).
Administrator Password
Omogoča konfiguracijo gesla skrbnika. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v BIOS Setup. Za razliko od uporabniškega gesla vam geslo skrbnika omogoča spreminjanje vseh nastavitev BIOS.
User Password
Omogoča konfiguracijo uporabniškega gesla. Pritisnite <Enter> na tej postavki, vnesite geslo in nato pritisnite <Enter>. Zahtevano bo, da potrdite geslo. Ponovno vnesite geslo in pritisnite <Enter>. Geslo skrbnika (ali uporabniško geslo) morate vnesti ob zagonu sistema in pri vstopu v BIOS Setup. Vendar pa vam uporabniško geslo omogoča, da spreminjate samo nekatere nastavitve BIOS, ne pa vseh. Če želite preklicati geslo, pritisnite <Enter> na postavki gesla in ko vas pozove k vnosu gesla, najprej vnesite pravilno geslo. Ko vas pozove k vnosu novega gesla, pritisnite <Enter> brez vnosa gesla. Ponovno pritisnite <Enter>, ko vas pozove k potrditvi.
OPOMBA: Preden nastavite uporabniško geslo, najprej nastavite geslo skrbnika.

Periferne naprave

AMD CPU fTPM
Omogoči ali onemogoči funkcijo TPM 2.0, integrirano v procesor AMD. (Privzeto: Onemogočeno)
Initial Display Output ^(Opomba)
Določa prvo iniciacijo prikaza monitorja iz nameščene grafične kartice PCI Express ali vgrajene grafike.

IGD Video	Nastavi vgrajeno grafiko kot prvi zaslon.
PCIe 1 Slot	Nastavi grafično kartico na reži PCIEX16 kot prvi zaslon. (Privzeto)

Legacy USB Support
Omogoča uporabo tipkovnice/miške USB v MS-DOS. (Privzeto: Omogočeno)
XHCI Hand-off
Določa, ali omogočiti funkcijo XHCI Hand-off za operacijski sistem brez podpore XHCI Hand-off. (Privzeto: Omogočeno)
EHCI Hand-off
Določa, ali omogočiti funkcijo EHCI Hand-off za operacijski sistem brez podpore EHCI Hand-off. (Privzeto: Onemogočeno)
Port 60/64 Emulation
Omogoči ali onemogoči emulacijo I/O vrat 64h in 60h. To mora biti omogočeno za popolno podporo za USB tipkovnice/miške v MS-DOS ali v operacijskem sistemu, ki izvorno ne podpira naprav USB. (Privzeto: Onemogočeno)
USB Mass Storage Driver Support
Omogoči ali onemogoči podporo za naprave za shranjevanje USB. (Privzeto: Omogočeno)
Mass Storage Devices
Prikaže seznam povezanih naprav za shranjevanje USB. Ta element se pojavi samo, ko je nameščena naprava za shranjevanje USB.
(Opomba) Ta element je prisoten samo, ko namestite procesor, ki podpira to funkcijo.
RGB Fusion (Onboard LED)
Omogoča nastavitev načina osvetlitve LED za matično ploščo.

On	Omogoči to funkcijo. (Privzeto)
Off	Onemogoči to funkcijo.
Pulse Mode	Vse LED diode se hkrati pojavijo in izginejo.

RGB Fusion (LED strip)
Omogoča nastavitev barve prikaza zunanjega LED traku.
HD Audio Controller
Omogoči ali onemogoči vgrajeno zvočno funkcijo. (Privzeto: Omogočeno) Če želite namestiti zvočno kartico drugega proizvajalca namesto uporabe vgrajenega zvoka, nastavite ta element na Onemogočeno.
Above 4G Decoding
Omogoči ali onemogoči dekodiranje naprav, ki podpirajo 64-bitno tehnologijo, v naslovnem prostoru nad 4 GB (samo, če vaš sistem podpira 64-bitno dekodiranje PCI). Nastavite na Omogočeno, če je nameščena več kot ena napredna grafična kartica in njihovih gonilnikov ni mogoče zagnati ob vstopu v operacijski sistem (zaradi omejenega 4 GB pomnilniškega naslovnega prostora). (Privzeto: Onemogočeno)

Trusted Computing
Omogoči ali onemogoči modul zaupanja (TPM).
Super IO Configuration
Serial Port 1
Omogoči ali onemogoči vgrajena serijska vrata. (Privzeto: Omogočeno)
AMD CBS
Ta podmeni ponuja možnosti konfiguracije, povezane z AMD CBS.
Realtek PCIe GBE Family Controller
Ta podmeni ponuja informacije o konfiguraciji LAN in povezane možnosti konfiguracije.

Nabor čipov

IOMMU
Omogoči ali onemogoči podporo za AMD IOMMU. (Privzeto: Samodejno)
Integrated Graphics^(Opomba)
Omogoči ali onemogoči vgrajeno grafično funkcijo.
UMA Mode ^(Opomba)
Določite način UMA.

Auto	Omogoča BIOS-u, da samodejno konfigurira to nastavitev. (Privzeto)
UMA Specified	Nastavi velikost medpomnilnika okvirjev UMA.
UMA Auto	Nastavi ločljivost zaslona.

Ta element je mogoče konfigurirati samo, ko je Integrirana grafika nastavljena na Forces.
UMA Frame Buffer Size^(Opomba)
Velikost medpomnilnika okvirjev je skupna količina sistemskega pomnilnika, dodeljenega izključno za vgrajeni grafični krmilnik. MS-DOS bo na primer uporabil samo ta pomnilnik za prikaz. Možnosti so: Samodejno (privzeto), 64M~16G. Ta element je mogoče konfigurirati samo, ko je način UMA nastavljen na Določeno UMA.
Display Resolution ^(Opomba)
Omogoča nastavitev ločljivosti zaslona. Možnosti so: Samodejno (privzeto), 1920x1080 in manj, 2560x1600, 3840x2160. Ta element je mogoče konfigurirati samo, ko je način UMA nastavljen na Samodejno UMA.
^(Opomba)Ta element je prisoten samo, ko namestite procesor, ki podpira to funkcijo.

SATA Mode
Omogoči ali onemogoči RAID za integrirane krmilnike SATA ali konfigurira krmilnike SATA v način AHCI.

RAID	Omogoči RAID za krmilnik SATA.
AHCI	Konfigurira krmilnike SATA v način AHCI. Advanced Host Controller Interface (AHCI) je specifikacija vmesnika, ki omogoča gonilniku za shranjevanje, da omogoči napredne funkcije Serial ATA, kot sta Native Command Queuing in hot plug. (Privzeto)

NVMe RAID mode (M2A_SOCKET Connector)
Omogoča določitev, ali uporabiti M.2 NVMe PCIe SSD za konfiguriranje RAID. (Privzeto: Onemogočeno)
Chipset SATA Port Enable (SATA3 0, 1, 2, 3 Connectors)
Omogoči ali onemogoči integrirane krmilnike SATA. (Privzeto: Omogočeno)
APU SATA Port 0 (M2A_SOCKET Connector)
Prikaže informacije o povezani napravi M.2 SATA.
Chipset SATA Port 0/1/2/3 (SATA3 0, 1, 2, 3 Connectors)
Prikaže informacije o povezanih napravah SATA.

Napajanje

AC BACK
Določa stanje sistema po vrnitvi napajanja ob izpadu električne energije.

Pomnilnik	Sistem se ob vrnitvi napajanja vrne v zadnje znano budno stanje.
Vedno vklopljen	Sistem se vklopi ob vrnitvi napajanja.
Vedno izklopljen	Sistem ob vrnitvi napajanja ostane izklopljen. (Privzeto)

Power On By Keyboard
Omogoča vklop sistema z dogodkom prebujanja tipkovnice PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na kablu +5VSB.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Geslo	Nastavite geslo z 1 do 5 znakov za vklop sistema.
Tipkovnica 98	Pritisnite gumb POWER na tipkovnici Windows 98, da vklopite sistem.
Katera koli tipka	Pritisnite katero koli tipko za vklop sistema.

Power On Password
Nastavite geslo, ko je možnost Power On By Keyboard nastavljena na Geslo. Pritisnite <Enter> na tej postavki in nastavite geslo z do 5 znakov, nato pritisnite <Enter> za sprejem. Za vklop sistema vnesite geslo in pritisnite <Enter>. Opomba: Za preklic gesla pritisnite <Enter> na tej postavki. Ko ste pozvani k vnosu gesla, ponovno pritisnite <Enter> brez vnosa gesla, da počistite nastavitve gesla.
Power On By Mouse
Omogoča vklop sistema z dogodkom prebujanja miške PS/2.
Opomba: Za uporabo te funkcije potrebujete napajalnik ATX, ki zagotavlja vsaj 1 A na kablu +5VSB.

Onemogočeno	Onemogoči to funkcijo. (Privzeto)
Premik	Premaknite miško za vklop sistema.
Dvojni klik	Dvokliknite levi gumb na miški za vklop sistema.

ErP
Določa, ali naj sistem porabi najmanj energije v stanju S5 (izklop). Opomba: Ko je ta element nastavljen na Omogočeno, naslednje funkcije ne bodo na voljo: Obnovitev z alarmom, vklop z miško in vklop s tipkovnico.
Soft-Off by PWR-BTTN
Konfigurira način izklopa računalnika v načinu MS-DOS z uporabo gumba za vklop.

Takojšnji izklop	Pritisnite gumb za vklop in sistem se bo takoj izklopil. (Privzeto)
Zakasnitev 4 sek.	Pritisnite in držite gumb za vklop 4 sekunde, da izklopite sistem. Če pritisnete gumb za vklop manj kot 4 sekunde, bo sistem prešel v stanje mirovanja.

Power Loading
Omogoči ali onemogoči fiktivno obremenitev. Ko je napajalnik pri nizki obremenitvi, se aktivira samozaščita, ki povzroči izklop ali odpoved. Če se to zgodi, nastavite na Omogočeno. Samodejno omogoča, da BIOS samodejno konfigurira to nastavitev. (Privzeto: Samodejno)
Resume by Alarm
Določa, ali naj se sistem vklopi ob želenem času. (Privzeto: Onemogočeno) Če je omogočeno, nastavite datum in čas, kot sledi:
Dan prebujanja: Vklopite sistem ob določenem času vsak dan ali na določen dan v mesecu.
Ura/minuta/sekunda prebujanja: Nastavite čas, ob katerem se bo sistem samodejno vklopil.
Opomba: Pri uporabi te funkcije se izogibajte neustreznemu izklopu iz operacijskega sistema ali odstranitvi napajanja iz električnega omrežja, sicer nastavitve morda ne bodo učinkovite.
Wake on LAN
Omogoči ali onemogoči funkcijo Wake on LAN. (Privzeto: Omogočeno)
High Precision Event Timer
Omogoči ali onemogoči High Precision Event Timer (HPET) v operacijskem sistemu. (Privzeto: Omogočeno)
CEC 2019 Ready
Omogoča vam, da izberete, ali naj sistem prilagodi porabo energije, ko je v stanju izklopa, mirovanja ali pripravljenosti, da bi bil v skladu s standardi CEC (California Energy Commission) 2019. (Privzeto: Onemogočeno)

Shranjevanje in izhod

Save & Exit Setup
Pritisnite <Enter> na tej postavki in izberite Da. To shrani spremembe v CMOS in zapre program BIOS Setup. Izberite Ne ali pritisnite <Esc>, da se vrnete v glavni meni BIOS Setup.
Exit Without Saving
Pritisnite <Enter> na tej postavki in izberite Da. To zapre BIOS Setup brez shranjevanja sprememb, narejenih v BIOS Setup, v CMOS. Izberite Ne ali pritisnite <Esc>, da se vrnete v glavni meni BIOS Setup.
Load Optimized Defaults
Pritisnite <Enter> na tej postavki in izberite Da, da naložite optimalne privzete nastavitve BIOS. Privzete nastavitve BIOS pomagajo sistemu delovati v optimalnem stanju. Vedno naložite optimizirane privzete vrednosti po posodobitvi BIOS ali po brisanju vrednosti CMOS.
Boot Override
Omogoča vam, da izberete napravo za takojšnji zagon. Pritisnite <Enter> na napravi, ki jo izberete, in izberite Da za potrditev. Vaš sistem se bo samodejno znova zagnal in zagnal iz te naprave.
Save Profiles
Ta funkcija vam omogoča, da shranite trenutne nastavitve BIOS v profil. Ustvarite lahko do 8 profilov in jih shranite kot Setup Profile 1 ~ Setup Profile 8. Pritisnite <Enter> za dokončanje. Lahko pa izberete Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da shranite profil v pomnilniško napravo.
Load Profiles
Če vaš sistem postane nestabilen in ste naložili privzete nastavitve BIOS, lahko uporabite to funkcijo za nalaganje nastavitev BIOS iz profila, ustvarjenega prej, brez težav s ponovnim konfiguriranjem nastavitev BIOS. Najprej izberite profil, ki ga želite naložiti, in nato pritisnite <Enter> za dokončanje. Izberete lahko Select File in HDD/FDD/USB (Izberite datoteko v HDD/FDD/USB), da vnesete profil, ki ste ga predhodno ustvarili iz pomnilniške naprave, ali naložite profil, ki ga je samodejno ustvaril BIOS, na primer povrnitev nastavitev BIOS na zadnje nastavitve, ki so delovale pravilno (zadnji znani dober zapis).

Konfiguriranje niza RAID

Ravni RAID

	RAID 0	RAID 1	RAID 10
Najmanjše število trdih diskov	≥2	2	4
Zmogljivost niza	Število trdih diskov * Velikost najmanjšega diska	Velikost najmanjšega diska	(Število trdih diskov/2) * Velikost najmanjšega diska
Toleranca napak	Ne	Da	Da

Preden začnete, pripravite naslednje elemente:

Vsaj dva trda diska SATA ali SSD (za zagotavljanje optimalne učinkovitosti je priporočljivo uporabljati dva trda diska z enakim modelom in zmogljivostjo).^(Opomba)
Namestitveni disk Windows.
Disk z gonilnikom matične plošče.
Pogon USB.

Konfiguriranje vgrajenega krmilnika SATA

Nameščanje trdega diska/diskov SATA v računalnik
Namestite trde diske/SSD-je v priključke SATA/M.2 na matični plošči. Nato priključite napajalne priključke iz napajalnika na trde diske.
Konfiguriranje načina krmilnika SATA v nastavitvah BIOS
Poskrbite, da boste pravilno konfigurirali način krmilnika SATA v sistemskih nastavitvah BIOS.
Koraki:
1. Vklopite računalnik in pritisnite <Delete> za vstop v nastavitve BIOS med POST (Power-On Self-Test). Pod možnostjo Chipset (Nabor čipov) poskrbite, da je možnost Chipset SATA Port Enable (Omogoči vrata SATA nabora čipov) omogočena. Nastavite SATA Mode (Način SATA) na RAID. Nato shranite nastavitve in znova zaženite računalnik. (Če želite uporabiti NVMe PCIe SSD-je za konfiguriranje RAID, poskrbite, da nastavite način NVMe RAID na Enabled (Omogočeno).)
2. Če želite konfigurirati UEFI RAID, sledite korakom v "C-1." Za vstop v zastareli RAID ROM shranite nastavitve in zapustite nastavitve BIOS. Za več informacij si oglejte "C-2".
  Meniji nastavitev BIOS, opisani v tem razdelku, se lahko razlikujejo od natančnih nastavitev za vašo matično ploščo. Dejanske možnosti menija nastavitev BIOS, ki jih boste videli, so odvisne od matične plošče, ki jo imate, in različice BIOS.
1. Konfiguracija UEFI RAID
  Koraki:
  1. V nastavitvah BIOS pojdite v BIOS in nastavite CSM Support (Podpora CSM) na Disabled (Onemogočeno). Shranite spremembe in zapustite nastavitve BIOS.
  2. Po ponovnem zagonu sistema znova vstopite v nastavitve BIOS. Nato vstopite v podmeni Peripherals\RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo Peripherals\RAIDXpert2).
  3. Na zaslonu RAIDXpert2 Configuration Utility (Pripomoček za konfiguracijo RAIDXpert2) pritisnite <Enter> na Array Management (Upravljanje niza) za vstop na zaslon Create Array (Ustvari niz). Nato izberite raven RAID. Podprte ravni RAID vključujejo RAID 0 (Stripe), RAID 1 (Mirror) in RAID 10 (razpoložljive izbire so odvisne od števila nameščenih trdih diskov). Nato pritisnite <Enter> na Select Physical Disks (Izberi fizične diske) za vstop na zaslon Select Physical Disks (Izberi fizične diske).
  4. Na zaslonu Select Physical Disks (Izberi fizične diske) izberite trde diske, ki bodo vključeni v niz RAID, in jih nastavite na Enabled (Omogočeno). Nato uporabite puščico dol za premik na Apply Changes (Uveljavi spremembe) in pritisnite <Enter>. Nato se vrnite na prejšnji zaslon in nastavite Array Size (Velikost niza), Array Size Unit (Enota velikosti niza), Read Cache Policy (Politika predpomnilnika za branje) in Write Cache Policy (Politika predpomnilnika za pisanje).
    (Opomba) M.2 PCIe SSD-ja ni mogoče uporabiti za nastavitev niza RAID bodisi z M.2 SATA SSD-jem bodisi s trdim diskom SATA.
  5. Po nastavitvi zmogljivosti se premaknite na Create Array (Ustvari niz) in pritisnite <Enter> za začetek.
  6. Po dokončanju boste preusmerjeni nazaj na zaslon Array Management (Upravljanje niza). Pod Manage Array Properties (Upravljaj lastnosti niza) si lahko ogledate novo glasnost RAID in informacije o ravni RAID, imenu niza, zmogljivosti niza itd.
2. Konfiguriranje zastarelega RAID ROM
  Vstopite v pripomoček za nastavitve zastarelega RAID BIOS za konfiguriranje niza RAID. Preskočite ta korak in nadaljujte z namestitvijo operacijskega sistema Windows za konfiguracijo, ki ni RAID.
  Koraki:

Ko se začne test pomnilnika POST in preden se začne zagon operacijskega sistema, poiščite sporočilo, ki pravi "Press <Ctrl-F> to enter RAID Option ROM Utility" (Pritisnite <Ctrl-F> za vstop v pripomoček RAID Option ROM). Pritisnite <Ctrl> + <R> za vstop v pripomoček za nastavitve RAID BIOS.
Za ustvarjanje novega niza pritisnite <Enter> na možnosti Create Array (Ustvari niz).
Izbirna vrstica se bo premaknila v razdelek Disks (Diski) na desni strani zaslona. Izberite trde diske, ki bodo vključeni v niz RAID. Uporabite puščico gor ali dol za izbiro trdega diska in pritisnite <Insert>. Izbrani trdi disk bo prikazan zeleno. Za uporabo vseh trdih diskov preprosto pritisnite <A> za izbiro vseh. Nato pritisnite <Enter> in izbirna vrstica se bo premaknila v razdelek User Input (Uporabniški vnos) na levi spodnji strani zaslona.
Najprej izberite način RAID in pritisnite <Enter>. Razpoložljive izbire so odvisne od števila trdih diskov, ki so nameščeni. Nato sledite navodilom na zaslonu za določitev velikosti niza. Izberete lahko All available space (Ves razpoložljivi prostor) za uporabo največje dovoljene velikosti ali uporabite puščico gor ali dol za prilagoditev velikosti in pritisnite <Enter>.
Izberite način predpomnjenja. Možnosti vključujejo Read/Write (Branje/Pisanje), Read Only (Samo branje) in None (Brez). Nato pritisnite <Enter> za nadaljevanje.
Na koncu se prikaže sporočilo, ki pravi "Confirm Creation of Array" (Potrdi ustvarjanje niza). Pritisnite <C> za potrditev ali <Esc> za vrnitev na prejšnji zaslon.
Ko je končano, boste na glavnem zaslonu videli nov niz. Za izhod iz pripomočka RAID BIOS pritisnite <Esc> in nato pritisnite <C> za potrditev.

Nameščanje gonilnika SATA RAID/AHCI in operacijskega sistema
S pravilnimi nastavitvami BIOS ste pripravljeni na namestitev operacijskega sistema.

Nameščanje operacijskega sistema
Ker nekateri operacijski sistemi že vključujejo gonilnik RAID/AHCI, vam med postopkom namestitve sistema Windows ni treba nameščati ločenega gonilnika RAID/AHCI. Po namestitvi operacijskega sistema priporočamo, da namestite vse zahtevane gonilnike z diska z gonilnikom matične plošče z uporabo "Xpress Install" (Hitra namestitev), da zagotovite učinkovitost in združljivost sistema. Če operacijski sistem, ki ga želite namestiti, zahteva, da med postopkom namestitve operacijskega sistema zagotovite dodaten gonilnik RAID/AHCI, si oglejte spodnje korake:

Kopirajte mapo Hw10 pod mapo \Boot na disku z gonilnikom na vaš pogon USB.
Zaženite sistem z namestitvenega diska Windows in izvedite standardne korake namestitve operacijskega sistema. Ko se prikaže zaslon, ki zahteva, da naložite gonilnik, izberite Browse (Prebrskaj).
Vstavite pogon USB in nato poiščite lokacijo gonilnika. Lokacija gonilnikov je naslednja: \Hw10\RAID\x64
Najprej izberite AMD-RAID Bottom Device (Spodnja naprava AMD-RAID) in kliknite Next (Naprej) za nalaganje gonilnika. Nato izberite AMD-RAID Controller (Krmilnik AMD-RAID) in kliknite Next (Naprej) za nalaganje gonilnika. Na koncu nadaljujte z namestitvijo operacijskega sistema.

Za podrobnosti o konfiguriranju niza RAID obiščite spletno mesto GIGABYTE.

Namestitev gonilnikov

Pred namestitvijo gonilnikov najprej namestite operacijski sistem.
Po namestitvi operacijskega sistema vstavite disk z gonilnikom matične plošče v optični pogon. Kliknite na sporočilo "Tap to choose what happens with this disc" (Tapnite, da izberete, kaj se zgodi s tem diskom) v zgornjem desnem kotu zaslona in izberite "Run Run.exe." (Zaženite Run.exe.) (Ali pojdite v My Computer (Moj računalnik), dvokliknite na optični pogon in zaženite program Run.exe.)

"Xpress Install" (Hitra namestitev) bo samodejno skeniral vaš sistem in nato navedel vse gonilnike, ki jih je priporočljivo namestiti. Kliknete lahko gumb Xpress Install (Hitra namestitev) in "Xpress Install" (Hitra namestitev) bo namestil vse izbrane gonilnike. Ali kliknite puščico ikono za posamično namestitev gonilnikov, ki jih potrebujete.

Za več informacij o programski opremi obiščite spletno mesto GIGABYTE.

Za več informacij o odpravljanju težav obiščite spletno mesto GIGABYTE.

Za več podrobnosti o izdelku obiščite spletno mesto GIGABYTE.

Za zmanjšanje vpliva na globalno segrevanje so embalažni materiali tega izdelka reciklirani in jih je mogoče ponovno uporabiti. GIGABYTE sodeluje z vami pri varovanju okolja.

Avtorske pravice
© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Vse pravice pridržane.
Blagovne znamke, omenjene v tem priročniku, so zakonito registrirane pri njihovih lastnikih.

Izjava o omejitvi odgovornosti
Informacije v tem priročniku so zaščitene z zakoni o avtorskih pravicah in so last družbe GIGABYTE. Družba GIGABYTE lahko spremeni specifikacije in funkcije v tem priročniku brez predhodnega obvestila.
Nobenega dela tega priročnika ni dovoljeno reproducirati, kopirati, prevajati, prenašati ali objavljati v kakršni koli obliki ali na kakršen koli način brez predhodnega pisnega dovoljenja družbe GIGABYTE.

„ Za lažjo uporabo tega izdelka natančno preberite uporabniški priročnik.
„ Za informacije o izdelku preverite naše spletno mesto na: https://www.gigabyte.com

Ugotavljanje različice vaše matične plošče
Številka različice na vaši matični plošči je videti takole: "REV: X.X." Na primer, "REV: 1.0" pomeni, da je različica matične plošče 1.0. Preverite različico matične plošče pred posodobitvijo BIOS matične plošče, gonilnikov ali pri iskanju tehničnih informacij.
Primer:
Ugotavljanje različice vaše matične plošče
