GIGABYTE Z590 AORUS XTREME WATERFORCE - Manualul plăcii de bază

Identificarea reviziei plăcii de bază

Numărul de revizie de pe placa dvs. de bază arată astfel: „REV: X.X.” De exemplu, „REV: 1.0” înseamnă că revizia plăcii de bază este 1.0. Verificați revizia plăcii de bază înainte de a actualiza BIOS-ul plăcii de bază, driverele sau când căutați informații tehnice.

Exemplu:

Conținutul cutiei

• Placă de bază Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)
• Un kit de răcire cu apă
• O unitate flash USB AORUS cu drivere
• Manualul utilizatorului
• Ghid de instalare rapidă
• Șase cabluri SATA
• Două antene
• Două cabluri de extensie integrate pentru benzi LED adresabile și RGB
• Un AORUS RGB Fan Commander
• Un cablu prelungitor pentru panoul frontal
• Un cablu prelungitor pentru header-ul USB frontal
• Un ESSential USB DAC
• Un cablu de detectare a zgomotului
• Două cabluri termistor
• Un conector G
• Două legături de cablu Velcro
• Șuruburi M.2
• Un adaptor AORUS Gen4 AIC (GC-2XM2G4)

Conținutul cutiei de mai sus este doar pentru referință, iar elementele reale vor depinde de pachetul de produs pe care îl obțineți. Conținutul cutiei poate fi modificat fără notificare.

Articole opționale

• Brățară USB 2.0 cu 2 porturi (Partea nr. 12CR1-1UB030-6*R)
• Brățară eSATA (Partea nr. 12CF1-3SATPW-4*R)
• Panou frontal de 3,5" cu 2 porturi USB 3.2 Gen 1 (Partea nr. 12CR1-FPX582-2*R)

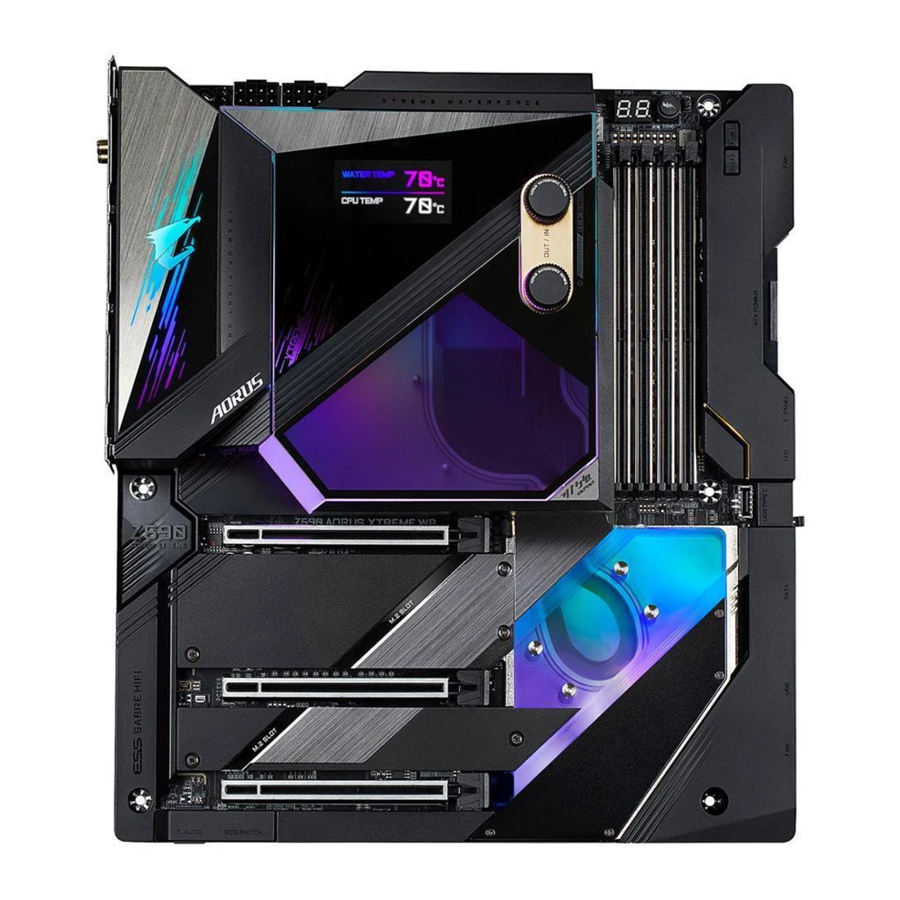

Aspectul plăcii de bază Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Notă) Pentru informații despre codul de depanare, consultați Codurile LED de depanare.

Diagrama bloc a plăcii de bază Z590 AORUS XTREME WB (Z590 AORUS XTREME WATERFORCE)

(Notă) Suportul real poate varia în funcție de CPU.

Instalarea hardware-ului

Precauții de instalare

Placa de bază conține numeroase circuite și componente electronice delicate care pot fi deteriorate ca urmare a descărcărilor electrostatice (ESD). Înainte de instalare, citiți cu atenție manualul utilizatorului și urmați aceste proceduri:

• Înainte de instalare, asigurați-vă că șasiul este potrivit pentru placa de bază.
• Înainte de instalare, nu îndepărtați sau rupeți autocolantul S/N (numărul de serie) al plăcii de bază sau autocolantul de garanție furnizat de dealerul dumneavoastră. Aceste autocolante sunt necesare pentru validarea garanției.
• Întotdeauna scoateți alimentarea cu curent alternativ deconectând cablul de alimentare de la priză înainte de a instala sau scoate placa de bază sau alte componente hardware.
• Când conectați componente hardware la conectorii interni de pe placa de bază, asigurați-vă că sunt conectate strâns și sigur.
• Când manipulați placa de bază, evitați să atingeți orice conductori sau conectori metalici.
• Cel mai bine este să purtați o brățară de descărcare electrostatică (ESD) atunci când manipulați componente electronice, cum ar fi o placă de bază, un CPU sau o memorie. Dacă nu aveți o brățară ESD, păstrați-vă mâinile uscate și atingeți mai întâi un obiect metalic pentru a elimina electricitatea statică.
• Înainte de a instala placa de bază, vă rugăm să o așezați deasupra unui suport antistatic sau într-un recipient de protecție electrostatică.
• Înainte de a conecta sau deconecta cablul de alimentare de la placa de bază, asigurați-vă că sursa de alimentare a fost oprită.
• Înainte de a porni alimentarea, asigurați-vă că tensiunea de alimentare a fost setată în conformitate cu standardul local de tensiune.
• Înainte de a utiliza produsul, vă rugăm să verificați dacă toate cablurile și conectorii de alimentare ale componentelor hardware sunt conectate.
• Pentru a preveni deteriorarea plăcii de bază, nu permiteți ca șuruburile să intre în contact cu circuitul plăcii de bază sau cu componentele sale.
• Asigurați-vă că nu există șuruburi rămase sau componente metalice plasate pe placa de bază sau în interiorul carcasei computerului.
• Nu așezați sistemul computerului pe o suprafață neuniformă.
• Nu așezați sistemul computerului într-un mediu cu temperatură ridicată sau umed.
• Pornirea alimentării computerului în timpul procesului de instalare poate duce la deteriorarea componentelor sistemului, precum și la vătămări corporale ale utilizatorului.
• Dacă nu sunteți sigur cu privire la pașii de instalare sau aveți o problemă legată de utilizarea produsului, vă rugăm să consultați un tehnician de calculatoare certificat.
• Dacă utilizați un adaptor, un cablu de alimentare prelungitor sau o bandă de alimentare, asigurați-vă că consultați instrucțiunile sale de instalare și/sau de împământare.

Specificațiile produsului

(Notă) Acceptat numai de procesoarele de generația a 11-a.

* GIGABYTE își rezervă dreptul de a face orice modificări ale specificațiilor produsului și ale informațiilor legate de produs fără notificare prealabilă.

Vă rugăm să vizitați site-ul web GIGABYTE pentru liste de suport pentru CPU, module de memorie, SSD-uri și dispozitive M.2.

Vă rugăm să vizitați pagina Support\Utility List (Lista utilitarelor de asistență) de pe site-ul web GIGABYTE pentru a descărca cea mai recentă versiune a aplicațiilor.

Instalarea CPU-ului și a cooler-ului CPU

Citiți următoarele instrucțiuni înainte de a începe să instalați CPU:

• Asigurați-vă că placa de bază acceptă CPU-ul.
  (Accesați site-ul web GIGABYTE pentru cea mai recentă listă de suport CPU.)
• Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a instala CPU-ul pentru a preveni deteriorarea hardware-ului.
• Localizați pinul unu al CPU-ului. CPU-ul nu poate fi introdus dacă este orientat incorect. (Sau puteți localiza crestăturile de pe ambele părți ale CPU-ului și tastele de aliniere de pe soclul CPU-ului.)
• Aplicați un strat uniform și subțire de grăsime termică pe suprafața CPU-ului.
• Nu porniți computerul dacă cooler-ul CPU-ului nu este instalat, altfel pot apărea supraîncălzirea și deteriorarea CPU-ului.
• Setați frecvența host CPU în conformitate cu specificațiile CPU-ului. Nu este recomandat ca frecvența magistralei de sistem să fie setată dincolo de specificațiile hardware, deoarece nu îndeplinește cerințele standard pentru periferice. Dacă doriți să setați frecvența dincolo de specificațiile standard, vă rugăm să faceți acest lucru în conformitate cu specificațiile hardware, inclusiv CPU, placa grafică, memorie, hard disk etc.

Instalarea CPU-ului

1. Localizați tastele de aliniere de pe soclul CPU al plăcii de bază și crestăturile de pe CPU.


   Vă rugăm să vizitați site-ul web GIGABYTE pentru detalii despre instalarea hardware-ului.
2. Urmați pașii de mai jos pentru a instala corect CPU-ul în soclul CPU al plăcii de bază.

   • Înainte de a instala CPU-ul, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea CPU-ului.
   • Pentru a proteja contactele soclului, nu scoateți capacul de protecție din plastic decât dacă CPU-ul este introdus în soclul CPU-ului. Salvați capacul în mod corespunzător și înlocuiți-l dacă CPU-ul este scos.
     Pasul 1:
     Apăsați ușor manerul pârghiei soclului CPU în jos și departe de soclu cu degetul. Apoi ridicați complet pârghia soclului CPU, iar placa metalică de încărcare/capacul din plastic vor fi ridicate, de asemenea.

     Pasul 2:
     Țineți CPU-ul cu degetul mare și arătătorul. Aliniați marcajul pinului unu al CPU-ului (triunghi) cu colțul pinului unu al soclului CPU-ului (sau puteți alinia crestăturile CPU-ului cu tastele de aliniere ale soclului) și introduceți ușor CPU-ul în poziție.

     Pasul 3:
     Odată ce CPU-ul este introdus corect, înlocuiți cu atenție placa de încărcare. Când înlocuiți placa de încărcare, asigurați-vă că capătul din față al plăcii de încărcare este sub șurubul umărului. Apoi apăsați pârghia soclului CPU-ului. Capacul de protecție din plastic poate să sară de pe placa de încărcare în timpul procesului de cuplare a pârghiei. Scoateți capacul. (Salvați capacul în mod corespunzător și înlocuiți-l întotdeauna când CPU-ul nu este instalat.)

     Pasul 4:
     În cele din urmă, fixați pârghia sub urechea sa de fixare pentru a finaliza instalarea CPU-ului.

     NOTĂ:
     Țineți pârghia soclului CPU de mâner, nu de porțiunea de bază a pârghiei.


Instalarea kitului de răcire cu apă

• Înainte de a instala kitul de răcire cu apă, asigurați-vă că placa de bază poate porni în mod normal.
• Dacă doriți să instalați un SSD M.2, trebuie să instalați mai întâi SSD-ul M.2 înainte de a instala kitul de răcire cu apă.
• Kitul de răcire cu apă oferă o intrare G1/4" și o ieșire G1/4". Vă rugăm să alegeți fitingurile (nu sunt incluse) care se potrivesc cerințelor dumneavoastră.
• În funcție de cerințele dumneavoastră hardware, aplicați cantitatea adecvată de pastă termică furnizată pe kitul de răcire cu apă.
• După ce kitul de răcire cu apă este plasat pe placa de bază, apăsați mai întâi butonul OC Ignition și apoi apăsați butonul de alimentare pentru a verifica dacă lichidul de răcire poate fi injectat corect. Apoi finalizați injectarea. Deconectați sursa de alimentare și strângeți șuruburile incluse în kitul de răcire cu apă. Tipul și numărul șuruburilor incluse sunt cele de mai jos. Asigurați-vă că utilizați șuruburile potrivite înainte de instalare:

  Șurub	M2*6	M3*10.8	M3*6.5 (cu șaibă)
  Cuplu de referință	2.0~2.5 (kgf-cm)	3.5~4.0 (kgf-cm)	3.5~4.0 (kgf-cm)
  Număr	2	4	7

Consultați imaginile de mai jos pentru a instala kitul de răcire cu apă pe placa de bază.

Pasul 1:
Scoateți cu atenție kitul de răcire cu apă din pachet și scoateți foliile de protecție din plastic din zona CPU-ului și de pe plăcuțele termice.

Pasul 2:
Înainte de instalare, scoateți capacul lateral de pe kitul de răcire cu apă și salvați-l în mod corespunzător. Aliniați kitul de răcire cu apă cu placa de bază în direcția indicată mai jos, conectați cablul LED de la kitul de răcire cu apă la header-ul LED_PCH. Apoi plasați kitul de răcire cu apă vertical pe placa de bază. Strângeți cele două șuruburi (M2*6) pentru a fixa kitul de răcire cu apă pe distanțierele M.2, după cum se indică.

Pasul 3:
Întoarceți cu atenție placa de bază, fixați placa din spate a CPU-ului folosind cele patru șuruburi (M3*10.8) într-o secvență diagonală.

Pasul 4:
Strângeți cele trei șuruburi (M3*6.5) cu șaibe în orificiile de montare din zona CPU-ului (consultați imaginea din stânga jos). Apoi strângeți cele patru șuruburi (M3*6.5) cu șaibe în orificiile de montare din zona chipset-ului într-o secvență diagonală (consultați imaginea din dreapta jos). Asigurați-vă că kitul de răcire cu apă este atașat în siguranță.

Pasul 5:
După instalarea kitului de răcire cu apă, conectați cablul Type-C^® de pe partea laterală a kitului de răcire cu apă la header-ul LED_CPU de pe placa de bază și apoi înlocuiți capacul lateral. După finalizarea pașilor de mai sus, conectați componentele de răcire cu apă.

Instalarea memoriei

Citiți următoarele instrucțiuni înainte de a începe instalarea memoriei:

• Asigurați-vă că placa de bază acceptă memoria. Se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.
  (Accesați site-ul web GIGABYTE pentru cele mai recente viteze de memorie acceptate și module de memorie.)
• Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a instala memoria pentru a preveni deteriorarea hardware-ului.
• Modulele de memorie au un design sigur. Un modul de memorie poate fi instalat doar într-o singură direcție. Dacă nu puteți introduce memoria, schimbați direcția.

Configurație de memorie Dual Channel

Această placă de bază oferă patru socluri de memorie și acceptă tehnologia Dual Channel. După instalarea memoriei, BIOS-ul va detecta automat specificațiile și capacitatea memoriei. Activarea modului de memorie Dual Channel va dubla lățimea de bandă originală a memoriei.

Cele patru socluri de memorie sunt împărțite în două canale și fiecare canal are două socluri de memorie, după cum urmează:

• Canalul A: DDR4_A1, DDR4_A2
• Canalul B: DDR4_B1, DDR4_B2

Datorită limitărilor procesorului, citiți următoarele instrucțiuni înainte de a instala memoria în modul Dual Channel.

1. Modul Dual Channel nu poate fi activat dacă este instalat doar un singur modul de memorie.
2. Când activați modul Dual Channel cu două sau patru module de memorie, se recomandă utilizarea memoriei cu aceeași capacitate, marcă, viteză și cipuri.

Instalarea unei memorii

Înainte de a instala un modul de memorie, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea modulului de memorie. DDR4 și DDR3 DIMM-urile nu sunt compatibile unul cu celălalt sau cu DDR2 DIMM-urile. Asigurați-vă că instalați DDR4 DIMM-uri pe această placă de bază.

Un modul de memorie DDR4 are o crestătură, astfel încât se poate potrivi doar într-o singură direcție. Urmați pașii de mai jos pentru a instala corect modulele de memorie în soclurile de memorie.

Pasul 1:
Rețineți orientarea modulului de memorie. Răspândiți clema de reținere de la capătul drept al soclului de memorie. Așezați modulul de memorie pe soclu. După cum se indică în imaginea din stânga, plasați degetele pe marginea superioară a memoriei, apăsați pe memorie și introduceți-o vertical în soclul de memorie.

Pasul 2:
Clema de la capătul drept al soclului se va fixa în poziție când modulul de memorie este introdus în siguranță.

Instalarea unei plăci de expansiune

Citiți următoarele instrucțiuni înainte de a începe să instalați o placă de expansiune:

• Asigurați-vă că placa de bază acceptă placa de expansiune. Citiți cu atenție manualul care a venit cu placa de expansiune.
• Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a instala o placă de expansiune pentru a preveni deteriorarea hardware-ului.

Urmați pașii de mai jos pentru a instala corect placa de expansiune în slotul de expansiune.

1. Localizați un slot de expansiune care acceptă placa dvs. Scoateți capacul metalic al slotului de pe panoul din spate al șasiului.
2. Aliniați placa cu slotul și apăsați pe placă până când este complet fixată în slot.
3. Asigurați-vă că contactele metalice de pe placă sunt complet introduse în slot.
4. Fixați suportul metalic al plăcii pe panoul din spate al șasiului cu un șurub.
5. După instalarea tuturor plăcilor de expansiune, înlocuiți capacul (capacele) șasiului.
6. Porniți computerul. Dacă este necesar, accesați Configurare BIOS pentru a efectua orice modificări BIOS necesare pentru plăcile de expansiune.
7. Instalați driverul furnizat cu placa de expansiune în sistemul dvs. de operare.

Exemplu: Instalarea și scoaterea unei plăci grafice PCI Express:

• Instalarea unei plăci grafice:
  Apăsați ușor pe marginea superioară a plăcii până când este complet introdusă în slotul PCI Express. Asigurați-vă că placa este fixată în siguranță în slot și nu se balansează.

• Scoaterea plăcii:
  Împingeți ușor înapoi pe maneta de pe slot și apoi ridicați placa direct din slot.


Configurarea unei configurații AMD CrossFire™

Cerințe de sistem

• Sistem de operare Windows 10 pe 64 de biți
• O placă de bază compatibilă cu CrossFire cu două sloturi PCI Express x16 și driverul corect
• Plăci grafice compatibile cu CrossFire de aceeași marcă și cip și driverul corect
• CrossFire^(Notă) conectori de punte
• Se recomandă o sursă de alimentare cu suficientă putere (consultați manualul plăcilor grafice pentru cerințele de alimentare)

Conectarea plăcilor grafice

Pasul 1:
Observați pașii din „Instalarea unei plăci de expansiune” și instalați plăcile grafice pe sloturile PCIEX16 și PCIEX8.

Pasul 2:
Introduceți conectorii de punte CrossFire^(Notă) în conectorii aurii CrossFire de pe partea superioară a plăcilor.

Pasul 3:
Conectați cablul de afișare la placa grafică de pe slotul PCIEX16.

Configurarea driverului plăcii grafice

Pentru a activa funcția CrossFire

După instalarea driverului plăcii grafice în sistemul de operare, accesați ecranul AMD RADEON SETTINGS. Navigați la Gaming\Global Settings și asigurați-vă că AMD CrossFire este setat la On (Activat).

(Notă) Conectorul (conectorii) de punte pot fi necesari sau nu, în funcție de plăcile dvs. grafice.

Procedura și ecranul driverului pentru activarea tehnologiei CrossFire pot diferi în funcție de plăcile grafice și versiunea driverului. Consultați manualul care a venit cu plăcile grafice pentru mai multe informații despre activarea tehnologiei CrossFire.

Conectori panou spate

1. Buton Q-Flash Plus ^(Notă)
   Acest buton vă permite să actualizați BIOS-ul atunci când conectorul de alimentare este conectat, dar sistemul nu este pornit.
2. Buton Clear CMOS
   Utilizați acest buton pentru a șterge valorile CMOS (de exemplu, configurația BIOS) și pentru a reseta valorile CMOS la valorile implicite din fabrică atunci când este necesar.

   • Opriți întotdeauna computerul și scoateți cablul de alimentare de la priză înainte de a utiliza butonul clear CMOS.
   • Nu utilizați butonul clear CMOS când sistemul este pornit, deoarece sistemul se poate opri și pot apărea pierderi de date sau deteriorări.
   • După repornirea sistemului, accesați Configurare BIOS pentru a încărca valorile implicite din fabrică (selectați Load Optimized Defaults) sau configurați manual setările BIOS (consultați capitolul „Configurare BIOS” pentru configurațiile BIOS).
3. Conectori antenă SMA (2T2R)
   Utilizați acest conector pentru a conecta o antenă.
   Strângeți antenele la conectorii antenei și apoi îndreptați antenele corect pentru o recepție mai bună a semnalului.
4. Port LAN RJ-45 (LAN2)
   Portul LAN Gigabit Ethernet oferă conexiune la Internet la o rată de date de până la 2,5 Gbps. Următorul descrie stările LED-urilor portului LAN.

5. Port USB 3.2 Gen 2 Type-A (roșu)
   Portul USB 3.2 Gen 2 acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB.
6. Conector Thunderbolt™ 4 (port USB Type-C^®)
   Conectorul acceptă ieșiri video standard DisplayPort și Thunderbolt™. Puteți conecta un monitor standard DisplayPort/Thunderbolt™ la acest conector cu un adaptor. Conectorul Thunderbolt™ poate conecta în lanț până la cinci dispozitive Thunderbolt™. Datorită resurselor I/O limitate ale arhitecturii PC, numărul de dispozitive Thunderbolt™ care pot fi utilizate depinde de numărul de dispozitive PCI Express instalate. Puteți ajusta setările Thunderbolt™ sub Settings\Thunderbolt Configuration (Setări\Configurare Thunderbolt) în Configurare BIOS. Rezoluția maximă acceptată este de 5120 x 2880@60 Hz cu 24 bpp prin ieșire cu un singur afișaj, dar rezoluțiile reale acceptate depind de monitorul utilizat. De asemenea, conectorul este reversibil și acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Puteți utiliza și acest port pentru dispozitive USB.
7. Port LAN RJ-45 (LAN1)
   Portul LAN Gigabit Ethernet oferă conexiune la Internet la o rată de date de până la 10 Gbps. Următorul descrie stările LED-urilor portului LAN.

8. Port USB 3.2 Gen 2 Type-A (roșu) (port Q-Flash Plus)
   Portul USB 3.2 Gen 2 acceptă specificația USB 3.2 Gen 2 și este compatibil cu specificația USB 3.2 Gen 1 și USB 2.0. Utilizați acest port pentru dispozitive USB. Înainte de a utiliza Q-Flash Plus ^(Notă), asigurați-vă că introduceți mai întâi unitatea flash USB în acest port.
9. Port HDMI

   Portul HDMI acceptă formatele HDCP 2.3 și Dolby TrueHD și DTS HD Master Audio. De asemenea, acceptă ieșire audio LPCM pe 7.1 canale de până la 192 KHz/16 biți. Puteți utiliza acest port pentru a conecta monitorul compatibil cu HDMI. Rezoluția maximă acceptată este de 4096x2160@30 Hz, dar rezoluțiile reale acceptate depind de monitorul utilizat.
   După instalarea dispozitivului HDMI, asigurați-vă că setați dispozitivul implicit de redare a sunetului la HDMI. (Numele articolului poate diferi în funcție de sistemul dvs. de operare.)
10. Ieșire difuzor centru/subwoofer
    Utilizați această mufă audio pentru a conecta difuzoarele centru/subwoofer.
11. Ieșire difuzor spate
    Utilizați această mufă audio pentru a conecta difuzoarele spate.
12. Conector ieșire S/PDIF optic
    Acest conector oferă ieșire audio digitală către un sistem audio extern care acceptă audio digital optic. Înainte de a utiliza această funcție, asigurați-vă că sistemul dvs. audio oferă un conector optic digital de intrare audio.
13. Intrare linie/Ieșire difuzor lateral
    Mufa de intrare linie. Utilizați această mufă audio pentru dispozitive de intrare linie, cum ar fi o unitate optică, walkman etc.
14. Ieșire linie/Ieșire difuzor frontal
    Mufa de ieșire linie.
15. Intrare microfon
    Mufa de intrare microfon.
    Configurații mufă audio:

    Dacă doriți să instalați un difuzor lateral, trebuie să reatribuiți mufa de intrare linie pentru a fi ieșire difuzor lateral prin driverul audio.

    • Când scoateți cablul conectat la un conector al panoului spate, scoateți mai întâi cablul de pe dispozitiv și apoi scoateți-l de pe placa de bază.
    • Când scoateți cablul, trageți-l drept din conector. Nu-l balansați dintr-o parte în alta pentru a preveni un scurtcircuit electric în interiorul conectorului cablului.

(Notă) Pentru a activa funcția Q-Flash Plus, consultați capitolul „Funcții unice” pentru mai multe informații.

Butoane și comutatoare integrate

Comutatoare BIOS

Comutatorul BIOS (BIOS_SW) permite utilizatorilor să selecteze cu ușurință un alt BIOS pentru bootare sau overclocking, ajutând la reducerea defecțiunilor BIOS în timpul overclocking-ului. Comutatorul SB permite activarea sau dezactivarea funcției Dual BIOS.

Înainte de a seta comutatorul SB, asigurați-vă că opriți computerul și sursa de alimentare.

Butoane rapide

Această placă de bază are 2 butoane rapide: butonul de alimentare și butonul de resetare. Butonul de alimentare și butonul de resetare permit utilizatorilor să pornească/oprească sau să reseteze rapid computerul într-un mediu cu carcasă deschisă atunci când doresc să schimbe componente hardware sau să efectueze teste hardware.

PW_SW: Buton de pornire
RST_SW: Buton de resetare

Butonul de resetare vă oferă mai multe funcții de utilizat. Pentru a reatribui butonul pentru a efectua diferite sarcini, consultați capitolul „Configurare BIOS”, „Settings\Miscellaneous\RST_SW” (Setări\Diverse\RST_SW), pentru mai multe informații).

Buton OC (OC IGNITION)

Butonul OC Ignition permite overclock-erilor și utilizatorilor DIY să pre-testeze configurațiile de răcire cu apă atunci când își construiesc computerele fără a fi nevoie să pornească sistemul. De asemenea, permite ventilatoarelor sistemului să continue să se rotească la o temperatură scăzută și permite o actualizare a firmware-ului chiar și fără o unitate centrală de procesare instalată. Vizitați site-ul web al GIGABYTE pentru mai multe utilizări și funcții.

Puncte de măsurare a tensiunii

Utilizați un multimetru pentru a măsura următoarele tensiuni ale plăcii de bază. Puteți folosi următoarea modalitate de a măsura tensiunile componentelor.

Pași:
Conectați cablul roșu al multimetrului la pinul 1 (Alimentare) al unui punct de măsurare a tensiunii și cablul negru la pinul 2 (împământare).

Conectori interni

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3/4/7/8
5. SYS_FAN5_PUMP/SYS_FAN6_PUMP
6. CPU_OPT
7. LED_CPU
8. LED_PCH
9. NOISE_SENSOR
10. EC_TEMP1/EC_TEMP2
11. LED_C1/LED_C2
12. BAT
13. SATA3 0/1/2/3/4/5
14. M2A_SB/M2P_CPU/M2M_SB
15. F_PANEL
16. F_AUDIO
17. F_U320G
18. F_U32
19. F_USB1

Citiți următoarele instrucțiuni înainte de a conecta dispozitive externe:

• Mai întâi, asigurați-vă că dispozitivele dumneavoastră sunt compatibile cu conectorii pe care doriți să îi conectați.
• Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.
• După instalarea dispozitivului și înainte de a porni computerul, asigurați-vă că cablul dispozitivului a fost atașat în siguranță la conectorul de pe placa de bază.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (Conectori de alimentare 2x4 12V și conector de alimentare principal 2x12)

Cu utilizarea conectorului de alimentare, sursa de alimentare poate furniza suficientă energie stabilă tuturor componentelor de pe placa de bază. Înainte de a conecta conectorul de alimentare, asigurați-vă mai întâi că sursa de alimentare este oprită și toate dispozitivele sunt instalate corect. Conectorul de alimentare are un design sigur. Conectați cablul de alimentare la conectorul de alimentare în orientarea corectă.

Conectorul de alimentare de 12V alimentează în principal CPU-ul. Dacă conectorul de alimentare de 12V nu este conectat, computerul nu va porni.

Pentru a îndeplini cerințele de extindere, se recomandă utilizarea unei surse de alimentare care să poată suporta un consum mare de energie (500W sau mai mare). Dacă se utilizează o sursă de alimentare care nu furnizează puterea necesară, rezultatul poate duce la un sistem instabil sau care nu poate fi pornit.

CPU_FAN/SYS_FAN1/2/3/4/7/8 (Conectori pentru ventilator)

Toți conectorii pentru ventilator de pe această placă de bază sunt cu 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (cablul conectorului negru este cablul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei.

SYS_FAN5_PUMP/SYS_FAN6_PUMP (Conectori pentru ventilator de sistem/pompă de răcire cu apă)

Conectorii pentru ventilator/pompă sunt cu 4 pini. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (cablul conectorului negru este cablul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului. Pentru o disipare optimă a căldurii, se recomandă instalarea unui ventilator de sistem în interiorul carcasei. Conectorul oferă, de asemenea, controlul vitezei pentru o pompă de răcire cu apă, consultați capitolul "Configurare BIOS", "Smart Fan 6" pentru mai multe informații.

• Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea CPU-ului și a sistemului dumneavoastră. Supraîncălzirea poate duce la deteriorarea CPU-ului sau la blocarea sistemului.
• Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu plasați un capac jumper pe conectori.

CPU_OPT (Conector pentru ventilator CPU de răcire cu apă)

Conectorul pentru ventilator este cu 4 pini și are un design de inserare sigur. Majoritatea conectorilor pentru ventilator au un design de inserare sigur. Când conectați un cablu de ventilator, asigurați-vă că îl conectați în orientarea corectă (cablul conectorului negru este cablul de împământare). Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului.

• Asigurați-vă că conectați cablurile ventilatorului la conectorii ventilatorului pentru a preveni supraîncălzirea CPU-ului și a sistemului dumneavoastră. Supraîncălzirea poate duce la deteriorarea CPU-ului sau la blocarea sistemului.
• Acești conectori pentru ventilator nu sunt blocuri jumper de configurare. Nu plasați un capac jumper pe conectori.

LED_CPU (Conector LED CPU kit de răcire cu apă)

Acest conector oferă alimentare și semnale către LED-ul CPU de pe kitul de răcire cu apă. Poate detecta scurgeri de răcire cu apă, ceea ce asigură o disipare stabilă a căldurii pentru sistemul dumneavoastră.

• În cazul în care apare o scurgere, opriți imediat alimentarea. Nu porniți alimentarea până când scurgerea nu este rezolvată.
• Eficacitatea detectării scurgerilor variază în funcție de agenții de răcire lichizi.

LED_PCH (Conector LED chipset kit de răcire cu apă)

Acest conector oferă alimentare și semnale către LED-ul Chipset de pe kitul de răcire cu apă.

NOISE_SENSOR (Conector de detectare a zgomotului)

Acest conector poate fi utilizat pentru a conecta un cablu de detectare a zgomotului pentru a detecta zgomotul din interiorul carcasei.

Pentru mai multe informații despre funcția de detectare a zgomotului, consultați instrucțiunile din capitolul "Funcții unice", "APP Center\System Information Viewer"

Înainte de a conecta cablul la conector, asigurați-vă că scoateți capacul jumper; puneți din nou capacul jumper dacă conectorul nu este utilizat.

EC_TEMP1/EC_TEMP2 (Conectori pentru senzor de temperatură)

Conectați cablurile termistorului la conectori pentru detectarea temperaturii.

LED_C1/LED_C2 (Conectori pentru cablu de extensie integrat pentru benzi LED adresabile și RGB)

Conectați cablul de extensie integrat inclus pentru benzi LED adresabile și RGB la conector. Celelalte două capete ale cablului se pot conecta respectiv la o bandă LED RGB standard 5050 (12V/G/R/B), cu o putere maximă de 2A (12V) și o lungime maximă de 2m și o bandă LED adresabilă standard 5050, cu o putere maximă de 5A (5V) și un număr maxim de 1000 de LED-uri. Înainte de a conecta banda LED, scoateți capacul de pe cablul de extensie integrat. Pinul de alimentare al benzii LED trebuie conectat la Pinul 1 al conectorului benzii LED. Conectarea incorectă poate duce la deteriorarea benzii LED.

Pentru informații despre cum să porniți/opriți luminile benzii LED, consultați instrucțiunile din capitolul "Funcții unice", "APP Center\RGB Fusion".

Înainte de a instala dispozitivele, asigurați-vă că opriți dispozitivele și computerul. Deconectați cablul de alimentare de la priză pentru a preveni deteriorarea dispozitivelor.

BAT (Baterie)

Bateria furnizează energie pentru a menține valorile (cum ar fi configurațiile BIOS, informațiile despre dată și oră) în CMOS când computerul este oprit. Înlocuiți bateria atunci când tensiunea bateriei scade la un nivel scăzut, altfel valorile CMOS pot fi inexacte sau se pot pierde.

Puteți șterge valorile CMOS scoțând bateria:

1. Opriți computerul și scoateți cablul de alimentare.
2. Scoateți cu grijă bateria din suportul bateriei și așteptați un minut. (Sau utilizați un obiect metalic, cum ar fi o șurubelniță, pentru a atinge bornele pozitive și negative ale suportului bateriei, scurtcircuitându-le timp de 5 secunde.)
3. Înlocuiți bateria.
4. Conectați cablul de alimentare și reporniți computerul.

• Opriți întotdeauna computerul și scoateți cablul de alimentare înainte de a înlocui bateria.
• Înlocuiți bateria cu una echivalentă. Dispozitivele dumneavoastră pot fi deteriorate dacă bateria este înlocuită cu un model incorect.
• Contactați locul de achiziție sau distribuitorul local dacă nu puteți înlocui singur bateria sau nu sunteți sigur de modelul bateriei.
• Când instalați bateria, rețineți orientarea părții pozitive (+) și a părții negative (-) a bateriei (partea pozitivă trebuie să fie orientată în sus).
• Bateriile uzate trebuie manipulate în conformitate cu reglementările locale de mediu.

SATA3 0/1/2/3/4/5 (Conectori SATA 6Gb/s)

Conectorii SATA sunt conformi cu standardul SATA 6Gb/s și sunt compatibili cu standardele SATA 3Gb/s și SATA 1,5Gb/s. Fiecare conector SATA acceptă un singur dispozitiv SATA. Chipsetul Intel^® acceptă RAID 0, RAID 1, RAID 5 și RAID 10. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unei matrice RAID.

Pentru a activa hot-plugging pentru porturile SATA, consultați capitolul "Configurare BIOS", "Settings\IO Ports\ SATA And RST Configuration", pentru mai multe informații.

M2A_SB/M2P_CPU ^(Notă)/M2M_SB (Conectori M.2 Socket 3)

Conectorii M.2 acceptă SSD-uri M.2 SATA sau SSD-uri M.2 PCIe și acceptă configurația RAID. Vă rugăm să rețineți că un SSD M.2 PCIe nu poate fi utilizat pentru a crea un set RAID nici cu un SSD M.2 SATA, nici cu un hard disk SATA. Consultați capitolul "Configurarea unui set RAID" pentru instrucțiuni despre configurarea unei matrice RAID.

Urmați pașii de mai jos pentru a instala corect un SSD M.2 în conectorul M.2.

Pasul 1:
Localizați conectorul M.2 unde veți instala SSD-ul M.2, utilizați o șurubelniță pentru a desface șurubul de pe radiator și apoi scoateți radiatorul. Scoateți folia de protecție de pe tamponul termic de pe conectorul M.2.

Pasul 2:
Localizați orificiul de montare adecvat în funcție de lungimea unității SSD M.2. Dacă este necesar, mutați distanțierul în orificiul de montare dorit. Introduceți SSD-ul M.2 în conectorul M.2 în unghi.

Pasul 3:
Apăsați SSD-ul M.2 în jos și apoi utilizați șurubul inclus pentru a-l fixa în conector. Înlocuiți radiatorul și fixați-l în orificiul original. Scoateți folia de protecție de pe partea inferioară a radiatorului înainte de a înlocui radiatorul.

(Notă) Acceptat numai de procesoarele de generația a 11-a. Asigurați-vă că utilizați SSD-uri Intel^® dacă doriți să configurați o configurație RAID pe conectorul M2P_CPU.

Anunțuri de instalare pentru conectorii M.2 și SATA:

Disponibilitatea conectorilor SATA poate fi afectată de tipul de dispozitiv instalat în socket-urile M.2. Conectorul M2A_SB partajează lățimea de bandă cu SATA3 1, iar conectorul M2M_SB partajează lățimea de bandă cu conectorii SATA3 4, 5. Consultați următoarele tabele pentru detalii.

(Notă) Acceptat numai de procesoarele de generația a 11-a.

F_PANEL (Conector panou frontal)

Conectați un capăt al cablului de extensie al panoului frontal la acest conector și conectați întrerupătorul de alimentare, comutatorul de resetare, difuzorul, comutatorul/senzorul de intruziune în șasiu și indicatorul de stare al sistemului de pe panoul frontal al șasiului la celălalt capăt. Rețineți pinii pozitivi și negativi înainte de a conecta cablurile.

• PLED/PWR_LED (LED de alimentare):
  LED de stare a sistemului Se conectează la indicatorul de stare a alimentării de pe panoul frontal al șasiului. LED-ul este aprins când sistemul funcționează. LED-ul este stins când sistemul este în starea de repaus S3/S4 sau oprit (S5).

  Starea sistemului	LED
  S0	Pornit
  S3/S4/S5	Oprit

• PW (Întrerupător de alimentare):
  Se conectează la comutatorul de alimentare de pe panoul frontal al șasiului. Puteți configura modul de oprire a sistemului folosind comutatorul de alimentare (consultați capitolul "Configurare BIOS", "Settings\Platform Power", pentru mai multe informații).
• SPEAK (Difuzor):
  Se conectează la difuzorul de pe panoul frontal al șasiului. Sistemul raportează starea de pornire a sistemului prin emiterea unui cod sonor. Se va auzi un singur bip scurt dacă nu este detectată nicio problemă la pornirea sistemului.
• HD (LED de activitate a hard disk-ului):
  Se conectează la LED-ul de activitate a hard disk-ului de pe panoul frontal al șasiului. LED-ul este aprins când hard disk-ul citește sau scrie date.
• RES (Comutator de resetare):
  Se conectează la comutatorul de resetare de pe panoul frontal al șasiului. Apăsați comutatorul de resetare pentru a reporni computerul dacă computerul se blochează și nu reușește să efectueze o repornire normală.
• CI (Conector de intruziune în șasiu):
  Se conectează la comutatorul/senzorul de intruziune în șasiu de pe șasiu, care poate detecta dacă capacul șasiului a fost scos. Această funcție necesită un șasiu cu un comutator/senzor de intruziune în șasiu.
• NC: Fără conexiune.

Designul panoului frontal poate diferi în funcție de șasiu. Un modul de panou frontal constă în principal din comutator de alimentare, comutator de resetare, LED de alimentare, LED de activitate a hard disk-ului, difuzor și etc. Când conectați modulul panoului frontal al șasiului la acest conector, asigurați-vă că atribuirile firelor și atribuirile pinilor sunt potrivite corect.

F_AUDIO (Conector audio panou frontal)

Conectorul audio al panoului frontal acceptă audio de înaltă definiție (HD). Puteți conecta modulul audio al panoului frontal al șasiului la acest conector. Asigurați-vă că atribuirile firelor conectorului modulului se potrivesc cu atribuirile pinilor conectorului plăcii de bază. Conectarea incorectă între conectorul modulului și conectorul plăcii de bază va face ca dispozitivul să nu funcționeze sau chiar să îl deterioreze.

Unele șasiuri oferă un modul audio pentru panoul frontal care are conectori separați pe fiecare fir în loc de o singură mufă. Pentru informații despre conectarea modulului audio al panoului frontal care are atribuiri diferite ale firelor, vă rugăm să contactați producătorul șasiului.

F_U320G (Conector USB Type-C^® cu suport USB 3.2 Gen 2x2)

Conectorul este conform cu specificația USB 3.2 Gen 2x2 și poate oferi un port USB.

F_U32 (Conector USB 3.2 Gen 1)

Conectorul este conform cu specificația USB 3.2 Gen 1 și USB 2.0 și poate oferi două porturi USB. Pentru achiziționarea panoului frontal opțional de 3,5" care oferă două porturi USB 3.2 Gen 1, vă rugăm să contactați distribuitorul local.

F_USB1 (Antet USB 2.0/1.1)

Conectați un capăt al cablului de extensie frontal USB la acest antet, iar celelalte capete la două suporturi USB. Anteturile sunt conforme cu specificațiile USB 2.0/1.1. Fiecare antet USB poate oferi două porturi USB printr-un suport USB opțional. Pentru a achiziționa suportul USB opțional, vă rugăm să contactați distribuitorul local. Pentru a achiziționa suportul USB opțional, vă rugăm să contactați distribuitorul local.

• Nu conectați cablul suportului IEEE 1394 (2x5 pini) la antetul USB 2.0/1.1.
• Înainte de a instala suportul USB, asigurați-vă că opriți computerul și scoateți cablul de alimentare de la priză pentru a preveni deteriorarea suportului USB.

Configurare BIOS

BIOS (Basic Input and Output System) înregistrează parametrii hardware ai sistemului în CMOS pe placa de bază. Funcțiile sale majore includ efectuarea testului Power-On Self-Test (POST) în timpul pornirii sistemului, salvarea parametrilor sistemului și încărcarea sistemului de operare etc. BIOS include un program de configurare BIOS care permite utilizatorului să modifice setările de bază ale configurației sistemului sau să activeze anumite caracteristici ale sistemului.

Când alimentarea este oprită, bateria de pe placa de bază furnizează energia necesară CMOS pentru a păstra valorile de configurare în CMOS.

Pentru a accesa programul de configurare BIOS, apăsați tasta <Delete> în timpul POST când alimentarea este pornită.

Pentru a actualiza BIOS-ul, utilizați utilitarul GIGABYTE Q-Flash sau @BIOS.

• Q-Flash permite utilizatorului să actualizeze sau să facă backup rapid și ușor BIOS-ului fără a intra în sistemul de operare.
• @BIOS este un utilitar bazat pe Windows care caută și descarcă cea mai recentă versiune de BIOS de pe internet și actualizează BIOS-ul.

Pentru instrucțiuni privind utilizarea utilităților Q-Flash și @BIOS, consultați capitolul "Utilitare de actualizare BIOS".

• Deoarece flash-uirea BIOS-ului este potențial riscantă, dacă nu întâmpinați probleme cu utilizarea versiunii curente a BIOS-ului, se recomandă să nu flash-uiți BIOS-ul. Pentru a flash-ui BIOS-ul, faceți-o cu precauție. Flash-uirea necorespunzătoare a BIOS-ului poate duce la funcționarea defectuoasă a sistemului.
• Se recomandă să nu modificați setările implicite (decât dacă este necesar) pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. Modificarea inadecvată a setărilor poate duce la eșecul de boot al sistemului. Dacă se întâmplă acest lucru, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați secțiunea "Încarcă valorile implicite optimizate" din acest capitol sau introducerile bateriei sau butonului de ștergere CMOS din capitolul anterior pentru modul de ștergere a valorilor CMOS.)

Ecranul de pornire

Următorul ecran cu logo-ul de pornire va apărea când computerul pornește.

Taste funcționale:

<DEL>: BIOS SETUP\Q-FLASH
Apăsați tasta <Delete> pentru a intra în configurarea BIOS sau pentru a accesa utilitarul Q-Flash în configurarea BIOS.

<F12>: MENIU DE BOOT
Meniul de Boot vă permite să setați primul dispozitiv de boot fără a intra în configurarea BIOS. În meniul de boot, utilizați tasta săgeată în sus <↑> sau tasta săgeată în jos <↓> pentru a selecta primul dispozitiv de boot, apoi apăsați <Enter> pentru a accepta. Sistemul va porni imediat de pe dispozitiv.
Notă: Setarea din meniul de boot este eficientă doar o singură dată. După repornirea sistemului, ordinea de boot a dispozitivelor va fi totuși bazată pe setările de configurare BIOS.

<END>: Q-FLASH
Apăsați tasta <End> pentru a accesa utilitarul Q-Flash direct, fără a fi nevoie să intrați mai întâi în configurarea BIOS.

Meniul principal

Modul avansat

Modul Avansat oferă setări BIOS detaliate. Puteți apăsa tastele săgeată de pe tastatură pentru a vă deplasa printre elemente și apăsați <Enter> pentru a accepta sau a intra într-un submeniu. Sau puteți utiliza mouse-ul pentru a selecta elementul dorit.

Taste funcționale ale modului avansat

Modul ușor

Modul Ușor permite utilizatorilor să vizualizeze rapid informațiile curente ale sistemului lor sau să facă ajustări pentru performanțe optime. În modul ușor, puteți utiliza mouse-ul pentru a vă deplasa prin elementele de configurare sau apăsați <F2> pentru a comuta la ecranul Mod Avansat.

Smart Fan 6

Utilizați tasta funcțională <F6> pentru a comuta rapid la acest ecran. Acest ecran vă permite să configurați setările legate de viteza ventilatorului pentru fiecare antet de ventilator sau să monitorizați temperatura sistemului/CPU-ului.

• TUNE ALL
  Vă permite să aplicați setările curente tuturor antetelor de ventilator.
• Temperature
  Afișează temperatura curentă a zonei țintă selectate.
• Fan Speed
  Afișează vitezele curente ale ventilatorului/pompei.
• Flow Rate
  Afișează debitul sistemului dvs. de răcire cu apă. Apăsați <Enter> pe Fan Speed (Viteza ventilatorului) pentru a comuta la această funcție.
• Fan Speed Control
  Vă permite să determinați dacă să activați funcția de control al vitezei ventilatorului și să reglați viteza ventilatorului.
  • Normal: Permite ventilatorului să funcționeze la viteze diferite în funcție de temperatură. Puteți regla viteza ventilatorului cu System Information Viewer în funcție de cerințele sistemului dumneavoastră. (Implicit)
  • Silent: Permite ventilatorului să funcționeze la viteze mici.
  • Manual: Vă permite să trageți nodurile curbei pentru a regla viteza ventilatorului. Sau puteți utiliza funcția EZ Tuning. După reglarea poziției nodului, apăsați Apply (Aplicare) pentru a calcula automat panta curbei.
  • Full Speed: Permite ventilatorului să funcționeze la viteze maxime.
• Fan Control Use Temperature Input
  Vă permite să selectați temperatura de referință pentru controlul vitezei ventilatorului.
• Temperature Interval
  Vă permite să selectați intervalul de temperatură pentru modificarea vitezei ventilatorului.
• FAN/PUMP Control Mode
  • Auto: Permite BIOS-ului să detecteze automat tipul de ventilator instalat și setează modul de control optim. (Implicit)
  • Voltage: Modul de tensiune este recomandat pentru un ventilator/pompă cu 3 pini.
  • PWM: Modul PWM este recomandat pentru un ventilator/pompă cu 4 pini.
• FAN/PUMP Stop
  Activează sau dezactivează funcția de oprire a ventilatorului/pompei. Puteți seta limita de temperatură utilizând curba de temperatură. Ventilatorul sau pompa oprește funcționarea când temperatura este mai mică decât limita. (Implicit: Dezactivat)
• FAN/PUMP Mode
  Vă permite să setați modul de funcționare pentru ventilator.
  • Slope: Reglează viteza ventilatorului liniar în funcție de temperatură. (Implicit)
  • Stair: Reglează viteza ventilatorului pas cu pas în funcție de temperatură.
• FAN/PUMP Fail Warning
  Permite sistemului să emită un sunet de avertizare dacă ventilatorul/pompa nu este conectat sau nu funcționează. Verificați starea ventilatorului/pompei sau conexiunea ventilatorului/pompei când se întâmplă acest lucru. (Implicit: Dezactivat)
• Save Fan Profile (Salvare profil ventilator)
  Această funcție vă permite să salvați setările curente într-un profil. Puteți salva profilul în BIOS sau selectați Select File in HDD/FDD/USB (Selectați fișierul în HDD/FDD/USB) pentru a salva profilul pe dispozitivul dvs. de stocare.
• Load Fan Profile (Încărcare profil ventilator)
  Această funcție vă permite să încărcați un profil BIOS salvat anterior, fără bătăile de cap de a reconfigura setările BIOS. Sau puteți selecta Select File in HDD/FDD/USB (Selectați fișierul în HDD/FDD/USB) pentru a încărca un profil de pe dispozitivul dvs. de stocare.

Favorite (F11)

Setați opțiunile utilizate frecvent ca favorite și utilizați tasta <F11> pentru a comuta rapid la pagina unde se află toate opțiunile preferate. Pentru a adăuga sau elimina o opțiune preferată, accesați pagina originală și apăsați <Insert> pe opțiune. Opțiunea este marcată cu un semn de stea dacă este setată ca "favorite" ("favorită").

Tweaker

Dacă sistemul va funcționa stabil cu setările de overclock/supratensiune pe care le-ați efectuat, depinde de configurațiile generale ale sistemului dvs. Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea procesorului, chipset-ului sau a memoriei și poate reduce durata de viață utilă a acestor componente. Această pagină este doar pentru utilizatorii avansați și vă recomandăm să nu modificați setările implicite pentru a preveni instabilitatea sistemului sau alte rezultate neașteptate. (Modificarea inadecvată a setărilor poate duce la imposibilitatea de a porni a sistemului. Dacă se întâmplă acest lucru, ștergeți valorile CMOS și resetați placa la valorile implicite.)

• CPU Upgrade
  Vă permite să setați frecvența procesorului. Rezultatul final poate varia în funcție de procesorul utilizat. Opțiunile sunt: Default, Gaming Profile, Advanced. (Implicit: Default)
• CPU Base Clock
  Vă permite să setați manual frecvența de bază a procesorului în incrementări de 0,01 MHz. (Implicit: Auto)

  Se recomandă insistent ca frecvența procesorului să fie setată în conformitate cu specificațiile procesorului.
• PVD Ratio Threshold Override ^(Notă)
  Vă permite să determinați dacă să îmbunătățiți performanța în condiții extreme BCLK OC prin reducerea unei condiții de "PLL Banding" cauzată parțial de o frecvență DCO foarte mare. (Implicit: Auto)
• PCIe/DMI/PEG Clock Frequency
  Vă permite să setați manual frecvențele PCIe/DMI/PEG în incrementări de 0,01 MHz.
• Enhanced Multi-Core Performance
  Determină dacă permite procesorului să ruleze la viteza Turbo 1C. (Implicit: Auto)
• CPU Clock Ratio
  Vă permite să modificați raportul de ceas pentru procesorul instalat. Intervalul reglabil depinde de procesorul care este instalat.
• Ring Ratio
  Vă permite să setați raportul CPU Uncore. Intervalul reglabil depinde de procesorul utilizat. (Implicit: Auto)
• IGP Ratio ^(Notă)
  Vă permite să setați Graphics Ratio. (Implicit: Auto)
• AVX Disable ^(Notă)
  Vă permite să dezactivați seturile de instrucțiuni AVX pe un procesor care acceptă AVX. (Implicit: Auto)
• AVX512 Disable ^(Notă)
  Vă permite să dezactivați seturile de instrucțiuni AVX-512 pe un procesor care acceptă AVX-512. (Implicit: Auto)
• AVX Offset ^(Notă)
  Când procesorul rulează încărcări de lucru AVX, CPU Clock Ratio va fi redus cu valoarea dorită a offset-ului AVX. De exemplu, dacă valoarea este setată la 3, CPU Clock Ratio va fi redus cu 3 la executarea instrucțiunilor AVX. (Implicit: Auto)
• AVX512 Offset ^(Notă)
  Când procesorul rulează încărcări de lucru AVX-512, CPU Clock Ratio va fi redus cu valoarea dorită a offset-ului AVX-512. De exemplu, dacă valoarea este setată la 3 (valoarea trebuie să fie mai mare sau egală cu valoarea offset-ului AVX), CPU Clock Ratio va fi redus cu 3 la executarea instrucțiunilor AVX-512. (Implicit: Auto)
• AVX Voltage Guardband Scale Factor ^(Notă)
  Vă permite să reduceți tensiunea standard AVX. (Implicit: Auto)
• AVX512 Voltage Guardband Scale Factor ^(Notă)
  Vă permite să reduceți tensiunea standard AVX-512. (Implicit: Auto)

(Notă) Acest element este prezent doar atunci când instalați un procesor care acceptă această caracteristică. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel^® CPUs, vă rugăm să vizitați site-ul web Intel.

Setări CPU avansate

• Core Fused Max Core Ratio ^(Note)
  Afișează cea mai mare frecvență a fiecărui nucleu.
• CPU Over Temperature Protection ^(Note)
  Vă permite să reglați fin valoarea de offset TJ Max. (Implicit: Auto)
• FCLK Frequency for Early Power On ^(Note)
  Vă permite să setați frecvența FCLK. Opțiunile sunt: Normal (800Mhz), 1GHz, 400MHz. (Implicit: 1GHz)
• Hyper-Threading Technology
  Vă permite să stabiliți dacă să activați tehnologia multi-threading atunci când utilizați un CPU Intel^® care acceptă această funcție. Această funcție funcționează numai pentru sistemele de operare care acceptă modul multi-procesor. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• No. of CPU Cores Enabled
  Vă permite să selectați numărul de nuclee CPU pe care să le activați într-un CPU Intel^® multi-core (numărul de nuclee CPU poate varia în funcție de CPU). Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Intel^® Speed Shift Technology (Intel^® Speed Shift Technology) ^(Note)
  Activează sau dezactivează Intel^® Speed Shift Technology. Activarea acestei funcții permite procesorului să își mărească mai rapid frecvența de operare și apoi îmbunătățește capacitatea de reacție a sistemului. (Implicit: Activat)
• CPU Thermal Monitor ^(Note)
  Activează sau dezactivează funcția Intel^® Thermal Monitor, o funcție de protecție împotriva supraîncălzirii CPU. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse atunci când CPU este supraîncălzit. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Ring to Core offset (Down Bin)
  Vă permite să stabiliți dacă să dezactivați funcția de reducere automată a raportului CPU Ring. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• CPU EIST Function ^(Note)
  Activează sau dezactivează Enhanced Intel^® Speed Step Technology (EIST). În funcție de încărcarea CPU, tehnologia Intel^® EIST poate reduce dinamic și eficient tensiunea și frecvența nucleului CPU pentru a reduce consumul mediu de energie și producția de căldură. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Race To Halt (RTH) ^(Note)/Energy Efficient Turbo ^(Note)
  Activează sau dezactivează setările legate de economisirea energiei CPU. (Implicit: Auto)
• Intel^® Turbo Boost Technology ^(Note)
  Vă permite să stabiliți dacă să activați tehnologia Intel^® CPU Turbo Boost. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Intel^® Turbo Boost Max Technology 3.0 ^(Note)
  Activează sau dezactivează Intel^® Turbo Boost Max Technology 3.0. Intel^® Turbo Boost Max Technology 3.0 permite sistemului să identifice cel mai bun nucleu de performanță al procesorului și vă permite să direcționați manual cele mai importante sarcini de lucru către acesta. Puteți ajusta chiar și frecvența fiecărui nucleu individual pentru optimizarea performanței. (Implicit: Activat)
• CPU Flex Ratio Override
  Activează sau dezactivează CPU Flex Ratio. Raportul maxim de ceas al CPU se va baza pe valoarea CPU Flex Ratio Settings dacă CPU Clock Ratio este setat la Auto. (Implicit: Dezactivat)
• CPU Flex Ratio Settings
  Vă permite să setați CPU Flex Ratio. Intervalul reglabil poate varia în funcție de CPU.
• Frequency Clipping TVB ^(Note)
  Vă permite să activați sau să dezactivați reducerea automată a frecvenței CPU inițiată de Thermal Velocity Boost. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Voltage reduction initiated TVB ^(Note)
  Vă permite să activați sau să dezactivați reducerea automată a tensiunii CPU inițiată de Thermal Velocity Boost. Auto permite BIOS-ului să configureze automat această setare. (Implicit: Auto)

(Notă) Acest element este prezent numai atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale CPU-urilor Intel^® , vă rugăm să vizitați site-ul web Intel.

Active Turbo Ratios

• Turbo Ratio (Core Active)
  Vă permite să setați rapoartele CPU Turbo pentru nucleele active. Auto setează rapoartele CPU Turbo conform specificațiilor CPU. Acest element este configurabil numai atunci când Active Turbo Ratios este setat la Manual. (Implicit: Auto)

Per Core HT Disable Setting

• HT Disable ^(Note)
  Vă permite să stabiliți dacă să dezactivați funcția HT pentru fiecare nucleu CPU. Acest element este configurabil numai atunci când Per Core HT Disable Setting este setat la Manual. (Implicit: Dezactivat)

C-States Control

• CPU Enhanced Halt (C1E)
  Activează sau dezactivează funcția Intel^® CPU Enhanced Halt (C1E), o funcție de economisire a energiei CPU în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)
• C3 State Support ^(Note)
  Vă permite să stabiliți dacă să lăsați CPU să intre în modul C3 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C3 este o stare de economisire a energiei mai îmbunătățită decât C1. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)
• C6/C7 State Support
  Vă permite să stabiliți dacă să lăsați CPU să intre în modul C6/C7 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C6/C7 este o stare de economisire a energiei mai îmbunătățită decât C3. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)
• C8 State Support ^(Note)
  Vă permite să stabiliți dacă să lăsați CPU să intre în modul C8 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C8 este o stare de economisire a energiei mai îmbunătățită decât C6/C7. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)
• C10 State Support ^(Note)
  Vă permite să stabiliți dacă să lăsați CPU să intre în modul C10 în starea de oprire a sistemului. Când este activată, frecvența și tensiunea nucleului CPU vor fi reduse în timpul stării de oprire a sistemului pentru a reduce consumul de energie. Starea C10 este o stare de economisire a energiei mai îmbunătățită decât C8. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)
• Package C State limit ^(Note)
  Vă permite să specificați limita stării C pentru procesor. Auto permite BIOS-ului să configureze automat această setare. Acest element este configurabil numai atunci când C-States Control este setat la Enabled. (Implicit: Auto)

Turbo Power Limits

Vă permite să setați o limită de putere pentru modul CPU Turbo. Când consumul de energie al CPU depășește limita de putere specificată, CPU va reduce automat frecvența nucleului pentru a reduce puterea. Auto setează limita de putere conform specificațiilor CPU. (Implicit: Auto)

• Power Limit TDP (Watts) / Power Limit Time
  Vă permite să setați limita de putere pentru modul CPU/platformă/memorie Turbo și cât timp este necesar pentru a funcționa la limita de putere specificată. Auto setează limita de putere conform specificațiilor CPU. Acest element este configurabil numai atunci când Turbo Power Limits este setat la Enabled. (Implicit: Auto)
• Core Current Limit (Amps)
  Vă permite să setați o limită de curent pentru modul CPU Turbo. Când curentul CPU depășește limita de curent specificată, CPU va reduce automat frecvența nucleului pentru a reduce curentul. Auto setează limita de putere conform specificațiilor CPU. Acest element este configurabil numai atunci când Turbo Power Limits este setat la Enabled. (Implicit: Auto)

Turbo Per Core Limit Control ^{(Note 1)}

Vă permite să controlați separat fiecare limită a nucleului CPU. (Implicit: Auto)

• Extreme Memory Profile (X.M.P.) ^{(Note 2)}
  Permite BIOS-ului să citească datele SPD de pe modulele de memorie XMP pentru a îmbunătăți performanța memoriei atunci când este activat.
  • Disabled: Dezactivează această funcție. (Implicit)
  • Profile1: Utilizează setările Profile 1.
  • Profile2 ^{(Note 2)}: Utilizează setările Profile 2.
• System Memory Multiplier
  Vă permite să setați multiplicatorul memoriei sistemului. Auto setează multiplicatorul memoriei conform datelor SPD ale memoriei. (Implicit: Auto)
• Memory Ref Clock
  Vă permite să reglați manual ceasul de referință al memoriei. (Implicit: Auto)
• Memory Odd Ratio (100/133 or 200/266) ^{(Note 2)}
  Enabled permite Qclk să ruleze cu frecvență impară. (Implicit: Auto)
• Gear Mode ^{(Note 2)}
  Vă permite să îmbunătățiți potențialul maxim de frecvență OC. (Implicit: Auto)

(Notă) Acest element este prezent numai atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale CPU-urilor Intel^® , vă rugăm să vizitați site-ul web Intel.

Setări avansate pentru memorie

• Memory Multiplier Tweaker
  Oferă diferite niveluri de reglare automată a memoriei. (Implicit: Auto)
• Channel Interleaving
  Activează sau dezactivează intercalarea canalelor de memorie. Enabled (Activat) permite sistemului să acceseze simultan diferite canale ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Rank Interleaving
  Activează sau dezactivează intercalarea rangurilor de memorie. Enabled (Activat) permite sistemului să acceseze simultan diferite ranguri ale memoriei pentru a crește performanța și stabilitatea memoriei. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• Memory Boot Mode
  Oferă metode de detectare și instruire a memoriei.
  • Auto: Permite BIOS-ului să configureze automat această setare. (Implicit)
  • Normal: BIOS-ul efectuează automat instruirea memoriei. Vă rugăm să rețineți că, dacă sistemul devine instabil sau nu poate fi pornit, încercați să ștergeți valorile CMOS și să resetați placa la valorile implicite. (Consultați introducerile jumperului de baterie/ștergere CMOS din capitolul anterior pentru modul de ștergere a valorilor CMOS.)
  • Enable Fast Boot: Omite detectarea și instruirea memoriei în anumite criterii specifice pentru o pornire mai rapidă a memoriei.
  • Disable Fast Boot: Detectează și instruiește memoria la fiecare pornire.
• Realtime Memory Timing
  Vă permite să reglați fin timpii memoriei după etapa BIOS. (Implicit: Auto)
• Memory Enhancement Settings
  Oferă mai multe setări de îmbunătățire a performanței memoriei: Auto, Relax OC, Enhanced Stability, Normal (performanță de bază), Enhanced Performance, High Frequency, High Density și DDR-4500+. (Implicit: Auto)
• Memory Channel Detection
  Message Vă permite să determinați dacă să afișați un mesaj de alertă atunci când memoria nu este instalată în canalul de memorie optim. (Implicit: Activat)

(Nota 1) Acest element este prezent numai atunci când instalați un CPU care acceptă această funcție. Pentru mai multe informații despre caracteristicile unice ale procesoarelor Intel^®, vă rugăm să vizitați site-ul web al Intel.

(Nota 2) Acest element este prezent numai atunci când instalați un CPU și un modul de memorie care acceptă această funcție.

Informații SPD

Afișează informații despre memoria instalată.

Temporizări canale de memorie

Channels Standard Timing Control, Channels Advanced Timing Control, Channels Misc Timing Control

Aceste secțiuni oferă setări de temporizare a memoriei. Notă: sistemul dvs. poate deveni instabil sau nu poate porni după ce efectuați modificări asupra temporizărilor memoriei. Dacă se întâmplă acest lucru, vă rugăm să resetați placa la valorile implicite prin încărcarea valorilor implicite optimizate sau prin ștergerea valorilor CMOS.

• Vcore Voltage Mode/CPU Vcore/Dynamic Vcore(DVID)/BCLK Adaptive Voltage/CPU Graphics Voltage (VAXG)/DRAM Voltage (CH A/B)/CPU VCCIO/CPU VCCIO2/CPU System Agent Voltage/VCC Substained/VCCPLL OC/VCCVTT/VCC STG/VCC18 PCH/VCC1V8P
  Aceste elemente vă permit să reglați tensiunile CPU Vcore și ale memoriei.

Setări avansate de tensiune

Acest submeniu vă permite să configurați nivelul de calibrare a liniei de sarcină, nivelul de protecție la supratensiune și nivelul de protecție la supracurent.

Setări

Alimentare Platformă

• Gestionare Alimentare Platformă
  Activează sau dezactivează funcția Active State Power Management (ASPM). (Implicit: Dezactivat)
• PEG ASPM
  Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul CPU PEG. Acest element este configurabil doar când Platform Power Management (Gestionare Alimentare Platformă) este setat pe Enabled (Activat). (Implicit: Dezactivat)
• PCH ASPM
  Vă permite să configurați modul ASPM pentru dispozitivul conectat la bus-ul PCI Express al Chipset-ului. Acest element este configurabil doar când Platform Power Management (Gestionare Alimentare Platformă) este setat pe Enabled (Activat). (Implicit: Dezactivat)
• DMI ASPM
  Vă permite să configurați modul ASPM atât pentru partea CPU, cât și pentru partea Chipset a legăturii DMI. Acest element este configurabil doar când Platform Power Management (Gestionare Alimentare Platformă) este setat pe Enabled (Activat). (Implicit: Dezactivat)
• S3 Save Mode
  Vă permite să determinați dacă sistemul trebuie să intre în modul de economisire a energiei în starea S3 a sistemului. (Implicit: Dezactivat)
• ErP
  Determină dacă sistemul trebuie să consume cea mai mică energie în starea S5 (oprire). (Implicit: Dezactivat)
  Notă: Când acest element este setat pe Enabled (Activat), funcția Resume by Alarm (Reluare după Alarmă) devine indisponibilă.
• Soft-Off by PWR-BTTN
  Configurează modul de oprire a computerului în modul MS-DOS folosind butonul de alimentare.
  • Instant-Off: Apăsați butonul de alimentare și apoi sistemul va fi oprit instantaneu. (Implicit)
  • Delay 4 Sec.: Apăsați și mențineți apăsat butonul de alimentare timp de 4 secunde pentru a opri sistemul. Dacă butonul de alimentare este apăsat mai puțin de 4 secunde, sistemul va intra în modul de suspendare.
• Resume by Alarm (Reluare după Alarmă)
  Determină dacă sistemul trebuie să fie pornit la ora dorită. (Implicit: Dezactivat)
  Dacă este activat, setați data și ora după cum urmează:
  • Wake up day (Ziua de trezire): Porniți sistemul la o anumită oră în fiecare zi sau într-o anumită zi din lună.
  • Wake up hour/minute/second (Ora/minutul/secunda de trezire): Setați ora la care sistemul va fi pornit automat.
    Notă: Când utilizați această funcție, evitați oprirea necorespunzătoare din sistemul de operare sau scoaterea alimentării cu curent alternativ, altfel setările pot să nu fie eficiente.
• Power Loading (Încărcare Alimentare)
  Activează sau dezactivează sarcina falsă. Când sursa de alimentare este la sarcină mică, se va activa o autoprotecție care va provoca oprirea sau defectarea acesteia. Dacă se întâmplă acest lucru, vă rugăm să setați pe Enabled (Activat). Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• RC6 (Render Standby) (Redare în Standby)
  Vă permite să determinați dacă placa grafică integrată trebuie să intre în modul standby pentru a reduce consumul de energie. (Implicit: Activat)
• AC BACK (Revenire AC)
  Determină starea sistemului după revenirea curentului în urma unei pierderi de curent alternativ.
  • Memory (Memorie): Sistemul revine la ultima sa stare de veghe cunoscută la revenirea curentului alternativ.
  • Always On (Întotdeauna Pornit): Sistemul este pornit la revenirea curentului alternativ.
  • Always Off (Întotdeauna Oprit): Sistemul rămâne oprit la revenirea curentului alternativ. (Implicit)

Porturi IO

• Initial Display Output (Ieșire Afișaj Inițială)
  Specifică prima inițiere a afișajului monitorului de la placa grafică PCI Express instalată sau de la grafica integrată.
  • IGFX ^(Notă): Setează grafica integrată ca prim afișaj.
  • PCIe 1 Slot: Setează placa grafică de pe slotul PCIEX16 ca prim afișaj. (Implicit)
  • PCIe 2 Slot: Setează placa grafică de pe slotul PCIEX8 ca prim afișaj.
  • PCIe 3 Slot: Setează placa grafică de pe slotul PCIEX4 ca prim afișaj.
    Acest element este configurabil doar când CSM Support (Suport CSM) este setat pe Enabled (Activat).
• Internal Graphics (Grafică Internă)
  Activează sau dezactivează funcția de grafică integrată. (Implicit: Auto)
• DVMT Pre-Allocated (DVMT Pre-Alocat)
  Vă permite să setați dimensiunea memoriei grafice integrate.
• DVMT Total Gfx Mem (Memorie Totală Gfx DVMT)
  Vă permite să alocați dimensiunea memoriei DVMT a graficii integrate. Opțiunile sunt: 128M, 256M, MAX. (Implicit: 256M)
• Aperture Size (Dimensiune Apertură)
  Vă permite să setați cantitatea maximă de memorie de sistem care poate fi alocată plăcii grafice. Opțiunile sunt: 128MB, 256MB, 512MB, 1024MB și 2048MB. (Implicit: 256MB)
• PCIE Bifurcation Support (Suport Bifurcare PCIE)
  Vă permite să determinați modul în care este împărțită lățimea de bandă a slotului PCIEX16. Opțiuni: Auto, PCIE x 8/x8, P CIE x 8/x4/x4. (Implicit: Auto)
• OnBoard LAN Controller (Aquantia 10GbE LAN Chip, LAN1) (Controler LAN Integrat (Cip LAN Aquantia 10GbE, LAN1))
  Activează sau dezactivează funcția Aquantia 10GbE LAN. (Implicit: Activat)
  Dacă doriți să instalați o placă de rețea suplimentară terță parte în loc să utilizați LAN-ul integrat, setați acest element pe Disabled (Dezactivat).
• OnBoard LAN Controller#2 (Intel^® 2.5GbE LAN Chip, LAN2) (Controler LAN Integrat #2 (Cip LAN Intel^® 2.5GbE, LAN2))
  Activează sau dezactivează funcția Intel^® 2.5GbE LAN. (Implicit: Activat)
  Dacă doriți să instalați o placă de rețea suplimentară terță parte în loc să utilizați LAN-ul integrat, setați acest element pe Disabled (Dezactivat).
• Audio Controller (Controler Audio)
  Activează sau dezactivează funcția audio integrată. (Implicit: Activat)
  Dacă doriți să instalați o placă audio suplimentară terță parte în loc să utilizați placa audio integrată, setați acest element pe Disabled (Dezactivat).
• Above 4G Decoding (Decodare Peste 4G)
  Activează sau dezactivează decodarea dispozitivelor compatibile cu 64 de biți în spațiul de adrese de peste 4 GB (numai dacă sistemul dvs. acceptă decodarea PCI pe 64 de biți). Setați pe Enabled (Activat) dacă sunt instalate mai multe plăci grafice avansate și driverele lor nu pot fi lansate la intrarea în sistemul de operare (din cauza spațiului limitat de adrese de memorie de 4 GB). (Implicit: Dezactivat)
• IOAPIC 24-119 Entries (Intrări IOAPIC 24-119)
  Activează sau dezactivează această funcție. (Implicit: Activat)

(Notă) Acest element este prezent numai când instalați un CPU care acceptă această funcție.

Configurare USB

• Legacy USB Support (Suport USB Legacy)
  Permite utilizarea tastaturii/mouse-ului USB în MS-DOS. (Implicit: Activat)
• XHCI Hand-off (Predare XHCI)
  Determină dacă se activează funcția XHCI Hand-off pentru un sistem de operare fără suport XHCI Hand-off. (Implicit: Activat)
• USB Mass Storage Driver Support (Suport Driver Stocare în Masă USB)
  Activează sau dezactivează suportul pentru dispozitivele de stocare USB. (Implicit: Activat)
• Mass Storage Devices (Dispozitive de Stocare în Masă)
  Afișează o listă de dispozitive de stocare în masă USB conectate. Acest element apare numai când este instalat un dispozitiv de stocare USB.

Configurare Stivă de Rețea

• Network Stack (Stivă de Rețea)
  Dezactivează sau activează boot-area din rețea pentru a instala un sistem de operare în format GPT, cum ar fi instalarea sistemului de operare de pe serverul Windows Deployment Services. (Implicit: Dezactivat)
• IPv4 PXE Support (Suport IPv4 PXE)
  Activează sau dezactivează Suportul IPv4 PXE. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat.
• IPv4 HTTP Support (Suport IPv4 HTTP)
  Activează sau dezactivează suportul pentru boot-area HTTP pentru IPv4. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat.
• IPv6 PXE Support (Suport IPv6 PXE)
  Activează sau dezactivează Suportul IPv6 PXE. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat.
• IPv6 HTTP Support (Suport IPv6 HTTP)
  Activează sau dezactivează suportul pentru boot-area HTTP pentru IPv6. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat.
• PXE boot wait time (Timp de așteptare boot-are PXE)
  Vă permite să configurați cât timp să așteptați înainte de a putea apăsa <Esc> pentru a întrerupe boot-area PXE. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat. (Implicit: 0)
• Media detect count (Număr de detectare media)
  Vă permite să setați numărul de ori pentru a verifica prezența media. Acest element este configurabil doar când Network Stack (Stivă de Rețea) este activat. (Implicit: 1)

Configurare NVMe

Afișează informații despre SSD-ul dvs. M.2 NVME PCIe dacă este instalat.

Configurare SATA și RST

• SATA Controller(s) (Controler(e) SATA)
  Activează sau dezactivează controlerele SATA integrate. (Implicit: Activat)
• SATA Mode Selection (Selecție Mod SATA)
  Activează sau dezactivează RAID pentru controlerele SATA integrate în Chipset sau configurează controlerele SATA în modul AHCI.
  • Intel RST Premium With Intel Optane System Acceleration: Activează RAID pentru controlerul SATA.
  • AHCI: Configurează controlerele SATA în modul AHCI. Advanced Host Controller Interface (AHCI) este o specificație de interfață care permite driverului de stocare să activeze funcții Serial ATA avansate, cum ar fi Native Command Queuing și hot plug. (Implicit)
• Aggressive LPM Support (Suport LPM Agresiv)
  Activează sau dezactivează funcția de economisire a energiei, ALPM (Aggressive Link Power Management), pentru controlerele SATA ale Chipset-ului. (Implicit: Dezactivat)
• Port 0/1/2/3/4/5
  Activează sau dezactivează fiecare port SATA. (Implicit: Activat)
• SATA Port 0/1/2/3/4/5 DevSlp
  Vă permite să determinați dacă dispozitivul SATA conectat trebuie să intre în modul sleep. (Implicit: Dezactivat)
• Hot plug
  Activează sau dezactivează capacitatea hot plug pentru fiecare port SATA. (Implicit: Dezactivat)
• Configured as eSATA (Configurat ca eSATA)
  Activează sau dezactivează suportul pentru dispozitivele SATA externe.

Diverse

• LEDs in System Power On State (LED-uri în Starea de Alimentare a Sistemului)
  Vă permite să activați sau să dezactivați iluminarea LED a plăcii de bază când sistemul este pornit.
  • Off (Oprit): Dezactivează modul de iluminare selectat când sistemul este pornit.
  • On (Pornit): Activează modul de iluminare selectat când sistemul este pornit. (Implicit)
• LEDs in Sleep, Hibernation, and Soft Off States (LED-uri în Stările Sleep, Hibernare și Soft Off)
  Vă permite să setați modul de iluminare al LED-urilor plăcii de bază în starea S3/S4/S5 a sistemului.
  Acest element este configurabil când LEDs in System Power On State (LED-uri în Starea de Alimentare a Sistemului) este setat pe On (Pornit).
  • Off (Oprit): Dezactivează modul de iluminare selectat când sistemul intră în starea S3/S4/S5. (Implicit)
  • On (Pornit): Activează modul de iluminare selectat când sistemul intră în starea S3/S4/S5.
• RST_SW (MULTIKEY) (Funcționalitatea Butonului RST_SW)
  • Set this button to HW Reset (Setați acest buton pe Resetare HW): Utilizați butonul pentru a reseta sistemul. (Implicit)
  • Set this button to Switch LED On/Off (Setați acest buton pentru a Comuta LED-ul Pornit/Oprit): Utilizați butonul pentru a porni/opri LED-urile plăcii de bază.
  • Set this button to Enter BIOS Setup (Setați acest buton pentru a Intra în Configurare BIOS): Utilizați butonul pentru a intra în Configurare BIOS.
  • Set this button to Boot on Safe Mode (Setați acest buton pentru a Boot-a în Mod Sigur): Utilizați butonul pentru a boot-a sistemul în modul sigur.
• Onboard DB Port LED (LED Port DB Integrat)
  Vă permite să activați sau să dezactivați iluminarea LED a LED-urilor de depanare ale plăcii de bază când sistemul este pornit. (Implicit: Pornit)
• Intel Platform Trust Technology (PTT) (Tehnologie Intel Platform Trust (PTT))
  Activează sau dezactivează Tehnologia Intel^® PTT. (Implicit: Dezactivat)
• 3DMark01 Enhancement (Îmbunătățire 3DMark01)
  Vă permite să determinați dacă trebuie îmbunătățită performanța unor benchmark-uri legacy. (Implicit: Dezactivat)
• CPU PCIe Link Speed (Viteză Legătură PCIe CPU)
  Vă permite să setați modul de funcționare al sloturilor PCI Express controlate de CPU la Gen 1, Gen 2, Gen 3 sau Gen 4 ^(Notă). Modul de funcționare real depinde de specificațiile hardware ale fiecărui slot. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• PCH PCIe Link Speed (Viteză Legătură PCIe PCH)
  Vă permite să setați modul de funcționare al sloturilor PCI Express controlate de Chipset la Gen 1, Gen 2 sau Gen 3. Modul de funcționare real depinde de specificațiile hardware ale fiecărui slot. Auto (Automat) permite BIOS-ului să configureze automat această setare. (Implicit: Auto)
• VT-d
  Activează sau dezactivează Tehnologia de Virtualizare Intel^® pentru I/O Direct. (Implicit: Activat)

(Notă) Acest element este prezent numai când instalați un CPU care acceptă această funcție.

Trusted Computing (Informatică de Încredere)

Activează sau dezactivează Trusted Platform Module (TPM).

Stare Sănătate PC

• Reset Case Open Status (Resetează Starea Carcasei Deschise)
  • Disabled (Dezactivat): Păstrează sau șterge înregistrarea stării anterioare de intruziune în carcasă. (Implicit)
  • Enabled (Activat): Șterge înregistrarea stării anterioare de intruziune în carcasă, iar câmpul Case Open (Carcasă Deschisă) va afișa „No” (Nu) la următoarea boot-are.
• Case Open (Carcasă Deschisă)
  Afișează starea de detectare a dispozitivului de detectare a intruziunii în carcasă atașat la header-ul CI al plăcii de bază. Dacă capacul carcasei sistemului este îndepărtat, acest câmp va afișa „Yes” (Da), altfel va afișa „No” (Nu). Pentru a șterge înregistrarea stării de intruziune în carcasă, setați Reset Case Open Status (Resetează Starea Carcasei Deschise) pe Enabled (Activat), salvați setările în CMOS și apoi reporniți sistemul.
• CPU Vcore/CPU VCCSA/CPU VCCIO/DRAM Channel A/B Voltage/DDRVpp A/B/+3.3V/+5V/PCH 1.8V/+12V/CPU VAXG
  Afișează tensiunile curente ale sistemului.

Informații despre sistem

Această secțiune oferă informații despre modelul plăcii de bază și versiunea BIOS-ului dumneavoastră. Puteți, de asemenea, să selectați limba implicită utilizată de BIOS și să setați manual ora sistemului.

• Nivel de acces
  Afișează nivelul de acces curent în funcție de tipul de protecție prin parolă utilizat. (Dacă nu este setată nicio parolă, implicit se va afișa Administrator.) Nivelul Administrator vă permite să faceți modificări la toate setările BIOS-ului; nivelul Utilizator vă permite doar să faceți modificări la anumite setări BIOS, dar nu la toate.
• Limba sistemului
  Selectează limba implicită utilizată de BIOS.
• Data sistemului
  Setează data sistemului. Formatul datei este săptămâna (doar pentru citire), luna, ziua și anul. Utilizați <Enter> pentru a comuta între câmpurile Lună, Zi și An și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.
• Ora sistemului
  Setează ora sistemului. Formatul orei este ora, minutul și secunda. De exemplu, ora 1 p.m. este 13:00:00. Utilizați <Enter> pentru a comuta între câmpurile Oră, Minut și Secundă și utilizați tasta <Page Up> sau <Page Down> pentru a seta valoarea dorită.

Informații despre dispozitivele conectate

Afișează informații despre dispozitivele dumneavoastră PCI Express și M.2 dacă sunt instalate.

Q-Flash

Vă permite să accesați utilitarul Q-Flash pentru a actualiza BIOS-ul sau pentru a face o copie de rezervă a configurației BIOS-ului curente.

Boot

• Bootup NumLock State
  Activează sau dezactivează funcția Numlock de pe tastatura numerică a tastaturii după POST. (Implicit: Activat)
• CFG Lock
  Activează sau dezactivează blocarea MSR 0xE2. (Implicit: Dezactivat)
• Security Option
  Specifică dacă este necesară o parolă de fiecare dată când sistemul pornește sau doar atunci când intrați în configurarea BIOS-ului. După ce configurați acest element, setați parola (parolele) sub elementul Administrator Password/User Password.
  • Setup: O parolă este necesară doar pentru a intra în programul de configurare a BIOS-ului.
  • System: O parolă este necesară pentru a porni sistemul și pentru a intra în programul de configurare a BIOS-ului. (Implicit)
• Full Screen LOGO Show
  Vă permite să determinați dacă să afișați sigla GIGABYTE la pornirea sistemului. Disabled omite sigla GIGABYTE când sistemul pornește. (Implicit: Activat)
• Boot Option Priorities
  Specifică ordinea generală de bootare de pe dispozitivele disponibile. Dispozitivele de stocare amovibile care acceptă formatul GPT vor avea prefixul șirului „UEFI:” în lista de dispozitive de bootare. Pentru a boot-a de pe un sistem de operare care acceptă partiționarea GPT, selectați dispozitivul cu prefixul șirului „UEFI:”.
  Sau dacă doriți să instalați un sistem de operare care acceptă partiționarea GPT, cum ar fi Windows 10 pe 64 de biți, selectați unitatea optică care conține discul de instalare Windows 10 pe 64 de biți și care are prefixul șirului „UEFI:”.
• Fast Boot
  Activează sau dezactivează Fast Boot pentru a scurta procesul de bootare a sistemului de operare. Ultra Fast oferă cea mai rapidă viteză de bootare. (Implicit: Dezactivare Link)
• SATA Support
  • Last Boot SATA Devices Only: Cu excepția unității de bootare anterioare, toate dispozitivele SATA sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare. (Implicit)
  • All SATA Devices: Toate dispozitivele SATA sunt funcționale în sistemul de operare și în timpul POST.
    Acest element este configurabil numai atunci când Fast Boot este setat la Enabled sau Ultra Fast.
• VGA Support
  Vă permite să selectați ce tip de sistem de operare să boot-ați.
  • Auto: Activează doar ROM-ul opțiunii moștenite.
  • EFI Driver: Activează ROM-ul opțiunii EFI. (Implicit)
    Acest element este configurabil numai atunci când Fast Boot este setat la Enabled sau Ultra Fast.
• USB Support
  • Disable Link: Toate dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
  • Full Initial: Toate dispozitivele USB sunt funcționale în sistemul de operare și în timpul POST. (Implicit)
  • Partial Initial: O parte din dispozitivele USB sunt dezactivate înainte de finalizarea procesului de bootare a sistemului de operare.
    Acest element este configurabil numai atunci când Fast Boot este setat la Enabled sau Ultra Fast. Această funcție este dezactivată atunci când Fast Boot este setat la Ultra Fast.
• NetWork Stack Driver Support
  • Disable Link: Dezactivează bootarea de pe rețea. (Implicit)
  • Enabled: Activează bootarea de pe rețea.
    Acest element este configurabil numai atunci când Fast Boot este setat la Enabled sau Ultra Fast.
• Next Boot After AC Power Loss
  • Normal Boot: Activează bootarea normală la revenirea alimentării cu curent alternativ. (Implicit)
  • Fast Boot: Păstrează setările Fast Boot la revenirea alimentării cu curent alternativ.
    Acest element este configurabil numai atunci când Fast Boot este setat la Enabled sau Ultra Fast.
• Mouse Speed
  Vă permite să setați viteza de mișcare a cursorului mouse-ului. (Implicit: 1 X)
• Windows 10 Features
  Vă permite să selectați sistemul de operare care va fi instalat. (Implicit: Windows 10)
• CSM Support
  Activează sau dezactivează UEFI CSM (Compatibility Support Module) pentru a accepta un proces de bootare PC moștenit.
  • Disabled: Dezactivează UEFI CSM și acceptă doar procesul de bootare UEFI BIOS. (Implicit)
  • Enabled: Activează UEFI CSM.
• LAN PXE Boot Option ROM
  Vă permite să selectați dacă să activați sau nu ROM-ul opțiunii moștenite pentru controlerul LAN. (Implicit: Dezactivat) Acest element este configurabil numai atunci când CSM Support este setat la Enabled.
• Storage Boot Option Control
  Vă permite să selectați dacă să activați sau nu UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului de stocare.
  • Do not launch: Dezactivează ROM-ul opțiunii.
  • UEFI: Activează doar ROM-ul opțiunii UEFI.
  • Legacy: Activează doar ROM-ul opțiunii moștenite. (Implicit)
    Acest element este configurabil numai atunci când CSM Support este setat la Enabled.
• Other PCI devices
  Vă permite să selectați dacă să activați sau nu UEFI sau ROM-ul opțiunii moștenite pentru controlerul dispozitivului PCI, altul decât controlerele LAN, ale dispozitivului de stocare și grafice.
  • Do not launch: Dezactivează ROM-ul opțiunii.
  • UEFI: Activează doar ROM-ul opțiunii UEFI. (Implicit)
  • Legacy: Activează doar ROM-ul opțiunii moștenite.
    Acest element este configurabil numai atunci când CSM Support este setat la Enabled.
• Administrator Password
  Vă permite să configurați o parolă de administrator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la intrarea în configurarea BIOS-ului. Spre deosebire de parola de utilizator, parola de administrator vă permite să faceți modificări la toate setările BIOS-ului.
• User Password
  Vă permite să configurați o parolă de utilizator. Apăsați <Enter> pe acest element, introduceți parola și apoi apăsați <Enter>. Vi se va solicita să confirmați parola. Introduceți din nou parola și apăsați <Enter>. Trebuie să introduceți parola de administrator (sau parola de utilizator) la pornirea sistemului și la intrarea în configurarea BIOS-ului. Cu toate acestea, parola de utilizator vă permite doar să faceți modificări la anumite setări BIOS, dar nu la toate. Pentru a anula parola, apăsați <Enter> pe elementul parolei și, când vi se solicită parola, introduceți-o pe cea corectă mai întâi. Când vi se solicită o parolă nouă, apăsați <Enter> fără a introduce nicio parolă. Apăsați din nou <Enter> când vi se solicită să confirmați.
  NOTĂ: Înainte de a seta parola de utilizator, asigurați-vă că setați mai întâi parola de administrator.

Bootare securizată

Vă permite să activați sau să dezactivați bootarea securizată și să configurați setările aferente. Acest element este configurabil numai atunci când CSM Support este setat la Disabled.

• Preferred Operating Mode
  Vă permite să selectați dacă să intrați în modul Ușor sau în modul Avansat după intrarea în configurarea BIOS-ului. Auto intră în modul BIOS unde a fost ultima dată. (Implicit: Auto)

Salvare și ieșire

• Save & Exit Setup
  Apăsați <Enter> pe acest element și selectați Yes. Aceasta salvează modificările în CMOS și iese din programul de configurare a BIOS-ului. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal de configurare a BIOS-ului.
• Exit Without Saving
  Apăsați <Enter> pe acest element și selectați Yes. Aceasta iese din configurarea BIOS-ului fără a salva modificările efectuate în configurarea BIOS-ului în CMOS. Selectați No sau apăsați <Esc> pentru a reveni la meniul principal de configurare a BIOS-ului.
• Load Optimized Defaults
  Apăsați <Enter> pe acest element și selectați Yes pentru a încărca setările implicite optime ale BIOS-ului. Setările implicite ale BIOS-ului ajută sistemul să funcționeze în stare optimă. Încărcați întotdeauna setările implicite optimizate după actualizarea BIOS-ului sau după ștergerea valorilor CMOS.
• Boot Override
  Vă permite să selectați un dispozitiv pentru a boota imediat. Apăsați <Enter> pe dispozitivul pe care îl selectați și selectați Yes pentru a confirma. Sistemul dumneavoastră va reporni automat și va boota de pe acel dispozitiv.
• Save Profiles
  Această funcție vă permite să salvați setările curente ale BIOS-ului într-un profil. Puteți crea până la 8 profiluri și le puteți salva ca Setup Profile 1~ Setup Profile 8. Apăsați <Enter> pentru a finaliza. Sau puteți selecta Select File in HDD/FDD/USB pentru a salva profilul pe dispozitivul dumneavoastră de stocare.
• Load Profiles
  Dacă sistemul dumneavoastră devine instabil și ați încărcat setările implicite ale BIOS-ului, puteți utiliza această funcție pentru a încărca setările BIOS-ului dintr-un profil creat anterior, fără a mai avea probleme cu reconfigurarea setărilor BIOS-ului. Mai întâi selectați profilul pe care doriți să îl încărcați și apoi apăsați <Enter> pentru a finaliza. Puteți selecta Select File in HDD/FDD/USB pentru a introduce profilul creat anterior de pe dispozitivul dumneavoastră de stocare sau pentru a încărca profilul creat automat de BIOS, cum ar fi revenirea setărilor BIOS-ului la ultimele setări care au funcționat corect (ultima înregistrare bună cunoscută).

Configurarea unui set RAID

Niveluri RAID

Pentru a crea un set RAID, urmați pașii de mai jos:

1. Instalați hard disk-uri SATA sau SSD-uri în computer.
2. Configurați modul controlerului SATA în BIOS Setup.
3. Configurați o matrice RAID în RAID BIOS. ^{(Nota 1)}
4. Instalați driverul RAID și sistemul de operare.

Înainte de a începe, pregătiți următoarele elemente:

• Cel puțin două hard disk-uri SATA sau SSD-uri ^{(Nota 2)} (pentru a asigura o performanță optimă, se recomandă să utilizați două hard disk-uri cu model și capacitate identice). ^{(Nota 3)}
• Un disc de instalare Windows.
• Unitate flash USB AORUS cu drivere.

(Nota 1) Omiteți acest pas dacă nu doriți să creați o matrice RAID pe controlerul SATA.

(Nota 2) Un SSD M.2 PCIe nu poate fi utilizat pentru a configura un set RAID fie cu un SSD M.2 SATA, fie cu un hard disk SATA.

(Nota 3) Consultați „Conectori interni” pentru notele de instalare pentru conectorii M.2 și SATA.

Configurarea controlerelor SATA

Instalarea hard disk-urilor

Instalați hard disk-urile/SSD-urile în conectorii controlați de chipsetul Intel^® de pe placa de bază. Apoi conectați conectorii de alimentare de la sursa de alimentare la hard disk-uri.

Configurarea modului controlerului SATA în BIOS Setup

Asigurați-vă că configurați corect modul controlerului SATA în system BIOS Setup.

Pași:
Porniți computerul și apăsați <Delete> pentru a intra în BIOS Setup în timpul POST (Power-On Self-Test). Accesați Settings\IO Ports\SATA And RST Configuration, asigurați-vă că SATA Controller(s) este activat. Pentru a crea RAID, setați SATA Mode Selection to Intel RST Premium With Intel Optane System Acceleration. Apoi salvați setările și reporniți computerul (Figura 1). Notă: Când utilizați un SSD PCIe, asigurați-vă că setați elementul RST Control PCIe Storage Devices din Settings\IO Ports\SATA And RST Configuration la Manual. Apoi, în funcție de conectorul M.2 pe care îl utilizați, setați elementul corespunzător PCIe Storage Dev on Port XX la RST Controlled. În cele din urmă, salvați setările și ieșiți din BIOS Setup.

Configurare RAID UEFI

Pasul 1:
După repornirea sistemului, intrați din nou în BIOS Setup. Apoi intrați în submeniul Settings\IO Ports\Intel(R) Rapid Storage Technology (Figura 2).

Meniurile BIOS Setup descrise în această secțiune pot diferi de setările exacte pentru placa dvs. de bază. Opțiunile reale din meniul BIOS Setup pe care le veți vedea vor depinde de placa de bază pe care o aveți și de versiunea BIOS-ului.

Pasul 2:
În meniul Intel(R) Rapid Storage Technology, apăsați <Enter> pe Create RAID Volume pentru a intra în ecranul Create RAID Volume. Introduceți un nume de volum cu 1~16 litere (literele nu pot fi caractere speciale) sub elementul Name și apăsați <Enter>. Apoi, selectați un nivel RAID (Figura 3). Nivelurile RAID acceptate includ RAID 0, RAID 1, RAID 10 și RAID 5 (selecțiile disponibile depind de numărul de hard disk-uri instalate). Apoi, utilizați tasta săgeată în jos pentru a trece la Select Disks.

Pasul 3:
Sub elementul Select Disks, selectați hard disk-urile care vor fi incluse în matricea RAID. Apăsați tasta <Space> pe hard disk-urile care trebuie selectate (hard disk-urile selectate sunt marcate cu „X”). Apoi setați dimensiunea blocului stripe (Figura 4). Dimensiunea blocului stripe poate fi setată de la 4 KB la 128 KB. Odată ce ați selectat dimensiunea blocului stripe, setați capacitatea volumului.

Pasul 4:
După setarea capacității, treceți la Create Volume și apăsați <Enter> pentru a începe. (Figura 5)

După finalizare, veți fi readus la ecranul Intel^® Rapid Storage Technology. Sub RAID Volumes puteți vedea noul volum RAID. Pentru a vedea informații mai detaliate, apăsați <Enter> pe volum pentru a verifica informațiile despre nivelul RAID, dimensiunea blocului stripe, numele matricei și capacitatea matricei etc. (Figura 6)

Ștergere volum RAID

Pentru a șterge o matrice RAID, apăsați <Enter> pe volumul care urmează să fie șters pe ecranul Intel^® Rapid Storage Technology . După ce ați intrat în ecranul RAID VOLUME INFO, apăsați <Enter> pe Delete pentru a intra în ecranul Delete . Apăsați <Enter> pe Yes (Figura 7).

Instalarea driverului RAID și a sistemului de operare

Cu setările BIOS corecte, sunteți gata să instalați sistemul de operare.

Deoarece unele sisteme de operare includ deja driverul RAID, nu trebuie să instalați un driver RAID separat în timpul procesului de instalare Windows. După instalarea sistemului de operare, vă recomandăm să instalați toate driverele necesare de pe discul driverului plăcii de bază folosind „Xpress Install” pentru a asigura performanța și compatibilitatea sistemului. Dacă sistemul de operare care urmează să fie instalat necesită să furnizați un driver RAID suplimentar în timpul procesului de instalare a sistemului de operare, consultați pașii de mai jos:

Pasul 1:
Bootați de pe discul de instalare Windows și efectuați pașii standard de instalare a sistemului de operare. Când apare ecranul care vă solicită să încărcați driverul, selectați Browse (Răsfoire).

Pasul 2:
Introduceți unitatea flash USB AORUS furnizată și apoi navigați la locația driverului. Locația driverului este următoarea:
Boot\IRST\f6flpy-x64

Pasul 3:
Când apare un ecran așa cum se arată în Figura 1, selectați Intel^® Chipset SATA/PCIe RST Premium Controller și faceți clic pe Next pentru a încărca driverul și a continua instalarea sistemului de operare.

Instalarea memoriei Intel^® Optane™ și a gestionării stocării

Pasul 1:
După ce ați intrat în sistemul de operare, introduceți unitatea flash USB AORUS în computer. Pe ecranul Xpress Install, selectați Intel^® Rapid Storage Technology pentru a instala și urmați instrucțiunile de pe ecran pentru a finaliza instalarea. Când ați terminat, reporniți sistemul.

Pasul 2:
După ce instalați driverele plăcii de bază incluse, asigurați-vă că conexiunea la Internet funcționează corect. Sistemul va instala automat software-ul de la Intel^®. Reporniți sistemul după instalarea driverului.

Activarea unei memorii Intel^® Optane™

Cerințe de sistem

1. Memorie Intel^® Optane™
2. Memoria Optane™ trebuie să aibă o capacitate de cel puțin 16 GB și trebuie să aibă o capacitate egală sau mai mică decât hard disk-ul/SSD-ul care urmează să fie accelerat.
3. Memoria Optane™ nu poate fi utilizată pentru a accelera o matrice RAID existentă; hard disk-ul/SSD-ul accelerat nu poate fi inclus într-o matrice RAID.
4. Hard disk-ul/SSD-ul care urmează să fie accelerat trebuie să fie un hard disk SATA sau un SSD M.2 SATA.
5. Hard disk-ul/SSD-ul care urmează să fie accelerat poate fi o unitate de sistem sau o unitate de date. Unitatea de sistem trebuie să fie formatată GPT și să aibă Windows 10 pe 64 de biți (sau o versiune ulterioară) instalată pe ea. Unitatea de date trebuie, de asemenea, să fie formatată GPT.
6. Controlerul SATA trebuie să fie setat în modul Intel RST Premium With Intel Optane System Acceleration.

Instrucțiuni de instalare

Pasul 1:
Accesați Settings\IO Ports\SATA And RST Configuration și asigurați-vă că RST Control PCIe Storage Devices este setat la Manual. Apoi, în funcție de conectorul M.2 în care instalați memoria Optane™, setați elementul corespunzător PCIe Storage Dev on Port XX la RST Controlled.

Pasul 2:
După reintroducerea sistemului de operare, lansați aplicația Intel^® Optane™ Memory and Storage Management din meniul Start. Dacă instalați mai mult de o memorie Optane™, vă rugăm să selectați pe care o veți folosi. Apoi selectați ce unitate să fie accelerată. Faceți clic pe Enable Intel^® Optane™ Memory. Toate datele de pe memoria Optane™ vor fi șterse. Asigurați-vă că faceți backup datelor înainte de a continua. Urmați instrucțiunile de pe ecran pentru a continua. Când ați terminat, reporniți sistemul.

Pasul 3:
Lansați aplicația Intel^® Optane™ Memory and Storage Management din meniul Start și asigurați-vă că memoria Intel^® Optane™ a fost activată.

Pasul 4:
Dacă doriți să accelerați unitatea de sistem, puteți selecta foldere, fișiere sau aplicații specifice pentru a accelera folosind funcția Intel^® Optane™ Memory Pinning . (Memoria Optane™ utilizată trebuie să aibă o capacitate de cel puțin 32 GB.)

• O memorie Optane™ nu poate fi utilizată pentru a accelera un SSD M.2 PCIe.
• Dacă este instalată mai mult de o memorie Optane™, puteți selecta doar una dintre ele pentru a accelera unitatea de boot bazată pe SATA. Celelalte pot fi utilizate doar ca unități de date.
• Nu scoateți brusc memoria Optane™. Dacă faceți acest lucru, sistemul de operare va înceta să mai funcționeze corect.
• Dacă doriți să schimbați/eliminați memoria Optane™, trebuie să o dezactivați mai întâi utilizând aplicația Intel^® Optane™ Memory and Storage Management.
• După activarea memoriei Optane™, setările BIOS aferente vor rămâne chiar și după o actualizare BIOS.

Reconstruirea unei matrice

Reconstruirea este procesul de restaurare a datelor pe un hard disk de pe alte unități din matrice. Reconstruirea se aplică numai matricelor tolerante la erori, cum ar fi matricele RAID 1, RAID 5 sau RAID 10. Procedurile de mai jos presupun că este adăugată o unitate nouă pentru a înlocui o unitate defectă pentru a reconstrui o matrice RAID 1. (Notă: Unitatea nouă trebuie să aibă o capacitate egală sau mai mare decât cea veche.)

Opriți computerul și înlocuiți hard disk-ul defect cu unul nou. Reporniți computerul.

În timp ce vă aflați în sistemul de operare, lansați utilitarul Intel^® Optane™ Memory and Storage Management din meniul Start.

Pasul 1:
Accesați meniul Manage și faceți clic pe Rebuild to another disk în Manage Volume.

Pasul 2:
Selectați o unitate nouă pentru a reconstrui RAID-ul și faceți clic pe Rebuild.

Elementul Status din dreapta ecranului afișează progresul reconstruirii. După reconstruirea volumului RAID 1, elementul Status se va afișa ca Normal.

Instalarea driverelor

• Înainte de a instala driverele, instalați mai întâi sistemul de operare.
• După instalarea sistemului de operare, introduceți discul cu driverele plăcii de bază în unitatea optică. Faceți clic pe mesajul "Atingeți pentru a alege ce se întâmplă cu acest disc" în colțul din dreapta sus al ecranului și selectați "Rulați Run.exe." (Sau accesați Computerul meu, faceți dublu clic pe unitatea optică și executați programul Run.exe.)

Drivere și software

"Xpress Install" va scana automat sistemul și apoi va lista toate driverele recomandate pentru instalare. Puteți face clic pe butonul Xpress Install și "Xpress Install" va instala toate driverele selectate. Sau faceți clic pe săgeată pentru a instala individual driverele de care aveți nevoie.

• Vă rugăm să ignorați casetele de dialog pop-up (de exemplu, Expertul de găsit hardware nou) afișate atunci când "Xpress Install" instalează driverele. Nerespectarea acestui lucru poate afecta instalarea driverului.
• Unele drivere de dispozitiv vă vor reporni automat sistemul în timpul instalării driverului. După repornirea sistemului, "Xpress Install" va continua să instaleze alte drivere.

Software aplicație

Această pagină afișează aplicațiile pe care le dezvoltă GIGABYTE și câteva software-uri gratuite. Puteți selecta aplicațiile dorite și puteți face clic pe pictograma Instalați pentru a începe instalarea.

Informații

Această pagină oferă informații detaliate despre driverele de pe discul cu drivere. Pagina Contact oferă informații de contact ale sediului central GIGABYTE Taiwan. Puteți face clic pe adresa URL de pe această pagină pentru a vă conecta la site-ul web GIGABYTE pentru a verifica mai multe informații despre sediul central GIGABYTE sau despre sucursalele din întreaga lume.

Caracteristici unice

Utilitare de actualizare BIOS

Plăcile de bază GIGABYTE oferă două instrumente unice de actualizare a BIOS-ului, Q-Flash™ și @BIOS™. GIGABYTE Q-Flash și @BIOS sunt ușor de utilizat și vă permit să actualizați BIOS-ul fără a fi nevoie să intrați în modul MS-DOS. În plus, această placă de bază are designul DualBIOS™ și acceptă Q-Flash Plus, oferind protecție multiplă pentru siguranța și stabilitatea computerului dumneavoastră.

Ce este DualBIOS™?

Plăcile de bază care acceptă DualBIOS au două BIOS-uri la bord, un BIOS principal și un BIOS de rezervă. În mod normal, sistemul funcționează pe BIOS-ul principal. Cu toate acestea, dacă BIOS-ul principal este corupt sau deteriorat, BIOS-ul de rezervă va prelua controlul la următoarea pornire a sistemului pentru a asigura funcționarea normală a sistemului.

Ce este Q-Flash Plus?

Q-Flash Plus vă permite să actualizați BIOS-ul atunci când sistemul dumneavoastră este oprit (stare de oprire S5). Salvați cel mai recent BIOS pe o unitate USB și conectați-o la portul dedicat, apoi puteți acum să flash-uiți BIOS-ul automat pur și simplu apăsând butonul Q-Flash Plus.

Ce este Q-Flash™?

Cu Q-Flash puteți actualiza BIOS-ul sistemului fără a fi nevoie să intrați mai întâi în sisteme de operare precum MS-DOS sau Windows. Încorporat în BIOS, instrumentul Q-Flash vă scutește de necazurile de a trece printr-un proces complicat de flashing BIOS.

Ce este @BIOS™?

@BIOS vă permite să actualizați BIOS-ul sistemului în timp ce vă aflați în mediul Windows. @BIOS va descărca cel mai recent fișier BIOS de pe cel mai apropiat site de server @BIOS și va actualiza BIOS-ul.

Actualizarea BIOS-ului cu utilitarul Q-Flash

Înainte de a începe

1. De pe site-ul web al GIGABYTE, descărcați cel mai recent fișier de actualizare BIOS comprimat care se potrivește cu modelul plăcii dumneavoastră de bază.
2. Extrageți fișierul și salvați noul fișier BIOS (de exemplu, Z590AORUSXTREMEWB.F1) pe unitatea flash USB sau pe hard disk. Notă: Unitatea flash USB sau hard disk-ul trebuie să utilizeze sistemul de fișiere FAT32/16/12.
3. Reporniți sistemul. În timpul POST, apăsați tasta <End> pentru a intra în Q-Flash. Notă: Puteți accesa Q-Flash fie apăsând tasta <End> în timpul POST, fie faceți clic pe pictograma Q-Flash (sau apăsați tasta <F8>) în BIOS Setup. Cu toate acestea, dacă fișierul de actualizare BIOS este salvat pe un hard disk în modul RAID/AHCI sau pe un hard disk conectat la un controler SATA independent, utilizați tasta <End> în timpul POST pentru a accesa Q-Flash.
   Deoarece flashing-ul BIOS-ului este potențial riscant, vă rugăm să faceți acest lucru cu precauție. Un flashing BIOS inadecvat poate duce la funcționarea defectuoasă a sistemului.

   Faceți clic pe Q-Flash (F8) sau selectați elementul Q-Flash din meniul System Info pentru a accesa Q-Flash.

Actualizarea BIOS-ului

În meniul principal al Q-Flash, utilizați tastatura sau mouse-ul pentru a selecta un element de executat. Când actualizați BIOS-ul, alegeți locația unde este salvat fișierul BIOS. Următoarea procedură presupune că ați salvat fișierul BIOS pe o unitate flash USB.

Pasul 1:

1. Introduceți unitatea flash USB care conține fișierul BIOS în computer. În ecranul principal al Q-Flash, selectați Update BIOS (Actualizare BIOS).


   • Opțiunea Save BIOS (Salvare BIOS) vă permite să salvați fișierul BIOS curent.
   • Q-Flash acceptă doar unități flash USB sau hard disk-uri care utilizează sistemul de fișiere FAT32/16/12.
   • Dacă fișierul de actualizare BIOS este salvat pe un hard disk în modul RAID/AHCI sau pe un hard disk atașat la un controler SATA independent, utilizați tasta <End> în timpul POST pentru a accesa Q-Flash.
2. Selectați fișierul de actualizare BIOS.
   Asigurați-vă că fișierul de actualizare BIOS se potrivește cu modelul plăcii dumneavoastră de bază.

Pasul 2:
Ecranul va arăta că fișierul BIOS este citit de pe unitatea flash USB. Vă rugăm să selectați Fast (Rapid) sau Intact (Intact) pentru a începe actualizarea BIOS-ului. Ecranul va afișa apoi procesul de actualizare.

• Nu opriți și nu reporniți sistemul când sistemul citește/actualizează BIOS-ul.
• Nu scoateți unitatea flash USB sau hard disk-ul când sistemul actualizează BIOS-ul.

Pasul 3:
Sistemul va reporni după finalizarea procesului de actualizare.

Pasul 4:
În timpul POST, apăsați <Delete> pentru a intra în BIOS Setup. Selectați Load Optimized Defaults (Încărcare setări implicite optimizate) pe ecranul Save & Exit (Salvare și ieșire) și apăsați <Enter> pentru a încărca setările implicite ale BIOS-ului. Sistemul va re-detecta toate dispozitivele periferice după o actualizare BIOS, așa că vă recomandăm să reîncărcați setările implicite ale BIOS-ului.

Selectați Yes (Da) pentru a încărca setările implicite ale BIOS-ului

Pasul 5:
Selectați Save & Exit Setup (Salvare și ieșire din configurare) și apăsați <Enter>. Apoi selectați Yes (Da) pentru a salva setările în CMOS și a ieși din BIOS Setup. Procedura este completă după ce sistemul repornește.

Actualizarea BIOS-ului cu utilitarul @BIOS

Înainte de a începe

1. În Windows, închideți toate aplicațiile și programele TSR (Terminate and Stay Resident). Acest lucru ajută la prevenirea defecțiunilor neașteptate atunci când efectuați o actualizare BIOS.
2. Dacă BIOS-ul este actualizat prin Internet, asigurați-vă că conexiunea la Internet este stabilă și NU întrerupeți conexiunea la Internet (de exemplu, evitați o pierdere de energie sau oprirea Internetului). Nerespectarea acestui lucru poate duce la un BIOS corupt sau la un sistem care nu poate porni.
3. Garanția produsului GIGABYTE nu acoperă nicio deteriorare a BIOS-ului sau defecțiune a sistemului rezultată dintr-un flashing BIOS inadecvat.

Utilizarea @BIOS

1. Actualizați BIOS-ul utilizând funcția Internet Update:

   Faceți clic pe Update from Server (Actualizare de pe server), selectați site-ul serverului @BIOS cel mai apropiat de locația dumneavoastră și apoi descărcați fișierul BIOS care se potrivește cu modelul plăcii dumneavoastră de bază. Urmați instrucțiunile de pe ecran pentru a finaliza.
   Dacă fișierul de actualizare BIOS pentru placa dumneavoastră de bază nu este prezent pe site-ul serverului @BIOS, vă rugăm să descărcați manual fișierul de actualizare BIOS de pe site-ul web al GIGABYTE și să urmați instrucțiunile din "Actualizarea BIOS-ului fără a utiliza funcția Internet Update" de mai jos.
2. Actualizați BIOS-ul fără a utiliza funcția Internet Update:

   Faceți clic pe Update from File (Actualizare din fișier), apoi selectați locația unde salvați fișierul de actualizare BIOS obținut de pe Internet sau prin altă sursă. Urmați instrucțiunile de pe ecran pentru a finaliza.
3. Salvați fișierul BIOS curent:

   Faceți clic pe Save to File (Salvare în fișier) pentru a salva fișierul BIOS curent.
4. Schimbați logo-ul de pornire:

   Faceți clic pe Upload new image (Încărcare imagine nouă) în Face-Wizard și veți putea schimba logo-ul de pornire cu propria dumneavoastră imagine, creând un ecran de pornire personalizat. Faceți clic pe Backup current image (Copiere de rezervă a imaginii curente) pentru a salva logo-ul de pornire curent.
   Formatele de imagine acceptate includ jpg, bmp și gif.

După actualizarea BIOS-ului

Reporniți sistemul după actualizarea BIOS-ului.

• Asigurați-vă că fișierul BIOS care urmează să fie flash-uit se potrivește cu modelul plăcii dumneavoastră de bază. Actualizarea BIOS-ului cu un fișier BIOS incorect ar putea face ca sistemul dumneavoastră să nu pornească.
• Nu opriți sistemul și nu scoateți alimentarea în timpul procesului de actualizare a BIOS-ului, altfel BIOS-ul se poate corupe și sistemul nu poate porni.

Utilizarea Q-Flash Plus

Înainte de a începe

1. De pe site-ul web al GIGABYTE, descărcați cel mai recent fișier de actualizare BIOS comprimat care se potrivește cu modelul plăcii dumneavoastră de bază.
2. Dezarhivați fișierul BIOS descărcat, salvați-l pe unitatea flash USB și redenumiți-l în GIGABYTE.bin. Notă: Unitatea flash USB trebuie să utilizeze sistemul de fișiere FAT32/16 și trebuie să fie o unitate flash USB 2.0.
3. Conectați cablurile de alimentare la conectorul de alimentare de 12V (conectați oricare dintre ele dacă există două) și la conectorul de alimentare principal.
4. Vă rugăm să porniți sursa de alimentare înainte de a conecta unitatea flash USB la portul Q-Flash Plus de pe panoul din spate.

Utilizarea Q-Flash Plus

Apăsați butonul Q-Flash Plus și sistemul va căuta și va potrivi automat fișierul BIOS din unitatea flash USB de pe portul Q-Flash Plus. LED-ul QFLED și butonul Q-Flash Plus de pe panoul din spate vor clipi în timpul procesului de potrivire și flashing a BIOS-ului. Așteptați 6-8 minute și LED-urile vor înceta să clipească când flashing-ul BIOS-ului este complet.

• Dacă alegeți să actualizați BIOS-ul manual, asigurați-vă mai întâi că sistemul dumneavoastră este oprit (starea de oprire S5).
• Dacă placa dumneavoastră de bază are un comutator BIOS și un comutator SB, resetați-le la setările implicite. (Setarea implicită pentru comutatorul BIOS: Pornire de pe BIOS-ul principal; setarea implicită pentru comutatorul SB: Dual BIOS)
• Pe plăcile de bază cu DualBIOS™, funcția DualBIOS™ va continua să actualizeze BIOS-ul de rezervă după ce BIOS-ul principal a fost flash-uit și sistemul repornește. După finalizare, sistemul va reporni din nou și va porni de pe BIOS-ul principal.

APP Center

GIGABYTE App Center vă oferă acces facil la o mulțime de aplicații GIGABYTE care vă ajută să profitați la maximum de placa dvs. de bază GIGABYTE ^(Notă). Folosind o interfață de utilizator simplă și unificată, GIGABYTE App Center vă permite să lansați cu ușurință toate aplicațiile GIGABYTE instalate pe sistemul dvs., să verificați online actualizările aferente și să descărcați aplicațiile, driverele și BIOS-ul.

Rularea APP Center

Introduceți discul cu driverele plăcii de bază. Pe ecranul Autorun, accesați Application Software\Install GIGABYTE Utilities pentru a instala GIGABYTE App Center și aplicațiile selectate. Reporniți computerul după finalizarea instalării. În modul Desktop, faceți clic pe pictograma App Center din zona de notificare pentru a lansa utilitarul App Center (Figura 1). În meniul principal, puteți selecta o aplicație pentru a rula sau faceți clic pe LiveUpdate pentru a actualiza o aplicație online.

Dacă App Center este închis, îl puteți reporni făcând clic pe Launch App Center (Lansați App Center) din meniul Start (Figura 2).

(Notă) Aplicațiile disponibile în APP Center pot diferi în funcție de modelul plăcii de bază. Funcțiile acceptate ale fiecărei aplicații pot varia, de asemenea, în funcție de specificațiile plăcii de bază.

EasyTune

EasyTune de la GIGABYTE este o interfață simplă și ușor de utilizat, care permite utilizatorilor să ajusteze fin setările sistemului sau să facă overclock/supratensiune în mediul Windows.

Interfața EasyTune

Informații despre file

Funcțiile disponibile în EasyTune pot varia în funcție de modelul plăcii de bază și de CPU. Zona(ele) estompată(e) indică faptul că elementul nu este configurabil sau că funcția nu este acceptată.

Efectuarea incorectă a overclock-ului/supratensiunii poate duce la deteriorarea componentelor hardware, cum ar fi CPU, chipset-ul și memoria, și poate reduce durata de viață utilă a acestor componente. Înainte de a face overclock/supratensiune, asigurați-vă că cunoașteți pe deplin fiecare funcție a EasyTune, altfel pot apărea instabilitatea sistemului sau alte rezultate neașteptate.

Fast Boot

Prin intermediul interfeței simple GIGABYTE Fast Boot, puteți activa sau modifica setarea Fast Boot (Pornire rapidă) sau Next Boot After AC Power Loss (Următoarea pornire după pierderea alimentării AC) direct în sistemul de operare.

Interfața Fast Boot

Utilizarea Fast Boot

• BIOS Fast Boot:
  Această opțiune este aceeași cu opțiunea Fast Boot ^(Notă) din BIOS Setup. Vă permite să activați sau să dezactivați funcția de pornire rapidă pentru a scurta timpul de pornire al sistemului de operare.
• Next Boot After AC Power Loss:
  Această opțiune este aceeași cu opțiunea Next Boot After AC Power Loss ^(Notă) din BIOS Setup. Vă permite să selectați modul de pornire al sistemului la revenirea unei pierderi de alimentare AC. (Acest mod este configurabil numai atunci când BIOS Fast Boot este setat pe Enabled (Activat) sau Ultra Fast (Ultra rapid).)

După ce configurați setările, faceți clic pe Save (Salvare) pentru a salva și faceți clic pe Exit (Ieșire). Setările vor intra în vigoare la următoarea pornire. Dacă faceți clic pe butonul Enter BIOS Setup Now (Intrați acum în BIOS Setup), sistemul va reporni și va intra imediat în BIOS Setup.

(Notă) Pentru mai multe detalii despre această funcție, consultați capitolul „BIOS Setup”.

Game Boost

Această aplicație vă permite să vă gestionați cu flexibilitate aplicațiile pentru a vă optimiza performanța de joc prin eliberarea resurselor de sistem și a utilizării memoriei.

Interfața Game Boost

Utilizarea Game Boost

Selectați aplicația pe care doriți să o suspendați și apoi faceți clic pe Go (Pornire) pentru a vă optimiza sistemul pentru jocuri. Pentru a readuce computerul la starea în care era înainte, faceți clic pe Revert (Revenire). În plus, sunt furnizate două taste rapide după cum urmează:

• Optimize (Ctrl+Alt+B): (Optimizare (Ctrl+Alt+B)): Optimizează automat platforma dvs. de joc și performanța de joc.
• Revert (Ctrl+Alt+R): (Revenire (Ctrl+Alt+R)): Restabilește computerul la starea de dinainte de începerea jocului.

RGB Fusion

Această aplicație vă permite să activați sau să specificați modul de iluminare al dispozitivului selectat ^{(Nota 1)} în timp ce vă aflați în mediul Windows.

Interfața RGB Fusion

Utilizarea RGB Fusion

• Pictograma în colțul din dreapta sus: Permite computerului dvs. să se conecteze la aplicația GIGABYTE RGB Fusion instalată pe dispozitivele dvs. portabile. ^{(Nota 2)}
• Faceți clic pe pictograma dispozitivului dorit și selectați culoarea LED/comportamentul de iluminare în secțiunea din dreapta a ecranului.

  Static	Toate LED-urile emit o singură culoare.
  Pulse	Toate LED-urile se estompează și reapar simultan.
  Flash	Toate LED-urile se aprind și se sting simultan.
  Double Flash	Toate LED-urile clipesc într-un model împletit.
  Color Cycle	Toate LED-urile parcurg simultan un spectru complet de culori.
  Music	Toate LED-urile sunt sincronizate cu muzica dvs.
  Random	Regiunile LED unice clipesc aleatoriu.
  Wave	Un spectru complet de culori se propagă în cascadă în tot LED-ul.
  Game	Toate LED-urile sunt sincronizate cu jocul dvs.
  Off	Opriți toate LED-urile.

• Opțiuni pentru controlul LED-urilor de pe placa de bază și banda LED digitală. Faceți clic pe pictograma plăcii de bază pentru setări suplimentare. ^(Notă)
  Selectați zona dorită și selectați culoarea LED/comportamentul de iluminare în secțiunea din dreapta a ecranului.

  Static	LED-urile regiunii selectate emit o singură culoare.
  Pulse	LED-urile regiunii selectate se estompează și reapar simultan.
  Flash	LED-urile regiunii selectate se aprind și se sting simultan.
  Double Flash	Toate LED-urile clipesc într-un model împletit.
  Color Cycle	Toate LED-urile parcurg simultan un spectru complet de culori.
  Digital Wave	Un spectru complet de culori se propagă în cascadă în tot LED-ul armurii.
  Digital A~I Mode	Oferă mai multe moduri de iluminare digitală în tot LED-ul armurii și banda LED.
  Off	Dezactivați LED-urile regiunii selectate.

(Notă) Regiunile/Modurile/Culorile disponibile pot varia în funcție de placa de bază.

(Nota 1) RGB Fusion va căuta automat dispozitivele care au funcția de iluminare LED și le va afișa în listă.

(Nota 2) Vă rugăm să descărcați aplicația GIGABYTE RGB Fusion din App Store sau Google Play.

Smart Backup

Smart Backup vă permite să faceți backup unei partiții ca fișier imagine în fiecare oră. Puteți utiliza aceste imagini pentru a vă restabili sistemul sau fișierele atunci când este necesar.

Meniul principal Smart Backup:

Buton	Descriere
Settings	Vă permite să selectați partiția sursă și destinație
Start	Vă permite să creați o unitate de salvare
Backup Now	Vă permite să efectuați imediat backup-ul
File Recovery...	Vă permite să vă recuperați fișierele din imaginea de backup
System Recovery...	Vă permite să vă recuperați sistemul din imaginea de backup

• Smart Backup acceptă numai sistemul de fișiere NTFS.
• Trebuie să selectați partiția de destinație în Settings (Setări) prima dată când utilizați Smart Backup.
• Butonul Backup Now va fi disponibil numai după 10 minute de când v-ați conectat la Windows.
• Selectați caseta de selectare Always run on next reboot (Rulează întotdeauna la următoarea repornire) pentru a activa automat Smart Backup după repornirea sistemului.

Crearea unui backup:

Faceți clic pe butonul Settings (Setări) din meniul principal. În caseta de dialog Settings (Setări), selectați partiția sursă și partiția destinație și faceți clic pe OK. Backup-ul inițial va începe după 10 minute, iar backup-ul regulat va fi efectuat orar. Notă: În mod implicit, toate partițiile de pe unitatea de sistem sunt selectate ca sursă de backup. Destinația backup-ului nu poate fi pe aceeași partiție cu sursa backup-ului.

Salvarea backup-ului într-o locație de rețea:

Dacă doriți să salvați backup-ul într-o locație de rețea, selectați Browse network location (Răsfoiți locația de rețea). Asigurați-vă că computerul dvs. și computerul unde doriți să salvați backup-ul se află în același domeniu. Alegeți locația de rețea unde doriți să stocați backup-ul și introduceți numele de utilizator și parola. Urmați instrucțiunile de pe ecran pentru a finaliza.

Recuperarea unui fișier:

Faceți clic pe butonul File Recovery (Recuperare fișiere) din meniul principal. Utilizați glisorul de timp din partea de sus a ferestrei pop-out pentru a selecta un moment de backup anterior. Panoul din dreapta va afișa partițiile cu backup în destinația backup-ului (în folderul My Backup (Backup-ul meu)). Răsfoiți până la fișierul dorit și copiați-l.

Recuperarea sistemului cu Smart Backup:

Pași:

1. Faceți clic pe butonul System Recovery (Recuperare sistem) din meniul principal.
2. Selectați locația unde este salvat backup-ul.
3. Utilizați glisorul de timp pentru a selecta un punct de timp.
4. Selectați un backup de partiție creat la momentul selectat și faceți clic pe Restore (Restaurare).
5. Confirmați dacă doriți să reporniți sistemul pentru a continua cu restaurarea imediat sau mai târziu. Odată ce răspundeți „Da”, sistemul va reporni în mediul de recuperare Windows. Urmați instrucțiunile de pe ecran pentru a vă restabili sistemul.
   Toate fișierele și programele dvs. vor fi șterse și înlocuite cu cele din backup-ul selectat. Dacă este necesar, asigurați-vă că faceți o copie a datelor înainte de restaurare.

System Information Viewer

GIGABYTE System Information Viewer vă permite să monitorizați și să reglați viteza ventilatorului în sistemul de operare. De asemenea, puteți afișa informațiile monitorului hardware pe desktop pentru a vizualiza starea sistemului în orice moment.

Interfața System Information Viewer

Informații despre file

• Funcția de control al vitezei necesită utilizarea unui ventilator cu design de control al vitezei ventilatorului.
• Pentru a utiliza funcția de detectare a zgomotului, trebuie să aveți o placă de bază cu un header de detectare a zgomotului.

Configurarea intrării și ieșirii audio

După ce instalați driverele incluse ale plăcii de bază, asigurați-vă că conexiunea dvs. la Internet funcționează corect. Sistemul va instala automat driverul audio din Microsoft Store. Reporniți sistemul după instalarea driverului audio.

Configurarea audio pe 2/4/5.1/7.1 canale

Placa de bază oferă cinci mufe audio pe panoul din spate, care acceptă audio pe 2/4/5.1/7.1 canale. Imaginea de mai jos prezintă alocările implicite ale mufelor audio.

Pentru a configura audio pe 4/5.1/7.1 canale, trebuie să reatribuiți mufa Line in pentru a fi Side speaker out prin intermediul driverului audio.

Configurarea difuzoarelor

Pasul 1:
Accesați meniul Start și faceți clic pe Realtek Audio Console.

Pasul 2:
În ecranul Speakers (Difuzoare), faceți clic pe fila Speaker Configuration (Configurarea difuzoarelor). În lista Speaker Configuration (Configurarea difuzoarelor), selectați Stereo, Quadraphonic, 5.1 Speaker sau 7.1 Speaker în funcție de tipul de configurație a difuzoarelor pe care doriți să o configurați. Apoi, configurarea difuzoarelor este finalizată.

Activarea amplificatorului inteligent pentru căști

Funcția Smart Headphone Amp detectează automat impedanța dispozitivului audio pe care îl purtați pe cap, fie că este vorba de căști intraauriculare sau de căști high-end, pentru a oferi o dinamică audio optimă. Pentru a activa această funcție, conectați dispozitivul audio purtat pe cap la mufa Line out de pe panoul frontal și apoi accesați pagina Realtek HD Audio 2nd output. Activați funcția Smart Headphone Amp. Lista Headphone Power de mai jos vă permite să setați manual nivelul volumului căștilor, împiedicând volumul să fie prea mare sau prea mic.

Pentru a activa Smart Headphone Amp pentru mufa Line Out din spate, asigurați-vă că conectați dispozitivul audio purtat pe cap la mufa Line Out/Front Speaker Out din spate.
Accesați ecranul Speakers (Difuzoare), elementul Headphone Impedance Sensing (Detectarea impedanței căștilor) din dreapta afișează impedanța curentă a căștilor.

Configurarea căștilor

Când conectați căștile la mufa Line out de pe panoul din spate sau panoul frontal, asigurați-vă că dispozitivul de redare implicit este configurat corect.

Pasul 1:
Localizați pictograma în zona de notificare și faceți clic dreapta pe pictogramă. Selectați Open Sound settings (Deschideți setările de sunet).

Pasul 2:
Selectați Sound Control Panel (Panoul de control al sunetului).

Pasul 3:
Pe fila Playback (Redare), asigurați-vă că setările pentru căști sunt cele ale dispozitivului de redare implicit. Pentru dispozitivul conectat la mufa Line out de pe panoul din spate, faceți clic dreapta pe Speakers (Difuzoare) și selectați Set as Default Device (Setează ca dispozitiv implicit); pentru dispozitivul conectat la mufa Line out de pe panoul frontal, faceți clic dreapta pe Realtek HD Audio 2nd output.

Configurarea S/PDIF Out

Mufa S/PDIF Out poate transmite semnale audio către un decodor extern pentru decodificare pentru a obține cea mai bună calitate audio.

1. Conectarea unui cablu S/PDIF Out:
   Conectați un cablu optic S/PDIF la un decodor extern pentru a transmite semnalele audio digitale S/PDIF.

2. Configurarea S/PDIF Out:
   În ecranul Realtek Digital Output, selectați rata de eșantionare și adâncimea de biți în secțiunea Default Format (Format implicit).


Utilizarea înregistratorului vocal

După configurarea dispozitivului de intrare audio, pentru a deschide Voice Recorder (Înregistratorul vocal), accesați meniul Start și căutați Voice Recorder (Înregistrator vocal).

Înregistrarea audio

1. Pentru a începe înregistrarea, faceți clic pe pictograma Record (Înregistrare) .
2. Pentru a opri înregistrarea, faceți clic pe pictograma Stop recording (Oprire înregistrare) .

Redarea sunetului înregistrat

Înregistrările vor fi salvate în Documents>Sound Recordings. Voice Recorder înregistrează sunetul în format MPEG-4 (.m4a). Puteți reda înregistrarea cu un program de redare media digitală care acceptă formatul de fișier audio.

DTS:X^® Ultra

Auzi ce ai pierdut! Tehnologia DTS:X^® Ultra este concepută pentru a vă îmbunătăți experiențele de jocuri, filme, AR și VR pe căști și difuzoare. Acesta oferă o soluție audio avansată care redă sunete deasupra, în jurul și aproape de dvs., intensificând jocul la noi niveluri. Acum, cu suport pentru sunetul spațial Microsoft. Caracteristicile cheie includ:

• Sunet 3D credibil
  Cea mai recentă redare audio spațială DTS care oferă un sunet 3D credibil prin căști și difuzoare.
• Sunetul PC devine real
  Tehnologia de decodare DTS:X plasează sunetul acolo unde ar apărea în mod natural în lumea reală.
• Auzi sunetul așa cum a fost intenționat
  Reglarea difuzoarelor și a căștilor care păstrează experiența audio așa cum a fost concepută.

Utilizarea DTS:X Ultra

Pasul 1:
După ce instalați driverele incluse ale plăcii de bază, asigurați-vă că conexiunea dvs. la Internet funcționează corect. Sistemul va instala automat DTS:X Ultra din Microsoft Store. Reporniți sistemul după instalare.

Pasul 2:
Conectați dispozitivul audio și selectați DTS:X Ultra în meniul Start. Meniul principal Content Mode (Mod conținut) vă permite să selectați moduri de conținut, inclusiv Music (Muzică), Video și Movies (Filme), sau puteți selecta moduri de sunet reglate special, inclusiv Strategy (Strategie), RPG și Shooter (Împușcături), pentru a se potrivi diferitelor genuri de jocuri. Custom Audio vă permite să creați profiluri audio personalizate, bazate pe preferințele personale pentru utilizare ulterioară.

Utilizarea DTS Sound Unbound

Instalarea DTS Sound Unbound

Pasul 1:
Conectați căștile la mufa line out de pe panoul frontal și asigurați-vă că conexiunea dvs. la Internet funcționează corect, Localizați pictograma în zona de notificare și faceți clic dreapta pe pictogramă. Faceți clic pe Spatial Sound (Sunet spațial) și apoi selectați DTS Sound Unbound.

Pasul 2:
Sistemul se va conecta la Microsoft Store. Când apare aplicația DTS Sound Unbound, faceți clic pe Install (Instalare) și urmați instrucțiunile de pe ecran pentru a continua cu instalarea.

Pasul 3:
După ce aplicația DTS Sound Unbound este instalată, faceți clic pe Launch (Lansare). Acceptați End User License Agreement (Acordul de licență pentru utilizatorul final) și reporniți sistemul.

Pasul 4:
Selectați DTS Sound Unbound în meniul Start. DTS Sound Unbound vă permite să utilizați funcțiile DTS Headphone: X și DTS:X.

Depanare

Întrebări frecvente

Pentru a citi mai multe întrebări frecvente pentru placa dvs. de bază, accesați pagina Support\FAQ (Asistență\Întrebări frecvente) de pe site-ul web GIGABYTE.

Î: De ce lumina tastaturii/mouse-ului optic este încă aprinsă după ce computerul se oprește?
R: Unele plăci de bază oferă o cantitate mică de energie în standby după ce computerul se oprește și de aceea lumina este încă aprinsă.

Î: Cum șterg valorile CMOS?
R: Pentru plăcile de bază care au un buton Clear CMOS, apăsați acest buton pentru a șterge valorile CMOS (înainte de a face acest lucru, vă rugăm să opriți computerul și să deconectați cablul de alimentare). Pentru plăcile de bază care au un jumper Clear CMOS, consultați instrucțiunile din capitolul „Instalare hardware” pentru a scurcircuita jumperul pentru a șterge valorile CMOS. Dacă placa dvs. nu are acest jumper/buton, consultați instrucțiunile de pe bateria plăcii de bază din capitolul „Instalare hardware”. Puteți scoate temporar bateria din suportul bateriei pentru a opri alimentarea CMOS, ceea ce va șterge valorile CMOS după aproximativ un minut.

Î: De ce obțin încă un sunet slab, chiar dacă am dat difuzorul la volum maxim?
R: Asigurați-vă că difuzorul dvs. este echipat cu un amplificator intern. Dacă nu, încercați un difuzor cu alimentare/amplificator.

Procedura de depanare

Dacă întâmpinați probleme în timpul pornirii sistemului, urmați procedura de depanare de mai jos pentru a rezolva problema.

Dacă procedura de mai sus nu reușește să vă rezolve problema, contactați locul de achiziție sau distribuitorul local pentru ajutor. Sau accesați pagina Support\Technical Support (Asistență\Asistență tehnică) pentru a trimite întrebarea dvs. Personalul nostru de asistență pentru clienți vă va răspunde cât mai curând posibil.

Coduri LED de depanare

Bootare normală

Cod	Descriere
10	PEI Core este pornit.
11	Inițializarea CPU pre-memorie este pornită.
12~14	Rezervat.
15	Inițializarea North-Bridge pre-memorie este pornită.
16~18	Rezervat.
19	Inițializarea South-Bridge pre-memorie este pornită.
1A~2A	Rezervat.
2B~2F	Inițializarea memoriei.
31	Memorie instalată.
32~36	Inițializarea CPU PEI.
37~3A	Inițializarea IOH PEI.
3B~3E	Inițializarea PCH PEI.
3F~4F	Rezervat.
60	DXE Core este pornit.
61	Inițializarea NVRAM.
62	Instalarea serviciilor de rulare PCH.
63~67	Inițializarea CPU DXE este pornită.
68	Inițializarea punții gazdă PCI este pornită.
69	Inițializarea IOH DXE.
6A	Inițializarea IOH SMM.
6B~6F	Rezervat.
70	Inițializarea PCH DXE.
71	Inițializarea PCH SMM.
72	Inițializarea dispozitivelor PCH.
73~77	Inițializarea PCH DXE (specific modulului PCH).
78	Inițializarea ACPI Core.
79	Inițializarea CSM este pornită.
7A~7F	Rezervat pentru utilizare AMI.
80~8F	Rezervat pentru utilizare OEM (coduri de inițializare OEM DXE).
90	Transfer de fază către BDS (Boot Device Selection - Selectarea dispozitivului de bootare) din DXE.
91	Emite eveniment pentru a conecta drivere.
92	Inițializarea bus-ului PCI este pornită.
93	Inițializarea hot plug-ului bus-ului PCI.
94	Enumerarea bus-ului PCI pentru a detecta câte resurse sunt solicitate.
95	Verifică resursele solicitate de dispozitivul PCI.
96	Alocă resursele dispozitivului PCI.
97	Conectează dispozitivele de ieșire ale consolei (ex. monitorul este aprins).
98	Conectează dispozitivele de intrare ale consolei (ex. tastatura/mouse-ul PS2/USB sunt activate).
99	Inițializarea Super IO.
9A	Inițializarea USB este pornită.
9B	Emite resetare în timpul procesului de inițializare USB.
9C	Detectează și instalează toate dispozitivele USB conectate în prezent.
9D	Activează toate dispozitivele USB conectate în prezent.
9E~9F	Rezervat.
A0	Inițializarea IDE este pornită.
A1	Emite resetare în timpul procesului de inițializare IDE.
A2	Detectează și instalează toate dispozitivele IDE conectate în prezent.
A3	Activează toate dispozitivele IDE conectate în prezent.
A4	Inițializarea SCSI este pornită.
A5	Emite resetare în timpul procesului de inițializare SCSI.
A6	Detectează și instalează toate dispozitivele SCSI conectate în prezent.
A7	Activează toate dispozitivele SCSI conectate în prezent.
A8	Verifică parola dacă este necesar.
A9	Configurarea BIOS-ului este pornită.
AA	Rezervat.
AB	Așteaptă comanda utilizatorului în configurarea BIOS-ului.
AC	Rezervat.
AD	Emite evenimentul Ready To Boot pentru bootarea sistemului de operare.
AE	Bootare către sistemul de operare moștenit.
AF	Ieșire din Serviciile de bootare.
B0	Începe instalarea Runtime AP.
B1	Se termină instalarea Runtime AP.
B2	Inițializarea Legacy Option ROM.
B3	Resetează sistemul dacă este necesar.
B4	Hot plug-in pentru dispozitivul USB.
B5	Hot plug pentru dispozitivul PCI.
B6	Curățarea NVRAM.
B7	Reconfigurează setările NVRAM.
B8~BF	Rezervat.
C0~CF	Rezervat.

Reluare S3

Cod	Descriere
E0	Reluarea S3 este pornită (apelată din DXE IPL).
E1	Completează datele scriptului de bootare pentru reluarea S3.
E2	Inițializează VGA pentru reluarea S3.
E3	Apel vector wake OS S3.

Recuperare

Cod	Descriere
F0	Modul de recuperare va fi declanșat din cauza detectării unui volum de firmware nevalid.
F1	Modul de recuperare va fi declanșat de decizia utilizatorului.
F2	Recuperarea este pornită.
F3	Se găsește imaginea firmware de recuperare.
F4	Se încarcă imaginea firmware de recuperare.
F5~F7	Rezervat pentru codurile de progres AMI viitoare.

Eroare

Cod	Descriere
50~55	Apare o eroare de inițializare a memoriei.
56	Tip sau viteză CPU nevalidă.
57	Nepotrivire CPU.
58	Testul automat al CPU a eșuat sau posibilă eroare de cache CPU.
59	Nu se găsește micro-codul CPU sau actualizarea micro-codului a eșuat.
5A	Eroare internă a CPU.
5B	Resetarea PPI a eșuat.
5C~5F	Rezervat.
D0	Eroare de inițializare a CPU.
D1	Eroare de inițializare a IOH.
D2	Eroare de inițializare a PCH.
D3	Unele dintre protocoalele arhitecturale nu sunt disponibile.
D4	Eroare de alocare a resurselor PCI. Fără resurse.
D5	Nu există spațiu pentru inițializarea Legacy Option ROM.
D6	Nu se găsesc dispozitive de ieșire ale consolei.
D7	Nu se găsesc dispozitive de intrare ale consolei.
D8	Este o parolă nevalidă.
D9~DA	Nu se poate încărca opțiunea de bootare.
DB	Actualizarea flash a eșuat.
DC	Protocolul de resetare a eșuat.
DE~DF	Rezervat.
E8	Reluarea S3 a eșuat.
E9	Nu se găsește S3 Resume PPI.
EA	Scriptul de bootare pentru reluarea S3 este nevalid.
EB	Apelul Wake OS S3 a eșuat.
EC~EF	Rezervat.
F8	Recovery PPI este nevalid.
F9	Nu se găsește capsula de recuperare.
FA	Capsulă de recuperare nevalidă.
FB~FF	Rezervat.

Contactați-ne

• GIGA-BYTE TECHNOLOGY CO., LTD.
  Address: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Taiwan
  TEL: +886-2-8912-4000
  FAX: +886-2-8912-4005
  Tech. and Non-Tech. Support (Sales/Marketing): https://esupport.gigabyte.com
  WEB address (English): https://www.gigabyte.com
  WEB address (Chinese): https://www.gigabyte.com/tw
• G.B.T. INC. - U.S.A.
  TEL: +1-626-854-9338
  FAX: +1-626-854-9326
  Tech. Support: https://esupport.gigabyte.com
  Warranty Info: http://rma.gigabyte.us
  Web address: https://www.gigabyte.com/us
• G.B.T. INC (USA) - Mexico
  Tel: +1-626-854-9338 x 215 (Support in Spanish)
  FAX: +1-626-854-9326
  Correo: soporte@gigabyte-usa.com
  Tech. Support: http://rma.gigabyte.us
  Web address: https://www.gigabyte.com/latam
• Giga-Byte SINGAPORE PTE. LTD. - Singapore
  WEB address: https://www.gigabyte.com/sg
• Thailand
  WEB address: https://www.gigabyte.com/th
• Vietnam
  WEB address: https://www.gigabyte.com/vn
• NINGBO G.B.T. TECH. TRADING CO., LTD. - China
  WEB address: https://www.gigabyte.cn/
  Shanghai
  TEL: +86-21-63400912
  FAX: +86-21-63400682
  Beijing
  TEL: +86-10-62102838
  FAX: +86-10-62102848
  Wuhan
  TEL: +86-27-87685981
  FAX: +86-27-87579461
  GuangZhou
  TEL: +86-20-87540700
  FAX: +86-20-87544306
  Chengdu
  TEL: +86-28-85483135
  FAX: +86-28-85256822
  Xian
  TEL: +86-29-85531943
  FAX: +86-29-85510930
  Shenyang
  TEL: +86-24-83992342
  FAX: +86-24-83992102
• GIGABYTE TECHNOLOGY (INDIA) LIMITED - India
  WEB address: https://www.gigabyte.com/in
• Saudi Arabia
  WEB address: https://www.gigabyte.com/sa
• Gigabyte Technology Pty. Ltd. - Australia
  WEB address: https://www.gigabyte.com/au
• G.B.T. TECHNOLOGY TRADING GMBH - Germany
  WEB address: https://www.gigabyte.com/de
• G.B.T. TECH. CO., LTD. - U.K.
  WEB address: https://www.gigabyte.com/uk
• Giga-Byte Technology B.V. - The Netherlands
  WEB address: https://www.gigabyte.com/nl
• GIGABYTE TECHNOLOGY FRANCE - France
  WEB address: https://www.gigabyte.com/fr
• Sweden
  WEB address: https://www.gigabyte.com/se
• Italy
  WEB address: http://it.gigabyte.com/
• Spain
  WEB address: http://es.gigabyte.com/
• Greece
  WEB address: http://www.gigabyte.com.gr/
• Czech Republic
  WEB address: http://www.gigabyte.cz/
• Hungary
  WEB address: http://hu.gigabyte.com/
• Turkey
  WEB address: http://www.gigabyte.com.tr/
• Russia
  WEB address: http://www.gigabyte.ru/
• Poland
  WEB address: http://www.gigabyte.pl/
• Ukraine
  WEB address: http://www.gigabyte.ua/
• Romania
  WEB address: https://www.gigabyte.com/ro
• Serbia
  WEB address: http://www.gigabyte.rs/
• Kazakhstan
  WEB address: http://www.gigabyte.kz/

• GIGABYTE eSupport
  To submit a technical or non-technical (Sales/Marketing) question, please link to:
  https://esupport.gigabyte.com


Referințe

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技
• GIGABYTE USA RMA
• GIGABYTE U.S.A.
• GIGABYTE America Latină
• GIGABYTE Singapore
• GIGABYTE Thailanda
• GIGABYTE Vietnam
• GIGABYTE 技嘉科技
• GIGABYTE India
• GIGABYTE Arabia Saudită
• GIGABYTE Australia
• GIGABYTE Germania
• GIGABYTE U.K.
• GIGABYTE Olanda
• GIGABYTE Franța
• GIGABYTE Suedia
• GIGABYTE Italia
• GIGABYTE Spania

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați GIGABYTE Z590 AORUS XTREME WATERFORCE - Manualul plăcii de bază

Limbi disponibile
