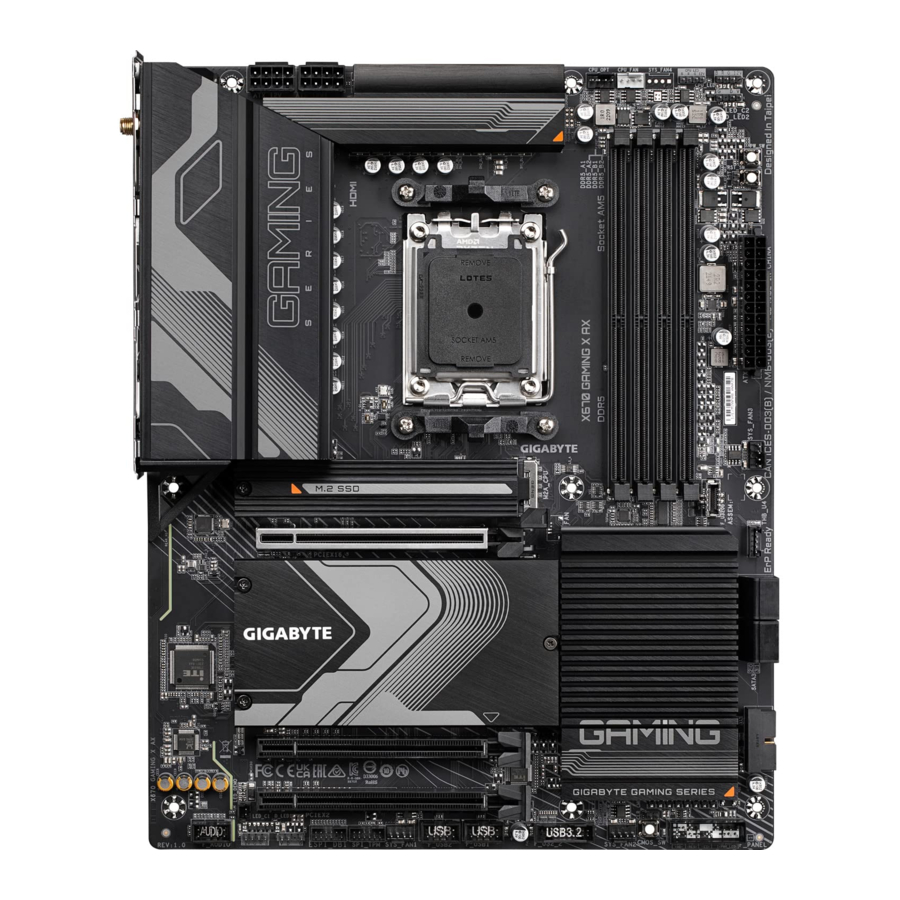

GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - emolevyn käyttöohje

Emolevyn version tunnistaminen

Emolevysi versionumero on muotoa: "REV: X.X." Esimerkiksi "REV: 1.0" tarkoittaa, että emolevyn versio on 1.0. Tarkista emolevyn versio ennen emolevyn BIOSin tai ohjainten päivittämistä tai teknisen tiedon hakemista.

Esimerkki:

Tuotteen esittely

Emolevyn asettelu

(Huom.) Vain X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 ja X670 GAMING X AX -malleille.

X670 AORUS ELITE AX PCB rev. 1.3 tai uudempi

(Huom.) Vain X670 AORUS ELITE AX PCB rev. 1.3 tai uudempi.

X670 GAMING X AX V2

Emolevyn lohkokaavio

(Huom. 1) Todellinen tuki voi vaihdella suorittimen mukaan.
(Huom. 2) Vain X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 ja X670 GAMING X AX -malleille.
(Huom. 3) Vain X670 AORUS ELITE AX PCB rev. 1.3 tai uudempi ja X670 GAMING X AX V2 -malleille.

Laitteiston asennus

Asennusvarotoimet

Emolevy sisältää lukuisia herkkiä elektronisia piirejä ja komponentteja, jotka voivat vaurioitua sähköstaattisen purkauksen (ESD) seurauksena. Ennen asennusta lue huolellisesti käyttöohje ja noudata näitä ohjeita:

• Varmista ennen asennusta, että kotelo sopii emolevylle.
• Älä irrota tai riko emolevyn S/N (sarjanumero) -tarraa tai jälleenmyyjän toimittamaa takuutunnistetta ennen asennusta. Nämä tarrat vaaditaan takuun vahvistamiseen.
• Irrota aina verkkovirta irrottamalla virtajohto pistorasiasta ennen emolevyn tai muiden laitteistokomponenttien asentamista tai irrottamista.
• Kun liität laitteistokomponentteja emolevyn sisäisiin liittimiin, varmista, että ne on liitetty tiukasti ja turvallisesti.
• Kun käsittelet emolevyä, vältä koskettamasta metallijohtoja tai -liittimiä.
• On parasta käyttää sähköstaattisen purkauksen (ESD) ranneketta, kun käsittelet elektronisia komponentteja, kuten emolevyä, CPU:ta tai muistia. Jos sinulla ei ole ESD-ranneketta, pidä kätesi kuivina ja kosketa ensin metalliesinettä staattisen sähkön poistamiseksi.
• Aseta emolevy ennen asennusta antistaattisen alustan päälle tai sähköstaattisesti suojattuun säiliöön.
• Varmista ennen virtalähteen kaapelin liittämistä tai irrottamista emolevystä, että virtalähde on kytketty pois päältä.
• Varmista ennen virran kytkemistä, että virtalähteen jännite on asetettu paikallisen jännitestandardin mukaisesti.
• Varmista ennen tuotteen käyttöä, että kaikki laitteistokomponenttien kaapelit ja virtaliittimet on liitetty.
• Älä päästä ruuveja kosketuksiin emolevyn piirin tai sen komponenttien kanssa, jotta emolevy ei vahingoitu.
• Varmista, ettei emolevylle tai tietokoneen kotelon sisälle ole jäänyt ylimääräisiä ruuveja tai metallikomponentteja.
• Älä aseta tietokonejärjestelmää epätasaiselle pinnalle.
• Älä aseta tietokonejärjestelmää korkeaan lämpötilaan tai kosteaan ympäristöön.
• Tietokoneen virran kytkeminen asennuksen aikana voi johtaa järjestelmän komponenttien vaurioitumiseen sekä käyttäjän fyysiseen vahingoittumiseen.
• Jos olet epävarma jostakin asennusvaiheesta tai sinulla on tuotteen käyttöön liittyvä ongelma, ota yhteyttä valtuutettuun tietokoneteknikkoon.
• Jos käytät sovitinta, jatkojohtoa tai pistorasiaa, varmista, että tutustut sen asennus- ja/tai maadoitusohjeisiin.

Tuotteen tekniset tiedot

(Huomautus 1) Vain X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 ja X670 GAMING X AX.
(Huomautus 2) Vain X670 AORUS ELITE AX PCB rev. 1.3 tai uudempi ja X670 GAMING X AX V2.

1. Vain X670 AORUS ELITE AX.
2. Vain X670 GAMING X AX.
3. Vain X670 GAMING X AX V2.

(Huom.) Todellinen tuki voi vaihdella CPU:n mukaan.

* GIGABYTE pidättää oikeuden tehdä muutoksia tuotteen teknisiin tietoihin ja tuotteeseen liittyviin tietoihin ilman ennakkoilmoitusta.

Käy GIGABYTE:n verkkosivuston SERVICE/SUPPORT\Utility -sivulla ladataksesi sovellusten uusimman version.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU:n ja CPU-jäähdyttimen asentaminen

Lue seuraavat ohjeet ennen CPU:n asennuksen aloittamista:

• Varmista, että emolevy tukee CPU:ta.
  (Katso GIGABYTE:n verkkosivustolta uusin CPU-tukiluettelo.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen CPU:n asentamista laitteistovaurioiden välttämiseksi.
• Etsi CPU:n nasta yksi. CPU:ta ei voi asentaa, jos se on suunnattu väärin. (Tai voit etsiä lovet CPU:n molemmilta puolilta ja kohdistusavaimet CPU-kannasta.)
• Levitä tasainen ja ohut kerros lämpötahnaa CPU:n pinnalle.
• Älä käynnistä tietokonetta, jos CPU-jäähdytintä ei ole asennettu, muuten CPU voi ylikuumentua ja vaurioitua.
• Aseta CPU:n isäntätaajuus CPU:n teknisten tietojen mukaisesti. Ei ole suositeltavaa asettaa järjestelmäväylän taajuutta laitteiston teknisten tietojen ulkopuolelle, koska se ei täytä oheislaitteiden standardivaatimuksia. Jos haluat asettaa taajuuden standardimääritysten ulkopuolelle, tee se laitteistosi teknisten tietojen mukaisesti, mukaan lukien CPU, näytönohjain, muisti, kiintolevy jne.

Huomioi CPU:n suunta

Huomioi emolevyn CPU-kannan kohdistusavaimet ja CPU:n lovet.

Älä irrota CPU-kannan kantta ennen CPU:n asettamista. Se voi ponnahtaa irti kuormituslevystä automaattisesti, kun olet asettanut CPU:n ja sulkenut kuormituslevyn.

Katso GIGABYTE:n verkkosivustolta lisätietoja laitteiston asennuksesta.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU:n asentaminen

Asenna CPU oikein emolevyn CPU-kantaan seuraavien ohjeiden avulla.

1.

   1. Paina CPU-kannan vivun kahvaa varovasti alas ja pois kannasta.
   2. Nosta CPU-kannan lukitusvipu kokonaan ylös.
   3. Pidä sormillasi muovista suojakantta kiinni metallisessa kuormituslevyssä, jotta voit nostaa metallisen kuormituslevyn auki.
2. Pidä CPU:ta sormillasi reunoista kiinni. Kohdista CPU:n nastan yksi merkintä (kolmio) CPU-kannan nastan yksi kulman kanssa (tai voit kohdistaa CPU:n lovet kannan kohdistusavainten kanssa) ja aseta CPU varovasti paikalleen.

3. Varmista, että CPU on asennettu oikein, ja sulje sitten kuormituslevy. Kiinnitä kannan vipu sen pidätyskorvakkeen alle. Muovinen suojakansi ponnahtaa irti itsestään ja se voidaan poistaa.
   * Aseta muovinen suojakansi aina takaisin paikalleen, kun CPU:ta ei ole asennettu, jotta CPU-kanta suojataan.


Älä pakota CPU-kannan lukitusvipua kiinni, kun CPU:ta ei ole asennettu oikein, koska se vahingoittaa CPU:ta ja CPU-kantaa.

CPU-jäähdyttimen asentaminen

Muista asentaa CPU-jäähdytin CPU:n asentamisen jälkeen. (Varsinainen asennusprosessi voi vaihdella käytettävän CPU-jäähdyttimen mukaan. Katso CPU-jäähdyttimesi käyttöohjeesta.)

1. Levitä tasainen ja ohut kerros lämpötahnaa asennetun CPU:n pinnalle.

2. Tyyppi A:

   Kiinnitä CPU-jäähdyttimen pidike kiinnityskorvakkeeseen kiinnityskehyksen toisella puolella. Työnnä toisella puolella CPU-jäähdyttimen pidikettä suoraan alas kiinnittääksesi sen kiinnityskorvakkeeseen kiinnityskehyksessä. Käännä nokkakahvaa vasemmalta puolelta oikealle lukitaksesi sen paikalleen.
   Tyyppi B:

   Irrota ensin neljä ruuvia CPU:n kiinnityskehyksestä ja irrota CPU:n kiinnityskehys. Kohdista sitten CPU-jäähdyttimen neljä olkaruuvia takalevyn etäisyyksien kanssa. Kiinnitä jokainen olkaruuvi 1-2-3-4 (x) -kuviossa alla olevan kuvan mukaisesti.

   * Kun käytät tyypin B CPU-jäähdytintä, ei ole suositeltavaa kiinnittää jokaista ruuvia kokonaan alas yhdellä kertaa. Noudata järjestystä 1-2-3-4, kiinnitä ruuvi myötäpäivään 1 kierros per vaihe. Toista vaiheet 1-2-3-4, kunnes kaikki ruuvit on kiinnitetty.
3. Liitä lopuksi CPU-jäähdyttimen virtaliitin emolevyn CPU-tuulettimen otsikkoon (CPU_FAN).


Muistin asentaminen

Lue seuraavat ohjeet ennen muistin asennuksen aloittamista:

• Varmista, että emolevy tukee muistia. On suositeltavaa käyttää muistia, jolla on sama kapasiteetti, tuotemerkki, nopeus ja sirut. (Katso GIGABYTE:n verkkosivustolta uusimmat tuetut muistinopeudet ja muistimoduulit.)
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen muistin asentamista laitteistovaurioiden välttämiseksi.
• Muistimoduuleissa on pettämätön rakenne. Muistimoduuli voidaan asentaa vain yhteen suuntaan. Jos et pysty asettamaan muistia, vaihda suuntaa.
• Kun asennat muistimoduuleja, muista asentaa ensin DDR5_A2 -kantaan.

* Suositellut muistikokoonpanot:

(" " = Asennettu, "- -" =Ei muistia)
(" * " = Suositellut Dual Channel -muistikokoonpanot)

Dual Channel -muistikokoonpano

Tässä emolevyssä on neljä muistikantaa ja se tukee Dual Channel -tekniikkaa. Kun muisti on asennettu, BIOS tunnistaa automaattisesti muistin tekniset tiedot ja kapasiteetin. Dual Channel -muistitilan käyttöönotto kaksinkertaistaa alkuperäisen muistin kaistanleveyden.

Neljä muistikantaa on jaettu kahteen kanavaan ja jokaisessa kanavassa on kaksi muistikantaa seuraavasti:

• Kanava A: DDR5_A1, DDR5_A2
• Kanava B: DDR5_B1, DDR5_B2

CPU:n rajoitusten vuoksi lue seuraavat ohjeet ennen muistin asentamista Dual Channel -tilaan.

1. Dual Channel -tilaa ei voi ottaa käyttöön, jos vain yksi muistimoduuli on asennettu.
2. Kun otat Dual Channel -tilan käyttöön kahdella tai neljällä muistimoduulilla, on suositeltavaa käyttää muistia, jolla on sama kapasiteetti, tuotemerkki, nopeus ja sirut.

Laajennuksen asentaminen

Kortti Lue seuraavat ohjeet ennen laajennuskortin asennuksen aloittamista:

• Varmista, että emolevy tukee laajennuskorttia. Lue huolellisesti laajennuskortin mukana toimitettu käyttöohje.
• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen laajennuskortin asentamista laitteistovaurioiden välttämiseksi.

Asenna laajennuskortti oikein laajennuspaikkaan seuraavien ohjeiden avulla.

1. Etsi laajennuspaikka, joka tukee korttiasi. Irrota metallinen paikan suojus kotelon takapaneelista.
2. Kohdista kortti paikkaan ja paina korttia alas, kunnes se on täysin paikallaan.

3. Varmista, että laajennuskortti on täysin paikallaan paikassaan.
4. Kiinnitä kortin metallikiinnike kotelon takapaneeliin ruuvilla.
5. Kun olet asentanut kaikki laajennuskortit, aseta kotelon kansi (kannet) takaisin paikalleen.
6. Käynnistä tietokoneesi. Tarvittaessa tee BIOS-asetuksissa tarvittavat BIOS-muutokset laajennuskortille (korteillesi).
7. Asenna laajennuskortin mukana toimitettu ohjain käyttöjärjestelmääsi.

Takapaneelin liittimet

1. Q-Flash Plus -painike ^(Huom.)
   Q-Flash Plus mahdollistaa BIOSin päivittämisen, kun järjestelmä on pois päältä (S5-sammutustila). Tallenna uusin BIOS USB-muistitikulle ja liitä se sille varattuun porttiin. Tämän jälkeen voit päivittää BIOSin automaattisesti painamalla Q-Flash Plus -painiketta. QFLED vilkkuu, kun BIOS vastaa ja päivitystoiminnot alkavat, ja lakkaa vilkkumasta, kun pää-BIOSin päivitys on valmis.
2. SMA-antenniliittimet (2T2R)
   Käytä tätä liitintä antennin liittämiseen.
   Kiristä antennit antenniliittimiin ja suuntaa ne oikein paremman signaalin vastaanoton varmistamiseksi.
3. HDMI-portti

   HDMI-portti on HDCP 2.3 -yhteensopiva ja tukee Dolby TrueHD- ja DTS HD Master Audio -formaatteja. Se tukee myös jopa 192 KHz/24 bitin 7.1-kanavaista LPCM-äänilähtöä. Voit käyttää tätä porttia HDMI-tuetun näytön liittämiseen. Suurin tuettu resoluutio on 4096x2160@60 Hz, mutta todelliset tuetut resoluutiot riippuvat käytettävästä näytöstä.
   Kun olet asentanut HDMI-laitteen, varmista, että asetat oletusarvoisen äänentoistolaitteen HDMI-laitteeksi. (Kohteen nimi voi vaihdella käyttöjärjestelmästäsi riippuen.)
4. USB 2.0/1.1 -portti
   USB-portti tukee USB 2.0/1.1 -standardia. Käytä tätä porttia USB-laitteille.
5. USB 3.2 Gen 1 -portti
   USB 3.2 Gen 1 -portti tukee USB 3.2 Gen 1 -standardia ja on yhteensopiva USB 2.0 -standardin kanssa. Käytä tätä porttia USB-laitteille.
6. USB 3.2 Gen 2 Type-A -portti (punainen)
   USB 3.2 Gen 2 -portti tukee USB 3.2 Gen 2 -standardia ja on yhteensopiva USB 3.2 Gen 1- ja USB 2.0 -standardien kanssa. Käytä tätä porttia USB-laitteille.
7. USB 3.2 Gen 2 Type-A -portti (punainen) (Q-Flash Plus -portti)
   USB 3.2 Gen 2 -portti tukee USB 3.2 Gen 2 -standardia ja on yhteensopiva USB 3.2 Gen 1- ja USB 2.0 -standardien kanssa. Käytä tätä porttia USB-laitteille. Ennen Q-Flash Plus -toiminnon ^(Note) käyttöä varmista, että asetat USB-muistitikun ensin tähän porttiin.
8. USB Type-C^® -portti (USB 3.2 Gen 2x2 -tuella)
   Käännettävä USB-portti tukee USB 3.2 Gen 2x2 -standardia ja on yhteensopiva USB 3.2 Gen 2-, USB 3.2 Gen 1- ja USB 2.0 -standardien kanssa. Käytä tätä porttia USB-laitteille.
9. RJ-45 LAN -portti
   Gigabit Ethernet LAN -portti tarjoaa Internet-yhteyden jopa 2,5 Gbps:n tiedonsiirtonopeudella. Seuraavassa kuvataan LAN-portin LEDien tilat.

10. Line In/Rear Speaker Out (sininen)
    Linjatuloliitäntä. Käytä tätä ääniliitäntää linjatulolaitteille, kuten optiselle asemalle, Walkmanille jne.
11. Line Out/Front Speaker Out (vihreä)
    Linjalähtöliitäntä.
12. Mic In/Center/Subwoofer Speaker Out (pinkki)
    Mikrofonituloliitäntä.
    Ääniliitäntäkokoonpanot:

    Voit muuttaa ääniliitännän toimintoja ääniohjelmiston avulla. Jos haluat määrittää 7.1-kanavaisen äänen, käytä ääniohjelmistoa ääniasetusten määrittämiseen.

(Huom.) Jos haluat ottaa Q-Flash Plus -toiminnon käyttöön, siirry GIGABYTEn verkkosivuston "Unique Features" -sivulle saadaksesi lisätietoja.

• Kun irrotat takapaneelin liittimeen liitetyn kaapelin, irrota kaapeli ensin laitteesta ja sitten emolevystä.
• Kun irrotat kaapelin, vedä sitä suoraan ulos liittimestä. Älä heiluta sitä sivulta toiselle, jotta kaapeliliittimen sisällä ei tapahdu oikosulkua.

Lisätietoja ääniohjelmiston määrittämisestä on GIGABYTEn verkkosivustolla.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

Integroidut painikkeet ja LEDit

Pikapainikkeet

Tässä emolevyssä on 3 pikapainiketta: virtapainike, nollauspainike ja Clear CMOS -painike. Virtapainikkeen ja nollauspainikkeen avulla käyttäjät voivat nopeasti käynnistää/sammuttaa tai nollata tietokoneen avoimessa koteloympäristössä, kun he haluavat vaihtaa laitteistokomponentteja tai suorittaa laitteistotestejä. Käytä Clear CMOS -painiketta BIOS-kokoonpanon tyhjentämiseen ja CMOS-arvojen palauttamiseen tehdasasetuksiin tarvittaessa.

PW_SW: Virtapainike
RST_SW: Nollauspainike
CMOS_SW: Clear CMOS -painike

Nollauspainike tarjoaa useita toimintoja käytettäväksi. Jos haluat määrittää painikkeen suorittamaan eri tehtäviä, siirry GIGABYTEn verkkosivuston "BIOS Setup" -sivulle ja etsi "RST_SW (MULTIKEY)" saadaksesi lisätietoja.

• Sammuta aina tietokone ja irrota virtajohto pistorasiasta ennen Clear CMOS -painikkeen käyttöä.
• Älä käytä Clear CMOS -painiketta, kun järjestelmä on päällä, muuten järjestelmä voi sammua ja tiedot voivat kadota tai vahingoittua.
• Järjestelmän uudelleenkäynnistyksen jälkeen siirry BIOS Setupiin lataamaan tehdasasetukset (valitse Load Optimized Defaults) tai määritä BIOS-asetukset manuaalisesti (lisätietoja on GIGABYTEn verkkosivuston "BIOS Setup" -sivulla).

Tilan LEDit

Tilan LEDit osoittavat, toimiiko suoritin, muisti, näytönohjain ja käyttöjärjestelmä oikein järjestelmän käynnistyksen jälkeen. Jos CPU/DRAM/VGA-LED palaa, se tarkoittaa, että vastaava laite ei toimi normaalisti; jos BOOT-LED palaa, se tarkoittaa, että et ole vielä siirtynyt käyttöjärjestelmään.

CPU: Suorittimen tilan LED
DRAM: Muistin tilan LED
VGA: Näytönohjaimen tilan LED
BOOT: Käyttöjärjestelmän tilan LED

Sisäiset liittimet

X670 AORUS ELITE AX/X670 GAMING X AX

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. CPU_LED
7. D_LED1/D_LED2
8. LED_C1/C2
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

• Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
• Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
• Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

X670 GAMING X AX V2

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT

7. ARGB_V2_1/2/3
8. LED_C
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Lue seuraavat ohjeet ennen ulkoisten laitteiden liittämistä:

• Varmista ensin, että laitteesi ovat yhteensopivia liittimien kanssa, joihin haluat ne liittää.
• Ennen laitteiden asentamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.
• Kun olet asentanut laitteen ja ennen tietokoneen käynnistämistä, varmista, että laitteen kaapeli on kiinnitetty kunnolla emolevyn liittimeen.

ATX_12V/ATX_12V1/ATX (2x4 12V -virtaliittimet ja 2x12 päävirtaliitin)

Virtaliittimen avulla virtalähde voi syöttää riittävän vakaan virran kaikkiin emolevyn komponentteihin. Ennen virtaliittimen liittämistä varmista ensin, että virtalähde on sammutettu ja kaikki laitteet on asennettu oikein. Virtaliittimessä on pettämätön rakenne. Liitä virtalähteen kaapeli virtaliittimeen oikeassa asennossa.

12 V:n virtaliitin syöttää virtaa pääasiassa suorittimelle. Jos 12 V:n virtaliitintä ei ole liitetty, tietokone ei käynnisty.

Laajennusvaatimusten täyttämiseksi on suositeltavaa käyttää virtalähdettä, joka kestää suurta virrankulutusta (500 W tai enemmän). Jos käytetään virtalähdettä, joka ei tarjoa vaadittavaa virtaa, seurauksena voi olla epävakaa tai käynnistymätön järjestelmä.

CPU_FAN/SYS_FAN1/2/3 (tuuletinliittimet)

Kaikki tämän emolevyn tuuletinliittimet ovat 4-nastaisia. Useimmissa tuuletinliittimissä on pettämätön asennusrakenne. Kun liität tuuletinkaapelin, muista liittää se oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne. Optimaalisen lämmönpoiston saavuttamiseksi on suositeltavaa asentaa järjestelmätuuletin kotelon sisään.

CPU_OPT (suorittimen tuuletin-/vesijäähdytyspumpun liitin)

Tuulettimen/pumpun liitin on 4-nastainen ja siinä on pettämätön asennusrakenne. Useimmissa tuuletinliittimissä on pettämätön asennusrakenne. Kun liität tuuletinkaapelin, muista liittää se oikeassa asennossa (musta liittimen johto on maadoitusjohto). Nopeudensäätötoiminto edellyttää tuulettimen käyttöä, jossa on tuulettimen nopeudensäätörakenne.

• Muista liittää tuuletinkaapelit tuuletinliittimiin, jotta suoritin ja järjestelmä eivät ylikuumene. Ylikuumeneminen voi vahingoittaa suoritinta tai järjestelmä voi jumittua.
• Nämä tuuletinliittimet eivät ole konfigurointihyppylohkoja. Älä aseta hyppypäätä liittimiin.

CPU_LED (suorittimen jäähdyttimen LED-nauha/RGB-LED-nauhan liitin) (1) (2)

Liitintä voidaan käyttää suorittimen jäähdyttimen LED-nauhan tai tavallisen 5050 RGB LED -nauhan (12V/G/R/B) liittämiseen, jonka maksimiteho on 2A (12V) ja enimmäispituus 2 m.

Liitä suorittimen jäähdyttimen LED-nauha/RGB LED -nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12 V). Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

D_LED1/D_LED2 (osoitettavat LED-nauhan liittimet) (1) (2)

Liittimiä voidaan käyttää tavallisen 5050 osoitettavan LED-nauhan liittämiseen, jonka maksimiteho on 5A (5V) ja enimmäismäärä 1000 LEDiä.

Liitä osoitettava LED-nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä osoitettavan LED-nauhan liittimen nastaan 1. Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois päältä on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.

Ennen laitteiden asentamista tai irrottamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

1. Vain X670 AORUS ELITE AX -mallille.
2. Vain X670 GAMING X AX -mallille.

ARGB_V2_1/2/3 (osoitettavat RGB Gen2 LED -nauhan liittimet) (3)

Liittimiä voidaan käyttää tavallisen 5050 osoitettavan RGB Gen2 LED -nauhan liittämiseen, jonka maksimiteho on 3A (5V) ja enimmäismäärä 256 LEDiä.

Liitä osoitettava RGB Gen2 LED -nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä osoitettavan LED-nauhan liittimen nastaan 1. Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

LED_C1/LED_C2 (RGB LED -nauhan liittimet) (1) (2) & LED_C (RGB LED -nauhan liitin) (3)

Liitintä/liittimiä voidaan käyttää tavallisen 5050 RGB LED -nauhan (12V/G/R/B) liittämiseen, jonka maksimiteho on 2A (12V) ja enimmäispituus 2 m.

Liitä RGB LED -nauha liittimeen. LED-nauhan virtanasta (merkitty kolmiolla pistokkeessa) on liitettävä tämän liittimen nastaan 1 (12 V). Virheellinen liitäntä voi vahingoittaa LED-nauhaa.

Lisätietoja LED-nauhan valojen kytkemisestä päälle/pois päältä on GIGABYTE:n verkkosivuston "Ainutlaatuiset ominaisuudet" -sivulla.

• Epänormaalin LED-käyttäytymisen välttämiseksi älä liitä osoitettavia RGB Gen1 LED -nauhoja ja osoitettavia RGB Gen2 LED -nauhoja samaan liittimeen samanaikaisesti.l
• Ennen laitteiden asentamista tai irrottamista, muista sammuttaa laitteet ja tietokoneesi. Irrota virtajohto pistorasiasta, jotta laitteet eivät vahingoitu.

1. Vain X670 AORUS ELITE AX -mallille.
2. Vain X670 GAMING X AX -mallille.
3. Vain X670 GAMING X AX V2 -mallille.

BAT (akku)

Akku antaa virtaa arvojen (kuten BIOS-määritysten, päivämäärän ja ajan) säilyttämiseksi CMOS-muistissa, kun tietokone on sammutettu. Vaihda akku, kun akun jännite laskee alhaiselle tasolle, muuten CMOS-muistin arvot eivät ehkä ole tarkkoja tai ne voivat kadota.

Voit tyhjentää CMOS-muistin arvot irrottamalla akun:

1. Sammuta tietokone ja irrota virtajohto.
2. Irrota akku varovasti akkukotelosta ja odota yksi minuutti. (Tai käytä metalliesinettä, kuten ruuvimeisseliä, koskettaaksesi akkukotelon positiivisia ja negatiivisia napoja ja tehdäksesi niistä lyhyen 5 sekunnin ajaksi.)
3. Vaihda akku.
4. Kytke virtajohto ja käynnistä tietokone uudelleen.

• Sammuta aina tietokone ja irrota virtajohto ennen akun vaihtamista.
• Vaihda akku vastaavaan. Laitteesi voivat vaurioitua, jos akku vaihdetaan väärään malliin.
• Ota yhteyttä ostopaikkaan tai paikalliseen jälleenmyyjään, jos et pysty vaihtamaan akkua itse tai olet epävarma akkumallista.
• Kun asennat akkua, huomioi akun positiivisen (+) ja negatiivisen (-) puolen suunta (positiivisen puolen tulee olla ylöspäin).
• Käytetyt paristot on käsiteltävä paikallisten ympäristömääräysten mukaisesti.

SATA3 0/1/2/3 (SATA 6Gb/s -liittimet)

SATA-liittimet ovat SATA 6Gb/s -standardin mukaisia ja yhteensopivia SATA 3Gb/s- ja SATA 1.5Gb/s -standardien kanssa. Jokainen SATA-liitin tukee yhtä SATA-laitetta. SATA-liittimet tukevat RAID 0-, RAID 1- ja RAID 10 -kokoonpanoja. Katso ohjeet RAID-järjestelmän määrittämiseen GIGABYTE:n verkkosivuston "RAID-kokoonpanon määrittäminen" -sivulta.

Jos haluat ottaa hot-plugging-toiminnon käyttöön SATA-porteissa, siirry GIGABYTE:n verkkosivuston "BIOS Setup" -sivulle ja etsi "SATA Configuration" saadaksesi lisätietoja.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3 -liittimet)

M.2 SSD -levyjä on kahta tyyppiä: M.2 SATA SSD -levyjä ja M.2 PCIe SSD -levyjä. Tämä emolevy tukee vain M.2 PCIe SSD -levyjä. Huomaa, että M.2 PCIe SSD -levyllä ei voi luoda RAID-sarjaa SATA-kiintolevyn kanssa. Katso ohjeet RAID-järjestelmän määrittämiseen GIGABYTE:n verkkosivuston "RAID-kokoonpanon määrittäminen" -sivulta.

Asenna M.2 SSD oikein M.2-liittimeen noudattamalla alla olevia ohjeita.

Vaihe 1:

Löysää ruuveja emolevyn jäähdytyselementissä vinottain irrottaaksesi jäähdytyselementin. Valitse käytettävä M.2-paikka ja avaa M.2 EZ-Latch -pidike painamalla sitä alas. Löysää M.2 EZ-Latch -pidikettä ruuvimeisselillä, siirrä se M.2 SSD -levyllesi tarkoitettuun kiinnitysreikään ja kiristä se reikään.

• Jos haluat asentaa M.2 SSD -levyn, jonka mukana tuli oma jäähdytyselementti, sinun on ensin poistettava EZ-Latch-pidike ja kiinnitä SSD mukana toimitetulla ruuvilla ja korokkeella.
• Jos haluat asentaa M.2 SSD -levyn 110 mm:n reikään, jossa on jo emolevyn jäähdytyselementin koroke, muista poistaa EZ-Latch-pidike ensin ja kiinnittää jäähdytyselementti ja SSD emolevyn jäähdytyselementin ruuvilla.

Vaihe 2:

Aseta M.2 SSD M.2-liittimeen kulmassa. Paina M.2 SSD:n etuosaa alas ja sulje M.2 EZ-Latch -pidike M.2 SSD:n kiinnittämiseksi.

Vaihe 3:

Poista suojakalvo emolevyn jäähdytyselementin pohjasta ja aseta sitten jäähdytyselementti takaisin paikalleen ja kiristä ruuvit vinottain.

* Kunkin M.2-liittimen tukemat M.2 SSD -levytyypit:

Katso lisätietoja M.2 EZ-Latchin käytöstä GIGABYTE:n verkkosivustolta.
M.2 SSD:n asennus: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Emolevyn jäähdytyselementin rakenne voi vaihdella mallin mukaan.

(Huomautus) Vain X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 ja X670 GAMING X AX -malleille.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3 -liittimet)

M.2 SSD -levyjä on kahta tyyppiä: M.2 SATA SSD -levyjä ja M.2 PCIe SSD -levyjä. Tämä emolevy tukee vain M.2 PCIe SSD -levyjä. Huomaa, että M.2 PCIe SSD -levyllä ei voi luoda RAID-sarjaa SATA-kiintolevyn kanssa. Katso ohjeet RAID-järjestelmän määrittämiseen GIGABYTE:n verkkosivuston "RAID-kokoonpanon määrittäminen" -sivulta.

Asenna M.2 SSD oikein M.2-liittimeen noudattamalla alla olevia ohjeita.

Vaihe 1:

Käyttääksesi haluamaasi M.2-paikkaa, löysää ruuveja emolevyn jäähdytyselementissä vinottain irrottaaksesi jäähdytyselementin. Paikanna M.2 SSD:n asennusreikä.

Jos haluat asentaa M.2 SSD -levyn 110 mm:n reikään, irrota ensin EZ-Latch Plus -pidike 80 mm:n reiästä.

Vaihe 2:

Aseta M.2 SSD M.2-liittimeen kulmassa. Paina M.2 SSD:n etuosaa alas ja sulje pidike M.2 SSD:n kiinnittämiseksi.

Vaihe 3:

Poista suojakalvo emolevyn jäähdytyselementin pohjasta ja aseta sitten jäähdytyselementti takaisin paikalleen ja kiristä ruuvit vinottain.

* Kunkin M.2-liittimen tukemat M.2 SSD -levytyypit:

Katso lisätietoja M.2 EZ-Latch Plusin käytöstä GIGABYTE:n verkkosivustolta.
M.2 SSD -asennus M.2 EZ-Latch Plus -sovelluksella: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD:n poisto M.2 EZ-Latch Plus -sovelluksella: https://www.gigabyte.com/WebPage/921/removeM2.html
* Emolevyn jäähdytyselementin rakenne voi vaihdella mallin mukaan.

(Huomautus) Vain X670 AORUS ELITE AX PCB rev. 1.3 tai uudempi ja X670 GAMING X AX V2 -malleille.

F_PANEL (etupaneelin liitin)

Liitä kotelon virtakytkin, nollauskytkin, kaiutin, kotelon tunkeutumiskytkin/anturi ja järjestelmän tilan ilmaisin tähän liittimeen alla olevien pin-määritysten mukaisesti. Huomioi positiiviset ja negatiiviset pinnit ennen kaapeleiden liittämistä.

• PLED/PWR_LED (virran merkkivalo):
  Järjestelmän tilan merkkivalo Liitetään kotelon etupaneelin virran tilan merkkivaloon. Merkkivalo palaa, kun järjestelmä on toiminnassa. Merkkivalo on pois päältä, kun järjestelmä on S3/S4-lepotilassa tai sammutettu (S5).

  Järjestelmän tila	LED
  S0	Päällä
  S3/S4/S5	Pois päältä

• PW (virtakytkin):
  Liitetään kotelon etupaneelin virtakytkimeen. Voit määrittää tavan sammuttaa järjestelmäsi virtakytkimellä (siirry GIGABYTE:n verkkosivuston "BIOS Setup" -sivulle ja etsi "Soft-Off by PWR-BTTN" saadaksesi lisätietoja).
• SPEAK (kaiutin):
  Liitetään kotelon etupaneelin kaiuttimeen. Järjestelmä ilmoittaa järjestelmän käynnistystilan antamalla äänimerkin. Yksi lyhyt piippaus kuuluu, jos järjestelmän käynnistyksessä ei havaita ongelmia.
• HD (kiintolevyn toiminnan merkkivalo):
  Liitetään kotelon etupaneelin kiintolevyn toiminnan merkkivaloon. Merkkivalo palaa, kun kiintolevy lukee tai kirjoittaa tietoja.
• RES (nollauskytkin):
  Liitetään kotelon etupaneelin nollauskytkimeen. Käynnistä tietokone uudelleen painamalla nollauskytkintä, jos tietokone jäätyy eikä normaali uudelleenkäynnistys onnistu.
• CI (kotelon tunkeutumisliitin):
  Liitetään kotelon tunkeutumiskytkimeen/anturiin, joka voi havaita, onko kotelon kansi irrotettu. Tämä toiminto edellyttää koteloa, jossa on kotelon tunkeutumiskytkin/anturi.
• NC: Ei yhteyttä.

Etupaneelin rakenne voi vaihdella kotelon mukaan. Etupaneelin moduuli koostuu pääasiassa virtakytkimestä, nollauskytkimestä, virran merkkivalosta, kiintolevyn toiminnan merkkivalosta, kaiuttimesta jne. Kun liität kotelon etupaneelin moduulin tähän liittimeen, varmista, että johdinmääritykset ja pin-määritykset vastaavat oikein.

F_AUDIO (etupaneelin ääniliitin)

Etupaneelin ääniliitin tukee teräväpiirtoääntä (HD). Voit liittää kotelon etupaneelin äänimoduulin tähän liittimeen. Varmista, että moduulin liittimen johdinmääritykset vastaavat emolevyn liittimen pin-määrityksiä. Moduulin liittimen ja emolevyn liittimen väärä liitäntä voi estää laitteen toiminnan tai jopa vahingoittaa sitä.

Joissakin koteloissa on etupaneelin äänimoduuli, jossa on erilliset liittimet jokaisessa johdossa yhden pistokkeen sijaan. Jos haluat tietoja etupaneelin äänimoduulin liittämisestä, jossa on erilaiset johdinmääritykset, ota yhteyttä kotelon valmistajaan.

F_U320G (USB Type-C^® -liitin USB 3.2 Gen 2x2 -tuella)

Liitin on USB 3.2 Gen 2x2 -määrityksen mukainen ja voi tarjota yhden USB-portin.

F_U32_1/F_U32_2 (USB 3.2 Gen 1 -liittimet)

Liittimet ovat USB 3.2 Gen 1- ja USB 2.0 -määritysten mukaisia, ja jokainen liitin voi tarjota kaksi USB-porttia. Ota yhteyttä paikalliseen jälleenmyyjään ostaaksesi valinnaisen 3,5 tuuman etupaneelin, joka tarjoaa kaksi USB 3.2 Gen 1 -porttia.

F_USB1/F_USB2 (USB 2.0/1.1 -liittimet)

Liittimet ovat USB 2.0/1.1 -määritysten mukaisia. Jokainen USB-liitin voi tarjota kaksi USB-porttia valinnaisen USB-kiinnikkeen kautta. Ota yhteyttä paikalliseen jälleenmyyjään ostaaksesi valinnaisen USB-kiinnikkeen.

Ennen USB-kiinnikkeen asentamista, muista sammuttaa tietokone ja irrottaa virtajohto pistorasiasta, jotta USB-kiinnike ei vahingoitu.

THB_U4 (lisäkorttiliitin)

Tämä liitin on tarkoitettu GIGABYTE-lisäkortille.

SPI_TPM (Trusted Platform Module -liitin)

Voit liittää SPI TPM:n (Trusted Platform Module) tähän liittimeen.

RST (nollaushyppyjohdin)

Nollaushyppyjohdin voidaan liittää kotelon etupaneelin nollauskytkimeen. Käynnistä tietokone uudelleen painamalla nollauskytkintä, jos tietokone jäätyy eikä normaali uudelleenkäynnistys onnistu.

Nollaushyppyjohdin tarjoaa useita käytettäviä toimintoja. Jos haluat määrittää painikkeen suorittamaan erilaisia tehtäviä, siirry GIGABYTE:n verkkosivuston "BIOS Setup" -sivulle ja etsi "RST_SW (MULTIKEY)" saadaksesi lisätietoja.

CLR_CMOS (Clear CMOS -hyppyjohdin)

Tällä hyppyjohtimella voit tyhjentää BIOS-kokoonpanon ja palauttaa CMOS-arvot tehdasasetuksiin. Voit tyhjentää CMOS-arvot koskettamalla kahta nastaa metalliesineellä, kuten ruuvimeisselillä, muutaman sekunnin ajan.

• Sammuta tietokone aina ja irrota virtajohto pistorasiasta ennen CMOS-arvojen tyhjentämistä.
• Kun järjestelmä on käynnistetty uudelleen, siirry BIOS-asetuksiin lataamaan tehdasasetukset (valitse Load Optimized Defaults (Lataa optimoidut oletusasetukset)) tai määritä BIOS-asetukset manuaalisesti (lisätietoja on GIGABYTE:n verkkosivuston "BIOS Setup" (BIOS-asetukset) -sivulla).

BIOS-asetukset

BIOS (Basic Input and Output System) tallentaa järjestelmän laitteistoparametrit emolevyn CMOS-muistiin. Sen tärkeimpiin toimintoihin kuuluu virran kytkemisen jälkeisen itsetestin (POST) suorittaminen järjestelmän käynnistyksen aikana, järjestelmäparametrien tallentaminen ja käyttöjärjestelmän lataaminen jne. BIOS sisältää BIOS-asetusohjelman, jonka avulla käyttäjä voi muokata järjestelmän perusasetuksia tai aktivoida tiettyjä järjestelmäominaisuuksia.

Kun virta katkaistaan, emolevyn akku syöttää CMOS-muistille tarvittavan virran CMOS-muistin asetusten arvojen ylläpitämiseksi.

Pääset BIOS-asetusohjelmaan painamalla <Delete> -näppäintä POST-testin aikana, kun virta on kytketty.

Päivitä BIOS käyttämällä joko GIGABYTE Q-Flash- tai Q-Flash Plus -apuohjelmaa.

• Q-Flashin avulla käyttäjä voi nopeasti ja helposti päivittää tai varmuuskopioida BIOSin ilman käyttöjärjestelmään siirtymistä.
• Q-Flash Plus -toiminnon avulla voit päivittää BIOSin, kun järjestelmä on pois päältä (S5-sammutustila). Tallenna uusin BIOS USB-muistitikulle, kytke se sille varattuun porttiin ja voit nyt päivittää BIOSin automaattisesti yksinkertaisesti painamalla Q-Flash Plus -painiketta.

Ohjeet Q-Flash- ja Q-Flash Plus -apuohjelmien käyttöön löydät GIGABYTE:n verkkosivuston "Unique Features" -sivulta etsimällä "BIOS Update Utilities".

• Koska BIOSin päivittäminen on mahdollisesti riskialtista, BIOSia ei suositella päivitettäväksi, jos nykyisen BIOS-version käytössä ei ole ongelmia. Jos haluat päivittää BIOSin, tee se varoen. Riittämätön BIOSin päivittäminen voi johtaa järjestelmän toimintahäiriöihin.
• On suositeltavaa, että et muuta oletusasetuksia (ellei sinun tarvitse), jotta estetään järjestelmän epävakaus tai muut odottamattomat tulokset. Asetusten riittämätön muuttaminen voi johtaa järjestelmän käynnistymisen epäonnistumiseen. Jos näin tapahtuu, yritä tyhjentää CMOS-arvot ja palauttaa kortin oletusarvot.
• Katso akun/CMOS-hyppyjohtimen/painikkeen esittelyt edellisestä luvusta tai siirry GIGABYTE:n verkkosivuston "BIOS Setup" -sivulle ja etsi "Load Optimized Defaults", niin saat ohjeet CMOS-arvojen tyhjentämiseen.

Lisätietoja BIOS-asetusten määrittämisestä on GIGABYTE:n verkkosivustossa.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Käynnistysnäyttö

Seuraava käynnistyksen logonäyttö tulee näkyviin, kun tietokone käynnistyy. (Näyttö voi vaihdella emolevyittäin.)

Toimintonäppäimet

<DEL>: BIOS SETUP\Q-FLASH
Paina <Delete> -näppäintä siirtyäksesi BIOS-asetuksiin tai käyttääksesi Q-Flash -apuohjelmaa BIOS-asetuksissa.

<F12>: BOOT MENU
Boot Menu (käynnistysvalikko) -toiminnon avulla voit määrittää ensimmäisen käynnistyslaitteen siirtymättä BIOS-asetuksiin. Valitse käynnistysvalikossa ensimmäinen käynnistyslaite ylänuolinäppäimellä <↑> tai alanuolinäppäimellä <↓> ja hyväksy valinta painamalla <Enter> -näppäintä. Järjestelmä käynnistyy välittömästi kyseiseltä laitteelta.
Huomautus: Käynnistysvalikon asetus on voimassa vain yhden kerran. Järjestelmän uudelleenkäynnistyksen jälkeen laitteen käynnistysjärjestys perustuu edelleen BIOS-asetuksiin.

<END>: Q-FLASH
Paina <End> -näppäintä, jos haluat käyttää Q-Flash -apuohjelmaa suoraan ilman, että sinun tarvitsee ensin siirtyä BIOS-asetuksiin.

Käyttöjärjestelmän ja ohjainten asentaminen

Käyttöjärjestelmän asennus

Oikeilla BIOS-asetuksilla olet valmis asentamaan käyttöjärjestelmän.

Koska jotkin käyttöjärjestelmät sisältävät jo RAID-ohjaimen, sinun ei tarvitse asentaa erillistä RAID-ohjainta Windowsin asennuksen aikana. Kun käyttöjärjestelmä on asennettu, on suositeltavaa asentaa kaikki tarvittavat ohjaimet GIGABYTE Control Centeristä järjestelmän suorituskyvyn ja yhteensopivuuden varmistamiseksi. Jos asennettava käyttöjärjestelmä edellyttää, että toimitat lisä-RAID-ohjaimen käyttöjärjestelmän asennuksen aikana, katso alla olevat ohjeet:

Vaihe 1:
Siirry GIGABYTE:n verkkosivustolle, selaa emolevymallin verkkosivulle, lataa AMD RAID Preinstall Driver (AMD RAID -esiasennusohjain) -tiedosto Support\Download\SATA RAID/AHCI -sivulta, pura tiedosto ja kopioi tiedostot USB-muistitikullesi.

Vaihe 2:
Käynnistä Windowsin asennuslevyltä ja suorita käyttöjärjestelmän vakioasennusvaiheet. Kun näyttö, jossa pyydetään lataamaan ohjain, tulee näkyviin, valitse Browse (Selaa).

Vaihe 3:
Aseta USB-muistitikku paikalleen ja selaa ohjaimen sijaintiin. Valitse ensin AMD-RAID Bottom Device ja napsauta Next (Seuraava) ladataksesi ohjaimen. Valitse sitten AMD-RAID Controller ja napsauta Next (Seuraava) ladataksesi ohjaimen. Jatka lopuksi käyttöjärjestelmän asennusta.

Ohjainten asennus

Kun olet asentanut käyttöjärjestelmän, työpöydän oikeaan alakulmaan ilmestyy valintaikkuna, jossa kysytään, haluatko ladata ja asentaa ohjaimet ja GIGABYTE-sovellukset GIGABYTE Control Centerin (GCC) kautta. Jatka asennusta napsauttamalla Install (Asenna). (Varmista BIOS-asetuksissa, että Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader -kohdan arvoksi on määritetty Enabled (Käytössä).)

Kun End User License Agreement (käyttöoikeussopimus) -valintaikkuna tulee näkyviin, paina <Accept> (Hyväksy) asentaaksesi GIGABYTE Control Centerin (GCC). Valitse GIGABYTE CONTROL CENTER -näytössä asennettavat ohjaimet ja sovellukset ja napsauta Install (Asenna).

Varmista ennen asennusta, että järjestelmä on yhteydessä Internetiin.

Lisätietoja ohjelmistoista on GIGABYTE:n verkkosivustossa.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Lisätietoja vianmäärityksestä on GIGABYTE:n verkkosivustossa.
https://www.gigabyte.com/WebPage/351/faq.html

RAID-kokoonpanon määrittäminen

RAID-tasot

Ennen aloittamista, valmistaudu seuraaviin asioihin:

Tämä emolevy tukee RAID 0-, RAID 1- ja RAID 10 -tasoja. Valmistele oikea määrä kiintolevyjä yllä olevan taulukon mukaisesti ennen RAID-kokoonpanon määrittämistä.

• SATA-kiintolevyt tai SSD-levyt. Optimaalisen suorituskyvyn varmistamiseksi on suositeltavaa käyttää kahta kiintolevyä, joilla on sama malli ja kapasiteetti.
• Windowsin asennuslevy.
• Internet-yhteydessä oleva tietokone.
• USB-muistitikku.

M.2 PCIe SSD -levyä ei voi käyttää RAID-kokoonpanon määrittämiseen joko M.2 SATA SSD -levyn tai SATA-kiintolevyn kanssa.

Lisätietoja RAID-kokoonpanon määrittämisestä on GIGABYTE:n verkkosivustossa.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Ota yhteyttä

GIGA-BYTE TECHNOLOGY CO., LTD.
Osoite: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
Puhelin: +886-2-8912-4000, Faksi: +886-2-8912-4005
Tekniset ja ei-tekniset tukipyynnöt (myynti/markkinointi): https://esupport.gigabyte.com
Verkkosivusto (englanniksi): https://www.gigabyte.com
Verkkosivusto (kiinaksi): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Jos haluat lähettää teknisen tai ei-teknisen kysymyksen (myynti/markkinointi), siirry osoitteeseen:
  https://esupport.gigabyte.com


Viitteet

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Lataa käyttöohje

Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.

Lataa GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - emolevyn käyttöohje

Saatavilla olevat kielet
