GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - Ona plata qo'llanmasi

Ona platangiz reviziyasini aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini bildiradi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumot qidirayotganda, ona plata reviziyasini tekshiring.

Misol:

Mahsulot bilan tanishuv

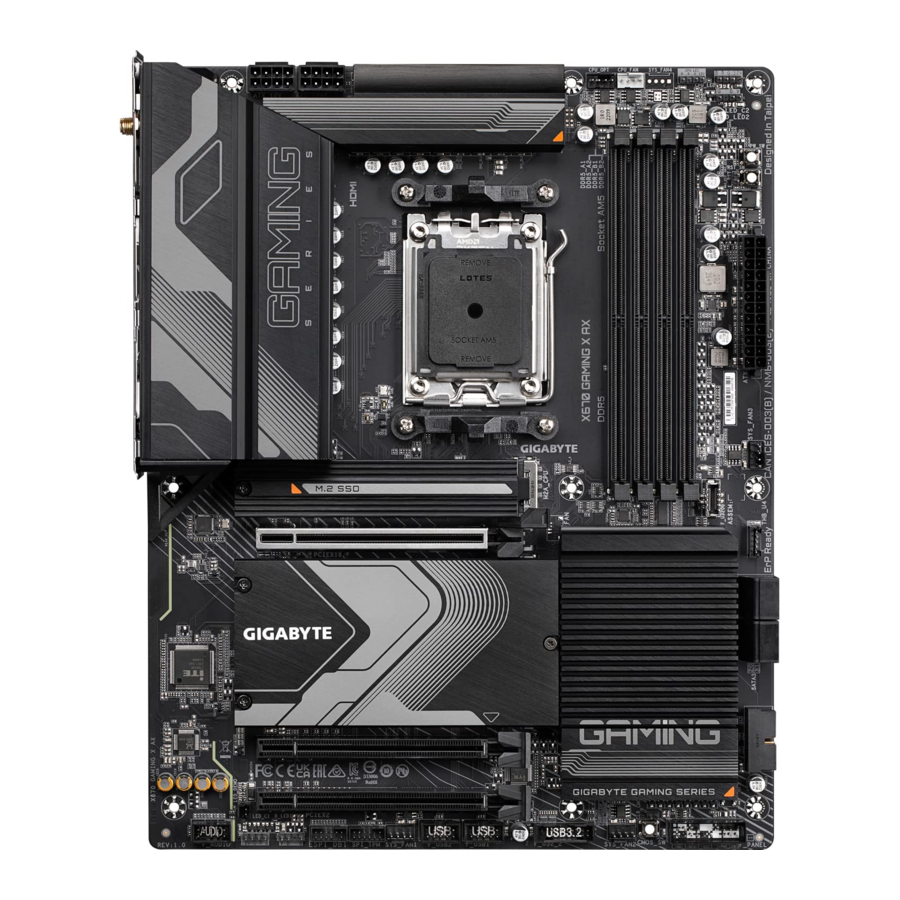

Ona plata joylashuvi

(Eslatma) Faqat X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 va X670 GAMING X AX uchun.

X670 AORUS ELITE AX PCB rev. 1.3 yoki undan keyingi

(Eslatma) Faqat X670 AORUS ELITE AX PCB rev. 1.3 yoki undan keyingi uchun.

X670 GAMING X AX V2

Ona plata blok sxemasi

(Eslatma 1) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.
(Eslatma 2) Faqat X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 va X670 GAMING X AX uchun.
(Eslatma 3) Faqat X670 AORUS ELITE AX PCB rev. 1.3 yoki undan keyingi va X670 GAMING X AX V2 uchun.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin, diler tomonidan taqdim etilgan ona plata S/N (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki sindirmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona plata yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini rozetkadan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlaganda, metall o'tkazgichlar yoki ulagichlarga tegmang.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlaganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall buyumga teging.
• Ona platani o'rnatishdan oldin, iltimos, uni antistatik prokladka ustiga yoki elektrostatik ekranlangan idish ichiga qo'ying.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona plata yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz o'rnatish bosqichlariga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammoga duch kelsangiz, sertifikatlangan kompyuter texnigi bilan maslahatlashing.
• Agar siz adapter, uzaytirgich quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

(Eslatma 1) Faqat X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 va X670 GAMING X AX uchun.
(Eslatma 2) Faqat X670 AORUS ELITE AX PCB rev. 1.3 yoki undan keyingi versiyalari va X670 GAMING X AX V2 uchun.

1. Faqat X670 AORUS ELITE AX uchun.
2. Faqat X670 GAMING X AX uchun.
3. Faqat X670 GAMING X AX V2 uchun.

(Eslatma) Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

Iltimos, ilovalarning so'nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi SERVICE/SUPPORT\Utility sahifasiga tashrif buyuring.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

CPU va CPU sovutgichini o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling.
  (CPU ni qo'llab-quvvatlash ro'yxatining so'nggi versiyasi uchun GIGABYTE veb-saytiga o'ting.)
• Apparatga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• CPU ning birinchi pinini toping. Agar CPU noto'g'ri yo'naltirilgan bo'lsa, uni o'rnatib bo'lmaydi. (Yoki CPU ning har ikki tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU xususiyatlariga muvofiq o'rnating. Tizim shinasining chastotasini apparat xususiyatlaridan tashqari o'rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart xususiyatlardan tashqari o'rnatmoqchi bo'lsangiz, iltimos, CPU, grafik karta, xotira, qattiq disk va hokazo kabi apparat xususiyatlaringizga muvofiq ravishda shunday qiling.

CPU yo'nalishiga e'tibor bering

Ona plata CPU uyasidagi tekislash tugmalariga va CPU dagi tirqishlarga e'tibor bering.

CPU ni o'rnatishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU ni o'rnatganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

Apparatni o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU ni o'rnatish

CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1.

   1. CPU uyasi dastagining tutqichini pastga va uyadan uzoqroq bosing.
   2. CPU uyasining qulflash dastagini to'liq ko'taring.
   3. Barmoqlaringiz bilan metall yuklash plitasiga biriktirilgan plastik himoya qopqog'ini ushlab, metall yuklash plitasini oching.
2. CPU ni barmoqlaringiz bilan qirralaridan ushlang. CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga o'rnating.

3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Uya dastagini ushlab turish yorlig'i ostiga mahkamlang. Plastik himoya qopqog'i o'z-o'zidan chiqib ketadi va uni olib tashlash mumkin.
   * CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.


CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasining qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)

1. O'rnatilgan CPU yuzasiga termal moyning bir tekis va yupqa qatlamini surting.

2. A turi:

   CPU sovutgich qisqichini ushlab turish ramkasining bir tomonidagi o'rnatish tirqishiga iling. Boshqa tomondan, CPU sovutgich qisqichini to'g'ri pastga itarib, uni ushlab turish ramkasidagi o'rnatish tirqishiga iling. Joyiga qulflash uchun kamera dastagini chap tomondan o'ng tomonga burang.
   B turi:

   Avval CPU ushlab turish ramkasidan to'rtta vintni olib tashlang va CPU ushlab turish ramkasini olib tashlang. Keyin CPU sovutgichidagi to'rtta yelka vintini orqa plastinkadagi tayanchlar bilan tekislang. Har bir yelka vintini quyida ko'rsatilgandek 1-2-3-4 (x) naqshida mahkamlang.

   * B turi CPU sovutgichidan foydalanganda, har bir vintni bir qadamda oxirigacha mahkamlash tavsiya etilmaydi. 1-2-3-4 tartibiga rioya qiling, har bir qadamda vintni soat yo'nalishi bo'yicha 1 aylantiring. Barcha vintlar mahkamlanguncha 1-2-3-4 qadamlarni takrorlang.
3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan bosh qismiga (CPU_FAN) ulang.


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (So'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Apparatga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
• Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnatishga qodir bo'lmasangiz, yo'nalishni o'zgartiring.
• Xotira modullarini o'rnatishda avval DDR5_A2 uyasiga o'rnatishga ishonch hosil qiling.

* Tavsiya etilgan xotira konfiguratsiyalari:

(" " = O'rnatilgan, "- -" =Xotira yo'q)
(" * " = Tavsiya etilgan ikki kanalli xotira konfiguratsiyalari)

Ikki kanalli xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va ikki kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning xususiyatlari va sig'imini aniqlaydi. Ikki kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

• A kanali: DDR5_A1, DDR5_A2
• B kanali: DDR5_B1, DDR5_B2

CPU cheklovlari tufayli ikki kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, ikki kanalli rejimni yoqib bo'lmaydi.
2. Ikki yoki to'rtta xotira moduli bilan ikki kanalli rejimni yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.

Kengaytirishni o'rnatish

Karta Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
• Apparatga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin har doim kompyuterni o'chiring va elektr shnurini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va karta uyaga to'liq o'rnashguncha uni pastga bosing.

3. Kengaytirish kartasi o'z uyasiga to'liq o'rnatilganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz(laringiz) uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
7. Operatsion tizimingizda kengaytirish kartasi bilan birga taqdim etilgan drayverni o'rnating.

Orqa panel ulagichlari

1. Q-Flash Plus tugmasi ^(Eslatma)
   Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. QFLED BIOS moslash va yangilash ishlari boshlanganda miltillaydi va asosiy BIOSni yangilash tugallanganda miltillashni to'xtatadi.
2. SMA antenna ulagichlari (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. HDMI porti

   HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Maksimal qo'llab-quvvatlanadigan o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
   HDMI qurilmasini o'rnatgandan so'ng, standart ovoz chiqarish qurilmasini HDMI ga o'rnating. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
4. USB 2.0/1.1 porti
   USB porti USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. USB qurilmalari uchun ushbu portdan foydalaning.
5. USB 3.2 Gen 1 porti
   USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
6. USB 3.2 Gen 2 Type-A porti (qizil)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
7. USB 3.2 Gen 2 Type-A porti (qizil)(Q-Flash Plus porti)
   USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning. Q-Flash Plus ^(Eslatma) dan foydalanishdan oldin, avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
8. USB Type-C^® porti (USB 3.2 Gen 2x2 qo'llab-quvvatlashi bilan)
   Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. USB qurilmalari uchun ushbu portdan foydalaning.
9. RJ-45 LAN porti
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

10. Line In/Orqa karnay chiqishi (ko'k)
    Line in uyasi. Optik disk, walkman va boshqalar kabi line in qurilmalari uchun ushbu audio uyadan foydalaning.
11. Line Out/Old karnay chiqishi (yashil)
    Line out uyasi.
12. Mikrofon/Markaziy/Subwoofer karnay chiqishi (pushti)
    Mikrofon uyasi.
    Audio uyasi konfiguratsiyalari:

    Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.

(Eslatma) Q-Flash Plus funksiyasini yoqish uchun qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

• Orqa panel ulagichiga ulangan kabelni olib tashlashda avval kabelni qurilmangizdan, so'ngra anakartdan olib tashlang.
• Kabelni olib tashlashda uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Audio dasturiy ta'minotini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

O'rnatilgan tugmalar va LEDlar

Tezkor tugmalar

Ushbu anakartda 3 ta tezkor tugma mavjud: quvvat tugmasi, qayta yuklash tugmasi va CMOS tugmasini tozalash. Quvvat tugmasi va qayta yuklash tugmasi foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish yoki qayta yuklash imkonini beradi. BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini kerak bo'lganda zavod sozlamalariga qaytarish uchun CMOS tugmasini tozalashdan foydalaning.

PW_SW: Quvvat tugmasi
RST_SW: Qayta yuklash tugmasi
CMOS_SW: CMOS tugmasini tozalash

Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

• CMOS tugmasini tozalashdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Tizim yoqilgan paytda CMOS tugmasini tozalashdan foydalanmang, aks holda tizim o'chishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Optimallashtirilgan standartlarni yuklashni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o'ting).

Holat LEDlari

Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.

CPU: CPU holati LEDi
DRAM: Xotira holati LEDi
VGA: Video karta holati LEDi
BOOT: Operatsion tizim holati LEDi

Ichki ulagichlar

X670 AORUS ELITE AX/X670 GAMING X AX

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. CPU_LED
7. D_LED1/D_LED2
8. LED_C1/C2
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona plata (motherboard)dagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

X670 GAMING X AX V2

1. ATX_12V/ATX_12V1
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT

7. ARGB_V2_1/2/3
8. LED_C
9. BAT
10. SATA3 0/1/2/3
11. M2A_CPU/M2B_CPU/M2C_SB/M2D_SB
12. F_PANEL
13. F_AUDIO
14. F_U320G
15. F_U32_1/F_U32_2
16. F_USB1/F_USB2
17. THB_U4
18. SPI_TPM
19. RST
20. CLR_CMOS

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona plata (motherboard)dagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V/ATX_12V1/ATX (2x4 12V quvvat ulagichlari va 2x12 asosiy quvvat ulagichi)

Quvvat ulagichidan foydalanish orqali quvvat manbai ona plata (motherboard)dagi barcha komponentlarga yetarli darajada barqaror quvvat yetkazib bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqona dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.

12V quvvat ulagichi asosan protsessorga (CPU) quvvat yetkazib beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.

Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)

Ushbu ona plata (motherboard)dagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulashda uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.

CPU_OPT (CPU fan/Suv sovutish nasosi sarlavhasi)

Fan/nasos sarlavhasi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina fan sarlavhalari ahmoqona kiritish dizayniga ega. Fan kabelini ulashda uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega bo'lgan fandan foydalanishni talab qiladi.

• Protsessoringiz (CPU) va tizimingiz haddan tashqari qizib ketishining oldini olish uchun fan kabellarini fan sarlavhalariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish protsessorga (CPU) zarar yetkazishi yoki tizim osilib qolishiga olib kelishi mumkin.
• Ushbu fan sarlavhalari konfiguratsiya jumper bloklari emas. Sarlavhalarga jumper qopqog'ini qo'ymang.

CPU_LED (CPU sovutgichining LED chizig'i/RGB LED chiziqli sarlavhasi) (1) (2)

Sarlavha CPU sovutgichining LED chizig'ini yoki standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

CPU sovutgichining LED chizig'ini/RGB LED chizig'ini sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.

D_LED1/D_LED2 (Manzilli LED chiziqli sarlavhalar) (1) (2)

Sarlavhalar standart 5050 manzilli LED chizig'ini ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LEDlar soni 1000 ta.

Manzilli LED chizig'ingizni sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED chiziqli sarlavhaning 1-piniga ulanishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.

LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.

1. Faqat X670 AORUS ELITE AX uchun.
2. Faqat X670 GAMING X AX uchun.

ARGB_V2_1/2/3 (Manzilli RGB Gen2 LED chiziqli sarlavhalar) (3)

Sarlavhalar standart 5050 manzilli RGB Gen2 LED chizig'ini ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 3A (5V) va maksimal LEDlar soni 256 ta.

Manzilli RGB Gen2 LED chizig'ingizni sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED chiziqli sarlavhaning 1-piniga ulanishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.

LED_C1/LED_C2 (RGB LED chiziqli sarlavhalar) (1) (2) & LED_C (RGB LED chiziqli sarlavha) (3)

Sarlavha(lar) standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.

RGB LED chizig'ini sarlavhaga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu sarlavhaning 1-piniga (12V) ulanishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.

LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

• LEDning g'ayrioddiy ishlashining oldini olish uchun bir vaqtning o'zida bir xil sarlavhaga manzilli RGB Gen1 LED chiziqlarini va manzilli RGB Gen2 LED chiziqlarini ulamang.l
• Qurilmalarni o'rnatish yoki olib tashlashdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.

1. Faqat X670 AORUS ELITE AX uchun.
2. Faqat X670 GAMING X AX uchun.
3. Faqat X670 GAMING X AX V2 uchun.

BAT (Batareya)

Batareya kompyuter o'chirilganida CMOSdagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.

Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va elektr simini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki batareya ushlagichining musbat va manfiy terminallariga metall buyum, masalan, tornavida bilan teging va ularni 5 soniya davomida qisqa tutashtiring.)
3. Batareyani almashtiring.
4. Elektr simini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr simini uzing.
• Batareyani ekvivalent batareyaga almashtiring. Agar batareya noto'g'ri modelga almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, xarid qilingan joyga yoki mahalliy dileringizga murojaat qiling.
• Batareyani o'rnatayotganda batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

SATA3 0/1/2/3 (SATA 6Gb/s ulagichlari)

SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. SATA ulagichlari RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

SATA portlari uchun "hot-plugging" (qaynoq almashtirish)ni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" (SATA konfiguratsiyasi)ni qidiring.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3 ulagichlari)

M.2 SSD-larning ikki turi mavjud: M.2 SATA SSD-lari va M.2 PCIe SSD-lari. Ushbu anakart faqat M.2 PCIe SSD-larini qo'llab-quvvatlaydi. E'tibor bering, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:

Sovutgichni olib tashlash uchun anakart sovutgichidagi vintlarni diagonal ravishda bo'shating. Foydalanmoqchi bo'lgan M.2 uyasini tanlang va uni ochish uchun M.2 EZ-Latch qisqichini bosing. M.2 EZ-Latch qisqichini tornavida bilan bo'shating, uni M.2 SSD uchun o'rnatish teshigiga o'tkazing va teshikka mahkamlang.

• Agar siz o'zining sovutgichi bilan birga kelgan M.2 SSD-ni o'rnatmoqchi bo'lsangiz, avval EZ-Latch qisqichini olib tashlashingiz va SSD-ni mahkamlash uchun taqdim etilgan vint va tirgakdan foydalanishingiz kerak.
• Agar siz allaqachon anakart sovutgichi tirgagiga ega bo'lgan 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval EZ-Latch qisqichini olib tashlaganingizga va sovutgich va SSD-ni mahkamlash uchun anakart sovutgich vintidan foydalanganingizga ishonch hosil qiling.

2-qadam:

M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring. M.2 SSD-ning old tomonini bosing va M.2 SSD-ni mahkamlash uchun M.2 EZ-Latch qisqichini yoping.

3-qadam:

Anakart sovutgichining pastki qismidan himoya plyonkasini olib tashlang, so'ngra sovutgichni almashtiring va vintlarni diagonal ravishda torting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD-larning turlari:

M.2 EZ-Latch-dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M.2 SSD-ni o'rnating: https://www.gigabyte.com/WebPage/919/M2-ezlatch.html
* Anakart sovutgichining dizayni modelga qarab farq qilishi mumkin.

(Eslatma) Faqat X670 AORUS ELITE AX PCB rev. 1.0, 1.1, 1.2 va X670 GAMING X AX uchun.

M2A_CPU/M2B_CPU/M2C_SB/M2D_SB (M.2 Socket 3 ulagichlari)

M.2 SSD-larning ikki turi mavjud: M.2 SATA SSD-lari va M.2 PCIe SSD-lari. Ushbu anakart faqat M.2 PCIe SSD-larini qo'llab-quvvatlaydi. E'tibor bering, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "RAID to'plamini sozlash" sahifasiga o'ting.

M.2 SSD-ni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi bosqichlarni bajaring.

1-qadam:

Foydalanmoqchi bo'lgan M.2 uyasiga kirish uchun sovutgichni olib tashlash uchun anakart sovutgichidagi vintlarni diagonal ravishda bo'shating. O'rnatiladigan M.2 SSD uchun mos o'rnatish teshigini toping.

Agar siz 110 mm teshikka M.2 SSD o'rnatmoqchi bo'lsangiz, avval 80 mm teshikdan EZ-Latch Plus qisqichini olib tashlang.

2-qadam:

M.2 SSD-ni M.2 ulagichiga burchak ostida joylashtiring. M.2 SSD-ning old tomonini bosing va M.2 SSD-ni mahkamlash uchun qisqichni yoping.

3-qadam:

Anakart sovutgichining pastki qismidan himoya plyonkasini olib tashlang, so'ngra sovutgichni almashtiring va vintlarni diagonal ravishda torting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD-larning turlari:

M.2 EZ-Latch Plus-dan foydalanish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M.2 EZ-Latch Plus bilan M.2 SSD o'rnatish: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 EZ-Latch Plus bilan M.2 SSD-ni olib tashlash: https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart sovutgichining dizayni modelga qarab farq qilishi mumkin.

(Eslatma) Faqat X670 AORUS ELITE AX PCB rev. 1.3 yoki undan keyingi versiyalari va X670 GAMING X AX V2 uchun.

F_PANEL (Old panel sarlavhasi)

Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu sarlavhaga ulang. Kabelni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.

• PLED/PWR_LED (Quvvat LEDi):
  Tizim holati LEDi Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotgan paytda LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.

  Tizim holati	LED
  S0	Yonadi
  S3/S4/S5	O'chadi

• PW (Quvvat tugmasi):
  Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Soft-Off by PWR-BTTN" (PWR-BTTN orqali dasturiy o'chirish)ni qidiring).
• SPEAK (Karnay):
  Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushirish holatini signal kodi orqali xabar beradi. Agar tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LEDi):
  Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotgan paytda LED yonadi.
• RES (Qayta yuklash tugmasi):
  Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish sarlavhasi):
  Korpusning qopqog'i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funktsiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
• NC: Ulanish yo'q.

Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulaganingizda, sim topshiriqlari va pin topshiriqlari to'g'ri mos kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)

Old panel audio sarlavhasi yuqori aniqlikdagi audio (HD)ni qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim topshiriqlari anakart sarlavhasining pin topshiriqlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

Ba'zi korpuslar bitta vilkadan ko'ra har bir simda ajratilgan ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi. Turli sim topshiriqlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F_U320G (USB 3.2 Gen 2x2 qo'llab-quvvatlanadigan USB Type-C^® sarlavhasi)

Sarlavha USB 3.2 Gen 2x2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

F_U32_1/F_U32_2 (USB 3.2 Gen 1 sarlavhalari)

Sarlavhalar USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va har bir sarlavha ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan ixtiyoriy 3,5 dyuymli old panelni sotib olish uchun mahalliy dilerga murojaat qiling.

F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)

Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavs orqali ikkita USB portini ta'minlay oladi. Ixtiyoriy USB qavsni sotib olish uchun mahalliy dilerga murojaat qiling.

USB qavsni o'rnatishdan oldin, USB qavsiga zarar yetkazmaslik uchun kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.

THB_U4 (Qo'shimcha karta ulagichi)

Ushbu ulagich GIGABYTE qo'shimcha kartasi uchun mo'ljallangan.

SPI_TPM (Ishonchli platforma moduli sarlavhasi)

Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli)ni ulashingiz mumkin.

RST (Qayta yuklash o'tkazgichi)

Qayta yuklash o'tkazgichi korpusning old panelidagi qayta yuklash tugmasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.

Qayta yuklash o'tkazgichi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" (RST_SW (MULTIKEY))ni qidiring.

CLR_CMOS (Clear CMOS Jumper)

Ushbu jumperdan BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting ("Load Optimized Defaults" (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini onalik platadagi CMOS xotirasida yozib boradi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga BIOS Setup dasturi kiradi, bu foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beradi.

Quvvat o'chirilganda, onalik platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun zarur quvvatni ta'minlaydi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST vaqtida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitlaridan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskiga saqlang va uni maxsus portga ulang, so'ngra Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitlaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOSni yangilash utilitalari" ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar siz joriy BIOS versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
• Oldingi bobdagi batareya/CMOS tozalash jumperi/tugmasi haqidagi ma'lumotlarga murojaat qiling yoki CMOS qiymatlarini qanday tozalash bo'yicha GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" ni qidiring.

BIOS sozlamalarini konfiguratsiya qilish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/917/amd600-bios.html

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi. (Ekran onalik platalaridan farq qilishi mumkin.)

Funksiya tugmalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi <↓> dan foydalaning, so'ngra qabul qilish uchun <Enter> ni bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmaning yuklash tartibi hali ham BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS Setupga birinchi bo'lib kirishga hojat qoldirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Ba'zi operatsion tizimlar allaqachon RAID drayverini o'z ichiga olganligi sababli, Windowsni o'rnatish jarayonida alohida RAID drayverini o'rnatishingiz shart emas. Operatsion tizim o'rnatilgandan so'ng, tizim unumdorligi va mosligini ta'minlash uchun GIGABYTE Control Center (GCC)dan barcha kerakli drayverlarni o'rnatishni tavsiya qilamiz. Agar o'rnatiladigan operatsion tizim OSni o'rnatish jarayonida qo'shimcha RAID drayverini taqdim etishingizni talab qilsa, quyidagi amallarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, onalik plata modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida AMD RAID Preinstall Driver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskiga nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskini joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Avval AMD-RAID Bottom Deviceni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Keyin AMD-RAID Controllerni tanlang va drayverni yuklash uchun Next (Keyingi)ni bosing. Nihoyat, OSni o'rnatishni davom ettiring.

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi, deb so'raladigan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

Oxirgi foydalanuvchi litsenziya shartnomasi dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/916/amd600-app.html

Qo'shimcha nosozliklarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini konfiguratsiya qilish

RAID darajalari

Boshlashdan oldin quyidagi narsalarni tayyorlang:

Ushbu onalik plata RAID 0, RAID 1 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini konfiguratsiya qilishdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

• SATA qattiq disklari yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB flesh-disk.

M.2 PCIe SSDni M.2 SATA SSD yoki SATA qattiq diski bilan RAID to'plamini o'rnatish uchun ishlatib bo'lmaydi.

RAID massivini konfiguratsiya qilish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/918/amd600-raid.html

Biz bilan bog'lanish

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Texnik va notexnik qo'llab-quvvatlash (Savdo/Marketing): https://esupport.gigabyte.com
WEB manzili (Inglizcha): https://www.gigabyte.com
WEB manzili (Xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki notexnik (Savdo/Marketing) savolni yuborish uchun quyidagi manzilga o'ting:
  https://esupport.gigabyte.com


Manbalar

• Utility | Service / Support - GIGABYTE Global
• GIGABYTE Quick-Guide
• GIGABYTE Realtek Audio
• M.2 EZ-Latch
• M.2 EZ-Latch PLUS
• Remove M.2
• GIGABYTE AMD 600 Series BIOS Setup
• GIGABYTE Motherboards Software Manual
• GIGABYTE Troubleshooting Manual
• GIGABYTE AMD 600 Series RAID Setup
• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE X670 AORUS ELITE AX, 670 GAMING X AX V2, 70 GAMING X AX - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
