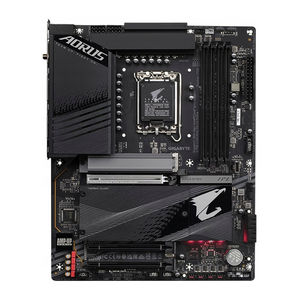

GIGABYTE Z790 AORUS ELITE AX-W - Ona plata qo'llanmasi

Ona platangizning versiyasini aniqlash

Ona platangizdagi versiya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata versiyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirishda ona plata versiyasini tekshiring.

Misol:
Ona platangizning versiyasini aniqlash

Mahsulot bilan tanishtirish

Ona plata joylashuvi

Ona plata joylashuvi

Ona plata blok sxemasi

Ona plata blok sxemasi

(Eslatma)
Haqiqiy qo'llab-quvvatlash CPUga qarab farq qilishi mumkin.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron zanjirlar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

  • O'rnatishdan oldin shassi ona plata uchun mos ekanligiga ishonch hosil qiling.
  • O'rnatishdan oldin ona plata S/N (Seriya raqami) stikerini yoki dileringiz tomonidan taqdim etilgan kafolat stikerini olib tashlamang yoki buzib tashlamang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
  • Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr simini rozetkadan uzib, AC quvvatini o'chiring.
  • Apparat komponentlarini ona platadagi ichki ulagichlarga ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
  • Ona plata bilan ishlaganda, metall o'tkazgichlar yoki ulagichlarga tegmang.
  • Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlaganda elektrostatik razryad (ESD) bilaguzuk taqish yaxshiroqdir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq tuting va avval statik elektrni yo'qotish uchun metall buyumga teging.
  • Ona platani o'rnatishdan oldin, iltimos, uni antistatik yostiq ustiga yoki elektrostatik himoya konteyner ichiga joylashtiring.
  • Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
  • Quvvatni yoqishdan oldin, quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
  • Mahsulotni ishlatishdan oldin, apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
  • Ona plataga zarar yetkazmaslik uchun vintlar ona plata zanjiri yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
  • Ona plata yoki kompyuter korpusi ichida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
  • Kompyuter tizimini notekis yuzaga qo'ymang.
  • Kompyuter tizimini yuqori haroratli yoki nam muhitga qo'ymang.
  • O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
  • Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, iltimos, sertifikatlangan kompyuter texnikiga murojaat qiling.
  • Agar siz adapter, uzaytirish quvvat kabeli yoki quvvat stripidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari


CPU (Markaziy protsessor)
  • LGA1700 uyasi: 14, 13 va 12-avlod Intel ® Core ™, Pentium ® Gold va Celeron ® protsessorlarini qo'llab-quvvatlash
    (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
  • L3 kesh CPUga qarab o'zgaradi

Chipset
  • Intel ® Z790 Express Chipset

Xotira
  • 14 va 13-avlod Intel ® Core ™ i9/i7 protsessorlari:
    • DDR5 5600/5200/4800/4400 MT/s xotira modullarini qo'llab-quvvatlash
  • 13-avlod Intel ® Core ™ i5/i3 va 12-avlod Intel ® Core ™, Pentium ® Gold va Celeron ® protsessorlari:
    • DDR5 4800/4400 MT/s xotira modullarini qo'llab-quvvatlash
  • Tizim xotirasining 192 GB gacha (48 GB bitta DIMM sig'imi) bo'lgan 4 x DDR5 DIMM uyalari
  • Dual channel xotira arxitekturasi
  • ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo'llab-quvvatlash (ECC bo'lmagan rejimda ishlaydi)
  • ECC bo'lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo'llab-quvvatlash
  • Extreme Memory Profile (XMP) xotira modullarini qo'llab-quvvatlash (CPU va xotira konfiguratsiyasi qo'llab-quvvatlanadigan xotira turlari, ma'lumotlar tezligi (tezligi) va DRAM modullari soniga ta'sir qilishi mumkin, qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytidagi "Xotirani qo'llab-quvvatlash ro'yxati" ga murojaat qiling.)

O'rnatilgan grafik karta
  • Integratsiyalashgan grafik protsessor-Intel ® HD Graphics qo'llab-quvvatlashi:
    • Maksimal 4096x2160@60 Hz o'lchamni qo'llab-quvvatlovchi 1 x HDMI porti * HDMI 2.0 versiyasi va HDCP 2.3 ni qo'llab-quvvatlash.
    • Maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlovchi 1 x DisplayPort * DisplayPort 1.2 versiyasi va HDCP 2.3 ni qo'llab-quvvatlash
      (Grafik xususiyatlar CPU qo'llab-quvvatlashiga qarab farq qilishi mumkin.)

Audio
  • Realtek ® Audio CODEC
  • High Definition Audio
  • 2/4/5.1/7.1-kanal
    * Audio dasturiy ta'minot yordamida audio raz'emining funksionalligini o'zgartirishingiz mumkin. 7.1-kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.
  • S/PDIF Out uchun qo'llab-quvvatlash

LAN
  • Realtek ® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Simsiz aloqa moduli
  • Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0)
    • WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi
    • BLUETOOTH 5.3
    • 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash
  • Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
    • WIFI a, b, g, n, ac, ax, 2.4/5/6 GHz tashuvchi chastota diapazonlarini qo'llab-quvvatlaydi
    • BLUETOOTH 5.3
    • 11ax 160MHz simsiz standartini va 2.4 Gbps gacha bo'lgan ma'lumotlar uzatish tezligini qo'llab-quvvatlash
      * Haqiqiy ma'lumotlar uzatish tezligi atrof-muhit va uskunaga qarab farq qilishi mumkin.

Kengaytirish uyalari
  • CPU:
    • 1 x PCI Express x16 uyasi, PCIe 5.0 ni qo'llab-quvvatlaydi va x16 da ishlaydi (PCIEX16)
      * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o'rnatiladigan bo'lsa, uni PCIEX16 uyasiga o'rnatishga ishonch hosil qiling.
  • Chipset:
    • 1 x PCI Express x16 uyasi, PCIe 4.0 ni qo'llab-quvvatlaydi va x4 da ishlaydi (PCIEX4_1)
    • 1 x PCI Express x16 uyasi, PCIe 3.0 ni qo'llab-quvvatlaydi va x4 da ishlaydi (PCIEX4_2)

Saqlash interfeysi
  • CPU:
    • 1 x M.2 ulagichi (Socket 3, M kaliti, 22110/2280 PCIe 4.0 x4/x2 SSD qo'llab-quvvatlash) (M2A_CPU)
  • Chipset:
    • 2 x M.2 ulagichlari (Socket 3, M kaliti, 22110/2280 PCIe 4.0 x4/x2 SSD qo'llab-quvvatlash) (M2P_SB, M2Q_SB) -
    • 1 x M.2 ulagichi (Socket 3, M kaliti, 22110/2280 SATA va PCIe 4.0 x4 SSD qo'llab-quvvatlash) (M2M_SB) - 6 x SATA 6Gb/s ulagichlari
  • NVMe SSD saqlash qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlash
  • SATA saqlash qurilmalari uchun RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlash
    * M.2 va SATA ulagichlarini o'rnatish bo'yicha ko'rsatmalar uchun "Ichki ulagichlar" ga qarang.

USB
  • Chipset:
    • Orqa paneldagi 1 x USB Type-C ® porti, USB 3.2 Gen 2x2 ni qo'llab-quvvatlaydi
    • Ichki USB header orqali mavjud bo'lgan USB 3.2 Gen 2 ni qo'llab-quvvatlovchi 1 x USB Type-C ® porti
    • Orqa paneldagi 2 x USB 3.2 Gen 2 Type-A portlari (qizil)
    • 5 x USB 3.2 Gen 1 portlari (orqa paneldagi 3 ta port, ichki USB header orqali 2 ta port mavjud)
  • Chipset+2 USB 2.0 Hubs:
    • 8 x USB 2.0/1.1 portlari (orqa paneldagi 4 ta port, ichki USB headerlar orqali 4 ta port mavjud)

Ichki ulagichlar
  • 1 x 24-pin ATX asosiy quvvat ulagichi
  • 2 x 8-pin ATX 12V quvvat ulagichlari
  • 1 x CPU fan header
  • 1 x CPU fan/suv sovutish nasosi header
  • 3 x tizim fan headerlari
  • 1 x tizim fan/suv sovutish nasosi header
  • 2 x manzilli LED strip headerlari
  • 2 x RGB LED strip headerlari
  • 4 x M.2 Socket 3 ulagichlari
  • 6 x SATA 6Gb/s ulagichlari
  • 1 x old panel header
  • 1 x old panel audio header
  • USB 3.2 Gen 2 ni qo'llab-quvvatlovchi 1 x USB Type-C ® header
  • 1 x USB 3.2 Gen 1 header
  • 2 x USB 2.0/1.1 headerlari

Ichki ulagichlar
  • 2 x Thunderbolt ™ qo'shimcha karta ulagichlari
  • 1 x Trusted Platform Module header (Faqat GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 moduli uchun)
  • 1 x reset tugmasi
  • 1 x Q-Flash Plus tugmasi
  • 1 x Clear CMOS tugmasi
  • 1 x reset jumper
  • 1 x Clear CMOS jumper

Orqa panel ulagichlari
  • USB 3.2 Gen 2x2 ni qo'llab-quvvatlovchi 1 x USB Type-C ® porti
  • 2 x USB 3.2 Gen 2 Type-A portlari (qizil)
  • 3 x USB 3.2 Gen 1 portlari
  • 4 x USB 2.0/1.1 portlari
  • 2 x SMA antenna ulagichlari (2T2R)
  • 1 x HDMI porti
  • 1 x DisplayPort
  • 1 x RJ-45 porti
  • 1 x optical S/PDIF Out ulagichi
  • 2 x audio raz'emlari

I/U kontrolleri
  • iTE ® I/U Controller Chip

Uskuna monitoringi
  • Voltajni aniqlash
  • Haroratni aniqlash
  • Fan tezligini aniqlash
  • Suv sovutish oqimi tezligini aniqlash
  • Fan ishlamay qolishi haqida ogohlantirish
  • Fan tezligini nazorat qilish
    * Fan (nasos) tezligini nazorat qilish funksiyasi siz o'rnatgan fan (nasos) ga bog'liq bo'ladi.

BIOS
  • 1 x 256 Mbit flesh
  • Litsenziyalangan AMI UEFI BIOS dan foydalanish
  • PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Noyob xususiyatlar
  • GIGABYTE Control Center (GCC) ni qo'llab-quvvatlash
    * GCC dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo'llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin.
  • Q-Flash uchun qo'llab-quvvatlash
  • Q-Flash Plus uchun qo'llab-quvvatlash
  • Smart Backup uchun qo'llab-quvvatlash

To'plamdagi dasturiy ta'minot
  • Norton ® Internet Security (OEM versiyasi)
  • LAN bandwidth management software (LAN o'tkazish qobiliyatini boshqarish dasturi)

Operatsion tizim
  • Windows 11 64-bit uchun qo'llab-quvvatlash
  • Windows 10 64-bit uchun qo'llab-quvvatlash

Form faktor
  • ATX Form Factor; 30.5cm x 24.4cm

* GIGABYTE mahsulot xususiyatlari va mahsulotga oid ma'lumotlarga oldindan ogohlantirmasdan o'zgartirish kiritish huquqini o'zida saqlab qoladi.

CPU va CPU sovutgichi

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

  • Ona plata CPU-ni qo'llab-quvvatlashiga ishonch hosil qiling.
    (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
  • Uskunaga zarar yetkazmaslik uchun CPU-ni o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
  • CPU-ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU-ni o'rnatib bo'lmaydi. (Yoki CPU-ning ikkala tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmalarini topishingiz mumkin.)
  • CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting.
  • Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
  • CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq sozlang. Tizim shinasining chastotasini apparat spetsifikatsiyalaridan tashqari sozlash tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqari sozlamoqchi bo'lsangiz, buni CPU, grafik karta, xotira, qattiq disk va hokazo kabi apparat spetsifikatsiyalaringizga muvofiq ravishda bajaring.

CPU yo'nalishiga e'tibor bering

Ona plata CPU uyasidagi tekislash tugmalariga va CPU-dagi tirqishlarga e'tibor bering.
CPU yo'nalishiga e'tibor bering

ogohlantirish
CPU-ni o'rnatishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU-ni o'rnatganingizdan va yuklash plitasini yopganingizdan so'ng, u yuklash plitasidan avtomatik ravishda chiqib ketishi mumkin.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU o'rnatish

CPU-ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

    1. CPU uyasi dastagini pastga va uyadan uzoqlashtiring
    2. CPU uyasini qulflash dastagini to'liq ko'taring.
    3. Metall yuklash plitasining yon tomonidagi barmoq yorlig'idan foydalanib, unga biriktirilgan plastik himoya qopqog'i bilan metall yuklash plitasini oching
      CPU o'rnatish - 1-qadam
  1. CPU-ni barmoqlaringiz bilan qirralaridan ushlab turing. CPU-ning birinchi pin belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uya tekislash tugmalari bilan tekislashingiz mumkin) va CPU-ni ehtiyotkorlik bilan joyiga o'rnating
    CPU o'rnatish - 2-qadam
  2. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash plitasini yoping. Plastik himoya qopqog'i chiqib ketadi, shunchaki uni olib tashlang. CPU-ni o'rnatishni yakunlash uchun dastagini ushlab turish yorlig'i ostiga mahkamlang
    *CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.
    CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasini qulflash dastagini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU-ni o'rnatgandan so'ng, CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni ishlatiladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)

  1. O'rnatilgan CPU yuzasiga bir tekis va yupqa termal moy qatlamini surting
  2. Sovutgichni CPU ustiga qo'ying, to'rtta itaruvchi pinni ona platadagi pin teshiklari orqali tekislang. Itaruvchi pinlarni diagonal ravishda pastga bosing.
    CPU sovutgichini o'rnatish
  3. Nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU FAN) ulang

Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

  • ogohlantirishOna plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
  • Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.
  • Xotira modullari ahmoqona dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.

Dual Channel xotira konfiguratsiyasi

Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va Dual Channel texnologiyasini qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotiraning spetsifikatsiyalari va sig'imini aniqlaydi. Dual Channel xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi.

To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda ikkita xotira uyasi mavjud:

A kanali: DDR5 Al, DDR5 A2
B kanali: DDR5 Bl, DDR5 B2

Tavsiya etilgan Dual Channel Memo konfiguratsiyasi

DDR5_A1 DDR5_A2 DDR5_B1 DDR5_B2
2 ta modul - - DS/SS - - DS/SS
4 ta modul DS/SS DS/SS DS/SS DS/SS

(SS-Bir tomonlama, DS=Ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli Dual Channel rejimida xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

  1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Dual Channel rejimini yoqib bo'lmaydi.
  2. Ikki yoki to'rtta xotira moduli bilan Dual Channel rejimini yoqishda bir xil sig'imli, brendli, tezlikli va chipli xotiradan foydalanish tavsiya etiladi.
    Dual Channel xotira konfiguratsiyasi

ogohlantirish
Agar bitta xotira modulini o'rnatayotgan bo'lsangiz, uni DDR5_A2 yoki DDR5 B2 uyasiga o'rnatishni tavsiya qilamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

  • ogohlantirish
    Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing.
  • Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni o'chiring va elektr shnurini rozetkadan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

  1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
  2. Kartani uya bilan tekislang va u uyaga to'liq o'rnashguncha kartani pastga bosing.
  3. Kengaytirish kartasi o'z uyasida to'liq o'rnatilganligiga ishonch hosil qiling.
  4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
  5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini(larini) almashtiring.
  6. Kompyuteringizni yoqing. Agar kerak bo'lsa, BIOS sozlamalariga o'ting va kengaytirish kartangiz(lar)i uchun kerakli BIOS o'zgarishlarini kiriting.
  7. Operatsion tizimingizda kengaytirish kartasi bilan ta'minlangan drayverni o'rnating.
    Kengaytirish kartasini o'rnatish

Orqa panel ulagichlari

Orqa panel ulagichlari

  1. USB 2.0/1.1 Port
    USB port USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalari uchun foydalaning.
  2. SMA Antenna Connectors (2T2R)
    Antennani ulash uchun ushbu ulagichdan foydalaning.

    Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
  3. USB 3.2 Gen 2 Type-A Port (Red)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
  4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
    USB 3.2 Gen 2 porti USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning. Q-Flash Plus-dan foydalanishdan oldin (Note), avval USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
  5. DisplayPort
    DisplayPort yuqori sifatli raqamli tasvir va audio ta'minlaydi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi.
    DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.
  6. HDMI Port

    HDMI porti HDCP 2.3 ga mos keladi va Dolby TrueHD va DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192KHz/24bit 7.1-kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMl-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar ishlatilayotgan monitorga bog'liq.

    DisplayPort/HDMl qurilmasini o'rnatgandan so'ng, sukut bo'yicha ovozni ijro etish qurilmasini DisplayPort/HDMl ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
  7. USB 3.2 Gen 1 Port
    USB 3.2 Gen 1 porti USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
    (Eslatma)
    Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Unique Features" (Noyob xususiyatlar) sahifasiga o'ting va qo'shimcha ma'lumot oling.
  8. USB Type-C@ Port
    Qaytariladigan USB porti USB 3.2 Gen 2x2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 2, USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalari uchun foydalaning.
  9. RJ45 LAN Port
    Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN porti LEDlarining holatlari tasvirlangan.

Speed LED (Tezlik LEDi):

State (Holat) Description (Tavsif)
Orange (To'q sariq) 2.5 Gbps data rate (ma'lumotlar tezligi)
Green (Yashil) 1 Gbps data rate (ma'lumotlar tezligi)
Off (O'chirilgan) 100 Mbps data rate (ma'lumotlar tezligi)

Activity LED (Faollik LEDi):

State (Holat) Description (Tavsif)
Blinking (Miltillash) Data transmission or receiving is occurring (Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmoqda)
Off (O'chirilgan) No data transmission or receiving is occurring (Ma'lumotlar uzatilishi yoki qabul qilinishi sodir bo'lmayapti)
  1. Line Out/Front Speaker Out
    Chiziqli chiqish uyasi.
  2. Mic In/Rear Speaker Out
    Mikrofon kirish uyasi.
  3. Optical SIPDIF Out Connector
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishini ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingiz optik raqamli audio kirish ulagichini ta'minlashiga ishonch hosil qiling.

Audio Jack Configurations (Audio uyalarining konfiguratsiyasi):

Jack (Uya) Headphone/ (Quloqchin)
2-channel (2-kanalli)
4-channel (4-kanalli) 5.1-channel (5.1-kanalli) 7.1-channel (7.1-kanalli)
  1. Line Out/Front Speaker Out
  1. Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out


Audio dasturiy ta'minoti yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin. 7.1 kanalli audioni sozlash uchun audio sozlamalari uchun audio dasturiy ta'minotiga kiring.

Audio dasturiy ta'minotini sozlash bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

  • Orqa panel ulagichiga ulangan kabelni olib tashlashda, avval kabelni qurilmangizdan, so'ngra anakartdan olib tashlang.
  • Kabelni olib tashlashda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

O'rnatilgan tugmalar va LEDlar

RST SW (Qayta yuklash tugmasi)

Qayta yuklash tugmasi (RST_SW) foydalanuvchilarga apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazishni xohlaganlarida, ochiq korpusli muhitda kompyuterni tezda yoqish/o'chirish imkonini beradi.
RST SW (Qayta yuklash tugmasi)


Qayta yuklash tugmasi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta sozlash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

CLR SW (CMOSni tozalash tugmasi)

Kerak bo'lganda BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu tugmani ishlating.

CLR SW (CMOSni tozalash tugmasi)

  • ogohlantirishCMOSni tozalash tugmasidan foydalanishdan oldin har doim kompyuteringizni o'chiring va quvvat simini elektr rozetkasidan uzing.
  • Tizim yoqilgan paytda CMOSni tozalash tugmasidan foydalanmang, aks holda tizim o'chib qolishi va ma'lumotlar yo'qolishi yoki shikastlanishi mumkin.
  • Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS Setup (BIOS sozlamalari) ga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

QFLASH PLUS (Q-Flash Plus tugmasi)

Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskiga saqlang va uni maxsus portga ulang, shundan so'ng siz shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda o'rnatishingiz mumkin. BIOS moslash va o'rnatish jarayonlari boshlanganda QFLED miltillaydi va asosiy BIOSni o'rnatish tugallanganda miltillashni to'xtatadi.

QFLASH PLUS (Q-Flash Plus tugmasi)


Q-Flash Plus funksiyasini yoqish uchun qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" (Noyob xususiyatlar) sahifasiga o'ting.

Holat LEDlari

Holat LEDlari tizim yoqilgandan so'ng protsessor (CPU), xotira, grafik karta va operatsion tizimning to'g'ri ishlayotganligini ko'rsatadi. Agar CPU/DRAMNGA LEDi yoniq bo'lsa, demak tegishli qurilma normal ishlamayapti; agar BOOT LEDi yoniq bo'lsa, demak siz hali operatsion tizimga kirmagansiz.
Holat LEDlari

CPU: CPU holat LEDi
DRAM: Xotira holat LEDi
VGA: Grafik karta holat LEDi
BOOT: Operatsion tizim holat LEDi

Ichki ulagichlar
Ichki ulagichlar

  1. ATX_12V_2X4_1/ATX_12V_2X4_2
  2. ATX
  3. CPU_FAN
  4. SYS_FAN1/2/3
  5. SYS_FAN4_PUMP
  6. CPU_OPT
  7. LED_C1/LED_C2
  8. D_LED1/D_LED2
  9. SATA3 2/3/4/5/6/7
  10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
  11. F_PANEL
  12. F_AUDIO
  13. F_U32C
  14. F_U32
  15. F_USB1/F_USB2
  16. SPI_TPM
  17. THB_C1/THB_C2
  18. CLR_CMOS
  19. BAT
  20. RST

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

  • ogohlantirish
    Avvalo, qurilmalaringiz ulanmoqchi bo'lgan ulagichlarga mos kelishiga ishonch hosil qiling.
  • Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chiring. Qurilmalarga zarar yetkazmaslik uchun elektr shnurini rozetkadan uzing.
  • Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli anakartdagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V quvvat ulagichlari va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichi yordamida quvvat manbai anakartdagi barcha komponentlarga yetarli barqaror quvvat bera oladi. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi himoyalangan dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.

12V quvvat ulagichi asosan protsessorni (CPU) quvvat bilan ta'minlaydi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.


Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'tara oladigan quvvat manbaidan (500W yoki undan yuqori) foydalanish tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki ishga tushmaydigan bo'lishi mumkin.

ATX_12V_2X4_1/ATX_12V_2X4_2:


ATX_12V_2X4_1/ATX_12V_2X4_2

Pin raqami Ta'rifi Pin raqami Ta'rifi
1 GND (faqat 2x4-pin 12V uchun) 5 +12V (faqat 2x4-pin 12V uchun)
2 GND (faqat 2x4-pin 12V uchun) 6 +12V (faqat 2x4-pin 12V uchun)
3 GND 7 +12V
4 GND 8 +12V

ATX:


ATX

Pin raqami Ta'rifi Pin raqami Ta'rifi
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 GND 15 GND
4 +5V 16 PS_ON (yumshoq yoqish/o'chirish)
5 GND 17 GND
6 +5V 18 GND
7 GND 19 GND
8 Power Good 20 NC
9 5VSB (kutish +5V) 21 +5V
10 +12V 22 +5V
11 +12V (faqat 2x12-pin ATX uchun) 23 +5V (faqat 2x12-pin ATX uchun)
12 3.3V (faqat 2x12-pin ATX uchun) 24 GND (faqat 2x12-pin ATX uchun)

CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)
Ushbu anakartdagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari himoyalangan o'rnatish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulang (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi.


CPU_FAN


SYS_FAN1/SYS_FAN2/ SYS_FAN3

Pin raqami Ta'rifi
1 GND
2 Voltaj tezligini nazorat qilish
3 Sezgi
4 PWM tezligini nazorat qilish

SYS_FAN4_PUMP (Tizimli fan/Suv sovutish nasosi sarlavhasi)
Fan/nasos sarlavhasi 4 pinli va himoyalangan o'rnatish dizayniga ega. Ko'pgina fan sarlavhalari himoyalangan o'rnatish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulang (qora ulagich simi - bu yer simi). Tezlikni nazorat qilish funktsiyasi fan tezligini nazorat qilish dizayniga ega fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatish tavsiya etiladi. Sarlavha, shuningdek, suv sovutish nasosi uchun tezlikni nazorat qilishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Smart Fan 6" ni qidiring.

SYS_FAN4_PUMP

Pin No. Definition
1 GND
2 Voltage Speed Control
3 Sense
4 PWM Speed Control
  • ogohlantirish
    CPU va tizimingizni qizib ketishdan saqlash uchun ventilyator kabellarini ventilyator ulagichlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish CPUga zarar yetkazishi yoki tizimning osilib qolishiga olib kelishi mumkin.
  • Ushbu ventilyator ulagichlari konfiguratsiya jumper bloklari emas. Ulagichlarga jumper qopqog'ini qo'ymang.

CPU_OPT (CPU Fan/Water Cooling Pump Header) (CPU fanati/suv sovutish pompasi ulagichi)
Ventilyator/nasos ulagichi 4 pinli va ahmoqona kiritish dizayniga ega. Ko'pgina ventilyator ulagichlari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni nazorat qilish funktsiyasi ventilyator tezligini nazorat qilish dizayniga ega ventilyatordan foydalanishni talab qiladi.

CPU_OPT

Pin No. Definition
1 GND
2 Voltage Speed Control
3 Sense
4 PWM Speed Control

LED CllLED C2 (RGB LED strip Headers) (RGB LED chiziqli ulagichlari)
Ulagichlar standart 5050 RGB LED chizig'ini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 2A (12V) va maksimal uzunligi 2m.


LED_C2


LED_C1

Pin No. Definition
1 12V
2 G
3 R
4 B


RGB LED chizig'ingizni ulagichga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulangan bo'lishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.


LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" ("Noyob Xususiyatlar") sahifasiga o'ting.

ogohlantirish
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.

8) D LEDI/D LED2 (Addressable LED strip Headers) (Manzilli LED chiziqli ulagichlari)
Ulagichlar standart 5050 manzilli LED chizig'ini ulash uchun ishlatilishi mumkin, maksimal quvvat ko'rsatkichi 5A (5V) va maksimal LEDlar soni 1000 ta.


D_LED2


D_LED1

Pin No. Definition
1 V (5V)
2 Data
3 No Pin
4 GND

Manzilli LED chizig'ingizni ulagichga ulang. LED chizig'ining quvvat pimi (vilkada uchburchak bilan belgilangan) manzilli LED chiziqli ulagichning 1-piniga ulangan bo'lishi kerak. Noto'g'ri ulanish LED chizig'ining shikastlanishiga olib kelishi mumkin.


LED chizig'ining chiroqlarini qanday yoqish/o'chirish haqida ma'lumot olish uchun GIGABYTE veb-saytining "Unique Features" ("Noyob Xususiyatlar") sahifasiga o'ting.

ogohlantirish
Qurilmalarni o'rnatishdan oldin, qurilmalarni va kompyuteringizni o'chirib qo'yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun elektr simini rozetkadan uzing.

SATA3 21314151617 (SATA 6Gb/s Connectors) (SATA 6Gb/s ulagichlari)
SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo'llab-quvvatlaydi. InteP Chipset RAID 0, RAID 1 RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" ("RAID to'plamini sozlash") sahifasiga o'ting.
SATA3 21314151617

Pin No. Definition
1 GND
2 TXP
3 TXN
4 GND
5 RXN
6 RXP
7 GND


SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS Setup" ("BIOS sozlamalari") sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "SATA Configuration" ("SATA konfiguratsiyasi") ni qidiring.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 Socket 3 Connectors) (M.2 Socket 3 ulagichlari)
M.2 SSDlarning ikki turi mavjud: M.2 SATA SSDlari va M.2 PCIe SSDlari. Foydalanmoqchi bo'lgan M.2 soket tomonidan M.2 SSDlarning qaysi turi qo'llab-quvvatlanishini tekshiring. Shuni esda tutingki, M.2 PCIe SSDni M.2 SATA SSD yoki SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatib bo'lmaydi. RAID massivini sozlash bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Configuring a RAID Set" ("RAID to'plamini sozlash") sahifasiga o'ting.
M2A_CPU/M2P_SB/M2Q_SB/M2M_SB

M.2 SSDni M.2 ulagichiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1-qadam:
Foydalanmoqchi bo'lgan M.2 slotiga kirish uchun anakart issiqlik tarqatgichini olib tashlash uchun issiqlik tarqatgichidagi vintlarni diagonal ravishda bo'shating. O'rnatiladigan M.2 SSD uchun to'g'ri o'rnatish teshigini toping va keyin birinchi navbatda M.2 EZ-Latch Plus qisqichini o'rnating.
Agar siz allaqachon anakart issiqlik tarqatgichiga ega bo'lgan 11 Omm teshigiga M.2 SSD o'rnatmoqchi bo'lsangiz, avval EZ-Latch Plus qisqichini olib tashlang va issiqlik tarqatgichi va SSDni mahkamlash uchun anakart issiqlik tarqatgichining vintidan foydalaning.

2-qadam:
M.2 ulagichidagi termal yostiqdan himoya plyonkasini olib tashlang. M.2 SSDni M.2 ulagichiga burchak ostida joylashtiring.

3-qadam:
M.2 SSDning old qismini pastga bosing va M.2 SSD M.2 EZ-Latch Plus qisqichi bilan mahkamlanganligiga ishonch hosil qiling. Anakart issiqlik tarqatgichining pastki qismidan himoya plyonkasini olib tashlang, so'ngra issiqlik tarqatgichini almashtiring va vintlarni diagonal ravishda torting.

* Har bir M.2 ulagichi tomonidan qo'llab-quvvatlanadigan M.2 SSD turlarining turlari:

M.2 PCIe x4 SSD M.2 PCIe x2 SSD M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

M.2 EZ-Latch Plus-dan foydalanish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
M 2 SSD-ni o'rnating https://www.qigabyte.com/WebPage/920/M2-latchplus.html
M 2 SSD-ni olib tashlang https://www.gigabyte.com/WebPage/921/removeM2.html
* Anakart issiqlik tarqatuvchi dizayni modelga qarab farq qilishi mumkin.

M.2 va SATA ulagichlari uchun o'rnatish bo'yicha eslatmalar

SATA ulagichlarining mavjudligi M.2 uyalariga o'rnatilgan qurilma turiga qarab o'zgarishi mumkin. M2M_SB ulagichi SATA3 2, 3 ulagichi bilan tarmoqli kengligini bo'lishadi. Tafsilotlar uchun quyidagi jadvalga qarang.

  • M2A_CPU/M2P_SB/M2Q_SB:
Ulagich/M.2 SSD turi SATA3 2 SATA3 3 SATA3 4 SATA3 5 SATA3 6 SATA3 7
M.2 PCIe SSD
M.2 SSD o'rnatilmagan

: Mavjud, : Mavjud emas

  • M2M_SB:
Ulagich/M.2 SSD turi SATA3 2 SATA3 3 SATA3 4 SATA3 5 SATA3 6 SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
M.2 SSD o'rnatilmagan

F PANEL (Old panel sarlavhasi)
Quvvat tugmasi, qayta yuklash tugmasi, karnay, korpusga kirish tugmasi/sensor va korpusdagi tizim holati indikatorini quyidagi pin tayinlanishlariga muvofiq ushbu sarlavhaga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e'tibor bering.
F PANEL

  • PLED/PWR_LED (Quvvat LEDi):
    Korpusning old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o'chirilgan (S5) bo'lganda LED o'chadi.
Tizim holati LED
S0 Yonadi
S3/S4/S5 O'chadi
  • PW (Quvvat tugmasi):
    Korpusning old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o'chirish usulini sozlashingiz mumkin (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va "Soft-Off by PWR-BTTN" (PWR-BTTN orqali yumshoq o'chirish) ni qidiring).
  • SPEAK (Karnay):
    Korpusning old panelidagi karnayga ulanadi. Tizim ishga tushirish holatini signal kodi orqali xabar qiladi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
  • HD (Qattiq disk faolligi LEDi):
    Korpusning old panelidagi qattiq disk faolligi LEDiga ulanadi. Qattiq disk ma'lumotlarni o'qiyotgan yoki yozayotganida LED yonadi.
  • RES (Qayta yuklash tugmasi):
    Korpusning old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
  • Cl (Korpusga kirish sarlavhasi):
    Korpus qopqog'i olib tashlanganligini aniqlay oladigan korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensori bo'lgan korpusni talab qiladi.
  • NC: Ulanish yo'q.
    Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulaganingizda, sim tayinlanishlari va pin tayinlanishlari to'g'ri kelishiga ishonch hosil qiling.


Old panel dizayni korpusga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LEDi, qattiq disk faolligi LEDi, karnay va boshqalardan iborat. Korpusning old panel modulini ushbu sarlavhaga ulaganingizda, sim tayinlanishlari va pin tayinlanishlari to'g'ri kelishiga ishonch hosil qiling.

F_AUDIO (Old panel audio sarlavhasi)
Old panel audio sarlavhasi yuqori aniqlikdagi (High Definition) audioni (HD) qo'llab-quvvatlaydi. Korpusning old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim tayinlanishlari anakart sarlavhasining pin tayinlanishlariga mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasidagi noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.

F_AUDIO

Pin raqami Ta'rif
1 MIC L
2 GND
3 MIC R
4 NC
5 Head Phone R
6 MIC Detection
7 SENSE_SEND
8 Pin yo'q
9 Head Phone L
10 Head Phone Detection


Ba'zi korpuslar har bir simda bitta vilkadan ko'ra ajratilgan ulagichlarga ega bo'lgan old panel audio modulini ta'minlaydi. Turli sim tayinlanishlariga ega bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun korpus ishlab chiqaruvchisiga murojaat qiling.

F U32C (USB 3.2 Gen 2 qo'llab-quvvatlashiga ega USB Type-C sarlavhasi)
Sarlavha USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.

F U32C

Pin No. Definition (Ta'rif) Pin No. Definition (Ta'rif)
1 VBUS 11 VBUS
2 TX1+ 12 TX2+
3 TX1- 13 TX2-
4 GND 14 GND
5 RX1+ 15 RX2+
6 RX1- 16 RX2-
7 VBUS 17 GND
8 CC1 18 D-
9 SBU1 19 D+
10 U SBU2 20 CC2

F_U32 (USB 3.2 Gen 1 Header)
The header conforms to USB 3.2 Gen 1 and USB 2.0 specification and can provide two USB ports. For purchasing the optional 3.5" front panel that provides two USB 3.2 Gen 1 ports, please contact the local dealer. (Ulagich USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy diler bilan bog'laning.)

F_U32 (USB 3.2 Gen 1 Header)

Pin No. Definition (Ta'rif) Pin No. Definition (Ta'rif)
1 VBUS 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 GND
4 B_ GND 14 SSTX2+ B S S
5 SSTX1- 15 SSTX2- 1
6 SSTX1+ 16 1 GND
7 GND 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS
10 NC 20 No Pin S

F_USBI/F USB2 (USB 2.0/1.1 Headers)
The headers conform to USB 2.0/1.1 specification. Each USB header can provide two USB ports via an optional USB bracket. For purchasing the optional USB bracket, please contact the local dealer. (Ulagichlar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB ulagichi qo'shimcha USB qavs orqali ikkita USB portini ta'minlay oladi. Qo'shimcha USB qavsni sotib olish uchun mahalliy diler bilan bog'laning.)

F_USBI/F USB2 (USB 2.0/1.1 Headers)

Pin No. Definition (Ta'rif)
1 Power (5V) (Quvvat (5V))
2 Power (5V) (Quvvat (5V))
3 USB DX-
4 USB DY-
5 USB DX+
6 USB DY+
7 GND _
8 GND
9 No Pin (Pin yo'q)
10 NC

огоҳлантириш
Prior to installing the USB bracket, be sure to turn off your computer and unplug the power cord from the power outlet to prevent damage to the USB bracket. (USB qavsni o'rnatishdan oldin, kompyuteringizni o'chirib qo'yganingizga va USB qavsiga zarar yetkazmaslik uchun elektr simini rozetkadan uzib qo'yganingizga ishonch hosil qiling.)

SPI_TPM (Trusted Platform Module Header)
You may connect an SPI TPM (Trusted Platform Module) to this header. (Siz ushbu ulagichga SPI TPM (Trusted Platform Module) ulashingiz mumkin.)

SPI_TPM (Trusted Platform Module Header)

Pin No. Definition (Ta'rif)
1 Data Output (Ma'lumotlar chiqishi)
2 Power (3.3V) (Quvvat (3.3V))
3 No Pin (Pin yo'q)
4 NC
5 Data Input (Ma'lumotlar kirishi)
6 CLK
7 Chip Select (Chipni tanlash)
8 GND _ 0
9 IRQ
10 NC
11 NC
12 RST

THB CllTHB C2 (Thunderbole Add-in Card Connectors)
The connectors are used to connect to a GIGABYTE Thunderbolt" add-in card. (Ulagichlar GIGABYTE Thunderbolt" qo'shimcha kartasiga ulanish uchun ishlatiladi.)

THB CllTHB C2


Supports a Thunderbolt" add-in card. (Thunderbolt" qo'shimcha kartasini qo'llab-quvvatlaydi.)

CLR CMOS (Clear CMOS Jumper)
Use this jumper to clear the BIOS configuration and reset the CMOS values to factory defaults. To clear the CMOS values, use a metal object like a screwdriver to touch the two pins for a few seconds. (BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu o'tkazgichdan foydalaning. CMOS qiymatlarini tozalash uchun tornavida kabi metall buyumdan foydalanib, ikki pinni bir necha soniya davomida tekkizing.)

CLR CMOS (Clear CMOS Jumper)

  • огоҳлантириш
    Always turn off your computer and unplug the power cord from the power outlet before clearing the CMOS values. (CMOS qiymatlarini tozalashdan oldin har doim kompyuteringizni o'chiring va elektr simini rozetkadan uzib qo'ying.)
  • After system restart, goto BIOS Setup to load factory defaults (select Load Optimized Defaults) or manually configure the BIOS settings (please navigate to the "BIOS Setup" page of GIGABYTE's website for more information). (Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).)

BAT (Battery) (Batareya)
The battery provides power to keep the values (such as BIOS configurations, date, and time information) in the CMOS when the computer is turned off. Replace the battery when the battery voltage drops to a low level, or the CMOS values may not be accurate or may be lost. (Batareya kompyuter o'chirilganida CMOS-dagi qiymatlarni (masalan, BIOS konfiguratsiyalari, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.)


Siz CMOS qiymatlarini batareyani olib tashlash orqali tozalashingiz mumkin

  1. Kompyuteringizni o'chiring va elektr shnurini uzing
  2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging, ularni 5 soniya davomida qisqa tutashtiring.)
  3. Batareyani joyiga qo'ying.
  4. Elektr shnurini ulang va kompyuteringizni qayta ishga tushiring.
  • ogohlantirish
    Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va elektr shnurini uzing.
  • Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
  • Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olish joyiga yoki mahalliy dilerga murojaat qiling.
  • Batareyani o'rnatayotganda, batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qaragan bo'lishi kerak).
  • Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

RST (Qayta o'rnatish Jumperi)
Qayta o'rnatish jumperi (RST) shassi old panelidagi qayta o'rnatish tugmasiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta o'rnatish tugmasini bosing.
RST (Qayta o'rnatish Jumperi)

Pin raqami Ta'rif
1 Qayta o'rnatish
2 GND


Qayta o'rnatish jumperi sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun, iltimos, GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini ona platadagi CMOS xotirasida yozib boradi. Uning asosiy funksiyalari tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalarni o'z ichiga oladi. BIOS tarkibiga foydalanuvchiga asosiy tizim konfiguratsiya sozlamalarini o'zgartirish yoki ma'lum tizim funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.
Quvvat o'chirilganda, ona platadagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni yetkazib beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.
BIOSni yangilash uchun GIGABYTE Q-Flash yoki Q-Flash Plus utilitidan foydalaning.

  • Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
  • Q-Flash Plus tizimingiz o'chirilgan paytda (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB flesh-diskka saqlang va uni maxsus portga ulang, so'ngra shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin.

Q-Flash va Q-Flash Plus utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va "BIOS Update Utilities" ("BIOSni yangilash utilitalari")ni qidiring.

  • ogohlantirish
    BIOSni yangilash potentsial xavfli bo'lgani uchun, agar BIOSning joriy versiyasidan foydalanishda muammolarga duch kelmasangiz, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyotkorlik bilan harakat qiling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
  • Tizimning beqarorligi yoki boshqa kutilmagan natijalarning oldini olish uchun standart sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning yuklanishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani standart qiymatlarga qaytarishga harakat qiling.
  • CMOS qiymatlarini qanday tozalash bo'yicha ma'lumot olish uchun apparatni o'rnatish bobidagi batareya/CMOS tozalash jumperi/tugmasi haqidagi ma'lumotlarga murojaat qiling yoki GIGABYTE veb-saytining "BIOS Setup" ("BIOS sozlamalari") sahifasiga o'ting va "Load Optimized Defaults" ("Optimallashtirilgan standartlarni yuklash")ni qidiring.

BIOS sozlamalarini konfiguratsiya qilish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Ishga tushirish ekrani

Kompyuter yuklanganda quyidagi ishga tushirish logotipi ekrani paydo bo'ladi.

Ishga tushirish ekrani

Funksiya tugmalari

<DEL>: BIOS SETUP\Q-FLASH
BIOS sozlamalariga kirish yoki BIOS sozlamalarida Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: BOOT MENU (Yuklash menyusi)
Boot Menu (Yuklash menyusi) BIOS sozlamalariga kirmasdan birinchi yuklash qurilmasini o'rnatish imkonini beradi. Boot Menu (Yuklash menyusi)da birinchi yuklash qurilmasini tanlash uchun yuqori strelka tugmasi <↑> yoki pastga strelka tugmasi ↓ dan foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Boot Menu (Yuklash menyusi)dagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi hali ham BIOS sozlamalariga asoslanadi.

<END>: Q-FLASH
BIOS sozlamalariga birinchi bo'lib kirishga hojat qoldirmasdan, to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOSning to'g'ri sozlamalari bilan siz operatsion tizimni o'rnatishga tayyorsiz.

Agar siz operatsion tizimni RAID hajmiga o'rnatmoqchi bo'lsangiz, avval OSni o'rnatish jarayonida Intel@ RST VMD Controller drayverini o'rnatishingiz kerak. Quyidagi bosqichlarga murojaat qiling:

1-qadam:
GIGABYTE veb-saytiga o'ting, ona plata modelining veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida Intel SATA Preinstall drayver faylini yuklab oling, faylni oching va fayllarni USB flesh-diskingizga nusxalash.

2-qadam:
Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.

3-qadam:
USB flesh-diskni joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Quyida ko'rsatilgan ekran paydo bo'lganda, Intel RST VMD Controller 467Fni tanlang va drayverni yuklash va OSni o'rnatishni davom ettirish uchun Next (Keyingi)ni bosing.
Operatsion tizimni o'rnatish

Drayverlarni o'rnatish

Operatsion tizimni o'rnatganingizdan so'ng, ish stolining pastki o'ng burchagida GIGABYTE Control Center (GCC) orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS sozlamalarida Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)
Drayverlarni o'rnatish - 1-qadam

End User License Agreement (Yakuniy foydalanuvchi litsenziya shartnomasi) dialog oynasi paydo bo'lganda, GIGABYTE Control Center (GCC)ni o'rnatish uchun <Accept>ni bosing. GIGABYTE CONTROL CENTER ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.
Drayverlarni o'rnatish - 2-qadam

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Qo'shimcha muammolarni bartaraf etish ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.
https://www.gigabyte.com/WebPage/351/faq.html

RAID to'plamini konfiguratsiya qilish

RAID darajalari

RAID 0 RAID 1 RAID 5 RAID 10
Minimal qattiq disklar soni ≥2 2 ≥3 4
Massiv sig'imi Qattiq disklar soni
* Eng kichik disk hajmi
Eng kichik disk hajmi (Qattiq disklar soni -1)
* Eng kichik disk hajmi
(Qattiq disklar soni/2)
* Eng kichik disk hajmi
Nosozliklarga chidamlilik Yo'q Ha Ha Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu ona plata RAID 0, RAID 1, RAID 5 va RAID 10ni qo'llab-quvvatlaydi. RAID massivini konfiguratsiya qilishdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri miqdordagi qattiq disklarni tayyorlang.

  • SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
  • Windows o'rnatish diski.
  • Internetga ulangan kompyuter.
  • USB flesh-disk.

  • Shuni esda tutingki, M.2 PCIe SSD SATA qattiq disk bilan RAID to'plamini yaratish uchun ishlatilishi mumkin emas.
  • M.2 va SATA ulagichlari uchun o'rnatish bo'yicha ogohlantirishlar uchun foydalanuvchi qo'llanmasining "Ichki ulagichlar" bo'limiga murojaat qiling.

RAID massivini konfiguratsiya qilish bo'yicha batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Manbalar

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE Z790 AORUS ELITE AX-W - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar

Mundarija
