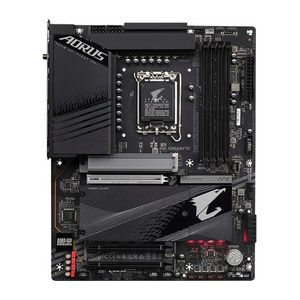

GIGABYTE Z790 AORUS ELITE AX-W - Руководство по материнской плате

Определение версии вашей материнской платы

Номер версии на вашей материнской плате выглядит следующим образом: "REV: X.X." Например, "REV: 1.0" означает, что версия материнской платы — 1.0. Проверьте версию материнской платы перед обновлением BIOS, драйверов или при поиске технической информации.

Пример:

Введение в продукт

Разводка материнской платы

Блок-схема материнской платы

(Примечание)
Фактическая поддержка может отличаться в зависимости от CPU.

Установка оборудования

Меры предосторожности при установке

Материнская плата содержит множество чувствительных электронных схем и компонентов, которые могут быть повреждены в результате электростатического разряда (ESD). Перед установкой внимательно прочтите руководство пользователя и соблюдайте следующие процедуры:

• Перед установкой убедитесь, что корпус подходит для материнской платы.
• Перед установкой не снимайте и не ломайте наклейку с серийным номером (S/N) материнской платы или гарантийную наклейку, предоставленную вашим дилером. Эти наклейки необходимы для подтверждения гарантии.
• Всегда отключайте питание переменного тока, отсоединяя шнур питания от розетки перед установкой или извлечением материнской платы или других аппаратных компонентов.
• При подключении аппаратных компонентов к внутренним разъемам на материнской плате убедитесь, что они подключены плотно и надежно.
• При обращении с материнской платой избегайте прикосновения к каким-либо металлическим выводам или разъемам.
• При работе с электронными компонентами, такими как материнская плата, ЦП или память, лучше всего надевать антистатический браслет (ESD). Если у вас нет антистатического браслета, держите руки сухими и сначала прикоснитесь к металлическому предмету, чтобы устранить статическое электричество.
• Перед установкой материнской платы поместите ее на антистатическую подкладку или в антистатический экранирующий контейнер.
• Перед подключением или отключением кабеля питания от материнской платы убедитесь, что питание выключено.
• Перед включением питания убедитесь, что напряжение питания установлено в соответствии с местным стандартом напряжения.
• Перед использованием продукта убедитесь, что все кабели и разъемы питания вашего оборудования подключены.
• Чтобы предотвратить повреждение материнской платы, не допускайте контакта винтов со схемой материнской платы или ее компонентами.
• Убедитесь, что на материнской плате или внутри корпуса компьютера не осталось винтов или металлических компонентов.
• Не ставьте компьютерную систему на неровную поверхность.
• Не ставьте компьютерную систему в условиях высокой температуры или влажности.
• Включение питания компьютера во время процесса установки может привести к повреждению компонентов системы, а также к физическому вреду для пользователя.
• Если вы не уверены в каких-либо этапах установки или у вас возникла проблема, связанная с использованием продукта, обратитесь к сертифицированному специалисту по компьютерам.
• Если вы используете адаптер, удлинитель или сетевой фильтр, обязательно ознакомьтесь с инструкциями по установке и/или заземлению.

Спецификации продукта

Центральный процессор	Разъем LGA1700: поддержка процессоров Intel ® Core ™ 14-го, 13-го и 12-го поколений, Pentium ® Gold и Celeron ® (Перейдите на веб-сайт GIGABYTE, чтобы получить последний список поддерживаемых процессоров.) Объем кэш-памяти L3 зависит от процессора
Чипсет	Intel ® Z790 Express Chipset
Память	Процессоры Intel ® Core ™ i9/i7 14-го и 13-го поколений: Поддержка модулей памяти DDR5 5600/5200/4800/4400 MT/s Процессоры Intel ® Core ™ i5/i3 13-го поколения и Intel ® Core ™, Pentium ® Gold и Celeron ® 12-го поколения: Поддержка модулей памяти DDR5 4800/4400 MT/s 4 разъема DDR5 DIMM с поддержкой до 192 ГБ (48 ГБ на один модуль DIMM) системной памяти Двухканальная архитектура памяти Поддержка модулей памяти ECC Un-buffered DIMM 1Rx8/2Rx8 (работа в режиме non-ECC) Поддержка модулей памяти non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Поддержка модулей памяти Extreme Memory Profile (XMP) (Конфигурация ЦП и памяти может влиять на поддерживаемые типы памяти, скорость передачи данных (скорость) и количество модулей DRAM. Дополнительную информацию см. в разделе "Список поддерживаемой памяти" на веб-сайте GIGABYTE.)
Встроенная графика	Интегрированный графический процессор - поддержка Intel ® HD Graphics: 1 порт HDMI с поддержкой максимального разрешения 4096x2160 при 60 Гц * Поддержка версии HDMI 2.0 и HDCP 2.3. 1 разъем DisplayPort, поддерживающий максимальное разрешение 4096x2304 при 60 Гц * Поддержка версии DisplayPort 1.2 и HDCP 2.3 (Технические характеристики графики могут различаться в зависимости от поддержки ЦП.)
Аудио	Аудиокодек Realtek ® Аудио высокой четкости 2/4/5.1/7.1-канальный * Вы можете изменить функциональность аудиоразъема с помощью аудиопрограммного обеспечения. Чтобы настроить 7.1-канальный звук, откройте аудиопрограммное обеспечение для настройки звука. Поддержка S/PDIF Out
LAN	Сетевой чип Realtek ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Модуль беспроводной связи	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, поддержка диапазонов несущей частоты 2,4/5/6 ГГц BLUETOOTH 5.3 Поддержка беспроводного стандарта 11ax 160MHz и скорости передачи данных до 2,4 Гбит/с Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, поддержка диапазонов несущей частоты 2,4/5/6 ГГц BLUETOOTH 5.3 Поддержка беспроводного стандарта 11ax 160MHz и скорости передачи данных до 2,4 Гбит/с * Фактическая скорость передачи данных может варьироваться в зависимости от окружающей среды и оборудования.
Слоты расширения	ЦП: 1 слот PCI Express x16, поддерживающий PCIe 5.0 и работающий в режиме x16 (PCIEX16) * Для достижения оптимальной производительности, если установлена только одна видеокарта PCI Express, обязательно установите ее в слот PCIEX16. Чипсет: 1 слот PCI Express x16, поддерживающий PCIe 4.0 и работающий в режиме x4 (PCIEX4_1) 1 слот PCI Express x16, поддерживающий PCIe 3.0 и работающий в режиме x4 (PCIEX4_2)
Интерфейс хранения данных	ЦП: 1 разъем M.2 (Socket 3, M key, тип 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Чипсет: 2 разъема M.2 (Socket 3, M key, тип 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2Q_SB) - 1 разъем M.2 (Socket 3, M key, тип 22110/2280 SATA и PCIe 4.0 x4 SSD support) (M2M_SB) - 6 разъемов SATA 6Gb/s Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения NVMe SSD Поддержка RAID 0, RAID 1, RAID 5 и RAID 10 для устройств хранения SATA * См. раздел "Внутренние разъемы" для получения уведомлений об установке разъемов M.2 и SATA.
USB	Чипсет: 1 порт USB Type-C ® на задней панели с поддержкой USB 3.2 Gen 2x2 1 порт USB Type-C ® с поддержкой USB 3.2 Gen 2, доступный через внутренний разъем USB 2 порта USB 3.2 Gen 2 Type-A (красные) на задней панели 5 портов USB 3.2 Gen 1 (3 порта на задней панели, 2 порта доступны через внутренний разъем USB) Чипсет+2 концентратора USB 2.0: 8 портов USB 2.0/1.1 (4 порта на задней панели, 4 порта доступны через внутренние разъемы USB)
Внутренние разъемы	1 x 24-контактный разъем основного питания ATX 2 x 8-контактных разъема питания ATX 12V 1 x разъем вентилятора ЦП 1 x разъем вентилятора ЦП/помпы водяного охлаждения 3 x разъема системных вентиляторов 1 x разъем системного вентилятора/помпы водяного охлаждения 2 x разъема адресуемых светодиодных лент 2 x разъема RGB-светодиодных лент 4 x разъема M.2 Socket 3 6 x разъемов SATA 6Gb/s 1 x разъем передней панели 1 x разъем аудио для передней панели 1 x разъем USB Type-C ® с поддержкой USB 3.2 Gen 2 1 x разъем USB 3.2 Gen 1 2 x разъема USB 2.0/1.1
Внутренние разъемы	2 x разъема для дополнительной карты Thunderbolt ™ 1 x разъем модуля Trusted Platform Module (только для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2) 1 x кнопка сброса 1 x кнопка Q-Flash Plus 1 x кнопка Clear CMOS 1 x перемычка сброса 1 x перемычка Clear CMOS
Разъемы на задней панели	1 порт USB Type-C ® с поддержкой USB 3.2 Gen 2x2 2 порта USB 3.2 Gen 2 Type-A (красные) 3 порта USB 3.2 Gen 1 4 порта USB 2.0/1.1 2 разъема антенны SMA (2T2R) 1 порт HDMI 1 разъем DisplayPort 1 порт RJ-45 1 оптический разъем S/PDIF Out 2 аудиоразъема
Контроллер ввода-вывода	Микросхема контроллера ввода-вывода iTE ®
Аппаратный мониторинг	Определение напряжения Определение температуры Определение скорости вращения вентилятора Определение расхода жидкости системы водяного охлаждения Предупреждение о неисправности вентилятора Управление скоростью вращения вентилятора * Поддержка функции управления скоростью вращения вентилятора (помпы) зависит от установленного вами вентилятора (помпы).
BIOS	1 x 256 Mbit flash Использование лицензионного AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Уникальные особенности	Поддержка GIGABYTE Control Center (GCC) * Доступные приложения в GCC могут различаться в зависимости от модели материнской платы. Поддерживаемые функции каждого приложения также могут различаться в зависимости от спецификаций материнской платы. Поддержка Q-Flash Поддержка Q-Flash Plus Поддержка Smart Backup
Комплектное программное обеспечение	Norton ® Internet Security (OEM version) Программное обеспечение для управления пропускной способностью LAN
Операционная система	Поддержка Windows 11 64-bit Поддержка Windows 10 64-bit
Форм-фактор	Форм-фактор ATX; 30,5 см x 24,4 см

* GIGABYTE оставляет за собой право вносить любые изменения в спецификации продукта и информацию, связанную с продуктом, без предварительного уведомления.

Процессор и кулер ЦП

Перед началом установки процессора ознакомьтесь со следующими указаниями:

• Убедитесь, что материнская плата поддерживает ЦП.
  (Посетите веб-сайт GIGABYTE, чтобы ознакомиться с последним списком поддерживаемых ЦП.)
• Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой ЦП, чтобы предотвратить повреждение оборудования.
• Найдите первый контакт ЦП. ЦП нельзя вставить, если он неправильно ориентирован. (Или вы можете найти выемки по обеим сторонам ЦП и ключи выравнивания на разъеме ЦП.)
• Нанесите ровный и тонкий слой термопасты на поверхность ЦП.
• Не включайте компьютер, если не установлен кулер ЦП, в противном случае может произойти перегрев и повреждение ЦП.
• Установите частоту шины ЦП в соответствии со спецификациями ЦП. Не рекомендуется устанавливать частоту системной шины выше спецификаций оборудования, так как это не соответствует стандартным требованиям для периферийных устройств. Если вы хотите установить частоту выше стандартных спецификаций, делайте это в соответствии со спецификациями вашего оборудования, включая ЦП, видеокарту, память, жесткий диск и т. д.

Обратите внимание на ориентацию ЦП

Обратите внимание на ключи выравнивания на разъеме ЦП материнской платы и выемки на ЦП.

Не снимайте крышку разъема ЦП перед установкой ЦП. Она может автоматически отскочить от прижимной пластины после того, как вы вставите ЦП и закроете прижимную пластину.

Посетите веб-сайт GIGABYTE для получения подробной информации об установке оборудования.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

Установка ЦП

Выполните следующие действия, чтобы правильно установить ЦП в разъем ЦП материнской платы.

1. 1. Осторожно нажмите на рычаг разъема ЦП вниз и отведите его от разъема
   2. Полностью поднимите рычаг фиксации разъема ЦП.
   3. Используйте язычок для пальца сбоку металлической прижимной пластины, чтобы поднять металлическую прижимную пластину с прикрепленной к ней пластиковой защитной крышкой

2. Удерживайте ЦП пальцами за края Совместите маркировку первого контакта ЦП (треугольник) с углом первого контакта разъема ЦП (или вы можете совместить выемки ЦП с ключами выравнивания разъема) и осторожно вставьте ЦП на место

3. Убедитесь, что ЦП установлен правильно, а затем закройте прижимную пластину. Пластиковая защитная крышка отскочит, просто снимите ее. Закрепите рычаг под фиксирующим язычком, чтобы завершить установку ЦП
   *Всегда заменяйте пластиковую защитную крышку, когда ЦП не установлен, чтобы защитить разъем ЦП.
   Не прилагайте усилий для фиксации рычага фиксации разъема ЦП, если ЦП установлен неправильно, так как это может повредить ЦП и разъем ЦП.

Установка кулера ЦП

Обязательно установите кулер ЦП после установки ЦП. (Фактический процесс установки может отличаться в зависимости от используемого кулера ЦП. Обратитесь к руководству пользователя для вашего кулера ЦП.)

1. Нанесите ровный и тонкий слой термопасты на поверхность установленного ЦП

2. Поместите кулер поверх ЦП, совместив четыре нажимных штифта с отверстиями для штифтов на материнской плате Нажмите на нажимные штифты по диагонали.

3. Наконец, подключите разъем питания кулера ЦП к разъему вентилятора ЦП (CPU FAN) на материнской плате


Установка памяти

Перед началом установки памяти ознакомьтесь со следующими указаниями:

• Убедитесь, что материнская плата поддерживает память. Рекомендуется использовать память одинаковой емкости, марки, скорости и чипов. (Посетите веб-сайт GIGABYTE, чтобы ознакомиться с последними поддерживаемыми скоростями памяти и модулями памяти.)
• Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой памяти, чтобы предотвратить повреждение оборудования.
• Модули памяти имеют отказоустойчивую конструкцию. Модуль памяти можно установить только в одном направлении. Если вы не можете вставить память, переключите направление.

Конфигурация двухканальной памяти

Эта материнская плата оснащена четырьмя разъемами для памяти и поддерживает двухканальную технологию. После установки памяти BIOS автоматически определит характеристики и емкость памяти. Включение двухканального режима памяти удвоит исходную пропускную способность памяти.

Четыре разъема для памяти разделены на два канала, и каждый канал имеет два разъема для памяти, как показано ниже:

Канал A: DDR5 Al, DDR5 A2
Канал B: DDR5 Bl, DDR5 B2

Рекомендуемая конфигурация двухканальной памяти

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 модуля	- -	DS/SS	- -	DS/SS
4 модуля	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Single-Sided, DS=Double-Sided, "- -"=Нет памяти)

Из-за ограничений ЦП ознакомьтесь со следующими указаниями перед установкой памяти в двухканальном режиме.

1. Двухканальный режим не может быть включен, если установлен только один модуль памяти.
2. При включении двухканального режима с двумя или четырьмя модулями памяти рекомендуется использовать память одинаковой емкости, марки, скорости и чипов.


При установке одного модуля памяти рекомендуется устанавливать его в разъем DDR5_A2 или DDR5 B2.

Установка карты расширения

Перед началом установки карты расширения ознакомьтесь со следующими указаниями:

•
  Убедитесь, что материнская плата поддерживает карту расширения. Внимательно прочтите руководство, прилагаемое к вашей карте расширения.
• Всегда выключайте компьютер и отключайте шнур питания от розетки перед установкой карты расширения, чтобы предотвратить повреждение оборудования.

Выполните следующие действия, чтобы правильно установить карту расширения в слот расширения.

1. Найдите слот расширения, который поддерживает вашу карту. Снимите металлическую заглушку слота с задней панели корпуса.
2. Совместите карту со слотом и нажмите на карту, пока она не будет полностью вставлена в слот.
3. Убедитесь, что карта расширения полностью вставлена в слот.
4. Закрепите металлическую скобу карты на задней панели корпуса винтом.
5. После установки всех карт расширения установите крышку(и) корпуса на место.
6. Включите компьютер. При необходимости перейдите в BIOS Setup, чтобы внести необходимые изменения в BIOS для ваших карт расширения.
7. Установите драйвер, прилагаемый к карте расширения, в вашей операционной системе.


Разъемы задней панели

1. USB 2.0/1.1 Port
   Порт USB поддерживает спецификацию USB 2.0/1.1. Используйте этот порт для USB-устройств.
2. SMA Antenna Connectors (2T2R)
   Используйте этот разъем для подключения антенны.

   Затяните антенны на антенные разъемы, а затем правильно направьте антенны для лучшего приема сигнала.
3. USB 3.2 Gen 2 Type-A Port (Red)
   Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   Порт USB 3.2 Gen 2 поддерживает спецификацию USB 3.2 Gen 2 и совместим со спецификациями USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств. Перед использованием Q-Flash Plus (^{Примечание}), убедитесь, что сначала вставили USB-накопитель в этот порт.
5. DisplayPort
   DisplayPort обеспечивает высокое качество цифрового изображения и звука, поддерживая двунаправленную передачу звука.
   DisplayPort может поддерживать механизмы защиты контента HDCP 2.3. Вы можете использовать этот порт для подключения монитора с поддержкой DisplayPort. Примечание: технология DisplayPort может поддерживать максимальное разрешение 4096x2304 при 60 Гц, но фактическое поддерживаемое разрешение зависит от используемого монитора.
6. HDMI Port

   Порт HDMI соответствует стандарту HDCP 2.3 и поддерживает форматы Dolby TrueHD и DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio. Он также поддерживает до 192 кГц/24 бит 7.1-канальный аудиовыход LPCM. Вы можете использовать этот порт для подключения монитора с поддержкой HDMl. Максимальное поддерживаемое разрешение составляет 4096x2160 при 60 Гц, но фактическое поддерживаемое разрешение зависит от используемого монитора.

   После установки устройства DisplayPort/HDMl убедитесь, что в качестве устройства воспроизведения звука по умолчанию установлено DisplayPort/HDMl. (Название элемента может отличаться в зависимости от вашей операционной системы.)
7. USB 3.2 Gen 1 Port
   Порт USB 3.2 Gen 1 поддерживает спецификацию USB 3.2 Gen 1 и совместим со спецификацией USB 2.0. Используйте этот порт для USB-устройств.
   (Примечание)
   Чтобы включить функцию Q-Flash Plus, перейдите на страницу "Unique Features" (Уникальные функции) на веб-сайте GIGABYTE для получения дополнительной информации.
8. USB Type-C^@ Port
   Реверсивный порт USB поддерживает спецификацию USB 3.2 Gen 2x2 и совместим со спецификациями USB 3.2 Gen 2, USB 3.2 Gen 1 и USB 2.0. Используйте этот порт для USB-устройств.
9. RJ45 LAN Port
   Порт Gigabit Ethernet LAN обеспечивает подключение к Интернету со скоростью передачи данных до 2,5 Гбит/с. Ниже описаны состояния светодиодов порта LAN.

Speed LED (Светодиод скорости):

State (Состояние)	Description (Описание)
Orange (Оранжевый)	2.5 Gbps data rate
Green (Зеленый)	1 Gbps data rate
Off (Выкл.)	100 Mbps data rate

Activity LED (Светодиод активности):

State (Состояние)	Description (Описание)
Blinking (Мигает)	Data transmission or receiving is occurring (Происходит передача или получение данных)
Off (Выкл.)	No data transmission or receiving is occurring (Передача или получение данных не происходит)

10. Line Out/Front Speaker Out
    Линейный выход.
11. Mic In/Rear Speaker Out
    Разъем для микрофона.
12. Optical SIPDIF Out Connector
    Этот разъем обеспечивает цифровой аудиовыход на внешнюю аудиосистему, поддерживающую цифровой оптический звук. Перед использованием этой функции убедитесь, что ваша аудиосистема имеет оптический цифровой аудиовход.

Audio Jack Configurations (Конфигурации аудиоразъемов):

Jack (Разъем)	Headphone/ (Наушники/) 2-channel (2-канальный)	4-channel (4-канальный)	5.1-channel (5.1-канальный)	7.1-channel (7.1-канальный)
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out

Вы можете изменить функциональность аудиоразъема с помощью аудиопрограммного обеспечения. Чтобы настроить 7.1-канальный звук, откройте аудиопрограммное обеспечение для настройки звука.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке аудиопрограммного обеспечения.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• При отсоединении кабеля, подключенного к разъему на задней панели, сначала отсоедините кабель от устройства, а затем от материнской платы.
• При отсоединении кабеля вытащите его прямо из разъема. Не раскачивайте его из стороны в сторону, чтобы предотвратить короткое замыкание внутри разъема кабеля.

Встроенные кнопки и светодиоды

RST SW (кнопка сброса)

Кнопка сброса (RST_SW) позволяет пользователям быстро включать/выключать компьютер в корпусе с открытой крышкой, когда они хотят заменить аппаратные компоненты или провести аппаратное тестирование.

Кнопка сброса предоставляет вам несколько функций для использования. Чтобы переназначить кнопку для выполнения различных задач, перейдите на страницу "BIOS Setup" (Настройка BIOS) веб-сайта GIGABYTE и найдите "RST_SW (MULTIKEY)" для получения дополнительной информации.

CLR SW (Кнопка очистки CMOS)

Используйте эту кнопку для очистки конфигурации BIOS и сброса значений CMOS к заводским настройкам при необходимости.

• Всегда выключайте компьютер и отключайте шнур питания от розетки перед использованием кнопки очистки CMOS.
• Не используйте кнопку очистки CMOS, когда система включена, иначе система может выключиться, что может привести к потере данных или повреждению.
• После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults (Загрузить оптимизированные настройки по умолчанию)) или вручную настройте параметры BIOS (перейдите на страницу "BIOS Setup" (Настройка BIOS) веб-сайта GIGABYTE для получения дополнительной информации).

QFLASH PLUS (Кнопка Q-Flash Plus)

Q-Flash Plus позволяет обновить BIOS, когда ваша система выключена (состояние S5 shutdown). Сохраните последнюю версию BIOS на USB-накопителе и подключите его к выделенному порту, и теперь вы можете автоматически прошить BIOS, просто нажав кнопку Q-Flash Plus. Светодиод QFLED будет мигать, когда начнется сопоставление BIOS и действия по прошивке, и перестанет мигать, когда основная прошивка BIOS будет завершена.

Чтобы включить функцию Q-Flash Plus, перейдите на страницу "Unique Features" (Уникальные функции) веб-сайта GIGABYTE для получения дополнительной информации.

Индикаторы состояния

Индикаторы состояния показывают, правильно ли работают центральный процессор, память, видеокарта и операционная система после включения системы. Если горит индикатор CPU/DRAMNGA, это означает, что соответствующее устройство работает ненормально; если горит индикатор BOOT, это означает, что вы еще не вошли в операционную систему.

CPU: Индикатор состояния CPU
DRAM: Индикатор состояния памяти
VGA: Индикатор состояния видеокарты
BOOT: Индикатор состояния операционной системы

Внутренние разъемы

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Перед подключением внешних устройств ознакомьтесь со следующими рекомендациями:

•
  Сначала убедитесь, что ваши устройства совместимы с разъемами, к которым вы хотите подключиться.
• Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы не повредить устройства.
• После установки устройства и перед включением компьютера убедитесь, что кабель устройства надежно подсоединен к разъему на материнской плате.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V разъемы питания и 2x12 основной разъем питания)
С помощью разъема питания блок питания может обеспечить достаточно стабильное питание для всех компонентов на материнской плате. Перед подключением разъема питания сначала убедитесь, что блок питания выключен и все устройства правильно установлены. Разъем питания имеет надежную конструкцию. Подсоедините кабель питания к разъему питания в правильной ориентации.

Разъем питания 12 В в основном обеспечивает питание процессора. Если разъем питания 12 В не подключен, компьютер не запустится.

Для удовлетворения требованиям расширения рекомендуется использовать блок питания, который может выдерживать высокое энергопотребление (500 Вт или больше). Если используется блок питания, который не обеспечивает необходимую мощность, это может привести к нестабильной или незагружаемой системе.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Номер контакта	Определение	Номер контакта	Определение
1	GND (только для 2x4-контактного 12 В)	5	+12 В (только для 2x4-контактного 12 В)
2	GND (только для 2x4-контактного 12 В)	6	+12 В (только для 2x4-контактного 12 В)
3	GND	7	+12 В
4	GND	8	+12 В

ATX:

ATX

Номер контакта	Определение	Номер контакта	Определение
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (мягкое включение/выключение)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (дежурный +5V)	21	+5V
10	+12V	22	+5V
11	+12V (только для 2x12-контактного ATX)	23	+5V (только для 2x12-контактного ATX)
12	3.3V (только для 2x12-контактного ATX)	24	GND (только для 2x12-контактного ATX)

CPU_FAN/SYS_FAN1/2/3 (разъемы вентиляторов)
Все разъемы вентиляторов на этой материнской плате 4-контактные. Большинство разъемов вентиляторов имеют надежную конструкцию для вставки. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема - это провод заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вращения вентилятора. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Номер контакта	Определение
1	GND
2	Управление скоростью напряжением
3	Датчик
4	ШИМ-регулирование скорости

SYS_FAN4_PUMP (разъем системного вентилятора/насоса водяного охлаждения)
Разъем вентилятора/насоса 4-контактный и имеет надежную конструкцию для вставки. Большинство разъемов вентиляторов имеют надежную конструкцию для вставки. При подключении кабеля вентилятора обязательно подключайте его в правильной ориентации (черный провод разъема - это провод заземления). Функция управления скоростью требует использования вентилятора с конструкцией управления скоростью вращения вентилятора. Для оптимального рассеивания тепла рекомендуется установить системный вентилятор внутри корпуса. Разъем также обеспечивает управление скоростью насоса водяного охлаждения. Пожалуйста, перейдите на страницу "BIOS Setup" (Настройка BIOS) на веб-сайте GIGABYTE и найдите "Smart Fan 6" для получения дополнительной информации.

Номер контакта	Определение
1	GND
2	Voltage Speed Control
3	Sense
4	PWM Speed Control

•
  Обязательно подключите кабели вентиляторов к разъемам вентиляторов, чтобы предотвратить перегрев ЦП и системы. Перегрев может привести к повреждению ЦП или зависанию системы.
• Эти разъемы вентиляторов не являются конфигурационными перемычками. Не устанавливайте перемычки на разъемы.

CPU_OPT (Разъем вентилятора ЦП/насоса водяного охлаждения)
Разъем вентилятора/насоса является 4-контактным и имеет конструкцию, исключающую ошибки при установке. Большинство разъемов вентиляторов имеют конструкцию, исключающую ошибки при установке. При подключении кабеля вентилятора убедитесь, что он подключен в правильной ориентации (черный провод разъема является проводом заземления). Для функции управления скоростью требуется использование вентилятора с функцией управления скоростью.

Номер контакта	Определение
1	GND
2	Voltage Speed Control
3	Sense
4	PWM Speed Control

LED CllLED C2 (Разъемы для RGB LED-лент)
Разъемы можно использовать для подключения стандартной 5050 RGB LED-ленты (12V/G/R/B) с максимальной номинальной мощностью 2A (12V) и максимальной длиной 2 м.

LED_C2

LED_C1

Номер контакта	Определение
1	12V
2	G
3	R
4	B

Подключите RGB LED-ленту к разъему. Контакт питания (отмеченный треугольником на разъеме) LED-ленты должен быть подключен к контакту 1 (12V) этого разъема. Неправильное подключение может привести к повреждению LED-ленты.

Информацию о том, как включить/выключить подсветку LED-ленты, см. на странице "Уникальные функции" веб-сайта GIGABYTE.

Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.

8) D LEDI/D LED2 (Разъемы для адресуемых LED-лент)
Разъемы можно использовать для подключения стандартной адресуемой 5050 LED-ленты с максимальной номинальной мощностью 5A (5V) и максимальным количеством 1000 светодиодов.

D_LED2

D_LED1

Номер контакта	Определение
1	V (5V)
2	Data
3	No Pin
4	GND

Подключите адресуемую LED-ленту к разъему. Контакт питания (отмеченный треугольником на разъеме) LED-ленты должен быть подключен к контакту 1 разъема адресуемой LED-ленты. Неправильное подключение может привести к повреждению LED-ленты.

Информацию о том, как включить/выключить подсветку LED-ленты, см. на странице "Уникальные функции" веб-сайта GIGABYTE.

Перед установкой устройств обязательно выключите устройства и компьютер. Отключите шнур питания от розетки, чтобы предотвратить повреждение устройств.

SATA3 21314151617 (Разъемы SATA 6Gb/s)
Разъемы SATA соответствуют стандарту SATA 6Gb/s и совместимы со стандартами SATA 3Gb/s и SATA 1.5Gb/s. Каждый разъем SATA поддерживает одно устройство SATA. Чипсет InteP поддерживает RAID 0, RAID 1 RAID 5 и RAID 10. Инструкции по настройке RAID-массива см. на странице "Настройка RAID-массива" веб-сайта GIGABYTE.

Номер контакта	Определение
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Чтобы включить горячее подключение для портов SATA, перейдите на страницу "BIOS Setup" веб-сайта GIGABYTE и найдите "SATA Configuration" для получения дополнительной информации.

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (Разъемы M.2 Socket 3)
Существует два типа M.2 SSD: M.2 SATA SSD и M.2 PCIe SSD. Обязательно проверьте, какой тип M.2 SSD поддерживается используемым разъемом M.2. Обратите внимание, что M.2 PCIe SSD нельзя использовать для создания RAID-массива ни с M.2 SATA SSD, ни с жестким диском SATA. Инструкции по настройке RAID-массива см. на странице "Настройка RAID-массива" веб-сайта GIGABYTE.

Выполните следующие действия, чтобы правильно установить M.2 SSD в разъем M.2.

Шаг 1:
Чтобы получить доступ к используемому слоту M.2, открутите винты на радиаторе материнской платы по диагонали, чтобы снять радиатор. Найдите подходящее монтажное отверстие для устанавливаемого M.2 SSD и сначала установите зажим M.2 EZ-Latch Plus.
Если вы хотите установить M.2 SSD в отверстие 11 Omm, в котором уже есть стойка радиатора материнской платы, обязательно сначала снимите зажим EZ-Latch Plus и используйте винт радиатора материнской платы, чтобы закрепить радиатор и SSD.

Шаг 2:
Снимите защитную пленку с термопрокладки на разъеме M.2. Вставьте M.2 SSD в разъем M.2 под углом.

Шаг 3:
Нажмите на передний конец M.2 SSD и убедитесь, что M.2 SSD закреплен зажимом M.2 EZ-Latch Plus. Снимите защитную пленку с нижней части радиатора материнской платы, затем установите радиатор на место и затяните винты по диагонали.

* Типы M.2 SSD, поддерживаемые каждым разъемом M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Пожалуйста, посетите веб-сайт GIGABYTE для получения подробной информации об использовании M.2 EZ-Latch Plus.
Установите M 2 SSD https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Извлеките M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Конструкция радиатора материнской платы может различаться в зависимости от модели.

Уведомления об установке для разъемов M.2 и SATA

Наличие разъемов SATA может зависеть от типа устройства, установленного в разъемах M.2. Разъем M2M_SB имеет общую полосу пропускания с разъемом SATA3 2, 3. Подробности см. в следующей таблице.

• M2A_CPU/M2P_SB/M2Q_SB:

Разъем/Тип M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
No M.2 SSD Installed

: Доступно, : Недоступно

• M2M_SB:

Разъем/Тип M.2 SSD	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
No M.2 SSD Installed

F PANEL (Разъем передней панели)
Подключите переключатель питания, переключатель сброса, динамик, переключатель/датчик несанкционированного доступа к корпусу и индикатор состояния системы на корпусе к этому разъему в соответствии с приведенной ниже распиновкой. Обратите внимание на положительные и отрицательные контакты перед подключением кабелей.

• PLED/PWR_LED (Индикатор питания):
  Подключается к индикатору состояния питания на передней панели корпуса. Светодиод горит, когда система работает. Светодиод не горит, когда система находится в спящем режиме S3/ S4 или выключена (S5).

Состояние системы	LED
S0	Включен
S3/S4/S5	Выключен

• PW (Переключатель питания):
  Подключается к переключателю питания на передней панели корпуса. Вы можете настроить способ выключения системы с помощью переключателя питания (перейдите на страницу "BIOS Setup" (Настройка BIOS) на веб-сайте GIGABYTE и найдите "Soft-Off by PWR-BTTN" для получения дополнительной информации).
• SPEAK (Динамик):
  Подключается к динамику на передней панели корпуса. Система сообщает о состоянии запуска системы, подавая звуковой сигнал. Один короткий звуковой сигнал будет слышен, если при запуске системы не обнаружено никаких проблем.
• HD (Индикатор активности жесткого диска):
  Подключается к индикатору активности жесткого диска на передней панели корпуса. Светодиод горит, когда жесткий диск читает или записывает данные.
• RES (Переключатель сброса):
  Подключается к переключателю сброса на передней панели корпуса. Нажмите переключатель сброса, чтобы перезагрузить компьютер, если он зависает и не выполняет нормальную перезагрузку.
• Cl (Разъем датчика вскрытия корпуса):
  Подключается к переключателю/датчику вскрытия корпуса на корпусе, который может обнаружить, была ли снята крышка корпуса. Для этой функции требуется корпус с переключателем/датчиком вскрытия корпуса.
• NC: Нет подключения.
  Конструкция передней панели может отличаться в зависимости от корпуса. Модуль передней панели в основном состоит из переключателя питания, переключателя сброса, индикатора питания, индикатора активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и контактов совпадают.

Конструкция передней панели может отличаться в зависимости от корпуса. Модуль передней панели в основном состоит из переключателя питания, переключателя сброса, индикатора питания, индикатора активности жесткого диска, динамика и т. д. При подключении модуля передней панели корпуса к этому разъему убедитесь, что назначение проводов и контактов совпадают.

F_AUDIO (Аудиоразъем передней панели)
Аудиоразъем передней панели поддерживает звук высокой четкости (HD). Вы можете подключить аудиомодуль передней панели корпуса к этому разъему. Убедитесь, что назначение проводов разъема модуля соответствует назначению контактов разъема материнской платы. Неправильное подключение разъема модуля и разъема материнской платы приведет к неработоспособности устройства или даже к его повреждению.

Номер контакта	Определение
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Некоторые корпуса оснащены аудиомодулем передней панели, который имеет отдельные разъемы на каждом проводе, а не один разъем. Для получения информации о подключении аудиомодуля передней панели с другим назначением проводов обратитесь к производителю корпуса.

F U32C (Разъем USB Type-C с поддержкой USB 3.2 Gen 2)
Разъем соответствует спецификации USB 3.2 Gen 2 и может обеспечить один порт USB.

Номер контакта	Определение	Номер контакта	Определение
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (Разъем USB 3.2 Gen 1)
Этот разъем соответствует спецификациям USB 3.2 Gen 1 и USB 2.0 и может обеспечивать два порта USB. Для приобретения дополнительной 3,5-дюймовой передней панели, которая обеспечивает два порта USB 3.2 Gen 1, обратитесь к местному дилеру.

Номер контакта	Определение	Номер контакта	Определение
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (Разъемы USB 2.0/1.1)
Эти разъемы соответствуют спецификации USB 2.0/1.1. Каждый разъем USB может обеспечивать два порта USB через дополнительную планку USB. Для приобретения дополнительной планки USB обратитесь к местному дилеру.

Номер контакта	Определение
1	Питание (5V)
2	Питание (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	No Pin
10	NC

Перед установкой планки USB обязательно выключите компьютер и отсоедините шнур питания от розетки, чтобы предотвратить повреждение планки USB.

SPI_TPM (Разъем модуля доверенной платформы)
Вы можете подключить SPI TPM (модуль доверенной платформы) к этому разъему.

Номер контакта	Определение
1	Выход данных
2	Питание (3.3V)
3	No Pin
4	NC
5	Вход данных
6	CLK
7	Выбор чипа
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Разъемы дополнительной карты Thunderbolt)
Разъемы используются для подключения к дополнительной карте GIGABYTE Thunderbolt.

Поддерживает дополнительную карту Thunderbolt.

CLR CMOS (Перемычка сброса CMOS)
Используйте эту перемычку для очистки конфигурации BIOS и сброса значений CMOS к заводским настройкам. Чтобы очистить значения CMOS, используйте металлический предмет, например отвертку, чтобы коснуться двух контактов на несколько секунд.

•
  Всегда выключайте компьютер и отключайте шнур питания от розетки перед очисткой значений CMOS.
• После перезагрузки системы перейдите в BIOS Setup, чтобы загрузить заводские настройки (выберите Load Optimized Defaults (Загрузить оптимальные настройки по умолчанию)) или вручную настройте параметры BIOS (пожалуйста, перейдите на страницу "BIOS Setup" (Настройка BIOS) веб-сайта GIGABYTE для получения дополнительной информации).

BAT (Батарея)
Батарея обеспечивает питание для сохранения значений (таких как конфигурации BIOS, информация о дате и времени) в CMOS, когда компьютер выключен. Замените батарею, когда напряжение батареи упадет до низкого уровня, иначе значения CMOS могут быть неточными или могут быть потеряны.

Вы можете очистить значения CMOS, извлекая батарею

1. Выключите компьютер и отсоедините шнур питания
2. Аккуратно извлеките батарею из держателя и подождите одну минуту. (Или используйте металлический предмет, например отвертку, чтобы коснуться положительного и отрицательного контактов держателя батареи, замкнув их на 5 секунд.)
3. Замените батарею.
4. Подключите шнур питания и перезагрузите компьютер.

•
  Всегда выключайте компьютер и отсоединяйте шнур питания перед заменой батареи.
• Замените батарею на эквивалентную. Повреждение ваших устройств может произойти, если батарея будет заменена на неподходящую модель.
• Обратитесь в место покупки или к местному дилеру, если вы не можете заменить батарею самостоятельно или не уверены в модели батареи.
• При установке батареи обратите внимание на ориентацию положительной (+) и отрицательной (-) сторон батареи (положительная сторона должна быть обращена вверх).
• Использованные батареи должны утилизироваться в соответствии с местными экологическими нормами.

RST (Перемычка сброса)
Перемычка сброса (RST) может быть подключена к кнопке сброса на передней панели корпуса. Нажмите кнопку сброса, чтобы перезагрузить компьютер, если он завис и не может выполнить нормальную перезагрузку.

Номер контакта	Определение
1	Reset
2	GND

Перемычка сброса предоставляет вам несколько функций для использования. Чтобы переназначить кнопку для выполнения различных задач, перейдите на страницу "BIOS Setup" (Настройка BIOS) веб-сайта GIGABYTE и найдите "RST_SW (MULTIKEY)" для получения дополнительной информации.

Настройка BIOS

BIOS (базовая система ввода-вывода) записывает аппаратные параметры системы в CMOS на материнской плате. Ее основные функции включают проведение самотестирования при включении питания (POST) во время запуска системы, сохранение параметров системы и загрузку операционной системы и т. д. BIOS включает программу настройки BIOS, которая позволяет пользователю изменять основные параметры конфигурации системы или активировать определенные функции системы.
Когда питание выключено, батарея на материнской плате обеспечивает необходимое питание для CMOS, чтобы сохранить значения конфигурации в CMOS.

Чтобы получить доступ к программе настройки BIOS, нажмите клавишу <Delete> во время POST при включении питания.
Чтобы обновить BIOS, используйте утилиту GIGABYTE Q-Flash или Q-Flash Plus.

• Q-Flash позволяет пользователю быстро и легко обновить или создать резервную копию BIOS без входа в операционную систему.
• Q-Flash Plus позволяет обновить BIOS при выключенной системе (состояние выключения S5). Сохраните последнюю версию BIOS на USB-накопитель и подключите его к выделенному порту, после чего вы сможете автоматически прошить BIOS, просто нажав кнопку Q-Flash Plus.

Инструкции по использованию утилит Q-Flash и Q-Flash Plus можно найти на странице "Уникальные функции" веб-сайта GIGABYTE и поискать "BIOS Update Utilities".

•
  Поскольку прошивка BIOS потенциально рискованна, если у вас нет проблем с использованием текущей версии BIOS, рекомендуется не прошивать BIOS. Чтобы прошить BIOS, делайте это с осторожностью. Неправильная прошивка BIOS может привести к неисправности системы.
• Рекомендуется не изменять настройки по умолчанию (если вам это не нужно), чтобы предотвратить нестабильность системы или другие неожиданные результаты. Неправильное изменение настроек может привести к невозможности загрузки системы. В этом случае попробуйте очистить значения CMOS и сбросить плату к значениям по умолчанию.
• Обратитесь к описанию батареи/перемычки очистки CMOS/кнопки в главе "Установка оборудования" или перейдите на страницу "Настройка BIOS" веб-сайта GIGABYTE и поищите "Загрузить оптимизированные настройки по умолчанию", чтобы узнать, как очистить значения CMOS.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке BIOS.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Начальный экран

При загрузке компьютера появится следующий начальный экран с логотипом.

Функциональные клавиши

<DEL>: BIOS SETUP\Q-FLASH
Нажмите клавишу <Delete>, чтобы войти в BIOS Setup или получить доступ к утилите Q-Flash в BIOS Setup.

<F12>: BOOT MENU
Boot Menu позволяет установить первое загрузочное устройство без входа в BIOS Setup. В Boot Menu используйте клавишу со стрелкой вверх <↑> или клавишу со стрелкой вниз ↓ для выбора первого загрузочного устройства, затем нажмите <Enter> для подтверждения. Система немедленно загрузится с этого устройства.
Примечание: Настройка в Boot Menu действует только один раз. После перезагрузки системы порядок загрузки устройств будет по-прежнему основан на настройках BIOS Setup.

<END>: Q-FLASH
Нажмите клавишу <End>, чтобы получить доступ к утилите Q-Flash напрямую, без необходимости предварительного входа в BIOS Setup.

Установка операционной системы и драйверов

Установка операционной системы

При правильных настройках BIOS вы готовы к установке операционной системы.

Если вы хотите установить операционную систему на RAID-том, вам необходимо сначала установить драйвер Intel@ RST VMD Controller во время процесса установки ОС. Выполните следующие действия:

Шаг 1:
Перейдите на веб-сайт GIGABYTE, перейдите на веб-страницу модели материнской платы, загрузите файл драйвера предварительной установки Intel SATA на странице Support\Download\SATA RAID/AHCI, распакуйте файл и скопируйте файлы на USB-накопитель.

Шаг 2:
Загрузитесь с установочного диска Windows и выполните стандартные шаги установки ОС. Когда появится экран с запросом на загрузку драйвера, выберите Browse (Обзор).

Шаг 3:
Вставьте USB-накопитель, а затем перейдите к месту расположения драйвера. Когда появится экран, как показано ниже, выберите Intel RST VMD Controller 467F и нажмите Next (Далее), чтобы загрузить драйвер и продолжить установку ОС.

Установка драйверов

После установки операционной системы в правом нижнем углу рабочего стола появится диалоговое окно с вопросом, хотите ли вы загрузить и установить драйверы и приложения GIGABYTE через GIGABYTE Control Center (GCC). Нажмите Install (Установить), чтобы продолжить установку. (В BIOS Setup убедитесь, что для Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader установлено значение Enabled (Включено).)

Когда появится диалоговое окно End User License Agreement (Лицензионное соглашение с конечным пользователем), нажмите <Accept> (Принять), чтобы установить GIGABYTE Control Center (GCC). На экране GIGABYTE CONTROL CENTER выберите драйверы и приложения, которые хотите установить, и нажмите Install (Установить).

Перед установкой убедитесь, что система подключена к Интернету.

Посетите веб-сайт GIGABYTE для получения дополнительной информации о программном обеспечении.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Посетите веб-сайт GIGABYTE для получения дополнительной информации об устранении неполадок.
https://www.gigabyte.com/WebPage/351/faq.html

Настройка RAID-массива

Уровни RAID

	RAID 0	RAID 1	RAID 5	RAID 10
Минимальное количество жестких дисков	≥2	2	≥3	4
Емкость массива	Количество жестких дисков * Размер самого маленького диска	Размер самого маленького диска	(Количество жестких дисков -1) * Размер самого маленького диска	(Количество жестких дисков/2) * Размер самого маленького диска
Отказоустойчивость	Нет	Да	Да	Да

Прежде чем начать, подготовьте следующее:
Эта материнская плата поддерживает RAID 0, RAID 1, RAID 5 и RAID 10. Подготовьте правильное количество жестких дисков, как указано в таблице выше, перед настройкой RAID-массива.

• Жесткие диски SATA или твердотельные накопители (SSD). Для обеспечения оптимальной производительности рекомендуется использовать два жестких диска с одинаковой моделью и емкостью.
• Установочный диск Windows.
• Компьютер с подключением к Интернету.
• USB-накопитель.

• Обратите внимание, что твердотельный накопитель M.2 PCIe нельзя использовать для создания RAID-массива с жестким диском SATA.
• Обратитесь к разделу "Внутренние разъемы" руководства пользователя для получения информации об установке разъемов M.2 и SATA.

Посетите веб-сайт GIGABYTE для получения подробной информации о настройке RAID-массива. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Ссылки

• Краткое руководство GIGABYTE
• Удалить M.2
• Руководство по устранению неполадок GIGABYTE
• GIGABYTE Realtek Audio

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать GIGABYTE Z790 AORUS ELITE AX-W - Руководство по материнской плате

Доступные языки
