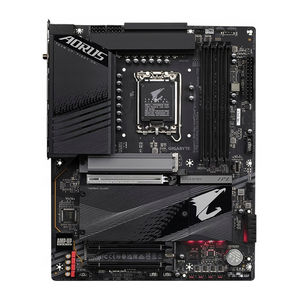

GIGABYTE Z790 AORUS ELITE AX-W - emaplaadi kasutusjuhend

Emaplaadi versiooni tuvastamine

Teie emaplaadi versiooni number näeb välja selline: "REV: X.X." Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige oma emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.

Näide:

Toote tutvustus

Emaplaadi paigutus

Emaplaadi plokkskeem

(Märkus)
Tegelik tugi võib olenevalt protsessorist erineda.

Riistvara paigaldus

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab palju tundlikke elektroonilisi vooluringe ja komponente, mis võivad elektrostaatilise lahenduse (ESD) tagajärjel kahjustuda. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist veenduge, et šassii sobib emaplaadile.
• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumber) kleebist ega edasimüüja poolt antud garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, siis veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadi käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
• Elektrooniliste komponentide, nagu emaplaadi, protsessori või mälu käsitsemisel on kõige parem kanda elektrostaatilise lahenduse (ESD) randmerihma. Kui teil pole ESD randmerihma, hoidke oma käed kuivad ja puudutage kõigepealt metalleset, et staatiline elekter eemaldada.
• Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilisse varjestuskonteinerisse.
• Enne toitekaabli ühendamist või lahtiühendamist emaplaadist veenduge, et toide on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toitepinge on seadistatud vastavalt kohalikule pingenõudele.
• Enne toote kasutamist veenduge, et kõik teie riistvarakomponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel emaplaadi vooluringi või selle komponentidega kokku puutuda.
• Veenduge, et emaplaadil või arvuti korpuses ei oleks üleliigseid kruve ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
• Arvuti toite sisselülitamine paigaldusprotsessi ajal võib põhjustada süsteemi komponentide kahjustusi ja ka kasutaja füüsilist kahju.
• Kui te pole mõnes paigaldusetapis kindel või teil on tootega seotud probleem, pidage nõu sertifitseeritud arvutitehnikuga.
• Kui kasutate adapterit, pikendustoitekaablit või pikendusjuhet, siis konsulteerige selle paigaldus- ja/või maandusjuhistega.

Toote spetsifikatsioonid

CPU	LGA1700 pesa: toetus 14., 13. ja 12. põlvkonna Intel ® Core ™, Pentium ® Gold ja Celeron ® protsessoritele (Uusima CPU toetuse loendi leiate GIGABYTE'i veebisaidilt.) L3 vahemälu varieerub CPU järgi
Kiibistik	Intel ® Z790 Express Chipset
Mälu	14. ja 13. põlvkonna Intel ® Core ™ i9/i7 protsessorid: Toetus DDR5 5600/5200/4800/4400 MT/s mälumoodulitele 13. põlvkonna Intel ® Core ™ i5/i3 ja 12. põlvkonna Intel ® Core ™, Pentium ® Gold ja Celeron ® protsessorid: Toetus DDR5 4800/4400 MT/s mälumoodulitele 4 x DDR5 DIMM pesa, mis toetavad kuni 192 GB (48 GB ühe DIMM mahutavus) süsteemimälu Kahe kanaliga mäluarhitektuur Toetus ECC Un-buffered DIMM 1Rx8/2Rx8 mälumoodulitele (toimivad mitte-ECC režiimis) Toetus mitte-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 mälumoodulitele Toetus Extreme Memory Profile (XMP) mälumoodulitele (CPU ja mälu konfiguratsioon võivad mõjutada toetatud mälutüüpe, andmeedastuskiirust (kiirust) ja DRAM moodulite arvu, lisateabe saamiseks vaadake GIGABYTE'i veebisaidil "Memory Support List".)
Integreeritud graafika	Integreeritud graafikaprotsessor-Intel ® HD Graphics tugi: 1 x HDMI port, toetab maksimaalset resolutsiooni 4096x2160@60 Hz * HDMI 2.0 versiooni ja HDCP 2.3 tugi. 1 x DisplayPort, toetab maksimaalset resolutsiooni 4096x2304@60 Hz * DisplayPort 1.2 versiooni ja HDCP 2.3 tugi (Graafika spetsifikatsioonid võivad varieeruda sõltuvalt CPU toetusest.)
Heli	Realtek ® Audio CODEC Kõrglahutusega heli 2/4/5.1/7.1-kanal * Helitarkvara abil saate muuta helipesa funktsionaalsust. 7.1-kanalilise heli konfigureerimiseks avage heliseadete jaoks helitarkvara. S/PDIF väljundi tugi
LAN	Realtek ® 2.5GbE LAN kiip (2.5 Gbps/1 Gbps/100 Mbps)
Traadita side moodul	Intel ® Wi-Fi 6E AX211 (PCB rev. 1.0) WIFI a, b, g, n, ac, ax, toetades 2.4/5/6 GHz kandevsageduse ribasid BLUETOOTH 5.3 Toetus 11ax 160MHz traadita standardile ja kuni 2.4 Gbps andmeedastuskiirusele Realtek ® Wi-Fi 6E RTL8852CE (PCB rev. 1.1) WIFI a, b, g, n, ac, ax, toetades 2.4/5/6 GHz kandevsageduse ribasid BLUETOOTH 5.3 Toetus 11ax 160MHz traadita standardile ja kuni 2.4 Gbps andmeedastuskiirusele * Tegelik andmeedastuskiirus võib varieeruda sõltuvalt keskkonnast ja seadmetest.
Laienduspesad	CPU: 1 x PCI Express x16 pesa, toetades PCIe 5.0 ja töötades x16 kiirusel (PCIEX16) * Optimaalse jõudluse saavutamiseks, kui paigaldate ainult ühe PCI Express graafikakaardi, siis veenduge, et paigaldate selle PCIEX16 pessa. Kiibistik: 1 x PCI Express x16 pesa, toetades PCIe 4.0 ja töötades x4 kiirusel (PCIEX4_1) 1 x PCI Express x16 pesa, toetades PCIe 3.0 ja töötades x4 kiirusel (PCIEX4_2)
Salvestusliides	CPU: 1 x M.2 ühenduspesa (pesa 3, M-klahv, tüüp 22110/2280 PCIe 4.0 x4/x2 SSD tugi) (M2A_CPU) Kiibistik: 2 x M.2 ühenduspesa (pesa 3, M-klahv, tüüp 22110/2280 PCIe 4.0 x4/x2 SSD tugi) (M2P_SB, M2Q_SB) - 1 x M.2 ühenduspesa (pesa 3, M-klahv, tüüp 22110/2280 SATA ja PCIe 4.0 x4 SSD tugi) (M2M_SB) - 6 x SATA 6Gb/s ühenduspesa RAID 0, RAID 1, RAID 5 ja RAID 10 tugi NVMe SSD salvestusseadmetele RAID 0, RAID 1, RAID 5 ja RAID 10 tugi SATA salvestusseadmetele * M.2 ja SATA ühenduspesade paigaldamise juhiste kohta vaadake jaotist "Sisemised ühenduspesad".
USB	Kiibistik: 1 x USB Type-C ® port tagapaneelil, USB 3.2 Gen 2x2 toega 1 x USB Type-C ® port USB 3.2 Gen 2 toega, saadaval sisemise USB päise kaudu 2 x USB 3.2 Gen 2 Type-A porti (punane) tagapaneelil 5 x USB 3.2 Gen 1 porti (3 porti tagapaneelil, 2 porti saadaval sisemise USB päise kaudu) Kiibistik+2 USB 2.0 jaoturit: 8 x USB 2.0/1.1 porti (4 porti tagapaneelil, 4 porti saadaval sisemiste USB päiste kaudu)
Sisemised ühenduspesad	1 x 24-pin ATX peamine toitepesa 2 x 8-pin ATX 12V toitepesa 1 x CPU ventilaatori päis 1 x CPU ventilaatori/vesijahutuspumba päis 3 x süsteemiventilaatori päist 1 x süsteemiventilaatori/vesijahutuspumba päis 2 x adresseeritavat LED riba päist 2 x RGB LED riba päist 4 x M.2 pesa 3 ühenduspesa 6 x SATA 6Gb/s ühenduspesa 1 x esipaneeli päis 1 x esipaneeli helipäis 1 x USB Type-C ® päis, USB 3.2 Gen 2 toega 1 x USB 3.2 Gen 1 päis 2 x USB 2.0/1.1 päist
Sisemised ühenduspesad	2 x Thunderbolt ™ lisakaardi ühenduspesa 1 x Trusted Platform Module päis (ainult GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2 mooduli jaoks) 1 x lähtestusnupp 1 x Q-Flash Plus nupp 1 x Clear CMOS nupp 1 x lähtestus jumper 1 x Clear CMOS jumper
Tagapaneeli ühenduspesad	1 x USB Type-C ® port, USB 3.2 Gen 2x2 toega 2 x USB 3.2 Gen 2 Type-A porti (punane) 3 x USB 3.2 Gen 1 porti 4 x USB 2.0/1.1 porti 2 x SMA antenni ühenduspesa (2T2R) 1 x HDMI port 1 x DisplayPort 1 x RJ-45 port 1 x optiline S/PDIF väljundühendus 2 x helipesa
I/O kontroller	iTE ® I/O kontrollerikiip
Riistvara monitor	Pinge tuvastamine Temperatuuri tuvastamine Ventilaatori kiiruse tuvastamine Vesijahutuse voolukiiruse tuvastamine Ventilaatori rikke hoiatus Ventilaatori kiiruse juhtimine * Kas ventilaatori (pumba) kiiruse juhtimise funktsioon on toetatud, sõltub ventilaatorist (pumbast), mille paigaldate.
BIOS	1 x 256 Mbit välkmälu Litsentsitud AMI UEFI BIOS-e kasutamine PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikaalsed omadused	GIGABYTE Control Center (GCC) tugi * Saadaolevad rakendused GCC-s võivad erineda emaplaadi mudeli järgi. Iga rakenduse toetatud funktsioonid võivad samuti erineda sõltuvalt emaplaadi spetsifikatsioonidest. Q-Flash tugi Q-Flash Plus tugi Smart Backup tugi
Komplektis olev tarkvara	Norton ® Internet Security (OEM versioon) LAN ribalaiuse haldustarkvara
Operatsioonisüsteem	Windows 11 64-bitine tugi Windows 10 64-bitine tugi
Vormitegur	ATX vormitegur; 30,5 cm x 24,4 cm

* GIGABYTE jätab endale õiguse teha toote spetsifikatsioonides ja tootega seotud teabes muudatusi ilma eelneva teavitamiseta.

CPU ja CPU jahuti

Enne CPU paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab CPU-d.
  (Viimase CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
• Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Leidke CPU esimene kontakt. Kui CPU on valesti paigutatud, ei saa seda sisestada. (Või võite leida sisselõiked CPU mõlemal küljel ja joondusvõtmed CPU pesas.)
• Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
• Ärge lülitage arvutit sisse, kui CPU jahuti pole paigaldatud, vastasel juhul võib CPU üle kuumeneda ja kahjustuda.
• Seadke CPU hostisagedus vastavalt CPU spetsifikatsioonidele. Süsteemi siini sagedust ei ole soovitatav seada üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardspetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

Pöörake tähelepanu CPU orientatsioonile

Pöörake tähelepanu emaplaadi CPU pesa joondusvõtmetele ja CPU sisselõigetele.

Ärge eemaldage CPU pesa katet enne CPU sisestamist. See võib pärast CPU sisestamist ja koormusplaadi sulgemist koormusplaadilt automaatselt maha tulla.

Riistvara paigaldamise üksikasju leiate GIGABYTE'i veebisaidilt.
http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

CPU paigaldamine

CPU õigeks paigaldamiseks emaplaadi CPU pesasse toimige järgmiselt.

1. 1. Vajutage CPU pesa hooba ettevaatlikult alla ja pesast eemale
   2. Tõstke CPU pesa lukustushoob täielikult üles.
   3. Kasutage metallist koormusplaadi küljel olevat sõrmeotsa, et tõsta metallist koormusplaat koos selle külge kinnitatud plastikust kaitsekattega üles

2. Hoidke CPU-d sõrmedega servadest. Joondage CPU esimese kontakti märgistus (kolmnurk) CPU pesa esimese kontakti nurgaga (või võite CPU sisselõiked joondada pesa joondusvõtmetega) ja sisestage CPU ettevaatlikult oma kohale

3. Veenduge, et CPU on korralikult paigaldatud, ja sulgege seejärel koormusplaat. Plastikust kaitsekate tuleb lahti, lihtsalt eemaldage see. CPU paigaldamise lõpuleviimiseks kinnitage hoob oma kinnitusklambri alla
   *Asetage CPU pesa kaitsmiseks alati plastikust kaitsekate tagasi, kui CPU pole paigaldatud.
   Ärge suruge CPU pesa lukustushooba peale, kui CPU pole õigesti paigaldatud, kuna see võib kahjustada CPU-d ja CPU pesa.

CPU jahuti paigaldamine

Pärast CPU paigaldamist paigaldage kindlasti CPU jahuti. (Tegelik paigaldusprotsess võib olenevalt kasutatavast CPU jahutist erineda. Vaadake oma CPU jahuti kasutusjuhendit.)

1. Kandke paigaldatud CPU pinnale ühtlane ja õhuke kiht termopastat

2. Asetage jahuti CPU peale, joondades neli surunõela emaplaadi tihvtiaukudega. Vajutage surunõelu diagonaalselt alla.

3. Lõpuks ühendage CPU jahuti toitepistik emaplaadi CPU ventilaatori päisega (CPU FAN)


Mälu paigaldamine

Enne mälu paigaldamise alustamist lugege läbi järgmised juhised:

• Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu. (Viimaste toetatud mälu kiiruste ja mälumoodulite leiate GIGABYTE'i veebisaidilt.)
• Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahe kanaliga mälu konfiguratsioon

See emaplaat pakub nelja mälupesa ja toetab kahe kanaliga tehnoloogiat. Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahe kanaliga mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:

Kanal A: DDR5 Al, DDR5 A2
Kanal B: DDR5 Bl, DDR5 B2

Soovitatav kahe kanaliga mälukonfiguratsioon

	DDR5_A1	DDR5_A2	DDR5_B1	DDR5_B2
2 moodulit	- -	DS/SS	- -	DS/SS
4 moodulit	DS/SS	DS/SS	DS/SS	DS/SS

(SS-Single-Sided, DS=Double-Sided, "- -"=No Memory)

CPU piirangute tõttu lugege enne mälu paigaldamist kahe kanaliga režiimis läbi järgmised juhised.

1. Kahe kanaliga režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
2. Kahe kanaliga režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, kaubamärgi, kiiruse ja kiipidega mälu.


Ühe mälumooduli paigaldamisel soovitame selle paigaldada DDR5_A2 või DDR5 B2 pesasse.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamise alustamist lugege läbi järgmised juhised:

•
  Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt läbi laienduskaardiga kaasas olnud kasutusjuhend.
• Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Laienduskaardi õigeks paigaldamiseks laienduspesasse toimige järgmiselt.

1. Leidke laienduspesa, mis teie kaarti toetab. Eemaldage metallist pesa kate šassii tagapaneelilt.
2. Joondage kaart pesaga ja vajutage kaarti alla, kuni see on pesasse täielikult paigaldatud.
3. Veenduge, et laienduskaart on oma pesasse täielikult paigaldatud.
4. Kinnitage kaardi metallist kronstein kruviga šassii tagapaneeli külge.
5. Pärast kõigi laienduskaartide paigaldamist pange šassii kate (katted) tagasi.
6. Lülitage arvuti sisse. Vajadusel minge BIOS-i seadistusse, et teha laienduskaartide jaoks vajalikud BIOS-i muudatused.
7. Installige laienduskaardiga kaasas olev draiver oma operatsioonisüsteemi.


Tagapaneeli ühenduspesad

1. USB 2.0/1.1 Port
   USB-port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
2. SMA Antenna Connectors (2T2R)
   Kasutage seda ühenduspesa antenni ühendamiseks.

   Pingutage antennid antenniühenduspesade külge ja seejärel suunake antennid õigesti, et signaal oleks parem.
3. USB 3.2 Gen 2 Type-A Port (Red)
   USB 3.2 Gen 2 port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
4. USB 3.2 Gen 2 Type-A Port (Red) (Q-Flash Plus Port)
   USB 3.2 Gen 2 port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks. Enne Q-Flash Plus (^Märkus) kasutamist veenduge, et sisestaksite USB-mäluseadme kõigepealt sellesse porti.
5. DisplayPort
   DisplayPort pakub kõrgekvaliteedilist digitaalset pildinduse ja heli, toetades kahesuunalist heliedastust.
   DisplayPort toetab HDCP 2.3 sisukaitse mehhanisme. Saate seda porti kasutada DisplayPorti toega monitori ühendamiseks. Märkus: DisplayPorti tehnoloogia toetab maksimaalset eraldusvõimet 4096x2304@60 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.
6. HDMI Port

   HDMI-port vastab HDCP 2.3 nõuetele ning toetab Dolby TrueHD ja DTS HIGH-DEFINITION MULTIMEDIA INTERFACE HD Master Audio formaate. See toetab ka kuni 192KHz/24bit 7.1-kanalilist LPCM heliväljundit. Saate seda porti kasutada HDMl-i toega monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@60 Hz, kuid tegelikud toetatud eraldusvõimed sõltuvad kasutatavast monitorist.

   Pärast DisplayPort/HDMl seadme paigaldamist veenduge, et seadistate vaikeheli taasesitusseadmeks DisplayPort/HDMl. (Elemendi nimi võib olenevalt teie operatsioonisüsteemist erineda.)
7. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
   (Märkus)
   Q-Flash Plus funktsiooni lubamiseks minge GIGABYTE'i veebisaidi "Unique Features" lehele, et saada rohkem teavet.
8. USB Type-C^@ Port
   Pööratav USB-port toetab USB 3.2 Gen 2x2 spetsifikatsiooni ja ühildub USB 3.2 Gen 2, USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonidega. Kasutage seda porti USB-seadmete jaoks.
9. RJ45 LAN Port
   Gigabit Ethernet LAN-port pakub Interneti-ühendust kuni 2,5 Gbps andmeedastuskiirusega. Allpool on kirjeldatud LAN-pordi LED-ide olekuid.

Speed LED:

State	Description
Orange	2.5 Gbps data rate
Green	1 Gbps data rate
Off	100 Mbps data rate

Activity LED:

State	Description
Blinking	Data transmission or receiving is occurring
Off	No data transmission or receiving is occurring

10. Line Out/Front Speaker Out
    Line out pesa.
11. Mic In/Rear Speaker Out
    Mikrofoni sisendpesa.
12. Optical SIPDIF Out Connector
    See ühenduspesa pakub digitaalset heli väljundit välisele helisüsteemile, mis toetab digitaalset optilist heli. Enne selle funktsiooni kasutamist veenduge, et teie helisüsteemil on optiline digitaalne helisisendühenduspesa.

Heliühenduspesade konfiguratsioonid:

Jack	Headphone/ 2-channel	4-channel	5.1-channel	7.1-channel
Line Out/Front Speaker Out
Mic In/Rear Speaker Out
Front Panel Line Out/Side Speaker Out
Front Panel Mic In/Center/Subwoofer Speaker Out

Saate heliühenduspesa funktsionaalsust muuta helitarkvara abil. 7.1-kanalilise heli konfigureerimiseks avage heliseadete jaoks helitarkvara.

Lisateavet helitarkvara konfigureerimise kohta leiate GIGABYTE'i veebisaidilt.
https://www.gigabyte.com/WebPage/697/realtek897-audio.html

• Kui eemaldate tagapaneeli ühenduspesaga ühendatud kaabli, eemaldage esmalt kaabel seadmest ja seejärel emaplaadilt.
• Kaabli eemaldamisel tõmmake see otse pistikupesast välja. Ärge kõigutage seda küljelt küljele, et vältida kaabliühenduses elektrilühist.

Pardal olevad nupud ja LED-id

RST SW (lähtestusnupp)

Lähtestusnupp (RST_SW) võimaldab kasutajatel kiiresti arvuti sisse/välja lülitada avatud korpusega keskkonnas, kui nad soovivad riistvarakomponente vahetada või riistvaratestimist läbi viia.

Lähtestusnupp pakub teile mitmeid funktsioone. Nupu ümbermääramiseks erinevate ülesannete täitmiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige lisateabe saamiseks "RST_SW (MULTIKEY)".

CLR SW (Clear CMOS Button)

Kasutage seda nuppu BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehaseseadetele lähtestamiseks, kui see on vajalik.

• Enne CMOS-i nupu kasutamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
• Ärge kasutage CMOS-i nuppu, kui süsteem on sisse lülitatud, vastasel juhul võib süsteem sulguda ning tekkida andmekadu või kahjustusi.
• Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults (laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i seaded käsitsi (lisateabe saamiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup").

QFLASH PLUS (Q-Flash Plus nupp)

Q-Flash Plus võimaldab teil BIOS-i värskendada, kui teie süsteem on välja lülitatud (S5 väljalülitusolek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see spetsiaalsesse porti ning seejärel saate nüüd BIOS-i automaatselt vilkuma panna, vajutades lihtsalt Q-Flash Plus nuppu. QFLED vilgub, kui BIOS-i sobitamise ja vilkumise tegevused algavad, ja lõpetab vilkumise, kui peamine BIOS-i vilkumine on lõppenud.

Q-Flash Plus funktsiooni lubamiseks minge lisateabe saamiseks GIGABYTE'i veebisaidi lehele "Unique Features".

Oleku LED-id

Oleku LED-id näitavad, kas CPU, mälu, graafikakaart ja operatsioonisüsteem töötavad pärast süsteemi sisselülitamist korralikult. Kui CPU/DRAM/VGA LED põleb, tähendab see, et vastav seade ei tööta normaalselt; kui BOOT LED põleb, tähendab see, et sa pole veel operatsioonisüsteemi sisenenud.

CPU: CPU oleku LED
DRAM: Mälu oleku LED
VGA: Graafikakaardi oleku LED
BOOT: Operatsioonisüsteemi oleku LED

Sisemised ühendused

1. ATX_12V_2X4_1/ATX_12V_2X4_2
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. SYS_FAN4_PUMP
6. CPU_OPT
7. LED_C1/LED_C2
8. D_LED1/D_LED2
9. SATA3 2/3/4/5/6/7
10. M2A_CPU/M2P_SB/M2Q_SB/M2M_SB
11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. SPI_TPM
17. THB_C1/THB_C2
18. CLR_CMOS
19. BAT
20. RST

Enne väliste seadmete ühendamist lugege järgmisi juhiseid:

•
  Esmalt veenduge, et teie seadmed ühilduvad ühendustega, mida soovite ühendada.
• Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
• Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikuga ühendatud.

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12 V toitepistikud ja 2x12 peatoitepistik)
Toitepistiku abil saab toiteallikas tarnida piisavalt stabiilset toidet kõigile emaplaadi komponentidele. Enne toitepistiku ühendamist veenduge, et toiteallikas on välja lülitatud ja kõik seadmed on õigesti paigaldatud. Toitepistiku konstruktsioon on lollikindel. Ühendage toitekaabel toitepistikuga õiges suunas.

12 V toitepistik varustab peamiselt CPU-d toitega. Kui 12 V toitepistik pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada suure energiatarbega toiteallikat (500 W või suurem). Kui kasutatakse toiteallikat, mis ei paku vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

ATX_12V_2X4_1/ATX_12V_2X4_2:

ATX_12V_2X4_1/ATX_12V_2X4_2

Pini nr	Definitsioon	Pini nr	Definitsioon
1	GND (ainult 2x4-pin 12V jaoks)	5	+12V (ainult 2x4-pin 12V jaoks)
2	GND (ainult 2x4-pin 12V jaoks)	6	+12V (ainult 2x4-pin 12V jaoks)
3	GND	7	+12V
4	GND	8	+12V

ATX:

ATX

Pini nr	Definitsioon	Pini nr	Definitsioon
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (pehme sisse/välja lülitus)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (oote +5V)	21	+5V
10	+12V	22	+5V
11	+12V (ainult 2x12-pin ATX jaoks)	23	+5V (ainult 2x12-pin ATX jaoks)
12	3.3V (ainult 2x12-pin ATX jaoks)	24	GND (ainult 2x12-pin ATX jaoks)

CPU_FAN/SYS_FAN1/2/3 (ventilaatori päised)
Kõik selle emaplaadi ventilaatoripäised on 4-pinilised. Enamikul ventilaatoripäistel on lollikindel sisestuskonstruktsioon. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must pistikujuht on maandusjuht). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise konstruktsiooniga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator.

CPU_FAN

SYS_FAN1/SYS_FAN2/ SYS_FAN3

Pini nr	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tundmine
4	PWM kiiruse reguleerimine

SYS_FAN4_PUMP (süsteemi ventilaatori/vesijahutuspumba päis)
Ventilaatori/pumba päis on 4-piniline ja sellel on lollikindel sisestuskonstruktsioon. Enamikul ventilaatoripäistel on lollikindel sisestuskonstruktsioon. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must pistikujuht on maandusjuht). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise konstruktsiooniga. Optimaalse soojuse hajutamise tagamiseks on soovitatav paigaldada šassii sisse süsteemiventilaator. Päis pakub ka kiiruse reguleerimist vesijahutuspumbale. Lisateabe saamiseks navigeerige GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige "Smart Fan 6".

Pin nr.	Definitsioon
1	GND
2	Pinge kiiruse juhtimine
3	Märguanne
4	PWM kiiruse juhtimine

•
  Ühendage ventilaatori kaablid kindlasti ventilaatori pistikupesadega, et vältida CPU ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada CPU kahjustusi või süsteemi hangumist.
• Need ventilaatori päised ei ole konfiguratsiooni džemprite plokid. Ärge asetage päistele džemprite korki.

CPU_OPT (CPU ventilaatori/vesijahutuspumba päis)
Ventilaatori/pumba päis on 4-kontaktiline ja sellel on lollikindel sisestusdisain. Enamikul ventilaatori päistel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist, millel on ventilaatori kiiruse reguleerimise disain.

Pin nr.	Definitsioon
1	GND
2	Pinge kiiruse juhtimine
3	Märguanne
4	PWM kiiruse juhtimine

LED CllLED C2 (RGB LED-riba päised)
Päiseid saab kasutada standardse 5050 RGB LED-riba (12 V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.

LED_C2

LED_C1

Pin nr.	Definitsioon
1	12V
2	G
3	R
4	B

Ühendage oma RGB LED-riba päisega. LED-riba toitepistik (märgistatud pistikul kolmnurgaga) peab olema ühendatud selle päise kontaktiga 1 (12 V). Vale ühendus võib LED-riba kahjustada.

Lisateavet LED-riba tulede sisse- ja väljalülitamise kohta leiate GIGABYTE'i veebisaidi lehelt "Unique Features".

Enne seadmete paigaldamist lülitage seadmed ja arvuti kindlasti välja. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

8) D LEDI/D LED2 (adresseeritavad LED-riba päised)
Päiseid saab kasutada standardse 5050 adresseeritava LED-riba ühendamiseks, mille maksimaalne võimsus on 5 A (5 V) ja maksimaalne LEDide arv on 1000.

D_LED2

D_LED1

Pin nr.	Definitsioon
1	V (5V)
2	Andmed
3	Tühjendus
4	GND

Ühendage oma adresseeritav LED-riba päisega. LED-riba toitepistik (märgistatud pistikul kolmnurgaga) peab olema ühendatud adresseeritava LED-riba päise kontaktiga 1. Vale ühendus võib LED-riba kahjustada.

Lisateavet LED-riba tulede sisse- ja väljalülitamise kohta leiate GIGABYTE'i veebisaidi lehelt "Unique Features".

Enne seadmete paigaldamist lülitage seadmed ja arvuti kindlasti välja. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

SATA3 21314151617 (SATA 6Gb/s pistikud)
SATA pistikud vastavad SATA 6Gb/s standardile ja ühilduvad SATA 3Gb/s ja SATA 1.5Gb/s standardiga. Iga SATA pistik toetab ühte SATA seadet. InteP kiibistik toetab RAID 0, RAID 1 RAID 5 ja RAID 10. RAID-massiivi konfigureerimise juhiste saamiseks minge GIGABYTE'i veebisaidi lehele "RAID-komplekti konfigureerimine".

Pin nr.	Definitsioon
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA-portide jaoks kiirvahetuse lubamiseks minge GIGABYTE'i veebisaidi lehele "BIOS Setup" ja otsige lisateabe saamiseks "SATA Configuration".

M2A_CPU/M2P_SB/M2Q_SB/M2M_SB (M.2 pesa 3 pistikud)
M.2 SSD-sid on kahte tüüpi: M.2 SATA SSD-d ja M.2 PCIe SSD-d. Veenduge, et kontrollite, millist tüüpi M.2 SSD-sid toetab M.2 pesa, mida soovite kasutada. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks kas M.2 SATA SSD või SATA kõvakettaga. RAID-massiivi konfigureerimise juhiste saamiseks minge GIGABYTE'i veebisaidi lehele "RAID-komplekti konfigureerimine".

M.2 SSD õigeks paigaldamiseks M.2 pistikusse järgige alltoodud samme.

Samm 1:
Kasutatava M.2 pesa juurde pääsemiseks vabastage kruvid emaplaadi jahutusradiaatoril diagonaalselt, et jahutusradiaator eemaldada. Leidke paigaldatava M.2 SSD jaoks sobiv kinnitusava ja seejärel paigaldage esmalt M.2 EZ-Latch Plus klamber.
Kui soovite paigaldada M.2 SSD 11 Omm auku, millel on juba emaplaadi jahutusradiaatori vahetükk, eemaldage kindlasti kõigepealt EZ-Latch Plus klamber ja kasutage jahutusradiaatori ja SSD kinnitamiseks emaplaadi jahutusradiaatori kruvi.

Samm 2:
Eemaldage kaitsekile M.2 pistiku termopadjalt. Sisestage M.2 SSD nurga all M.2 pistikusse.

Samm 3:
Vajutage M.2 SSD esiotsa alla ja veenduge, et M.2 SSD on kinnitatud M.2 EZ-Latch Plus klambriga. Eemaldage emaplaadi jahutusradiaatori põhjalt kaitsekile ja seejärel asetage jahutusradiaator tagasi ja pingutage kruvid diagonaalselt.

* Iga M.2 pesa toetatavad M.2 SSD tüübid:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2Q_SB
M2M_SB

Lisateavet M.2 EZ-Latch Plus kasutamise kohta leiate GIGABYTE'i veebisaidilt.
Installige M 2 SSD https://www.qigabyte.com/WebPage/920/M2-latchplus.html
Eemaldage M 2 SSD https://www.gigabyte.com/WebPage/921/removeM2.html
* Emaplaadi jahutusradiaatori disain võib mudeliti erineda.

M.2 ja SATA ühenduste paigaldamise teated

SATA ühenduste saadavust võib mõjutada M.2 pesadesse paigaldatud seadme tüüp. M2M_SB ühendus jagab ribalaiust SATA3 2, 3 ühendusega. Lisateavet leiate järgmisest tabelist.

• M2A_CPU/M2P_SB/M2Q_SB:

Ühendus/M.2 SSD tüüp	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 PCIe SSD
M.2 SSD paigaldamata

: Saadaval, : Pole saadaval

• M2M_SB:

Ühendus/M.2 SSD tüüp	SATA3 2	SATA3 3	SATA3 4	SATA3 5	SATA3 6	SATA3 7
M.2 SATA SSD
M.2 PCIe SSD
M.2 SSD paigaldamata

F PANEL (esipaneeli päis)
Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungimise lüliti/andur ja süsteemi oleku indikaator šassiil selle päisega vastavalt allpool toodud kontaktide paigutusele. Enne kaablite ühendamist pange tähele positiivseid ja negatiivseid kontakte.

• PLED/PWR_LED (toite LED):
  Ühendub toite oleku indikaatoriga šassii esipaneelil. LED põleb, kui süsteem töötab. LED on välja lülitatud, kui süsteem on S3/S4 puhkerežiimis või välja lülitatud (S5).

Süsteemi olek	LED
S0	Sees
S3/S4/S5	Väljas

• PW (toitelüliti):
  Ühendub toitelülitiga šassii esipaneelil. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (avage GIGABYTE'i veebisaidi leht "BIOS Setup" ja otsige lisateabe saamiseks "Soft-Off by PWR-BTTN").
• SPEAK (kõlar):
  Ühendub kõlariga šassii esipaneelil. Süsteem teatab süsteemi käivitamise oleku piiksukoodi abil. Kui süsteemi käivitamisel probleeme ei tuvastata, on kuulda ühte lühikest piiksu.
• HD (kõvaketta tegevuse LED):
  Ühendub kõvaketta tegevuse LED-iga šassii esipaneelil. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
• RES (lähtestuslüliti):
  Ühendub lähtestuslülitiga šassii esipaneelil. Arvuti taaskäivitamiseks vajutage lähtestuslülitit, kui arvuti hangub ja normaalne taaskäivitamine ei õnnestu.
• Cl (šassii sissetungimise päis):
  Ühendub šassii sissetungimise lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kate on eemaldatud. See funktsioon nõuab šassii, millel on šassii sissetungimise lüliti/andur.
• NC: ühendus puudub.
  Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle päisega, veenduge, et juhtmete paigutused ja kontaktide paigutused on õigesti sobitatud.

Esipaneeli disain võib šassiiti erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle päisega, veenduge, et juhtmete paigutused ja kontaktide paigutused on õigesti sobitatud.

F_AUDIO (esipaneeli helipäis)
Esipaneeli helipäis toetab High Definition heli (HD). Saate ühendada oma šassii esipaneeli helimooduli selle päisega. Veenduge, et mooduli pistiku juhtmete paigutused vastavad emaplaadi päise kontaktide paigutustele. Mooduli pistiku ja emaplaadi päise vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.

Pistiku nr	Määratlus
1	MIC L
2	GND
3	MIC R
4	NC
5	Kõrvaklapp R
6	MIC tuvastamine
7	SENSE_SEND
8	Pistik puudub
9	Kõrvaklapp L
10	Kõrvaklappide tuvastamine

Mõnel šassiil on esipaneeli helimoodul, millel on igal juhtmel eraldi pistikud, mitte üks pistik. Teabe saamiseks esipaneeli helimooduli ühendamise kohta, millel on erinevad juhtmete paigutused, võtke ühendust šassii tootjaga.

F U32C (USB Type-C päis USB 3.2 Gen 2 toega)
Päis vastab USB 3.2 Gen 2 spetsifikatsioonile ja suudab pakkuda ühte USB-porti.

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10 U	SBU2	20	CC2

F_U32 (USB 3.2 Gen 1 Header)
Päis vastab USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonile ning võib pakkuda kahte USB-porti. Valikulise 3,5" esipaneeli ostmiseks, mis pakub kahte USB 3.2 Gen 1 porti, võtke ühendust kohaliku edasimüüjaga.

Pini nr.	Definitsioon	Pini nr.	Definitsioon
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4 B_	GND	14	SSTX2+ B S S
5	SSTX1-	15	SSTX2- 1
6	SSTX1+	16	1 GND
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin S

F_USBI/F USB2 (USB 2.0/1.1 päised)
Päised vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB-päis võib pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.

Pini nr.	Definitsioon
1	Toide (5 V)
2	Toide (5 V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND _
8	GND
9	Pini pole
10	NC

Enne USB-klambri paigaldamist lülitage kindlasti arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.

SPI_TPM (Trusted Platform Module Header)
Selle päisega saate ühendada SPI TPM-i (Trusted Platform Module).

Pini nr.	Definitsioon
1	Andmeväljund
2	Toide (3,3 V)
3	Pini pole
4	NC
5	Andmesisend
6	CLK
7	Kiibi valik
8	GND _ 0
9	IRQ
10	NC
11	NC
12	RST

THB CllTHB C2 (Thunderbole lisakaardi ühendused)
Ühendusi kasutatakse ühendamiseks GIGABYTE Thunderbolt" lisakaardiga.

Toetab Thunderbolt" lisakaarti.

CLR CMOS (Clear CMOS Jumper)
Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste lähtestamiseks tehase vaikeseadetele. CMOS-i väärtuste tühjendamiseks kasutage metalleset, näiteks kruvikeerajat, et puudutada kahte pini mõne sekundi jooksul.

•
  Enne CMOS-i väärtuste tühjendamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
• Pärast süsteemi taaskäivitamist minge tehaseseadete laadimiseks BIOS-i seadistusse (valige Load Optimized Defaults (Laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i sätted käsitsi (lisateabe saamiseks navigeerige GIGABYTE'i veebisaidi "BIOS Setup" (BIOS-i seadistus) lehele).

BAT (aku)
Aku annab toidet, et hoida CMOS-is väärtusi (nagu BIOS-i konfiguratsioonid, kuupäev ja kellaaeg), kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele, vastasel juhul ei pruugi CMOS-i väärtused olla täpsed või võivad kaduda.

Võite CMOS-i väärtused kustutada, eemaldades patarei

1. Lülitage arvuti välja ja eemaldage toitejuhe
2. Eemaldage patarei õrnalt patareihoidjast ja oodake üks minut. (Või kasutage metalleset, nagu kruvikeeraja, et puudutada patareihoidja positiivset ja negatiivset klemmi, tehes need 5 sekundiks lühiseks.)
3. Asetage patarei tagasi.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

•
  Enne patarei vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
• Vahetage patarei samaväärse vastu. Seadmete kahjustused võivad tekkida, kui patarei on asendatud vale mudeliga.
• Kui te ei suuda patareid ise vahetada või pole patarei mudelis kindel, võtke ühendust ostukoha või kohaliku edasimüüjaga.
• Patarei paigaldamisel pange tähele patarei positiivse (+) ja negatiivse (-) poole orientatsiooni (positiivne pool peaks olema ülespoole).
• Kasutatud patareisid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

RST (Reset Jumper)
Reset jumper (RST) saab ühendada šassii esipaneelil oleva reset lülitiga. Arvuti taaskäivitamiseks vajutage reset lülitit, kui arvuti hangub ja normaalne taaskäivitamine ei õnnestu.

Pini nr.	Definitsioon
1	Reset
2	GND

Reset jumper pakub teile mitmeid funktsioone kasutamiseks. Nupu ümbermäärimiseks erinevate ülesannete täitmiseks minge GIGABYTE'i veebisaidi "BIOS Setup" (BIOS-i seadistus) lehele ja otsige lisateabe saamiseks "RST_SW (MULTIKEY)".

BIOS-i seadistus

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid CMOS-i emaplaadil. Selle peamised funktsioonid on süsteemi käivitamisel Power-On Self-Test (POST) läbiviimine, süsteemi parameetrite salvestamine ja operatsioonisüsteemi laadimine jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsiooniseadeid või aktiveerida teatud süsteemi funktsioone.
Kui toide on välja lülitatud, annab emaplaadil olev aku CMOS-ile vajaliku toite, et hoida CMOS-is konfiguratsiooniväärtusi.

BIOS-i seadistusprogrammi pääsemiseks vajutage POST-i ajal sisselülitamisel klahvi <Delete>.
BIOS-i uuendamiseks kasutage GIGABYTE Q-Flash või Q-Flash Plus utiliiti.

• Q-Flash võimaldab kasutajal BIOS-i kiiresti ja hõlpsalt uuendada või varundada ilma operatsioonisüsteemi sisenemata.
• Q-Flash Plus võimaldab teil BIOS-i värskendada, kui teie süsteem on välja lülitatud (S5 väljalülitatud olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see spetsiaalsesse porti ning seejärel saate BIOS-i automaatselt vilkuma, vajutades lihtsalt Q-Flash Plus nuppu.

Q-Flash ja Q-Flash Plus utiliitide kasutamise juhiste saamiseks navigeerige GIGABYTE'i veebisaidi lehele "Unikaalsed funktsioonid" ja otsige "BIOS-i värskendamise utiliidid".

•
  Kuna BIOS-i vilkumine on potentsiaalselt riskantne, on soovitatav BIOS-i mitte vilkuda, kui teil pole praeguse BIOS-i versiooni kasutamisel probleeme. BIOS-i vilkumiseks tehke seda ettevaatusega. Ebapiisav BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
• Süsteemi ebastabiilsuse või muude ootamatute tulemuste vältimiseks on soovitatav vaikeseadeid mitte muuta (kui see pole vajalik). Seadete ebapiisav muutmine võib põhjustada süsteemi käivitamise tõrkeid. Kui see juhtub, proovige CMOS-i väärtused kustutada ja lähtestada plaat vaikeväärtustele.
• Vaadake aku/CMOS-i hüppaja/nupu tutvustusi riistvara paigaldamise peatükis või navigeerige GIGABYTE'i veebisaidi lehele "BIOS-i seadistus" ja otsige, kuidas CMOS-i väärtusi kustutada, "Load Optimized Defaults".

BIOS-i seadistamise kohta üksikasjade saamiseks külastage GIGABYTE'i veebisaiti.
https://www.gigabyte.com/WebPage/928/inte1700-bios.html

Käivituskuva

Arvuti käivitamisel kuvatakse järgmine käivituslogo ekraan.

Funktsiooniklahvid

<DEL>: BIOS SETUP\Q-FLASH
BIOS-i seadistusse sisenemiseks või BIOS-i seadistuses Q-Flash utiliidi juurde pääsemiseks vajutage klahvi <Delete>.

<F12>: BOOT MENU
Boot Menu (käivitusmenüü) võimaldab teil määrata esimese käivitusseadme ilma BIOS-i seadistusse sisenemata. Boot Menu (käivitusmenüüs) kasutage esimese käivitusseadme valimiseks ülesnoolt <↑> või allanoolt ↓ ja seejärel vajutage kinnitamiseks <Enter>. Süsteem käivitub kohe seadmest.
Märkus: Boot Menu (käivitusmenüü) seade kehtib ainult üks kord. Pärast süsteemi taaskäivitamist põhineb seadme käivitamise järjekord endiselt BIOS-i seadistuse seadetel.

<END>: Q-FLASH
Q-Flash utiliidi juurde pääsemiseks otse ilma esmalt BIOS-i seadistusse sisenemata vajutage klahvi <End>.

Operatsioonisüsteemi ja draiverite installimine

Operatsioonisüsteemi installimine

Õigete BIOS-i sätetega olete valmis operatsioonisüsteemi installima.

Kui soovite installida operatsioonisüsteemi RAID-mahule, peate OS-i installiprotsessi ajal esmalt installima Intel@ RST VMD Controller draiveri. Vaadake allolevaid samme:

1. samm:
Minge GIGABYTE'i veebisaidile, sirvige emaplaadi mudeli veebilehele, laadige alla Intel SATA Preinstall draiverifail lehelt Support\Download\SATA RAID/AHCI, pakkige fail lahti ja kopeerige failid oma USB-mälupulgale.

2. samm:
Käivitage Windowsi installikettalt ja tehke tavalised OS-i installitoimingud. Kui ilmub ekraan, mis palub teil draiveri laadida, valige Browse (sirvi).

3. samm:
Sisestage USB-mälupulk ja seejärel sirvige draiveri asukohta. Kui ilmub allpool näidatud ekraan, valige Intel RST VMD Controller 467F ja klõpsake draiveri laadimiseks ja OS-i installimise jätkamiseks Next (edasi).

Draiverite installimine

Pärast operatsioonisüsteemi installimist ilmub töölaua paremasse alanurka dialoogiboks, milles küsitakse, kas soovite GIGABYTE Control Center (GCC) kaudu alla laadida ja installida draivereid ja GIGABYTE'i rakendusi. Installimise jätkamiseks klõpsake Install (installi). (Veenduge, et BIOS-i seadistuses oleks Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader seatud olekusse Enabled (lubatud).)

Kui ilmub dialoogiboks End User License Agreement (lõppkasutaja litsentsileping), vajutage GIGABYTE Control Center (GCC) installimiseks <Accept>. Valige ekraanil GIGABYTE CONTROL CENTER installitavad draiverid ja rakendused ning klõpsake Install (installi).

Enne installimist veenduge, et süsteem on Internetiga ühendatud.

Lisateavet tarkvara kohta leiate GIGABYTE'i veebisaidilt.
https://www.gigabyte.com/WebPage/926/inte1700-app.html

Lisateavet tõrkeotsingu kohta leiate GIGABYTE'i veebisaidilt.
https://www.gigabyte.com/WebPage/351/faq.html

RAID-i komplekti konfigureerimine

RAID-i tasemed

	RAID 0	RAID 1	RAID 5	RAID 10
Kõvaketaste minimaalne arv	≥2	2	≥3	4
Massiivi maht	Kõvaketaste arv * väikseima draivi suurus	Väikseima draivi suurus	(Kõvaketaste arv -1) * väikseima draivi suurus	(Kõvaketaste arv/2) * väikseima draivi suurus
Vigade taluvus	Ei	Jah	Jah	Jah

Enne alustamist valmistage ette järgmised esemed:
See emaplaat toetab RAID 0, RAID 1, RAID 5 ja RAID 10. Enne RAID-massiivi konfigureerimist valmistage ette ülaltoodud tabelis näidatud õige arv kõvakettaid.

• SATA kõvakettad või SSD-d. Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudelite ja mahuga kõvaketast.
• Windowsi installiketas.
• Interneti-ühendusega arvuti.
• USB-mälupulk.

• Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks SATA kõvakettaga.
• Vaadake M.2 ja SATA pistikute paigaldamise juhiseid kasutusjuhendi jaotises "Sisemised pistikud".

RAID-massiivi konfigureerimise kohta üksikasjade saamiseks külastage GIGABYTE'i veebisaiti. https://www.gigabyte.com/WebPage/927/inte1700-raid.html

Viited

• GIGABYTE kiirjuhend
• Eemalda M.2
• GIGABYTE'i tõrkeotsingu käsiraamat
• GIGABYTE Realtek Audio

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla GIGABYTE Z790 AORUS ELITE AX-W - emaplaadi kasutusjuhend

Saadaolevad keeled
