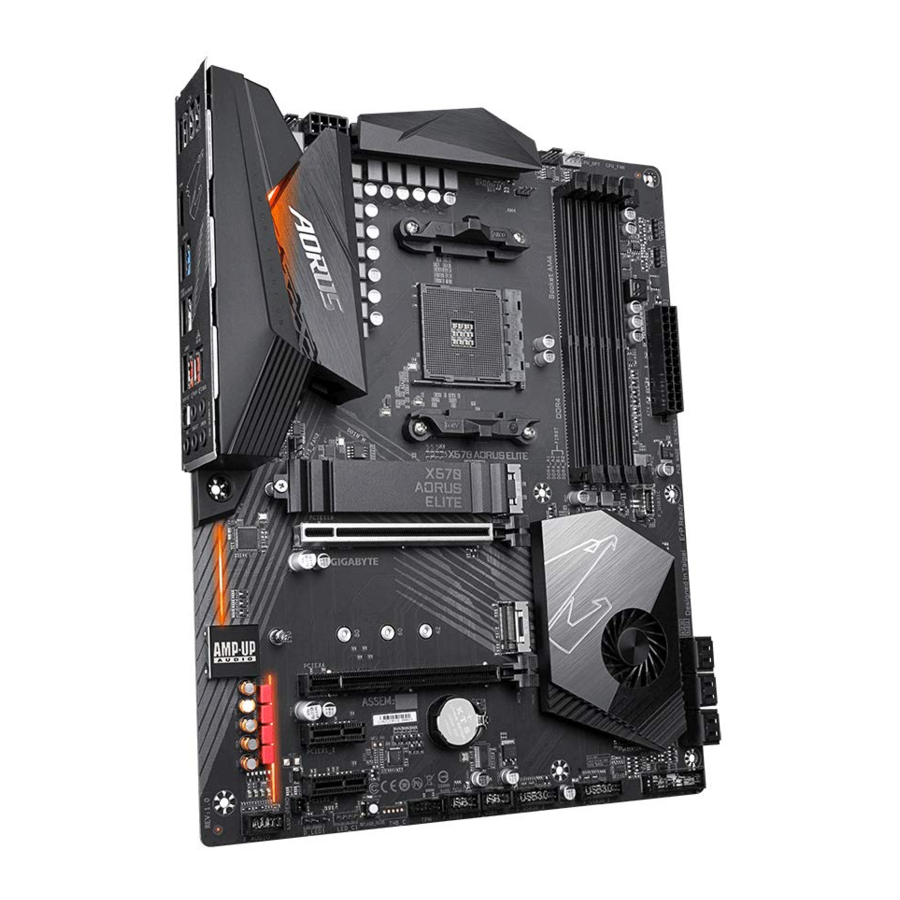

Gigabyte X570 AORUS ELITE WIFI - AM4 ATX-emaplaadi käsiraamat

See käsiraamat sisaldab teavet järgmiste emaplaadimudelite kohta:

• X570 AORUS ELITE
• X570 AORUS ELITE WIFI

Seadme versiooni tuvastamine

Emaplaadi versiooninumber näeb välja selline: "REV: X.X". Näiteks "REV: 1.0" tähendab, et emaplaadi versioon on 1.0. Kontrollige emaplaadi versiooni enne emaplaadi BIOS-i, draiverite värskendamist või tehnilise teabe otsimist.
Näide:

Seadme paigutus

Karbi sisu

• X570 AORUS ELITE või X570 AORUS ELITE WIFI emaplaat
• Emaplaadi draiveri ketas
• Kasutusjuhend
• Kiire paigaldusjuhend
• Neli SATA-kaablit
• Üks G-pistik
• M.2 kruvi(d)/M.2 vahesein(ad)
• Üks antenn

Ainult X570 AORUS ELITE WIFI jaoks.

* Ülaltoodud karbi sisu on ainult viitamiseks ja tegelikud esemed sõltuvad saadud tootepaketist. Karbi sisu võidakse ette teatamata muuta.

Riistvara paigaldamine

Paigaldamise ettevaatusabinõud

Emaplaat sisaldab palju õrnu elektroonilisi vooluringe ja komponente, mis võivad saada kahjustada elektrostaatilise laengu (ESD) tagajärjel. Enne paigaldamist lugege hoolikalt kasutusjuhendit ja järgige neid protseduure:

• Enne paigaldamist veenduge, et korpus sobib emaplaadile.
• Enne paigaldamist ärge eemaldage ega purustage emaplaadi S/N (seerianumbri) kleebist ega edasimüüja poolt antud garantiikleebist. Need kleebised on vajalikud garantii kinnitamiseks.
• Enne emaplaadi või muude riistvarakomponentide paigaldamist või eemaldamist eemaldage alati vahelduvvool, eemaldades toitejuhtme pistikupesast.
• Kui ühendate riistvarakomponente emaplaadi sisemiste pistikutega, siis veenduge, et need on tihedalt ja kindlalt ühendatud.
• Emaplaadiga käsitsemisel vältige metalljuhtmete või pistikute puudutamist.
• Parim on kanda elektrostaatilise laengu (ESD) randmerihma, kui käsitsete elektroonilisi komponente, nagu emaplaat, CPU või mälu. Kui teil pole ESD randmerihma, hoidke oma käed kuivana ja puudutage esmalt metalleset, et staatiline elekter eemaldada.
• Enne emaplaadi paigaldamist asetage see antistaatilisele padjale või elektrostaatilise varjestusega konteinerisse.
• Enne toitejuhtme ühendamist või emaplaadist eemaldamist veenduge, et toiteallikas on välja lülitatud.
• Enne toite sisselülitamist veenduge, et toiteallika pinge on seatud vastavalt kohalikule pingestandardile.
• Enne toote kasutamist veenduge, et kõik teie riistvara komponentide kaablid ja toitepistikud on ühendatud.
• Emaplaadi kahjustamise vältimiseks ärge laske kruvidel emaplaadi vooluringi või selle komponentidega kokku puutuda.
• Veenduge, et emaplaadil või arvutikorpus sees ei oleks järelejäänud kruvisid ega metallkomponente.
• Ärge asetage arvutisüsteemi ebatasasele pinnale.
• Ärge asetage arvutisüsteemi kõrge temperatuuriga või niiskesse keskkonda.
• Arvuti toite sisselülitamine paigaldamise ajal võib kahjustada süsteemi komponente ja tekitada kasutajale füüsilist kahju.
• Kui te pole mõnes paigaldusetapis kindel või teil on tootega seoses probleeme, pidage nõu sertifitseeritud arvutitehnikuga.
• Kui kasutate adapterit, pikendusjuhet või pistikupesa, siis lugege kindlasti selle paigaldus- ja/või maandusjuhiseid.

Toote spetsifikatsioonid

Ainult X570 AORUS ELITE WIFI jaoks.

(Märkus 1) Ainult 2. põlvkonna AMD Ryzen koos Radeon Vega Graphics protsessoritega/AMD Ryzen koos Radeon Vega Graphics protsessoritega.
(Märkus 2) Ainult 3. põlvkonna AMD Ryzen protsessoritega.
(Märkus 3) Ainult 3. põlvkonna AMD Ryzen protsessoritega/2. põlvkonna AMD Ryzen protsessoritega.

* GIGABYTE jätab endale õiguse teha muudatusi toote spetsifikatsioonides ja tootega seotud teabes ilma ette teatamata.

CPU, mälumoodulite, SSD-de ja M.2 seadmete tugiloendite jaoks külastage GIGABYTE'i veebisaiti.

X570 AORUS ELITE WIFI

X570 AORUS ELITE

Rakenduste uusima versiooni allalaadimiseks külastage GIGABYTE'i veebisaidi lehte Support\Utility List (Tugi\Utiliitide loend).

CPU paigaldamine

Enne CPU paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab CPU-d. (Uusima CPU tugiloendi leiate GIGABYTE'i veebisaidilt.)
• Enne CPU paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Leidke CPU esimene pin. CPU-d ei saa sisestada, kui see on valesti suunatud.
• Kandke CPU pinnale ühtlane ja õhuke kiht termopastat.
• Ärge lülitage arvutit sisse, kui CPU jahuti pole paigaldatud, vastasel juhul võib CPU ülekuumenemine ja kahjustumine tekkida.
• Seadke CPU hostisagedus vastavalt CPU spetsifikatsioonidele. Ei ole soovitatav süsteemi siini sagedust seada üle riistvara spetsifikatsioonide, kuna see ei vasta välisseadmete standardnõuetele. Kui soovite sagedust seada üle standardspetsifikatsioonide, tehke seda vastavalt oma riistvara spetsifikatsioonidele, sealhulgas CPU, graafikakaart, mälu, kõvaketas jne.

CPU paigaldamine
Leidke CPU pesa ja CPU esimene pin (tähistatud väikese kolmnurgaga).

Väike kolmnurgamärgis tähistab pesa esimest pini

Väike kolmnurgamärgis tähistab CPU esimest pini

Riistvara paigaldamise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.

Mälu paigaldamine

Enne mälu paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab mälu. Soovitatav on kasutada sama mahutavusega, kaubamärgiga, kiirusega ja kiipidega mälu. (Uusimate toetatud mälukiiruste ja mälumoodulite jaoks külastage GIGABYTE'i veebisaiti.)
• Enne mälu paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.
• Mälumoodulitel on lollikindel disain. Mälumoodulit saab paigaldada ainult ühes suunas. Kui te ei saa mälu sisestada, muutke suunda.

Kahekanaliline mälu konfiguratsioon
Sellel emaplaadil on neli mälupesa ja see toetab Dual Channel Technology (kahekanalilist tehnoloogiat). Pärast mälu paigaldamist tuvastab BIOS automaatselt mälu spetsifikatsioonid ja mahu. Kahekanalilise mälurežiimi lubamine kahekordistab algse mälu ribalaiuse.

Neli mälupesa on jagatud kaheks kanaliks ja igal kanalil on kaks mälupesa järgmiselt:

• Kanal A: DDR4_A1, DDR4_A2
• Kanal B: DDR4_B1, DDR4_B2

• Kahekanalilise mälu konfiguratsioonide tabel

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 moodulit	- -	DS/SS	- -	DS/SS
	DS/SS	- -	DS/SS	- -
4 moodulit	DS/SS	DS/SS	DS/SS	DS/SS

(SS=ühepoolne, DS=kahepoolne, "- -"=mälu puudub)

CPU piirangute tõttu lugege enne mälu kahekanalilises režiimis paigaldamist järgmisi juhiseid.

1. Kahekanalilist režiimi ei saa lubada, kui on paigaldatud ainult üks mälumoodul.
2. Kahekanalilise režiimi lubamisel kahe või nelja mälumooduliga on soovitatav kasutada sama mahutavusega, kaubamärgiga, kiirusega ja kiipidega mälu. Optimaalse jõudluse saavutamiseks soovitame kahe mälumooduliga kahekanalilise režiimi lubamisel paigaldada need DDR4_A2 ja DDR4_B2 pesadesse.

Laienduskaardi paigaldamine

Enne laienduskaardi paigaldamise alustamist lugege järgmisi juhiseid:

• Veenduge, et emaplaat toetab laienduskaarti. Lugege hoolikalt kaasasolevat juhendit koos laienduskaardiga.
• Enne laienduskaardi paigaldamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast, et vältida riistvara kahjustamist.

Tagapaneeli ühendused

1. USB 2.0/1.1 port
   USB-port toetab USB 2.0/1.1 spetsifikatsiooni. Kasutage seda porti USB-seadmete jaoks.
2. SMA antenni ühendused (1T1R)
   Kasutage seda ühendust antenni ühendamiseks.
   Pingutage antennikaablid antenniühenduste külge ja viige seejärel antenn kohta, kus signaal on hea.
3. HDMI-port ^{(Märkus 1)}
   HDMI-port ühildub HDCP 2.2-ga ning toetab Dolby TrueHD ja DTS HD Master Audio vorminguid. See toetab ka kuni 192KHz/24bit 8-kanalilist LPCM-heliväljundit. Saate seda porti kasutada oma HDMI-toega monitori ühendamiseks. Maksimaalne toetatud eraldusvõime on 4096x2160@60 Hz, kuid tegelikult toetatud eraldusvõimed sõltuvad kasutatavast monitorist.

   Pärast HDMI-seadme installimist veenduge, et heliesituse vaikeväärtuseks on seatud HDMI. (Elemendi nimi võib olenevalt teie operatsioonisüsteemist erineda.)
4. USB 3.2 Gen 1 port
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
5. USB 3.2 Gen 1 port (valge)
   USB 3.2 Gen 1 port toetab USB 3.2 Gen 1 spetsifikatsiooni ja ühildub USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks. Enne Q-Flash Plus ^{(Märkus 2)} kasutamist veenduge, et sisestate USB-mälupulga esmalt sellesse porti.
6. RJ-45 LAN-port
   Gigabit Ethernet LAN-port pakub Interneti-ühendust kuni 1 Gbps andmeedastuskiirusel. Järgnevalt on kirjeldatud LAN-pordi LED-ide olekuid.


Ühenduse/kiiruse LED:
Olek	Kirjeldus
Oranž	1 Gbps andmeedastuskiirus
Roheline	100 Mbps andmeedastuskiirus
Väljas	10 Mbps andmeedastuskiirus
Aktiivsuse LED:
Olek	Kirjeldus
Vilgub	Andmeedastus või -vastuvõtt on toimumas
Sees	Andmeedastust ega -vastuvõttu ei toimu

Ainult X570 AORUS ELITE WIFI jaoks.
(Märkus 1) Ainult 2. põlvkonna AMD Ryzen koos Radeon Vega Graphics protsessoritega/AMD Ryzen koos Radeon Vega Graphics protsessoritega.
(Märkus 2) Q-Flash Plus funktsiooni lubamiseks külastage GIGABYTE'i veebisaidi "Unique Features" veebilehte.

7. USB 3.2 Gen 2 Type-A port (punane)
   USB 3.2 Gen 2 Type-A port toetab USB 3.2 Gen 2 spetsifikatsiooni ja ühildub USB 3.2 Gen 1 ja USB 2.0 spetsifikatsiooniga. Kasutage seda porti USB-seadmete jaoks.
8. Kesk-/bassikõlari väljund
   Kasutage seda helipesa kesk-/bassikõlarite ühendamiseks.
9. Tagakõlari väljund
   Kasutage seda helipesa tagakõlarite ühendamiseks.
10. Optiline S/PDIF väljundühendus
    See ühendus pakub digitaalset heliväljundit välisele helisüsteemile, mis toetab digitaalset optilist heli. Enne selle funktsiooni kasutamist veenduge, et teie helisüsteem pakub optilist digitaalset helisisendi ühendust.
11. Line In/Külgkõlari väljund
    Liinisisendi pesa. Kasutage seda helipesa liinisisendi seadmete jaoks, nagu optiline draiv, Walkman jne.
12. Line Out/Esikõlari väljund
    Liiniväljundi pesa. See pesa toetab heli võimendamise funktsiooni. Parema helikvaliteedi saamiseks on soovitatav ühendada oma kõrvaklapid/kõlarid sellesse pesasse (tegelikud efektid võivad olenevalt kasutatavast seadmest erineda).
13. Mikrofoni sisend/külgkõlari väljund
    Mikrofoni sisendi pesa.

Helipesa konfiguratsioonid:

Pesa	Kõrvaklapid/2-kanaliline	4-kanaliline	5.1-kanaliline	7.1-kanaliline
Kesk-/bassikõlari väljund
Tagakõlari väljund
Line In/Külgkõlari väljund
Line Out/Esikõlari väljund
Mikrofoni sisend/külgkõlari väljund

• Kui soovite paigaldada külgkõlari, peate liinisisendi või mikrofoni sisendi pesa ümber suunama külgkõlari väljundiks helidraiveri kaudu.
• Liiniväljundi pesa helivõimenduse funktsiooni lubamiseks või konfigureerimiseks avage rakendus HD Audio Manager.

• Tagapaneeli pistikuga ühendatud kaabli eemaldamisel eemaldage esmalt kaabel oma seadmest ja seejärel emaplaadilt.
• Kaabli eemaldamisel tõmmake see pistikust otse välja. Ärge raputage seda küljelt küljele, et vältida kaabli pistiku sees elektrilühist.

Helitarkvara seadistamise kohta leiate lisateavet GIGABYTE'i veebisaidilt.

Sisemised ühendused

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. CPU_OPT
6. M2A_SOCKET/M2B_SOCKET
7. SATA3 0/1/2/3/4/5
8. LED_C1/LED_C2
9. D_LED1/D_LED2
10. LED_CPU
11. F_AUDIO
12. F_PANEL
13. F_USB31C
14. F_USB30_1/F_USB30_2
15. F_USB1/F_USB2
16. TPM
17. BAT
18. CLR_CMOS
19. QFLASH_PLUS

Enne välisseadmete ühendamist lugege järgmisi juhiseid:

• Esmalt veenduge, et teie seadmed ühilduvad ühenduspesadega, mida soovite ühendada.
• Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.
• Pärast seadme paigaldamist ja enne arvuti sisselülitamist veenduge, et seadme kaabel on kindlalt emaplaadi pistikupesa külge kinnitatud.

1/2. ATX_12V/ATX (2x4 12 V toiteühendus ja 2x12 peamine toiteühendus)
Toiteühenduse kasutamisega saab toiteallikas varustada piisavalt stabiilset voolu kõigile emaplaadi komponentidele. Enne toiteühenduse ühendamist veenduge esmalt, et toiteallikas on välja lülitatud ja kõik seadmed on korralikult paigaldatud. Toiteühendusel on lollikindel disain. Ühendage toitekaabel toiteühendusega õiges suunas.
12 V toiteühendus varustab peamiselt voolu protsessorile. Kui 12 V toiteühendus pole ühendatud, ei käivitu arvuti.

Laiendusnõuete täitmiseks on soovitatav kasutada toiteallikat, mis talub suurt energiatarbimist (500 W või rohkem). Kui kasutatakse toiteallikat, mis ei taga vajalikku võimsust, võib see põhjustada ebastabiilse või mittekäivituva süsteemi.

ATX_12V:

Pistiku nr	Definitsioon	Pistiku nr	Definitsioon
1	GND (ainult 2x4-kontaktilise 12 V puhul)	5	+12 V (ainult 2x4-kontaktilise 12 V puhul)
2	GND (ainult 2x4-kontaktilise 12 V puhul)	6	+12 V (ainult 2x4-kontaktilise 12 V puhul)
3	GND	7	+12 V
4	GND	8	+12 V

ATX:

Pistiku nr	Definitsioon	Pistiku nr	Definitsioon
1	3,3 V	13	3,3 V
2	3,3 V	14	-12 V
3	GND	15	GND
4	+5 V	16	PS_ON (pehme sisse/välja)
5	GND	17	GND
6	+5 V	18	GND
7	GND	19	GND
8	Toide OK	20	NC
9	5VSB (ooterežiim +5 V)	21	+5 V
10	+12 V	22	+5 V
11	+12 V (ainult 2x12-kontaktilise ATX puhul)	23	+5 V (ainult 2x12-kontaktilise ATX puhul)
12	3,3 V (ainult 2x12-kontaktilise ATX puhul)	24	GND (ainult 2x12-kontaktilise ATX puhul)

3/4. CPU_FAN/SYS_FAN1/2 (ventilaatori ühenduspesad)
Kõik selle emaplaadi ventilaatori ühenduspesad on 4-kontaktilised. Enamikul ventilaatori ühenduspesadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga. Optimaalseks soojuse hajutamiseks on soovitatav paigaldada süsteemi ventilaator šassii sisse.

Pistiku nr	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tuvastus
4	PWM kiiruse reguleerimine

5. CPU_OPT (vesijahutusega protsessori ventilaatori ühenduspesa)
   Ventilaatori ühenduspesa on 4-kontaktiline ja sellel on lollikindel sisestusdisain. Enamikul ventilaatori ühenduspesadel on lollikindel sisestusdisain. Ventilaatori kaabli ühendamisel ühendage see kindlasti õiges suunas (must ühendusjuhe on maandusjuhe). Kiiruse reguleerimise funktsioon nõuab ventilaatori kasutamist ventilaatori kiiruse reguleerimise disainiga.


Pistiku nr	Definitsioon
1	GND
2	Pinge kiiruse reguleerimine
3	Tuvastus
4	PWM kiiruse reguleerimine

• Ühendage ventilaatori kaablid kindlasti ventilaatori ühenduspesadega, et vältida protsessori ja süsteemi ülekuumenemist. Ülekuumenemine võib põhjustada protsessori kahjustusi või süsteem võib hanguda.
• Need ventilaatori ühenduspesad ei ole konfiguratsioonijumperblokid. Ärge asetage jumperkatet ühenduspesadele.

6. M2A_SOCKET/M2B_SOCKET (M.2 pesa 3 ühenduspesad)
   M.2 ühenduspesad toetavad M.2 SATA SSD-sid või M.2 PCIe SSD-sid ja toetavad RAID-i konfiguratsiooni. Pange tähele, et M.2 PCIe SSD-d ei saa kasutada RAID-komplekti loomiseks kas M.2 SATA SSD või SATA kõvakettaga. RAID-massiivi konfigureerimise juhiseid leiate peatükist "RAID-komplekti konfigureerimine".


M.2 SSD õigeks paigaldamiseks M.2 ühenduspesasse järgige alltoodud samme.

1. Võtke kaasasolevatest M.2 kruvi- ja vahetükipakenditest kruvi ja vahetükk. Leidke M.2 ühenduspesa, kuhu paigaldate M.2 SSD, kasutage kruvikeerajat, et jahutusradiaatoril kruvi lahti keerata ja seejärel eemaldage jahutusradiaator. (Ainult M2A_SOCKET ühenduspesal on jahutusradiaator)
2. Leidke paigaldatava M.2 SSD jaoks õige kinnitusava ja seejärel pingutage kõigepealt vahetükk. Sisestage M.2 SSD nurga all M.2 ühenduspesasse.
3. Vajutage M.2 SSD alla ja kinnitage see seejärel kruviga. Asetage jahutusradiaator tagasi ja kinnitage see algse ava külge.

Valige paigaldatava M.2 SSD jaoks õige ava ja kinnitage kruvi ja vahetükk uuesti.

7. SATA3 0/1/2/3/4/5 (SATA 6 Gb/s ühenduspesad)
   SATA ühenduspesad vastavad SATA 6 Gb/s standardile ja ühilduvad SATA 3 Gb/s ja SATA 1,5 Gb/s standardiga. Iga SATA ühenduspesa toetab ühte SATA seadet. SATA ühenduspesad toetavad RAID 0, RAID 1 ja RAID 10. RAID-massiivi konfigureerimise juhiseid leiate peatükist "RAID-komplekti konfigureerimine".


Pistiku nr	Definitsioon
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

8. LED_C1/LED_C2 (RGB LED riba ühenduspesad)
   Ühenduspesasid saab kasutada tavalise 5050 RGB LED riba (12 V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.


Pistiku nr	Definitsioon
1	12 V
2	G
3	R
4	B

Ühendage oma RGB LED riba ühenduspesaga. LED riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada selle ühenduspesa pistikuga 1 (12 V). Vale ühendus võib põhjustada LED riba kahjustusi.

9. D_LED1/D_LED2 (adresseeritavad LED riba ühenduspesad)
   Ühenduspesasid saab kasutada tavalise 5050 adresseeritava LED riba ühendamiseks, mille maksimaalne võimsus on 5 A (5 V) ja maksimaalne LED-ide arv on 1000.


Pistiku nr	Definitsioon
1	V (5 V)
2	D
3	Pistik puudub
4	G

Ühendage oma adresseeritav LED riba ühenduspesaga. LED riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada adresseeritava LED riba ühenduspesa pistikuga 1. Vale ühendus võib põhjustada LED riba kahjustusi.

LED riba tulede sisse/välja lülitamise kohta leiate teavet GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".

Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

10. LED_CPU (protsessori jahuti LED riba/RGB LED riba ühenduspesa)
    Ühenduspesa saab kasutada protsessori jahuti LED riba või tavalise 5050 RGB LED riba (12 V/G/R/B) ühendamiseks, mille maksimaalne võimsus on 2 A (12 V) ja maksimaalne pikkus 2 m.


Pistiku nr	Definitsioon
1	12 V
2	G
3	R
4	B

Ühendage protsessori jahuti LED riba/RGB LED riba ühenduspesaga. LED riba toitepistik (märgistatud pistikul kolmnurgaga) tuleb ühendada selle ühenduspesa pistikuga 1 (12 V). Vale ühendus võib põhjustada LED riba kahjustusi.

LED riba tulede sisse/välja lülitamise kohta leiate teavet GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".

Enne seadmete paigaldamist lülitage kindlasti välja seadmed ja arvuti. Seadmete kahjustamise vältimiseks eemaldage toitejuhe pistikupesast.

11. F_AUDIO (esipaneeli helipesa)
    Esipaneeli helipesa toetab kõrglahutusega heli (HD). Saate ühendada oma šassii esipaneeli helimooduli selle pesaga. Veenduge, et mooduli pistiku juhtmete jaotus vastaks emaplaadi pesa tihvtide jaotusele. Mooduli pistiku ja emaplaadi pesa vale ühendus muudab seadme töövõimetuks või isegi kahjustab seda.


Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon
1	MIC2_L	6	Sense
2	GND	7	FAUDIO_JD F_
3	MIC2_R	8	No Pin
4	NC	9	LINE2_L
5	LINE2_R	10	Sense

Mõned šassiid pakuvad esipaneeli helimoodulit, millel on iga juhtme küljes eraldi pistikud, mitte üks pistik. Teavet erineva juhtmete jaotusega esipaneeli helimooduli ühendamise kohta saate šassii tootjalt.

12. F_PANEL (esipaneeli pesa)
    Ühendage toitelüliti, lähtestuslüliti, kõlar, šassii sissetungi lüliti/andur ja süsteemi oleku indikaator šassiil selle pesaga vastavalt allpool toodud tihvtide jaotusele. Pange tähele positiivseid ja negatiivseid tihvte enne kaablite ühendamist.


• PLED/PWR_LED (toite LED):
  Ühendatakse šassii esipaneelil oleva toiteoleku indikaatoriga. LED põleb, kui süsteem töötab. LED on väljas, kui süsteem on S3/S4 puhkerežiimis või välja lülitatud (S5).
• PW (toitelüliti):
  Ühendatakse šassii esipaneelil oleva toitelülitiga. Saate konfigureerida süsteemi väljalülitamise viisi toitelüliti abil (lisateabe saamiseks vaadake "BIOS Setup", "Settings\Platform Power", peatükk).
• SPEAK (kõlar):
  Ühendatakse šassii esipaneelil oleva kõlariga. Süsteem teatab süsteemi käivitamise olekust piiksukoodi abil. Kui süsteemi käivitamisel probleeme ei tuvastata, on kuulda ühte lühikest piiksu.
• HD (kõvaketta tegevuse LED):
  Ühendatakse šassii esipaneelil oleva kõvaketta tegevuse LED-iga. LED põleb, kui kõvaketas loeb või kirjutab andmeid.
• RES (lähtestuslüliti):
  Ühendatakse šassii esipaneelil oleva lähtestuslülitiga. Arvuti külmumise ja normaalse taaskäivitamise ebaõnnestumise korral taaskäivitage arvuti, vajutades lähtestuslülitit.
• CI (šassii sissetungi pesa):
  Ühendatakse šassii sissetungi lüliti/anduriga šassiil, mis suudab tuvastada, kas šassii kaas on eemaldatud. See funktsioon nõuab šassiid šassii sissetungi lüliti/anduriga.
• NC: ühendus puudub.

Esipaneeli disain võib šassii lõikes erineda. Esipaneeli moodul koosneb peamiselt toitelülitist, lähtestuslülitist, toite LED-ist, kõvaketta tegevuse LED-ist, kõlarist jne. Kui ühendate oma šassii esipaneeli mooduli selle pesaga, veenduge, et juhtmete jaotus ja tihvtide jaotus on õigesti sobitatud.

13. F_USB31C (USB Type-C pesa USB 3.2 Gen 2 toega)
    Pesa vastab USB 3.2 Gen 2 spetsifikatsioonile ja suudab pakkuda ühte USB-porti.


Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon
1	VBUS	8	CC1	15	RX2+
2	TX1+	9	SBU1	16	RX2-
3	TX1-	10	SBU2	17	GND
4	GND	11	VBUS	18	D-
5	RX1+	12	TX2+	19	D+
6	RX1-	13	TX2-	20	CC2
7	VBUS	14	GND

14. F_USB30_1/F_USB30_2 (USB 3.2 Gen 1 pesad)
    Pesad vastavad USB 3.2 Gen 1 ja USB 2.0 spetsifikatsioonile ning iga pesa suudab pakkuda kahte USB-porti. Valikulise 3,5-tollise esipaneeli ostmiseks, mis pakub kahte USB 3.2 Gen 1 porti, võtke ühendust kohaliku edasimüüjaga.


Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon
1	VBUS	8	D1-	15	SSTX2-
2	SSRX1-	9	D1+	16	GND
3	SSRX1+	10	NC	17	SSRX2+
4	GND	11	D2+	18	SSRX2-
5	SSTX1-	12	D2-	19	VBUS
6	SSTX1+	13	GND	20	No Pin
7	GND	B S_ 14	SSTX2+

15. F_USB1/F_USB2 (USB 2.0/1.1 pesad)
    Pesad vastavad USB 2.0/1.1 spetsifikatsioonile. Iga USB-pesa suudab pakkuda kahte USB-porti valikulise USB-klambri kaudu. Valikulise USB-klambri ostmiseks võtke ühendust kohaliku edasimüüjaga.


Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon
1	Toide (5V)	6	USB DY+
2	Toide (5V)	7	GND
3	USB DX-	8	GND
4	USB DY-	9	No Pin
5	USB DX+	10	NC

• Ärge ühendage IEEE 1394 klambri (2x5-pin) kaablit USB 2.0/1.1 pesaga.
• Enne USB-klambri paigaldamist lülitage kindlasti välja oma arvuti ja eemaldage toitejuhe pistikupesast, et vältida USB-klambri kahjustamist.

16. TPM (Trusted Platform Module pesa)
    Saate ühendada TPM-i (Trusted Platform Module) selle pesaga.


Tihvti nr.	Definitsioon	Tihvti nr.	Definitsioon
1	LAD0	7	LAD3
2	VCC3	8	GND
3	LAD1	9	LFRAME
4	No Pin	10	NC
5	LAD2	11	SERIRQ
6	LCLK	12	LRESET

17. BAT (aku)
    Aku tagab toite, et säilitada CMOS-is väärtused (nagu BIOS-i konfiguratsioonid, kuupäev ja kellaaeg), kui arvuti on välja lülitatud. Vahetage aku välja, kui aku pinge langeb madalale tasemele või CMOS-i väärtused ei pruugi olla täpsed või võivad kaduda.


CMOS-i väärtuste tühjendamiseks võite aku eemaldada:

1. Lülitage arvuti välja ja eemaldage toitejuhe.
2. Eemaldage aku õrnalt aku hoidikust ja oodake üks minut. (Või kasutage metalleset, näiteks kruvikeerajat, et puudutada aku hoidiku positiivseid ja negatiivseid klemme, muutes need 5 sekundiks lühiseks.)
3. Vahetage aku välja.
4. Ühendage toitejuhe ja taaskäivitage arvuti.

• Enne aku vahetamist lülitage alati arvuti välja ja eemaldage toitejuhe.
• Vahetage aku samaväärse vastu. Seadmete kahjustused võivad tekkida, kui aku vahetatakse vale mudeli vastu.
• Võtke ühendust ostukohaga või kohaliku edasimüüjaga, kui te ei saa akut ise välja vahetada või te pole aku mudeli osas kindel.
• Aku paigaldamisel pange tähele aku positiivse (+) ja negatiivse (-) poole orientatsiooni (positiivne pool peaks olema ülespoole).
• Kasutatud akusid tuleb käidelda vastavalt kohalikele keskkonnaeeskirjadele.

18. CLR_CMOS (Clear CMOS Jumper)
    Kasutage seda džemprit BIOS-i konfiguratsiooni tühjendamiseks ja CMOS-i väärtuste tehase vaikeseadetele lähtestamiseks. CMOS-i väärtuste tühjendamiseks kasutage metalleset, näiteks kruvikeerajat, et puudutada kahte tihvti paar sekundit.

	Avatud: normaalne
	Lühis: tühjendage CMOS-i väärtused

• Enne CMOS-i väärtuste kustutamist lülitage alati arvuti välja ja eemaldage toitejuhe pistikupesast.
• Pärast süsteemi taaskäivitamist minge BIOS-i seadistusse, et laadida tehaseseaded (valige Load Optimized Defaults (Laadi optimeeritud vaikesätted)) või konfigureerige BIOS-i seaded käsitsi (BIOS-i konfiguratsioonide kohta vaadake peatükki "BIOS-i seadistus").

19. QFLASH_PLUS (Q-Flash Plus nupp)
    Q-Flash Plus võimaldab teil BIOS-i uuendada, kui teie süsteem on välja lülitatud (S5 väljalülitatud olek). Salvestage uusim BIOS USB-mälupulgale ja ühendage see spetsiaalsesse porti ning seejärel saate BIOS-i automaatselt uuendada, vajutades lihtsalt Q-Flash Plus nuppu. QFLED vilgub, kui BIOS-i sobitamine ja vilkumistoimingud algavad, ning lõpetab vilkumise, kui peamine BIOS-i vilkumine on lõppenud.


Teavet Q-Flash Plus kasutamise kohta leiate GIGABYTE'i veebisaidi veebilehelt "Unikaalsed funktsioonid".

BIOS-i seadistus

BIOS (Basic Input and Output System) salvestab süsteemi riistvaraparameetrid CMOS-i emaplaadil. Selle peamised funktsioonid hõlmavad süsteemi käivitamisel Power-On Self-Test (POST) läbiviimist, süsteemiparameetrite salvestamist ja operatsioonisüsteemi laadimist jne. BIOS sisaldab BIOS-i seadistusprogrammi, mis võimaldab kasutajal muuta süsteemi põhilisi konfiguratsiooniseadeid või aktiveerida teatud süsteemifunktsioone. Kui toide on välja lülitatud, varustab emaplaadil olev aku CMOS-i vajaliku toitega, et säilitada CMOS-is konfiguratsiooniväärtused.
BIOS-i seadistusprogrammile juurdepääsuks vajutage toite sisselülitamisel POST-i ajal klahvi <Delete>.
BIOS-i uuendamiseks kasutage kas GIGABYTE Q-Flash või @BIOS utiliiti.

• Q-Flash võimaldab kasutajal kiiresti ja lihtsalt uuendada või varundada BIOS-i ilma operatsioonisüsteemi sisenemata.
• @BIOS on Windowsi-põhine utiliit, mis otsib ja laadib Internetist alla BIOS-i uusima versiooni ning uuendab BIOS-i.

• Kuna BIOS-i vilkumine on potentsiaalselt riskantne, on soovitatav BIOS-i mitte vilkuda, kui teil ei ole praeguse BIOS-i versiooni kasutamisel probleeme. BIOS-i vilkumine on potentsiaalselt riskantne, seega soovitame teil BIOS-i mitte vilkuda, kui teil ei ole praeguse BIOS-i versiooni kasutamisel probleeme. BIOS-i vilgutage ettevaatusega. Puudulik BIOS-i vilkumine võib põhjustada süsteemi talitlushäireid.
• Süsteemi ebastabiilsuse või muude ootamatute tulemuste vältimiseks on soovitatav mitte muuta vaikesätteid (kui te seda just ei vaja). Sätete puudulik muutmine võib põhjustada süsteemi käivitamise ebaõnnestumise. Kui see juhtub, proovige CMOS-i väärtused tühjendada ja lähtestada plaat vaikeväärtustele. (Vaadake selle peatüki jaotist "Load Optimized Defaults" või riistvara paigaldamise peatüki aku/CMOS-i džemperi tutvustusi, et teada saada, kuidas CMOS-i väärtusi tühjendada.)

Käivituskuva

Arvuti käivitamisel ilmub järgmine käivituslogo.
(Näidis-BIOS-i versioon: X570 AORUS ELITE, F1a)

On olemas kaks erinevat BIOS-i režiimi, nagu allpool, ja nende kahe režiimi vahel vahetamiseks saate kasutada klahvi <F2>. Lihtne režiim võimaldab kasutajatel kiiresti vaadata oma praegust süsteemiteavet või teha optimaalse jõudluse saavutamiseks kohandusi. Lihtsas režiimis saate konfiguratsiooniobjektide vahel liikumiseks kasutada hiirt. Täpsem režiim pakub üksikasjalikke BIOS-i sätteid. Objektide vahel liikumiseks võite vajutada klaviatuuril nooleklahve ja alammenüüsse sisenemiseks või selle aktsepteerimiseks vajutada klahvi <Enter>. Või võite soovitud objekti valimiseks kasutada hiirt.

• Kui süsteem ei ole tavapäraselt stabiilne, valige süsteemi vaikeväärtustele seadmiseks üksus Load Optimized Defaults (Laadi optimeeritud vaikeväärtused).
• Selles peatükis kirjeldatud BIOS-i seadistusmenüüd on ainult viitamiseks ja võivad BIOS-i versiooniti erineda.

Peamenüü

Quick Access Bar (Kiire juurdepääsuriba) võimaldab teil kiiresti liikuda ekraanile General Help (Üldine abi), Easy Mode (Lihtne režiim), Smart Fan 5 või Q-Flash.

Advanced Mode Function Keys (Täpsema režiimi funktsiooniklahvid)
< >< >	Liigutage valikuriba seadistusmenüü valimiseks
< >< >	Liigutage valikuriba menüüs konfiguratsiooniobjekti valimiseks
<Enter>/Double Click (Topeltklõps)	Käsu käivitamine või menüüsse sisenemine
< + >/<Page Up>	Arvväärtuse suurendamine või muudatuste tegemine
< - >/<Page Down>	Arvväärtuse vähendamine või muudatuste tegemine
<F1>	Funktsiooniklahvide kirjelduste kuvamine
<F2>	Lülitumine lihtsale režiimile
<F3>	Praeguste BIOS-i sätete salvestamine profiili
<F4>	BIOS-i sätete laadimine varem loodud profiilist
<F5>	Praeguste alammenüüde eelmiste BIOS-i sätete taastamine
<F6>	Ekraani Smart Fan 5 kuvamine
<F7>	Optimeeritud BIOS-i vaikesätete laadimine praeguste alammenüüde jaoks
<F8>	Juurdepääs Q-Flash utiliidile
<F10>	Kõigi muudatuste salvestamine ja BIOS-i seadistusprogrammist väljumine
<F11>	Lülitumine lemmikute alammenüüsse
<F12>	Praeguse ekraani jäädvustamine pildina ja selle salvestamine USB-draivi
<Insert>	Lemmikvaliku lisamine või eemaldamine
<Ctrl>+<S>	Teabe kuvamine installitud mälu kohta
<Esc>	Peamenüü: BIOS-i seadistusprogrammist väljumine Alammenüüd: Praegusest alammenüüst väljumine

Lemmikud (F11)

Määrake oma sageli kasutatavad valikud lemmikuteks ja kasutage klahvi <F11>, et kiiresti lülituda lehele, kus kõik teie lemmikvalikud asuvad. Lemmikvaliku lisamiseks või eemaldamiseks minge selle algsele lehele ja vajutage valikul klahvi <Insert>. Valik on tähistatud tärniga, kui see on määratud "lemmikuks".

Tweaker

See, kas süsteem töötab stabiilselt teie tehtud ülekiirendus-/pinge suurendamise sätetega, sõltub teie süsteemi üldkonfiguratsioonist. Ebaõige ülekiirendus/pinge suurendamine võib põhjustada CPU, kiibistiku või mälu kahjustusi ja vähendada nende komponentide kasulikku eluiga. See leht on mõeldud ainult edasijõudnud kasutajatele ja me soovitame teil süsteemi ebastabiilsuse või muude ootamatute tulemuste vältimiseks mitte muuta vaikesätteid. (Sätete puudulik muutmine võib põhjustada süsteemi käivitamise ebaõnnestumise. Kui see juhtub, tühjendage CMOS-i väärtused ja lähtestage plaat vaikeväärtustele.)

• CPU Clock Control (CPU taktsageduse juhtimine)
  Võimaldab teil CPU põhitasagedust käsitsi seadistada 1 MHz sammuga. (Vaikimisi: Auto)

  On väga soovitatav, et CPU sagedus seataks vastavalt CPU spetsifikatsioonidele.
• CPU Clock Ratio (CPU taktsageduse suhe)
  Võimaldab teil muuta installitud CPU taktsageduse suhet. Reguleeritav vahemik sõltub installitud CPU-st.

• Advanced CPU Settings (CPU täpsemad sätted)
  • Core Performance Boost (Tuumajõudluse suurendamine) ^(Märkus)
    Võimaldab teil määrata, kas lubada Core Performance Boost (CPB) tehnoloogiat, CPU jõudluse suurendamise tehnoloogiat. (Vaikimisi: Auto)
  • SVM Mode (SVM režiim)
    Virtualiseerimine, mida on täiustatud virtualiseerimistehnoloogia abil, võimaldab platvormil käitada mitut operatsioonisüsteemi ja rakendust sõltumatutes partitsioonides. Virtualiseerimise abil võib üks arvutisüsteem toimida mitme virtuaalse süsteemina. (Vaikimisi: keelatud)
  • Global C-state Control (Globaalne C-oleku juhtimine) ^(Märkus)
    Võimaldab teil määrata, kas lasta CPU-l siseneda C-olekutesse. Kui see on lubatud, vähendatakse CPU tuuma sagedust süsteemi seiskamisel, et vähendada energiatarbimist. (Vaikimisi: lubatud)
  • Power Supply Idle Control (Toiteallika tühikäigu juhtimine) ^(Märkus)
    Lubab või keelab Package C6 State (Paketi C6 olek).

Typical Current Idle (Tüüpiline voolu tühikäik)	Keelab selle funktsiooni.
Low Current Idle (Madala voolu tühikäik)	Lubab selle funktsiooni.
Auto (Automaatne)	Laseb BIOS-il selle sätte automaatselt konfigureerida. (Vaikimisi)

• CCD Control (CCD juhtimine) ^(Märkus)
  Määrab kasutatavate CCD-de arvu. (Vaikimisi: Auto)
• SMT Mode (SMT režiim)
  Võimaldab teil lubada või keelata CPU Simultaneous Multi-Threading (samaaegne mitmelõimeline) tehnoloogiat. See funktsioon töötab ainult operatsioonisüsteemide puhul, mis toetavad mitmeprotsessorilist režiimi. Auto laseb BIOS-il selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
• AMD CPU fTPM
  Lubab või keelab AMD CPU-sse integreeritud TPM 2.0 funktsiooni. (Vaikimisi: keelatud)

• Extreme Memory Profile (X.M.P.) (Ekstreemne mäluprofiil (X.M.P.)) ^(Märkus)
  Võimaldab BIOS-il lugeda XMP mälumoodulitel olevaid SPD andmeid, et suurendada mälu jõudlust, kui see on lubatud.

Disabled (Keelatud)	Keelab selle funktsiooni. (Vaikimisi)
Profile1 (Profiil 1)	Kasutab profiili 1 sätteid.
Profile2 (Märkus) (Profiil 2)	Kasutab profiili 2 sätteid.

• XMP High Frequency Support (XMP kõrgsageduse tugi) ^(Märkus)
  Võimaldab teil valida kõrgsagedusliku mälu ühilduvustaseme. See üksus on konfigureeritav ainult siis, kui Extreme Memory Profile (X.M.P.) on seatud väärtusele Profile1 (Profiil 1) või Profile2 (Profiil 2). (Vaikimisi: Auto)
• System Memory Multiplier (Süsteemimälu korrutaja)
  Võimaldab teil seada süsteemimälu korrutaja. Auto seab mälu korrutaja vastavalt mälu SPD andmetele. (Vaikimisi: Auto)

• Advanced Memory Settings (Täpsemad mälusätted)
• Memory Subtimings (Mälu alamajastus)

• Standard Timing Control (Standardne ajastuse juhtimine), Advanced Timing Control (Täpsem ajastuse juhtimine), CAD Bus Setup Timing (CAD siini seadistuse ajastus), CAD Bus Drive Strength (CAD siini juhtimistugevus), Data Bus Configuration (Andmesiini konfiguratsioon)
  Need jaotised pakuvad mälu ajastuse sätteid. Märkus: teie süsteem võib muutuda ebastabiilseks või ei pruugi käivituda pärast mälu ajastuste muutmist. Kui see juhtub, lähtestage plaat vaikeväärtustele, laadides optimeeritud vaikeväärtused või tühjendades CMOS-i väärtused.

• SPD Info (SPD teave)
  Kuvab teavet installitud mälu kohta.
  • CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/PM_1VSOC/PM_1V8/DRAM Voltage (CH A/B)
    Need üksused võimaldavad teil reguleerida CPU Vcore ja mälu pingeid.
• Advanced Voltage Settings (Täpsemad pinge sätted)
  See alammenüü võimaldab teil konfigureerida koormusliini kalibreerimise taset, ülepingekaitse taset, ülevoolukaitse taset ja PWM sagedust.

(Märkus) See üksus on olemas ainult siis, kui installite CPU, mis toetab seda funktsiooni.

Seaded

• Platvormi toide
  • AC BACK
    Määrab süsteemi oleku pärast vahelduvvoolu katkemist ja taastumist.

Mälu	Süsteem taastub vahelduvvoolu taastumisel oma viimasele teadaolevale ärkvelolekule.
Alati sees	Süsteem lülitatakse vahelduvvoolu taastumisel sisse.
Alati väljas	Süsteem jääb vahelduvvoolu taastumisel välja lülitatuks. (Vaikimisi)

• ErP
  Määrab, kas süsteem tarbib S5 (väljalülitatud) olekus kõige vähem energiat. (Vaikimisi: keelatud)
  Märkus: kui see element on seatud olekusse Lubatud, muutuvad järgmised funktsioonid kättesaamatuks: jätkamine äratuse abil, sisselülitamine hiirega ja sisselülitamine klaviatuuriga.
• Väljalülitamine nupuga PWR-BTTN
  Konfigureerib viisi, kuidas arvuti MS-DOS režiimis toitenupu abil välja lülitada.

Kohene väljalülitus	Vajutage toitenupule ja süsteem lülitatakse kohe välja. (Vaikimisi)
Viivitus 4 sekundit	Süsteemi väljalülitamiseks vajutage ja hoidke toitenupu 4 sekundit all. Kui toitenupule vajutatakse vähem kui 4 sekundit, lülitub süsteem puhkerežiimi.

• Toite laadimine
  Lülitab sisse või välja koormuse simulatsiooni. Kui toiteallikas on madala koormusega, aktiveerub enesekaitse, mis põhjustab selle seiskumise või rikke. Kui see juhtub, seadke see olekusse Lubatud. Auto laseb BIOS-il selle seadistuse automaatselt konfigureerida. (Vaikimisi: Auto)
• Jätkamine äratuse abil
  Määrab, kas süsteem lülitub sisse soovitud ajal. (Vaikimisi: keelatud) Kui see on lubatud, määrake kuupäev ja kellaaeg järgmiselt:
  • Äratuspäev: lülitage süsteem sisse kindlal kellaajal igal päeval või kindlal päeval kuus.
  • Äratuse tund/minut/sekund: määrake kellaaeg, millal süsteem automaatselt sisse lülitatakse.
    Märkus: selle funktsiooni kasutamisel vältige ebapiisavat väljalülitamist operatsioonisüsteemist või vahelduvvoolu eemaldamist, vastasel juhul ei pruugi seaded olla tõhusad.
• Wake on LAN
  Lülitab sisse või välja Wake on LAN funktsiooni. (Vaikimisi: lubatud)
• Kõrge täpsusega sündmuse taimer
  Lülitab operatsioonisüsteemis sisse või välja kõrge täpsusega sündmuse taimeri (HPET). (Vaikimisi: lubatud)

• IO pordid
  • Integreeritud graafika ^(Märkus)
    Lülitab sisse või välja sisseehitatud graafikafunktsiooni.

Auto	BIOS lülitab sisseehitatud graafika automaatselt sisse või välja sõltuvalt installitud graafikakaardist. (Vaikimisi)
Sunnib	Lülitab sisse sisseehitatud graafika.
Keelatud	Lülitab sisseehitatud graafika välja.

• UMA režiim ^(Märkus)
  Määrake UMA režiim.
  See element on konfigureeritav ainult siis, kui integreeritud graafika on seatud olekusse Sunnib.

Auto	Laseb BIOS-il selle seadistuse automaatselt konfigureerida. (Vaikimisi)
UMA määratud	Määrab UMA puhvri suuruse.
UMA automaatne	Määrab ekraani eraldusvõime.

• UMA puhvri suurus ^(Märkus)
  Puhvri suurus on süsteemimälu kogumaht, mis on eraldatud ainult sisseehitatud graafikakontrollerile. Näiteks MS-DOS kasutab kuvamiseks ainult seda mälu. Valikud on: Automaatne (vaikimisi), 64M~16G. See element on konfigureeritav ainult siis, kui UMA režiim on seatud olekusse UMA määratud.
• Ekraani eraldusvõime ^(Märkus)
  Võimaldab teil määrata ekraani eraldusvõime. Valikud on: Automaatne (vaikimisi), 1920x1080 ja alla, 2560x1600, 3840x2160.
  See element on konfigureeritav ainult siis, kui UMA režiim on seatud olekusse UMA automaatne.
• Esmane ekraani väljund
  Määrab monitori esmase käivitamise installitud PCI Express graafikakaardilt või sisseehitatud graafikakaardilt.

IGD video(Märkus)	Määrab sisseehitatud graafika esimeseks ekraaniks.
PCIe 1 pesa	Määrab graafikakaardi PCIEX16 pesas esimeseks ekraaniks. (Vaikimisi)
PCIe 2 pesa	Määrab graafikakaardi PCIEX4 pesas esimeseks ekraaniks.

• HD helikontroller
  Lülitab sisse või välja sisseehitatud helifunktsiooni. (Vaikimisi: lubatud)
  Kui soovite kasutada sisseehitatud heli asemel kolmanda osapoole lisatud helikaarti, seadke see element olekusse Keelatud.
• PCIEX16 hargnemine
  Võimaldab teil määrata, kuidas PCIEX16 pesa ribalaius jaguneb. Valikud: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4. (Vaikimisi: Auto)
• Üle 4G dekodeerimine
  Võimaldab 64-bitistel seadmetel dekodeerida üle 4 GB aadressiruumi (ainult siis, kui teie süsteem toetab 64-bitist PCI dekodeerimist). Seadke olekusse Lubatud, kui on installitud rohkem kui üks täiustatud graafikakaart ja nende draivereid ei saa operatsioonisüsteemi sisenedes käivitada (piiratud 4 GB mälu aadressiruumi tõttu). (Vaikimisi: keelatud)
• Sisseehitatud LAN-kontroller
  Lülitab sisse või välja sisseehitatud LAN-funktsiooni. (Vaikimisi: lubatud) Kui soovite kasutada sisseehitatud LAN-i asemel kolmanda osapoole lisatud võrgukaarti, seadke see element olekusse Keelatud.

• USB-i konfiguratsioon
  • Pärand-USB-i tugi
    Võimaldab USB-klaviatuuri/hiire kasutamist MS-DOS-is. (Vaikimisi: lubatud)
  • XHCI ülekandmine
    Määrab, kas lubada XHCI Hand-off funktsiooni operatsioonisüsteemi jaoks, millel puudub XHCI Hand-off tugi. (Vaikimisi: lubatud)
  • USB massmäluseadme draiveri tugi
    Lülitab sisse või välja USB-mäluseadmete toe. (Vaikimisi: lubatud)
  • Pordi 60/64 emuleerimine
    Lülitab sisse või välja I/O portide 64h ja 60h emuleerimise. See tuleks lubada USB-klaviatuuride/hiirte täieliku pärandtoe jaoks MS-DOS-is või operatsioonisüsteemis, mis ei toeta algselt USB-seadmeid. (Vaikimisi: keelatud)
  • Massmäluseadmed
    Kuvab ühendatud USB-massmäluseadmete loendi. See element kuvatakse ainult siis, kui on installitud USB-mäluseade.
• NVMe konfiguratsioon
  Kuvab teavet teie M.2 NVME PCIe SSD kohta, kui see on installitud.
• SATA konfiguratsioon
  • SATA režiim
    Lülitab sisse või välja RAID-i kiibistikku integreeritud SATA kontrollerite jaoks või konfigureerib SATA kontrollerid AHCI režiimile.

RAID	Võimaldab SATA-kontrolleri jaoks RAID-i.
AHCI	Konfigureerib SATA-kontrollerid AHCI režiimi. Advanced Host Controller Interface (AHCI) on liidese spetsifikatsioon, mis võimaldab salvestusdraiveril lubada täiustatud Serial ATA funktsioone, nagu Native Command Queuing ja hot plug. (Vaikimisi)

• NVMe RAID režiim
  Võimaldab määrata, kas kasutada M.2 NVMe PCIe SSD-sid RAID-i konfigureerimiseks. (Vaikimisi: keelatud)
• SATA Port 0/1/2/3/4/5 (SATA3 0, 1, 2, 3, 4, 5 Pistikud)
  Kuvab ühendatud SATA seadmete teabe.

• Võrgupinu konfiguratsioon
  • Võrgupinu
    Keelab või võimaldab käivitada võrgust, et installida GPT-vormingus opsüsteem, näiteks opsüsteemi installimine Windows Deployment Services serverist. (Vaikimisi: keelatud)
  • Ipv4 PXE tugi
    Võimaldab või keelab IPv4 PXE toe. See üksus on konfigureeritav ainult siis, kui Võrgupinu on lubatud.
  • Ipv4 HTTP tugi
    Võimaldab või keelab HTTP käivitamise toe IPv4 jaoks. See üksus on konfigureeritav ainult siis, kui Võrgupinu on lubatud.
  • Ipv6 PXE tugi
    Võimaldab või keelab IPv6 PXE toe. See üksus on konfigureeritav ainult siis, kui Võrgupinu on lubatud.
  • Ipv6 HTTP tugi
    Võimaldab või keelab HTTP käivitamise toe IPv6 jaoks. See üksus on konfigureeritav ainult siis, kui Võrgupinu on lubatud.
  • IPSEC sertifikaat
    Võimaldab või keelab Interneti protokolli turvalisuse. See üksus on konfigureeritav ainult siis, kui võrgupinu on lubatud.
  • PXE käivitamise ooteaeg
    Võimaldab konfigureerida, kui kaua oodata, enne kui saate vajutada <Esc> PXE käivitamise katkestamiseks.
  • Meedia tuvastamise arv
    Võimaldab määrata, mitu korda kontrollida meedia olemasolu.
• Intel(R) I211 Gigabit Network Connection
  See alammenüü pakub teavet LAN-i konfiguratsiooni ja sellega seotud konfiguratsioonivalikute kohta.
• Mitmesugust
  • LED-id süsteemi sisselülitatud olekus
    Võimaldab emaplaadi LED-valgustuse lubada või keelata, kui süsteem on sisse lülitatud.

Väljas	Keelab valitud valgustusrežiimi, kui süsteem on sisse lülitatud.
Sees	Võimaldab valitud valgustusrežiimi, kui süsteem on sisse lülitatud. (Vaikimisi)

• LED-id une-, talveune- ja pehme väljalülitamise olekus
  Võimaldab määrata emaplaadi LED-ide valgustusrežiimi süsteemi S3/S4/S5 olekus. See üksus on konfigureeritav, kui LED-id süsteemi sisselülitatud olekus on seatud olekule Sees.

Väljas	Keelab valitud valgustusrežiimi, kui süsteem siseneb S3/S4/S5 olekusse. (Vaikimisi)
Sees	Võimaldab valitud valgustusrežiimi, kui süsteem siseneb S3/S4/S5 olekusse.

• PCIe pesa konfiguratsioon
  Võimaldab määrata PCI Expressi pesade töörežiimi Gen 1, Gen 2, Gen 3 või Gen 4. Tegelik töörežiim sõltub iga pesa riistvaraspetsifikatsioonist. Auto laseb BIOS-el selle sätte automaatselt konfigureerida. (Vaikimisi: Auto)
• 3DMark01 täiustus
  Võimaldab määrata, kas täiustada mõnda pärandsuutlikkuse testi. (Vaikimisi: keelatud)
• IOMMU
  Võimaldab või keelab AMD IOMMU toe. (Vaikimisi: Auto)

• Usaldusväärne arvutus
  Võimaldab või keelab Trusted Platform Module (TPM).
• AMD CBS
  See alammenüü pakub AMD CBS-iga seotud konfiguratsioonivalikuid.
• Arvuti seisund
  • Korpuse avamise oleku lähtestamine

Keelatud	Säilitab või kustutab varasema šassii sissetungi oleku kirje. (Vaikimisi)
Lubatud	Kustutab varasema šassii sissetungi oleku kirje ja väli Korpuse avatud näitab järgmisel käivitamisel "Ei".

• Korpuse avatud
  Kuvab emaplaadi CI päise külge kinnitatud šassii sissetungi tuvastamise seadme tuvastamise oleku. Kui süsteemi šassii kate eemaldatakse, näitab see väli "Jah", vastasel juhul näitab see "Ei". Šassii sissetungi oleku kirje kustutamiseks seadke Korpuse avamise oleku lähtestamine olekule Lubatud, salvestage sätted CMOS-i ja taaskäivitage süsteem.
• CPU Vcore/CPU VDDP/DRAM kanal A/B pinge/+3,3 V/+5 V/+12 V/VCORE SOC
  Kuvab praegused süsteemipinged.

• Smart Fan 5
  • Monitor
    Võimaldab valida jälgitava sihtmärgi ja teha täiendavaid kohandusi. (Vaikimisi: CPU VENTILAATOR)
  • Ventilaatori kiiruse juhtimine
    Võimaldab määrata, kas lubada ventilaatori kiiruse juhtimise funktsioon ja reguleerida ventilaatori kiirust.

Normaalne	Võimaldab ventilaatoril töötada erinevatel kiirustel vastavalt temperatuurile. Saate reguleerida ventilaatori kiirust System Information Vieweri abil vastavalt oma süsteemi nõuetele. (Vaikimisi)
Vaikne	Võimaldab ventilaatoril töötada aeglastel kiirustel.
Käsitsi	Võimaldab teil juhtida ventilaatori kiirust kõvera graafikul.
Täiskiirus	Võimaldab ventilaatoril töötada täiskiirusel.

• Ventilaatori juhtimise temperatuuri sisend
  Võimaldab valida ventilaatori kiiruse juhtimise võrdlustemperatuuri.
• Temperatuuri intervall
  Võimaldab valida ventilaatori kiiruse muutmise temperatuuri intervalli.
• Ventilaatori juhtimisrežiim

Auto	Laseb BIOS-el automaatselt tuvastada installitud ventilaatori tüübi ja määrab optimaalse juhtimisrežiimi. (Vaikimisi)
Voltage	Pinge režiimi soovitatakse 3-kontaktilise ventilaatori jaoks.
PWM	PWM režiimi soovitatakse 4-kontaktilise ventilaatori jaoks.

• Ventilaatori seiskamine
  Lülitab sisse või välja ventilaatori seiskamise funktsiooni. Temperatuuripiirangu saate määrata temperatuurikõvera abil. Ventilaator seiskub, kui temperatuur on piirangust madalam. (Vaikimisi: keelatud)
• Temperatuur
  Kuvab valitud sihtala hetketemperatuuri.
• Ventilaatori kiirus
  Kuvab ventilaatori hetkekiirust.
• Voolukiirus
  Kuvab teie vesijahutussüsteemi voolukiirust.
• Temperatuuri hoiatus
  Määrab temperatuuri hoiatuse lävendi. Kui temperatuur ületab lävendi, kostab BIOS hoiatussignaali. Valikud on: keelatud (vaikimisi), 60 °C/140 ° F, 70 °C/158 °F, 80 °C/176 °F, 90 °C/194 °F
• Ventilaatori rikke hoiatus
  Võimaldab süsteemil kostitada hoiatussignaali, kui ventilaator pole ühendatud või rikki läinud. Kontrollige ventilaatori seisukorda või ventilaatori ühendust, kui see juhtub. (Vaikimisi: keelatud)

(Märkus) See element on olemas ainult siis, kui installite protsessori, mis seda funktsiooni toetab.

Süsteemiinfo

See jaotis pakub teavet teie emaplaadi mudeli ja BIOS-i versiooni kohta. Samuti saate valida BIOS-i kasutatava vaikekeele ja määrata käsitsi süsteemi aja.

• Süsteemi keel
  Valib BIOS-i kasutatava vaikekeele.
• Süsteemi kuupäev
  Määrab süsteemi kuupäeva. Kuupäeva vorming on nädal (ainult loetav), kuu, päev ja aasta. Kasutage klahvi <Enter> kuude, päevade ja aastate vahel vahetamiseks ning kasutage klahve <Page Up> või <Page Down> soovitud väärtuse määramiseks.
• Süsteemi aeg
  Määrab süsteemi aja. Aja vorming on tund, minut ja sekund. Näiteks 13.00 on 13:00:00. Kasutage klahvi <Enter> tundide, minutite ja sekundite vahel vahetamiseks ning kasutage klahve <Page Up> või <Page Down> soovitud väärtuse määramiseks.
• Juurdepääsutase
  Kuvab praeguse juurdepääsutaseme sõltuvalt kasutatava paroolikaitse tüübist. (Kui parooli pole määratud, kuvatakse vaikimisi Administraator.) Administraatori tase võimaldab teil teha muudatusi kõikides BIOS-i sätetes; kasutaja tase võimaldab teil teha muudatusi ainult teatud BIOS-i sätetes, kuid mitte kõigis.

• Ühendatud seadmete teave
  Kuvab teavet teie SATA, PCI Express ja M.2 seadmete kohta, kui need on installitud.
• Q-Flash
  Võimaldab teil pääseda juurde Q-Flash utiliidile, et värskendada BIOS-i või varundada praegust BIOS-i konfiguratsiooni.

Käivitus

• Käivitusvaliku prioriteedid
  Määrab saadaolevate seadmete üldise käivitusjärjekorra. Eemaldatavatele andmekandjatele, mis toetavad GPT vormingut, lisatakse käivitusseadmete loendis eesliide "UEFI:". GPT partitsioneerimist toetava operatsioonisüsteemi käivitamiseks valige seade, millel on eesliide "UEFI:".
  Või kui soovite installida operatsioonisüsteemi, mis toetab GPT partitsioneerimist, näiteks Windows 10 64-bitine, valige optiline draiv, mis sisaldab Windows 10 64-bitist installiketta ja millel on eesliide "UEFI:".
• Kõvaketta/CD/DVD ROM-draivi/Diskettseadme/Võrguseadme BBS prioriteedid
  Määrab konkreetse seadmetüübi, näiteks kõvakettad, optilised draivid, disketiseadmed ja seadmed, mis toetavad Boot from LAN funktsiooni, käivitusjärjekorra jne. Sellele üksusele sisestamiseks vajutage klahvi <Enter>, mis esitab ühendatud sama tüüpi seadmed. See üksus on olemas ainult siis, kui selle tüübi jaoks on installitud vähemalt üks seade.
• NumLocki käivitusolek
  Võimaldab või keelab Numlocki funktsiooni klaviatuuri numbriklahvistikul pärast POST-i. (Vaikimisi: sees)
• Turvalisuse valik
  Määrab, kas parool on nõutav iga kord, kui süsteem käivitub, või ainult siis, kui sisestate BIOS-i seadistuse. Pärast selle üksuse konfigureerimist määrake paroolid administraatori parooli/kasutaja parooli üksuse all.

Seadistus	Parool on vajalik ainult BIOS-i seadistusprogrammi sisenemiseks.
Süsteem	Parool on nõutav süsteemi käivitamiseks ja BIOS-i seadistusprogrammi sisenemiseks. (Vaikimisi)

• Täisekraani LOGO kuvamine
  Võimaldab teil määrata, kas süsteemi käivitamisel kuvada GIGABYTE logo. Keelatud jätab GIGABYTE logo süsteemi käivitamisel vahele. (Vaikimisi: lubatud)
• Kiire käivitamine
  Võimaldab või keelab kiire käivitamise, et lühendada OS-i käivitusprotsessi. Ultrakiire tagab kiireima käivituskiiruse. (Vaikimisi: keelatud)
• SATA tugi
  See üksus on konfigureeritav ainult siis, kui Kiire käivitamine on seatud väärtusele Lubatud või Ultrakiire.

Ainult viimase käivitamise SATA seadmed	Välja arvatud eelmine käivitusdraiv, on kõik SATA seadmed keelatud enne OS-i käivitusprotsessi lõpuleviimist. (Vaikimisi)
Kõik SATA seadmed	Kõik SATA seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed.

• NVMe tugi
  Võimaldab teil lubada või keelata NVMe seadme(d). (Vaikimisi: lubatud) See üksus on konfigureeritav ainult siis, kui Kiire käivitamine on seatud väärtusele Lubatud või Ultrakiire.
• VGA tugi
  Võimaldab teil valida, millist tüüpi operatsioonisüsteemi käivitada.
  See üksus on konfigureeritav ainult siis, kui Kiire käivitamine on seatud väärtusele Lubatud või Ultrakiire.

Automaatne	Võimaldab ainult pärandvaliku ROM-i.
EFI draiver	Võimaldab EFI valiku ROM-i. (Vaikimisi)

• USB tugi
  See üksus on konfigureeritav ainult siis, kui Kiire käivitamine on seatud väärtusele Lubatud. See funktsioon on keelatud, kui Kiire käivitamine on seatud väärtusele Ultrakiire.

Keelatud	Kõik USB-seadmed on keelatud enne OS-i käivitusprotsessi lõpuleviimist.
Täielik algatamine	Kõik USB-seadmed on operatsioonisüsteemis ja POST-i ajal funktsionaalsed. (Vaikimisi)
Osaline algatamine	Osa USB-seadmetest on keelatud enne OS-i käivitusprotsessi lõpuleviimist.

• Võrgupinu draiveri tugi
  See üksus on konfigureeritav ainult siis, kui Kiire käivitamine on seatud väärtusele Lubatud või Ultrakiire.

Keelatud	Keelab võrgust käivitamise. (Vaikimisi)
Lubatud	Võimaldab võrgust käivitamise.

• CSM tugi
  Võimaldab või keelab UEFI CSM-i (ühilduvuse tugimoodul), et toetada pärand-PC käivitusprotsessi.

Keelatud	Keelab UEFI CSM-i ja toetab ainult UEFI BIOS-i käivitusprotsessi.
Lubatud	Võimaldab UEFI CSM-i. (Vaikimisi)

• LAN PXE käivitusvaliku ROM
  Võimaldab teil valida, kas lubada LAN-kontrolleri pärandvaliku ROM-i. (Vaikimisi: keelatud) See üksus on konfigureeritav ainult siis, kui CSM tugi on seatud väärtusele Lubatud.
• Salvestusseadme käivitusvaliku juhtimine
  Võimaldab teil valida, kas lubada salvestusseadme kontrolleri jaoks UEFI või pärandvaliku ROM-i.
  See üksus on konfigureeritav ainult siis, kui CSM tugi on seatud väärtusele Lubatud.

Keelatud	Keelab valiku ROM-i.
Ainult UEFI	Võimaldab ainult UEFI valiku ROM-i. (Vaikimisi)
Ainult pärand	Võimaldab ainult pärandvaliku ROM-i.

• Muu PCI seadme ROM-i prioriteet
  Võimaldab teil valida, kas lubada UEFI või pärandvaliku ROM-i PCI-seadme kontrolleri jaoks, mis ei ole LAN-, salvestusseadme- ja graafikakontrollerid.
  See üksus on konfigureeritav ainult siis, kui CSM tugi on seatud väärtusele Lubatud.

Keelatud	Keelab valiku ROM-i.
Ainult UEFI	Võimaldab ainult UEFI valiku ROM-i. (Vaikimisi)
Ainult pärand	Võimaldab ainult pärandvaliku ROM-i.

• Administraatori parool
  Võimaldab teil konfigureerida administraatori parooli. Vajutage sellel üksusel klahvi <Enter>, sisestage parool ja seejärel vajutage klahvi <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage klahvi <Enter>. Peate süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel sisestama administraatori parooli (või kasutaja parooli). Erinevalt kasutaja paroolist võimaldab administraatori parool teil teha muudatusi kõikides BIOS-i sätetes.
• Kasutaja parool
  Võimaldab teil konfigureerida kasutaja parooli. Vajutage sellel üksusel klahvi <Enter>, sisestage parool ja seejärel vajutage klahvi <Enter>. Teil palutakse parooli kinnitada. Sisestage parool uuesti ja vajutage klahvi <Enter>. Peate süsteemi käivitamisel ja BIOS-i seadistusse sisenemisel sisestama administraatori parooli (või kasutaja parooli). Kasutaja parool võimaldab teil aga teha muudatusi ainult teatud BIOS-i sätetes, kuid mitte kõigis. Parooli tühistamiseks vajutage parooli üksusel klahvi <Enter> ja kui parooli küsitakse, sisestage kõigepealt õige parool. Kui teilt küsitakse uut parooli, vajutage klahvi <Enter> ilma parooli sisestamata.
  Vajutage uuesti klahvi <Enter>, kui teilt palutakse kinnitada.
  MÄRKUS. Enne kasutaja parooli määramist määrake kindlasti kõigepealt administraatori parool.

• Turvaline käivitamine
  Võimaldab teil lubada või keelata turvalise käivitamise ja konfigureerida sellega seotud sätteid. See üksus on konfigureeritav ainult siis, kui CSM tugi on seatud väärtusele Keelatud.

• Eelistatud töörežiim
  Võimaldab teil valida, kas siseneda pärast BIOS-i seadistusse sisenemist lihtrežiimi või täpsemasse režiimi. Automaatne siseneb BIOS-i režiimi, kus see viimati oli. (Vaikimisi: automaatne)

Salvesta ja välju

• Salvesta ja välju seadistusest
  Vajutage sellel üksusel klahvi <Enter> ja valige Jah. See salvestab muudatused CMOS-i ja väljub BIOS-i seadistusprogrammist. Valige Ei või vajutage BIOS-i seadistuse peamenüüsse naasmiseks klahvi <Esc>.
• Välju salvestamata
  Vajutage sellel üksusel klahvi <Enter> ja valige Jah. See väljub BIOS-i seadistusest, salvestamata BIOS-i seadistuses tehtud muudatusi CMOS-i. Valige Ei või vajutage BIOS-i seadistuse peamenüüsse naasmiseks klahvi <Esc>.
• Laadi optimeeritud vaikesätted
  Vajutage sellel üksusel klahvi <Enter> ja valige Jah, et laadida optimaalsed BIOS-i vaikesätted. BIOS-i vaikesätted aitavad süsteemil optimaalses olekus töötada. Pärast BIOS-i värskendamist või pärast CMOS-i väärtuste kustutamist laadige alati optimeeritud vaikesätted.
• Käivituse tühistamine
  Võimaldab teil valida seadme, millest kohe käivitada. Vajutage valitud seadmel klahvi <Enter> ja kinnitamiseks valige Jah. Teie süsteem taaskäivitub automaatselt ja käivitub sellest seadmest.
• Salvesta profiilid
  See funktsioon võimaldab teil salvestada praegused BIOS-i sätted profiili. Saate luua kuni 8 profiili ja salvestada need kui Seadistusprofiil 1 ~ Seadistusprofiil 8. Lõpetamiseks vajutage klahvi <Enter>. Või saate valida Vali fail HDD/FDD/USB-st, et salvestada profiil oma salvestusseadmesse.
• Laadi profiilid
  Kui teie süsteem muutub ebastabiilseks ja olete laadinud BIOS-i vaikesätted, saate selle funktsiooni abil laadida BIOS-i sätted varem loodud profiilist, ilma et peaksite BIOS-i sätteid uuesti konfigureerima. Esmalt valige profiil, mida soovite laadida, ja seejärel lõpetamiseks vajutage klahvi <Enter>. Saate valida Vali fail HDD/FDD/USB-st, et sisestada varem loodud profiil oma salvestusseadmest või laadida BIOS-i poolt automaatselt loodud profiil, näiteks taastades BIOS-i sätted viimastele sätetele, mis korralikult töötasid (viimane teadaolev hea kirje).

RAID-komplekti konfigureerimine

RAID-tasemed

	RAID 0	RAID 1	RAID 10
Minimaalne kõvaketaste arv	≥2	2	4
Massiivi maht	Kõvaketaste arv * väikseima ketta suurus	Väikseima ketta suurus (Kõvaketaste arv/2) *	Väikseima ketta suurus
Riketaluvus	Ei	Jah	Jah

Enne alustamist valmistage ette järgmised asjad:

• Vähemalt kaks SATA kõvaketast või SSD-ketast.^(Märkus) (Optimaalse jõudluse tagamiseks on soovitatav kasutada kahte identsete mudelite ja mahuga kõvaketast).
• Windowsi seadistusketas.
• Emaplaadi draiveriketas.
• USB-mälupulk.

Sisseehitatud SATA-kontrolleri konfigureerimine

SATA-kõvaketaste paigaldamine arvutisse

Paigaldage kõvakettad/SSD-kettad emaplaadi SATA/M.2 pistikutesse. Seejärel ühendage toiteploki toitepistikud kõvaketastega.

SATA-kontrolleri režiimi konfigureerimine BIOS-i seadistuses

Veenduge, et SATA-kontrolleri režiim on süsteemi BIOS-i seadistuses õigesti konfigureeritud.
Sammud:
Lülitage arvuti sisse ja vajutage POST-i (Power-On Self-Test) ajal BIOS-i seadistusse sisenemiseks klahvi <Delete>. Seadistage jaotises Settings\IO Ports suvandiks SATA Configuration\SATA Mode väärtus RAID. Seejärel salvestage sätted ja taaskäivitage arvuti. (Kui soovite RAID-i konfigureerimiseks kasutada NVMe PCIe SSD-kettaid, seadistage kindlasti NVMe RAID mode väärtuseks Enabled.)

Selles jaotises kirjeldatud BIOS-i seadistusmenüüd võivad teie emaplaadi täpsetest sätetest erineda. Tegelikud BIOS-i seadistusmenüü valikud, mida näete, sõltuvad teie emaplaadist ja BIOS-i versioonist.

(Märkus) M.2 PCIe SSD-ketast ei saa kasutada RAID-komplekti seadistamiseks koos M.2 SATA SSD-ketta või SATA-kõvakettaga.

UEFI RAID-i konfigureerimine

Sammud:

1. Minge BIOS-i seadistuses jaotisse Boot ja määrake tugi CSM-ile väärtuseks Disabled. Salvestage muudatused ja väljuge BIOS-i seadistusest.
2. Pärast süsteemi taaskäivitamist sisenege uuesti BIOS-i seadistusse. Seejärel sisenege alammenüüsse Settings\RAIDXpert2 Configuration Utility.
3. Vajutage ekraanil RAIDXpert2 Configuration Utility massiivi haldamiseks <Enter>, et siseneda ekraanile Create Array. Seejärel valige RAID-i tase. Toetatud RAID-i tasemed on RAID 0, RAID 1 ja RAID 10 (saadaolevad valikud sõltuvad paigaldatud kõvaketaste arvust). Järgmisena vajutage <Enter> ekraanile Select Physical Disks sisenemiseks ekraanil Select Physical Disks.
4. Valige ekraanil Select Physical Disks RAID-massiivi kaasatavad kõvakettad ja määrake need olekusse Enabled. Järgmisena kasutage allanoolt, et liikuda suvandile Apply Changes ja vajutage <Enter>. Seejärel naaske eelmisele ekraanile ja määrake Array Size, Array Size Unit, Read Cache Policy ja Write Cache Policy.
5. Pärast mahu seadistamist liikuge suvandile Create Array ja alustamiseks vajutage <Enter>.
6. Pärast lõpetamist viiakse teid tagasi ekraanile Array Management. Jaotise Manage Array Properties all näete uut RAID-i köidet ja teavet RAID-i taseme, massiivi nime, massiivi mahu jne kohta.

Installige SATA RAID/AHCI draiver ja operatsioonisüsteem

Õigete BIOS-i sätetega olete valmis operatsioonisüsteemi installima.

Operatsioonisüsteemi installimine
Kuna mõned operatsioonisüsteemid sisaldavad juba RAID/AHCI draiverit, ei pea te Windowsi installimise ajal eraldi RAID/AHCI draiverit installima. Pärast operatsioonisüsteemi installimist soovitame teil süsteemi jõudluse ja ühilduvuse tagamiseks installida kõik vajalikud draiverid emaplaadi draiverikettalt, kasutades "Xpress Install" (kiirinstallimist). Kui installitav operatsioonisüsteem nõuab, et esitaksite operatsioonisüsteemi installimise ajal täiendava SATA RAID/AHCI draiveri, vaadake alltoodud samme:

1. Kopeerige draiveriketta kaustast \Boot kaust Hw10 oma USB-mälupulgale.
2. Käivitage Windowsi seadistusketas ja järgige tavalisi operatsioonisüsteemi installimise samme. Kui ilmub ekraan, mis palub teil draiver laadida, valige Browse (sirvi).
3. Sisestage USB-mälupulk ja sirvige draiveri asukohta. Draiverite asukoht on järgmine:
   \Hw10\RAID\x64
4. Valige esmalt AMD-RAID Bottom Device ja klõpsake draiveri laadimiseks nuppu Next (järgmine). Seejärel valige AMD-RAID Controller ja klõpsake draiveri laadimiseks nuppu Next (järgmine). Lõpuks jätkake operatsioonisüsteemi installimist.

RAID-massiivi konfigureerimise kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.

Draiverite installimine

• Enne draiverite installimist installige esmalt operatsioonisüsteem.
• Pärast operatsioonisüsteemi installimist sisestage emaplaadi draiveriketas oma optilisse draivi. Klõpsake ekraani paremas ülanurgas oleval teatel "Puudutage, et valida, mis selle kettaga juhtub" ja valige "Run Run.exe." (Või minge jaotisse Minu arvuti, topeltklõpsake optilisel draivil ja käivitage programm Run.exe.)

"Xpress Install" skannib automaatselt teie süsteemi ja loetleb seejärel kõik draiverid, mida on soovitatav installida. Saate klõpsata nupul Xpress Install ja "Xpress Install" installib kõik valitud draiverid. Või klõpsake noolel ikooni, et installida vajalikud draiverid eraldi.

Tarkvara kohta lisateabe saamiseks külastage GIGABYTE'i veebisaiti.

Lisateabe saamiseks tõrkeotsingu kohta külastage GIGABYTE'i veebisaiti.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Gigabyte X570 AORUS ELITE WIFI - AM4 ATX-emaplaadi käsiraamat

Saadaolevad keeled
