GIGABYTE B660 AORUS ELITE AX DDR4, B660 AORUS ELITE DDR4 - Ona plata qo'llanmasi

Mahsulot reviziyangizni aniqlash

Ona platangizdagi reviziya raqami quyidagicha ko'rinadi: "REV: X.X." Misol uchun, "REV: 1.0" ona plata reviziyasi 1.0 ekanligini anglatadi. Ona plata BIOS, drayverlarini yangilashdan oldin yoki texnik ma'lumotlarni qidirayotganda ona plata reviziyangizni tekshiring.

Misol:

Mahsulot bilan tanishuv

Qurilma joylashuvi

Faqat B660 AORUS ELITE AX DDR4 uchun.

Qurilma blok-sxemasi

Faqat B660 AORUS ELITE AX DDR4 uchun.

Qutidagi tarkib

B660 AORUS ELITE AX DDR4 yoki B660 AORUS ELITE DDR4 ona plata
Foydalanuvchi qo'llanmasi
Ikki SATA kabeli
Bitta antenna
Bitta G ulagichi
M.2 vint(lar)i

* Yuqoridagi quti tarkibi faqat ma'lumot uchun mo'ljallangan va haqiqiy elementlar siz olgan mahsulot paketiga bog'liq bo'ladi. Quti tarkibi ogohlantirishsiz o'zgartirilishi mumkin

Faqat B660 AORUS ELITE AX DDR4 uchun.

Uskunani o'rnatish

O'rnatish bo'yicha ehtiyot choralari

Ona plata elektrostatik razryad (ESD) natijasida shikastlanishi mumkin bo'lgan ko'plab nozik elektron sxemalar va komponentlarni o'z ichiga oladi. O'rnatishdan oldin foydalanuvchi qo'llanmasini diqqat bilan o'qing va quyidagi tartiblarga amal qiling:

• O'rnatishdan oldin shassining ona plata uchun mos ekanligiga ishonch hosil qiling.
• O'rnatishdan oldin sotuvchingiz tomonidan taqdim etilgan ona plata SIN (Seriya raqami) stikerini yoki kafolat stikerini olib tashlamang yoki buzmang. Ushbu stikerlar kafolatni tasdiqlash uchun zarur.
• Ona platani yoki boshqa apparat komponentlarini o'rnatish yoki olib tashlashdan oldin har doim elektr shnurini elektr rozetkasidan uzib, AC quvvatini o'chiring.
• Ona platadagi ichki ulagichlarga apparat komponentlarini ulashda ularning mahkam va xavfsiz ulanganligiga ishonch hosil qiling.
• Ona plata bilan ishlayotganda, har qanday metall o'tkazgichlar yoki ulagichlarga tegishdan saqlaning.
• Ona plata, CPU yoki xotira kabi elektron komponentlar bilan ishlayotganda elektrostatik razryad (ESD) bilaguzukini taqish yaxshidir. Agar sizda ESD bilaguzuk bo'lmasa, qo'llaringizni quruq holda saqlang va avval statik elektrni yo'qotish uchun metall predmetga teging.
• Ona platani o'rnatishdan oldin uni antistatik yostiq ustiga yoki elektrostatik himoya konteyneriga joylashtiring.
• Ona platadan quvvat kabelini ulashdan yoki uzishdan oldin, quvvat manbai o'chirilganligiga ishonch hosil qiling.
• Quvvatni yoqishdan oldin quvvat manbai kuchlanishi mahalliy kuchlanish standartiga muvofiq o'rnatilganligiga ishonch hosil qiling.
• Mahsulotni ishlatishdan oldin apparat komponentlaringizning barcha kabellari va quvvat ulagichlari ulanganligini tekshiring.
• Ona plataga zarar yetkazmaslik uchun vintlar ona plata sxemasi yoki uning komponentlari bilan aloqa qilishiga yo'l qo'ymang.
• Ona platada yoki kompyuter korpusida qoldiq vintlar yoki metall komponentlar yo'qligiga ishonch hosil qiling.
• Kompyuter tizimini notekis yuzaga qo'ymang.
• Kompyuter tizimini yuqori haroratli yoki nam muhitga joylashtirmang.
• O'rnatish jarayonida kompyuter quvvatini yoqish tizim komponentlariga zarar yetkazishi, shuningdek, foydalanuvchiga jismoniy zarar yetkazishi mumkin.
• Agar siz biron bir o'rnatish bosqichiga ishonchingiz komil bo'lmasa yoki mahsulotdan foydalanish bilan bog'liq muammo bo'lsa, iltimos, sertifikatlangan kompyuter mutaxassisiga murojaat qiling.
• Agar siz adapter, uzaytirgich quvvat kabeli yoki quvvat manbaidan foydalansangiz, uning o'rnatish va/yoki topraklama bo'yicha ko'rsatmalari bilan maslahatlashing.

Mahsulot xususiyatlari

CPU	LGA1700 uyasi: 13-avlod Intel Core protsessorlari va 12-avlod Intel Core, Pentium Gold va Celeron protsessorlarini qo‘llab-quvvatlash (GIGABYTE’ning veb-saytiga eng so‘nggi CPU-ni qo‘llab-quvvatlash ro‘yxati uchun o‘ting.) L3 kesh protsessorga qarab o‘zgaradi
Chipset	Intel B660 Express Chipset
Xotira	DDR4 3200/3000/2933/2666/2400/2133 MHz xotira modullarini qo‘llab-quvvatlash 128 GB gacha (32 GB sig‘imli bitta DIMM) tizim xotirasini qo‘llab-quvvatlaydigan 4 x DDR4 DIMM uyalari Ikki kanalli xotira arxitekturasi ECC Un-buffered DIMM 1Rx8/2Rx8 xotira modullarini qo‘llab-quvvatlash (ECC bo‘lmagan rejimda ishlaydi) ECC bo‘lmagan Un-buffered DIMM 1Rx8/2Rx8/1Rx16 xotira modullarini qo‘llab-quvvatlash Extreme Memory Profile (XMP) xotira modullarini qo‘llab-quvvatlash (GIGABYTE veb-saytiga eng so‘nggi qo‘llab-quvvatlanadigan xotira tezliklari va xotira modullari uchun o‘ting.)
O‘rnatilgan Grafika	Integratsiyalangan grafik protsessor-Intel HD Graphics qo‘llab-quvvatlashi: Maksimal 4096x2160@60 Hz o‘lchamni qo‘llab-quvvatlaydigan 1 x HDMI porti * HDMI 2.0 versiyasi va HDCP 2.3 ni qo‘llab-quvvatlash. Maksimal 4096x2304@60 Hz o‘lchamni qo‘llab-quvvatlaydigan 1 x DisplayPort * DisplayPort 1.2 versiyasi va HDCP 2.3 ni qo‘llab-quvvatlash (Grafika xususiyatlari CPU qo‘llab-quvvatlashiga qarab farq qilishi mumkin.)
Audio	Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-kanal * 7.1-kanalli audioni sozlash uchun avval audio dasturini ochishingiz va Device advanced settings (Qurilmaning ilg‘or sozlamalari) > Playback Device (Qayta tinglash qurilmasi)ni tanlab, standart sozlamani o‘zgartirishingiz kerak. Audio dasturini sozlash haqida batafsil ma’lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring. S/PDIF Out-ni qo‘llab-quvvatlash
LAN	Realtek 2.5GbE LAN chipi (2,5 Gbps/1 Gbps/100 Mbps)
Simsiz aloqa moduli	Intel Wi-Fi 6E AX211 2,4/5/6 GHz tashuvchi chastota diapazonlarini qo‘llab-quvvatlaydigan WIFI a, b, g, n, ac, ax BLUETOOTH 5.2 11ax 160MHz simsiz standartini va 2,4 Gbps gacha bo‘lgan ma’lumotlar uzatish tezligini qo‘llab-quvvatlash * Haqiqiy ma’lumotlar uzatish tezligi muhit va uskunaga qarab farq qilishi mumkin.
Kengaytirish uyalari	x16 da ishlaydigan 1 x PCI Express x16 uyasi (PCIEX16) * Optimal ishlash uchun, agar faqat bitta PCI Express grafik karta o‘rnatilsa, uni PCIEX16 uyasiga o‘rnatganingizga ishonch hosil qiling. (PCIEX16 uyasi PCI Express 4.0 standartiga mos keladi.) 2 x PCI Express x1 uyalari (PCIEX1 uyalari PCI Express 3.0 standartiga mos keladi.)
Saqlash interfeysi	CPU: 1 x M.2 ulagichi (Socket 3, M kaliti, 2260/2280/22110 turi PCIe 4.0 x4/x2 SSD qo‘llab-quvvatlash) (M2A_CPU) Chipset: 1 x M.2 ulagichi (Socket 3, M kaliti, 2260/2280/22110 turi PCIe 4.0 x4/x2 SSD qo‘llab-quvvatlash) (M2P_SB) 1 x M.2 ulagichi (Socket 3, M kaliti, 2260/2280/22110 turi PCIe 3.0 x4/x2 SSD qo‘llab-quvvatlash) (M2M_SB) 4 x SATA 6Gb/s ulagichlari SATA RAID 0, RAID 1, RAID 5 va RAID 10 uchun yordam Intel Optane Memory Ready * Intel Optane Memory bilan tizim tezlashuvi faqat Chipset tomonidan qo‘llab-quvvatlanadigan M.2 ulagichlarida yoqilishi mumkin.
USB	Chipset: USB 3.2 Gen 2 qo‘llab-quvvatlaydigan 2 x USB Type-C portlari (orqa paneldagi 1 port, ichki USB sarlavhasi orqali 1 port mavjud) Orqa paneldagi 1 x USB 3.2 Gen 2 Type-A porti (qizil) Ichki USB sarlavhasi orqali mavjud bo‘lgan 2 x USB 3.2 Gen 1 portlari Chipset+USB 3.2 Gen 1 Hub: Orqa paneldagi 4 x USB 3.2 Gen 1 portlari Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 portlari (orqa paneldagi 4 port, ichki USB sarlavhalari orqali mavjud 4 port)
Ichki ulagichlar	1 x 24 pinli ATX asosiy quvvat ulagichi 1 x 8 pinli ATX 12V quvvat ulagichi 1 x 4 pinli ATX 12V quvvat ulagichi 1 x CPU fan sarlavhasi 1 x suv sovutgichli CPU fan sarlavhasi 3 x tizimli fan sarlavhalari 1 x tizimli fan/suv sovutgichli nasos sarlavhasi 2 x manzilli LED strip sarlavhalari 2 x RGB LED strip sarlavhalari 3 x M.2 Socket 3 ulagichlari 4 x SATA 6Gb/s ulagichlari 1 x old panel sarlavhasi 1 x old panel audio sarlavhasi USB 3.2 Gen 2 ni qo‘llab-quvvatlaydigan 1 x USB Type-C sarlavhasi 1 x USB 3.2 Gen 1 sarlavhasi 2 x USB 2.0/1.1 sarlavhalari 1 x Trusted Platform Module sarlavhasi (faqat GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 moduli uchun) 1 x qayta o‘rnatish tugmasi 1 x Q-Flash Plus tugmasi 1 x qayta o‘rnatish jumperi 1 x Clear CMOS jumperi
Orqa panel ulagichlari	USB 3.2 Gen 2 ni qo‘llab-quvvatlaydigan 1 x USB Type-C porti 1 x USB 3.2 Gen 2 Type-A porti (qizil) 4 x USB 3.2 Gen 1 portlari 4 x USB 2.0/1.1 portlari 2 x SMA antenna ulagichlari (2T2R) 1 x DisplayPort 1 x HDMI 2.0 porti 1 x RJ-45 porti 1 x optik S/PDIF Out ulagichi 2 x audio jeklari
I/O kontrolleri	iTE I/O Controller Chip
Uskuna monitoringi	Kuchlanishni aniqlash Haroratni aniqlash Fan tezligini aniqlash Suv sovutish oqimi tezligini aniqlash Fan ishlamay qolishi haqida ogohlantirish Fan tezligini nazorat qilish * Fan (nasos) tezligini nazorat qilish funksiyasi siz o‘rnatgan fan (nasos)ga bog‘liq bo‘ladi.
BIOS	1 x 256 Mbit flesh Litsenziyalangan AMI UEFI BIOS-dan foydalanish PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Noyob funksiyalar	APP Center-ni qo‘llab-quvvatlash * APP Center-dagi mavjud ilovalar anakart modeliga qarab farq qilishi mumkin. Har bir ilovaning qo‘llab-quvvatlanadigan funksiyalari ham anakart xususiyatlariga qarab farq qilishi mumkin. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Q-Flash Plus-ni qo‘llab-quvvatlash Q-Flash-ni qo‘llab-quvvatlash Xpress Install-ni qo‘llab-quvvatlash
To‘plamdagi dasturiy ta’minot	Norton Internet Security (OEM versiyasi) LAN tarmoqli kengligini boshqarish dasturi
Operatsion tizim	Windows 11 64-bit uchun yordam Windows 10 64-bit uchun yordam
Forma faktori	ATX Form Factor; 30,5 sm x 24,4 sm

Faqat B660 AORUS ELITE AX DDR4 uchun.

* GIGABYTE mahsulotning texnik xususiyatlariga va mahsulotga oid ma’lumotlarga oldindan ogohlantirmasdan o‘zgartirish kiritish huquqini o‘zida saqlab qoladi.

CPU, xotira modullari, SSD va M.2 qurilmalarining qo‘llab-quvvatlash ro‘yxatlari uchun GIGABYTE veb-saytiga tashrif buyuring.

B660 AORUS ELITE AX DDR4

B660 AORUS ELITE DDR4

Ilovalarning eng so‘nggi versiyasini yuklab olish uchun GIGABYTE veb-saytidagi Support\Utility sahifasiga tashrif buyuring.

CPU va CPU sovutgichini o'rnatish

CPU o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata CPU ni qo'llab-quvvatlashiga ishonch hosil qiling. (Eng so'nggi CPU qo'llab-quvvatlash ro'yxati uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun CPU ni o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• CPU ning birinchi pinini toping. Agar noto'g'ri yo'naltirilgan bo'lsa, CPU ni kiritib bo'lmaydi. (Yoki siz CPUning har ikki tomonidagi tirqishlarni va CPU uyasidagi tekislash tugmachalarini topishingiz mumkin.)
• CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.
• Agar CPU sovutgichi o'rnatilmagan bo'lsa, kompyuterni yoqmang, aks holda CPU haddan tashqari qizib ketishi va shikastlanishi mumkin.
• CPU xost chastotasini CPU spetsifikatsiyalariga muvofiq o'rnating. Tizim avtobus chastotasini apparat spetsifikatsiyalaridan tashqariga o'rnatish tavsiya etilmaydi, chunki u periferiya uchun standart talablarga javob bermaydi. Agar siz chastotani standart spetsifikatsiyalardan tashqariga o'rnatmoqchi bo'lsangiz, iltimos, buni apparat spetsifikatsiyalaringizga, jumladan CPU, grafik karta, xotira, qattiq disk va hokazolarga muvofiq qiling.

CPU yo'nalishiga e'tibor bering

Ona plata CPU uyasidagi tekislash tugmachalariga va CPUdagi tirqishlarga e'tibor bering.

CPU ni kiritishdan oldin CPU uyasi qopqog'ini olib tashlamang. CPU ni kiritganingizdan va yuklash panelini yopganingizdan so'ng, u yuklash panelidan avtomatik ravishda chiqib ketishi mumkin.

Uskunani o'rnatish haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

CPU ni o'rnatish

CPU ni ona plata CPU uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. 1. CPU uyasi tutqichini ehtiyotkorlik bilan pastga bosing va uyaning uzoqroq tomoniga torting.
   2. CPU uyasini qulflash tutqichini to'liq ko'taring.
   3. Plastik himoya qopqog'i biriktirilgan metall yuklash panelini ochish uchun metall yuklash panelining yon tomonidagi barmoq yorlig'idan foydalaning.

2. CPU ni barmoqlaringiz bilan qirralaridan ushlang. CPU pinining birinchi belgisini (uchburchak) CPU uyasining birinchi pin burchagi bilan tekislang (yoki CPU tirqishlarini uyani tekislash tugmachalari bilan tekislashingiz mumkin) va CPU ni ehtiyotkorlik bilan joyiga kiriting.

3. CPU to'g'ri o'rnatilganligiga ishonch hosil qiling va keyin yuklash panelini yoping. Plastik himoya qopqog'i chiqib ketadi, shunchaki uni olib tashlang. CPU ni o'rnatishni yakunlash uchun tutqichni ushlab turish yorlig'i ostiga mahkamlang.
   * CPU uyasini himoya qilish uchun CPU o'rnatilmagan bo'lsa, har doim plastik himoya qopqog'ini almashtiring.


CPU to'g'ri o'rnatilmagan bo'lsa, CPU uyasini qulflash tutqichini majburan ishlatmang, chunki bu CPU va CPU uyasiga zarar yetkazadi.

CPU sovutgichini o'rnatish

CPU ni o'rnatgandan so'ng CPU sovutgichini o'rnatishga ishonch hosil qiling. (Haqiqiy o'rnatish jarayoni foydalaniladigan CPU sovutgichiga qarab farq qilishi mumkin. CPU sovutgichingiz uchun foydalanuvchi qo'llanmasiga qarang.)

1. O'rnatilgan CPU yuzasiga termal moyning tekis va yupqa qatlamini surting.

2. Sovutgichni CPU ustiga qo'ying va to'rtta surish pinini ona platadagi pin teshiklari orqali tekislang. Surish pinlarini diagonal ravishda pastga bosing.

3. Va nihoyat, CPU sovutgichining quvvat ulagichini ona platadagi CPU fan sarlavhasiga (CPU_FAN) ulang.


Xotirani o'rnatish

Xotirani o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata xotirani qo'llab-quvvatlashiga ishonch hosil qiling. Bir xil sig'imli, markali, tezlikli va chipli xotiradan foydalanish tavsiya etiladi. (Eng so'nggi qo'llab-quvvatlanadigan xotira tezligi va xotira modullari uchun GIGABYTE veb-saytiga o'ting.)
• Uskunaga zarar yetkazmaslik uchun xotirani o'rnatishdan oldin kompyuterni o'chiring va quvvat simini elektr rozetkasidan uzing.
• Xotira modullari ahmoqlikka chidamli dizaynga ega. Xotira modulini faqat bir yo'nalishda o'rnatish mumkin. Agar xotirani o'rnata olmasangiz, yo'nalishni o'zgartiring.

Ikkilik kanalli xotira konfiguratsiyasi
Ushbu ona plata to'rtta xotira uyasi bilan ta'minlangan va Ikkilik kanalli texnologiyani qo'llab-quvvatlaydi. Xotira o'rnatilgandan so'ng, BIOS avtomatik ravishda xotira spetsifikatsiyalari va sig'imini aniqlaydi. Ikkilik kanalli xotira rejimini yoqish asl xotira o'tkazish qobiliyatini ikki baravar oshiradi. To'rtta xotira uyasi ikkita kanalga bo'lingan va har bir kanalda quyidagi kabi ikkita xotira uyasi mavjud:

• A kanali: DDR4_A1, DDR4_A2
• B kanali: DDR4_B1, DDR4_B2

* Tavsiya etilgan Ikkilik kanalli xotira konfiguratsiyasi:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 ta modul	- -	DS/SS	- -	DS/SS
4 ta modul	DS/SS	DS/SS	DS/SS	DS/SS

(SS=bir tomonlama, DS=ikki tomonlama, "- -"=Xotira yo'q)

CPU cheklovlari tufayli, Ikkilik kanalli rejimda xotirani o'rnatishdan oldin quyidagi ko'rsatmalarni o'qing.

1. Agar faqat bitta xotira moduli o'rnatilgan bo'lsa, Ikkilik kanalli rejimni yoqib bo'lmaydi.
2. Ikkilik kanalli rejimni ikkita yoki to'rtta xotira moduli bilan yoqishda bir xil sig'imli xotiradan foydalanish tavsiya etiladi. markali, tezlik va chiplar.


Bitta xotira modulini o'rnatayotganda, uni DDR4_A2 yoki DDR4_B2 uyasiga o'rnatishingizni tavsiya qilamiz.

Kengaytirish kartasini o'rnatish

Kengaytirish kartasini o'rnatishni boshlashdan oldin quyidagi ko'rsatmalarni o'qing:

• Ona plata kengaytirish kartasini qo'llab-quvvatlashiga ishonch hosil qiling. Kengaytirish kartangiz bilan birga kelgan qo'llanmani diqqat bilan o'qing bilan.
• Uskunaga zarar yetkazmaslik uchun kengaytirish kartasini o'rnatishdan oldin kompyuterni har doim o'chiring va quvvat simini elektr rozetkasidan uzing.

Kengaytirish kartangizni kengaytirish uyasiga to'g'ri o'rnatish uchun quyidagi amallarni bajaring.

1. Kartangizni qo'llab-quvvatlaydigan kengaytirish uyasini toping. Shassi orqa panelidan metall uya qopqog'ini olib tashlang.
2. Kartani uya bilan tekislang va karta uyaga to'liq o'rnashguncha pastga bosing.

3. Kartadagi metall kontaktlar uyaga to'liq kiritilganligiga ishonch hosil qiling.
4. Kartaning metall qavsini vint bilan shassi orqa paneliga mahkamlang.
5. Barcha kengaytirish kartalarini o'rnatgandan so'ng, shassi qopqog'ini (qopqoqlarini) almashtiring.
6. Kompyuteringizni yoqing. Agar kerak bo'lsa, kengaytirish kartangiz (kartalaringiz) uchun kerakli BIOS o'zgarishlarini kiritish uchun BIOS sozlamalariga o'ting.
7. Operatsion tizimingizda kengaytirish kartasi bilan ta'minlangan drayverni o'rnating.

Orqa panel ulagichlari

1. USB 2.0/1.1 Port
   USB port USB 2.0/1.1 spetsifikatsiyasini qo'llab-quvvatlaydi. Ushbu portdan USB qurilmalar uchun foydalaning.
2. SMA Antenna Connectors (2T2R)
   Antennani ulash uchun ushbu ulagichdan foydalaning.
   Yaxshiroq signal qabul qilish uchun antennalarni antenna ulagichlariga mahkamlang va keyin antennalarni to'g'ri yo'naltiring.
3. DisplayPort
   DisplayPort yuqori sifatli raqamli tasvir va audio taqdim etadi, ikki tomonlama audio uzatishni qo'llab-quvvatlaydi. DisplayPort HDCP 2.3 kontentni himoya qilish mexanizmlarini qo'llab-quvvatlashi mumkin. DisplayPort-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Eslatma: DisplayPort texnologiyasi maksimal 4096x2304@60 Hz o'lchamni qo'llab-quvvatlashi mumkin, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
4. HDMI 2.0 Port
   HDMI port HDCP 2.3 va Dolby TrueHD va DTS HD Master Audio formatlarini qo'llab-quvvatlaydi. Shuningdek, u 192 KHz/24bit 7.1 kanalli LPCM audio chiqishini qo'llab-quvvatlaydi. HDMI-ni qo'llab-quvvatlaydigan monitorni ulash uchun ushbu portdan foydalanishingiz mumkin. Qo'llab-quvvatlanadigan maksimal o'lcham 4096x2160@60 Hz, ammo qo'llab-quvvatlanadigan haqiqiy o'lchamlar foydalanilayotgan monitorga bog'liq.
   HDMI/DisplayPort qurilmasini o'rnatgandan so'ng, standart ovozni ijro etish qurilmasini HDMI/DisplayPort ga o'rnatganingizga ishonch hosil qiling. (Element nomi operatsion tizimingizga qarab farq qilishi mumkin.)
5. USB 3.2 Gen 2 Type-A Port (red) (Q-Flash Plus Port)
   USB 3.2 Gen 2 port USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalar uchun foydalaning. Q-Flash Plus (Eslatma) dan foydalanishdan oldin, avvalo USB flesh-diskini ushbu portga kiritganingizga ishonch hosil qiling.
6. USB Type-C Port, with USB 3.2 Gen 2 support
   Qaytariladigan USB port USB 3.2 Gen 2 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyalariga mos keladi. Ushbu portdan USB qurilmalar uchun foydalaning.
7. USB 3.2 Gen 1 Port
   USB 3.2 Gen 1 port USB 3.2 Gen 1 spetsifikatsiyasini qo'llab-quvvatlaydi va USB 2.0 spetsifikatsiyasiga mos keladi. Ushbu portdan USB qurilmalar uchun foydalaning.
8. RJ-45 LAN Port
   Gigabit Ethernet LAN porti 2,5 Gbps gacha bo'lgan ma'lumotlar tezligida Internetga ulanishni ta'minlaydi. Quyida LAN portining LEDlar holatlari tasvirlangan.


Speed LED:
Holat	Tavsif
Apelsin	2,5 Gbps ma'lumotlar tezligi
Yashil	1 Gbps ma'lumotlar tezligi
O'chirilgan	100 Mbps ma'lumotlar tezligi
Activity LED:
Holat	Tavsif
Miltillovchi	Ma'lumotlarni uzatish yoki qabul qilish sodir bo'lmoqda
O'chirilgan	Ma'lumotlarni uzatish yoki qabul qilish sodir bo'lmayapti

9. Line Out/Old dinamikning chiqishi
   Chiziq chiqish uyasi.
10. Mic In/Orqa dinamikning chiqishi
    Mikrofon kirish uyasi.
11. Optical S/PDIF Out Connector
    Ushbu ulagich raqamli optik audioni qo'llab-quvvatlaydigan tashqi audio tizimga raqamli audio chiqishni ta'minlaydi. Ushbu funksiyadan foydalanishdan oldin, audio tizimingiz optik raqamli audio kirish ulagichini ta'minlashiga ishonch hosil qiling.

Audio uyasi konfiguratsiyasi:
Uyasi	Quloqchin/ 2-kanalli	4-kanalli	5.1-kanalli	7.1-kanalli
Line Out/Old dinamikning chiqishi
Mic In/Orqa dinamikning chiqishi
Old panel Chiziq chiqishi/Yon dinamikning chiqishi
Old panel Mikrofon kirishi/Markaziy/Subwoofer dinamikning chiqishi

• Audio dasturiy ta'minot yordamida audio uyasining funksionalligini o'zgartirishingiz mumkin.
• 7.1 kanalli audioni sozlash uchun siz audio dasturiy ta'minotni ochishingiz va avval standart sozlamani o'zgartirish uchun Device (Qurilma) advanced settings (Kengaytirilgan sozlamalar) > Playback Device (Ijro etish qurilmasi) ni tanlashingiz kerak.

• Orqa panel ulagichiga ulangan kabelni olib tashlayotganda, avval kabelni qurilmangizdan olib tashlang va keyin uni anakartdan olib tashlang.
• Kabelni olib tashlayotganda, uni ulagichdan to'g'ri tortib oling. Kabel ulagichi ichida elektr qisqa tutashuvining oldini olish uchun uni yon tomonga silkitmang.

Faqat B660 AORUS ELITE AX DDR4 uchun.
(Eslatma) Q-Flash Plus funksiyasini yoqish uchun GIGABYTE veb-saytining "Noyob funksiyalar" sahifasiga o'ting va qo'shimcha ma'lumot oling.

Audio dasturiy ta'minotni sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Ichki ulagichlar

ATX_12V_2X2/ATX_12V_2X4	F_AUDIO
ATX	F_U32C
CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2
SYS_FAN4_PUMP	SPI_TPM
CPU_OPT	BAT
LED_C1/LED_C2	CLR_CMOS
D_LED1/D_LED2	RST_SW/RST
SATA3 4/5/6/7	QFLASH_PLUS
M2A_CPU/M2P_SB/M2M_SB	CPU/DRAM/VGA/BOOT
F_PANEL

Tashqi qurilmalarni ulashdan oldin quyidagi ko'rsatmalarni o'qing:

• Avvalo, qurilmalaringiz siz ulashni istagan ulagichlarga mos kelishiga ishonch hosil qiling.
• Qurilmalarni o'rnatishdan oldin qurilmalar va kompyuteringizni o'chiring. Quvvat simini elektr rozetkasidan uzib qo'ying, bu qurilmalarga zarar yetkazilishining oldini oladi.
• Qurilmani o'rnatgandan so'ng va kompyuterni yoqishdan oldin, qurilma kabeli ona platadagi ulagichga mahkam o'rnatilganligiga ishonch hosil qiling.

1/2. ATX_12V_2X2/ATX_12V_2X4/ATX (2x2, 2x4, 12V quvvat ulagichlari va 2x12 asosiy quvvat ulagichi)
Quvvat ulagichi yordamida quvvat manbai ona platadagi barcha komponentlarga yetarli barqaror quvvat yetkazib berishi mumkin. Quvvat ulagichini ulashdan oldin, avvalo quvvat manbai o'chirilganligiga va barcha qurilmalar to'g'ri o'rnatilganligiga ishonch hosil qiling. Quvvat ulagichi ahmoqlikka chidamli dizaynga ega. Quvvat manbai kabelini quvvat ulagichiga to'g'ri yo'nalishda ulang.
12V quvvat ulagichi asosan protsessorga quvvat beradi. Agar 12V quvvat ulagichi ulanmagan bo'lsa, kompyuter ishga tushmaydi.
Kengaytirish talablariga javob berish uchun yuqori quvvat sarfini ko'taradigan quvvat manbai (500W yoki undan yuqori) ishlatilishi tavsiya etiladi. Agar kerakli quvvatni ta'minlamaydigan quvvat manbai ishlatilsa, natijada tizim beqaror yoki yuklanmaydigan bo'lishi mumkin.

ATX_12V_2X2:
Pin raqami.	Ta'rif
1	GND
2	GND
3	+12V
4	+12V

ATX_12V_2X4:
Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
1	GND (faqat 2x4 pinli 12V uchun)	5	+12V (faqat 2x4 pinli 12V uchun)
2	GND (faqat 2x4 pinli 12V uchun)	6	+12V (faqat 2x4 pinli 12V uchun)
3	GND	7	+12V
4	GND	8	+12V

ATX:
Pin raqami.	Ta'rif	Pin raqami.	Ta'rif
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (yumshoq yoqish/o'chirish)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (kutish +5V)	21	+5V
10	+12V	22	+5V
11	+12V (faqat 2x12 pinli ATX uchun)	23	+5V (faqat 2x12 pinli ATX uchun)
12	3.3V (faqat 2x12 pinli ATX uchun)	24	GND (faqat 2x12 pinli ATX uchun)

3/4. CPU_FAN/SYS_FAN1/2/3 (Fan sarlavhalari)
Ushbu ona platadagi barcha fan sarlavhalari 4 pinli. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni boshqarish funktsiyasi fan tezligini boshqarish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatilishi tavsiya etiladi.

Pin raqami.	Ta'rif
1	GND
2	Voltaj tezligini boshqarish
3	His qilish
4	PWM tezligini boshqarish

5. SYS_FAN4_PUMP (Tizim fani/Suvni sovutish pompasi sarlavhasi)
   Fan/pompa sarlavhasi 4 pinli. Ko'pgina fan sarlavhalari ahmoqlikka chidamli kiritish dizayniga ega. Fan kabelini ulaganingizda, uni to'g'ri yo'nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi - bu topraklama simi). Tezlikni boshqarish funktsiyasi fan tezligini boshqarish dizayniga ega bo'lgan fandan foydalanishni talab qiladi. Optimal issiqlik tarqalishi uchun shassi ichiga tizimli fan o'rnatilishi tavsiya etiladi. Sarlavha, shuningdek, suvni sovutish pompasini tezligini boshqarishni ta'minlaydi. Qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Smart Fan 6" (Smart Fan 6) ni qidiring.


Pin raqami.	Ta'rif
1	GND
2	Voltaj tezligini boshqarish
3	His qilish
4	PWM tezligini boshqarish

• CPU va tizimingiz haddan tashqari qizib ketishining oldini olish uchun ventilyator kabellarini ventilyator ulagichlariga ulaganingizga ishonch hosil qiling. Haddan tashqari qizib ketish CPUga zarar yetkazishi yoki tizimning qotib qolishiga olib kelishi mumkin.
• Ushbu ventilyator ulagichlari konfiguratsiya o‘tkazgich bloklari emas. Ulagichlarga o‘tkazgich qopqog‘ini qo‘ymang.

6. CPU_OPT (Suvli sovutgich CPU ventilyatorining ulagichi)
   Ventilyator ulagichi 4 pinli va ahmoqona kiritish dizayniga ega. Ko‘pgina ventilyator ulagichlari ahmoqona kiritish dizayniga ega. Ventilyator kabelini ulaganingizda, uni to‘g‘ri yo‘nalishda ulaganingizga ishonch hosil qiling (qora ulagich simi yer simidir). Tezlikni nazorat qilish funksiyasi ventilyator tezligini nazorat qilish dizayniga ega ventilyatordan foydalanishni talab qiladi.


Pin raqami	Ta’rif
1	GND
2	Kuchlanish tezligini nazorat qilish
3	Sezish
4	PWM tezligini nazorat qilish
Ulagich	CPU_FAN	SYS_FAN1~3	SYS_FAN4_PUMP	CPU_OPT
Maksimal tok	2A	2A	2A	2A
Maksimal quvvat	24W	24W	24W	24W

7. LED_C1/LED_C2 (RGB LED chiziqli ulagichlari)
   Ulagichlar standart 5050 RGB LED chizig‘ini (12V/G/R/B) ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 2A (12V) va maksimal uzunligi 2m.


Pin raqami	Ta’rif
1	12V
2	G
3	R
4	B

RGB LED chizig‘ingizni ulagichga ulang. LED chizig‘ining quvvat pinini (vilkada uchburchak bilan belgilangan) ushbu ulagichning 1-piniga (12V) ulash kerak. Noto‘g‘ri ulanish LED chizig‘ining shikastlanishiga olib kelishi mumkin.

LED chizig‘ining chiroqlarini qanday yoqish/o‘chirish haqida ma’lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o‘ting.

Qurilmalarni o‘rnatishdan oldin, qurilmalarni va kompyuteringizni o‘chirib qo‘yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

8. D_LED1/D_LED2 (Manzilli LED chiziqli ulagichlari)
   Ulagichlar standart 5050 manzilli LED chizig‘ini ulash uchun ishlatilishi mumkin, maksimal quvvat darajasi 5A (5V) va maksimal LED soni 1000 ta.


Pin raqami	Ta’rif
1	V (5V)
2	Ma’lumot
3	Pin yo‘q
4	GND

Manzilli LED chizig‘ingizni ulagichga ulang. LED chizig‘ining quvvat pinini (vilkada uchburchak bilan belgilangan) manzilli LED chiziqli ulagichning 1-piniga ulash kerak. Noto‘g‘ri ulanish LED chizig‘ining shikastlanishiga olib kelishi mumkin.

LED chizig‘ining chiroqlarini qanday yoqish/o‘chirish haqida ma’lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o‘ting.

Qurilmalarni o‘rnatishdan oldin, qurilmalarni va kompyuteringizni o‘chirib qo‘yganingizga ishonch hosil qiling. Qurilmalarga zarar yetkazmaslik uchun quvvat simini elektr rozetkasidan uzing.

9. SATA3 4/5/6/7 (SATA 6Gb/s ulagichlari)
   SATA ulagichlari SATA 6Gb/s standartiga mos keladi va SATA 3Gb/s va SATA 1.5Gb/s standartlari bilan mos keladi. Har bir SATA ulagichi bitta SATA qurilmasini qo‘llab-quvvatlaydi. Intel Chipset RAID 0, RAID 1, RAID 5 va RAID 10 ni qo‘llab-quvvatlaydi. RAID massivini sozlash bo‘yicha ko‘rsatmalar uchun GIGABYTE veb-saytining "RAID to‘plamini sozlash" sahifasiga o‘ting.


Pin raqami	Ta’rif
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

SATA portlari uchun issiq ulashni yoqish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o‘ting va qo‘shimcha ma’lumot olish uchun "SATA konfiguratsiyasi" ni qidiring.

10. M2A_CPU/M2P_SB/M2M_SB (M.2 Socket 3 ulagichlari)
    Ona platadagi M.2 ulagichlari faqat M.2 PCIe SSD’larini qo‘llab-quvvatlaydi.


M.2 SSDni M.2 ulagichiga to‘g‘ri o‘rnatish uchun quyidagi amallarni bajaring.

1. M.2 SSDni o‘rnatadigan M.2 ulagichini toping, issiqlik qabul qilgichidagi vintni bo‘shatish uchun tornavidadan foydalaning va keyin issiqlik qabul qilgichni olib tashlang.
2. M.2 SSD drayvingizning uzunligiga qarab, tegishli o‘rnatish teshigini toping. Agar kerak bo‘lsa, tayanchni kerakli o‘rnatish teshigiga o‘tkazing. M.2 SSDni M.2 ulagichiga burchak ostida joylashtiring.
3. M.2 SSDni pastga bosing va keyin ulagichga mahkamlash uchun biriktirilgan vintdan foydalaning. Issiqlik qabul qilgichning pastki qismidan himoya plyonkasini olib tashlang. Keyin issiqlik qabul qilgichni almashtiring va uni asl teshikka mahkamlang.

* Har bir M.2 ulagichi tomonidan qo‘llab-quvvatlanadigan M.2 SSD turlari:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2M_SB

11. F_PANEL (Old panel ulagichi)
    Quvvat tugmasini, qayta yuklash tugmasini, dinamikni, korpusga kirish tugmasi/sensorini va korpusdagi tizim holati indikatorini quyidagi pin topshiriqlariga muvofiq ushbu ulagichga ulang. Kabellarni ulashdan oldin musbat va manfiy pinlarga e’tibor bering.


• PLED/PWR_LED (Quvvat LED’i):
  Korpus old panelidagi quvvat holati indikatoriga ulanadi. Tizim ishlayotganida LED yonadi. Tizim S3/S4 uyqu rejimida yoki o‘chirilgan (S5) bo‘lganda LED o‘chadi.

Tizim holati	LED
S0	Yoniq
S3/S4/S5	O‘chiq

• PW (Quvvat tugmasi): Korpus old panelidagi quvvat tugmasiga ulanadi. Quvvat tugmasi yordamida tizimingizni o‘chirish usulini sozlashingiz mumkin (qo‘shimcha ma’lumot olish uchun GIGABYTE veb-saytining "BIOS sozlamalari" sahifasiga o‘ting va "Soft-Off by PWR-BTTN" ni qidiring).
• SPEAK (Dinamik): Korpus old panelidagi dinamikga ulanadi. Tizim ishga tushirish holatini tovush kodi orqali bildiradi. Tizim ishga tushirilganda hech qanday muammo aniqlanmasa, bitta qisqa signal eshitiladi.
• HD (Qattiq disk faolligi LED’i): Korpus old panelidagi qattiq disk faolligi LED’iga ulanadi. Qattiq disk ma’lumotlarni o‘qiyotgan yoki yozayotgan paytda LED yonadi.
• RES (Qayta yuklash tugmasi): Korpus old panelidagi qayta yuklash tugmasiga ulanadi. Agar kompyuter qotib qolsa va normal qayta yuklashni bajara olmasa, kompyuterni qayta ishga tushirish uchun qayta yuklash tugmasini bosing.
• CI (Korpusga kirish ulagichi): Korpus qopqog‘i olib tashlanganligini aniqlay oladigan korpusdagi korpusga kirish tugmasi/sensoriga ulanadi. Ushbu funksiya korpusga kirish tugmasi/sensoriga ega korpusni talab qiladi.
• NC: Ulanish yo‘q.

Old panel dizayni shassiga qarab farq qilishi mumkin. Old panel moduli asosan quvvat tugmasi, qayta yuklash tugmasi, quvvat LED, qattiq disk faolligi LED, karnay va boshqalardan iborat. Shassi old panel modulini ushbu sarlavhaga ulashda simlarni belgilash va pinlarni belgilash to'g'ri kelishiga ishonch hosil qiling.

12. F_AUDIO (Old panel audio sarlavhasi)
    Old panel audio sarlavhasi yuqori aniqlikdagi audioni (HD) qo'llab-quvvatlaydi. Shassi old panel audio modulini ushbu sarlavhaga ulashingiz mumkin. Modul ulagichining sim belgilari anakart sarlavhasining pin belgilari bilan mos kelishiga ishonch hosil qiling. Modul ulagichi va anakart sarlavhasi o'rtasida noto'g'ri ulanish qurilmaning ishlamay qolishiga yoki hatto unga zarar yetkazishiga olib keladi.


Pin raqami	Ta'rifi
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ba'zi shassilar har bir simda alohida ulagichlarga ega bo'lgan old panel audio modulini taqdim etadi, yagona vilkadan B_ o'rniga. Turli xil sim belgilari mavjud bo'lgan old panel audio modulini ulash haqida ma'lumot olish uchun shassi ishlab chiqaruvchisiga murojaat qiling.

13. F_U32C (USB Type-C USB 3.2 Gen 2 qo'llab-quvvatlashiga ega sarlavha)
    Sarlavha USB 3.2 Gen 2 spetsifikatsiyasiga mos keladi va bitta USB portini ta'minlay oladi.


Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

14. F_U32 (USB 3.2 Gen 1 sarlavhasi)
    Sarlavha USB 3.2 Gen 1 va USB 2.0 spetsifikatsiyasiga mos keladi va ikkita USB portini ta'minlay oladi. Ikkita USB 3.2 Gen 1 portini ta'minlaydigan qo'shimcha 3,5 dyuymli old panelni sotib olish uchun mahalliy sotuvchiga murojaat qiling.


Pin raqami	Ta'rifi	Pin raqami	Ta'rifi
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

15. F_USB1/F_USB2 (USB 2.0/1.1 sarlavhalari)
    Sarlavhalar USB 2.0/1.1 spetsifikatsiyasiga mos keladi. Har bir USB sarlavhasi ixtiyoriy USB qavsi orqali ikkita USB portini ta'minlay oladi. Qo'shimcha USB qavsini sotib olish uchun mahalliy sotuvchiga murojaat qiling.


Pin raqami	Ta'rifi
1	Quvvat (5V)
2	Quvvat (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

• IEEE 1394 qavsi (2x5 pinli) kabelini USB 2.0/1.1 sarlavhasiga ulamang.
• USB qavsini o'rnatishdan oldin, kompyuteringizni o'chiring va quvvat simini quvvat manbaidan uzing USB qavsiga zarar yetkazmaslik uchun.

16. SPI_TPM (Ishonchli platforma moduli sarlavhasi)
    Ushbu sarlavhaga SPI TPM (Ishonchli platforma moduli) ni ulashingiz mumkin.


Pin raqami	Ta'rifi
1	Ma'lumot chiqishi
2	Quvvat (3.3V)
3	No Pin
4	NC
5	Ma'lumot kiritish
6	CLK
7	Chipni tanlash
8	GND
9	IRQ
10	NC
11	NC
12	RST

17. BAT (Batareya)
    Batareya kompyuter o'chirilgan paytda CMOS dagi qiymatlarni (masalan, BIOS konfiguratsiyasi, sana va vaqt ma'lumotlari) saqlash uchun quvvat beradi. Batareya kuchlanishi past darajaga tushganda batareyani almashtiring, aks holda CMOS qiymatlari aniq bo'lmasligi yoki yo'qolishi mumkin.


Batareyani olib tashlash orqali CMOS qiymatlarini tozalashingiz mumkin:

1. Kompyuteringizni o'chiring va quvvat simini uzing.
2. Batareyani batareya ushlagichidan ehtiyotkorlik bilan olib tashlang va bir daqiqa kuting. (Yoki tornavida kabi metall buyumdan foydalanib, batareya ushlagichining musbat va manfiy terminallariga teging va ularni 5 soniya davomida qisqartiring.)
3. Batareyani almashtiring.
4. Quvvat simini ulang va kompyuteringizni qayta ishga tushiring.

• Batareyani almashtirishdan oldin har doim kompyuteringizni o'chiring va quvvat simini uzing.
• Batareyani ekvivalentiga almashtiring. Agar batareya noto'g'ri model bilan almashtirilsa, qurilmalaringizga zarar yetishi mumkin.
• Agar batareyani o'zingiz almashtira olmasangiz yoki batareya modeli haqida ishonchingiz komil bo'lmasa, sotib olgan joyingizga yoki mahalliy sotuvchiga murojaat qiling.
• Batareyani o'rnatayotganda batareyaning musbat tomoni (+) va manfiy tomoni (-) yo'nalishiga e'tibor bering (musbat tomoni yuqoriga qarashi kerak).
• Foydalanilgan batareyalar mahalliy ekologik qoidalarga muvofiq utilizatsiya qilinishi kerak.

18. CLR_CMOS (CMOS tozalash jumperi)
    BIOS konfiguratsiyasini tozalash va CMOS qiymatlarini zavod sozlamalariga qaytarish uchun ushbu jumperdan foydalaning. CMOS qiymatlarini tozalash uchun bir necha soniya davomida ikkita pinga teginish uchun tornavida kabi metall buyumdan foydalaning.


Open: Normal
Short: Clear CMOS Values

• CMOS qiymatlarini tozalashdan oldin kompyuteringizni o'chiring va elektr shnurini rozetkadan uzing.
• Tizim qayta ishga tushirilgandan so'ng, zavod sozlamalarini yuklash uchun BIOS sozlamalariga o'ting (Load Optimized Defaults (Optimallashtirilgan sozlamalarni yuklash) ni tanlang) yoki BIOS sozlamalarini qo'lda sozlang (qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting).

19. RST_SW/RST (Reset Tugmasi/Reset Pereklikatchi)
    Reset tugmasi (RST_SW) apparat komponentlarini o'zgartirish yoki apparat sinovini o'tkazish istagida bo'lganida foydalanuvchilarga ochiq korpus muhitida kompyuterni tezda yoqish/o'chirish imkonini beradi. Reset pereklikatchi (RST) shassi old panelidagi reset kalitiga ulanishi mumkin. Agar kompyuter muzlab qolsa va normal qayta ishga tushirishni bajara olmasa, kompyuterni qayta ishga tushirish uchun reset kalitini bosing.


Pin raqami	Ta'rif
1	Reset
2	GND

Reset tugmasi (RST_SW)/reset pereklikatchi (RST) sizga foydalanish uchun bir nechta funktsiyalarni taqdim etadi. Tugmani turli vazifalarni bajarish uchun qayta xaritalash uchun GIGABYTE veb-saytining "BIOS Setup" (BIOS sozlamalari) sahifasiga o'ting va qo'shimcha ma'lumot olish uchun "RST_SW (MULTIKEY)" ni qidiring.

20. QFLASH_PLUS (Q-Flash Plus Tugmasi)
    Q-Flash Plus tizimingiz o'chirilganida (S5 o'chirish holati) BIOSni yangilash imkonini beradi. Eng so'nggi BIOSni USB xotira kartasiga saqlang va uni maxsus portga ulang, shundan so'ng siz endi shunchaki Q-Flash Plus tugmasini bosish orqali BIOSni avtomatik ravishda yangilashingiz mumkin. BIOS mos kelganda QFLED yonadi va yangilash faoliyati boshlanadi va asosiy BIOSni yangilash tugallanganda miltillash to'xtaydi.


Q-Flash Plus funktsiyasini yoqish uchun qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting.

21. CPU/DRAM/VGA/BOOT (Holat LEDlari)
    Holat LEDlari tizim yoqilgandan so'ng protsessor, xotira, video karta va operatsion tizimning to'g'ri ishlashini ko'rsatadi. Agar CPU/DRAM/VGA LEDi yoniq bo'lsa, bu mos keladigan qurilma normal ishlamayotganini anglatadi; agar BOOT LEDi yoniq bo'lsa, bu siz hali operatsion tizimga kirmaganingizni anglatadi.


CPU: CPU holati LEDi
DRAM: Xotira holati LEDi
VGA: Grafik karta holati LEDi
BOOT: Operatsion tizim holati LEDi

BIOS sozlamalari

BIOS (Basic Input and Output System) tizimning apparat parametrlarini anakartdagi CMOS da qayd etadi. Uning asosiy vazifalariga tizim ishga tushirilganda Power-On Self-Test (POST)ni o'tkazish, tizim parametrlarini saqlash va operatsion tizimni yuklash va boshqalar kiradi. BIOS tarkibiga foydalanuvchiga tizimning asosiy konfiguratsiya sozlamalarini o'zgartirish yoki tizimning ma'lum funksiyalarini faollashtirish imkonini beruvchi BIOS Setup dasturi kiradi.

Quvvat o'chirilganda, anakartdagi batareya CMOSdagi konfiguratsiya qiymatlarini saqlash uchun CMOSga zarur quvvatni beradi.

BIOS Setup dasturiga kirish uchun quvvat yoqilganda POST paytida <Delete> tugmasini bosing.

BIOSni yangilash uchun GIGABYTE Q-Flash yoki @BIOS utilitasidan foydalaning.

• Q-Flash foydalanuvchiga operatsion tizimga kirmasdan BIOSni tez va oson yangilash yoki zaxiralash imkonini beradi.
• @BIOS — bu Internetdan BIOSning so'nggi versiyasini qidiradigan va yuklab oladigan va BIOSni yangilaydigan Windows-ga asoslangan utilita.

Q-Flash va @BIOS utilitalaridan foydalanish bo'yicha ko'rsatmalar uchun GIGABYTE veb-saytining "Noyob xususiyatlar" sahifasiga o'ting va "BIOS Update Utilities" (BIOSni yangilash utilitalari)ni qidiring.

• BIOSni yangilash potentsial xavfli bo'lgani uchun, agar sizda joriy BIOS versiyasidan foydalanishda muammolar bo'lmasa, BIOSni yangilamaslik tavsiya etiladi. BIOSni yangilash uchun ehtiyot bo'ling. BIOSni noto'g'ri yangilash tizimning noto'g'ri ishlashiga olib kelishi mumkin.
• Tizim beqarorligini yoki boshqa kutilmagan natijalarni oldini olish uchun sukut bo'yicha sozlamalarni o'zgartirmaslik tavsiya etiladi (agar kerak bo'lmasa). Sozlamalarni noto'g'ri o'zgartirish tizimning ishga tushishiga olib kelishi mumkin. Agar bu sodir bo'lsa, CMOS qiymatlarini tozalashga va platani sukut bo'yicha qiymatlarga qaytarishga harakat qiling.
• Batareya/CMOS tozalash jumperining tavsiflariga Uskunani o'rnatish bobida murojaat qiling yoki CMOS qiymatlarini qanday tozalash haqida ma'lumot olish uchun GIGABYTE veb-saytining "BIOS Setup" sahifasiga o'ting va "Load Optimized Defaults" (Optimallashtirilgan sukut bo'yicha sozlamalarni yuklash)ni qidiring.

BIOS sozlamalarini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Ishga tushirish ekrani:
Kompyuter yuklanganda quyidagi ishga tushirish Logotipi ekrani paydo bo'ladi.

Funktsiya tugmalari:
<DEL>: BIOS SETUP\Q-FLASH
BIOS Setupga kirish yoki BIOS Setupdagi Q-Flash utilitasiga kirish uchun <Delete> tugmasini bosing.

<F12>: YUKLASH MENU
Yuklash menyusi BIOS Setupga kirmasdan birinchi yuklash qurilmasini o'rnatishga imkon beradi. Yuklash menyusida birinchi yuklash qurilmasini tanlash uchun yuqori strelka <↑> yoki pastga strelka <↓> tugmasidan foydalaning, so'ngra qabul qilish uchun <Enter> tugmasini bosing. Tizim darhol qurilmadan yuklanadi.
Eslatma: Yuklash menyusidagi sozlama faqat bir marta amal qiladi. Tizim qayta ishga tushirilgandan so'ng, qurilmani yuklash tartibi BIOS Setup sozlamalariga asoslanadi.

<END>: Q-FLASH
Avval BIOS Setupga kirmasdan to'g'ridan-to'g'ri Q-Flash utilitasiga kirish uchun <End> tugmasini bosing.

Operatsion tizim va drayverlarni o'rnatish

Operatsion tizimni o'rnatish

BIOS sozlamalari to'g'ri bo'lsa, operatsion tizimni o'rnatishga tayyorsiz.

Agar siz operatsion tizimni RAID hajmiga o'rnatmoqchi bo'lsangiz, avval OSni o'rnatish jarayonida Intel RST VMD Controller drayverini o'rnatishingiz kerak. Quyidagi qadamlarga murojaat qiling:

1. GIGABYTE veb-saytiga o'ting, anakart modeli veb-sahifasiga o'ting, Support\Download\SATA RAID/AHCI sahifasida Intel SATA Preinstall drayveri faylini yuklab oling, faylni oching va fayllarni USB fleshkangizga nusxalash.
2. Windows o'rnatish diskidan yuklang va standart OS o'rnatish bosqichlarini bajaring. Drayverni yuklashni so'ragan ekran paydo bo'lganda, Browse (Ko'rib chiqish)ni tanlang.
3. USB fleshkani joylashtiring va keyin drayverning joylashuvini ko'rib chiqing. Quyidagi rasmda ko'rsatilgan ekran paydo bo'lganda, Intel RST VMD Controller 467Fni tanlang va drayverni yuklash va OS o'rnatishni davom ettirish uchun Next (Keyingi)ni bosing.


Drayverlarni o'rnatish

Operatsion tizimni o'rnatgandan so'ng, ish stolining o'ng tomonida APP Center orqali drayverlar va GIGABYTE ilovalarini yuklab olish va o'rnatishni xohlaysizmi yoki yo'qmi degan dialog oynasi paydo bo'ladi. O'rnatishni davom ettirish uchun Install (O'rnatish)ni bosing. (BIOS Setupda Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install (Sozlamalar\IO portlari\APP Center yuklab olish va o'rnatish) Configuration\APP Center yuklab olish va o'rnatish Enabled (Yoqilgan)ga o'rnatilganligiga ishonch hosil qiling.)

Yakuniy foydalanuvchi litsenziya shartnomasi dialog oynasi paydo bo'lganda, APP Centerni o'rnatish uchun <Accept> (Qabul qilish)ni bosing. APP Center ekranida o'rnatmoqchi bo'lgan drayverlar va ilovalarni tanlang va Install (O'rnatish)ni bosing.

O'rnatishdan oldin tizim Internetga ulanganligiga ishonch hosil qiling.

Qo'shimcha dasturiy ta'minot ma'lumotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

Muammolarni bartaraf etish bo'yicha qo'shimcha ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

RAID to'plamini sozlash

RAID darajalari
	RAID 0	RAID 1	RAID 5	RAID 10
Qattiq disklarning minimal soni	≥2	2	≥3	4
Massiv sig'imi	Qattiq disklarning soni * Eng kichik diskning hajmi	Eng kichik diskning hajmi	(Qattiq disklarning soni -1) * Eng kichik diskning hajmi	(Qattiq disklarning soni/2) * Eng kichik diskning hajmi
Nosozlikka chidamlilik	Yo'q	Ha	Ha	Ha

Boshlashdan oldin quyidagi narsalarni tayyorlang:
Ushbu anakart SATA RAID 0, RAID 1, RAID 5 va RAID 10 ni qo'llab-quvvatlaydi. RAID massivini sozlashdan oldin yuqoridagi jadvalda ko'rsatilganidek, to'g'ri sondagi qattiq disklarni tayyorlang.

• SATA qattiq disklar yoki SSDlar. Optimal ishlashni ta'minlash uchun bir xil model va sig'imga ega ikkita qattiq diskdan foydalanish tavsiya etiladi.
• Windows o'rnatish diski.
• Internetga ulangan kompyuter.
• USB fleshka.

RAID massivini sozlash haqida batafsil ma'lumot olish uchun GIGABYTE veb-saytiga tashrif buyuring.

Normativ xabarlar

Yetkazib beruvchining muvofiqlik deklaratsiyasi
Mas'ul shaxs – AQSh aloqa ma'lumotlari: G.B.T. Inc.
Manzil: 17358 Railroad street, City Of Industry, CA91748
Tel.: 1-626-854-9338
Internet aloqa ma'lumotlari: https://www.gigabyte.com

Portlovchi qurilma yaqinligi haqida ogohlantirish

Himoyalanmagan portlatish qopqoqlari yaqinida yoki portlovchi muhitda portativ transmitterni (masalan, simsiz tarmoq qurilmasi) ishlatmang, agar qurilma bunday foydalanish uchun malakali bo'lish uchun o'zgartirilmagan bo'lsa.

Antenna haqida ogohlantirish
Simsiz adapter yuqori daromadli antennalar bilan foydalanish uchun mo'ljallanmagan.

Boshqa simsiz qurilmalar
Simsiz tarmoqdagi boshqa qurilmalar uchun xavfsizlik ogohlantirishlari: Simsiz Ethernet adapterlari yoki simsiz tarmoqdagi boshqa qurilmalar bilan birga kelgan hujjatlarga qarang.

Biz bilan bog'lanish

GIGA-BYTE TECHNOLOGY CO., LTD.
Manzil: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000,
FAX: +886-2-8912-4005
Texnik va texnik bo'lmagan yordam (savdo/marketing): https://esupport.gigabyte.com
WEB manzili (inglizcha): https://www.gigabyte.com
WEB manzili (xitoycha): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Texnik yoki texnik bo'lmagan (savdo/marketing) savolni yuborish uchun quyidagi manzilga o'ting: https://esupport.gigabyte.com


Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

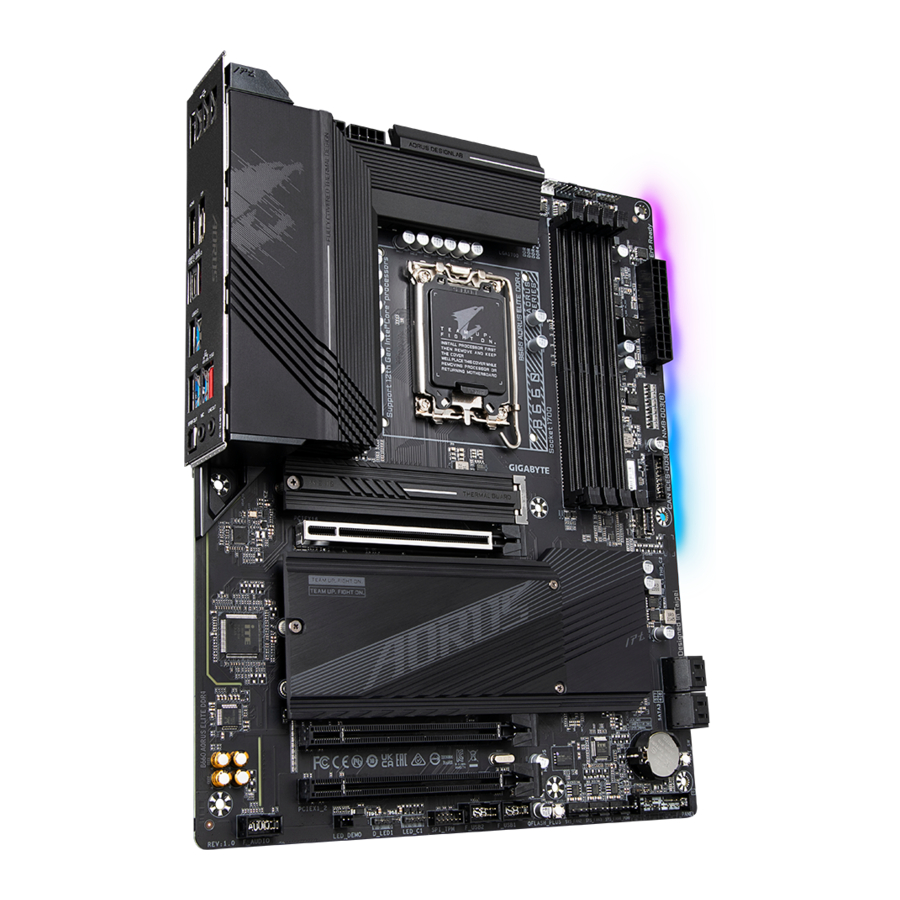

B660 AORUS ELITE AX DDR4

B660 AORUS ELITE DDR4

© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Barcha huquqlar himoyalangan.
Ushbu qo'llanmada tilga olingan savdo belgilari tegishli egalariga qonuniy ravishda ro'yxatdan o'tgan.

Qo'shimcha mahsulot tafsilotlari uchun GIGABYTE veb-saytiga tashrif buyuring.

• Mahsulotga oid ma'lumotlar uchun bizning veb-saytimizga tashrif buyuring: https://www.gigabyte.com

Manbalar

• GIGABYTE Global
• GIGABYTE - eSupport
• GIGABYTE 技嘉科技

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

GIGABYTE B660 AORUS ELITE AX DDR4, B660 AORUS ELITE DDR4 - Ona plata qo'llanmasi ni yuklab olish

Mavjud tillar
