Εγχειρίδιο μητρικής πλακέτας GIGABYTE B660 AORUS ELITE AX DDR4, B660 AORUS ELITE DDR4

Περιεχόμενα

1 Αναγνώριση της αναθεώρησης του προϊόντος σας
2 Εισαγωγή προϊόντος
3 Εγκατάσταση Υλικού

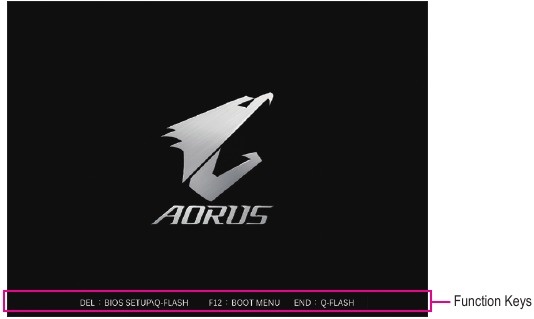

4 Ρύθμιση BIOS
5 Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

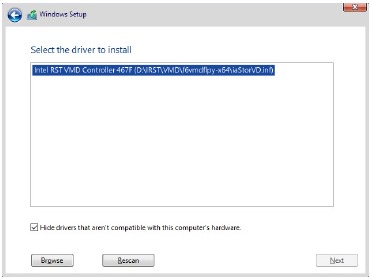

- 5.1 Εγκατάσταση λειτουργικού συστήματος

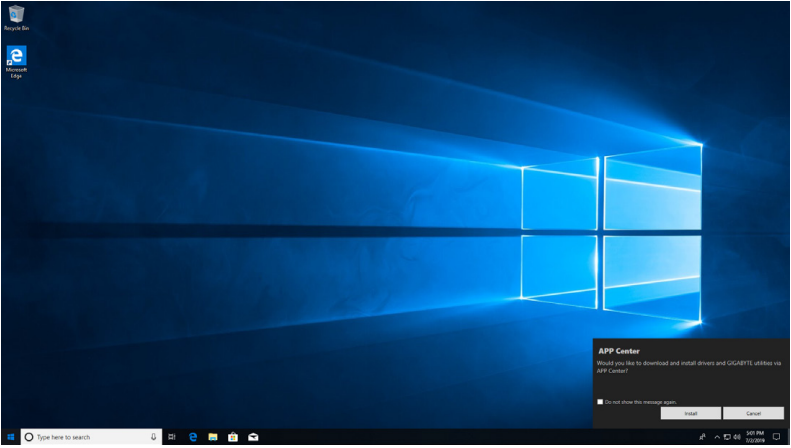

- 5.2 Εγκατάσταση προγραμμάτων οδήγησης
6 Διαμόρφωση ενός συνόλου RAID
7 Κανονιστικές σημειώσεις
8 Επικοινωνήστε μαζί μας
9 Αναφορές
10 Λήψη εγχειριδίου
11 Σε άλλες γλώσσες

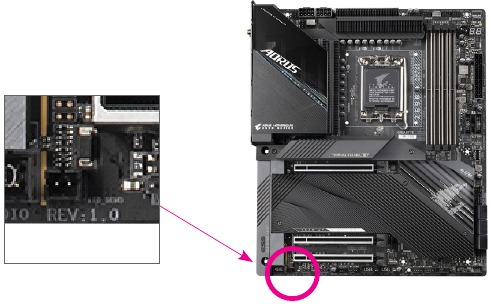

Αναγνώριση της αναθεώρησης του προϊόντος σας

Ο αριθμός αναθεώρησης στη μητρική σας πλακέτα είναι της μορφής: "REV: X.X." Για παράδειγμα, "REV: 1.0" σημαίνει ότι η αναθεώρηση της μητρικής πλακέτας είναι 1.0. Ελέγξτε την αναθεώρηση της μητρικής σας πλακέτας πριν από την ενημέρωση του BIOS, των οδηγών της μητρικής πλακέτας ή όταν αναζητάτε τεχνικές πληροφορίες.

Παράδειγμα:
Αναγνώριση της αναθεώρησης του προϊόντος σας

Εισαγωγή προϊόντος

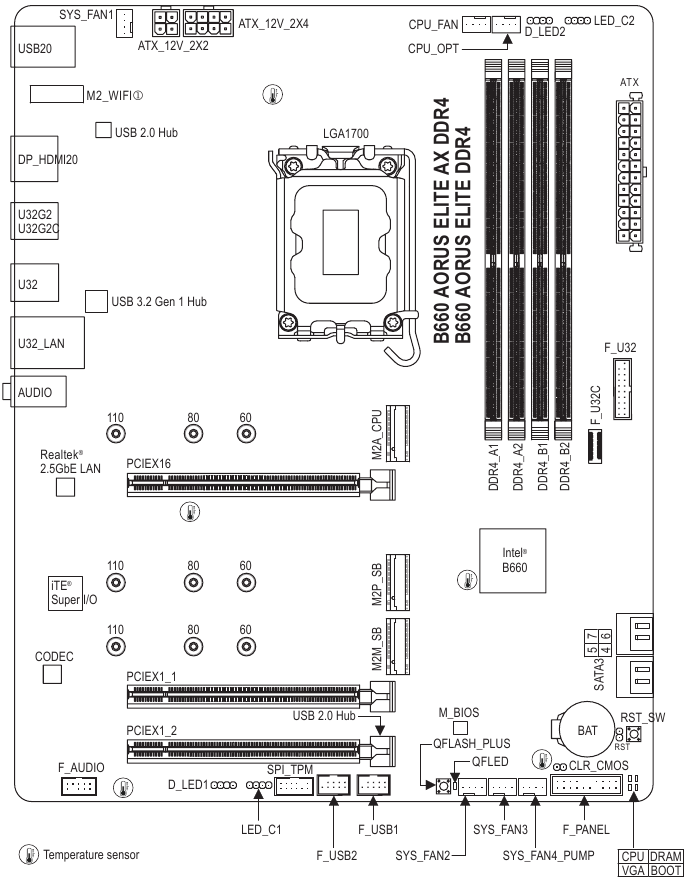

Διάταξη συσκευής

Μόνο για B660 AORUS ELITE AX DDR4.

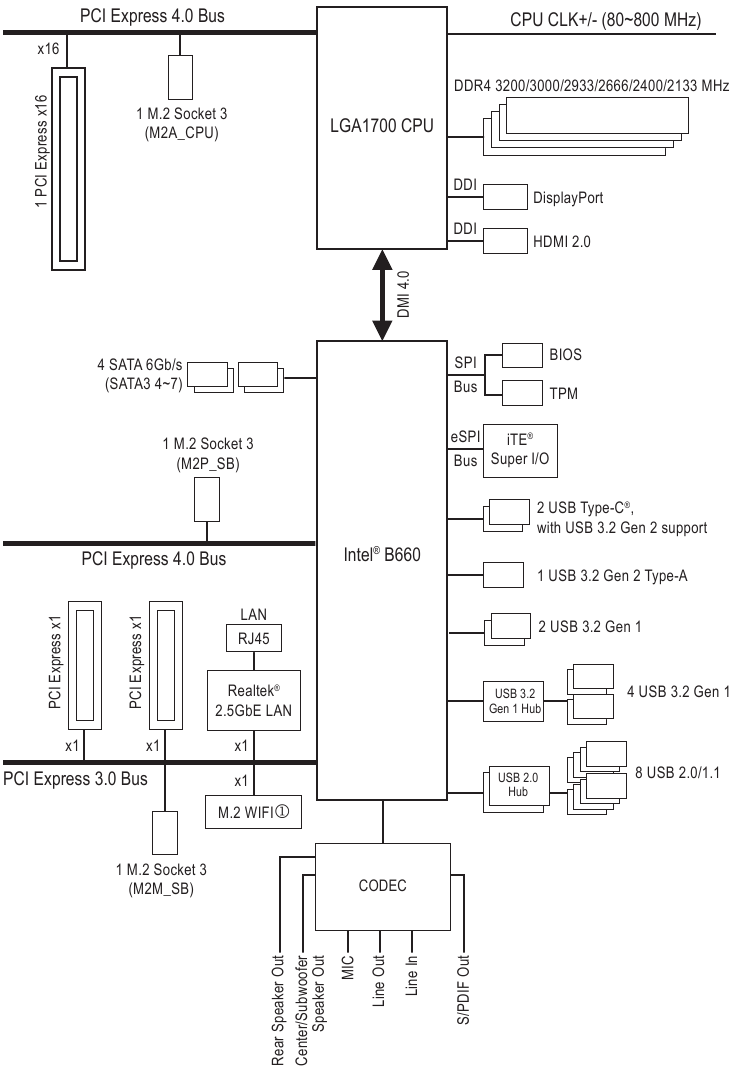

Διάγραμμα μπλοκ συσκευής

Μόνο για B660 AORUS ELITE AX DDR4.

Περιεχόμενα συσκευασίας

Μητρική πλακέτα B660 AORUS ELITE AX DDR4 ή B660 AORUS ELITE DDR4
Εγχειρίδιο χρήστη
Δύο καλώδια SATA
Μία κεραία
Ένας σύνδεσμος G
Βίδα(ες) M.2

* Τα περιεχόμενα της συσκευασίας που αναφέρονται παραπάνω είναι μόνο για αναφορά και τα πραγματικά αντικείμενα εξαρτώνται από τη συσκευασία του προϊόντος που θα αποκτήσετε. Τα περιεχόμενα της συσκευασίας υπόκεινται σε αλλαγές χωρίς προειδοποίηση

Μόνο για B660 AORUS ELITE AX DDR4.

Εγκατάσταση Υλικού

Προφυλάξεις Εγκατάστασης

Η μητρική πλακέτα περιέχει πολλά ευαίσθητα ηλεκτρονικά κυκλώματα και εξαρτήματα που μπορεί να υποστούν ζημιά ως αποτέλεσμα ηλεκτροστατικής εκφόρτισης (ESD). Πριν από την εγκατάσταση, διαβάστε προσεκτικά το εγχειρίδιο χρήσης και ακολουθήστε αυτές τις διαδικασίες:

Πριν από την εγκατάσταση, βεβαιωθείτε ότι το πλαίσιο είναι κατάλληλο για τη μητρική πλακέτα.
Πριν από την εγκατάσταση, μην αφαιρέσετε ή σπάσετε το αυτοκόλλητο SIN (Serial Number) της μητρικής πλακέτας ή το αυτοκόλλητο εγγύησης που παρέχεται από τον προμηθευτή σας. Αυτά τα αυτοκόλλητα απαιτούνται για την επικύρωση της εγγύησης.
Αφαιρείτε πάντα την τροφοδοσία AC αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα πριν εγκαταστήσετε ή αφαιρέσετε τη μητρική πλακέτα ή άλλα εξαρτήματα υλικού.
Όταν συνδέετε εξαρτήματα υλικού στους εσωτερικούς συνδετήρες της μητρικής πλακέτας, βεβαιωθείτε ότι είναι συνδεδεμένα σφιχτά και με ασφάλεια.
Όταν χειρίζεστε τη μητρική πλακέτα, αποφύγετε να αγγίζετε μεταλλικά άκρα ή συνδετήρες.
Είναι καλύτερο να φοράτε έναν ιμάντα καρπού ηλεκτροστατικής εκφόρτισης (ESD) όταν χειρίζεστε ηλεκτρονικά εξαρτήματα όπως μια μητρική πλακέτα, CPU ή μνήμη. Εάν δεν έχετε ιμάντα καρπού ESD, κρατήστε τα χέρια σας στεγνά και αγγίξτε πρώτα ένα μεταλλικό αντικείμενο για να εξαλείψετε τον στατικό ηλεκτρισμό.
Πριν από την εγκατάσταση της μητρικής πλακέτας, τοποθετήστε την πάνω από ένα αντιστατικό μαξιλάρι ή μέσα σε ένα ηλεκτροστατικό δοχείο θωράκισης.
Πριν συνδέσετε ή αποσυνδέσετε το καλώδιο τροφοδοσίας από τη μητρική πλακέτα, βεβαιωθείτε ότι το τροφοδοτικό έχει απενεργοποιηθεί.
Πριν ενεργοποιήσετε την τροφοδοσία, βεβαιωθείτε ότι η τάση του τροφοδοτικού έχει ρυθμιστεί σύμφωνα με το τοπικό πρότυπο τάσης.
Πριν χρησιμοποιήσετε το προϊόν, βεβαιωθείτε ότι όλα τα καλώδια και οι σύνδεσμοι τροφοδοσίας των εξαρτημάτων υλικού σας είναι συνδεδεμένοι.
Για να αποφύγετε ζημιά στη μητρική πλακέτα, μην επιτρέψετε στις βίδες να έρθουν σε επαφή με το κύκλωμα της μητρικής πλακέτας ή τα εξαρτήματά της.
Βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα βιδών ή μεταλλικών εξαρτημάτων τοποθετημένα στη μητρική πλακέτα ή μέσα στη θήκη του υπολογιστή.
Μην τοποθετείτε το σύστημα υπολογιστή σε ανώμαλη επιφάνεια.
Μην τοποθετείτε το σύστημα υπολογιστή σε περιβάλλον υψηλής θερμοκρασίας ή υγρό.
Η ενεργοποίηση της τροφοδοσίας του υπολογιστή κατά τη διαδικασία εγκατάστασης μπορεί να οδηγήσει σε ζημιά στα εξαρτήματα του συστήματος καθώς και σε σωματική βλάβη στον χρήστη.
Εάν δεν είστε βέβαιοι για κάποιο βήμα εγκατάστασης ή έχετε κάποιο πρόβλημα που σχετίζεται με τη χρήση του προϊόντος, συμβουλευτείτε έναν πιστοποιημένο τεχνικό υπολογιστών.
Εάν χρησιμοποιείτε έναν προσαρμογέα, ένα καλώδιο επέκτασης τροφοδοσίας ή μια πολύπριζο, φροντίστε να συμβουλευτείτε τις οδηγίες εγκατάστασης ή/και γείωσης.

Προδιαγραφές προϊόντος

CPU	LGA1700 socket: Support for 13th Generation Intel Core Processors and 12th Generation Intel Core, Pentium Gold and Celeron Processors (Μεταβείτε στον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστηριζόμενων CPU.) Η προσωρινή μνήμη L3 διαφέρει ανάλογα με την CPU
Chipset	Intel B660 Express Chipset
Memory	Support for DDR4 3200/3000/2933/2666/2400/2133 MHz memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (Μεταβείτε στον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Onboard Graphics	Integrated Graphics Processor-Intel HD Graphics support: 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz * Support for HDMI 2.0 version and HDCP 2.3. 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz * Support for DisplayPort 1.2 version and HDCP 2.3 (Οι προδιαγραφές γραφικών ενδέχεται να διαφέρουν ανάλογα με την υποστήριξη CPU.)
Audio	Realtek Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να ανοίξετε το λογισμικό ήχου και να επιλέξετε Device advanced settings > Playback Device για να αλλάξετε πρώτα την προεπιλεγμένη ρύθμιση. Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου. Support for S/PDIF Out
LAN	Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module	Intel Wi-Fi 6E AX211 WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands BLUETOOTH 5.2 Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate * Η πραγματική ταχύτητα δεδομένων ενδέχεται να διαφέρει ανάλογα με το περιβάλλον και τον εξοπλισμό.
Expansion Slots	1 x PCI Express x16 slot, running at x16 (PCIEX16) * Για βέλτιστη απόδοση, εάν πρόκειται να εγκατασταθεί μόνο μία κάρτα γραφικών PCI Express, φροντίστε να την εγκαταστήσετε στην υποδοχή PCIEX16. (Η υποδοχή PCIEX16 συμμορφώνεται με το πρότυπο PCI Express 4.0.) 2 x PCI Express x1 slots (Οι υποδοχές PCIEX1 συμμορφώνονται με το πρότυπο PCI Express 3.0.)
Storage Interface	CPU: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2 SSD support) (M2P_SB) 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 3.0 x4/x2 SSD support) (M2M_SB) 4 x SATA 6Gb/s connectors Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10 Intel Optane Memory Ready * Η επιτάχυνση συστήματος με Intel Optane Memory μπορεί να ενεργοποιηθεί μόνο στις υποδοχές M.2 που υποστηρίζονται από το Chipset.
USB	Chipset: 2 x USB Type-C ports with USB 3.2 Gen 2 support (1 port on the back panel, 1 port available through the internal USB header) 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel 2 x USB 3.2 Gen 1 ports, available through the internal USB header Chipset+USB 3.2 Gen 1 Hub: 4 x USB 3.2 Gen 1 ports on the back panel Chipset+2 USB 2.0 Hubs: 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal Connectors	1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x 4-pin ATX 12V power connector 1 x CPU fan header 1 x water cooling CPU fan header 3 x system fan headers 1 x system fan/water cooling pump header 2 x addressable LED strip headers 2 x RGB LED strip headers 3 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C header, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only) 1 x reset button 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper
Back Panel Connectors	1 x USB Type-C port, with USB 3.2 Gen 2 support 1 x USB 3.2 Gen 2 Type-A port (red) 4 x USB 3.2 Gen 1 ports 4 x USB 2.0/1.1 ports 2 x SMA antenna connectors (2T2R) 1 x DisplayPort 1 x HDMI 2.0 port 1 x RJ-45 port 1 x optical S/PDIF Out connector 2 x audio jacks
I/O Controller	iTE I/O Controller Chip
Hardware Monitor	Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Το αν υποστηρίζεται η λειτουργία ελέγχου ταχύτητας του ανεμιστήρα (αντλίας) θα εξαρτηθεί από τον ανεμιστήρα (αντλία) που θα εγκαταστήσετε.
BIOS	1 x 256 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features	Support for APP Center * Οι διαθέσιμες εφαρμογές στο APP Center ενδέχεται να διαφέρουν ανάλογα με το μοντέλο μητρικής πλακέτας. Οι υποστηριζόμενες λειτουργίες κάθε εφαρμογής ενδέχεται επίσης να διαφέρουν ανάλογα με τις προδιαγραφές της μητρικής πλακέτας. @BIOS EasyTune RGB Fusion Smart Backup System Information Viewer Support for Q-Flash Plus Support for Q-Flash Support for Xpress Install
Bundled Software	Norton Internet Security (έκδοση OEM) Λογισμικό διαχείρισης εύρους ζώνης LAN
Operating System	Support for Windows 11 64-bit Support for Windows 10 64-bit
Form Factor	ATX Form Factor; 30.5cm x 24.4cm

Only for B660 AORUS ELITE AX DDR4.

* Η GIGABYTE διατηρεί το δικαίωμα να προβεί σε οποιεσδήποτε αλλαγές στις προδιαγραφές του προϊόντος και στις πληροφορίες που σχετίζονται με το προϊόν χωρίς προηγούμενη ειδοποίηση.

Επισκεφθείτε τον ιστότοπο της GIGABYTE για λίστες υποστήριξης CPU, μονάδων μνήμης, SSD και συσκευών M.2.

B660 AORUS ELITE AX DDR4

B660 AORUS ELITE DDR4

Επισκεφθείτε τη σελίδα Support\Utility στον ιστότοπο της GIGABYTE για να κατεβάσετε την πιο πρόσφατη έκδοση των εφαρμογών.

Εγκατάσταση της CPU και της ψύκτρας CPU

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της CPU:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την CPU. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για την πιο πρόσφατη λίστα υποστήριξης CPU.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε την CPU για να αποφύγετε ζημιά στο υλικό.
Εντοπίστε το pin ένα της CPU. Η CPU δεν μπορεί να τοποθετηθεί εάν δεν είναι σωστά προσανατολισμένη. (Ή μπορείτε να εντοπίσετε τις εγκοπές και στις δύο πλευρές της CPU και τα κλειδιά ευθυγράμμισης στην υποδοχή της CPU.)
Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμης πάστας στην επιφάνεια της CPU.
Μην ενεργοποιείτε τον υπολογιστή εάν δεν είναι εγκατεστημένη η ψύκτρα της CPU, διαφορετικά μπορεί να προκληθεί υπερθέρμανση και ζημιά στην CPU.
Ορίστε τη συχνότητα κεντρικού υπολογιστή της CPU σύμφωνα με τις προδιαγραφές της CPU. Δεν συνιστάται η ρύθμιση της συχνότητας διαύλου συστήματος πέρα από τις προδιαγραφές υλικού, καθώς δεν πληροί τις τυπικές απαιτήσεις για τα περιφερειακά. Εάν θέλετε να ορίσετε τη συχνότητα πέρα από τις τυπικές προδιαγραφές, κάντε το σύμφωνα με τις προδιαγραφές υλικού σας, συμπεριλαμβανομένης της CPU, της κάρτας γραφικών, της μνήμης, του σκληρού δίσκου κ.λπ.

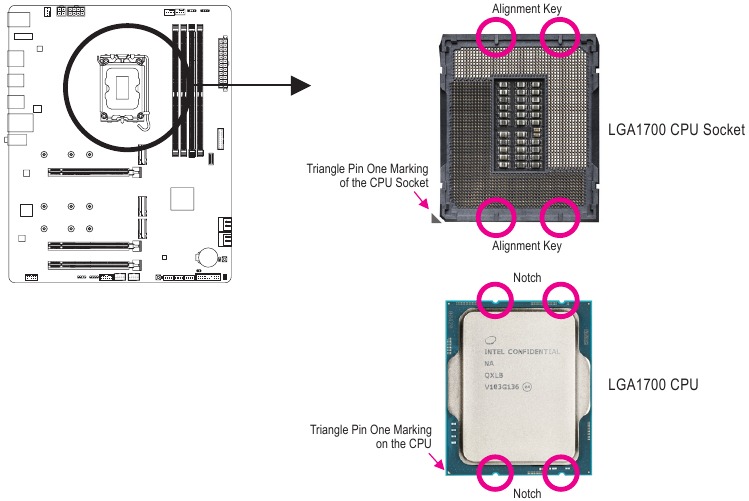

Σημειώστε τον προσανατολισμό της CPU

Προσανατολισμός CPU
Σημειώστε τα κλειδιά ευθυγράμμισης στην υποδοχή CPU της μητρικής πλακέτας και τις εγκοπές στην CPU.

Μην αφαιρέσετε το κάλυμμα της υποδοχής CPU πριν τοποθετήσετε την CPU. Μπορεί να ξεκολλήσει αυτόματα από την πλάκα φόρτωσης αφού τοποθετήσετε την CPU και κλείσετε την πλάκα φόρτωσης.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με την εγκατάσταση υλικού.

Εγκατάσταση της CPU

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την CPU στην υποδοχή CPU της μητρικής πλακέτας.

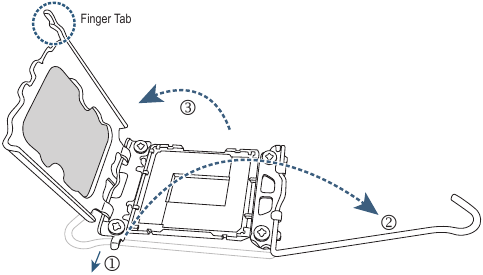

1. Πιέστε απαλά τη λαβή του μοχλού της υποδοχής CPU προς τα κάτω και μακριά από την υποδοχή.
2. Ανασηκώστε εντελώς τον μοχλό ασφάλισης της υποδοχής CPU.

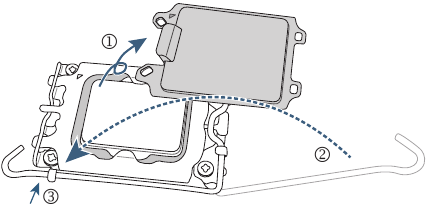

3. Χρησιμοποιήστε τη γλωττίδα δακτύλου στο πλάι της μεταλλικής πλάκας φόρτωσης για να ανοίξετε τη μεταλλική πλάκα φόρτωσης με το πλαστικό προστατευτικό κάλυμμα συνδεδεμένο σε αυτήν.

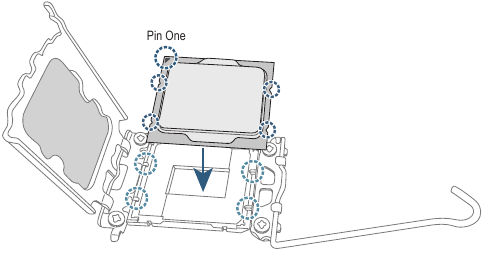

Κρατήστε την CPU με τα δάχτυλά σας από τις άκρες. Ευθυγραμμίστε το pin ένα σήμανσης της CPU (τρίγωνο) με τη γωνία pin ένα της υποδοχής CPU (ή μπορείτε να ευθυγραμμίσετε τις εγκοπές της CPU με τα κλειδιά ευθυγράμμισης της υποδοχής) και τοποθετήστε απαλά την CPU στη θέση της.
Βεβαιωθείτε ότι η CPU έχει εγκατασταθεί σωστά και, στη συνέχεια, κλείστε την πλάκα φόρτωσης. Το πλαστικό προστατευτικό κάλυμμα θα ξεκολλήσει, απλώς αφαιρέστε το. Ασφαλίστε τον μοχλό κάτω από τη γλωττίδα συγκράτησης για να ολοκληρώσετε την εγκατάσταση της CPU.
* Να αντικαθιστάτε πάντα το πλαστικό προστατευτικό κάλυμμα όταν δεν είναι εγκατεστημένη η CPU για να προστατεύετε την υποδοχή CPU.

Μην ασκήσετε δύναμη για να εμπλέξετε τον μοχλό ασφάλισης της υποδοχής CPU όταν η CPU δεν είναι εγκατεστημένη σωστά, καθώς αυτό θα προκαλέσει ζημιά στην CPU και στην υποδοχή CPU.

Εγκατάσταση της ψύκτρας CPU

Βεβαιωθείτε ότι έχετε εγκαταστήσει την ψύκτρα CPU μετά την εγκατάσταση της CPU. (Η πραγματική διαδικασία εγκατάστασης μπορεί να διαφέρει ανάλογα με την ψύκτρα CPU που θα χρησιμοποιηθεί. Ανατρέξτε στο εγχειρίδιο χρήστη για την ψύκτρα CPU σας.)

Εφαρμόστε μια ομοιόμορφη και λεπτή στρώση θερμοαγώγιμης πάστας στην επιφάνεια της εγκατεστημένης CPU.
Τοποθετήστε την ψύκτρα πάνω από την CPU, ευθυγραμμίζοντας τις τέσσερις ακίδες ώθησης μέσω των οπών ακίδων στη μητρική πλακέτα. Πιέστε προς τα κάτω τις ακίδες ώθησης διαγώνια.
Τέλος, συνδέστε τον σύνδεσμο τροφοδοσίας της ψύκτρας CPU στην κεφαλίδα ανεμιστήρα CPU (CPU_FAN) στη μητρική πλακέτα.

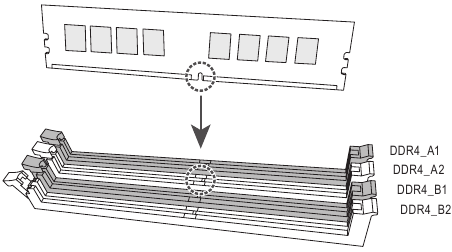

Εγκατάσταση της μνήμης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση της μνήμης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει τη μνήμη. Συνιστάται να χρησιμοποιείται μνήμη της ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ. (Επισκεφτείτε τον ιστότοπο της GIGABYTE για τις πιο πρόσφατες υποστηριζόμενες ταχύτητες μνήμης και μονάδες μνήμης.)
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε τη μνήμη για να αποφύγετε ζημιά στο υλικό.
Οι μονάδες μνήμης έχουν αδιάβροχο σχεδιασμό. Μια μονάδα μνήμης μπορεί να εγκατασταθεί μόνο σε μία κατεύθυνση. Εάν δεν μπορείτε να τοποθετήσετε τη μνήμη, αλλάξτε την κατεύθυνση.

Διαμόρφωση μνήμης διπλού καναλιού
Αυτή η μητρική πλακέτα παρέχει τέσσερις υποδοχές μνήμης και υποστηρίζει την τεχνολογία διπλού καναλιού. Μετά την εγκατάσταση της μνήμης, το BIOS θα εντοπίσει αυτόματα τις προδιαγραφές και τη χωρητικότητα της μνήμης. Η ενεργοποίηση της λειτουργίας μνήμης διπλού καναλιού θα διπλασιάσει το αρχικό εύρος ζώνης μνήμης. Οι τέσσερις υποδοχές μνήμης χωρίζονται σε δύο κανάλια και κάθε κανάλι έχει δύο υποδοχές μνήμης ως εξής:

Κανάλι A: DDR4_A1, DDR4_A2
Κανάλι B: DDR4_B1, DDR4_B2

* Συνιστώμενη διαμόρφωση μνήμης διπλού καναλιού:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 μονάδες	- -	DS/SS	- -	DS/SS
4 μονάδες	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Single-Sided, DS=Double-Sided, "- -"=Χωρίς μνήμη)

Λόγω των περιορισμών της CPU, διαβάστε τις ακόλουθες οδηγίες πριν εγκαταστήσετε τη μνήμη σε λειτουργία διπλού καναλιού.

Η λειτουργία διπλού καναλιού δεν μπορεί να ενεργοποιηθεί εάν είναι εγκατεστημένη μόνο μία μονάδα μνήμης.
Κατά την ενεργοποίηση της λειτουργίας διπλού καναλιού με δύο ή τέσσερις μονάδες μνήμης, συνιστάται να χρησιμοποιείται μνήμη ίδιας χωρητικότητας, μάρκας, ταχύτητας και τσιπ.

Κατά την εγκατάσταση μιας μονάδας μνήμης, συνιστούμε να την εγκαταστήσετε στην υποδοχή DDR4_A2 ή DDR4_B2.

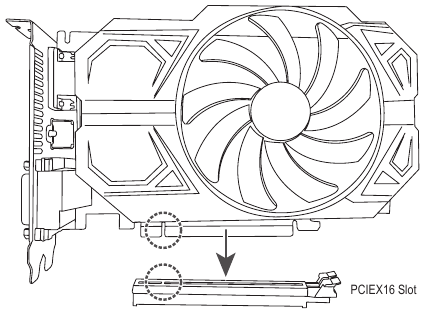

Εγκατάσταση μιας κάρτας επέκτασης

Διαβάστε τις ακόλουθες οδηγίες πριν ξεκινήσετε την εγκατάσταση μιας κάρτας επέκτασης:

Βεβαιωθείτε ότι η μητρική πλακέτα υποστηρίζει την κάρτα επέκτασης. Διαβάστε προσεκτικά το εγχειρίδιο που συνοδεύει την κάρτα επέκτασης.
Να απενεργοποιείτε πάντα τον υπολογιστή και να αποσυνδέετε το καλώδιο ρεύματος από την πρίζα πριν εγκαταστήσετε μια κάρτα επέκτασης για να αποφύγετε ζημιά στο υλικό.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά την κάρτα επέκτασης στην υποδοχή επέκτασης.

Εντοπίστε μια υποδοχή επέκτασης που υποστηρίζει την κάρτα σας. Αφαιρέστε το μεταλλικό κάλυμμα της υποδοχής από την πίσω πλευρά του πλαισίου.
Ευθυγραμμίστε την κάρτα με την υποδοχή και πιέστε την κάρτα προς τα κάτω μέχρι να καθίσει πλήρως στην υποδοχή.
Βεβαιωθείτε ότι οι μεταλλικές επαφές στην κάρτα έχουν τοποθετηθεί πλήρως στην υποδοχή.
Ασφαλίστε το μεταλλικό βραχίονα της κάρτας στην πίσω πλευρά του πλαισίου με μια βίδα.
Μετά την εγκατάσταση όλων των καρτών επέκτασης, τοποθετήστε ξανά το(τα) κάλυμμα(τα) του πλαισίου.
Ενεργοποιήστε τον υπολογιστή σας. Εάν είναι απαραίτητο, μεταβείτε στο BIOS Setup για να κάνετε τυχόν απαιτούμενες αλλαγές BIOS για τις κάρτες επέκτασης.
Εγκαταστήστε το πρόγραμμα οδήγησης που παρέχεται με την κάρτα επέκτασης στο λειτουργικό σας σύστημα.

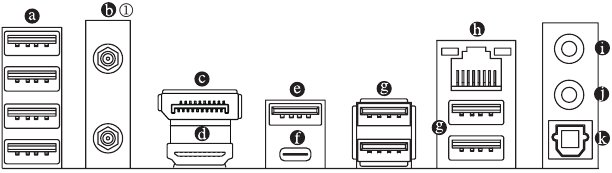

Συνδέσεις πίσω πλαισίου

Θύρα USB 2.0/1.1
Η θύρα USB υποστηρίζει τις προδιαγραφές USB 2.0/1.1. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
Συνδέσεις κεραίας SMA (2T2R)
Χρησιμοποιήστε αυτόν τον σύνδεσμο για να συνδέσετε μια κεραία.
Σφίξτε τις κεραίες στους συνδέσμους κεραίας και, στη συνέχεια, στοχεύστε σωστά τις κεραίες για καλύτερη λήψη σήματος.
DisplayPort
Το DisplayPort παρέχει ψηφιακή απεικόνιση και ήχο υψηλής ποιότητας, υποστηρίζοντας αμφίδρομη μετάδοση ήχου. Το DisplayPort μπορεί να υποστηρίξει μηχανισμούς προστασίας περιεχομένου HDCP 2.3. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει DisplayPort. Σημείωση: Η τεχνολογία DisplayPort μπορεί να υποστηρίξει μέγιστη ανάλυση 4096x2304@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
Θύρα HDMI 2.0
Η θύρα HDMI υποστηρίζει HDCP 2.3 και Dolby TrueHD και DTS HD Master Audio formats. Υποστηρίζει επίσης έξοδο ήχου LPCM 7.1 καναλιών έως 192KHz/24bit. Μπορείτε να χρησιμοποιήσετε αυτήν τη θύρα για να συνδέσετε την οθόνη που υποστηρίζει HDMI. Η μέγιστη υποστηριζόμενη ανάλυση είναι 4096x2160@60 Hz, αλλά οι πραγματικές υποστηριζόμενες αναλύσεις εξαρτώνται από την οθόνη που χρησιμοποιείται.
Μετά την εγκατάσταση της συσκευής HDMI/DisplayPort, φροντίστε να ορίσετε την προεπιλεγμένη συσκευή αναπαραγωγής ήχου σε HDMI/DisplayPort. (Το όνομα του στοιχείου ενδέχεται να διαφέρει ανάλογα με το λειτουργικό σας σύστημα.)
Θύρα USB 3.2 Gen 2 Type-A (κόκκινο) (Q-Flash Plus Port)
Η θύρα USB 3.2 Gen 2 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB. Πριν χρησιμοποιήσετε το Q-Flash Plus (Σημείωση), βεβαιωθείτε ότι έχετε τοποθετήσει πρώτα τη μονάδα flash USB σε αυτήν τη θύρα.
Θύρα USB Type-C, με υποστήριξη USB 3.2 Gen 2
Η αναστρέψιμη θύρα USB υποστηρίζει τις προδιαγραφές USB 3.2 Gen 2 και είναι συμβατή με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
Θύρα USB 3.2 Gen 1
Η θύρα USB 3.2 Gen 1 υποστηρίζει τις προδιαγραφές USB 3.2 Gen 1 και είναι συμβατή με τις προδιαγραφές USB 2.0. Χρησιμοποιήστε αυτήν τη θύρα για συσκευές USB.
Θύρα RJ-45 LAN
Η θύρα Gigabit Ethernet LAN παρέχει σύνδεση στο Internet με ρυθμό δεδομένων έως και 2,5 Gbps. Τα παρακάτω περιγράφουν τις καταστάσεις των LED της θύρας LAN.

LED ταχύτητας:
Κατάσταση	Περιγραφή
Πορτοκαλί	Ρυθμός δεδομένων 2,5 Gbps
Πράσινο	Ρυθμός δεδομένων 1 Gbps
Ανενεργό	Ρυθμός δεδομένων 100 Mbps
LED δραστηριότητας:
Κατάσταση	Περιγραφή
Αναβοσβήνει	Εκτελείται μετάδοση ή λήψη δεδομένων
Ανενεργό	Δεν εκτελείται μετάδοση ή λήψη δεδομένων

Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Η υποδοχή εξόδου γραμμής.
Είσοδος μικροφώνου/Έξοδος πίσω ηχείου
Η υποδοχή εισόδου μικροφώνου.
Οπτικός σύνδεσμος εξόδου S/PDIF
Αυτός ο σύνδεσμος παρέχει ψηφιακή έξοδο ήχου σε ένα εξωτερικό σύστημα ήχου που υποστηρίζει ψηφιακό οπτικό ήχο. Πριν χρησιμοποιήσετε αυτήν τη δυνατότητα, βεβαιωθείτε ότι το σύστημα ήχου σας παρέχει έναν οπτικό ψηφιακό σύνδεσμο εισόδου ήχου.

Διαμορφώσεις υποδοχής ήχου:
Υποδοχή	Ακουστικά/2 καναλιών	4 καναλιών	5.1 καναλιών	7.1 καναλιών
Έξοδος γραμμής/Έξοδος μπροστινού ηχείου
Είσοδος μικροφώνου/Έξοδος πίσω ηχείου
Έξοδος γραμμής μπροστινού πλαισίου/Έξοδος πλευρικού ηχείου
Είσοδος μικροφώνου μπροστινού πλαισίου/Έξοδος κεντρικού ηχείου/subwoofer

πληροφορίες

Μπορείτε να αλλάξετε τη λειτουργικότητα μιας υποδοχής ήχου χρησιμοποιώντας το λογισμικό ήχου.
Για να διαμορφώσετε ήχο 7.1 καναλιών, πρέπει να ανοίξετε το λογισμικό ήχου και να επιλέξετε Device advanced settings > Playback Device για να αλλάξετε πρώτα την προεπιλεγμένη ρύθμιση.

Όταν αφαιρείτε το καλώδιο που είναι συνδεδεμένο σε μια σύνδεση του πίσω πίνακα, αφαιρέστε πρώτα το καλώδιο από τη συσκευή σας και, στη συνέχεια, αφαιρέστε το από τη μητρική πλακέτα.
Όταν αφαιρείτε το καλώδιο, τραβήξτε το ευθεία έξω από τη σύνδεση. Μην το κουνάτε πλάι-πλάι για να αποφύγετε ένα ηλεκτρικό βραχυκύκλωμα μέσα στον σύνδεσμο καλωδίου.

Μόνο για B660 AORUS ELITE AX DDR4.

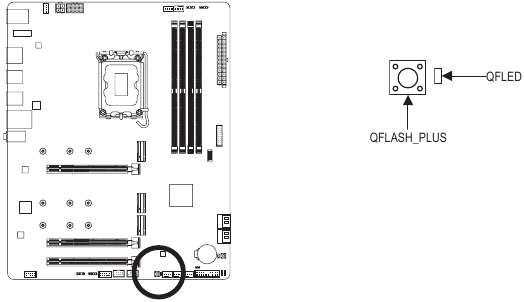

(Σημείωση) Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE για περισσότερες πληροφορίες.

Επισκεφτείτε τον ιστότοπο της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του λογισμικού ήχου.

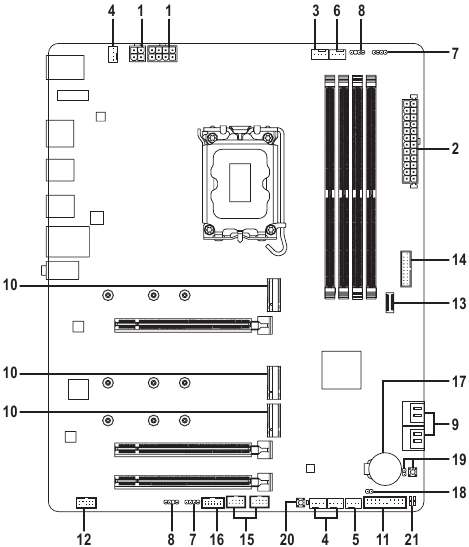

Εσωτερικές υποδοχές

ATX_12V_2X2/ATX_12V_2X4	F_AUDIO
ATX	F_U32C

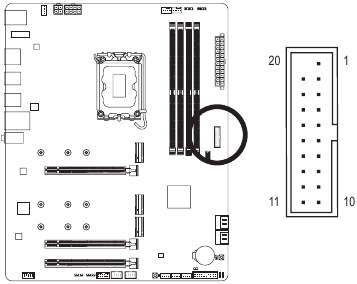

CPU_FAN	F_U32
SYS_FAN1/2/3	F_USB1/F_USB2

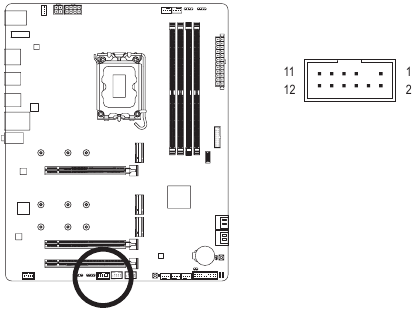

SYS_FAN4_PUMP	SPI_TPM
CPU_OPT	BAT
LED_C1/LED_C2	CLR_CMOS

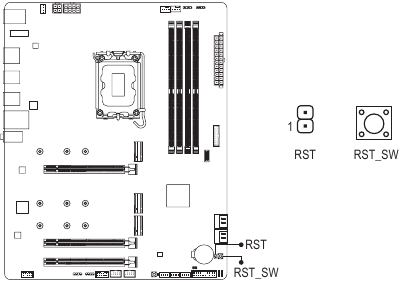

D_LED1/D_LED2	RST_SW/RST

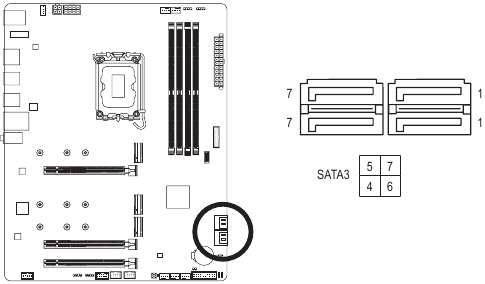

SATA3 4/5/6/7	QFLASH_PLUS

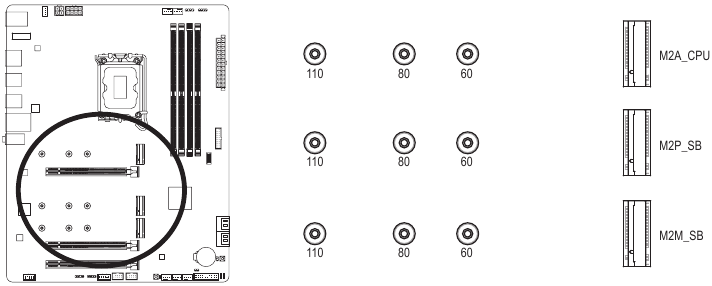

M2A_CPU/M2P_SB/M2M_SB	CPU/DRAM/VGA/BOOT
F_PANEL

Διαβάστε τις ακόλουθες οδηγίες πριν συνδέσετε εξωτερικές συσκευές:

Αρχικά, βεβαιωθείτε ότι οι συσκευές σας είναι συμβατές με τις υποδοχές που θέλετε να συνδέσετε.
Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.
Μετά την εγκατάσταση της συσκευής και πριν ενεργοποιήσετε τον υπολογιστή, βεβαιωθείτε ότι το καλώδιο της συσκευής έχει συνδεθεί με ασφάλεια στην υποδοχή της μητρικής πλακέτας.

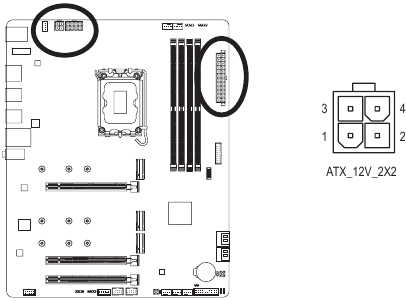

1/2. ATX_12V_2X2/ATX_12V_2X4/ATX (Υποδοχές τροφοδοσίας 2x2, 2x4, 12 V και Κύρια Υποδοχή τροφοδοσίας 2x12)
Με τη χρήση της υποδοχής τροφοδοσίας, το τροφοδοτικό μπορεί να παρέχει αρκετή σταθερή ισχύ σε όλα τα εξαρτήματα της μητρικής πλακέτας. Πριν συνδέσετε την υποδοχή τροφοδοσίας, βεβαιωθείτε πρώτα ότι το τροφοδοτικό είναι απενεργοποιημένο και ότι όλες οι συσκευές έχουν εγκατασταθεί σωστά. Η υποδοχή τροφοδοσίας διαθέτει αλάνθαστο σχεδιασμό. Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στη σωστή κατεύθυνση.
Η υποδοχή τροφοδοσίας 12 V παρέχει κυρίως τροφοδοσία στην CPU. Εάν η υποδοχή τροφοδοσίας 12 V δεν είναι συνδεδεμένη, ο υπολογιστής δεν θα ξεκινήσει.
πληροφορίες Για να ικανοποιηθούν οι απαιτήσεις επέκτασης, συνιστάται η χρήση τροφοδοτικού που μπορεί να αντέξει υψηλή κατανάλωση ενέργειας (500 W ή μεγαλύτερη). Εάν χρησιμοποιηθεί τροφοδοτικό που δεν παρέχει την απαιτούμενη ισχύ, το αποτέλεσμα μπορεί να οδηγήσει σε ένα ασταθές ή μη εκκινήσιμο σύστημα.

ATX_12V_2X2:
Αρ. ακροδέκτη	Ορισμός
1	GND
2	GND
3	+12V
4	+12V

ATX_12V_2X4:
Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	GND (Μόνο για 12 V 2x4 ακροδεκτών)	5	+12V (Μόνο για 12 V 2x4 ακροδεκτών)
2	GND (Μόνο για 12 V 2x4 ακροδεκτών)	6	+12V (Μόνο για 12 V 2x4 ακροδεκτών)
3	GND	7	+12V
4	GND	8	+12V

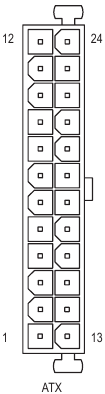

ATX:
Αρ. ακροδέκτη	Ορισμός	Αρ. ακροδέκτη	Ορισμός
1	3,3V	13	3,3V
2	3,3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (μαλακό ενεργοποίηση/απενεργοποίηση)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good (Ένδειξη επάρκειας ισχύος)	20	NC
9	5VSB (σε αναμονή +5 V)	21	+5V
10	+12V	22	+5V
11	+12V (Μόνο για ATX 2x12 ακροδεκτών)	23	+5V (Μόνο για ATX 2x12 ακροδεκτών)
12	3,3V (Μόνο για ATX 2x12 ακροδεκτών)	24	GND (Μόνο για ATX 2x12 ακροδεκτών)

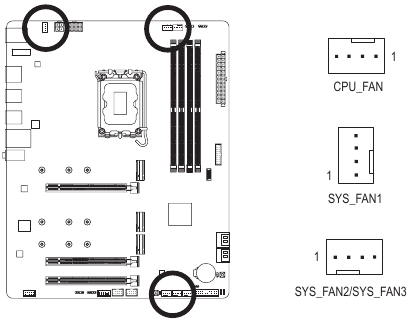

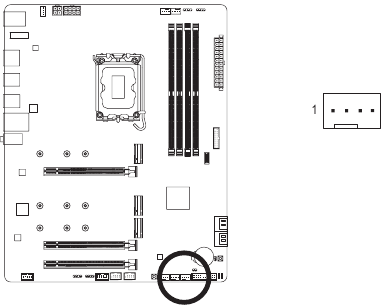

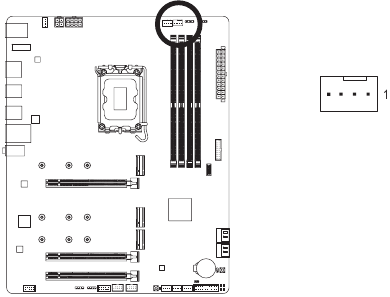

3/4. CPU_FAN/SYS_FAN1/2/3 (Κεφαλίδες ανεμιστήρα)
Όλες οι κεφαλίδες ανεμιστήρα σε αυτήν τη μητρική πλακέτα είναι 4 ακροδεκτών. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ανεμιστήρα συστήματος μέσα στο περίβλημα.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

SYS_FAN4_PUMP (Κεφαλίδα ανεμιστήρα συστήματος/αντλίας υδρόψυξης)
Η κεφαλίδα ανεμιστήρα/αντλίας είναι 4 ακροδεκτών. Οι περισσότερες κεφαλίδες ανεμιστήρα διαθέτουν αλάνθαστο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε στη σωστή κατεύθυνση (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα. Για βέλτιστη απαγωγή θερμότητας, συνιστάται η εγκατάσταση ανεμιστήρα συστήματος μέσα στο περίβλημα. Η κεφαλίδα παρέχει επίσης έλεγχο ταχύτητας για μια αντλία υδρόψυξης. Μεταβείτε στη σελίδα "BIOS Setup" (Ρύθμιση BIOS) της ιστοσελίδας της GIGABYTE και αναζητήστε το "Smart Fan 6" για περισσότερες πληροφορίες.

Αρ. ακροδέκτη	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM

Φροντίστε να συνδέσετε τα καλώδια των ανεμιστήρων στις υποδοχές των ανεμιστήρων για να αποτρέψετε την υπερθέρμανση της CPU και του συστήματός σας. Η υπερθέρμανση μπορεί να προκαλέσει ζημιά στην CPU ή το σύστημα μπορεί να κολλήσει.
Αυτές οι υποδοχές ανεμιστήρων δεν είναι μπλοκ βραχυκυκλωτήρα διαμόρφωσης. Μην τοποθετείτε ένα κάλυμμα βραχυκυκλωτήρα στις υποδοχές.

CPU_OPT (Υποδοχή ανεμιστήρα CPU υδρόψυξης)
Η υποδοχή ανεμιστήρα είναι 4 ακίδων και διαθέτει ένα αλάνθαστο σχέδιο εισαγωγής. Οι περισσότερες υποδοχές ανεμιστήρων διαθέτουν ένα αλάνθαστο σχέδιο εισαγωγής. Όταν συνδέετε ένα καλώδιο ανεμιστήρα, φροντίστε να το συνδέσετε με τον σωστό προσανατολισμό (το μαύρο καλώδιο σύνδεσης είναι το καλώδιο γείωσης). Η λειτουργία ελέγχου ταχύτητας απαιτεί τη χρήση ενός ανεμιστήρα με σχέδιο ελέγχου ταχύτητας ανεμιστήρα.

Αριθμός ακίδας	Ορισμός
1	GND
2	Έλεγχος ταχύτητας τάσης
3	Αίσθηση
4	Έλεγχος ταχύτητας PWM
Connector	CPU_FAN	SYS_FAN1~3	SYS_FAN4_PUMP	CPU_OPT
Μέγιστο ρεύμα	2A	2A	2A	2A
Μέγιστη ισχύς	24W	24W	24W	24W

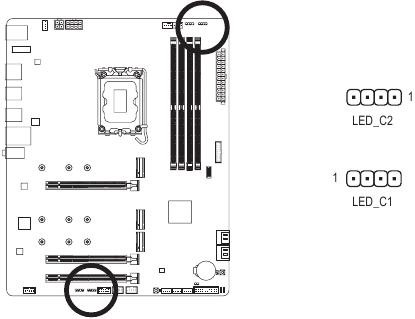

LED_C1/LED_C2 (Υποδοχές λωρίδας RGB LED)
Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας RGB LED 5050 (12V/G/R/B), με μέγιστη ονομαστική ισχύ 2A (12V) και μέγιστο μήκος 2m.

Αριθμός ακίδας	Ορισμός
1	12V
2	G
3	R
4	B

Συνδέστε τη λωρίδα RGB LED στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να είναι συνδεδεμένη στην ακίδα 1 (12V) αυτής της υποδοχής. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

πληροφορίες Για το πώς να ενεργοποιήσετε/απενεργοποιήσετε τα φώτα της λωρίδας LED, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" του ιστότοπου της GIGABYTE.

Πριν εγκαταστήσετε τις συσκευές, φροντίστε να απενεργοποιήσετε τις συσκευές και τον υπολογιστή σας. Αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στις συσκευές.

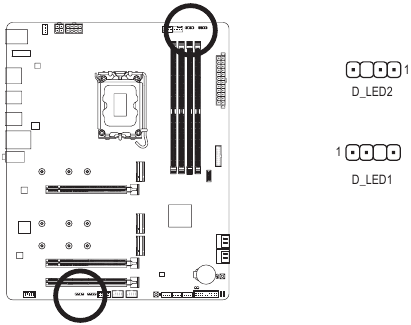

D_LED1/D_LED2 (Υποδοχές λωρίδας LED με δυνατότητα διευθυνσιοδότησης)
Οι υποδοχές μπορούν να χρησιμοποιηθούν για τη σύνδεση μιας τυπικής λωρίδας LED με δυνατότητα διευθυνσιοδότησης 5050, με μέγιστη ονομαστική ισχύ 5A (5V) και μέγιστο αριθμό 1000 LED.

Αριθμός ακίδας	Ορισμός
1	V (5V)
2	Δεδομένα
3	Χωρίς ακίδα
4	GND

Συνδέστε τη λωρίδα LED με δυνατότητα διευθυνσιοδότησης στην υποδοχή. Η ακίδα τροφοδοσίας (σημειωμένη με ένα τρίγωνο στο βύσμα) της λωρίδας LED πρέπει να είναι συνδεδεμένη στην ακίδα 1 της υποδοχής λωρίδας LED με δυνατότητα διευθυνσιοδότησης. Η εσφαλμένη σύνδεση μπορεί να οδηγήσει σε ζημιά στη λωρίδα LED.

SATA3 4/5/6/7 (Υποδοχές SATA 6Gb/s)
Οι υποδοχές SATA συμμορφώνονται με το πρότυπο SATA 6Gb/s και είναι συμβατές με το πρότυπο SATA 3Gb/s και SATA 1.5Gb/s. Κάθε υποδοχή SATA υποστηρίζει μία μόνο συσκευή SATA. Το Intel Chipset υποστηρίζει RAID 0, RAID 1, RAID 5 και RAID 10. Μεταβείτε στη σελίδα "Ρύθμιση παραμέτρων συνόλου RAID" του ιστότοπου της GIGABYTE για οδηγίες σχετικά με τη ρύθμιση ενός πίνακα RAID.

Αριθμός ακίδας	Ορισμός
1	GND
2	TXP
3	TXN
4	GND
5	RXN
6	RXP
7	GND

Για να ενεργοποιήσετε την άμεση σύνδεση για τις θύρες SATA, μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε το "SATA Configuration" για περισσότερες πληροφορίες.

M2A_CPU/M2P_SB/M2M_SB (Υποδοχές M.2 Socket 3)
Οι υποδοχές M.2 στη μητρική πλακέτα υποστηρίζουν μόνο M.2 PCIe SSD.

Ακολουθήστε τα παρακάτω βήματα για να εγκαταστήσετε σωστά ένα M.2 SSD στην υποδοχή M.2.

Εντοπίστε την υποδοχή M.2 όπου θα εγκαταστήσετε το M.2 SSD, χρησιμοποιήστε ένα κατσαβίδι για να ξεβιδώσετε τη βίδα στην ψύκτρα και, στη συνέχεια, αφαιρέστε την ψύκτρα.
Εντοπίστε τη σωστή οπή στήριξης με βάση το μήκος της μονάδας M.2 SSD. Εάν είναι απαραίτητο, μετακινήστε το στήριγμα στην επιθυμητή οπή στήριξης. Εισαγάγετε το M.2 SSD στην υποδοχή M.2 υπό γωνία.
Πιέστε το M.2 SSD προς τα κάτω και, στη συνέχεια, χρησιμοποιήστε τη βίδα που περιλαμβάνεται για να το στερεώσετε στην υποδοχή. Αφαιρέστε την προστατευτική μεμβράνη από το κάτω μέρος της ψύκτρας. Στη συνέχεια, αντικαταστήστε την ψύκτρα και στερεώστε την στην αρχική οπή.

* Τύποι M.2 SSD που υποστηρίζονται από κάθε υποδοχή M.2:

	M.2 PCIe x4 SSD	M.2 PCIe x2 SSD	M.2 SATA SSD
M2A_CPU
M2P_SB
M2M_SB

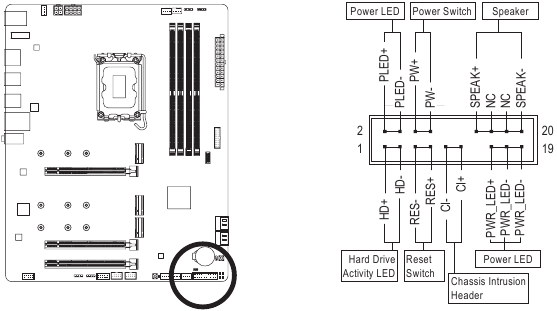

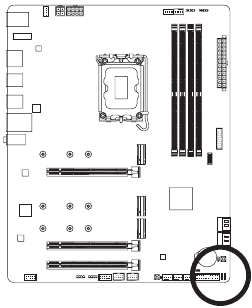

F_PANEL (Υποδοχή μπροστινού πίνακα)
Συνδέστε τον διακόπτη λειτουργίας, τον διακόπτη επαναφοράς, το ηχείο, τον διακόπτη/αισθητήρα εισβολής πλαισίου και την ένδειξη κατάστασης συστήματος στο πλαίσιο σε αυτήν την υποδοχή σύμφωνα με τις παρακάτω αντιστοιχίσεις ακίδων. Σημειώστε τις θετικές και αρνητικές ακίδες πριν συνδέσετε τα καλώδια.

PLED/PWR_LED (LED λειτουργίας):
Συνδέεται στην ένδειξη κατάστασης λειτουργίας στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν το σύστημα λειτουργεί. Η λυχνία LED είναι σβηστή όταν το σύστημα βρίσκεται σε κατάσταση αναστολής λειτουργίας S3/S4 ή είναι απενεργοποιημένο (S5).

Κατάσταση συστήματος	LED
S0	Ενεργό
S3/S4/S5	Ανενεργό

PW (Διακόπτης λειτουργίας): Συνδέεται στον διακόπτη λειτουργίας στην μπροστινή πλευρά του πλαισίου. Μπορείτε να διαμορφώσετε τον τρόπο απενεργοποίησης του συστήματός σας χρησιμοποιώντας τον διακόπτη λειτουργίας (μεταβείτε στη σελίδα "BIOS Setup" του ιστότοπου της GIGABYTE και αναζητήστε το "Soft-Off by PWR-BTTN" για περισσότερες πληροφορίες).
SPEAK (Ηχείο): Συνδέεται στο ηχείο στην μπροστινή πλευρά του πλαισίου. Το σύστημα αναφέρει την κατάσταση εκκίνησης του συστήματος εκδίδοντας έναν κωδικό ηχητικού σήματος. Θα ακουστεί ένα μόνο σύντομο ηχητικό σήμα εάν δεν εντοπιστεί κανένα πρόβλημα κατά την εκκίνηση του συστήματος.
HD (LED δραστηριότητας σκληρού δίσκου): Συνδέεται στο LED δραστηριότητας σκληρού δίσκου στην μπροστινή πλευρά του πλαισίου. Η λυχνία LED είναι αναμμένη όταν ο σκληρός δίσκος διαβάζει ή εγγράφει δεδομένα.
RES (Διακόπτης επαναφοράς): Συνδέεται στον διακόπτη επαναφοράς στην μπροστινή πλευρά του πλαισίου. Πατήστε το διακόπτη επαναφοράς για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.
CI (Υποδοχή εισβολής πλαισίου): Συνδέεται στον διακόπτη/αισθητήρα εισβολής πλαισίου στο πλαίσιο που μπορεί να ανιχνεύσει εάν έχει αφαιρεθεί το κάλυμμα του πλαισίου. Αυτή η λειτουργία απαιτεί ένα πλαίσιο με διακόπτη/αισθητήρα εισβολής πλαισίου.
NC: Καμία σύνδεση.

πληροφορίες Η σχεδίαση του μπροστινού πλαισίου ενδέχεται να διαφέρει ανάλογα με το σασί. Μια μονάδα μπροστινού πλαισίου αποτελείται κυρίως από διακόπτη τροφοδοσίας, διακόπτη επαναφοράς, LED τροφοδοσίας, LED δραστηριότητας σκληρού δίσκου, ηχείο κ.λπ. Όταν συνδέετε τη μονάδα μπροστινού πλαισίου του σασί σε αυτήν την κεφαλίδα, βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων και οι αντιστοιχίσεις ακίδων ταιριάζουν σωστά.

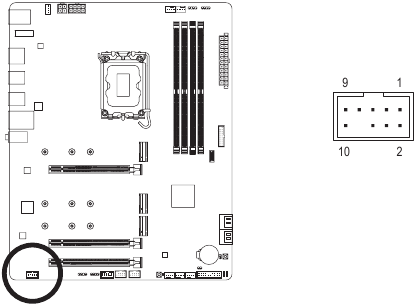

F_AUDIO (Επικεφαλίδα ήχου μπροστινού πλαισίου)
Η επικεφαλίδα ήχου του μπροστινού πλαισίου υποστηρίζει ήχο High Definition (HD). Μπορείτε να συνδέσετε τη μονάδα ήχου του μπροστινού πλαισίου του σασί σε αυτήν την κεφαλίδα. Βεβαιωθείτε ότι οι αντιστοιχίσεις καλωδίων του συνδέσμου της μονάδας ταιριάζουν με τις αντιστοιχίσεις ακίδων της επικεφαλίδας της μητρικής πλακέτας. Η εσφαλμένη σύνδεση μεταξύ του συνδέσμου της μονάδας και της επικεφαλίδας της μητρικής πλακέτας θα καταστήσει τη συσκευή ανίκανη να λειτουργήσει ή ακόμα και να την καταστρέψει.

Αρ. ακίδας	Ορισμός
1	MIC L
2	GND
3	MIC R
4	NC
5	Head Phone R
6	MIC Detection
7	SENSE_SEND
8	No Pin
9	Head Phone L
10	Head Phone Detection

Ορισμένα σασί παρέχουν μια μονάδα ήχου μπροστινού πλαισίου που έχει ξεχωριστούς συνδέσμους σε κάθε καλώδιο B_ αντί για ένα μόνο βύσμα. Για πληροφορίες σχετικά με τη σύνδεση της μονάδας ήχου του μπροστινού πλαισίου που έχει διαφορετικές αντιστοιχίσεις καλωδίων, επικοινωνήστε με τον κατασκευαστή του σασί.

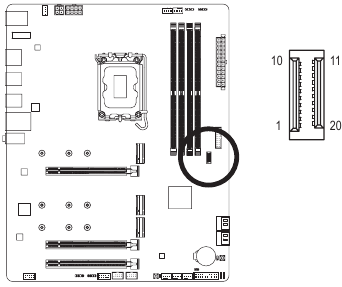

F_U32C (Επικεφαλίδα USB Type-C με υποστήριξη USB 3.2 Gen 2)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 2 και μπορεί να παρέχει μία θύρα USB.

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	VBUS
2	TX1+	12	TX2+
3	TX1-	13	TX2-
4	GND	14	GND
5	RX1+	15	RX2+
6	RX1-	16	RX2-
7	VBUS	17	GND
8	CC1	18	D-
9	SBU1	19	D+
10	SBU2	20	CC2

F_U32 (Επικεφαλίδα USB 3.2 Gen 1)
Η κεφαλίδα συμμορφώνεται με τις προδιαγραφές USB 3.2 Gen 1 και USB 2.0 και μπορεί να παρέχει δύο θύρες USB. Για να αγοράσετε το προαιρετικό μπροστινό πλαίσιο 3,5" που παρέχει δύο θύρες USB 3.2 Gen 1, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός	Αρ. ακίδας	Ορισμός
1	VBUS	11	D2+
2	SSRX1-	12	D2-
3	SSRX1+	13	GND
4	GND	14	SSTX2+
5	SSTX1-	15	SSTX2-
6	SSTX1+	16	GND 1
7	GND	17	SSRX2+
8	D1-	18	SSRX2-
9	D1+	19	VBUS
10	NC	20	No Pin

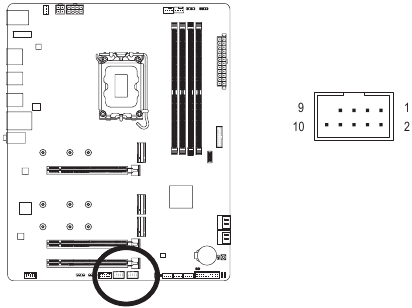

F_USB1/F_USB2 (Επικεφαλίδες USB 2.0/1.1)
Οι επικεφαλίδες συμμορφώνονται με τις προδιαγραφές USB 2.0/1.1. Κάθε επικεφαλίδα USB μπορεί να παρέχει δύο θύρες USB μέσω ενός προαιρετικού βραχίονα USB. Για να αγοράσετε το προαιρετικό βραχίονα USB, επικοινωνήστε με τον τοπικό αντιπρόσωπο.

Αρ. ακίδας	Ορισμός
1	Power (5V)
2	Power (5V)
3	USB DX-
4	USB DY-
5	USB DX+
6	USB DY+
7	GND
8	GND
9	No Pin
10	NC

Μην συνδέετε το καλώδιο του βραχίονα IEEE 1394 (2x5 ακίδων) στην κεφαλίδα USB 2.0/1.1.
Πριν εγκαταστήσετε το βραχίονα USB, φροντίστε να απενεργοποιήσετε τον υπολογιστή σας και να αποσυνδέσετε το καλώδιο τροφοδοσίας από την πρίζα για να αποφύγετε ζημιά στο βραχίονα USB.

SPI_TPM (Επικεφαλίδα Trusted Platform Module)
Μπορείτε να συνδέσετε ένα SPI TPM (Trusted Platform Module) σε αυτήν την κεφαλίδα.

Αρ. ακίδας	Ορισμός
1	Data Output
2	Power (3.3V)
3	No Pin
4	NC
5	Data Input
6	CLK
7	Chip Select
8	GND
9	IRQ
10	NC
11	NC
12	RST

BAT (Μπαταρία)
Η μπαταρία παρέχει ρεύμα για να διατηρεί τις τιμές (όπως διαμορφώσεις BIOS, πληροφορίες ημερομηνίας και ώρας) στο CMOS όταν ο υπολογιστής είναι απενεργοποιημένος. Αντικαταστήστε την μπαταρία όταν η τάση της μπαταρίας πέσει σε χαμηλό επίπεδο, διαφορετικά οι τιμές CMOS ενδέχεται να μην είναι ακριβείς ή ενδέχεται να χαθούν.

Μπορείτε να διαγράψετε τις τιμές CMOS αφαιρώντας την μπαταρία:

Απενεργοποιήστε τον υπολογιστή σας και αποσυνδέστε το καλώδιο τροφοδοσίας.
Αφαιρέστε απαλά την μπαταρία από την υποδοχή μπαταρίας και περιμένετε ένα λεπτό. (Ή χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τους θετικούς και αρνητικούς ακροδέκτες της υποδοχής μπαταρίας, βραχυκυκλώνοντάς τους για 5 δευτερόλεπτα.)
Αντικαταστήστε την μπαταρία.
Συνδέστε το καλώδιο τροφοδοσίας και επανεκκινήστε τον υπολογιστή σας.

Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας πριν αντικαταστήσετε την μπαταρία.
Αντικαταστήστε την μπαταρία με μια ισοδύναμη. Ενδέχεται να προκληθεί ζημιά στις συσκευές σας εάν η μπαταρία αντικατασταθεί με ένα εσφαλμένο μοντέλο.
Επικοινωνήστε με το σημείο αγοράς ή τον τοπικό αντιπρόσωπο εάν δεν μπορείτε να αντικαταστήσετε την μπαταρία μόνοι σας ή δεν είστε βέβαιοι για το μοντέλο της μπαταρίας.
Κατά την εγκατάσταση της μπαταρίας, σημειώστε τον προσανατολισμό της θετικής πλευράς (+) και της αρνητικής πλευράς (-) της μπαταρίας (η θετική πλευρά πρέπει να είναι στραμμένη προς τα πάνω).
Οι χρησιμοποιημένες μπαταρίες πρέπει να υποβάλλονται σε επεξεργασία σύμφωνα με τους τοπικούς περιβαλλοντικούς κανονισμούς.

CLR_CMOS (Βραχυκυκλωτήρας Clear CMOS)
Χρησιμοποιήστε αυτόν τον βραχυκυκλωτήρα για να διαγράψετε τη διαμόρφωση του BIOS και να επαναφέρετε τις τιμές CMOS στις εργοστασιακές προεπιλογές. Για να διαγράψετε τις τιμές CMOS, χρησιμοποιήστε ένα μεταλλικό αντικείμενο, όπως ένα κατσαβίδι, για να αγγίξετε τις δύο ακίδες για λίγα δευτερόλεπτα.

Open: Normal (Ανοιχτό: Κανονικό)
Short: Clear CMOS Values (Βραχυκύκλωμα: Εκκαθάριση τιμών CMOS)

Να απενεργοποιείτε πάντα τον υπολογιστή σας και να αποσυνδέετε το καλώδιο τροφοδοσίας από την πρίζα πριν από την εκκαθάριση των τιμών CMOS.
Μετά την επανεκκίνηση του συστήματος, μεταβείτε στο BIOS Setup για να φορτώσετε τις εργοστασιακές προεπιλογές (επιλέξτε Load Optimized Defaults) ή να ρυθμίσετε χειροκίνητα τις ρυθμίσεις του BIOS (μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE για περισσότερες πληροφορίες).

RST_SW/RST (Κουμπί Επανεκκίνησης/Διακόπτης Επανεκκίνησης)
Το κουμπί επανεκκίνησης (RST_SW) επιτρέπει στους χρήστες να ενεργοποιούν/απενεργοποιούν γρήγορα τον υπολογιστή σε ένα περιβάλλον ανοιχτής θήκης όταν θέλουν να αλλάξουν στοιχεία υλικού ή να πραγματοποιήσουν δοκιμές υλικού. Ο διακόπτης επανεκκίνησης (RST) μπορεί να συνδεθεί στον διακόπτη επανεκκίνησης στην μπροστινή όψη του πλαισίου. Πατήστε τον διακόπτη επανεκκίνησης για να επανεκκινήσετε τον υπολογιστή εάν ο υπολογιστής παγώσει και αποτύχει να εκτελέσει μια κανονική επανεκκίνηση.

Αριθμός ακροδέκτη	Ορισμός
1	Επανεκκίνηση
2	GND

Το κουμπί επανεκκίνησης (RST_SW)/ο διακόπτης επανεκκίνησης (RST) σας παρέχει πολλές λειτουργίες για χρήση. Για να αντιστοιχίσετε εκ νέου το κουμπί για την εκτέλεση διαφορετικών εργασιών, μεταβείτε στη σελίδα "BIOS Setup" της ιστοσελίδας της GIGABYTE και αναζητήστε "RST_SW (MULTIKEY)" για περισσότερες πληροφορίες.

QFLASH_PLUS (Κουμπί Q-Flash Plus)
Το Q-Flash Plus σάς επιτρέπει να ενημερώσετε το BIOS όταν το σύστημά σας είναι απενεργοποιημένο (κατάσταση τερματισμού λειτουργίας S5). Αποθηκεύστε το πιο πρόσφατο BIOS σε μια μονάδα USB και συνδέστε το στην αποκλειστική θύρα και, στη συνέχεια, μπορείτε πλέον να αναβαθμίσετε αυτόματα το BIOS απλά πατώντας το κουμπί Q-Flash Plus. Το QFLED θα αναβοσβήνει όταν το BIOS ταιριάζει και οι δραστηριότητες αναβοσβήματος ξεκινούν και θα σταματήσει να αναβοσβήνει όταν ολοκληρωθεί η κύρια αναβάθμιση BIOS.

Για να ενεργοποιήσετε τη λειτουργία Q-Flash Plus, μεταβείτε στη σελίδα "Unique Features" της ιστοσελίδας της GIGABYTE για περισσότερες πληροφορίες.

CPU/DRAM/VGA/BOOT (LED κατάστασης)
Οι λυχνίες LED κατάστασης δείχνουν εάν η CPU, η μνήμη, η κάρτα γραφικών και το λειτουργικό σύστημα λειτουργούν σωστά μετά την ενεργοποίηση του συστήματος. Εάν η λυχνία LED CPU/DRAM/VGA είναι αναμμένη, αυτό σημαίνει ότι η αντίστοιχη συσκευή δεν λειτουργεί κανονικά. εάν η λυχνία LED BOOT είναι αναμμένη, αυτό σημαίνει ότι δεν έχετε εισέλθει ακόμη στο λειτουργικό σύστημα.

CPU: Λυχνία LED κατάστασης CPU
DRAM: Λυχνία LED κατάστασης μνήμης
VGA: Λυχνία LED κατάστασης κάρτας γραφικών
BOOT: Λυχνία LED κατάστασης λειτουργικού συστήματος

Ρύθμιση BIOS

Το BIOS (Basic Input and Output System) καταγράφει τις παραμέτρους υλικού του συστήματος στο CMOS στη μητρική πλακέτα. Οι κύριες λειτουργίες του περιλαμβάνουν τη διεξαγωγή του Power-On Self-Test (POST) κατά την εκκίνηση του συστήματος, την αποθήκευση των παραμέτρων του συστήματος και τη φόρτωση του λειτουργικού συστήματος, κ.λπ. Το BIOS περιλαμβάνει ένα πρόγραμμα BIOS Setup που επιτρέπει στον χρήστη να τροποποιήσει τις βασικές ρυθμίσεις διαμόρφωσης του συστήματος ή να ενεργοποιήσει ορισμένες λειτουργίες του συστήματος.

Όταν απενεργοποιείται η τροφοδοσία, η μπαταρία στη μητρική πλακέτα παρέχει την απαραίτητη ισχύ στο CMOS για να διατηρήσει τις τιμές διαμόρφωσης στο CMOS.

Για να αποκτήσετε πρόσβαση στο πρόγραμμα BIOS Setup, πατήστε το πλήκτρο <Delete> κατά τη διάρκεια του POST όταν ενεργοποιηθεί η τροφοδοσία.

Για να αναβαθμίσετε το BIOS, χρησιμοποιήστε είτε το βοηθητικό πρόγραμμα GIGABYTE Q-Flash είτε το @BIOS.

Το Q-Flash επιτρέπει στον χρήστη να αναβαθμίσει ή να δημιουργήσει αντίγραφα ασφαλείας του BIOS γρήγορα και εύκολα χωρίς να εισέλθει στο λειτουργικό σύστημα.
Το @BIOS είναι ένα βοηθητικό πρόγραμμα που βασίζεται στα Windows, το οποίο αναζητά και κατεβάζει την πιο πρόσφατη έκδοση του BIOS από το Διαδίκτυο και ενημερώνει το BIOS.

Για οδηγίες σχετικά με τη χρήση των βοηθητικών προγραμμάτων Q-Flash και @BIOS, μεταβείτε στη σελίδα "Μοναδικά χαρακτηριστικά" της ιστοσελίδας της GIGABYTE και αναζητήστε "BIOS Update Utilities".

Επειδή το φλας του BIOS είναι δυνητικά επικίνδυνο, εάν δεν αντιμετωπίζετε προβλήματα χρησιμοποιώντας την τρέχουσα έκδοση του BIOS, συνιστάται να μην κάνετε φλας στο BIOS. Για να κάνετε φλας στο BIOS, κάντε το με προσοχή. Η ακατάλληλη ανανέωση του BIOS μπορεί να οδηγήσει σε δυσλειτουργία του συστήματος.
Συνιστάται να μην αλλάξετε τις προεπιλεγμένες ρυθμίσεις (εκτός εάν χρειάζεται) για να αποτρέψετε το σύστημα αστάθεια ή άλλα απροσδόκητα αποτελέσματα. Η ακατάλληλη αλλαγή των ρυθμίσεων μπορεί να οδηγήσει σε αποτυχία εκκίνησης του συστήματος. Εάν συμβεί αυτό, προσπαθήστε να διαγράψετε τις τιμές CMOS και να επαναφέρετε την πλακέτα στις προεπιλεγμένες τιμές.
Ανατρέξτε στις εισαγωγές της μπαταρίας/βραχυκυκλωτήρα εκκαθάρισης CMOS στο Hardware Installation Κεφάλαιο ή μεταβείτε στο "BIOS Setup" της ιστοσελίδας της GIGABYTE και αναζητήστε "Load Optimized Defaults" για τον τρόπο εκκαθάρισης των τιμών CMOS.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση του BIOS Setup.

Οθόνη εκκίνησης:
Η παρακάτω οθόνη με το λογότυπο εκκίνησης θα εμφανιστεί κατά την εκκίνηση του υπολογιστή.
Οθόνη εκκίνησης BIOS

Πλήκτρα λειτουργιών:
<DEL>: BIOS SETUP\Q-FLASH
Πατήστε το πλήκτρο <Delete> για να εισέλθετε στο BIOS Setup ή για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash στο BIOS Setup.

<F12>: BOOT MENU
Το Boot Menu σας επιτρέπει να ορίσετε την πρώτη συσκευή εκκίνησης χωρίς να εισέλθετε στο BIOS Setup. Στο Boot Menu, χρησιμοποιήστε το πλήκτρο πάνω βέλους <↑> ή το πλήκτρο κάτω βέλους <↓> για να επιλέξετε την πρώτη συσκευή εκκίνησης και, στη συνέχεια, πατήστε <Enter> για να αποδεχτείτε. Το σύστημα θα ξεκινήσει αμέσως από τη συσκευή.
Σημείωση: Η ρύθμιση στο Boot Menu ισχύει μόνο για μία φορά. Μετά την επανεκκίνηση του συστήματος, η σειρά εκκίνησης της συσκευής θα εξακολουθεί να βασίζεται στις ρυθμίσεις του BIOS Setup.

<END>: Q-FLASH
Πατήστε το πλήκτρο <End> για να αποκτήσετε πρόσβαση στο βοηθητικό πρόγραμμα Q-Flash απευθείας χωρίς να χρειαστεί να εισέλθετε πρώτα στο BIOS Setup.

Εγκατάσταση του λειτουργικού συστήματος και των προγραμμάτων οδήγησης

Εγκατάσταση λειτουργικού συστήματος

Με τις σωστές ρυθμίσεις BIOS, είστε έτοιμοι να εγκαταστήσετε το λειτουργικό σύστημα.

Εάν θέλετε να εγκαταστήσετε ένα λειτουργικό σύστημα σε έναν τόμο RAID, πρέπει πρώτα να εγκαταστήσετε το πρόγραμμα οδήγησης Intel RST VMD Controller κατά τη διαδικασία εγκατάστασης του λειτουργικού συστήματος. Ανατρέξτε στα παρακάτω βήματα:

Μεταβείτε στην ιστοσελίδα της GIGABYTE, αναζητήστε την ιστοσελίδα του μοντέλου της μητρικής πλακέτας, κατεβάστε το αρχείο Intel SATA Preinstall driver στη σελίδα Support\Download\SATA RAID/AHCI, αποσυμπιέστε το αρχείο και αντιγράψτε τα αρχεία στη μονάδα flash USB.
Εκκινήστε από το δίσκο εγκατάστασης των Windows και εκτελέστε τα τυπικά βήματα εγκατάστασης του λειτουργικού συστήματος. Όταν εμφανιστεί η οθόνη που σας ζητά να φορτώσετε το πρόγραμμα οδήγησης, επιλέξτε Browse (Αναζήτηση).
Εισαγάγετε τη μονάδα flash USB και, στη συνέχεια, μεταβείτε στη θέση του προγράμματος οδήγησης. Όταν εμφανιστεί μια οθόνη όπως φαίνεται παρακάτω, επιλέξτε Intel RST VMD Controller 467F και κάντε κλικ στο Next (Επόμενο) για να φορτώσετε το πρόγραμμα οδήγησης και να συνεχίσετε την εγκατάσταση του λειτουργικού συστήματος.

Εγκατάσταση προγραμμάτων οδήγησης

Αφού εγκαταστήσετε το λειτουργικό σύστημα, θα εμφανιστεί ένα παράθυρο διαλόγου στην κάτω δεξιά γωνία της επιφάνειας εργασίας, το οποίο θα σας ρωτά εάν θέλετε να κατεβάσετε και να εγκαταστήσετε τα προγράμματα οδήγησης και τις εφαρμογές GIGABYTE μέσω του APP Center. Κάντε κλικ στην επιλογή Install (Εγκατάσταση) για να συνεχίσετε την εγκατάσταση. (Στο BIOS Setup, βεβαιωθείτε ότι η επιλογή Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install έχει οριστεί σε Enabled (Ενεργοποιημένο).)

Όταν εμφανιστεί το παράθυρο διαλόγου End User License Agreement (Άδεια Χρήσης Τελικού Χρήστη), πατήστε <Accept> (Αποδοχή) για να εγκαταστήσετε το APP Center. Στην οθόνη APP Center, επιλέξτε τα προγράμματα οδήγησης και τις εφαρμογές που θέλετε να εγκαταστήσετε και κάντε κλικ στην επιλογή Install (Εγκατάσταση).

πληροφορίες Πριν από την εγκατάσταση, βεβαιωθείτε ότι το σύστημα είναι συνδεδεμένο στο Διαδίκτυο.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με το λογισμικό.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για περισσότερες πληροφορίες σχετικά με την αντιμετώπιση προβλημάτων.

Διαμόρφωση ενός συνόλου RAID

Επίπεδα RAID
	RAID 0	RAID 1	RAID 5	RAID 10
Ελάχιστος αριθμός σκληρών δίσκων	≥2	2	≥3	4
Χωρητικότητα πίνακα	Αριθμός σκληρών δίσκων * Μέγεθος του μικρότερου δίσκου	Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων -1) * Μέγεθος του μικρότερου δίσκου	(Αριθμός σκληρών δίσκων/2) * Μέγεθος του μικρότερου δίσκου
Ανοχή σφαλμάτων	Όχι	Ναι	Ναι	Ναι

Πριν ξεκινήσετε, ετοιμάστε τα ακόλουθα στοιχεία:
Αυτή η μητρική πλακέτα υποστηρίζει SATA RAID 0, RAID 1, RAID 5 και RAID 10. Προετοιμάστε τον σωστό αριθμό σκληρών δίσκων όπως υποδεικνύεται στον παραπάνω πίνακα πριν διαμορφώσετε μια συστοιχία RAID.

Σκληρούς δίσκους SATA ή SSD. Για να εξασφαλίσετε βέλτιστη απόδοση, συνιστάται να χρησιμοποιείτε δύο σκληρούς δίσκους με πανομοιότυπο μοντέλο και χωρητικότητα.
Δίσκο εγκατάστασης των Windows.
Έναν υπολογιστή συνδεδεμένο στο Διαδίκτυο.
Μια μονάδα flash USB.

Επισκεφθείτε την ιστοσελίδα της GIGABYTE για λεπτομέρειες σχετικά με τη διαμόρφωση μιας συστοιχίας RAID.

Κανονιστικές σημειώσεις

Δήλωση συμμόρφωσης του προμηθευτή
Υπεύθυνο μέρος – Πληροφορίες επικοινωνίας στις ΗΠΑ: G.B.T. Inc.
Διεύθυνση: 17358 Railroad street, City Of Industry, CA91748
Τηλ.: 1-626-854-9338
Πληροφορίες επικοινωνίας μέσω Διαδικτύου: https://www.gigabyte.com

Προειδοποίηση εγγύτητας εκρηκτικού μηχανισμού

Μην χρησιμοποιείτε έναν φορητό πομπό (όπως μια ασύρματη συσκευή δικτύου) κοντά σε μη θωρακισμένους πυροκροτητές ή σε ένα εκρηκτικό περιβάλλον, εκτός εάν η συσκευή έχει τροποποιηθεί ώστε να είναι κατάλληλη για τέτοια χρήση.

Προειδοποίηση κεραίας
Ο ασύρματος προσαρμογέας δεν έχει σχεδιαστεί για χρήση με κεραίες υψηλού κέρδους.

Άλλες ασύρματες συσκευές
Σημειώσεις ασφαλείας για άλλες συσκευές στο ασύρματο δίκτυο: Ανατρέξτε στην τεκμηρίωση που παρέχεται με τους ασύρματους προσαρμογείς Ethernet ή άλλες συσκευές στο ασύρματο δίκτυο.

Επικοινωνήστε μαζί μας

GIGA-BYTE TECHNOLOGY CO., LTD.
Διεύθυνση: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
ΤΗΛ: +886-2-8912-4000,
ΦΑΞ: +886-2-8912-4005
Τεχνική και μη τεχνική υποστήριξη (Πωλήσεις/Μάρκετινγκ): https://esupport.gigabyte.com
Διεύθυνση WEB (Αγγλικά): https://www.gigabyte.com
Διεύθυνση WEB (Κινέζικα): https://www.gigabyte.com/tw

GIGABYTE eSupport
Για να υποβάλετε μια τεχνική ή μη τεχνική ερώτηση (Πωλήσεις/Μάρκετινγκ), συνδεθείτε στη διεύθυνση: https://esupport.gigabyte.com

Για περισσότερες λεπτομέρειες προϊόντων, επισκεφθείτε την ιστοσελίδα της GIGABYTE.

B660 AORUS ELITE AX DDR4

B660 AORUS ELITE DDR4

© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Με επιφύλαξη παντός δικαιώματος.
Τα εμπορικά σήματα που αναφέρονται σε αυτό το εγχειρίδιο είναι νόμιμα καταχωρημένα στους αντίστοιχους κατόχους τους.

Για περισσότερες λεπτομέρειες προϊόντων, επισκεφθείτε την ιστοσελίδα της GIGABYTE.

Για πληροφορίες σχετικές με το προϊόν, ελέγξτε την ιστοσελίδα μας στη διεύθυνση: https://www.gigabyte.com

Αναφορές

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο μητρικής πλακέτας GIGABYTE B660 AORUS ELITE AX DDR4, B660 AORUS ELITE DDR4
