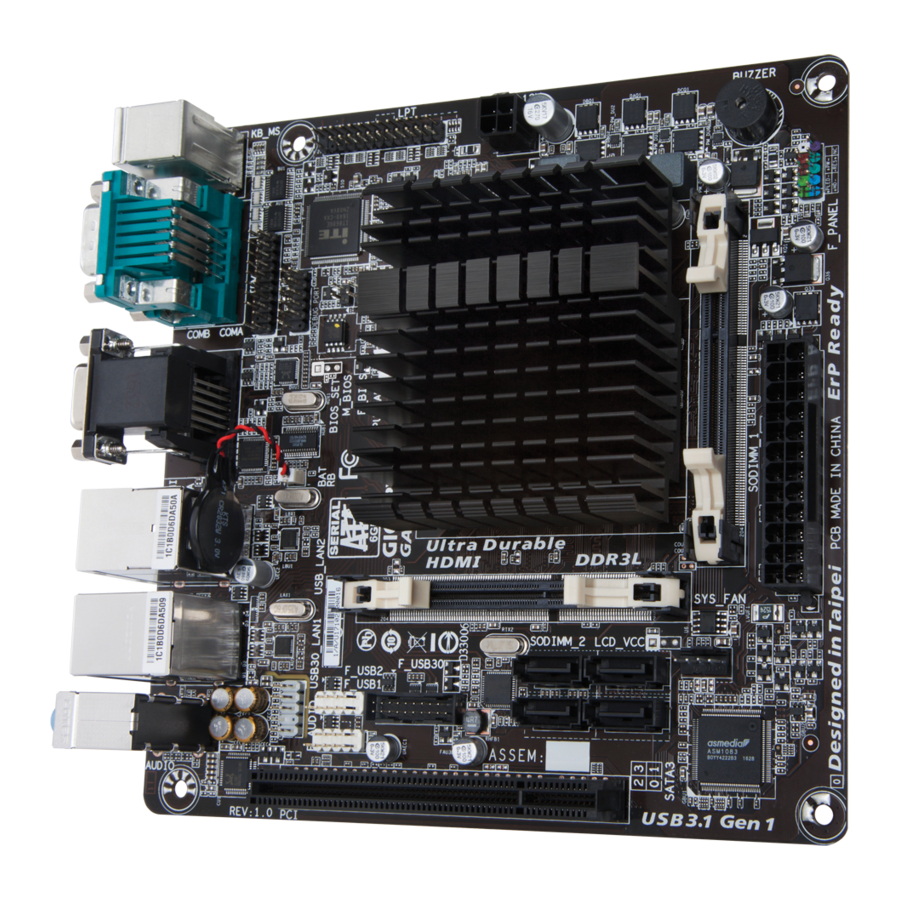

GIGABYTE GA-J3455N-D3H - Instrukcja obsługi płyty głównej

Identyfikacja wersji płyty głównej

Numer wersji na płycie głównej wygląda następująco: "REV: X.X." Na przykład, "REV: 1.0" oznacza, że wersja płyty głównej to 1.0. Sprawdź wersję płyty głównej przed aktualizacją BIOS-u, sterowników lub szukając informacji technicznych.

Przykład:

Układ płyty głównej GA-J3455N-D3H

Zawartość pudełka

• Płyta główna GA-J3455N-D3H
• Płyta ze sterownikami do płyty głównej
• Instrukcja obsługi
• Dwa kable SATA
• Osłona I/O

* Powyższa zawartość pudełka ma charakter wyłącznie poglądowy, a rzeczywiste elementy zależą od zakupionego opakowania produktu. Zawartość pudełka może ulec zmianie bez powiadomienia.

Instalacja sprzętu

Środki ostrożności podczas instalacji

Płyta główna zawiera wiele delikatnych obwodów i komponentów elektronicznych, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

• Przed instalacją upewnij się, że obudowa jest odpowiednia dla płyty głównej.
• Przed instalacją nie usuwaj ani nie niszcz naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do walidacji gwarancji.
• Zawsze odłączaj zasilanie prądem zmiennym, odłączając przewód zasilający od gniazdka przed zainstalowaniem lub wyjęciem płyty głównej lub innych elementów sprzętowych.
• Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej upewnij się, że są one dobrze i bezpiecznie podłączone.
• Podczas obchodzenia się z płytą główną unikaj dotykania metalowych przewodów lub złączy.
• Najlepiej jest nosić pasek antystatyczny (ESD) podczas obchodzenia się z elementami elektronicznymi, takimi jak płyta główna, procesor lub pamięć. Jeśli nie masz paska antystatycznego, utrzymuj ręce suche i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
• Przed zainstalowaniem płyty głównej umieść ją na podkładce antystatycznej lub wewnątrz pojemnika ekranującego przed wyładowaniami elektrostatycznymi.
• Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz jest wyłączony.
• Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalną normą napięcia.
• Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania podzespołów sprzętowych są podłączone.
• Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej elementami.
• Upewnij się, że na płycie głównej lub w obudowie komputera nie ma żadnych śrub lub metalowych elementów.
• Nie stawiaj komputera na nierównej powierzchni.
• Nie umieszczaj komputera w środowisku o wysokiej temperaturze lub wilgotności.
• Włączenie zasilania komputera podczas procesu instalacji może doprowadzić do uszkodzenia podzespołów systemu, a także do obrażeń fizycznych użytkownika.
• Jeśli nie masz pewności co do któregokolwiek z etapów instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.
• Jeśli używasz adaptera, przedłużacza lub listwy zasilającej, zapoznaj się z instrukcjami instalacji i/lub uziemienia.

Specyfikacje produktu

Procesor	Wbudowany procesor Intel ® Quad-Core Celeron ® J3455 SoC (2,3 GHz) * Nie należy samodzielnie demontować wbudowanego układu SoC i radiatorów, aby uniknąć uszkodzenia tych elementów. 2 MB Cache
Pamięć	2 x gniazda DDR3L SO-DIMM obsługujące do 16 GB pamięci systemowej Dwukanałowa architektura pamięci Obsługa modułów pamięci DDR3L 1866/1600/1333 MHz Obsługa modułów pamięci non-ECC
Wbudowana karta graficzna	Zintegrowana w układzie SoC: 1 x port D-Sub, obsługujący maksymalną rozdzielczość 1920x1200@60 Hz 1 x port HDMI, obsługujący maksymalną rozdzielczość 3840x2160@30 Hz
Audio	Kodek Realtek ® ALC887 High Definition Audio 2/4/5.1/7.1-kanałowy * Aby skonfigurować dźwięk 7.1-kanałowy, należy użyć modułu audio HD na panelu przednim i włączyć funkcję audio wielokanałowego za pomocą sterownika audio.
LAN	2 x układy Realtek ® GbE LAN (10/100/1000 Mbit)
Gniazda rozszerzeń	1 x gniazdo PCI
Interfejs pamięci masowej	Zintegrowany w układzie SoC: 2 x złącza SATA 6Gb/s (SATA3 0, SATA3 1) Układ ASMedia ® ASM1061: 2 x złącza SATA 6Gb/s (SATA3 2, SATA3 3)
USB	Zintegrowany w układzie SoC: 4 x porty USB 3.1 Gen 1 (2 porty na panelu tylnym, 2 porty dostępne przez wewnętrzne złącze USB) SOC + HUB USB 2.0 GENESYS LOGIC 6 x portów USB 2.0/1.1 (2 porty na panelu tylnym, 4 porty dostępne przez wewnętrzne złącza USB)
Złącza wewnętrzne	1 x 24-pinowe złącze zasilania ATX 1 x 4-pinowe złącze zasilania ATX 12V 4 x złącza SATA 6Gb/s 1 x złącze wentylatora procesora 1 x złącze wentylatora systemowego 1 x złącze panelu przedniego 1 x złącze audio panelu przedniego 1 x złącze USB 3.1 Gen 1 2 x złącza USB 2.0/1.1 1 x złącze portu równoległego 1 x zworka Clear CMOS 1 x złącze czujnika otwarcia obudowy
Złącza na panelu tylnym	1 x port klawiatury PS/2 1 x port myszy PS/2 2 x porty szeregowe 1 x port D-Sub 1 x port HDMI 2 x porty USB 3.1 Gen 1 2 x porty USB 2.0/1.1 2 x porty RJ-45 3 x gniazda audio (Line In, Line Out, Mic In)
Kontroler I/O	Układ kontrolera I/O iTE ®
Monitorowanie sprzętu	Wykrywanie napięcia Wykrywanie temperatury Wykrywanie prędkości obrotowej wentylatora Kontrola prędkości obrotowej wentylatora * Obsługa funkcji kontroli prędkości obrotowej wentylatora zależy od zainstalowanego chłodzenia.
BIOS	1 x 64 Mbit flash Wykorzystanie licencjonowanego AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalne cechy	Obsługa Xpress Install Obsługa @BIOS Obsługa APP Center * Dostępność aplikacji w APP Center może się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
Dołączone oprogramowanie	Norton ® Internet Security (wersja OEM)
System operacyjny	Obsługa Windows 10 64-bit
Format	Mini-ITX Form Factor; 17.0cm x 17.0cm

* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacji produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.

Odwiedź stronę internetową GIGABYTE, aby uzyskać listę obsługiwanych modułów pamięci.

Odwiedź stronę Support\Utility List na stronie internetowej GIGABYTE, aby pobrać najnowszą wersję aplikacji.

Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.

Instalacja pamięci

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:

• Upewnij się, że płyta główna obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach. (Przejdź na stronę internetową GIGABYTE, aby uzyskać najnowsze informacje o obsługiwanych prędkościach pamięci i modułach pamięci.)
• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka przed zainstalowaniem pamięci, aby zapobiec uszkodzeniu sprzętu.
• Moduły pamięci mają niezawodną konstrukcję. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Konfiguracja pamięci dwukanałowej
Płyta główna jest wyposażona w dwa gniazda pamięci i obsługuje technologię Dual Channel. Po zainstalowaniu pamięci BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci Dual Channel podwoi oryginalną przepustowość pamięci. Dwa gniazda pamięci są podzielone na dwa kanały, a każdy kanał ma jedno gniazdo pamięci w następujący sposób:
Kanał A: SODIMM_1
Kanał B: SODIMM_2
Ze względu na ograniczenia SoC, przeczytaj poniższe wskazówki przed zainstalowaniem pamięci w trybie Dual Channel.

1. Jeśli ma zostać zainstalowany tylko jeden moduł pamięci DDR3L, należy go zainstalować w gnieździe SODIMM_1, a trybu Dual Channel nie można włączyć, jeśli zainstalowany jest tylko jeden moduł pamięci.
2. Podczas włączania trybu Dual Channel z dwoma modułami pamięci zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach, aby uzyskać optymalną wydajność.

Instalacja karty rozszerzeń

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji karty rozszerzeń:

• Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Uważnie przeczytaj instrukcję dołączoną do karty rozszerzeń.
• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka przed zainstalowaniem karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.

Złącza na panelu tylnym

1. Port klawiatury PS/2 i myszy PS/2
   Użyj tego portu do podłączenia myszy lub klawiatury PS/2, a dolnego portu (fioletowego) do podłączenia klawiatury PS/2.
2. Port szeregowy
   Użyj portu szeregowego do podłączenia urządzeń, takich jak mysz, modem lub inne urządzenia peryferyjne.
3. Port D-Sub
   Port D-Sub obsługuje 15-pinowe złącze D-Sub i obsługuje maksymalną rozdzielczość 1920x1200@60 Hz (rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora). Podłącz monitor obsługujący połączenie D-Sub do tego portu.

4. Port HDMI
   Port HDMI jest zgodny z HDCP i obsługuje formaty Dolby TrueHD i DTS HD Master Audio. Obsługuje również do 192 KHz/24 bit 8-kanałowe wyjście audio LPCM. Możesz użyć tego portu do podłączenia monitora obsługującego HDMI. Maksymalna obsługiwana rozdzielczość to 3840x2160@30 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.
   Po zainstalowaniu urządzenia HDMI należy ustawić urządzenie HDMI jako domyślne urządzenie odtwarzania dźwięku. (Nazwa elementu może się różnić w zależności od systemu operacyjnego).
   Konfiguracje z dwoma wyświetlaczami dla wbudowanej karty graficznej:
   Konfiguracje z dwoma wyświetlaczami są obsługiwane po zainstalowaniu sterowników płyty głównej w systemie operacyjnym.
5. Port LAN RJ-45
   Port Gigabit Ethernet LAN zapewnia połączenie internetowe z prędkością do 1 Gb/s. Poniżej opisano stany diod LED portu LAN.

   Połączenie/prędkość LED:

Stan	Opis
Pomarańczowy	Przepustowość 1 Gb/s
Zielony	Przepustowość 100 Mb/s
Wyłączony	Przepustowość 10 Mb/s

Aktywność LED:

Stan	Opis
Miganie	Trwa transmisja lub odbiór danych
Wyłączony	Nie trwa transmisja ani odbiór danych

6. Port USB 2.0/1.1
   Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB.
7. Port USB 3.1 Gen 1
   Port USB 3.1 Gen 1 obsługuje specyfikację USB 3.1 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
8. Wejście liniowe (niebieskie)
   Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejścia liniowego, takich jak napęd optyczny, walkman itp.
9. Wyjście liniowe (zielone)
   Gniazdo wyjścia liniowego. Użyj tego gniazda audio dla słuchawek lub głośnika 2-kanałowego. To gniazdo może być używane do podłączenia przednich głośników w konfiguracji audio 4/5.1/7.1-kanałowej.
10. Wejście mikrofonowe (różowe)
    Gniazdo wejścia mikrofonowego.

Aby skonfigurować dźwięk 7.1-kanałowy, należy użyć modułu audio HD na panelu przednim i włączyć funkcję audio wielokanałowego za pomocą sterownika audio. Więcej informacji na temat oprogramowania można znaleźć na stronie internetowej firmy GIGABYTE.

• Podczas odłączania kabla podłączonego do złącza na panelu tylnym, najpierw odłącz kabel od swojego urządzenia, a następnie odłącz go od płyty głównej.
• Podczas odłączania kabla wyciągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.

Złącza wewnętrzne

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN
5. SATA3 0/1/2/3
6. F_PANEL
7. F_AUDIO

8. BAT
9. F_USB30
10. F_USB1/F_USB2
11. LPT
12. TPM
13. CLR_CMOS
14. CI

Przeczytaj poniższe wskazówki przed podłączeniem urządzeń zewnętrznych:

• Najpierw upewnij się, że twoje urządzenia są zgodne ze złączami, do których chcesz je podłączyć.
• Przed zainstalowaniem urządzeń, upewnij się, że urządzenia i komputer są wyłączone. Odłącz przewód zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
• Po zainstalowaniu urządzenia i przed włączeniem komputera, upewnij się, że kabel urządzenia został bezpiecznie podłączony do złącza na płycie głównej.

1/2) ATX_12V/ATX (2x2 12V Power Connector i 2x12 Main Power Connector)
Dzięki zastosowaniu złącza zasilania, zasilacz może dostarczyć wystarczającą ilość stabilnej energii do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania, upewnij się, że zasilacz jest wyłączony, a wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania posiada niezawodną konstrukcję. Podłącz kabel zasilający do złącza zasilania w prawidłowej orientacji. Złącze zasilania 12 V zasila głównie procesor. Jeśli złącze zasilania 12 V nie jest podłączone, komputer nie uruchomi się.

3/4) CPU_FAN/SYS_FAN (złącza wentylatorów)
Płyta główna posiada 3-pinowe złącze wentylatora procesora (CPU_FAN) i 4-pinowe złącze wentylatora systemowego (SYS_FAN). Większość złączy wentylatorów posiada niezawodną konstrukcję wkładania. Podczas podłączania kabla wentylatora, upewnij się, że podłączasz go w prawidłowej orientacji (czarny przewód złącza jest przewodem uziemiającym). Funkcja regulacji prędkości wymaga zastosowania wentylatora z funkcją regulacji prędkości. Dla optymalnego rozpraszania ciepła, zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.

Te złącza wentylatorów nie są blokami zworek konfiguracyjnych. Nie umieszczaj zworki na złączach.

5. SATA3 0/1/2/3 (złącza SATA 6Gb/s)
   Złącza SATA są zgodne ze standardem SATA 6Gb/s i są kompatybilne ze standardem SATA 3Gb/s i SATA 1.5Gb/s. Każde złącze SATA obsługuje pojedyncze urządzenie SATA.


6. F_PANEL (złącze panelu przedniego)
   Podłącz przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie do tego złącza zgodnie z poniższymi przypisami pinów. Zwróć uwagę na piny dodatnie i ujemne przed podłączeniem kabli.


• PLED (dioda LED zasilania, żółta):

  Podłącza się do wskaźnika stanu zasilania na przednim panelu obudowy. Dioda LED świeci, gdy system pracuje. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub wyłączony (S5).

• PW (przełącznik zasilania, czerwony):
  Podłącza się do przełącznika zasilania na przednim panelu obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą przełącznika zasilania (więcej informacji w rozdziale „Ustawienia BIOS”, „Chipset”).
• HD (dioda LED aktywności dysku twardego, niebieska):
  Podłącza się do diody LED aktywności dysku twardego na przednim panelu obudowy. Dioda LED świeci, gdy dysk twardy odczytuje lub zapisuje dane.
• RES (przełącznik resetowania, zielony):
  Podłącza się do przełącznika resetowania na przednim panelu obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie można go normalnie uruchomić ponownie.
• NC (fioletowy):
  Brak połączenia.

Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego itp. Podczas podłączania modułu panelu przedniego obudowy do tego złącza, upewnij się, że przypisanie przewodów i przypisanie pinów są prawidłowo dopasowane.

7. F_AUDIO (złącze audio panelu przedniego)
   Złącze audio panelu przedniego obsługuje dźwięk Intel High Definition audio (HD) i dźwięk AC'97. Możesz podłączyć moduł audio panelu przedniego obudowy do tego złącza. Upewnij się, że przypisanie przewodów złącza modułu pasuje do przypisania pinów złącza płyty głównej. Nieprawidłowe podłączenie złącza modułu i złącza płyty głównej spowoduje, że urządzenie nie będzie działać, a nawet może je uszkodzić.


• Złącze audio panelu przedniego domyślnie obsługuje dźwięk HD.
• Sygnały audio będą obecne jednocześnie na złączach audio panelu przedniego i tylnego.
• Niektóre obudowy zapewniają moduł audio panelu przedniego, który ma oddzielne złącza na każdym przewodzie, zamiast pojedynczej wtyczki. Aby uzyskać informacje na temat podłączania modułu audio panelu przedniego, który ma różne przypisanie przewodów, skontaktuj się z producentem obudowy.

8. BAT (bateria)
   Bateria dostarcza zasilanie, aby zachować wartości (takie jak konfiguracje BIOS-u, informacje o dacie i godzinie) w CMOS, gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu, w przeciwnym razie wartości CMOS mogą być niedokładne lub mogą zostać utracone.

Możesz wyczyścić wartości CMOS, odłączając kabel baterii:

1. Wyłącz komputer i odłącz przewód zasilający.
2. Odłącz kabel baterii od złącza kabla baterii i odczekaj jedną minutę.
3. Podłącz kabel baterii.
4. Podłącz przewód zasilający i uruchom ponownie komputer.

• Zawsze wyłącz komputer i odłącz przewód zasilający przed wymianą baterii.
• Wymień baterię na równoważną. Niebezpieczeństwo wybuchu w przypadku wymiany baterii na nieprawidłowy model.
• Skontaktuj się z miejscem zakupu lub lokalnym sprzedawcą, jeśli nie możesz samodzielnie wymienić baterii lub nie jesteś pewien modelu baterii.
• Podczas instalowania baterii, zwróć uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
• Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.

9. F_USB30 (złącze USB 3.1 Gen 1)
   Złącze jest zgodne ze specyfikacją USB 3.1 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. Aby zakupić opcjonalny panel przedni 3,5", który zapewnia dwa porty USB 3.1 Gen 1, skontaktuj się z lokalnym sprzedawcą.


10. F_USB1/F_USB2 (złącza USB 2.0/1.1)
    Złącza są zgodne ze specyfikacją USB 2.0/1.1. Każde złącze USB może zapewnić dwa porty USB za pośrednictwem opcjonalnego uchwytu USB. Aby zakupić opcjonalny uchwyt USB, skontaktuj się z lokalnym sprzedawcą.


• Nie podłączaj kabla uchwytu IEEE 1394 (2x5-pin) do złącza USB.
• Przed zainstalowaniem uchwytu USB, upewnij się, że komputer jest wyłączony, a przewód zasilający jest odłączony od gniazdka, aby zapobiec uszkodzeniu uchwytu USB.

11. LPT (złącze portu równoległego)
    Złącze LPT może zapewnić jeden port równoległy za pośrednictwem opcjonalnego kabla portu LPT. Aby zakupić opcjonalny kabel portu LPT, skontaktuj się z lokalnym sprzedawcą.


12. TPM (złącze modułu Trusted Platform)
    Możesz podłączyć moduł TPM (Trusted Platform Module) do tego złącza.


13. CLR_CMOS (zworka czyszczenia CMOS)
    Użyj tej zworki, aby wyczyścić konfigurację BIOS-u i przywrócić domyślne wartości CMOS. Aby wyczyścić wartości CMOS, użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dwóch pinów przez kilka sekund.


• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka przed wyczyszczeniem wartości CMOS.
• Po ponownym uruchomieniu systemu, przejdź do ustawień BIOS-u, aby załadować ustawienia fabryczne (wybierz Load Optimized Defaults) lub ręcznie skonfiguruj ustawienia BIOS-u (więcej informacji w rozdziale „Ustawienia BIOS”, w części poświęconej konfiguracji BIOS-u).

14. CI (złącze wykrywania otwarcia obudowy)
    Ta płyta główna zapewnia funkcję wykrywania obudowy, która wykrywa, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z funkcją wykrywania otwarcia obudowy.


Konfiguracja BIOS

BIOS (Basic Input and Output System) rejestruje parametry sprzętowe systemu w CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzenie testu POST (Power-On Self-Test) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program konfiguracji BIOS, który umożliwia użytkownikowi modyfikowanie podstawowych ustawień konfiguracji systemu lub aktywowanie określonych funkcji systemu. Gdy zasilanie jest wyłączone, bateria na płycie głównej dostarcza niezbędne zasilanie do CMOS, aby zachować wartości konfiguracji w CMOS. Aby uzyskać dostęp do programu konfiguracji BIOS, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania. Aby zaktualizować BIOS, użyj narzędzia GIGABYTE @BIOS, które jest narzędziem opartym na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS z Internetu i aktualizuje BIOS.

• Ponieważ flashowanie BIOS-u jest potencjalnie ryzykowne, jeśli nie napotykasz problemów podczas korzystania z bieżącej wersji BIOS-u, zaleca się, aby nie flashować BIOS-u. Aby flashować BIOS, rób to ostrożnie. Nieprawidłowe flashowanie BIOS-u może spowodować nieprawidłowe działanie systemu.
• Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. Nieprawidłowa zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. Jeśli tak się stanie, spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z sekcją „Przywracanie ustawień domyślnych” w tym rozdziale lub wprowadzeniem do zworki baterii/czyszczenia CMOS w rozdziale poświęconym instalacji sprzętu, aby dowiedzieć się, jak wyczyścić wartości CMOS.)

Główny

Po wejściu do programu konfiguracji BIOS na ekranie pojawi się menu główne (jak pokazano poniżej). Użyj klawiszy strzałek, aby poruszać się po elementach i naciśnij <Enter>, aby zaakceptować lub wejść do podmenu.

Pomoc menu głównego
Opis podświetlonej opcji ustawień jest wyświetlany w dolnej linii menu głównego.

Pomoc podmenu
W podmenu naciśnij <F1>, aby wyświetlić ekran pomocy (Pomoc ogólna) z klawiszami funkcyjnymi dostępnymi dla menu. Naciśnij <Esc>, aby zamknąć ekran pomocy. Pomoc dla każdego elementu znajduje się w bloku pomocy elementu po prawej stronie podmenu. (Przykładowa wersja BIOS: F3a)

• Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne), aby ustawić domyślne ustawienia systemu.
• Opisane w tym rozdziale menu konfiguracji BIOS służą wyłącznie jako odniesienie i mogą się różnić w zależności od wersji BIOS.


Ta sekcja zawiera informacje o modelu płyty głównej i wersji BIOS. Możesz także wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.

System Language
Wybiera domyślny język używany przez BIOS.

System Date
Ustawia datę systemową. Format daty to tydzień (tylko do odczytu), miesiąc, dzień i rok. Użyj <Tab>, aby przełączać się między polami miesiąca, dnia i roku, a następnie użyj klawisza <+> lub <->, aby ustawić żądaną wartość.

System Time
Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład 13:00 to 13:00:00. Użyj <Tab>, aby przełączać się między polami godziny, minuty i sekundy, a następnie użyj klawisza <+> lub <->, aby ustawić żądaną wartość.

Access Level
Wyświetla bieżący poziom dostępu w zależności od rodzaju użytej ochrony hasłem. (Jeśli nie ustawiono hasła, domyślnie wyświetli się Administrator). Poziom administratora pozwala na dokonywanie zmian we wszystkich ustawieniach BIOS-u; poziom użytkownika pozwala tylko na dokonywanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich.

Zaawansowane

OnBoard LAN Controller (LAN1)
Włącza lub wyłącza wbudowaną funkcję LAN. (Domyślnie: Włączone) Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać z wbudowanej karty LAN, ustaw tę opcję na Wyłączone (Disabled).

OnBoard LAN Controller#2 (LAN2)
Włącza lub wyłącza wbudowaną funkcję LAN. (Domyślnie: Włączone) Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać z wbudowanej karty LAN, ustaw tę opcję na Wyłączone (Disabled).

Power Loading
Włącza lub wyłącza obciążenie pozorne. Kiedy zasilacz jest przy niskim obciążeniu, aktywuje się samoczynne zabezpieczenie, powodując jego wyłączenie lub awarię. Jeśli tak się stanie, ustaw na Włączone (Enabled). Auto pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto)

Soft-Off by PWR-BTTN
Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.
Instant-Off Naciśnij przycisk zasilania, a system zostanie natychmiast wyłączony. (Domyślne)
Delay 4 Sec. Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty na krócej niż 4 sekundy, system przejdzie w tryb uśpienia.

Primary Display
Określa pierwszą inicjację wyświetlania monitora z zainstalowanej karty graficznej PCI lub zintegrowanej karty graficznej.
IGD Ustawia zintegrowaną kartę graficzną jako pierwszy wyświetlacz. (Domyślne)
PCI Ustawia kartę graficzną w slocie PCI jako pierwszy wyświetlacz.

PCIE VGA Workaround
Umożliwia zwiększenie kompatybilności karty graficznej PCI. (Domyślnie: Wyłączone (Disabled))

ErP
Określa, czy system ma zużywać najmniej energii w stanie S5 (wyłączenie). (Domyślnie: Wyłączone (Disabled)) Uwaga: Gdy ta opcja jest ustawiona na Włączone (Enabled), następujące funkcje staną się niedostępne: Wznawianie przez alarm, wybudzanie przez zdarzenie PME, włączanie zasilania przez mysz, włączanie zasilania przez klawiaturę i wybudzanie przez LAN.

Realtek PCIe GBE Family Controller (LAN1)
To podmenu zawiera informacje na temat konfiguracji LAN i powiązanych opcji konfiguracyjnych.

Realtek PCIe GBE Family Controller (LAN2)
To podmenu zawiera informacje na temat konfiguracji LAN i powiązanych opcji konfiguracyjnych.

Trusted Computing
Włącza lub wyłącza Trusted Platform Module (TPM).

IT8686 Super IO Configuration
Ta sekcja zawiera informacje na temat układu super I/O i umożliwia konfigurację portu szeregowego i portu równoległego.

Hardware Monitor
CPU Temperature/System Temperature
Wyświetla aktualną temperaturę procesora/systemu.
CPU/System Fan Speed
Wyświetla aktualne prędkości wentylatorów procesora/systemu.
VCCGI/VCC3/+12V/VCC/Vnn/DDR_VDDQ
Wyświetla aktualne napięcia systemu.

SIO Misc Functions
AC BACK
Określa stan systemu po powrocie zasilania po utracie zasilania AC.
Memory System powraca do ostatniego znanego stanu wybudzenia po powrocie zasilania AC.
Always On System włącza się po powrocie zasilania AC.
Always Off System pozostaje wyłączony po powrocie zasilania AC. (Domyślnie)
Case Open
Wyświetla stan wykrywania urządzenia wykrywającego włamanie do obudowy podłączonego do nagłówka CI płyty głównej. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole pokaże "Open" (Otwarta), w przeciwnym razie pokaże "Close" (Zamknięta). Aby wyczyścić zapis stanu włamania do obudowy, ustaw Reset Case Open Status na Włączone (Enabled), zapisz ustawienia w CMOS, a następnie uruchom ponownie system.
Reset Case Open Status
Disabled Zachowuje lub czyści zapis poprzedniego stanu włamania do obudowy. (Domyślnie)
Enabled Czyści zapis poprzedniego stanu włamania do obudowy, a pole Case Open pokaże "No" (Nie) przy następnym uruchomieniu.
Case intrusion Prompt
Umożliwia określenie, czy ma być wyświetlane powiadomienie o włamaniu do obudowy podczas uruchamiania systemu. (Domyślnie: Wyłączone (Disabled))

CPU Configuration

CPU Power Management
EIST
Włącza lub wyłącza technologię Enhanced Intel ® Speed Step Technology (EIST). W zależności od obciążenia procesora, technologia Intel® EIST może dynamicznie i skutecznie obniżać napięcie procesora i częstotliwość rdzenia, aby zmniejszyć średni pobór mocy i wytwarzanie ciepła. Auto pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Włączone (Enabled))
Turbo Mode
Umożliwia określenie, czy włączyć technologię Intel ® CPU Turbo Boost. (Domyślnie: Włączone (Enabled))

C-States
Włącza lub wyłącza obsługę C-States. (Domyślnie: Włączone)
Enhanced C-states
Umożliwia określenie, czy procesor ma przechodzić w stany C. Po włączeniu częstotliwość rdzenia procesora zostanie zmniejszona w stanie wstrzymania systemu, aby zmniejszyć zużycie energii. Ta opcja jest konfigurowalna tylko wtedy, gdy opcja C-States jest włączona. (Domyślnie: Włączone)

Active Processor Cores
Umożliwia wybranie liczby rdzeni procesora do włączenia. (Domyślnie: Wyłączone)
Intel Virtualization Technology
Włącza lub wyłącza technologię wirtualizacji Intel ®. Wirtualizacja rozszerzona przez technologię wirtualizacji Intel ® umożliwi platformie uruchamianie wielu systemów operacyjnych i aplikacji w niezależnych partycjach. Dzięki wirtualizacji jeden system komputerowy może funkcjonować jako wiele systemów wirtualnych. (Domyślnie: Włączone)
VT-d
Włącza lub wyłącza technologię wirtualizacji Intel ® dla Directed I/O. (Domyślnie: Wyłączone)

Network Stack Configuration
Network Stack
Wyłącza lub włącza uruchamianie z sieci w celu zainstalowania systemu operacyjnego w formacie GPT, takiego jak instalacja systemu operacyjnego z serwera Windows Deployment Services. (Domyślnie: Wyłączone)
Ipv4 PXE Support
Włącza lub wyłącza obsługę IPv4 PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack is włączona.
Ipv4 HTTP Support
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv4. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack jest włączona.
Ipv6 PXE Support
Włącza lub wyłącza obsługę IPv6 PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack jest włączona.
Ipv6 HTTP Support
Włącza lub wyłącza obsługę rozruchu HTTP dla IPv6. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack jest włączona.
PXE boot wait time
Umożliwia skonfigurowanie czasu oczekiwania przed naciśnięciem <Esc> w celu przerwania rozruchu PXE. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack jest włączona. (Domyślnie: 0)
Media detect count
Umożliwia ustawienie liczby prób sprawdzenia obecności nośnika. Ta opcja jest konfigurowalna tylko wtedy, gdy Network Stack jest włączona. (Domyślnie: 1)

CSM Configuration
CSM Support
Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera PC.
Enabled Włącza UEFI CSM. (Domyślnie)
Disabled Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS.
Network
Umożliwia wybranie, czy włączyć UEFI, czy starszy option ROM dla kontrolera LAN.
Do not launch Wyłącza option ROM.
UEFI Włącza tylko UEFI option ROM. (Domyślnie)
Legacy Włącza tylko starszy option ROM.
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.

Storage
Umożliwia wybranie, czy włączyć UEFI, czy starszy option ROM dla kontrolera urządzenia pamięci masowej.
Do not launch Wyłącza option ROM.
UEFI Włącza tylko UEFI option ROM. (Domyślnie)
Legacy Włącza tylko starszy option ROM.
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.
Video
Umożliwia wybranie, czy włączyć UEFI, czy starszy option ROM dla kontrolera grafiki.
Do not launch Wyłącza option ROM.
UEFI Włącza tylko UEFI option ROM. (Domyślnie)
Legacy Włącza tylko starszy option ROM.
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.
Other PCI devices
Umożliwia wybranie, czy włączyć UEFI, czy starszy option ROM dla kontrolera urządzenia PCI innego niż kontrolery LAN, urządzenia pamięci masowej i grafiki.
Do not launch Wyłącza option ROM.
UEFI Włącza tylko UEFI option ROM. (Domyślnie)
Legacy Włącza tylko starszy option ROM.
Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support jest ustawiona na Enabled.

USB Configuration
Onboard USB Feature
Włącza lub wyłącza wewnętrzną funkcję USB. (Domyślnie: Włączone)
Legacy USB Support
Umożliwia korzystanie z klawiatury/myszy USB w MS-DOS. (Domyślnie: Włączone)
XHCI Hand-off
Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślnie: Włączone)
USB Mass Storage Driver Support
Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślnie: Włączone)
USB Storage Devices
Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ta pozycja pojawia się tylko wtedy, gdy zainstalowane jest urządzenie pamięci masowej USB.

Bezpieczeństwo

Hasło administratora konfiguracji
Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz ponownie hasło i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do ustawień BIOS-u. W przeciwieństwie do hasła użytkownika, hasło administratora pozwala na wprowadzanie zmian we wszystkich ustawieniach BIOS-u.

Hasło użytkownika
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej pozycji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz ponownie hasło i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do ustawień BIOS-u. Jednak hasło użytkownika pozwala tylko na wprowadzanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich. Aby anulować hasło, naciśnij <Enter> na pozycji hasła, a gdy zostaniesz poproszony o hasło, najpierw wprowadź poprawne hasło. Po wyświetleniu monitu o nowe hasło naciśnij <Enter> bez wprowadzania żadnego hasła. Naciśnij ponownie <Enter> po wyświetleniu monitu o potwierdzenie. UWAGA: Przed ustawieniem Hasła użytkownika należy najpierw ustawić Hasło administratora.

Konfiguracja bezpieczeństwa HDD
Wyświetla listę podłączonych dysków twardych i umożliwia ustawienie hasła dla określonego dysku twardego. Ta pozycja pojawia się tylko wtedy, gdy zainstalowany jest dysk twardy.

Bezpieczny rozruch
Tryb systemu
Wyświetla bieżący tryb systemu.
Bezpieczny rozruch
Wyświetla bieżący stan bezpiecznego rozruchu.
Klucze dostawcy
Wyświetla klucze dostawcy.

Spróbuj bezpiecznego rozruchu
Włącza lub wyłącza funkcję bezpiecznego rozruchu. Bezpieczny rozruch wymaga, aby wszystkie aplikacje uruchamiane podczas procesu rozruchu były wstępnie podpisane ważnymi certyfikatami cyfrowymi. W ten sposób system wie, że wszystkie pliki ładowane przed załadowaniem Windows 8 i dotarciem do ekranu logowania nie zostały naruszone. (Domyślnie: Wyłączone)
Tryb bezpiecznego rozruchu
Umożliwia skonfigurowanie trybu bezpiecznego rozruchu. (Domyślnie: Dostosowany)

Zarządzanie kluczami
Ta sekcja zawiera opcje konfiguracyjne do zarządzania kluczami bezpiecznego rozruchu.

Rozruch

Limit czasu monitu konfiguracji
Umożliwia skonfigurowanie liczby sekund pozostawania na ekranie monitu konfiguracji BIOS-u. (Domyślnie: 1)
Stan NumLock przy uruchamianiu
Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej klawiatury po POST. (Domyślnie: Włączone)
Pełnoekranowe logo
Umożliwia określenie, czy wyświetlać logo GIGABYTE podczas uruchamiania systemu. Wyłączone pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone)

Opcja rozruchu #1/2/3
Określa ogólną kolejność rozruchu z dostępnych urządzeń. Na przykład, możesz ustawić dysk twardy jako pierwszy priorytet (Opcja rozruchu #1), a napęd DVD ROM jako drugi priorytet (Opcja rozruchu #2). Lista wyświetla tylko urządzenie o najwyższym priorytecie dla określonego typu. Na przykład, tylko dysk twardy zdefiniowany jako pierwszy priorytet w podmenu Priorytety BBS dysku twardego zostanie tutaj wyświetlony.
Nośniki wymienne obsługujące format GPT będą miały przedrostek "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie z przedrostkiem "UEFI:".
Lub, jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 7 64-bit, wybierz napęd optyczny, który zawiera dysk instalacyjny Windows 7 64-bit i ma przedrostek "UEFI:".

Priorytety BBS dysku twardego/napędu CD/DVD ROM/napędu dyskietek/urządzenia sieciowego
Określa kolejność rozruchu dla określonego typu urządzenia, takiego jak dyski twarde, napędy optyczne, napędy dyskietek i urządzenia obsługujące funkcję Boot from LAN itp. Naciśnij <Enter> na tej pozycji, aby wejść do podmenu, które przedstawia podłączone urządzenia tego samego typu. Ta pozycja jest obecna tylko wtedy, gdy zainstalowane jest co najmniej jedno urządzenie tego typu.

Nowa zasada opcji rozruchu
Umożliwia określenie, czy zmienić kolejność rozruchu po dodaniu nowego urządzenia.
Domyślnie Zachowuje poprzednie ustawienia kolejności rozruchu. (Domyślne)
Umieść jako pierwszy Ustawia nowo dodane urządzenie jako pierwsze urządzenie rozruchowe.
Umieść na końcu Ustawia nowo dodane urządzenie jako ostatnie urządzenie rozruchowe.

Zapisz i wyjdź

Zapisz zmiany i wyjdź
Naciśnij <Enter> na tej pozycji i wybierz Tak. Spowoduje to zapisanie zmian w CMOS i wyjście z programu konfiguracji BIOS-u. Wybierz Nie lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS-u.

Odrzuć zmiany i wyjdź
Naciśnij <Enter> na tej pozycji i wybierz Tak. Spowoduje to wyjście z konfiguracji BIOS-u bez zapisywania zmian wprowadzonych w konfiguracji BIOS-u do CMOS. Wybierz Nie lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS-u.

Zapisz zmiany
Naciśnij <Enter> na tej pozycji i wybierz Tak, aby zapisać zmiany w CMOS. Wybierz Nie lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS-u.

Odrzuć zmiany
Naciśnij <Enter> na tej pozycji i wybierz Tak, aby anulować zmiany w BIOS-ie. Wybierz Nie lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS-u.

Przywróć ustawienia domyślne
Naciśnij <Enter> na tej pozycji i wybierz Tak, aby załadować domyślne ustawienia fabryczne BIOS-u. Domyślne ustawienia BIOS-u pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS-u lub po wyczyszczeniu wartości CMOS.

Zapisz jako domyślne ustawienia użytkownika
Zapisz bieżące ustawienia BIOS-u jako domyślne ustawienia zdefiniowane przez użytkownika.

Przywróć domyślne ustawienia użytkownika
Załaduj domyślne ustawienia zdefiniowane przez użytkownika dla wszystkich opcji BIOS-u.

Obejście rozruchu
Umożliwia wybranie urządzenia do natychmiastowego rozruchu. Naciśnij <Enter> na wybranym urządzeniu i wybierz Tak, aby potwierdzić. System zostanie automatycznie uruchomiony ponownie i uruchomi się z tego urządzenia.

Uruchom EFI Shell z urządzenia systemu plików
Umożliwia uruchomienie aplikacji EFI Shell (shell.efi) z jednego z dostępnych urządzeń systemu plików. Naciśnij <Enter> na tej opcji, a system automatycznie uruchomi się ponownie do ekranu EFI Shell.

Instalacja sterowników

• Przed instalacją sterowników należy najpierw zainstalować system operacyjny. (Poniższe instrukcje wykorzystują Windows 10 jako przykładowy system operacyjny.)
• Po zainstalowaniu systemu operacyjnego włóż płytę ze sterownikami płyty głównej do napędu optycznego. Kliknij na komunikat "Dotknij, aby wybrać, co zrobić z tym dyskiem" w prawym górnym rogu ekranu i wybierz "Uruchom Run.exe." (Lub przejdź do Mój komputer, kliknij dwukrotnie napęd optyczny i uruchom program Run.exe.)

"Xpress Install" automatycznie przeskanuje system, a następnie wyświetli listę wszystkich sterowników, których instalacja jest zalecana. Możesz kliknąć przycisk Xpress Install, a "Xpress Install" zainstaluje wszystkie wybrane sterowniki. Lub kliknij strzałkę aby zainstalować poszczególne sterowniki, których potrzebujesz.

Skontaktuj się z nami
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231, Tajwan
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Pomoc techniczna i nietechniczna (sprzedaż/marketing): http://esupport.gigabyte.com
Adres WEB (angielski): http://www.gigabyte.com
Adres WEB (chiński): http://www.gigabyte.tw

• GIGABYTE eSupport
  Aby przesłać pytanie techniczne lub nietechniczne (dotyczące sprzedaży/marketingu), przejdź do: http://esupport.gigabyte.com


Odniesienia

• GIGABYTE - eSupport
• GIGABYTE Kolumbia
• GIGABYTE 技嘉科技

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz GIGABYTE GA-J3455N-D3H - Instrukcja obsługi płyty głównej

Dostępne języki
