GIGABYTE B550M AORUS PRO AX - Instrukcja obsługi płyty głównej

Identyfikacja wersji płyty głównej

Numer wersji na płycie głównej wygląda następująco: "REV: X.X." Na przykład, "REV: 1.0" oznacza, że wersja płyty głównej to 1.0. Sprawdź wersję płyty głównej przed aktualizacją BIOS-u płyty głównej, sterowników lub szukając informacji technicznych.
Przykład:

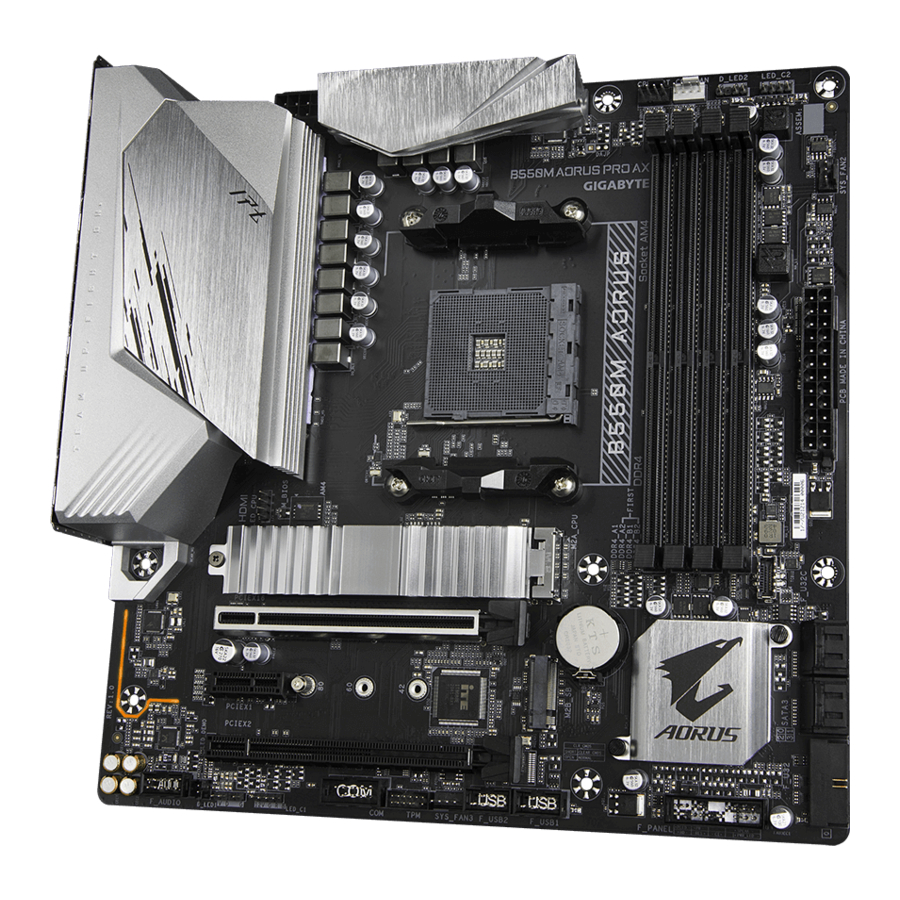

Rozkład płyty głównej B550M AORUS PRO AX

Zawartość pudełka

• Płyta główna B550M AORUS PRO AX
• Dwa kable SATA
• Instrukcja obsługi
• Jedna antena

* Powyższa zawartość pudełka ma jedynie charakter poglądowy, a rzeczywiste przedmioty zależą od zakupionego produktu.
Zawartość pudełka może ulec zmianie bez powiadomienia.

Instalacja sprzętu

Środki ostrożności podczas instalacji

Płyta główna zawiera wiele delikatnych obwodów elektronicznych i komponentów, które mogą ulec uszkodzeniu w wyniku wyładowań elektrostatycznych (ESD). Przed instalacją należy uważnie przeczytać instrukcję obsługi i postępować zgodnie z poniższymi procedurami:

• Przed instalacją upewnij się, że obudowa jest odpowiednia dla płyty głównej.
• Przed instalacją nie zdejmuj ani nie zrywaj naklejki z numerem seryjnym (S/N) płyty głównej ani naklejki gwarancyjnej dostarczonej przez sprzedawcę. Naklejki te są wymagane do walidacji gwarancji.
• Zawsze odłączaj zasilanie prądem zmiennym, odłączając przewód zasilający od gniazdka elektrycznego przed instalacją lub demontażem płyty głównej lub innych elementów sprzętowych.
• Podczas podłączania elementów sprzętowych do wewnętrznych złączy na płycie głównej upewnij się, że są one mocno i bezpiecznie podłączone.
• Podczas manipulowania płytą główną unikaj dotykania metalowych przewodów lub złączy.
• Najlepiej jest nosić opaskę antystatyczną (ESD) podczas manipulowania elementami elektronicznymi, takimi jak płyta główna, procesor lub pamięć. Jeśli nie masz opaski antystatycznej, utrzymuj suche dłonie i najpierw dotknij metalowego przedmiotu, aby wyeliminować elektryczność statyczną.
• Przed instalacją płyty głównej umieść ją na macie antystatycznej lub w pojemniku ekranującym elektrostatycznie.
• Przed podłączeniem lub odłączeniem kabla zasilającego od płyty głównej upewnij się, że zasilacz jest wyłączony.
• Przed włączeniem zasilania upewnij się, że napięcie zasilania zostało ustawione zgodnie z lokalną normą napięcia.
• Przed użyciem produktu sprawdź, czy wszystkie kable i złącza zasilania elementów sprzętowych są podłączone.
• Aby zapobiec uszkodzeniu płyty głównej, nie dopuszczaj do kontaktu śrub z obwodem płyty głównej lub jej elementami.
• Upewnij się, że na płycie głównej lub w obudowie komputera nie znajdują się żadne resztki śrub lub elementów metalowych.
• Nie umieszczaj systemu komputerowego na nierównej powierzchni.
• Nie umieszczaj systemu komputerowego w środowisku o wysokiej temperaturze lub wilgotności.
• Włączenie zasilania komputera podczas procesu instalacji może doprowadzić do uszkodzenia elementów systemu, a także do obrażeń ciała użytkownika.
• Jeśli nie masz pewności co do jakichkolwiek kroków instalacji lub masz problem związany z użytkowaniem produktu, skonsultuj się z certyfikowanym technikiem komputerowym.
• W przypadku korzystania z adaptera, przedłużacza lub listwy zasilającej należy zapoznać się z instrukcjami instalacji i/lub uziemienia.

Specyfikacje produktu

CPU	Gniazdo AMD Socket AM4, obsługa: procesorów AMD Ryzen ™ 3. generacji / procesorów AMD Ryzen ™ 3. generacji z układami graficznymi Radeon ™ Graphics (Najnowszą listę obsługiwanych procesorów można znaleźć na stronie internetowej firmy GIGABYTE.)
Chipset	AMD B550
Pamięć	4 x gniazda DDR4 DIMM obsługujące do 128 GB (pojedynczy moduł DIMM o pojemności 32 GB) pamięci systemowej Obsługa modułów pamięci DDR4 3200/2933/2667/2400/2133 MHz Dwukanałowa architektura pamięci Obsługa modułów pamięci ECC Un-buffered DIMM 1Rx8/2Rx8 Obsługa modułów pamięci non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 Obsługa modułów pamięci Extreme Memory Profile (XMP) (Najnowsze obsługiwane prędkości pamięci i moduły pamięci można znaleźć na stronie internetowej firmy GIGABYTE.)
Wbudowana karta graficzna	Zintegrowana w procesorach AMD Ryzen ™ 3. generacji z układami graficznymi Radeon ™ Graphics: 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz * Obsługa HDMI w wersji 2.1, HDCP 2.3 i HDR. 1 x DisplayPort, obsługujący maksymalną rozdzielczość 5120x2880@60 Hz * Obsługa DisplayPort w wersji 1.4, HDCP 2.3 i HDR. Maksymalna współdzielona pamięć 16 GB
Audio	Kodek Realtek ® ALC1200 High Definition Audio 2/4/5.1/7.1-kanałowy Obsługa wyjścia S/PDIF
LAN	Układ Realtek ® 2.5GbE LAN (2.5 Gbit/1 Gbit/100 Mbit)
Moduł komunikacji bezprzewodowej	Intel ® Wi-Fi 6 AX200 (dla wersji PCB 1.0) WIFI a, b, g, n, ac, ax, obsługujące pasmo dwuzakresowe 2.4/5 GHz BLUETOOTH 5.2 Obsługa standardu bezprzewodowego 11ax 160MHz i szybkości transmisji danych do 2.4 Gbps AMD Wi-Fi 6E RZ608 (MT7921K) (dla wersji PCB 1.1/1.2) WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2.4/5/6 GHz BLUETOOTH 5.2 Obsługa standardu bezprzewodowego 11ax 80MHz i szybkości transmisji danych do 1.2 Gbps (Rzeczywista szybkość transmisji danych może się różnić w zależności od środowiska i sprzętu.)
Gniazda rozszerzeń	1 x gniazdo PCI Express x16 (PCIEX16), zintegrowane z procesorem: Procesory AMD Ryzen ™ 3. generacji obsługują tryb PCIe 4.0 x16 Procesory AMD Ryzen ™ 3. generacji z układami graficznymi Radeon ™ Graphics obsługują tryb PCIe 3.0 x16 * Aby uzyskać optymalną wydajność, jeśli ma być zainstalowana tylko jedna karta graficzna PCI Express, należy ją zainstalować w gnieździe PCIEX16. 1 x gniazdo PCI Express x16 (PCIEX2), zintegrowane z chipsetem: Obsługa trybu PCIe 3.0 x2 1 x gniazdo PCI Express x1 (PCIEX1), zintegrowane z chipsetem: Obsługa trybu PCIe 3.0 x1
Interfejs pamięci masowej	1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące Socket 3, M key, typ dysków SSD 2242/2260/2280/22110: Procesory AMD Ryzen ™ 3. generacji obsługują dyski SSD SATA i PCIe 4.0 x4/x2 Procesory AMD Ryzen ™ 3. generacji z układami graficznymi Radeon ™ Graphics obsługują dyski SSD SATA i PCIe 3.0 x4/x2 1 x złącze M.2 (M2B_SB), zintegrowane z chipsetem, obsługujące Socket 3, M key, typ dysków SSD 2242/2260/2280: Obsługa dysków SSD SATA i PCIe 3.0 x4/x2 4 x złącza SATA 6Gb/s, zintegrowane z chipsetem: Obsługa RAID 0, RAID 1 i RAID 10
USB	CPU: 3 x porty USB 3.2 Gen 1 na panelu tylnym 1 x port USB 3.2 Gen 2 Type-A (czerwony) na panelu tylnym CPU+1 koncentrator USB 2.0: 2 x porty USB 2.0/1.1 na panelu tylnym Chipset: 1 x port USB Type-C ® na panelu tylnym, z obsługą USB 3.2 Gen 2 1 x port USB Type-C ® z obsługą USB 3.2 Gen 1, dostępny przez wewnętrzne złącze USB 2 x porty USB 3.2 Gen 1 dostępne przez wewnętrzne złącze USB 3 x porty USB 2.0/1.1 (2 porty na panelu tylnym, 1 port dostępny przez wewnętrzne złącze USB) Chipset+1 koncentrator USB 2.0: 3 x porty USB 2.0/1.1 dostępne przez wewnętrzne złącza USB
Złącza wewnętrzne	1 x 24-pinowe złącze zasilania ATX 1 x 8-pinowe złącze zasilania ATX 12V 1 x złącze wentylatora procesora 1 x złącze wentylatora chłodzenia wodnego procesora 3 x złącza wentylatorów systemowych 2 x adresowalne złącza pasków LED 2 x złącza pasków RGB LED 1 x złącze paska LED chłodzenia procesora/paska RGB LED 2 x złącza M.2 Socket 3 4 x złącza SATA 6Gb/s 1 x złącze panelu przedniego 1 x złącze audio panelu przedniego 1 x złącze USB Type-C ®, z obsługą USB 3.2 Gen 1 1 x złącze USB 3.2 Gen 1 2 x złącza USB 2.0/1.1 1 x złącze portu szeregowego 1 x złącze Trusted Platform Module (TPM) (2x6 pin, tylko dla modułu GC-TPM2.0_S) 1 x zworka Clear CMOS
Złącza panelu tylnego	4 x porty USB 2.0/1.1 2 x złącza anteny SMA (2T2R) 1 x DisplayPort 1 x port HDMI
Złącza panelu tylnego	3 x porty USB 3.2 Gen 1 1 x port USB 3.2 Gen 2 Type-A (czerwony) 1 x port USB Type-C ®, z obsługą USB 3.2 Gen 2 1 x przycisk Q-Flash Plus 1 x port RJ-45 1 x optyczne złącze wyjściowe S/PDIF 5 x gniazda audio
Kontroler I/O	Układ kontrolera I/O iTE ®
Monitor sprzętowy	Wykrywanie napięcia Wykrywanie temperatury Wykrywanie prędkości wentylatora Wykrywanie przepływu chłodzenia wodnego Ostrzeżenie o przegrzaniu Ostrzeżenie o awarii wentylatora Regulacja prędkości wentylatora * Obsługa funkcji regulacji prędkości wentylatora zależy od zainstalowanego chłodzenia.
BIOS	1 x 128 Mbit flash Wykorzystanie licencjonowanego AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikalne funkcje	Obsługa APP Center * Dostępność aplikacji w APP Center może się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej. @BIOS EasyTune Fast Boot Game Boost ON/OFF Charge RGB Fusion Smart Backup System Information Viewer Obsługa Q-Flash Plus Obsługa Q-Flash Obsługa Xpress Install
Dołączone oprogramowanie	Norton ® Internet Security (wersja OEM) Narzędzie Realtek ® 8125 Gaming LAN Bandwidth Control
System operacyjny	Obsługa 64-bitowego systemu Windows 10
Format	Micro ATX Form Factor; 24.4cm x 24.4cm

* GIGABYTE zastrzega sobie prawo do wprowadzania zmian w specyfikacjach produktu i informacjach związanych z produktem bez wcześniejszego powiadomienia.

Proszę odwiedzić stronę internetową firmy GIGABYTE, aby uzyskać listy obsługiwanych procesorów, modułów pamięci, dysków SSD i urządzeń M.2.

Proszę odwiedzić stronę Support\Utility List (Lista wsparcia\programów narzędziowych) na stronie internetowej firmy GIGABYTE, aby pobrać najnowszą wersję aplikacji.

Instalacja procesora

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji procesora:

• Upewnij się, że płyta główna obsługuje procesor.
  (Przejdź do witryny internetowej firmy GIGABYTE, aby uzyskać najnowszą listę obsługiwanych procesorów.)
• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka elektrycznego przed instalacją procesora, aby zapobiec uszkodzeniu sprzętu.
• Zlokalizuj pin pierwszy procesora. Procesora nie można włożyć, jeśli jest on nieprawidłowo zorientowany.
• Nałóż równą i cienką warstwę pasty termoprzewodzącej na powierzchnię procesora.
• Nie włączaj komputera, jeśli nie jest zainstalowany radiator procesora, w przeciwnym razie może dojść do przegrzania i uszkodzenia procesora.
• Ustaw częstotliwość hosta procesora zgodnie ze specyfikacjami procesora. Nie zaleca się ustawiania częstotliwości szyny systemowej powyżej specyfikacji sprzętowych, ponieważ nie spełnia ona standardowych wymagań dotyczących urządzeń peryferyjnych. Jeśli chcesz ustawić częstotliwość powyżej standardowych specyfikacji, zrób to zgodnie ze specyfikacjami sprzętowymi, w tym procesorem, kartą graficzną, pamięcią, dyskiem twardym itp.

Instalacja procesora
Całkowicie podnieś dźwignię blokującą gniazdo procesora. Zlokalizuj pin pierwszy (oznaczony małym trójkątem) gniazda procesora i procesora. Po umieszczeniu procesora w gnieździe umieść jeden palec na środku procesora, opuszczając dźwignię blokującą i zatrzaskując ją w całkowicie zablokowanej pozycji.

Nie wciskaj procesora na siłę do gniazda procesora, zanim dźwignia blokująca gniazdo procesora zostanie podniesiona, ponieważ może to spowodować uszkodzenie procesora i gniazda procesora.

Instalacja pamięci

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji pamięci:

• Upewnij się, że płyta główna obsługuje pamięć. Zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach.
  (Przejdź do witryny internetowej firmy GIGABYTE, aby uzyskać najnowsze informacje o obsługiwanych prędkościach pamięci i modułach pamięci.)
• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka elektrycznego przed instalacją pamięci, aby zapobiec uszkodzeniu sprzętu.
• Moduły pamięci mają konstrukcję zabezpieczającą przed błędami. Moduł pamięci można zainstalować tylko w jednym kierunku. Jeśli nie możesz włożyć pamięci, zmień kierunek.

Konfiguracja pamięci Dual Channel
Ta płyta główna zapewnia cztery gniazda pamięci i obsługuje technologię Dual Channel. Po zainstalowaniu pamięci system BIOS automatycznie wykryje specyfikacje i pojemność pamięci. Włączenie trybu pamięci Dual Channel podwoi oryginalną przepustowość pamięci.

Odwiedź witrynę internetową firmy GIGABYTE, aby uzyskać szczegółowe informacje na temat instalacji sprzętu.

Zalecana konfiguracja pamięci Dual Channel:

	DDR4_A1	DDR4_A2	DDR4_B1	DDR4_B2
2 Moduły	- -	DS/SS	- -	DS/SS
4 Moduły	DS/SS	DS/SS	DS/SS	DS/SS

(SS=Jednostronny, DS=Dwustronny, "- -"=Brak pamięci)

Ze względu na ograniczenia procesora, przed zainstalowaniem pamięci w trybie Dual Channel przeczytaj poniższe wskazówki.

1. Tryb Dual Channel nie może być włączony, jeśli zainstalowany jest tylko jeden moduł pamięci.
2. Podczas włączania trybu Dual Channel z dwoma lub czterema modułami pamięci zaleca się stosowanie pamięci o tej samej pojemności, marce, prędkości i układach.

Instalacja karty rozszerzeń

Przeczytaj poniższe wskazówki przed rozpoczęciem instalacji karty rozszerzeń:

• Upewnij się, że płyta główna obsługuje kartę rozszerzeń. Przeczytaj uważnie instrukcję dołączoną do karty rozszerzeń.
• Zawsze wyłącz komputer i odłącz przewód zasilający od gniazdka elektrycznego przed instalacją karty rozszerzeń, aby zapobiec uszkodzeniu sprzętu.

Złącza panelu tylnego

1. Port USB 2.0/1.1
   Port USB obsługuje specyfikację USB 2.0/1.1. Użyj tego portu dla urządzeń USB.
2. DisplayPort ^{(Uwaga 1)}
   DisplayPort zapewnia wysokiej jakości cyfrowy obraz i dźwięk, obsługując dwukierunkową transmisję dźwięku. DisplayPort może obsługiwać mechanizmy ochrony treści HDCP 2.3. Możesz użyć tego portu do podłączenia monitora obsługującego DisplayPort. Uwaga: Technologia DisplayPort może obsługiwać maksymalną rozdzielczość 5120x2880 przy 60 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.
3. Port HDMI^{(Uwaga 1)}

   Port HDMI jest zgodny z HDCP 2.3 i obsługuje formaty Dolby TrueHD i DTS HD Master Audio. Obsługuje również do 192 kHz/24 bity 7.1-kanałowe wyjście audio LPCM. Możesz użyć tego portu do podłączenia monitora obsługującego HDMI. Maksymalna obsługiwana rozdzielczość to 4096x2160 przy 60 Hz, ale rzeczywiste obsługiwane rozdzielczości zależą od używanego monitora.
   Po zainstalowaniu urządzenia DisplayPort/HDMI upewnij się, że domyślne urządzenie odtwarzania dźwięku jest ustawione na DisplayPort/HDMI. (Nazwa elementu może się różnić w zależności od systemu operacyjnego.)
4. Port USB 3.2 Gen 1
   Port USB 3.2 Gen 1 obsługuje specyfikację USB 3.2 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB.
5. Przycisk Q-Flash Plus ^{(Uwaga 2)}
   Q-Flash Plus umożliwia aktualizację systemu BIOS, gdy system jest wyłączony (stan wyłączenia S5). Zapisz najnowszy system BIOS na pamięci USB i podłącz go do portu Q-Flash Plus, a następnie możesz automatycznie flashować system BIOS, po prostu naciskając przycisk Q-Flash Plus. Dioda QFLED będzie migać, gdy rozpocznie się dopasowywanie i flashowanie systemu BIOS, i przestanie migać po zakończeniu flashowania głównego systemu BIOS.
   (Uwaga 1) Tylko dla procesorów AMD Ryzen^™ trzeciej generacji z grafiką Radeon^™.
   (Uwaga 2) Aby włączyć funkcję Q-Flash Plus, odwiedź stronę "Unikalne funkcje" w witrynie internetowej firmy GIGABYTE.
6. Port USB 3.2 Gen 1 (port Q-Flash Plus)
   Port USB 3.2 Gen 1 obsługuje specyfikację USB 3.2 Gen 1 i jest kompatybilny ze specyfikacją USB 2.0. Użyj tego portu dla urządzeń USB. Przed użyciem Q-Flash Plus ^{(Uwaga 2)} upewnij się, że najpierw włożysz pamięć USB do tego portu.
7. Port RJ-45 LAN
   Port Gigabit Ethernet LAN zapewnia połączenie internetowe z prędkością do 2,5 Gb/s. Poniżej opisano stany diod LED portu LAN.

   Dioda LED prędkości:

   Stan	Opis
   Pomarańczowy	Prędkość transmisji danych 2,5 Gb/s
   Zielony	Prędkość transmisji danych 1 Gb/s
   Wyłączony	Prędkość transmisji danych 100 Mb/s

   Dioda LED aktywności:

   Stan	Opis
   Miga	Trwa transmisja lub odbiór danych
   Wyłączony	Nie trwa transmisja ani odbiór danych

8. Port USB 3.2 Gen 2 typu A (czerwony)
   Port USB 3.2 Gen 2 obsługuje specyfikację USB 3.2 Gen 2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB.
9. Port USB Type-C^®
   Odwracalny port USB obsługuje specyfikację USB 3.2 Gen 2 i jest kompatybilny ze specyfikacjami USB 3.2 Gen 1 i USB 2.0. Użyj tego portu dla urządzeń USB.
10. Złącza anteny SMA (2T2R)
    Użyj tego złącza do podłączenia anteny.
    Dokręć anteny do złączy antenowych, a następnie skieruj anteny prawidłowo, aby uzyskać lepszy odbiór sygnału.
11. Wyjście głośnika centralnego/subwoofera
    Użyj tego gniazda audio do podłączenia głośników centralnych/subwoofera.
12. Wyjście głośnika tylnego
    Użyj tego gniazda audio do podłączenia głośników tylnych.
13. Optyczne złącze wyjścia S/PDIF
    To złącze zapewnia cyfrowe wyjście audio do zewnętrznego systemu audio, który obsługuje cyfrowe audio optyczne. Przed użyciem tej funkcji upewnij się, że system audio jest wyposażony w optyczne cyfrowe złącze wejścia audio.
14. Wejście liniowe/Wyjście głośnika bocznego
    Gniazdo wejścia liniowego. Użyj tego gniazda audio dla urządzeń wejścia liniowego, takich jak napęd optyczny, walkman itp.
15. Wyjście liniowe/Wyjście głośnika przedniego
    Gniazdo wyjścia liniowego.
16. Wejście mikrofonowe/Wyjście głośnika bocznego
    Gniazdo wejścia mikrofonowego.
    (Uwaga 2) Aby włączyć funkcję Q-Flash Plus, odwiedź stronę "Unikalne funkcje" w witrynie internetowej firmy GIGABYTE.

Konfiguracje gniazd audio:

Gniazdo	Słuchawki/2-kanałowe	4-kanałowe	5.1-kanałowe	7.1-kanałowe
Wyjście głośnika centralnego/subwoofera
Wyjście głośnika tylnego
Wejście liniowe/Wyjście głośnika bocznego
Wyjście liniowe/Wyjście głośnika przedniego
Wejście mikrofonowe/Wyjście głośnika bocznego

Możesz zmienić funkcjonalność gniazda audio za pomocą oprogramowania audio. Jeśli chcesz zainstalować głośnik boczny, musisz zmienić przeznaczenie gniazda wejścia liniowego lub gniazda mikrofonowego na wyjście głośnika bocznego za pomocą sterownika audio.

• Podczas odłączania kabla podłączonego do złącza panelu tylnego, najpierw odłącz kabel od urządzenia, a następnie od płyty głównej.
• Podczas odłączania kabla pociągnij go prosto ze złącza. Nie kołysz nim na boki, aby zapobiec zwarciu elektrycznemu wewnątrz złącza kabla.

Odwiedź witrynę internetową firmy GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania oprogramowania audio.

Wewnętrzne złącza

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2/3
5. CPU_OPT
6. D_LED1/D_LED2
7. LED_CPU
8. LED_C1/LED_C2
9. SATA3 0/1/2/3
10. M2A_CPU/M2B_SB

11. F_PANEL
12. F_AUDIO
13. F_U32C
14. F_U32
15. F_USB1/F_USB2
16. TPM
17. COM
18. CLR_CMOS
19. BAT

Przeczytaj poniższe wytyczne przed podłączeniem urządzeń zewnętrznych:

• Upewnij się, że Twoje urządzenia są zgodne ze złączami, które chcesz podłączyć.
• Przed instalacją urządzeń upewnij się, że są one wyłączone, a także komputer. Odłącz przewód zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
• Po zainstalowaniu urządzenia i przed włączeniem komputera upewnij się, że kabel urządzenia został prawidłowo podłączony do złącza na płycie głównej.

1/2) ATX_12V/ATX (złącze zasilania 2x4 12V i złącze zasilania głównego 2x12)
Dzięki zastosowaniu złącza zasilania, zasilacz może dostarczyć wystarczającą ilość stabilnej mocy do wszystkich komponentów na płycie głównej. Przed podłączeniem złącza zasilania upewnij się, że zasilacz jest wyłączony, a wszystkie urządzenia są prawidłowo zainstalowane. Złącze zasilania posiada konstrukcję zabezpieczającą przed błędami. Podłącz kabel zasilający do złącza zasilania we właściwej orientacji.
Złącze zasilania 12V zasila głównie procesor. Jeśli złącze zasilania 12V nie jest podłączone, komputer nie uruchomi się.
Aby spełnić wymagania dotyczące rozbudowy, zaleca się stosowanie zasilacza, który wytrzyma wysoki pobór mocy (500 W lub więcej). Jeśli używany jest zasilacz, który nie zapewnia wymaganej mocy, może to prowadzić do niestabilnego lub nieuruchamialnego systemu.

Nr pinu	Definicja	Nr pinu	Definicja
1	GND (tylko dla 2x4-pin 12V)	5	+12V (tylko dla 2x4-pin 12V)
2	GND (tylko dla 2x4-pin 12V)	6	+12V (tylko dla 2x4-pin 12V)
3	GND	7	+12V
4	GND	8	+12V

Nr pinu	Definicja	Nr pinu	Definicja
1	3.3V	13	3.3V
2	3.3V	14	-12V
3	GND	15	GND
4	+5V	16	PS_ON (soft On/Off)
5	GND	17	GND
6	+5V	18	GND
7	GND	19	GND
8	Power Good	20	NC
9	5VSB (stand by +5V)	21	+5V
10	+12V	22	+5V
11	+12V (tylko dla 2x12-pin ATX)	23	+5V (tylko dla 2x12-pin ATX)
12	3.3V (tylko dla 2x12-pin ATX)	24	GND (tylko dla 2x12-pin ATX)

3/4) CPU_FAN/SYS_FAN1/2/3 (złącza wentylatorów)
Wszystkie złącza wentylatorów na tej płycie głównej są 4-pinowe. Większość złączy wentylatorów posiada konstrukcję zabezpieczającą przed błędami. Podczas podłączania kabla wentylatora należy upewnić się, że jest on podłączony we właściwej orientacji (czarny przewód złącza to przewód uziemiający). Funkcja kontroli prędkości wymaga użycia wentylatora z funkcją kontroli prędkości. Dla optymalnego rozpraszania ciepła zaleca się zainstalowanie wentylatora systemowego wewnątrz obudowy.

Nr pinu	Definicja
1	GND
2	Kontrola prędkości napięcia
3	Czujnik
4	Kontrola prędkości PWM

Złącze	CPU_FAN	SYS_FAN1/2/3
Maksymalny prąd	2A	2A
Maksymalna moc	24W	24W

• Upewnij się, że kable wentylatorów są podłączone do złączy wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
• Te złącza wentylatorów nie są blokami zworek konfiguracyjnych. Nie należy umieszczać zworki na złączach.

5. CPU_OPT (złącze wentylatora chłodzenia wodnego procesora)
   Złącze wentylatora jest 4-pinowe i posiada konstrukcję zabezpieczającą przed błędami. Większość złączy wentylatorów posiada konstrukcję zabezpieczającą przed błędami. Podczas podłączania kabla wentylatora należy upewnić się, że jest on podłączony we właściwej orientacji (czarny przewód złącza to przewód uziemiający). Funkcja kontroli prędkości wymaga użycia wentylatora z funkcją kontroli prędkości.


   Nr pinu	Definicja
   1	GND
   2	Kontrola prędkości napięcia
   3	Czujnik
   4	Kontrola prędkości PWM

• Upewnij się, że kable wentylatorów są podłączone do złączy wentylatorów, aby zapobiec przegrzaniu procesora i systemu. Przegrzanie może spowodować uszkodzenie procesora lub zawieszenie się systemu.
• Te złącza wentylatorów nie są blokami zworek konfiguracyjnych. Nie należy umieszczać zworki na złączach.

6. D_LED1/D_LED2 (nagłówki adresowalnych pasków LED)
   Złącza mogą być używane do podłączenia standardowego adresowalnego paska LED 5050 o maksymalnej mocy znamionowej 5A (5V) i maksymalnej liczbie 1000 diod LED.


   Nr pinu Definicja
   1	V (5V)
   2	Data
   3	Brak pinu
   4	GND

   Podłącz adresowalny pasek LED do złącza. Pin zasilania (oznaczony trójkątem na wtyczce) paska LED musi być podłączony do pinu 1 złącza adresowalnego paska LED. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia paska LED.


7. LED_CPU (Złącze paska LED chłodzenia CPU/paska RGB LED)
   Złącze może być używane do podłączenia paska LED chłodzenia CPU lub standardowego paska 5050 RGB LED (12V/G/R/B), o maksymalnej mocy 2A (12V) i maksymalnej długości 2m.


   Nr pinu	Definicja
   1	12V
   2	G
   3	R
   4	B

   Podłącz pasek LED chłodzenia CPU/pasek RGB LED do złącza. Pin zasilania paska RGB LED (oznaczony trójkątem na wtyczce) paska LED musi być podłączony do pinu 1 (12V) tego złącza. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia paska LED.

   Informacje na temat włączania/wyłączania świateł paska LED można znaleźć na stronie internetowej "Unikalne funkcje" na stronie GIGABYTE.
   Przed instalacją urządzeń należy wyłączyć urządzenia i komputer. Odłącz kabel zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
8. LED_C1/LED_C2 (Złącza paska RGB LED)
   Złącza mogą być używane do podłączenia standardowego paska 5050 RGB LED (12V/G/R/B), o maksymalnej mocy 2A (12V) i maksymalnej długości 2m.


   Nr pinu	Definicja
   1	12V
   2	G
   3	R
   4	B

   Podłącz pasek LED chłodzenia CPU/pasek RGB LED do złącza. Pin zasilania RGB LED (oznaczony trójkątem na wtyczce) paska LED musi być podłączony do pinu 1 (12V) tego złącza. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia paska LED.

   Informacje na temat włączania/wyłączania świateł paska LED można znaleźć na stronie internetowej "Unikalne funkcje" na stronie GIGABYTE.
   Przed instalacją urządzeń należy wyłączyć urządzenia i komputer. Odłącz kabel zasilający od gniazdka, aby zapobiec uszkodzeniu urządzeń.
9. SATA3 0/1/2/3 (Złącza SATA 6Gb/s)
   Złącza SATA są zgodne ze standardem SATA 6Gb/s i są kompatybilne ze standardami SATA 3Gb/s i SATA 1.5Gb/s. Każde złącze SATA obsługuje jedno urządzenie SATA. Złącza SATA obsługują RAID 0, RAID 1 i RAID 10. Instrukcje dotyczące konfigurowania macierzy RAID znajdują się w rozdziale "Konfigurowanie zestawu RAID".


   Nr pinu	Definicja
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

10. 2A_CPU/M2B_SB (Złącza M.2 Socket 3)
    Złącza M.2 obsługują dyski SSD M.2 SATA lub dyski SSD M.2 PCIe i obsługują konfigurację RAID. Należy pamiętać, że dysku SSD M.2 PCIe nie można użyć do utworzenia zestawu RAID z dyskiem SSD M.2 SATA lub dyskiem twardym SATA. Instrukcje dotyczące konfigurowania macierzy RAID znajdują się w rozdziale "Konfigurowanie zestawu RAID".

    Wykonaj poniższe kroki, aby poprawnie zainstalować dysk SSD M.2 w złączu M.2.
    Krok 1:
    Zlokalizuj złącze M.2, w którym zainstalujesz dysk SSD M.2, użyj śrubokręta, aby odkręcić śrubę na radiatorze, a następnie zdejmij radiator. (Tylko złącze M2A_CPU ma radiator)
    Krok 2:
    Zlokalizuj odpowiedni otwór montażowy na podstawie długości dysku SSD M.2. W razie potrzeby przesuń słupek dystansowy do żądanego otworu montażowego. Włóż dysk SSD M.2 do złącza M.2 pod kątem.
    Krok 3:
    Naciśnij dysk SSD M.2 w dół, a następnie zabezpiecz go śrubą. Załóż ponownie radiator i przymocuj go do oryginalnego otworu. Zdejmij folię ochronną ze spodu radiatora przed ponownym założeniem radiatora.
11. F_PANEL (Złącze panelu przedniego)
    Podłącz przełącznik zasilania, przełącznik resetowania, głośnik, przełącznik/czujnik naruszenia obudowy i wskaźnik stanu systemu na obudowie do tego złącza zgodnie z poniższymi przypisaniami pinów. Zwróć uwagę na piny dodatnie i ujemne przed podłączeniem kabli.


• PLED/PWR_LED (Dioda LED zasilania):
  Podłącza się do wskaźnika stanu zasilania na panelu przednim obudowy. Dioda LED świeci, gdy system pracuje. Dioda LED jest wyłączona, gdy system jest w stanie uśpienia S3/S4 lub wyłączony (S5).
• PW (Przełącznik zasilania):
  Podłącza się do przełącznika zasilania na panelu przednim obudowy. Możesz skonfigurować sposób wyłączania systemu za pomocą przełącznika zasilania (więcej informacji znajduje się w rozdziale "Ustawienia BIOS," "Ustawienia\Zarządzanie energią platformy").
• SPEAK (Głośnik):
  Podłącza się do głośnika na panelu przednim obudowy. System raportuje stan uruchamiania systemu, wydając kod dźwiękowy. Jeśli podczas uruchamiania systemu nie zostanie wykryty żaden problem, usłyszysz jeden krótki sygnał dźwiękowy.
• HD (Dioda LED aktywności dysku twardego): Podłącza się do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED świeci, gdy dysk twardy odczytuje lub zapisuje dane.
• RES (Przełącznik resetowania):
  Podłącza się do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania, aby ponownie uruchomić komputer, jeśli komputer zawiesza się i nie można wykonać normalnego ponownego uruchomienia.
• CI (Złącze naruszenia obudowy):
  Podłącza się do przełącznika/czujnika naruszenia obudowy na obudowie, który może wykryć, czy pokrywa obudowy została zdjęta. Ta funkcja wymaga obudowy z przełącznikiem/czujnikiem naruszenia obudowy.
• NC: Brak połączenia.
  Konstrukcja panelu przedniego może się różnić w zależności od obudowy. Moduł panelu przedniego składa się głównie z przełącznika zasilania, przełącznika resetowania, diody LED zasilania, diody LED aktywności dysku twardego, głośnika itp. Podłączając moduł panelu przedniego obudowy do tego złącza, upewnij się, że przypisanie przewodów i przypisanie pinów są prawidłowo dopasowane.

12. F_AUDIO (Złącze audio panelu przedniego)
    Złącze audio panelu przedniego obsługuje dźwięk High Definition (HD). Możesz podłączyć moduł audio panelu przedniego obudowy do tego złącza. Upewnij się, że przypisanie przewodów złącza modułu jest zgodne z przypisaniem pinów złącza płyty głównej. Nieprawidłowe podłączenie złącza modułu i złącza płyty głównej spowoduje, że urządzenie nie będzie działać lub nawet je uszkodzi.


    Nr pinu	Definicja	Nr pinu	Definicja
    1	MIC2_L	6	Sense F_
    2	GND	7	FAUDIO_JD
    3	MIC2_R	8	No Pin
    4	NC	9	LINE2_L
    5	LINE2_R	10	Sense

    Niektóre obudowy zapewniają moduł audio panelu przedniego, który ma oddzielne złącza na każdym przewodzie zamiast pojedynczej wtyczki. Aby uzyskać informacje na temat podłączania modułu audio panelu przedniego, który ma różne przypisania przewodów, skontaktuj się z producentem obudowy.
13. F_U32C (Złącze USB Type-C^® z obsługą USB 3.2 Gen 1)
    Złącze jest zgodne ze specyfikacją USB 3.2 Gen 1 i może zapewnić jeden port USB.


    Nr pinu	Definicja	Nr pinu	Definicja	Nr pinu	Definicja
    1	VBUS	8	CC1	15	RX2+
    2	TX1+	9	SBU1	16	RX2-
    3	TX1-	10	SBU2	17	GND
    4	GND	11	VBUS	18	D-
    5	RX1+	12	TX2+	19	D+
    6	RX1-	13	TX2-	20	CC2
    7	VBUS	14	GND

14. F_U32 (nagłówek USB 3.2 Gen 1)
    Nagłówek jest zgodny ze specyfikacją USB 3.2 Gen 1 i USB 2.0 i może zapewnić dwa porty USB. Aby zakupić opcjonalny panel przedni 3,5", który zapewnia dwa porty USB 3.2 Gen 1, skontaktuj się z lokalnym sprzedawcą.


    Nr pinu	Definicja	Nr pinu	Definicja	Nr pinu	Definicja
    1	VBUS	8	D1-	15	SSTX2-
    2	SSRX1-	9	D1+	16	GND
    3	SSRX1+	10	NC	17	SSRX2+
    4	GND	11	D2+	18	SSRX2-
    5	SSTX1-	12	D2-	19	VBUS
    6	SSTX1+	13	GND	20	Brak pinu
    7	GND	14	SSTX2+

15. F_USB1/F_USB2 (nagłówki USB 2.0/1.1)
    Nagłówki są zgodne ze specyfikacją USB 2.0/1.1. Każdy nagłówek USB może zapewnić dwa porty USB za pośrednictwem opcjonalnego wspornika USB. Aby zakupić opcjonalny wspornik USB, skontaktuj się z lokalnym sprzedawcą.


    Nr pinu	Definicja	Nr pinu	Definicja
    1	Zasilanie (5V)	6	USB DY+
    2	Zasilanie (5V)	7	GND
    3	USB DX-	8	GND
    4	USB DY-	9	Brak pinu
    5	USB DX+	10	NC

    • Nie podłączaj kabla wspornika IEEE 1394 (2x5-pin) do nagłówka USB 2.0/1.1.
    • Przed zainstalowaniem wspornika USB upewnij się, że komputer jest wyłączony, a przewód zasilający odłączony od gniazdka elektrycznego, aby zapobiec uszkodzeniu wspornika USB.
16. TPM (nagłówek modułu Trusted Platform Module)
    Do tego nagłówka można podłączyć moduł TPM (Trusted Platform Module).


    Nr pinu	Definicja	Nr pinu	Definicja
    1	LAD0	7	LAD3
    2	VCC3	8	GND _ F
    3	LAD1	9	LFRAME
    4	Brak pinu	10	NC
    5	LAD2	11	SERIRQ
    6	LCLK	12	LRESET

17. COM (nagłówek portu szeregowego)
    Nagłówek COM może zapewnić jeden port szeregowy za pośrednictwem opcjonalnego kabla portu COM. Aby zakupić opcjonalny kabel portu COM, skontaktuj się z lokalnym sprzedawcą.


    Nr pinu	Definicja	Nr pinu	Definicja
    1	NDCD-	6	NDSR-
    2	NSIN	7	NRTS-
    3	NSOUT	8	NCTS-
    4	NDTR-	9	NRI-
    5	GND	10	_3 Brak pinu U

18. CLR_CMOS (zworka Clear CMOS)
    Użyj tej zworki, aby wyczyścić konfigurację BIOS-u i zresetować wartości CMOS do ustawień fabrycznych. Aby wyczyścić wartości CMOS, dotknij metalowym przedmiotem, takim jak śrubokręt, dwóch pinów przez kilka sekund.

    	Open: Normal (Otwórz: Normalny)
    	Short: Clear CMOS Values (Krótki: Wyczyść wartości CMOS)

    • Zawsze wyłącz komputer przed wyczyszczeniem wartości CMOS.
    • Po ponownym uruchomieniu systemu przejdź do BIOS Setup, aby załadować ustawienia fabryczne (wybierz Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne)) lub ręcznie skonfiguruj ustawienia BIOS (patrz rozdział "BIOS Setup" dotyczący konfiguracji BIOS).
19. BAT (bateria)
    Bateria dostarcza energię, aby zachować wartości (takie jak konfiguracje BIOS, informacje o dacie i godzinie) w CMOS, gdy komputer jest wyłączony. Wymień baterię, gdy napięcie baterii spadnie do niskiego poziomu lub wartości CMOS mogą być niedokładne lub mogą zostać utracone.

    Możesz wyczyścić wartości CMOS, wyjmując baterię:
    1. Wyłącz komputer i odłącz przewód zasilający.
    2. Delikatnie wyjmij baterię z uchwytu baterii i odczekaj minutę. (Lub użyj metalowego przedmiotu, takiego jak śrubokręt, aby dotknąć dodatnich i ujemnych zacisków uchwytu baterii, zwierając je na 5 sekund.)
    3. Wymień baterię.
    4. Podłącz przewód zasilający i ponownie uruchom komputer.

    • Zawsze wyłącz komputer i odłącz przewód zasilający przed wymianą baterii.
    • Wymień baterię na równoważną. Uszkodzenie urządzeń może nastąpić, jeśli bateria zostanie wymieniona na nieprawidłowy model.
    • Skontaktuj się z miejscem zakupu lub lokalnym sprzedawcą, jeśli nie możesz samodzielnie wymienić baterii lub nie masz pewności co do modelu baterii.
    • Podczas instalowania baterii należy zwrócić uwagę na orientację strony dodatniej (+) i strony ujemnej (-) baterii (strona dodatnia powinna być skierowana do góry).
    • Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami ochrony środowiska.

Konfiguracja BIOS-u

BIOS (Basic Input and Output System) zapisuje parametry sprzętowe systemu w CMOS na płycie głównej. Jego główne funkcje obejmują przeprowadzenie testu Power-On Self-Test (POST) podczas uruchamiania systemu, zapisywanie parametrów systemu i ładowanie systemu operacyjnego itp. BIOS zawiera program BIOS Setup, który pozwala użytkownikowi modyfikować podstawowe ustawienia konfiguracji systemu lub aktywować niektóre funkcje systemu.
Gdy zasilanie jest wyłączone, bateria na płycie głównej dostarcza niezbędne zasilanie do CMOS, aby utrzymać wartości konfiguracyjne w CMOS.
Aby uzyskać dostęp do programu BIOS Setup, naciśnij klawisz <Delete> podczas testu POST po włączeniu zasilania.
Aby zaktualizować BIOS, użyj narzędzia GIGABYTE Q-Flash lub @BIOS.

• Q-Flash pozwala użytkownikowi szybko i łatwo zaktualizować lub wykonać kopię zapasową BIOS-u bez wchodzenia do systemu operacyjnego.
• @BIOS to narzędzie oparte na systemie Windows, które wyszukuje i pobiera najnowszą wersję BIOS-u z Internetu i aktualizuje BIOS.

• Ponieważ flashowanie BIOS-u jest potencjalnie ryzykowne, jeśli nie napotykasz problemów podczas korzystania z bieżącej wersji BIOS-u, zaleca się, aby nie flashować BIOS-u. Aby flashować BIOS, rób to ostrożnie. Nieprawidłowe flashowanie BIOS-u może spowodować nieprawidłowe działanie systemu.
• Zaleca się, aby nie zmieniać ustawień domyślnych (chyba że jest to konieczne), aby zapobiec niestabilności systemu lub innym nieoczekiwanym wynikom. Nieprawidłowa zmiana ustawień może spowodować niepowodzenie uruchomienia systemu. W takim przypadku spróbuj wyczyścić wartości CMOS i zresetować płytę do wartości domyślnych. (Zapoznaj się z sekcją "Load Optimized Defaults" (Załaduj zoptymalizowane ustawienia domyślne) w tym rozdziale lub wprowadzeniem do zworki baterii/czyszczenia CMOS w rozdziale Instalacja sprzętu, aby dowiedzieć się, jak wyczyścić wartości CMOS.)

Ekran startowy

Po uruchomieniu komputera pojawi się następujący ekran z logo startowym.

Istnieją dwa różne tryby BIOS-u, jak poniżej, i możesz użyć klawisza <F2>, aby przełączać się między tymi dwoma trybami. Tryb łatwy pozwala użytkownikom szybko przeglądać aktualne informacje o systemie lub dokonywać regulacji w celu uzyskania optymalnej wydajności. W trybie łatwym możesz użyć myszy do poruszania się po elementach konfiguracji. Tryb zaawansowany zapewnia szczegółowe ustawienia BIOS-u. Możesz naciskać klawisze strzałek na klawiaturze, aby poruszać się między elementami, i nacisnąć <Enter>, aby zaakceptować lub wejść do podmenu. Możesz też użyć myszy, aby wybrać żądany element.

• Gdy system nie jest stabilny jak zwykle, wybierz element Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne), aby ustawić system na ustawienia domyślne.
• Menu ustawień BIOS-u opisane w tym rozdziale służą wyłącznie jako odniesienie i mogą się różnić w zależności od wersji BIOS-u.

Menu główne

Klawisze funkcyjne trybu zaawansowanego

<><>	Przesuń pasek zaznaczenia, aby wybrać menu ustawień
<><>	Przesuń pasek zaznaczenia, aby wybrać element konfiguracji w menu
<Enter>/Double Click	Wykonaj polecenie lub wejdź do menu
<+>/<Page Up>	Zwiększ wartość liczbową lub wprowadź zmiany
<->/<Page Down>	Zmniejsz wartość liczbową lub wprowadź zmiany
<F1>	Pokaż opisy klawiszy funkcyjnych
<F2>	Przełącz na tryb łatwy
<F3>	Zapisz bieżące ustawienia BIOS-u w profilu
<F4>	Załaduj ustawienia BIOS-u z wcześniej utworzonego profilu
<F5>	Przywróć poprzednie ustawienia BIOS-u dla bieżących podmenu
<F6>	Wyświetl ekran Smart Fan 5
<F7>	Załaduj zoptymalizowane domyślne ustawienia BIOS-u dla bieżących podmenu
<F8>	Uzyskaj dostęp do narzędzia Q-Flash
<F10>	Zapisz wszystkie zmiany i wyjdź z programu BIOS Setup
<F11>	Przełącz na podmenu Ulubione
<F12>	Przechwyć bieżący ekran jako obraz i zapisz go na dysku USB
<Insert>	Dodaj lub usuń ulubioną opcję
<Ctrl>+<S>	Wyświetl informacje o zainstalowanej pamięci
<Esc>	Menu główne: Wyjdź z programu BIOS Setup Podmenu: Wyjdź z bieżącego podmenu

Ulubione (F11)

Ustaw często używane opcje jako ulubione i użyj klawisza <F11>, aby szybko przełączyć się na stronę, na której znajdują się wszystkie ulubione opcje. Aby dodać lub usunąć ulubioną opcję, przejdź do jej oryginalnej strony i naciśnij <Insert> na opcji. Opcja jest oznaczona gwiazdką, jeśli jest ustawiona jako "ulubiona".

Tweaker

To, czy system będzie działał stabilnie przy wprowadzonych ustawieniach podkręcania/przeciążania napięcia, zależy od ogólnej konfiguracji systemu. Nieprawidłowe podkręcanie/przeciążanie napięcia może spowodować uszkodzenie procesora, chipsetu lub pamięci oraz skrócić żywotność tych komponentów. Ta strona jest przeznaczona tylko dla zaawansowanych użytkowników i zalecamy, aby nie zmieniać ustawień domyślnych, aby zapobiec niestabilności systemu lub innym nieoczekiwanym rezultatom. (Nieodpowiednia zmiana ustawień może spowodować, że system nie uruchomi się. W takim przypadku wyczyść wartości CMOS i zresetuj płytę do ustawień domyślnych).

CPU Clock Control (Sterowanie zegarem procesora)
Umożliwia ręczne ustawienie zegara bazowego procesora w krokach co 1 MHz. (Domyślnie: Auto)

Zdecydowanie zaleca się ustawienie częstotliwości procesora zgodnie ze specyfikacją procesora.
Spread Spectrum Control (Sterowanie rozpraszaniem widma)
Włącza lub wyłącza rozpraszanie widma CPU/PCIe. (Domyślnie: Auto)
CPU Ratio Mode ^(Uwaga)
Umożliwia ustawienie współczynnika rdzenia dla wszystkich rdzeni procesora lub poszczególnych rdzeni. (Domyślnie: Wszystkie rdzenie)
CCD0 CCX0/1 Ratio ^(Uwaga)
Umożliwia ręczne ustawienie współczynnika rdzenia dla rdzeni CPU CCX0, 1. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja CPU Ratio Mode (Tryb współczynnika procesora) jest ustawiona na Per CCX (Na CCX). (Domyślnie: Auto)
CPU Clock Ratio (Współczynnik zegara procesora)
Umożliwia zmianę współczynnika zegara zainstalowanego procesora. Regulowany zakres zależy od zainstalowanego procesora.
GFX Clock Frequency ^(Uwaga)
Umożliwia zmianę częstotliwości GPU. Po zmianie ustawień GFX Clock Frequency (Częstotliwość zegara GFX) upewnij się, że dostosowałeś ustawienia GFX Core Voltage (Napięcie rdzenia GFX). (Domyślnie: Auto)
UWAGA: Regulowany zakres zależy od zainstalowanego procesora. Auto (Automatycznie) umożliwia BIOS-owi automatyczną konfigurację tego ustawienia.
GFX Core Voltage ^(Uwaga)
Umożliwia zmianę napięcia GPU. (Domyślnie: Auto)
UWAGA: Regulowany zakres zależy od zainstalowanego procesora. Auto (Automatycznie) umożliwia BIOS-owi automatyczną konfigurację tego ustawienia.

Advanced CPU Settings (Zaawansowane ustawienia procesora)
& Core Performance Boost ^(Uwaga)
Umożliwia określenie, czy włączyć technologię Core Performance Boost (CPB), technologię zwiększania wydajności procesora. (Domyślnie: Auto)
(Uwaga) Ta opcja jest dostępna tylko po zainstalowaniu procesora obsługującego tę funkcję.
SVM Mode (Tryb SVM)
Wirtualizacja ulepszona przez Virtualization Technology pozwoli platformie na uruchamianie wielu systemów operacyjnych i aplikacji w niezależnych partycjach. Dzięki wirtualizacji jeden system komputerowy może funkcjonować jako wiele systemów wirtualnych. (Domyślnie: Wyłączone)
AMD Cool&Quiet function (Funkcja AMD Cool&Quiet)

Enabled	Umożliwia sterownikowi AMD Cool'n'Quiet dynamiczne dostosowywanie zegara procesora i VID w celu zmniejszenia wydzielania ciepła z komputera i jego zużycia energii. (Domyślnie)
Disabled	Wyłącza tę funkcję.

PPC Adjustment ^{(Uwaga 1)}
Umożliwia ustalenie PState procesora. (Domyślnie: PState 0)
Global C-state Control ^{(Uwaga 1)}
Umożliwia określenie, czy procesor ma wchodzić w stany C. Po włączeniu, częstotliwość rdzenia procesora zostanie zmniejszona podczas stanu wstrzymania systemu w celu zmniejszenia zużycia energii. (Domyślnie: Auto)
Power Supply Idle Control ^{(Uwaga 1)}
Włącza lub wyłącza stan Package C6.

Typical Current Idle	Wyłącza tę funkcję.
Low Current Idle	Włącza tę funkcję.
Auto	Umożliwia BIOS-owi automatyczną konfigurację tego ustawienia. (Domyślnie)

CCD Control ^{(Uwaga 1)}
Ustawia liczbę używanych CCD. (Domyślnie: Auto)
Downcore Control (Sterowanie rdzeniami)
Umożliwia wybranie liczby rdzeni procesora do włączenia (liczba rdzeni procesora może się różnić w zależności od procesora). (Domyślnie: Auto)
SMT Mode (Tryb SMT)
Umożliwia włączenie lub wyłączenie technologii Simultaneous Multi-Threading procesora. (Domyślnie: Auto)
CPPC (Uwaga 1)
Włącza lub wyłącza funkcję CPPC. (Domyślnie: Auto)
CPPC Preferred Cores ^{(Uwaga 1)}
Włącza lub wyłącza funkcję CPPC Preferred Cores. (Domyślnie: Auto)
Extreme Memory Profile (X.M.P.) ^{(Uwaga 2)}
Umożliwia BIOS-owi odczyt danych SPD z modułu/modułów pamięci XMP w celu zwiększenia wydajności pamięci po włączeniu.

Disabled	Wyłącza tę funkcję. (Domyślnie)
Profile1	Używa ustawień profilu 1.
Profile2 (Uwaga 2)	Używa ustawień profilu 2.

XMP High Frequency Support ^{(Uwaga 2)}
Umożliwia wybranie poziomu kompatybilności dla pamięci o wysokiej częstotliwości. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Extreme Memory Profile (X.M.P.) jest ustawiona na Profile1 lub Profile2. (Domyślnie: Auto)
System Memory Multiplier (Mnożnik pamięci systemowej)
Umożliwia ustawienie mnożnika pamięci systemowej. Auto (Automatycznie) ustawia mnożnik pamięci zgodnie z danymi SPD pamięci. (Domyślnie: Auto)

(Uwaga 1) Ta opcja jest dostępna tylko po zainstalowaniu procesora obsługującego tę funkcję.
(Uwaga 2) Ta opcja jest dostępna tylko po zainstalowaniu procesora i modułu pamięci obsługujących tę funkcję.

• Advanced Memory Settings ƒ (Zaawansowane ustawienia pamięci)
• Memory Subtimings (Subtimingi pamięci)
  Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus
  Drive Strength, Data Bus Configuration
  Te sekcje zawierają ustawienia taktowania pamięci. Uwaga: Twój system może stać się niestabilny lub nie uruchomić się po wprowadzeniu zmian w ustawieniach taktowania pamięci. W takim przypadku zresetuj płytę do ustawień domyślnych, ładując zoptymalizowane ustawienia domyślne lub czyszcząc wartości CMOS.
• ƒ SPD Info (Informacje SPD)
  Wyświetla informacje o zainstalowanej pamięci.

CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/CPU VDDP/A_VDD18S5/DRAM Voltage (CH A/B)/DDRVPP Voltage (CH A/B)/ DRAM Termination (CH A/B)
Te opcje umożliwiają regulację napięcia Vcore procesora i napięć pamięci.

• ƒ CPU/VRM Settings (Ustawienia CPU/VRM)
  To podmenu umożliwia skonfigurowanie poziomu Load-Line Calibration, poziomu zabezpieczenia przed przepięciem, poziomu zabezpieczenia przed przeciążeniem prądowym i faz PWM.

Ustawienia

• Platform Power
  AC BACK
  Określa stan systemu po przywróceniu zasilania po jego utracie.

  Memory	System powraca do ostatniego znanego stanu wybudzenia po przywróceniu zasilania prądem zmiennym.
  Always On	System włącza się po przywróceniu zasilania prądem zmiennym.
  Always Off	System pozostaje wyłączony po przywróceniu zasilania prądem zmiennym. (Domyślnie)

ErP
Określa, czy system ma zużywać najmniej energii w stanie S5 (wyłączenie). (Domyślnie: Wyłączone) Uwaga: Gdy ta opcja jest ustawiona na Włączone, funkcja Resume by Alarm staje się niedostępna.
Soft-Off by PWR-BTTN
Konfiguruje sposób wyłączania komputera w trybie MS-DOS za pomocą przycisku zasilania.

Instant-Off	Naciśnij przycisk zasilania, a system zostanie natychmiast wyłączony. (Domyślnie)
Delay 4 Sec.	Naciśnij i przytrzymaj przycisk zasilania przez 4 sekundy, aby wyłączyć system. Jeśli przycisk zasilania zostanie naciśnięty na krócej niż 4 sekundy, system przejdzie w tryb uśpienia.

Power Loading
Włącza lub wyłącza sztuczne obciążenie. Gdy zasilacz jest słabo obciążony, włączy się autozabezpieczenie, powodując jego wyłączenie lub awarię. W takim przypadku należy ustawić opcję Enabled (Włączone). Auto (Automatycznie) umożliwia BIOS-owi automatyczne skonfigurowanie tego ustawienia. (Domyślnie: Auto)

Resume by Alarm
Określa, czy włączyć system o żądanej godzinie. (Domyślnie: Wyłączone)
Jeśli jest włączone, ustaw datę i godzinę w następujący sposób:
Wake up day (Dzień wybudzenia): Włącz system o określonej godzinie każdego dnia lub w określony dzień miesiąca.
Wake up hour/minute/second (Godzina/minuta/sekunda wybudzenia): Ustaw godzinę, o której system zostanie automatycznie włączony.
Uwaga: Podczas korzystania z tej funkcji należy unikać nieprawidłowego zamykania systemu operacyjnego lub odłączania zasilania prądem zmiennym, ponieważ ustawienia mogą nie być skuteczne.
Wake on LAN
Włącza lub wyłącza funkcję Wake on LAN. (Domyślnie: Włączone)
High Precision Event Timer
Włącza lub wyłącza High Precision Event Timer (HPET) w systemie operacyjnym. (Domyślnie: Włączone)
CEC 2019 Ready
Umożliwia wybranie, czy system ma dostosowywać zużycie energii, gdy jest wyłączony, bezczynny lub w trybie gotowości, aby był zgodny ze standardami CEC (California Energy Commission) 2019. (Domyślnie: Wyłączone)

• IO Ports
  Initial Display Output
  Określa pierwszą inicjację wyświetlania monitora z zainstalowanej karty graficznej PCI Express lub zintegrowanej karty graficznej.

  IGD Video (Note)	Ustawia zintegrowaną kartę graficzną jako pierwszy wyświetlacz.
  PCIe 1 Slot	Ustawia kartę graficzną w slocie PCIEX16 jako pierwszy wyświetlacz. (Domyślnie)
  PCIe 2 Slot	Ustawia kartę graficzną w slocie PCIEX2 jako pierwszy wyświetlacz.

Integrated Graphics ^(Note)
Włącza lub wyłącza funkcję zintegrowanej karty graficznej.

Auto	BIOS automatycznie włączy lub wyłączy zintegrowaną kartę graficzną w zależności od zainstalowanej karty graficznej. (Domyślnie)
Forces	Włącza zintegrowaną kartę graficzną.
Disabled	Wyłącza zintegrowaną kartę graficzną.

UMA Mode ^(Note)
Określ tryb UMA.

Auto	Umożliwia BIOS-owi automatyczne skonfigurowanie tego ustawienia. (Domyślnie)
UMA Specified	Ustawia rozmiar bufora ramki UMA.
UMA Auto	Ustawia rozdzielczość wyświetlania.
UMA Game Optimized	Dostosowuje rozmiar bufora ramki w oparciu o całkowity rozmiar pamięci systemu.

Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Integrated Graphics jest ustawiona na Forces.
Rozmiar bufora ramki UMA (Uwaga)
Rozmiar bufora ramki to całkowita ilość pamięci systemowej przydzielona wyłącznie dla wbudowanego kontrolera graficznego. MS-DOS, na przykład, będzie używał tylko tej pamięci do wyświetlania. Opcje to: Auto (domyślne), 64M~2G. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja UMA Mode jest ustawiona na UMA Specified.
Rozdzielczość wyświetlania ^(Uwaga)
Pozwala ustawić rozdzielczość wyświetlania. Opcje to: Auto (domyślne), 1920x1080 i niższe, 2560x1600, 3840x2160.
Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja UMA Mode jest ustawiona na UMA Auto.
HD Audio Controller
Włącza lub wyłącza wbudowaną funkcję audio. (Domyślnie: Włączone)
Jeśli chcesz zainstalować kartę dźwiękową innej firmy zamiast korzystać z wbudowanego audio, ustaw tę opcję na Disabled.
PCIEX16 Bifurcation
Umożliwia określenie, w jaki sposób dzielona jest przepustowość gniazda PCIEX16. Opcje: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 2x4/1x8, PCIE 4x4 ^(Uwaga). (Domyślnie: Auto)
Above 4G Decoding
Włącza lub wyłącza dekodowanie urządzeń obsługujących 64-bit w przestrzeni adresowej powyżej 4 GB (tylko jeśli system obsługuje 64-bitowe dekodowanie PCI). Ustaw na Enabled, jeśli zainstalowano więcej niż jedną zaawansowaną kartę graficzną, a ich sterowniki nie mogą zostać uruchomione podczas wchodzenia do systemu operacyjnego (z powodu ograniczonej przestrzeni adresowej pamięci 4 GB). (Domyślnie: Wyłączone)
Re-Size BAR Support
Włącza lub wyłącza obsługę Resizable BAR. (Domyślnie: Wyłączone)
Onboard LAN Controller
Włącza lub wyłącza wbudowaną funkcję LAN. (Domyślnie: Włączone)
Jeśli chcesz zainstalować kartę sieciową innej firmy zamiast korzystać z wbudowanego LAN, ustaw tę opcję na Disabled.
(Uwaga) Ta pozycja jest obecna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.

• Super IO Configuration
  Serial Port
  Włącza lub wyłącza wbudowany port szeregowy. (Domyślnie: Włączone)
• USB Configuration & Legacy USB Support
  Umożliwia używanie klawiatury/myszy USB w MS-DOS. (Domyślnie: Włączone)
  XHCI Hand-off
  Określa, czy włączyć funkcję XHCI Hand-off dla systemu operacyjnego bez obsługi XHCI Hand-off. (Domyślnie: Włączone)
  USB Mass Storage Driver Support
  Włącza lub wyłącza obsługę urządzeń pamięci masowej USB. (Domyślnie: Włączone)
  Port 60/64 Emulation
  Włącza lub wyłącza emulację portów I/O 64h i 60h. Należy to włączyć dla pełnej obsługi starszych klawiatur/myszy USB w MS-DOS lub w systemie operacyjnym, który natywnie nie obsługuje urządzeń USB. (Domyślnie: Wyłączone)
  Mass Storage Devices
  Wyświetla listę podłączonych urządzeń pamięci masowej USB. Ta pozycja pojawia się tylko wtedy, gdy zainstalowane jest urządzenie pamięci masowej USB.
• NVMe Configuration
  Wyświetla informacje o dysku SSD M.2 NVME PCIe, jeśli jest zainstalowany.
• SATA Configuration
  SATA Mode
  Włącza lub wyłącza RAID dla kontrolerów SATA zintegrowanych w Chipsecie lub konfiguruje kontrolery SATA w tryb AHCI.

  RAID	Włącza RAID dla kontrolera SATA.
  AHCI	Konfiguruje kontrolery SATA w tryb AHCI. Advanced Host Controller Interface (AHCI) to specyfikacja interfejsu, która umożliwia sterownikowi pamięci masowej włączenie zaawansowanych funkcji Serial ATA, takich jak Native Command Queuing i hot plug. (Domyślne)

NVMe RAID mode
Umożliwia określenie, czy używać dysków SSD M.2 NVMe PCIe do konfiguracji RAID. (Domyślnie: Wyłączone)
Chipset SATA Port Enable
Włącza lub wyłącza zintegrowane kontrolery SATA. (Domyślnie: Włączone)
Chipset SATA Port 0/1/2/3
Wyświetla informacje o podłączonych urządzeniach SATA.

• Network Stack Configuration
  Network Stack
  Wyłącza lub włącza uruchamianie z sieci w celu zainstalowania systemu operacyjnego w formacie GPT, takiego jak instalacja systemu operacyjnego z serwera Windows Deployment Services. (Domyślnie: Wyłączone)
  IPv4 PXE Support
  Włącza lub wyłącza obsługę IPv4 PXE. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona.
  IPv4 HTTP Support
  Włącza lub wyłącza obsługę uruchamiania HTTP dla IPv4. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona.
  IPv6 PXE Support
  Włącza lub wyłącza obsługę IPv6 PXE. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona.
  IPv6 HTTP Support
  Włącza lub wyłącza obsługę uruchamiania HTTP dla IPv6. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona.
  PXE boot wait time
  Umożliwia skonfigurowanie, jak długo czekać przed naciśnięciem <Esc>, aby przerwać uruchamianie PXE. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona. (Domyślnie: 0)
  Media detect count
  Umożliwia ustawienie liczby sprawdzeń obecności nośnika. Ta pozycja jest konfigurowalna tylko wtedy, gdy opcja Network Stack jest włączona. (Domyślnie: 1)
• Realtek PCIe Family Controller
  To podmenu zawiera informacje na temat konfiguracji LAN i powiązanych opcji konfiguracyjnych.
• Miscellaneous
  LEDs in System Power On State
  Umożliwia włączenie lub wyłączenie oświetlenia LED płyty głównej, gdy system jest włączony.

  Off	Wyłącza wybrany tryb oświetlenia, gdy system jest włączony.
  On	Włącza wybrany tryb oświetlenia, gdy system jest włączony. (Domyślne)

  LEDs in Sleep, Hibernation, and Soft Off States
  Umożliwia ustawienie trybu oświetlenia diod LED płyty głównej w stanie systemu S3/S4/S5. Ta pozycja jest konfigurowalna, gdy opcja LEDs in System Power On State jest ustawiona na On.

  Off	Wyłącza wybrany tryb oświetlenia, gdy system przechodzi w stan S3/S4/S5. (Domyślne)
  On	Włącza wybrany tryb oświetlenia, gdy system przechodzi w stan S3/S4/S5.

  PCIe Slot Configuration
  Umożliwia ustawienie trybu pracy gniazd PCI Express na Gen 1, Gen 2, Gen 3 lub Gen 4 ^(Uwaga). Rzeczywisty tryb pracy zależy od specyfikacji sprzętowej każdego gniazda. Auto pozwala BIOS-owi automatycznie skonfigurować to ustawienie. (Domyślnie: Auto)
  PCIe ASPM Mode
  Umożliwia skonfigurowanie trybu ASPM dla urządzenia podłączonego do magistrali CPU PCI Express. (Domyślnie: Wyłączone)
  3DMark01 Enhancement
  Umożliwia określenie, czy poprawić wydajność niektórych starszych benchmarków. (Domyślnie: Wyłączone)
  IOMMU
  Włącza lub wyłącza obsługę AMD IOMMU. (Domyślnie: Auto)
  AMD CPU fTPM
  Włącza lub wyłącza funkcję TPM 2.0 zintegrowaną w procesorze AMD. (Domyślnie: Wyłączone)
• Trusted Computing
  Włącza lub wyłącza Trusted Platform Module (TPM).
• AMD CBS
  To podmenu zawiera opcje konfiguracyjne związane z AMD CBS.
• PC Health
  Reset Case Open Status

  Disabled	Zachowuje lub usuwa zapis poprzedniego stanu naruszenia obudowy. (Domyślne)
  Enabled	Czyści zapis poprzedniego stanu naruszenia obudowy, a pole Case Open pokaże "No" przy następnym uruchomieniu.

  (Note (Uwaga)) Ta pozycja jest obecna tylko wtedy, gdy zainstalujesz procesor, który obsługuje tę funkcję.
  Case Open (Otwarcie obudowy)
  Wyświetla stan wykrycia urządzenia wykrywającego włamanie do obudowy podłączonego do nagłówka CI płyty głównej. Jeśli pokrywa obudowy systemu zostanie zdjęta, to pole pokaże "Yes" (Tak), w przeciwnym razie pokaże "No" (Nie). Aby wyczyścić rekord stanu naruszenia obudowy, ustaw opcję Reset Case Open Status (Zresetuj status otwarcia obudowy) na Enabled (Włączone), zapisz ustawienia w CMOS, a następnie ponownie uruchom system.
  CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/CHIPSET Core/+12V/ VCORE SOC
  Wyświetla aktualne napięcia systemu.

• Smart Fan 5
  Monitor
  Umożliwia wybranie celu do monitorowania i dokonanie dalszych regulacji. (Domyślnie: CPU FAN)
  Fan Speed Control (Kontrola prędkości wentylatora)
  Umożliwia określenie, czy włączyć funkcję kontroli prędkości wentylatora i regulować prędkość wentylatora.

  Normal	Umożliwia wentylatorowi pracę z różnymi prędkościami w zależności od temperatury. Możesz regulować prędkość wentylatora za pomocą System Information Viewer w zależności od wymagań systemu. (Domyślnie)
  Silent	Umożliwia wentylatorowi pracę z niską prędkością.
  Manual	Umożliwia sterowanie prędkością wentylatora na wykresie krzywej.
  Full Speed	Umożliwia wentylatorowi pracę z pełną prędkością.

  Fan Control Use Temperature Input (Użyj temperatury wejściowej do sterowania wentylatorem)
  Umożliwia wybranie temperatury odniesienia dla sterowania prędkością wentylatora.
  Temperature Interval (Przedział temperatury)
  Umożliwia wybranie przedziału temperatury dla zmiany prędkości wentylatora.
  Fan Control Mode (Tryb kontroli wentylatora)

  Auto	Pozwala BIOS-owi automatycznie wykryć typ zainstalowanego wentylatora i ustawić optymalny tryb sterowania. (Domyślnie)
  Voltage	Tryb napięciowy jest zalecany dla 3-pinowego wentylatora.
  PWM	Tryb PWM jest zalecany dla 4-pinowego wentylatora.

  Fan Stop (Zatrzymanie wentylatora)
  Włącza lub wyłącza funkcję zatrzymania wentylatora. Możesz ustawić limit temperatury za pomocą krzywej temperatury. Wentylator przestaje działać, gdy temperatura jest niższa niż limit. (Domyślnie: Wyłączone)
  Temperature (Temperatura)
  Wyświetla aktualną temperaturę wybranego obszaru docelowego.
  Fan Speed (Prędkość wentylatora)
  Wyświetla aktualne prędkości wentylatora.
  Flow Rate (Przepływ)
  Wyświetla przepływ w systemie chłodzenia wodnego.
  Temperature Warning Control (Kontrola ostrzegania o temperaturze)
  Ustawia próg ostrzegawczy dla temperatury. Gdy temperatura przekroczy próg, BIOS wyemituje dźwięk ostrzegawczy. Opcje to: Disabled (Wyłączone) (domyślne), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
  Fan Fail Warning (Ostrzeżenie o awarii wentylatora)
  Umożliwia systemowi emitowanie dźwięku ostrzegawczego, jeśli wentylator nie jest podłączony lub ulegnie awarii. Sprawdź stan wentylatora lub połączenie wentylatora, gdy to nastąpi. (Domyślnie: Wyłączone)

Informacje o systemie

Ta sekcja zawiera informacje o modelu płyty głównej i wersji BIOS-u. Możesz również wybrać domyślny język używany przez BIOS i ręcznie ustawić czas systemowy.
System Language (Język systemu)
Wybiera domyślny język używany przez BIOS.
System Date (Data systemowa)
Ustawia datę systemową. Format daty to dzień tygodnia (tylko do odczytu), miesiąc, dzień i rok. Użyj <Enter>, aby przełączać się między polami Miesiąc, Dzień i Rok, oraz użyj klawiszy <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
System Time (Czas systemowy)
Ustawia czas systemowy. Format czasu to godzina, minuta i sekunda. Na przykład 1 p.m. to 13:00:00. Użyj <Enter>, aby przełączać się między polami Godzina, Minuta i Sekunda, oraz użyj klawiszy <Page Up> lub <Page Down>, aby ustawić żądaną wartość.
Access Level (Poziom dostępu)
Wyświetla bieżący poziom dostępu w zależności od rodzaju użytej ochrony hasłem. (Jeśli nie ustawiono hasła, domyślnie wyświetla się Administrator). Poziom Administratora pozwala na dokonywanie zmian we wszystkich ustawieniach BIOS-u; poziom Użytkownika pozwala tylko na dokonywanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich.

• Plug in Devices Info (Informacje o podłączonych urządzeniach)
  Wyświetla informacje o urządzeniach SATA, PCI Express i M.2, jeśli są zainstalowane.
• Q-Flash
  Umożliwia dostęp do narzędzia Q-Flash w celu aktualizacji BIOS-u lub utworzenia kopii zapasowej bieżącej konfiguracji BIOS-u.

Boot

Boot Option Priorities (Priorytety opcji rozruchu)
Określa ogólną kolejność rozruchu z dostępnych urządzeń. Nośniki wymienne obsługujące format GPT będą miały przedrostek "UEFI:" na liście urządzeń rozruchowych. Aby uruchomić system operacyjny obsługujący partycjonowanie GPT, wybierz urządzenie z przedrostkiem "UEFI:".
Lub jeśli chcesz zainstalować system operacyjny obsługujący partycjonowanie GPT, taki jak Windows 10 64-bit, wybierz napęd optyczny zawierający płytę instalacyjną Windows 10 64-bit i oznaczony przedrostkiem "UEFI:".
Bootup NumLock State (Stan klawisza NumLock przy uruchamianiu)
Włącza lub wyłącza funkcję Numlock na klawiaturze numerycznej po zakończeniu testu POST. (Domyślnie: Włączone)
Security Option (Opcja bezpieczeństwa)
Określa, czy hasło jest wymagane przy każdym uruchomieniu systemu, czy tylko przy wejściu do BIOS Setup. Po skonfigurowaniu tej opcji ustaw hasła w pozycji Administrator Password/User Password (Hasło administratora/Hasło użytkownika).

Setup	Hasło jest wymagane tylko do wejścia do programu BIOS Setup.
System	Hasło jest wymagane do uruchomienia systemu i wejścia do programu BIOS Setup. (Domyślnie)

Full Screen LOGO Show (Wyświetlanie LOGO na pełnym ekranie)
Umożliwia określenie, czy logo GIGABYTE ma być wyświetlane podczas uruchamiania systemu. Disabled (Wyłączone) pomija logo GIGABYTE podczas uruchamiania systemu. (Domyślnie: Włączone)
Fast Boot (Szybki rozruch)
Włącza lub wyłącza szybki rozruch, aby skrócić proces uruchamiania systemu operacyjnego. Ultra Fast (Bardzo szybki) zapewnia najszybsze uruchamianie. (Domyślnie: Wyłączone)
SATA Support (Obsługa SATA)

Last Boot SATA Devices Only (Tylko urządzenia SATA ostatniego rozruchu)	Z wyjątkiem poprzedniego dysku rozruchowego, wszystkie urządzenia SATA są wyłączane przed zakończeniem procesu uruchamiania systemu operacyjnego. (Domyślnie)
All SATA Devices (Wszystkie urządzenia SATA)	Wszystkie urządzenia SATA są funkcjonalne w systemie operacyjnym i podczas testu POST.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączony) lub Ultra Fast (Bardzo szybki).
NVMe Support (Obsługa NVMe)
Umożliwia włączenie lub wyłączenie urządzeń NVMe. (Domyślnie: Włączone)
Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączony) lub Ultra Fast (Bardzo szybki).
VGA Support (Obsługa VGA)
Umożliwia wybór rodzaju systemu operacyjnego do uruchomienia.

Auto	Włącza tylko starszy opcjonalny ROM.
EFI Driver	Włącza opcjonalny ROM EFI. (Domyślnie)

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączony) lub Ultra Fast (Bardzo szybki).
USB Support (Obsługa USB)

Disabled	Wszystkie urządzenia USB są wyłączane przed zakończeniem procesu uruchamiania systemu operacyjnego.
Full Initial (Pełna inicjalizacja)	Wszystkie urządzenia USB są funkcjonalne w systemie operacyjnym i podczas testu POST. (Domyślnie)
Partial Initial (Częściowa inicjalizacja)	Część urządzeń USB jest wyłączana przed zakończeniem procesu uruchamiania systemu operacyjnego.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączony). Ta funkcja jest wyłączona, gdy Fast Boot (Szybki rozruch) jest ustawiony na Ultra Fast (Bardzo szybki).
NetWork Stack Driver Support (Obsługa sterownika stosu sieciowego)

Disabled	Wyłącza uruchamianie z sieci. (Domyślnie)
Enabled (Włączone)	Włącza uruchamianie z sieci.

Ta opcja jest konfigurowalna tylko wtedy, gdy Fast Boot (Szybki rozruch) jest ustawiony na Enabled (Włączony) lub Ultra Fast (Bardzo szybki).
CSM Support (Obsługa CSM)
Włącza lub wyłącza UEFI CSM (Compatibility Support Module), aby obsługiwać starszy proces rozruchu komputera.

Disabled	Wyłącza UEFI CSM i obsługuje tylko proces rozruchu UEFI BIOS.
Enabled (Włączone)	Włącza UEFI CSM. (Domyślnie)

LAN PXE Boot Option ROM
Umożliwia wybranie, czy włączyć starszy opcjonalny ROM dla kontrolera LAN. (Domyślnie: Wyłączone) Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone).
Storage Boot Option Control (Kontrola opcji rozruchu pamięci masowej)
Umożliwia wybranie, czy włączyć UEFI lub starszy opcjonalny ROM dla kontrolera urządzenia pamięci masowej.

Disabled	Wyłącza opcjonalny ROM.
UEFI Only (Tylko UEFI)	Włącza tylko opcjonalny ROM UEFI. (Domyślnie)
Legacy Only (Tylko starszy)	Włącza tylko starszy opcjonalny ROM.

Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone).
Other PCI Device ROM Priority (Priorytet ROM dla innych urządzeń PCI)
Umożliwia wybranie, czy włączyć UEFI lub starszy opcjonalny ROM dla kontrolera urządzenia PCI innego niż kontrolery LAN, urządzeń pamięci masowej i grafiki.

Disabled (Wyłączone)	Wyłącza opcjonalny ROM.
UEFI Only (Tylko UEFI)	Włącza tylko opcjonalny ROM UEFI. (Domyślnie)
Legacy Only (Tylko starszy)	Włącza tylko starszy opcjonalny ROM.

Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Enabled (Włączone).
Administrator Password (Hasło administratora)
Umożliwia skonfigurowanie hasła administratora. Naciśnij <Enter> na tej opcji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do BIOS Setup. W przeciwieństwie do hasła użytkownika, hasło administratora pozwala na dokonywanie zmian we wszystkich ustawieniach BIOS-u.
User Password (Hasło użytkownika)
Umożliwia skonfigurowanie hasła użytkownika. Naciśnij <Enter> na tej opcji, wpisz hasło, a następnie naciśnij <Enter>. Zostaniesz poproszony o potwierdzenie hasła. Wpisz hasło ponownie i naciśnij <Enter>. Musisz wprowadzić hasło administratora (lub hasło użytkownika) podczas uruchamiania systemu i podczas wchodzenia do BIOS Setup. Jednak hasło użytkownika pozwala tylko na dokonywanie zmian w niektórych ustawieniach BIOS-u, ale nie we wszystkich.
Aby anulować hasło, naciśnij <Enter> na opcji hasła i gdy zostaniesz poproszony o hasło, najpierw wprowadź poprawne hasło. Gdy zostaniesz poproszony o nowe hasło, naciśnij <Enter> bez wprowadzania żadnego hasła. Naciśnij <Enter> ponownie, gdy zostaniesz poproszony o potwierdzenie.
UWAGA: Przed ustawieniem hasła użytkownika należy najpierw ustawić hasło administratora.

• Secure Boot (Bezpieczny rozruch)
  Umożliwia włączenie lub wyłączenie bezpiecznego rozruchu i skonfigurowanie powiązanych ustawień. Ta opcja jest konfigurowalna tylko wtedy, gdy CSM Support (Obsługa CSM) jest ustawiona na Disabled (Wyłączone).
  Preferred Operating Mode (Preferowany tryb pracy)
  Umożliwia wybranie, czy po wejściu do BIOS Setup ma być uruchamiany tryb Easy (Łatwy) czy Advanced (Zaawansowany). Auto (Automatyczny) uruchamia tryb BIOS, który był używany ostatnio. (Domyślnie: Auto)

Zapisz i wyjdź

Save & Exit Setup (Zapisz i wyjdź z konfiguracji)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to zapisanie zmian w CMOS i wyjście z programu konfiguracji BIOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS.
Exit Without Saving (Wyjdź bez zapisywania)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak). Spowoduje to wyjście z konfiguracji BIOS bez zapisywania zmian wprowadzonych w konfiguracji BIOS do CMOS. Wybierz No (Nie) lub naciśnij <Esc>, aby powrócić do menu głównego konfiguracji BIOS.
Load Optimized Defaults (Załaduj zoptymalizowane ustawienia domyślne)
Naciśnij <Enter> na tej pozycji i wybierz Yes (Tak), aby załadować optymalne domyślne ustawienia BIOS. Domyślne ustawienia BIOS pomagają systemowi działać w optymalnym stanie. Zawsze ładuj zoptymalizowane ustawienia domyślne po aktualizacji BIOS lub po wyczyszczeniu wartości CMOS.
Boot Override (Obejście rozruchu)
Umożliwia natychmiastowe wybranie urządzenia do uruchomienia. Naciśnij <Enter> na wybranym urządzeniu i wybierz Yes (Tak), aby potwierdzić. Twój system zostanie automatycznie uruchomiony ponownie i uruchomi się z tego urządzenia.
Save Profiles (Zapisz profile)
Ta funkcja umożliwia zapisanie bieżących ustawień BIOS w profilu. Możesz utworzyć do 8 profili i zapisać je jako Setup Profile 1~ Setup Profile 8. Naciśnij <Enter>, aby zakończyć. Możesz też wybrać Select File in HDD/FDD/USB (Wybierz plik na HDD/FDD/USB), aby zapisać profil na urządzeniu pamięci masowej.
Load Profiles (Załaduj profile)
Jeśli system stanie się niestabilny i załadowano domyślne ustawienia BIOS, możesz użyć tej funkcji, aby załadować ustawienia BIOS z wcześniej utworzonego profilu, bez kłopotów z ponowną konfiguracją ustawień BIOS. Najpierw wybierz profil, który chcesz załadować, a następnie naciśnij <Enter>, aby zakończyć. Możesz wybrać Select File in HDD/FDD/USB (Wybierz plik na HDD/FDD/USB), aby wprowadzić wcześniej utworzony profil z urządzenia pamięci masowej lub załadować profil automatycznie utworzony przez BIOS, na przykład przywracając ustawienia BIOS do ostatnich ustawień, które działały prawidłowo (ostatni znany dobry zapis).

Konfiguracja zestawu RAID

Poziomy RAID

	RAID 0	RAID 1	RAID 10
Minimalna liczba dysków twardych	≥2	2	4
Pojemność macierzy	Liczba dysków twardych * Rozmiar najmniejszego dysku	Rozmiar najmniejszego dysku	(Liczba dysków twardych/2) * Rozmiar najmniejszego dysku
Tolerancja na uszkodzenia	Nie	Tak	Tak

Przed rozpoczęciem przygotuj następujące elementy:

• Co najmniej dwa dyski twarde SATA lub dyski SSD. ^(Uwaga) (Aby zapewnić optymalną wydajność, zaleca się używanie dwóch dysków twardych o identycznym modelu i pojemności).
• Płyta instalacyjna systemu Windows.
• Komputer podłączony do Internetu.
• Pamięć USB.

Konfiguracja wbudowanego kontrolera SATA

1. Instalacja dysków twardych SATA w komputerze
   Zainstaluj dyski twarde/dyski SSD w złączach SATA/M.2 na płycie głównej. Następnie podłącz złącza zasilania z zasilacza do dysków twardych.
2. Konfiguracja trybu kontrolera SATA w BIOS Setup
   Upewnij się, że tryb kontrolera SATA jest poprawnie skonfigurowany w BIOS Setup systemu.
   Kroki:
   Włącz komputer i naciśnij <Delete>, aby wejść do BIOS Setup podczas POST (Power-On Self-Test). W Settings\IO Ports ustaw SATA Configuration\SATA Mode na RAID. Następnie zapisz ustawienia i uruchom ponownie komputer. (Jeśli chcesz użyć dysków SSD NVMe PCIe do skonfigurowania macierzy RAID, upewnij się, że ustawiłeś NVMe RAID mode na Enabled.)
   Menu BIOS Setup opisane w tej sekcji mogą różnić się od dokładnych ustawień dla twojej płyty głównej. Rzeczywiste opcje menu BIOS Setup, które zobaczysz, będą zależeć od posiadanej płyty głównej i wersji BIOS.
3. Konfiguracja UEFI RAID
   Kroki:
   1. W BIOS Setup przejdź do Boot i ustaw CSM Support na Disabled. Zapisz zmiany i wyjdź z BIOS Setup.
   2. Po ponownym uruchomieniu systemu wejdź ponownie do BIOS Setup. Następnie wejdź do podmenu Settings\IO Ports\RAIDXpert2 Configuration Utility.
   3. Na ekranie RAIDXpert2 Configuration Utility naciśnij <Enter> na Array Management, aby wejść na ekran Create Array. Następnie wybierz poziom RAID. Obsługiwane poziomy RAID obejmują RAID 0, RAID 1 i RAID 10 (dostępne opcje zależą od liczby zainstalowanych dysków twardych). Następnie naciśnij <Enter> na Select Physical Disks, aby wejść na ekran Select Physical Disks.
   4. Na ekranie Select Physical Disks wybierz dyski twarde, które mają zostać uwzględnione w macierzy RAID, i ustaw je na Enabled. Następnie użyj klawisza strzałki w dół, aby przejść do Apply Changes i naciśnij <Enter>. Następnie wróć do poprzedniego ekranu i ustaw Select CacheTagSize, Read Cache Policy i Write Cache Policy.
   5. Przejdź do Create Array i naciśnij <Enter>, aby rozpocząć.
   6. Po zakończeniu wrócisz do ekranu Array Management. W Manage Array Properties możesz zobaczyć nowy wolumin RAID i informacje o poziomie RAID, nazwie macierzy, pojemności macierzy itp.
      (Uwaga) Dysku SSD M.2 PCIe nie można użyć do skonfigurowania zestawu RAID z dyskiem SSD M.2 SATA lub dyskiem twardym SATA.

Zainstaluj sterownik RAID i system operacyjny
Z poprawnymi ustawieniami BIOS-u możesz przystąpić do instalacji systemu operacyjnego.

Instalacja systemu operacyjnego
Ponieważ niektóre systemy operacyjne zawierają już sterownik RAID, nie musisz instalować oddzielnego sterownika RAID podczas procesu instalacji systemu Windows. Po zainstalowaniu systemu operacyjnego zalecamy zainstalowanie wszystkich wymaganych sterowników z GIGABYTE APP Center, aby zapewnić wydajność i kompatybilność systemu. Jeśli system operacyjny, który ma zostać zainstalowany, wymaga dostarczenia dodatkowego sterownika RAID podczas procesu instalacji systemu operacyjnego, zapoznaj się z poniższymi krokami:

1. Przejdź na stronę internetową GIGABYTE, przejdź do strony modelu płyty głównej, pobierz plik AMD RAID Preinstall Driver na stronie Support\Download\SATA RAID/AHCI, rozpakuj plik i skopiuj pliki na pamięć USB.
2. Uruchom system z płyty instalacyjnej systemu Windows i wykonaj standardowe kroki instalacji systemu operacyjnego. Gdy pojawi się ekran z prośbą o załadowanie sterownika, wybierz Browse (Przeglądaj).
3. Włóż pamięć USB, a następnie przejdź do lokalizacji sterownika. Wybierz najpierw AMD-RAID Bottom Device i kliknij Next (Dalej), aby załadować sterownik. Następnie wybierz AMD-RAID Controller i kliknij Next (Dalej), aby załadować sterownik. Na koniec kontynuuj instalację systemu operacyjnego.

Odwiedź stronę internetową GIGABYTE, aby uzyskać szczegółowe informacje na temat konfigurowania macierzy RAID.

Instalacja sterowników

Po zainstalowaniu systemu operacyjnego w prawym dolnym rogu pulpitu pojawi się okno dialogowe z pytaniem, czy chcesz pobrać i zainstalować sterowniki i aplikacje GIGABYTE za pośrednictwem APP Center. Kliknij Install (Zainstaluj), aby kontynuować instalację. (W BIOS Setup upewnij się, że Settings\IO Ports\APP Center Download & Install Configuration\APP Center Download & Install jest ustawione na Enabled (Włączone).)

Gdy pojawi się okno dialogowe Umowy licencyjnej użytkownika końcowego, naciśnij <Accept> (Akceptuj), aby zainstalować APP Center. Na ekranie APP Center wybierz sterowniki i aplikacje, które chcesz zainstalować, i kliknij Install (Zainstaluj).

Przed instalacją upewnij się, że system jest podłączony do Internetu.

Odwiedź stronę internetową GIGABYTE, aby uzyskać więcej informacji o oprogramowaniu.

Odwiedź stronę internetową GIGABYTE, aby uzyskać więcej informacji dotyczących rozwiązywania problemów.

Skontaktuj się z nami
GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAKS: +886-2-8912-4005
Wsparcie techniczne i nietechniczne (sprzedaż/marketing): https://esupport.gigabyte.com
Adres internetowy (angielski): https://www.gigabyte.com
Adres internetowy (chiński): https://www.gigabyte.com/tw

• GIGABYTE eSupport
  Aby przesłać pytanie techniczne lub nietechniczne (sprzedaż/marketing), przejdź do:https://esupport.gigabyte.com


Aby uzyskać więcej informacji o produkcie, odwiedź stronę internetową GIGABYTE.

GIGABYTE ograniczy zużycie papieru, aby wypełnić obowiązki globalnego obywatela. Ponadto, aby zmniejszyć wpływ na globalne ocieplenie, materiały opakowaniowe tego produktu nadają się do recyklingu i ponownego użytku. GIGABYTE współpracuje z Tobą w celu ochrony środowiska.

Prawa autorskie
© 2022 GIGA-BYTE TECHNOLOGY CO., LTD. Wszelkie prawa zastrzeżone.
Znaki towarowe wymienione w niniejszej instrukcji są prawnie zarejestrowane na rzecz ich odpowiednich właścicieli.

Referencje

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.

Pobierz GIGABYTE B550M AORUS PRO AX - Instrukcja obsługi płyty głównej

Dostępne języki
